標題: 酷龍150 安裝貨箱
網址:https://3wa.tw/blog/blog.php?id=2026
內容:


酷龍總算安裝貨箱了



 之前騎小雲豹時有貨架跟貨箱,放安全帽很方便

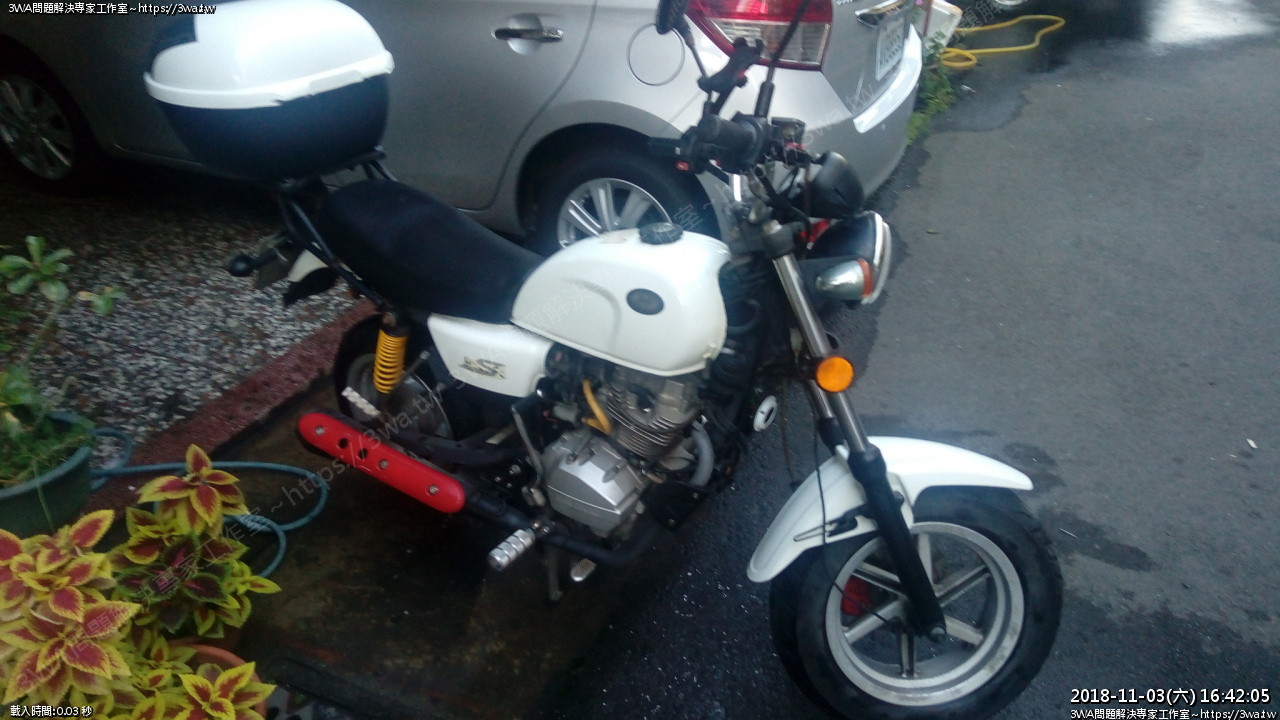

 2018 年時還在騎小雲豹~翻翻照片查找了一下之前那咖置物箱,夠大很好用

小雲豹前車主附贈的 K-max K17





上網看了看,想想就繼續用 K-max K17 吧,台製,空間也大,相當可靠

那時小雲豹騎下來用的很開心,能放的下我的全罩帽+雨衣,相當完美

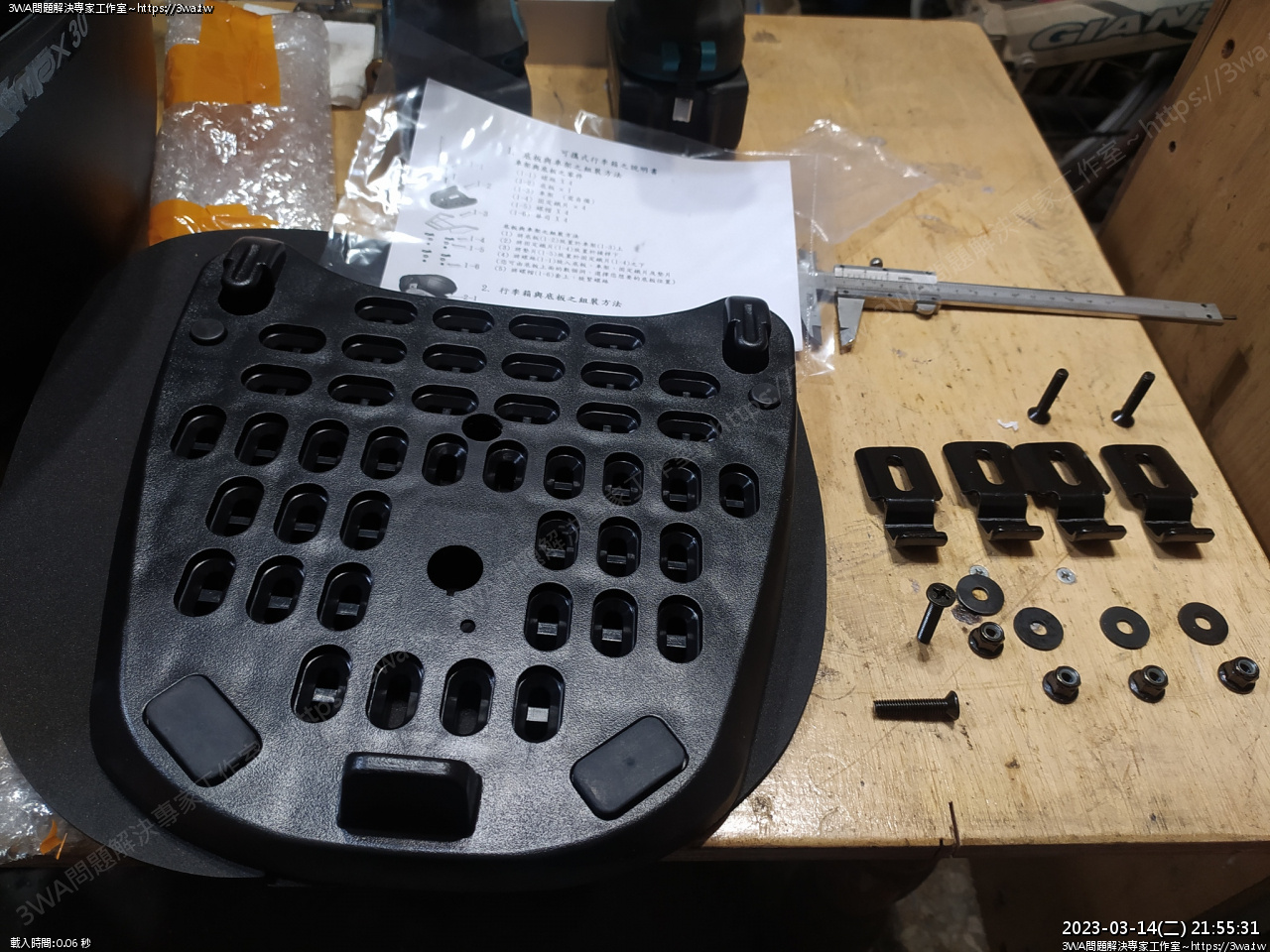

附的底板、螺絲

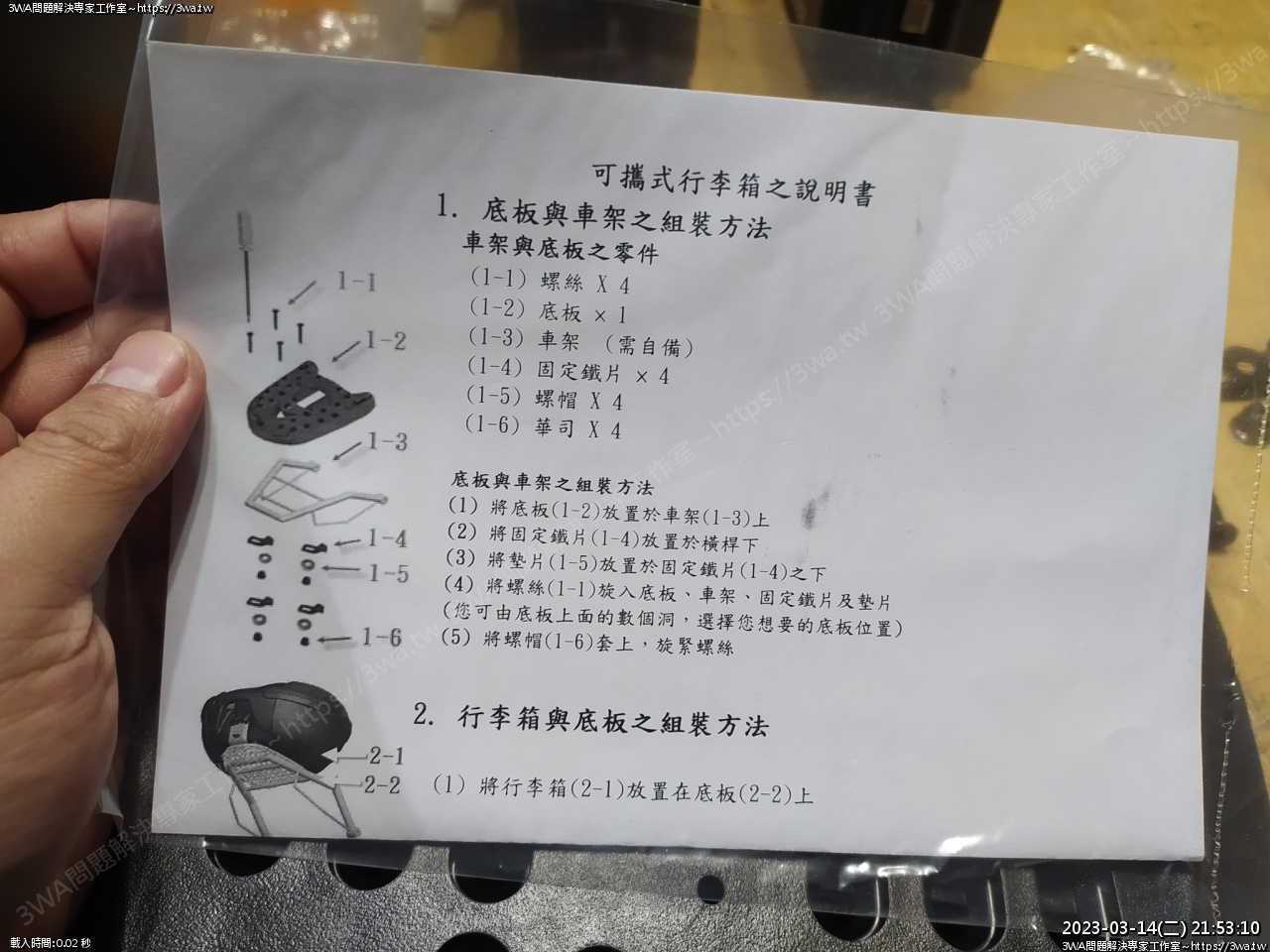

永遠不會認真看的說明書-Page1

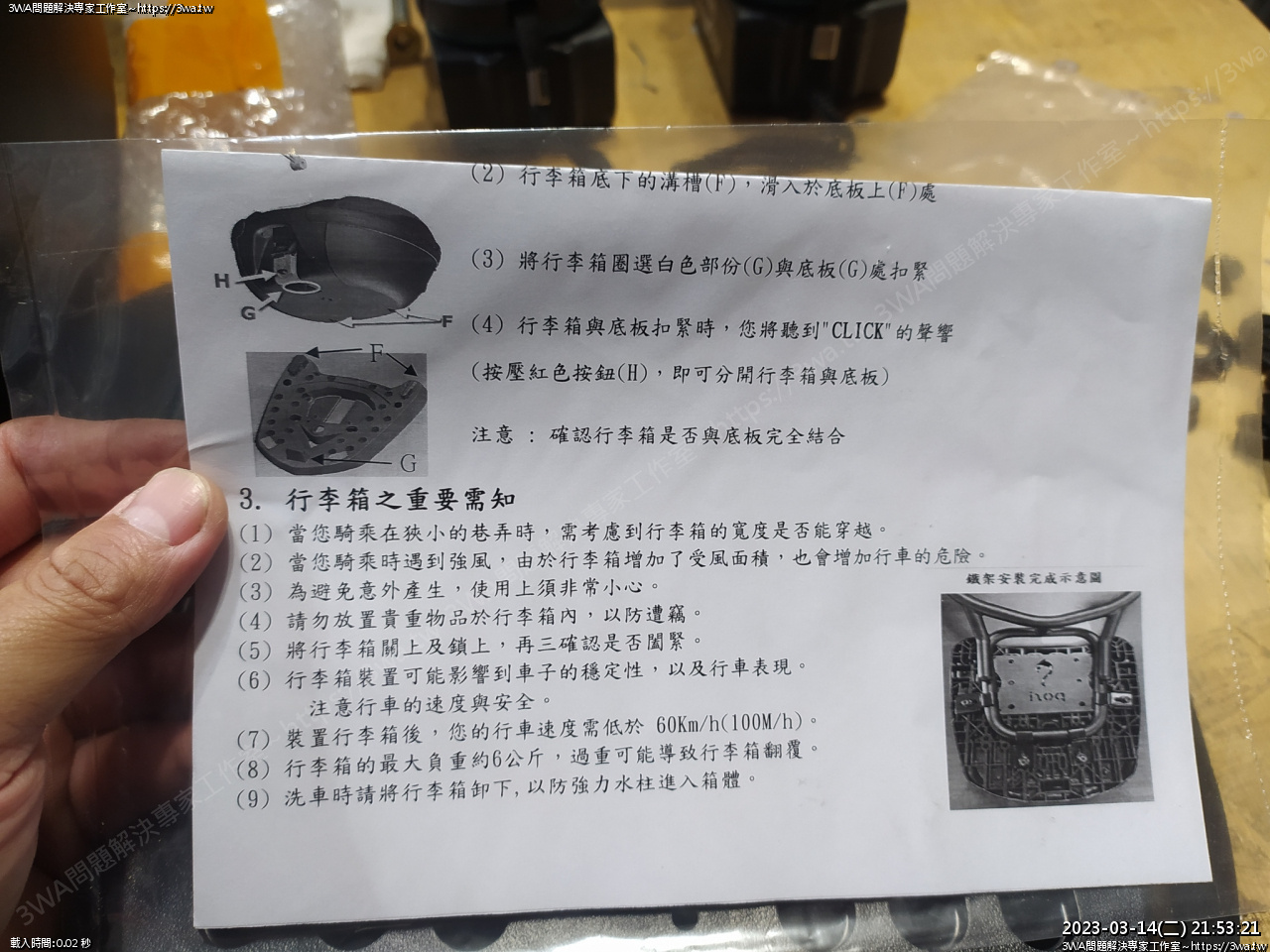

永遠不會認真看的說明書-Page2

雖然不會認真看,但裡面第 (7) 條 60km/h(100M/h),寫錯了齁

我們笑他,再來要注意的就是右邊那張圖,應該算是比較重點提示

外圍的粗支架比其他焊接的細支點來說相對穩定

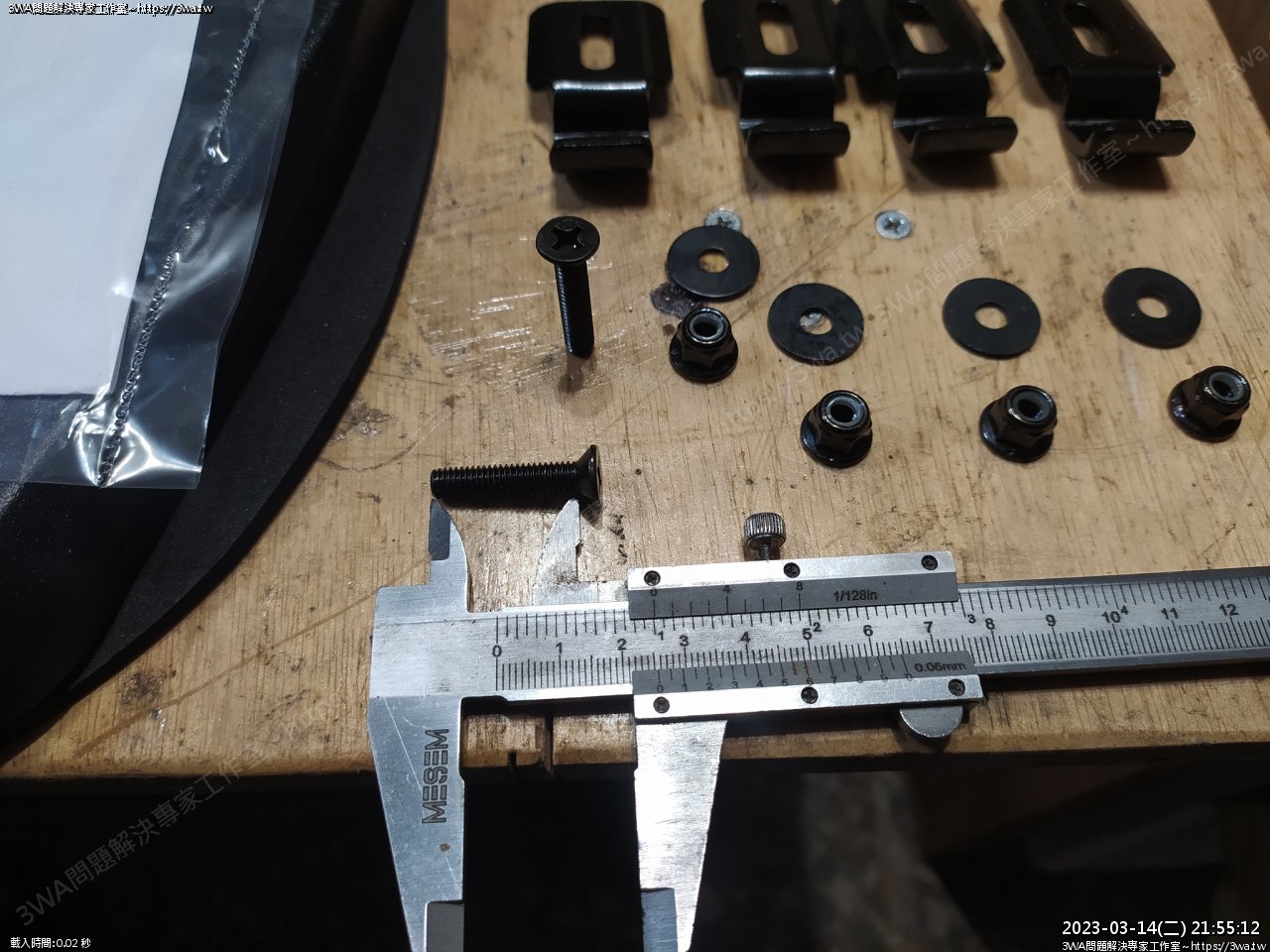

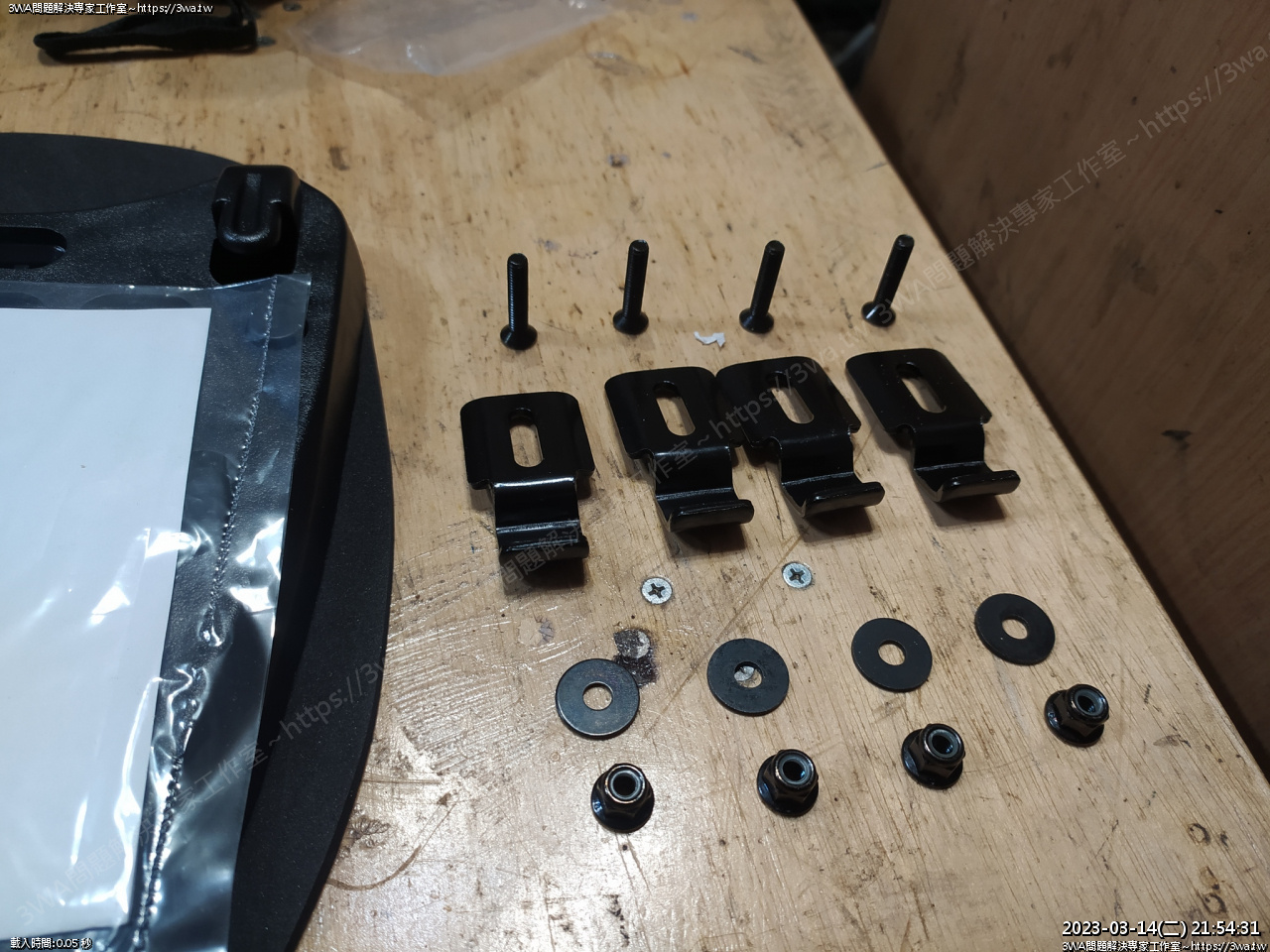

螺絲整理,共四組





十字皿頭螺絲 M6x25mm,烏鋼黑

右邊是尼龍M6防鬆螺帽

這個黑感覺像是用染黑劑那種 Super blue 的感覺





大概是這樣

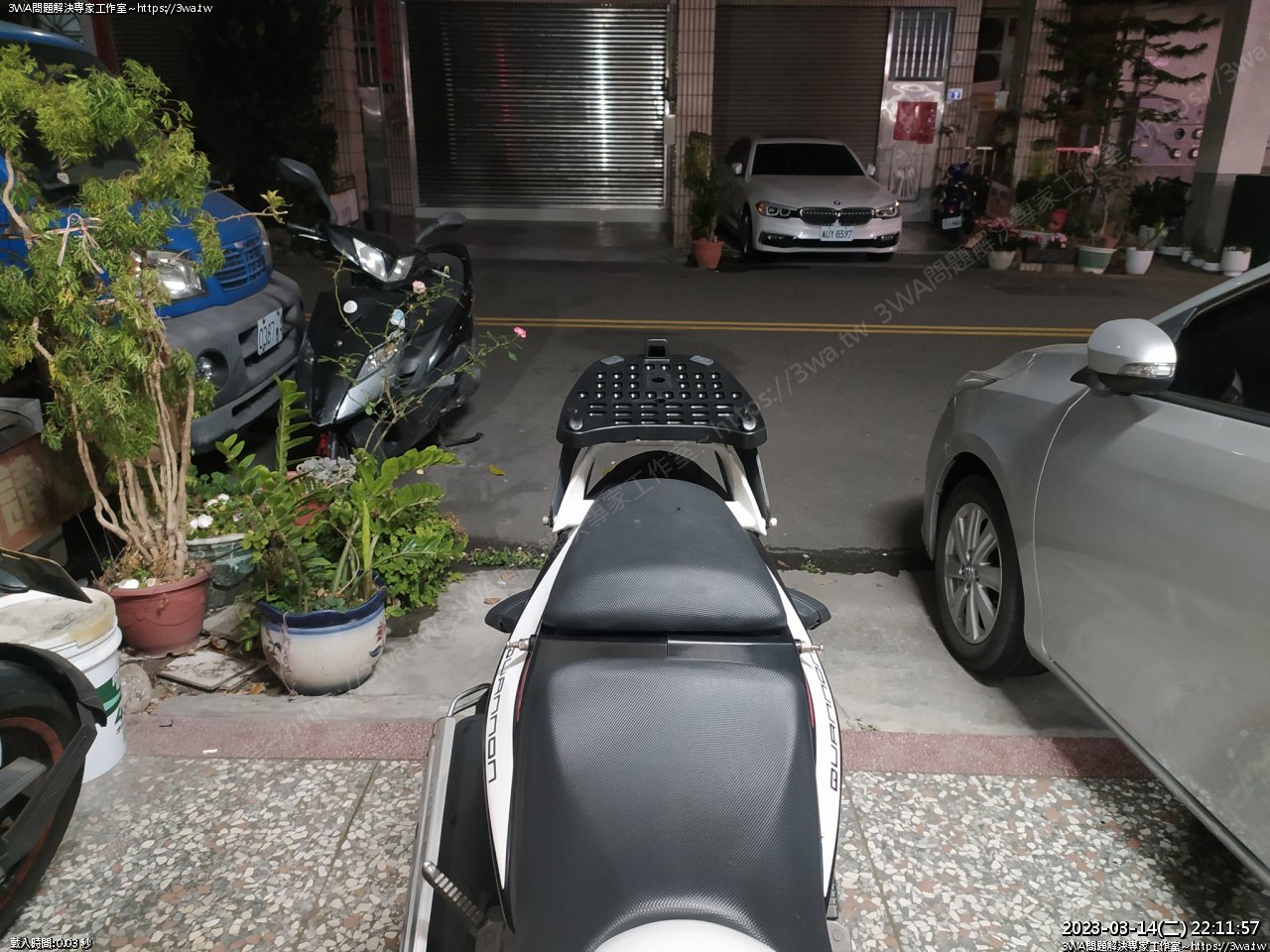

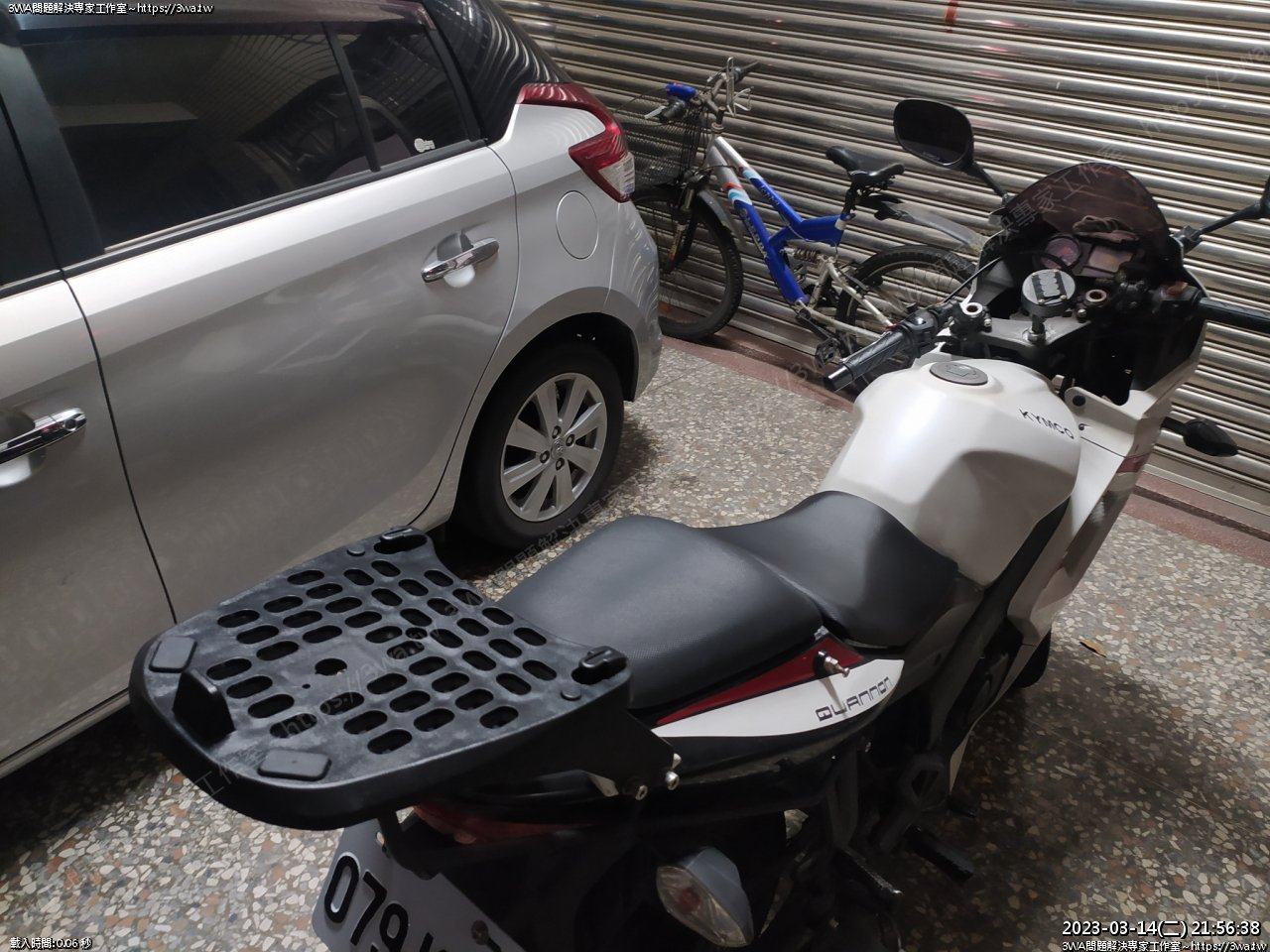

到室外,擺上車





這個方向,座位平常我一個人坐,後座沒載人,貨箱裝這個位置

如果有載人,那就要再後退一些





這裡投二支





前面這裡也投二支





將四支皿頭螺絲穿過

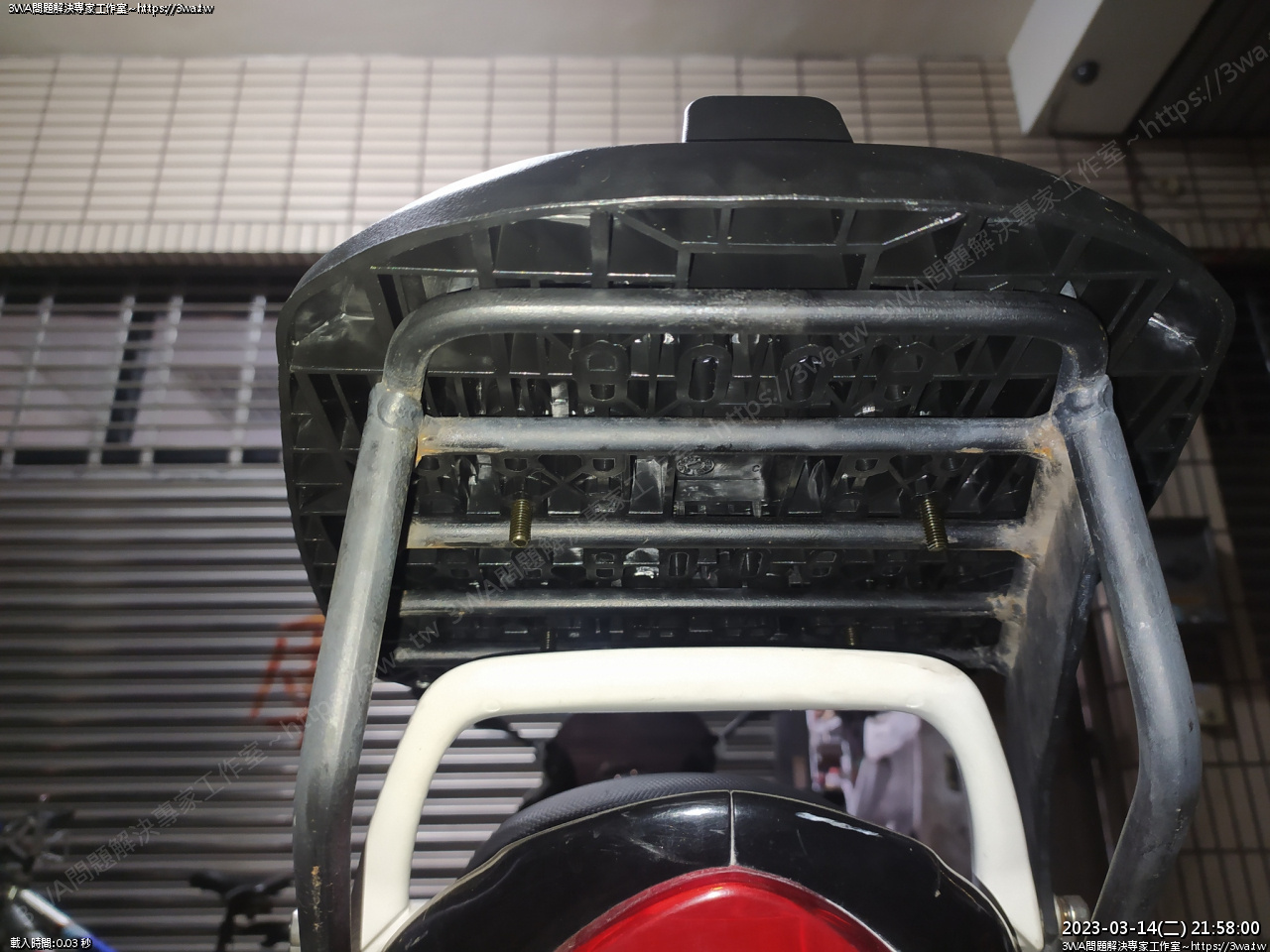

下方穿過的感覺

酷龍就不太適合鎖左右二邊,會被加強的側平面檔住





裝上勾鐵,墊片,防鬆螺帽

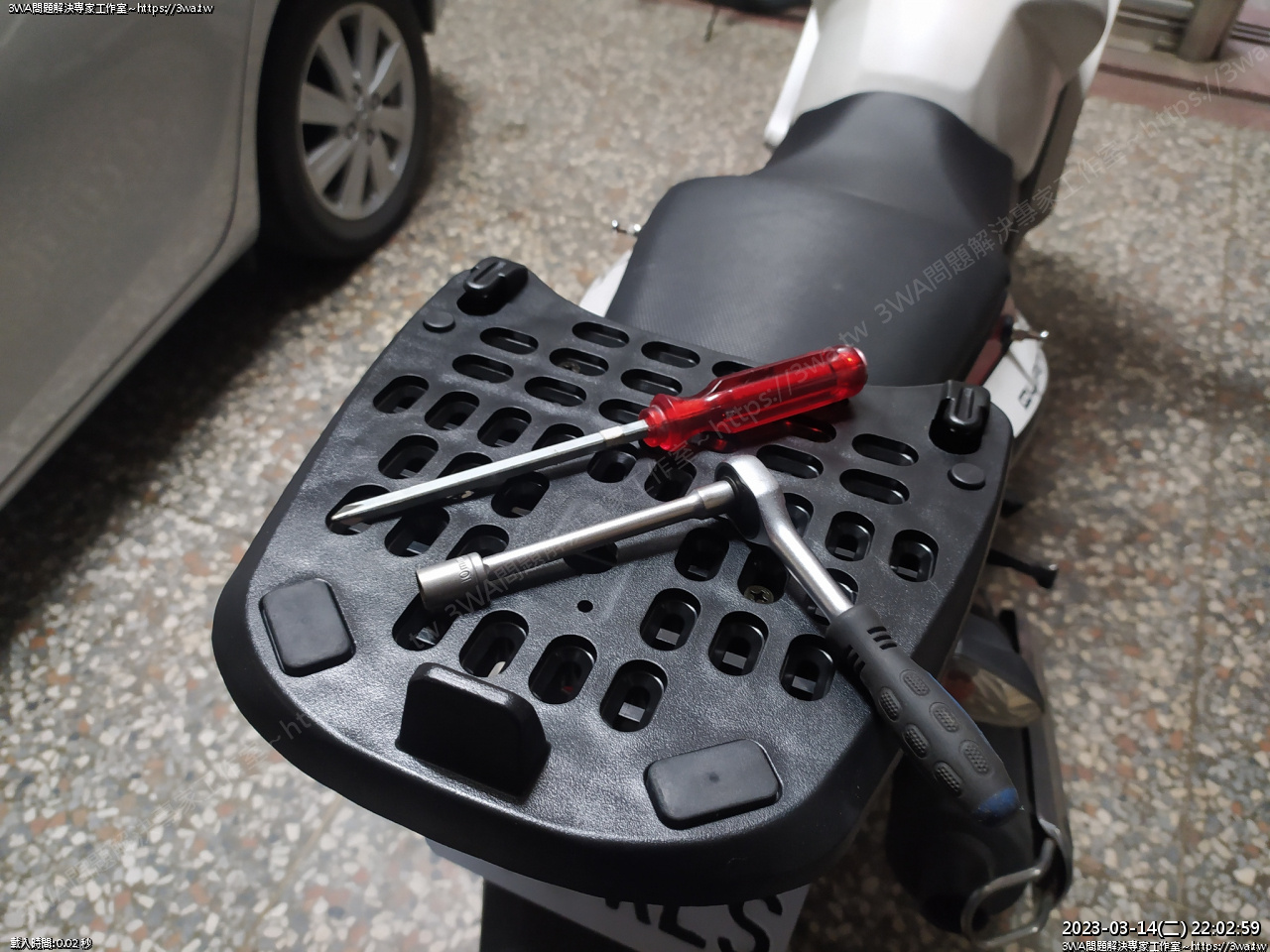

這裡需要十字起子跟 10mm 套筒





大概鎖一下,全鎖完僑正再鎖緊,後面二支好了





換前面





很前勾,這裡有下扶手,也許螺絲可以裝第一格往後勾會比較好裝些





不過還是裝的到

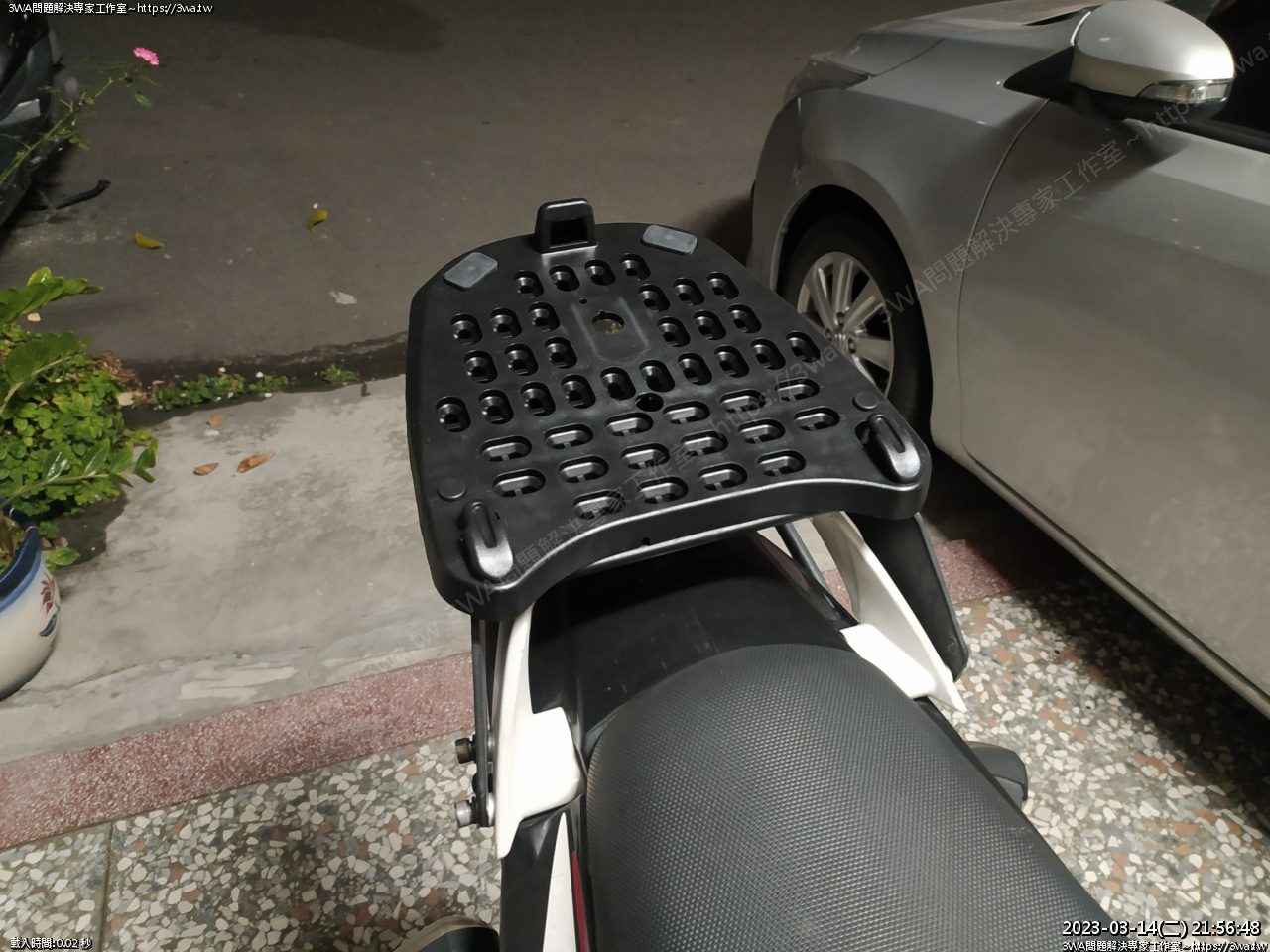

裝好了~~~





目前有正,就可以鎖緊,有防鬆螺帽,含到緊即可

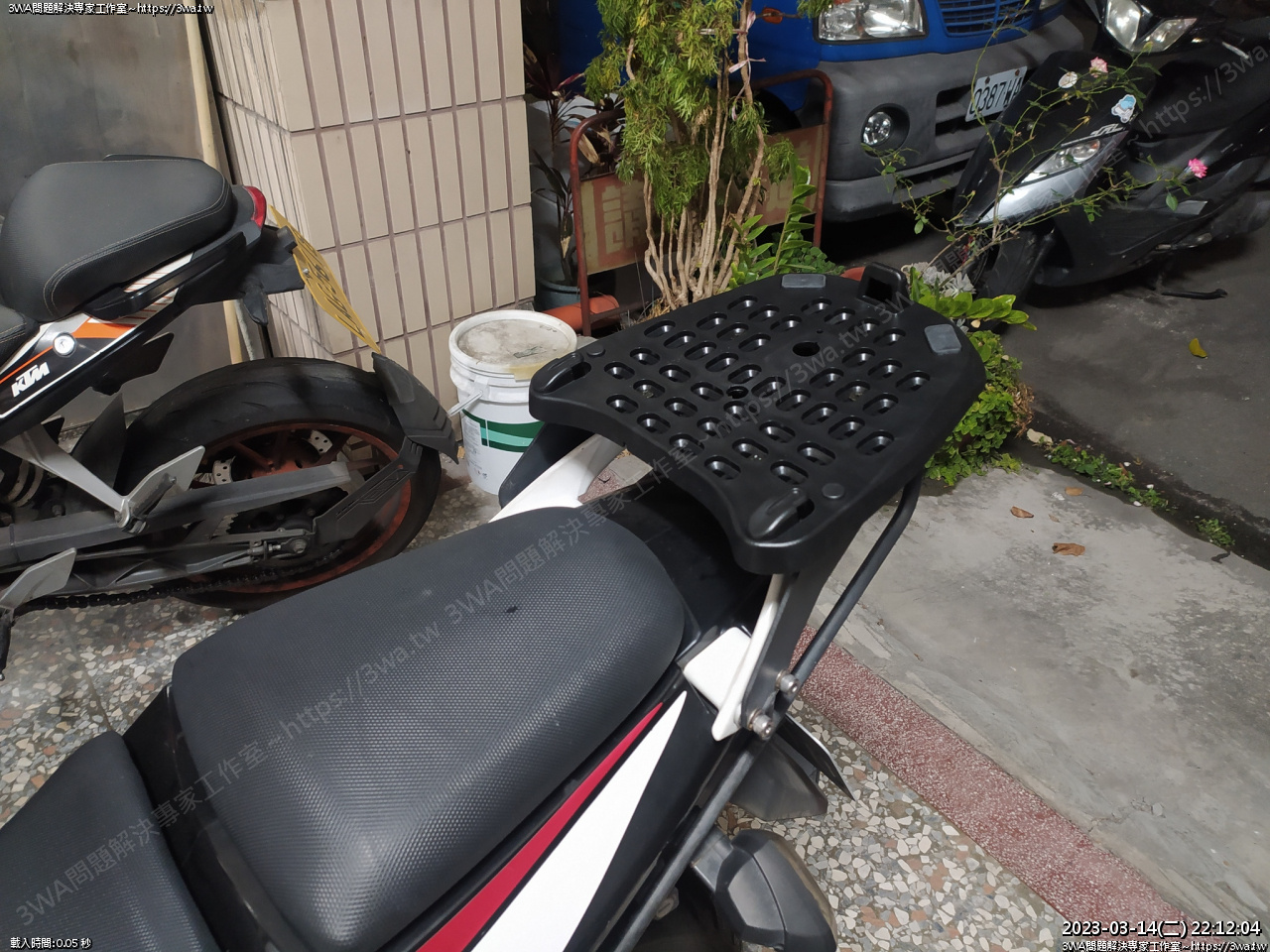

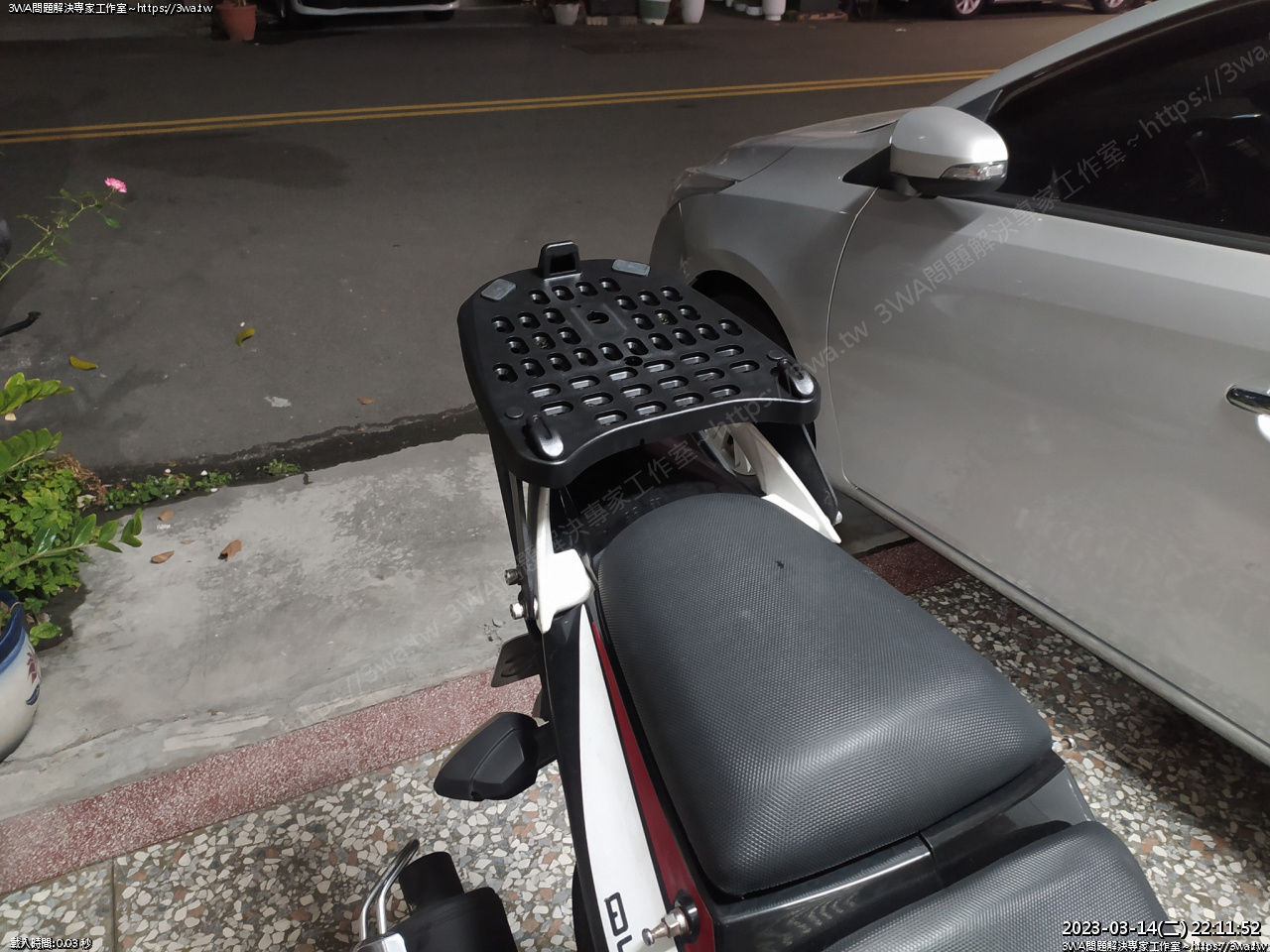

裝好了~~這個位置應該是比較適合一個人騎乘時安裝的位置

如果都不載人也許可以再往前一些,箱子的重心靠近車手一點





貨箱卡入,插入錀匙後往下壓,輕按紅按鈕,紅按鈕有彈一下「咔」,就會固定住

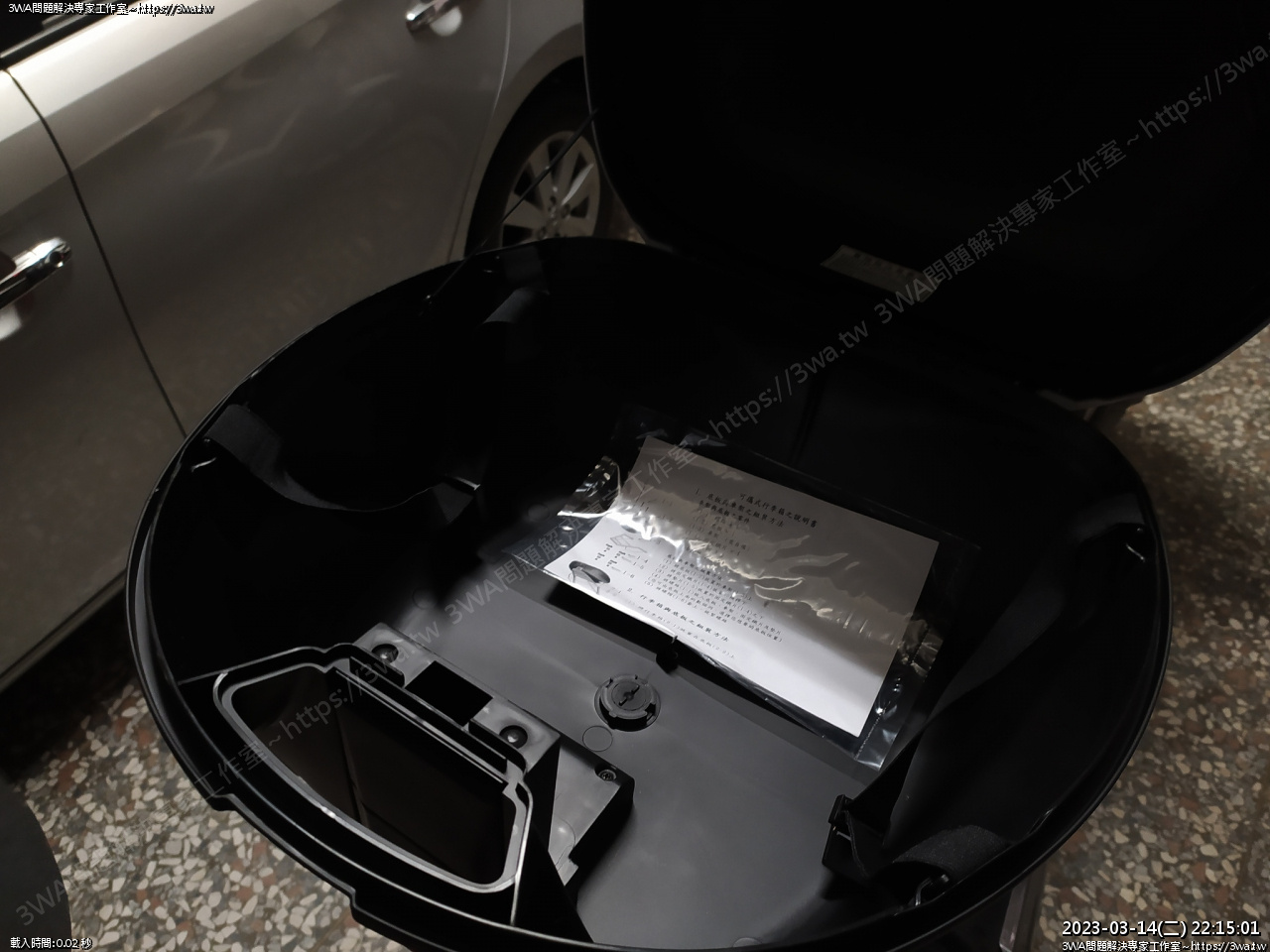

說明書一定要放車箱底部

貨箱中間有個中心凸,也許是可以加強鎖點固定,或是穿電源線的預留孔

也許可以利用這個地方加點創意

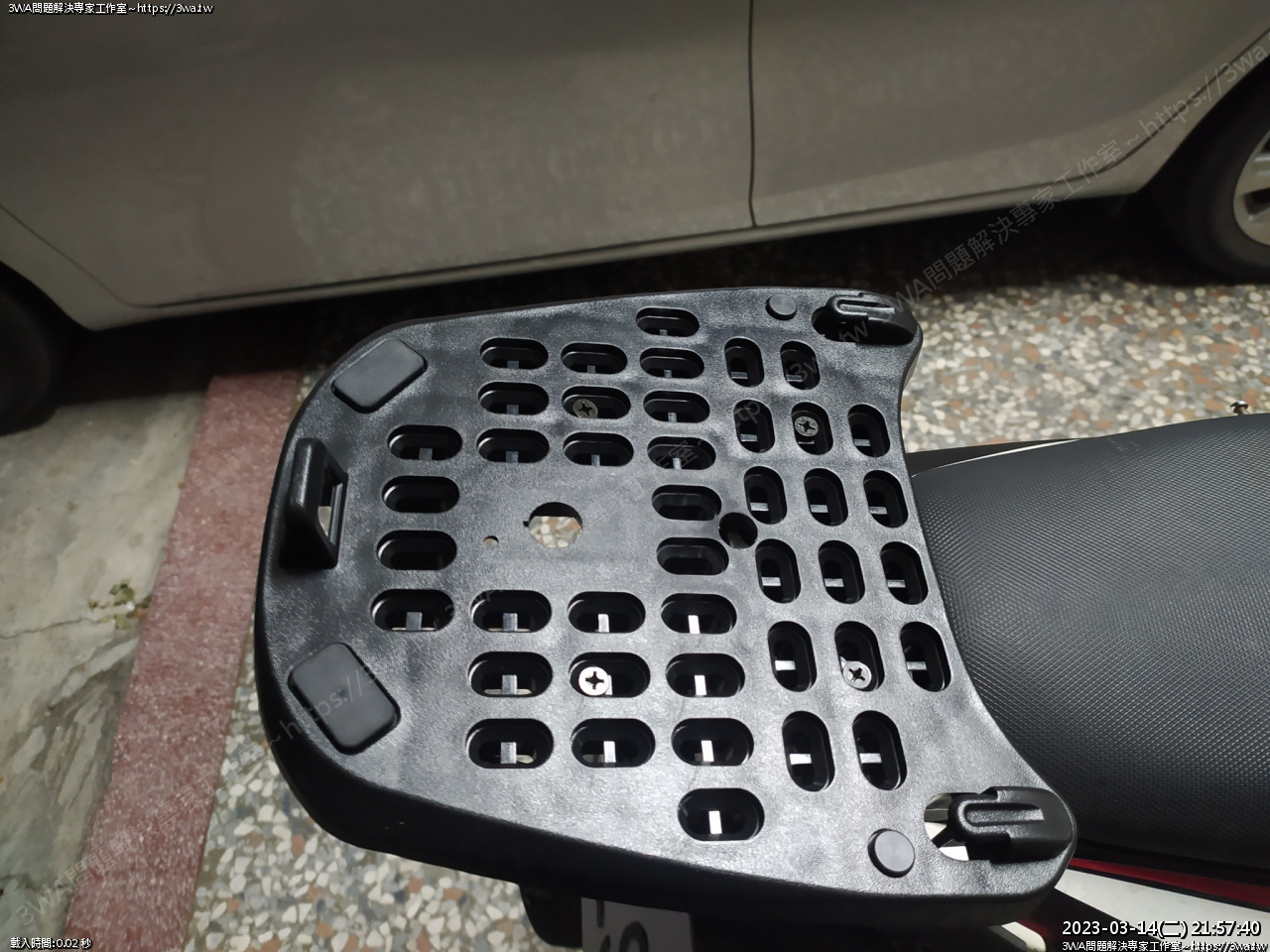

蓋上板子

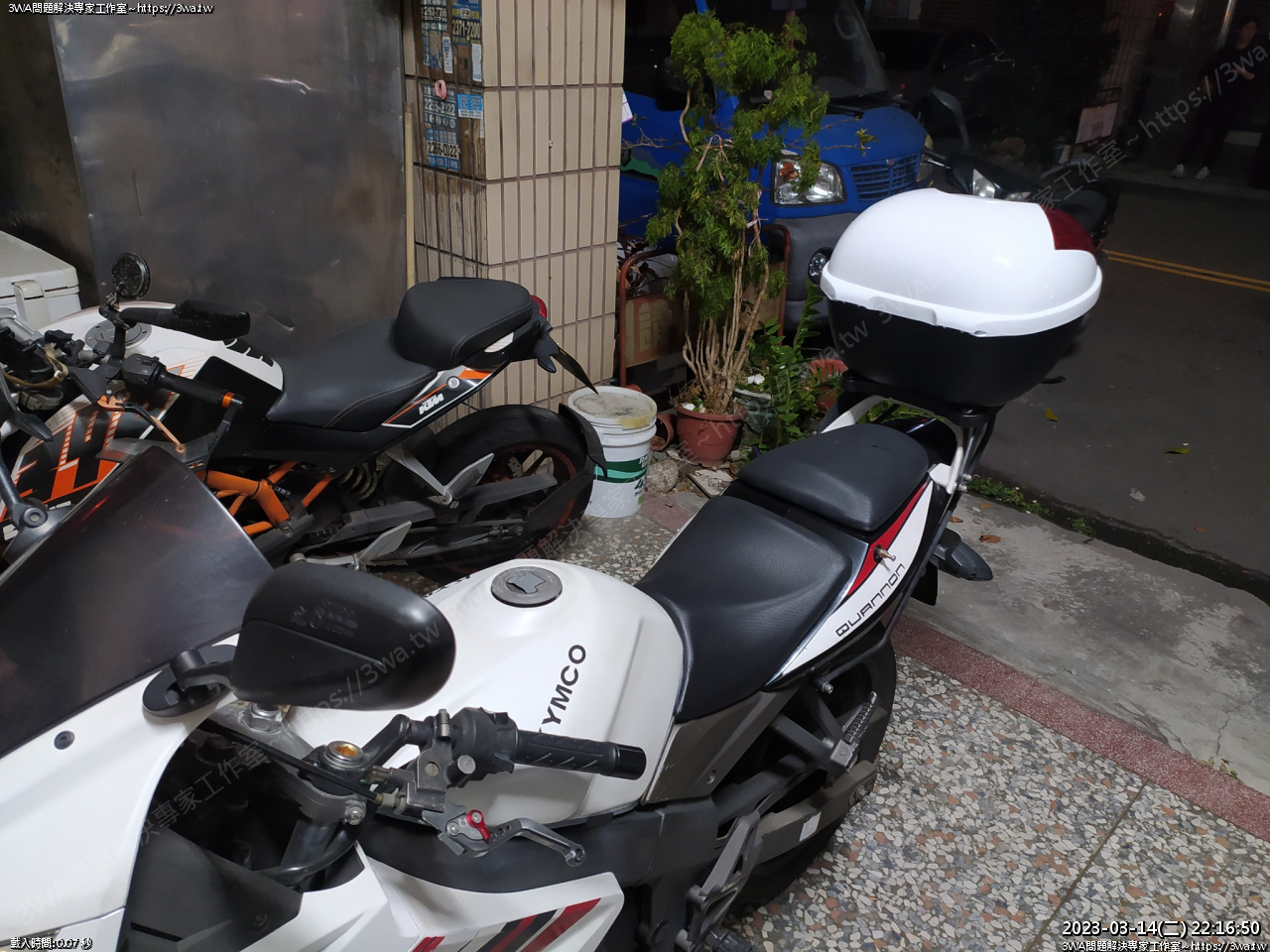

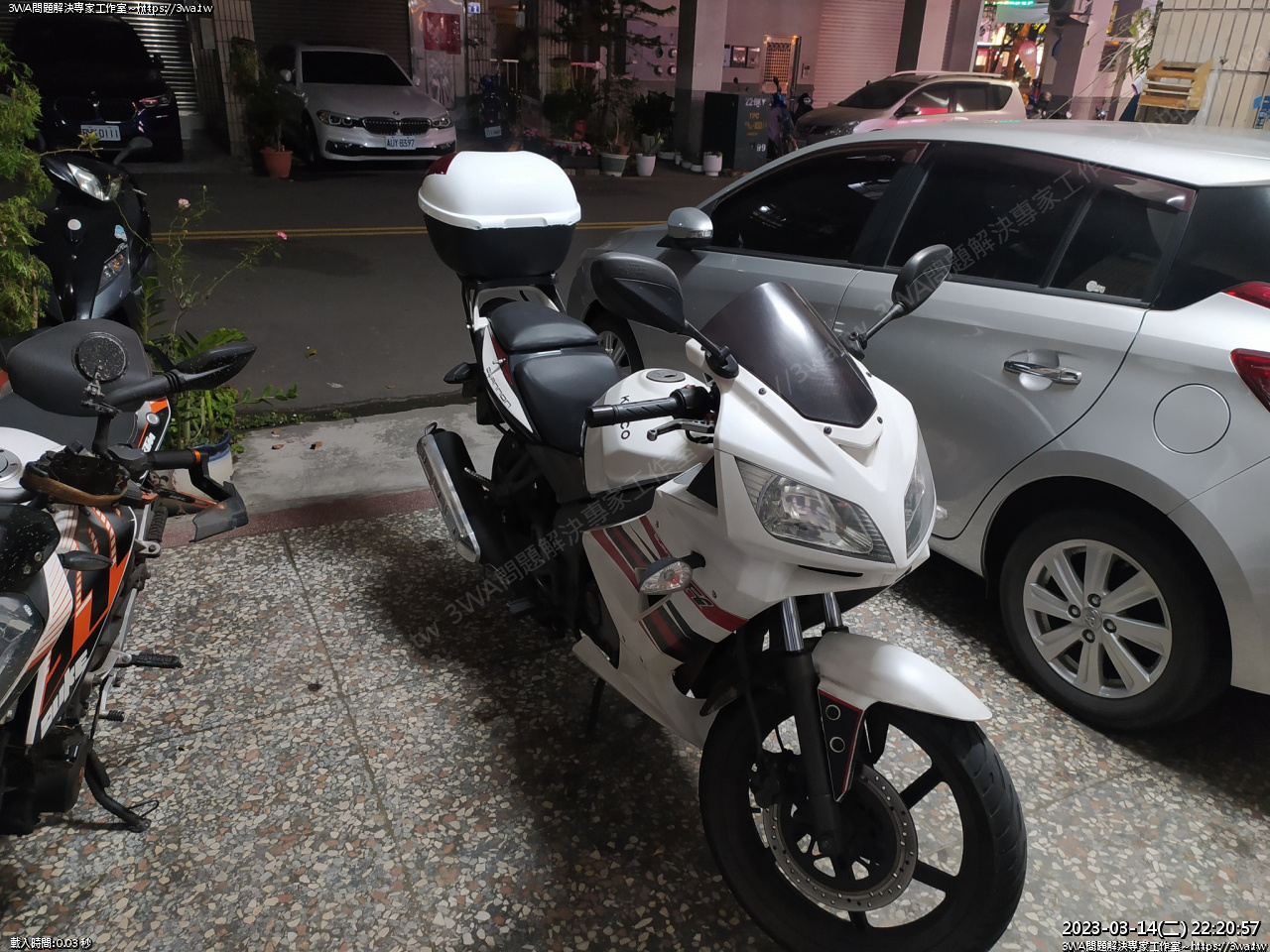

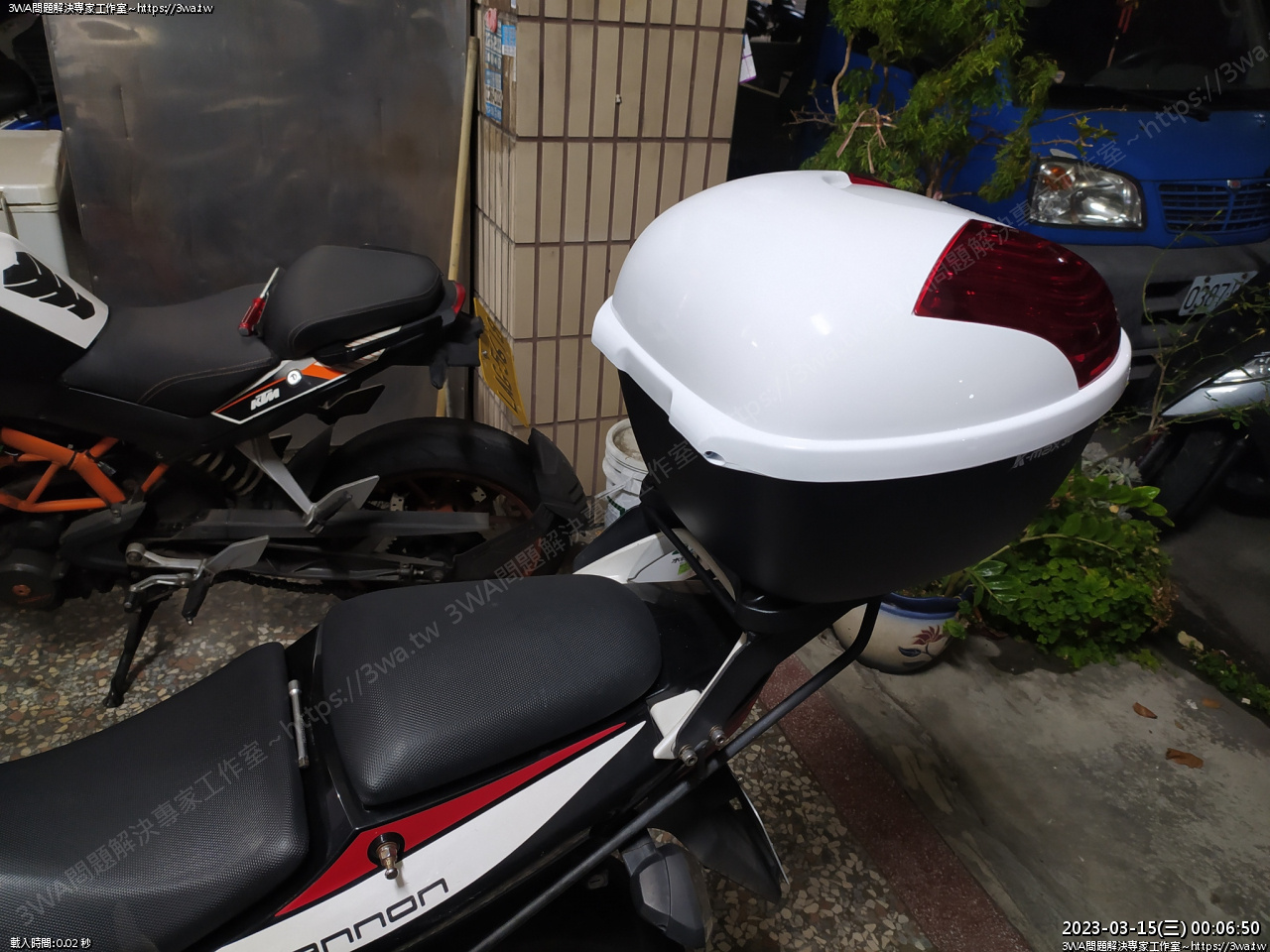

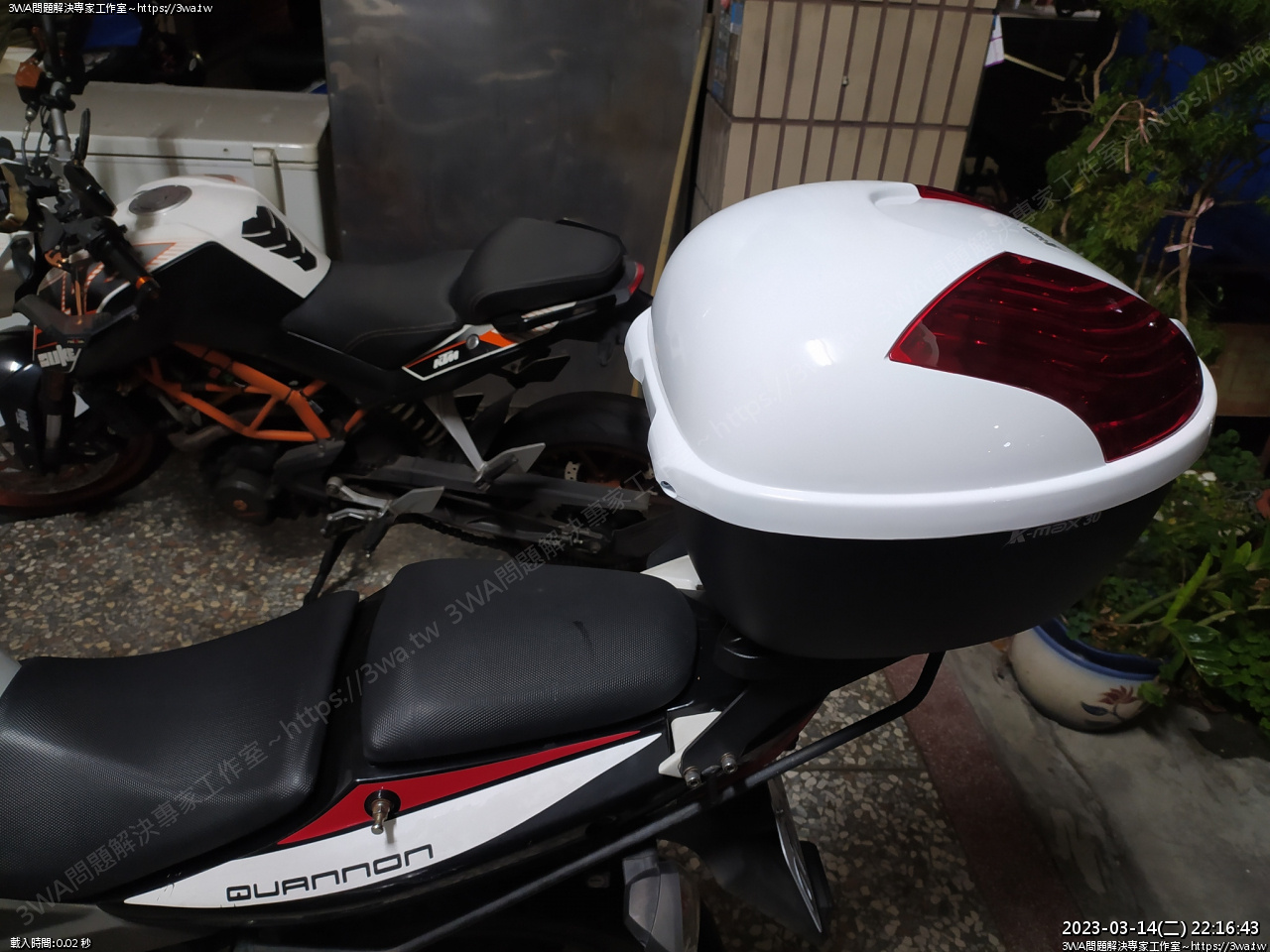

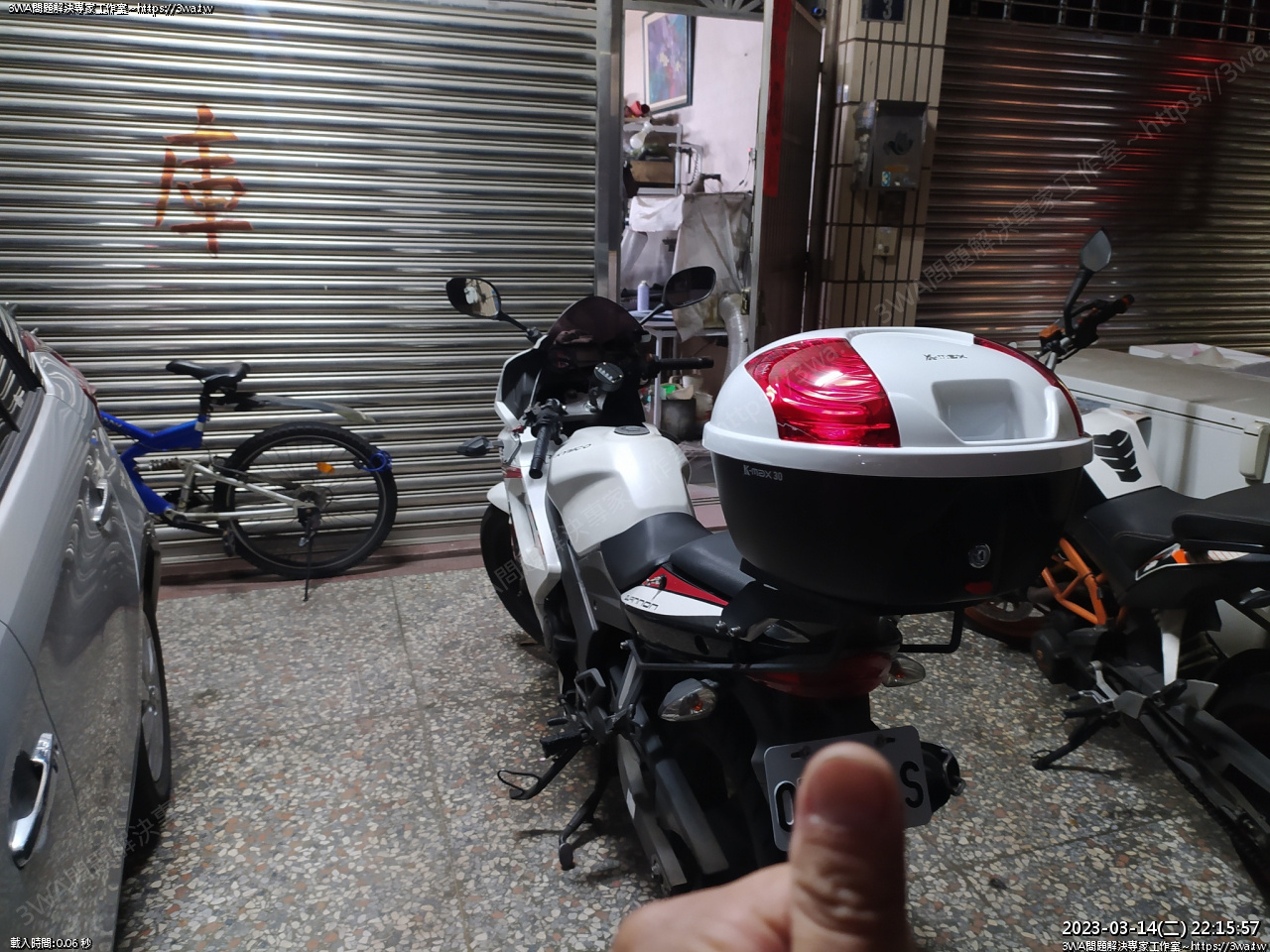

喔耶~貨箱安裝完成

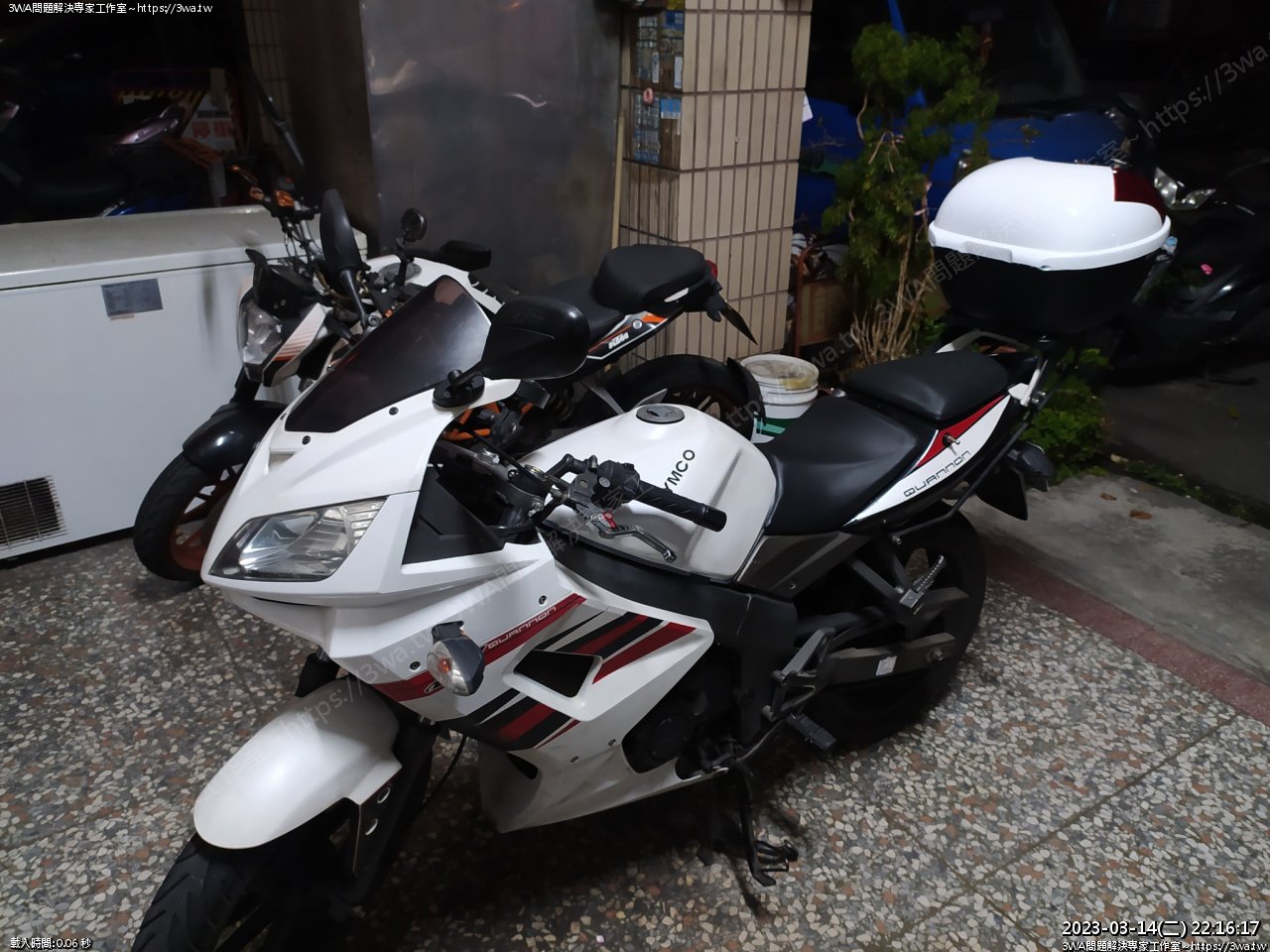

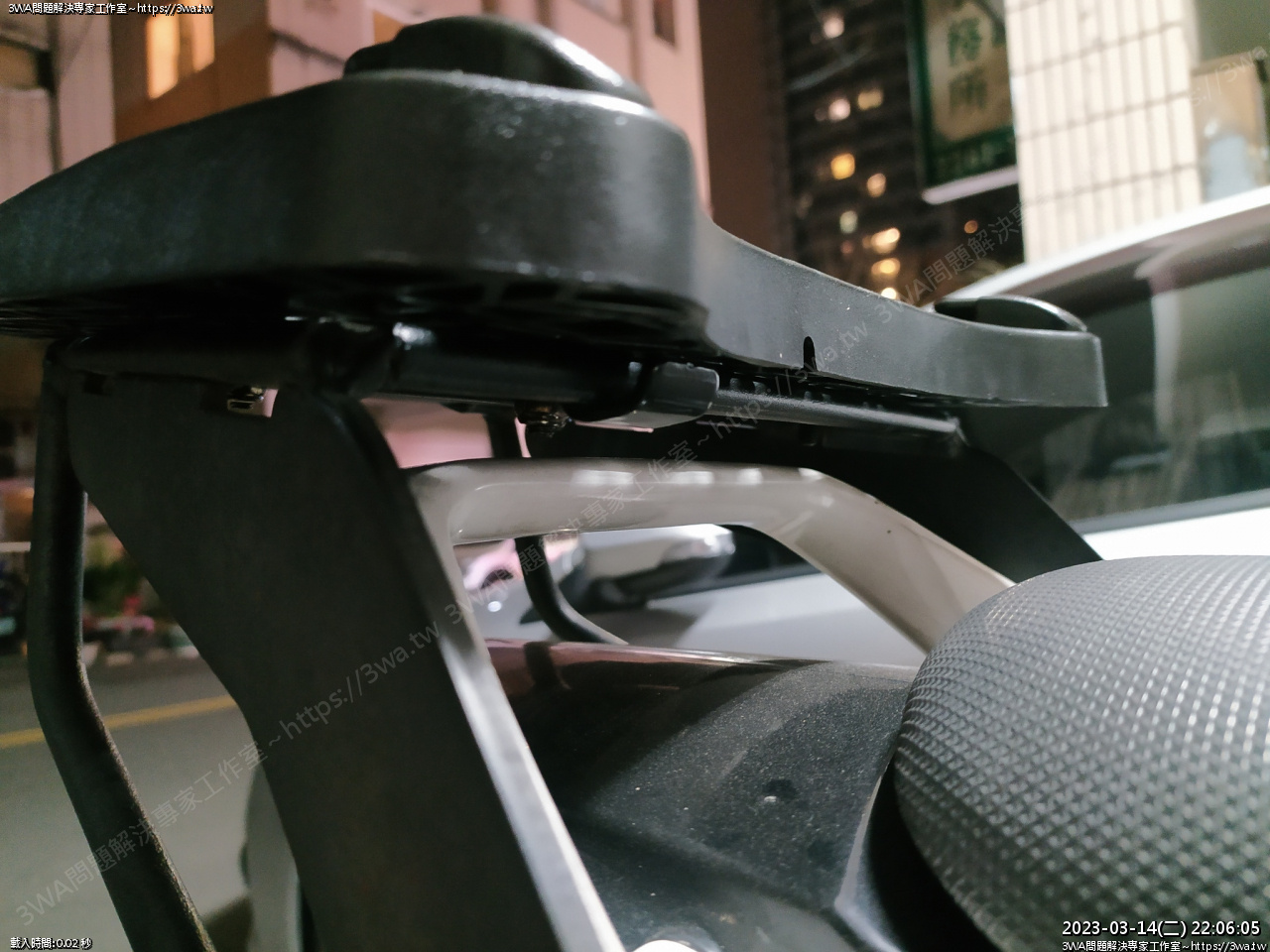

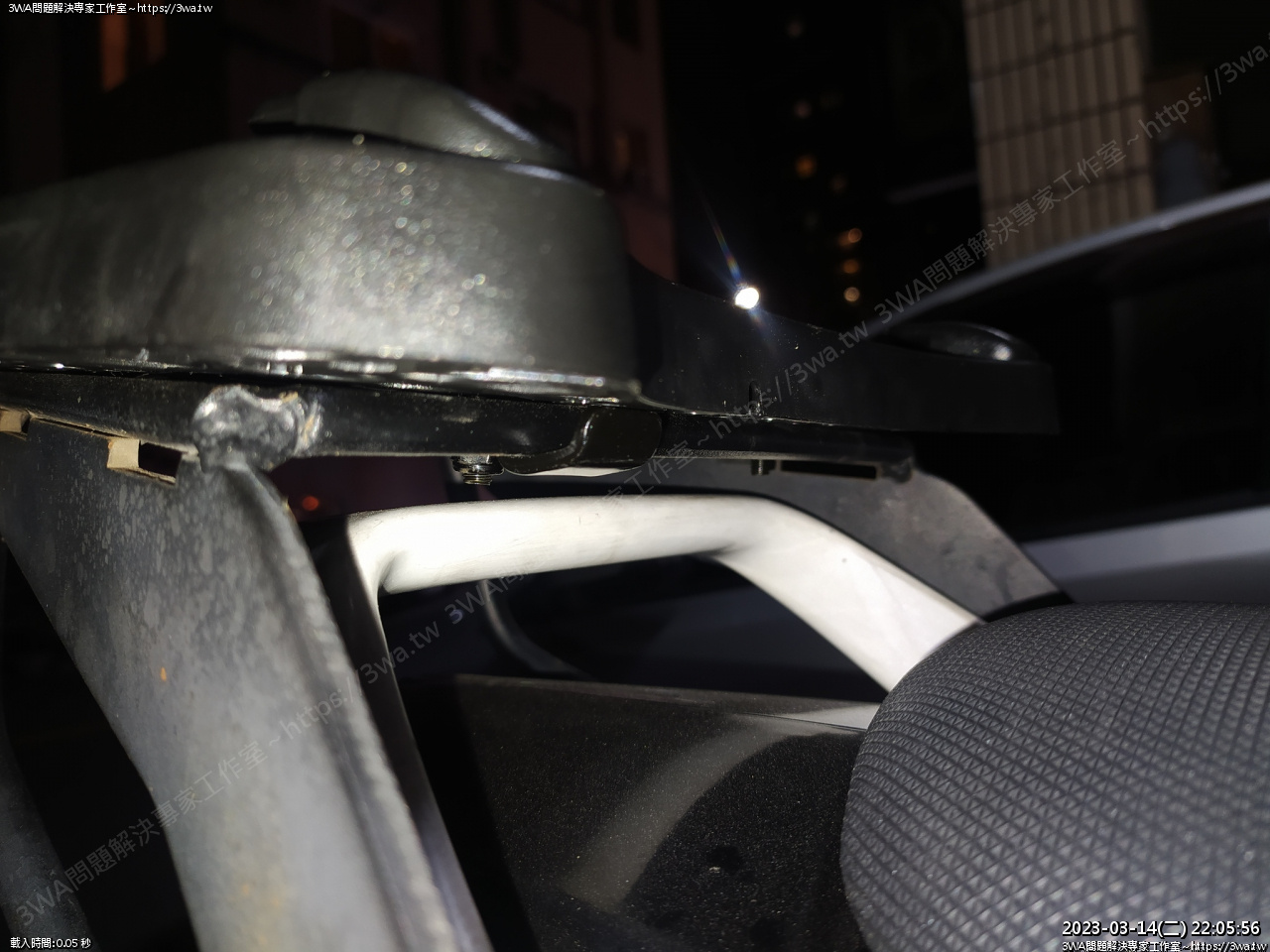

側面





似乎也還可以,如果有載人可以當靠背,但再退一格裝靠墊應該是更好的選擇

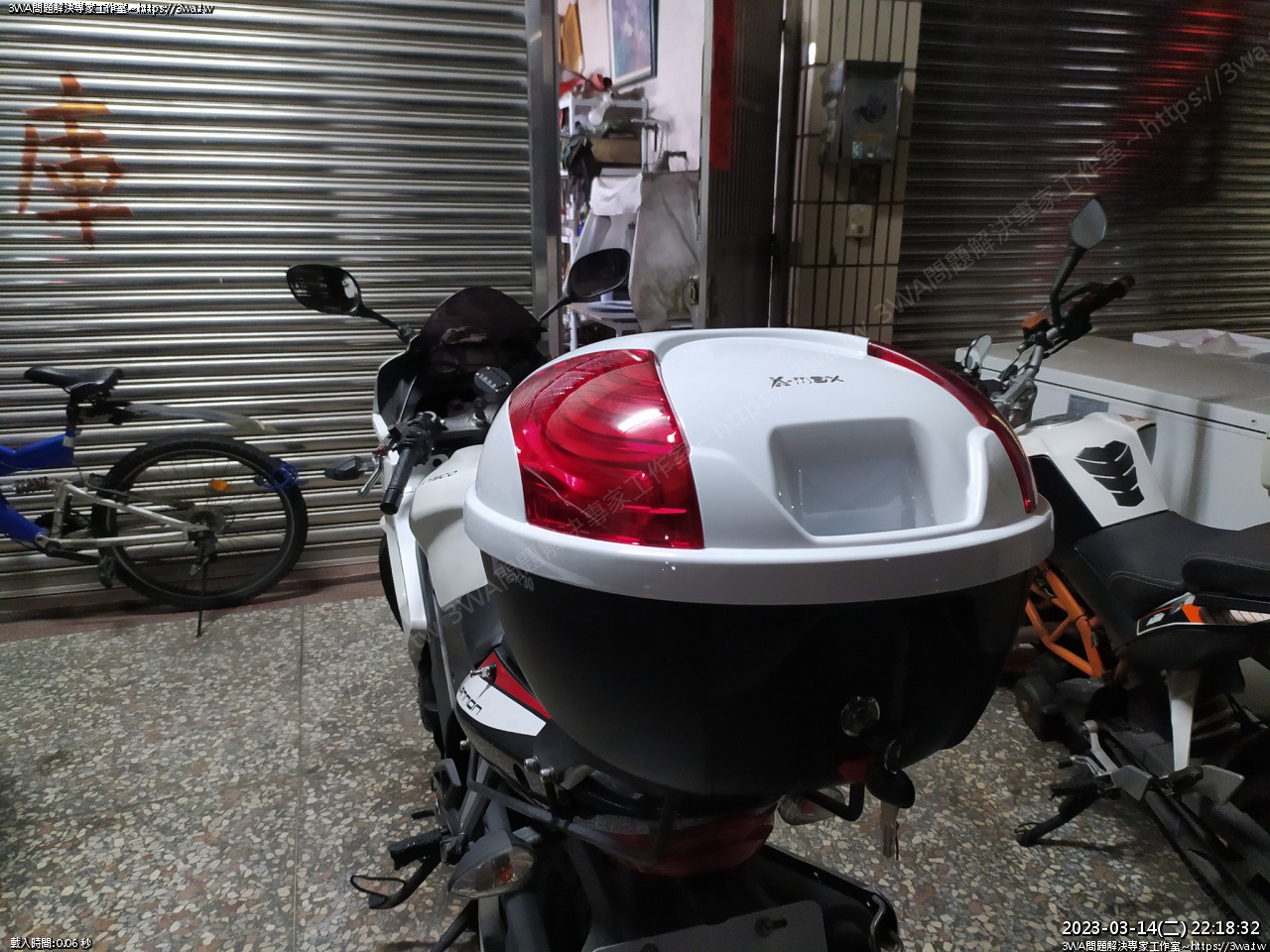

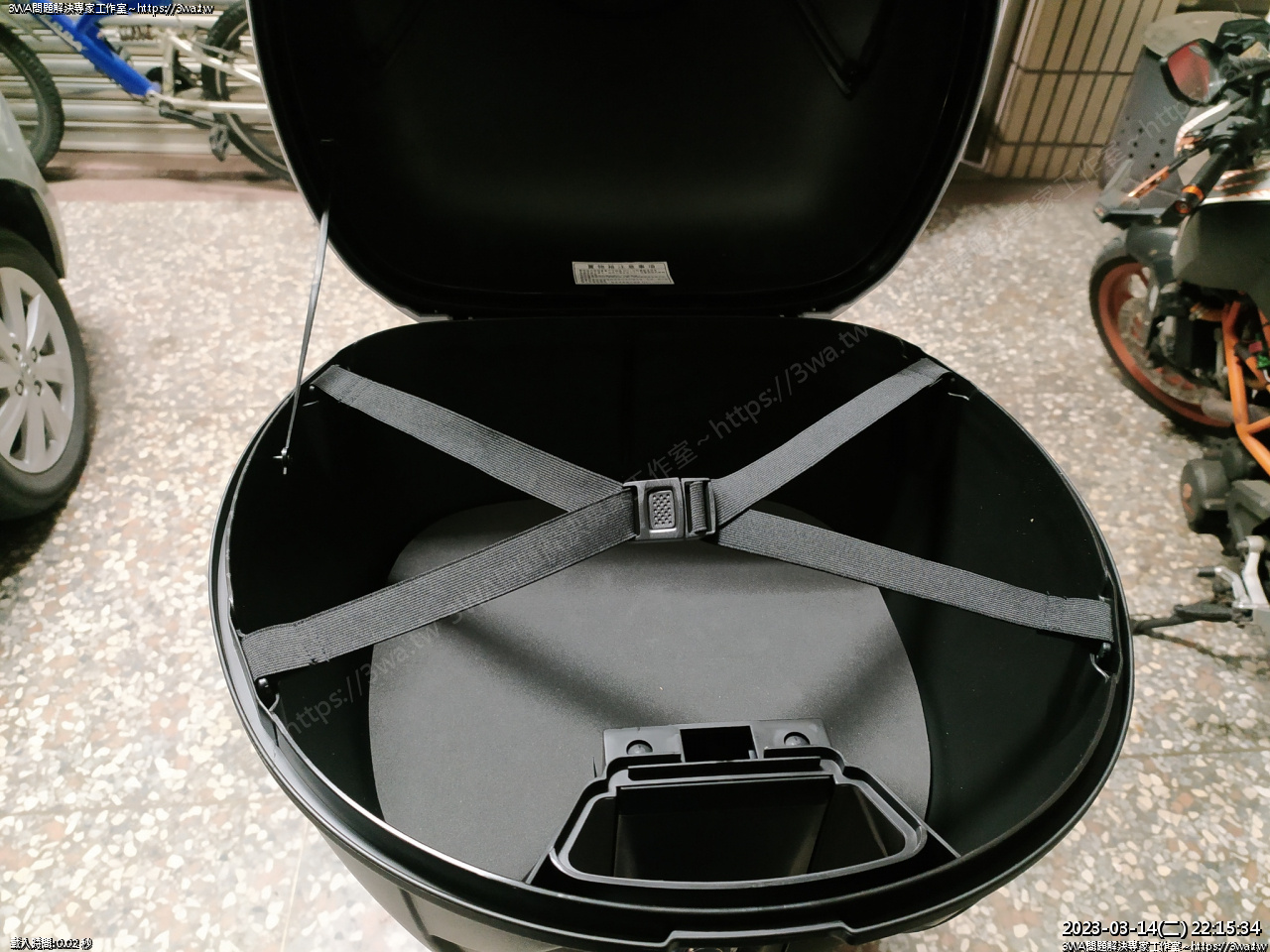

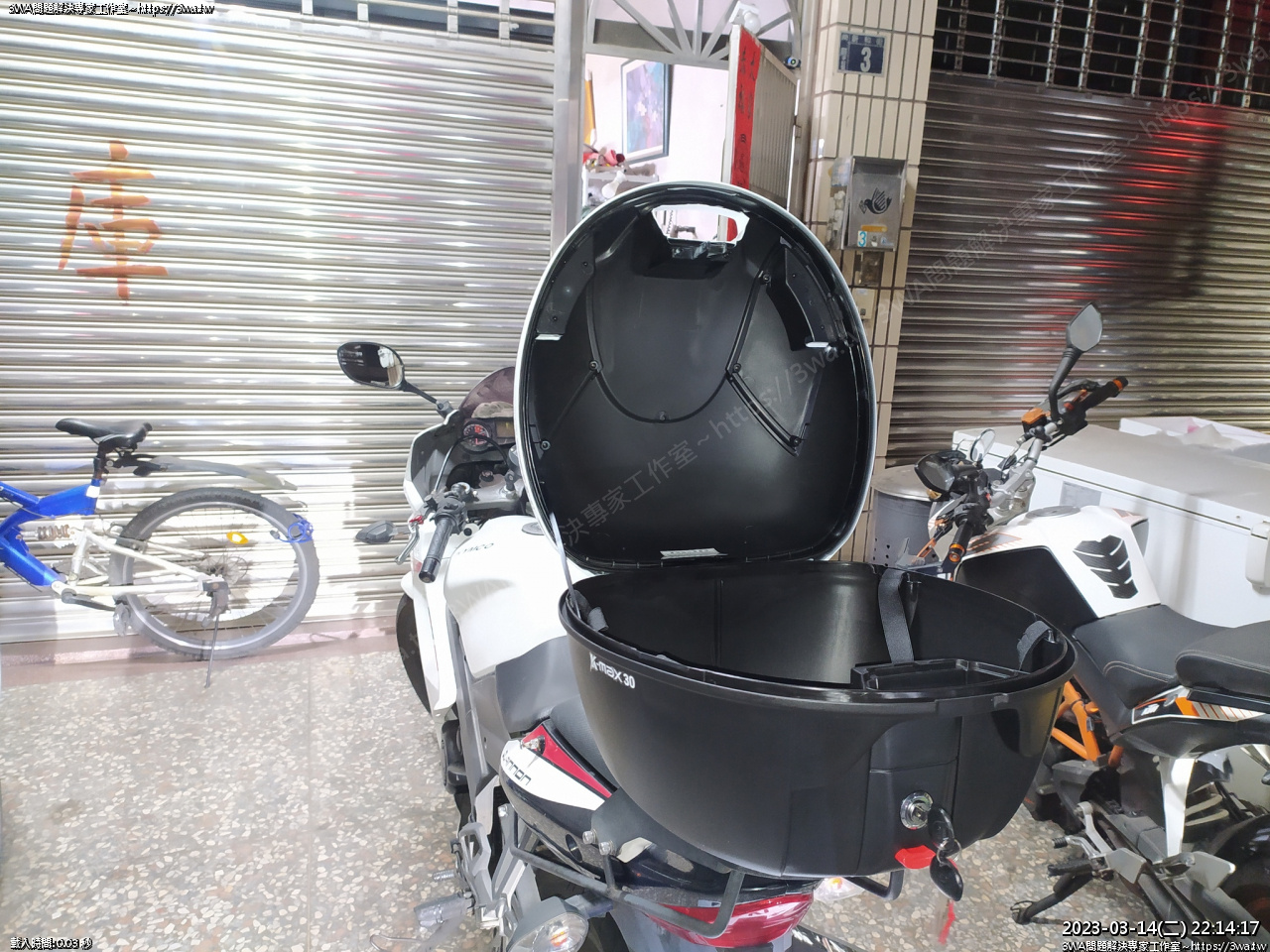

貨箱~

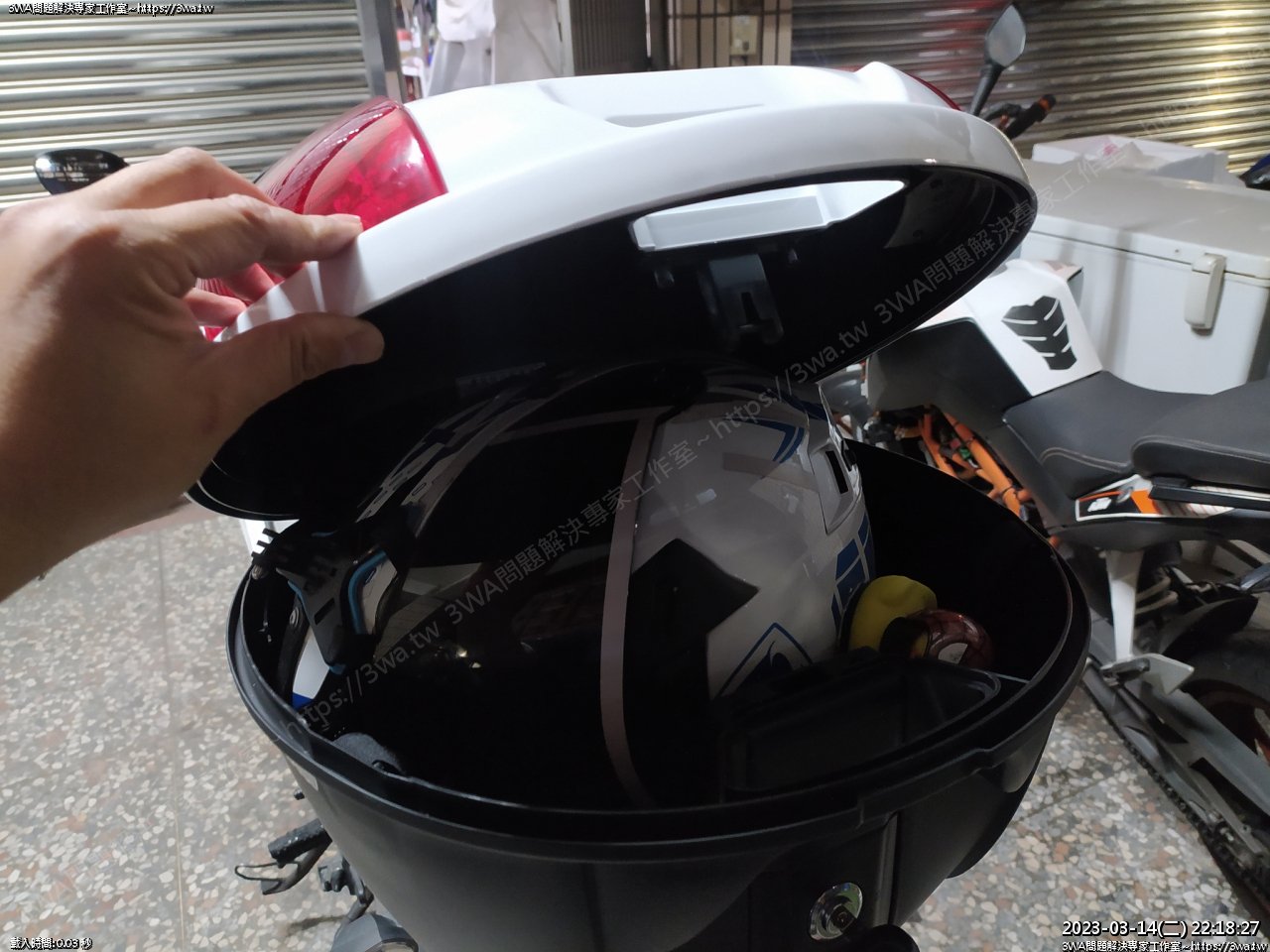

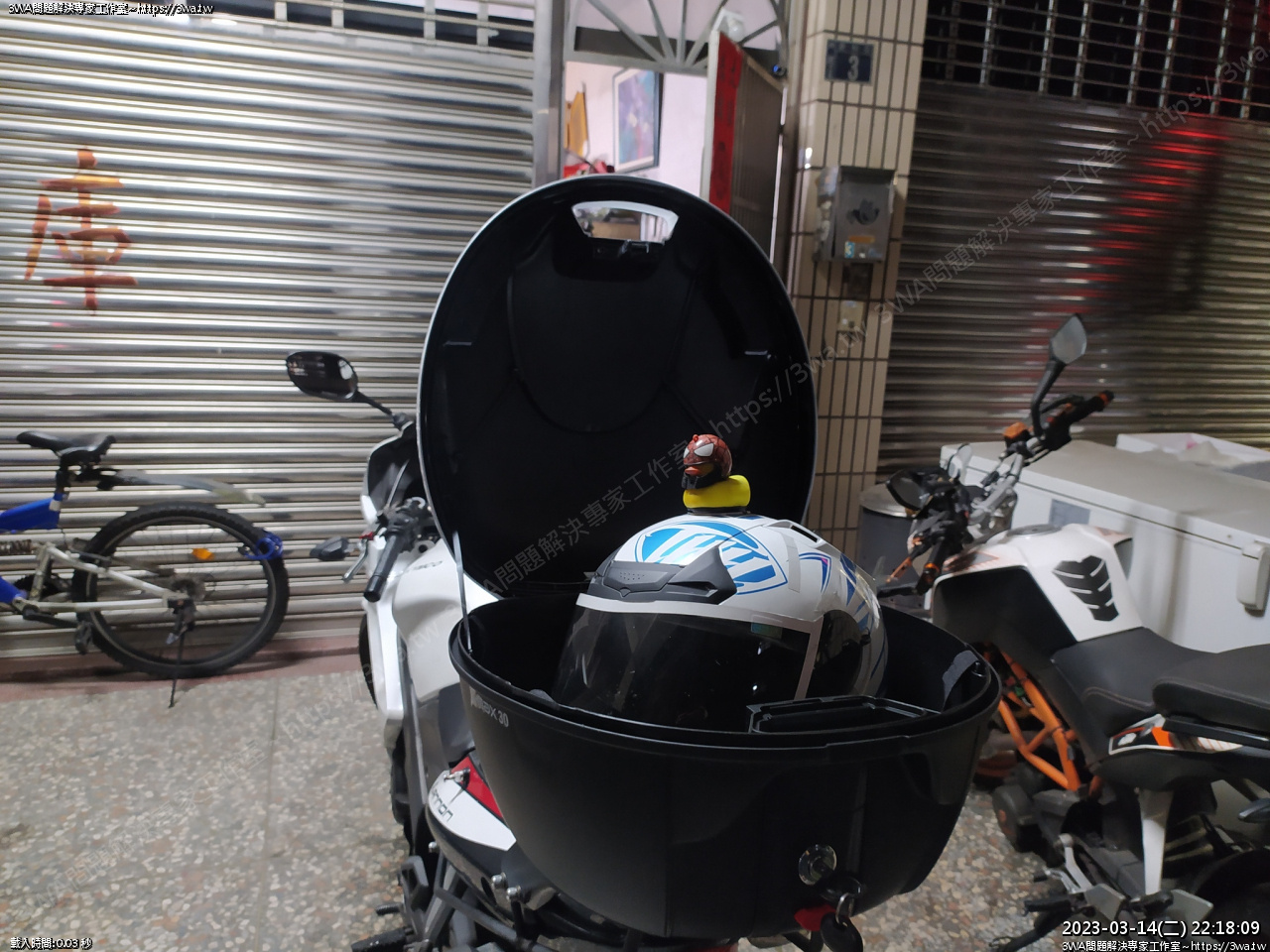

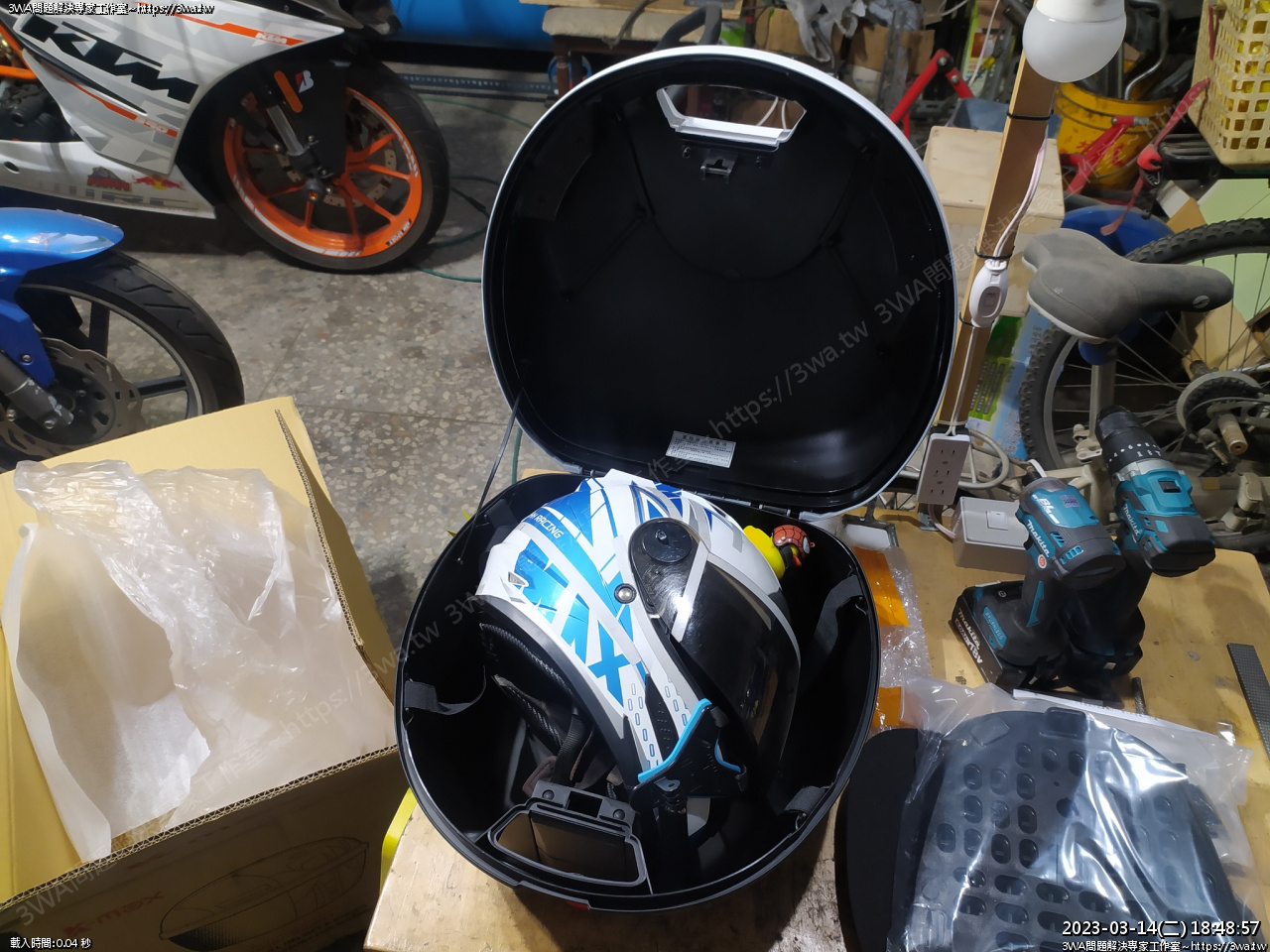

放入安全帽





因為有小鴨,會卡到...吱一聲





蓋下去會吱一下,太可憐了

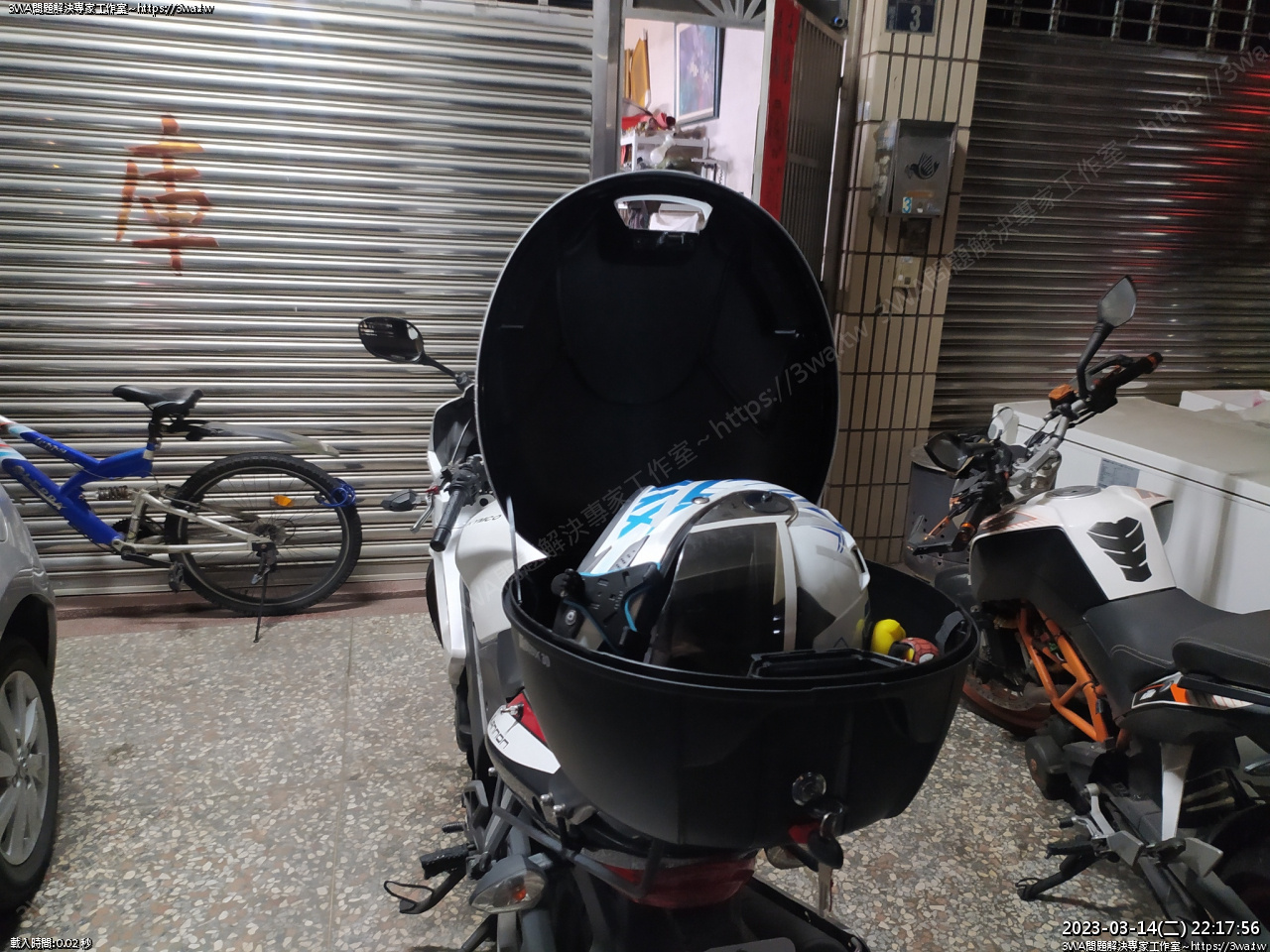

橫躺...

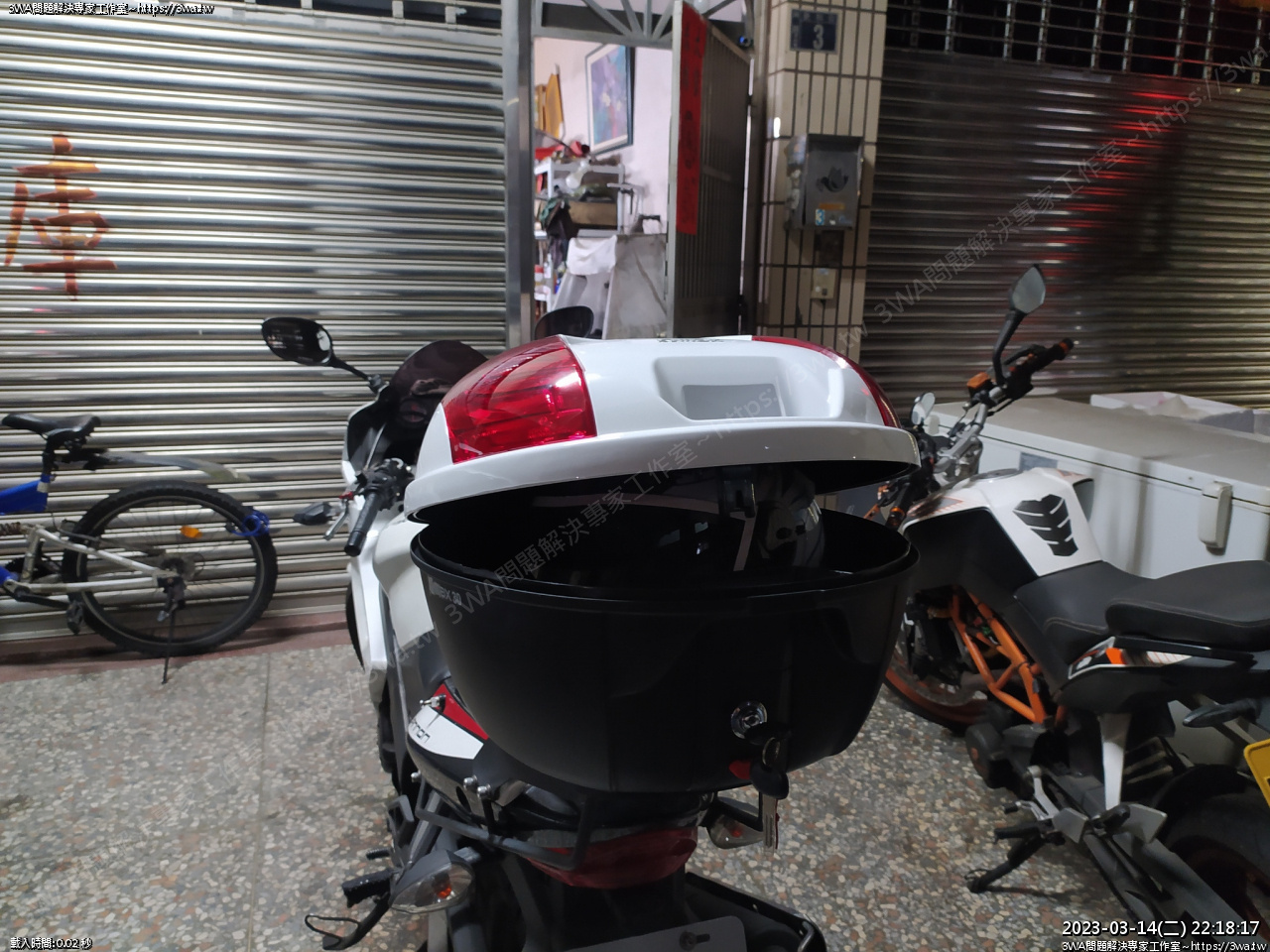

閤上



以後上班就不用扛安全帽爬樓梯走14樓了





大概是這樣



回頭整理筆記時,看到安裝的範例圖,都是鎖扣在最粗的外圍那支鐵桿

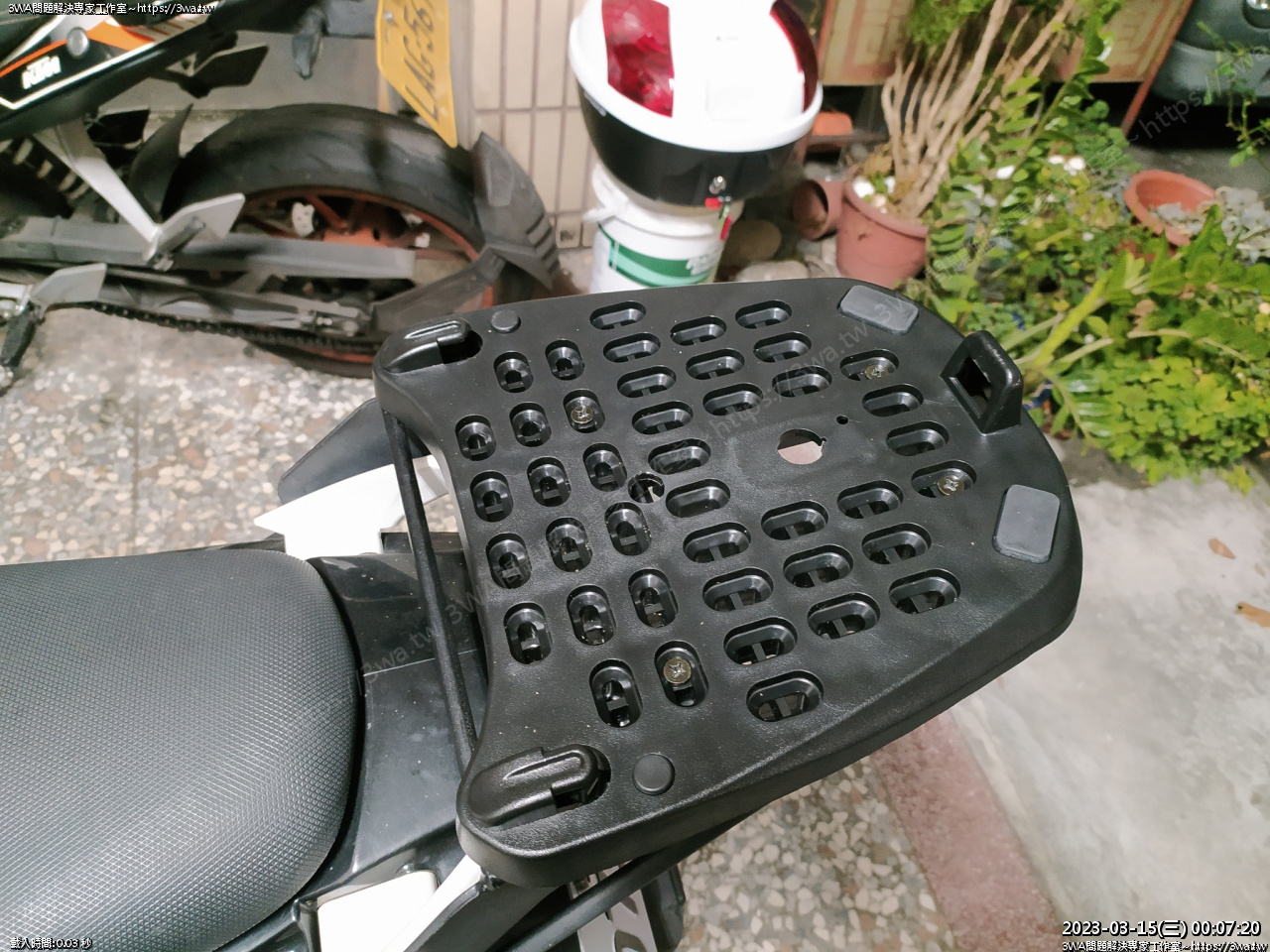

 立馬重新再次安裝,在研究了很多種組合後,提出第二種安裝法...

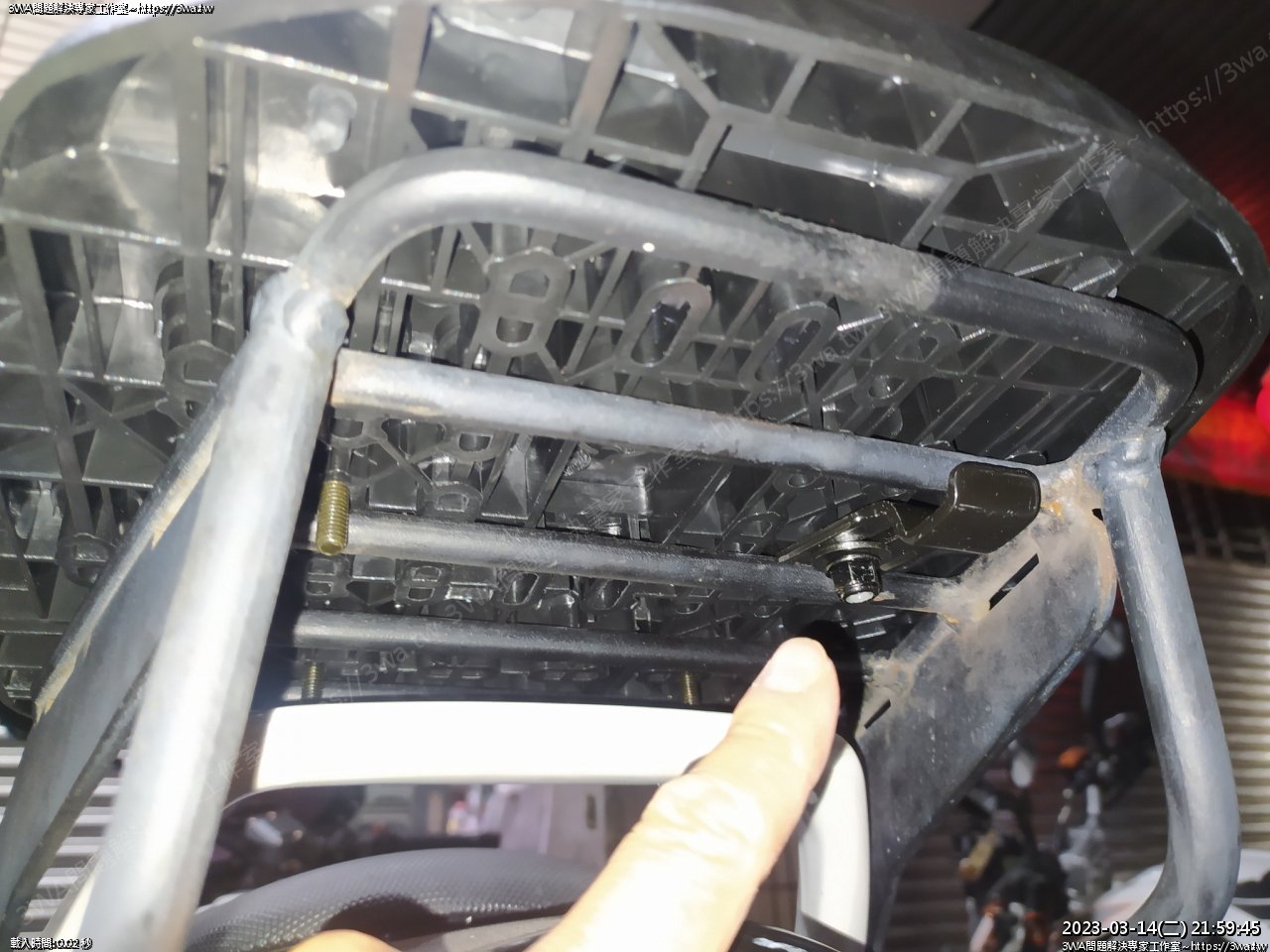

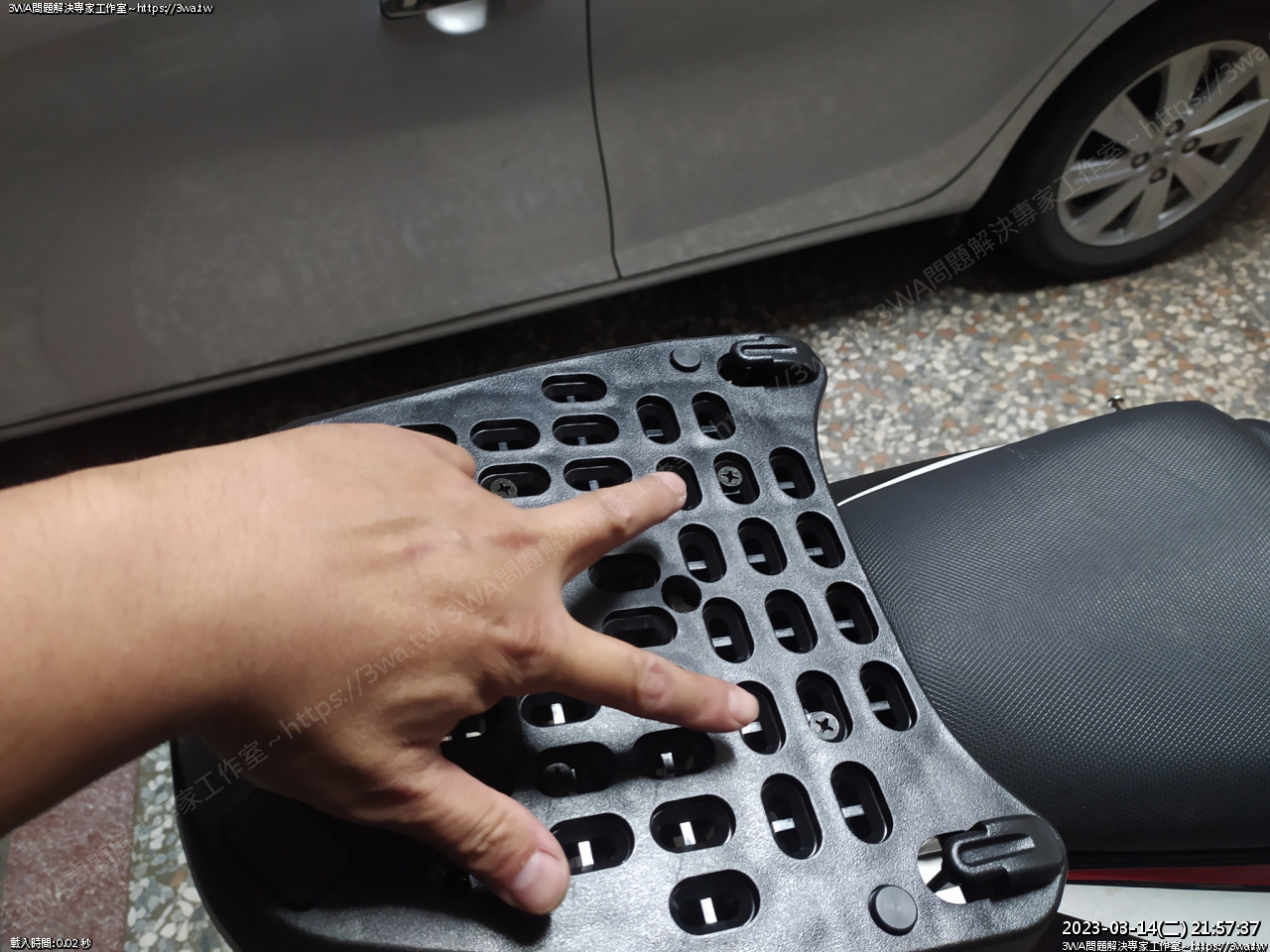

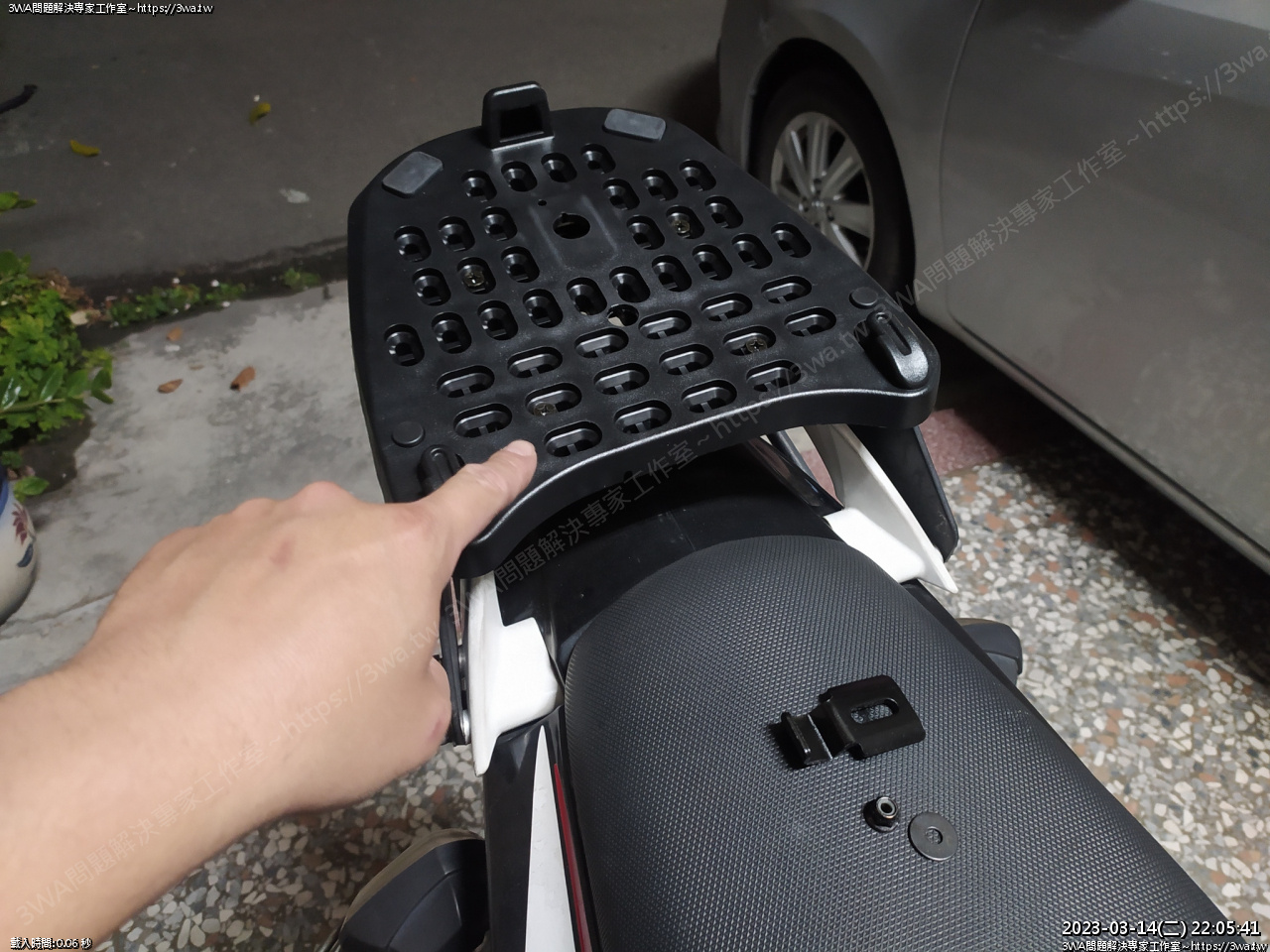

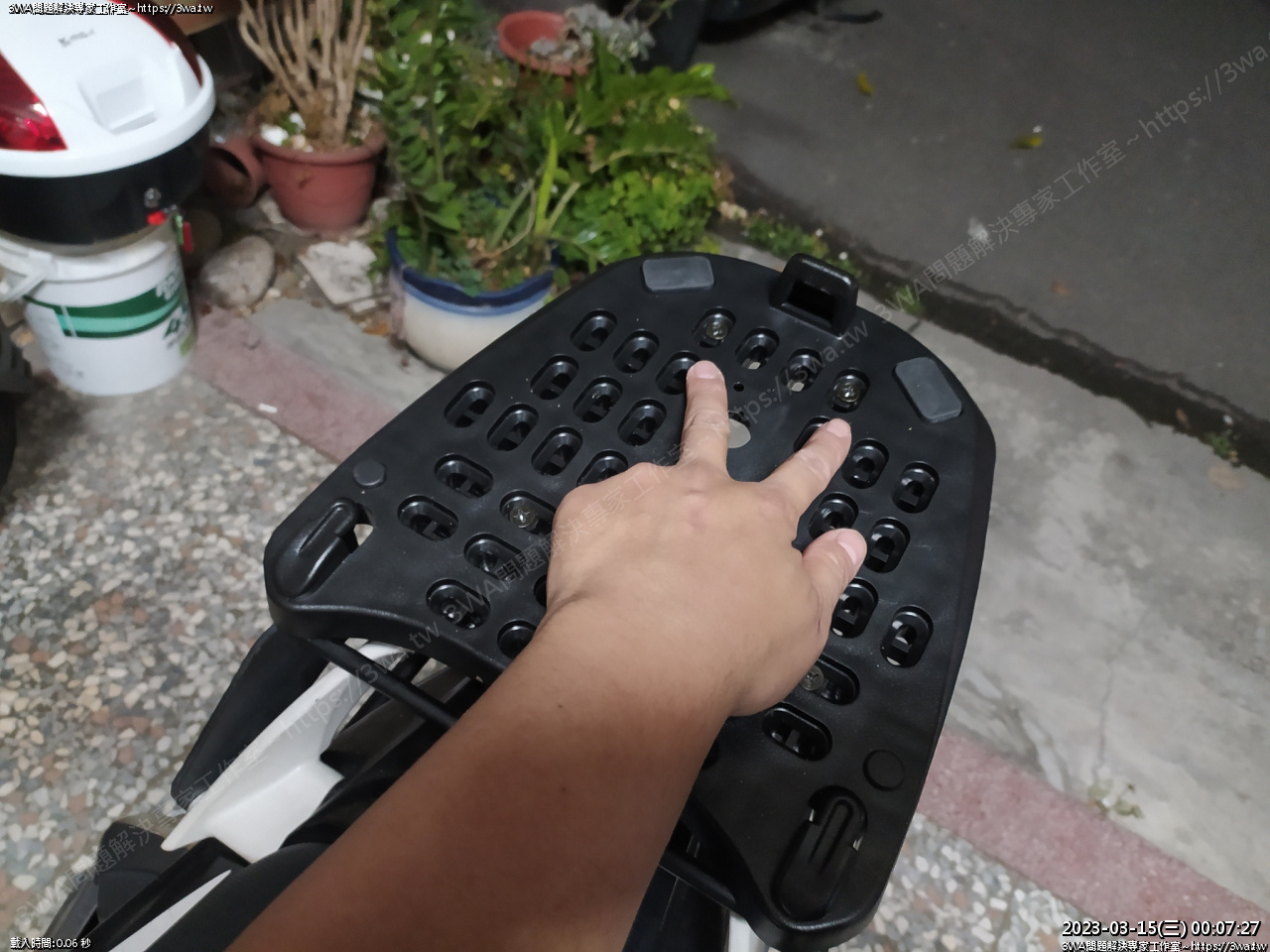

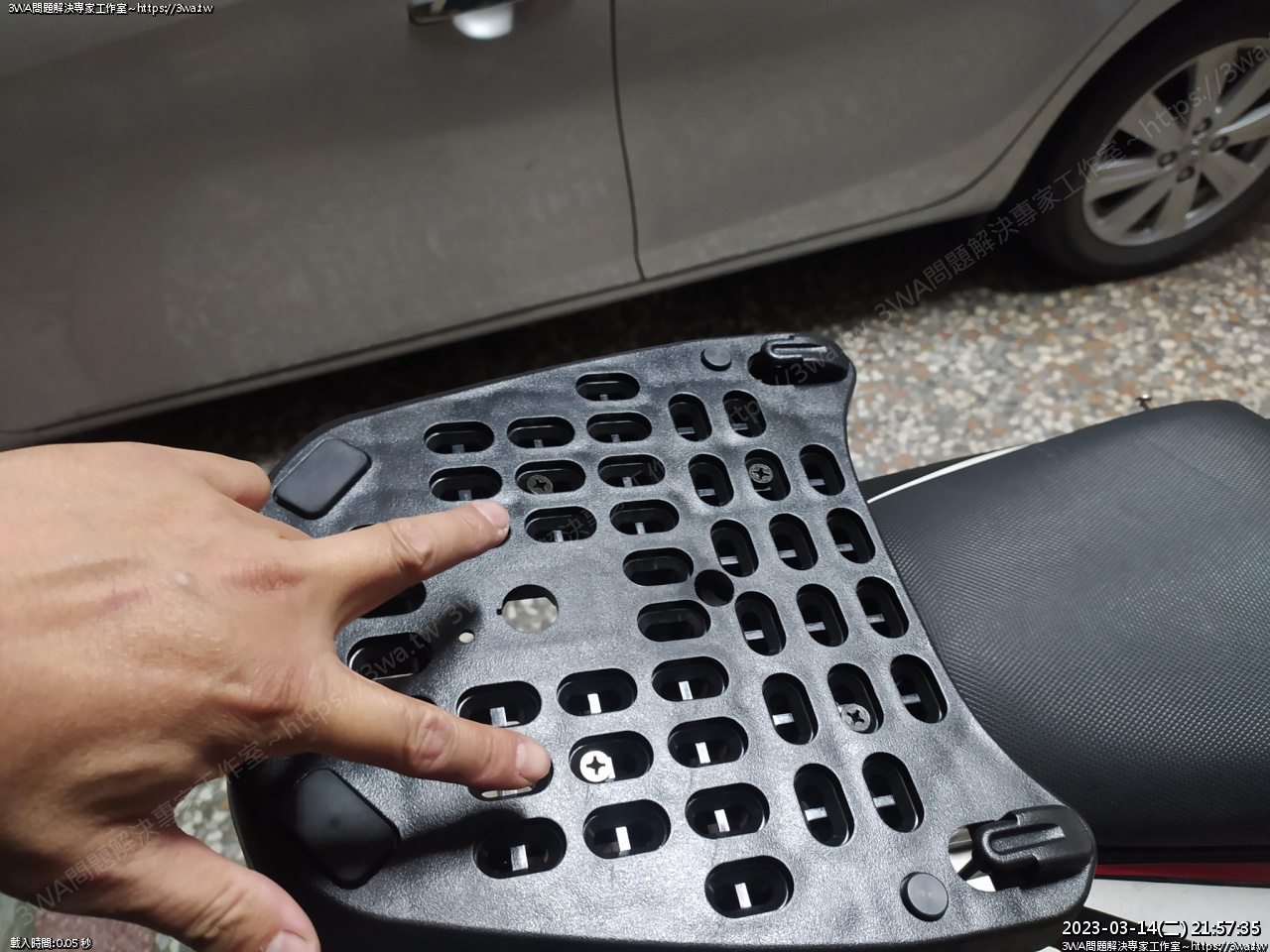

手指的這裡二支,另二支在中間第三排,這裡剛好閃過後扶手

不過中間沒啥好地方裝外圍最粗的支架

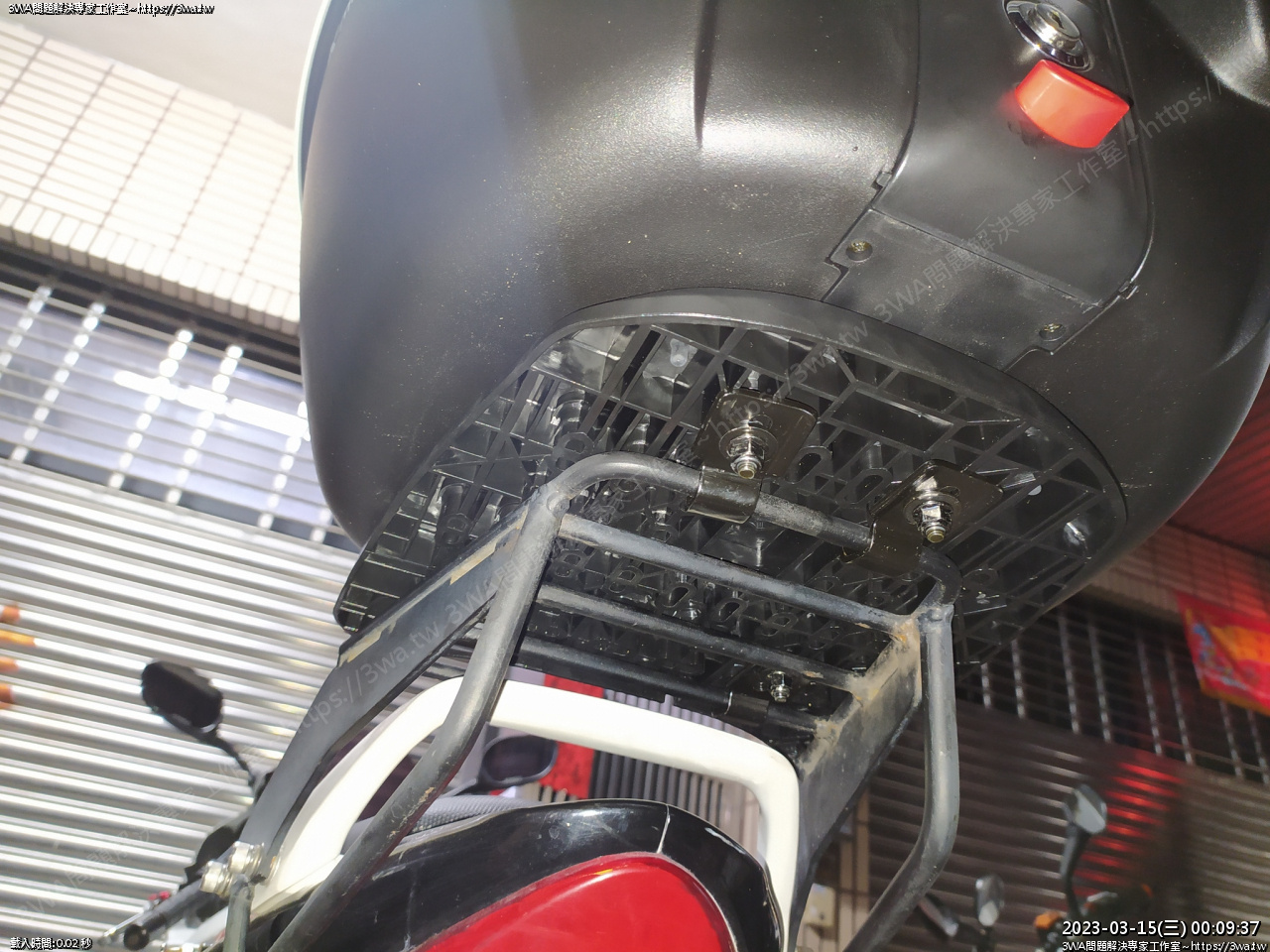

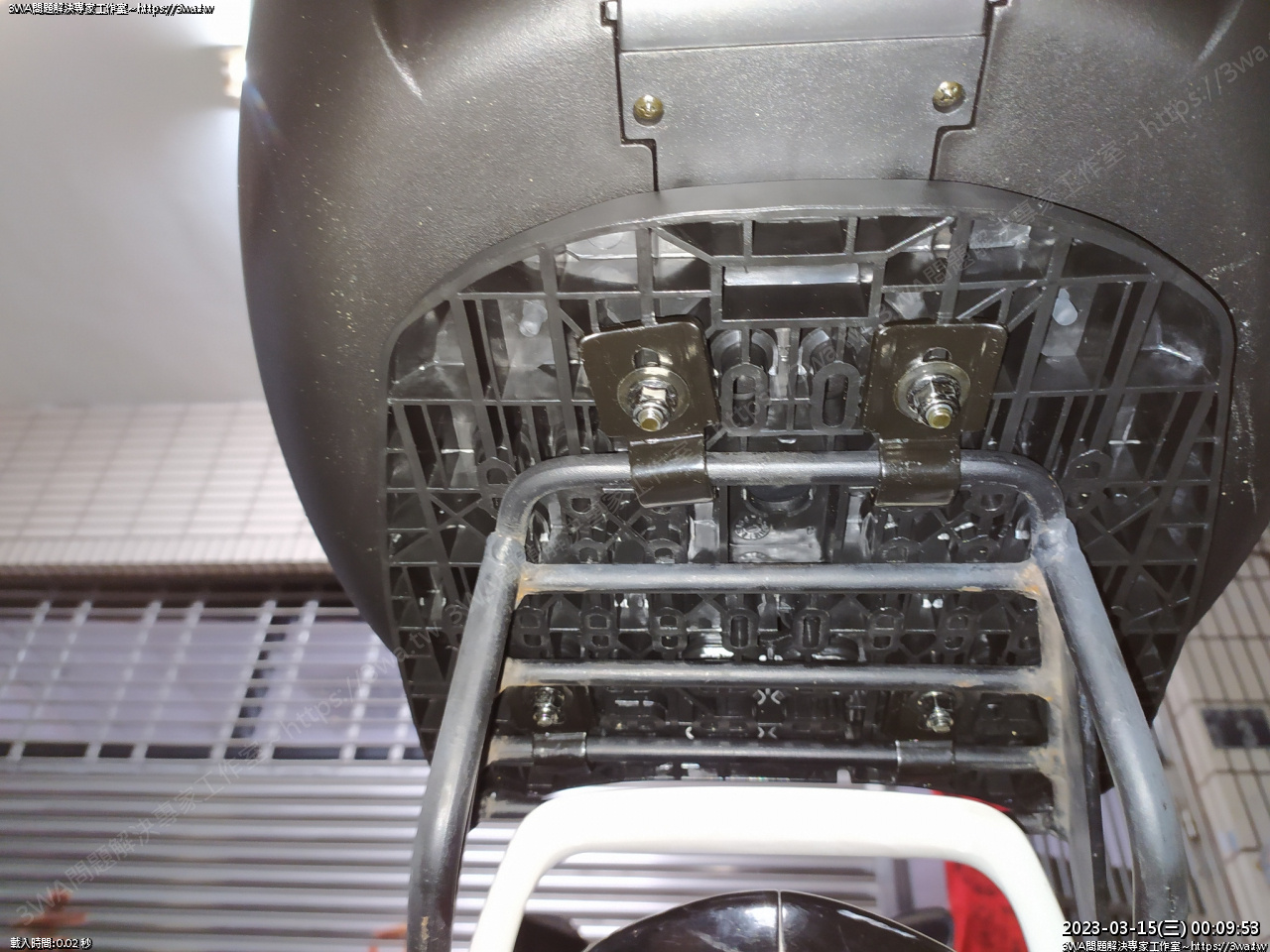

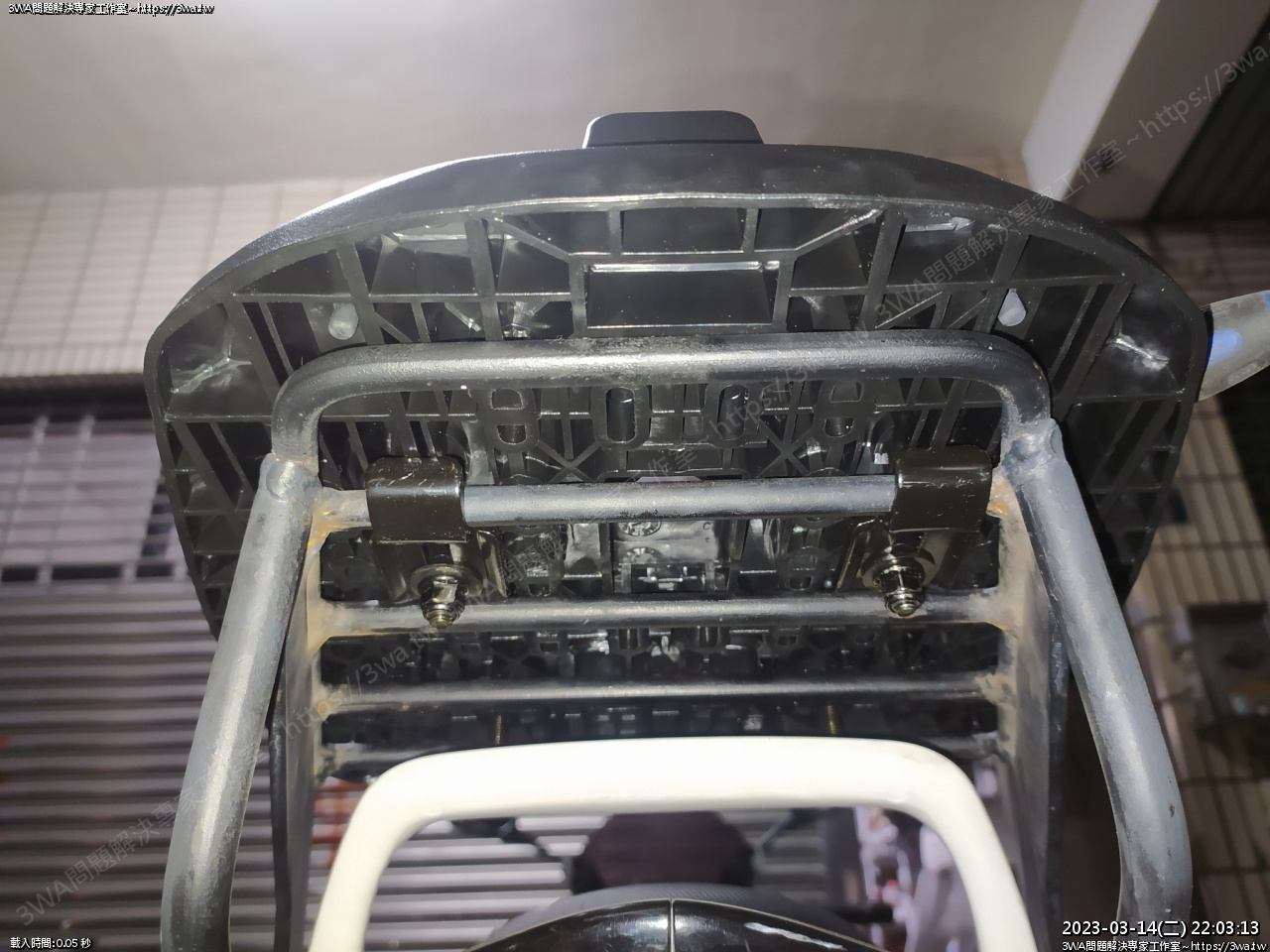

 下方看起來如圖





 後面二支鎖靠在粗支架上

前面二支在焊接的細支架

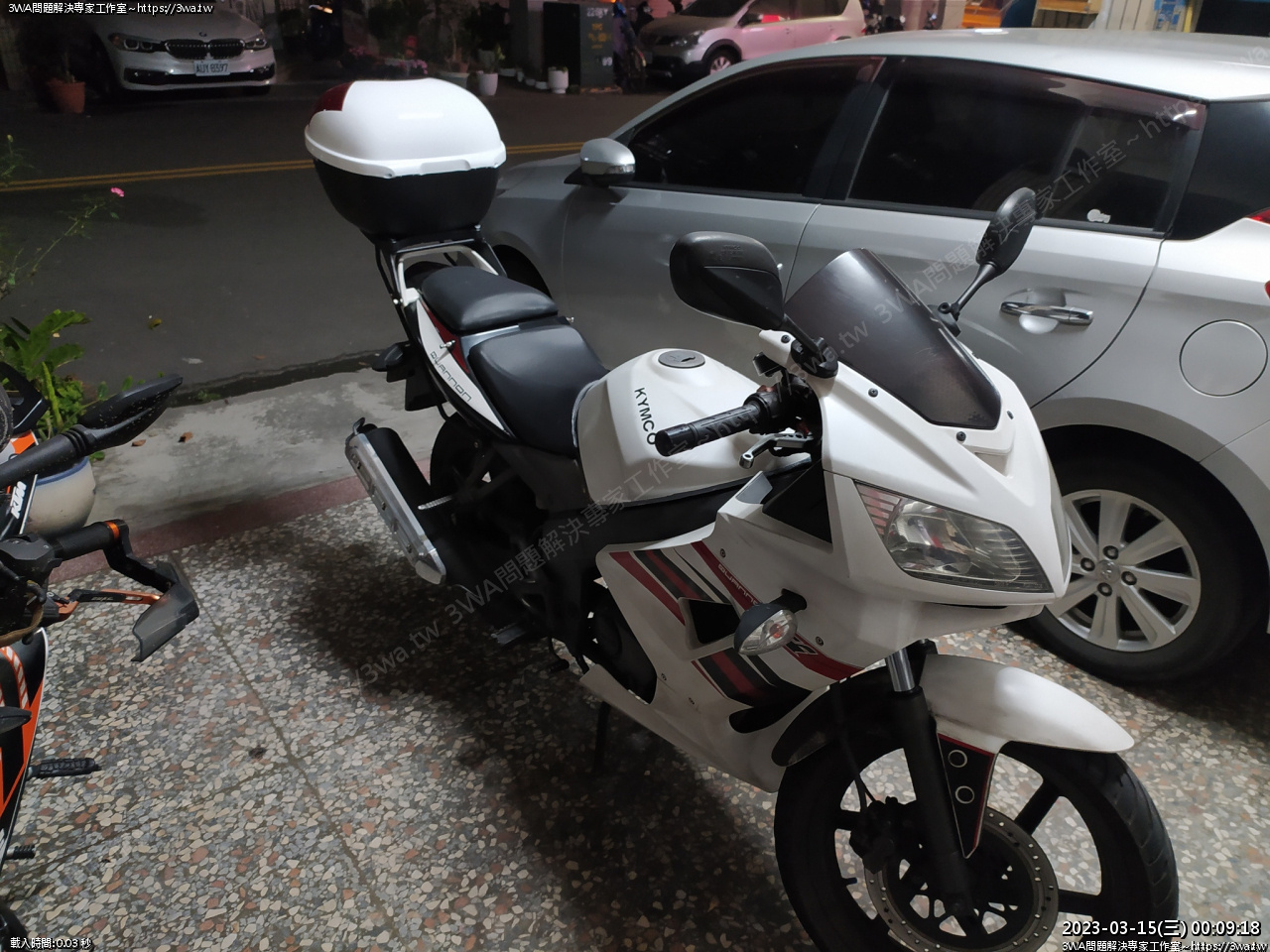

如此這樣貨箱也往後了一格,後座也比較容易上車



 好了,先這樣!!
