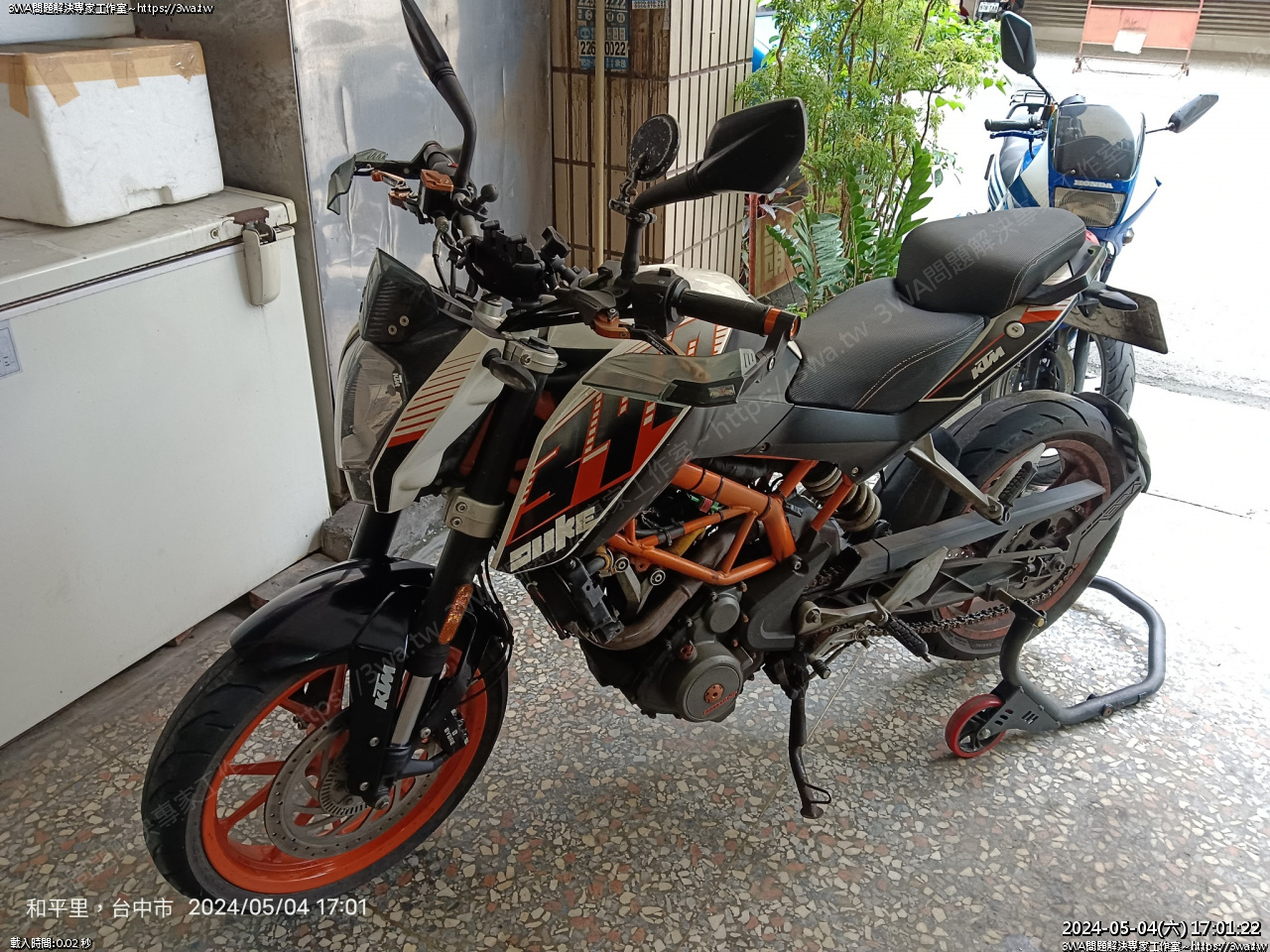

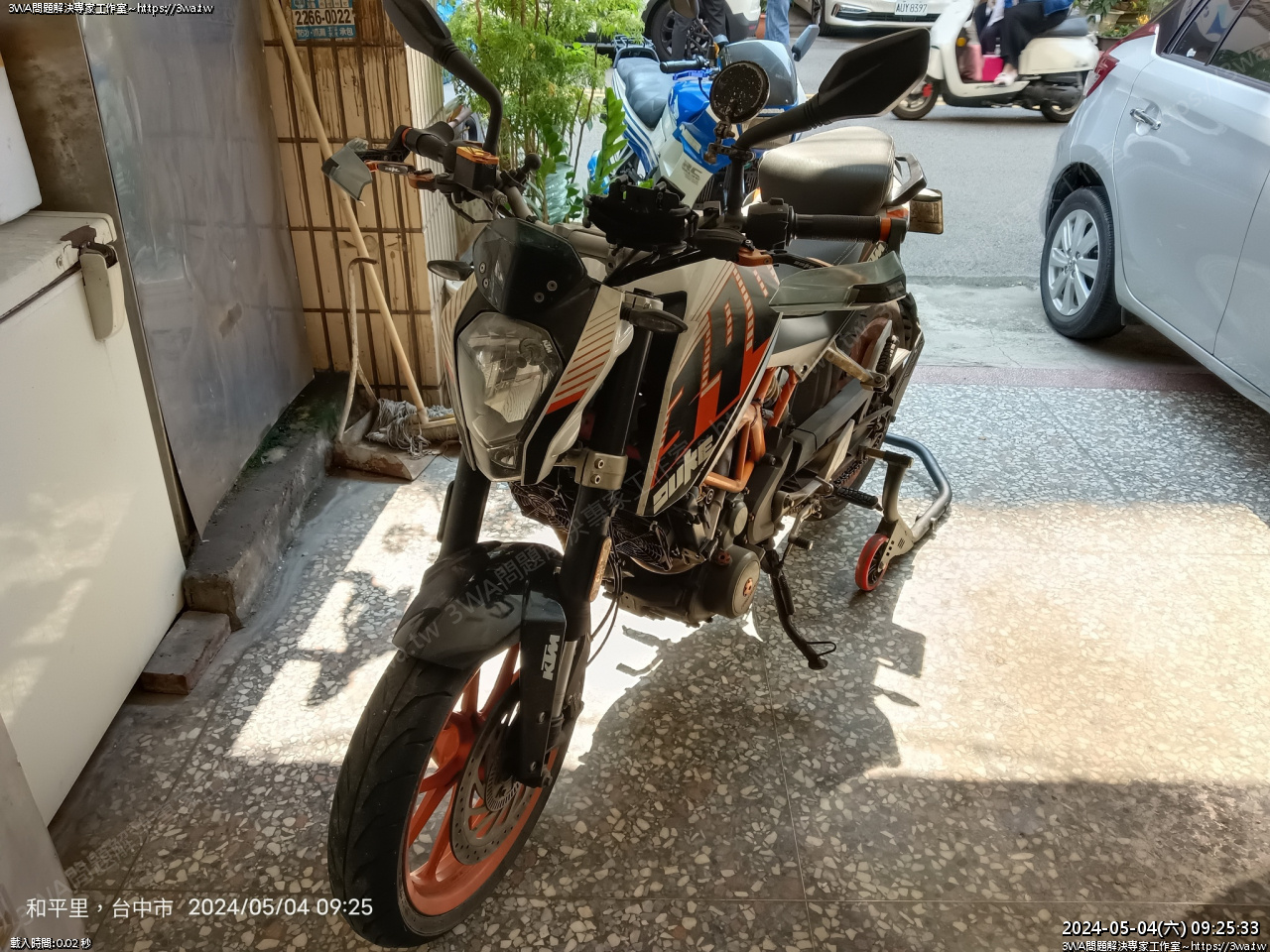

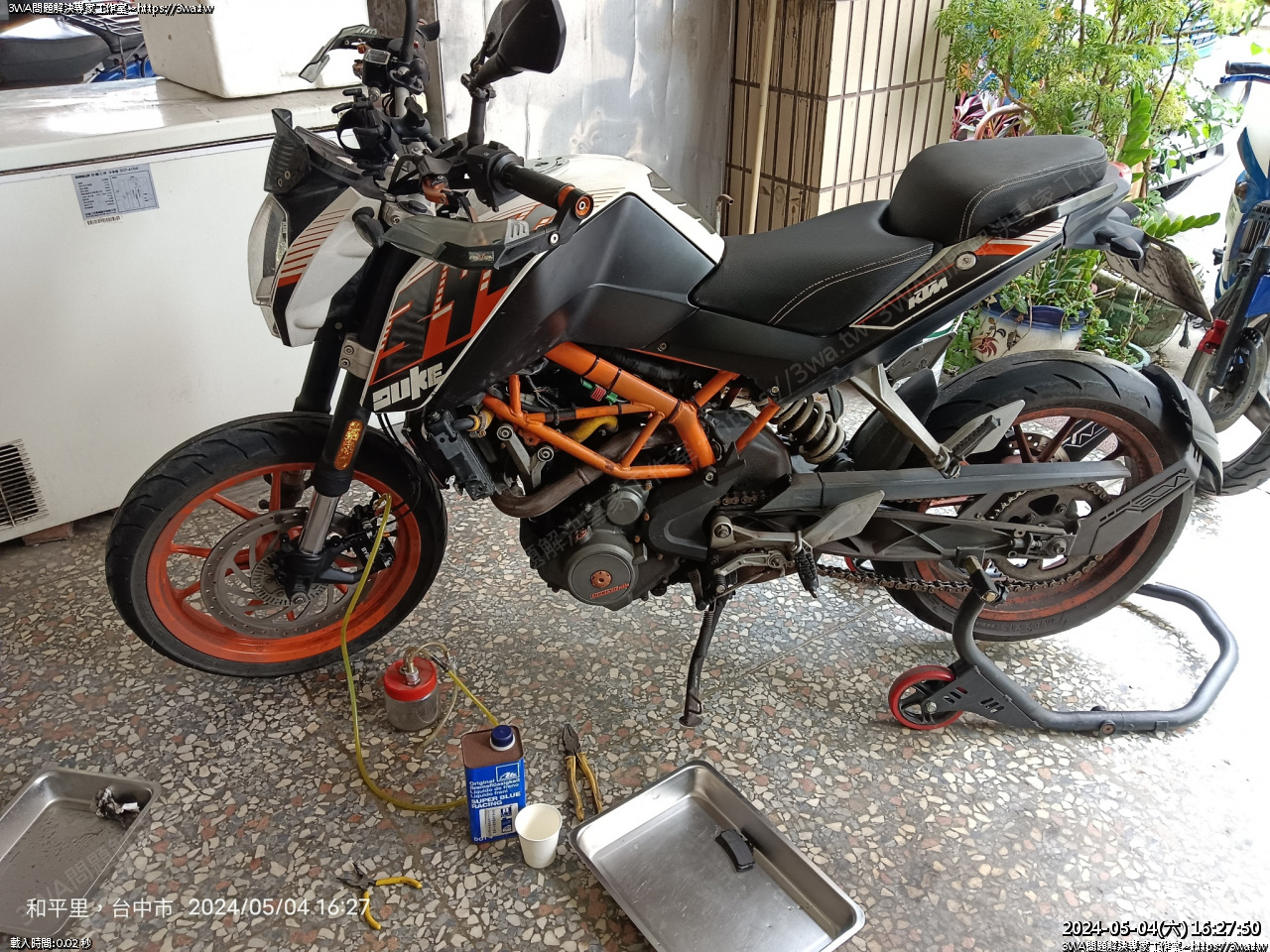

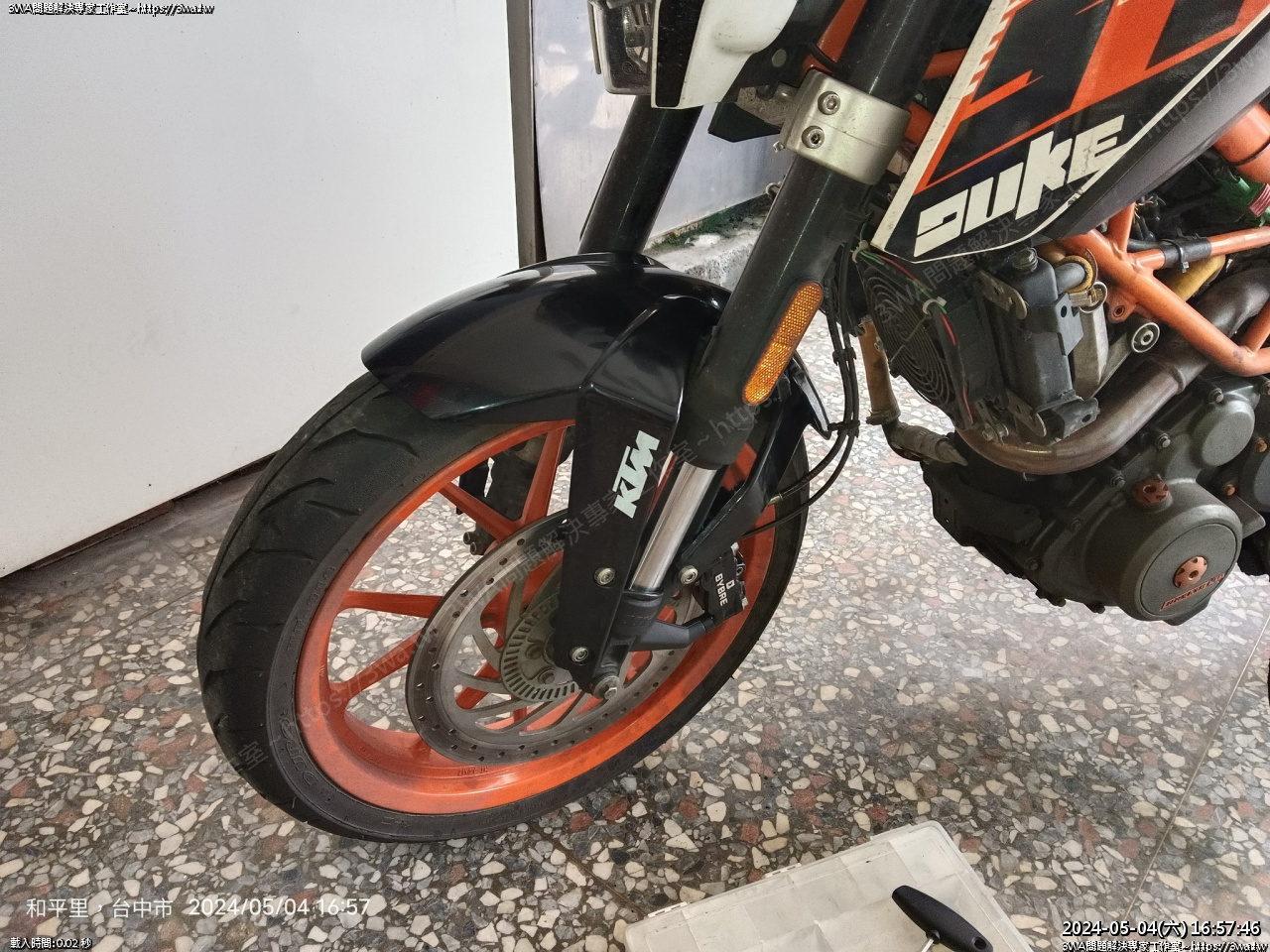

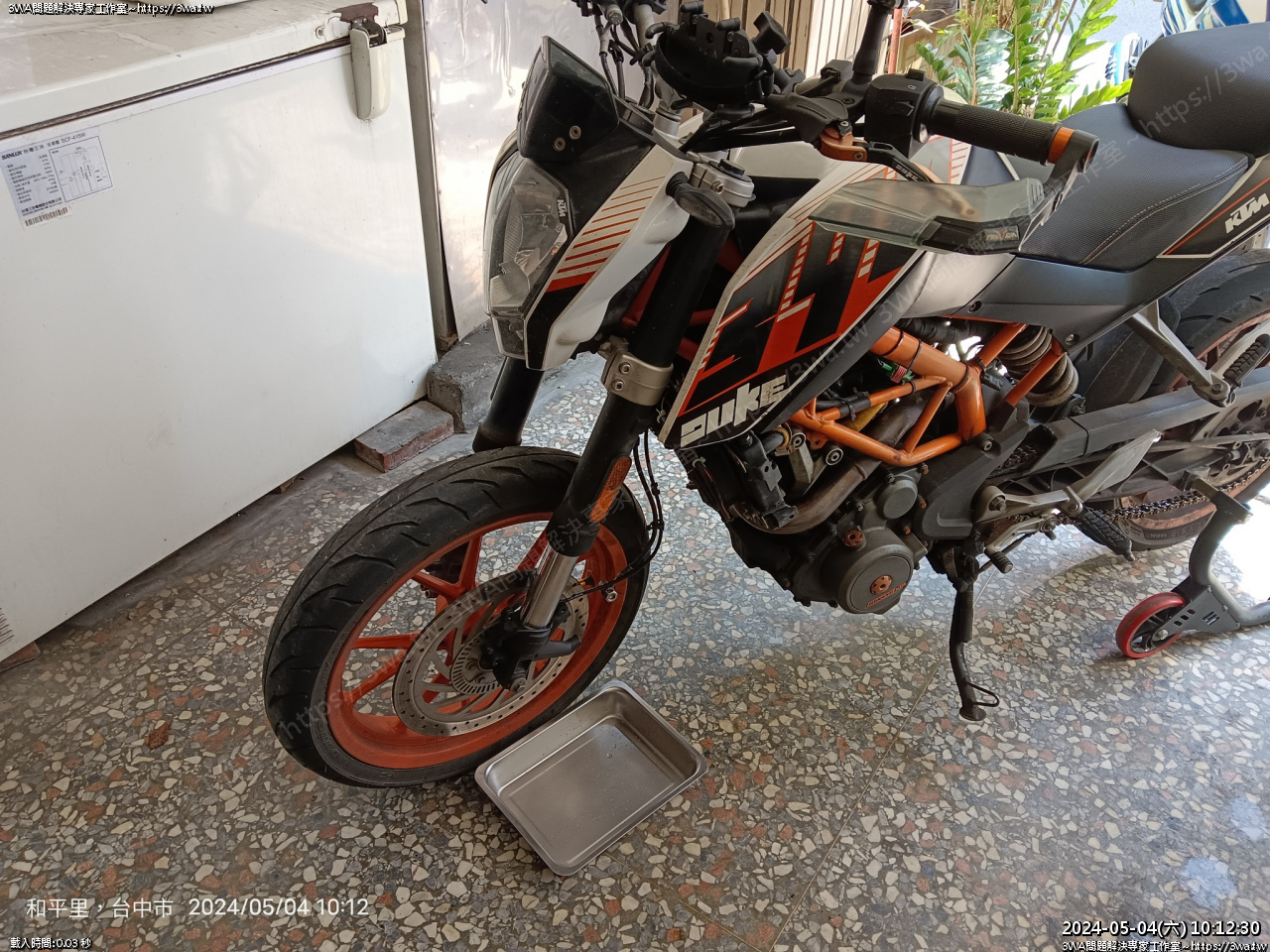

這禮拜來整理 Duke390 前煞,前卡鉗與總泵
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794680.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794680.jpg)

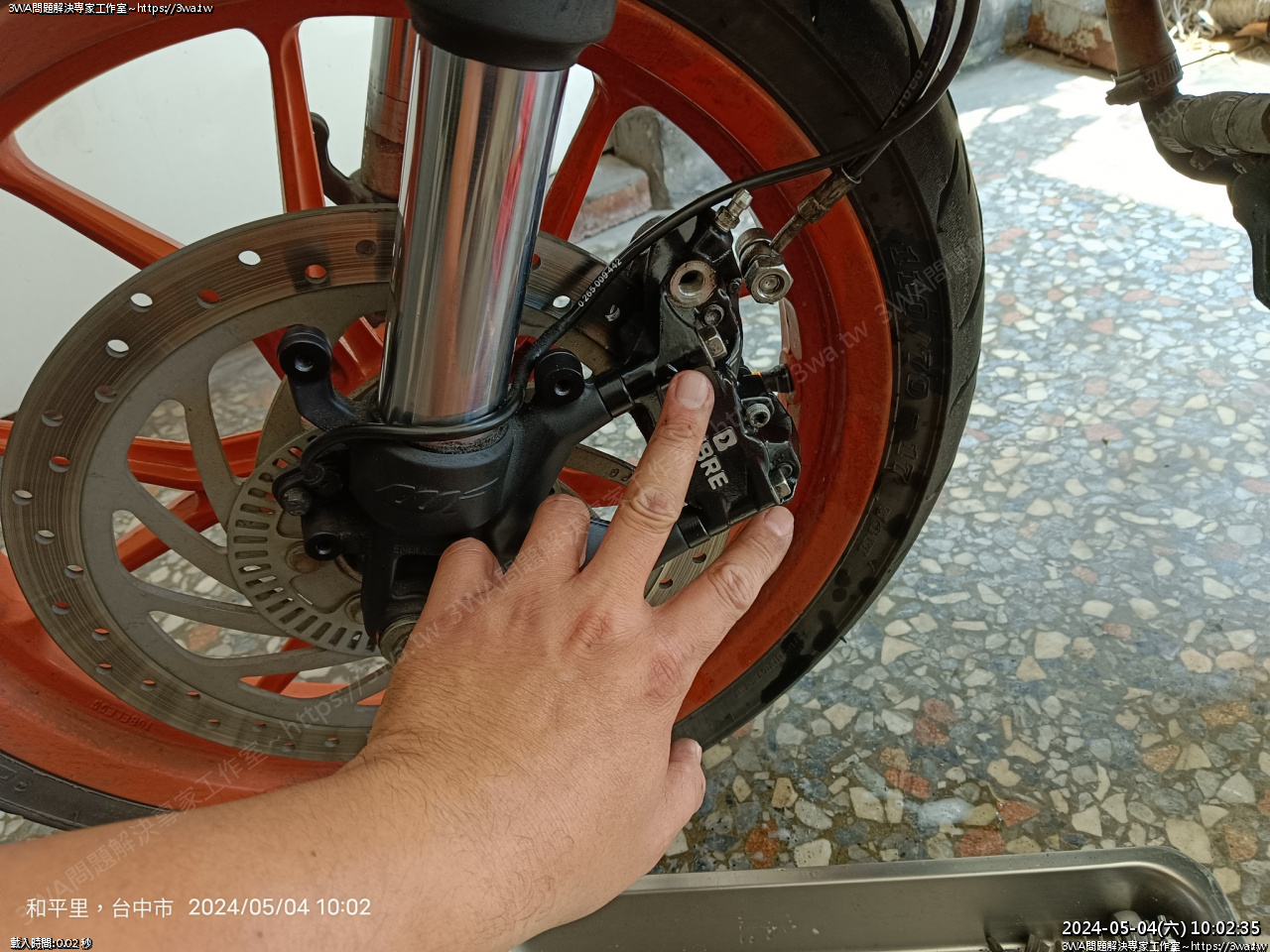

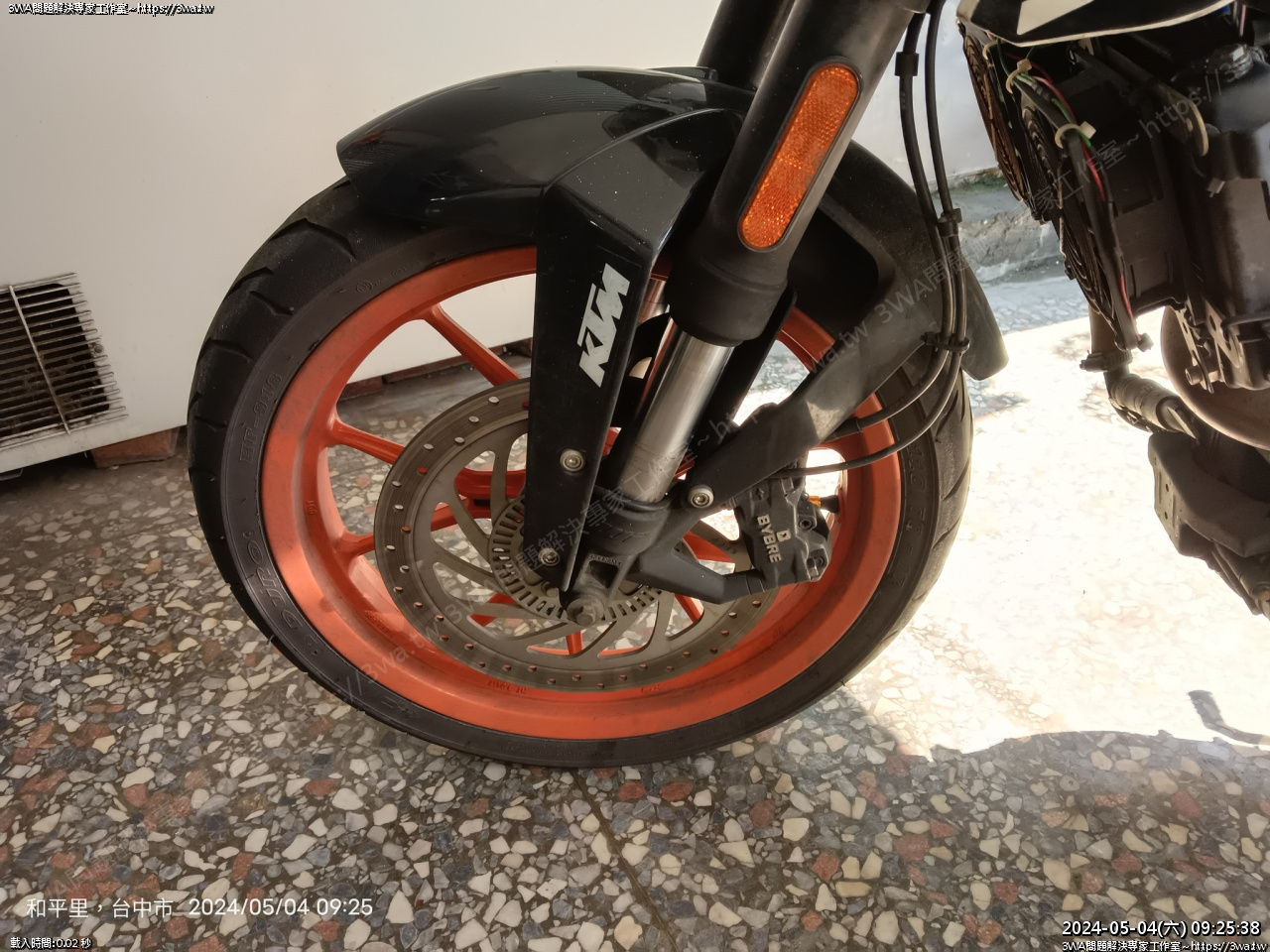

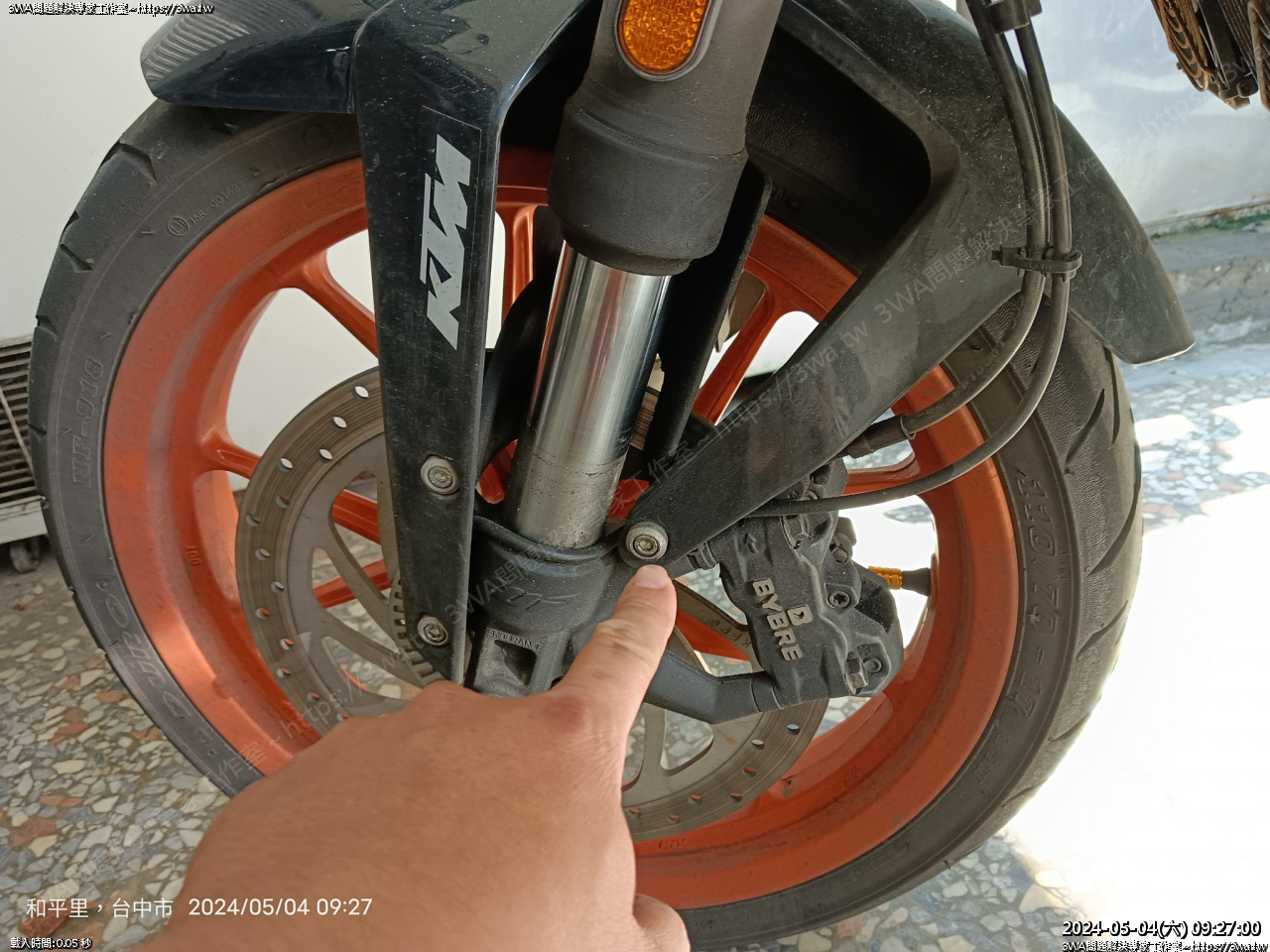

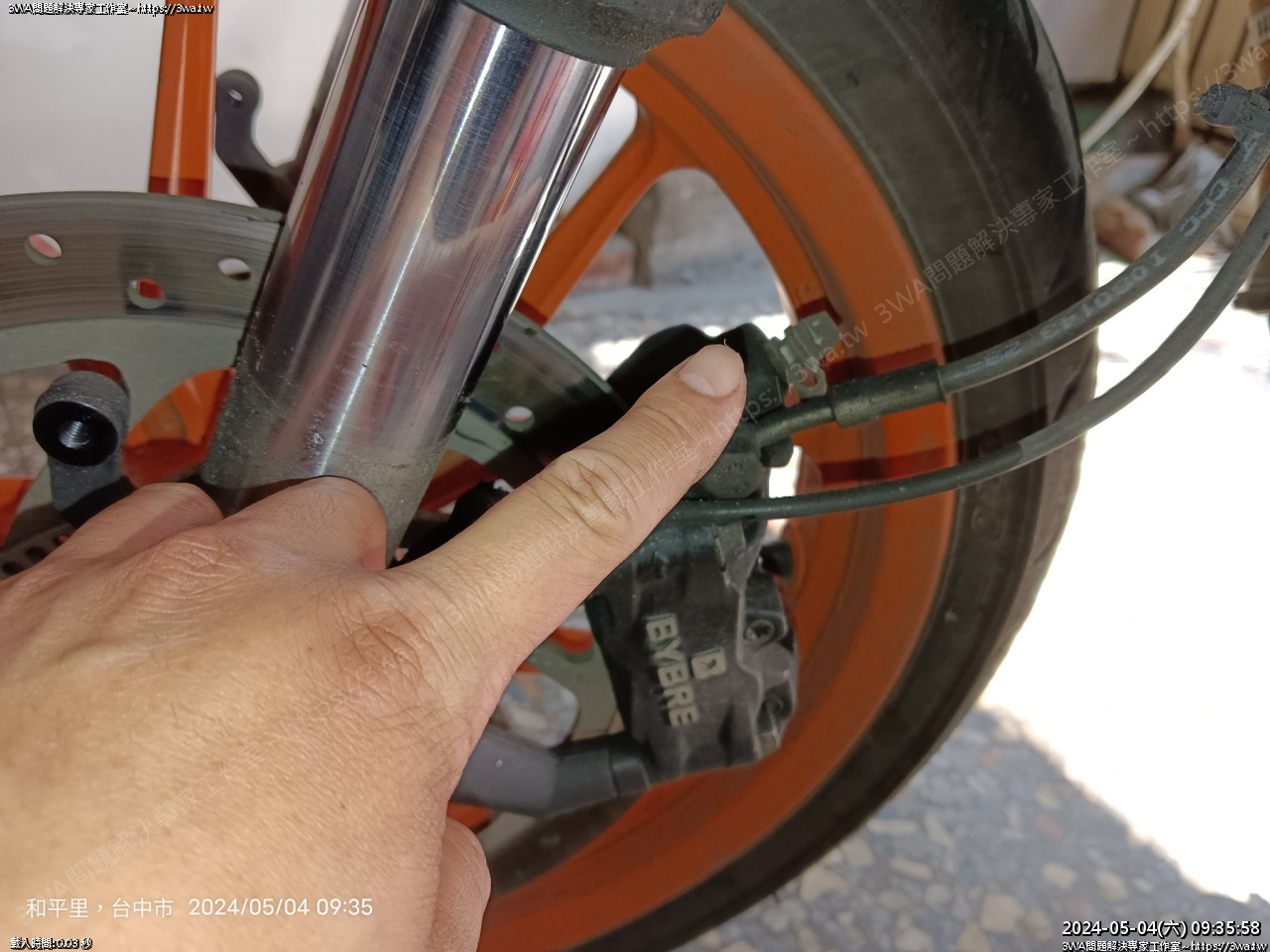

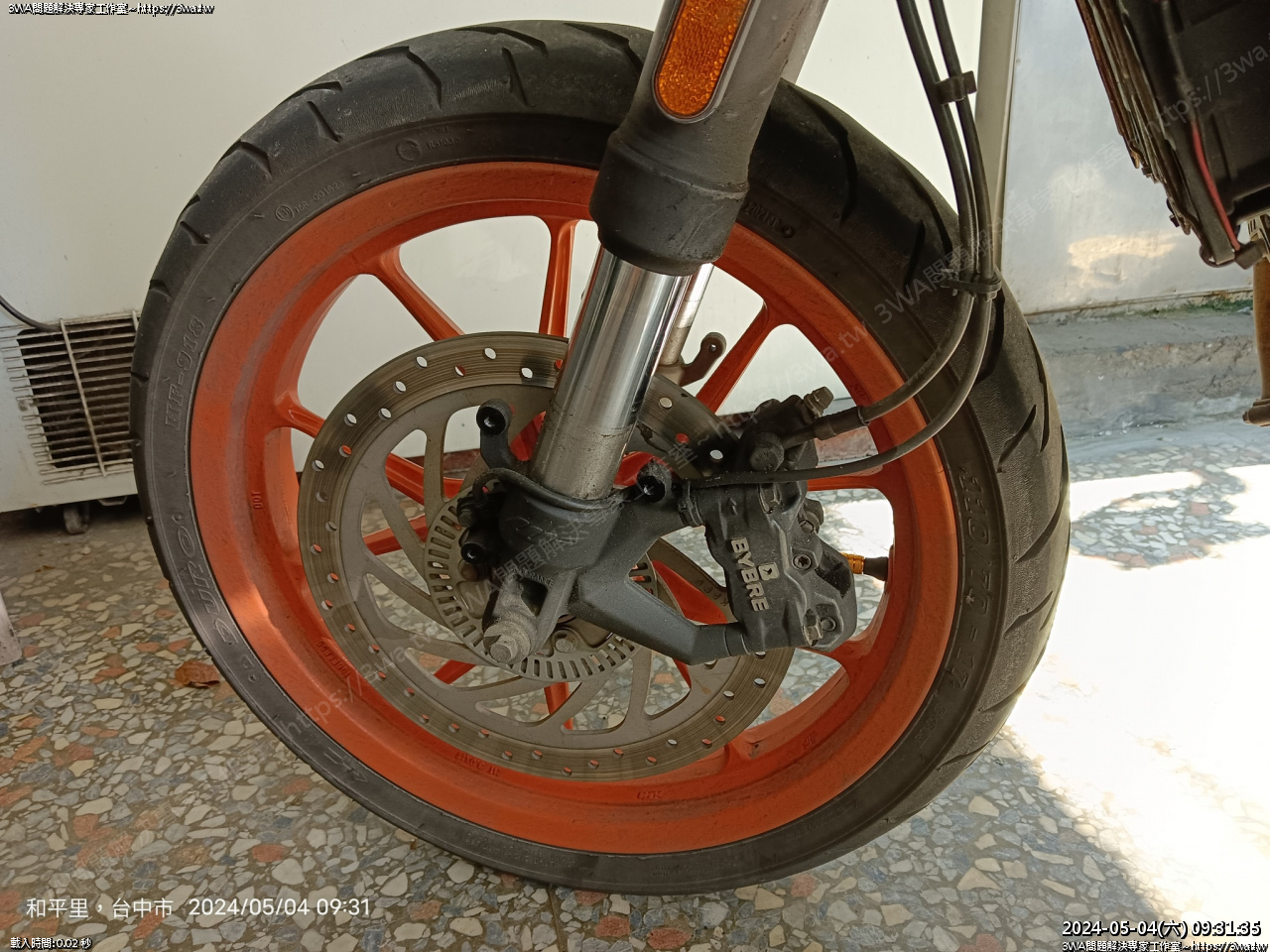

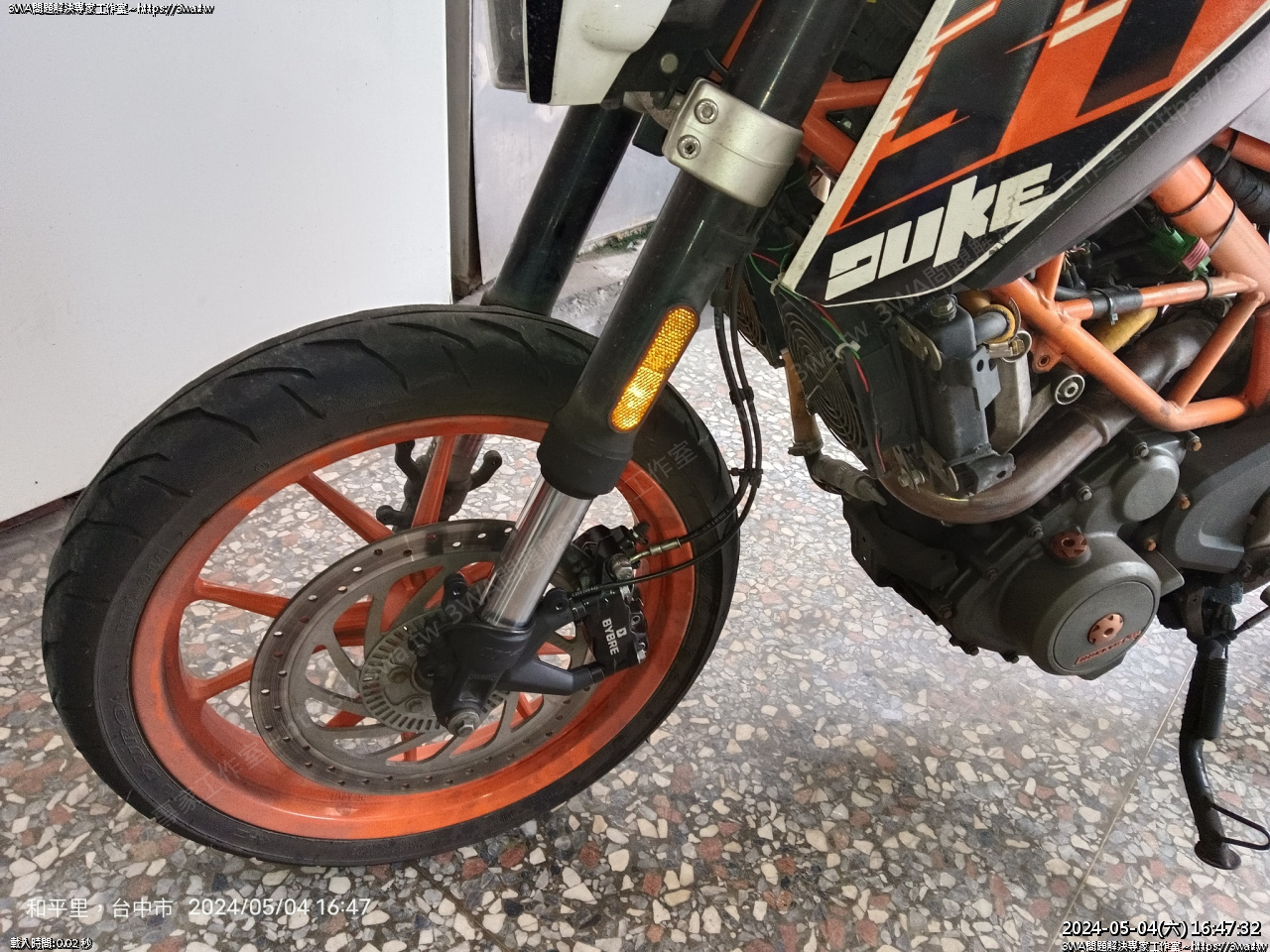

Duke 390 的卡鉗在車子左側
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794682.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794682.jpg)
煞車,小黑這台不知道上次何時換油,應該有三年了吧
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794688.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794688.jpg)

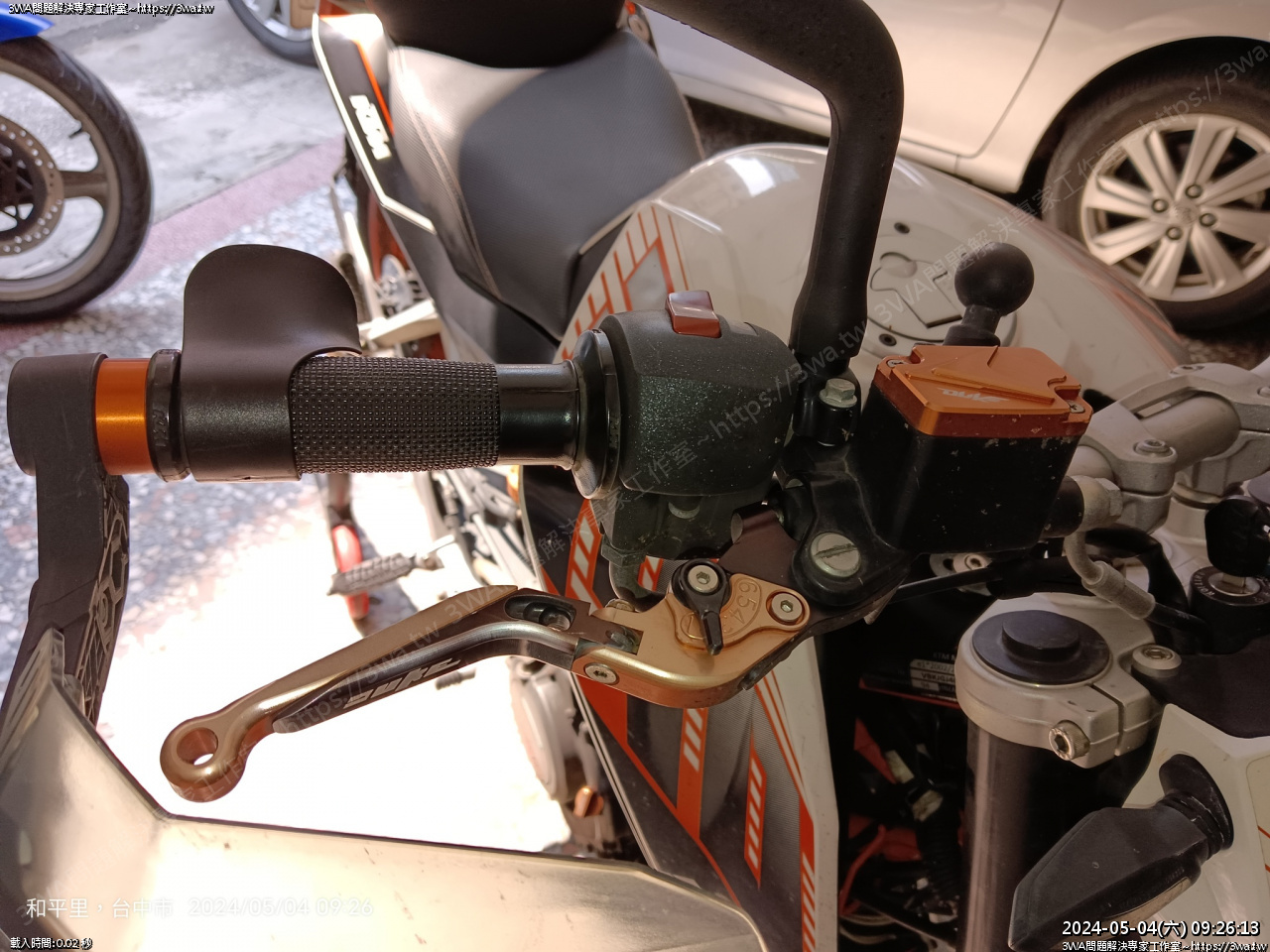

拉桿
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794694.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794694.jpg)

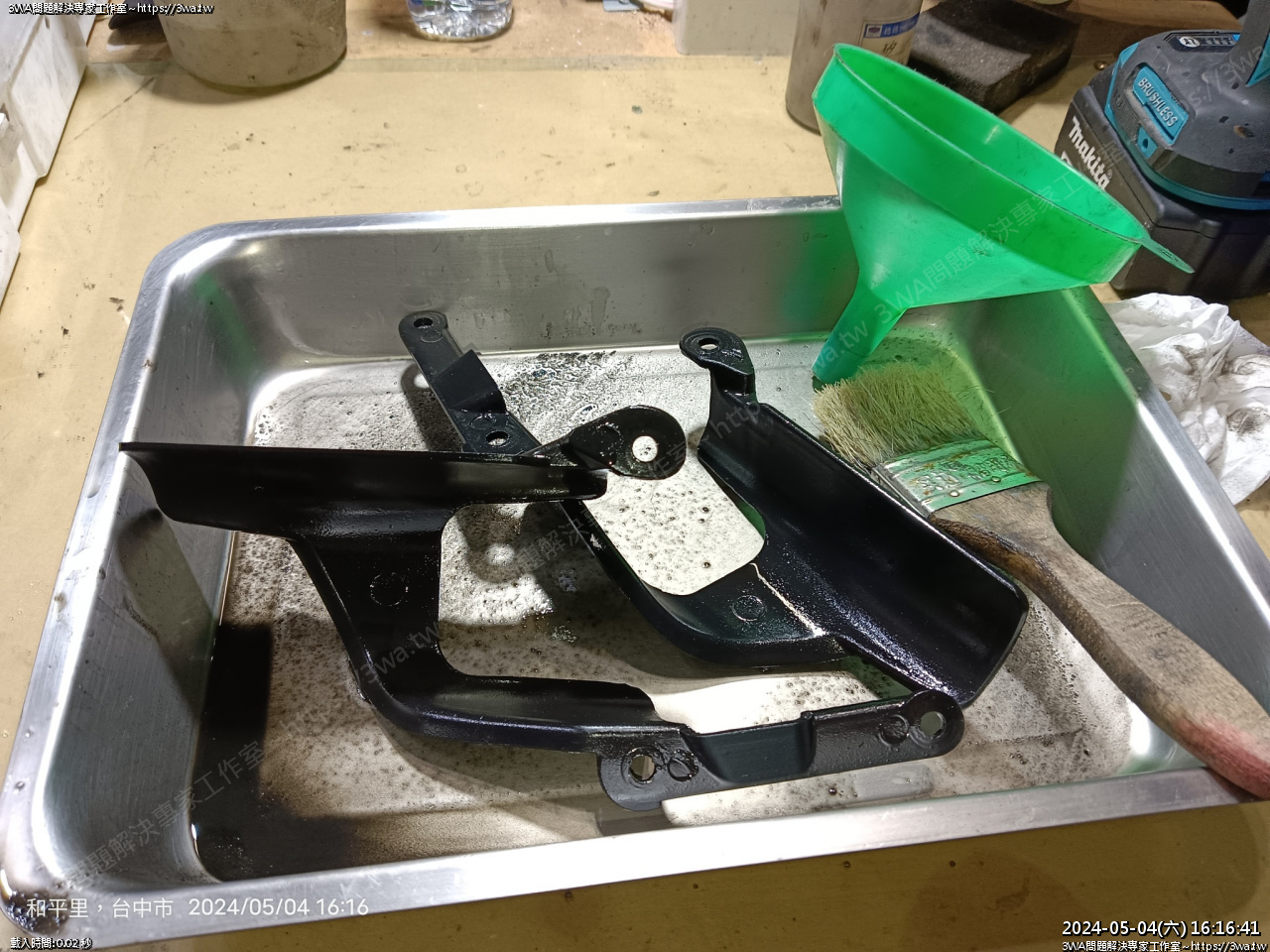

如果只是換煞車液,應該是不用拆土除,不過為了方便作業,還是把土除拆了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794695.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794695.jpg)

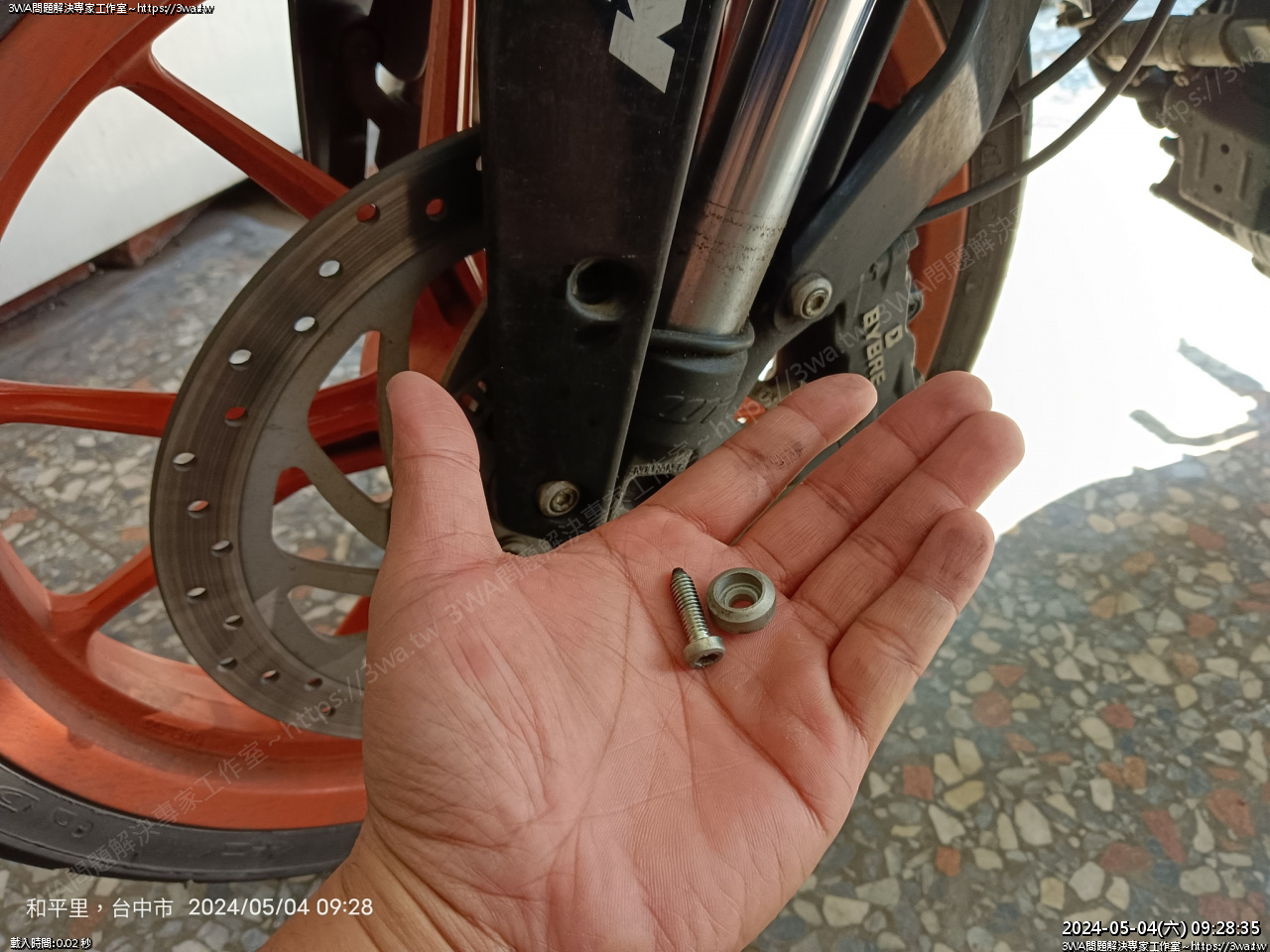

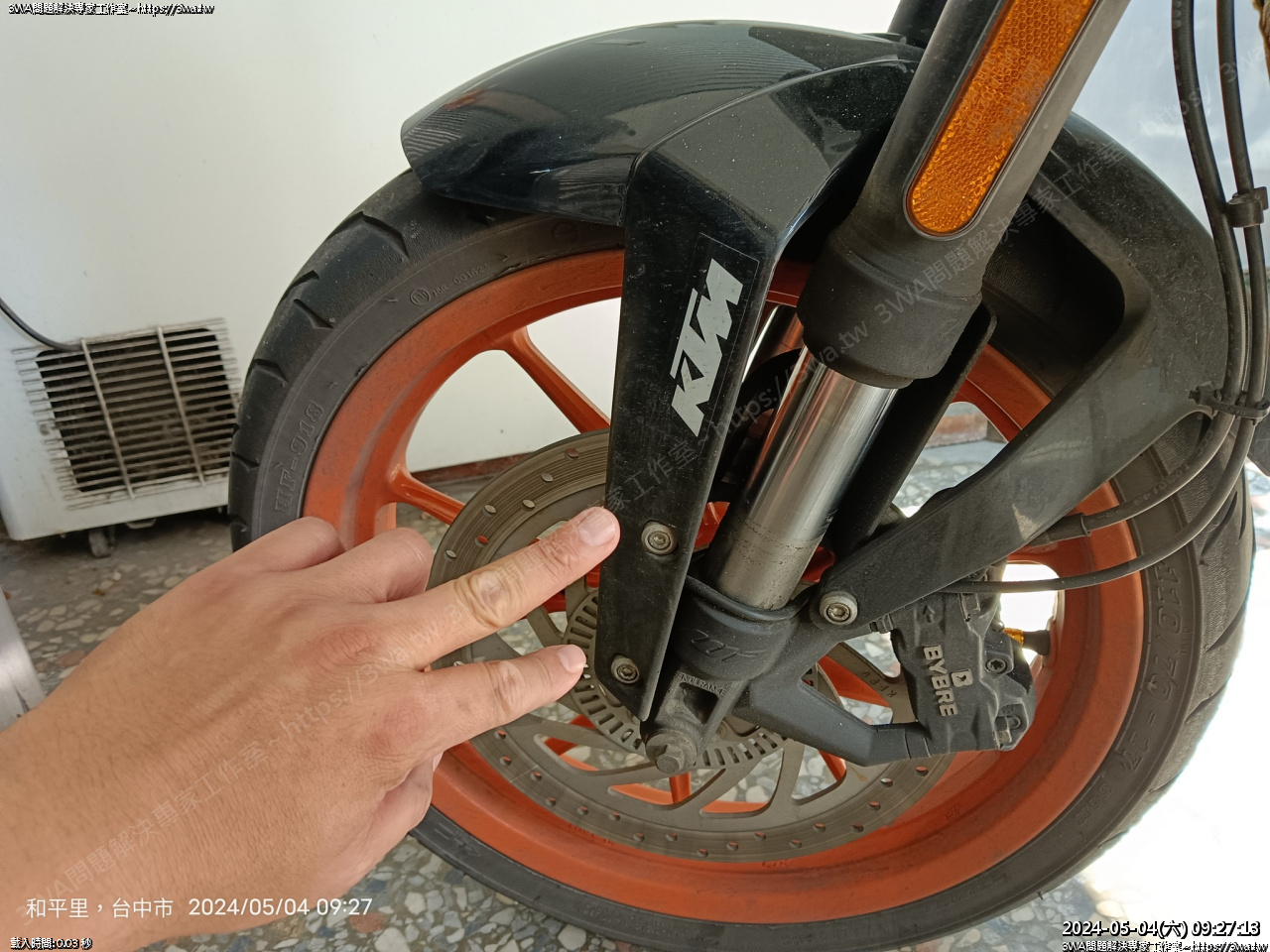

土除六顆 5 號內六角螺絲 M6
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794697.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794697.jpg)
拆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794698.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794698.jpg)
六顆拆下後,內側的土除往內擠,就可以從中拉出來
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794700.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794700.jpg)

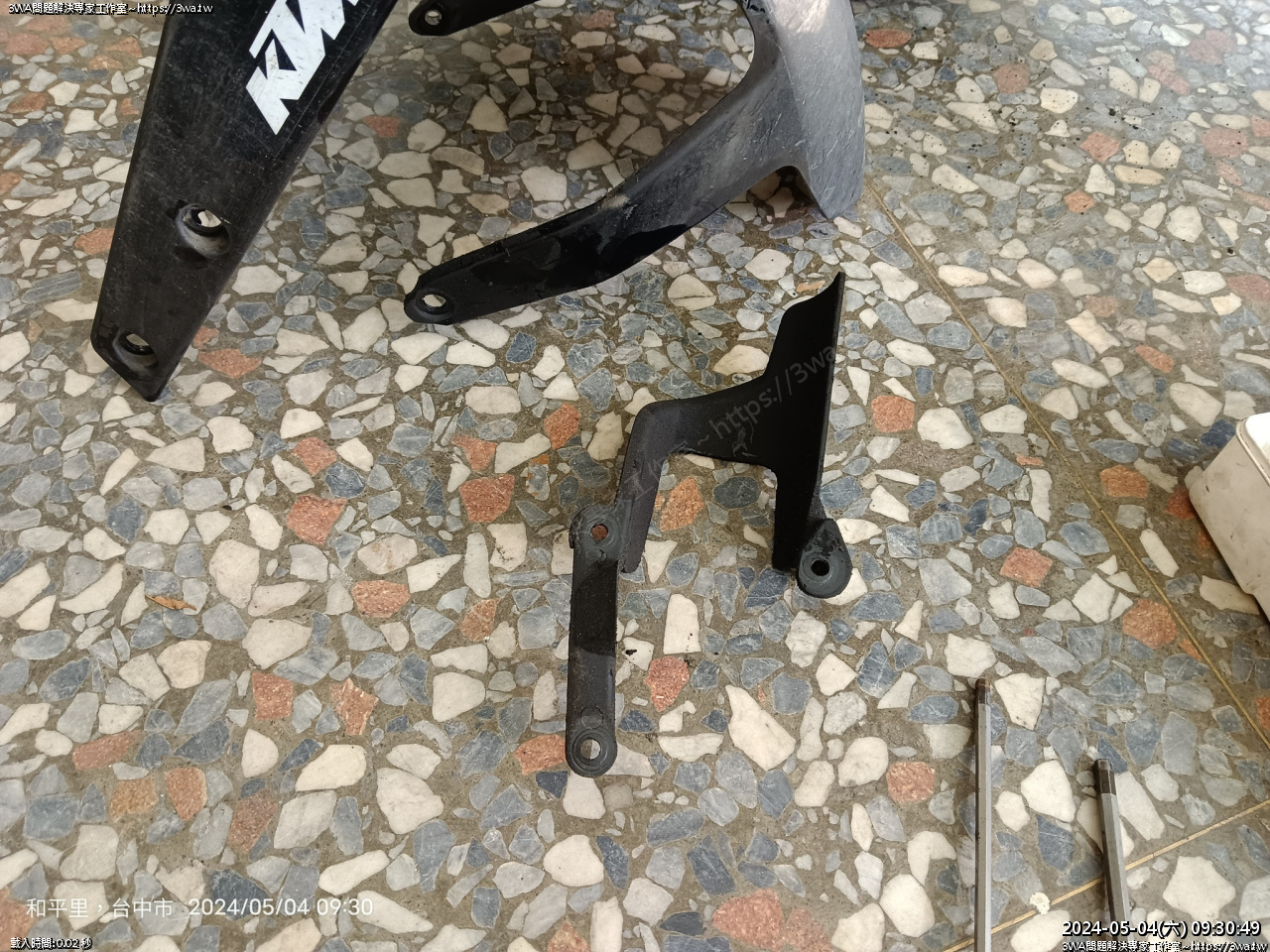

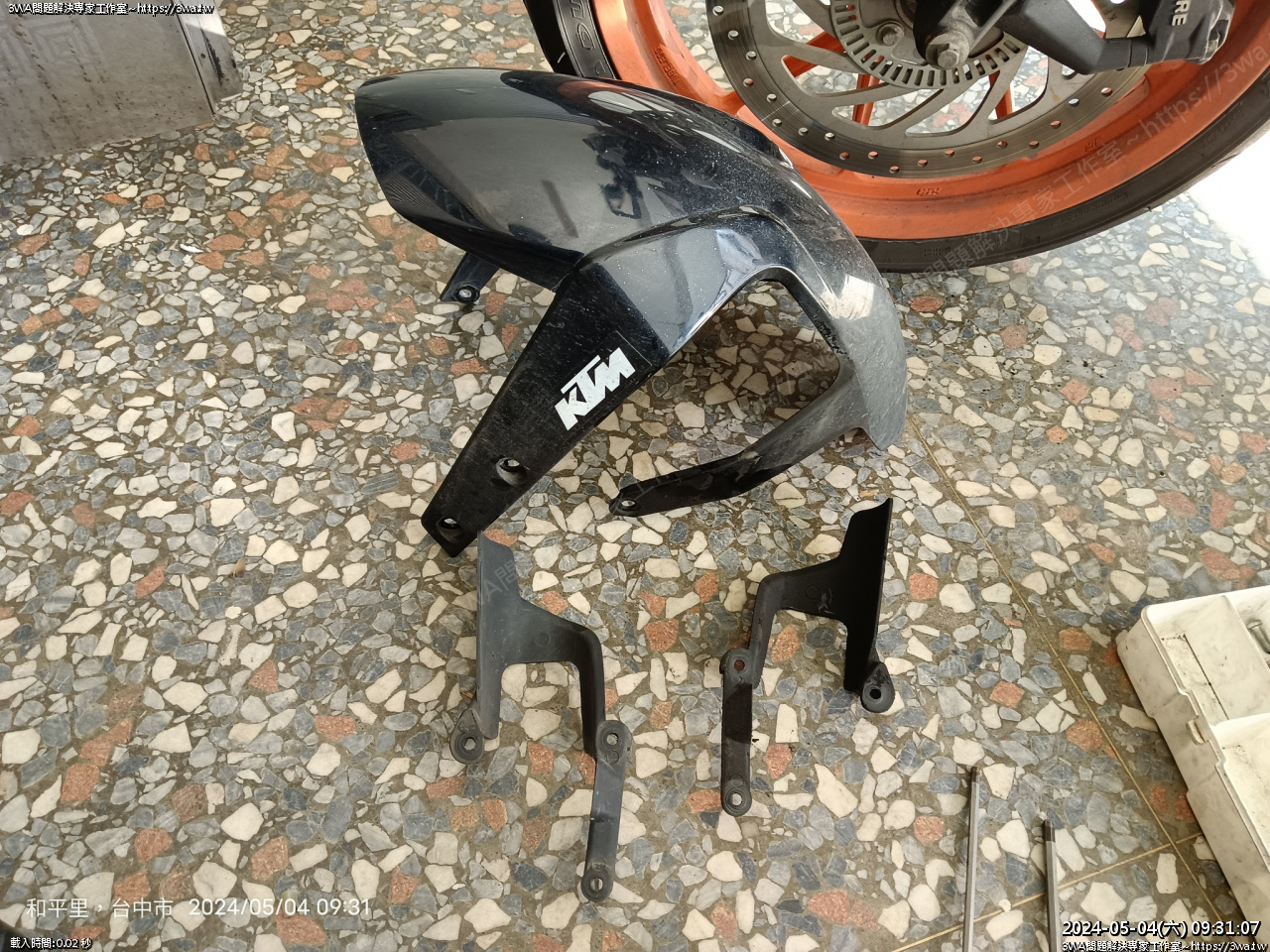

內側二邊還有個小檔片
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794701.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794701.jpg)

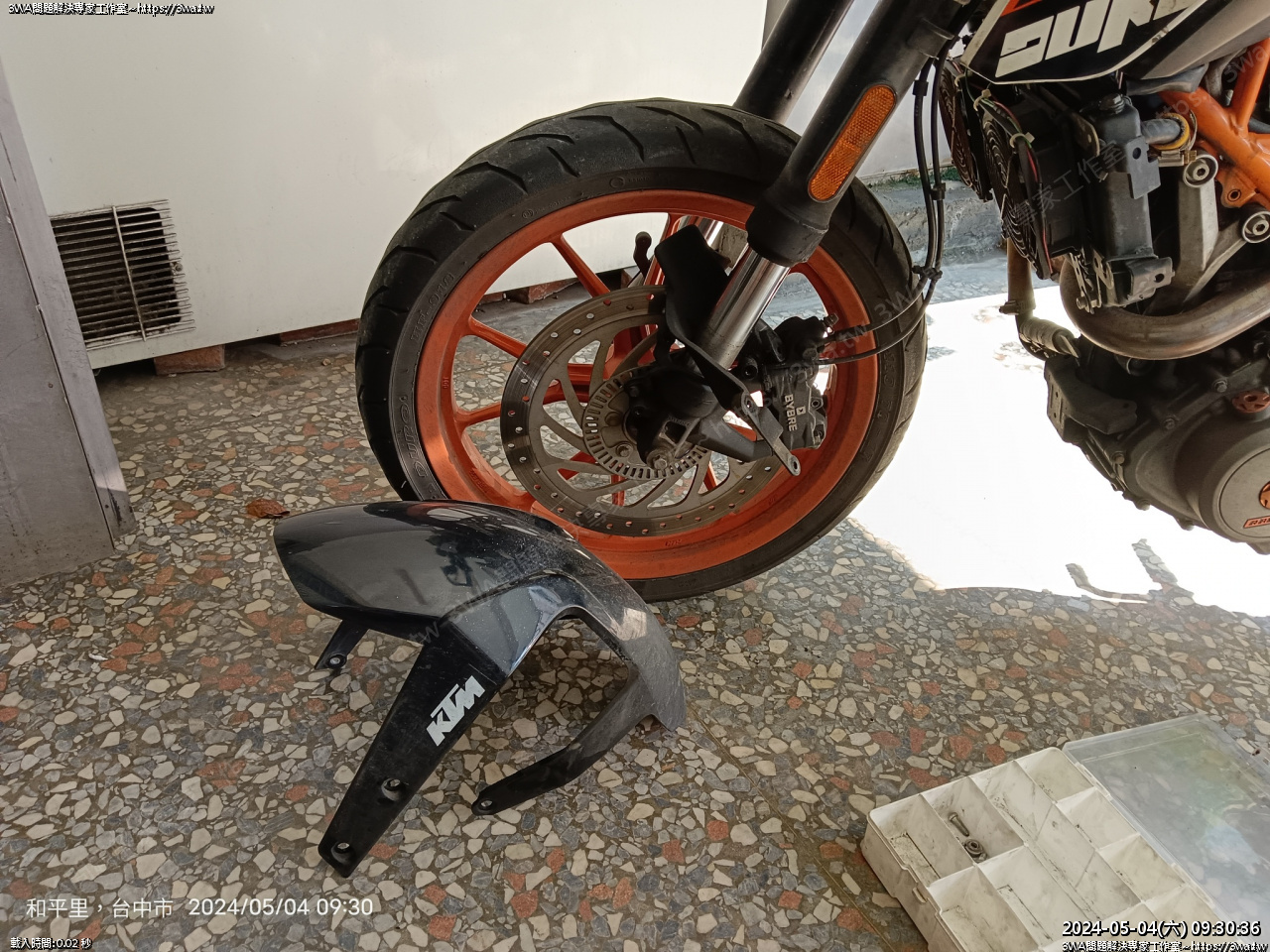

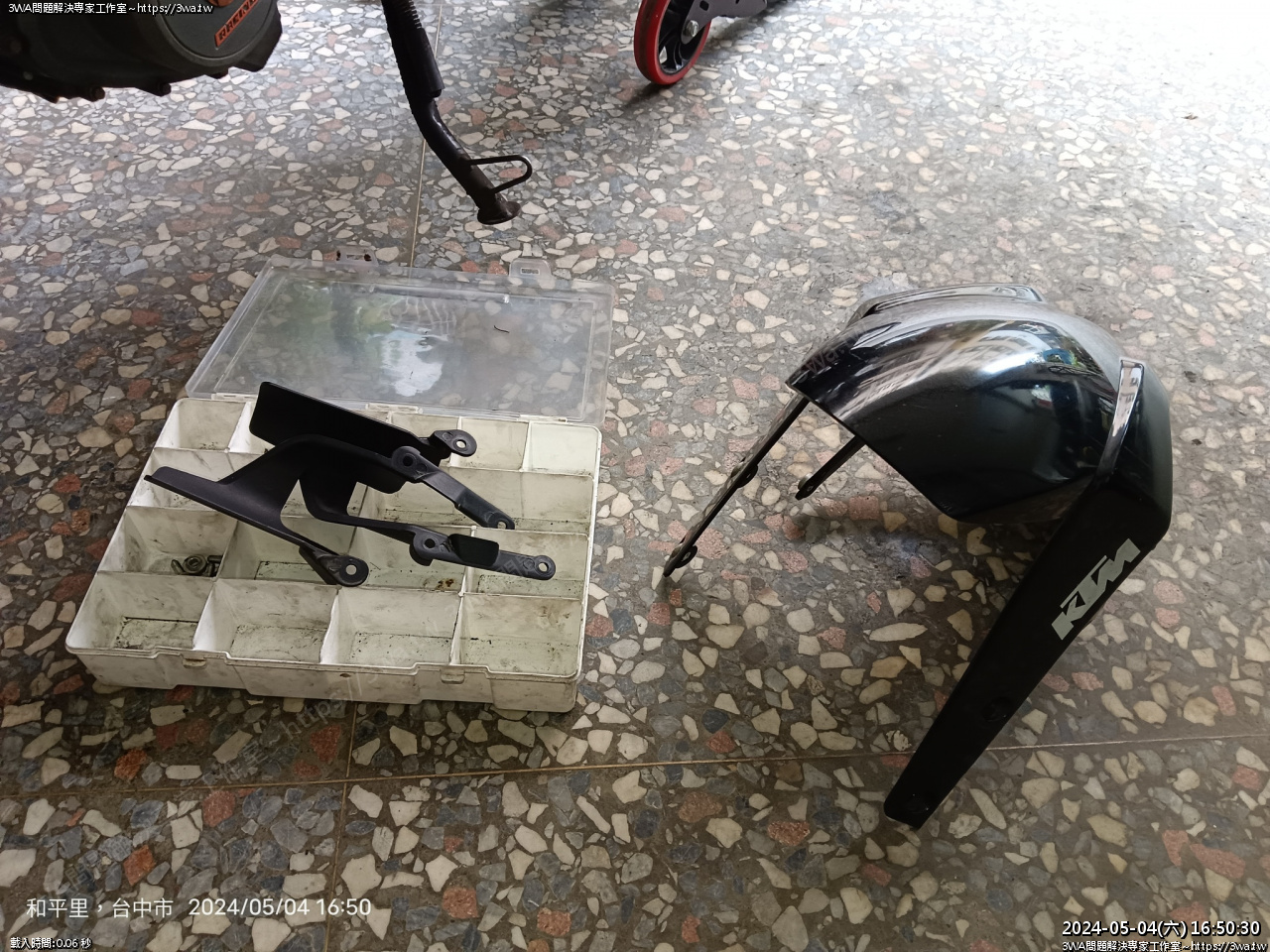

這樣
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794705.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794705.jpg)

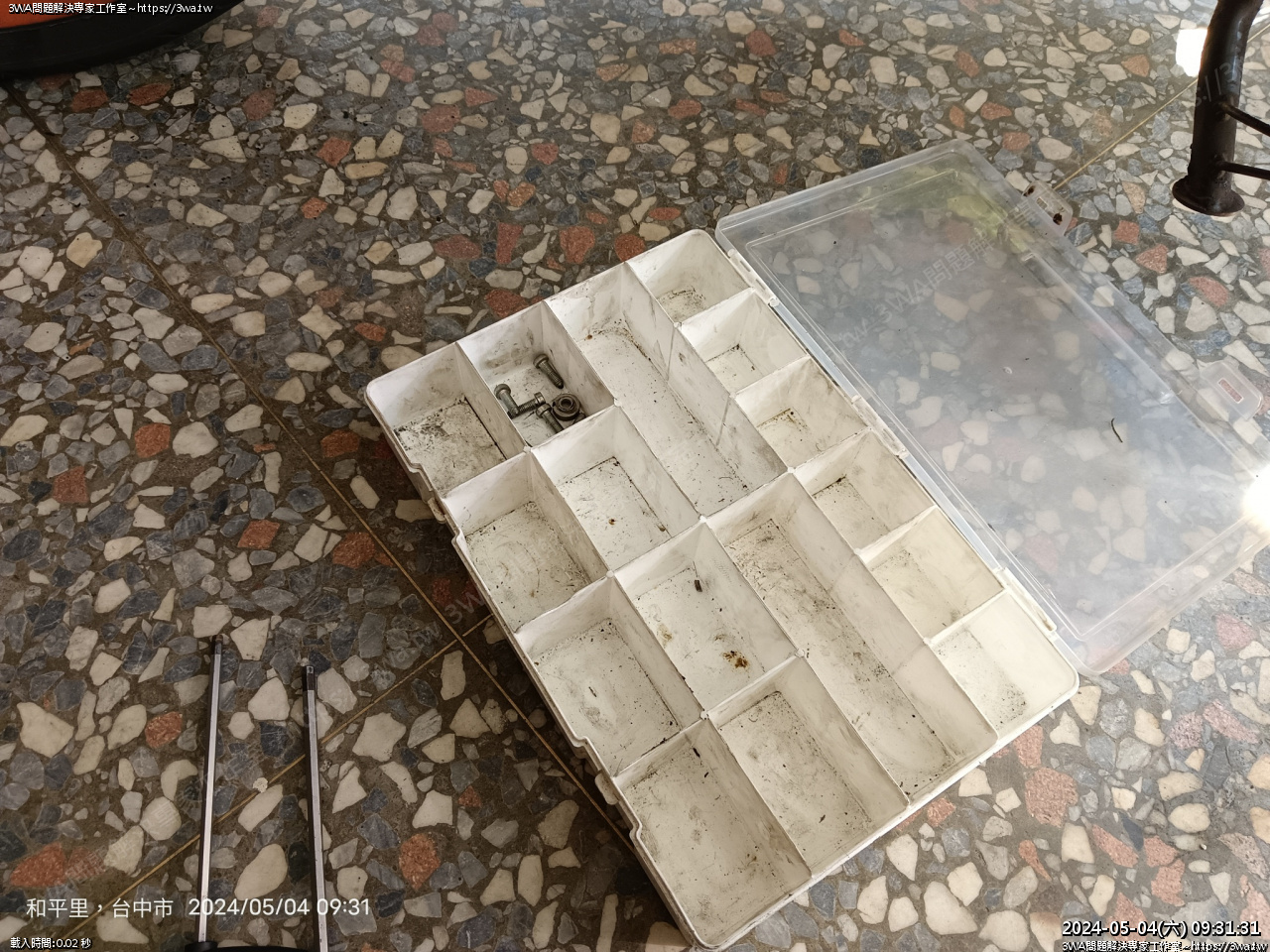

螺絲收納
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794706.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794706.jpg)
前卡鉗,要拆下保養,把煞車液放掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794707.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794707.jpg)

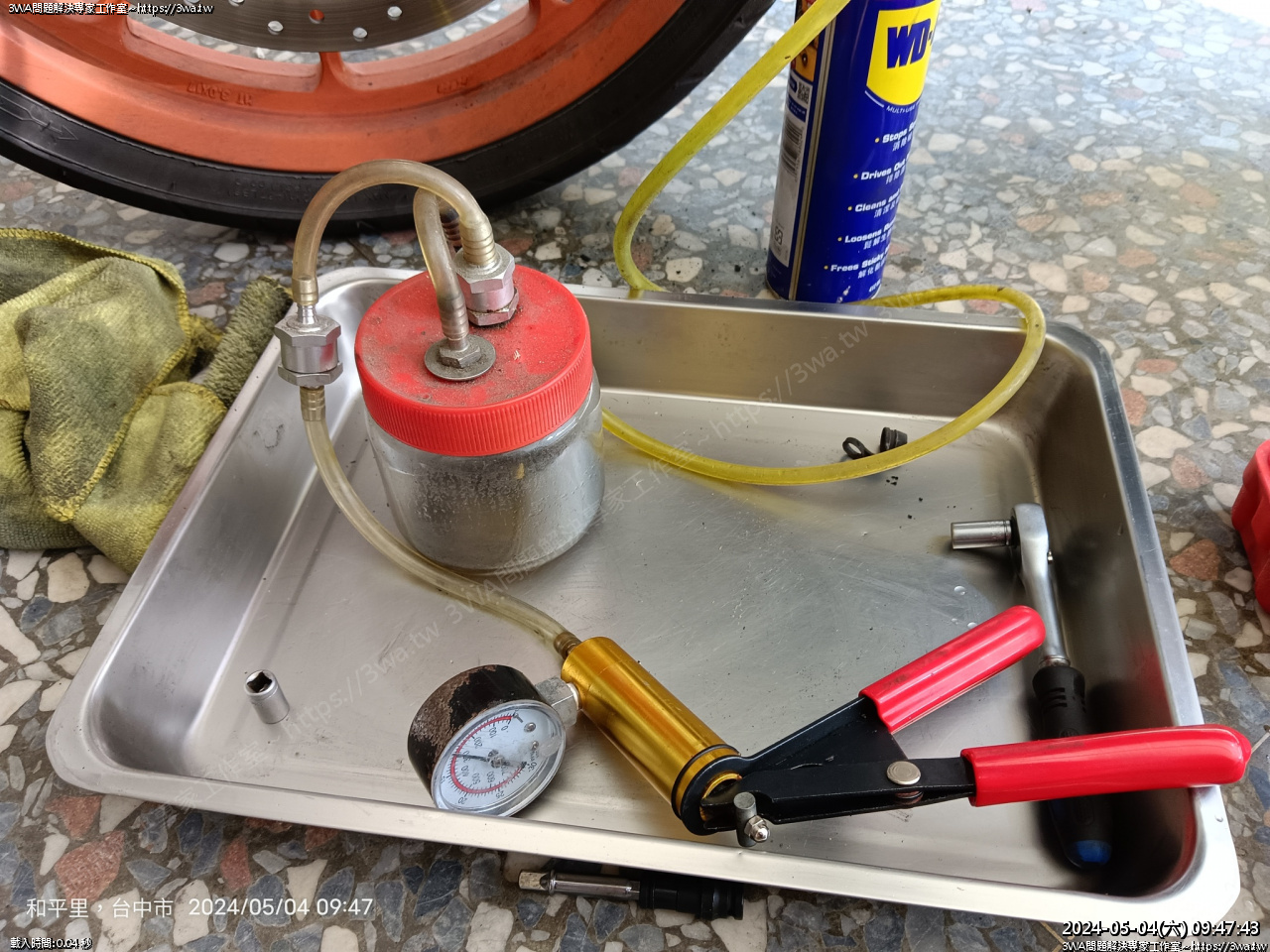

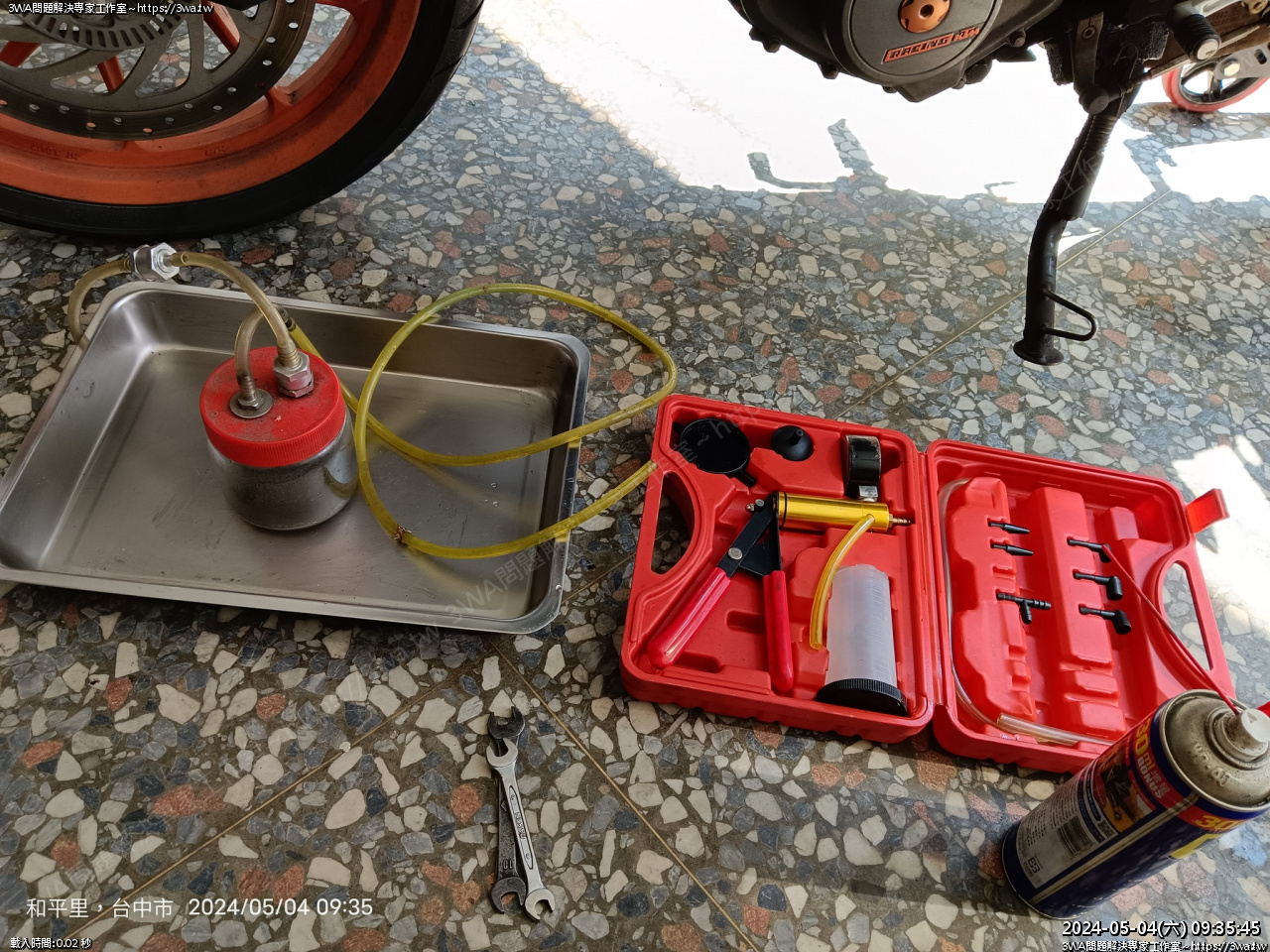

抽油工具
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794708.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794708.jpg)

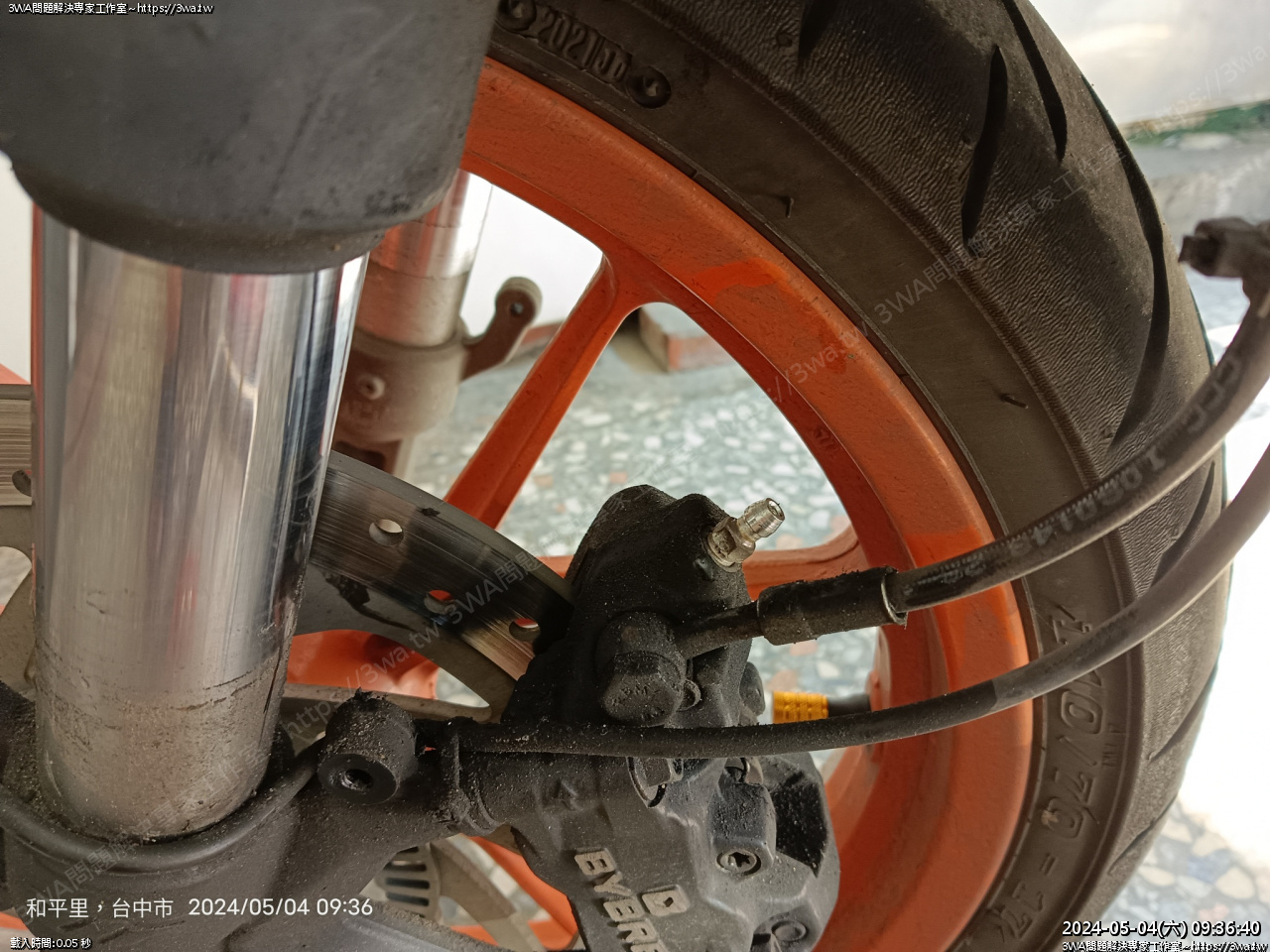

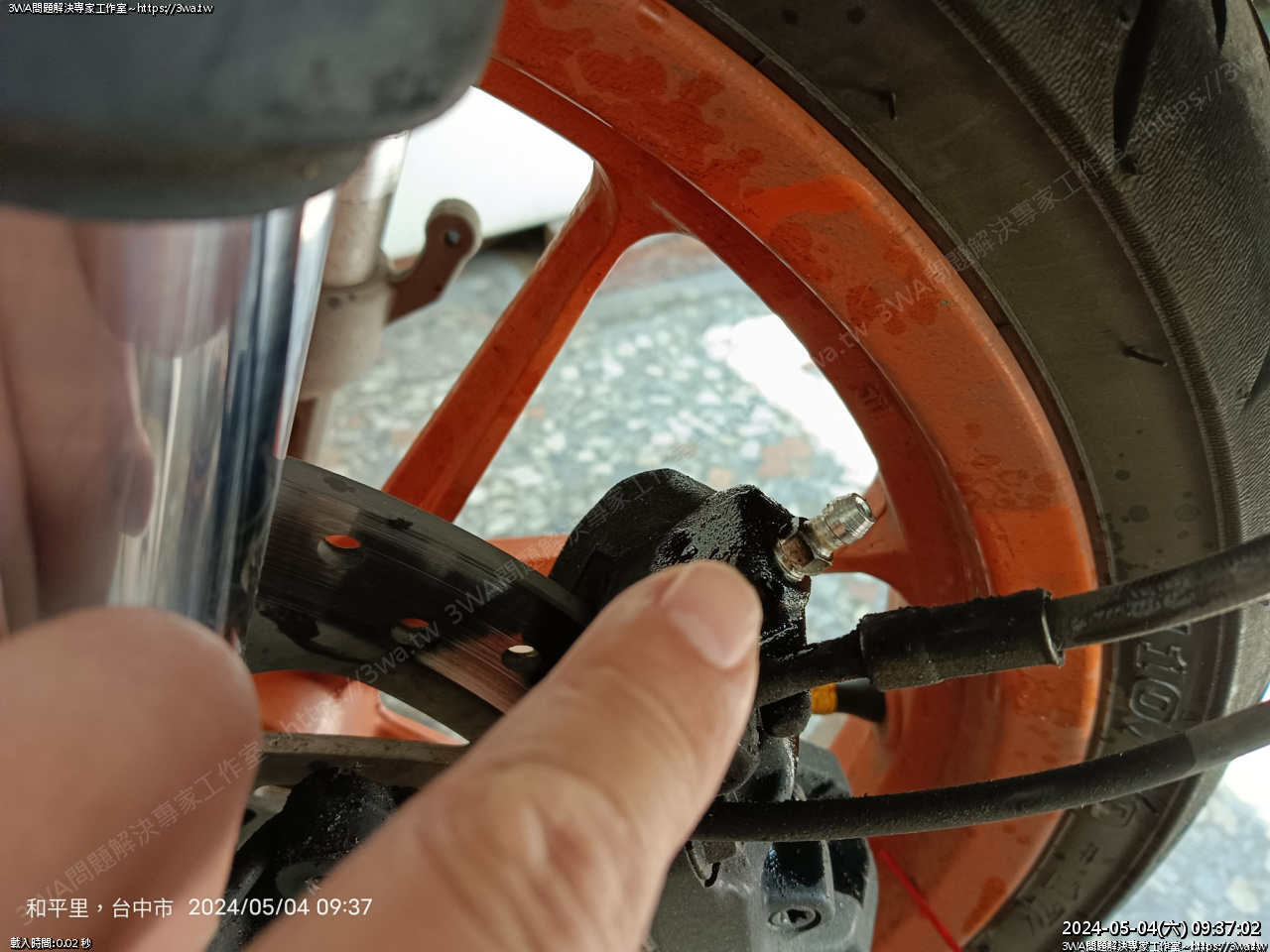

放空氣螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794709.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794709.jpg)
拔開橡皮
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794711.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794711.jpg)
拔下橡皮頭比較好作業
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794712.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794712.jpg)

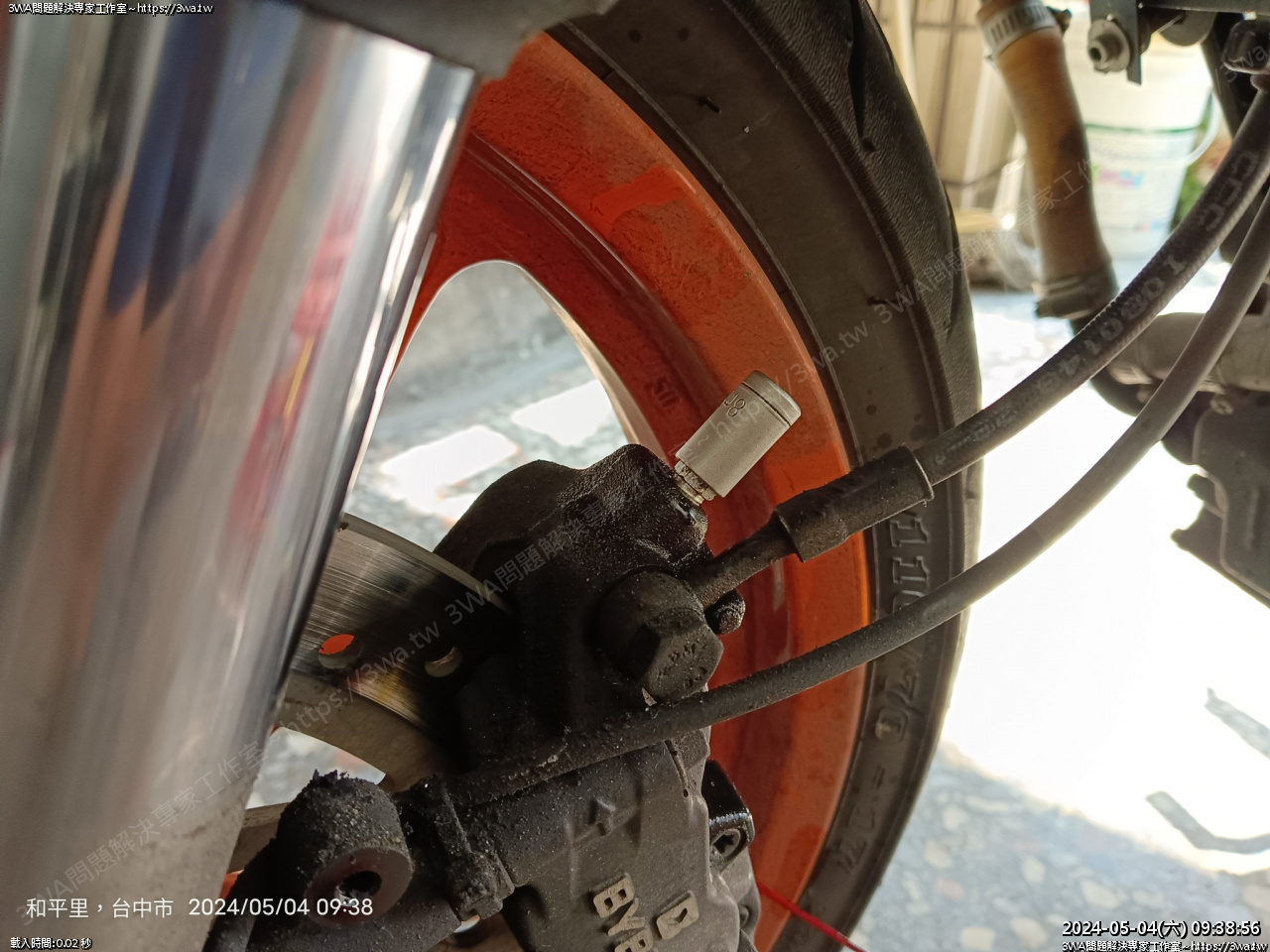

露出放空氣嘴,這裡要用 8mm 套筒
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794713.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794713.jpg)

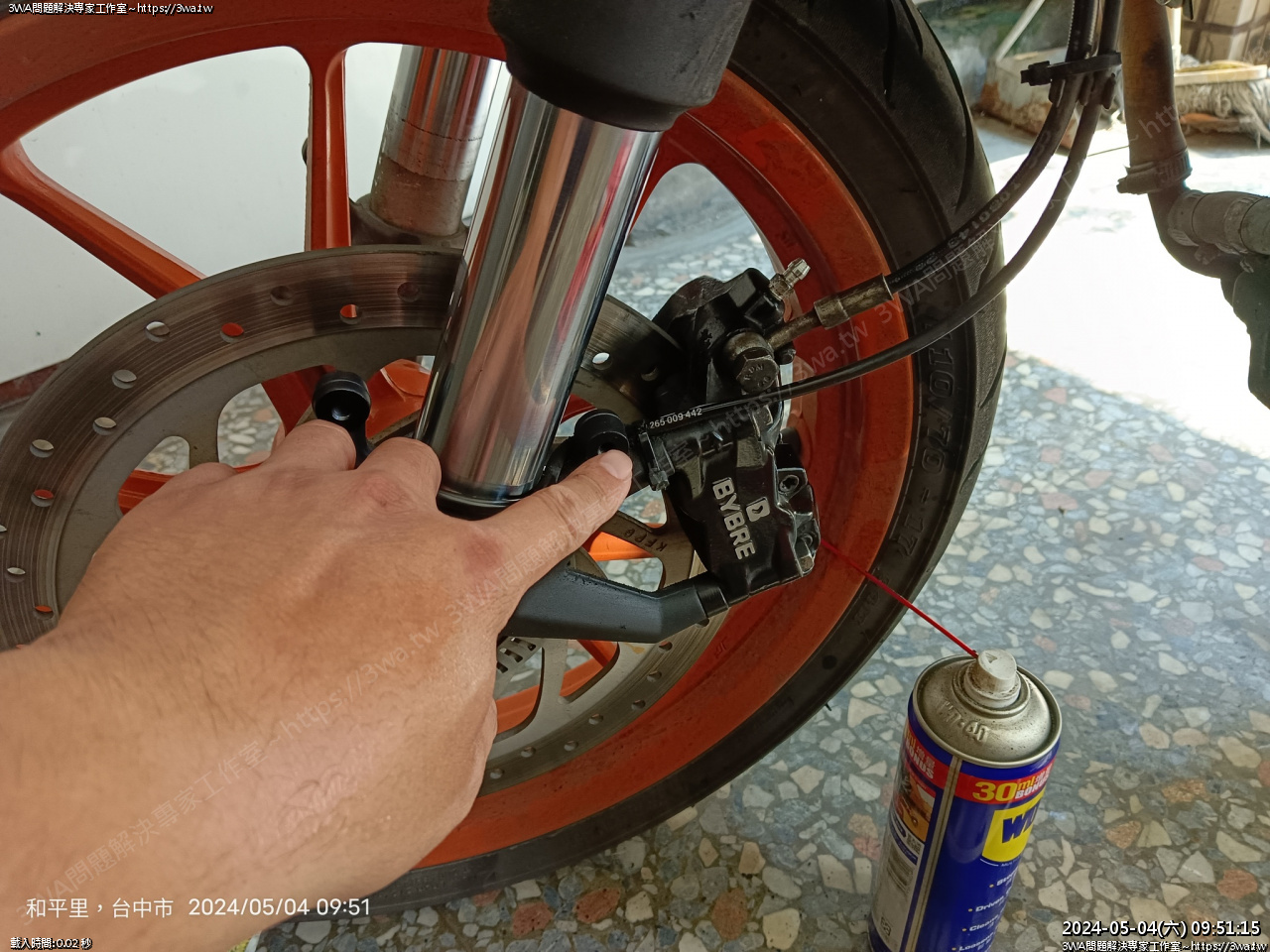

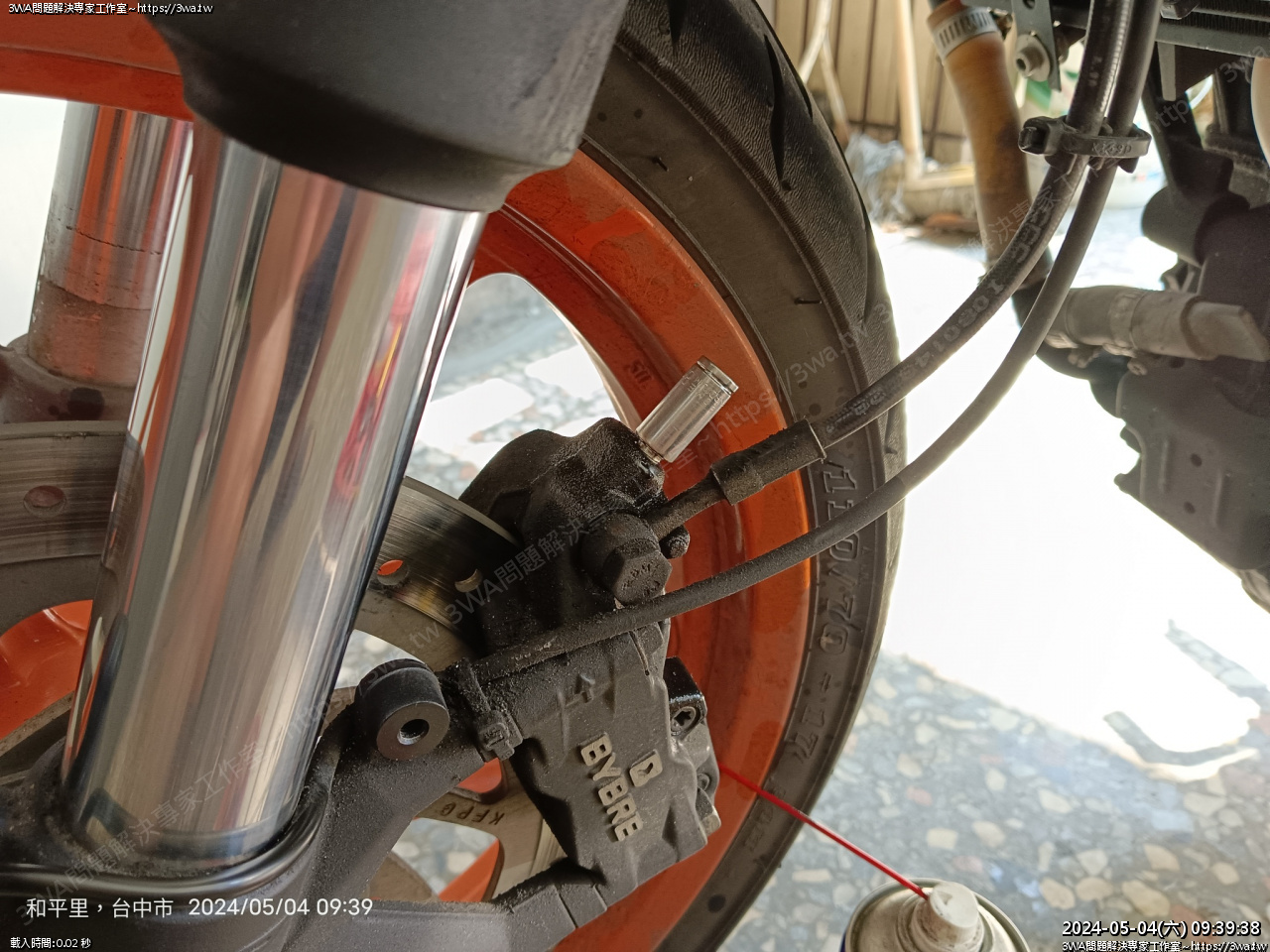

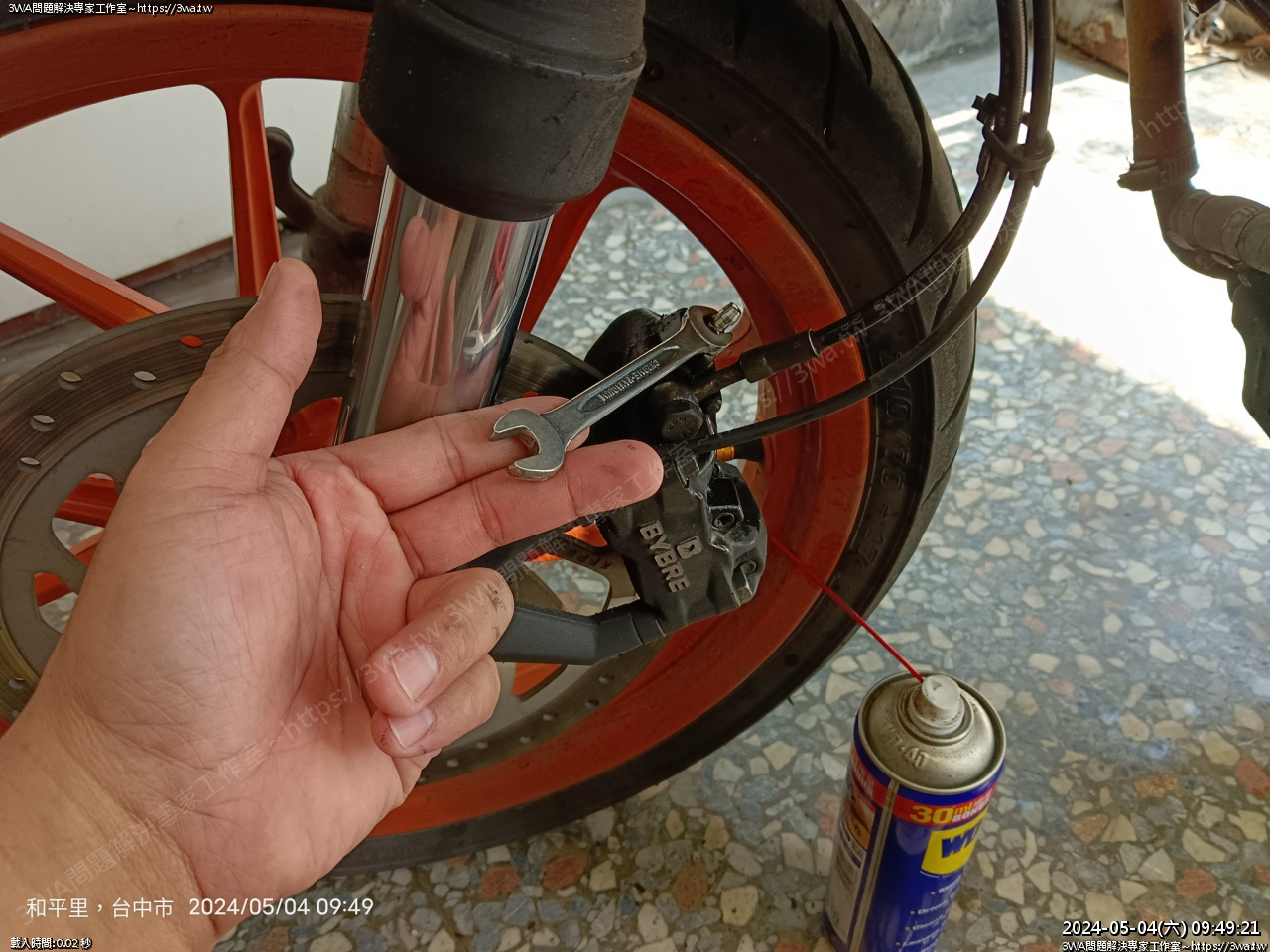

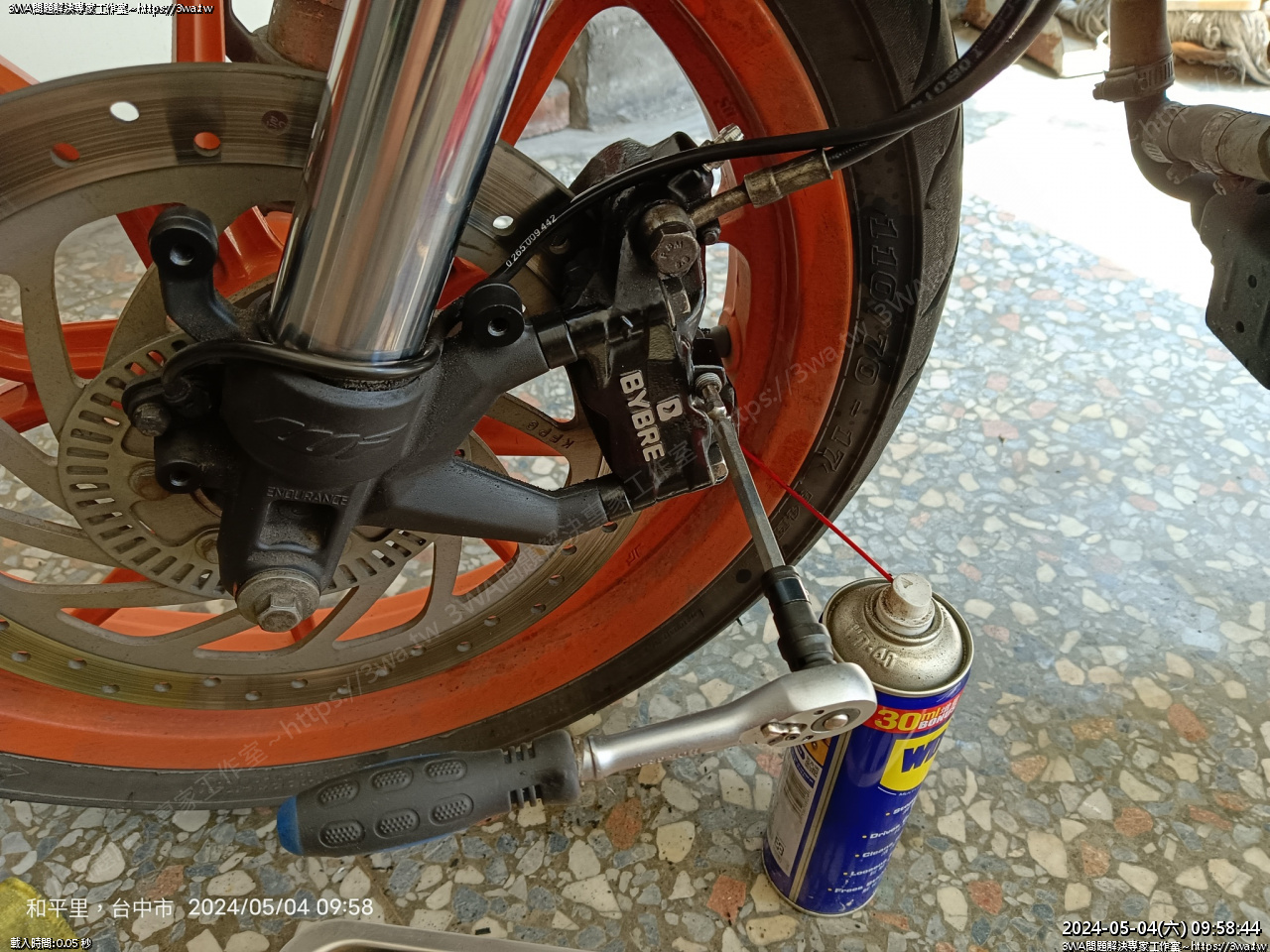

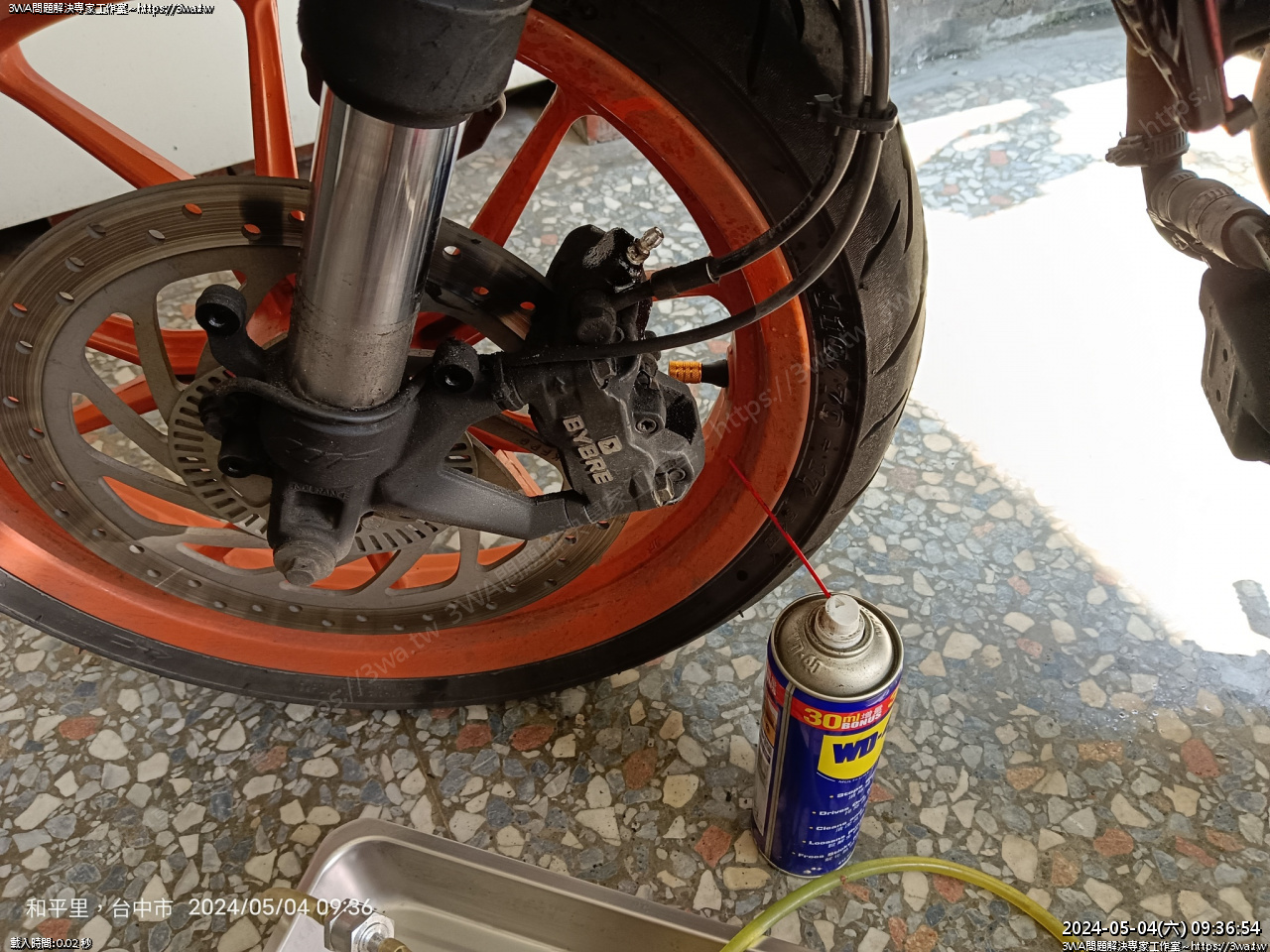

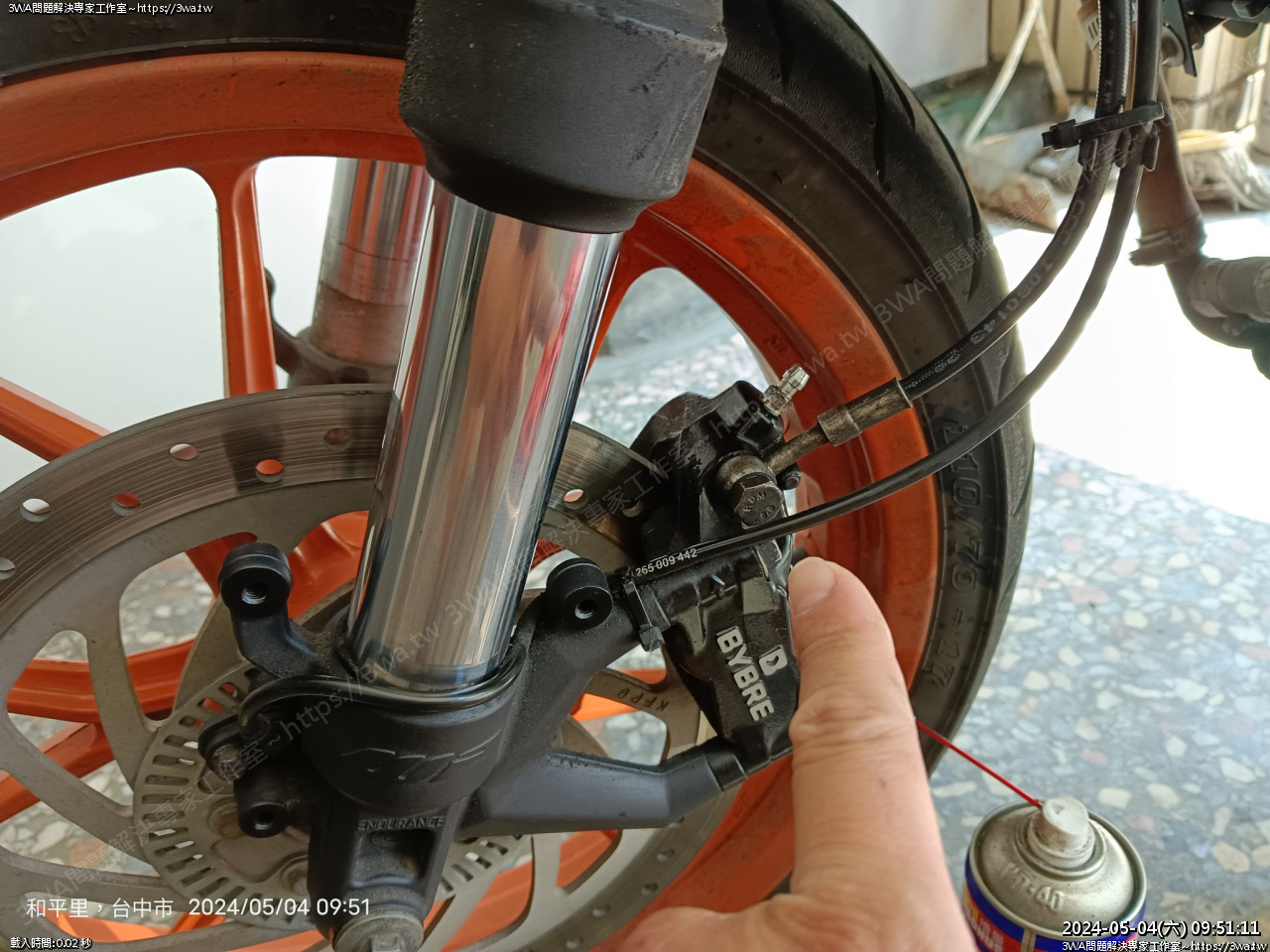

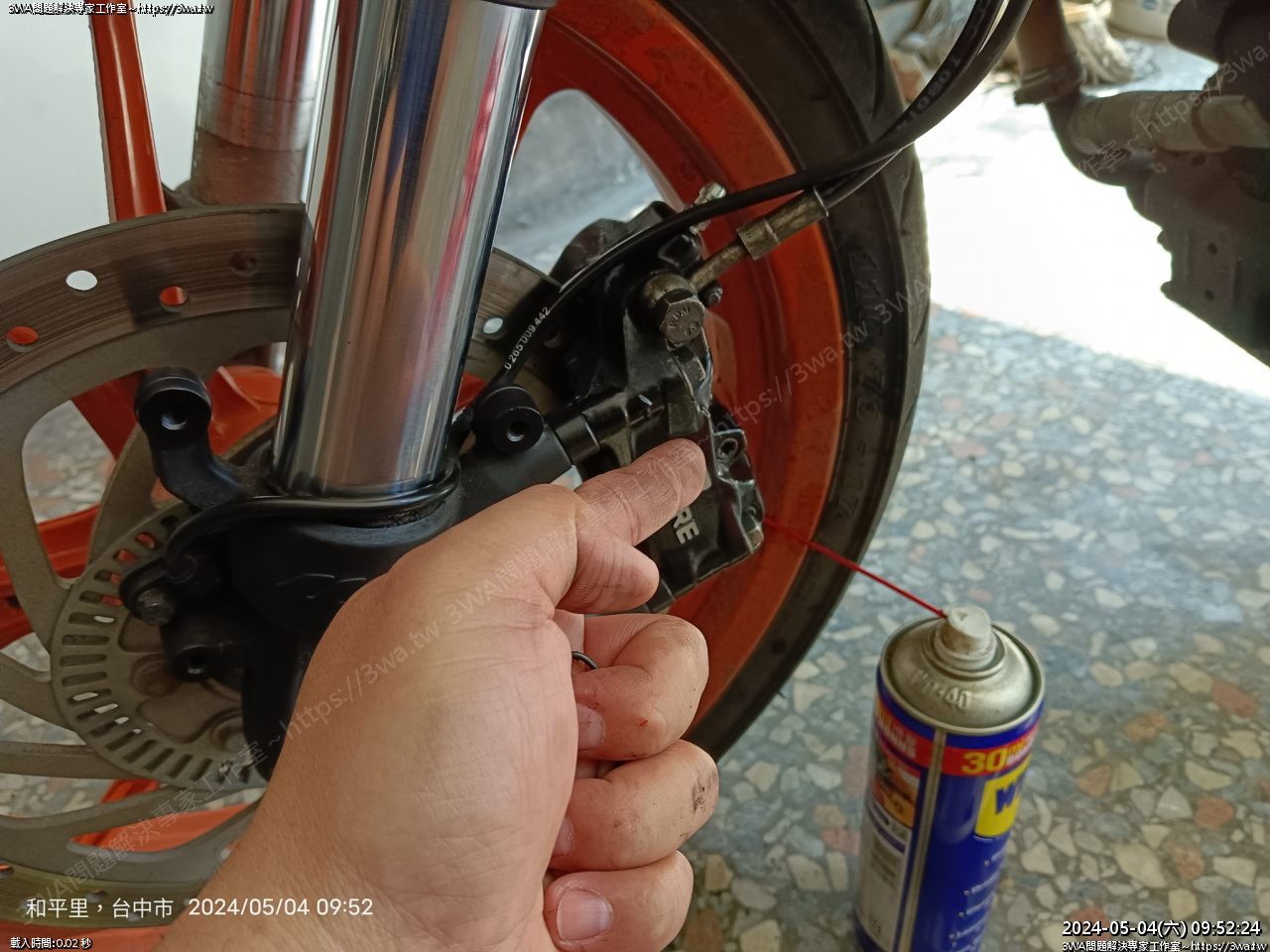

久沒拆,噴點 WD40 在螺牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794714.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794714.jpg)

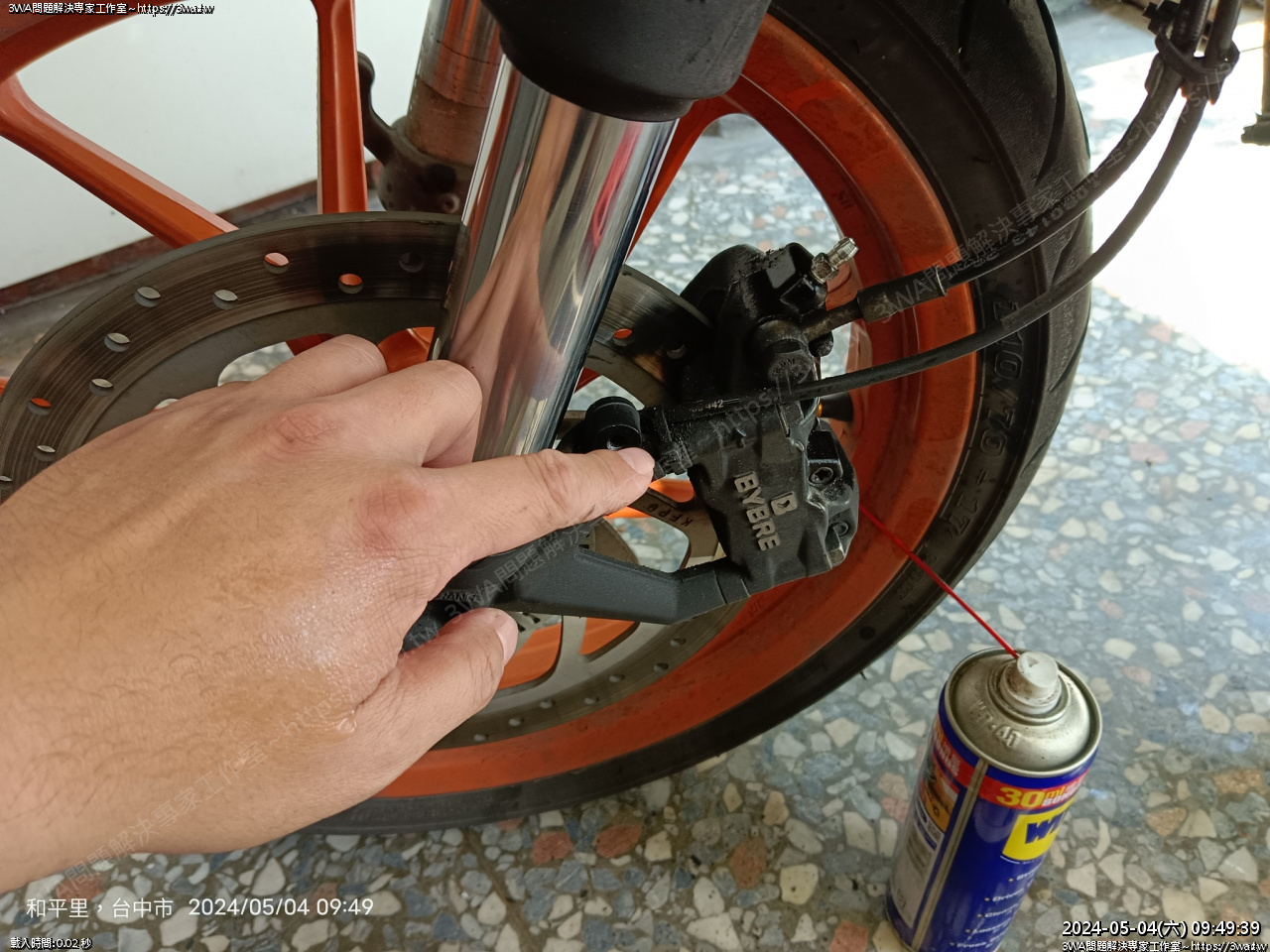

等 WD40 滲進去稍等一下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794716.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794716.jpg)

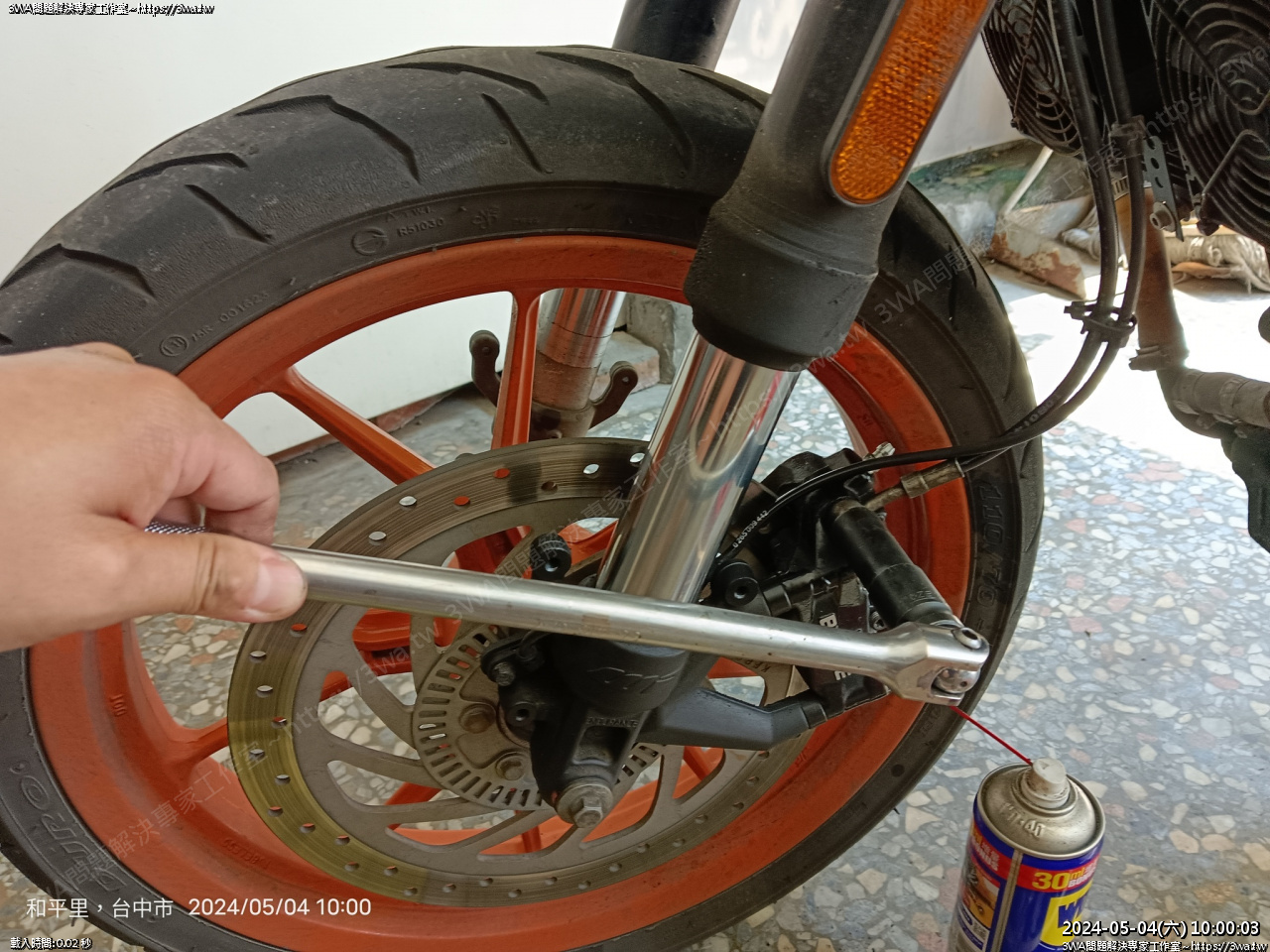

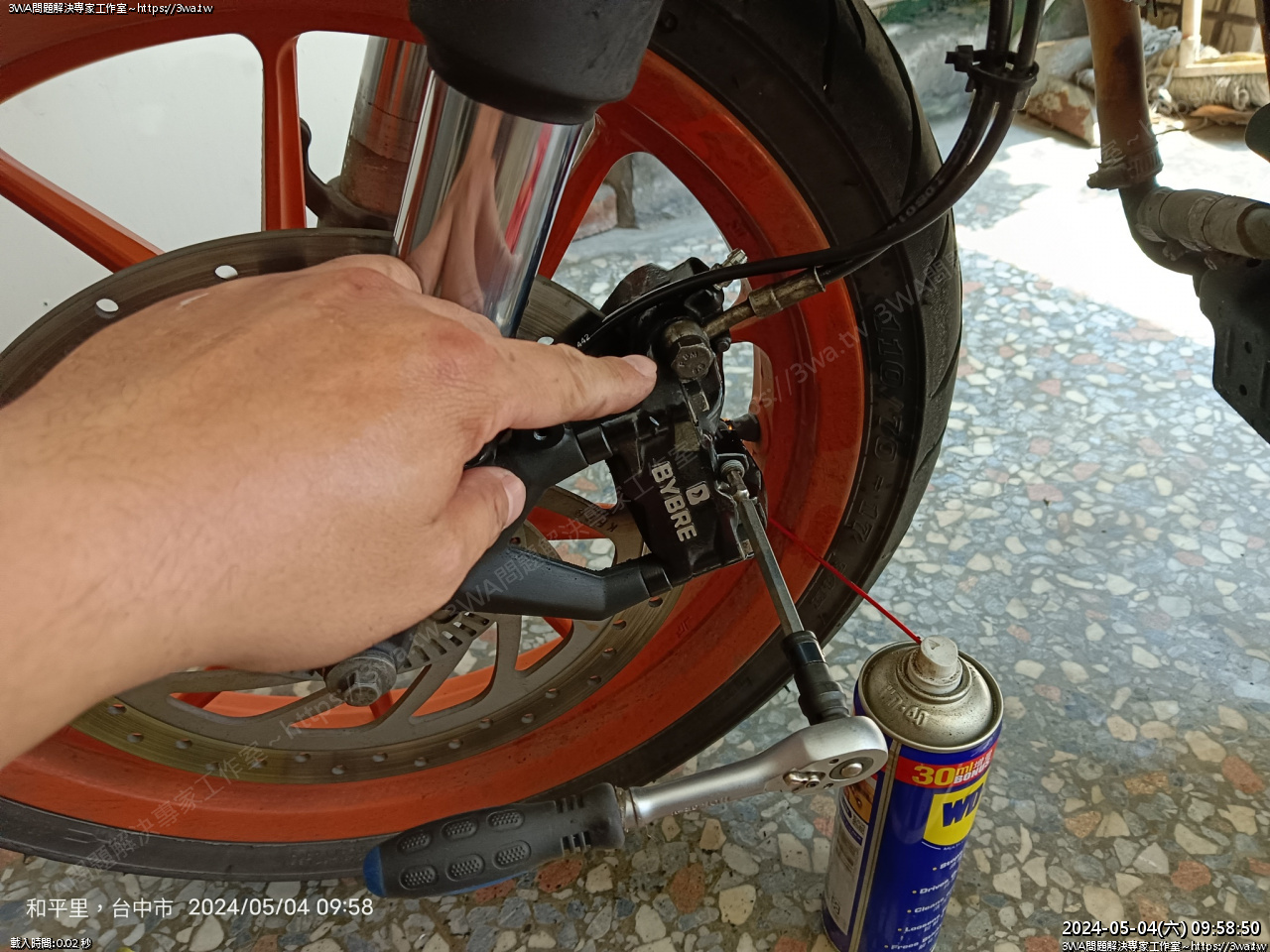

這裡先用長的 8mm 套筒拆鬆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794718.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794718.jpg)

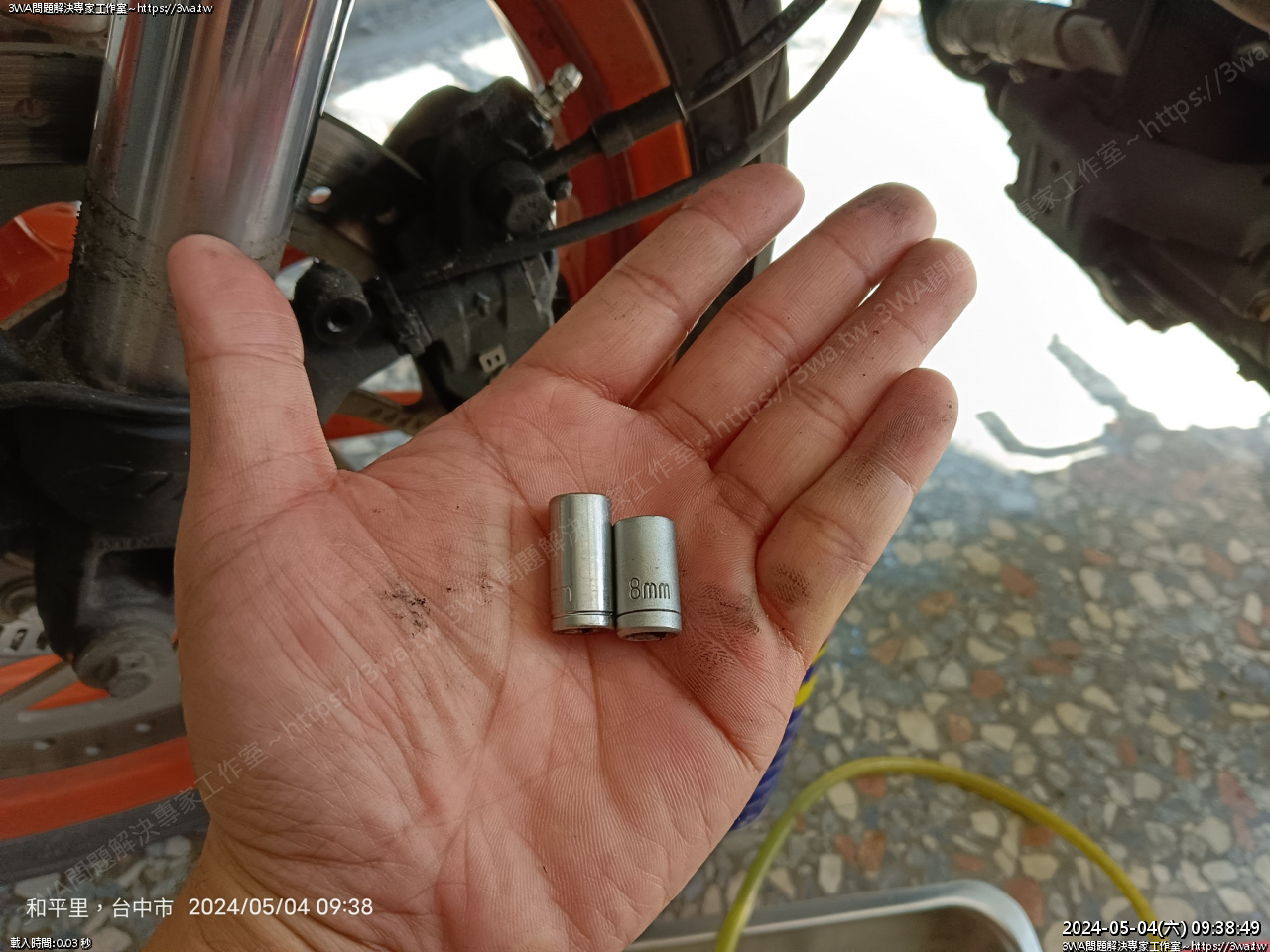

太短的套筒會傷到牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794721.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794721.jpg)
長套筒可以吃滿牙,比較不會受傷
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794724.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794724.jpg)
拆鬆後再接上油管與油壺
然後按壓煞車一邊抽,把煞車液抽掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794726.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794726.jpg)

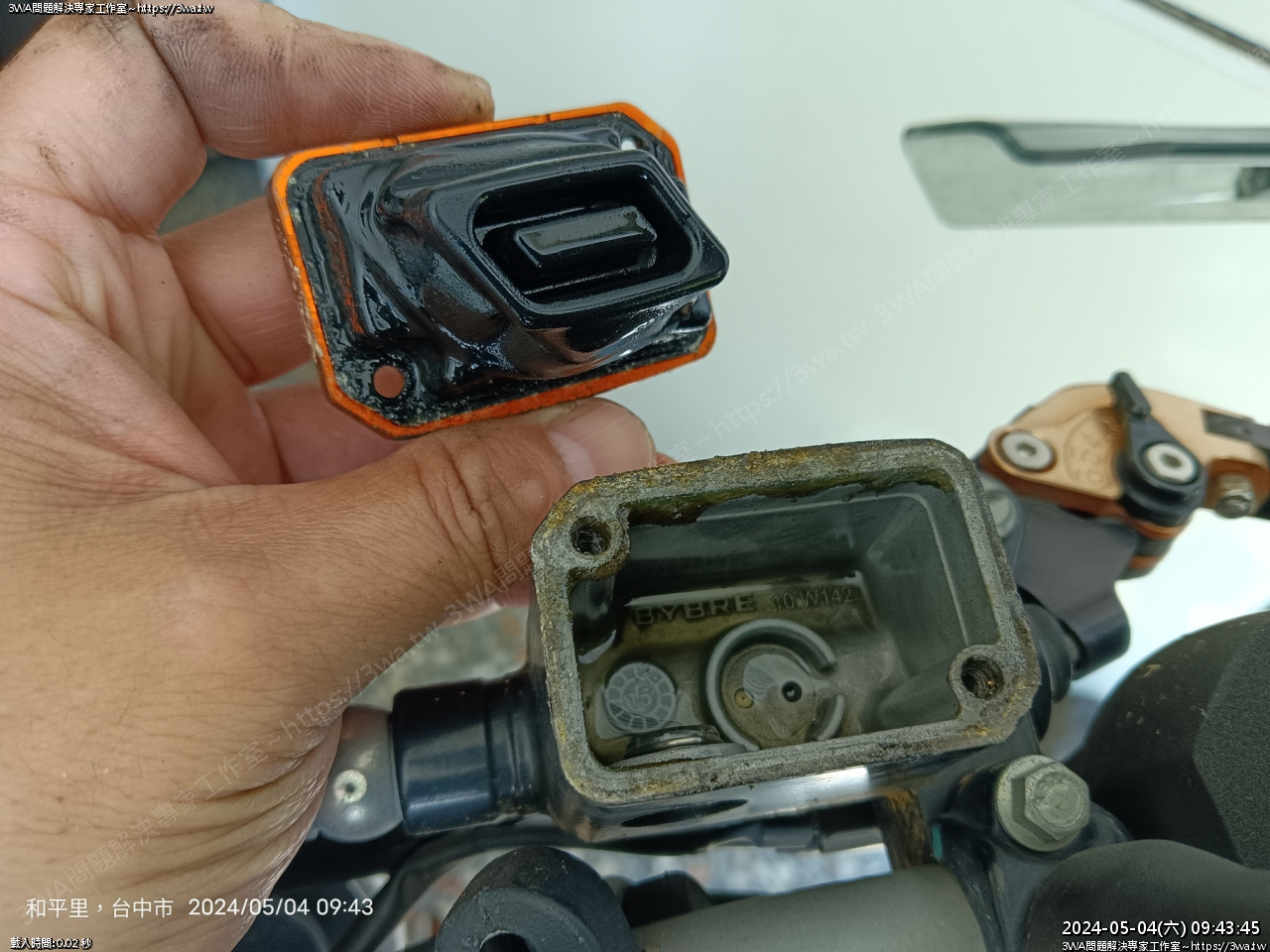

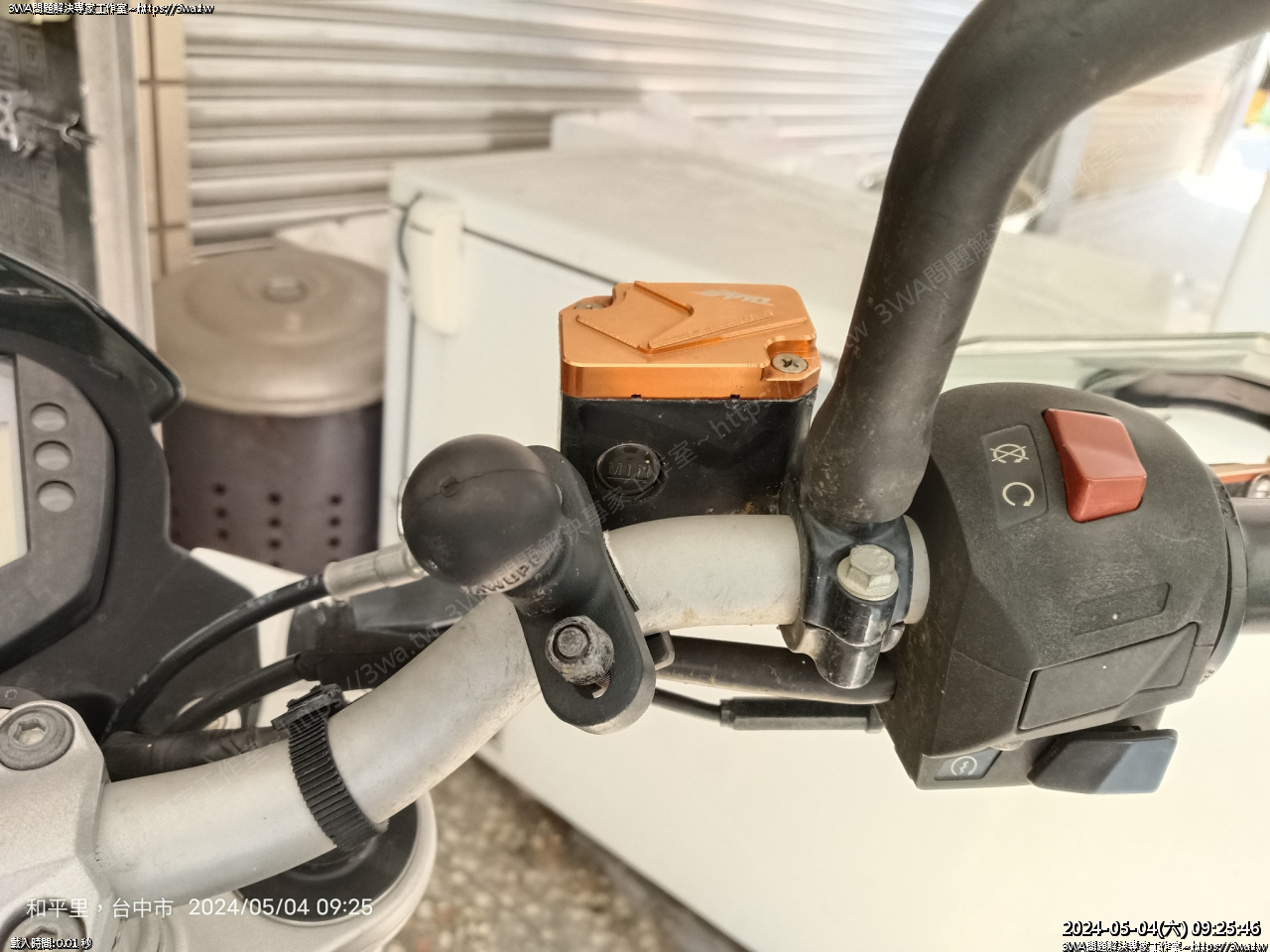

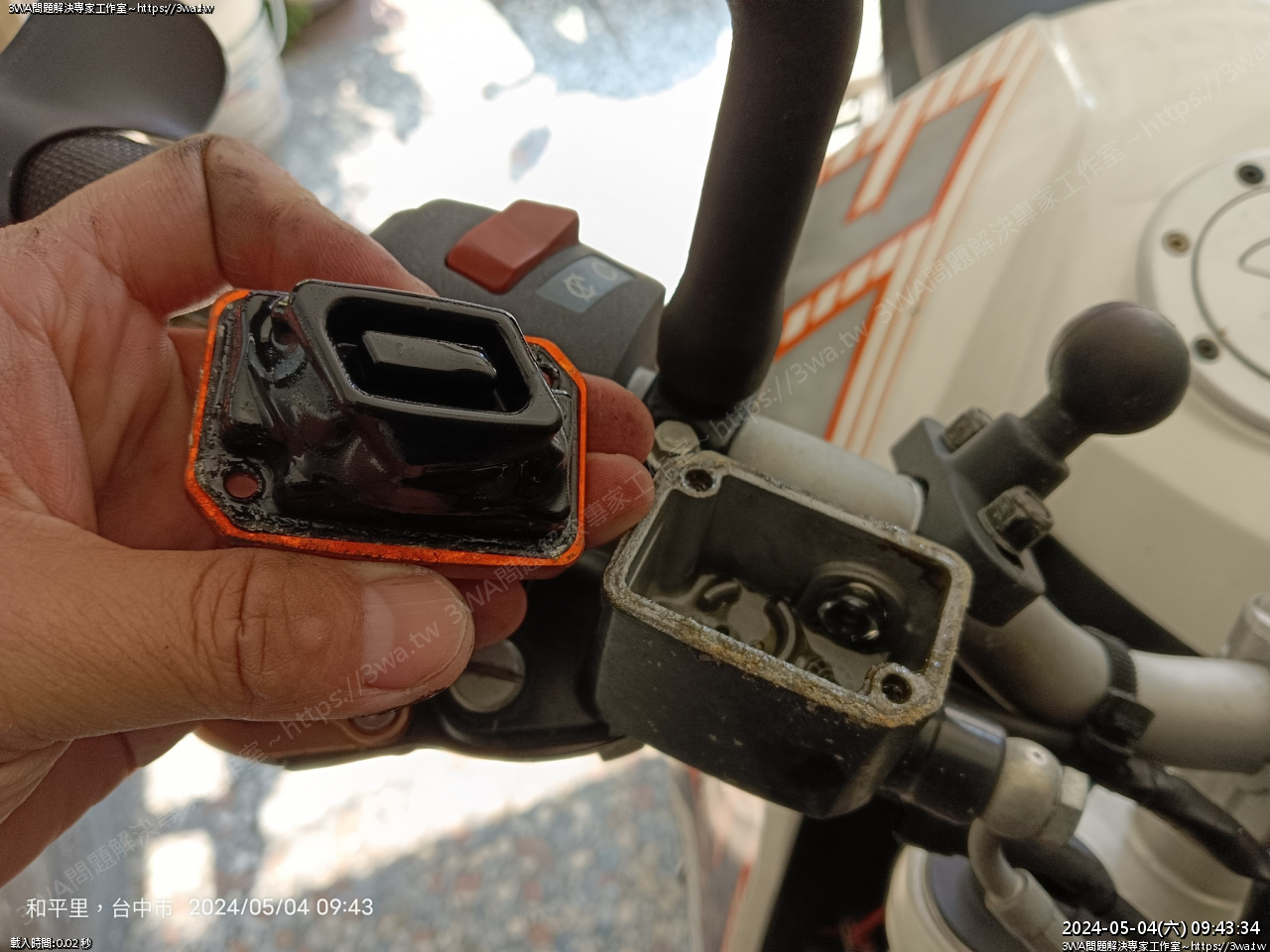

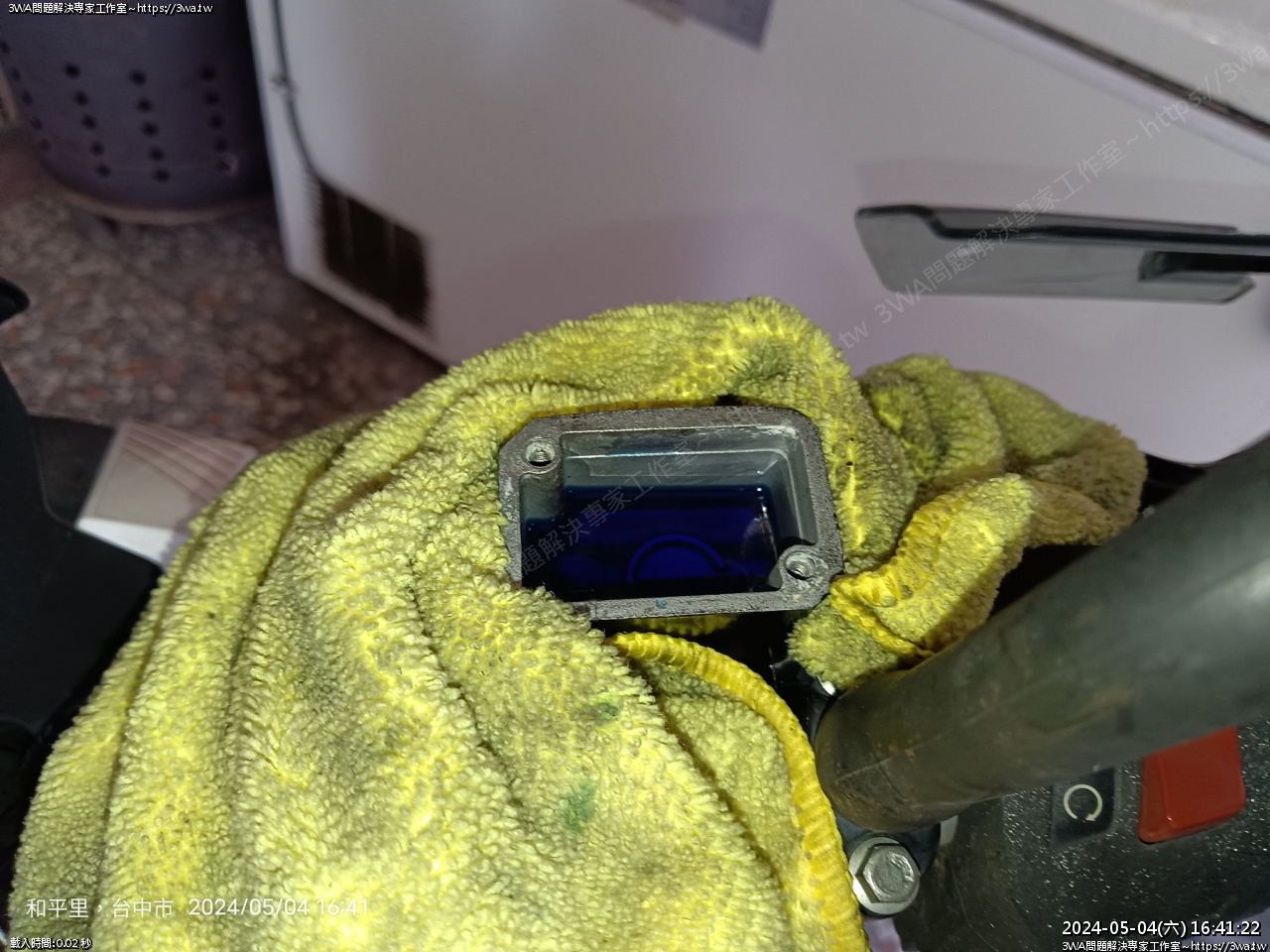

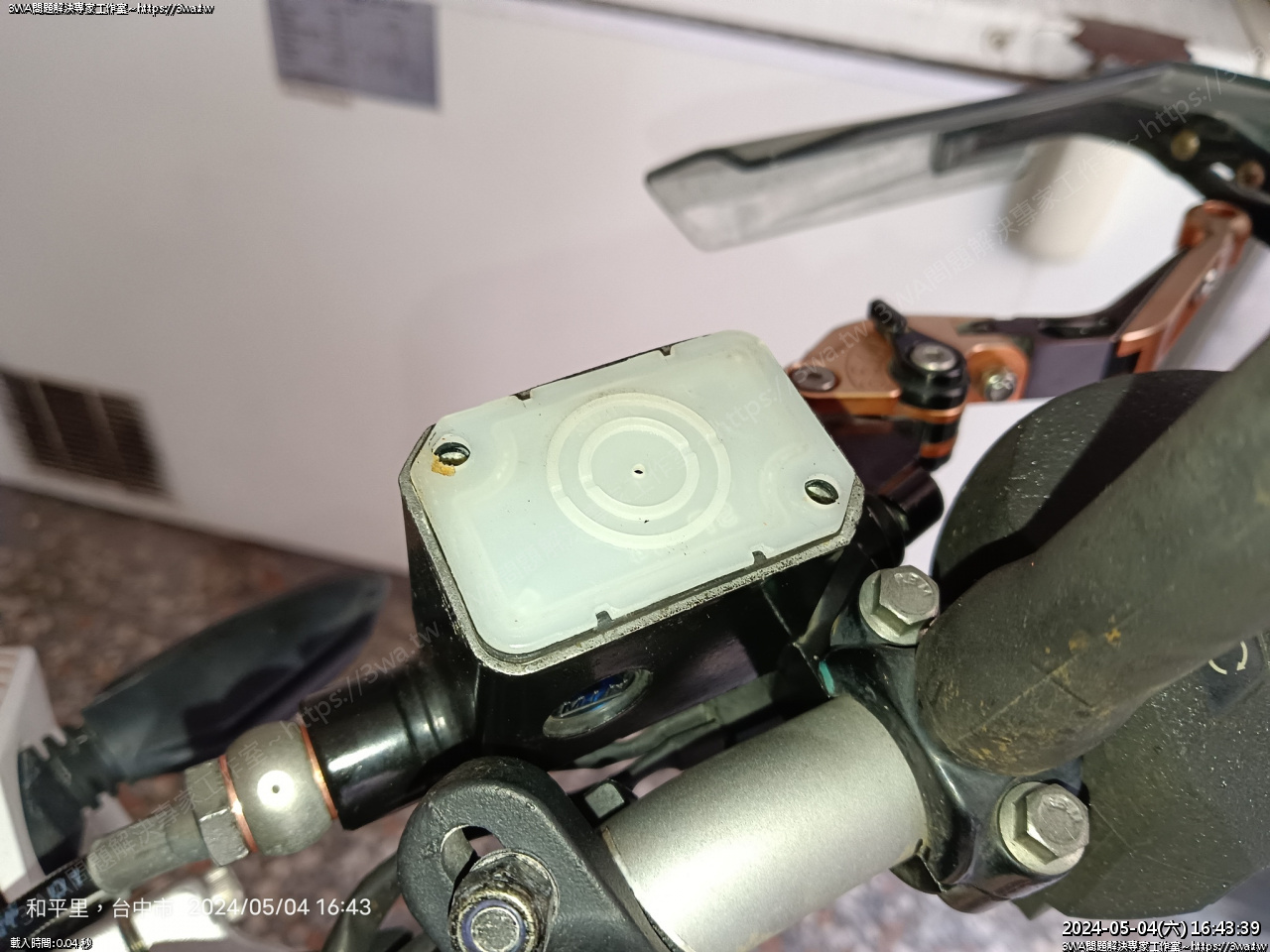

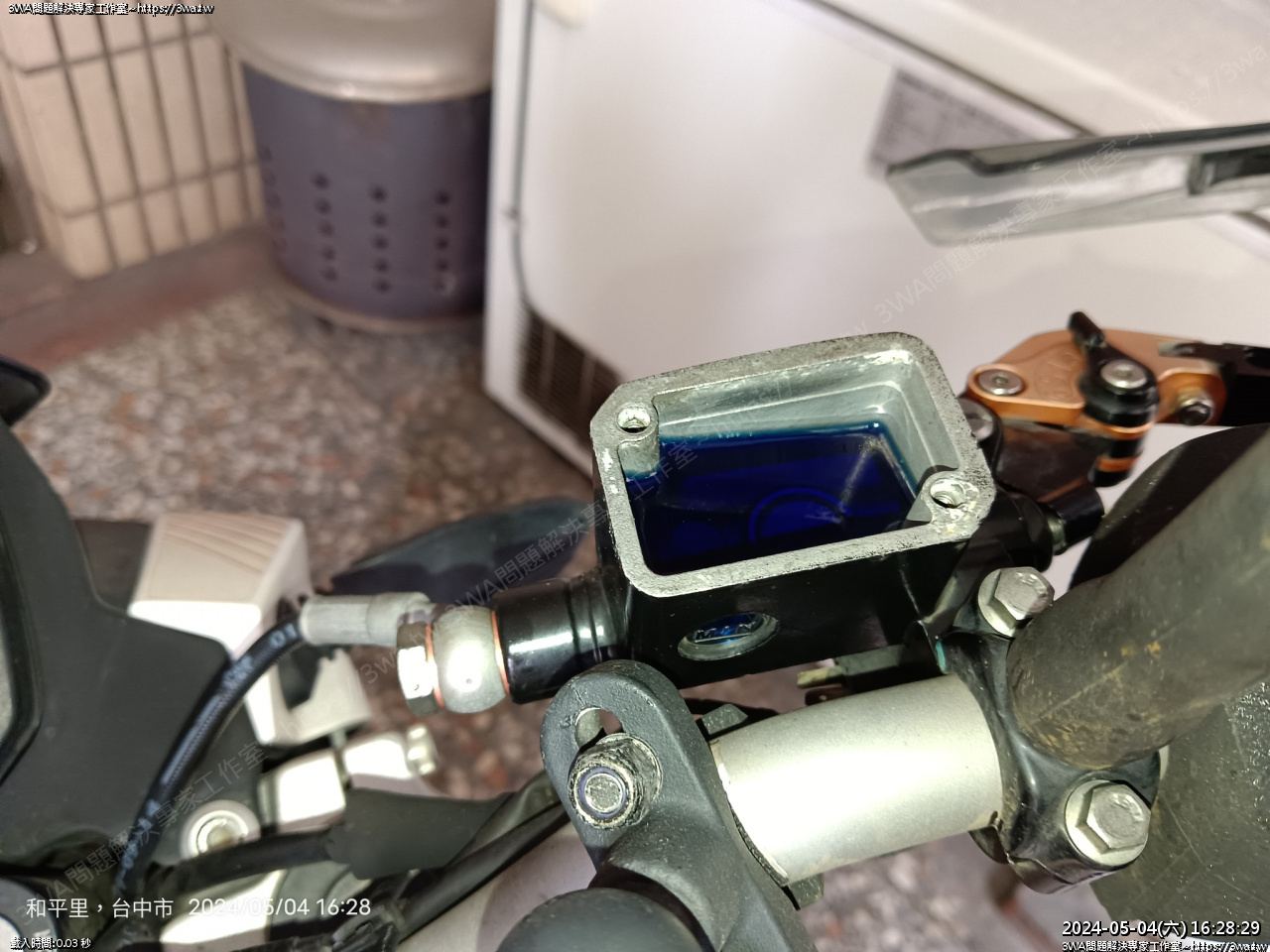

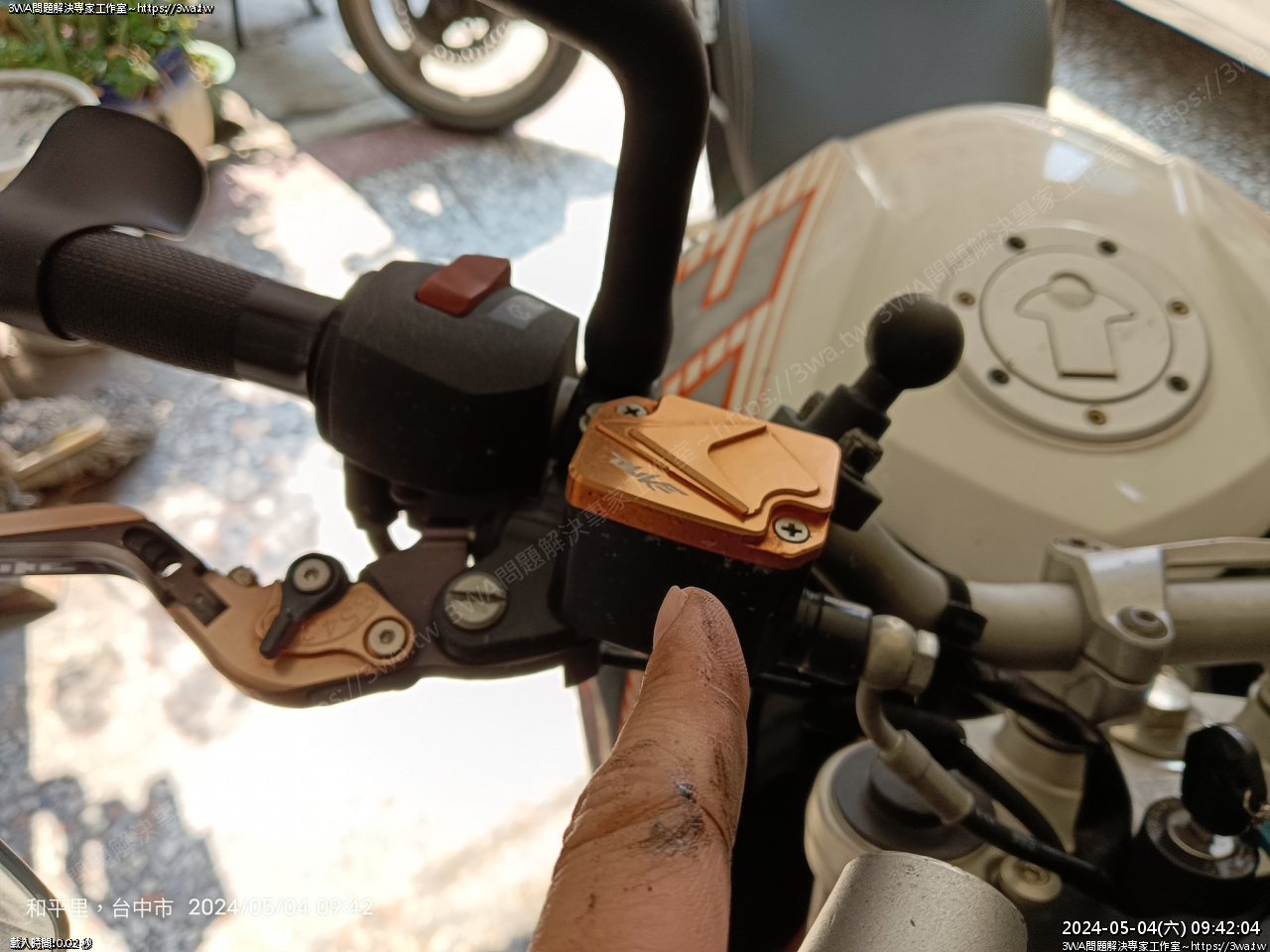

打開油杯
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794727.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794727.jpg)
十字頭要準才行,逆時針拆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794728.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794728.jpg)
油放掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794729.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794729.jpg)
用三年還是很乾淨,Toyota 煞車油就是讚
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794732.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794732.jpg)
油抽好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794733.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794733.jpg)
空氣螺絲關上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794734.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794734.jpg)

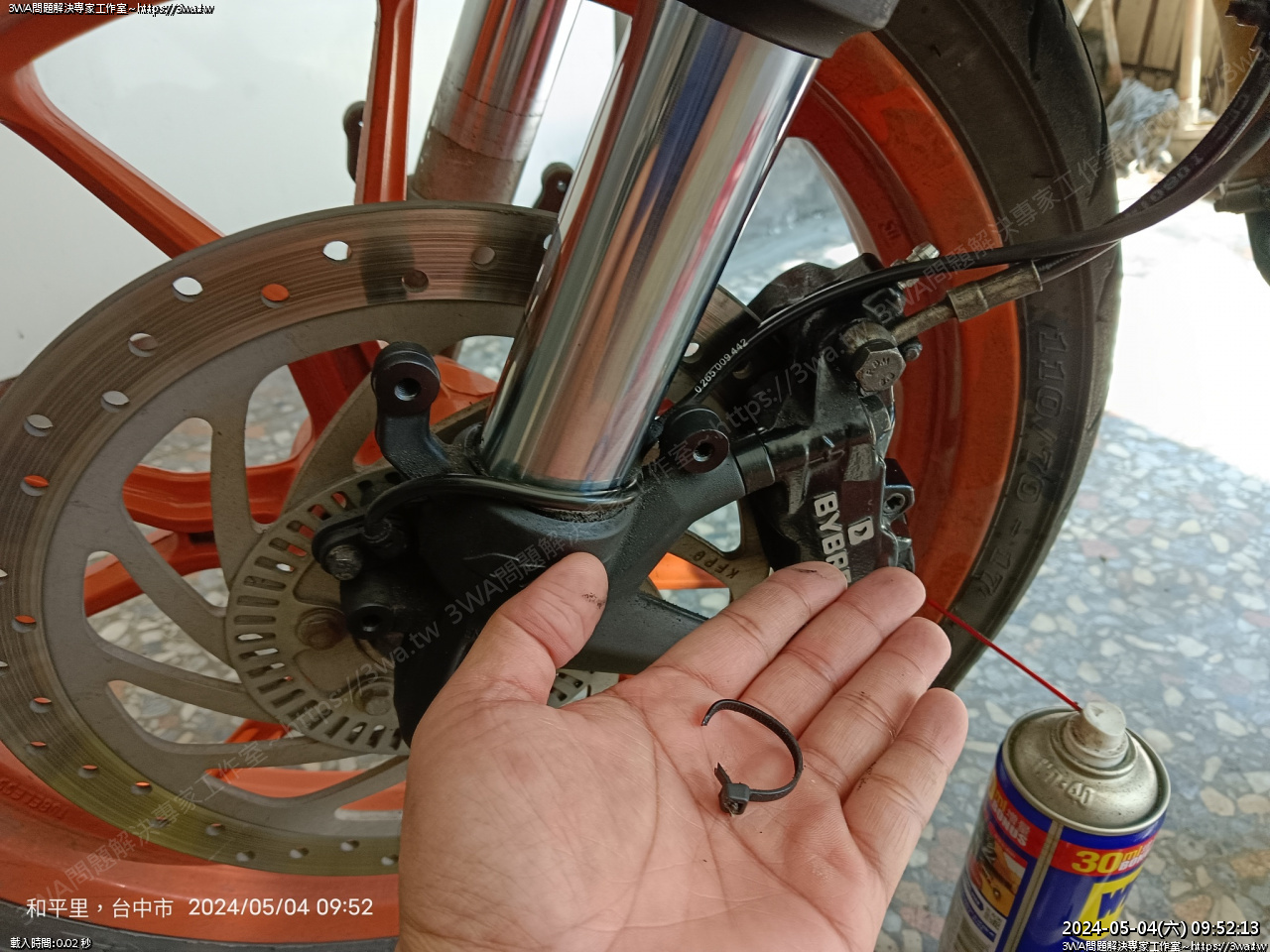

這裡的束帶要剪掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794736.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794736.jpg)
前輪 ABS 速度感應線
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794740.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794740.jpg)
然後要拆這個放油螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794982.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794982.jpg)
束帶
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794986.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794986.jpg)
束帶拆掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794993.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794993.jpg)

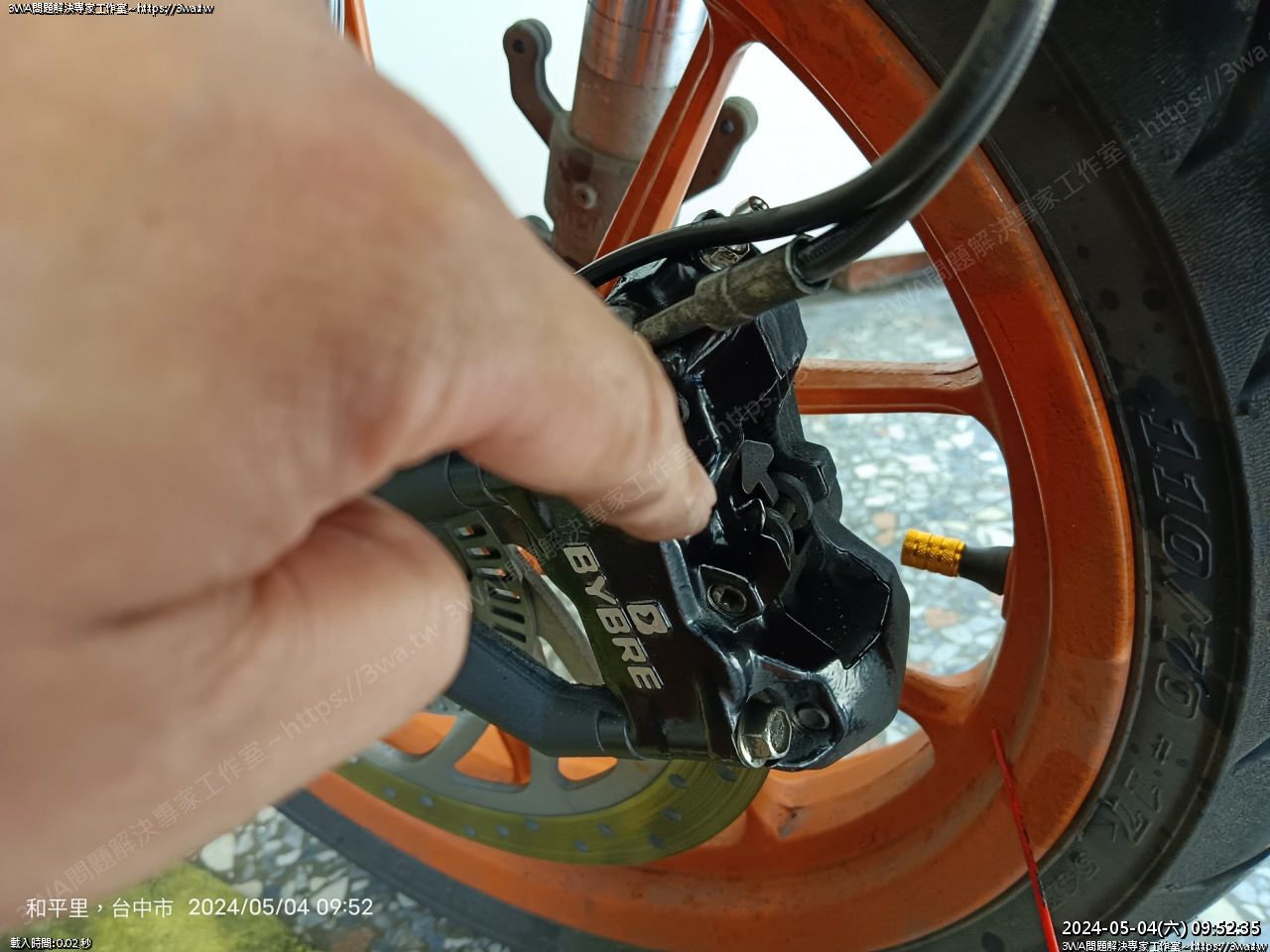

來令片螺絲在車上拆比較好拆,這是星型的
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794996.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714794996.jpg)

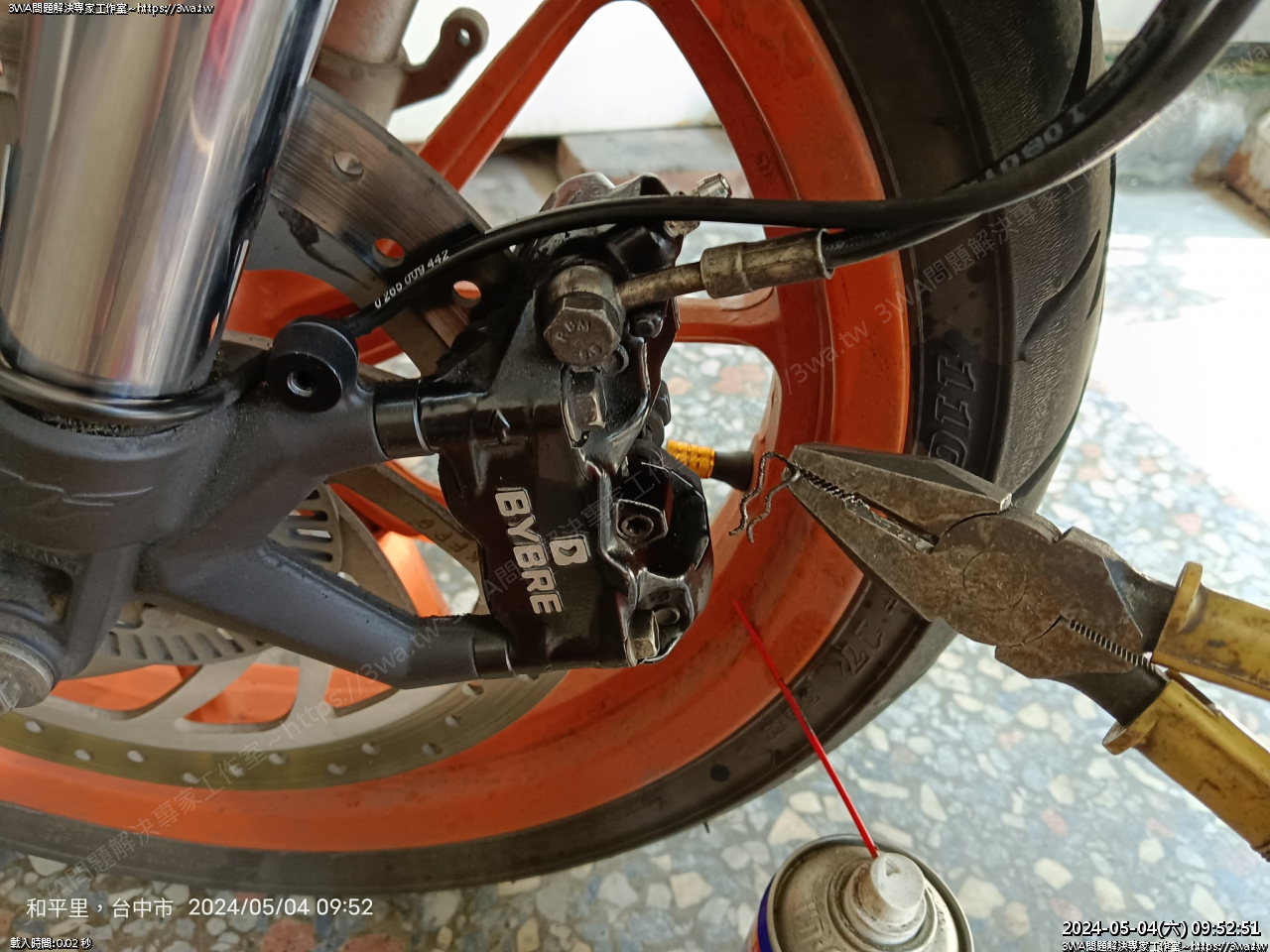

上面的固定鐵絲要拔掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795003.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795003.jpg)
鐵絲抽出
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795009.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795009.jpg)

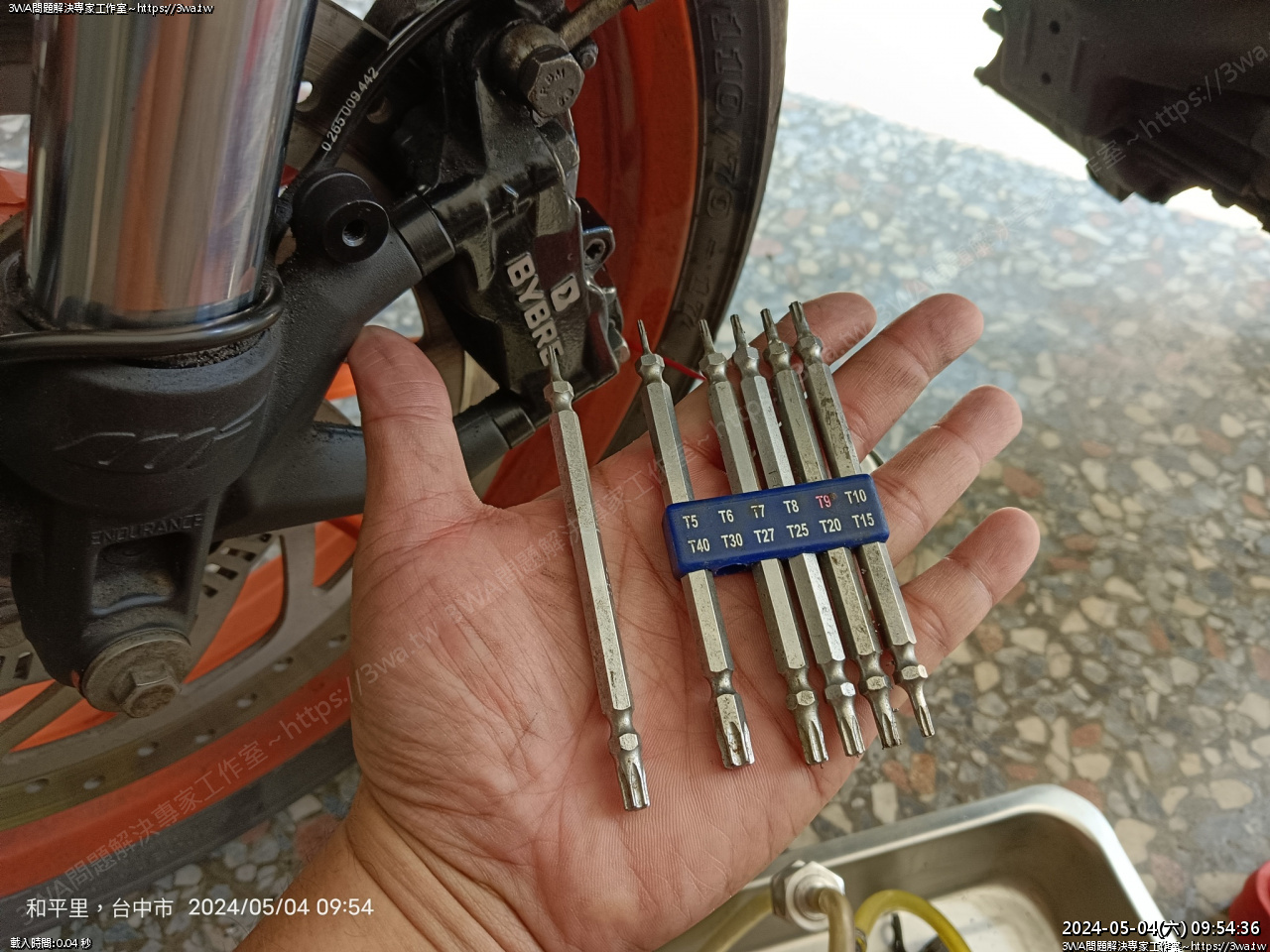

來令片星型螺絲,使用 T30
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795023.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795023.jpg)
逆時針螺鬆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795027.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795027.jpg)
接下來換 14mm 這個放油螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795031.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795031.jpg)

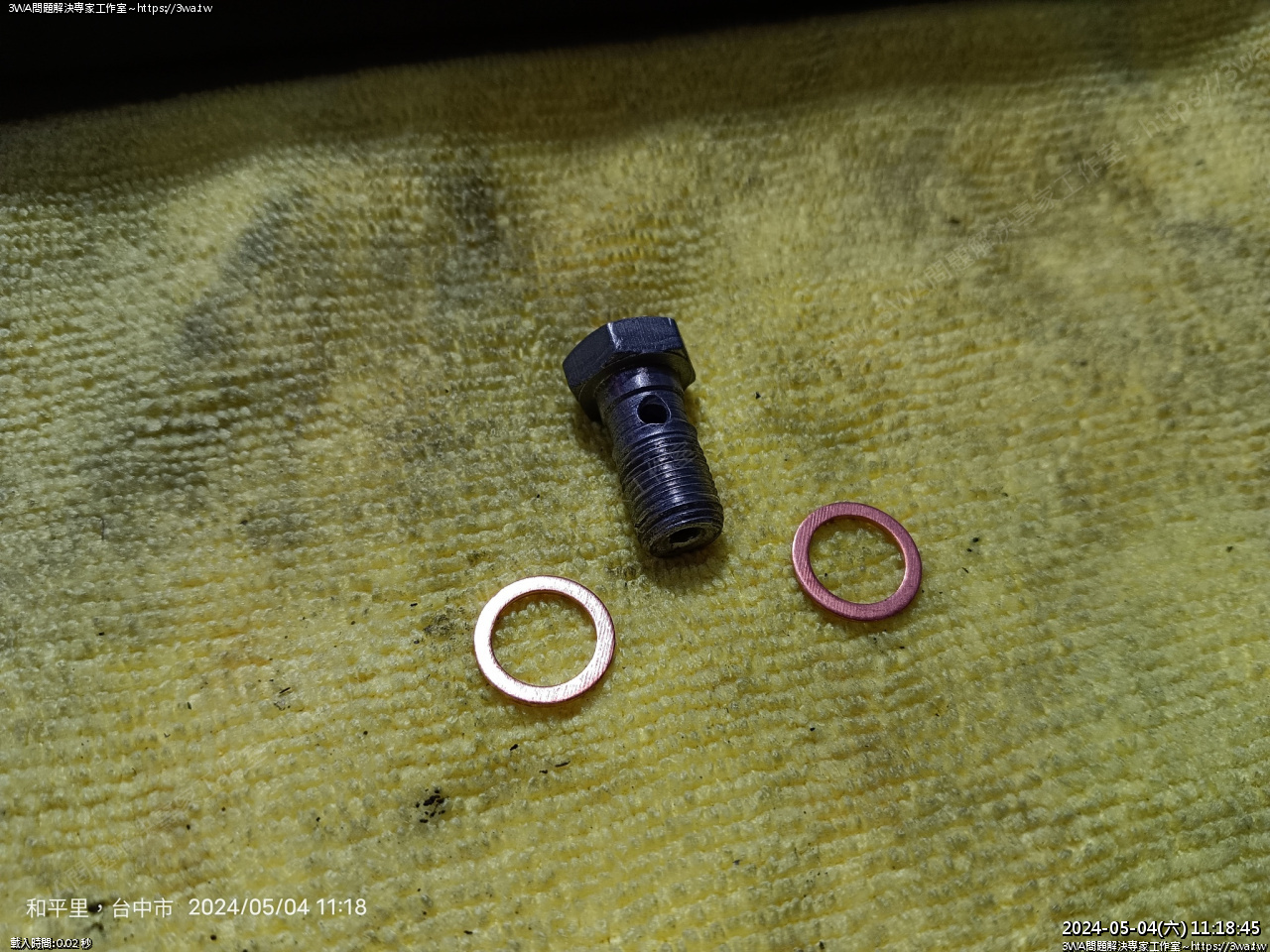

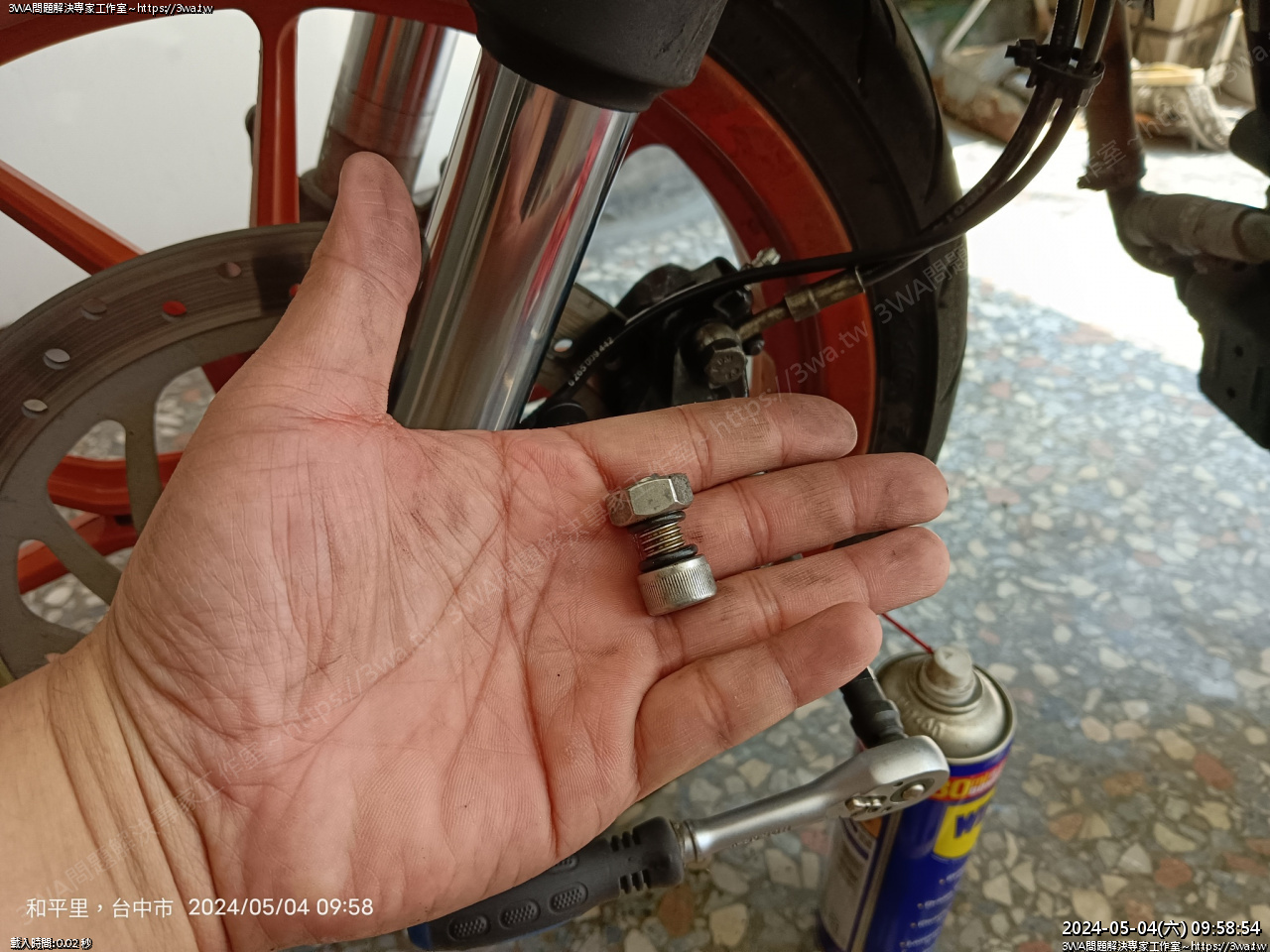

一個防漏油的螺絲螺帽油封組合
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795037.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795037.jpg)
用扳桿
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795040.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795040.jpg)
逆時針拆鬆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795046.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795046.jpg)

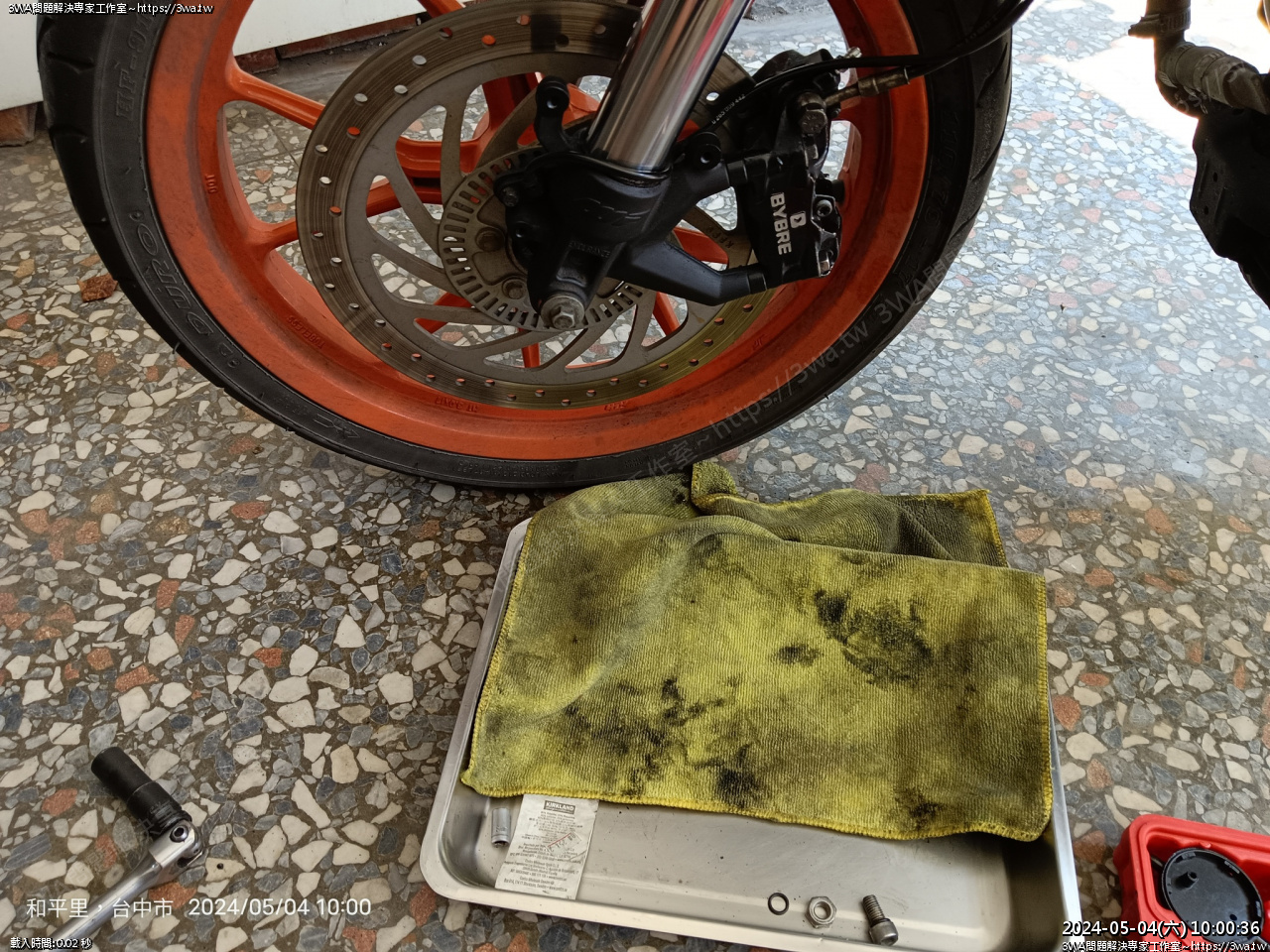

準備移除卡鉗,墊好布
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795049.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795049.jpg)

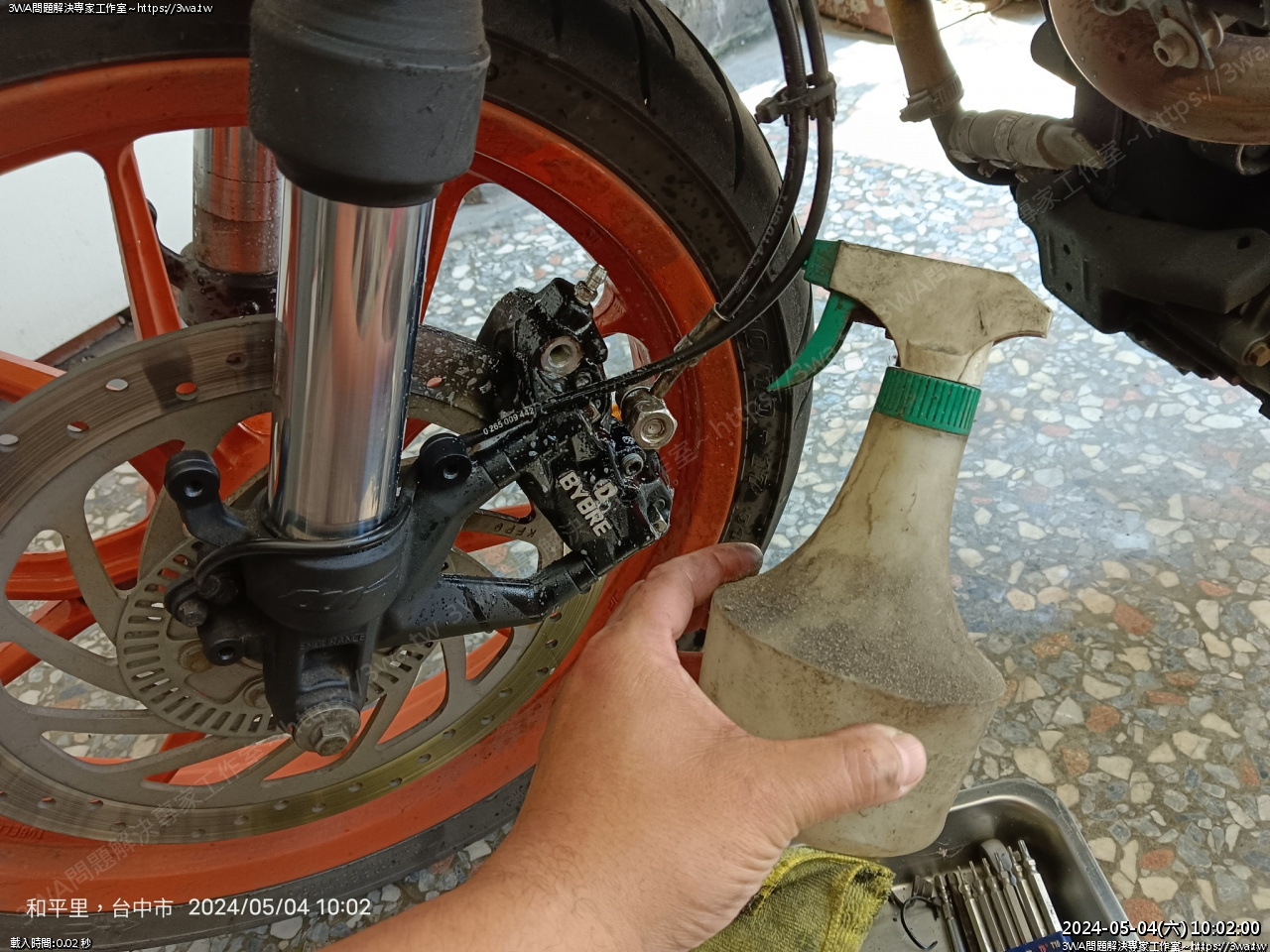

預先噴水,才不會沾到煞車液掉漆
油管塞住才不會一直滴
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795052.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795052.jpg)

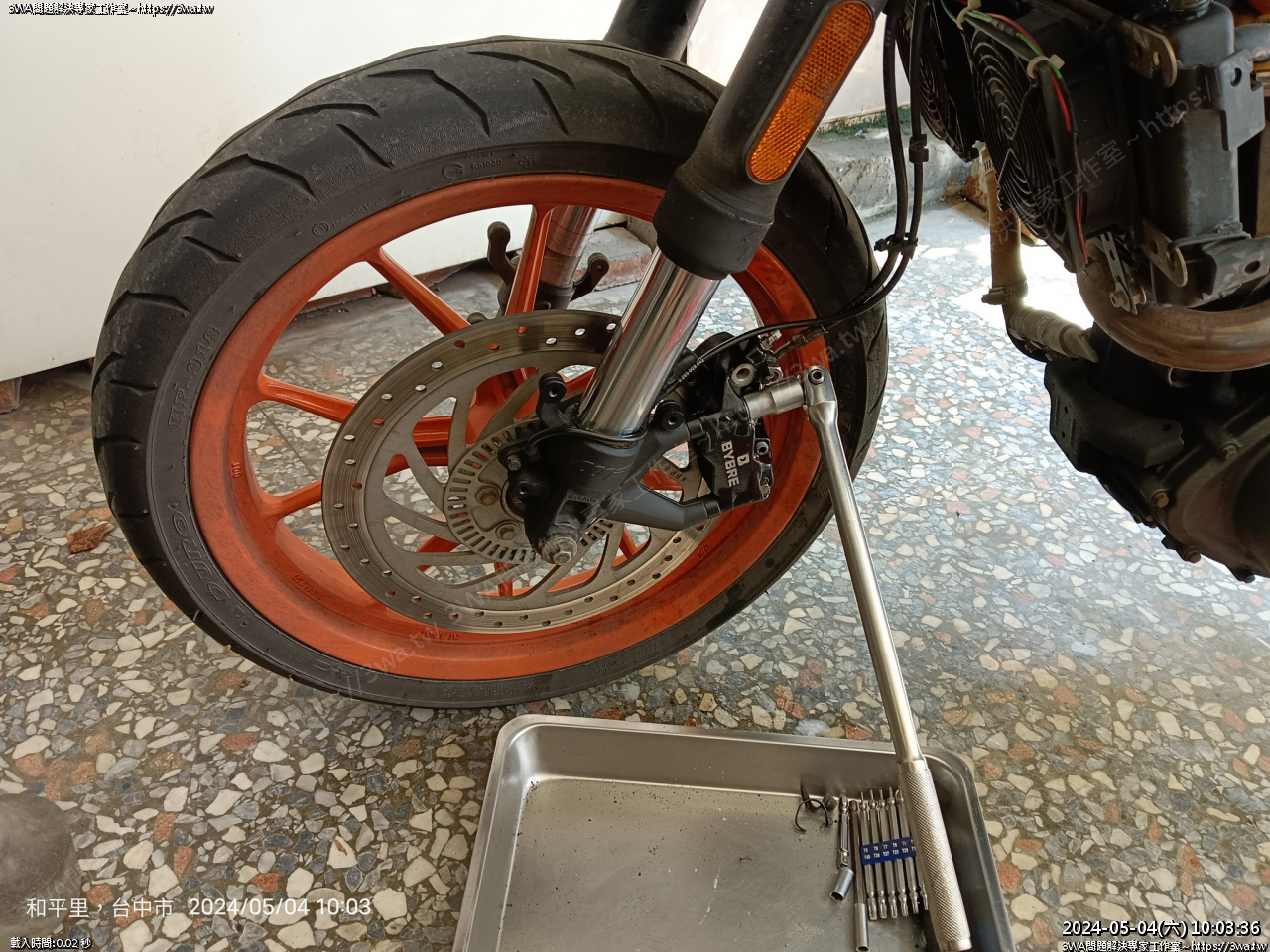

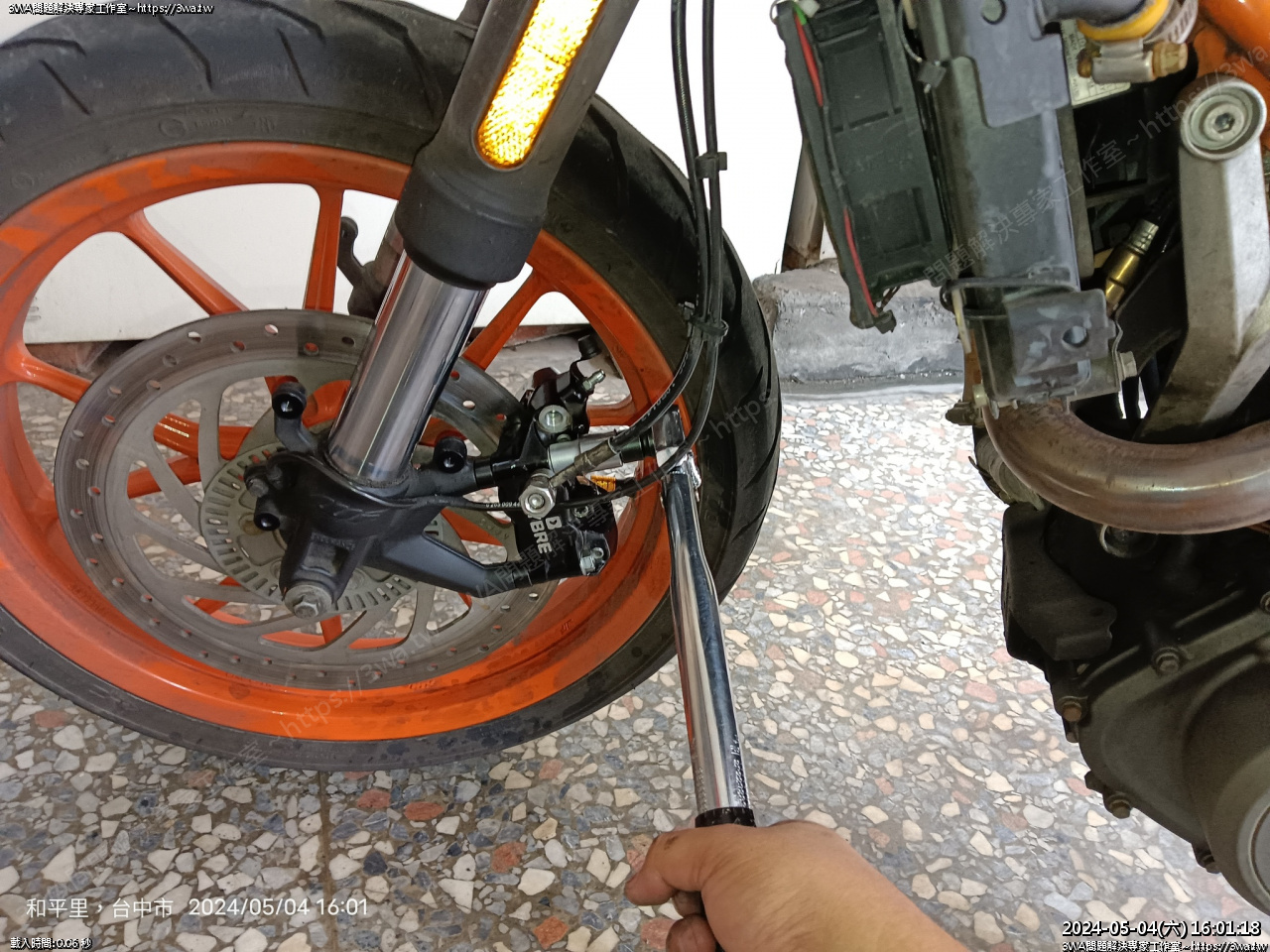

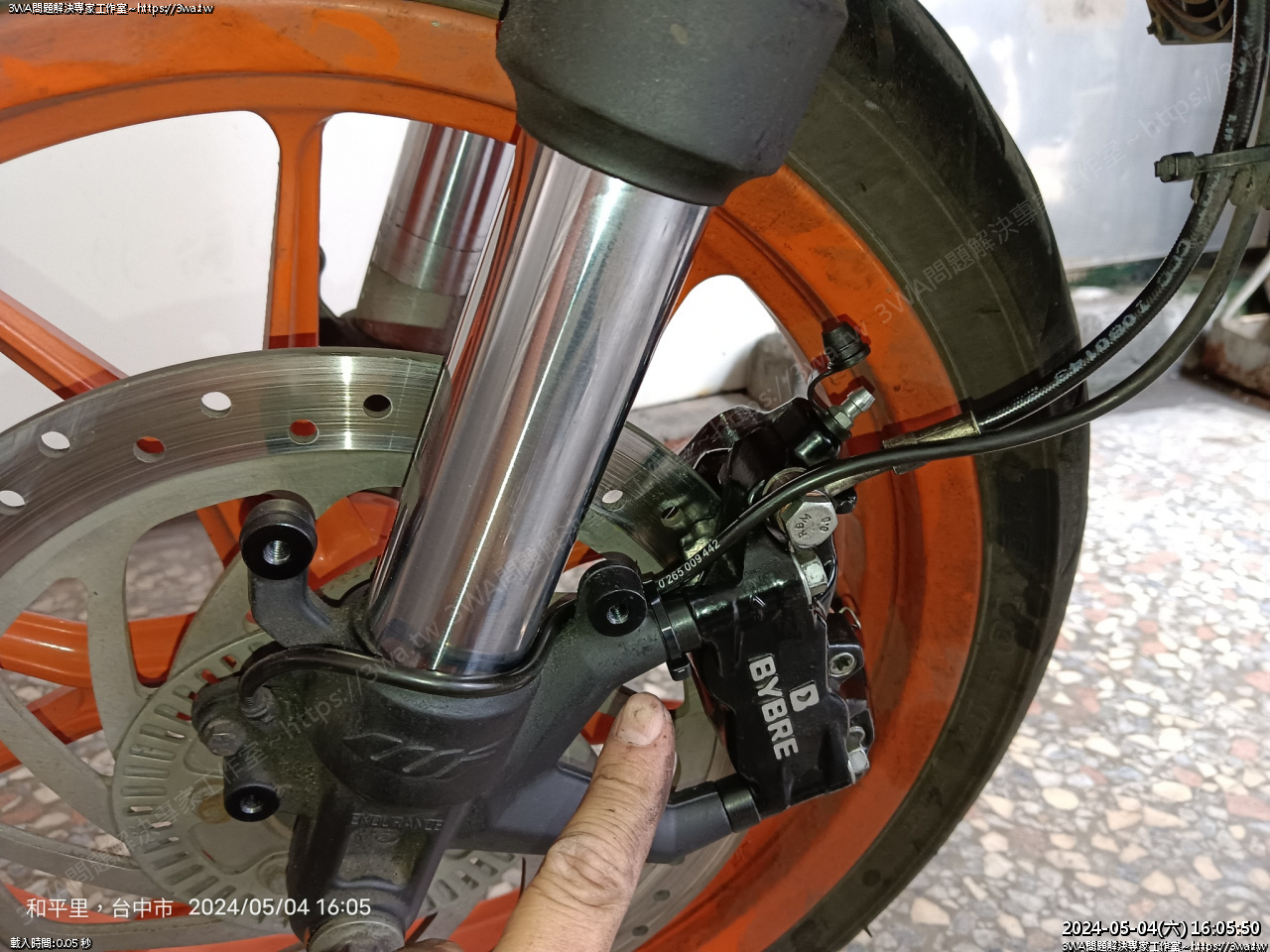

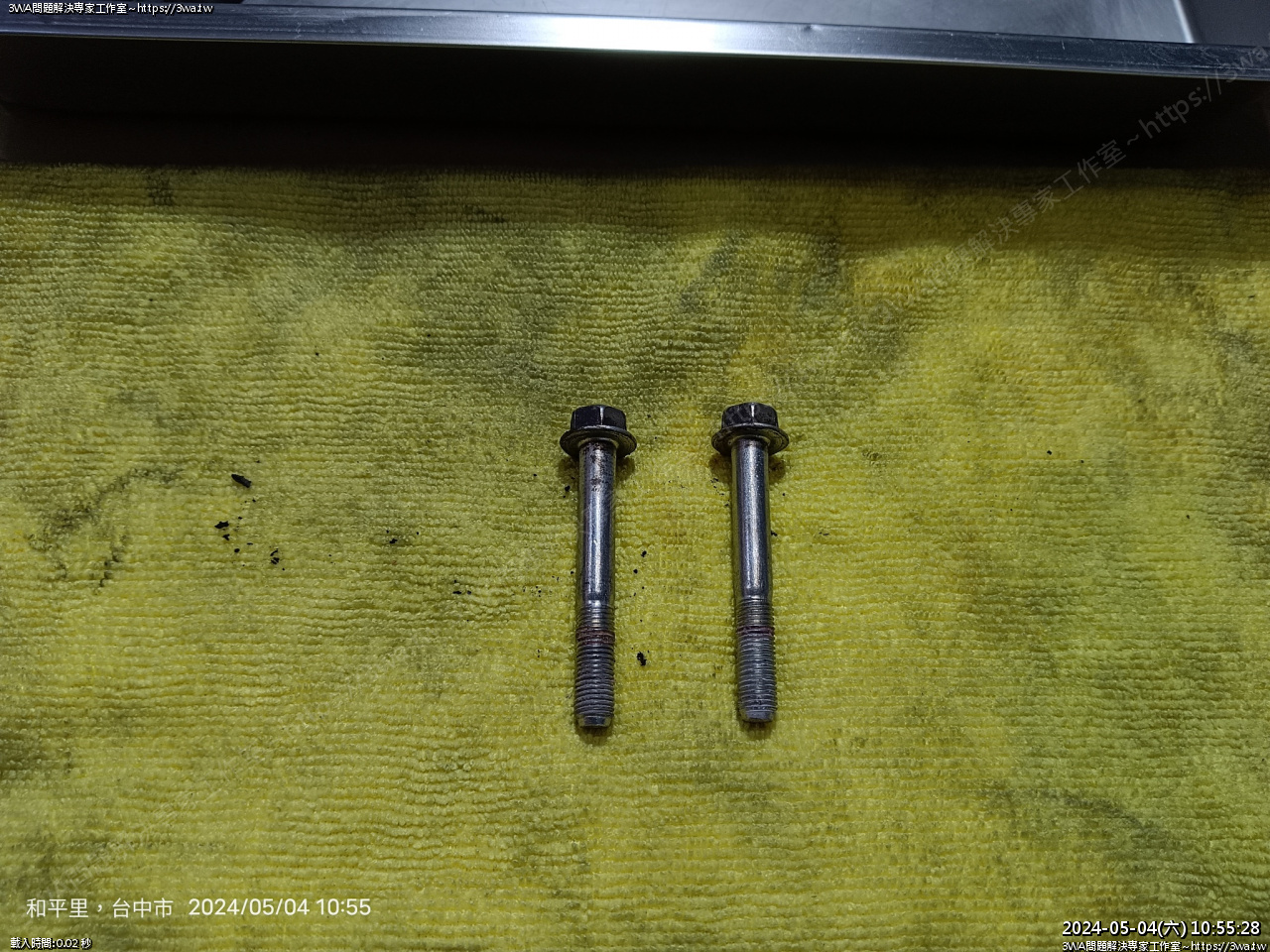

卡鉗的固定螺絲,二支 12mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795054.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795054.jpg)
逆時針拆鬆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795057.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795057.jpg)

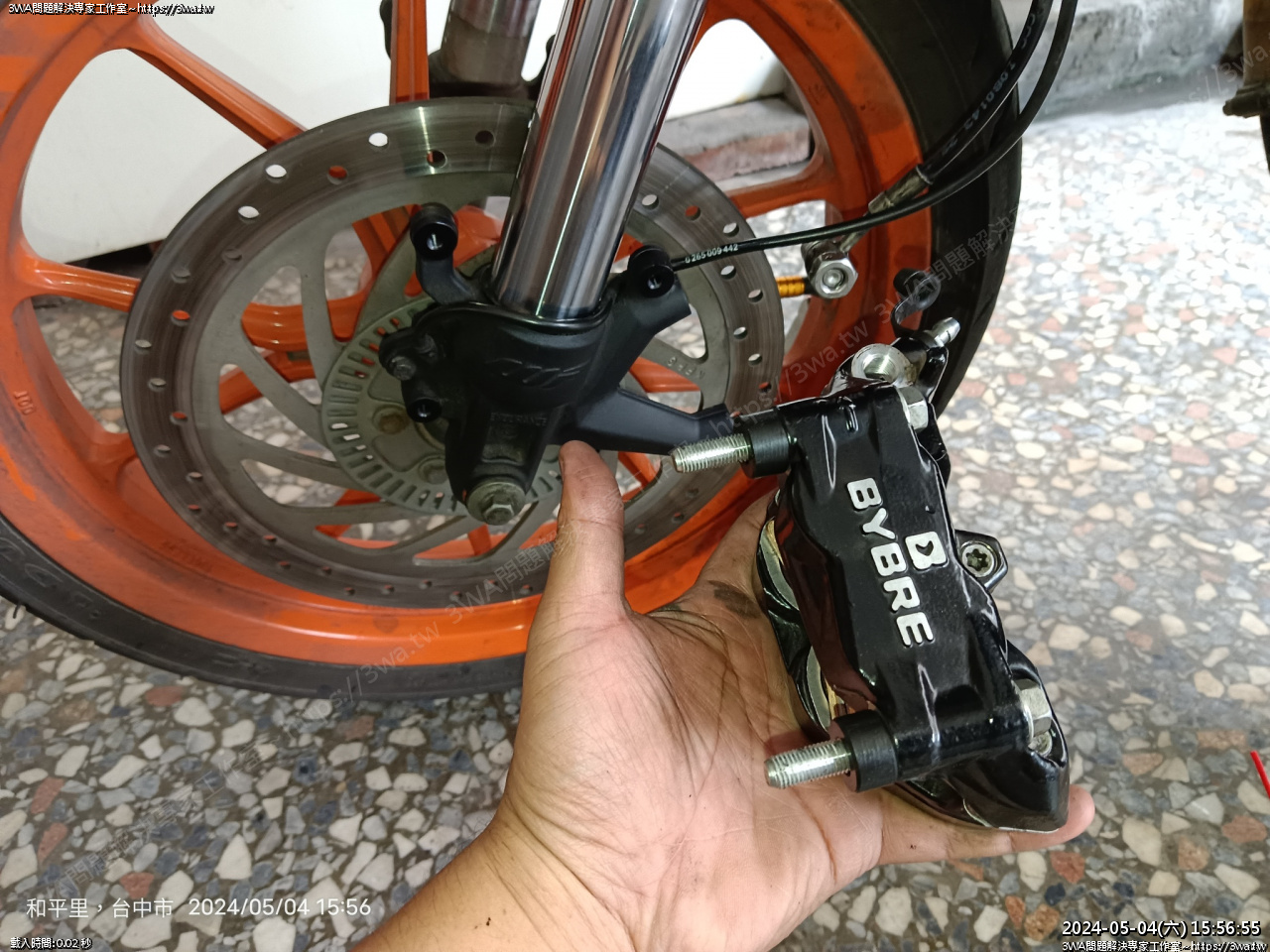

卡鉗取下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795063.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795063.jpg)
卡鉗取下後拿去水沖一沖甩一甩
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795068.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795068.jpg)

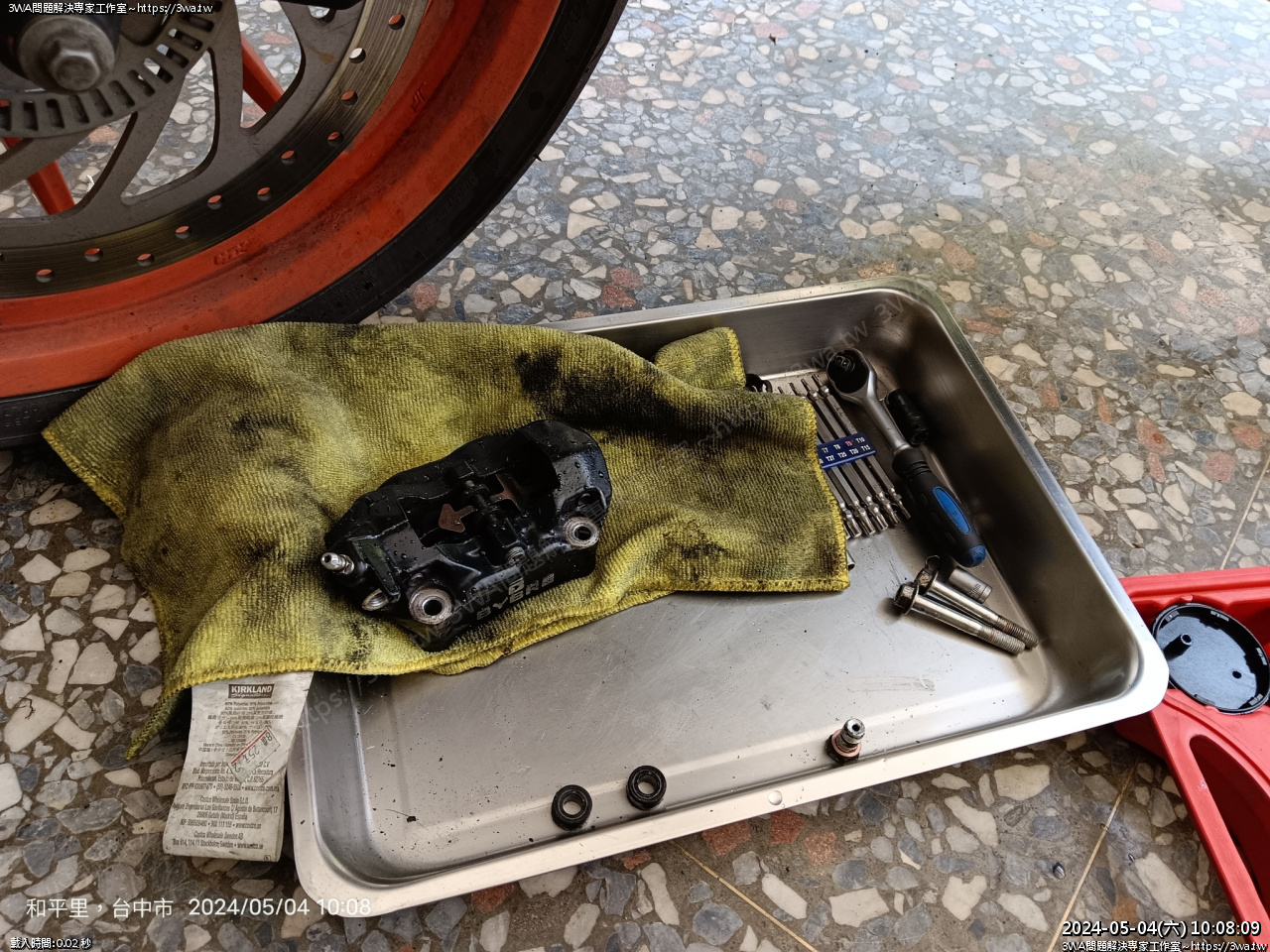

放個盆子才不會一直滴
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795076.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795076.jpg)

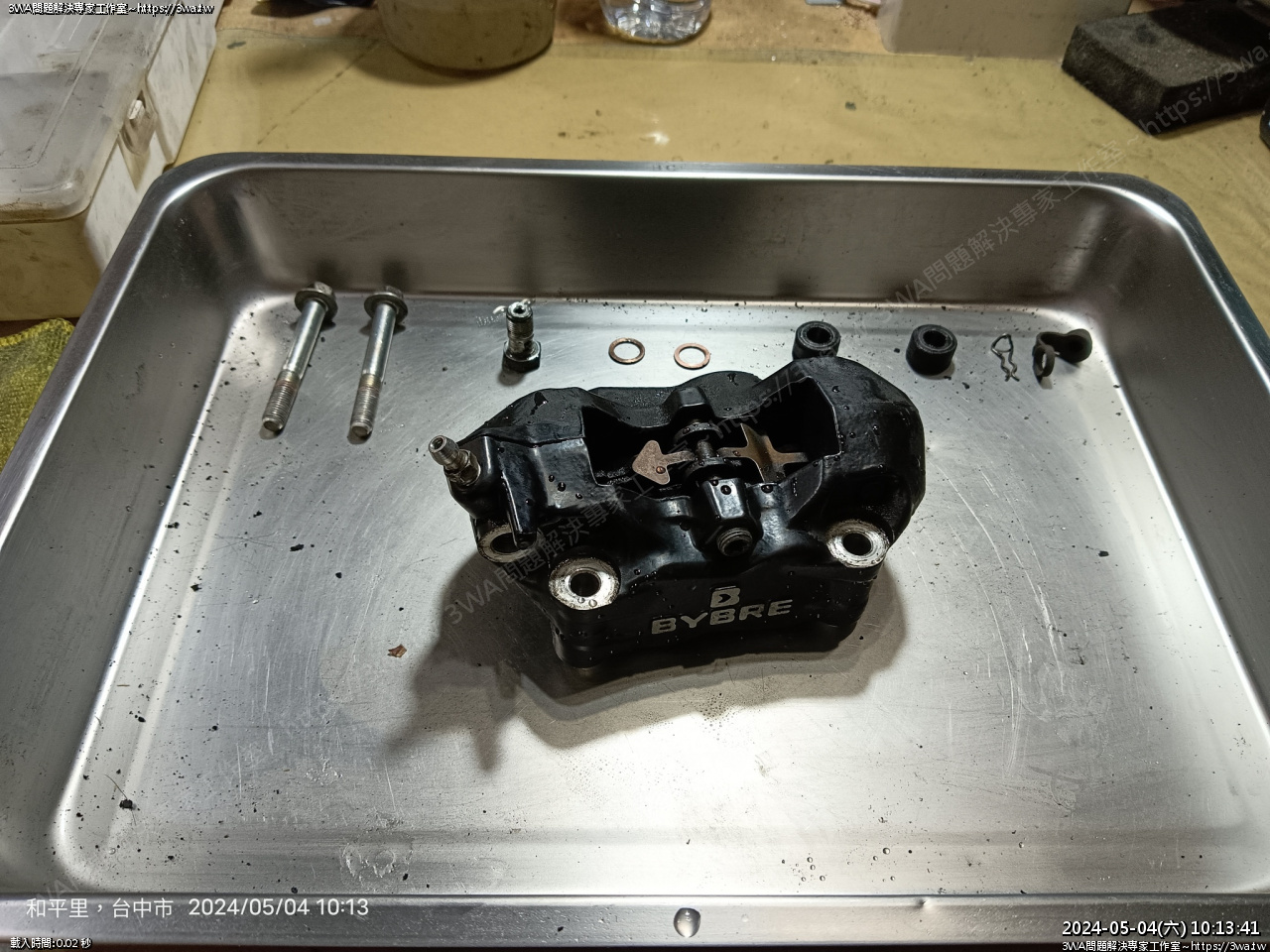

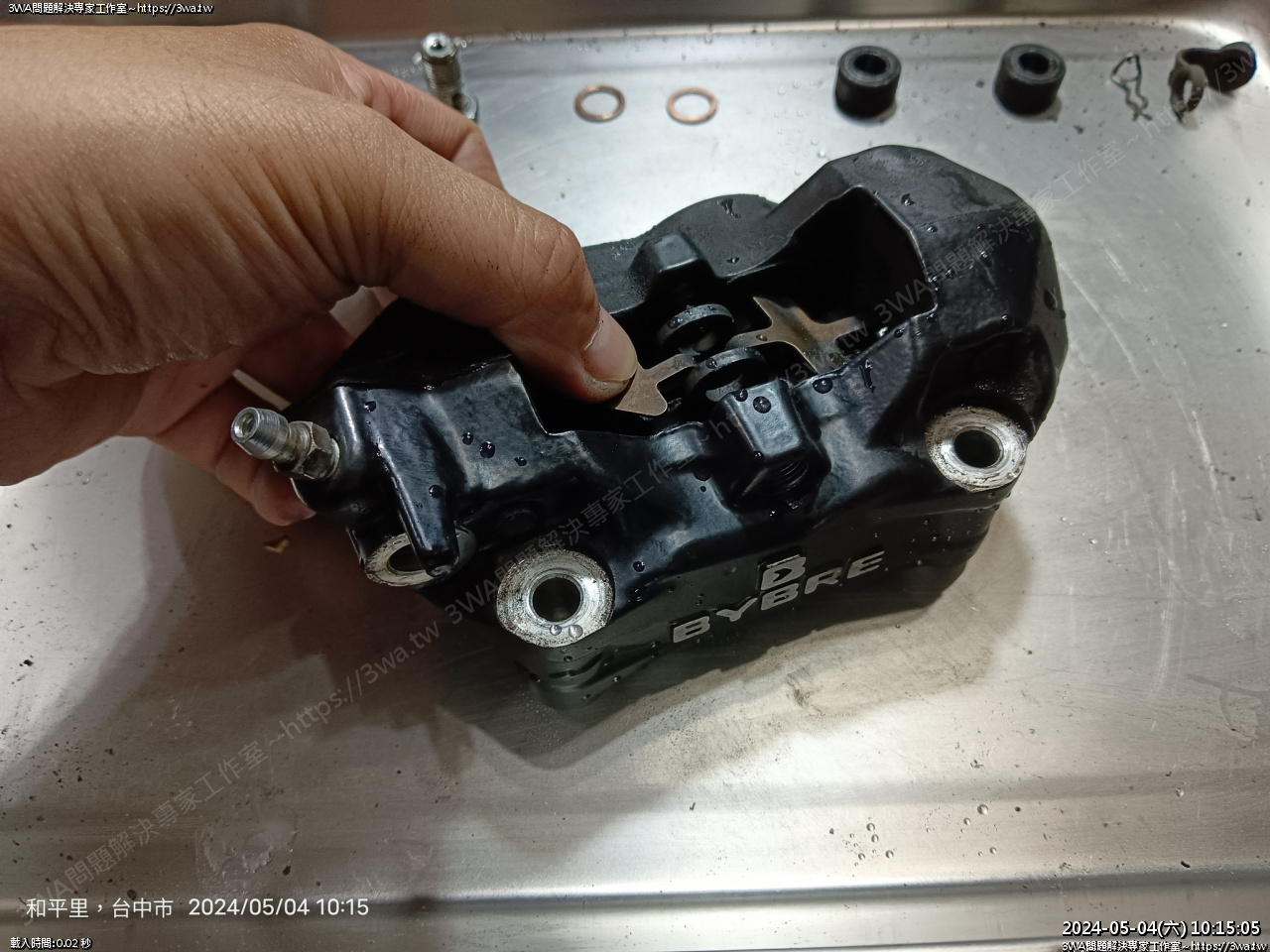

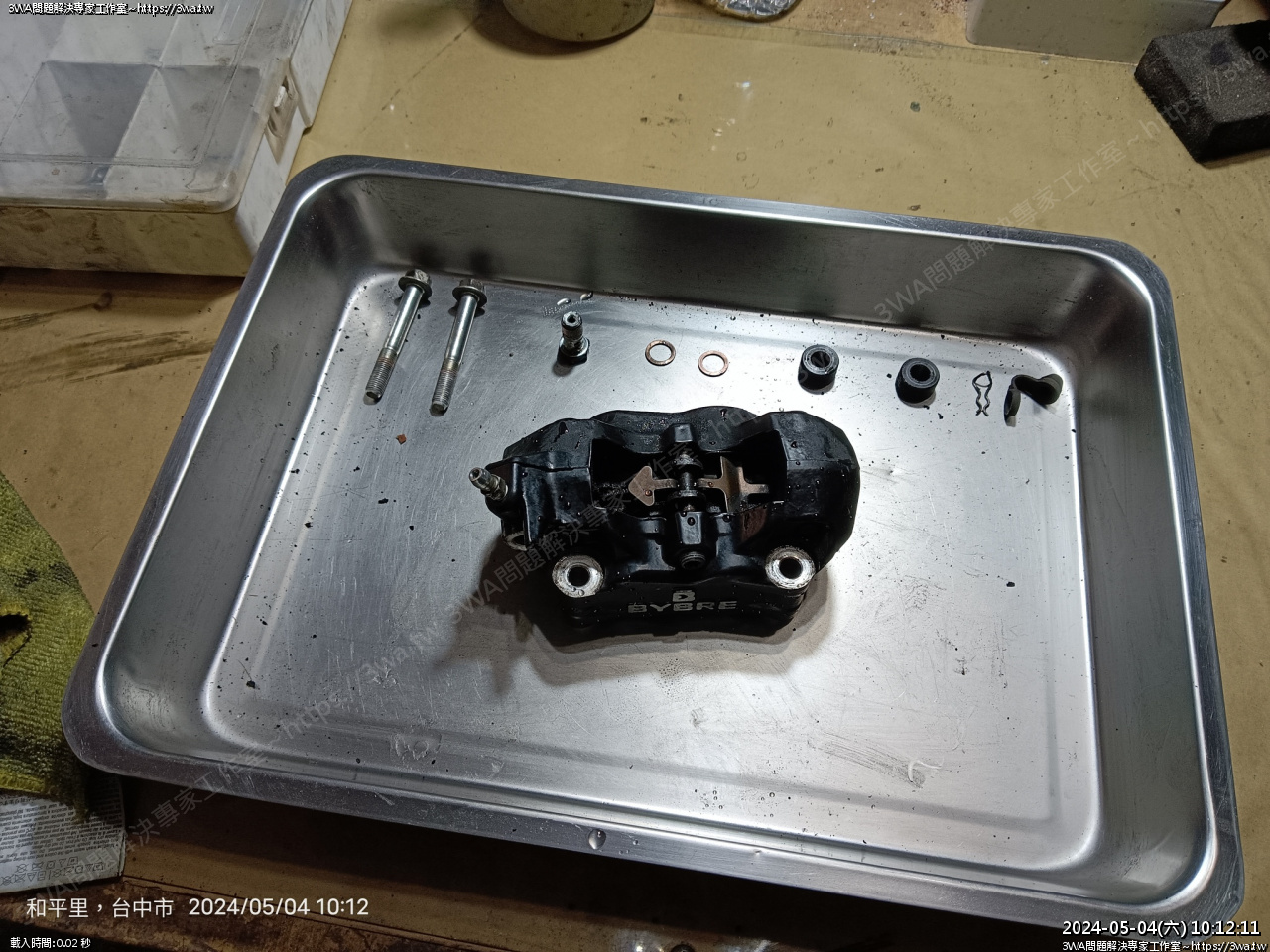

水沖一沖,準備分解卡鉗
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795079.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795079.jpg)

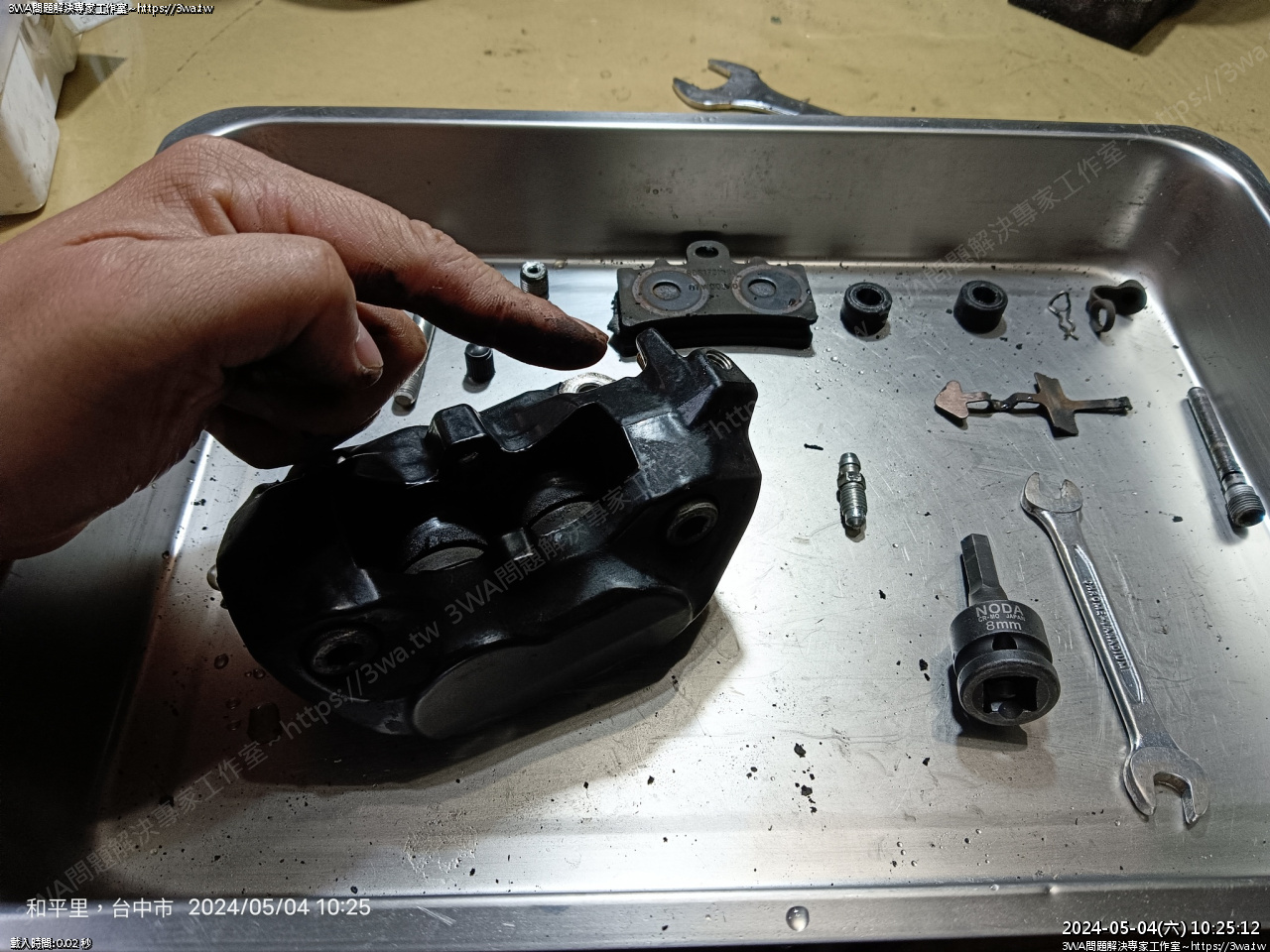

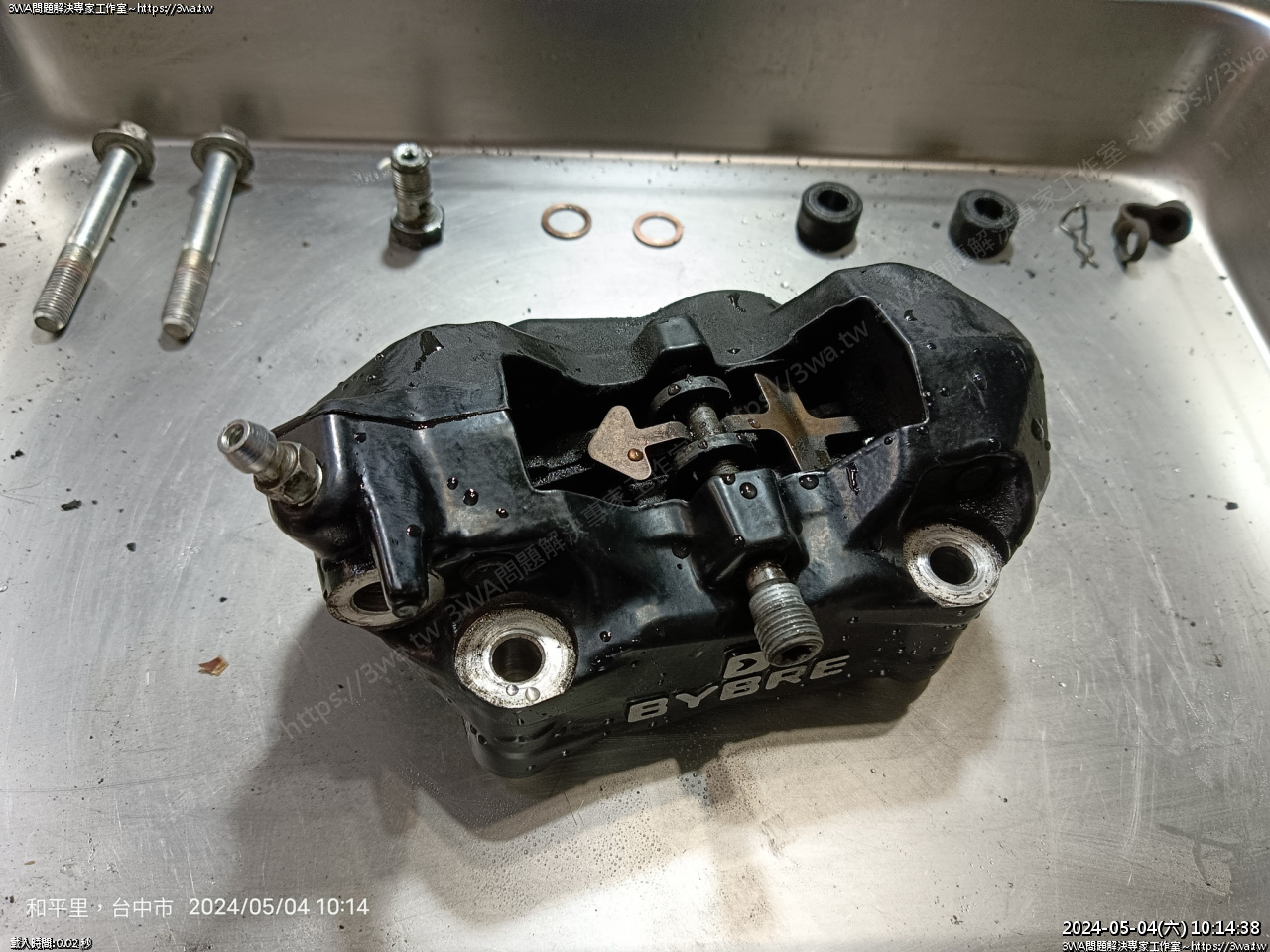

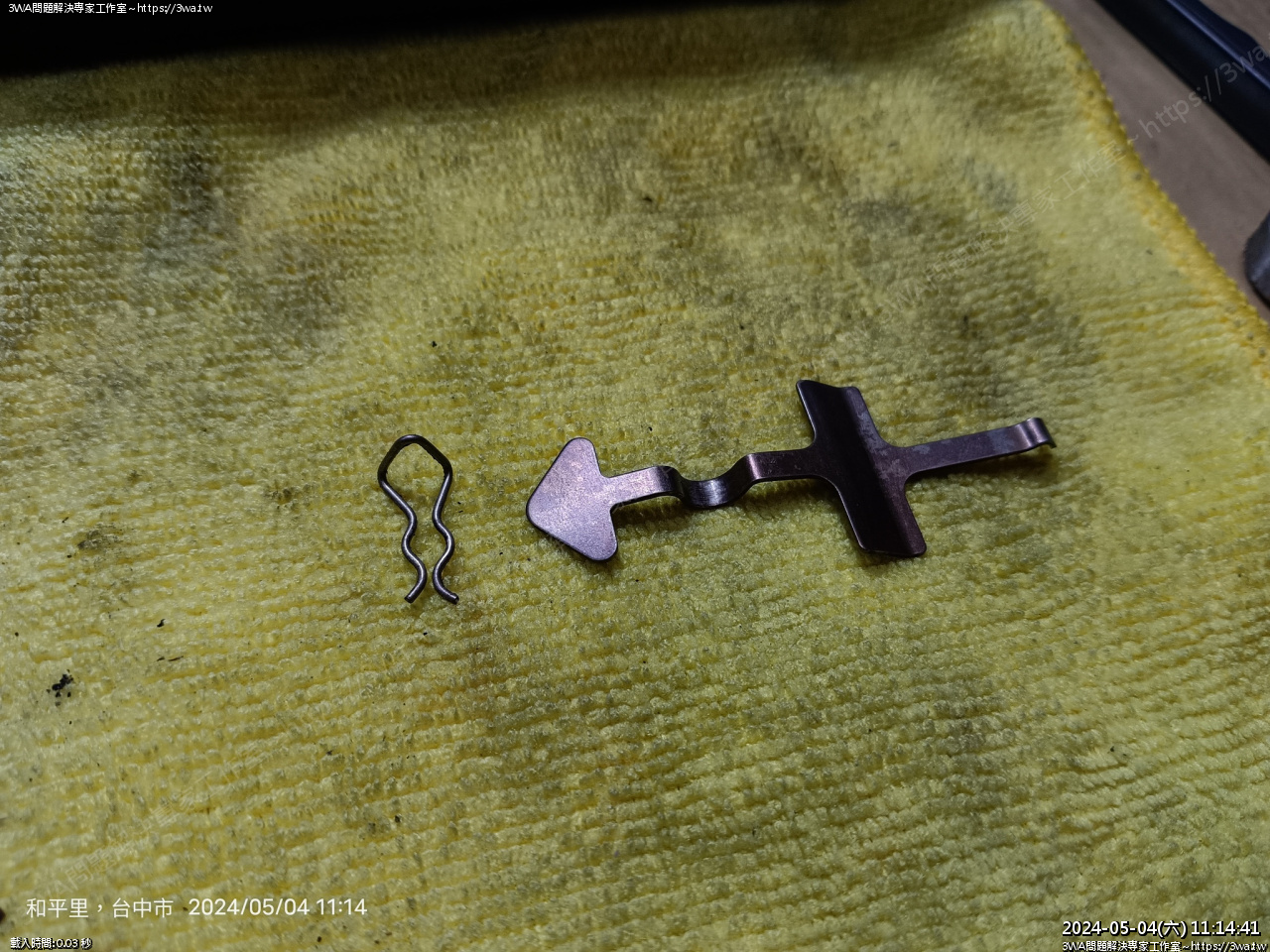

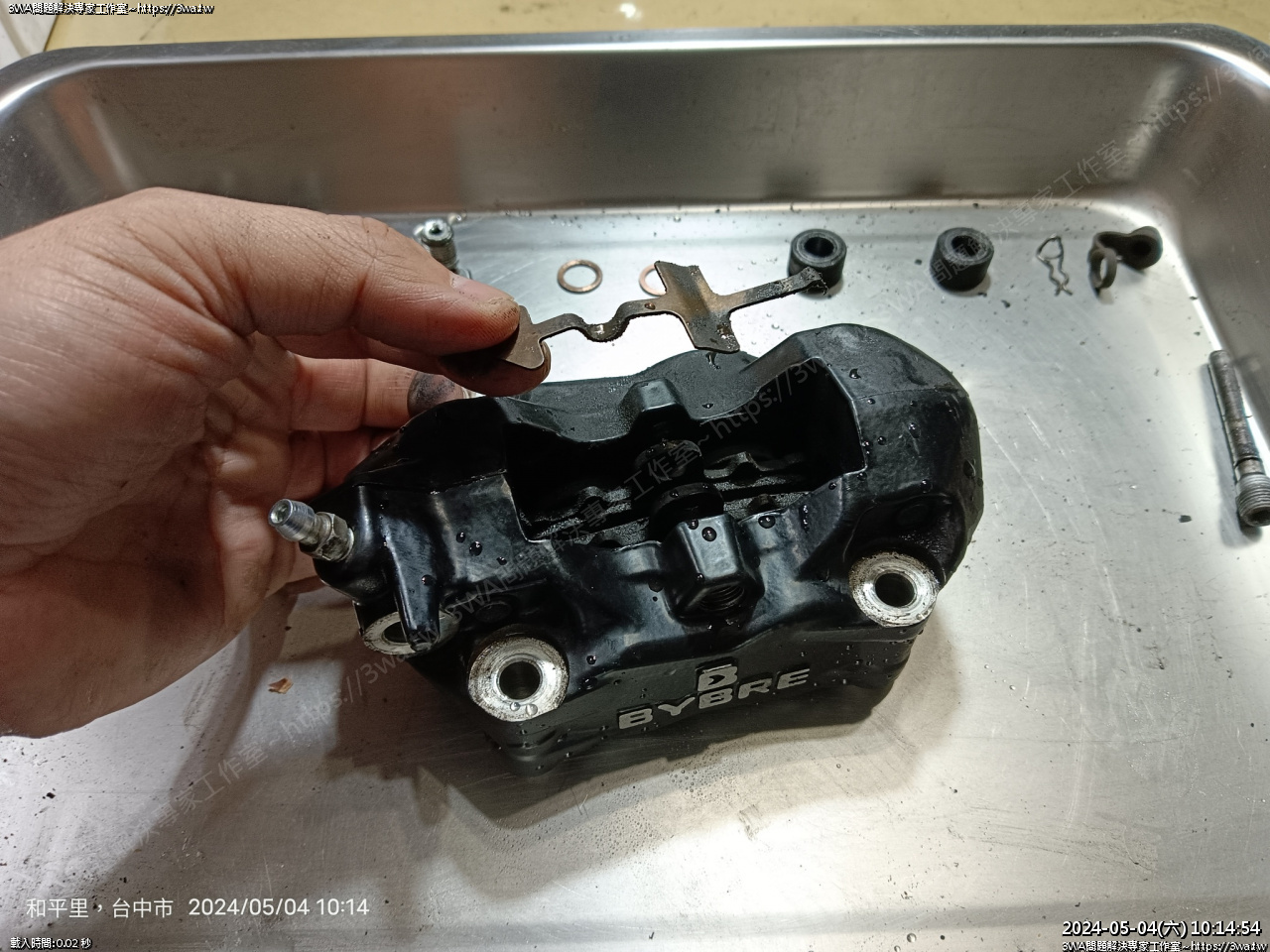

注意來令片固定片的固定方向與方式
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795083.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795083.jpg)
這樣裝,三角型朝空氣螺絲那邊
取下與安裝的方法
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795085.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795085.jpg)
這要練習一下,等會裝回才不會中混亂
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795089.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795089.jpg)

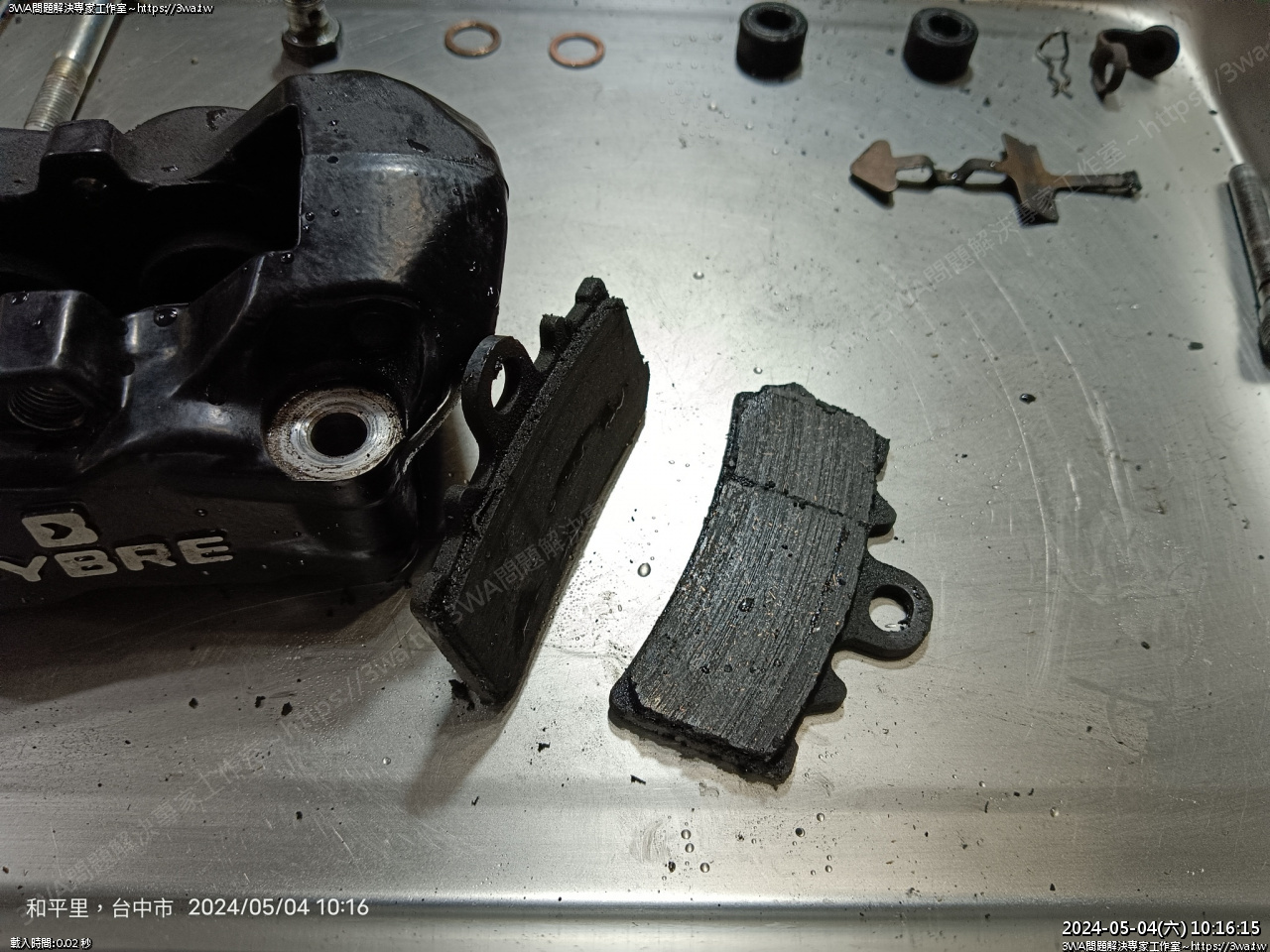

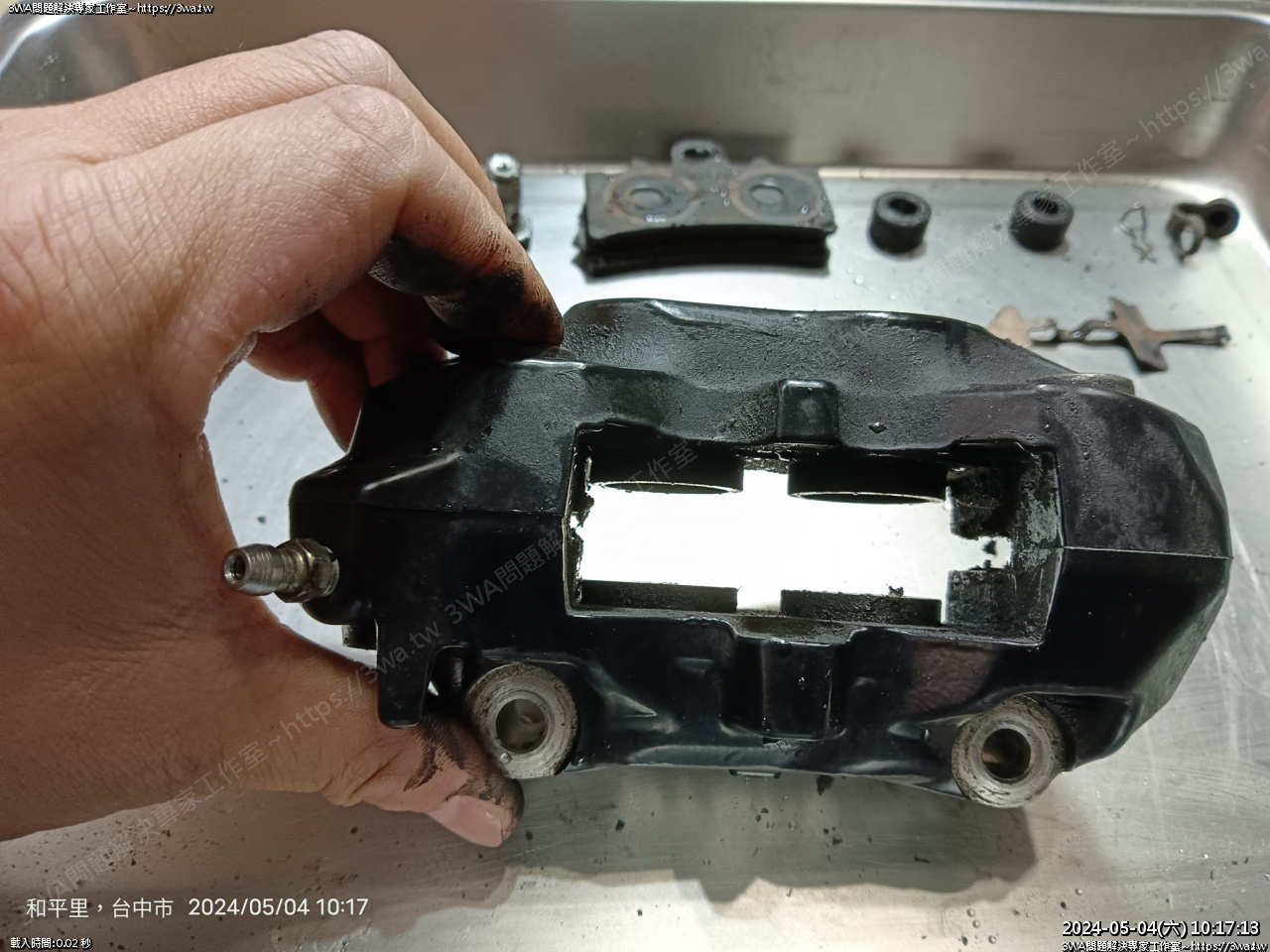

來令片取下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795091.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795091.jpg)
前來令,用2萬多公里 還剩一點點
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795096.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795096.jpg)
退活塞
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795098.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795098.jpg)
BYBRE 用的是 M10xP1.0
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795103.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795103.jpg)

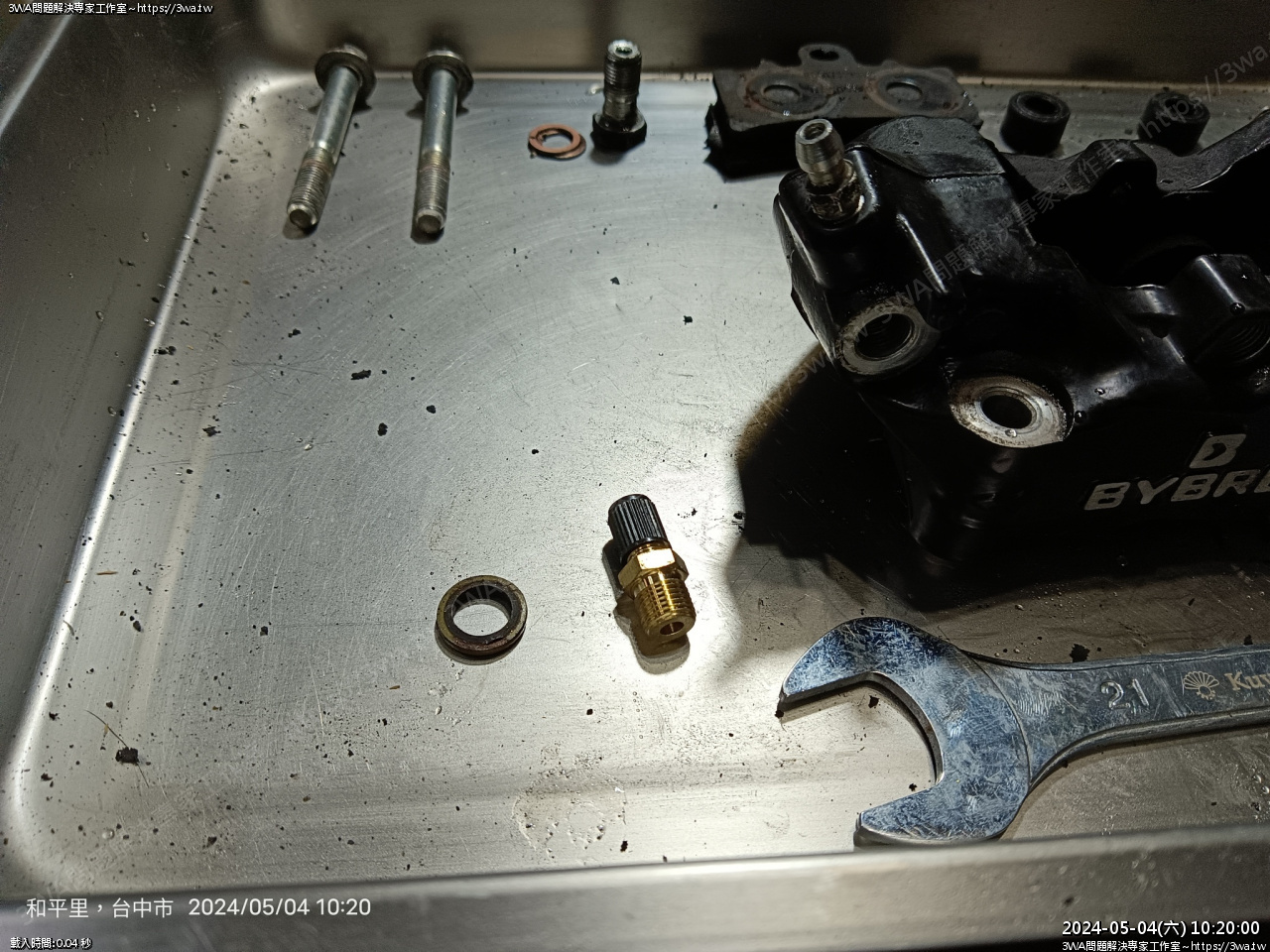

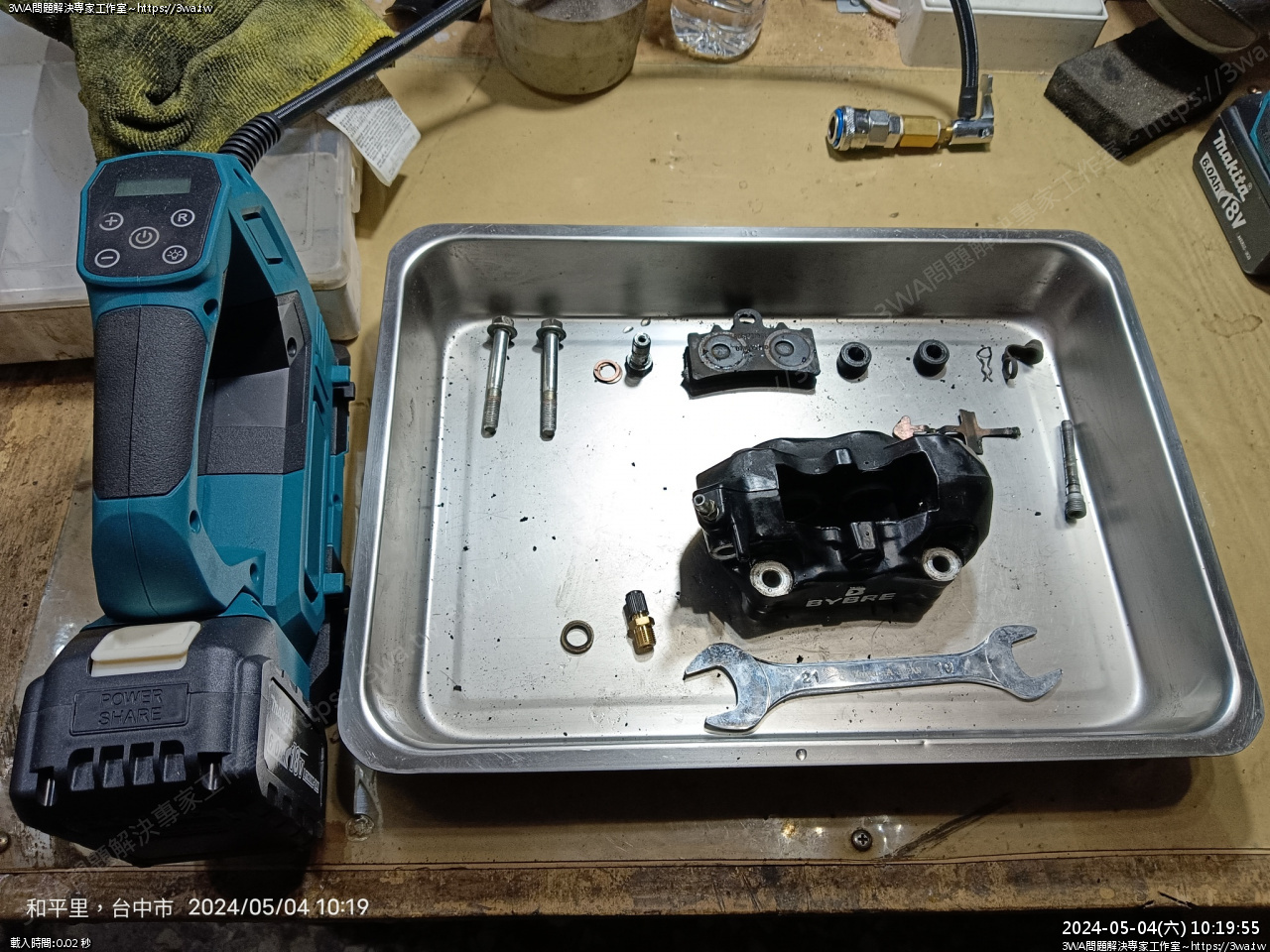

準備自製卡鉗特工、牧田打氣機
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795106.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795106.jpg)

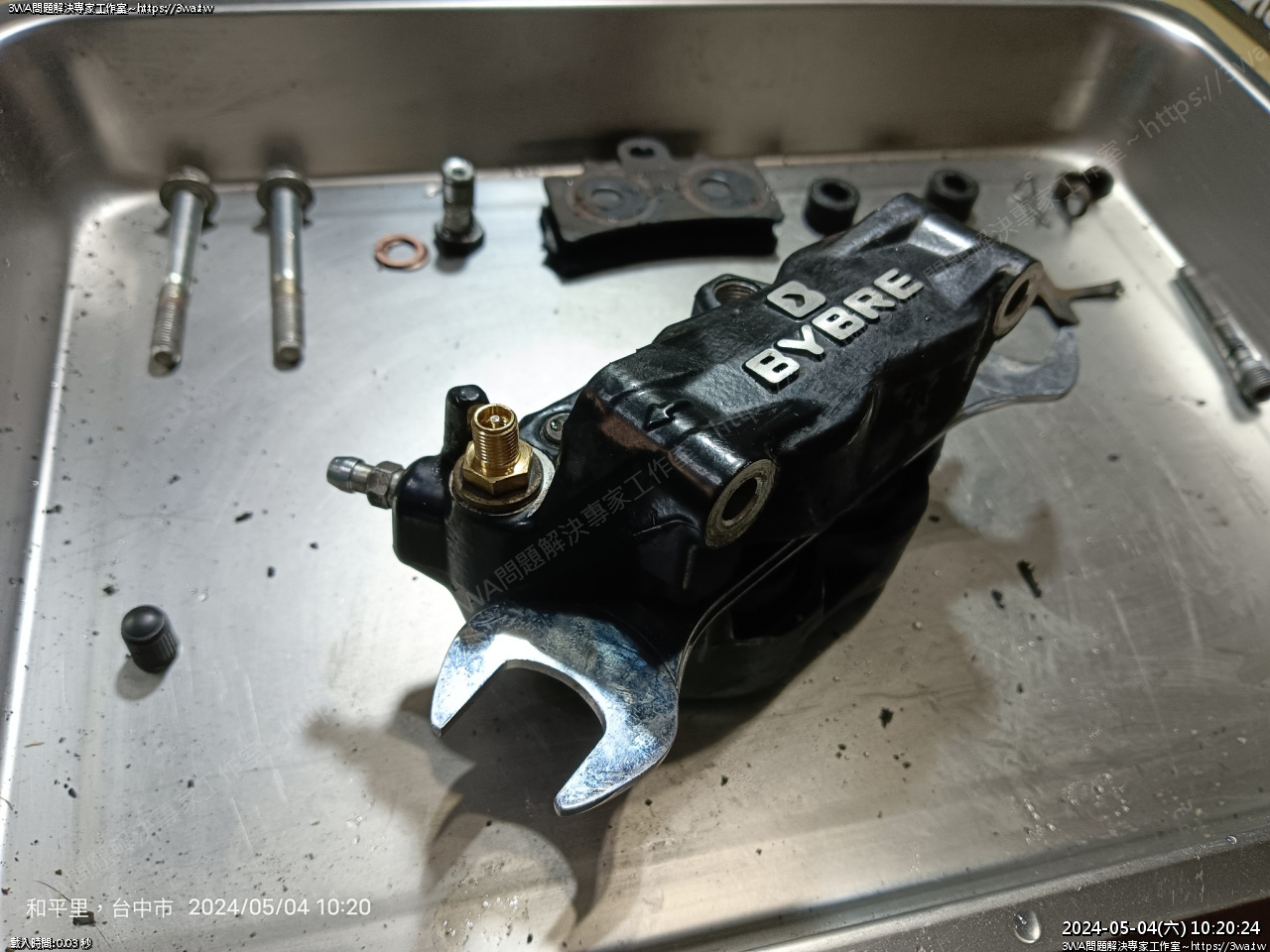

二代卡鉗特工 M10xP1.0
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795109.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795109.jpg)
大支的開口扳手放在中間
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795111.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795111.jpg)

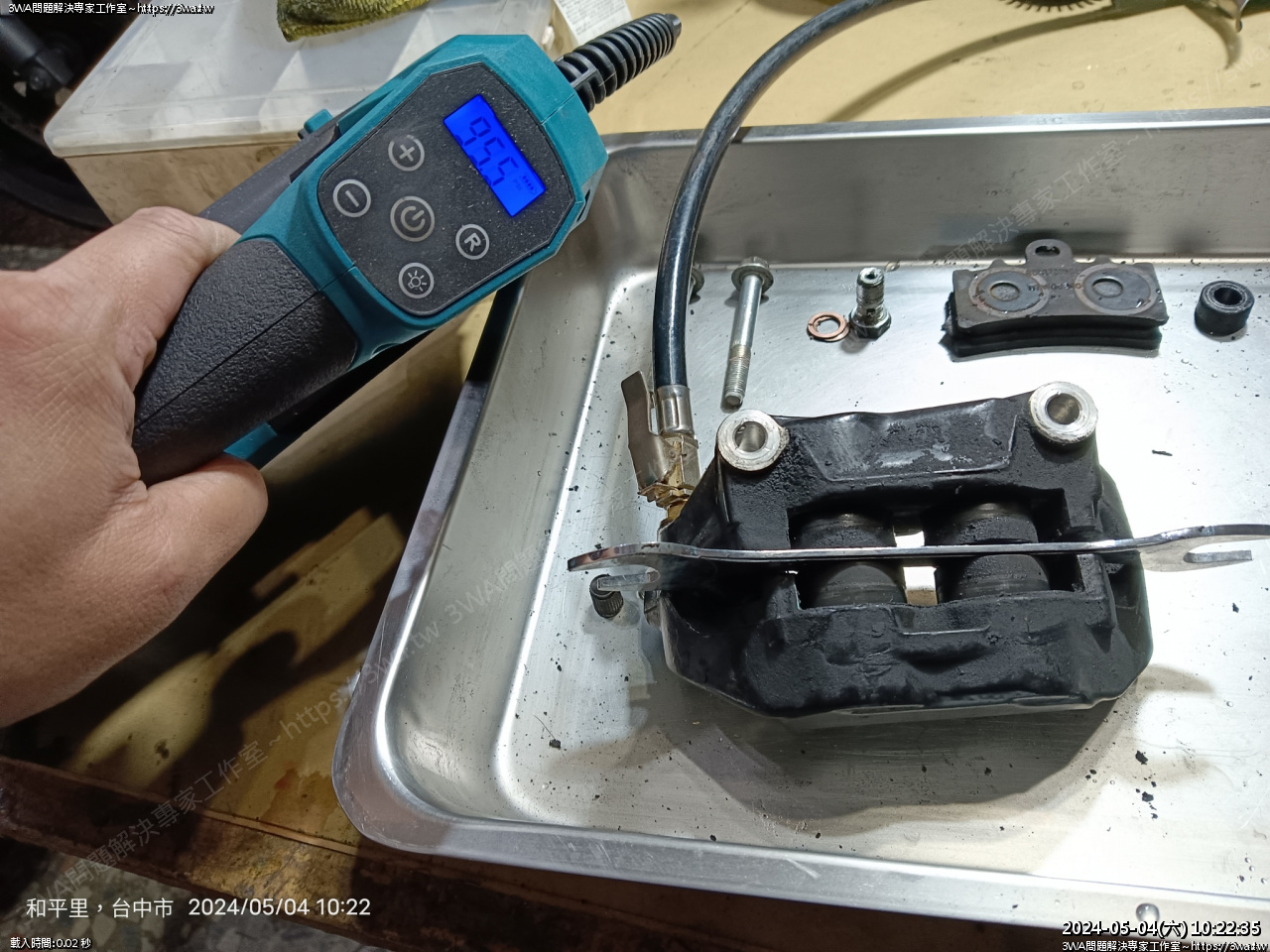

打氣,活塞都擠出來了,牧田18V 這台可以很輕鬆打到100psi
退卡鉗活塞很方便
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795115.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795115.jpg)

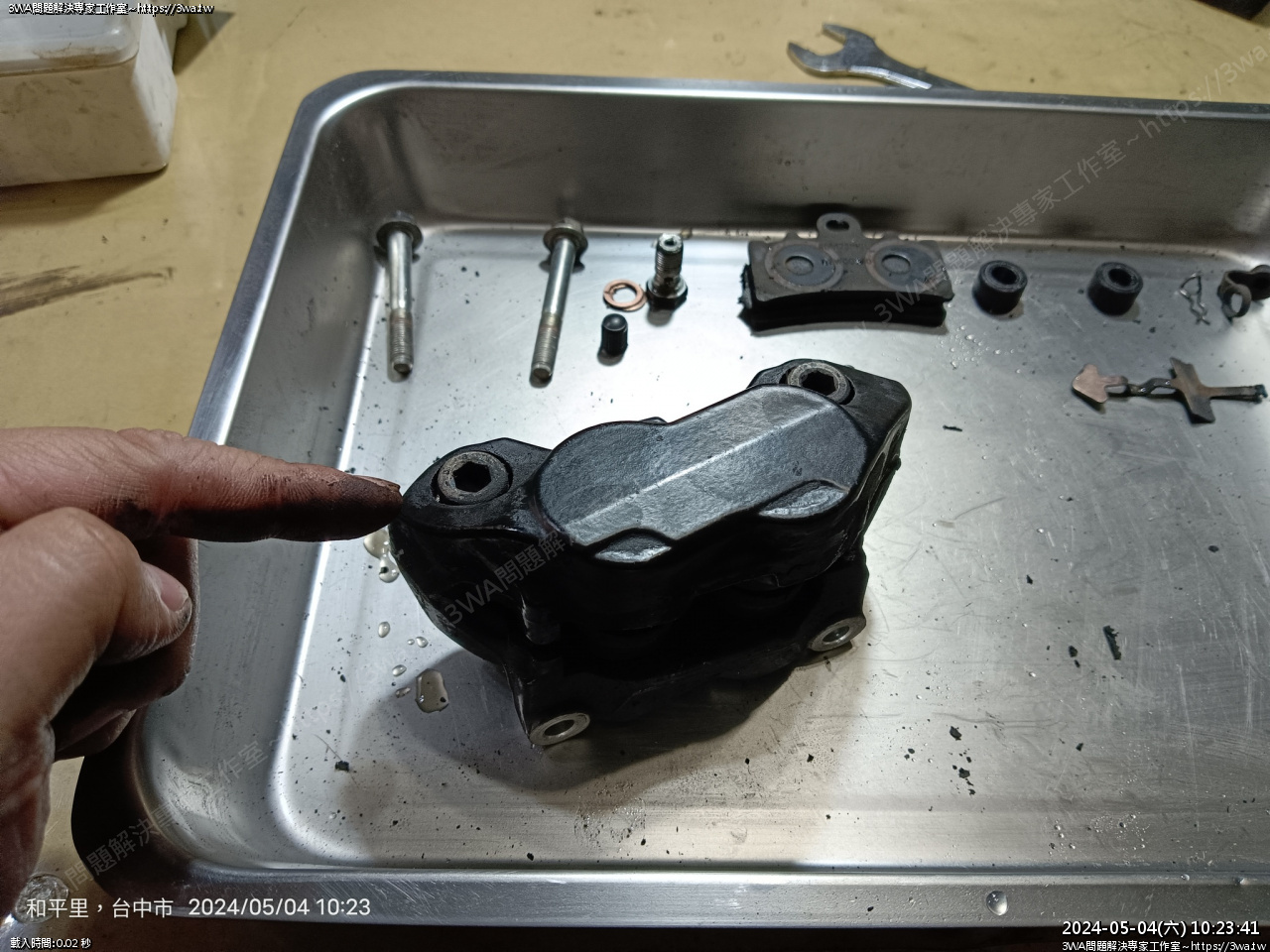

KTM390 的對2前卡鉗 BYBRE 可以分解
這裡用 8mm 的內六角
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795117.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795117.jpg)

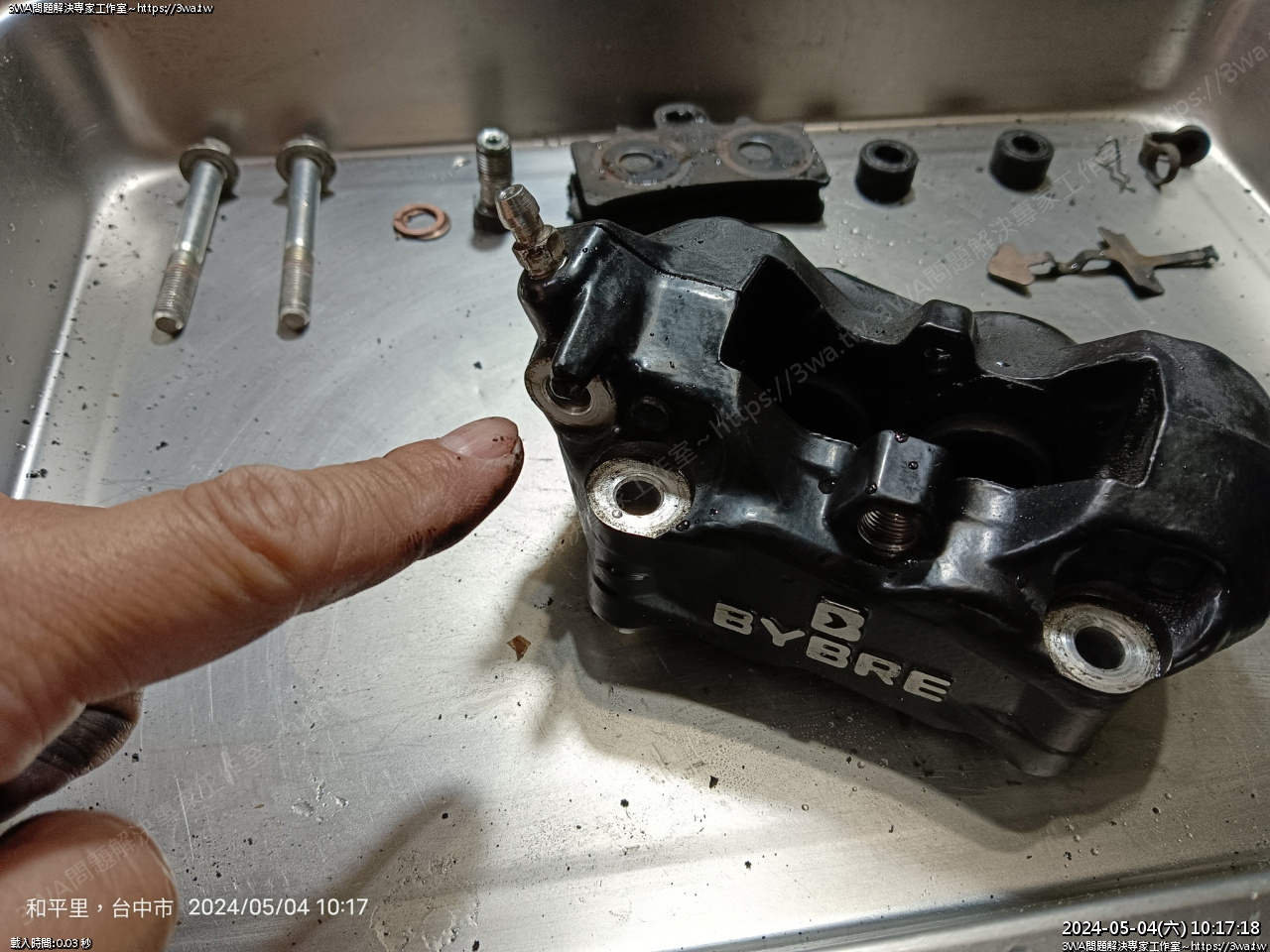

放空氣螺絲先拿下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795120.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795120.jpg)
用這個大支的內六角,逆時針拆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795126.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795126.jpg)
卡鉗用布包著,放在萬力上夾好,用扳桿逆時針拆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795129.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795129.jpg)

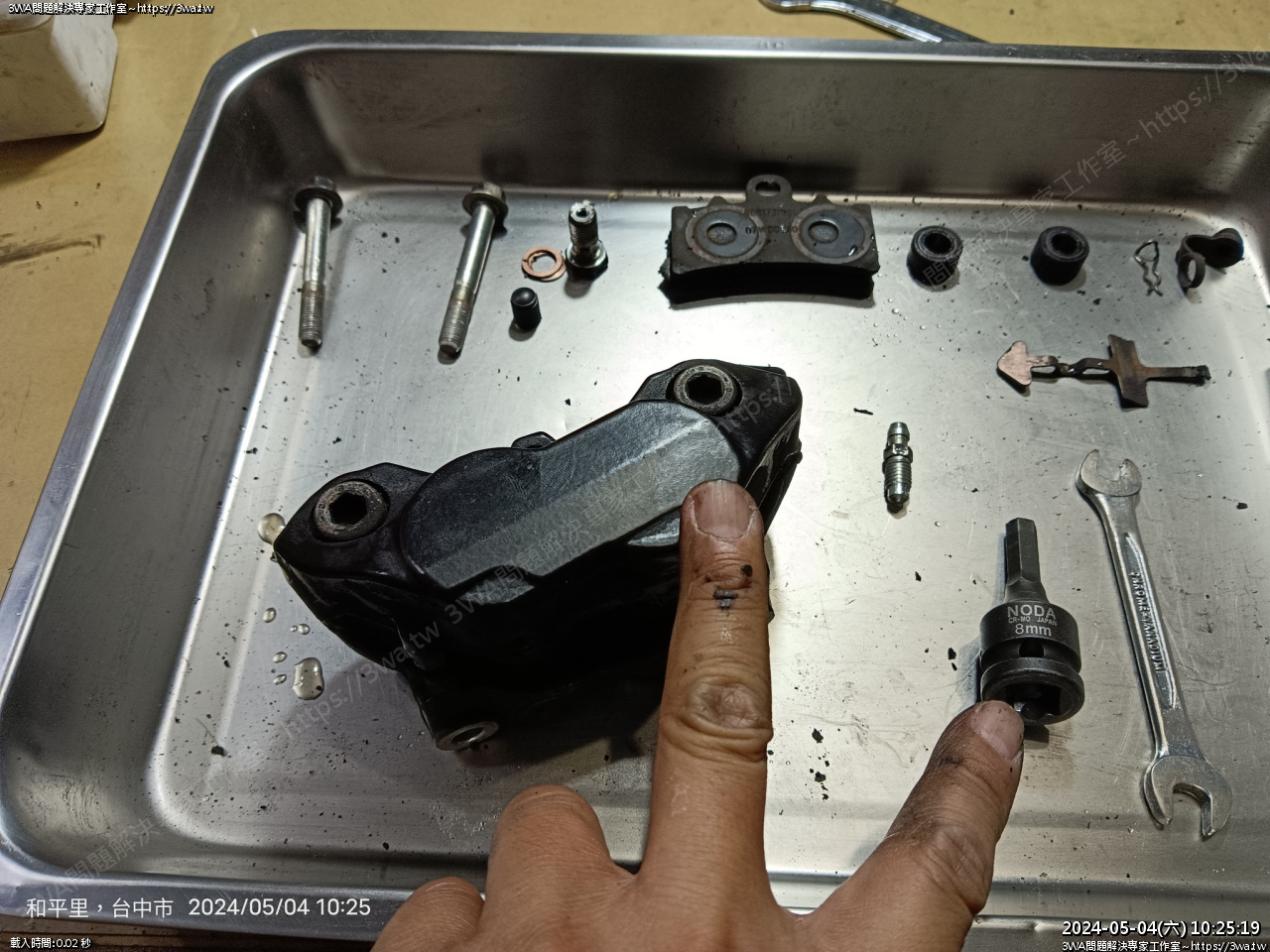

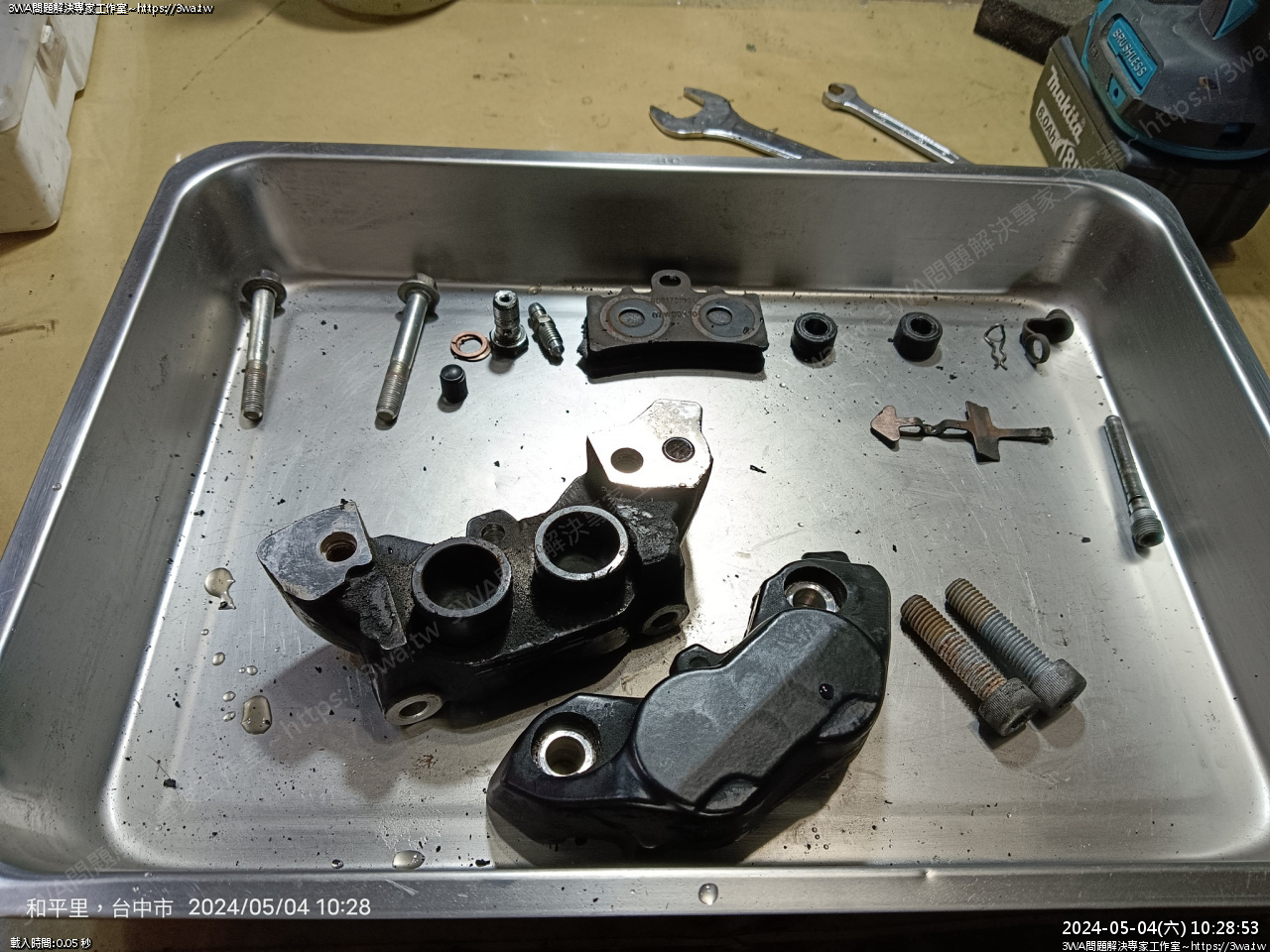

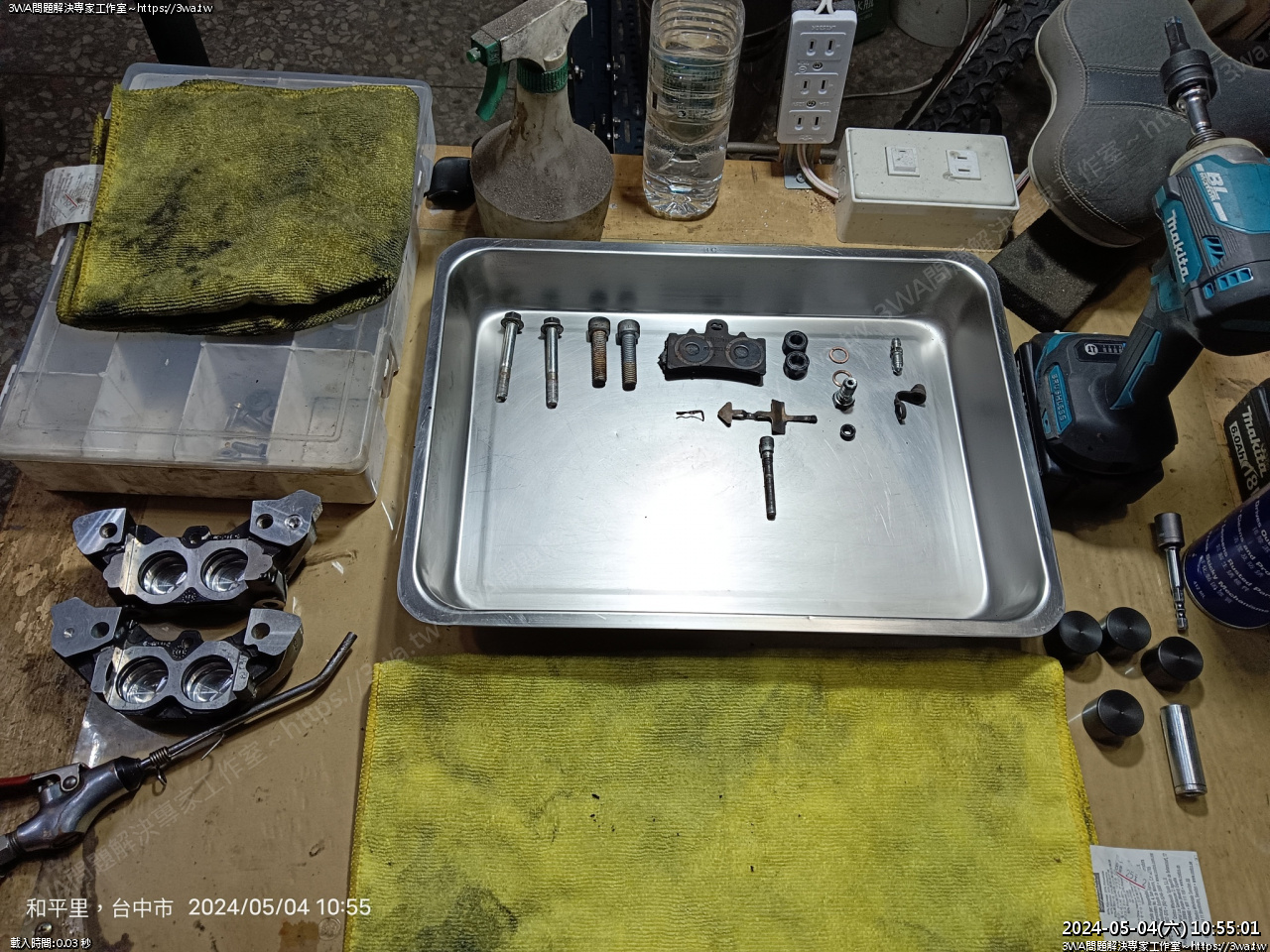

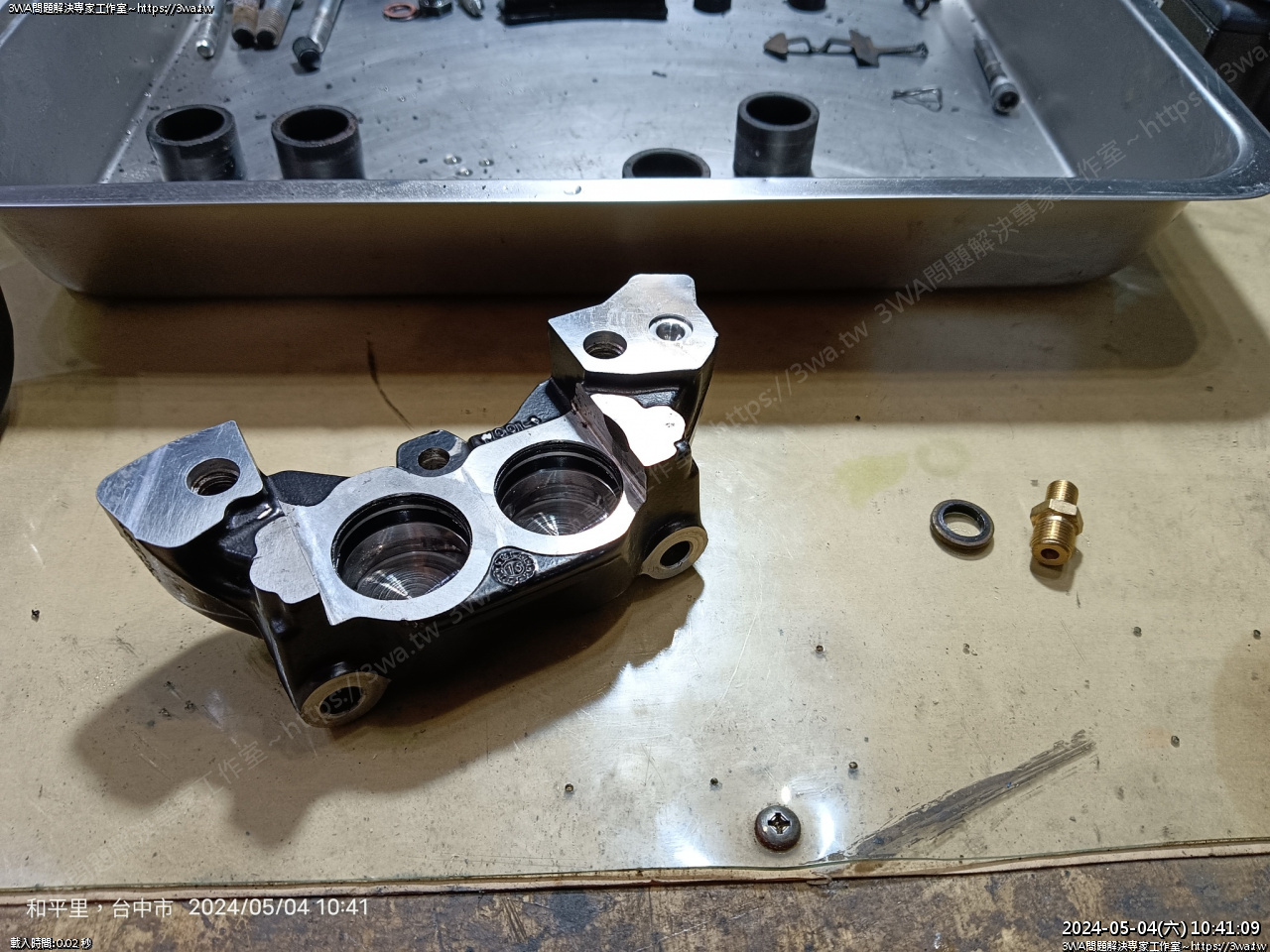

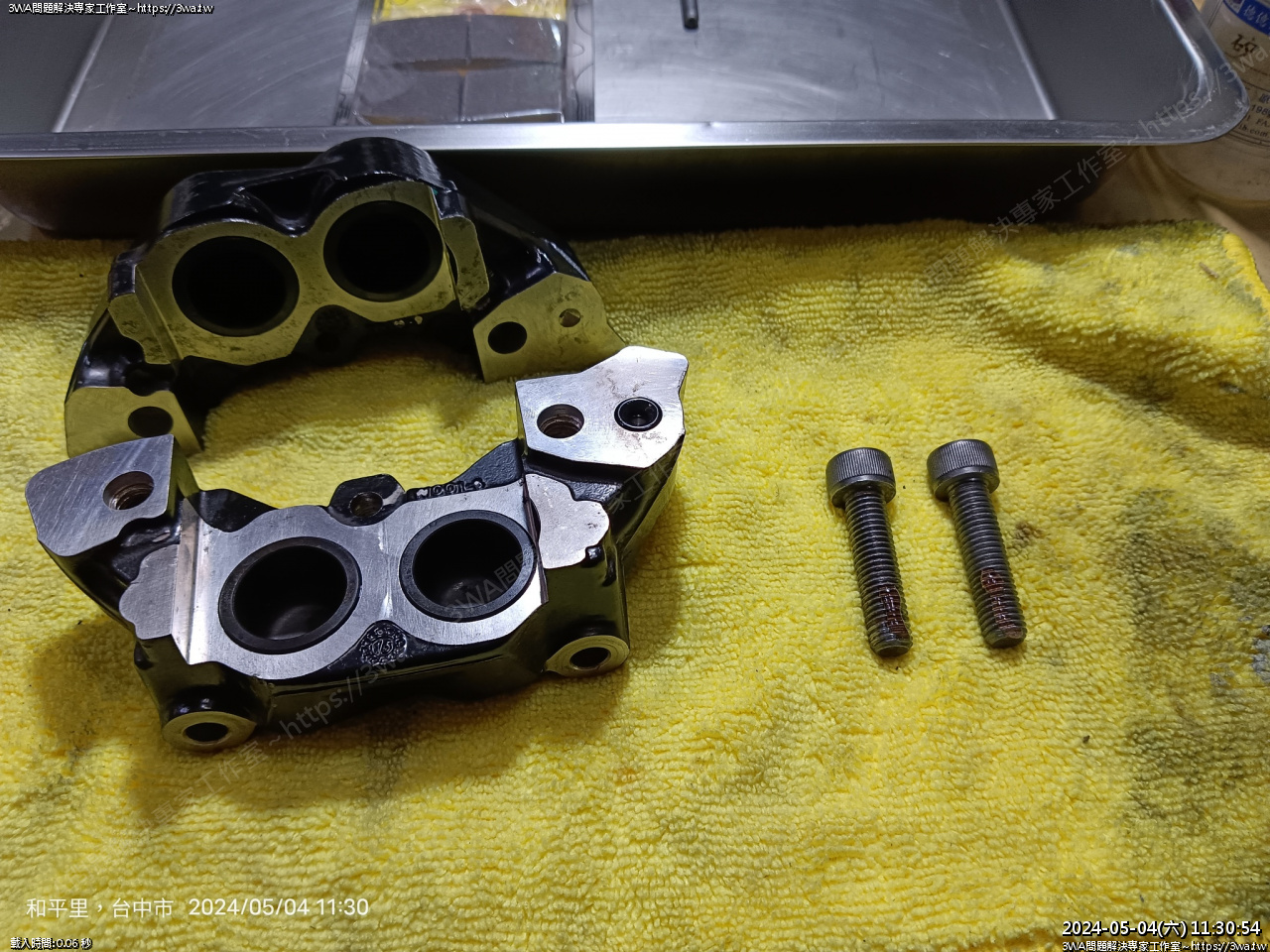

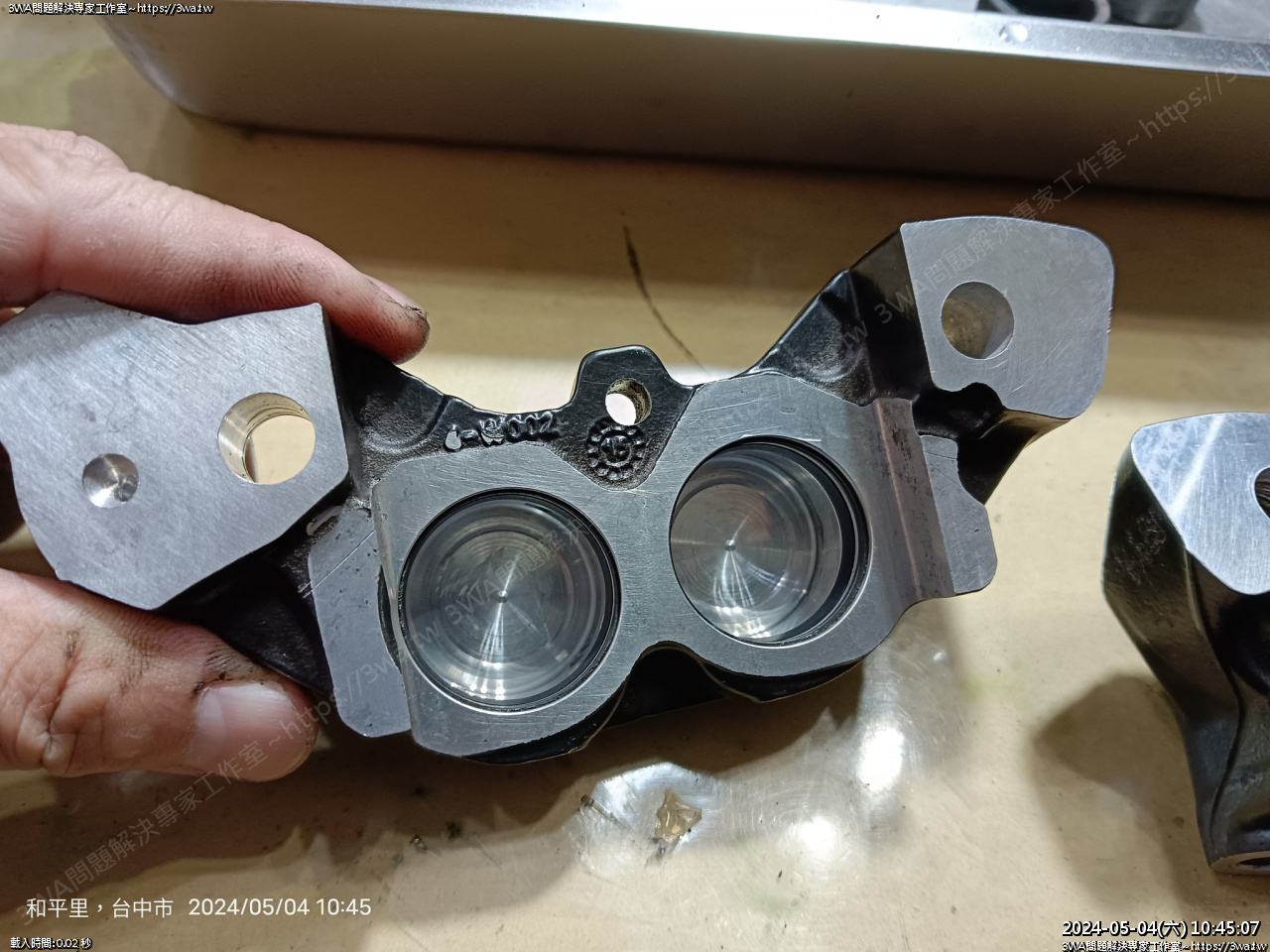

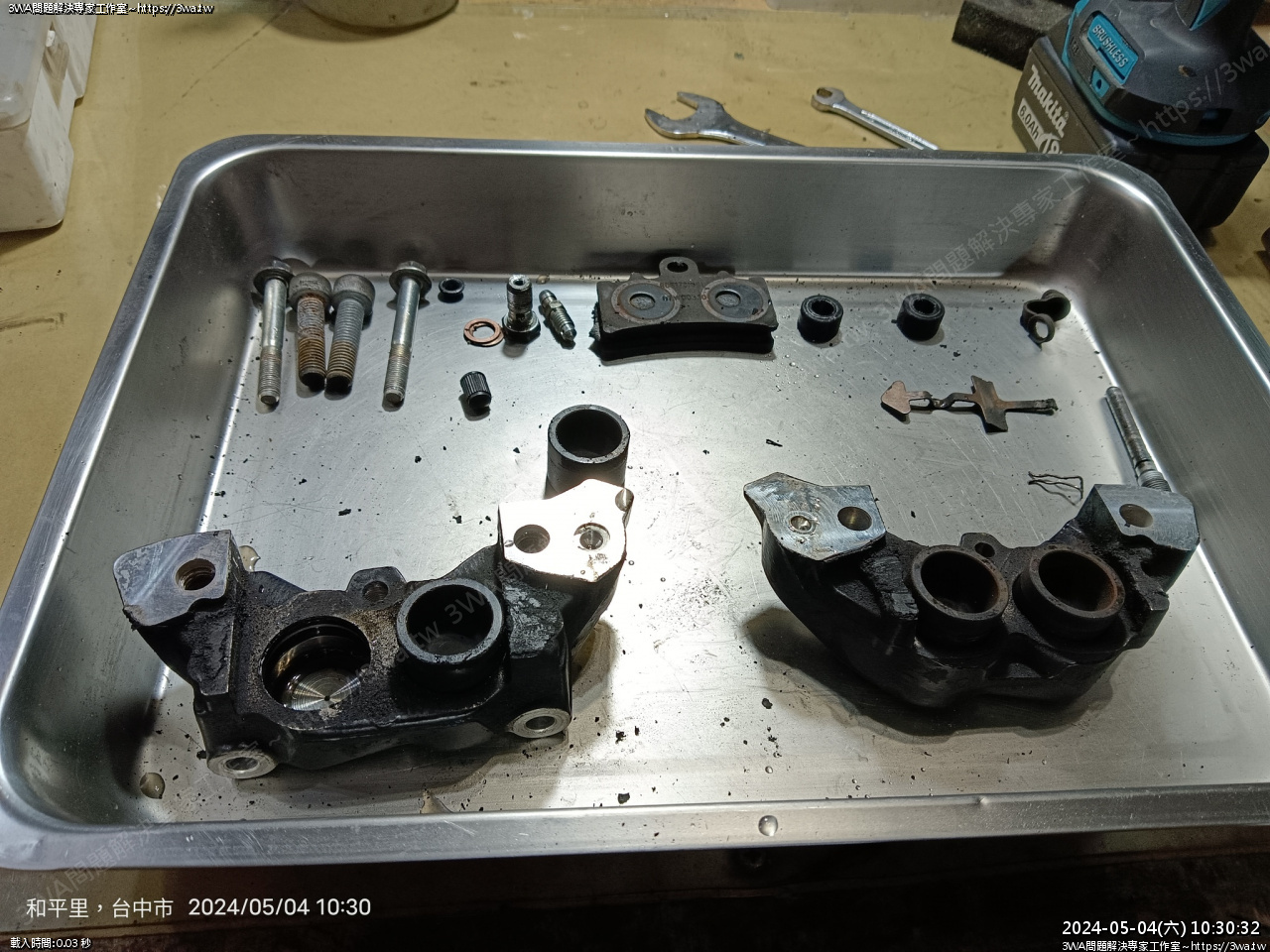

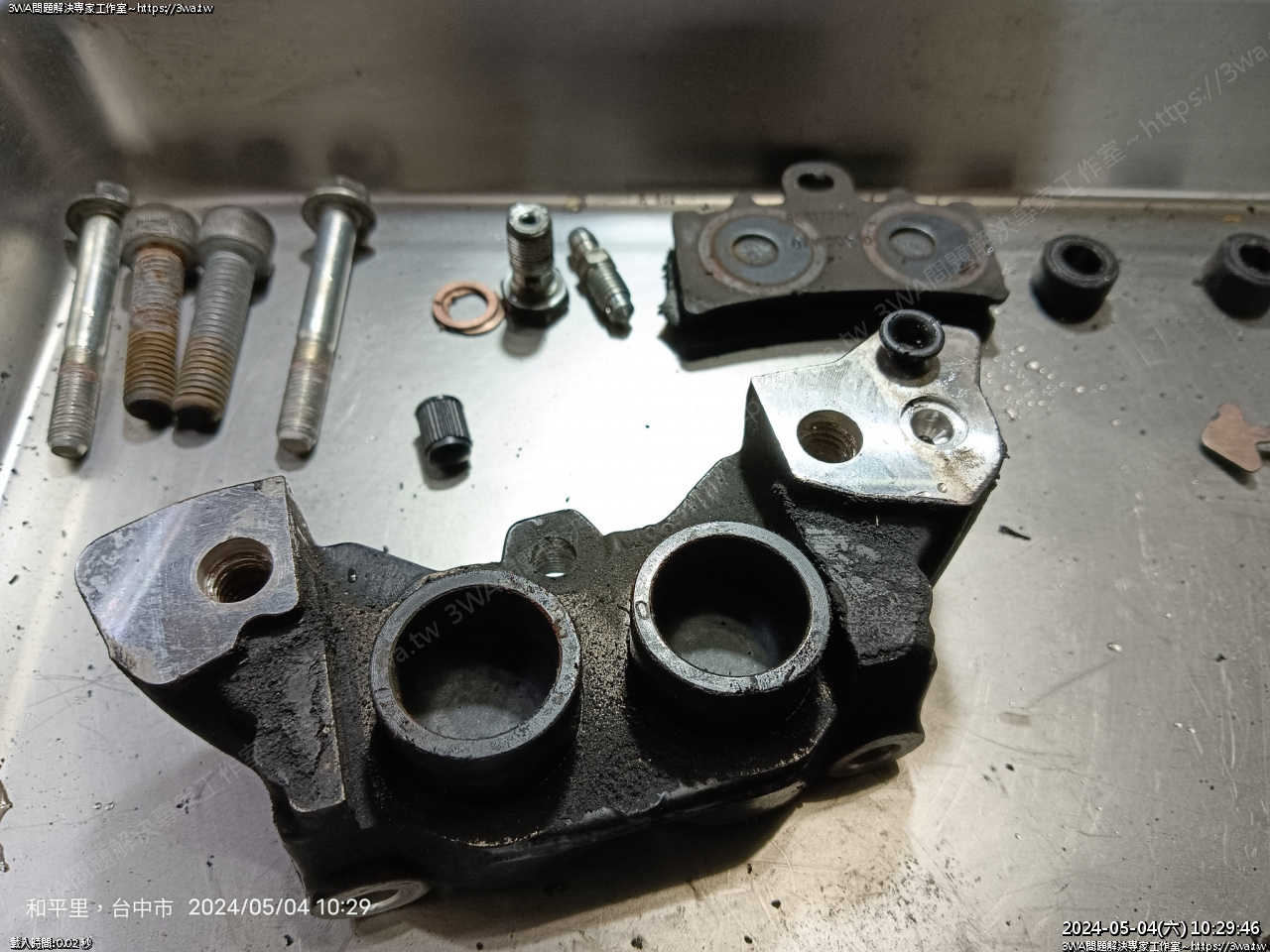

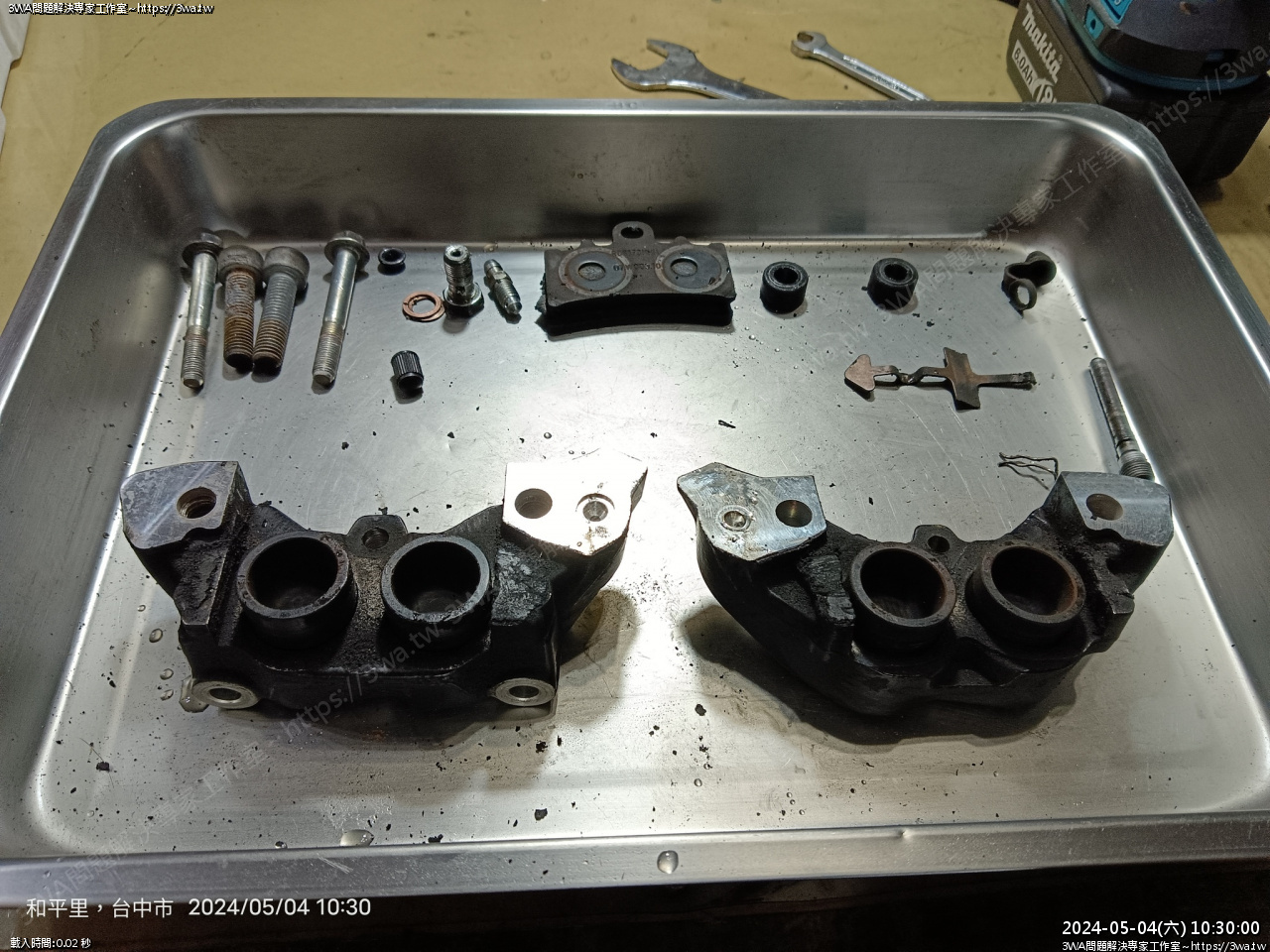

卡鉗分解完成,螺絲都生銹了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795138.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795138.jpg)

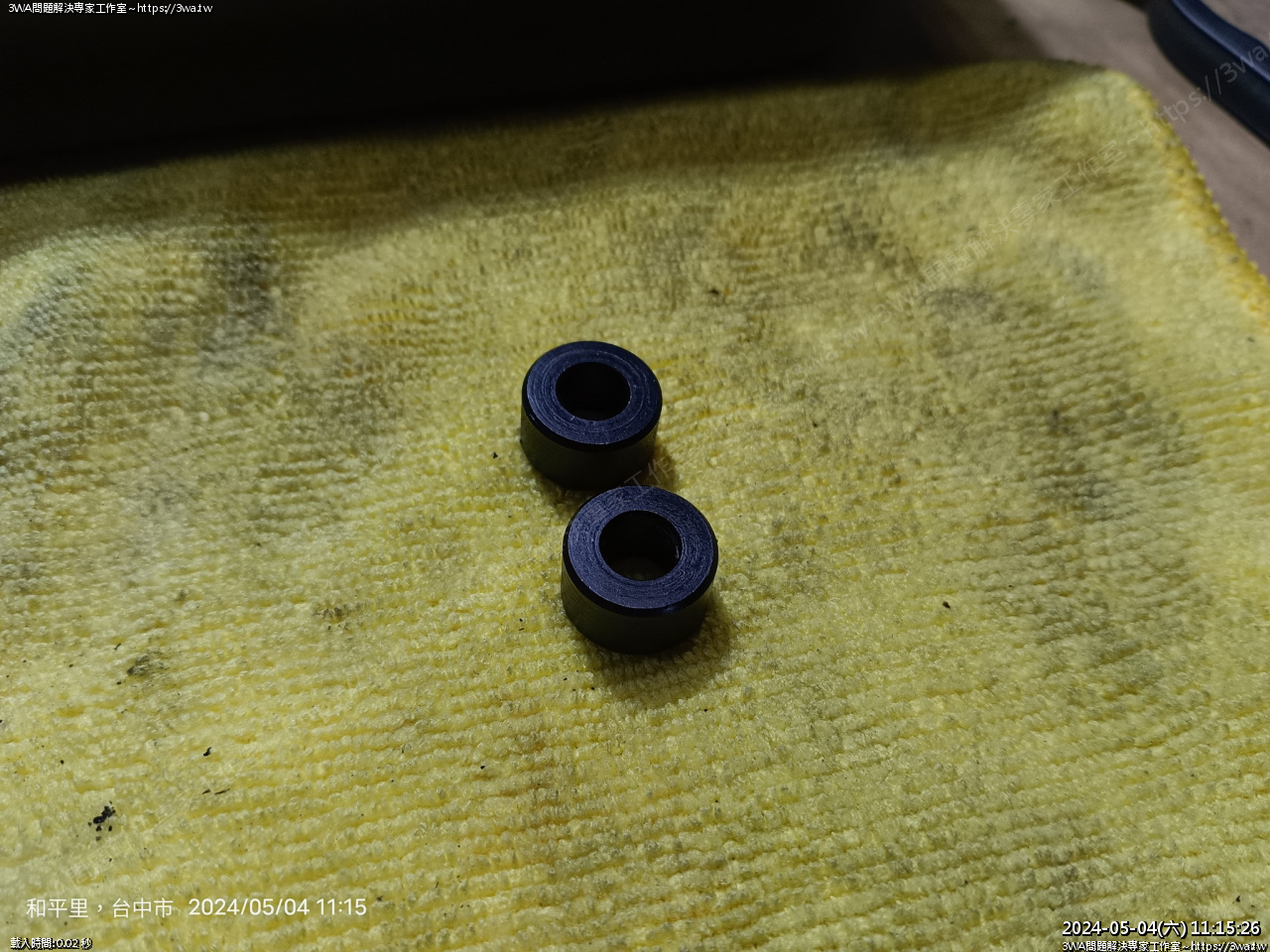

合併卡鉗的小油封
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795140.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795140.jpg)
等會要洗卡鉗,先拔下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795144.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795144.jpg)
放整齊,拔活塞
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795147.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795147.jpg)
已出到這個程度,用手就可以拔出來了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795149.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795149.jpg)
卡鉗特工就是讚
卡鉗拿去水龍頭下刷洗,用銅刷把黑垢油汙刷掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795152.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795152.jpg)

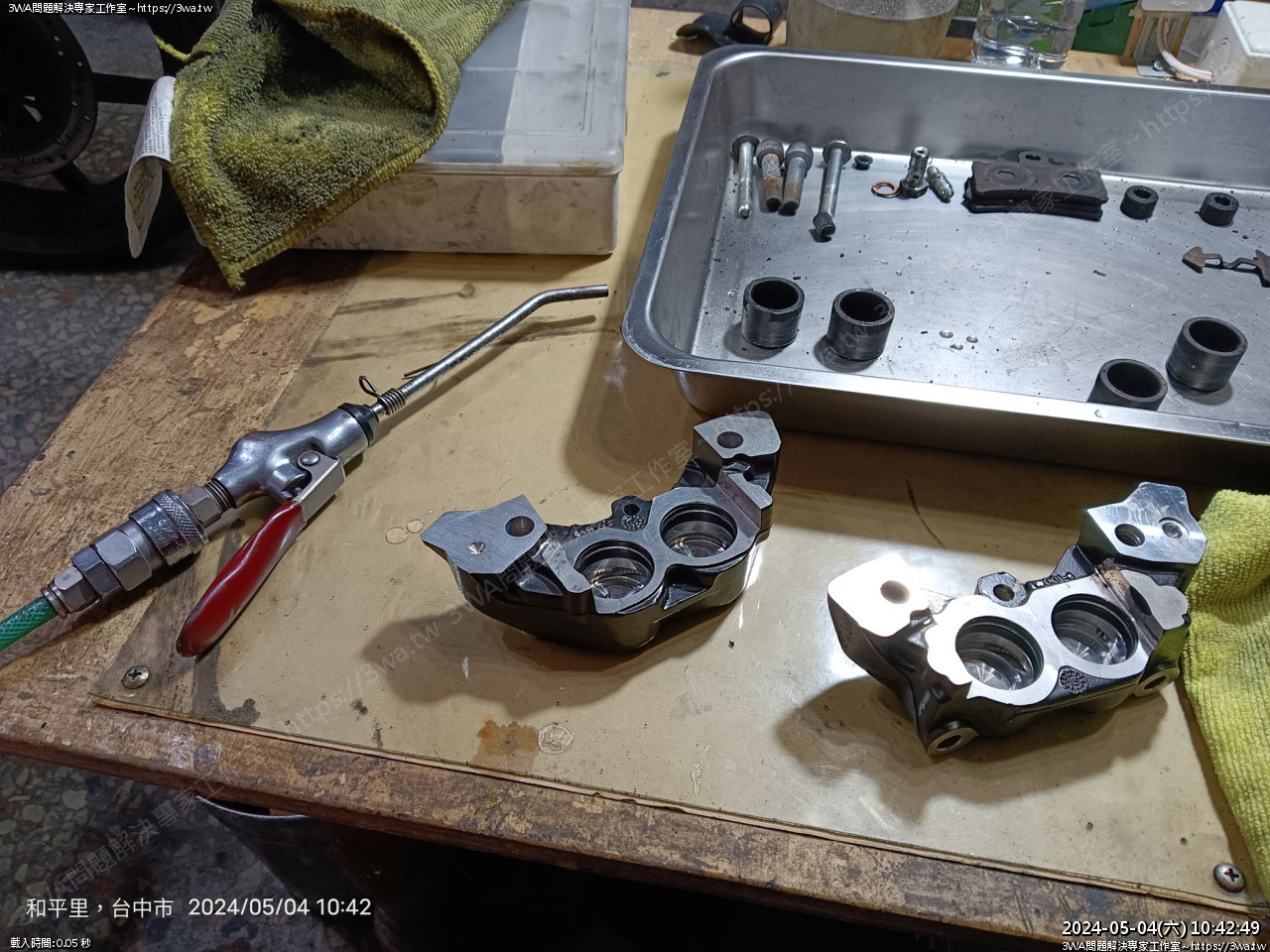

風槍吹一吹
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795154.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795154.jpg)

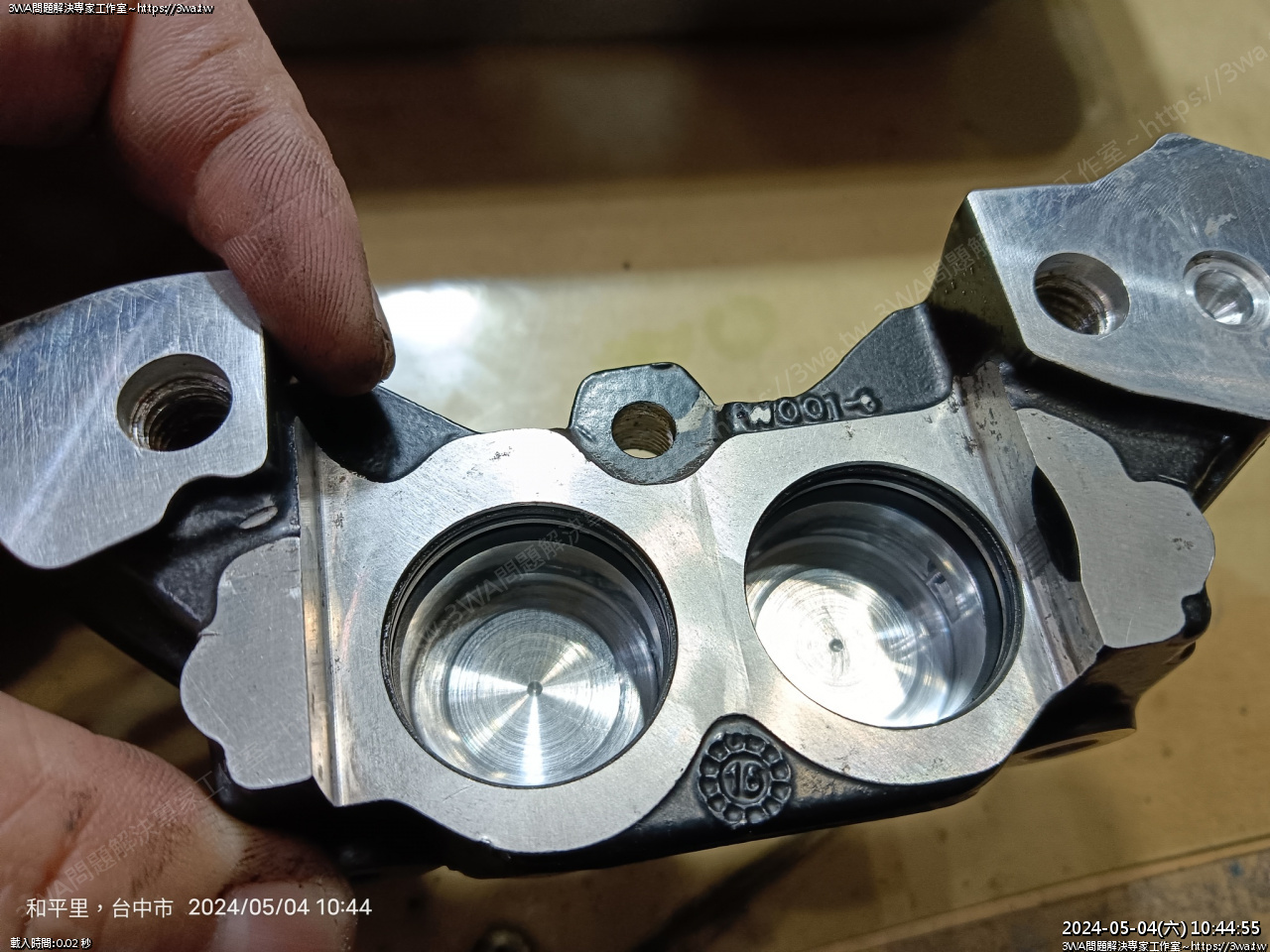

乾乾淨淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795158.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795158.jpg)

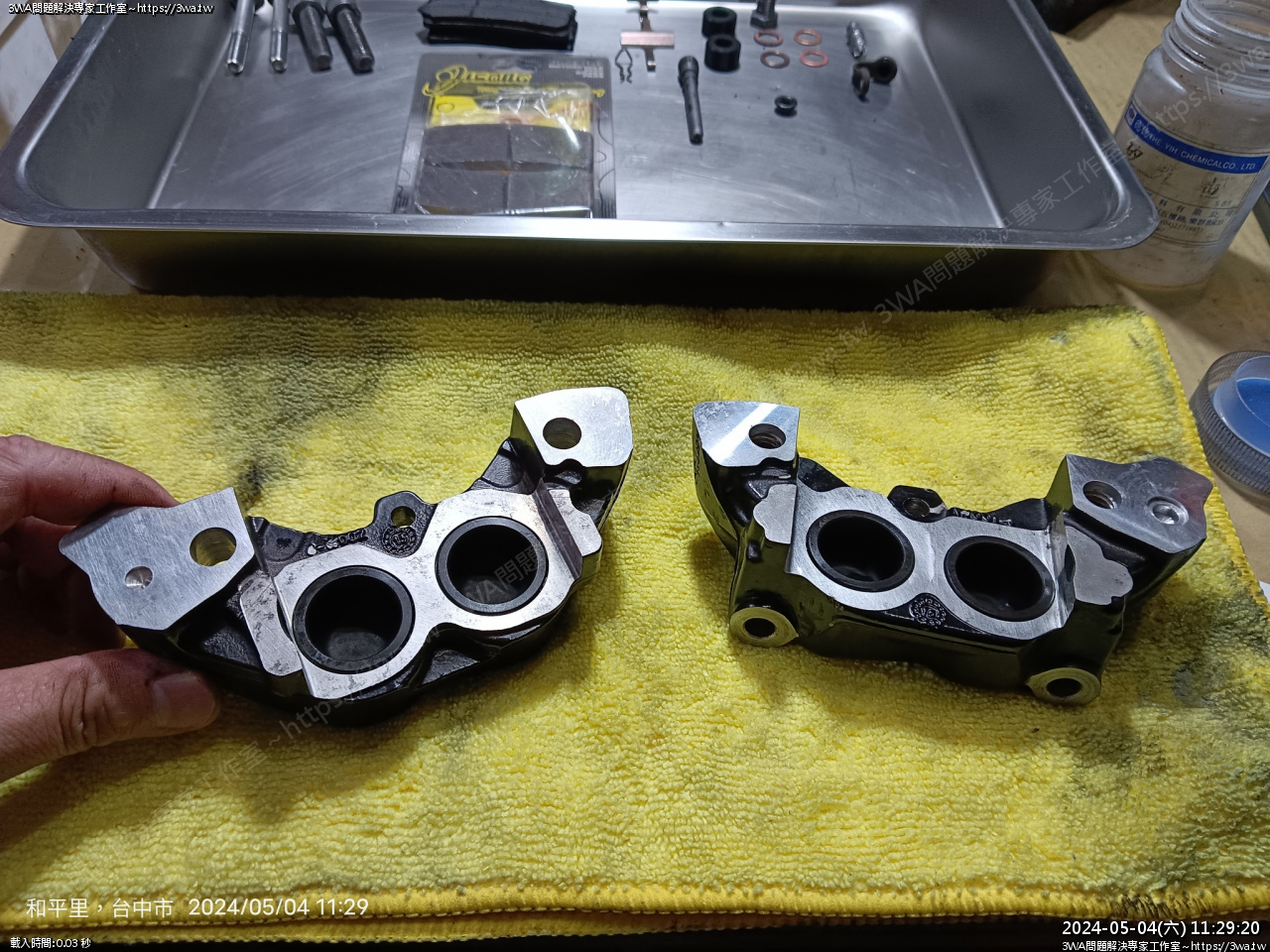

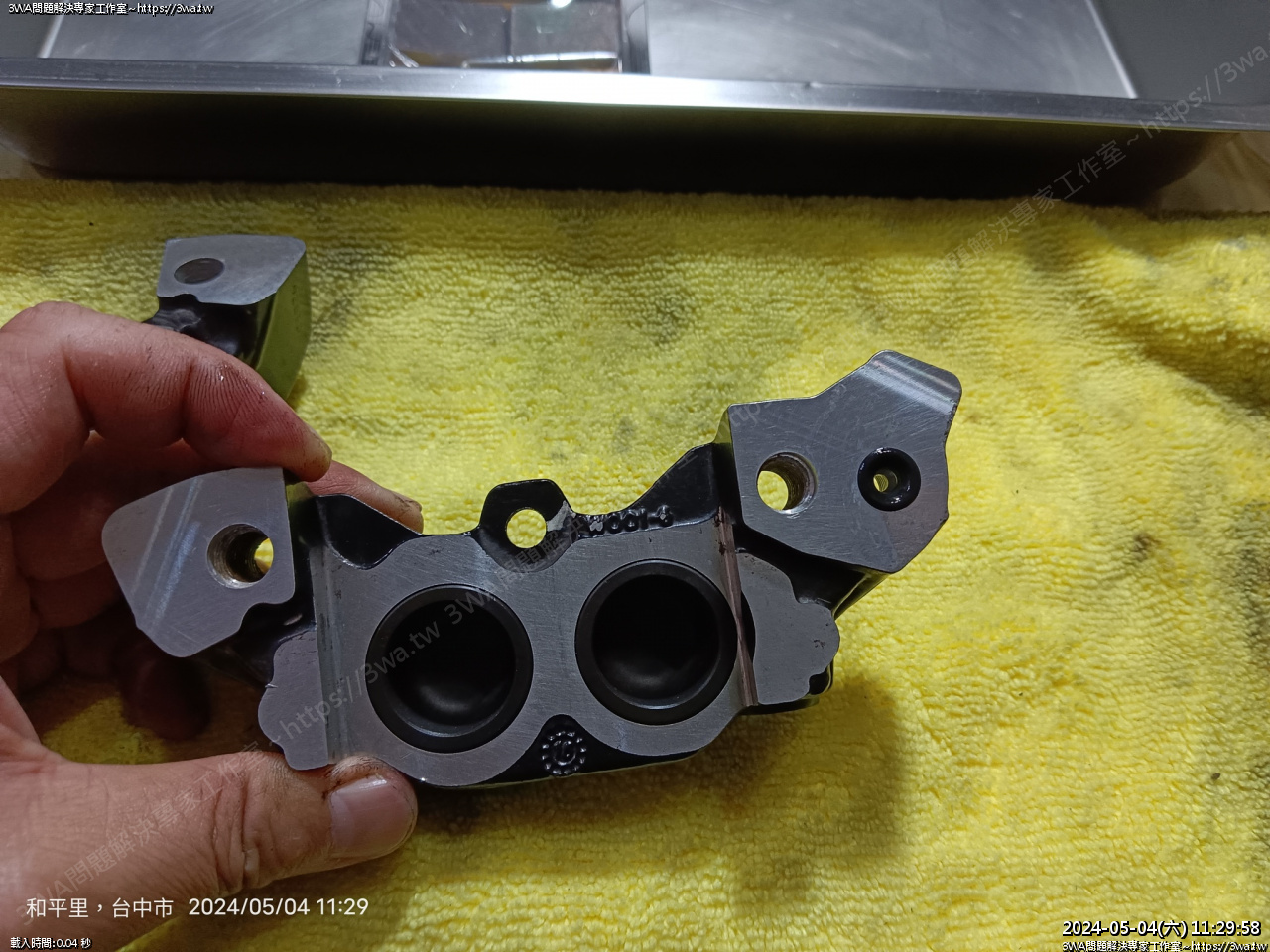

洗得很乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795164.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795164.jpg)
另一邊也好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795167.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795167.jpg)
接下來清活塞
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795170.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795170.jpg)

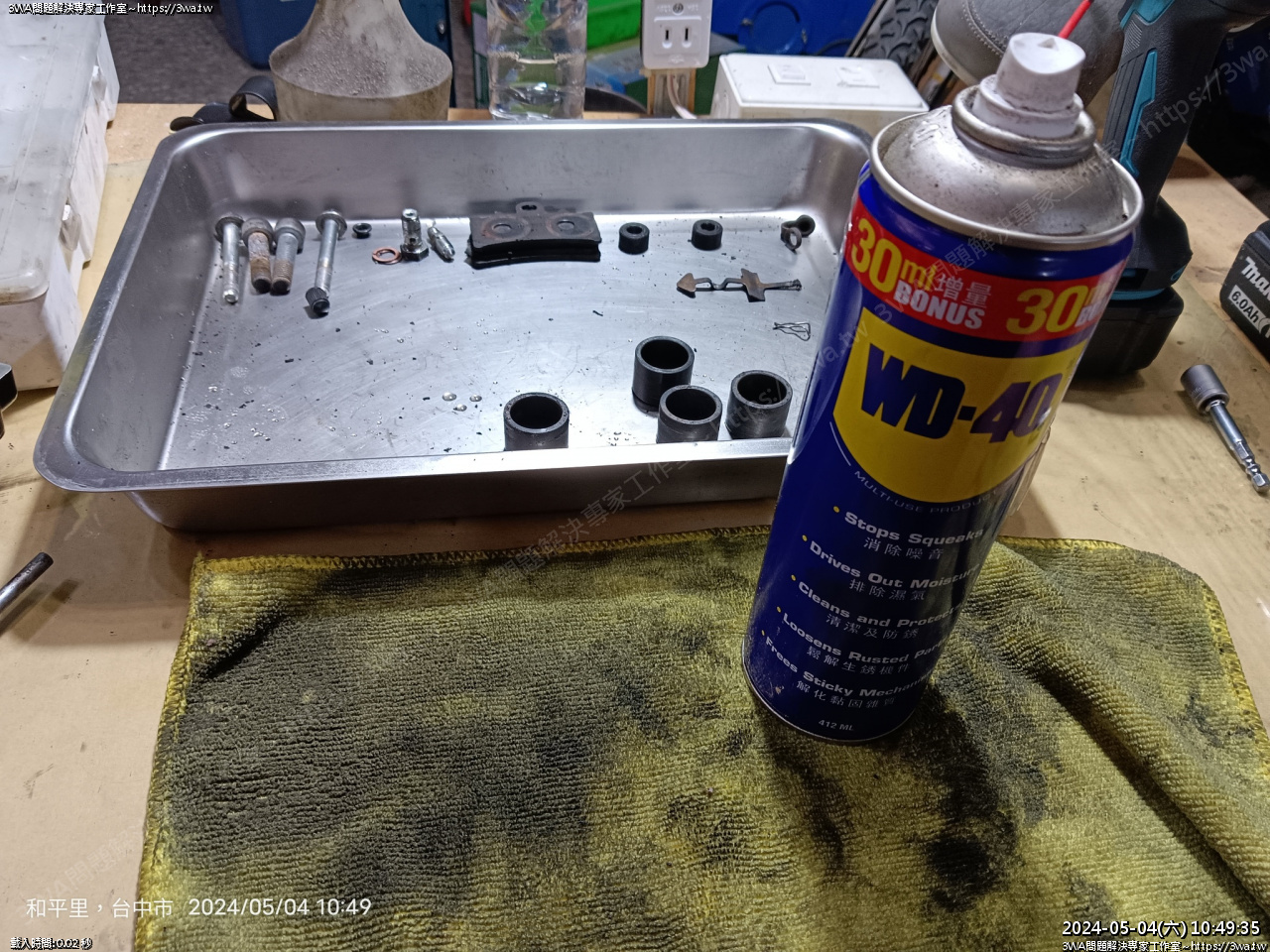

WD40噴在布上,擦一擦即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795172.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795172.jpg)
好了,乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795178.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795178.jpg)
煞車順暢
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795180.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795180.jpg)

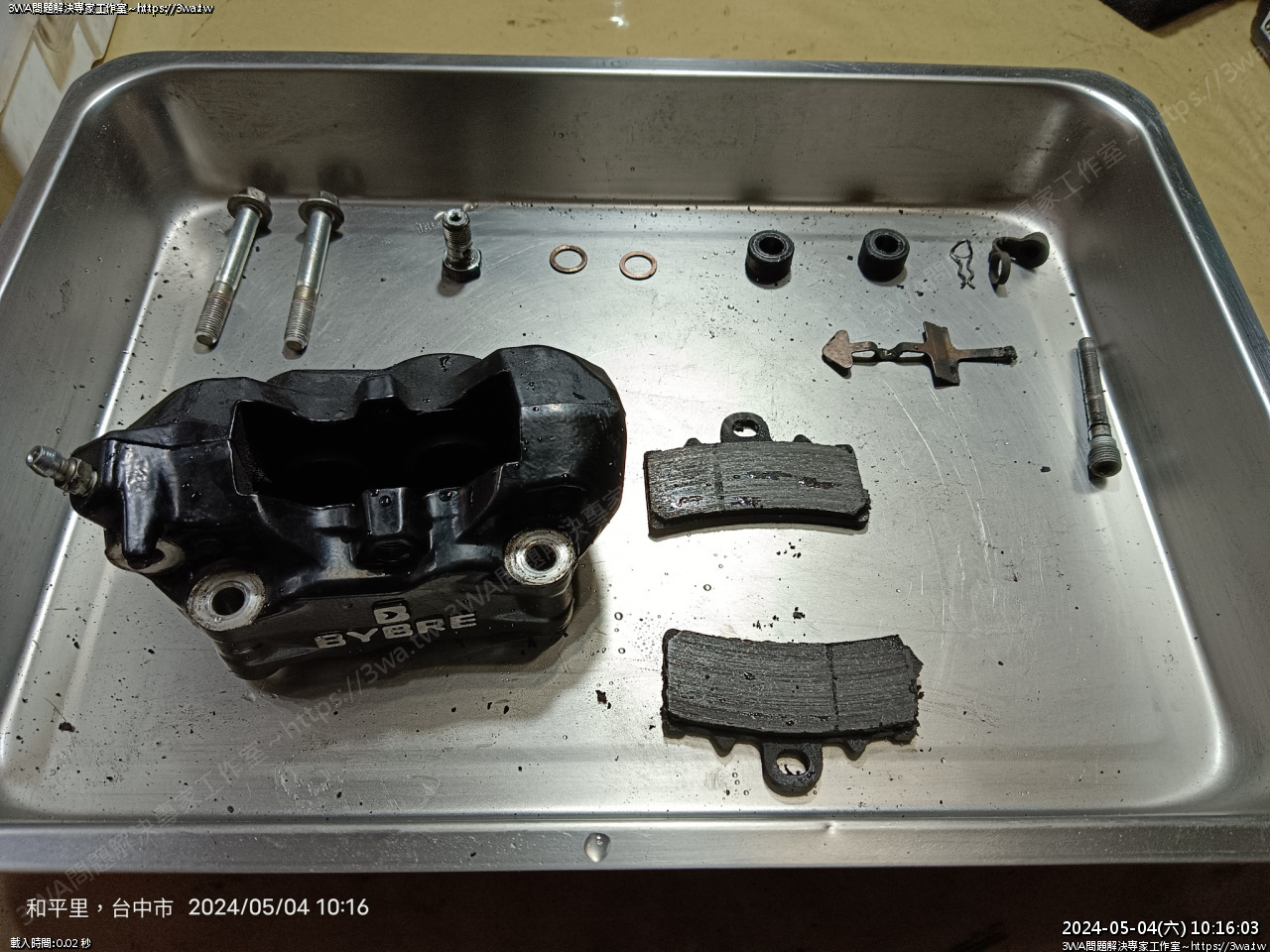

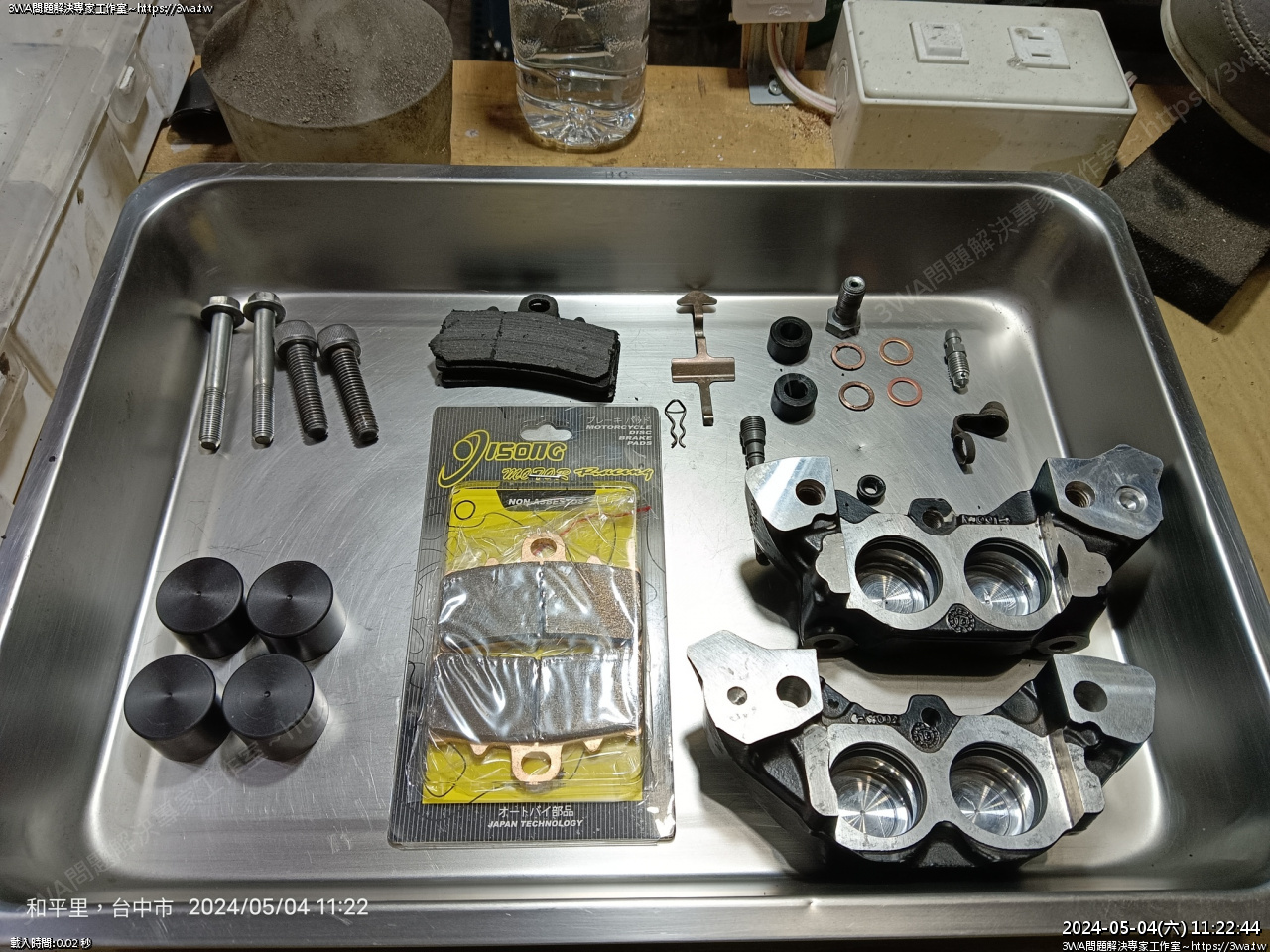

接下來整理其他零件
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795188.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795188.jpg)

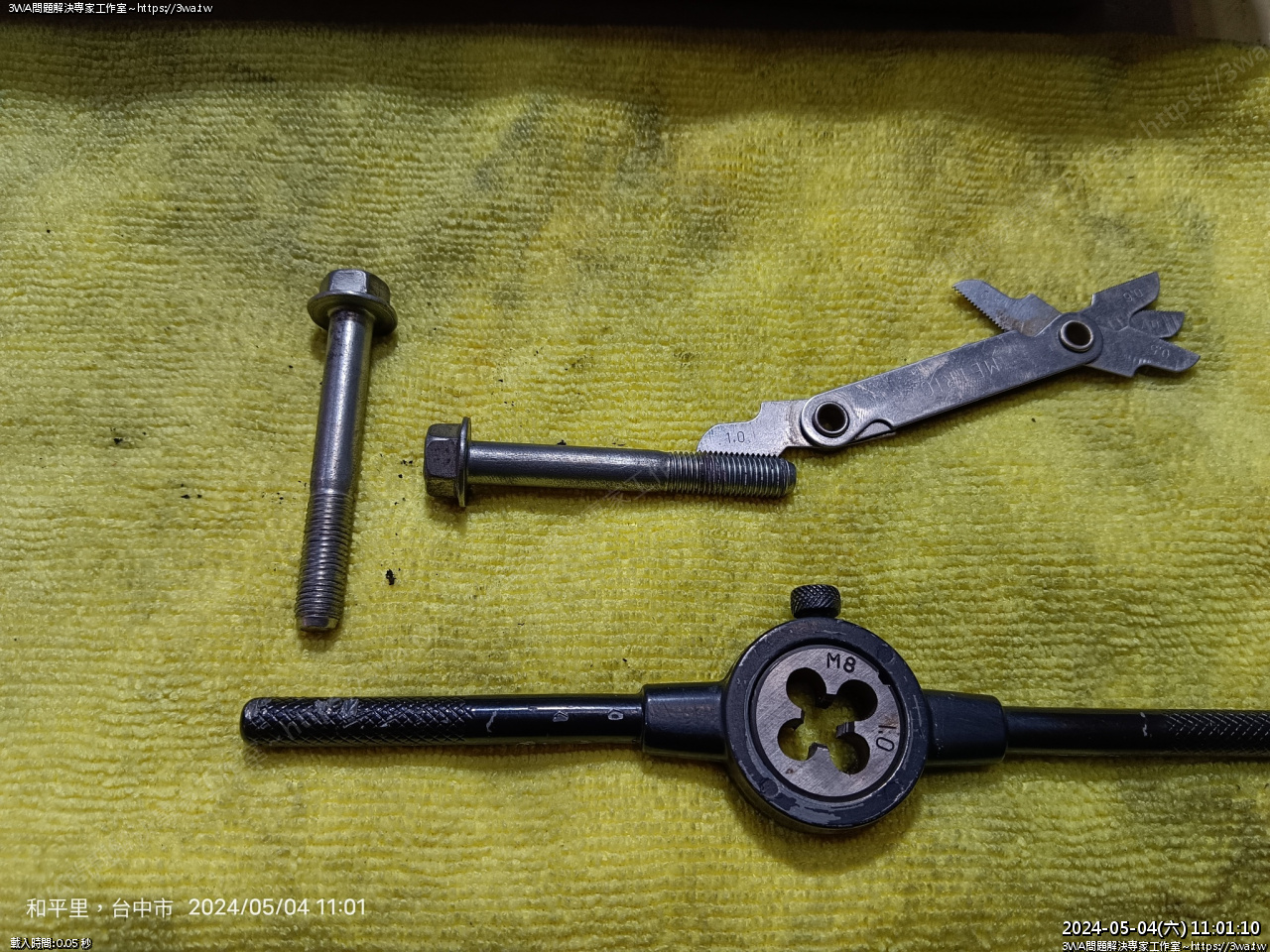

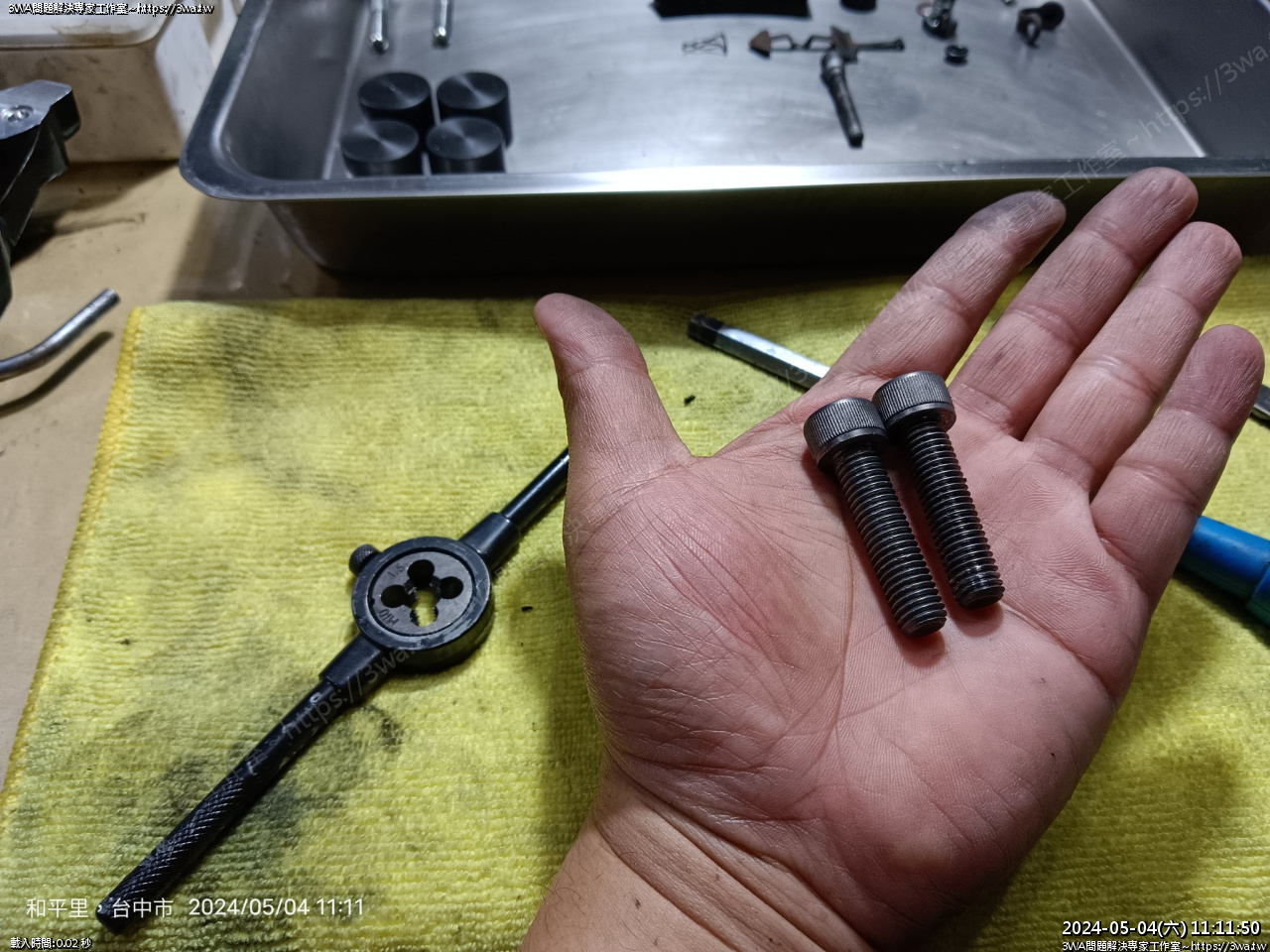

卡鉗螺絲,M8
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795191.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795191.jpg)
M8xP1.0 真少見
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795194.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795194.jpg)

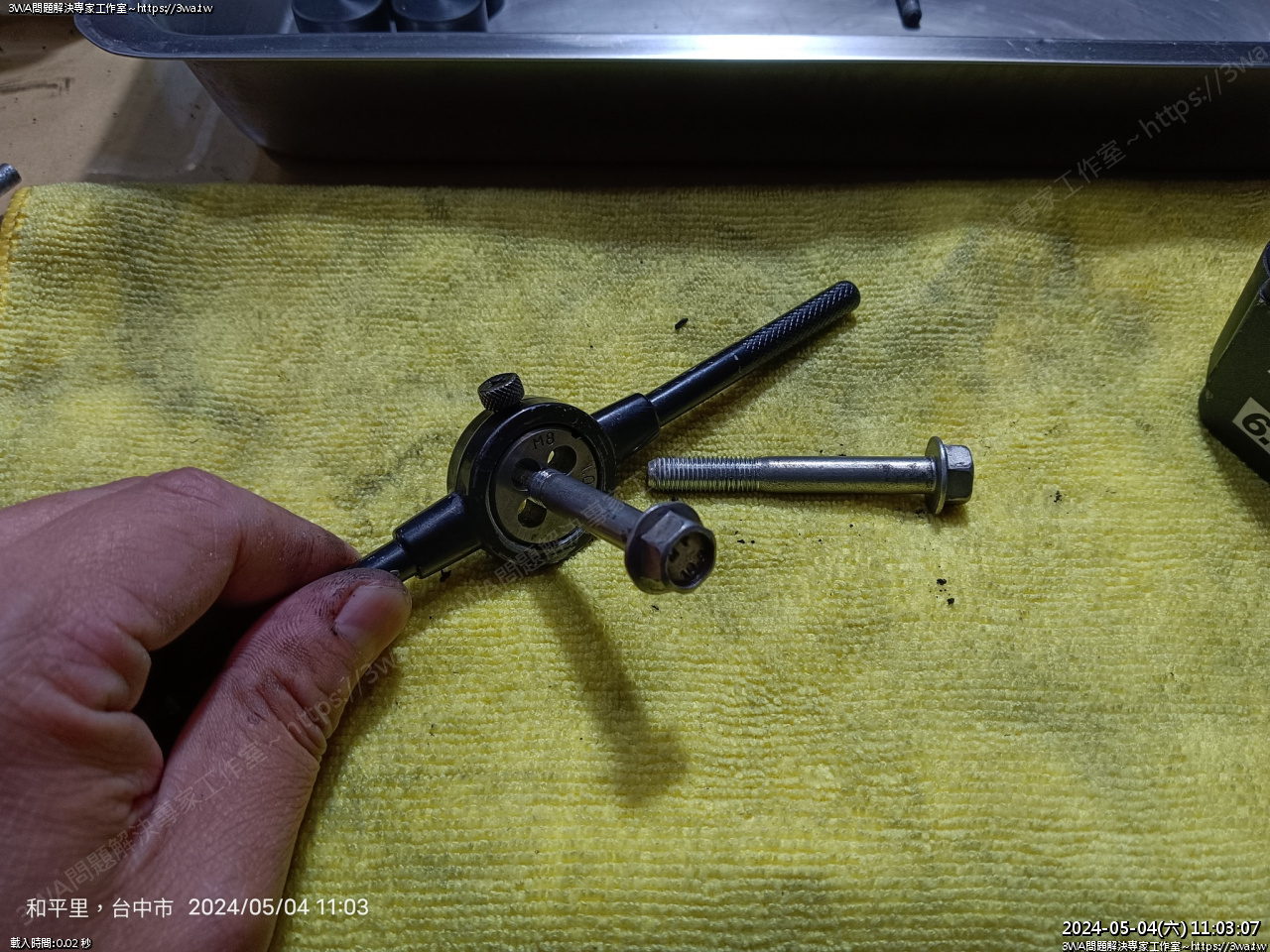

還好羽山有M8xP1.0 丸駒
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795197.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795197.jpg)
順牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795225.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795225.jpg)

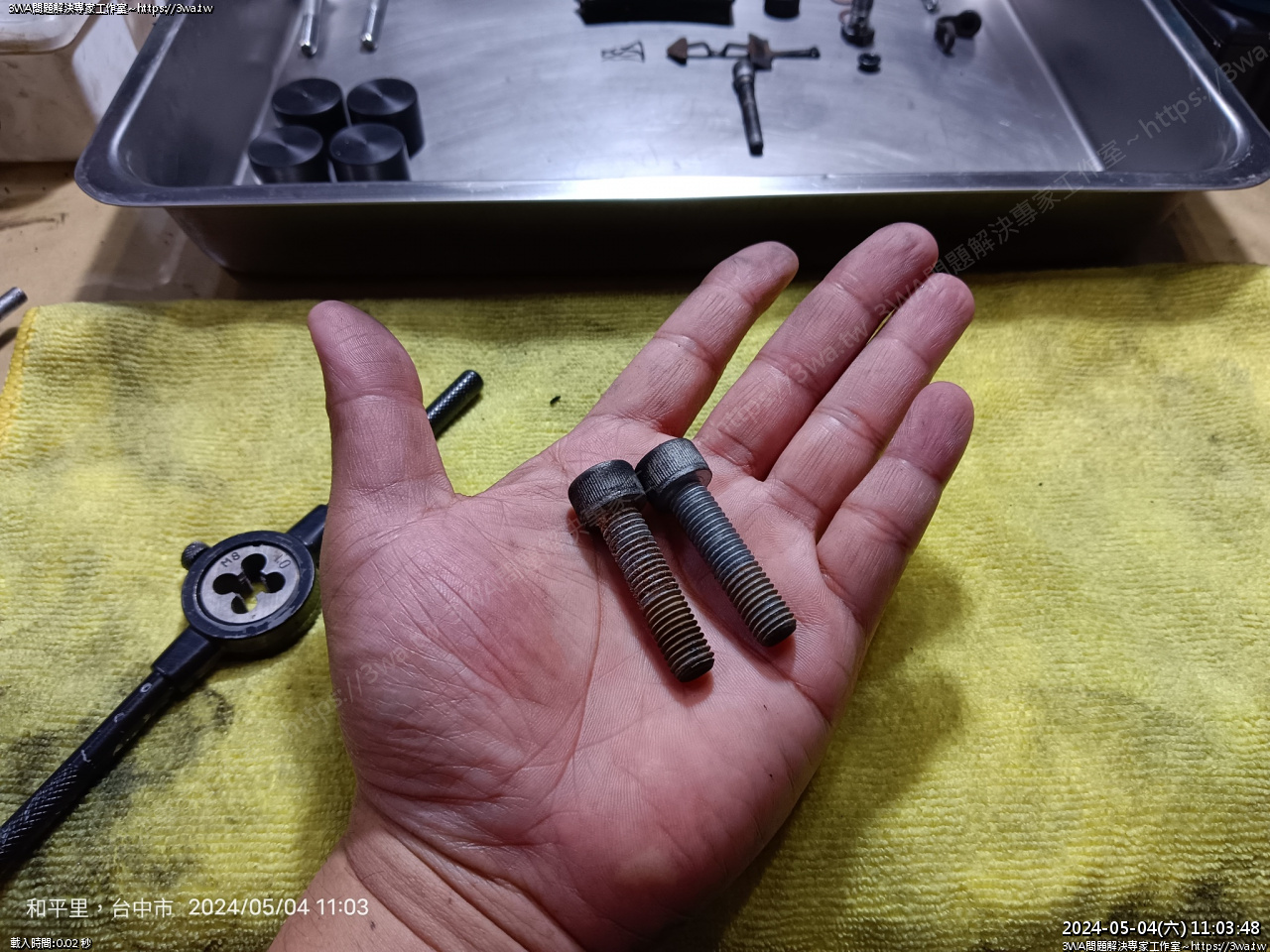

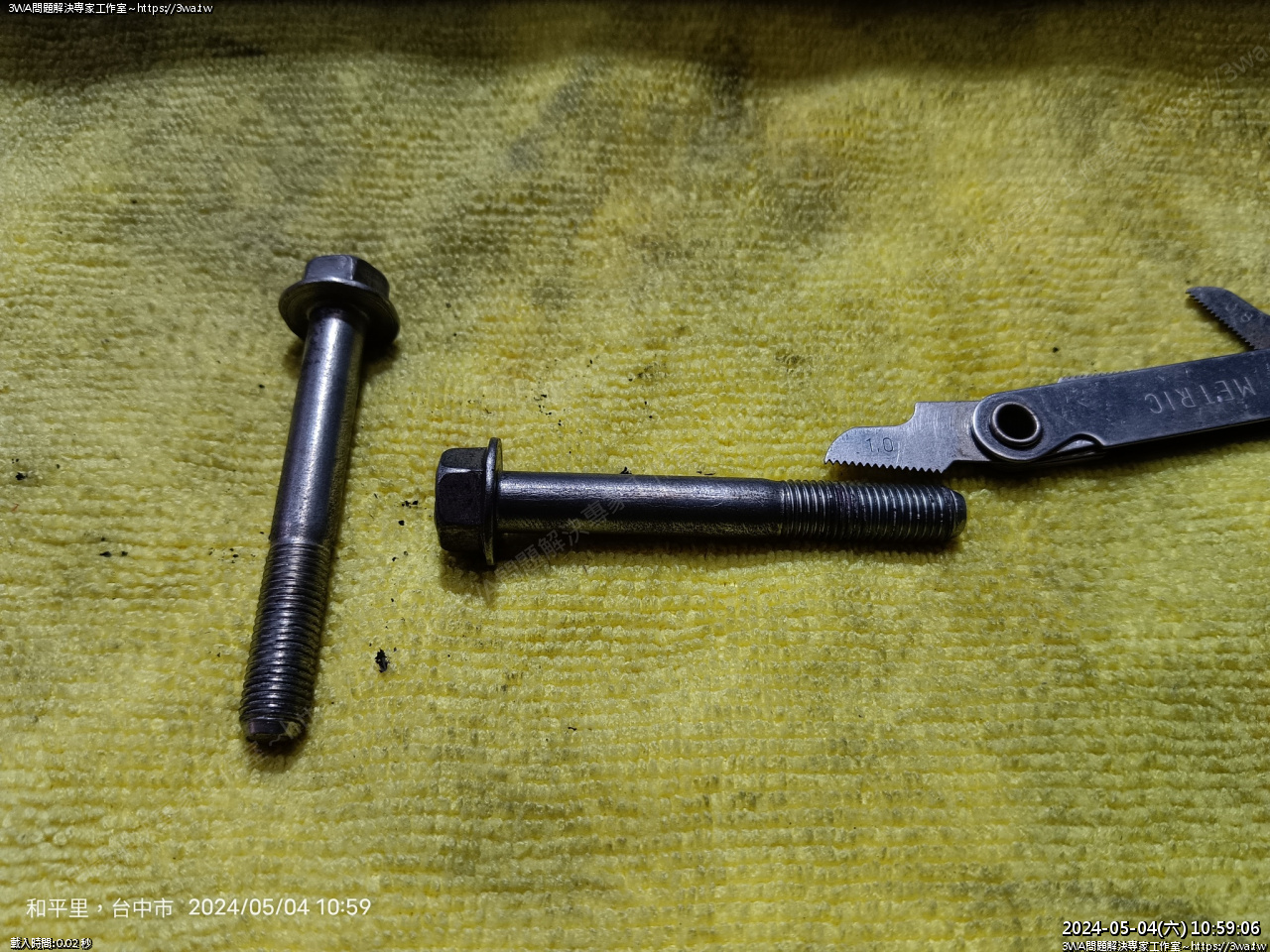

然後合併的卡鉗螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795234.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795234.jpg)

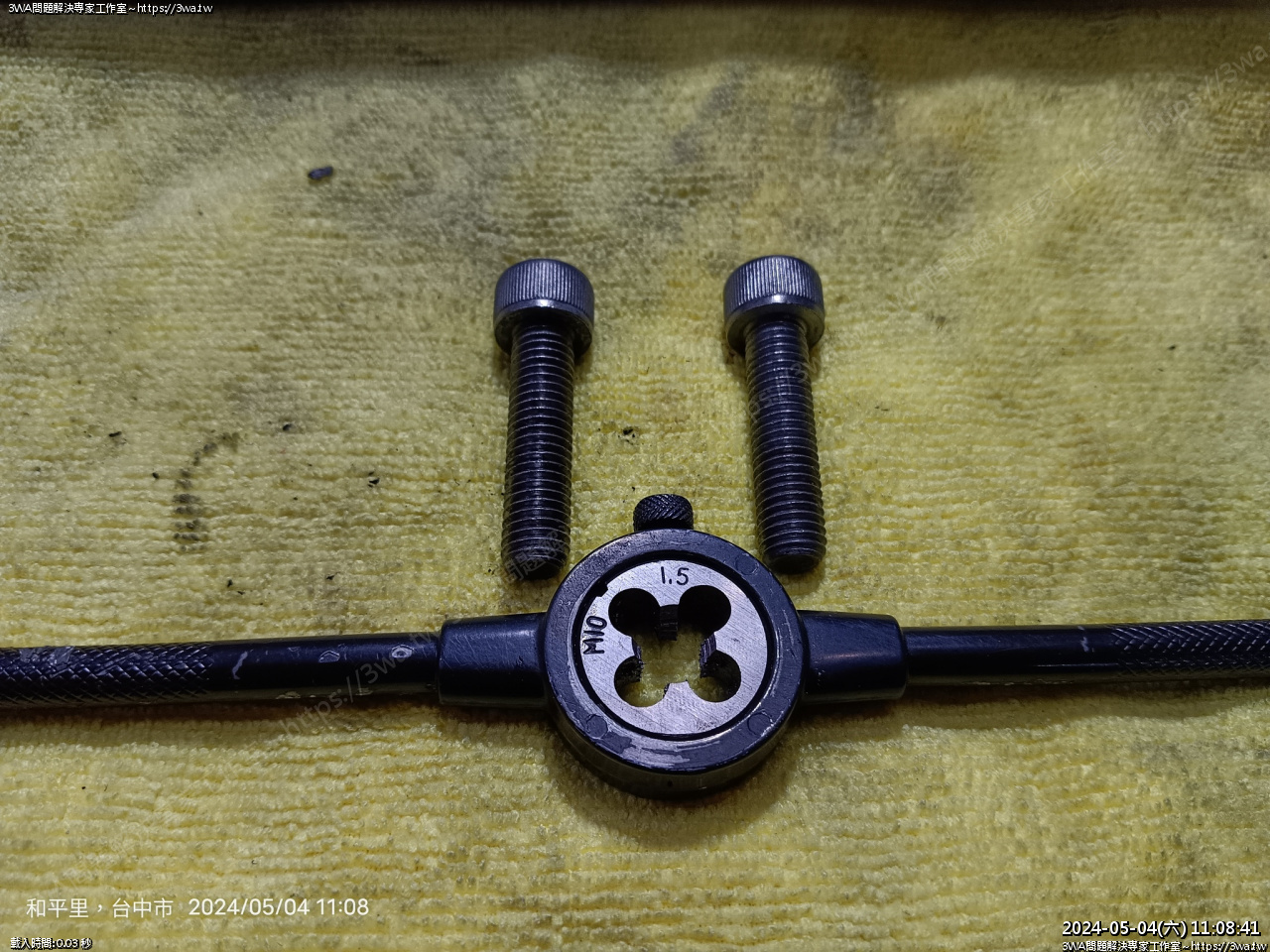

知道牙距是 P1.5
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795238.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795238.jpg)
但好像跟我的 M10xP1.5 丸駒不太合,看螺絲牙乾淨就不弄了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795241.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795241.jpg)
銅刷把銹刷乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795246.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795246.jpg)

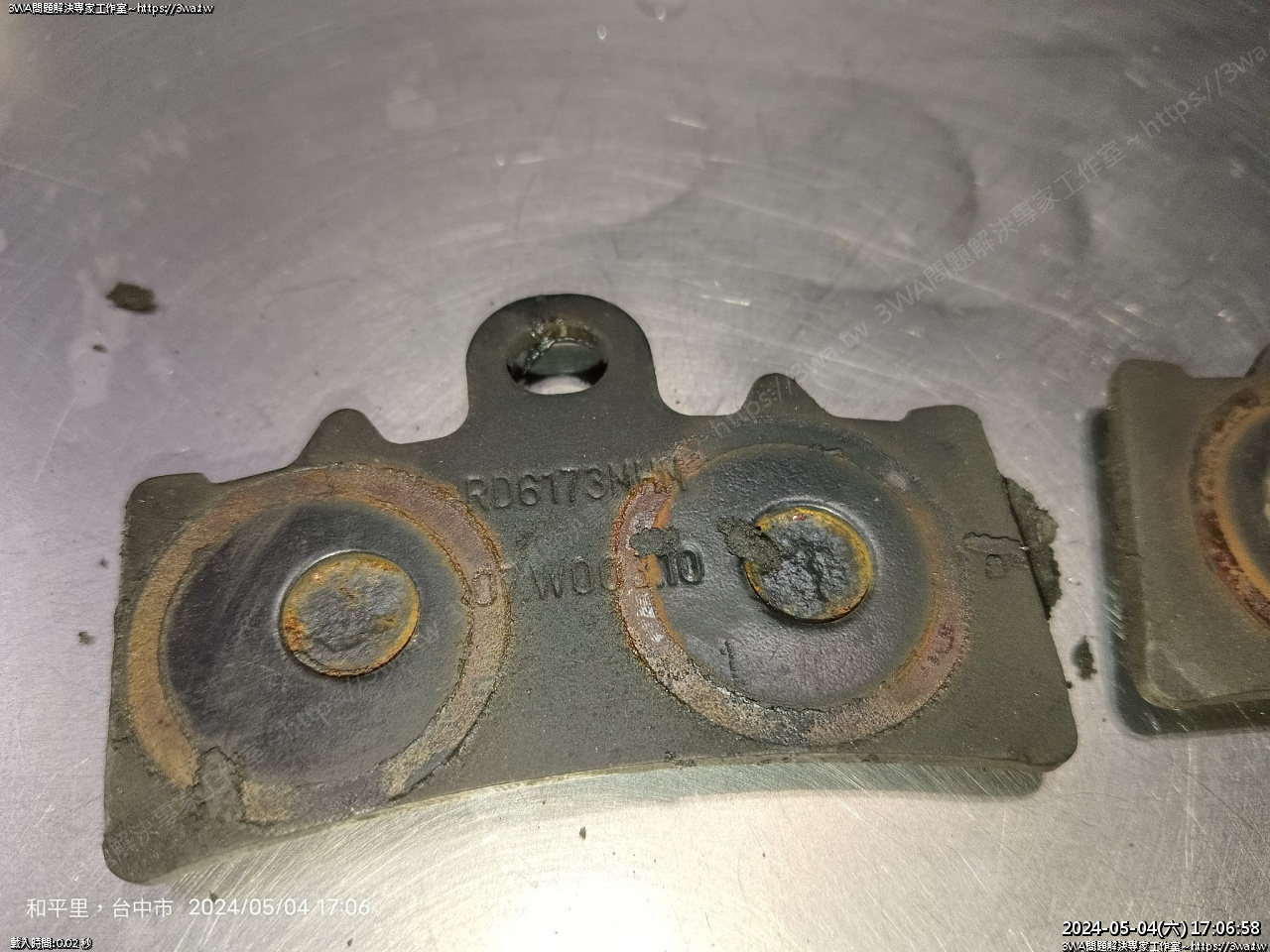

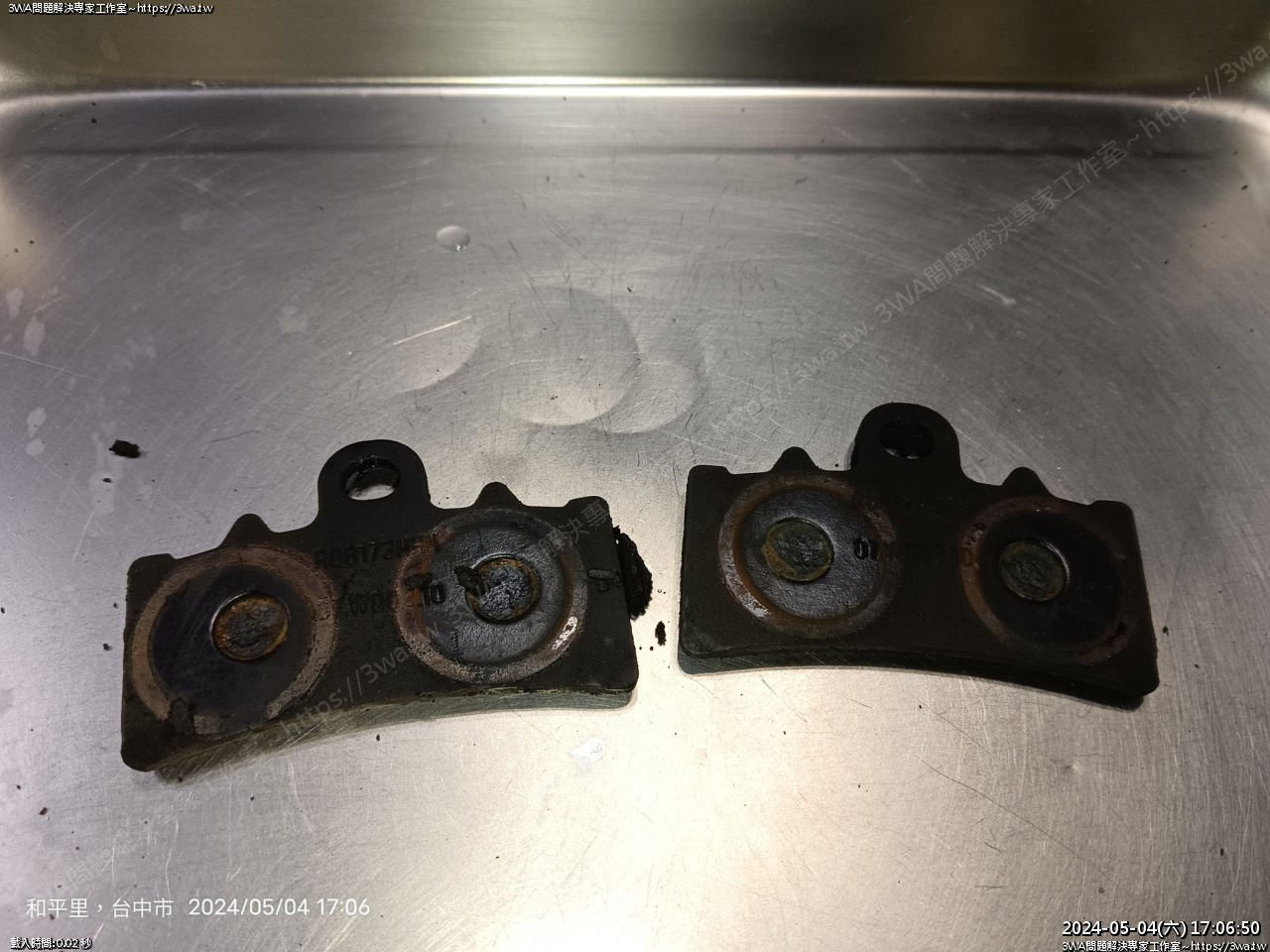

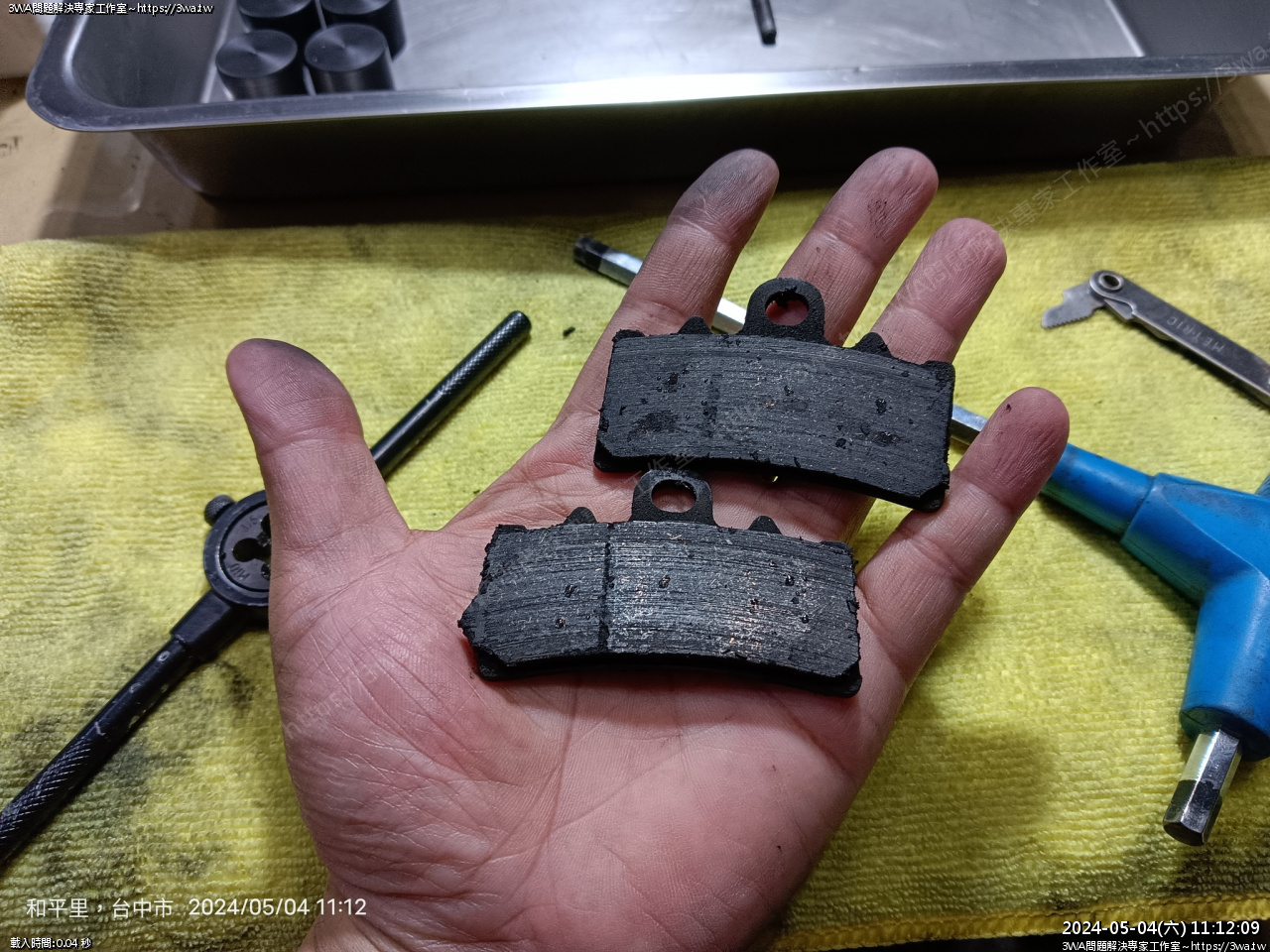

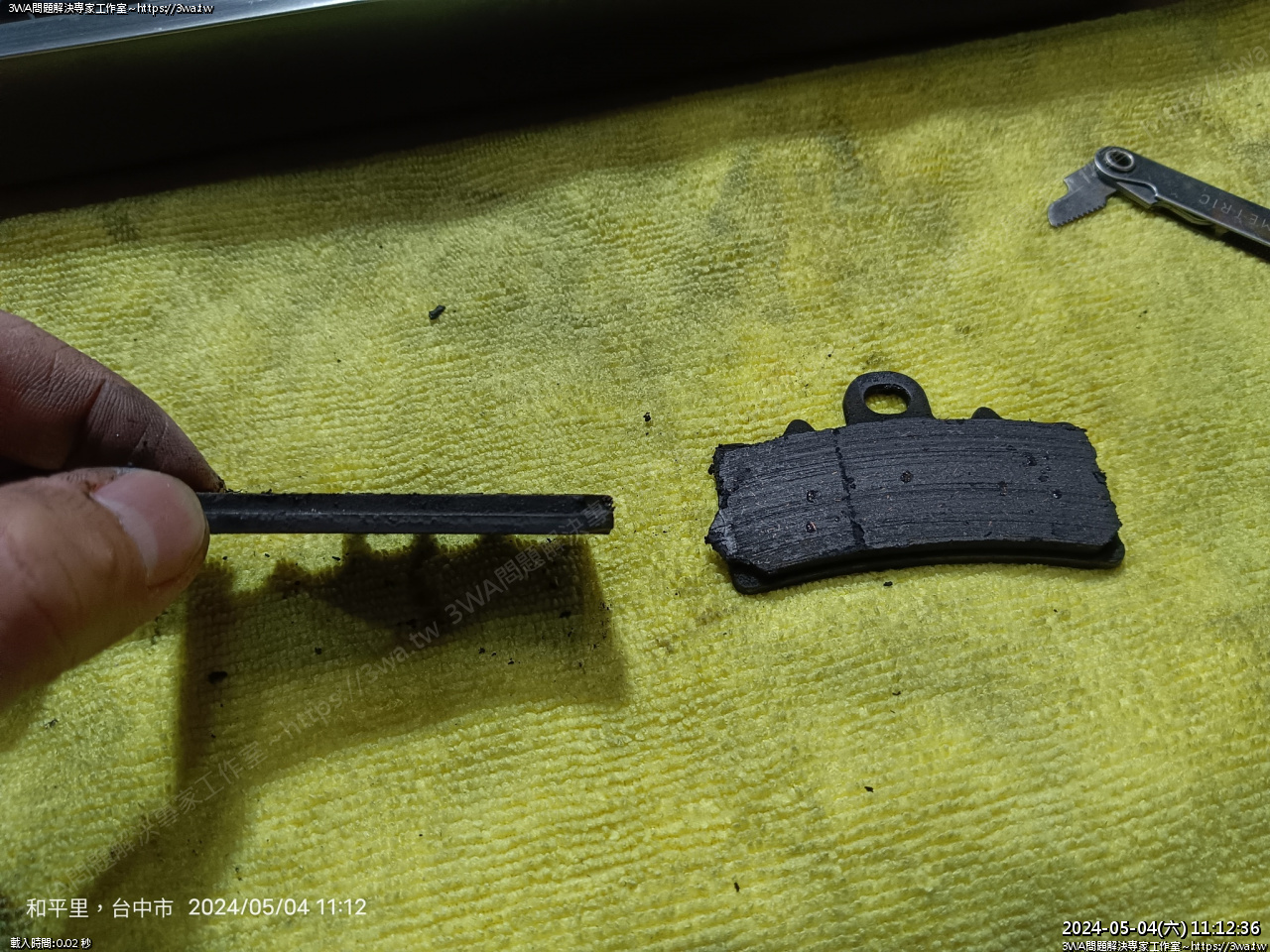

來令片不行了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795253.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795253.jpg)
剩一點點
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795261.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795261.jpg)
固定片,銅刷刷一刷
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795265.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795265.jpg)

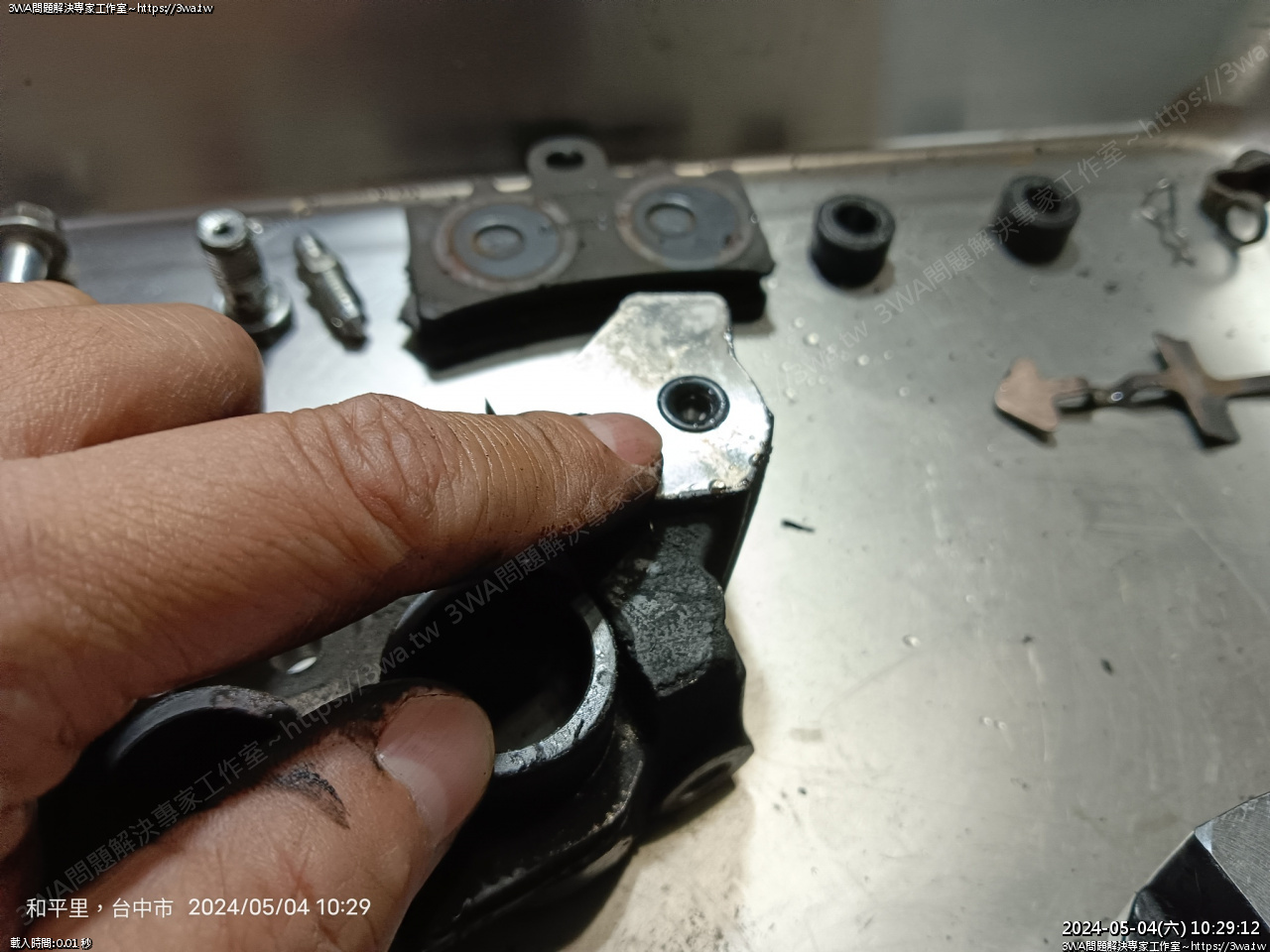

卡鉗稱套,布擦一擦
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795273.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795273.jpg)

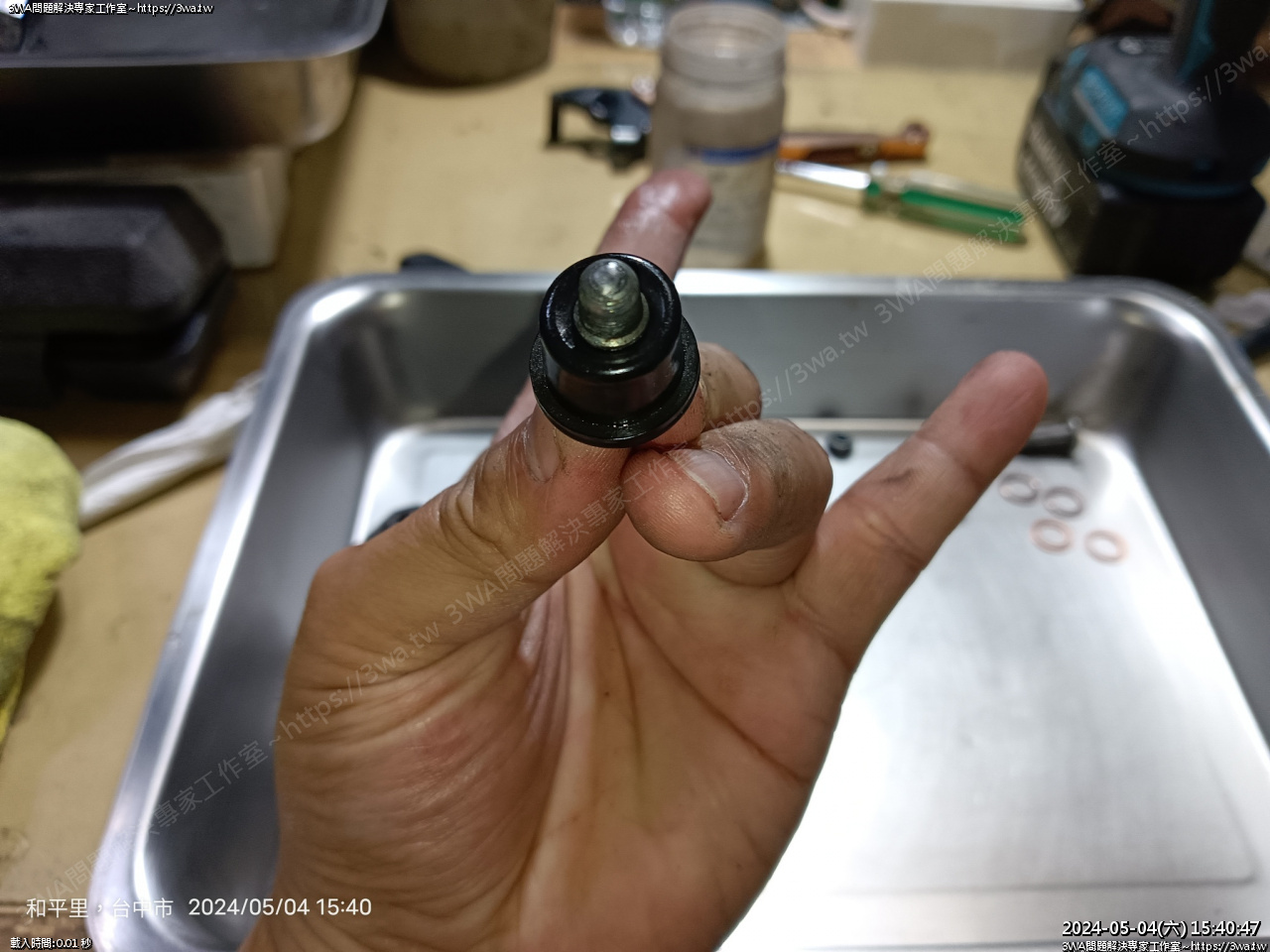

放空氣螺絲 M10xP1.0 換新的銅華司
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795278.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795278.jpg)

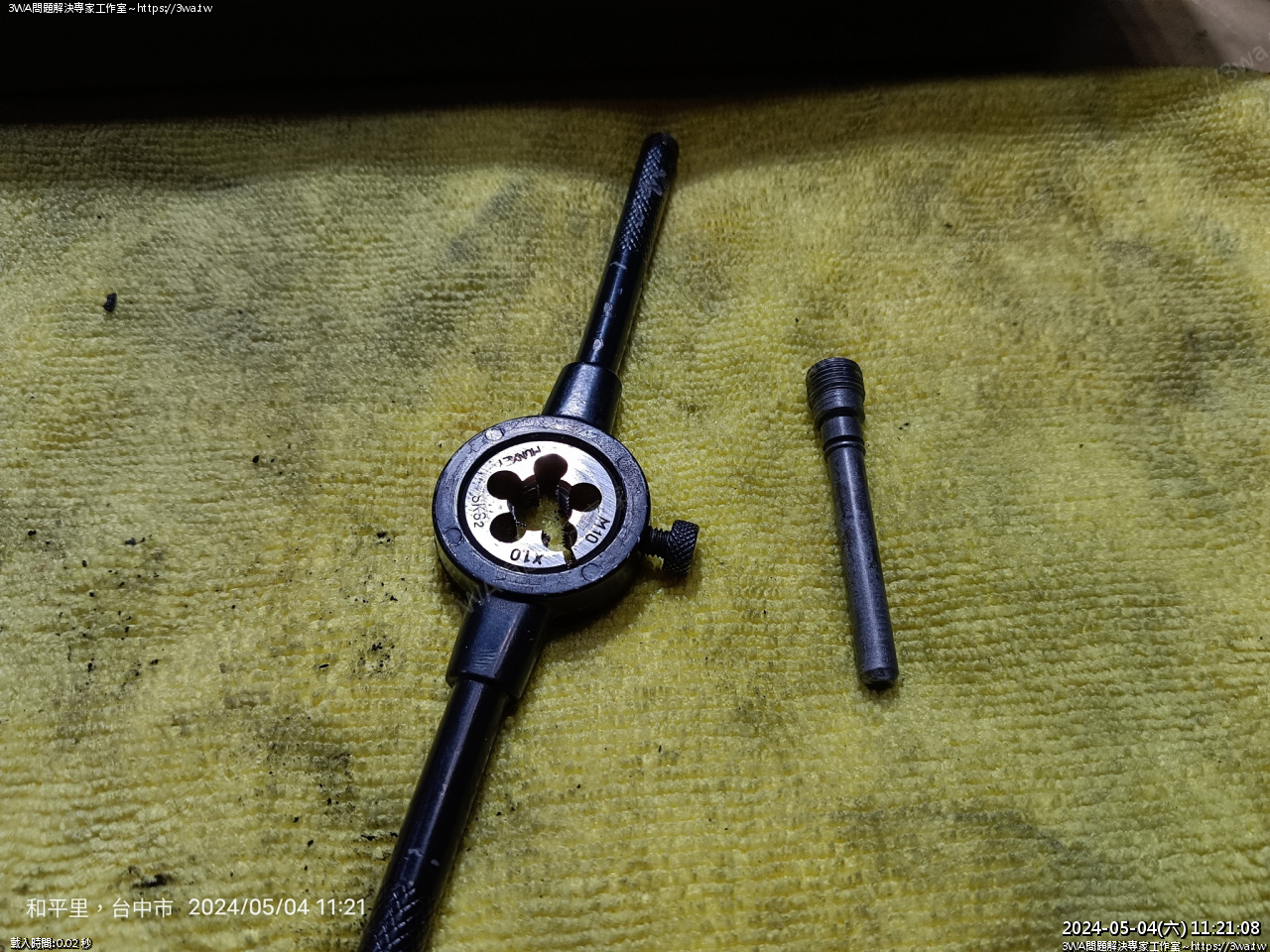

卡鉗插銷,M10xP1.0
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795292.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795292.jpg)
時間差不多了,準備組裝
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795303.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795303.jpg)
卡鉗油土封,抹矽油潤滑
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795310.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795310.jpg)

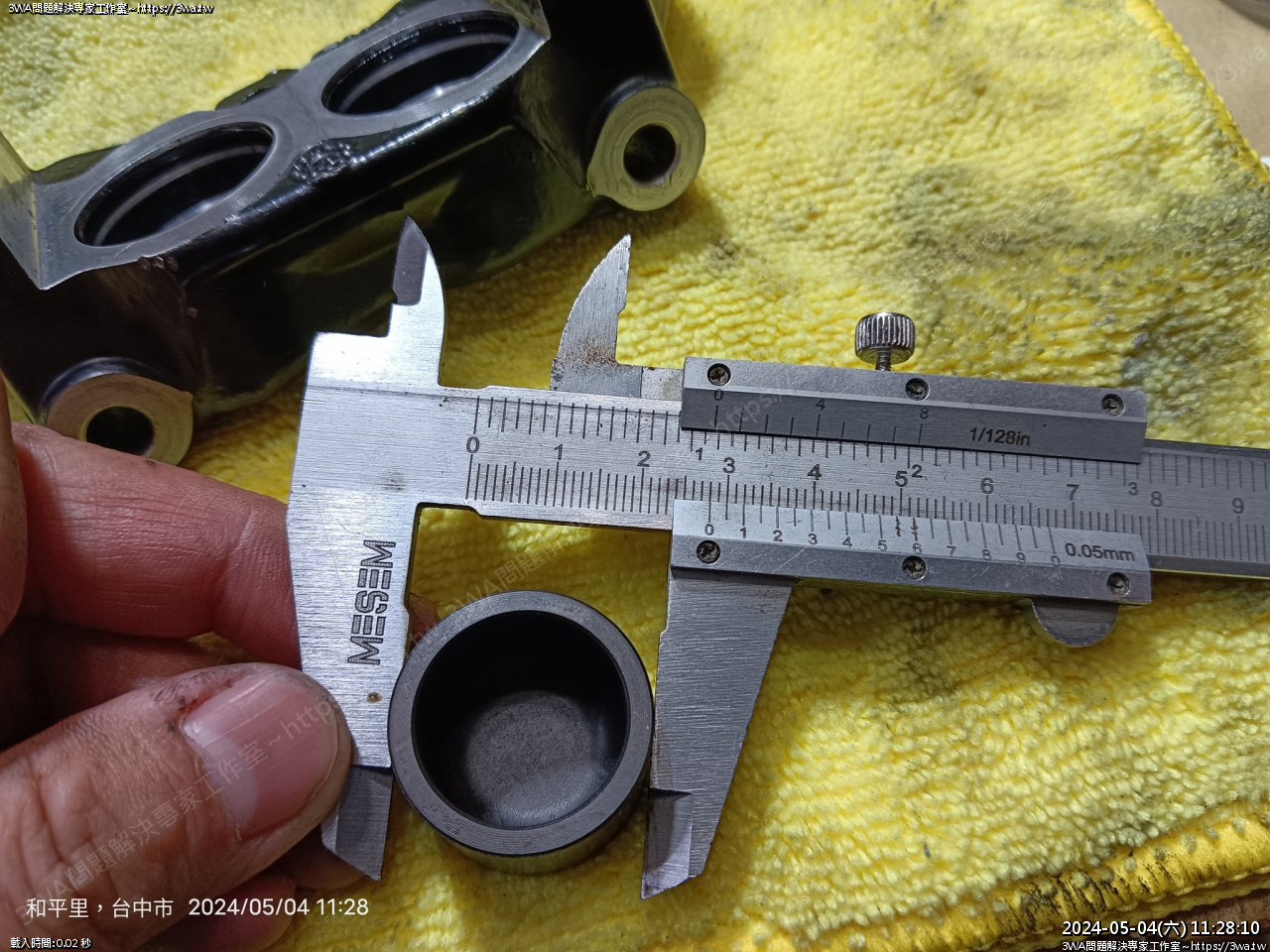

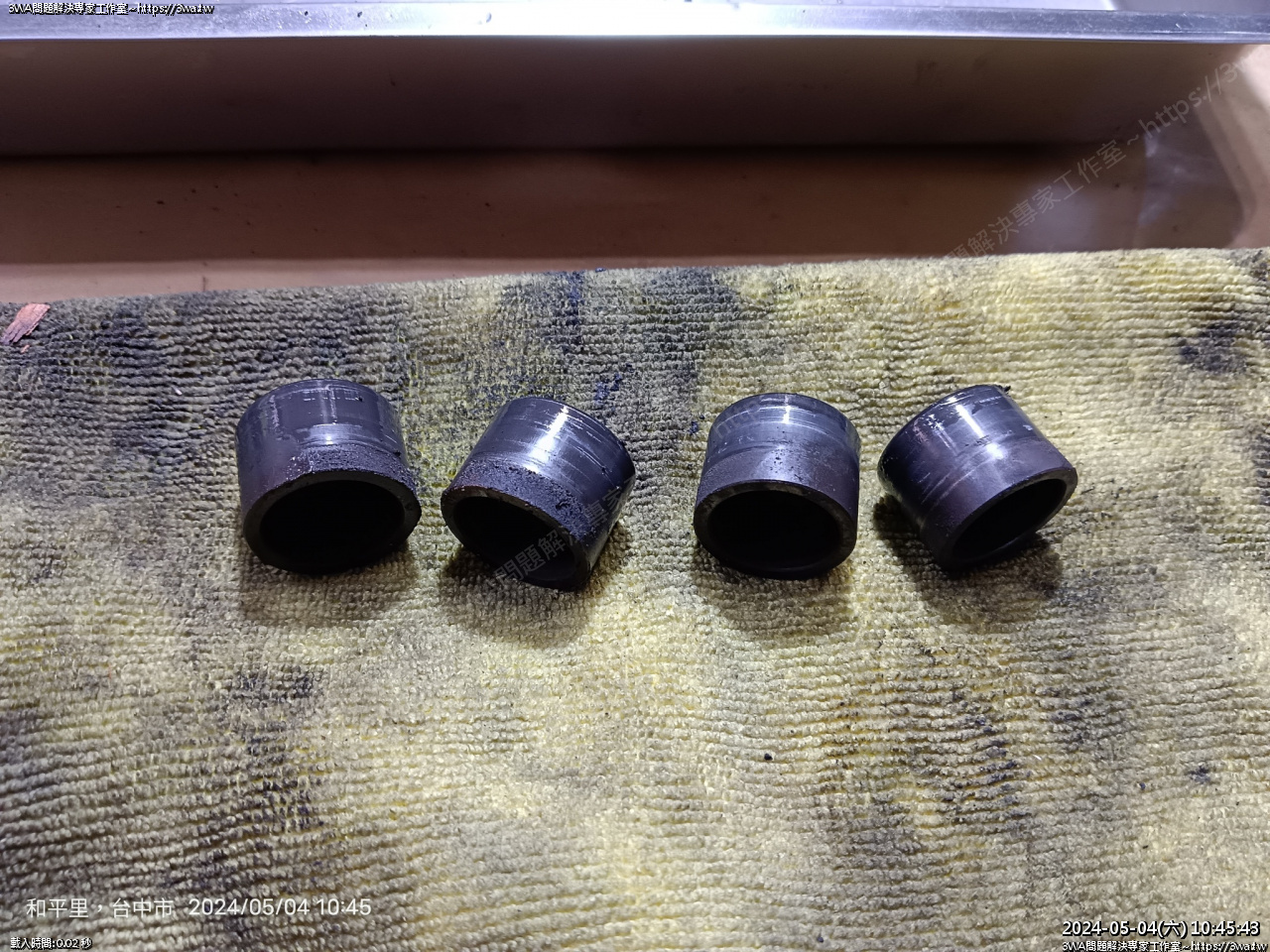

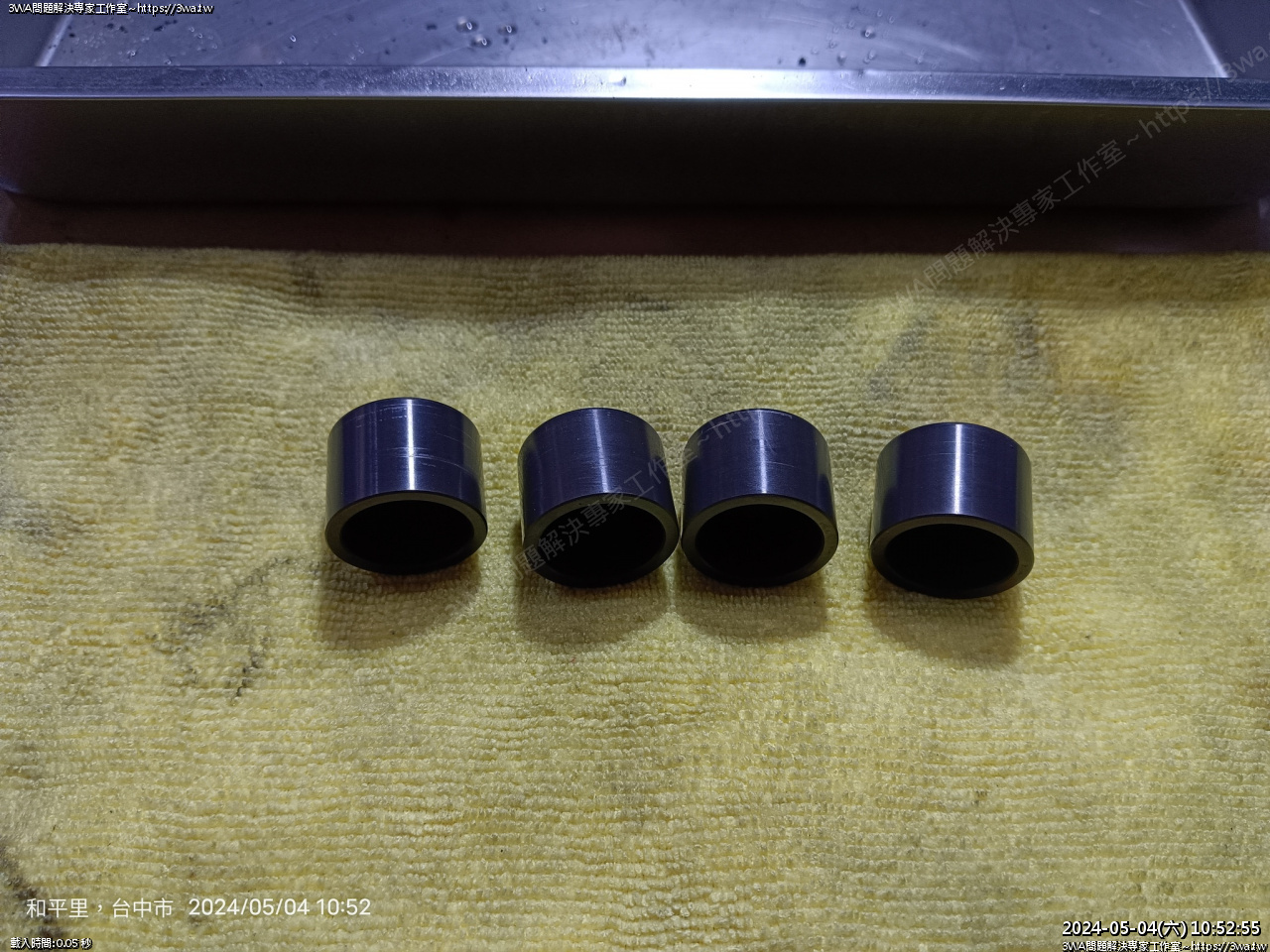

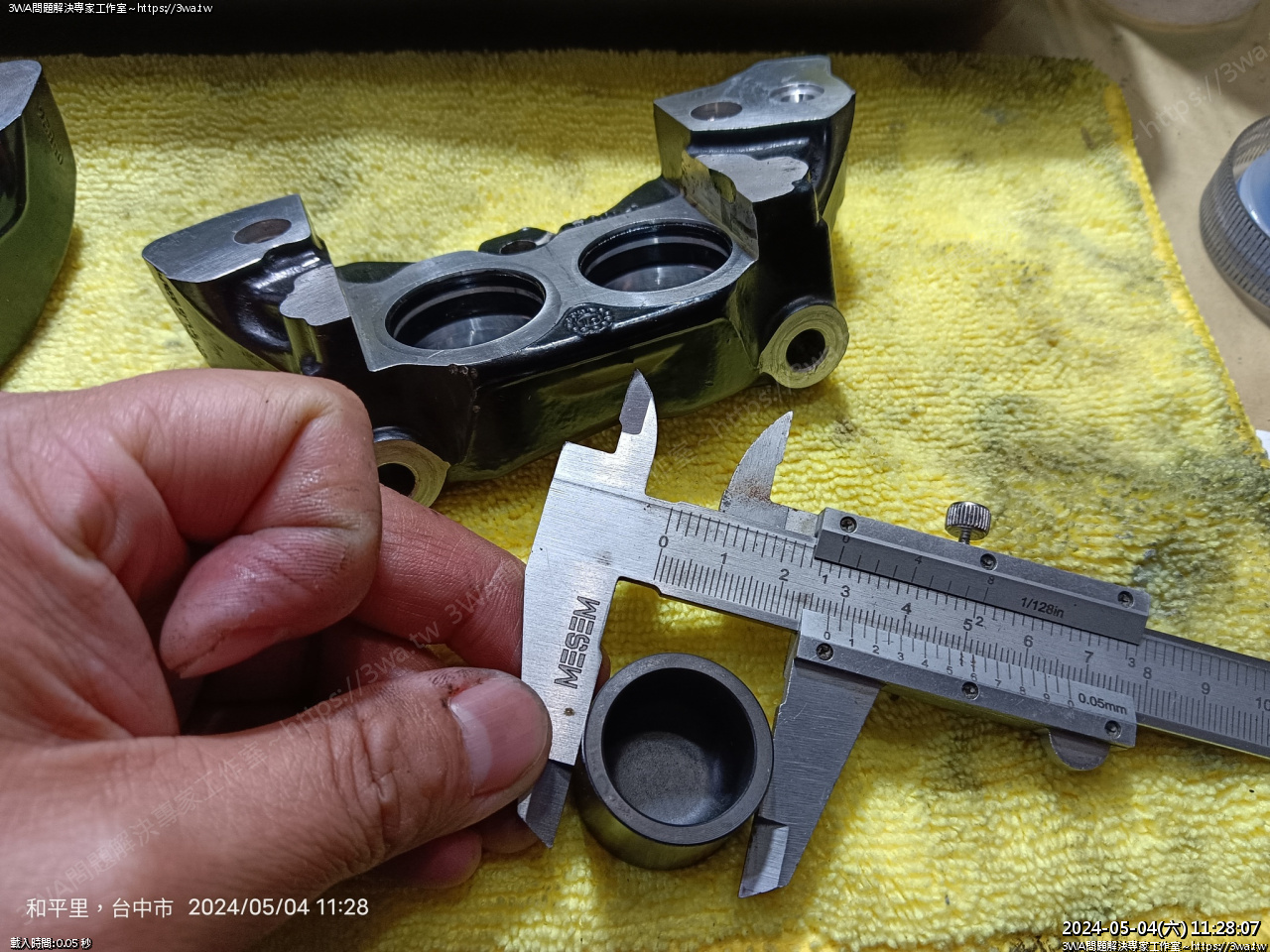

卡鉗活塞是 28mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795319.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795319.jpg)
沒錯吧,28mm 四顆都一樣大
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795324.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795324.jpg)
活塞裝上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795329.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795329.jpg)
重要的油封,抹些矽油裝上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795334.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795334.jpg)
乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795339.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795339.jpg)
合併螺絲,上螺絲膠
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795345.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795345.jpg)

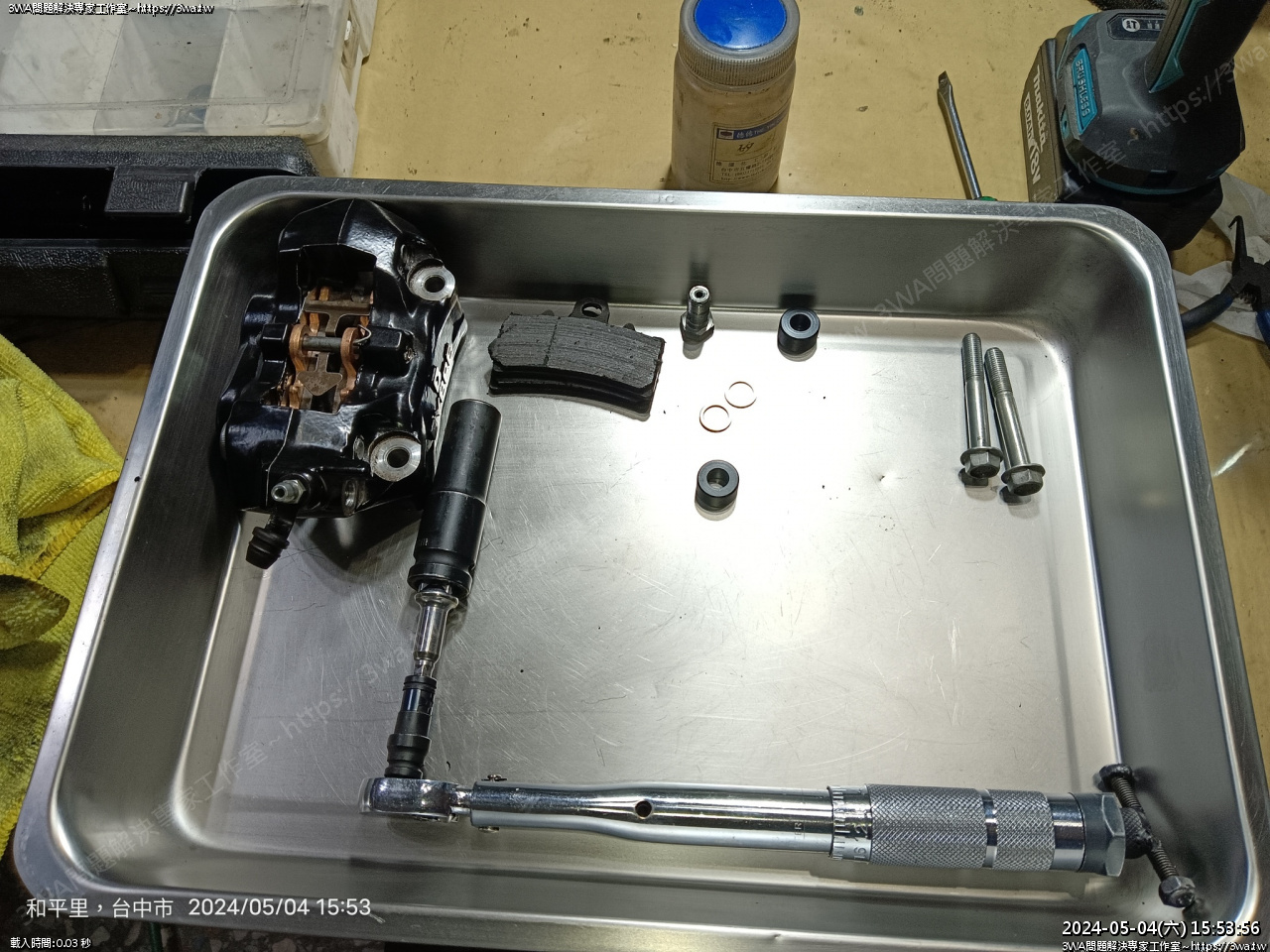

鎖上,合併卡鉗,手冊沒特別提到這個扭力值是鎖多少
依 FZR 的經驗是 6-15 頁 3.5 kg-m
我自己是覺得有上螺絲膠鎖 20Nm~24Nm 即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795350.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795350.jpg)

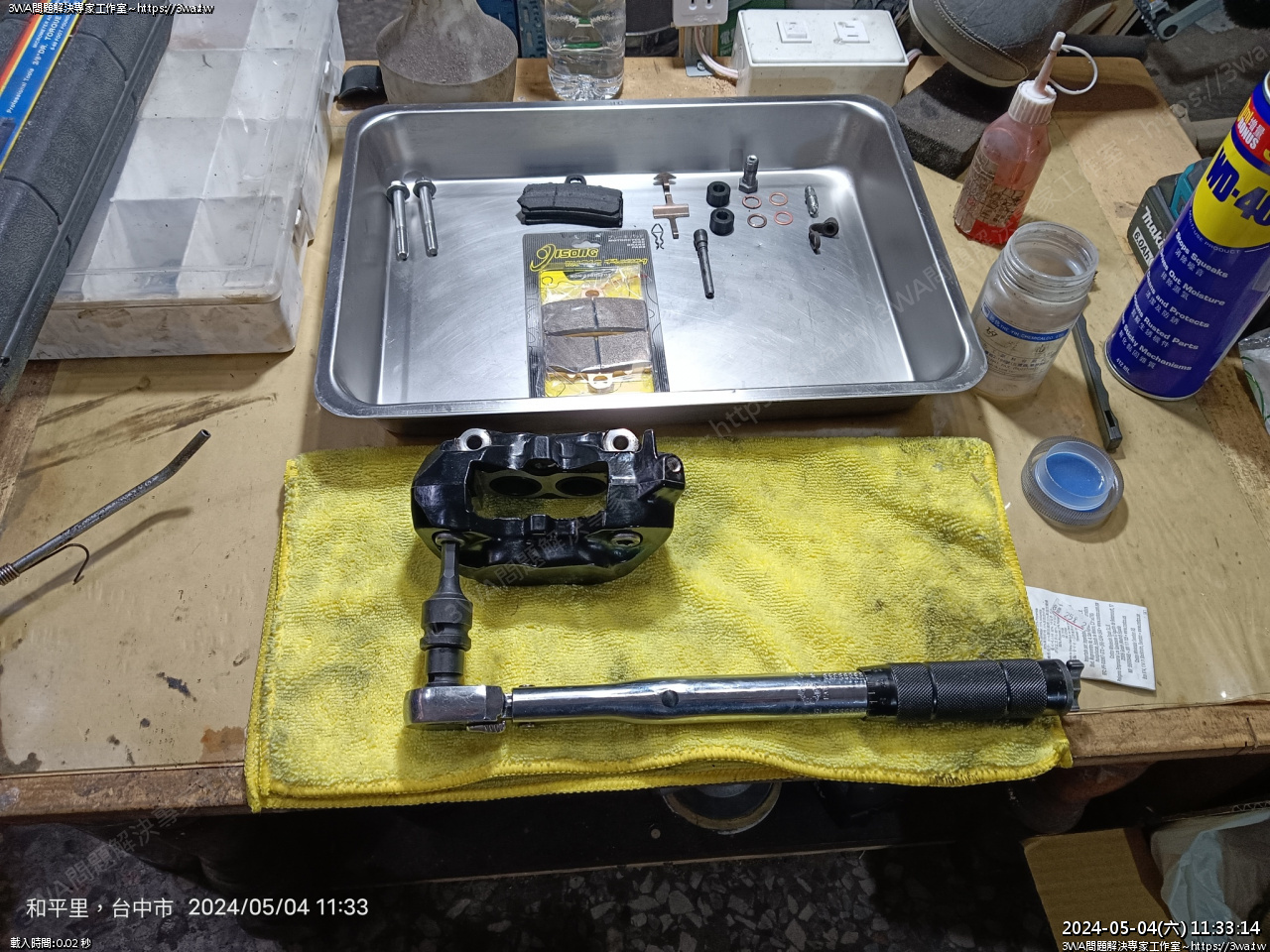

安裝來令片
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795362.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795362.jpg)

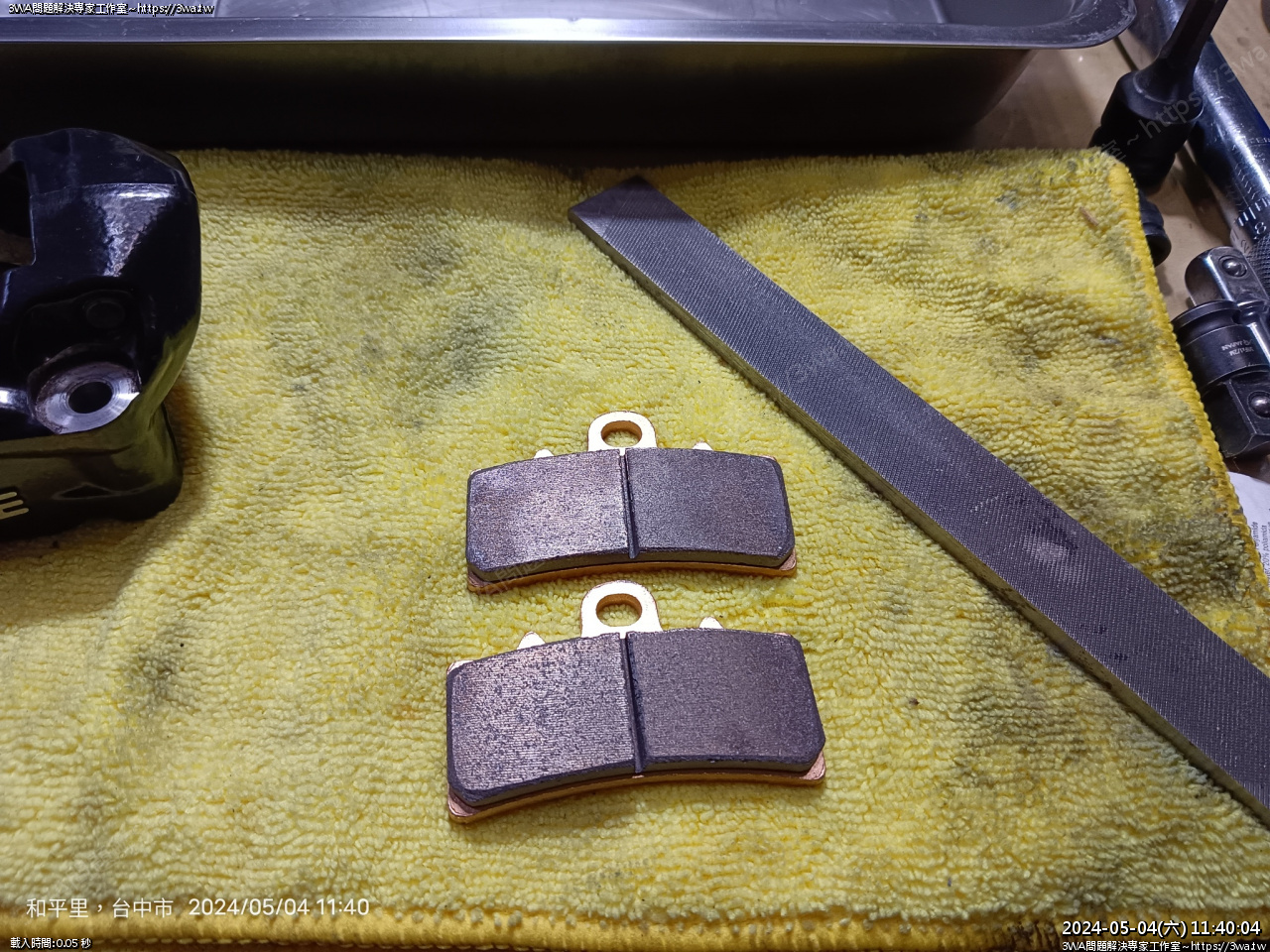

新的來令片,邊緣挫些導角
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795367.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795367.jpg)
裝入,來令片插銷點一滴螺絲膠
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795373.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795373.jpg)

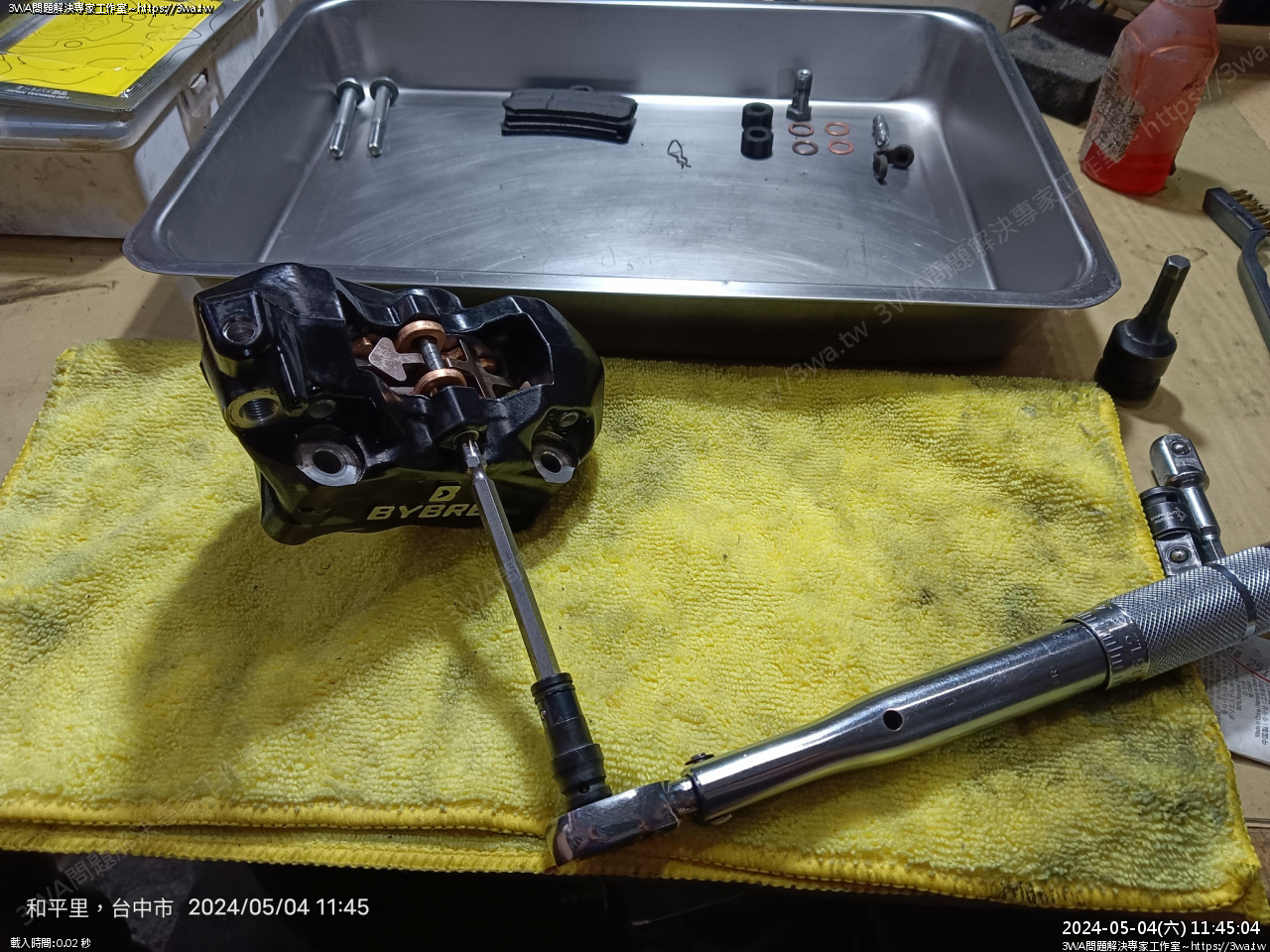

手冊也沒提到插鑽鎖多緊
依經驗,有上膠螺絲的話大概 10~12Nm
沒上螺絲膠 14Nm 即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795379.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795379.jpg)
固定鐵絲裝上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795384.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795384.jpg)

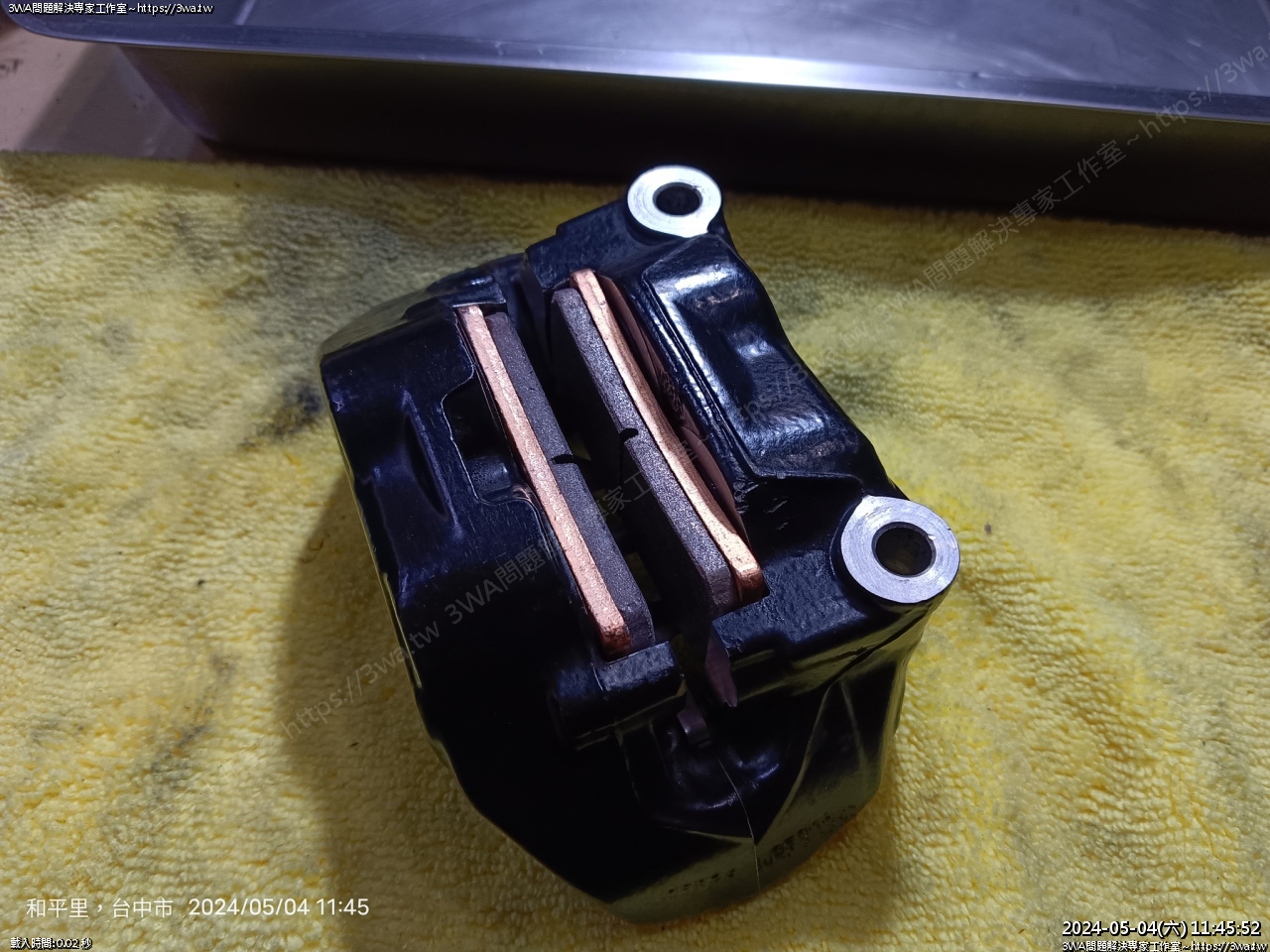

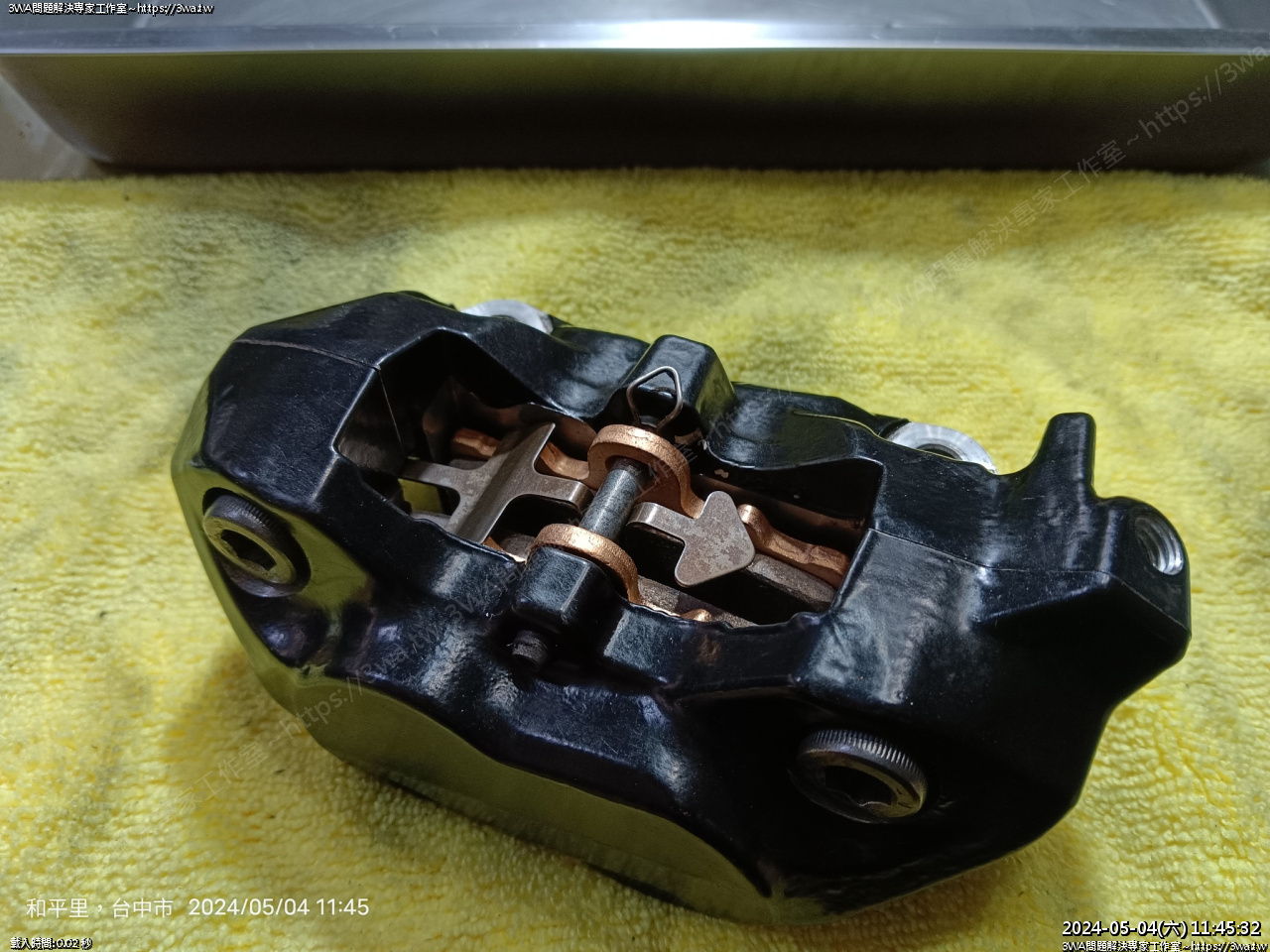

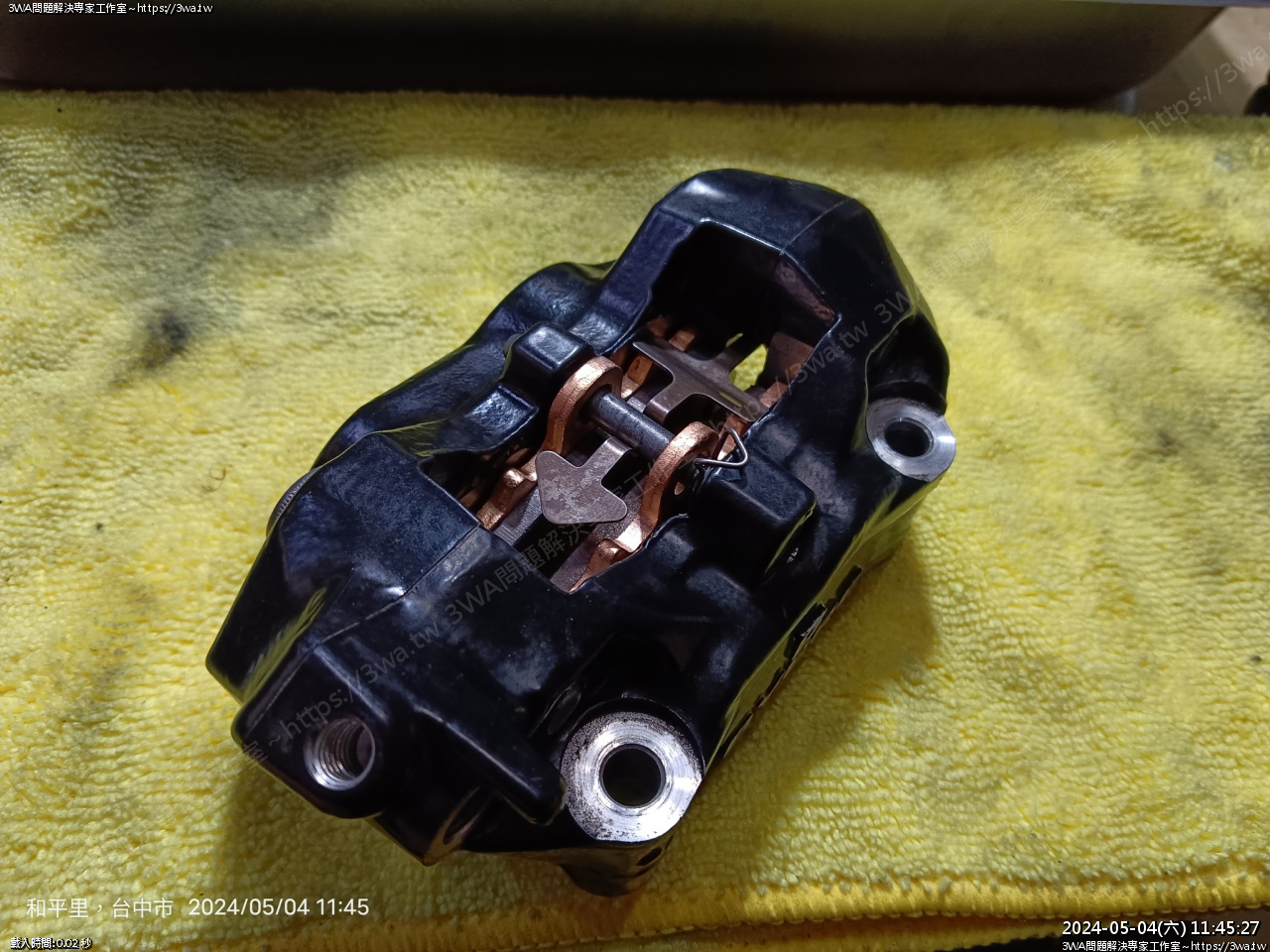

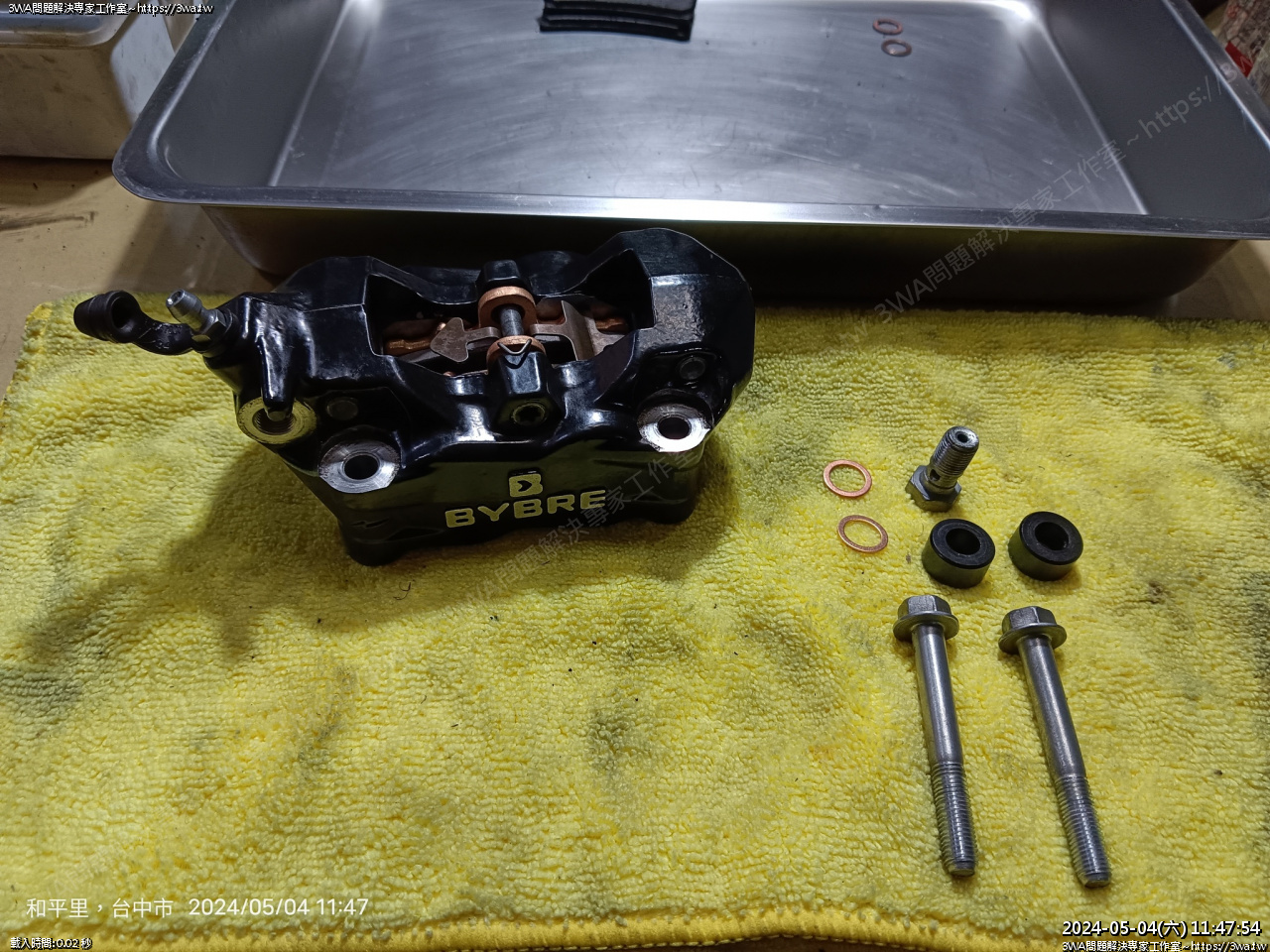

卡鉗好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795390.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795390.jpg)
來令片
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795398.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714795398.jpg)

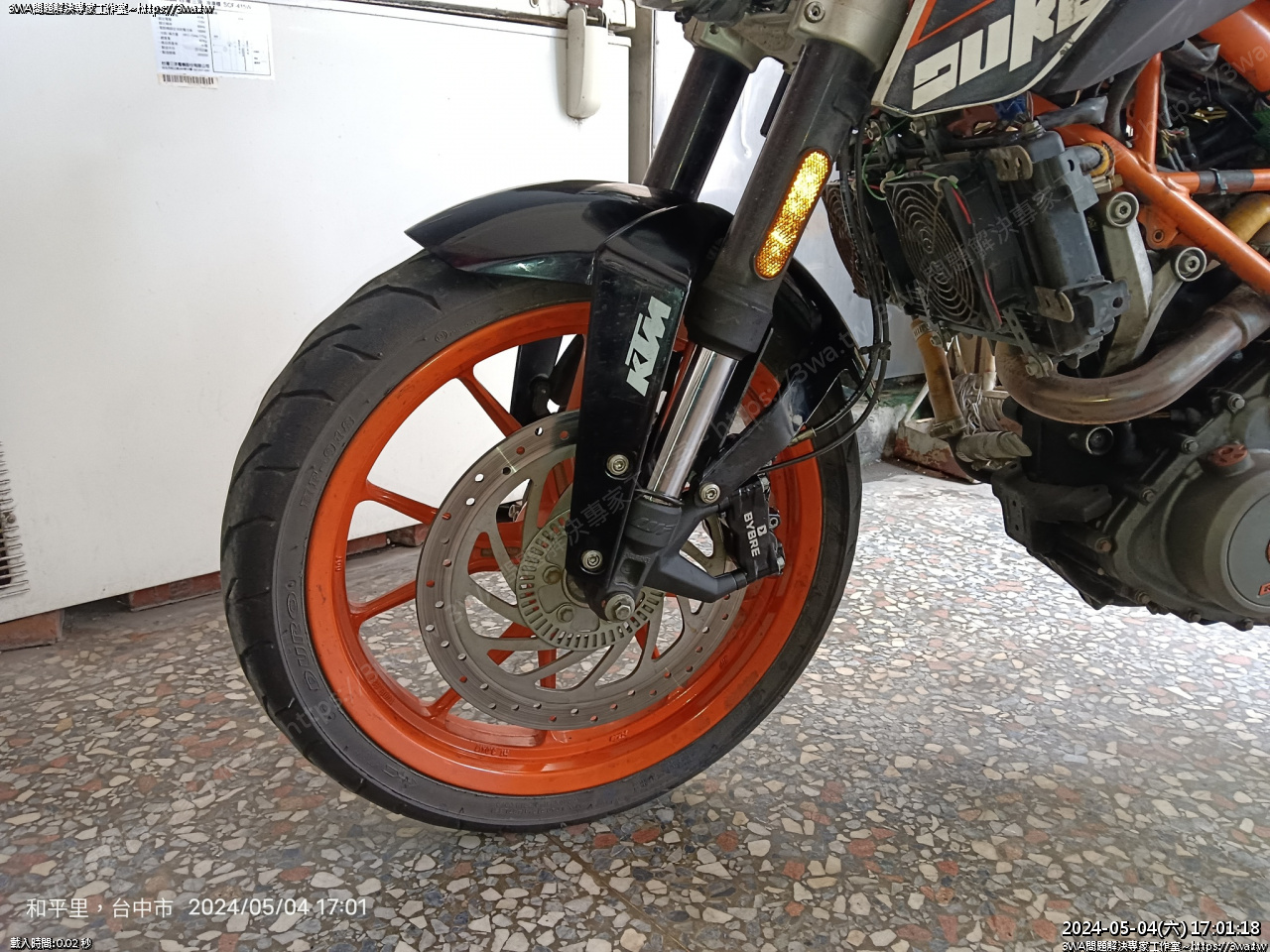

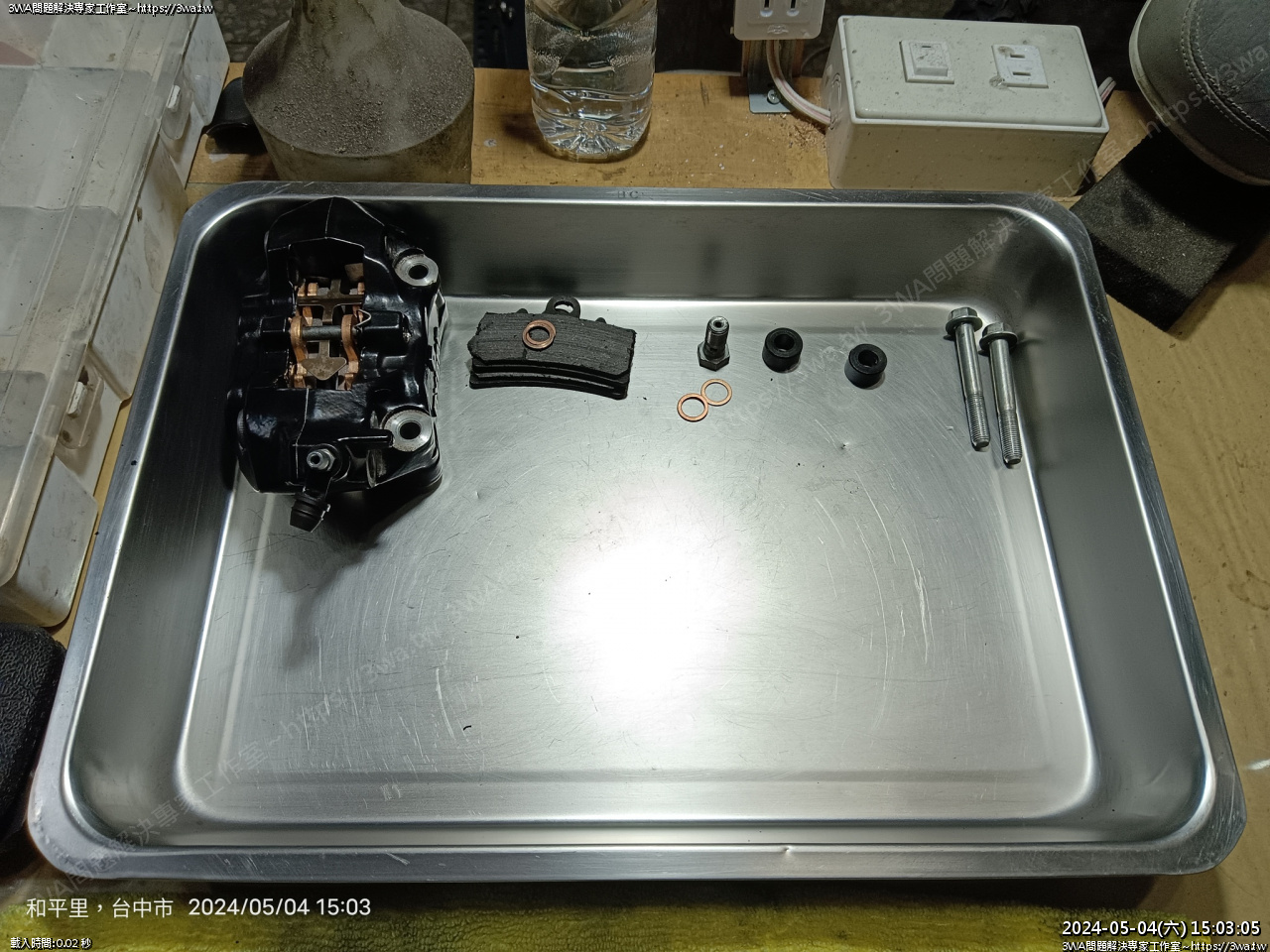

卡鉗的部分大概是這樣
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813763.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813763.jpg)

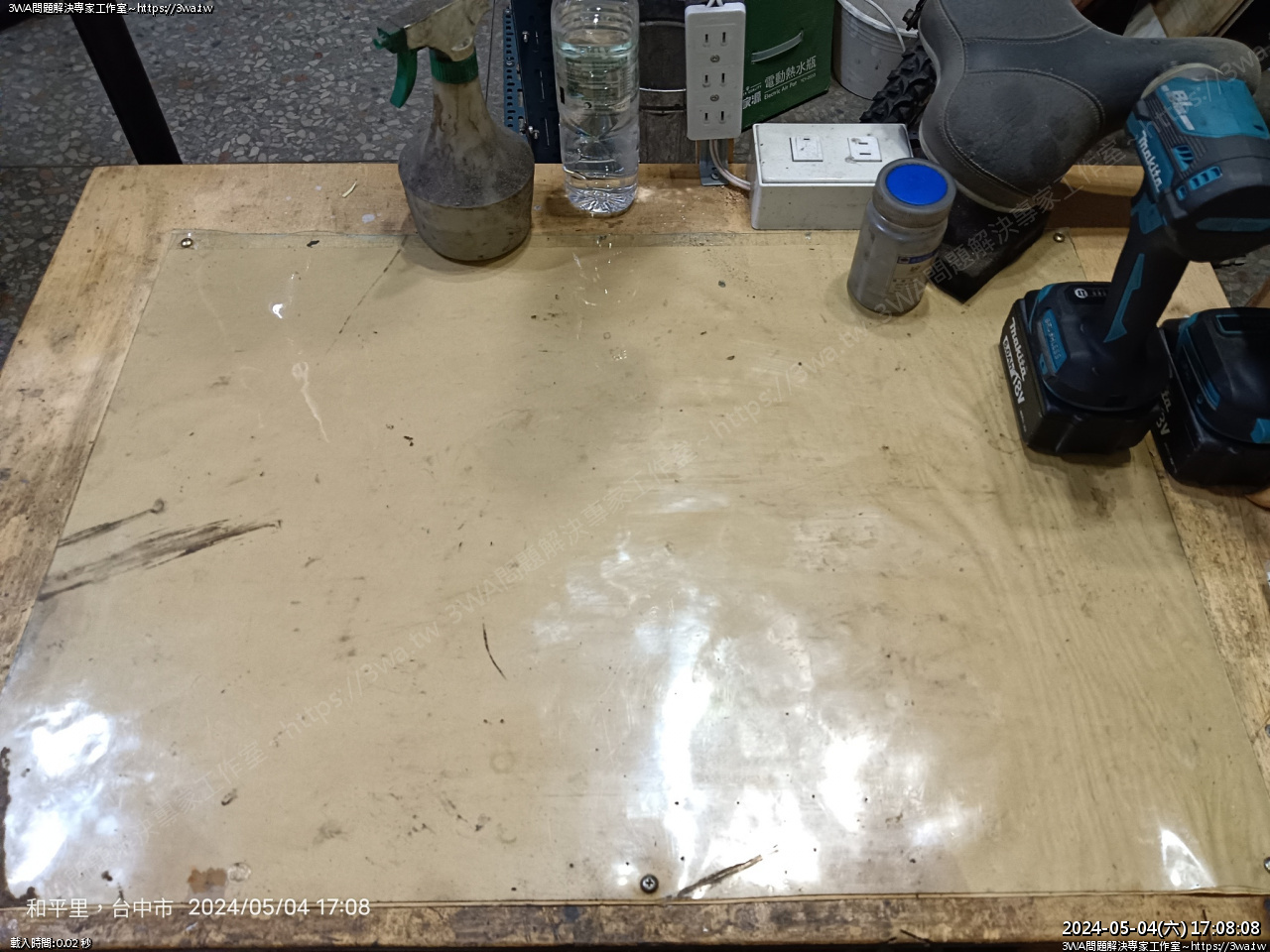

收拾
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813771.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813771.jpg)

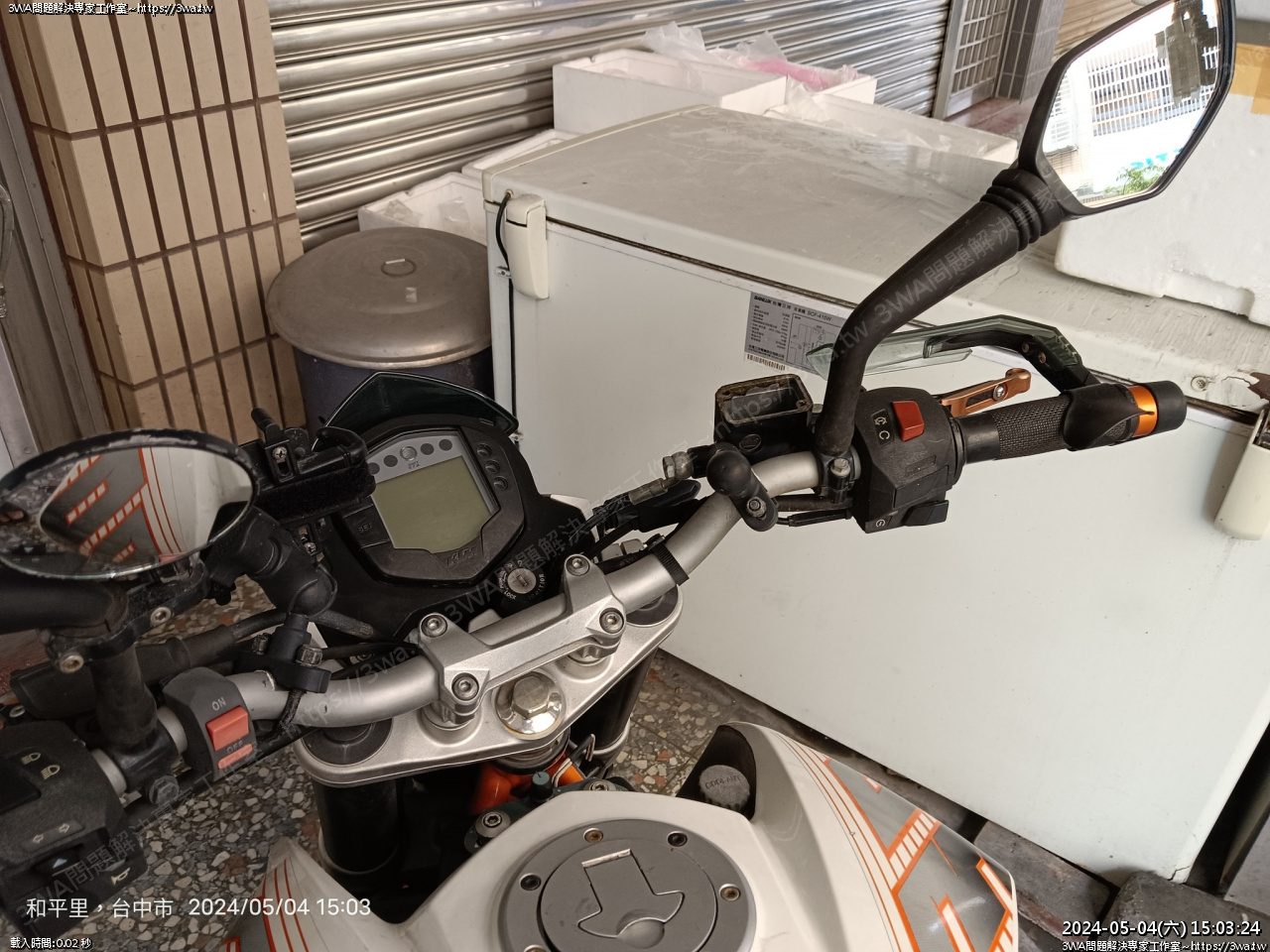

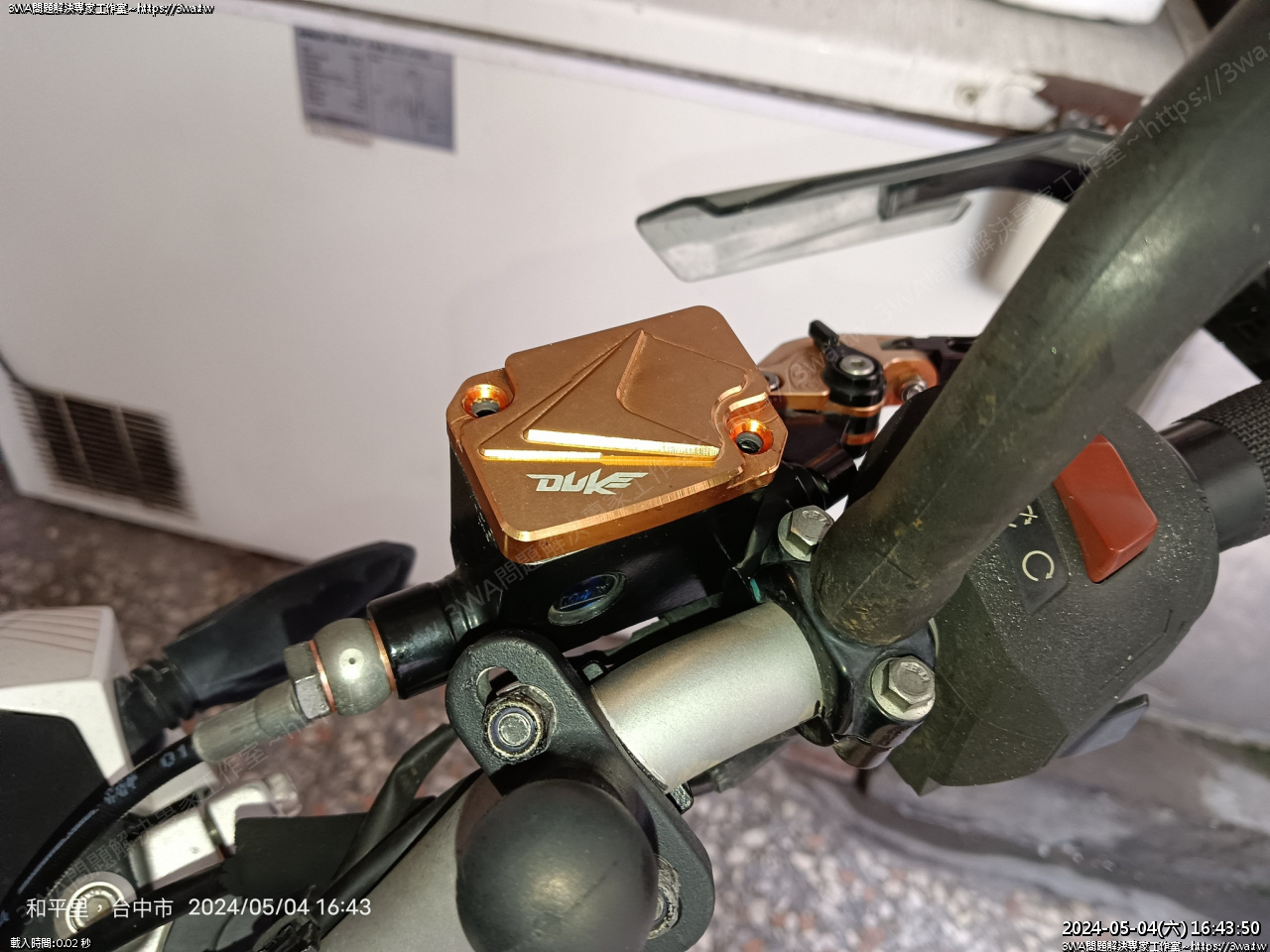

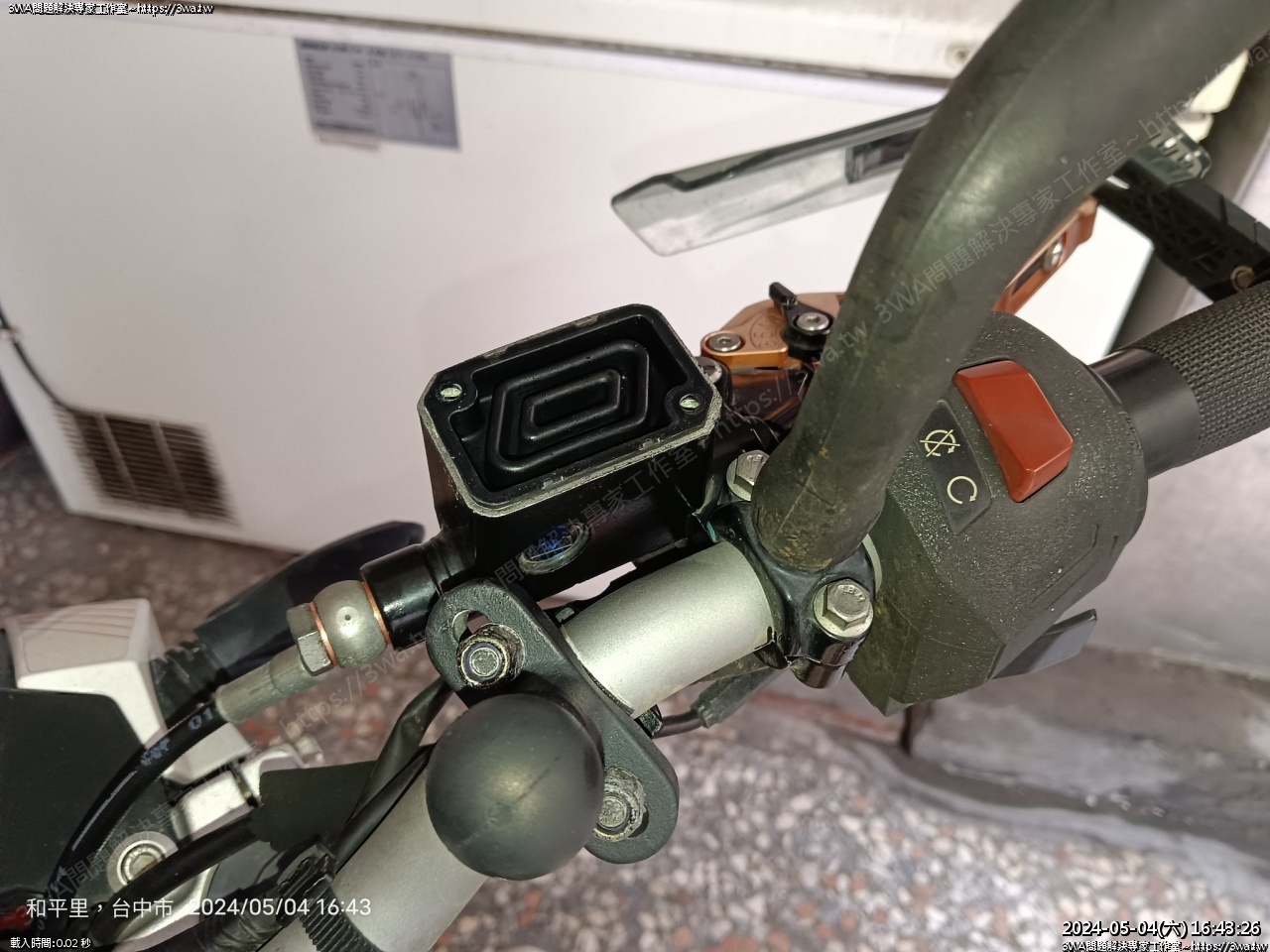

接下來換總泵
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813773.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813773.jpg)

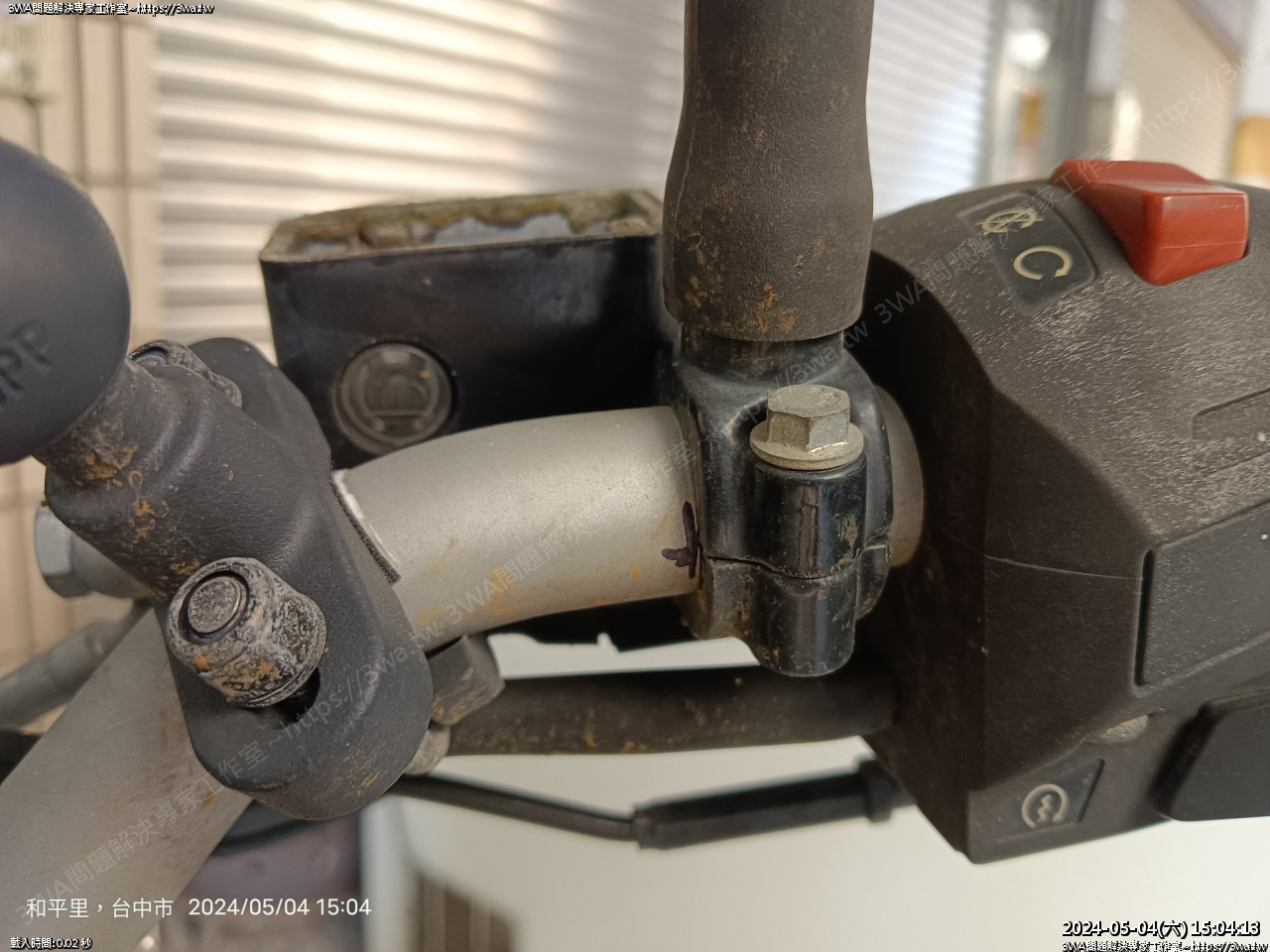

這裡先作記號
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813775.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813775.jpg)
14mm 螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813777.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813777.jpg)

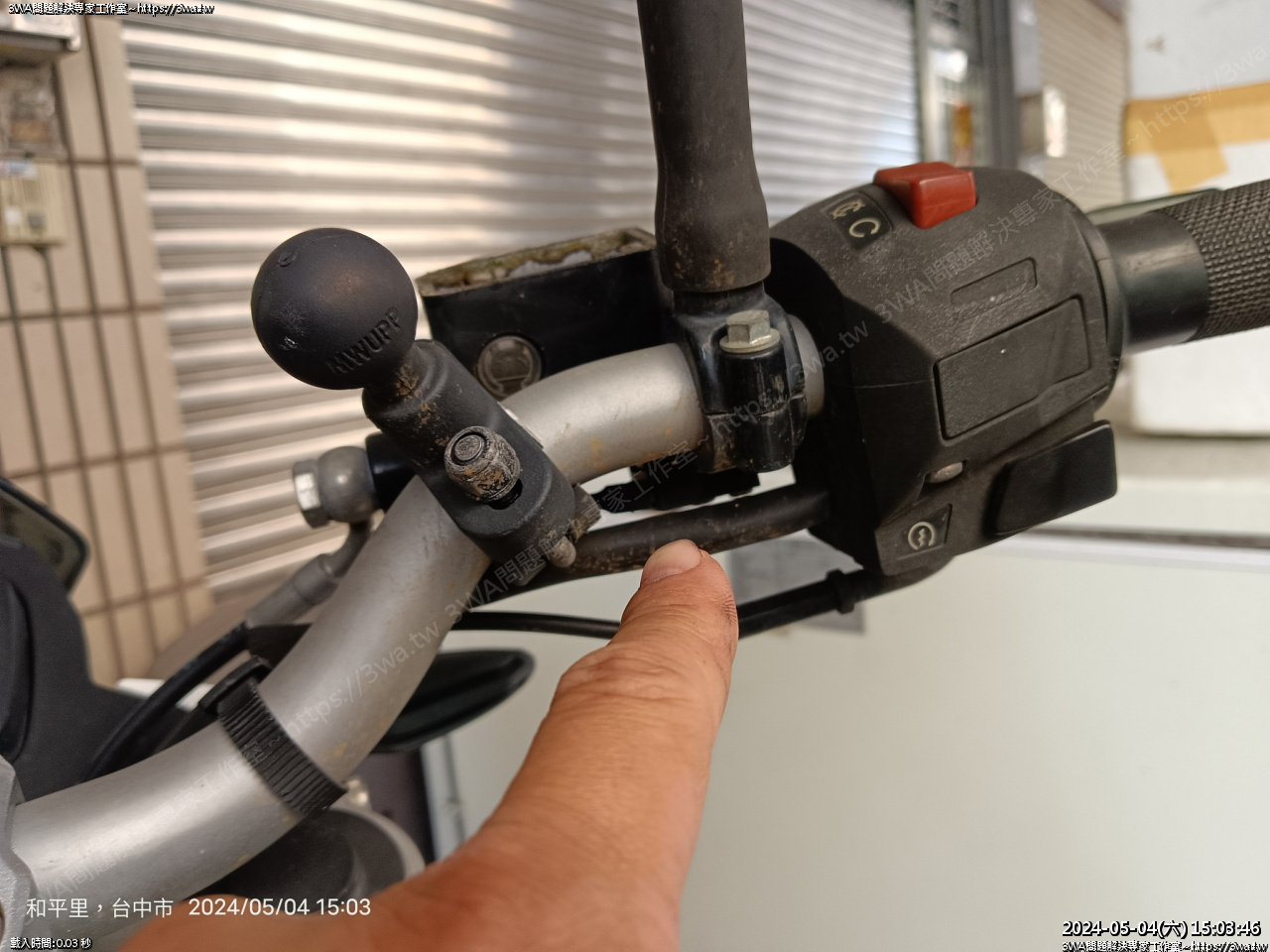

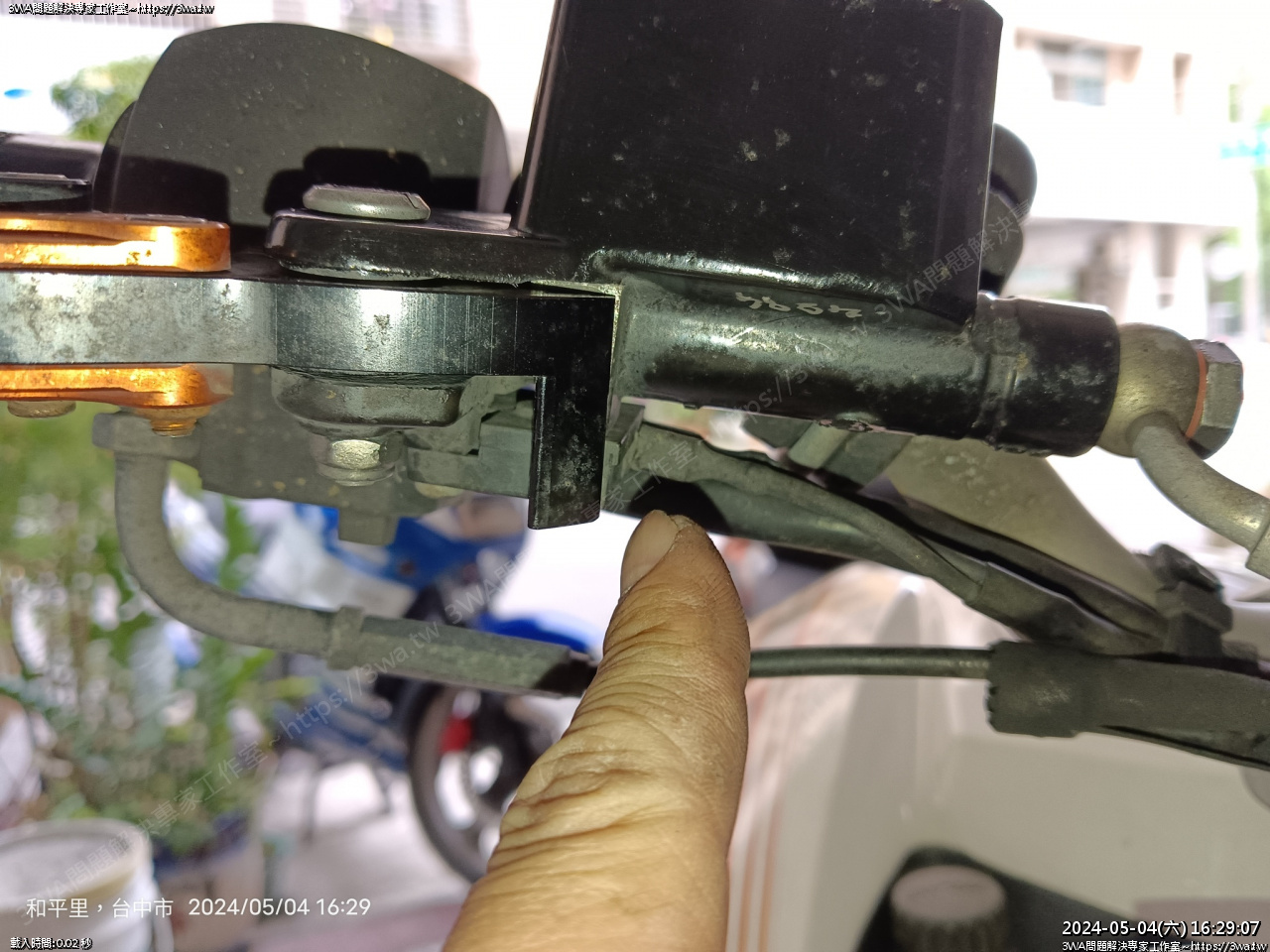

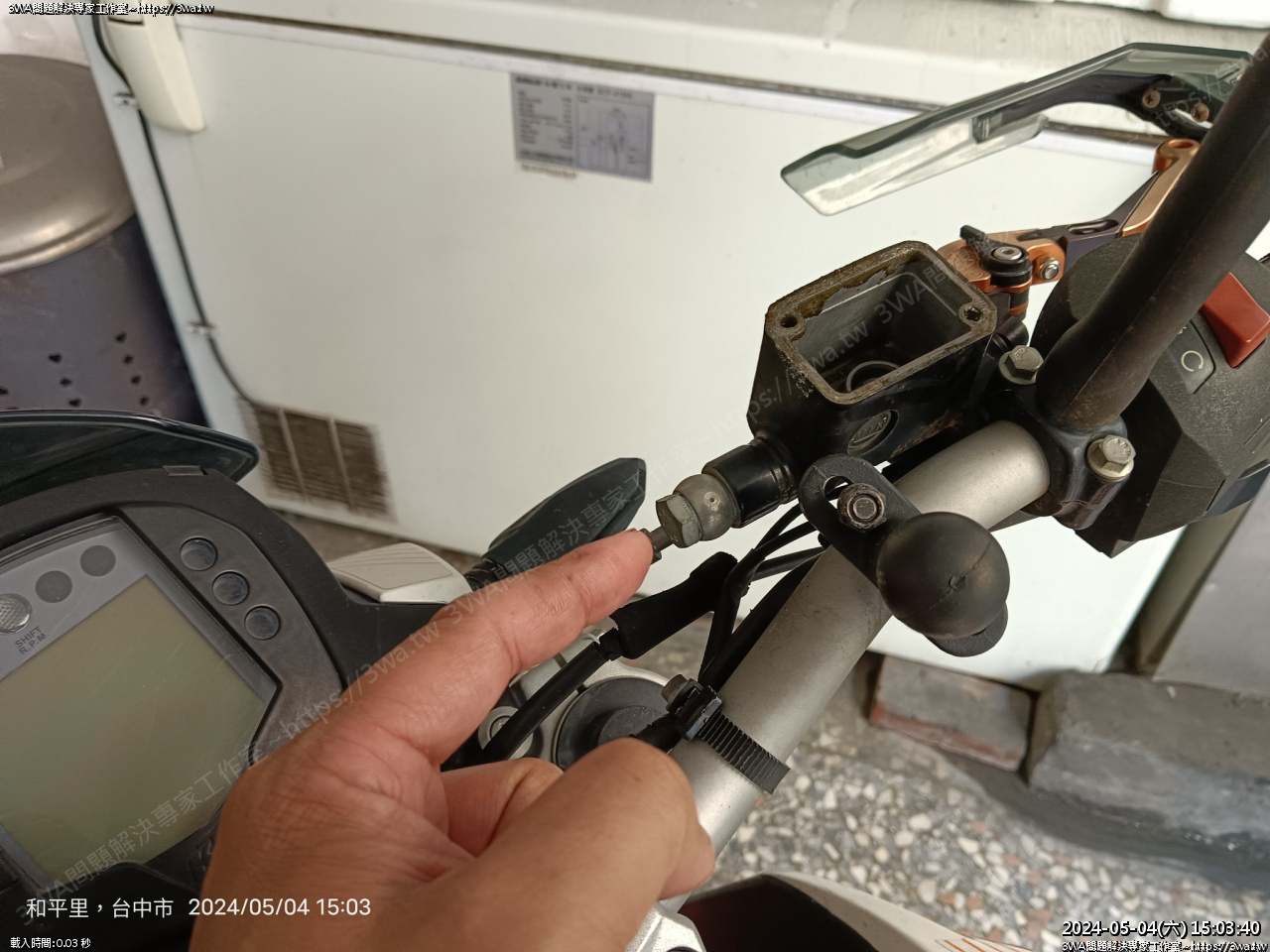

下面這裡有煞車燈接頭
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813780.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813780.jpg)
先用麥克筆畫一下,等會就直接用這個點抓角度
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813784.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813784.jpg)

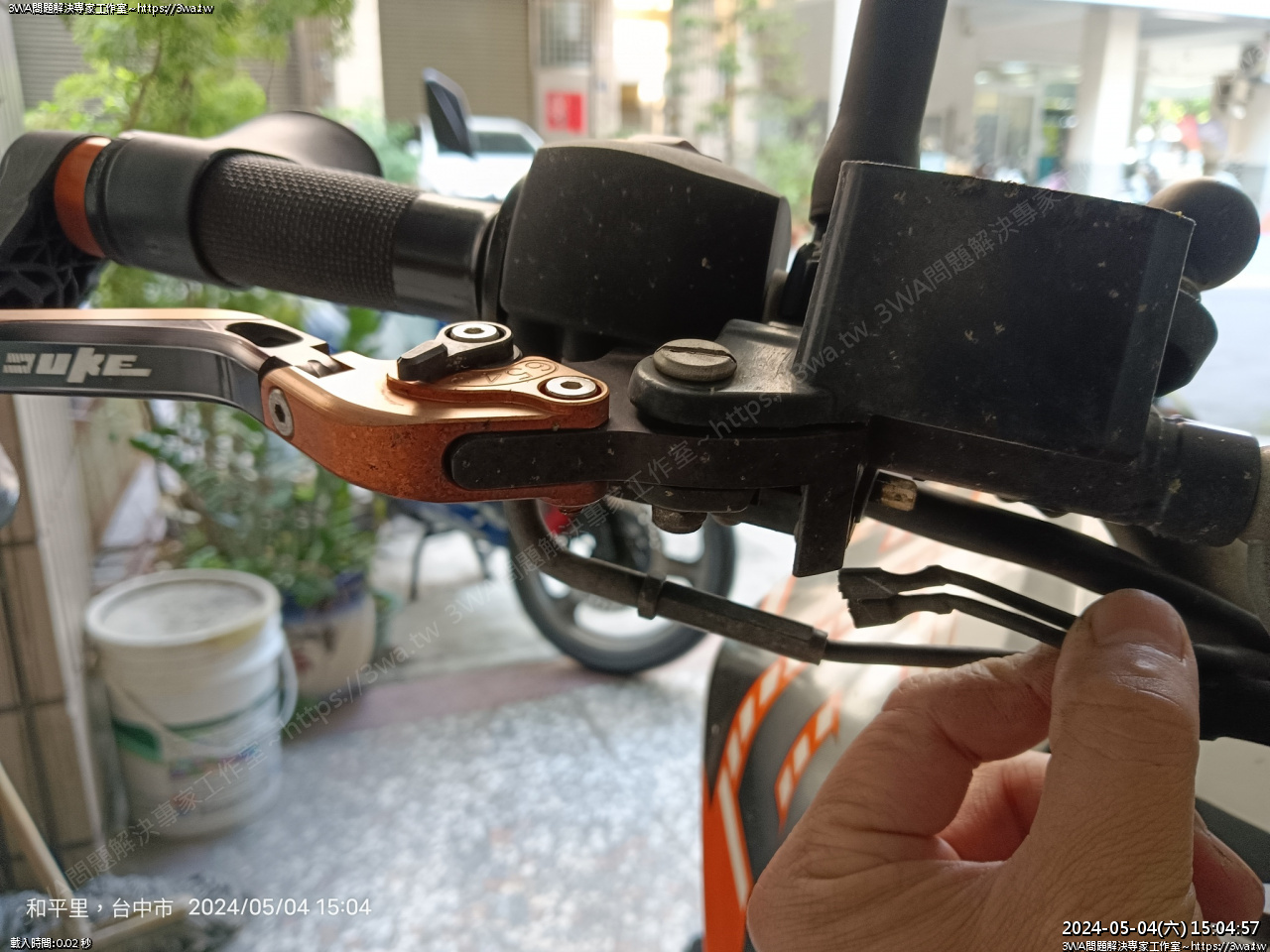

煞車燈接頭拔除
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813786.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813786.jpg)
準備拆下總泵,布包好
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813788.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813788.jpg)
包確實
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813790.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813790.jpg)

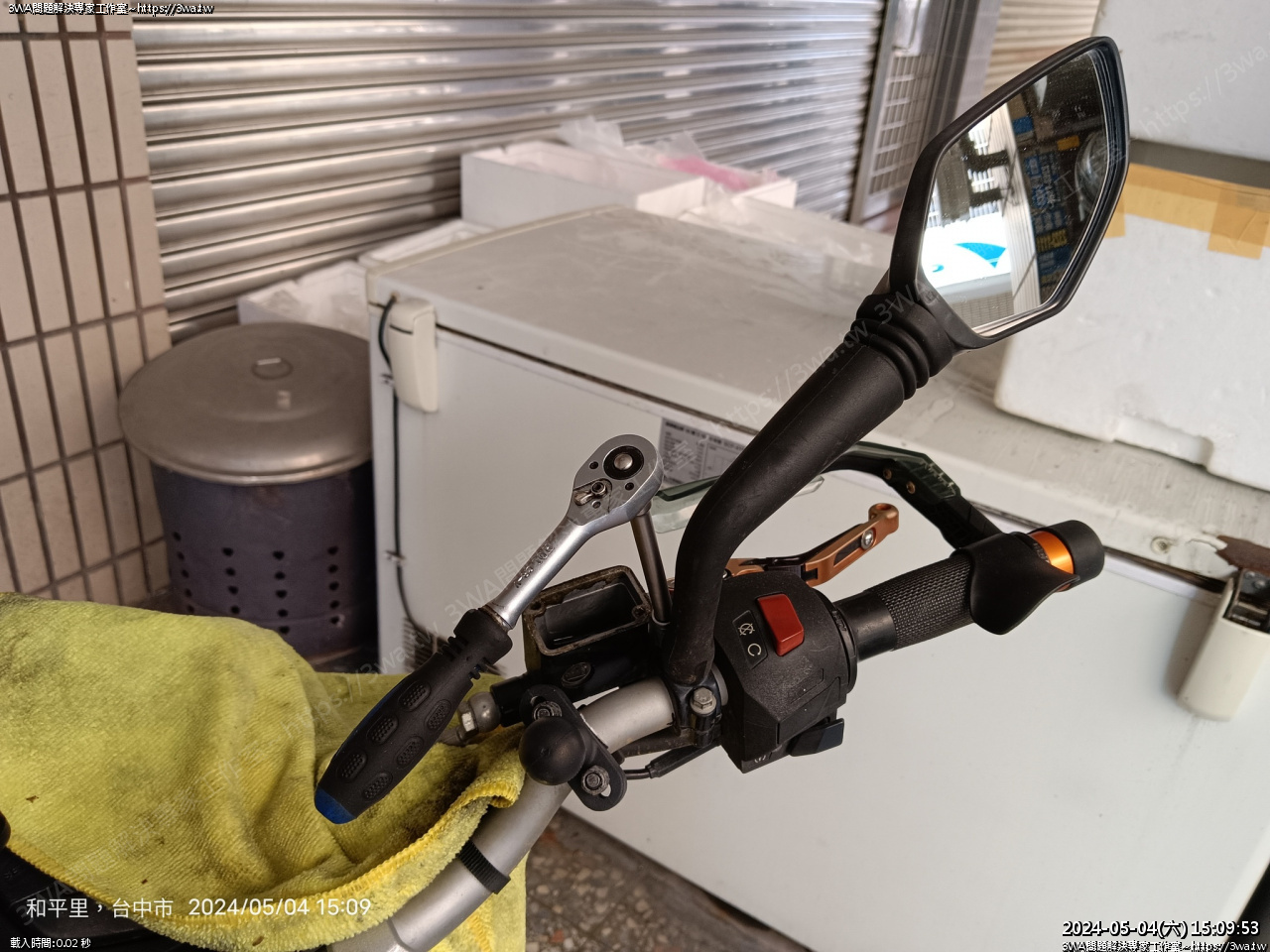

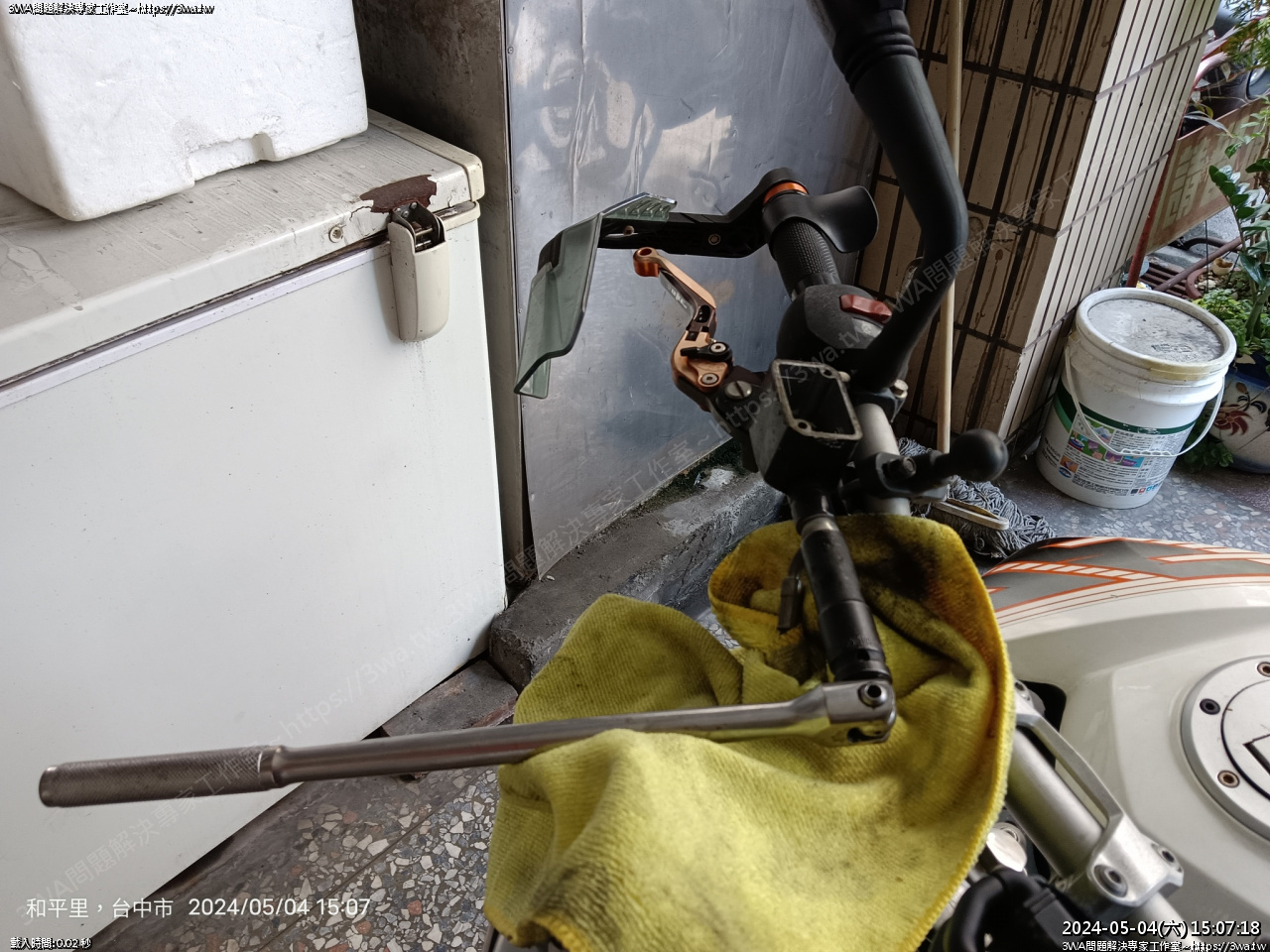

螺絲先放鬆,放鬆後不急著拆這裡
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813795.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813795.jpg)

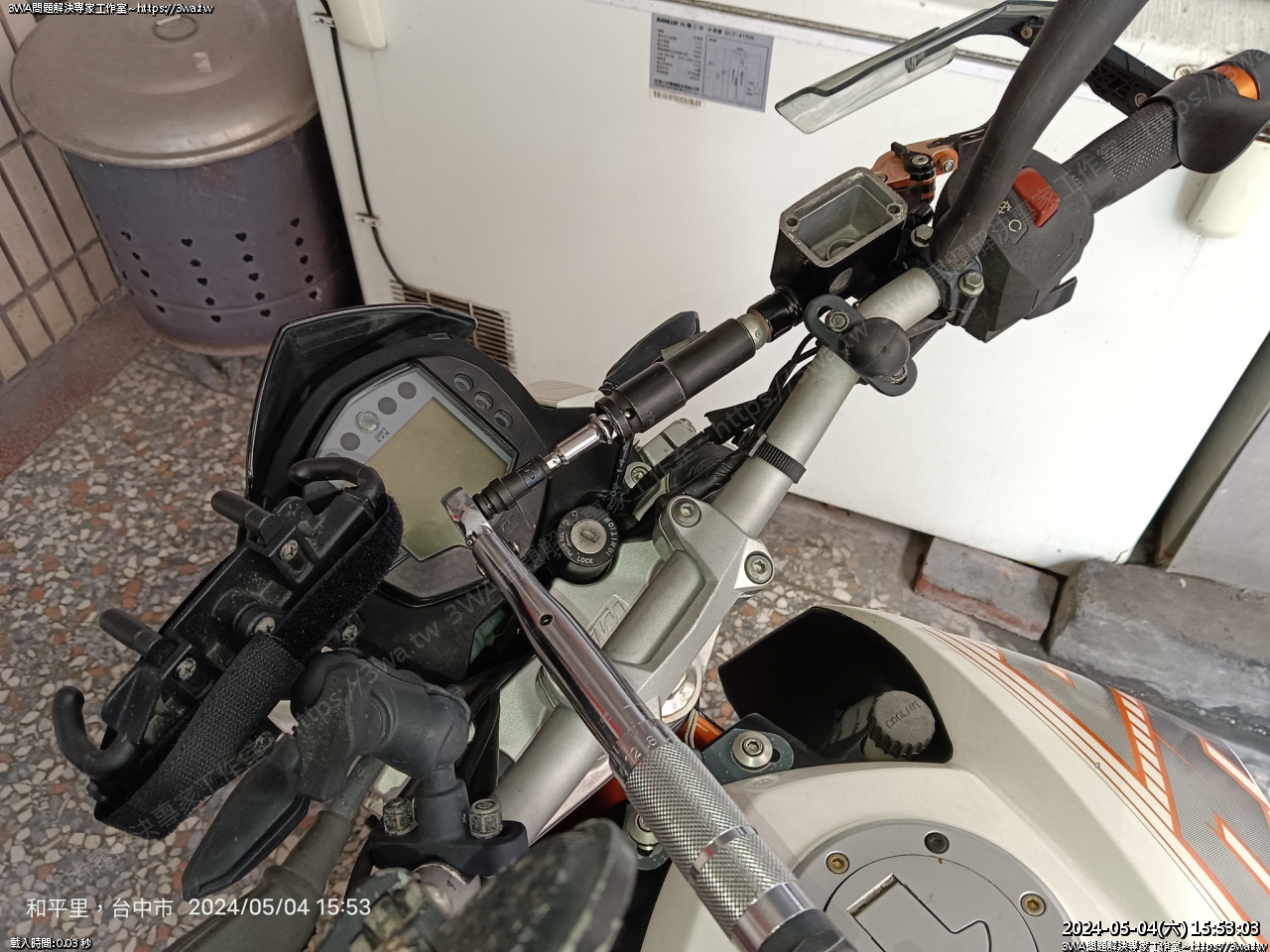

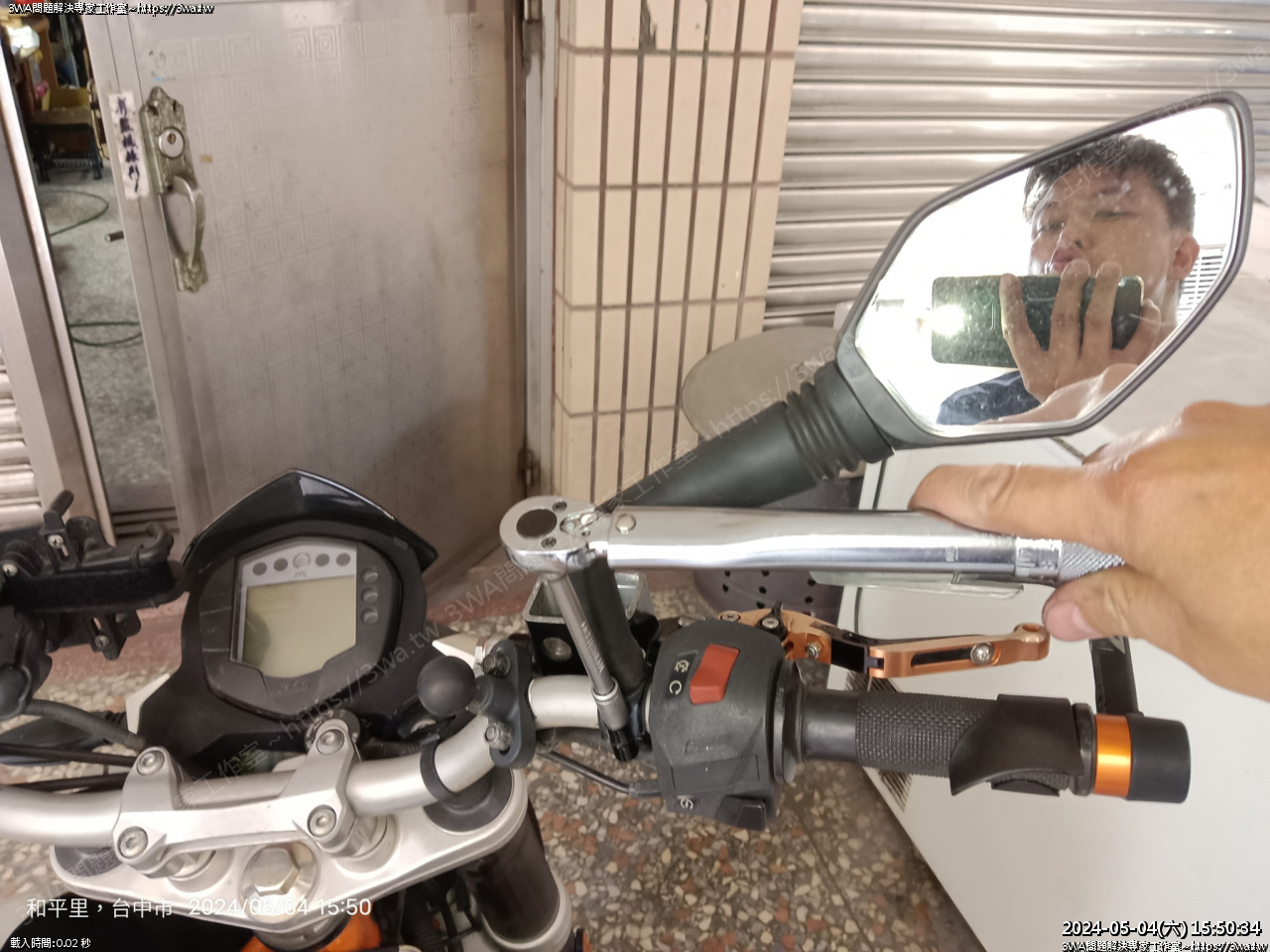

先拆上面這二支 8mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813797.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813797.jpg)
拆下照後鏡與座
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813799.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813799.jpg)
這時再拆油管螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813802.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813802.jpg)
從這個角度拆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813804.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813804.jpg)

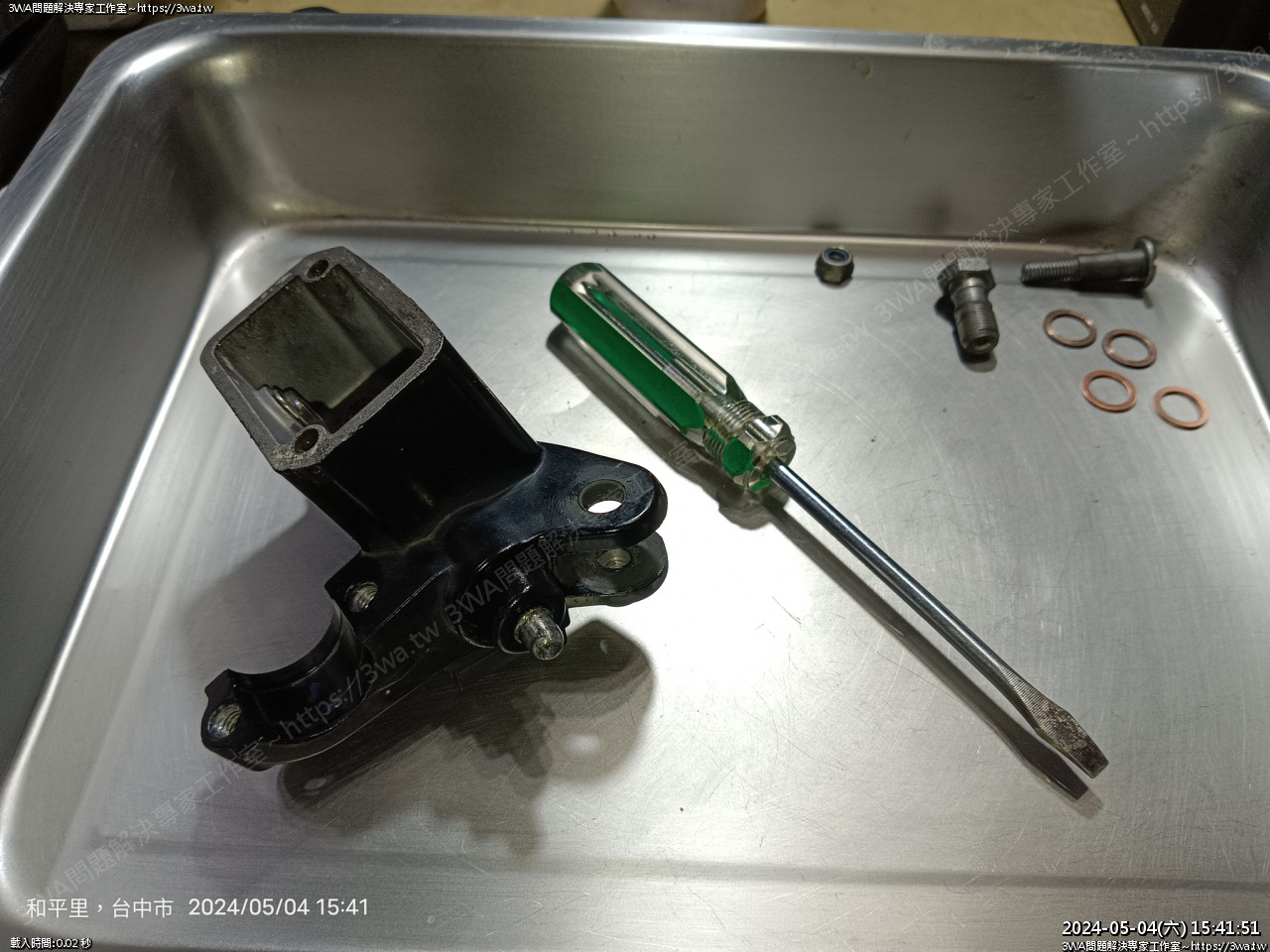

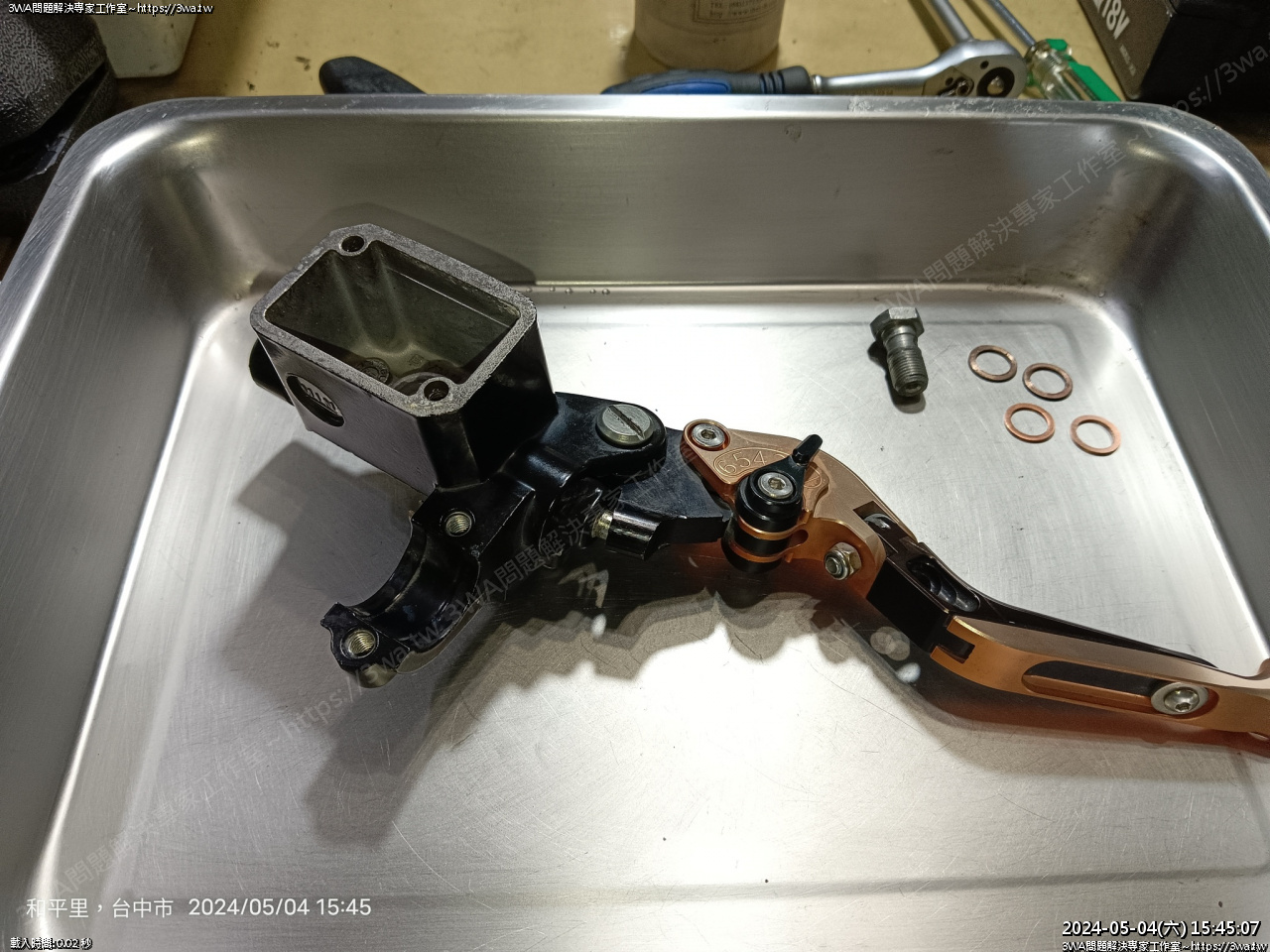

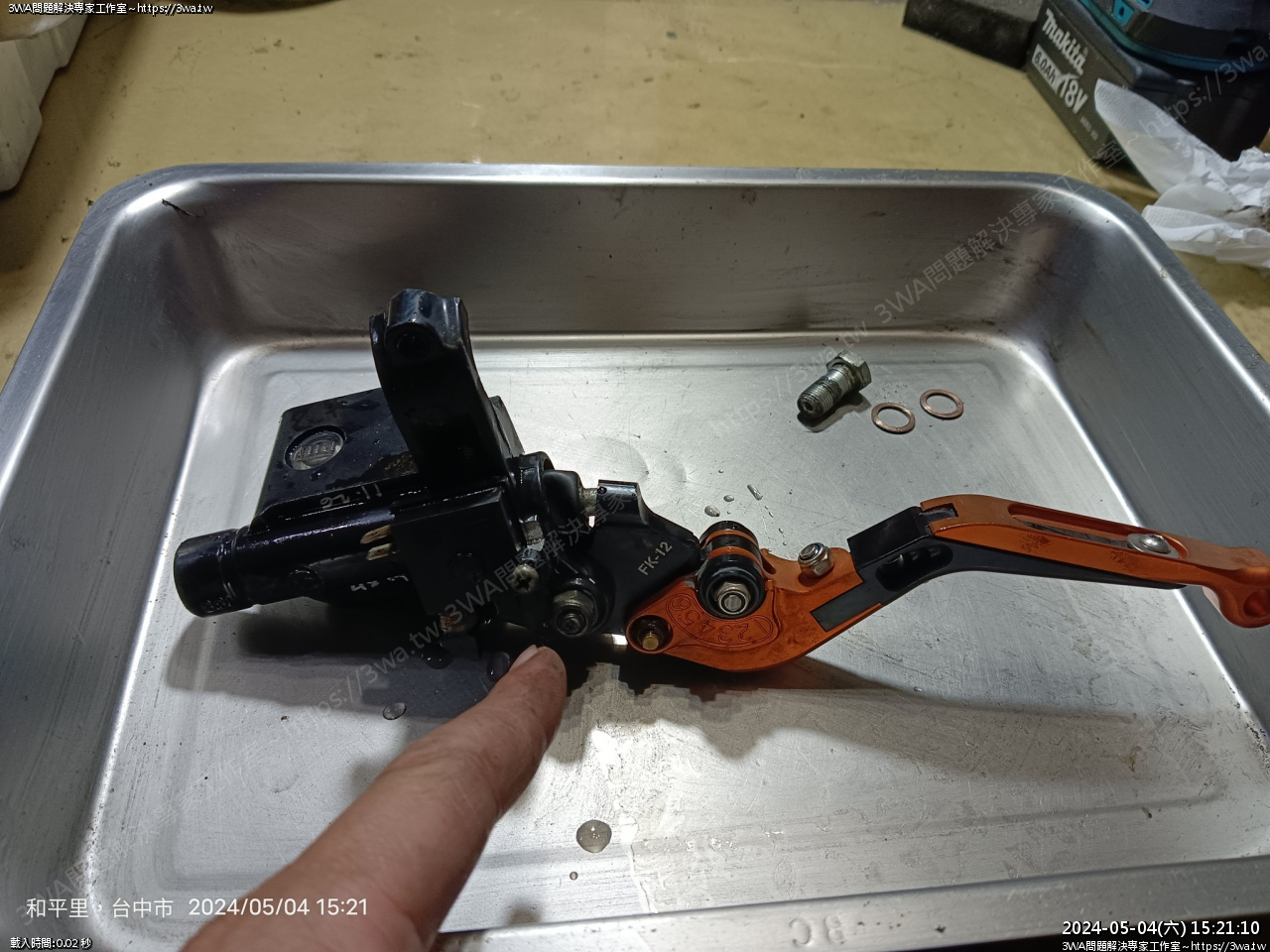

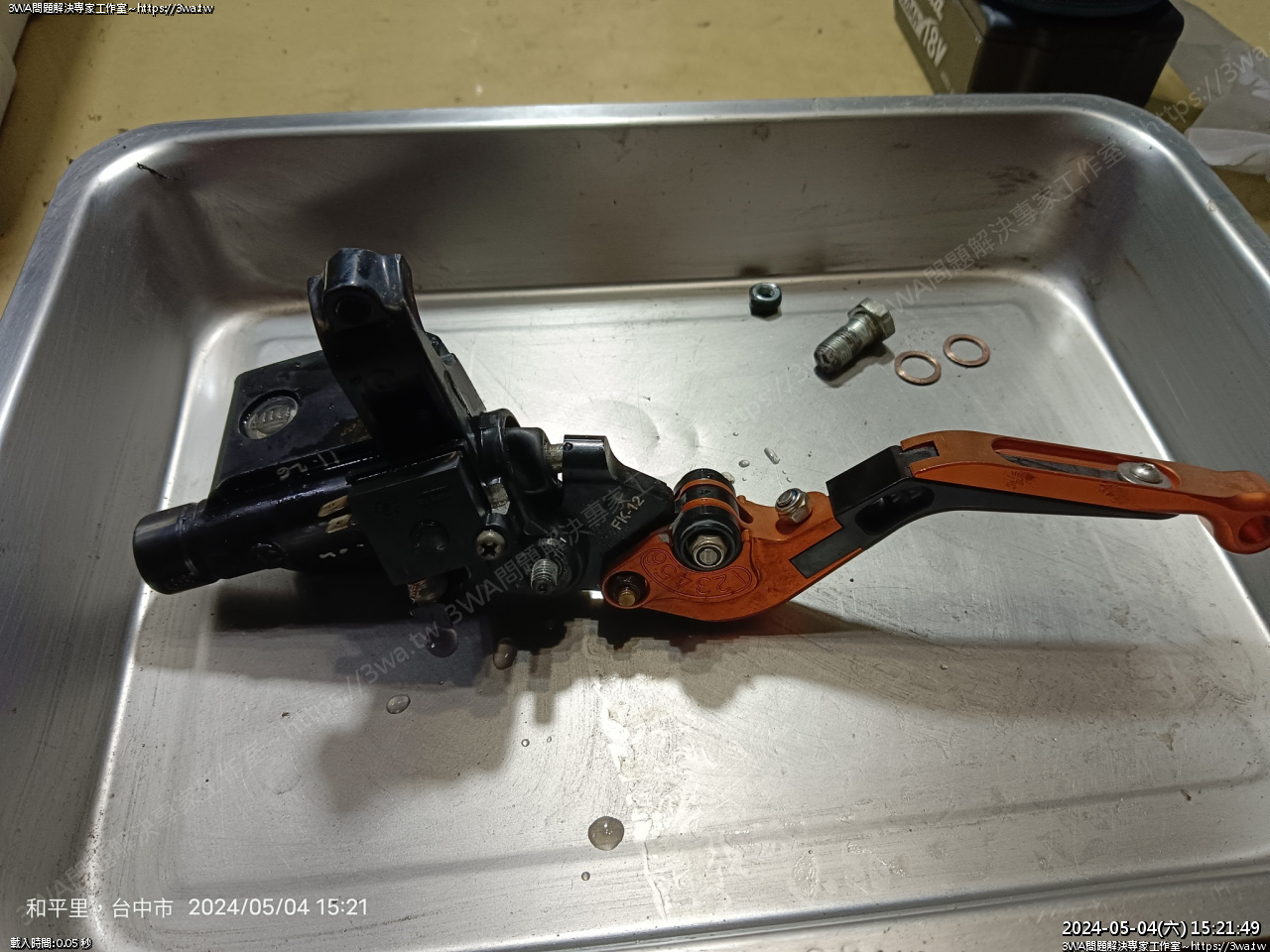

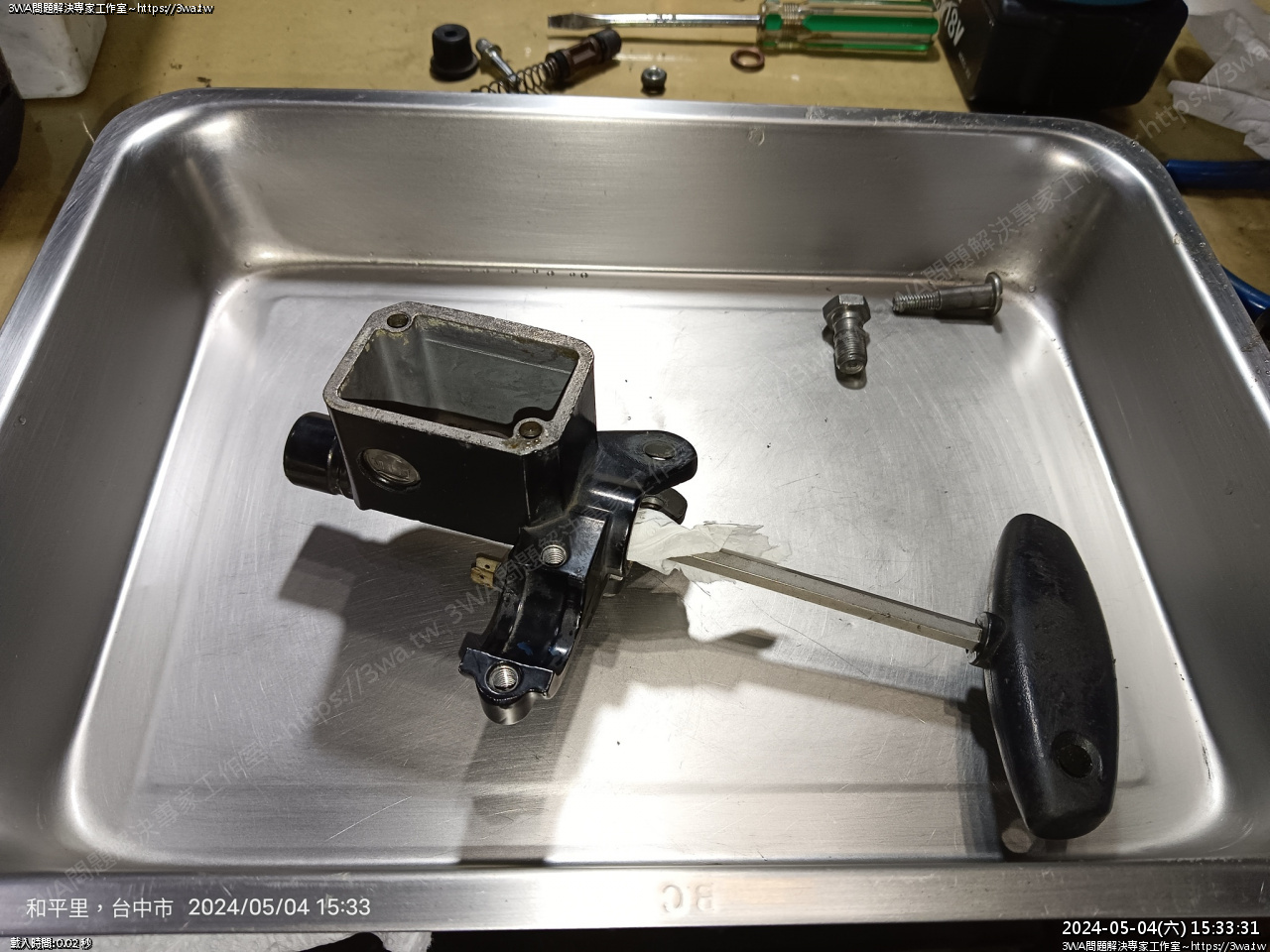

拆下後沖水裝盆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813809.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813809.jpg)

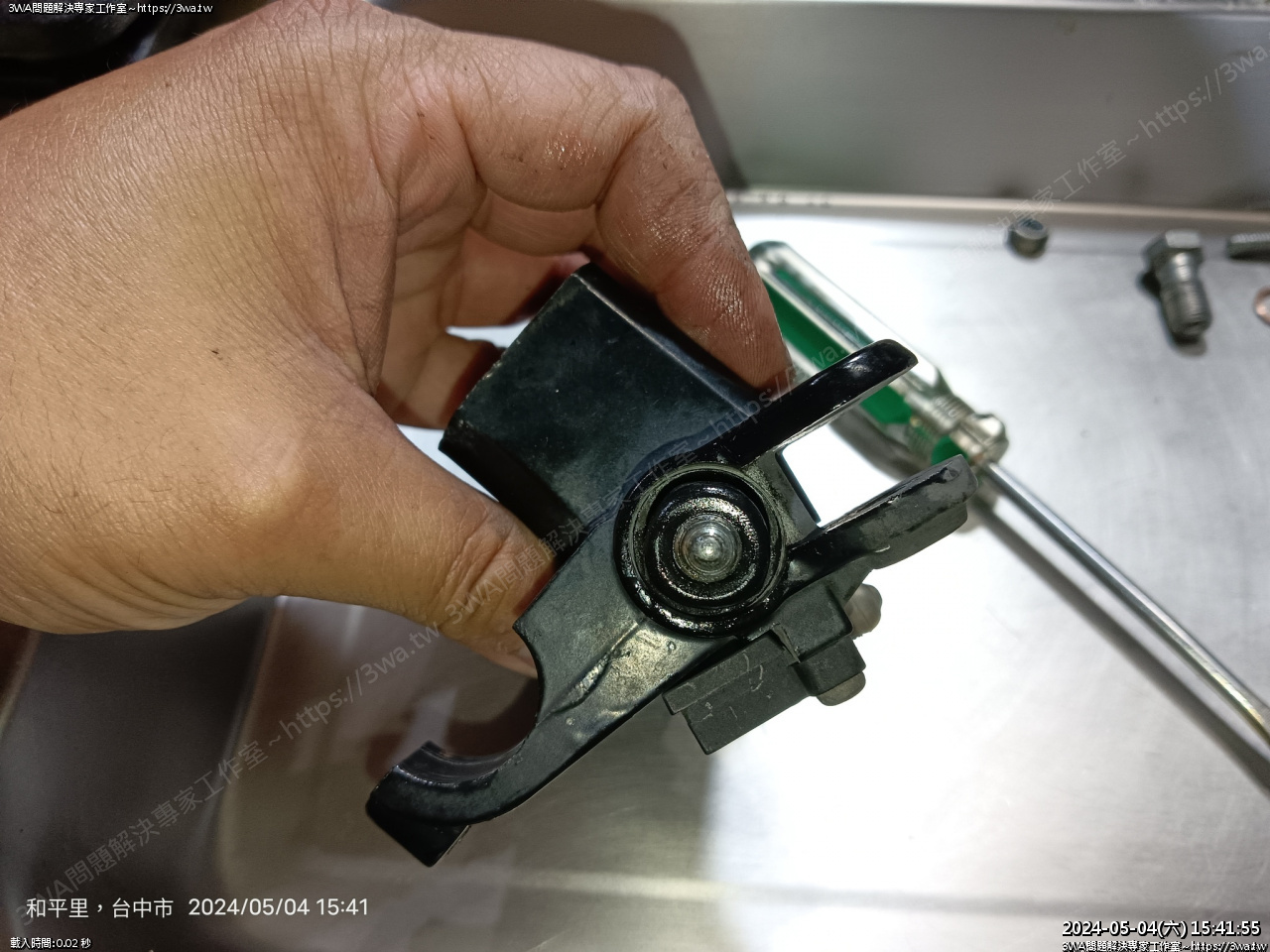

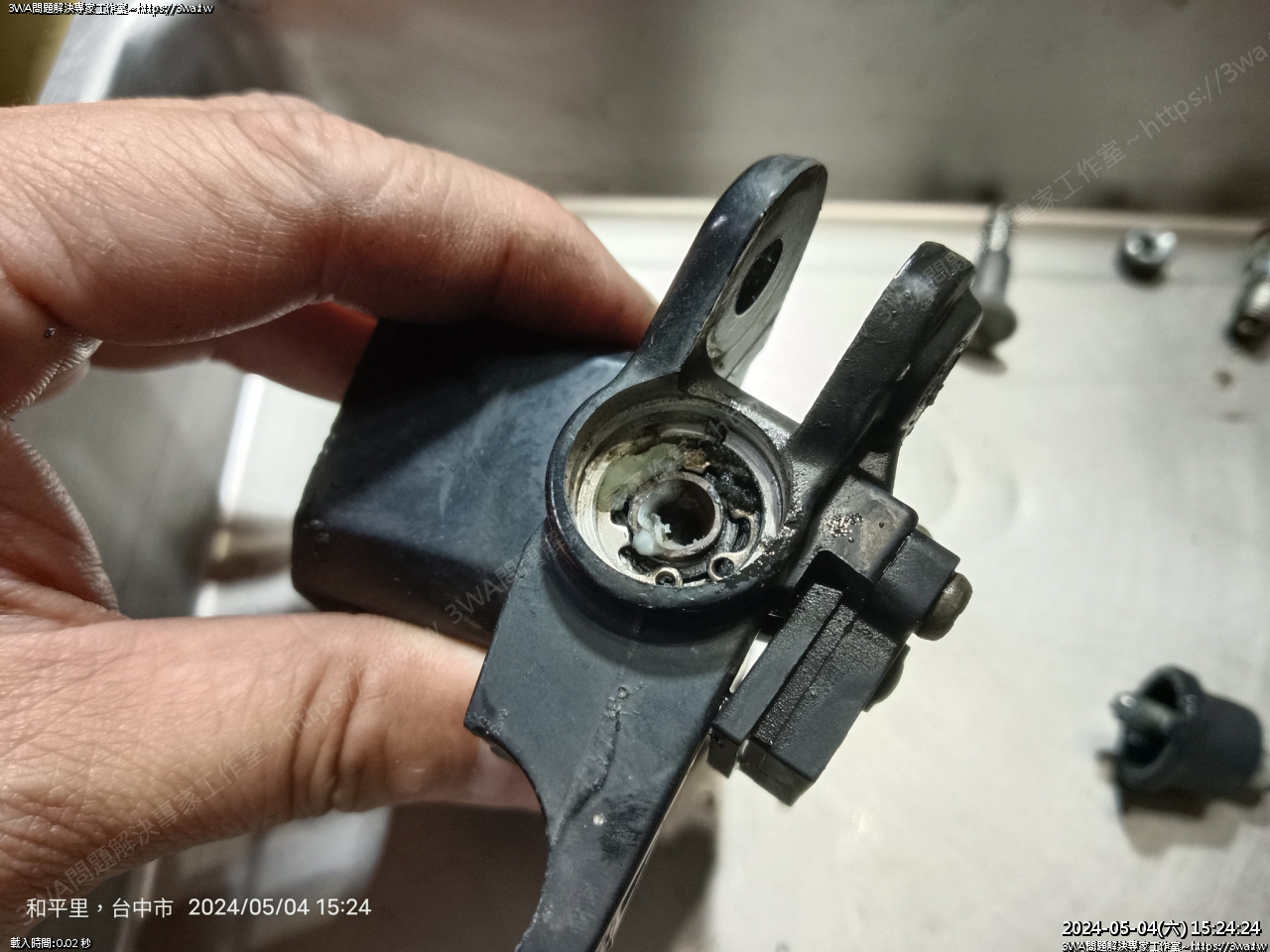

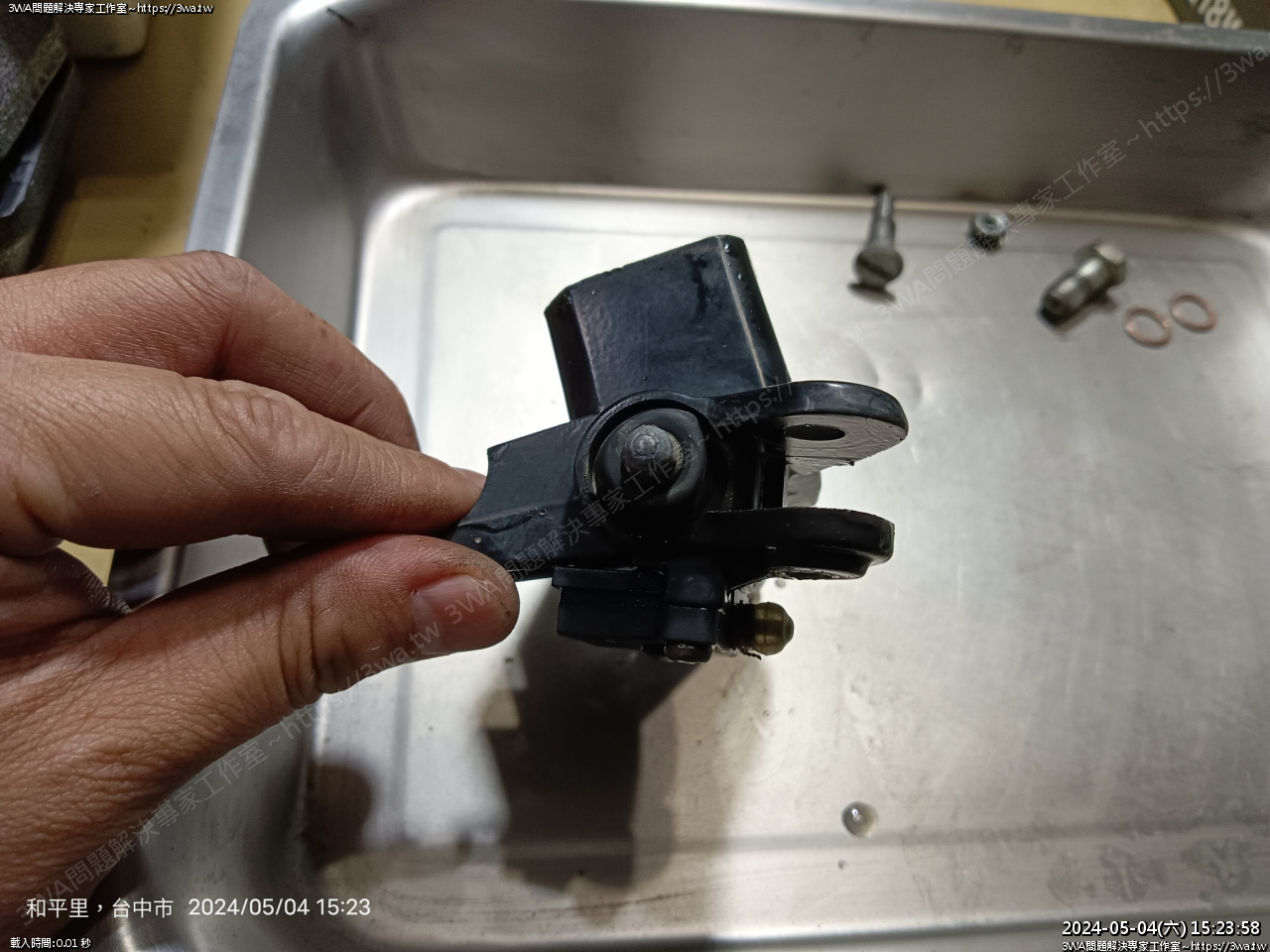

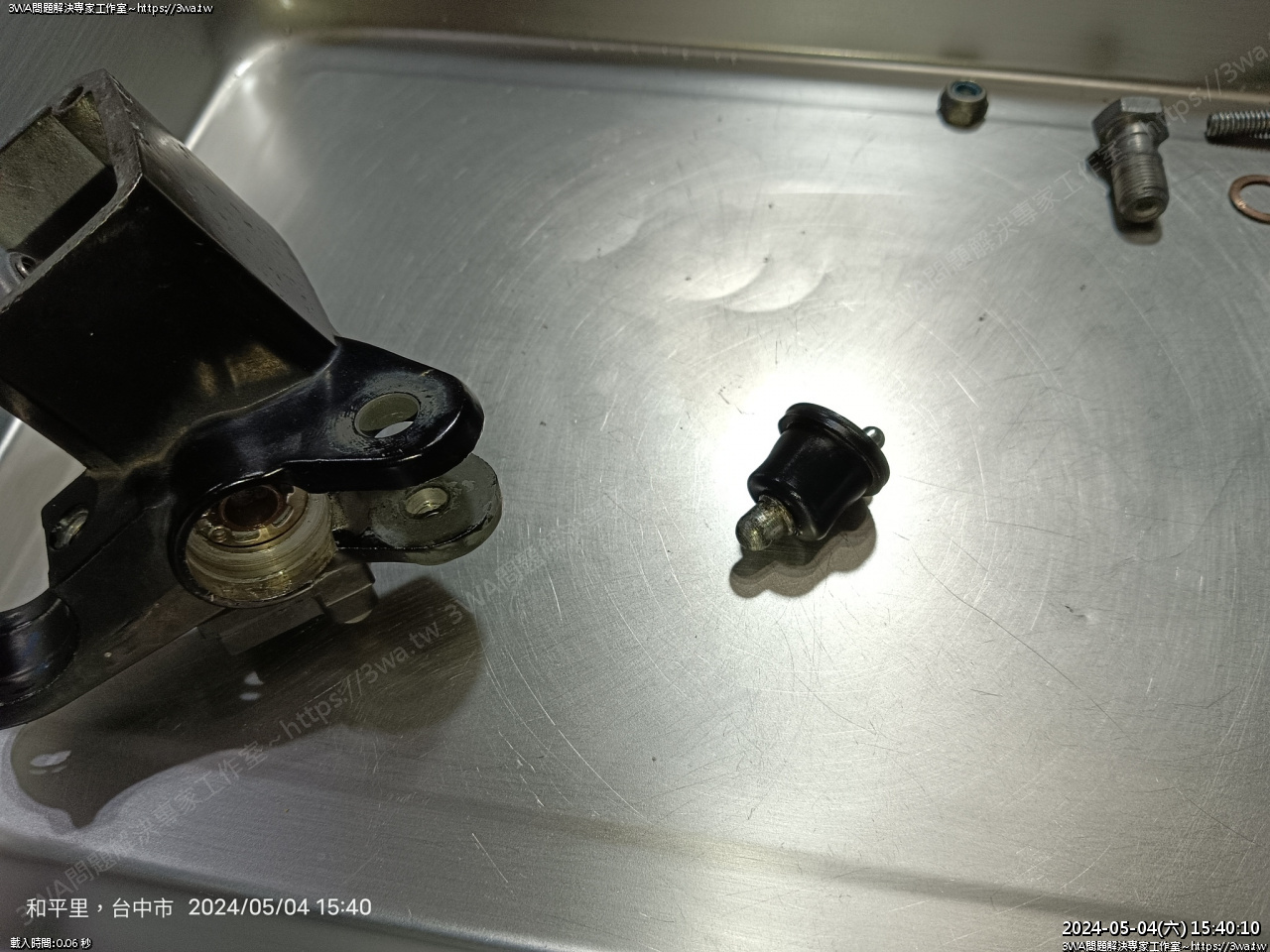

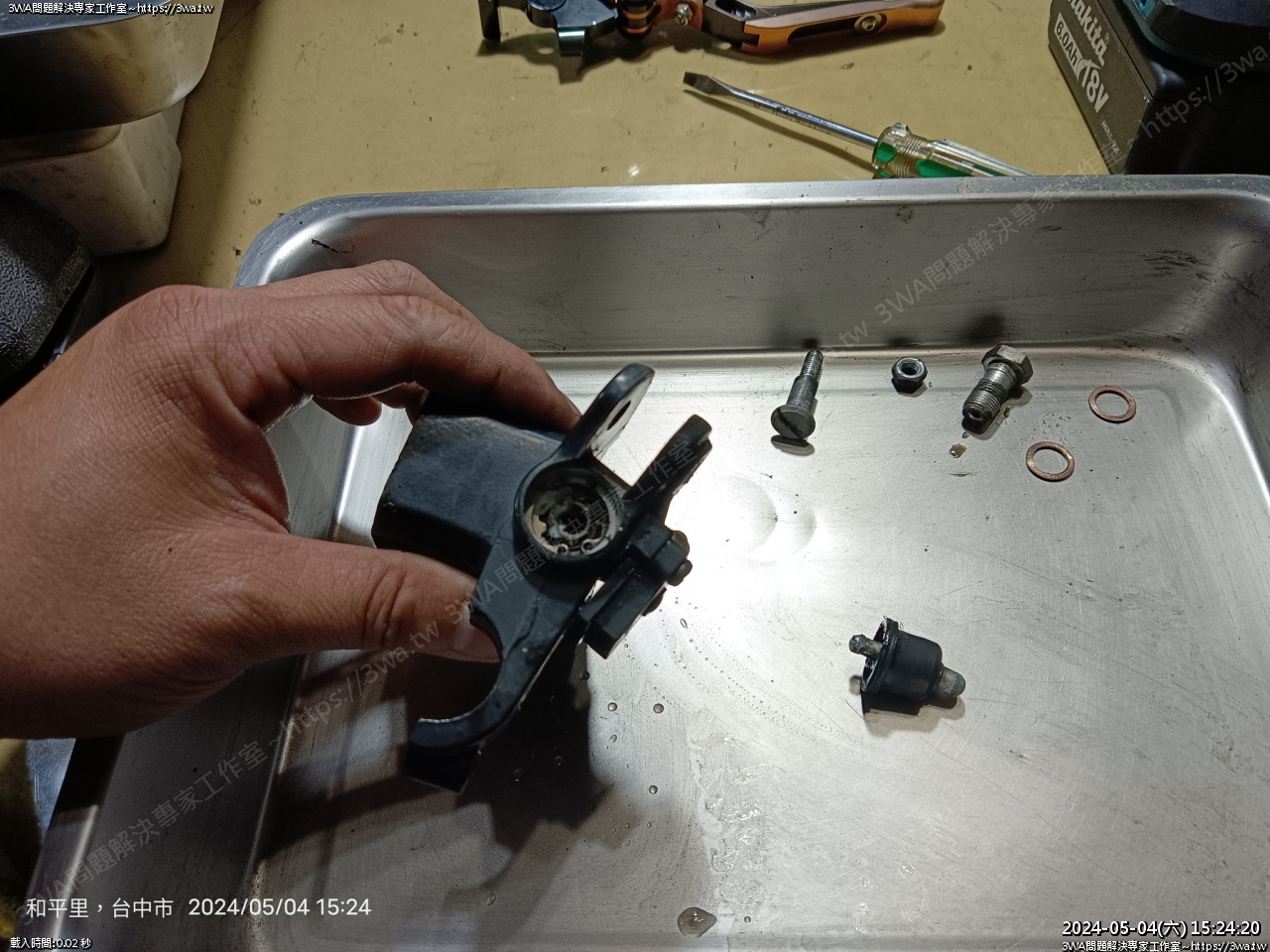

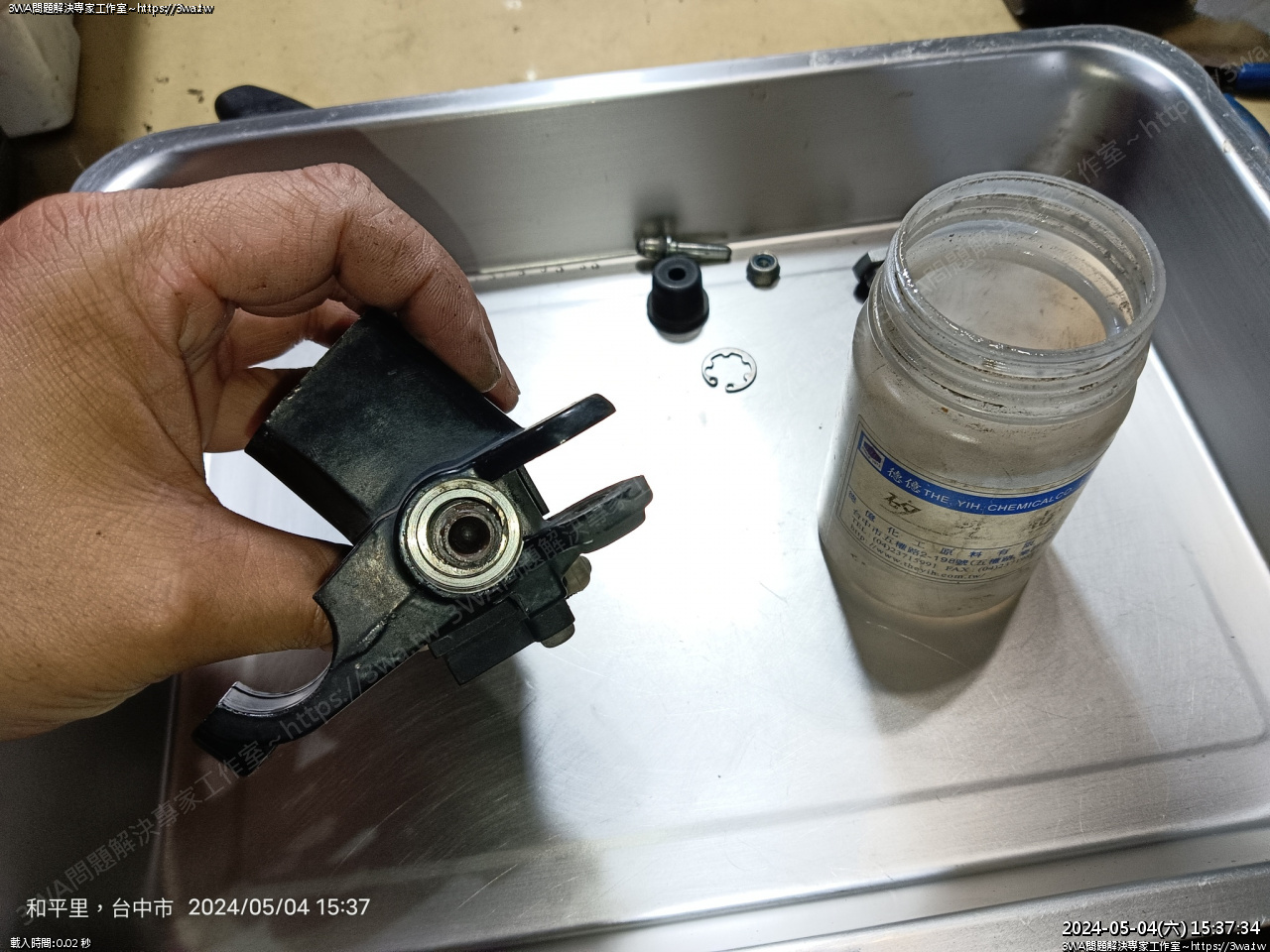

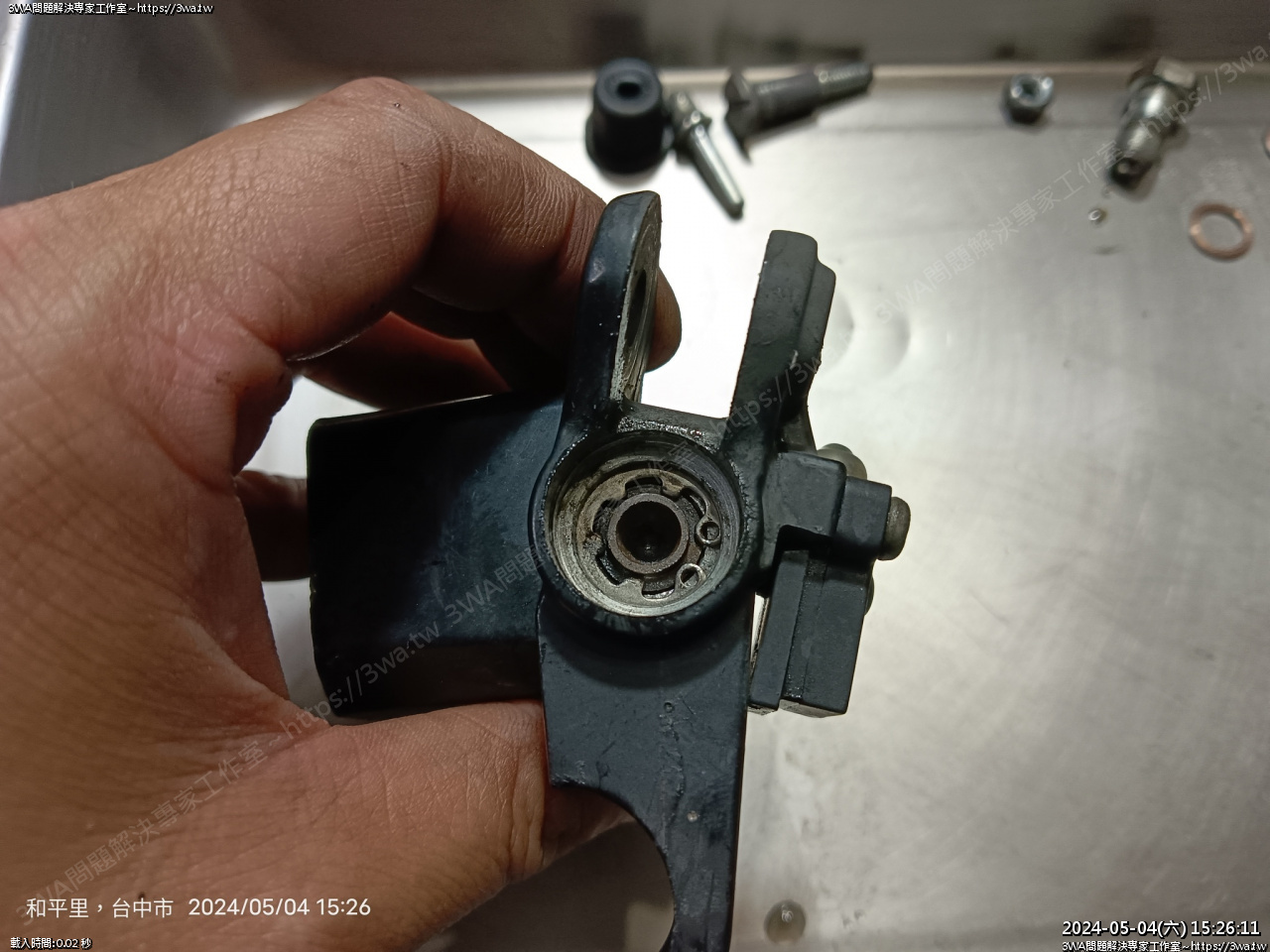

滿特別的煞車開關,還有防水包頭與銅絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813811.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813811.jpg)

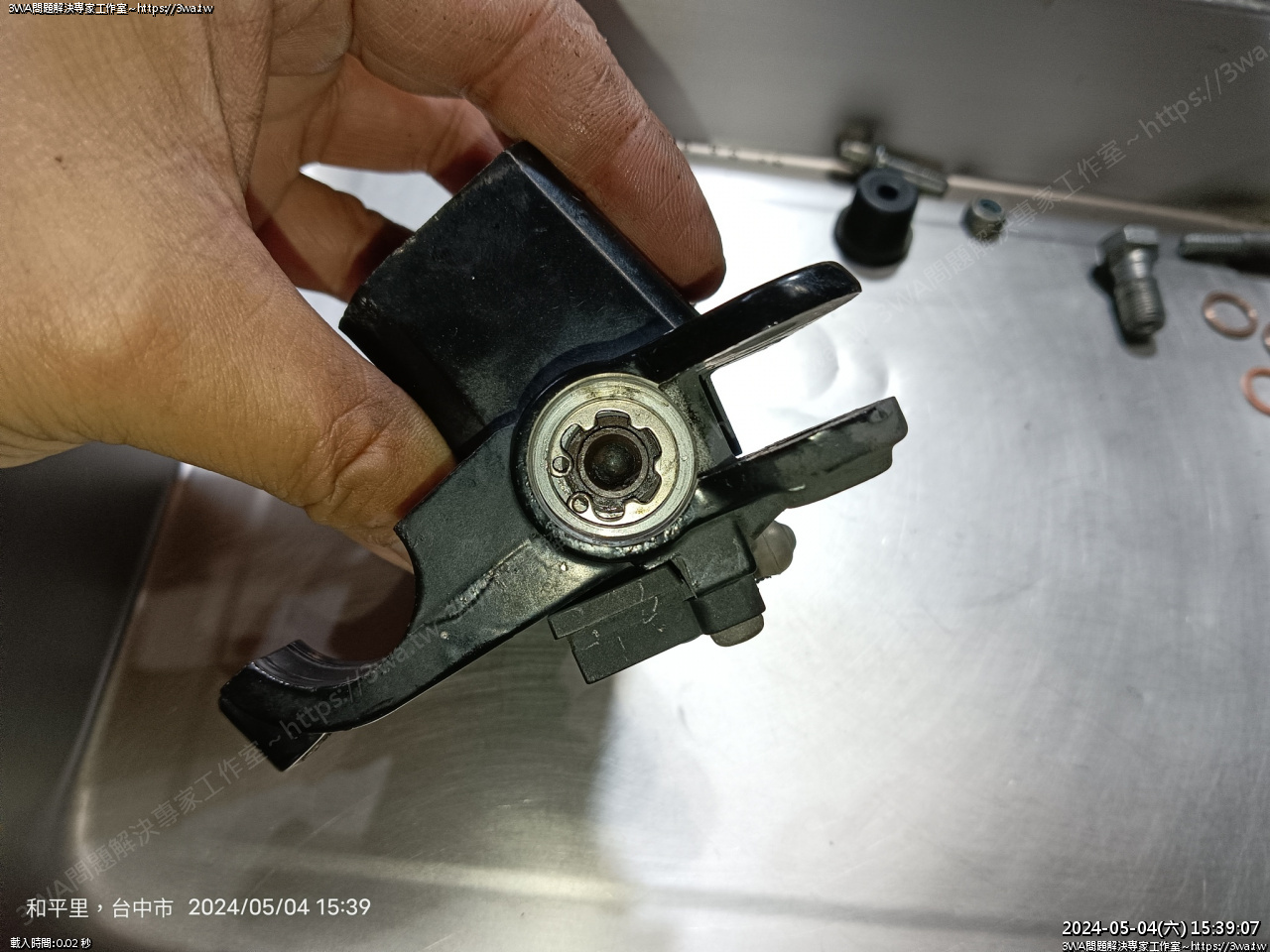

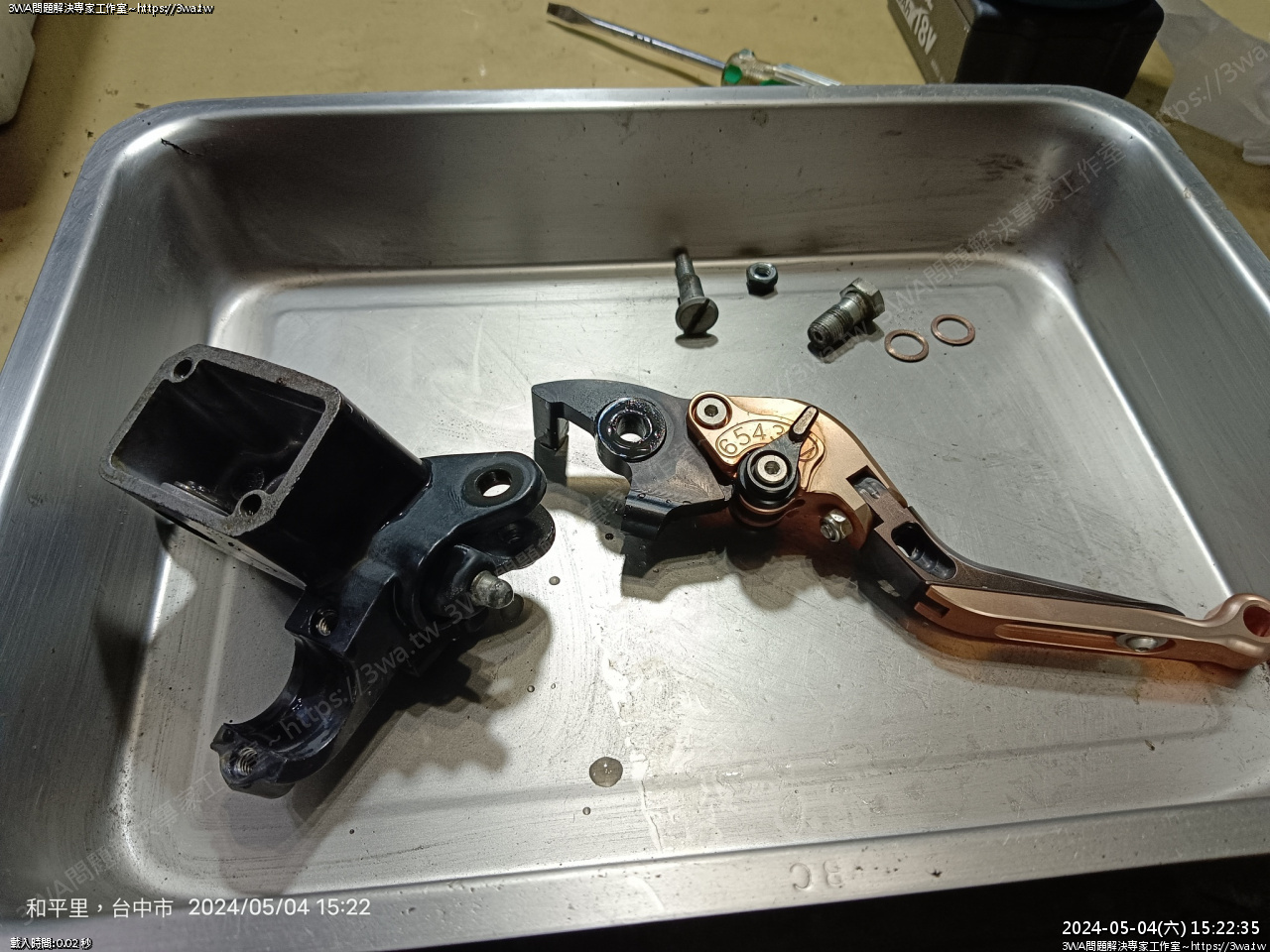

拆拉桿,10mm螺帽
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813813.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813813.jpg)
拆下螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813816.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813816.jpg)

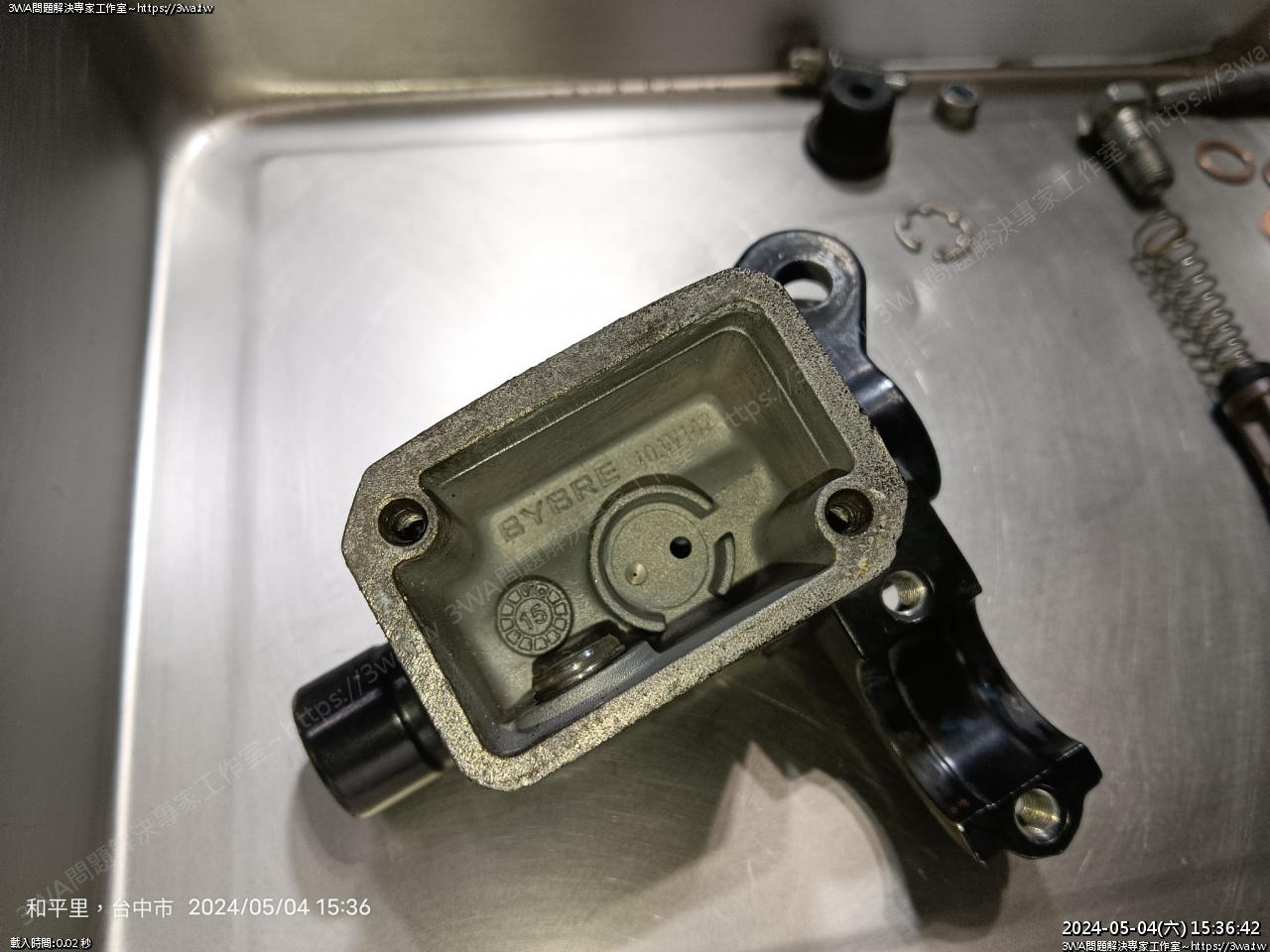

上面一字拆開
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813820.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813820.jpg)
然後這個活塞頭,用手指拔
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813823.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813823.jpg)
拔除
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813825.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813825.jpg)
裡面有各種潤滑油
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813831.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813831.jpg)
用風槍吹掉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813833.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813833.jpg)

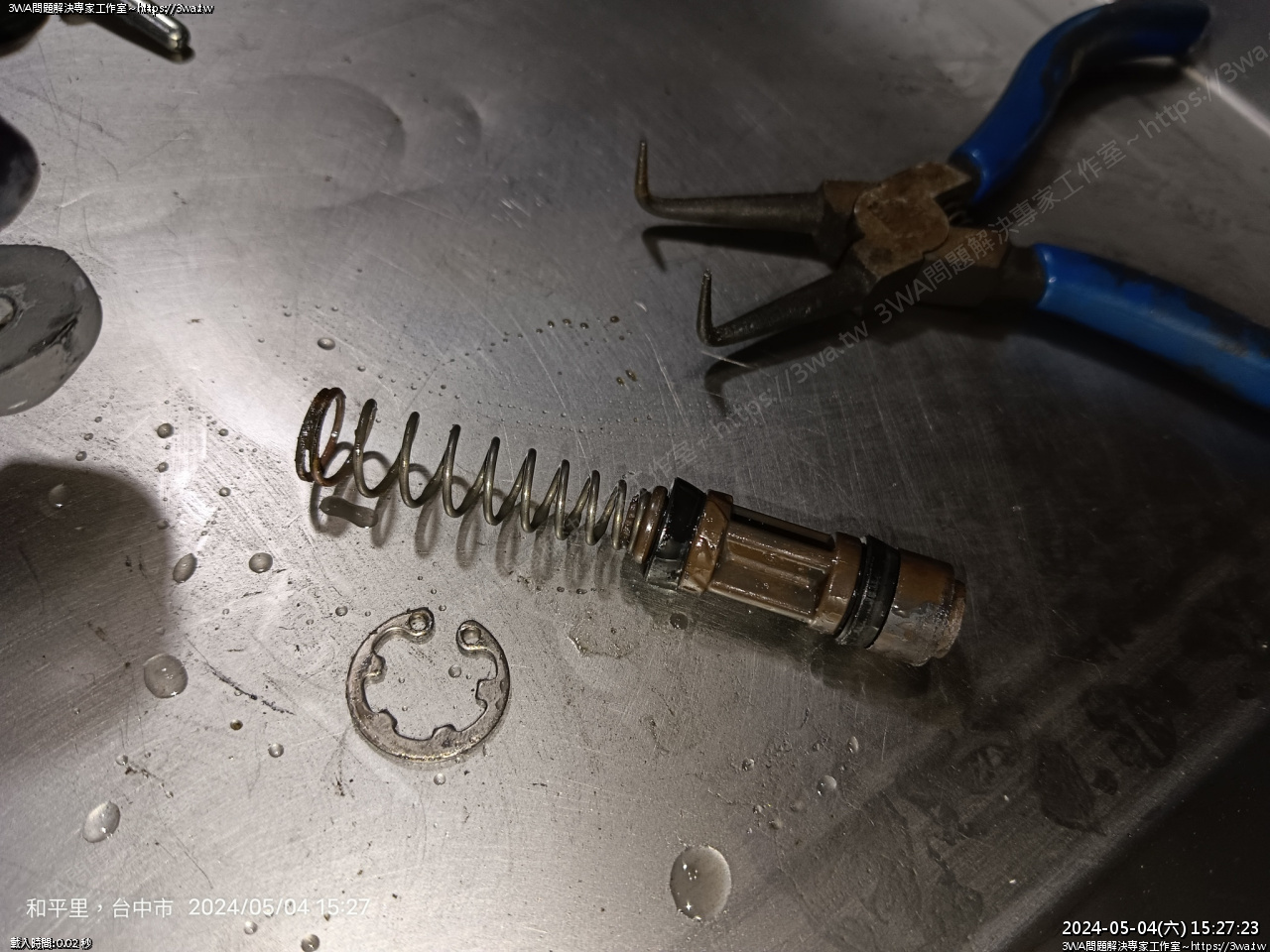

用C型環鉗夾,取下柱塞
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813835.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813835.jpg)
風槍吹一吹
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813837.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813837.jpg)
布擦乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813842.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813842.jpg)
裡面用廚房紙捅進去擦一擦
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813847.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813847.jpg)
風槍吹一吹,幾個大小孔都吹乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813852.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813852.jpg)
清潔完成,準備裝回
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813854.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813854.jpg)
柱塞的二個橡皮,抹矽油潤滑後插回
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813857.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813857.jpg)
C 環裝上,用一字把 C 型壓到溝裡確認有裝好
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813859.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813859.jpg)
防塵套與小柱子,大頭在外,防塵套用矽油潤一潤
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813866.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813866.jpg)
這裡一定要用蓮花指才裝的好
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813868.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813868.jpg)
用一字沿防塵套的邊邊四週壓入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813869.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813869.jpg)
裝好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813872.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813872.jpg)
拉桿裝上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813873.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813873.jpg)
就是要乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813880.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813880.jpg)
裝上車,上面的螺絲 8 Nm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813888.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813888.jpg)
然後 14mm 油管螺絲
KTM 手冊也沒有,照 FZR 大概 2.5kg-m 即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813890.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813890.jpg)
上半部好了,換下半部卡鉗
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813892.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813892.jpg)

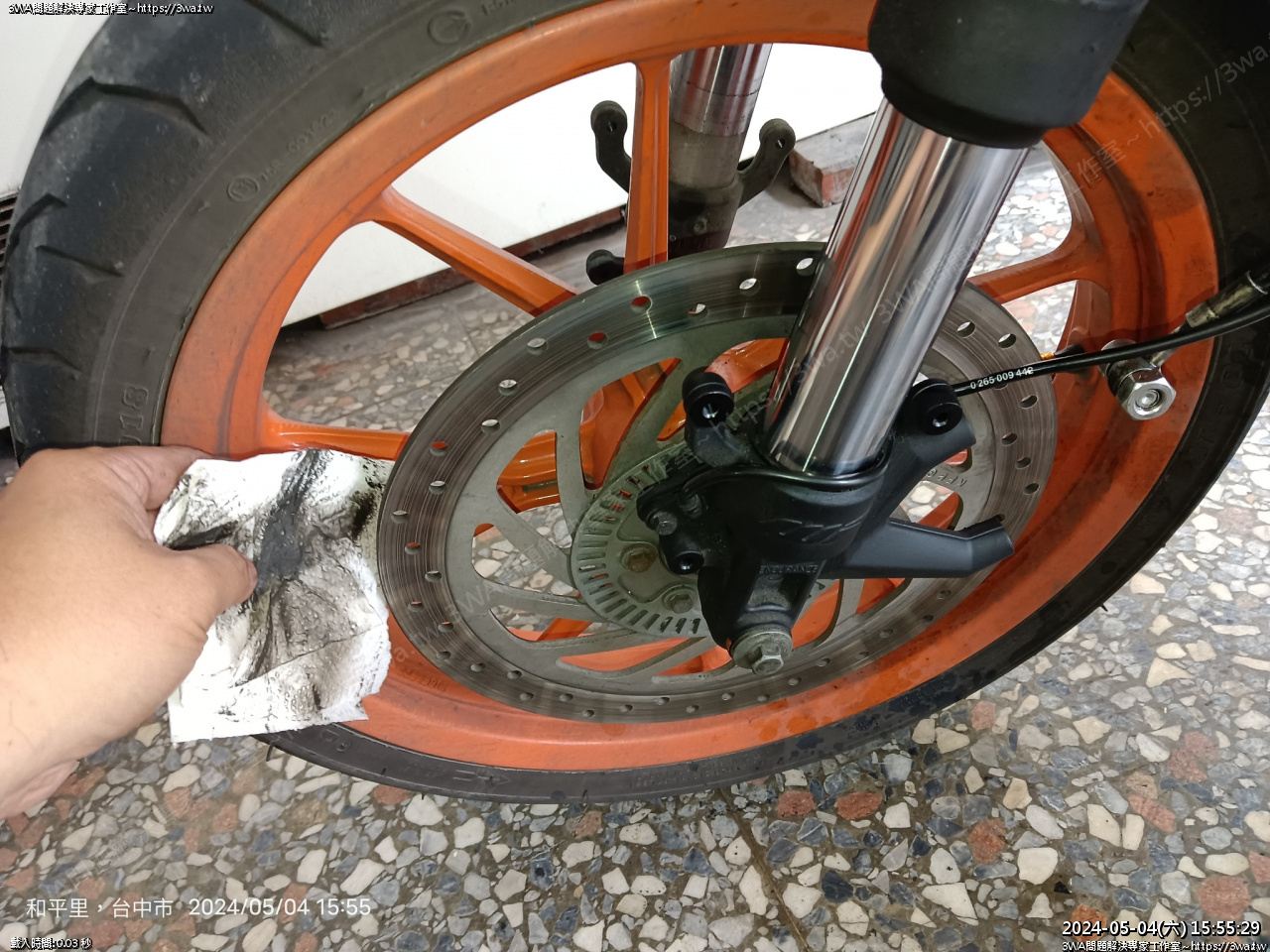

安裝卡鉗前,先把碟盤擦乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813894.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813894.jpg)
用 Gunk 或煞清多擦幾次,才不會油膩膩
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813896.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813896.jpg)
卡鉗插好螺絲、稱套,螺牙上螺絲膠
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813902.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813902.jpg)
鎖上,手冊 27 Nm (維修手冊 P162)
M8xP1.0
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813908.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813908.jpg)
束帶,固定好 ABS 時速感應線
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813911.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813911.jpg)
內土除,很油
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813912.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813912.jpg)
洗一洗
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813914.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813914.jpg)
刷一刷
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813917.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813917.jpg)
好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813919.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813919.jpg)
土除用 WD40 跟布擦乾淨
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813921.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813921.jpg)
入煞車液
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813925.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813925.jpg)

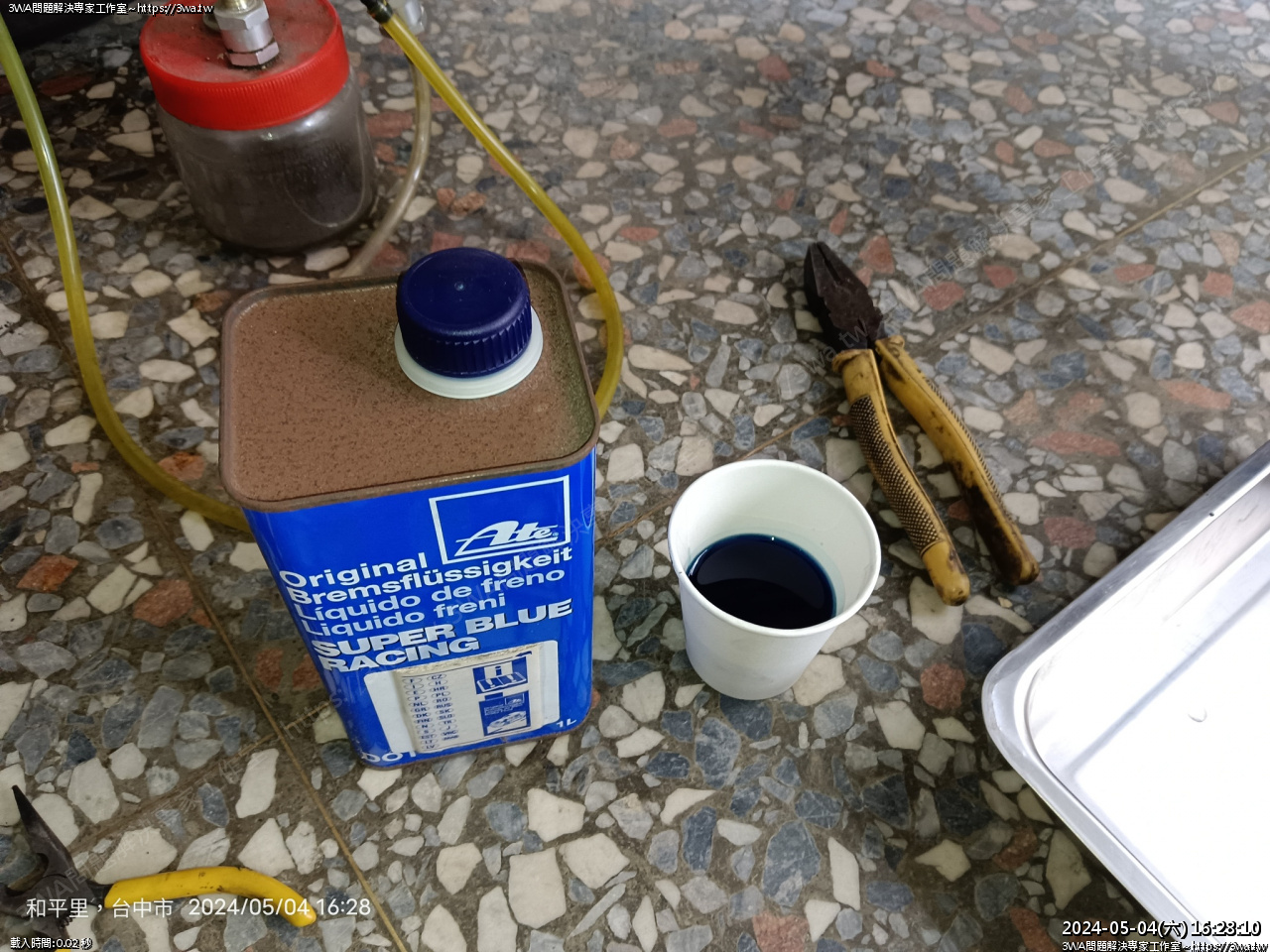

上次換 NSR 剩的 ATE DOT4 Super Blue Racing
大概半杯即可~快點用完~~
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813927.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813927.jpg)
入液
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813928.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813928.jpg)
忽然想到煞車燈開關的線,插回
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813930.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813930.jpg)
布包一包,按的時候比較不會噴出
按幾下捏住,下面放空氣螺絲打開,然後關上
再按幾下,反覆多次
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813932.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813932.jpg)
煞車液換好了,蓋上橡皮
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813934.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813934.jpg)
塑膠蓋
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813936.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813936.jpg)
蓋上油杯蓋,鎖上螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813941.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813941.jpg)
快好了,裝土除
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813942.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813942.jpg)

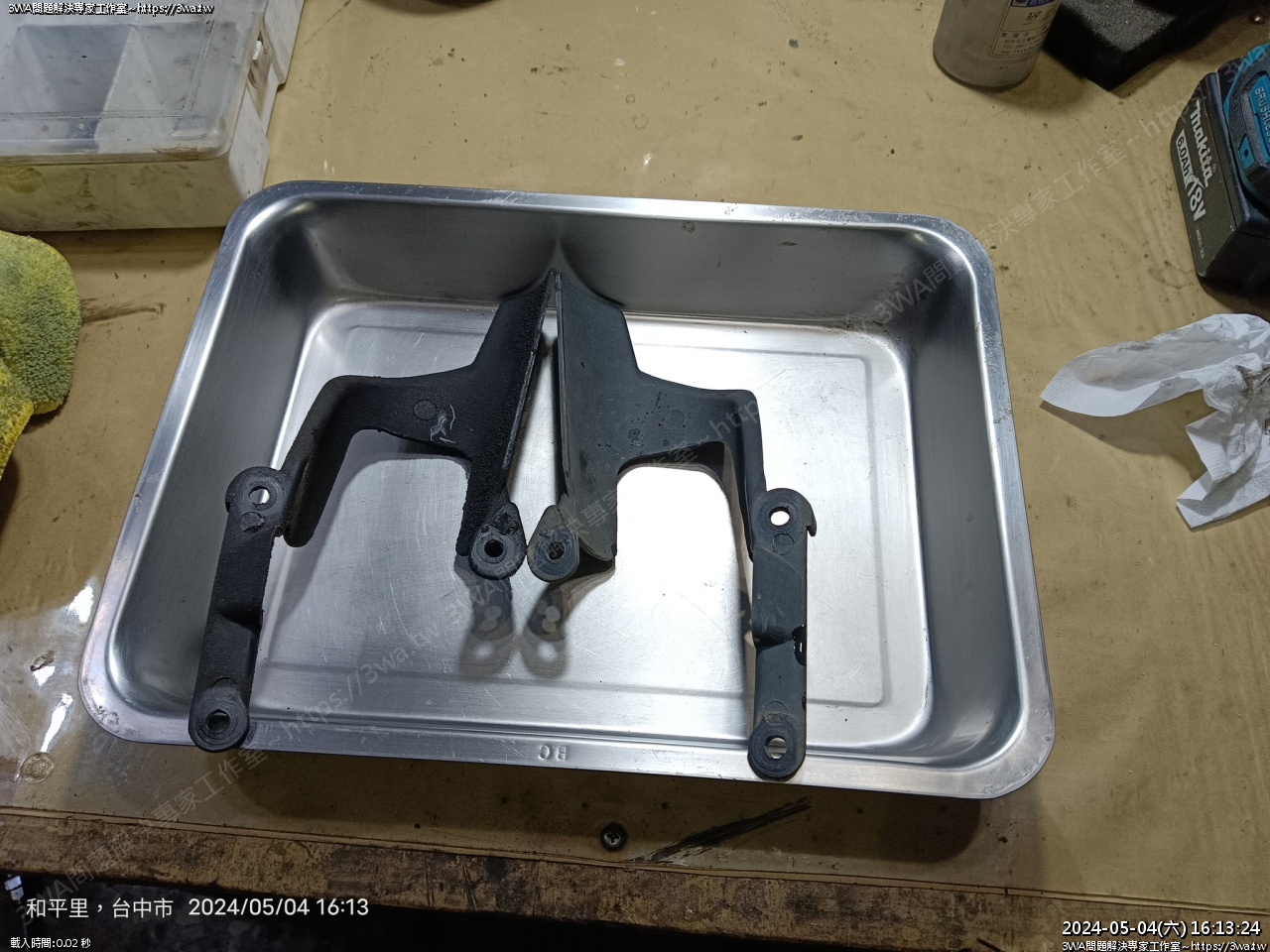

土除與內土除
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813945.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813945.jpg)
好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813948.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813948.jpg)
土除安裝 OK
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813951.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813951.jpg)
輪框也擦一擦
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813953.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813953.jpg)
鏈條上上油,前齒應該不行了,最好換新的
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813956.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813956.jpg)

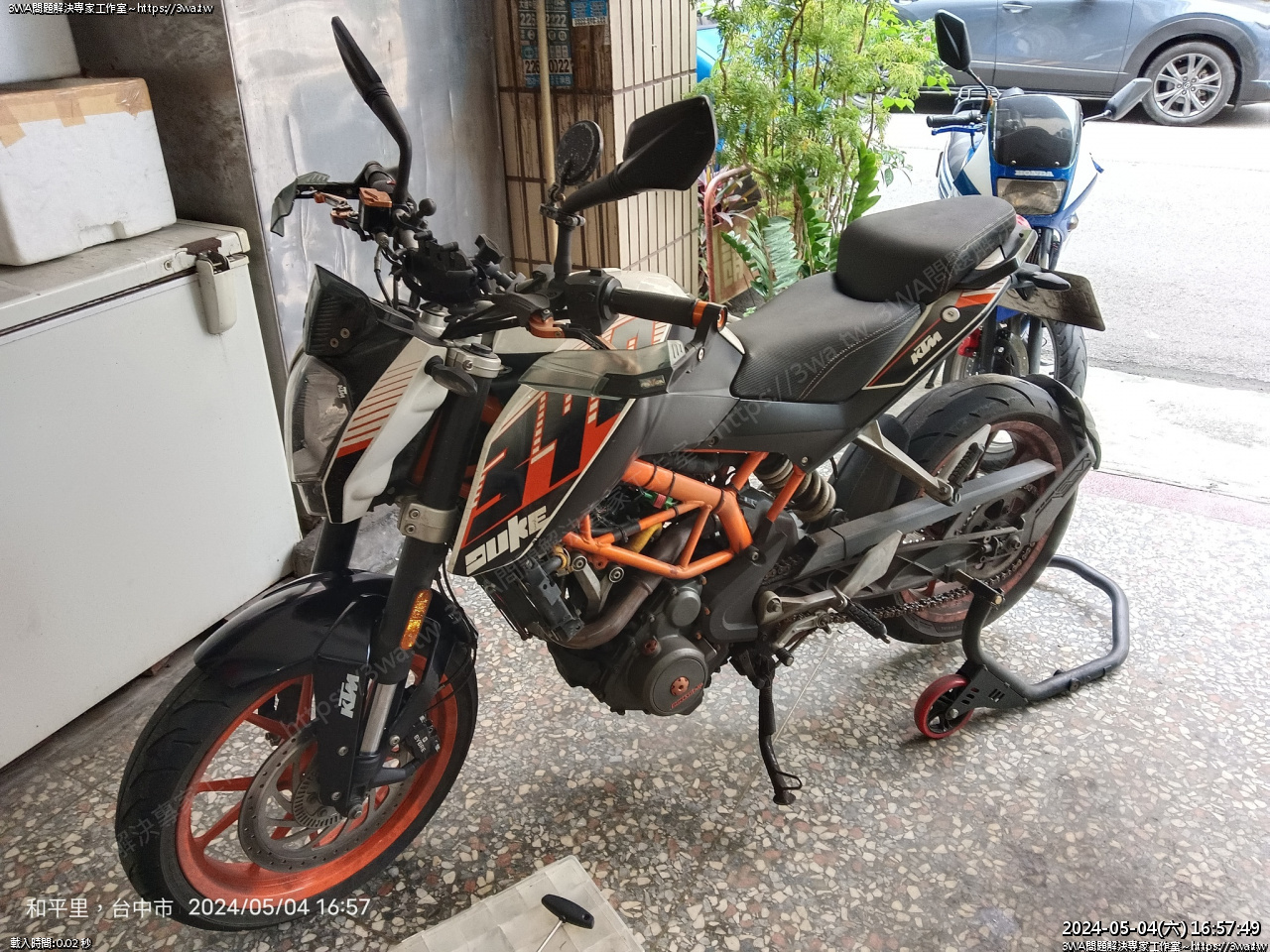

車牽好,垃圾車快來了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813958.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813958.jpg)
換下的來令片
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813964.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813964.jpg)
RD6173NHN
07W003.10
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813967.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1714813967.jpg)
桌子收拾,任務完成
