小黑的鏈條導鏈橡皮好像飛走有一段時間了

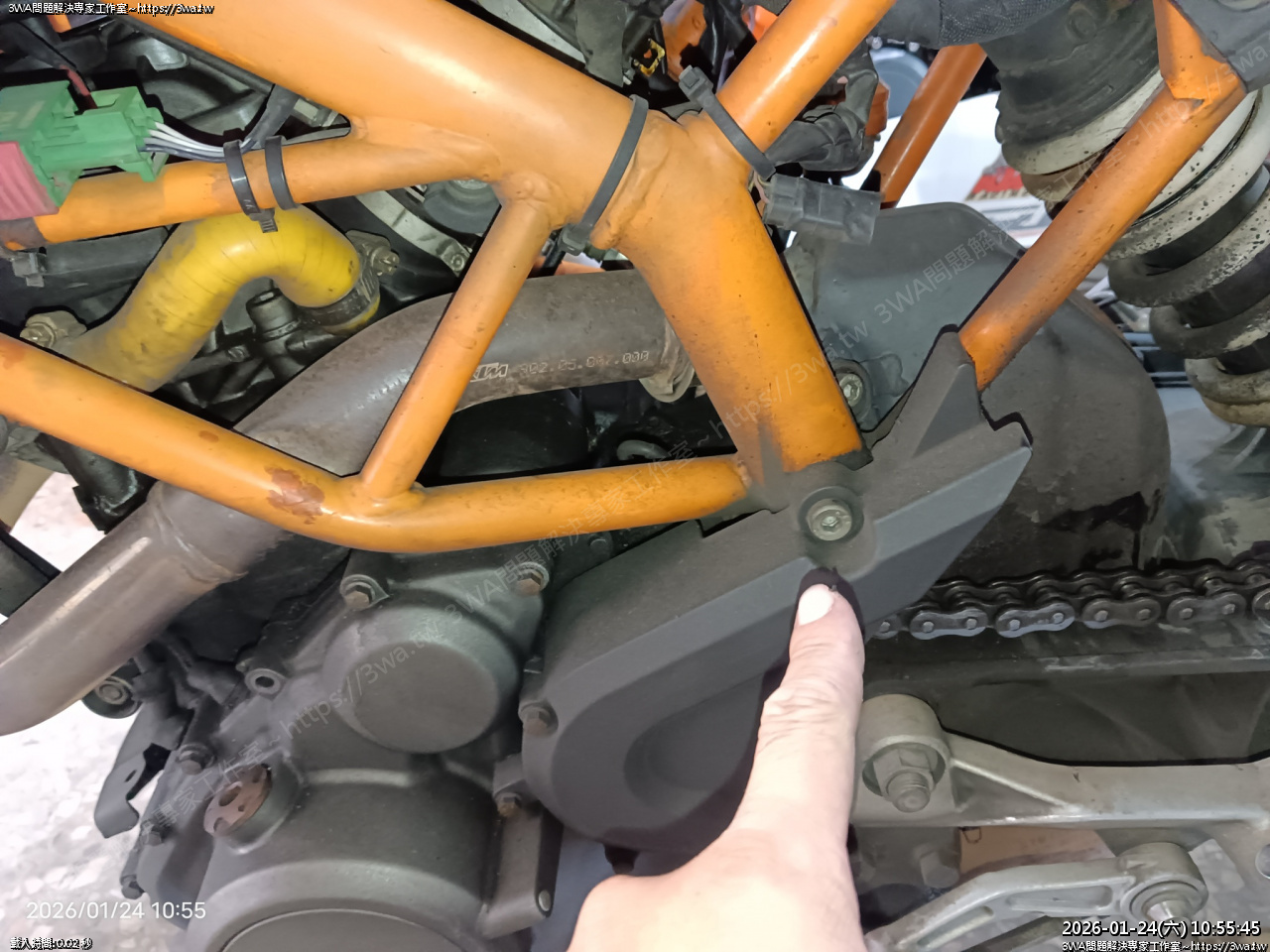

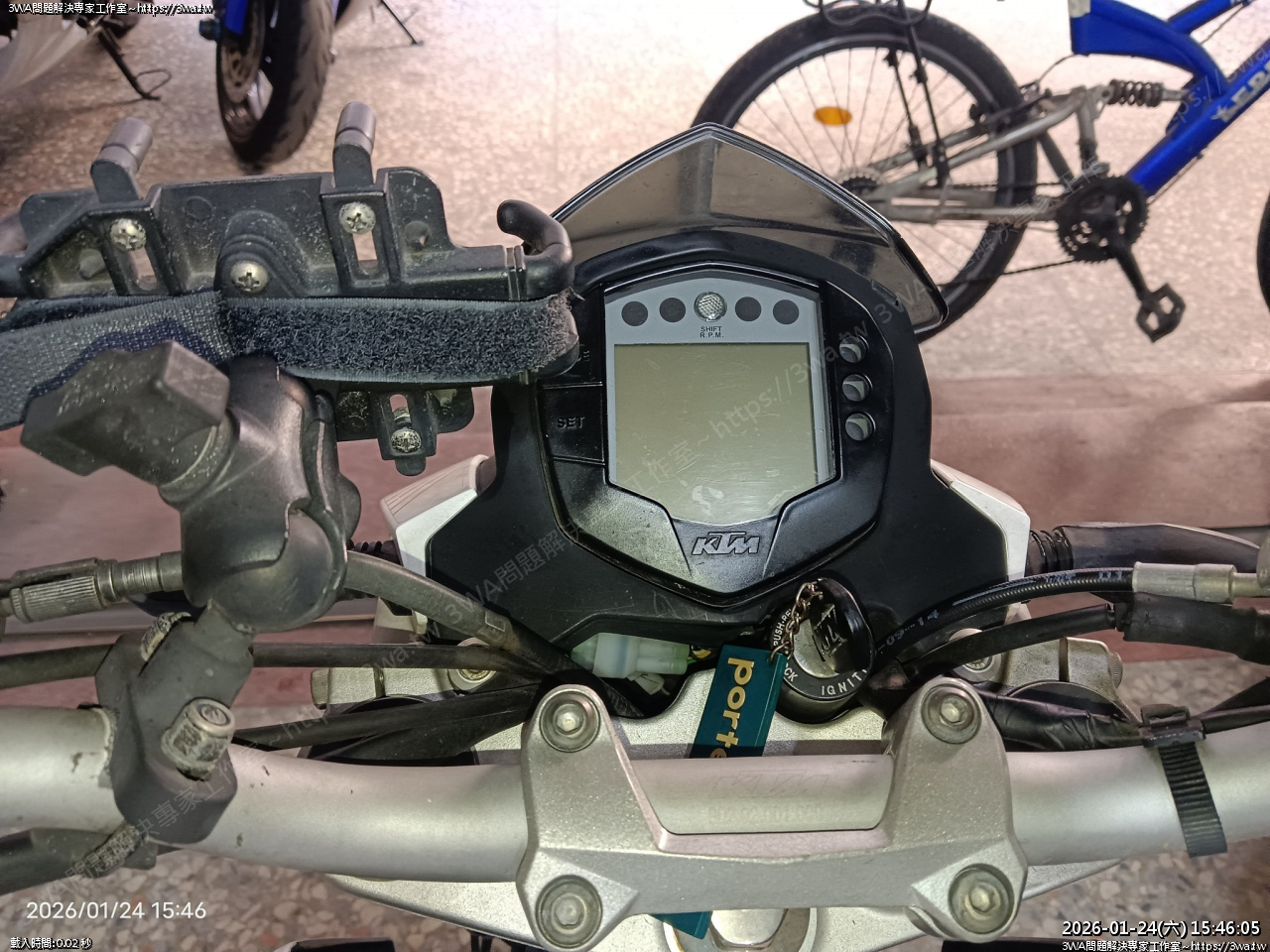

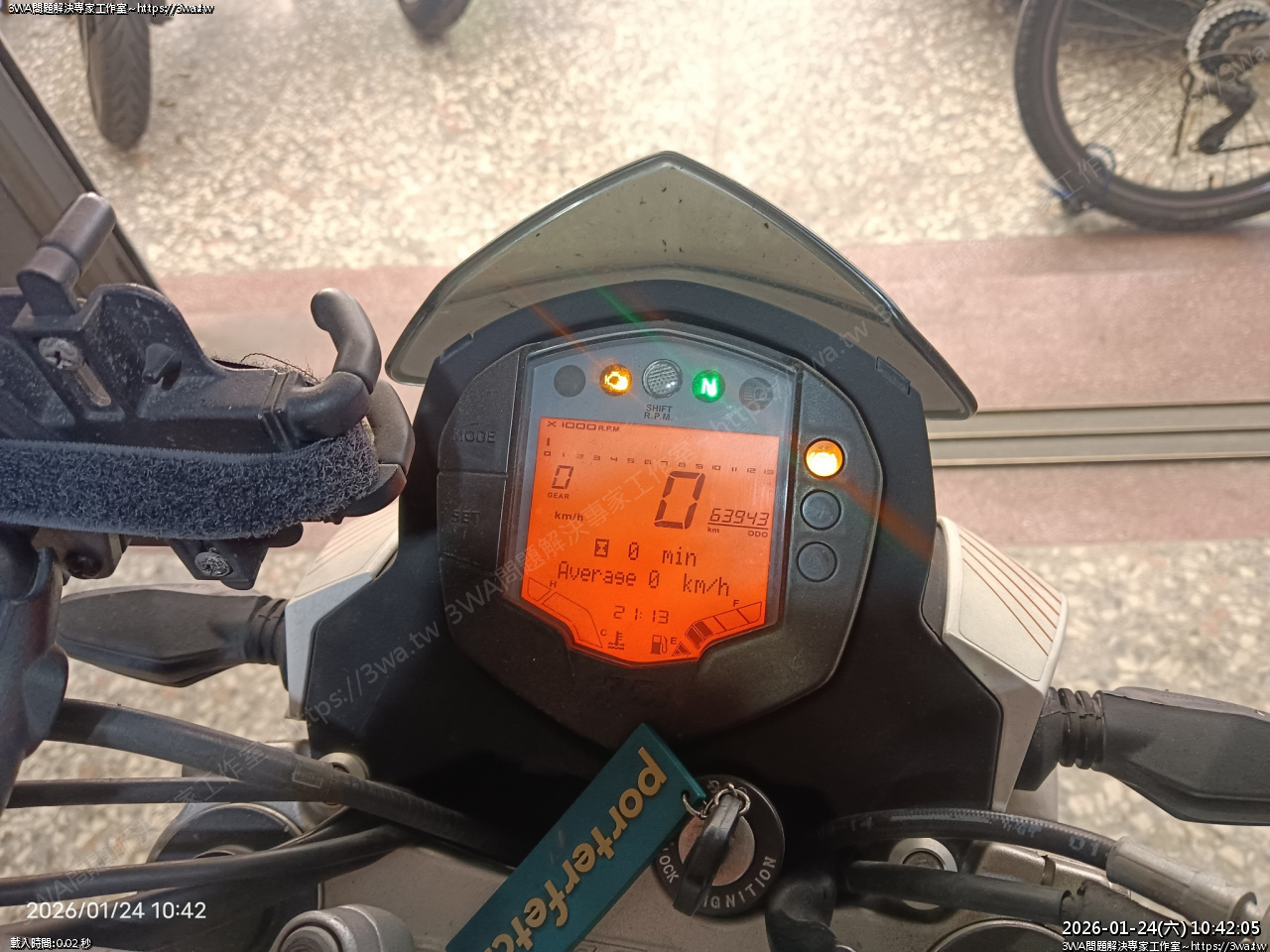

 Duke390 里程目前來到 63943km

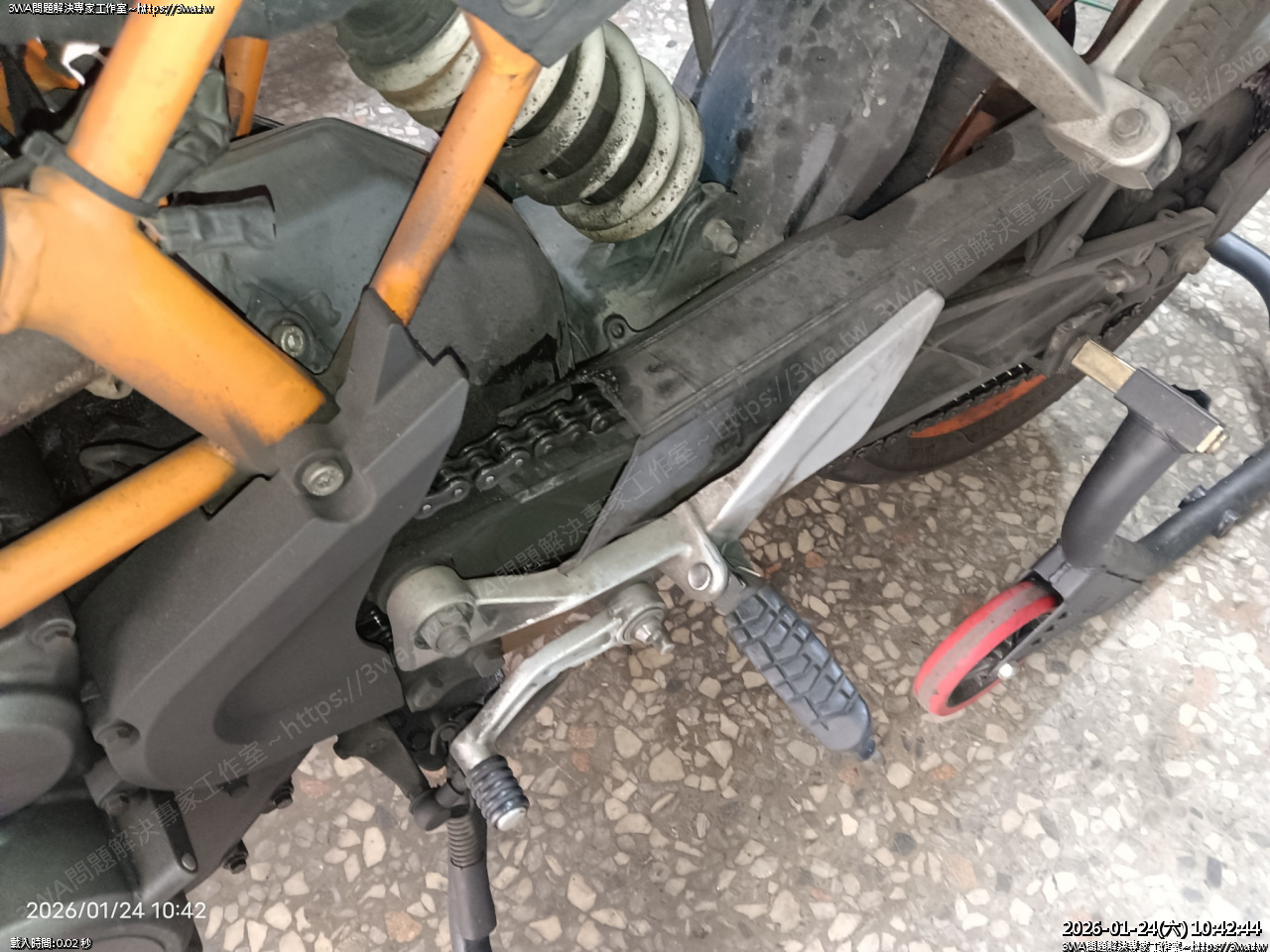

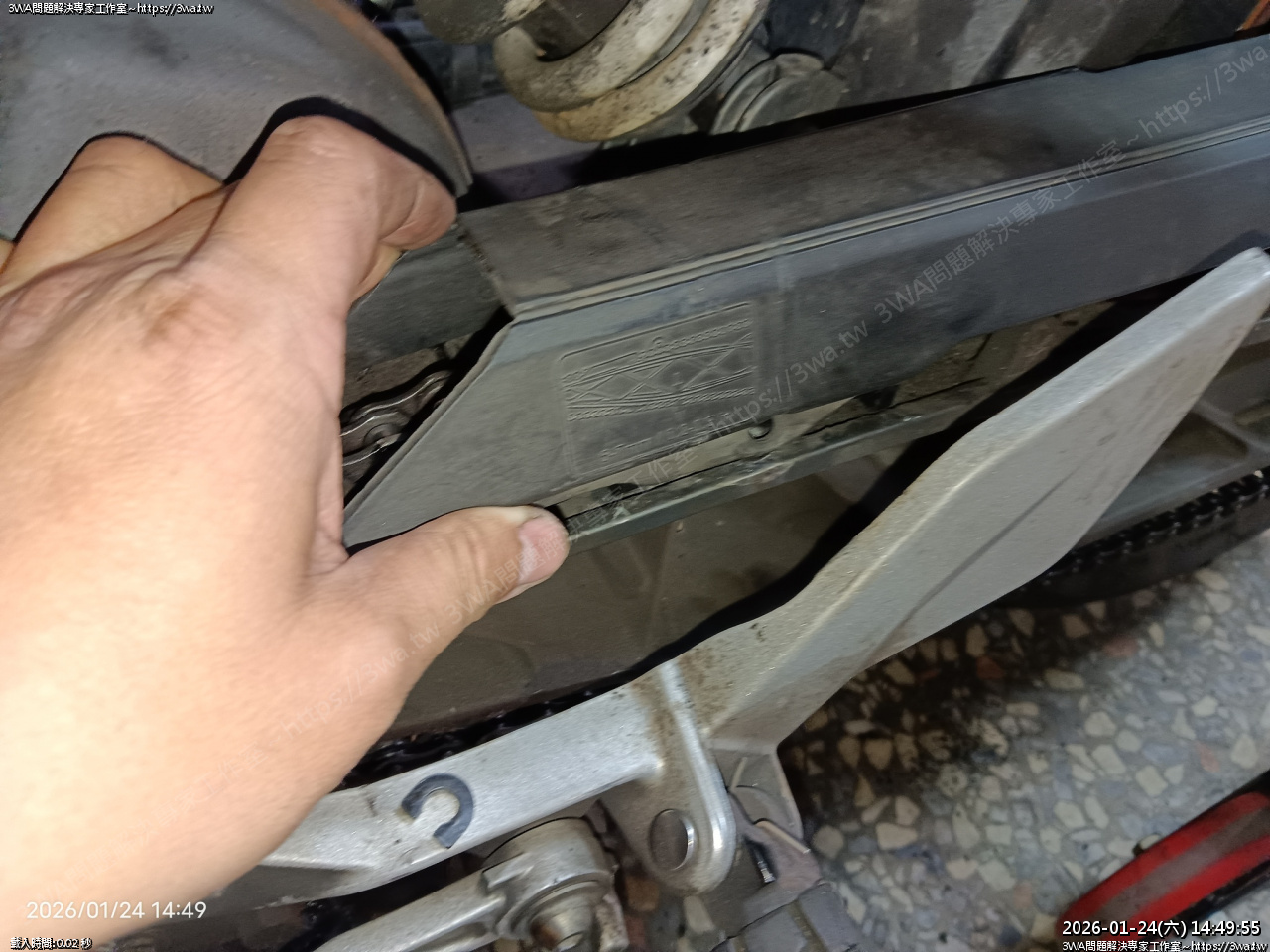

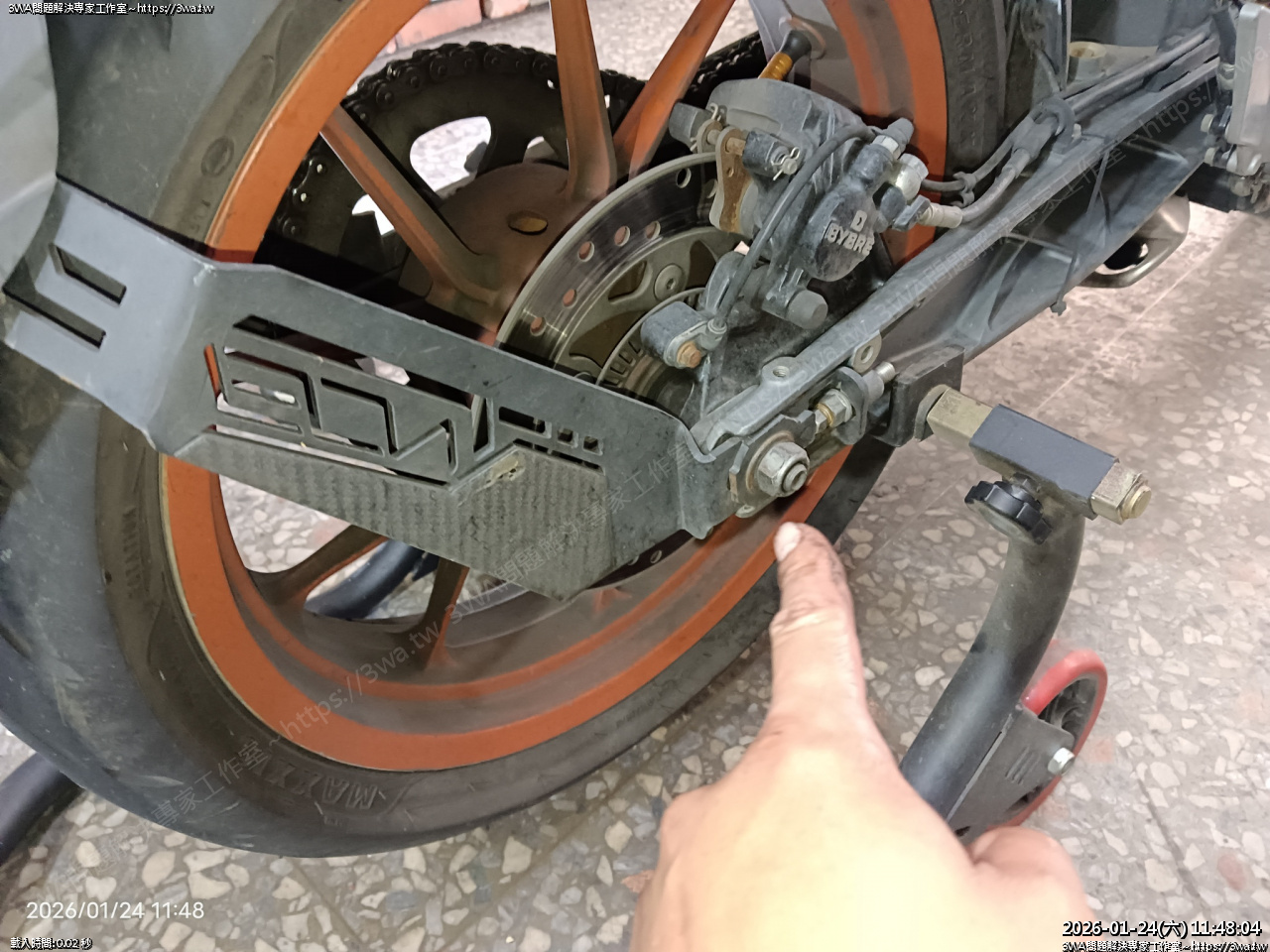

鏈條蓋掉歪來歪去很長時間，已用了無數次束帶大法

終於導鏈橡皮飛走，笑死

另一個角度

這玩意兒在淘寶買加運費好像跟在台灣買差不多，就直接找蝦皮的賣場

有分年份，買之前最好先跟賣家確認，這台是 2015 的 Duke390

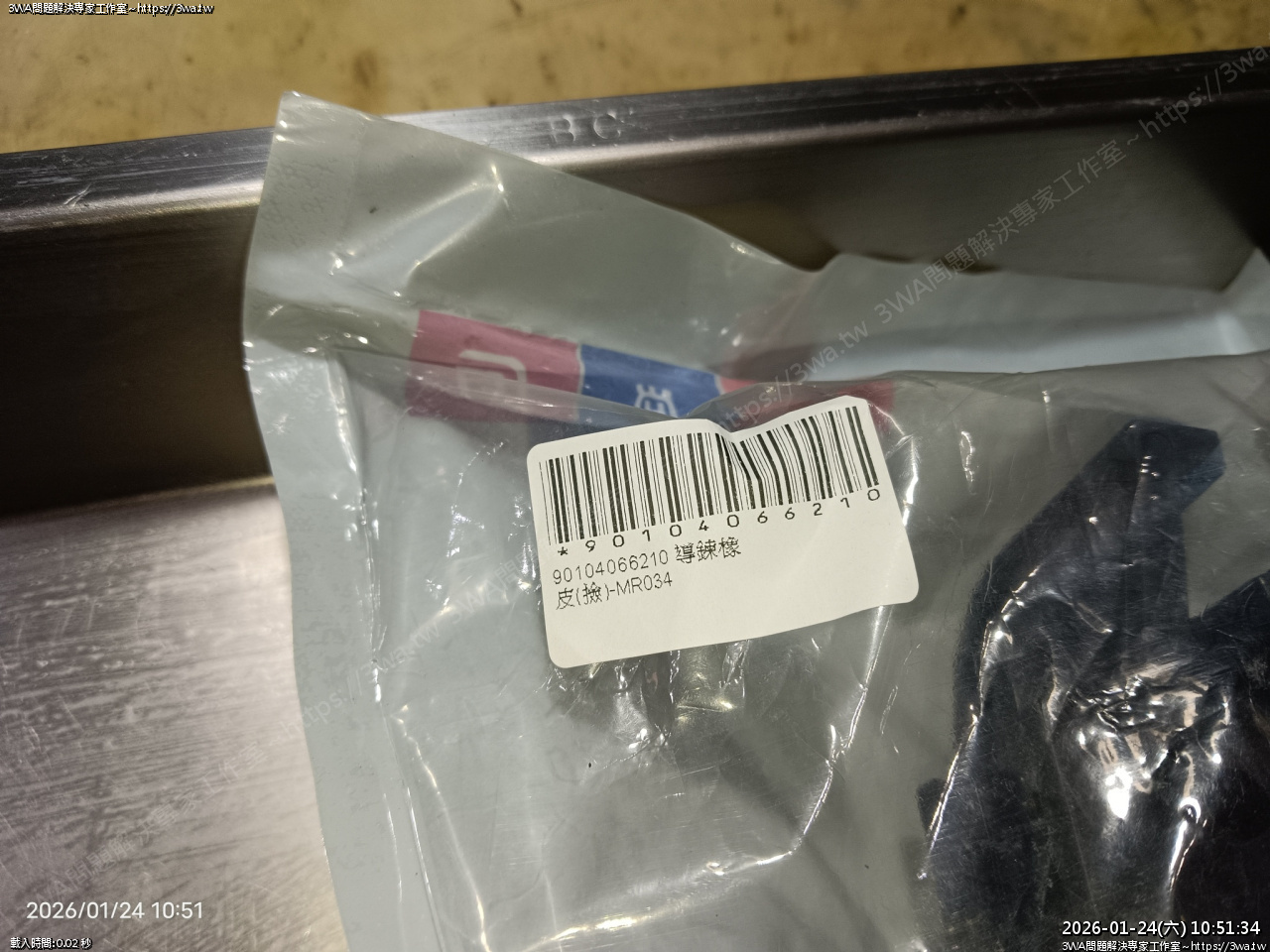

90104066210 導鏈橡皮(撿)-MR034

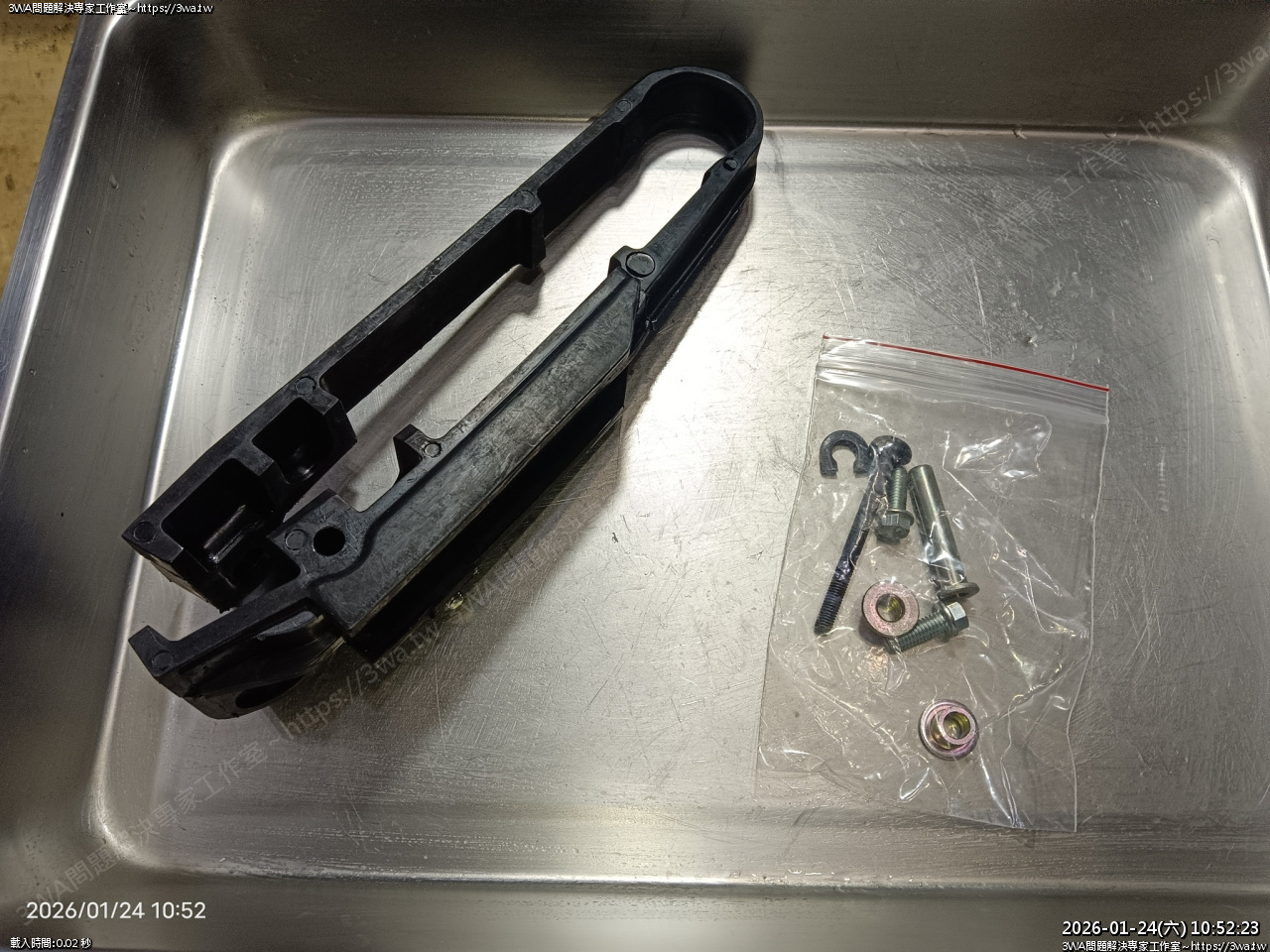

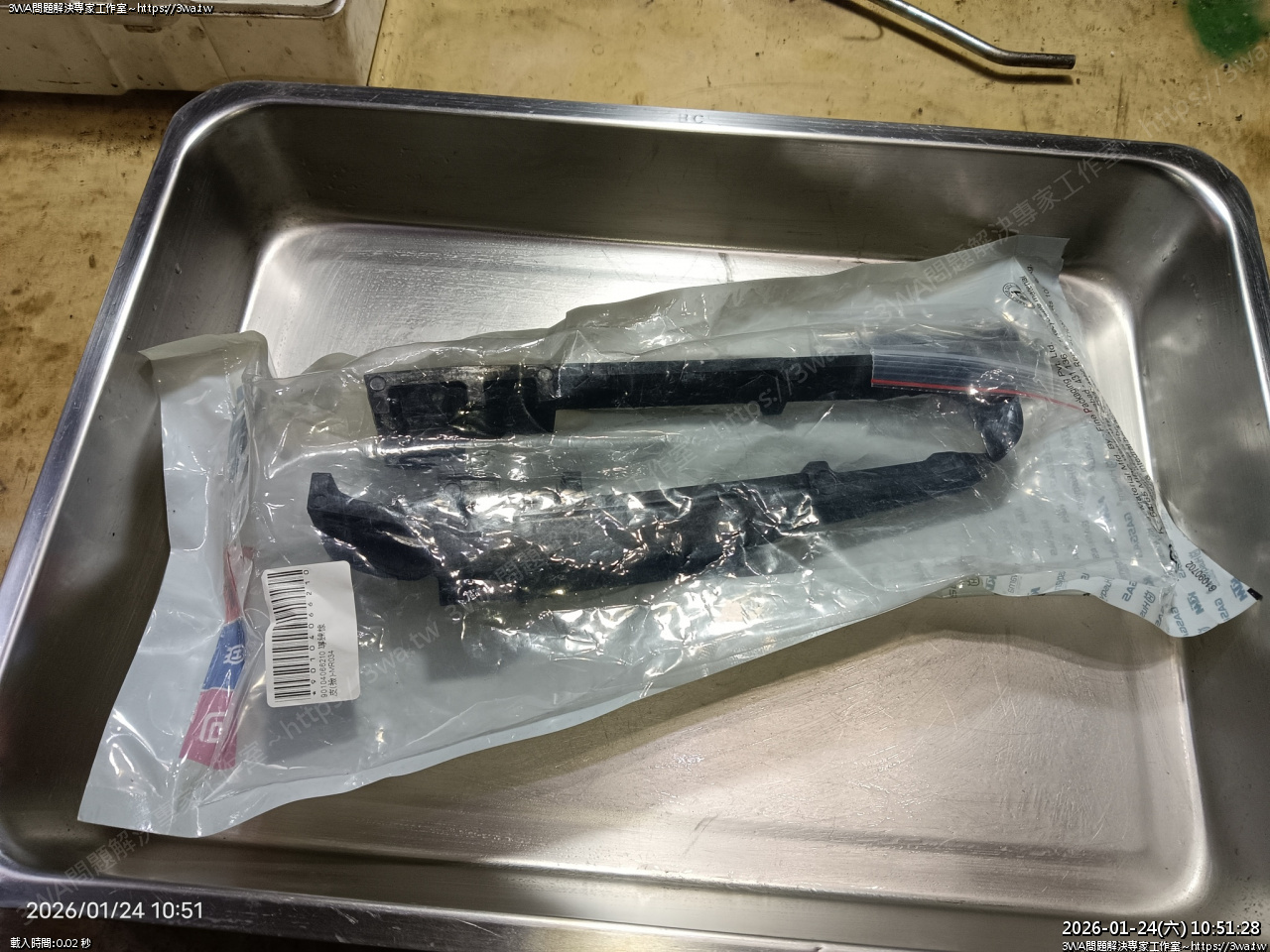

導鏈皮與附的螺絲

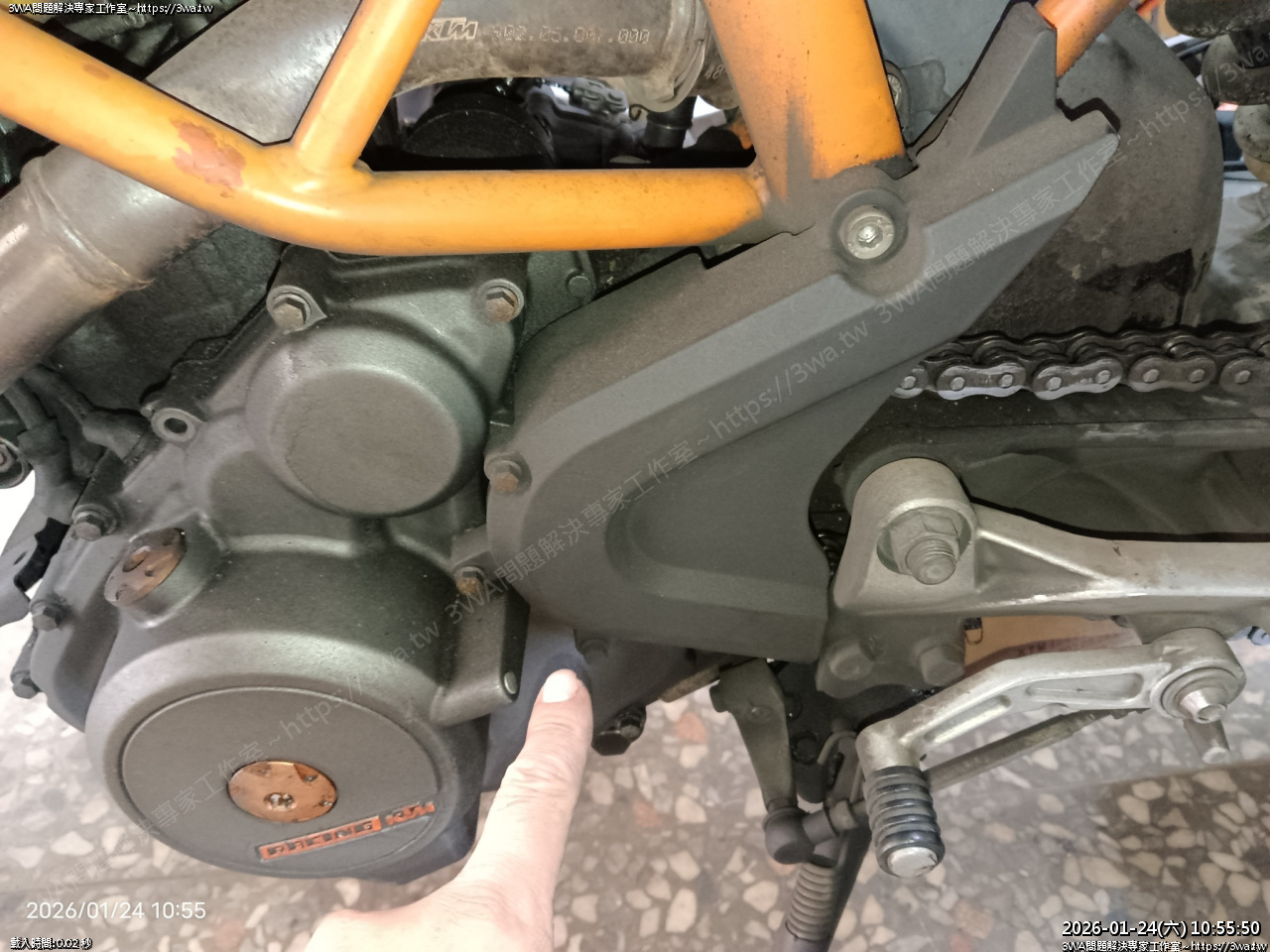

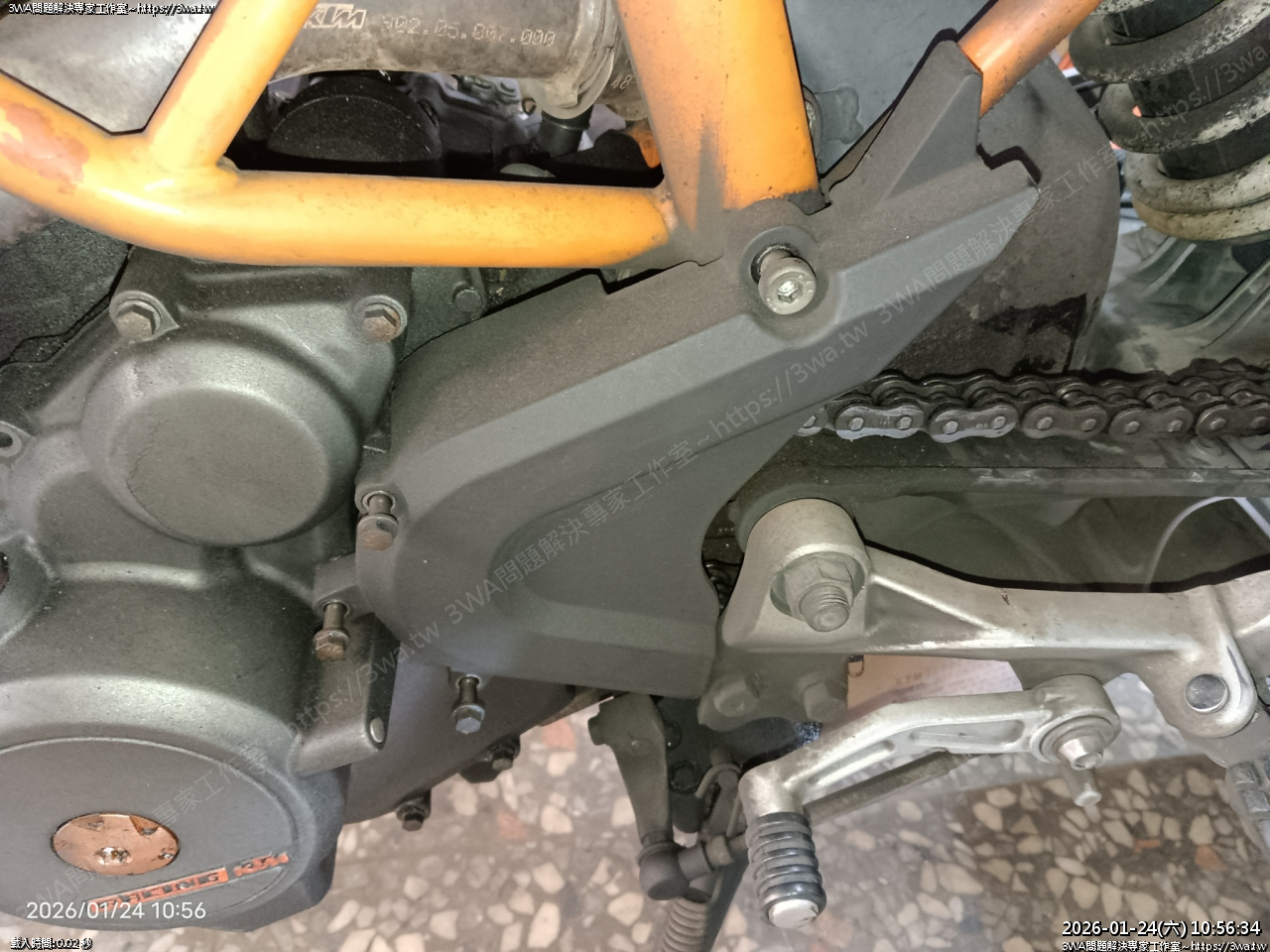

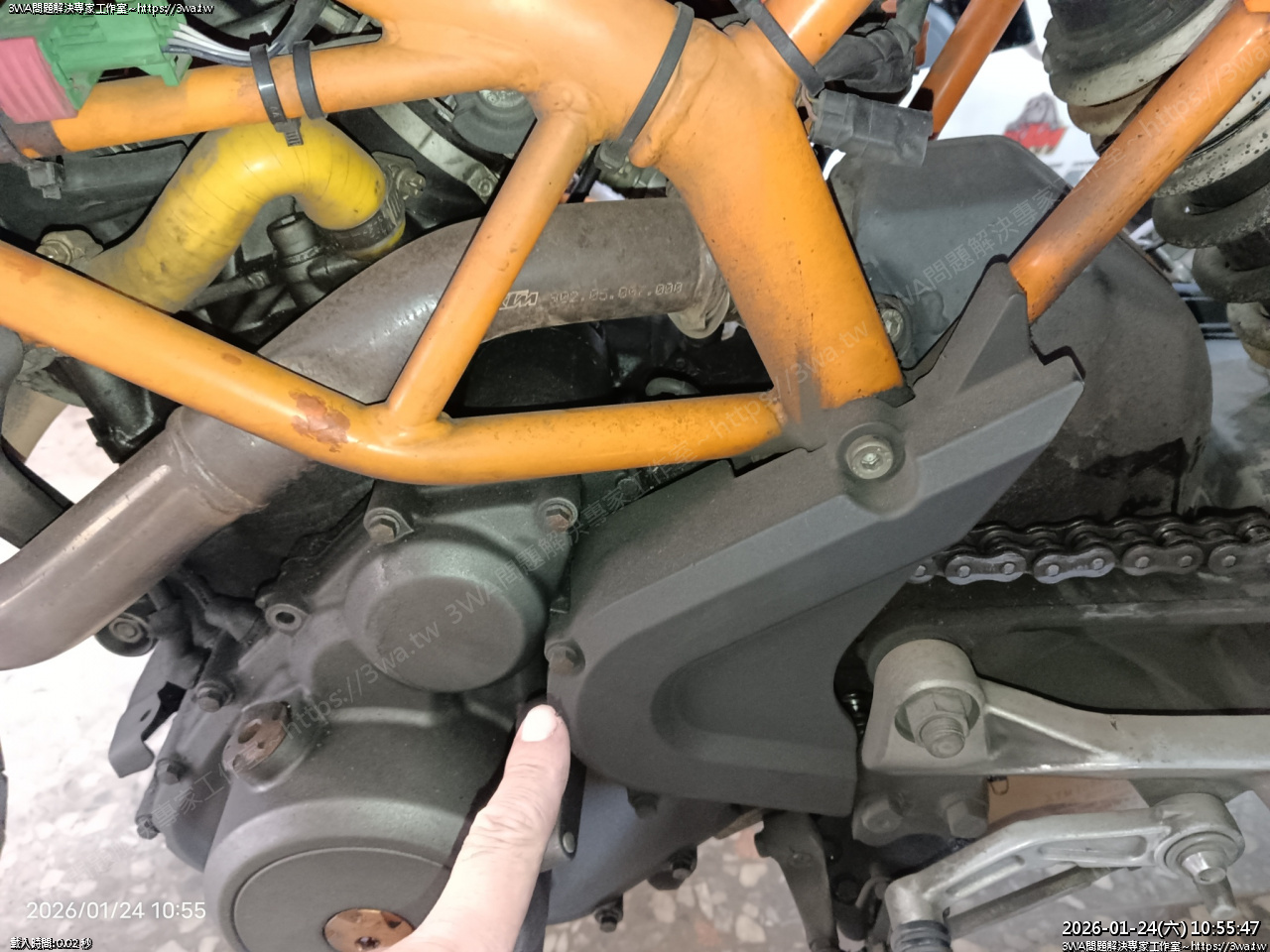

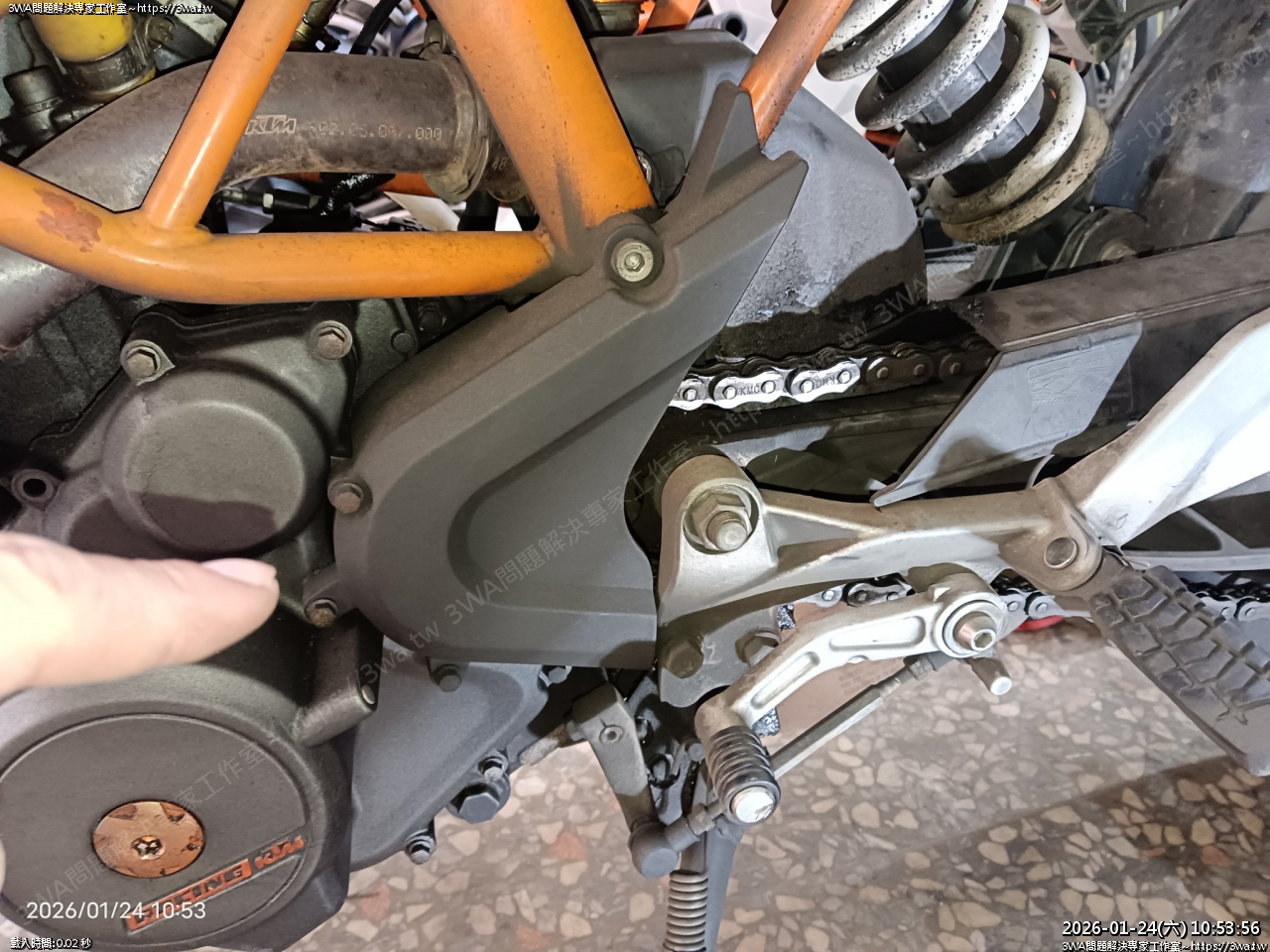

先拆前齒蓋

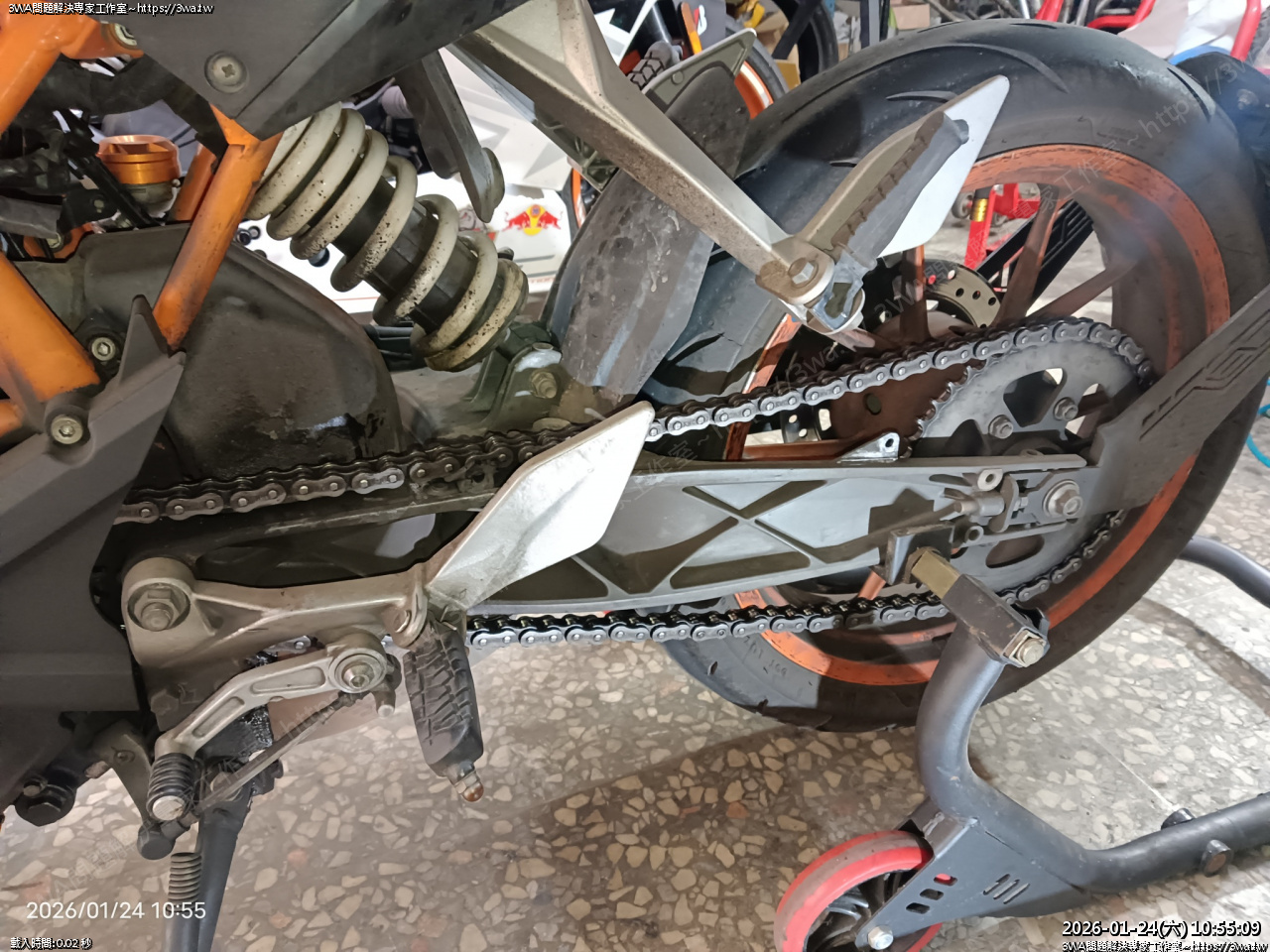

鏈條蓋也拆掉

後面螺絲

8mm 拆下

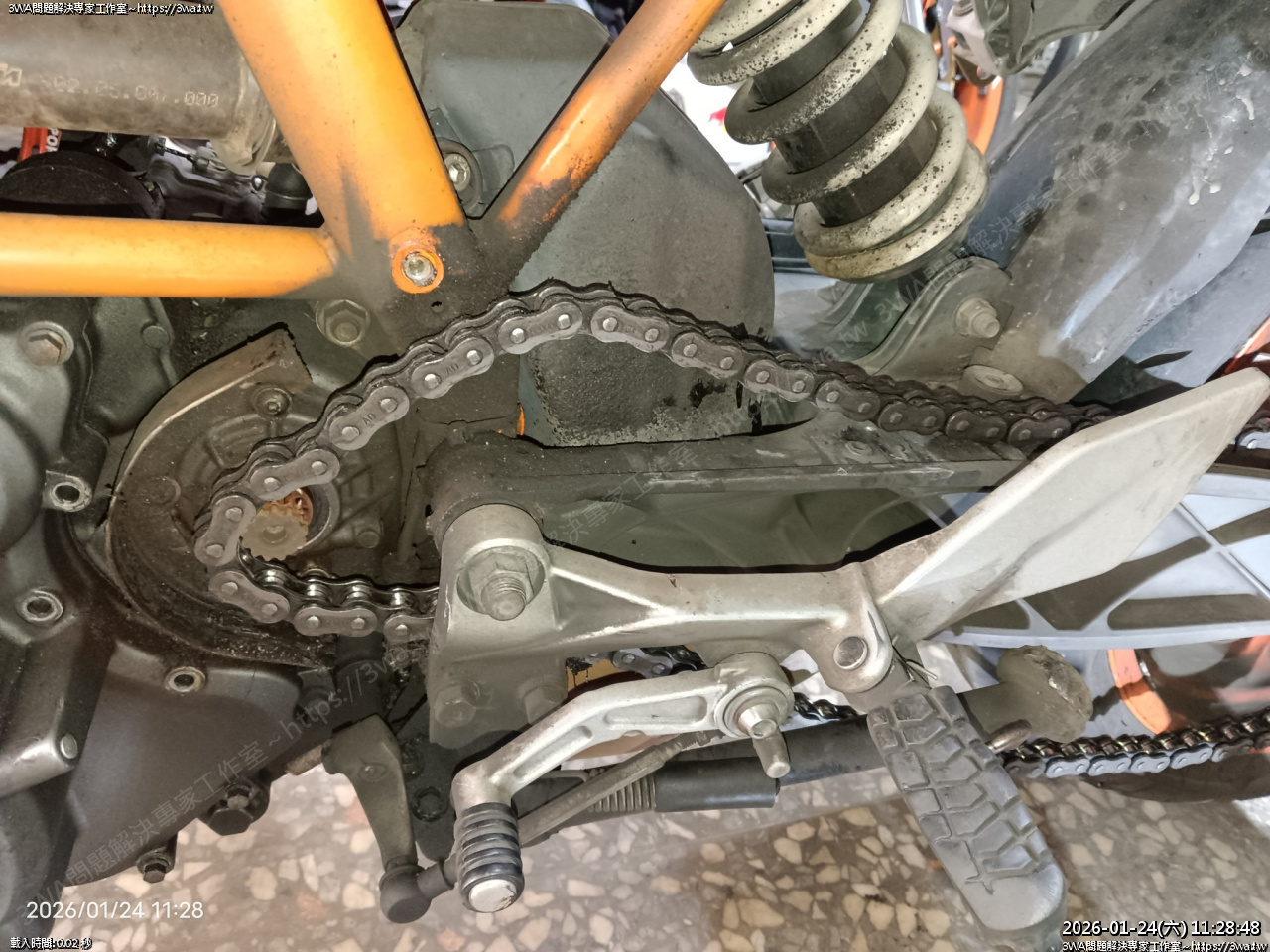

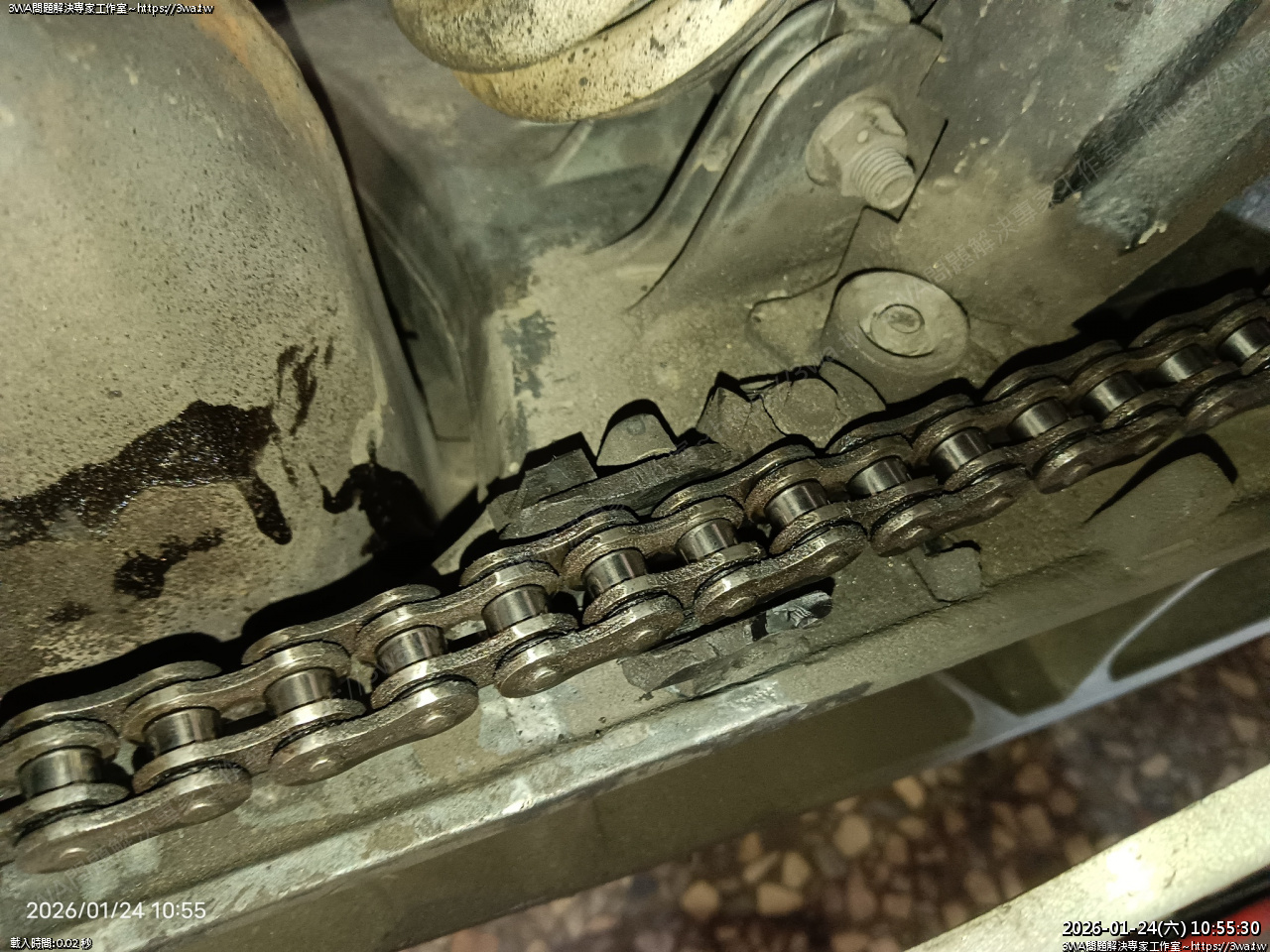

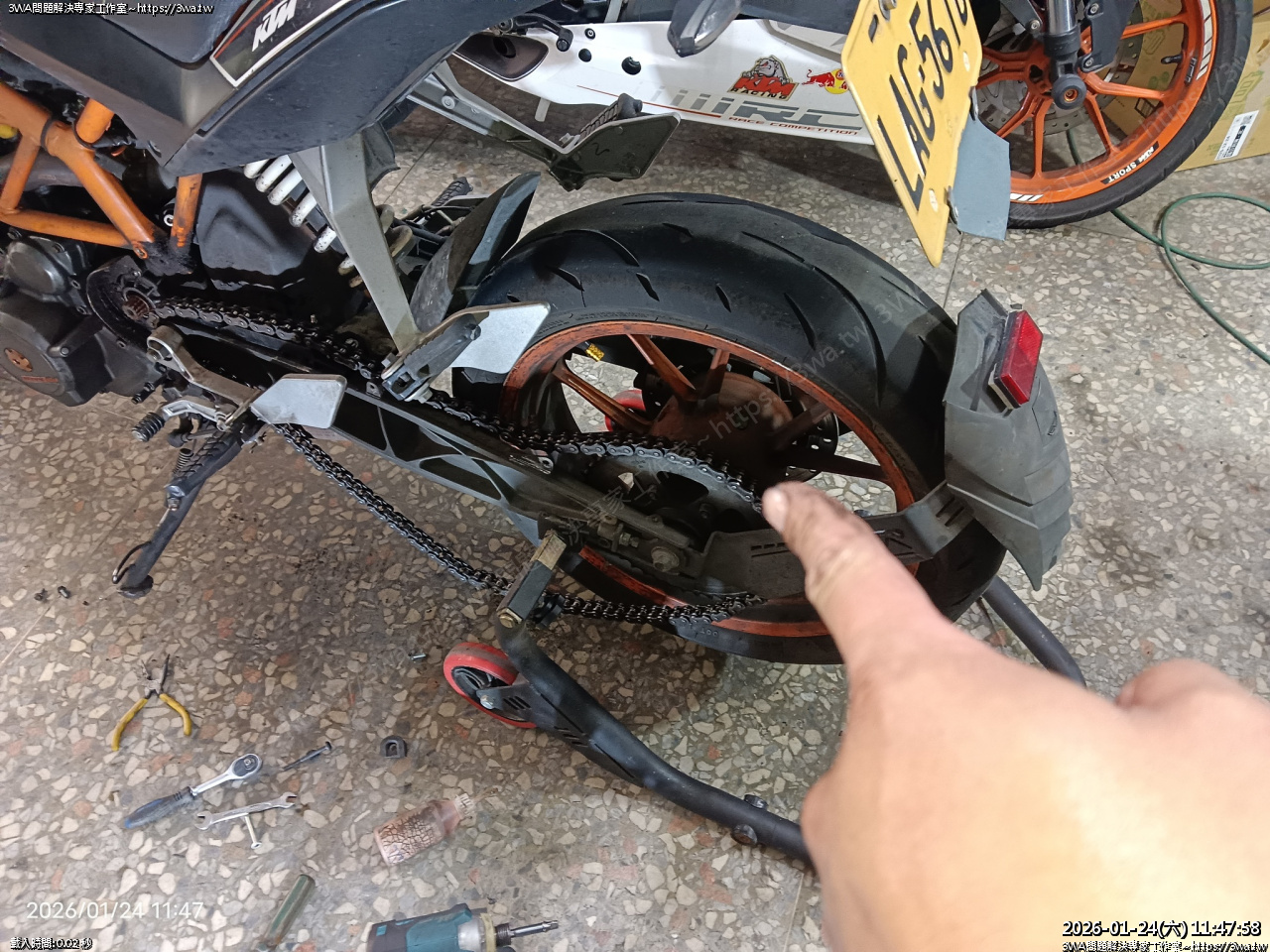

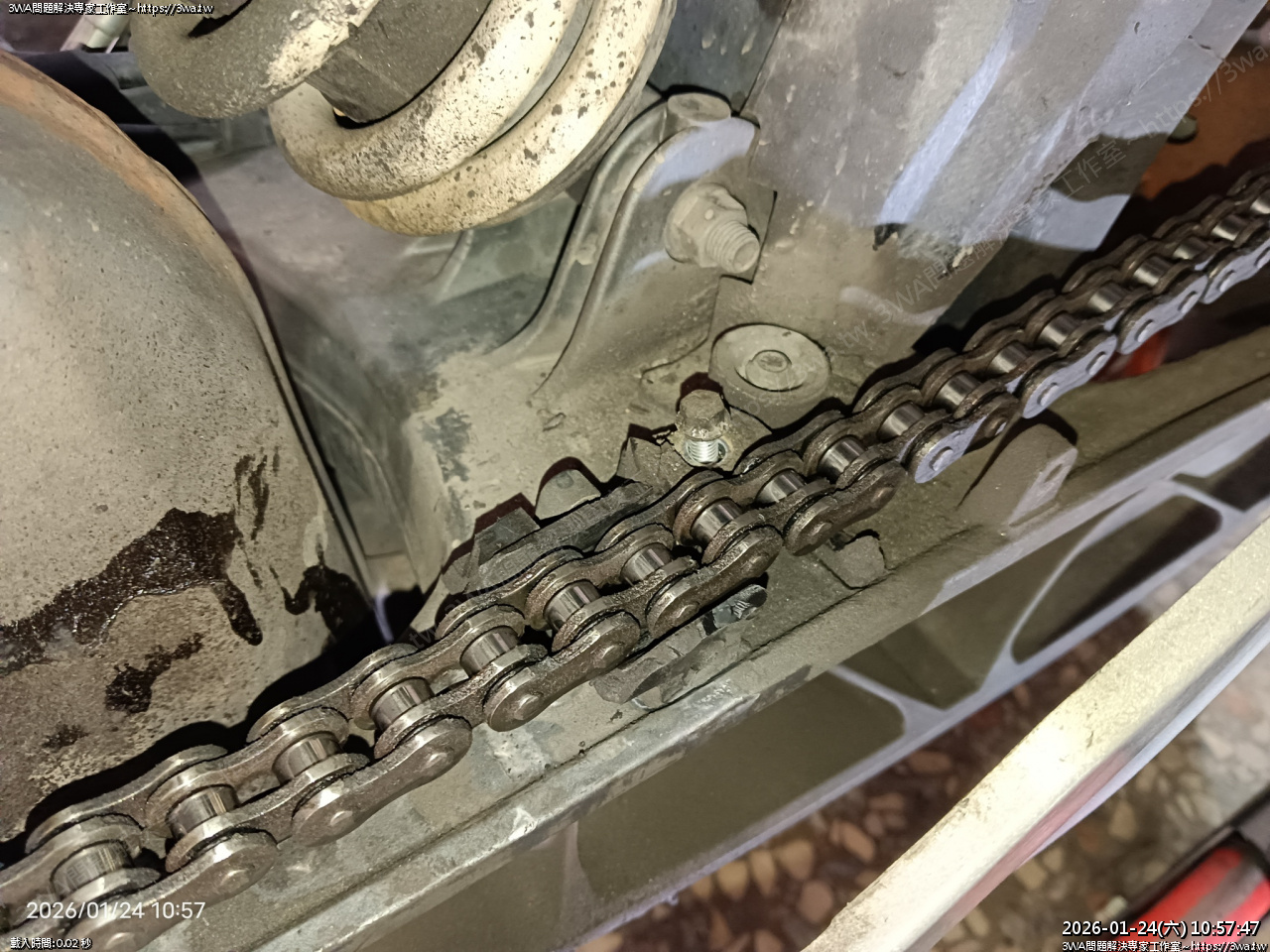

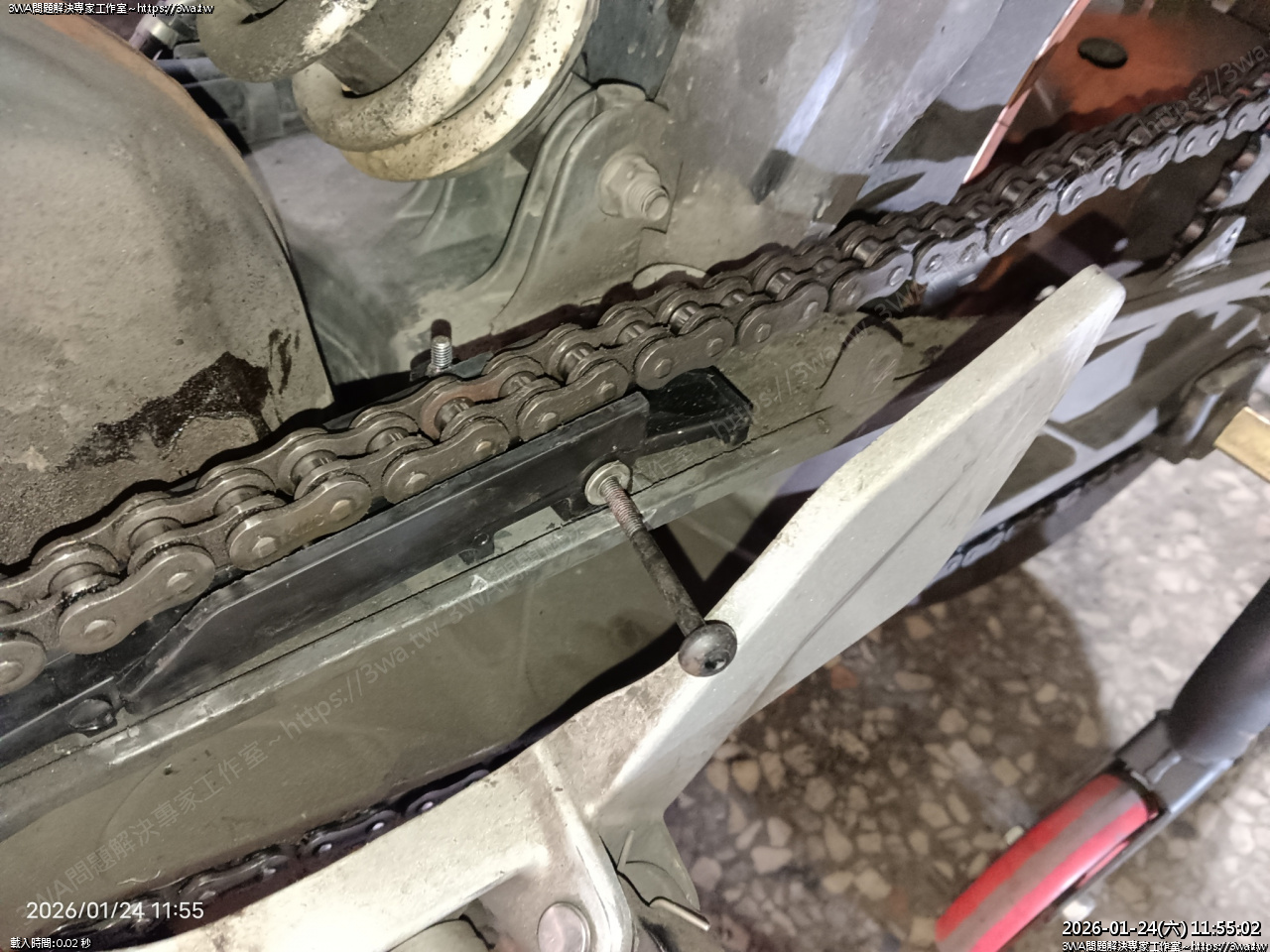

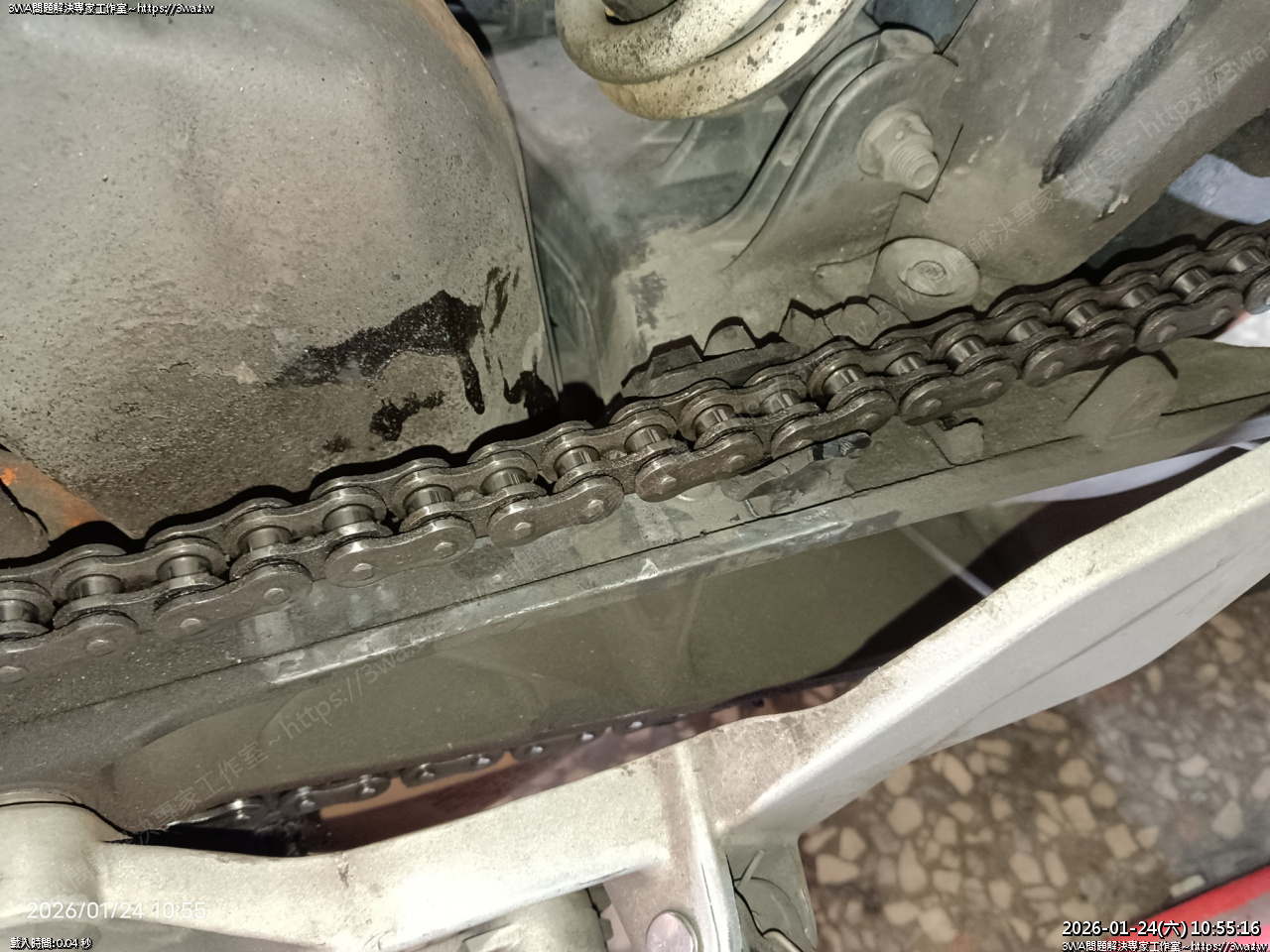

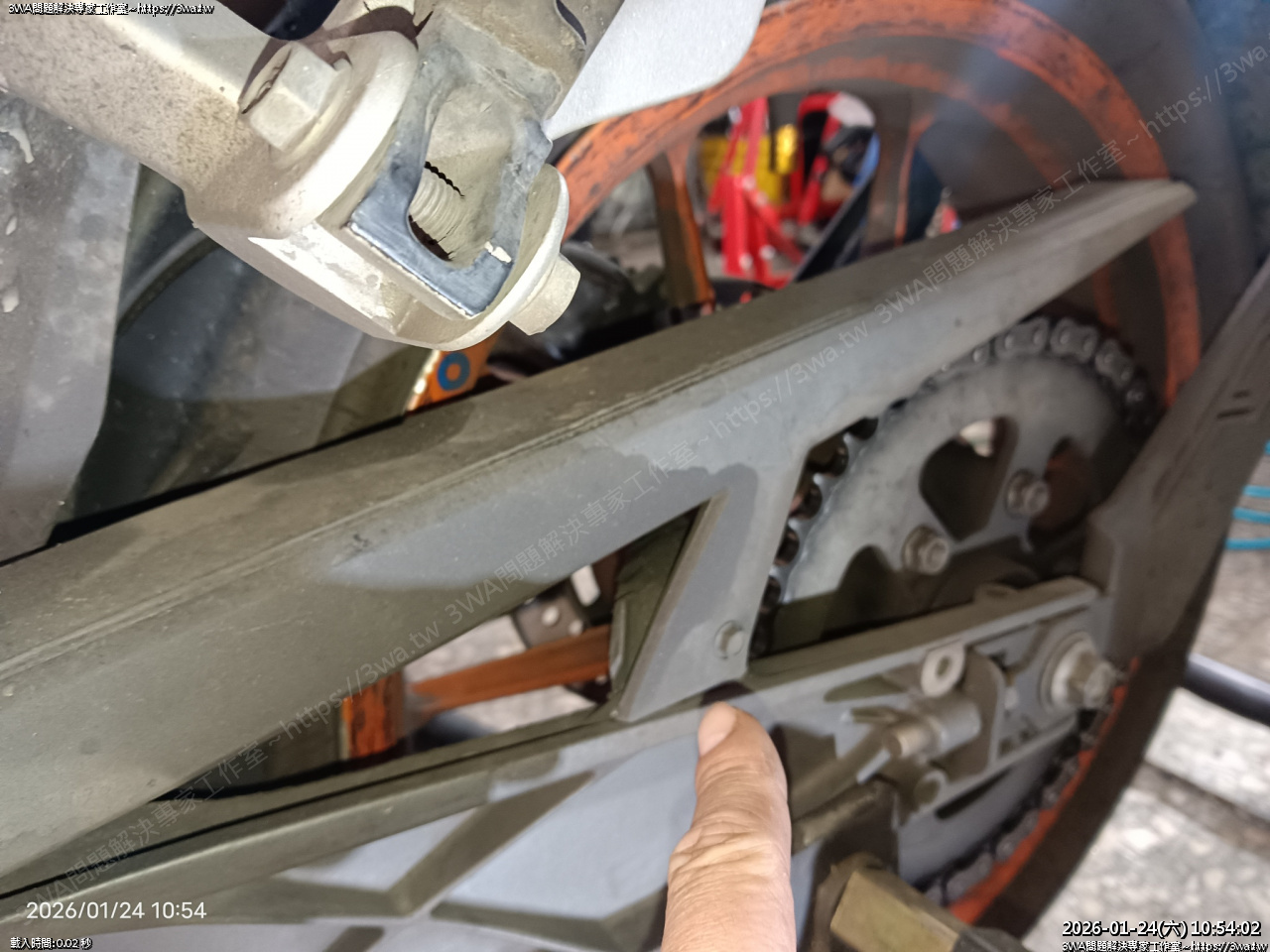

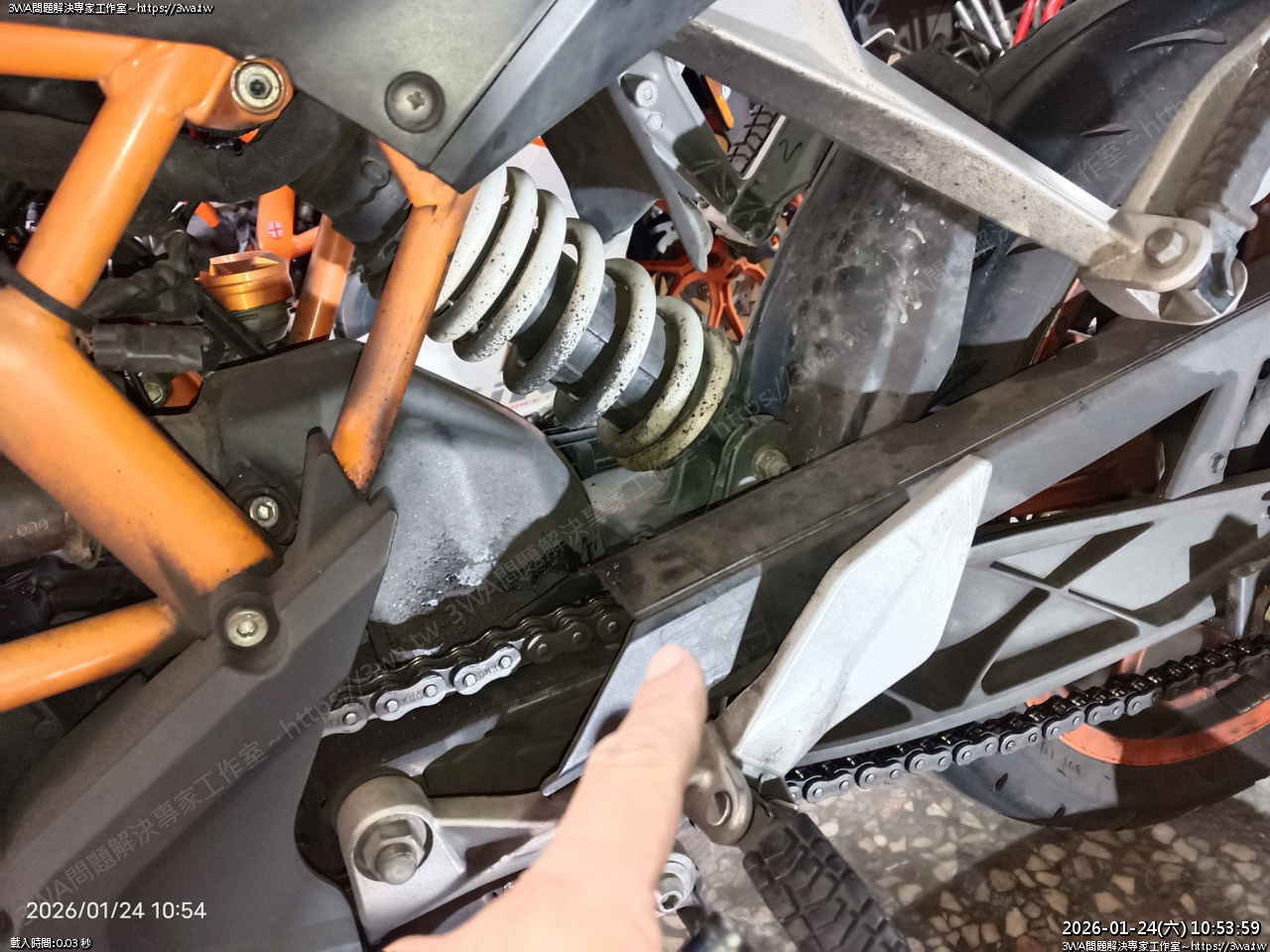

目前的狀況

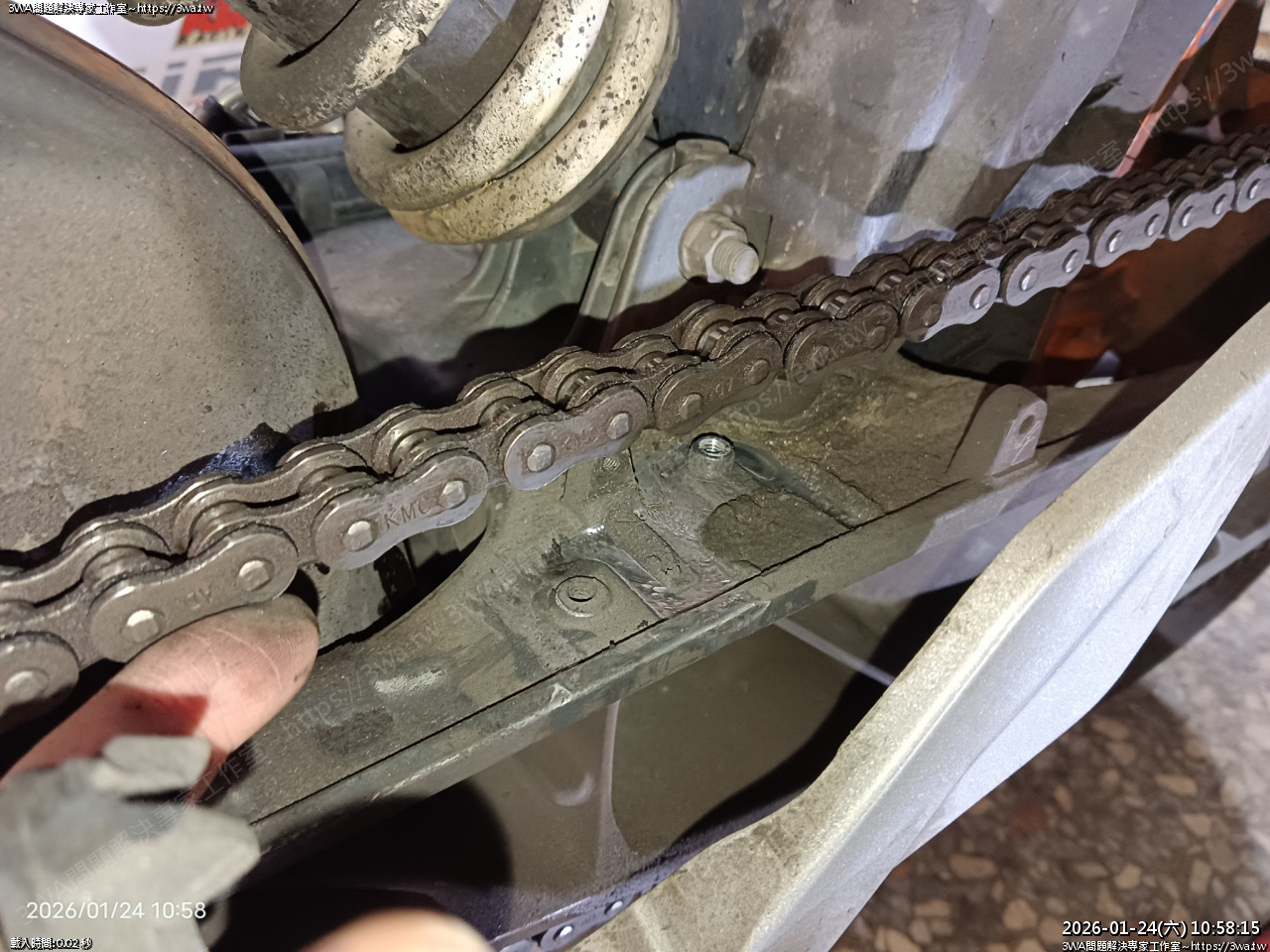

整個噴光，剩一點點，其實有這一點點應該也可以吧 XD

小黑只有這樣也騎了好幾週

這裡有個 8mm 套桶拆的螺絲

這裡用 6 號內六角逆時針轉開

8mm 套桶拆開

三顆 8mm 1個 6號內六角

拆出

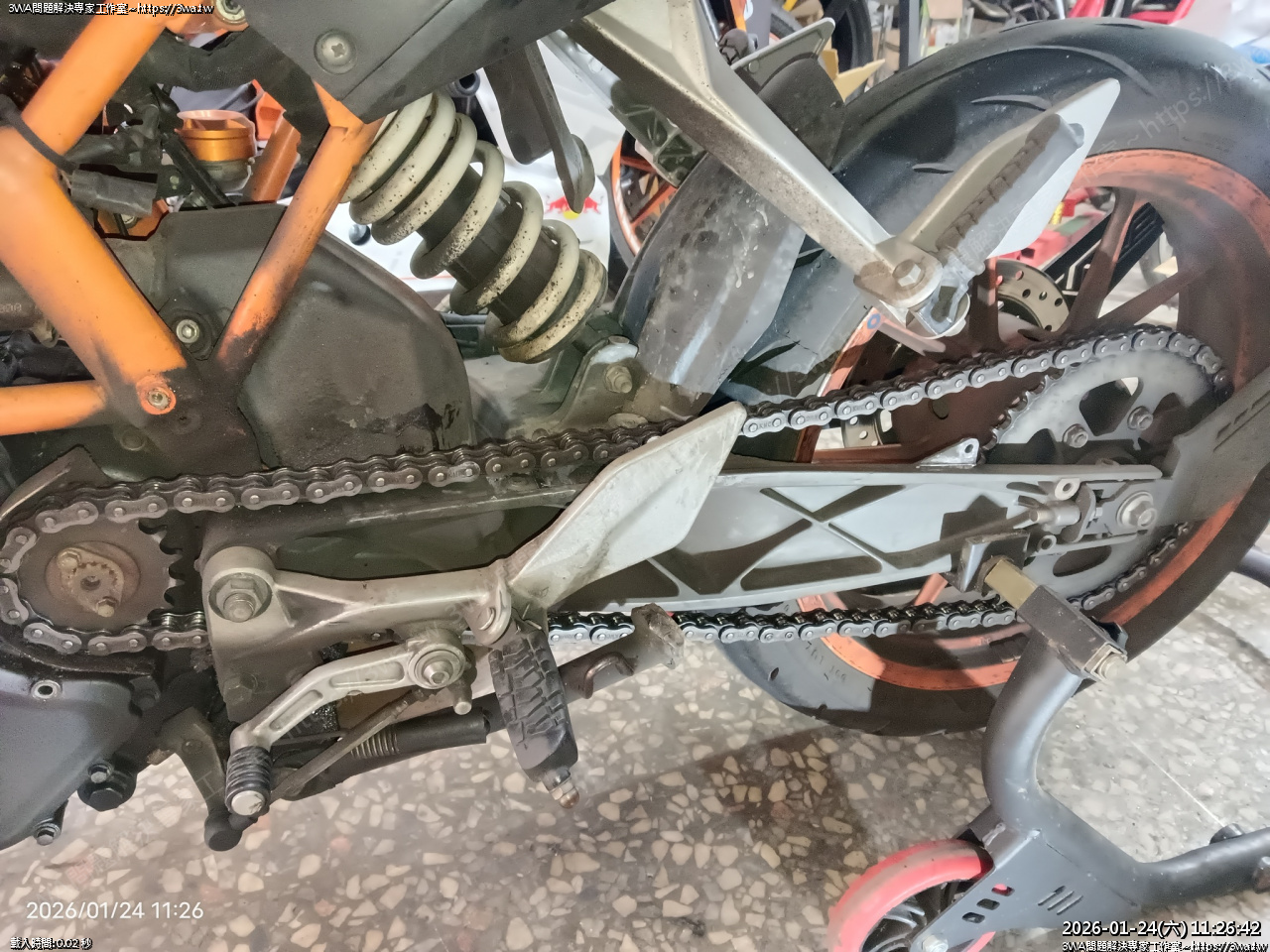

鏈條蓋取出

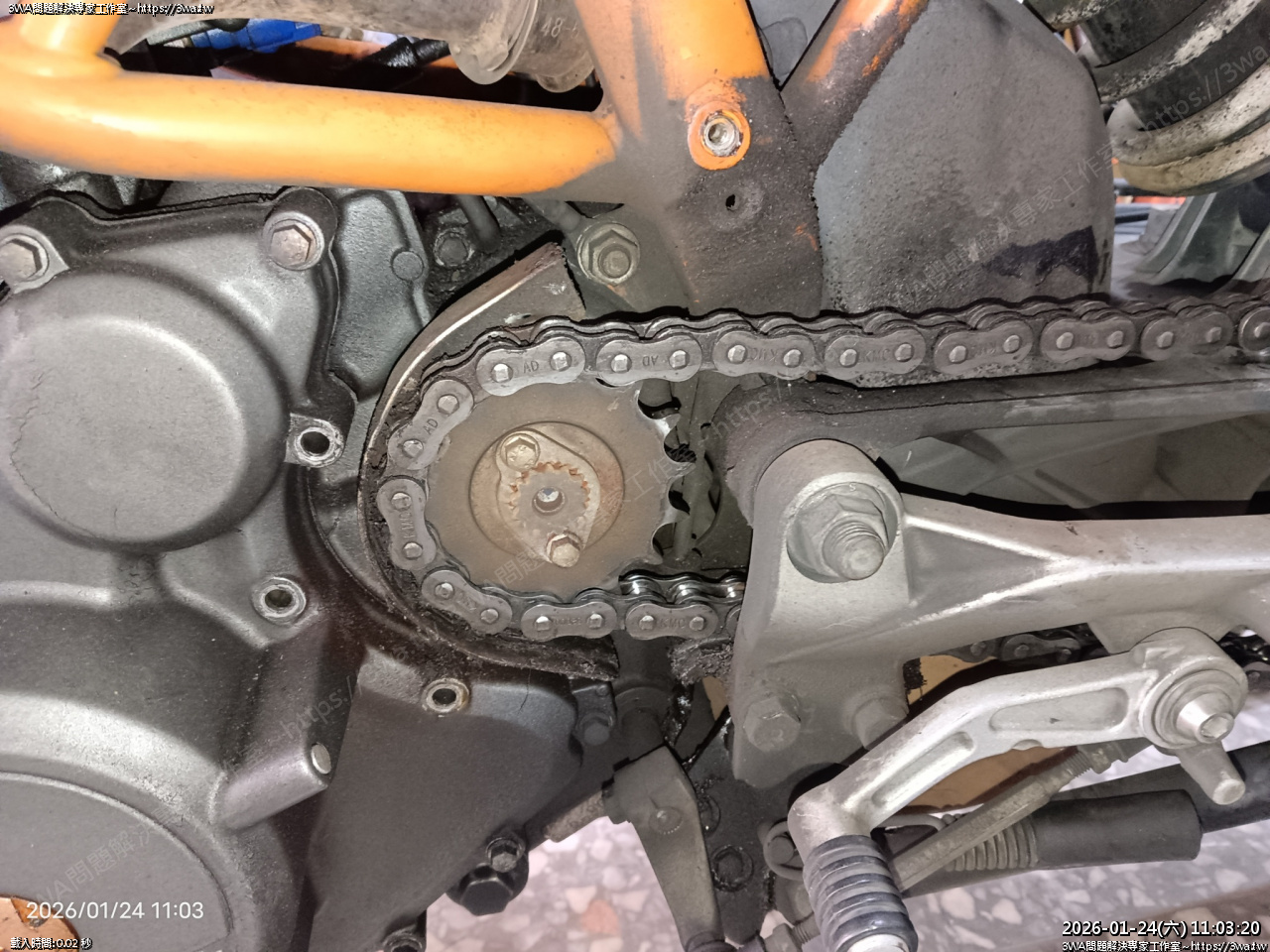

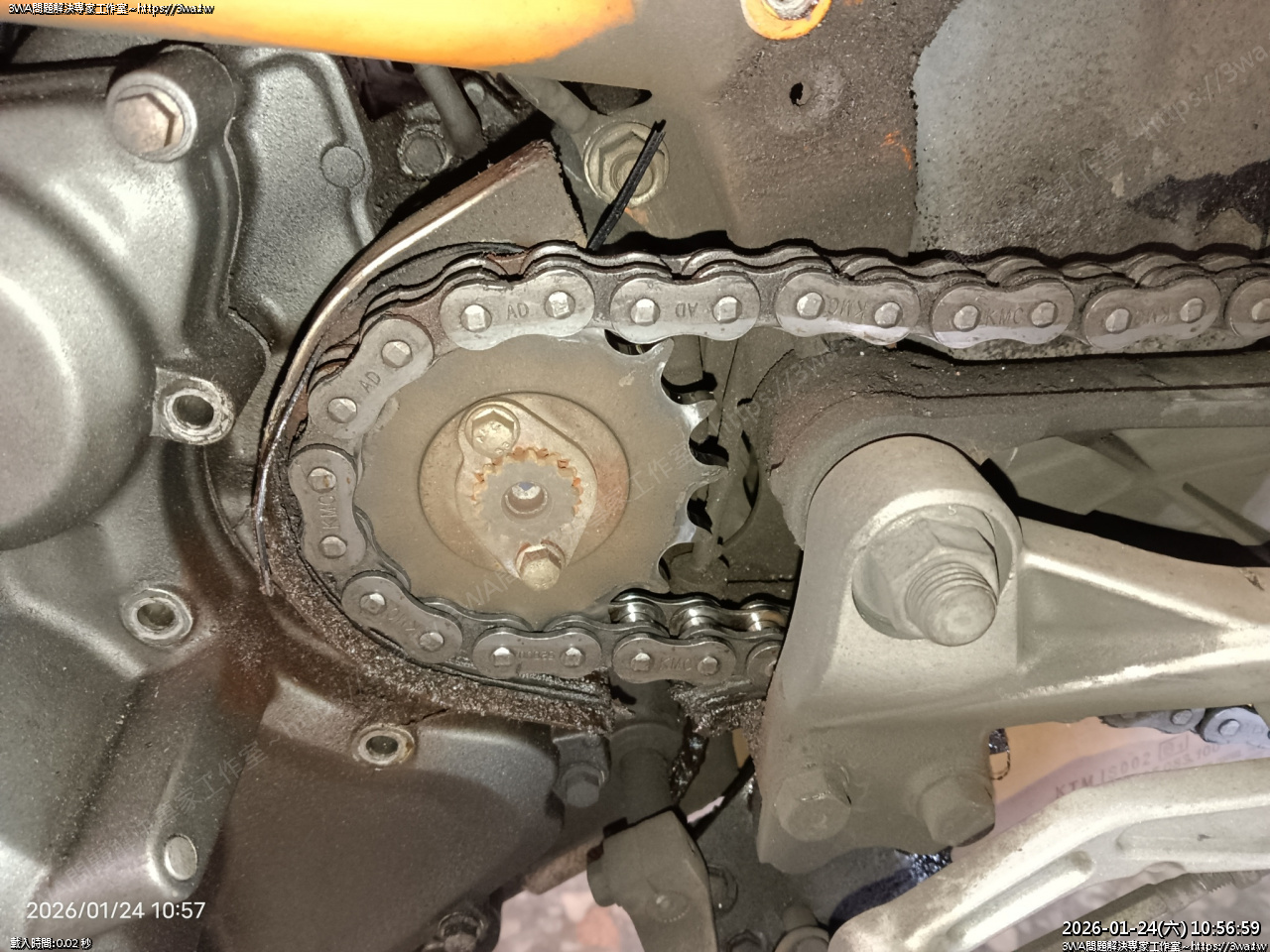

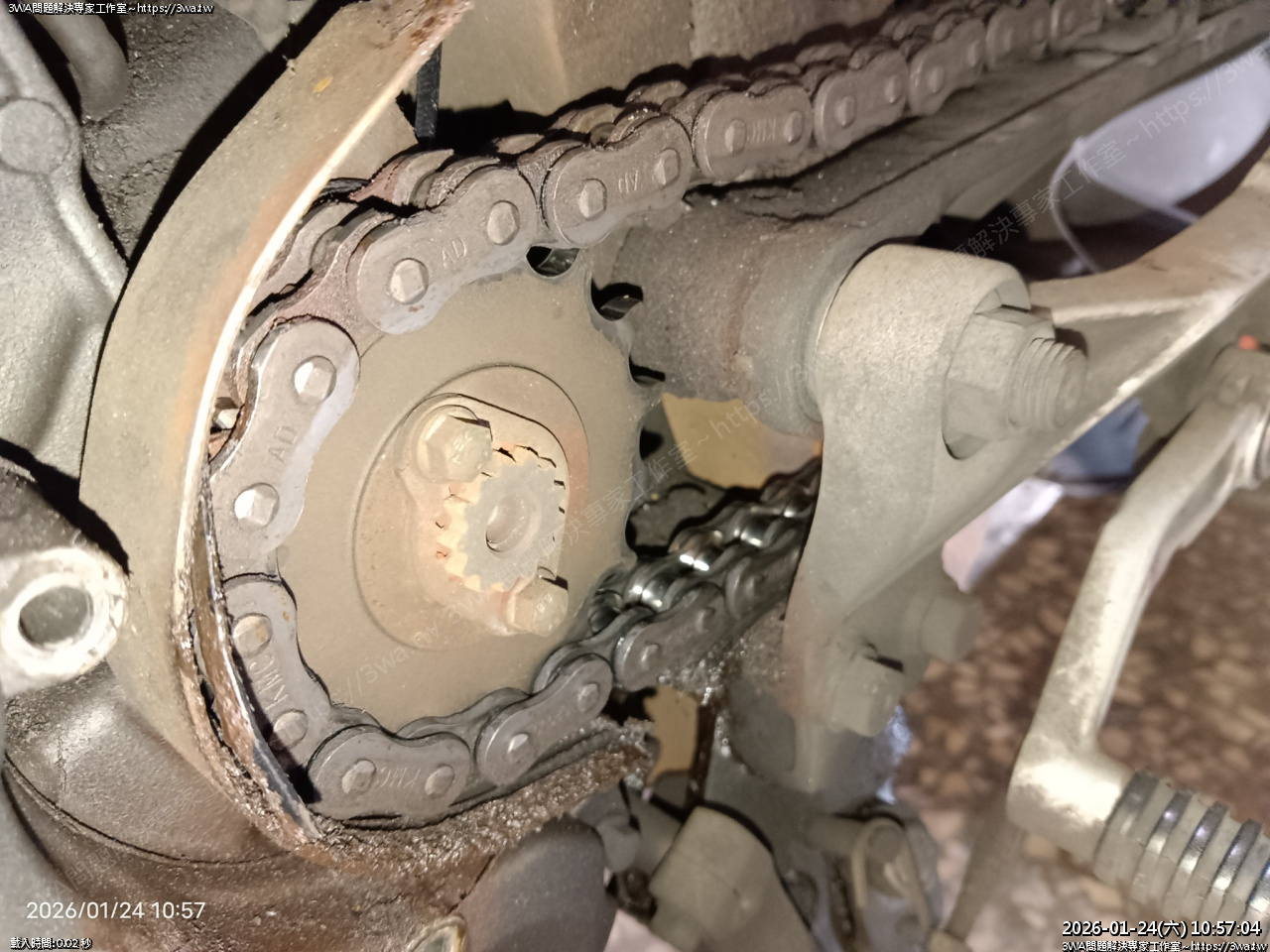

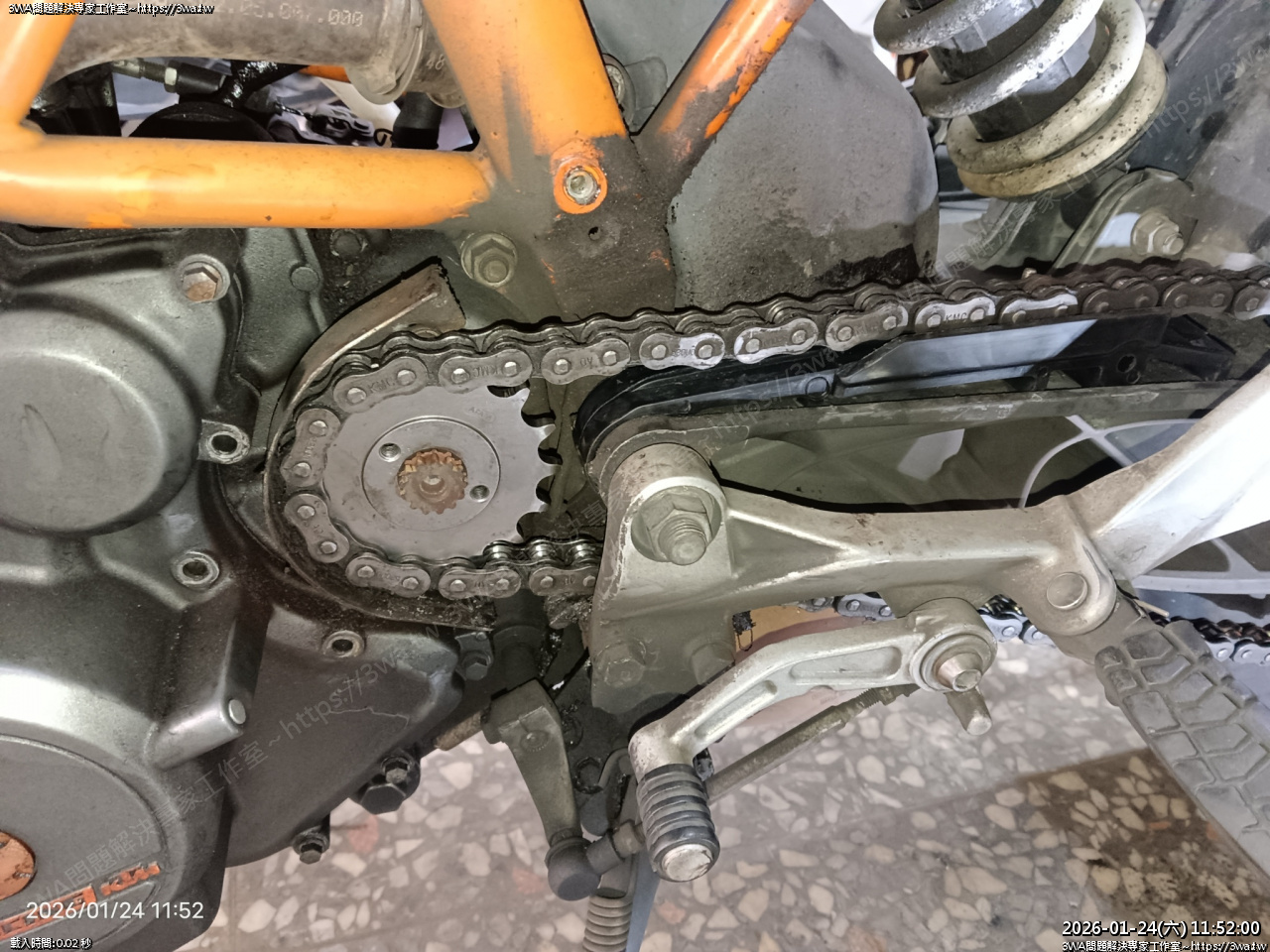

前齒

羽山試了一下，如果沒拆前齒，有點不好裝，可以裝不進去

小黑這台是裝前16T，空間更小，試了二、三次裝不進去

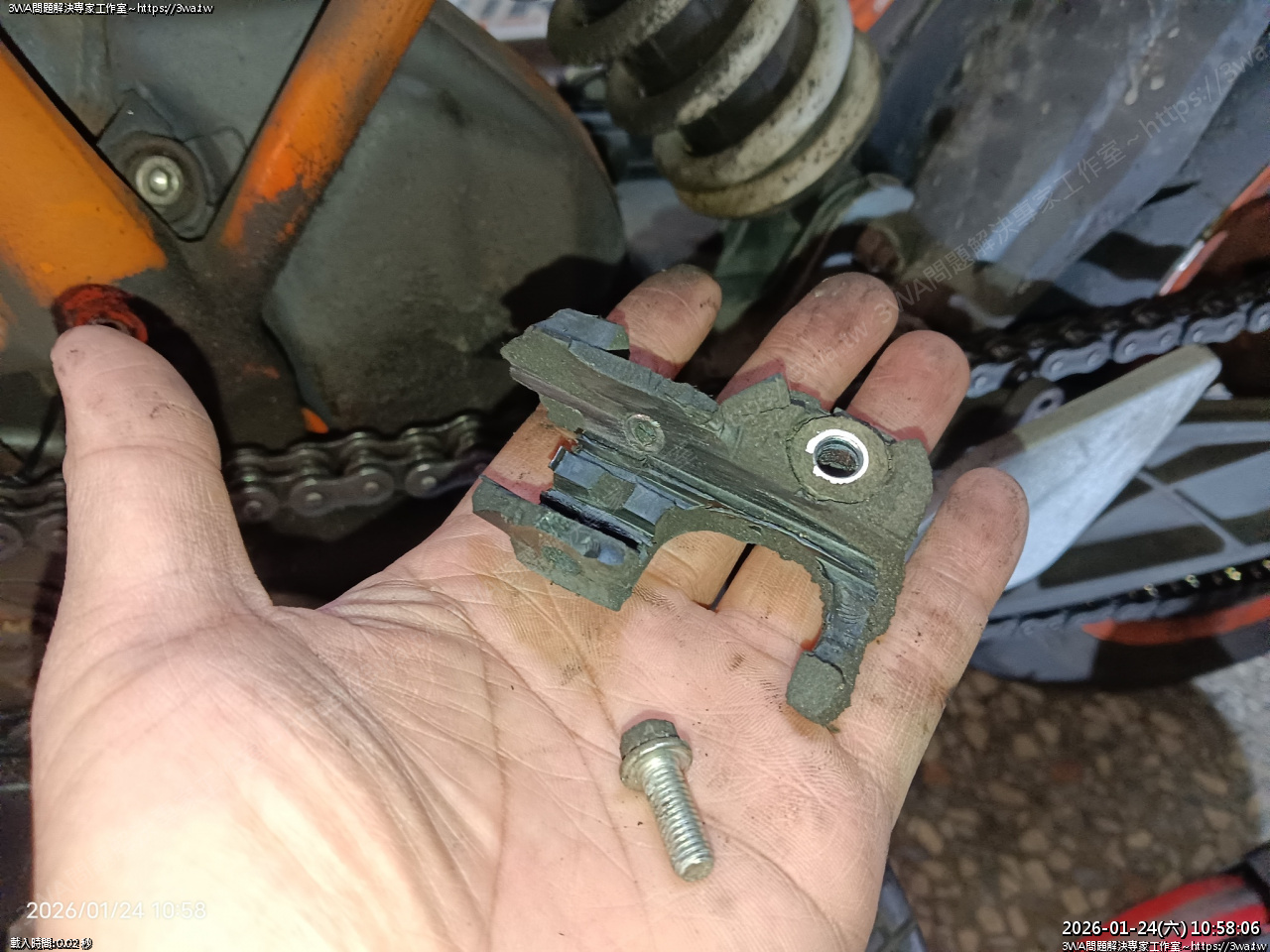

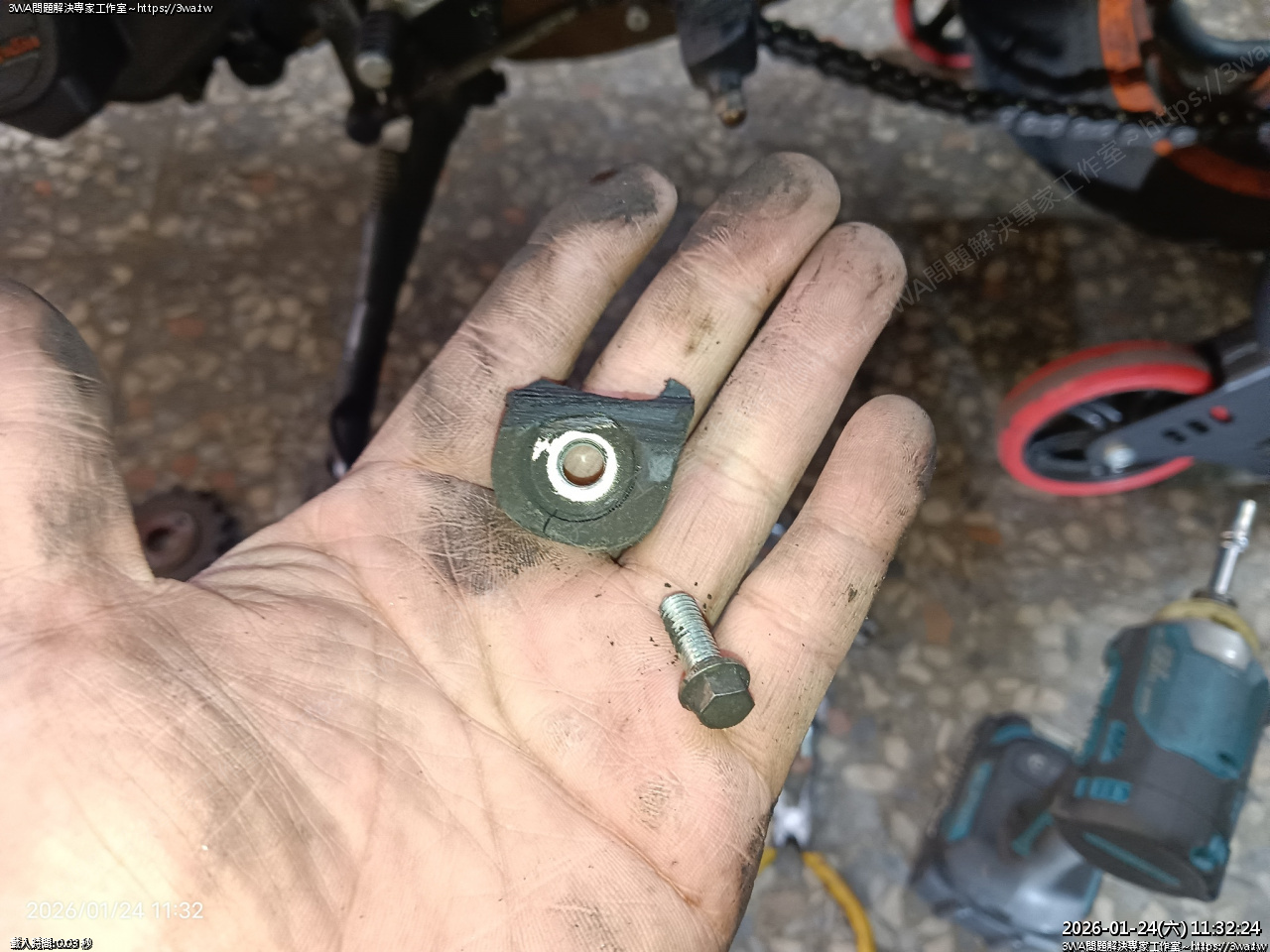

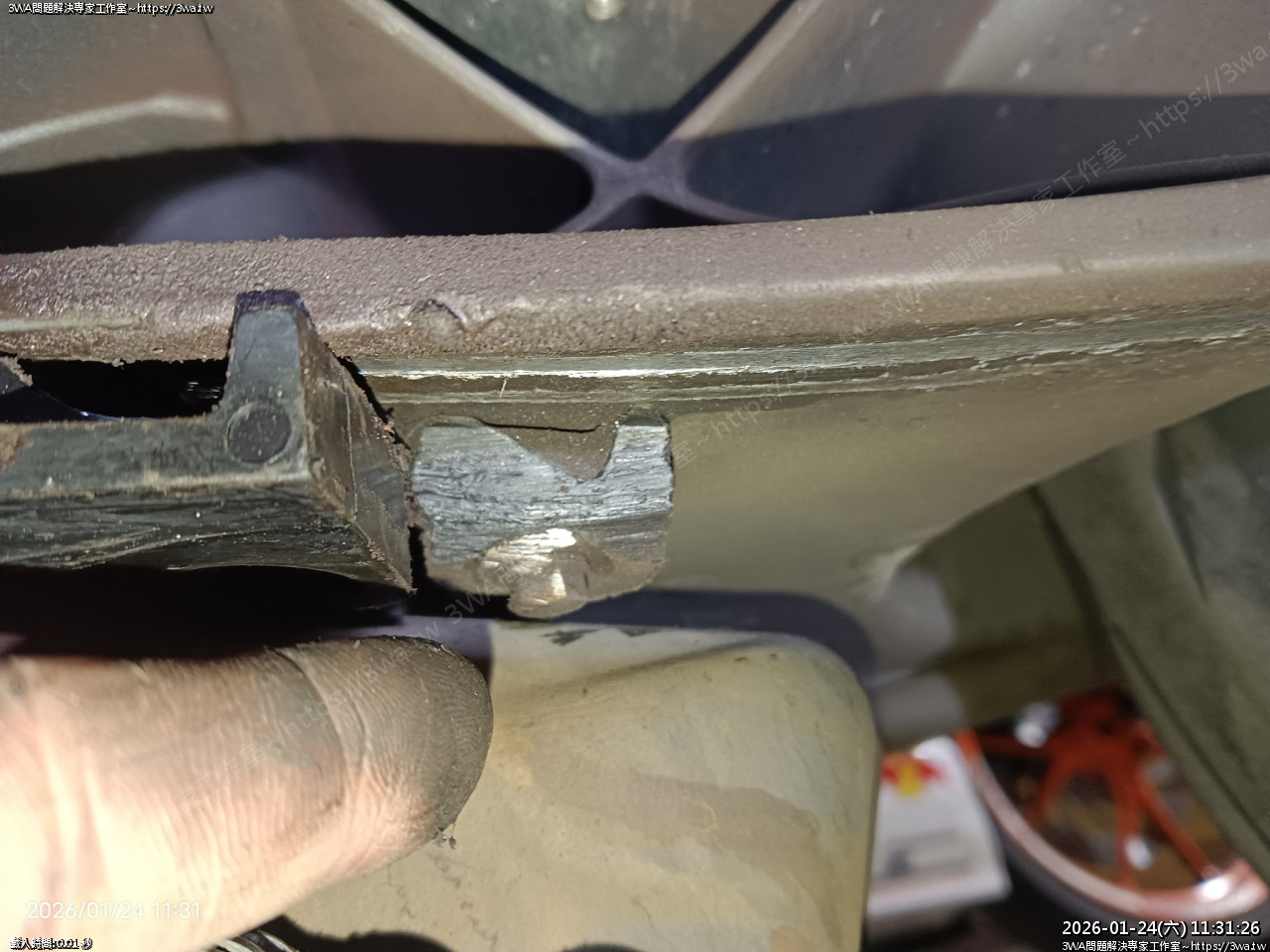

先拆下剩的這個小段

拆下

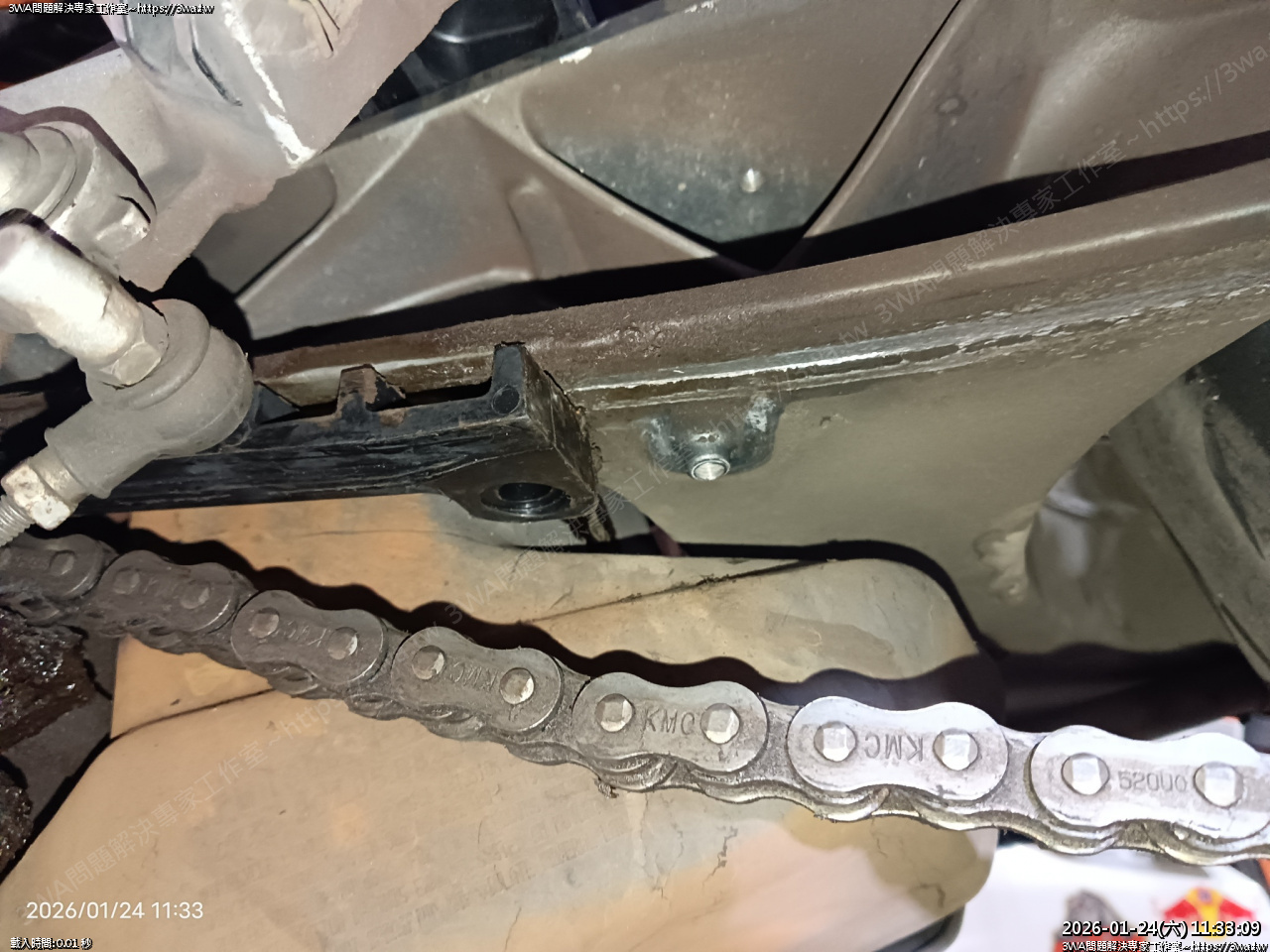

螺絲孔是凸起來的那個

同位置下下面也有一個螺絲往上鎖，那個也要拆除

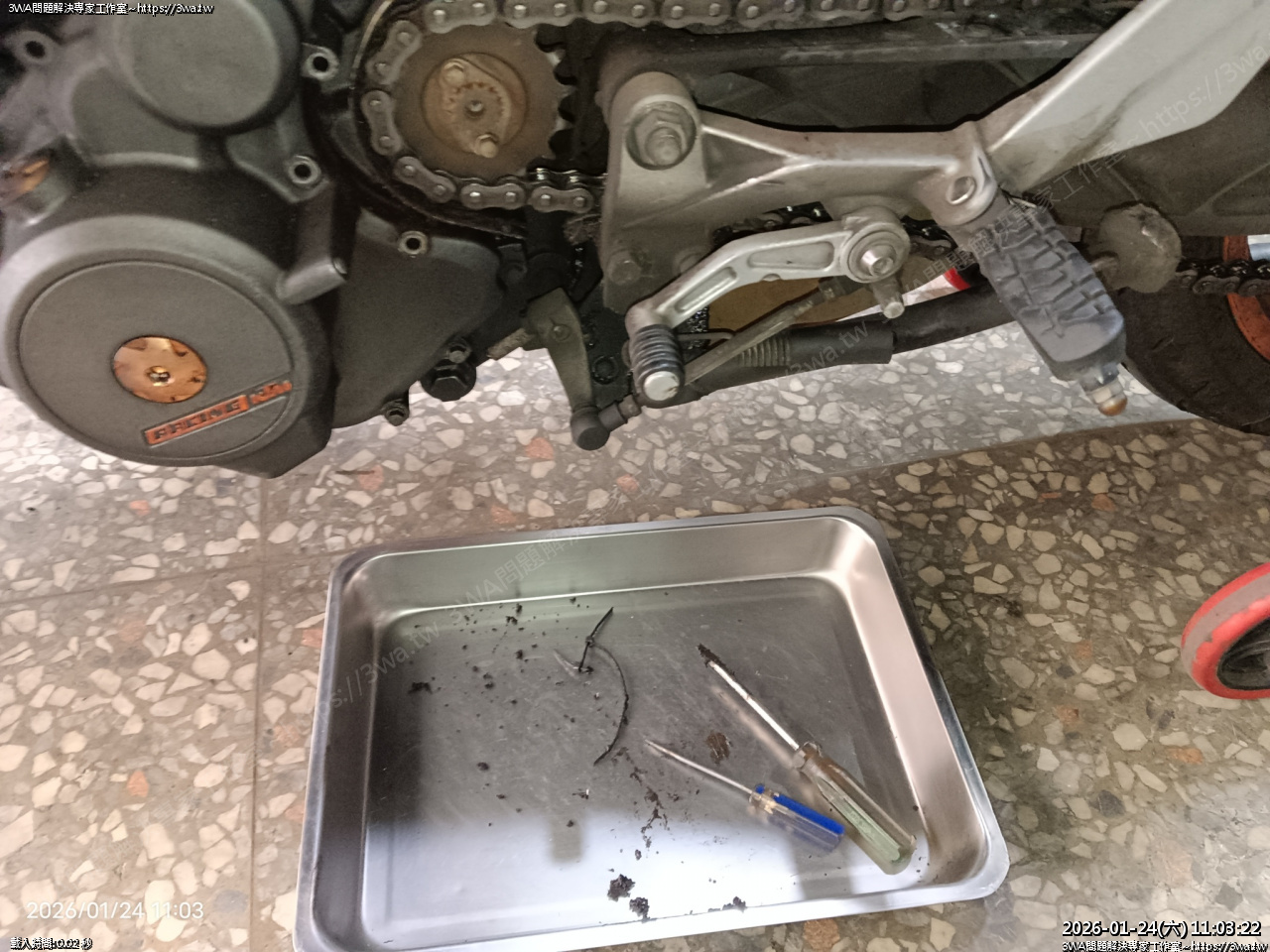

先清前齒蓋

前齒盤裡面也用小一字刮一刮

刮一刮，還刮出之前的束帶，都躲在裡面

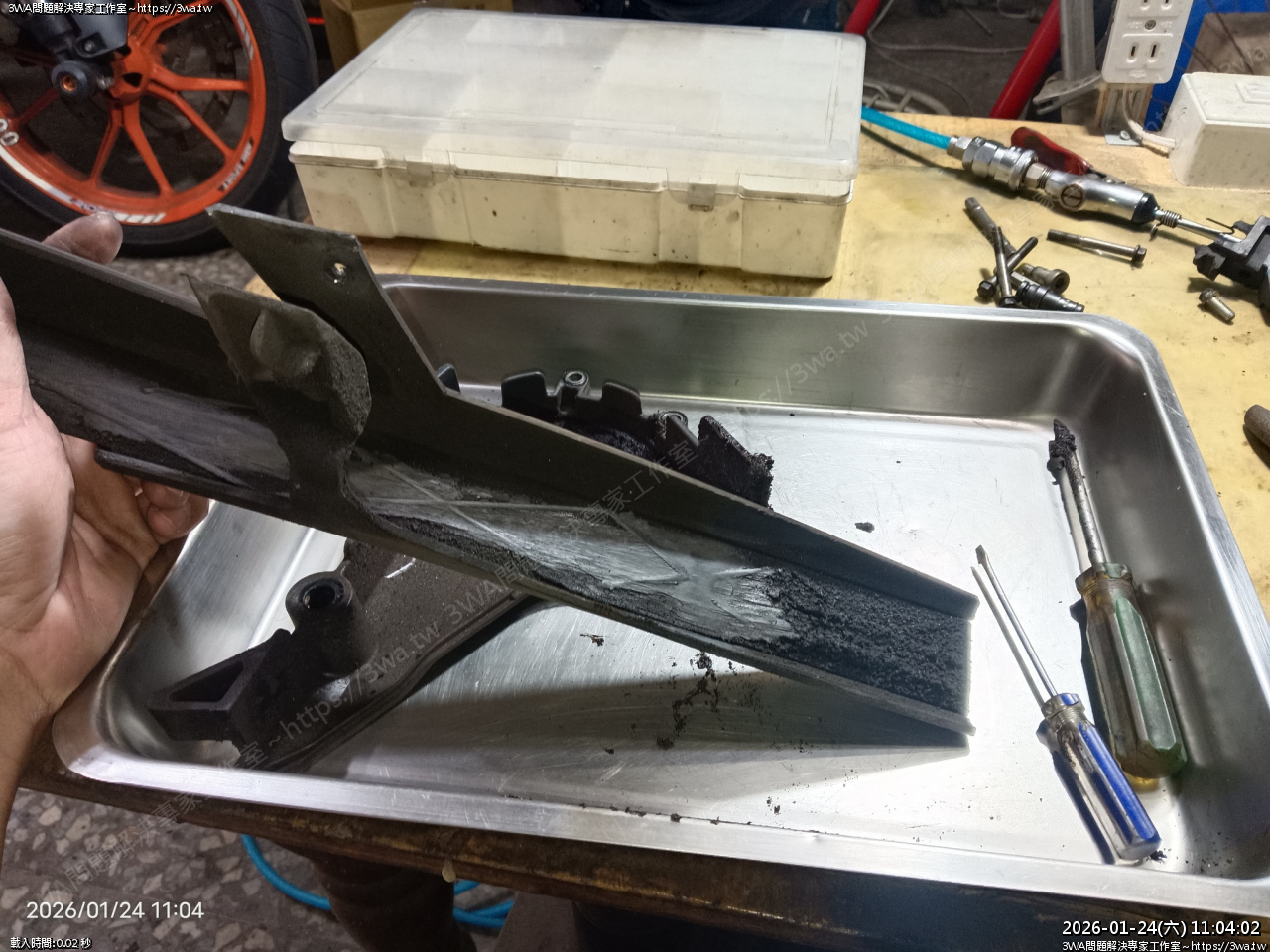

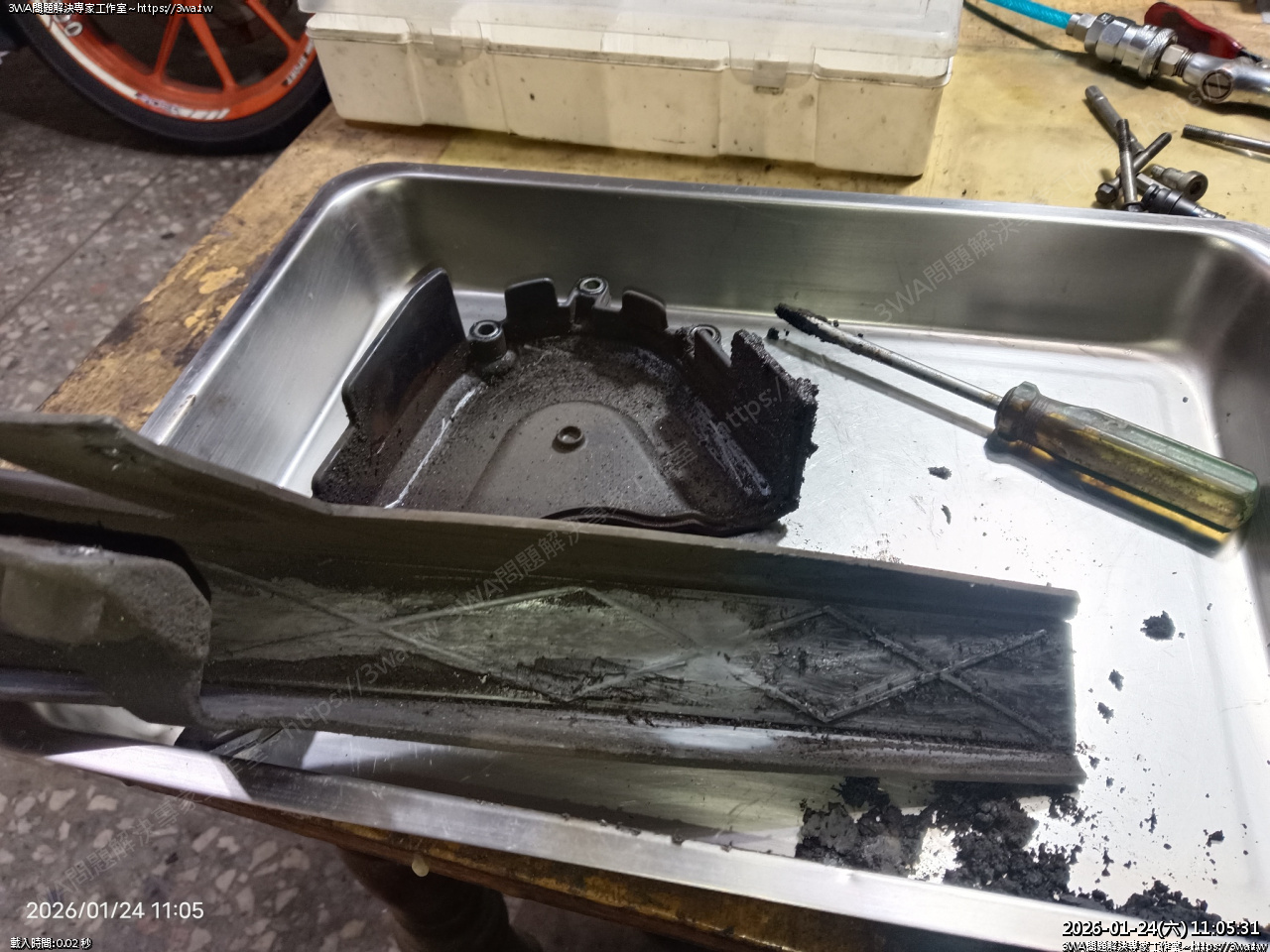

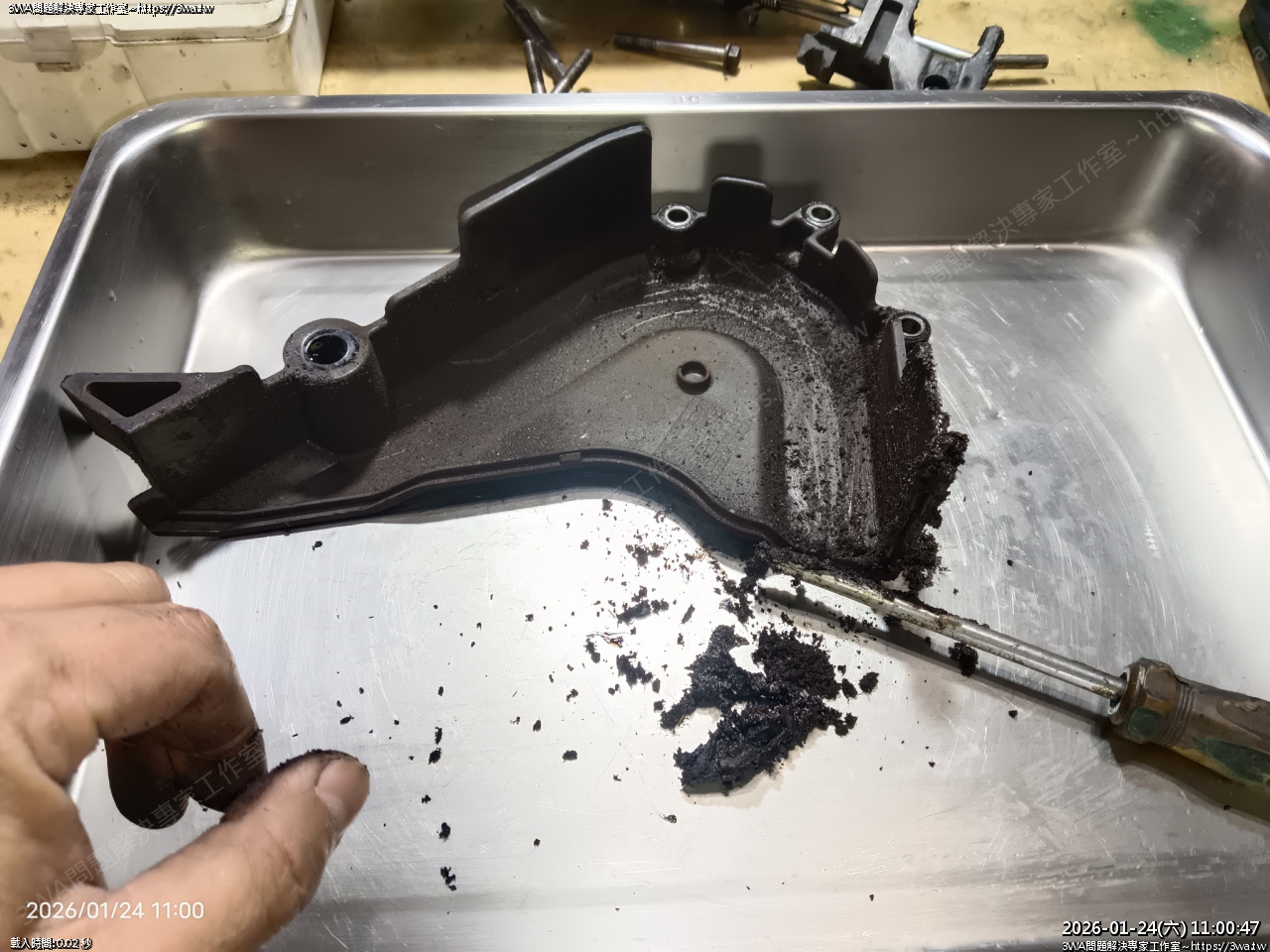

鏈條蓋，很多油土

刮一刮

煤油刷洗

刷

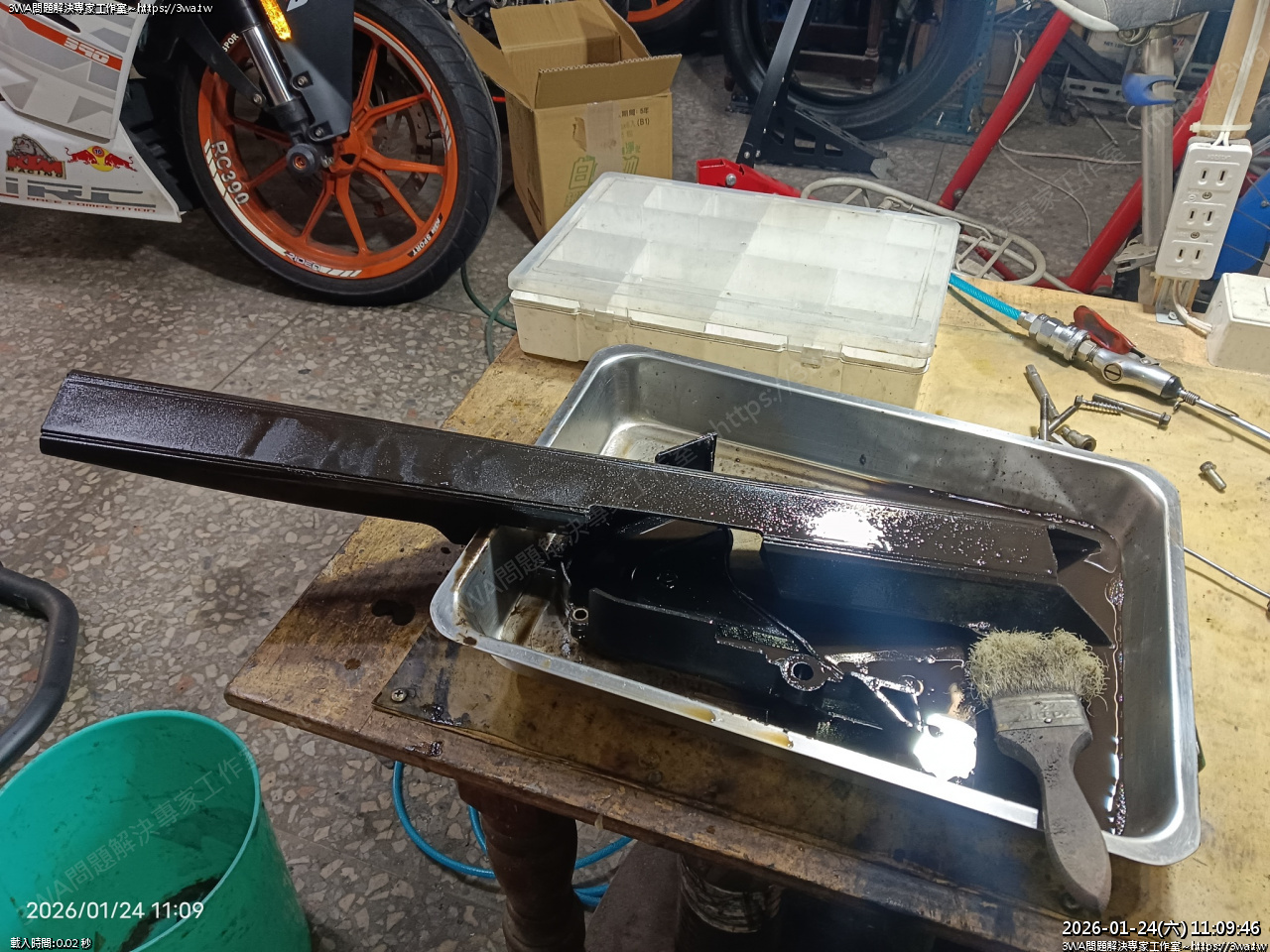

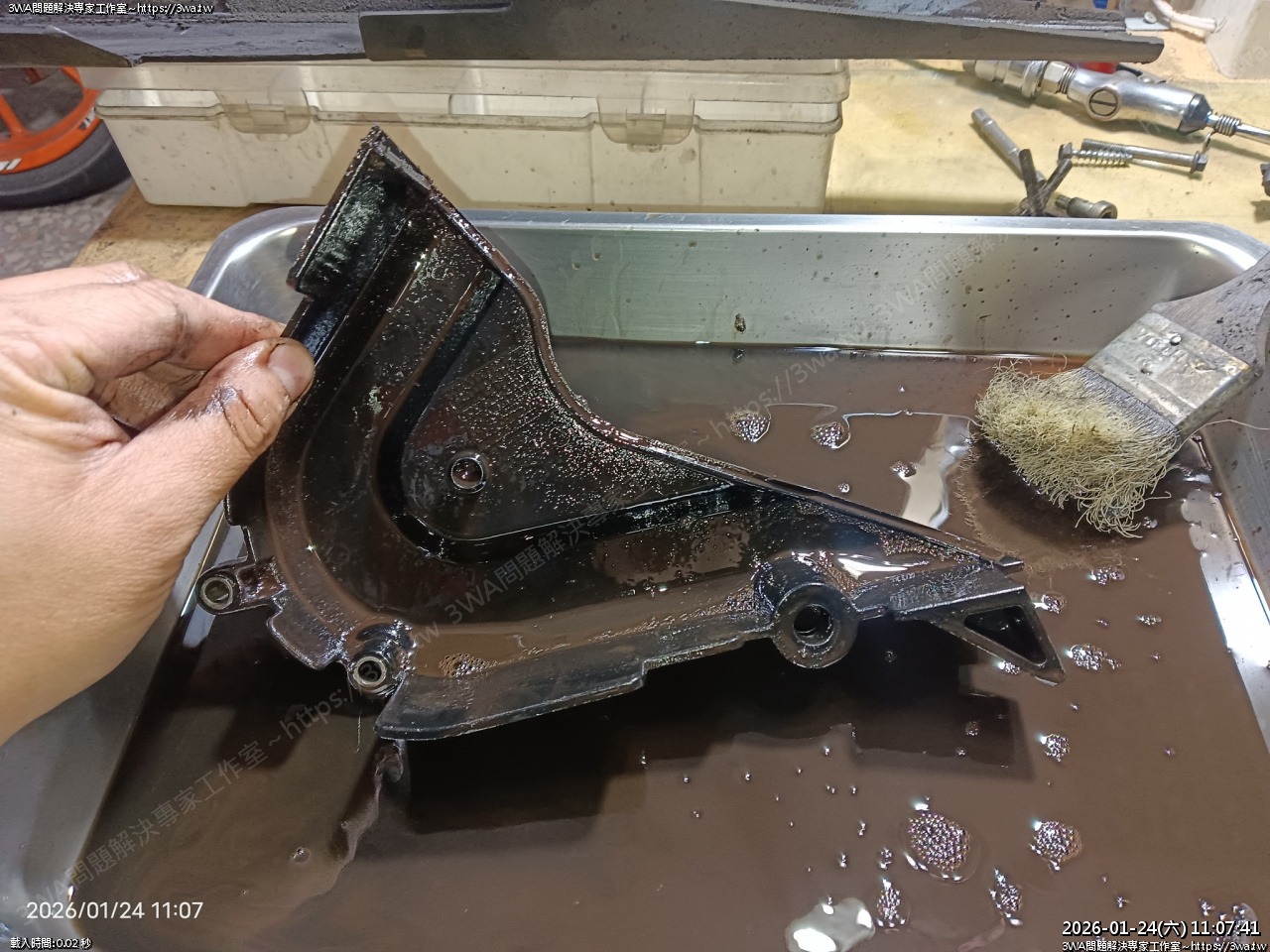

鏈條蓋刷洗

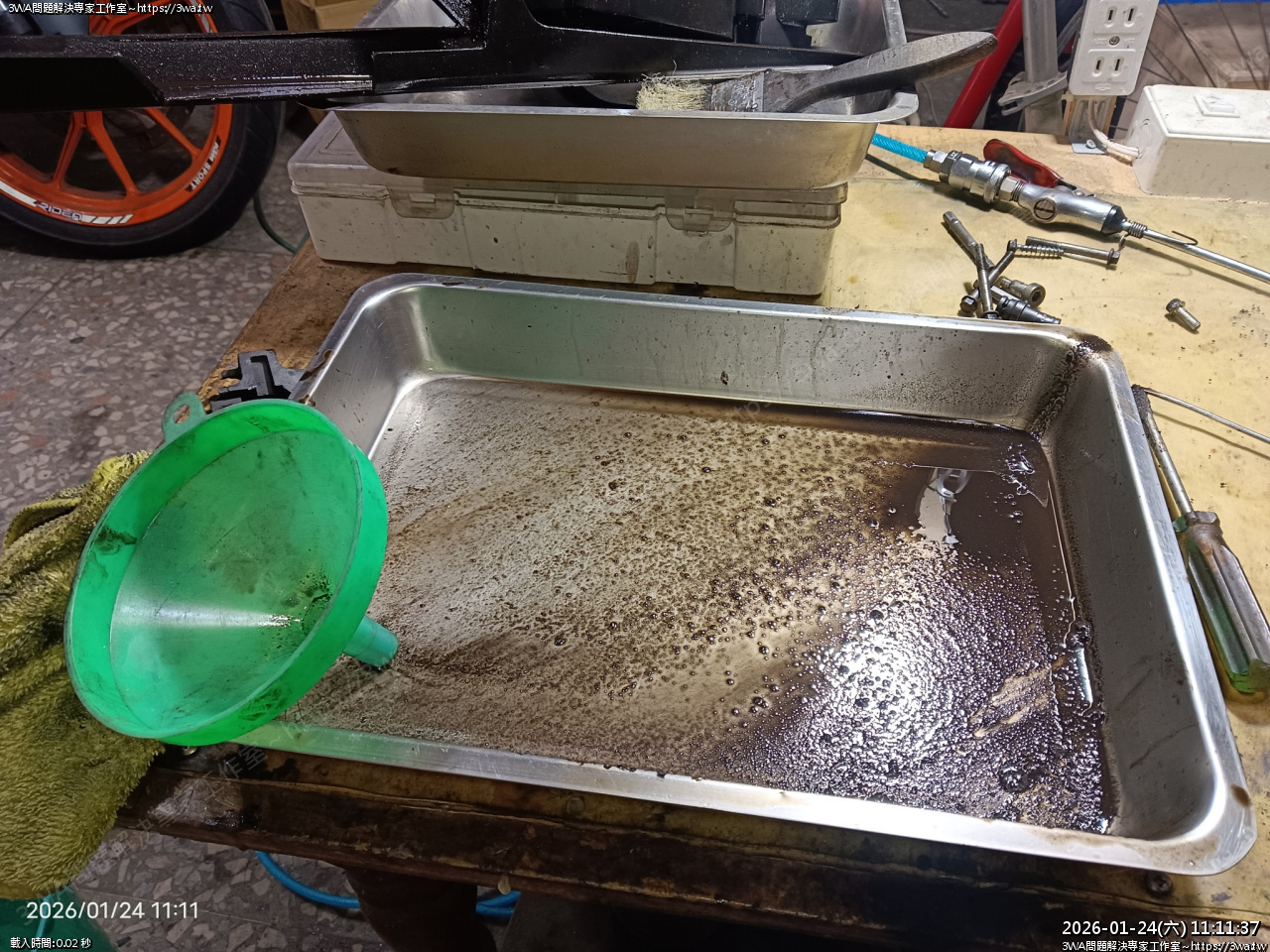

煤油倒回罐子

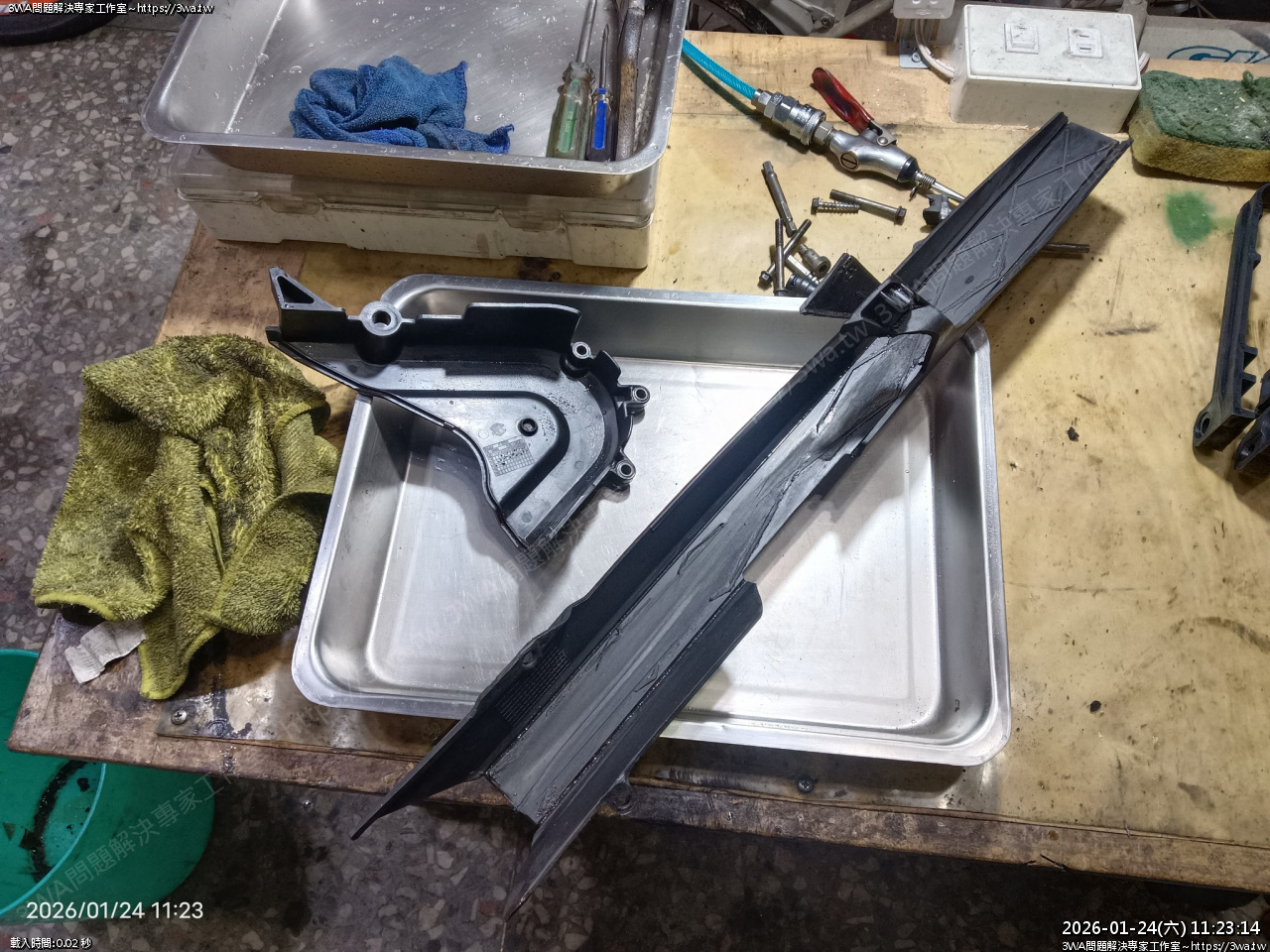

洗好了，很乾淨

裡面

鏈條蓋準備安裝

鏈螺絲的洞都有稱套

稱套

回到車子

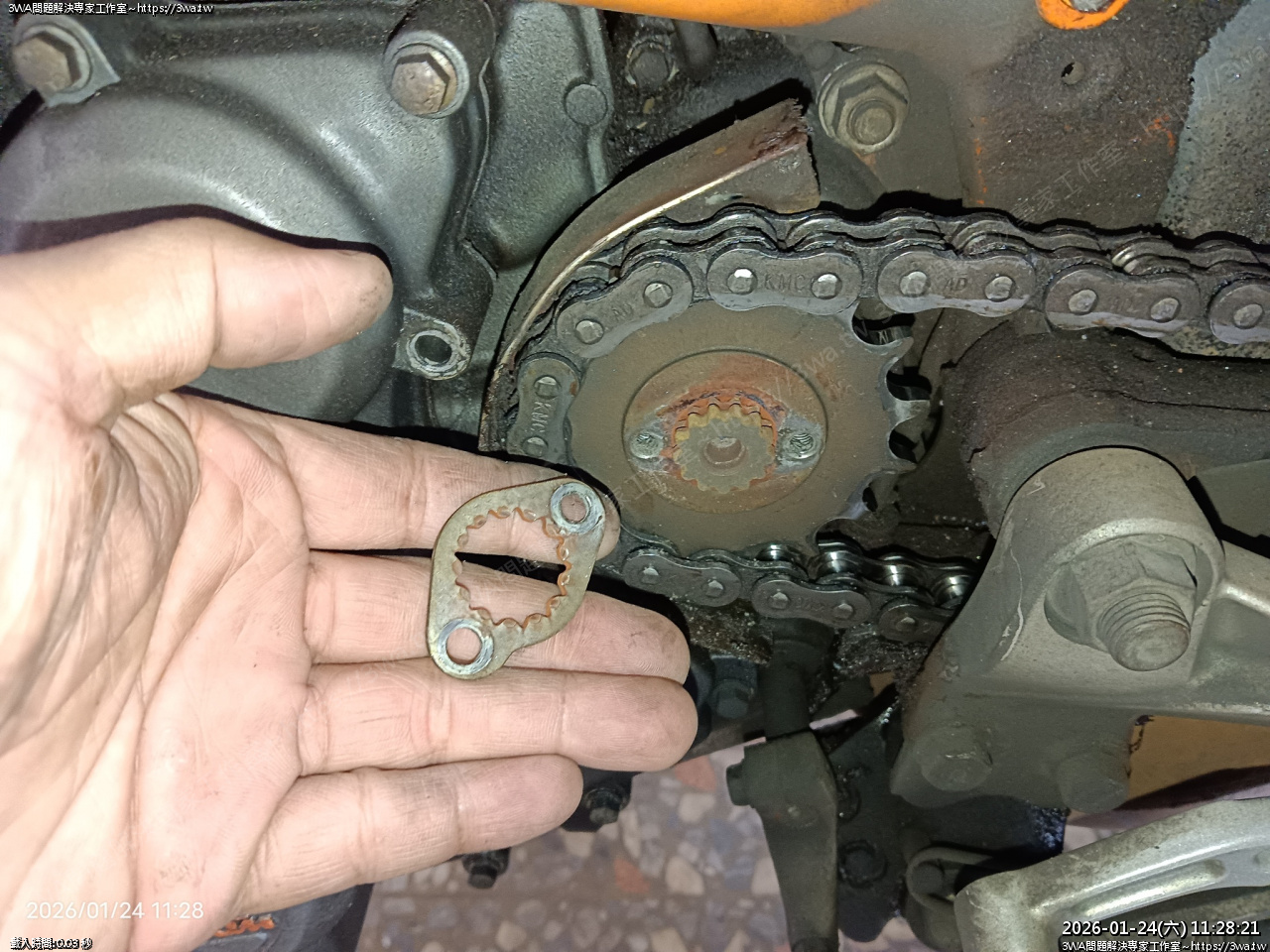

取下前齒螺絲，固定片

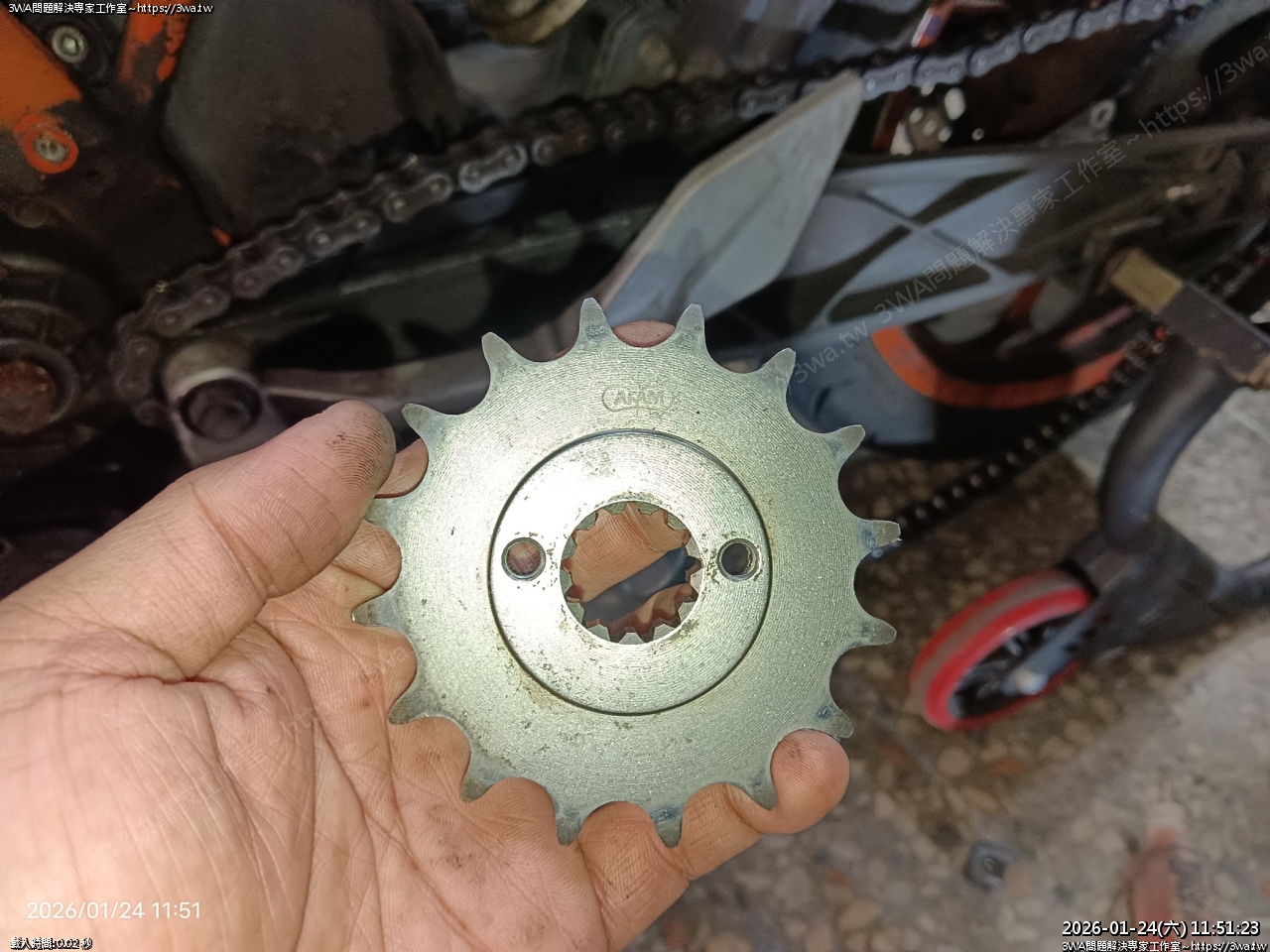

取下前齒

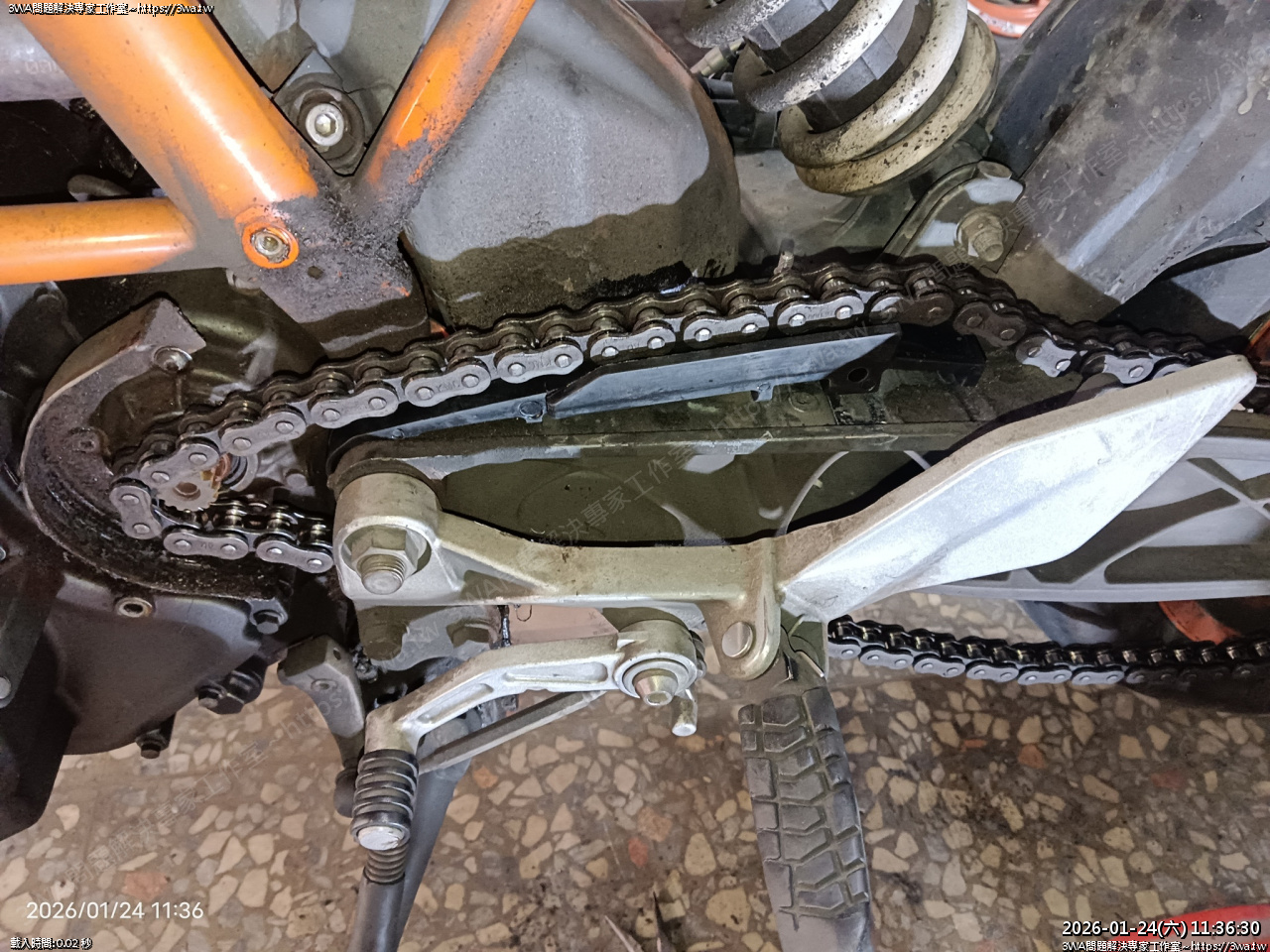

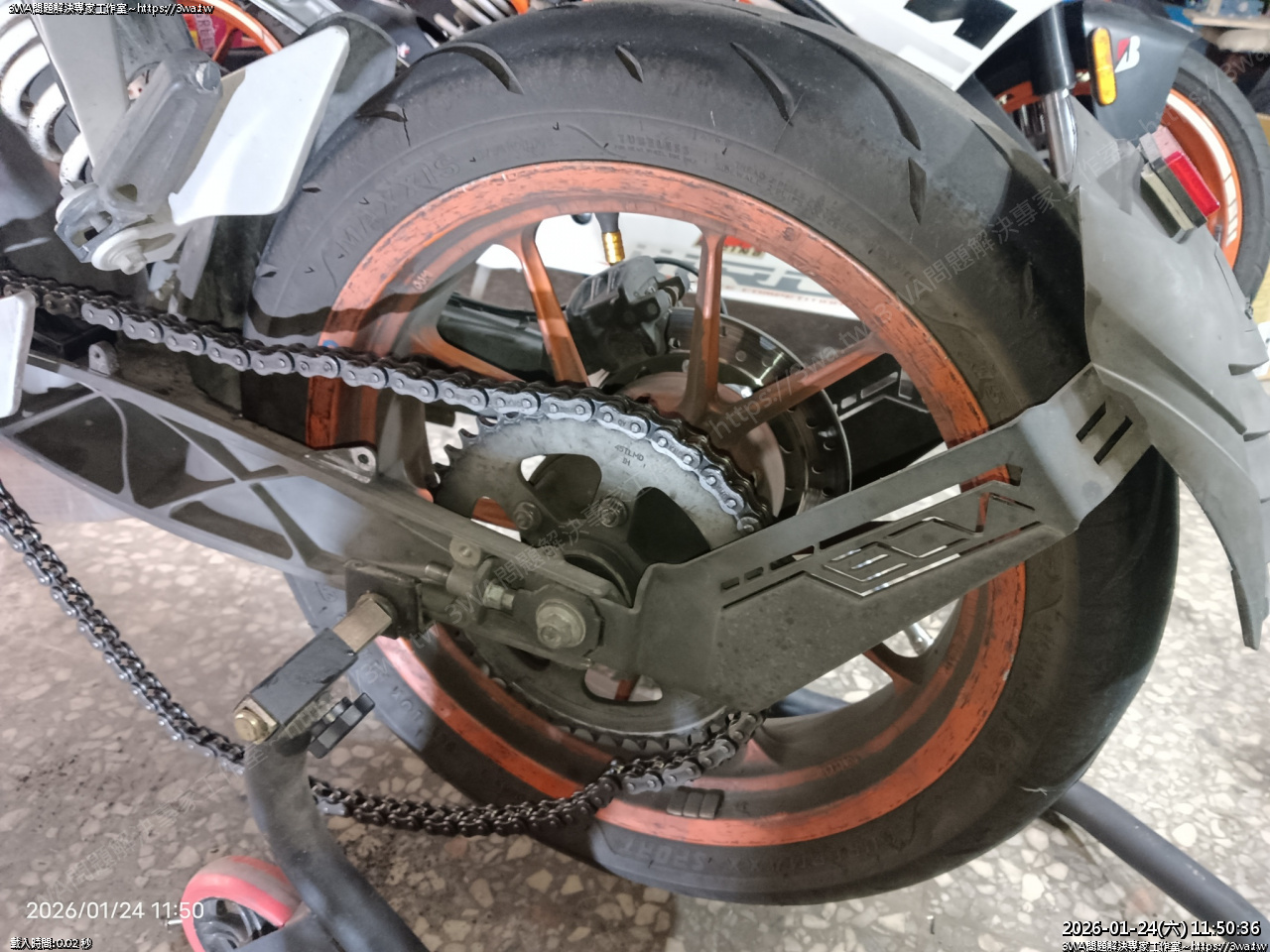

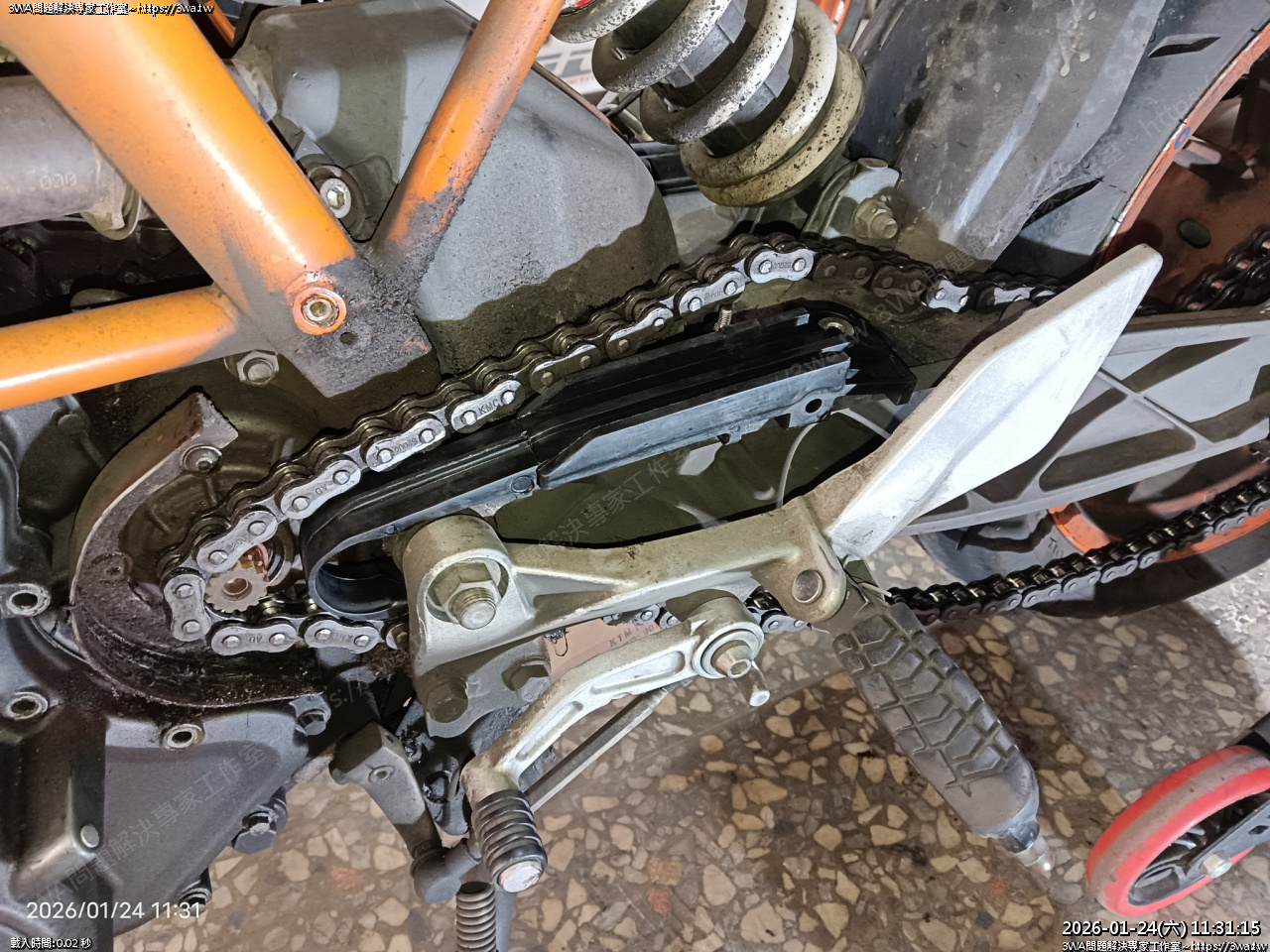

鏈條可以把後輪烙鏈，這樣空間比較多

這樣就可以輕鬆裝入導鏈器了

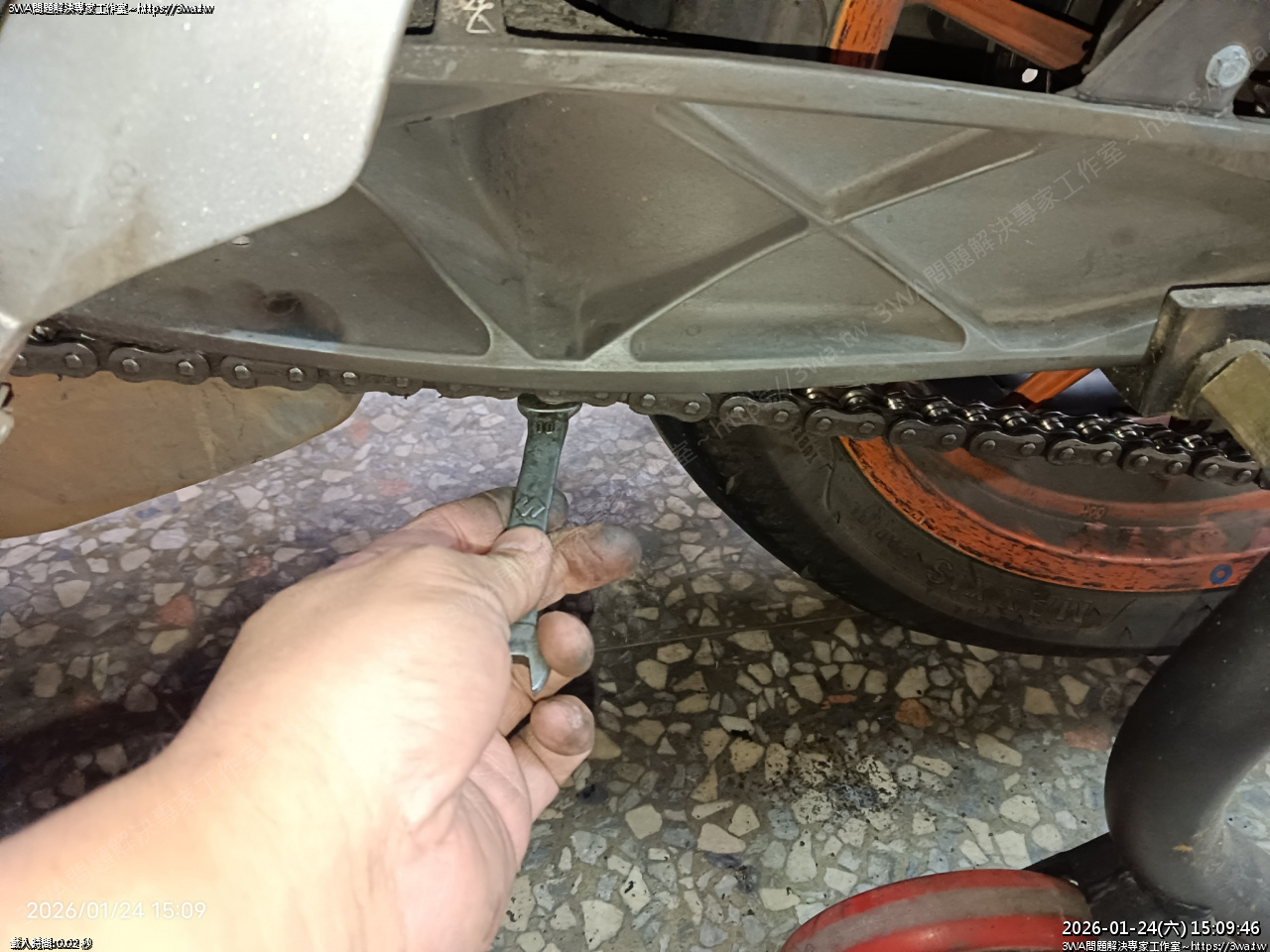

底下的螺絲與稱套鎖上

這裡

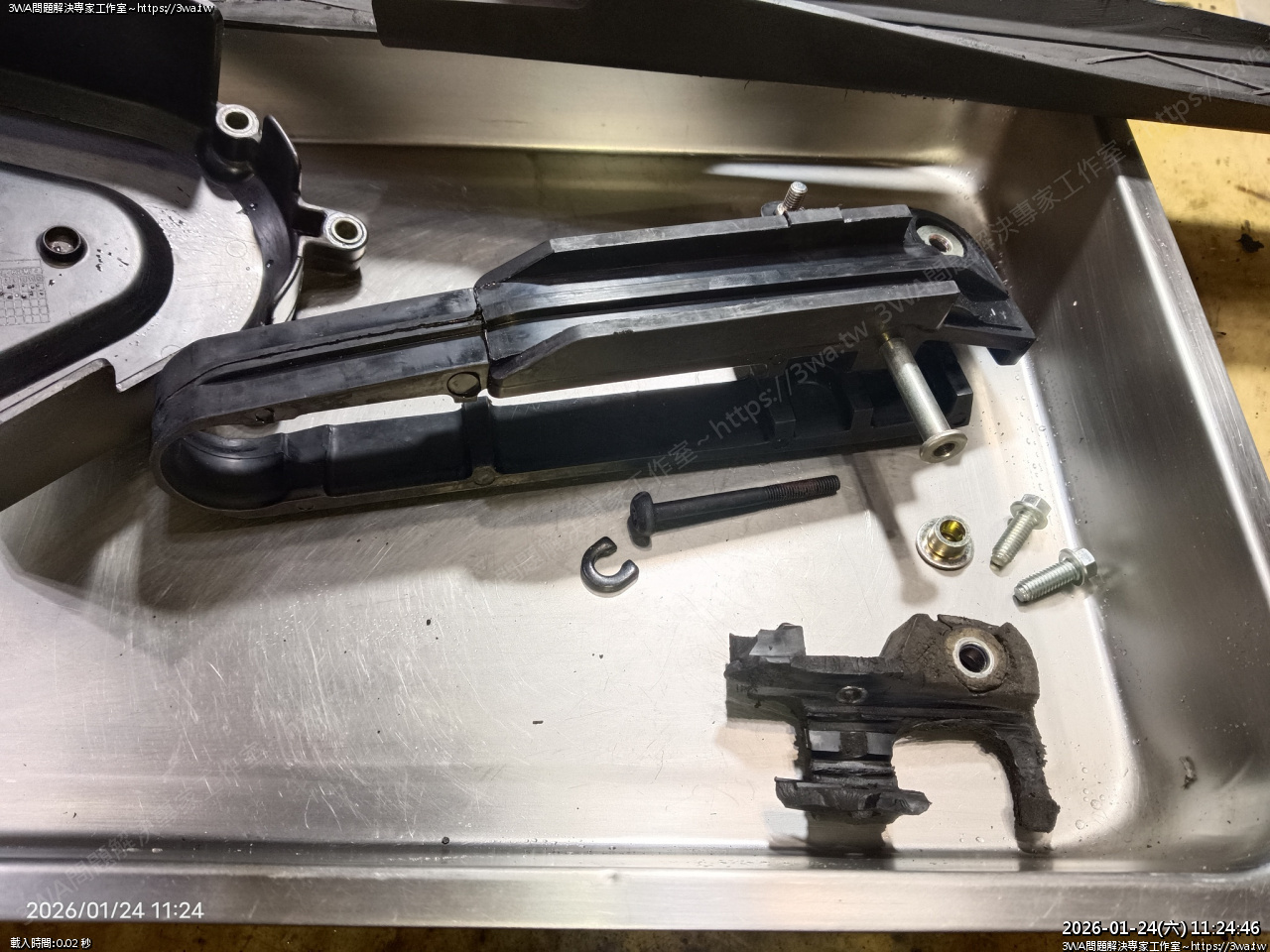

拆下舊的

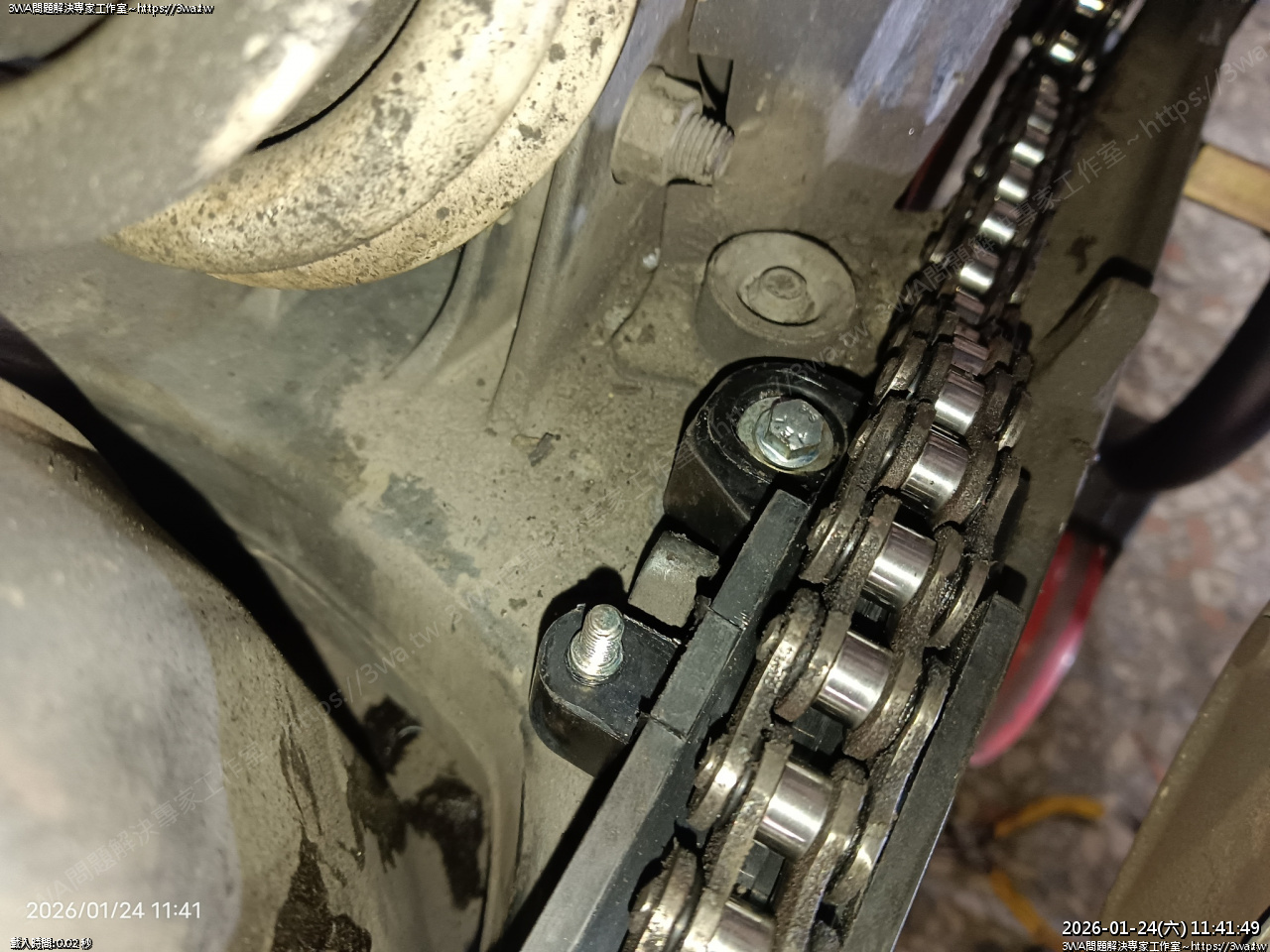

這裡要套上那個凸點的鎖孔

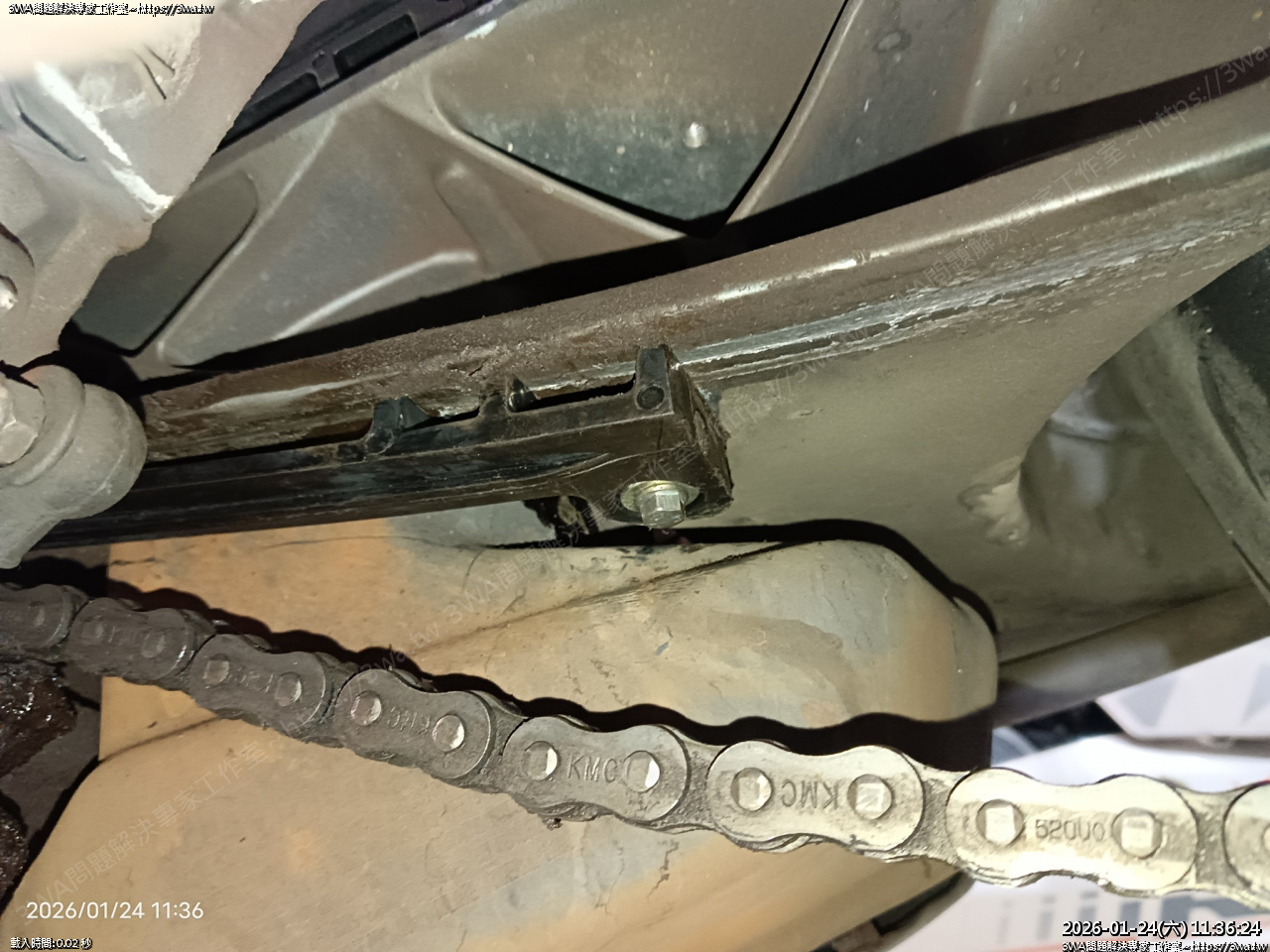

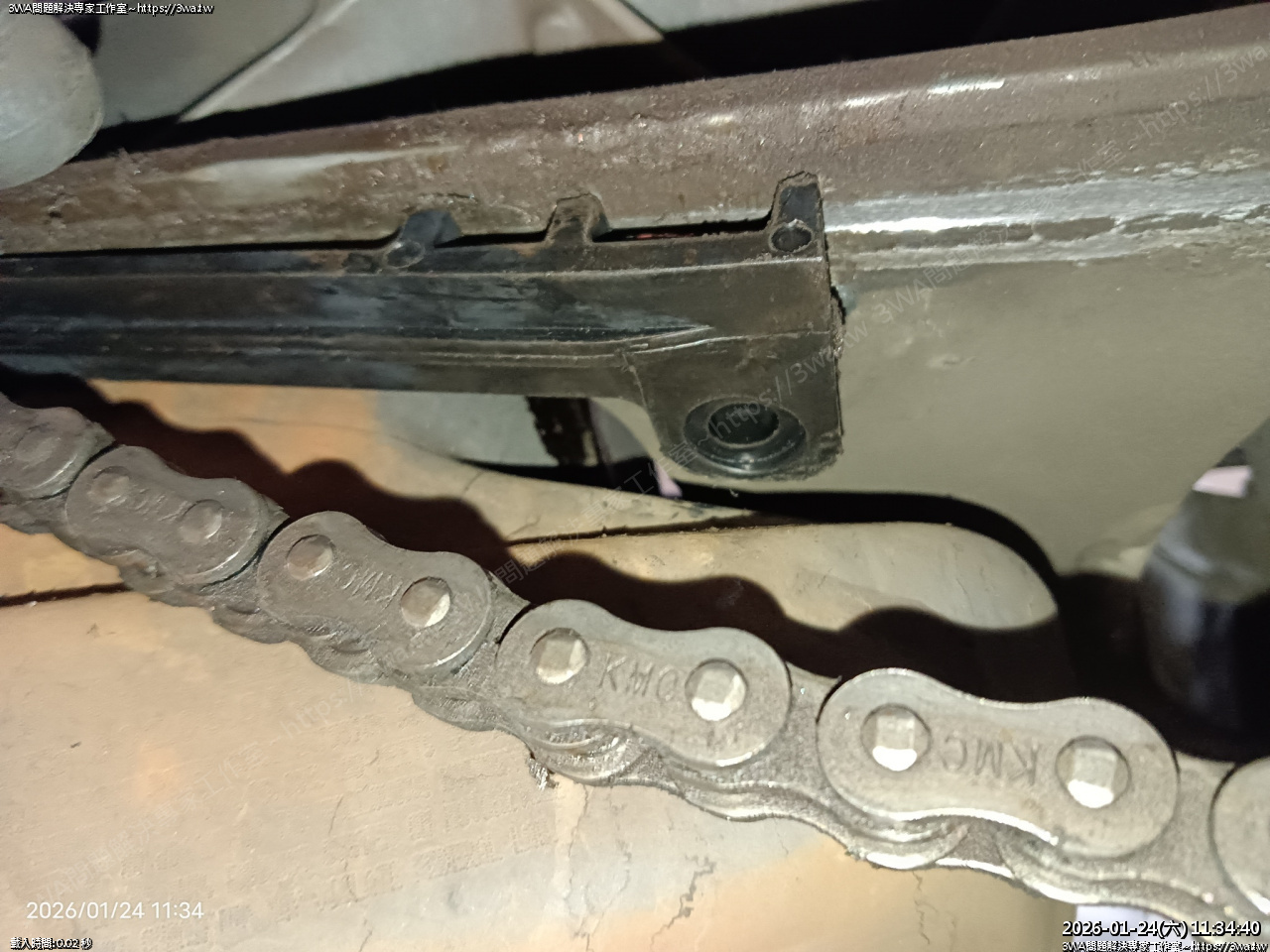

套好了

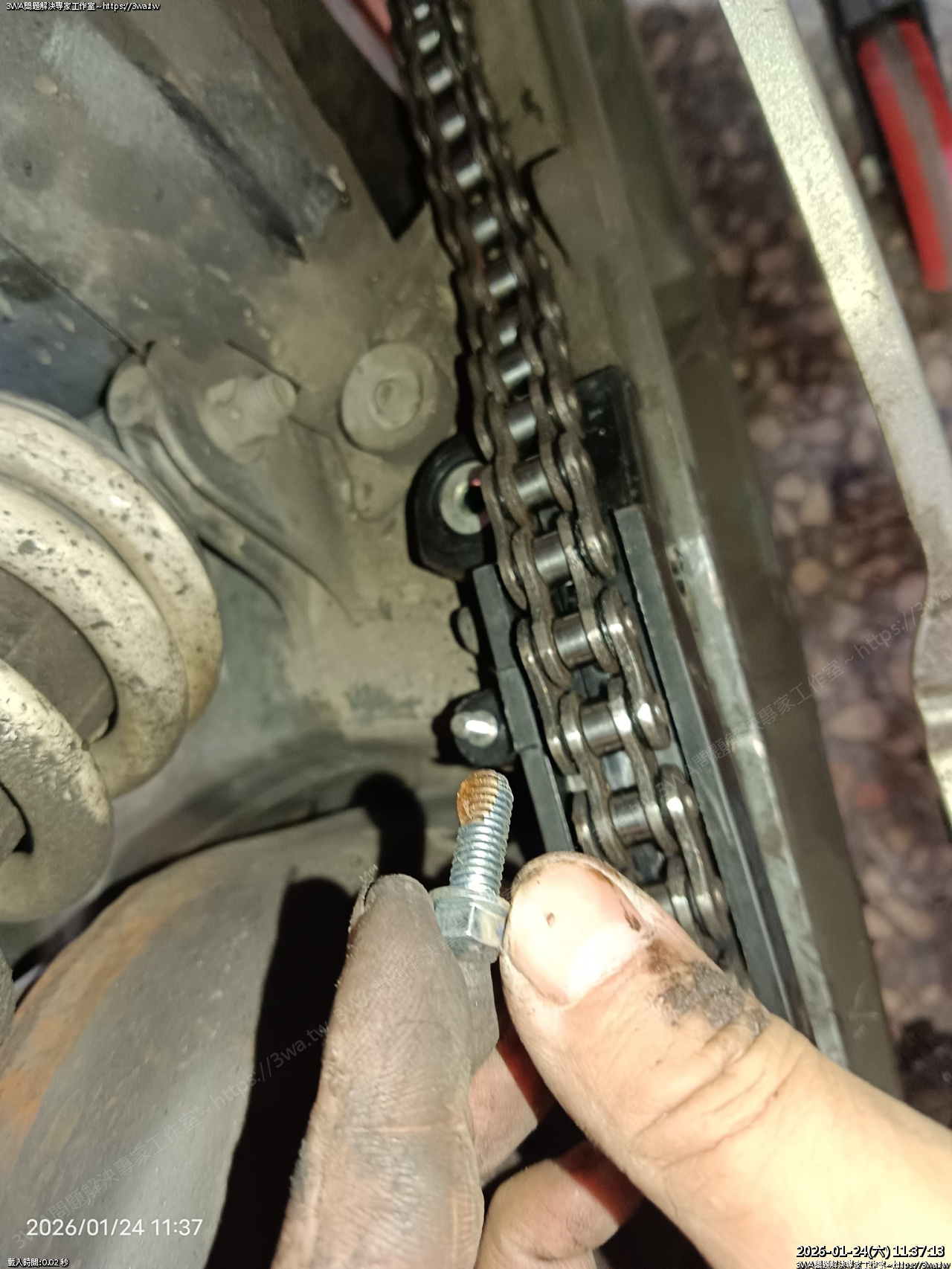

螺絲點些螺絲膠，這裡離排氣管很近，不太好裝

鎖上，鎖緊

然後再換上面

上面，稱套裝好，螺絲點膠

鎖上，這裡可以用扭板，8nm

好了

都拆到這了，順便調一下鏈條

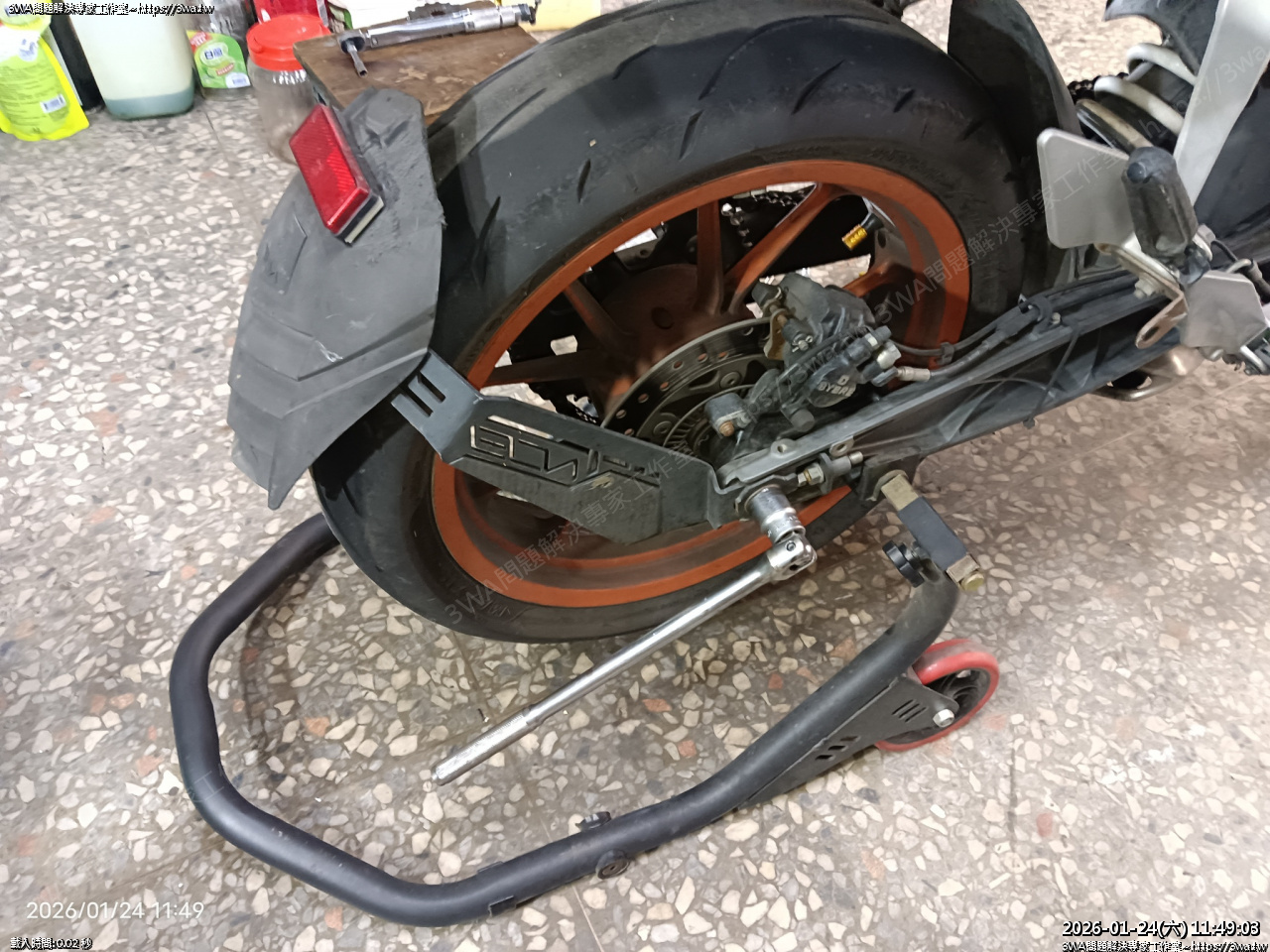

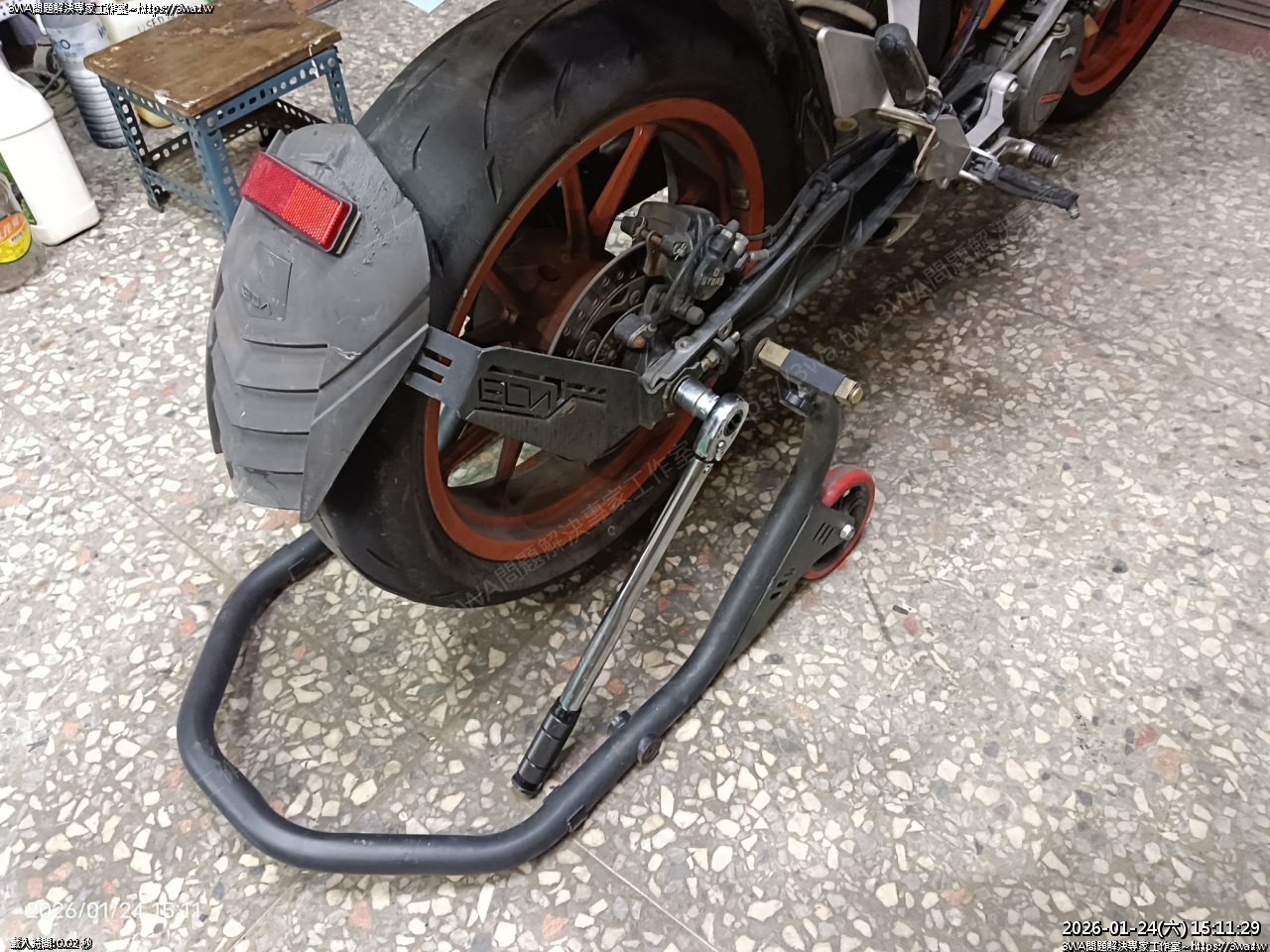

拆後輪軸螺絲

用扭扳拆鬆

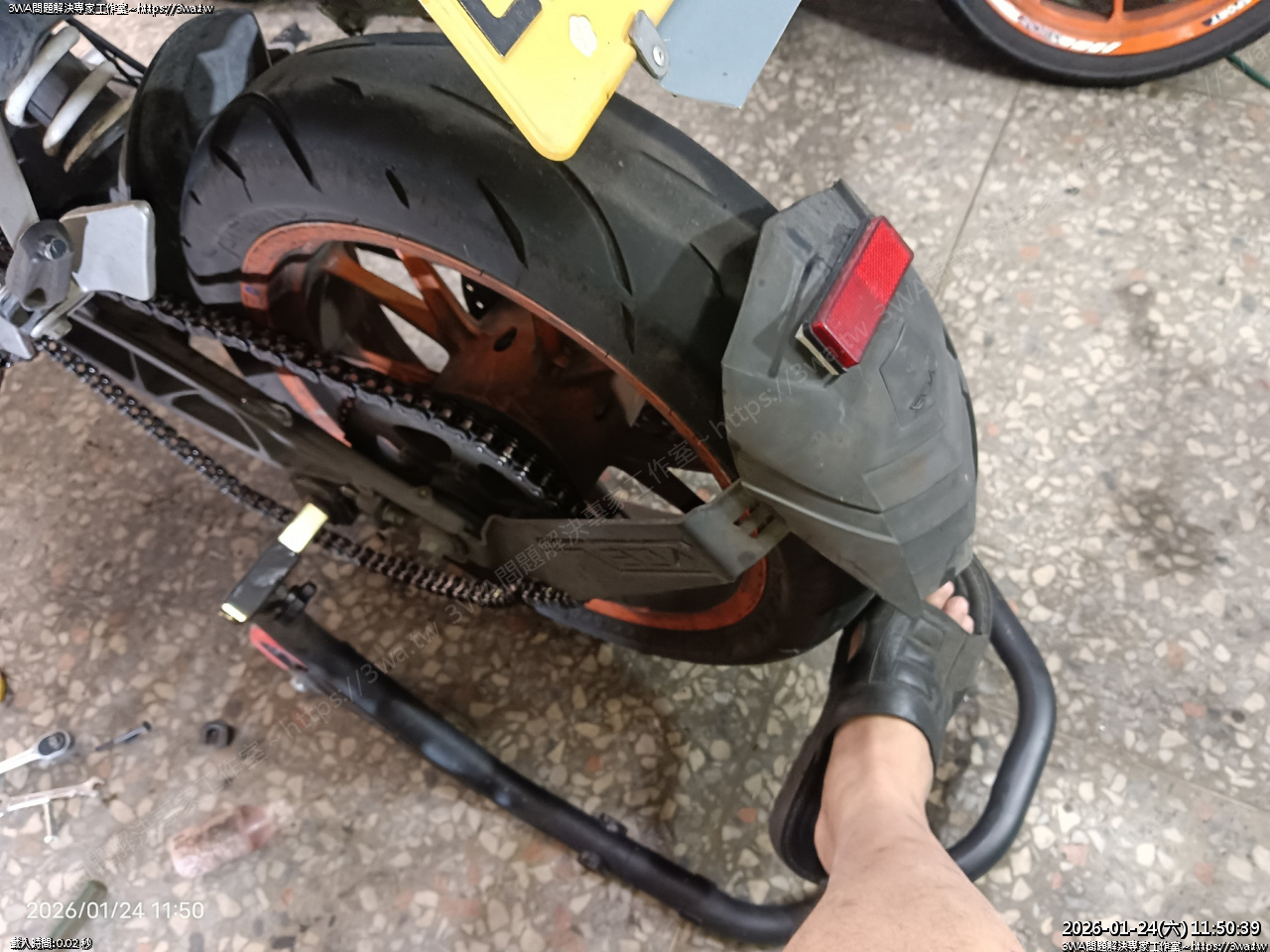

調整器鎖到最深，輪胎往前踢到底

踢

前齒刷一刷

前齒裝上

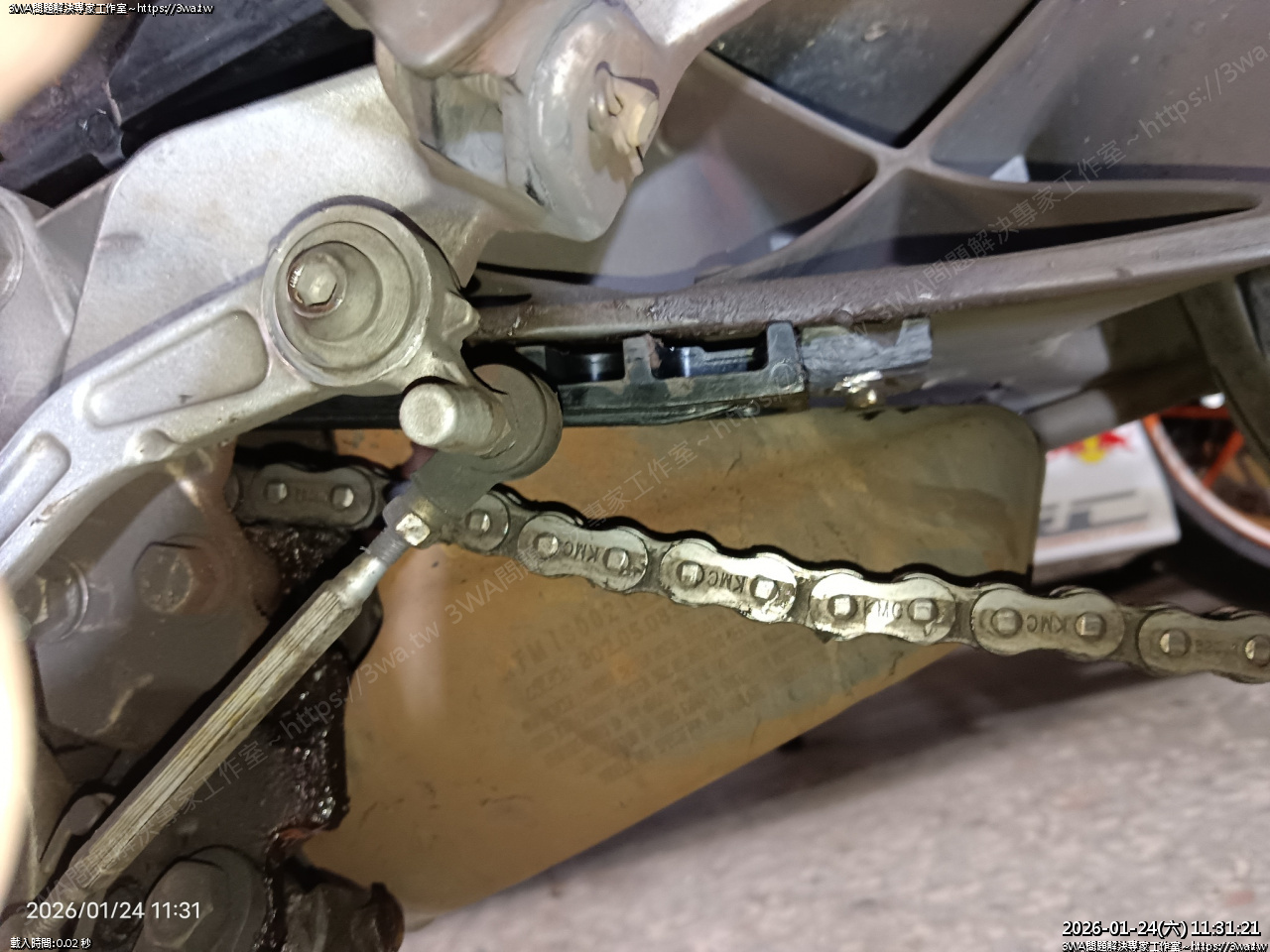

裝這支螺絲，會卡到腳踏翅旁，安裝技巧就是…(祕密)

這支螺絲先不裝，等會鏈條蓋安裝時，才能鎖這支

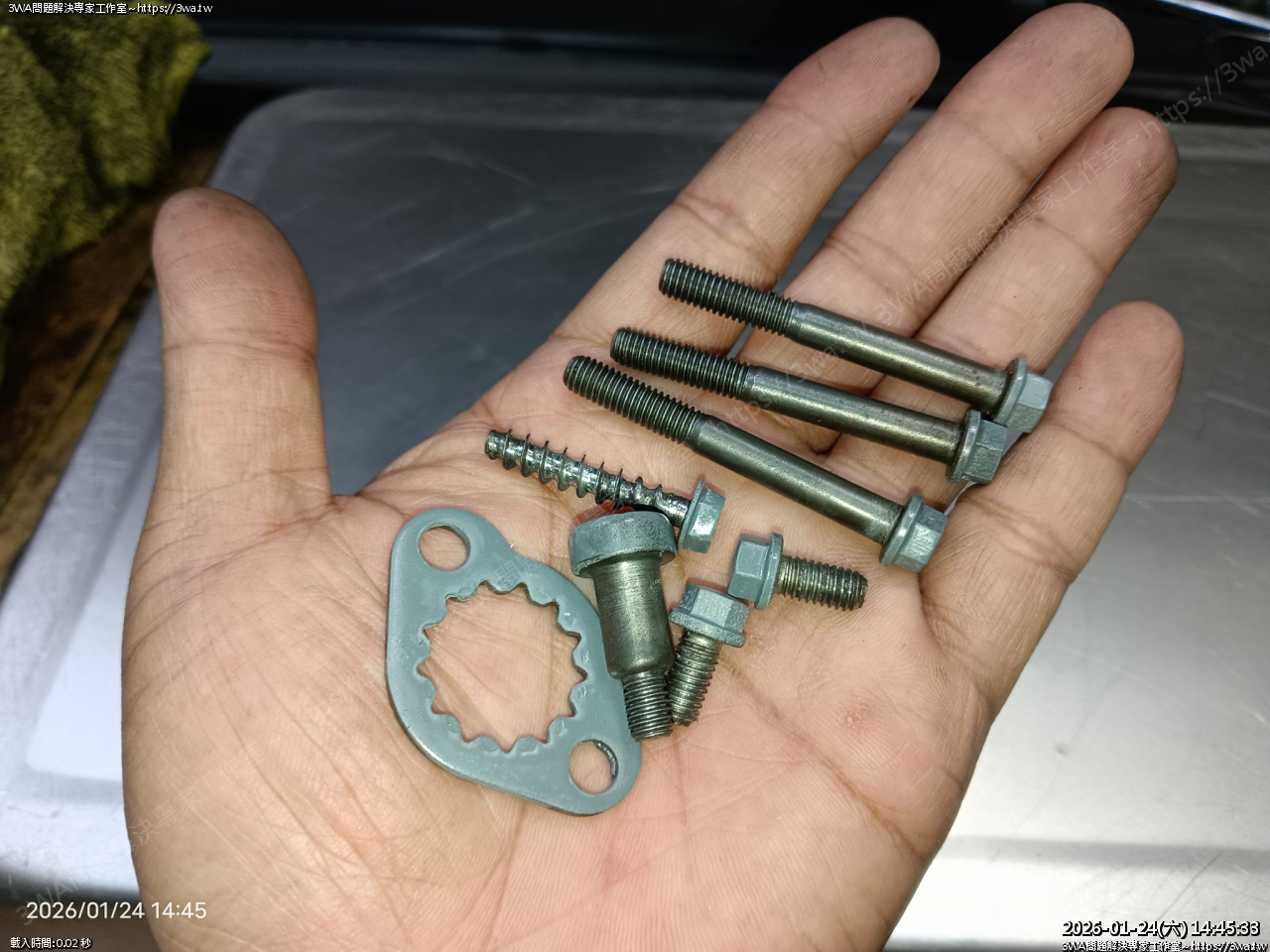

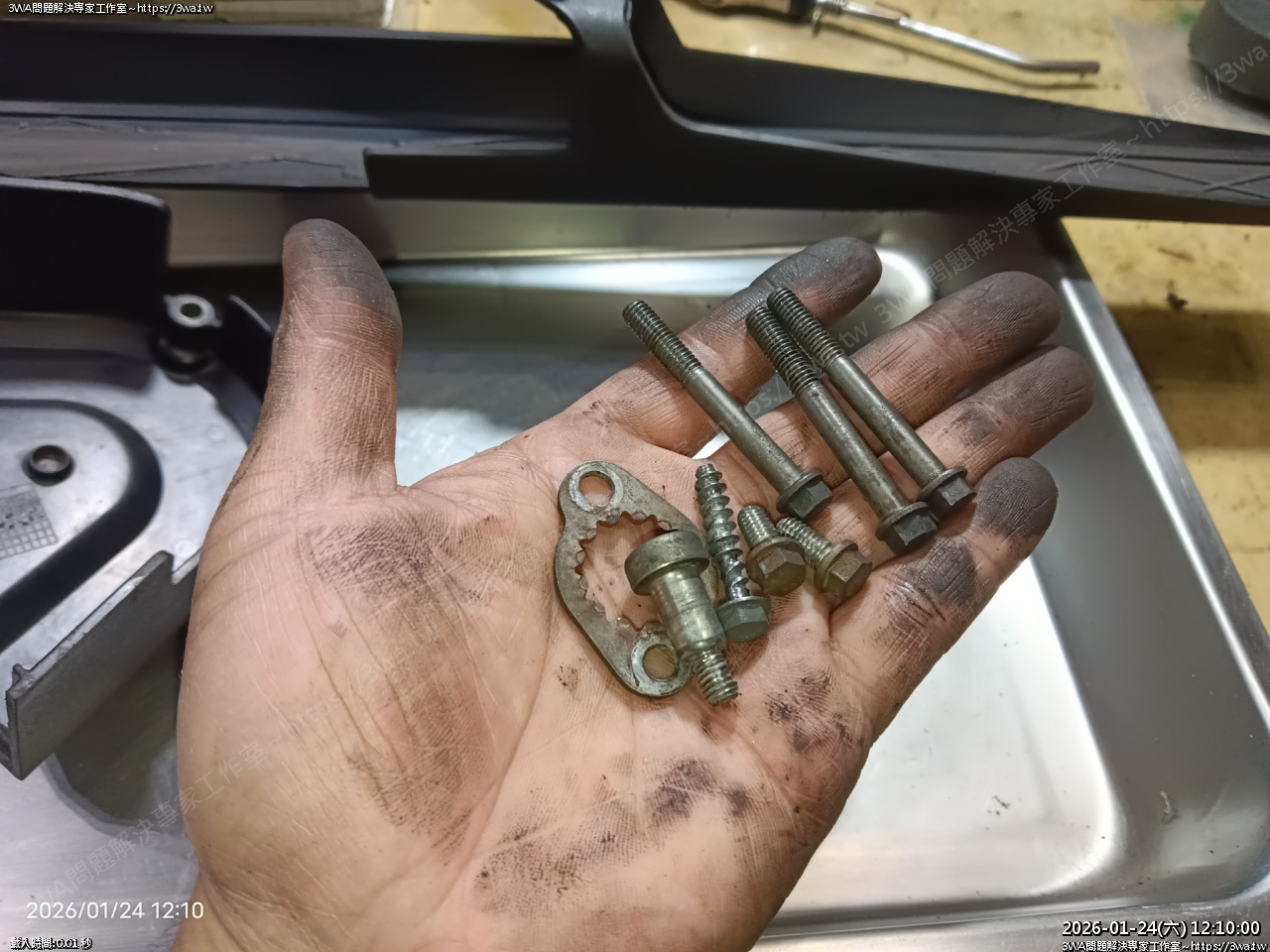

然後這些生銹的螺絲、前齒墊片

手握緊

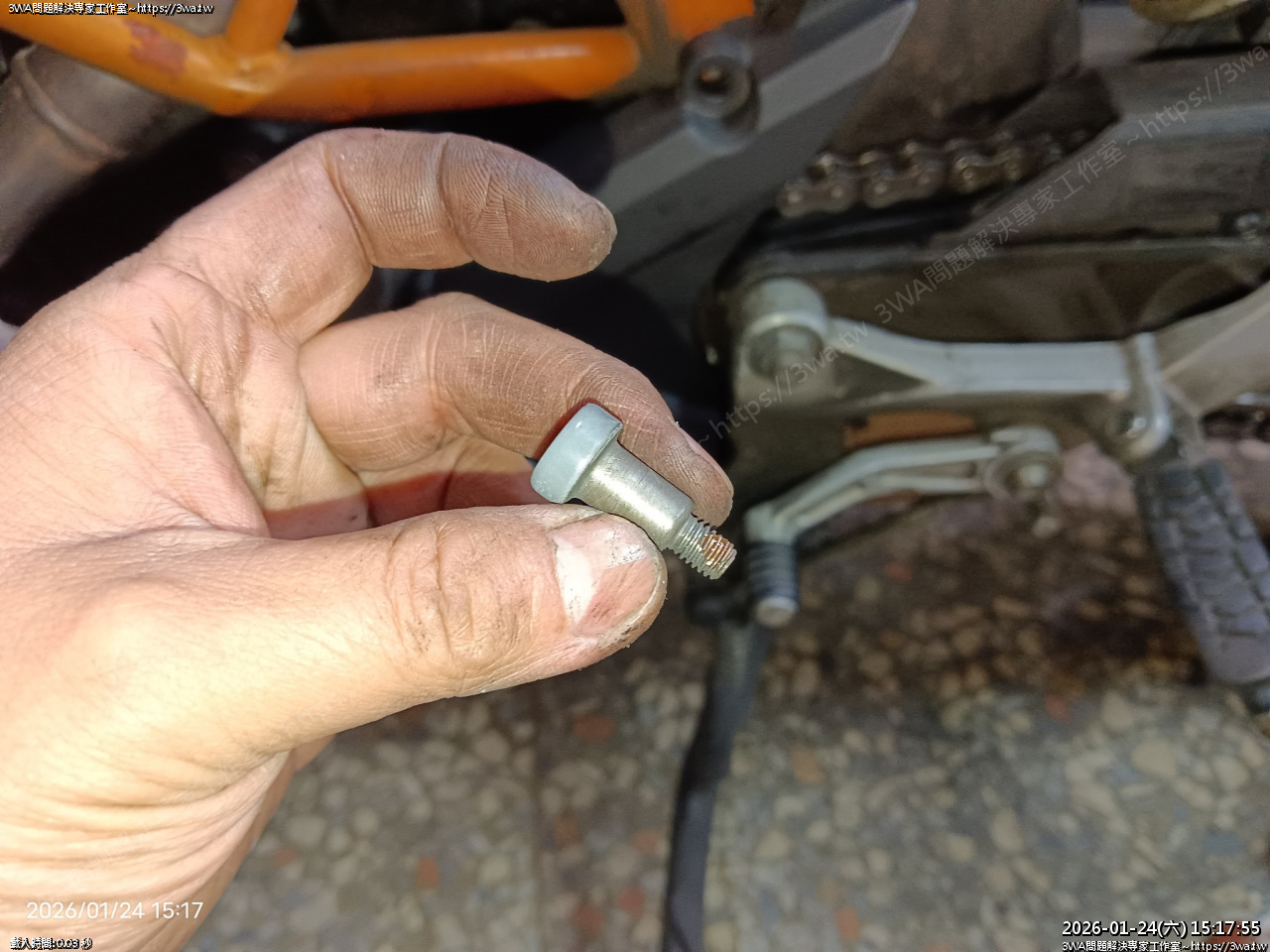

手再張開，螺絲已除銹變新

前齒墊片裝上，螺絲上膠

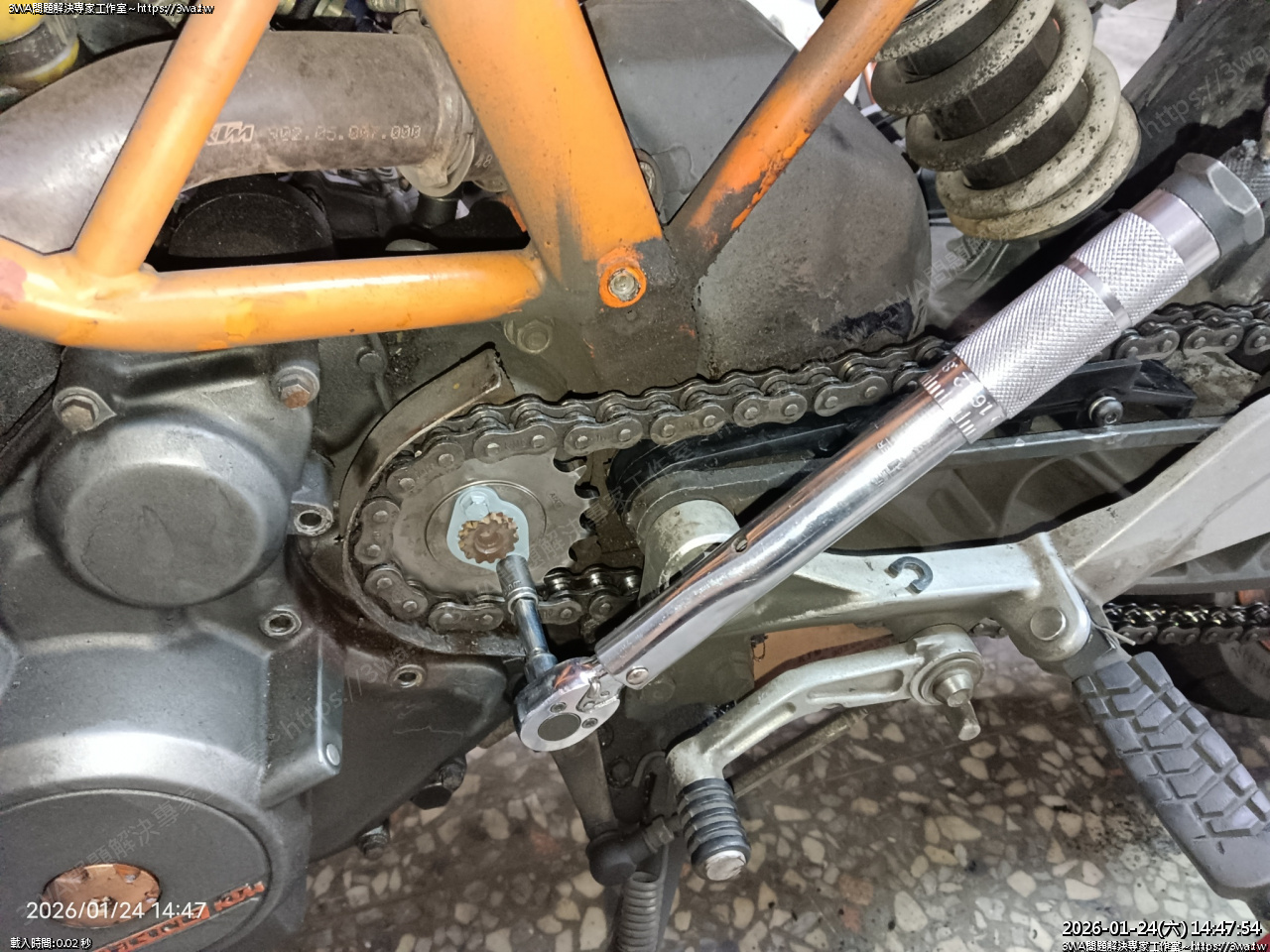

上扭力，這裡羽山是鎖 8nm

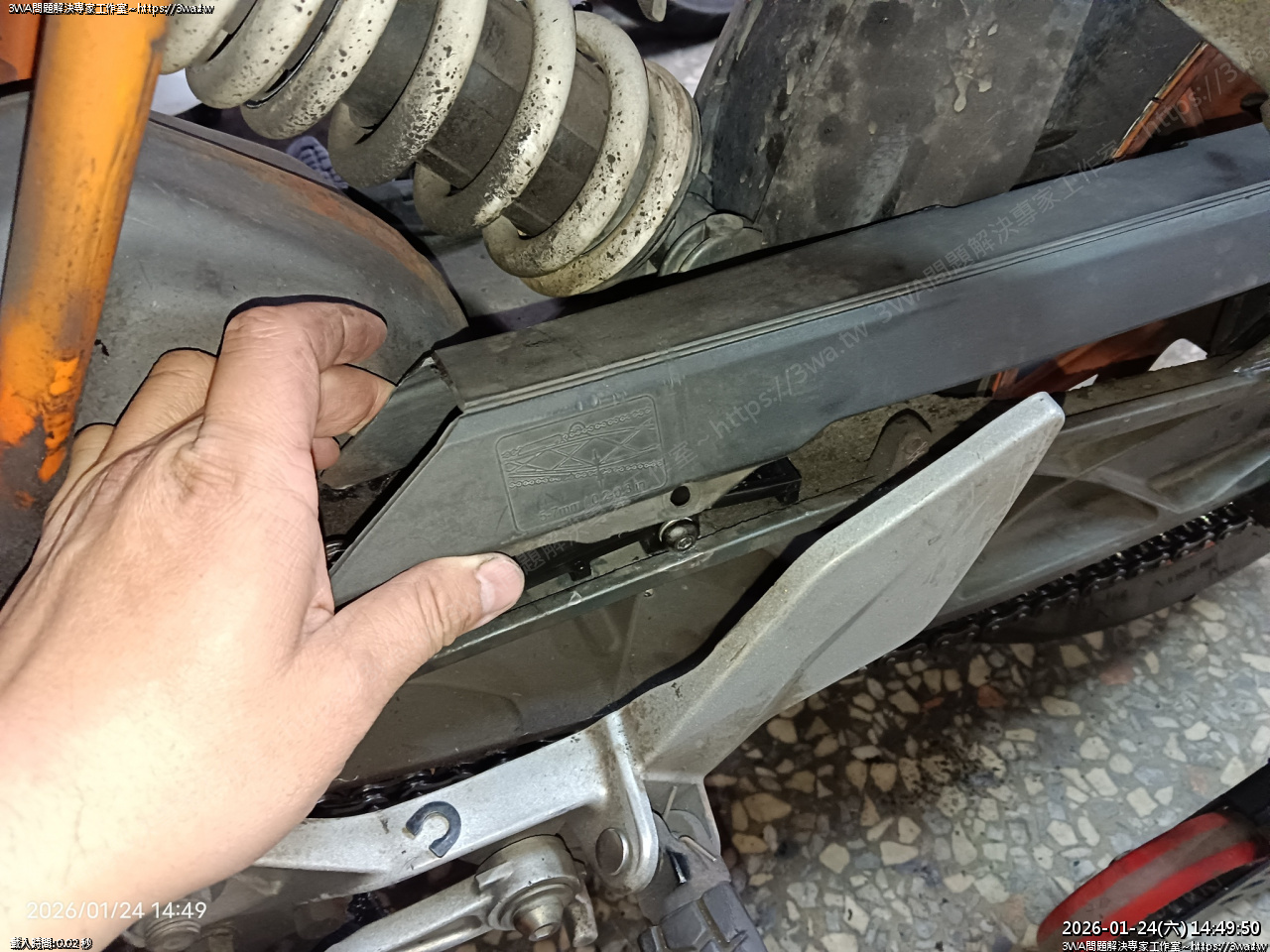

鏈條蓋裝入

後面鎖上

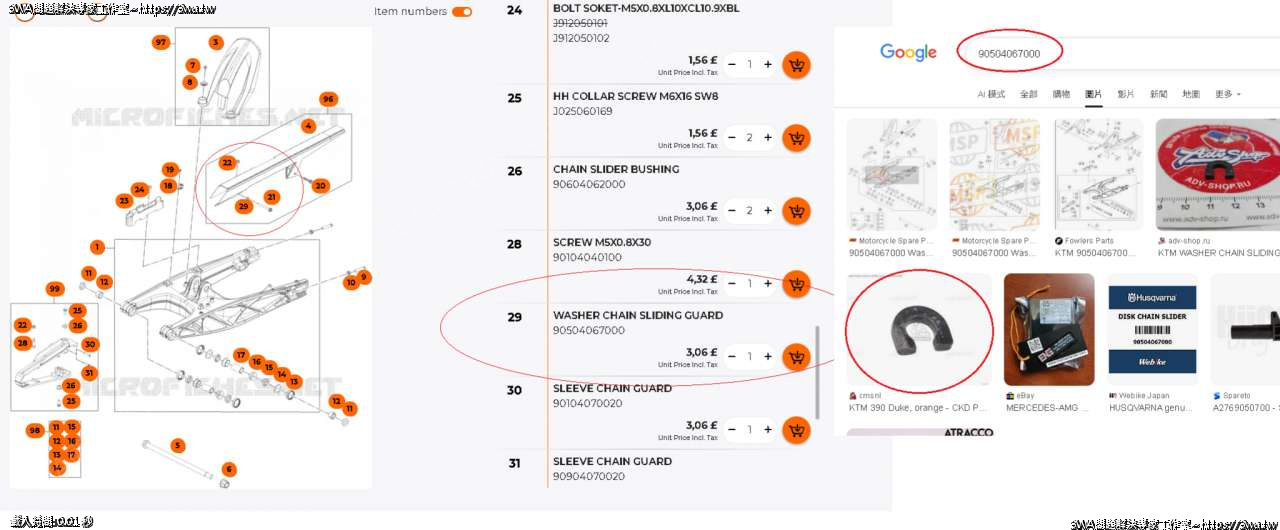

注意這裡有個 U 型墊片

螺絲鎖入，U 墊片夾在中間

這樣

然後鏈條蓋另一邊，用 M5 螺帽加墊片鎖上

U 墊片應該是夾在這吧，羽山其實不太確定，但感覺就是這裡了

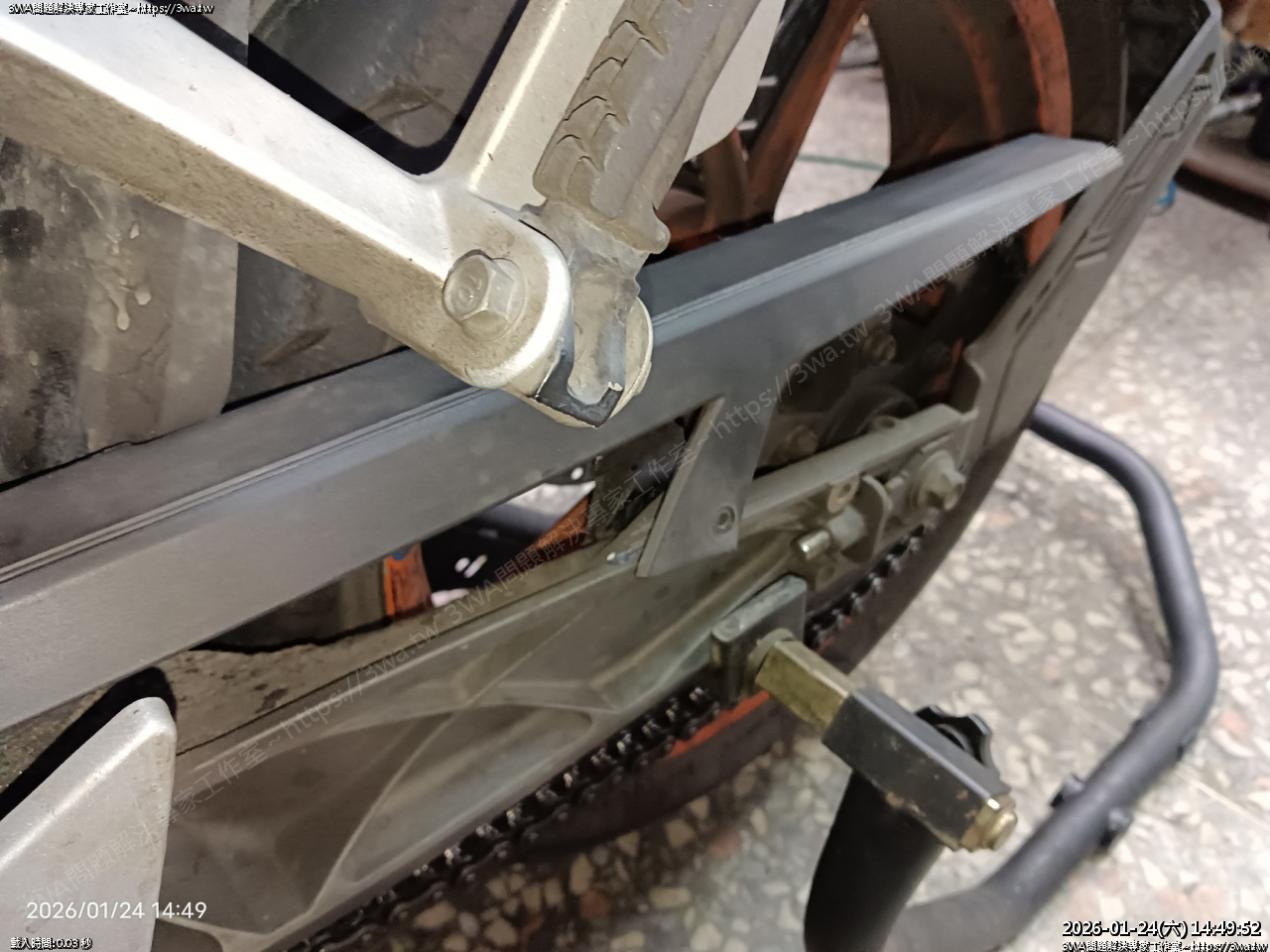

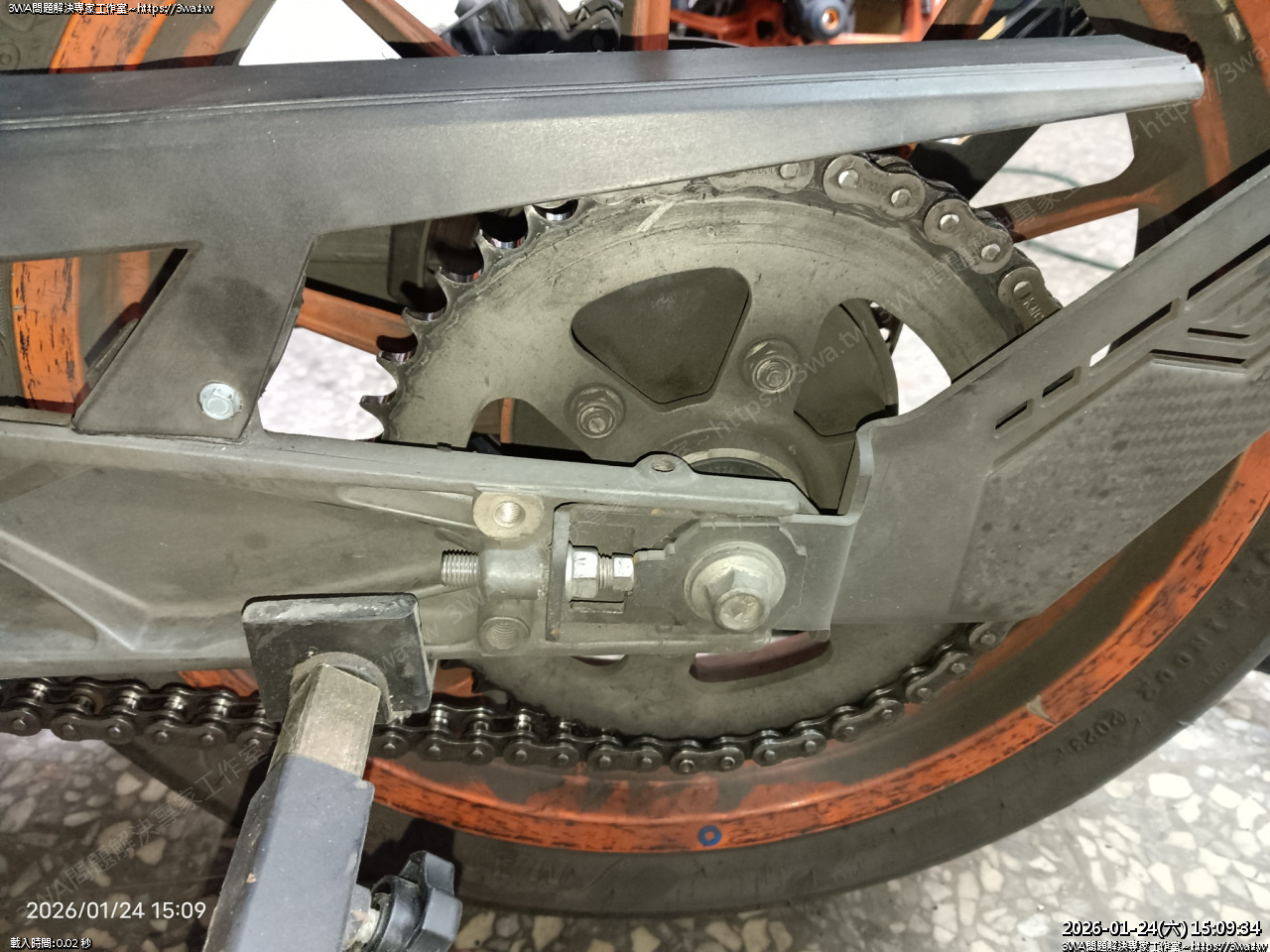

鏈條蓋、導鏈器裝好了，調鏈條

調調調

鬆緊 OK 後，確認一下二邊螺絲的長度，一樣即可

鏈條不要調太緊，鬆鬆的很耐用

鏈條調好了

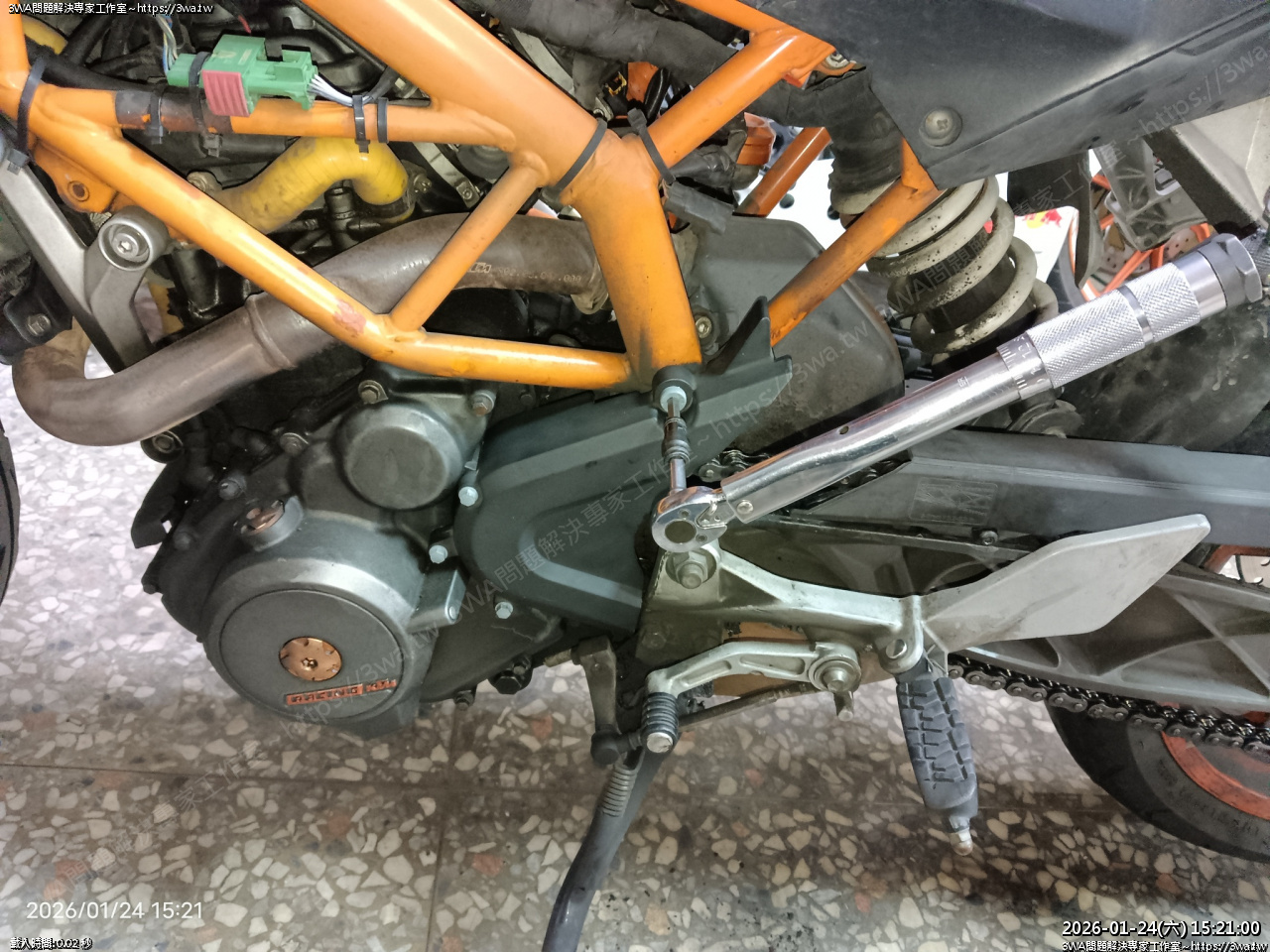

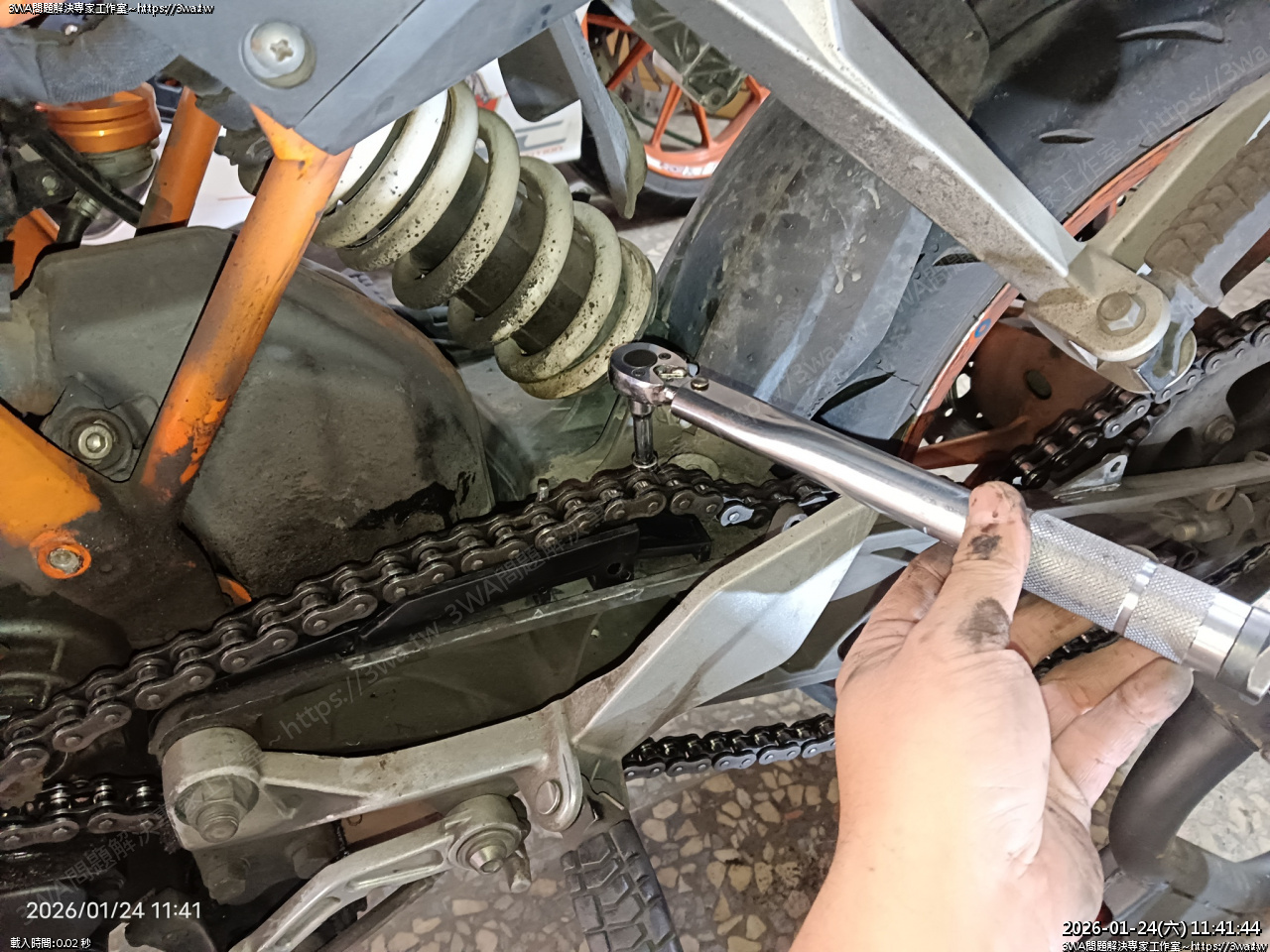

上扭力，這裡羽山是鎖 90nm

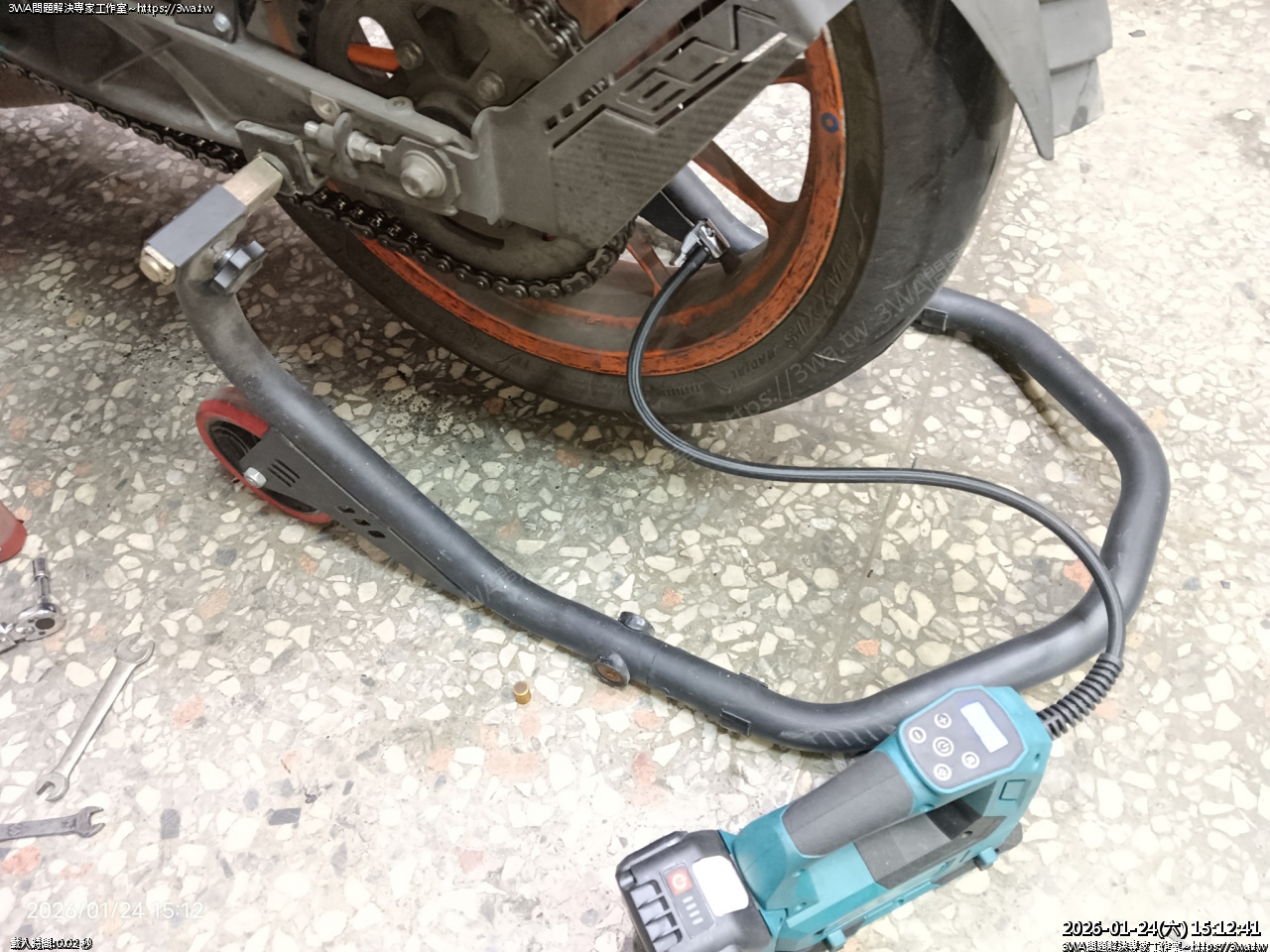

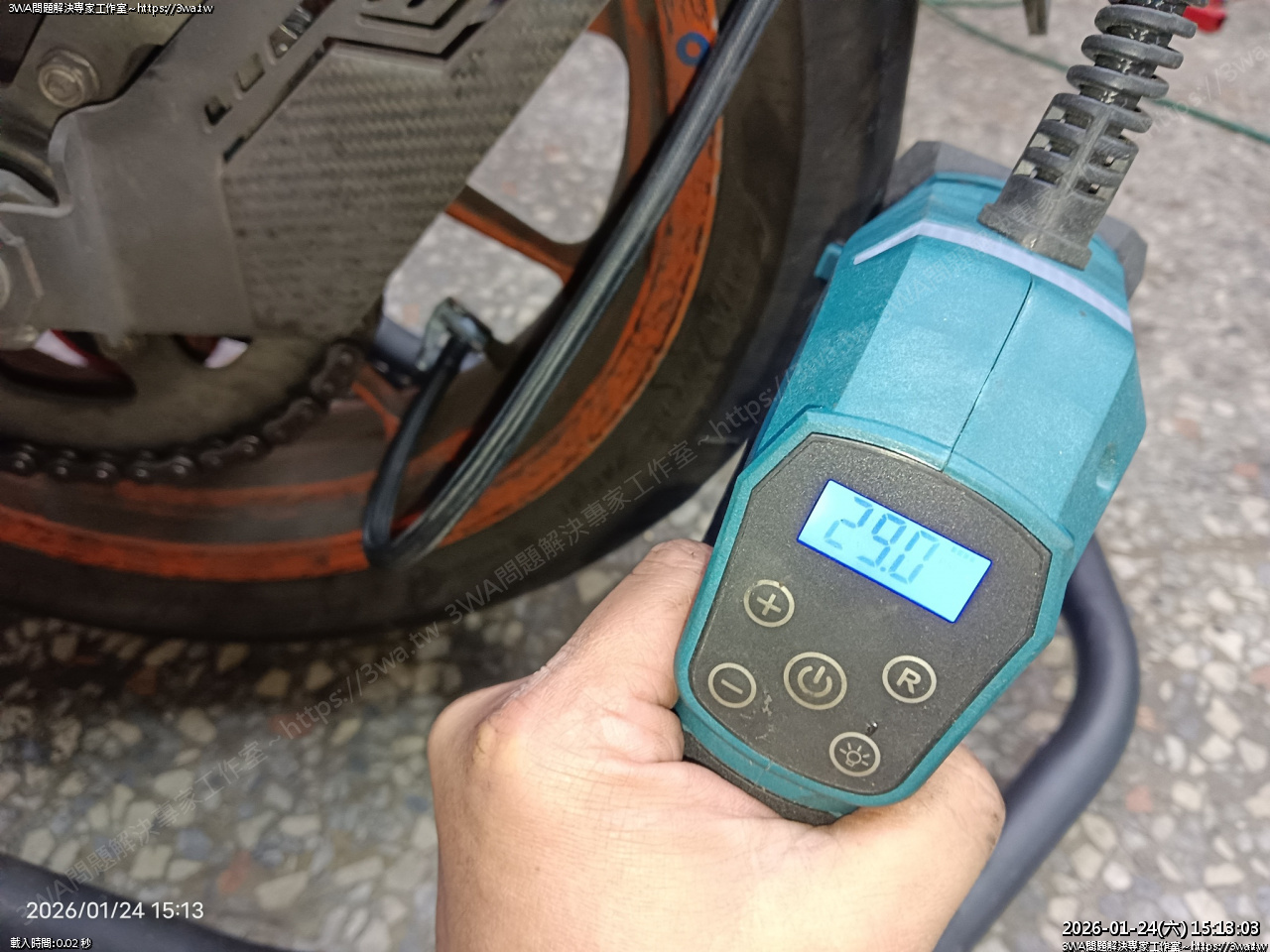

打打氣

29 psi

鏈條上油，轉一轉擦一擦

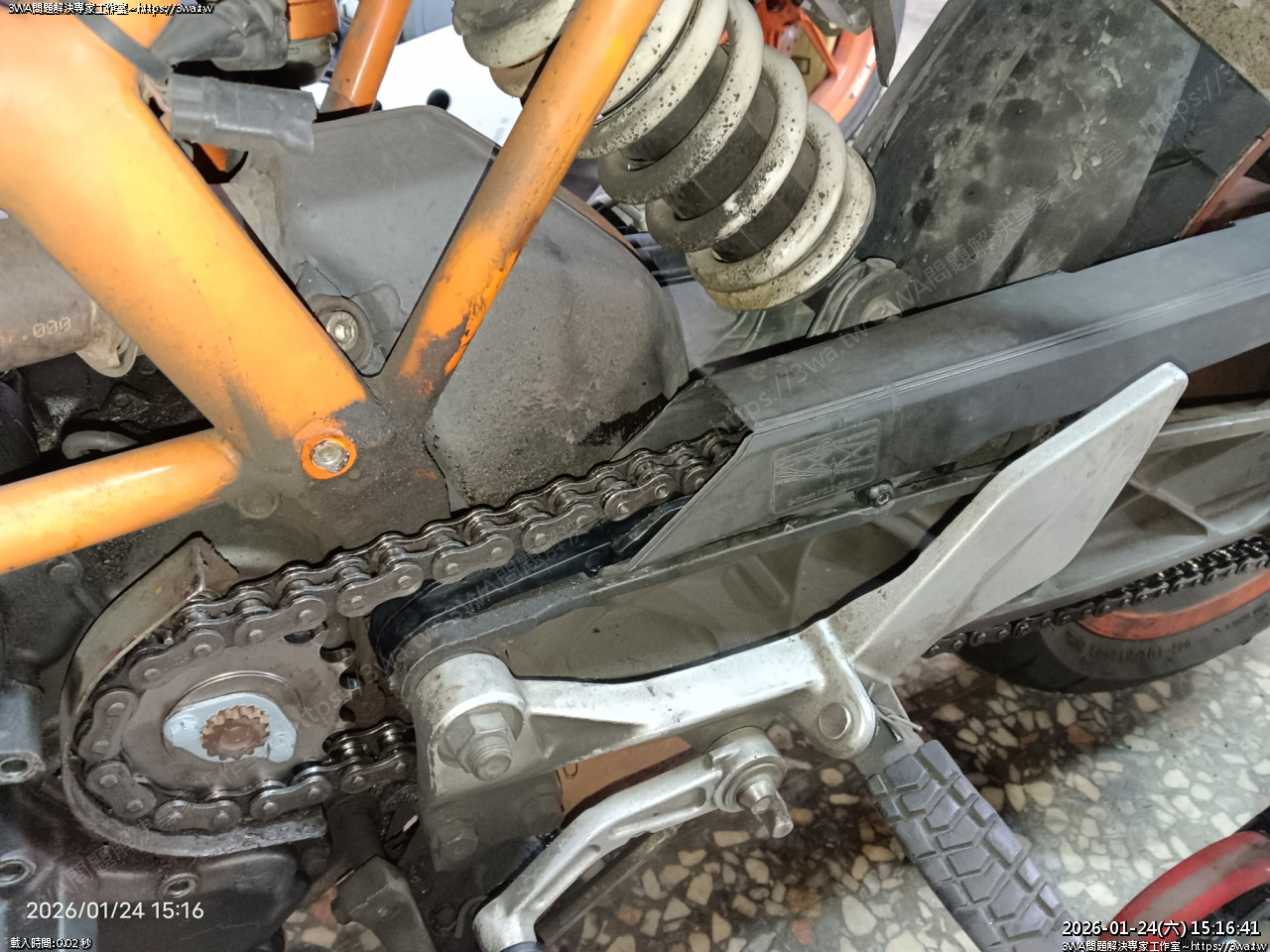

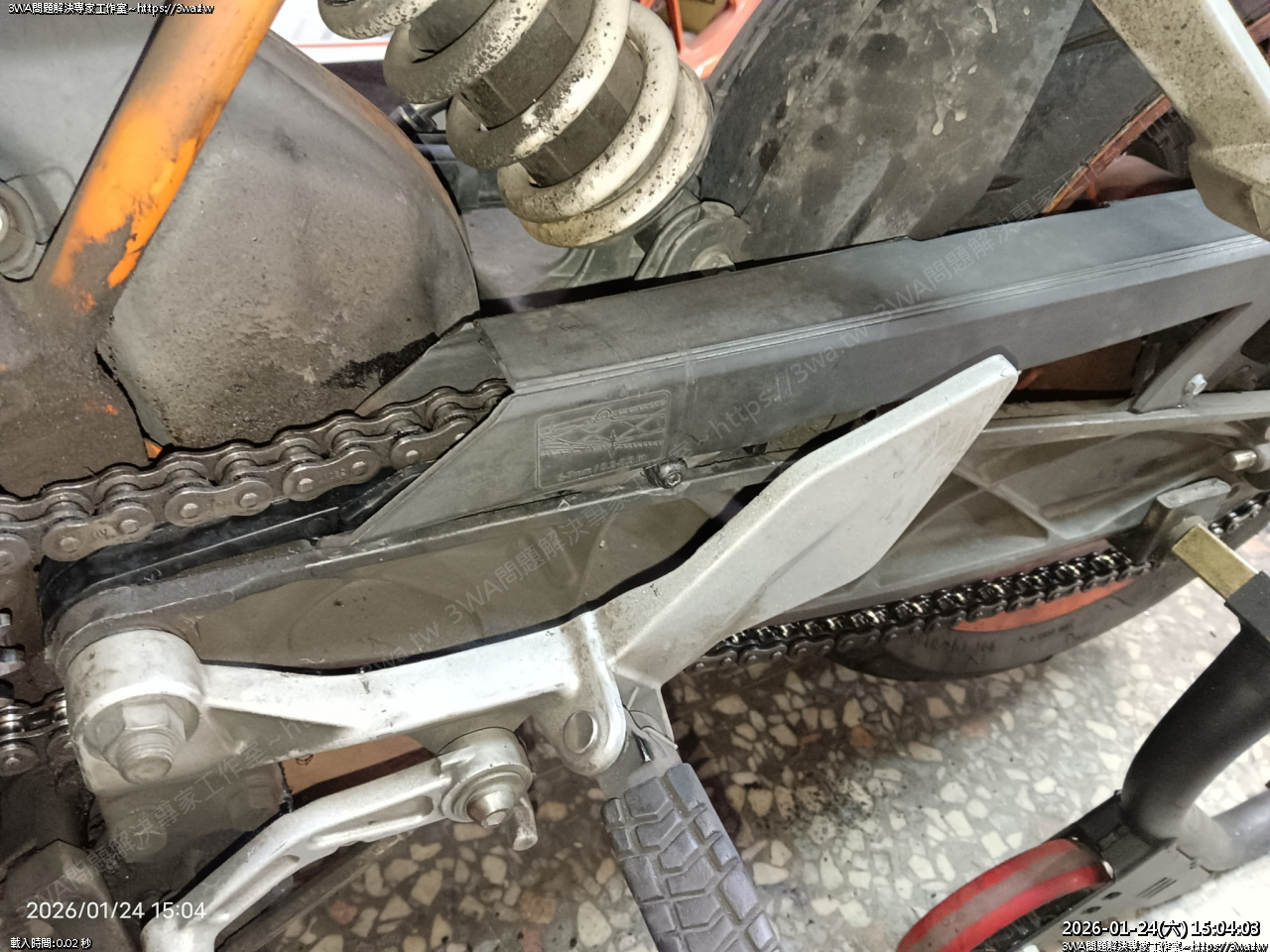

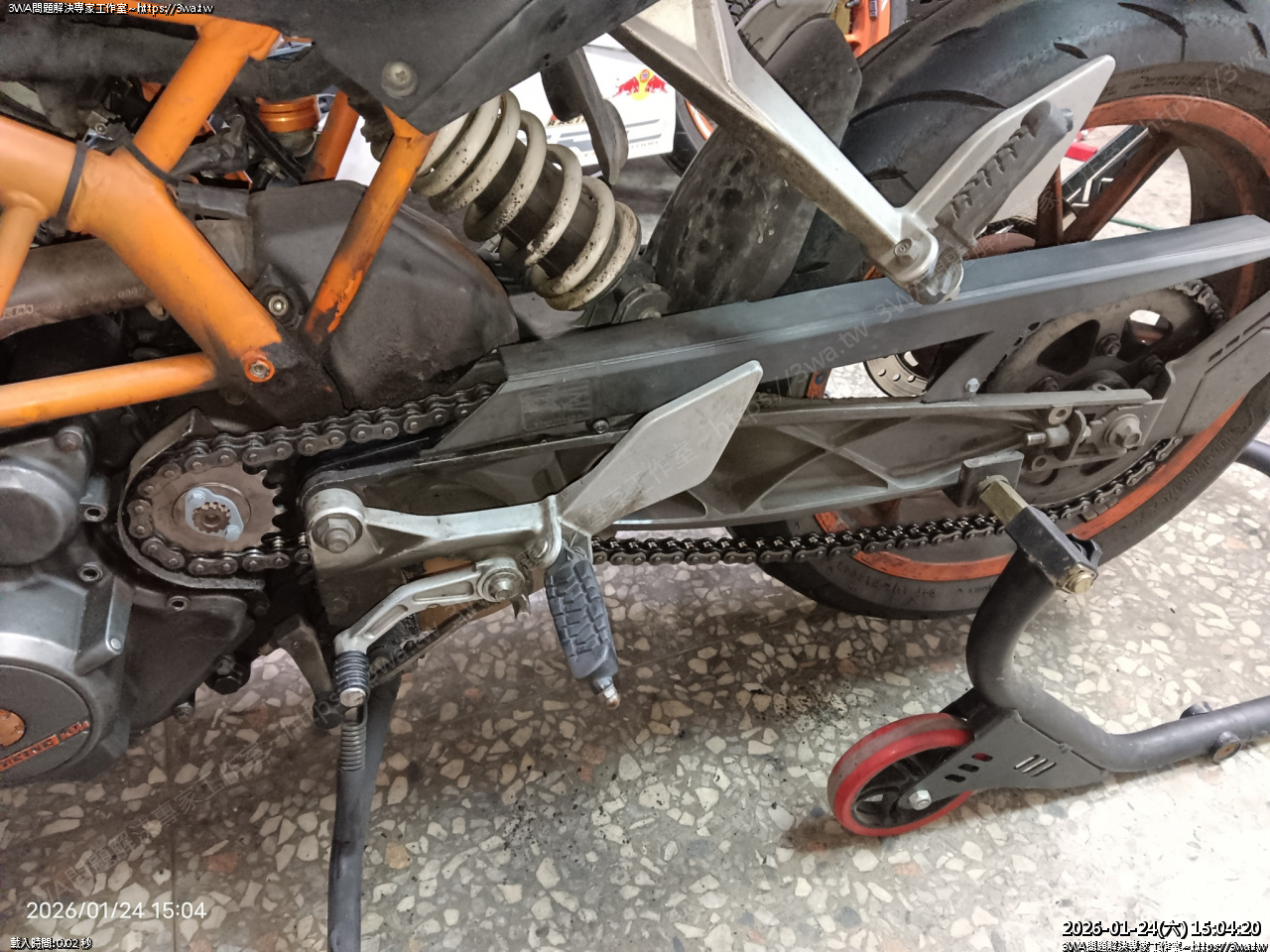

裝好了

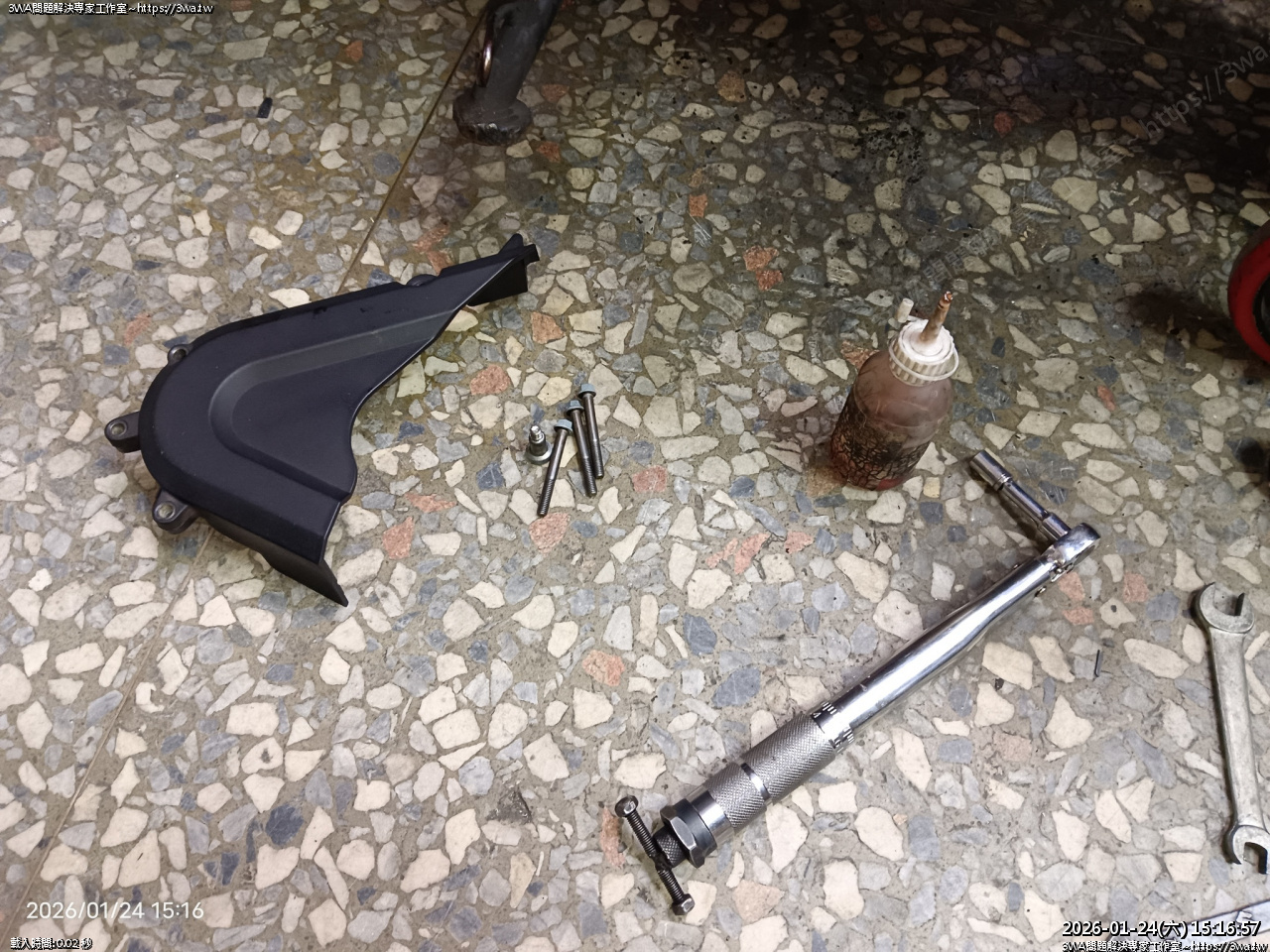

裝前齒蓋

螺絲上膠

鎖上，8nm，前面三顆也一樣

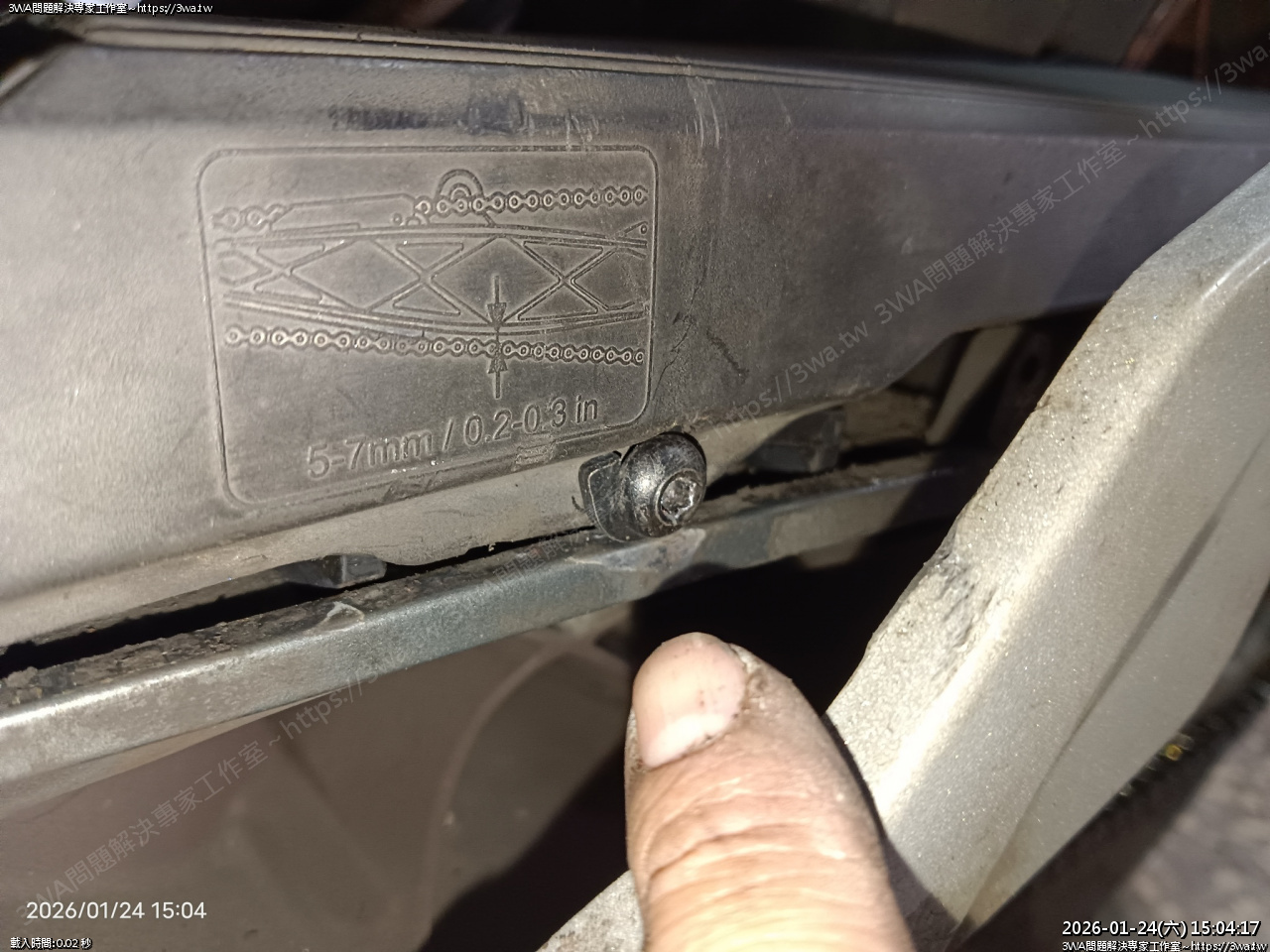

電盤螺絲也順便巡一巡

好了

小黑車很髒，擦一擦

擦一擦

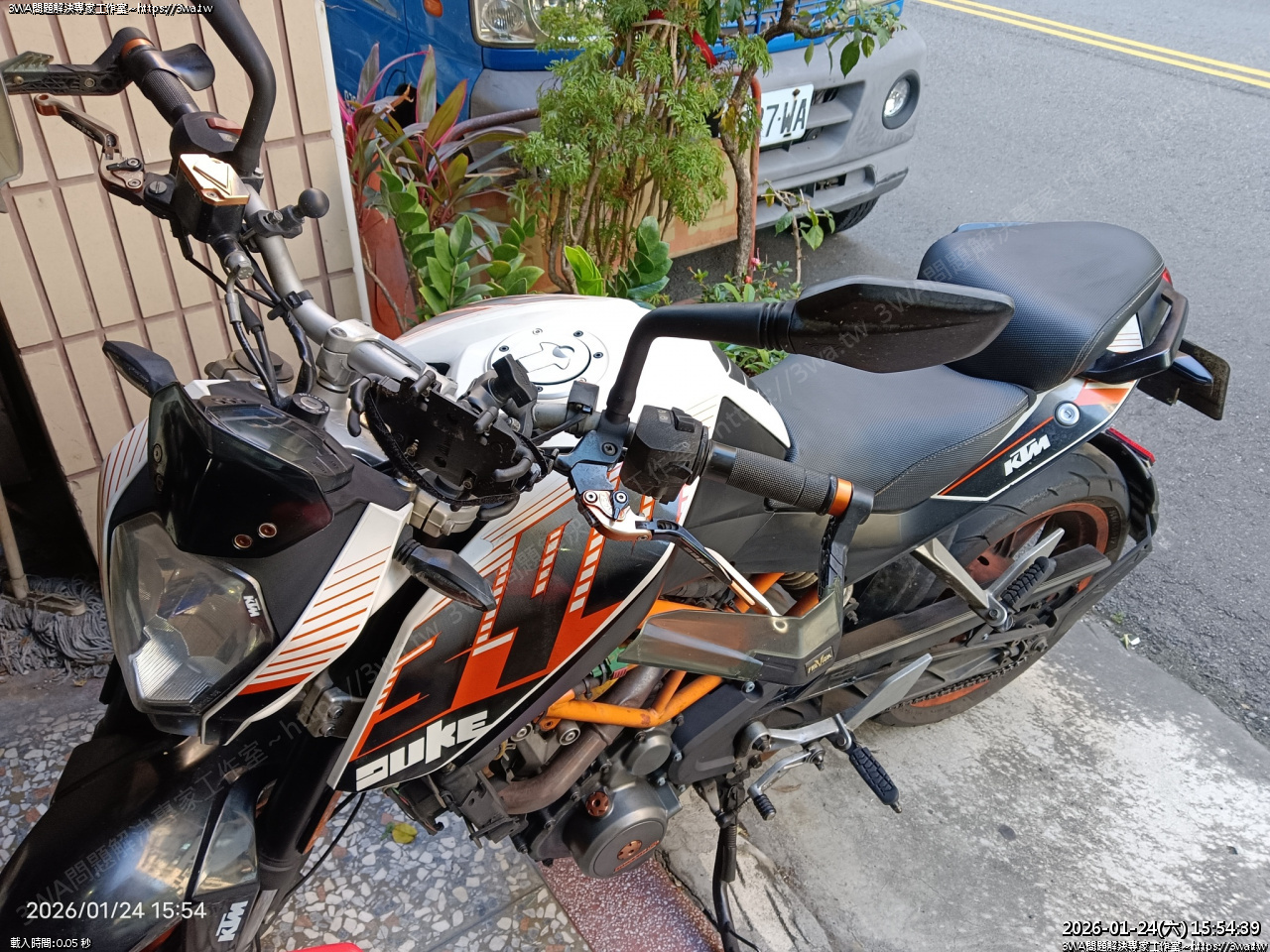

擦得油亮亮

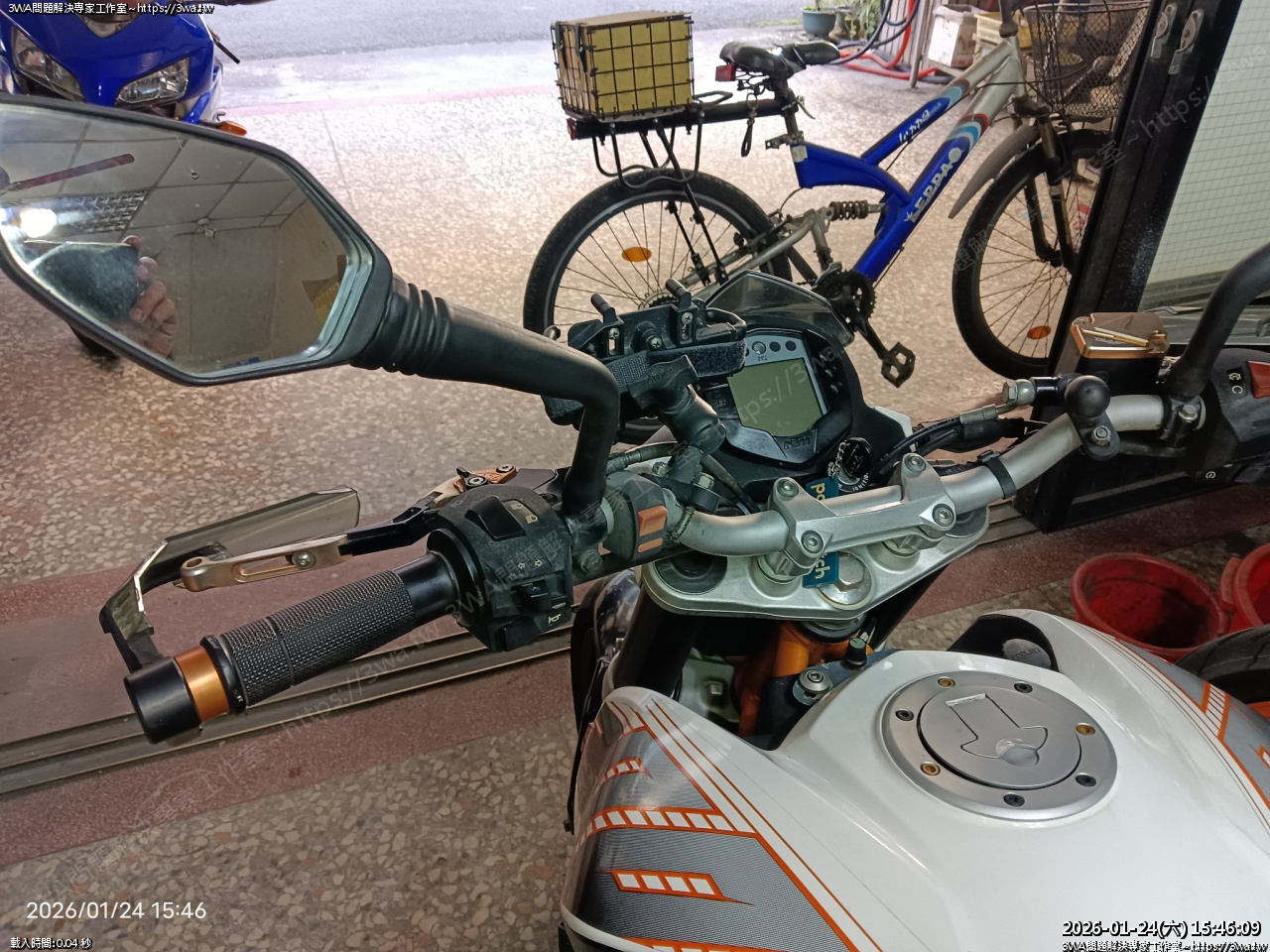

照後鏡擦一擦

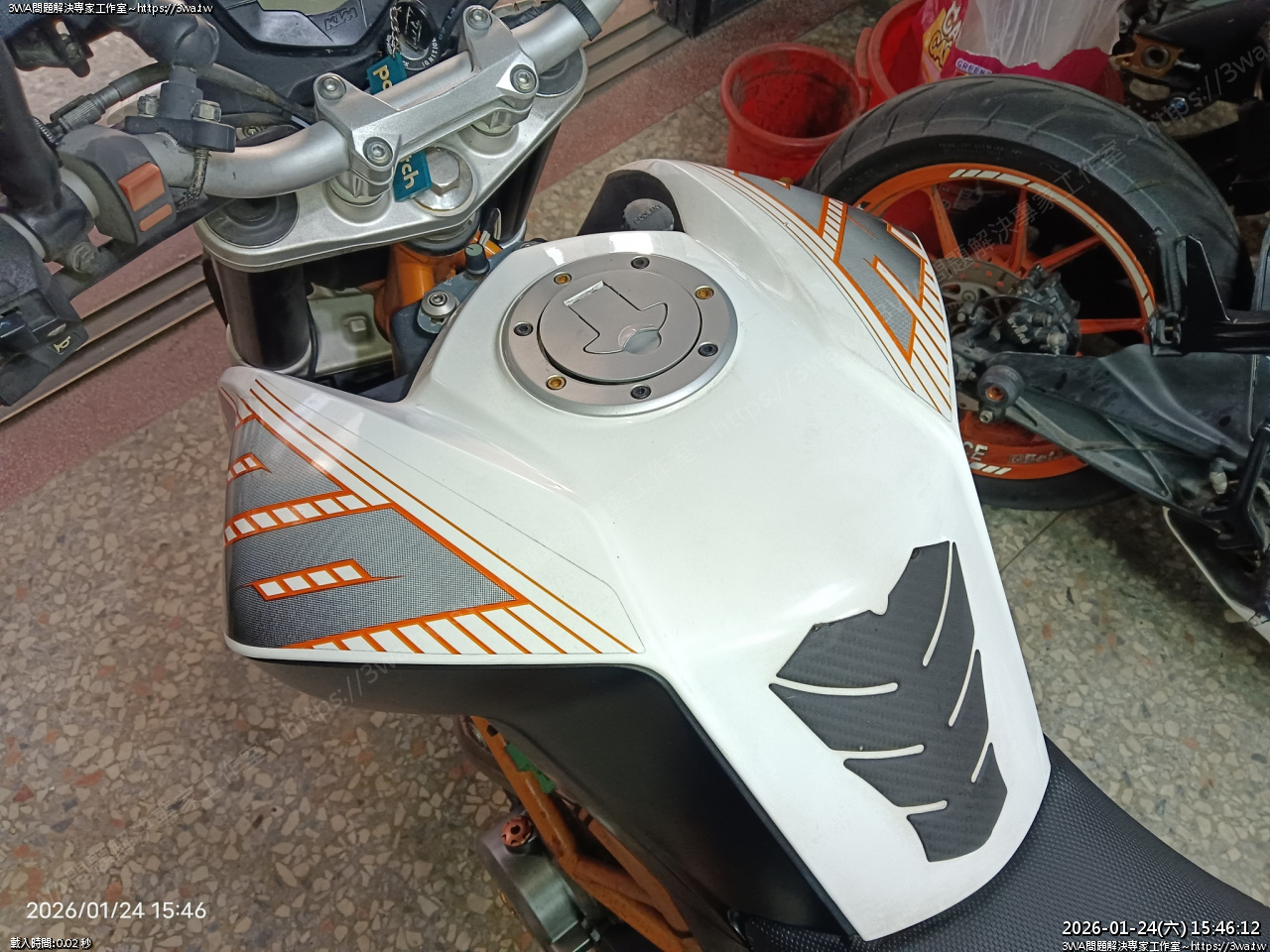

油箱

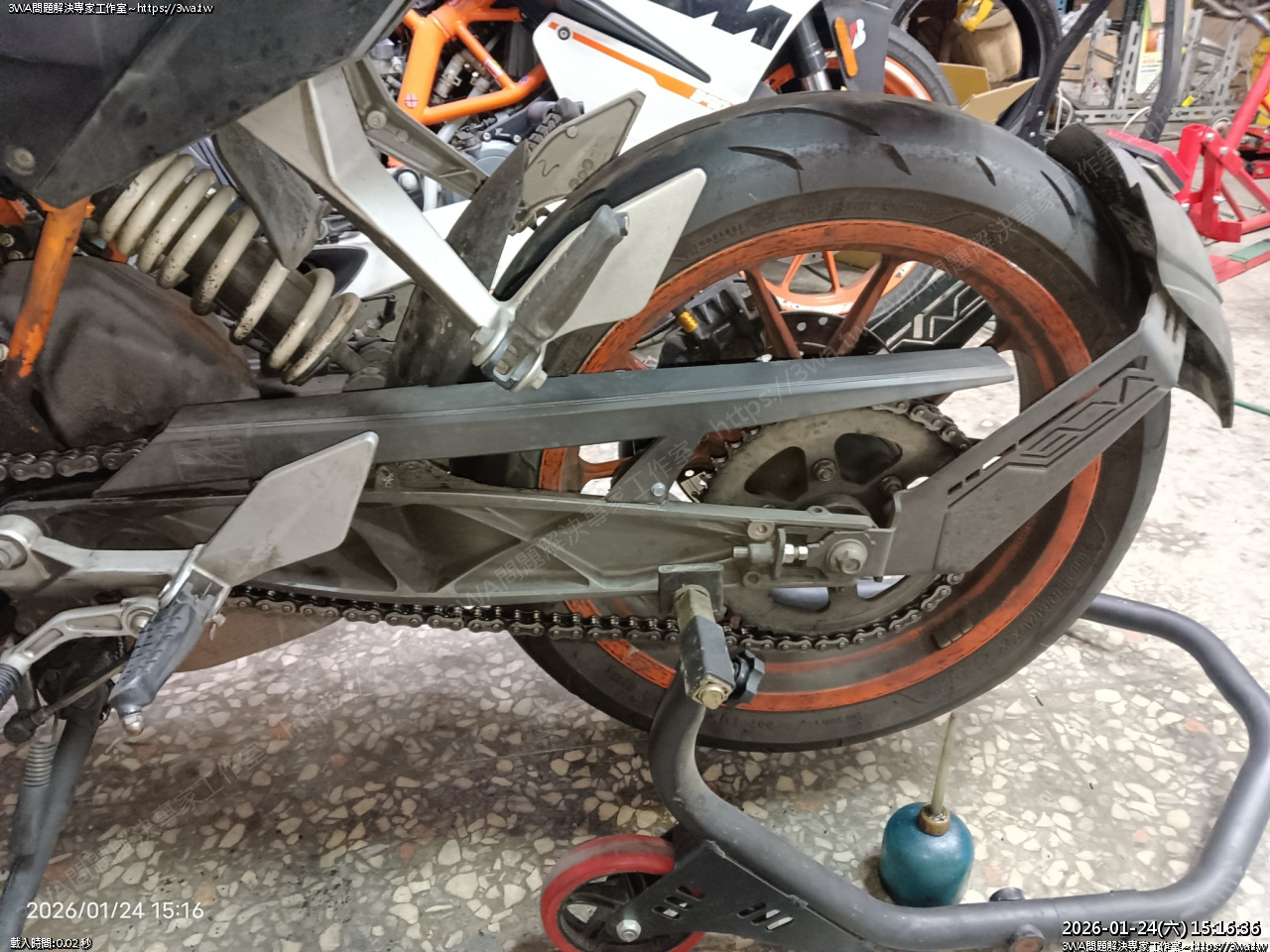

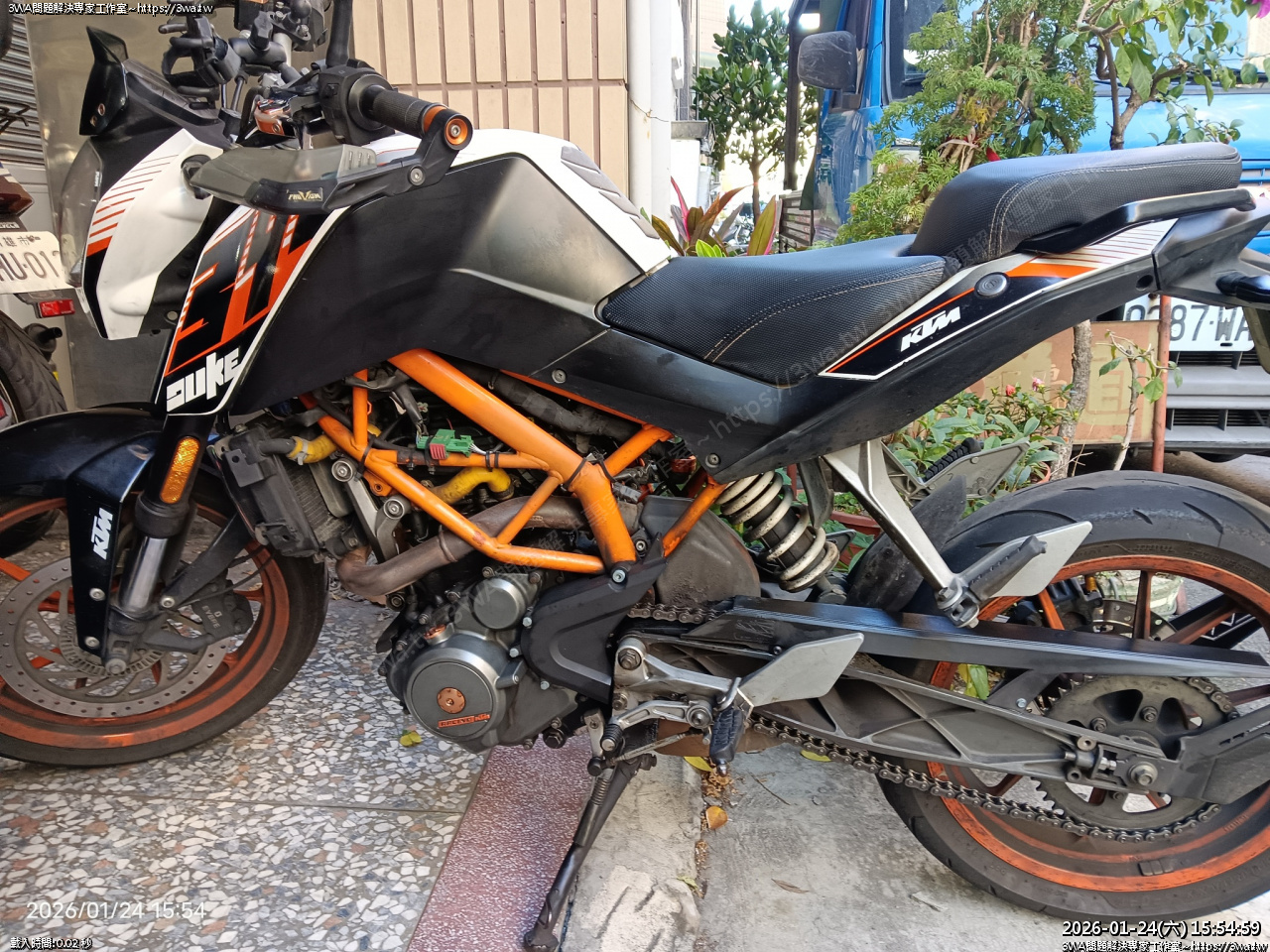

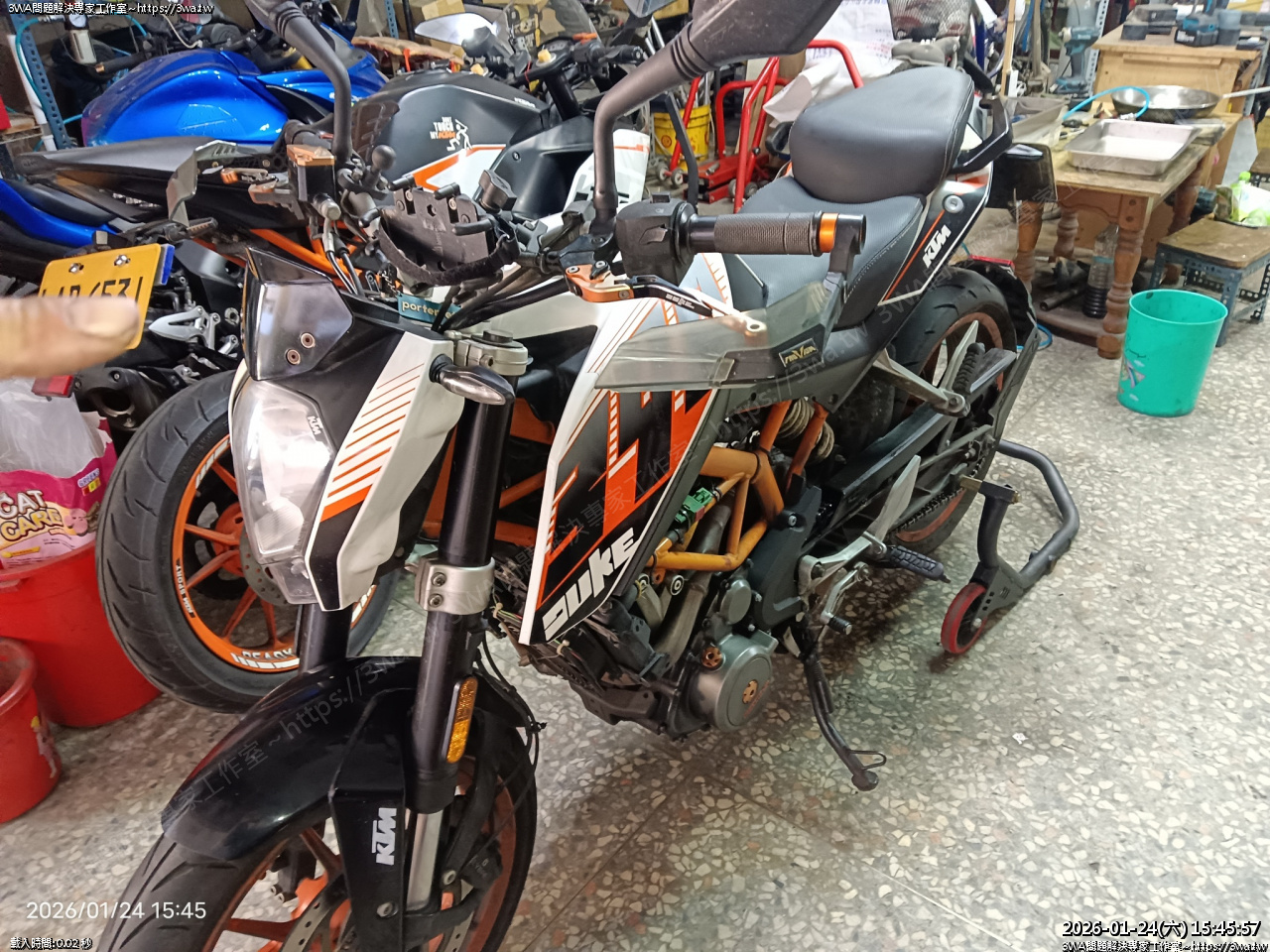

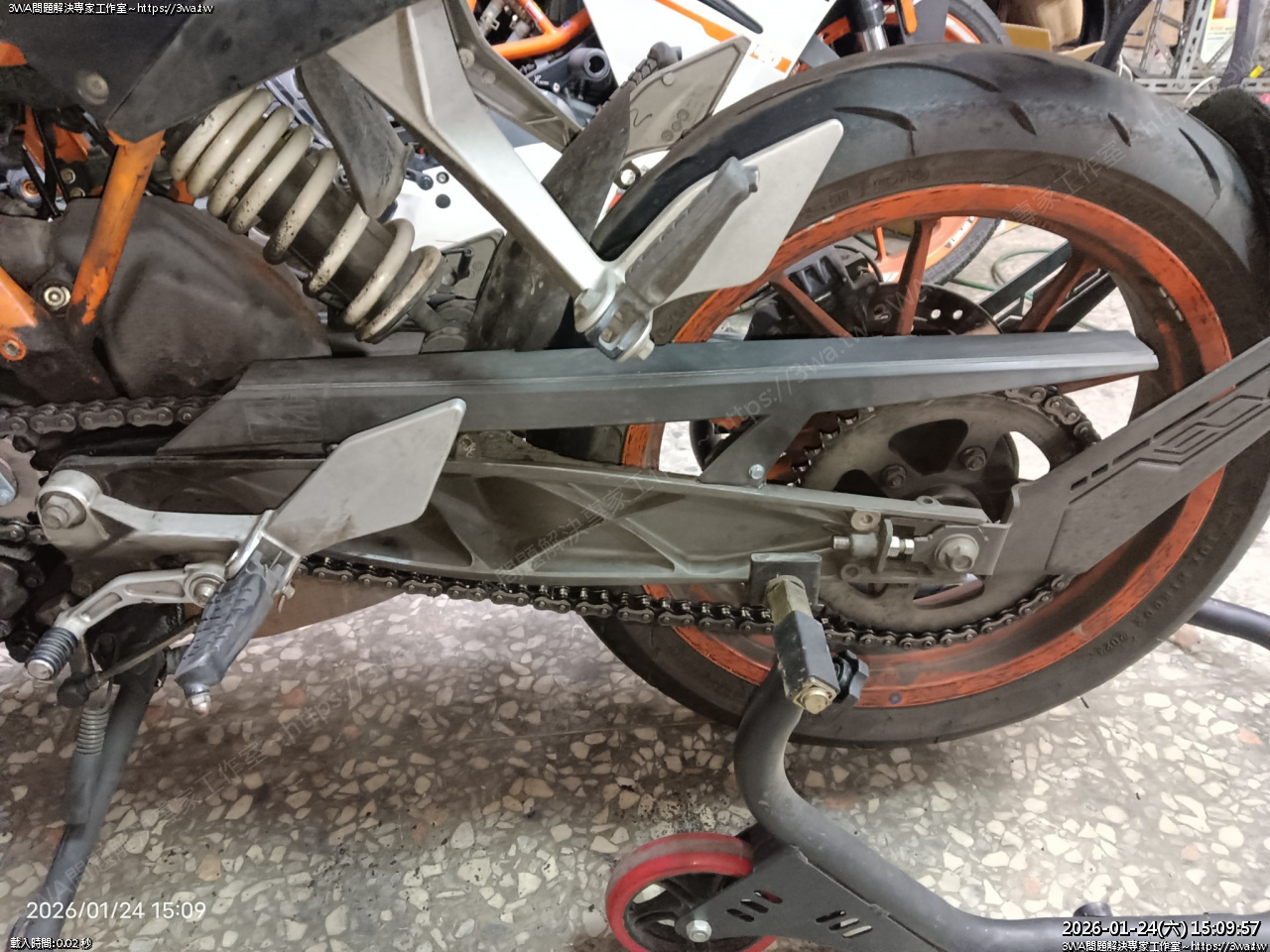

好了，丟到外面

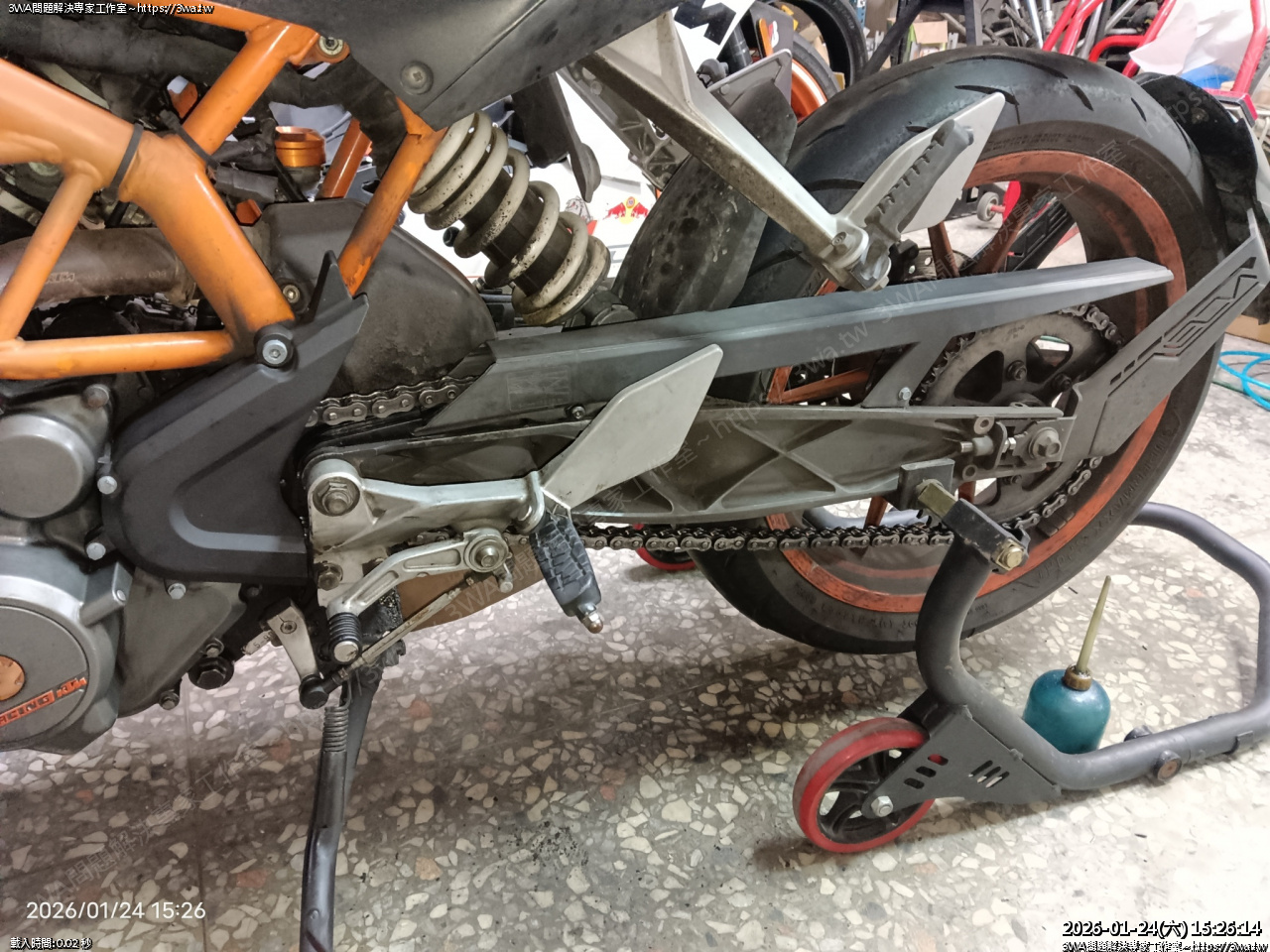

導鏈橡皮安裝完成
