標題: 洗FZR化油器(小龍)
網址:http://3wa.tw/blog/blog.php?id=1399
內容:

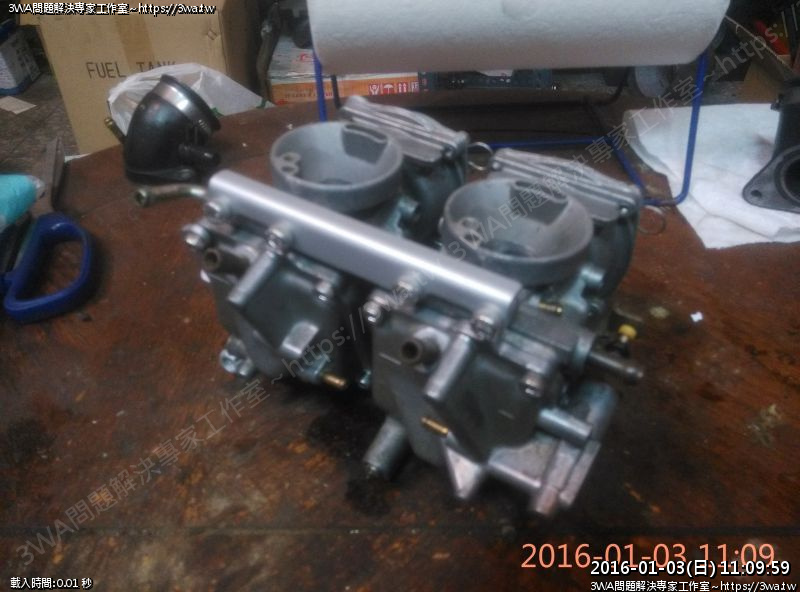

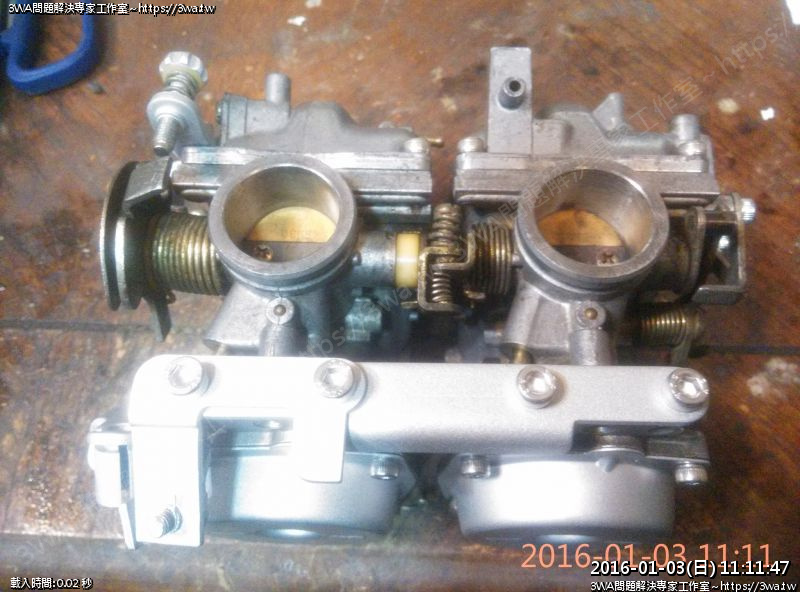

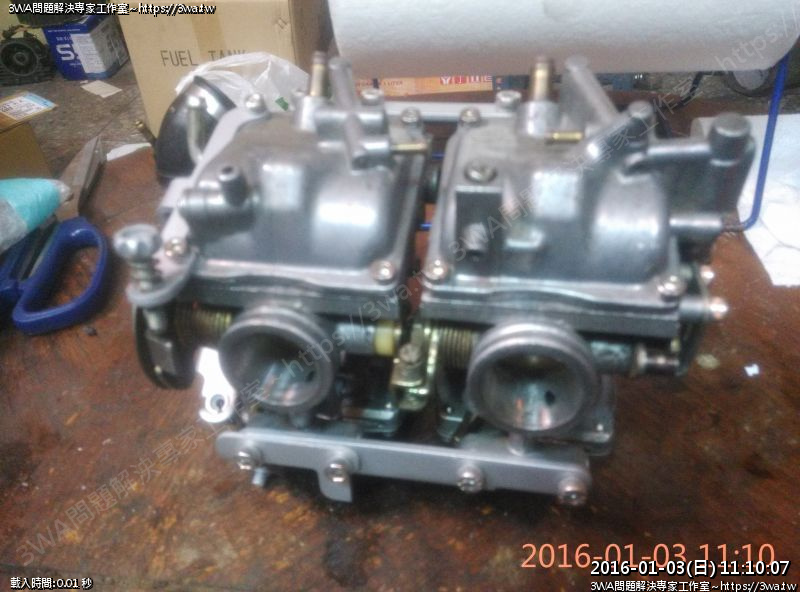

 年假時收到車友寄來要洗的化油器,包裝相當精美



 不過似乎少了些許零件



 中間連接的橡皮管不見了



平衡彈簧稍微歪掉



 然後Q扭座的鐵片整個變型了

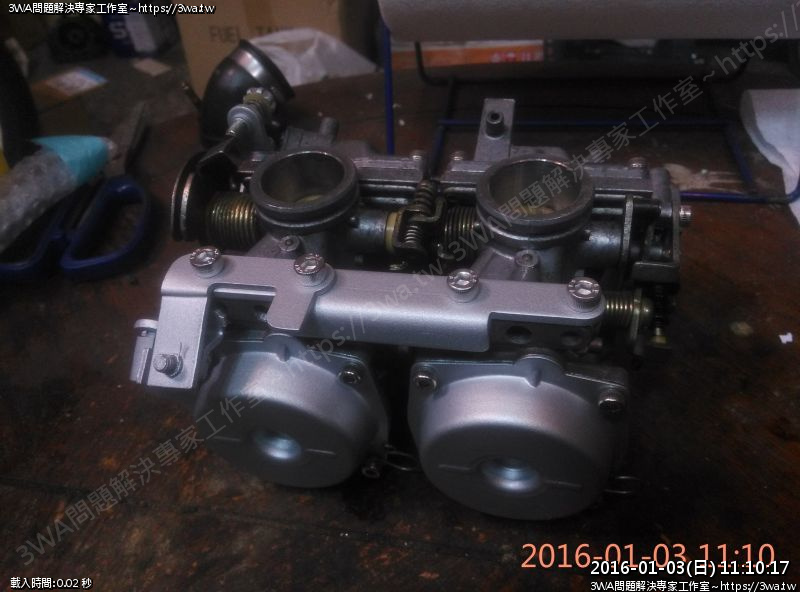

 因為車主自己已有先洗過,螺絲都是鬆的狀況很好分解,花十分鐘就全部拆光光了

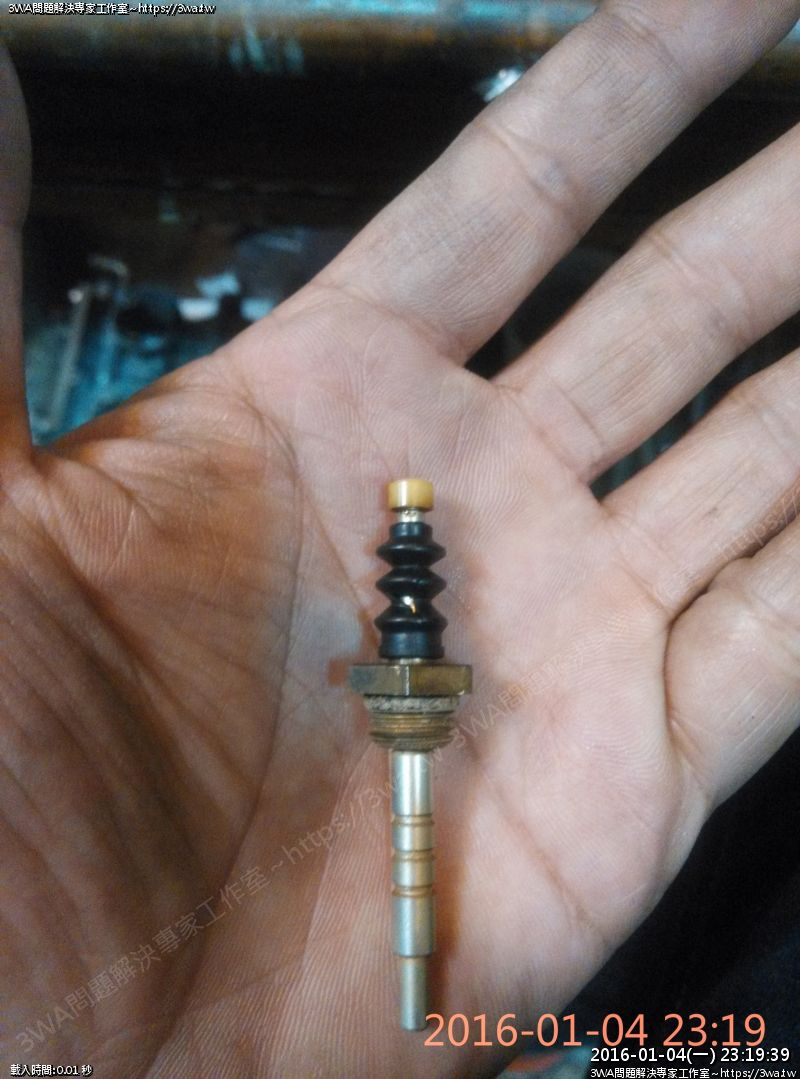

 加速泵卡卡的,裡面還沒清

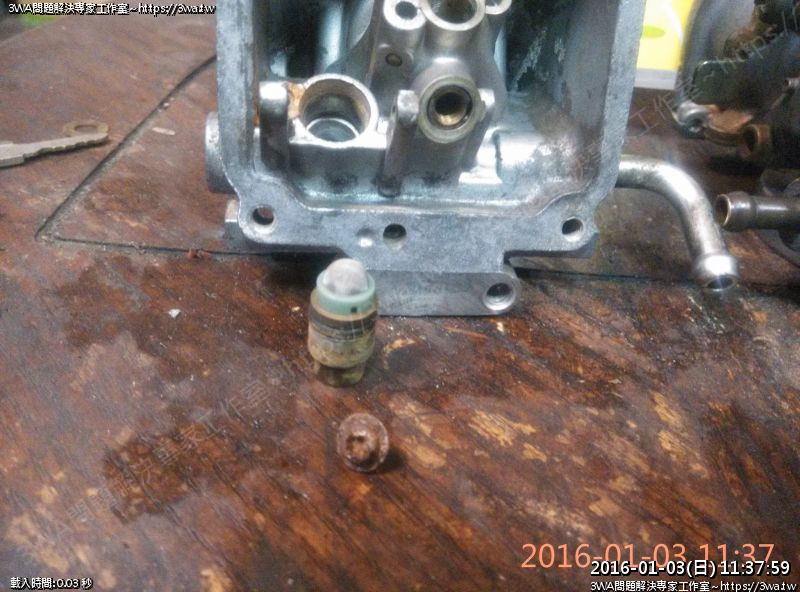

 三角油針座旁邊的螺絲看來相當危險



 花了九牛二虎之力把接近滑牙的螺絲拆下



 相當危險,再慢就可能拆不下來了

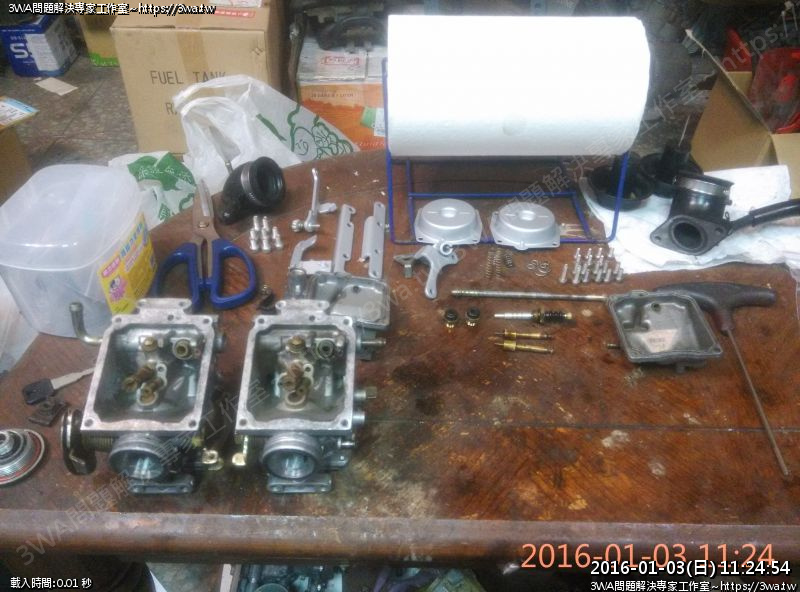

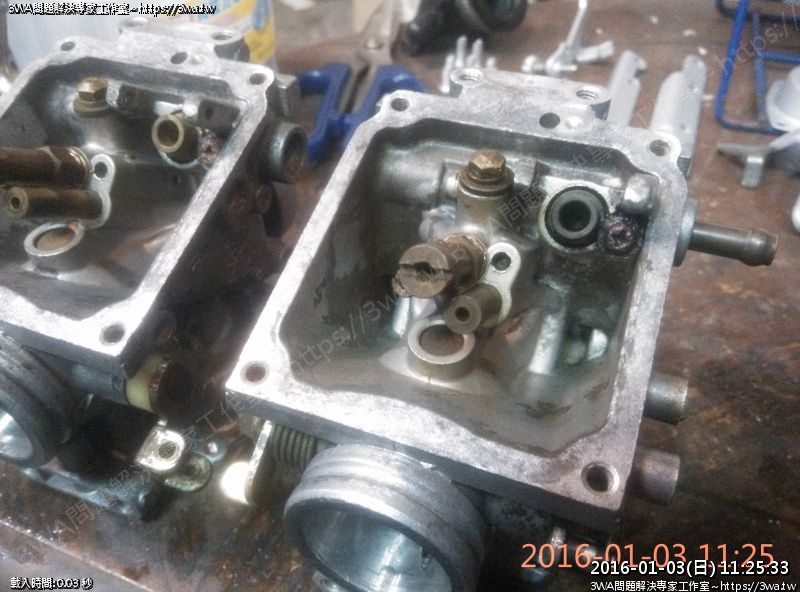

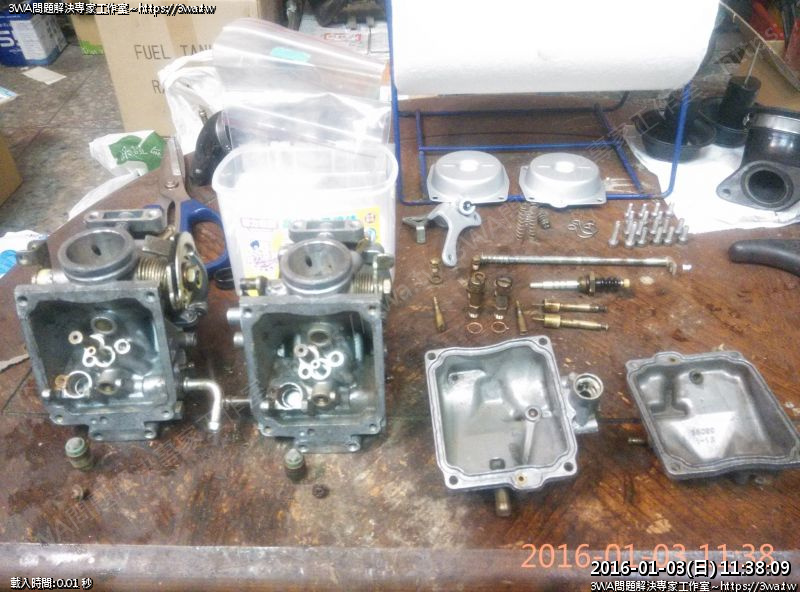

 完全分解了~今天先弄到這

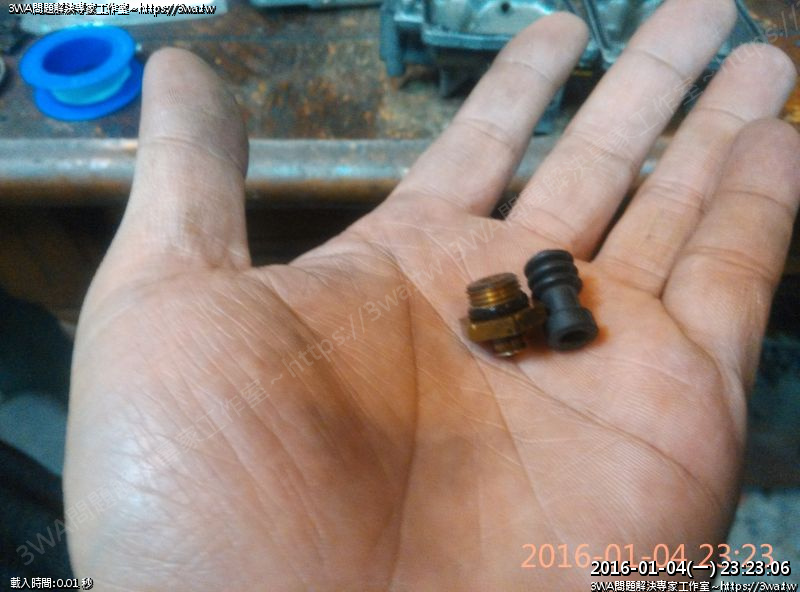

1/4 晚上八點後開始繼續努力,有一邊要換新的混合比螺絲已拆下

剛好有買牙攻,就順一下牙,相當好用~~~



 小東西加工一下,除銹貫通

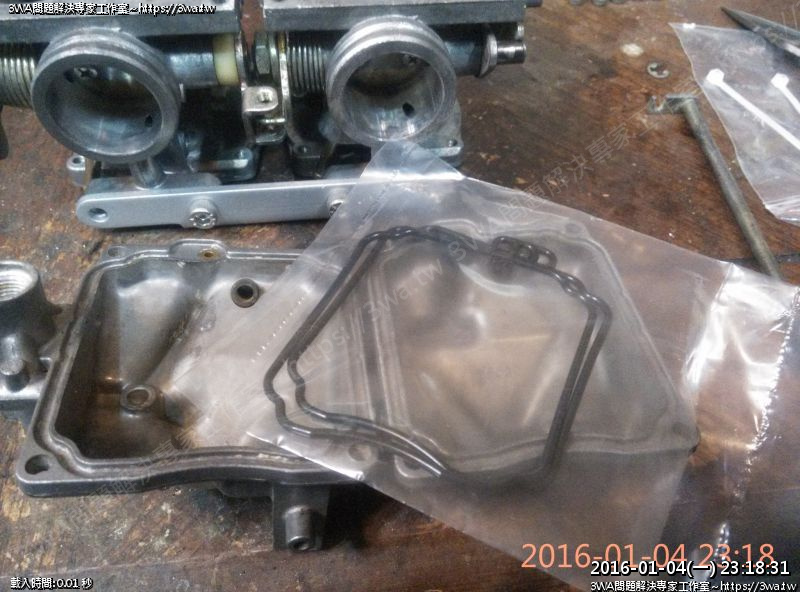

 合併的部分換上全新的油封

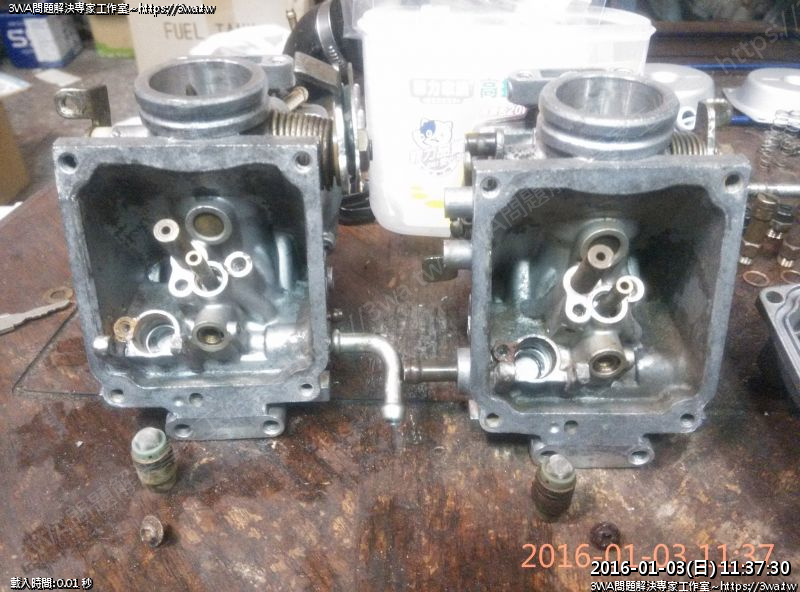

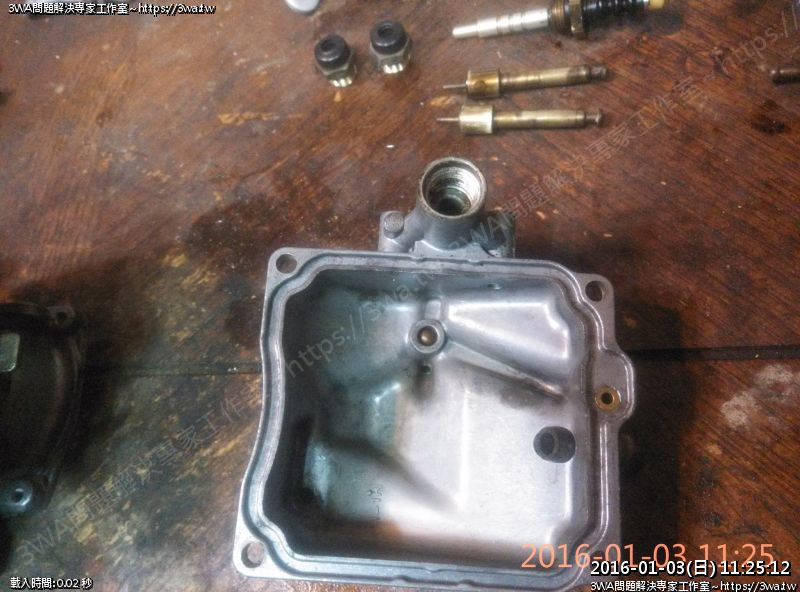

(昨日的照片) 車主應該有發現化油器裡面的汙漬根本刷不動對吧

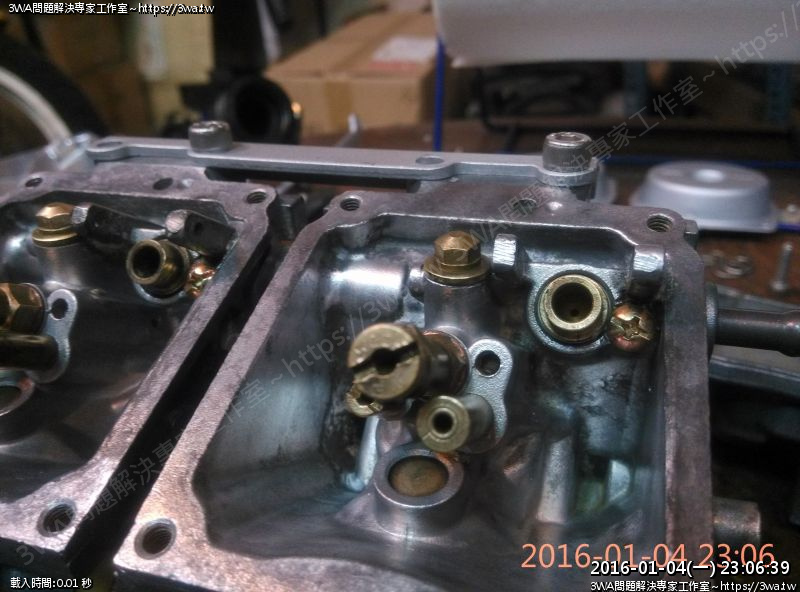

 這張是我處理過的,除了拚命刷…還是拚命刷(刷快1個多小時)

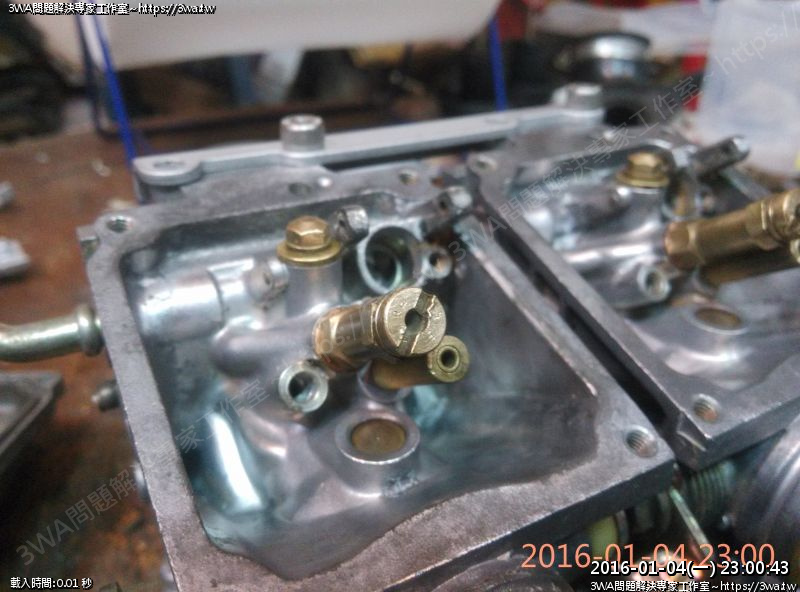

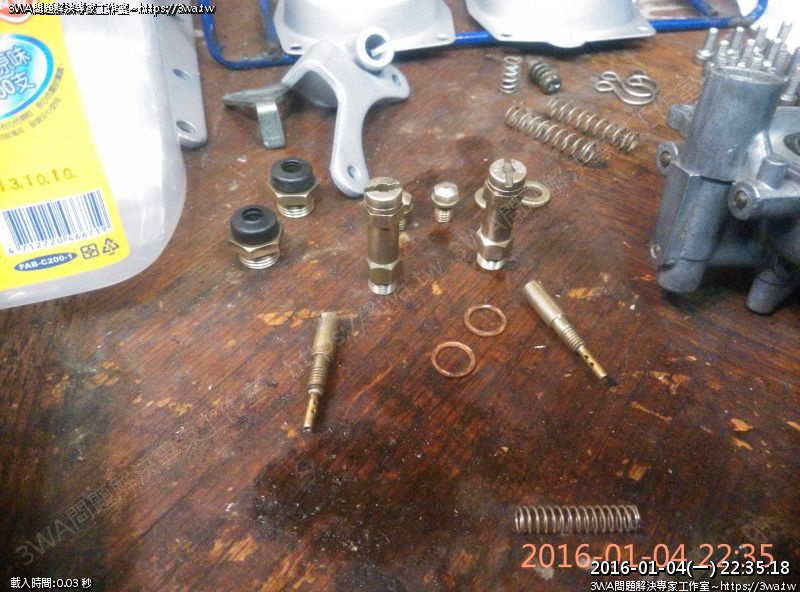

 三角油針座換上新的螺絲,牙很深,這種的很剛好

也確保油嘴沒裝錯,前97.5後92.5

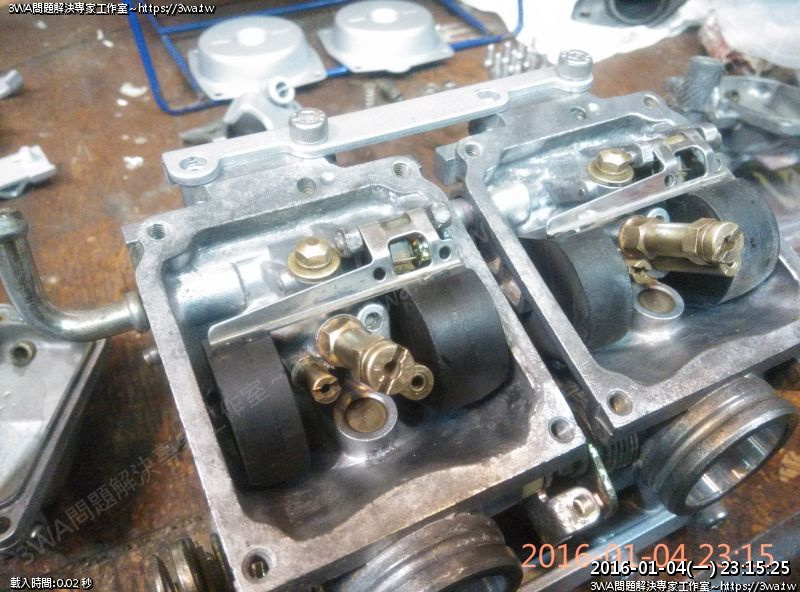

 三角油針清潔後,浮桶裝上,浮桶最重要的是貫通的孔,要清乾淨,要順暢

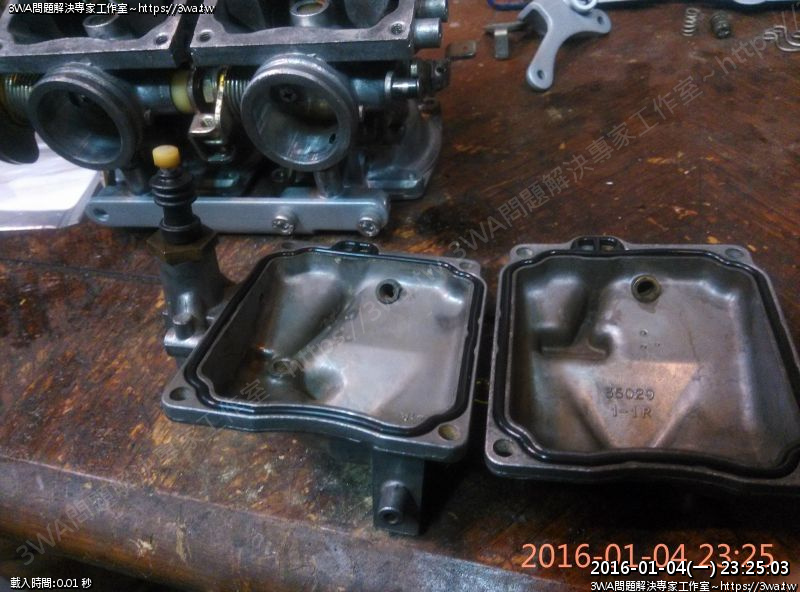

 車主自備全新油封



 要裝回加速泵浦時,發現油封有破

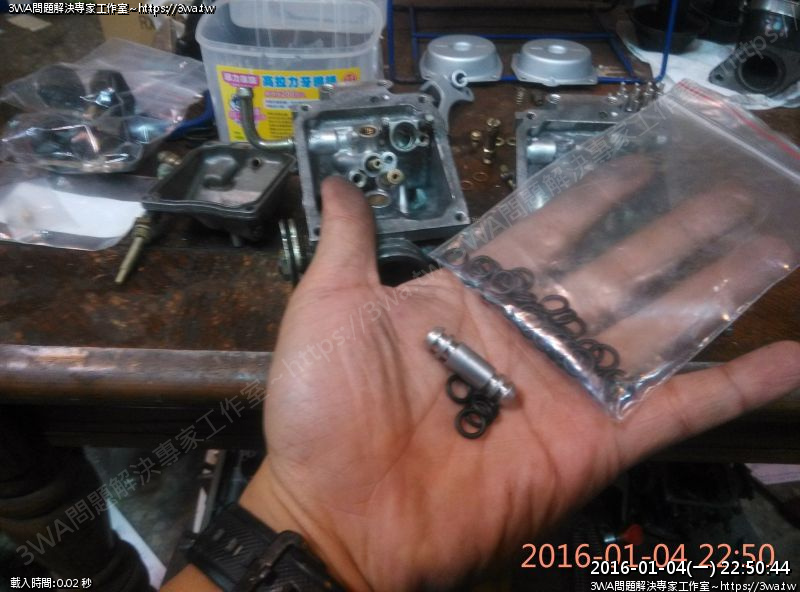

 換上通用型油封



 都準備好了

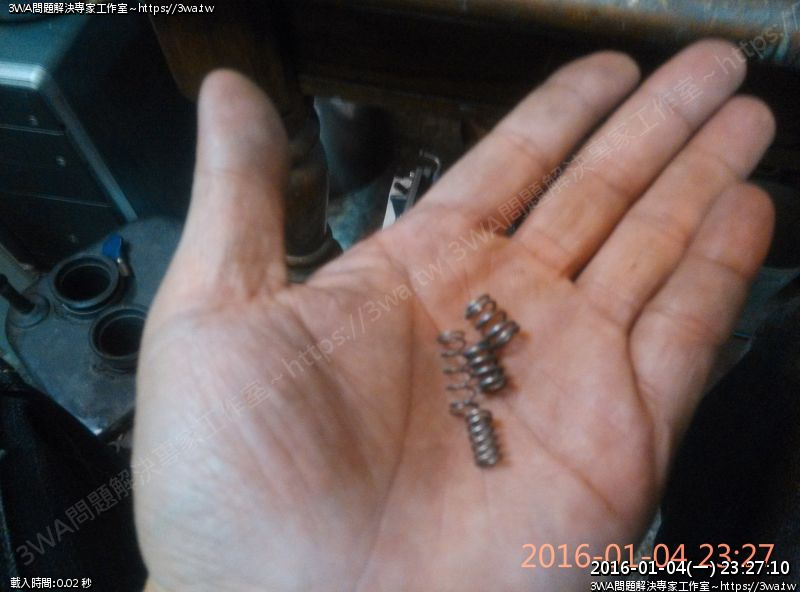

 彈簧各種除銹

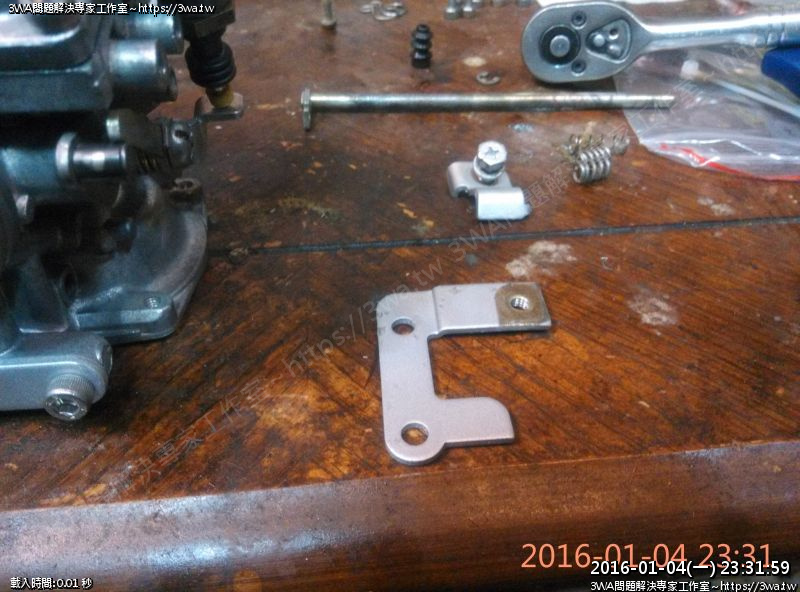

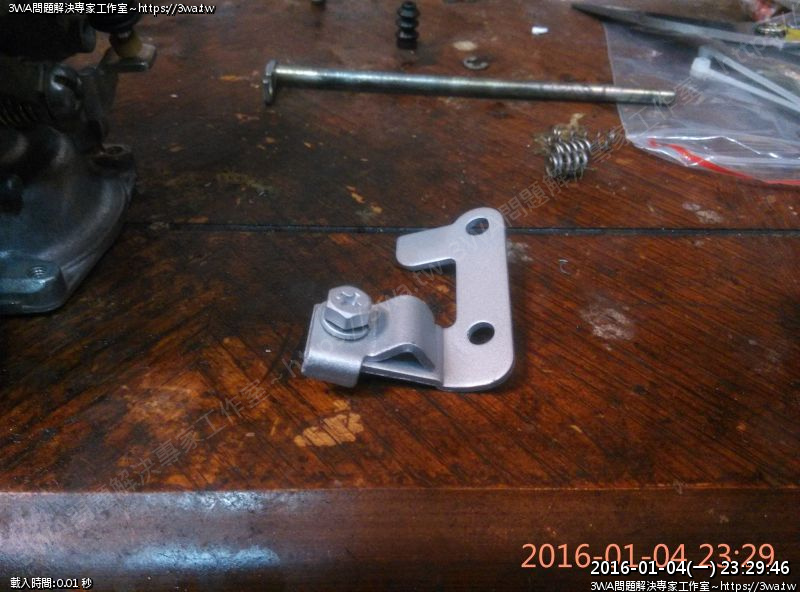

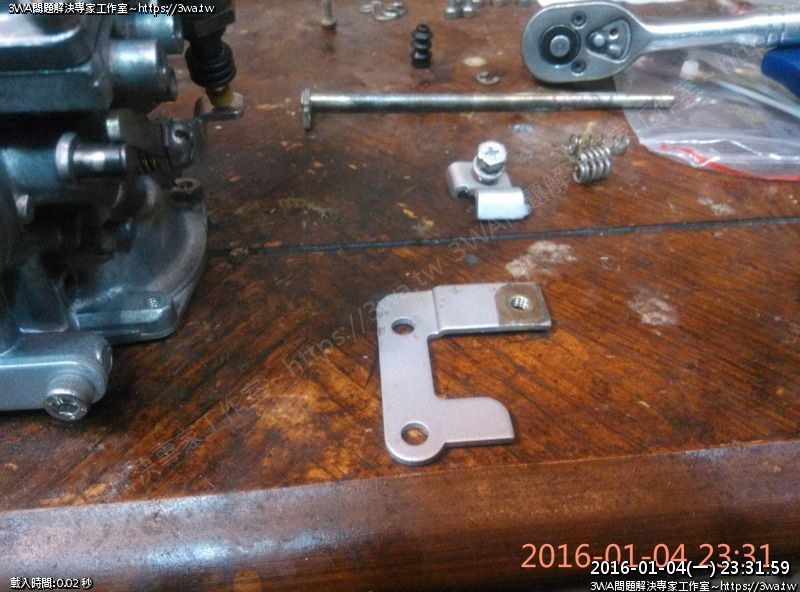

 接下來要處理這變型的Choke座



 花了2分鐘處理好了

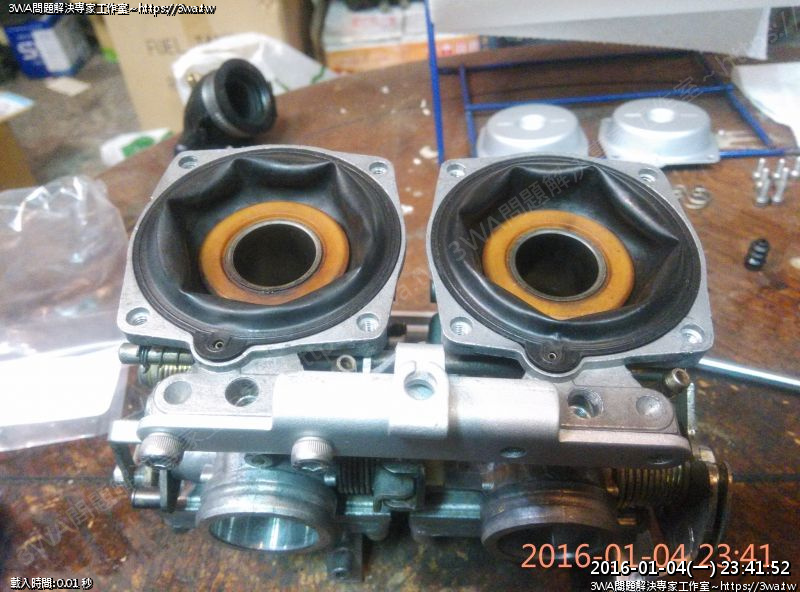

 柱塞的橡皮採花朵式裝入,油針的先後順序也確認過了

前缸4FJZ1,長度44.50mm,尖端直徑0.70mm,較短且尖細
後缸4DIX2,長度45.00mm,尖端直徑0.95mm,較長且粗





 在等剛才補漆乾

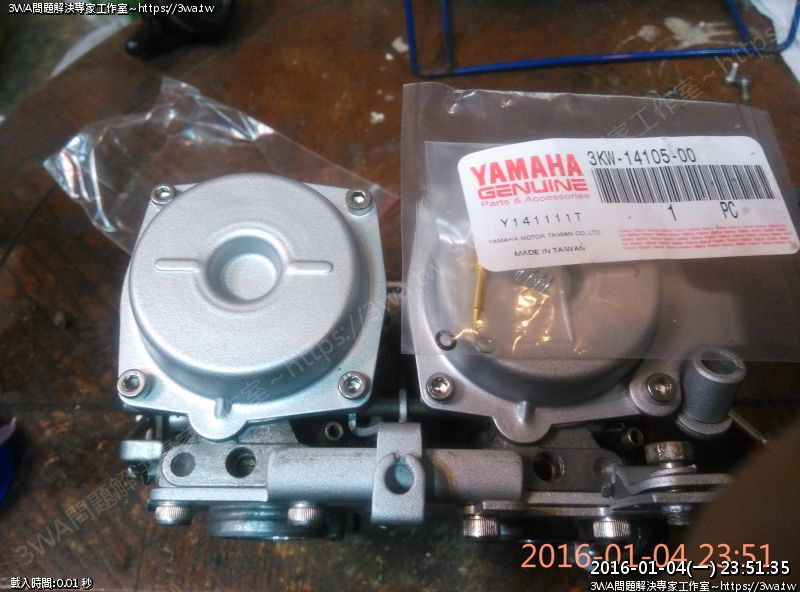

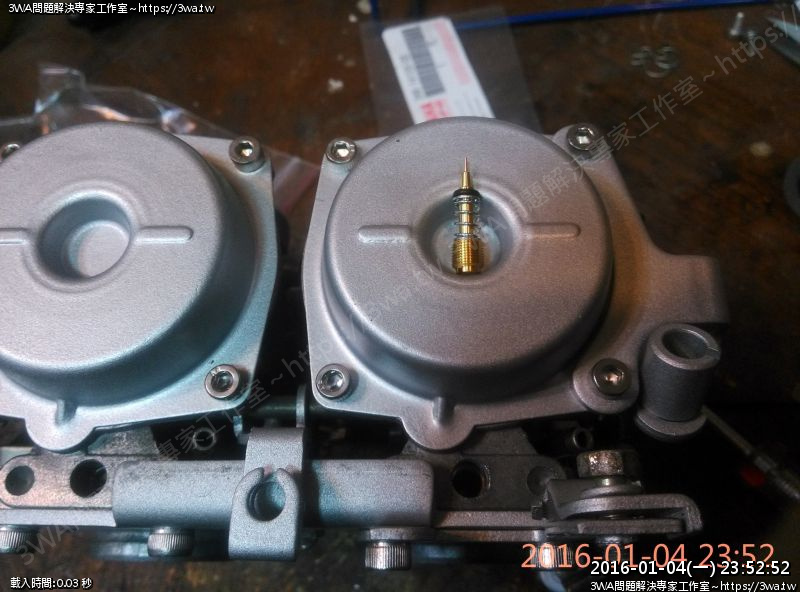

 好久沒看到全新的混合比螺絲,真令人感動

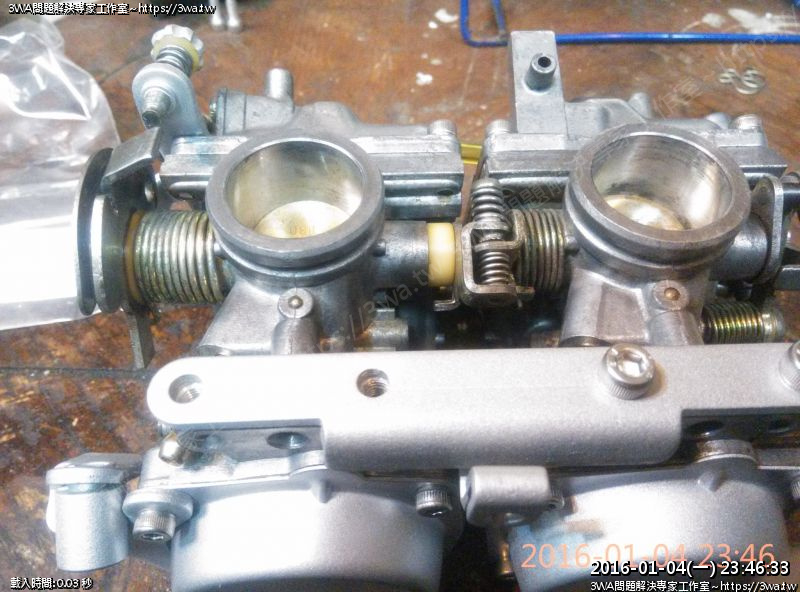

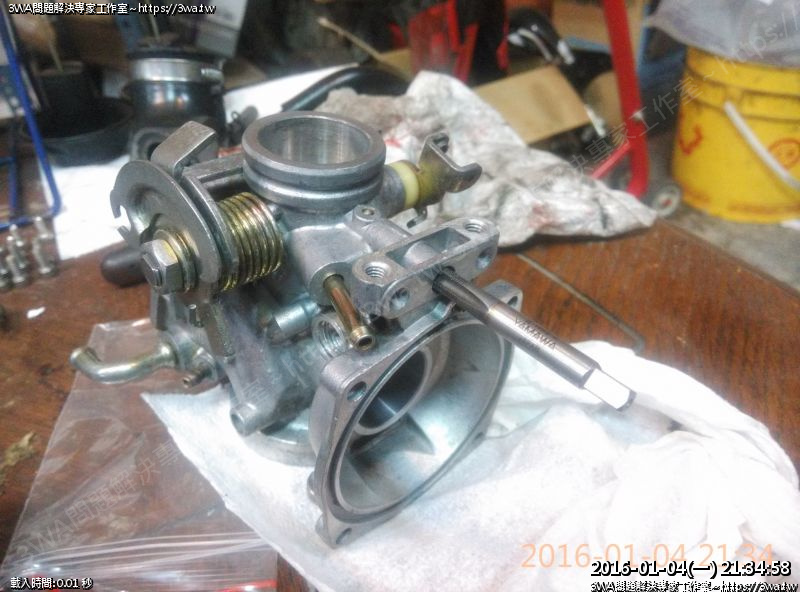

 組裝完成!



 插入,好順啊



 補上連接的油管,採用割草機用的油管,可以耐汽油,相當好用

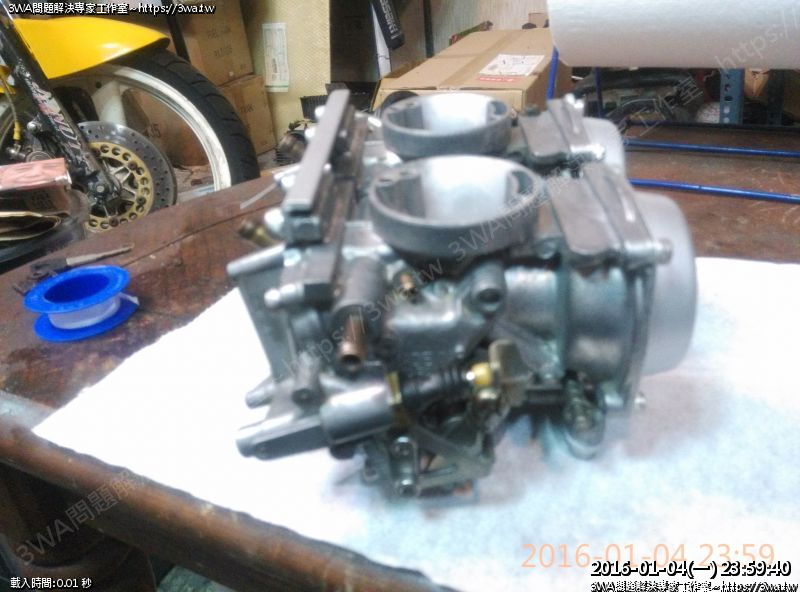

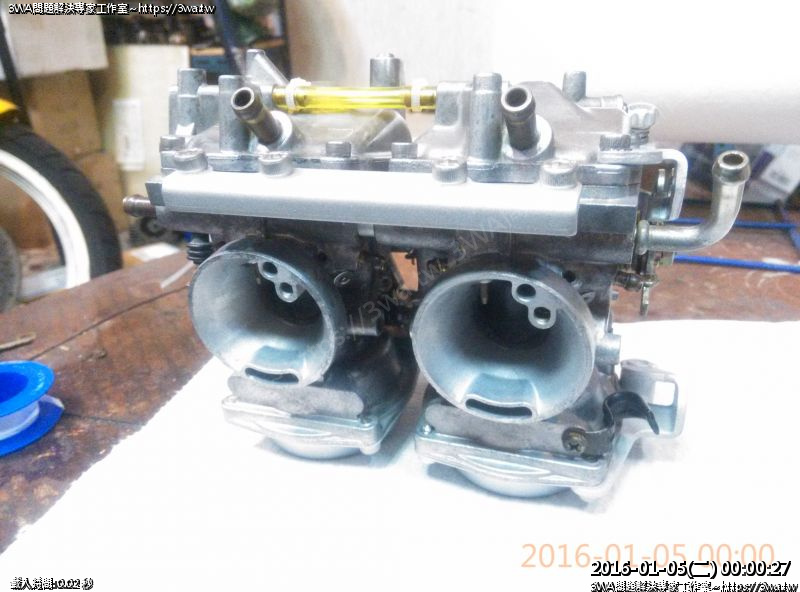

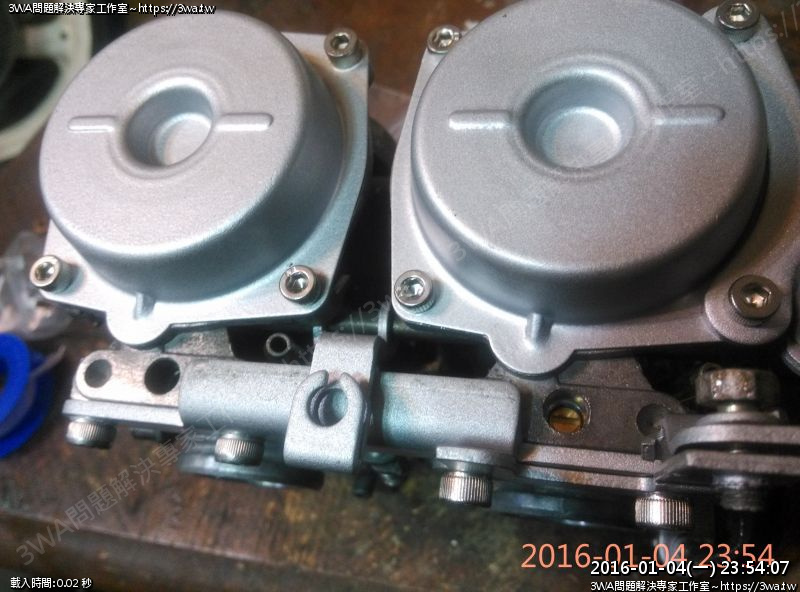

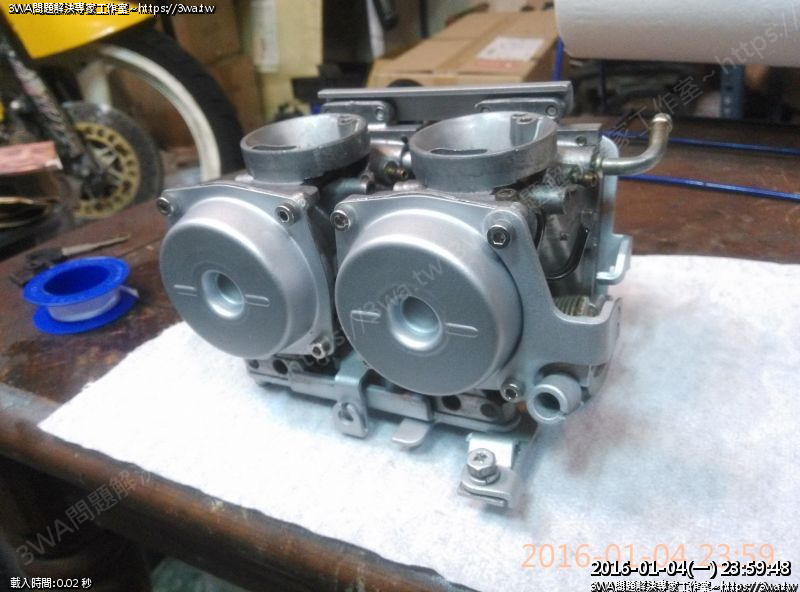

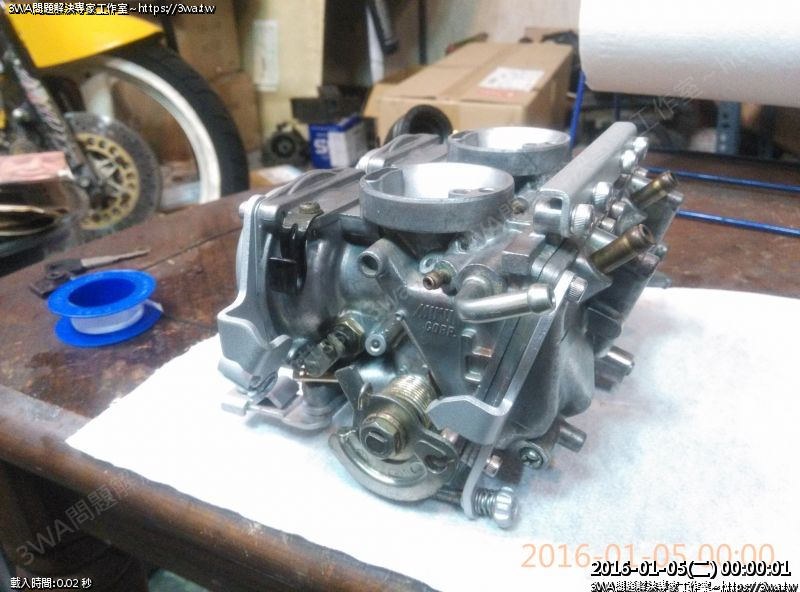

 洗好了,側面

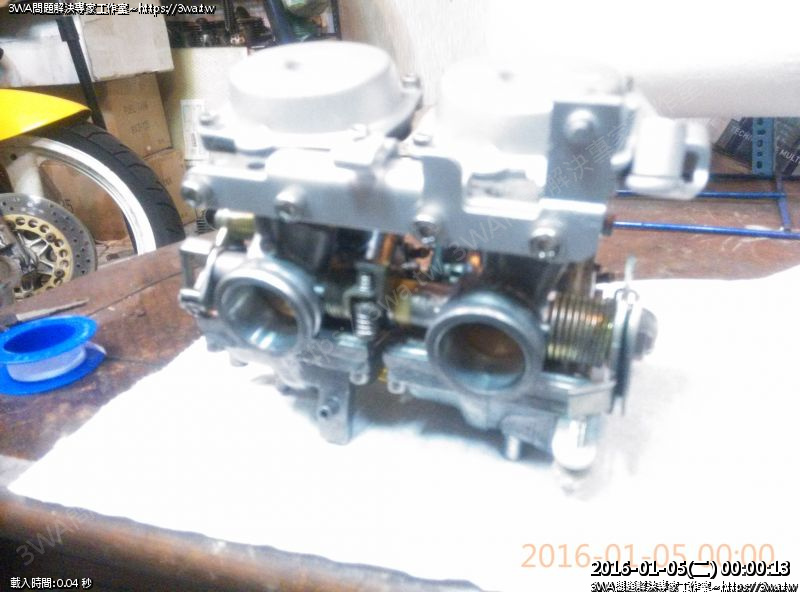

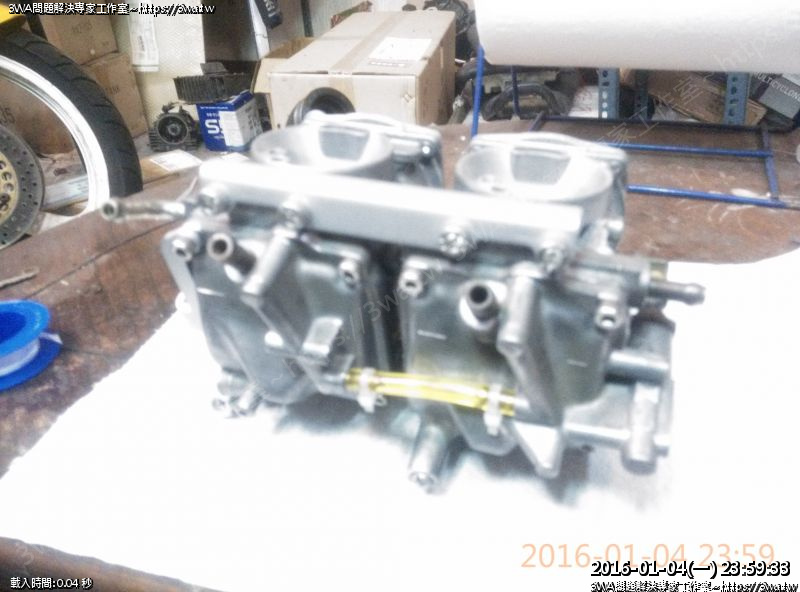

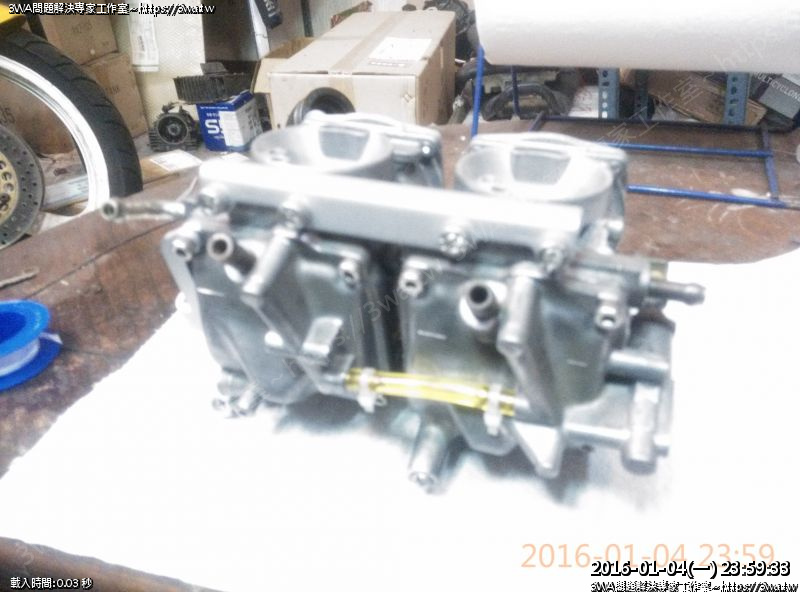

 背面

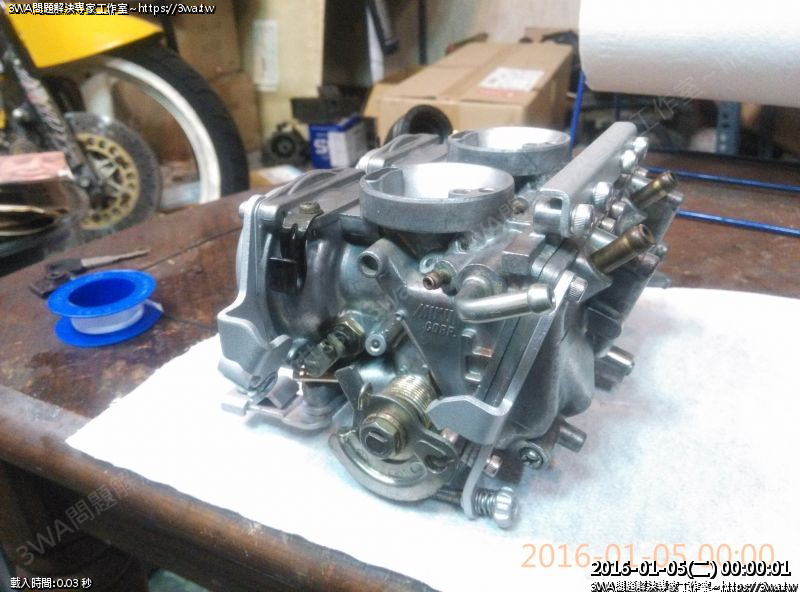

 另一個側面



 下半部,閃閃發光



 上面

完成~~
