標題: [轉速表] FZR轉速表維修
網址:http://3wa.tw/blog/blog.php?id=1409
內容:

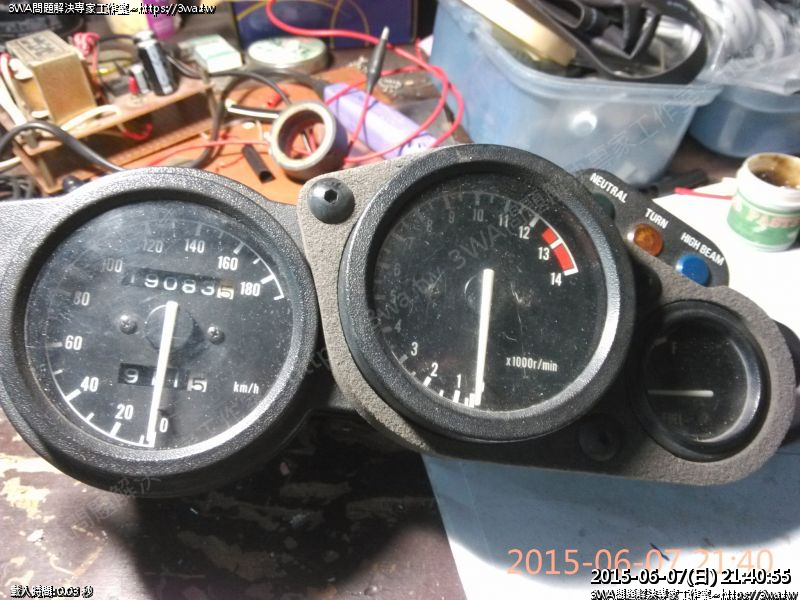

2015-06-07晚上收到車友寄來的黑表

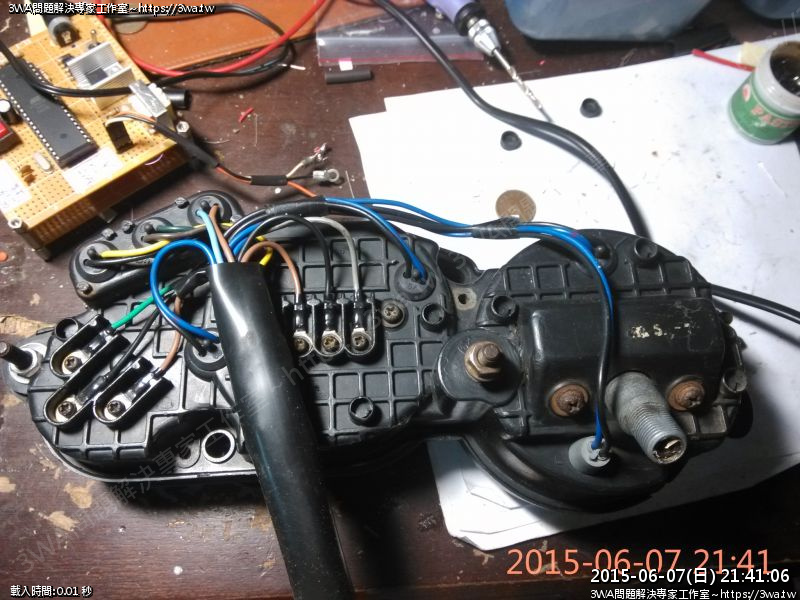

翻面後,發現已經拆過了,很多螺絲都缺了,這種攻牙螺絲我也沒有

看來以後要備一些白鐵的以便不時之需~~~

Video Player
00:00
00:00

拆之前不忘先測試一下,發現轉速會飆很高,然後指針有些抖動的情況

可變電阻嘗試調整後,看似仍不是很正常,還是把零件都換一換吧

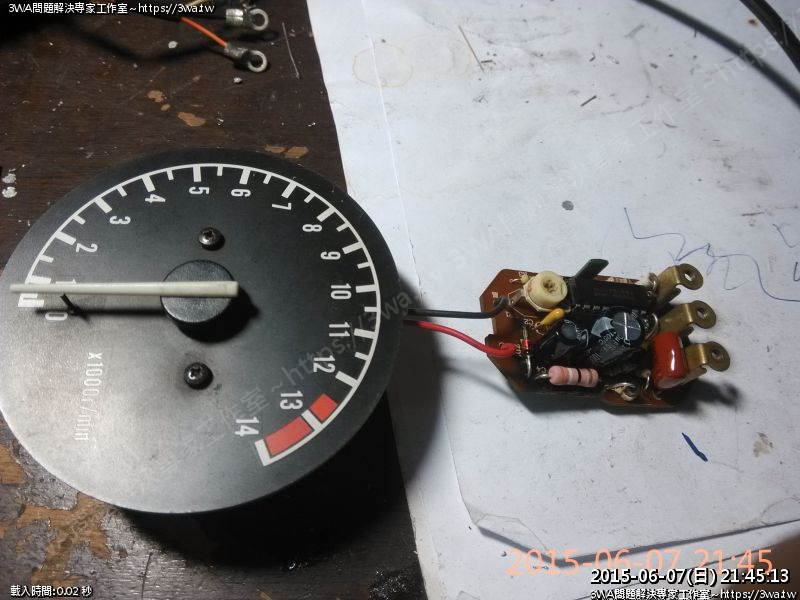

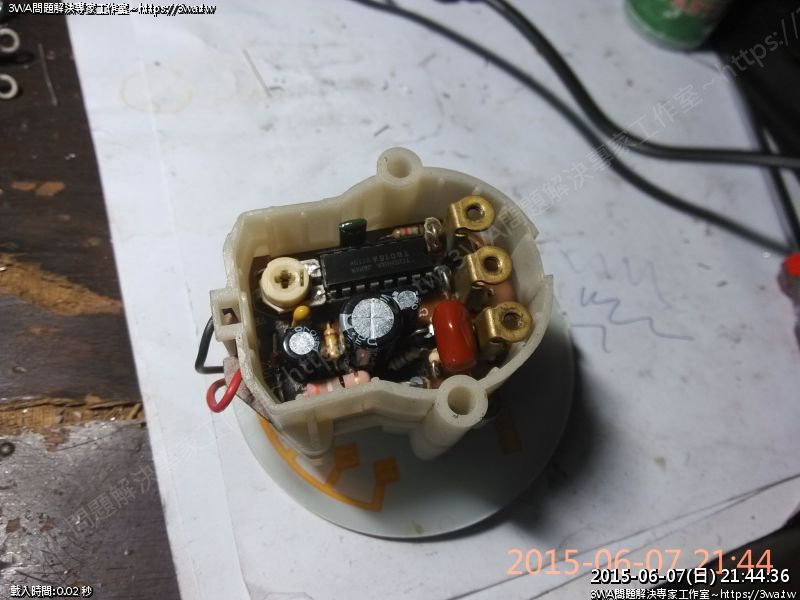

拆下的轉速表,車主自己已焊上了IC座了,有部分零件也都更換

粉紅的39Ω,瓦數明顯就不夠,這種1/2w的不行啦…

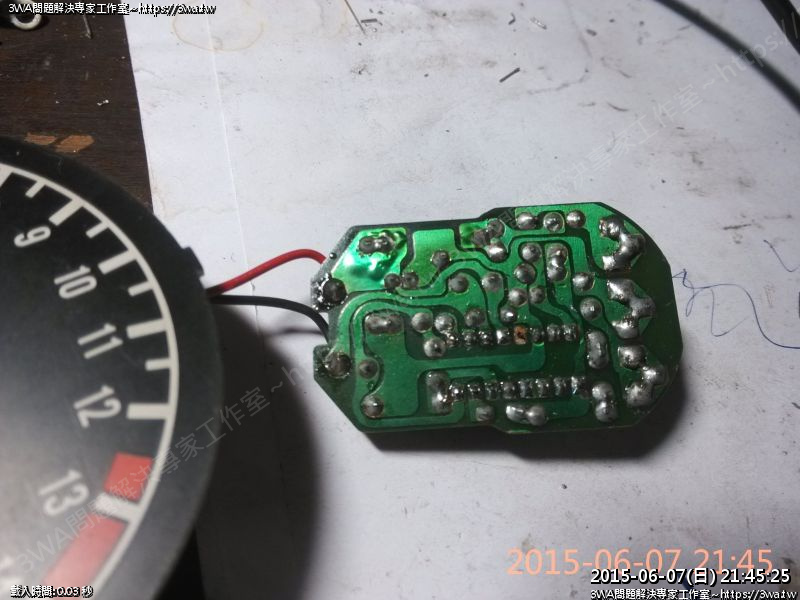

IC腳座也掉了一片焊片,還好是不重要的地方

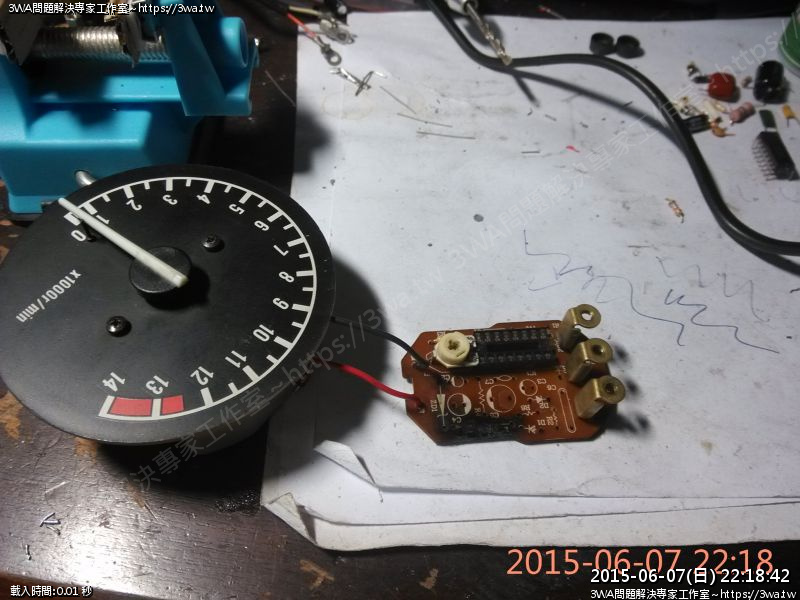

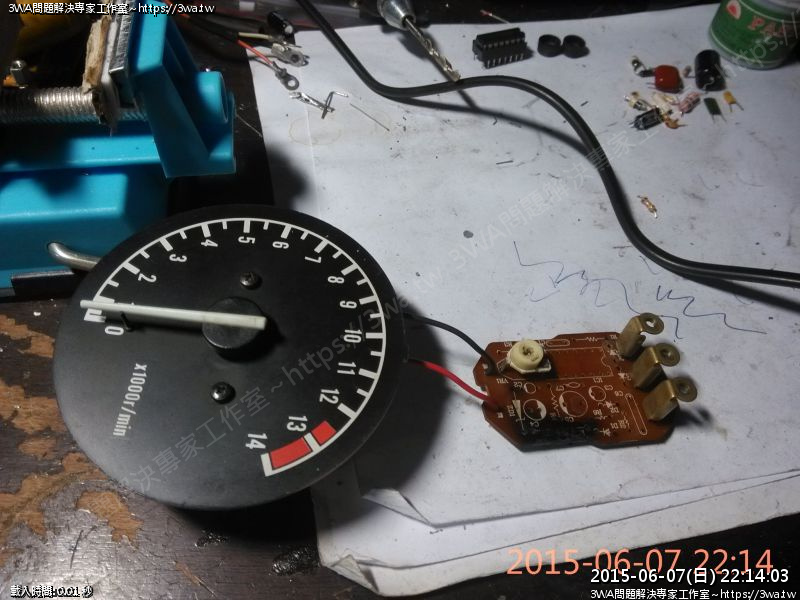

全部解焊,花了30分鐘,陳年的焊錫,還是含錫量過少的錫呢?弄好久

開始把新的零件裝上

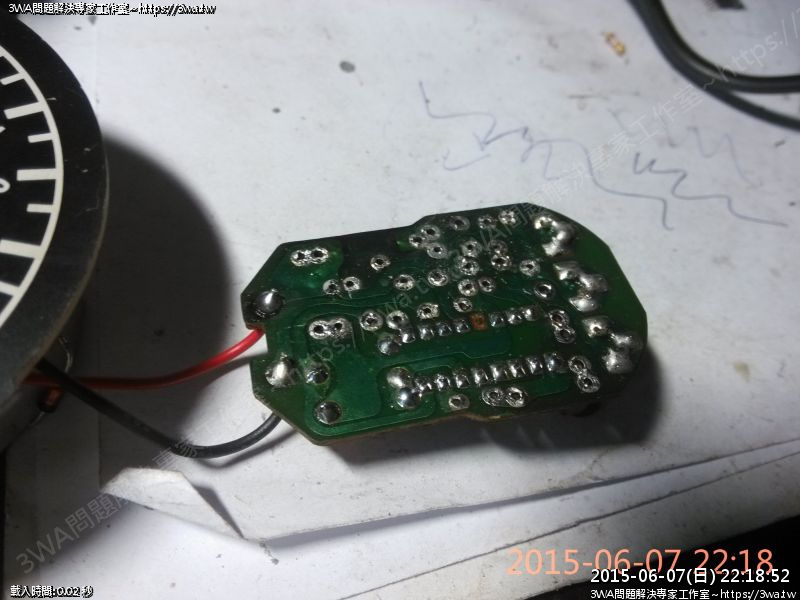

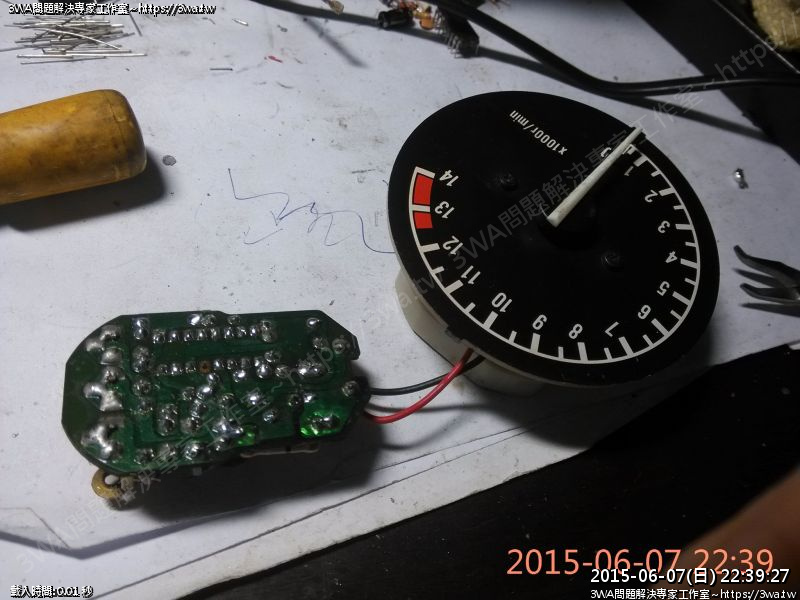

哥用的錫可是很貴的,焊上去都是閃亮亮,也很好解焊

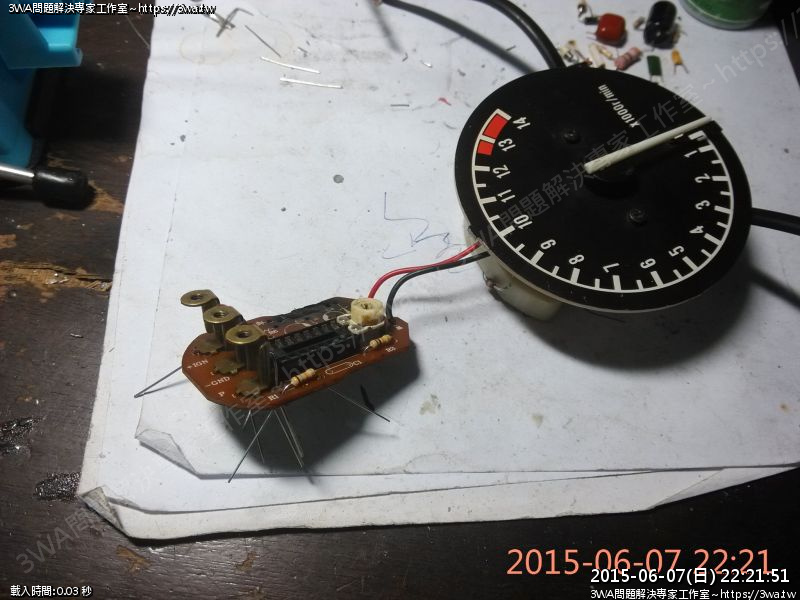

電阻、IC座這些較貼板子的都優先,之後再慢慢焊較高的

完成度80%,花了15分鐘^_^

背板狀況不是很好,很多都浮起來了,不過還不用太擔心

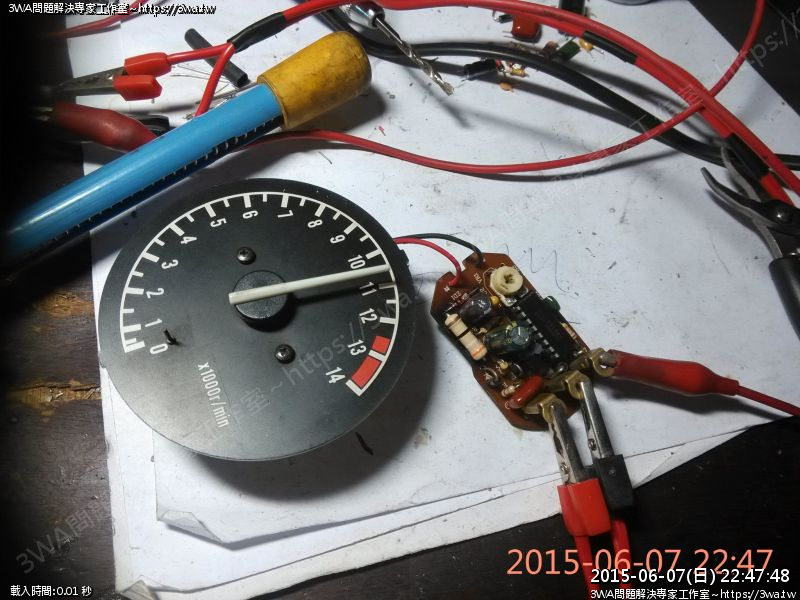

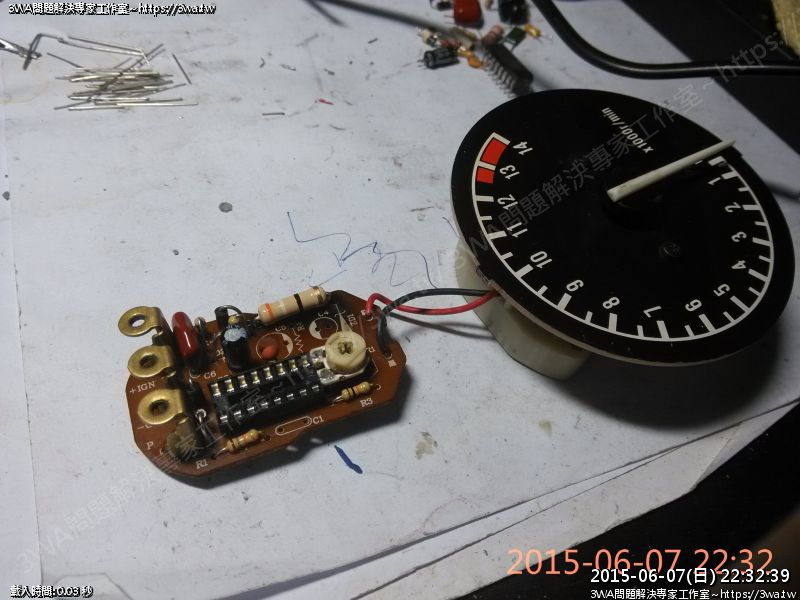

開始測試,看來一次就到位了

Video Player
00:00
00:00

嗯哼~看來很OK

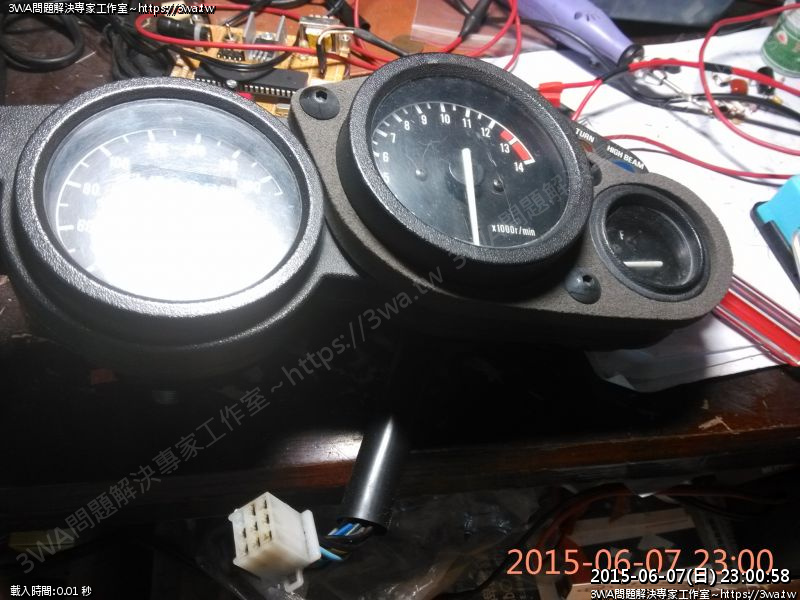

OK,上架了

Video Player
00:00
00:00

熟能生巧,雙手萬能,修好嘍
