標題: FZR化油器(何Sir)
網址:http://3wa.tw/blog/blog.php?id=1468
內容:

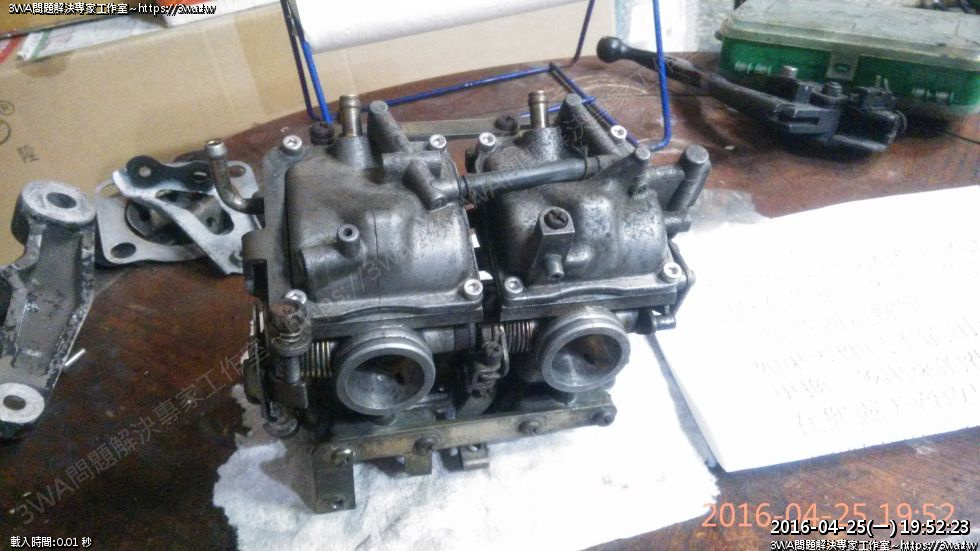

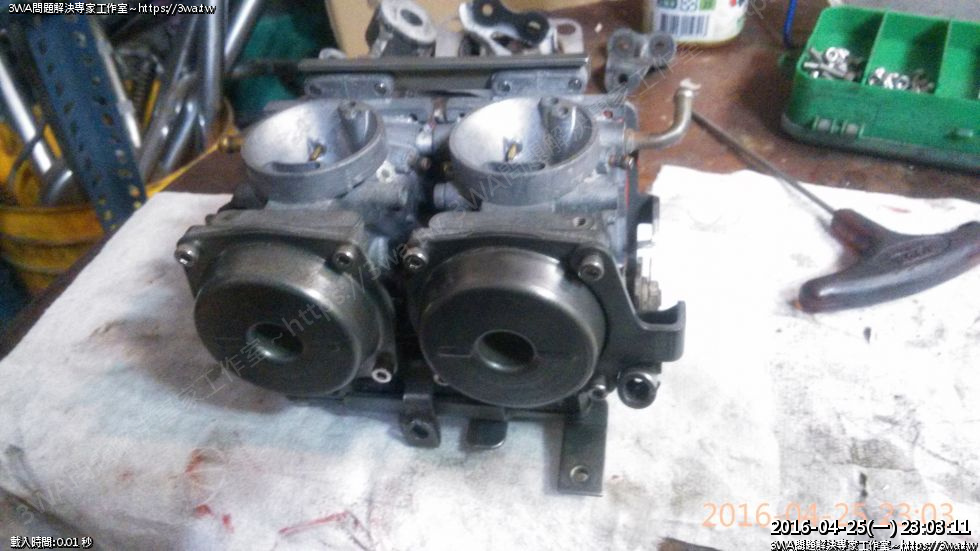

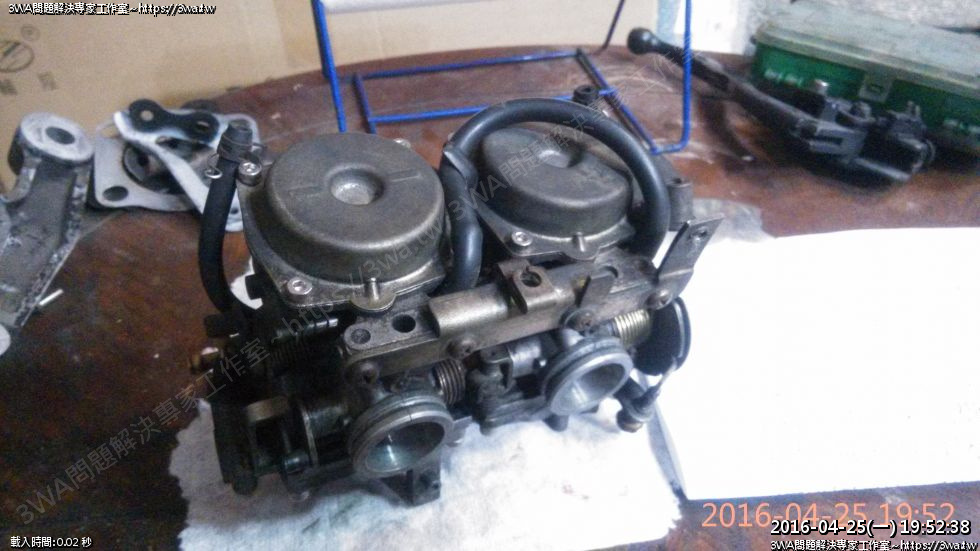

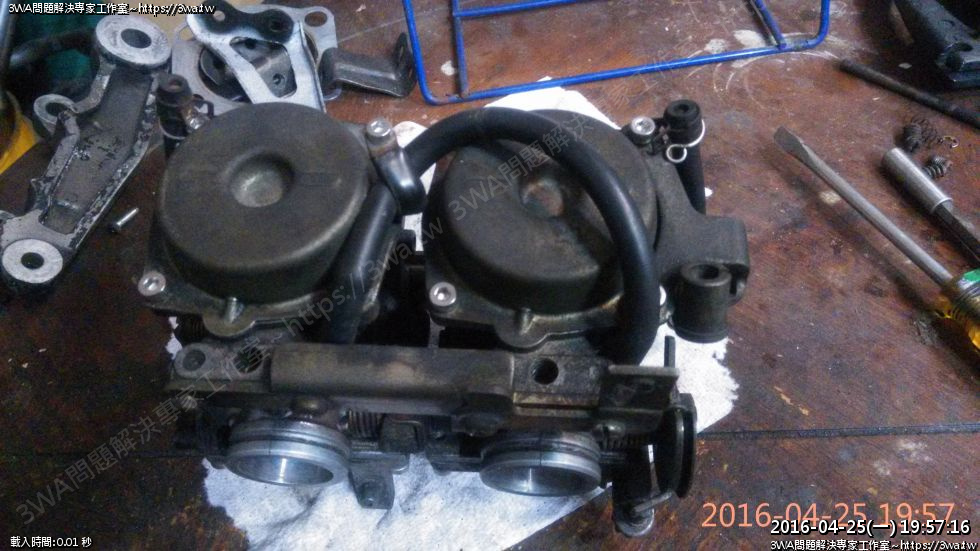

 收到車友寄來的FZR化油器

二期的



似乎有些缺件,不過二期封避的管線作的滿不錯的



 一開始就缺了Q扭座的止檔片?

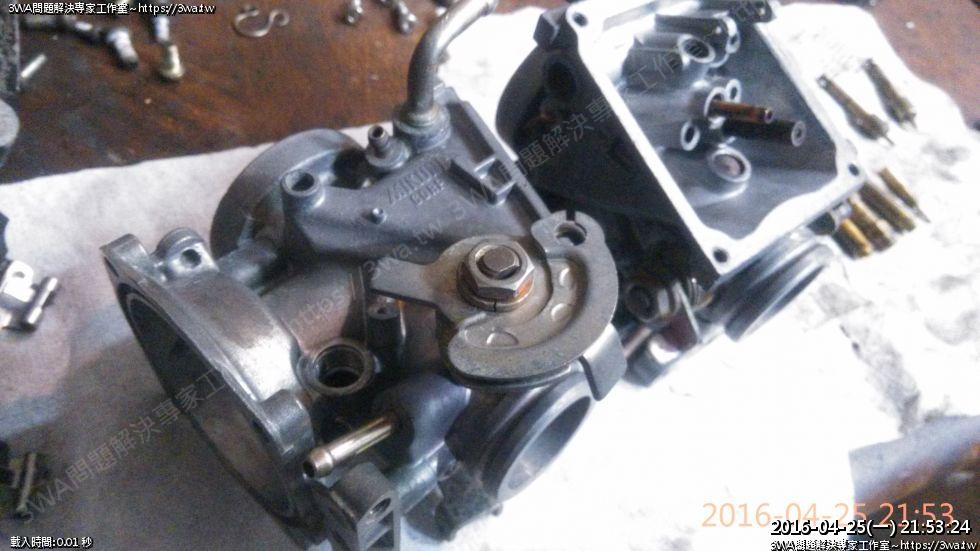

 外觀也不錯,有些微土而已,封管的走線真的走滿好的

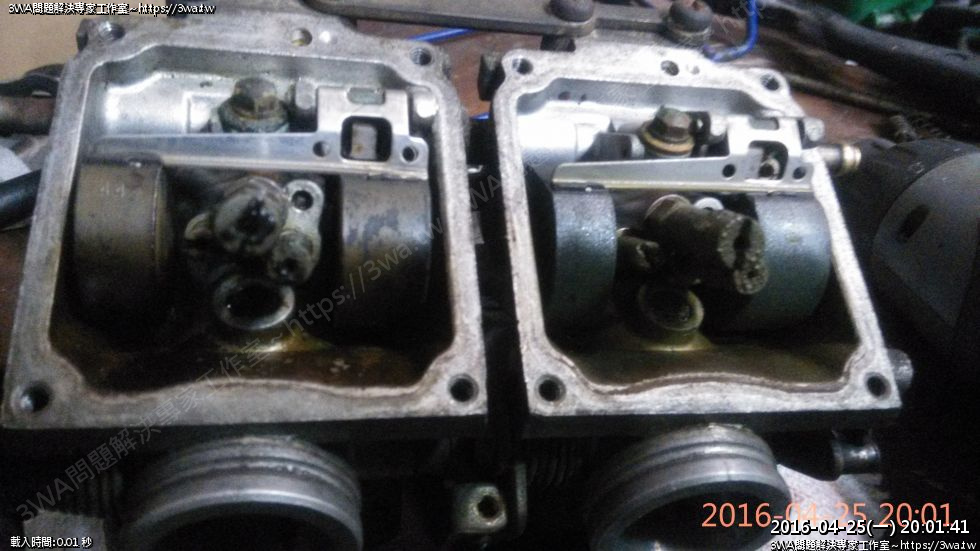

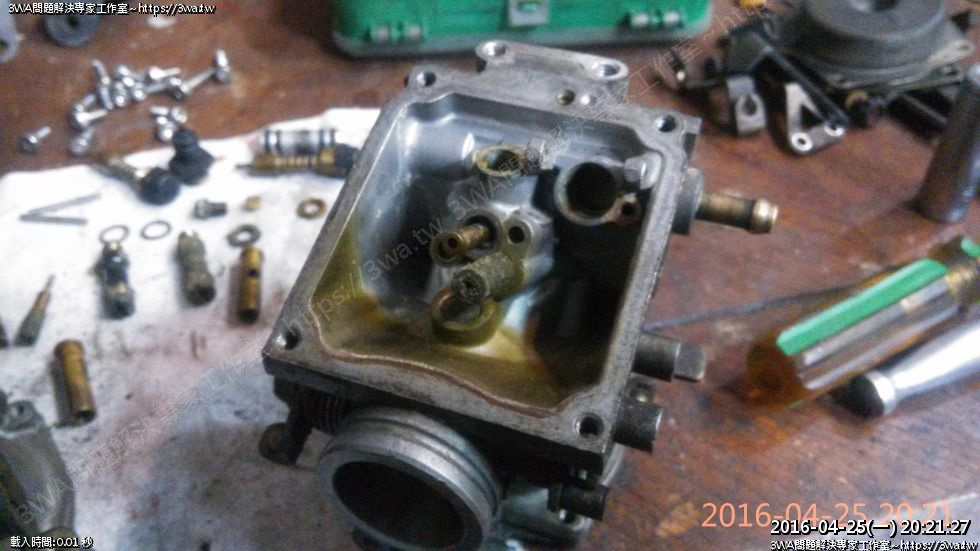

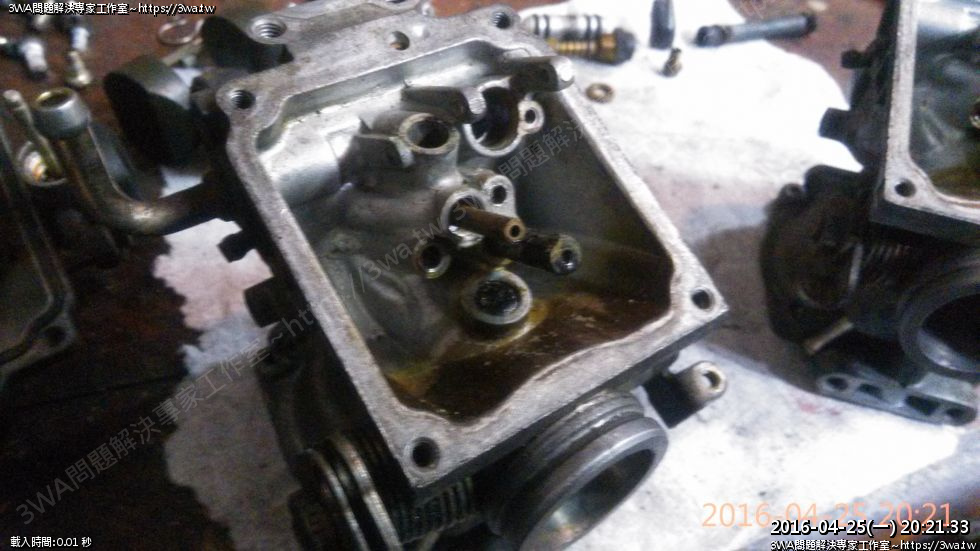

 打開浮桶室,也是雙色

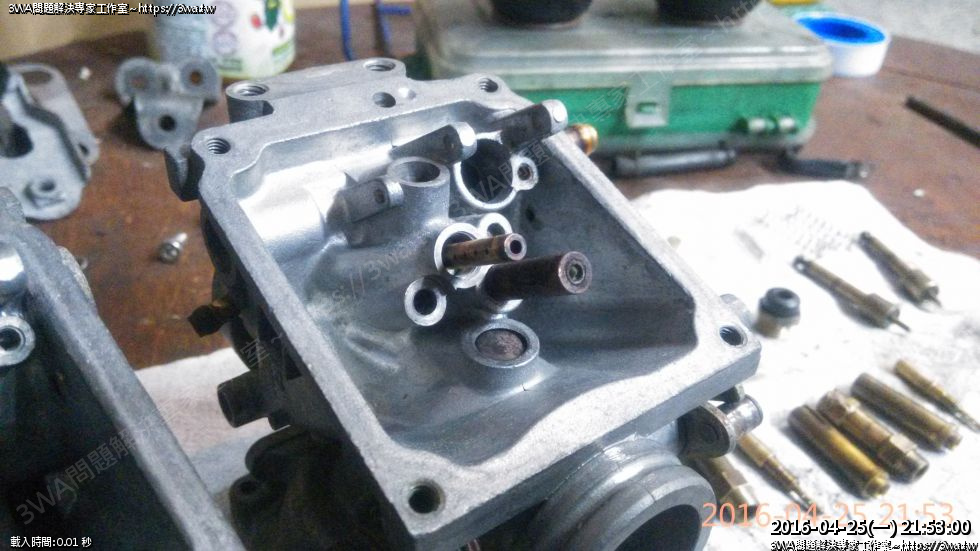

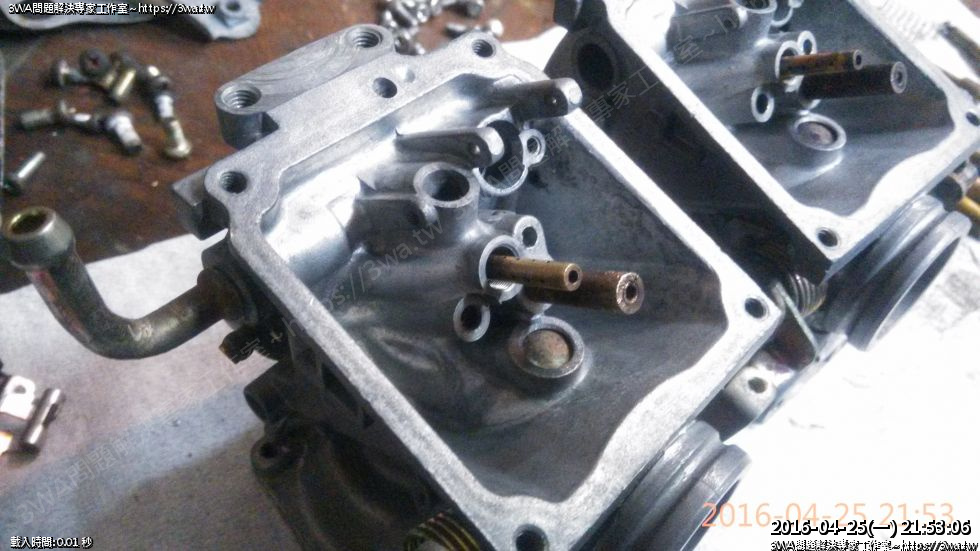

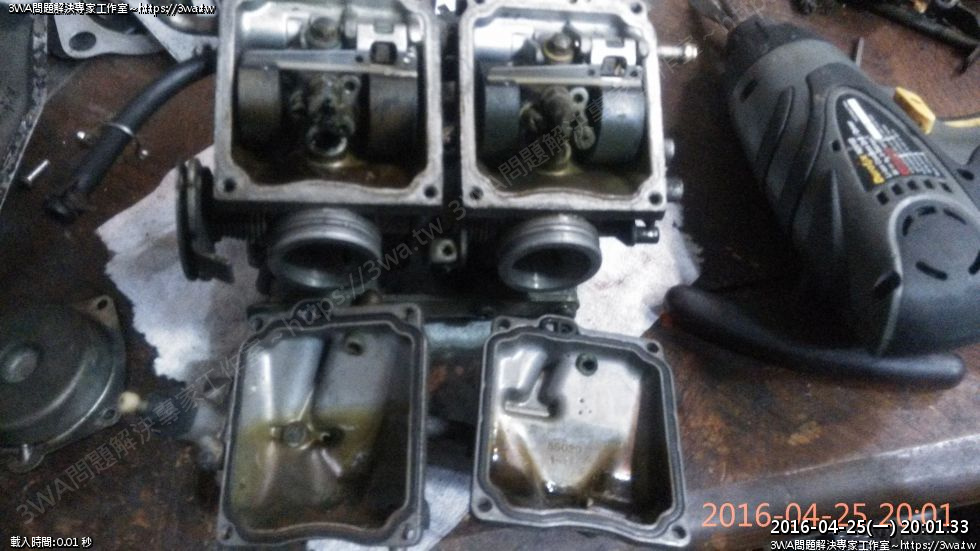

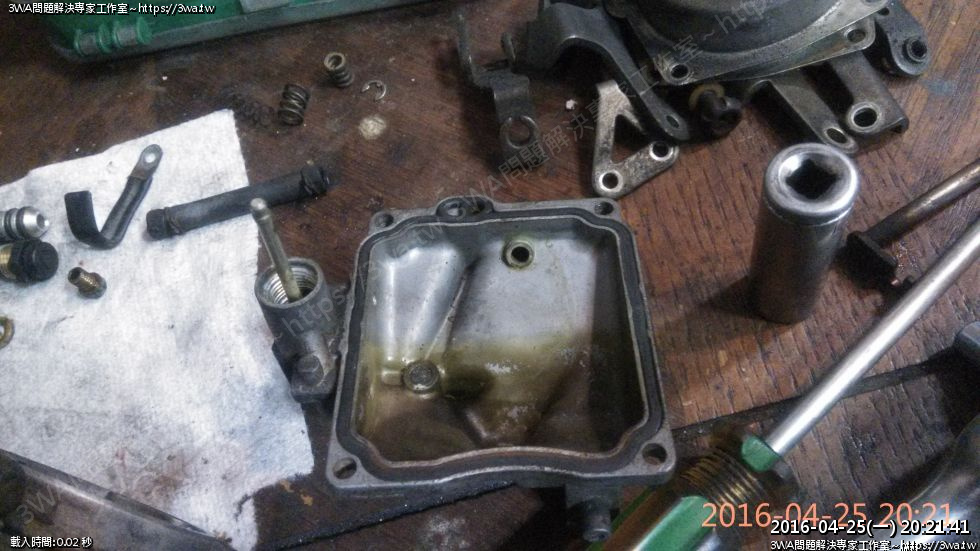

浮桶室

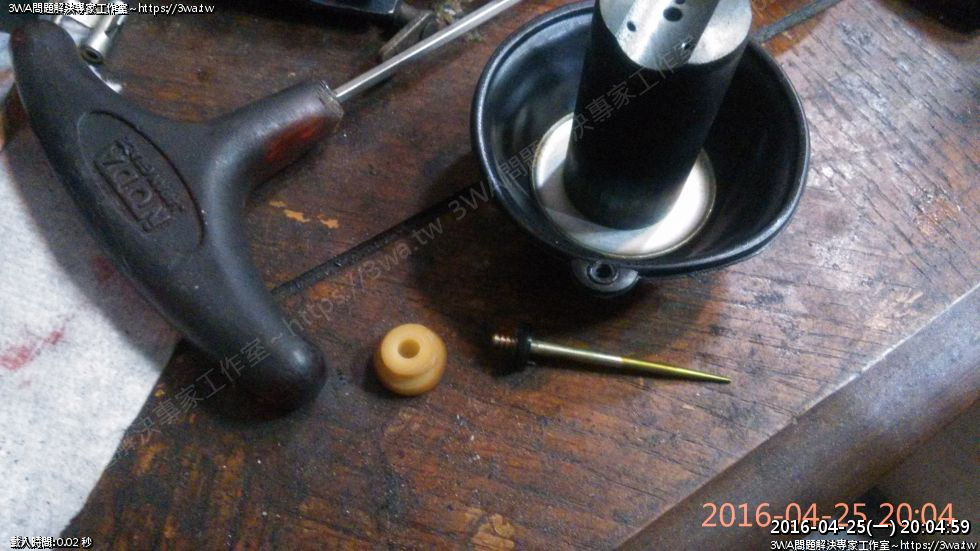

 車主已把油針、三角針拿下來,作的很不錯

 不過這個油嘴也真可怕



  拿下來的油針高度也怪怪的,二邊差太多了

長度也不太對的感覺

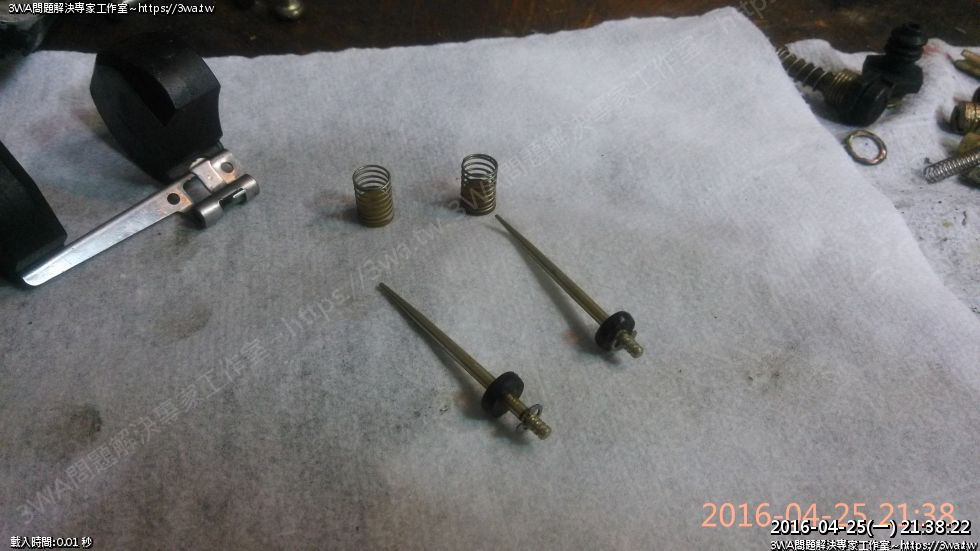

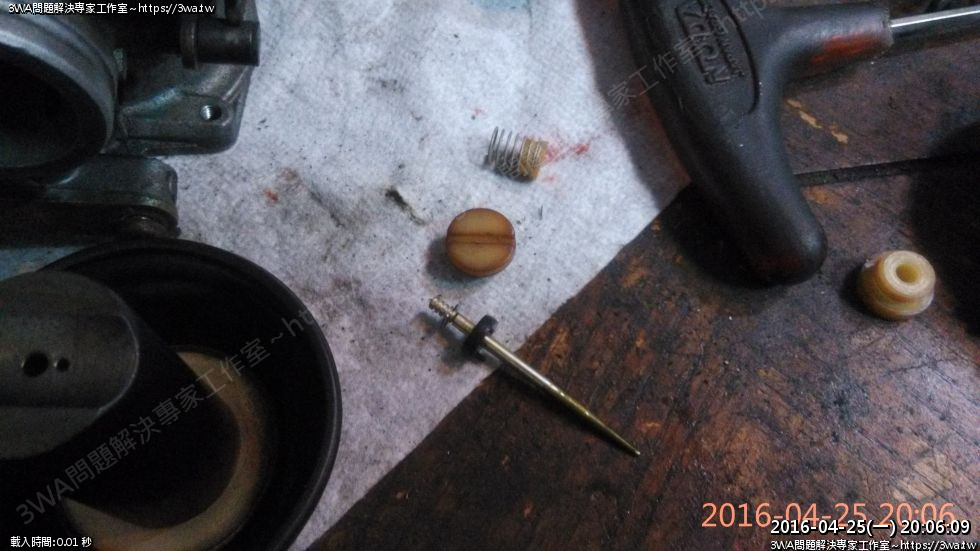

 把油針取下,設定在第四格了? 有玩這麼大嗎

設第四格是不錯,但怎少其中一邊少了彈簧跟座??



 另一邊也是設第四,這樣能發揮效能嗎?

就以前的經驗來說,第四格應該供油太多...只會頓頓的沒啥用

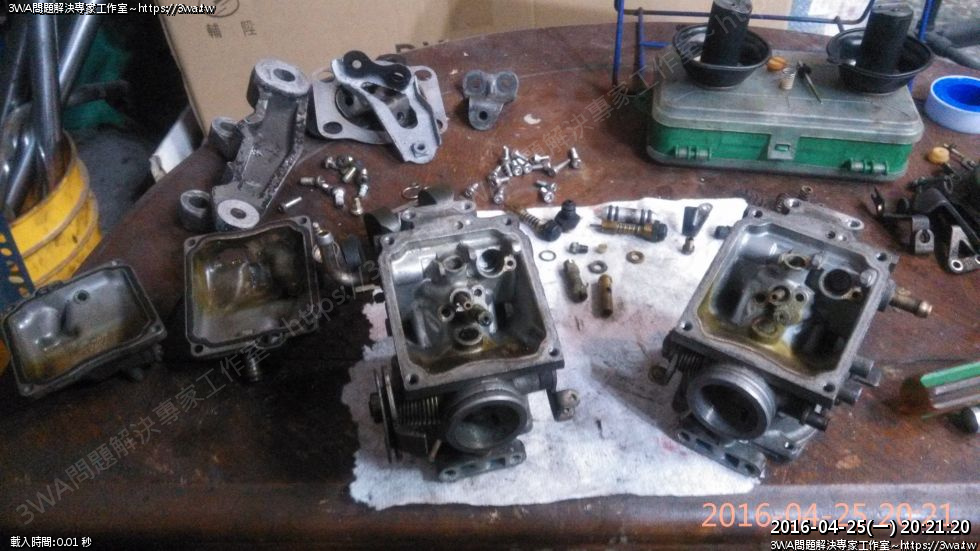

 化油器全分解了,準備洗



 近照,可怕的主油嘴,好厚一層

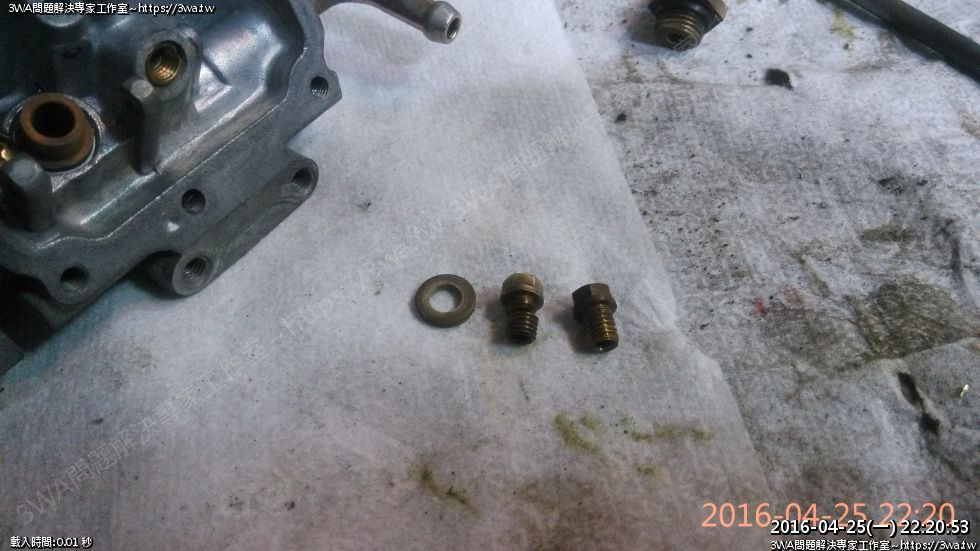

 拆下主油嘴,都是油膏、泥



 加速泵浦咬死了,拆不動,先不管

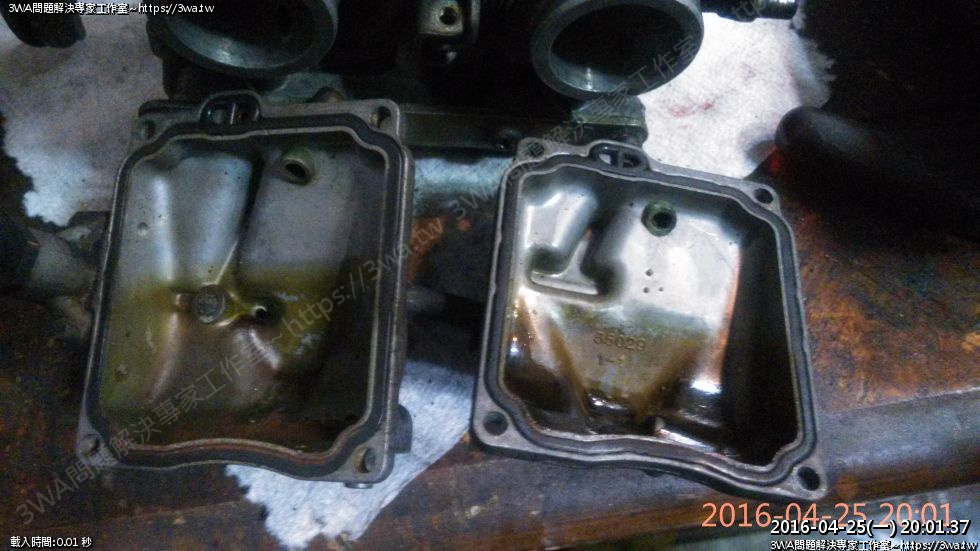

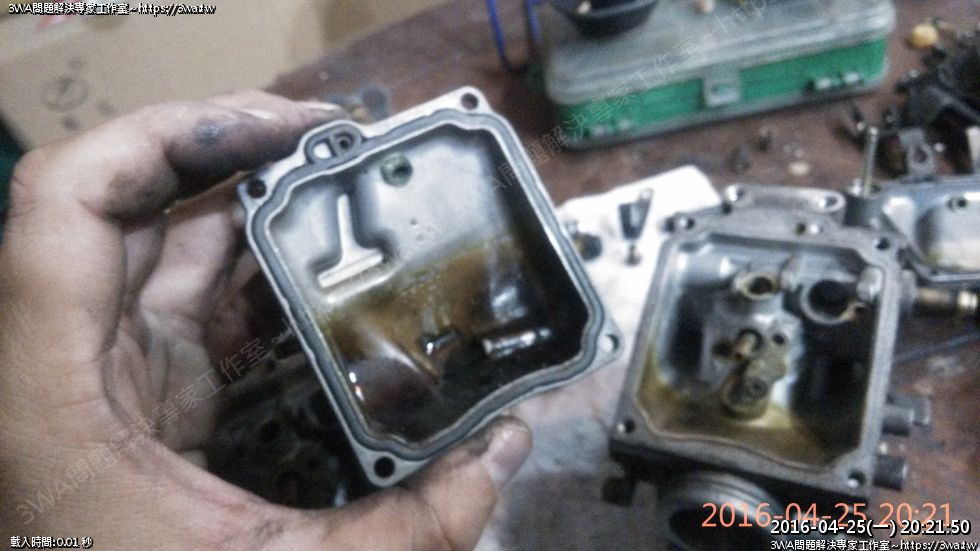

 浮桶室外蓋也分離,很厚的一層

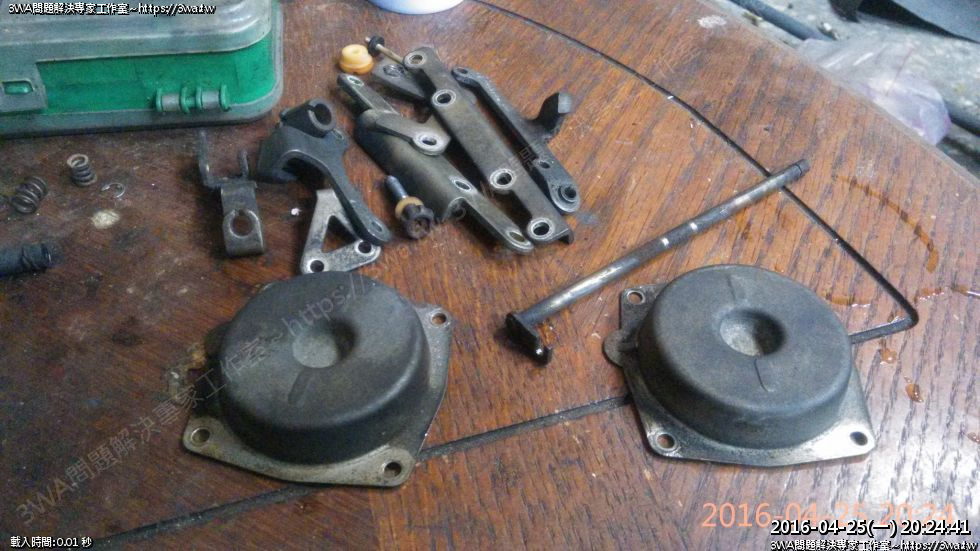

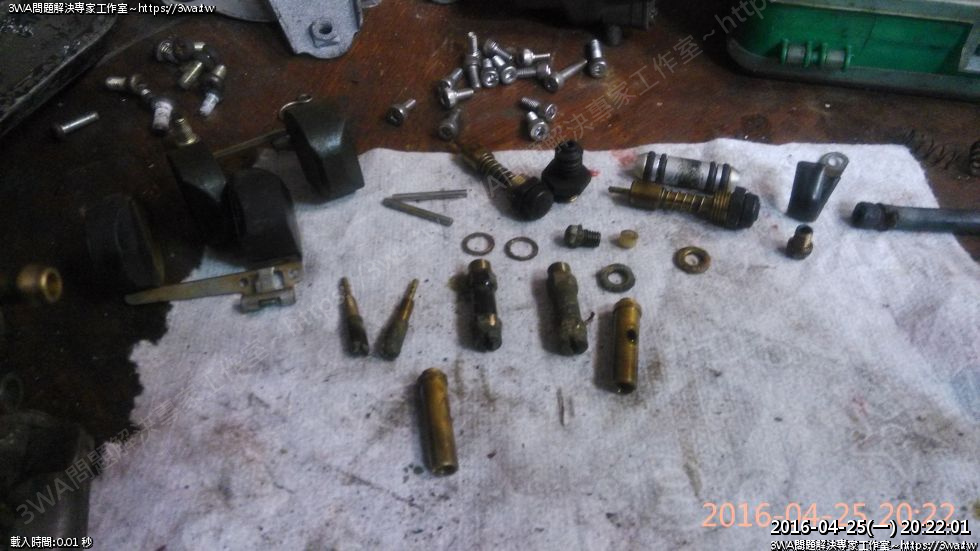

 小東西排列

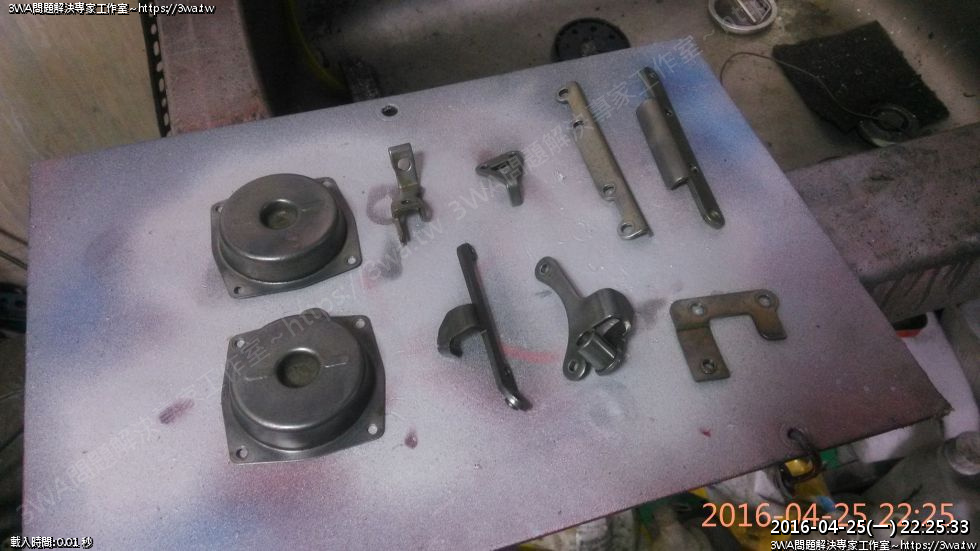

 要拋光的部分歸類



 總之我不太建議設第四格,來我這洗都先作歸零



並補上彈簧、座一組(收50$)

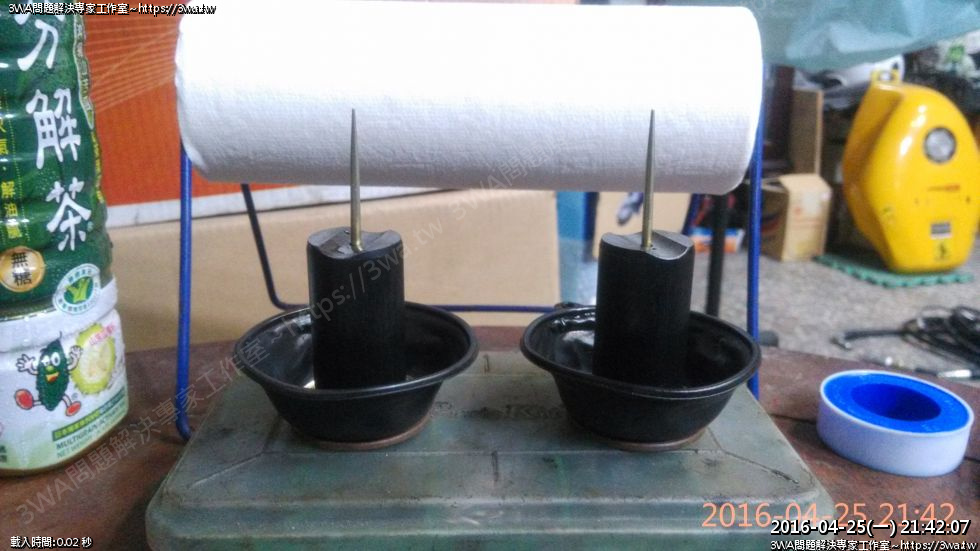

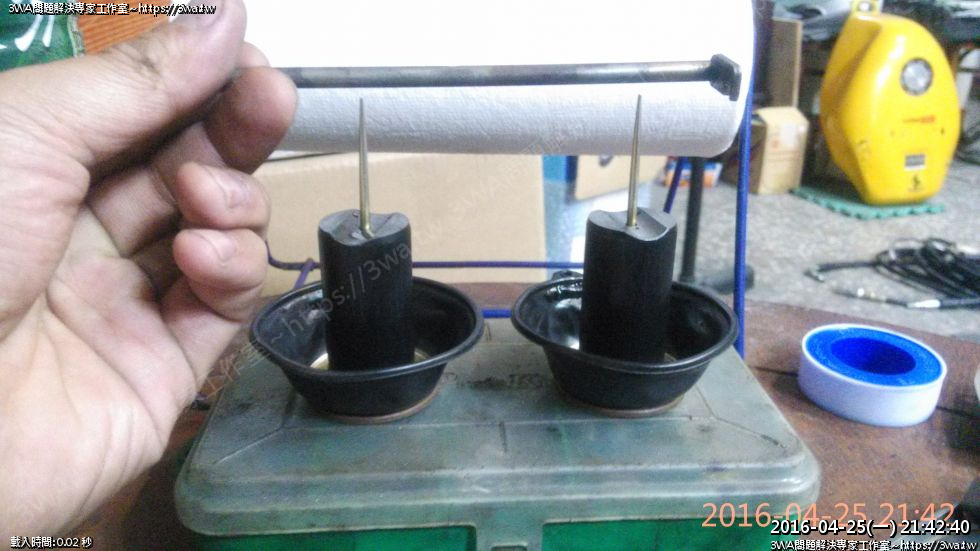

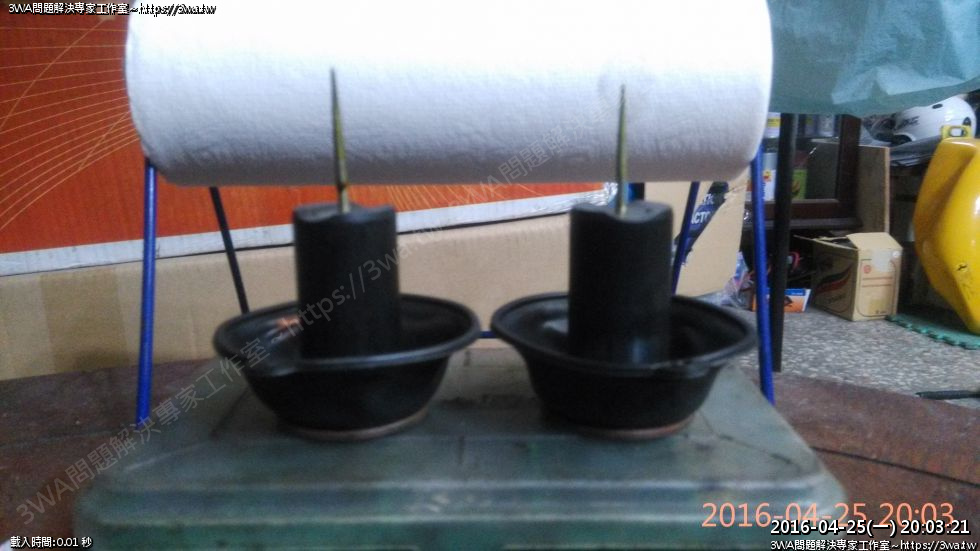

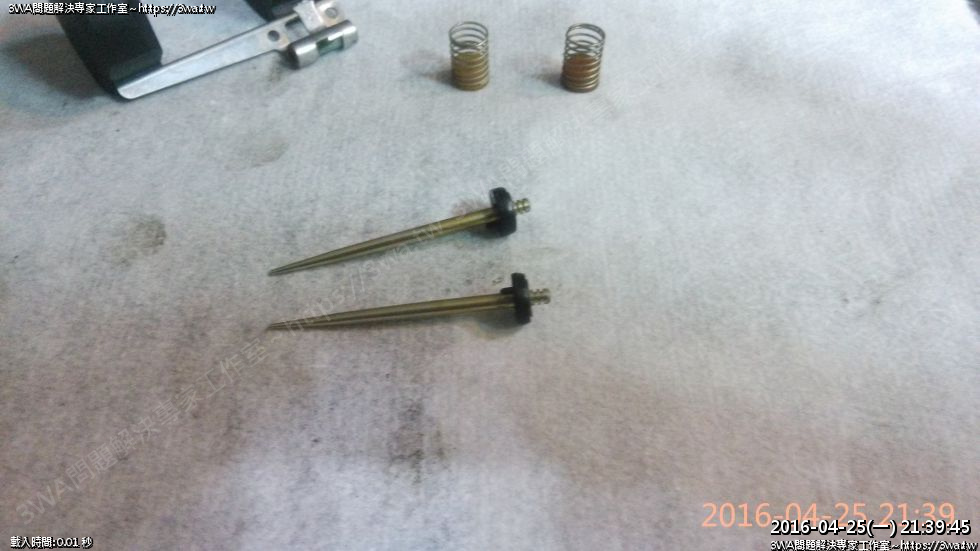

油針高度設定完成



這樣才對嘛,剛才一高一低是哪招



化油器泡葯水後,再用空壓機噴,洗亮亮

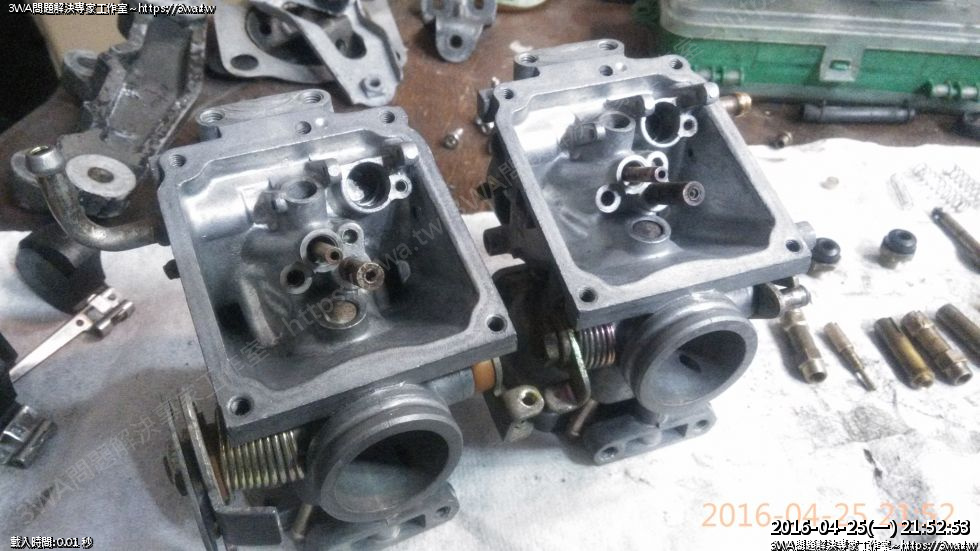

洗亮亮



亮晶晶

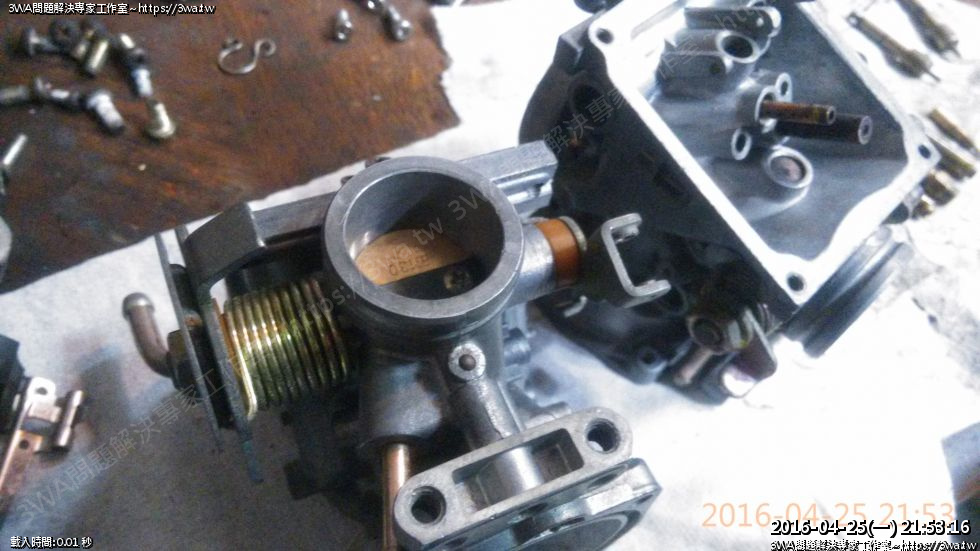

很妙的,這次柴油的量下的較多,蝴蝶閥看起來很美



油門開關也自動除銹了



油針座清潔後裝回,並換上新的螺絲

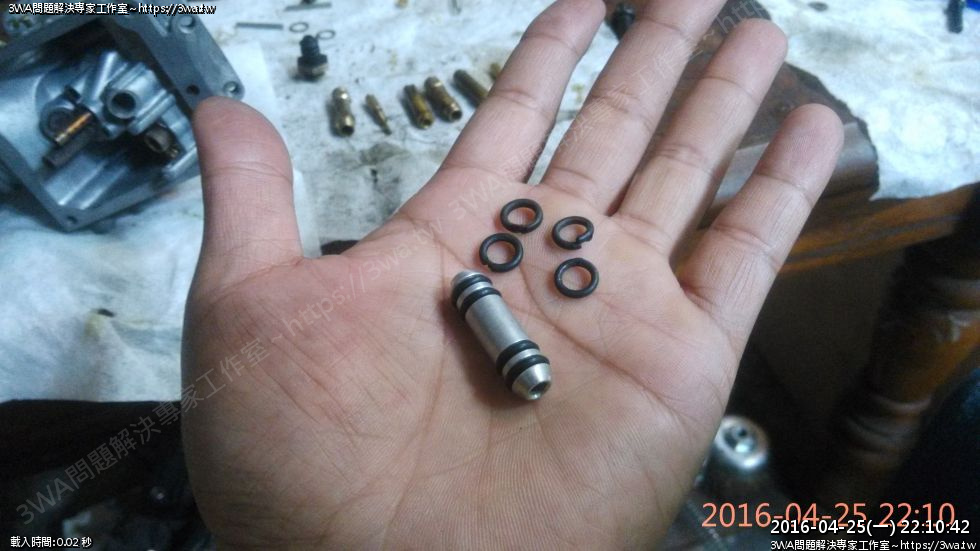

 中併油封,換新

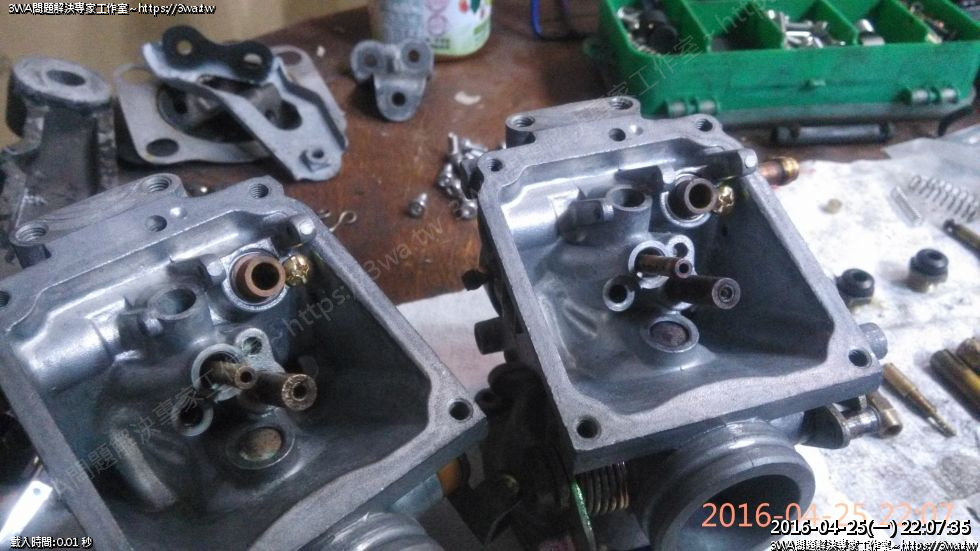

 其中一顆空心螺絲被我扭斷,怎這麼脆弱,才出手就斷了

換上一個備品…



 空心螺絲好了



Q鈕座裝回,一定要弄順再裝,最好等一天乾燥

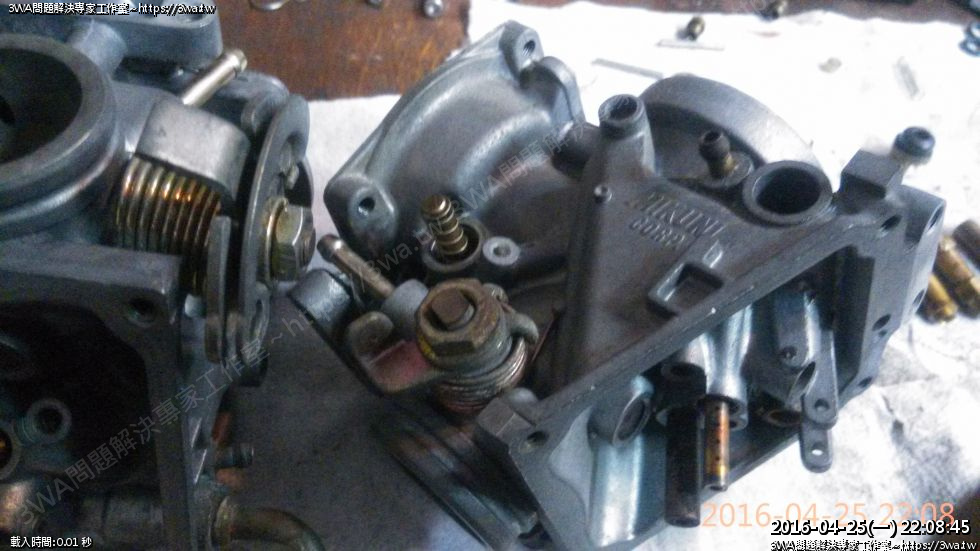

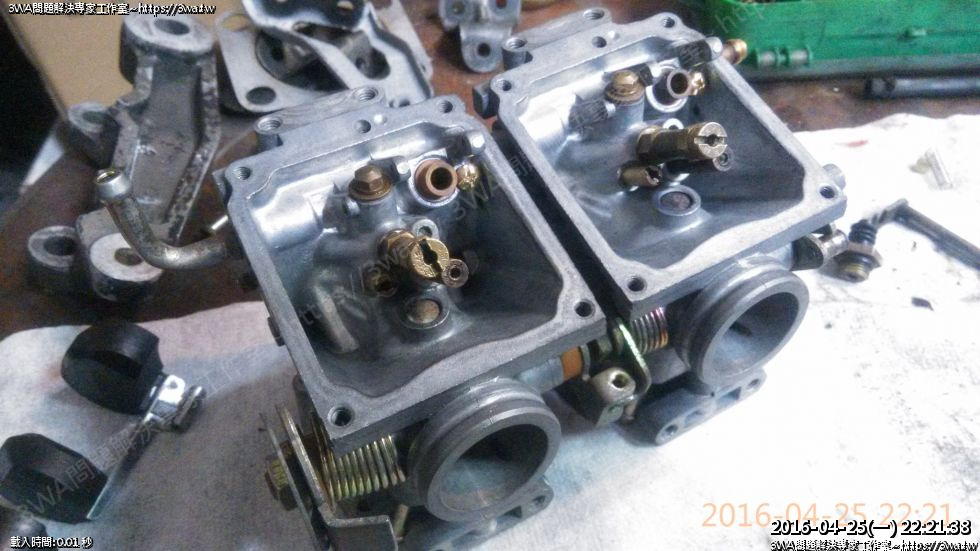

合併化油器,安裝主、副油嘴,號數不可搞錯前後缸

空心螺絲上去時,其中一顆忽然整個軟掉…裂了

只好換上空心螺絲備品(50$)

空心螺絲中心卡一堆泥,一定要清乾淨

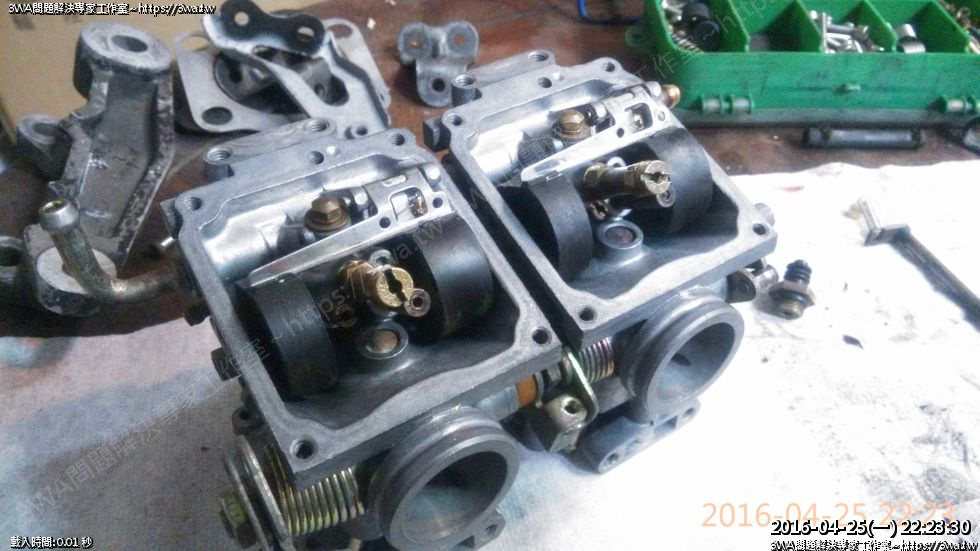

三角針、浮桶上去



上透明漆

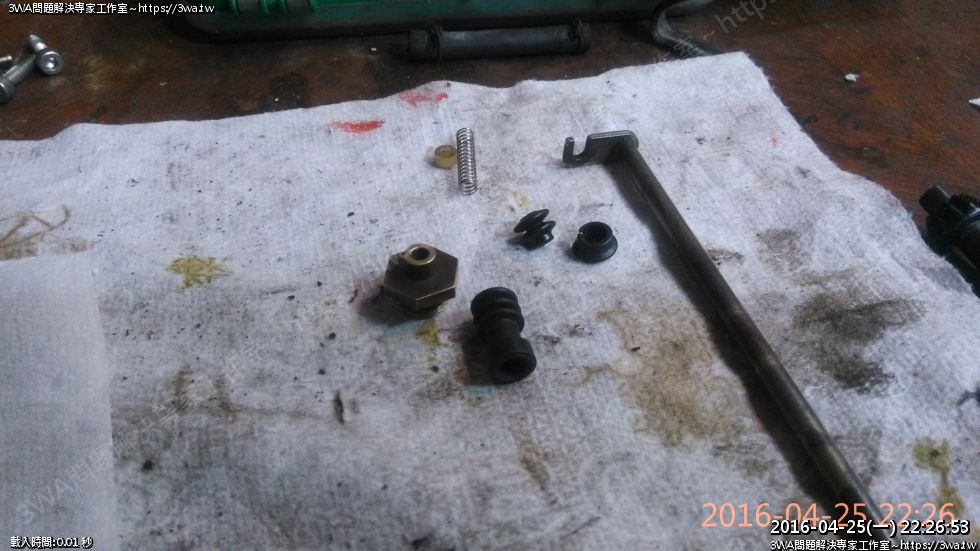

順便處理一下整個硬化的加速泵浦橡皮



新的換上了,彈簧極好

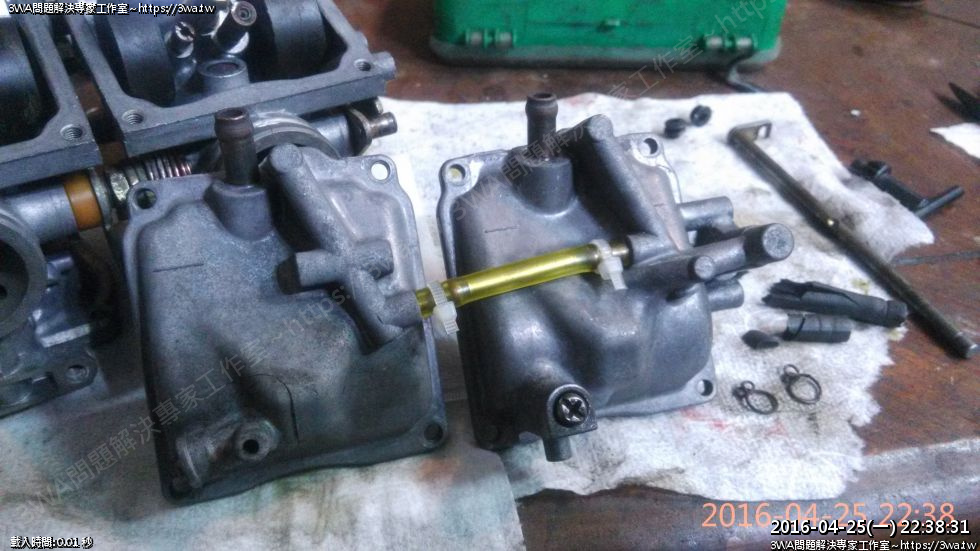

中併橡膠管換上割草機透明油管,帥

中間的金屬空心棒也移過來



開始安裝合併二化油器螺絲



裝上平衡螺絲



花朵式柱塞安裝法,柱塞也要刷乾淨去油,布重擦過



已被拉長的彈簧,我沒多的,不理他,影響不大

差別在回油的阻力感會較大



合併浮桶室,上薄墊片膠,10分鐘後才合併、15分鐘再鎖緊

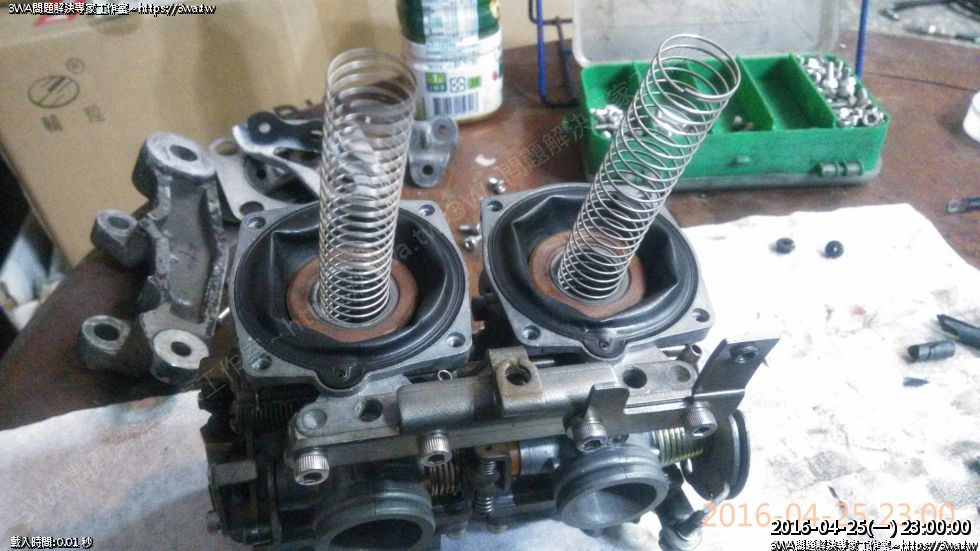

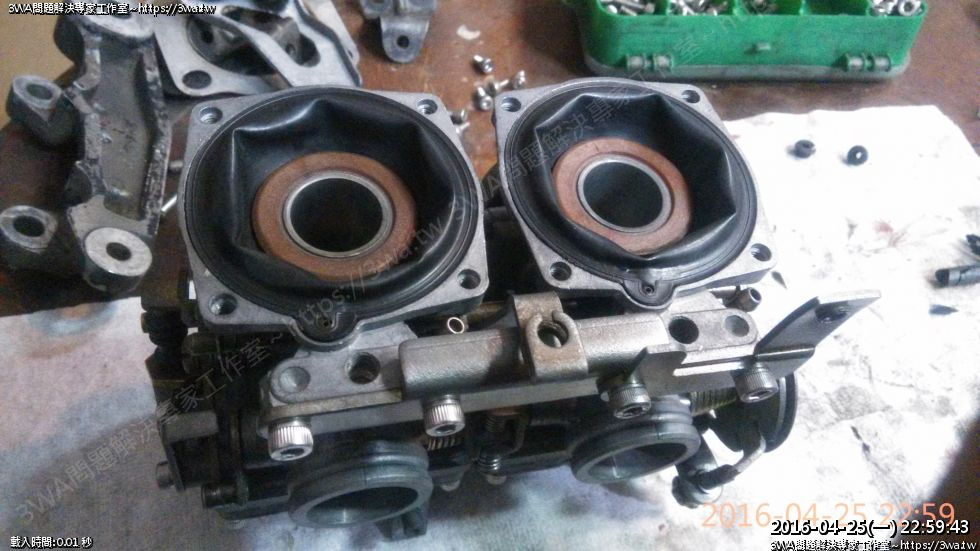

真空室也裝好零件

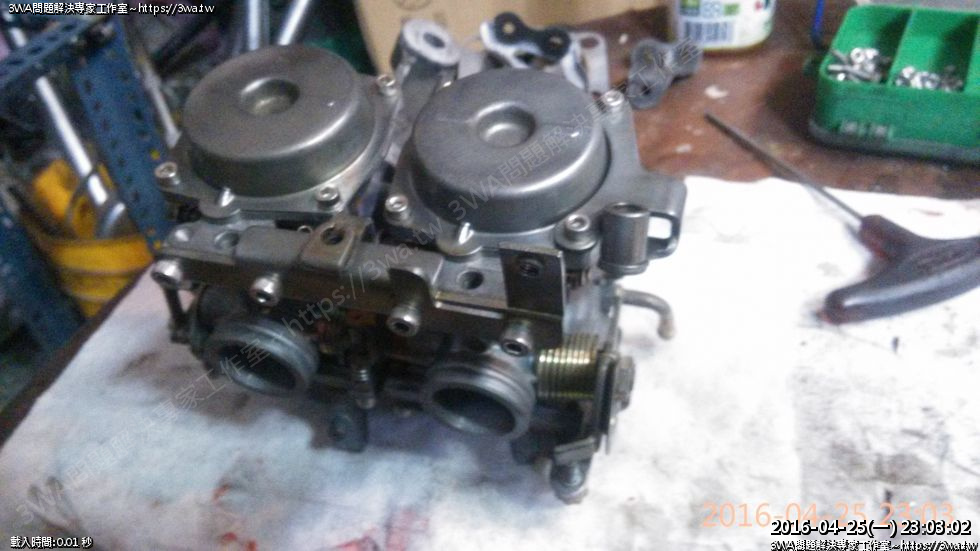

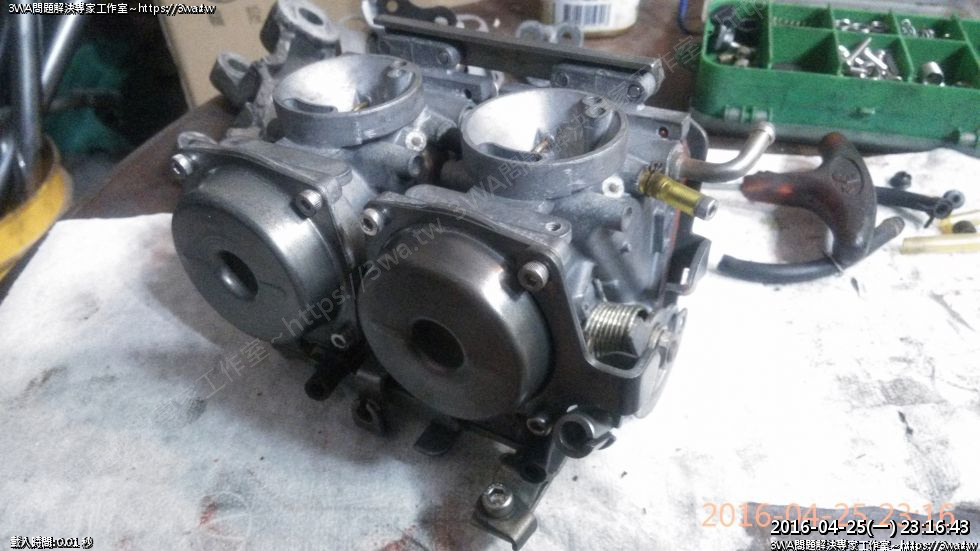

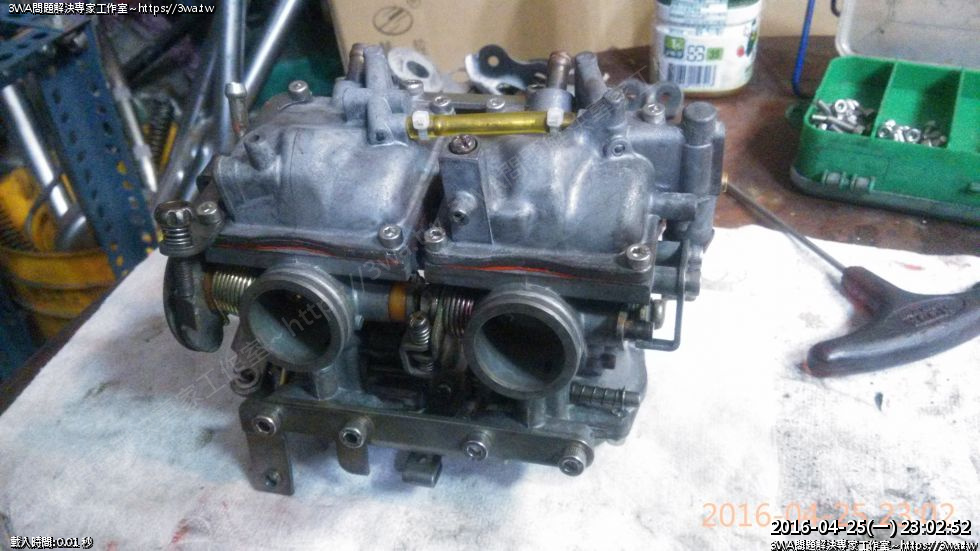

接近完工了

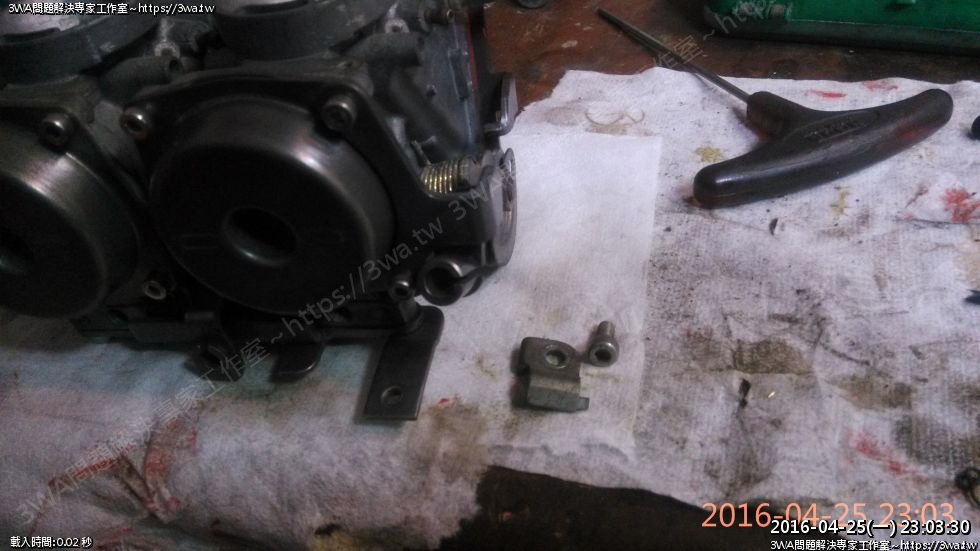

為啥會缺Q鈕座零件?反正我用我的補上…

50$



好了,二期封管



油門側,美美的



正面,最喜歡的角度

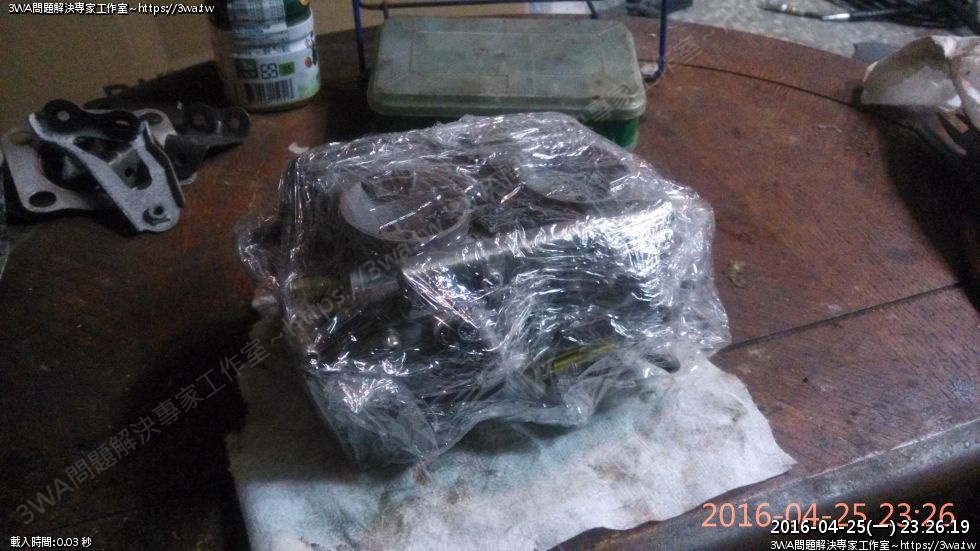

打包準備寄回
