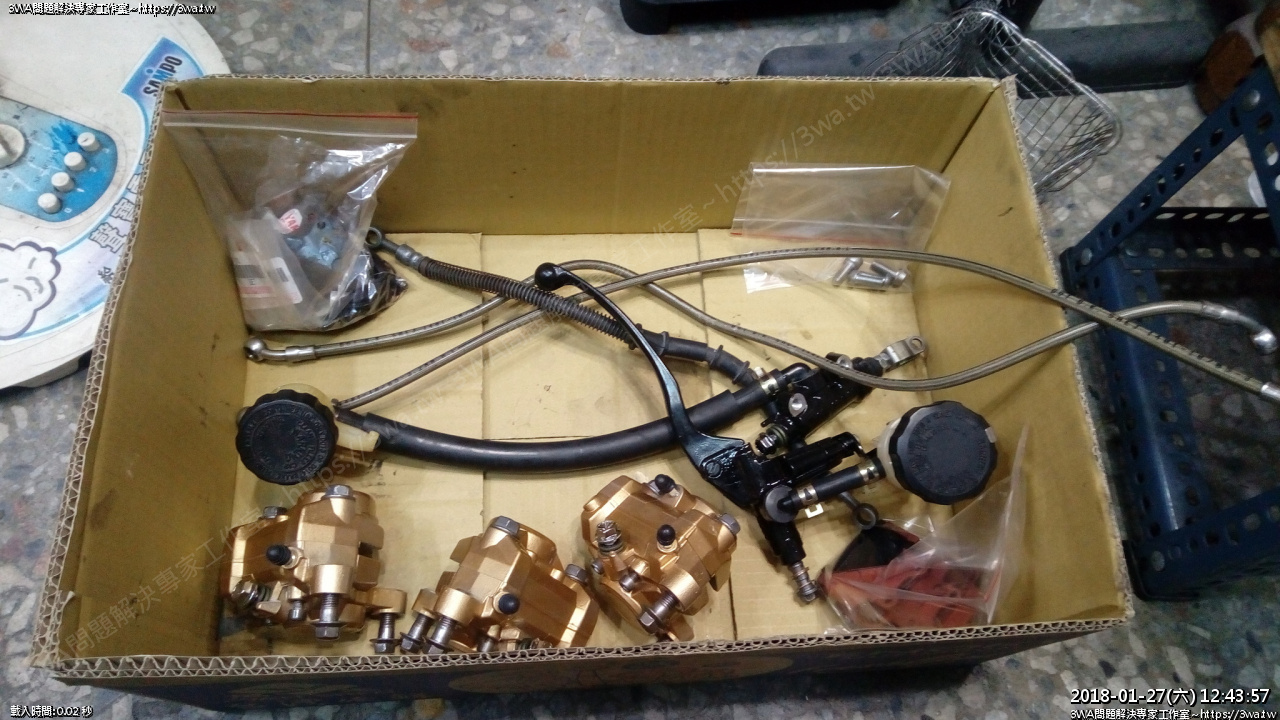

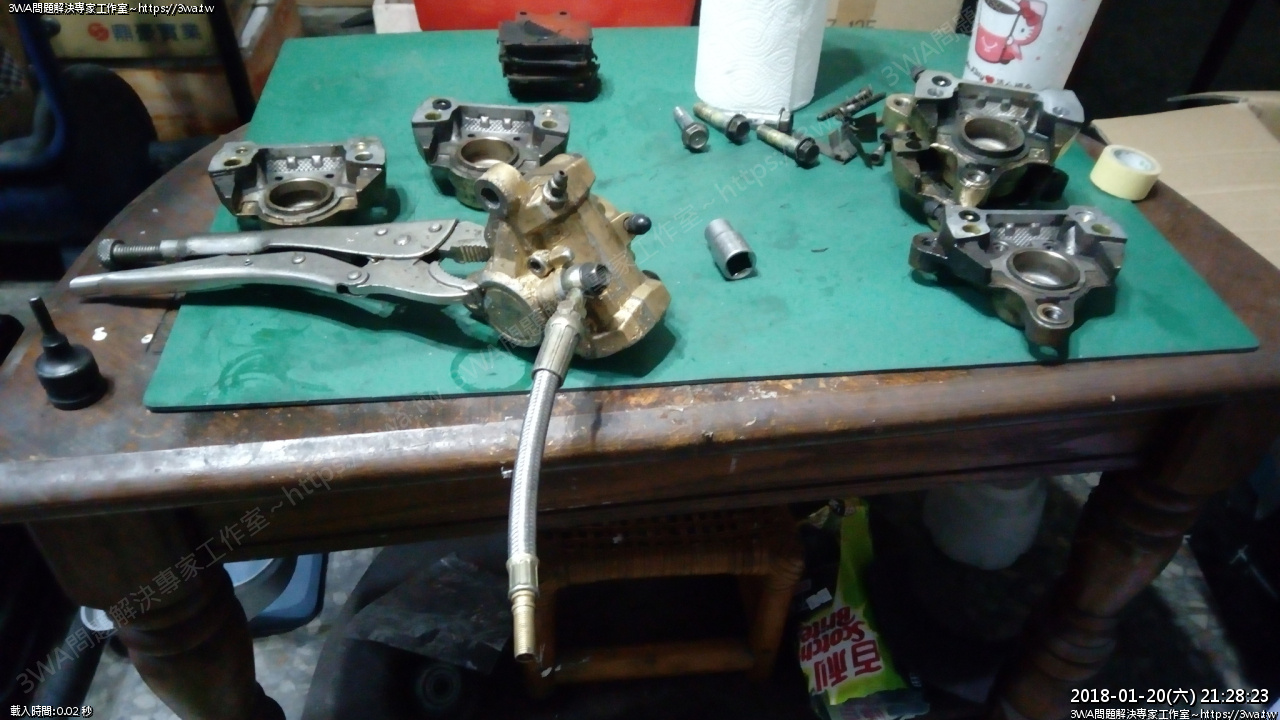

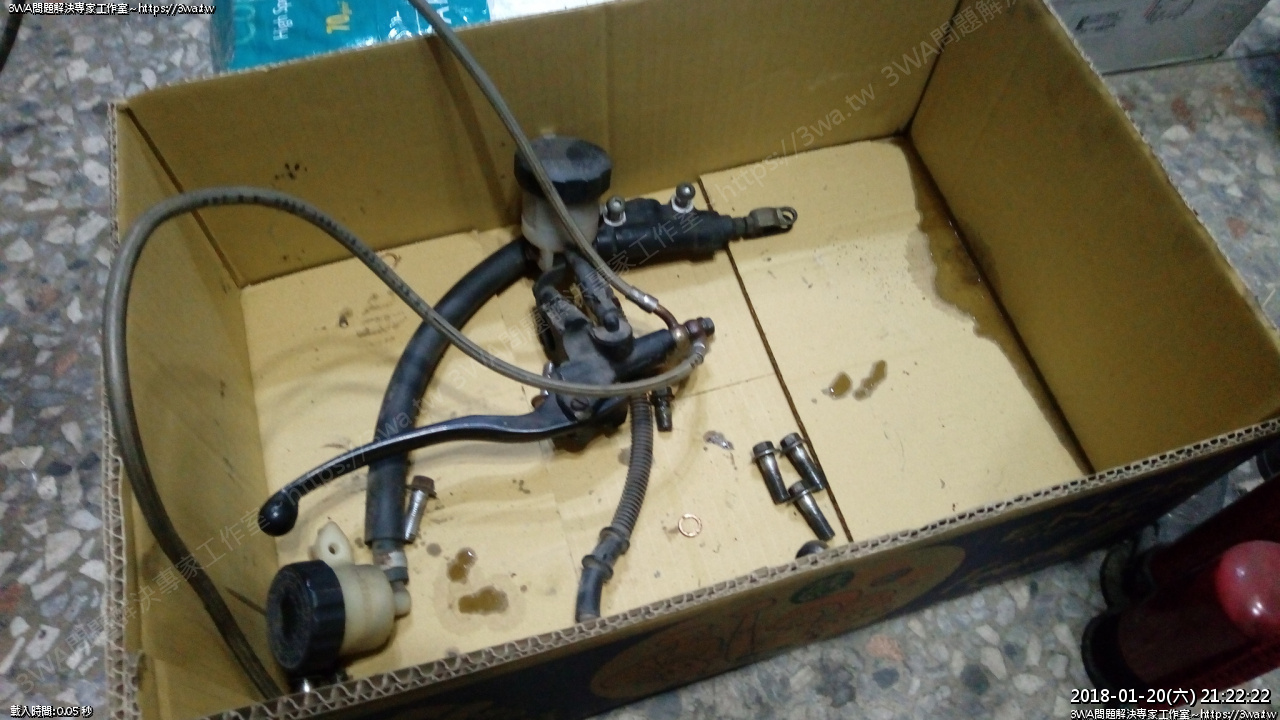

王Sir前幾天拿了一箱FZR的卡鉗跟總幫來,今天處理完追風前叉

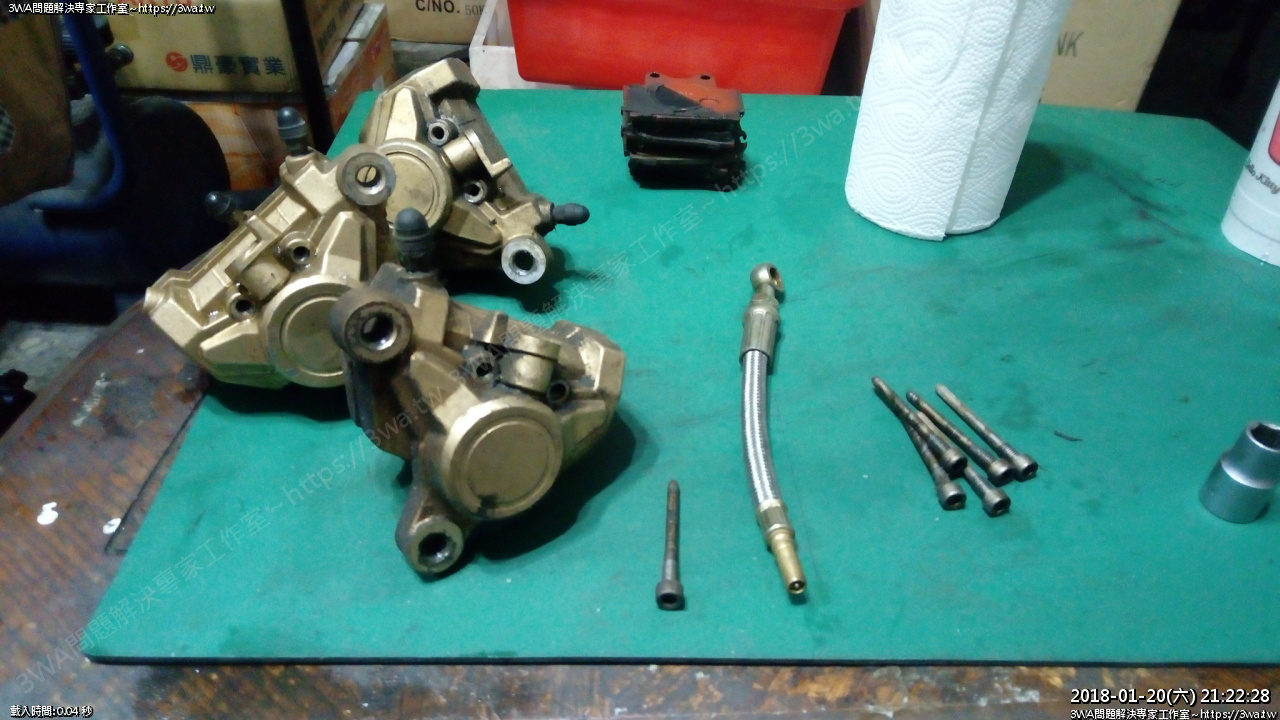

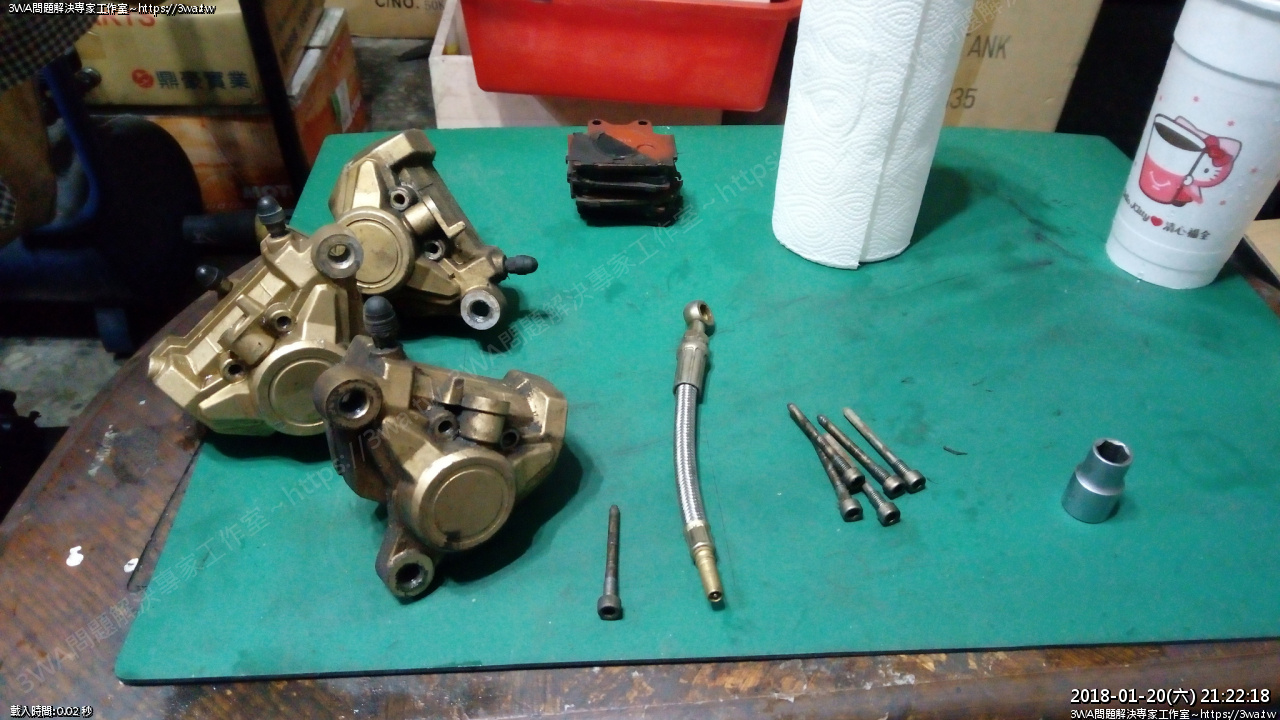

先把卡鉗拆一拆
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460126_2.jpg]()

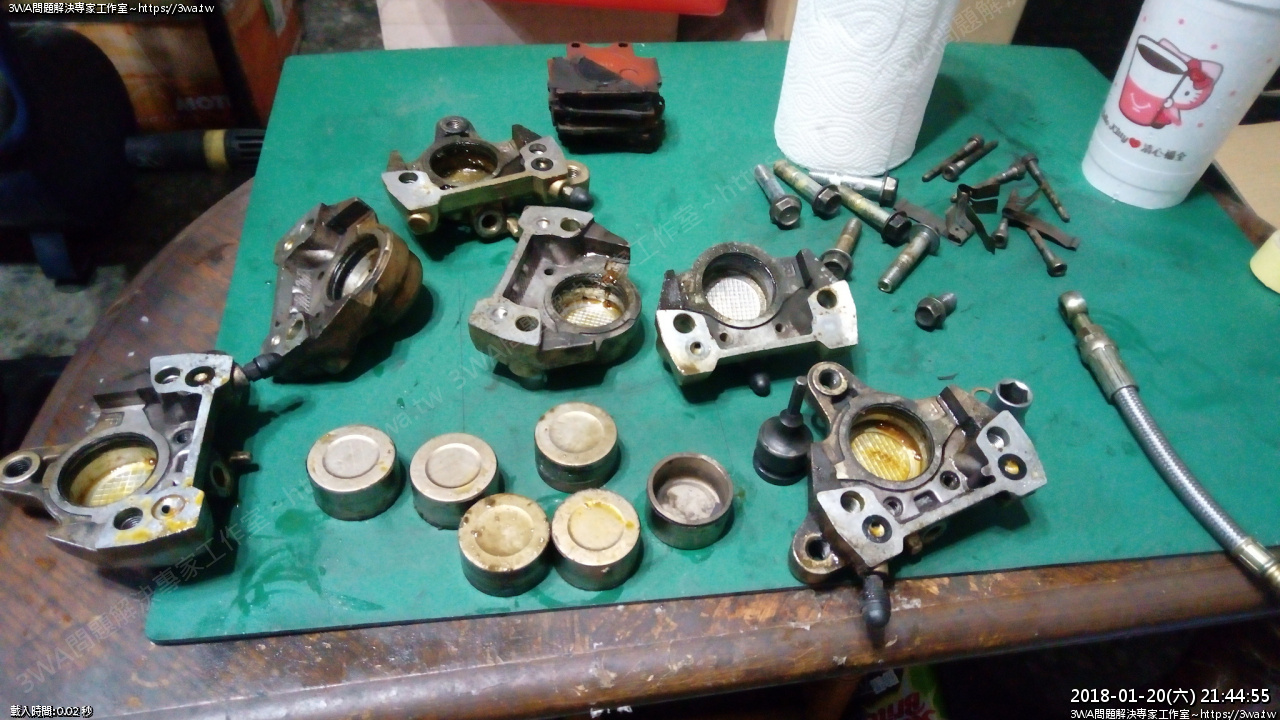

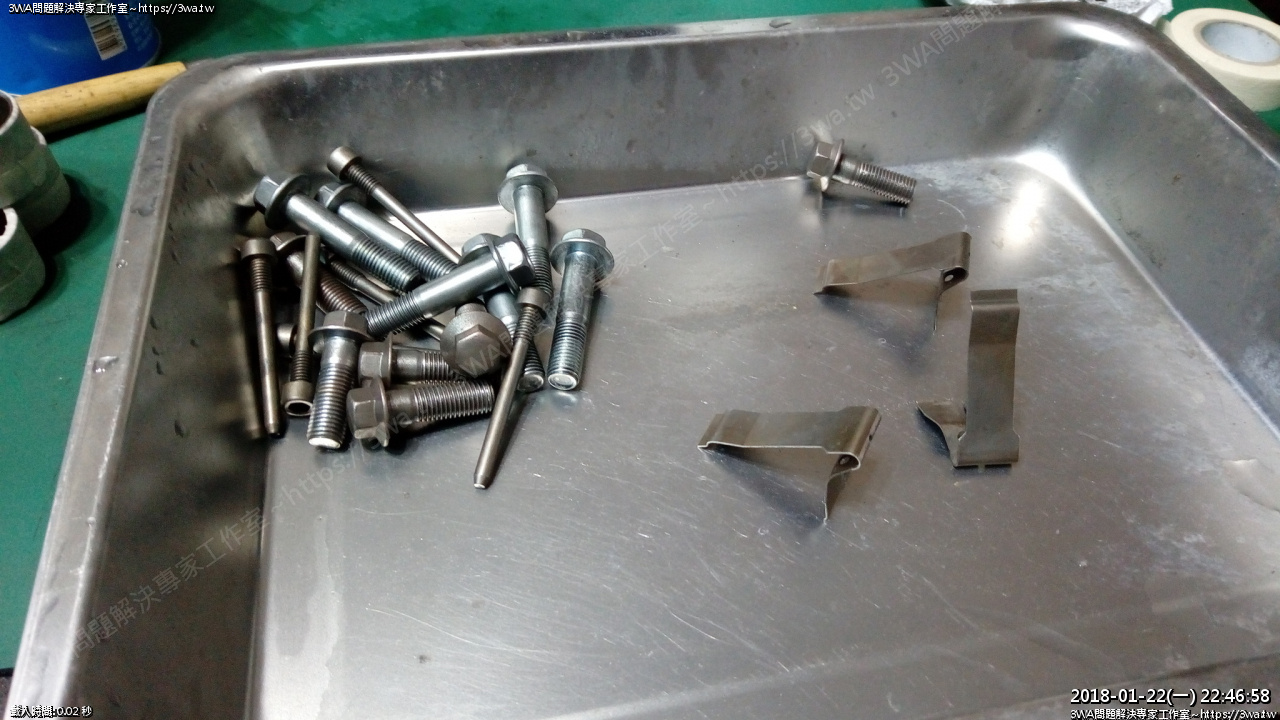

剩下的零件
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460127_4.jpg]()
很好,來令片螺絲都滿好拆的,來令片居然衣服都還在,難道是曾是全新沒人拆過的卡鉗!?
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460128_5.jpg]()

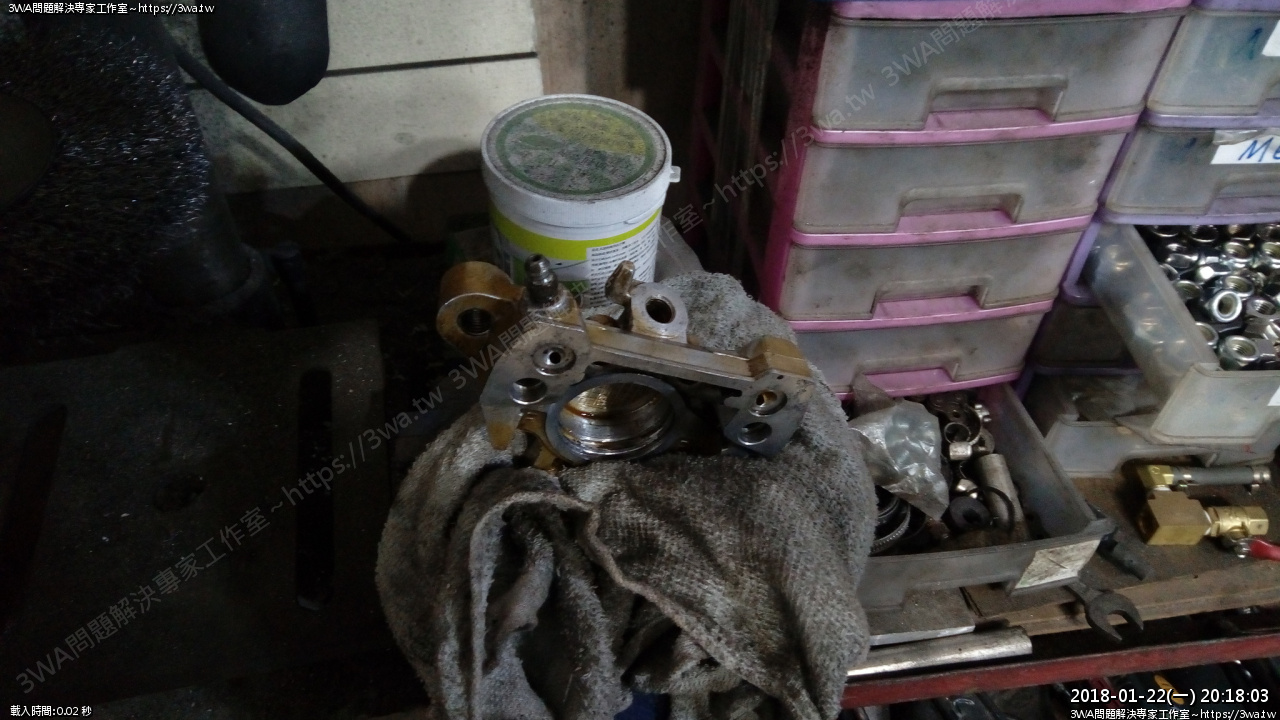

先把卡鉗左右分開,這過程也相當順利
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460128_6.jpg]()

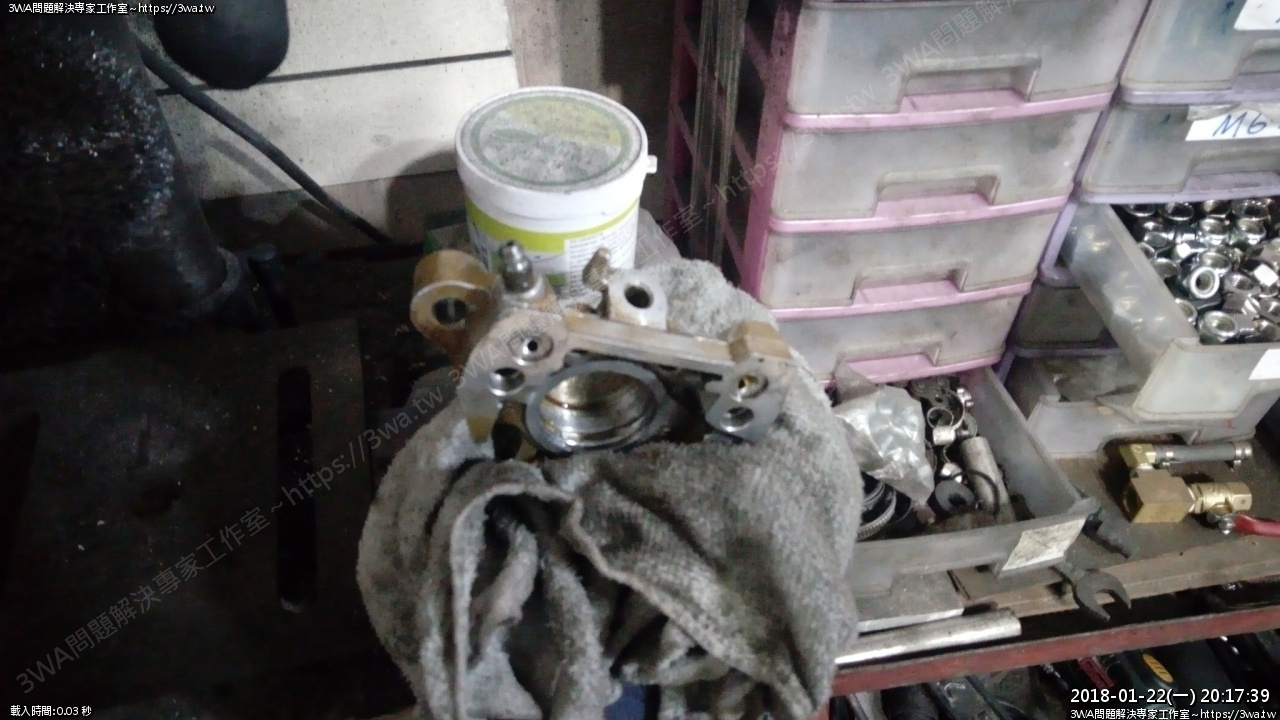

拿出備用卡鉗,裝上特工,將鉗子夾在備用卡鉗那邊卡住活塞,這樣來分解要處理的卡鉗
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460129_7.jpg]()

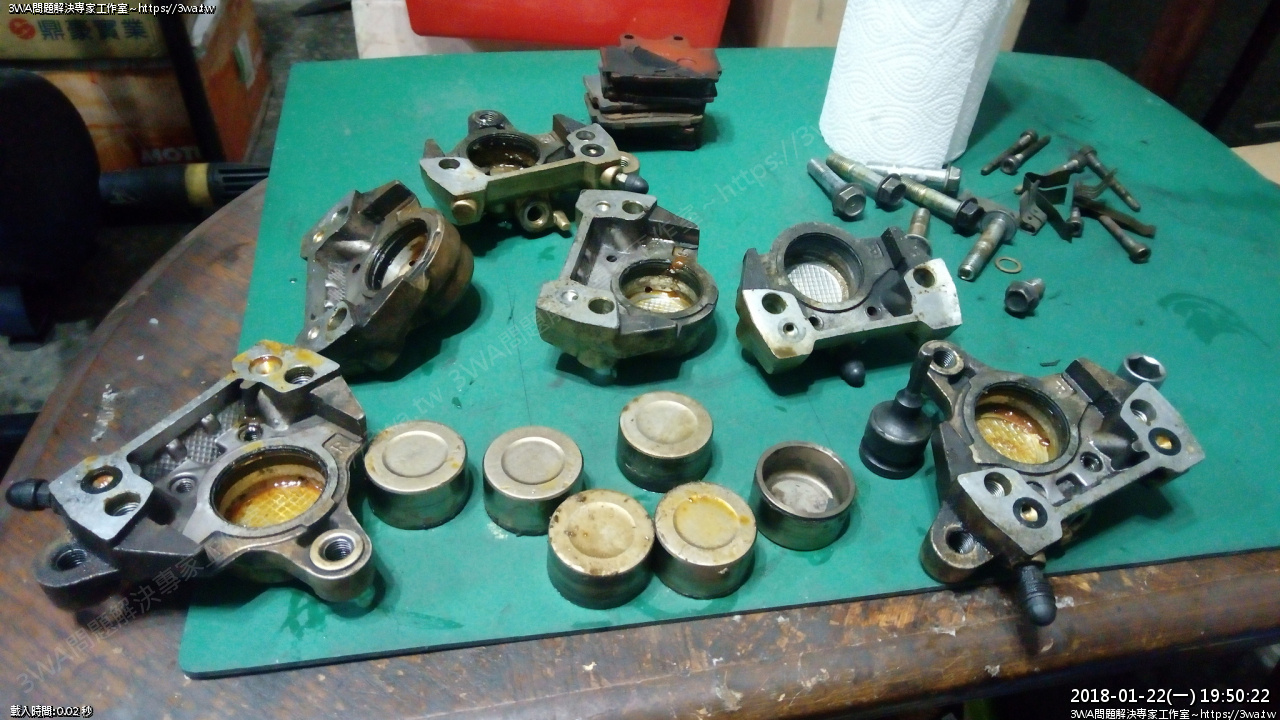

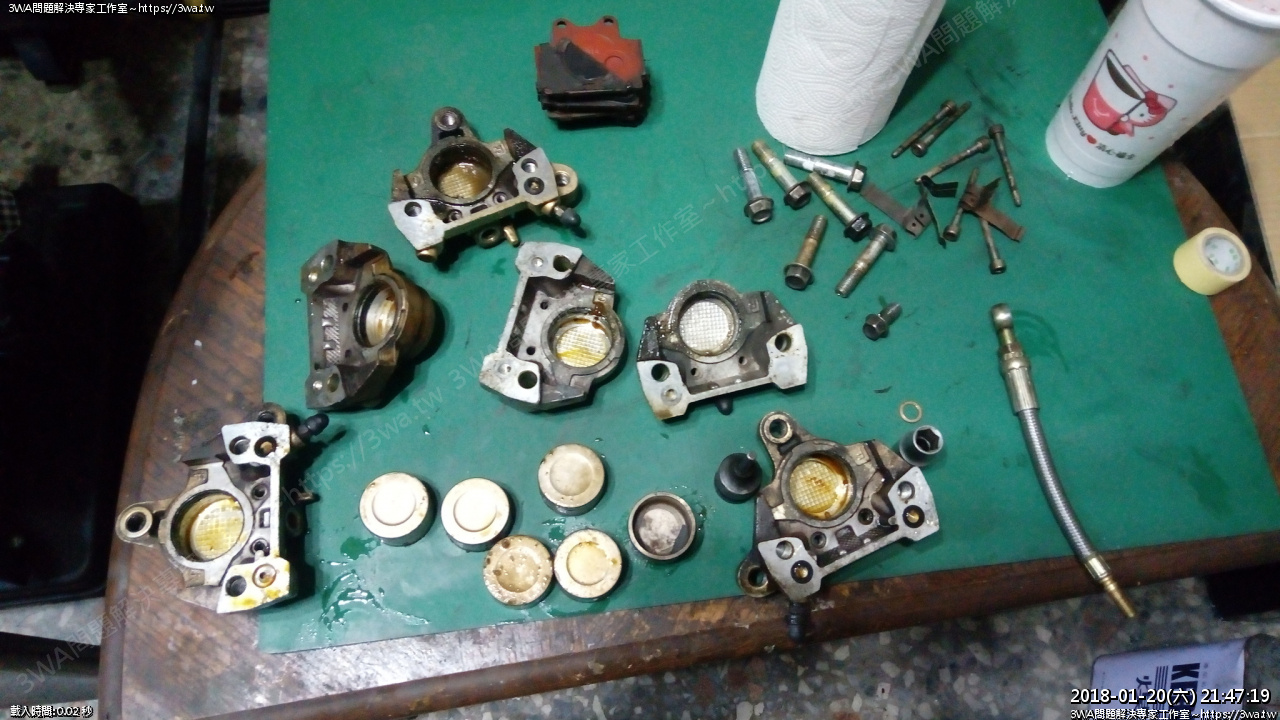

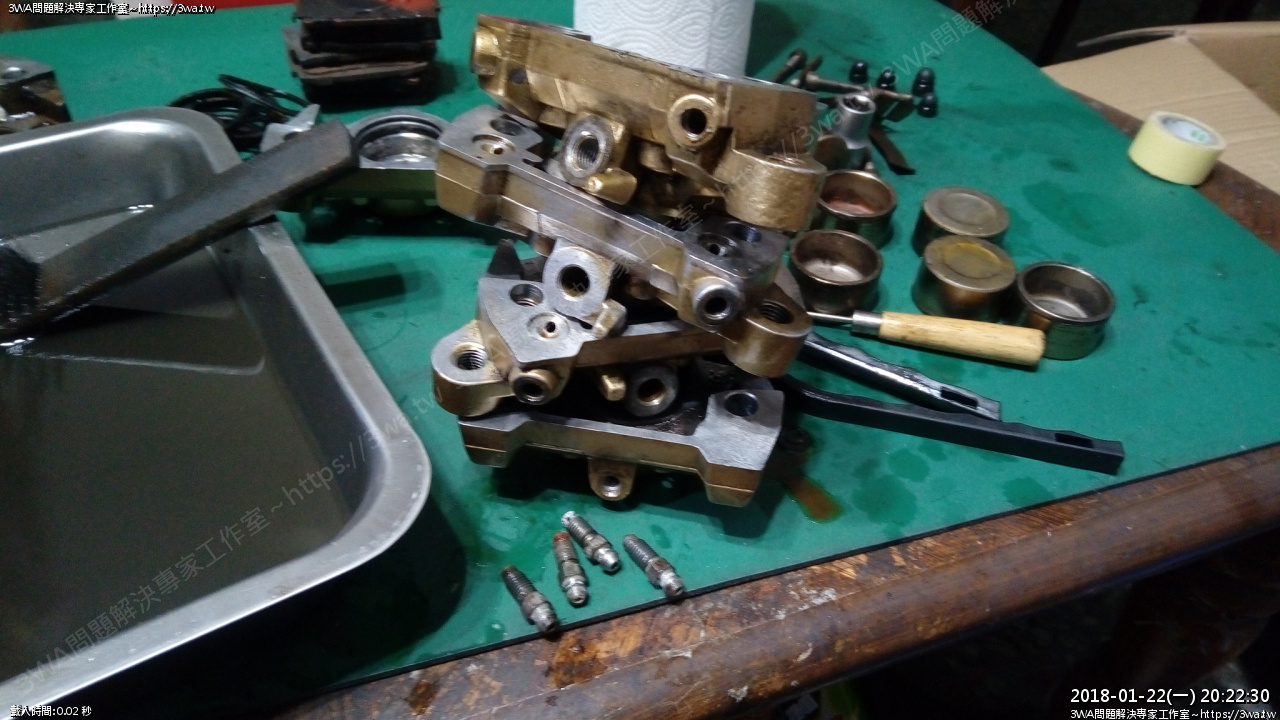

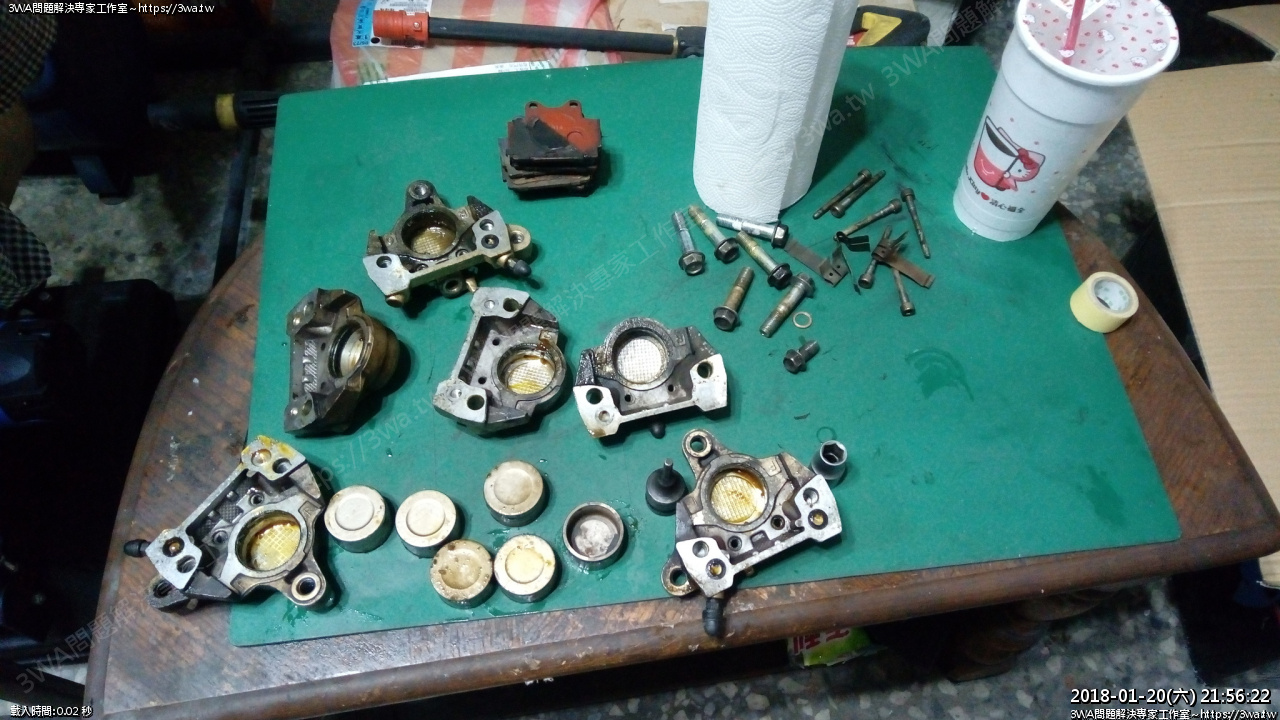

花了16分鐘拆下所有的活塞
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460129_8.jpg]()
今天先這樣嘍
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516460130_9.jpg]()
收拾一下桌子
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721316_2.jpg]()
1-22 繼續工作
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721317_3.jpg]()

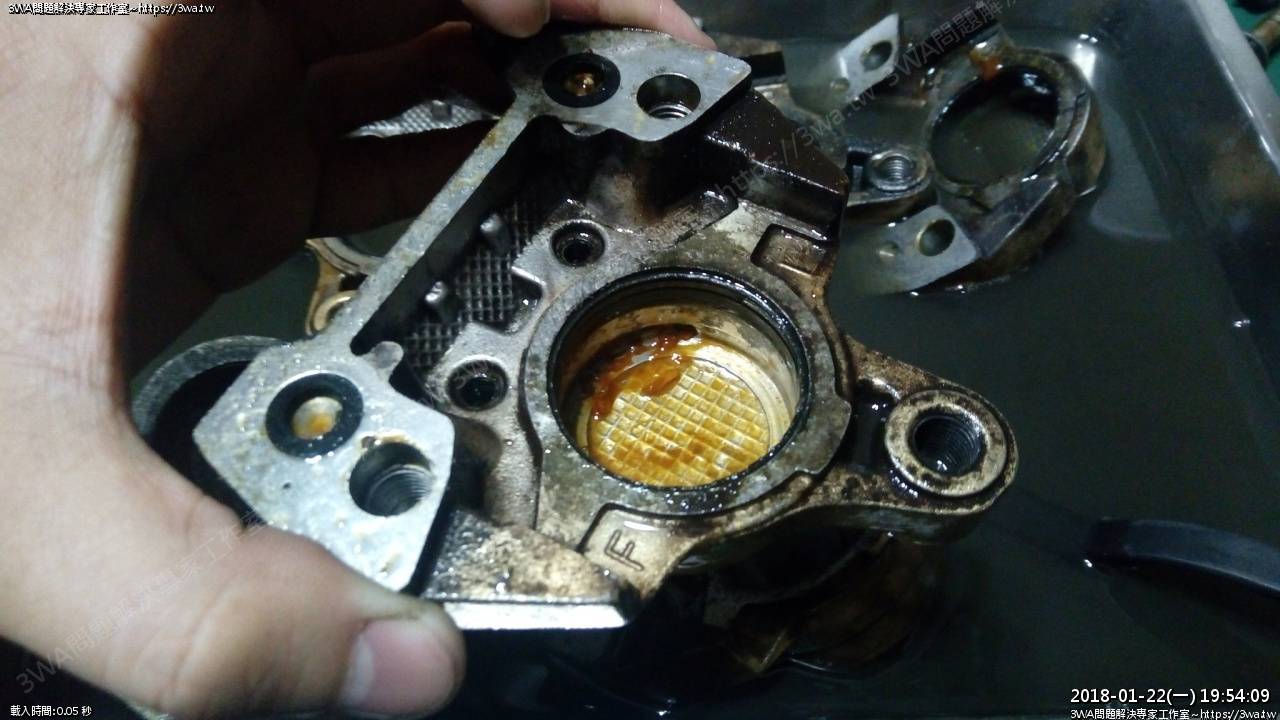

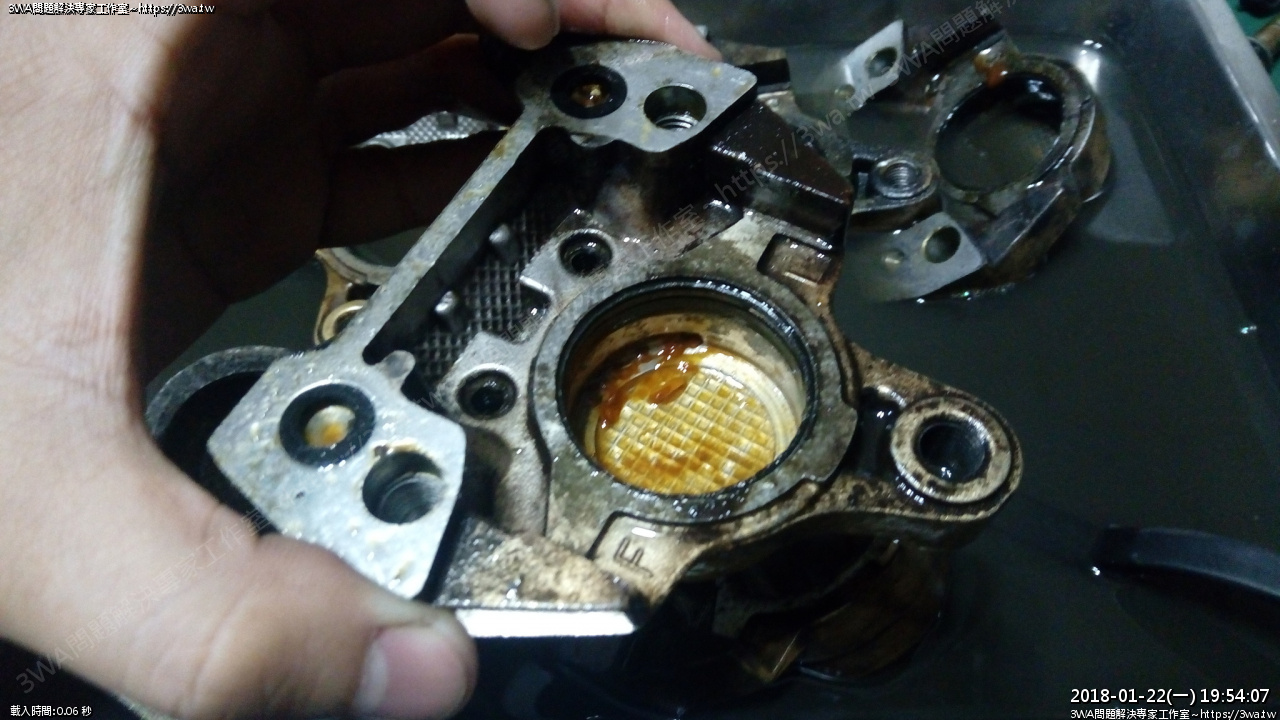

卡鉗裡有奇怪的油,應該是當初用來保護油封的,但這油也上的太厚了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721318_4.jpg]()
超黏的
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721318_5.jpg]()
大致刷洗後,先來拆洩空氣螺絲
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721319_6.jpg]()
用8MM套桶拆
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721319_7.jpg]()
四支都安心的拆下了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721320_8.jpg]()

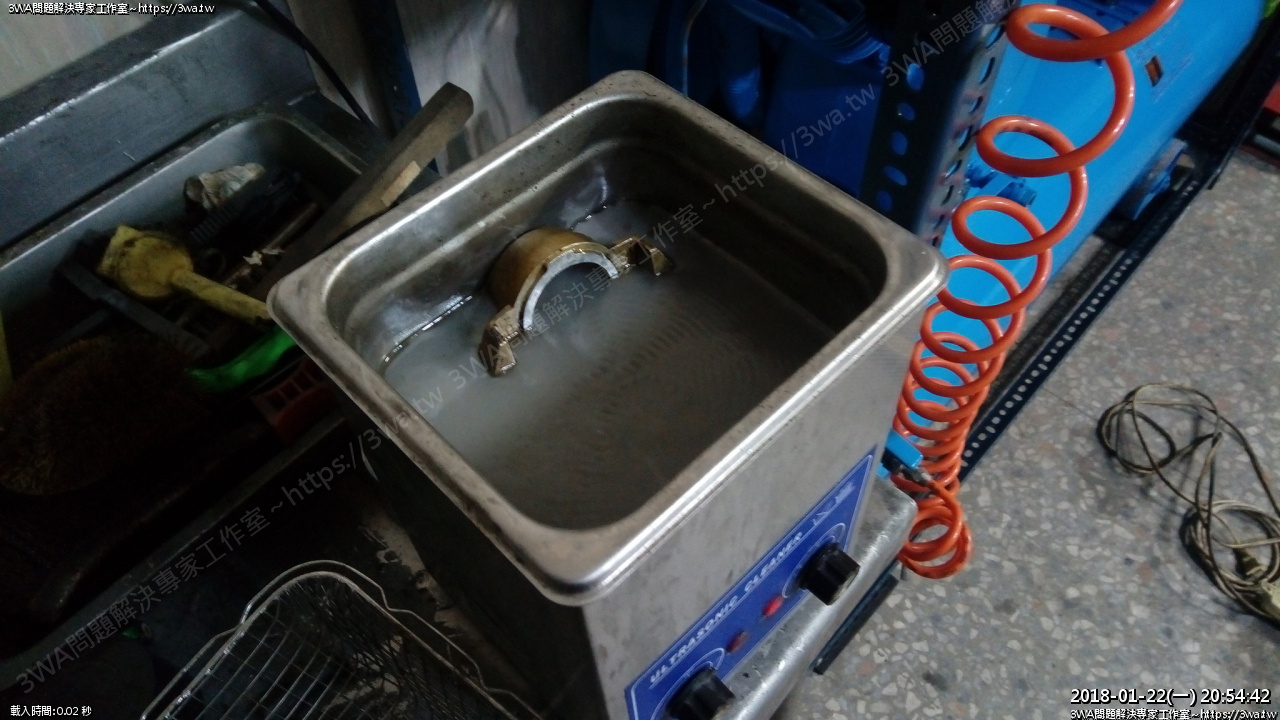

丟進超音波洗
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721321_9.jpg]()
排隊
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721321_10.jpg]()

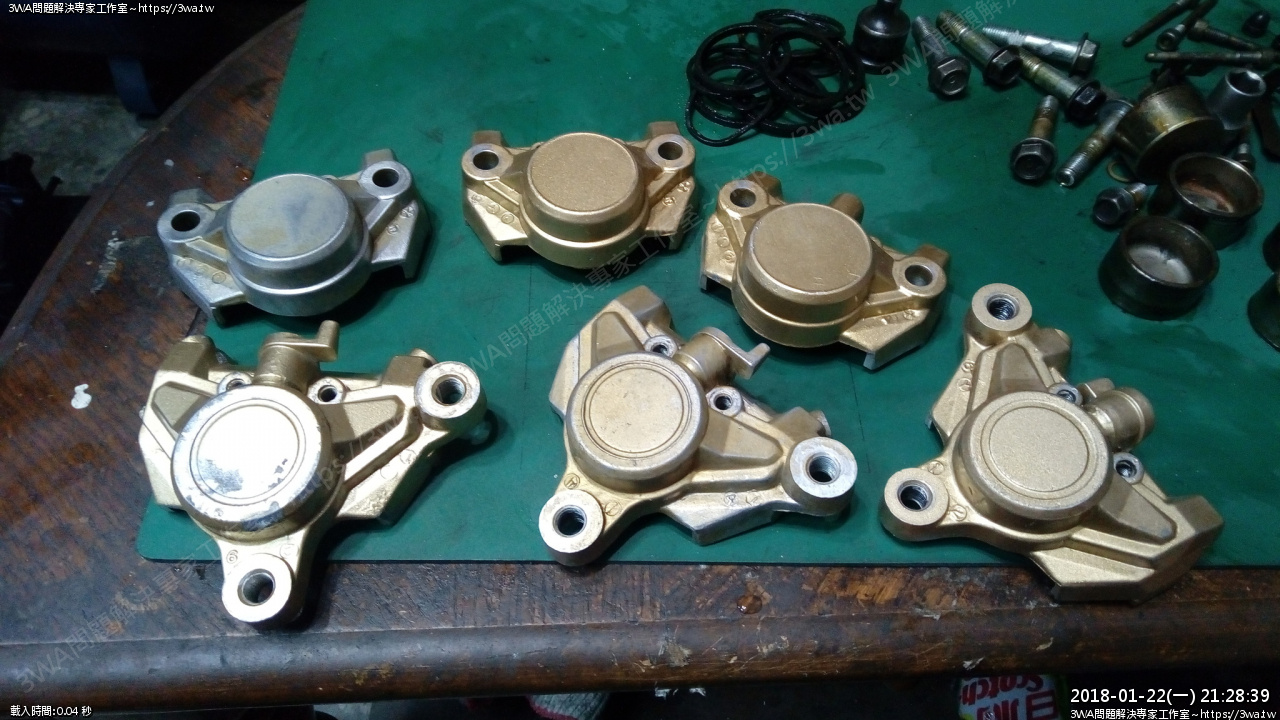

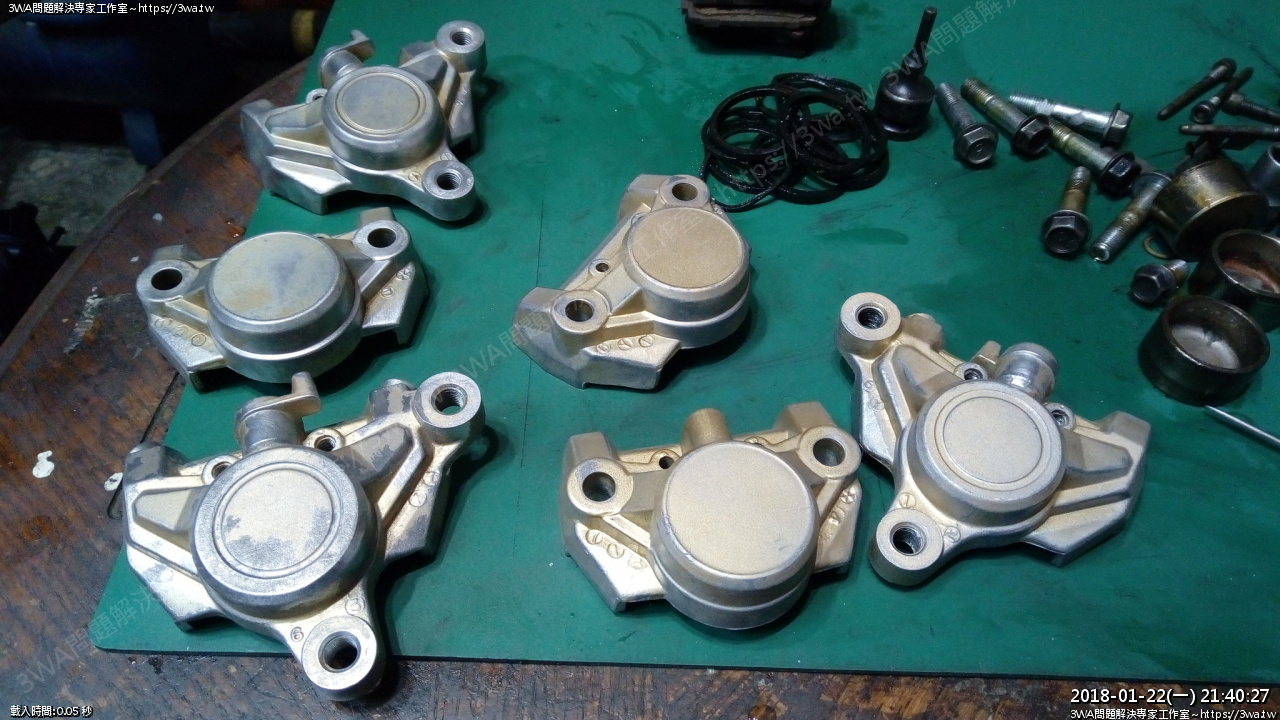

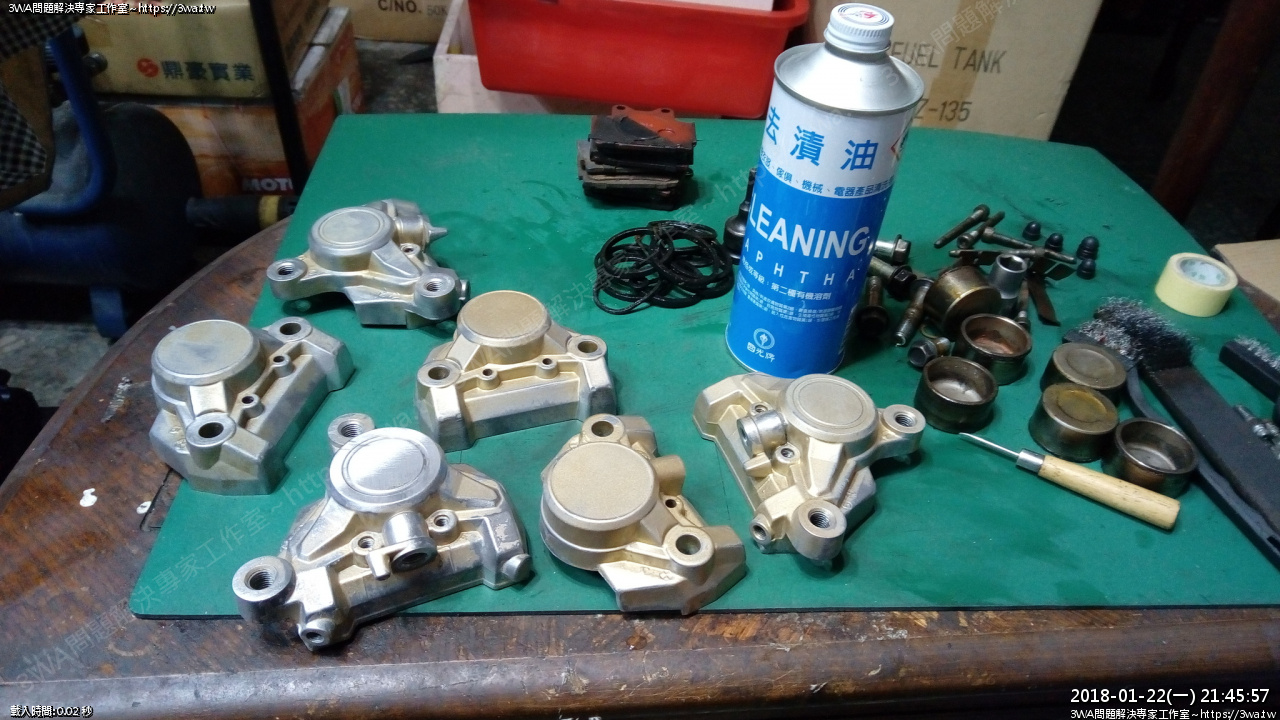

奮戰了不少時間,總算有點成果了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721322_11.jpg]()
但看到這漆實在覺得不重作無法交貨
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721322_12.jpg]()

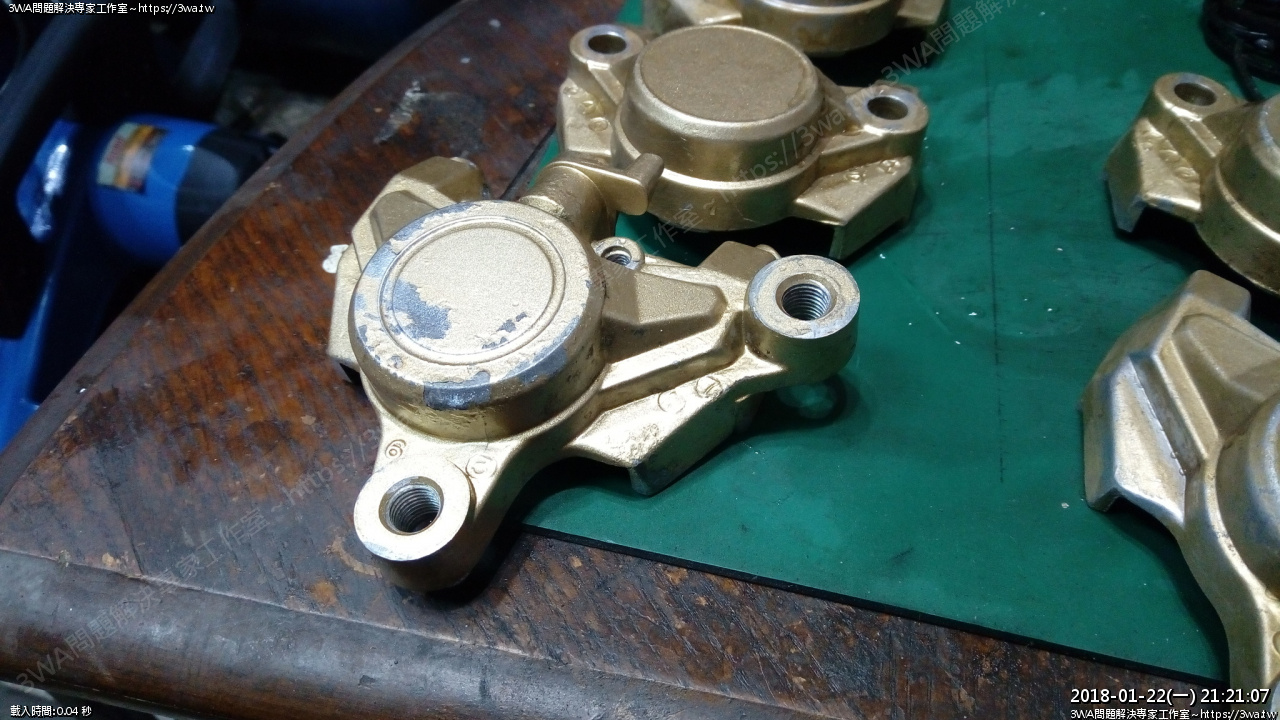

漆面其實不佳
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721323_13.jpg]()

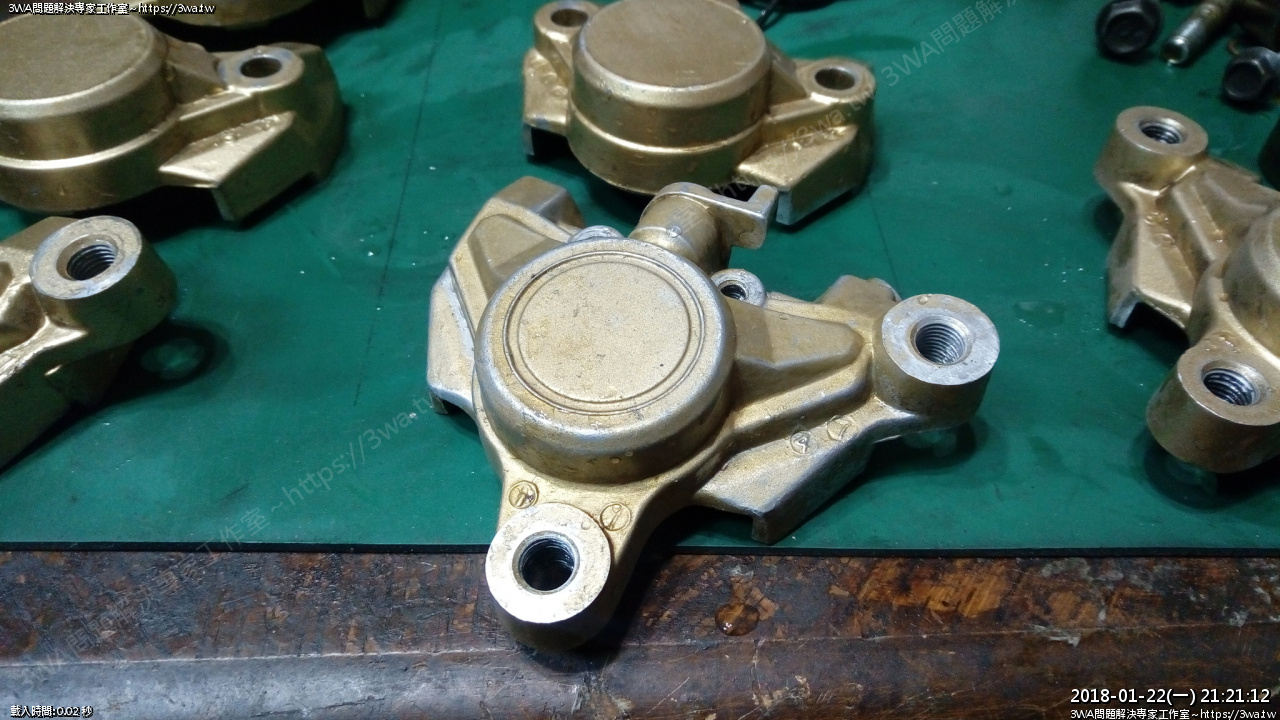

油刷掉後很明顯顏色不漂亮
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721324_14.jpg]()

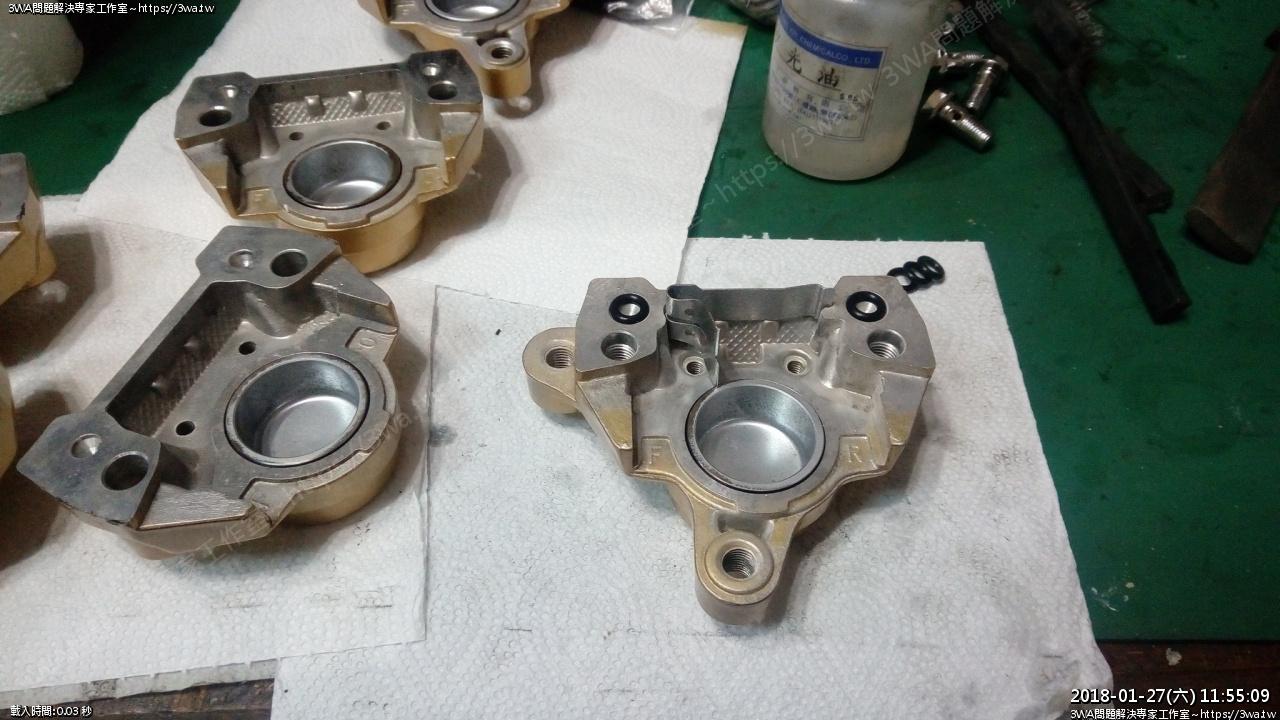

覺得還是掃一掃重噴好了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721325_16.jpg]()

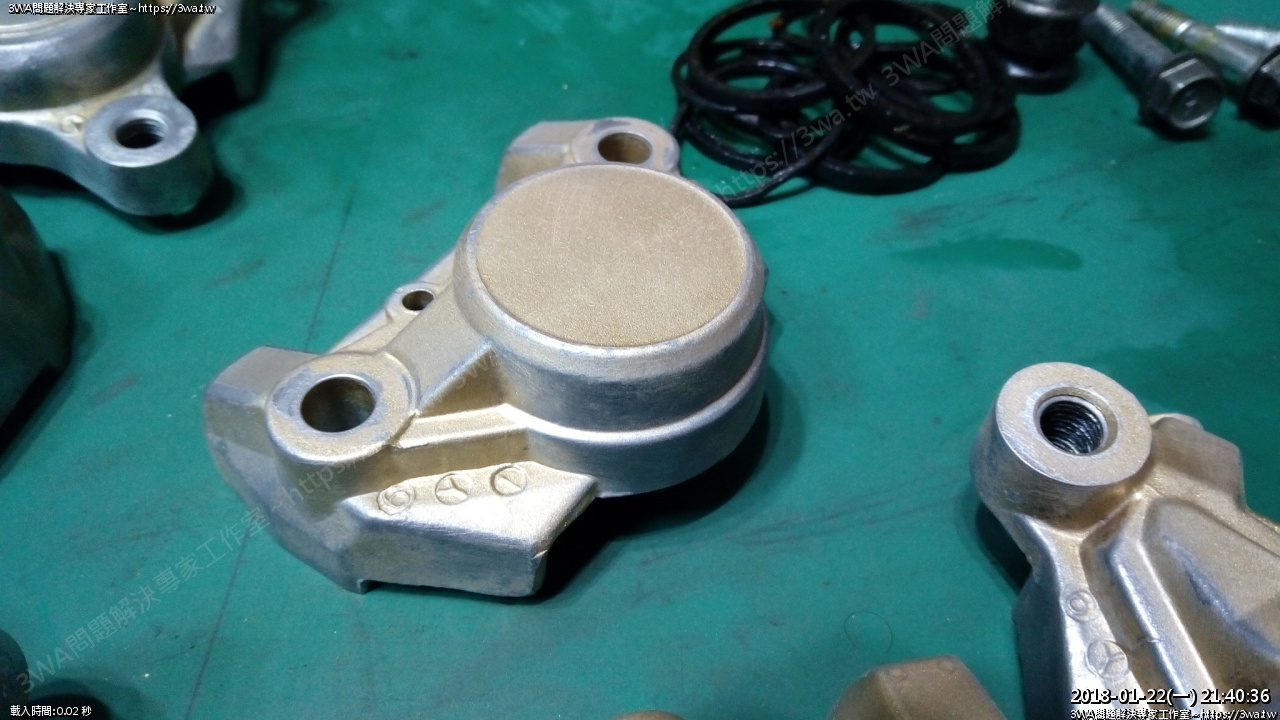

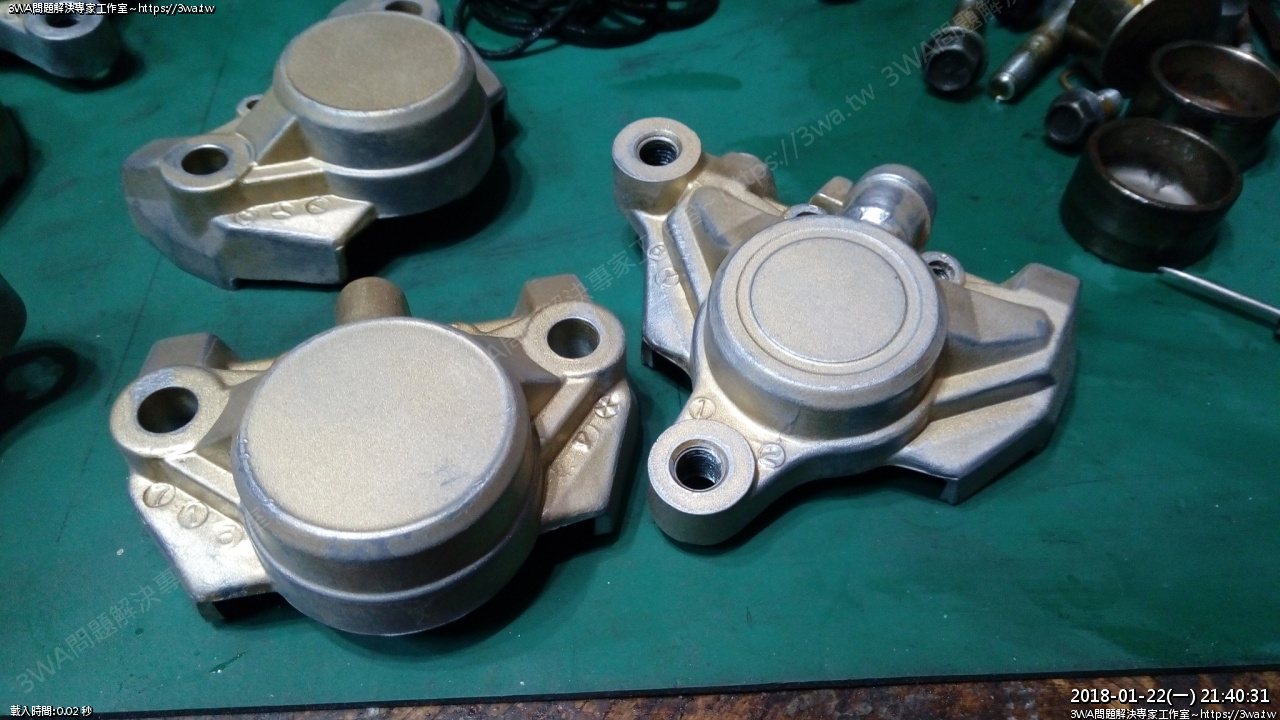

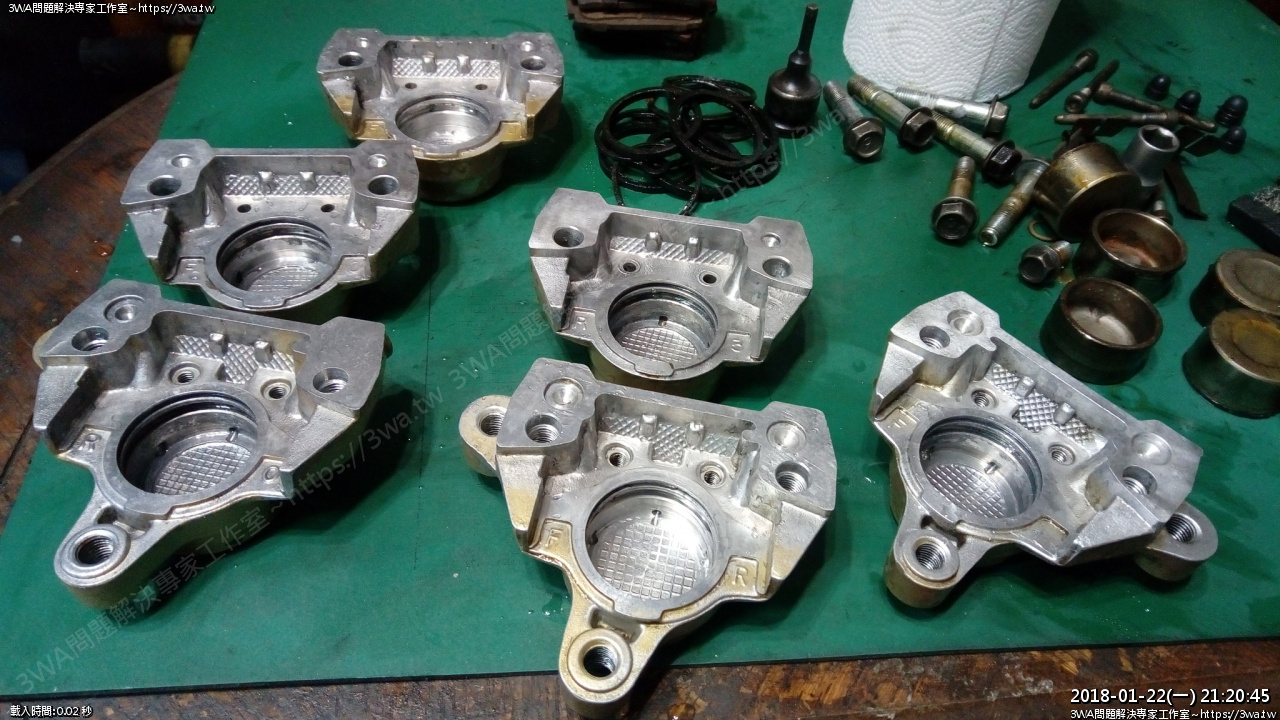

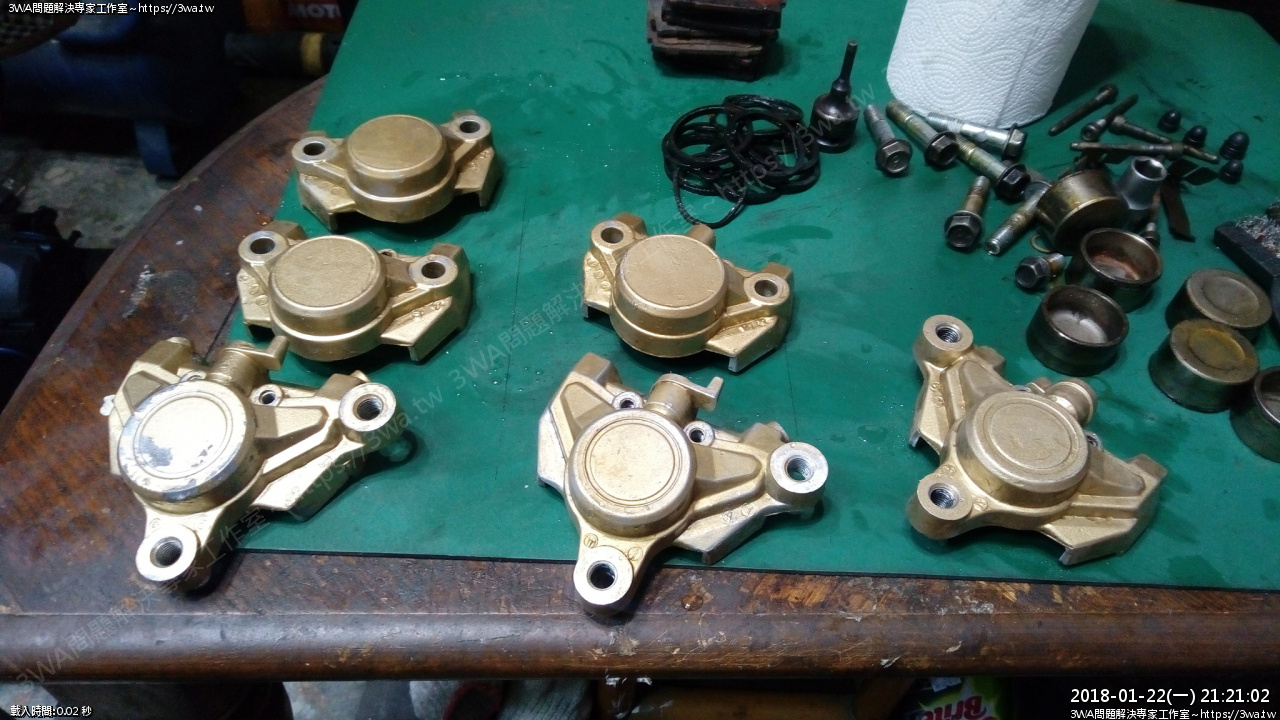

把舊漆掃平整
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721325_17.jpg]()
平整
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721326_18.jpg]()
平
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721327_20.jpg]()
這顆狀況較差的加強一下
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721328_21.jpg]()
去油
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721329_22.jpg]()

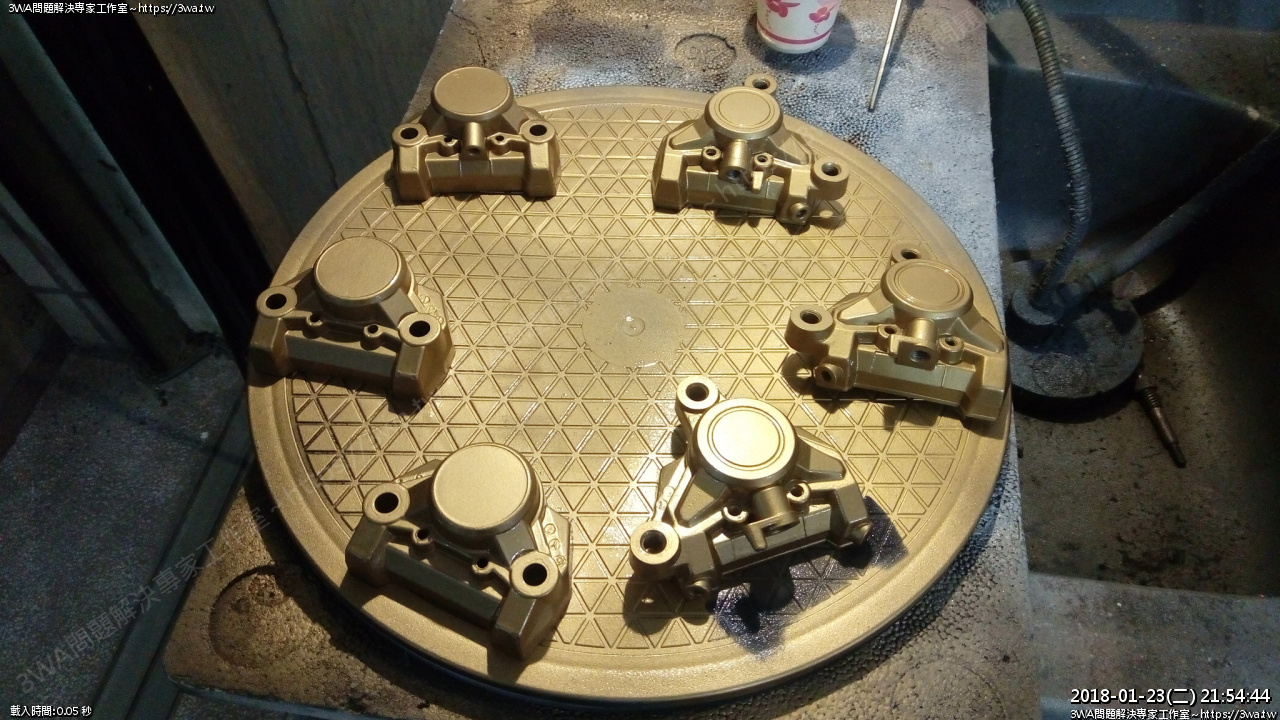

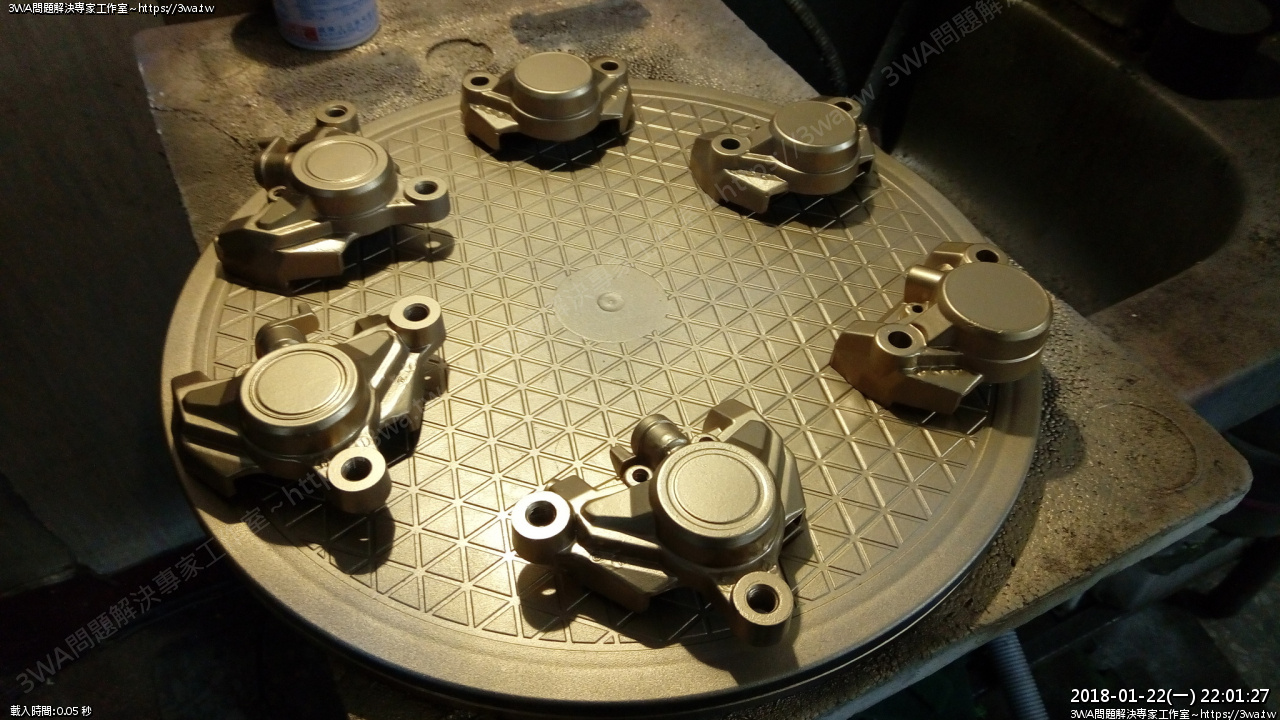

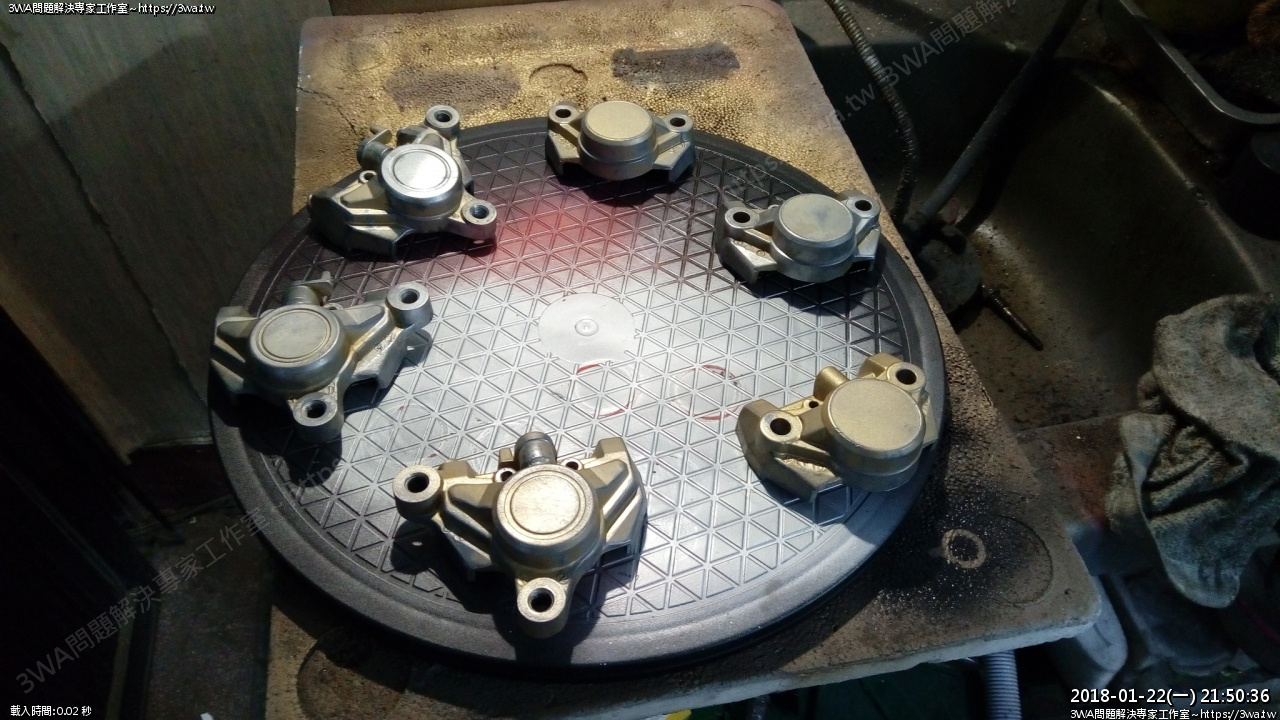

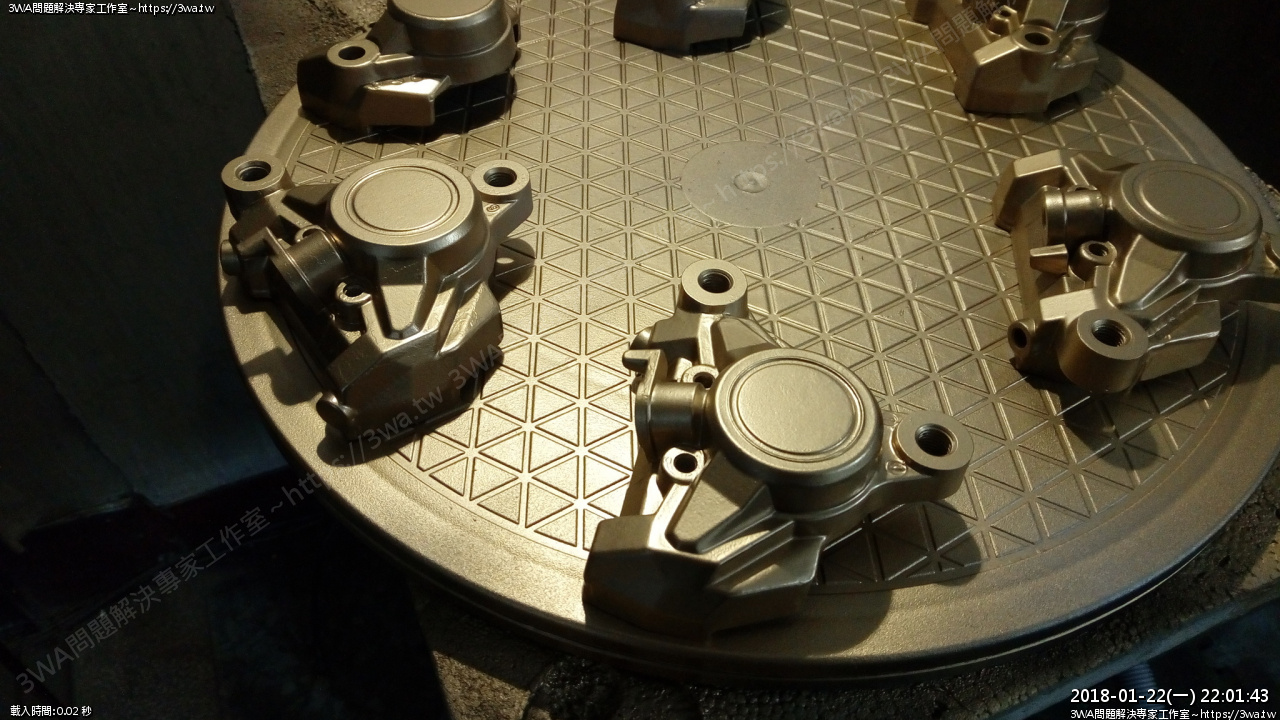

放上轉盤
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721329_23.jpg]()

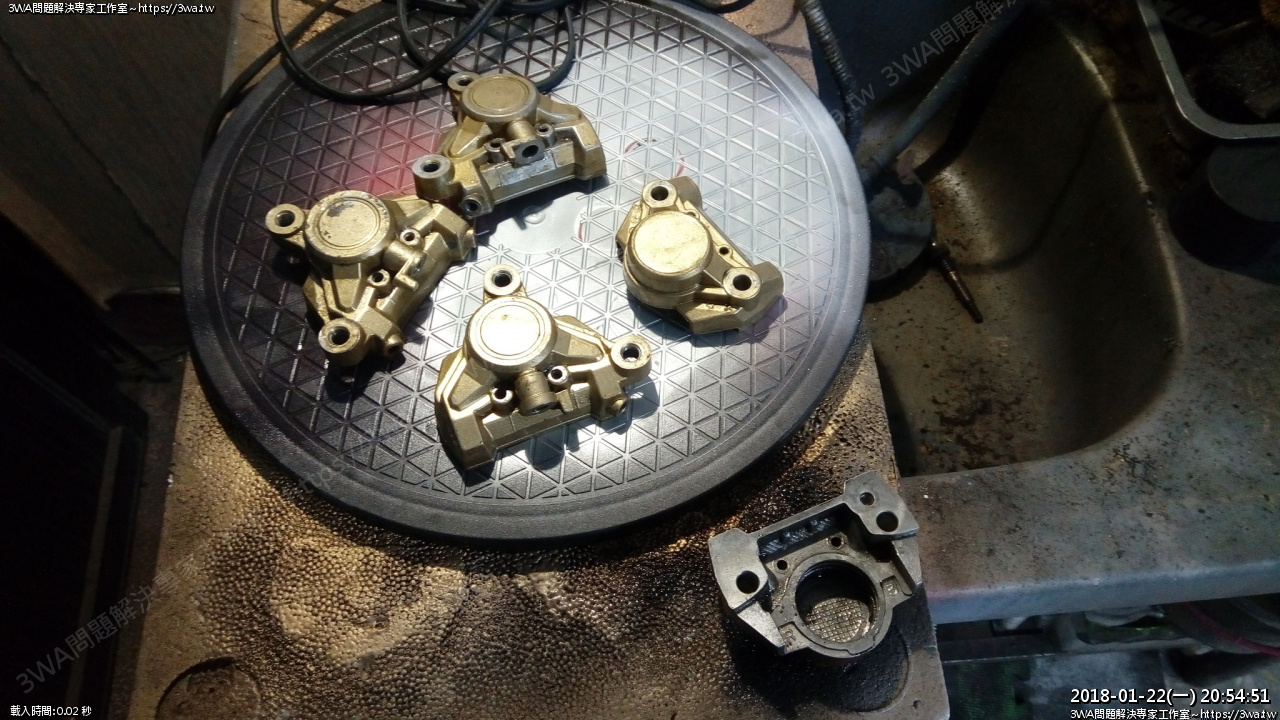

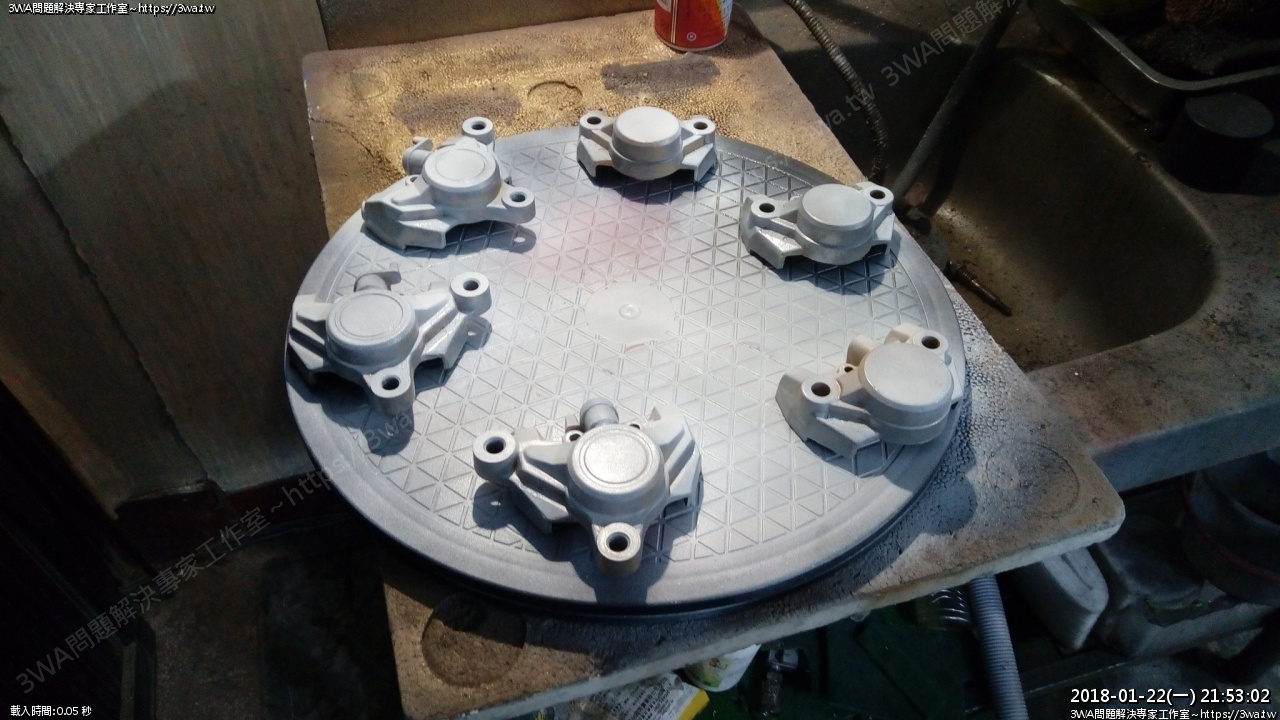

六芒星先噴白
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721330_24.jpg]()

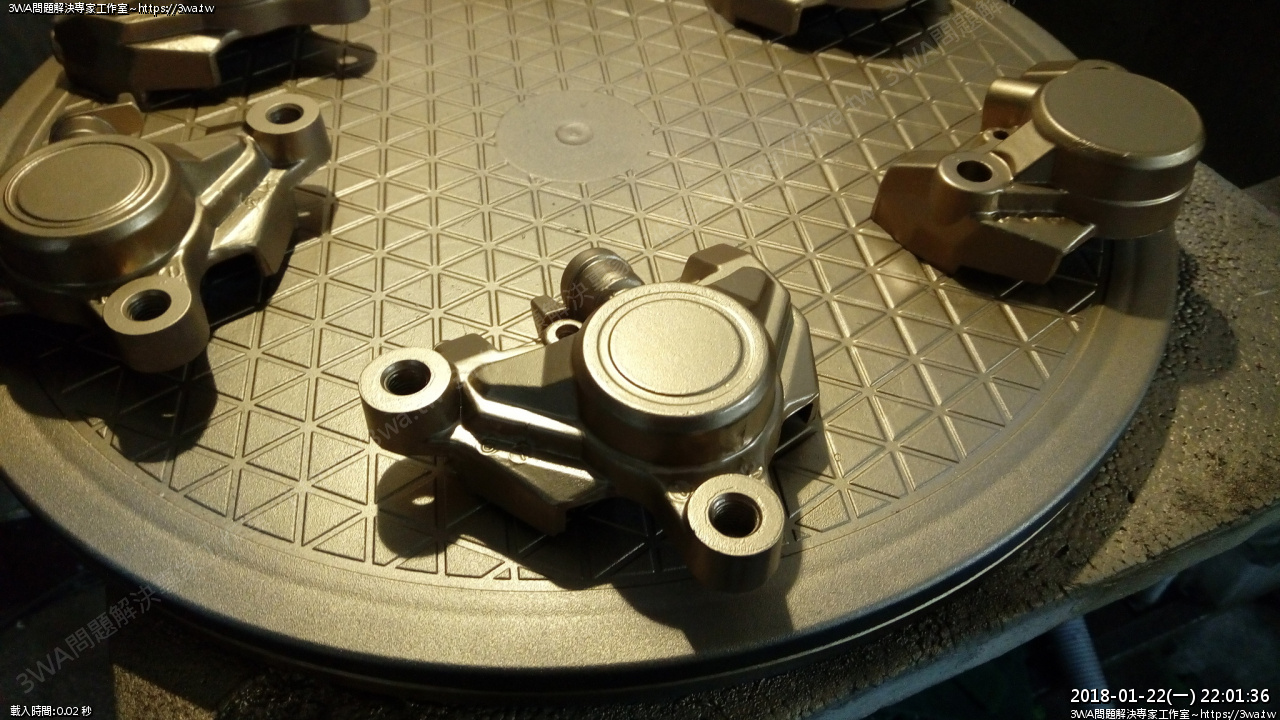

然後上金
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721331_26.jpg]()
金
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721331_27.jpg]()
有轉盤以後覺得噴漆變輕鬆很多
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721332_28.jpg]()
接下來處理一下活塞
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721333_29.jpg]()

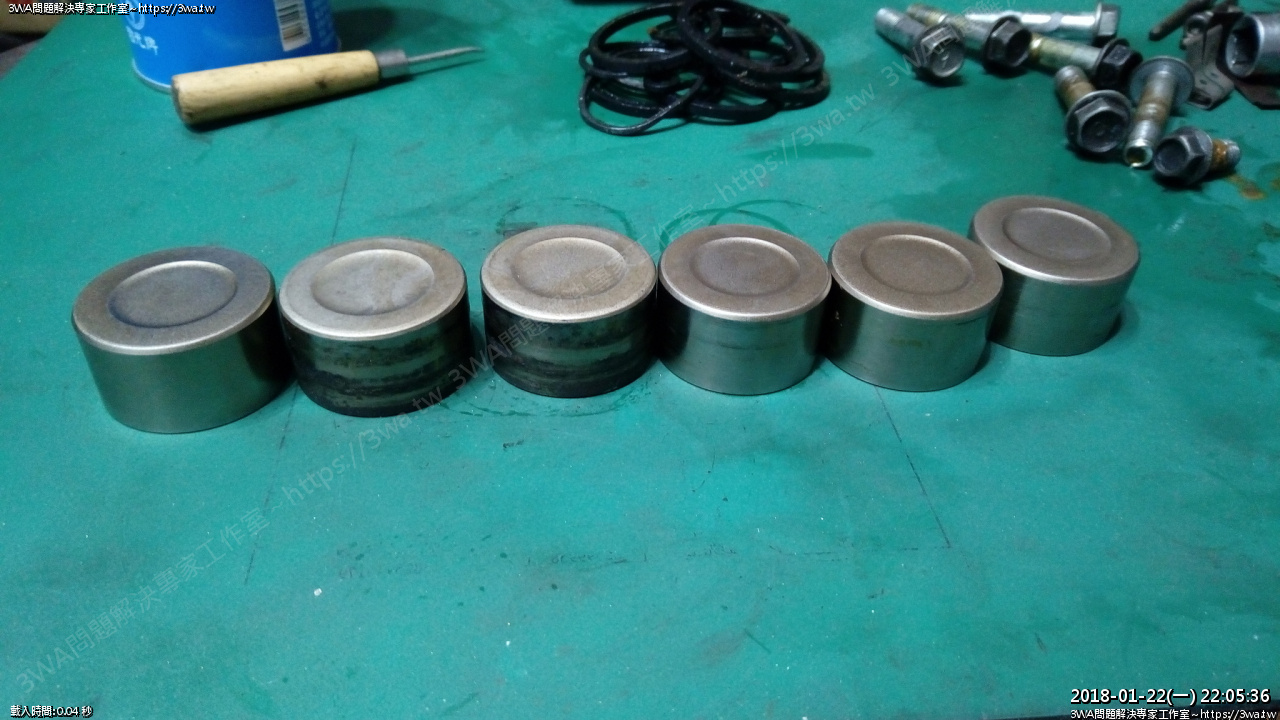

先把油擦掉,啥鬼油…
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721333_30.jpg]()

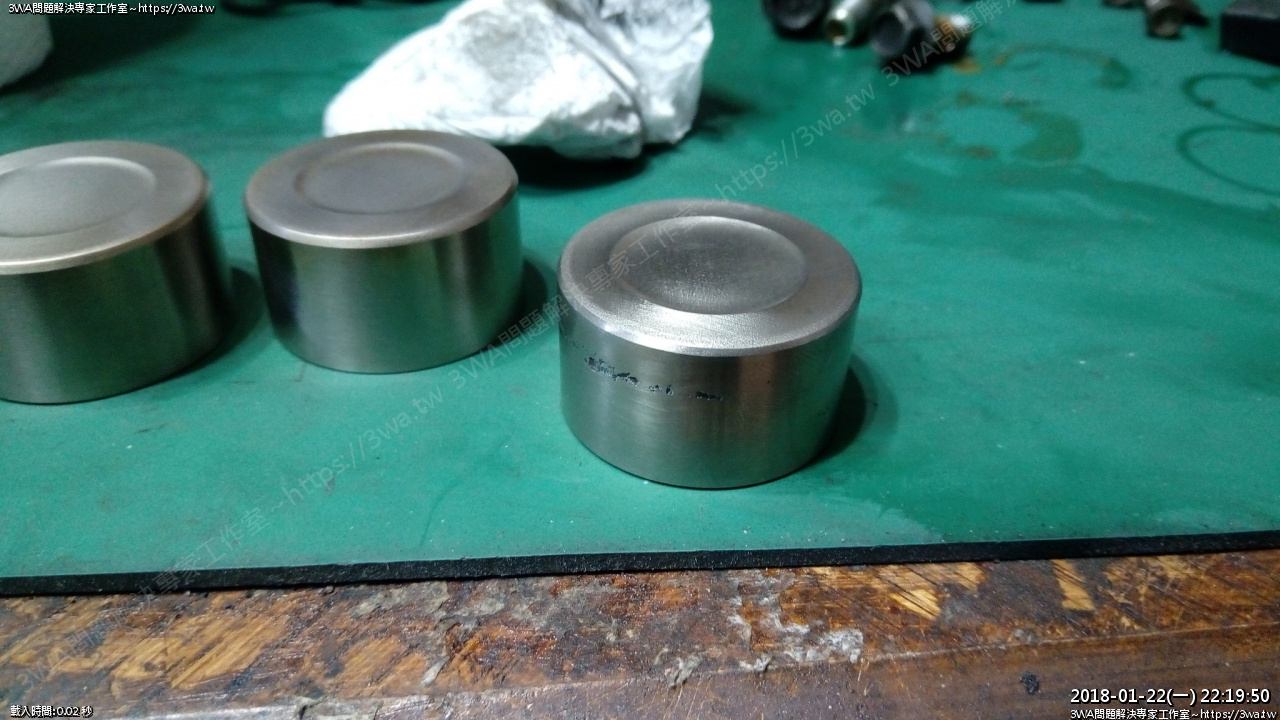

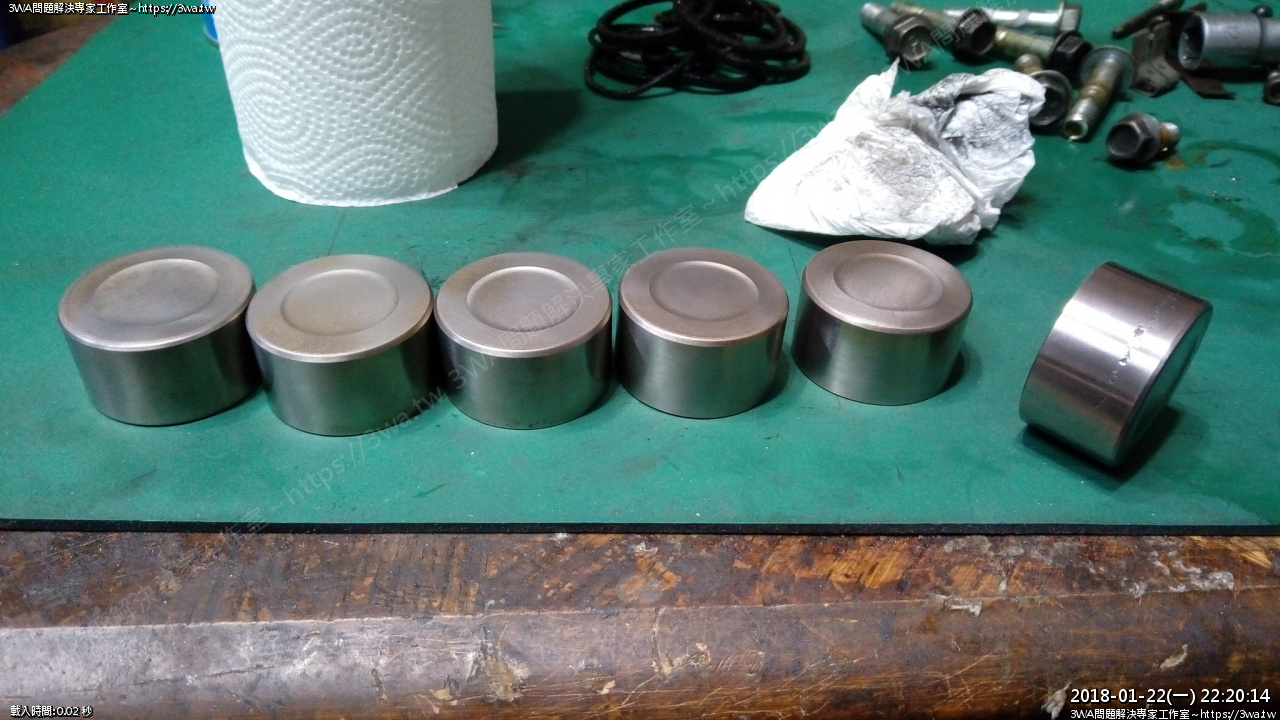

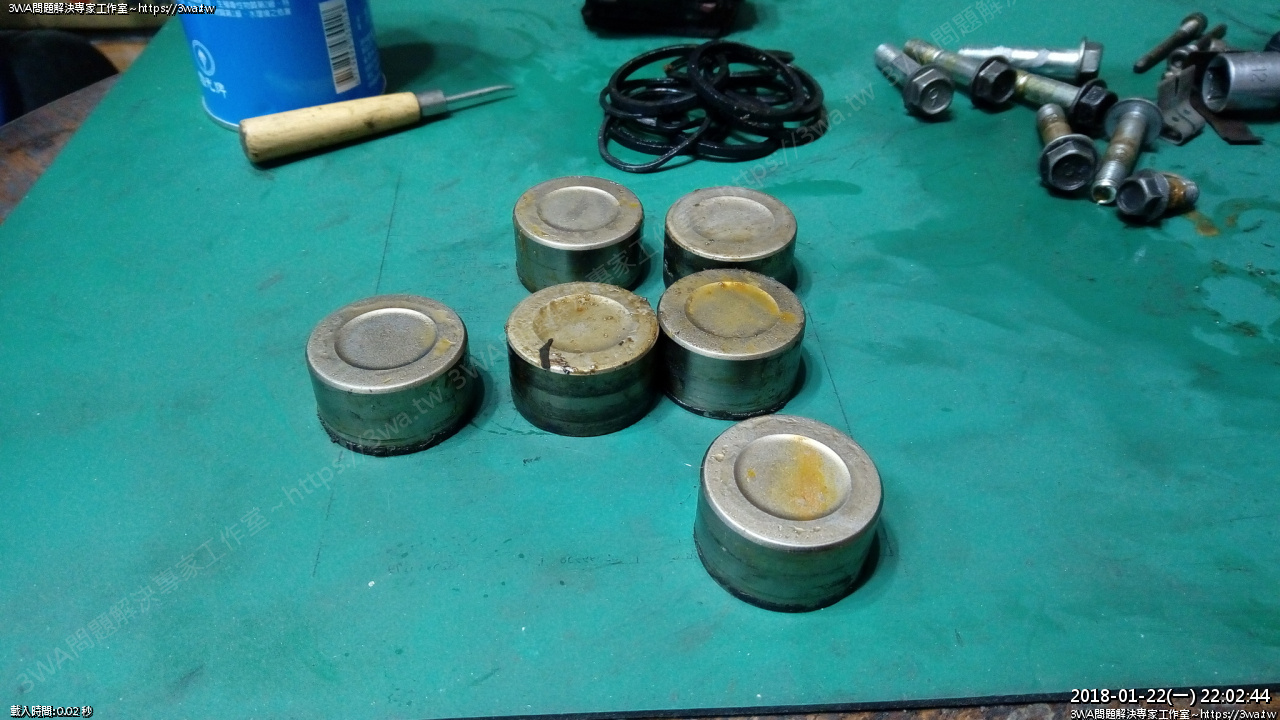

然後用布輪推一推,狀況都還不錯,只有其中一個狀況較差
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721334_31.jpg]()

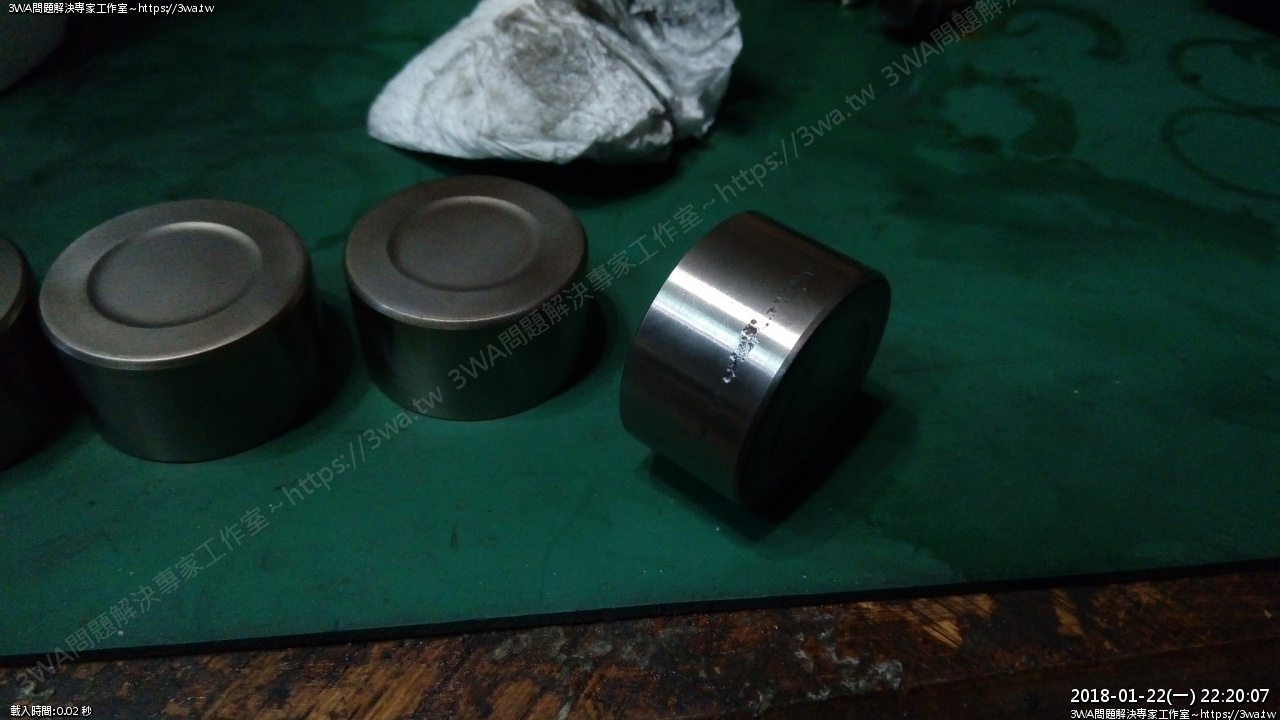

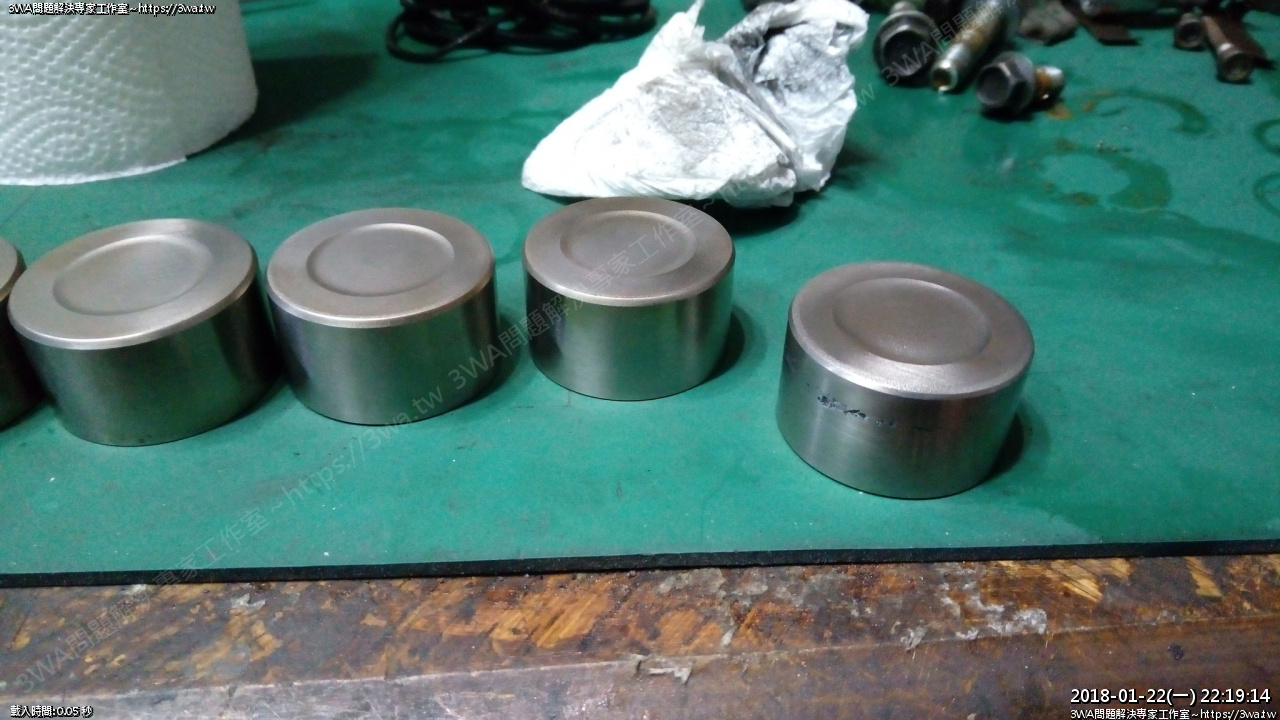

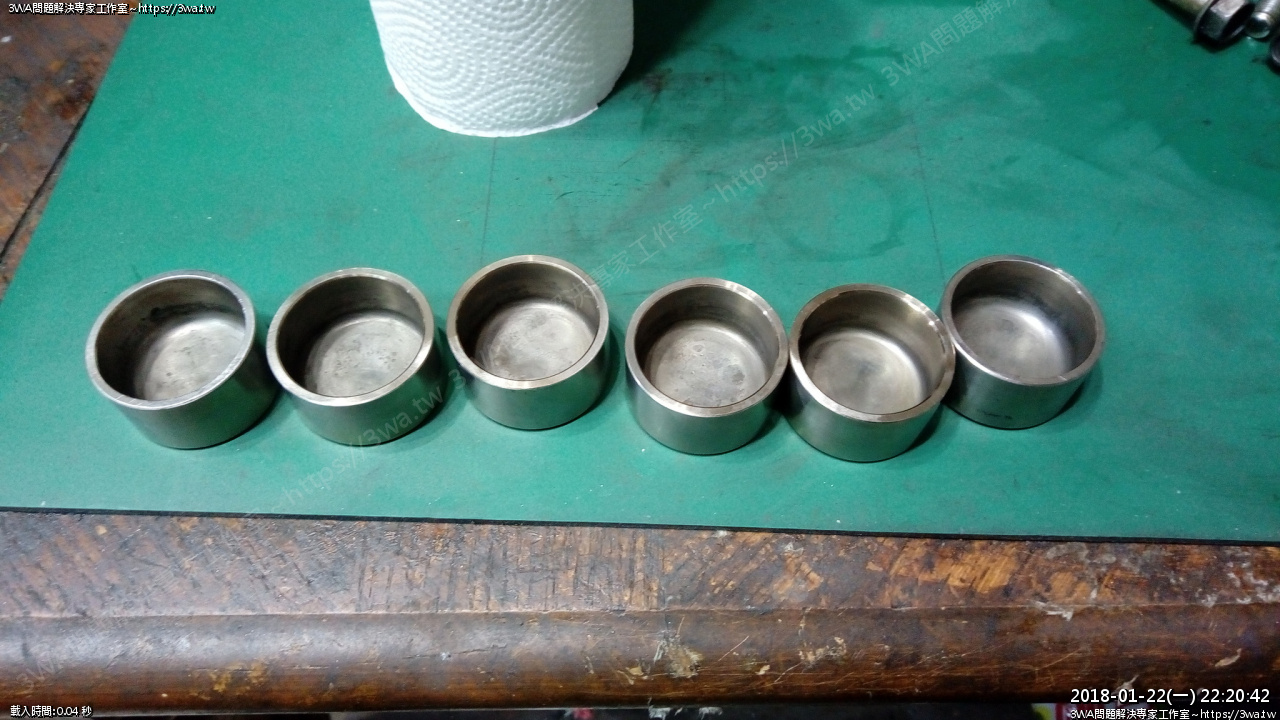

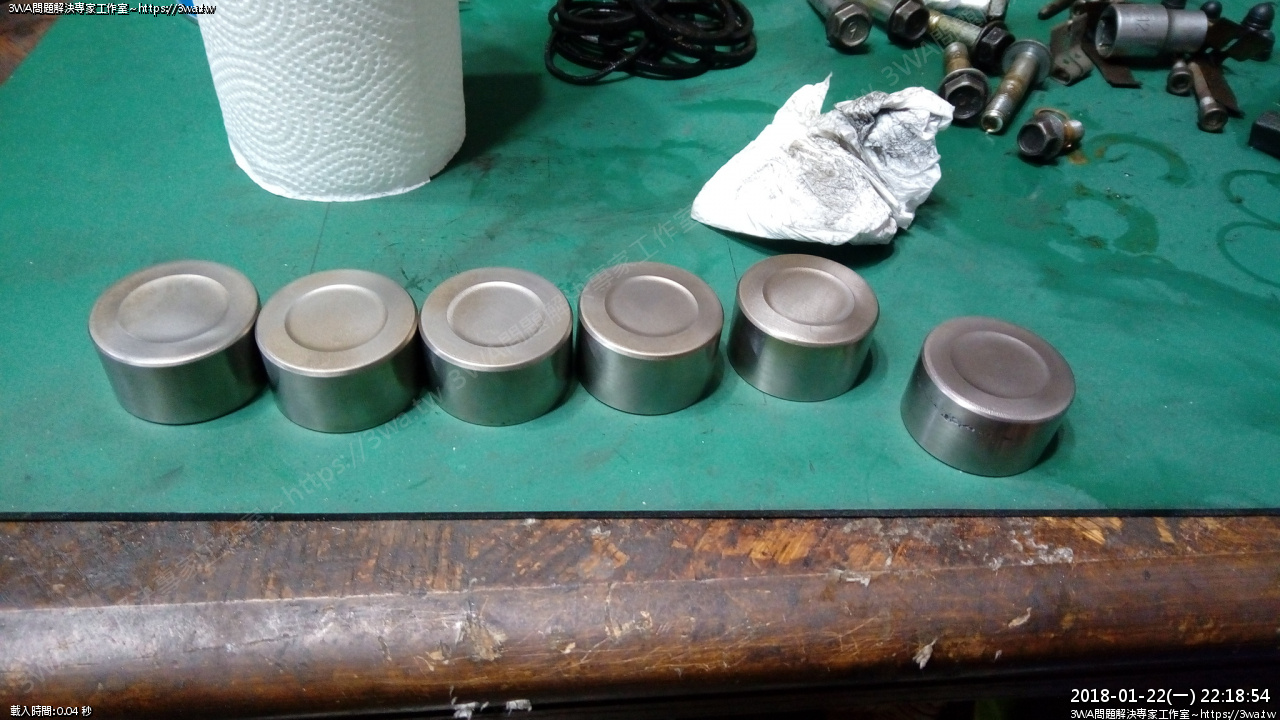

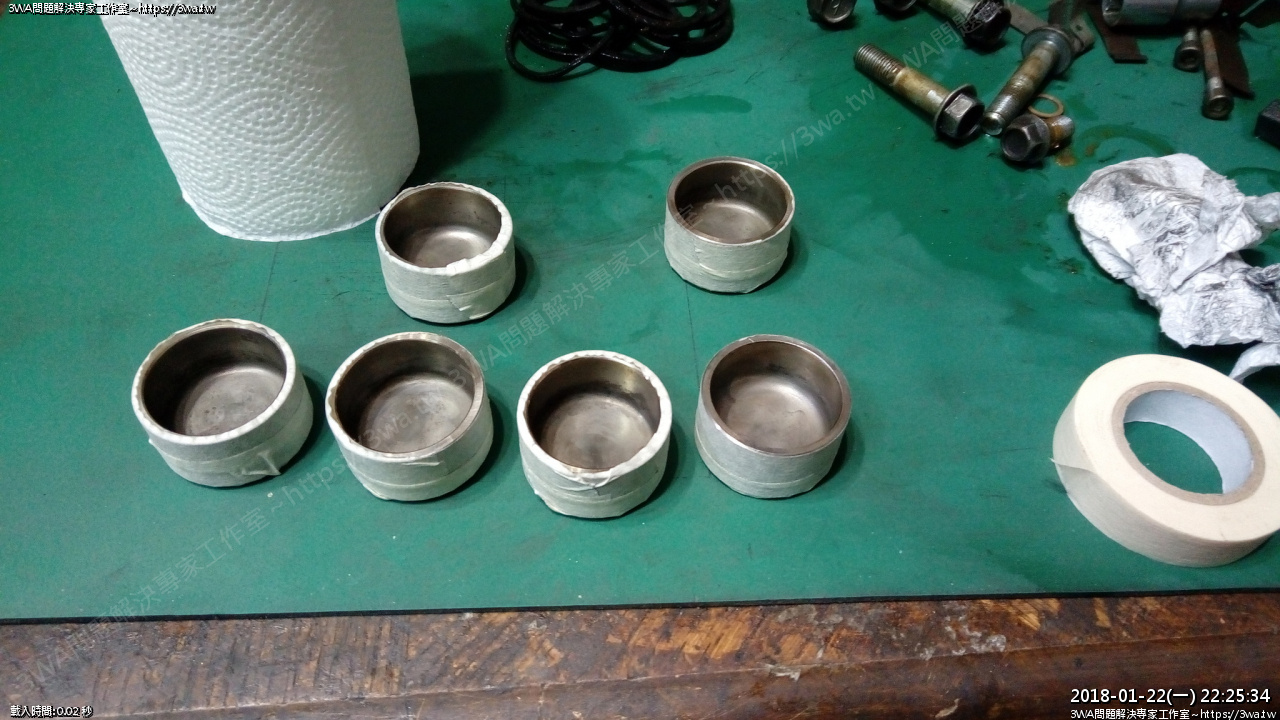

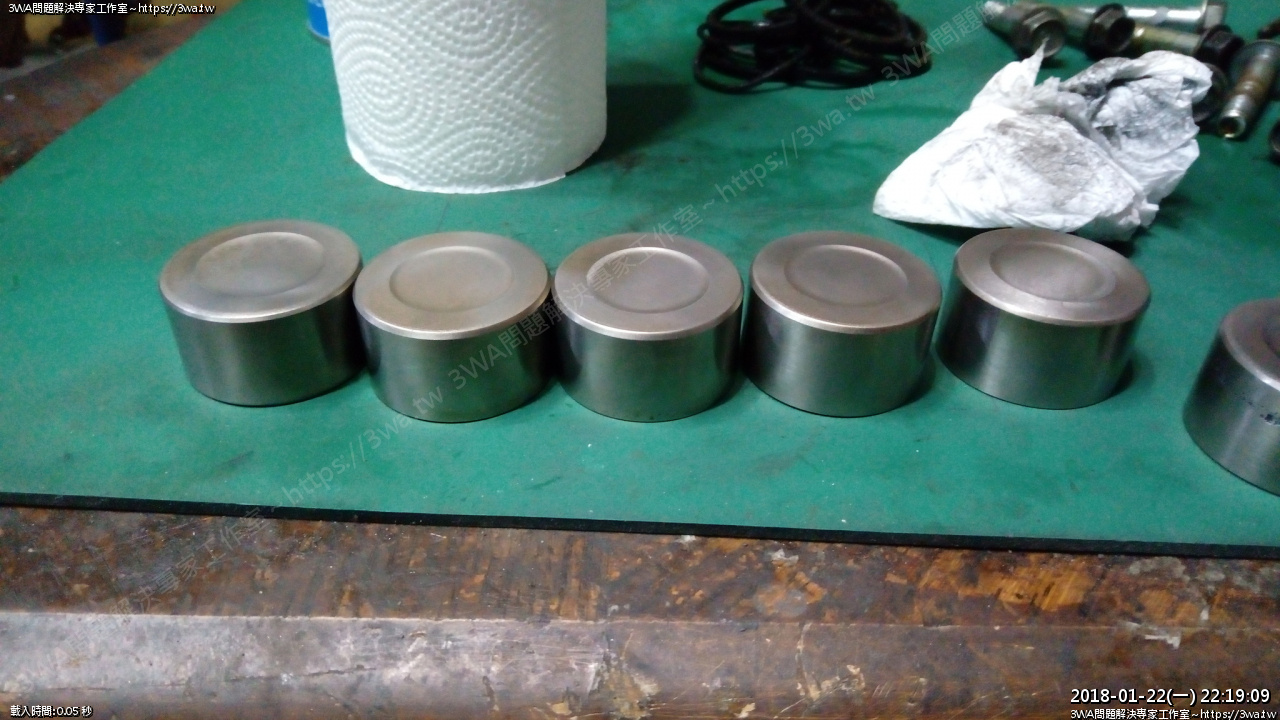

這五個都還不錯
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721334_32.jpg]()
這個有砂孔
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721336_34.jpg]()
有點令人擔心呢
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721336_35.jpg]()
感覺不太行,之後再跟車主問看看要怎處理
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721337_36.jpg]()
活塞先這樣
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721337_37.jpg]()

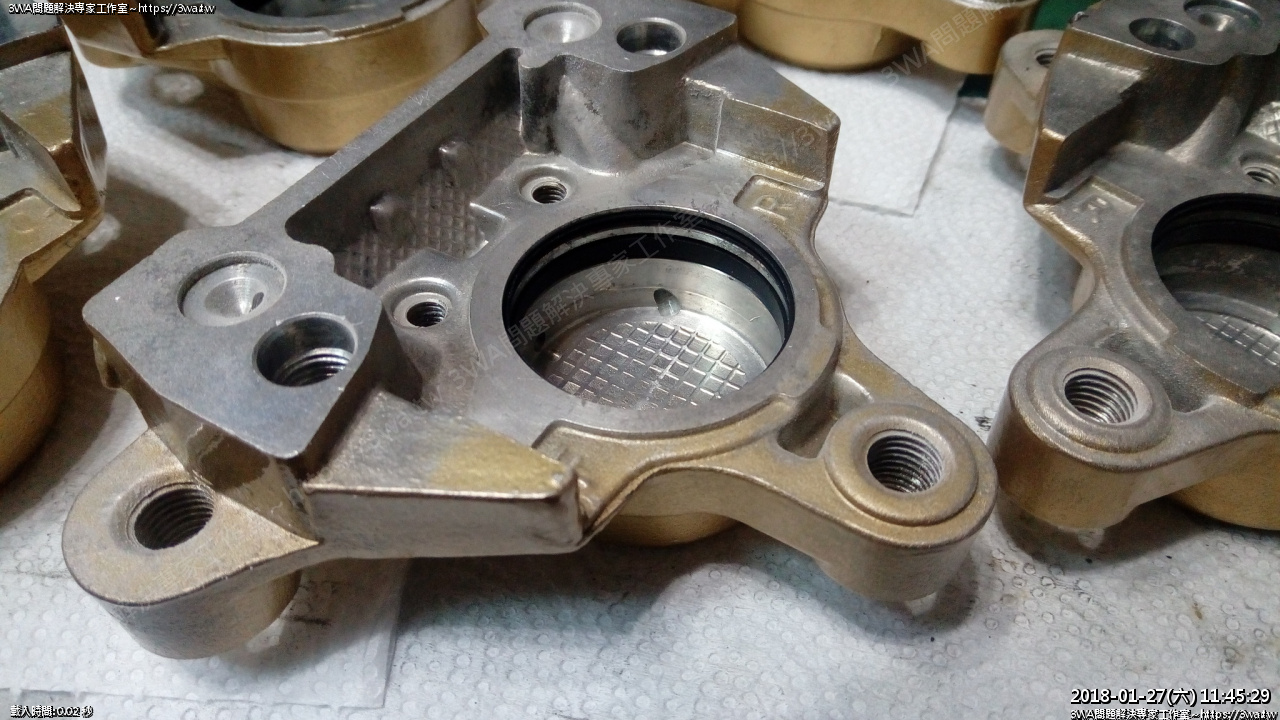

內部清潔
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721338_38.jpg]()

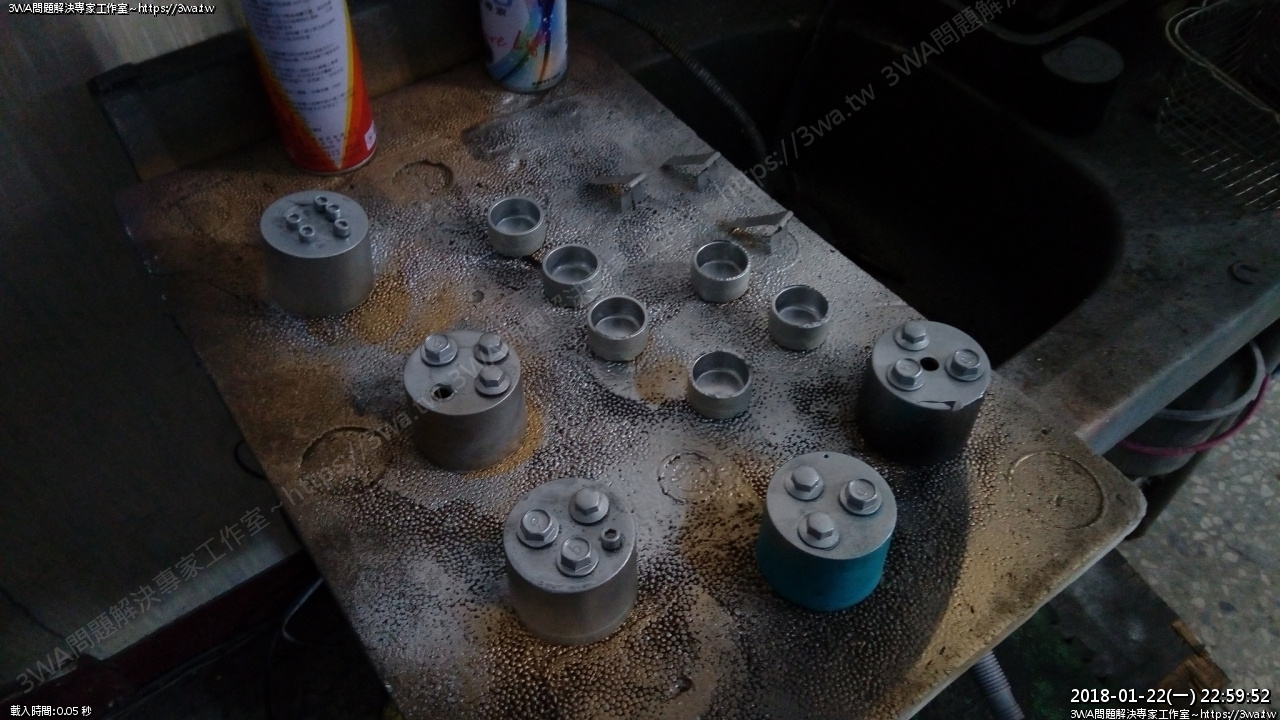

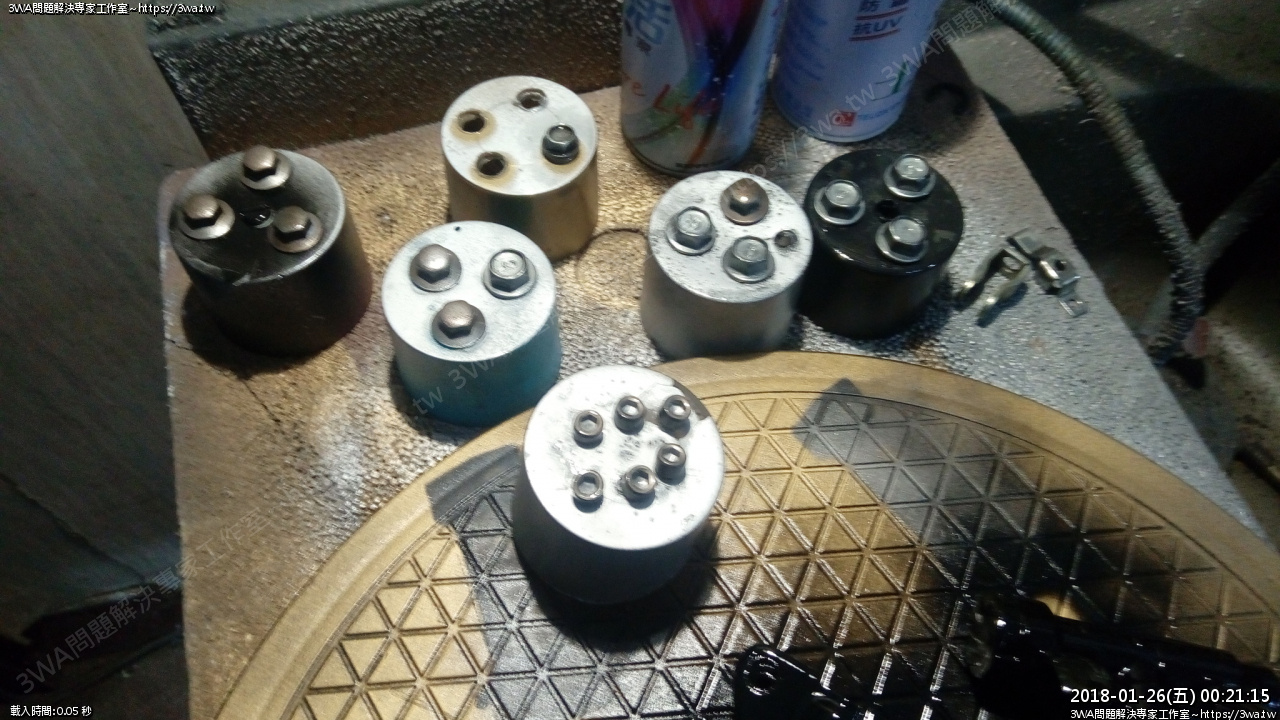

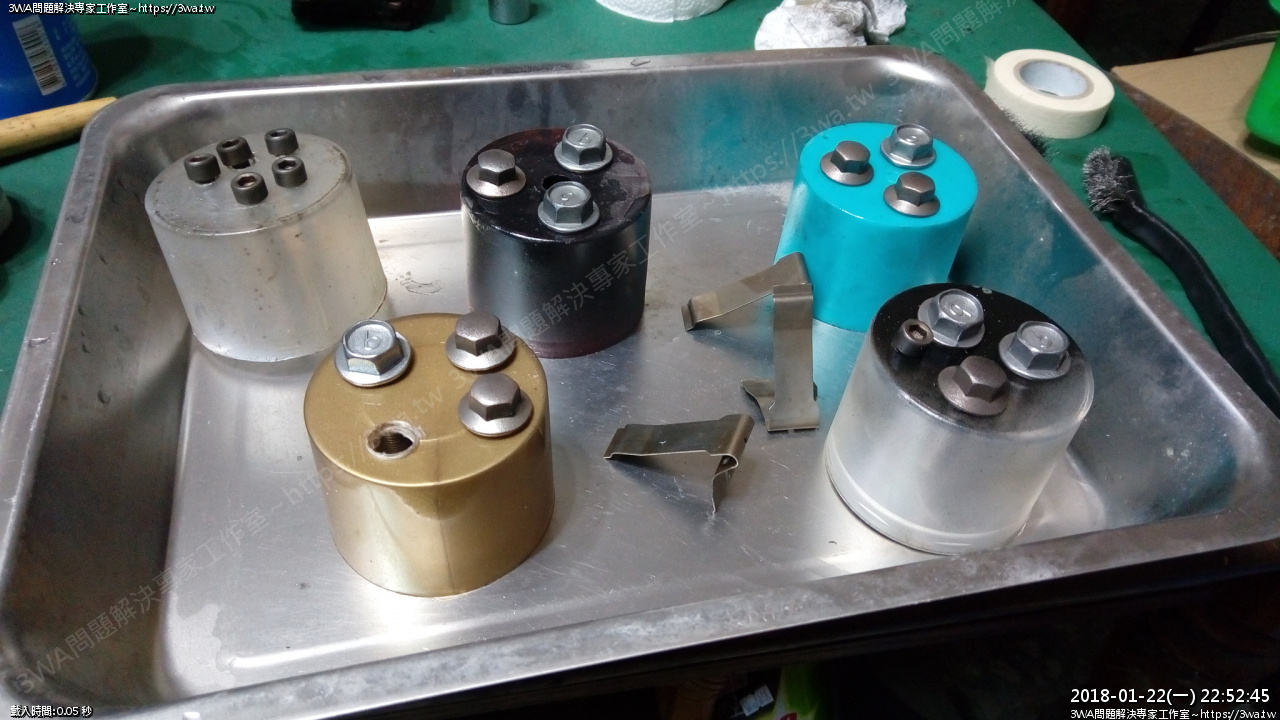

包一下,上個漆
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721339_39.jpg]()

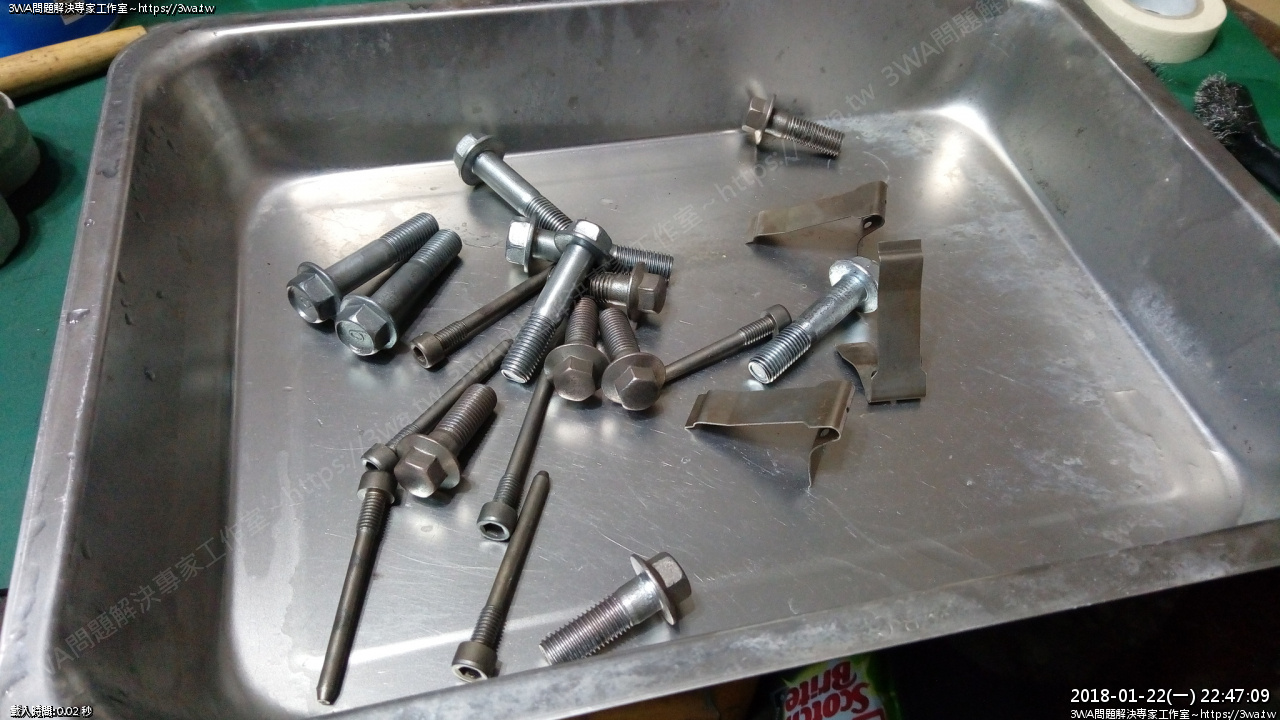

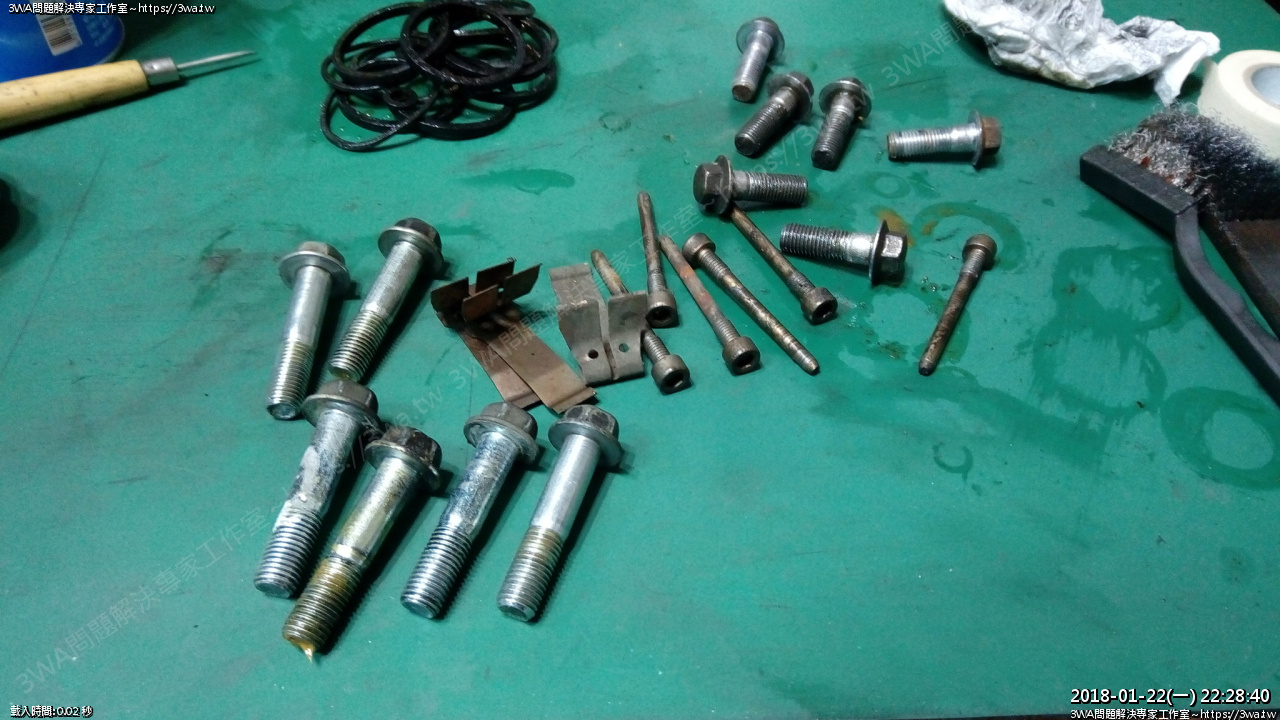

螺絲
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721339_40.jpg]()
好了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721340_42.jpg]()
把銹刷掉,但還是沒有亮度,霧黑霧黑
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721341_43.jpg]()
上一層透明漆後覺得不是很好看
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721343_45.jpg]()
加一點銀色
今天先這樣
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721344_47.jpg]()
01/23,調金油跟硬化劑
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721344_48.jpg]()

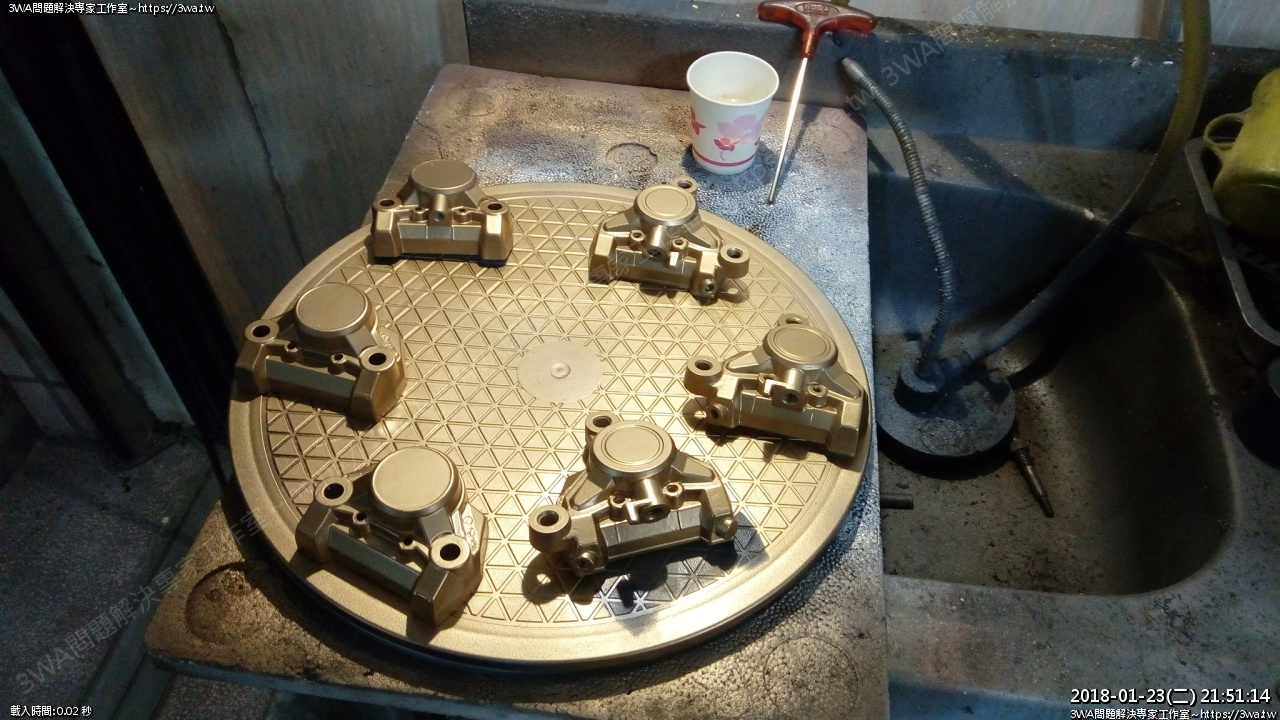

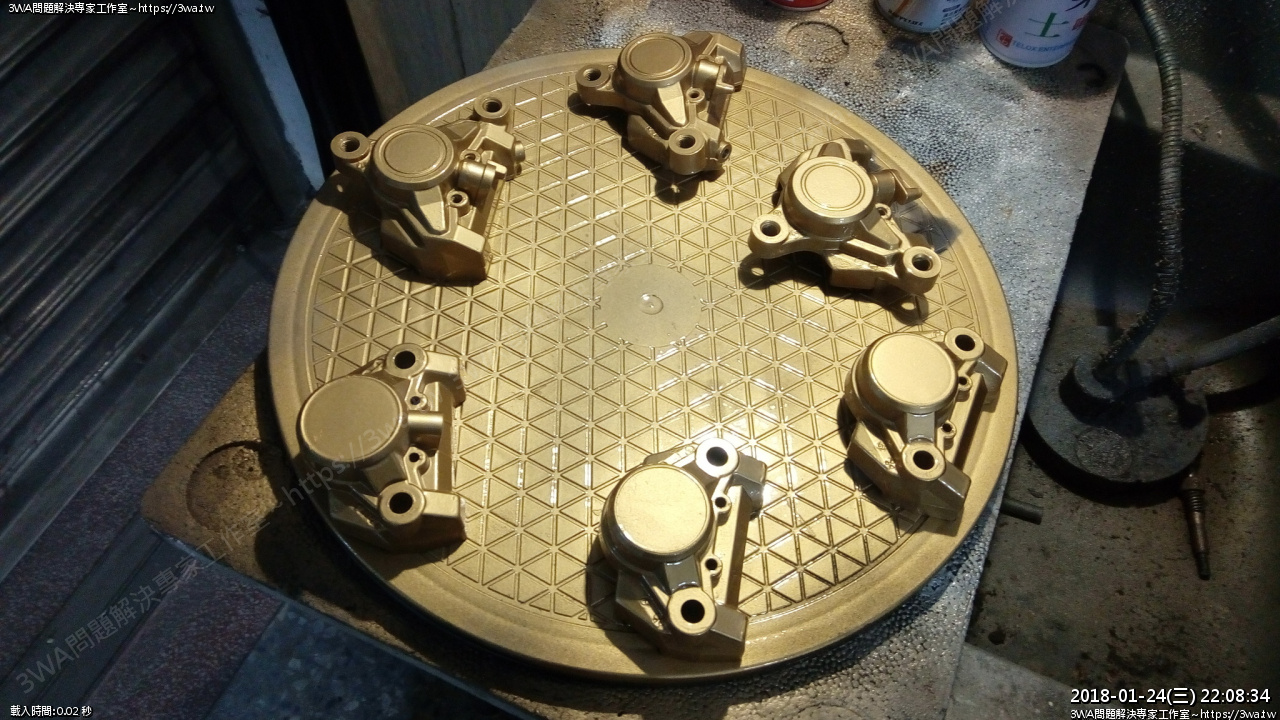

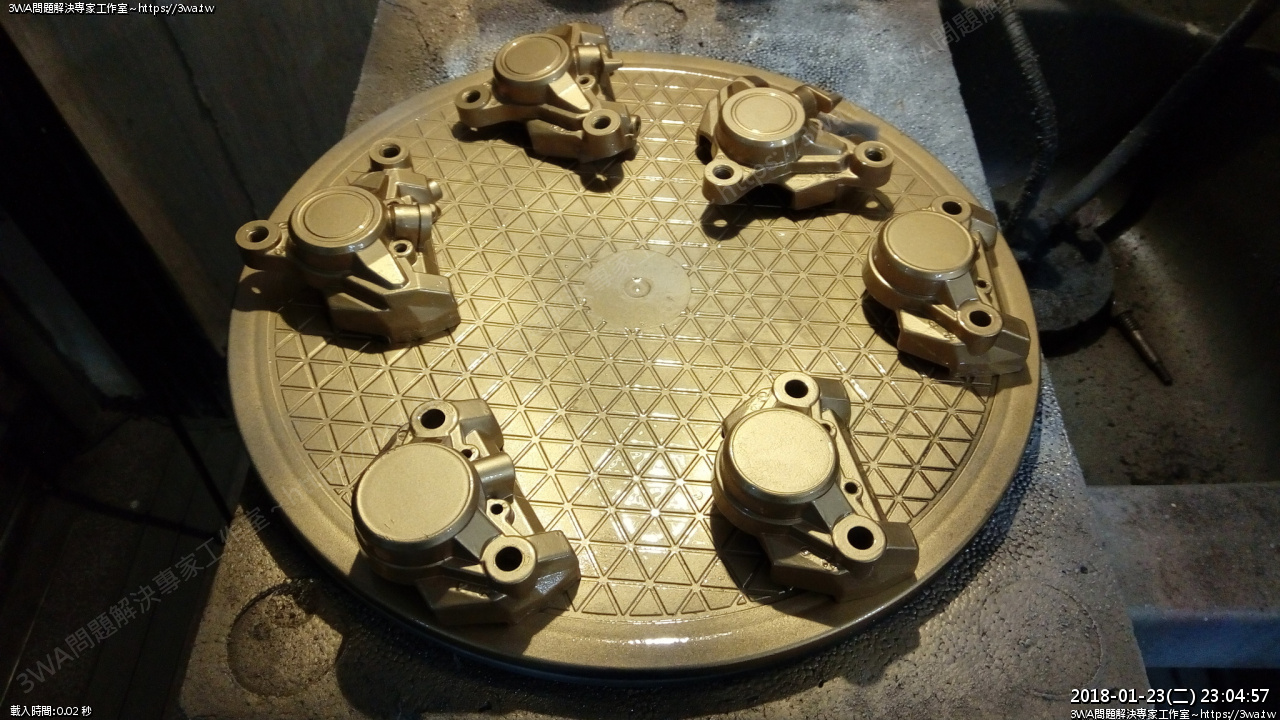

準備上金油
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721345_49.jpg]()
掃第一道
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721346_50.jpg]()
不錯
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516721346_51.jpg]()

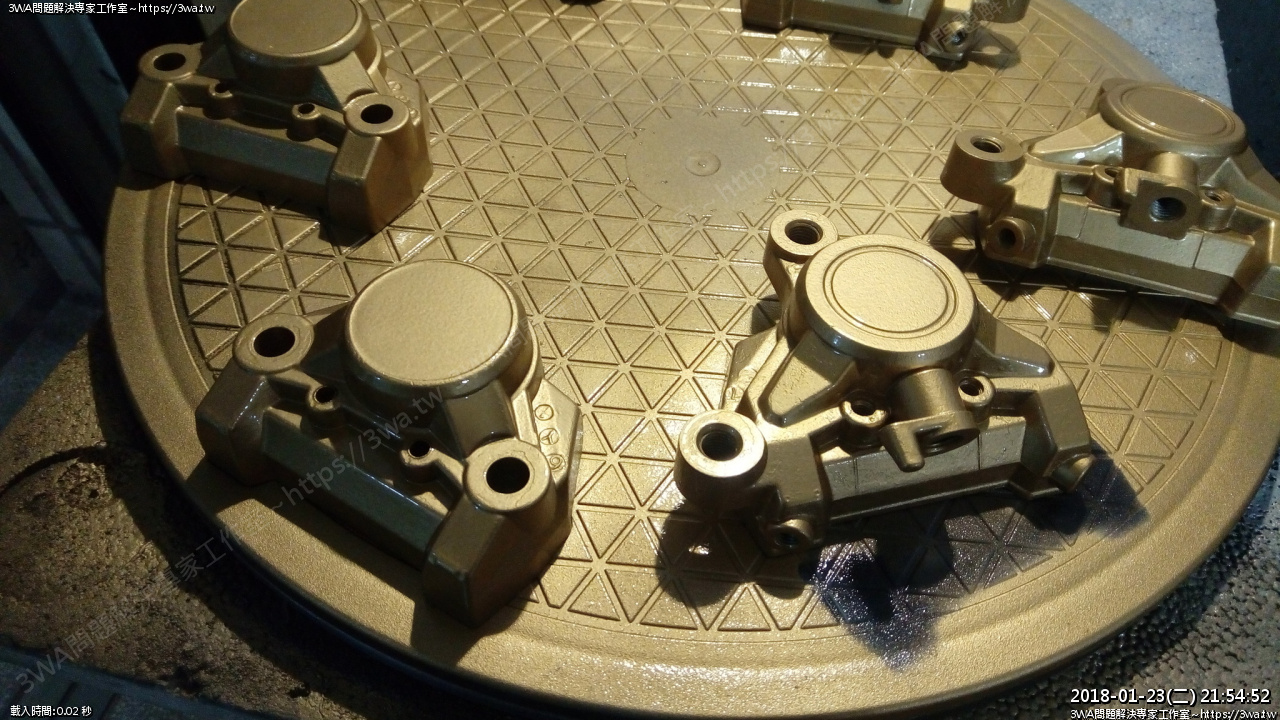

掃第二道,一直轉圈圈
OK,先這樣,等乾再處理,明兒處理總幫
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809413.jpg]()

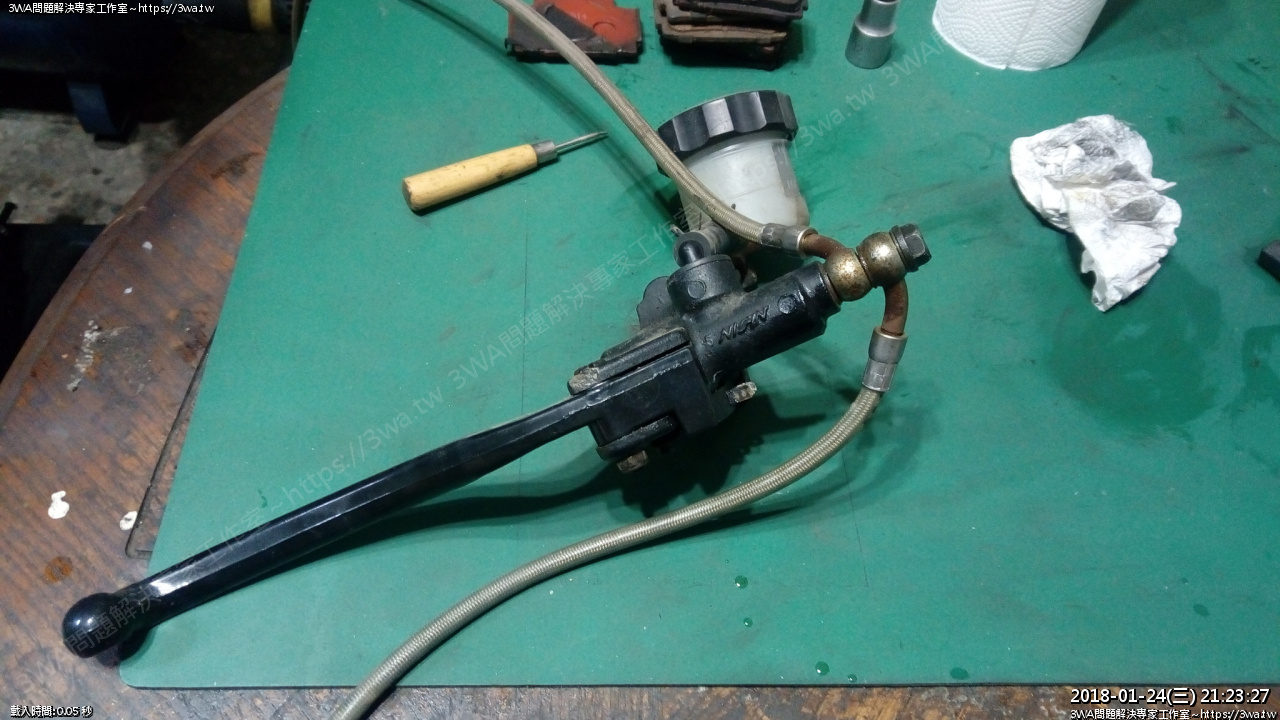

隔天下班,來整理總封
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809416.jpg]()

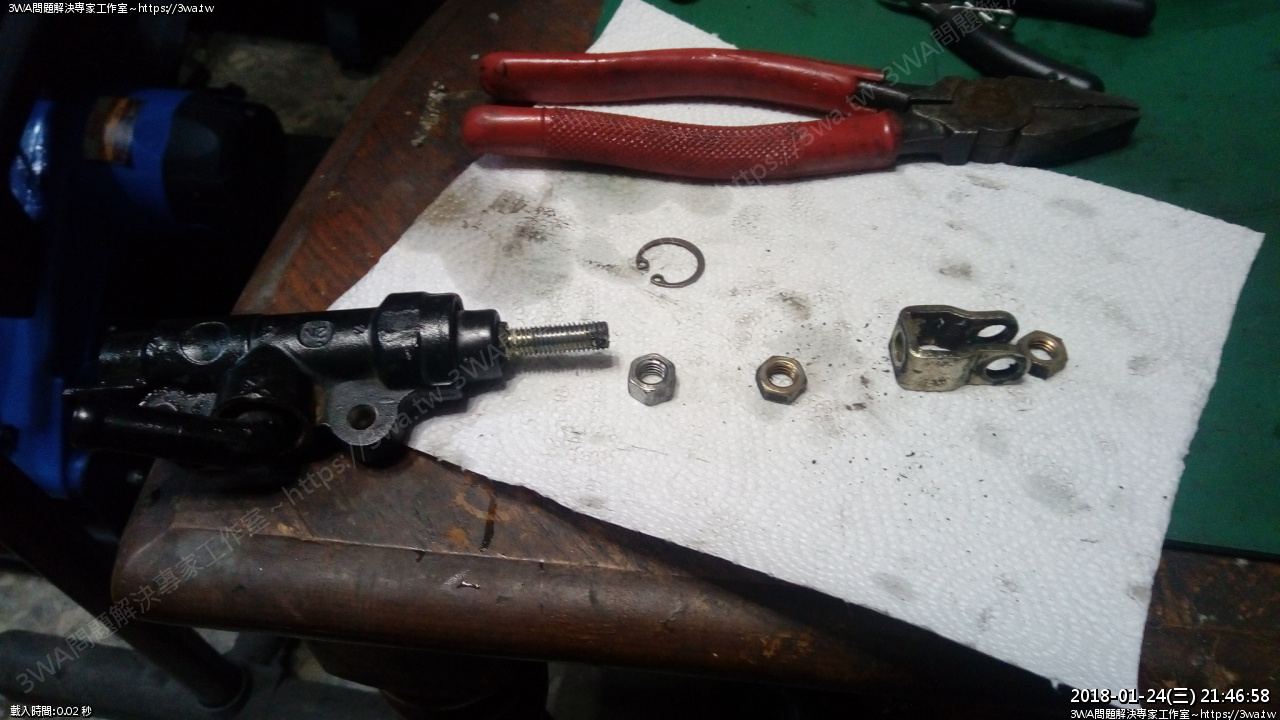

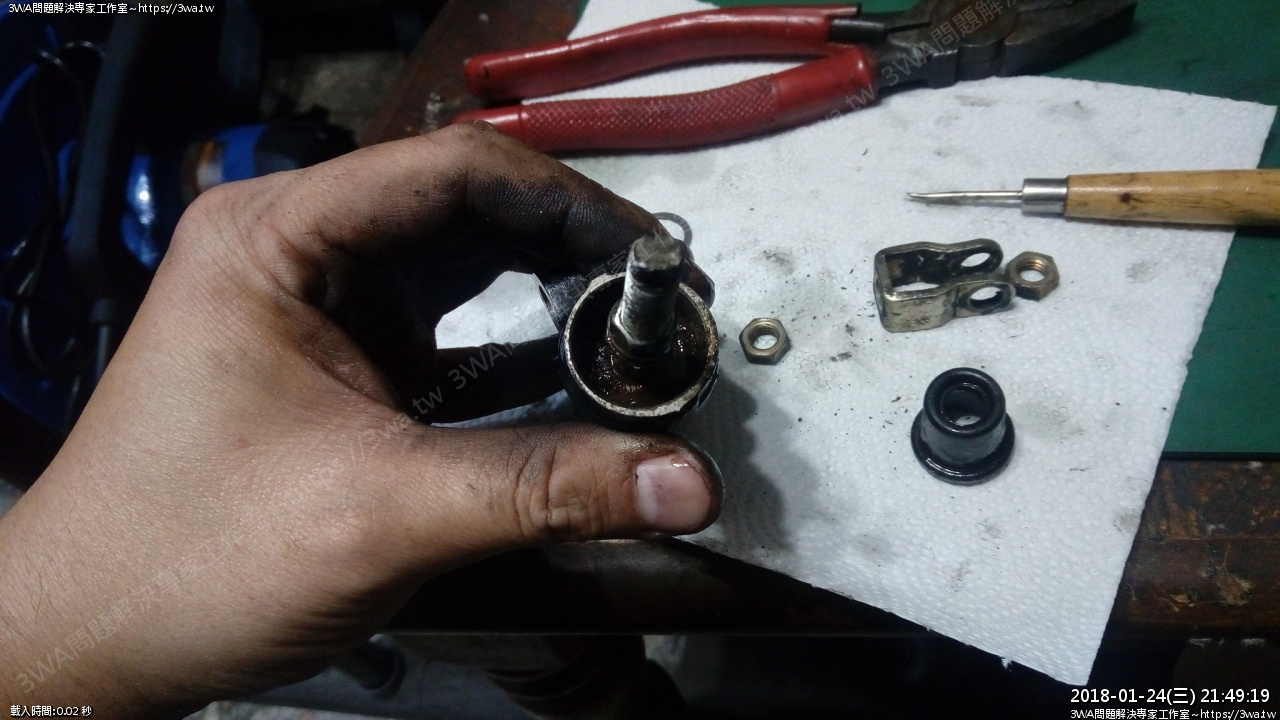

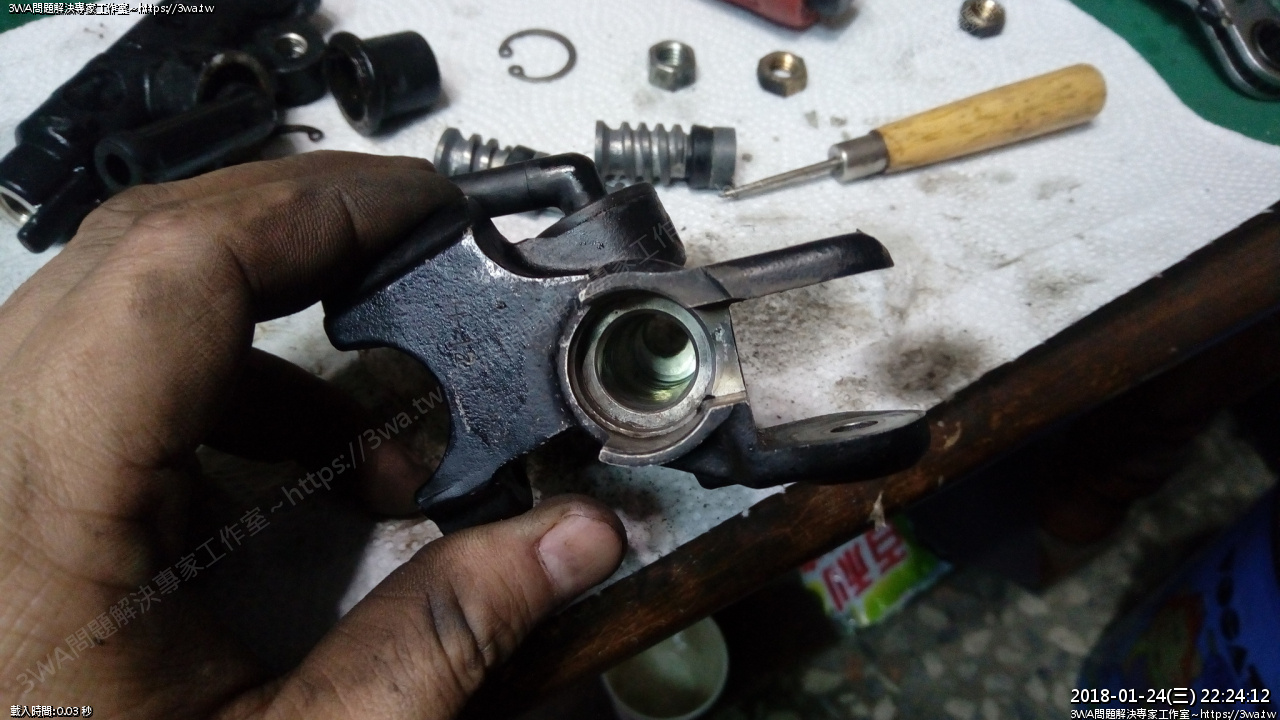

分解,解下防塵套,但裡面的活塞卡住了,回不來呢
以後千萬別用那種很奇怪的牛油潤滑了,都卡著
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809423.jpg]()
卡在最裡面
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809426.jpg]()
先把前總幫拿去超音波抖看看,來拆後總幫
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809430.jpg]()

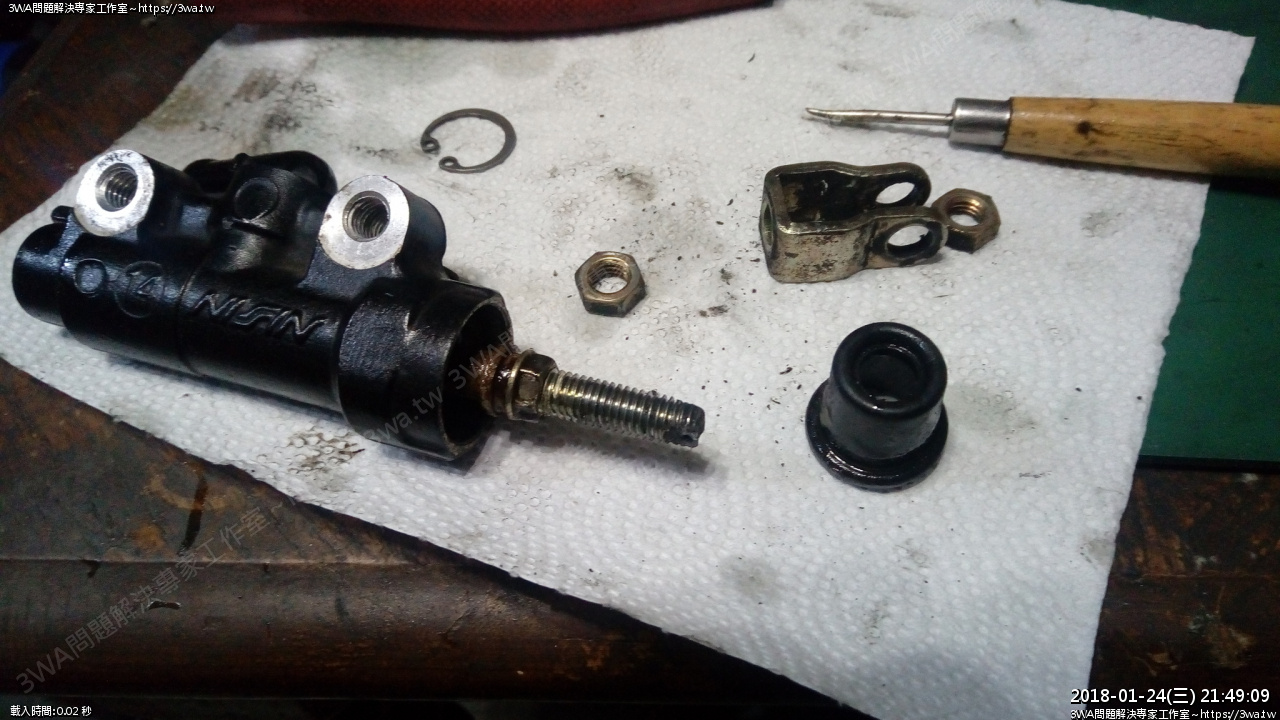

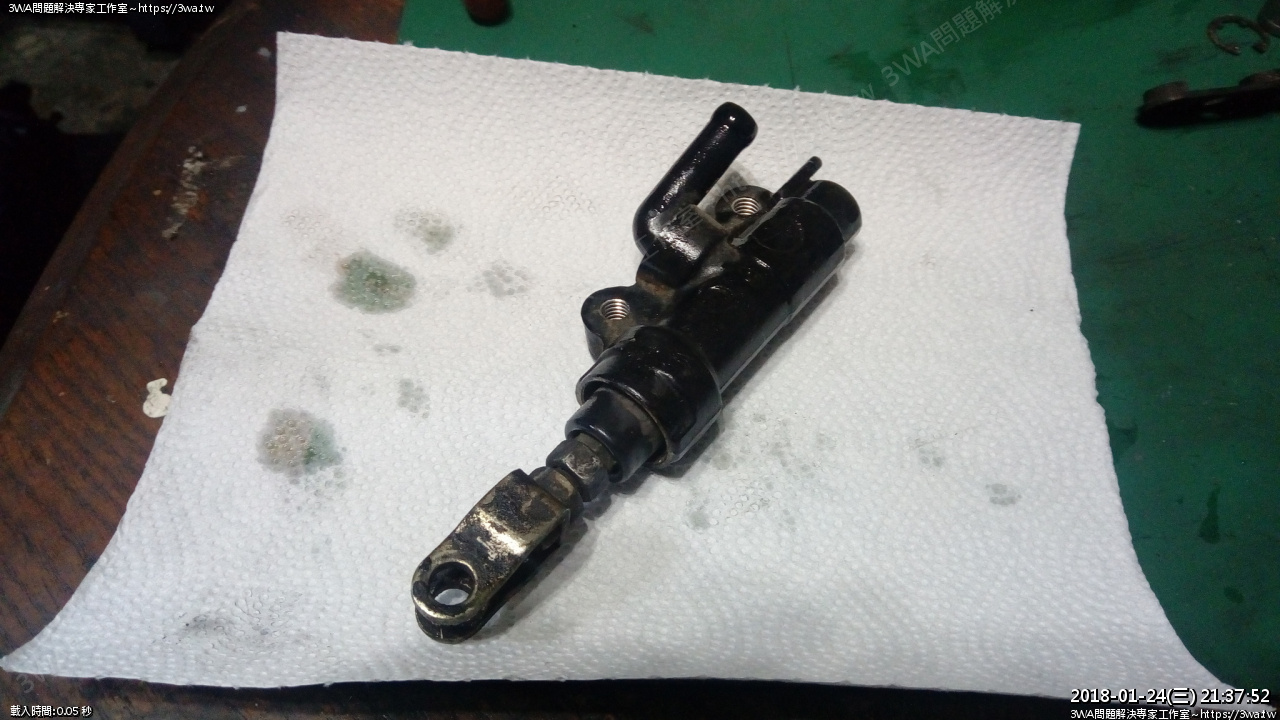

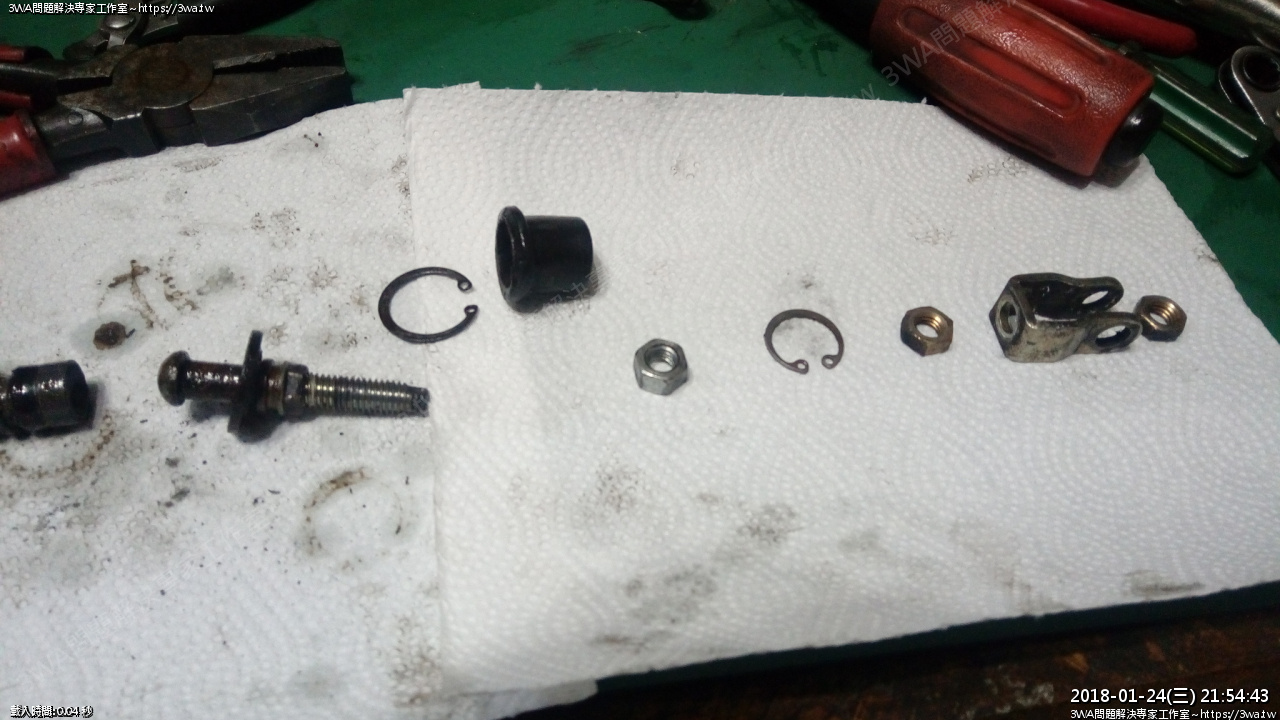

底部分解
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809434.jpg]()

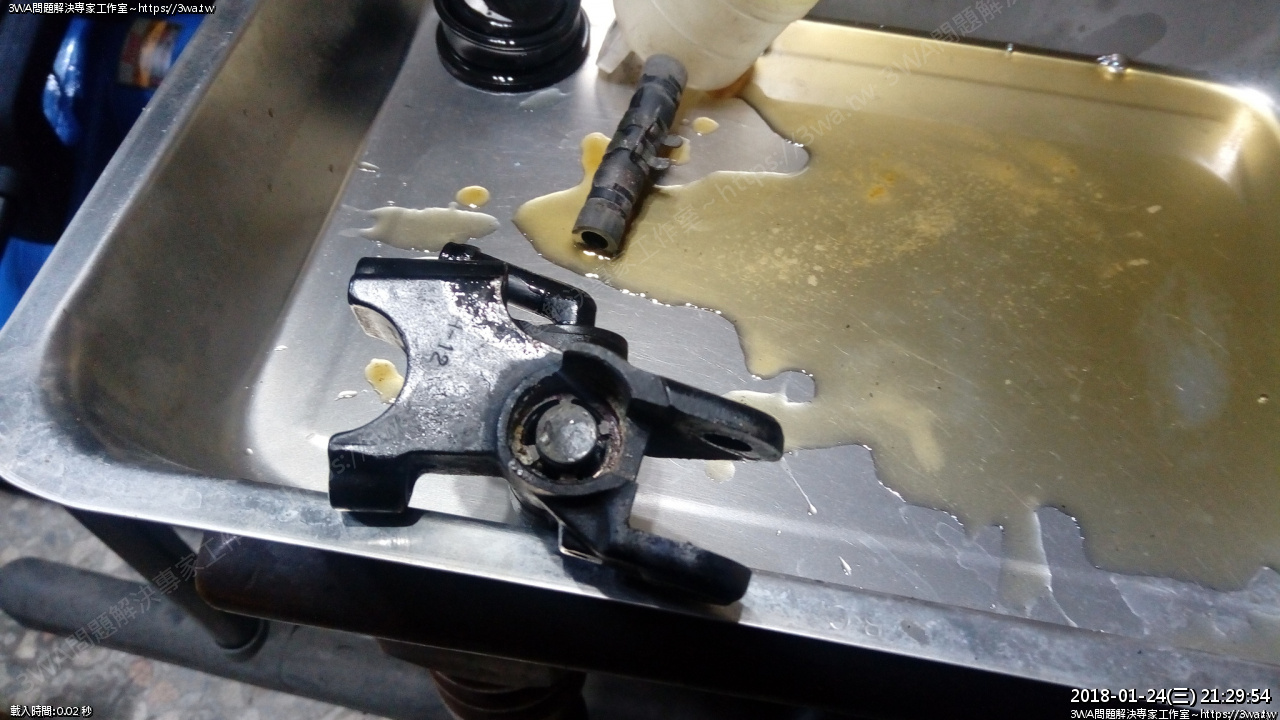

取下防塵套,玩這麼久FZR好像比較少人會分解後總幫
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809437.jpg]()

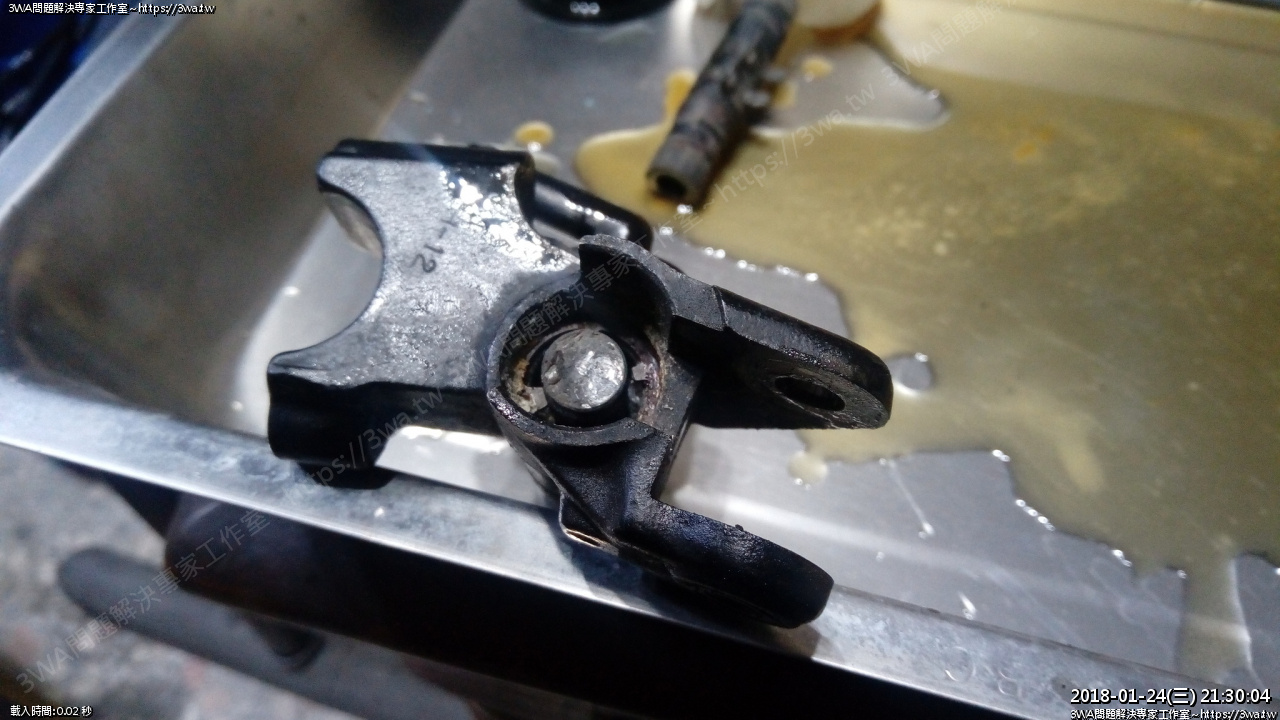

裡面的C環泡在銹水裡
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809441.jpg]()

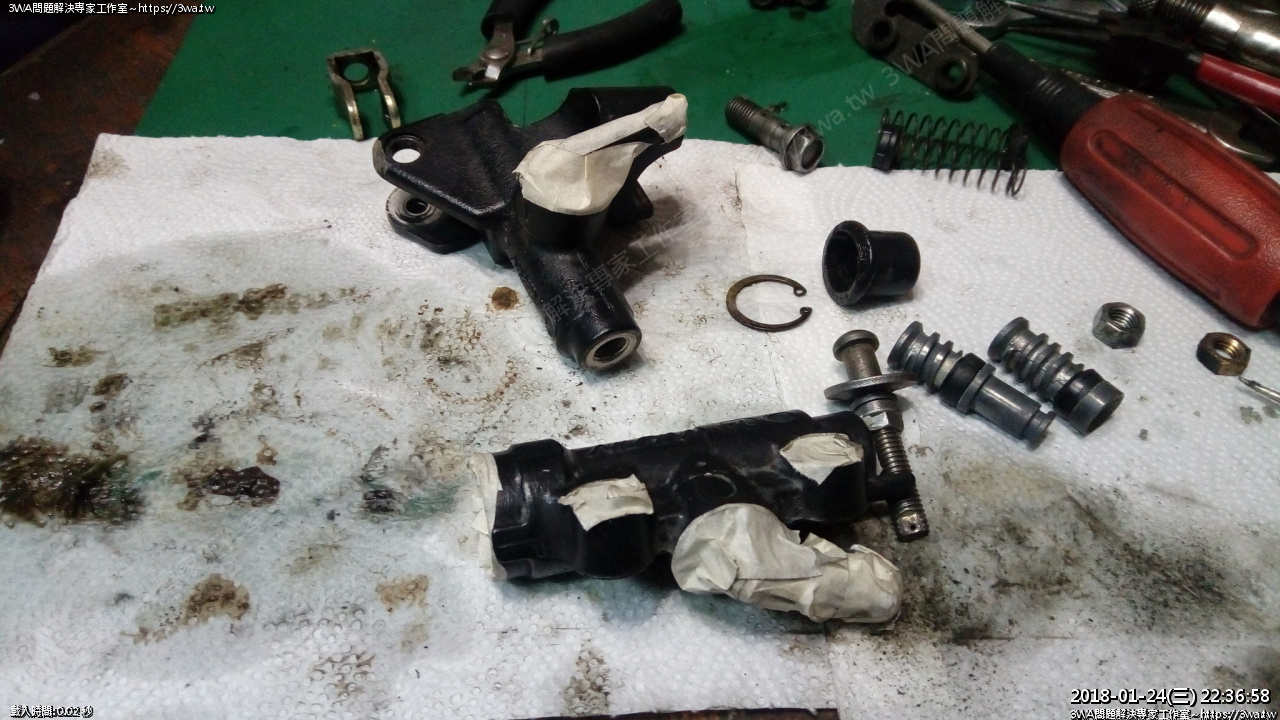

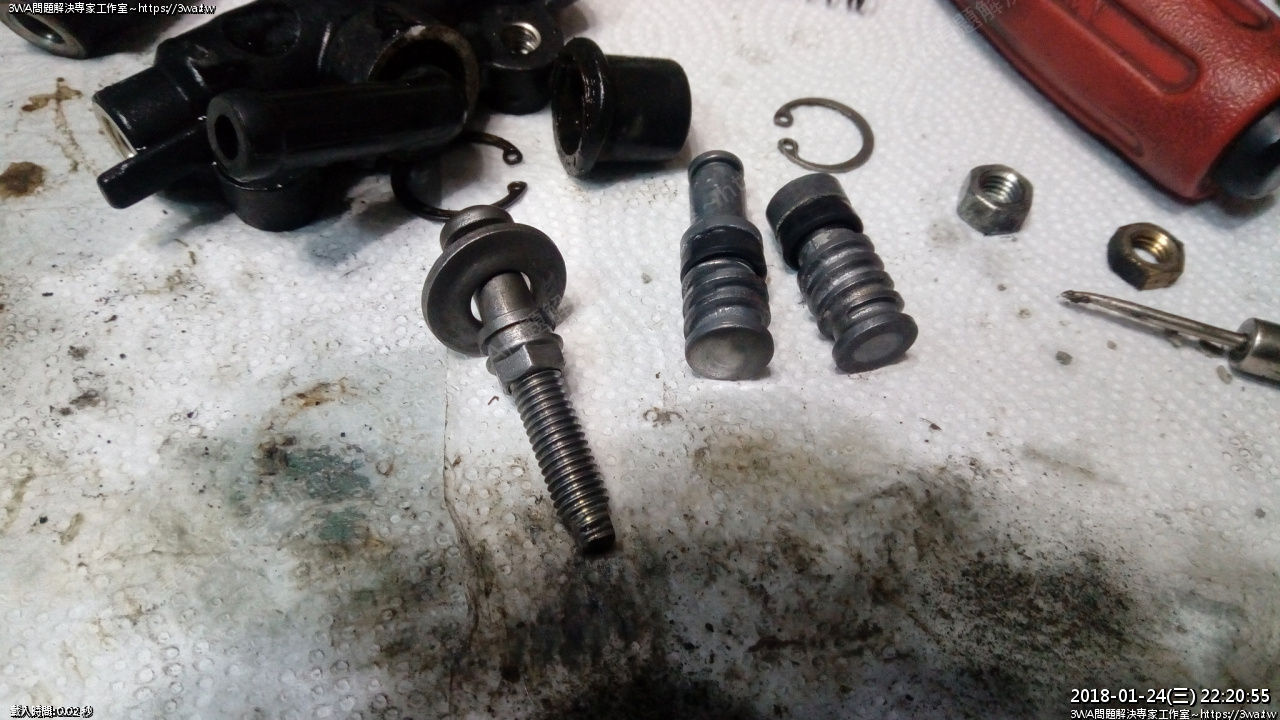

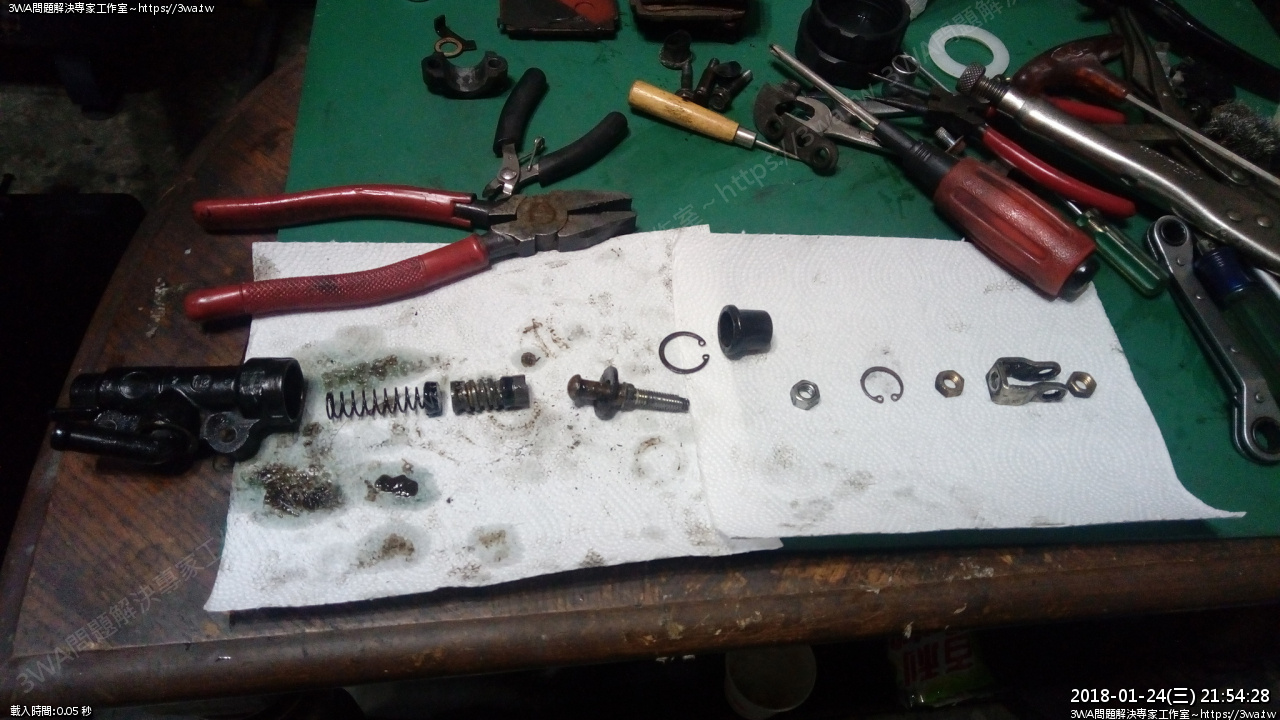

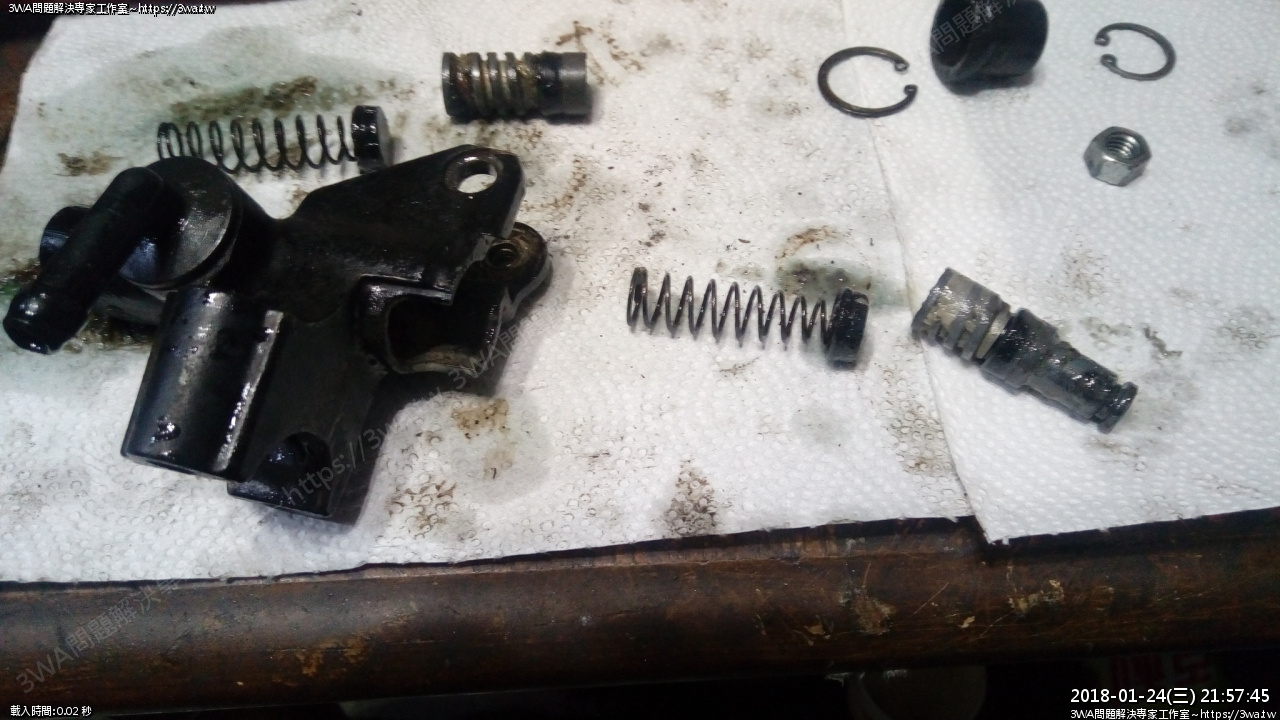

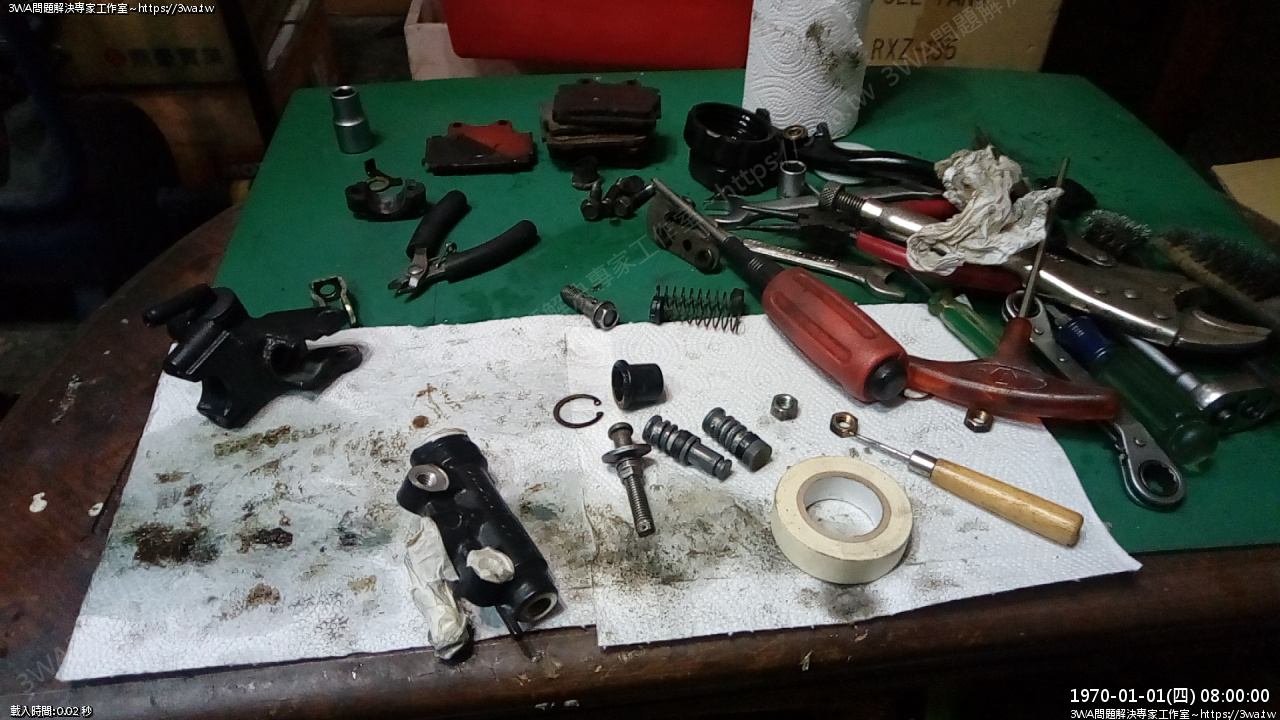

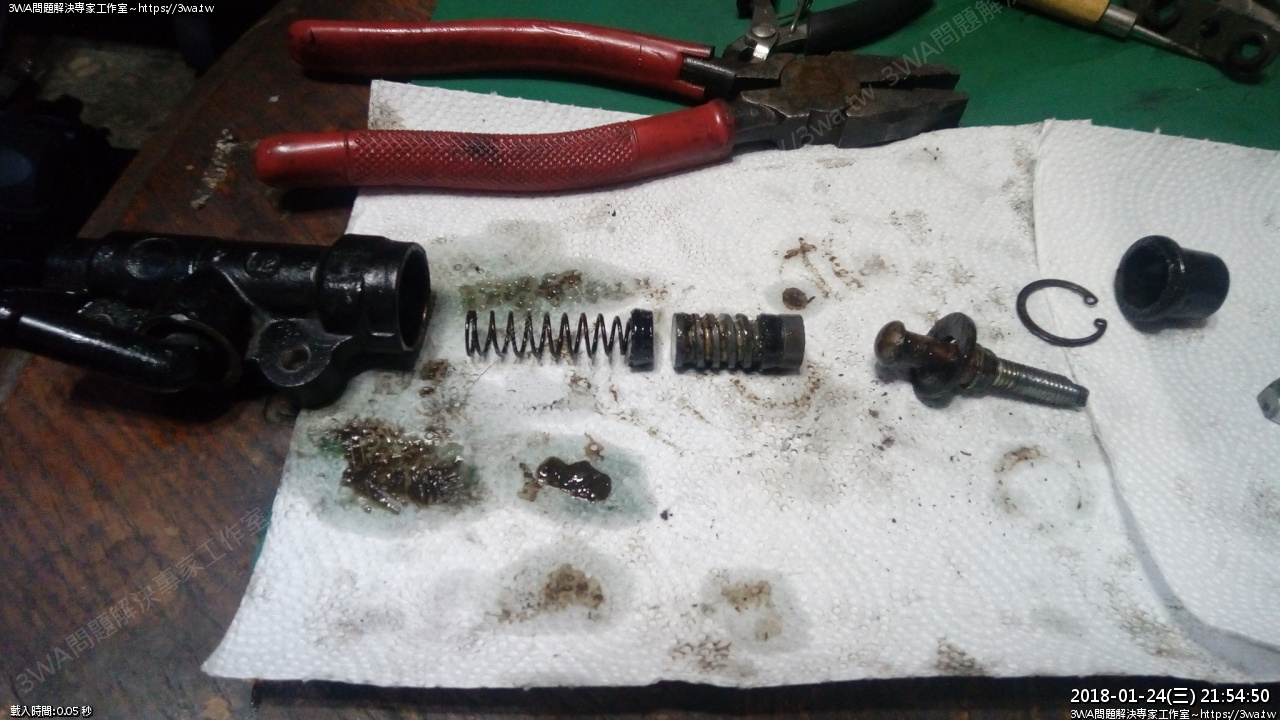

解下C環,把總幫都拖出來,稍排一下順序比較不會忘記
右邊那個C環是側邊的,解下後仍發現不要去拆他比較好,那個地方不需要分解
用風槍吹就會很乾淨,側邊的進油道很大,不會塞的
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809451.jpg]()
側邊較小的這個C環以後維修可以不用拆解
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809457.jpg]()

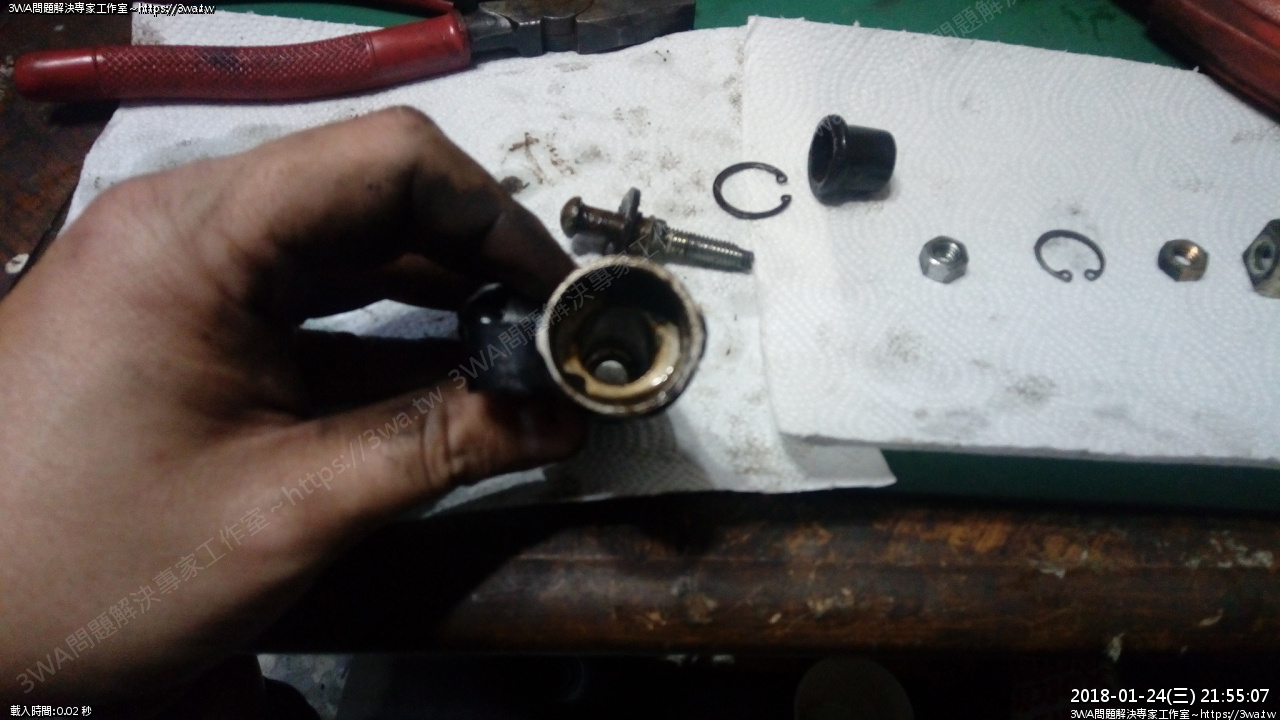

後總幫雖然可以運作,但仍挖出一堆泥
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809460.jpg]()
裡面就長這樣,空空的
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809467.jpg]()

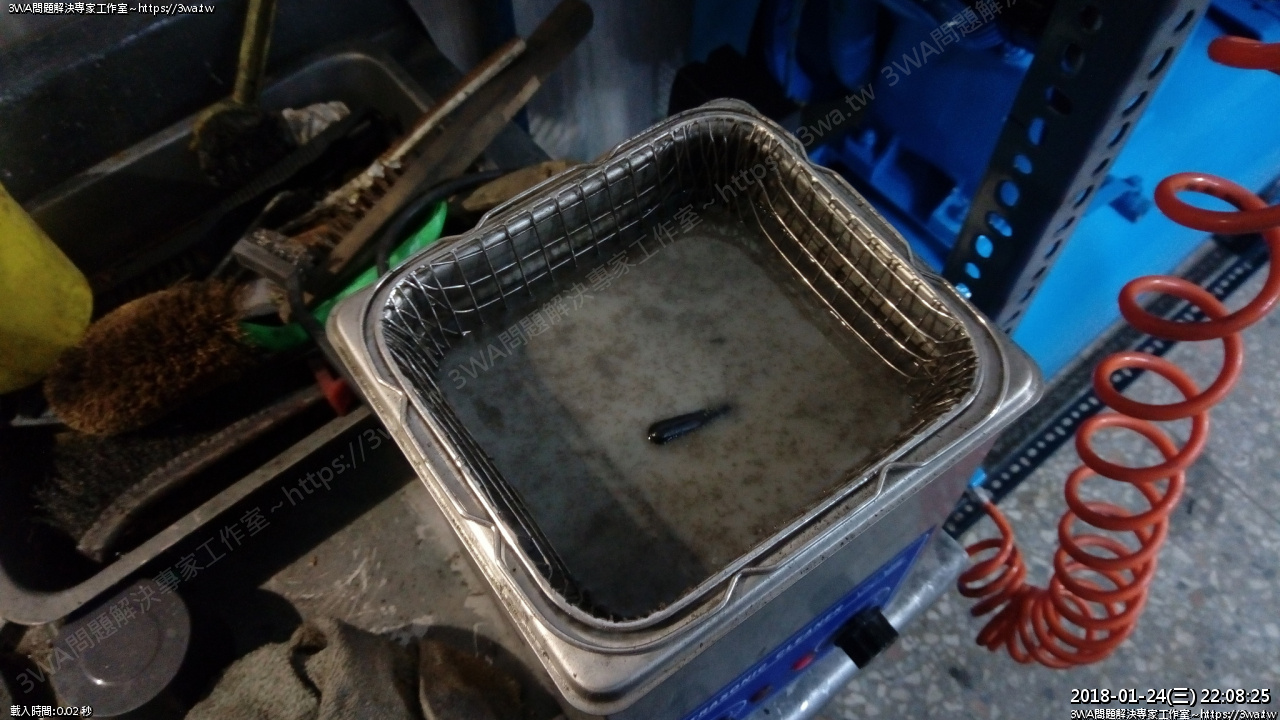

忽然遠處的超音波傳來呼一聲,果然前總幫彈出來啦~~~
卡超厚的,太嚇人啦
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809472.jpg]()

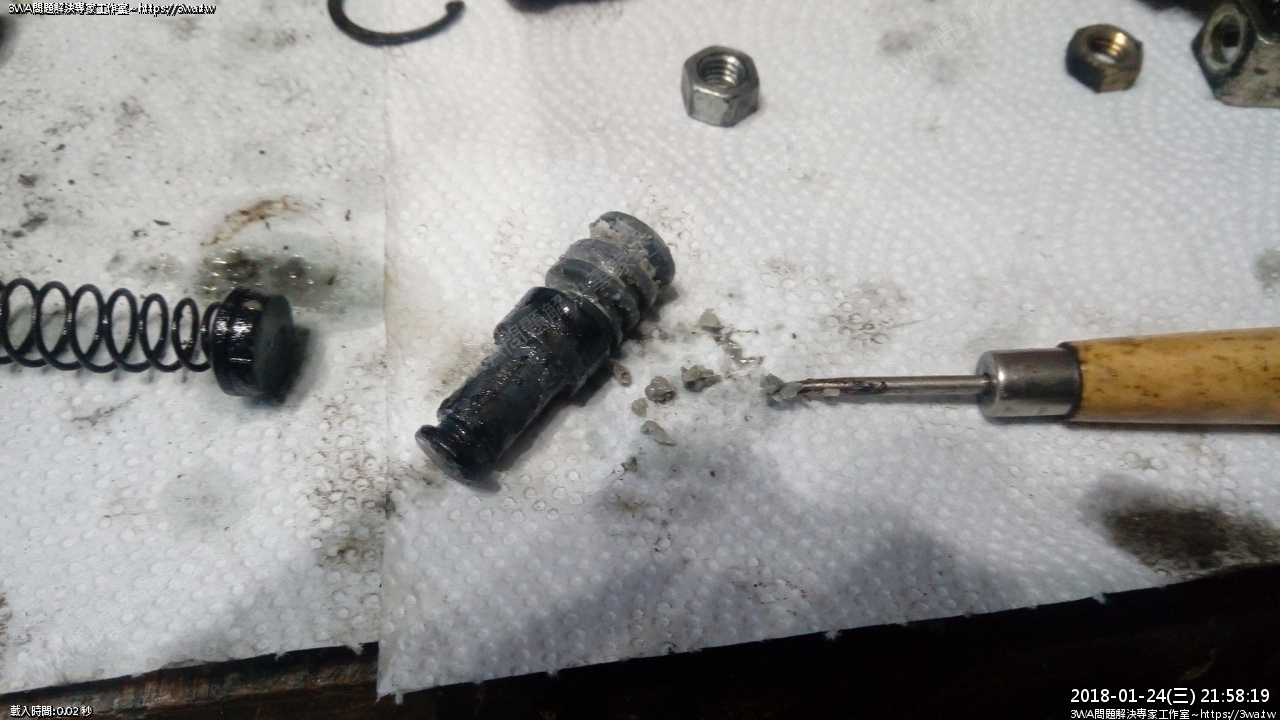

有夠厚的結晶物
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809476.jpg]()

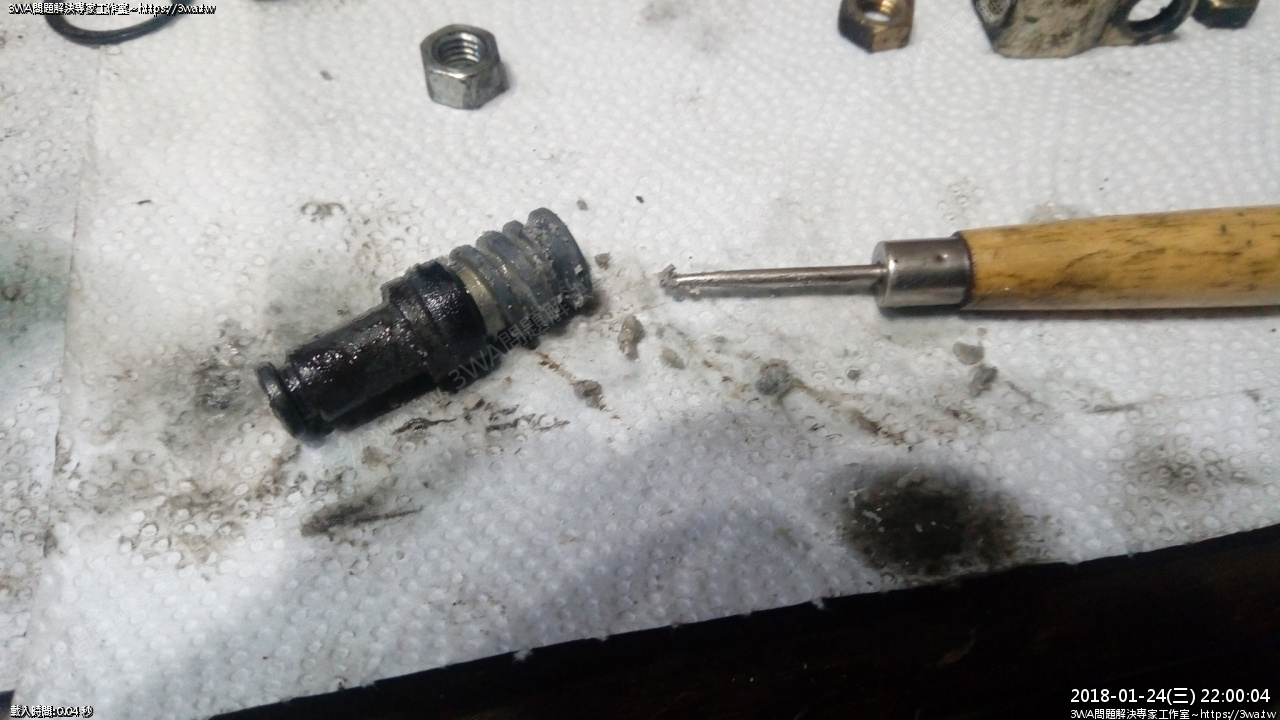

開始用扁鑽推,還有點硬呢,刮好久
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809478.jpg]()
繼續
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809481.jpg]()
後總幫也是滿髒的,一起刮
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809485.jpg]()

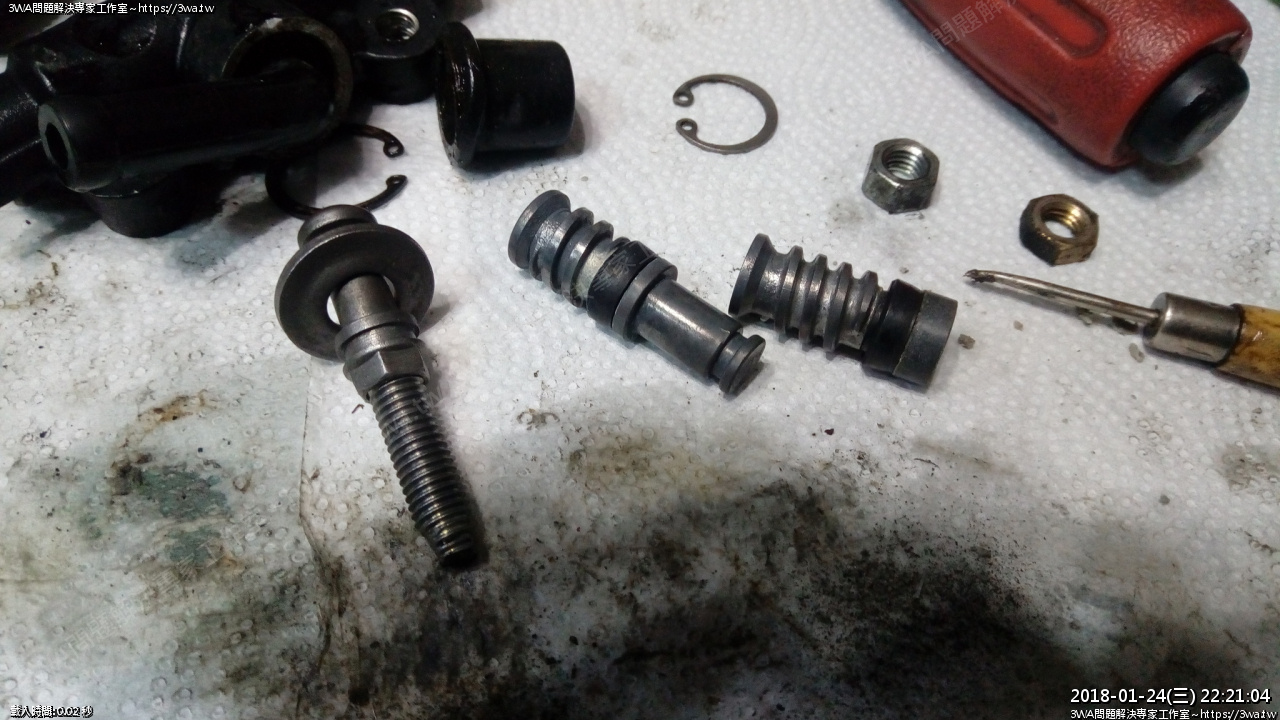

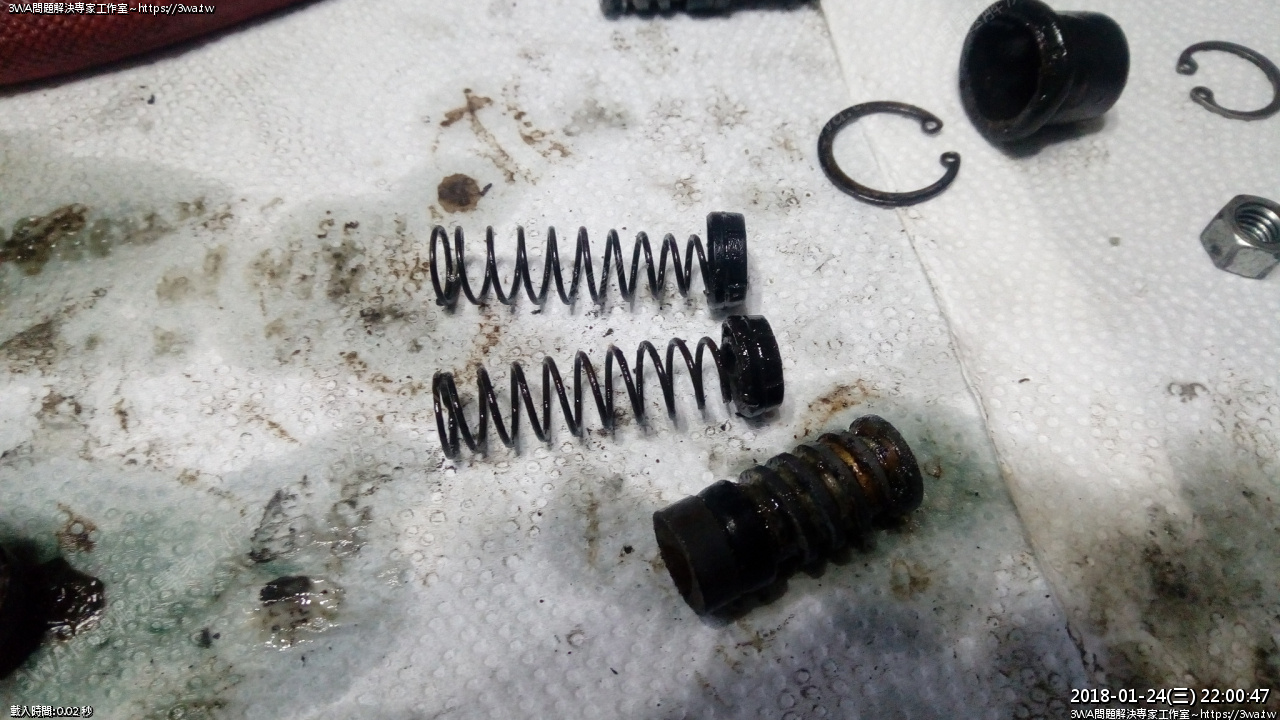

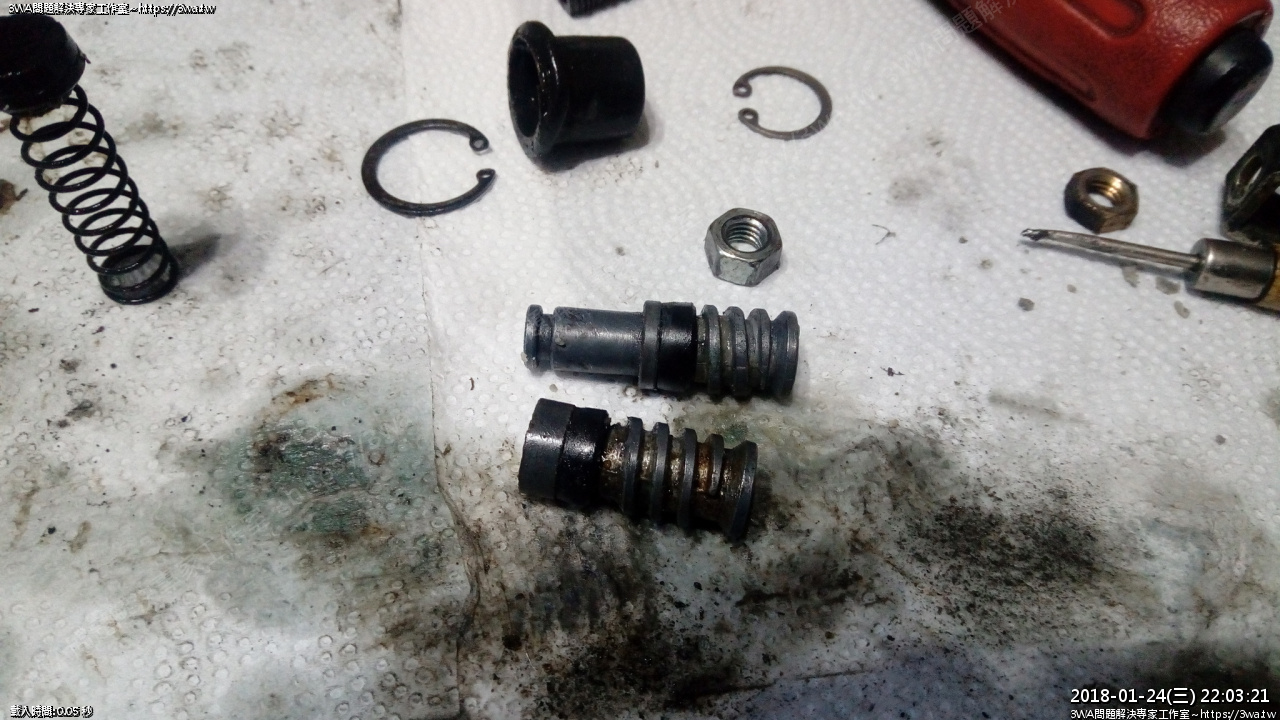

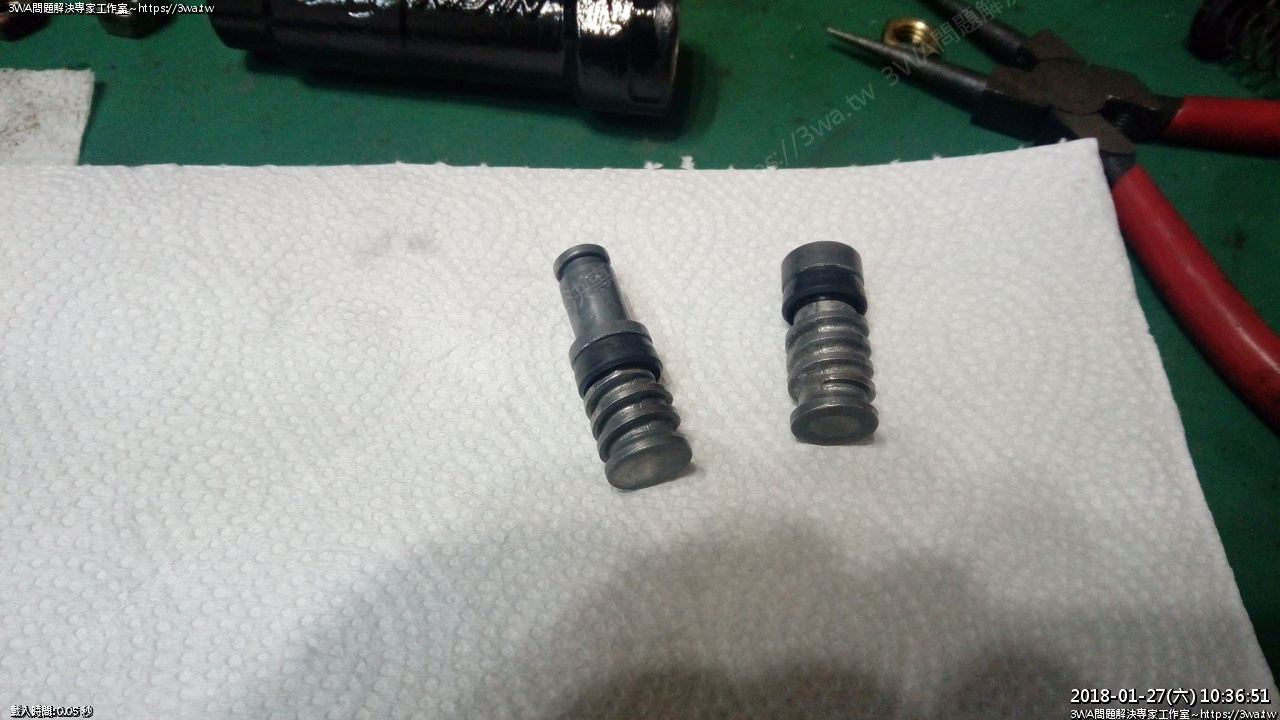

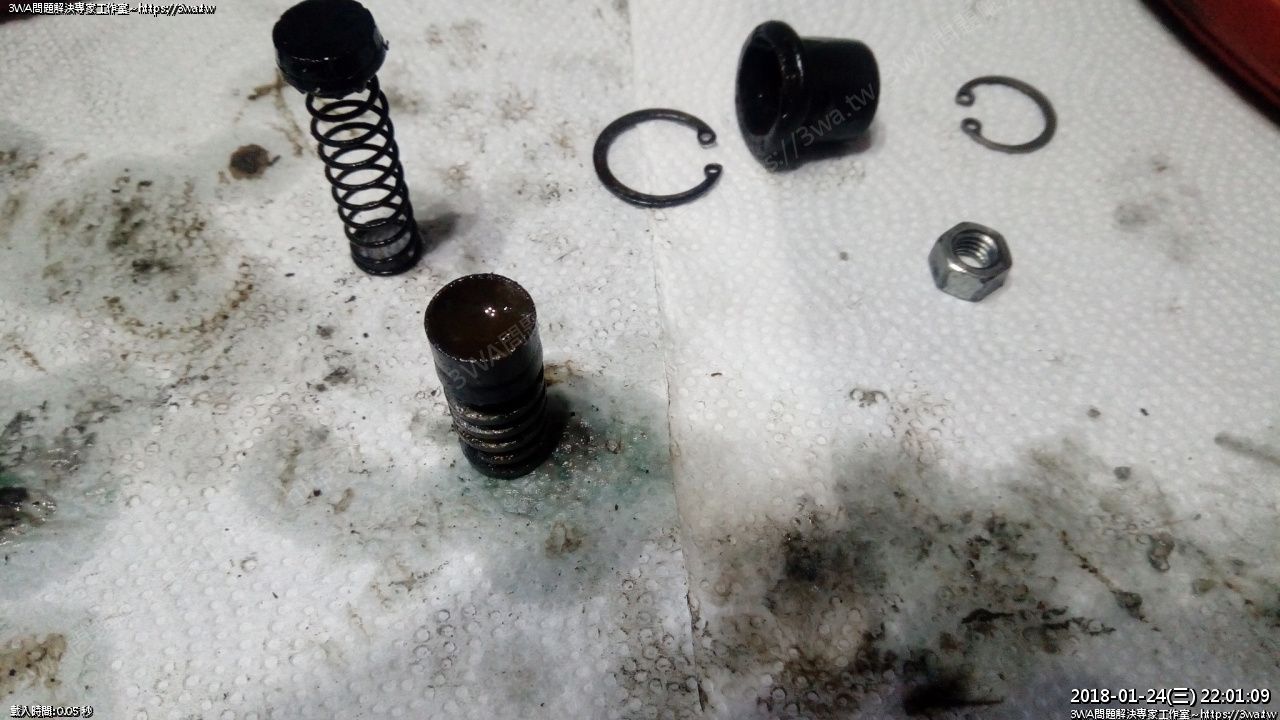

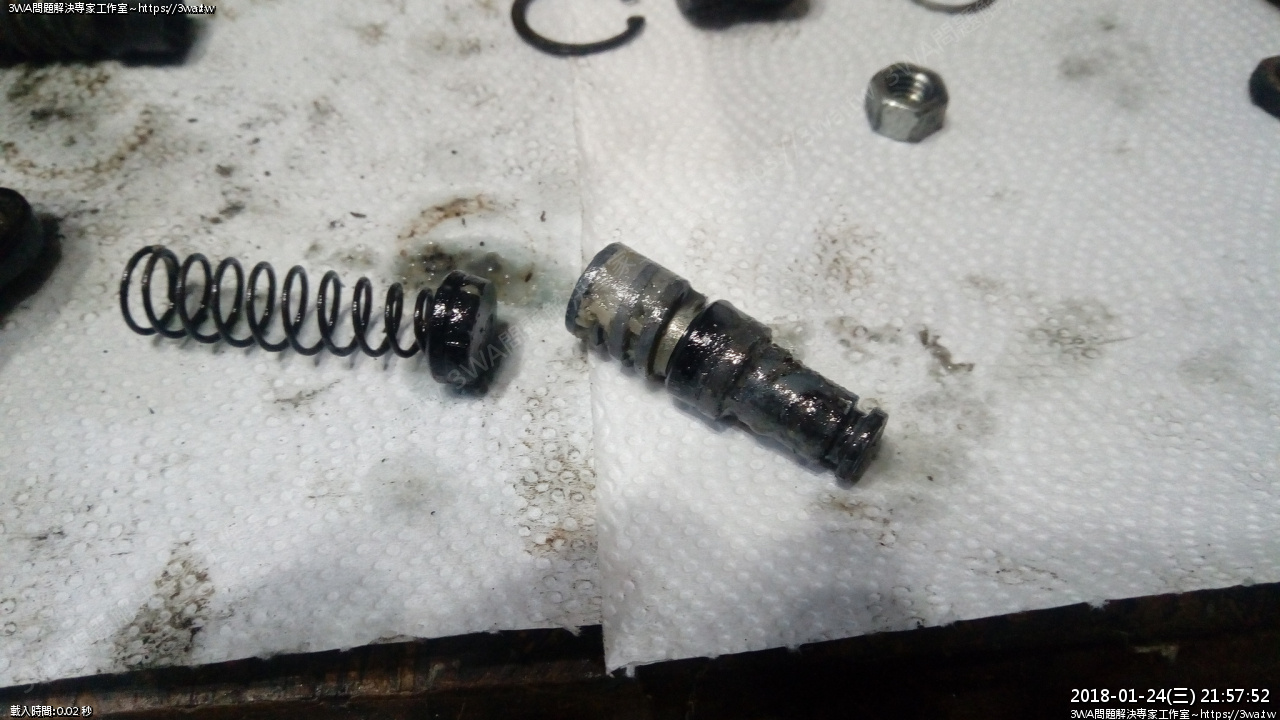

比較一下二支彈簧,長的完全一樣,橡皮也一樣
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809488.jpg]()
不過後總封前面是半圓的內凹,剛好會去迎合長螺絲的位置
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809491.jpg]()

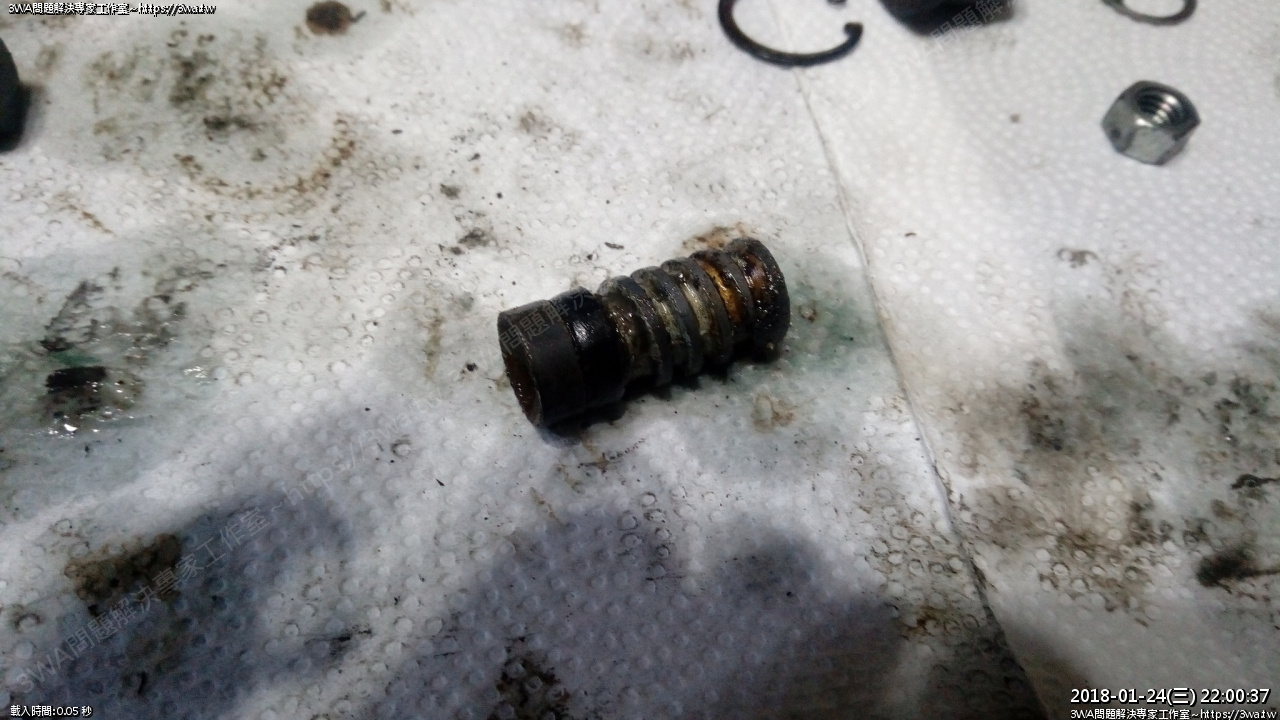

結晶物排除
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809495.jpg]()
總幫丟進超音波抖,一堆油
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809499.jpg]()

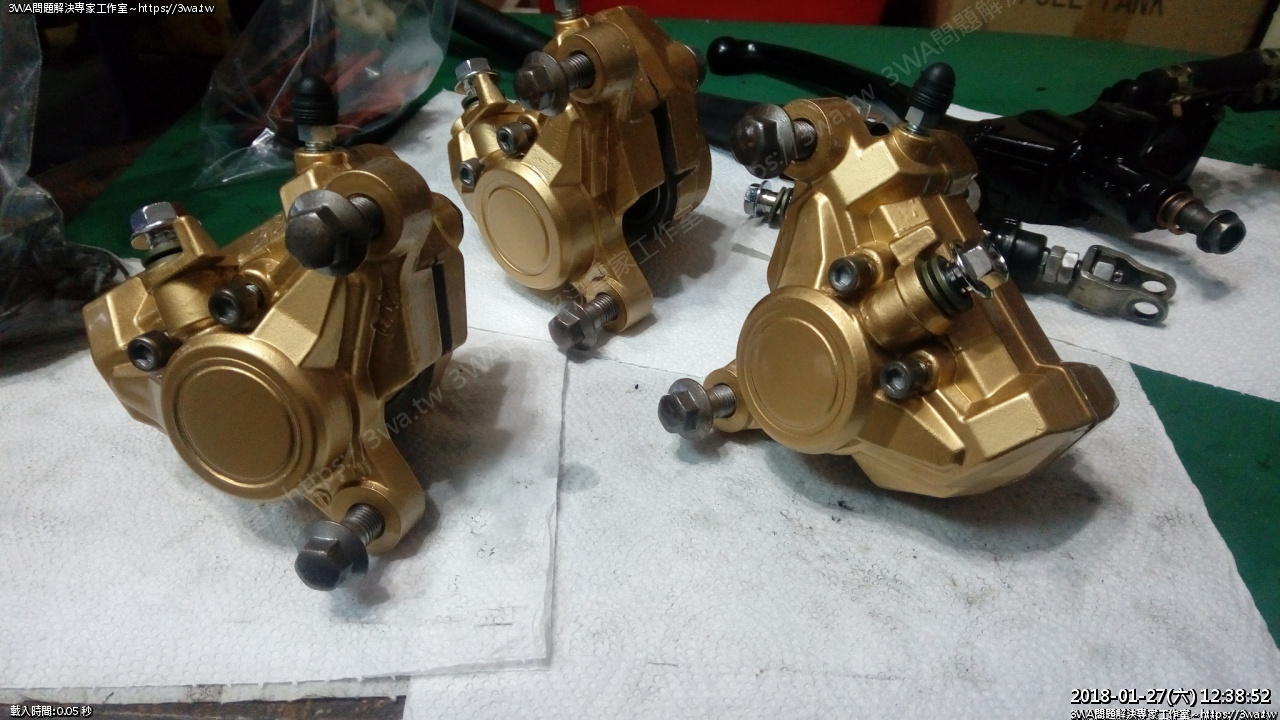

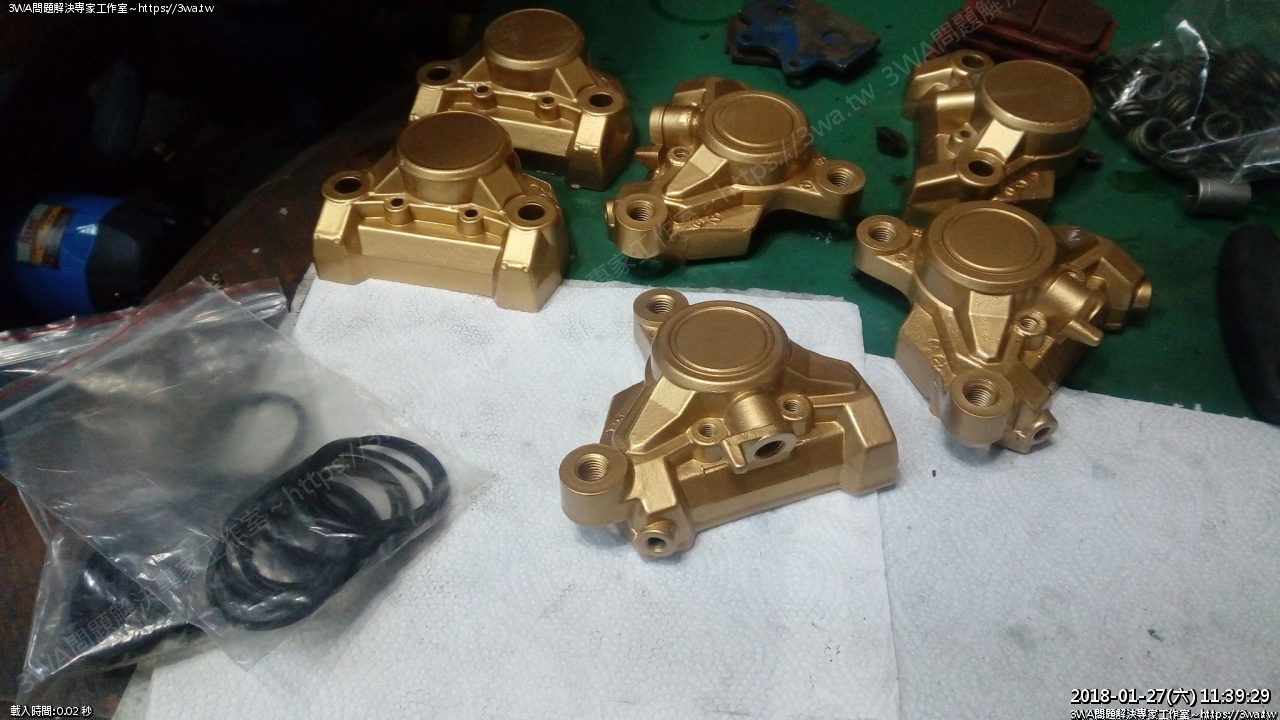

金油乾了,很不錯,美美
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809502.jpg]()
讚
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809509.jpg]()
抖了一段時間拿出來,變得很乾淨了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809513.jpg]()
總幫應該又可以用了,橡皮再保養一下
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809516.jpg]()

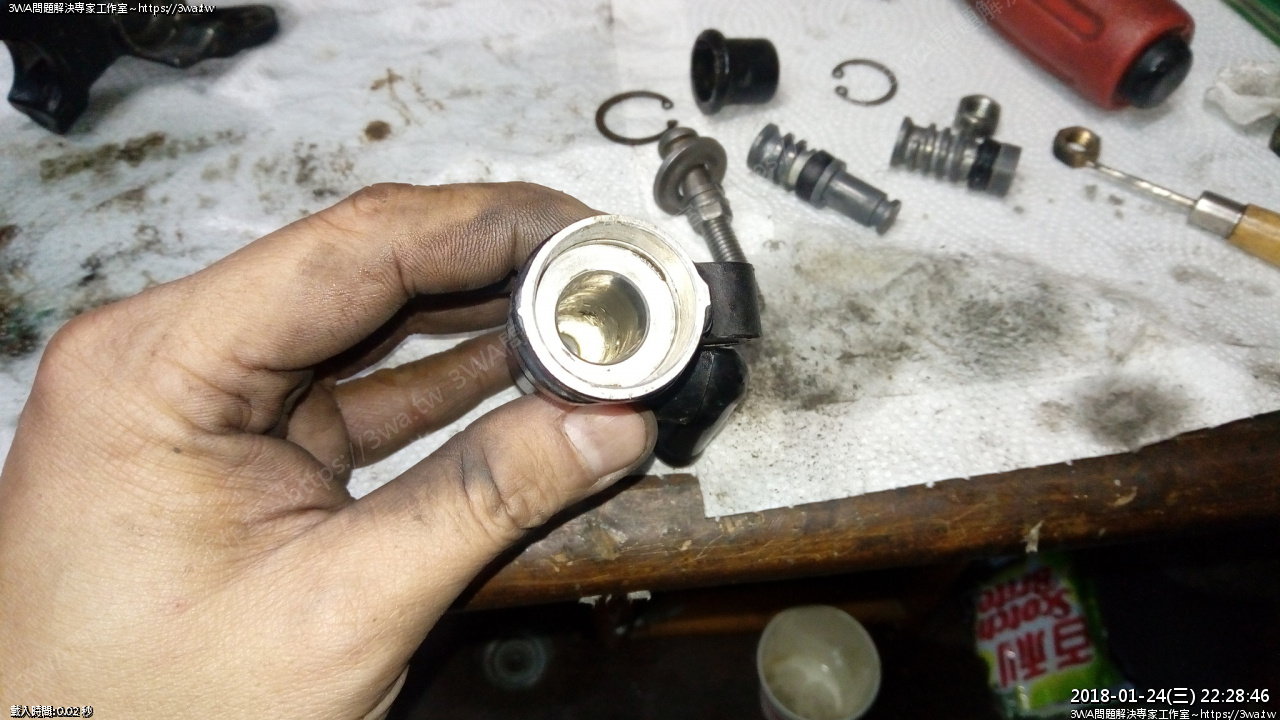

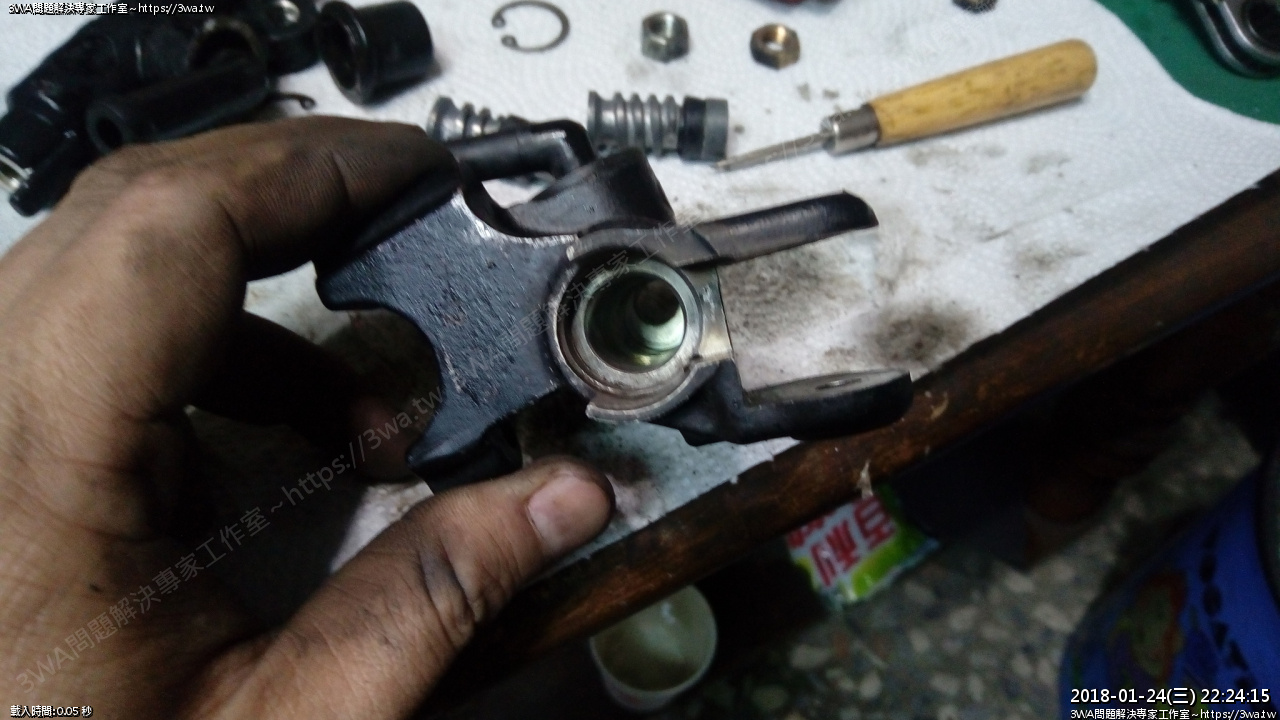

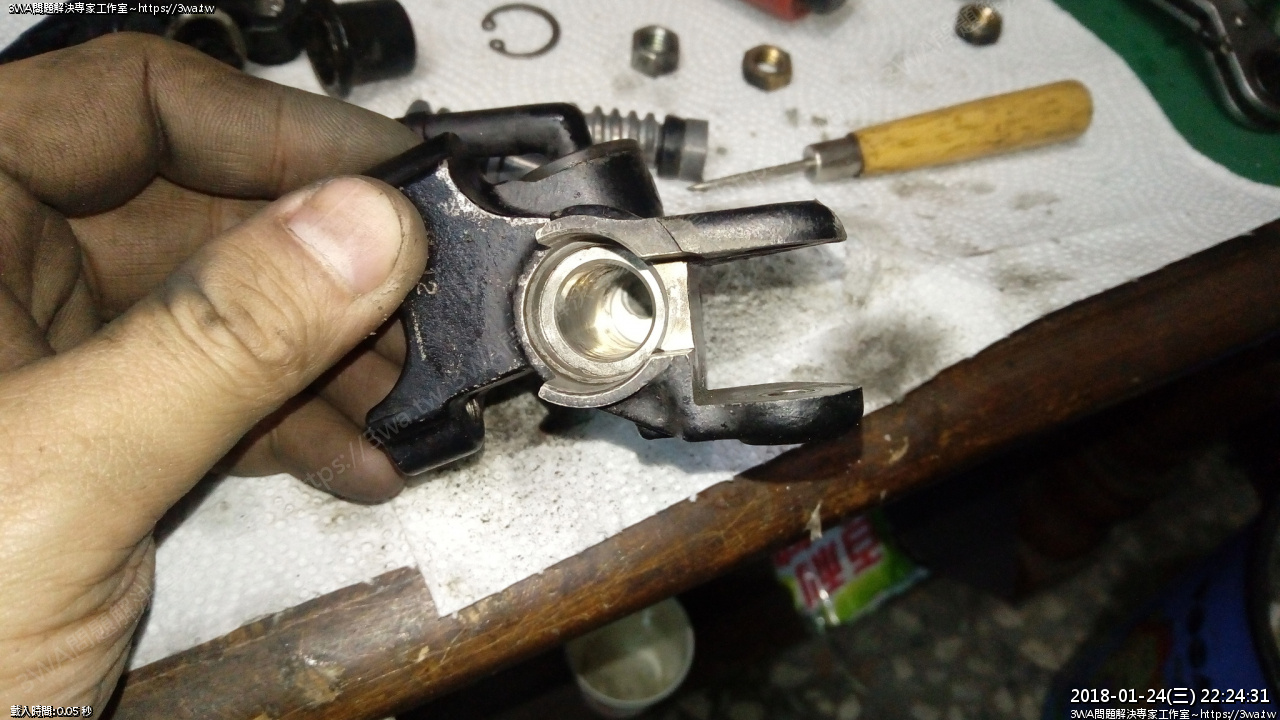

前總幫裡面也刷乾淨了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809519.jpg]()
看進去亮亮的
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809526.jpg]()
用閃光
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809529.jpg]()
另一個角度
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809542.jpg]()

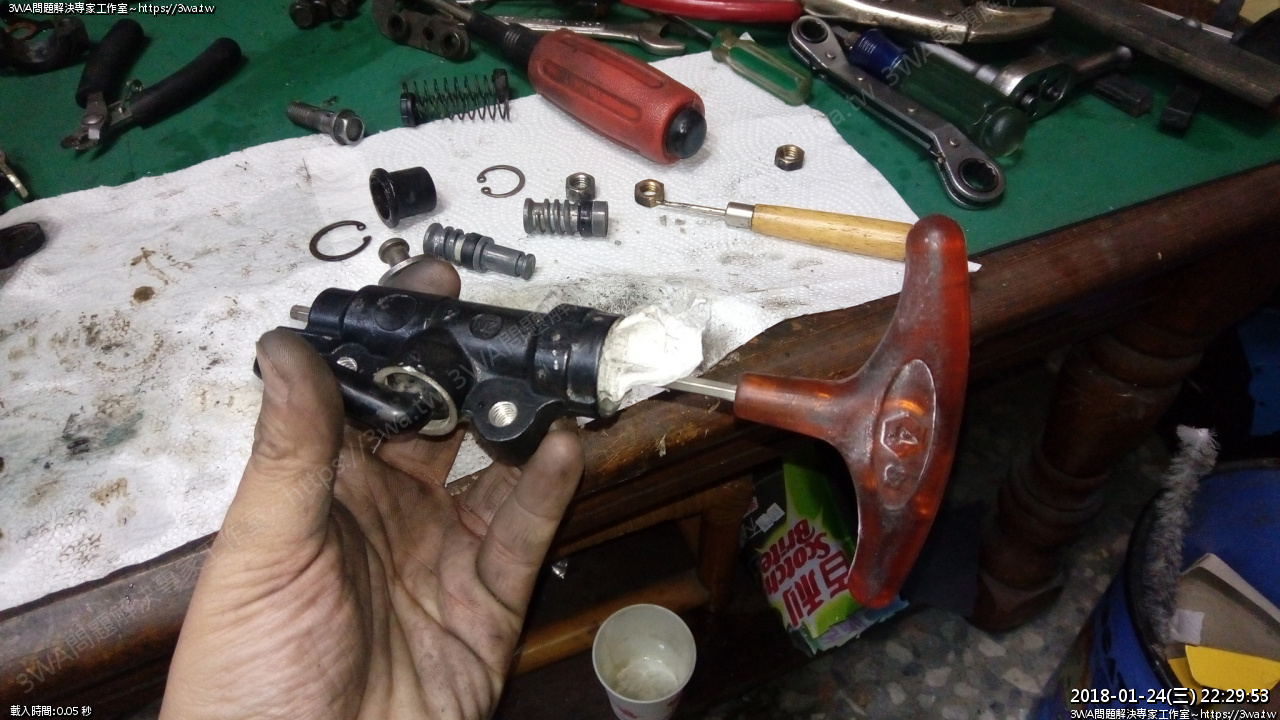

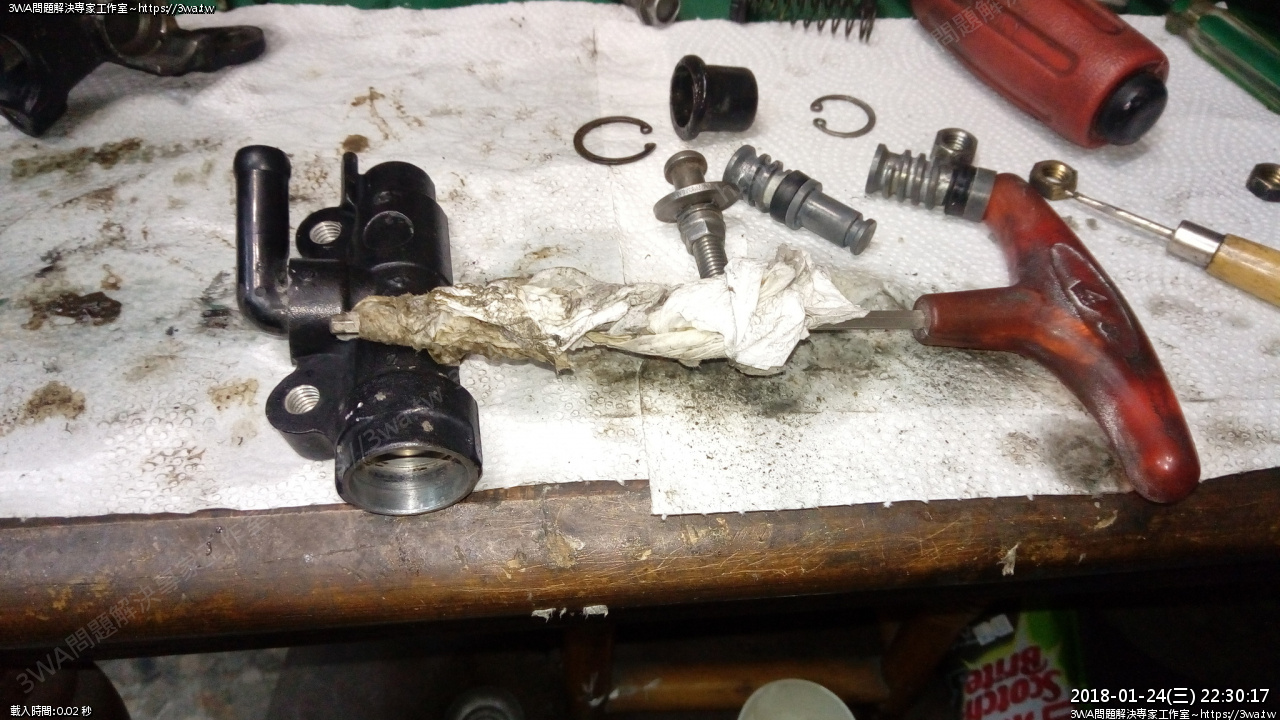

把紙團纏在工具上,進去轉一轉
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809546.jpg]()
拔出來一堆髒東西
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809551.jpg]()

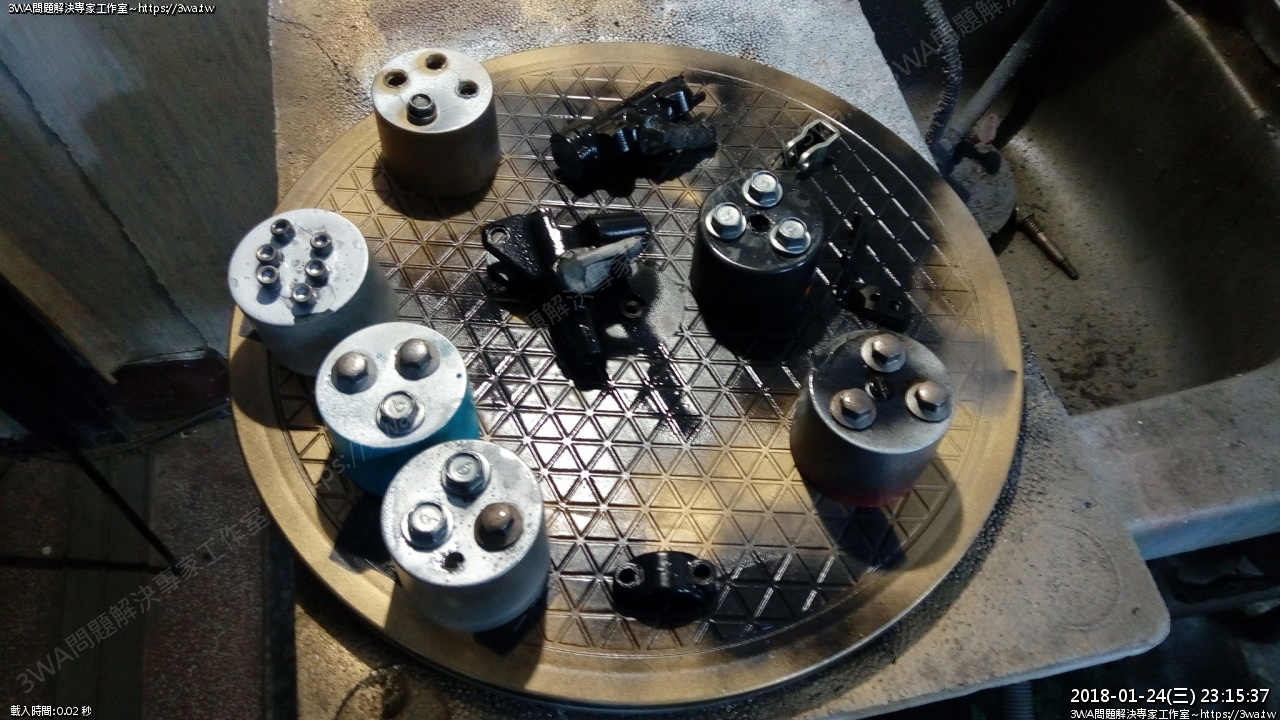

清洗差不多了,把不希望噴到漆的地方貼起來
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809554.jpg]()
貼好了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809557.jpg]()

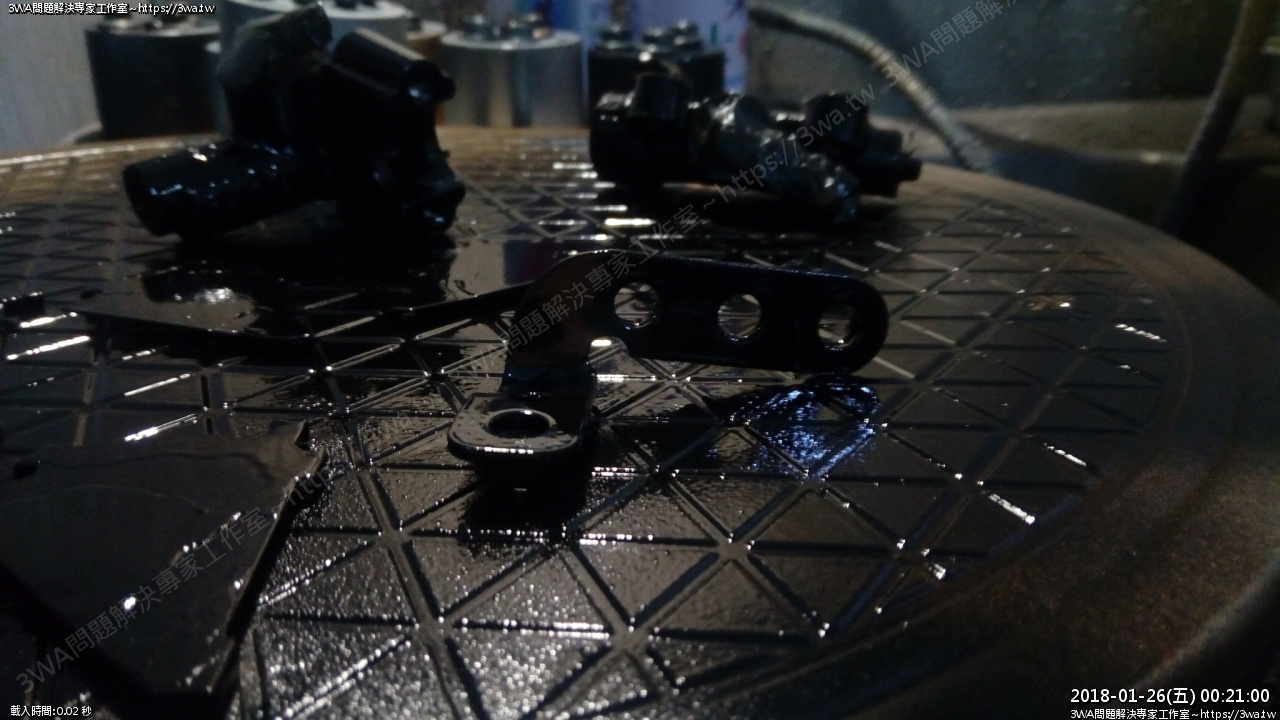

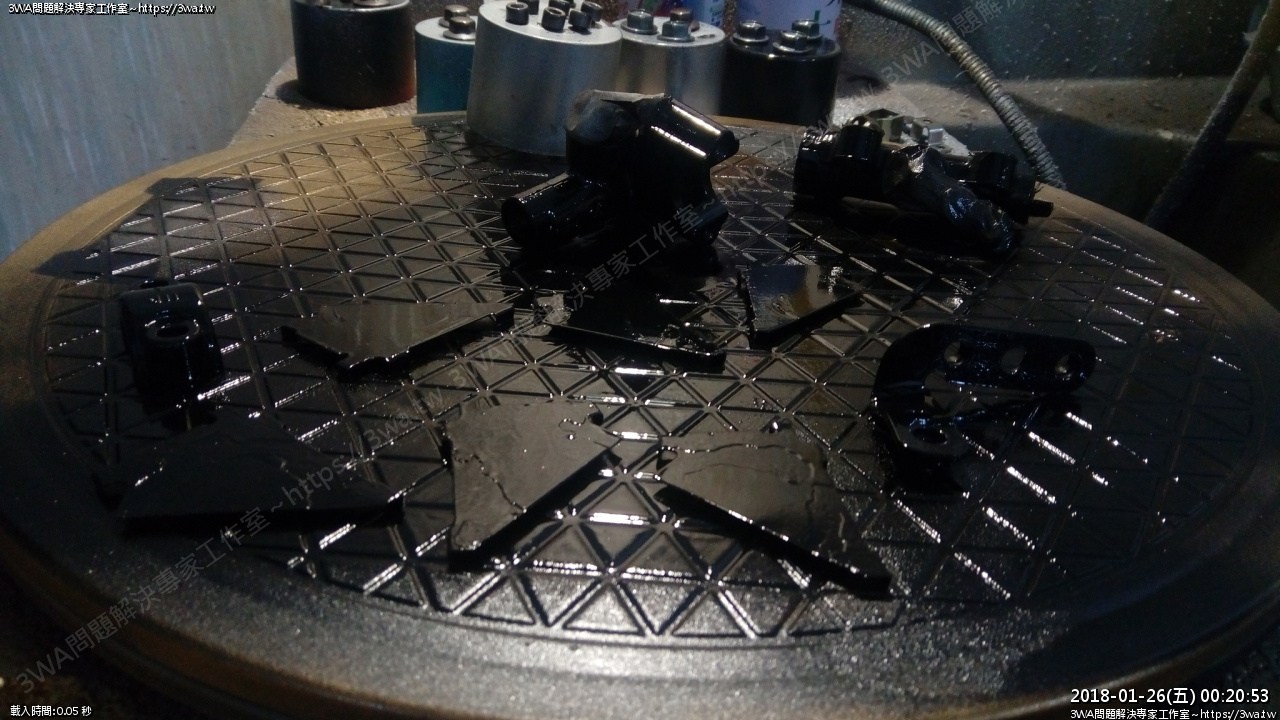

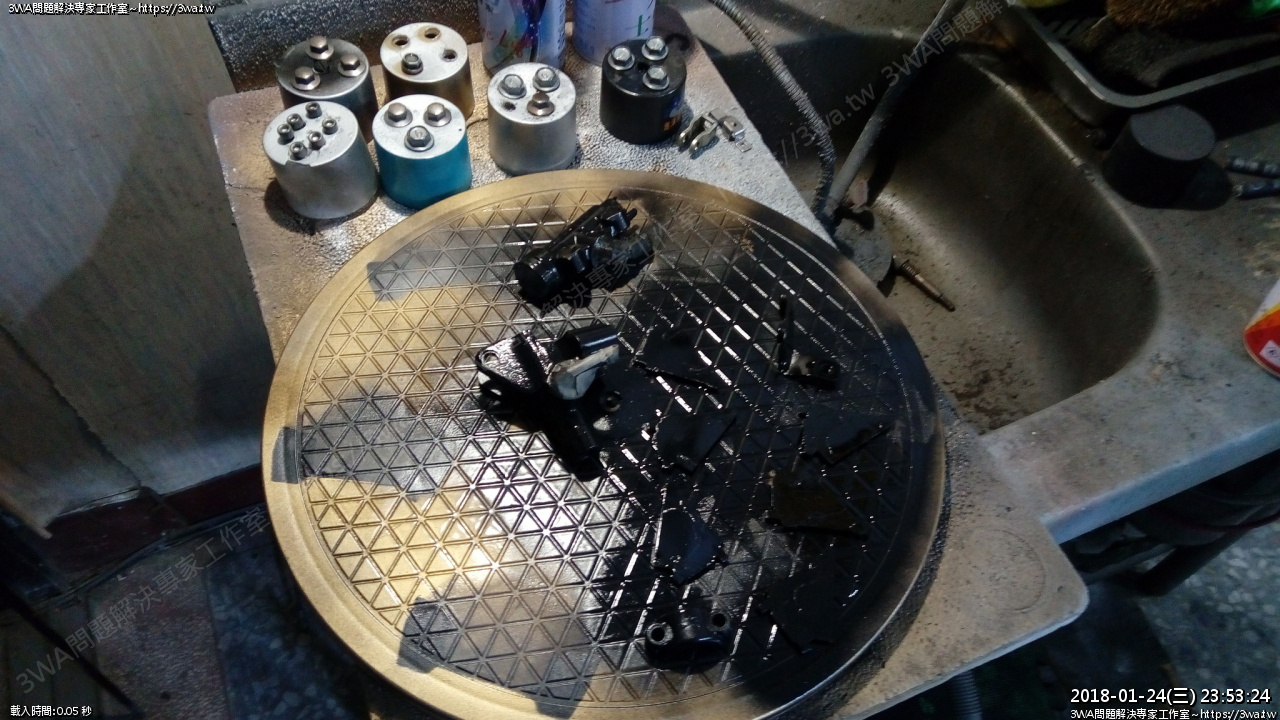

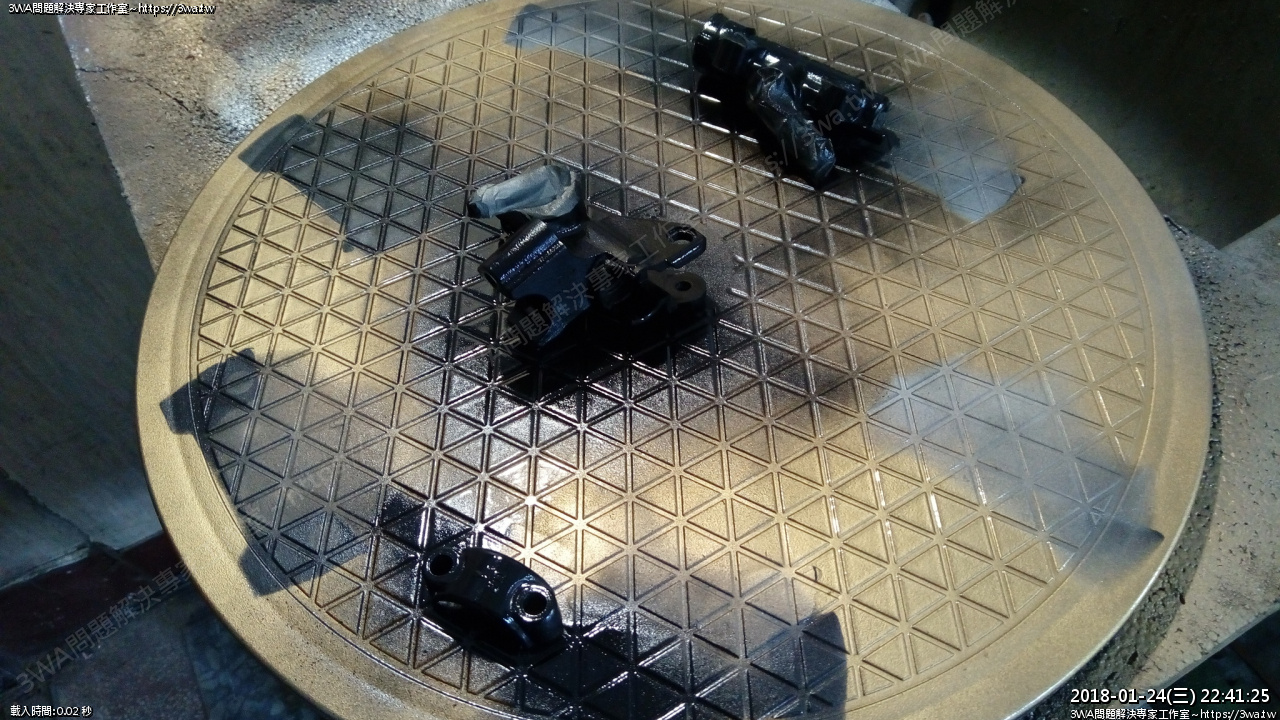

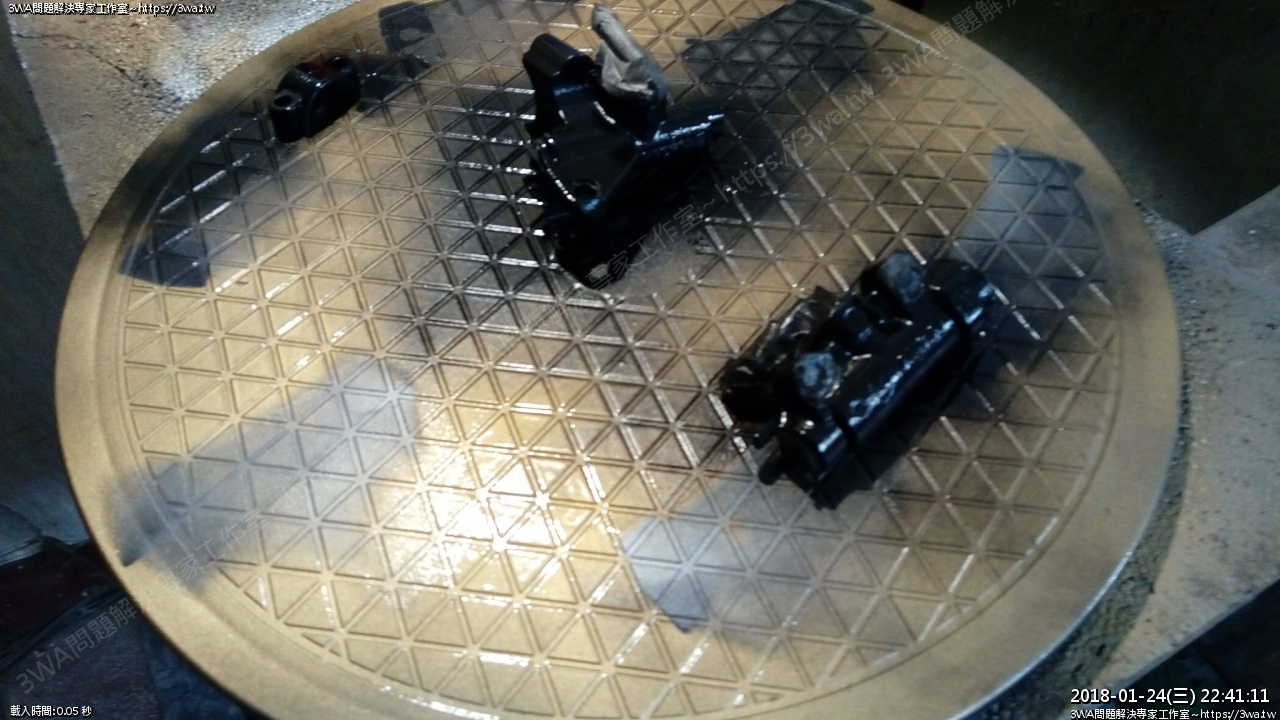

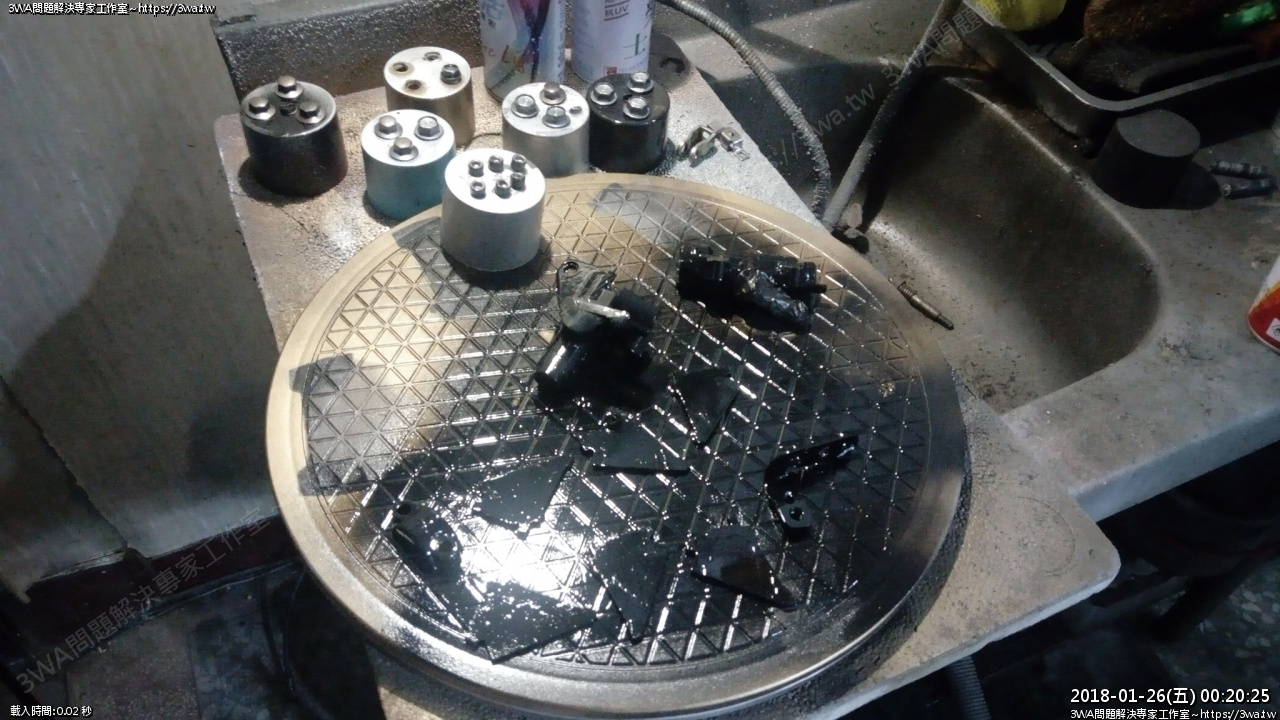

上一下黑漆
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809562.jpg]()

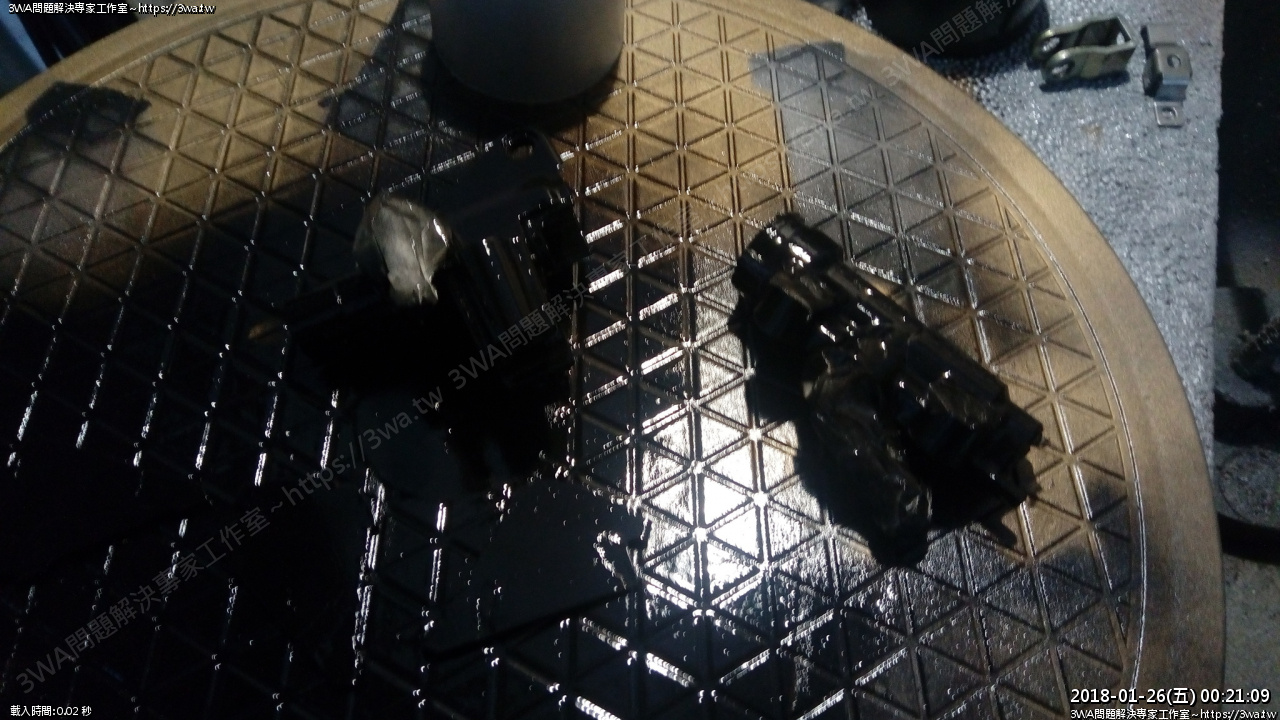

噴了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809565.jpg]()

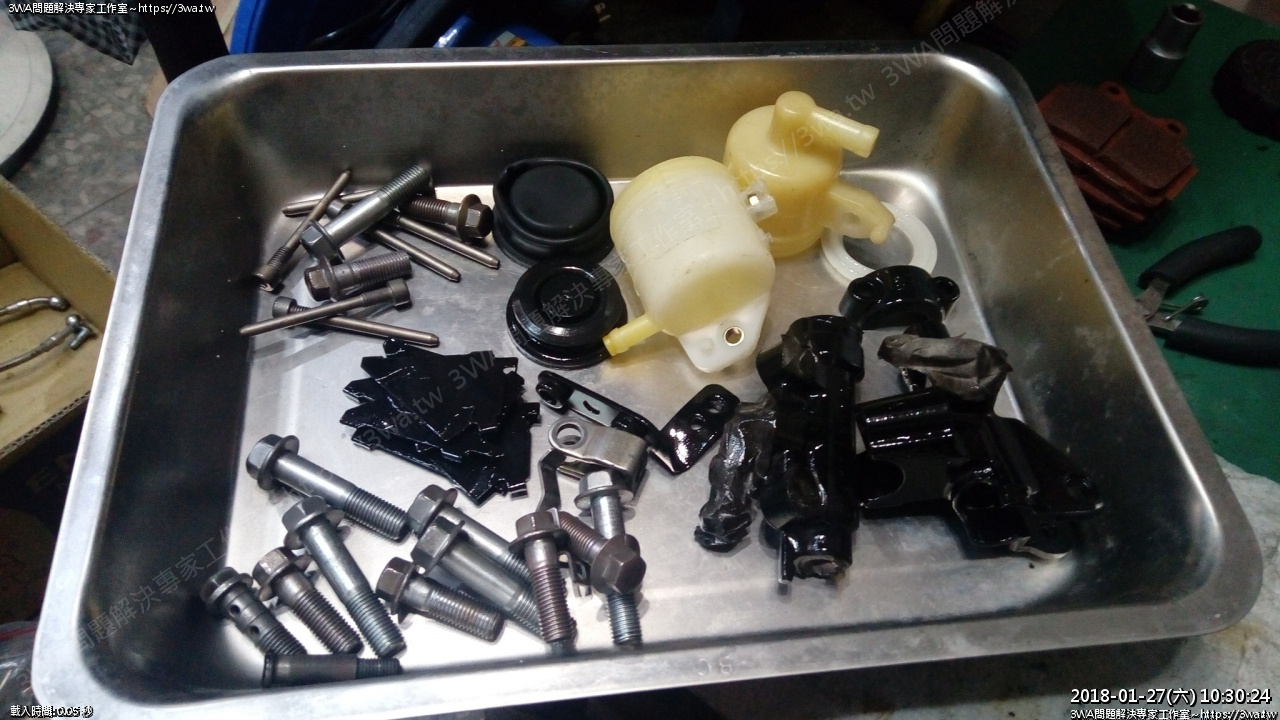

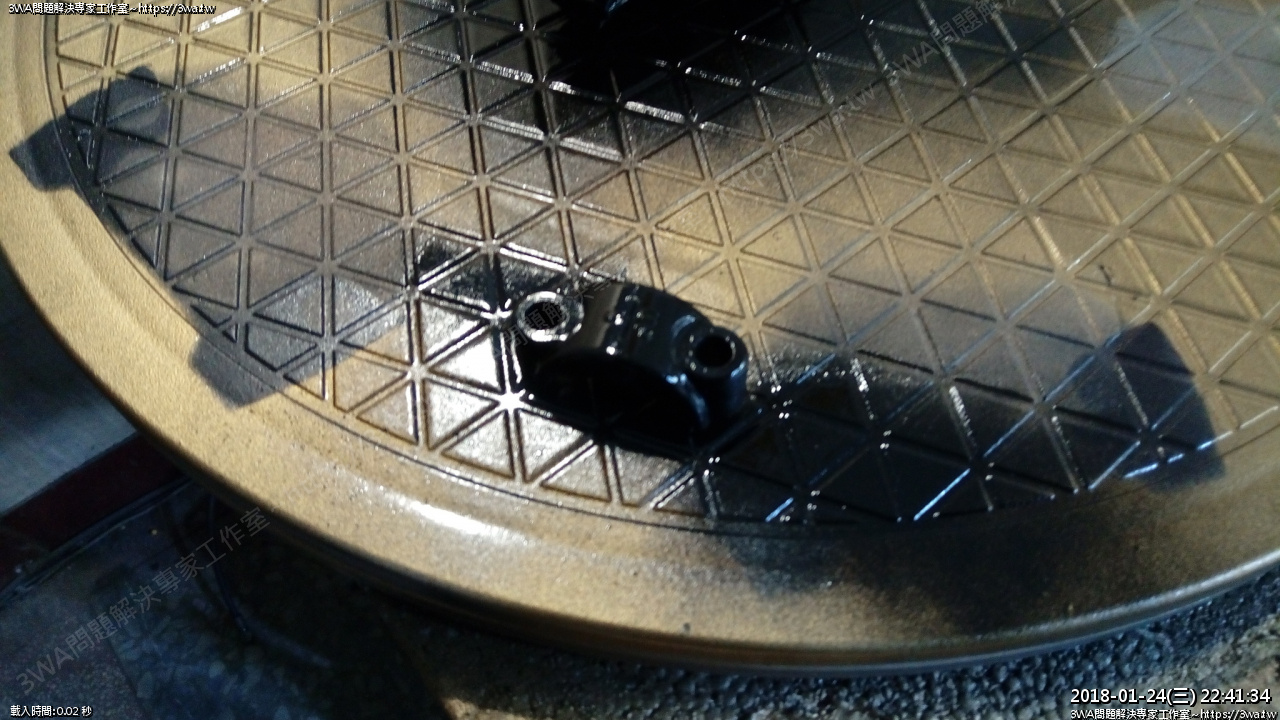

小東西也噴一噴
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809568.jpg]()

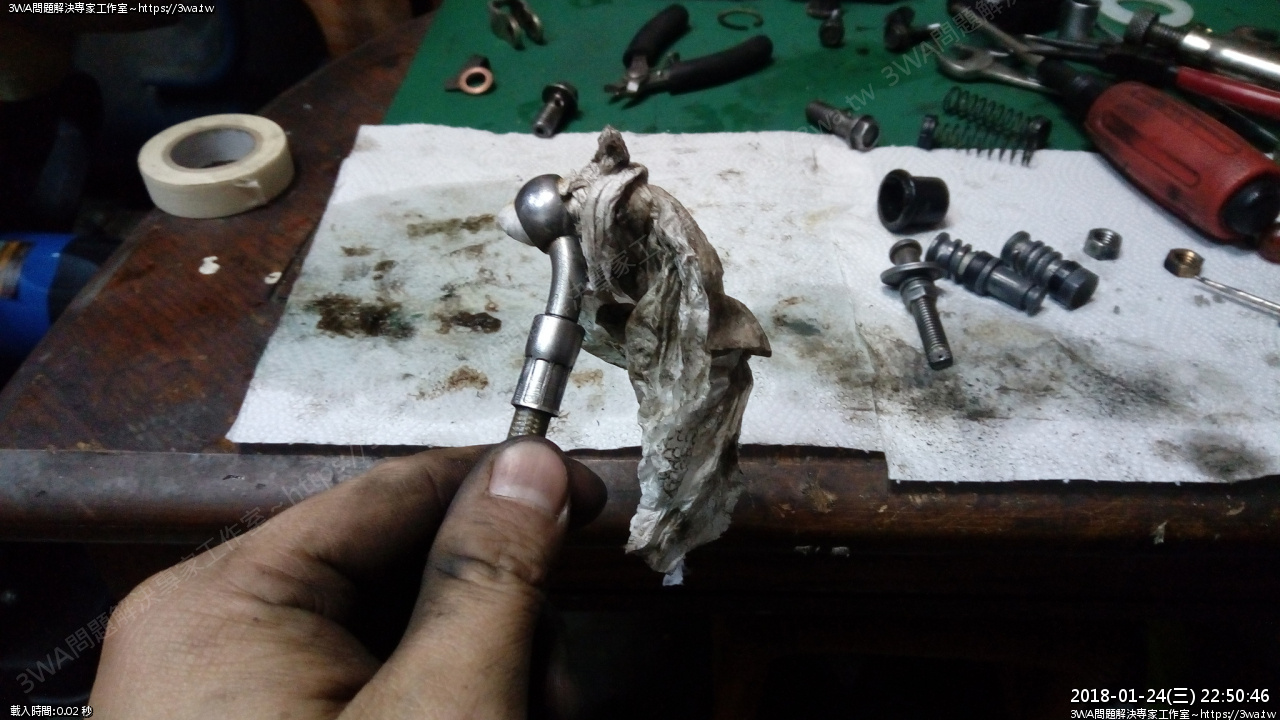

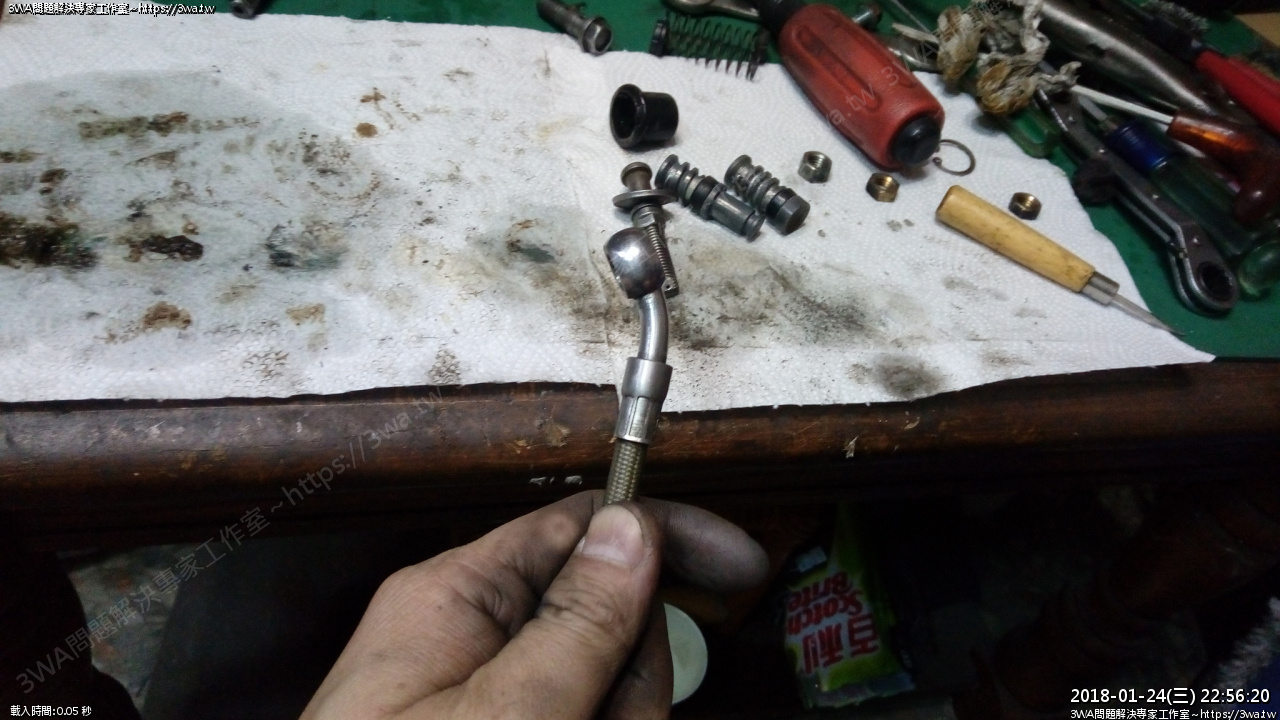

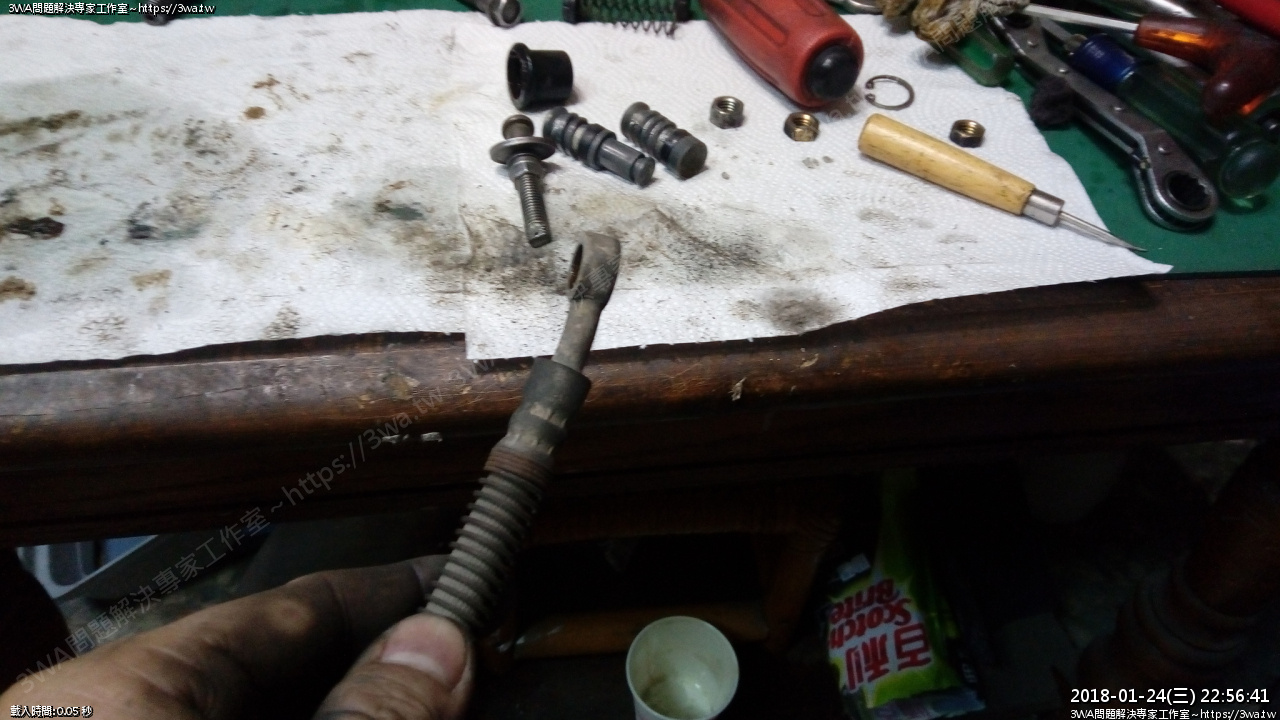

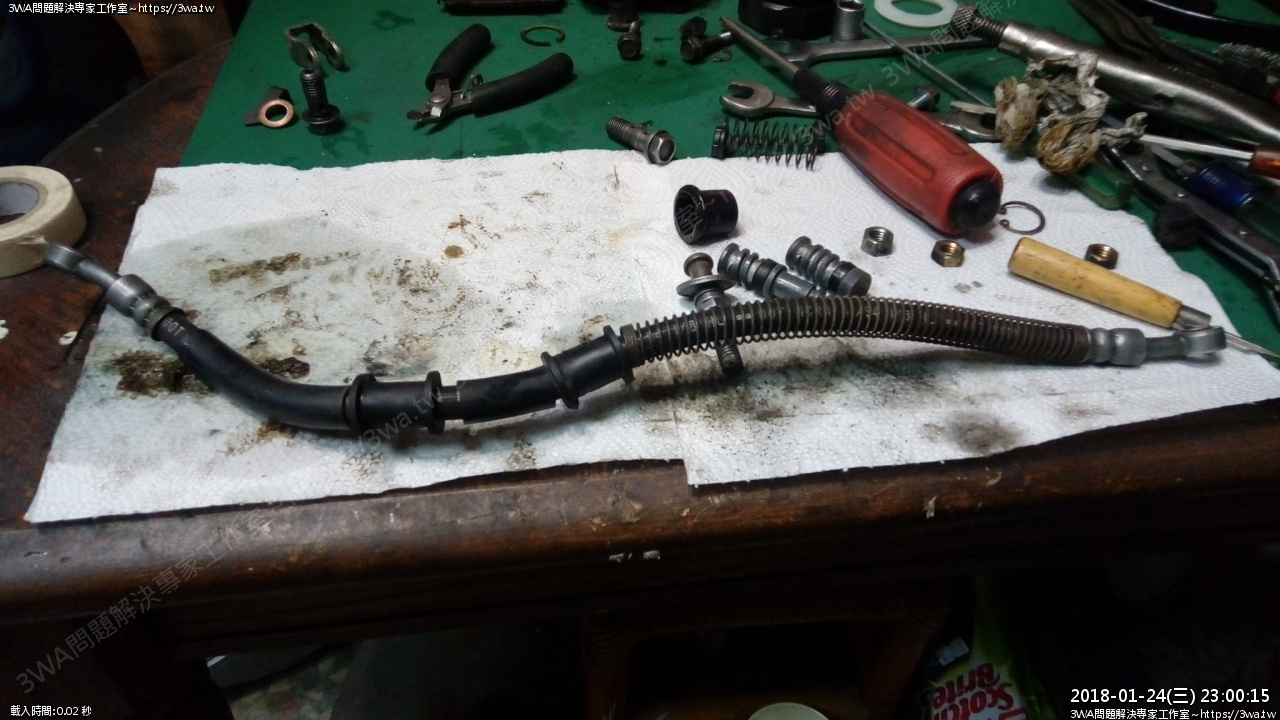

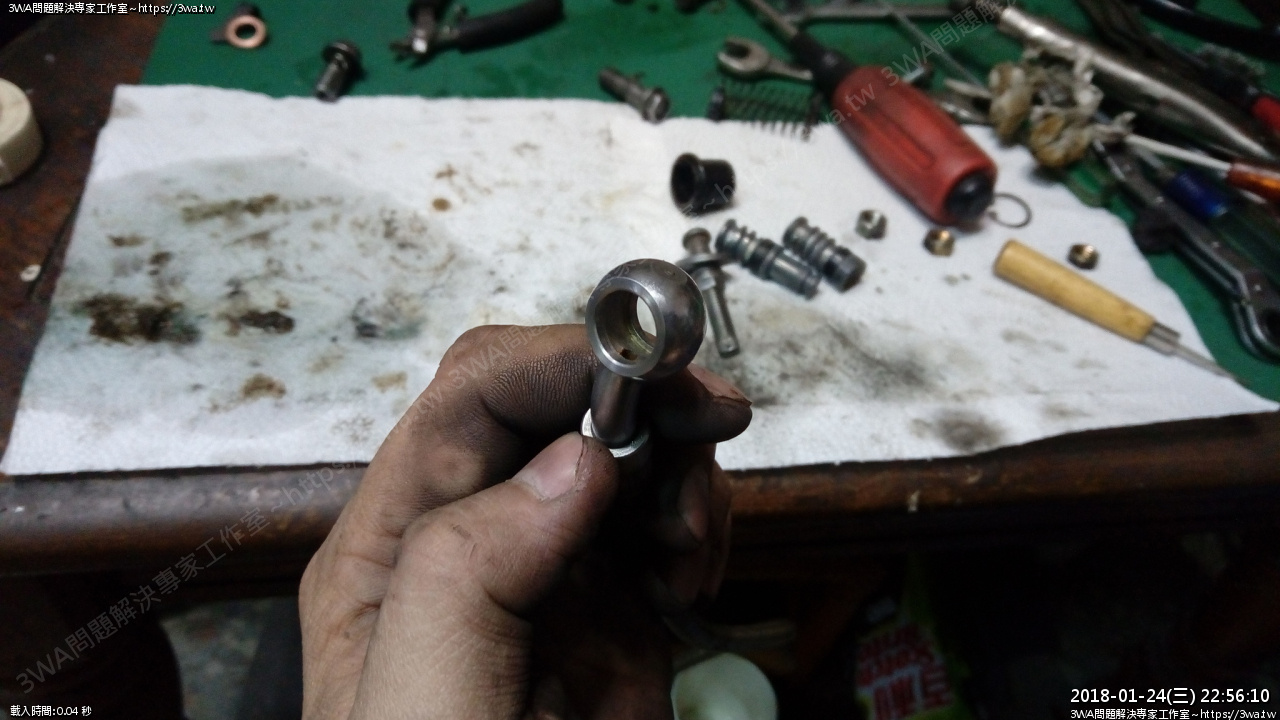

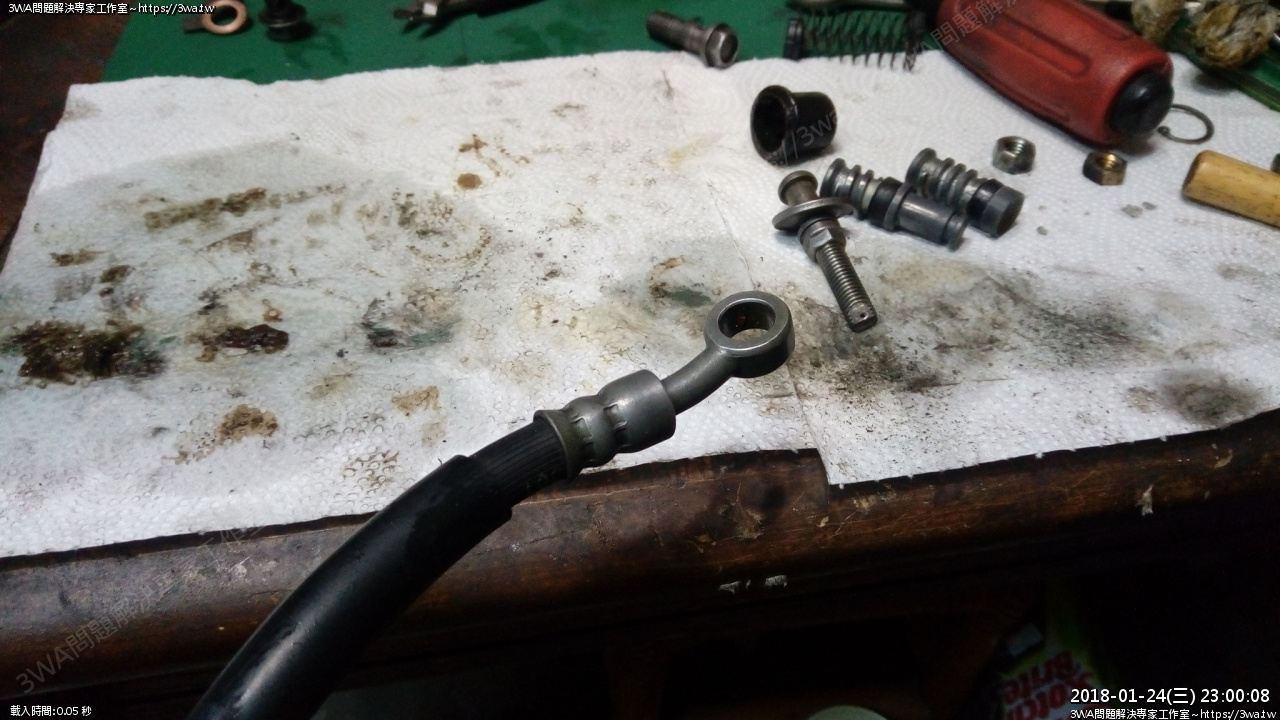

油管的萬向頭除銹,裡面也把油膏去除
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809571.jpg]()
較乾淨了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809577.jpg]()
另一面
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809580.jpg]()
除銹前
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809583.jpg]()
除銹後
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809587.jpg]()
油管外觀也保養一下
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809591.jpg]()
因為不愛銀色的螺絲,再掃掉重上透明漆
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809594.jpg]()

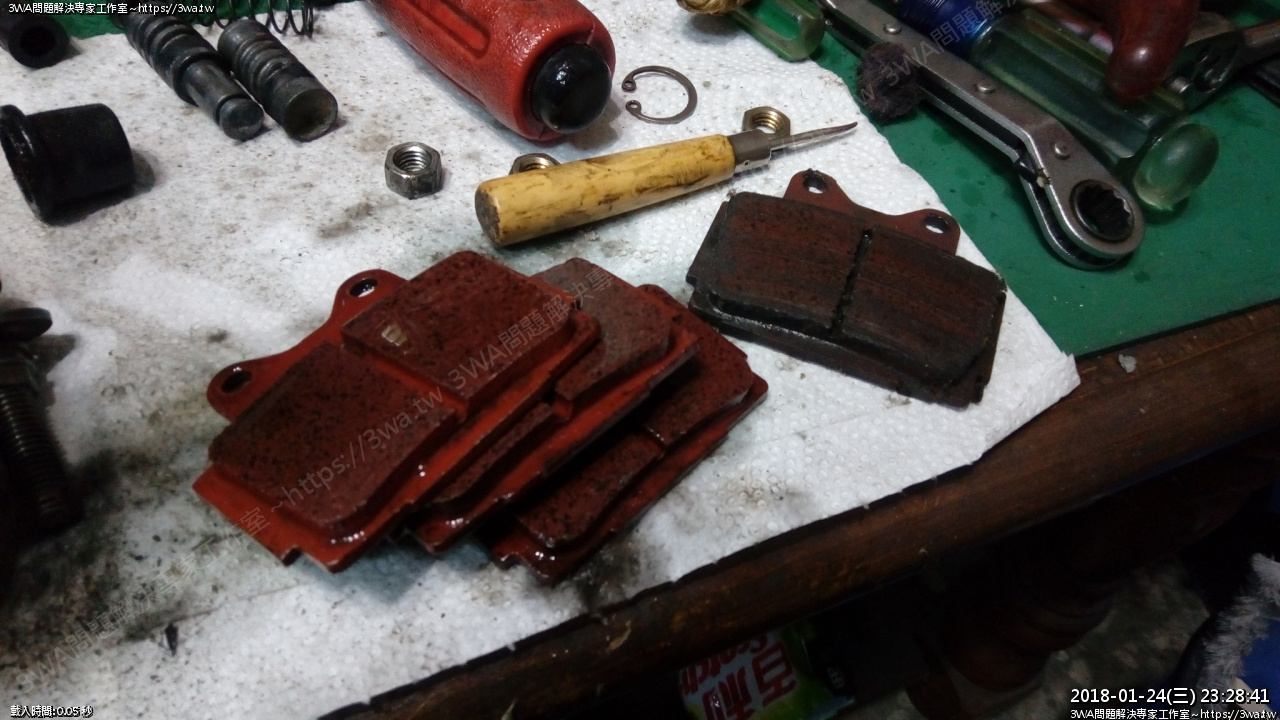

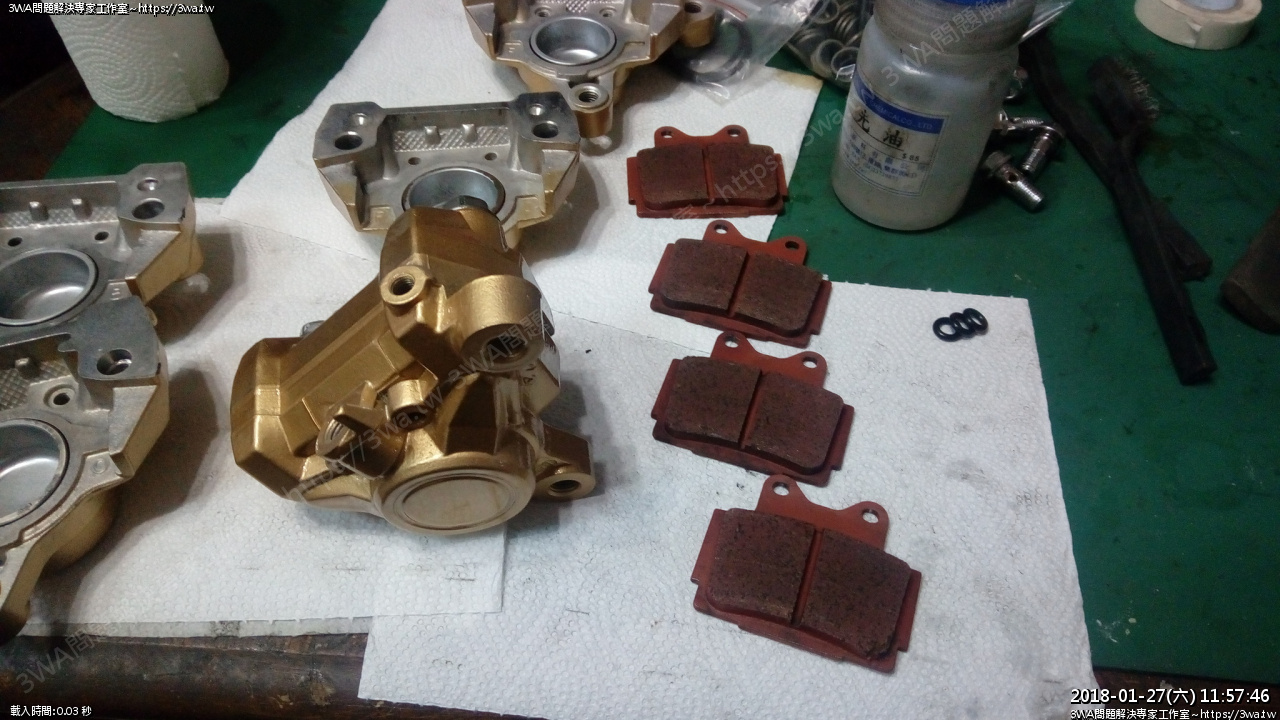

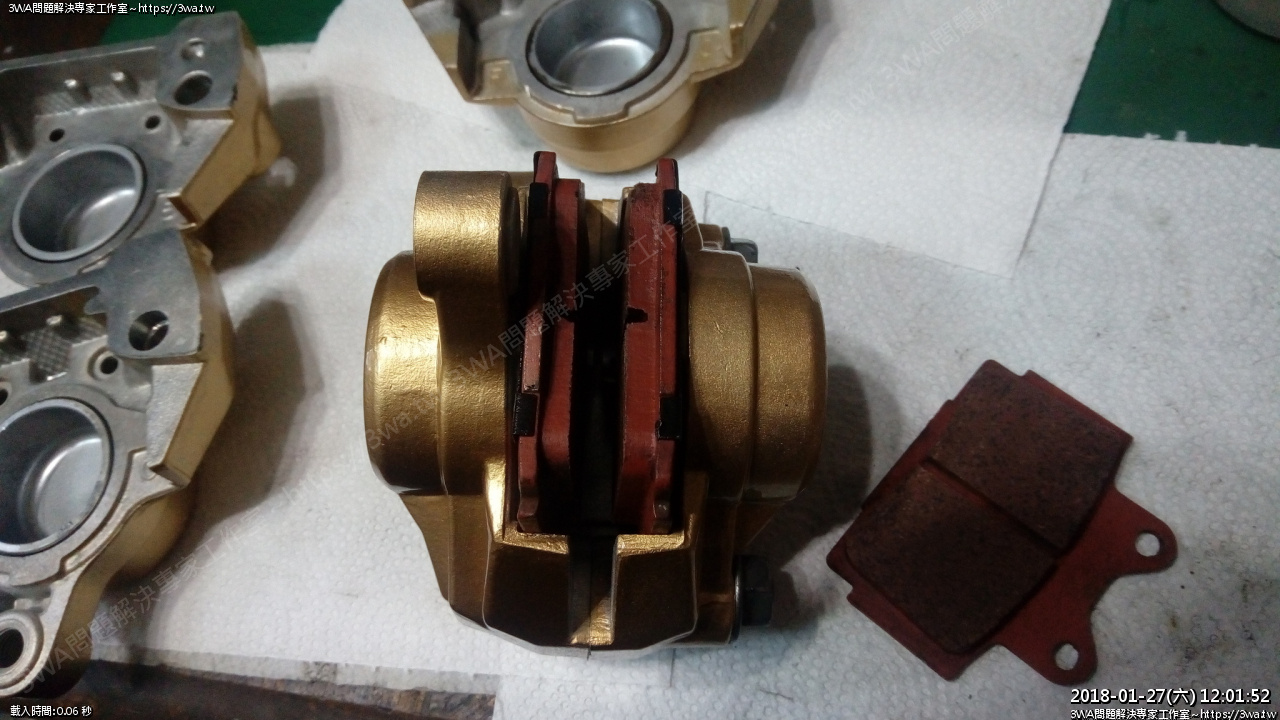

把還可以用的來令片洗一洗,右邊是還沒洗的
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809598.jpg]()

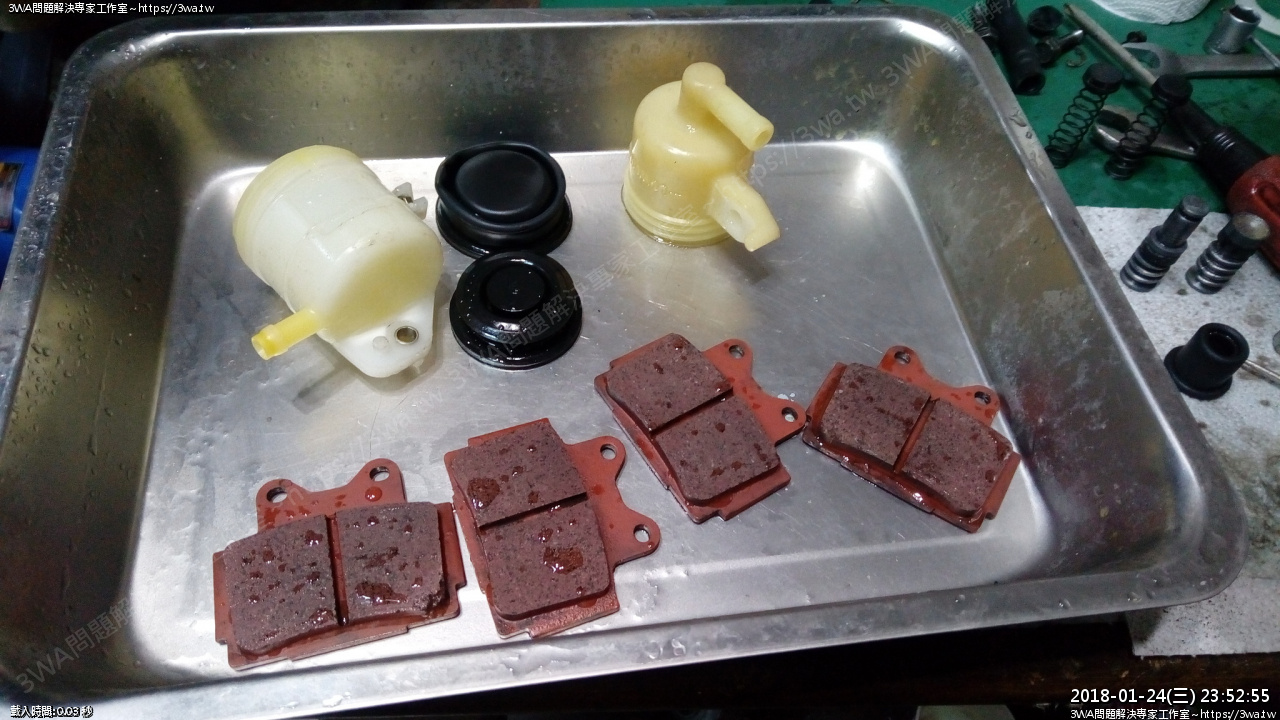

洗好了,油杯也洗洗
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516809601.jpg]()

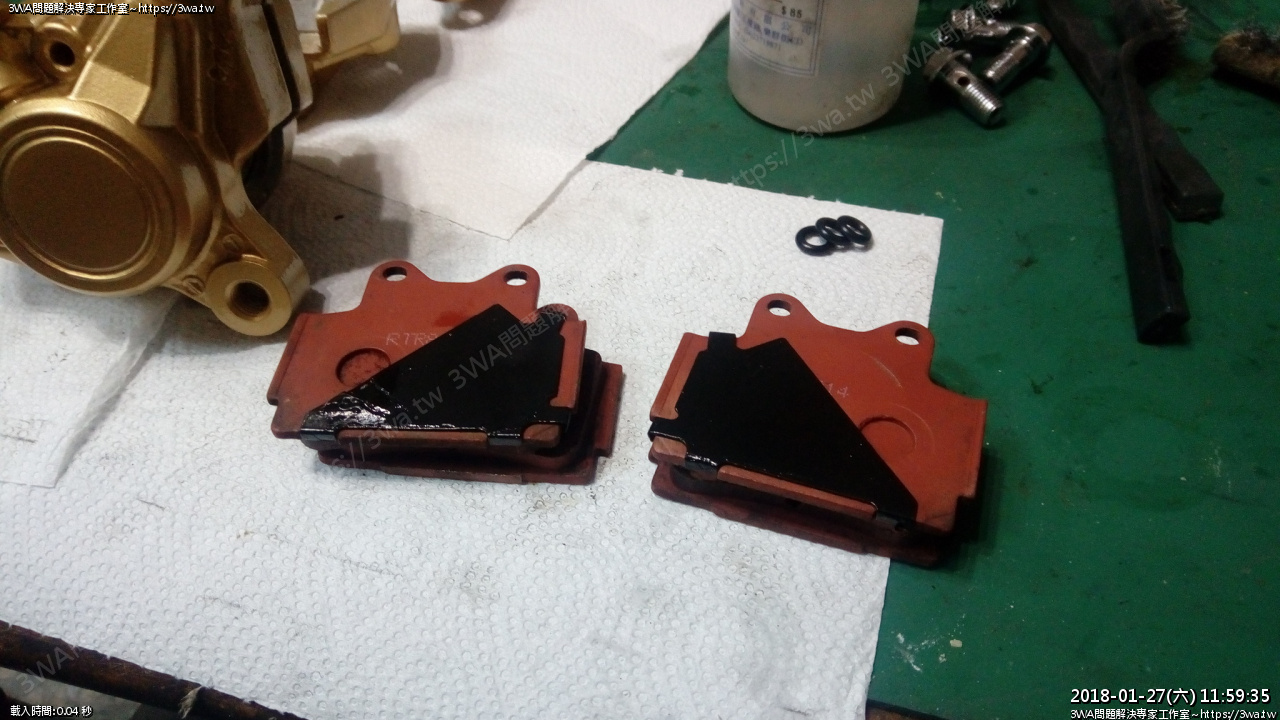

來令片的減噪音片也上個漆防銹
今天先這樣
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516898108.jpg]()

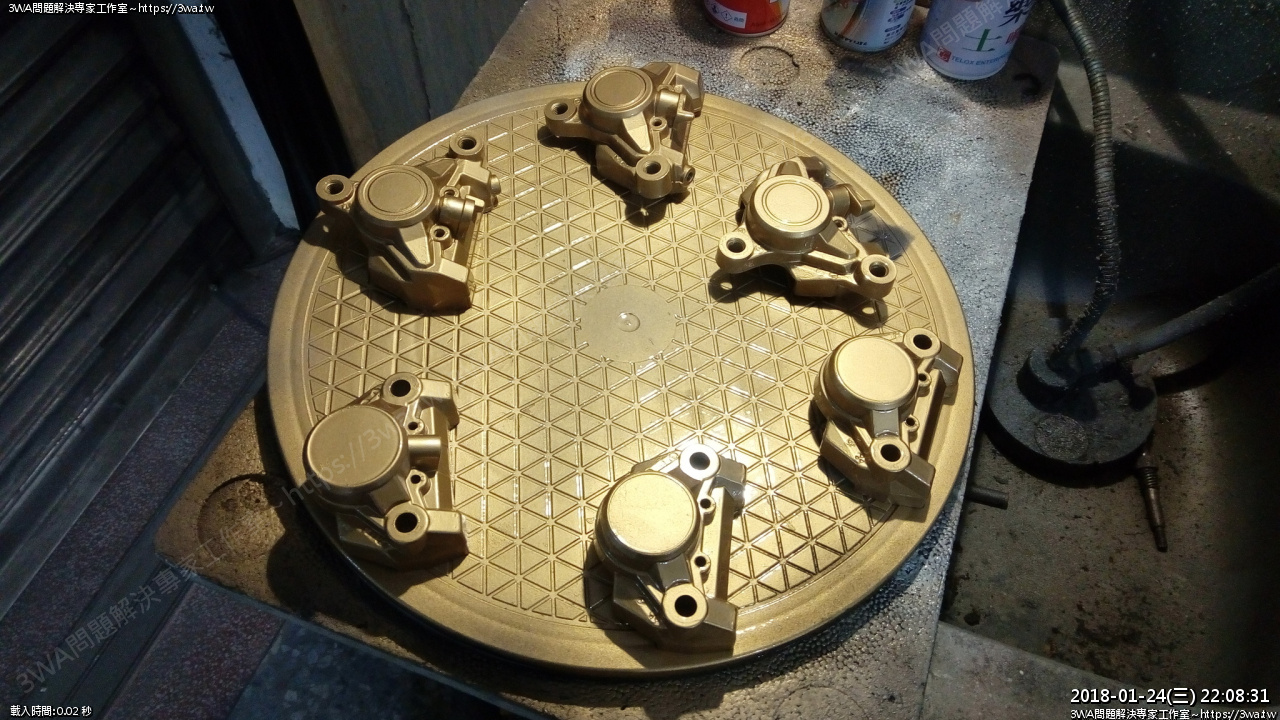

今天把金油上一上
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516898116.jpg]()
好了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516898119.jpg]()
金油
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516898122.jpg]()
完成
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1516898125.jpg]()
螺絲也用金油掃過
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028906.jpg]()

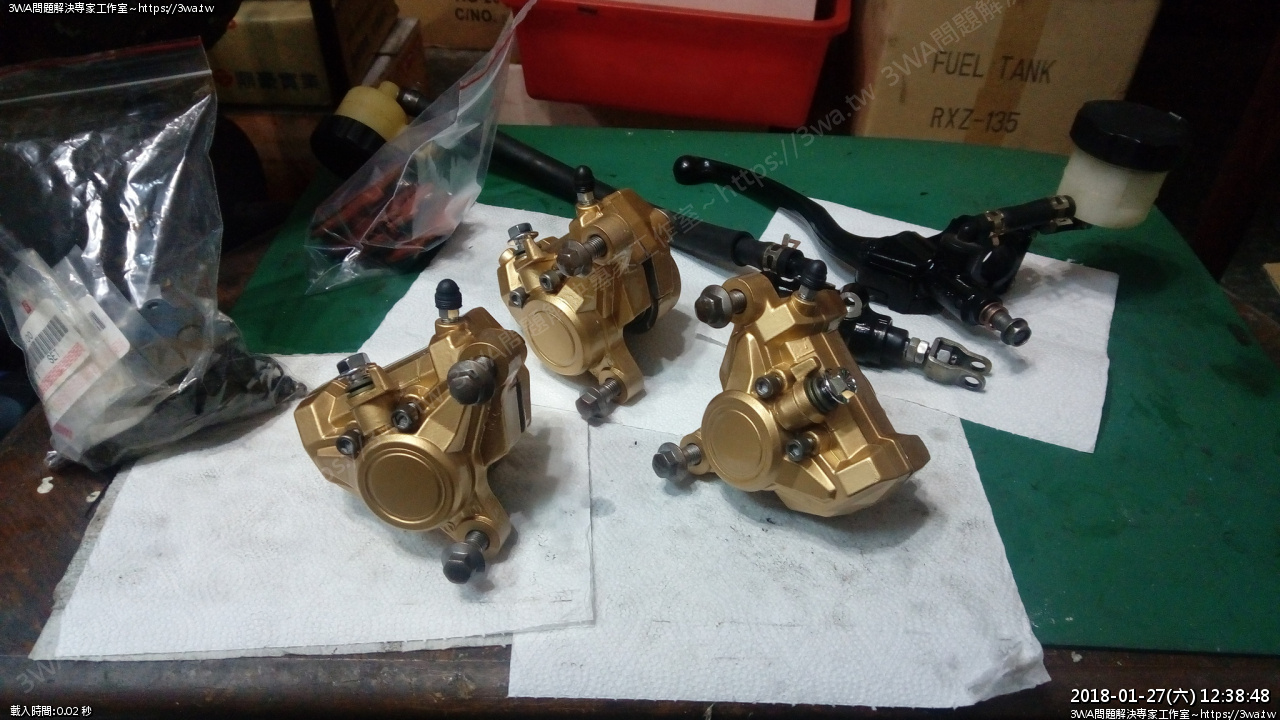

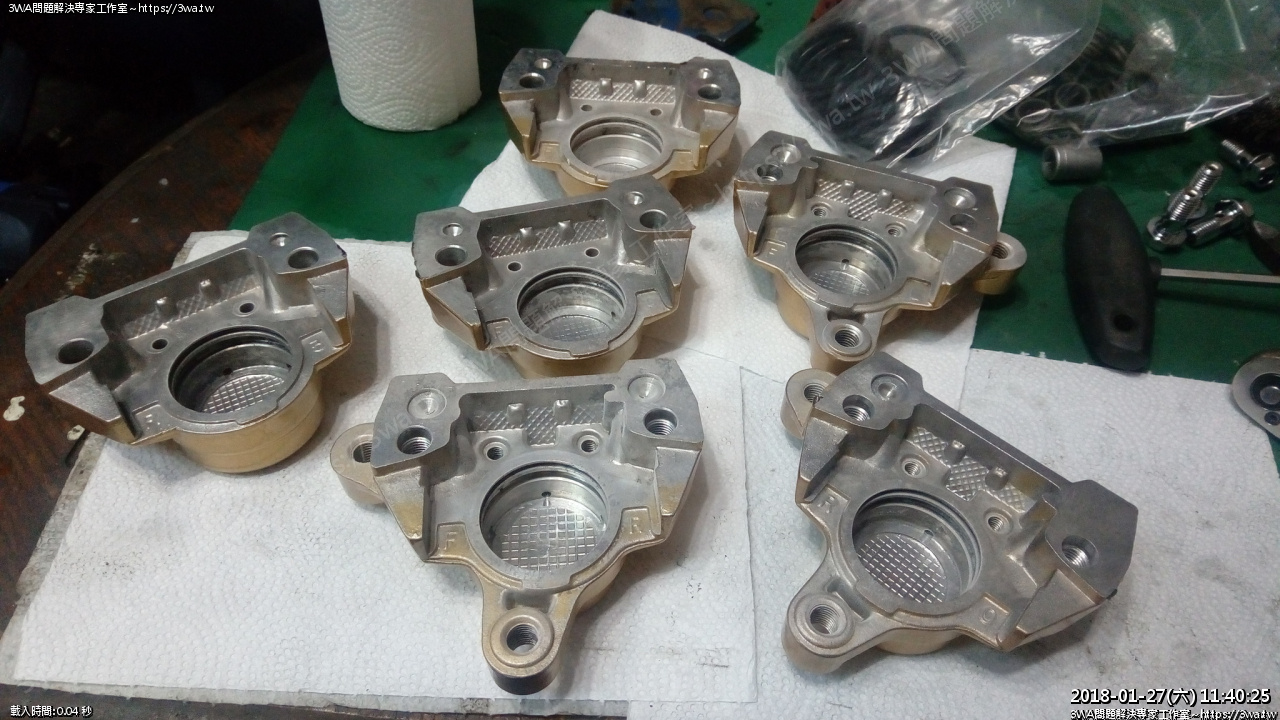

金油乾了,集合零件
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028909.jpg]()

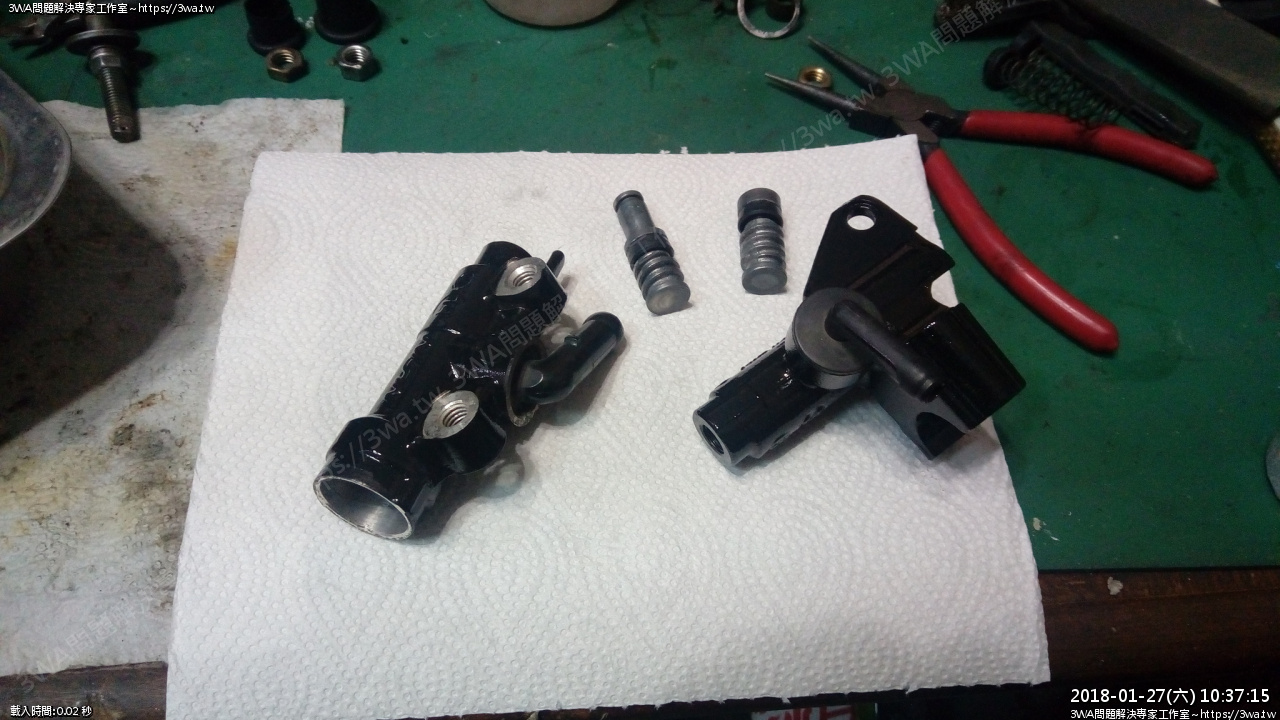

後總跟前總
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028912.jpg]()

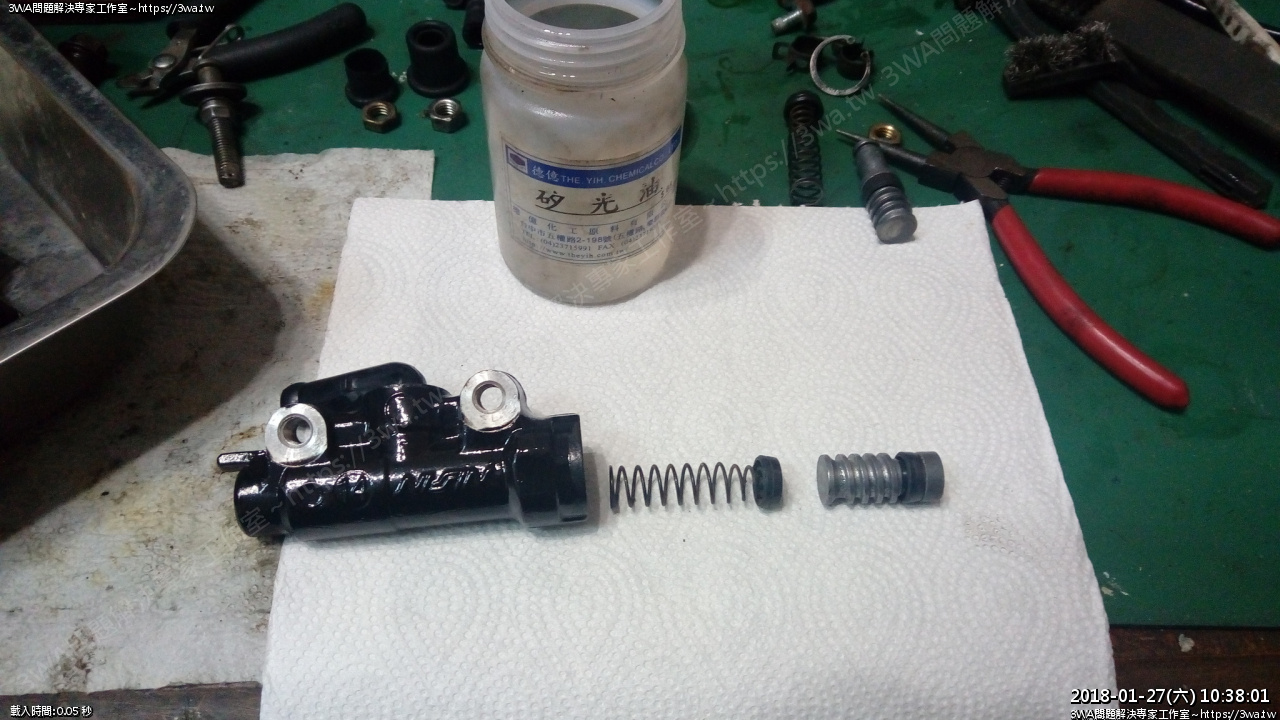

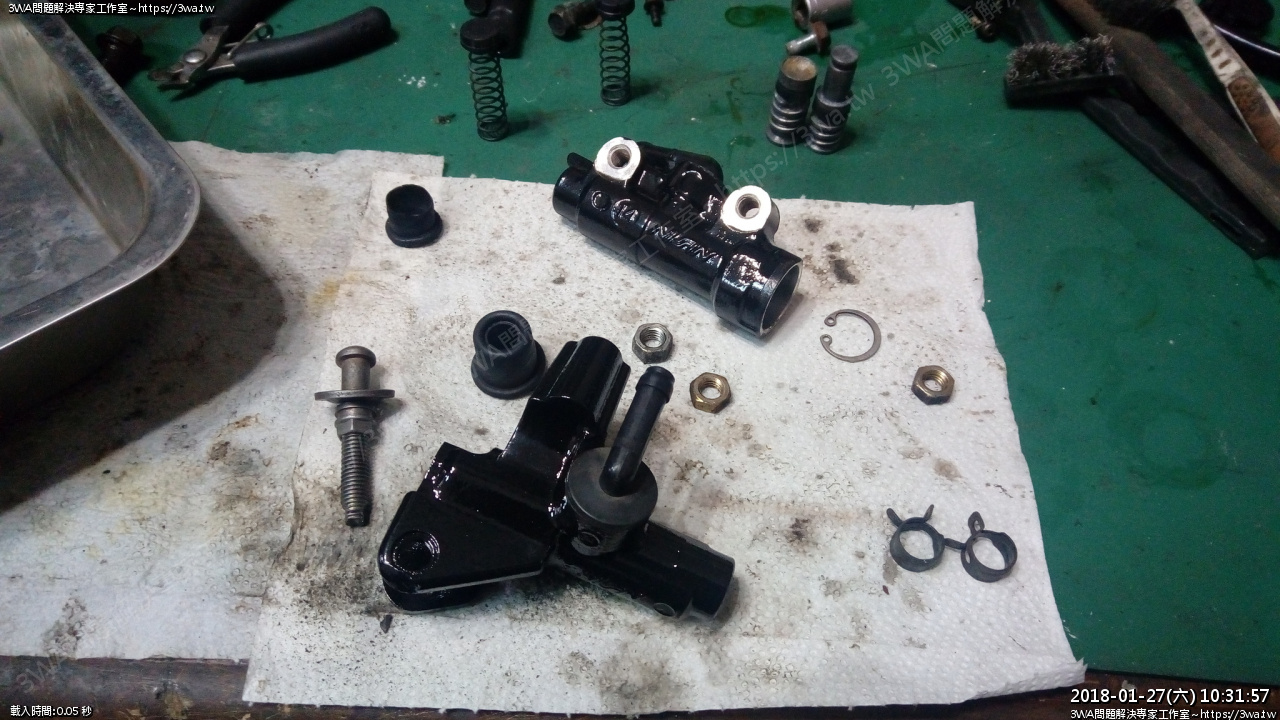

總幫零件,刷乾淨了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028915.jpg]()

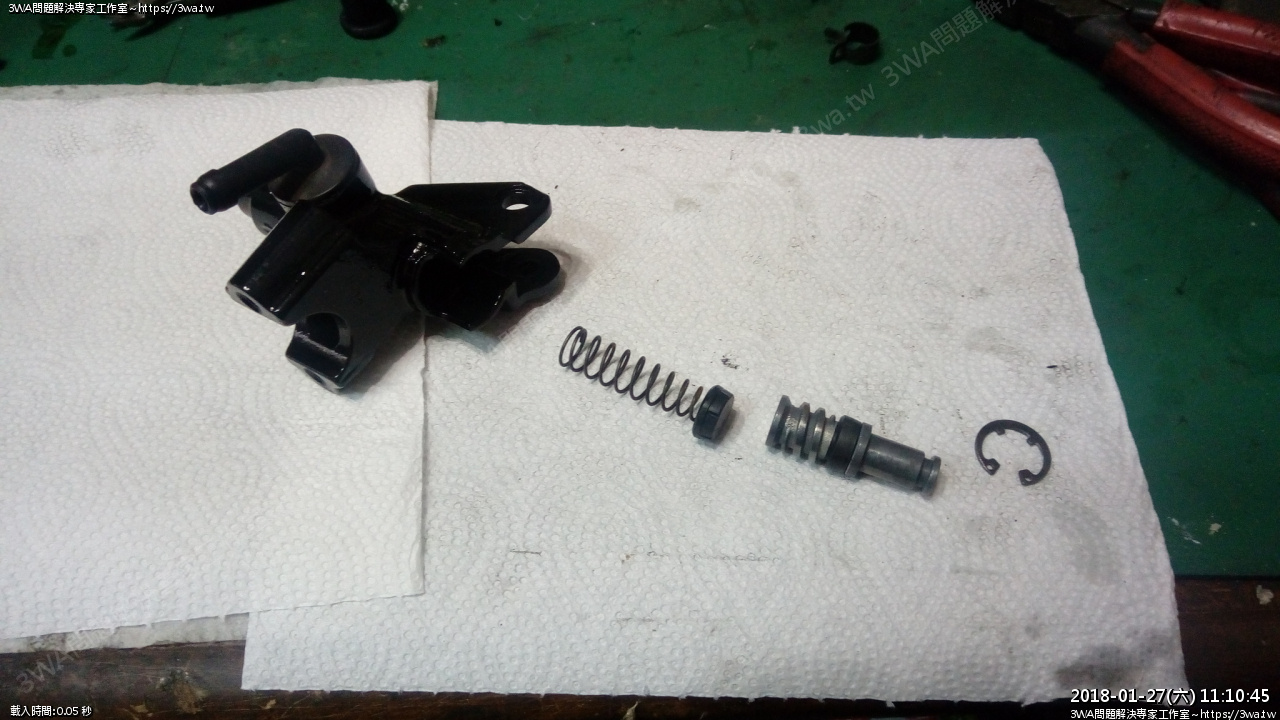

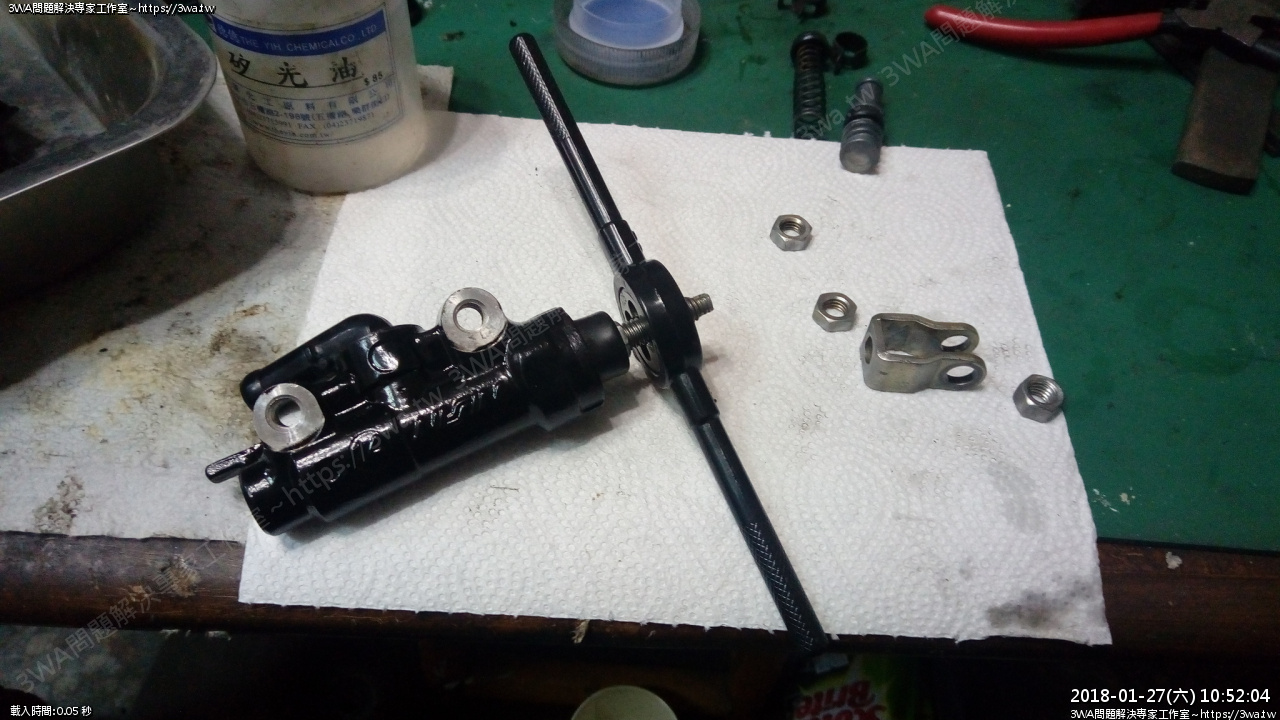

準備合併
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028920.jpg]()

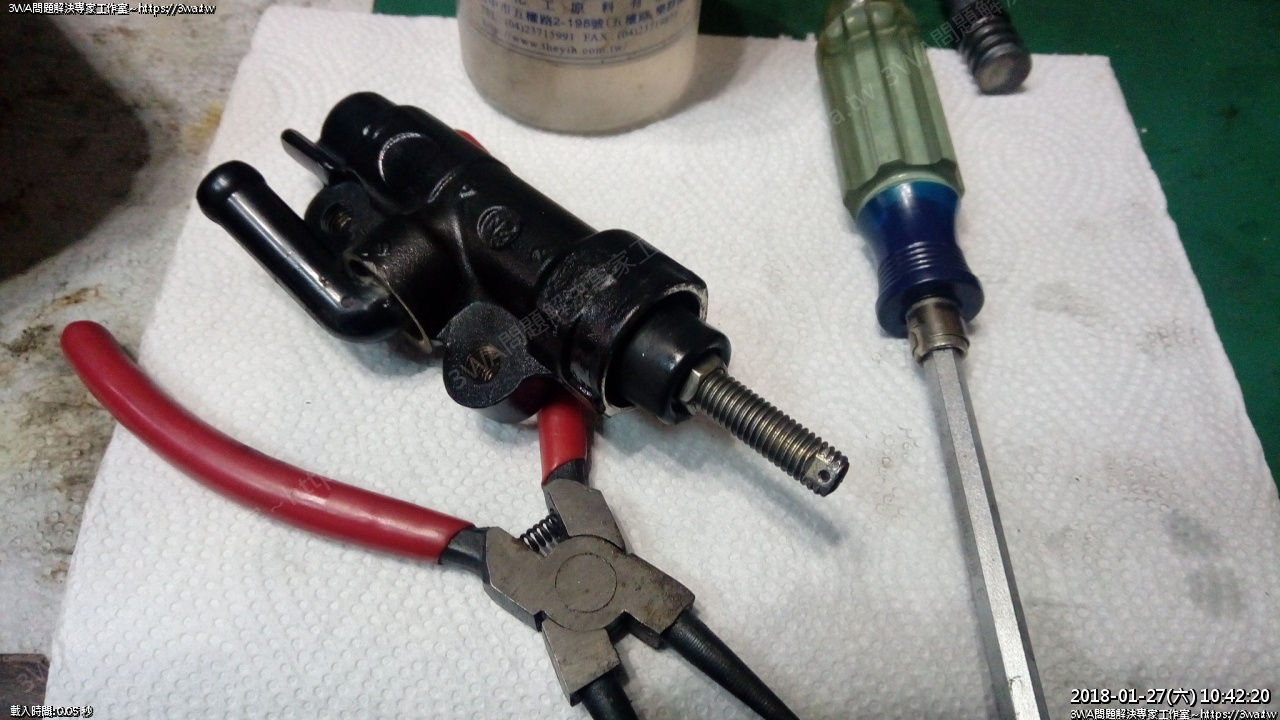

後總
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028923.jpg]()
壓入
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028925.jpg]()

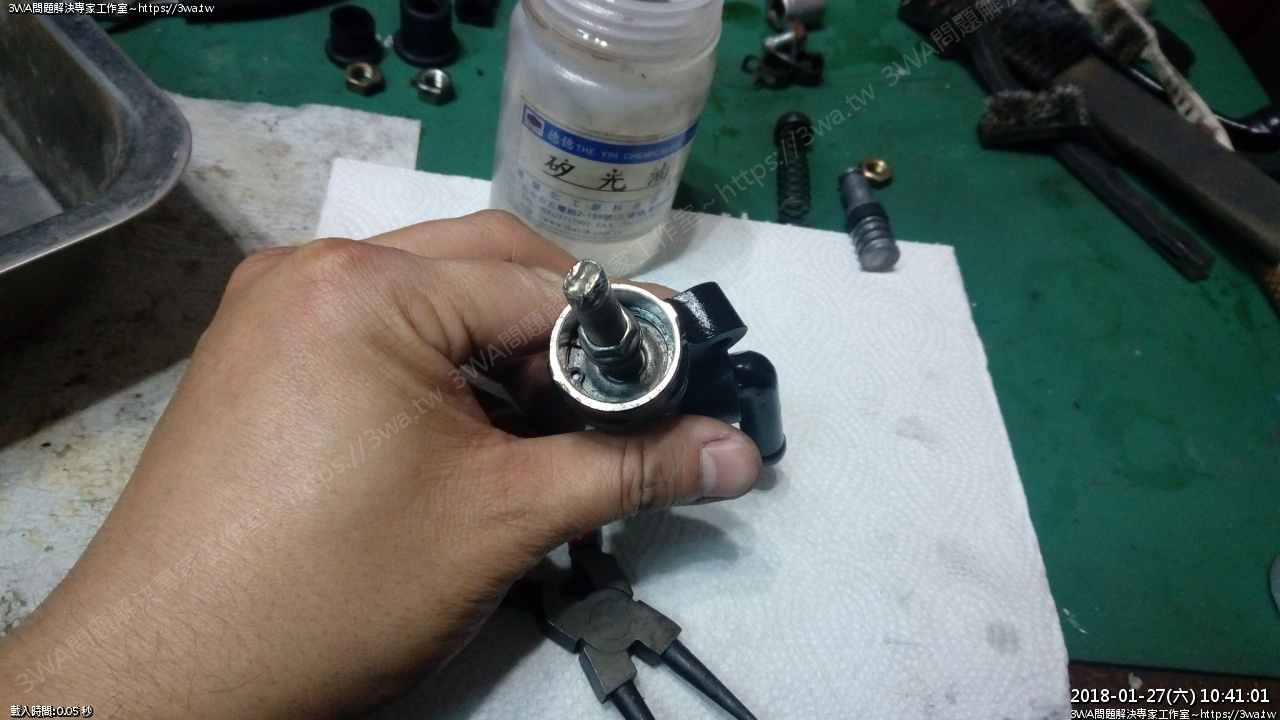

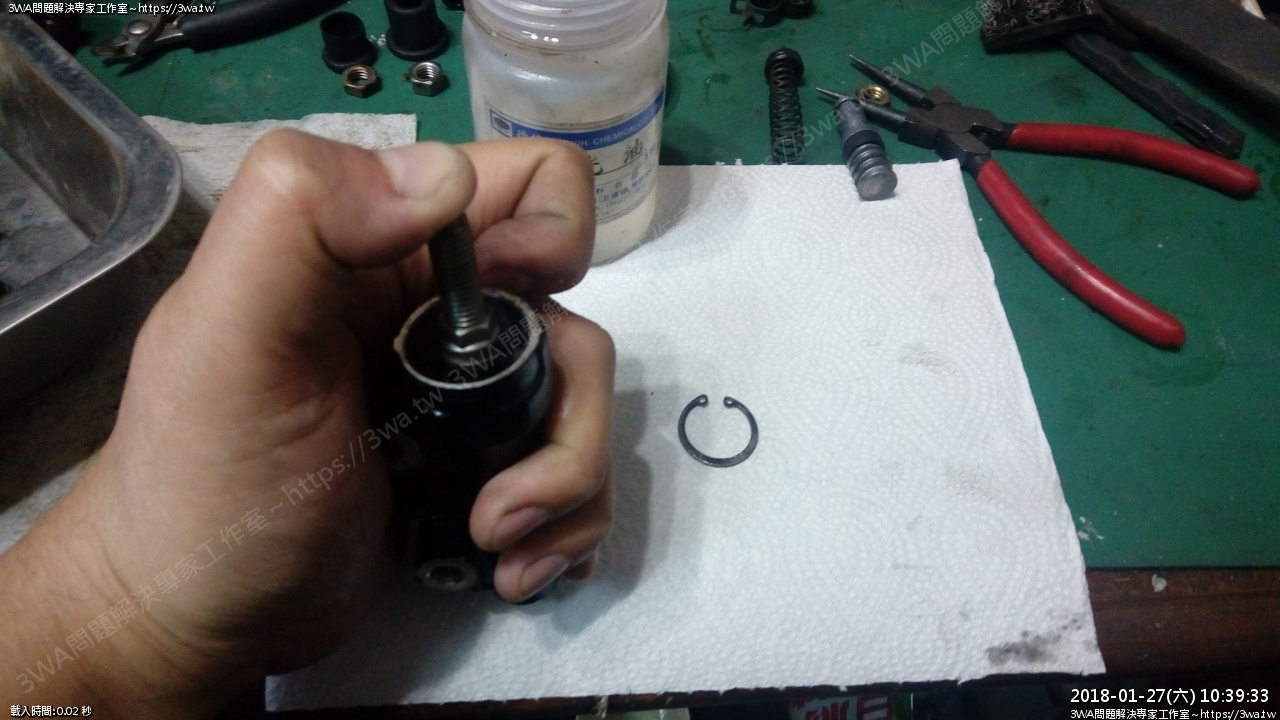

壓著裝C環
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028928.jpg]()
好了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028931.jpg]()
裝油封
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028933.jpg]()
油封好了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028936.jpg]()

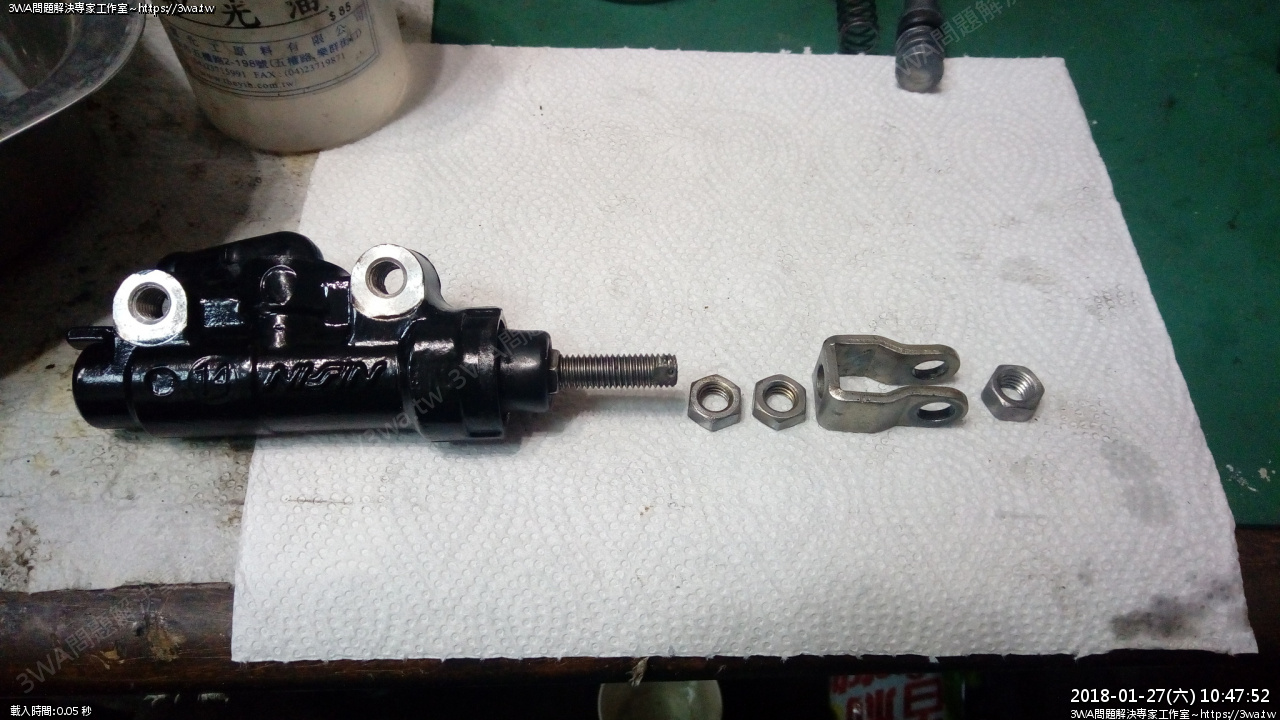

螺帽組
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028938.jpg]()

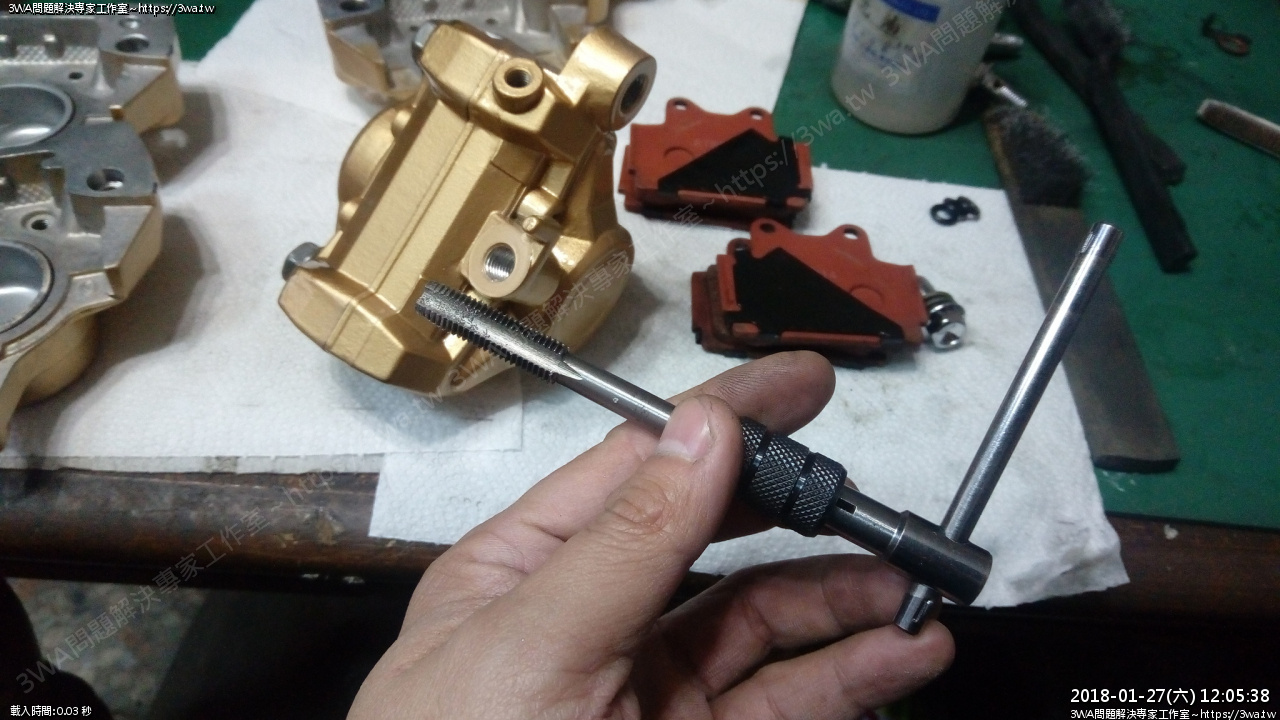

牙順一下
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028942.jpg]()
很順的裝上了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028945.jpg]()
底下裝一個小鐵絲
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028948.jpg]()

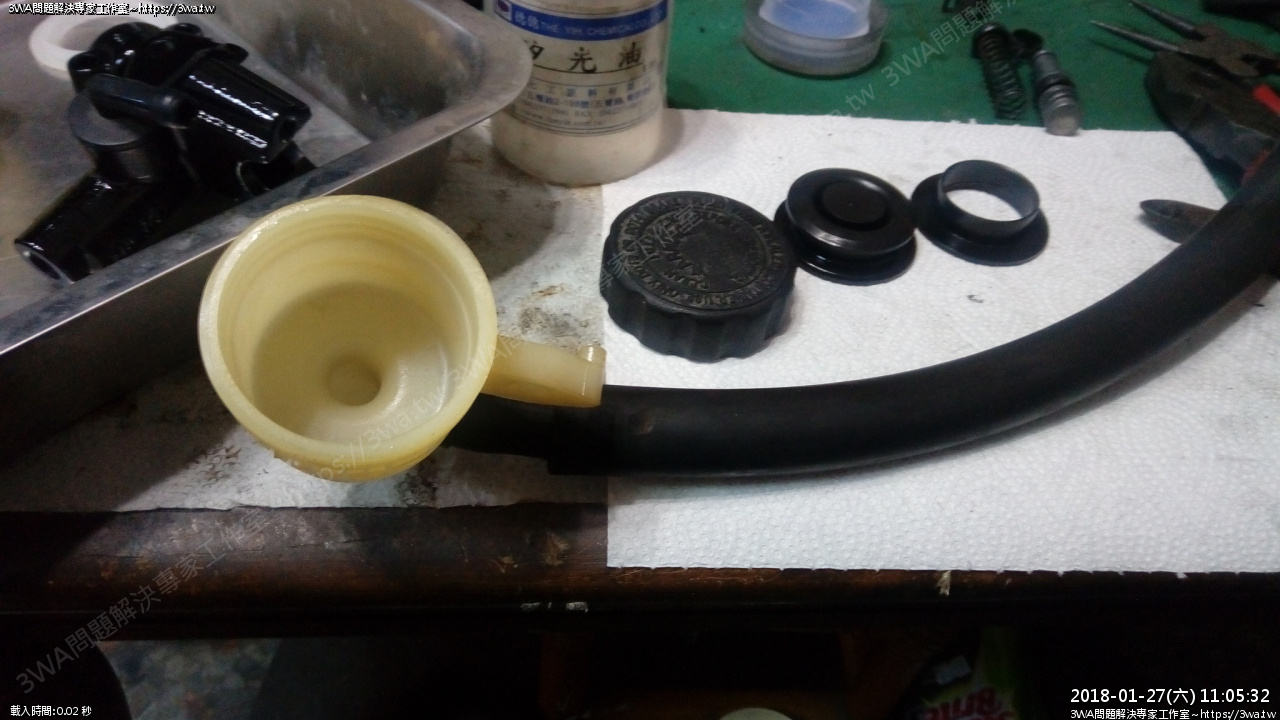

後油杯,洗乾淨了,不再油膩
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028950.jpg]()

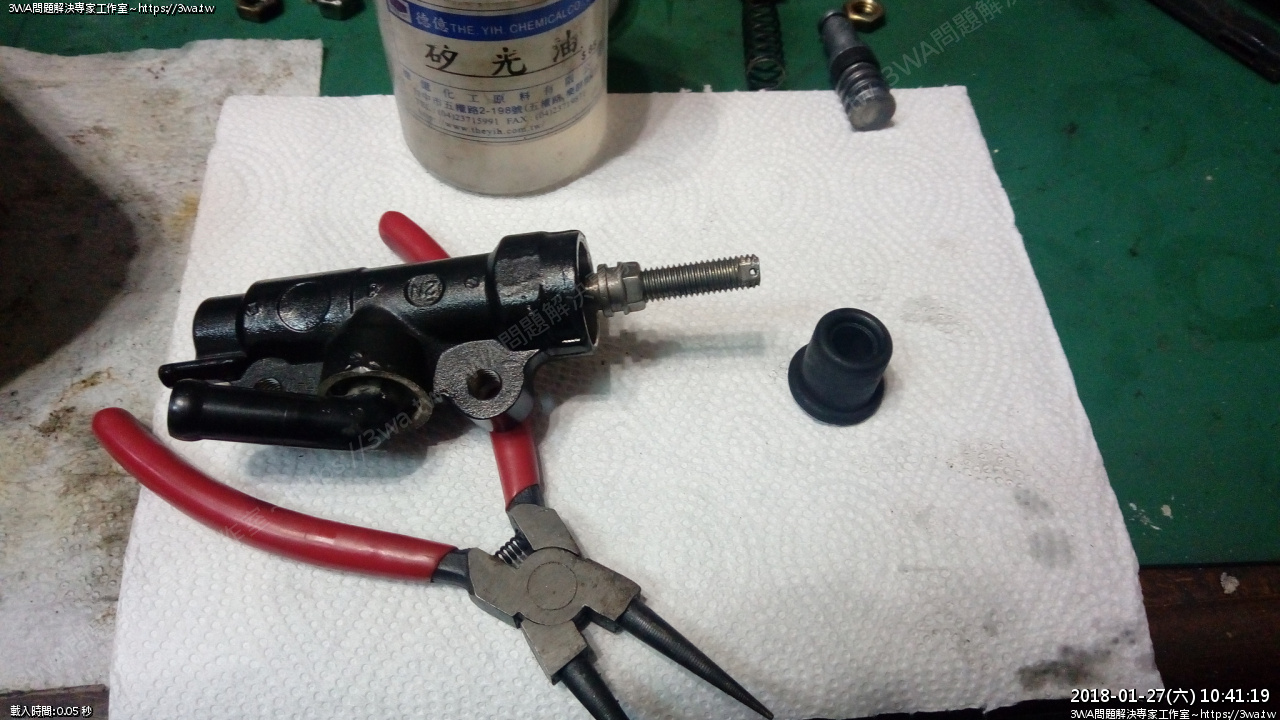

合體
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028952.jpg]()

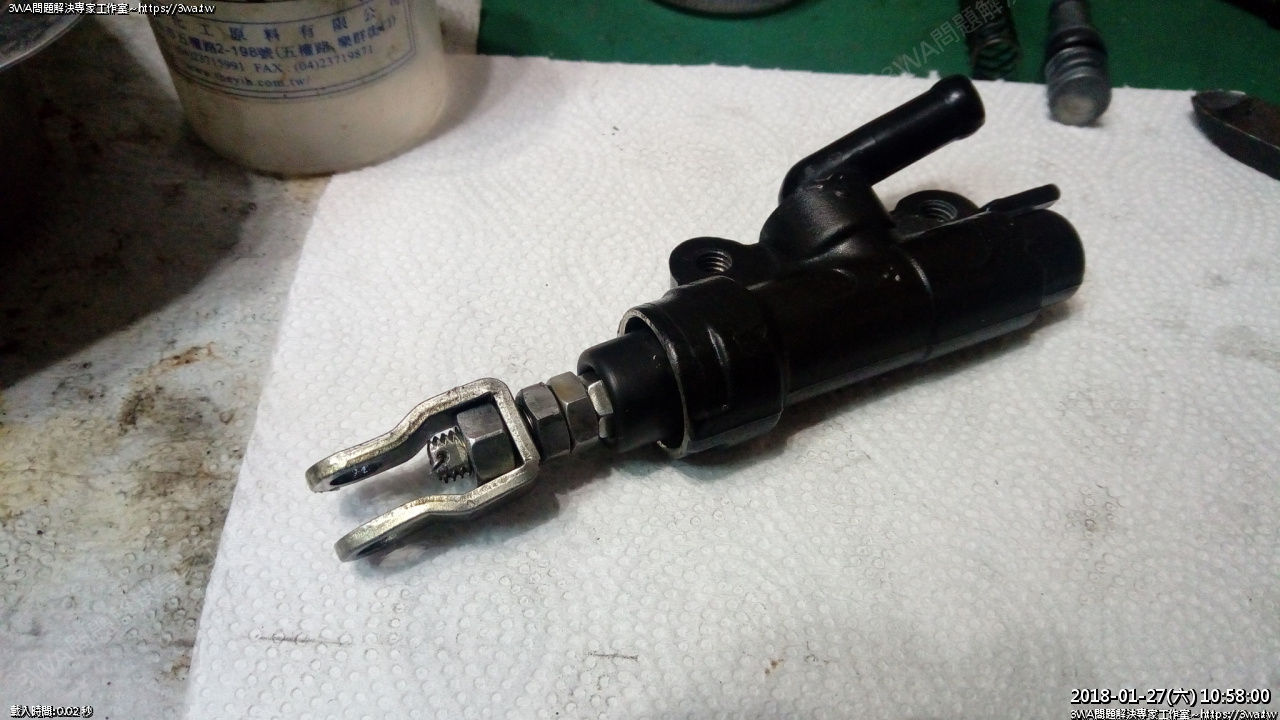

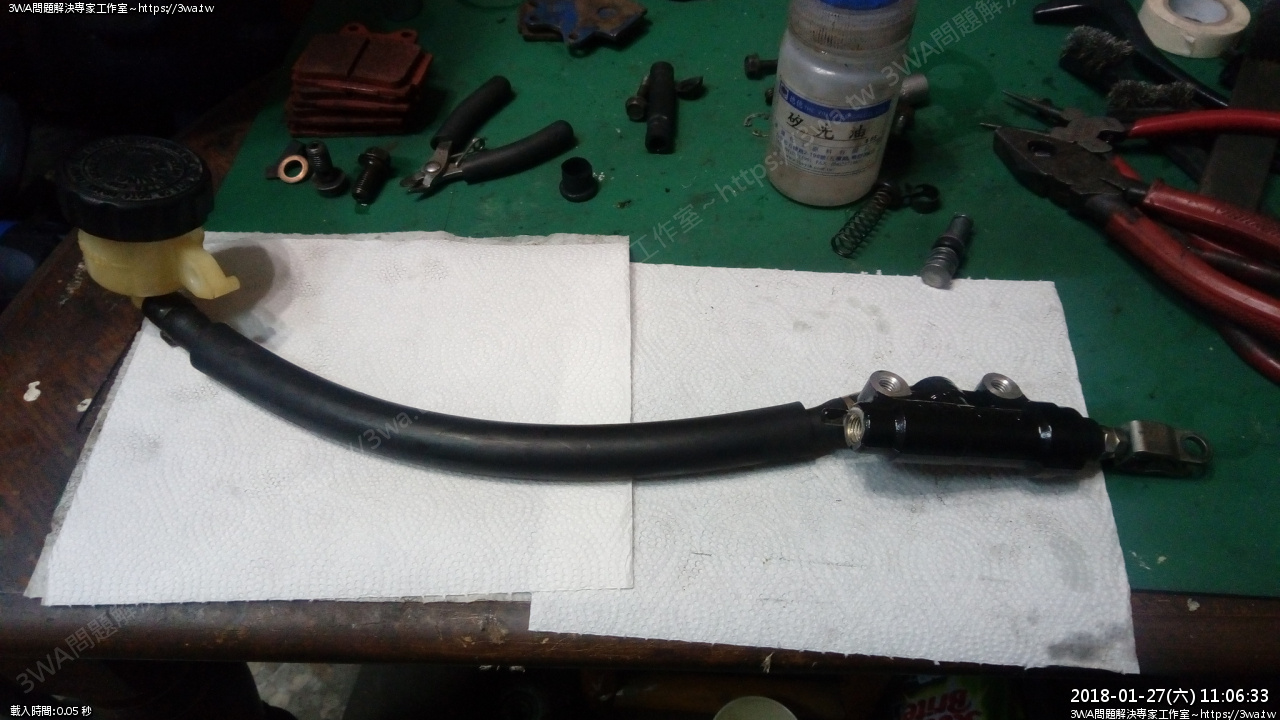

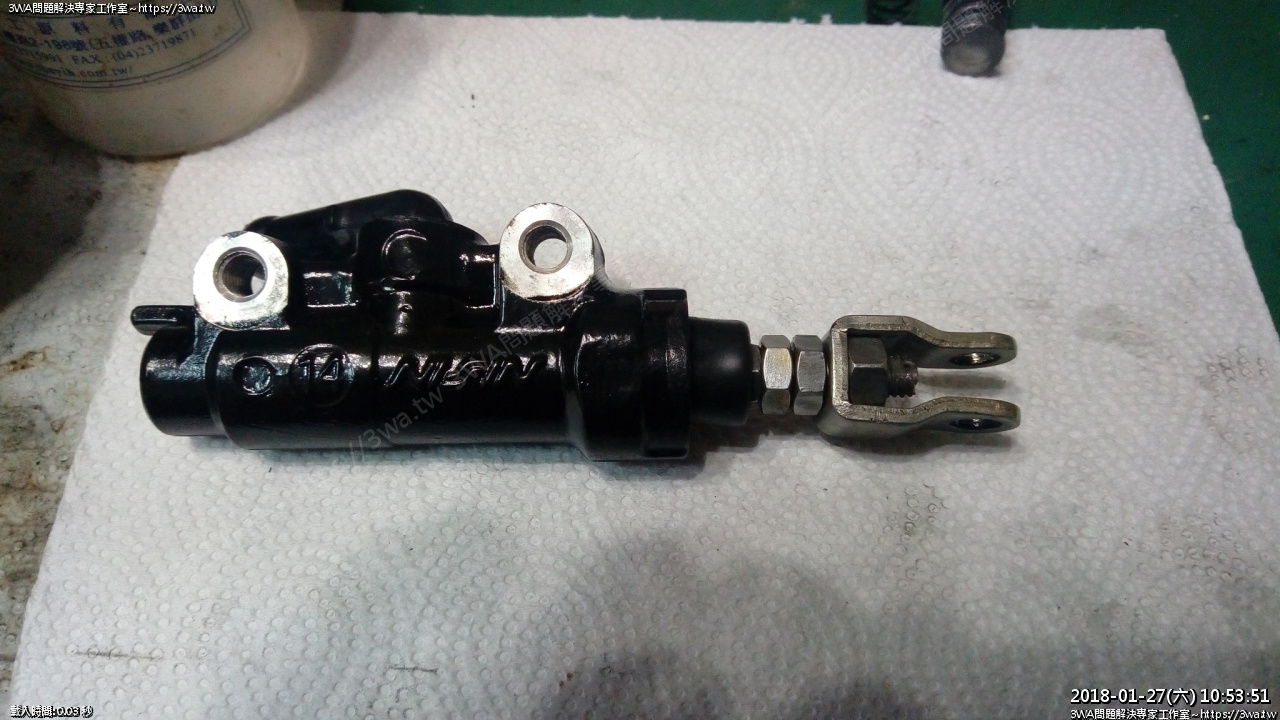

後總幫完成
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028955.jpg]()
前總封合體
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028957.jpg]()

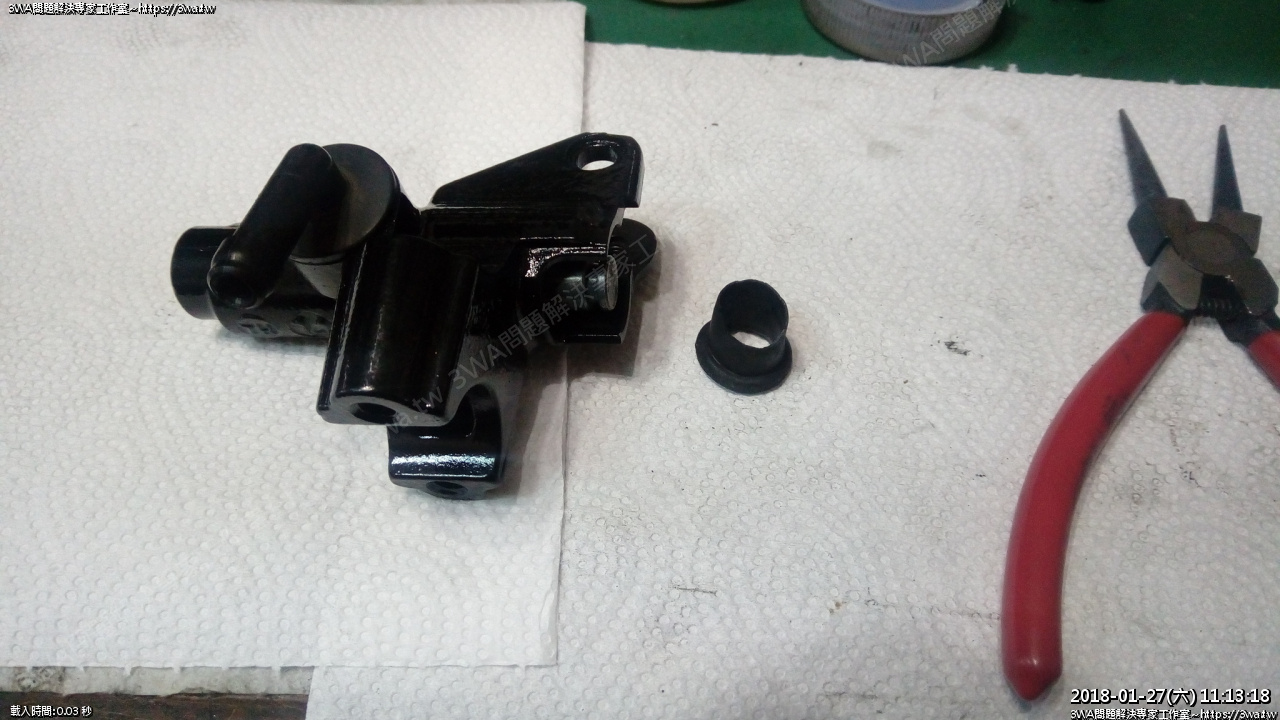

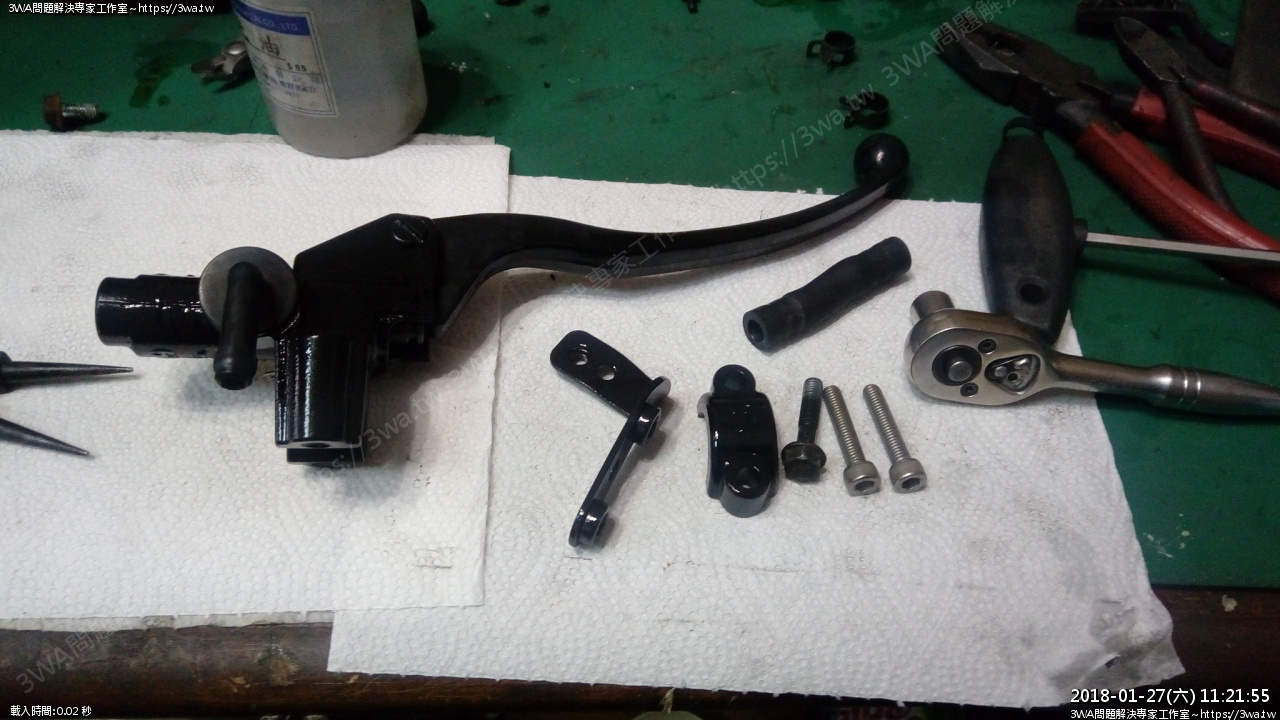

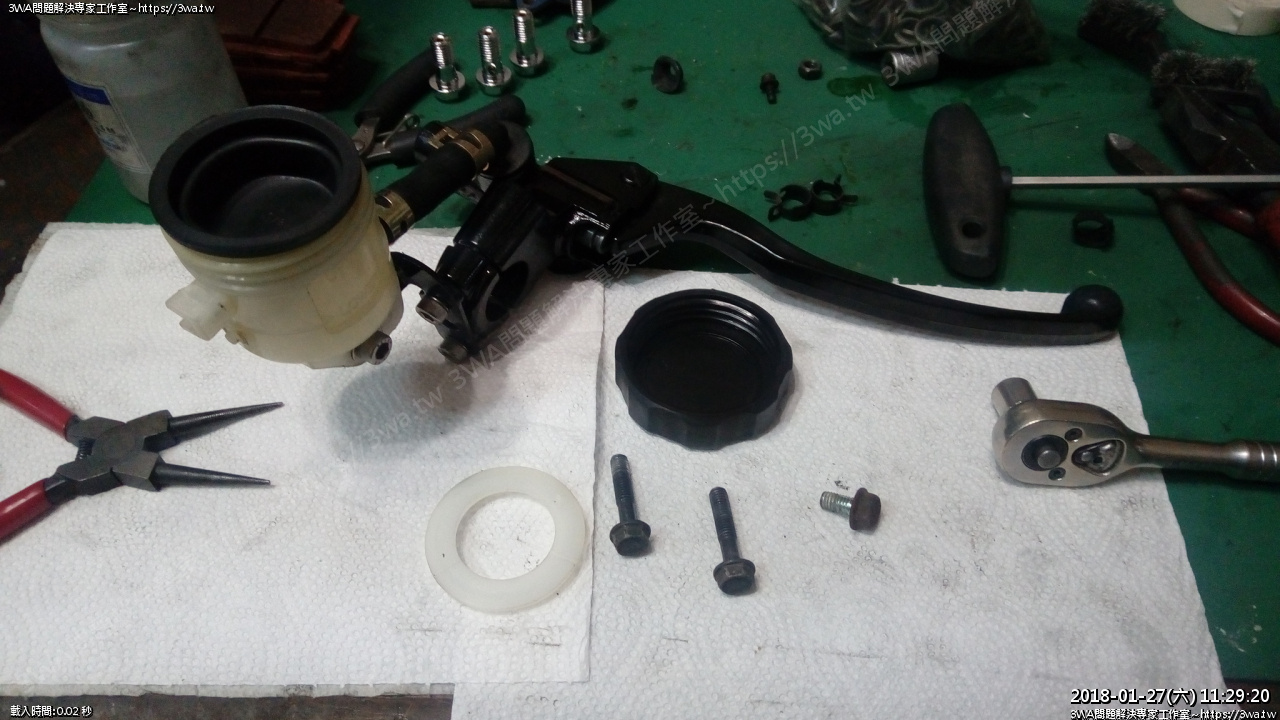

組裝,防塵套
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028960.jpg]()
拉桿螺帽換新的白鐵螺帽
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028963.jpg]()
零件
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028965.jpg]()
油杯蓋,螺絲換白鐵內六角
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028974.jpg]()

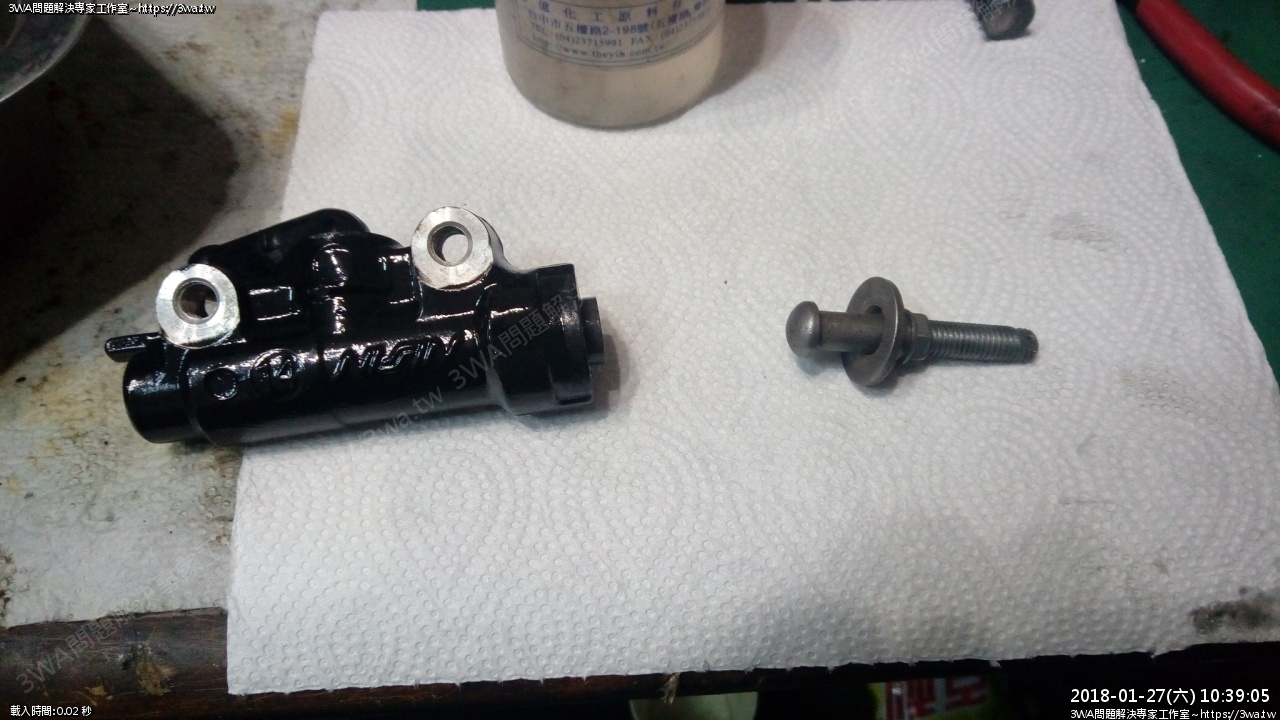

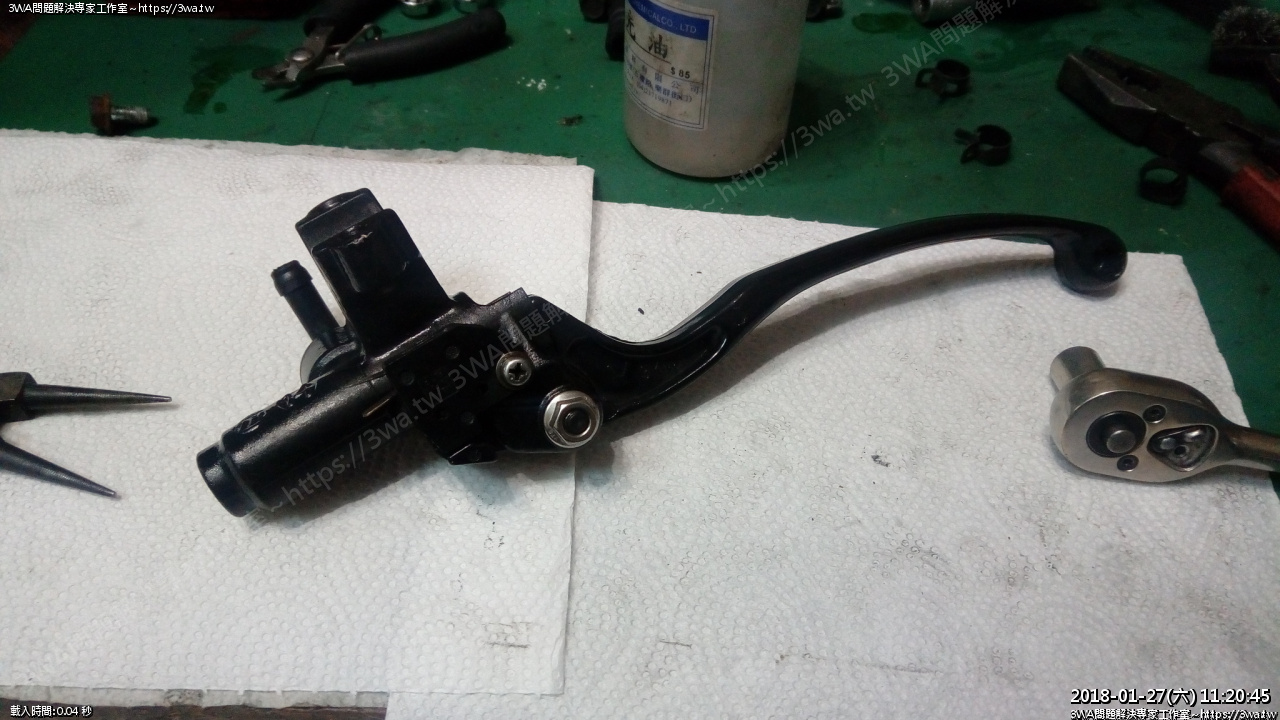

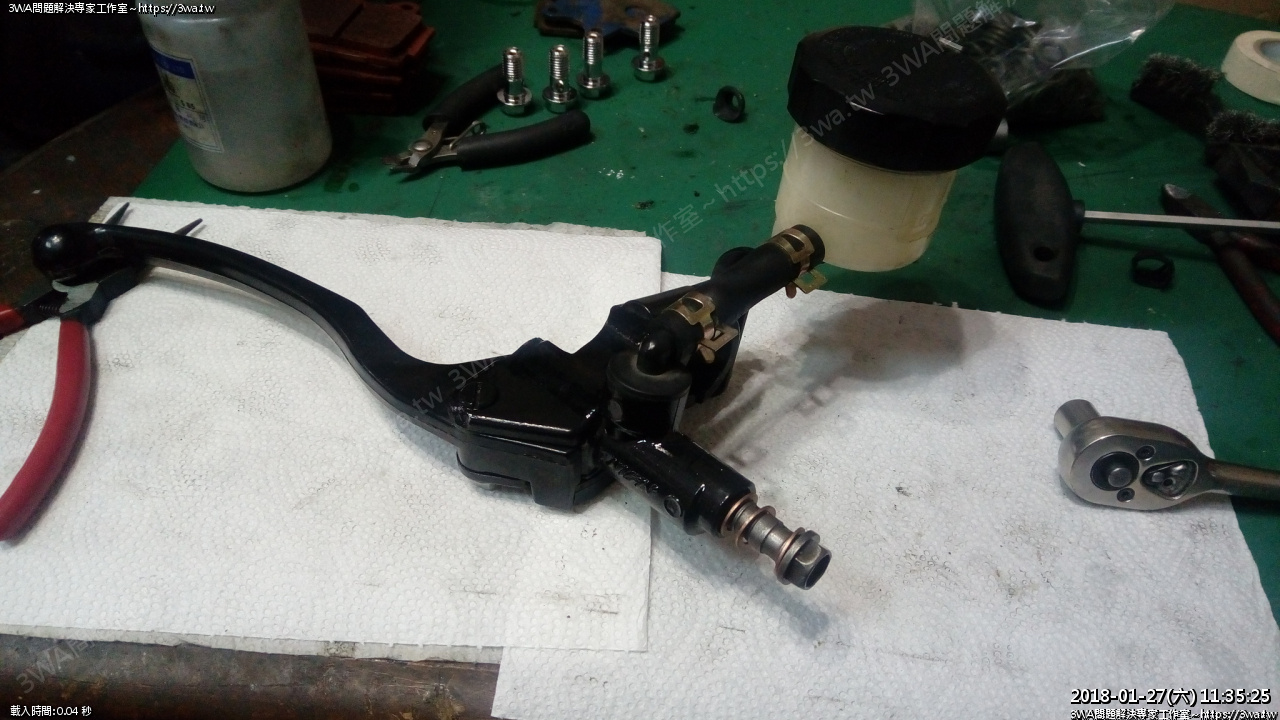

前總幫完成
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028979.jpg]()

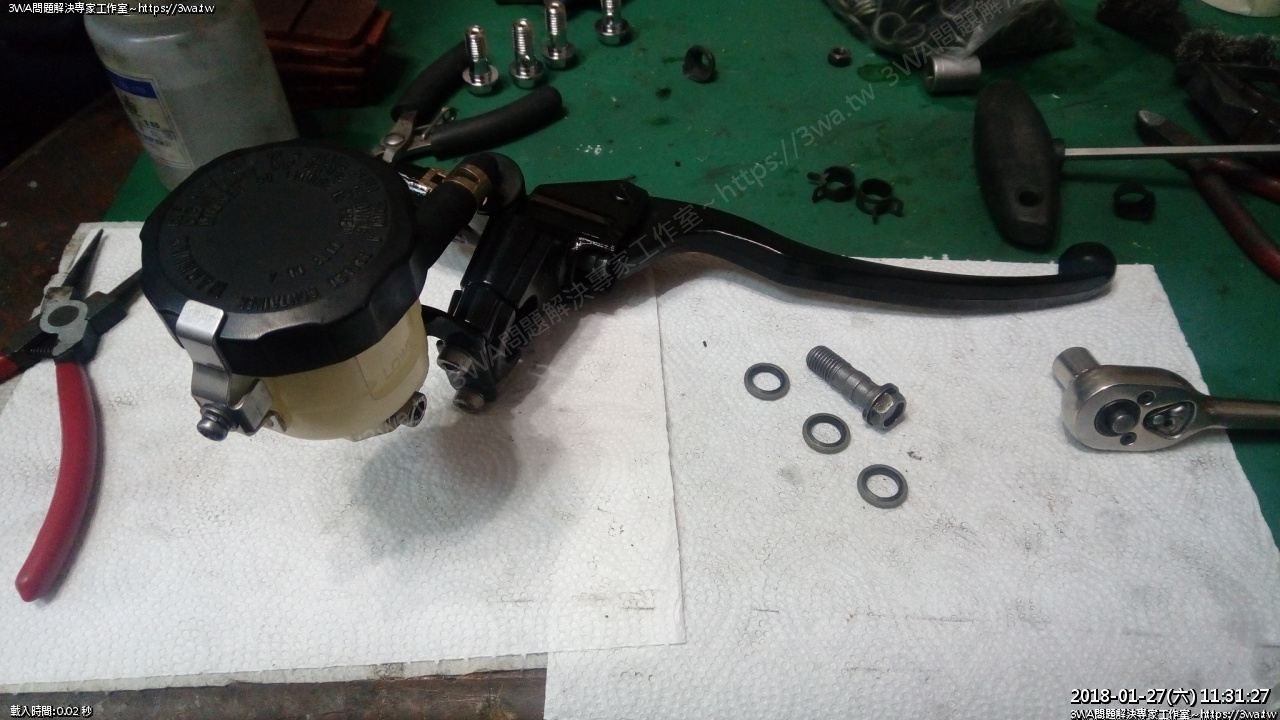

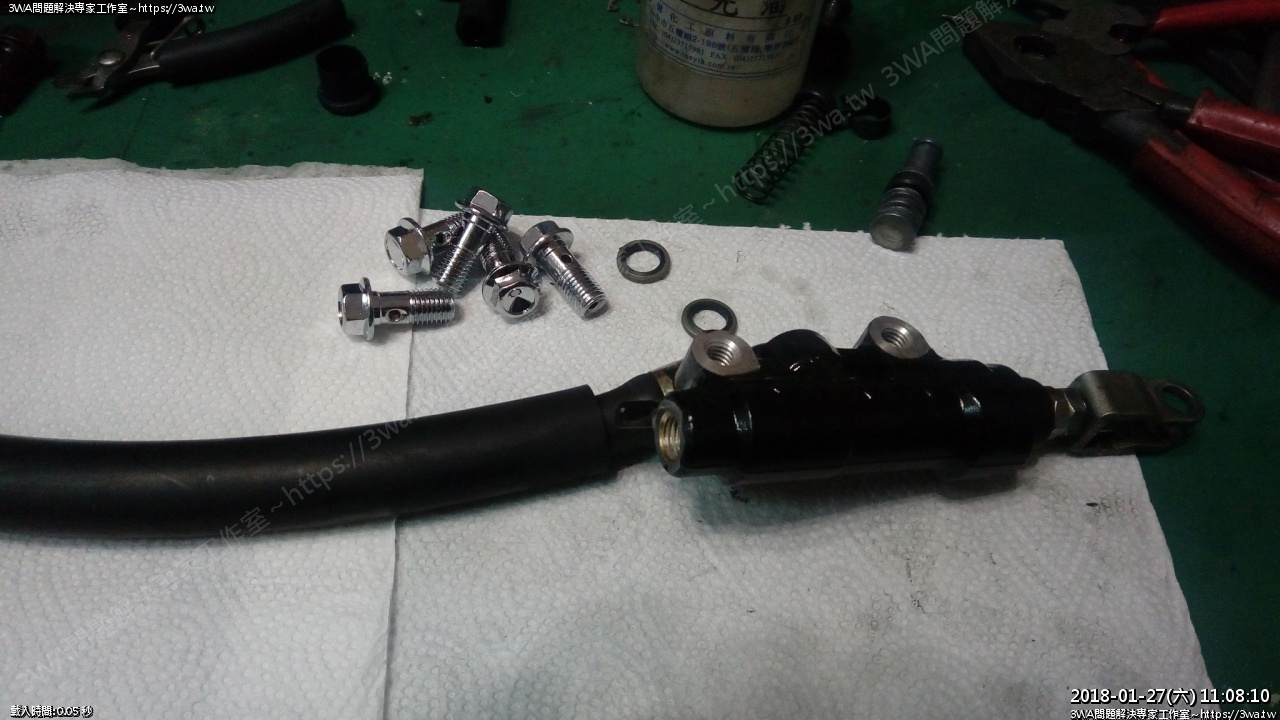

車主有改油管,這邊用一對二螺絲,配三個銅墊片
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028982.jpg]()
前總封完成,擦乾淨
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028985.jpg]()

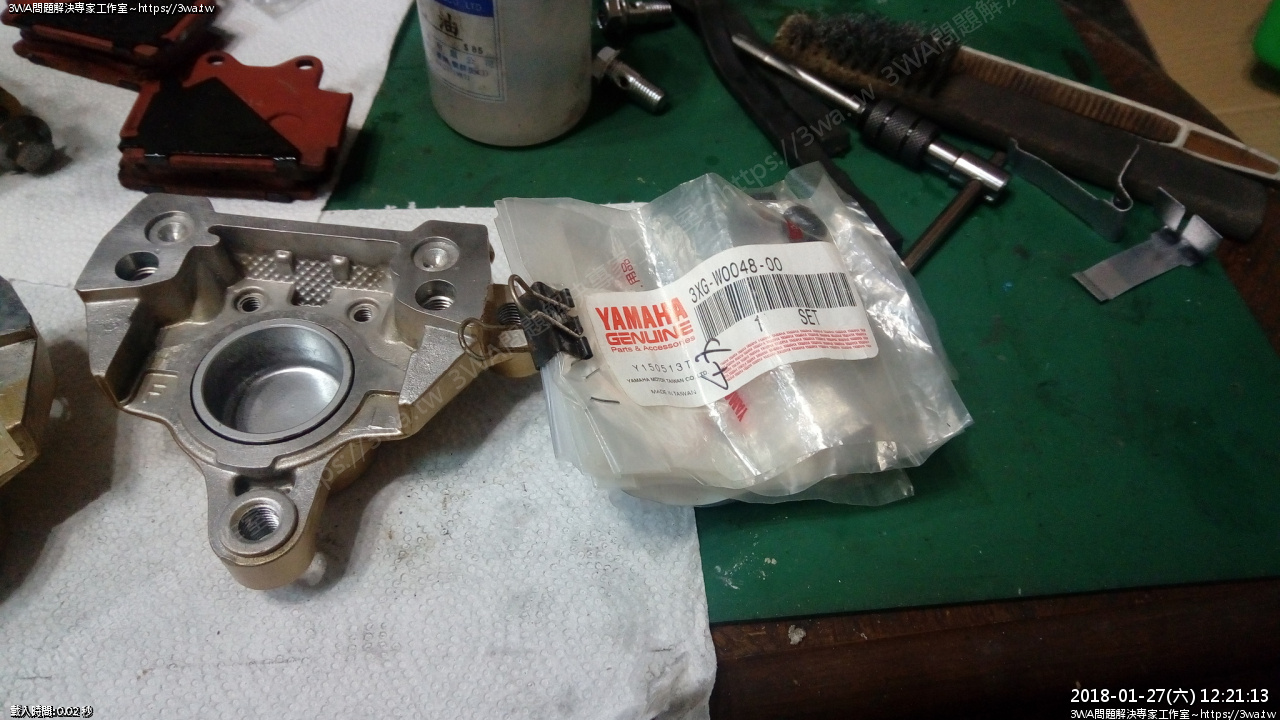

接下來換卡鉗
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028988.jpg]()

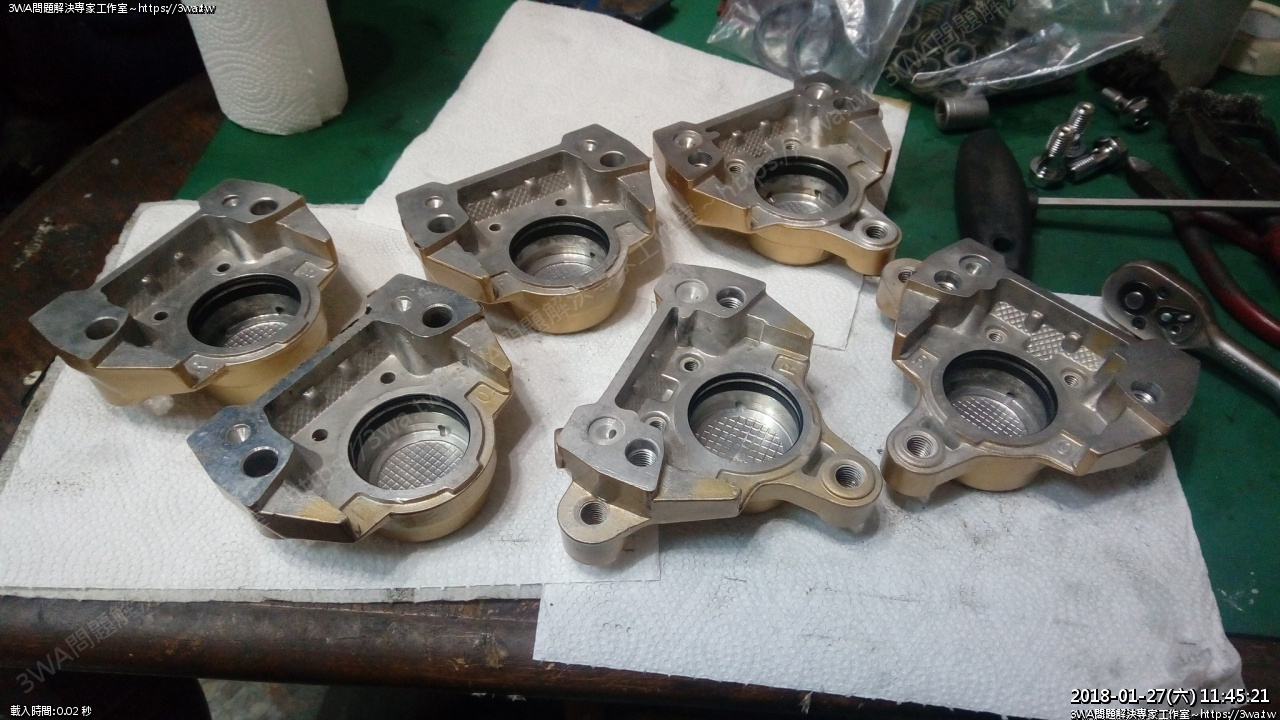

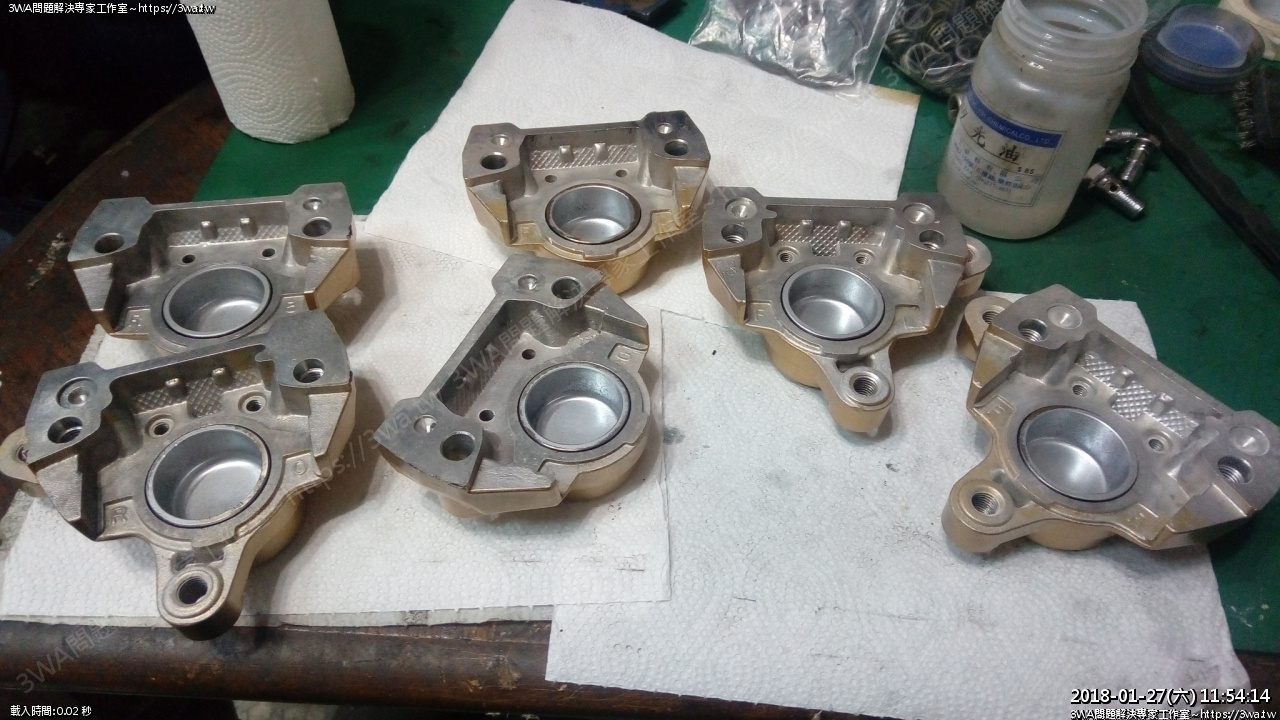

洗乾淨了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028995.jpg]()

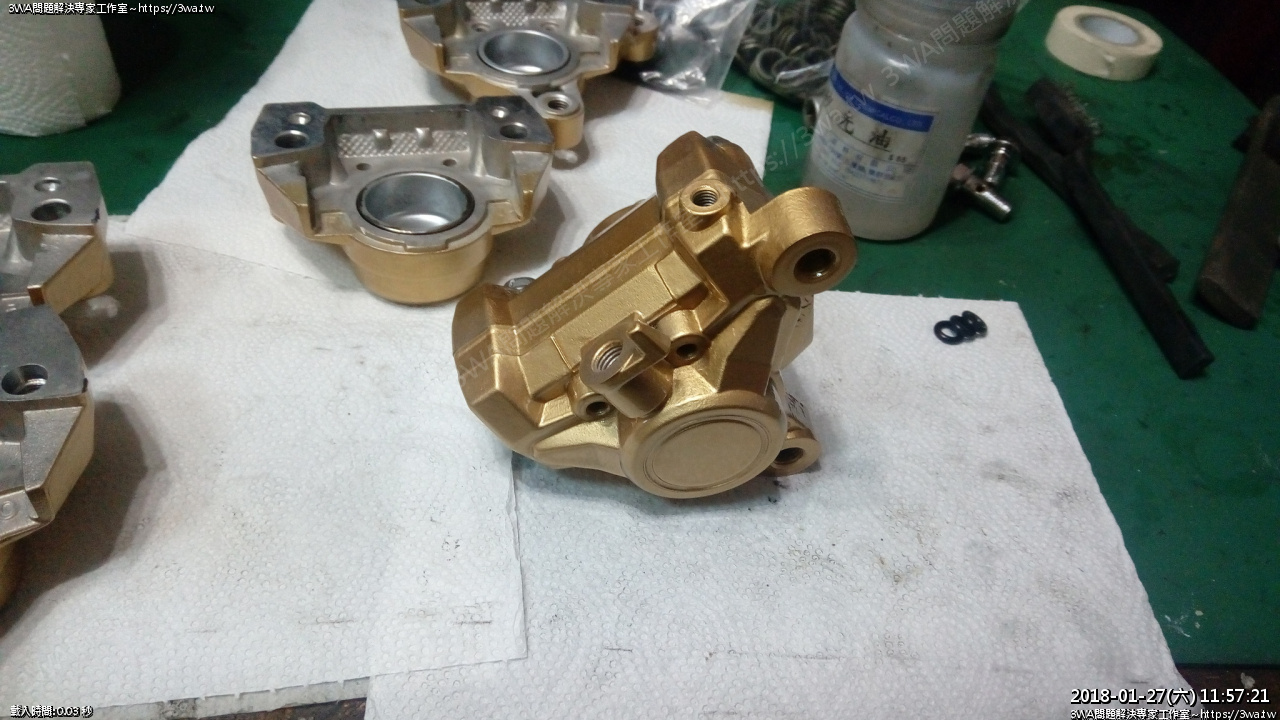

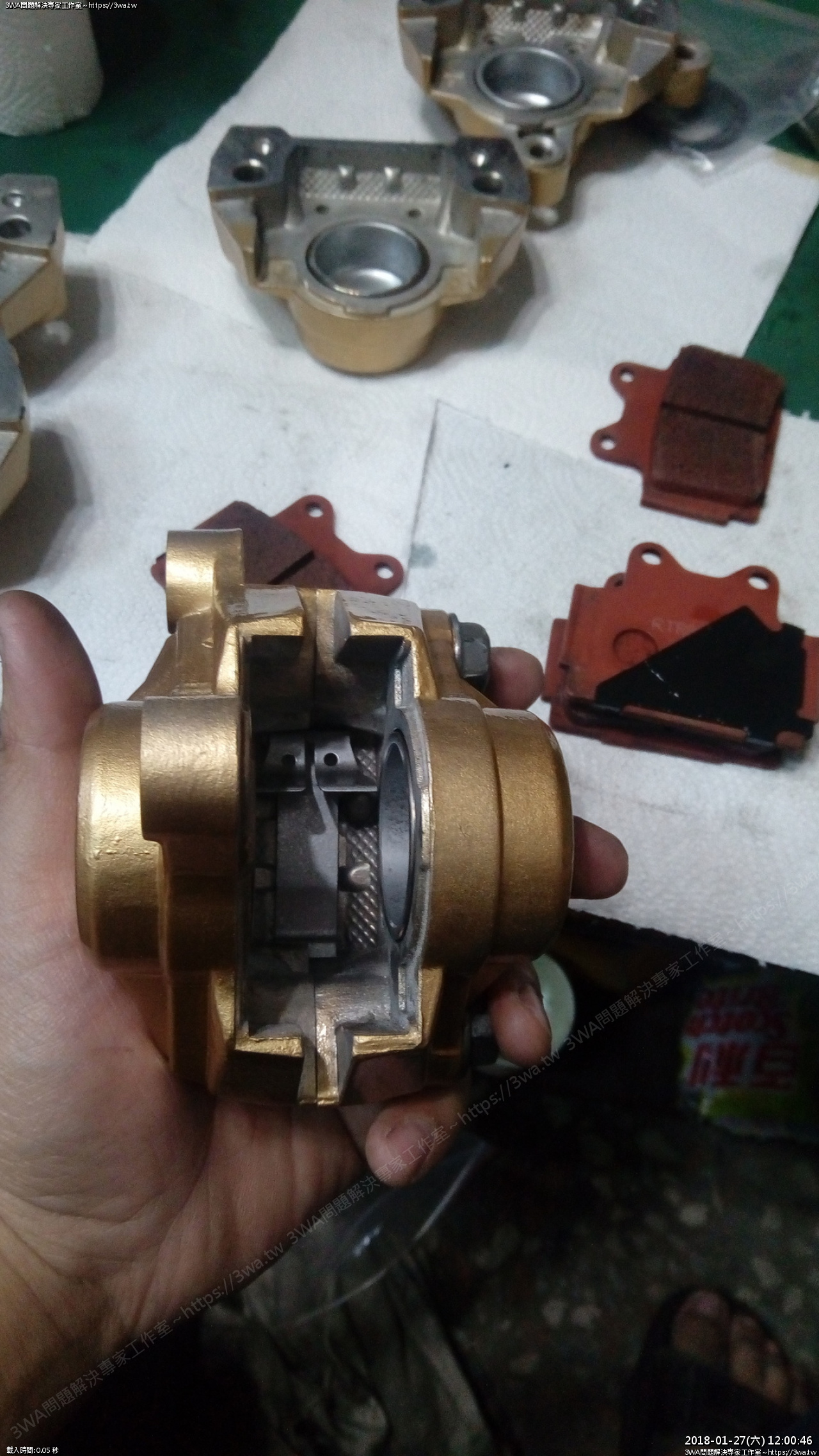

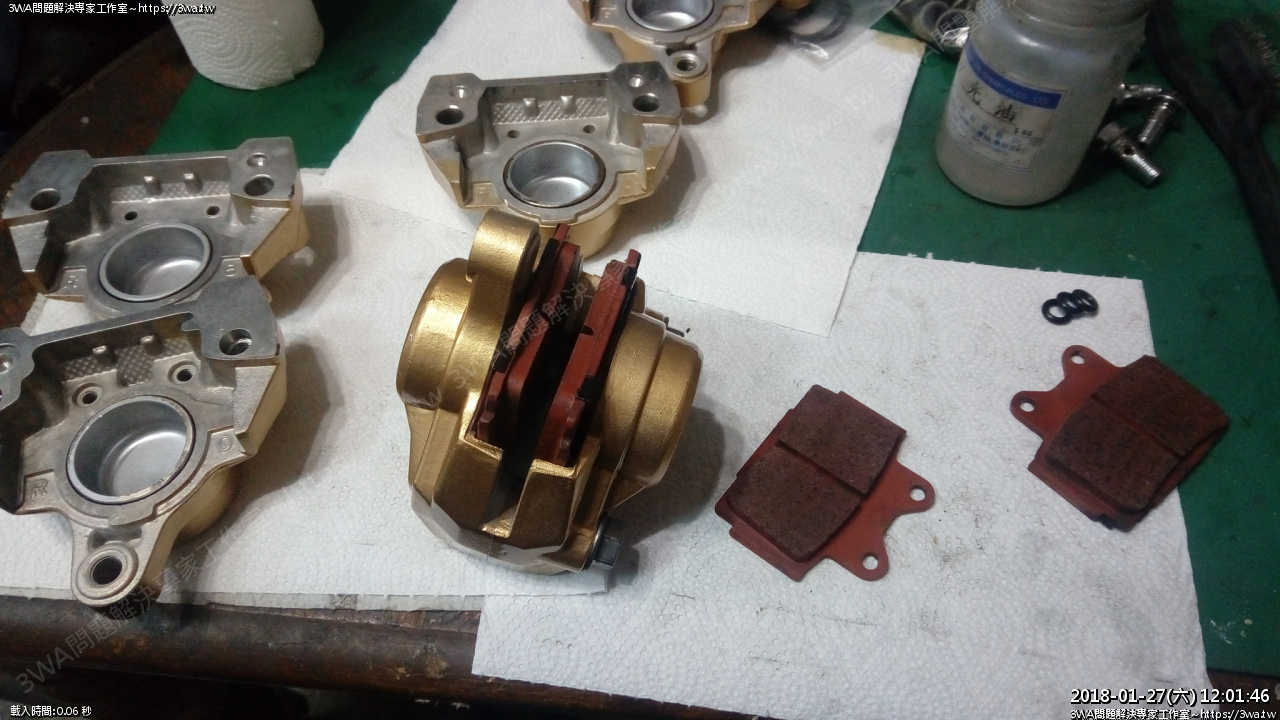

裝上油、土封完成
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517028998.jpg]()

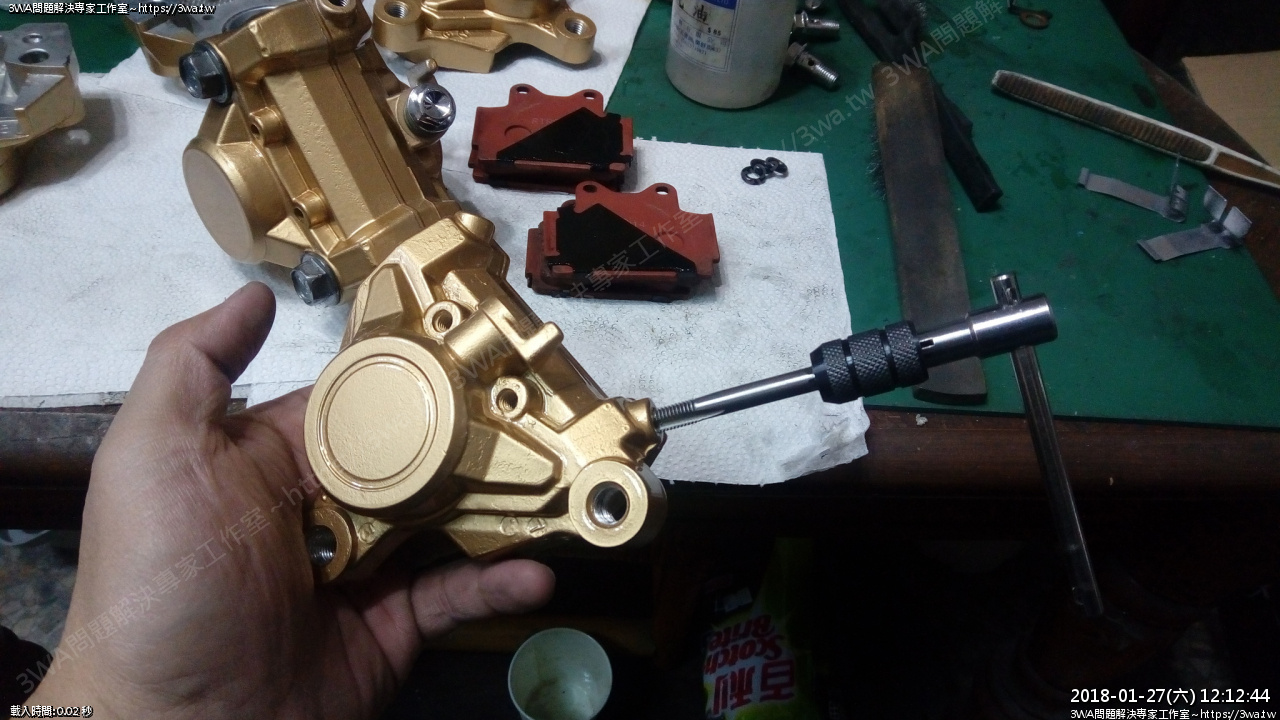

細節
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029001.jpg]()

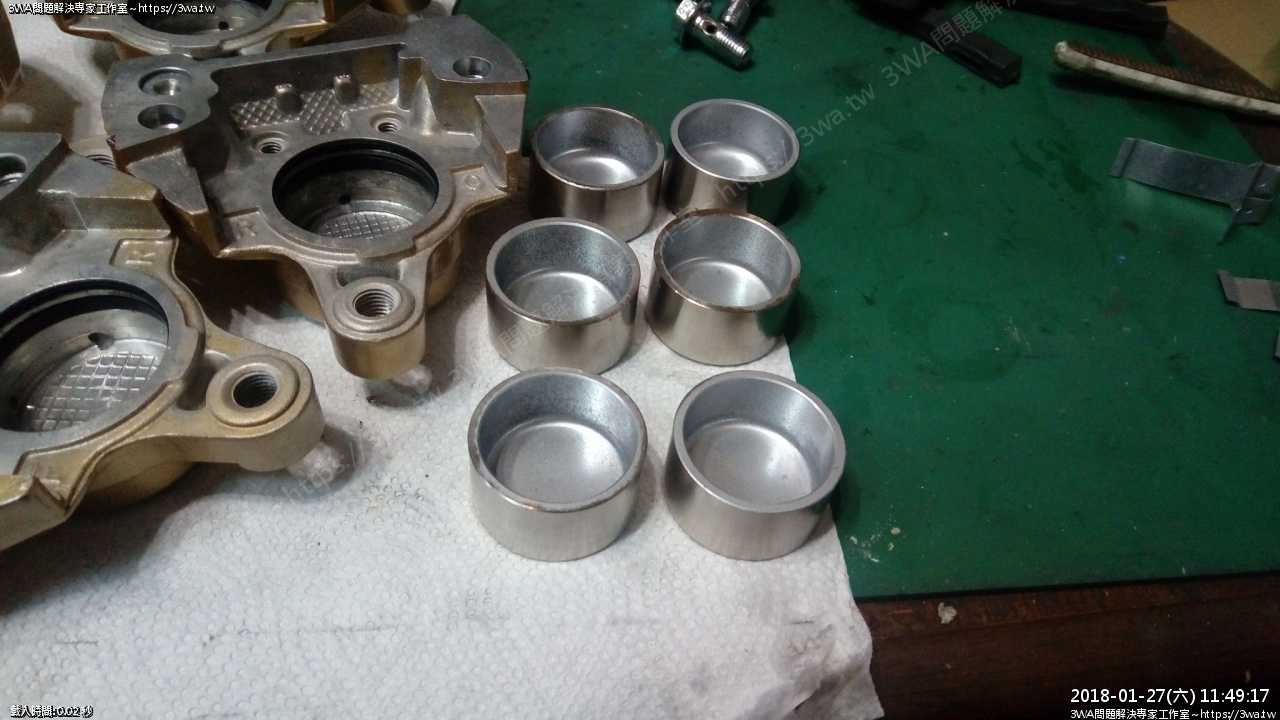

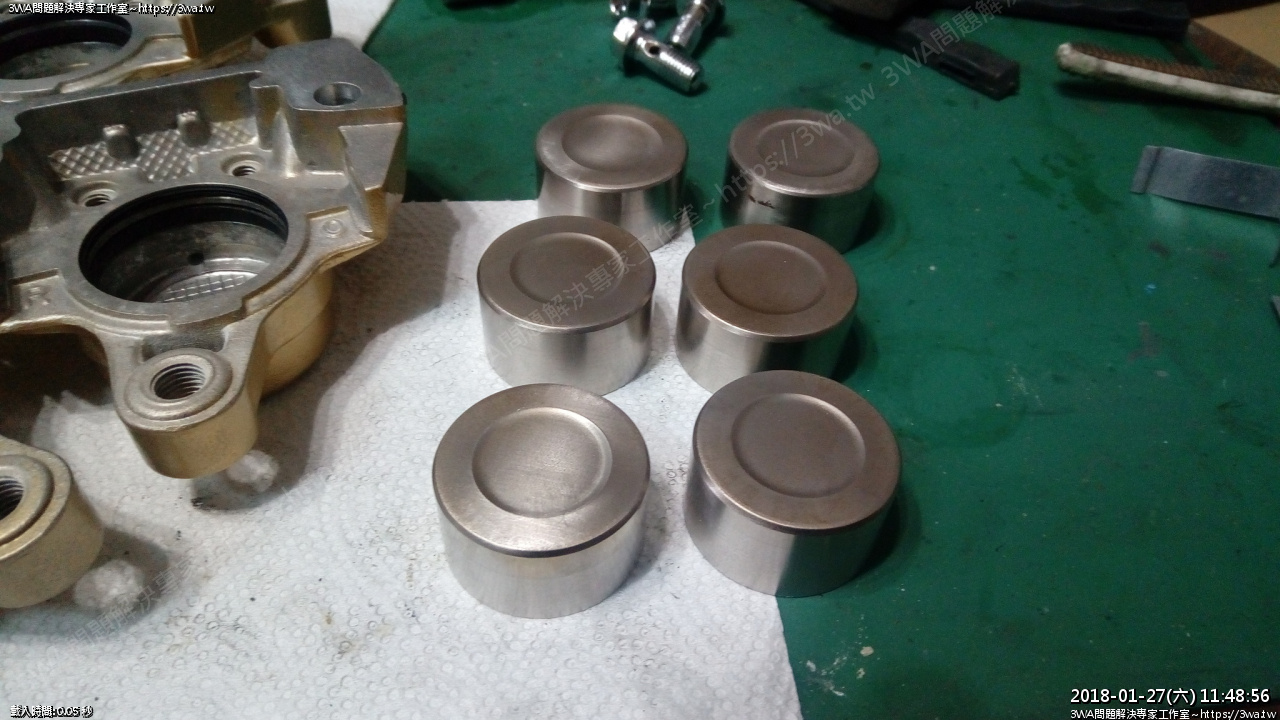

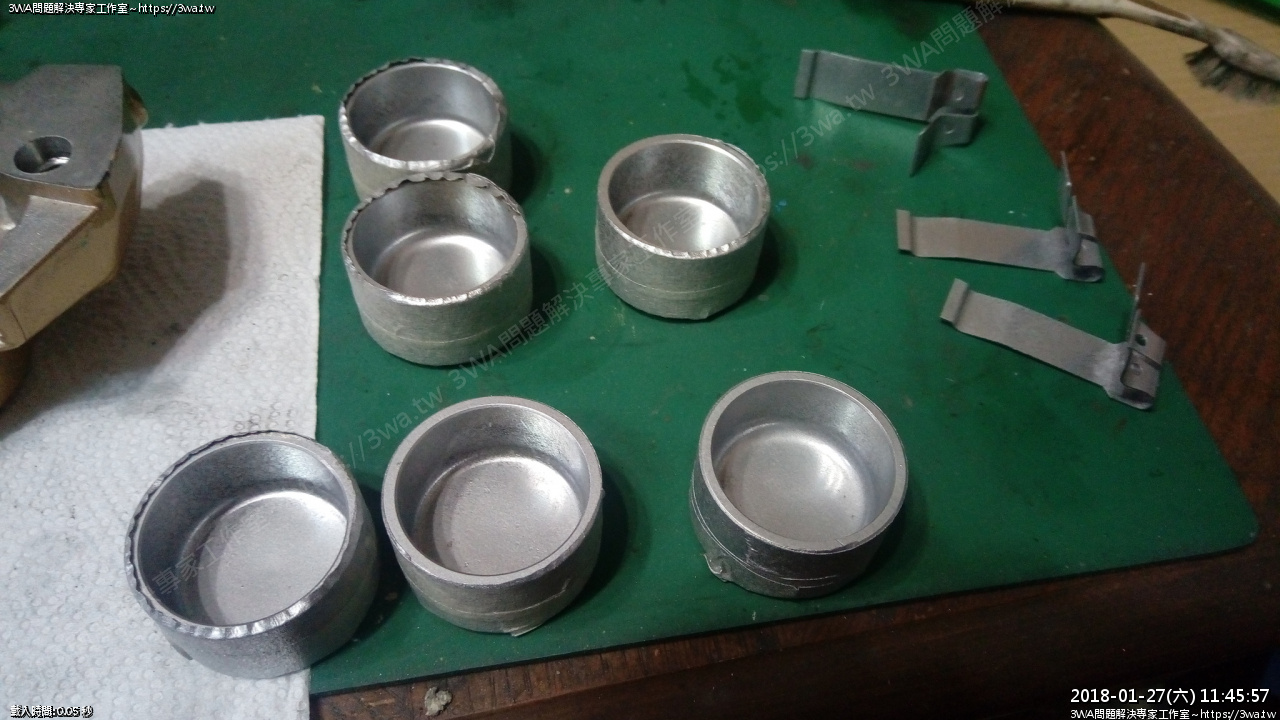

活塞內部
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029004.jpg]()
活塞外部
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029006.jpg]()
比較醜的這個我裝後卡鉗,如果到時無法用,車主再換新吧
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029009.jpg]()
活塞乾淨
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029012.jpg]()
沾一些些矽油,活塞壓入卡鉗
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029014.jpg]()
小油封
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029017.jpg]()
合體
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029020.jpg]()
紅來令片還很厚
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029022.jpg]()
來令片有衣服穿耶
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029025.jpg]()
卡鉗內部
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029030.jpg]()
本來想裝一裝的,但來令磨的厚度不一致,留給車主自己評估要不要換新來令
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029033.jpg]()
好像差1mm
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029035.jpg]()
卡鉗所有的螺孔都順牙
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029038.jpg]()
洩空氣螺絲
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029040.jpg]()
新的洩油螺絲
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029043.jpg]()
組裝完成了
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029046.jpg]()
漂漂亮亮的^_^
![http://3wa.tw/photo/small.php?w_size=900&compassion=95&file_name=users/shadow/1517029049.jpg]()
裝箱,等車主來領回
