標題:自製LED轉速表Part1
網址:http://3wa.tw/blog/blog.php?id=1779
內容:


 玩車這麼久,一直以來也是很想自己作看看轉速表

最近比較有空,空下來的時間拿最近已紅到快退潮的 Arduino ESP8266 來試試

剛好試出來一點成果,先把過程紀錄下來



第一步:利用 Arduino ESP8266 本身接腳多,D0~D8

先把測試 LED 功能是否正常的檢查先做出來



第二步,拿之前作的 轉速表訊號產生器,把1HZ~233HZ的交流訊號透過 74LS14

把訊號餵給 ESP8266 的 D3 腳位去接收

以前一直不知道怎麼把轉速訊號的交流電的連續訊號,變成單純的數位訊號

參考了前人試出來的線路圖,加上簡單的電容濾波,就可以抓取頻率



第四步,測試看看再把訊號轉成 SG90 伺服馬達的角度,就可以變成雨刷轉速表,SG90轉的時候有點吵



第五步,再用 8051 的爬格子轉速訊號產生器來試試,看看抓到的轉速、燈號、SG90旋轉的狀況

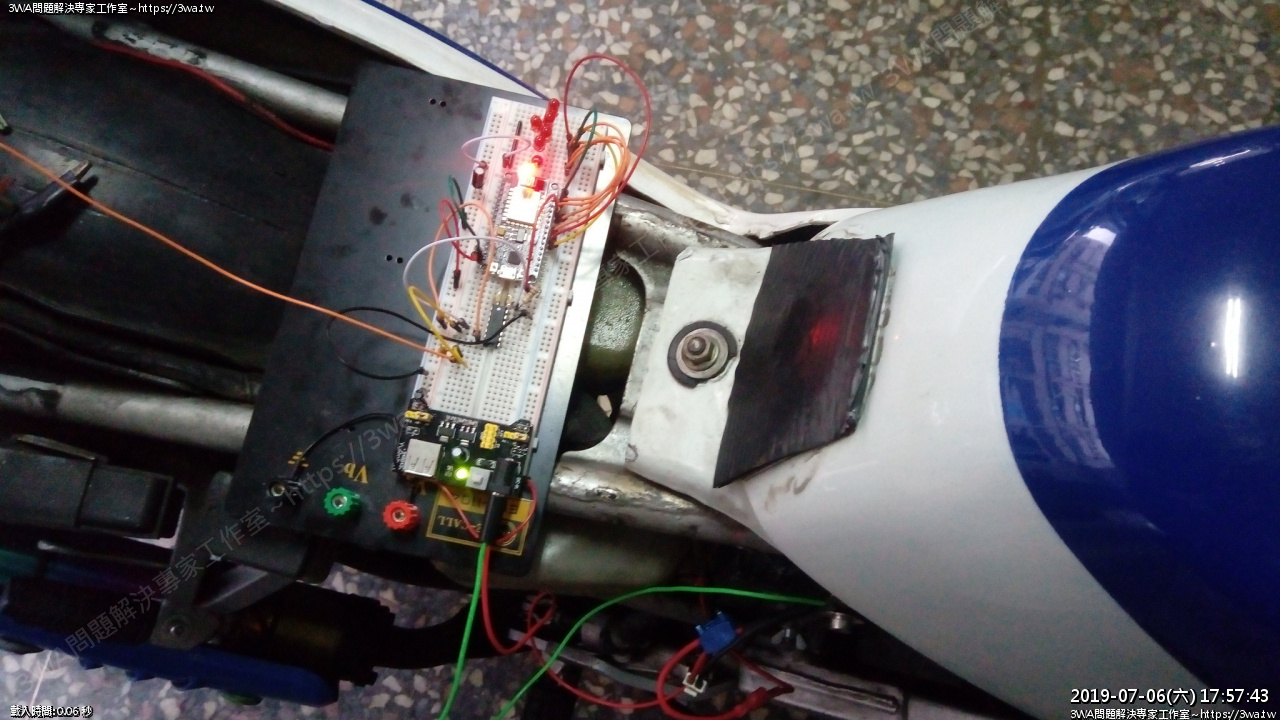

 第六步,移到車上試試,接上電瓶的12V、車架接地,再把CDI出來的紅白線接到 Singal in

發動後觀察LED



看起來這樣的訊號在車上運作的還不錯

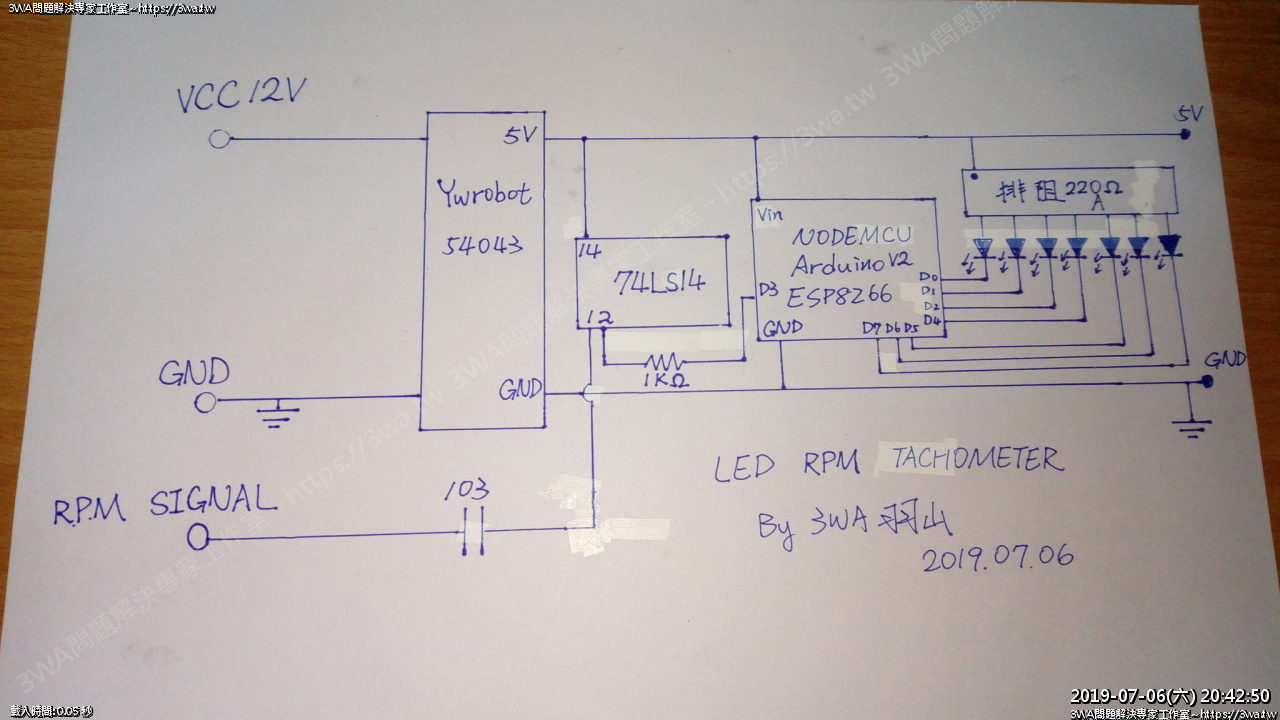

 分享目前設計下來的線路圖

主要是這些零件都很好買~材料表:

Ywrobot 54043 Arduino 電源模組(同MB102 SKU03653) x 1 組

IC 74LS14 蕭基特反匣 x 1 顆

Nodemcu Arduino ESP8266 V2 x 1 組

排組 220Ω A (221) x 1 個

陶磁電容 103 (0.01㎌) x 1 個

電阻 1KΩ x 1 顆

LED 7 支



Arduino 程式碼下載:下載

下一步會再接 74154 ( 4 對 16 解碼器) 這樣就可以只用 D0 , D1 , D2 , D4 四支接腳控制 16 顆 LED

催油門時應該會更有感覺



另外:ESP8266 本身可以支援 Wifi ,可以跟手機基地台連線,或是自架基地台,把轉速訊號丟給手機顯示也是可以的呦!但程式就要調整...有閒再來試試



程式與線路圖都還有很大的修改空間,有興趣的同好歡迎與羽山一起研究^_^
