訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2019-08-21 08:53

類型:NSR150
作者:羽山
文章時間:2019-08-21 08:53:32
瀏覽人數:132人
標題:自製LED轉速表Part2
網址:http://3wa.tw/blog/blog.php?id=1787
內容:

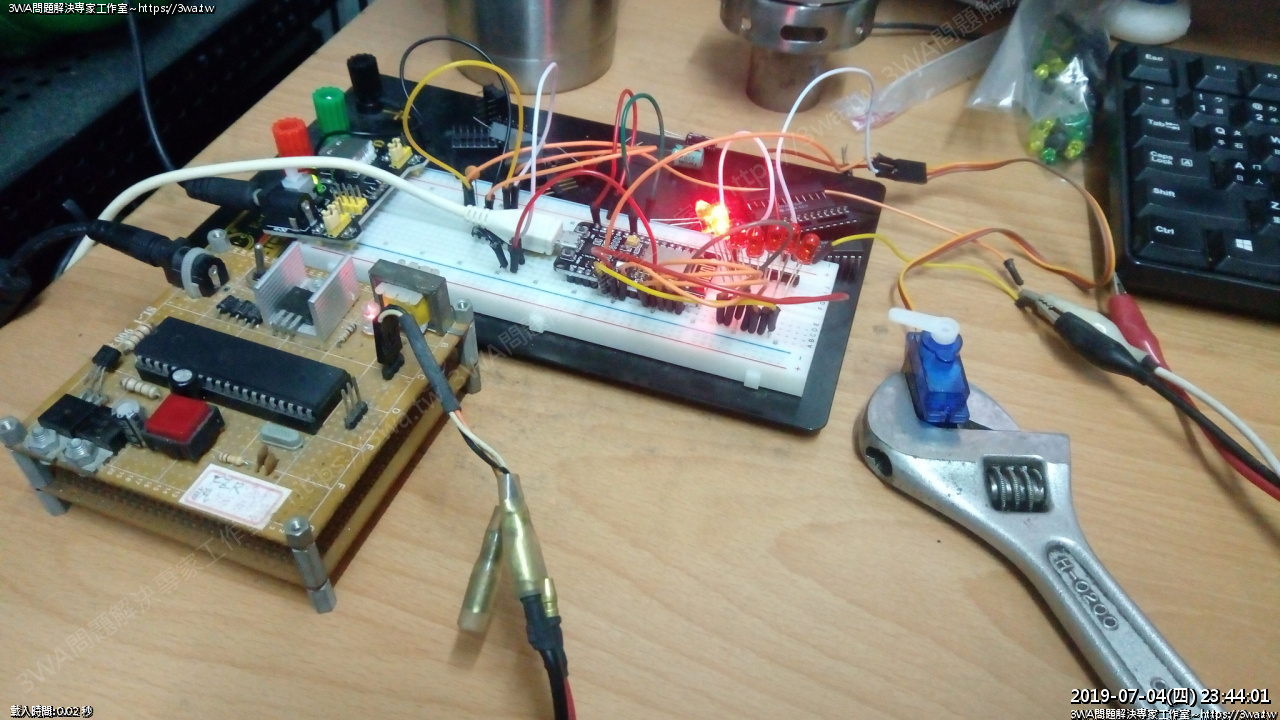

 繼之前 8 顆 LED,研究了一下 IC 74595,總算知道怎麼把值傳到下一組

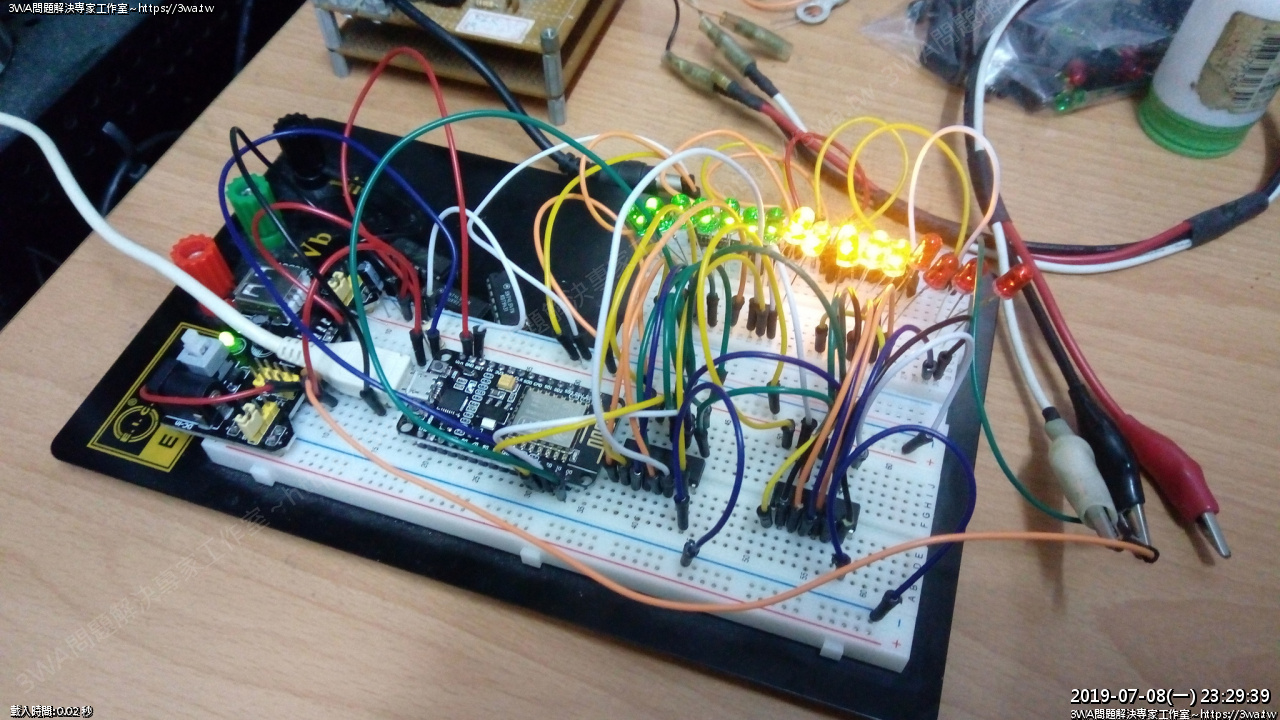

初始化時,測試所有的LED工作正常

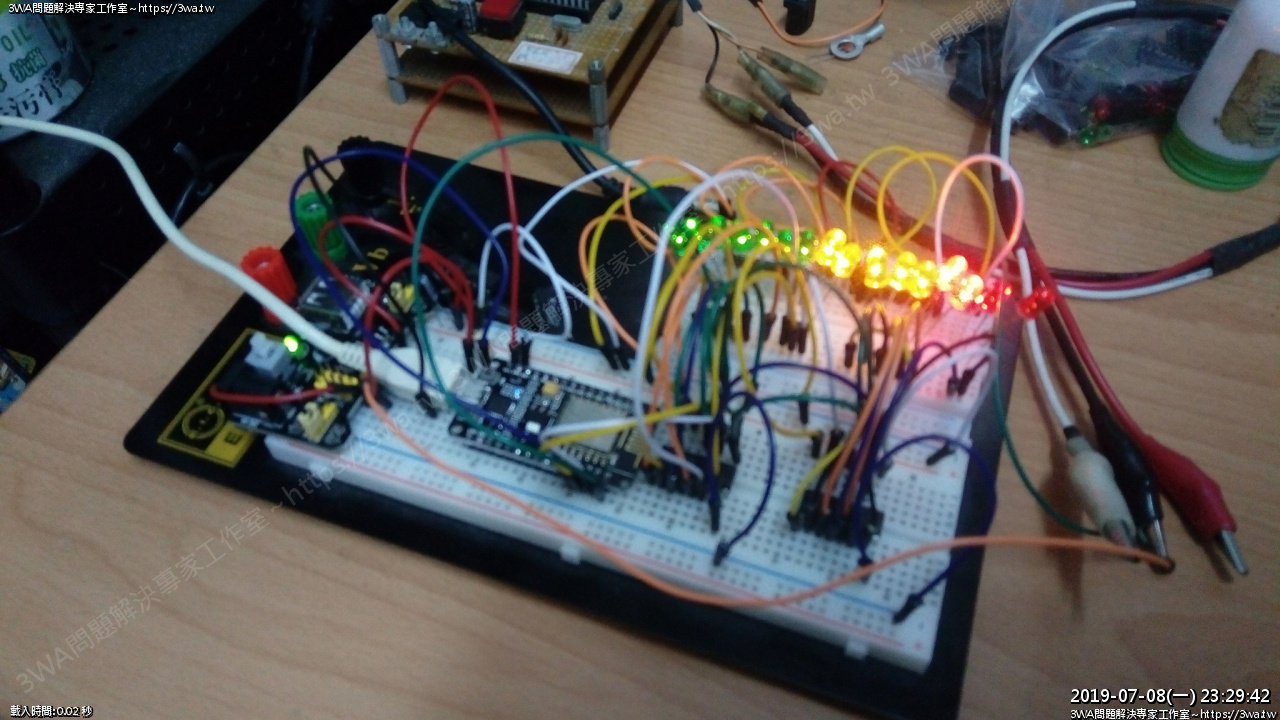

轉速也可依續爬每一階,並在跨 IC 時不會中斷,這部分花了不少時間測試



void show_led()
{
  Serial.println("");
  //將 code 的值,轉成 byte 再送到 74HC595
  LED_A=0;
  LED_B=0;
  for (int i = 0; i < 8; i++) {
    bitWrite(LED_A, i, (code[i]=='1')?LOW:HIGH);
    bitWrite(LED_B, i, (code[i+8]=='1')?LOW:HIGH);
    Serial.print(code[i]);
  }
  Serial.println("");
  Serial.println(LED_A);
  Serial.println(LED_B);
  digitalWrite(D0, LOW);

  // 先送高位元組 (Hight Byte), 給離 Arduino 較遠的那顆 74HC595
  shiftOut(D2, D1, MSBFIRST, LED_B);
  // 再送低位元組 (Low Byte), 給離 Arduino 較近的那顆 74HC595
  shiftOut(D2, D1, MSBFIRST, LED_A);

  // 送完資料後要把 latchPin 拉回成高電位
  digitalWrite(D0, HIGH);
}




 這樣接二顆 74595 ,就可以作到16顆 LED,轉速也可以對應到

0~16000rpm

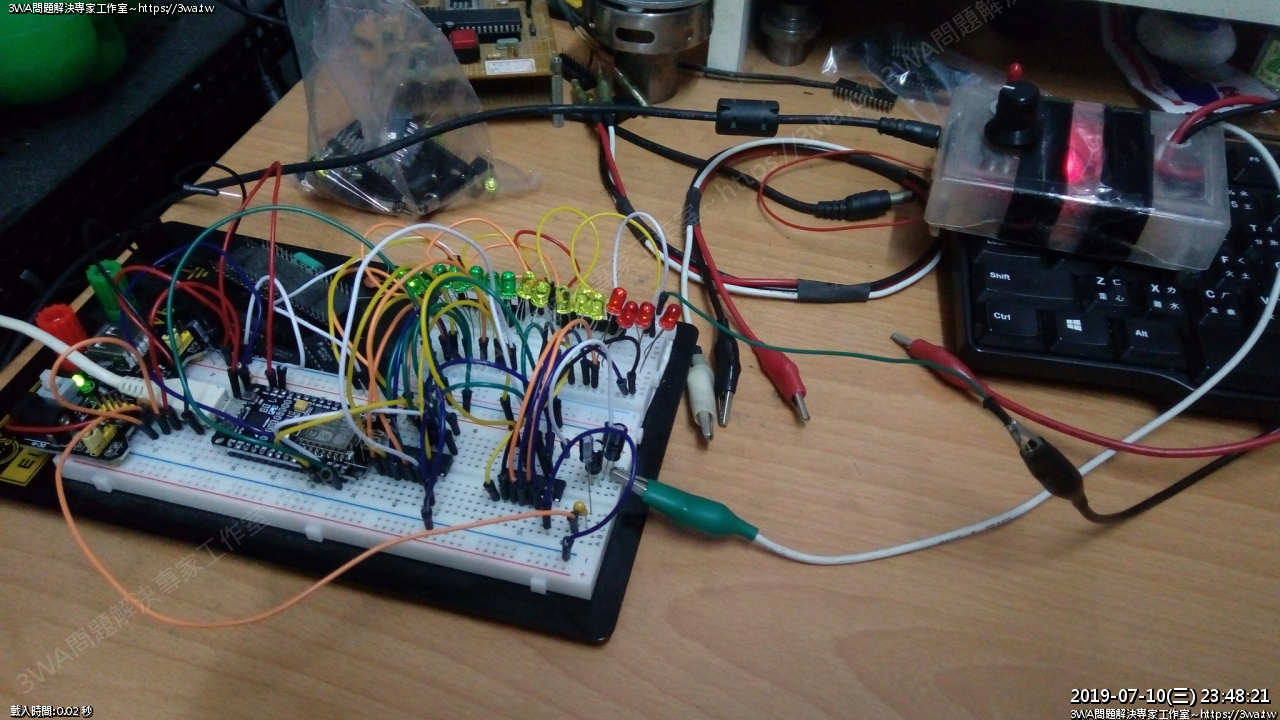

 接上訊號產生器





 接上訊號產生器,看看爬格子



然後餵入轉速訊號產生器



心得:

利用 LED 來作轉速表,線又多又雜,相當考驗設計者的美感跟除錯能力~

我在寫 Arduino 時,為了程式的可讀性,把16顆燈號轉成字串

0000000000000000 (全暗)

1111111111111111 (全亮)

當作input:

1、如果要亮最左邊 1000轉 的燈,就是 1000000000000000

2、如果要亮2000轉,就是左邊二個綠燈亮,就是 1100000000000000

3、如果要亮4000轉,左是左邊亮四個燈,即 1111000000000000

如此一來只要判斷轉速訊號,即可作成對照的字串





第二版原始碼參考:

https://github.com/shadowjohn/NSR150_RC_Computer/blob/master/NSR150_RC_COMPUTER/RPM_METER/RPM_METER_V0.02/RPM_METER_V0.02.ino

參考資料:

自製LED轉速表Part1:https://3wa.tw/blog/blog.php?id=1779

自製轉速表Part3:https://3wa.tw/blog/blog.php?id=1788

74595 佑來了的教學(上)https://www.youtube.com/watch?v=KKdNk5lne50

74595 佑來了的教學(下)https://www.youtube.com/watch?v=OiKgWRRWj4c
