訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2019-08-21 22:31

類型:KTM 390
作者:羽山
文章時間:2019-08-21 22:31:09
瀏覽人數:537人
標題:KTM RC390 安裝可調速風扇
網址:http://3wa.tw/blog/blog.php?id=1789
內容:




 KTM 390 是出了名容易過熱的車,如果沒撞風慢慢騎

水溫顯示在儀表上的格數總是讓車主心慌慌

原廠負壓式的風扇吸氣散熱的效率相當有限

裝一個風扇,直接吹水冷排

直壓吹的效果散熱效果會遠高於負壓式

~當然預算多一點可以買SPAL直上的強化風扇~

如果預算跟羽山一樣不多,咱就來裝便宜的電腦礦機風扇吧





 作了一下功課,常見較合適的風扇有四款:

廠牌 風扇名稱 長、寬、高(mm) 最高轉速 伏特、安培
瓦數
材質 風量(cfm) 重量(g)
台達
Delta
FFB1212EH 120x120x25 4,000 12V / 1.7A
17.4W
塑膠 150.33 198
台達
Delta
QFR1212GHE 120x120x38 6,000 12V / 2.7A
21.6W
塑膠 210.88 330
台達
Delta
PFC1212DE 120x120x38 5,500 12V / 4.8A
48W
塑膠 252.85 410
三洋
Sanyo
San Ace 120
9SG1212P1G01
120x120x38 6,000 12V / 4A
沒寫
鋁合金 260.41 400

備註:騎 SM250 的朋友都很愛改 San Ace 120~~

鋁合金框,相當耐用

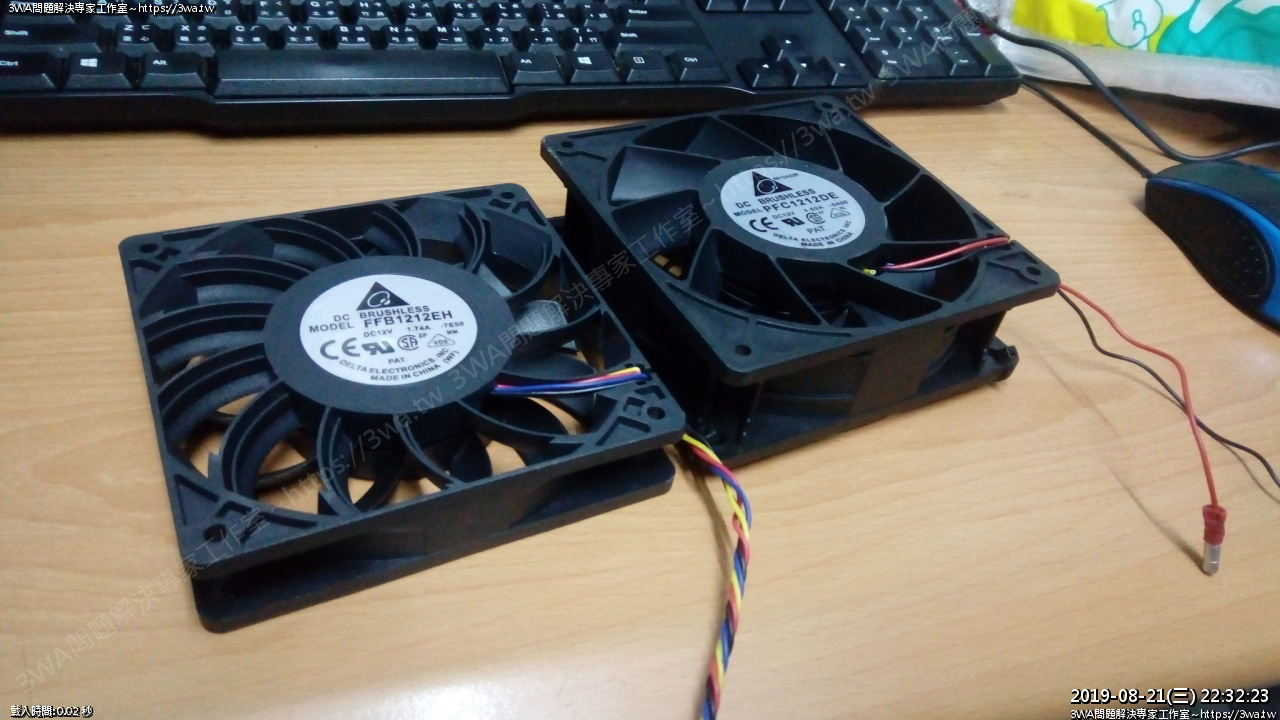

這幾顆風扇的寬、高都是 12cm,但厚度 25mm 跟 38mm 卻有明顯的差異

經實驗證實 38mm 裝在 Duke 390 ,勉強還可以,急煞時土除不會撞到風扇

但 38mm 裝在 RC390 就太近了,煞車時應該會很用力親到...

所以這次我改用 25mm 的 FFB1212EH

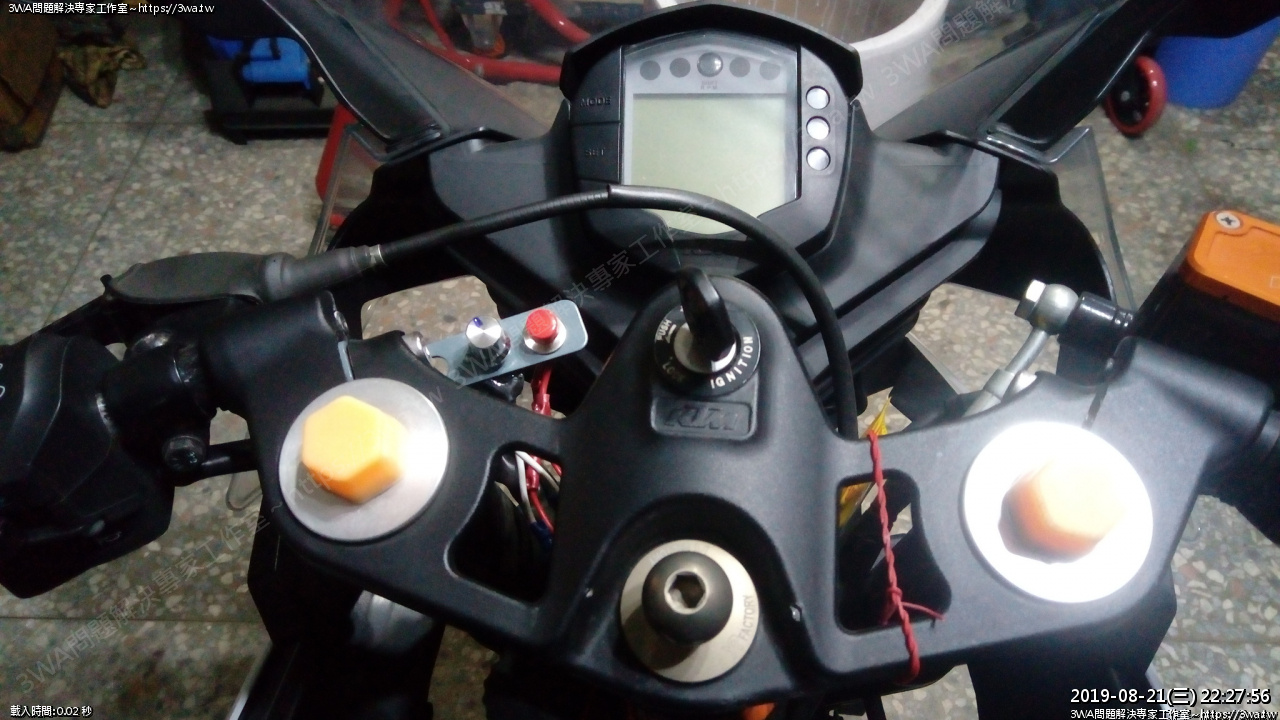

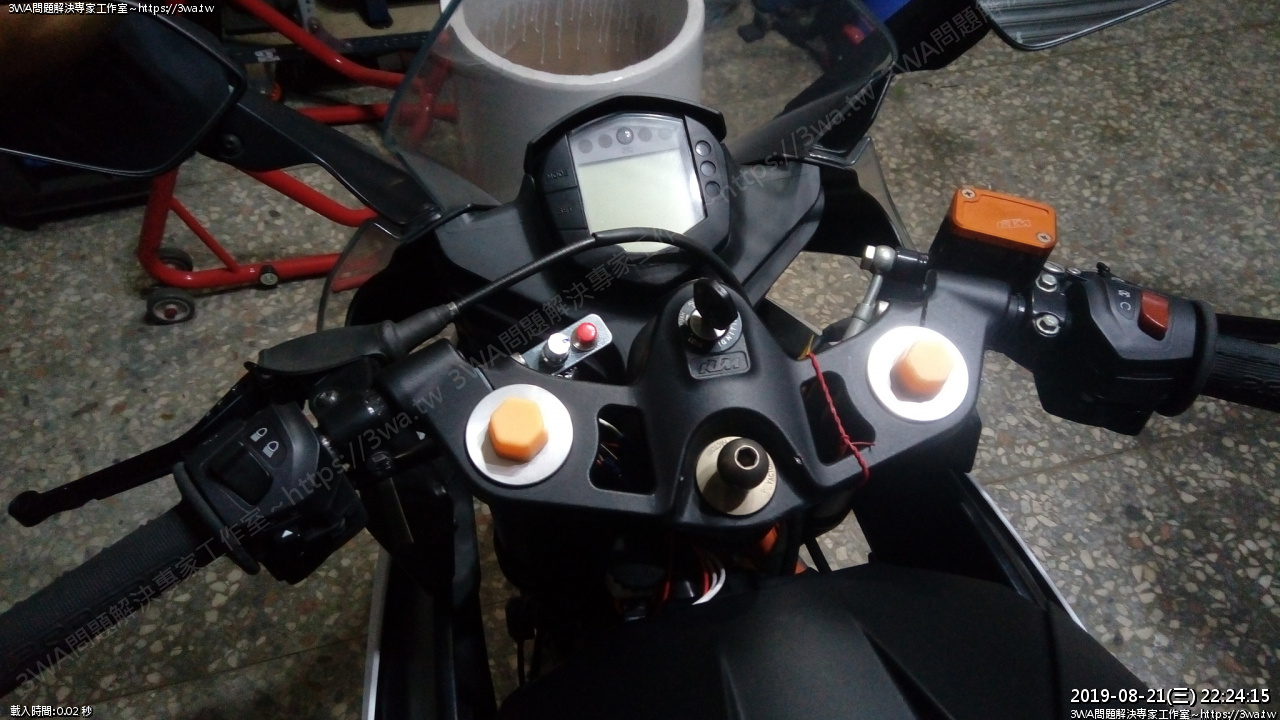

RC 390 沒啥好地方可以裝額外的開關,作一支 L鐵夾在上三角台螺絲孔

三角台跟前叉有確實鎖緊,所以是安全的

三角台螺絲鎖緊後,不會壓到L鐵,仍有自由間隙

L鐵固定不發出噪音,只需要拿條束帶跟前叉互綁即可

【開關】跟【調速鈕】就可以安裝在L鐵上

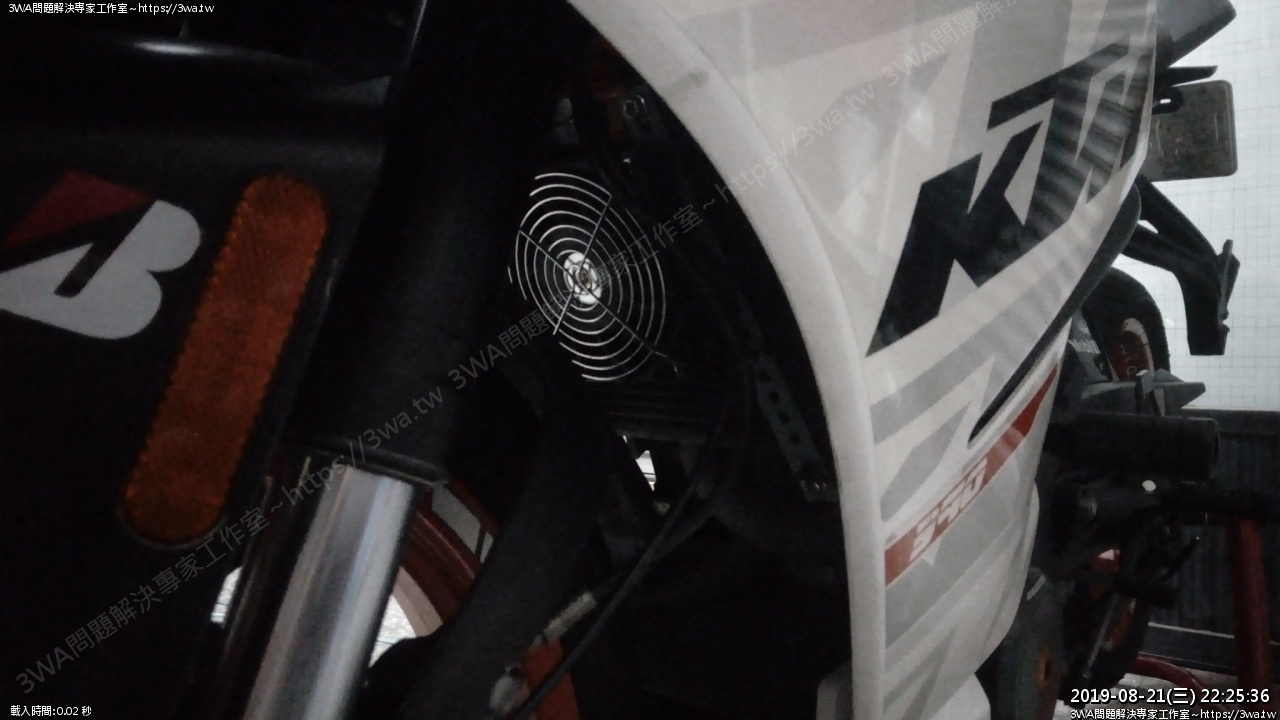

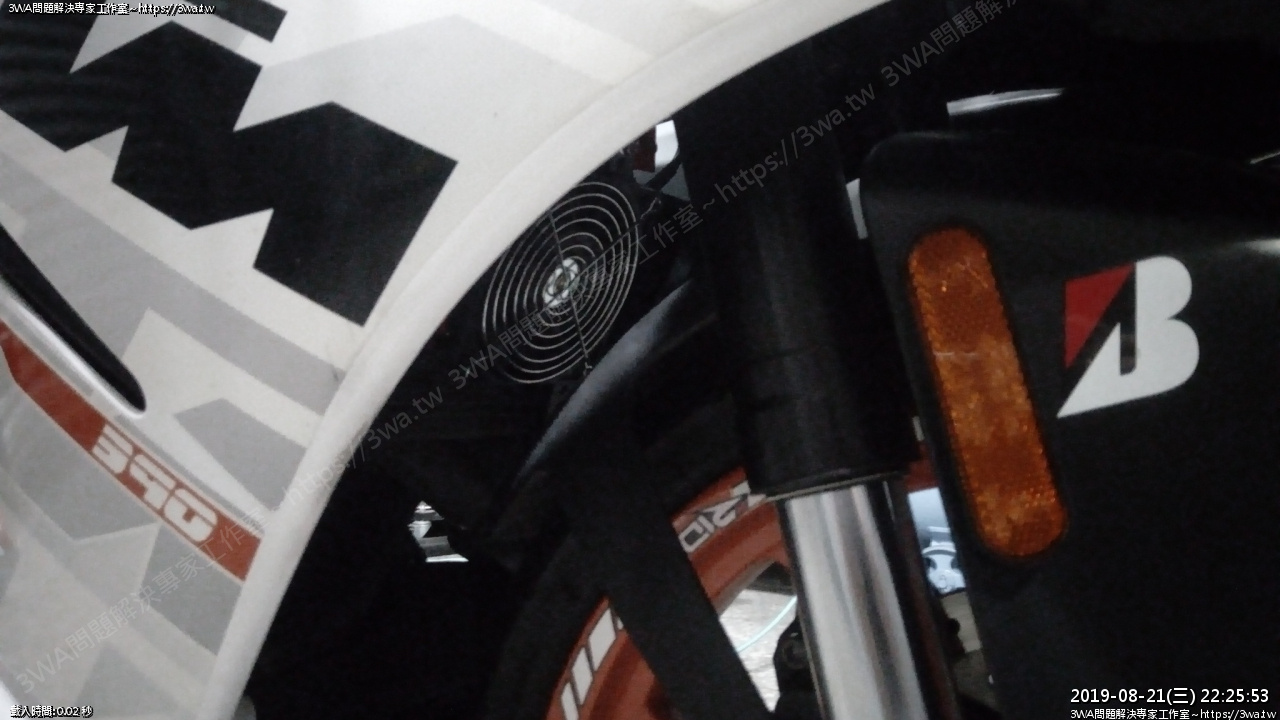

買風扇時,要記得外面的金屬網罩也要順便買一組

千萬別買塑膠型的網罩,風切聲會太大,很吵,進風效率也會減少

~金屬網罩洞這麼大,都有風切聲了,何況是塑膠型洞更小的~

取下集風罩,裝上風扇,用二支長的洞鐵剛好鎖在水冷排的上端、下端的螺絲

(要墊一個螺帽留一些縫)

有了支架,風扇就可以穩穩的固定



 施工中

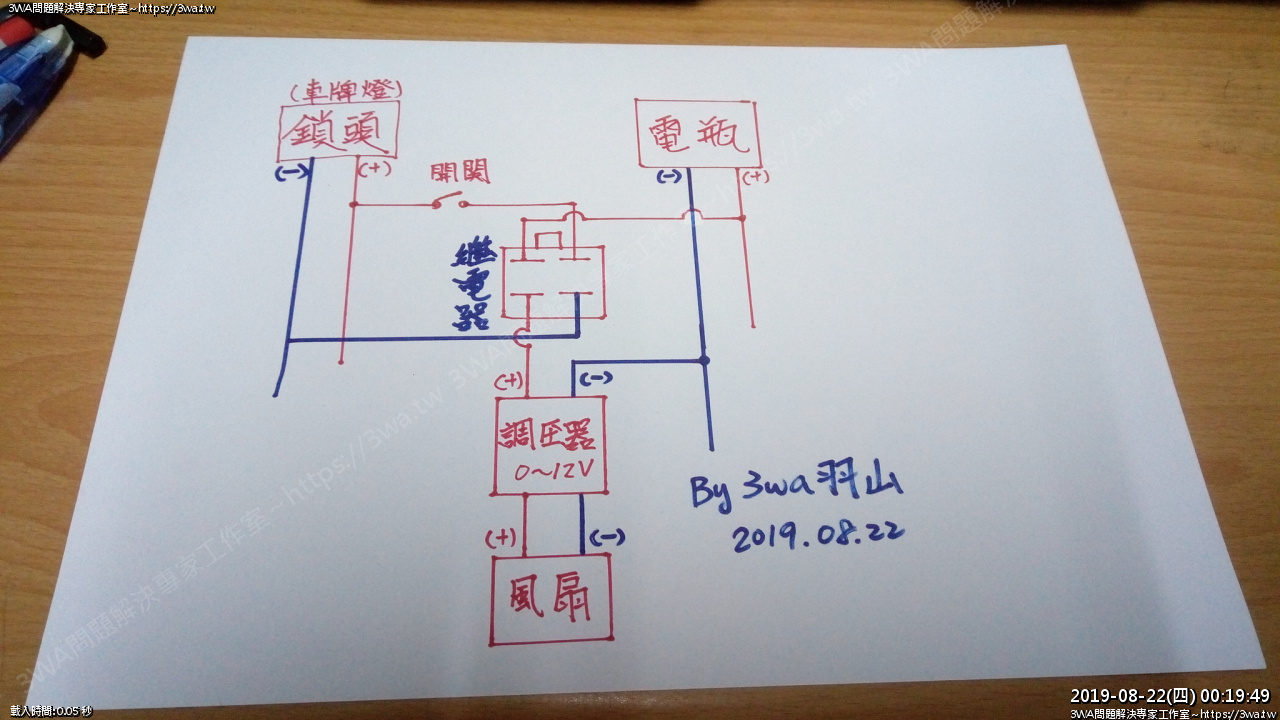

 電路圖配置,KTM 車牌燈應該是滿適合當作電門電,不然車頭那邊的線有點雜亂...

保險絲座或左下方那堆繼電器也是可以,評估了一下還是決定用車牌燈的12V

這樣比較單純

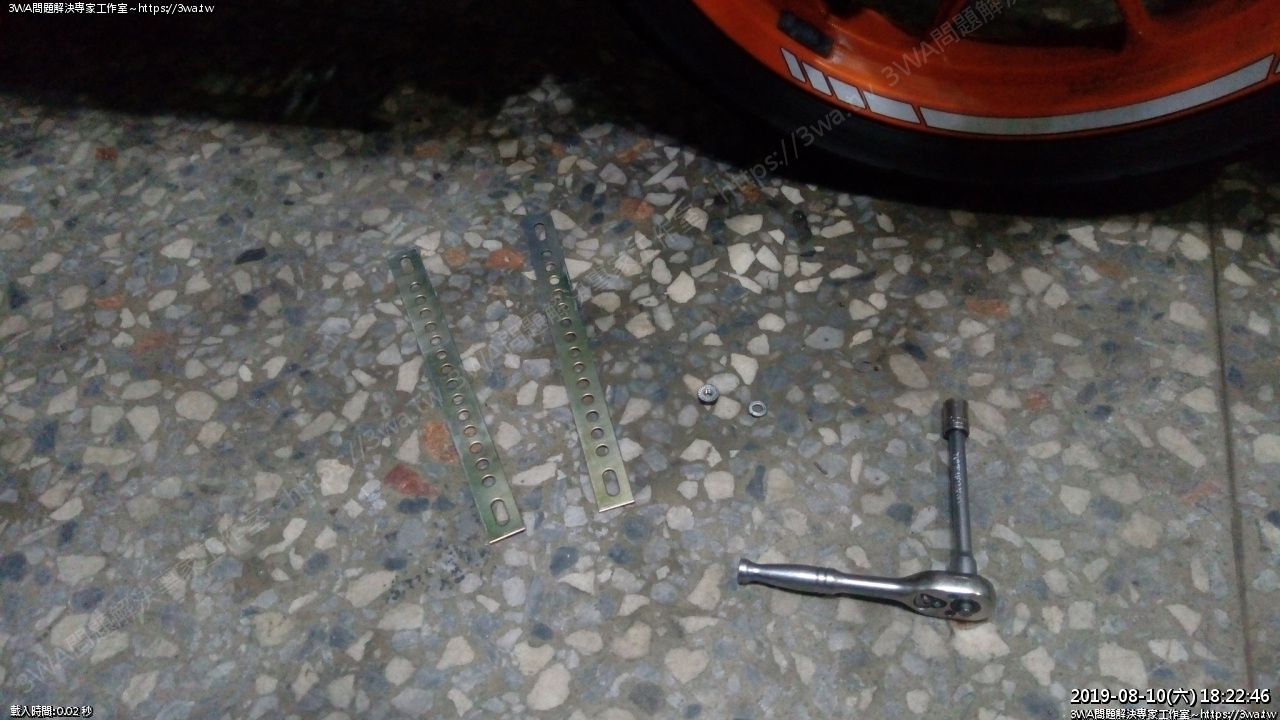

 水箱上、下鎖點,使用長的洞鐵作風扇架

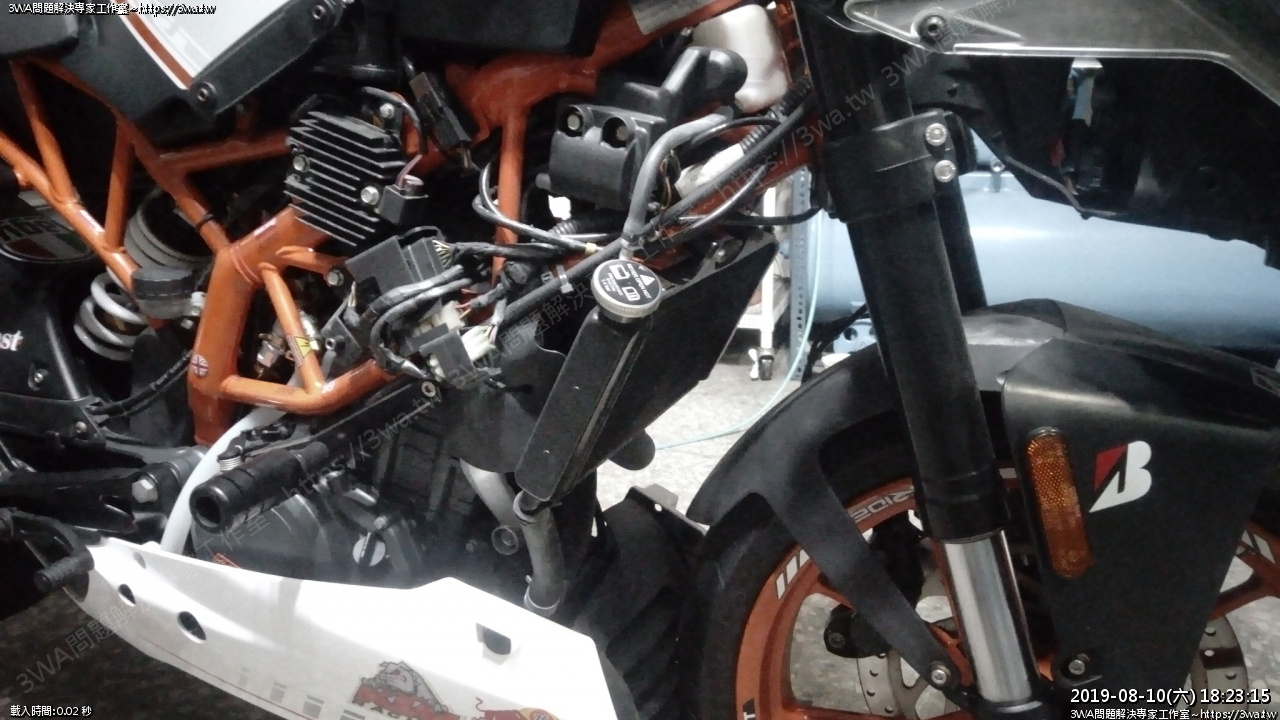

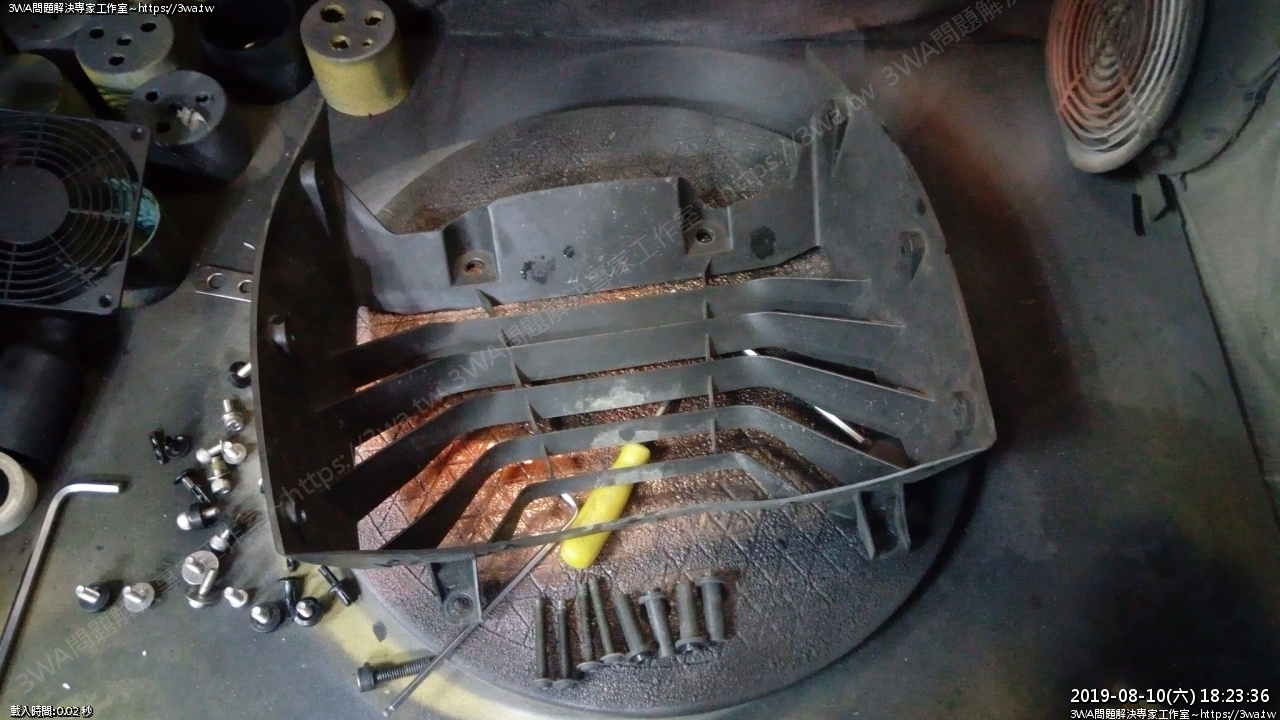

 集風罩,拆下後

整流罩二邊會各少三個擴張螺絲的鎖點,整流罩內側再用束帶固定





洞洞鐵長度剛好,洞洞鐵噴上漆防鏽,在洞洞鐵的上、下各墊一個螺帽,鎖在原本冷排固定的位置

墊上螺帽後,洞洞鐵跟冷排之間會有約3mm的間隙,這樣就不會擠壓到歧片





線跟控制盒、繼電器收在電池盒前端的空間,蓋上蓋子全都在藏裡面



電門打開後,風扇開關的開關才會過電門線導通繼電器,繼電器導通後風扇的供電再由電瓶

透過調速器來限制電壓,風扇即可調速!

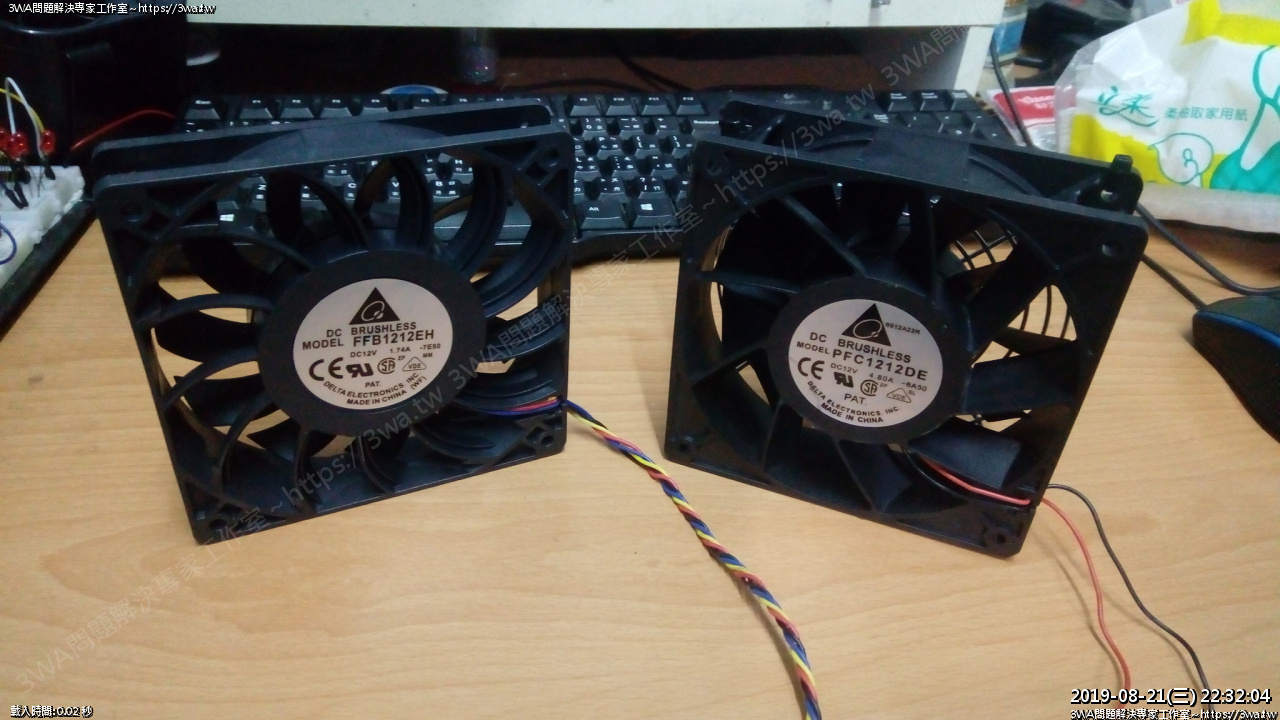

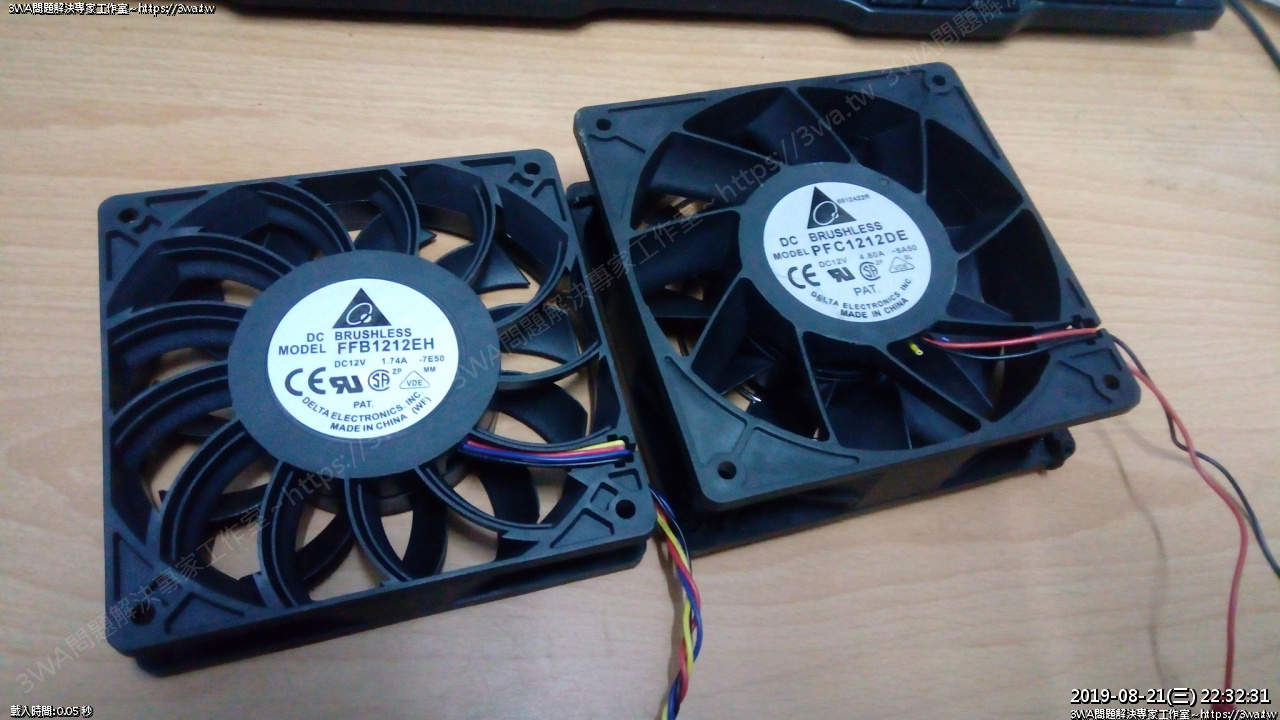

FFB1212EH 這顆 1.7A 風切聲明顯就比之前常用的 PFC1212DE 暴力扇小~

風力也差了近 100cfm,在找到更合適的 25mm 厚的風扇前,先試看看這個壽命跟效果好不好



本次花費項目如下:

項次 名稱 數量 費用 用途
1  Delta FFB1212EH 12V 1.7A 1 160  風扇+金屬檔網
2  洞洞鐵 2 50  支架,一支25
3  降壓模板 XL4016E1 1 115  可調電壓
4  20KΩ 可變電阻 1 20  調整電壓、風速用
5  (小)圓型有段開關 1 25  風扇開關
6  12V繼電器 1 65
7  L型角鐵 1 20
8  收納盒 1 65  藏繼電器、附壓模板
9  紅、白、黑絞線 AWG24 1 50
10  端子接頭、公母插頭 16 32
11  白鐵螺帽、螺絲、束帶 N 30
  總計 632



參考資料:

艾邁修繼電器接法教學:

https://www.youtube.com/watch?v=9pLdsAqqLPA

Delta Spec:

https://www.mouser.tw/ProductDetail/Delta-Electronics/QFR1212GHE?qs=Tx9Tc1LIQ%252BFXn5EqrOlPqw==

Sanyo Spec:

https://www.mouser.tw/ProductDetail/Sanyo-Denki/9SG1212P1G01?qs=%2Fha2pyFadui0gnNFHH9VVYgYhnxyx2goU12%2FrqziNEY%3D
