訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2019-11-13 01:09

類型:光陽 酷龍150
作者:羽山
文章時間:2019-11-13 01:09:43
瀏覽人數:211人
標題:酷龍150 整流罩斷點維修
網址:http://3wa.tw/blog/blog.php?id=1806
內容:


酷龍的整流罩鎖點還滿脆弱的,但適當的修補,可是能非常的強健

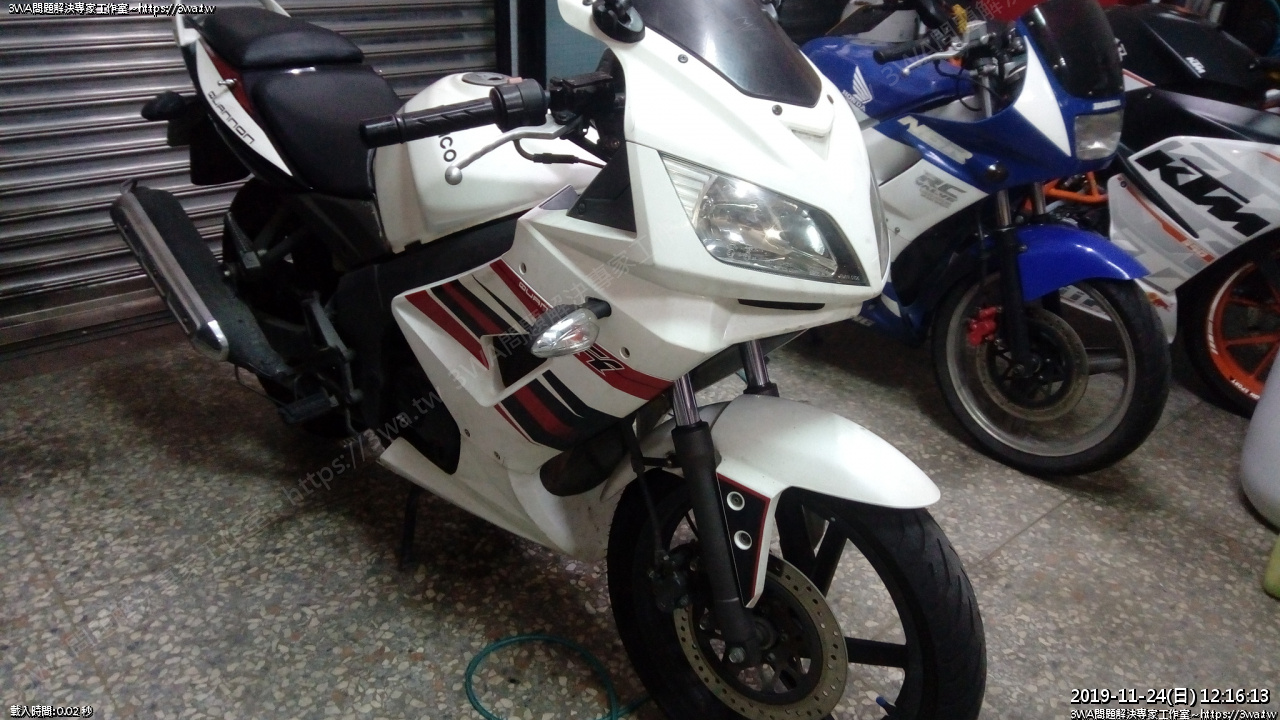

 舅舅平常代步的酷龍,近期牽來我家保養,但車殼鎖點好多都斷掉了

花點時間修補,順便紀錄一下

使用材料:

  1. ABS 素材板  7公分(寬) x 1 公尺 (長) x 1mm (厚) 一張  ( 35$ )
  2. 修繕屋 手作家電用品專用接著劑 (ABS膠) 一條 ( 50$ )
  3. 小銅刷
  4. 大剪刀
  5. 透明直尺
  6. 斜口鉗 ( 越利越好 )
  7. 小支平銼刀

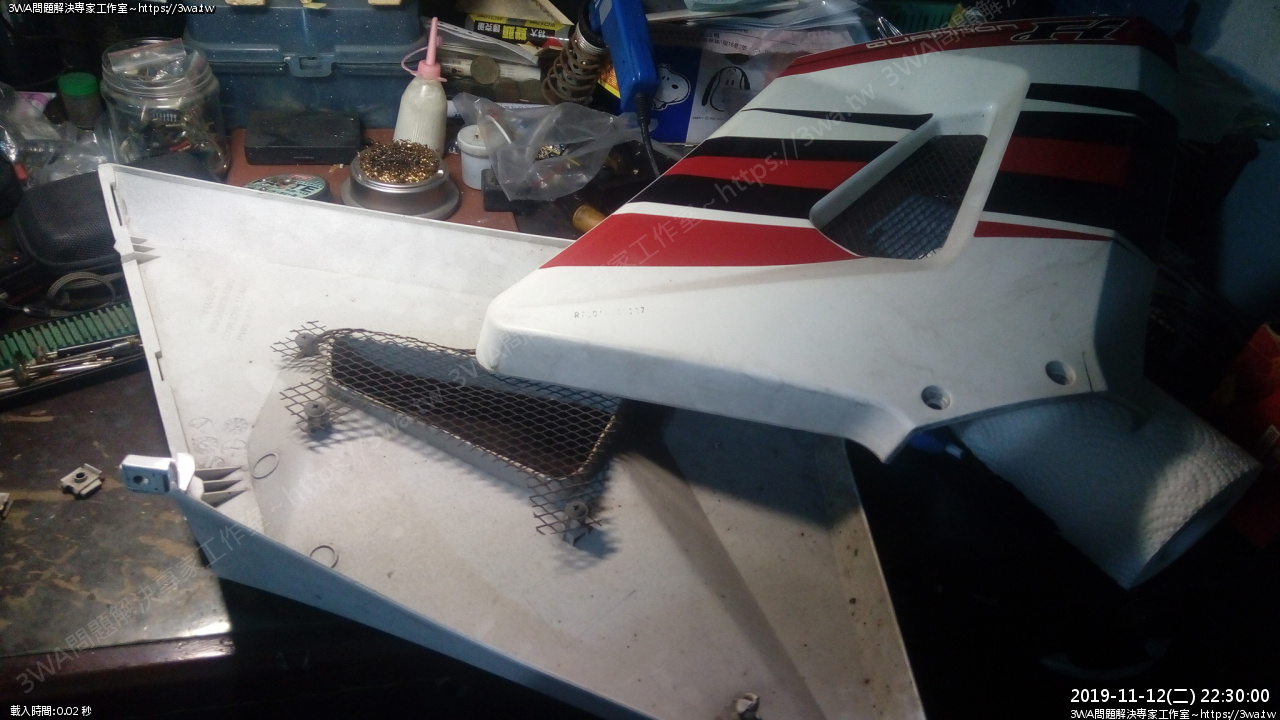

這次要維修的,是二片側殼、下罩

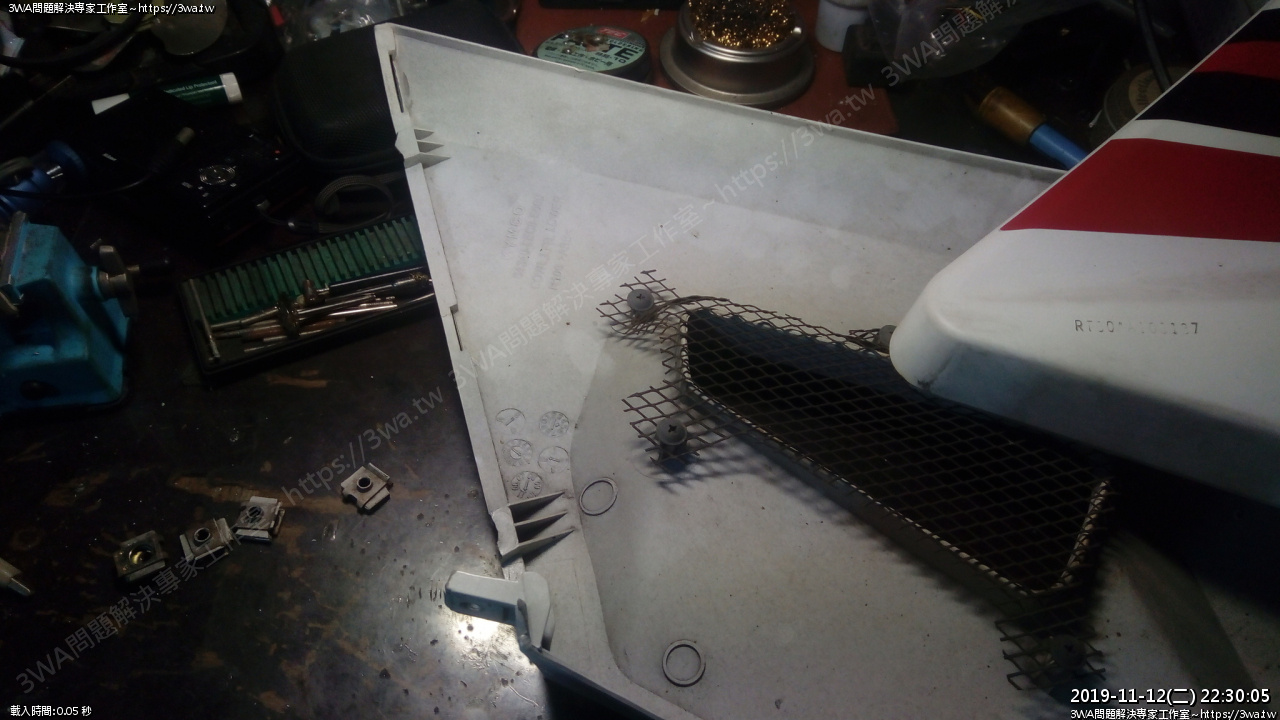

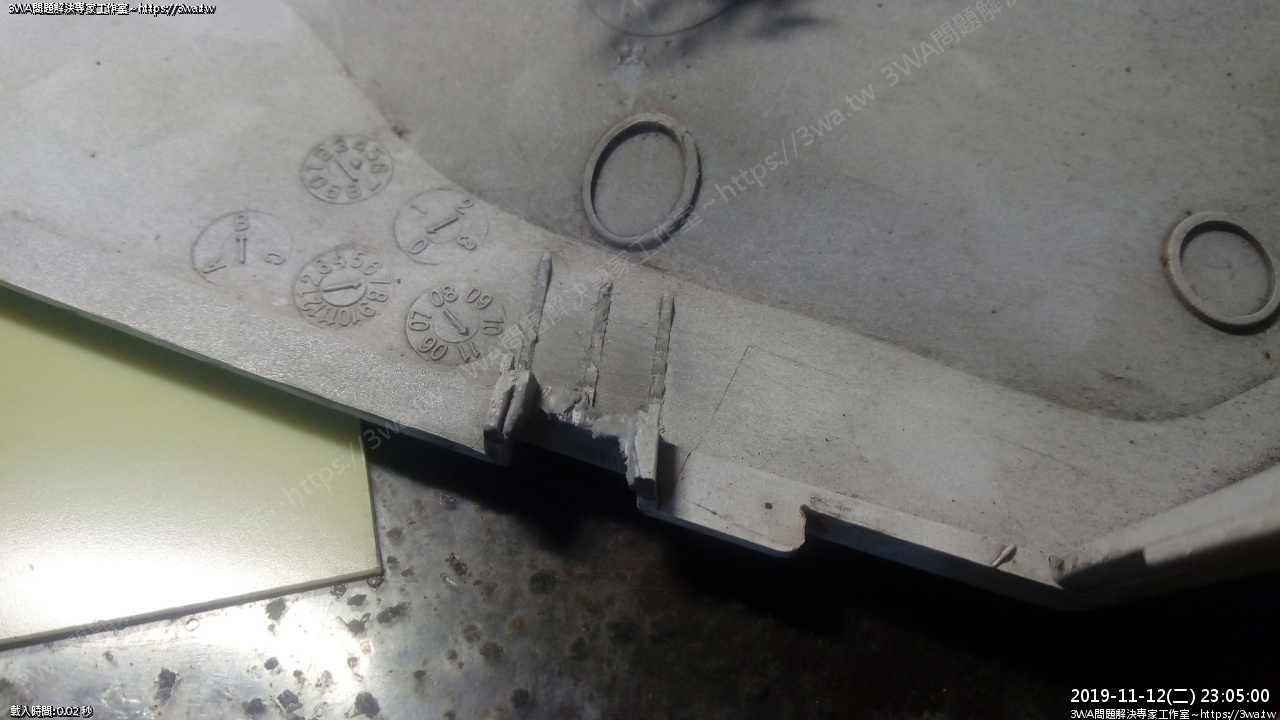

 側殼的鎖點斷光光~_~

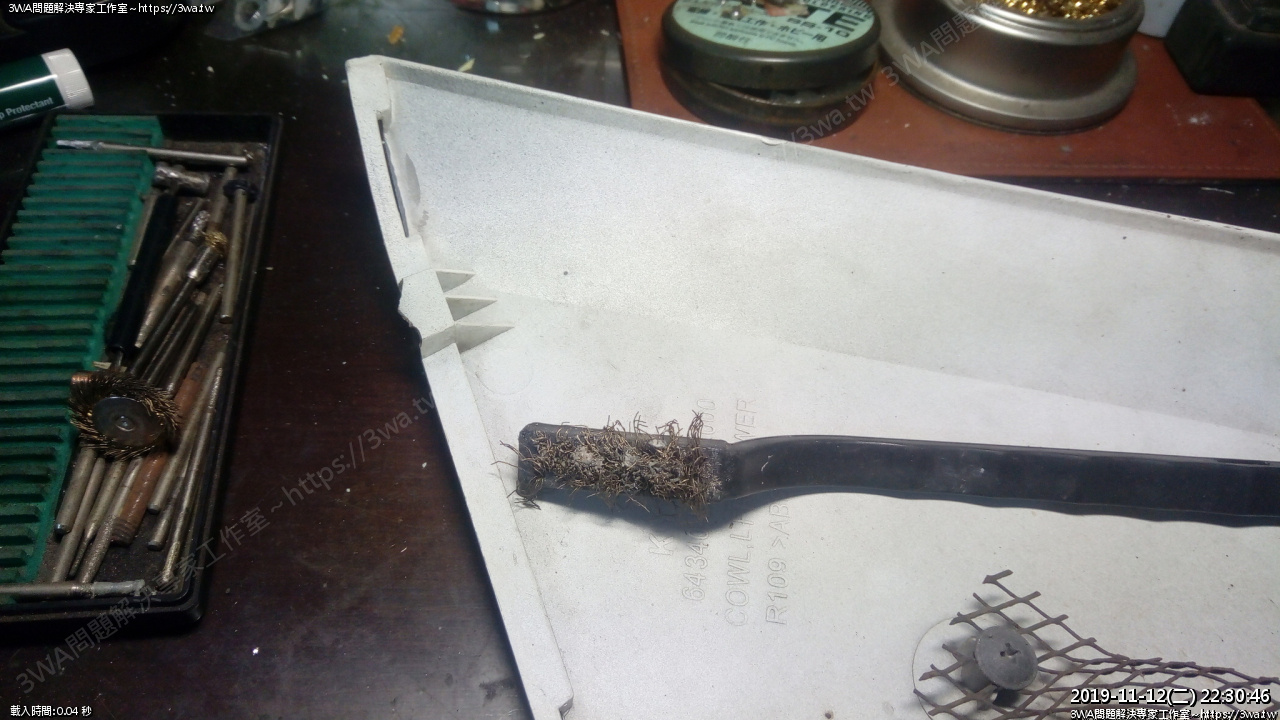

髒汙先用刷子刷一刷

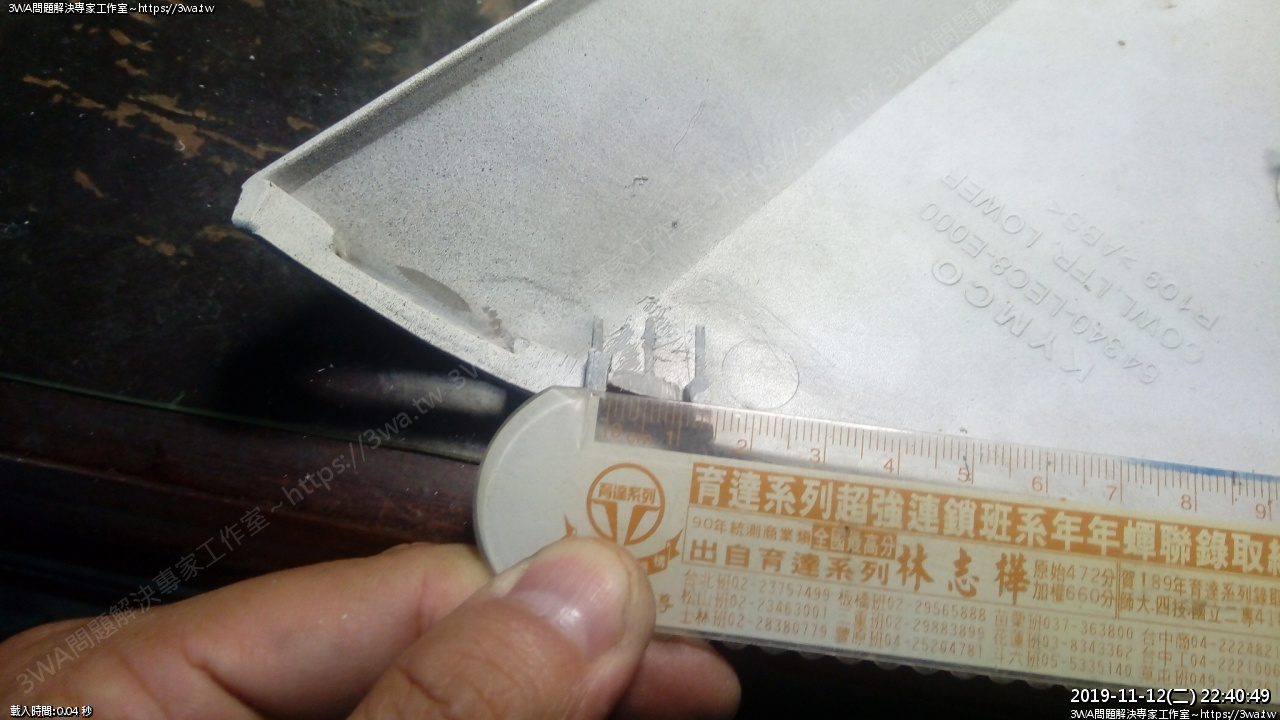

斷角約1.5~1.7cm

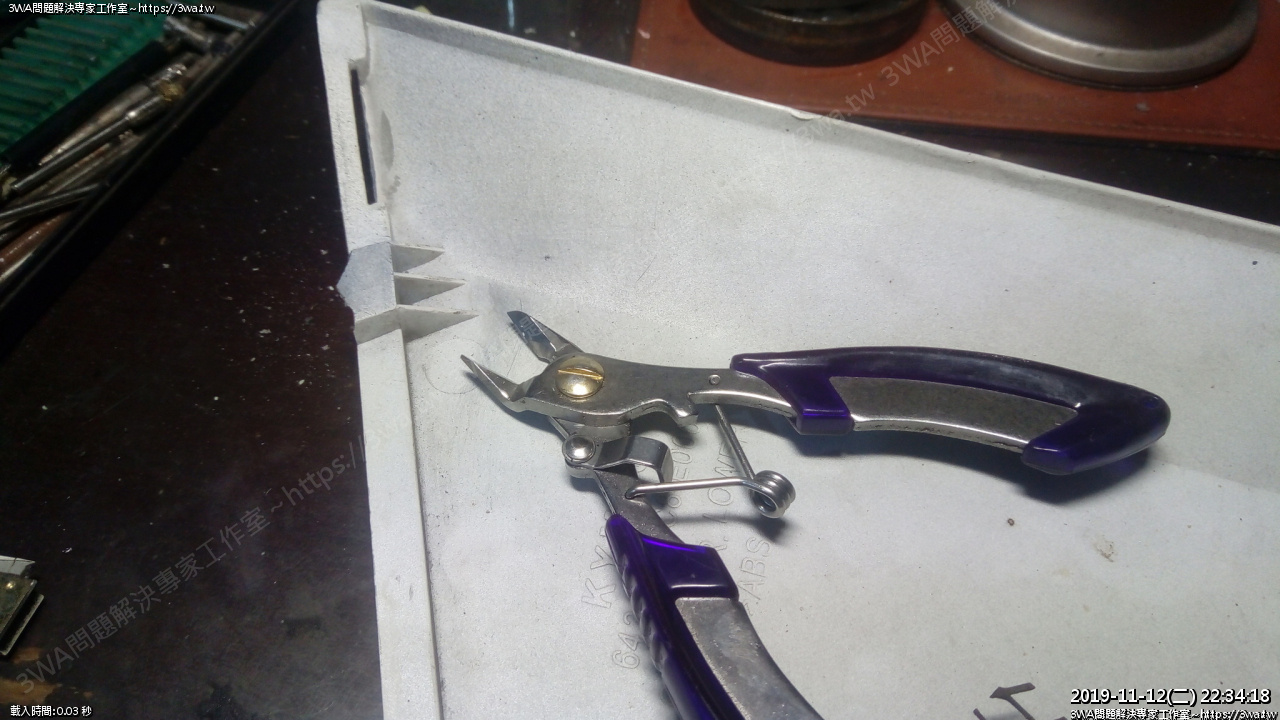

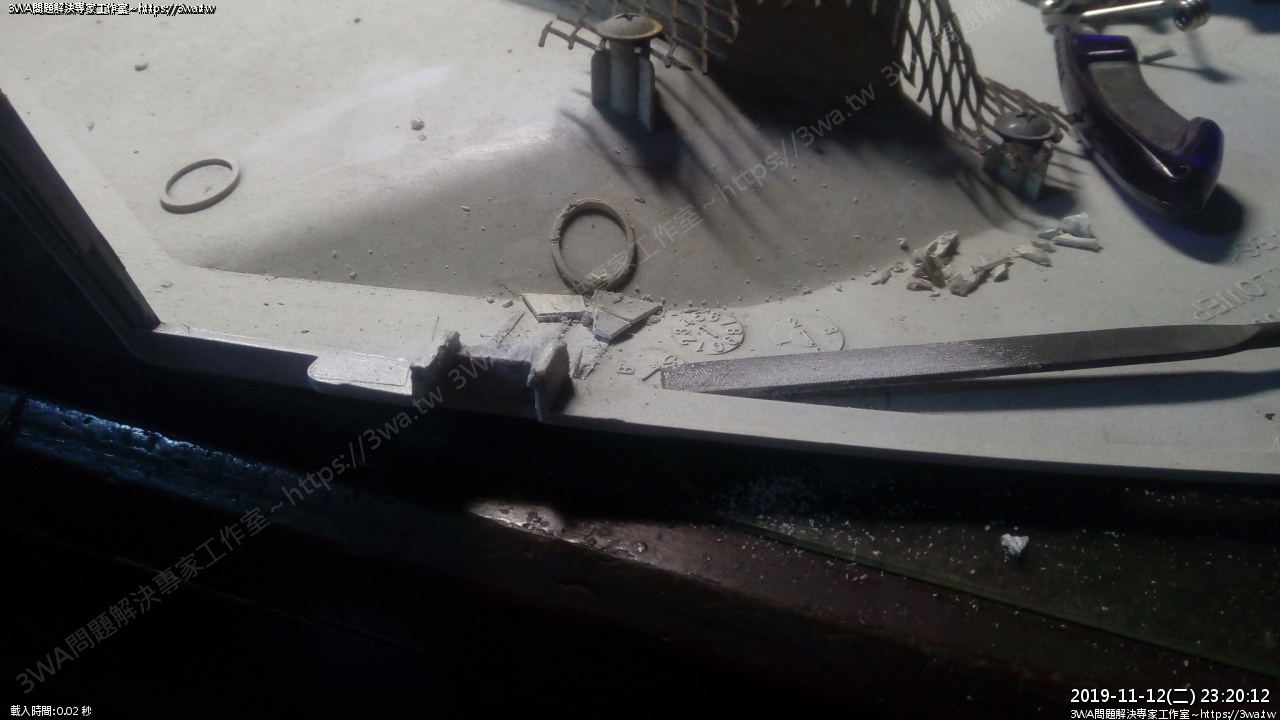

 直接補斷開的地方是不會耐用的,拿出斜口鉗

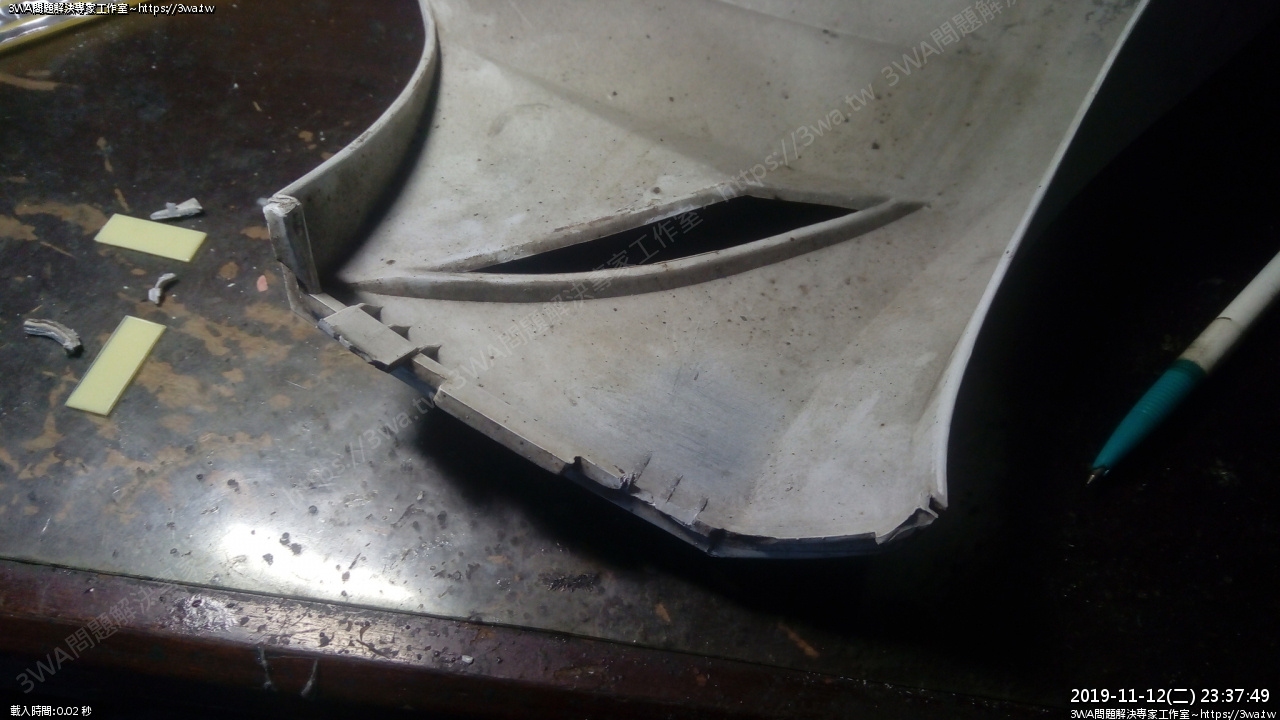

 把斜角,超出的部分直接都破壞剪掉,然後拿出銼刀修邊





 剪的地方盡量剪齊

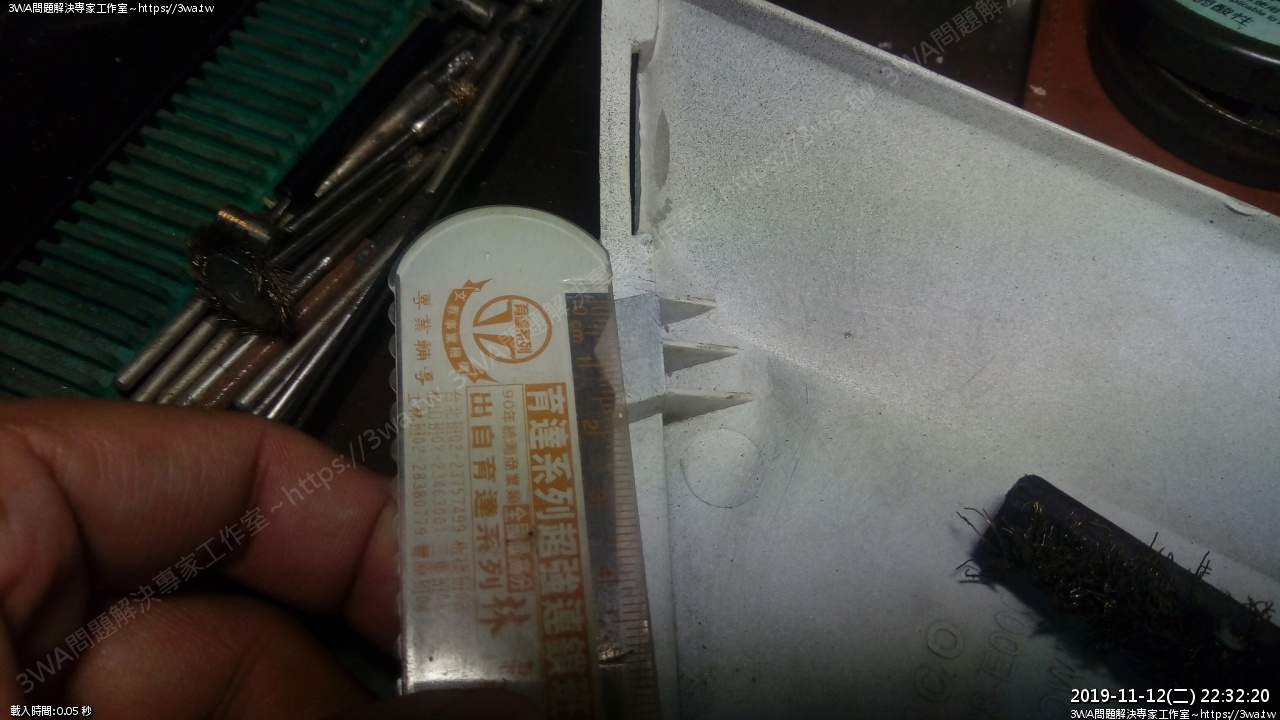

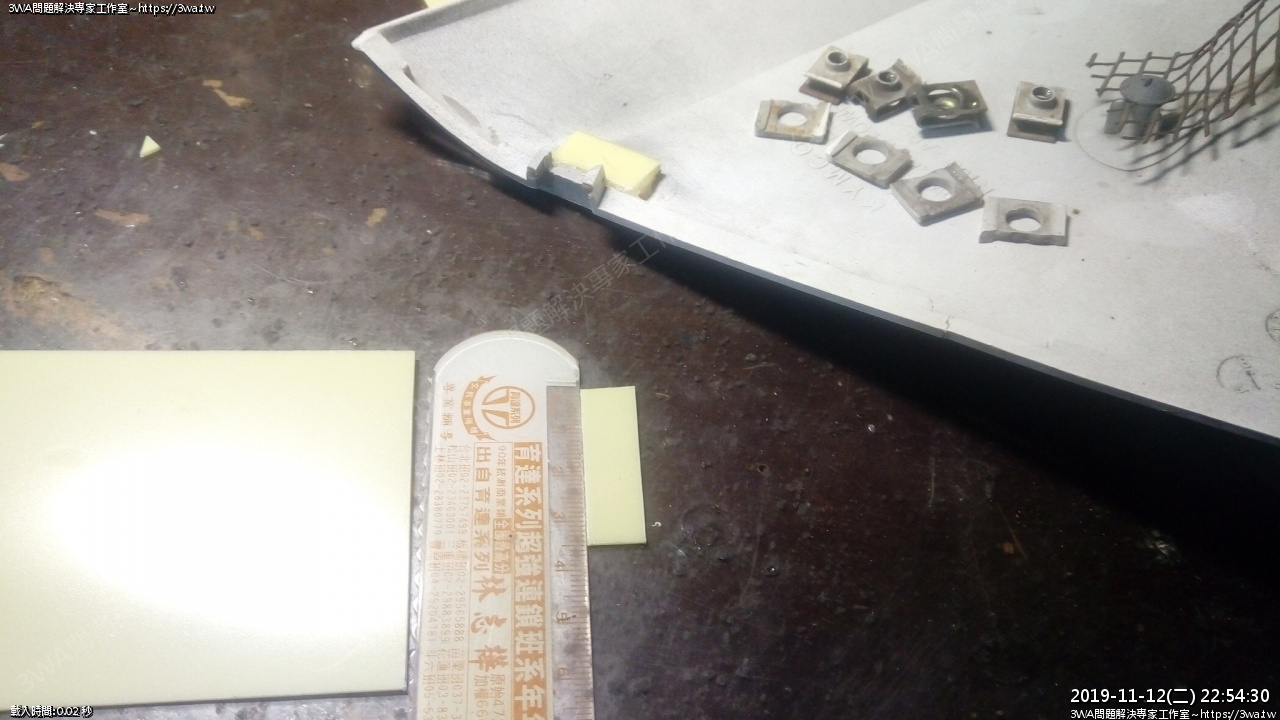

 測量中間需要ABS材料的寬度

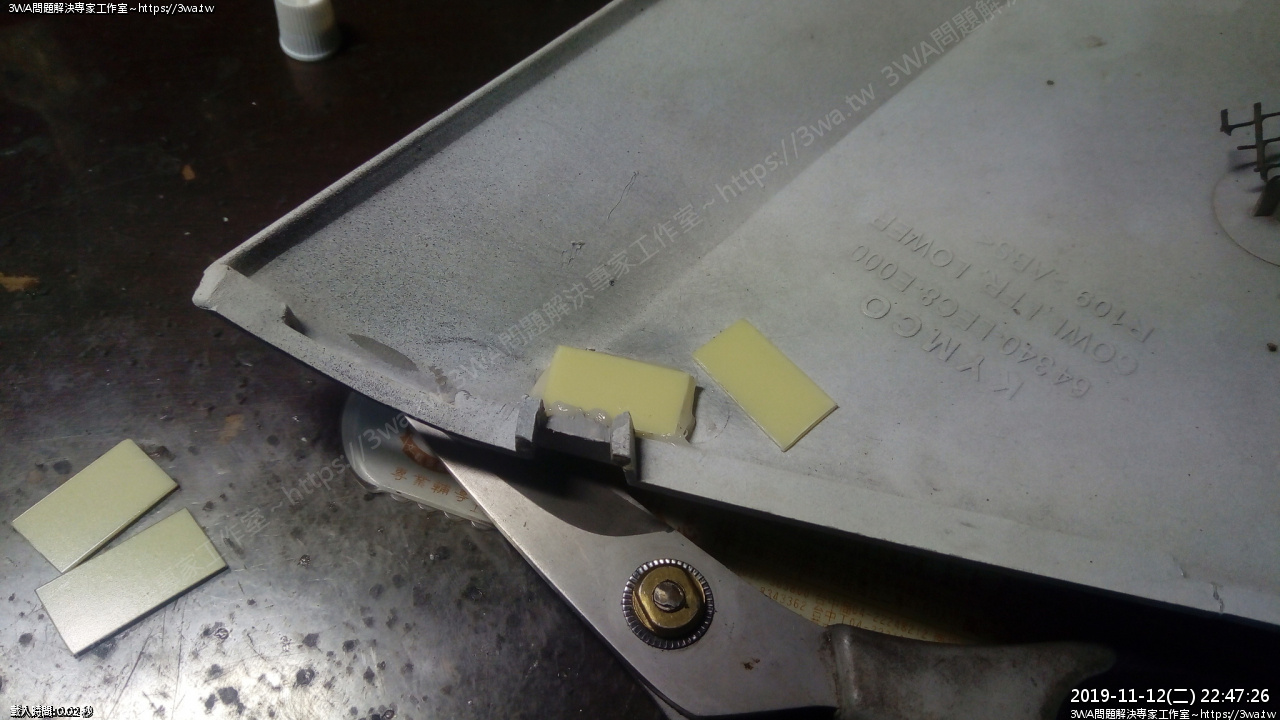

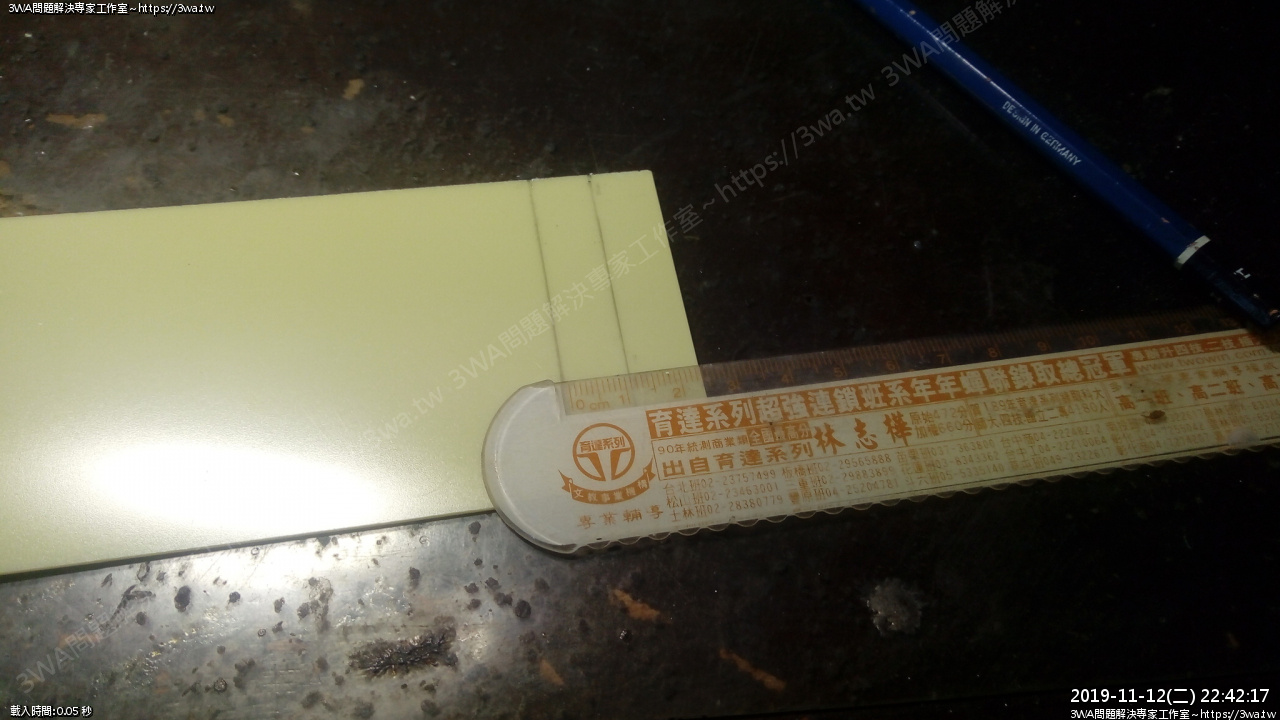

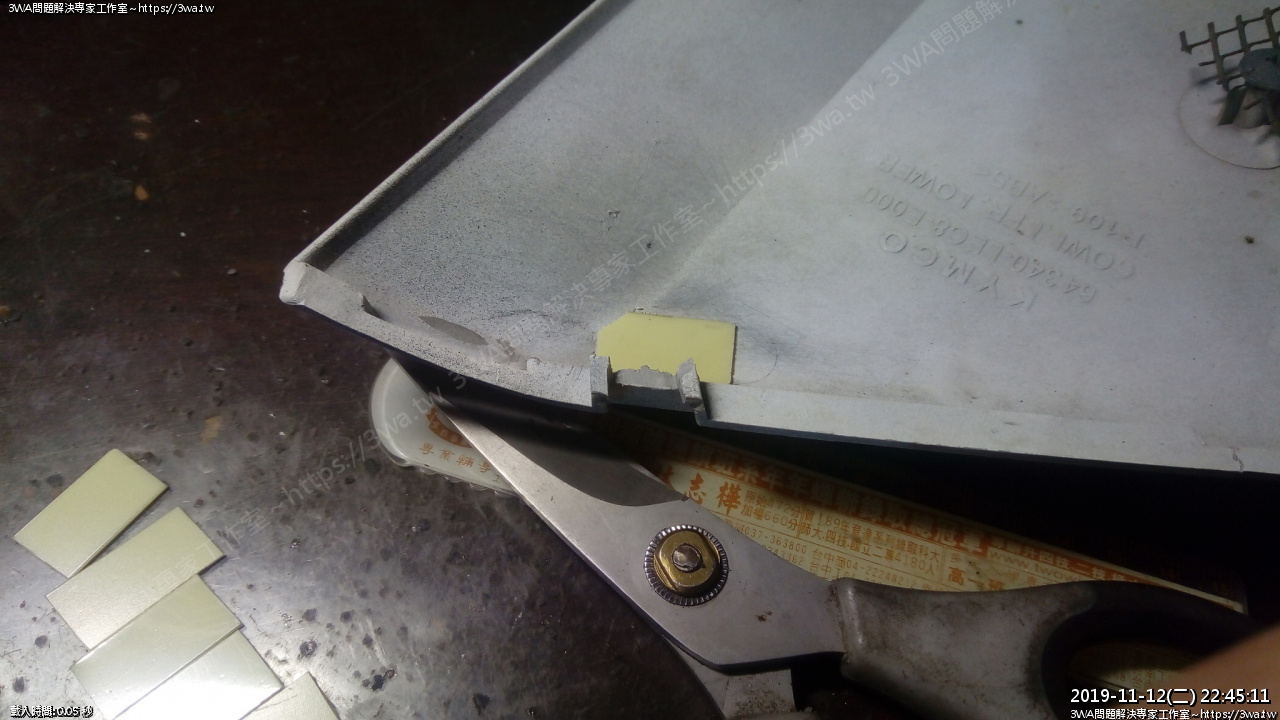

 剪適當的ABS板

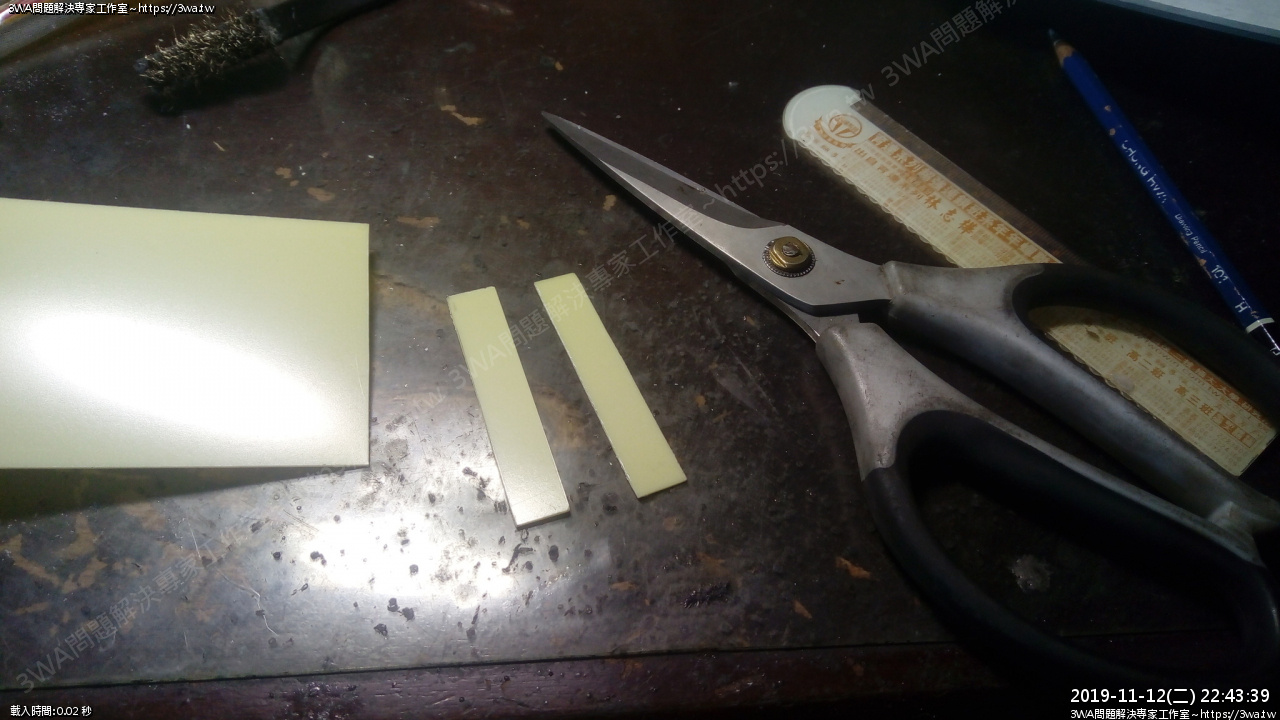

 可以先裁長條

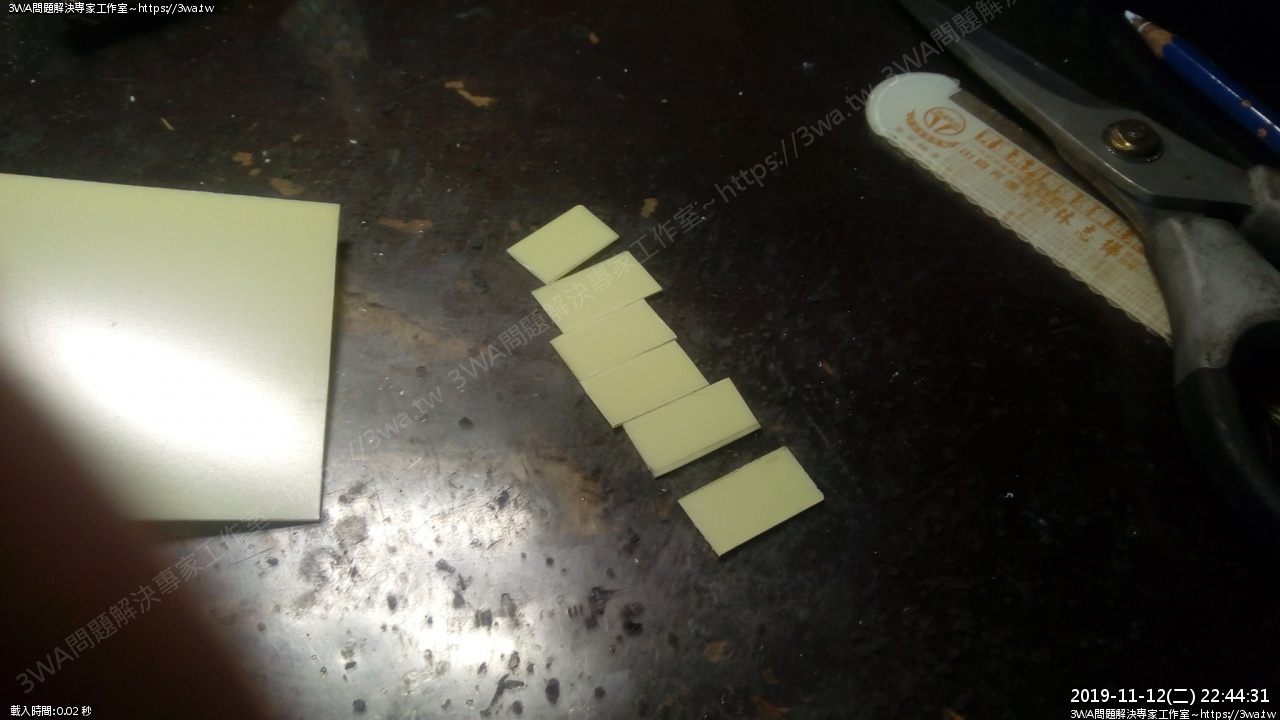

 剪小段

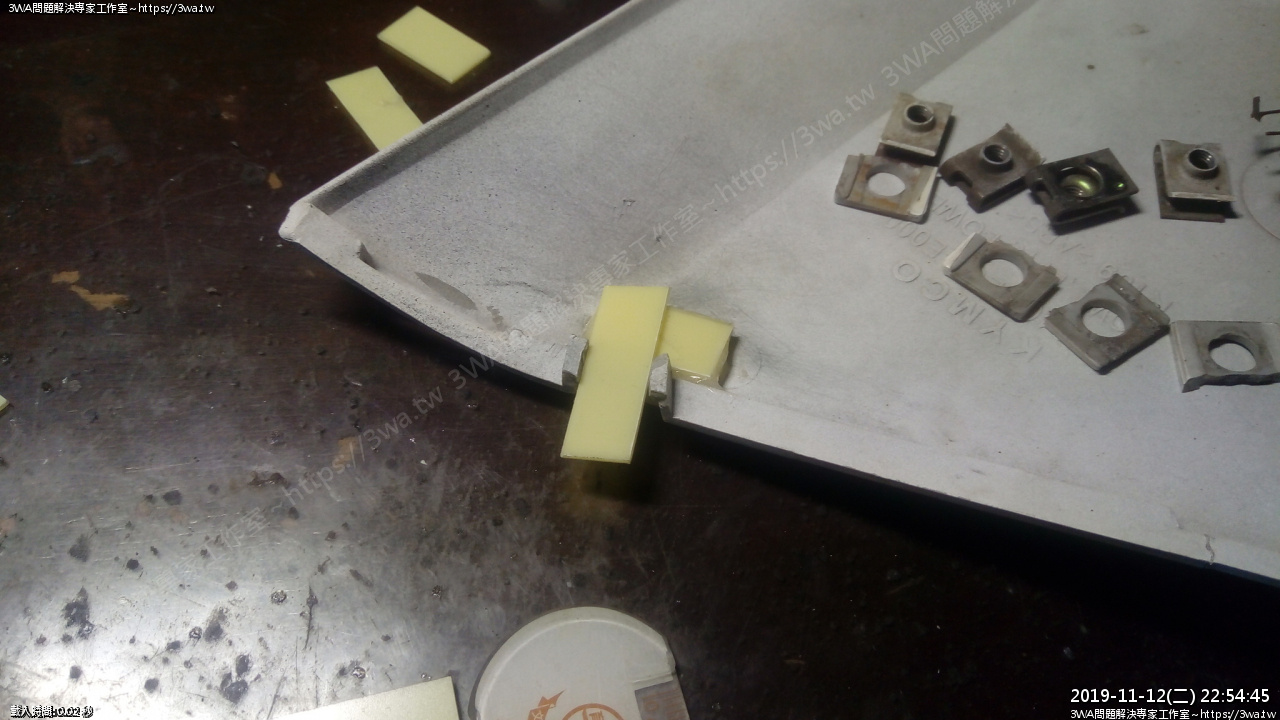

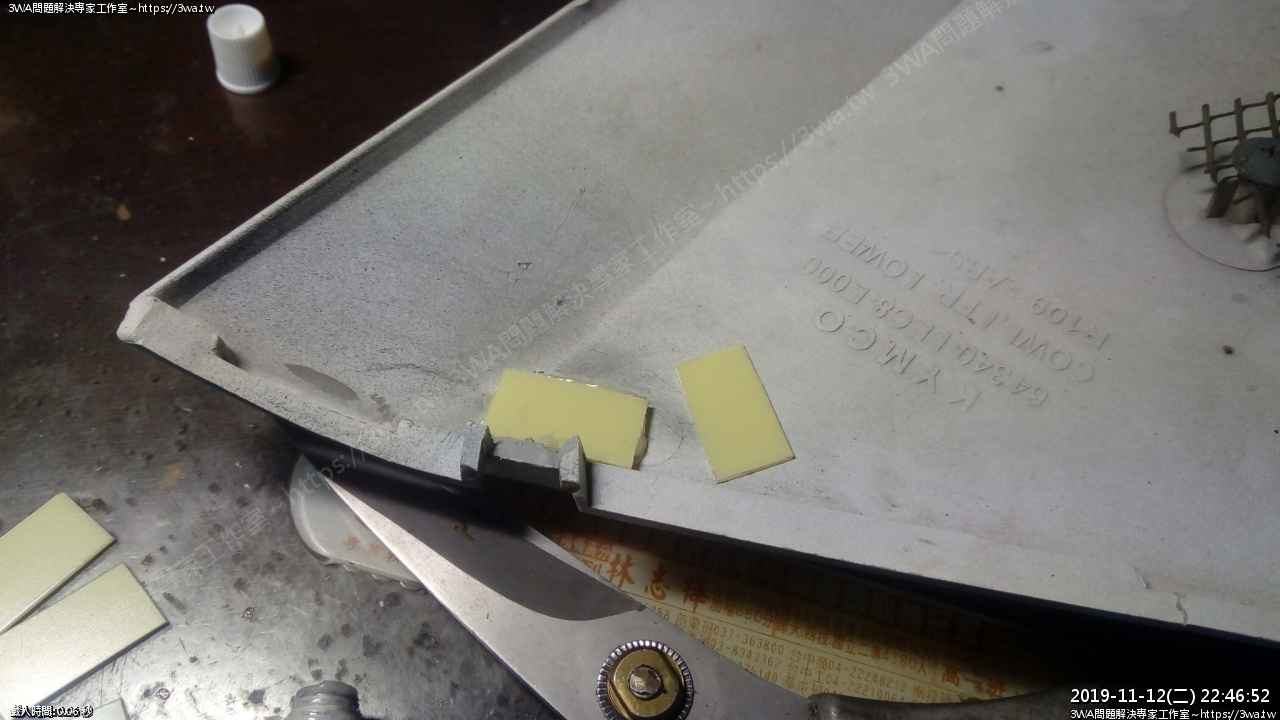

 因為高度不足,要用小片的墊高

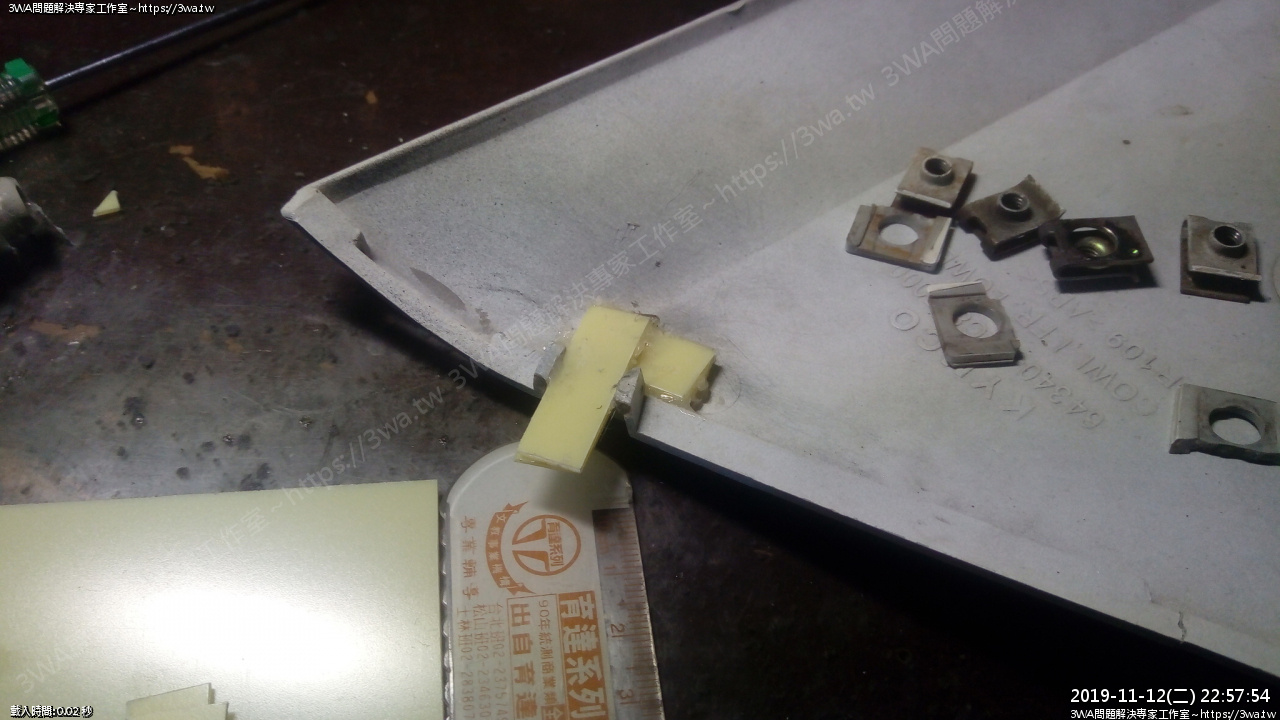

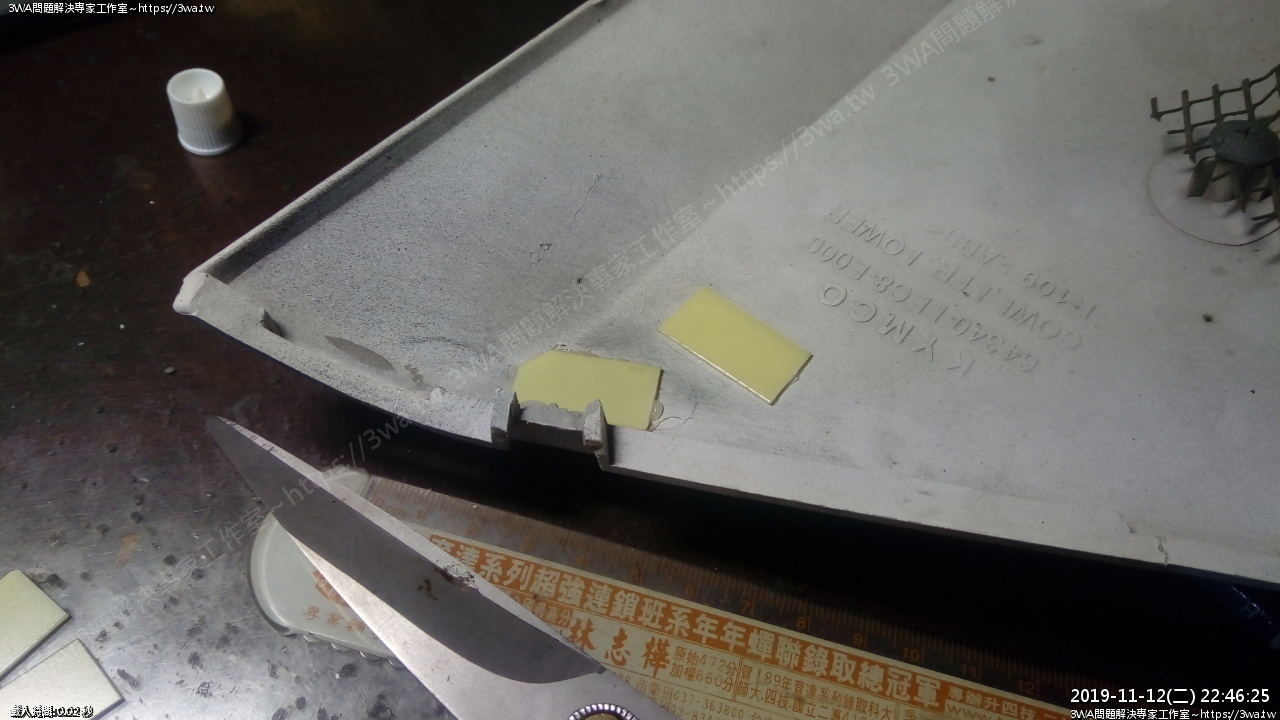

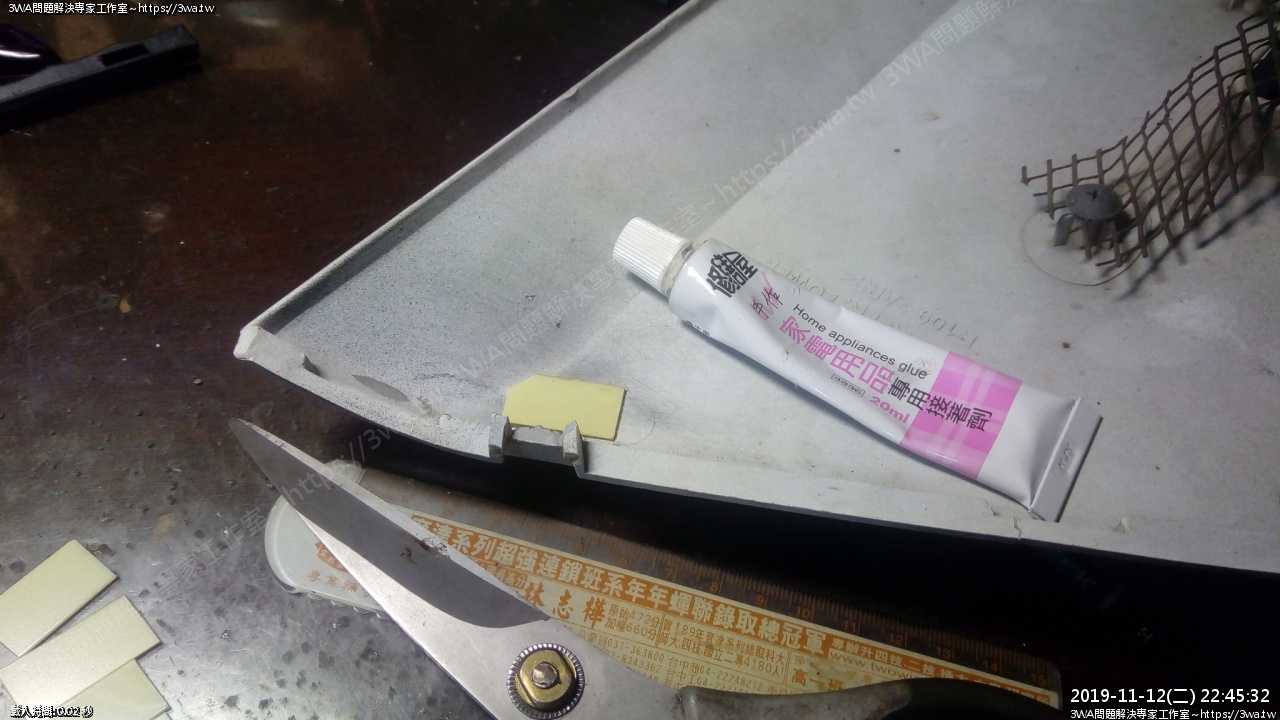

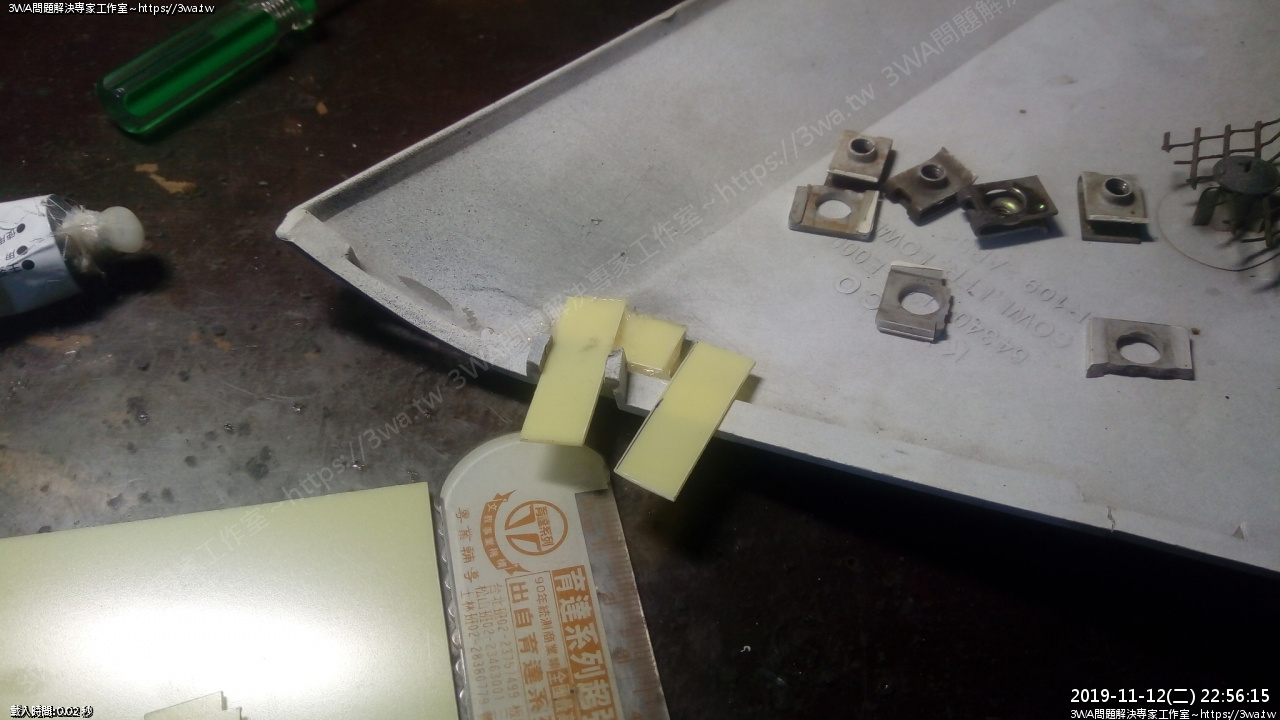

 一片,上膠





 第二片





 加厚,羽山買的是 1mm 厚的ABS板,之所以會買這個厚度,主要是方便剪裁

而且彎折或鎖螺絲時,軔性相當好,也算是滿堅固的材料





 繼續墊高

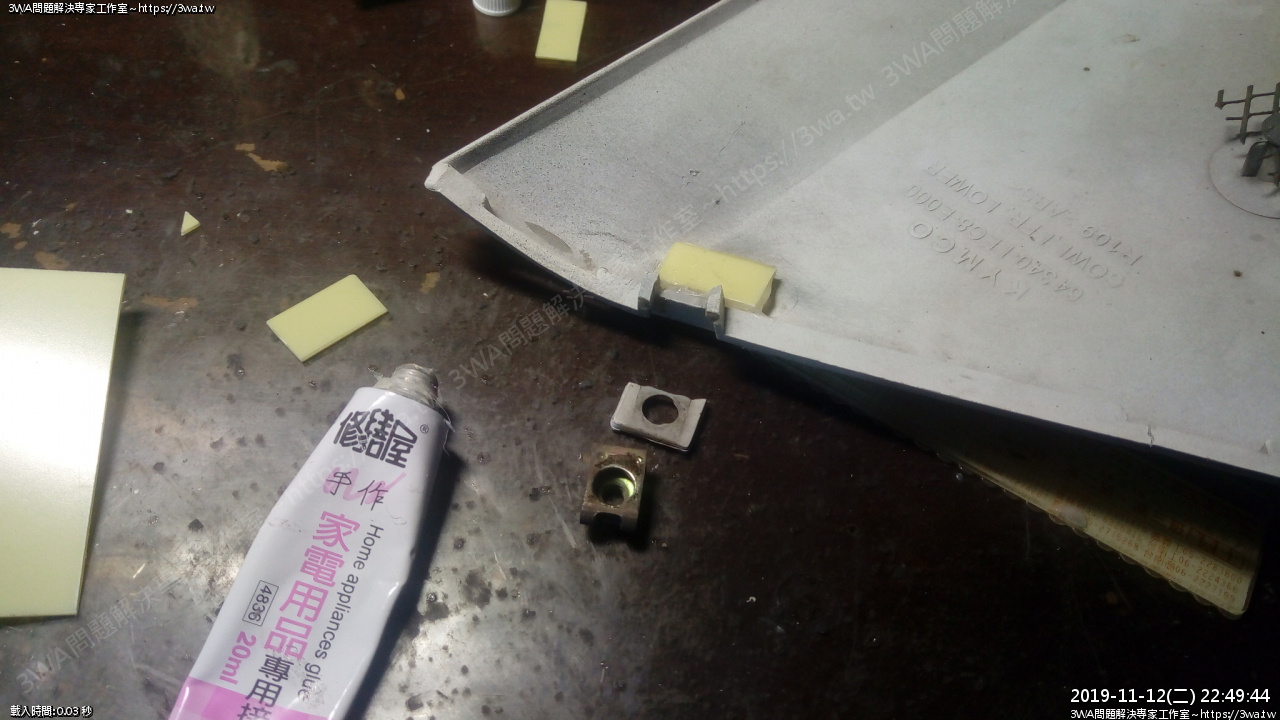

 高度夠了,拿出斷掉的碎片看一下需要的長度





 真的是斷一堆腳~_~

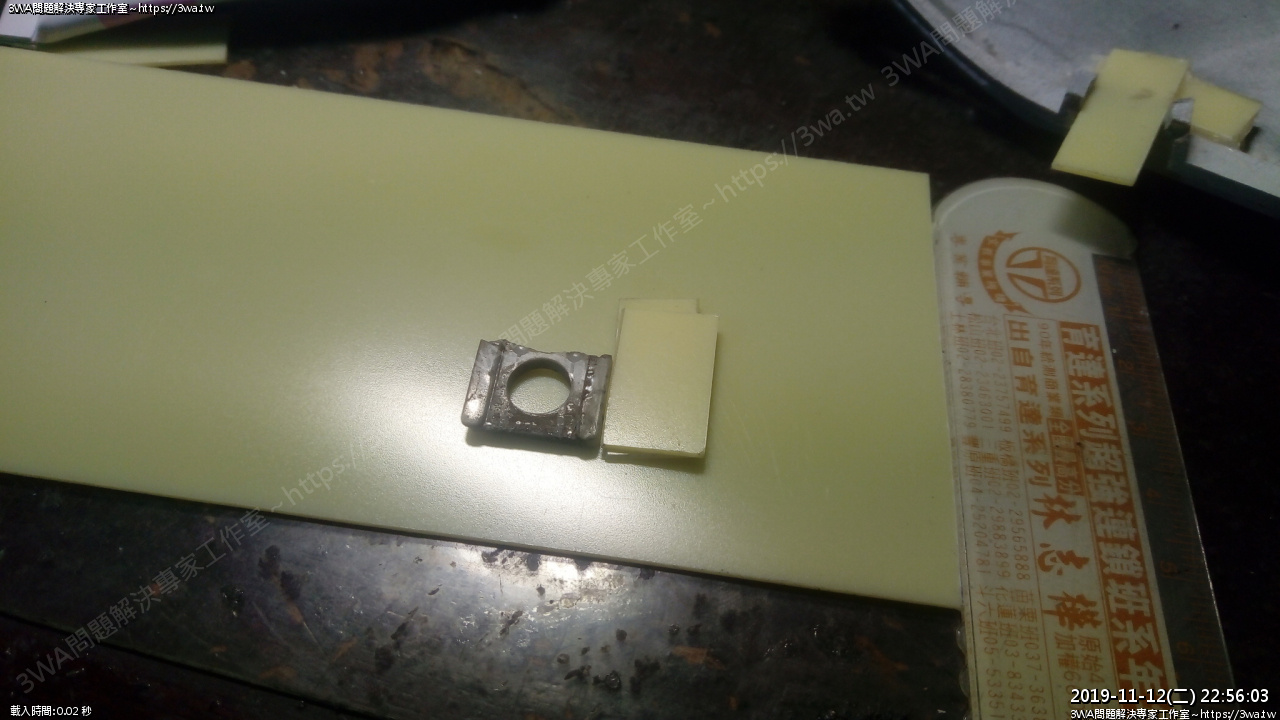

 大概這個長度吧

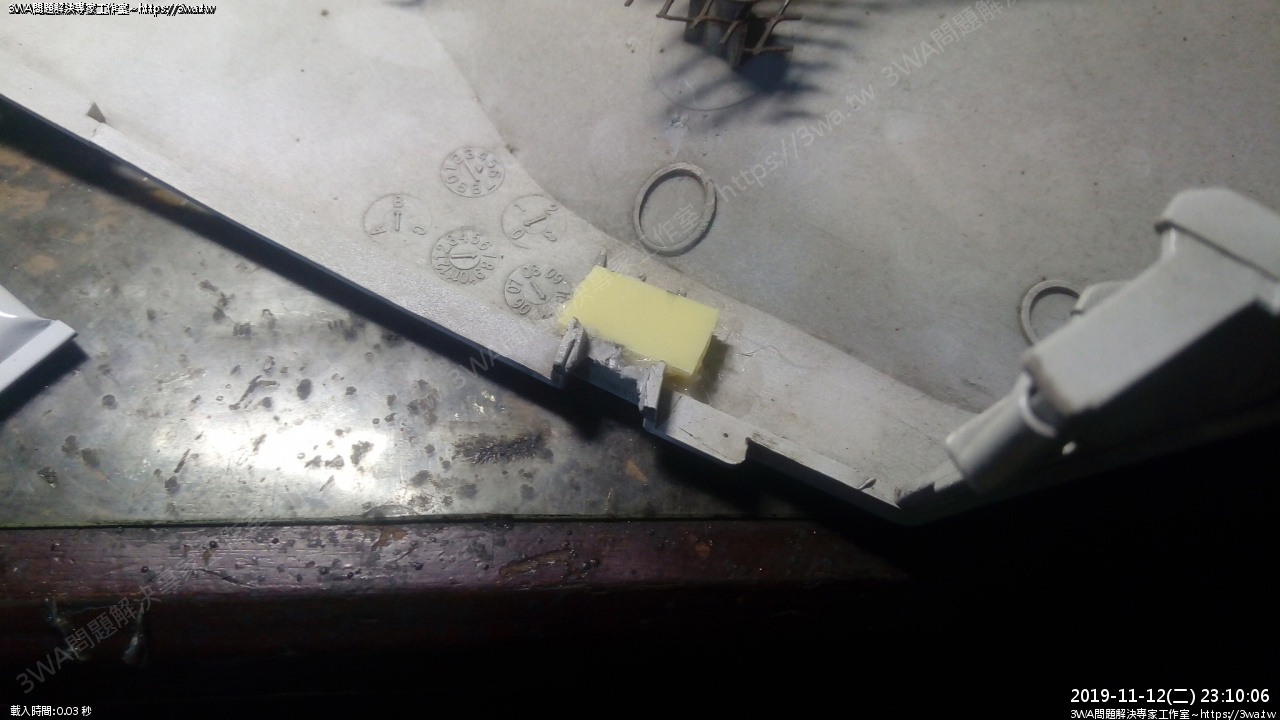

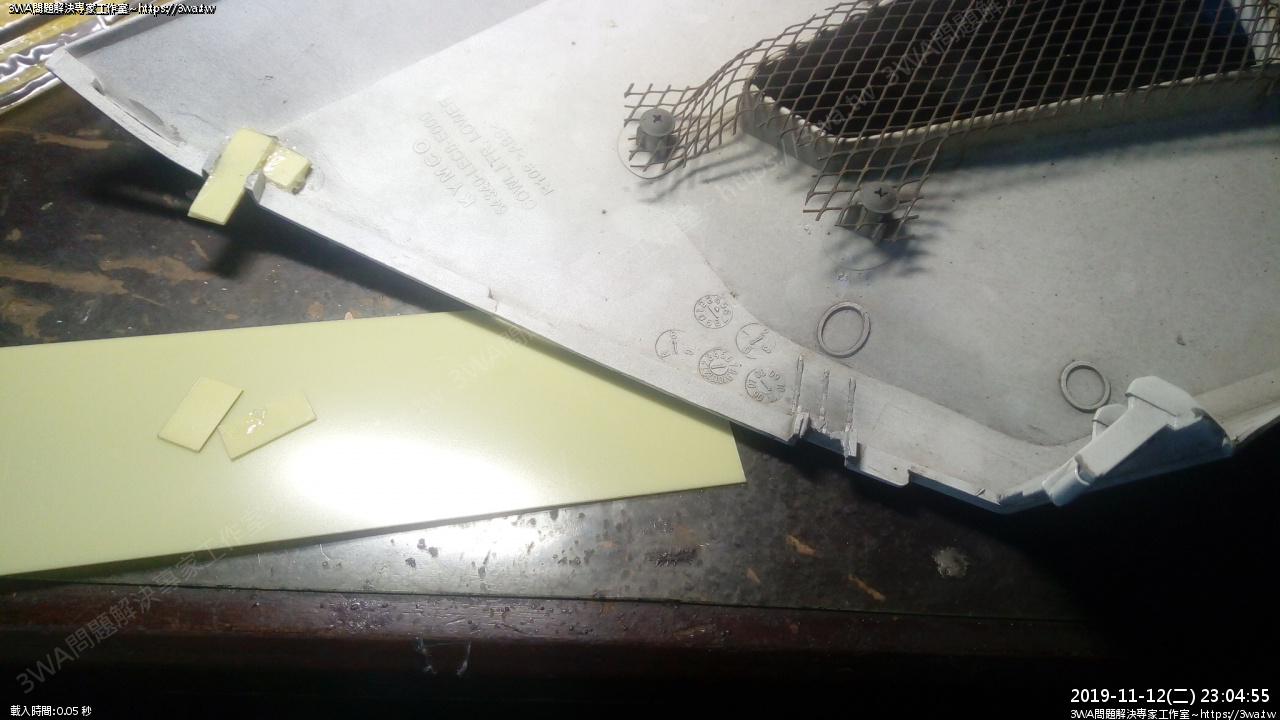

 黏上





比對一下原本的度,大概是2mm





 那就用2片,這樣會厚實些

不過通常一片就夠了,相當堅固





 黏合

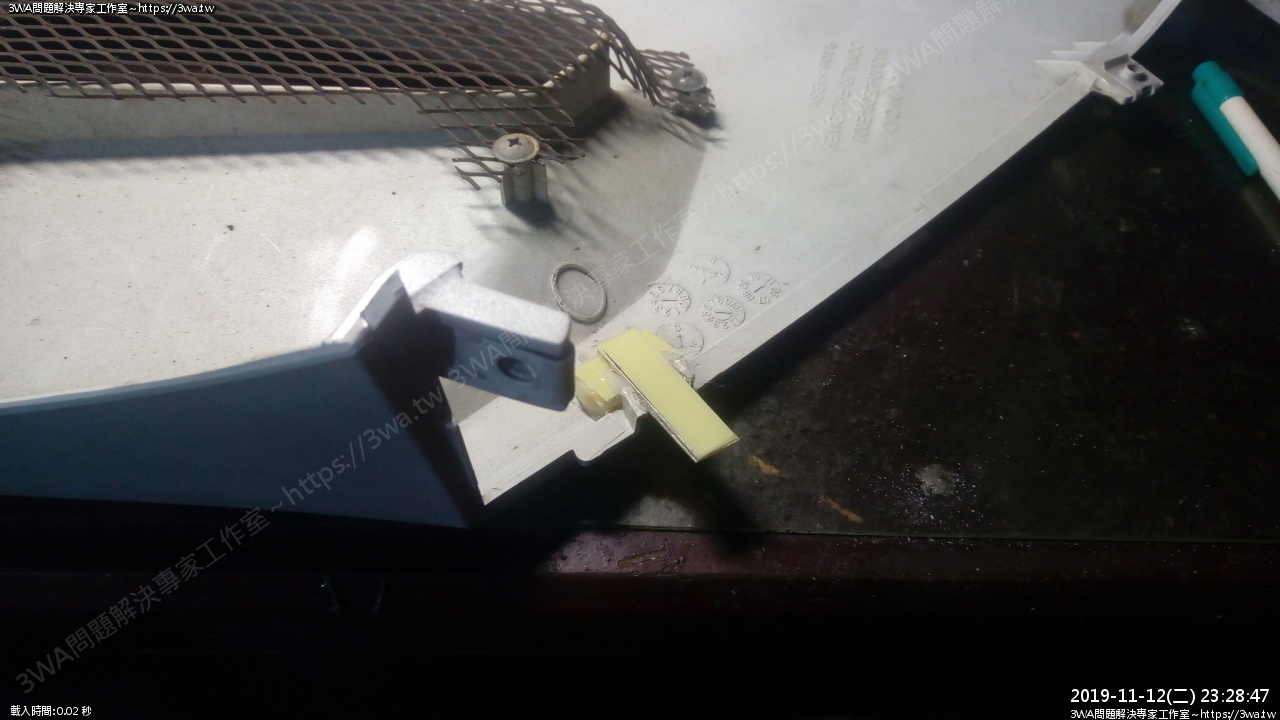

 另一邊斷開的地方也是一樣處理方式,要注意側板的角度

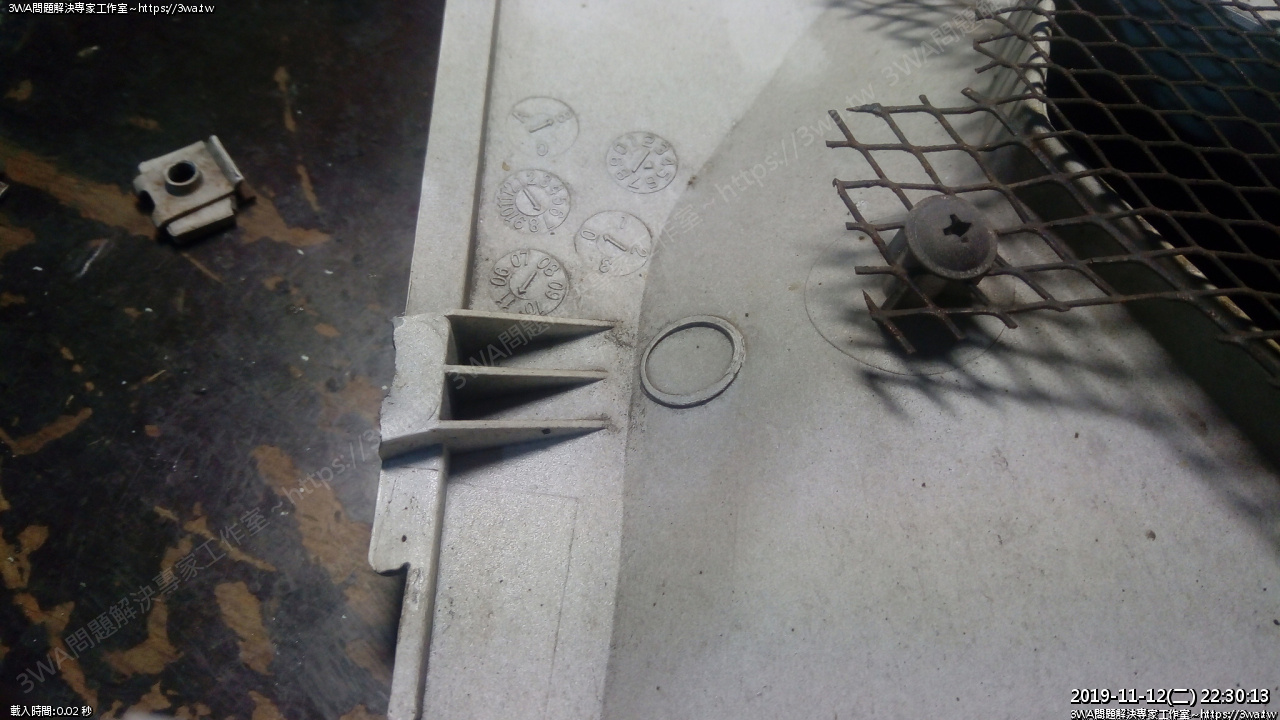

角度要照那三條剪掉的線平行





 三條線





 一樣加厚

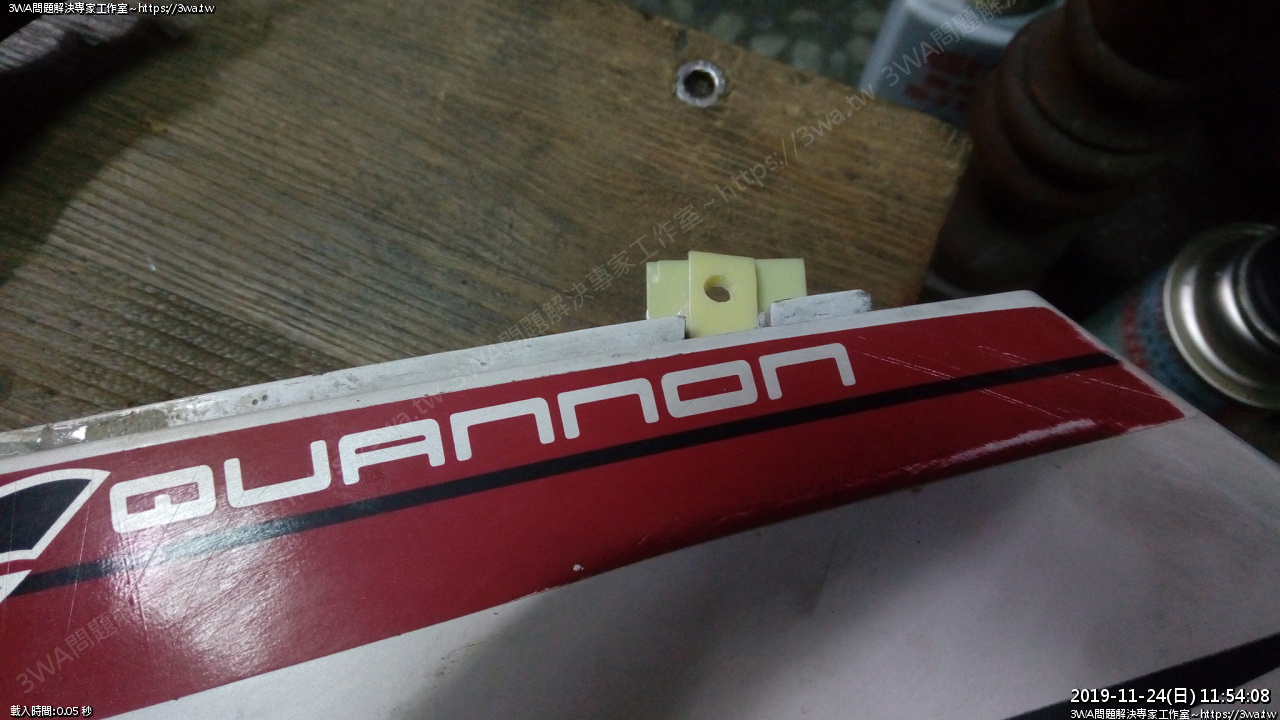

 墊出鎖片的ABS,等乾以後合上車,再來鎖孔

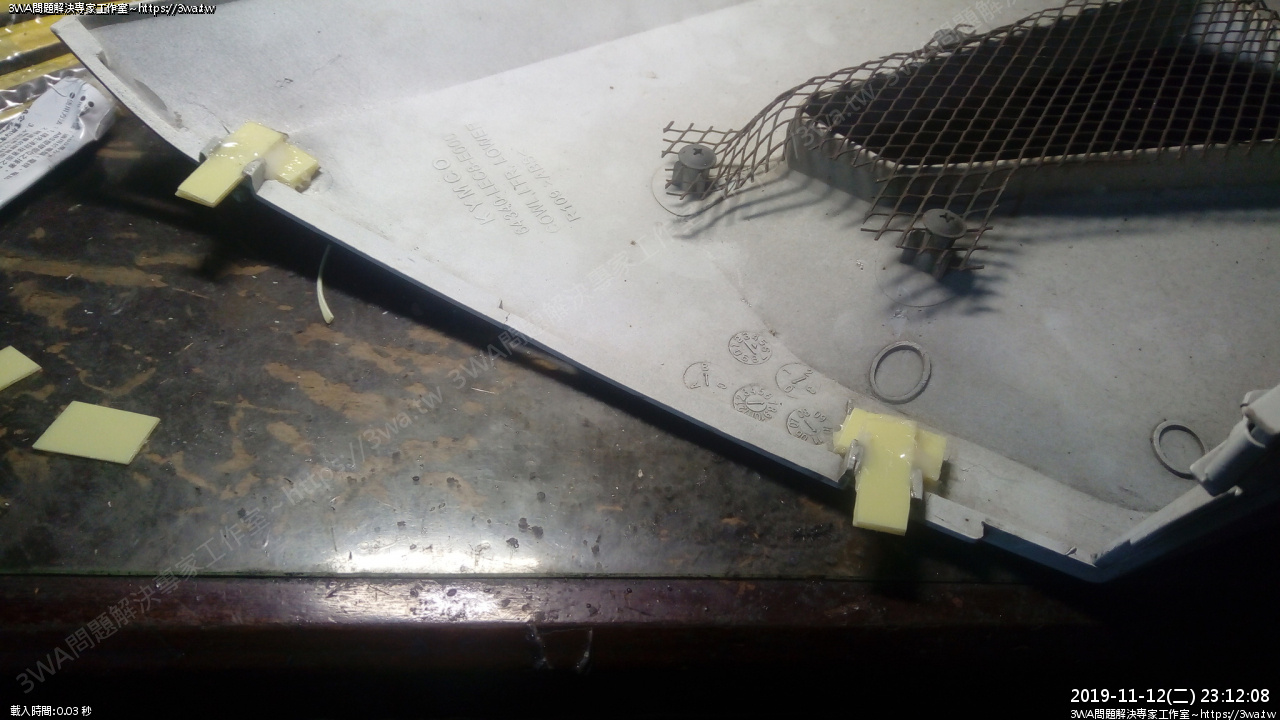

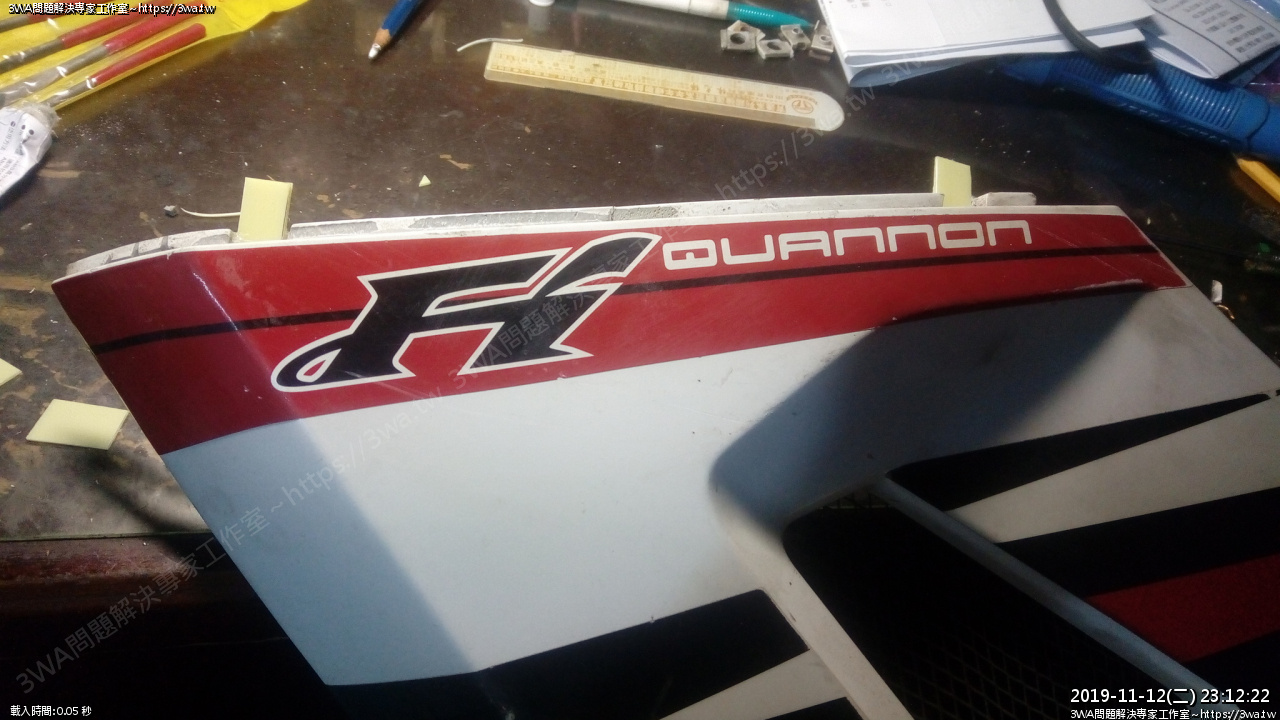

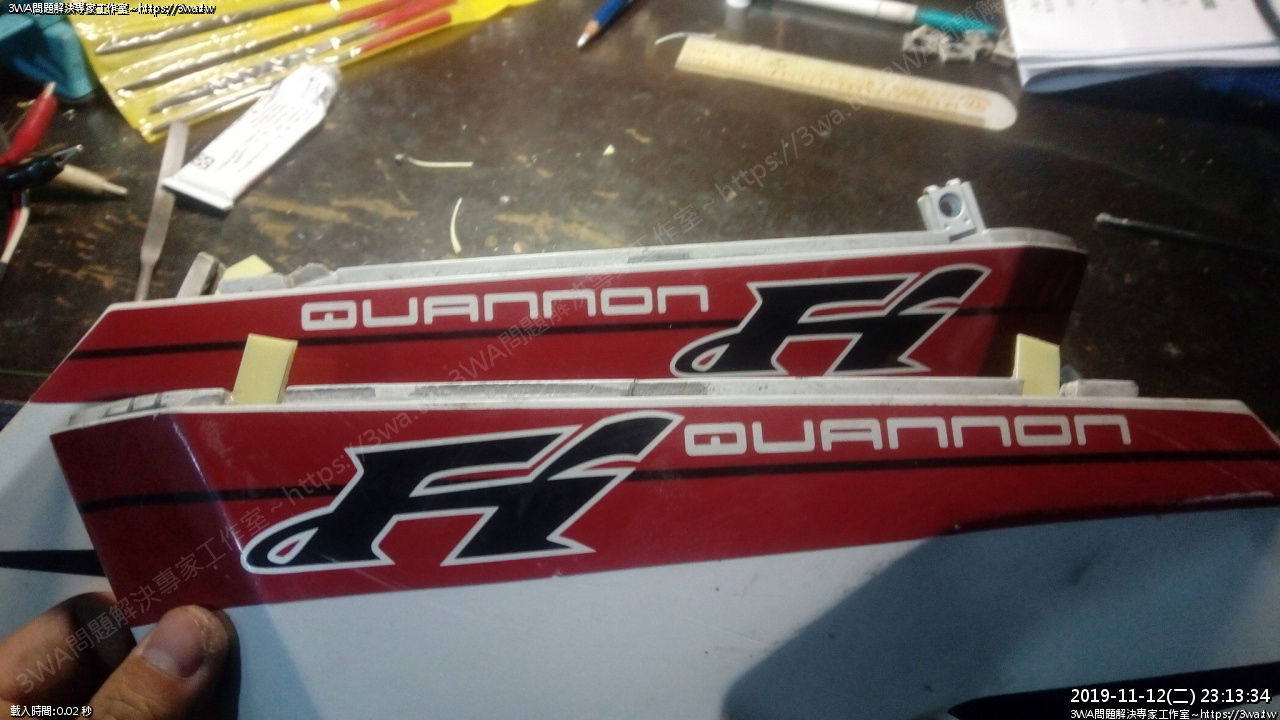

 一組殼完成

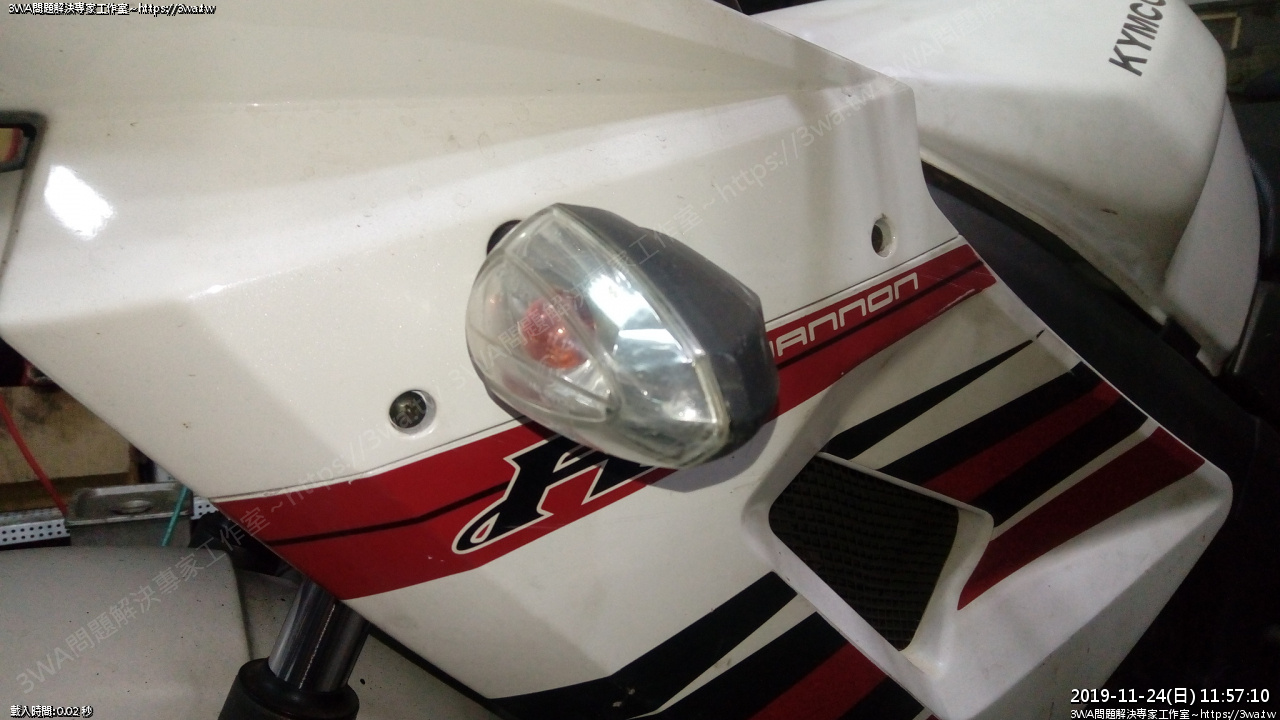

 完成的感覺大概像這樣





 上面這塊殼是修復的,下面的斷一支,一支好的

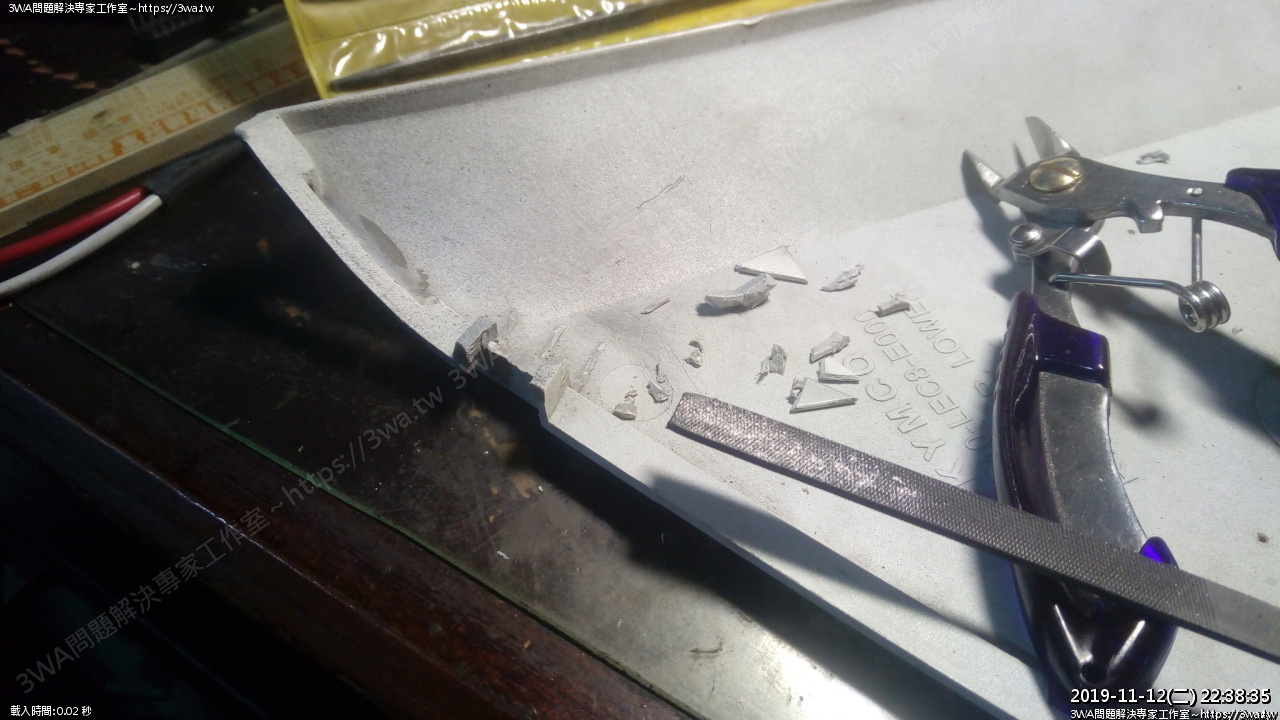

 維修方式都一樣,剪齊,挫平

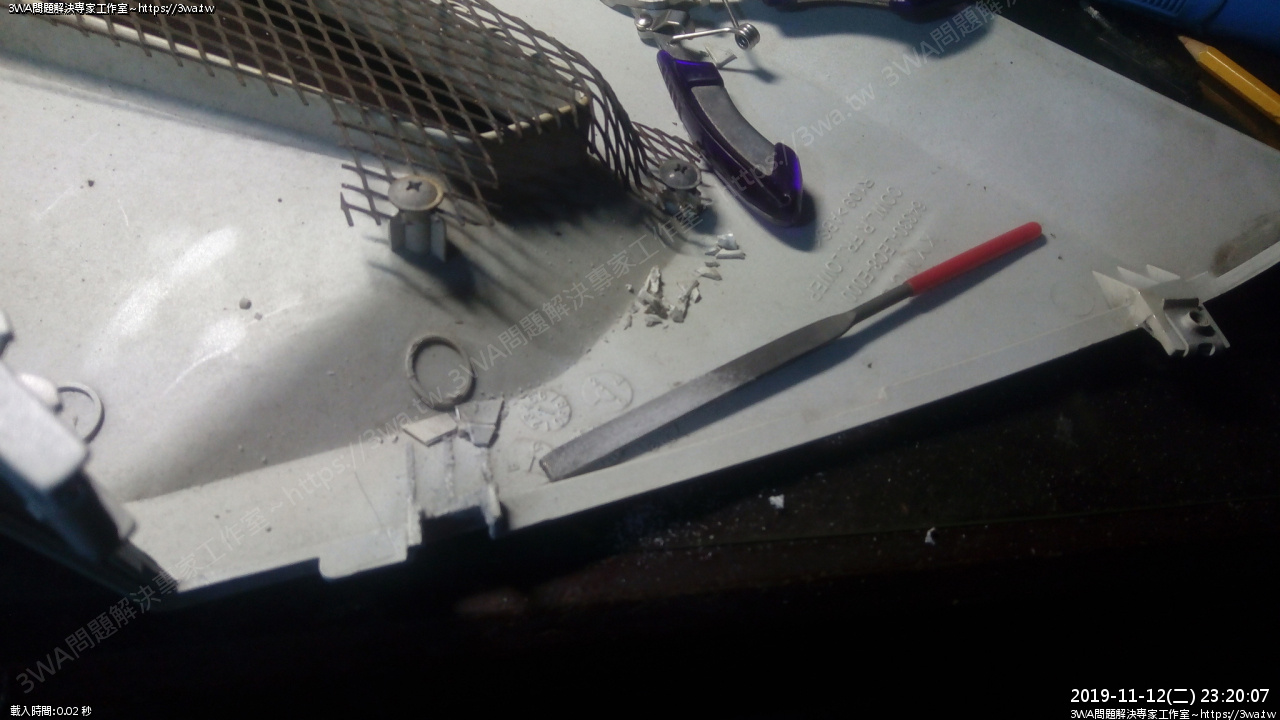

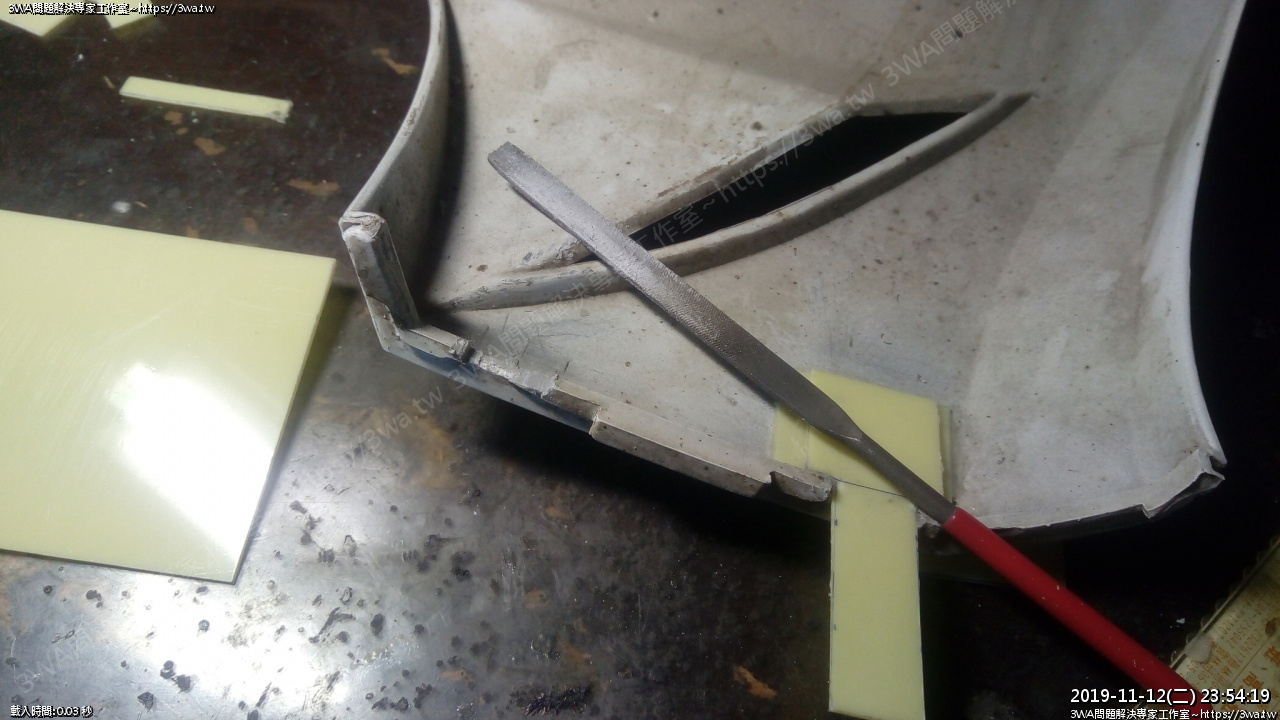

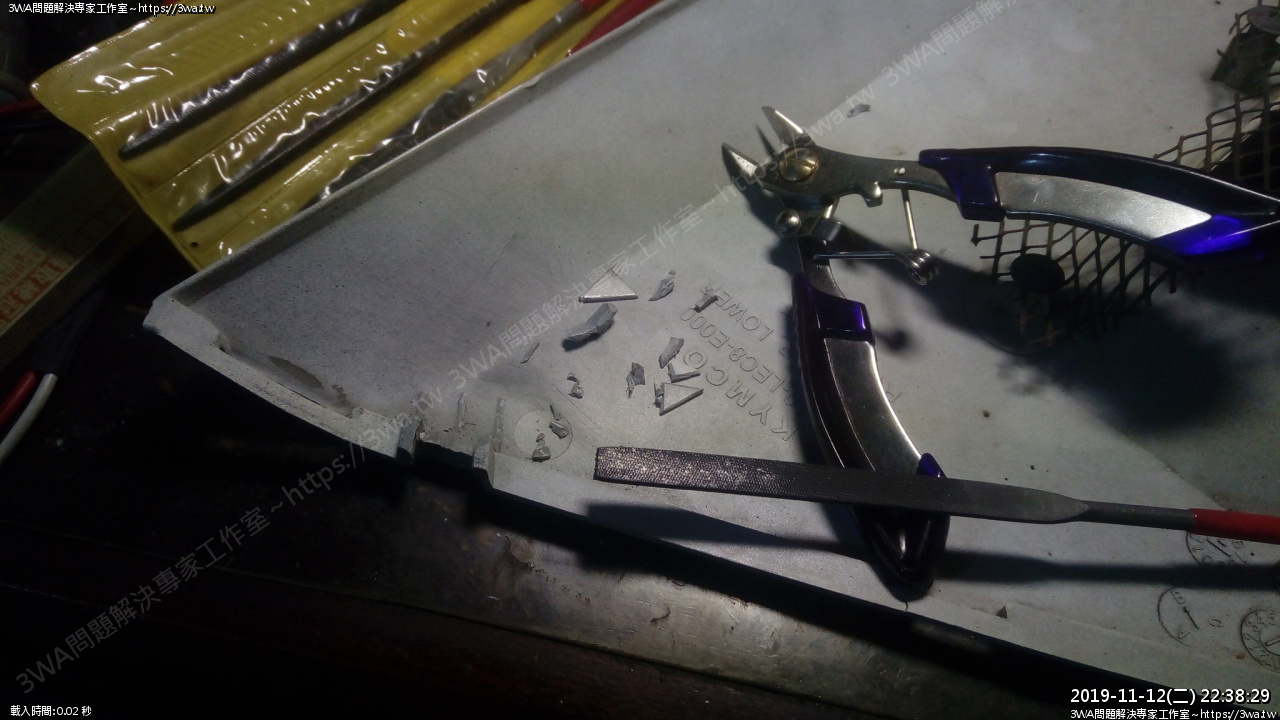

 剪開後的碎片,銼刀,銼刀銼一段時間後會卡ABS粉,可以用刷子刷到小盒子集中起來

以後補殼如果有大量的ABS粉,可以拿來填一些縫細

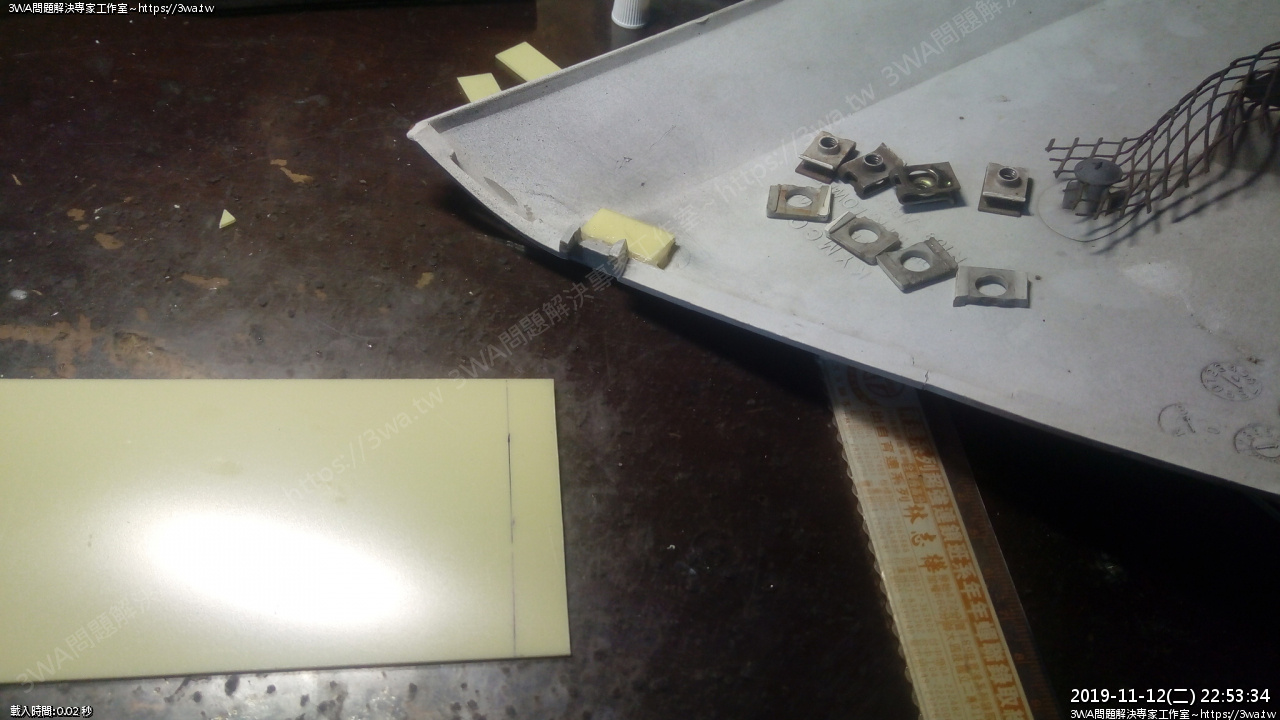

 剪ABS板

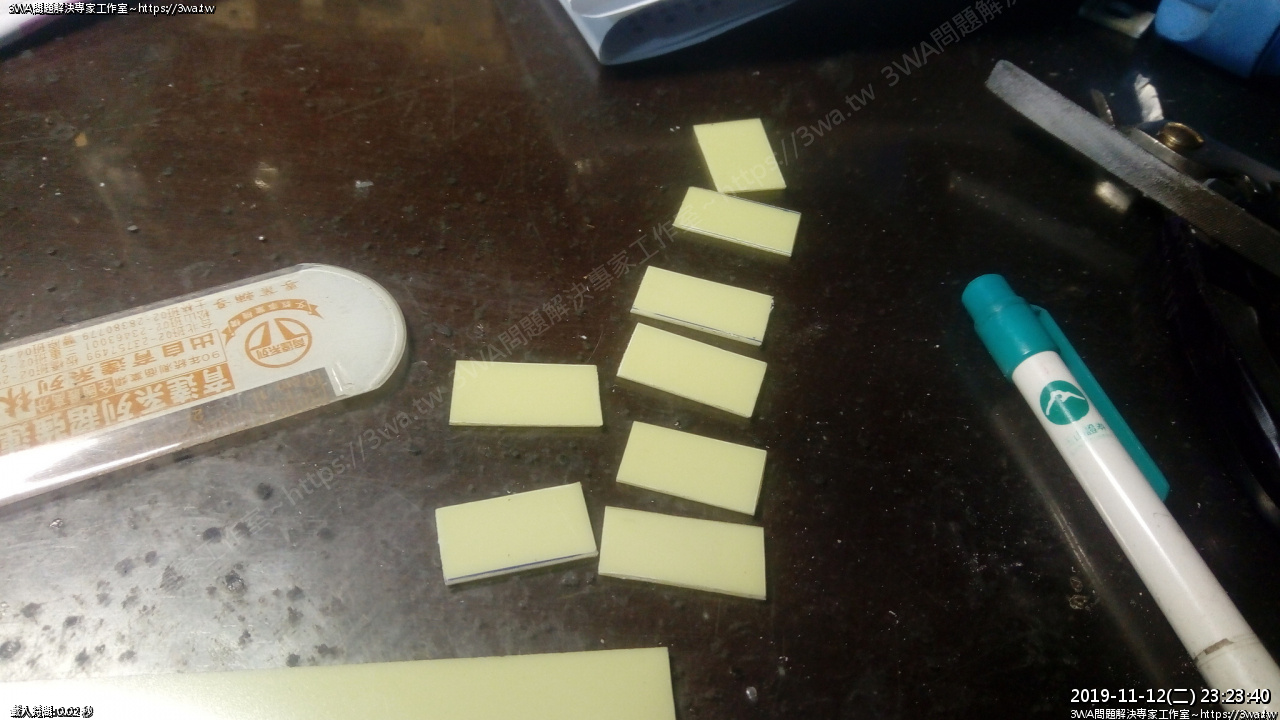

 裁小片





 補上

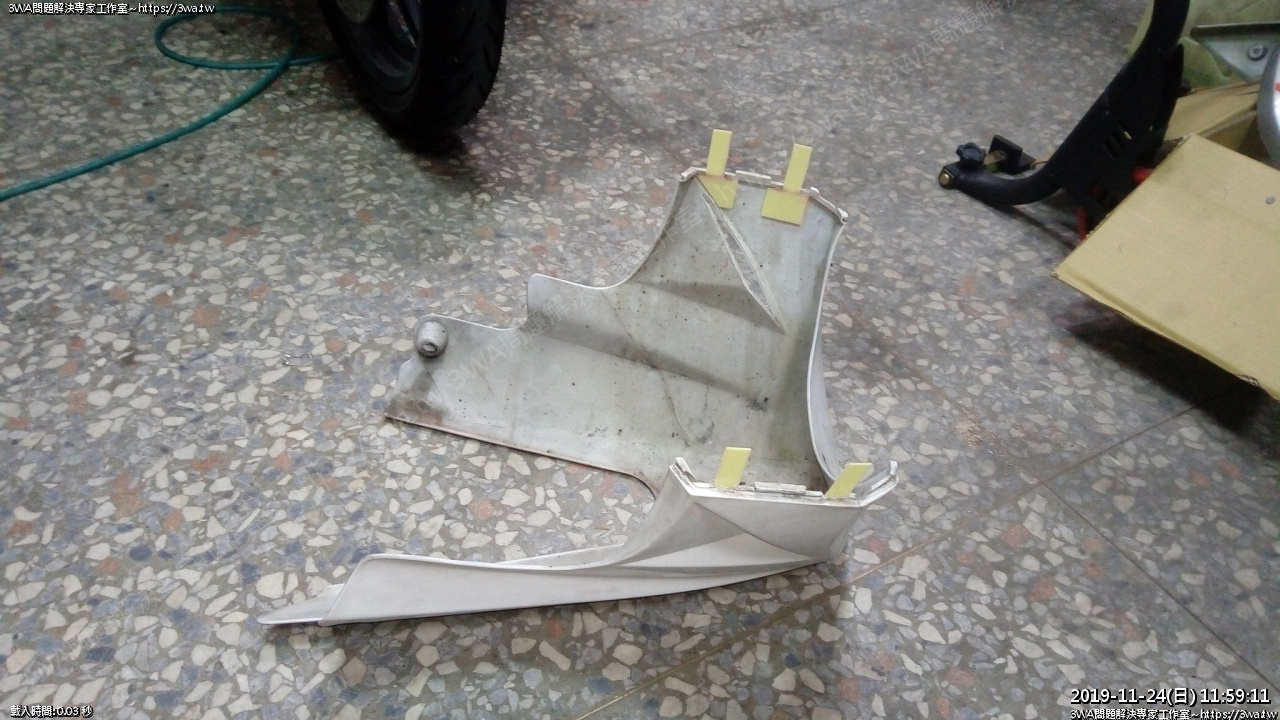

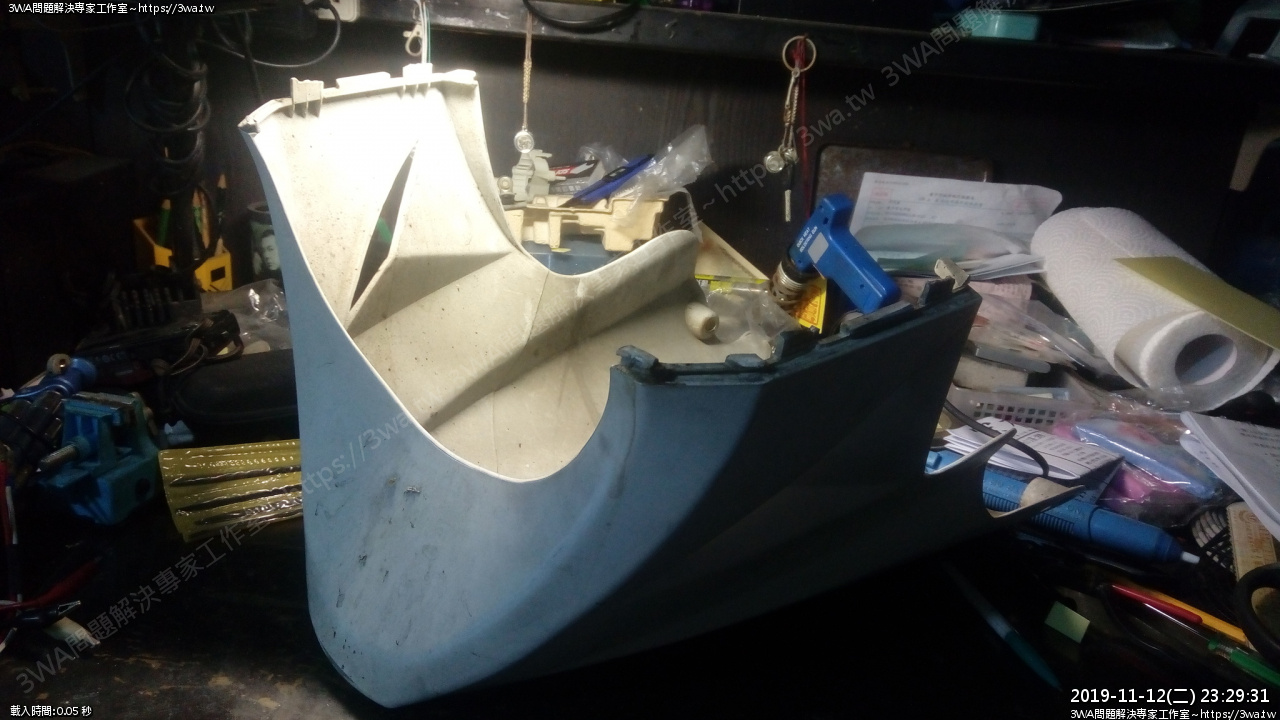

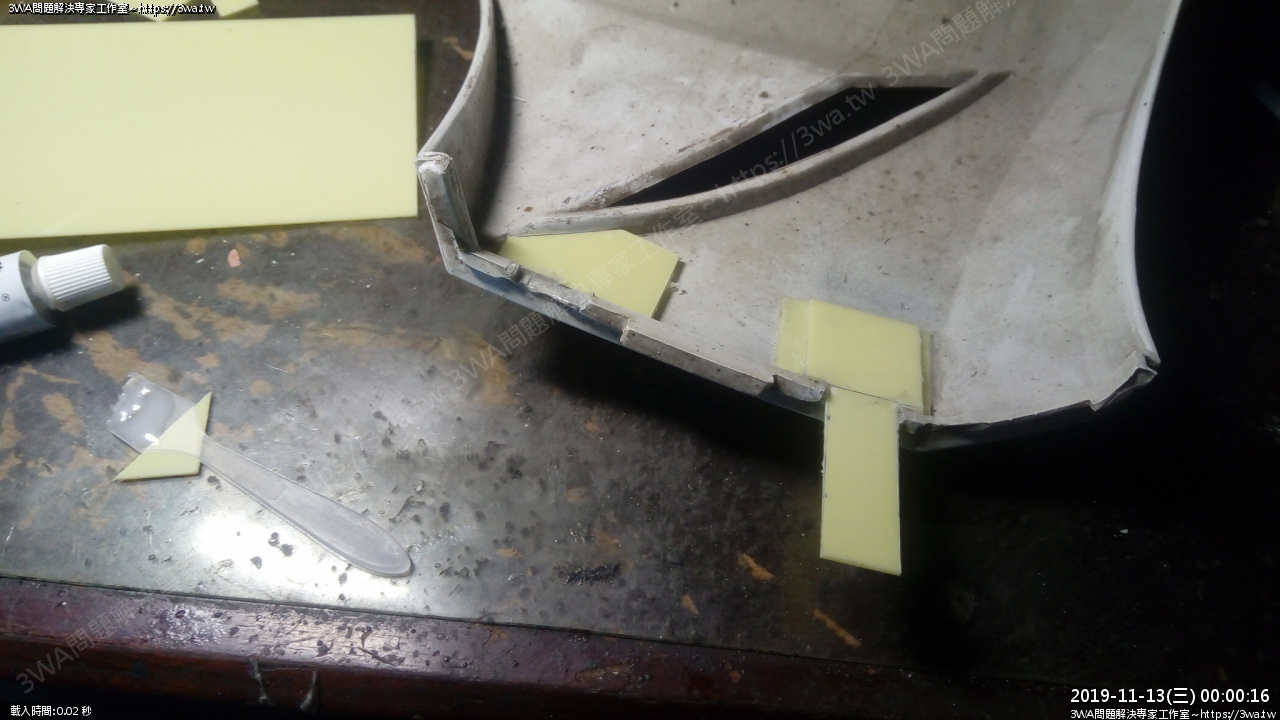

 下罩也是斷光光,四支鎖點都沒了

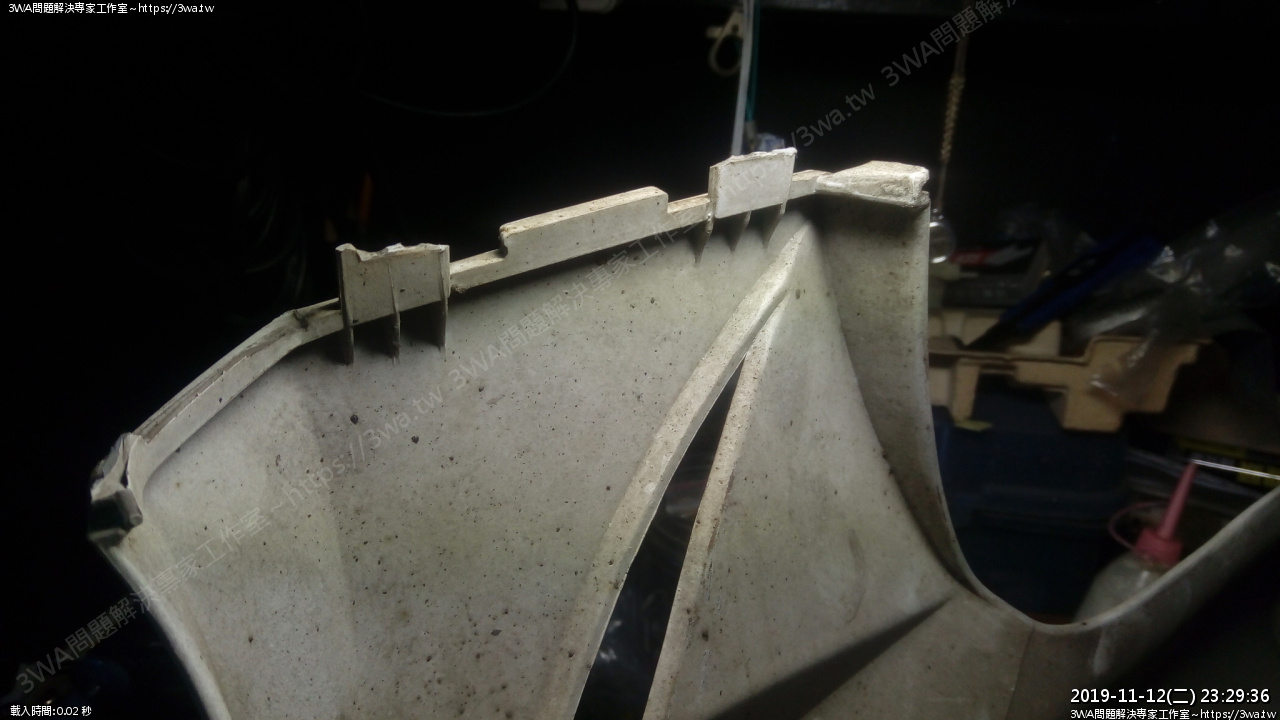

 凸出插鎖片的點都斷了





 剪這種地方千萬別客氣,你不剪開,只補那一小丁,隨便拉二下就斷了

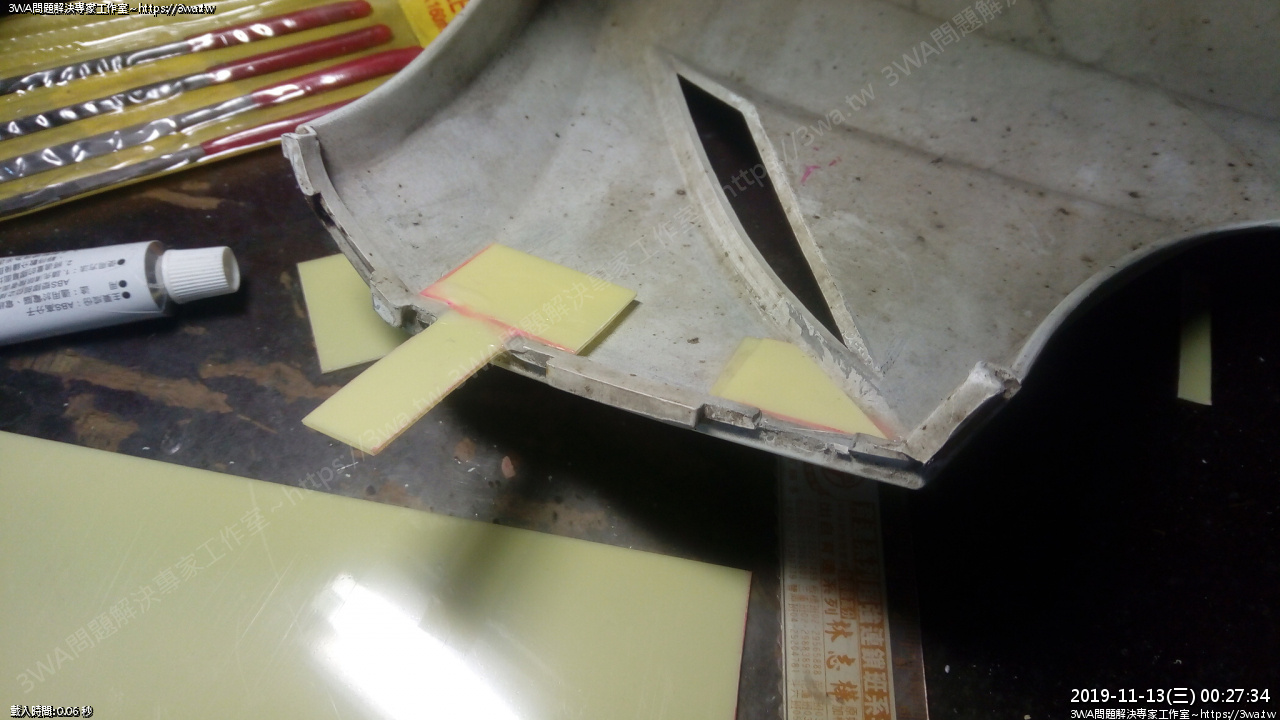

 下罩會需要承重,建議可以截稍微大片些,當然也可以更大片,或是二個斷點一起補

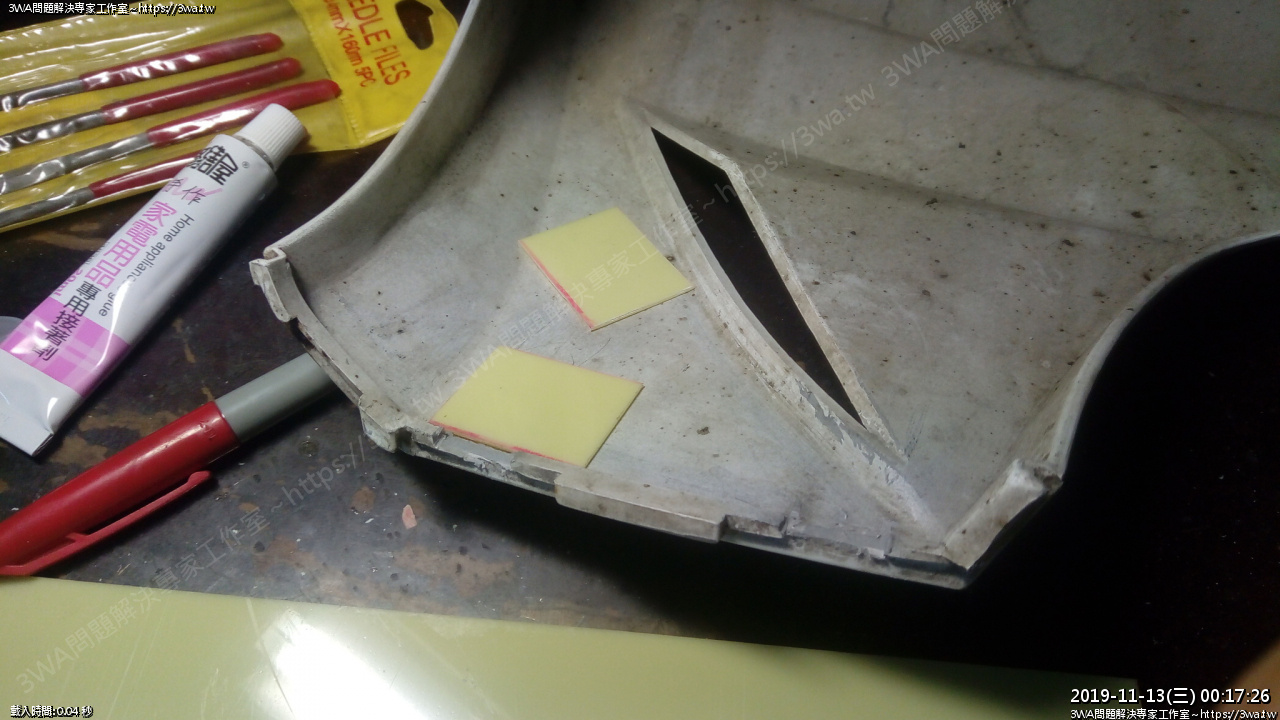

一樣下面要墊高

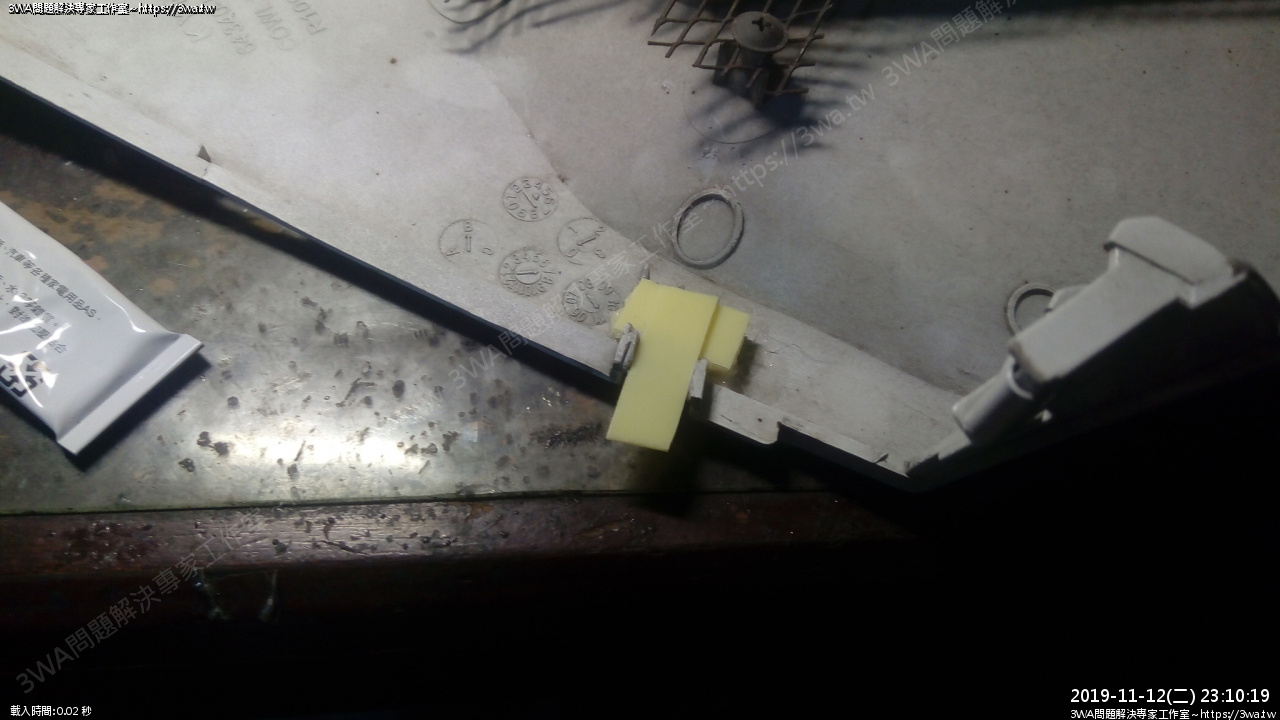

 把ABS 作成一個 凸 型,還可以增加一些支稱





 縫細的部分可以抹些ABS膠,強度會提升很多

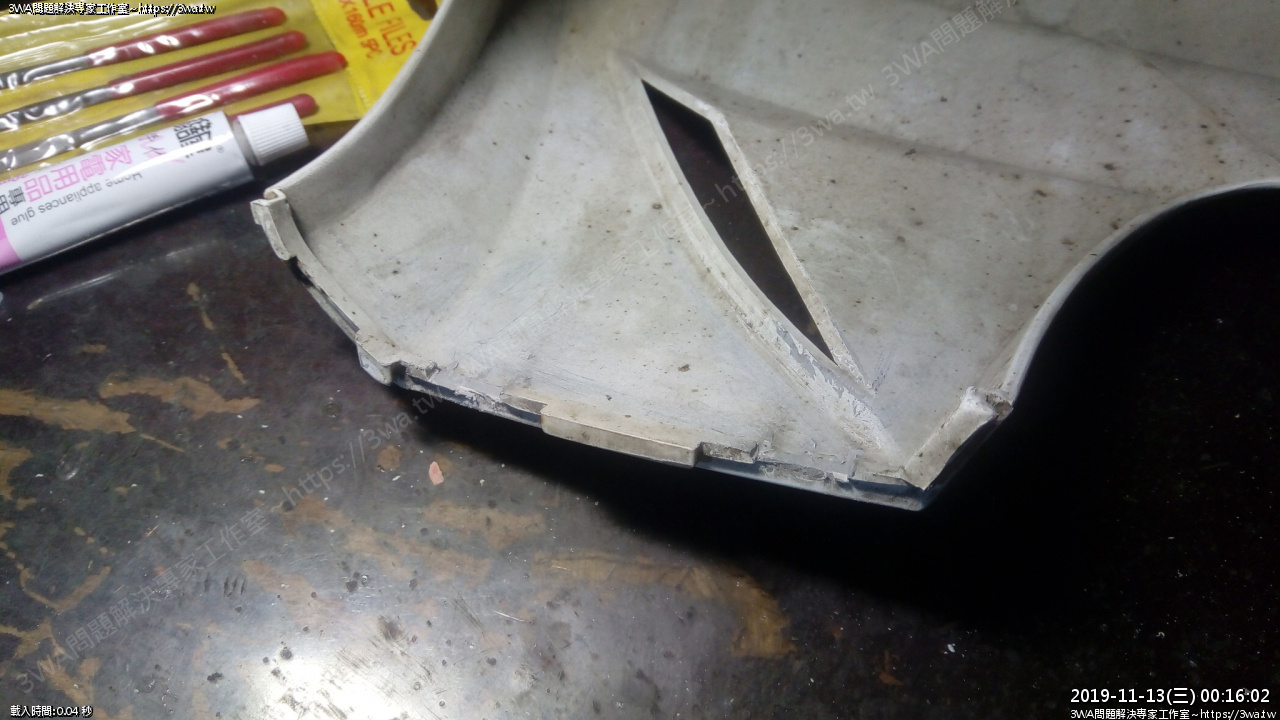

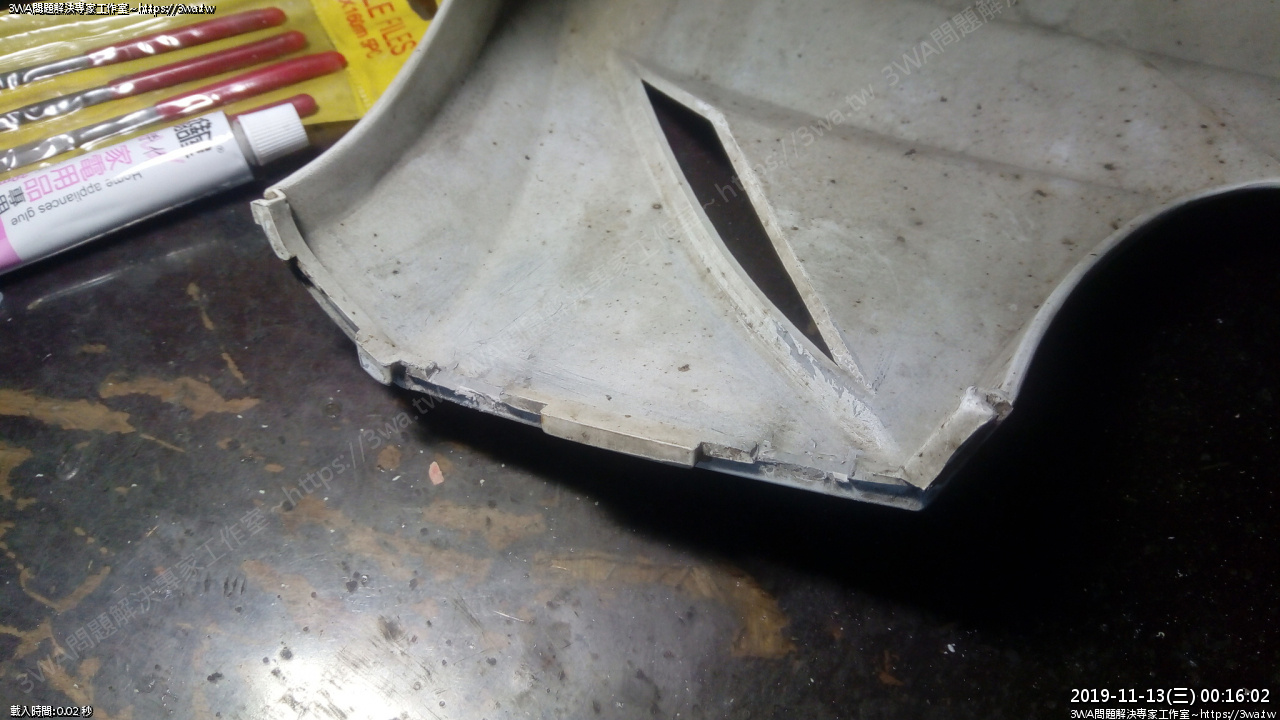

 斷點剪齊,打磨

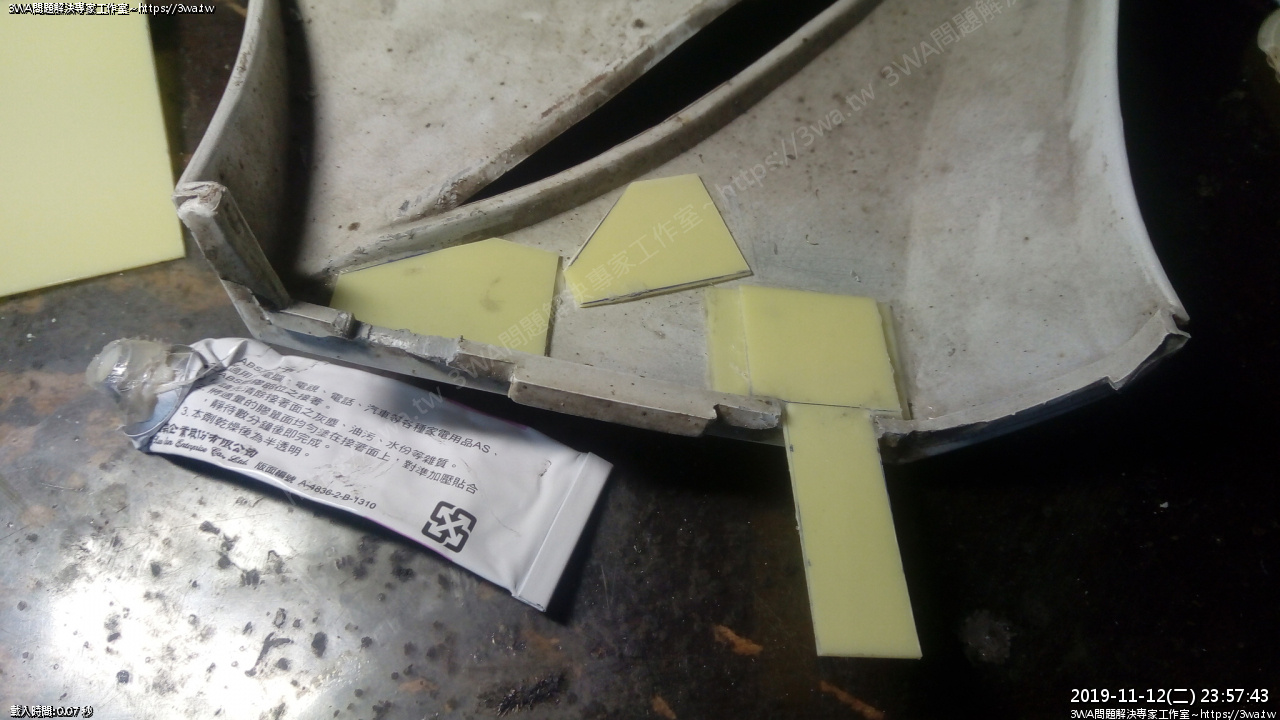

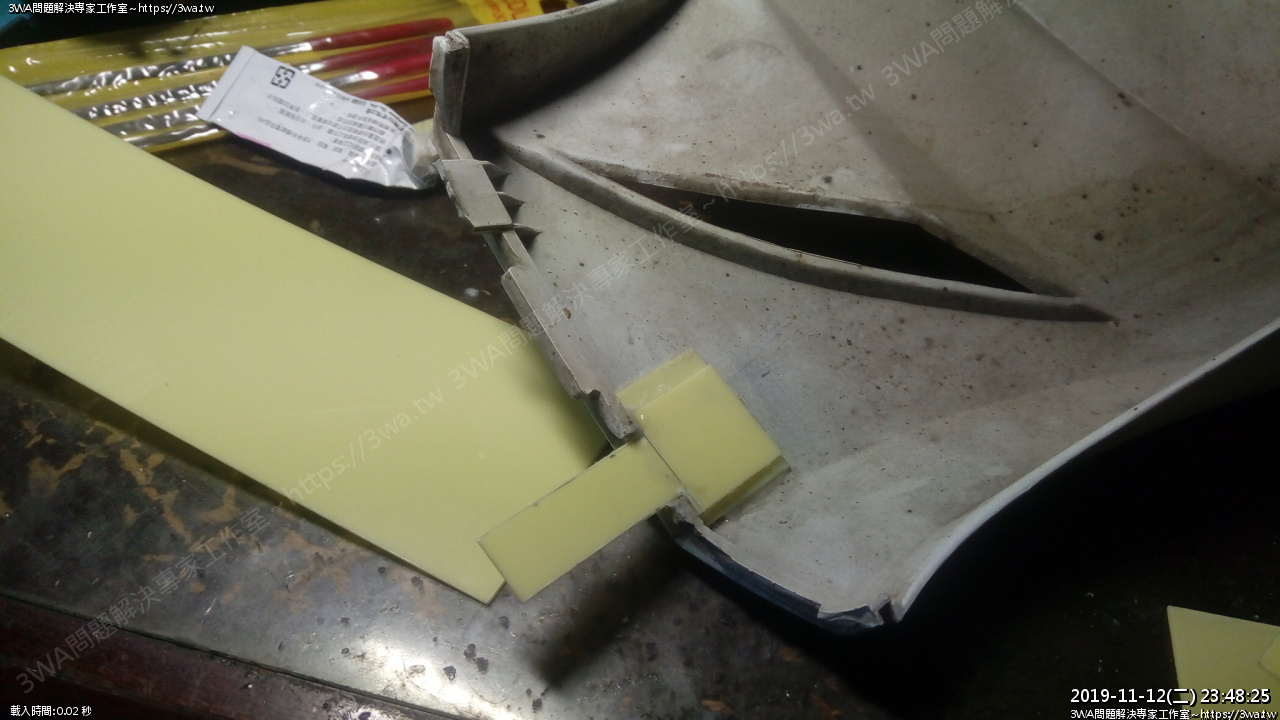

 這邊無法整片貼,ABS板要加工





 要初一個斜角,跟車殼貼齊





 這樣就貼平了

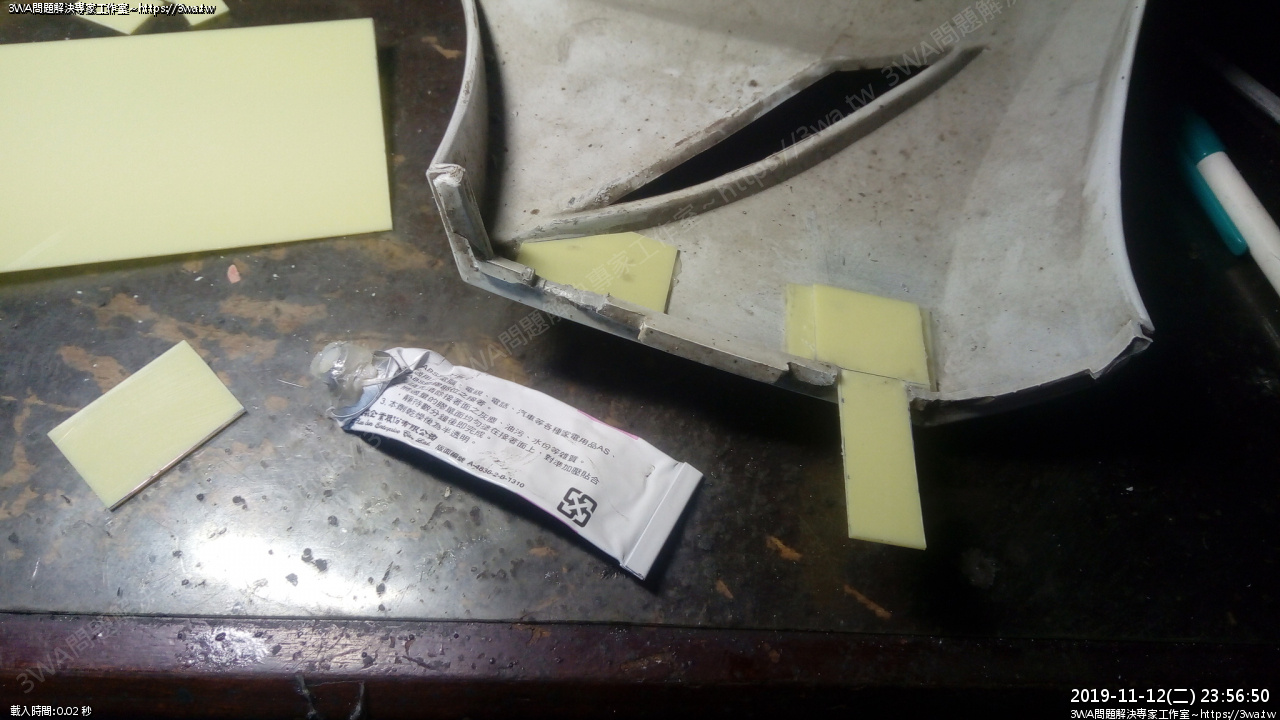

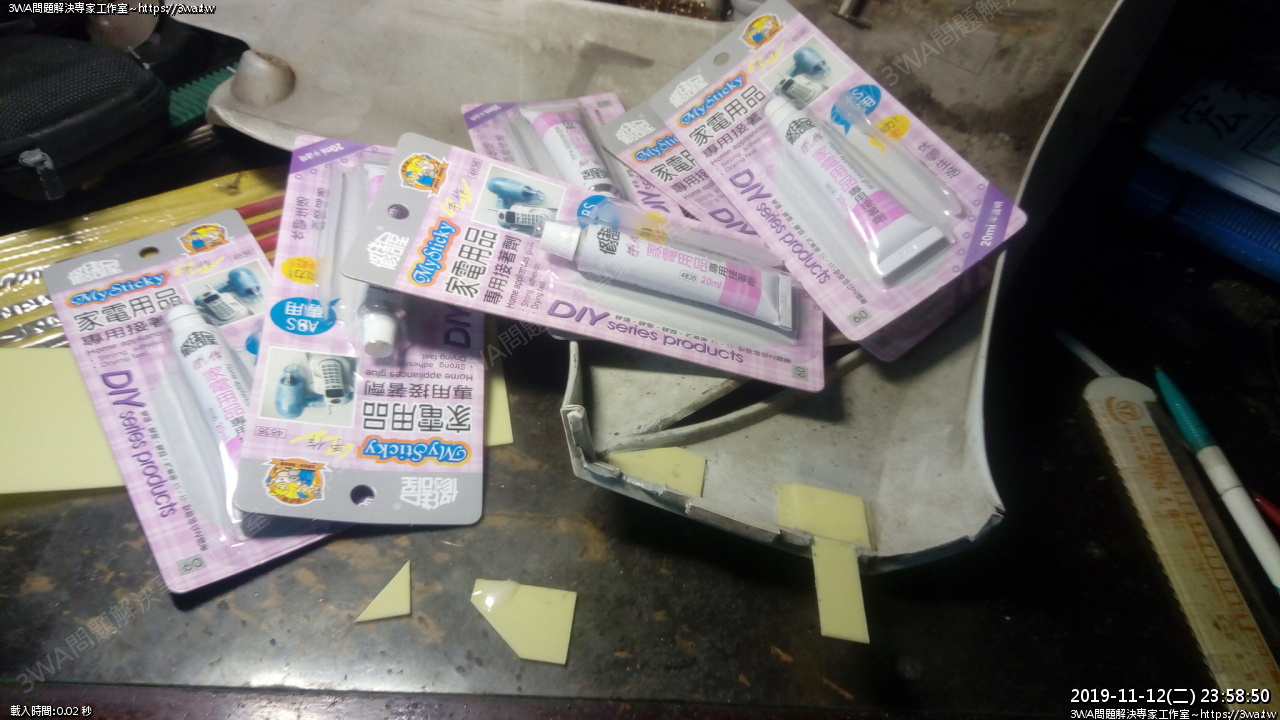

 原本剩半條的ABS膠,總算用完了

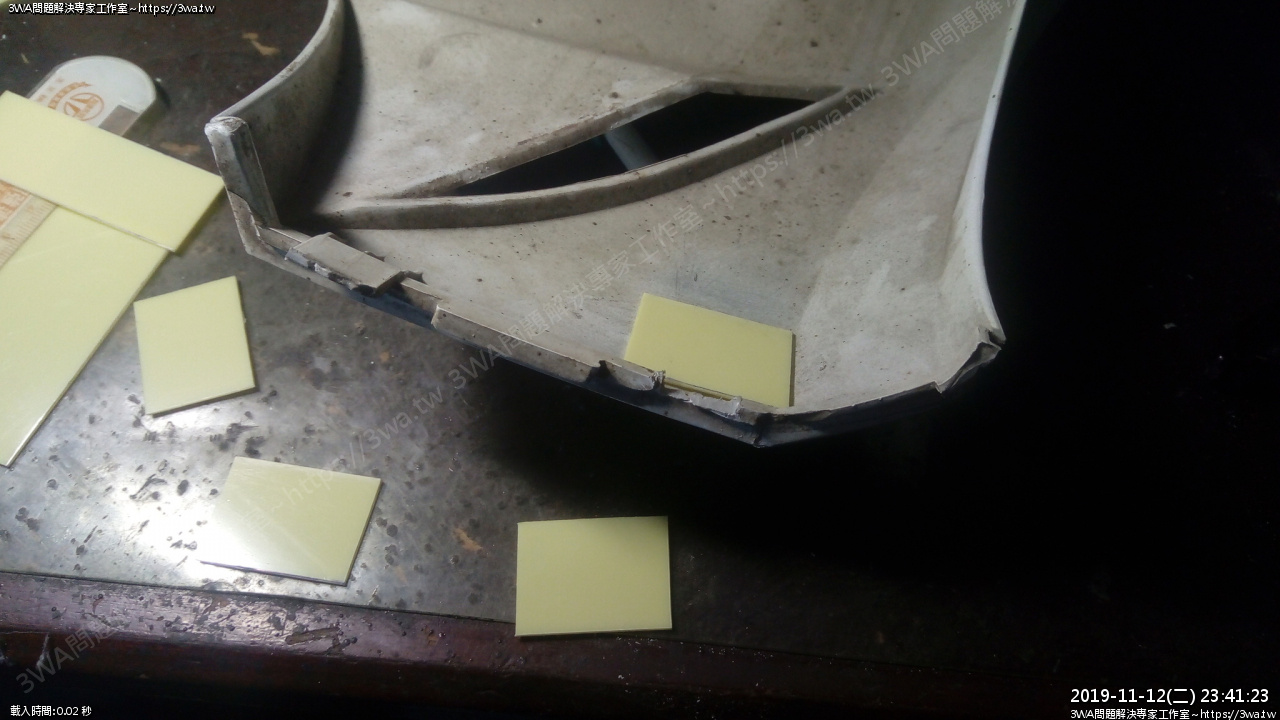

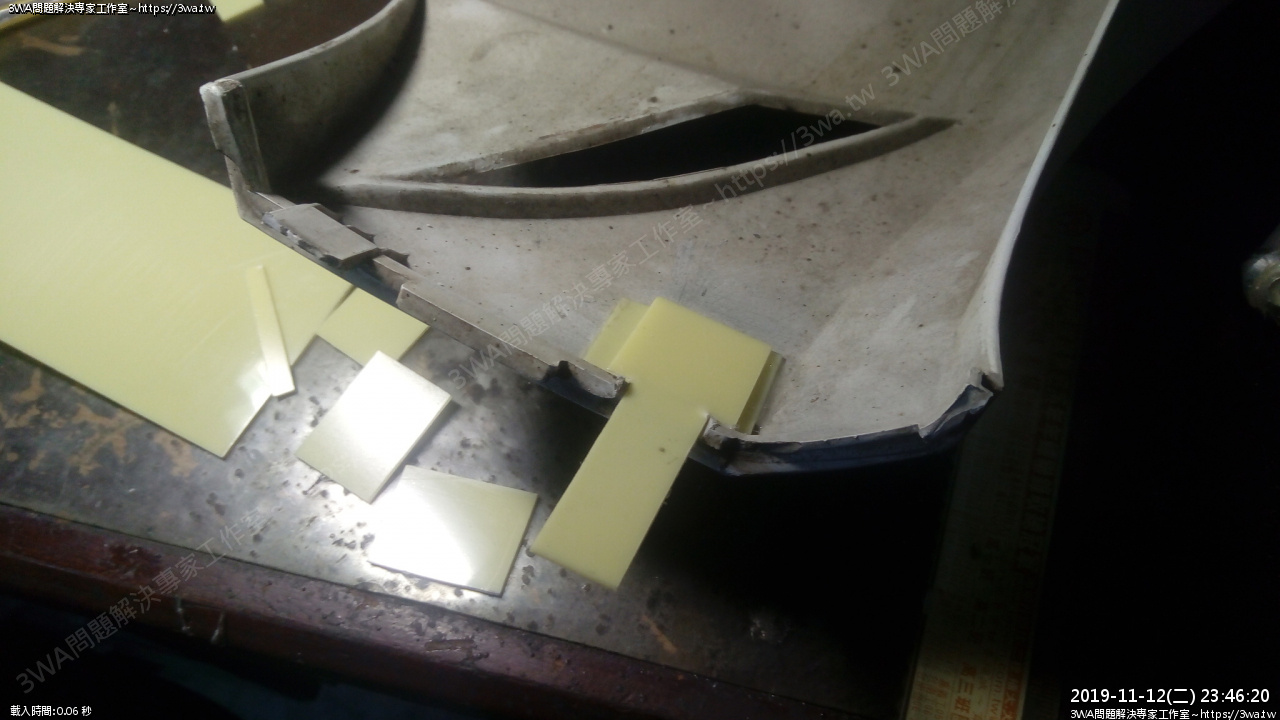

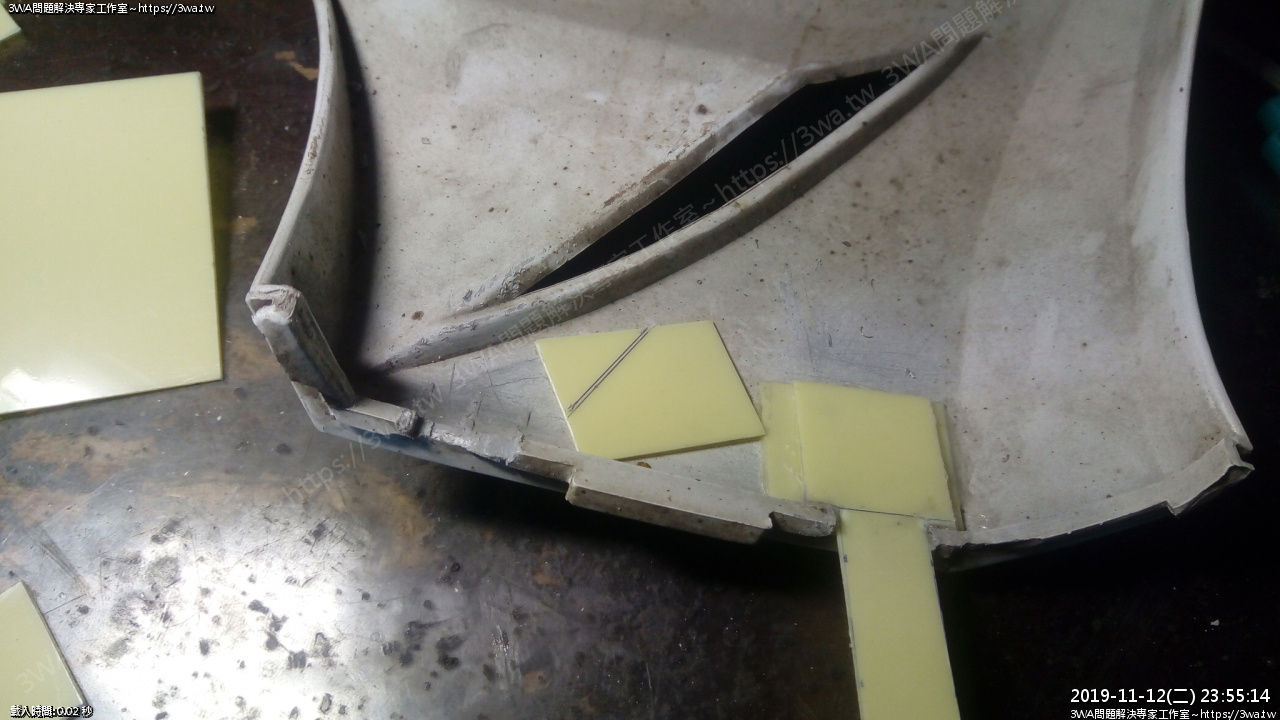

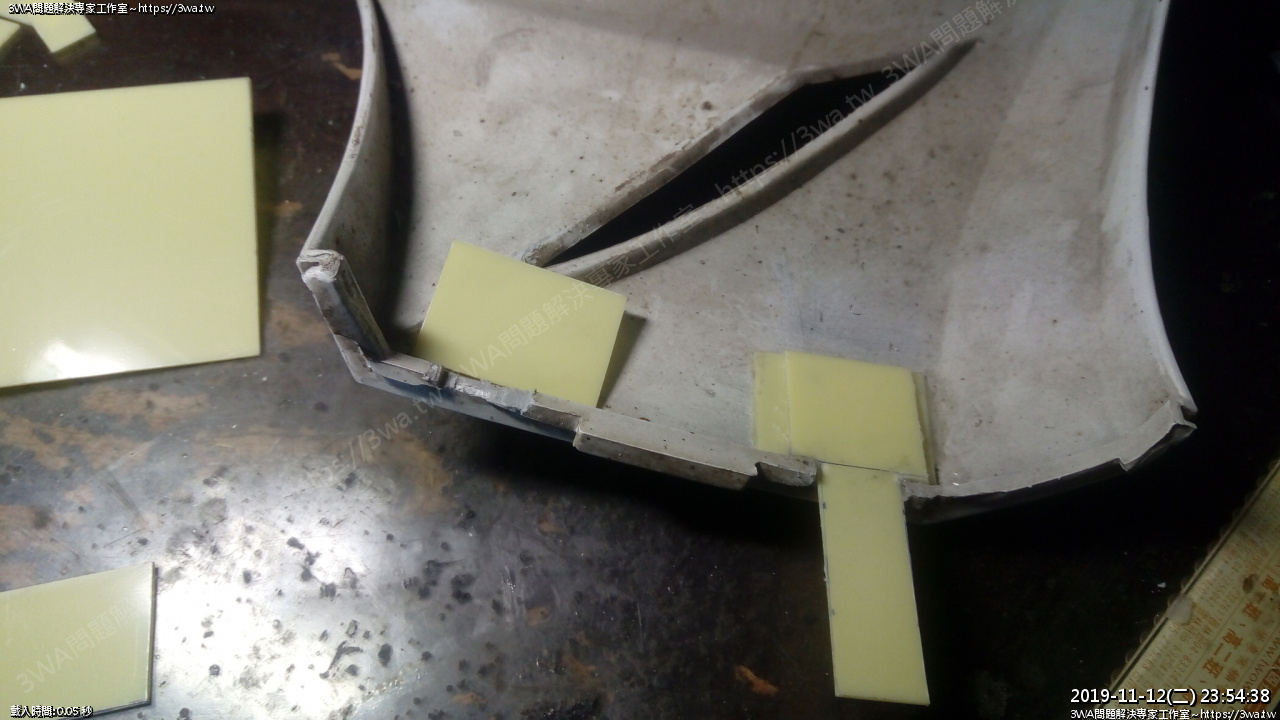

 再裁一片,這片也是要墊高





這種好用的東西,如果不買什麼車殼修補王,一樣多的錢你可以買一堆

連ABS板都可以買好幾片...





 墊高完成

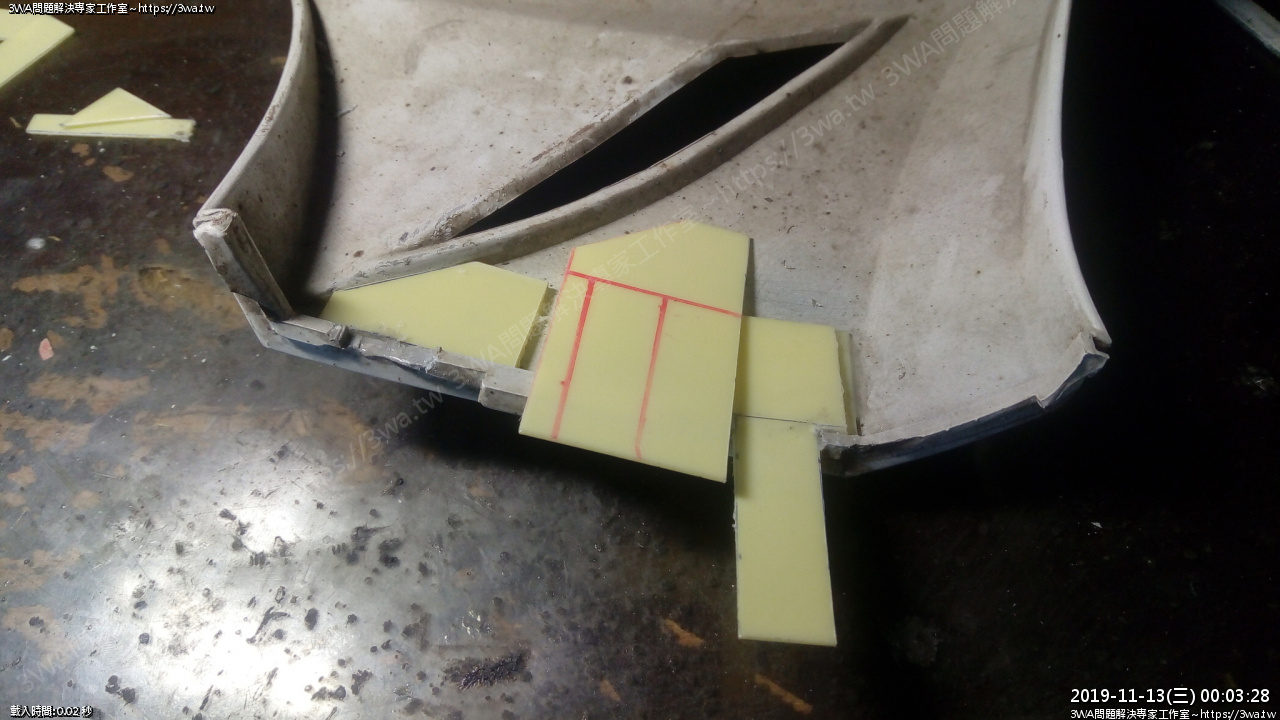

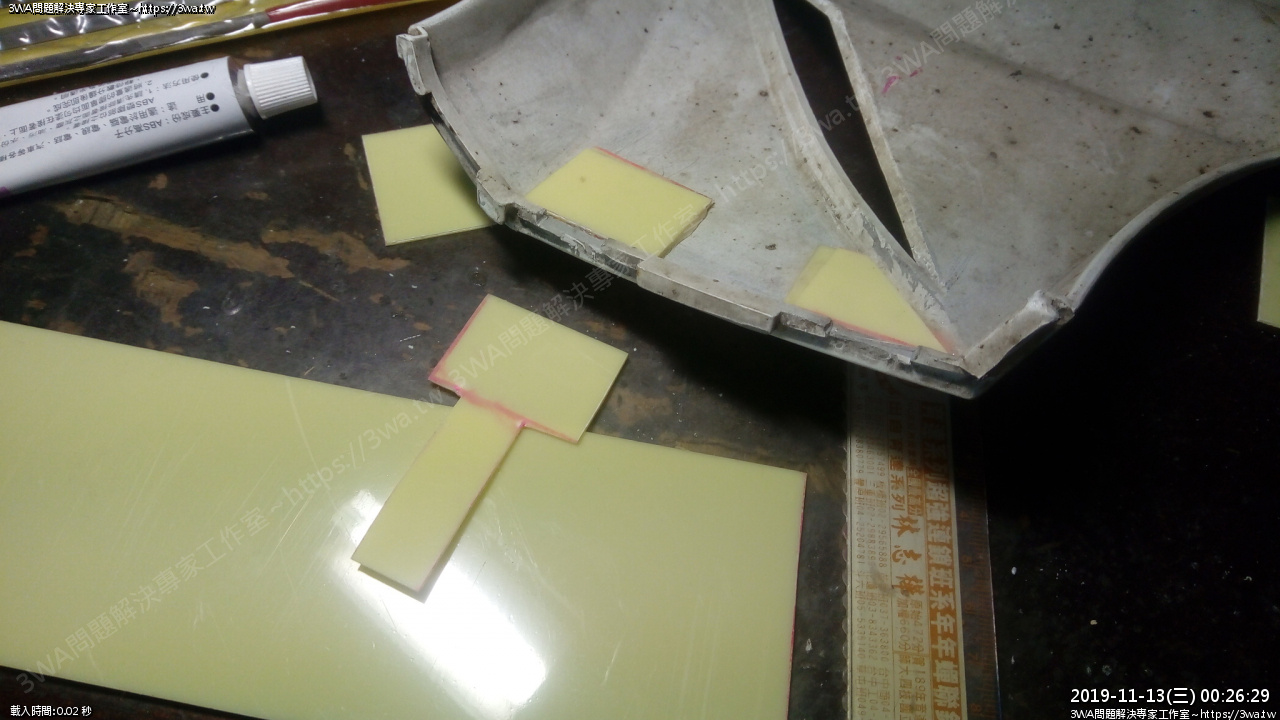

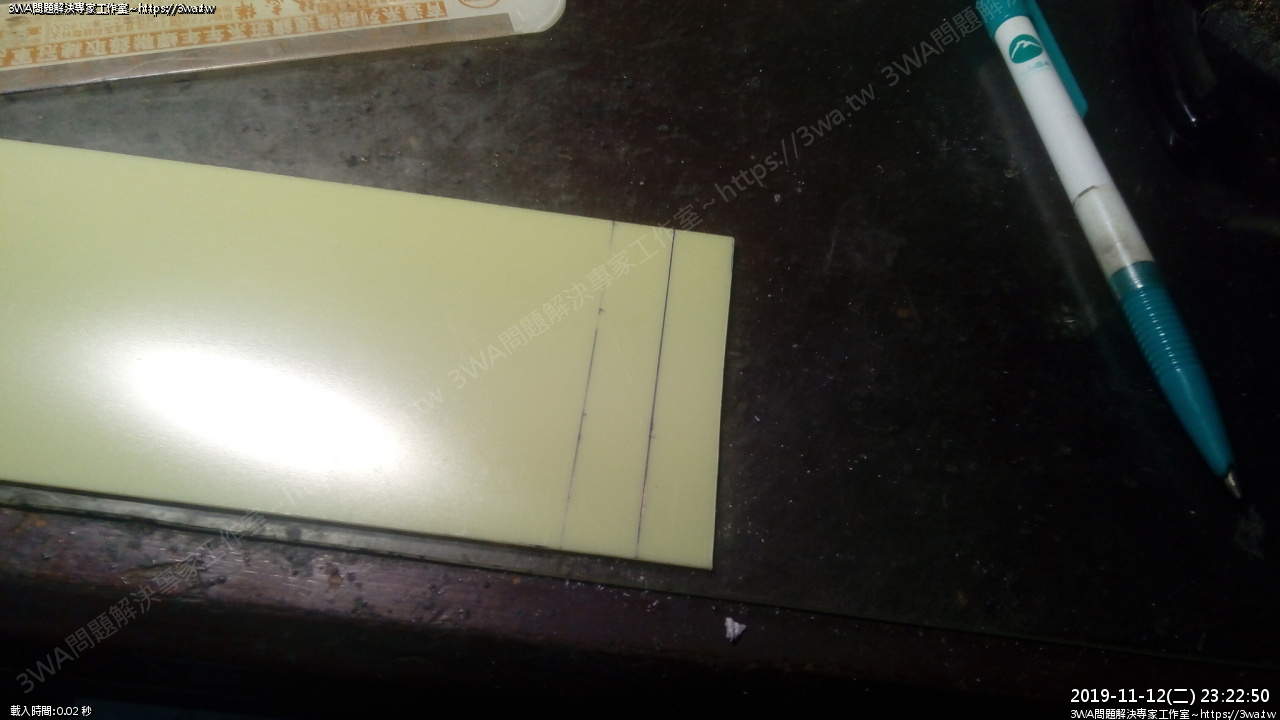

 畫要裁剪的地方

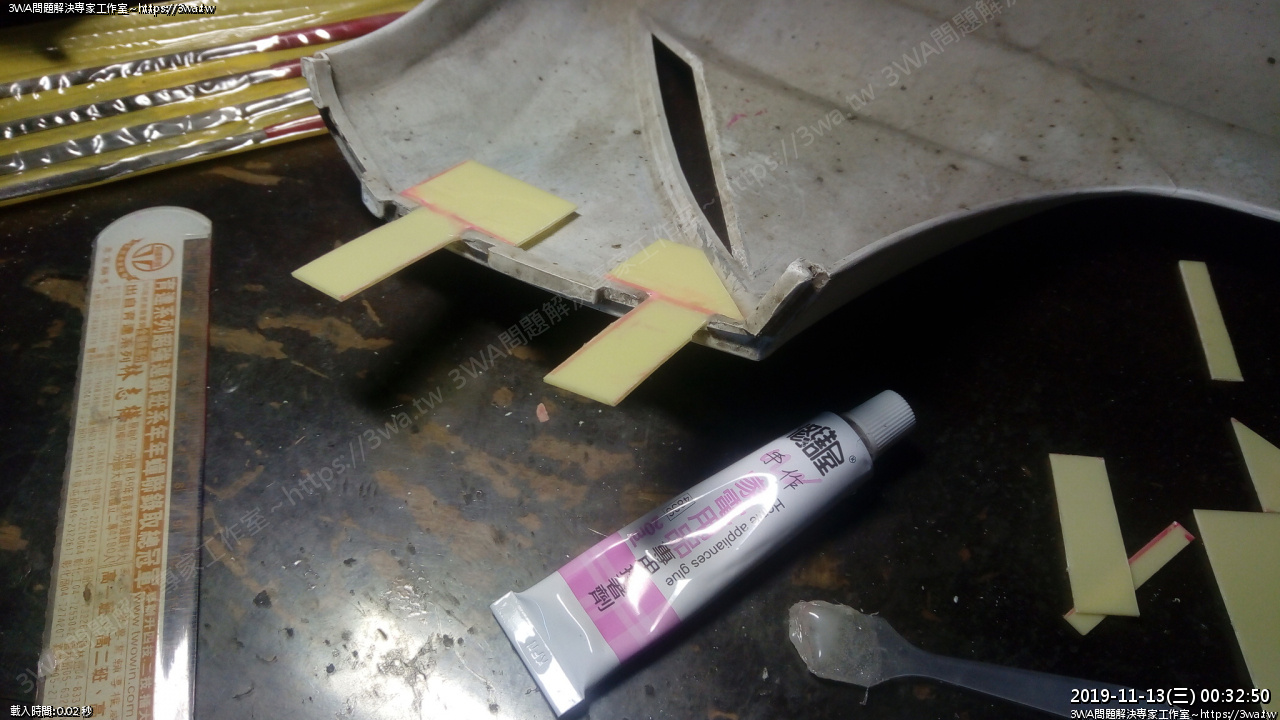

 裁好,黏上





 這種abs薄板抗拉的效果非常好,直接用手彎,通常也要來來回回彎個三、四次(90度以上)才會斷掉

斷掉前都有驚人的彎折軔性,如果只是彎個5度、10度,都滿穩健的

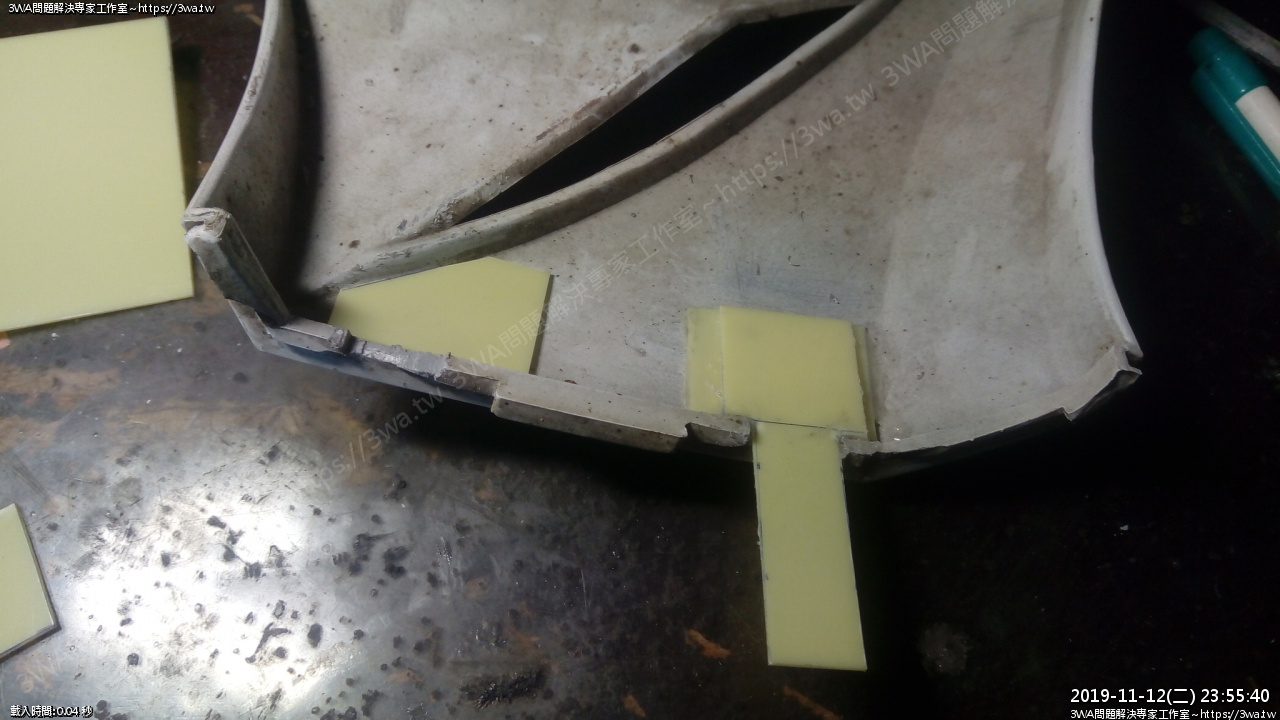

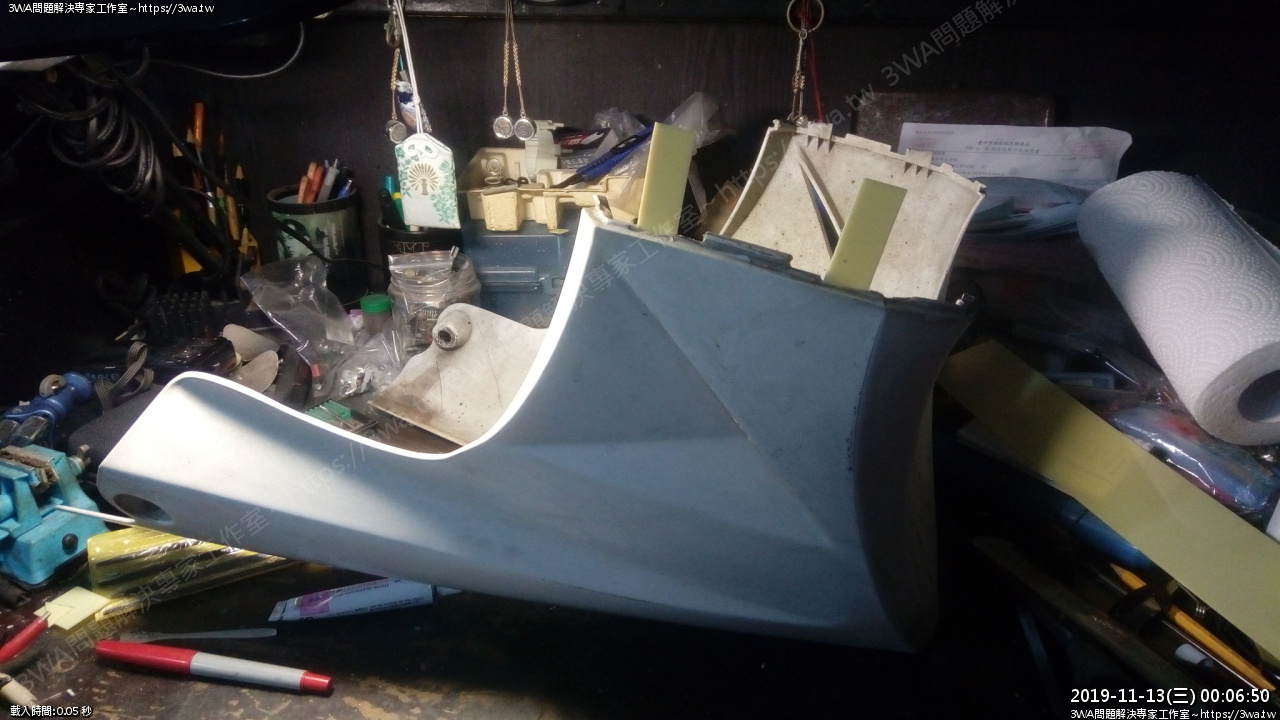

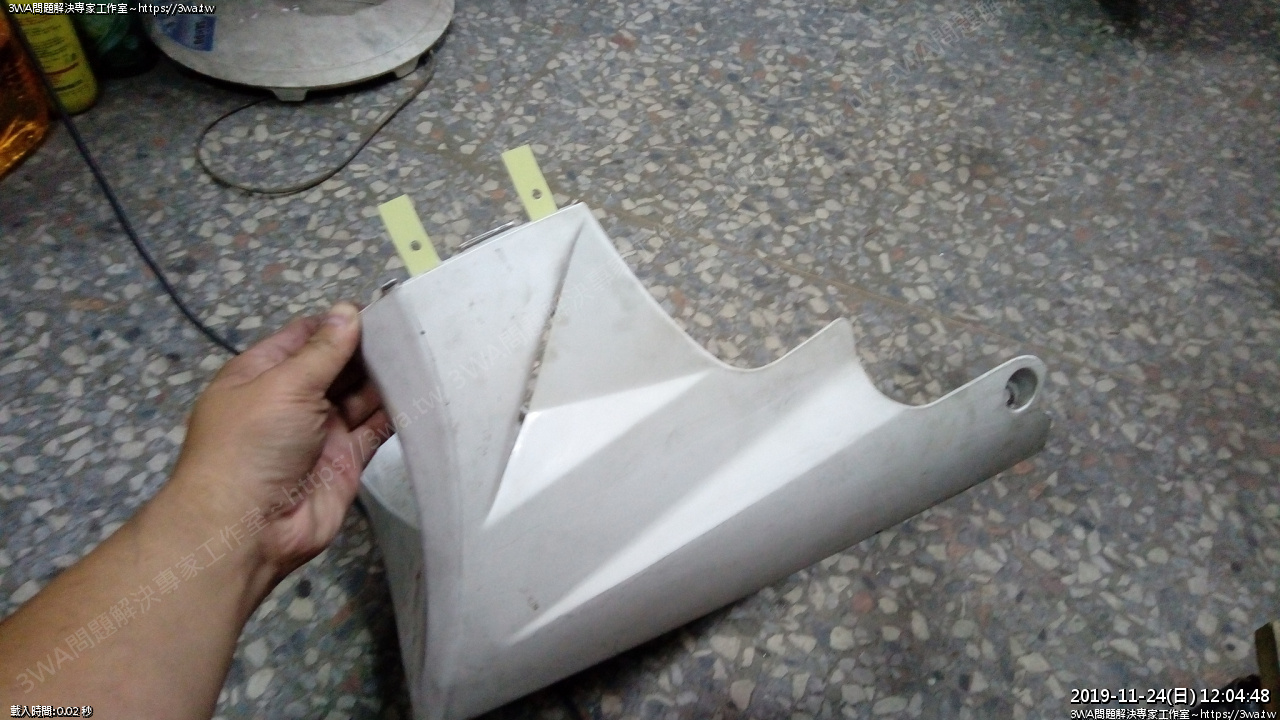

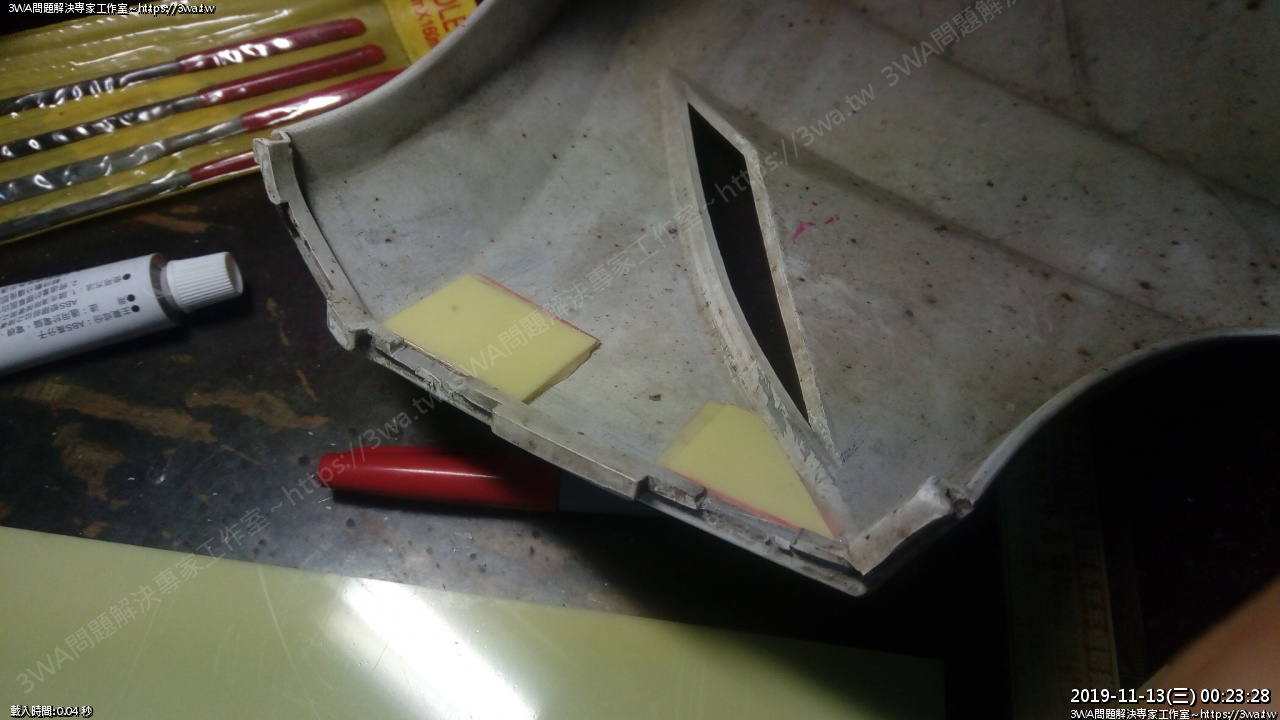

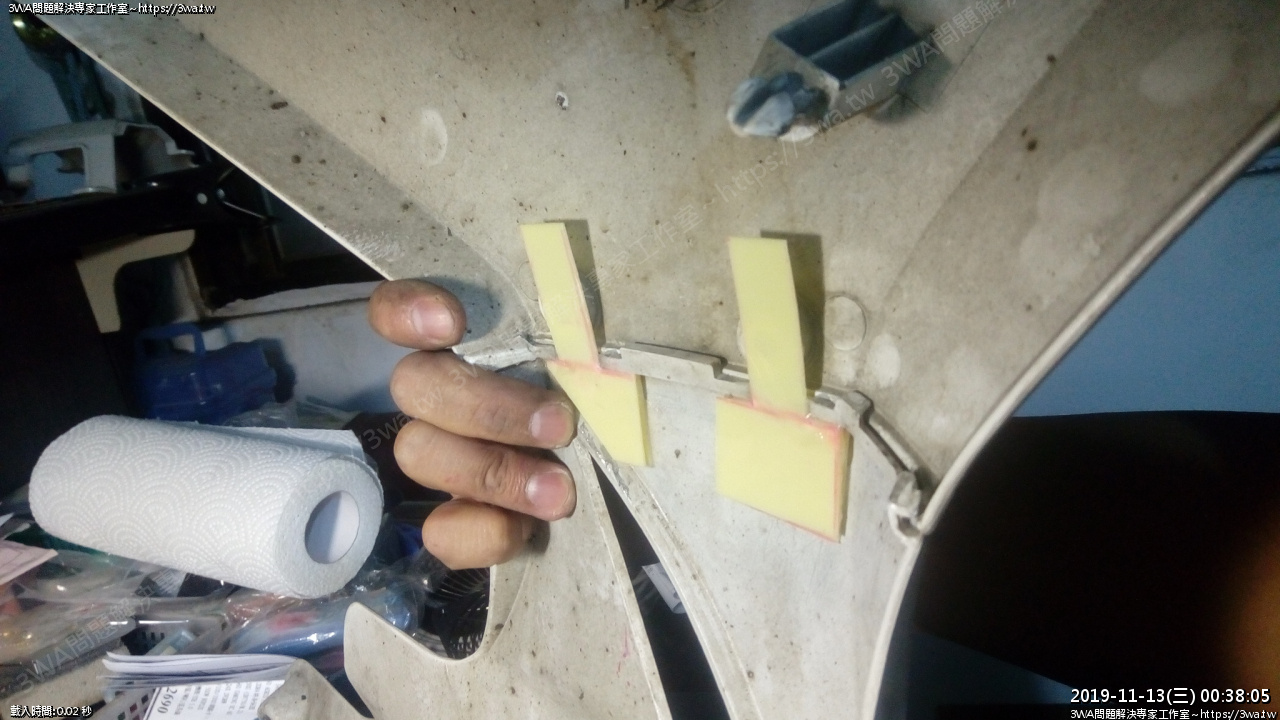

 下罩一邊黏好了





 另一邊也一樣

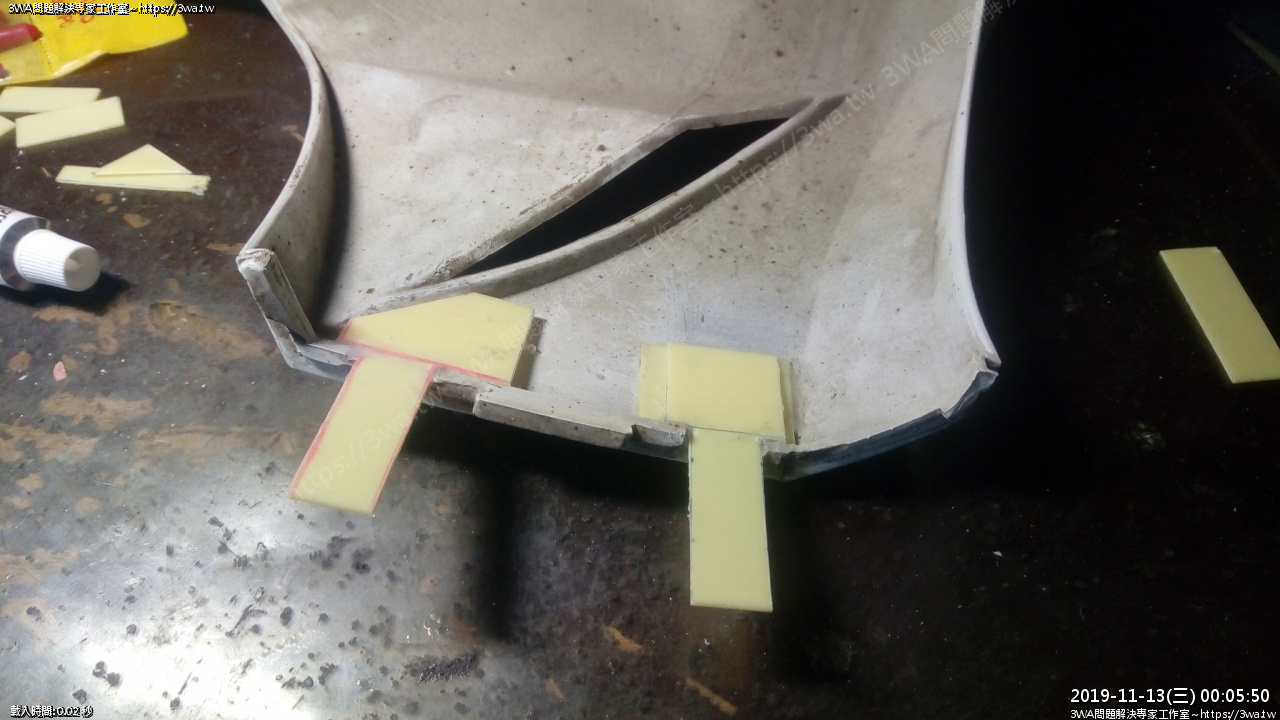

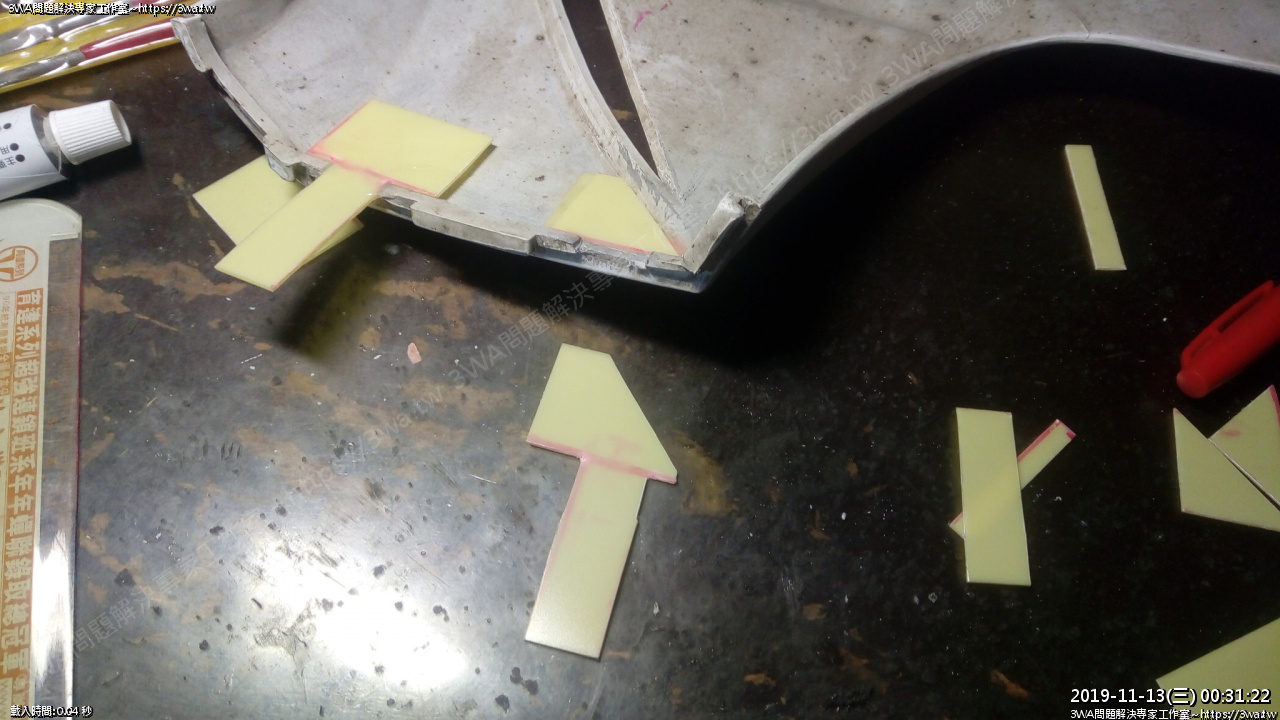

 製作中





 製作

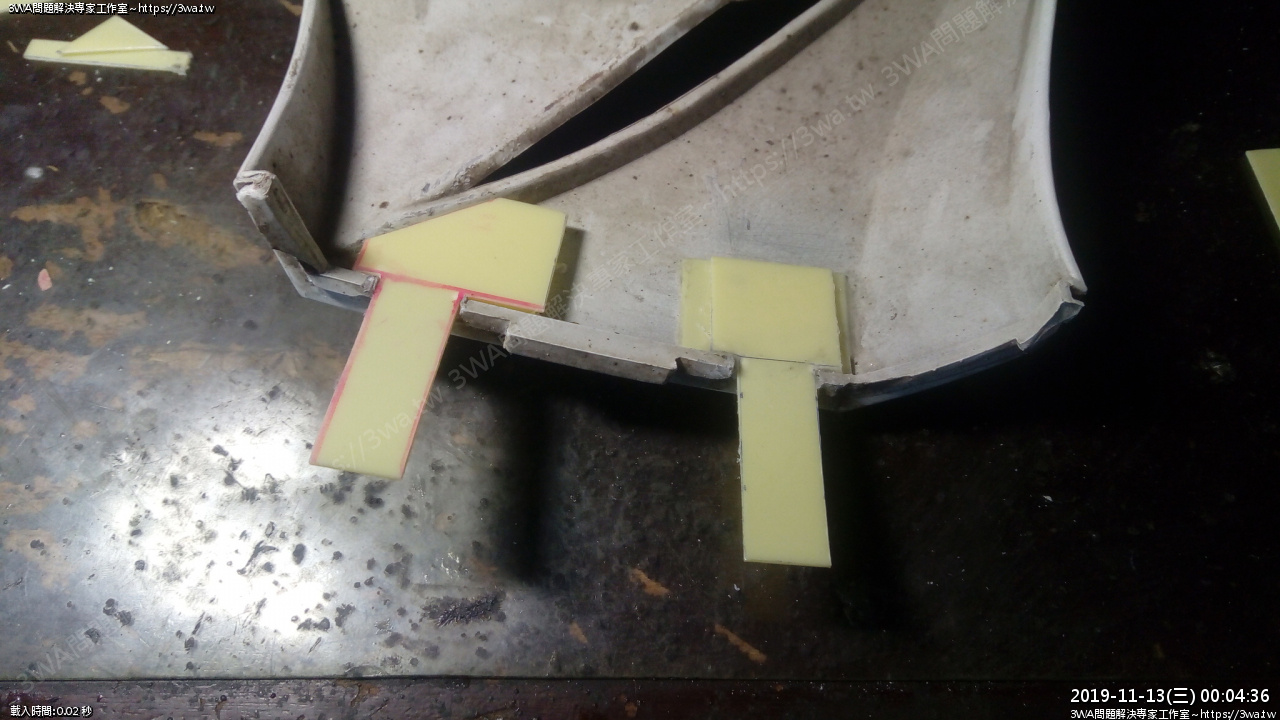

 作凸





 黏上





 一樣





 黏上,新的這條用了約1/5

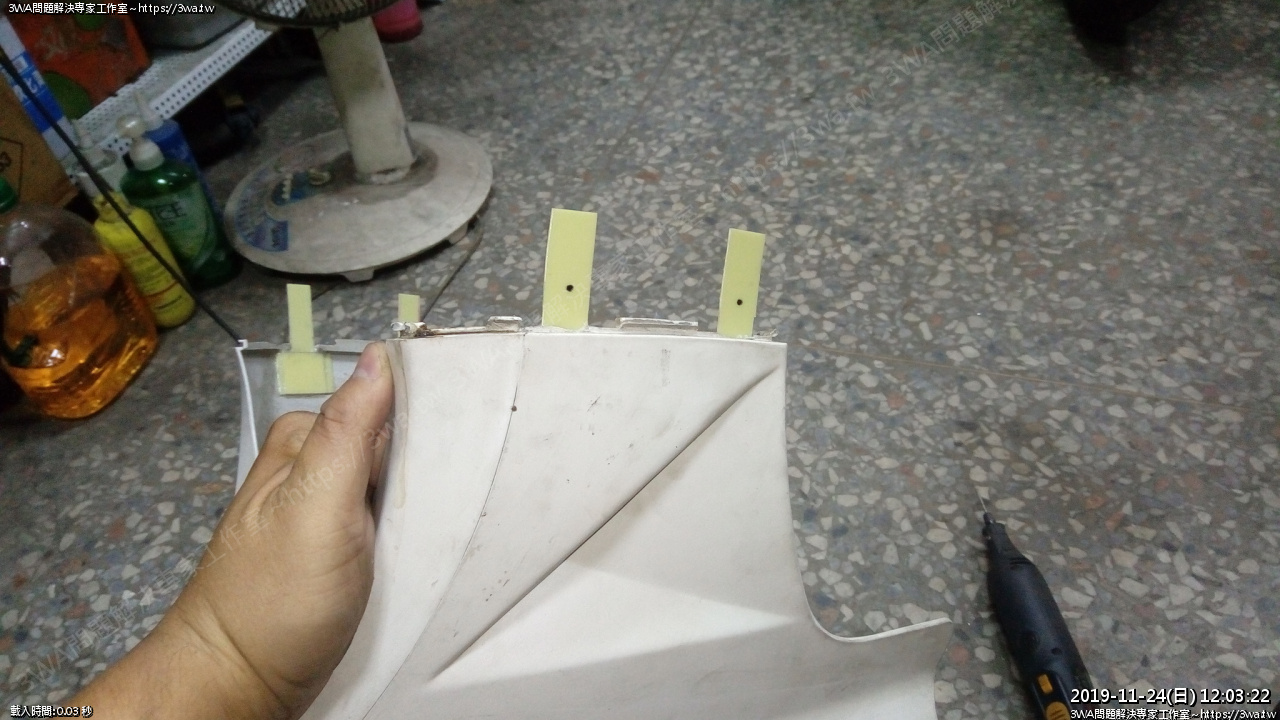

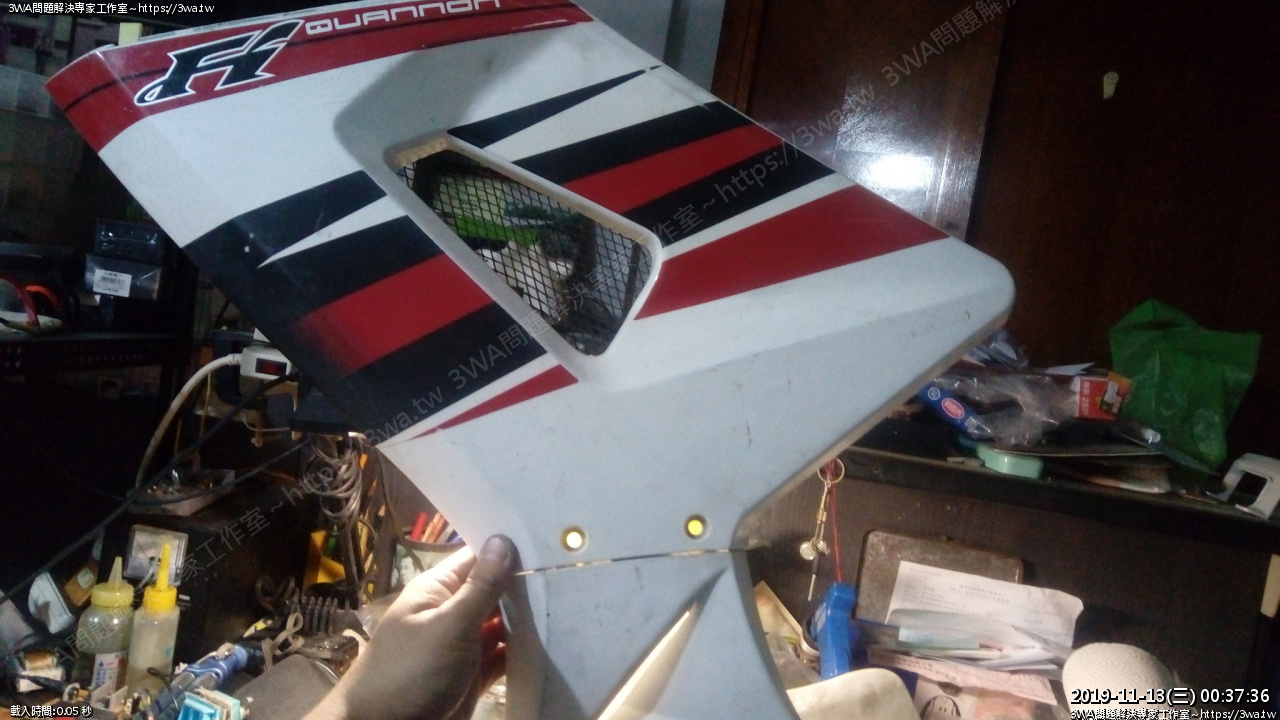

 側罩與下罩合併看看

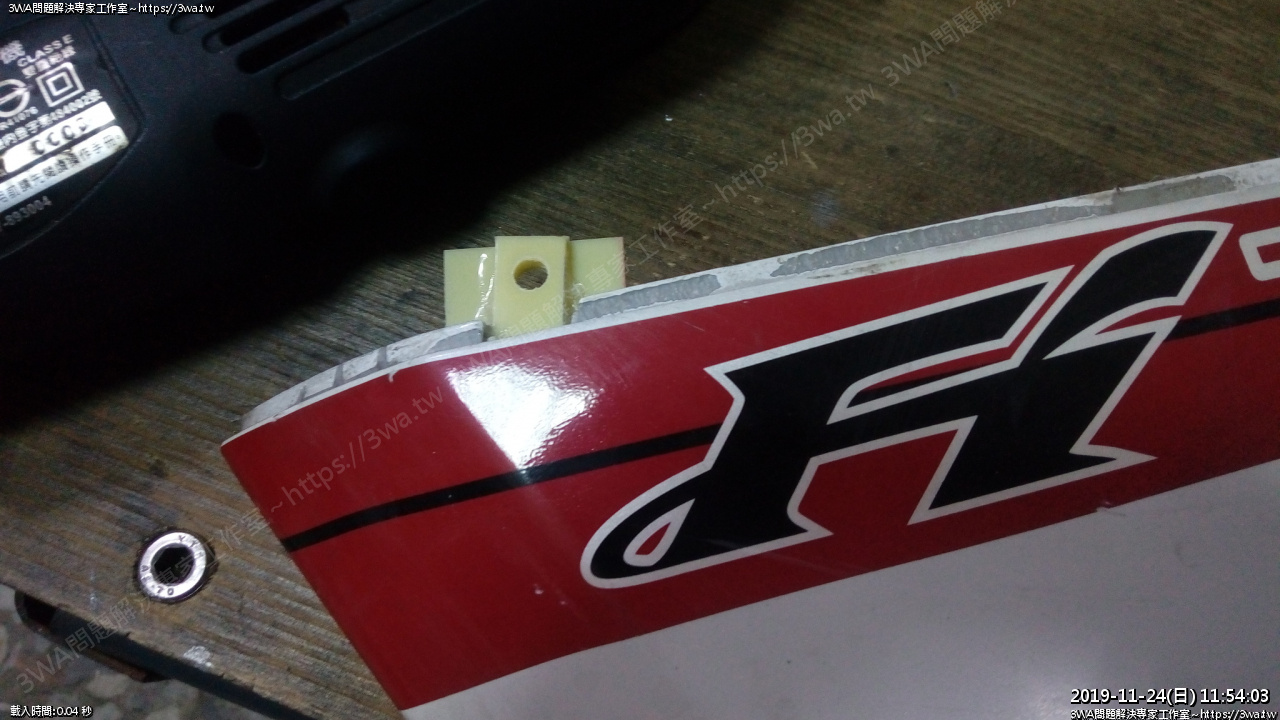

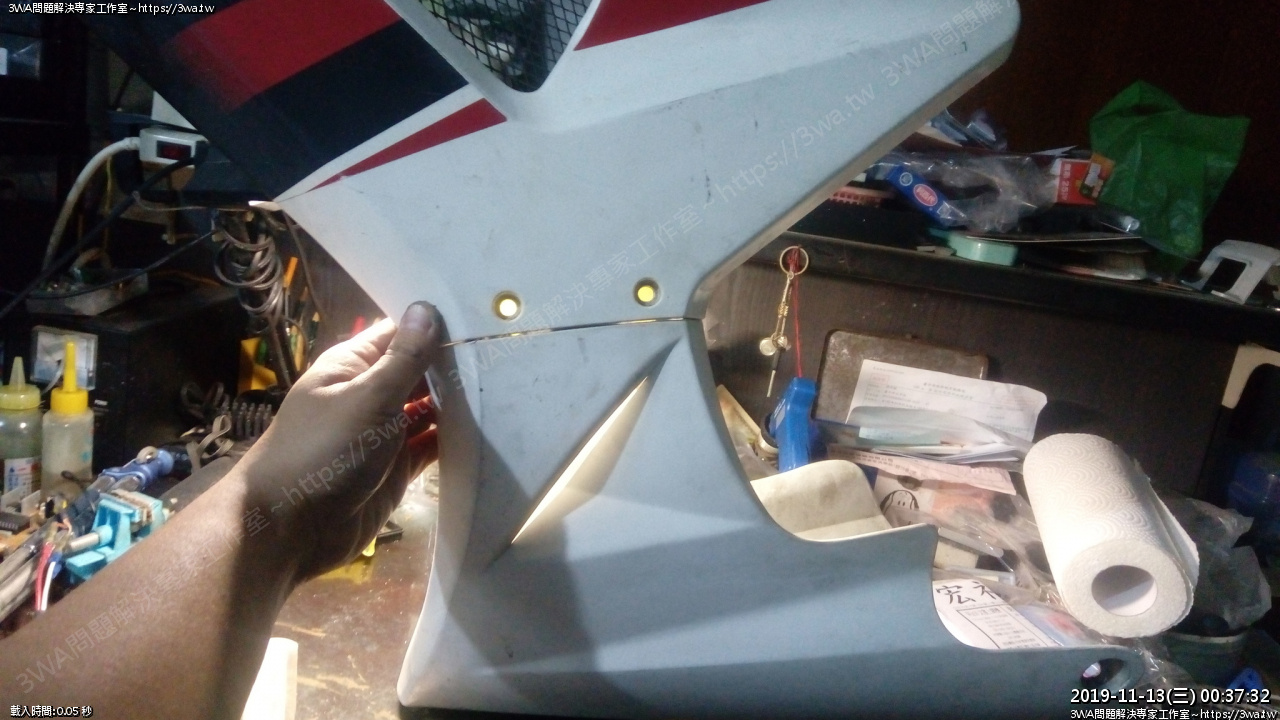

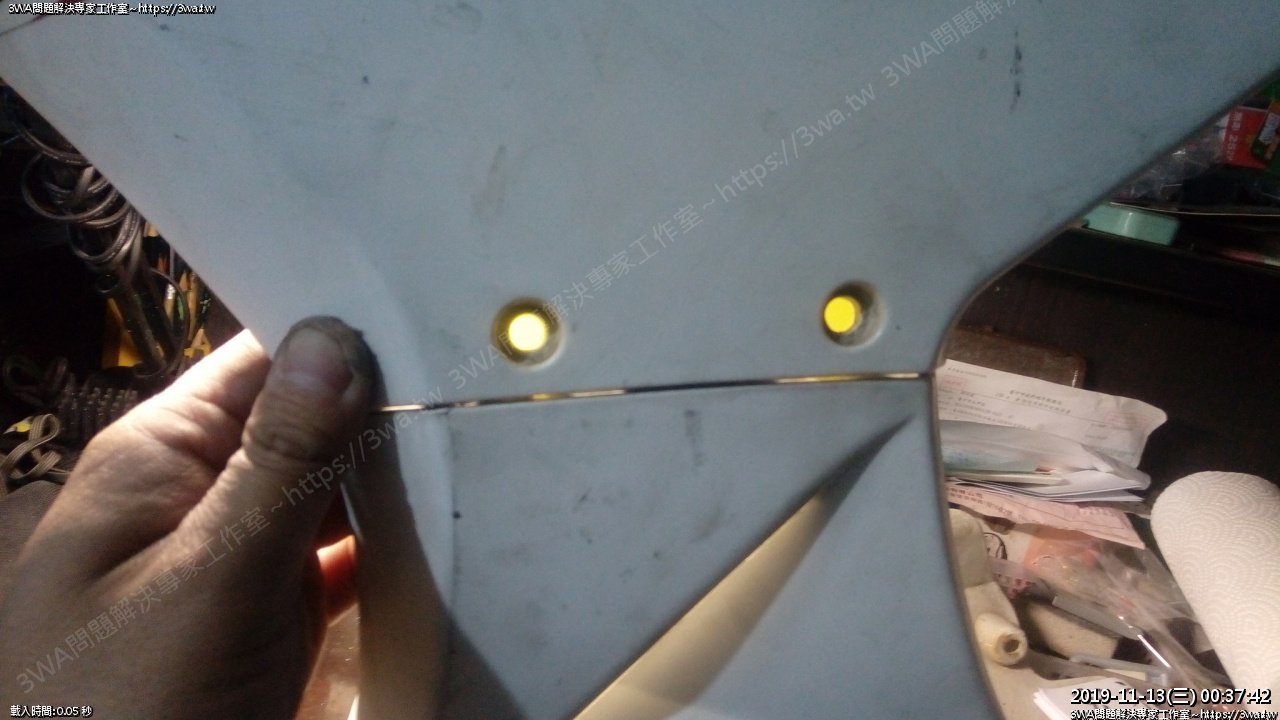

 abs薄板可以透光





 合上後,再用麥克筆點一下,之後再鑽孔

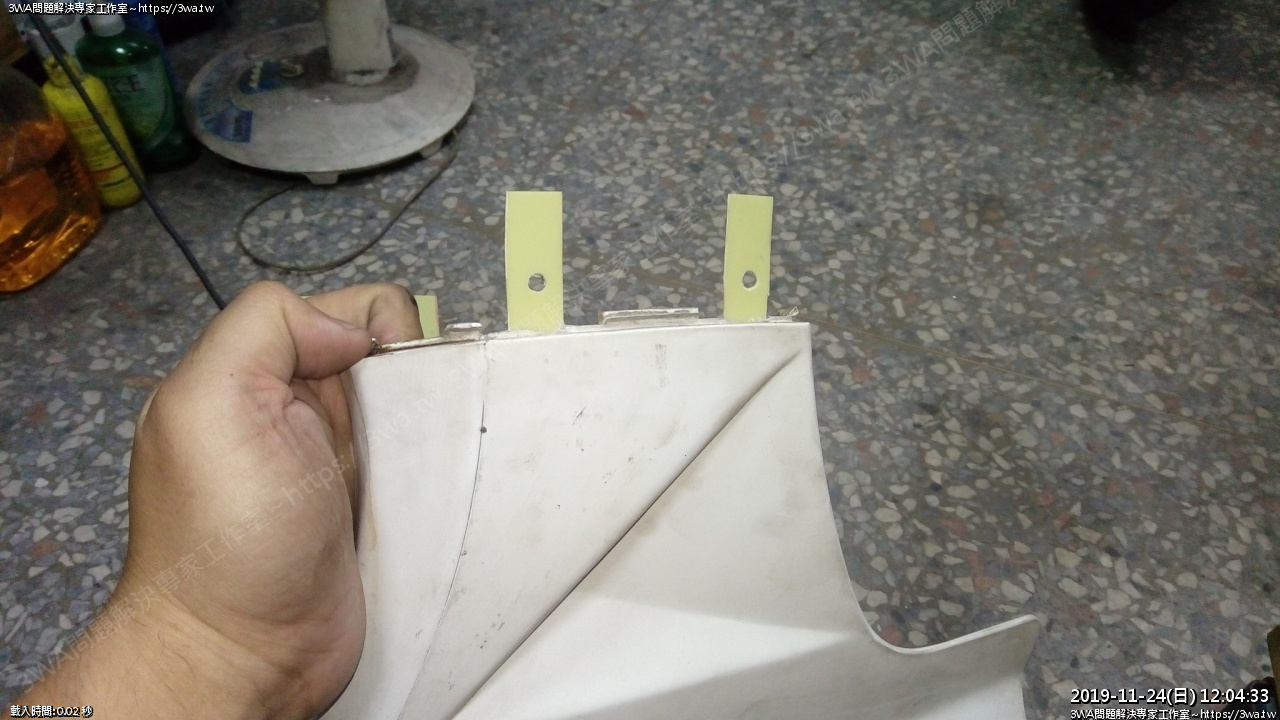

 背面,超過頭的部分,等打完孔再拿剪刀剪掉即可



 合上車時才發現後面空間很多,以後補殼可以作大片一點,強度更好

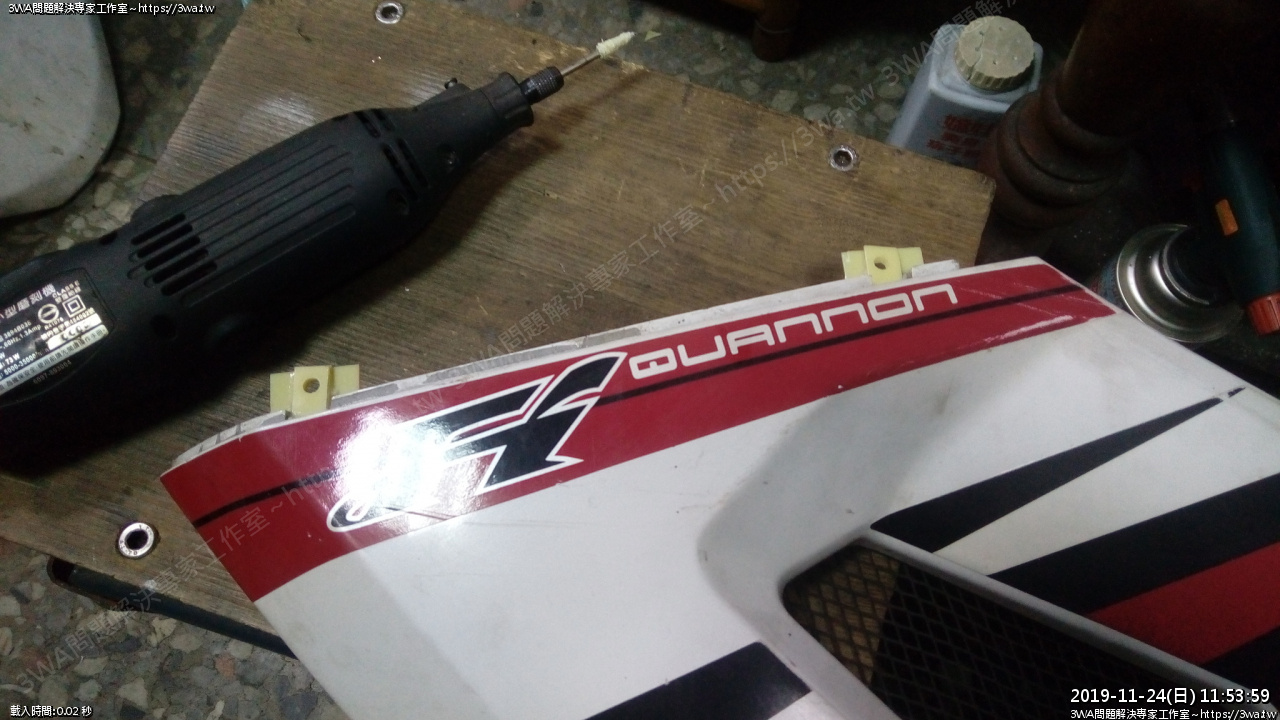

殼合上車後,拿麥克筆點一下,鑽孔





 鑽孔要鑽漂亮





 如圖

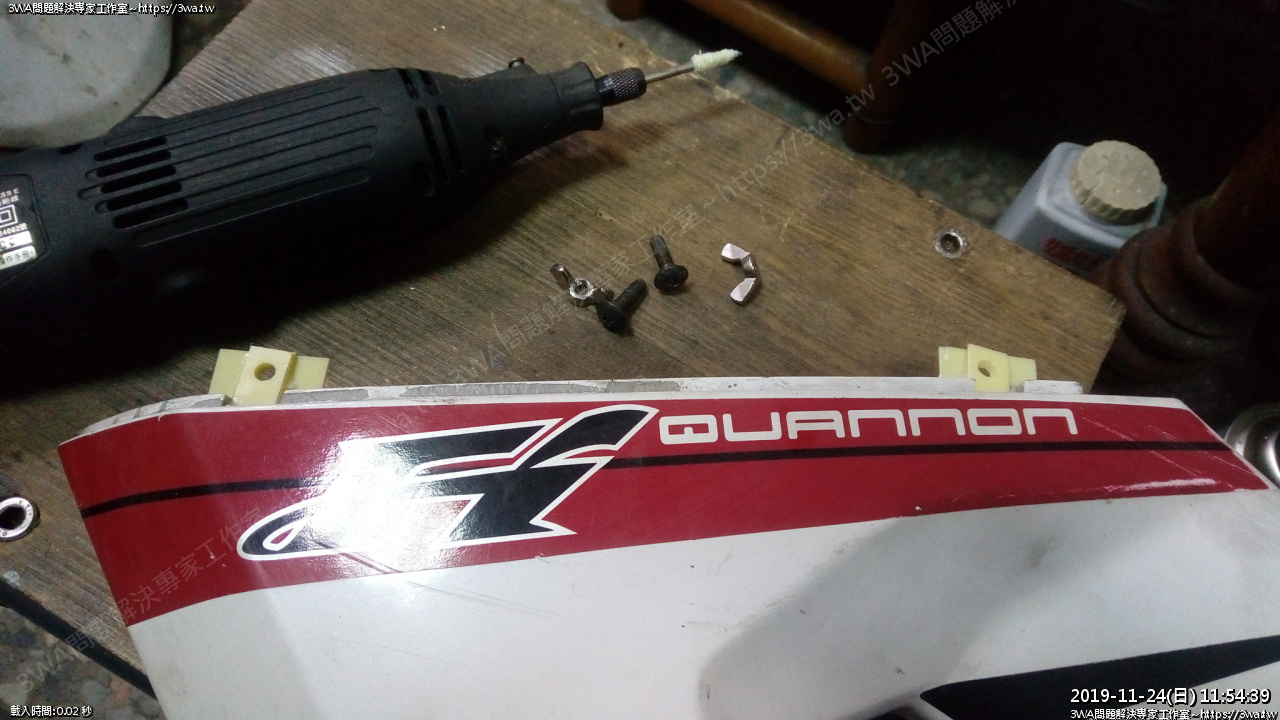

 準備螺絲,跟蝴蝶螺帽,以後拆裝就會很方便





 殼先合上





 麥克筆作好記號,打孔,相當精準

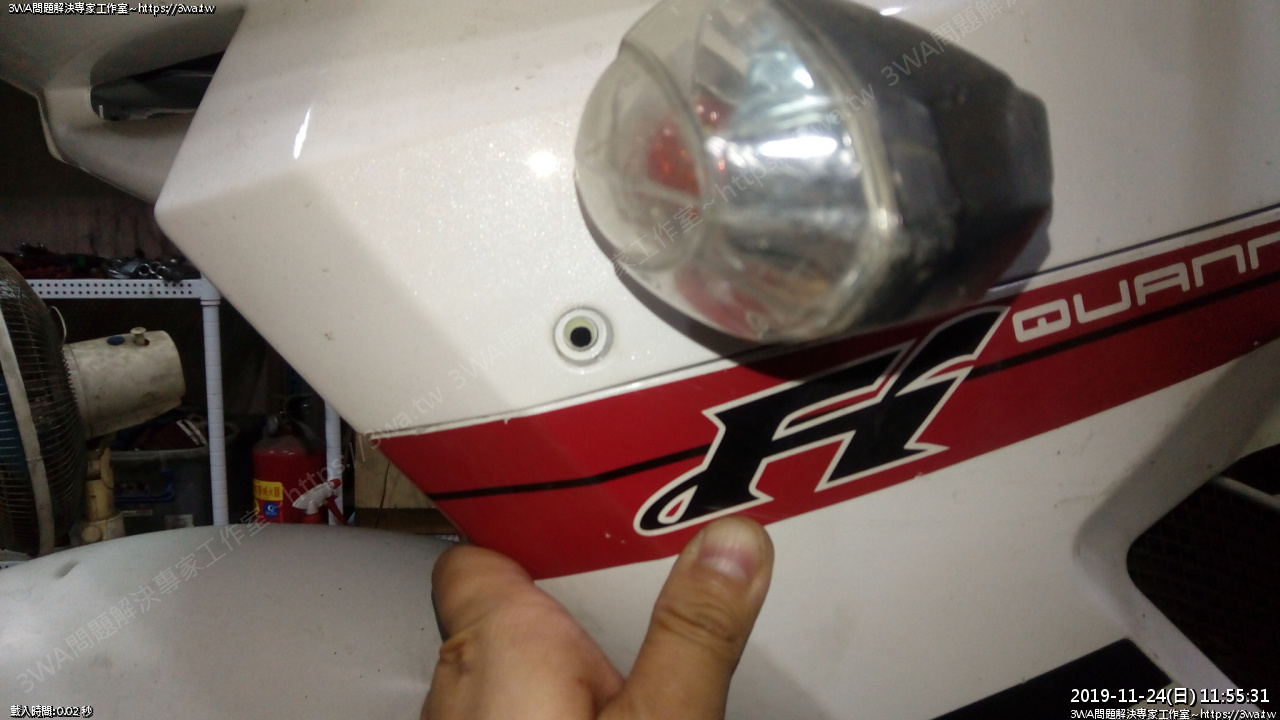

 螺絲鎖上,接合縫能漂亮最好

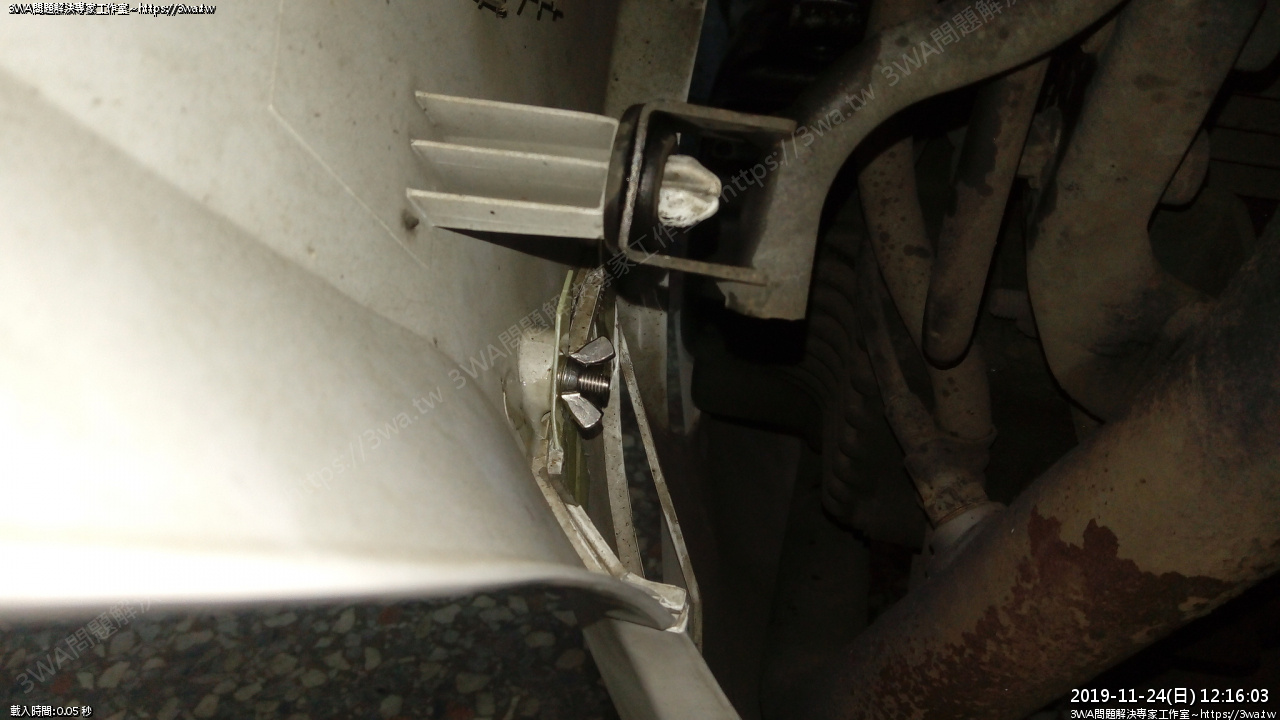

 後面,手伸進去對鎖





 下罩





 合上,右邊





 左邊

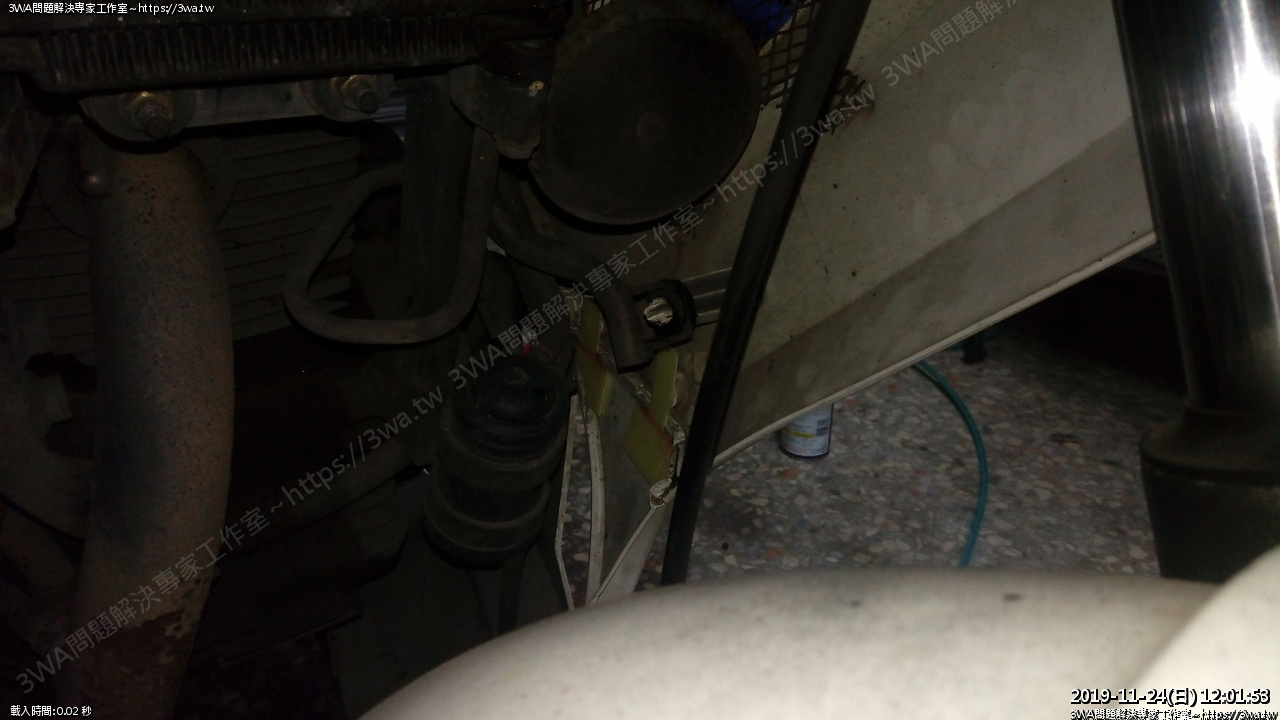

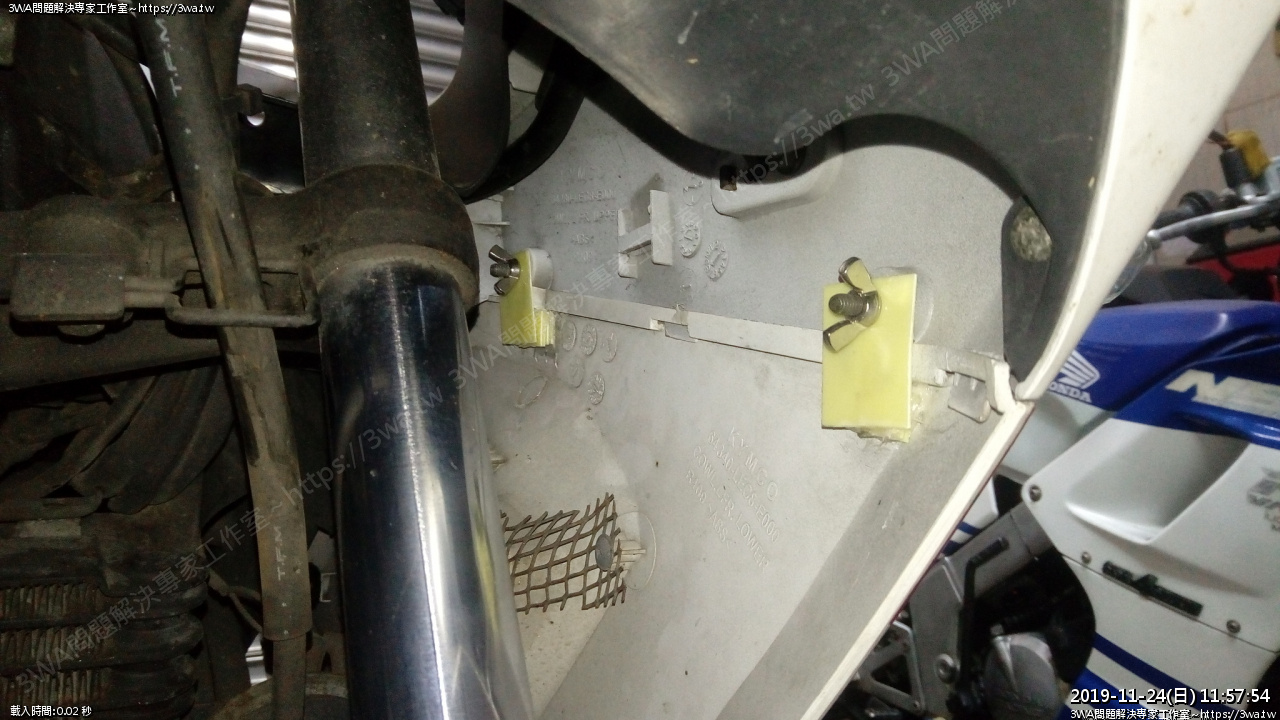

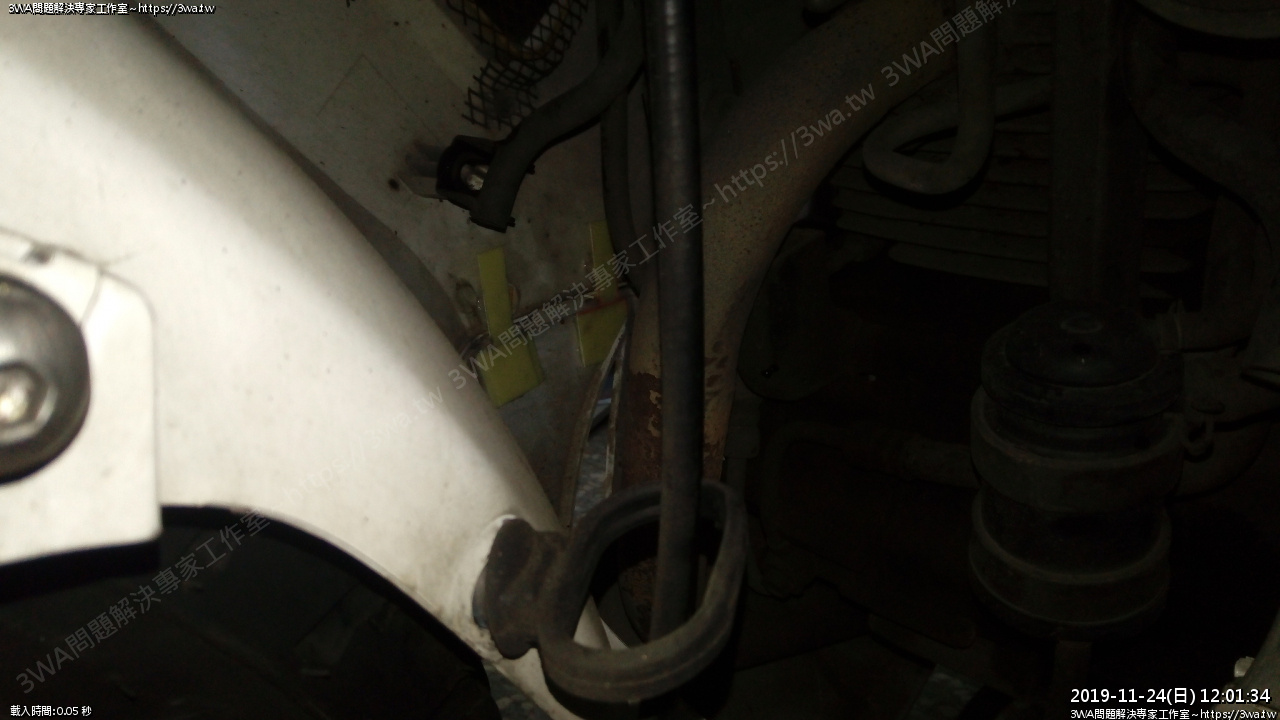

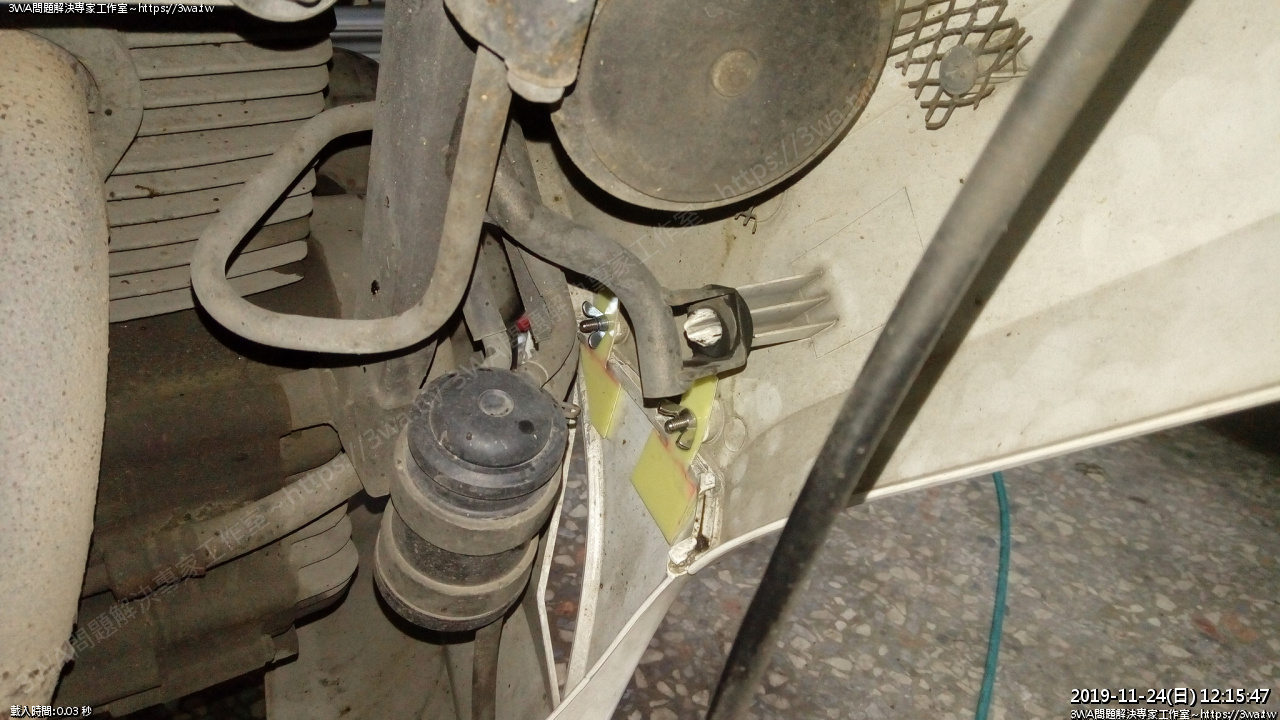

 裡面的感覺





 作的有點太長了,不過這樣一個人施工比較容易把板子壓到內側





 合上車後,點穴





 鑽孔

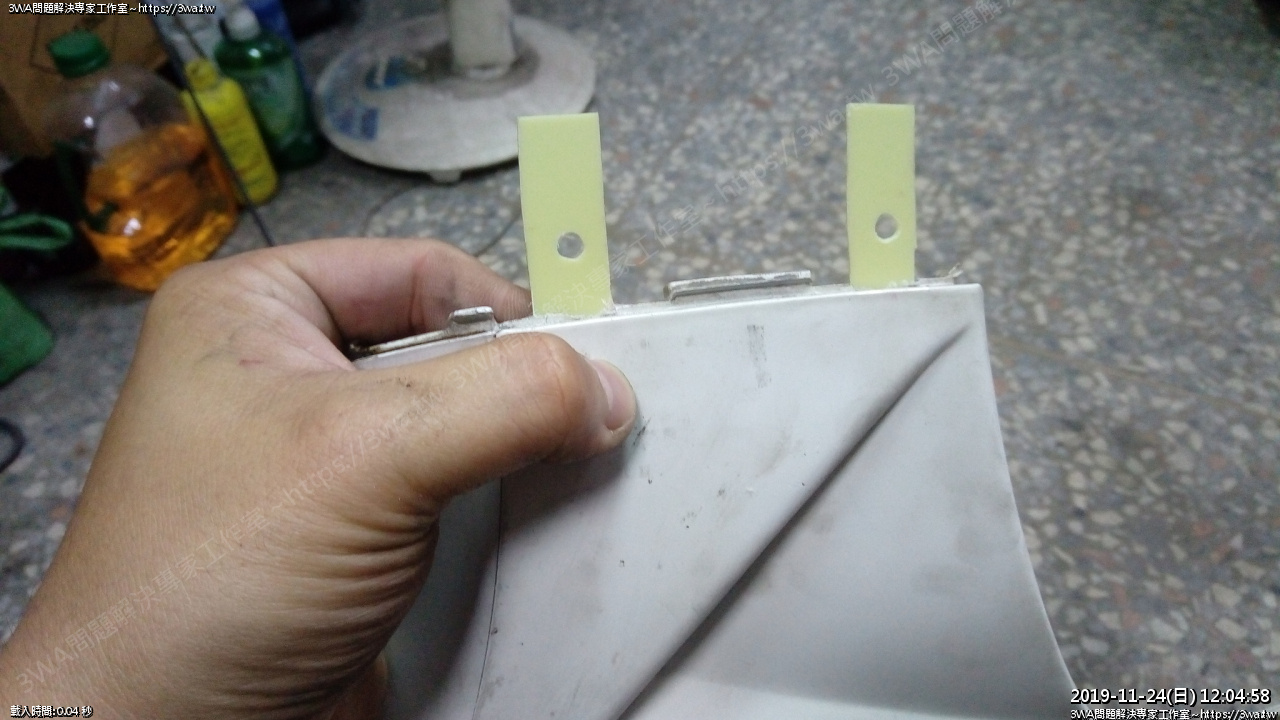

 鑽孔完





 孔開到M5再大1mm即可





 螺絲、螺帽鎖上





 如圖

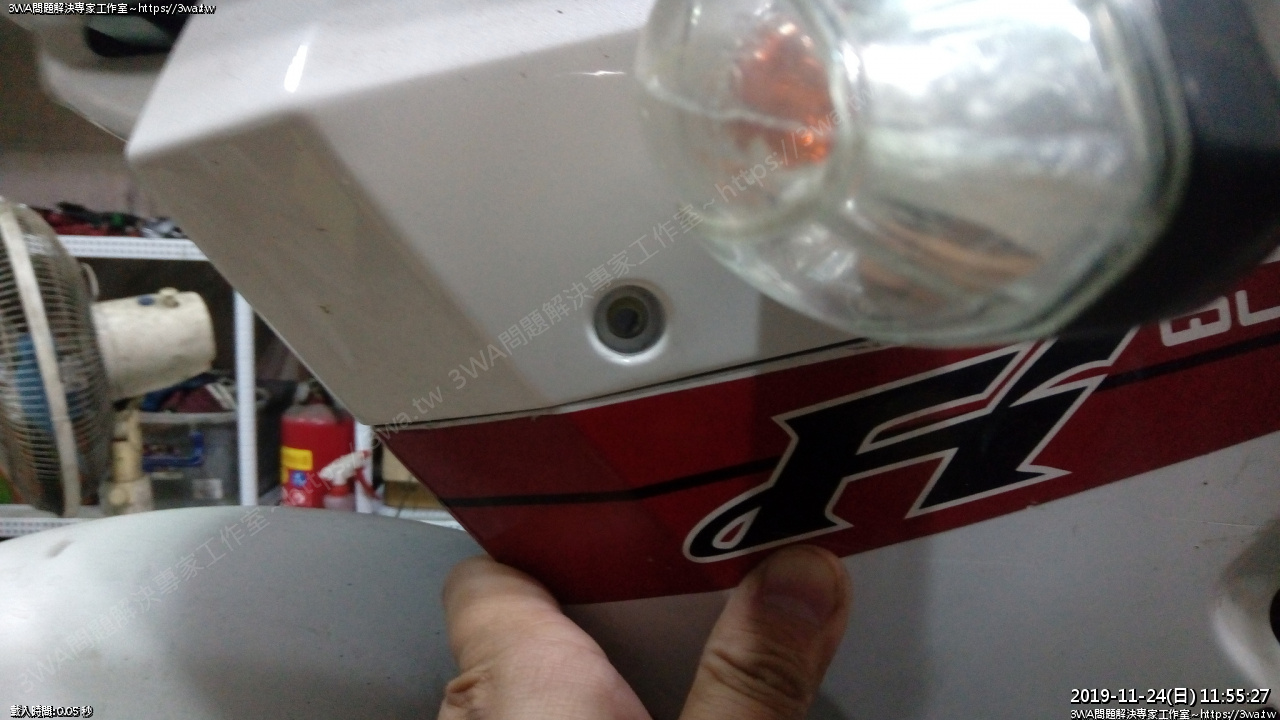

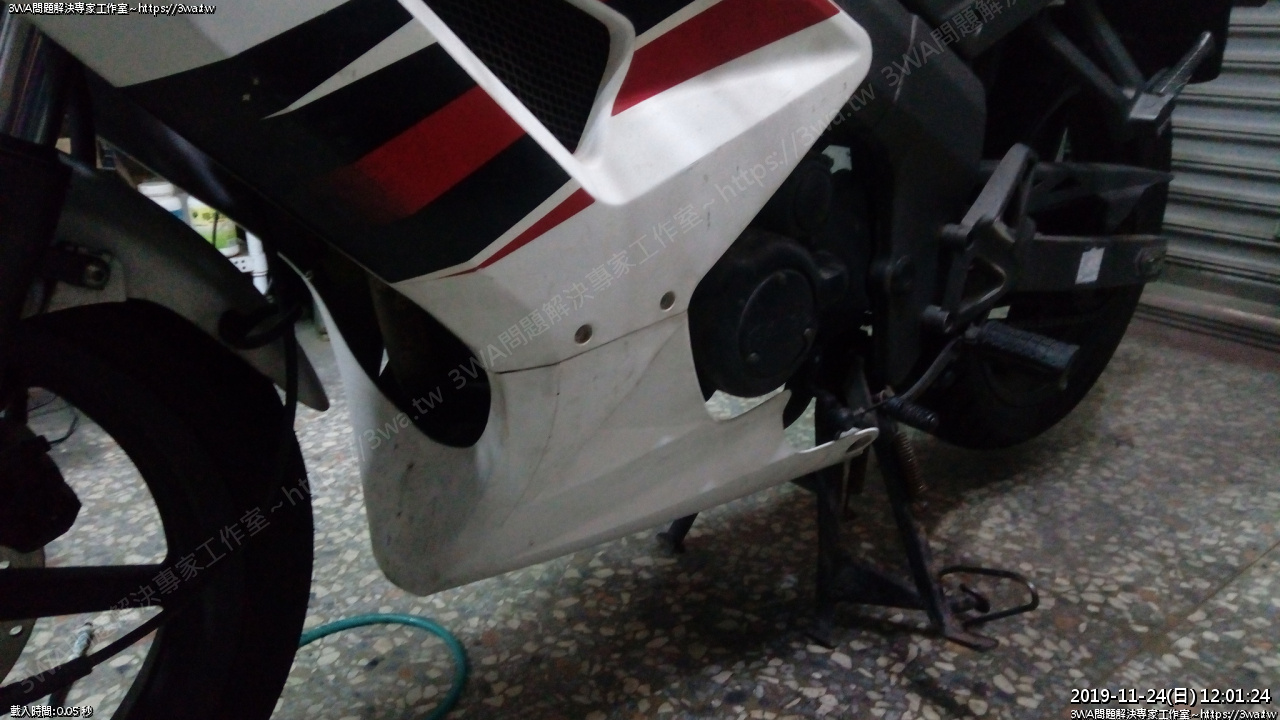

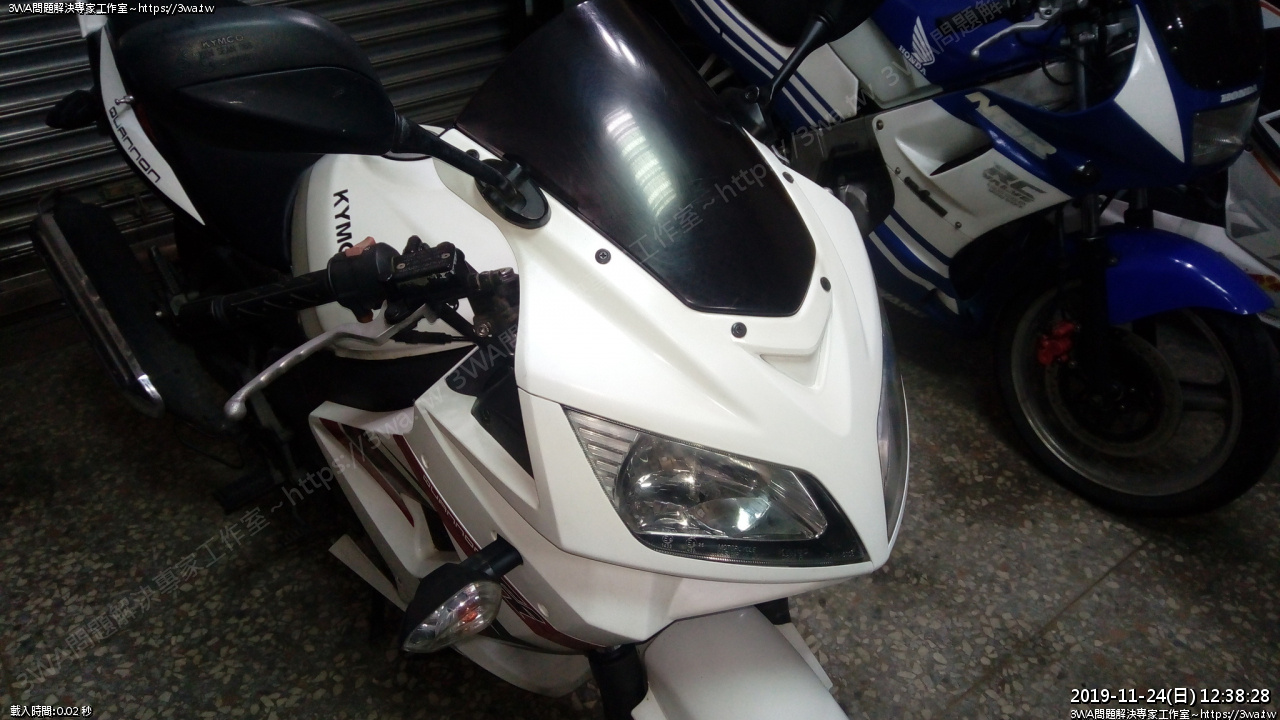

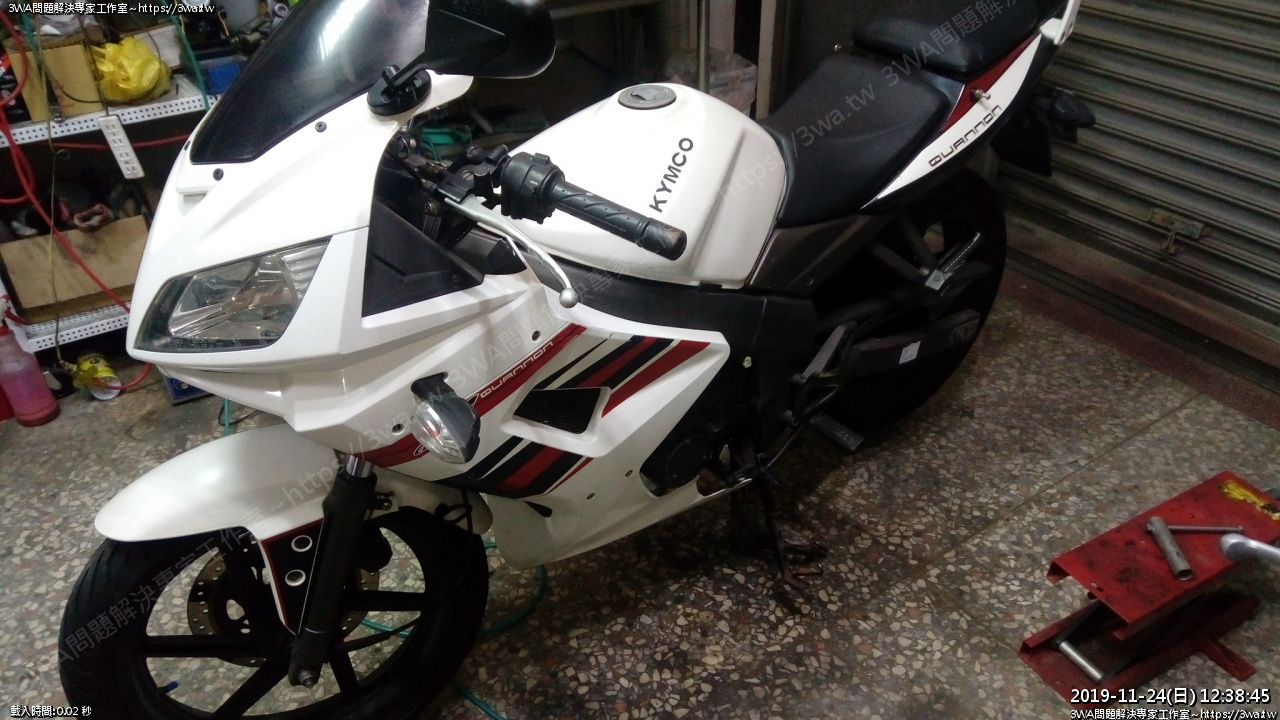

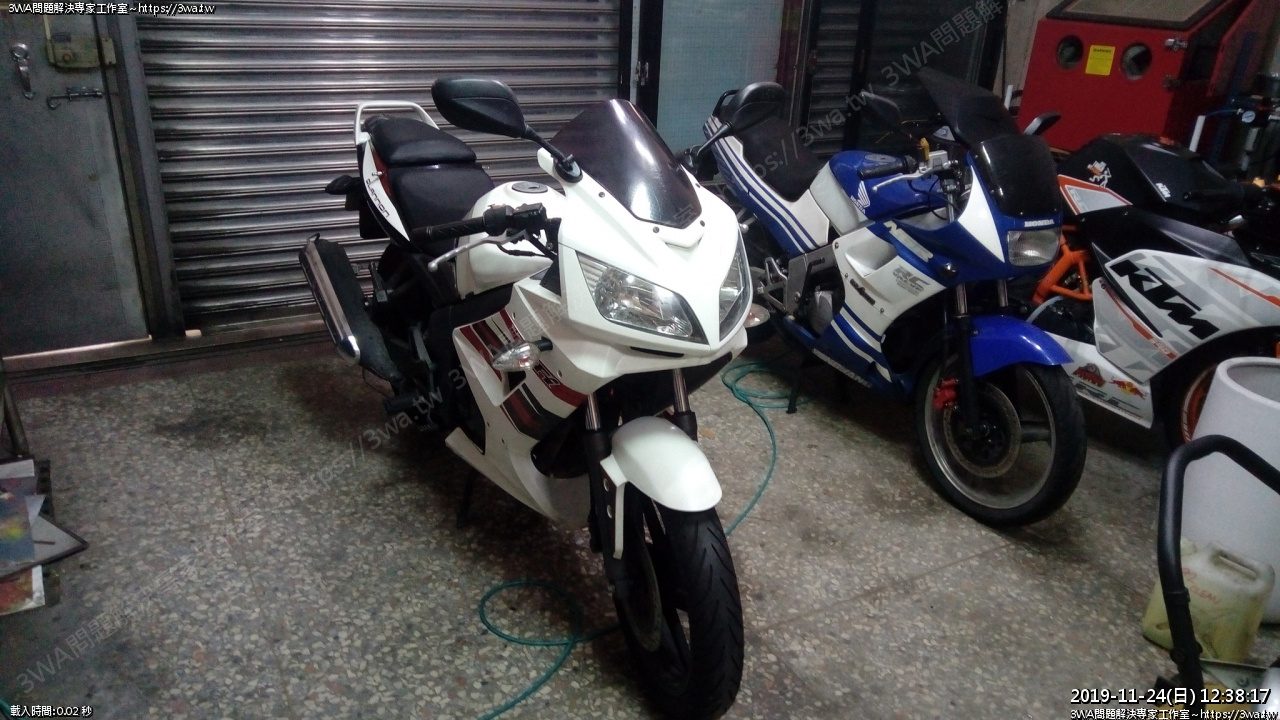

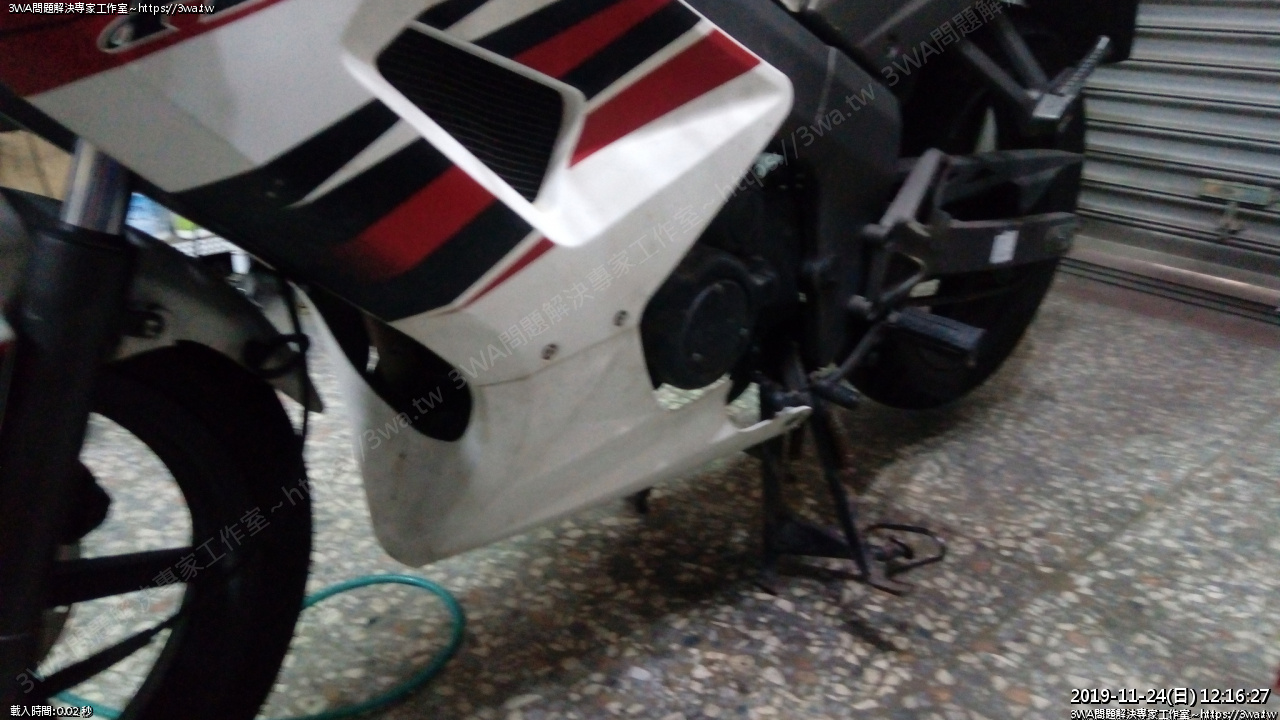

 總算把殼都裝回了,酷龍的殼精準度滿好的,很好安裝

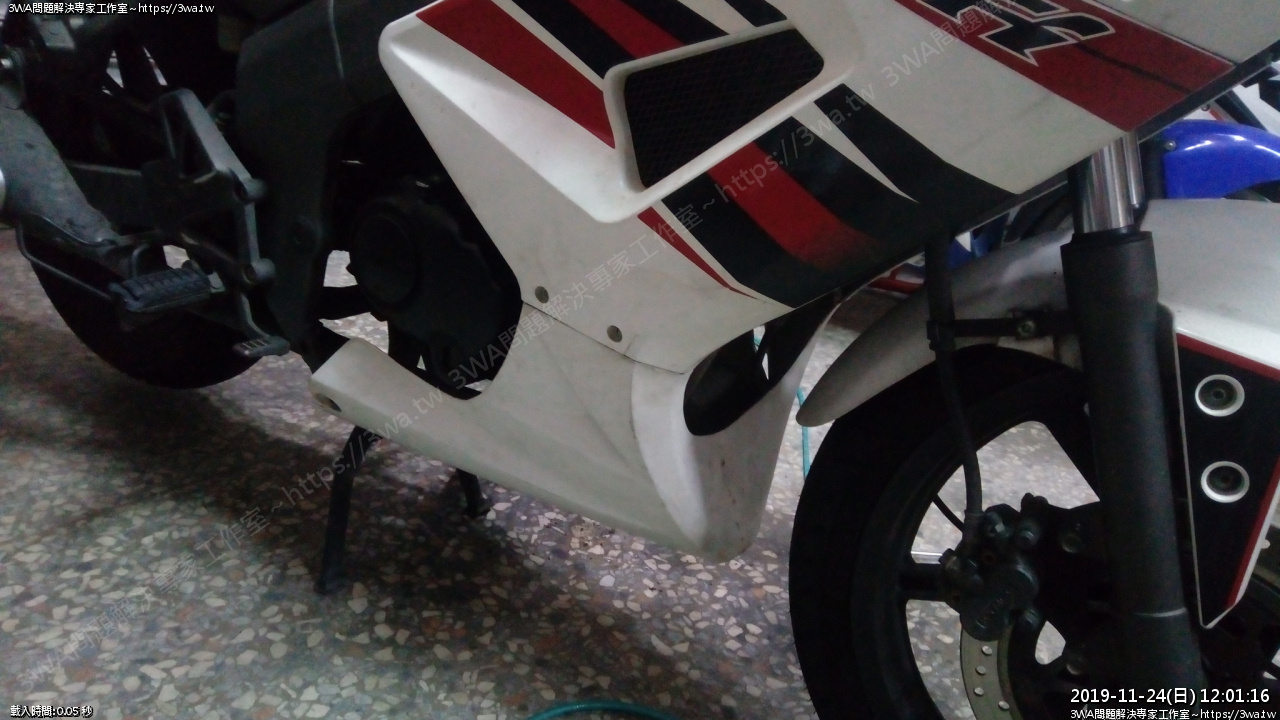

 下罩





 然後拿三彩水蠟整台車擦一擦





 三彩水蠟對付小細紋相當的好用

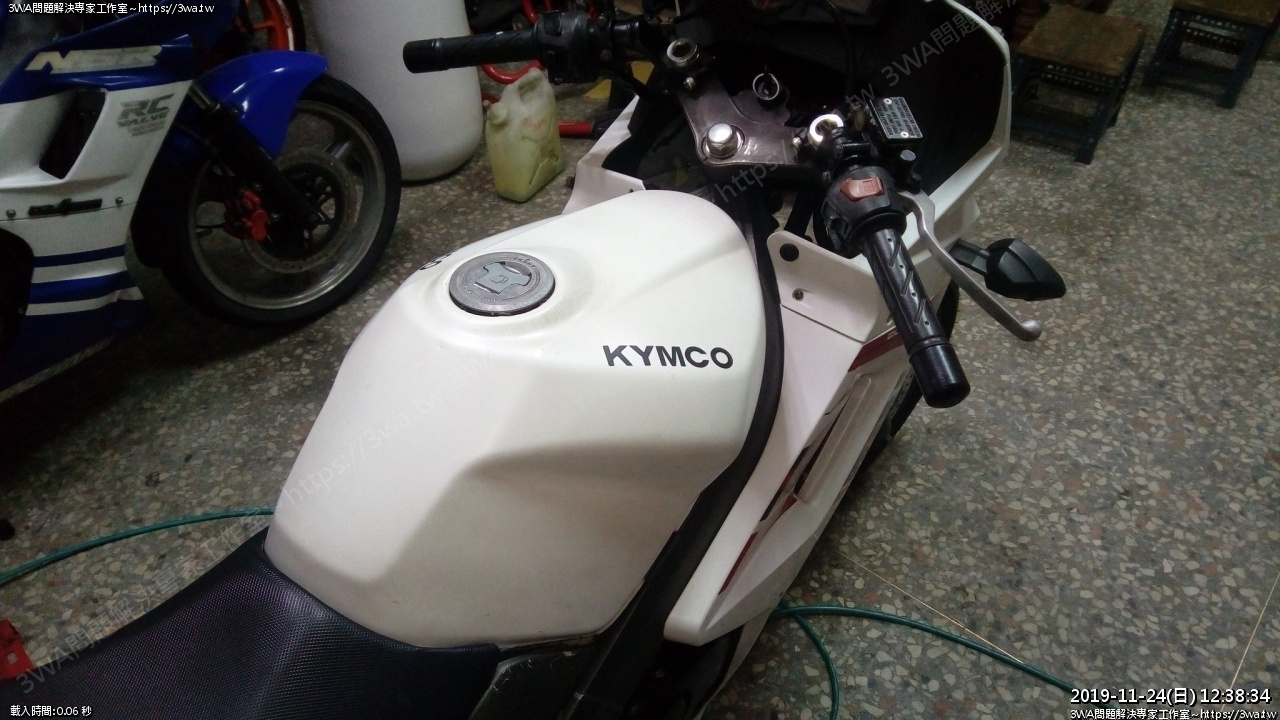

 油箱也推一推





 好了
