訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2020-06-18 22:02

類型:NSR 150
作者:羽山
文章時間:2020-06-18 22:02:40
瀏覽人數:206人
標題:NSR150 自製三角台固定螺絲夾具
網址:http://3wa.tw/blog/blog.php?id=1857
內容:

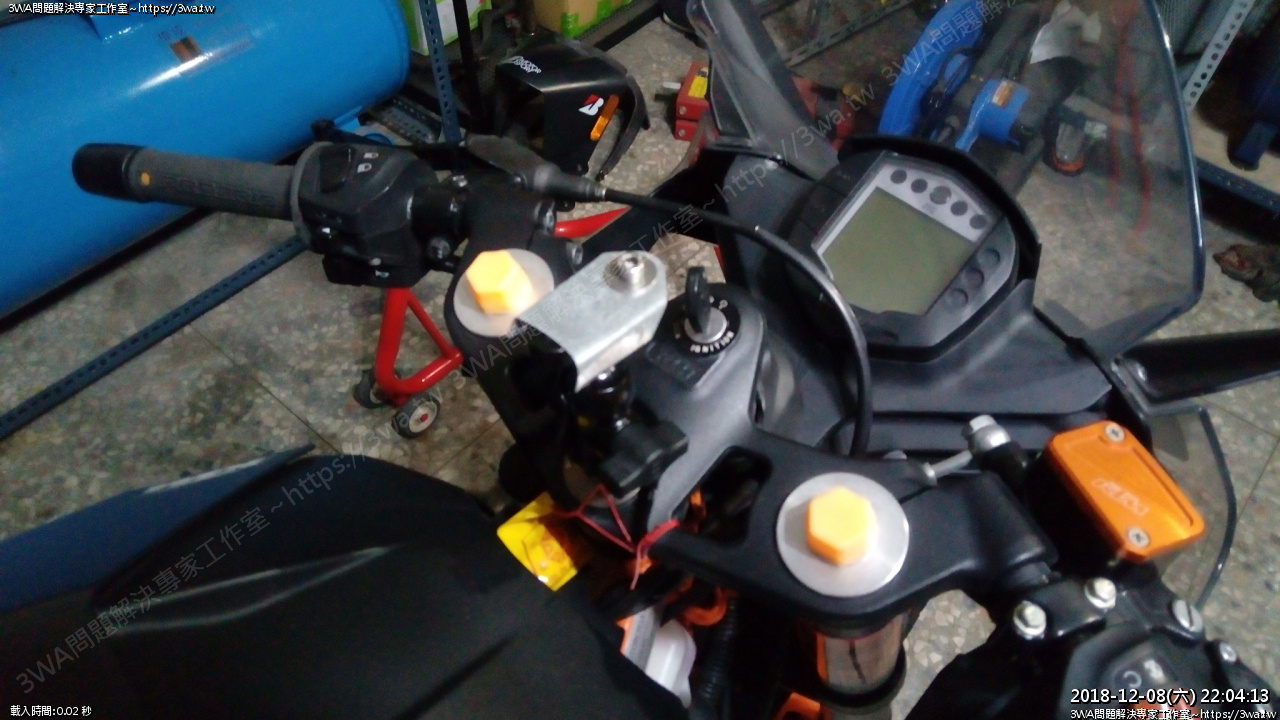

 當初 RC390 前車主已經把三角台改了一個夾球,可以方便夾行車紀錄器、手機





我這人比較喜歡磁吸式的設計,東西擺上去牢固,也方便拔下

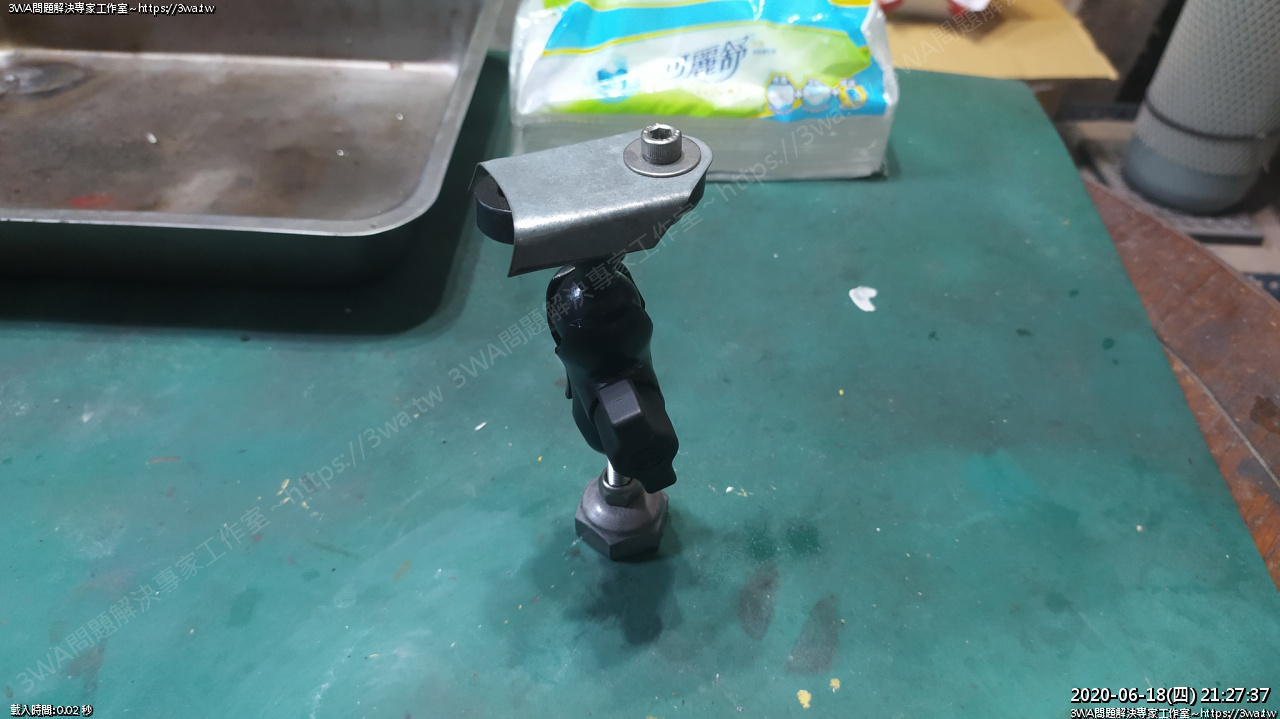

 所以改裝了一下吸球座,折了一塊三角鐵,螺絲固定

行車紀錄器底下放強力磁鐵,就可以牢牢吸住

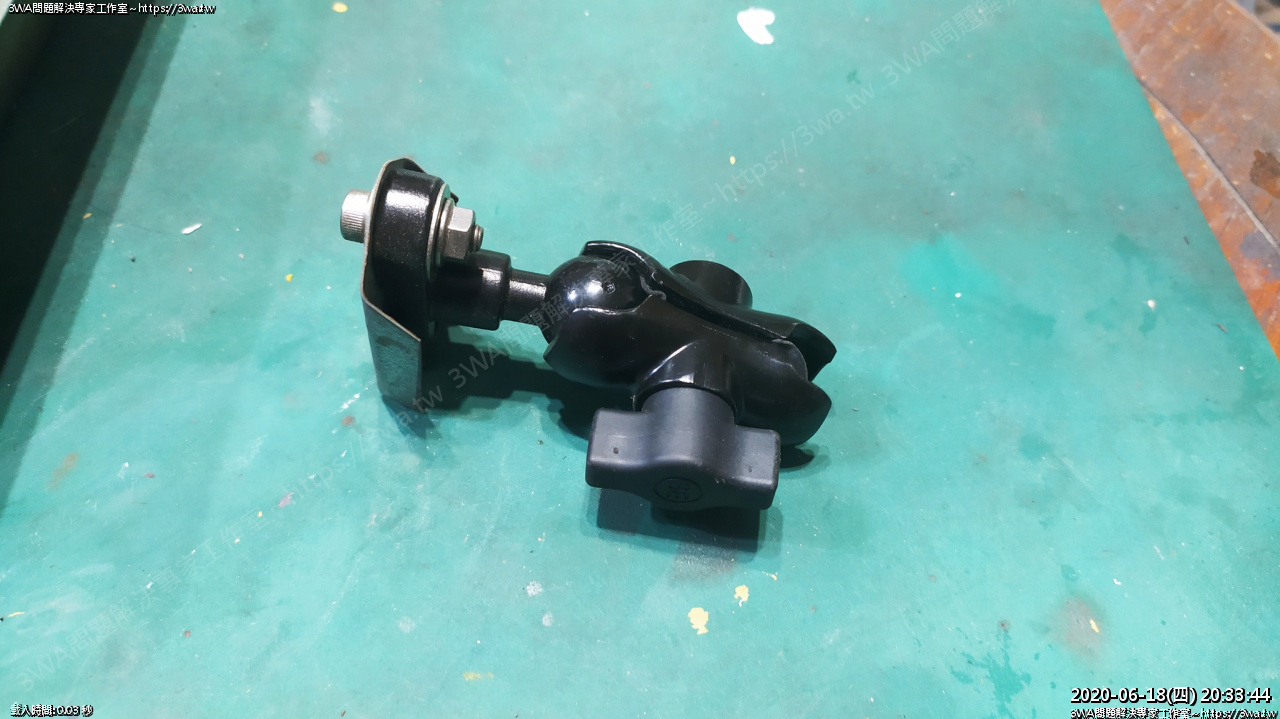

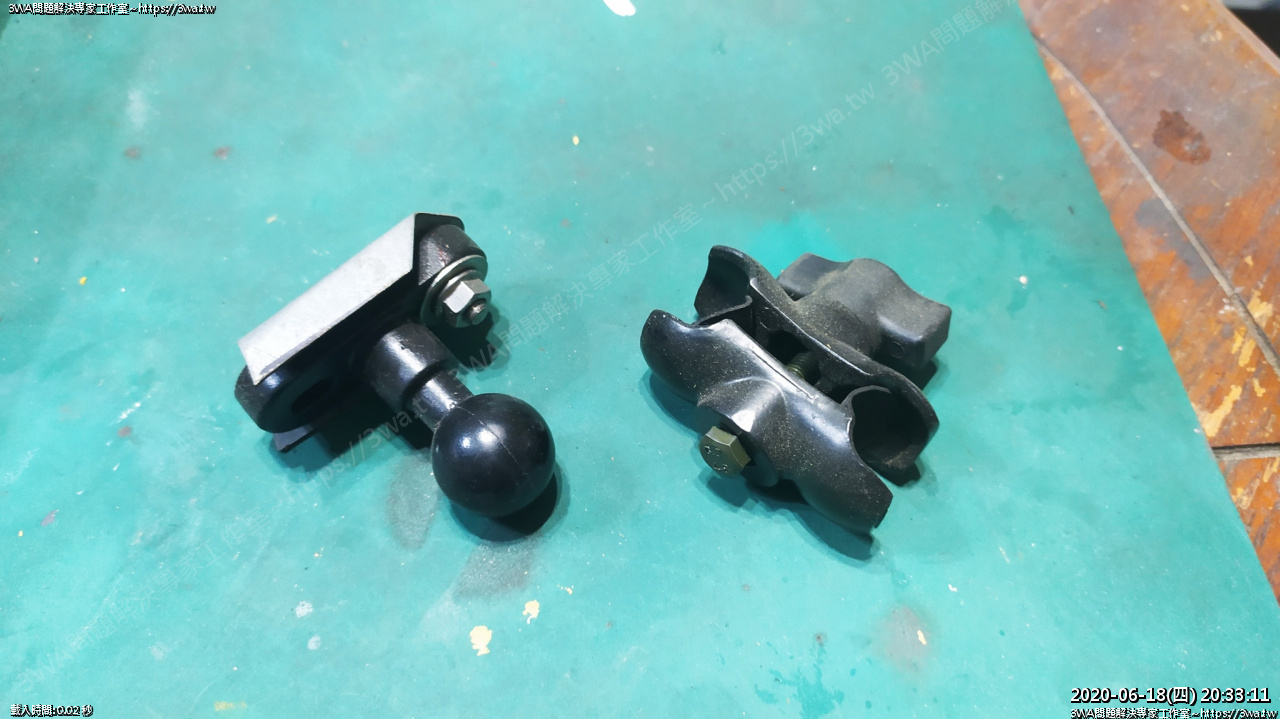

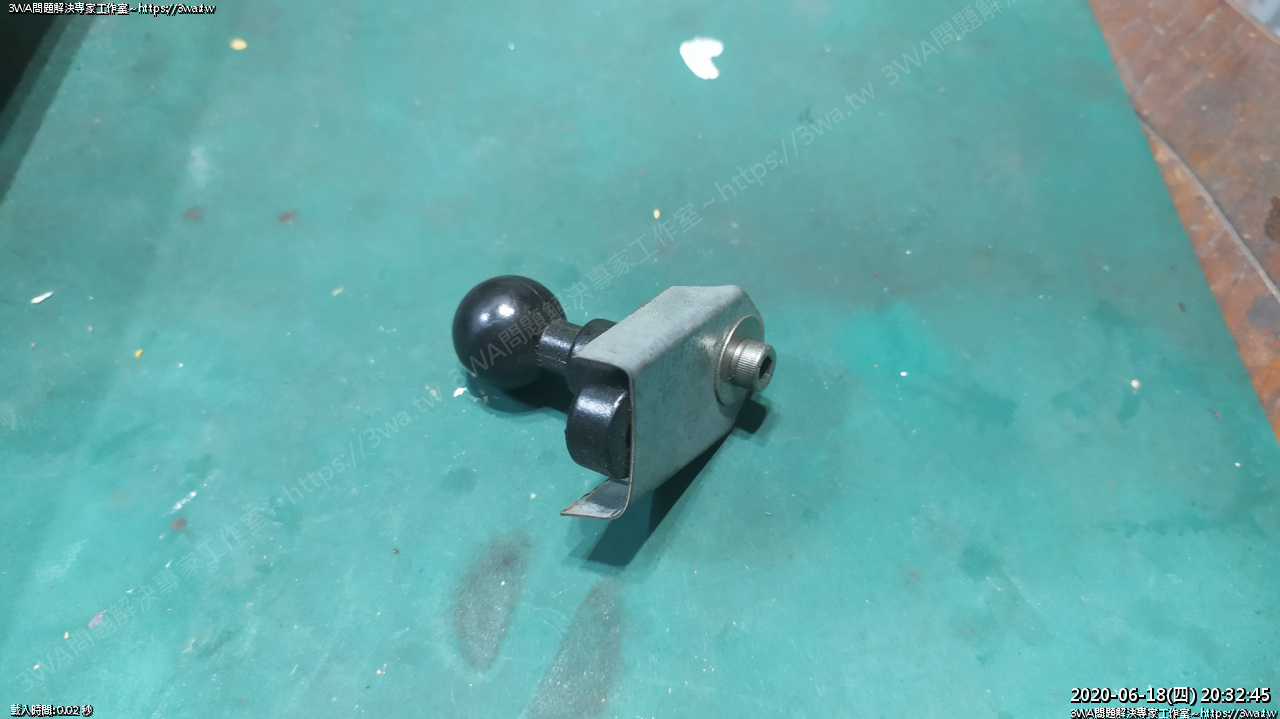

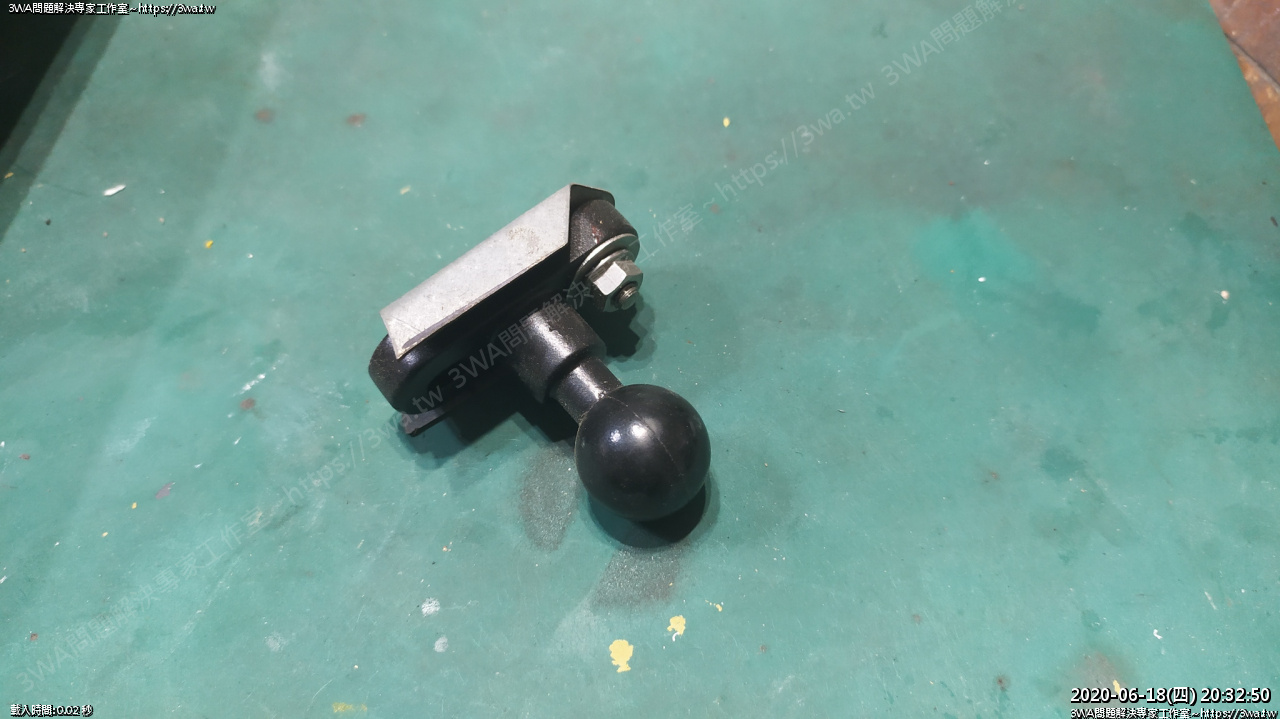

 吸球座





 這玩意兒很方便

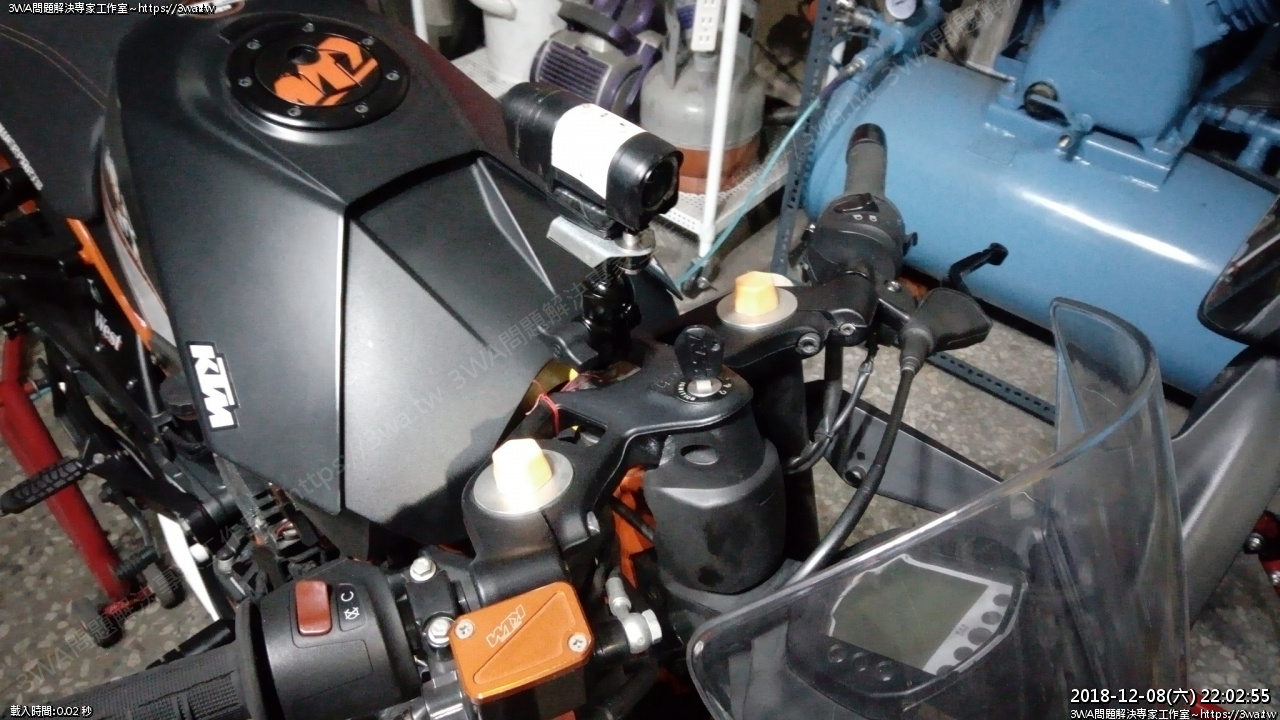

 合體





 如果NSR也有吸球座就好了





 上網查了一下露天,好像沒看到





 不如就自己作一個吧..





 拿支用不到的鐵螺絲 M8x55

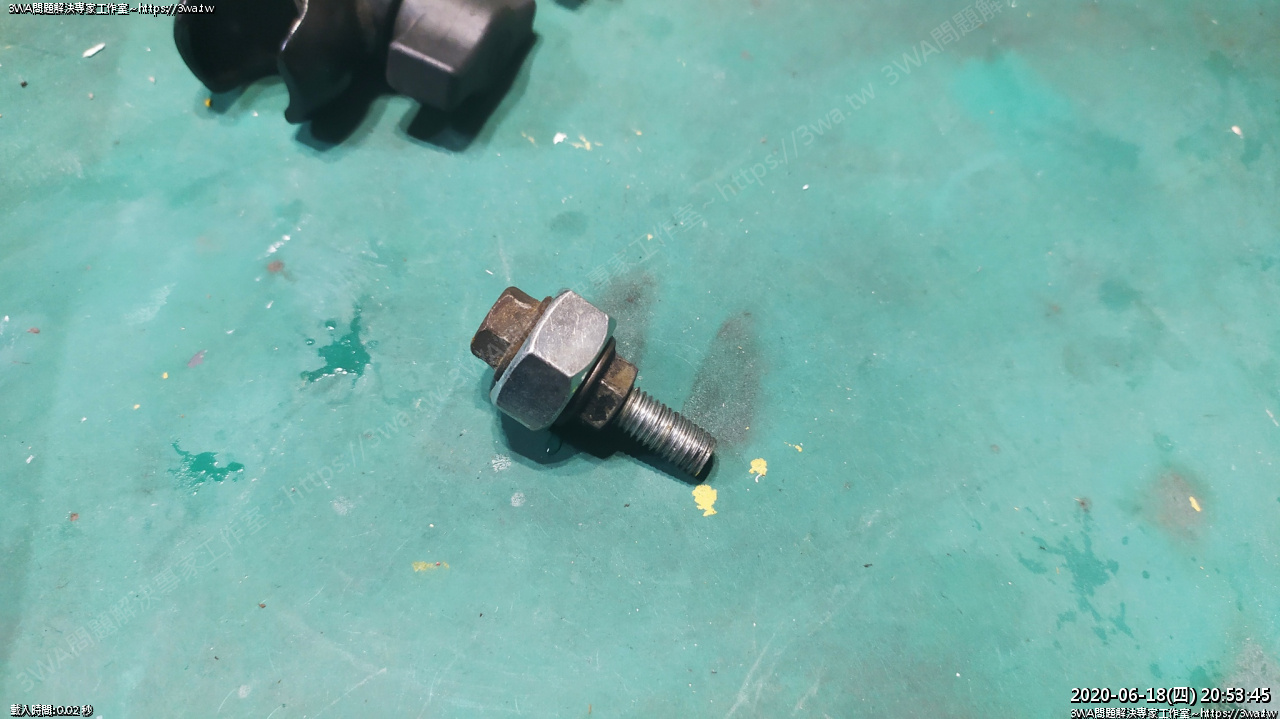

 裝一個大螺帽 (M12),然後上下二顆 M8 螺帽對索,下面一個 M8 螺帽

可以鎖住三角台螺絲





 大小好像差不多

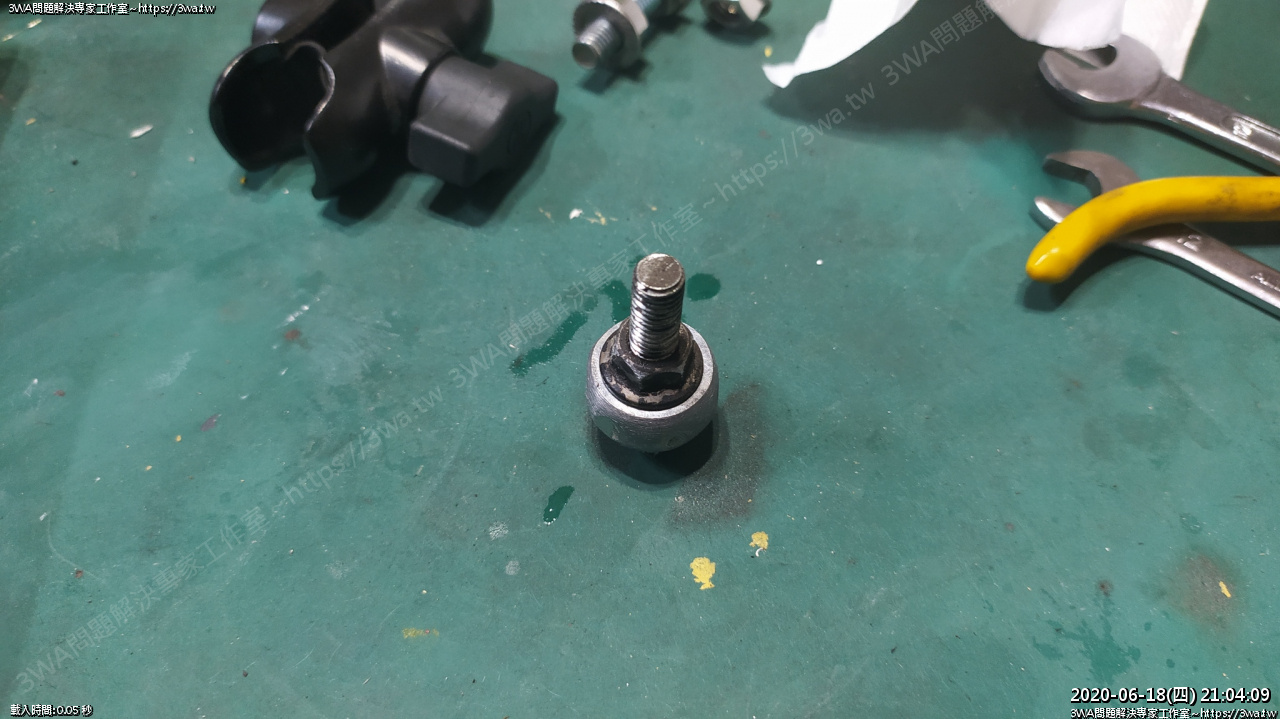

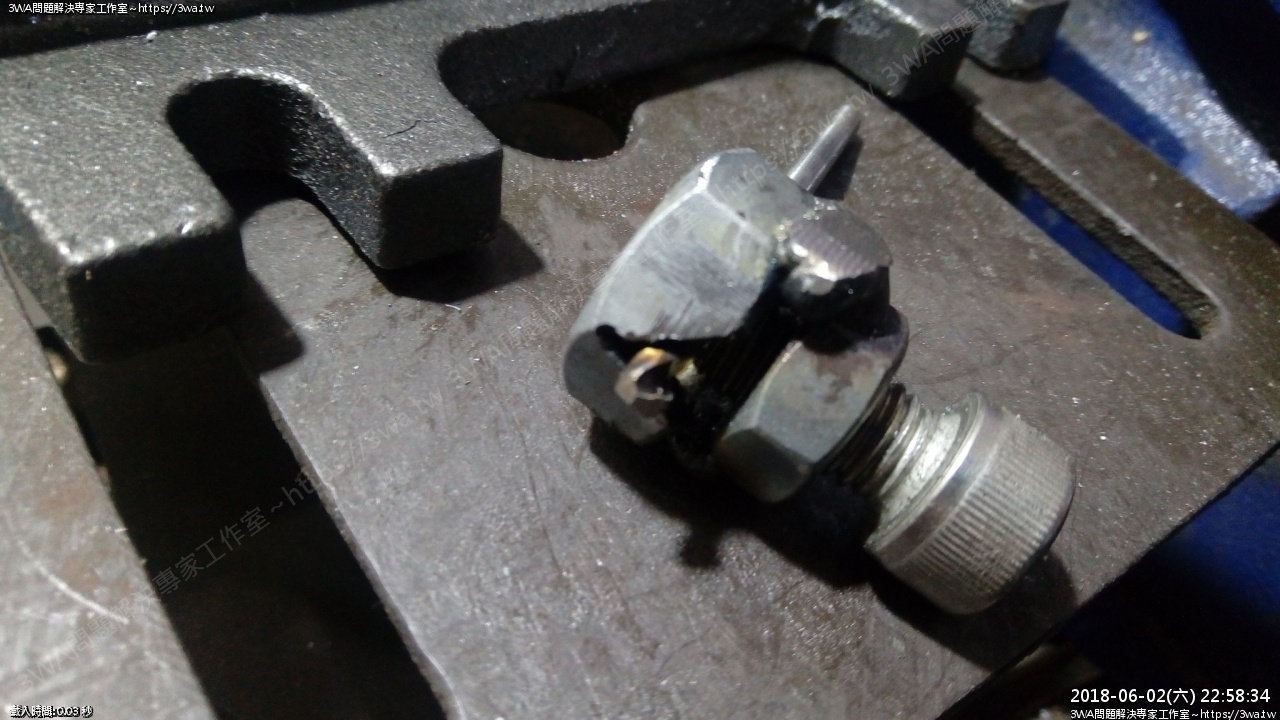

 螺帽加工一下,先拿支不要的螺絲,螺帽鎖緊

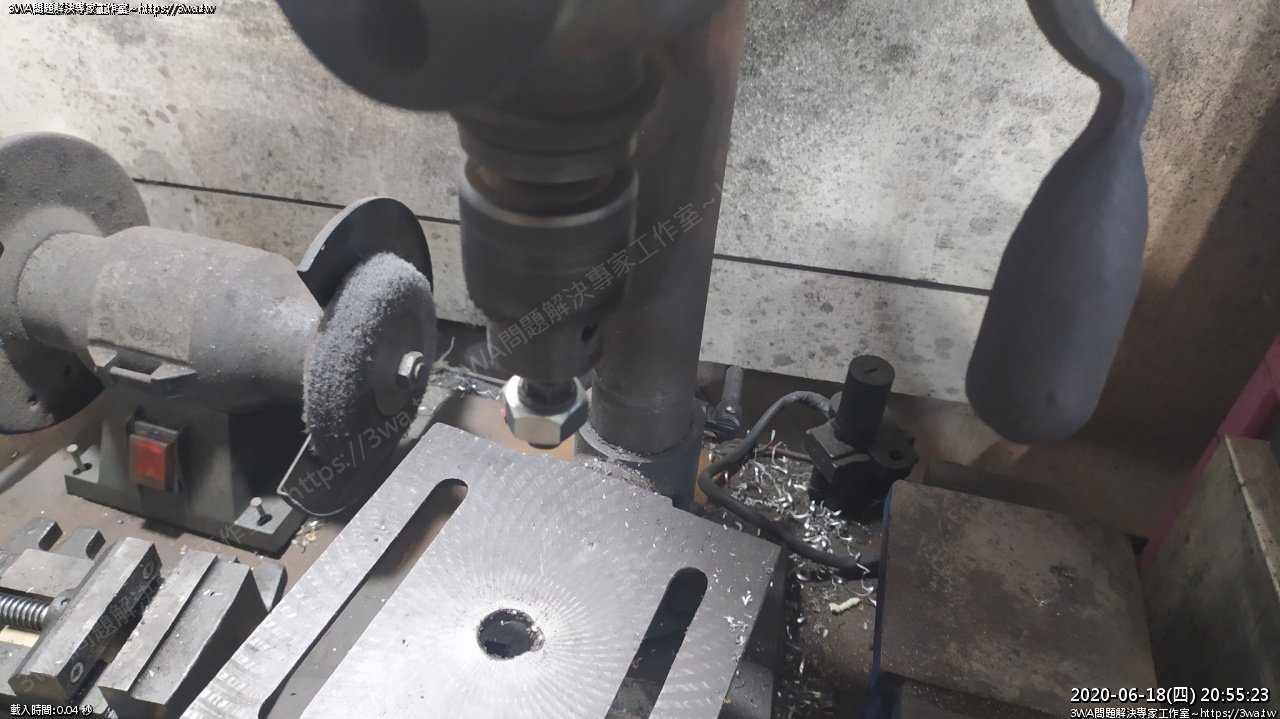

 把螺絲夾在鑽床上





 邊轉邊用小密蜂掃四週,就可以把荾荾角角去除變接近圓形,但也不要完全圓
全圓夾緊的力道就要很大才不會轉

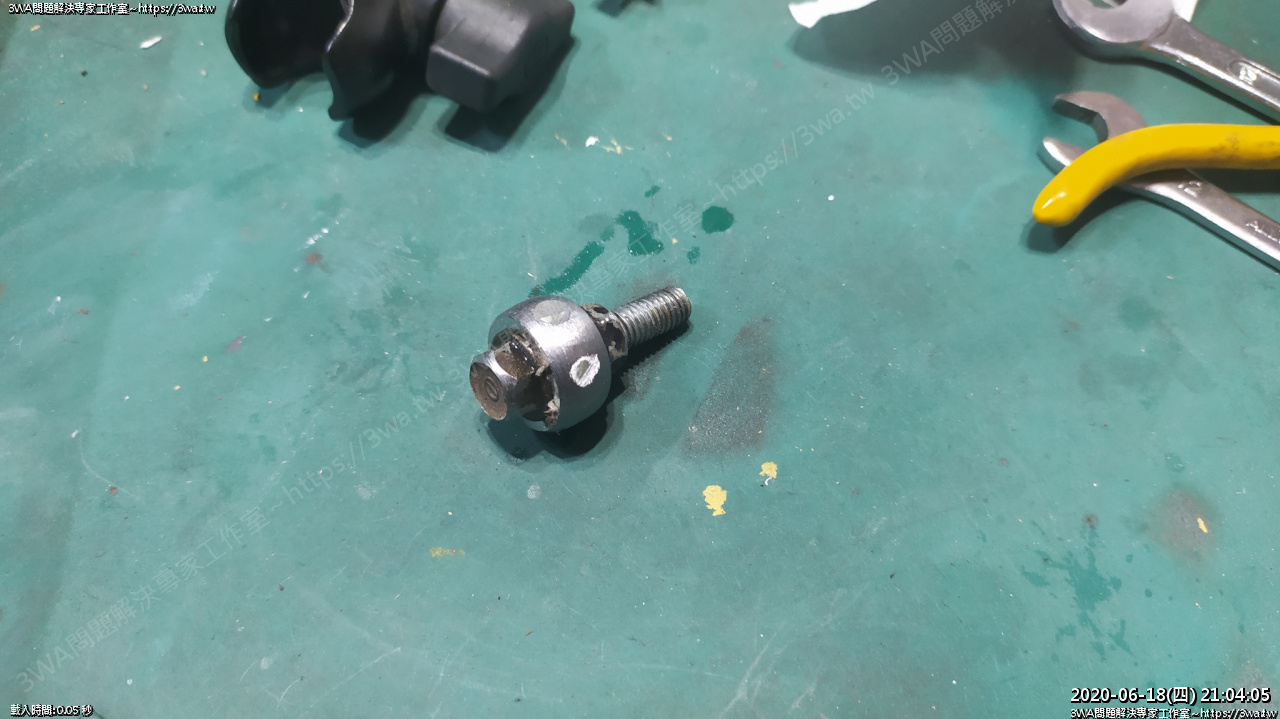

 不錯





 夾上去很一敗

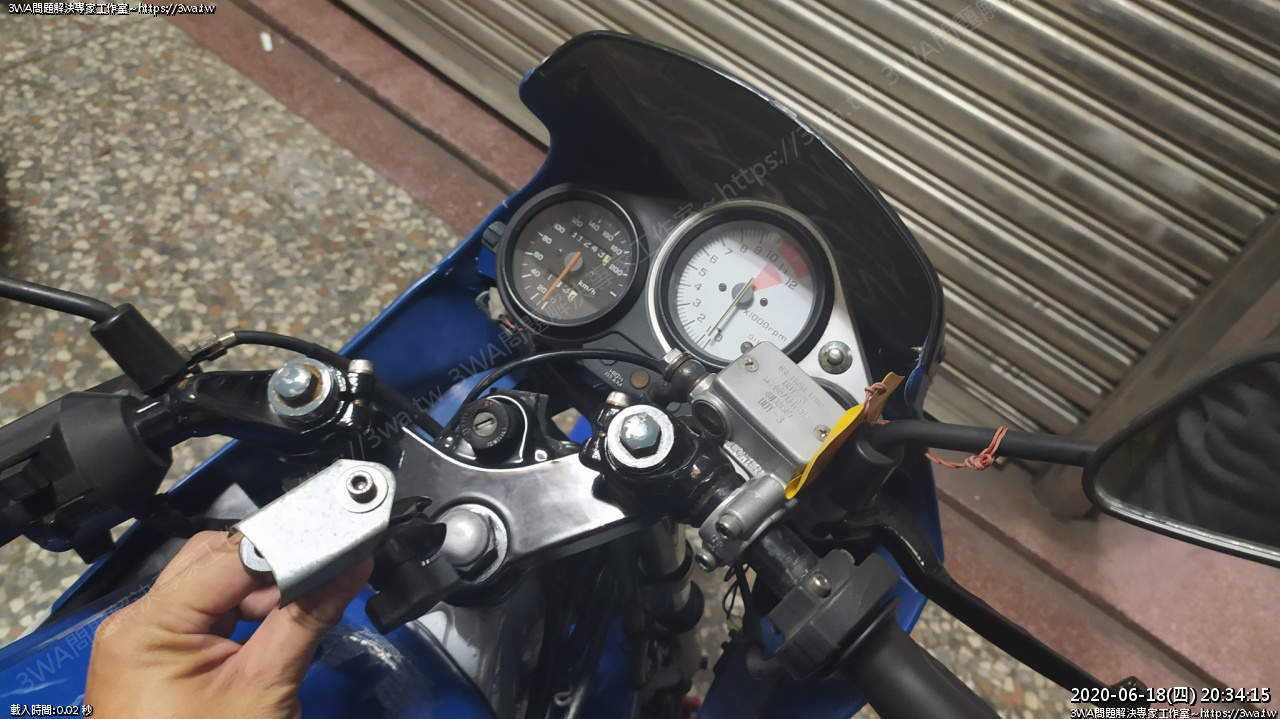

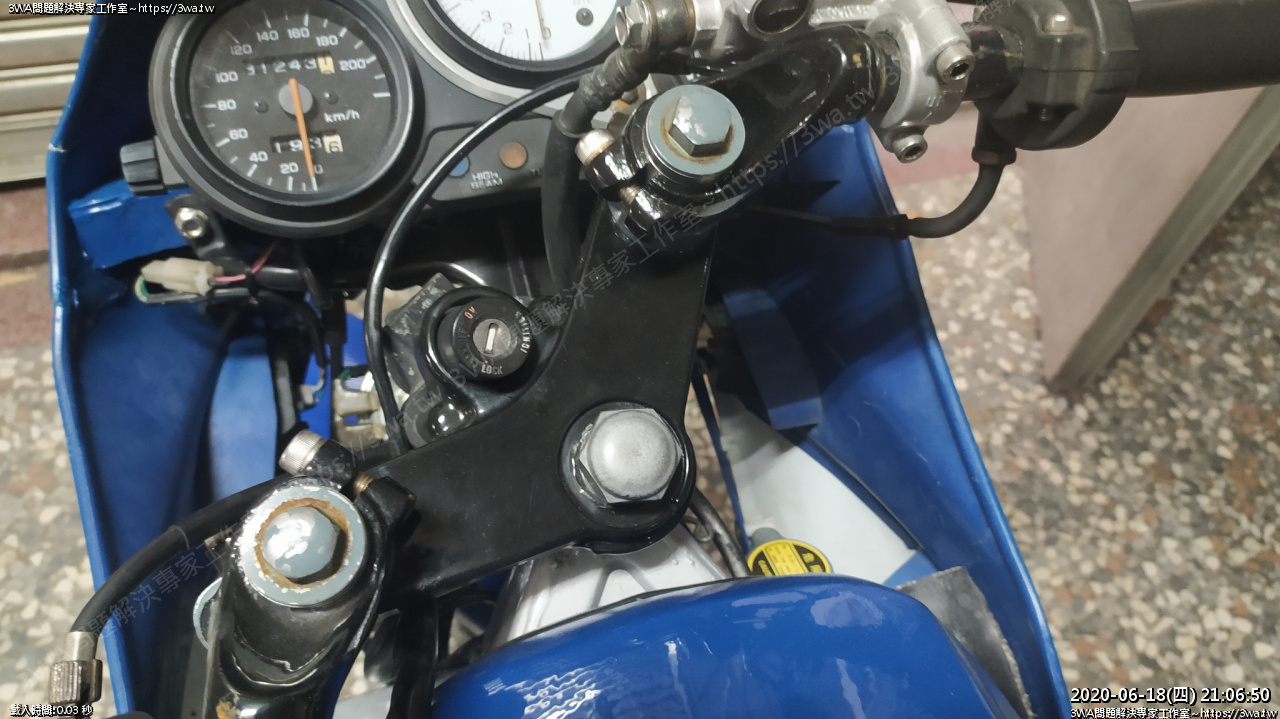

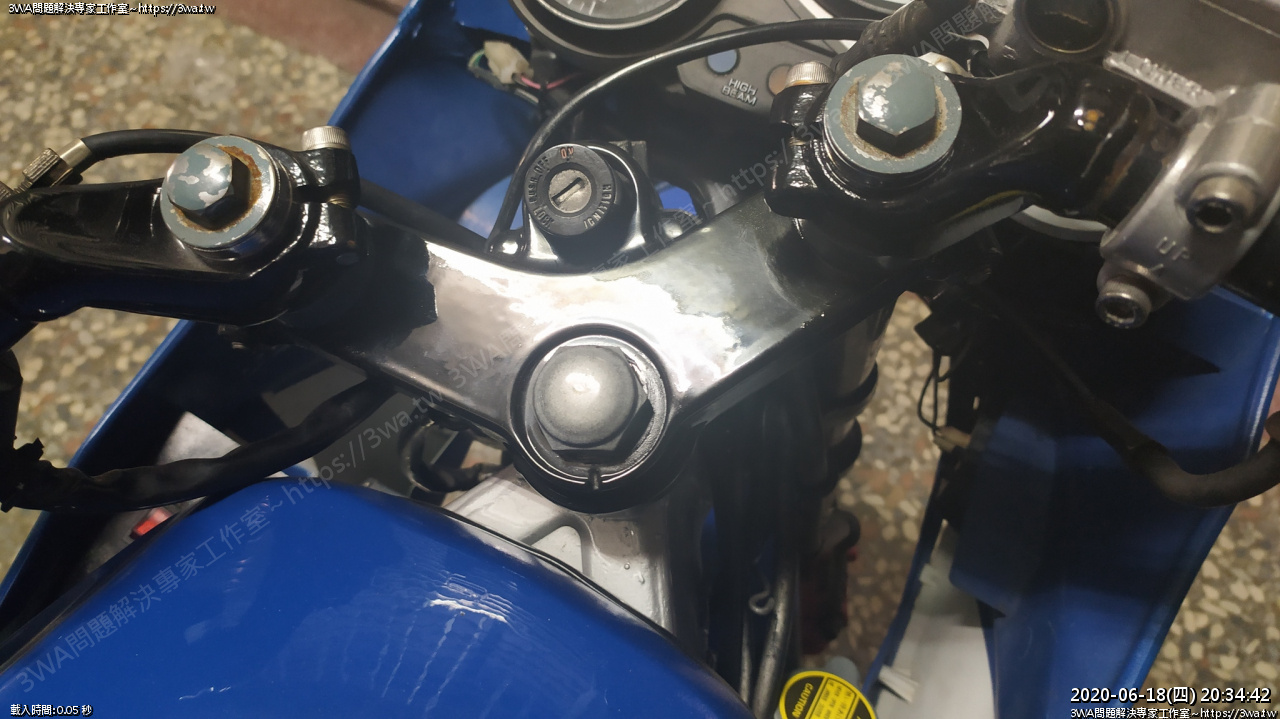

 接下來拆三角台螺帽

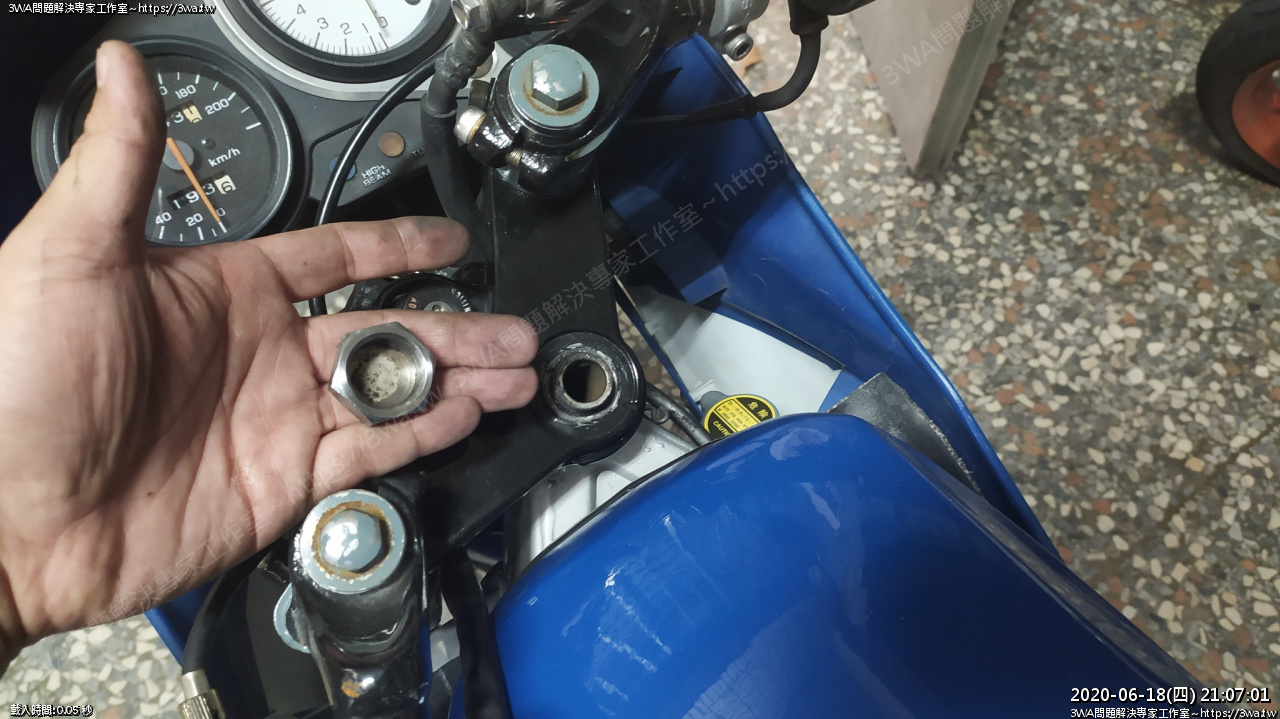

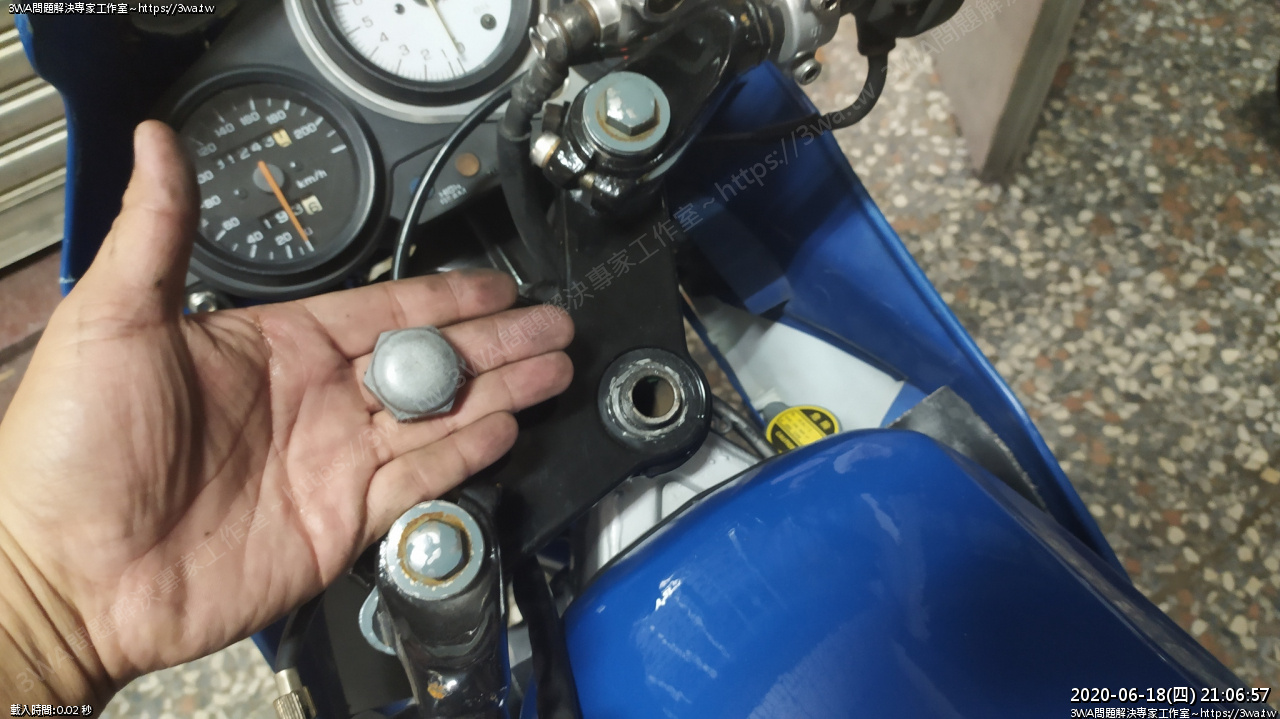

 拿下來了

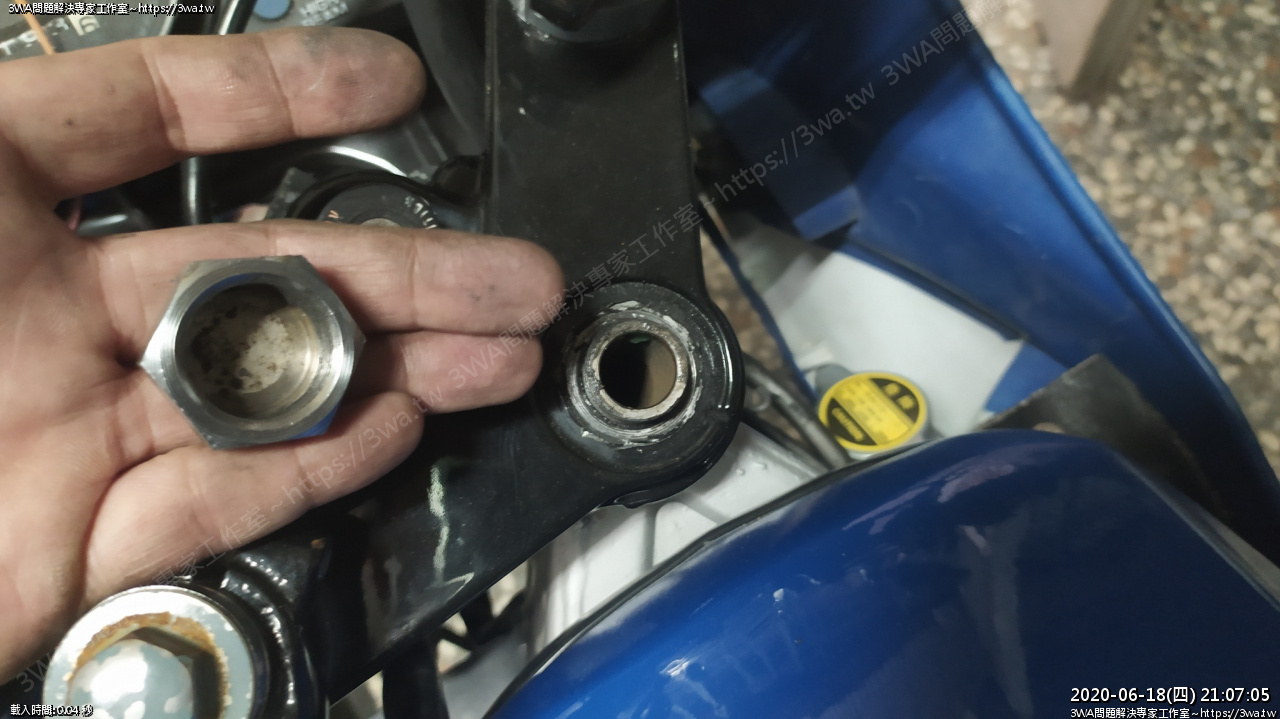

 NSR的螺帽是空心的,比較好加工





 近照





 要打洞了,好緊張

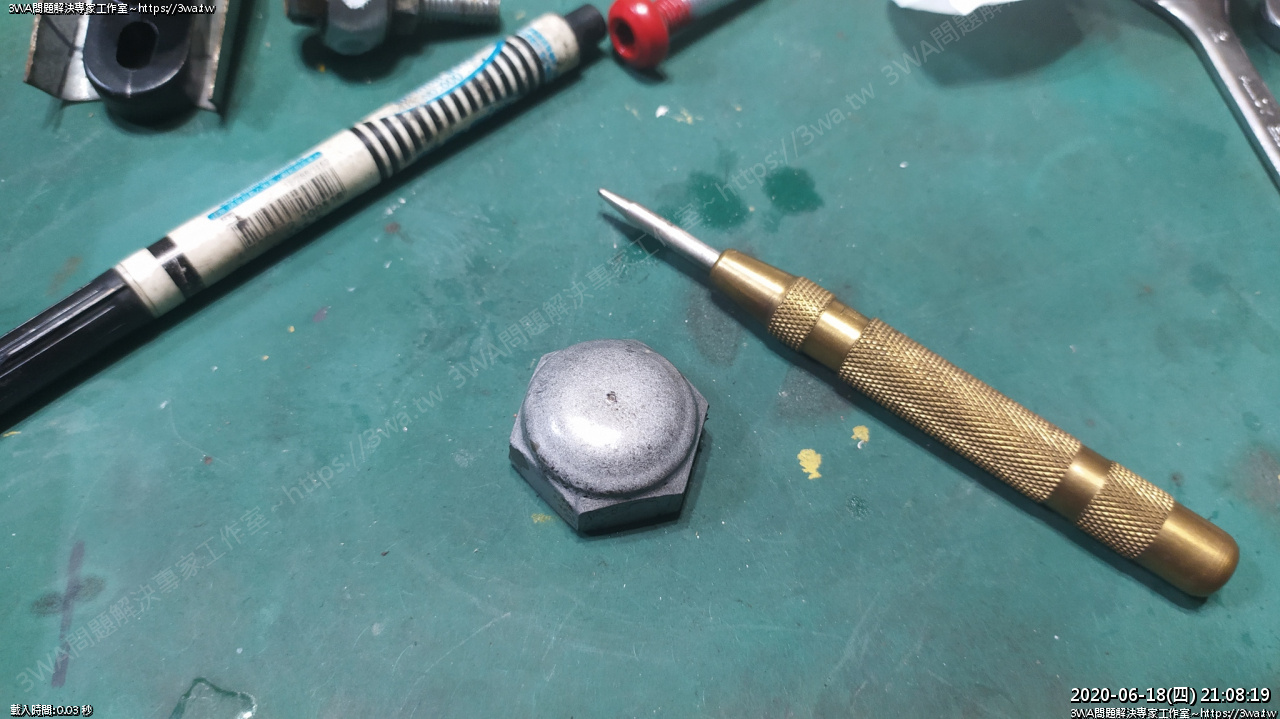

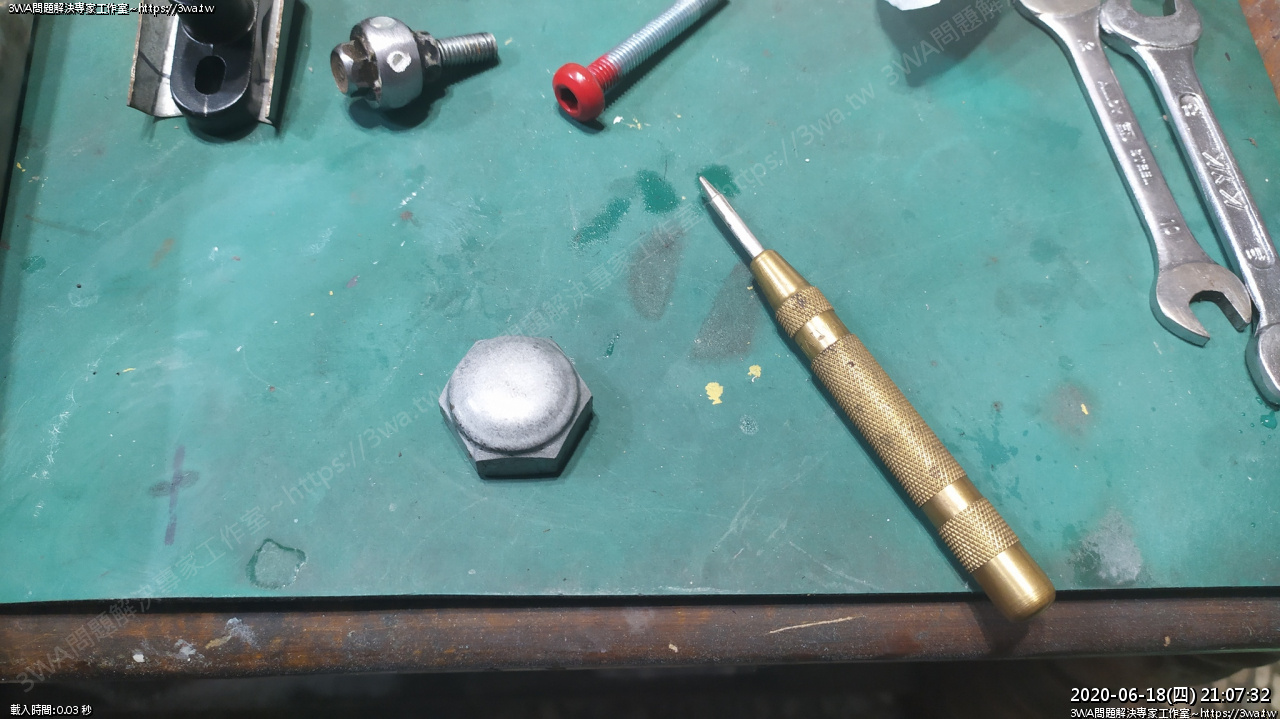

 定位點

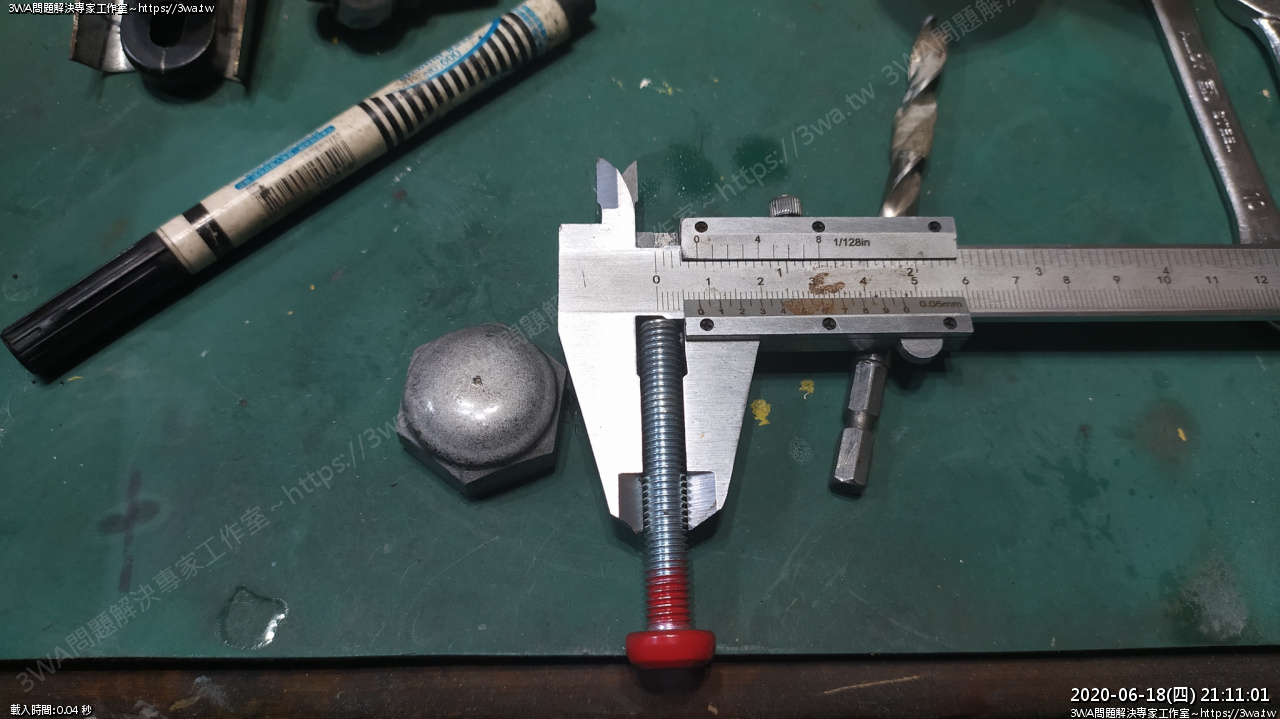

 確認一下鑽頭是不是 M8

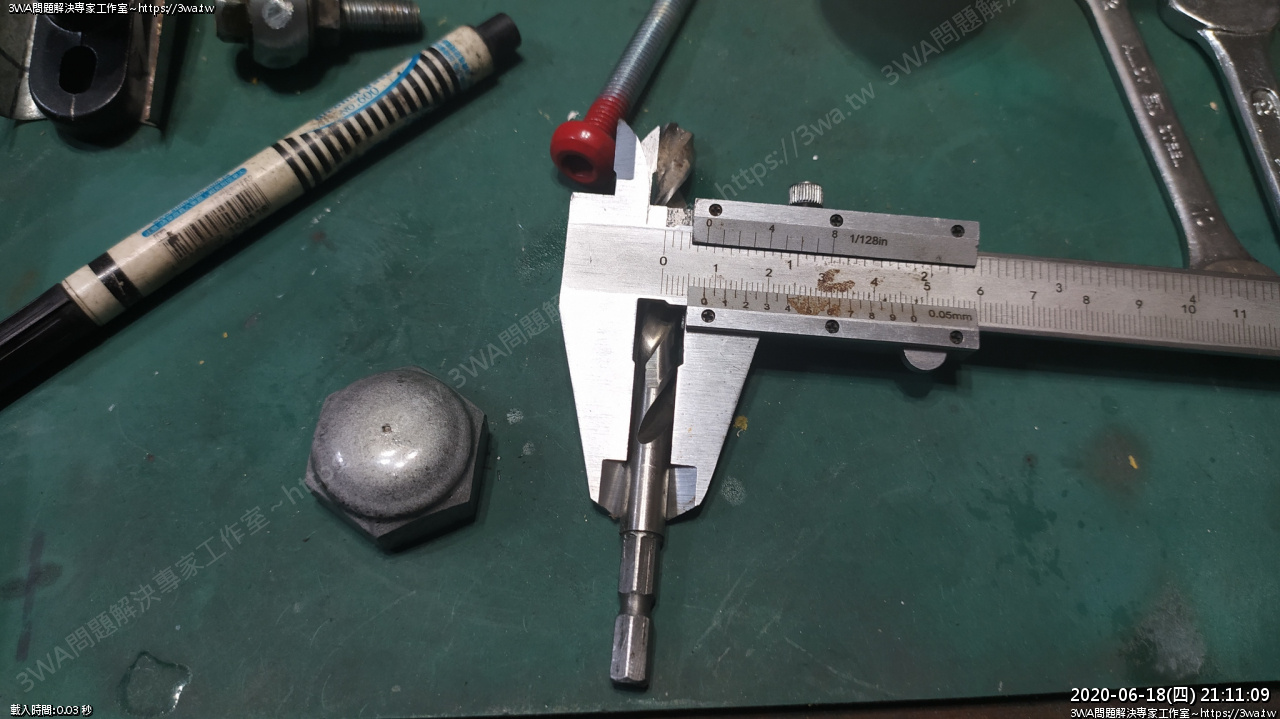

 M8 沒錯

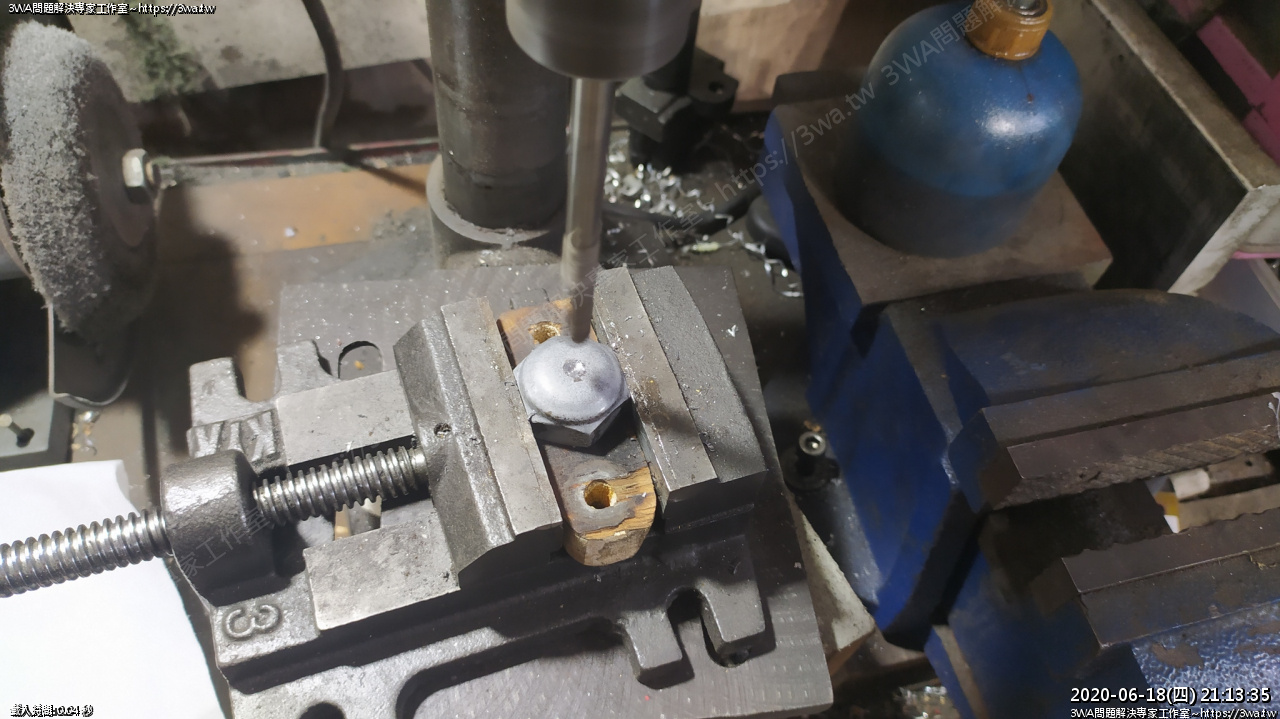

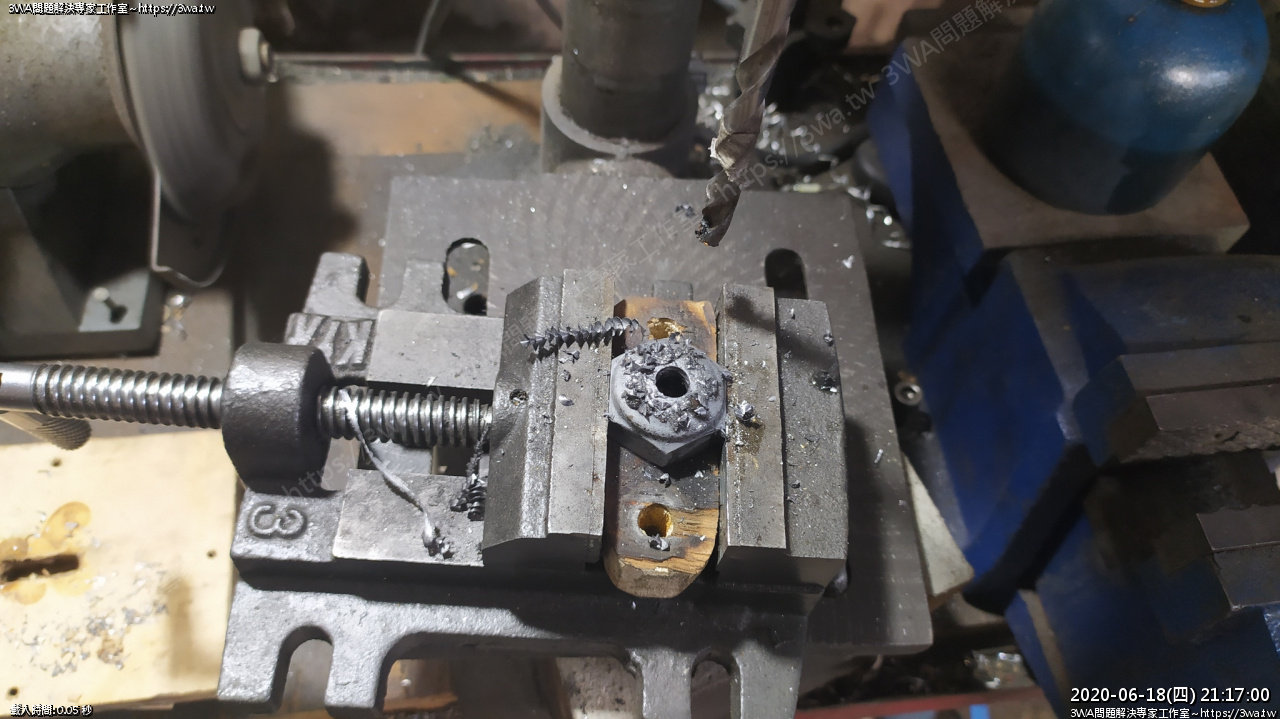

 開鑽





 鑽頭有點不利

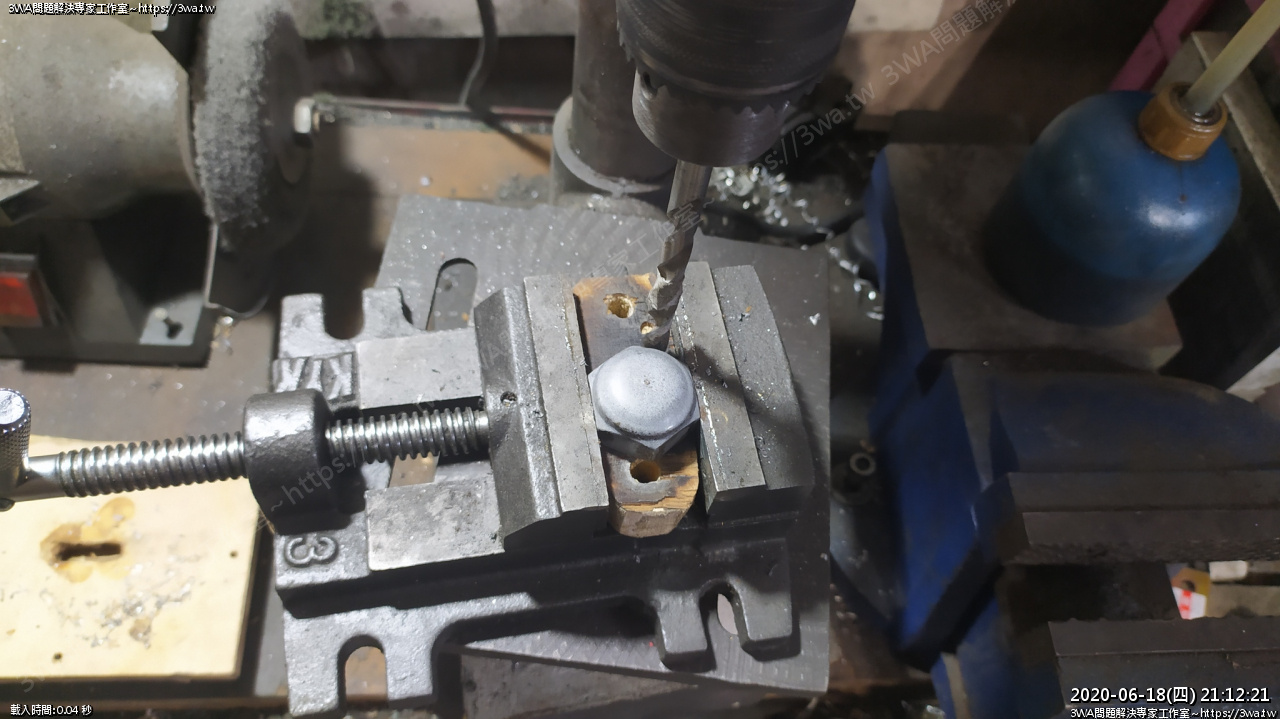

 鑽頭拔下來重新打磨後,就輕易的鑽穿了

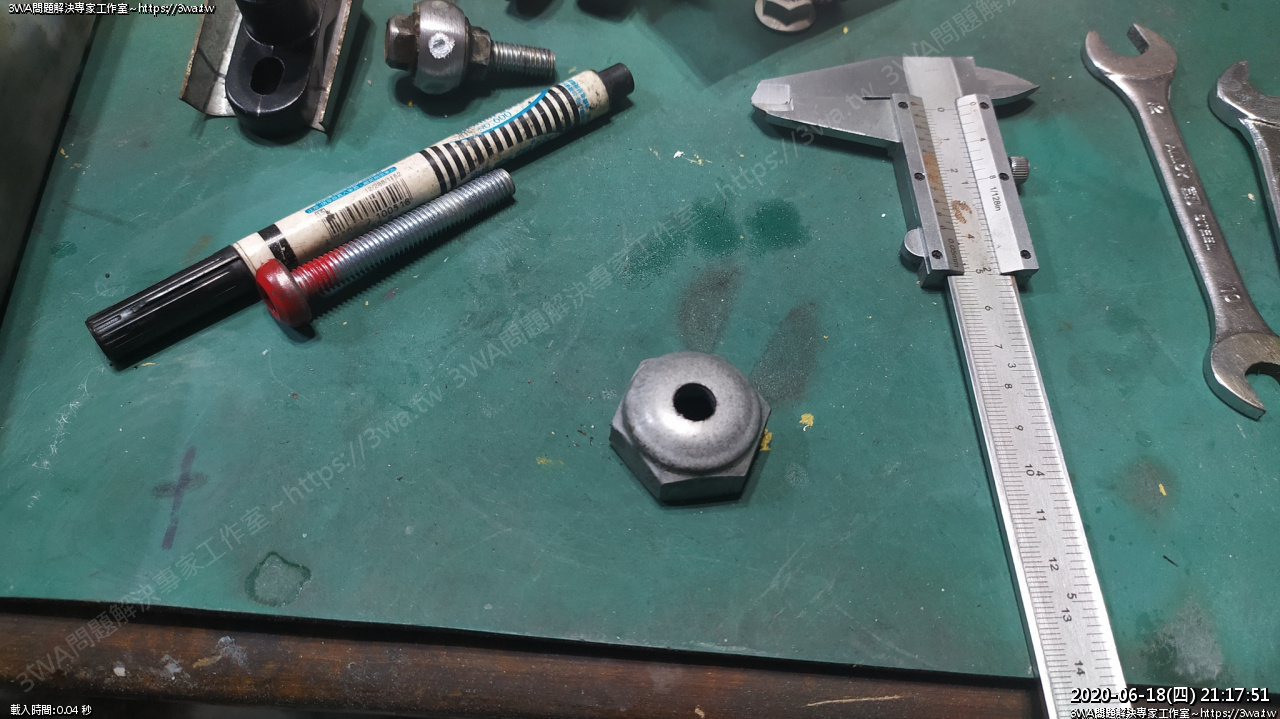

 鑽好的螺帽

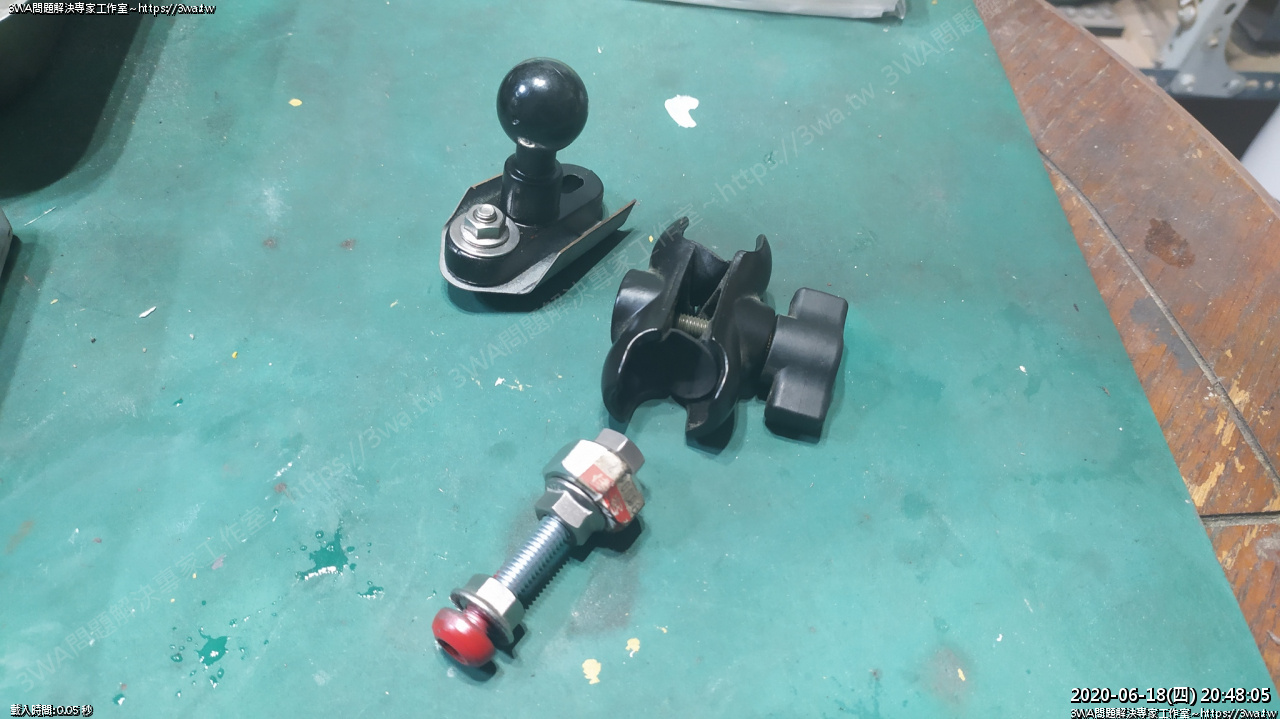

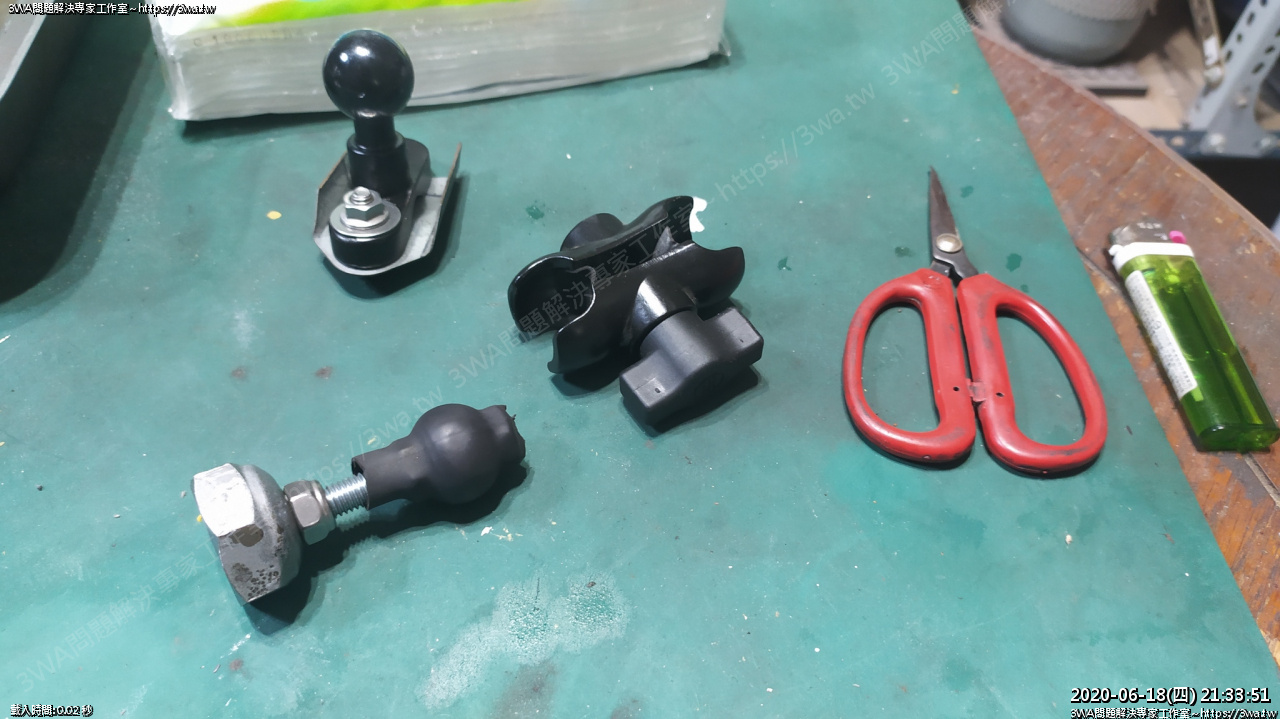

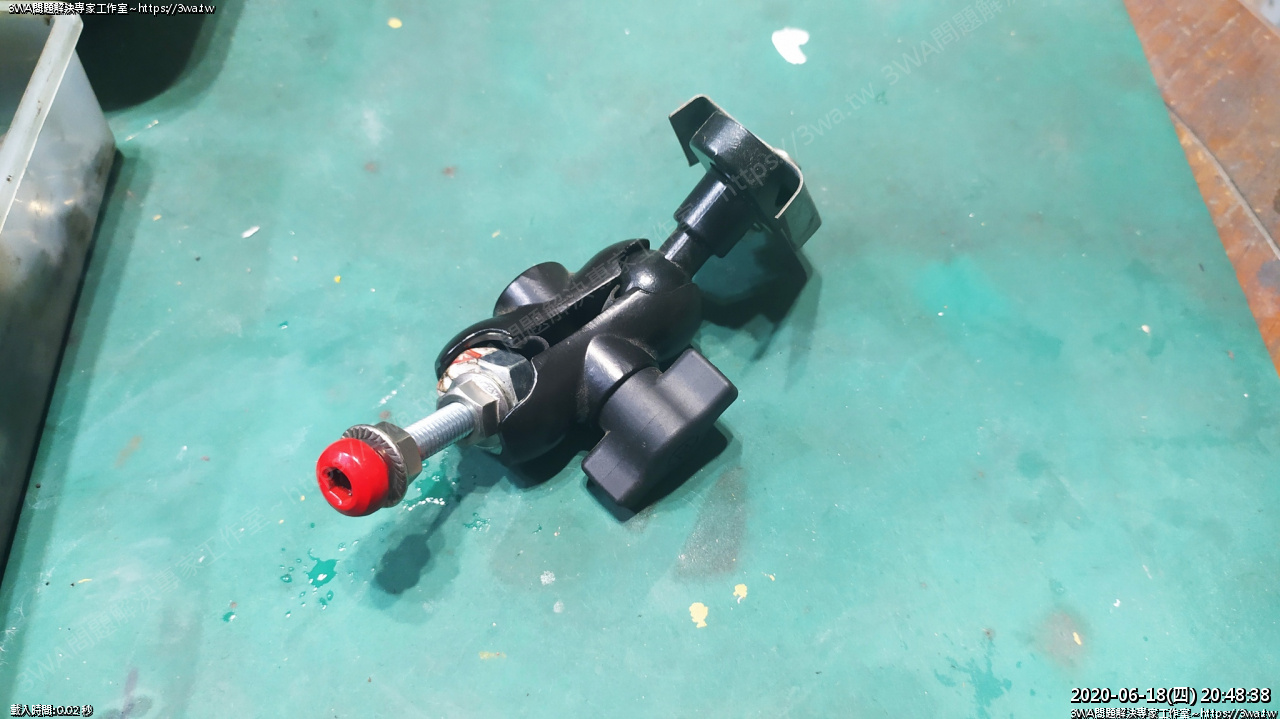

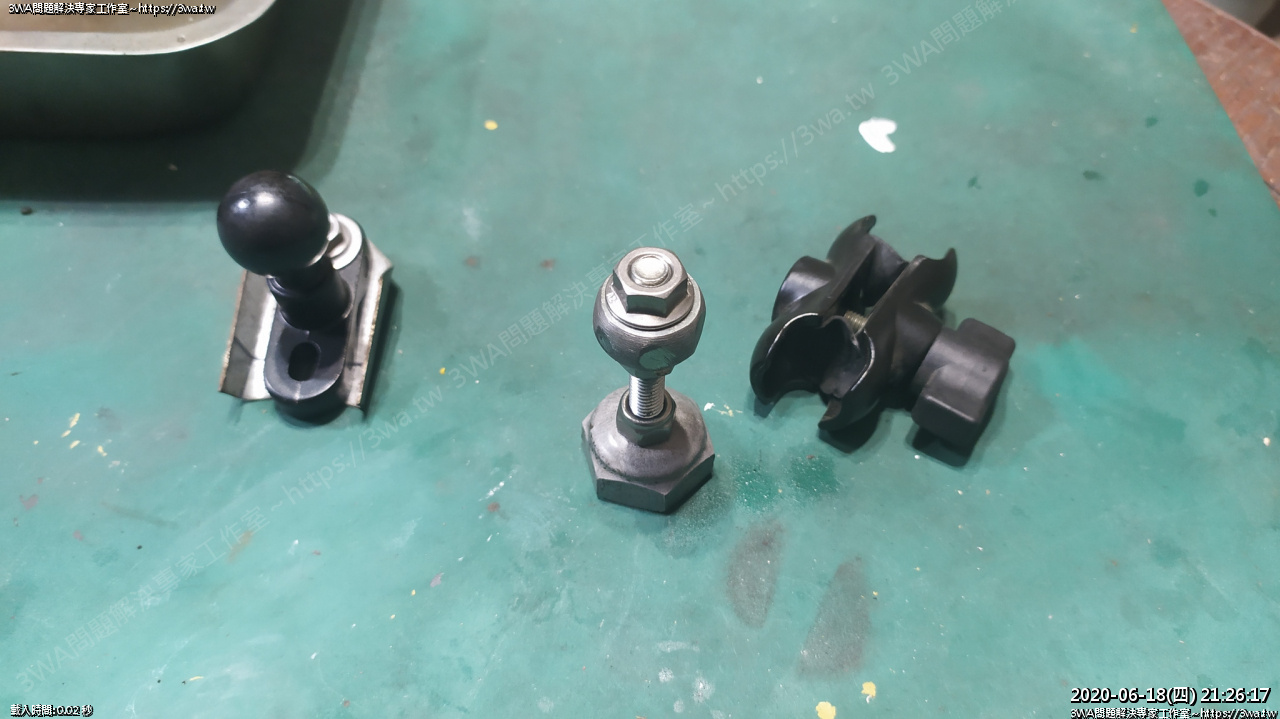

 螺絲組合固定

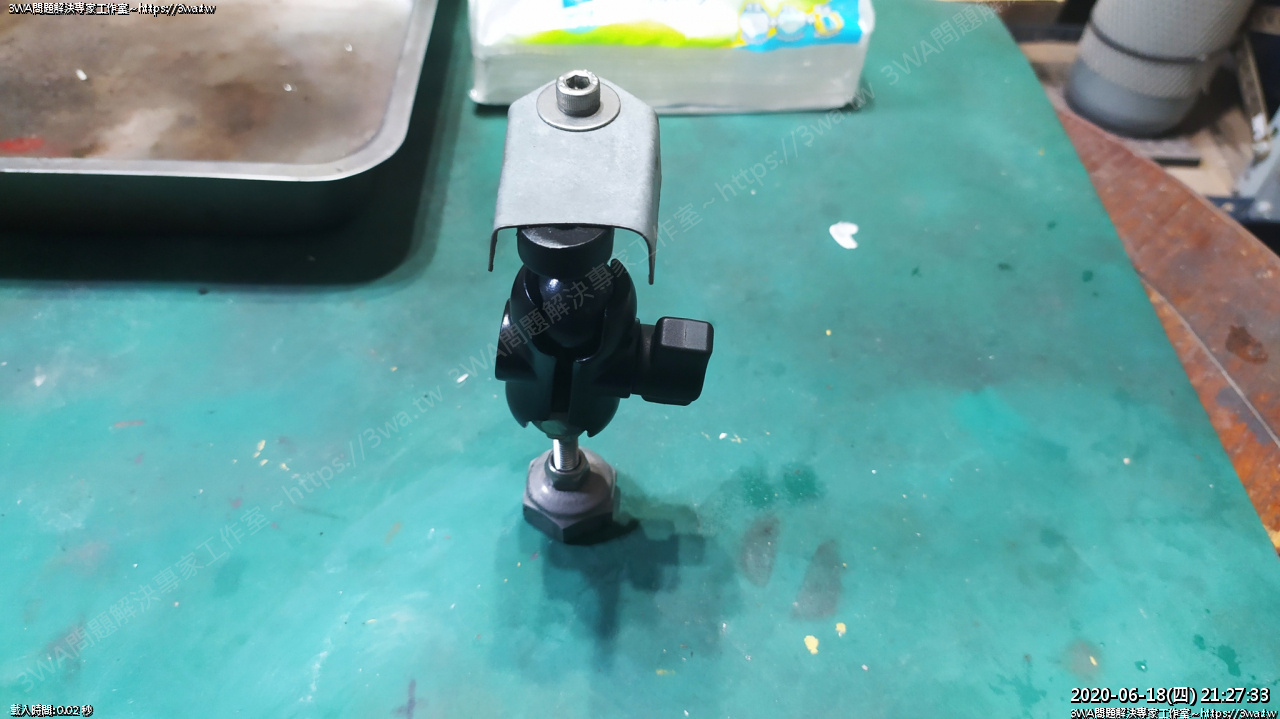

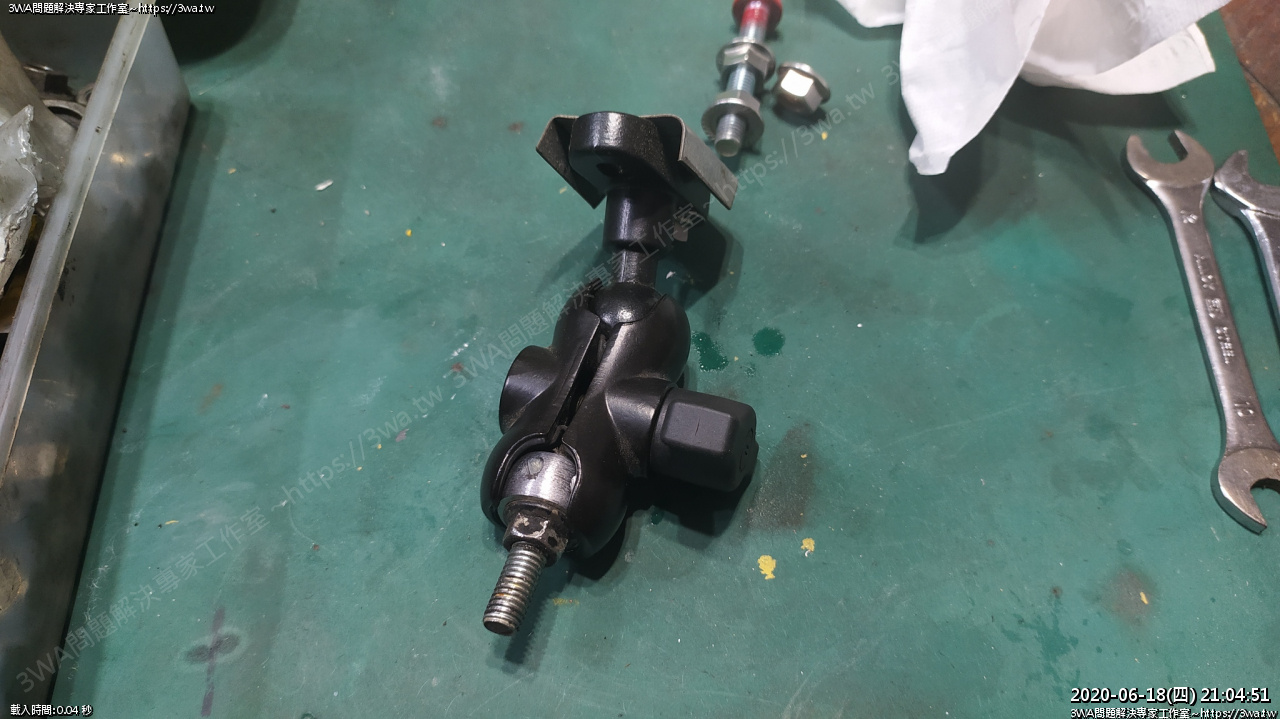

 夾持





 看起來很 OK





 螺絲包上熱縮套管,增加一些夾持的磨擦,也可以增加夾持的面積

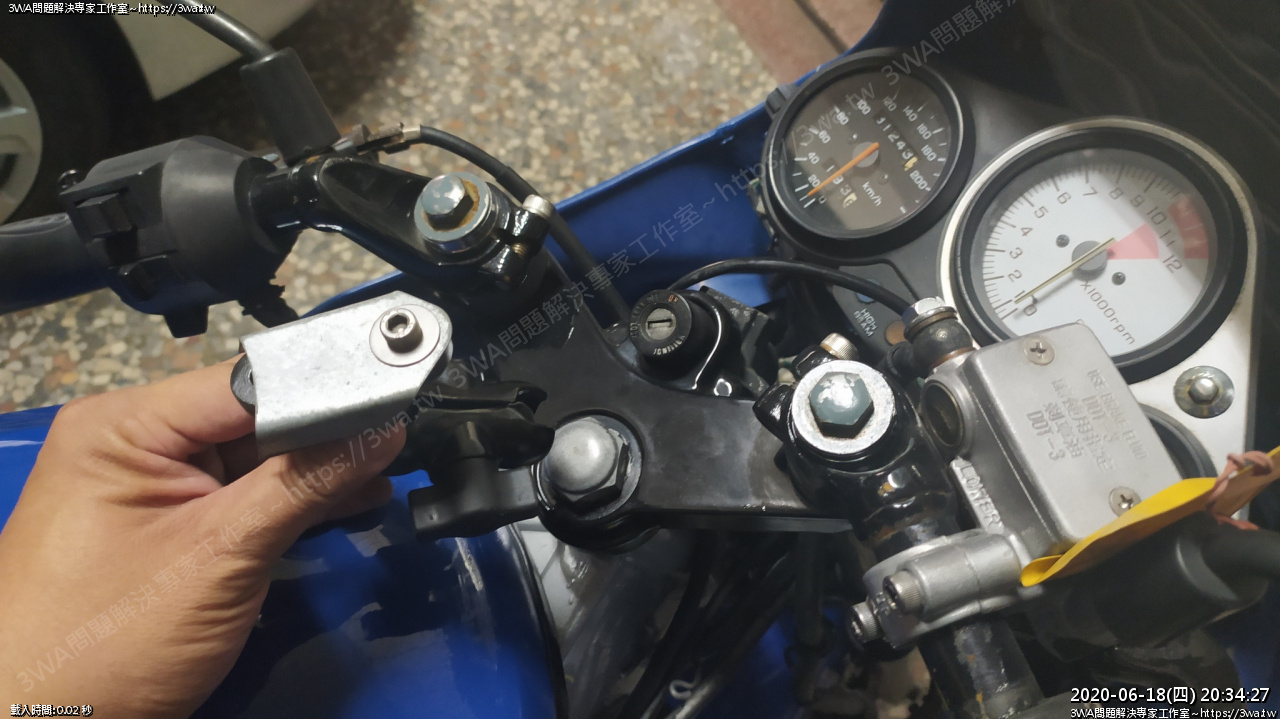

 鎖上車





高度可以調整呢^_^





 不過照這麼近,碼表的速度應該就拍不到了 :(

我那支行車紀錄器沒有廣角





 轉彎時會跟著龍頭方向

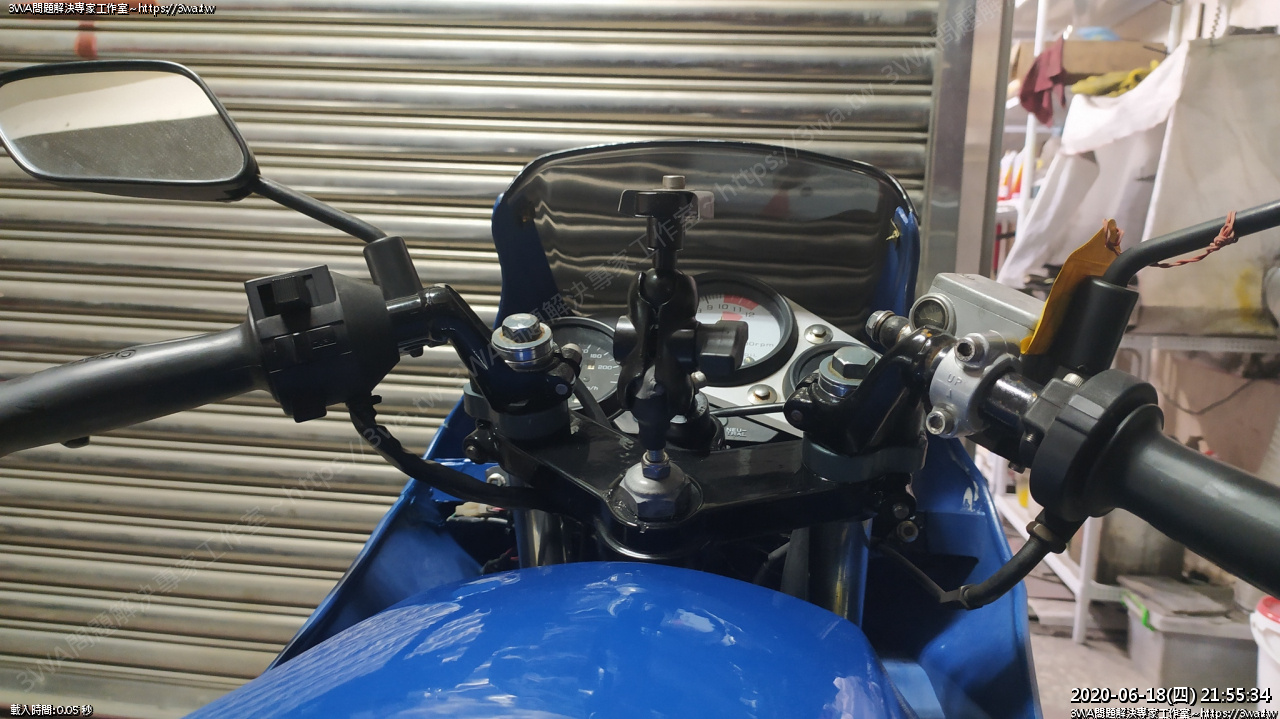

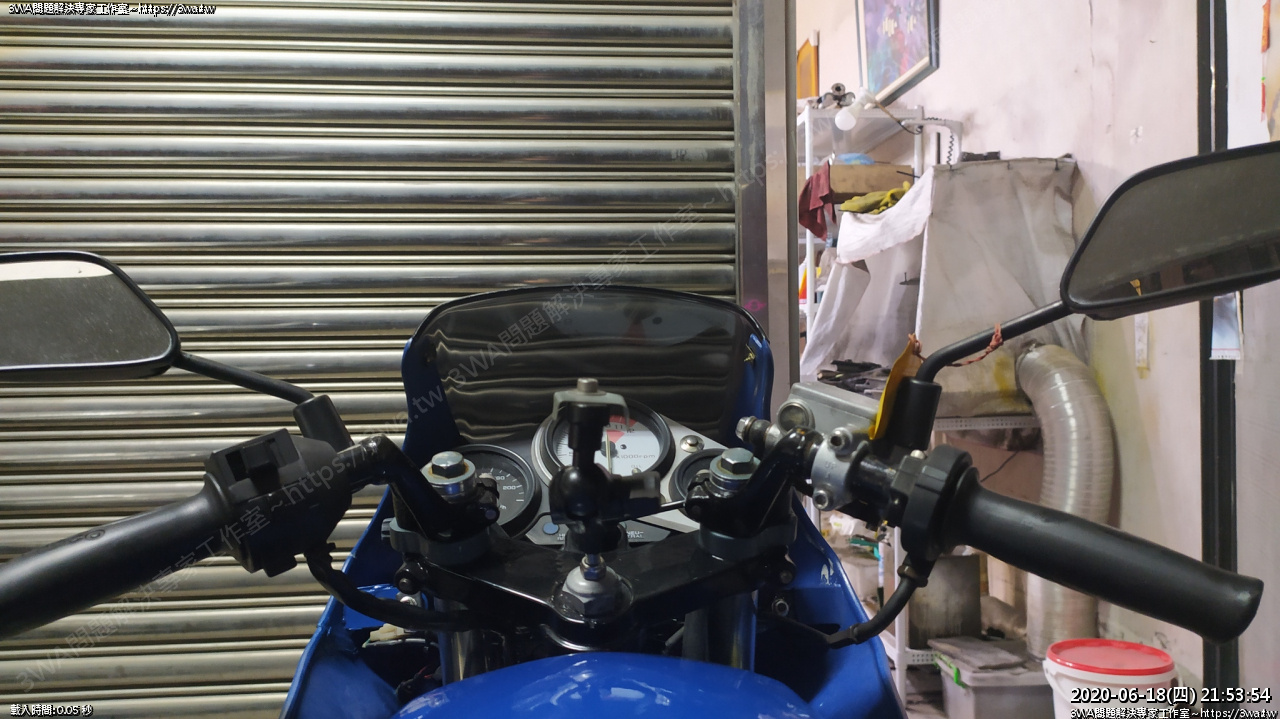

 試著調到最高,應該可以越過風鏡了

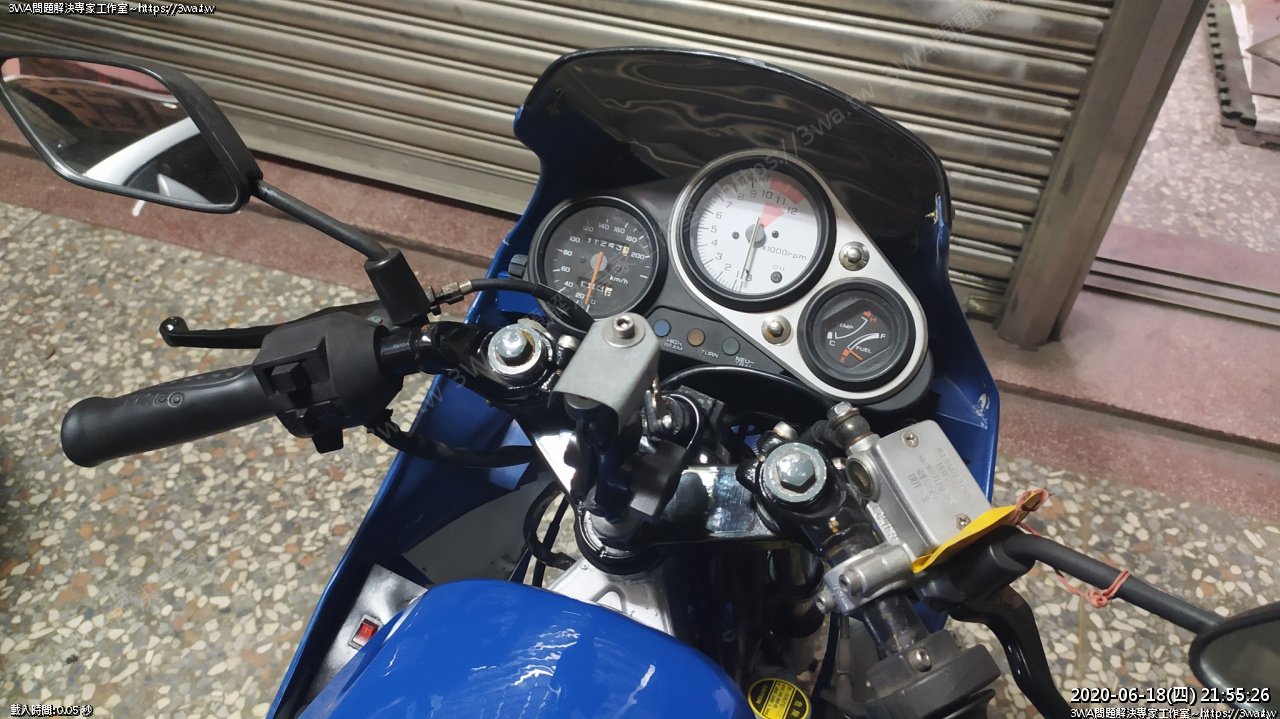

高度很ok

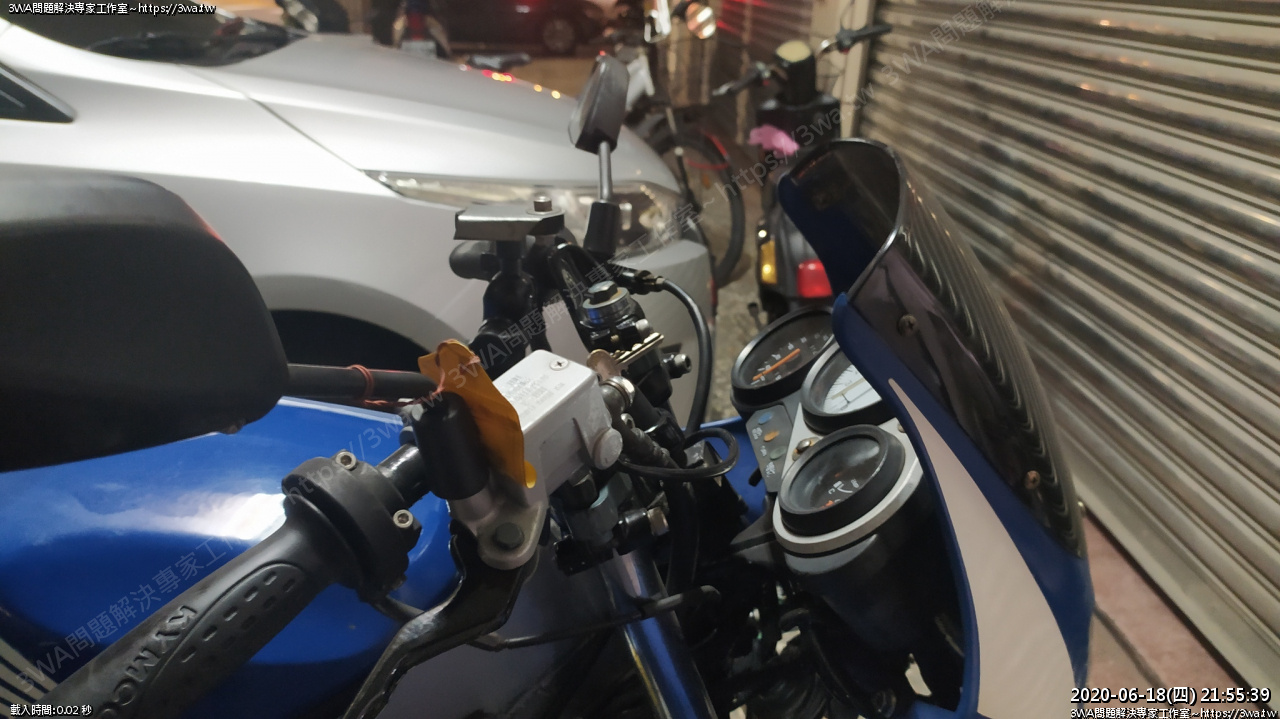

 側面

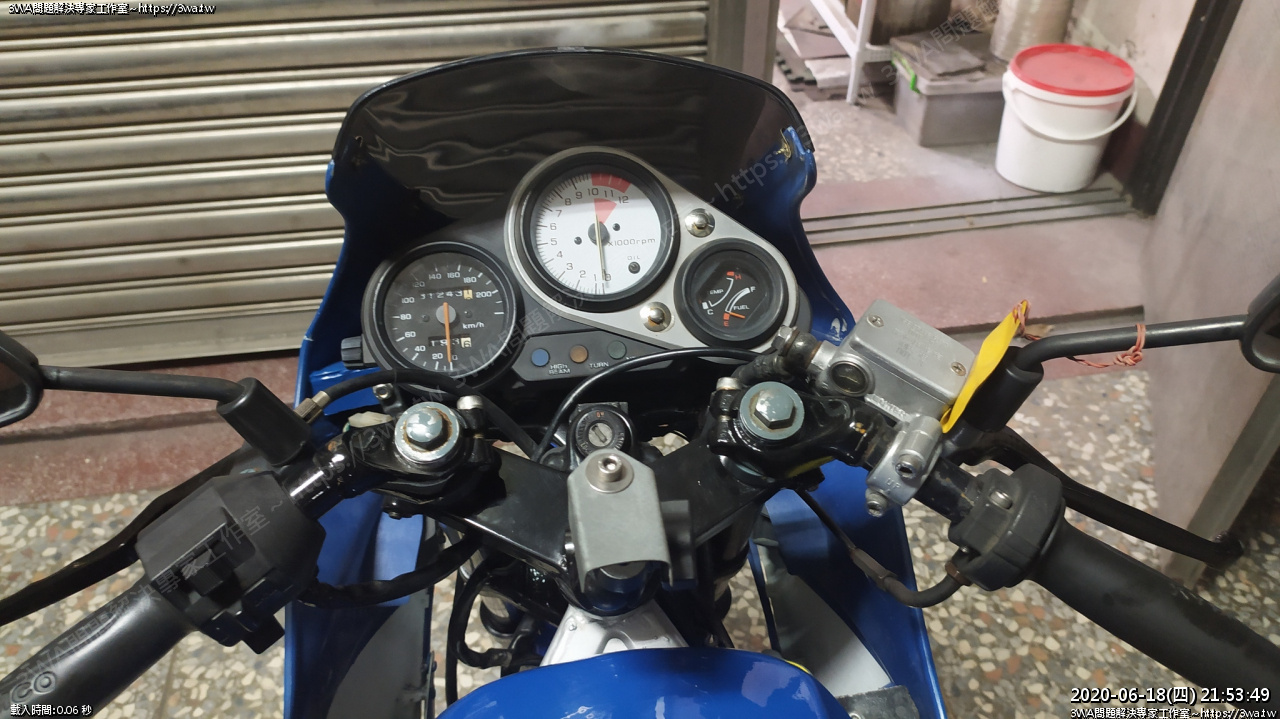

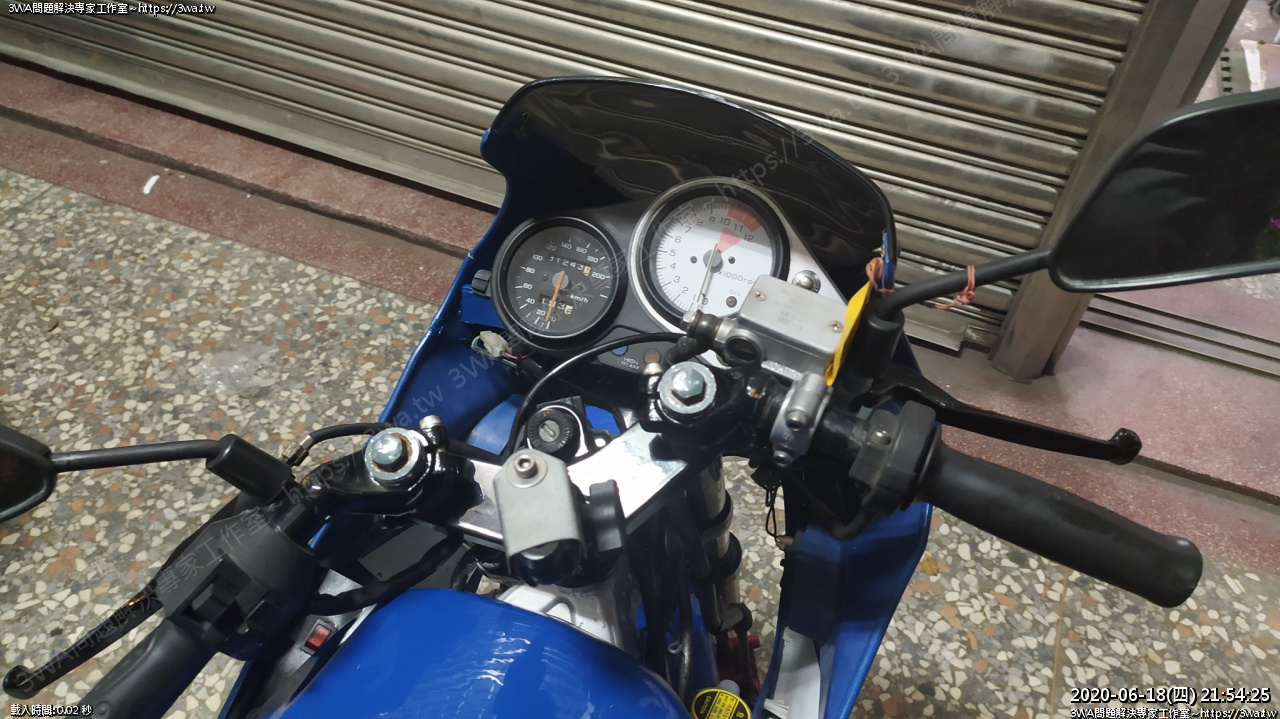

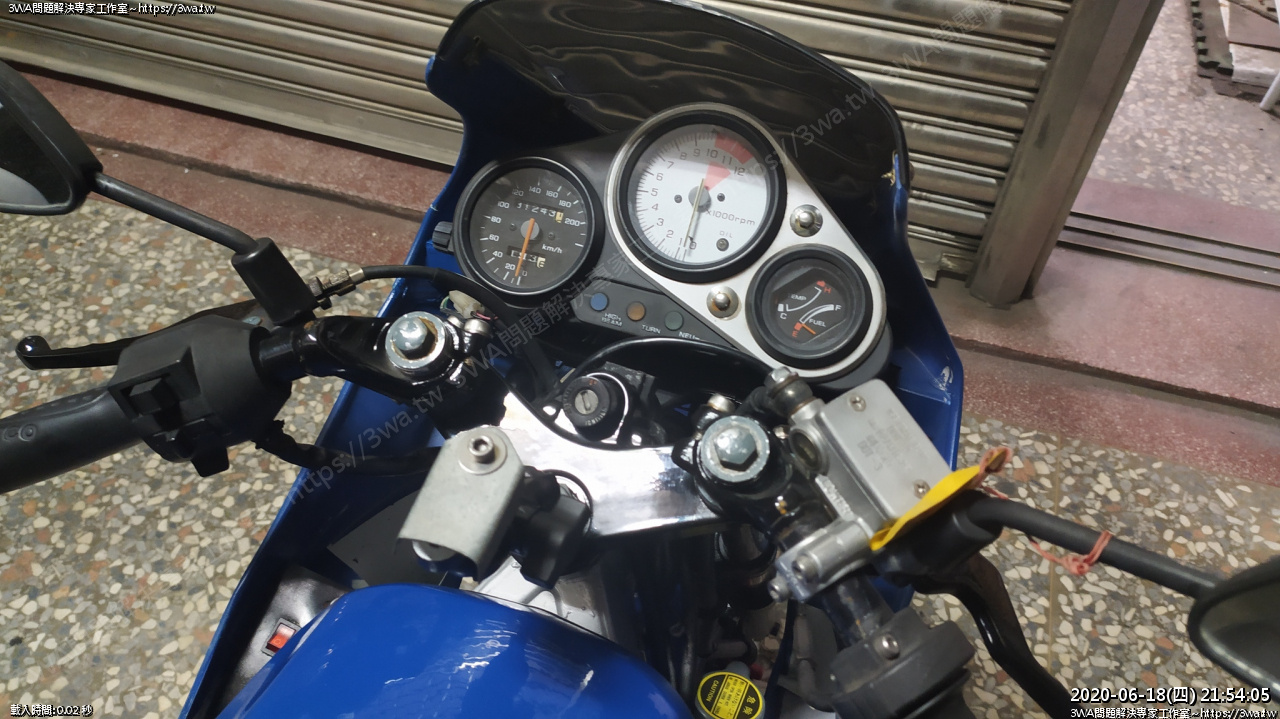

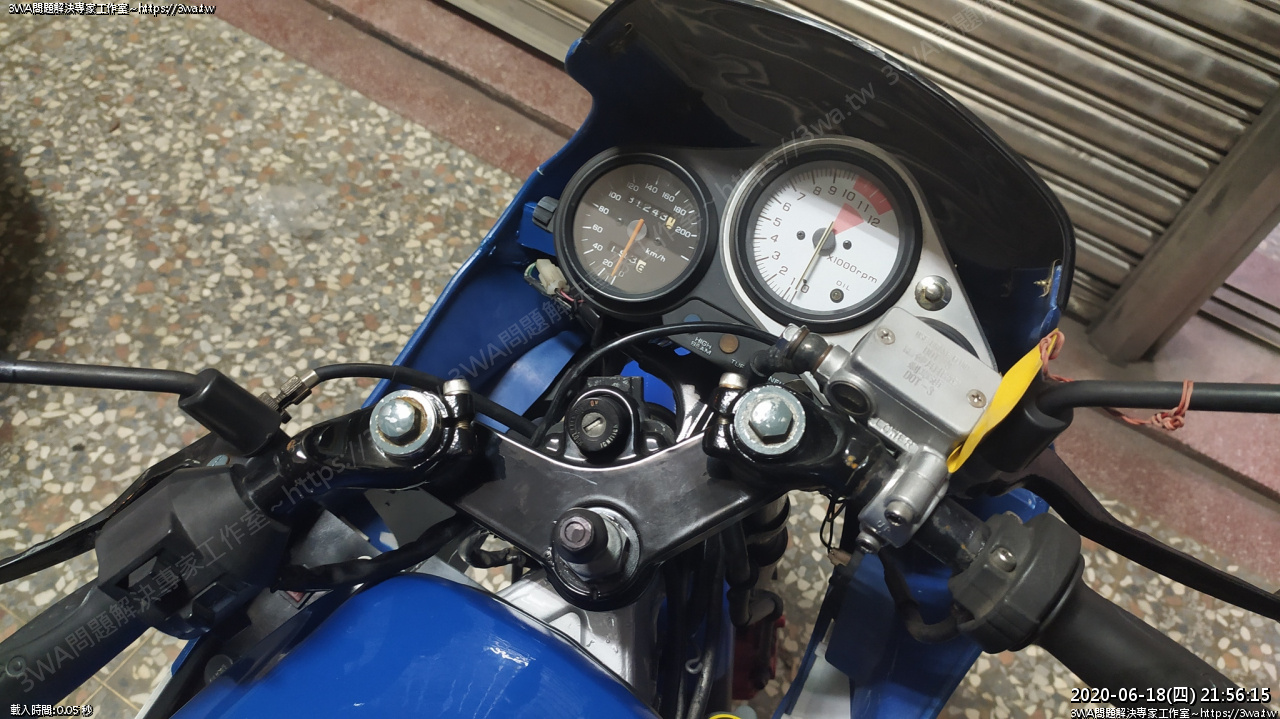

 平常沒裝夾具的樣子



 以後可以夾東夾西了,手機、行車紀錄器

把三角台螺絲鑽開還是有點心痛...Q_Q
