標題: FZR 轉速表零件圖
網址:https://3wa.tw/blog/blog.php?id=1374
內容:

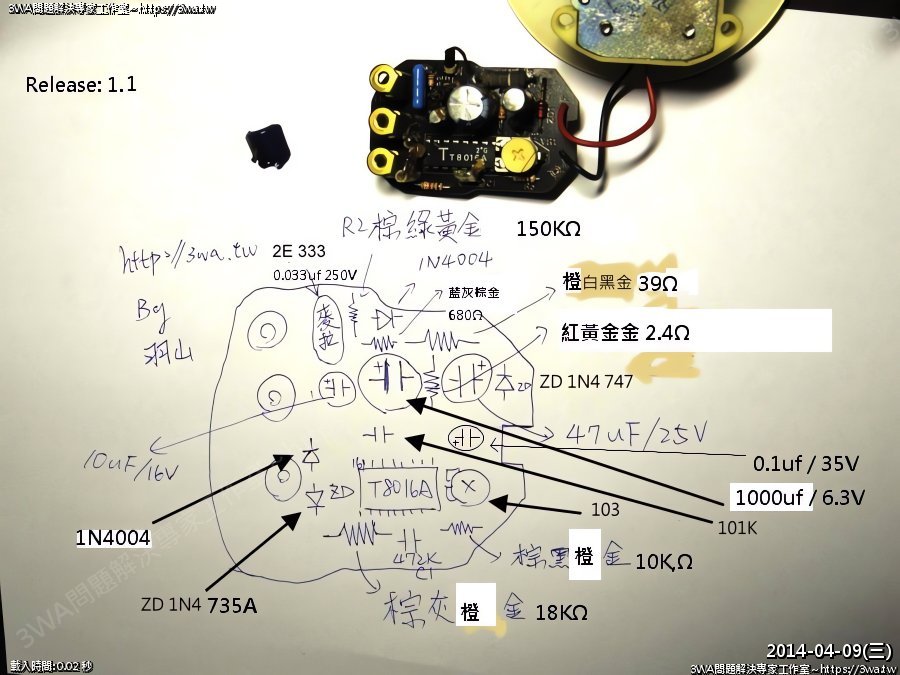

順手畫了一下元件對照圖,有幾個看不到的,之後再補,還是有人早畫好了?

分享一下吧 。過30歲看小字居然看不清楚,慘~_~




呵~補完了,如果有bug,就再修正 :)
歡迎任何人有想要maintain的都可以幫忙修正~
或是有電子相關科系的朋友可以幫忙想怎麼讓電路更加耐用~

我想有的規格還是有寫錯,因為電路焦黑了,多少會誤判,圖片歡迎大家修改取用。
可以留給未來有需要的車友繼續加油^^

電容類:
[C1]麥拉電容 472 1顆 ( 0.0047µF )
[C2]鉭質電容 0.1 µf / 35V 1顆
[C3]塑膠電容 10µ/ 16V 1顆   ( 推薦用 10µF / 50V )
[C4]塑膠電容 47µf / 25V 1顆 ( 推薦用 47µF / 50V )
[C5]塑膠電容 1000µf / 6.3V 1顆 ( 推薦用 1000µF / 16V )
[C6]麥拉電容 2E 333 1顆 ( 0.033µF / 250V ) ( 推薦用 0.033㎌/400V )
[C7]陶磁電容 101 1顆 ( 101=100pF=0.0001µF )

電阻類:
[R1]棕灰橙金 18KΩ  1/4 w  ±5% 1顆
[R2]棕綠黃金 150KΩ  1/8 w  ±5% 1顆 ( 建議可以用 1/4 w 的 )
[R3] 棕黑橙金 10KΩ  1/4 w  ±5% 1顆
[R4] 紅黃金金 2.4Ω 1/4 w  ±5% 1顆
[R5] 橙白黑金 39Ω 2 w ±5% 1顆
[R6] 藍灰棕金 680Ω  1/4 w  ±5% 1顆
[VR1] 可變電組 10KΩ 103 1顆

二級體:
[D1、D2、Z1]1N 4004 1A 400V 共3顆   ( 推薦用 1N 4007 )
[Z2] 1N 4735A 1W 6.2V  1顆
[ZD1] 1N 4747 1W 20V 1顆

IC:
Toshiba T8016A 1顆

有錯就早點提出修正^^~


感謝:sahwxwke356DREAMPOWER 的修正~
