編輯日期:2018-04-23 23:25

類型:FZR維修
作者:羽山
文章時間:2018-04-23 23:25:10
瀏覽人數:711人
標題:土炮卡鉗白鐵插銷螺絲
網址:https://3wa.tw/blog/blog.php?id=1652
內容:

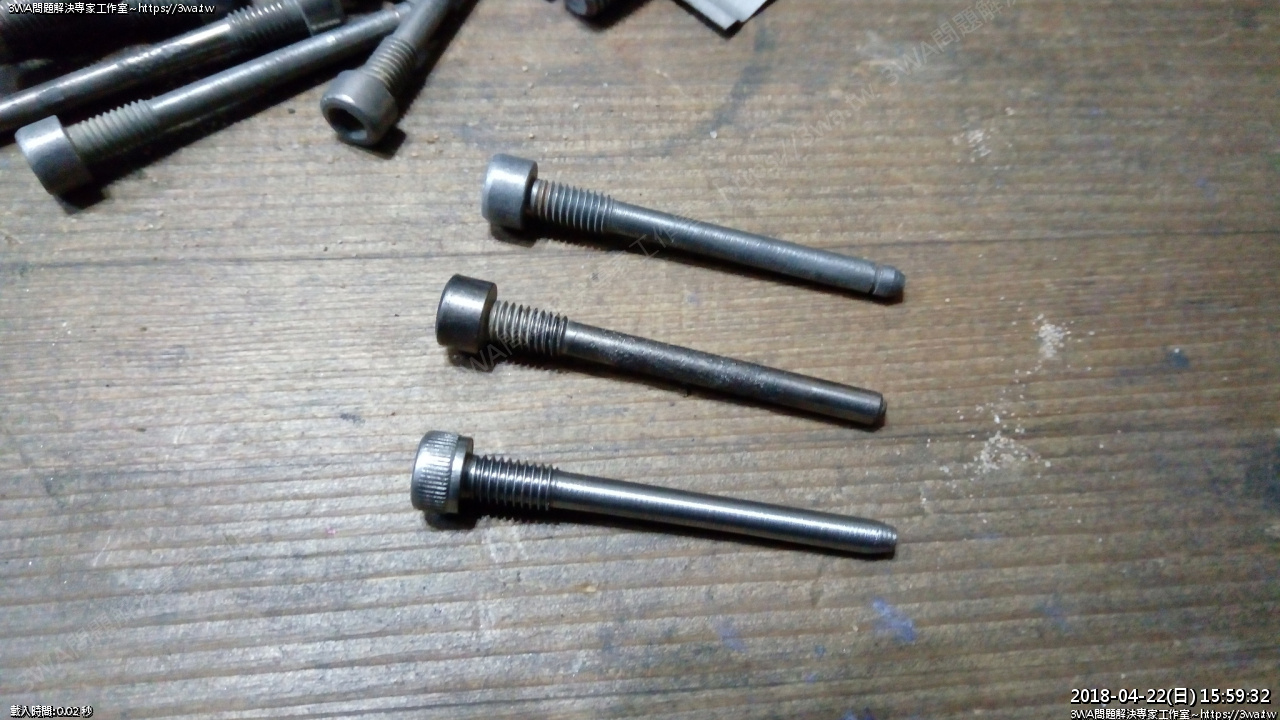

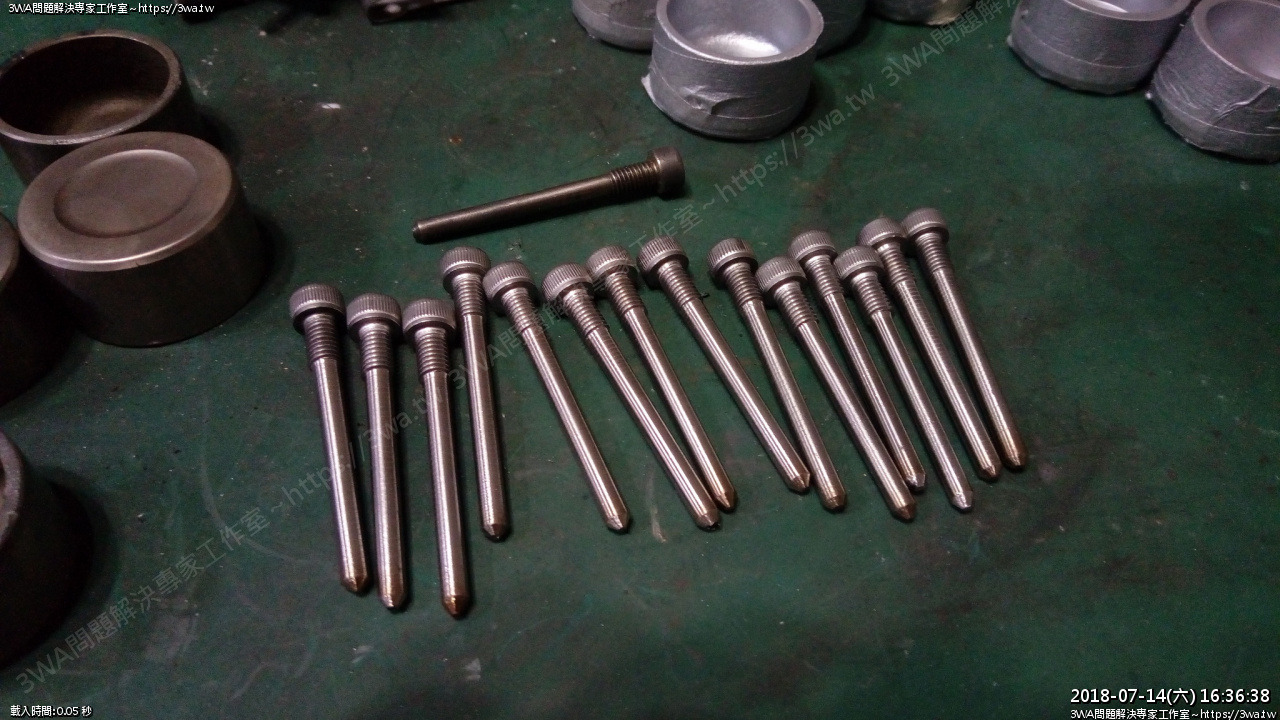

本篇文章是羽山土炮的試作了幾支白鐵卡鉗插銷螺絲



危險程度很高,請勿輕易嘗試



( 簡單的說我的量太少,去請師傅幫忙,師傅看到白鐵的螺絲說很傷他的車刀,也不太願意幫忙 )

雖然網拍有現成的卡鉗螺絲,但我自己還是想自己弄看看~

雖然我沒有很專業的工具,但配合手工具後,車一支螺絲大概要花 3~5分鐘左右



一個卡鉗要好用,插銷固定好來令片,來令片的孔也很重要

副廠來令片的插銷孔並沒有非常精準,如果差太多,還是要加工~

當然有原廠的來令片是最好的~



本篇文章適合閱讀者:

1、因為卡鉗螺絲料源感到痛苦者

2、想去訂作,又怕量太少被師傅打槍,或已師傅打槍

3、充滿夢想想自己作看看

4、曾經買了螺絲跟銼刀,但銼沒幾下就放棄的人

5、覺得自己手指太多的人



~~~因為這篇文章相當土炮,所以要求精準高檔貨的人就不用繼續看下去嘍~~~



免責聲明:

因本篇文章施作導致受傷者,皆與羽山無關,極度危險,請勿嘗試。



需要的工具:

(一)、☆護目鏡、☆口罩

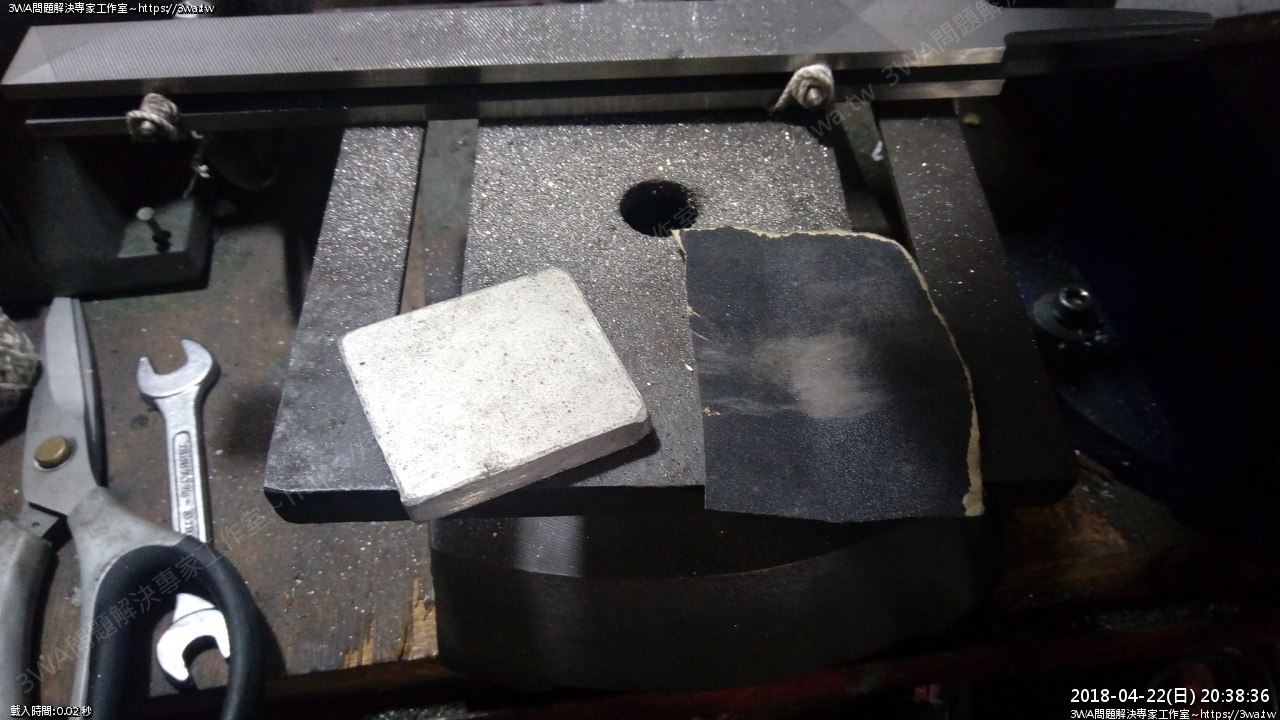

(二)、☆家用鑽床 或 ☆車床(羽山家裡是B&Q的鑽床,也用十年了)

(三)、☆二支同等大小的銼刀(因為要磨白鐵,所以品質好一點)

(四)、☆洞洞鐵二支(一支30元的那種)

(五)、游標卡尺(最好有 ☆數位的游標卡尺,才知道作出來的東西會不會差太多)

(六)、M8x25螺絲 x 4

(七)、M8*17mm厚1.0 白鐵華司 x 4

(八)、M8螺帽 x 4

(九)、M6長螺帽,需要裁切至牙長

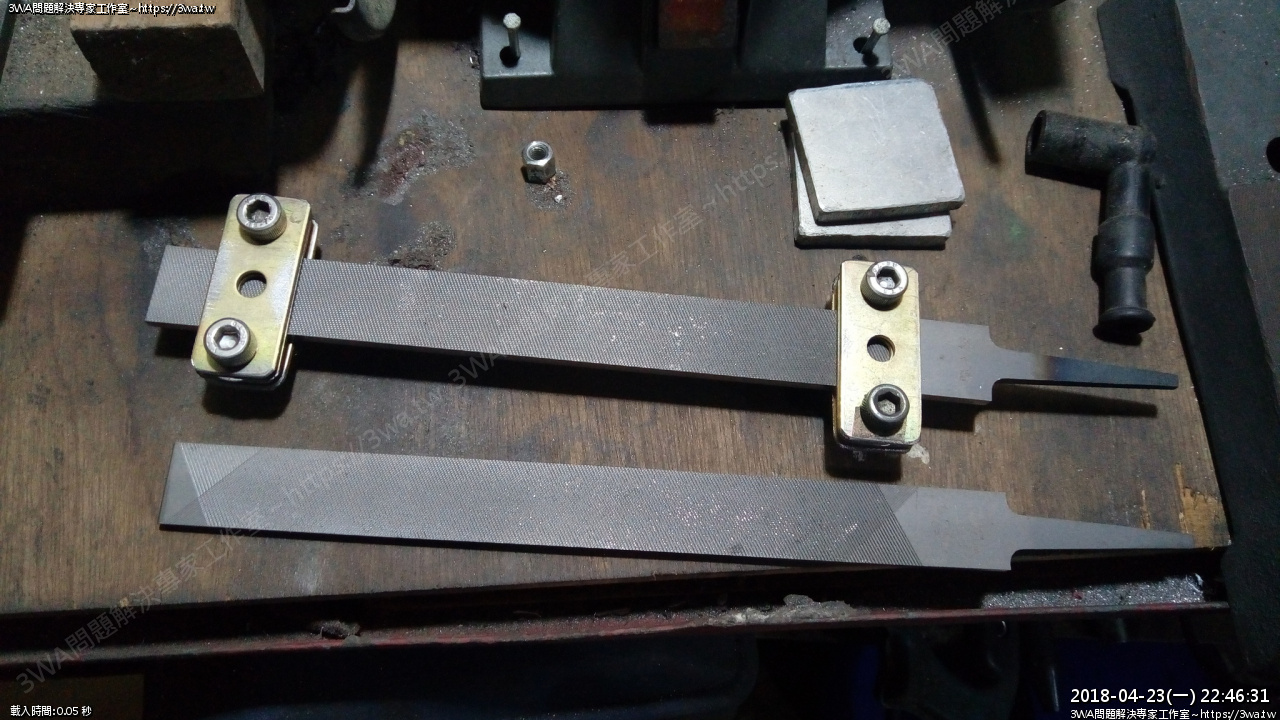

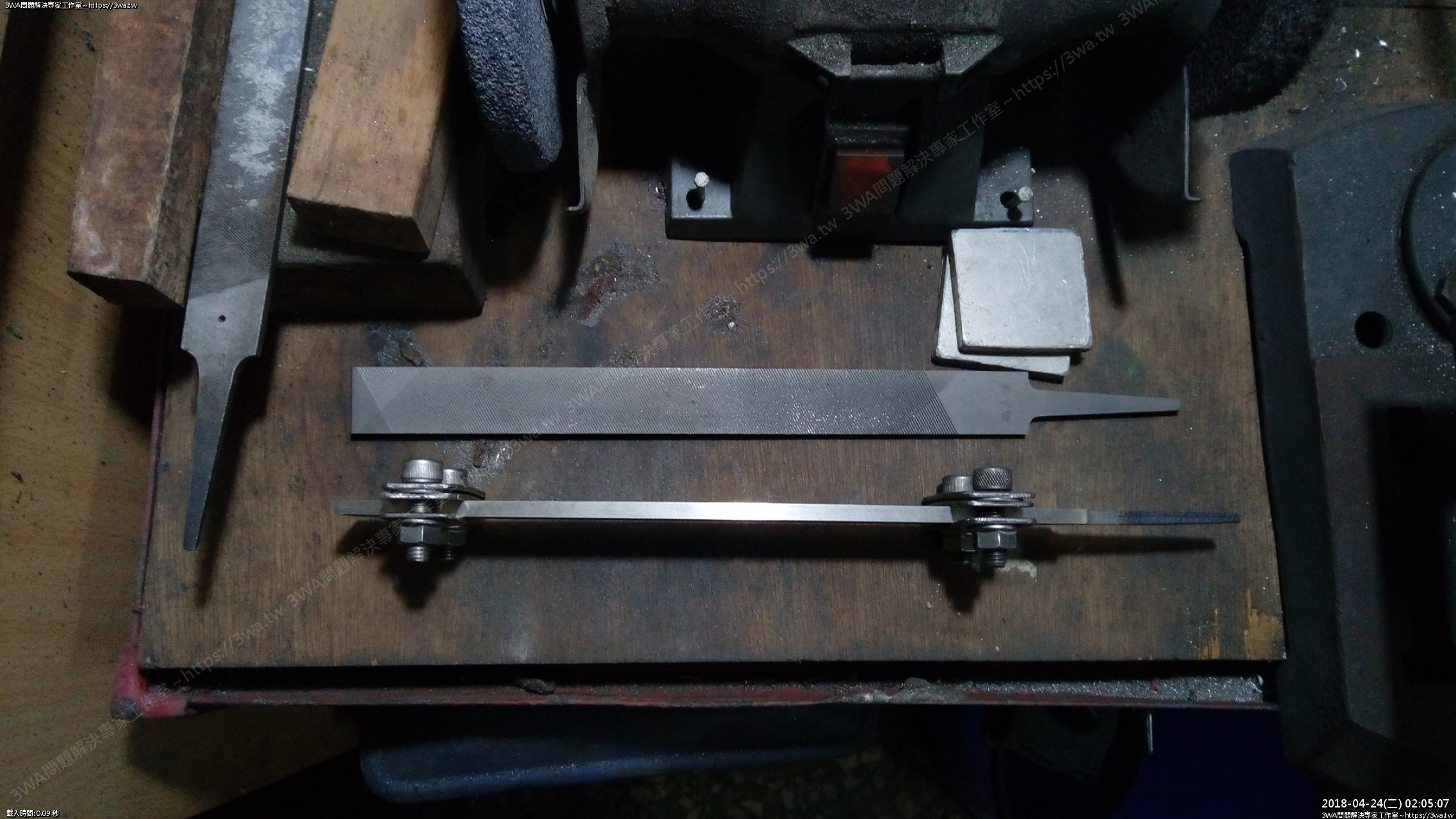

首先製作特工,其中一支銼刀,用三片洞鐵夾起來

8mm內六角→洞鐵→華司→洞鐵→銼刀→洞鐵→螺帽

這樣墊起來的高度約 4.95mm



當二片銼刀合起來用手握著夾緊,插入原廠的插銷,會感覺到稍微滑過二側的感覺

這個間隙約4.95~5mm

因為限制了銼刀合併後中間的縫細,所以螺絲在旋轉時剛好會把螺牙磨掉

建議夾住的二邊不要離的太遠,雖然銼刀很硬,但手指硬捏中間還是會產生內凹

影響精準度

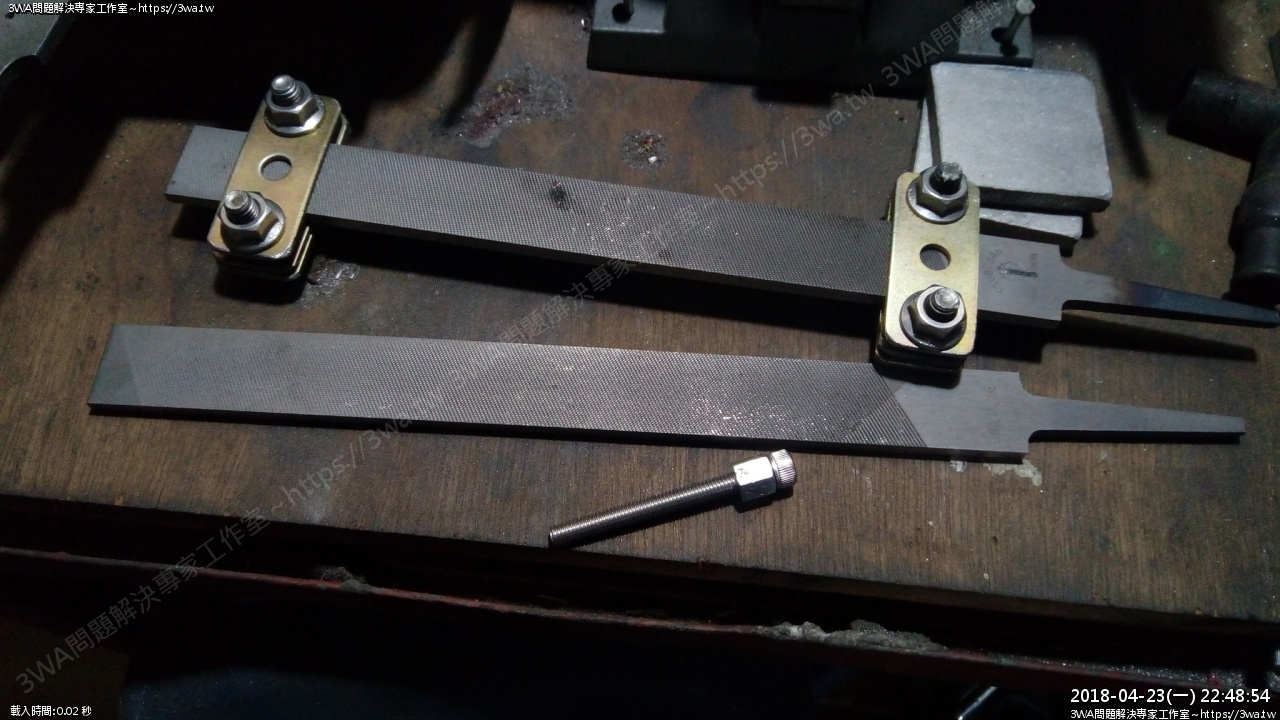

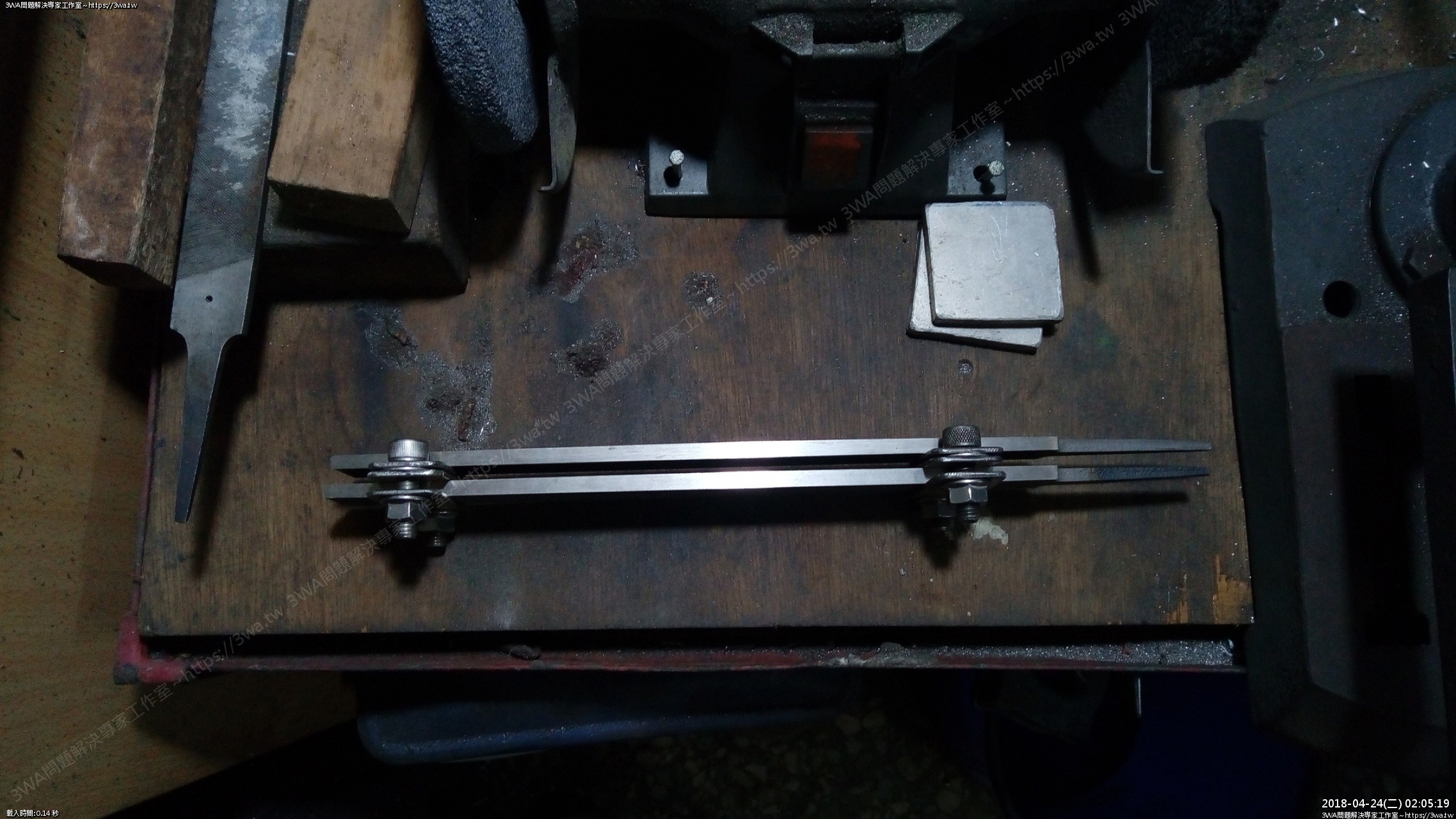

如圖,利用洞鐵、墊片來調整打磨的間隙

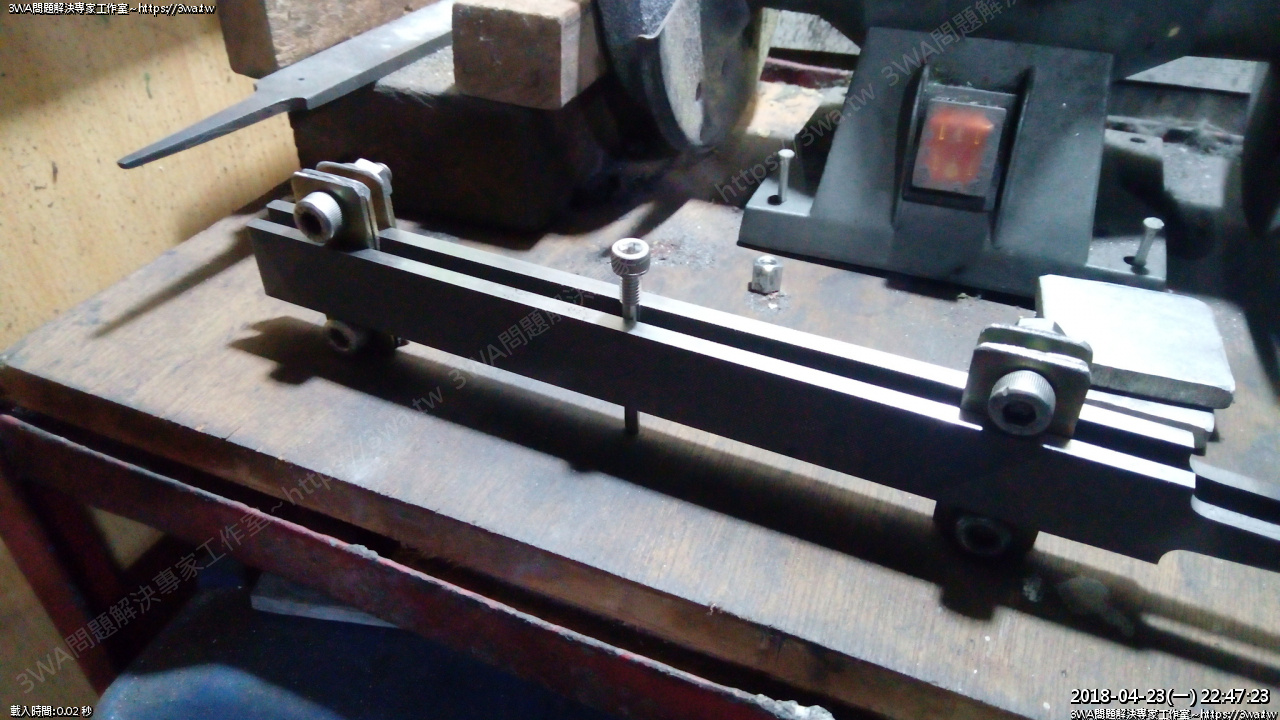

  當另一片銼刀合併上去,中間的孔洞,就是插入螺絲高速旋轉打磨

比較厚的在裡面,才是我們要的4.95~5mm



準備一顆M6長螺帽,裁至跟螺牙長度以保護螺牙不會被銼刀掃到

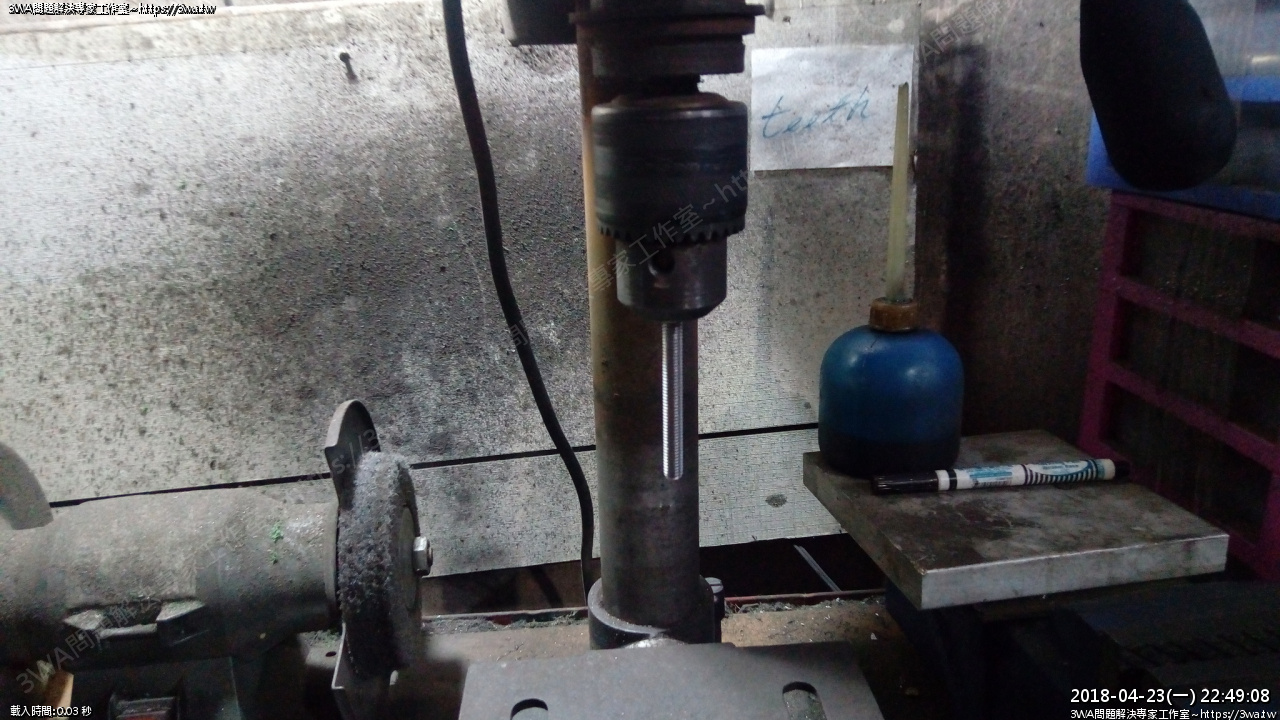

將螺絲鎖上,旋轉時螺絲不可以搖頭

(這部分有更好的解決辦法,放在結尾心得)





   施工的時候一定要戴口罩、護目鏡

施工的過程,請勿戴手套!

以免手被鑽床捲入,相當危險~~

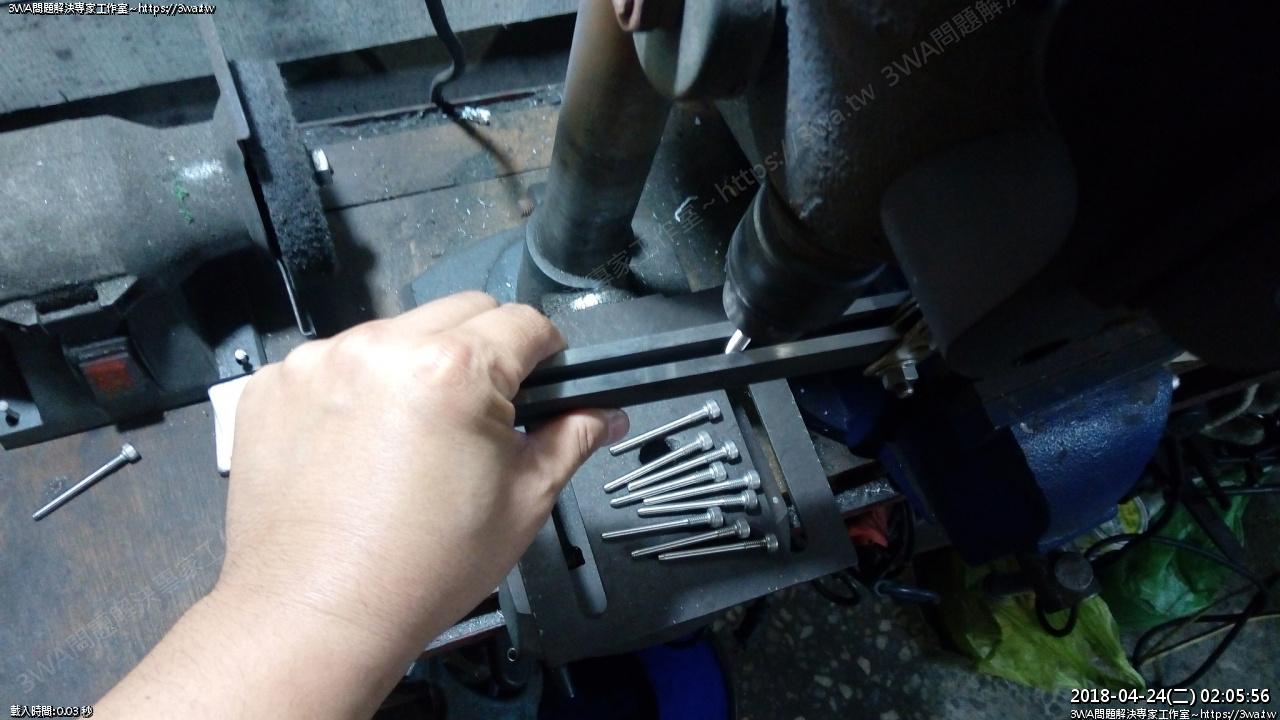

因為礙於一支手要拍照,施工操作時要二隻手

初期將銼刀合上去時,不要太施加壓力,屑屑就會一直掉落

一支白鐵的螺絲大概夾個1分鐘,就會到底了

銼刀慢慢上下移動,就可以把整支螺絲削到一樣細

二支銼刀合併的力道不要太強,慢慢磨就好了,不然銼刀會變成飛刀…



當螺絲磨的差不多,就可以用 #80 號的砂紙先磨

然後再換 #400 砂紙,建議用個「硬點的東西靠著」,會拋的比較快





底下的導角,將二支銼刀合成一個 V ,往上推2秒,導角就好了

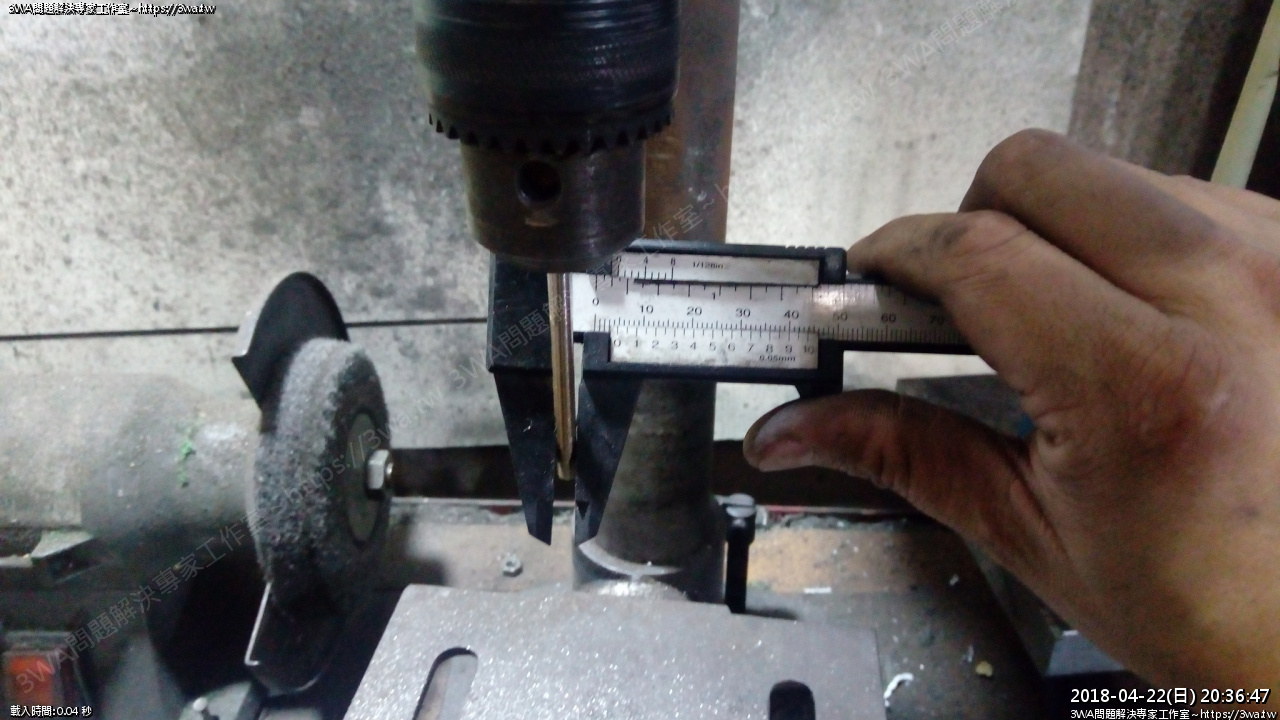

剛磨完的螺絲會有點燙,要小心直接夾上去,塑膠製的卡尺會熔掉

等涼一點再量,或選用金屬製的卡尺



心得:

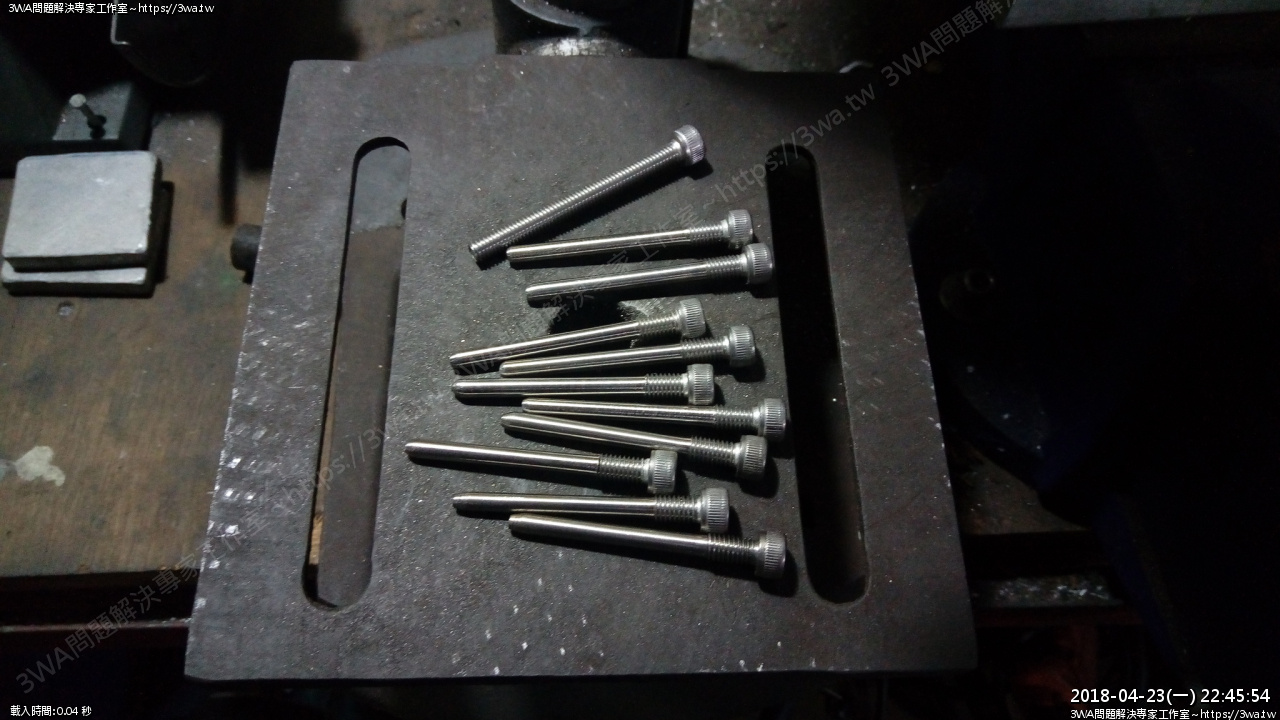

一、目前作十支下來,銼刀似乎是看不出有任何傷痕

二、施作的過程還算順利,但因為鑽床只有單邊固定,即使用夾的,螺絲多少還是會搖頭

搖頭過多就會造成過度打磨,精度就會下降

所以初期在磨,反覆一直測量會很花時間

如果真的要繼續研究,建議螺絲可以用長一些,在鑽床的底部反過來也用一個夾頭

同步旋轉(其實就是橫向車床的尾座「尾床」?)

當牙車掉後,再把多的部分切掉

尾座同步旋轉防搖頭,似乎是不錯的研究方向,我會考慮試看看...

這影片的似乎是不錯的參考:

//www.youtube.com/watch?v=W7UajVvG02Q&feature=share



三、目前土炮插銷看起來其實還滿有那麼一回事的,真的不滿意就再作一支就好了

我覺得關鍵還是在於來令片,孔洞也是要精準,然後允許一些些游移間隙,來令片通常也是要修一下才好用

,特別是副廠的來令片!

四、千萬別學羽山,以免土炮夾斷手,後悔莫及,這種事還是交給專業的成龍或史特龍去作吧~~

五、羽山也只是作好玩的,獻給曾經想自己動手又沒成功的車友一點想法,呵呵

其實說真的,並不容易土炮



 ~動腦,動手,還是出動提款卡~
