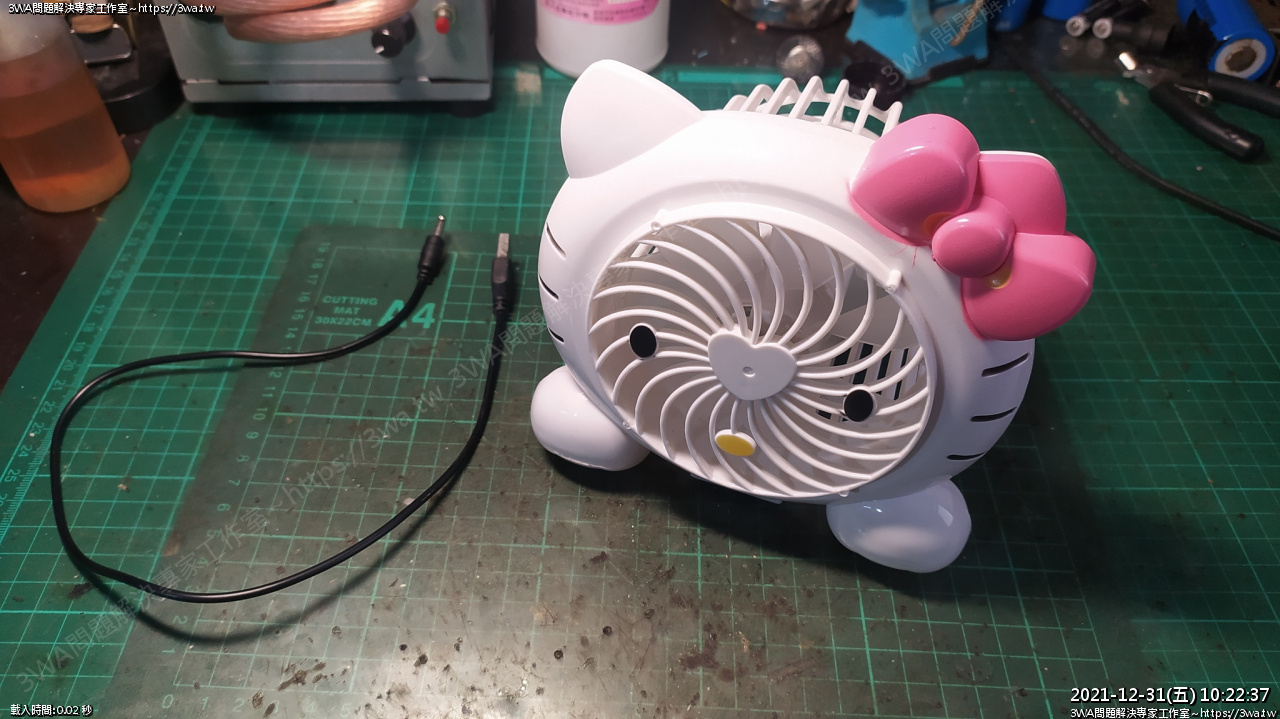

同事的 USB Kitty 電扇故障,拿來修看看
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918085.jpg]()
電扇的使用方式是插上後面的 USB 5V
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918090.jpg]()
有三段開關,弱風、2段風
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918095.jpg]()
插上行動電源無法運轉
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918099.jpg]()
拿出螺絲起子開拆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918103.jpg]()
總共七顆十字螺絲
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918106.jpg]()
拆開來了,發現有顆鉛酸電池~電池的接頭已氧化了
這裡用鉛酸電池的設計真不錯,可以兼具充電、配重
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918109.jpg]()
氧化到線已斷開來
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918112.jpg]()
把線重新焊好
這個風速的設計也很簡單,中段弱風
其實只是多走一顆二極體降 0.7V 這樣就變弱風了
而 強風則是 5V 電直接給馬達
把線接上後就可以順利運作
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918114.jpg]()
焊好後重新接上電,可以運轉了
考量這顆鉛酸電池已掛,就不接上電池了
一接上電池後,風扇就轉不太動,電池吃重電
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918117.jpg]()
把螺絲鎖回
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918120.jpg]()
再測試一次
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918123.jpg]()
涼涼的
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1640918126.jpg]()
修好了
