標題:製作簡易電池測試平台
網址:https://3wa.tw/blog/blog.php?id=2000
內容:




之前在作一些跟電池有關的測試,每次用三用電表量二端又要拍照

手忙腳亂很難壓,偶爾會量量電池,不如作一個簡易的電池測試平台

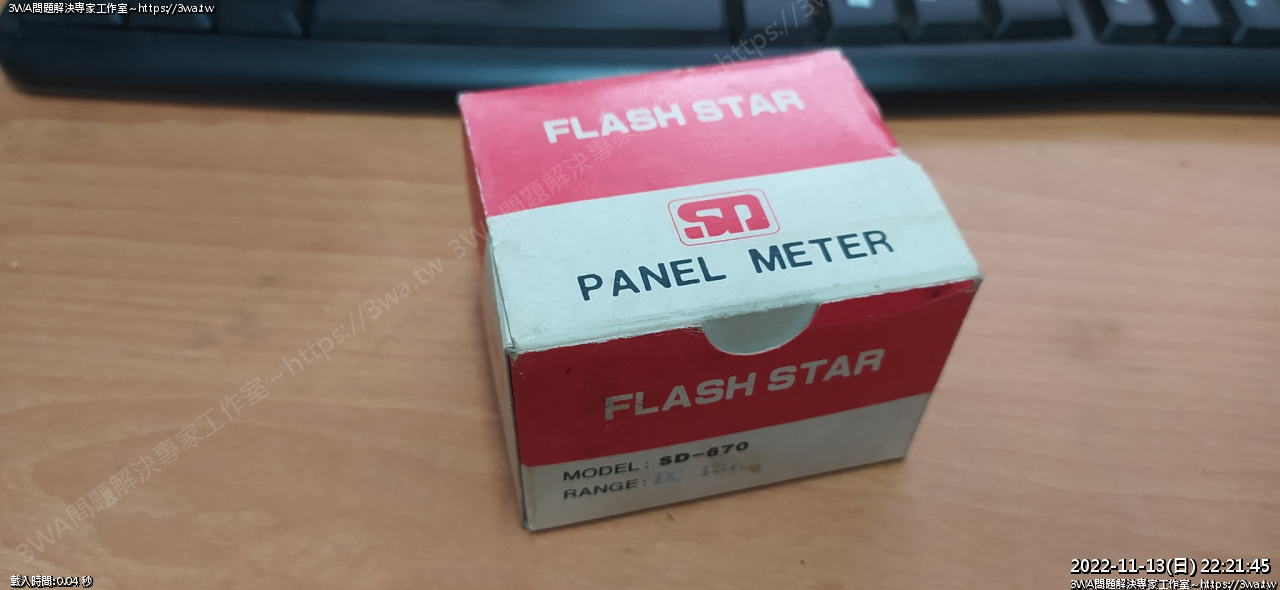

這個指針式電表 (10V) 是羽山高職時有一次去電子街

那時就想作一組電池測試機,這顆也滿便宜的,就買了

然後就放在抽屜裡放了10幾年...



 總覺得是該一圓念書時的小小夢,手邊也有剩一些之前作狗屋的木板

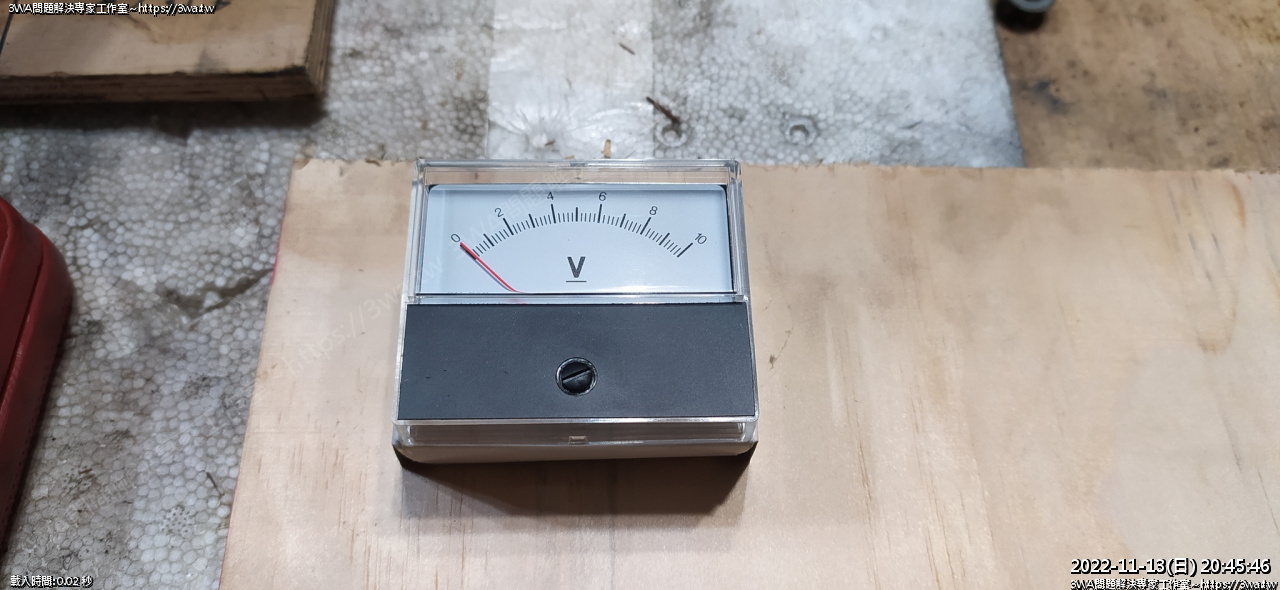

 令人懷念的指針表,不知道還能不能用

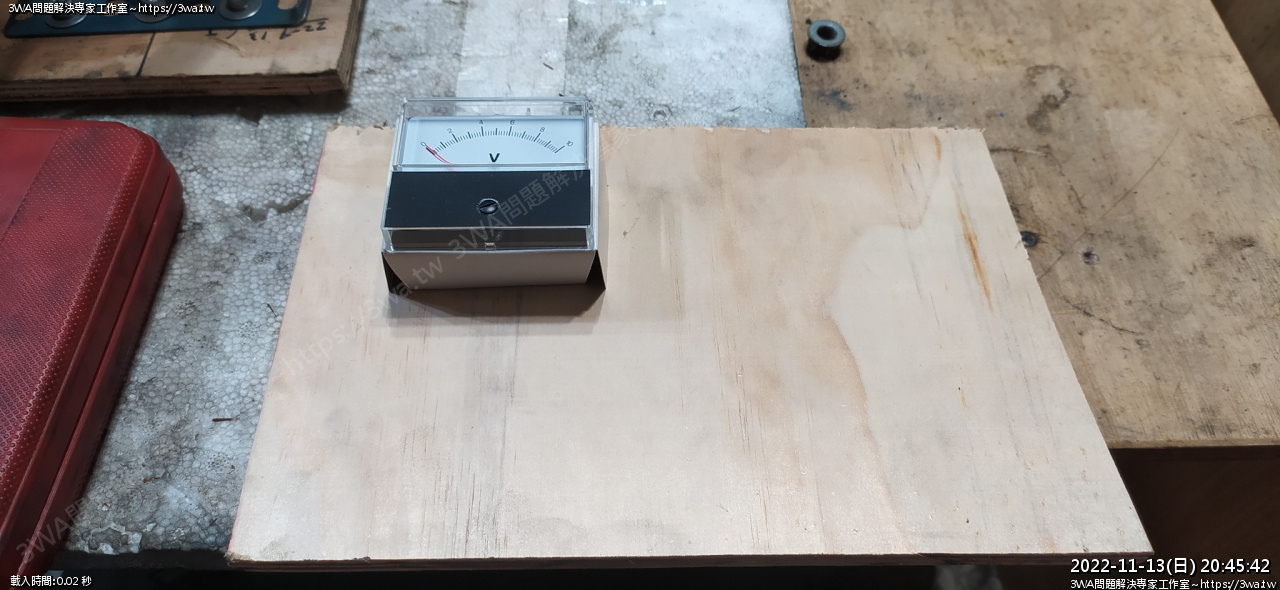

 二塊板子,大概抓中間值 13.8 cm

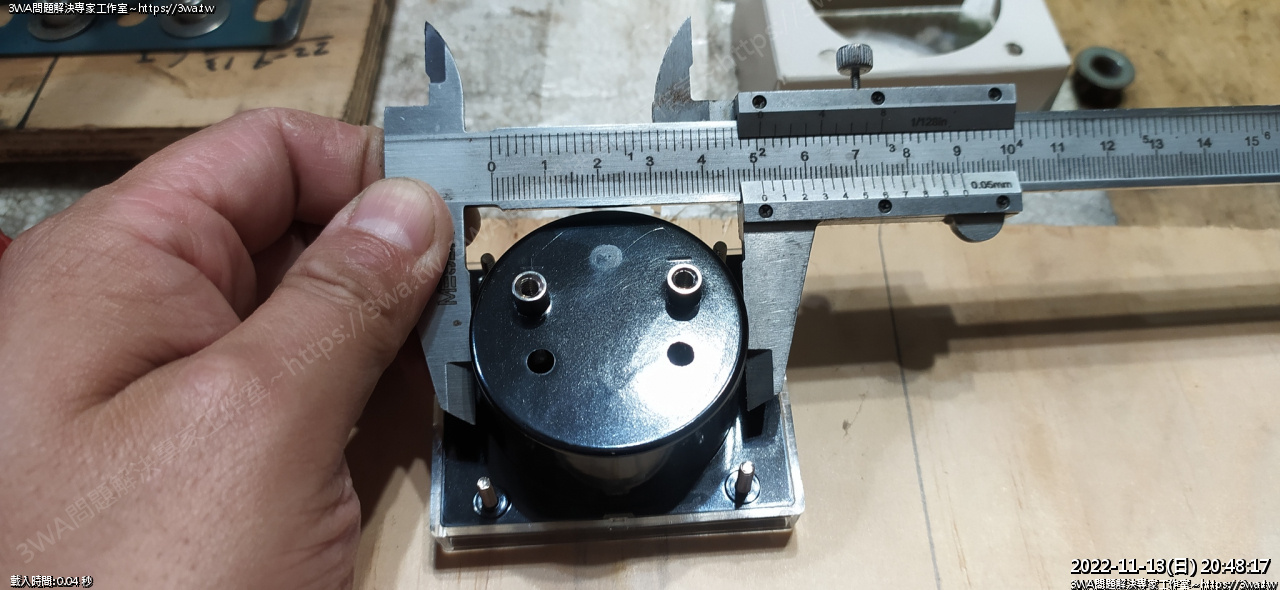

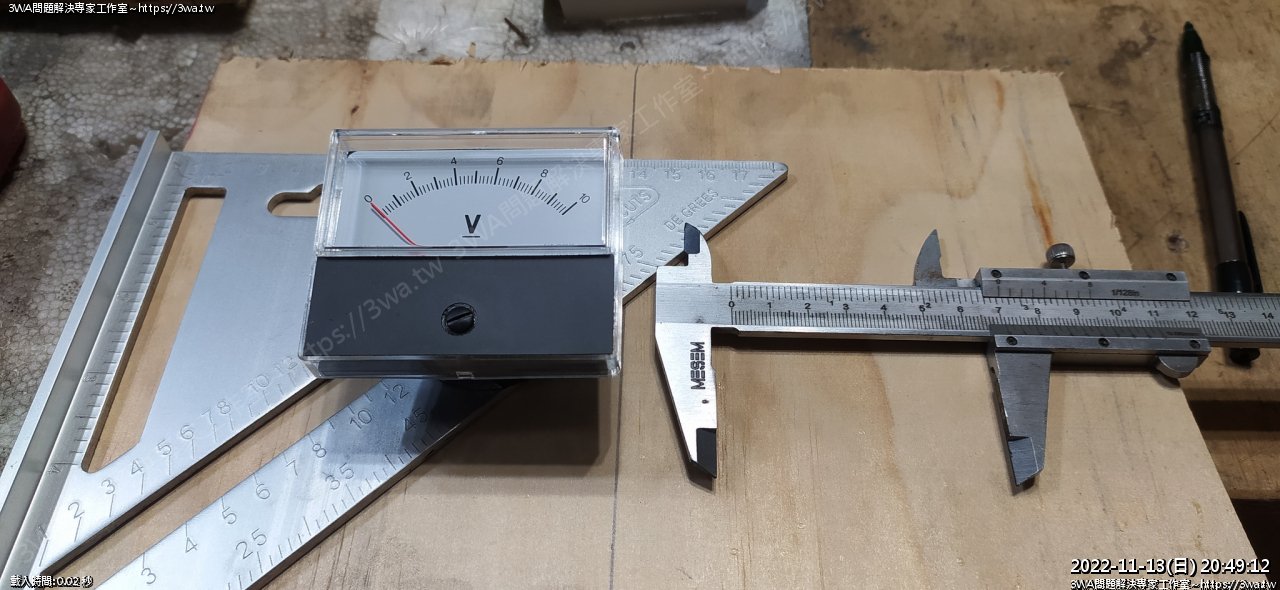

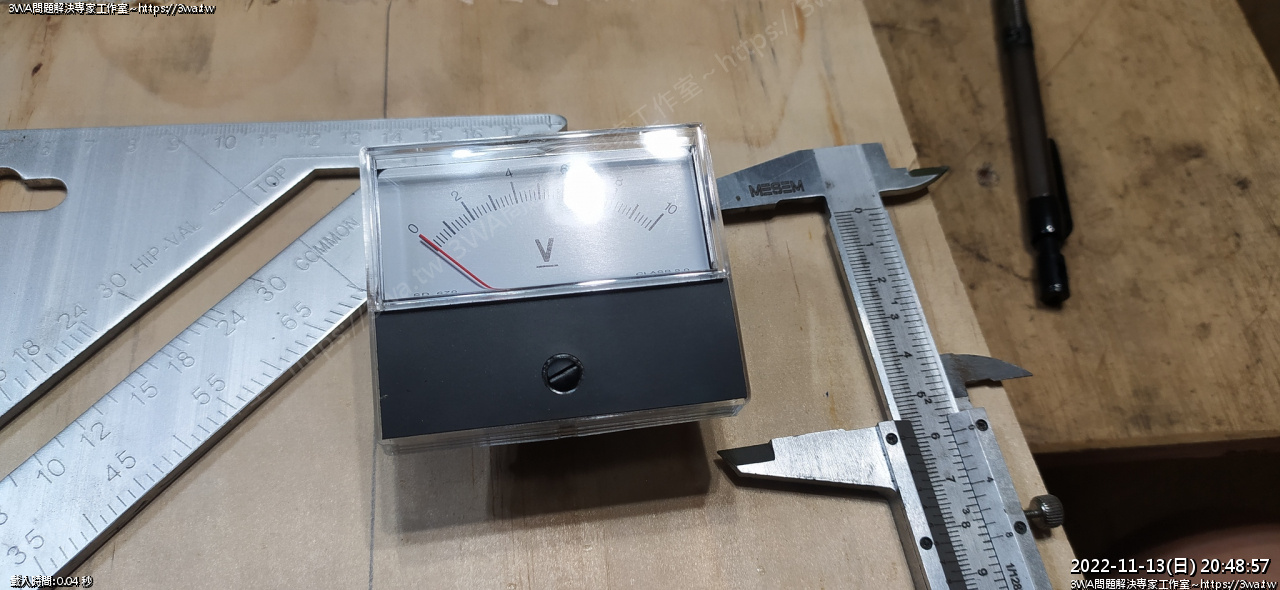

 這個表頭 52mm





 高是 6cm





 寬 7cm

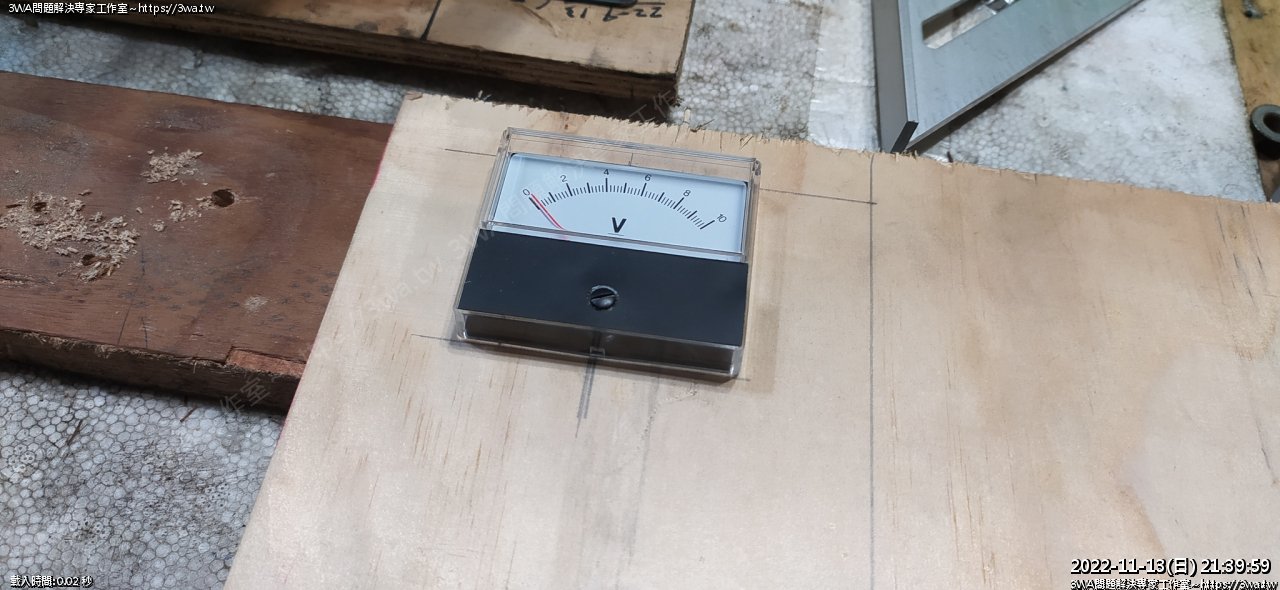

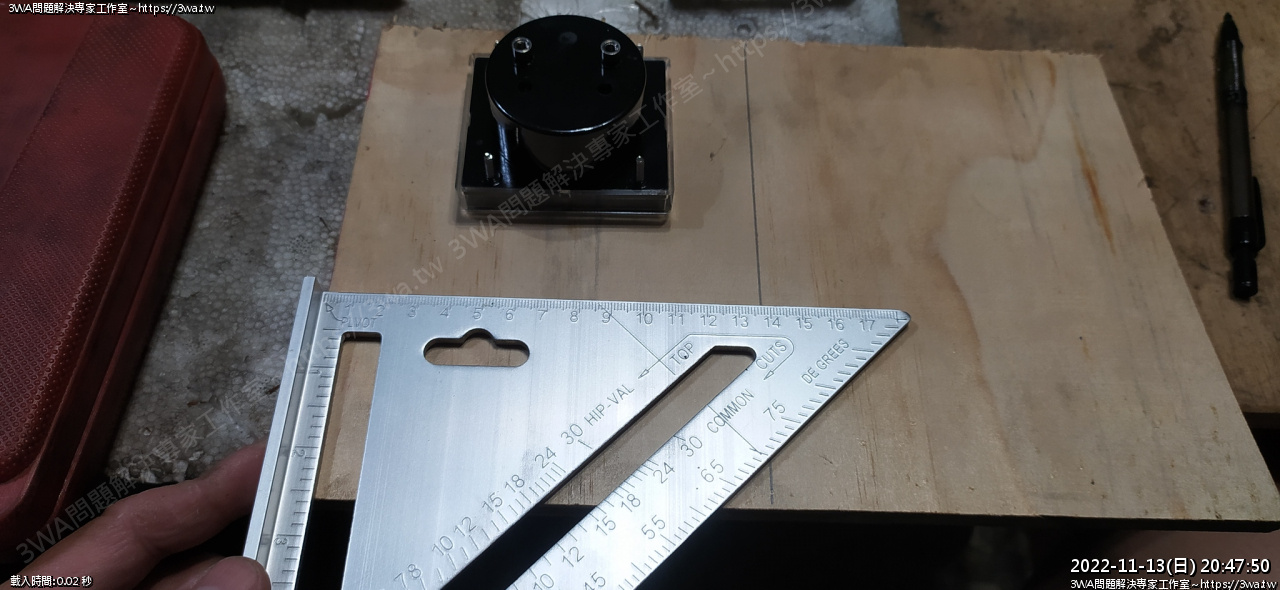

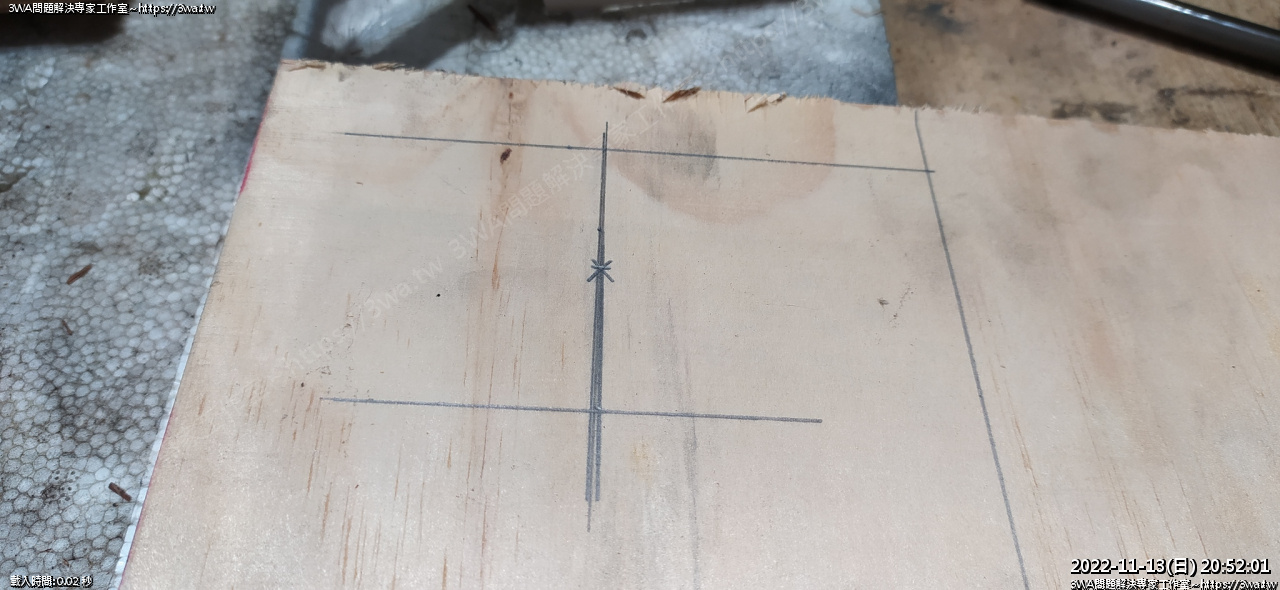

 畫中心點

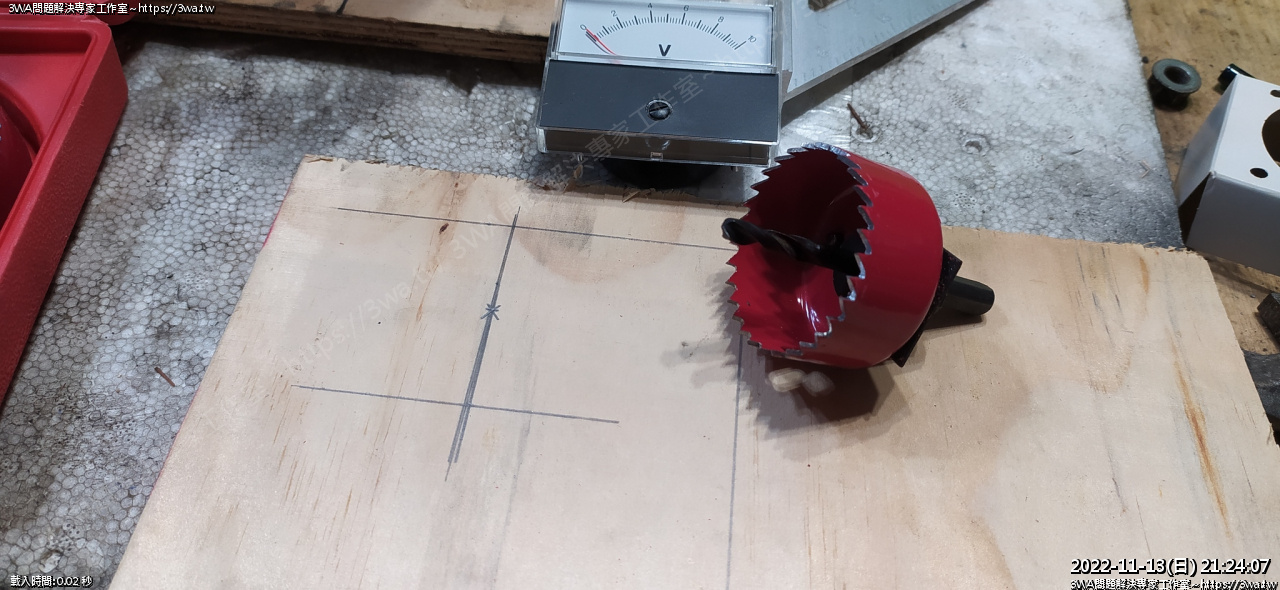

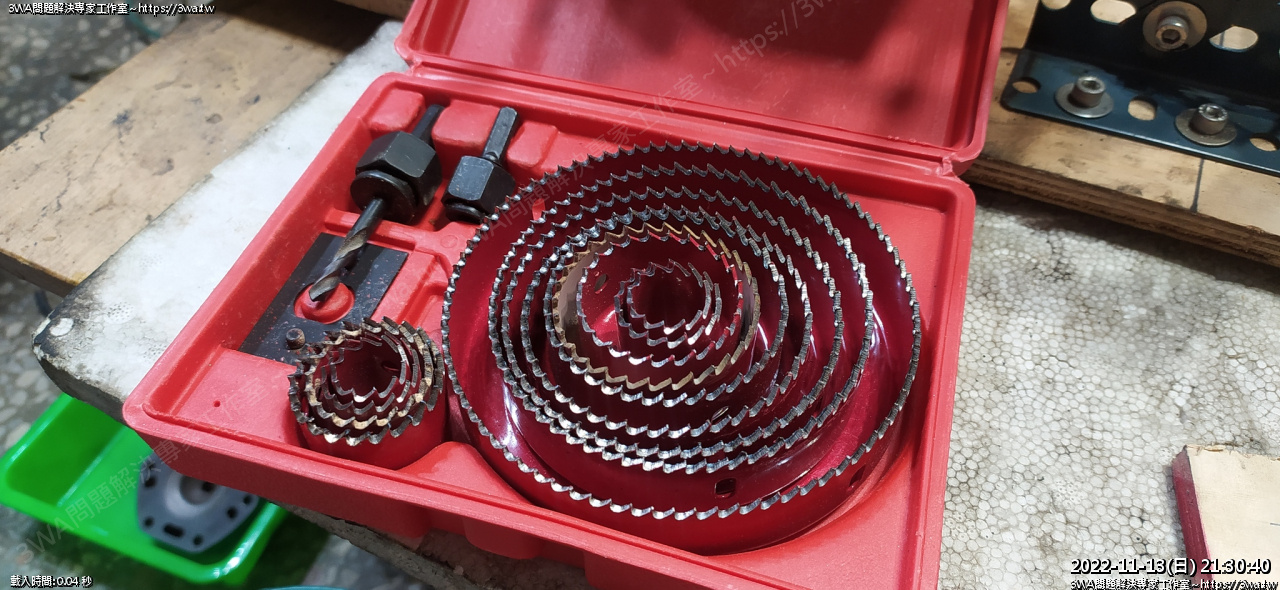

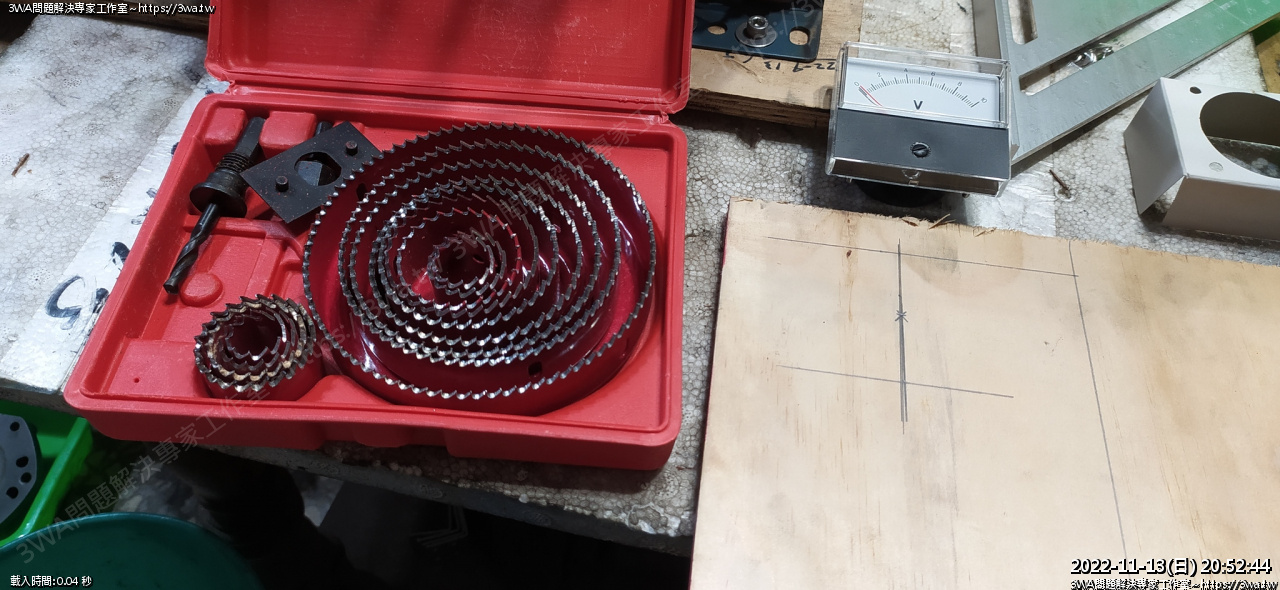

 拿出木板鑽孔器

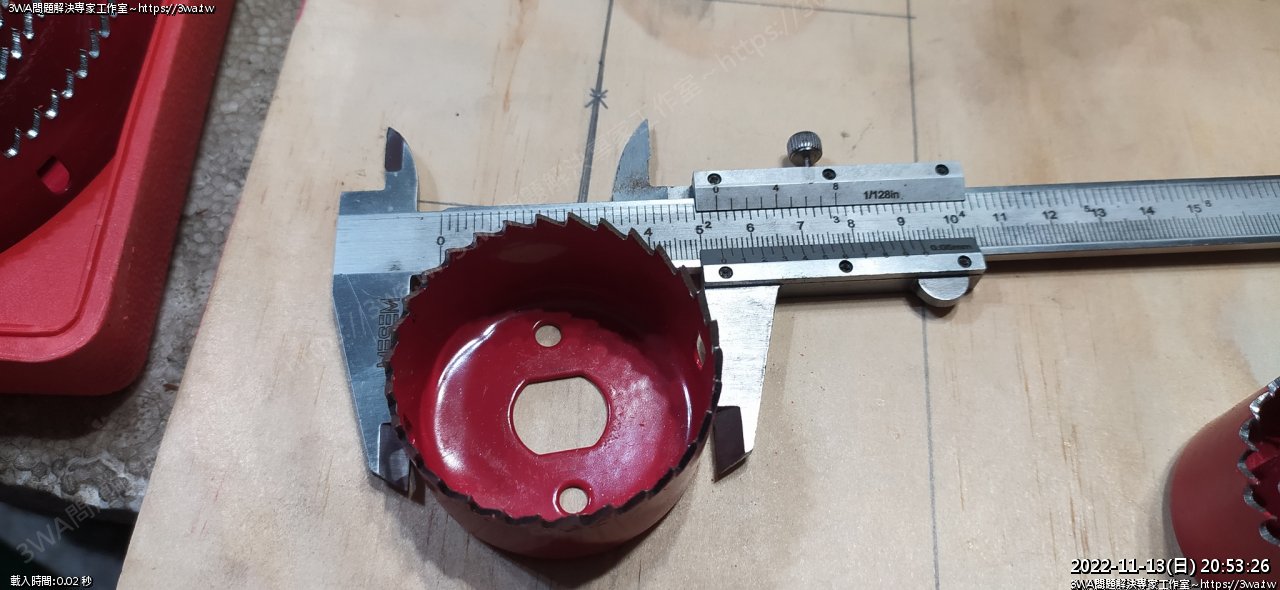

 最接近的只有這顆 54mm





然後找鑽孔器後面的固定螺帽找了半個多小時,還好在螺絲盒的零件區某個抽屜找到

上次用完隨便丟…反牙的大螺帽,弄丟就麻煩了

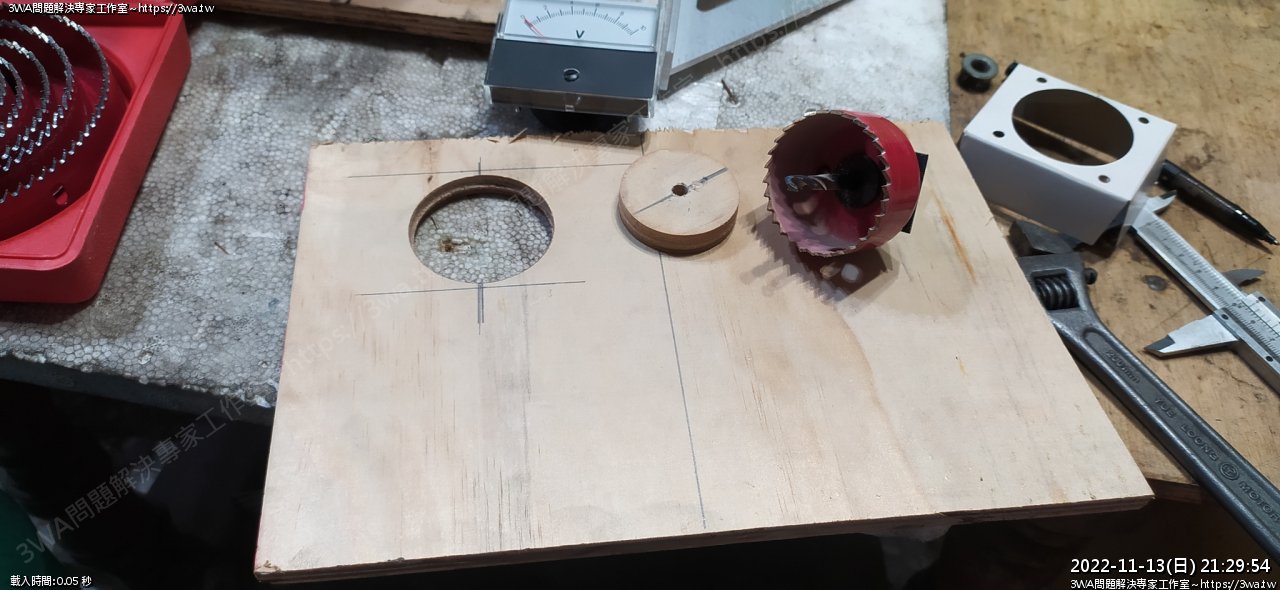

 用桌上型鑽床鑽木板圓孔,有點意外,要鑽超級久

鑽孔機稍一大力就夾住

只能超慢速壓

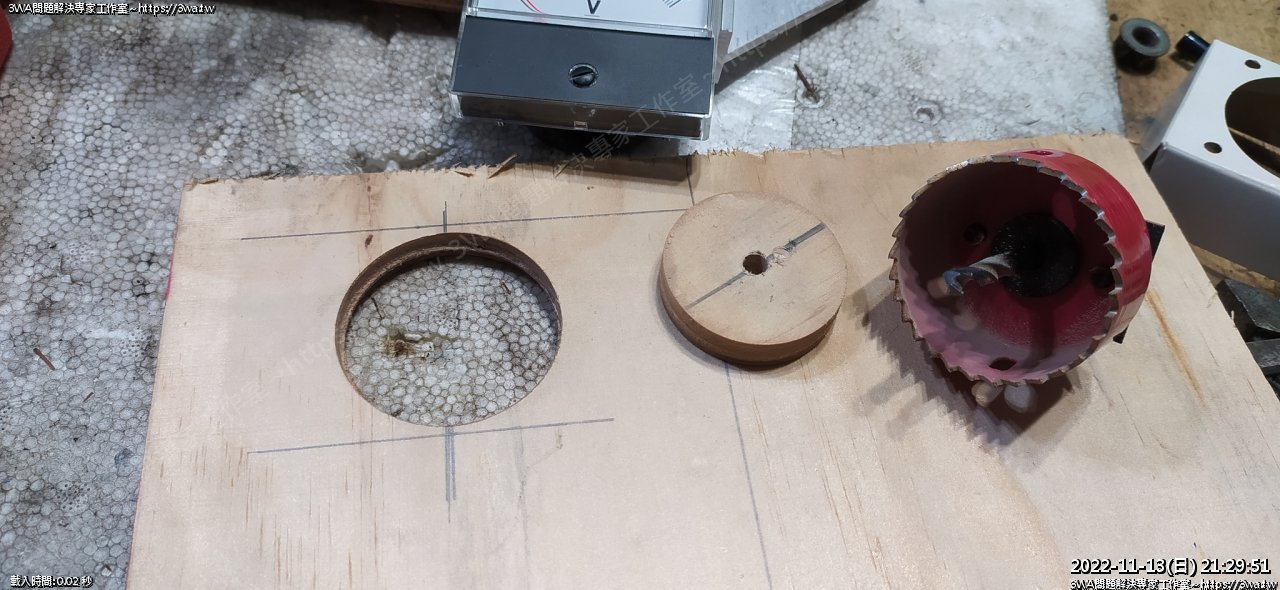

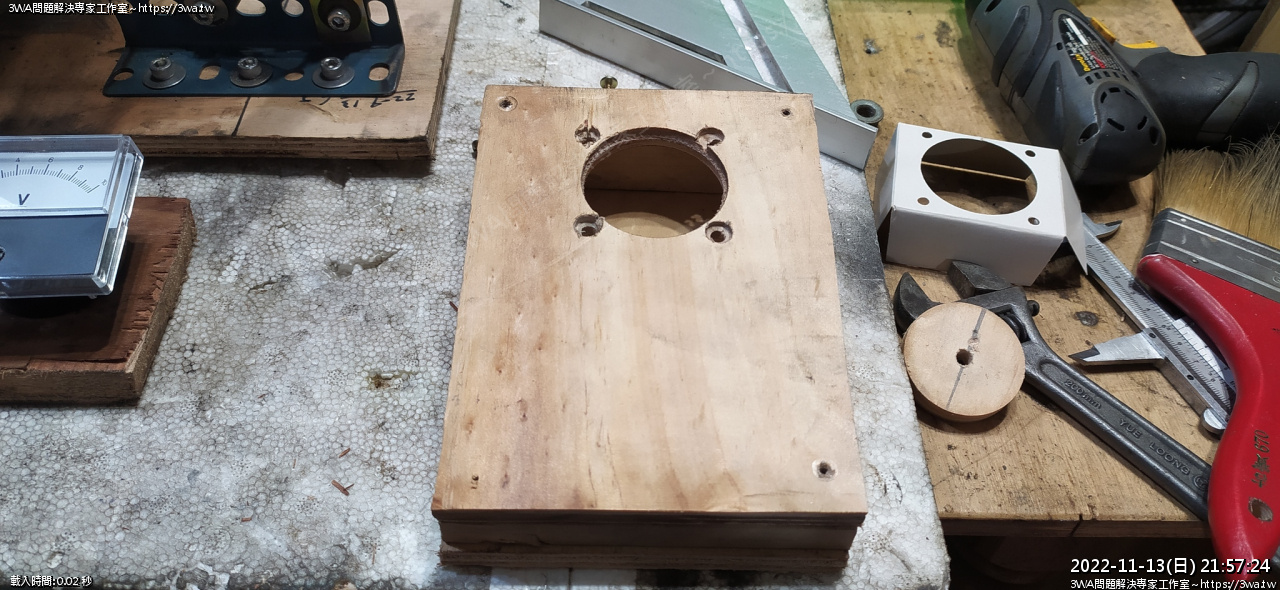

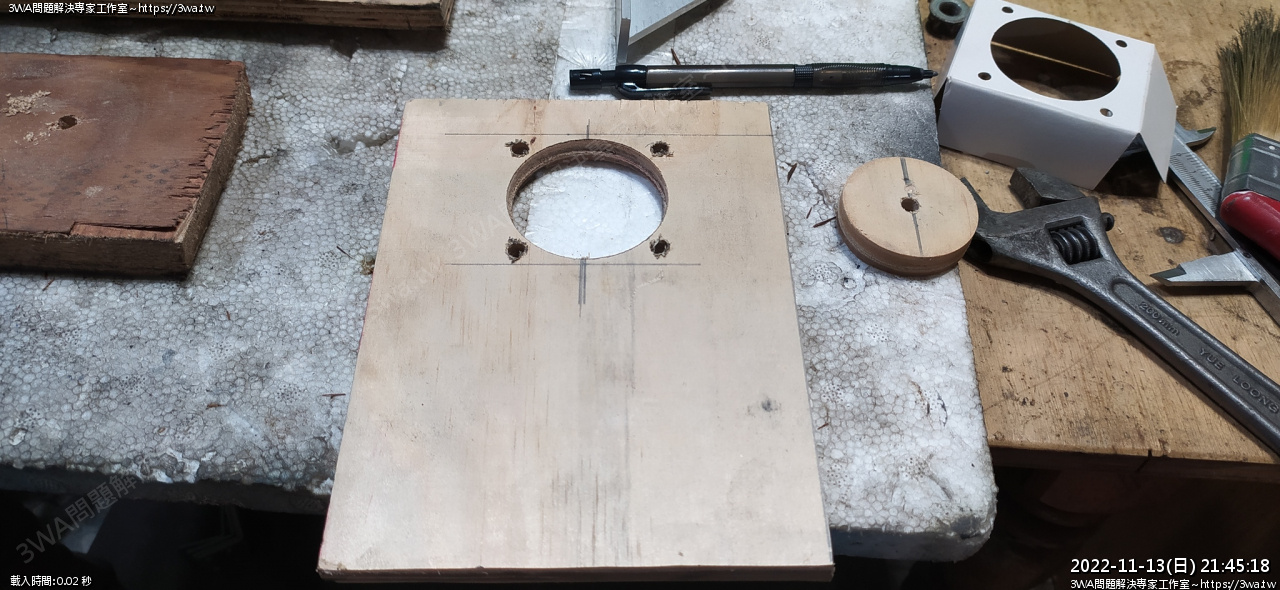

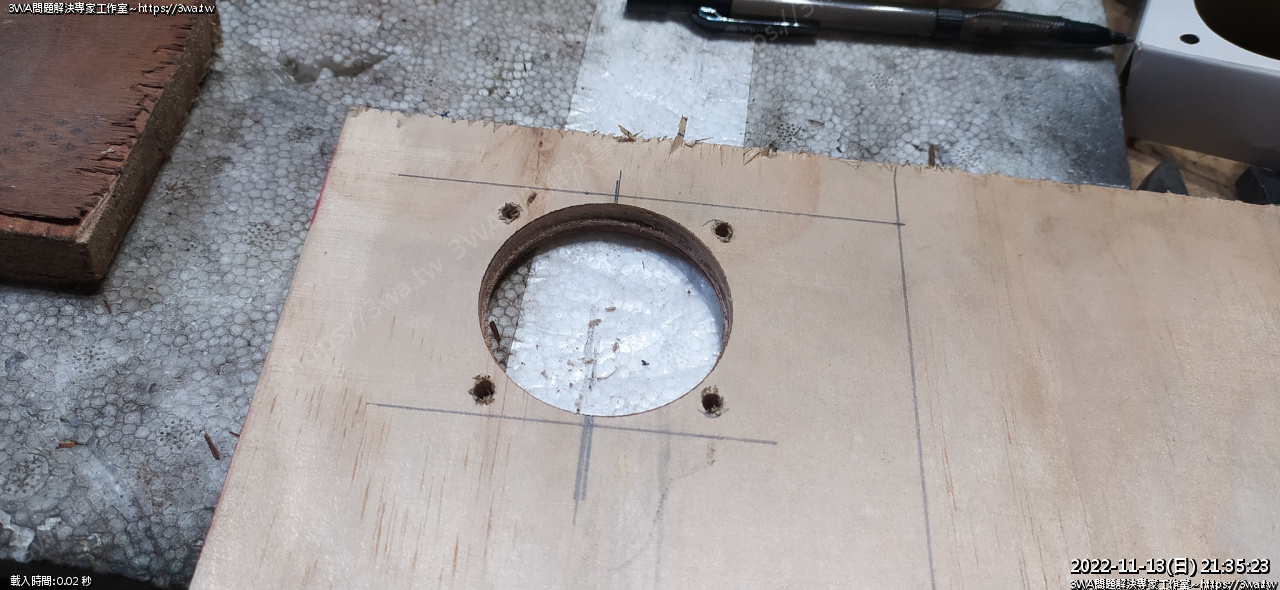

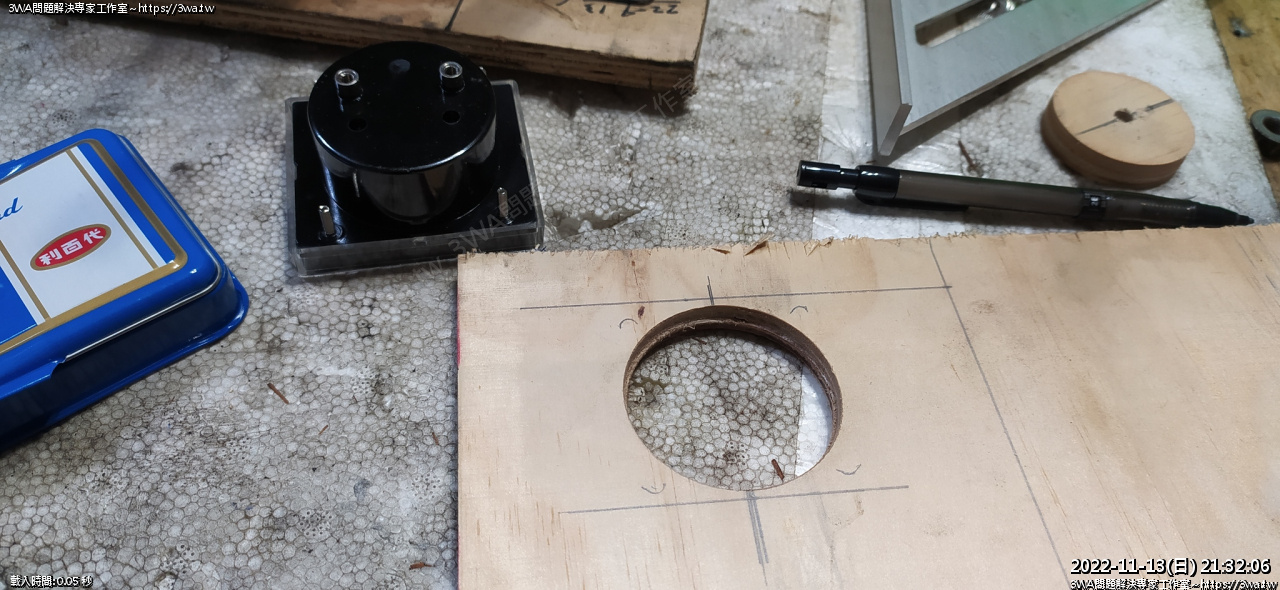

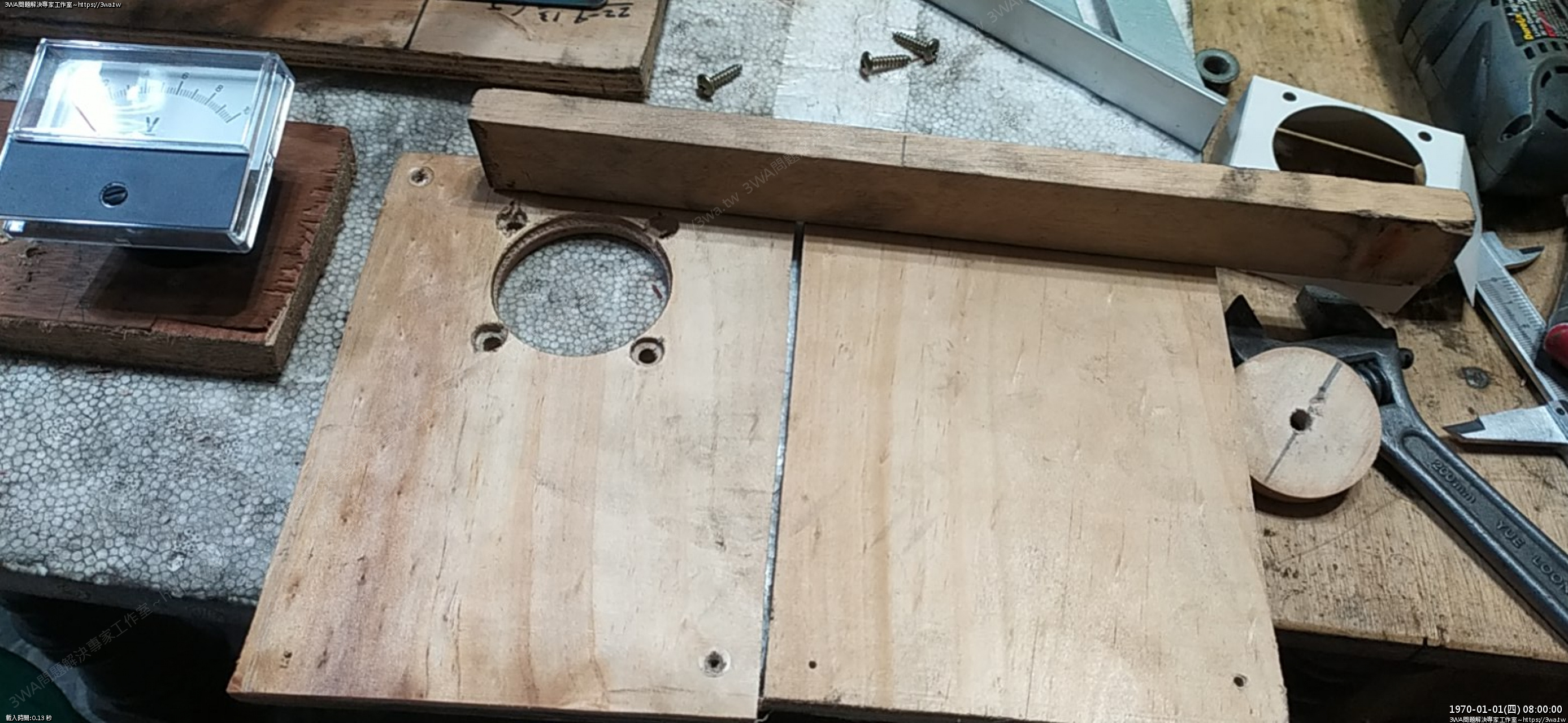

 鑽好了





 這次得收好,不能再缺件了





 然後點出四隻腳的位置





 鑽孔





 裝入





 裁切木板





木板有點厚,得鑽深孔約3~4mm,這樣螺絲腳才鎖的到





二塊木板中間墊高,作傾角

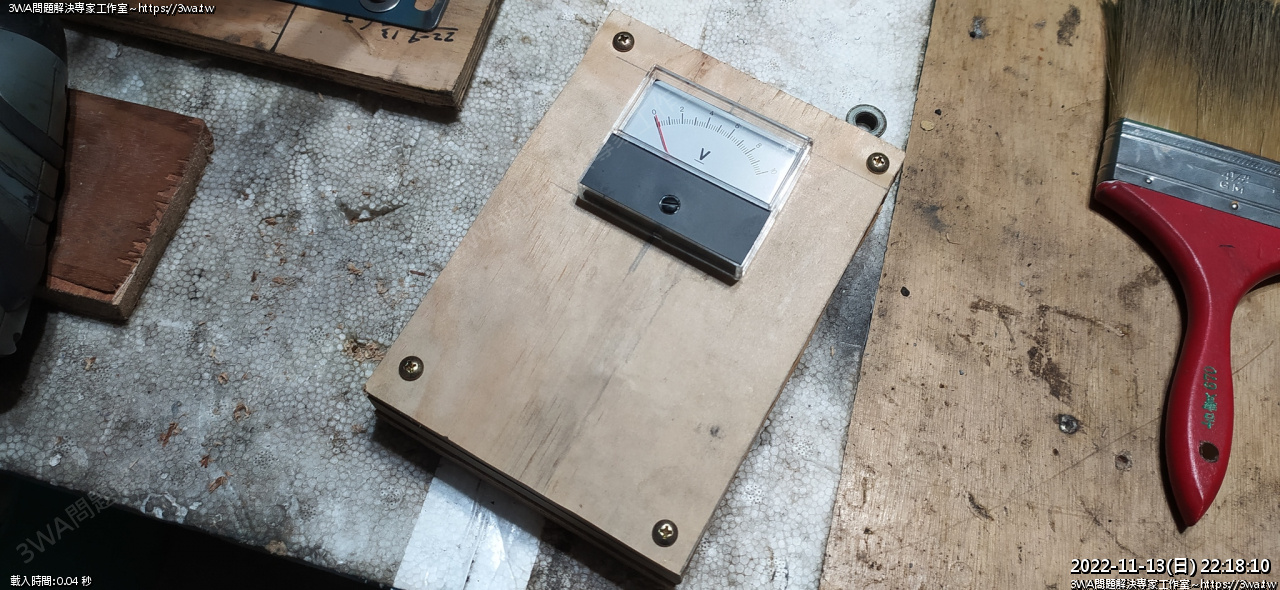

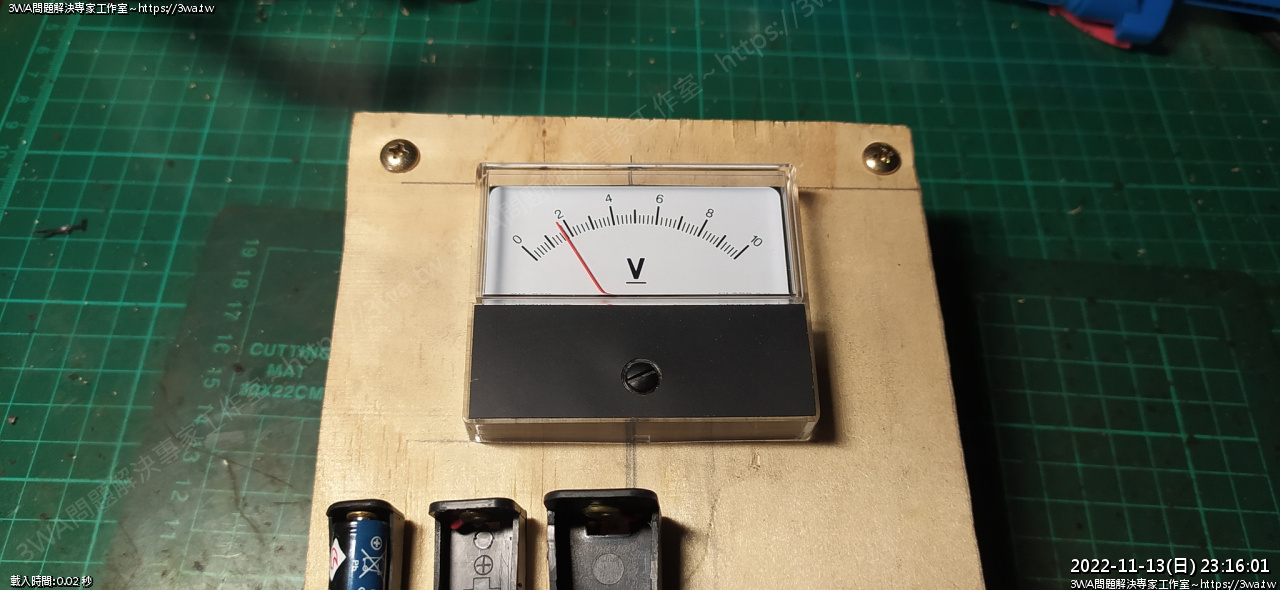

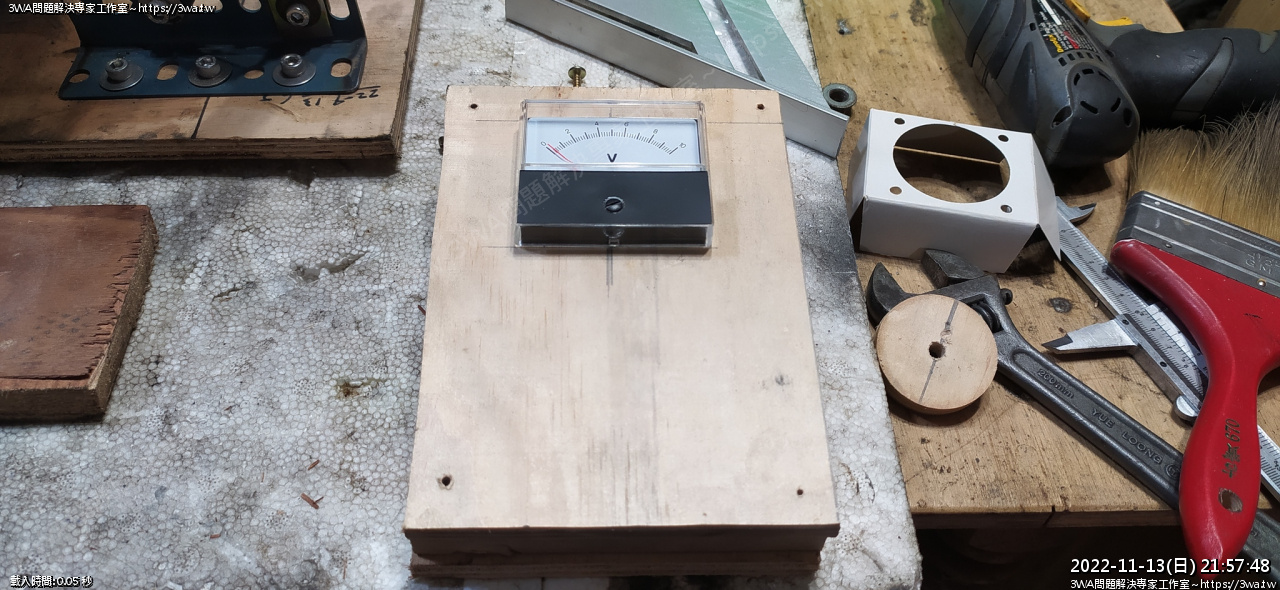

裝入電壓表,然後四個角鎖上螺絲





接下來作電池座





AAA 四號電池

AA 三號電池

18650 電池座

右邊也許再來個 熱水器用的大顆電池 跟 9V 方電池吧

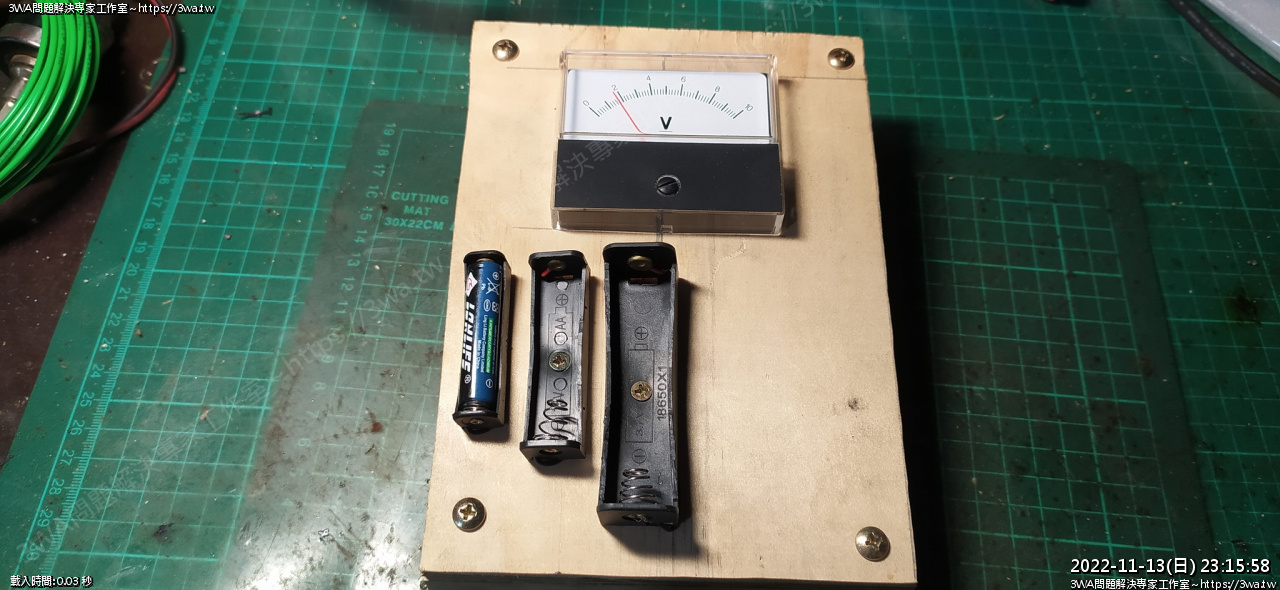

不過手邊沒電池座,先製作常用的這三種

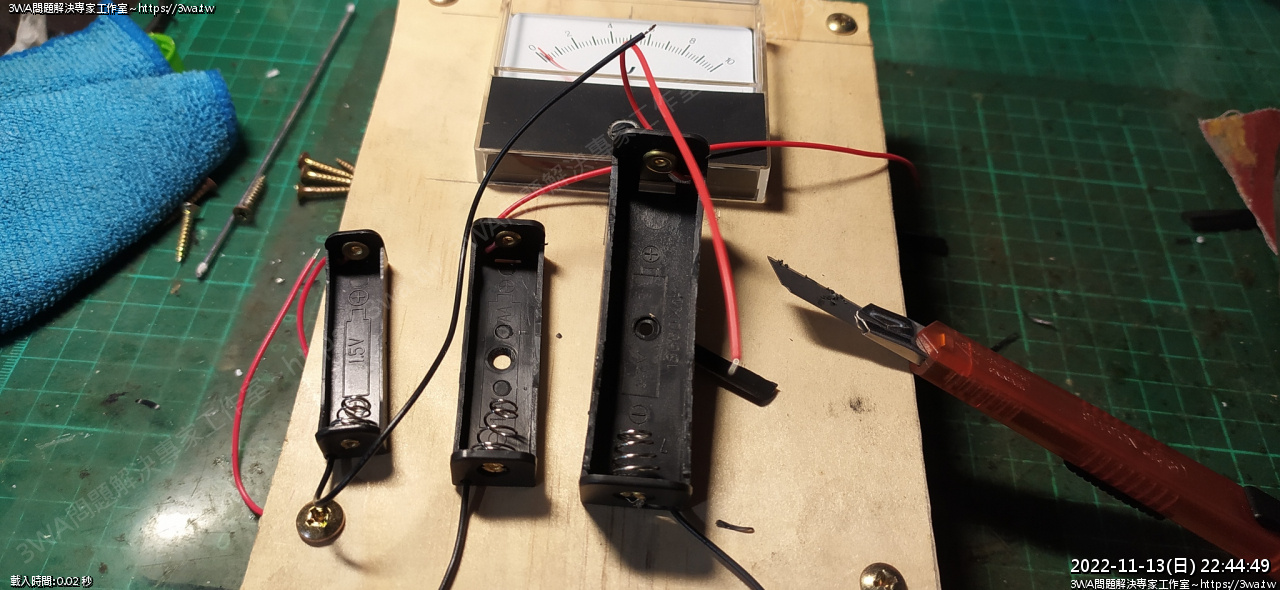

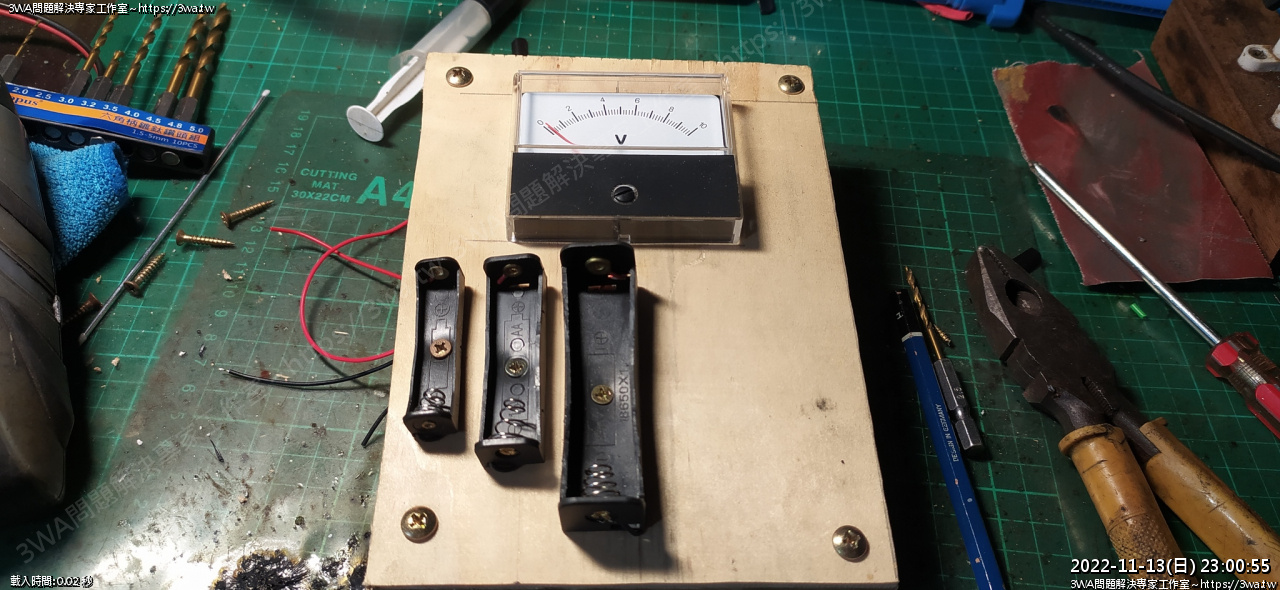

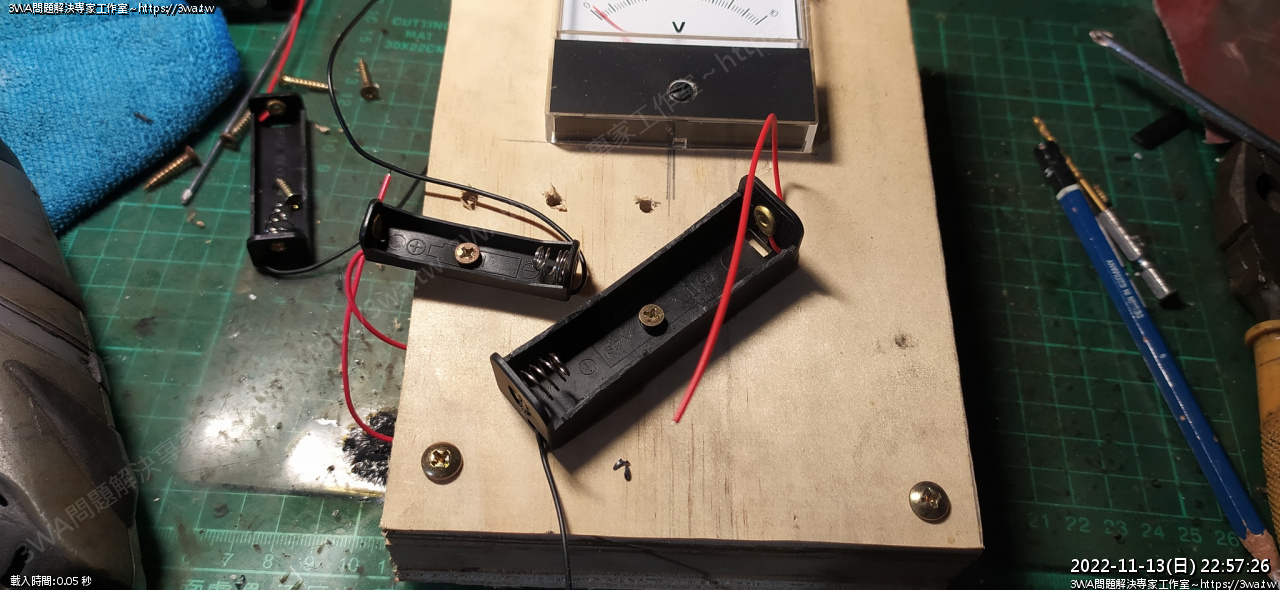

比大概的位置,然後電池架旁的護片,用小刀切掉

那個實在太多餘了,雖然電池包很緊,但太難拆,削掉比較容易些

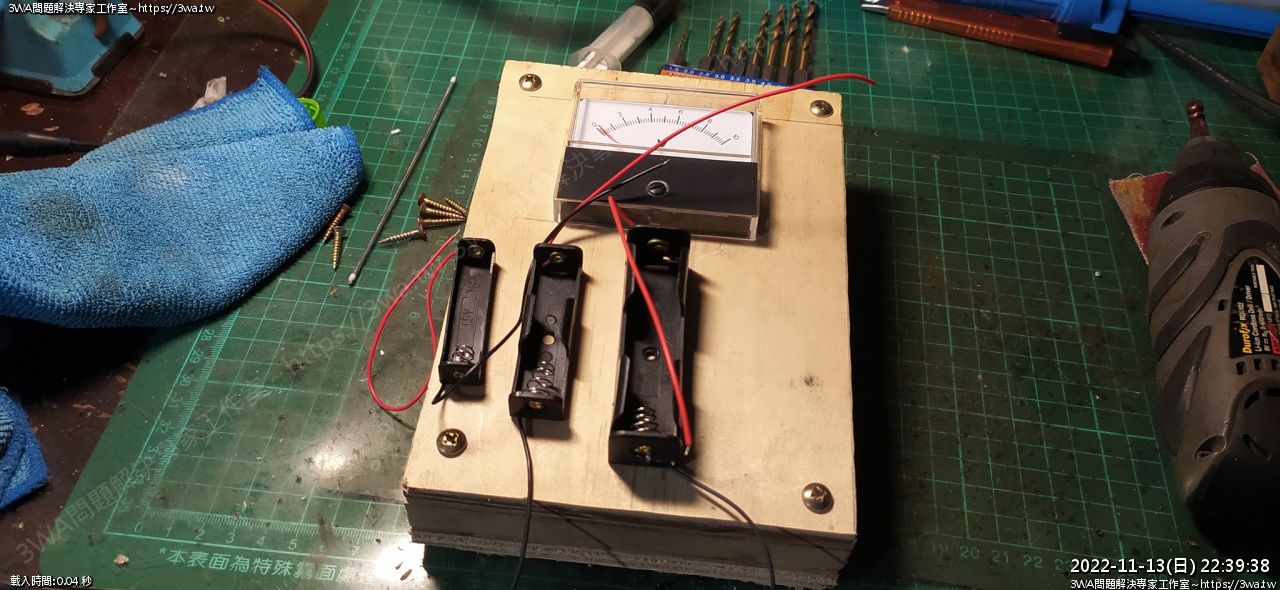

鑽孔,把線穿下去

引孔,固定電池座

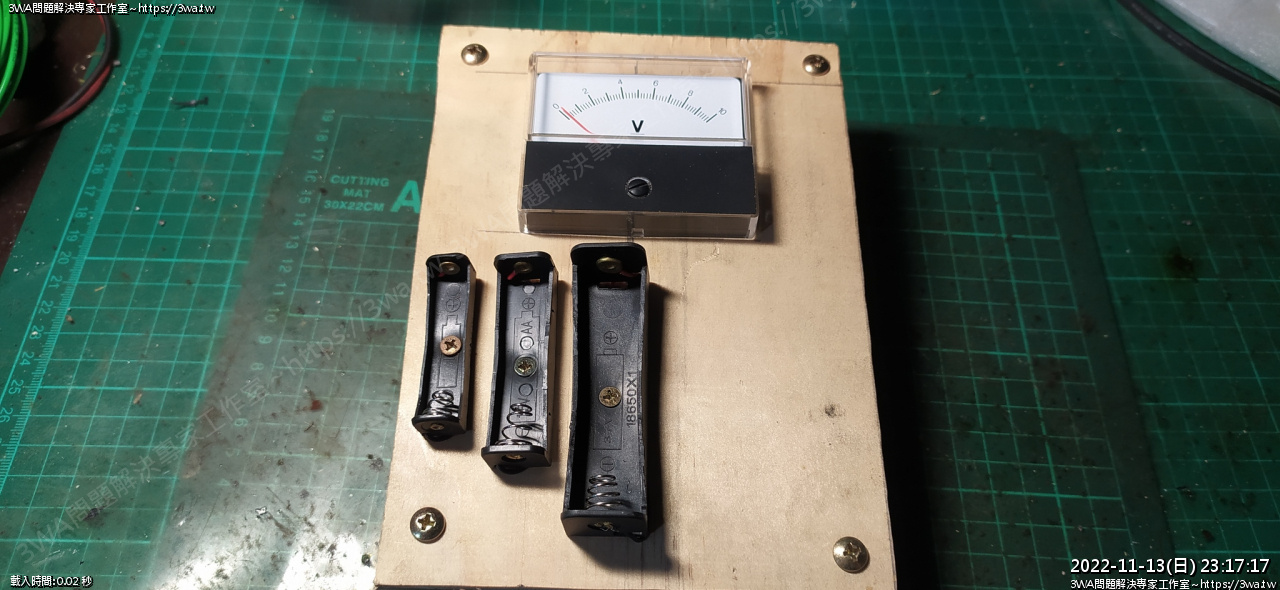

這樣正面就可以藏線了

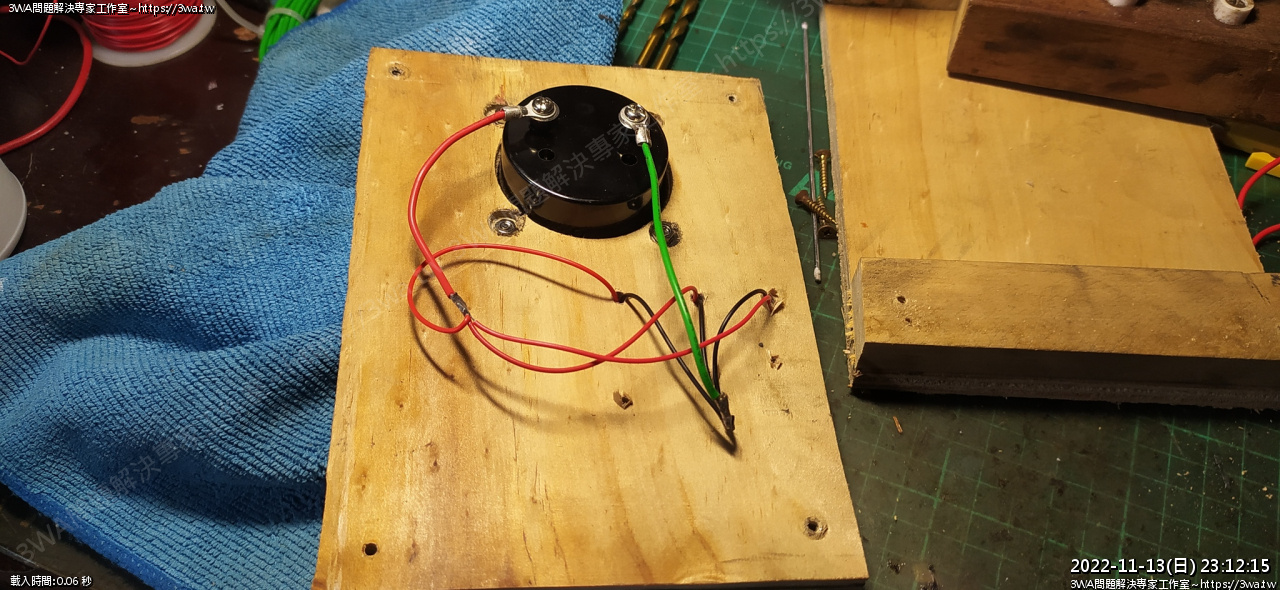

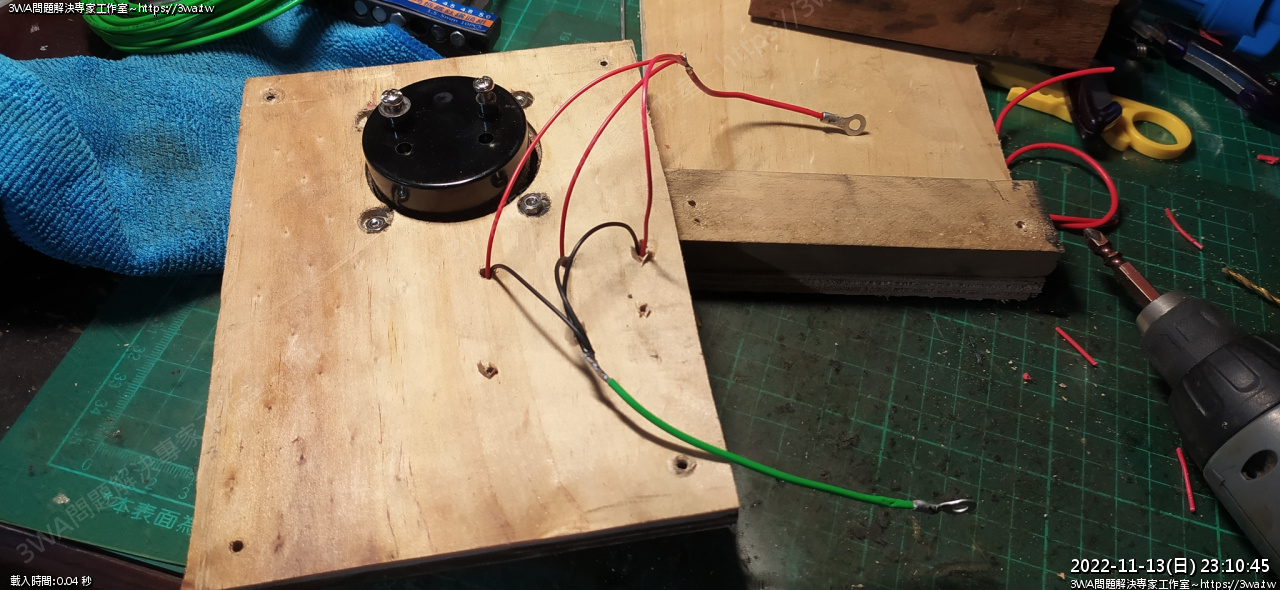

背面也很簡單,正極全接一起

負極也接一起





接正、負級到表頭即可

一次測一種





測試 AAA 四號電池





1.5x V

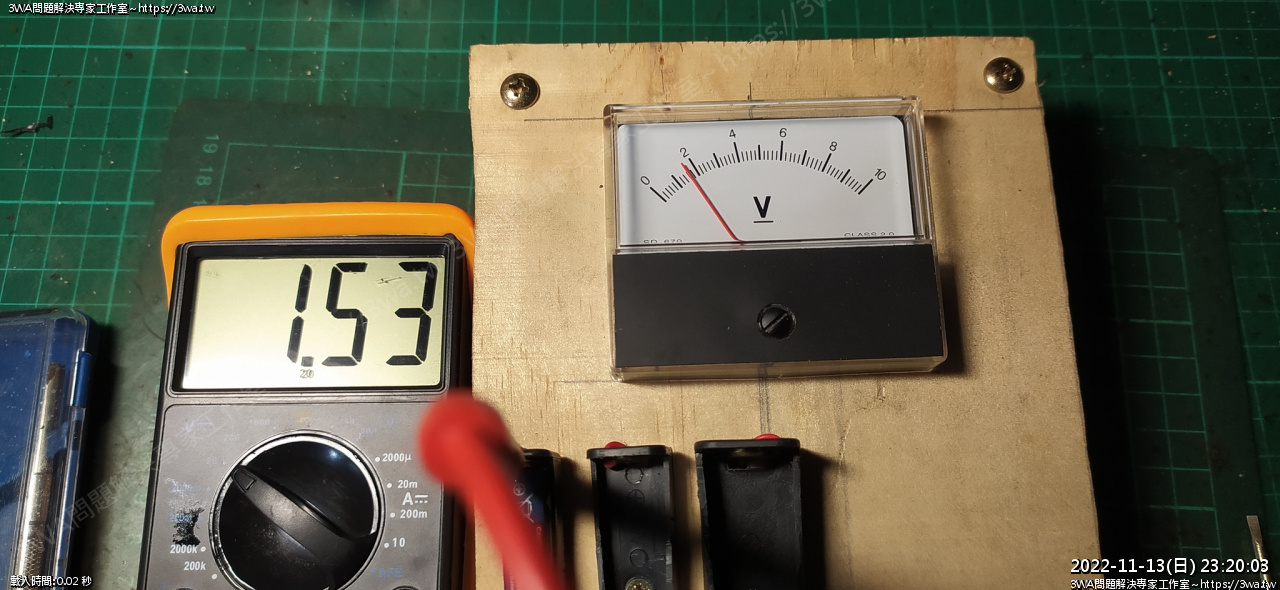

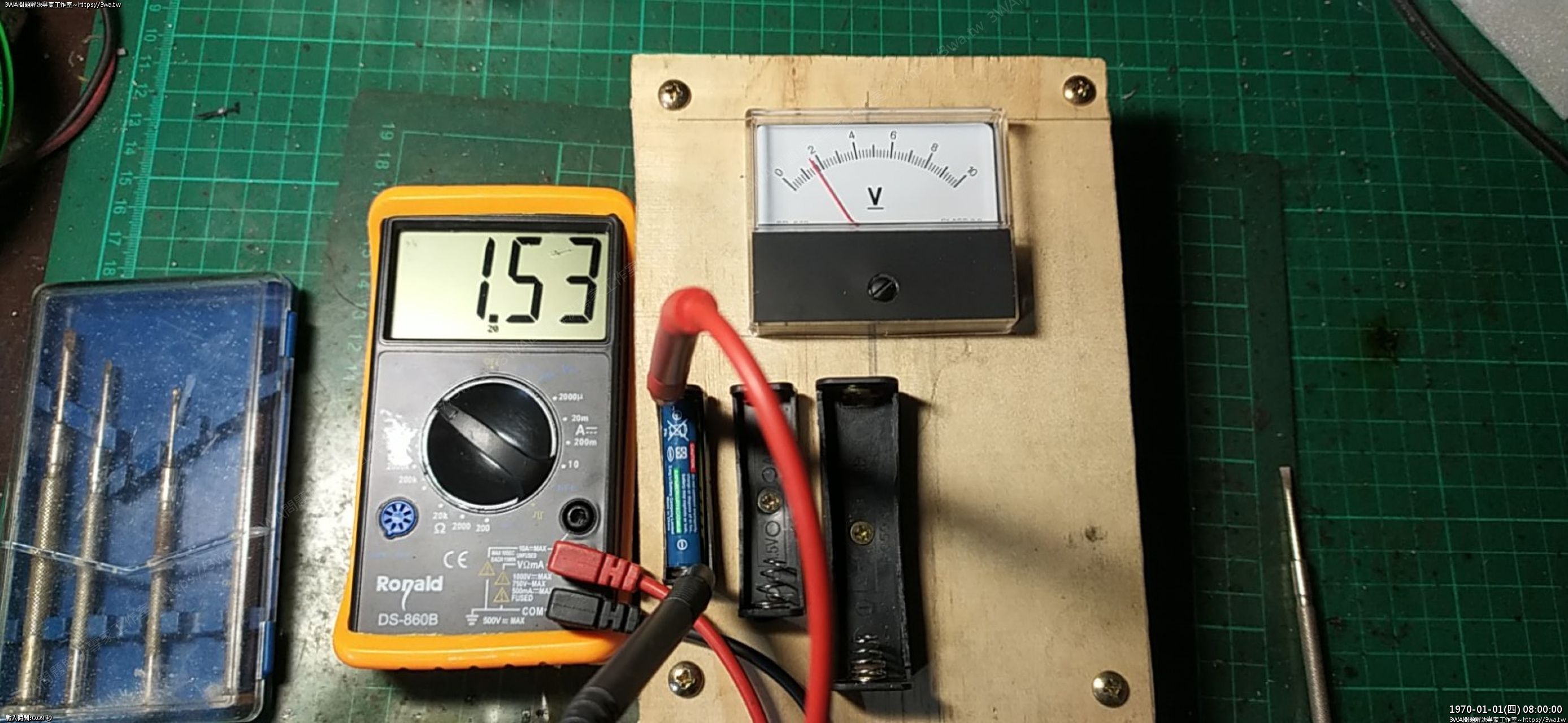

用數位的三用電表比對一下,1.53V OK



1.53 V

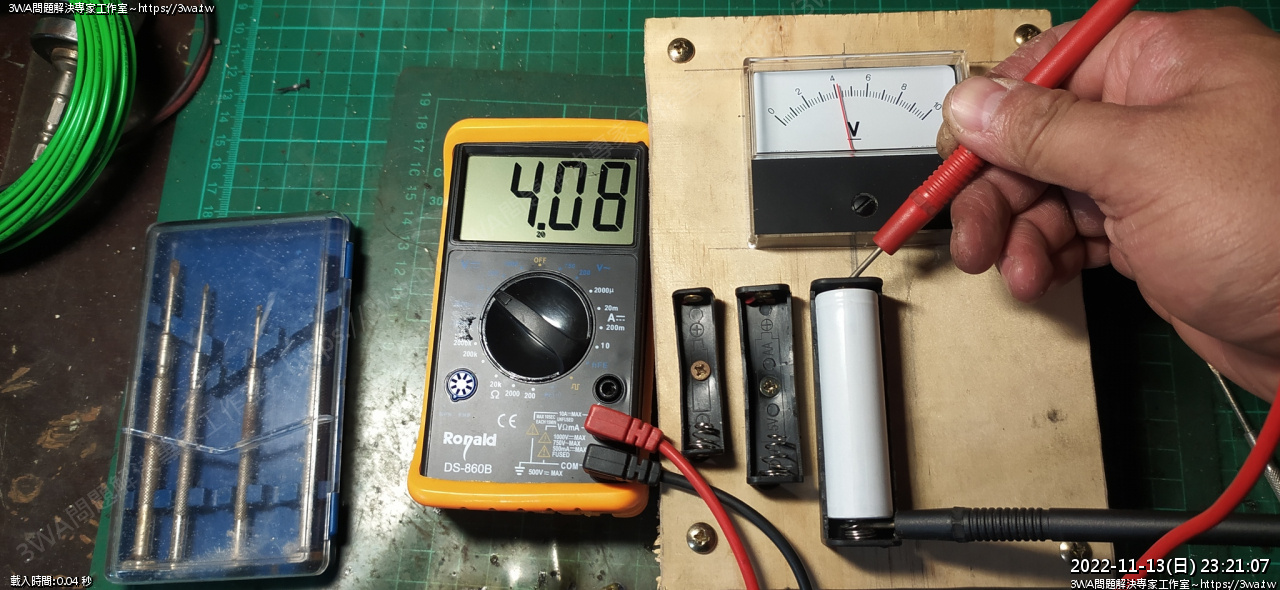

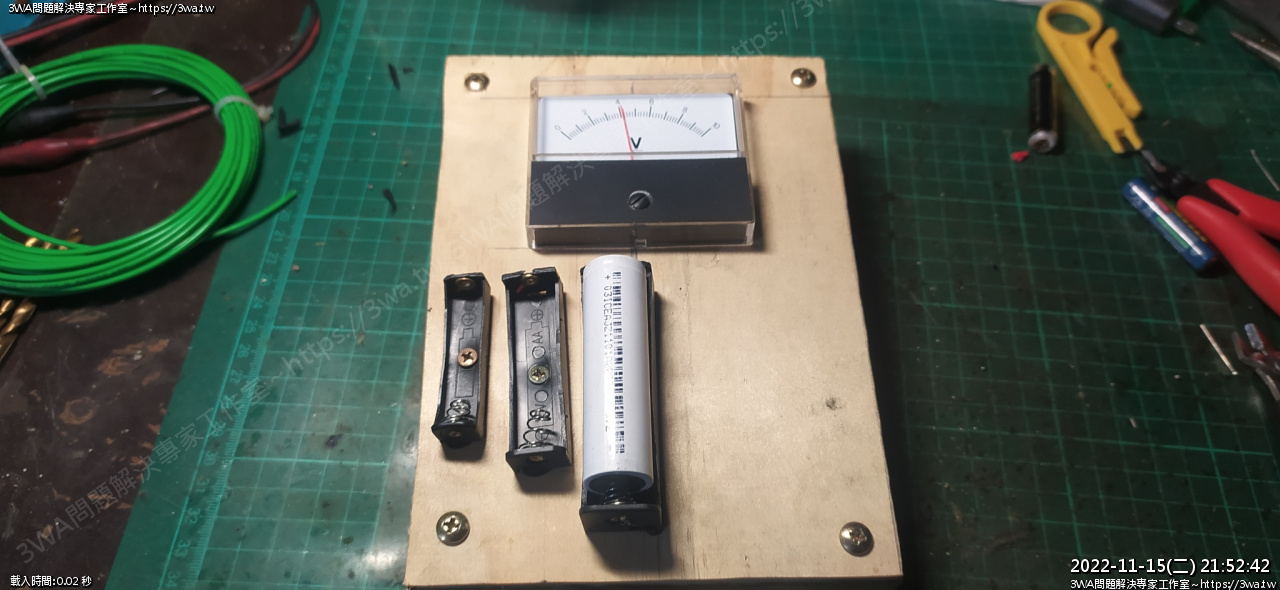

然後量看看 18650



還可以,指針也是在 4V

指針正面看針就貼在 4V 上

拍攝角度斜斜的,所以看起來像 4.1V

這樣精準度還算不錯





好了,以後擺上去就知道有沒有電了

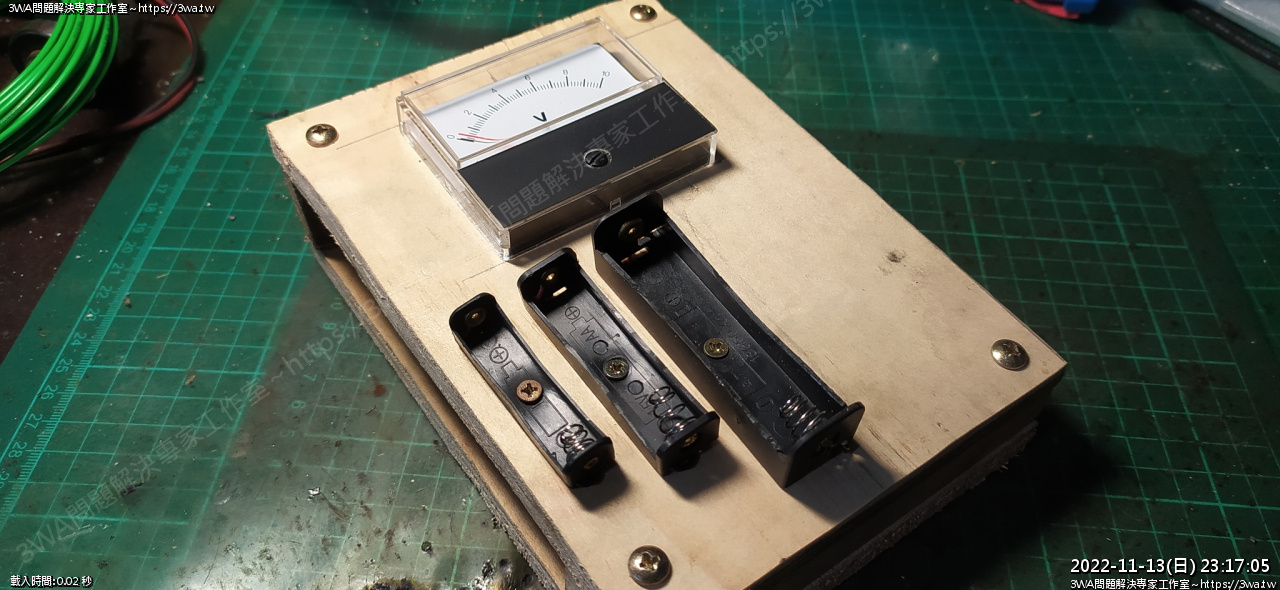

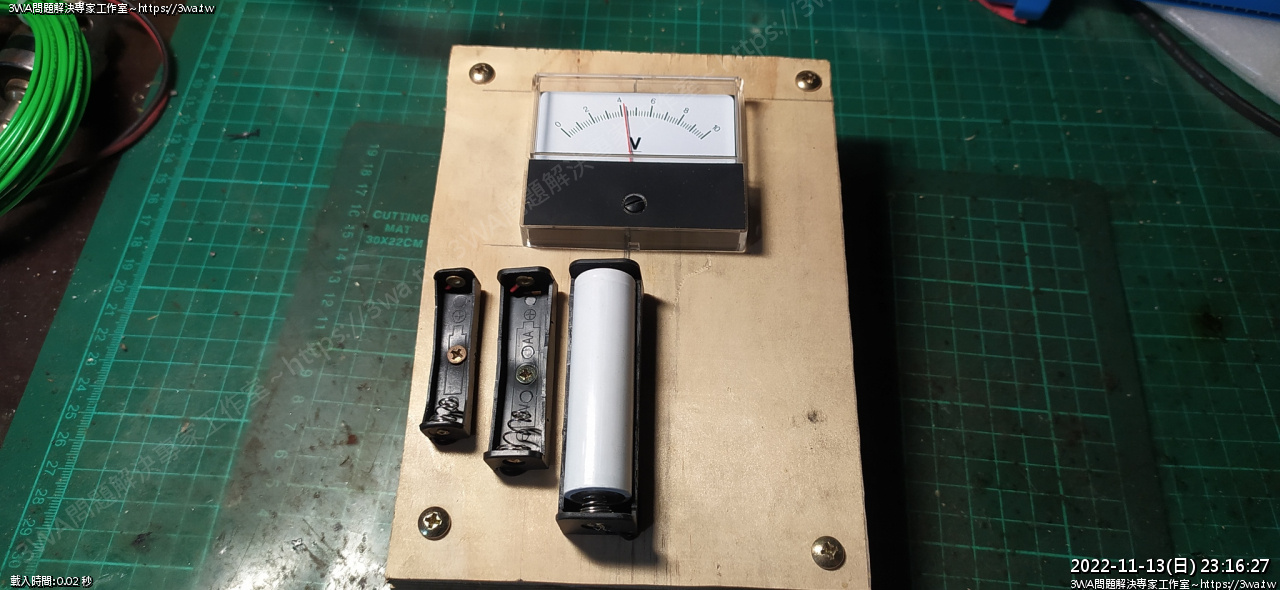

簡易電池測試機

下一版再加負載判定壓降變化

如果要量的更精準的話,還是得裝電阻才行

併一個100Ω的電阻似乎不錯,在有負載時,狀況好的電池電壓不會有太大的改變

但狀況不好的,電壓就會明顯變化



以之後會測 9V 來說 (V^2)/R = P

81/100 = 0.81W 最好還是用 2W、3W 的電阻,或更大顆5W、10W水泥電阻保險些

改天有去電子街再買一顆回來加強

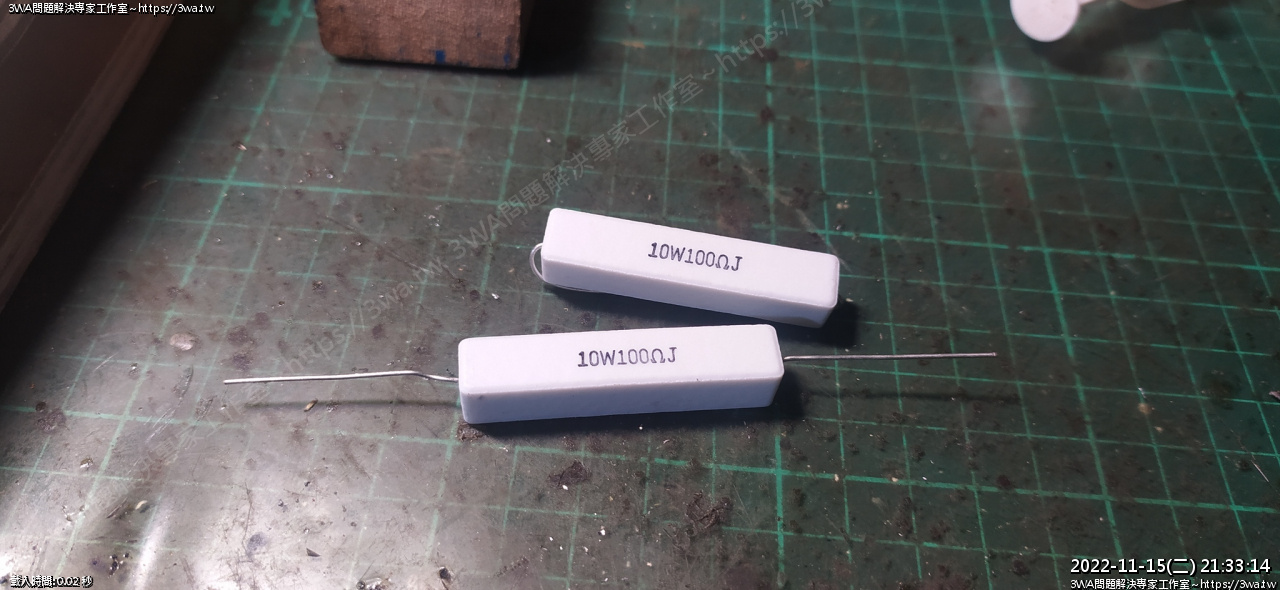

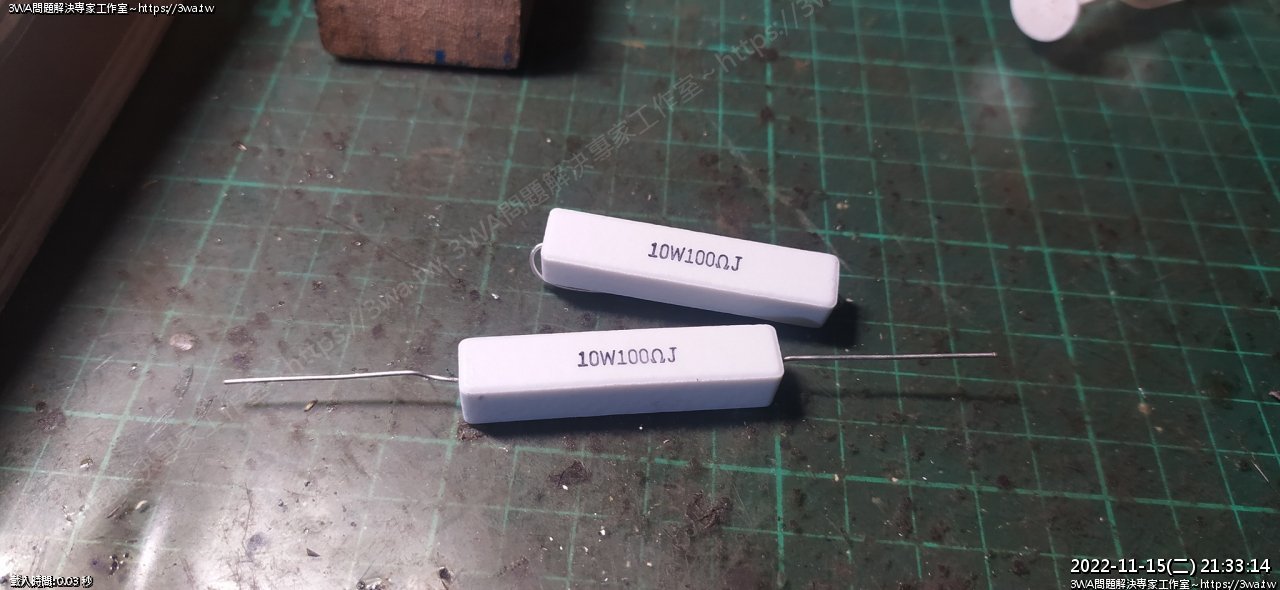

 今天下班繞去電子街,買了二顆 10w 100Ω 電阻

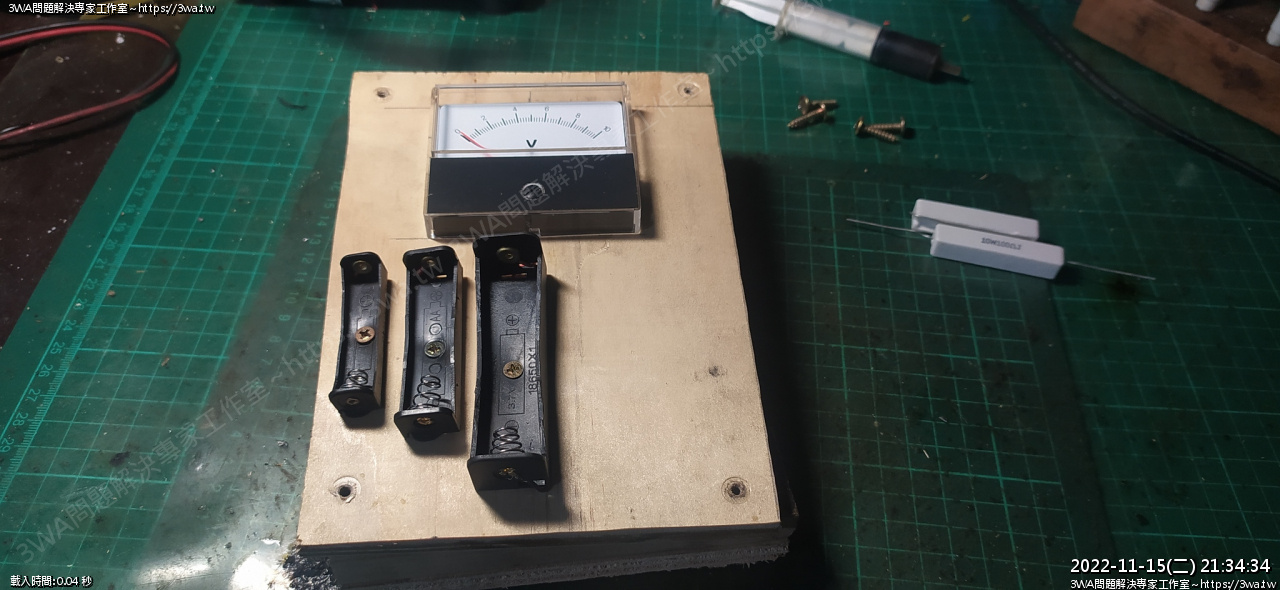

 拆開四顆螺絲

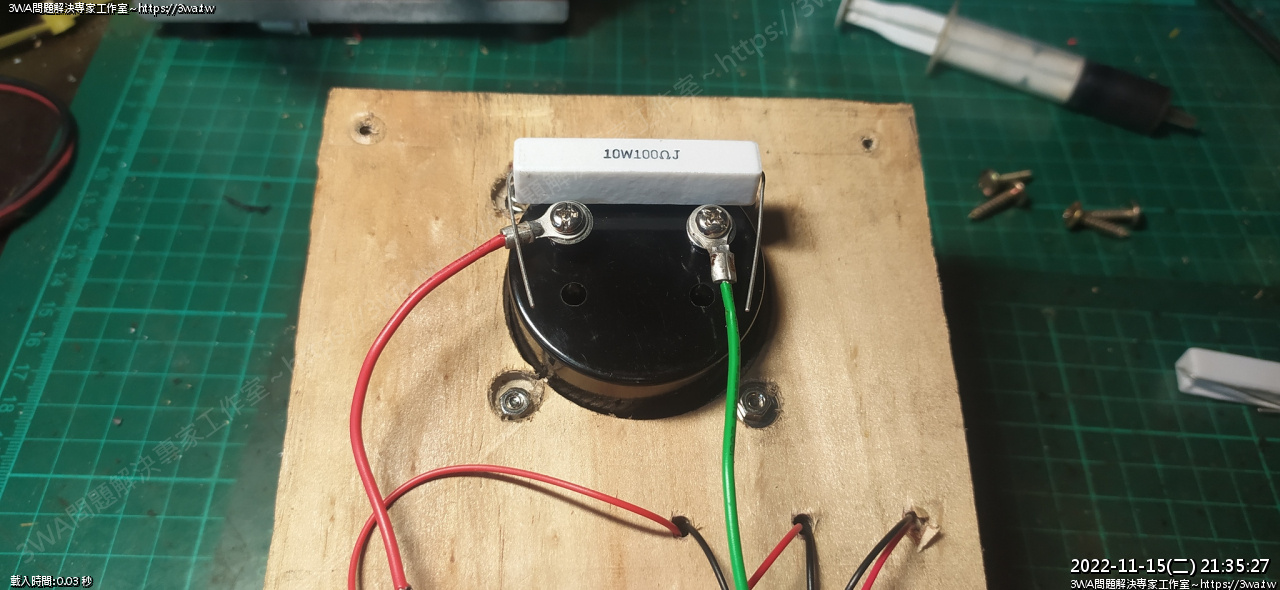

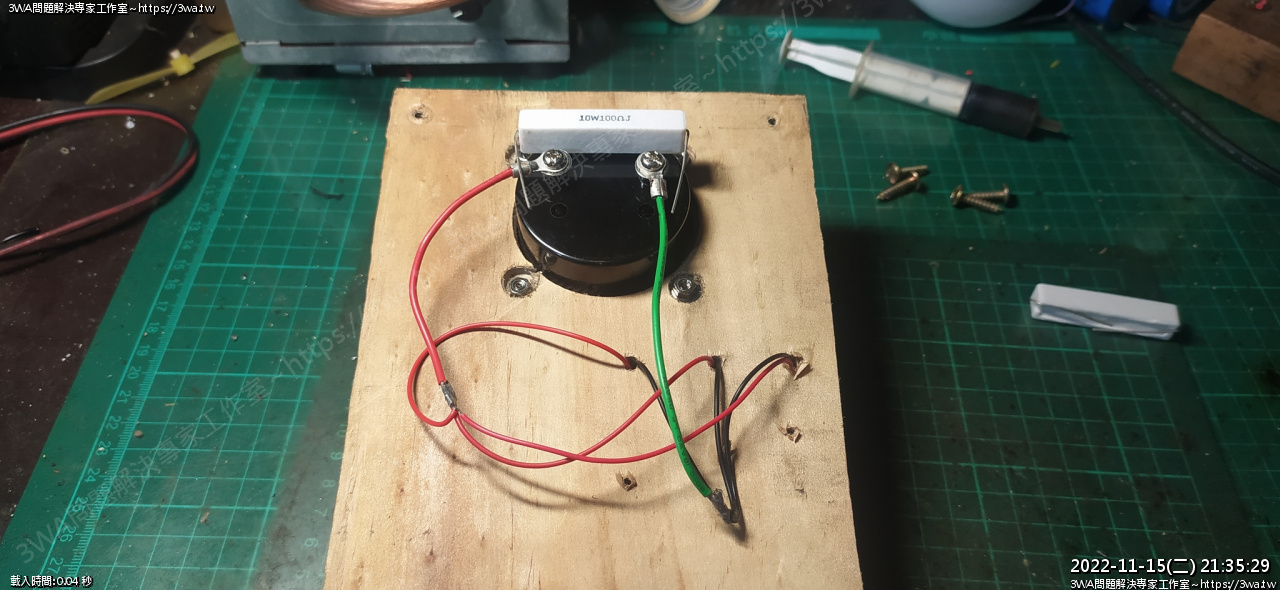

 想一下怎麼佈局,併聯在電表即可

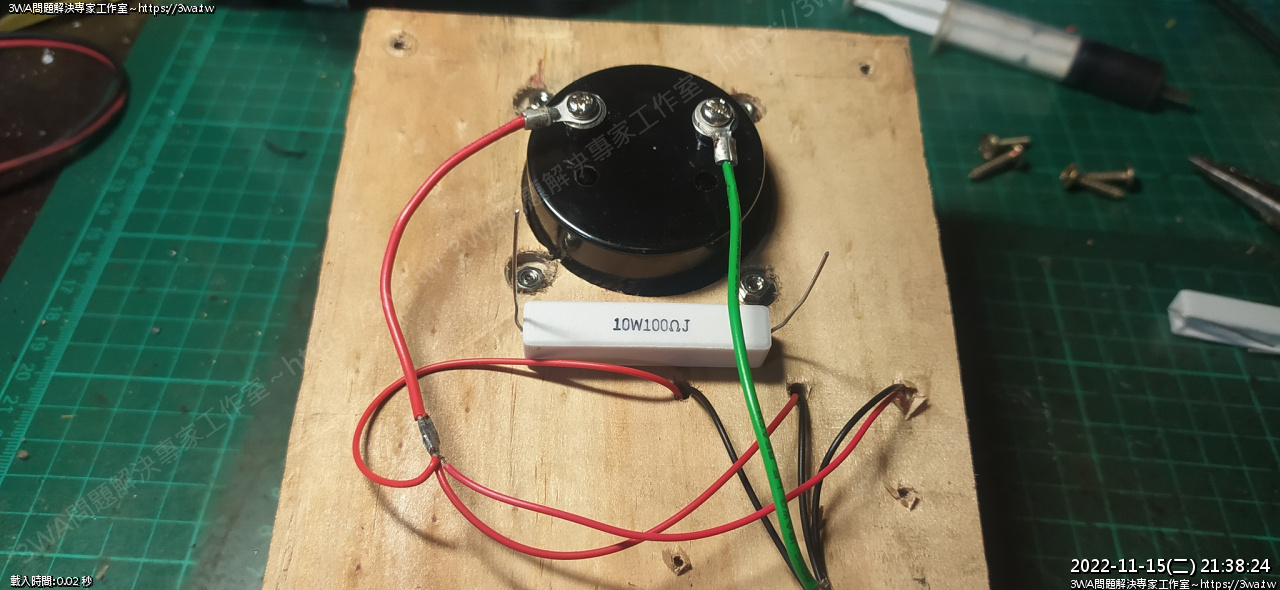

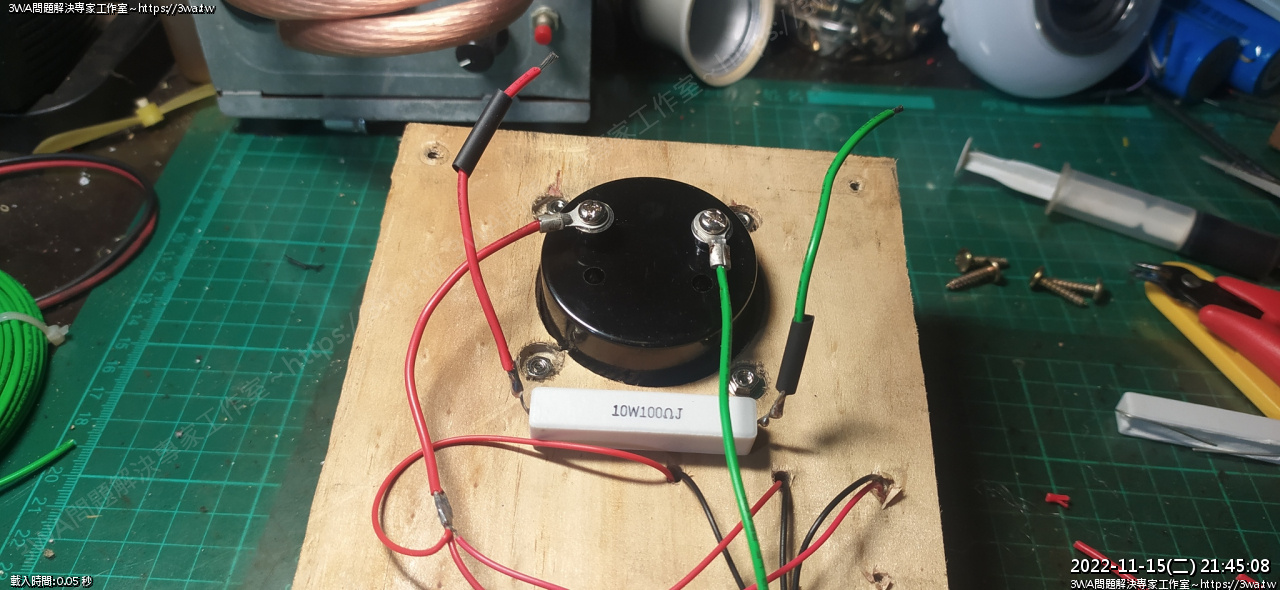

 用熱熔膠把電阻黏在木板上

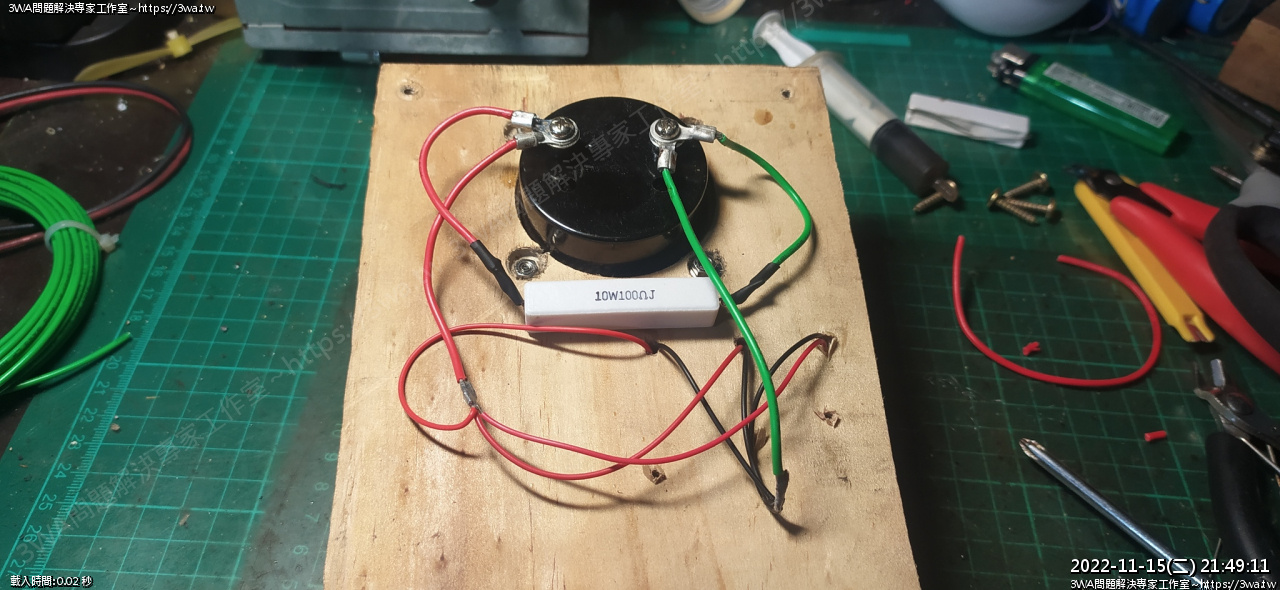

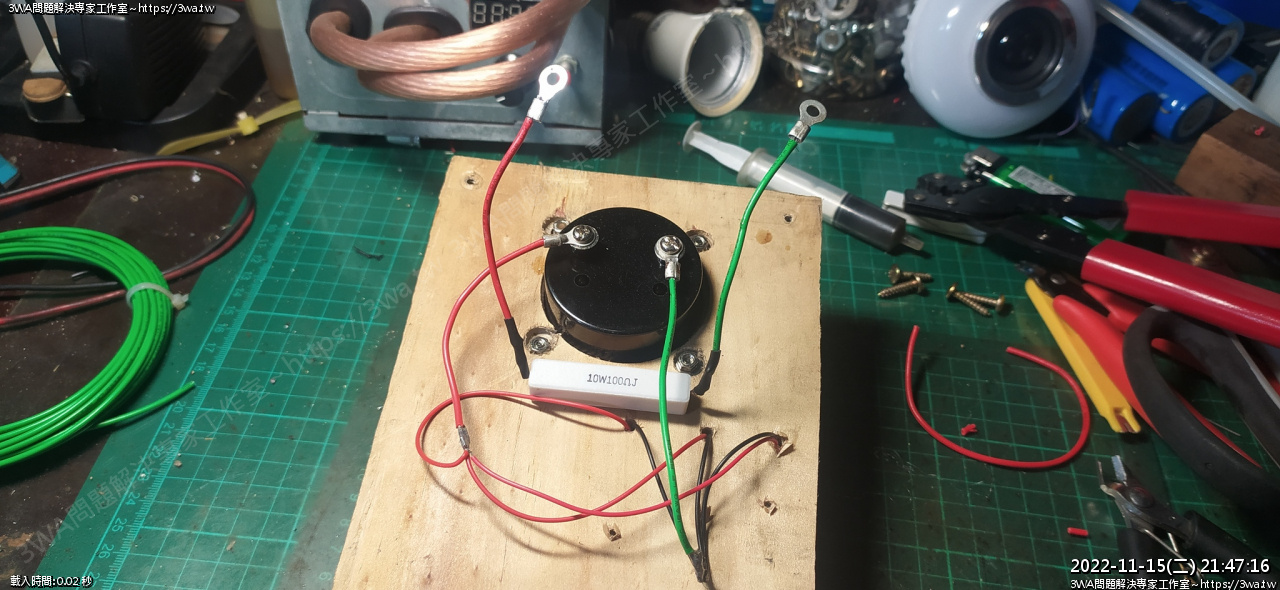

 拉二條電線





 裝上線頭夾





 鎖上,熱縮套管保護





翻面鎖上,測試看看,18650 電壓飽滿,所以看不出任何變化

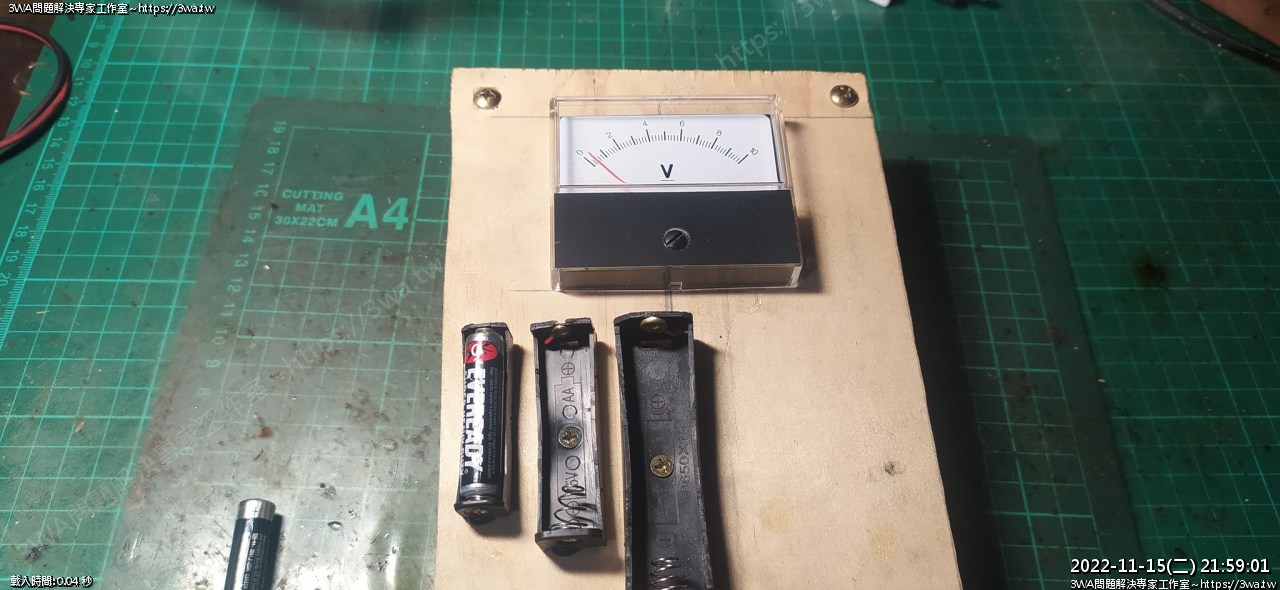

 手邊的電池好像都滿電

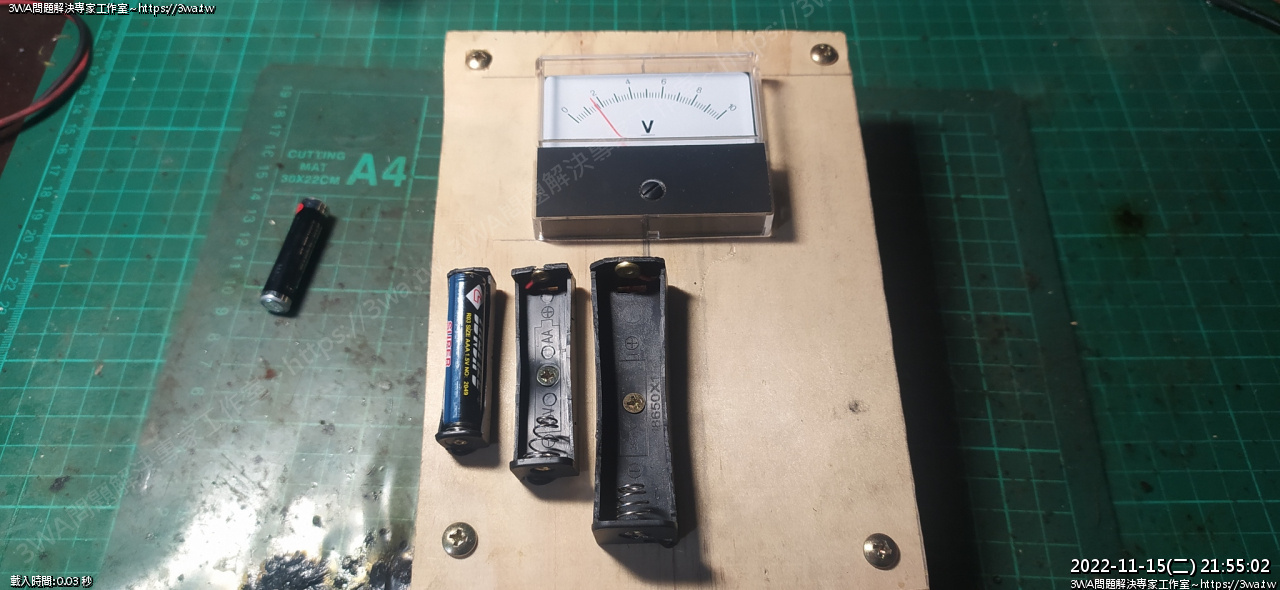

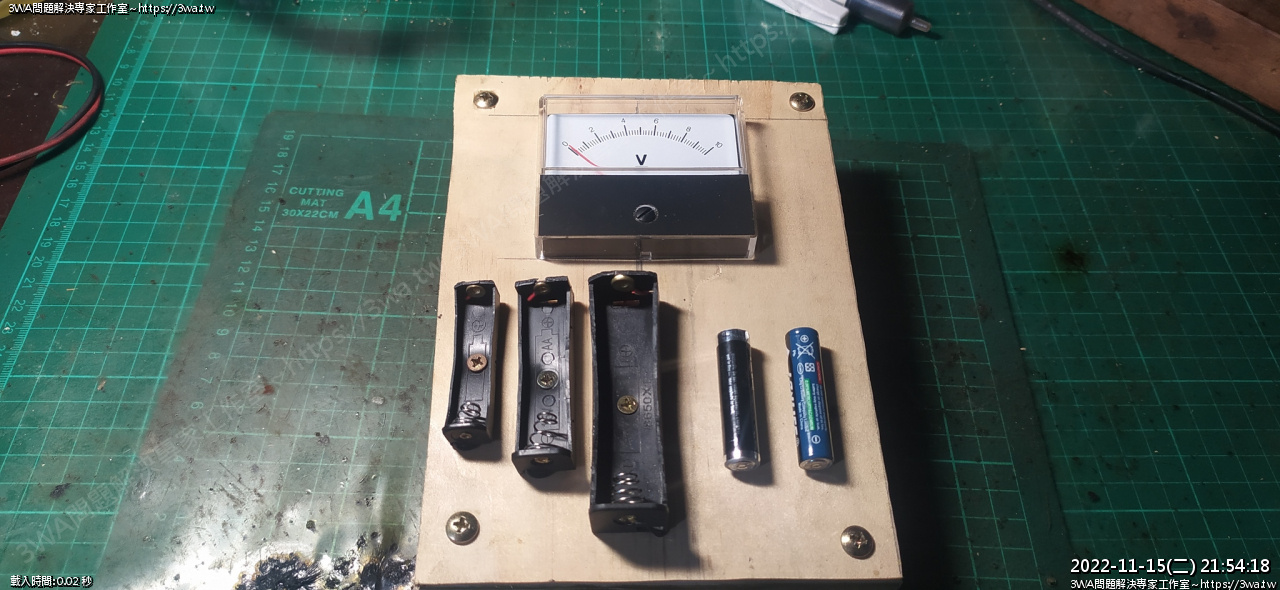

 黑的 1.5V

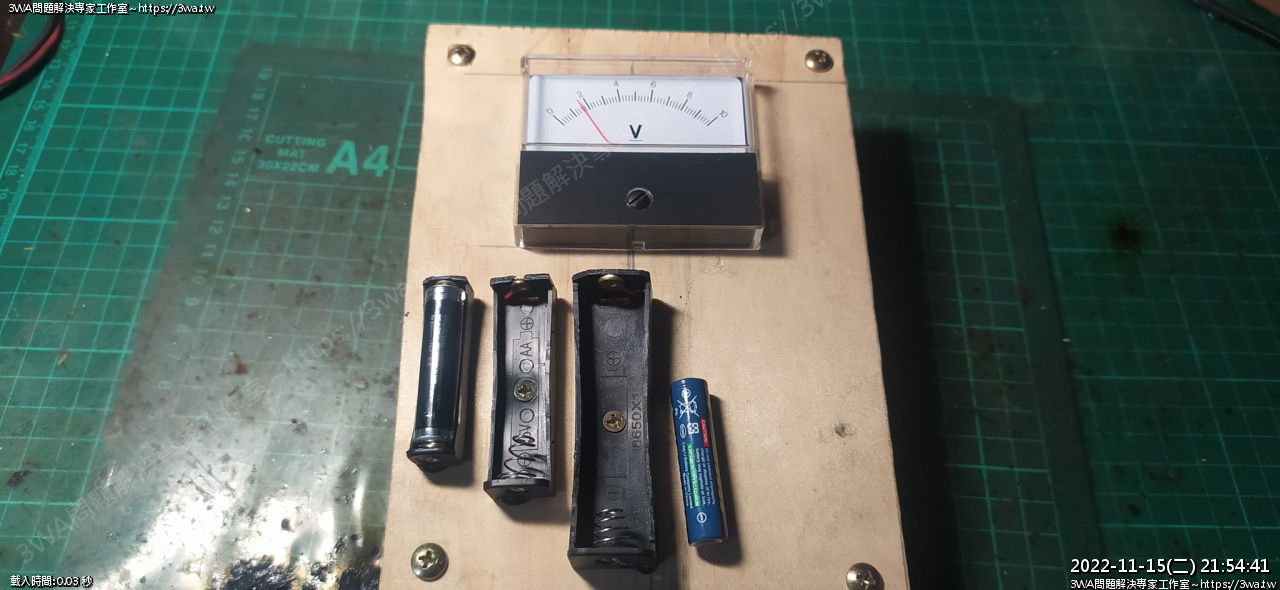

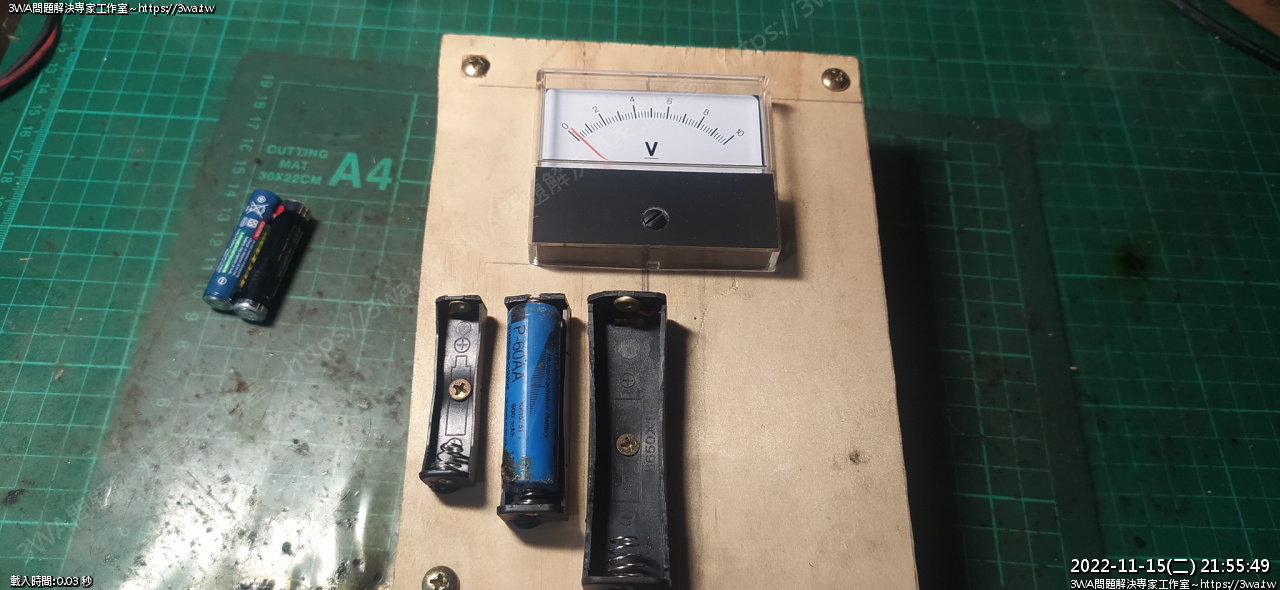

 藍的這顆也很滿,1.5V

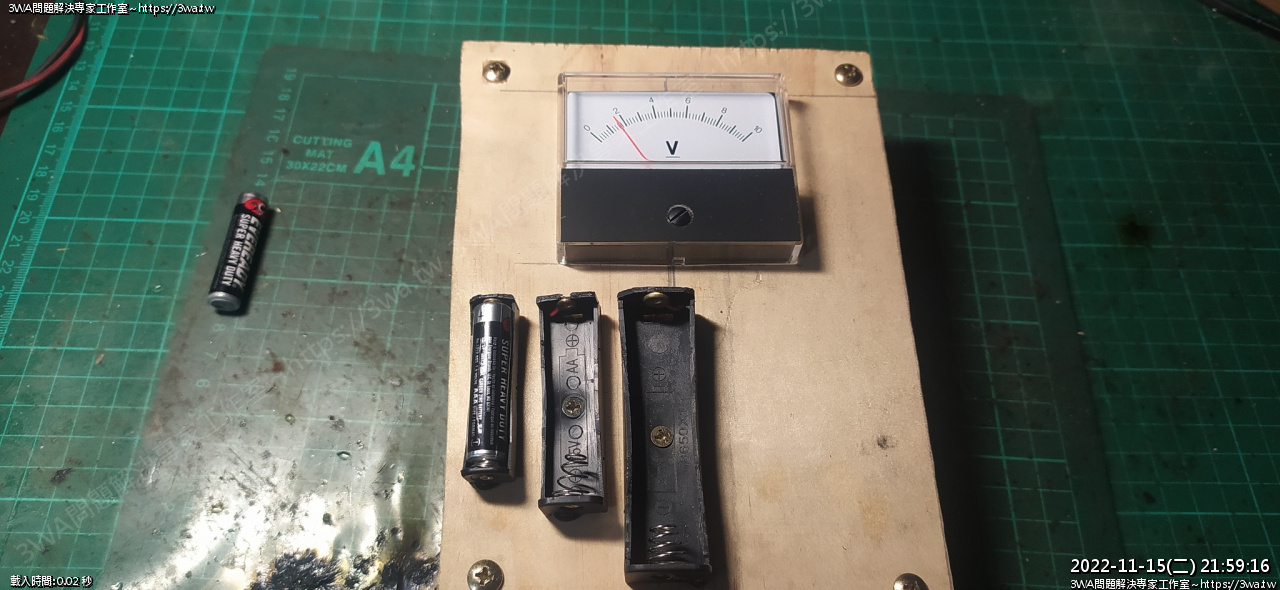

 這顆就沒電了,指針微微動一叮叮





放了 N 年的 180mha 電池,可能大學時期到現在了

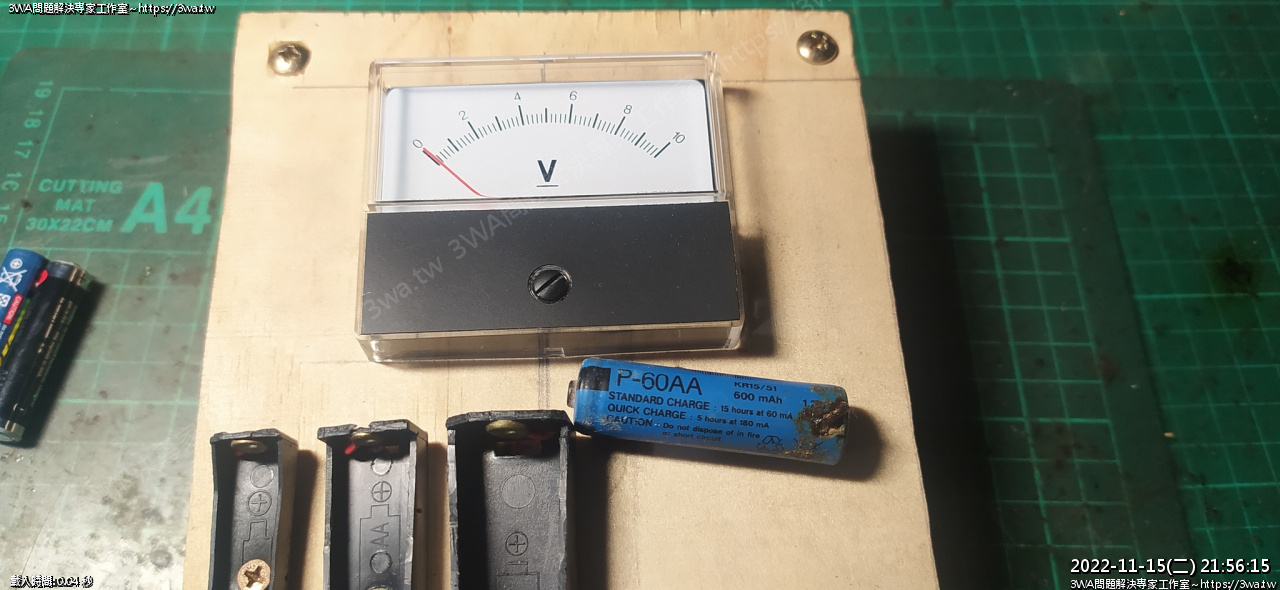

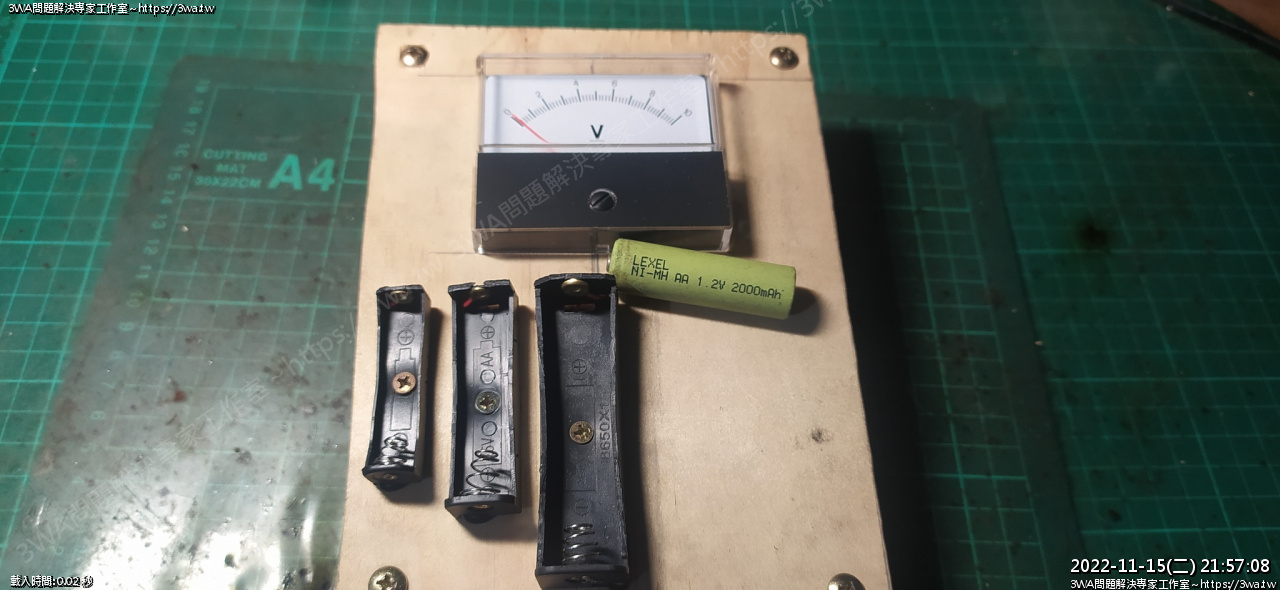

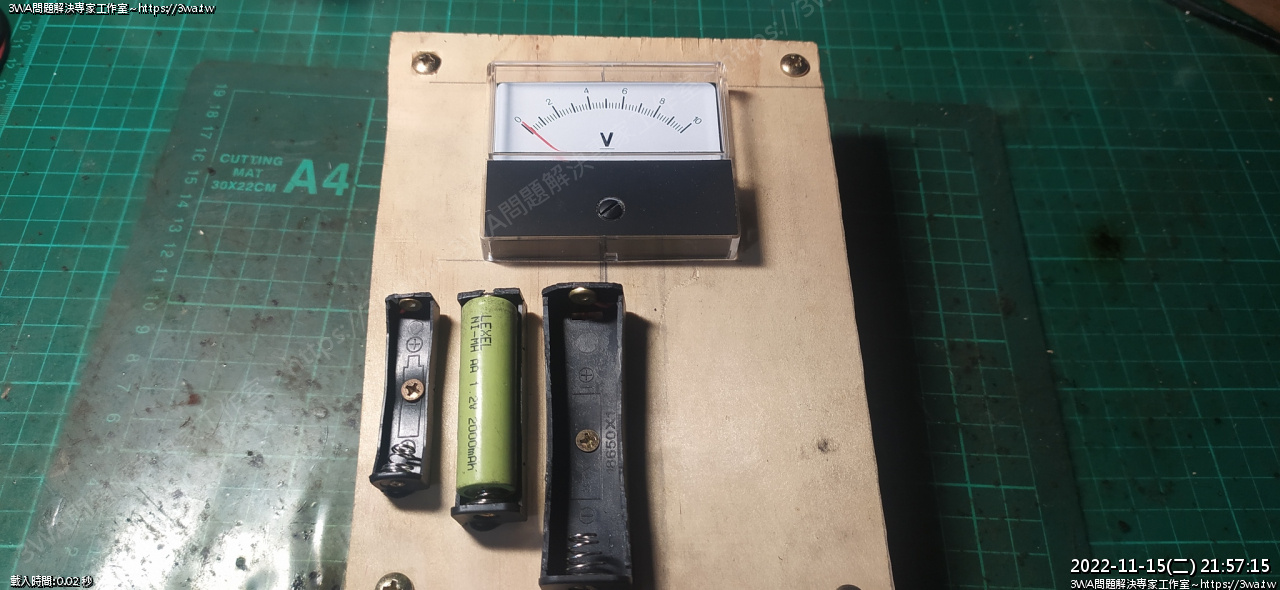

 然後這個 NI-MH 鎳氫電池,我記得這個應該也大概是大學時期

那時常去玩生存遊戲,想自製電池,買來結果一直沒用,放在抽屜裡10幾年了





 指針微微微動一點點而已





腳踏車上的燈,這個從回收袋拿出來的,沒電了,剩0.2~0.3V





 從回收袋裡找到一顆狀況不錯的電池^^



好了,以後測電池很方便,呵呵呵

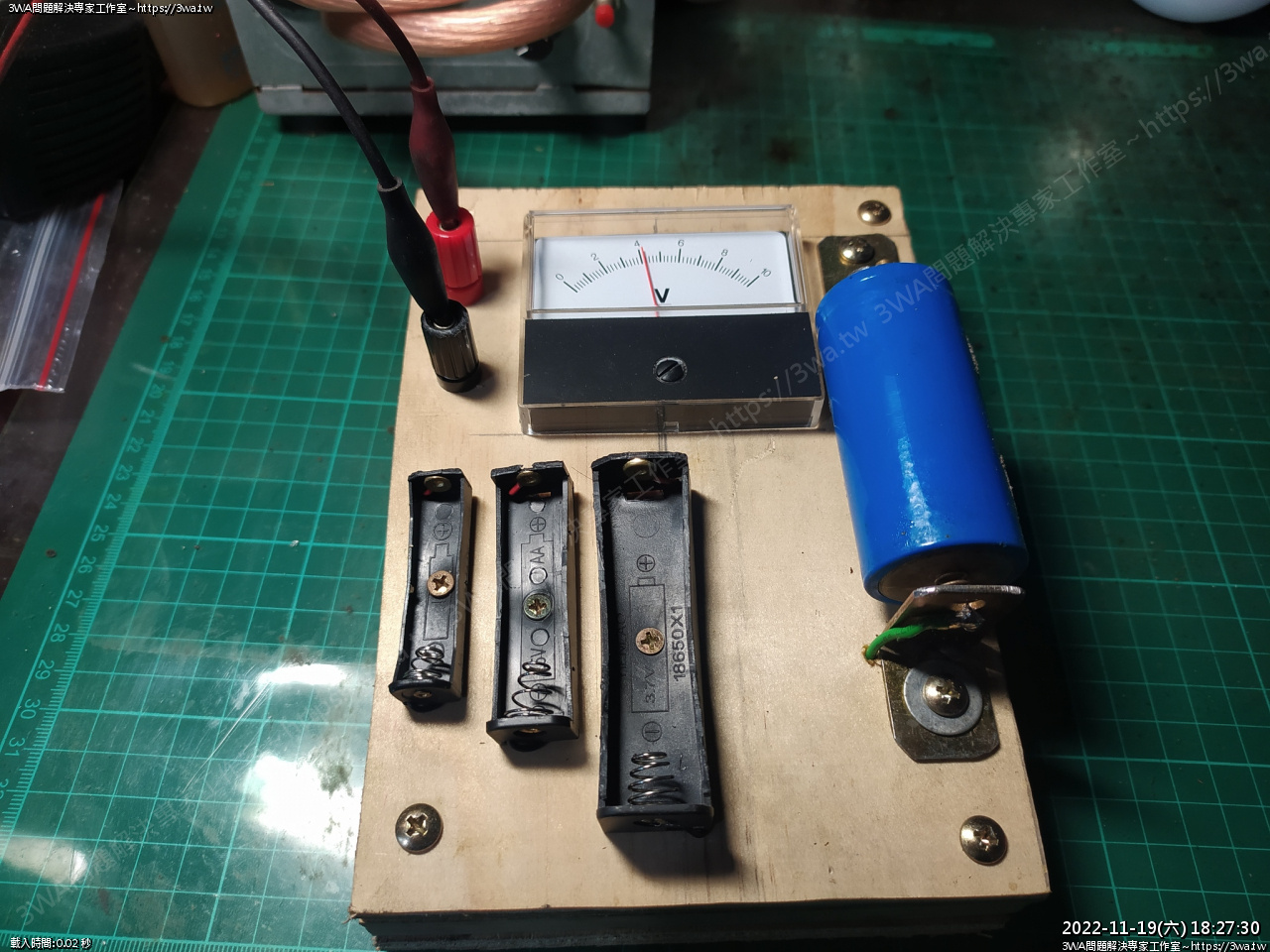

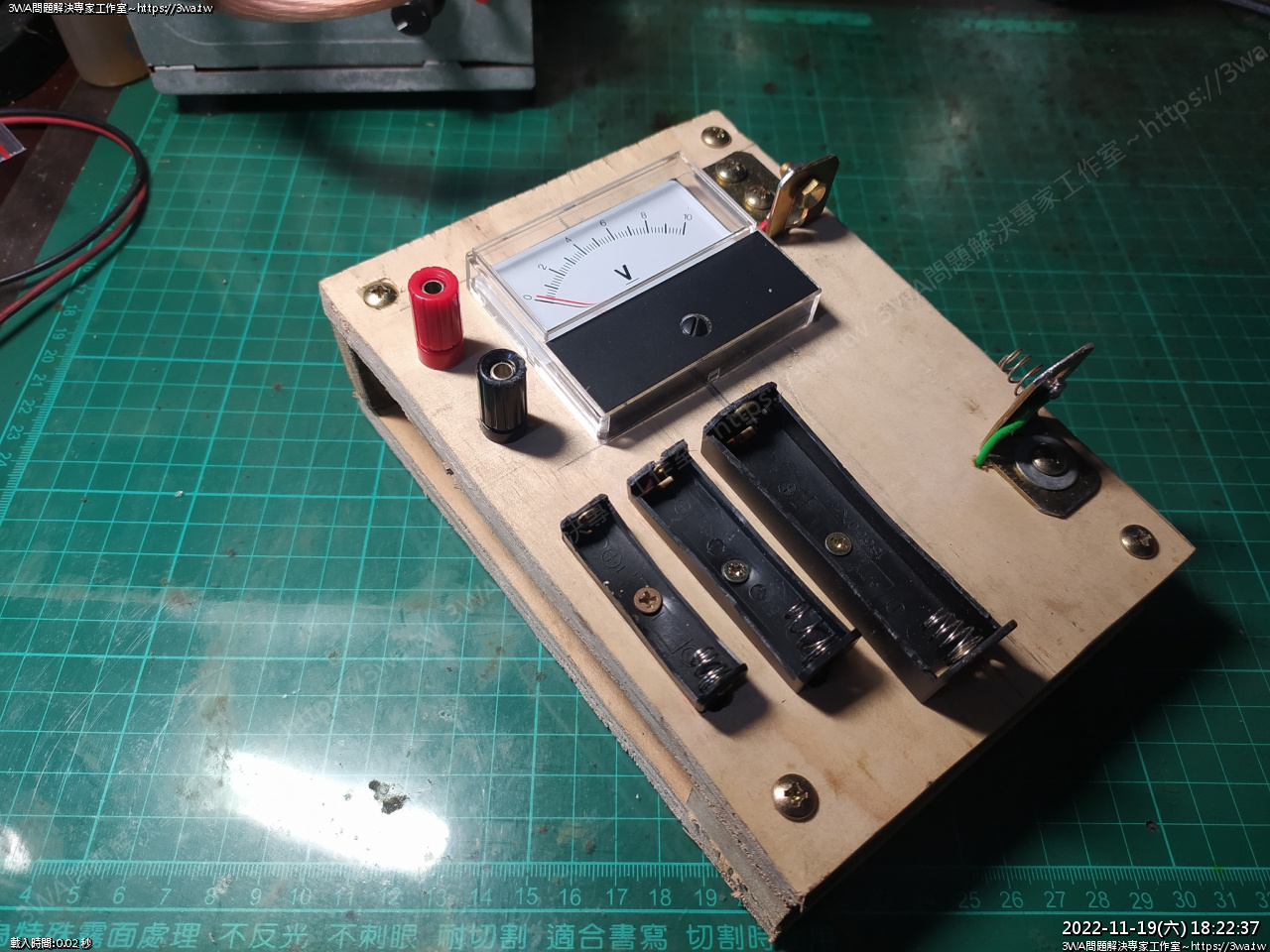

 2022-11-19 繼續擴充,加一個 32700 用的電池座

拿洞洞鐵折彎,焊上彈簧,正極的部分鎖一個銅螺絲,螺絲的中間用鑽床鑽個凹槽

鐵彈簧要焊在洞洞鐵,可以先在彈簧、洞鐵接觸的地方,用綿花棒沾鹽酸擦幾下

焊錫就可以焊的很牢,施工完再噴wd40用衛生紙擦乾淨就不會生銹了



這大小也可以量熱水器 1.5V 的電池

然後拉二個快速插頭





 這樣平常除了量電池電量,還可以接電源供應器當臨時的電池充電站
