今天中午吃火鍋吃好飽,充滿力量來組電盤這邊
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941016.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941016.jpg)
目前的進度
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941025.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941025.jpg)
先裝這個,電盤側的油封
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941030.jpg&nos](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941030.jpg&nos)

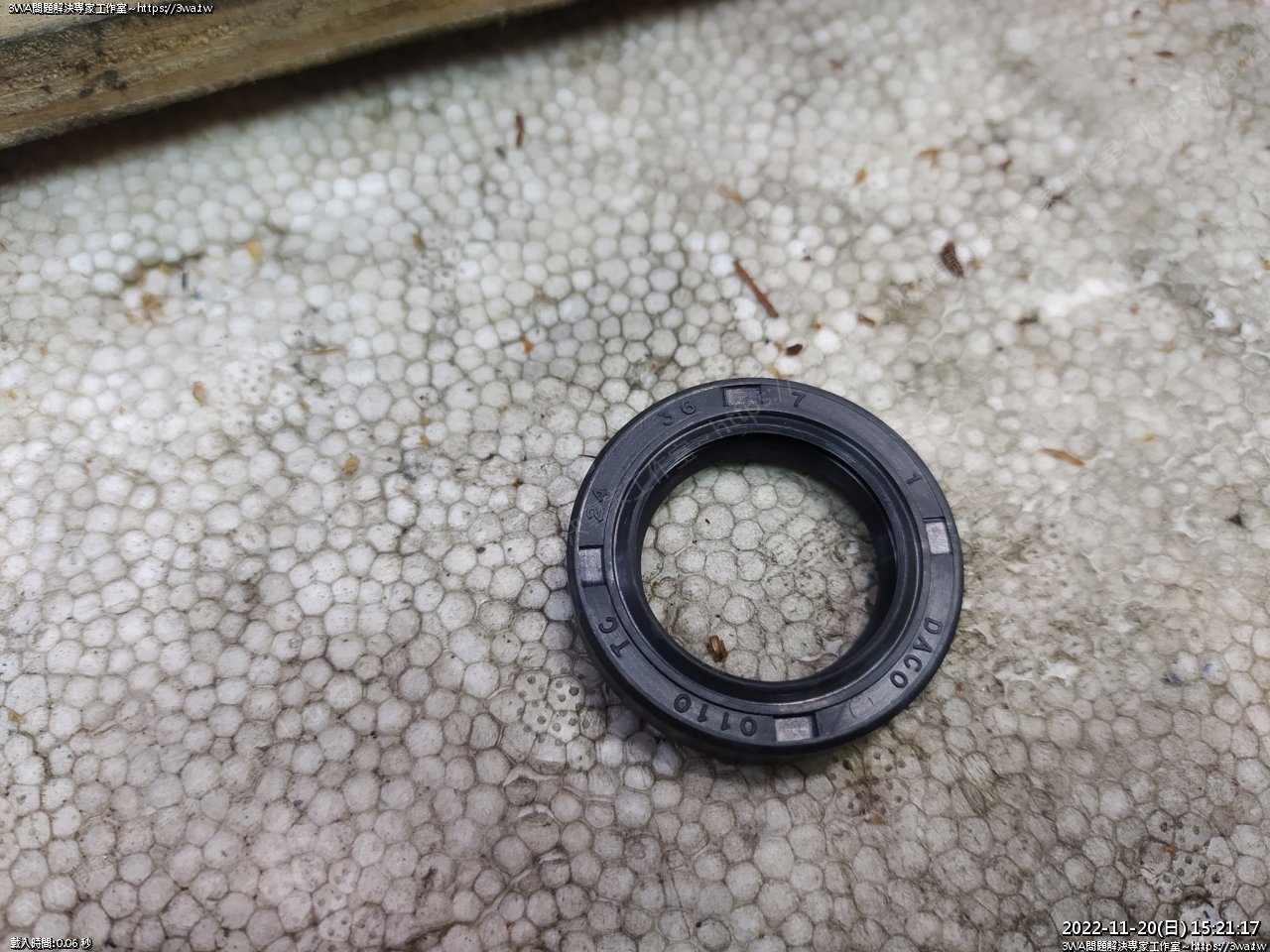

電盤側這顆是 24-36-7
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941038.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941038.jpg)
外圍可以抹一些墊片膠,內側抹些矽油,壓入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941042.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941042.jpg)
然後前齒這個油封 20-34-7
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941046.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941046.jpg)
抹膠抹油,壓入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941050.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941050.jpg)

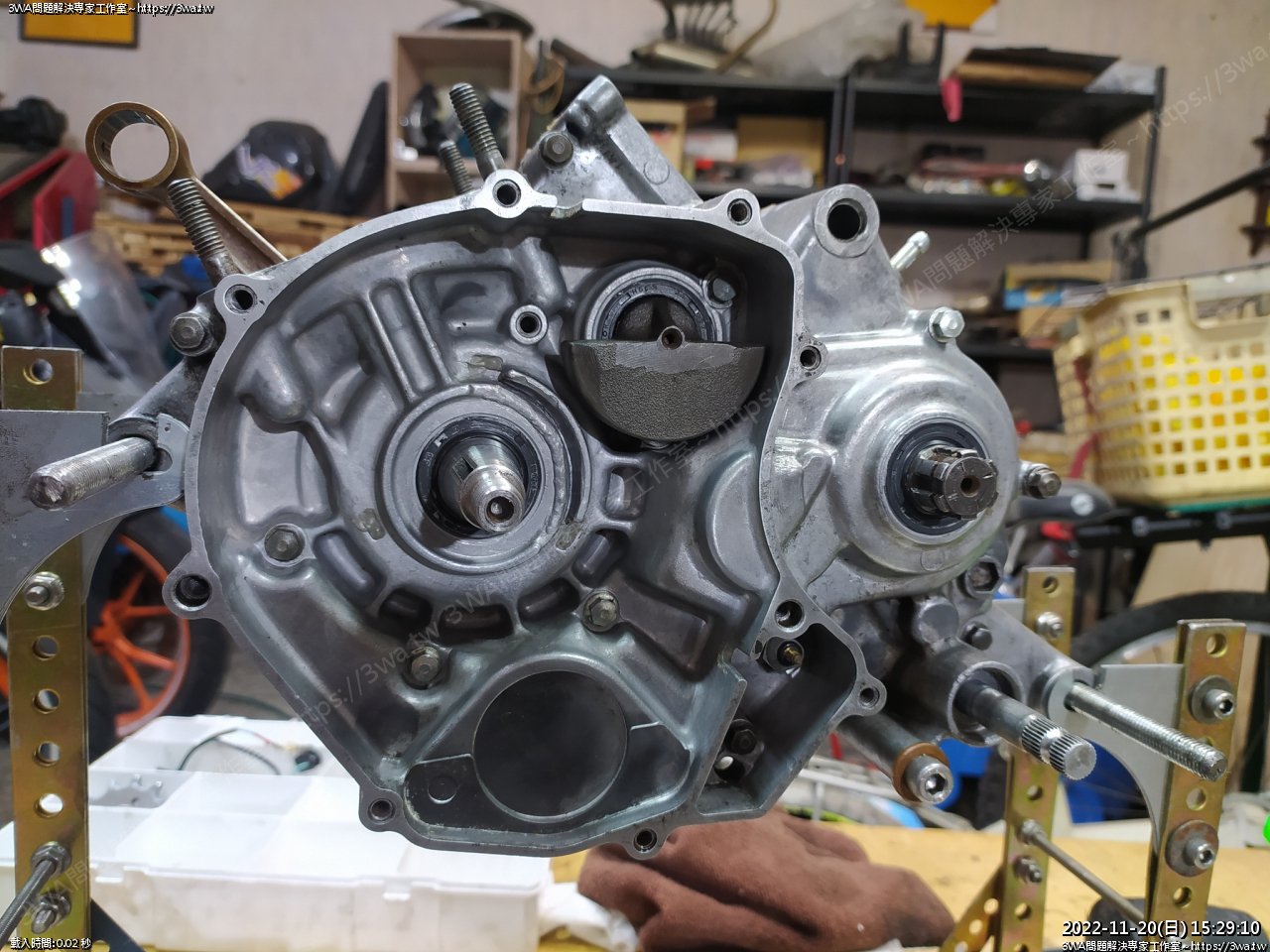

目前的進度
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941056.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941056.jpg)
接著打檔桿這顆 12-22-7
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941060.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941060.jpg)
12-22-7
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941064.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941064.jpg)
軸擦一擦,抹油抹膠,壓入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941068.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941068.jpg)
空檔燈的線組
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941072.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941072.jpg)
使用鋼刷
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941079.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941079.jpg)
把接點刷亮
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941087.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941087.jpg)
裝入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941091.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941091.jpg)

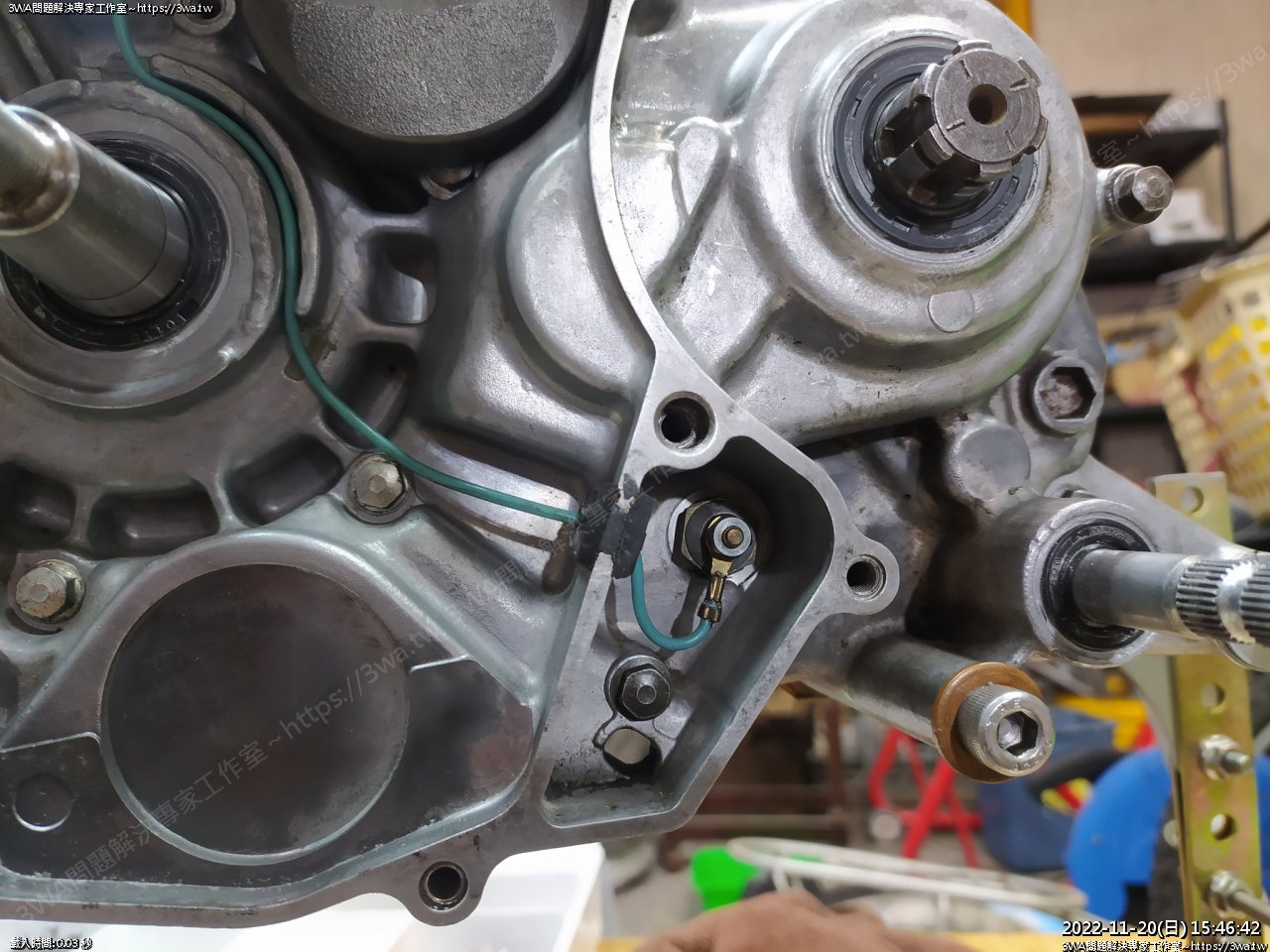

空檔燈的地方,要小心PIN的接點不要觸到 case
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941095.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941095.jpg)
螺帽也刷一刷
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941099.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941099.jpg)
螺帽外徑 7mm,鎖上,3~5nm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941109.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941109.jpg)
7mm 套筒
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941113.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941113.jpg)
接著裝線材的壓板
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941116.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941116.jpg)
這樣裝
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941120.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941120.jpg)
這顆螺絲再拆下來
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941123.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941123.jpg)
重鎖上、下二個螺絲,8~9 NM
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941127.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941127.jpg)
左邊看一看好像沒什麼東西了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668942488_1.png](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668942488_1.png)
零件手冊的爆炸圖
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941129.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941129.jpg)
準備裝飛輪(轉子)
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668946503.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668946503.jpg)
放上半月鍵
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941171.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941171.jpg)
轉子滑進去
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941174.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941174.jpg)
放外面的華司
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941177.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941177.jpg)
鎖上螺帽,這顆是 17mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941180.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941180.jpg)
先用手鎖緊
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941182.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941182.jpg)

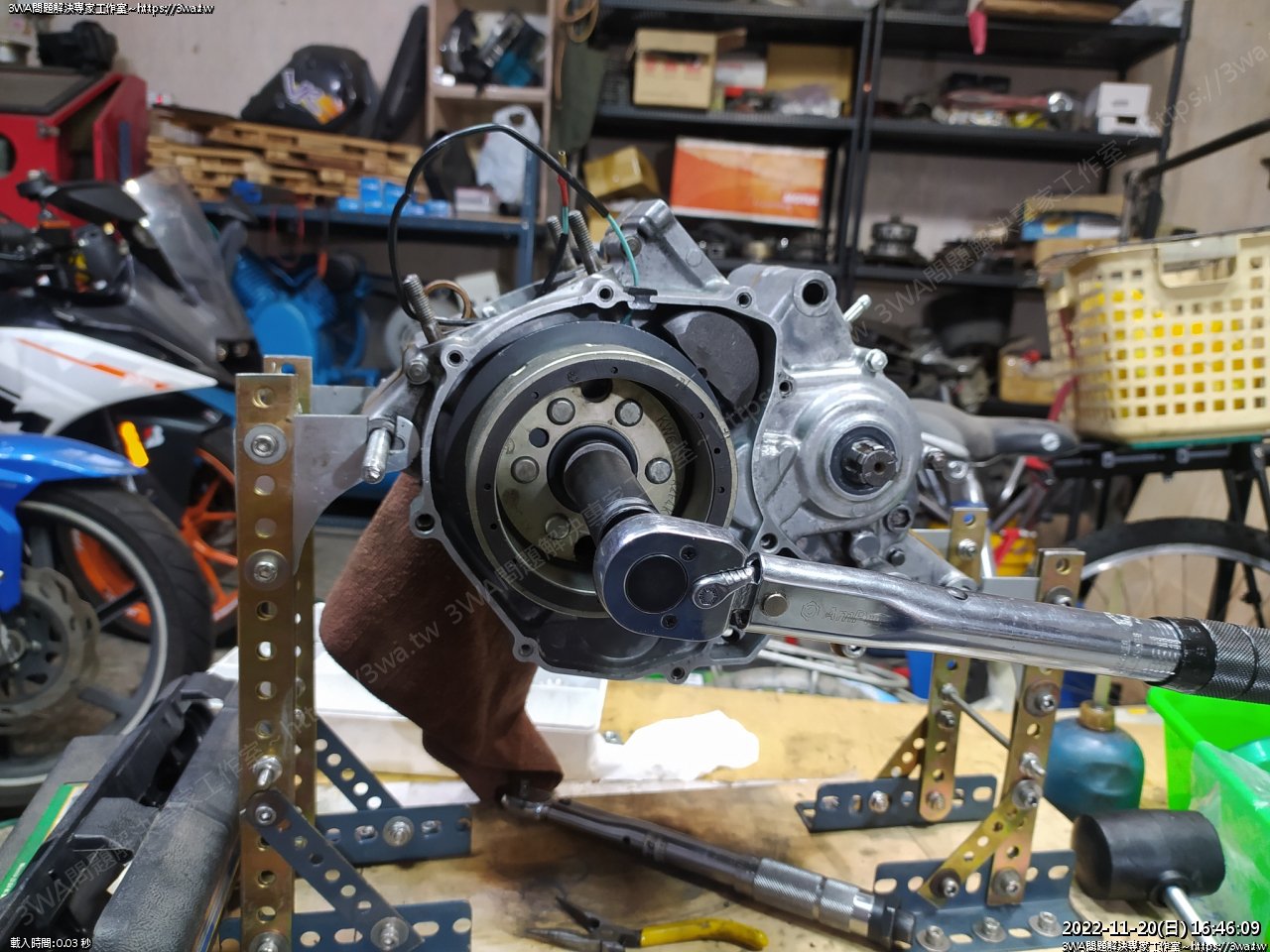

扭力扳手催緊
我手上這份 NSR 維修手冊電子檔,對於電盤側這邊都沒啥說明,只有平衡軸一小部分
鎖的時候,一樣可以在背面的齒輪丟布夾著,就可以順利的鎖
我那支 Y 桿的深度好像插不到轉子裡的洞~_~
短了一丟丟
以 FZR 同樣位置的螺絲,是鎖 8.0KG
追風 7.0KG
NSR 電盤這顆我比照曲軸的部分鎖 6.5KG,太高有點怕
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941185.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941185.jpg)
鎖好,轉起來相當順暢
測試旋轉飛輪
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941189.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941189.jpg)
接下來處理這個油膩膩電盤蓋
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941192.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941192.jpg)
仁內拆除
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941196.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941196.jpg)
有一些油
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941199.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941199.jpg)

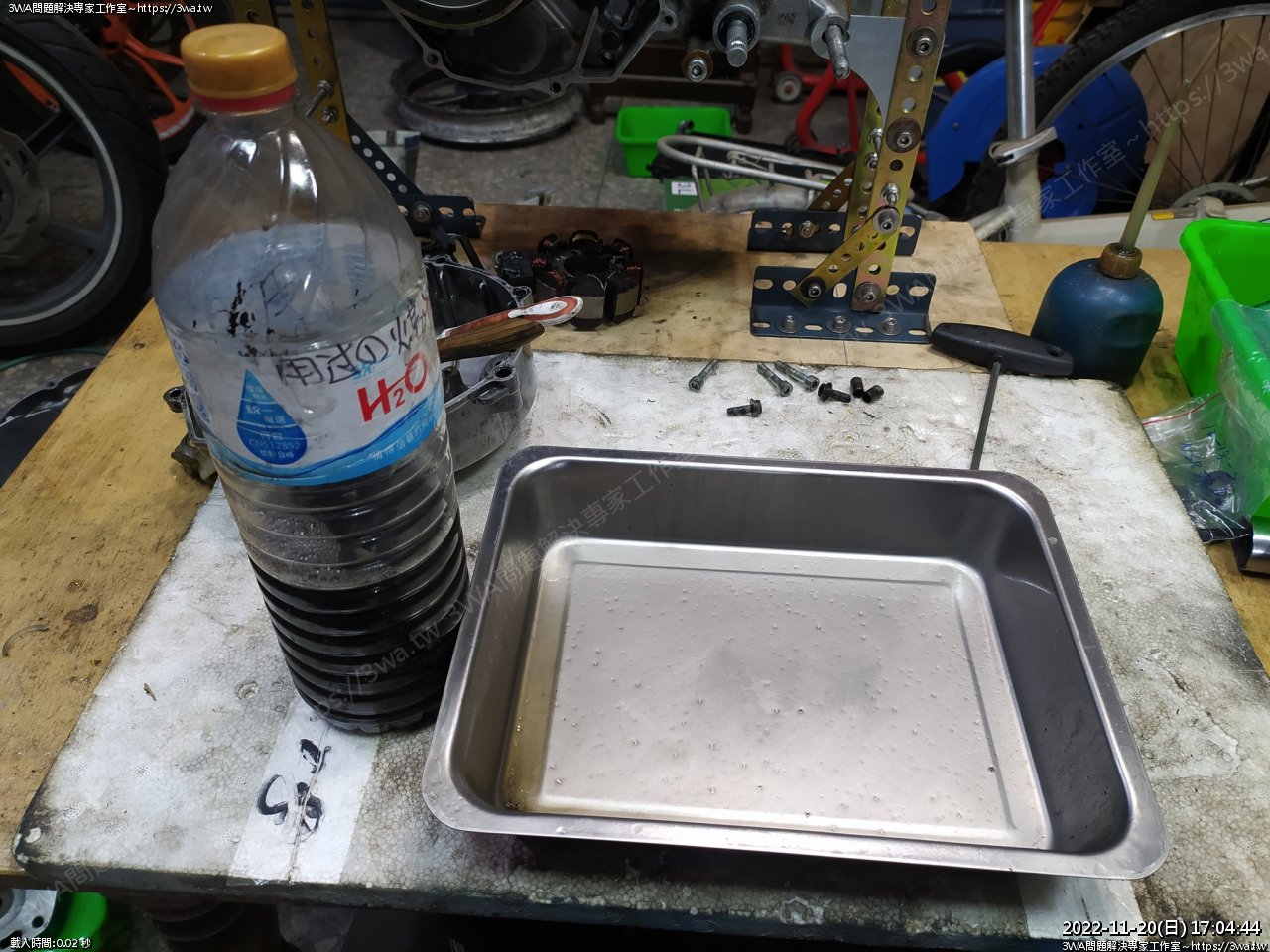

拿出用過的煤油,這時候用過的煤油特別好用
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941202.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941202.jpg)
倒一些,油漆刷刷一刷,去油泥相當快
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941205.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941205.jpg)
刷二分鐘就乾淨了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941209.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941209.jpg)
正面也刷一刷
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941213.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941213.jpg)
趁還沒揮發,再倒回瓶子裡
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941216.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941216.jpg)
清洗再洗一次
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941219.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941219.jpg)
外蓋,布擦一擦
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941226.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941226.jpg)
裡面也用布擦,一直浸水沒啥用,主要還是要用刷的跟布擦
如果要省時間,就用小蜜蜂跟小支的鋼刷輪
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941233.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941233.jpg)
洗掉油汙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941243.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941243.jpg)
剛才拆下的幾顆螺絲順牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941247.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941247.jpg)
然後拿去用鑽床+布輪掃幾下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941252.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941252.jpg)
點開了拋光的成就了嗎
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941258.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941258.jpg)
拋光的技能今天才點開,沒有很專業,但看到自己的嘴臉還是可以的
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941261.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941261.jpg)
先這樣
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941272.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941272.jpg)

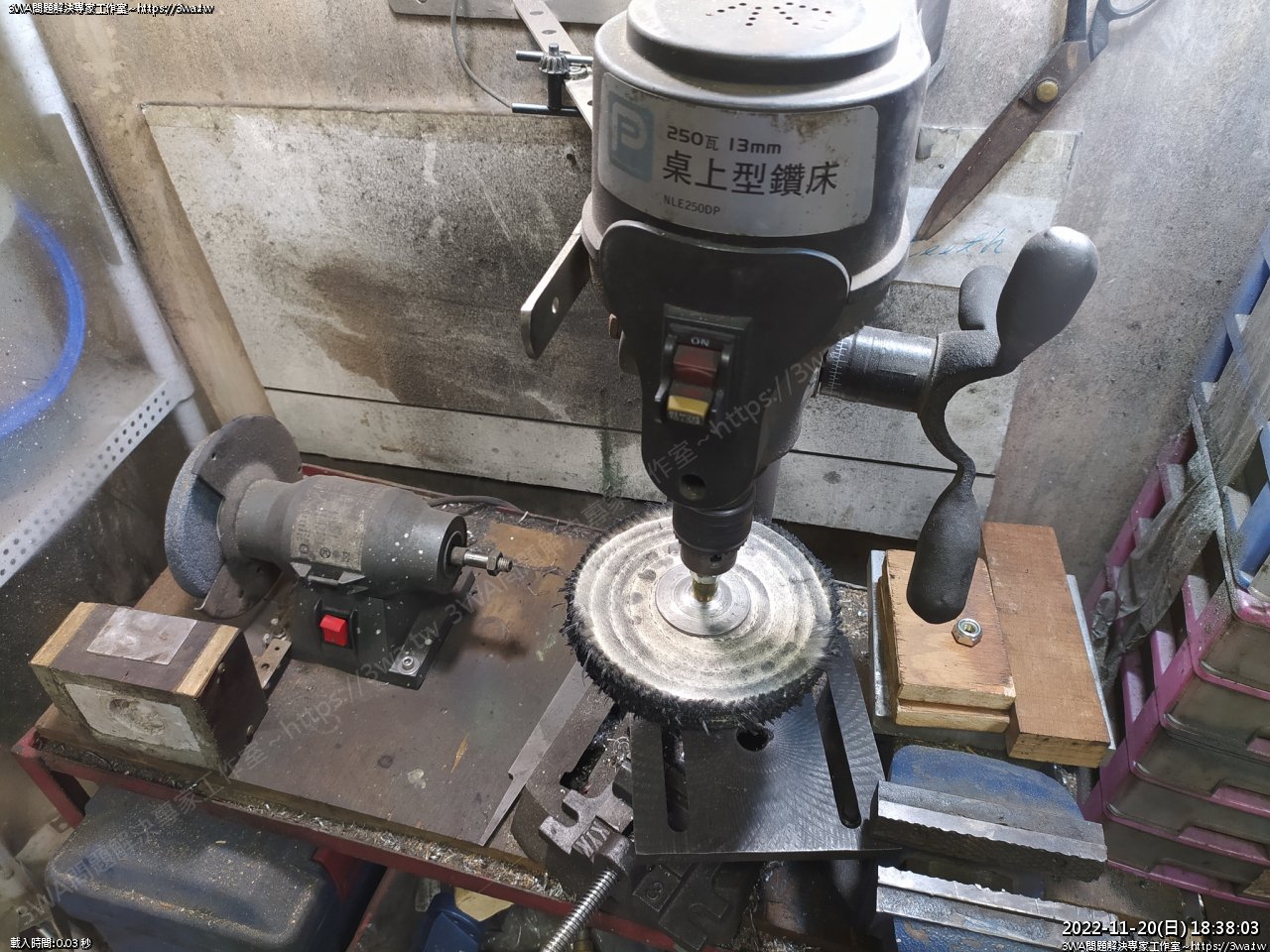

鑽床夾布輪,case 拿上去磨幾下
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668946526.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668946526.jpg)
今天的進度
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941285.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1668941285.jpg)
來去吃晚餐
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669585478.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669585478.jpg)
週末才有空組車,螺絲順牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669585490.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669585490.jpg)
電盤內仁裝回
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669592282.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669592282.jpg)
螺絲點螺絲膠
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669592287.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669592287.jpg)
M6 螺絲,扭力 8~9NM
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669592291.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1669592291.jpg)
五顆螺絲 OK
電盤蓋我想等汽缸裝上後再安裝,或是引擎裝上車台後再安裝,這樣手比較有地方抓
