標題: FZ2 XV250 改滑離
網址:https://3wa.tw/blog/blog.php?id=2057
內容:


 紀錄一下幫車友廖Sir改滑離





 滑離

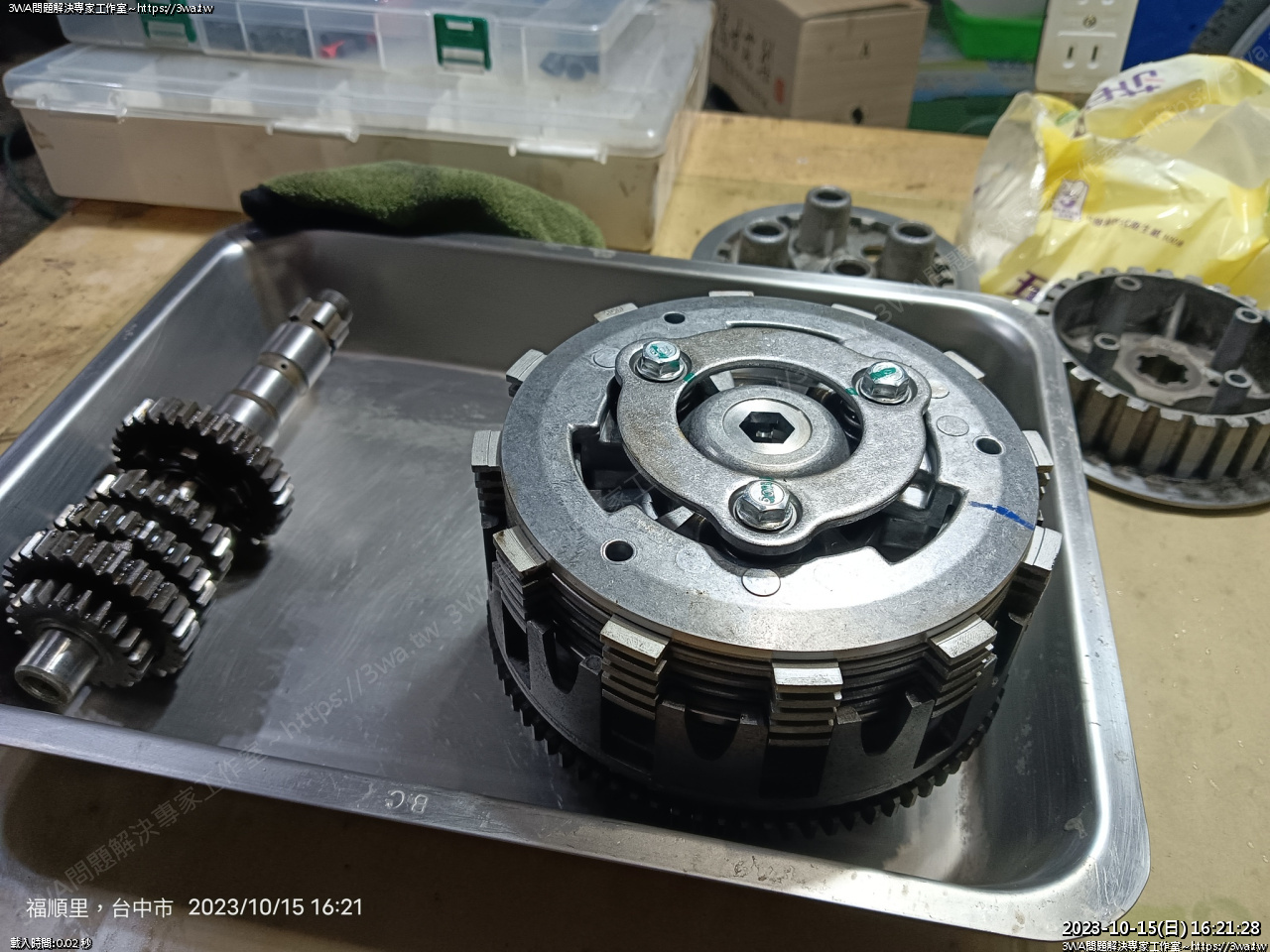

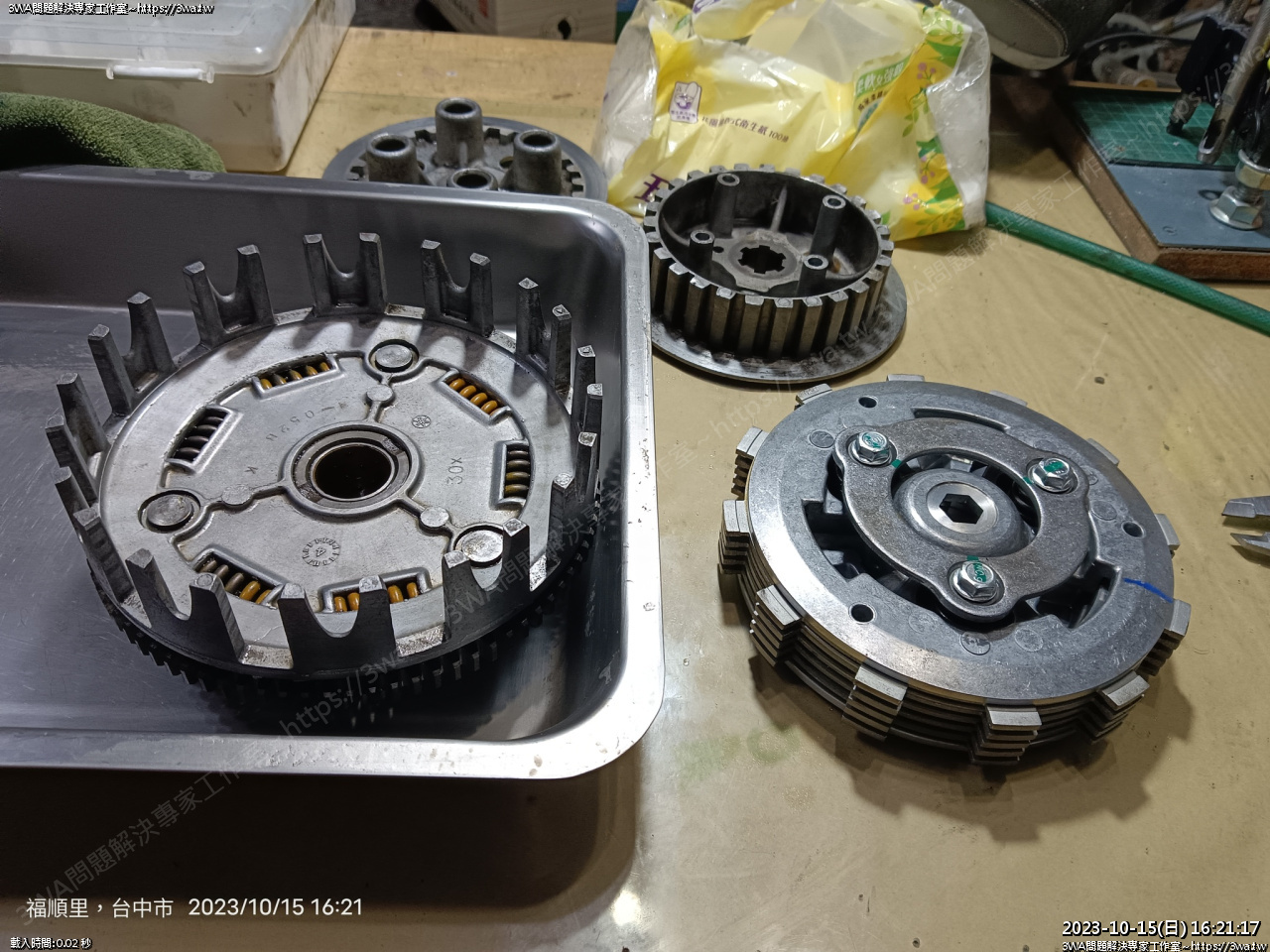

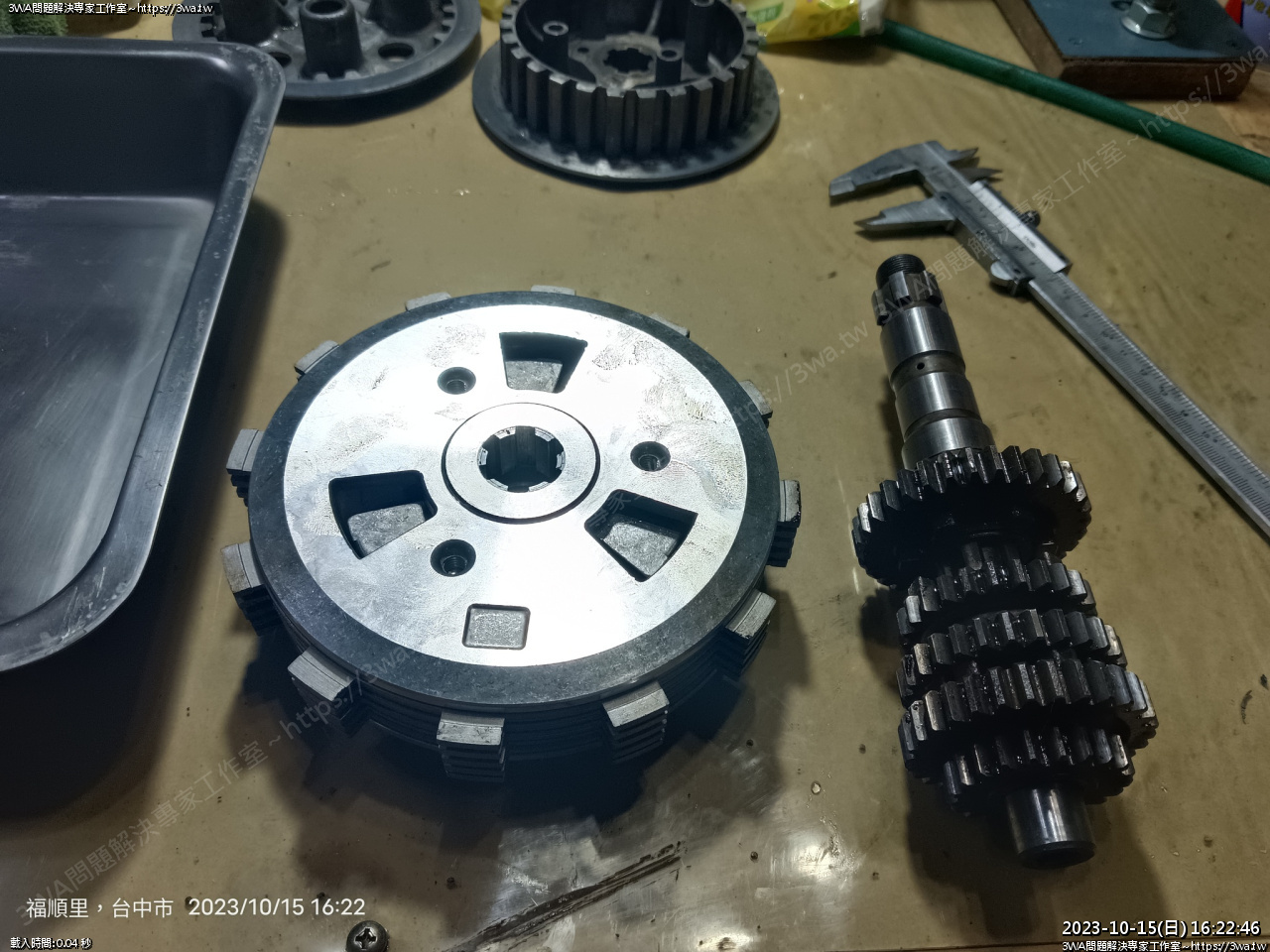

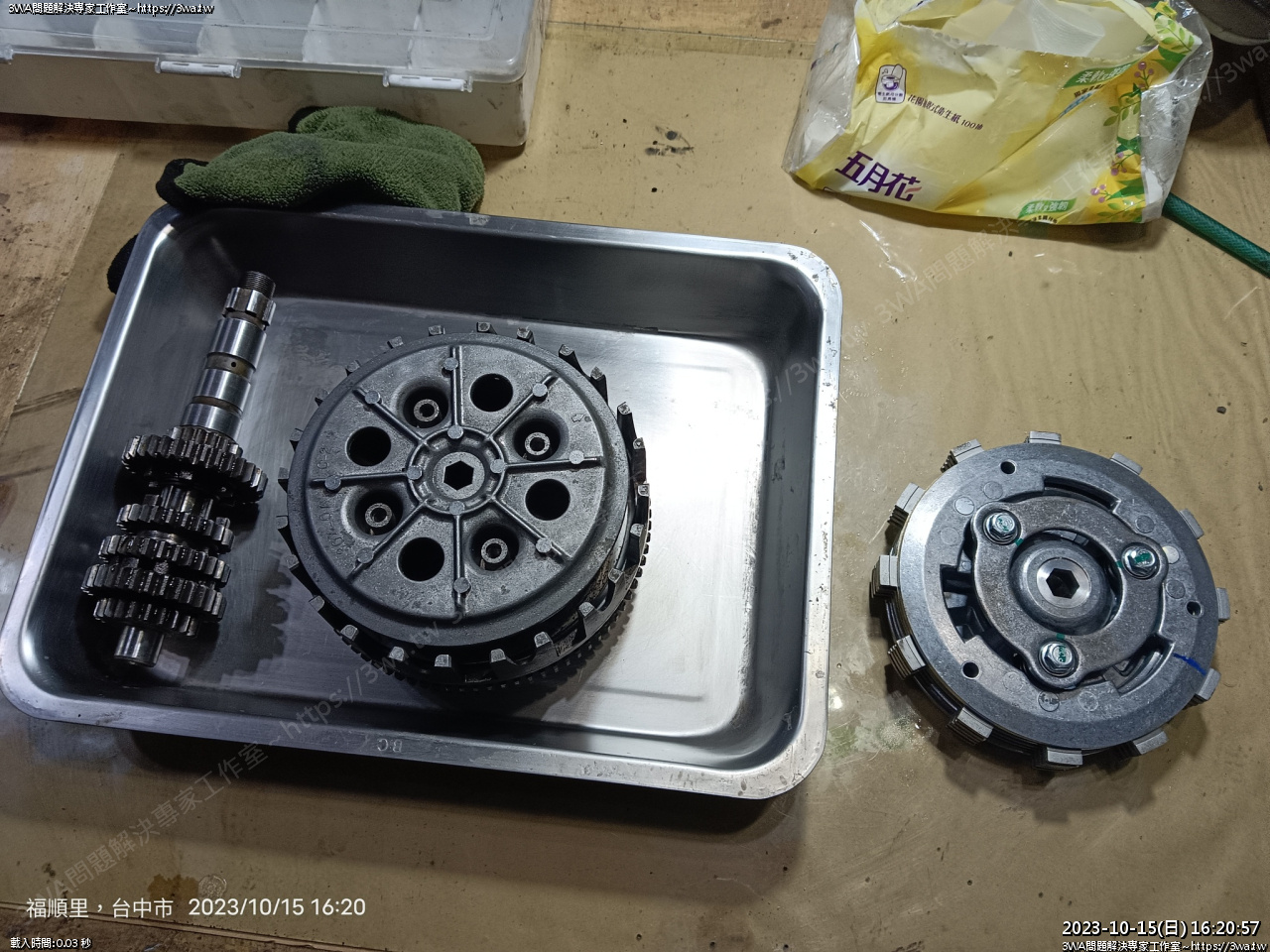

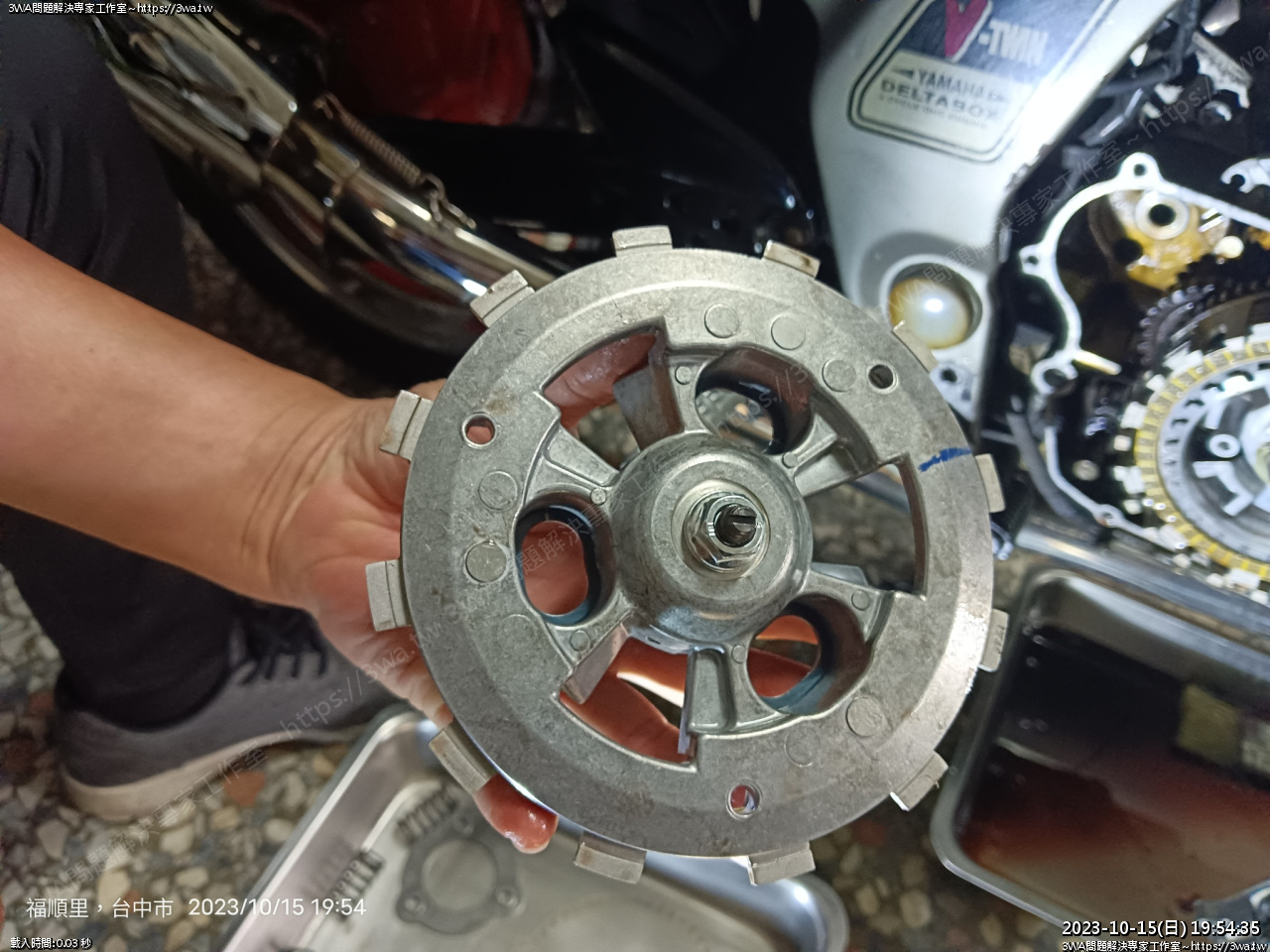

 拿一組原本的 inter outer 主軸比看看





 改 滑離,Inter 要整組拆掉換成右邊這個











比看看





正面





背面





主機插入的感覺,看起來應該 OK





這組滑離安裝時要注意離合器片有顏色分別

紅紅、綠綠、黃

外<--------->內

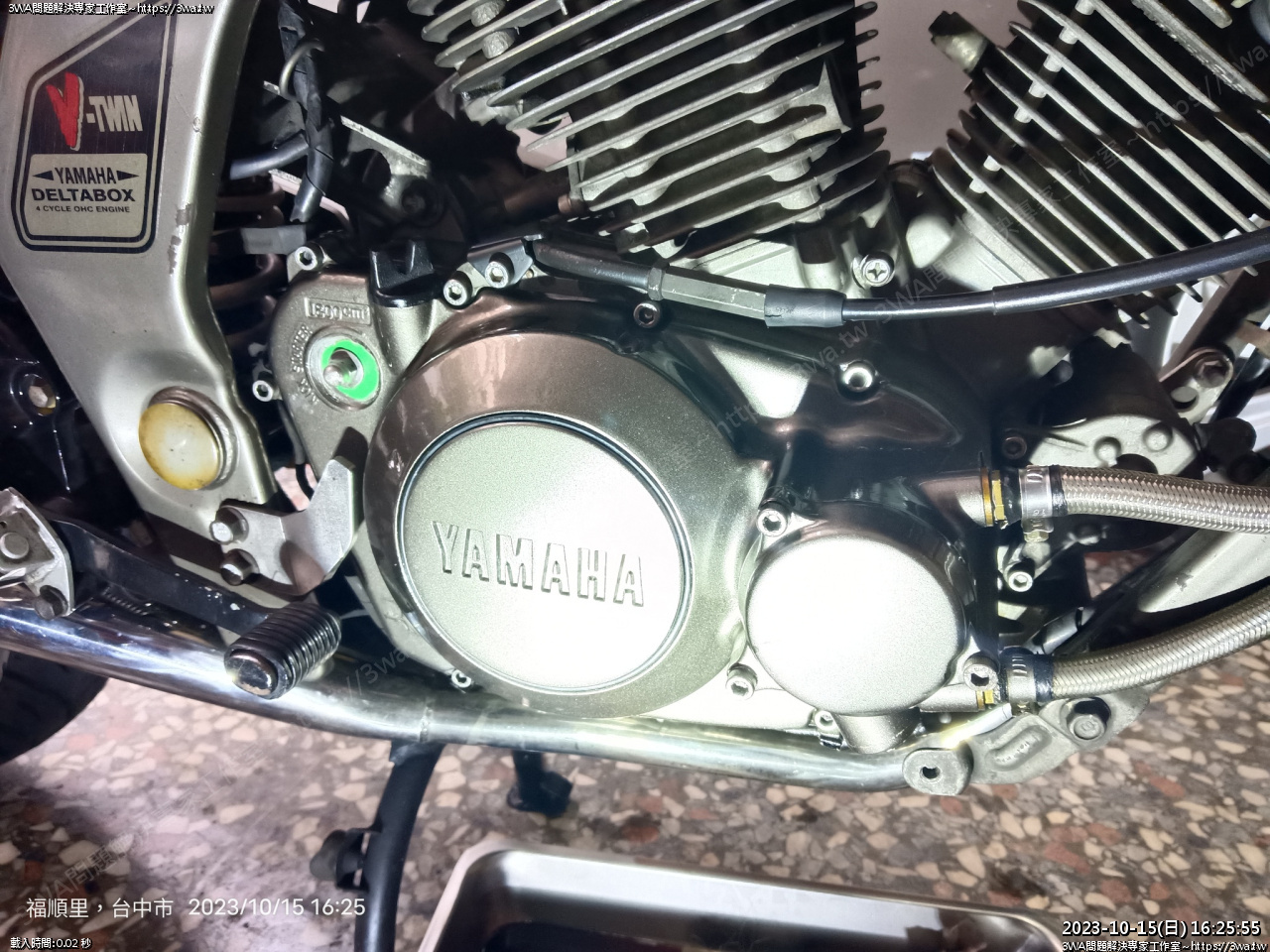

開拆,先把機油漏下來,FZ2下罩拆除

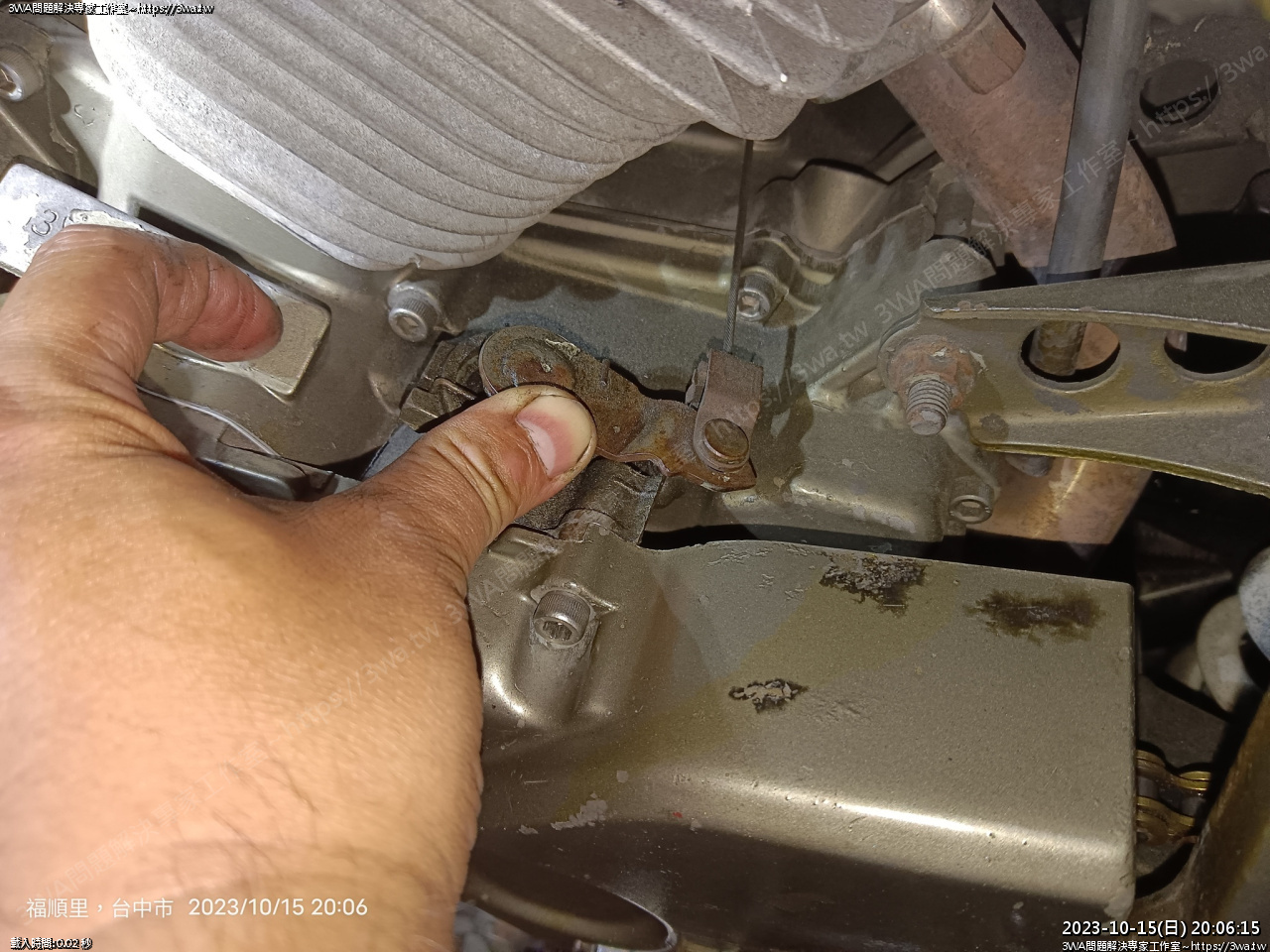

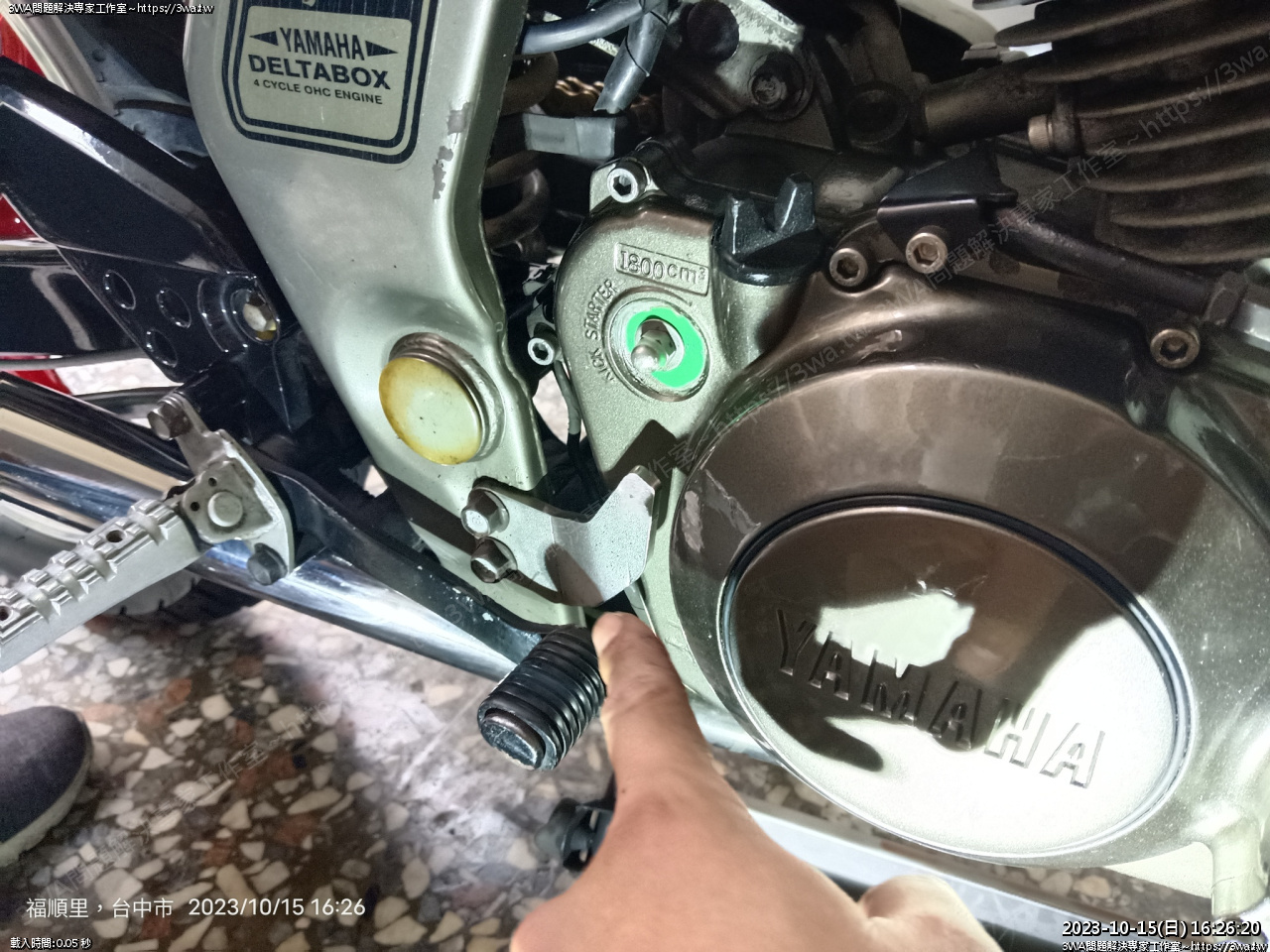

這台FZ2有踩發檔片!?

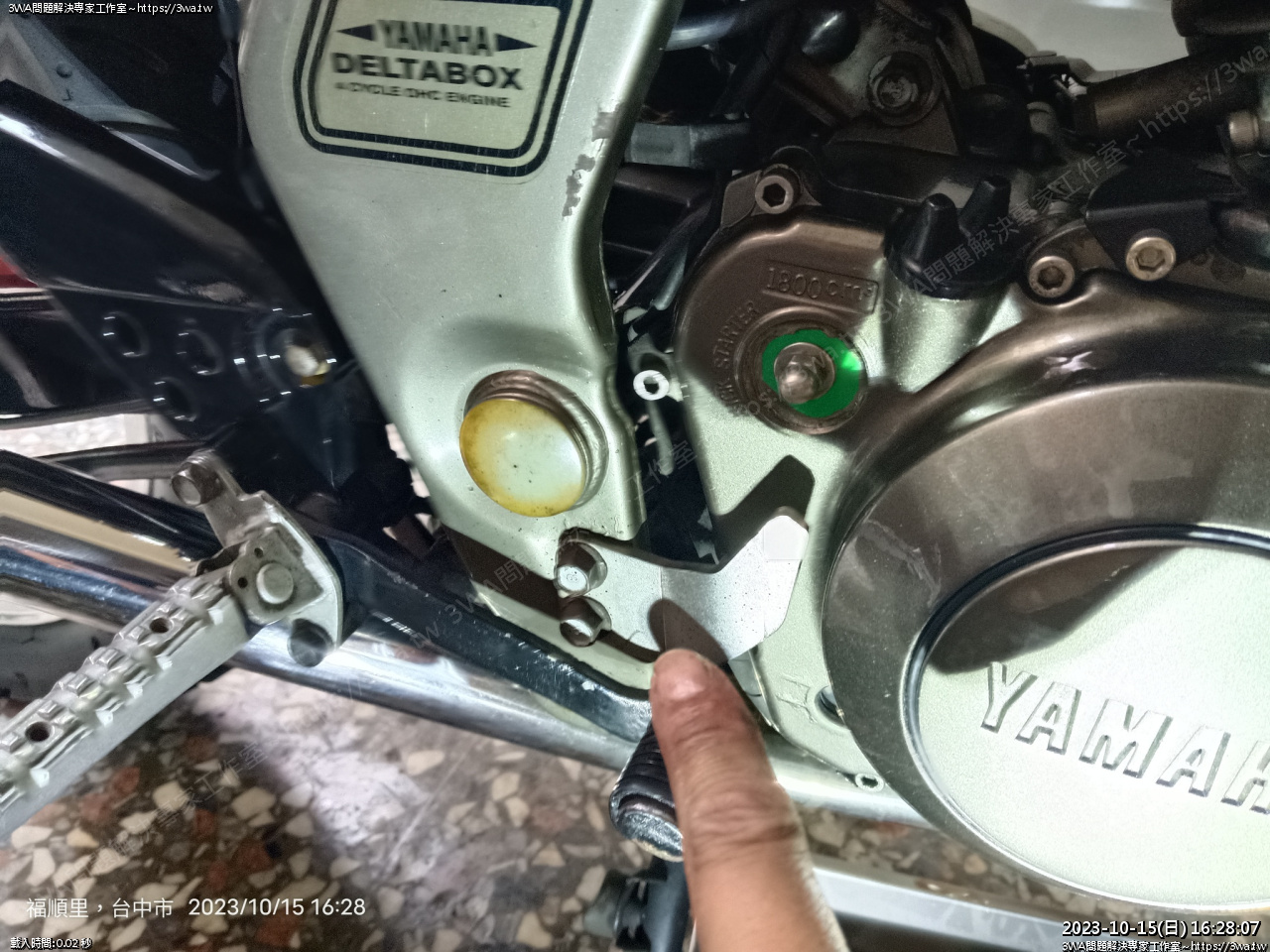

這個也要拆除

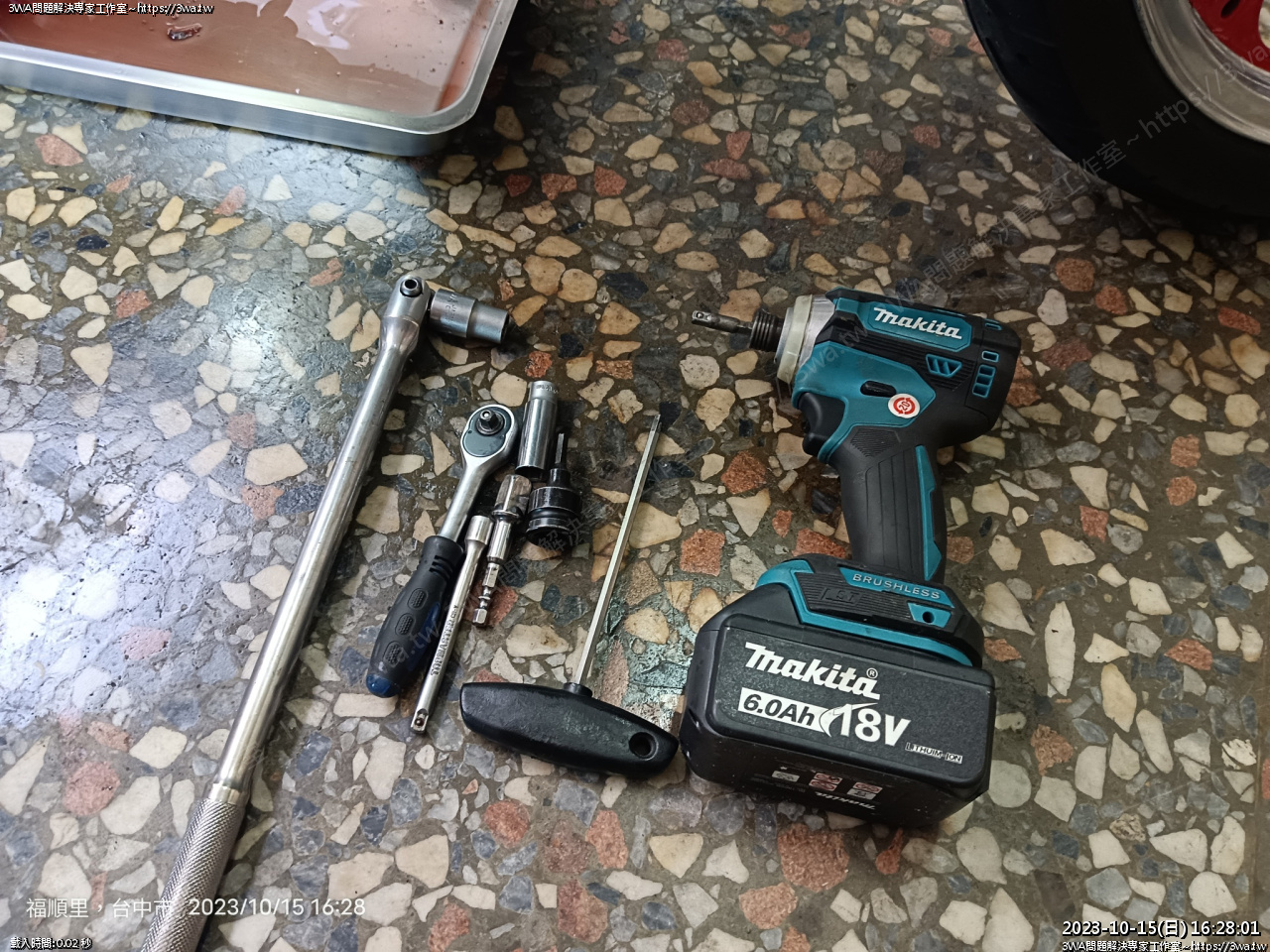

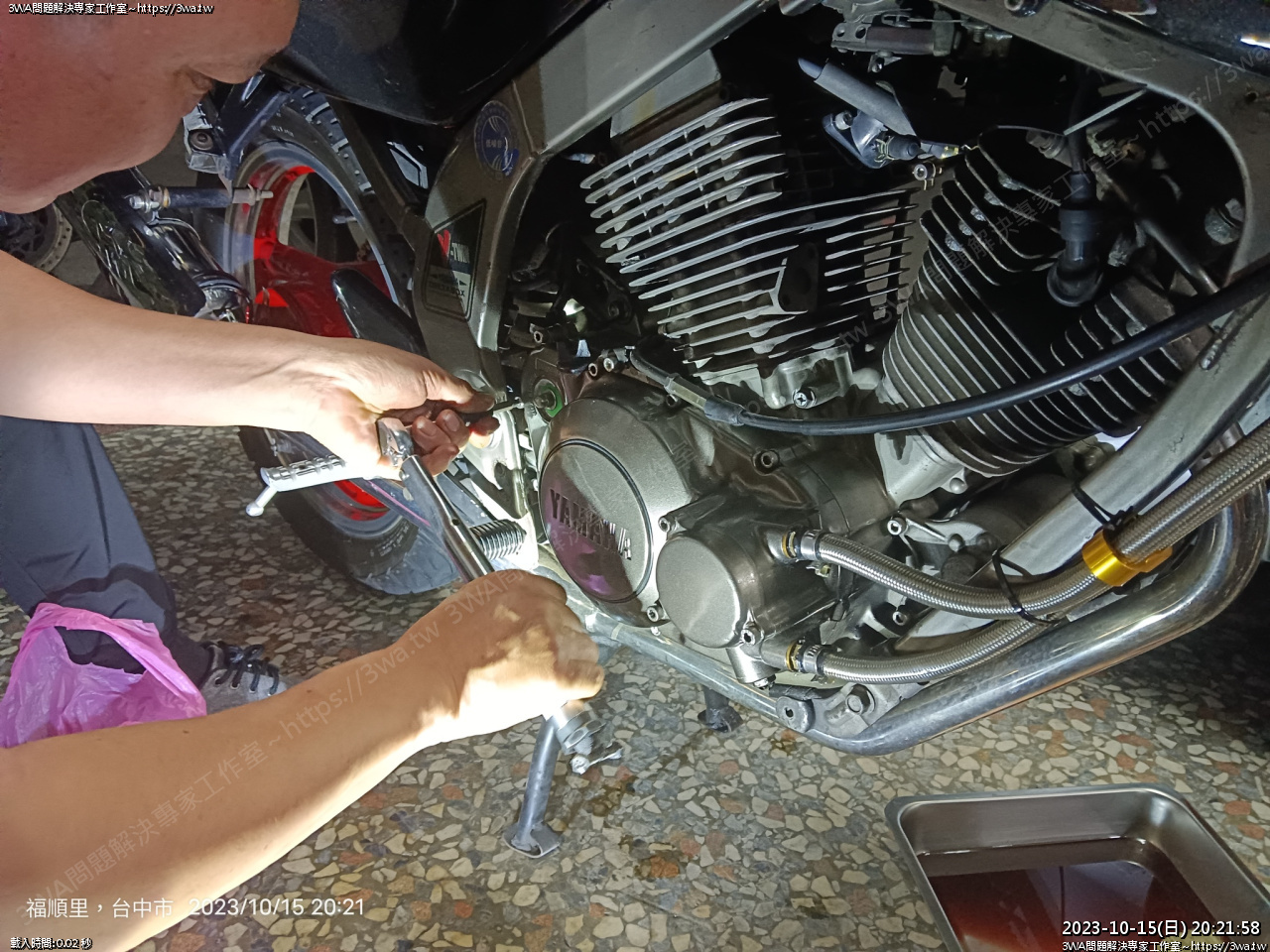

工具,12mm 5號內六角、電動起子機

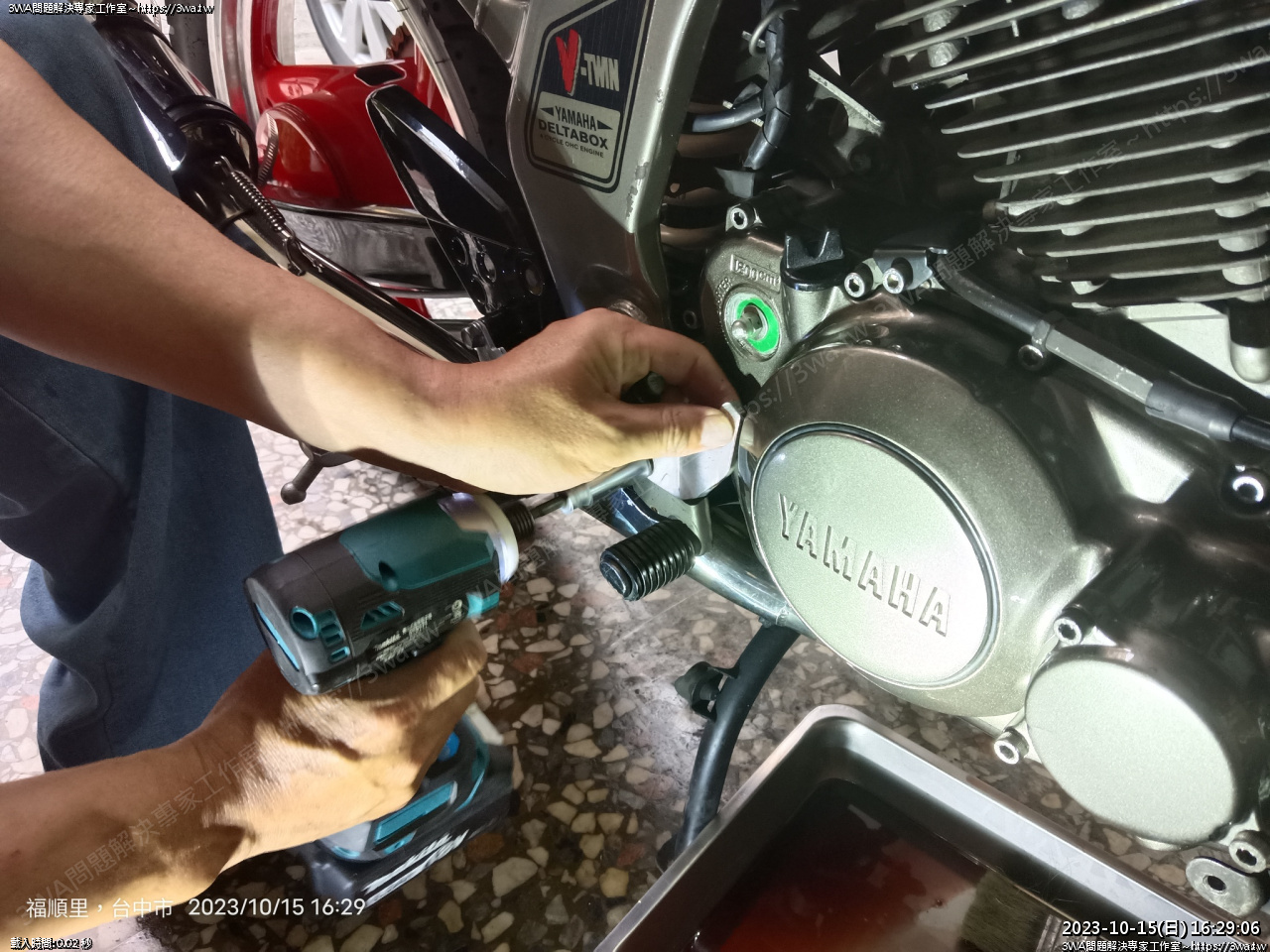

拆鬆螺絲





拆下踩發檔片





然後離合器外蓋的螺絲





機油濾芯蓋右邊最長的 90mm x 1

35mm x 2

25mm x N

機油濾芯蓋二支 20mm 可以不用拆





轉鬆後用起子機拆下

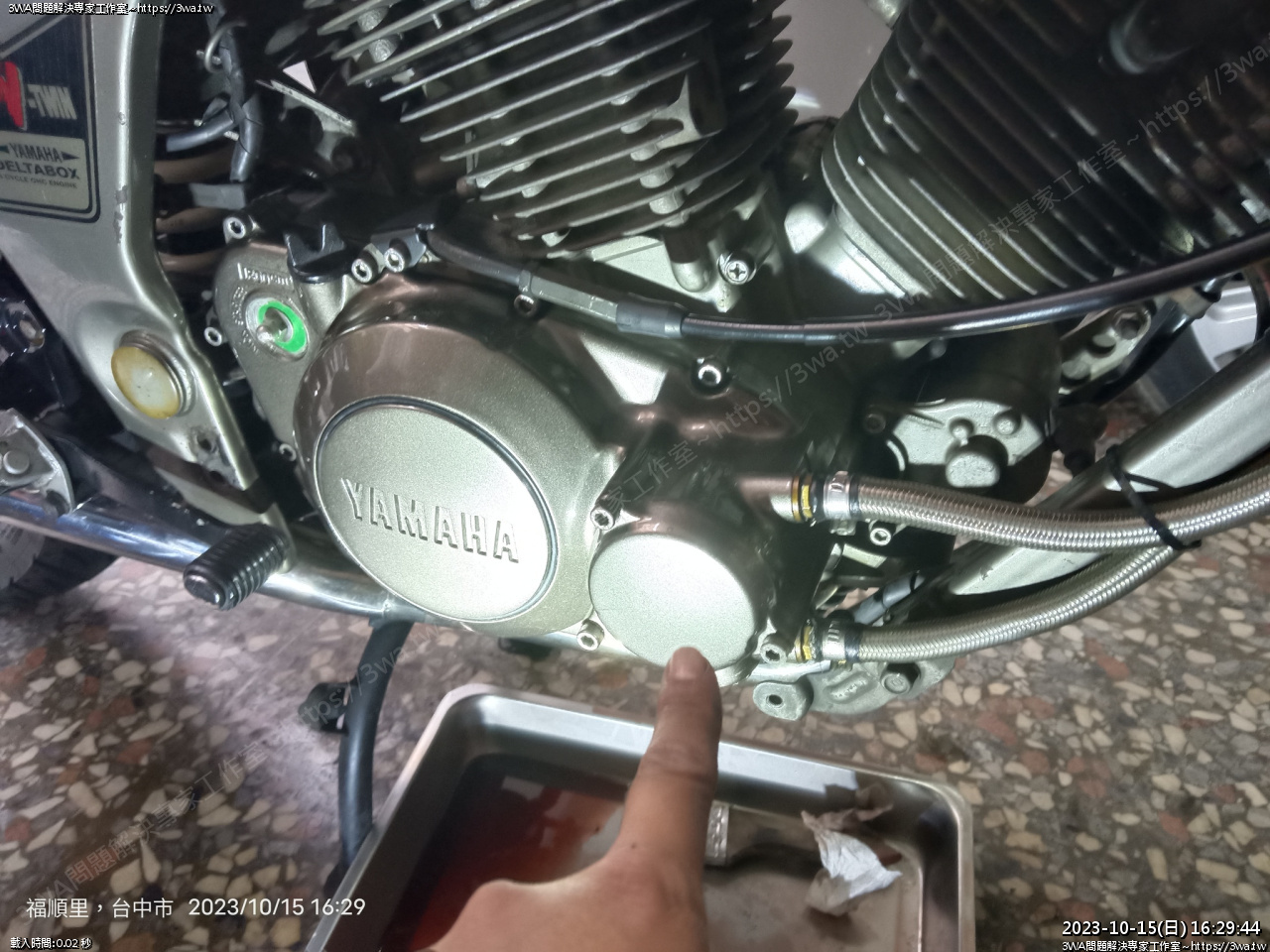

離合器線往上抬勾在汽缸,下面啟動馬達的線往下移,拔出離合器蓋

離合器蓋下垂到機油盆即可

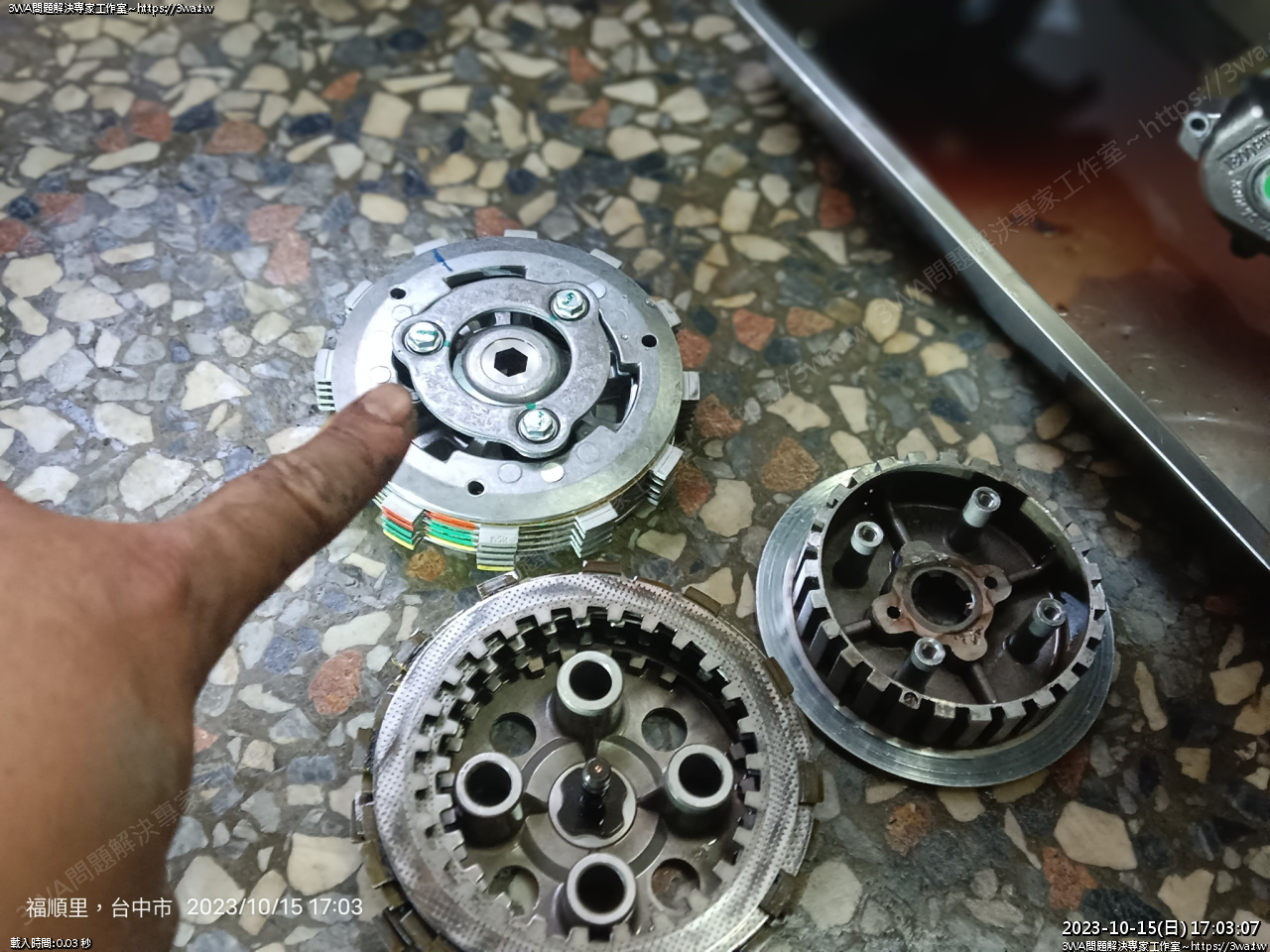

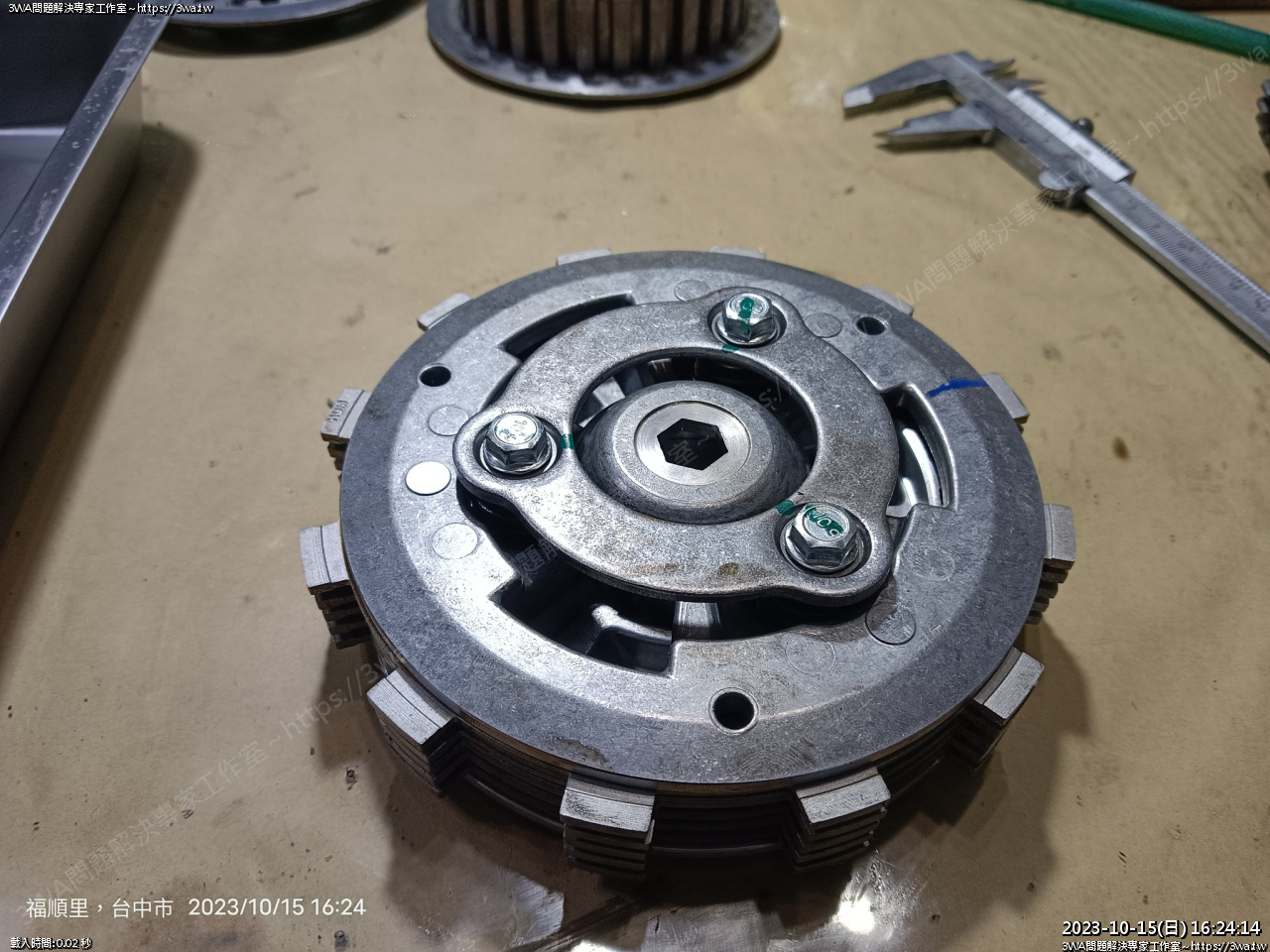

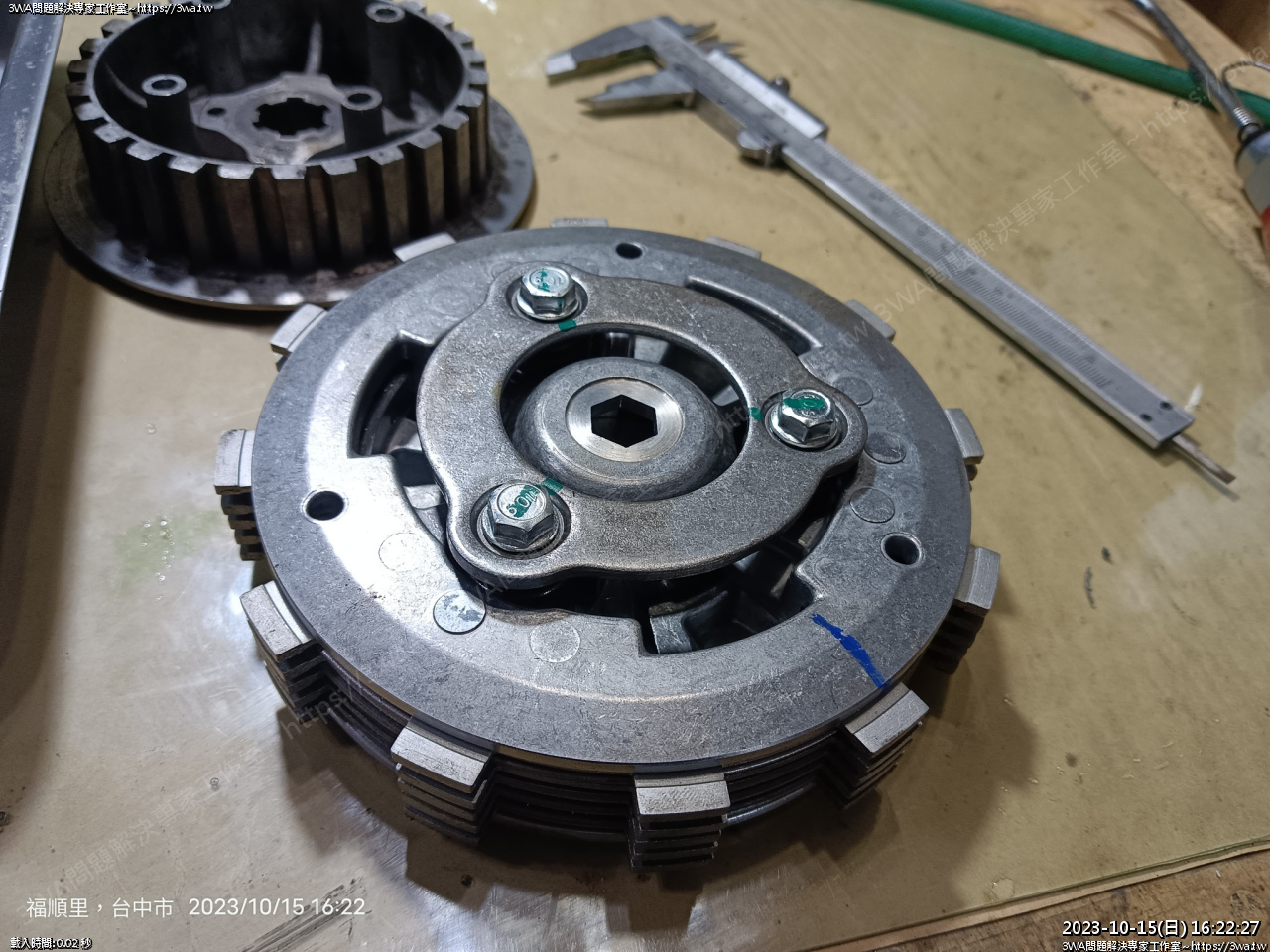

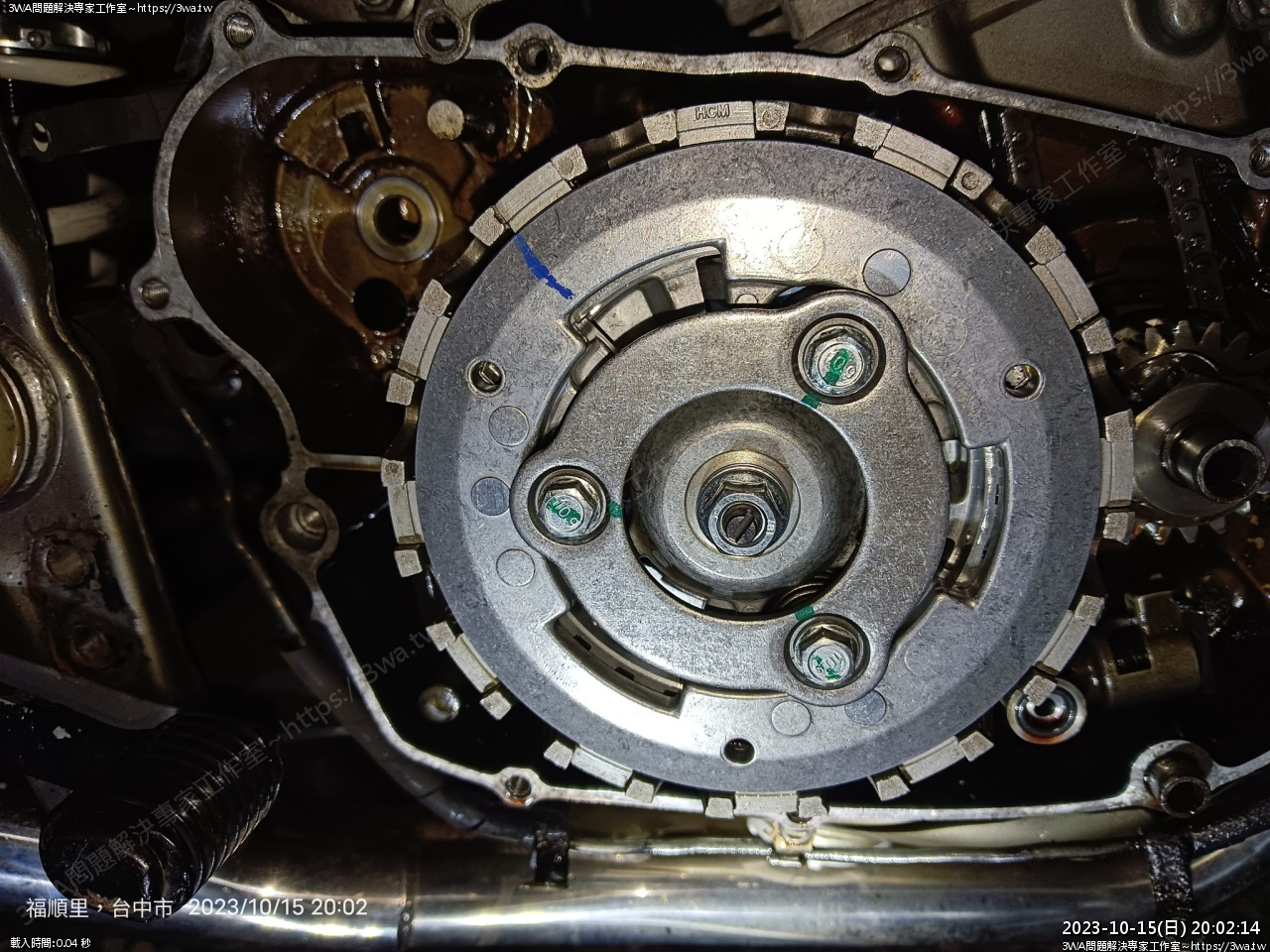

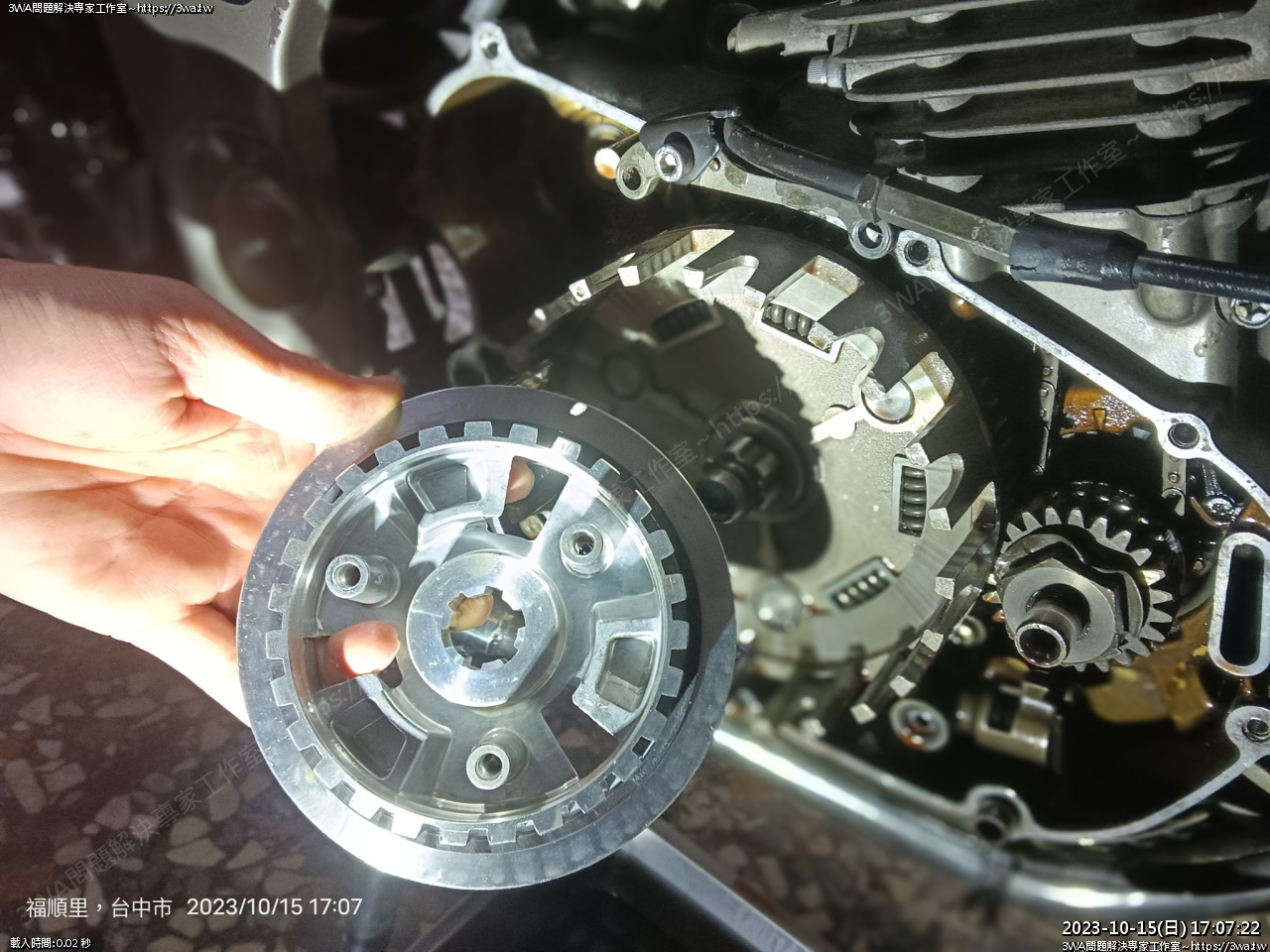

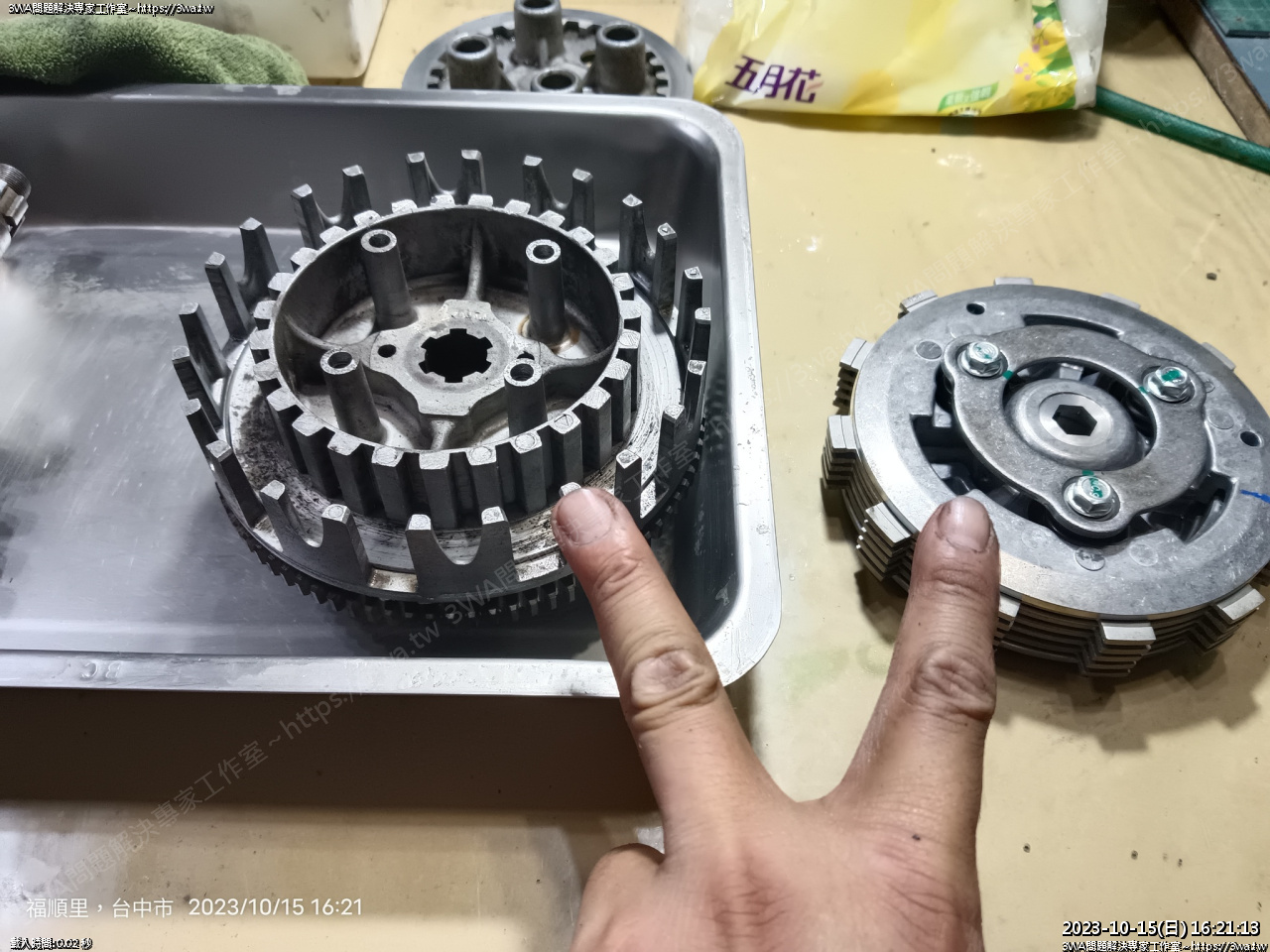

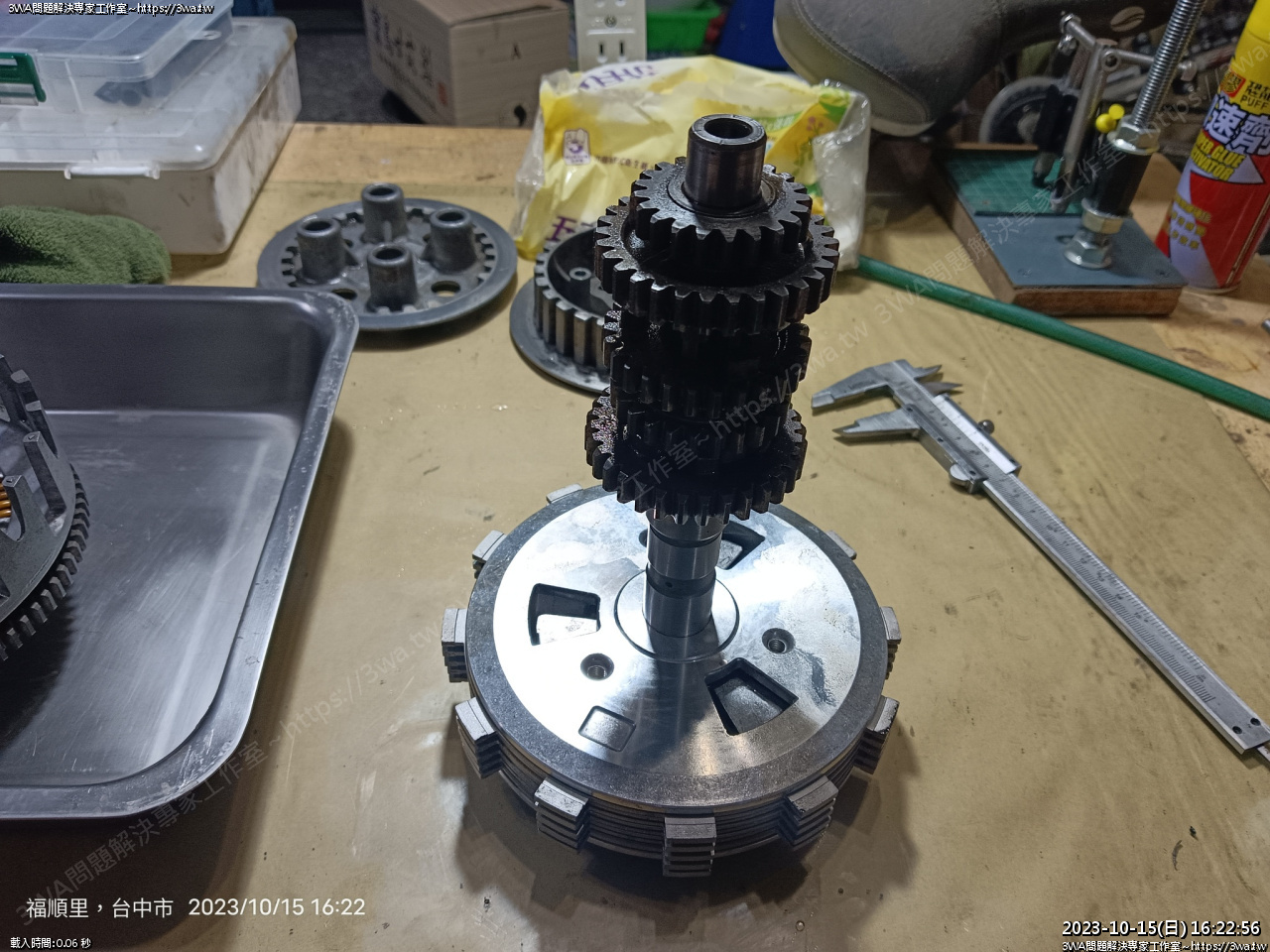

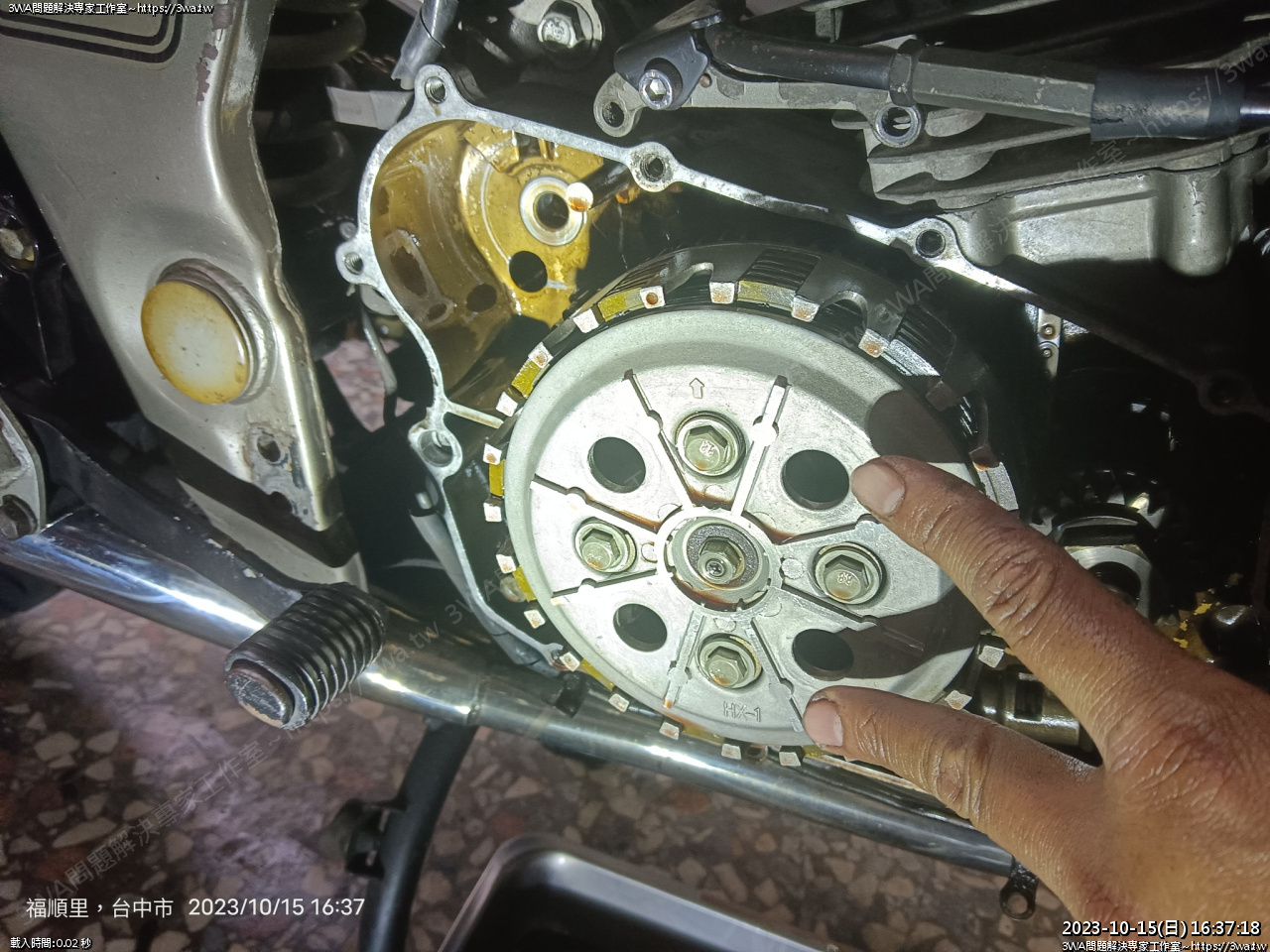

原本的離合器,這組是 XV250 的





準備換上滑離

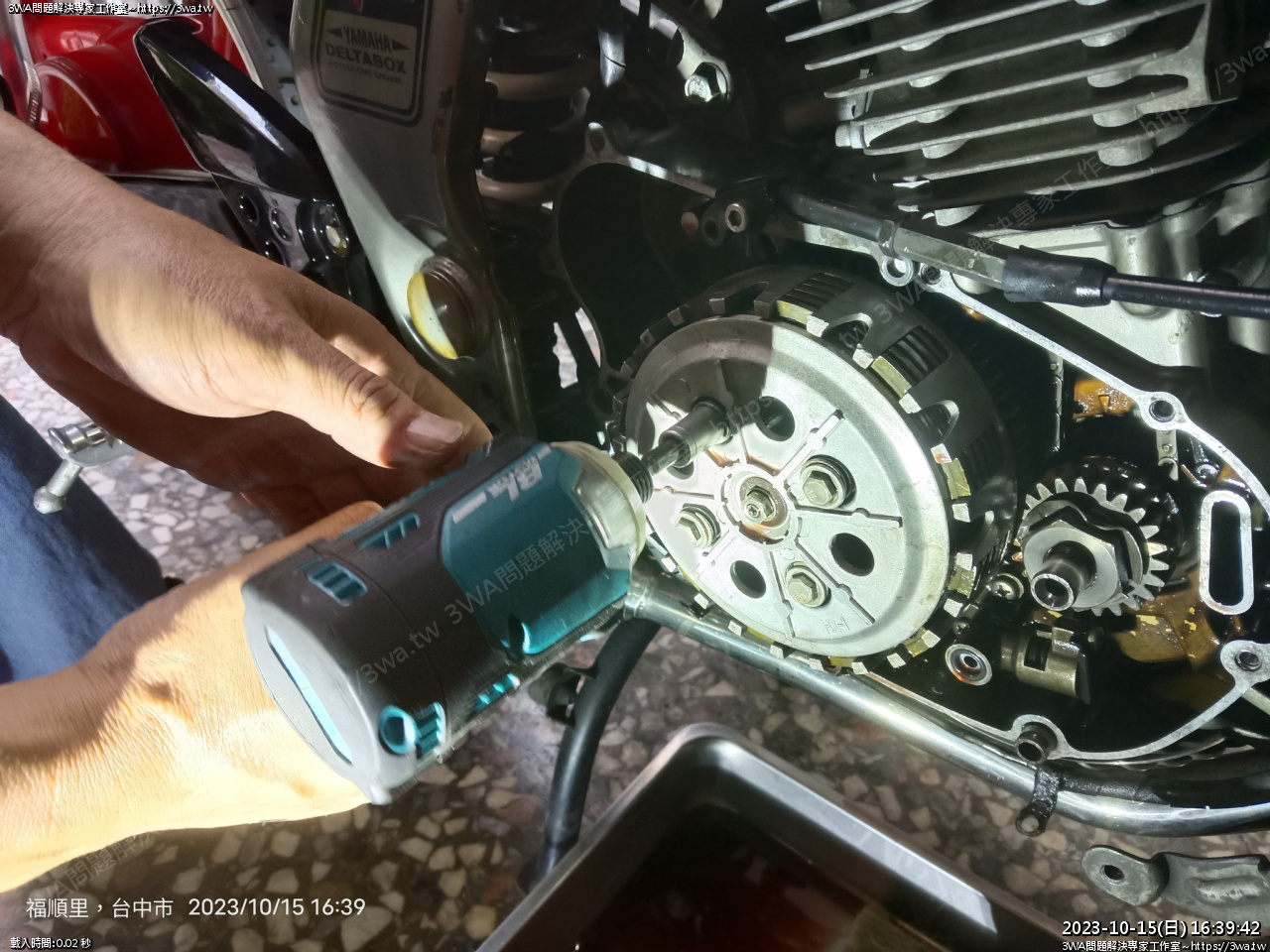

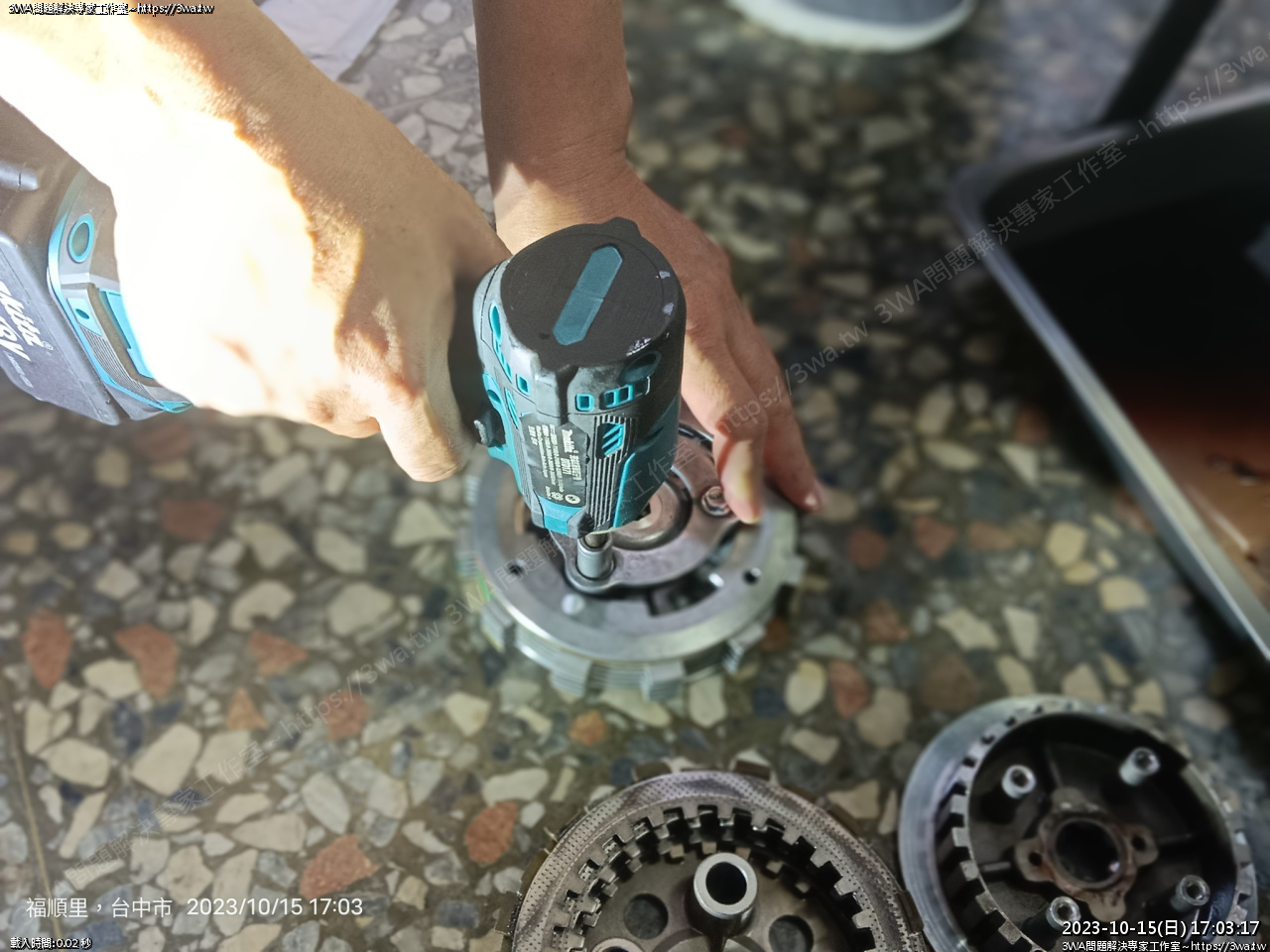

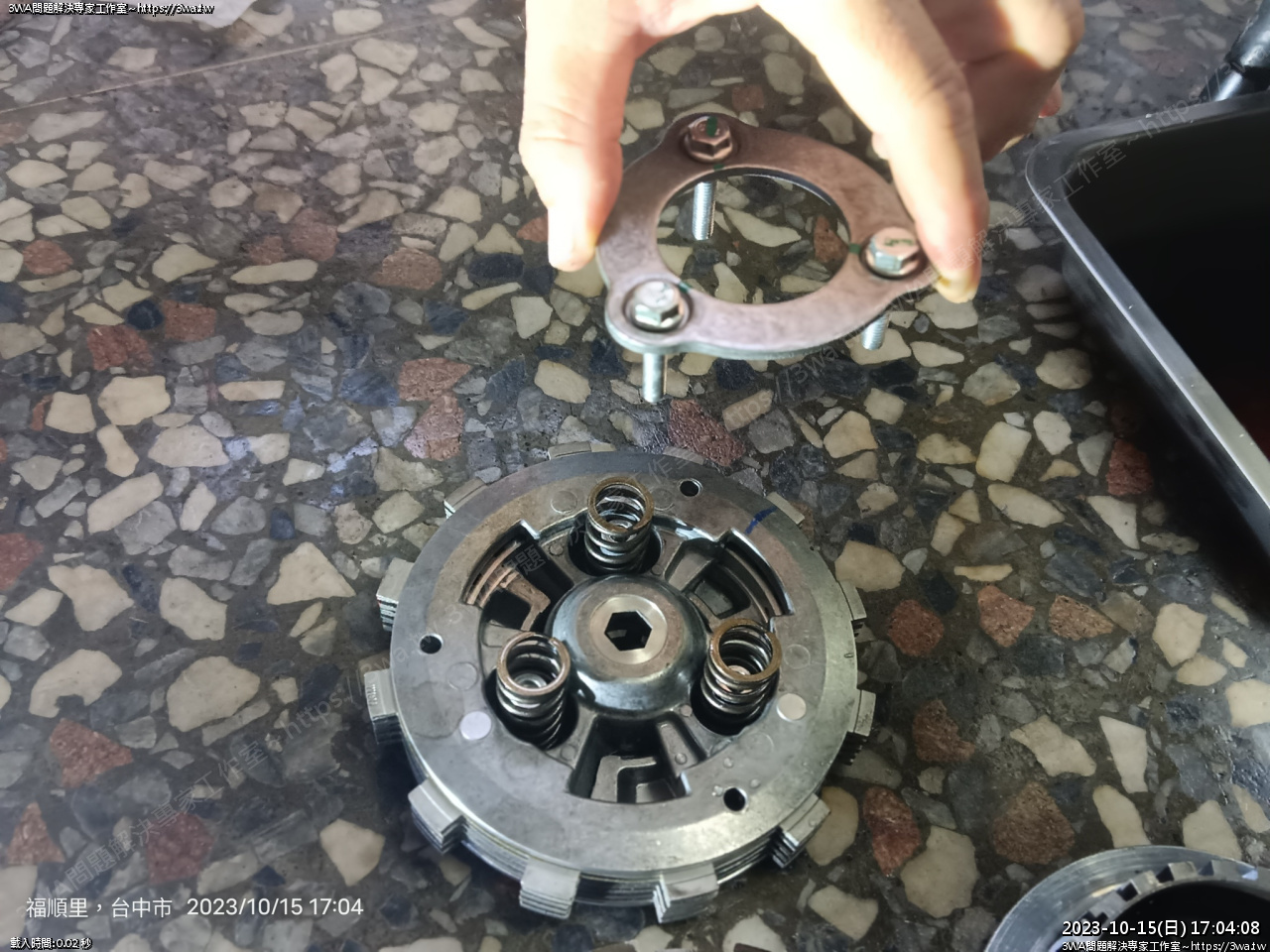

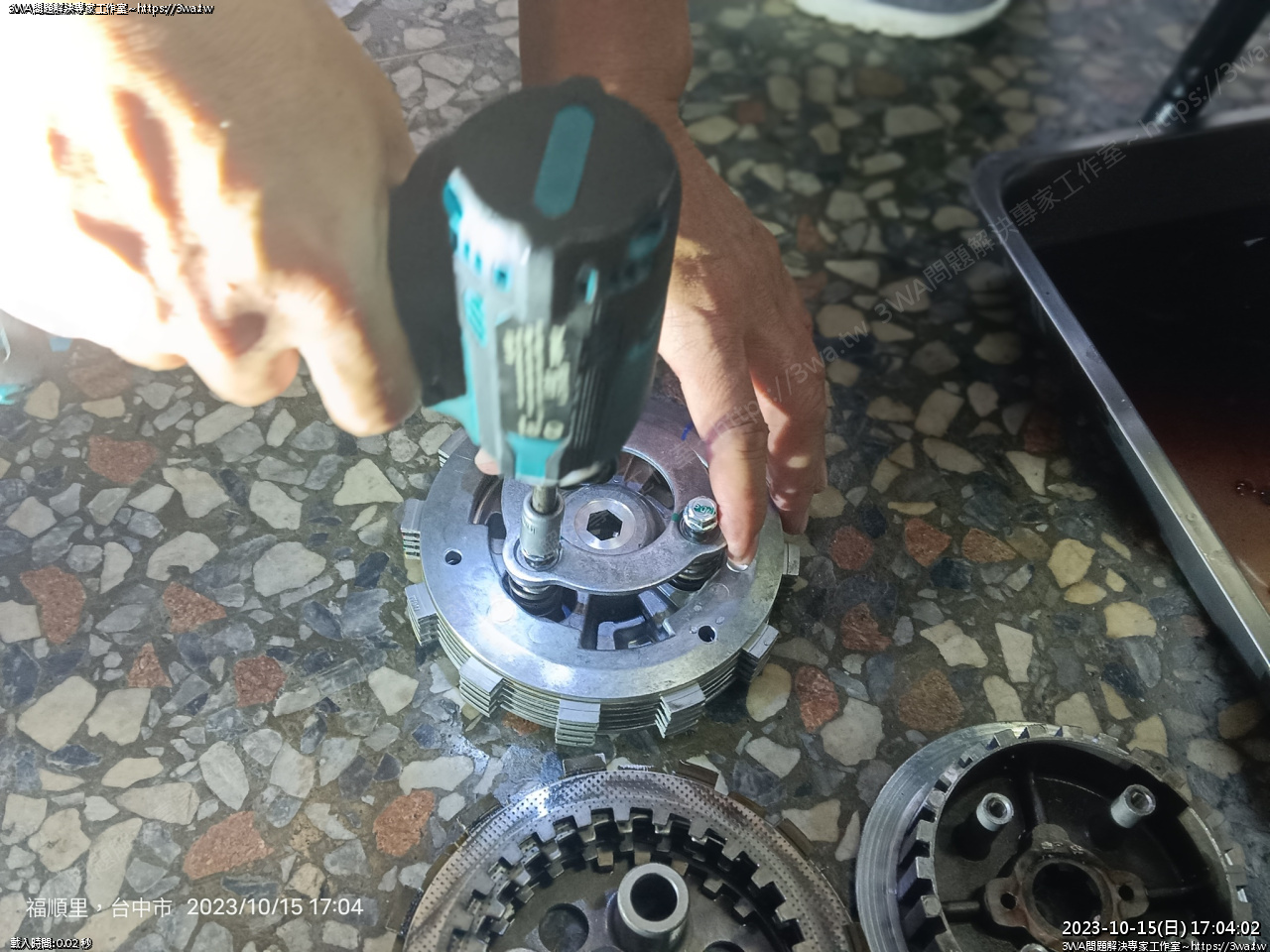

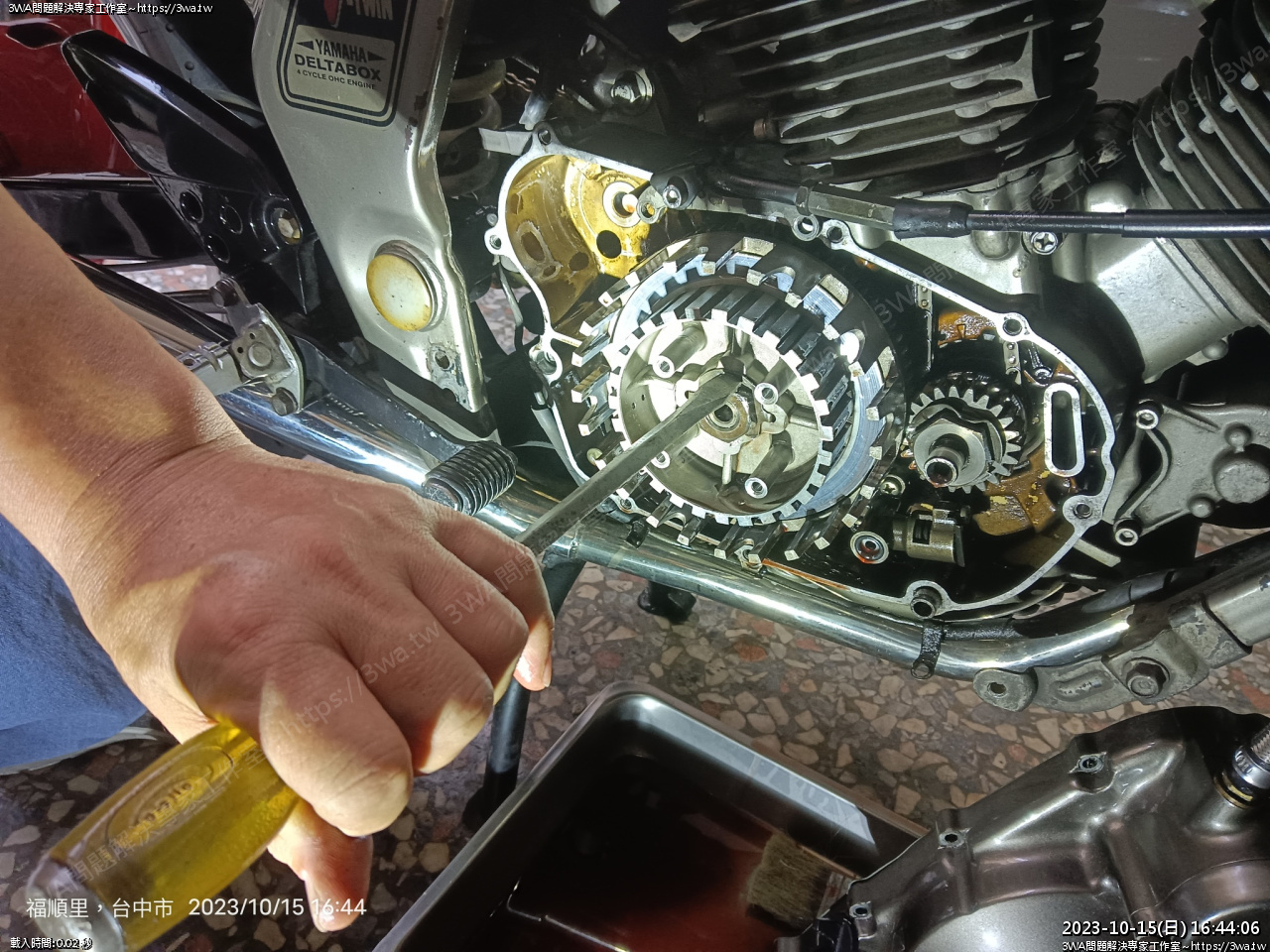

起子機,四角輪流拆下四顆螺絲 10mm





彈簧也拆下來

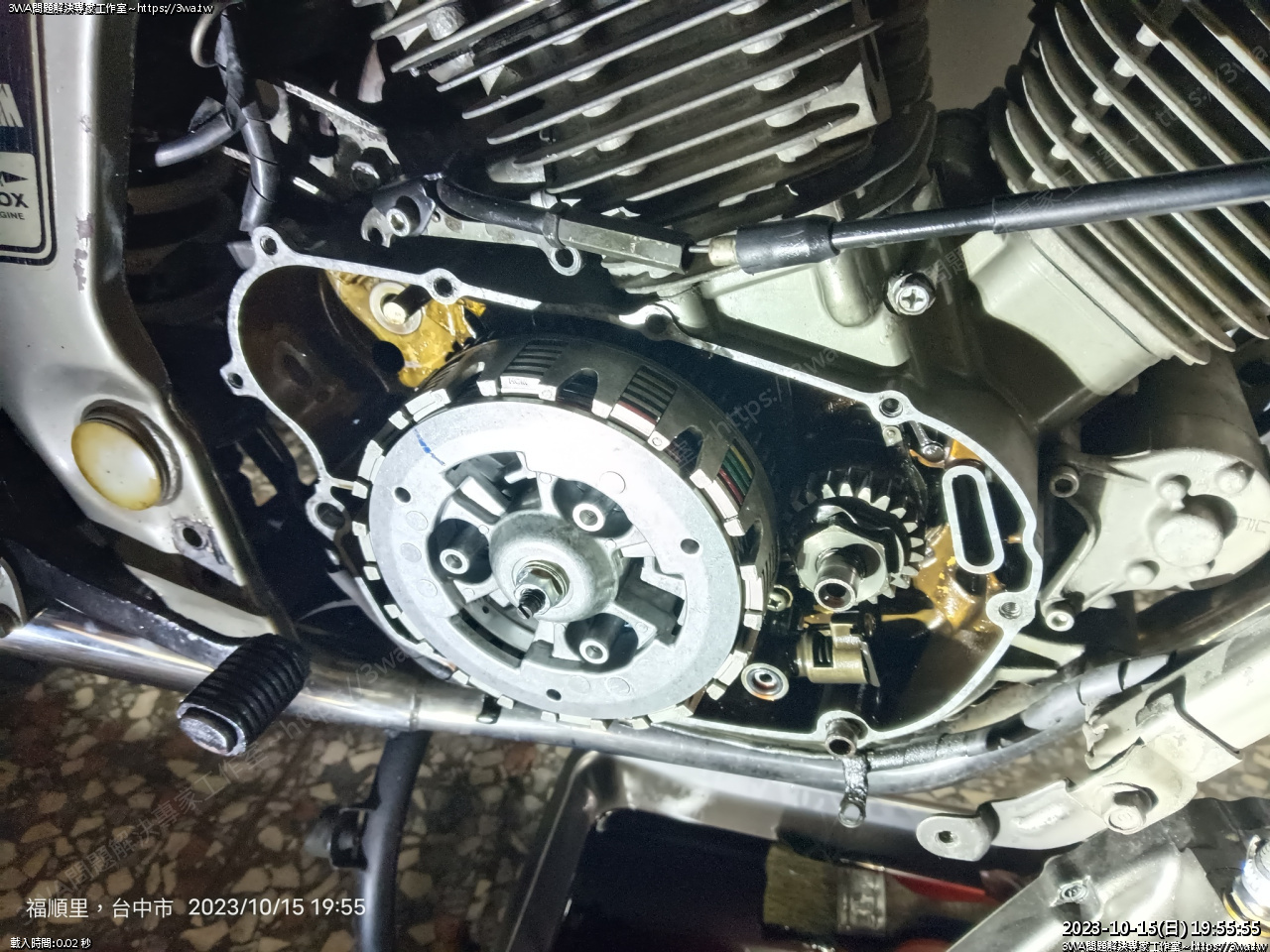

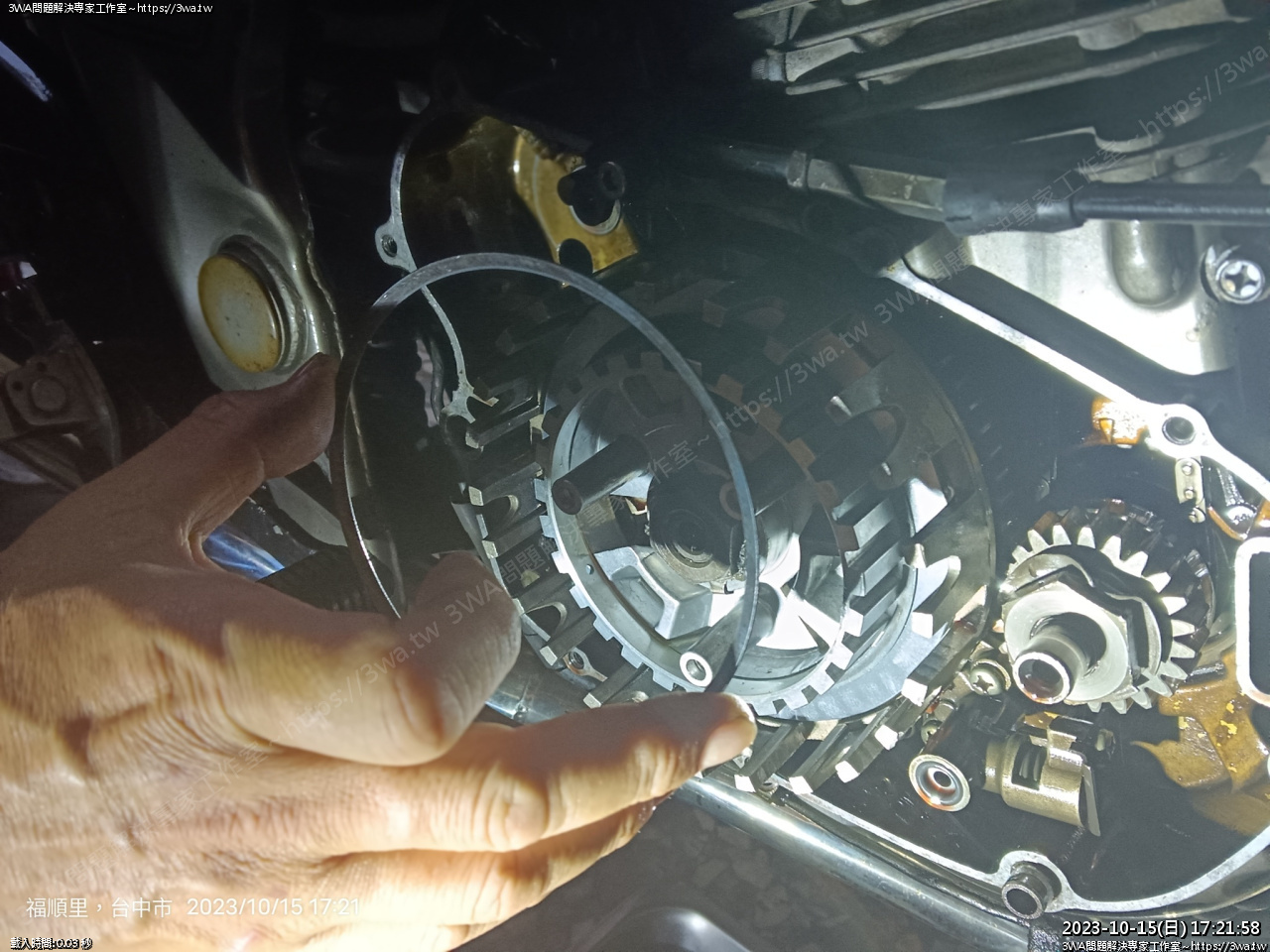

拿出離合器蓋

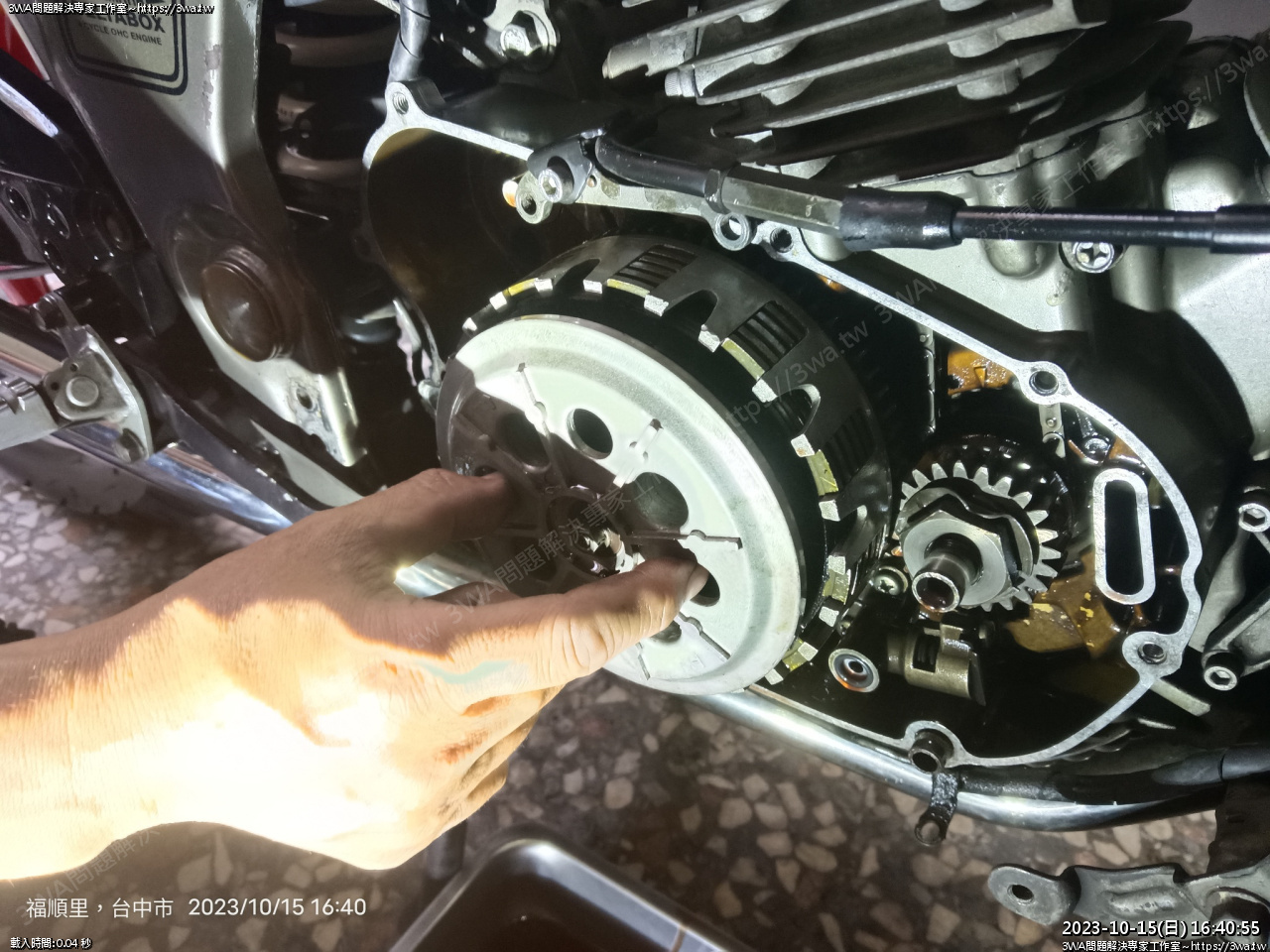

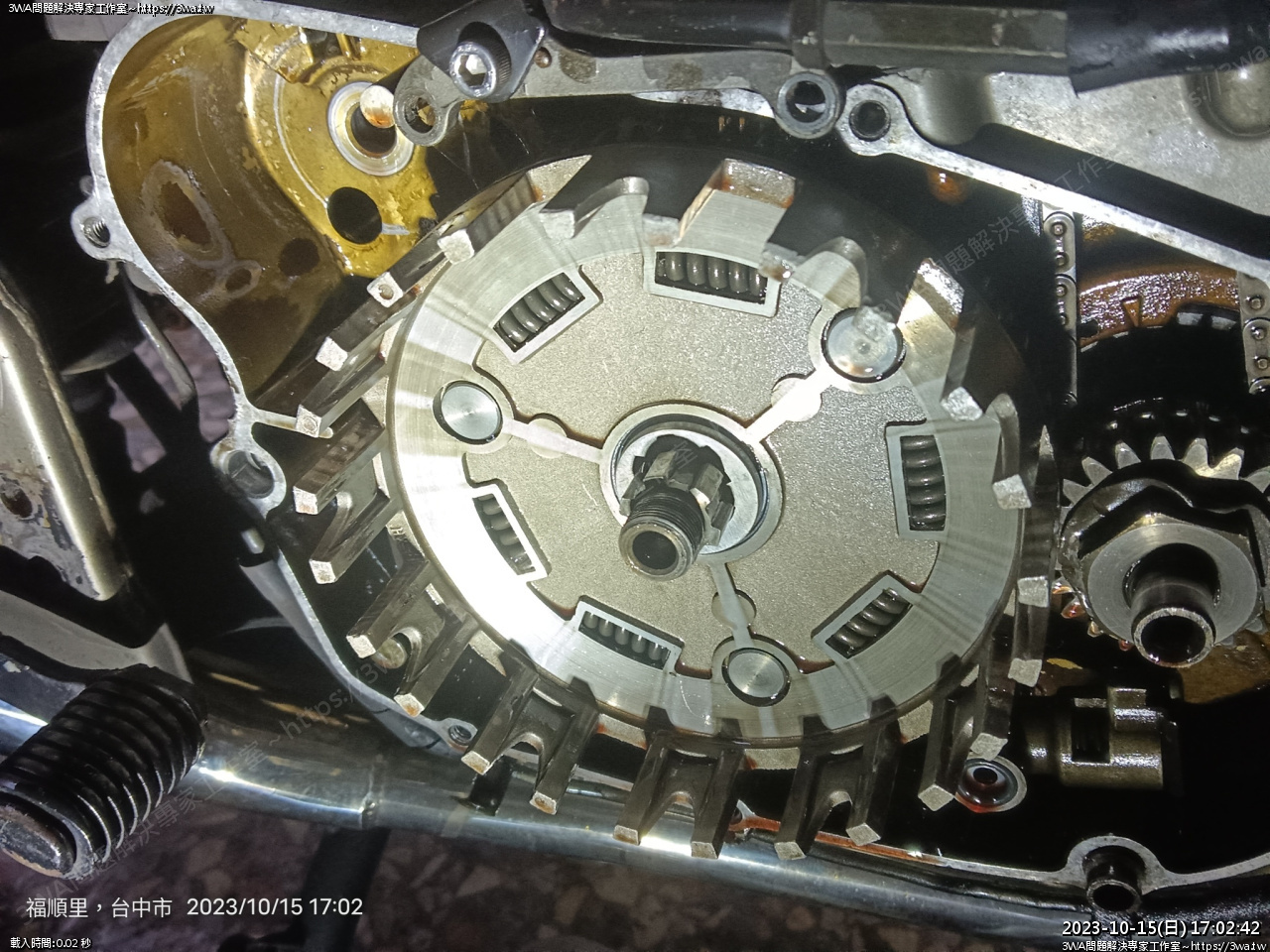

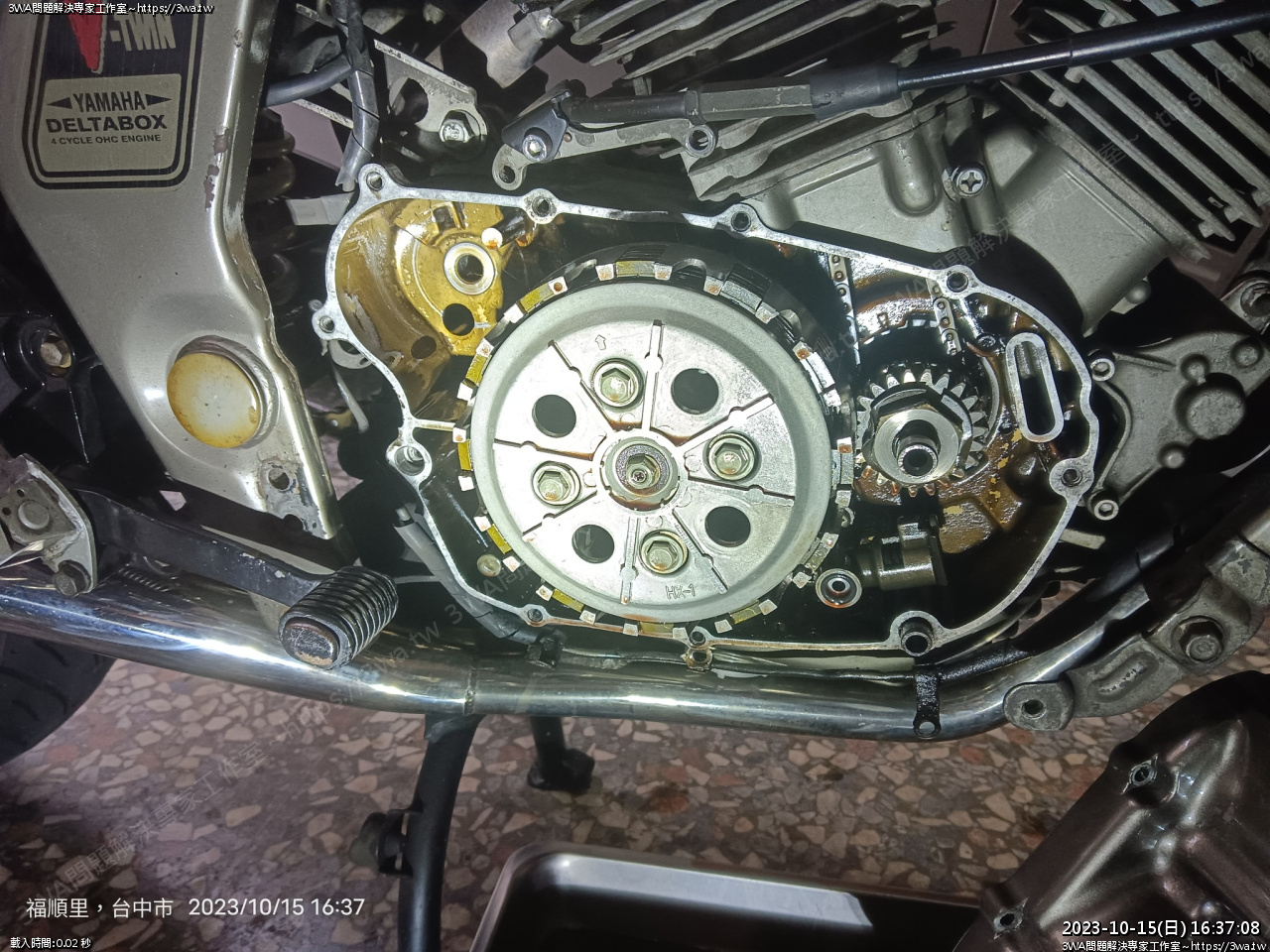

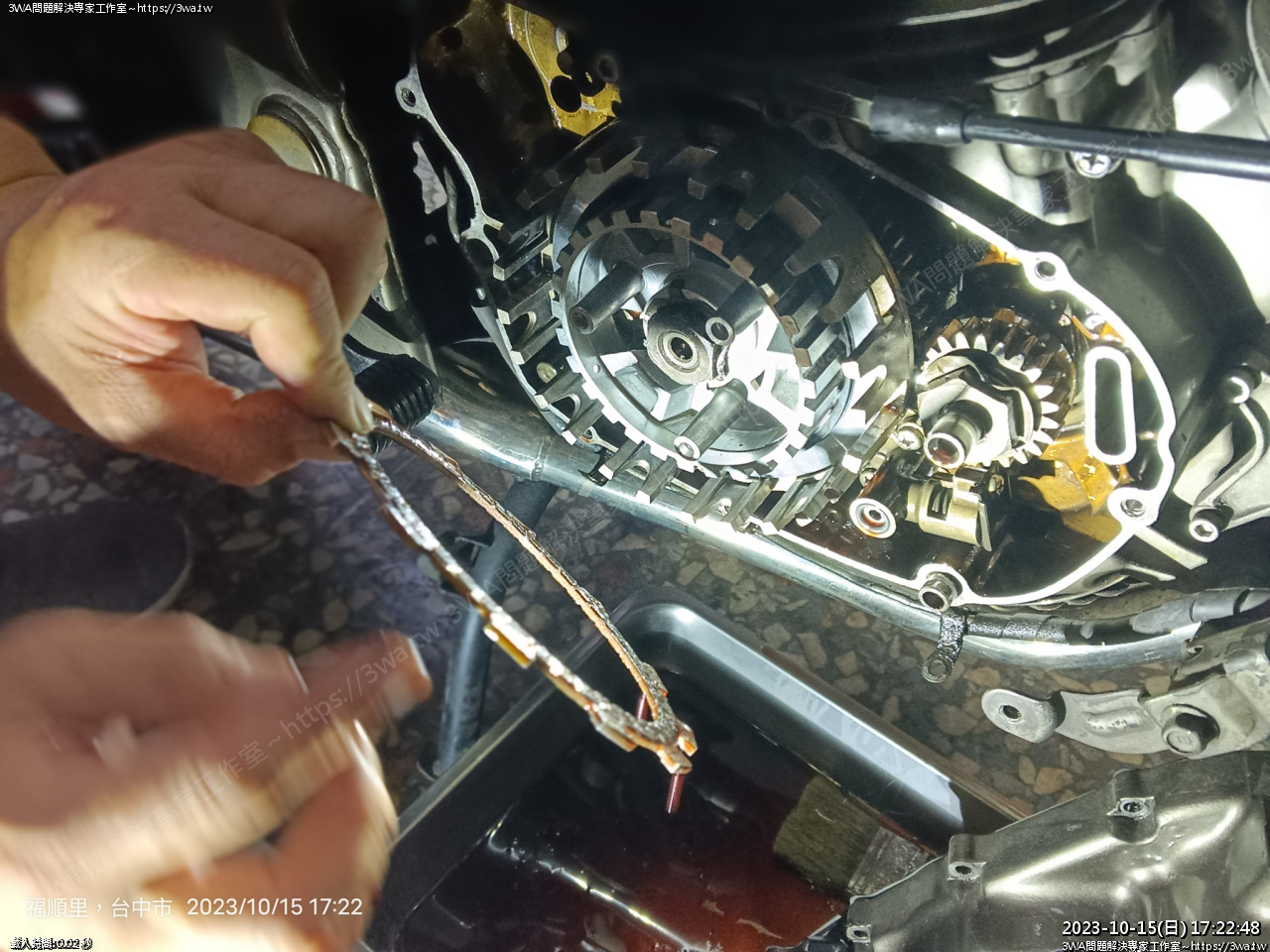

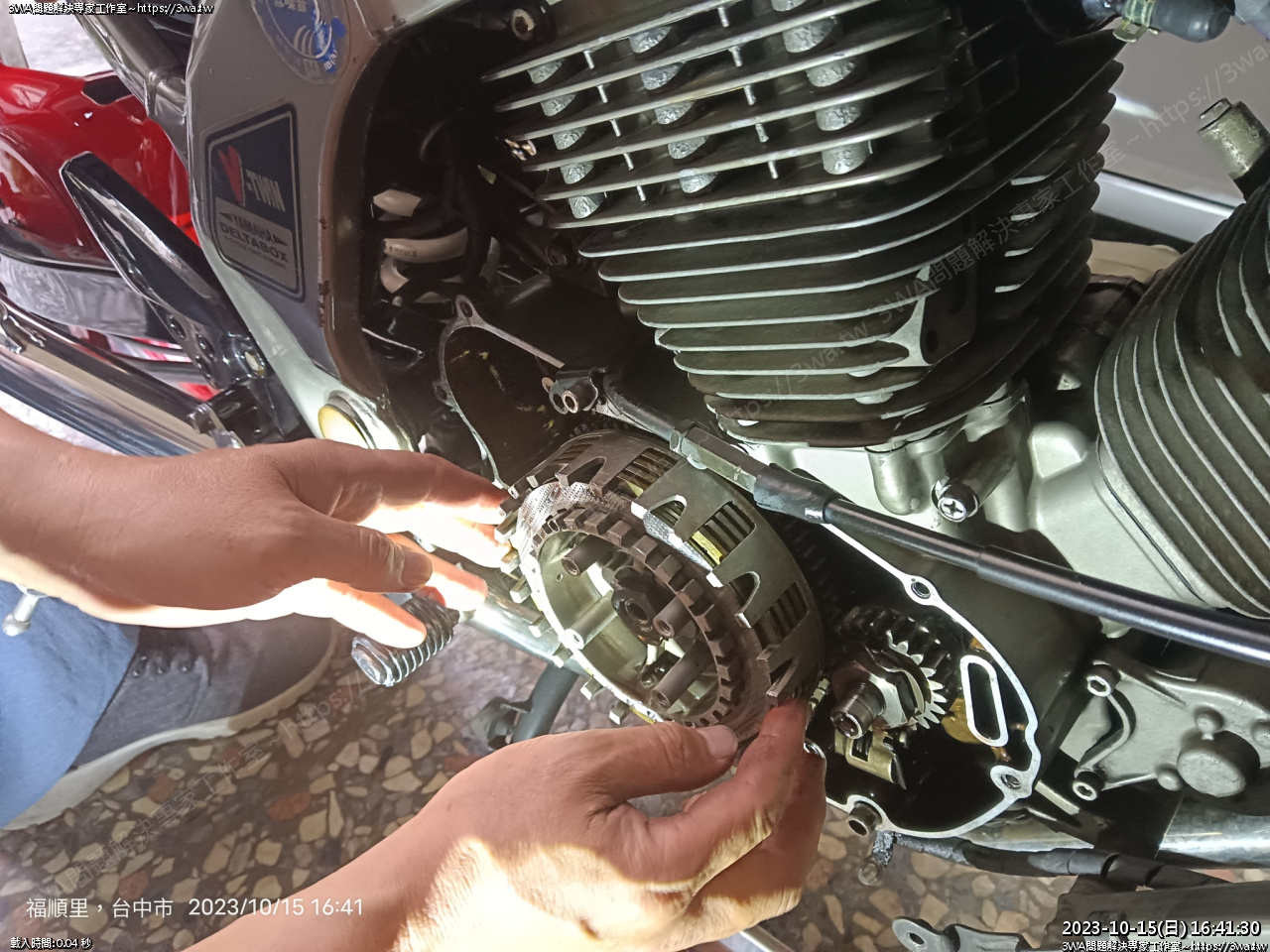

取出所有的離合器片、鋼片

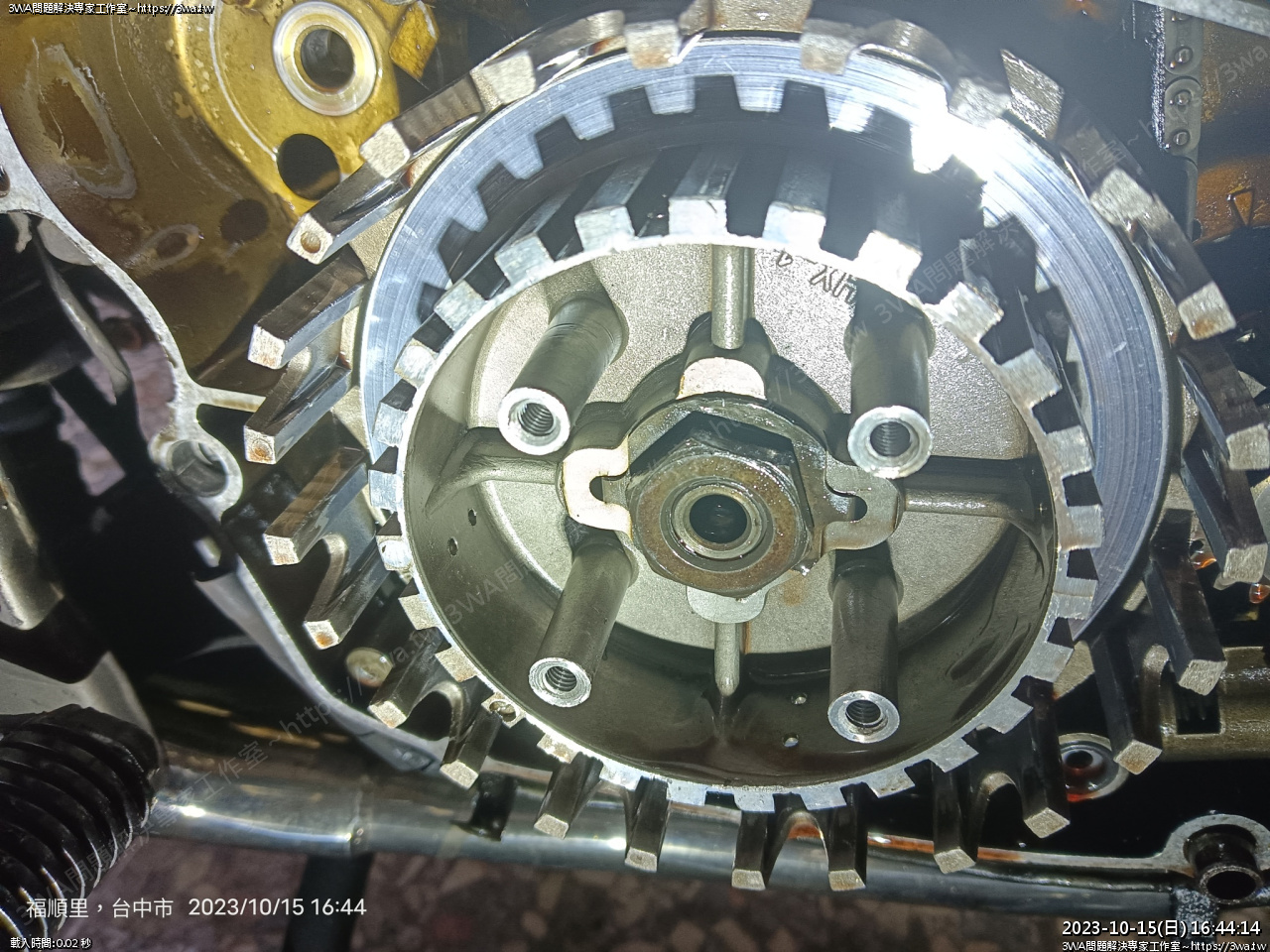

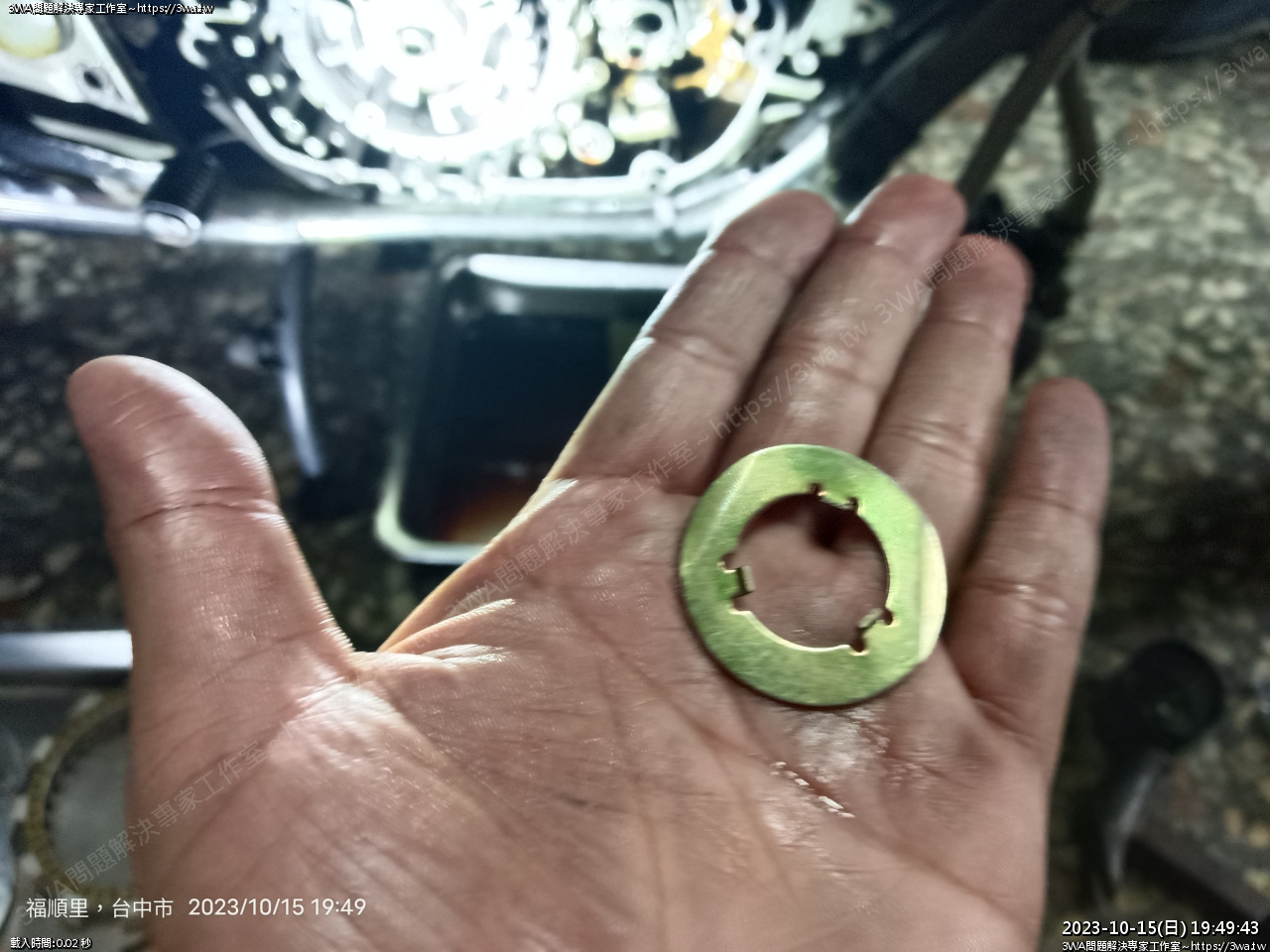

把中間螺帽的墊片敲平





打平





墊片敲平了





這時發現車友這台中間的螺帽根本沒鎖緊,用手就可以直接轉鬆取下...

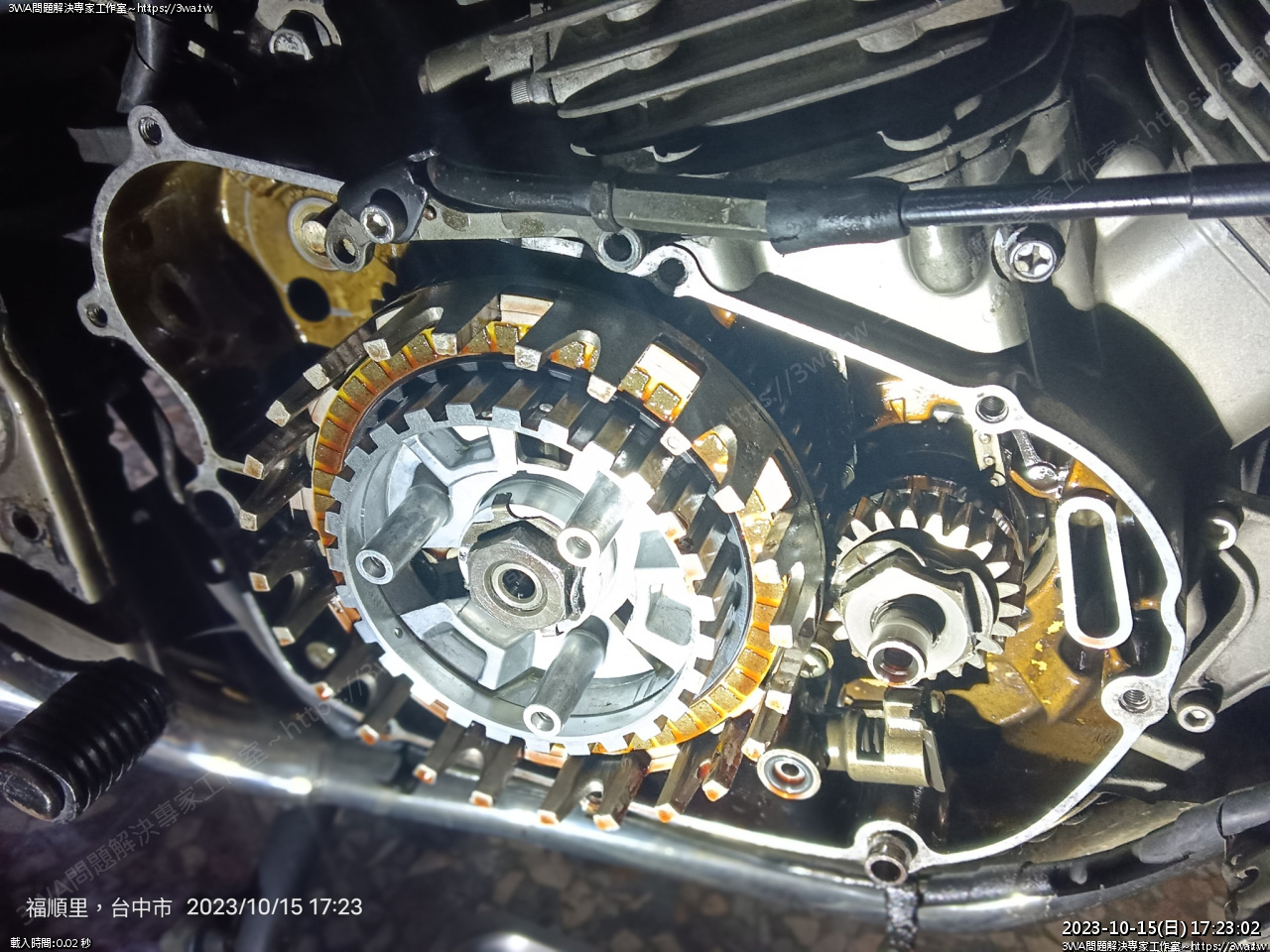

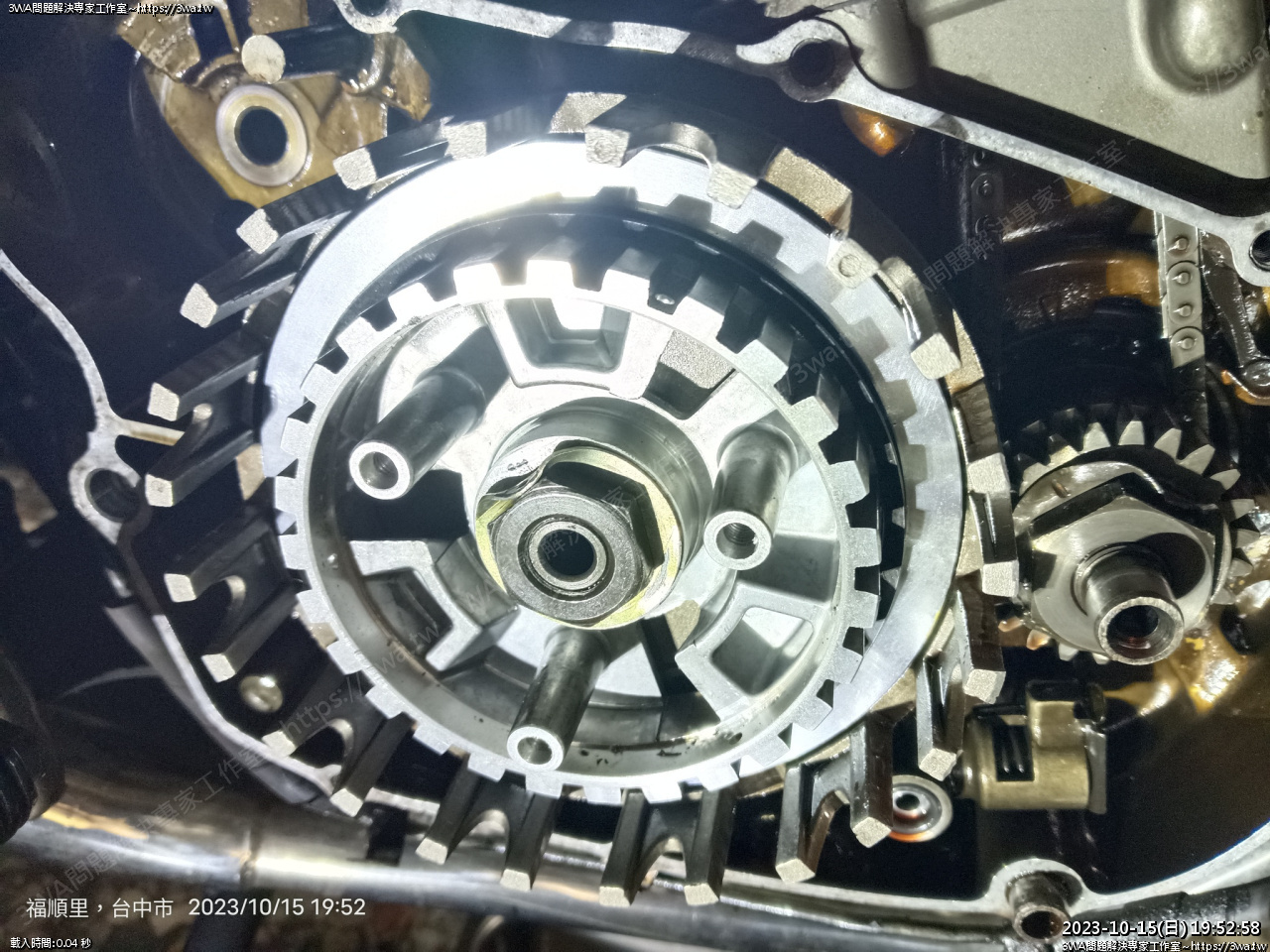

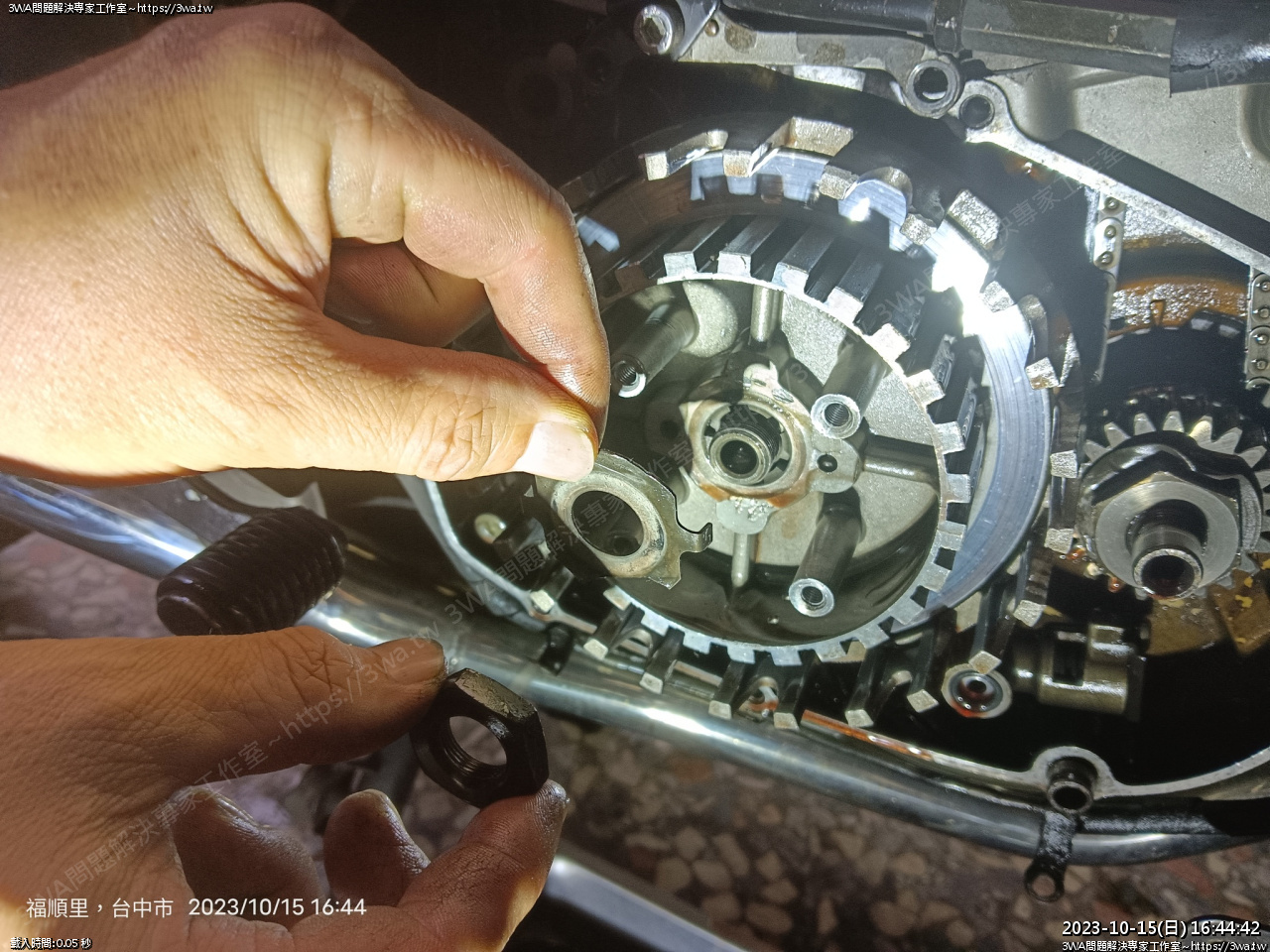

螺帽與墊片取出

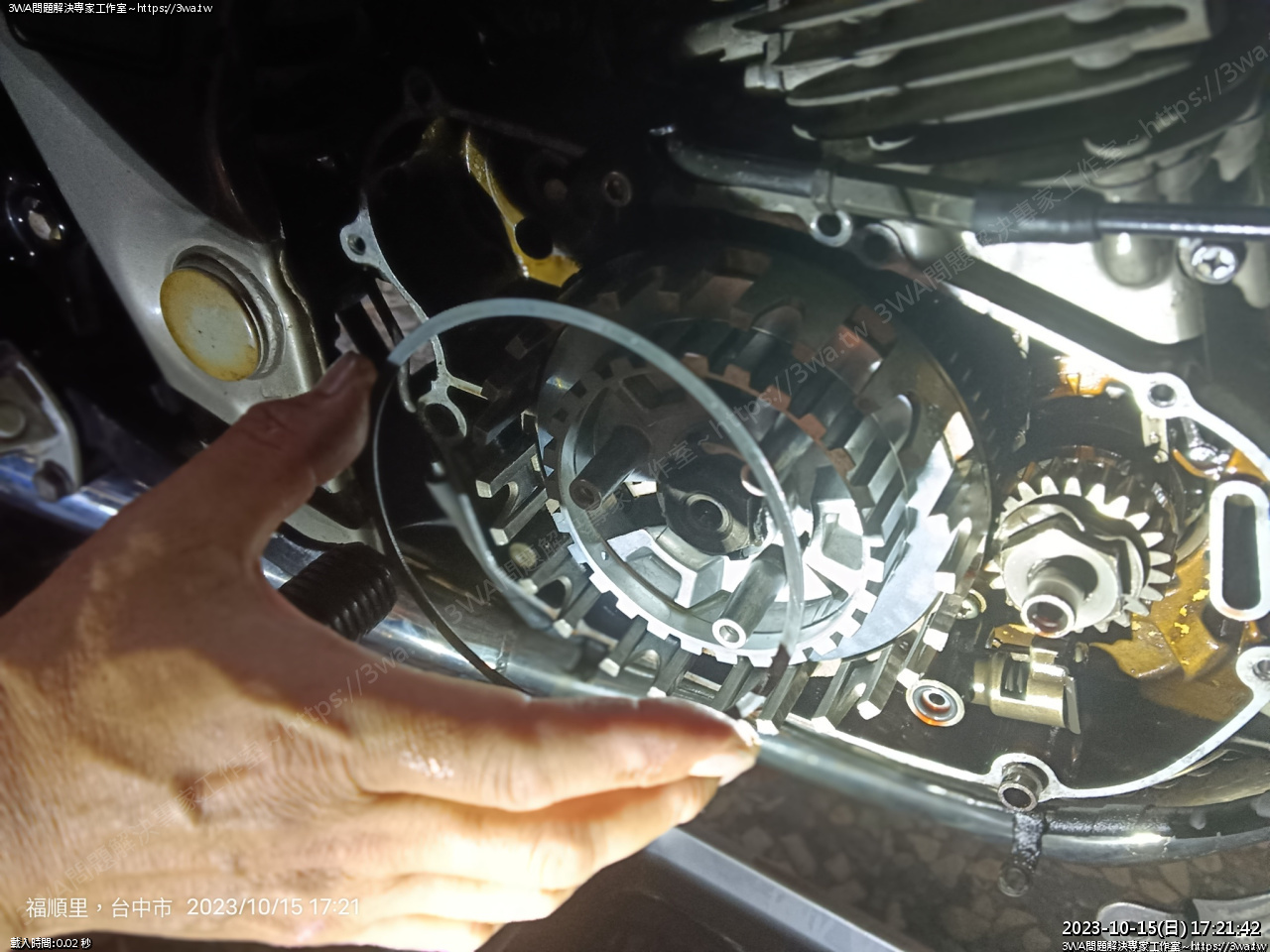

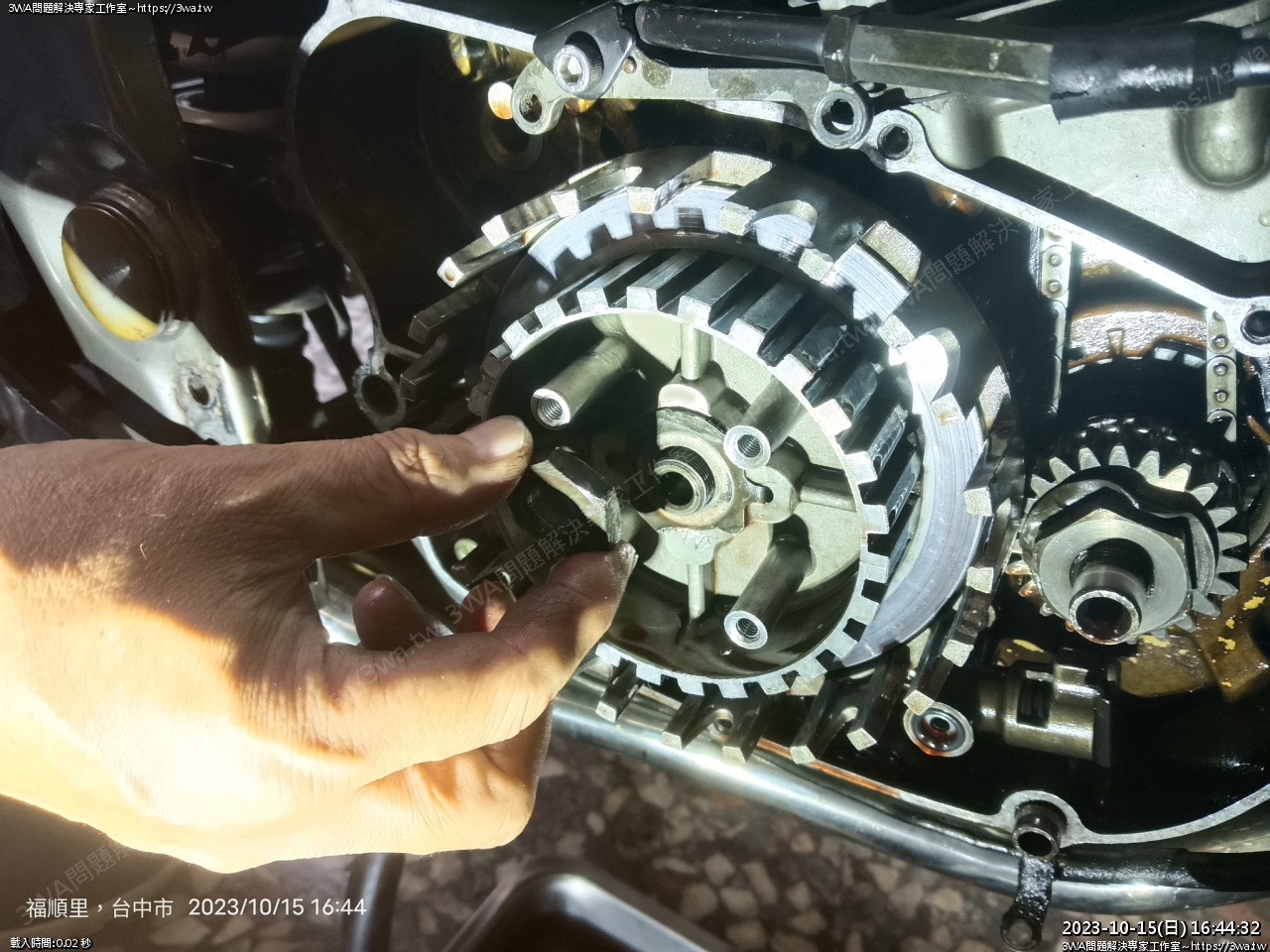

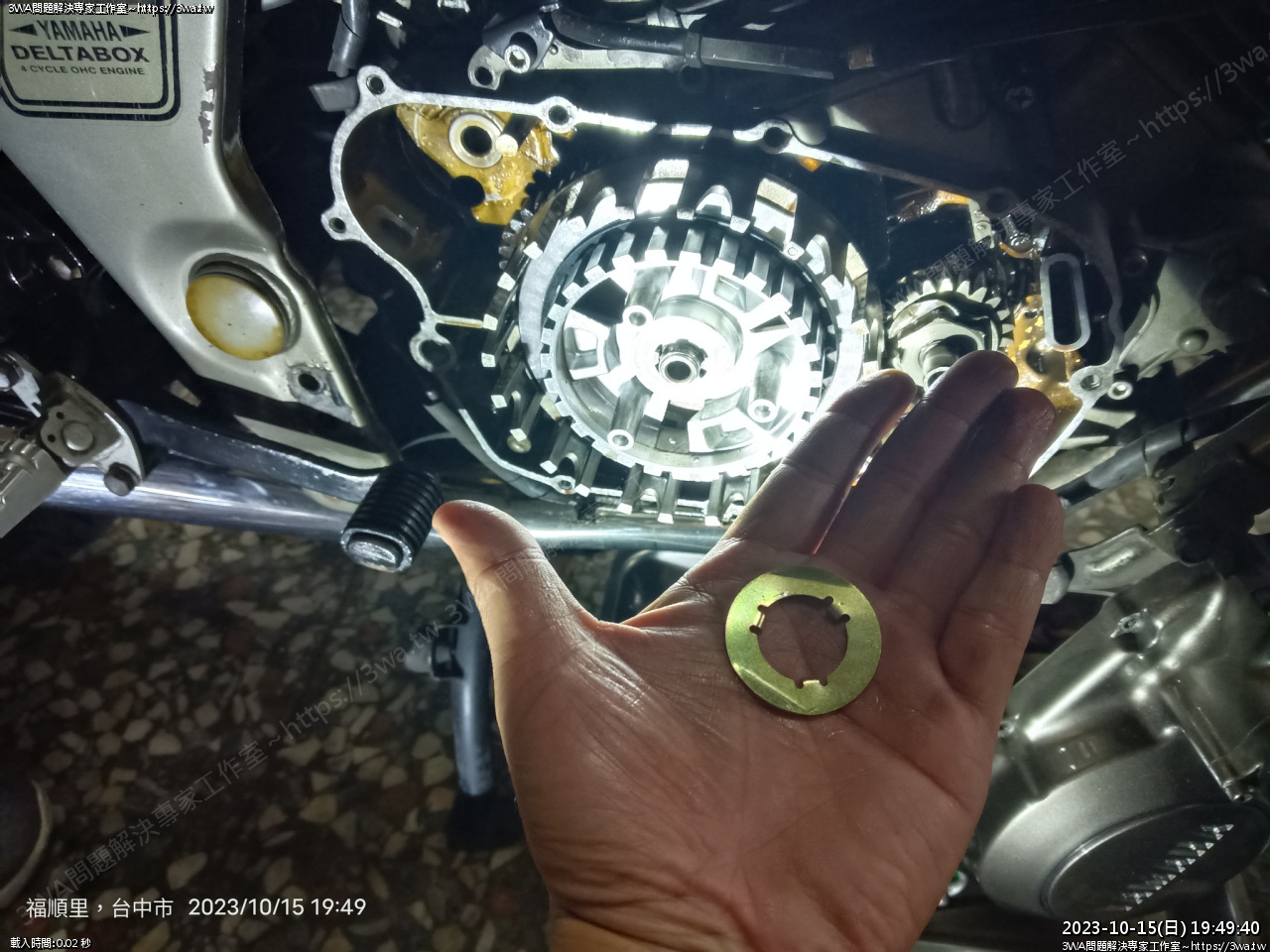

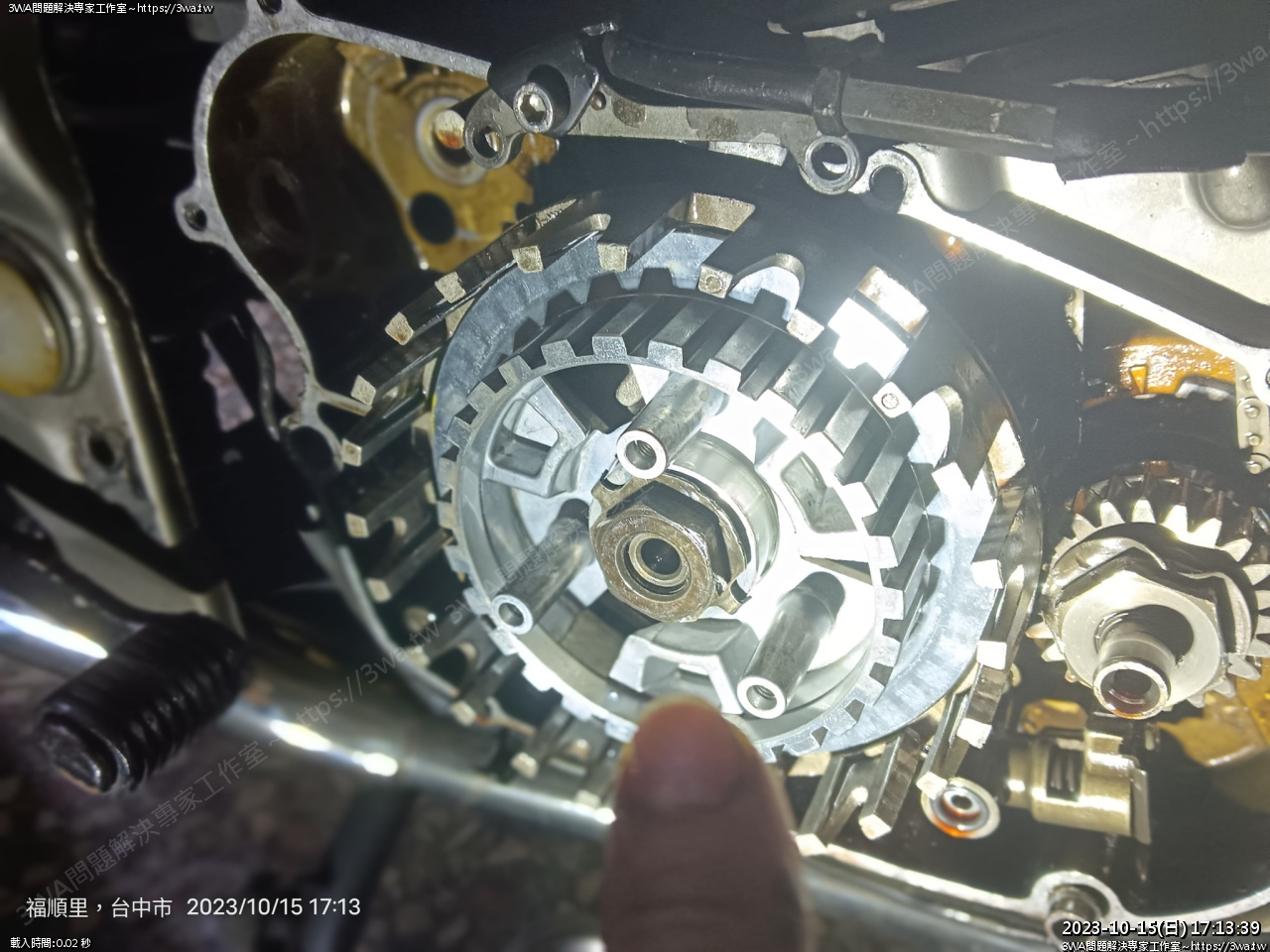

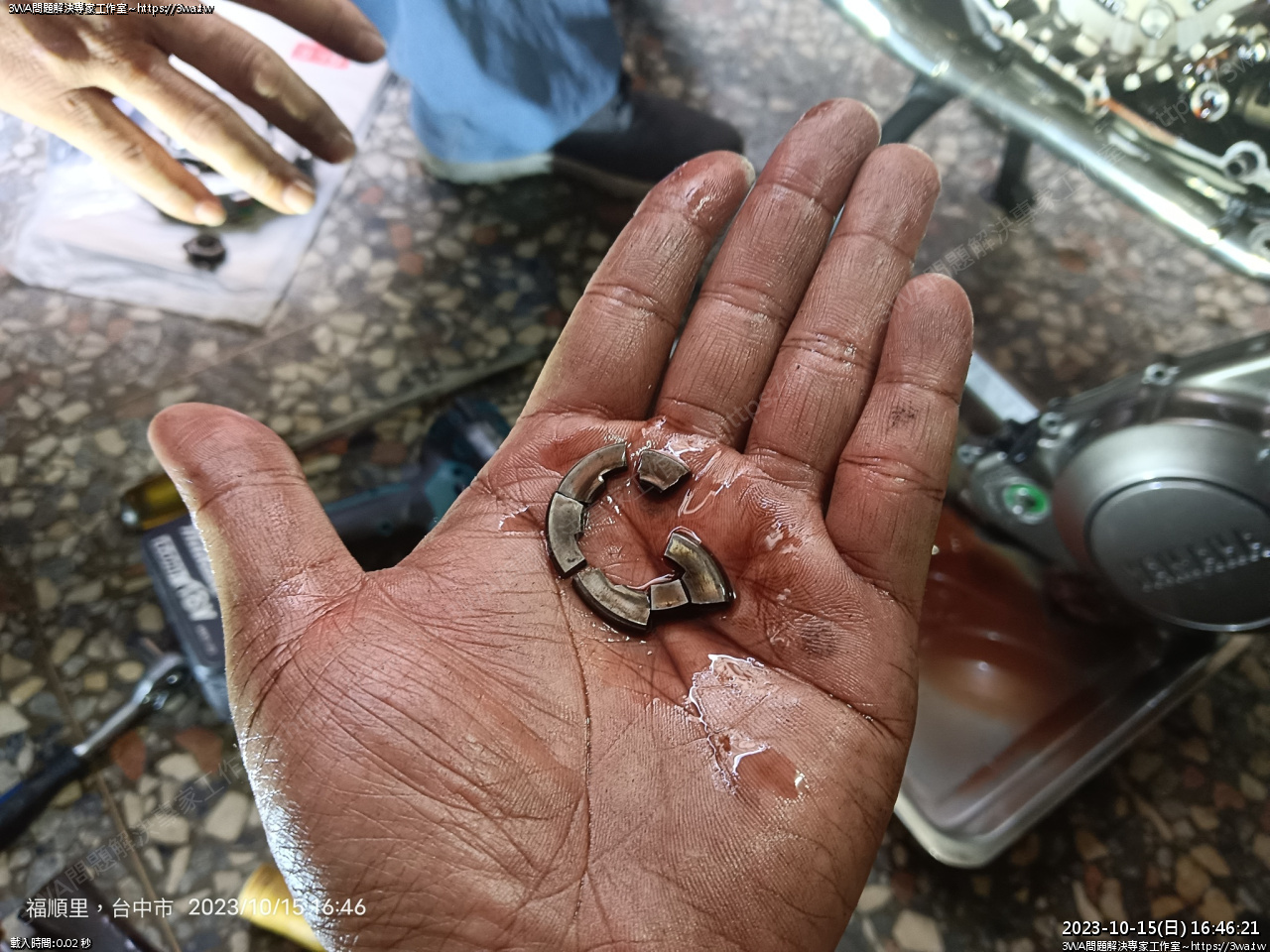

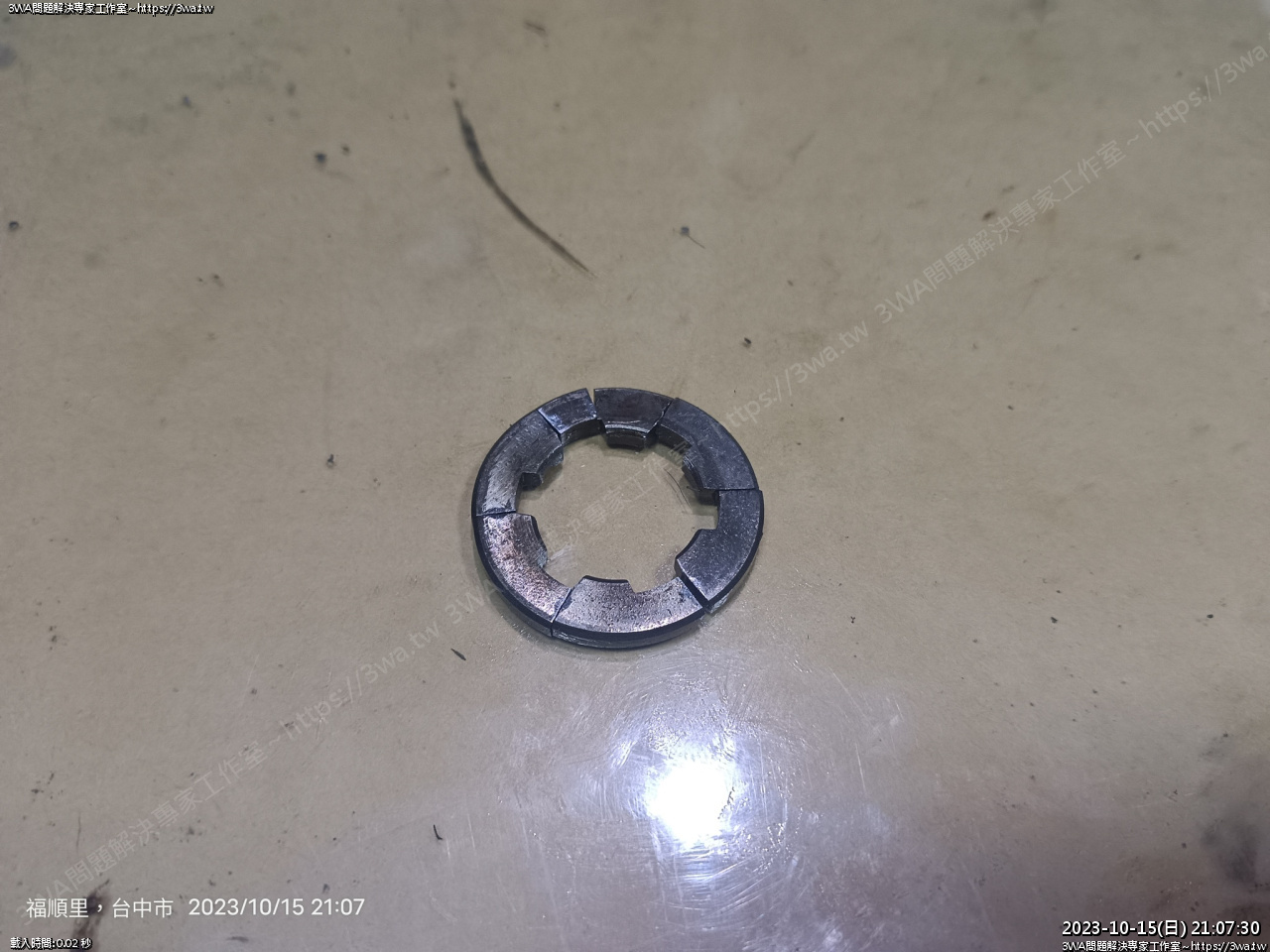

取出 Inter 後,發現裡面的六角華司已成碎片,還真利害的碎法啊

玩FZR這麼久我還沒看到這顆可以爆開的





碎碎平安



所有的碎片找回,還好沒缺件…





家裡東翻西找找到一個備料,裝上

30X-16154-00

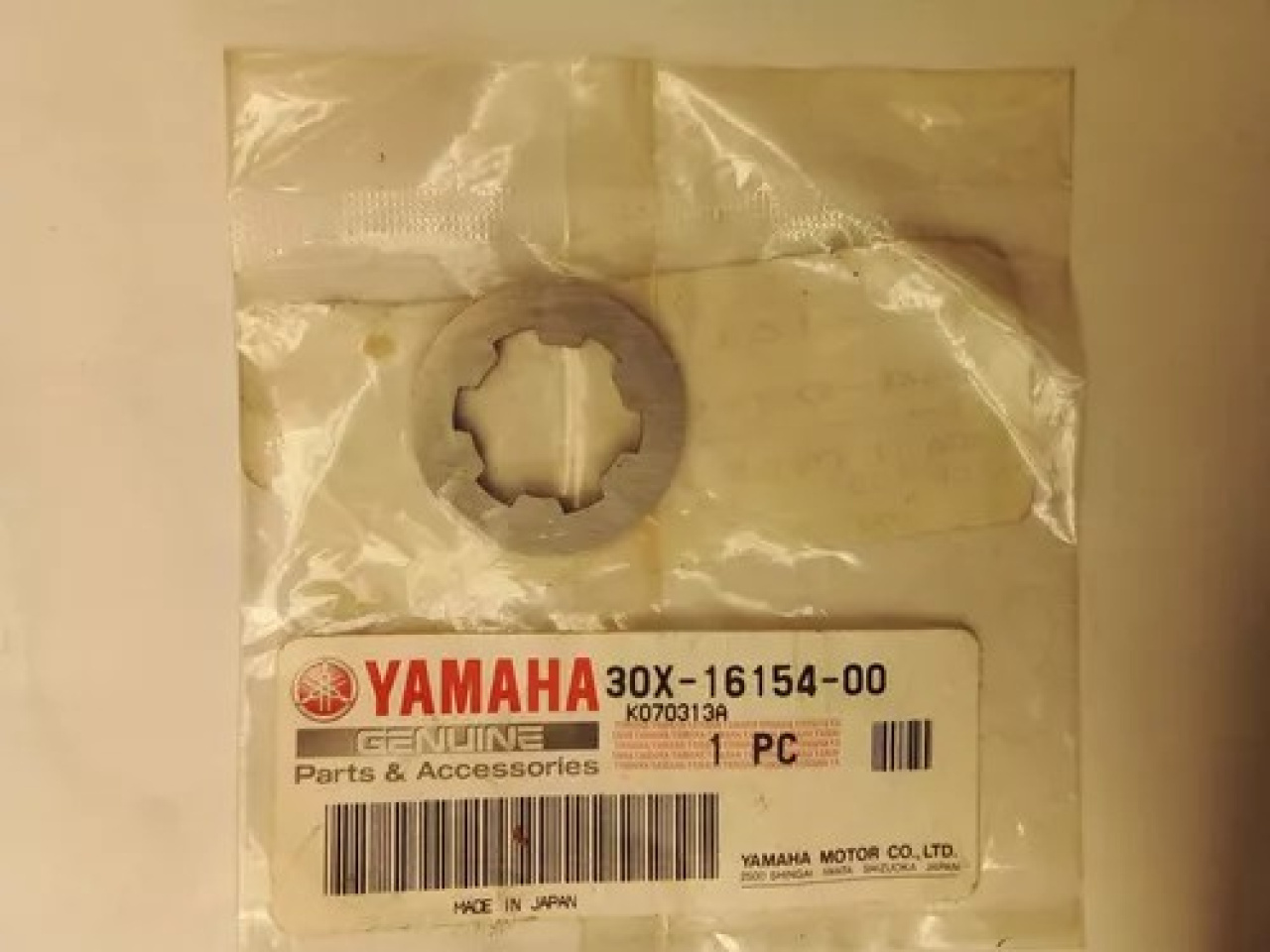

網路上找到的料號圖

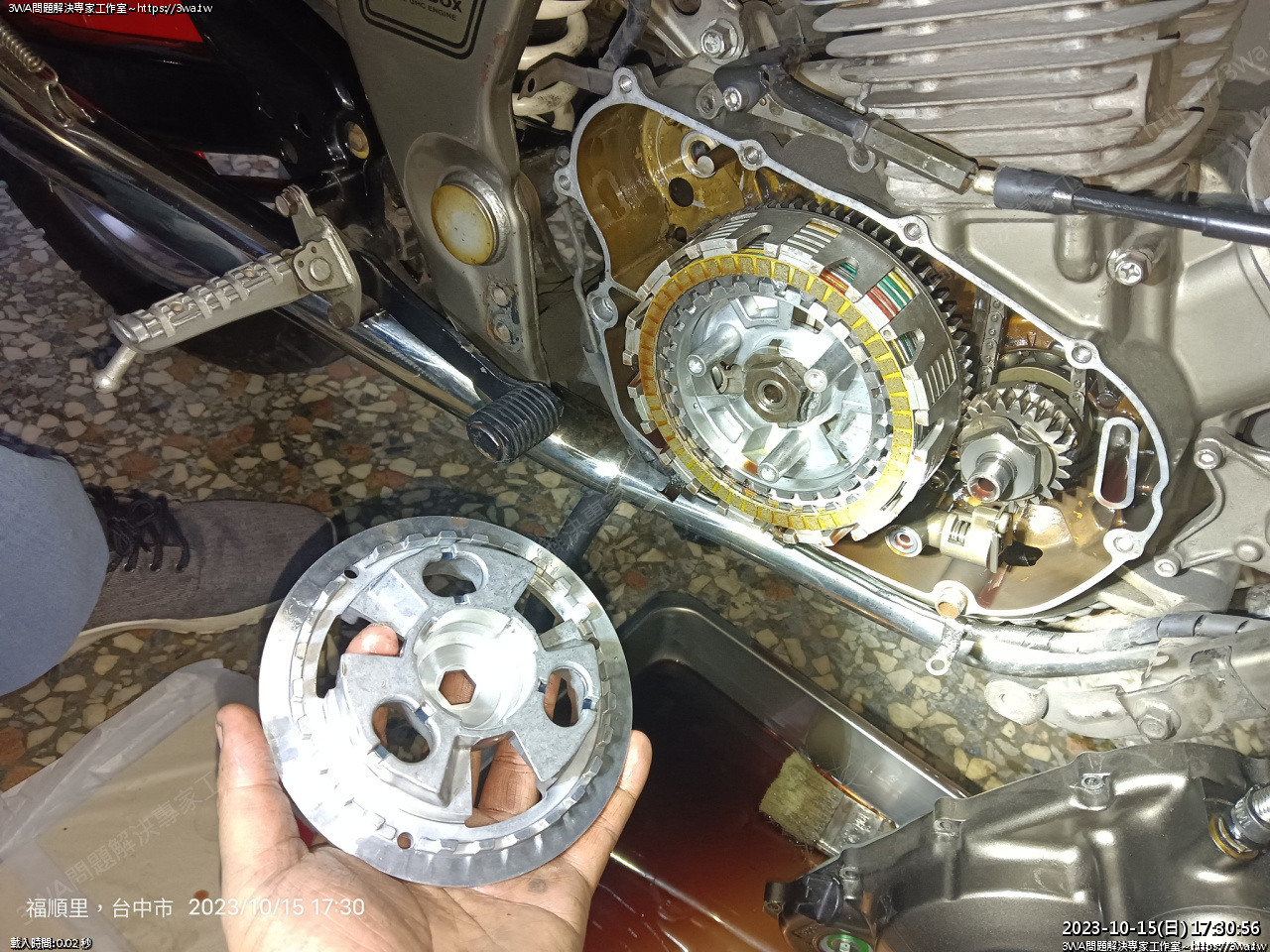

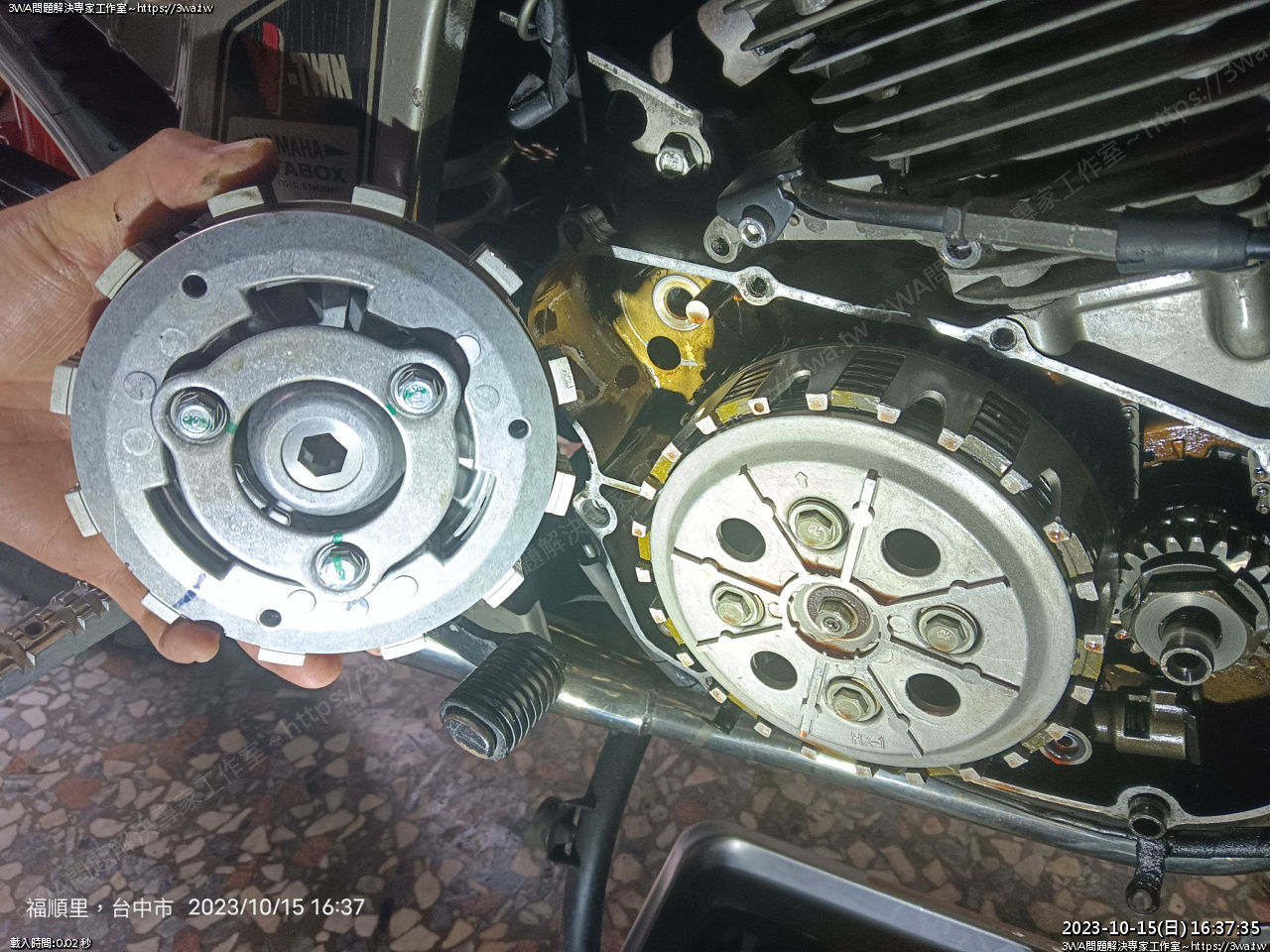

拆完了,接下來要移這個上車





拆下三支螺絲,10mm

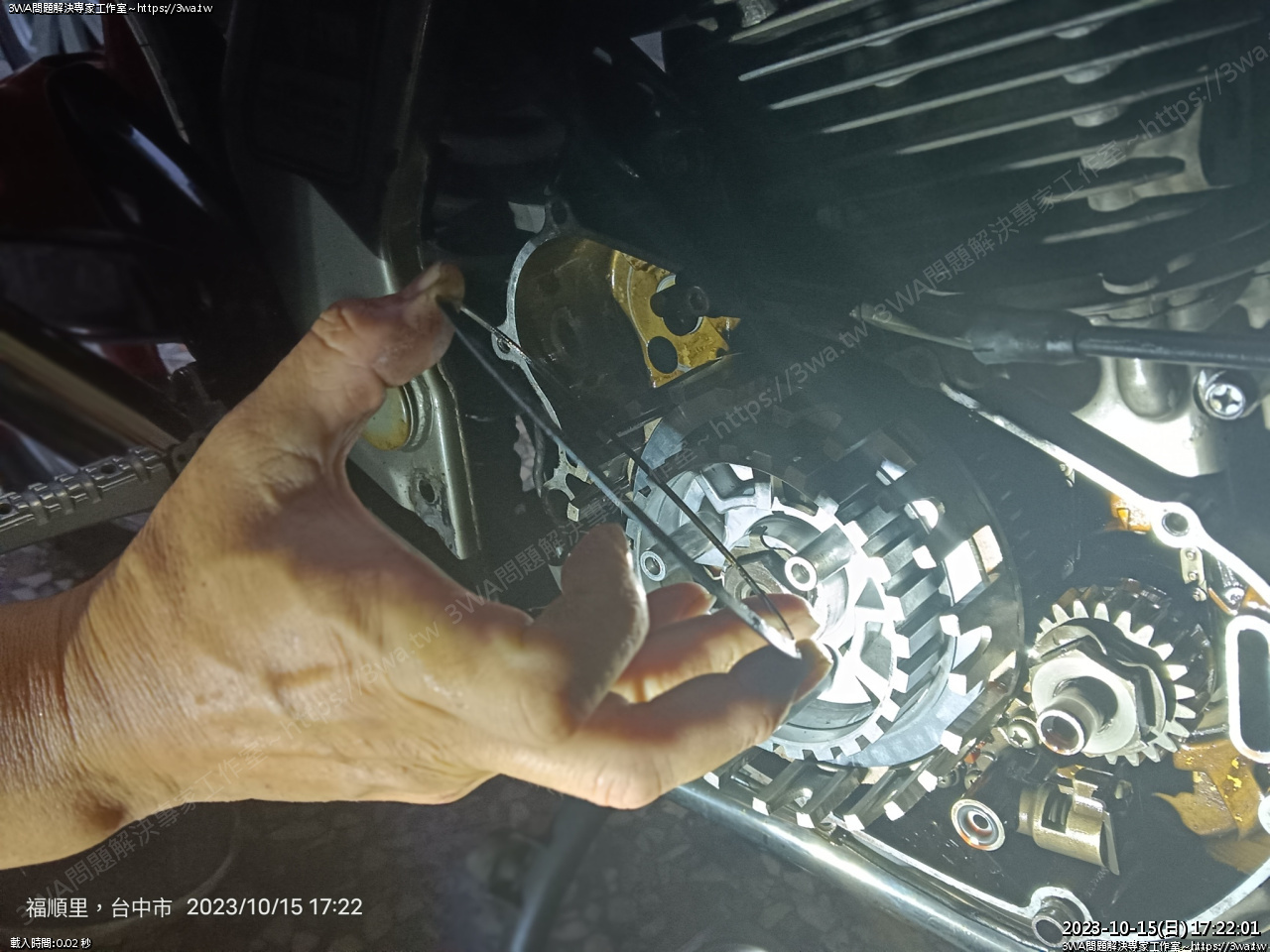

輪流拆鬆,這裡得分段放鬆,才不會夾住





拆下了,拿出彈簧

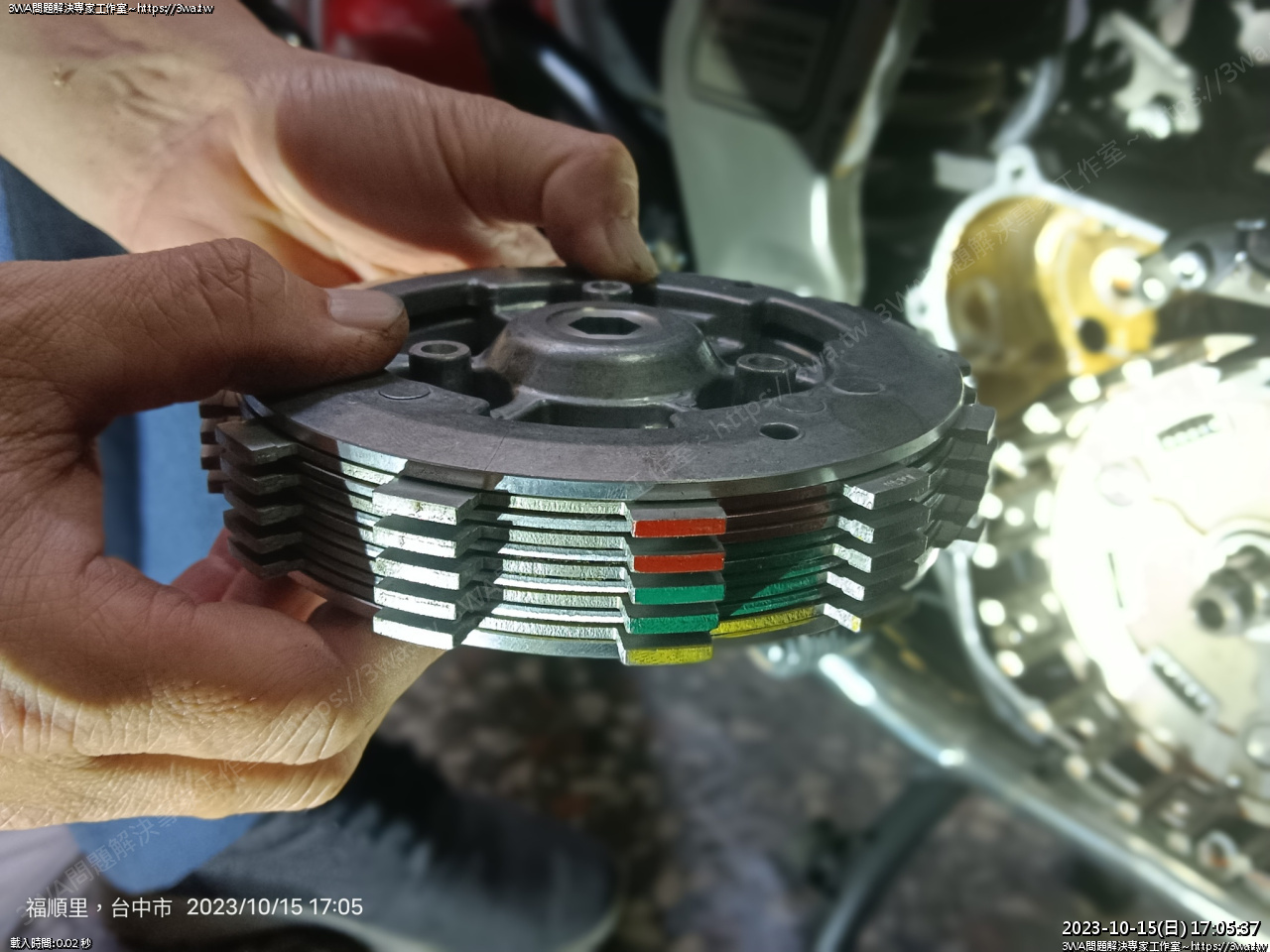

這裡的顏色很重要,滑離有大小片分別

外到內是 紅、綠、黃





Inter





Inter放入

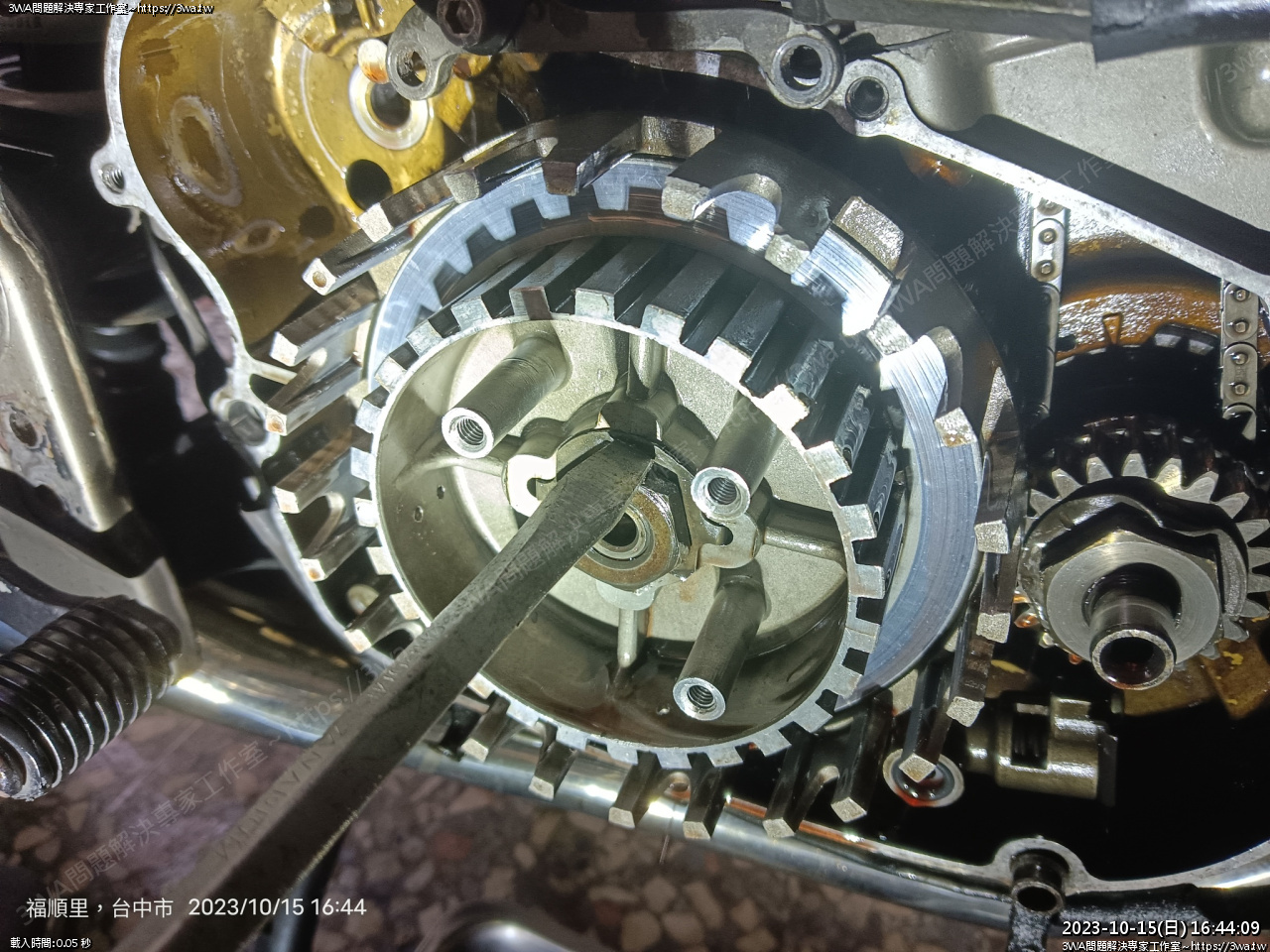

發現原本軸心調整螺絲 XV250 原廠的跟滑離的不合

原來是車主忘了帶來





酷龍借他回去拿





重新帶回墊片、調整螺絲





附的墊片可以卡住內圈的齒輪座





裝上,鎖入螺帽,鎖上足扭力,折起墊片一角

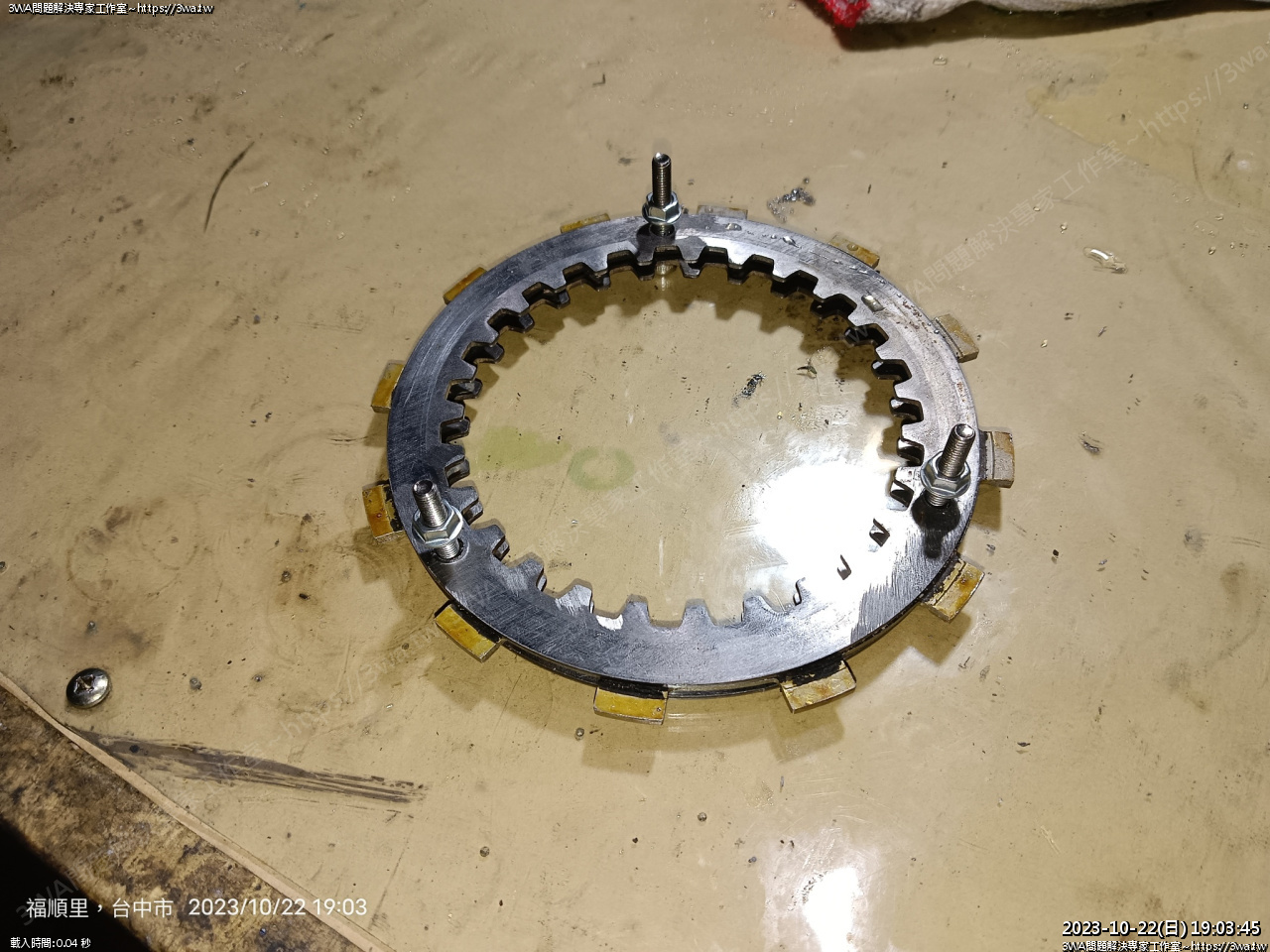

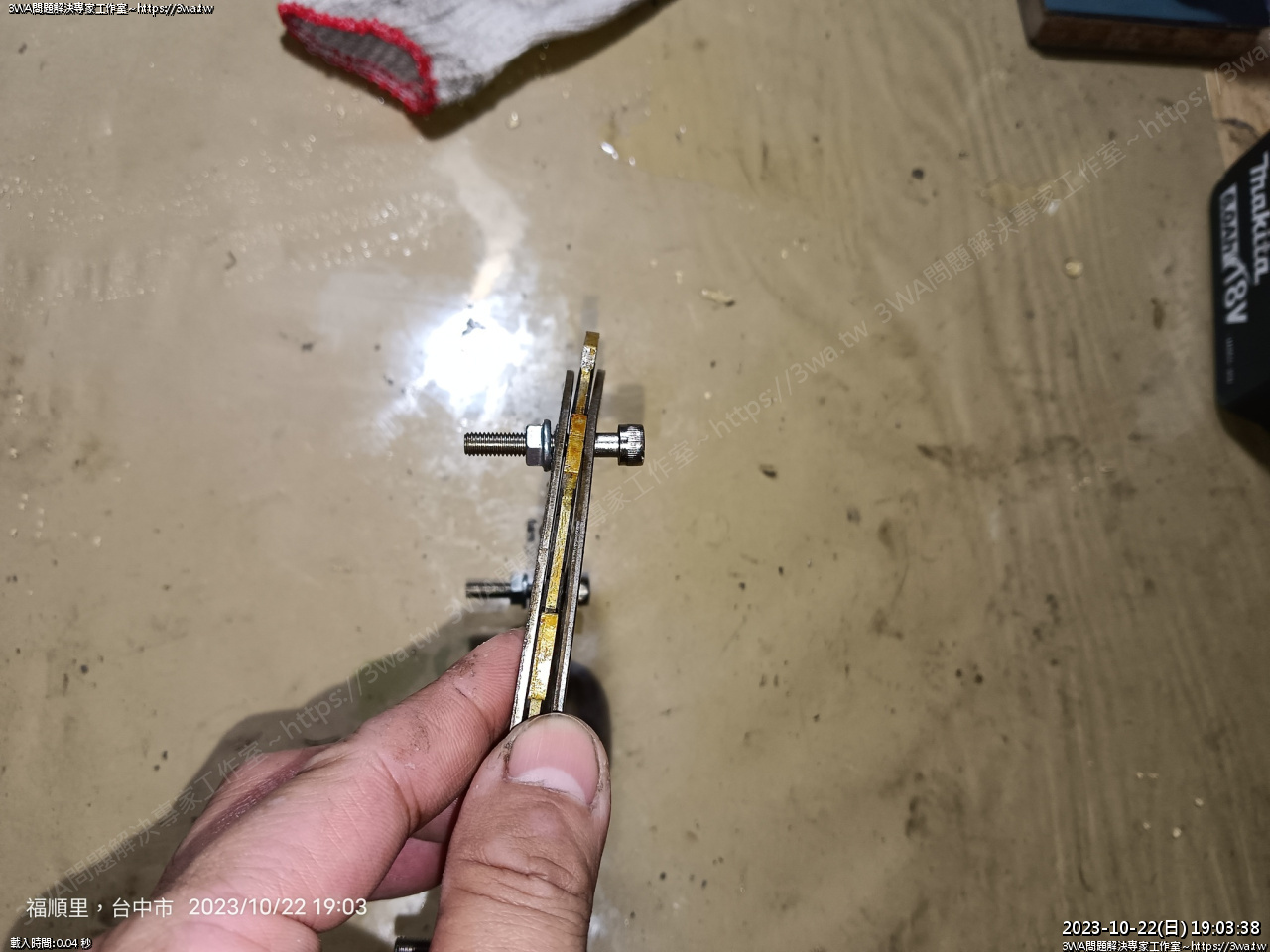

 花了點時間用備料的離合器片、鋼片,作了一組特工





只要二片鋼片,一片離合器片就可以了





鑽三個孔,然後用M3 或 M4 螺絲穿過即可

製作前最好先放在離合器裡,才能對準

這個特工可以確實卡住 Inter、Outer

中間的螺帽就可以用扭力扳手催到足扭





平墊圈,全平的放入





然後再放這片翹的,翹的要外往翹





往外





離合器片還是抹油再裝,比較耐用,鋼片也是





裝入裝入





裝到最後二片的時候,要移來左邊手拿的這個再一起擺進去





移到左手這裡





軸心調整的部分裝入,大墊片在裡面,鎖到穿過去,一開始可以放鬆些





對面華司、螺帽含著





蓋上外蓋

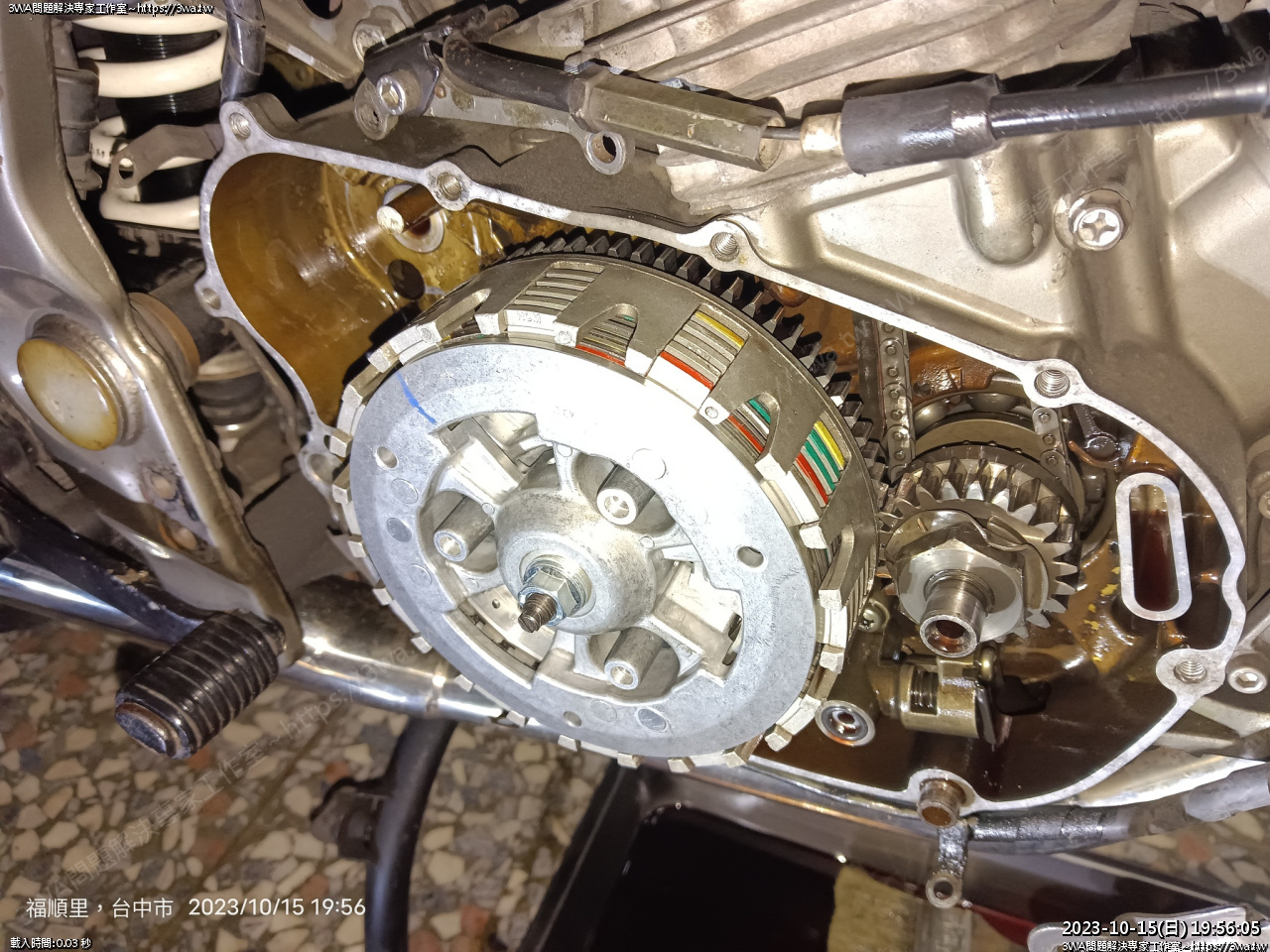

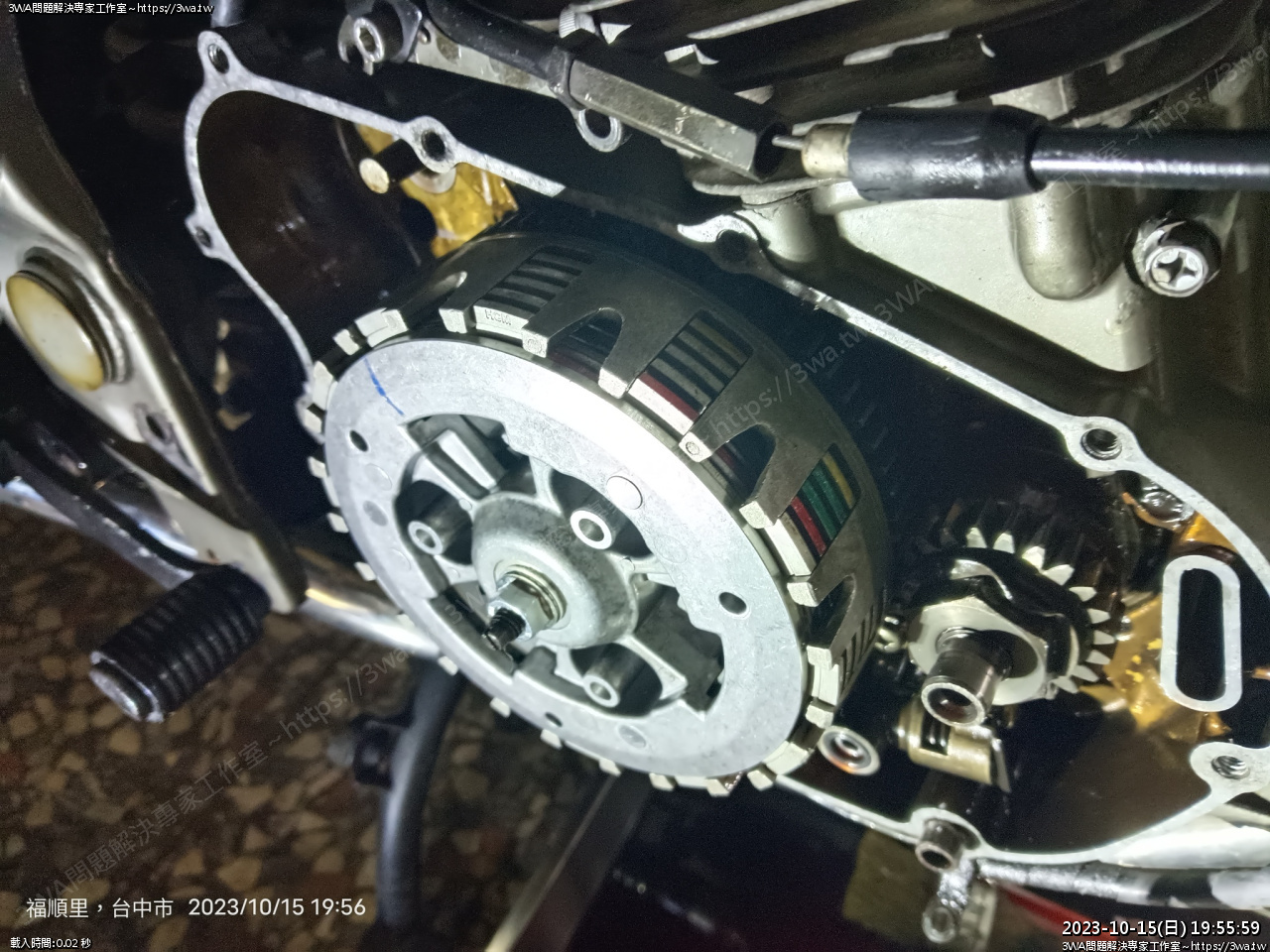

要注意離合器片顏色 紅~綠~黃

鋼片也有畫顏色,就照著裝即可

然後裝完不可以有任何凸起奇怪的地方





看起來沒啥難度





裝入彈簧

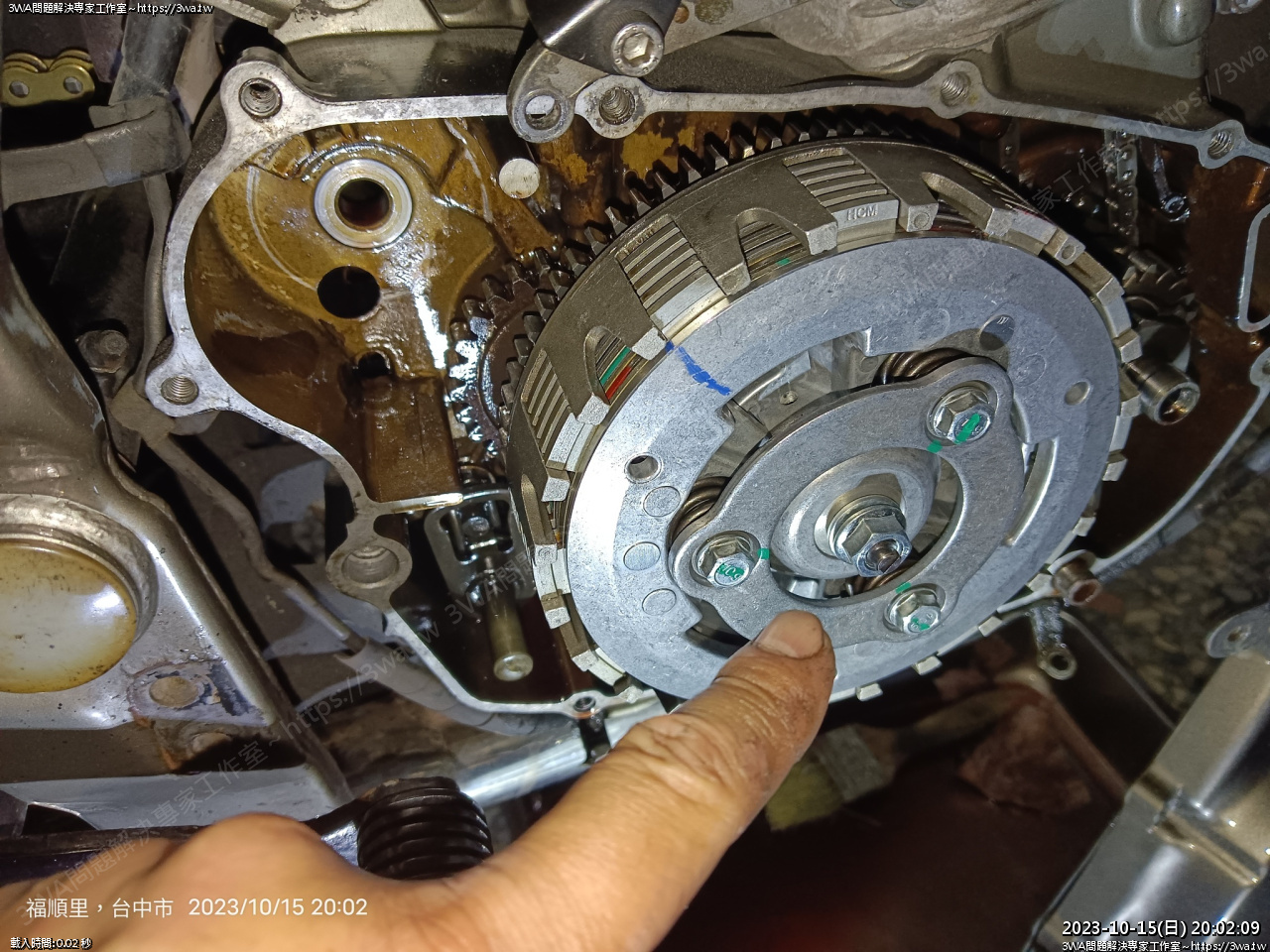

平均的鎖入 10mm 螺絲

賣家的影片說螺絲是鎖 12nm,照 FZR 手冊是 0.8kg(約8nm)

我是覺得鎖 8~10nm 就很驚人了,鋁牙不要太勉強





接下來調整軸心推桿的間隙





人要來左邊

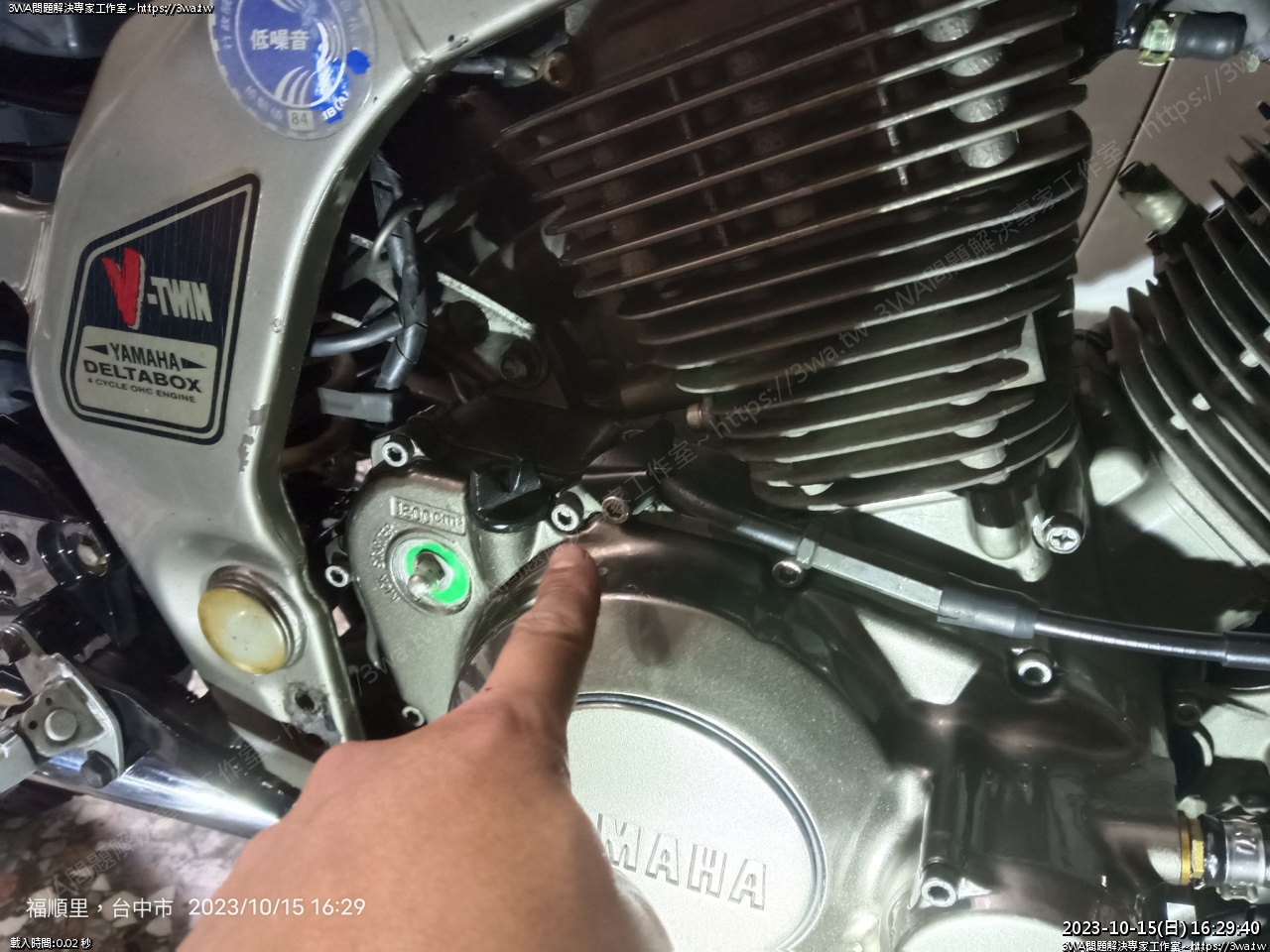

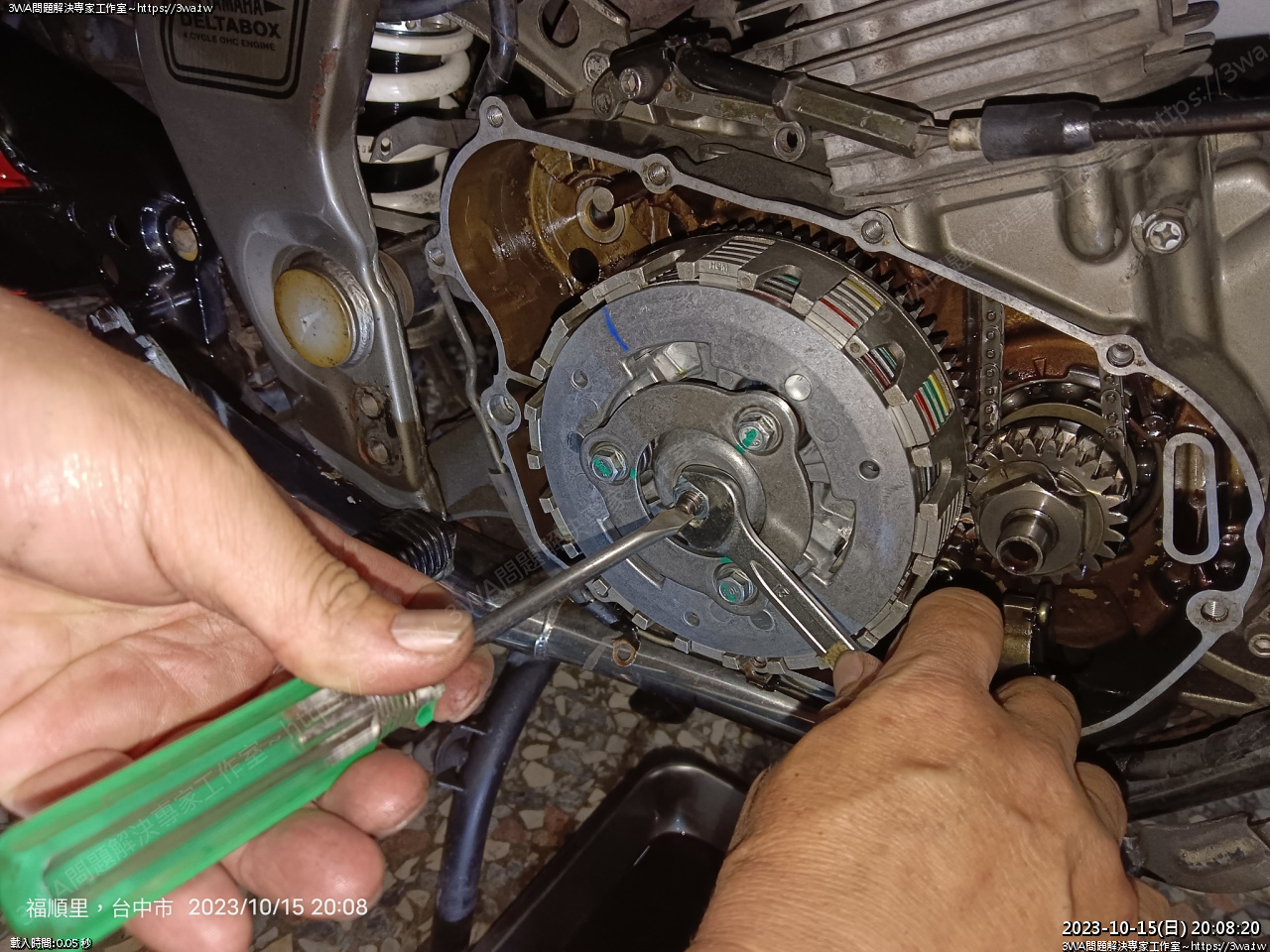

用手指把離合器往前推到底,凸點要對到線





這個地方,如果沒對到,就調整離合器中心那支 一字螺絲,逆時針轉會壓入

順時針鎖會推出,手頂著鎖或,確認凸點在線上即可





固定一字,鎖緊螺帽固定位置



裝回外蓋要注意機油泵的圓O-Ring不要掉了

(右下那顆,原廠是橘的,後期Yamaha給的好像變黑的這條)





鎖回外蓋,外蓋螺絲 8nm~9nm 即可,建議 8nm 就好

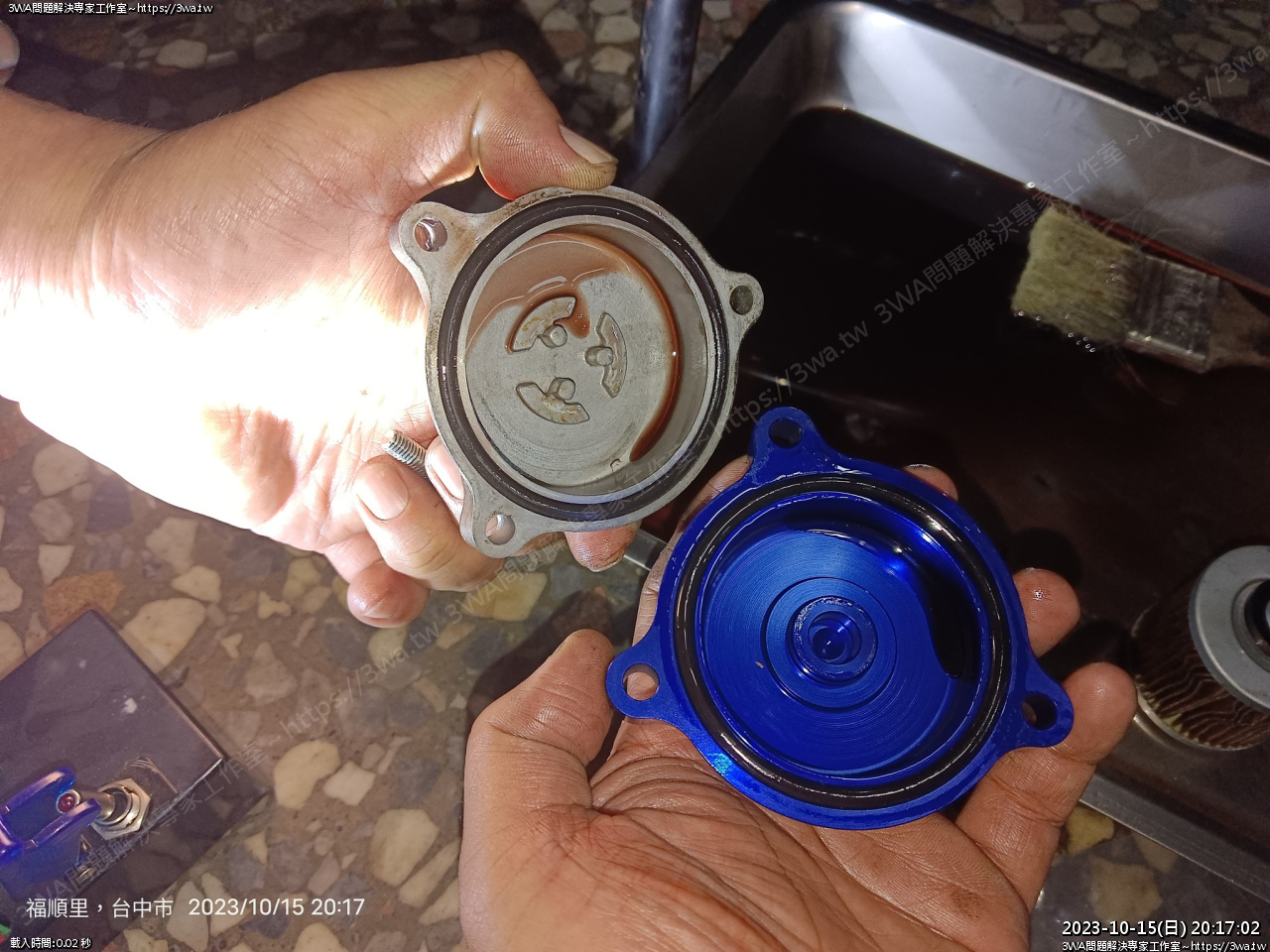

車主原本想換這個改裝的濾芯蓋





但這個濾芯蓋在後面壓力開關的地方沒有作油道,整個密封的

感覺不是很好,討論後建議他自己切好機油道要改再改

原本的漆面都很好,比較有質感,不要改這個





輪流上緊螺絲鎖回離合器蓋





讓車主自己習慣扭力扳手,之後他也要買一組





鎖的很開心,好了

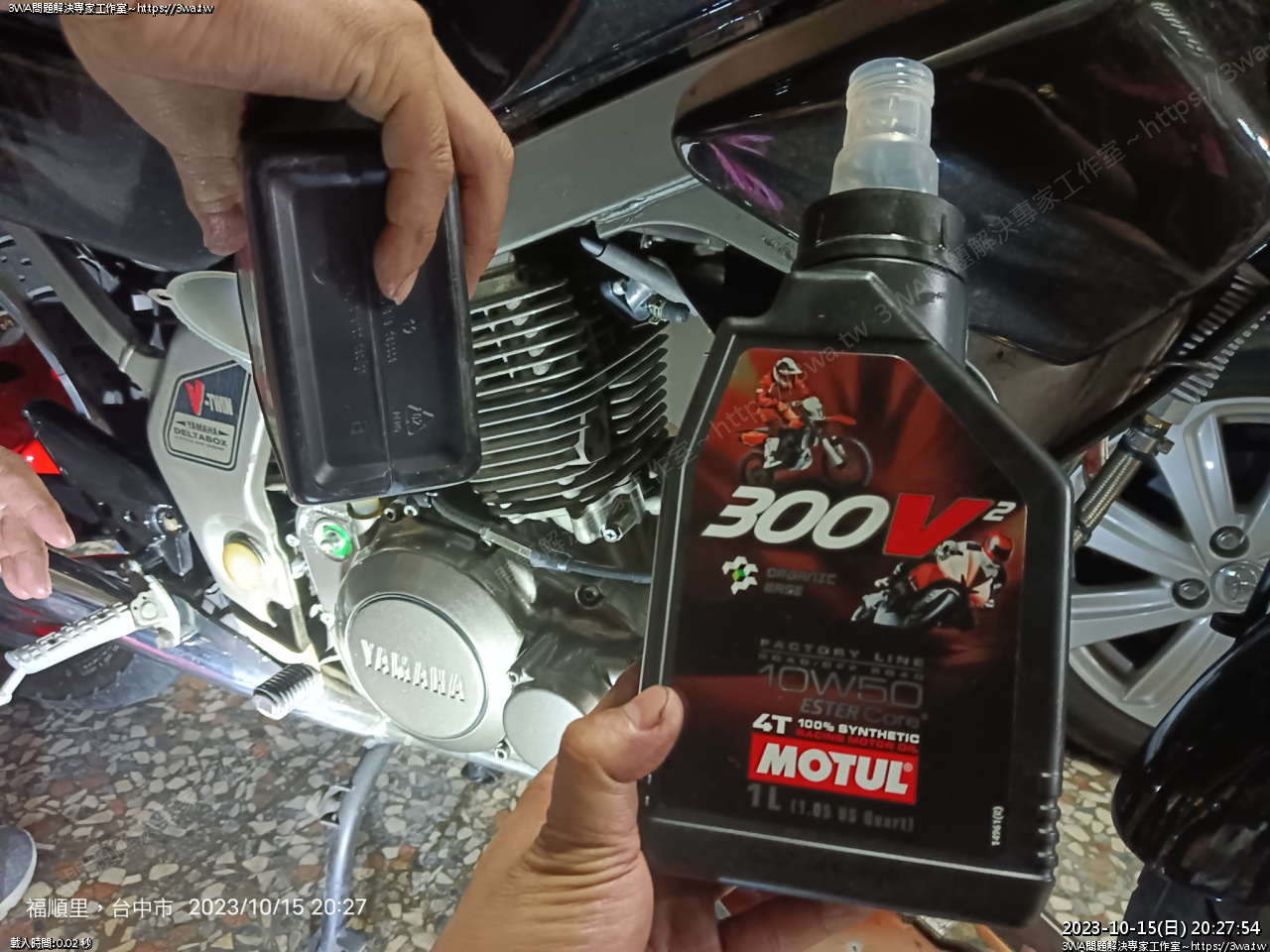

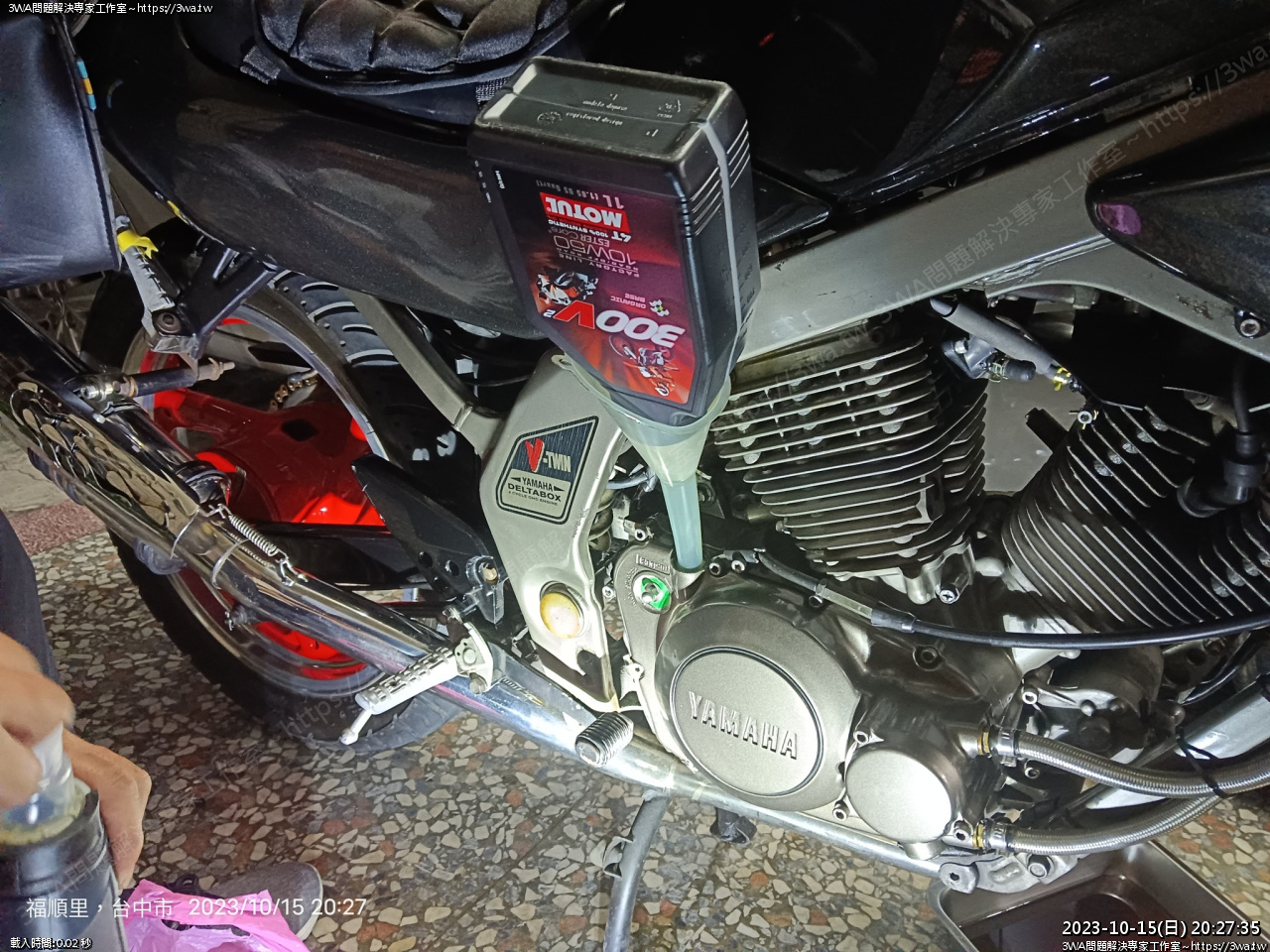

車主自己帶來的 300V 10w50

我以為  300V 是螢光綠的!?,還是10w50不是?





總之倒進去了





2 罐 1L 的全進

踩發止檔片裝回,照片沒拍了

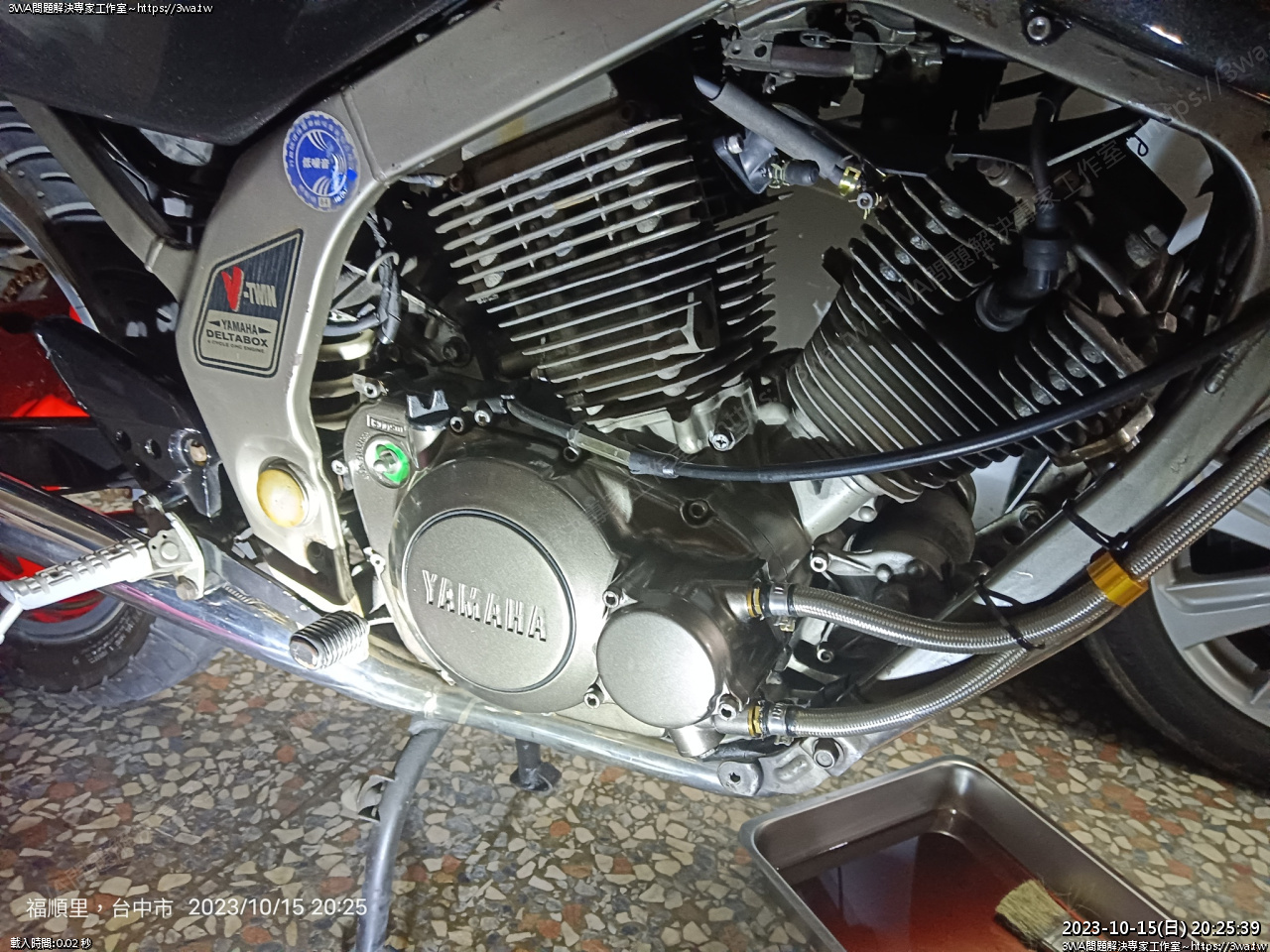

改好了,下罩裝回試車~

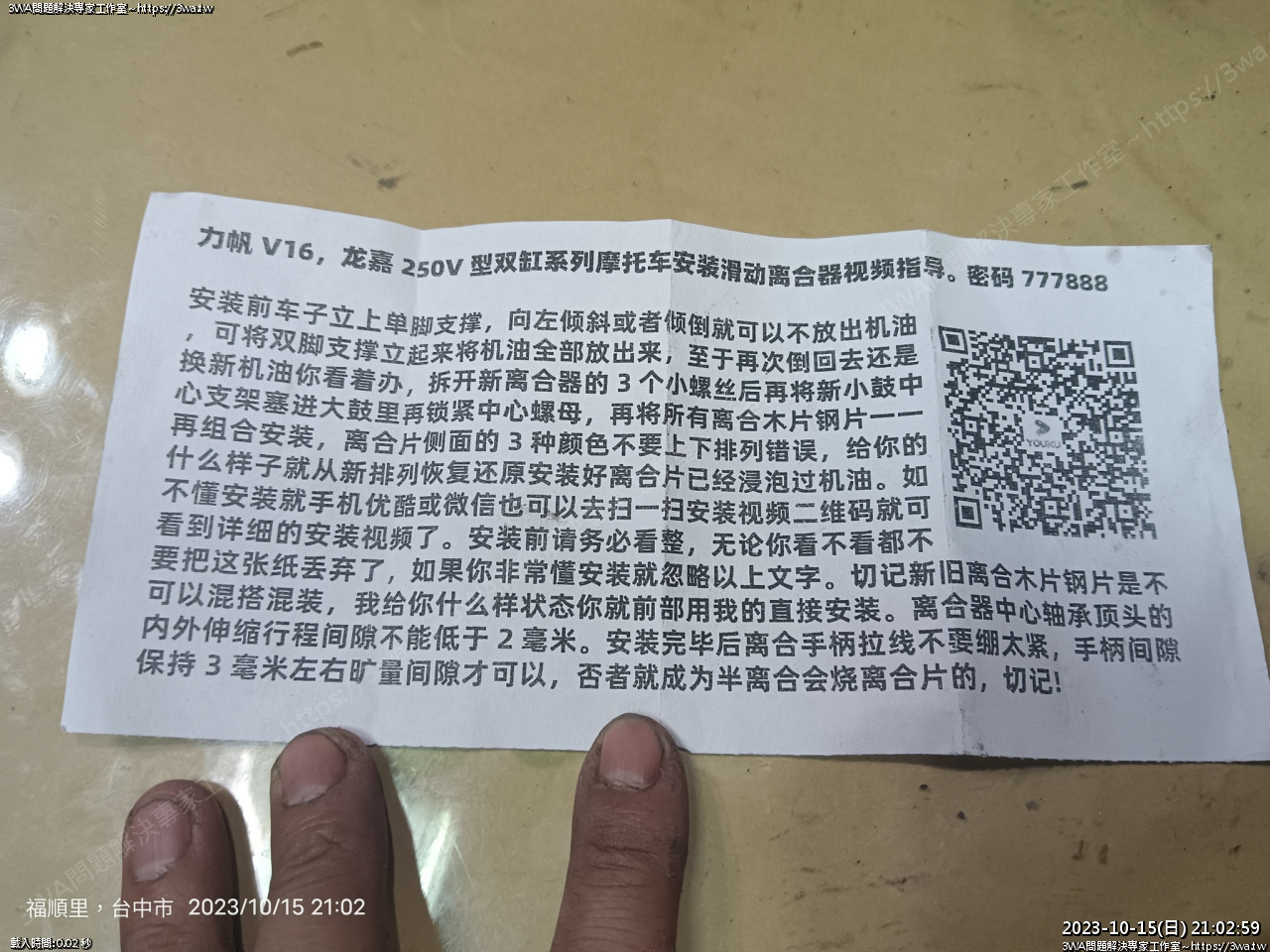

產品說明書,安裝前最好還是掃 QRCode 上平台看影片,比較不會弄錯



羽山的心得:

      這組滑離,第一個感想就是捏起來相當軟,接合的感覺相當線性,這台車空檔相當的分明,原地很好進空檔,隨便打都可以進,入一檔也分離的很乾淨,車定在原地不會動,離合器中心調整螺絲可以放心照FZR的方式調整~
      檔煞以我對FZR的認知來說確實有稍小一些,整體都很順,有點速度降回一檔也接合的很滑順,滑離對新手操作友善,改裝也沒有很困難,如果要改可以上淘寶撿便宜回來玩玩,不過羽山還是喜歡 四塊錢的改裝,加重離合器帶來的感受,硬派的離合器捏起來才有騎車的感覺,這種改法應該是適合愛妻人仕使用,老婆騎車也適合,離合器很輕手,載人騎市區稍減少頓挫,如果單純想便宜改善回油檔煞的頓挫,也可以考慮在前缸缸頭的呼吸管裝顆單向閥,檔煞也會再小一些,全都裝上去 XD 吧



改改改,還是改天吧
