標題: 鋰電、鋰鐵電池、電源充電器
網址:https://3wa.tw/blog/blog.php?id=2067
內容:




自從羽山開始接觸一些鋰電池、鋰鐵電池,像是車王起子機8V、牧田起子機、鑽頭

用一段時間總是要充電,附贈的充電器到底會灌多少電壓老實說都很擔心

不知會不會把電池灌到爆燒起來

最簡單的就是裝個電壓表,看看有沒有控在鋰電、鋰鐵電池串聯後的上限

謹慎點電池維持在9成滿更好

以牧田的 18V 電池來說 (5串2併)

鋰電池滿電 4.2V * 5= 21V,那就不要充到超過,限制上限大概20V~21V就好

車王 8V 起子機,4.2 x 2 = 8.4V

大概充到 8~8.4V 即可

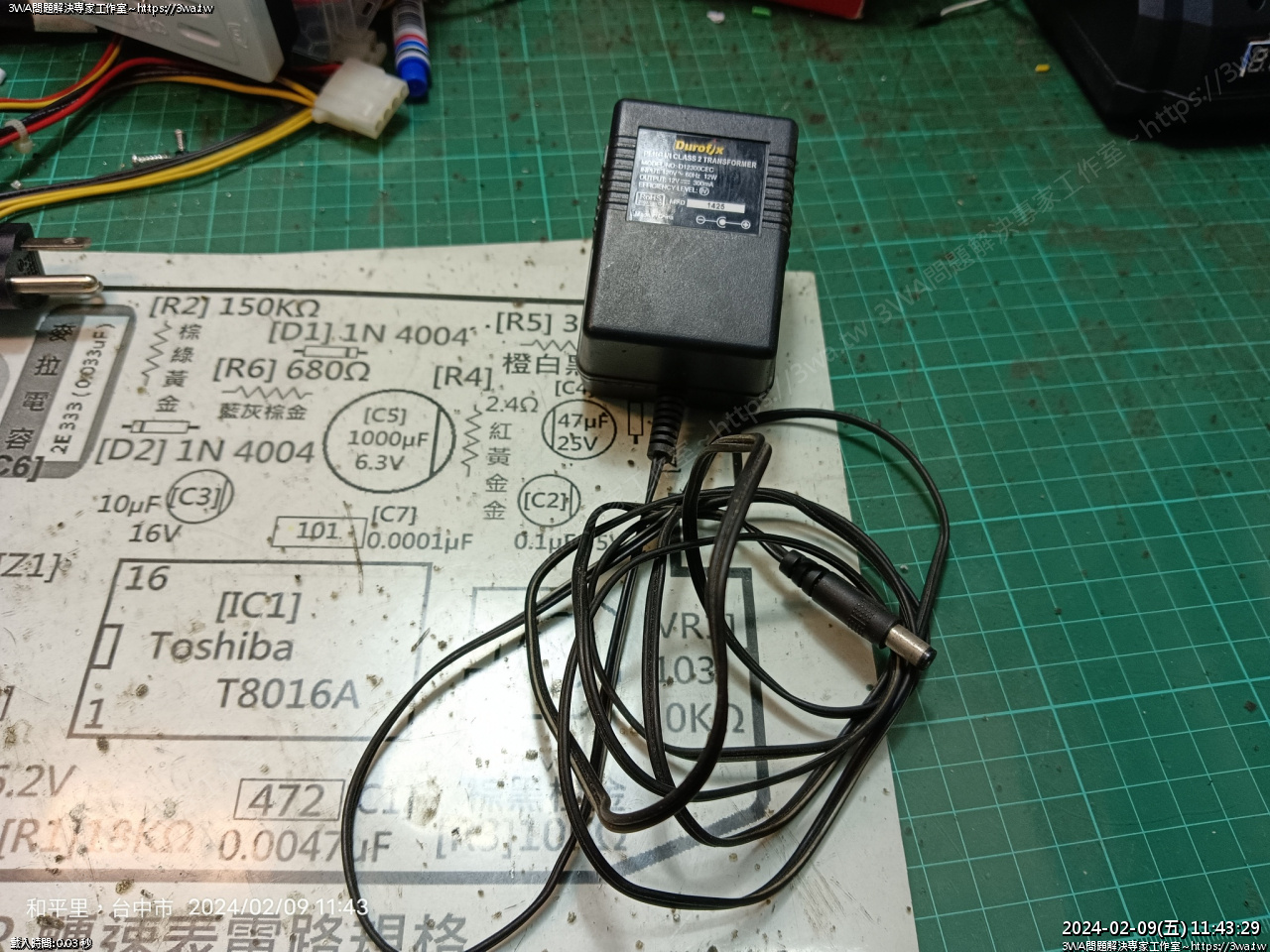

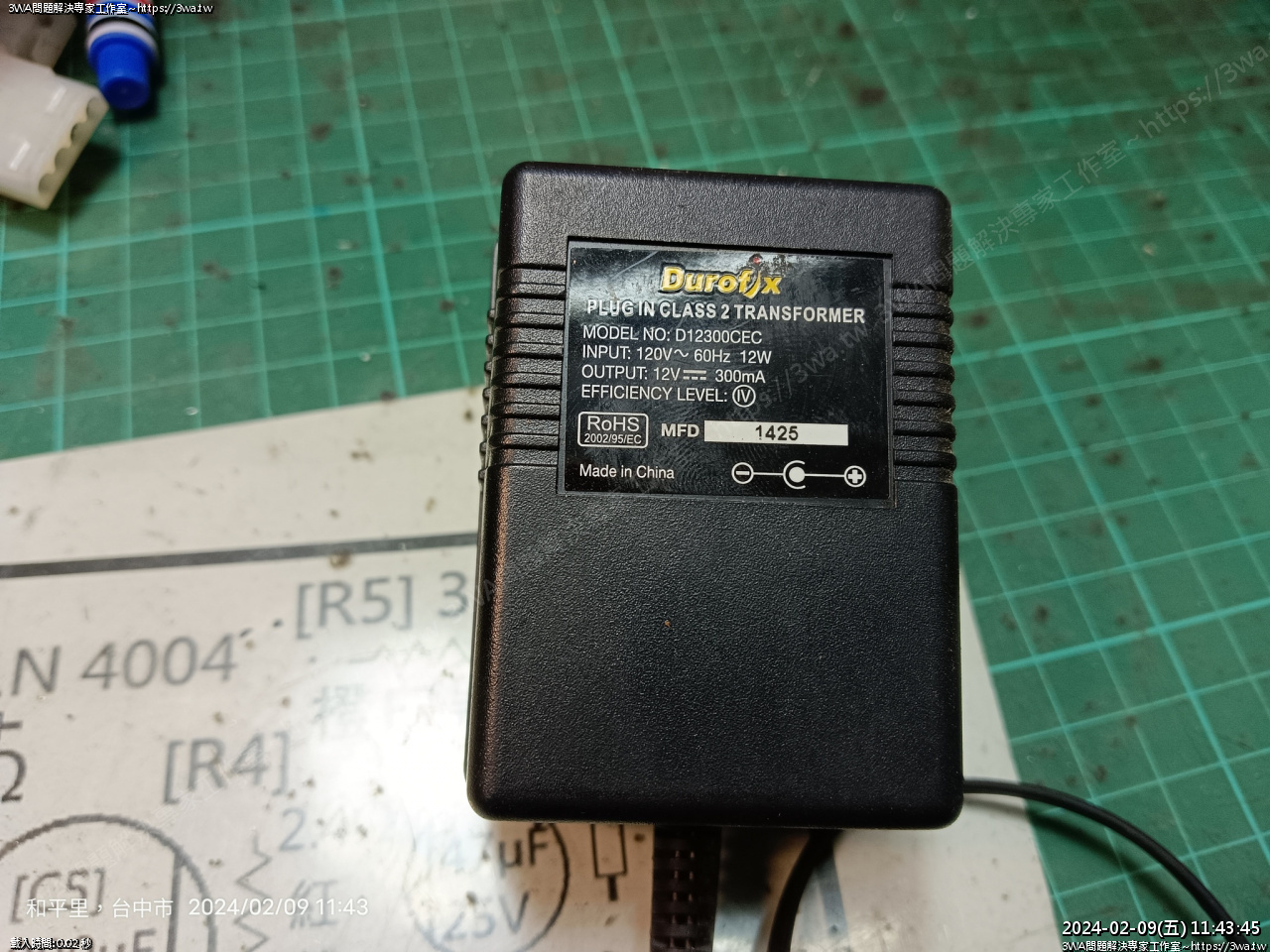

 這組是羽山以前買的Durofix 8V 附的充電器





 他附的是 12V 300mA 的充電器呢

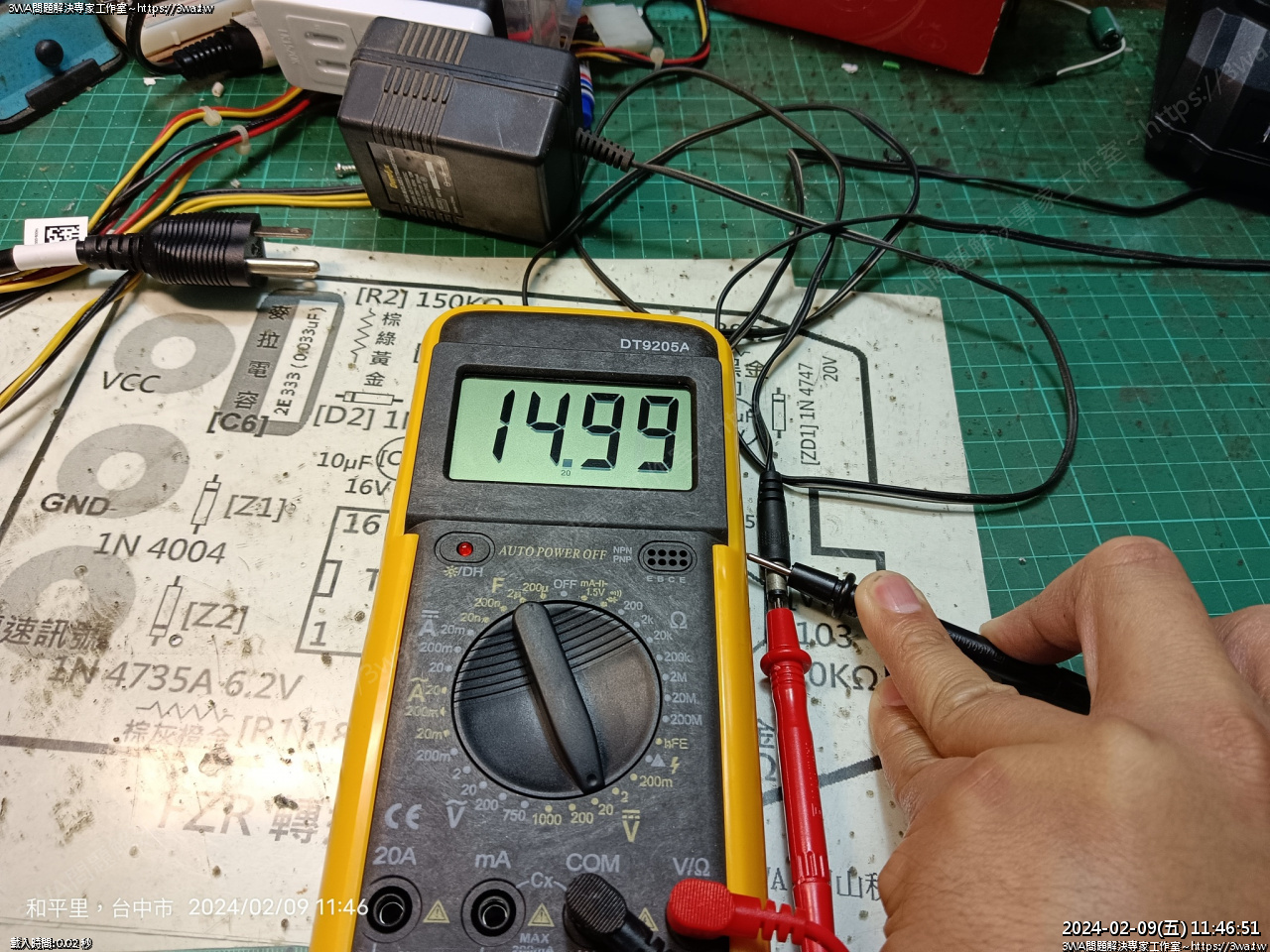

 這種充電器,用三用電表量,都飆到 15 V了...

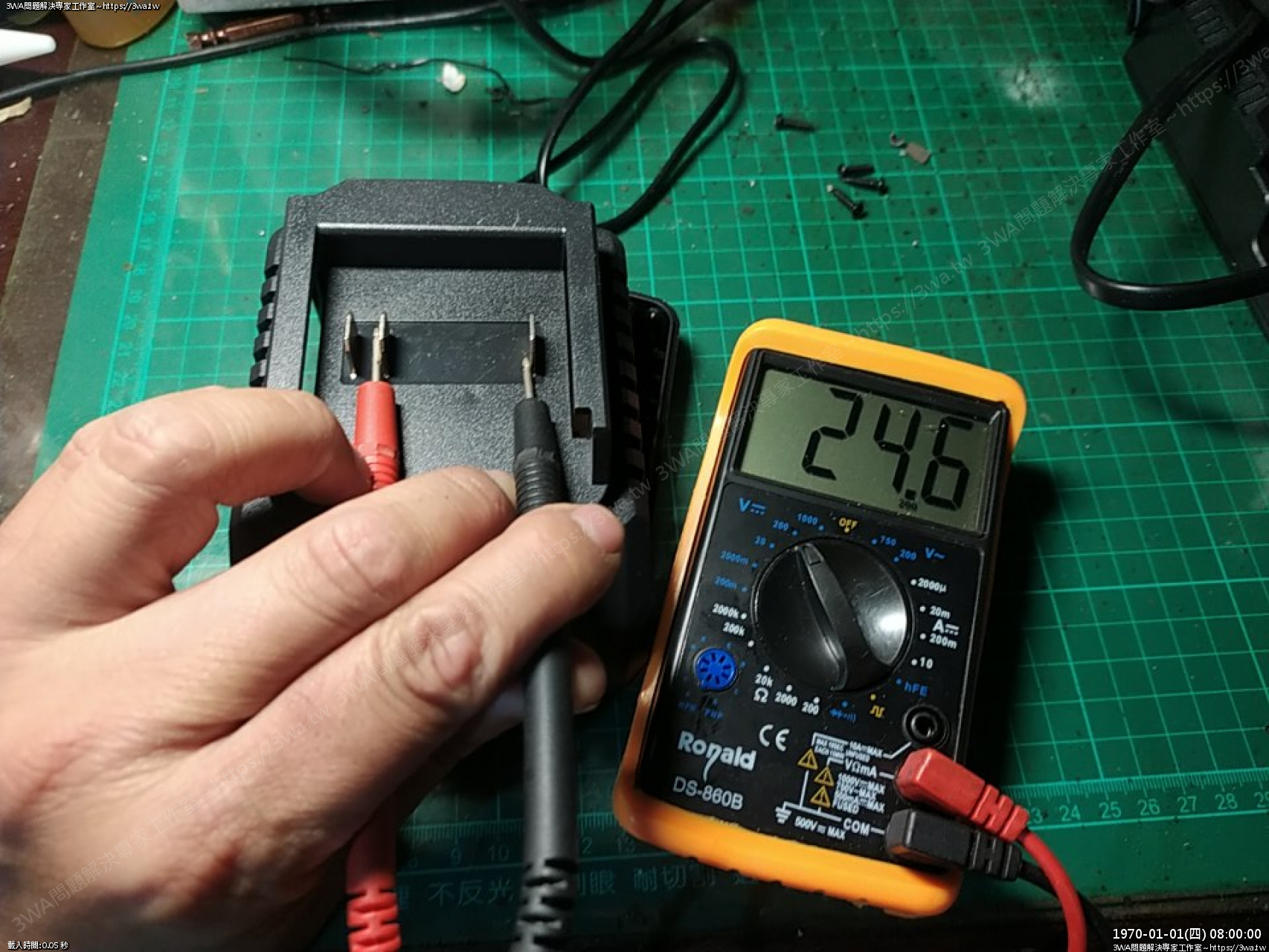

之前買牧田(仿)的充電器也是,應該最高只能 21V,輸出 24.6 V...



輸出 24.6V 電池插著充過夜不知道會不會燒起來... XD





雖然電池都號稱有保護機制,各種平衡,各種過充保護

但源頭限制輸出電壓,我是覺得更安心

難保這些過充保護壞掉,還大電壓一直灌入電池

那可能真的就會出代誌

以這顆疑似故障的 Durofix 變壓器 12V 輸出飆到 15V

Durofix 是把壓降那些作在起子機的電池保護板

所以一直插著也不會過充,充飽燈號也會變

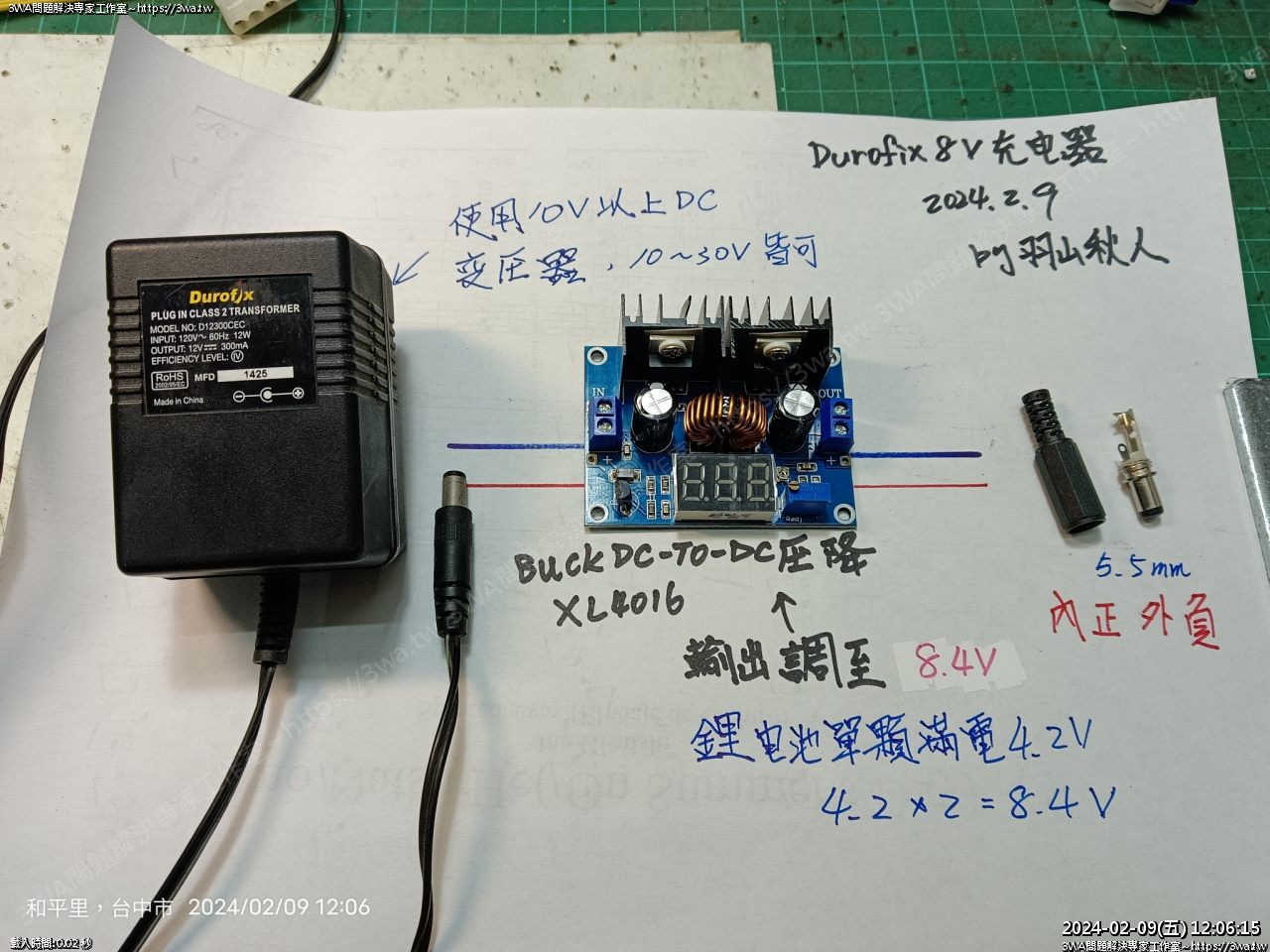

那也沒關係,中間擺一個 Buck DC-to-DC 的 XL4016,再把輸出的壓降調到配合

鋰電池串聯後的最高電壓,或 9 成電壓進行充電,通常都不會有太大問題

電池也比較不會充壞,充一次也用好幾個月了

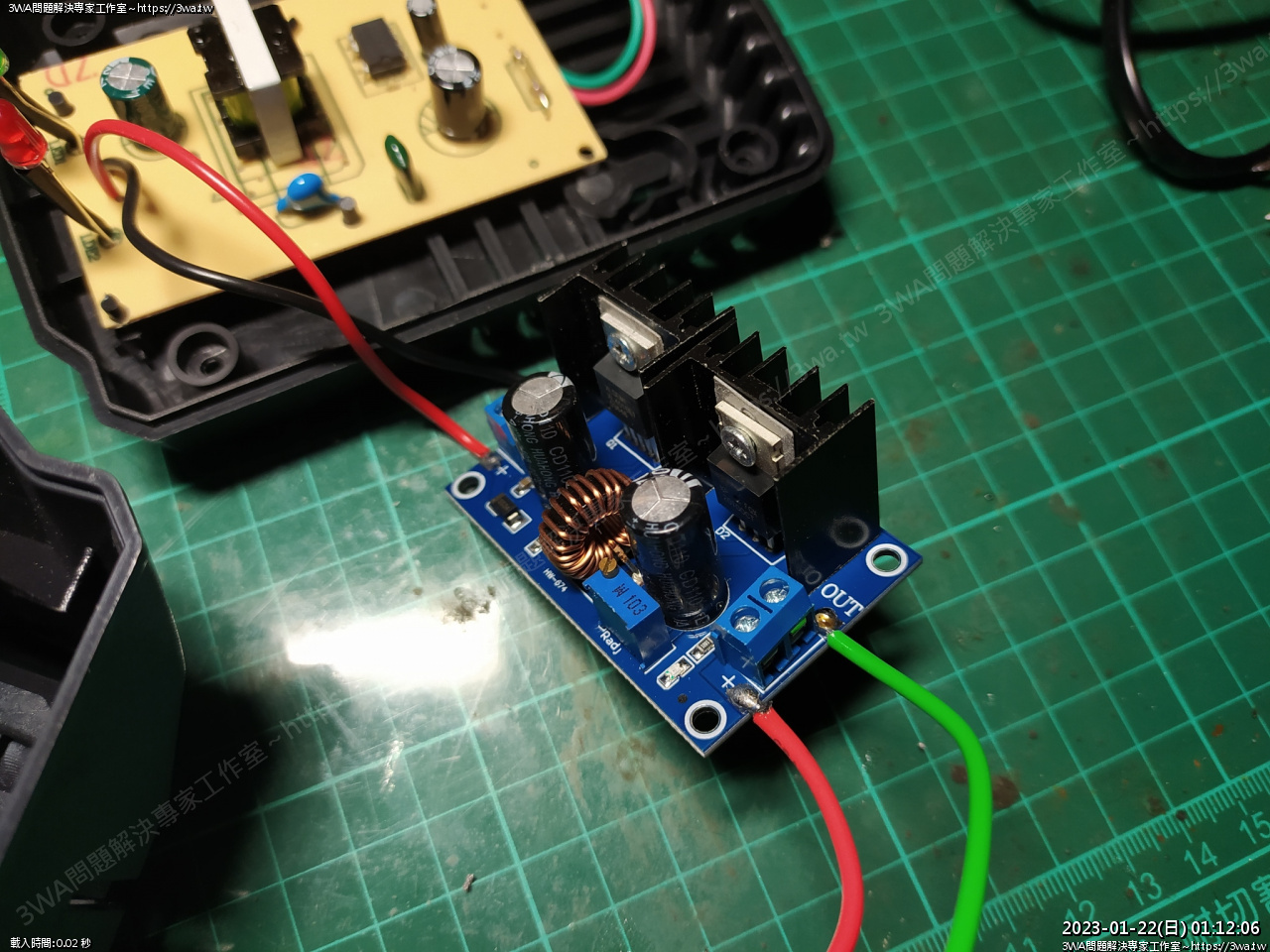

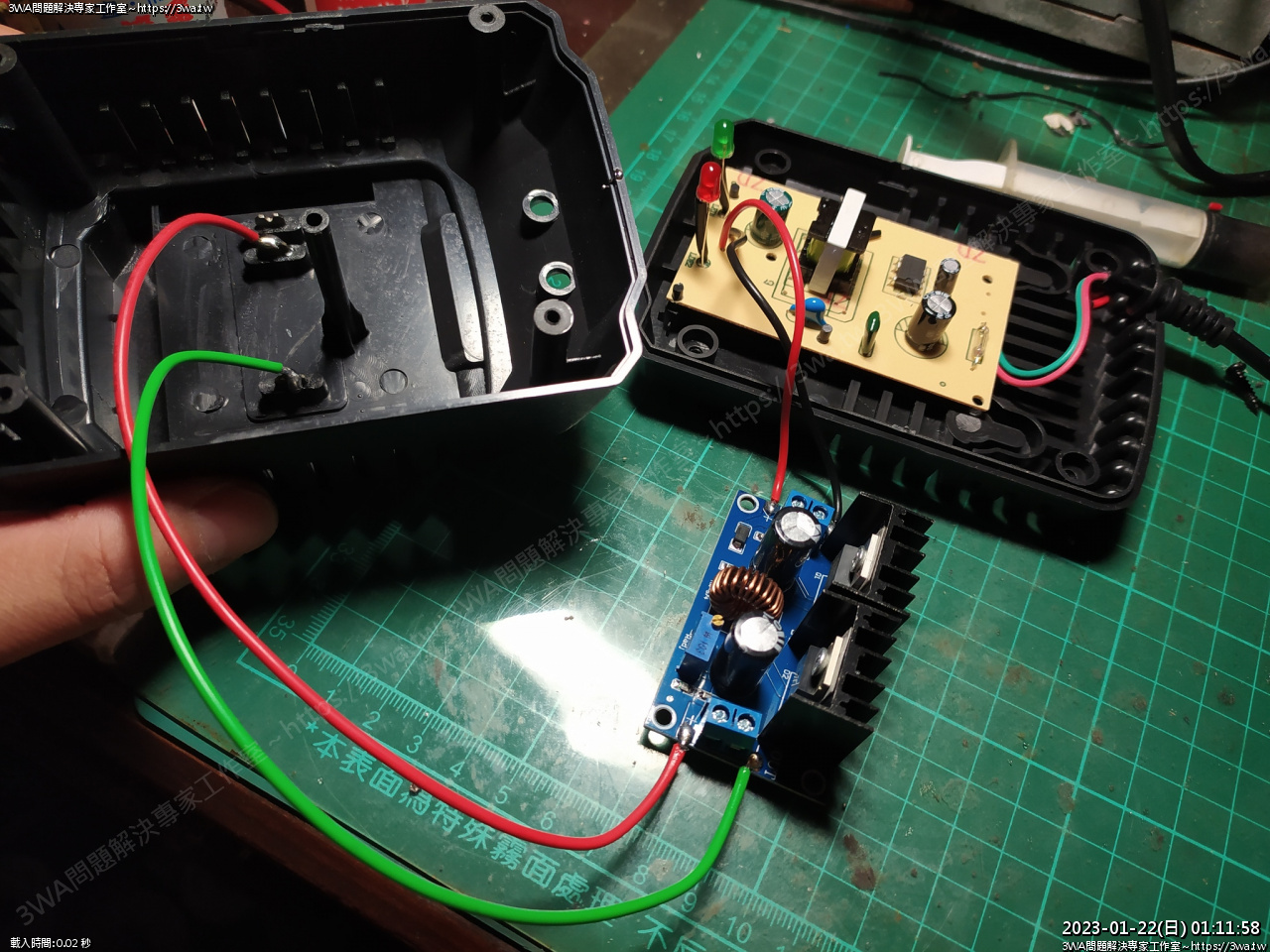

這個是我後來買的偽牧田打氣機附的充電器,直接拆開,裝了一個buck

又裝了一個電壓表,方便觀察

打氣機附的充電器,我當時也有量他的充電電壓,是21.6V

還算可以



大概是這樣

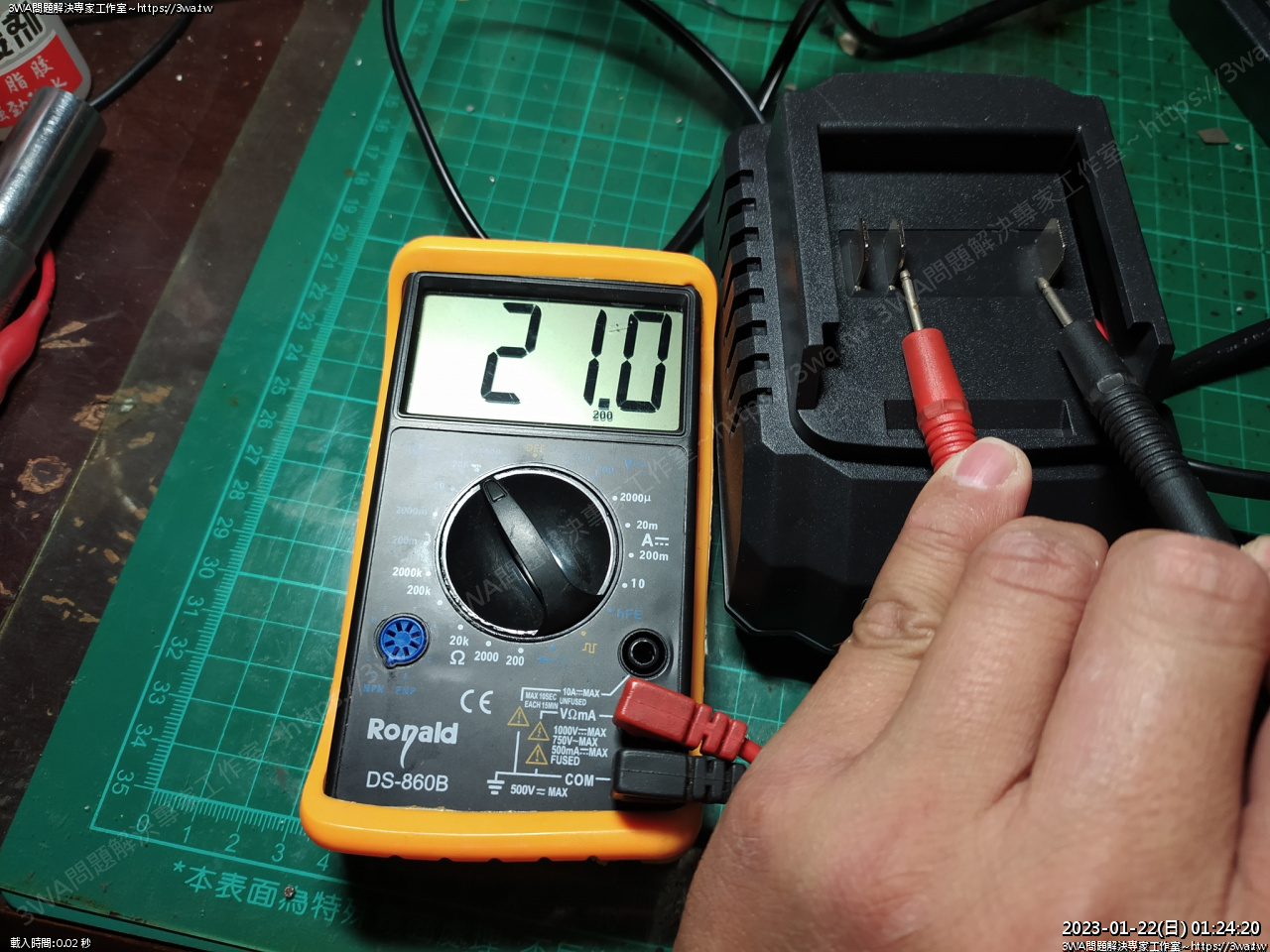

 多裝一個 buck 電壓確保壓到 21V

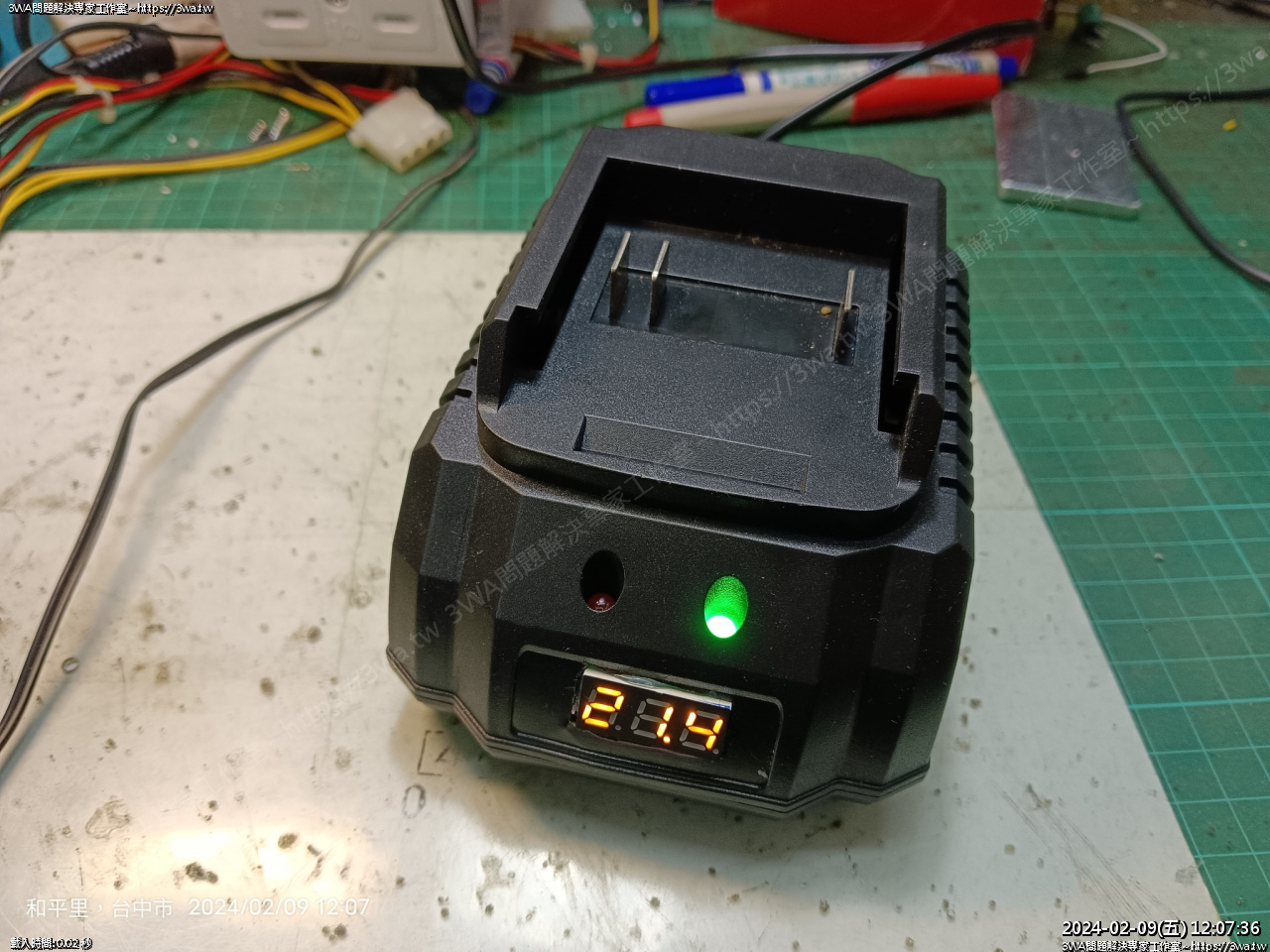

 壓到 21 V,多裝一個 LED 電壓表就更安心,隨時可以看著

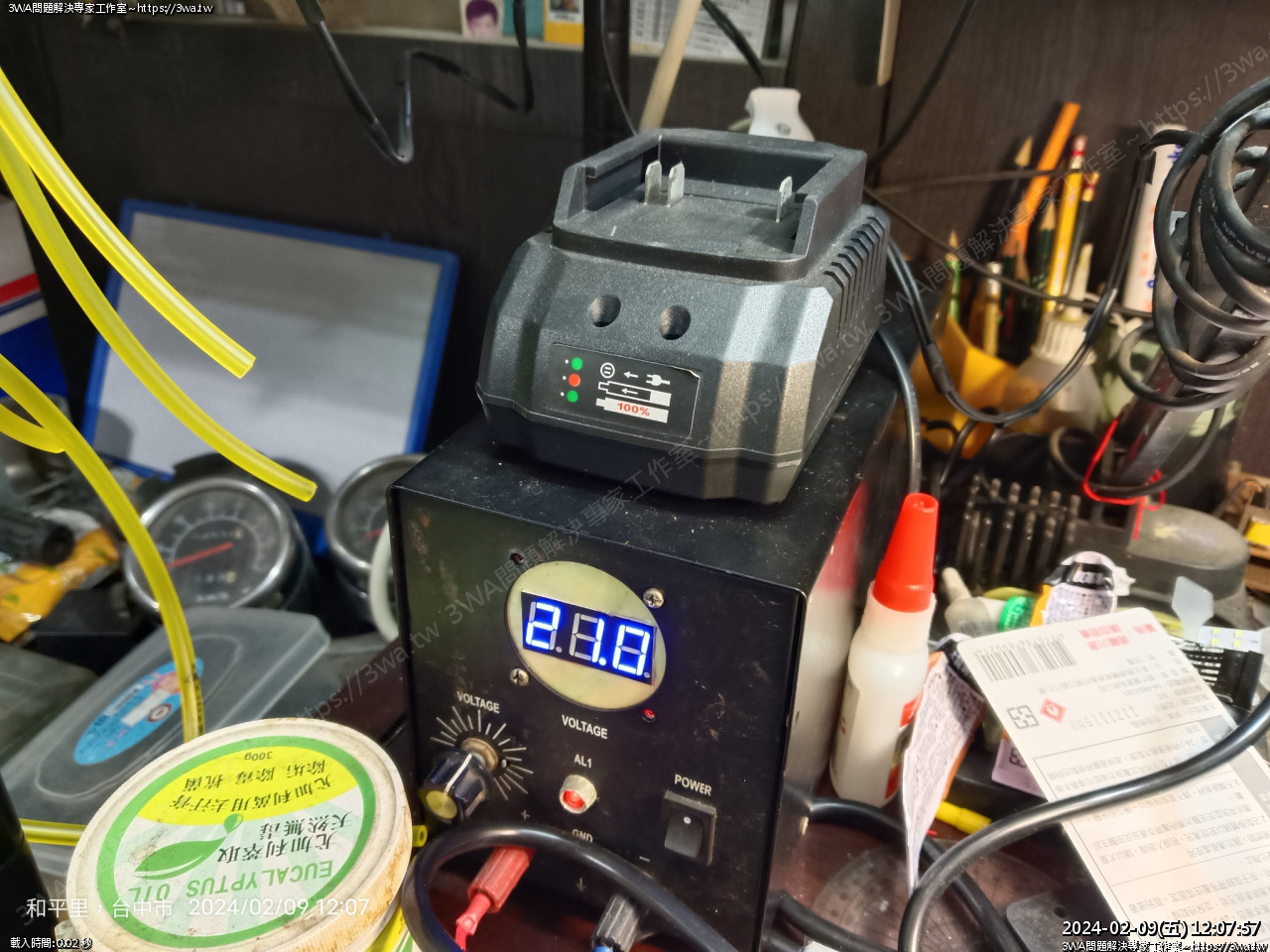

然後工業電子丙級的那台也改裝,用超大變壓器,輸出更大電流

裡面同樣用 XL4016 進行電壓降調壓

當要充牧田電池,就調到 21V





電池插上去充





沒電的電池插上後電壓會掉下去,如 18V 19V 慢慢充

當看到 21V 出現就充飽,可以拔下來了



機車 12V 的鉛酸電池也一樣,鉛酸電池我通常是充到 12.8V 就當作充飽可以使用
