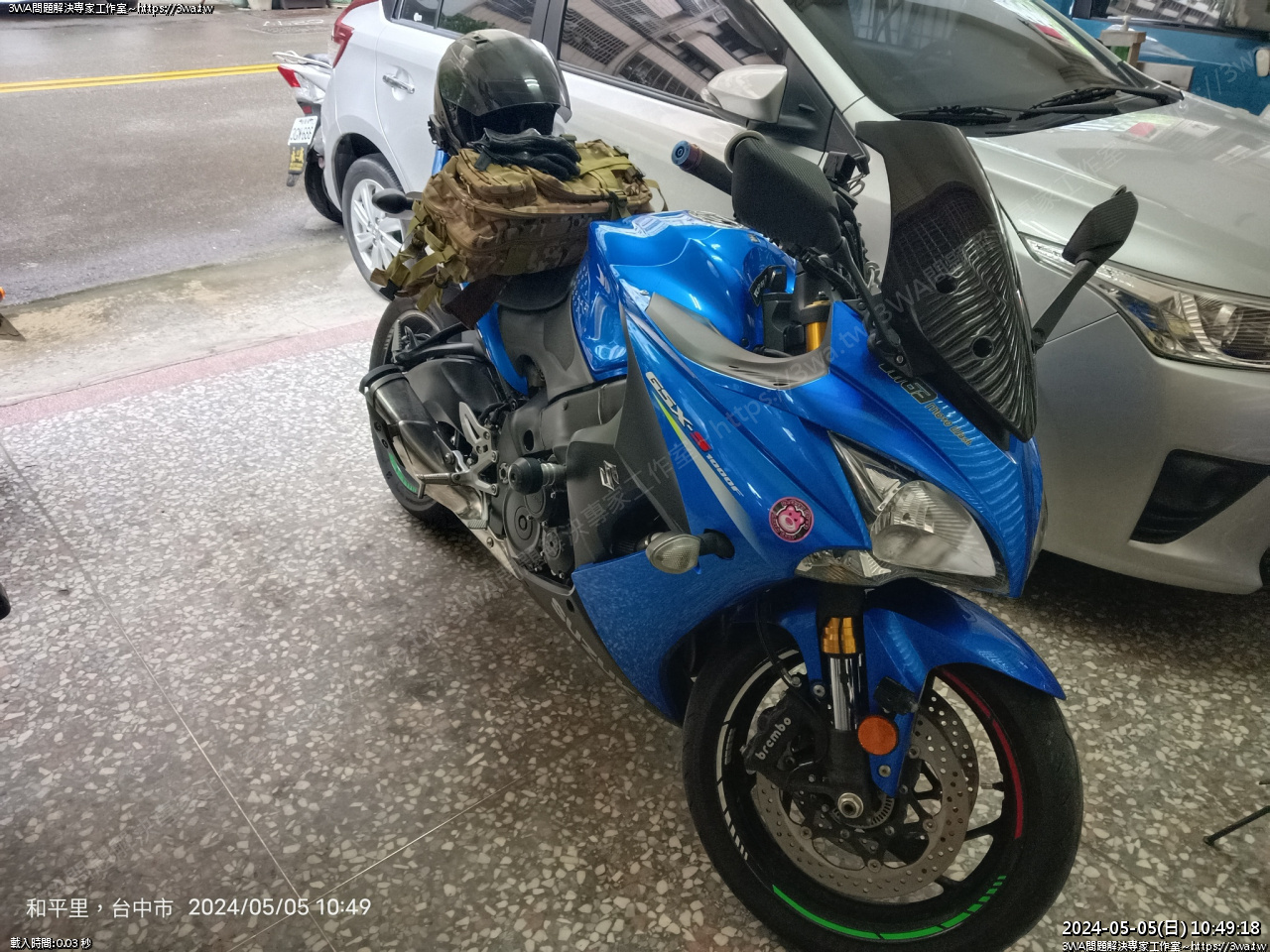

 舅舅上禮拜牽了一台 GSXS-1000F 憤怒鳥

GSX-S1000F 車頭會聯想到這隻





舅舅跟我一樣不太喜歡後移腳踏,騎了幾天就想換回原廠的





改裝的腳踏,價格不便宜

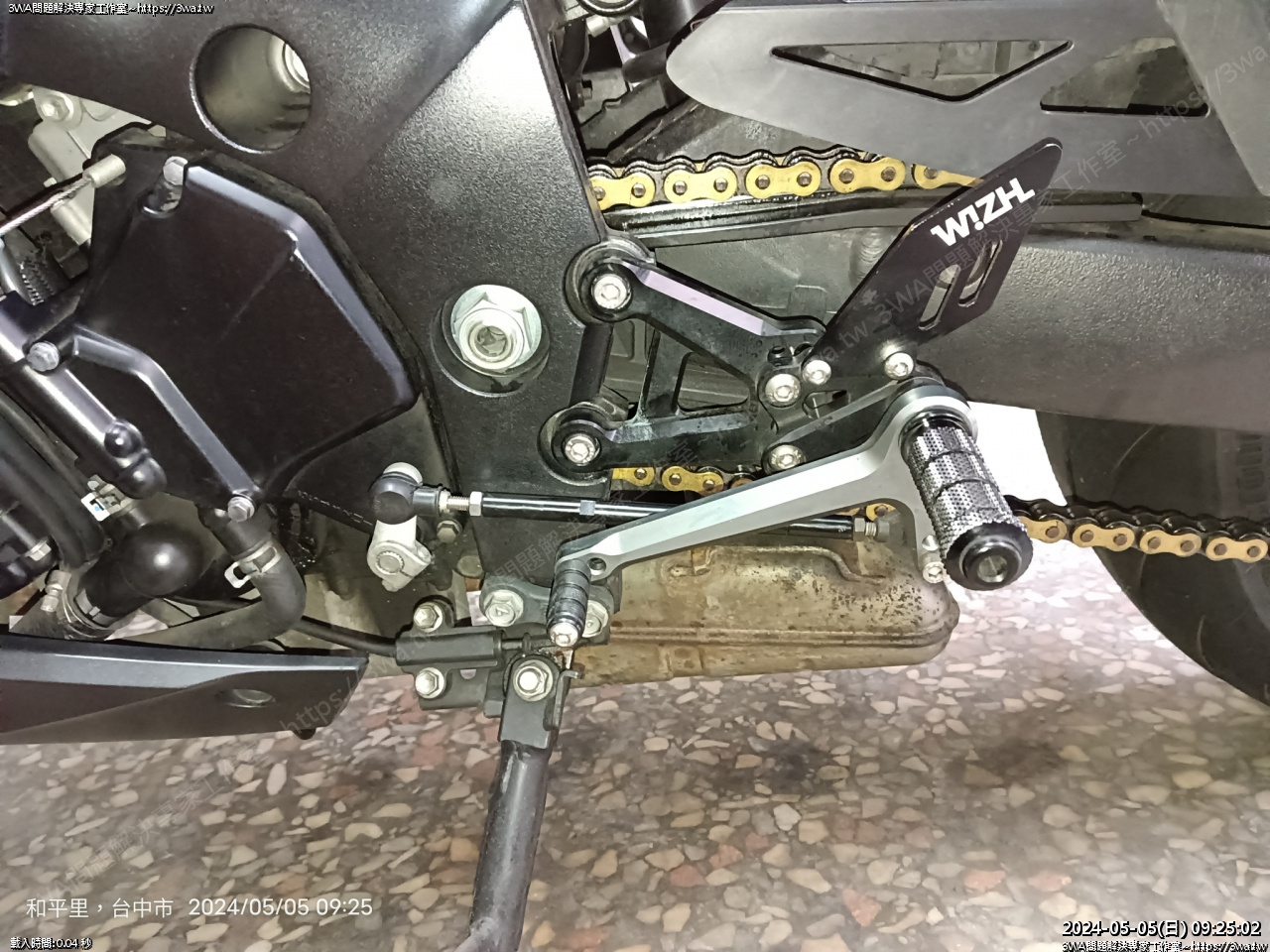

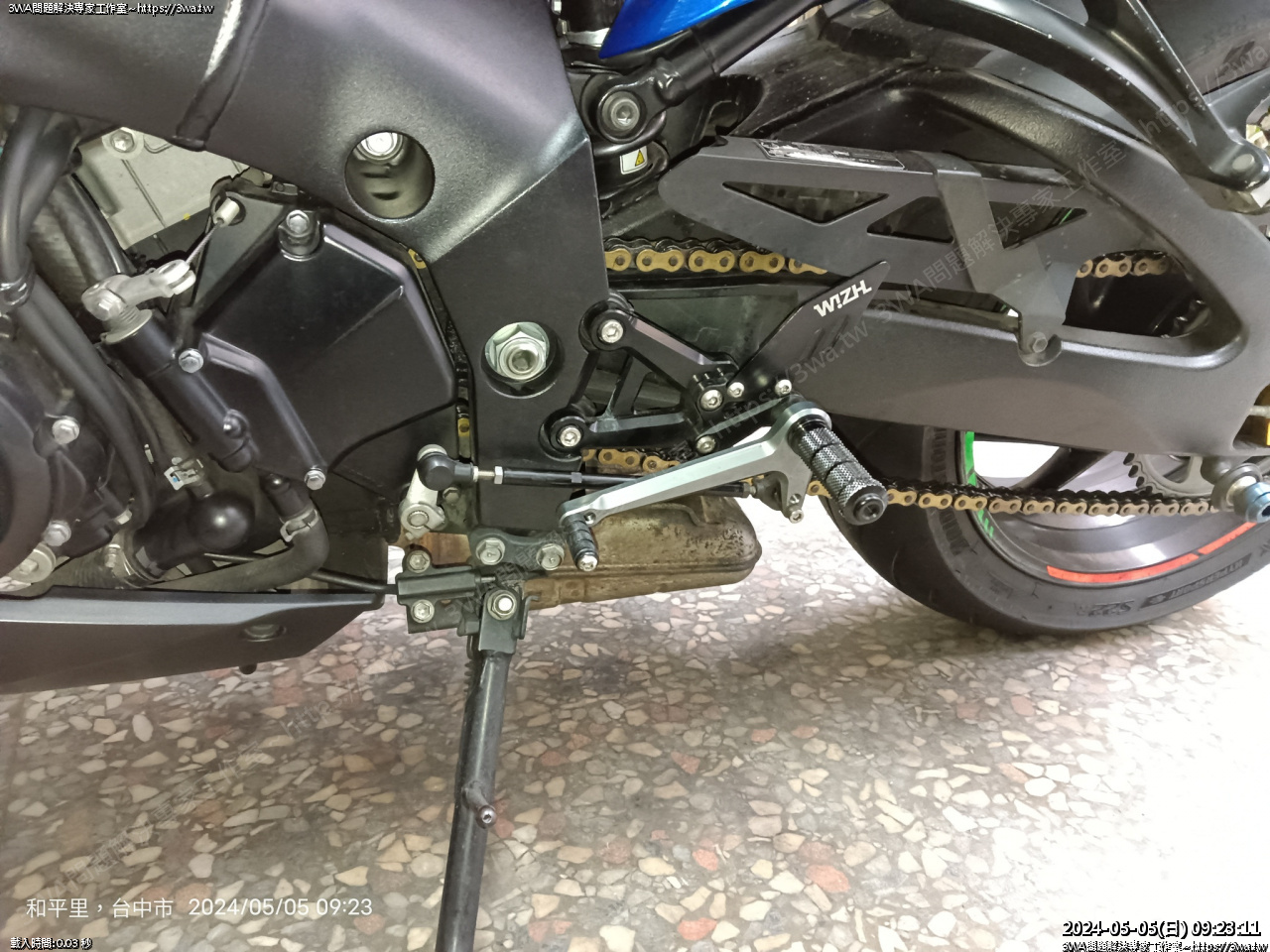

W!ZH 欣炫腳踏後移,比較適合騎車更戰鬥的年輕人

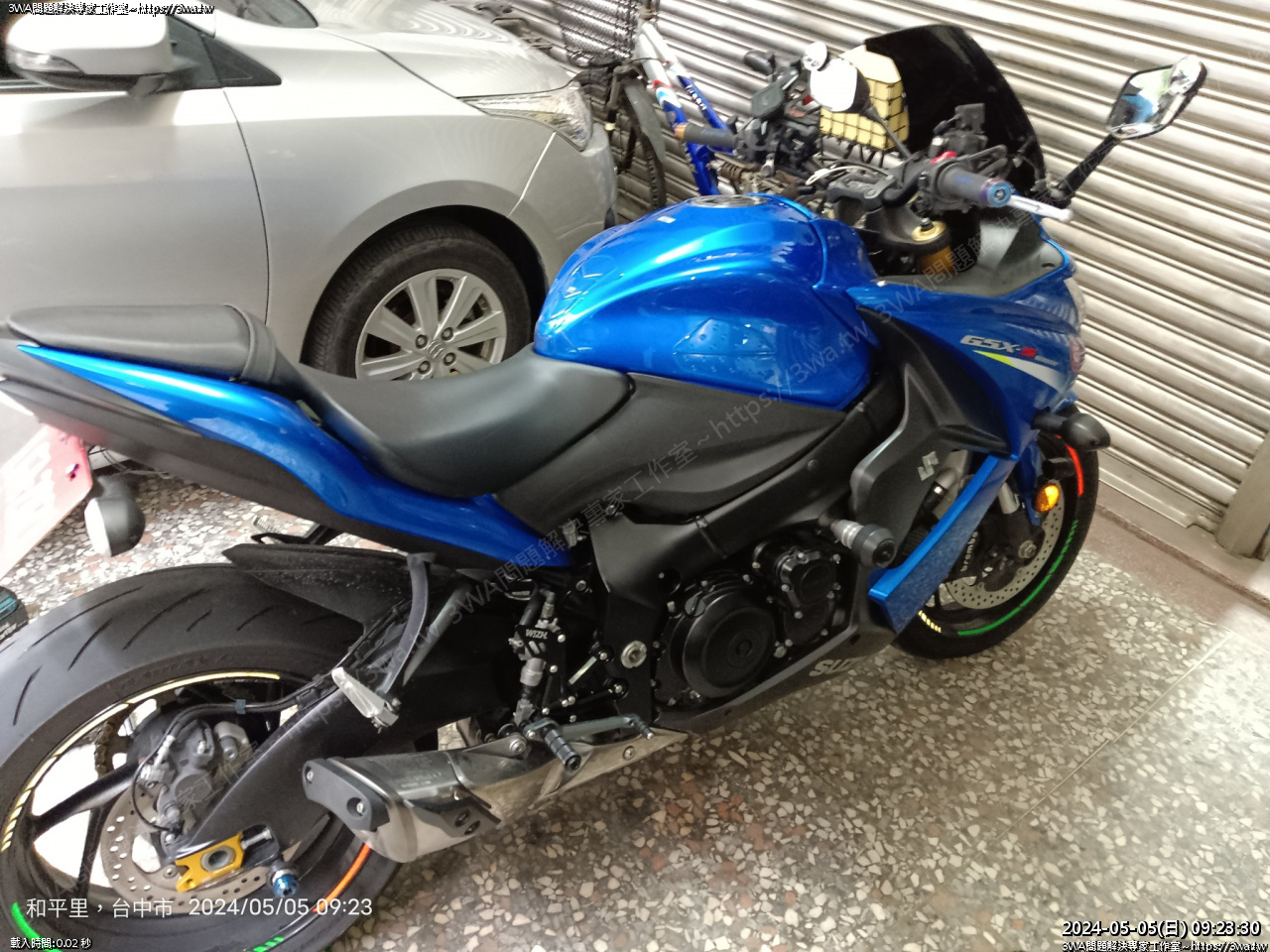

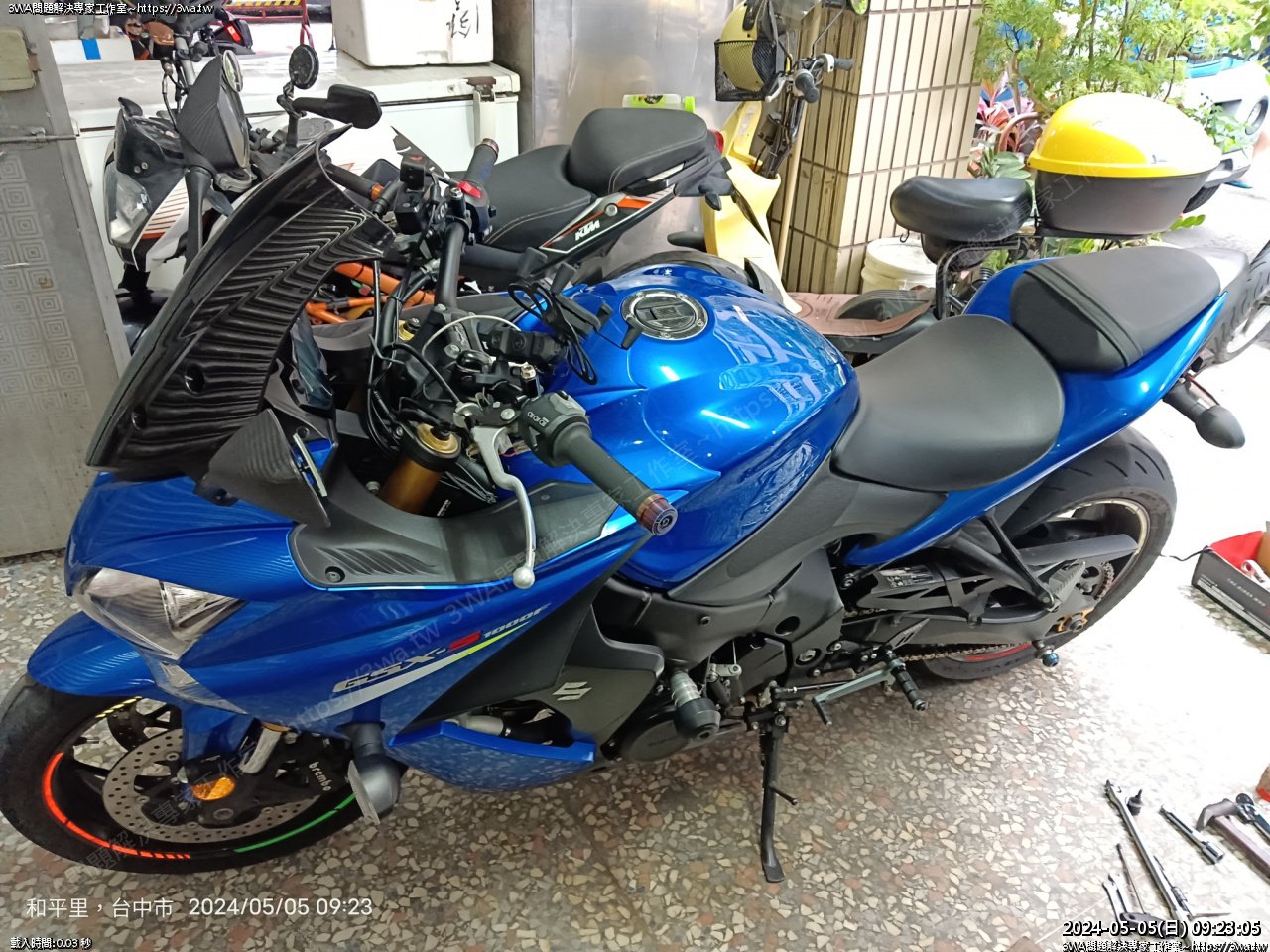

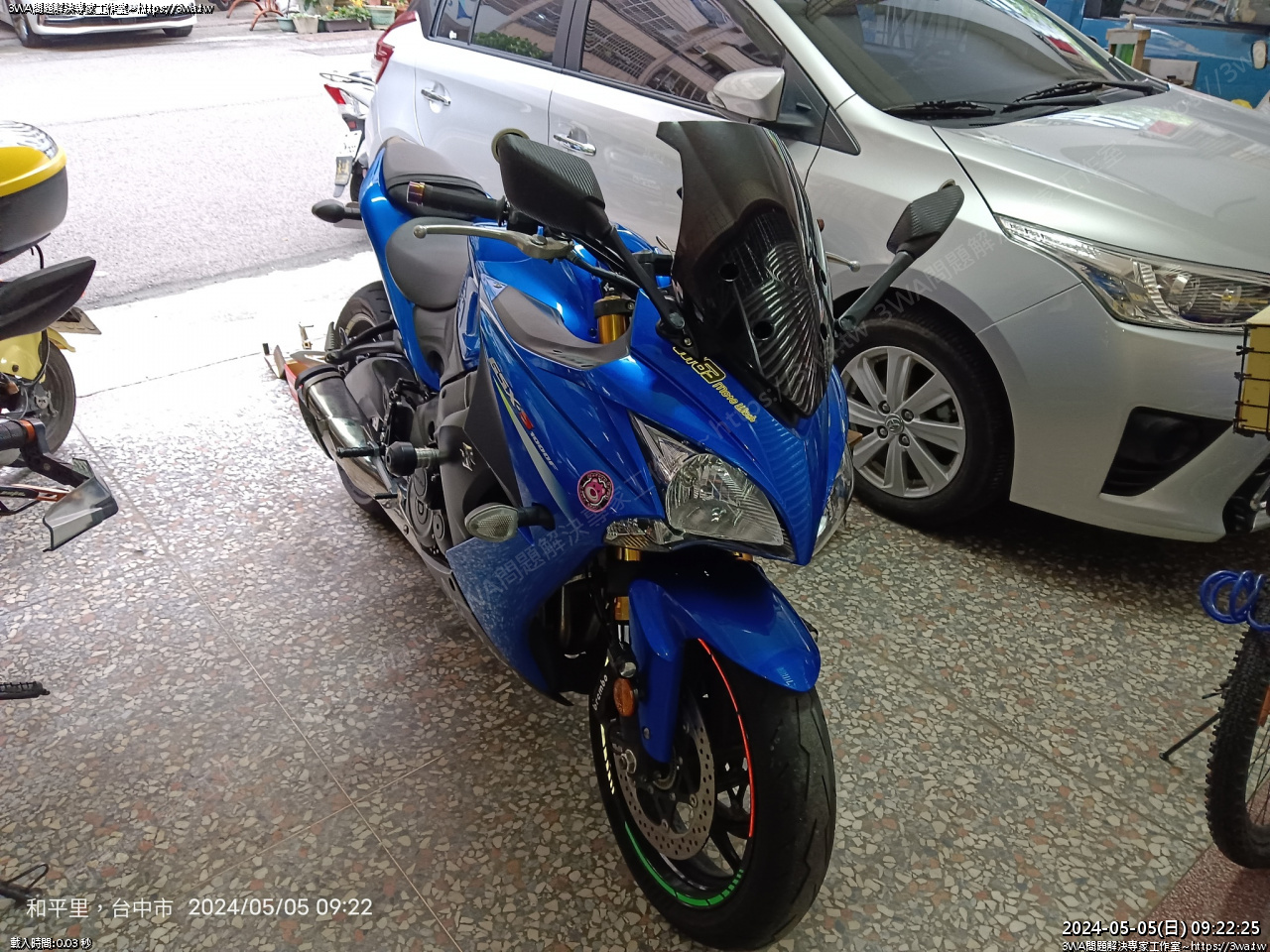

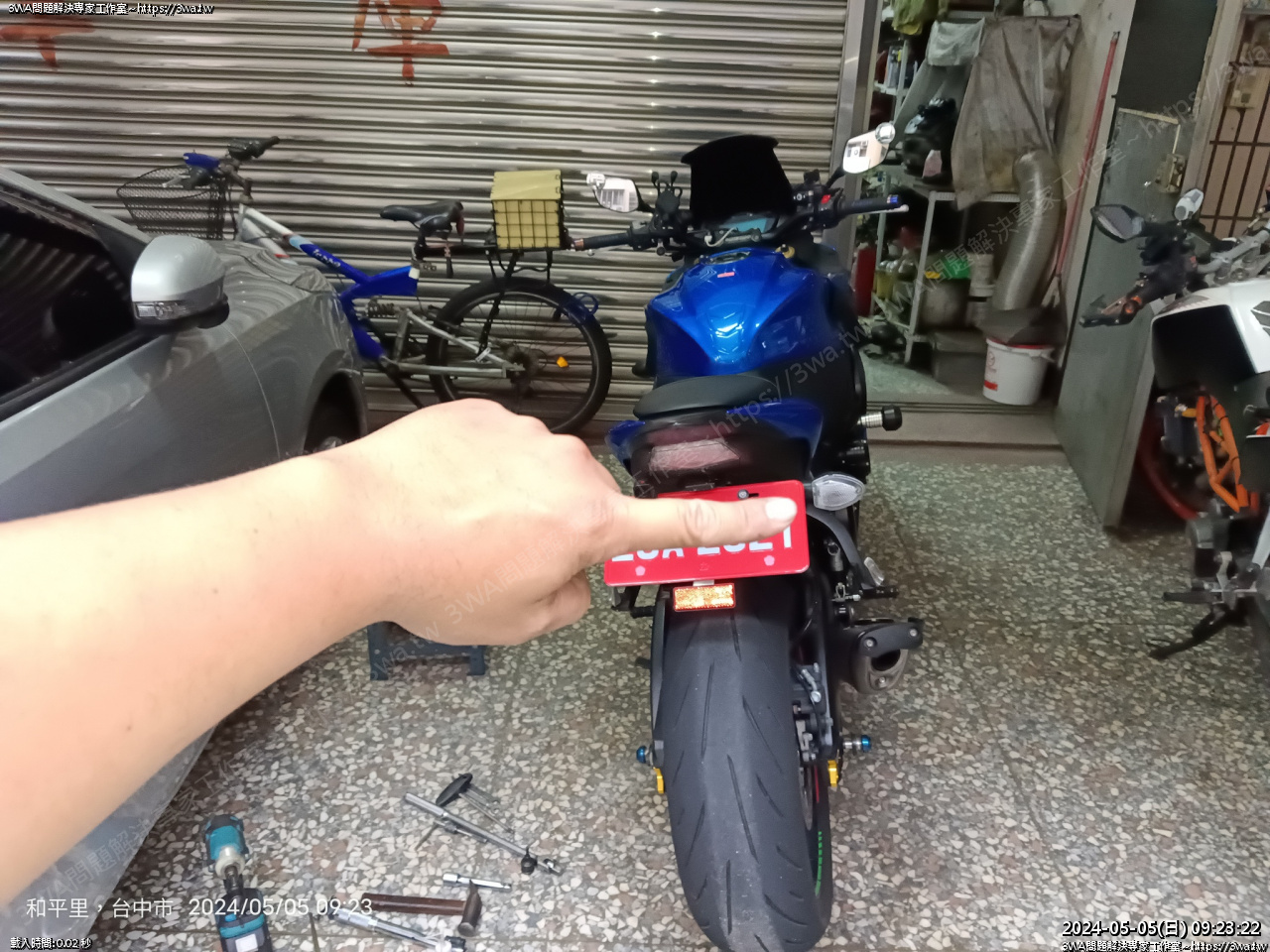

欣賞一下變態車的外觀

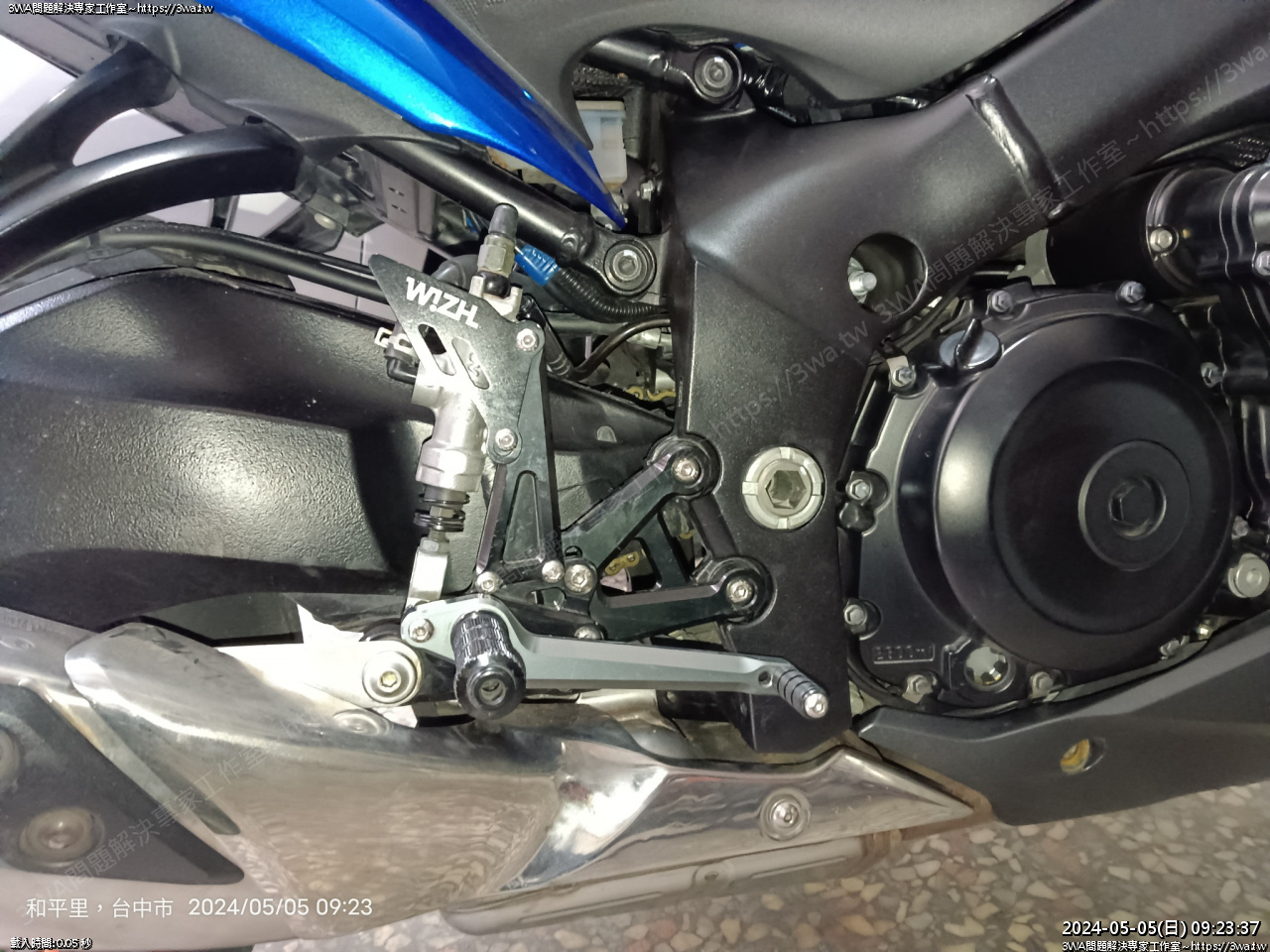

右邊

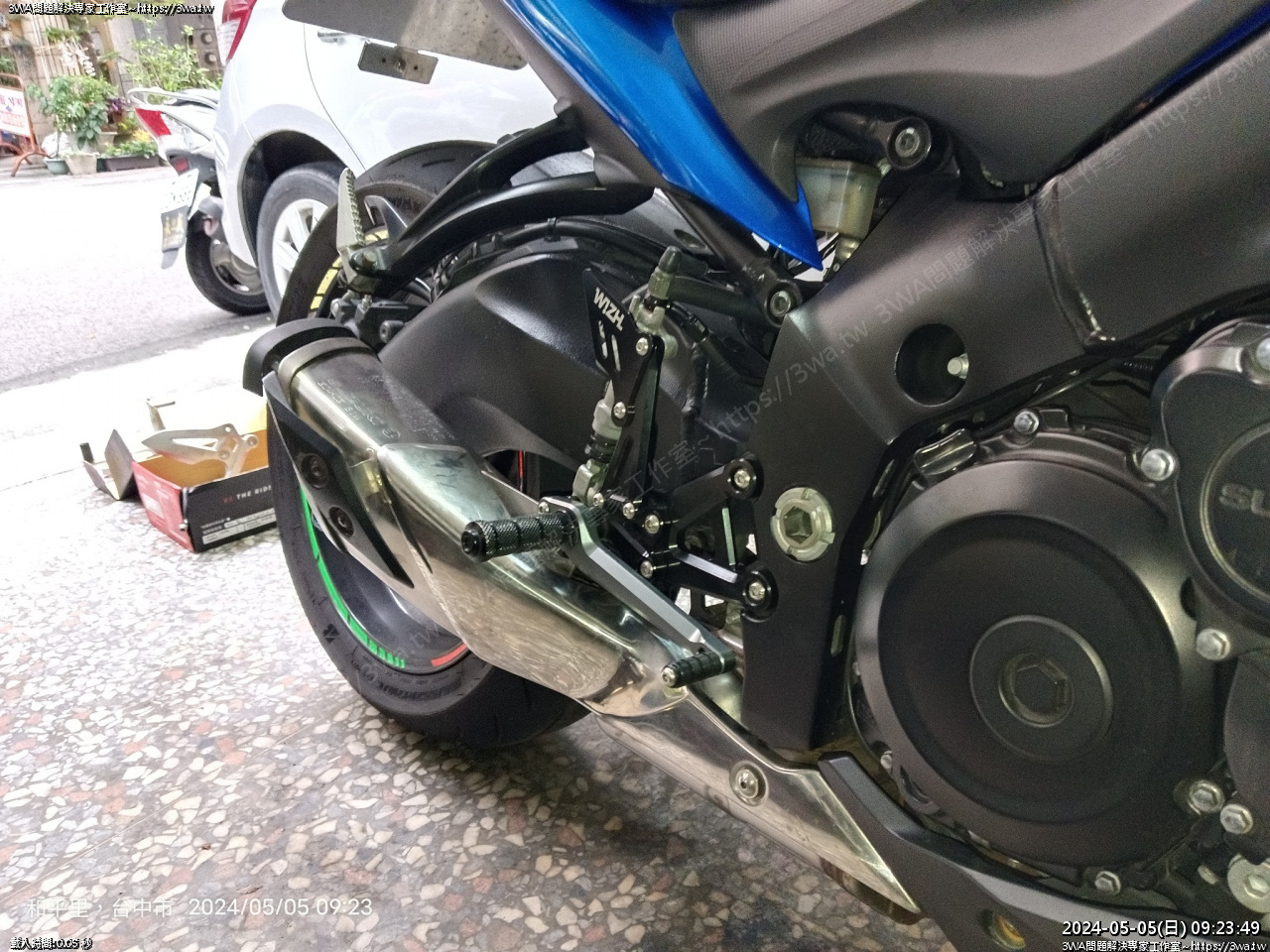

右腳踏,構造看起來很簡單





當初羽山也很想要 1000F 或 GSX-1000R

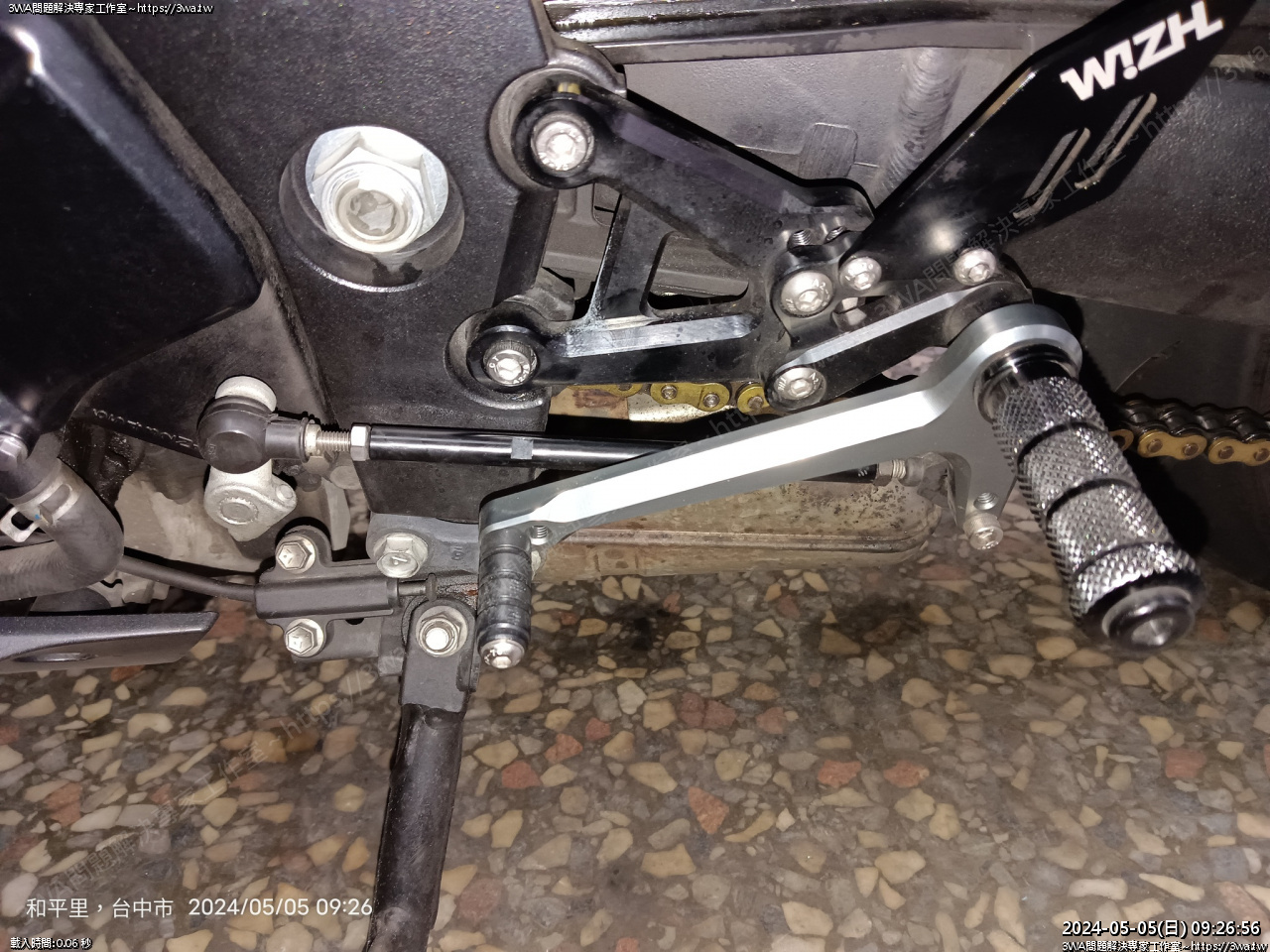

左邊比較簡單,先換這邊





大概記一下高度

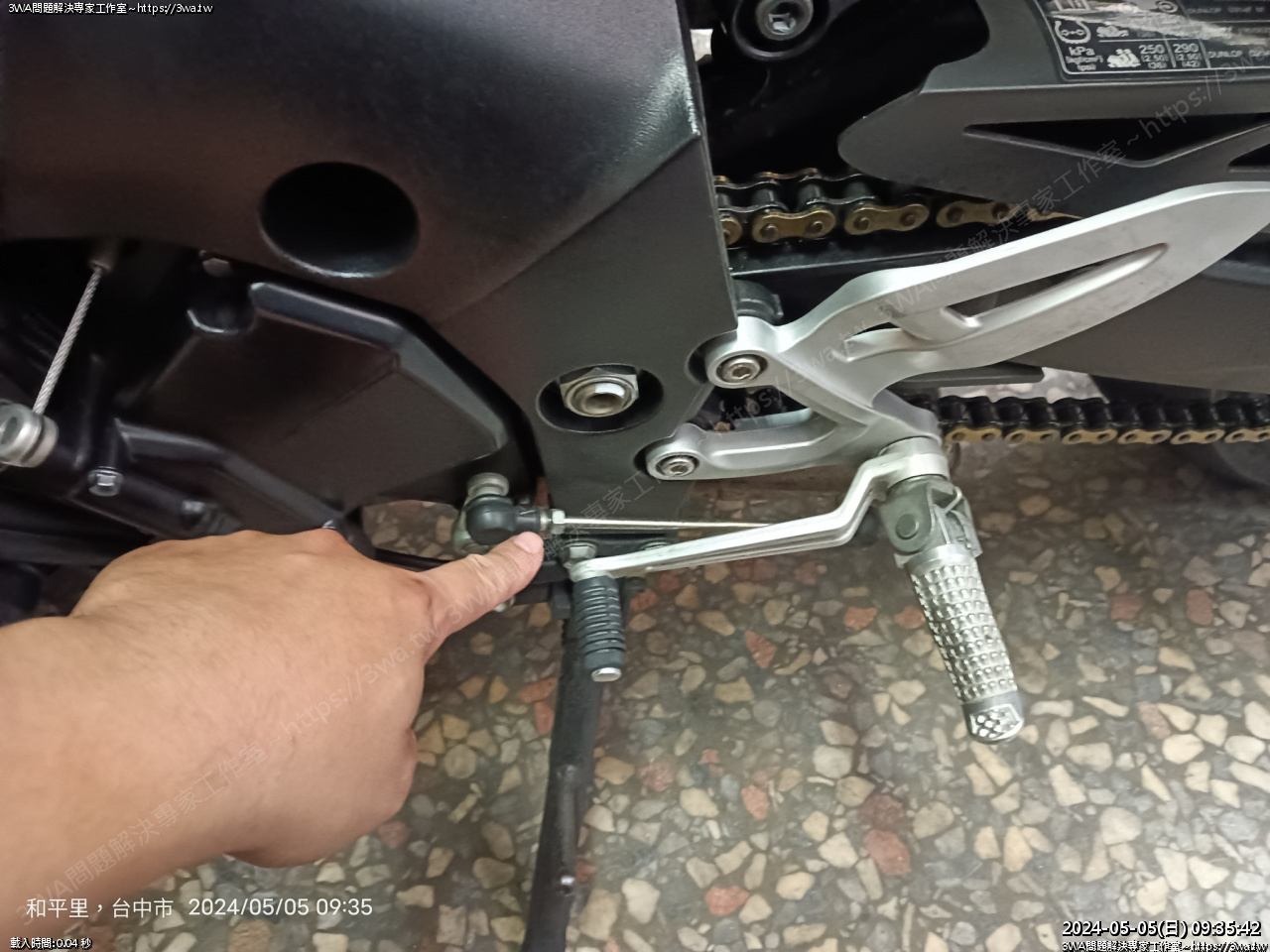

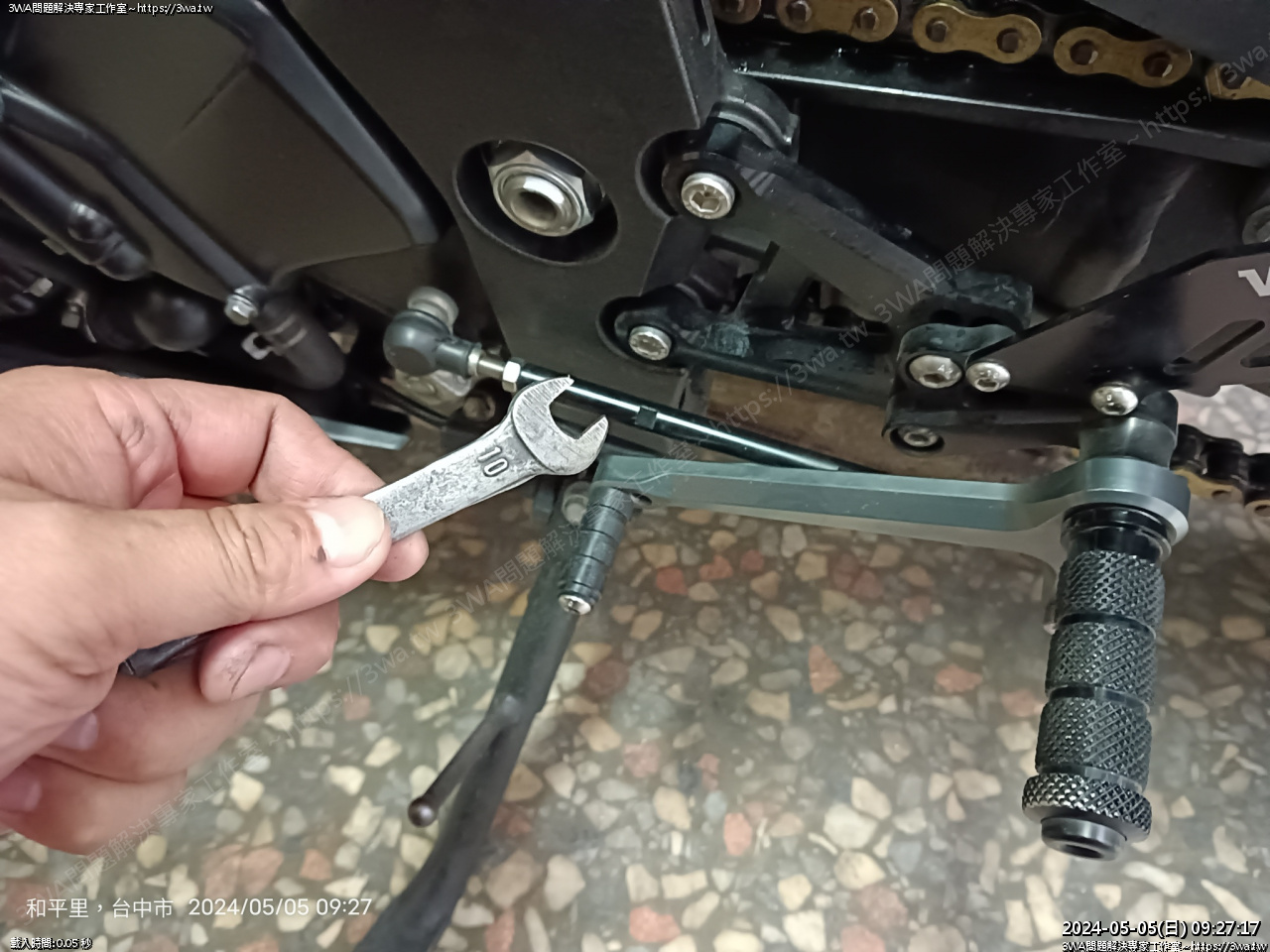

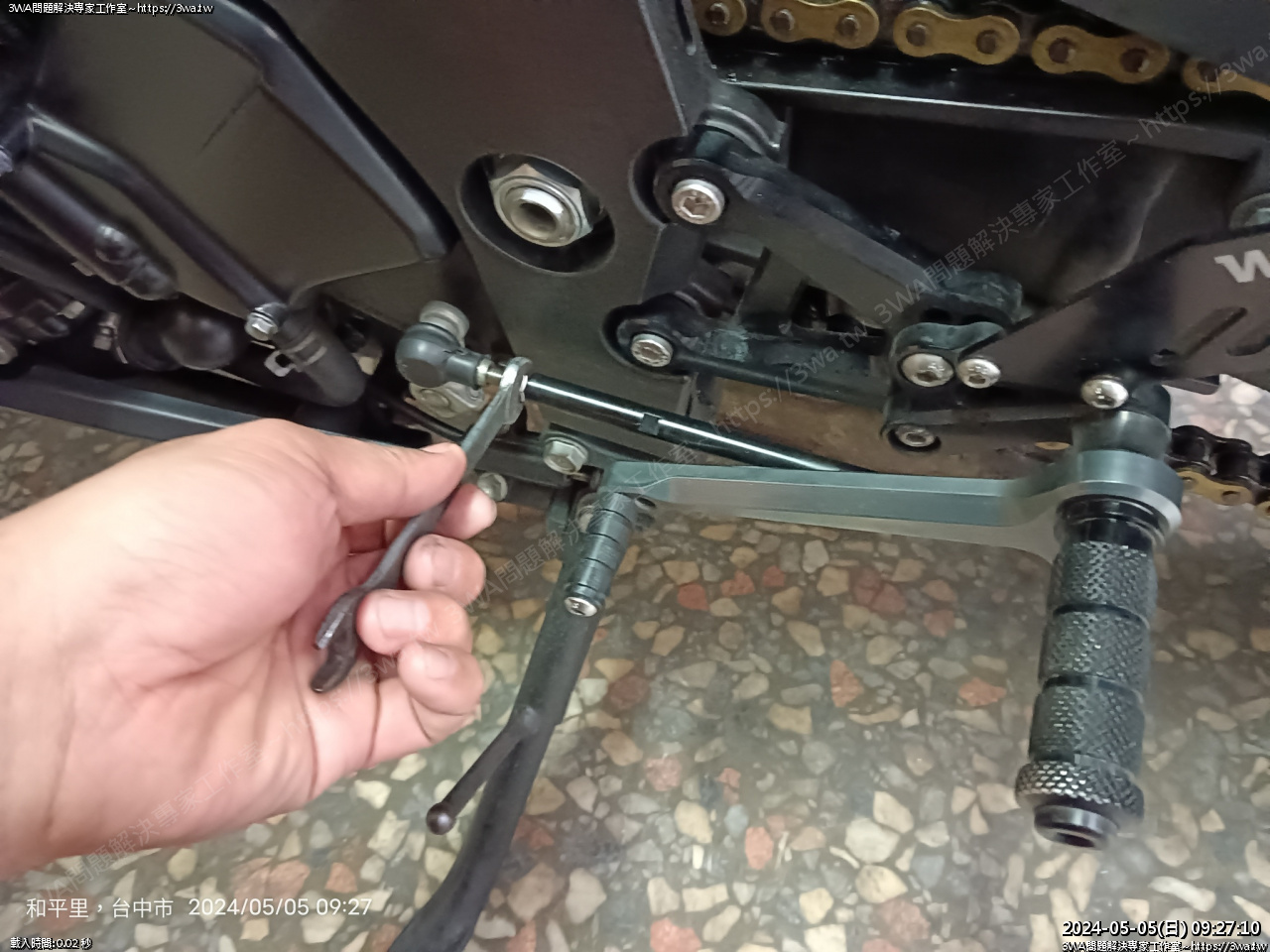

先調整高度螺絲,往下壓可以放鬆螺帽 10mm





10mm 二顆螺帽都拆鬆





換檔拉桿拆下

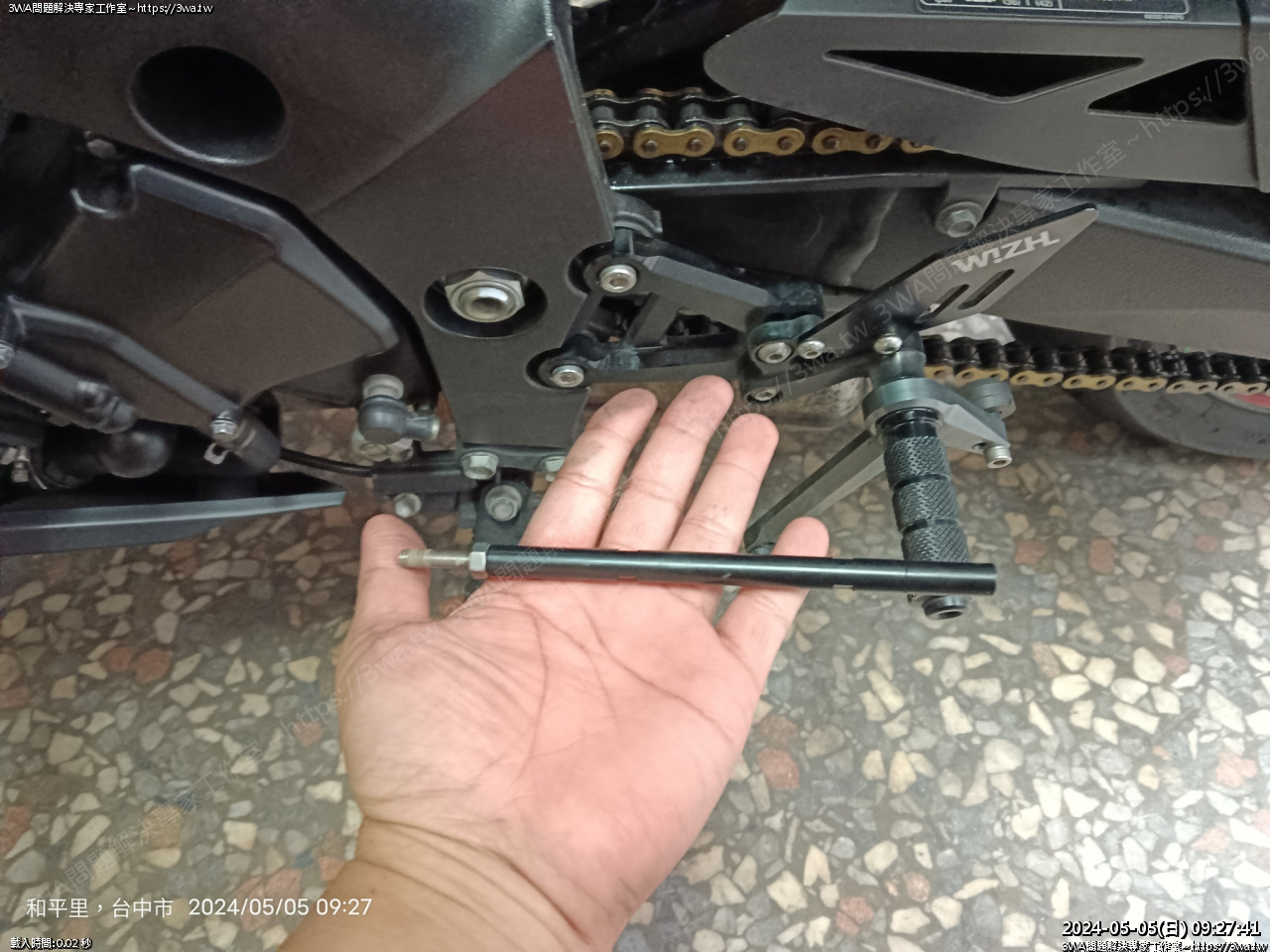

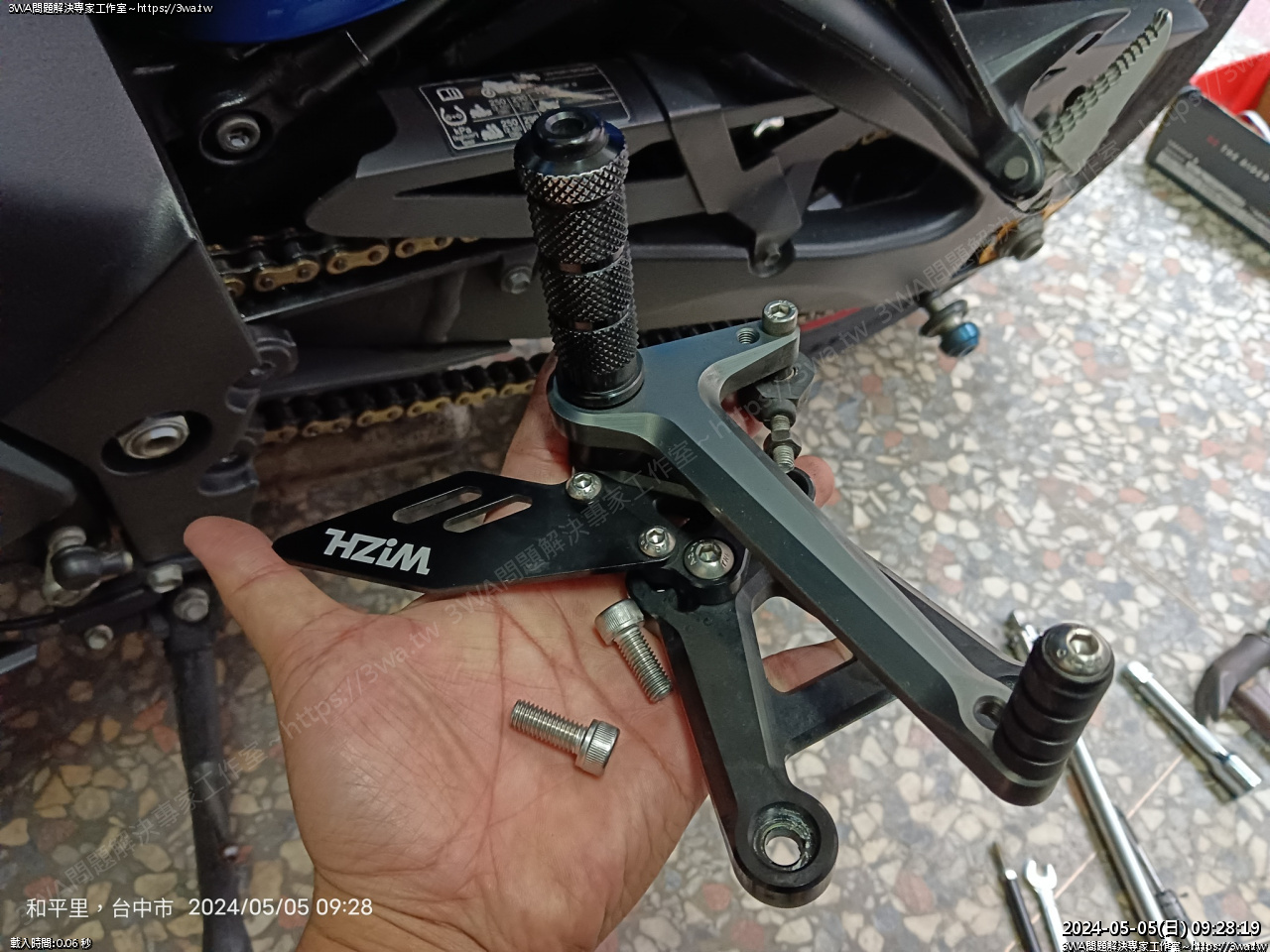

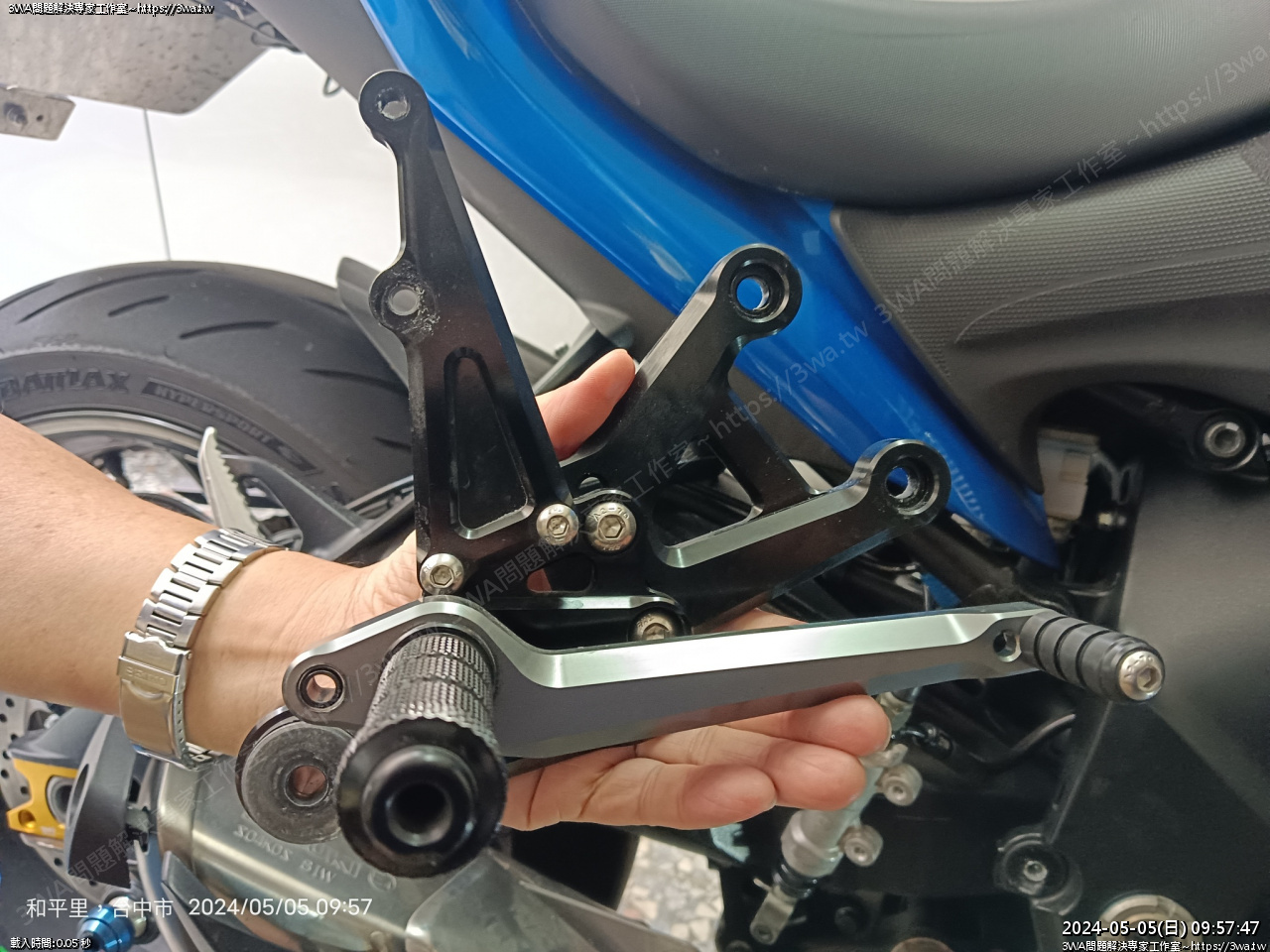

二顆螺絲拆下,即可拆下左邊腳踏

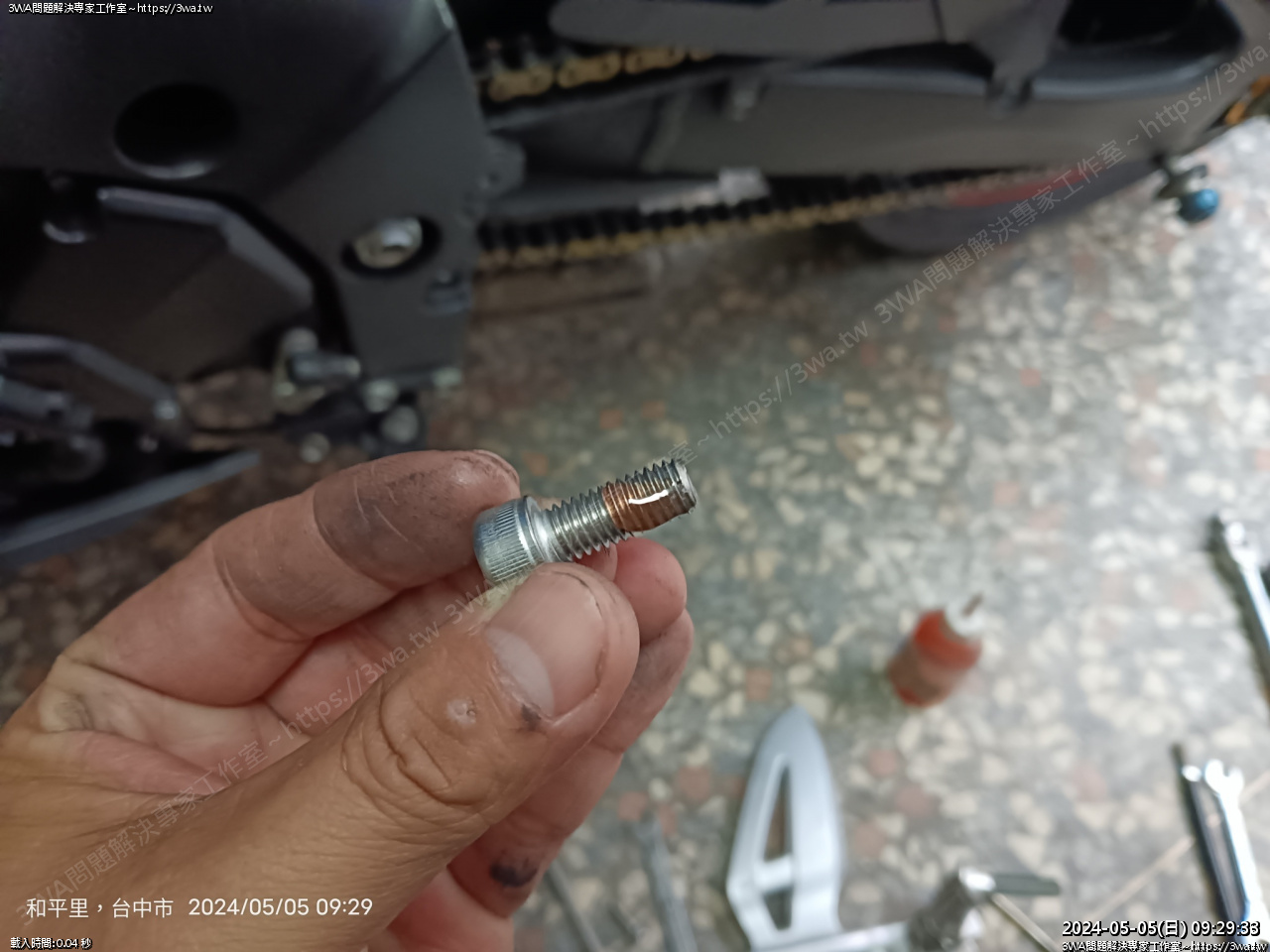

車台孔順牙,螺絲沾些螺絲膠

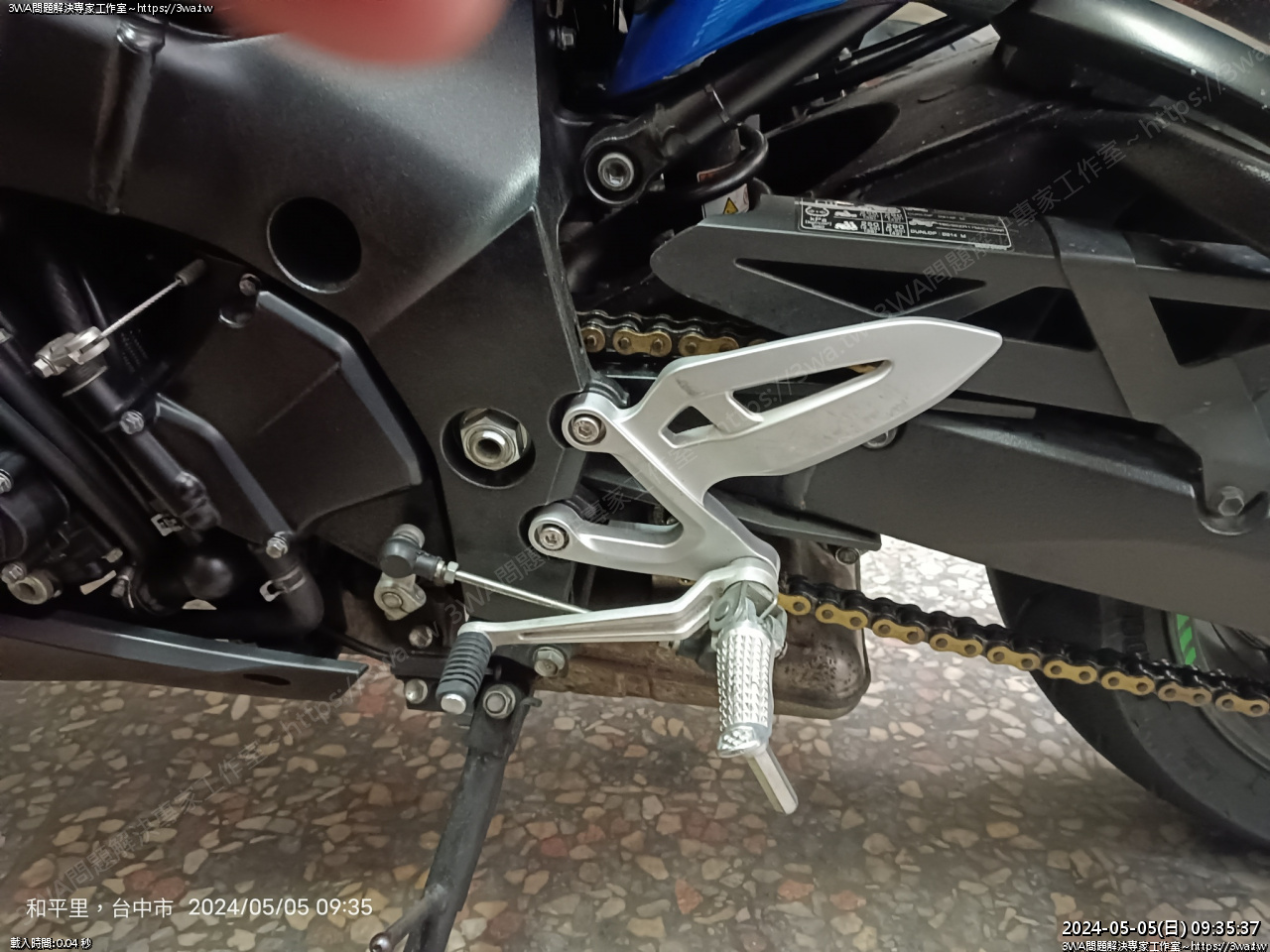

裝上腳踏,先鎖一顆螺絲稍微固定

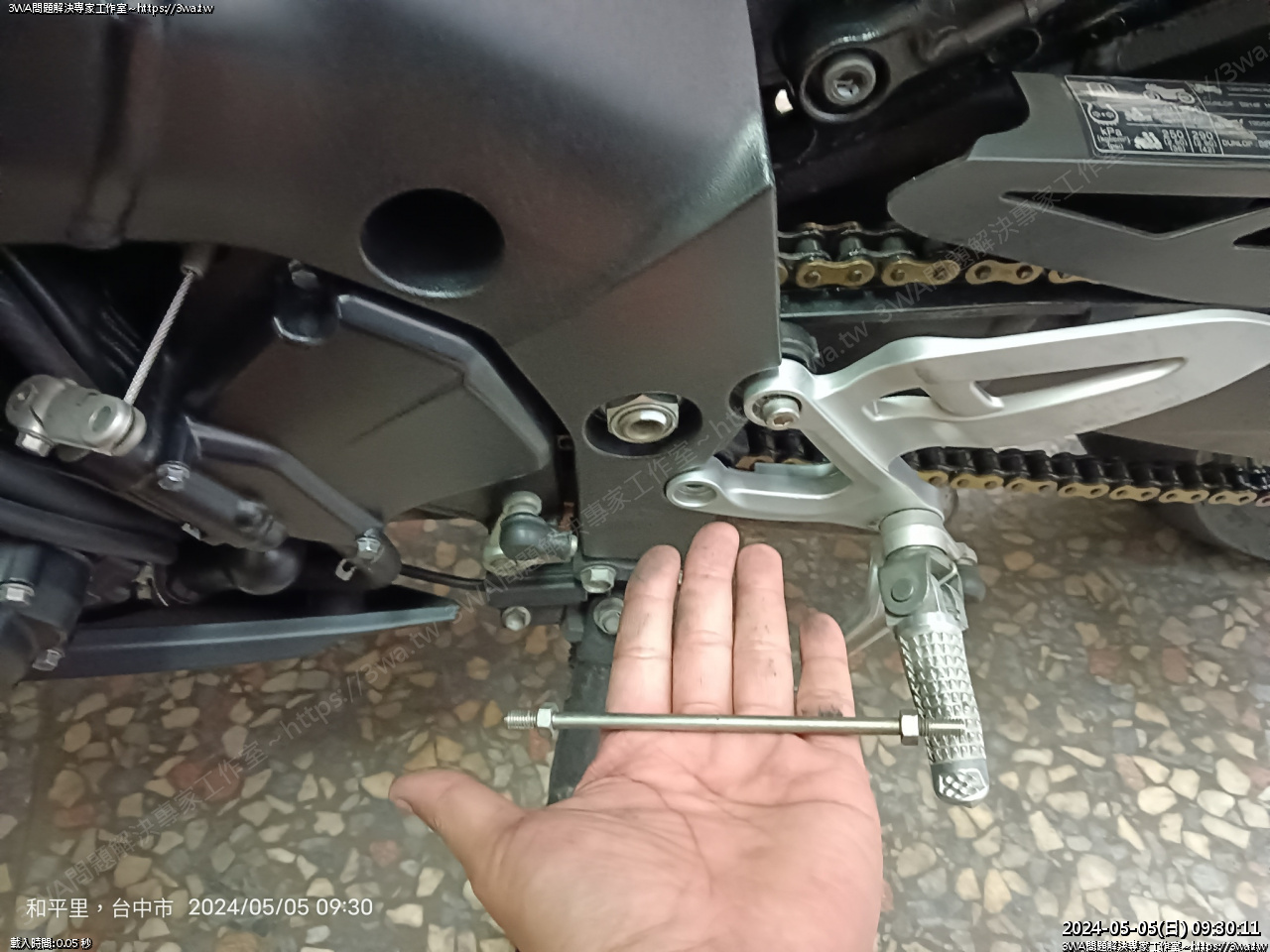

裝上換檔拉桿鎖到底,就可以鎖上腳踏螺絲,M8x20mm P1.25

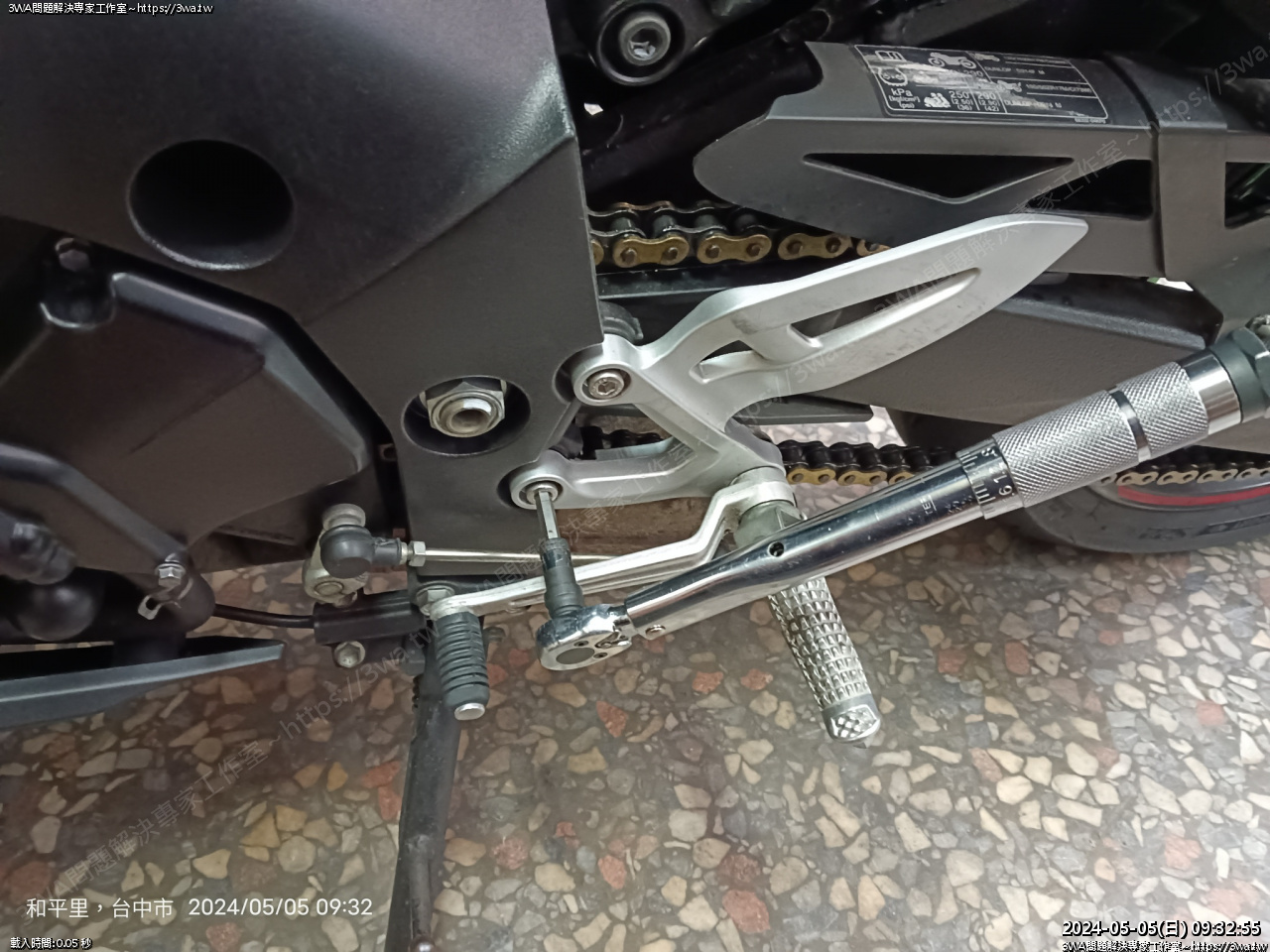

羽山鎖這裡的螺絲,有上膠都鎖 16Nm

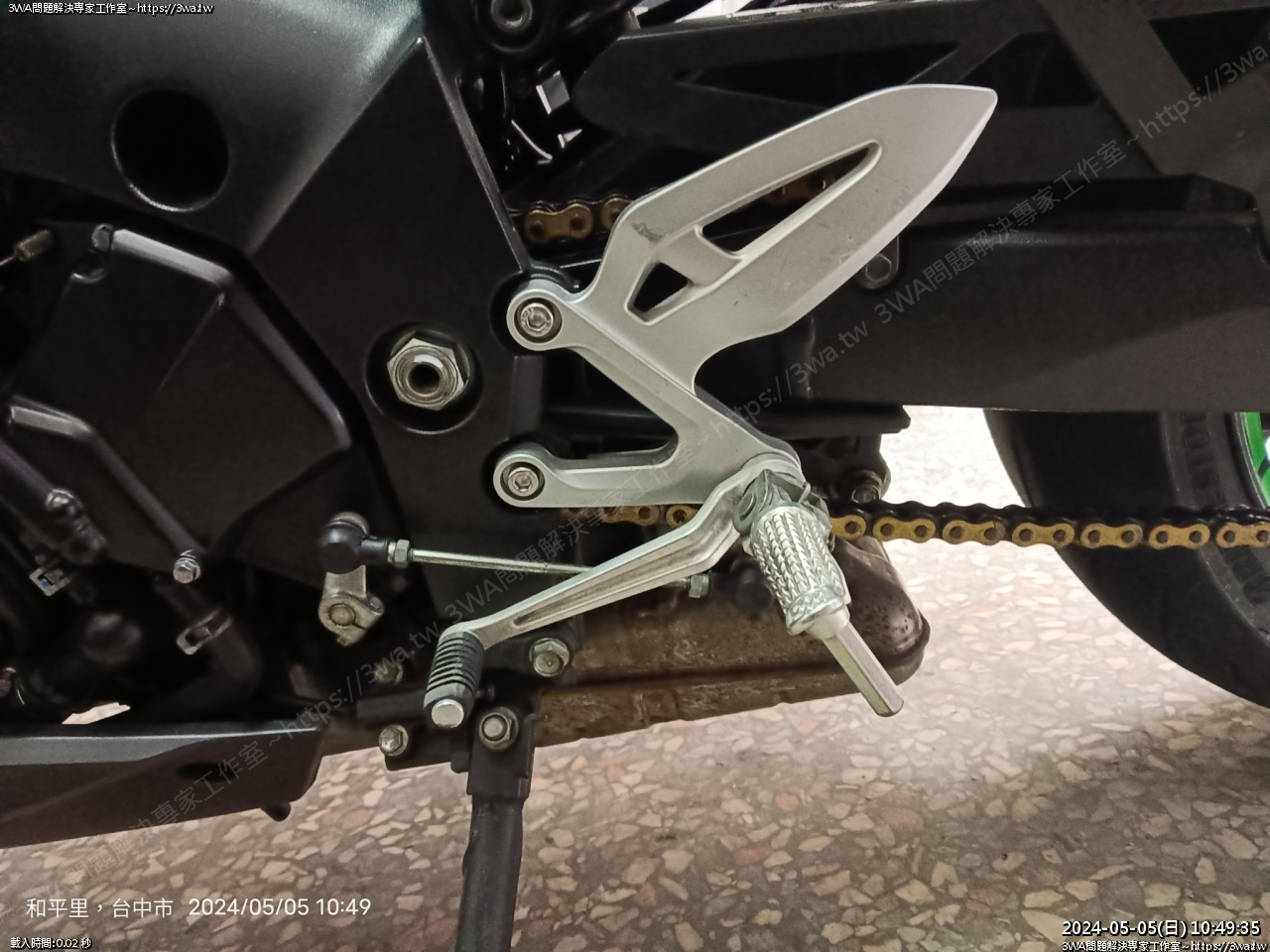

左邊差不多了,等會右邊煞車腳踏也裝好,再來調整高度

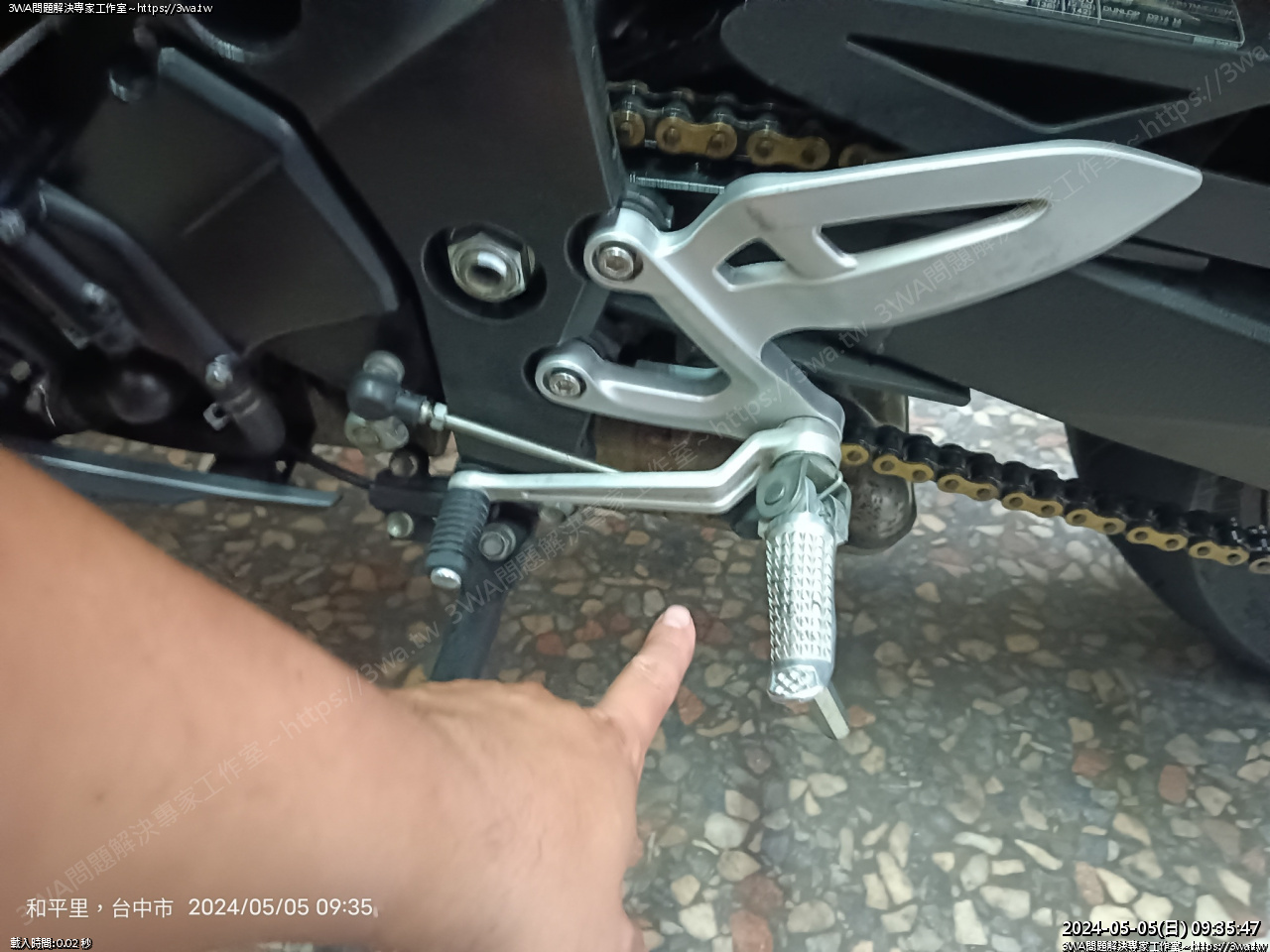

旋轉軸心可以微調一些高度,確定OK後再把 10mm 螺帽鎖緊





這裡底下還有一顆

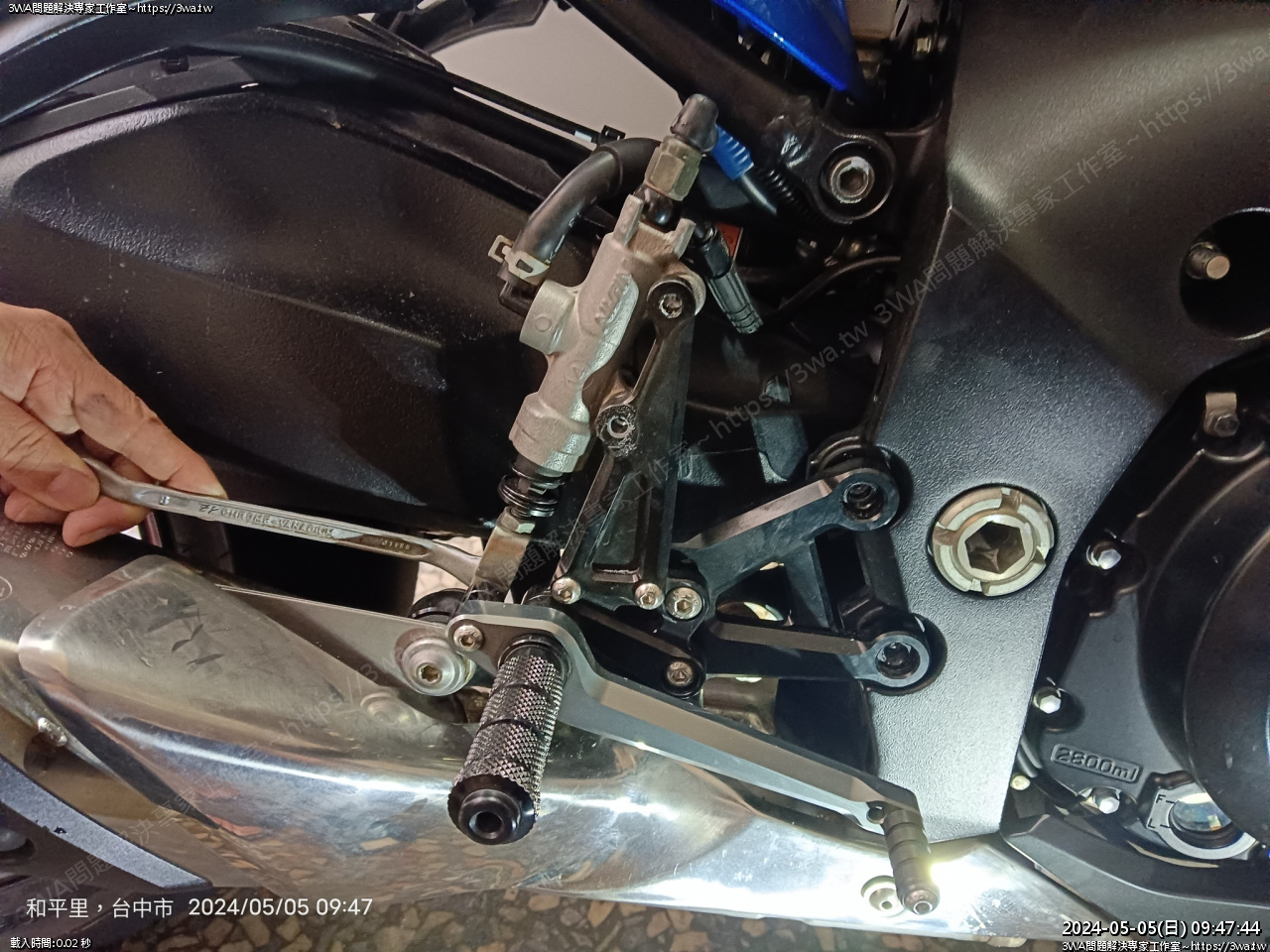

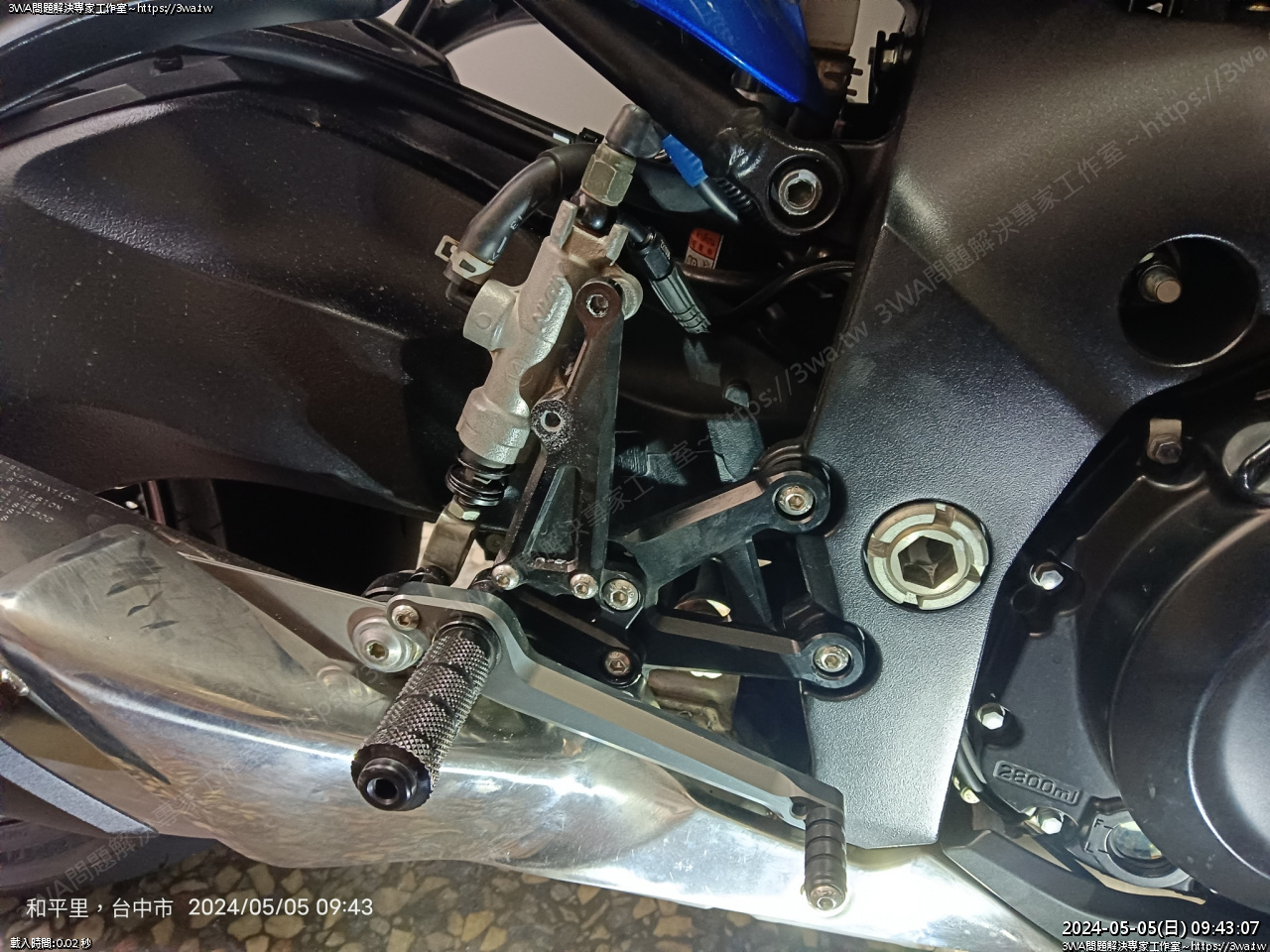

接下來換右腳踏,先拆這二顆固定總泵的螺絲



二支 4號內六角,拆的非常驚悚,螺絲很淺又鎖超緊還上螺絲膠

太危險,還好工具很準,順利拆下

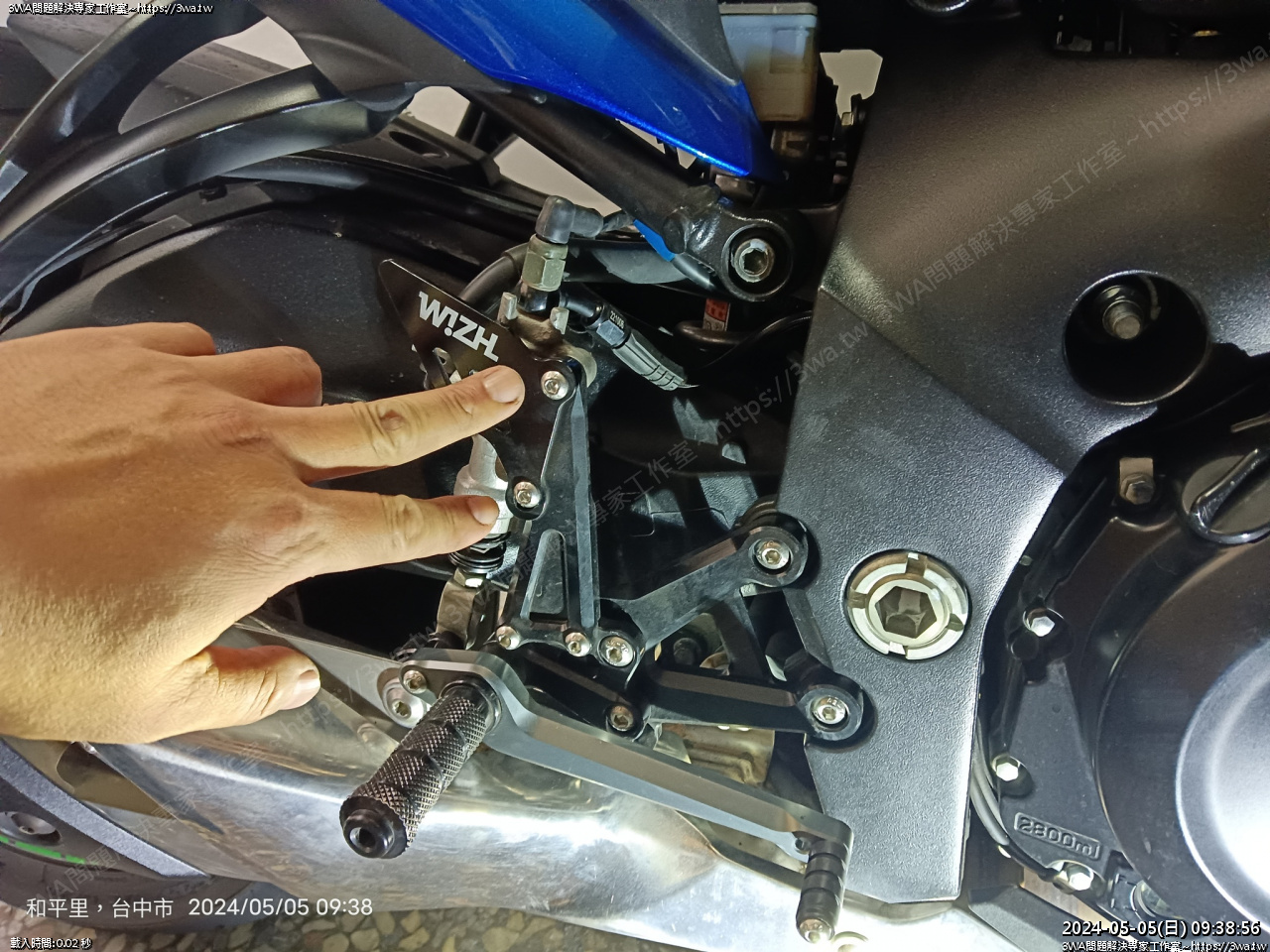

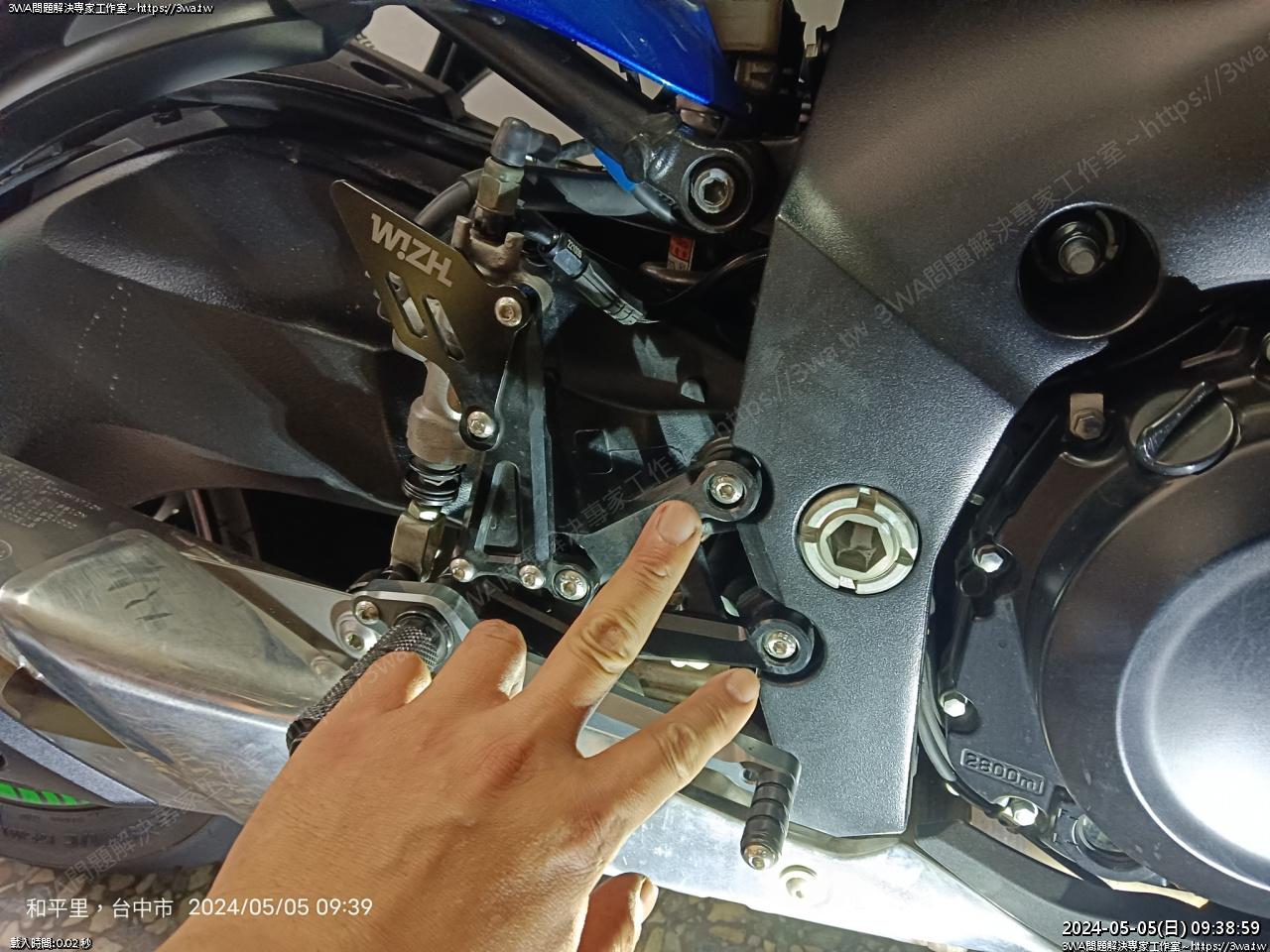

然後再拆腳踏這二顆

這二顆也鎖超緊,牙很淺相當危險





也可能是車行用的螺絲膠品質太好,真是超級緊固

總算拆成功了





然後固定總泵的螺絲

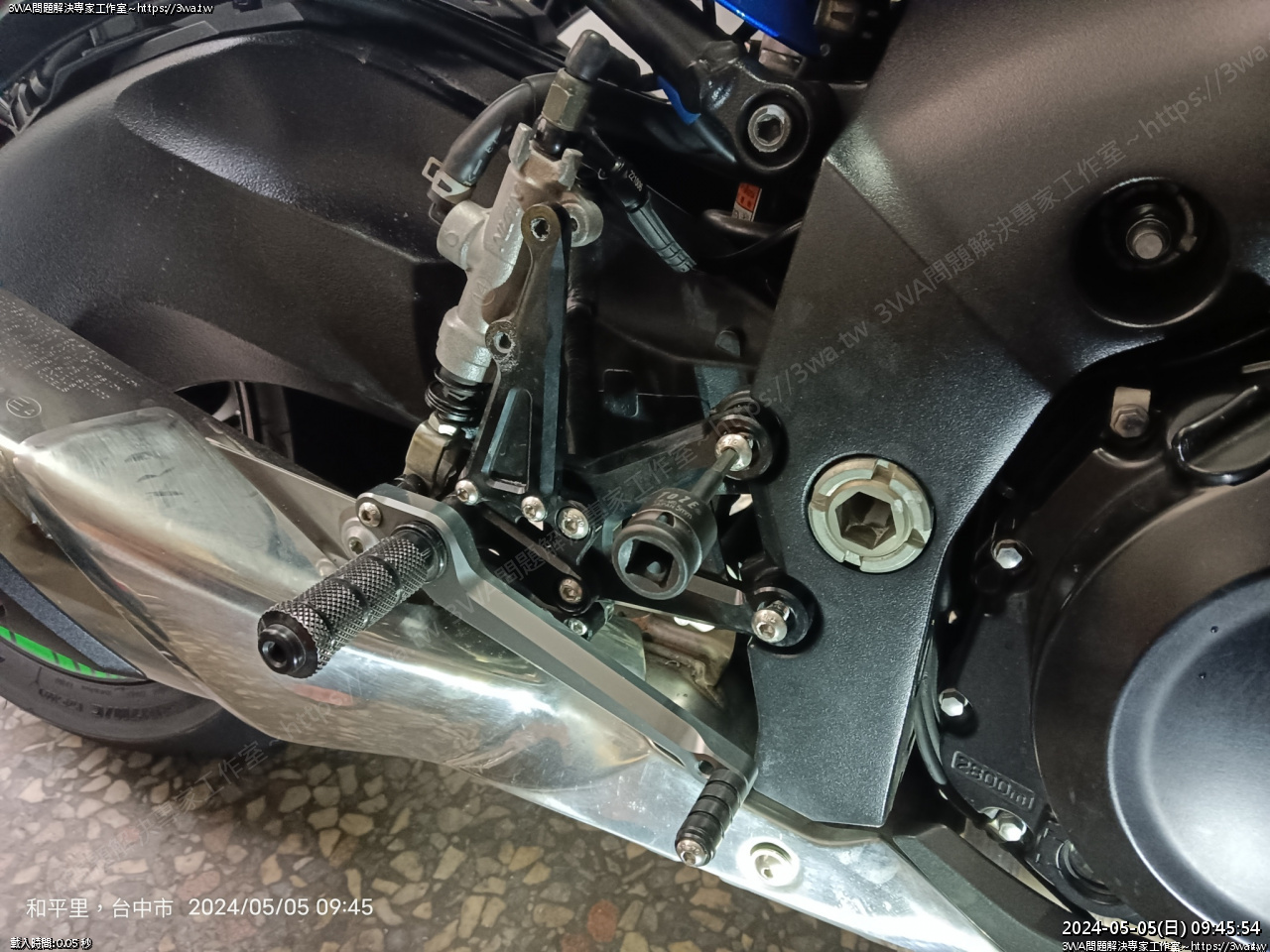

後面用 10mm 固定





固定後用電動扳手拆下

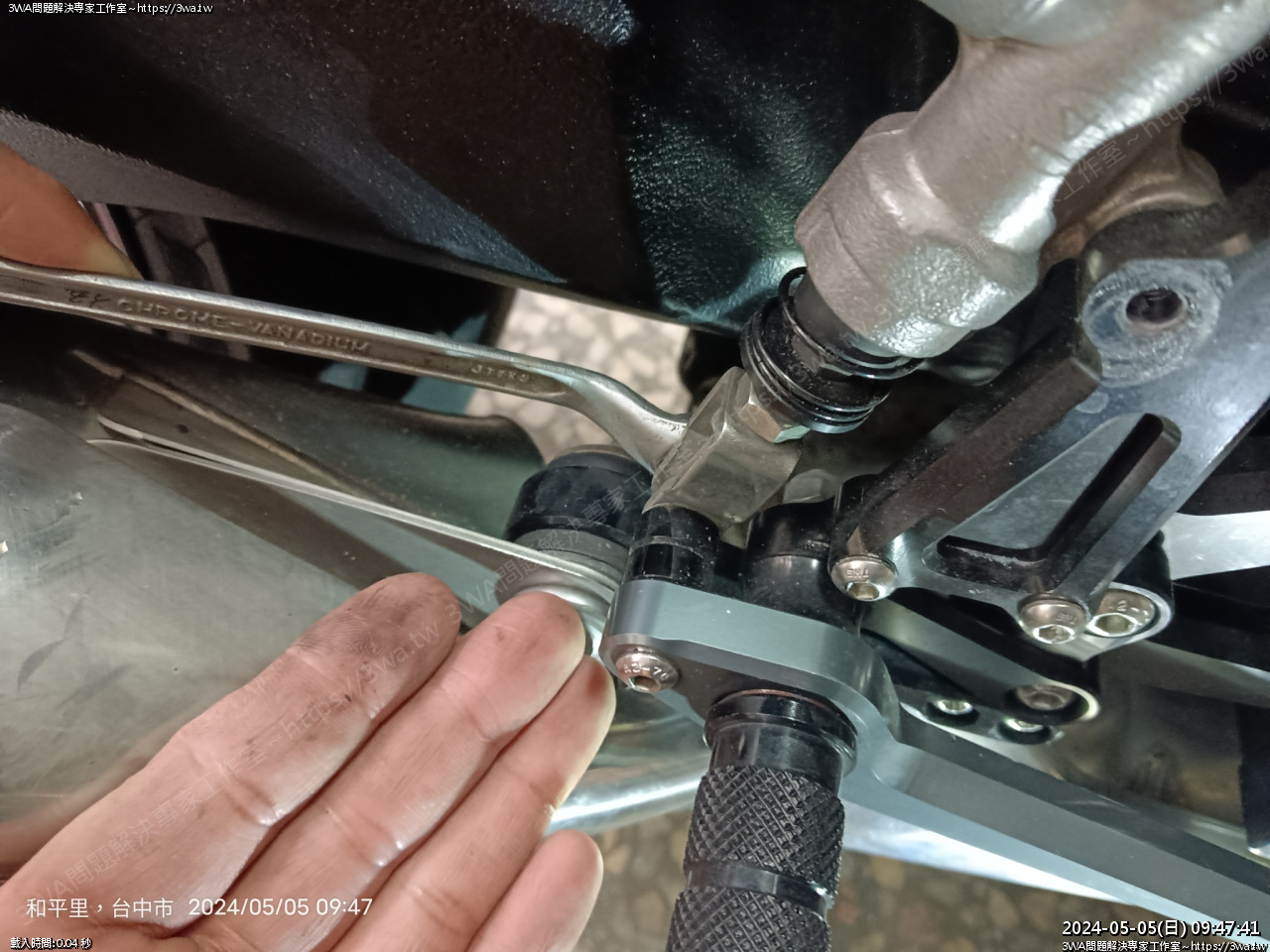

這顆下面還有一顆固定排氣管的 M8 螺絲與 12mm 螺帽

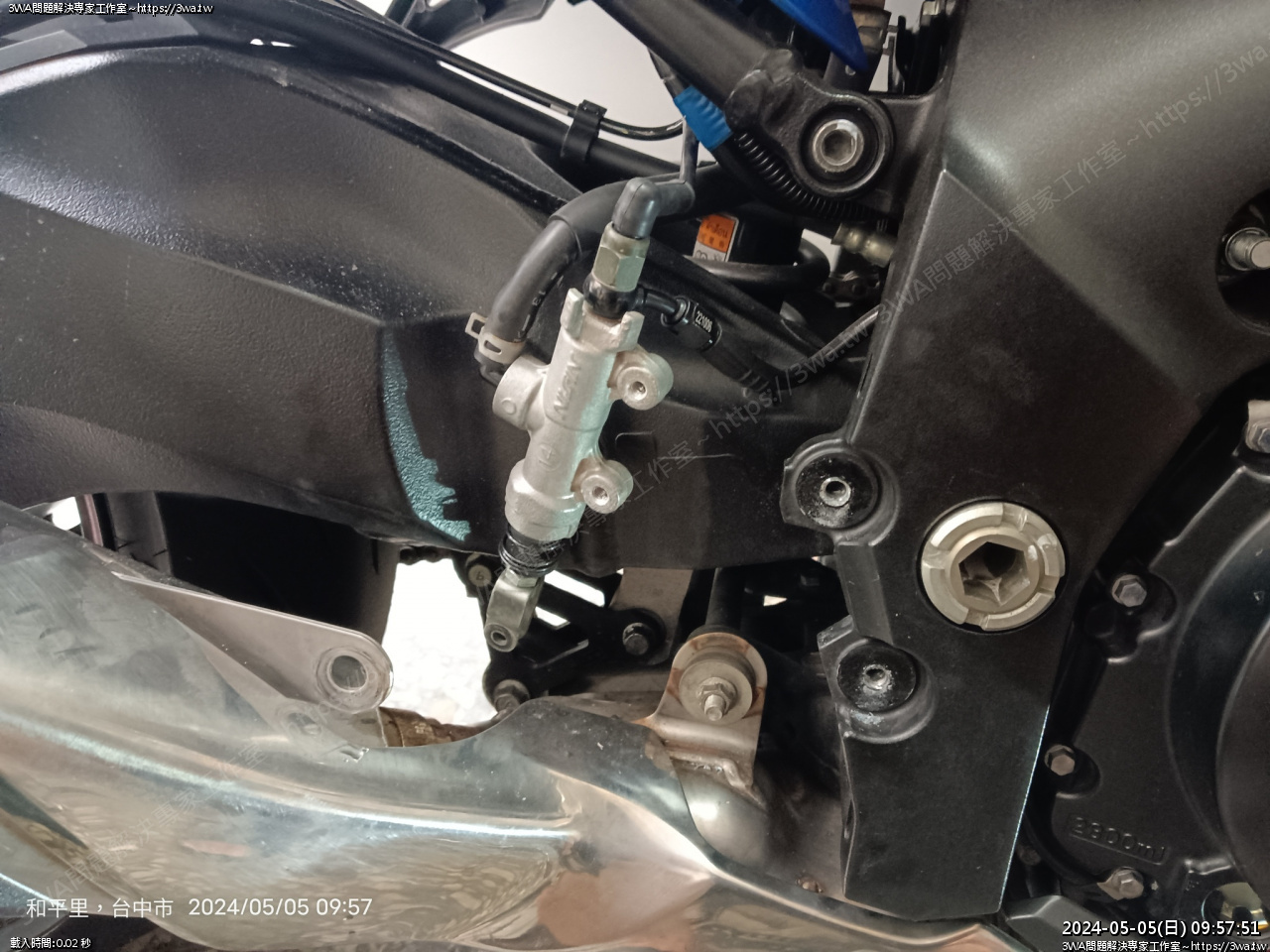

拆完了,整組取下

有喜歡 DIY 的朋友,工具一定要齊才施工,拆這幾支螺絲差點翻車





順利,欣旋腳踏煞車開關直接用總泵螺絲上面作開關,這個設計也是很方便

那就不用恢復成拉勾的

螺絲拆下後,都要順順牙再安裝





腳踏後面結合排氣管那邊的橡皮裝上

總泵插好,穿入插銷與 R 銷,鎖上螺絲

螺絲換成圓頭白鐵內六角,深溝的才不會拆得驚驚怕怕







上膠、上扭力鎖到 16Nm

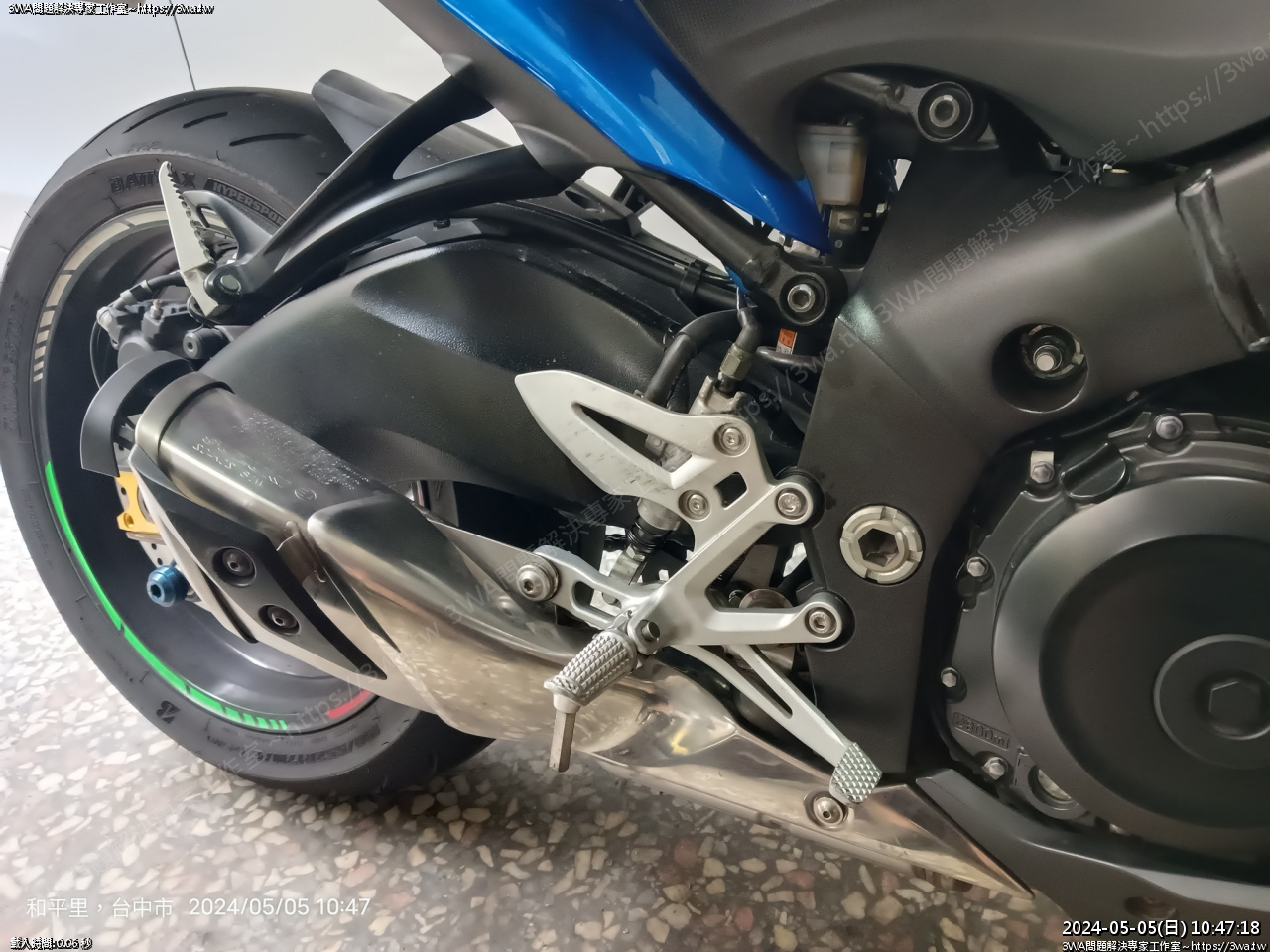

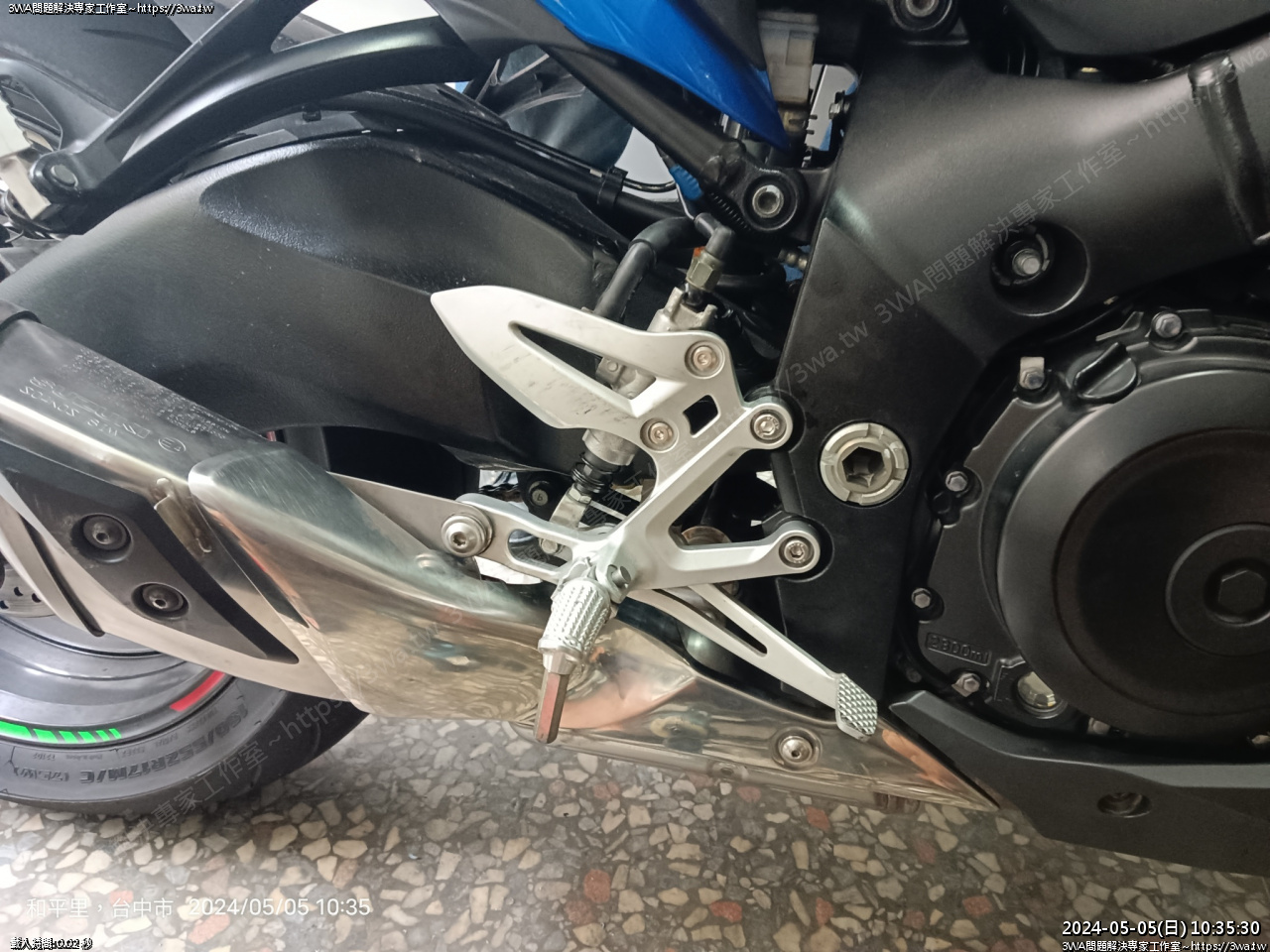

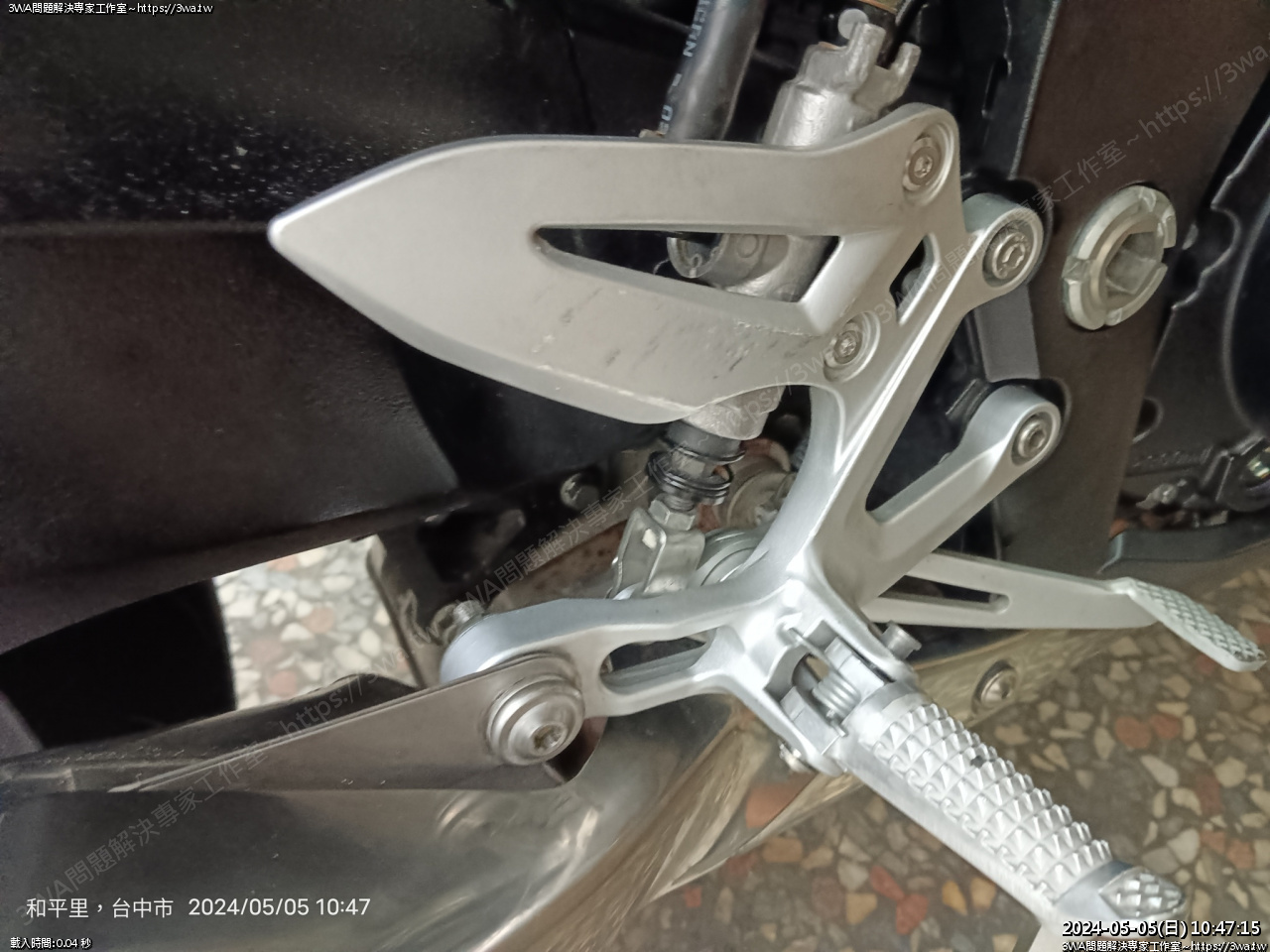

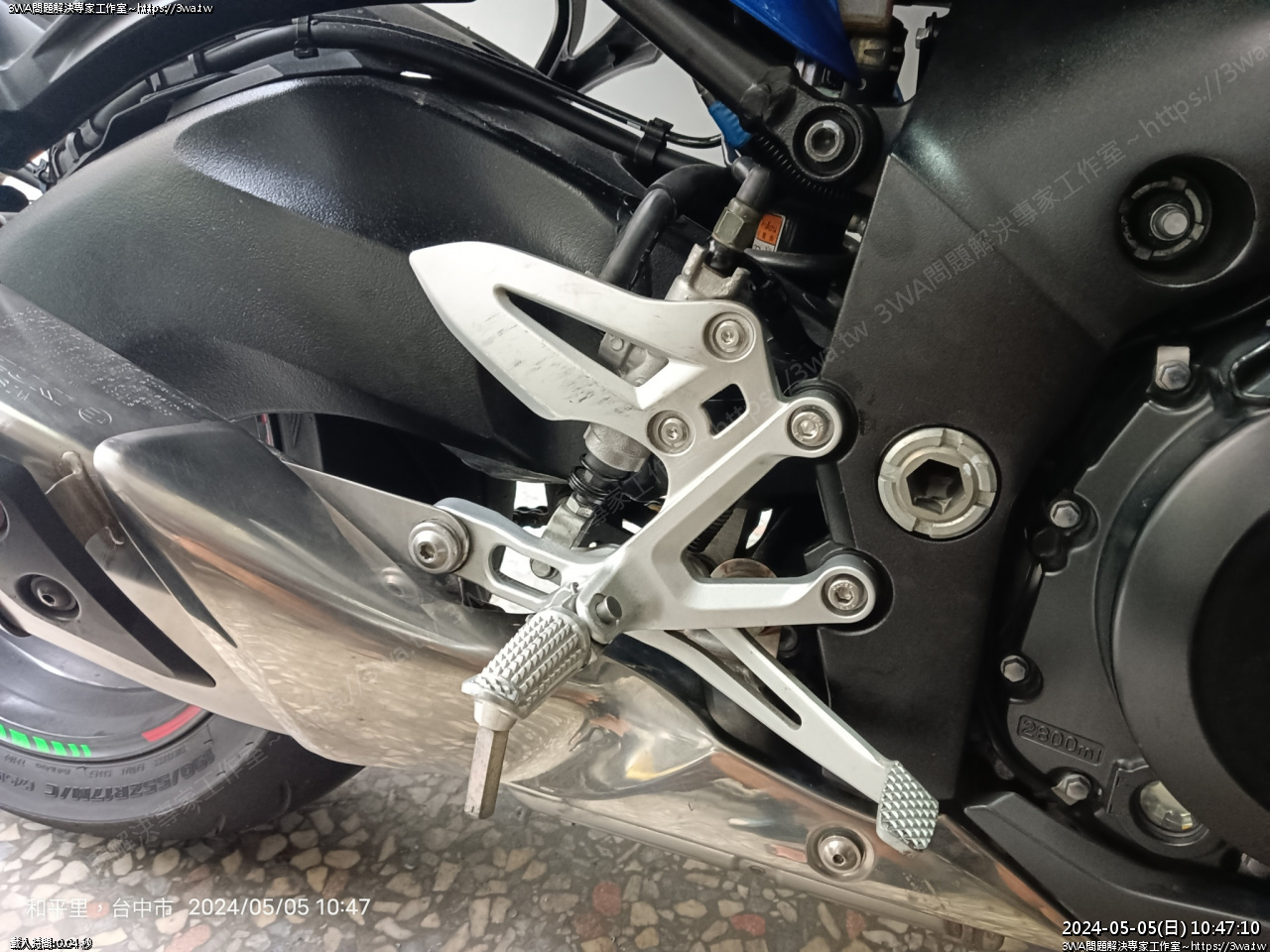

角度看起來也還可以,踩起來沒啥問題





開電門測試,踏煞車,煞車燈也會亮





好了





上車試試,角度 OK 後,把固定螺絲鎖緊

完成
