標題: 酷龍150 - 自製轉速表 - Part1
網址:https://3wa.tw/blog/blog.php?id=2081
內容:


 之前作給 NSR 用的轉速表,拿來給酷龍試試

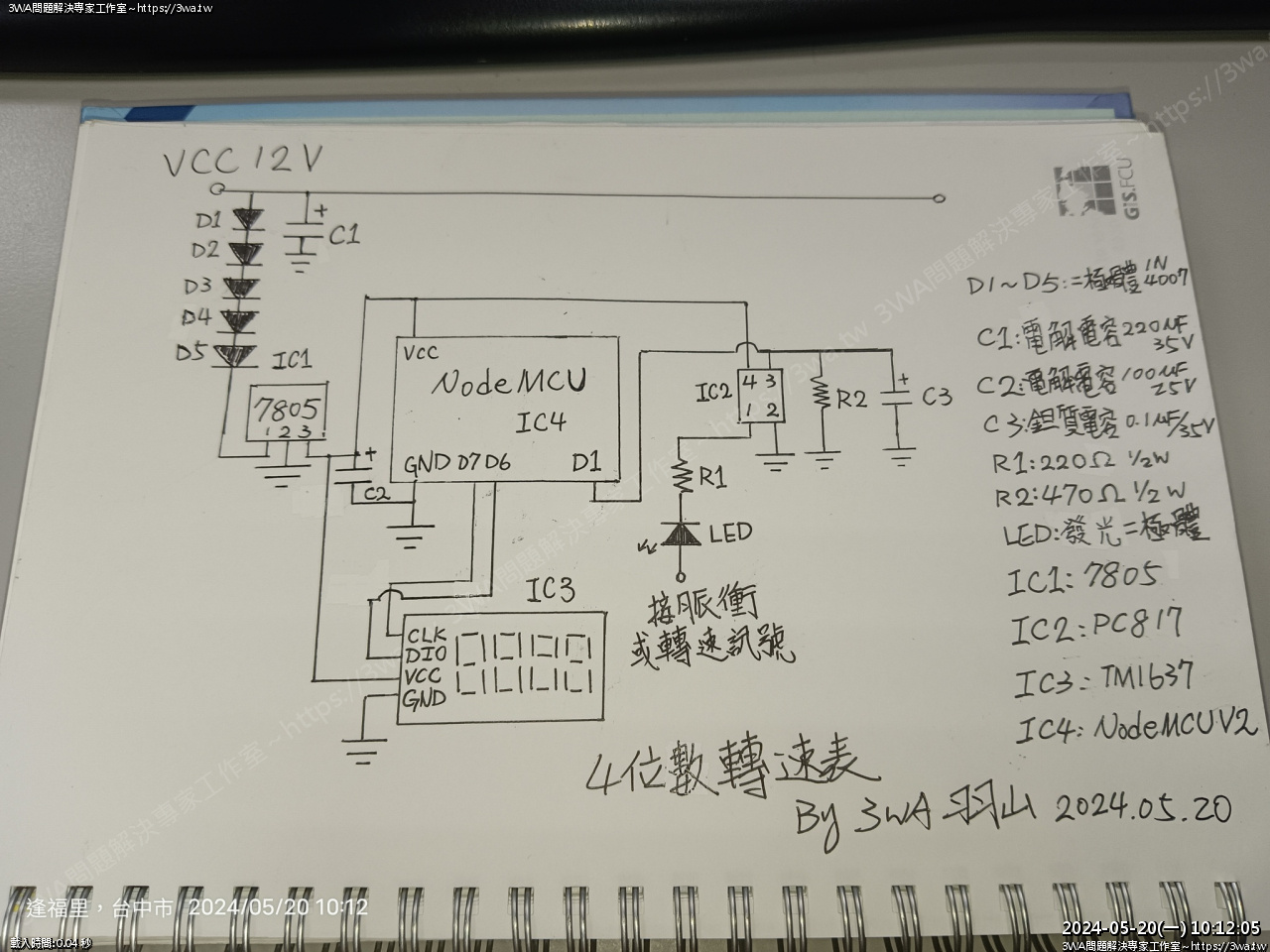

 這次自製轉速表的電路圖

詳細文章可參考:https://3wa.tw/blog/blog.php?id=1929

程式碼:https://github.com/shadowjohn/RPM_TACHOMETER

程式碼的部分需針對四行程車調整,繼續往下閱讀

材料列表:

1、勇氣

2、二極體 1N4007 x 5

3、電解電容 220㎌ / 35V x 1

4、電解電容 100㎌ / 25V x 1

5、鉭質電容 0.1㎌ / 35V x 1

6、電阻 680Ω 1/2w x 1

7、電阻 470Ω 1/2w x 1

8、LED 一般的發光二極體 x 1

9、7805 x 1

10、PC817 x 1

11、TM1637

12、NodeMCU V2

13、麵包板、單芯線 紅、黑、白





 因為噴射版酷龍是晶式高壓線圈,他會有 12V 的 Trigger 電壓

所以這個輸入電阻,原本 NSR (-5~5V) 用 220Ω 即可,在這邊的話應該要算...

(12-0.7x2) / 470 = 0.0225 (22.5mA)

(12-0.7x2) / 680 = 0.0156 (15.6mA)

改用470Ω 或 680Ω 皆可,聽田老師分享接 1K~10K 應該都沒關係

PC817 內部點的著就給過

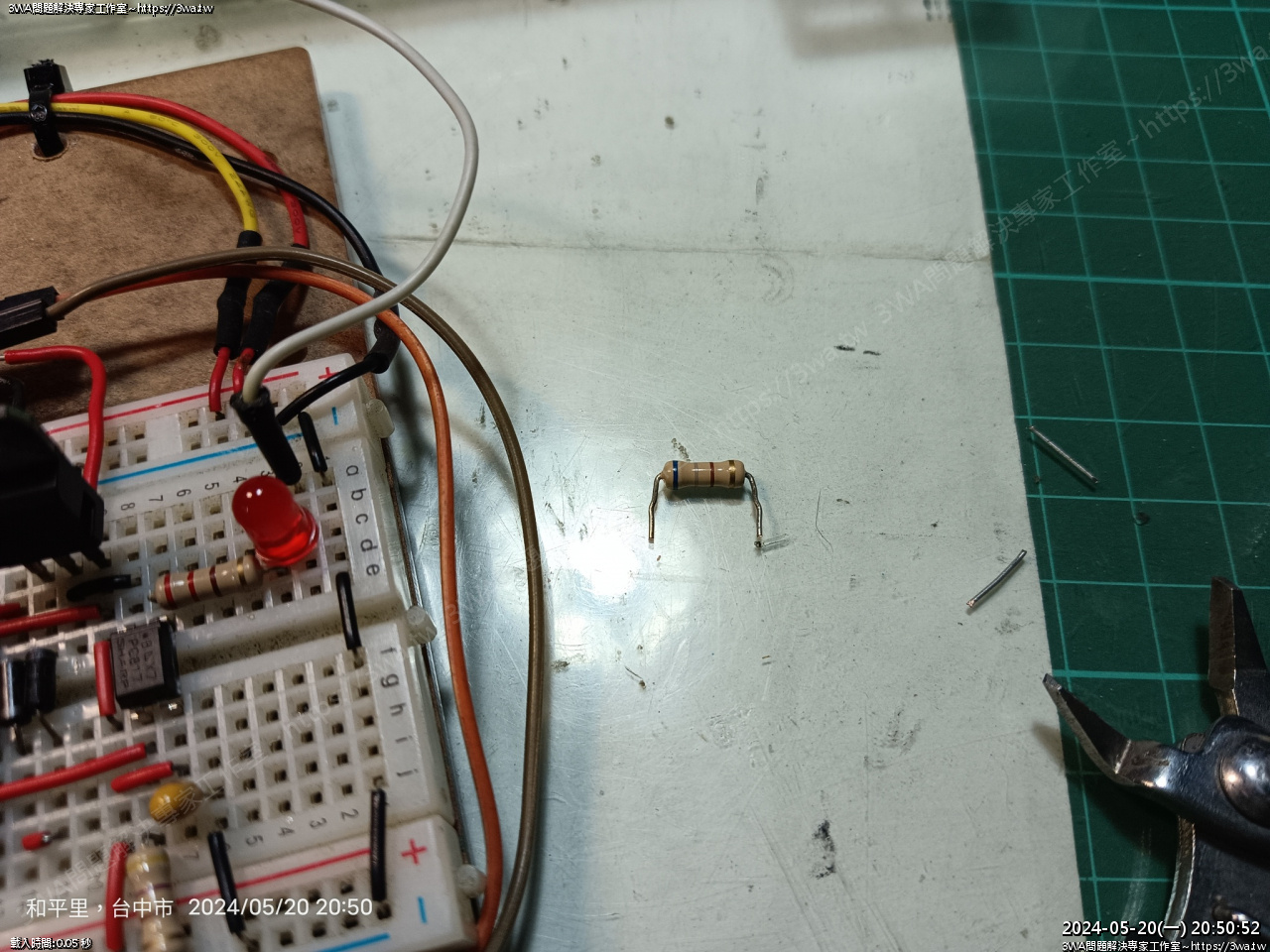

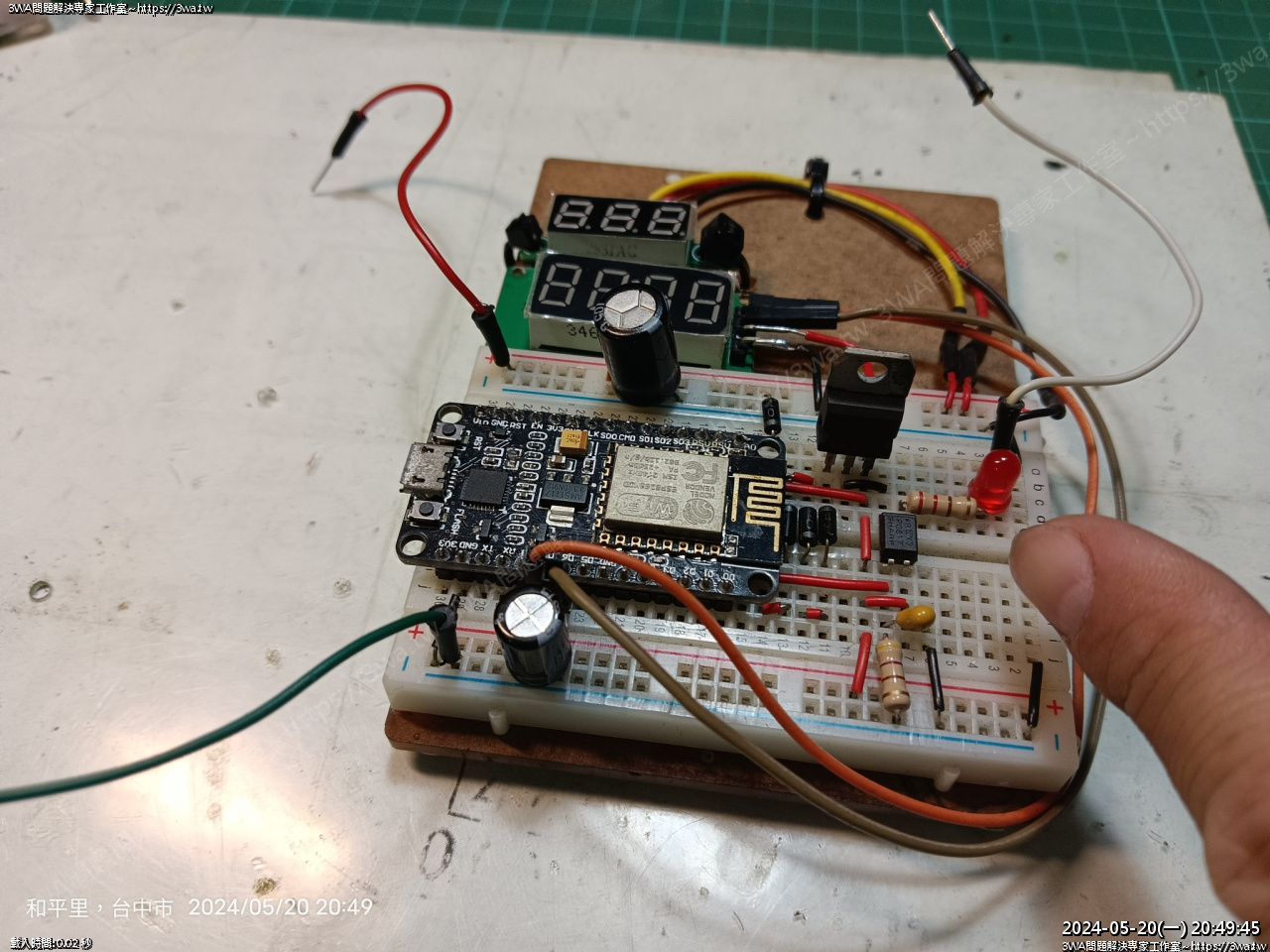

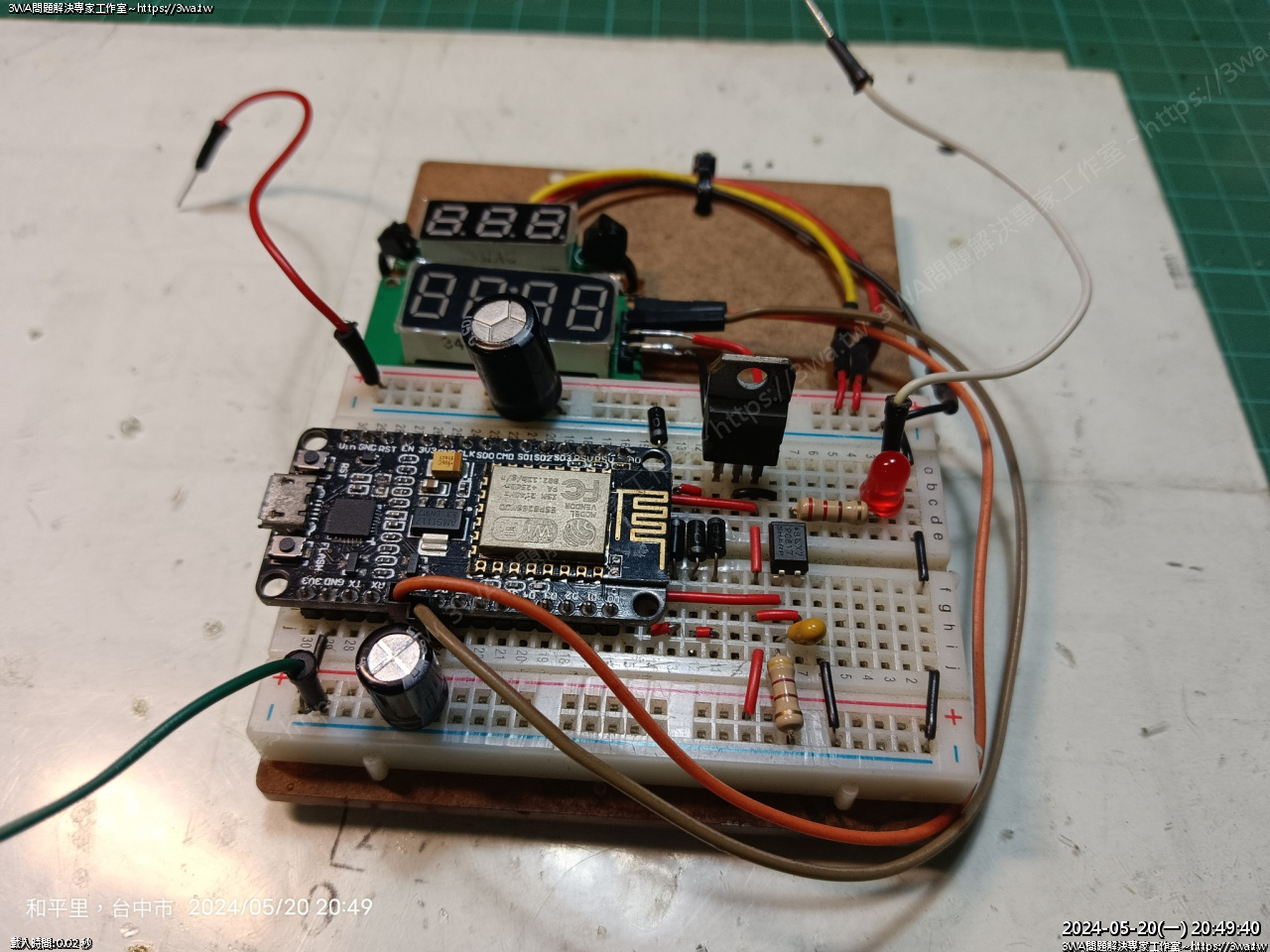

 拿出 680Ω

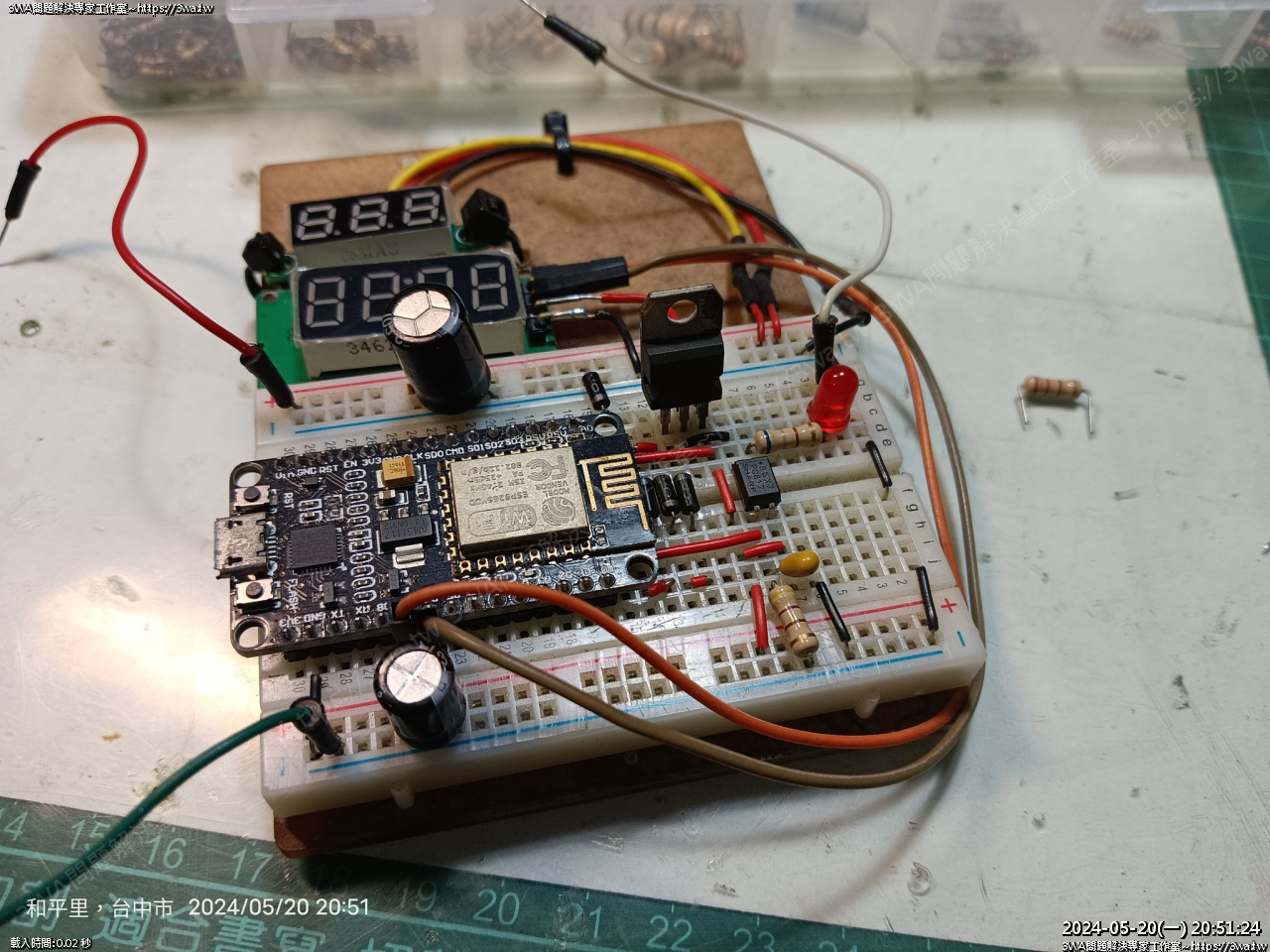

 接上

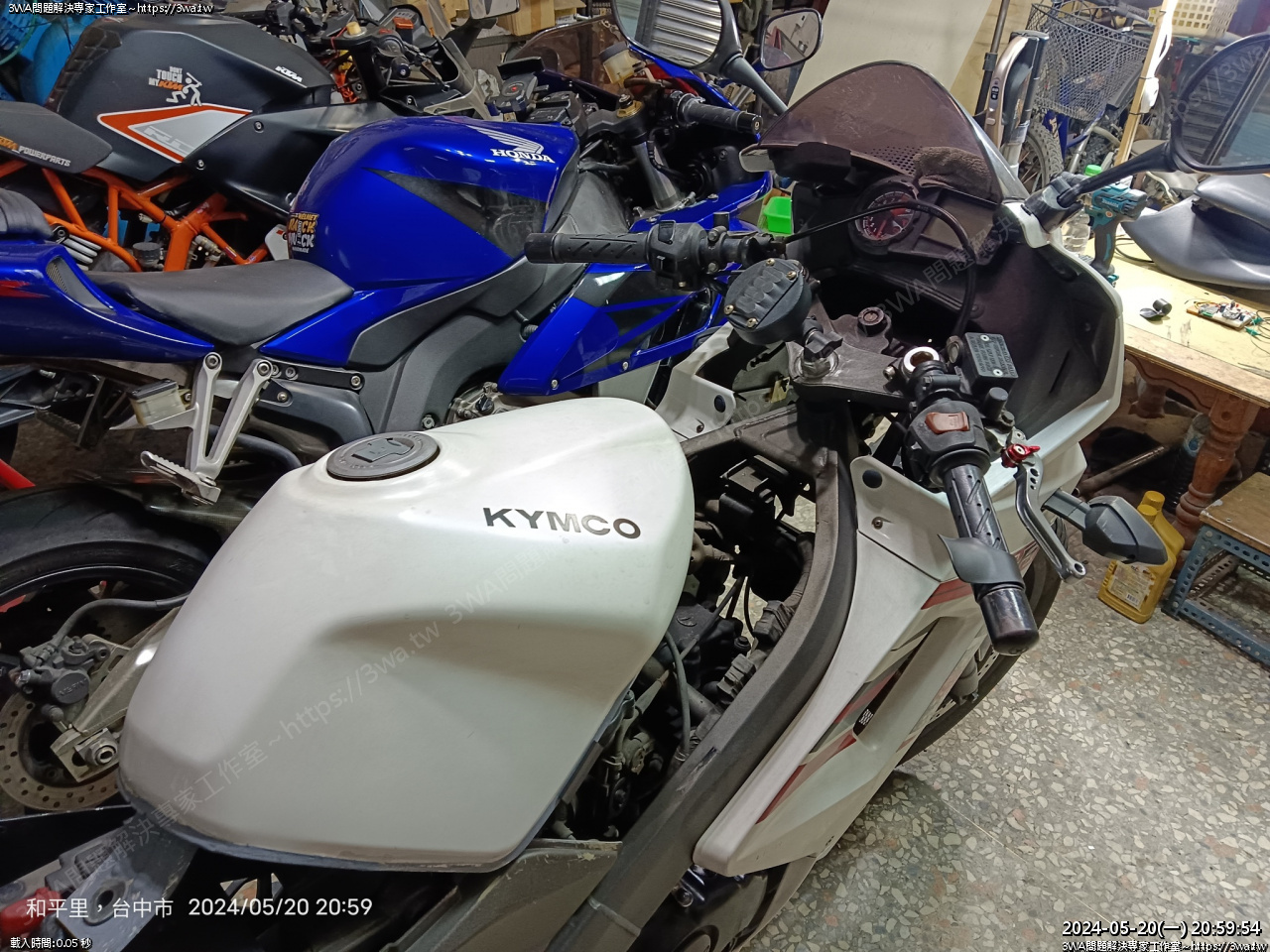

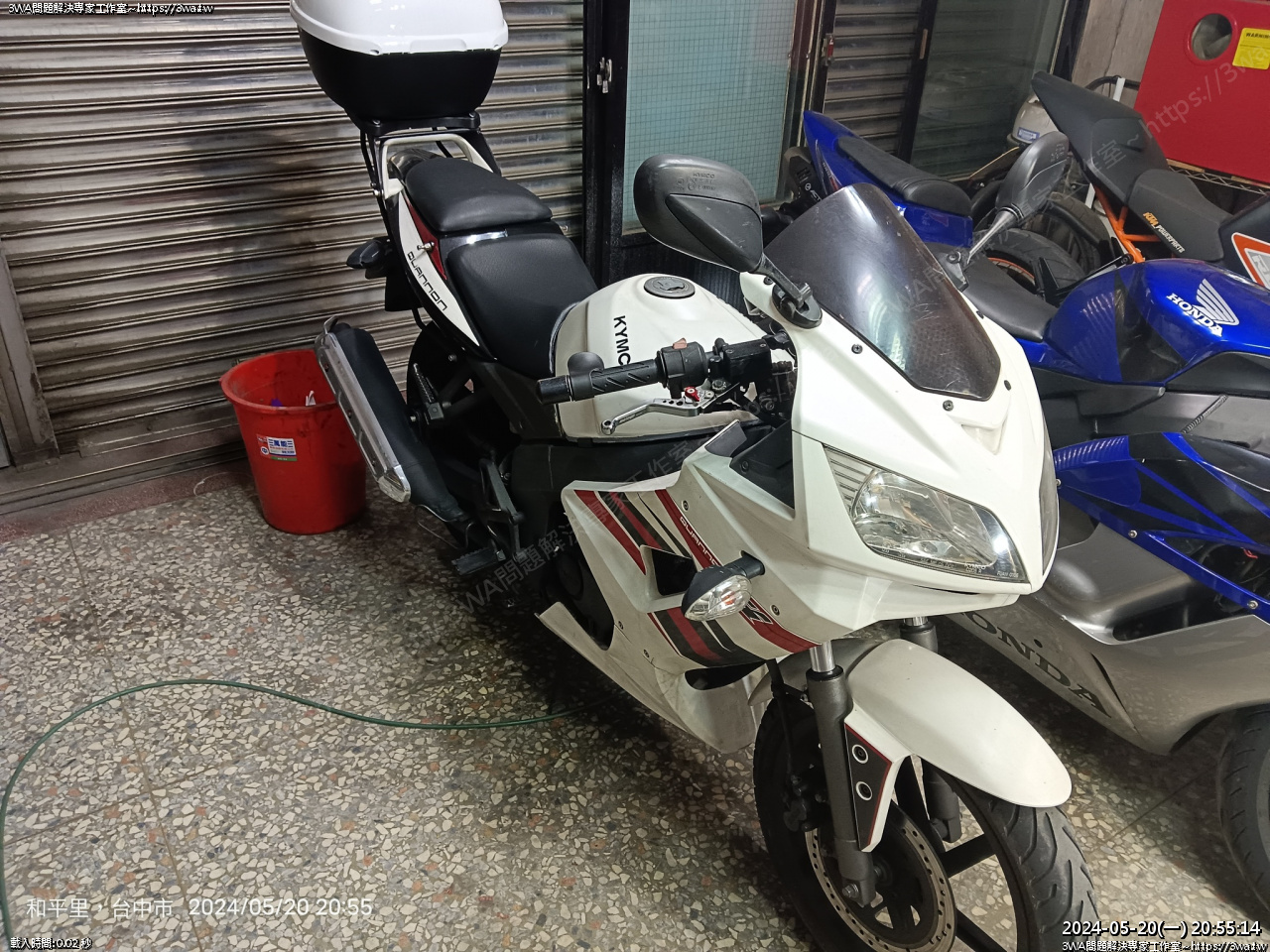

 來到酷龍





 要搬動油箱,先把汽油抽出

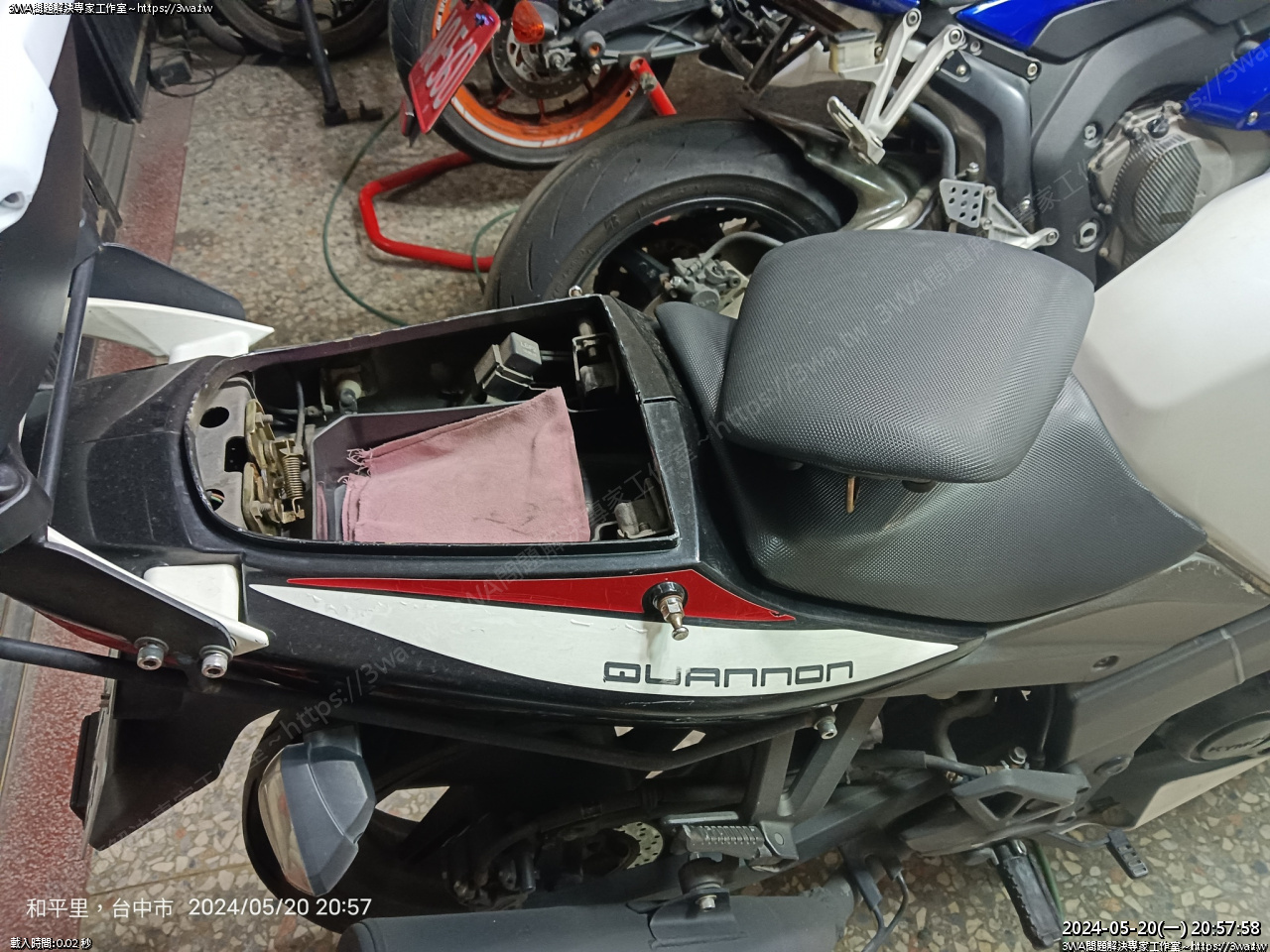

 拆座墊





 拆前座墊

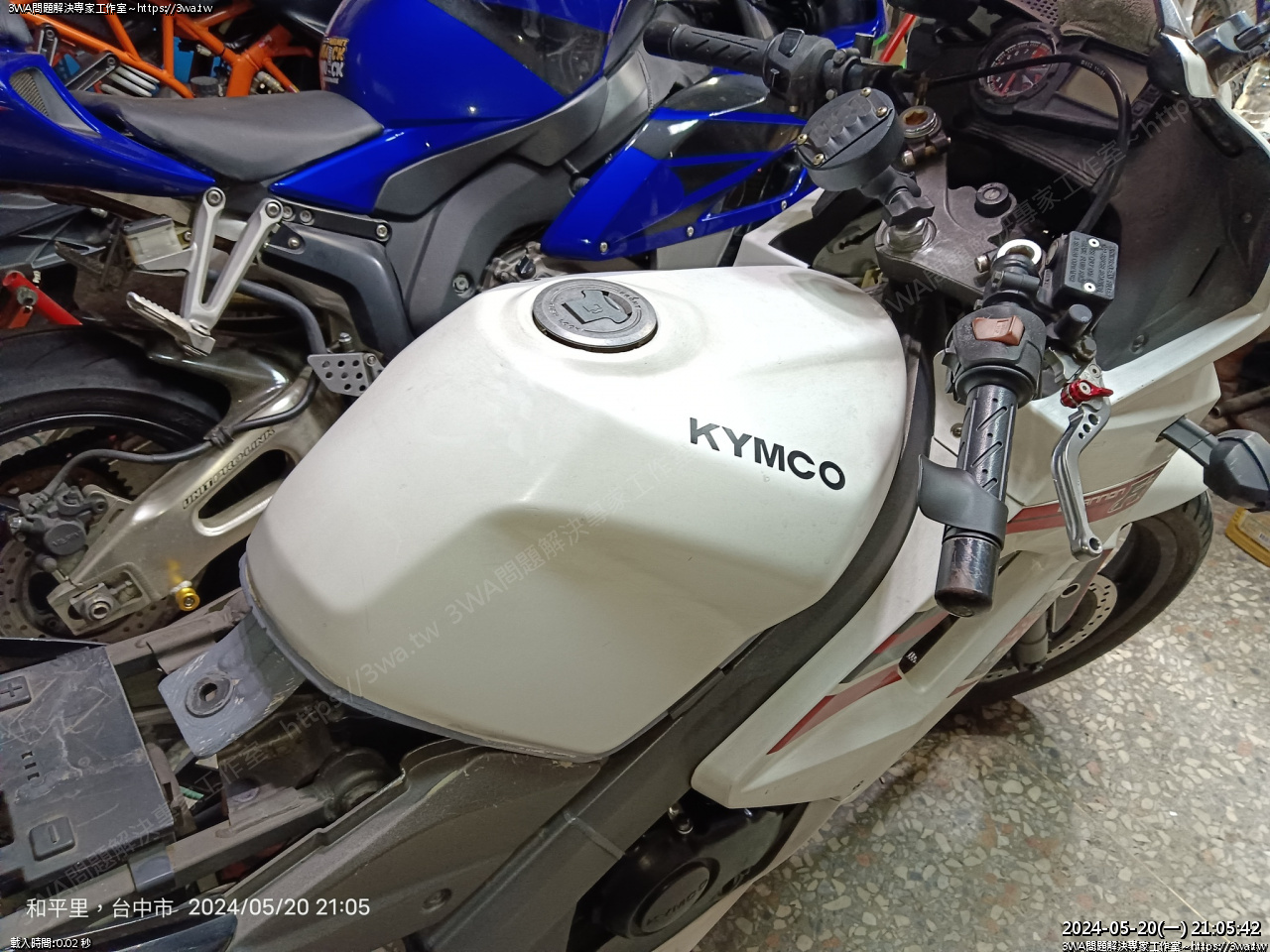

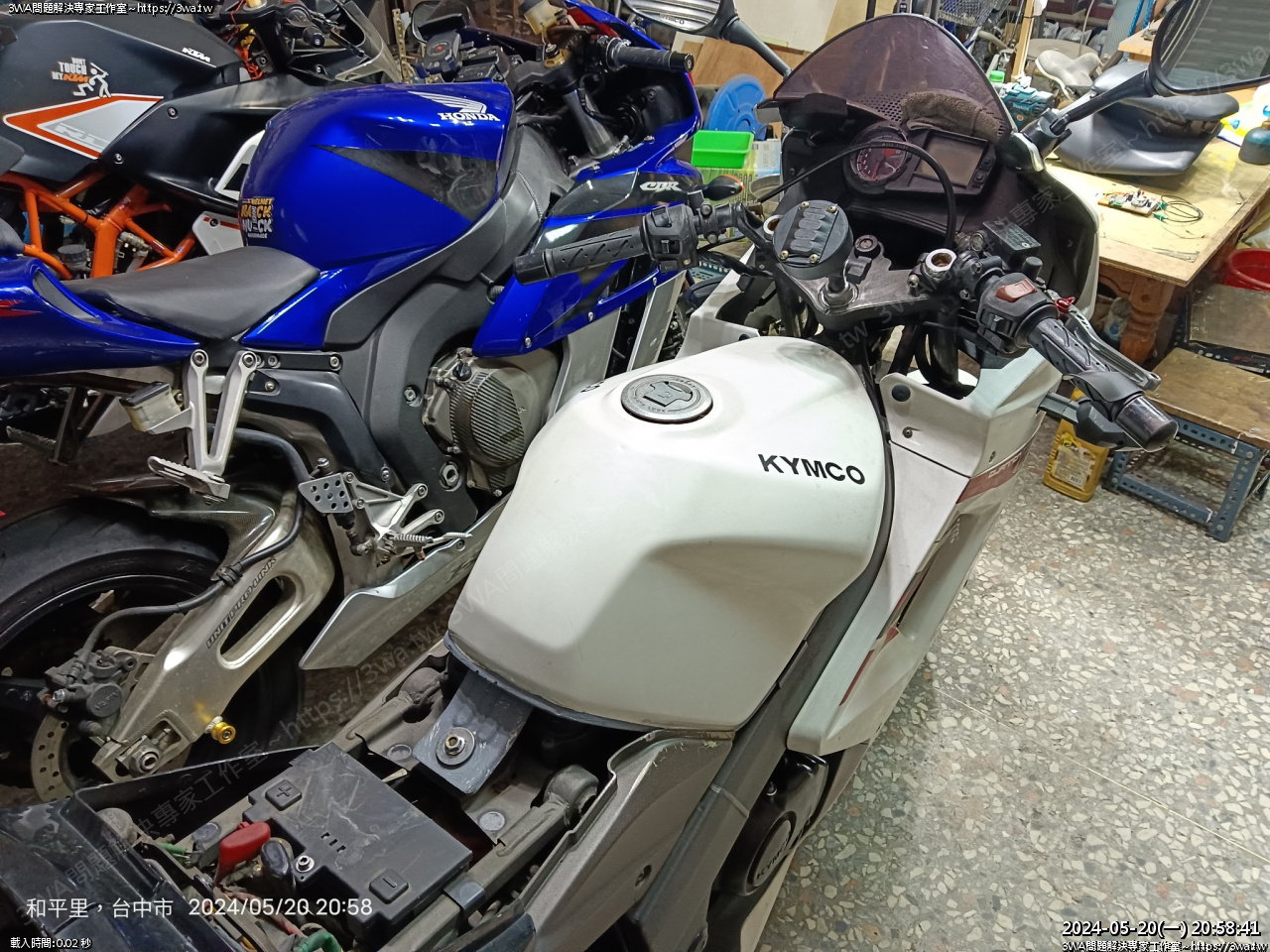

 油箱螺帽拆下,油箱往後拉一些,露出高壓線圈即可

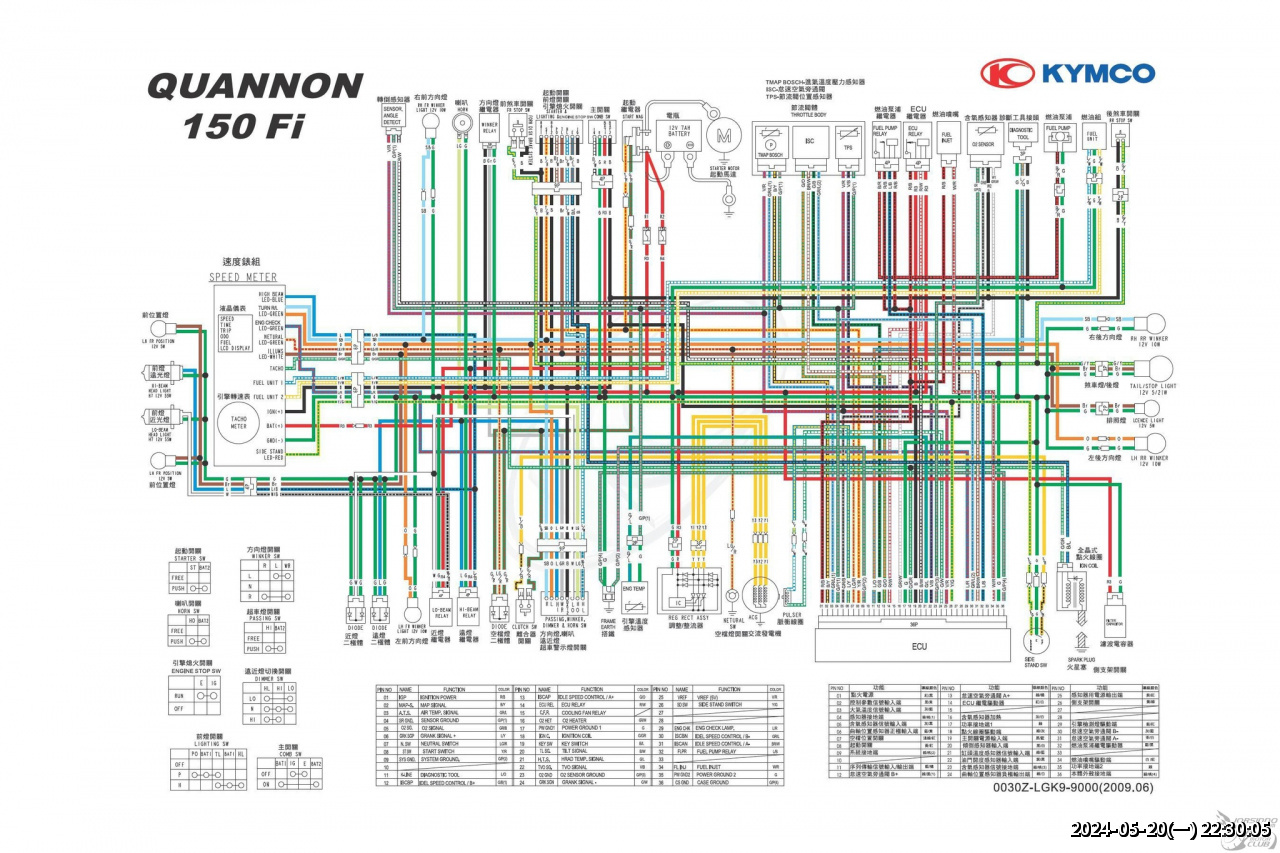

(電路圖來自小老婆機車資訊網)

根據酷龍的電路圖,儀表的 TACHO 綠白(GGR)

與 ECU 18 腳、晶式高壓線圈的綠白接在一起

比較好下手的位置應該是在高壓線圈的線

仿塞酷龍儀表也不是很好拆...

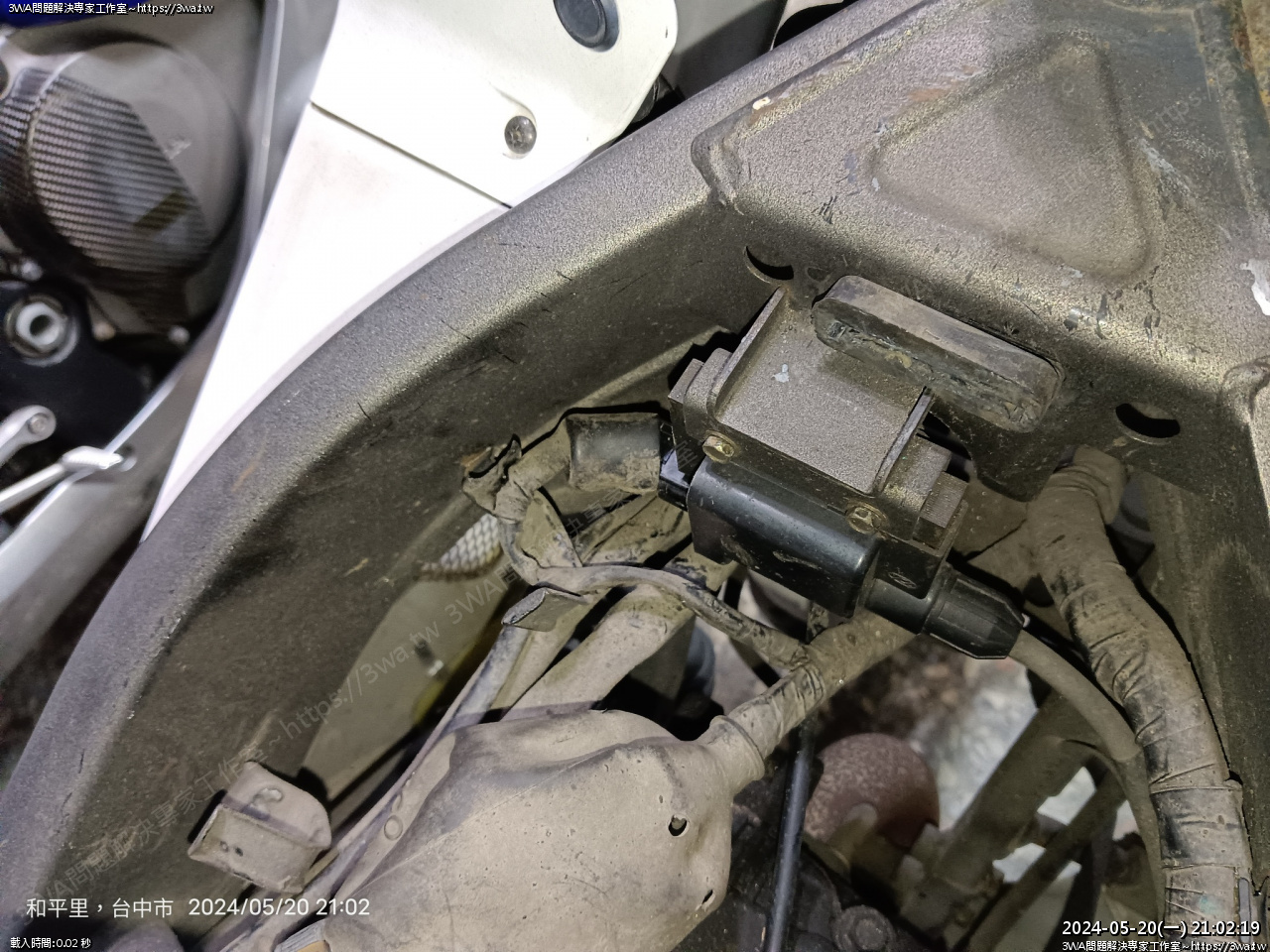

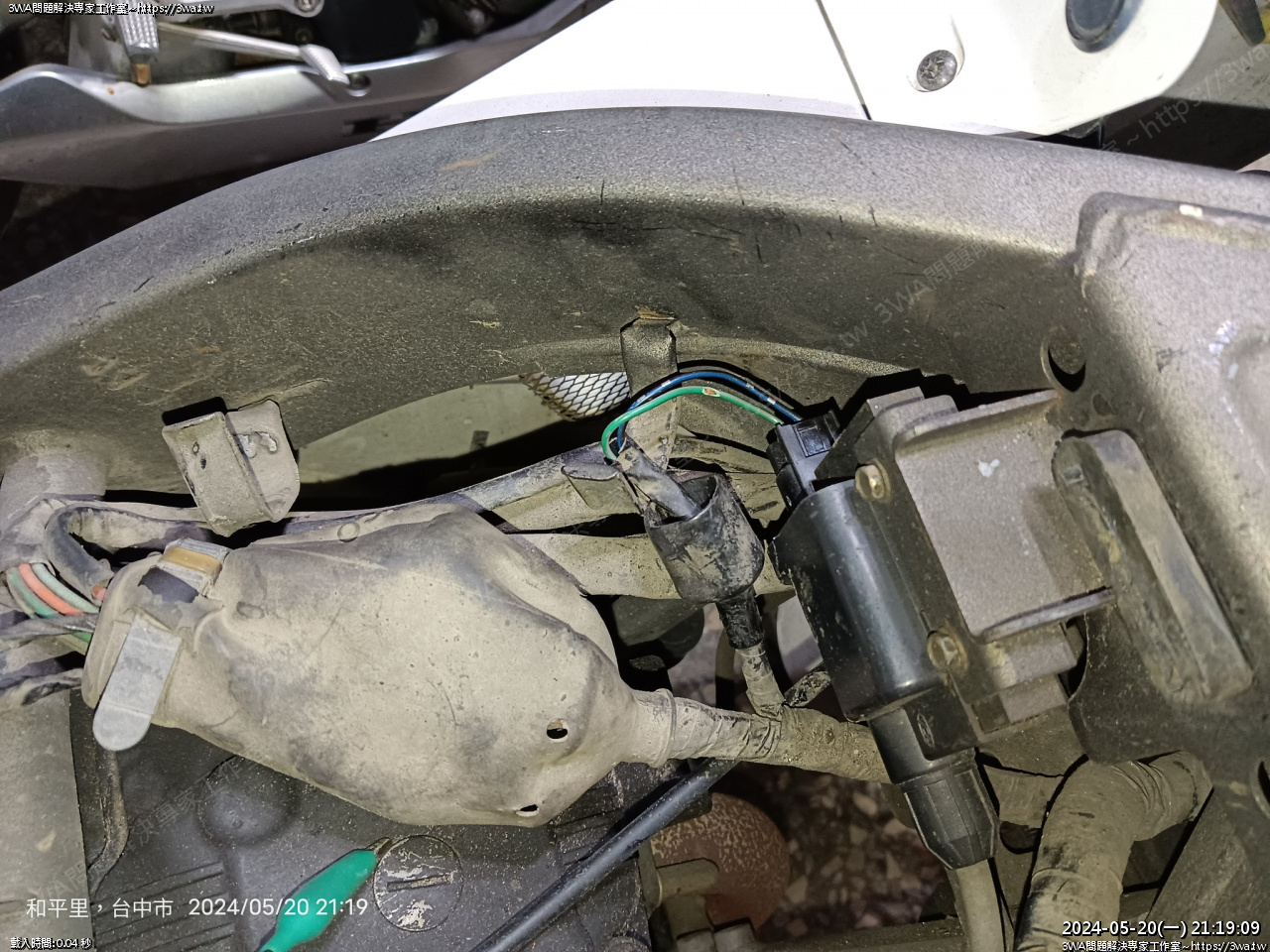

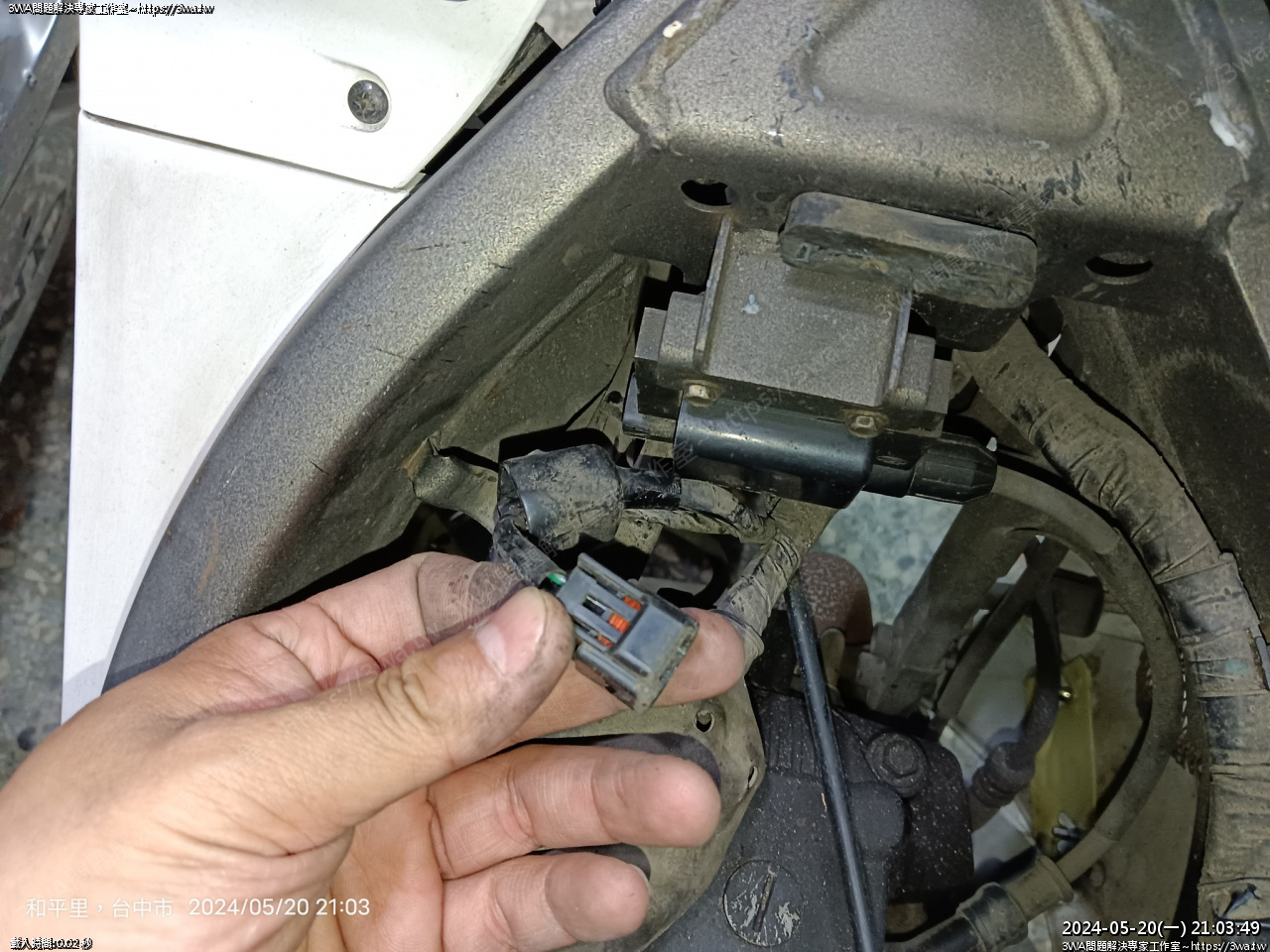

 這個就是高壓線圈

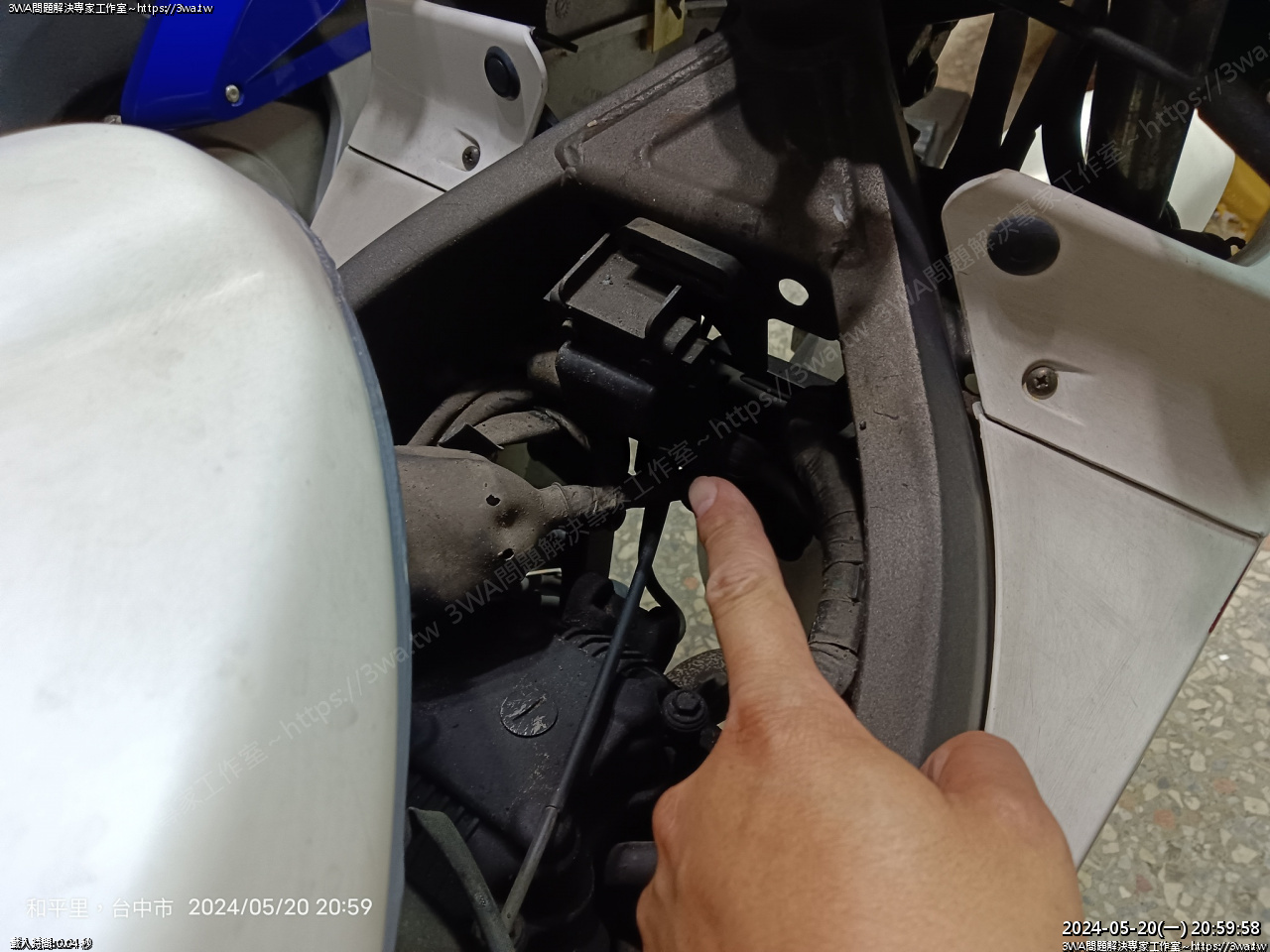

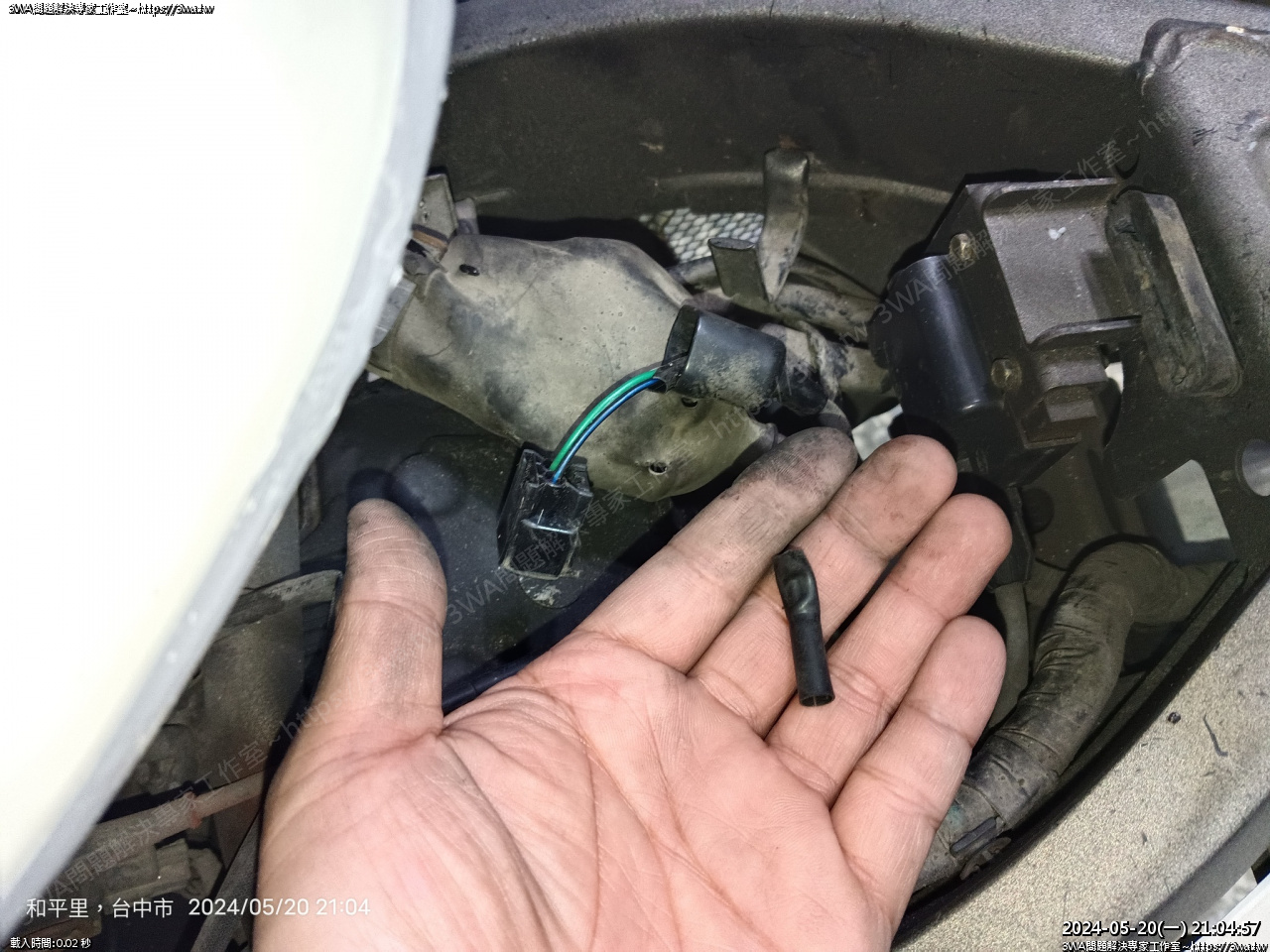

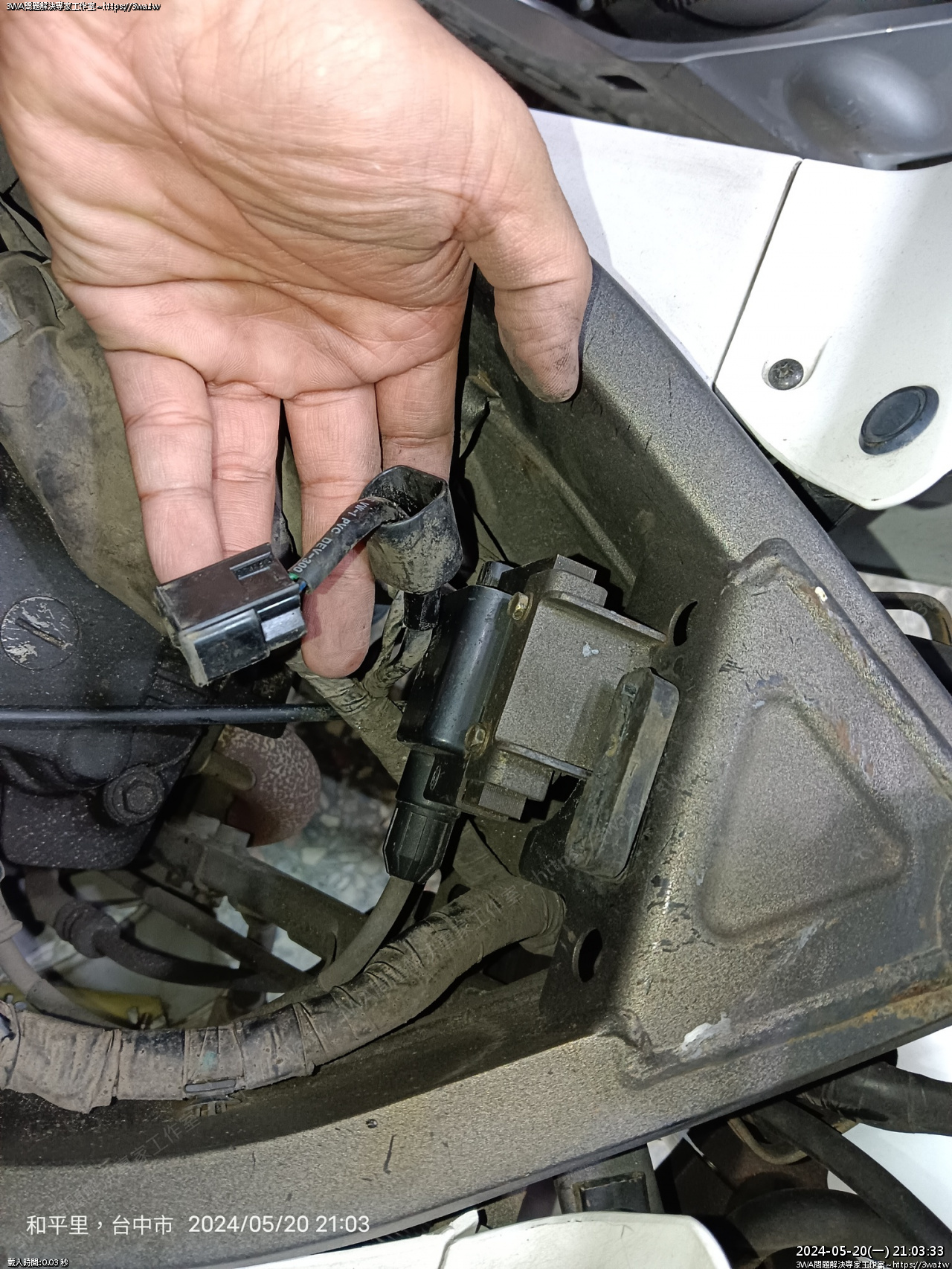

 接頭在這,播開包著的皮就會看到線頭





 稍微把線移出來,很多土,刷一刷





 插頭的地上由下往上壓,就可以扭扭搖出來

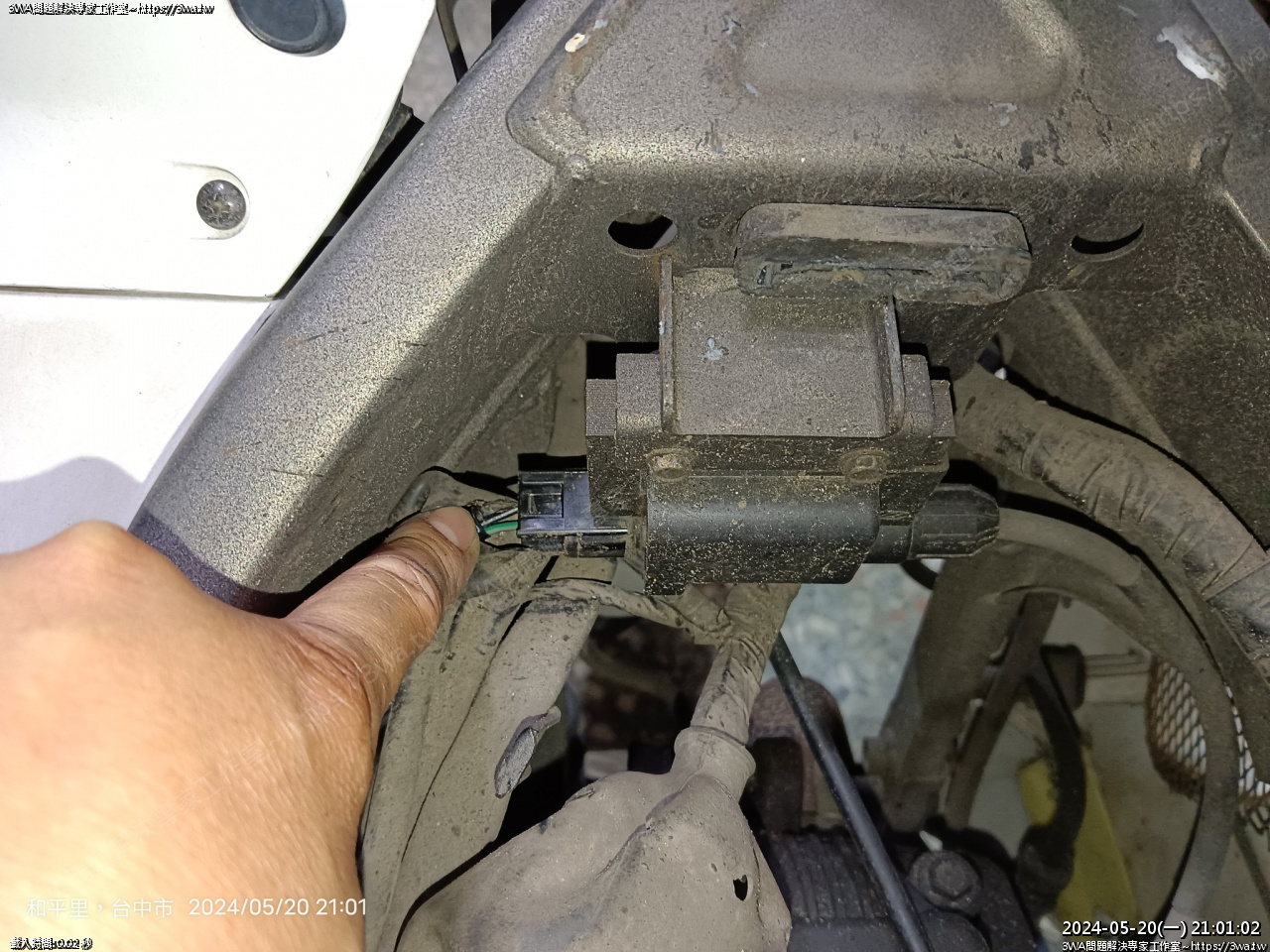

 壓的點在這

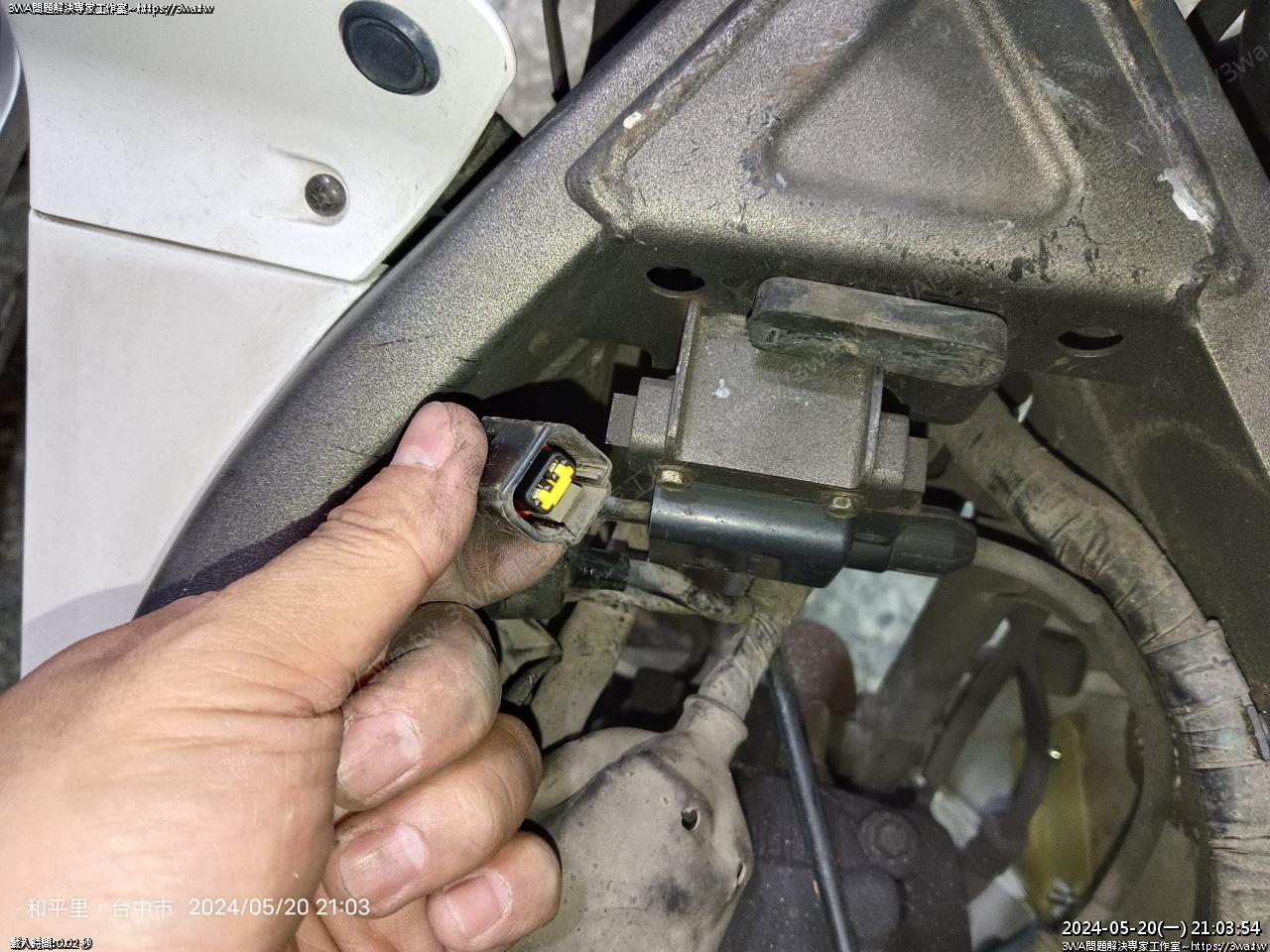

 插是這個方向,壓頭在下方





 剪開包住的皮,讓線頭露出





 油箱很重,先裝回

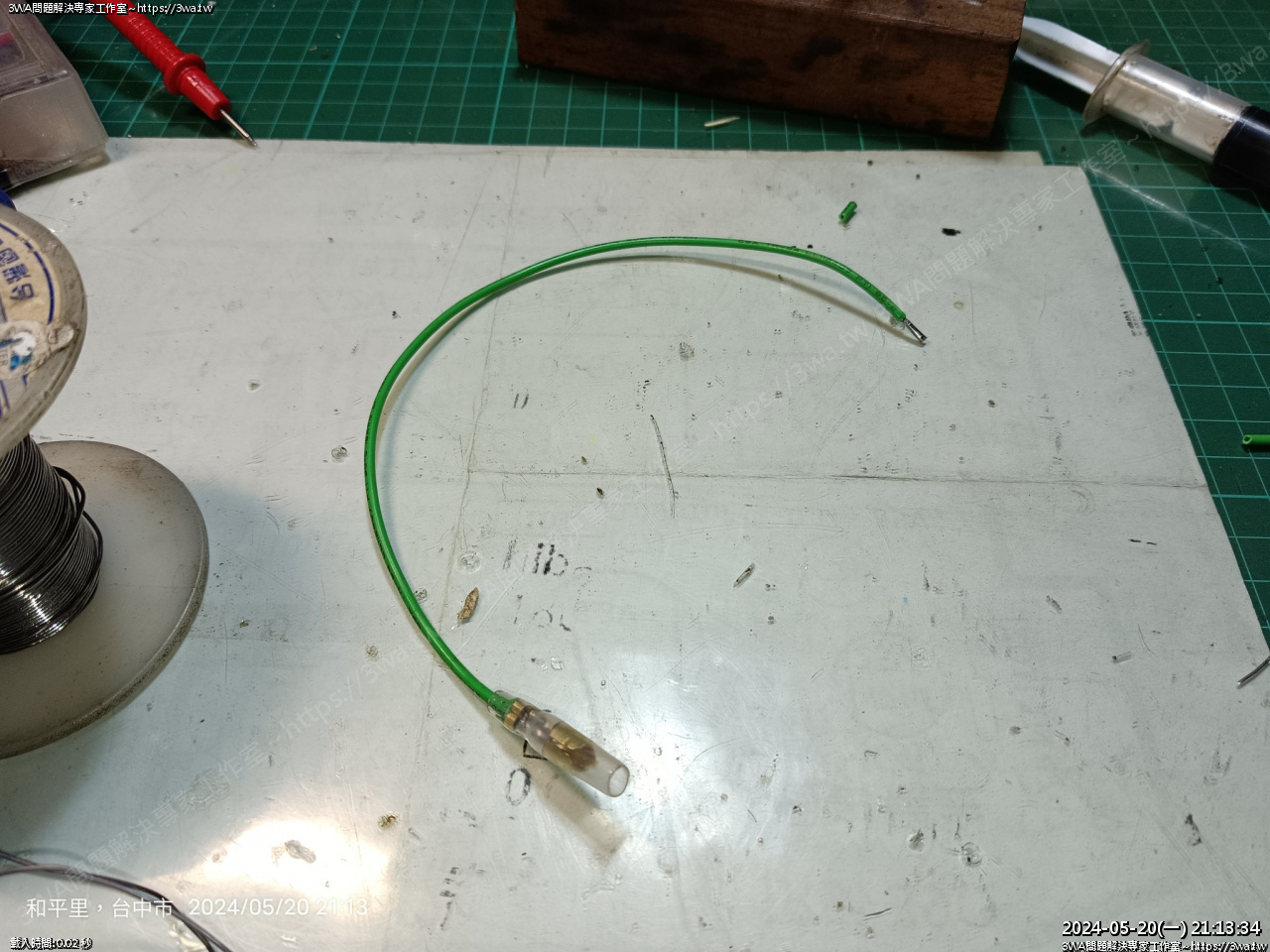

 上樓做一條線,可以把點火 Trigger 線接出來

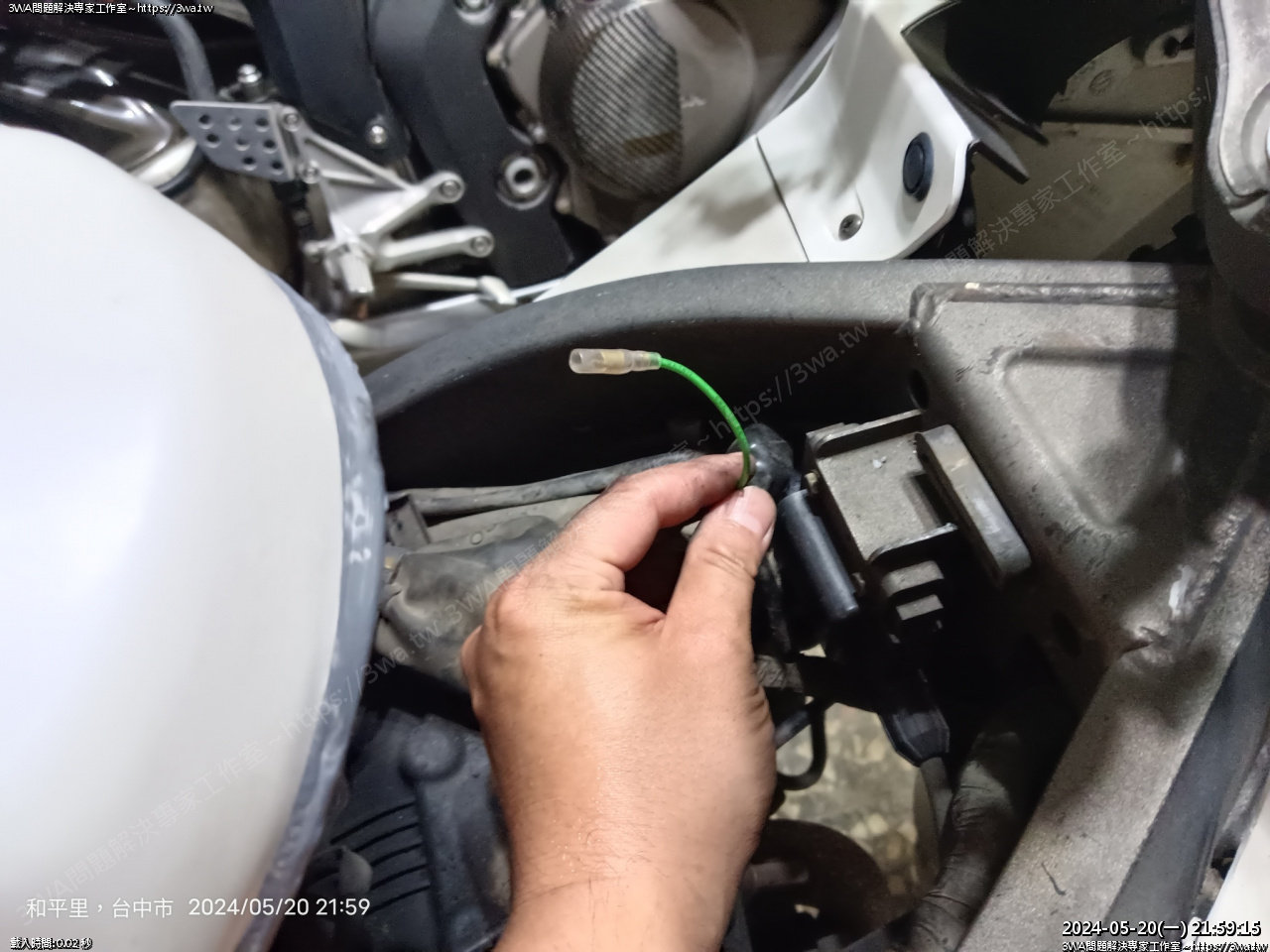

 接出來先試試轉速表能不能運作,把綠線剪開一些皮露出銅線

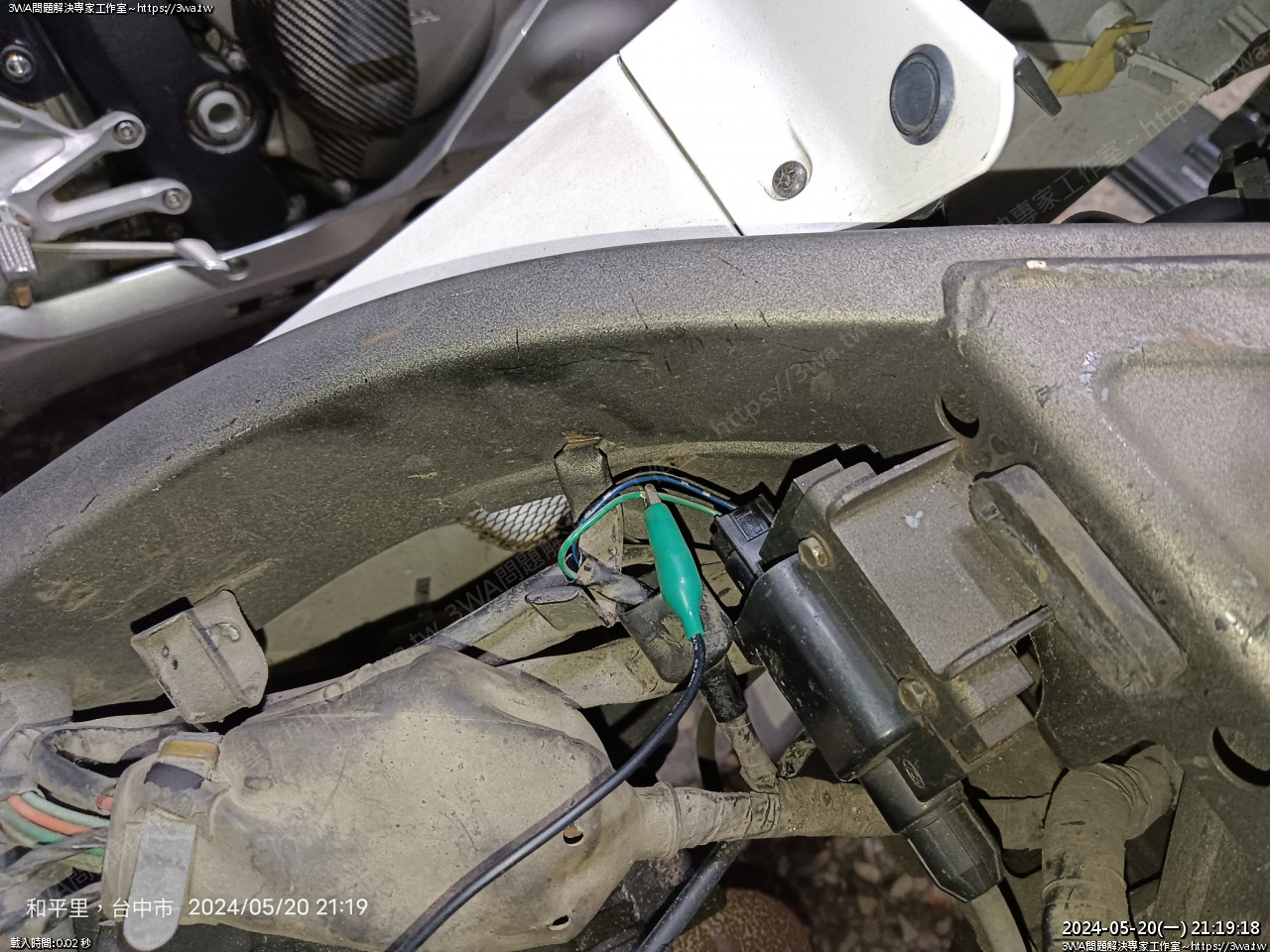

 鱷魚夾夾好

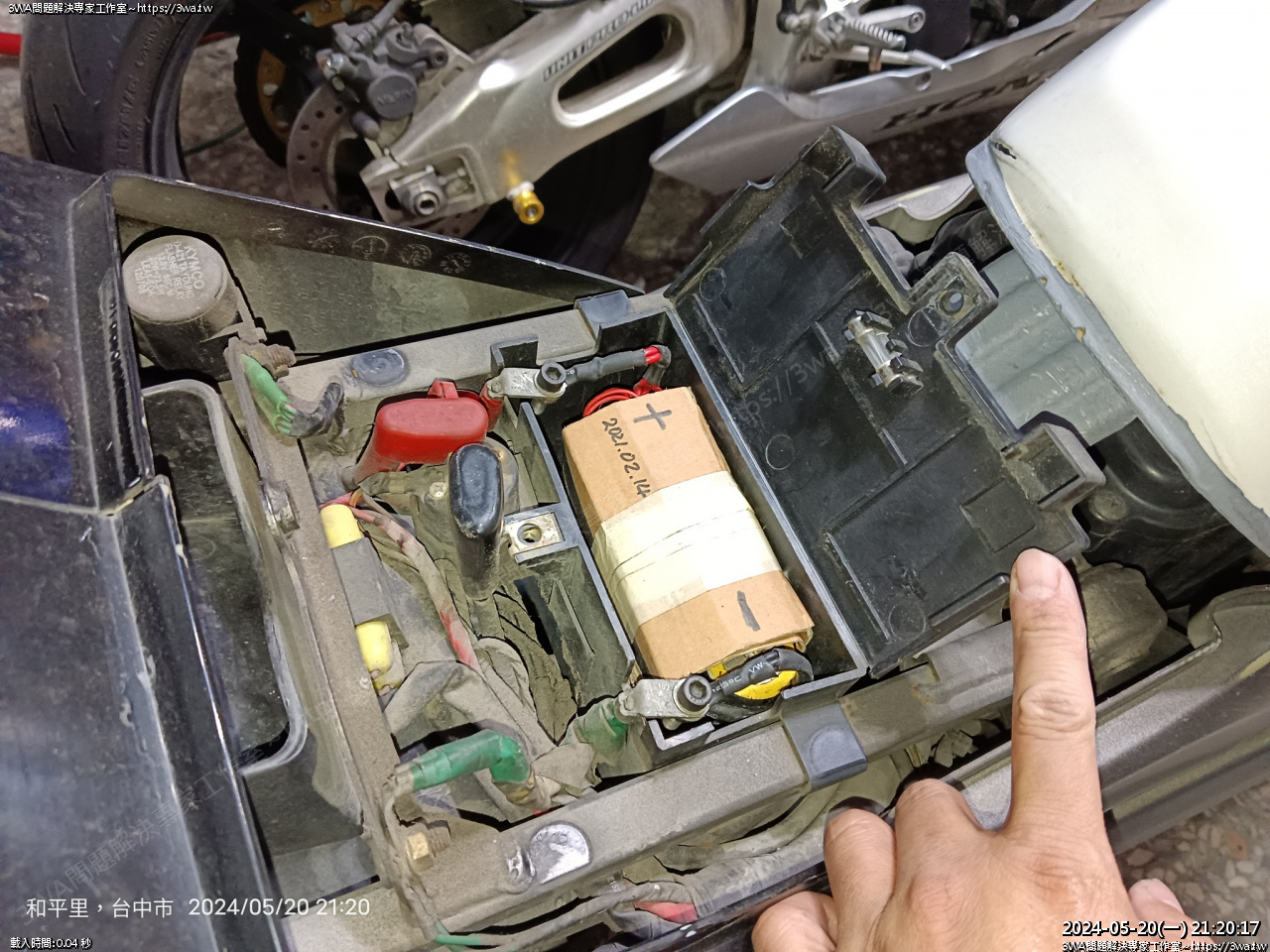

 電池蓋打開





 油箱倒個 1公升汽油準備測試

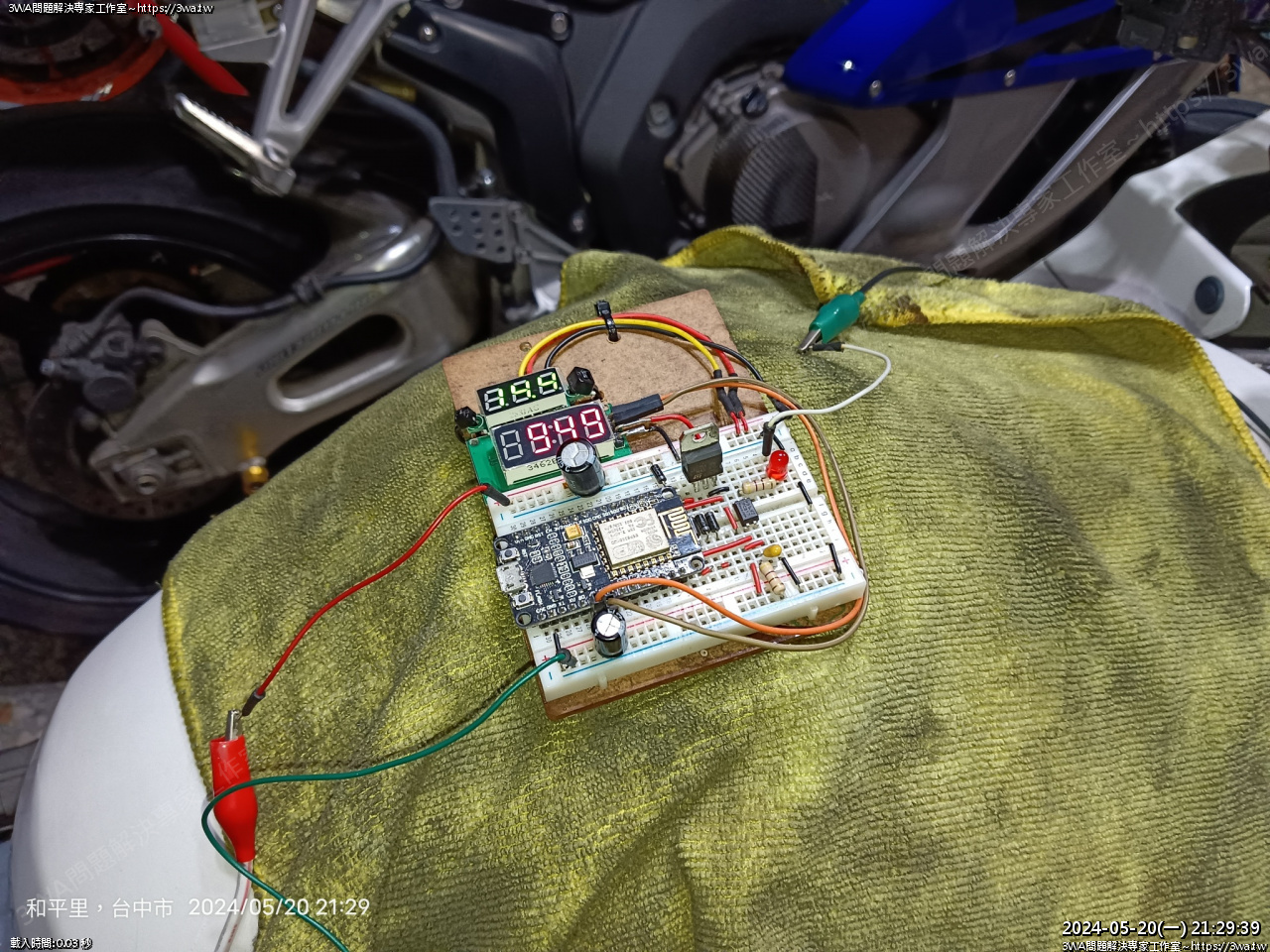

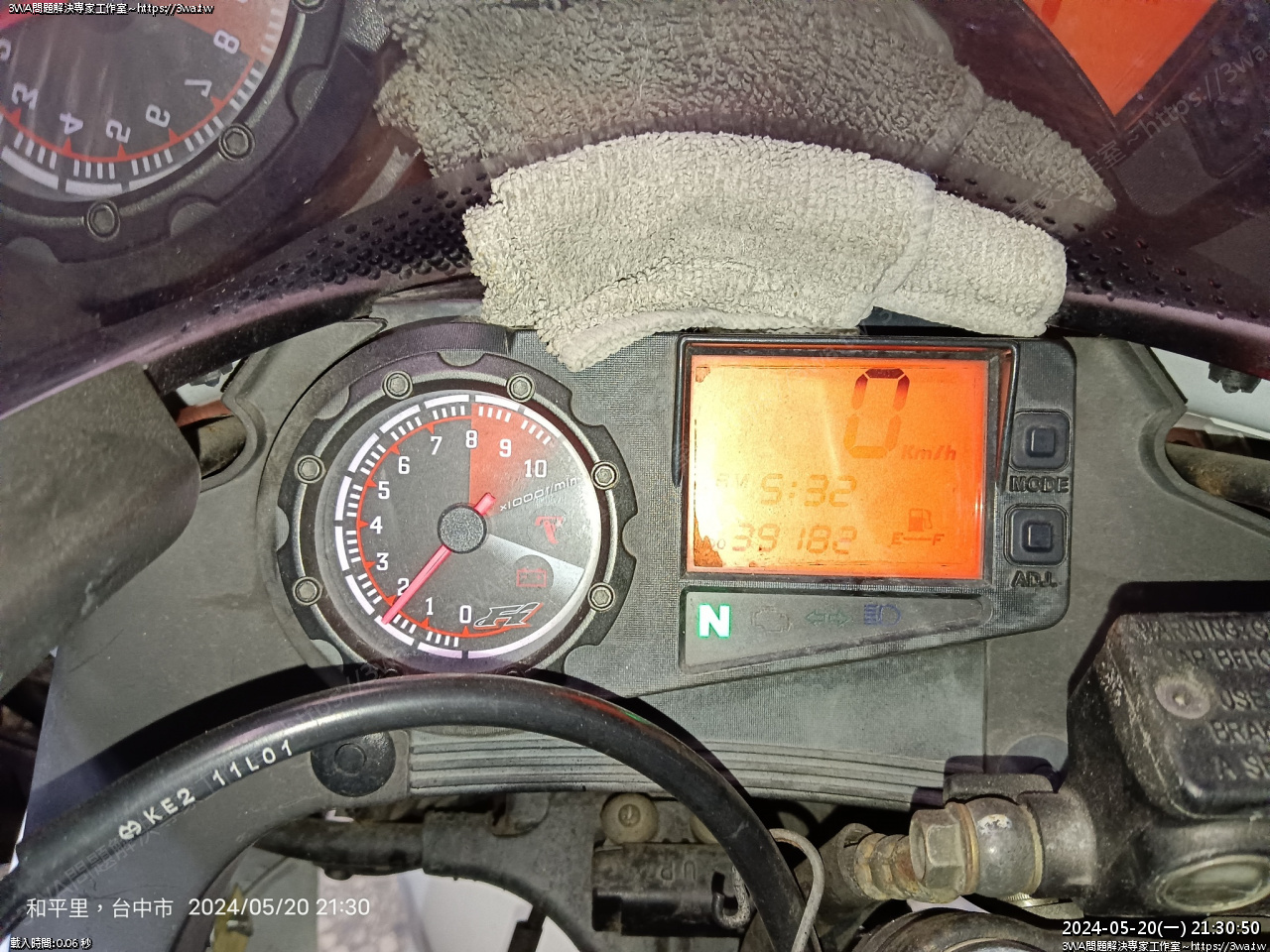

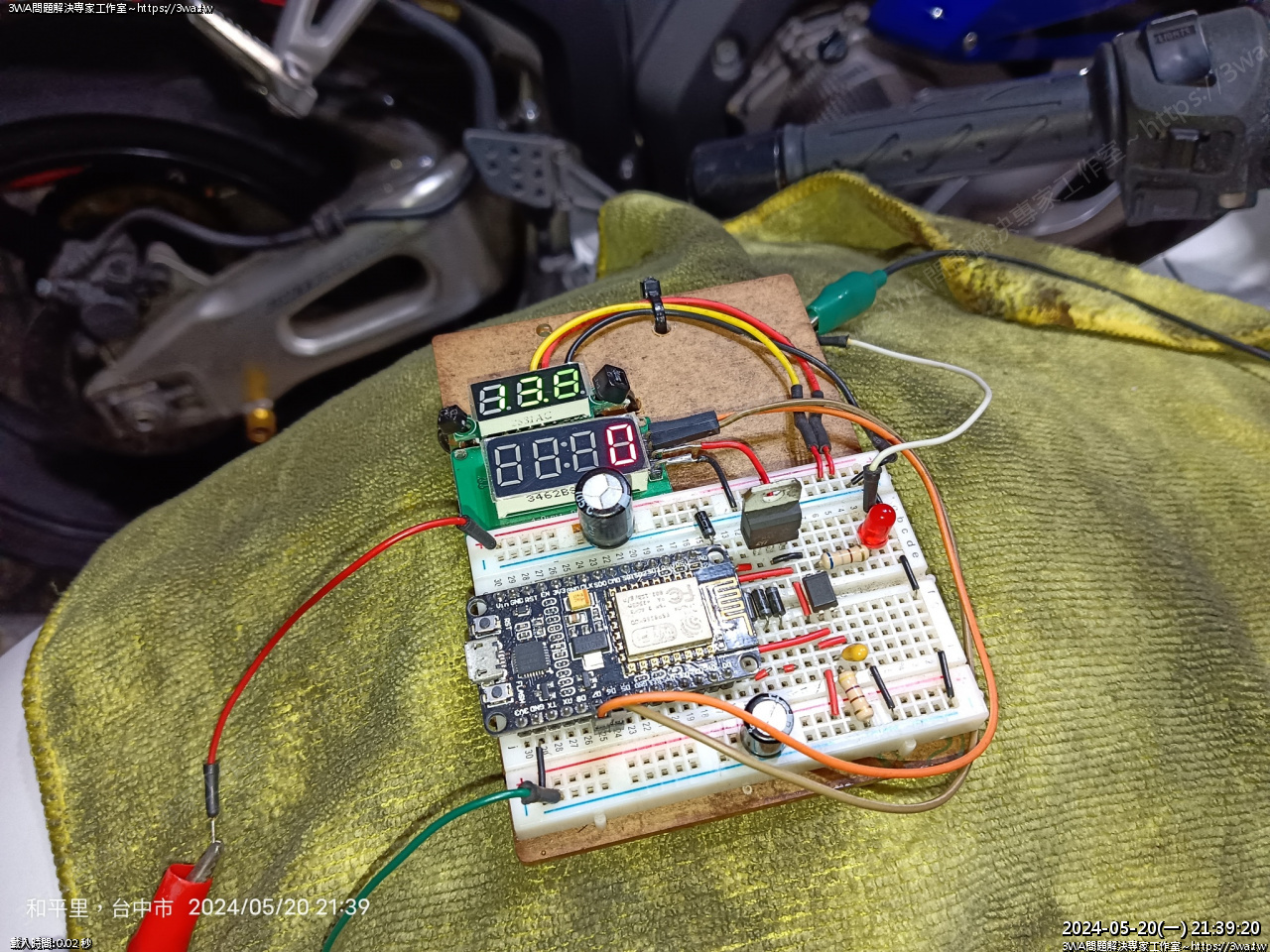

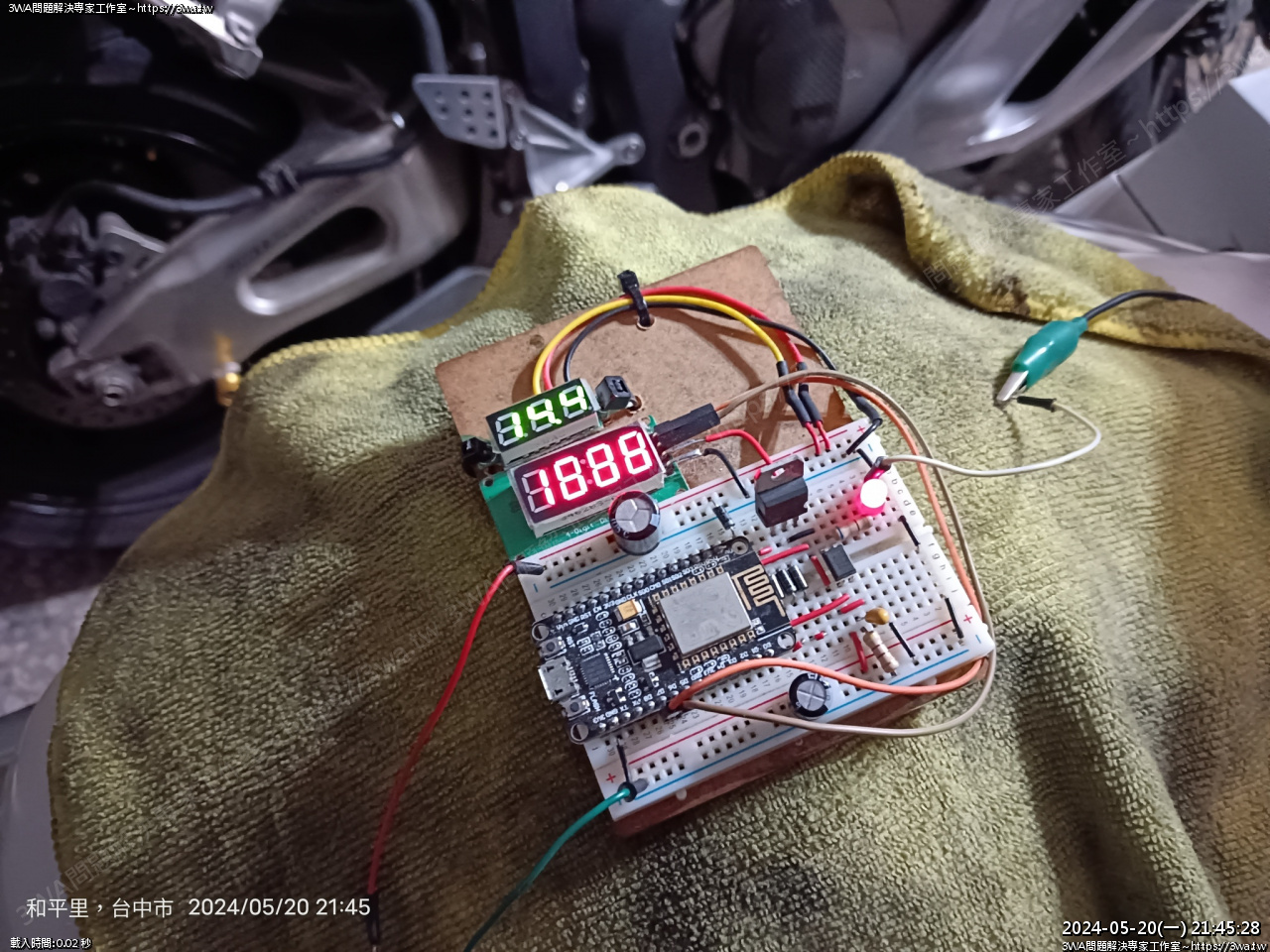

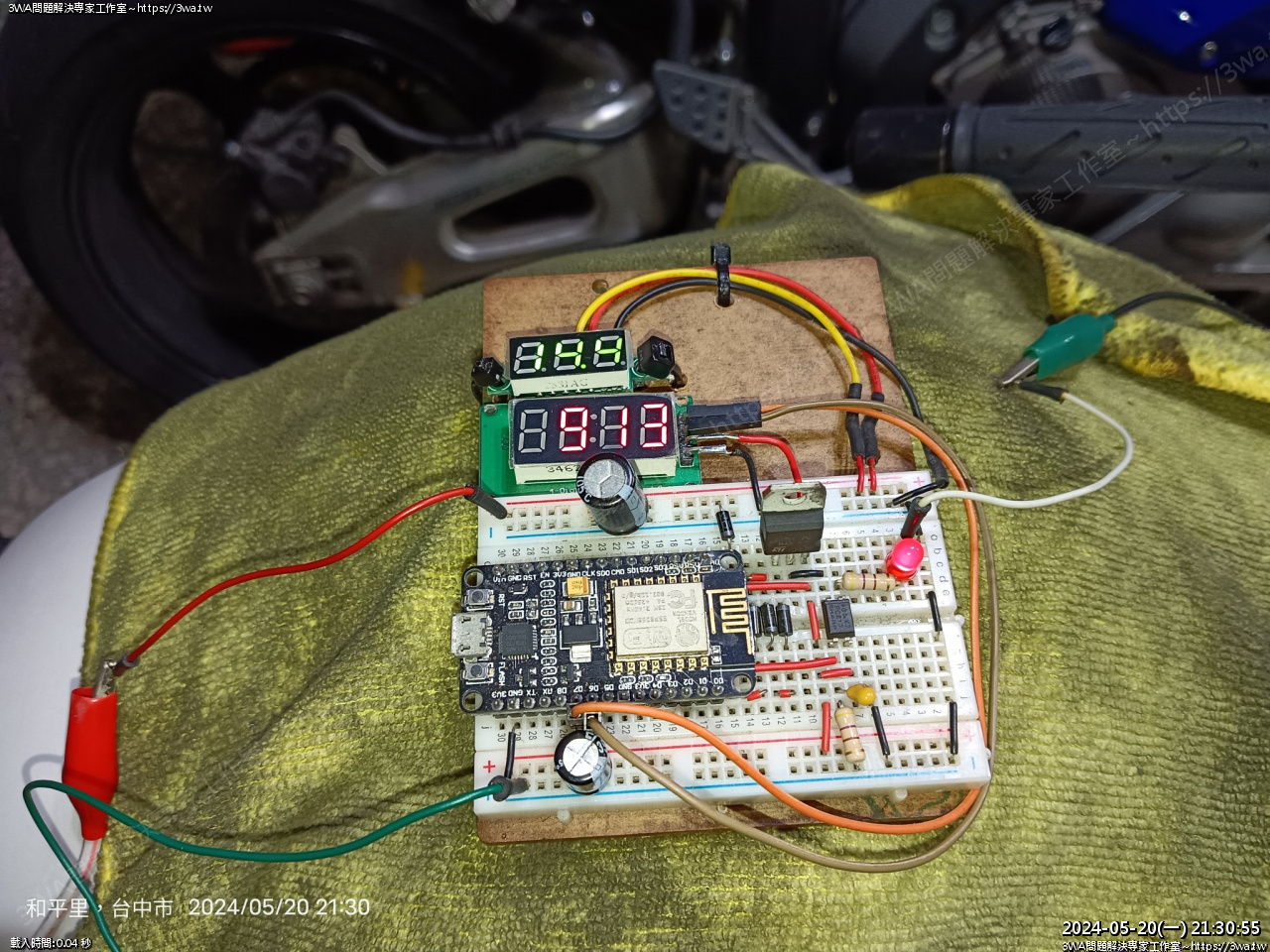

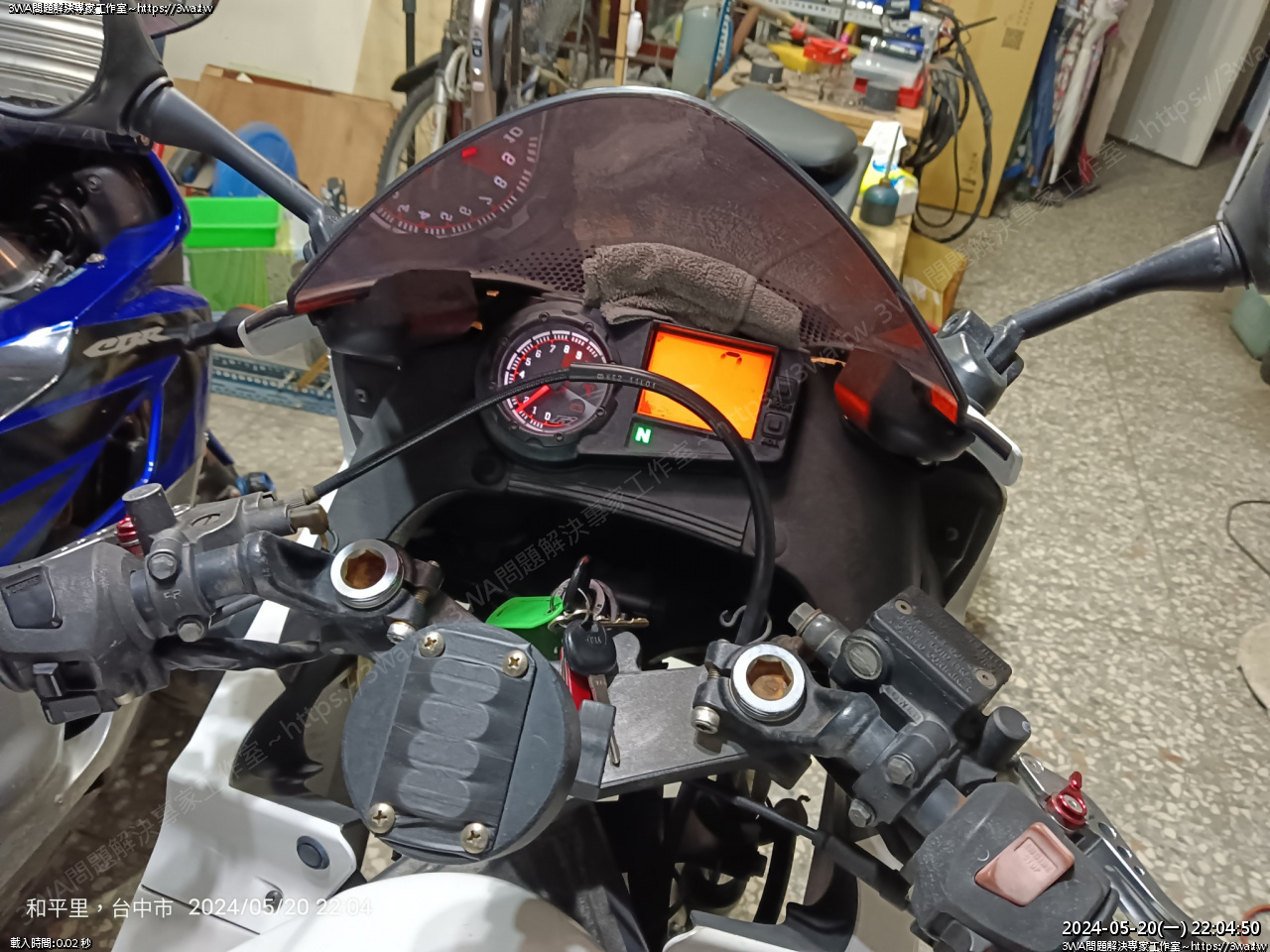

 接上轉速表後發動~順利的發動了,不過轉速表的訊號只顯示了一半

1900rpm -> 顯示 949

3000rpm -> 顯示 1500

之前作給 NSR 曲軸每轉一圈就點一次火,就是一轉

而四行程的酷龍,曲軸要轉二圈才點一次火

所以實際點一次火,要算二圈才對,程式要修改了~~~



轉速只有一半





 再看一次,1800rpm





 913rpm * 2 = 1826





 上樓改一下 Code...

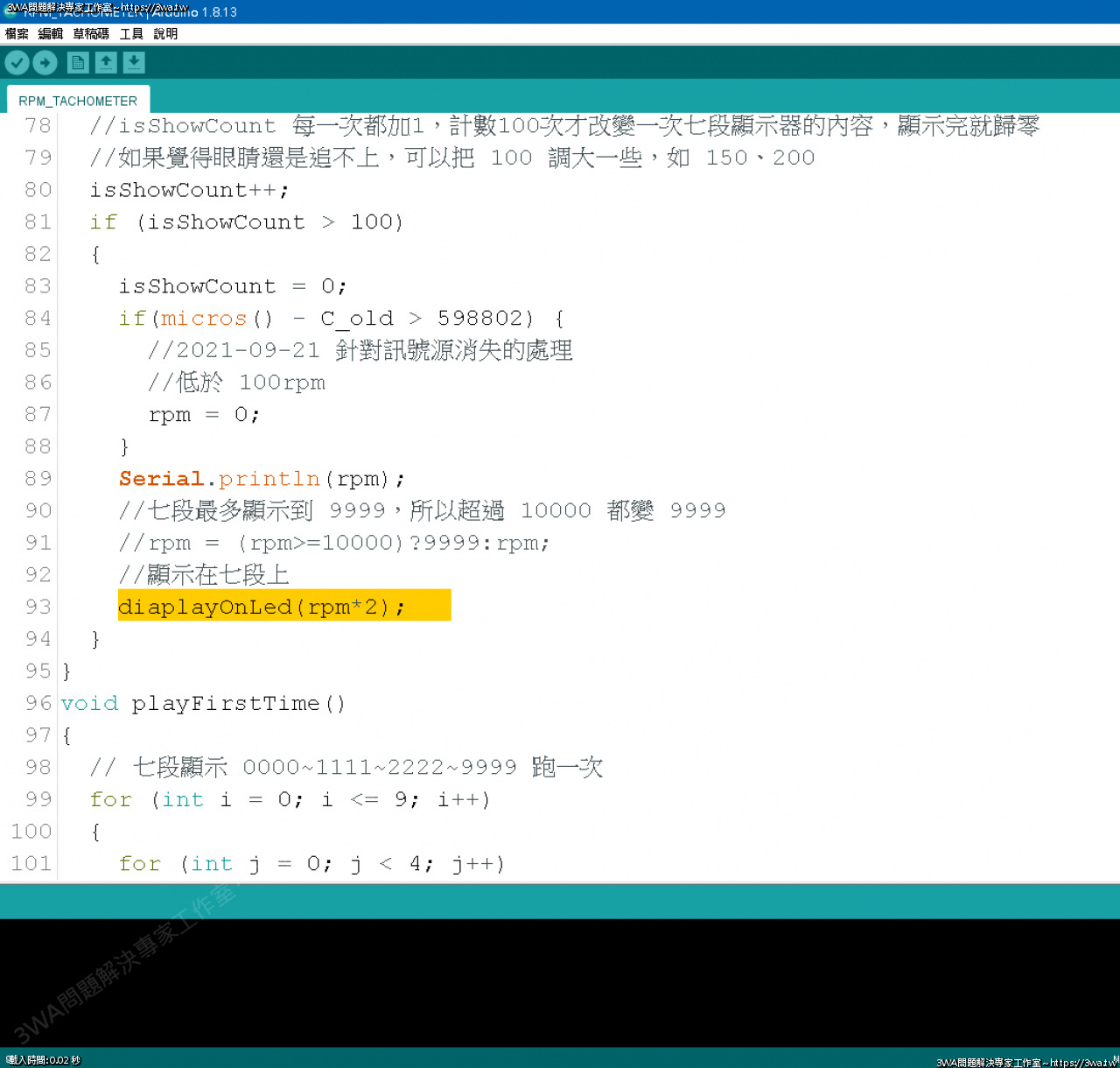

 直接在 93 行, rpm * 2 即可

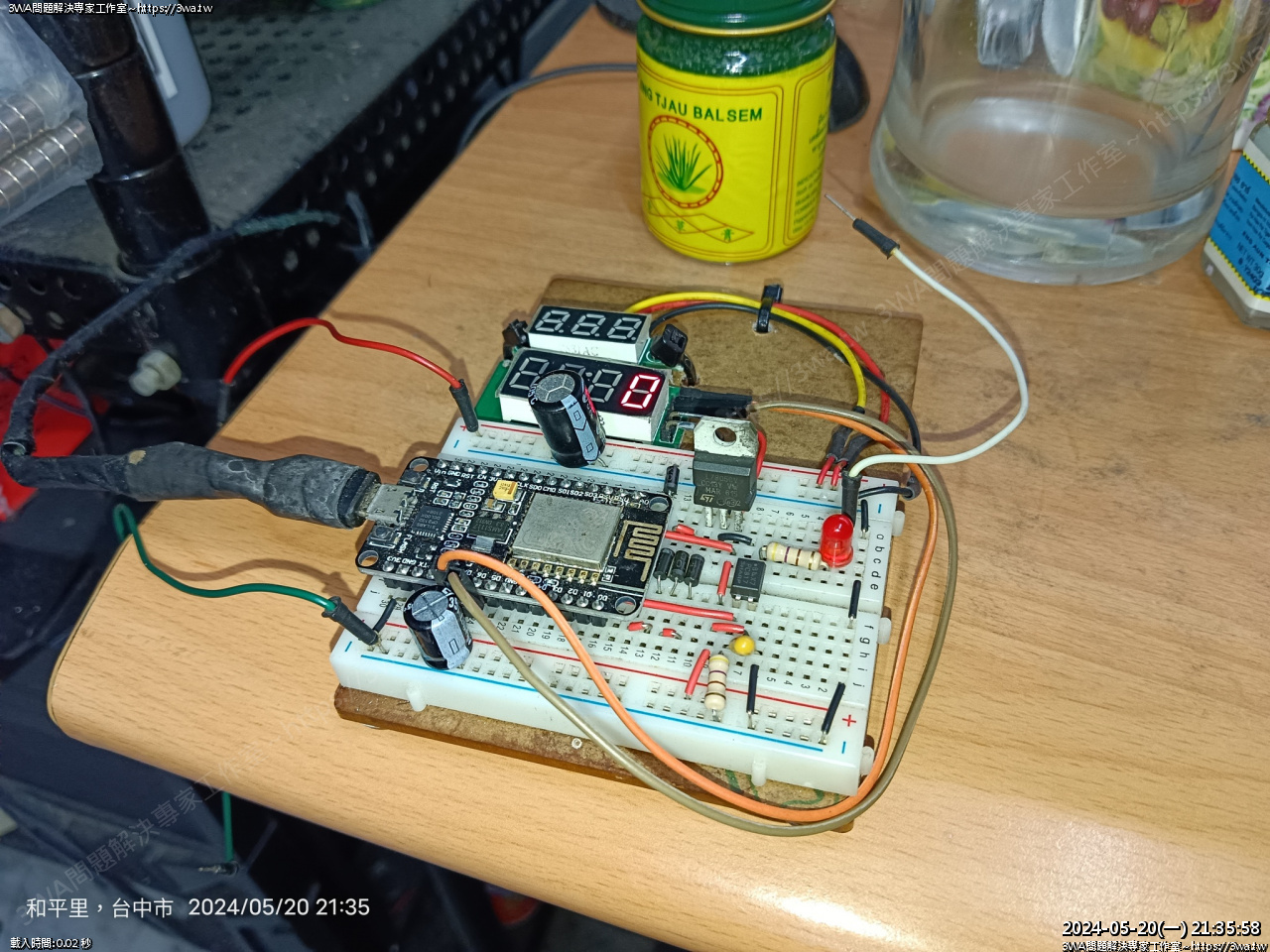

再試一次

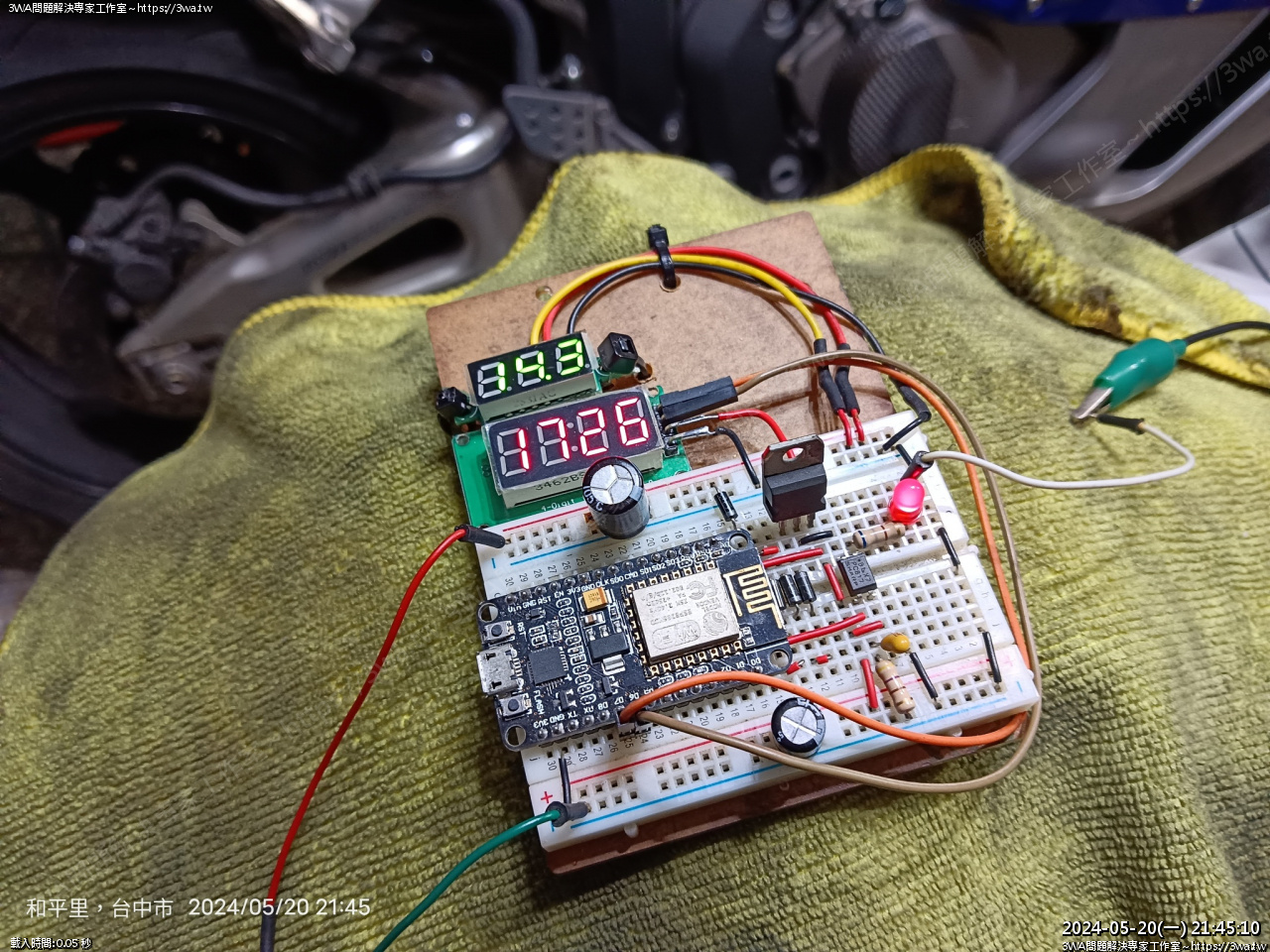

喔喔喔,可以了耶~~~

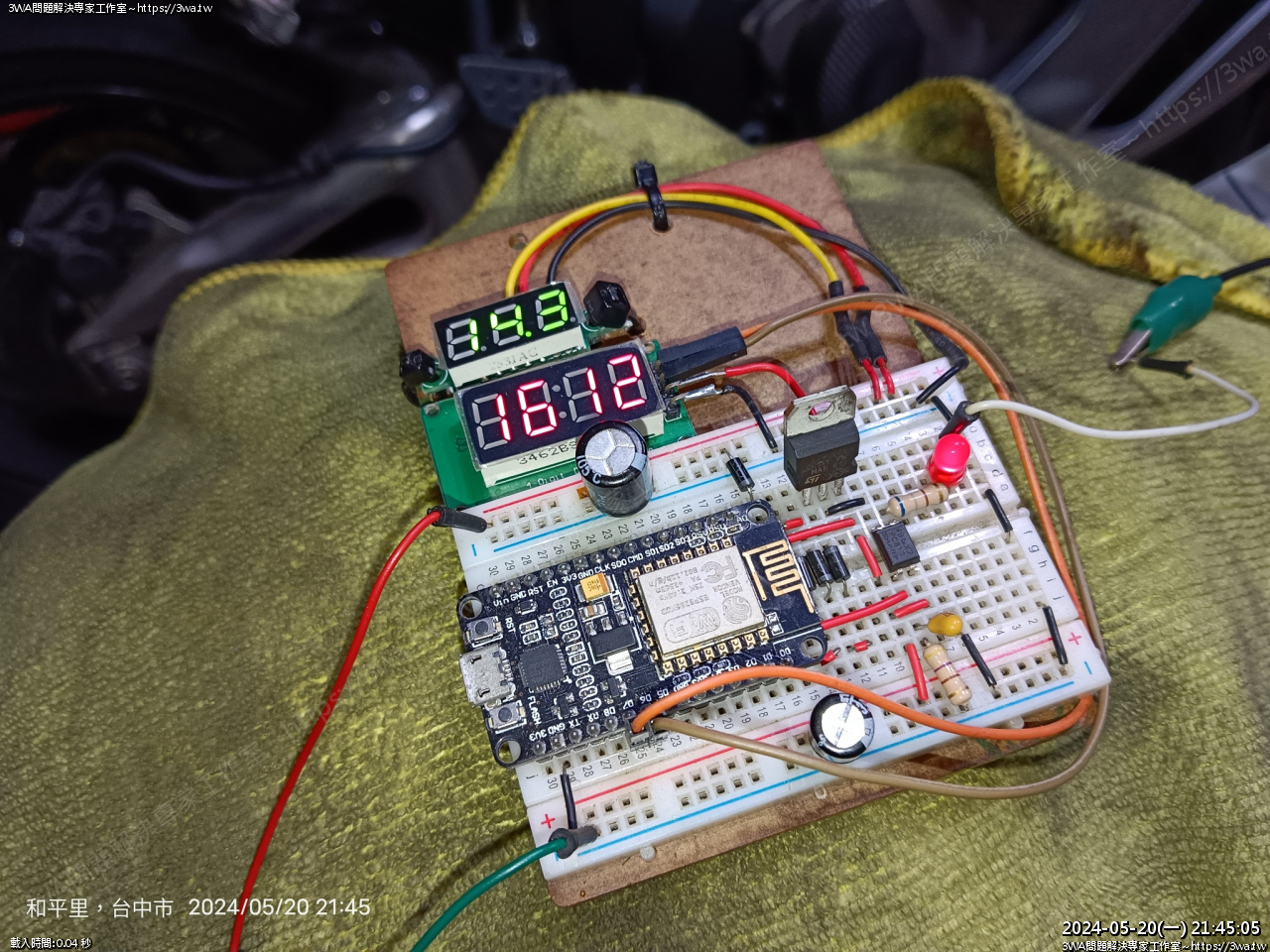

好讚,數值催起來正確了



rpm x 2 以後顯示就正常了,萬轉以上顯示 9999





相當不錯的鋰鐵電池,目前用 3年 3個月

一切正常,充電電壓上限穩穩停在 14.4V

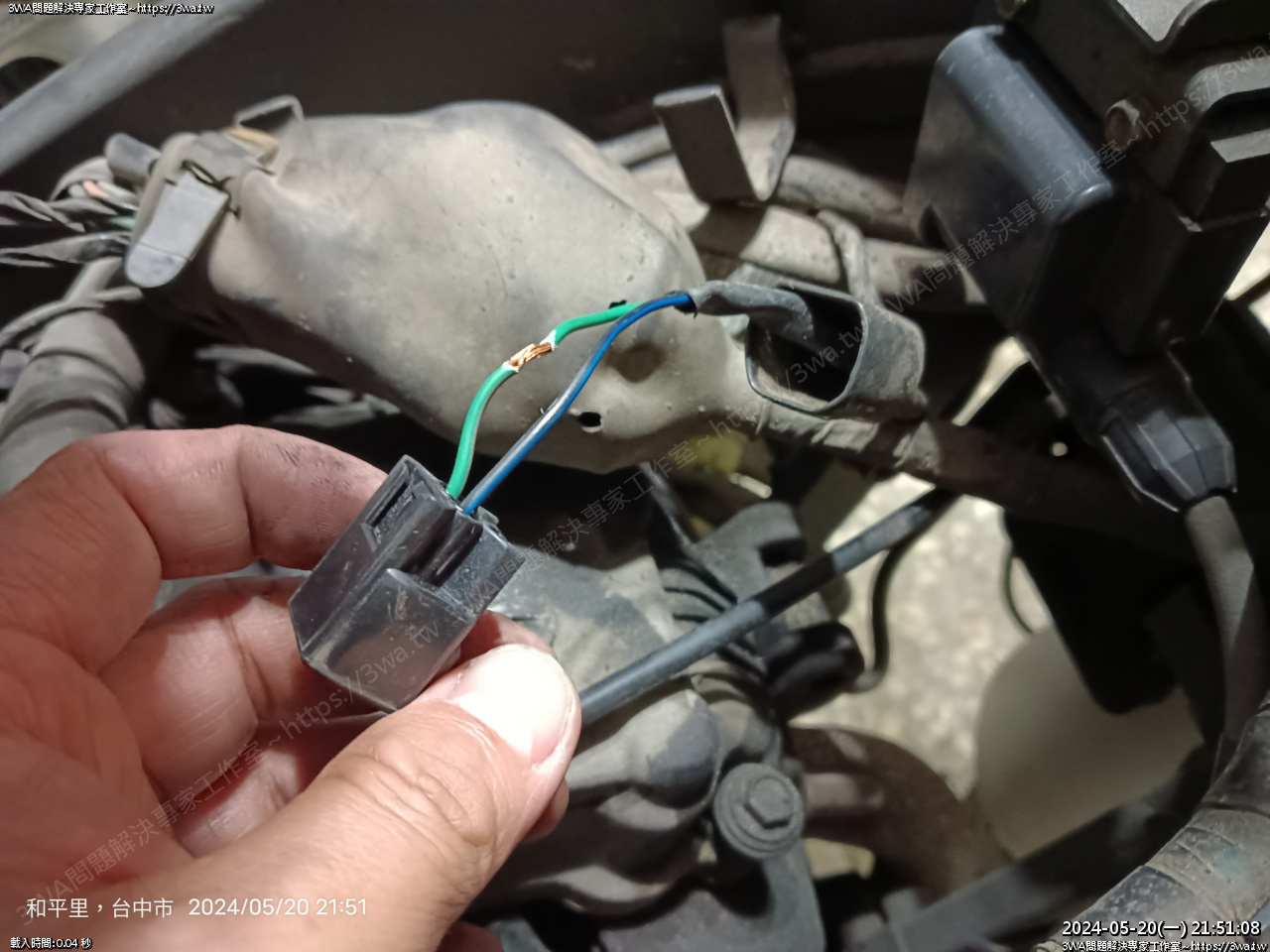

把綠線的皮剝好

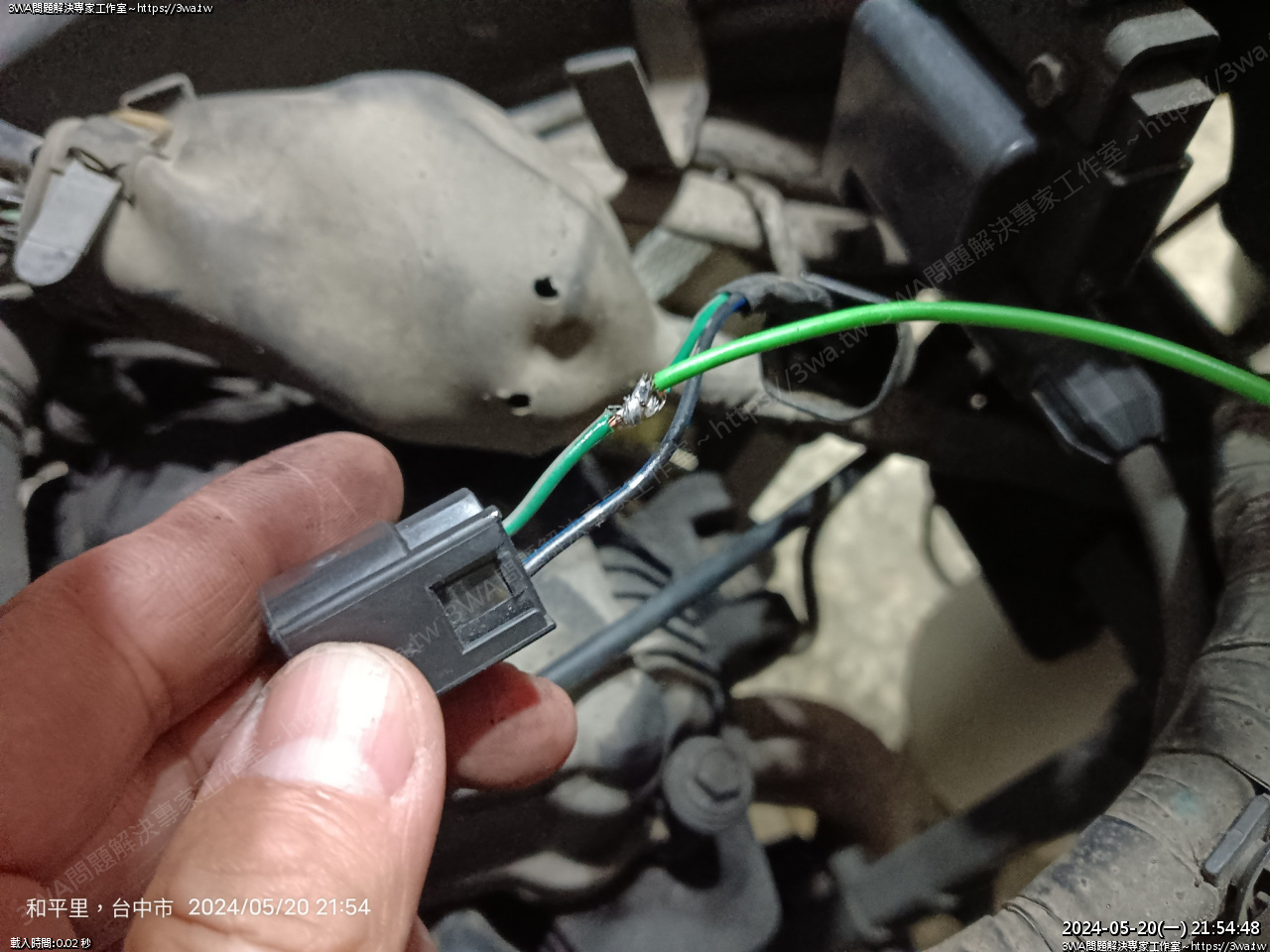

焊接拉出一條給轉速表用的感測線

電火布包好





皮套套好,線頭拉出,不過目前大概也用不到,就先留著,以後有想法再玩

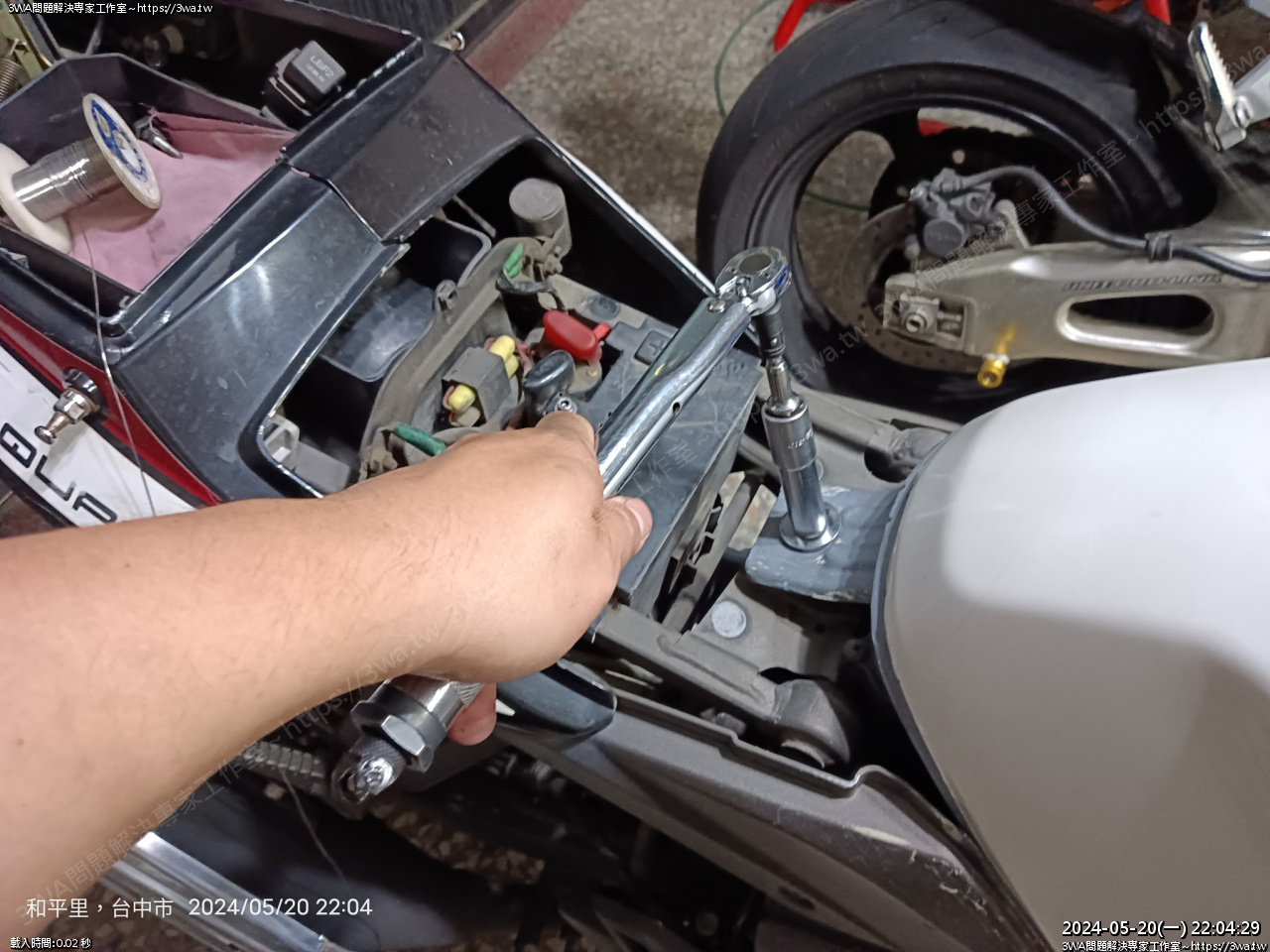

油箱裝回,下面的管線接好,油箱螺帽,鎖個 12 Nm 應該就夠了





汽油倒回,發動正常

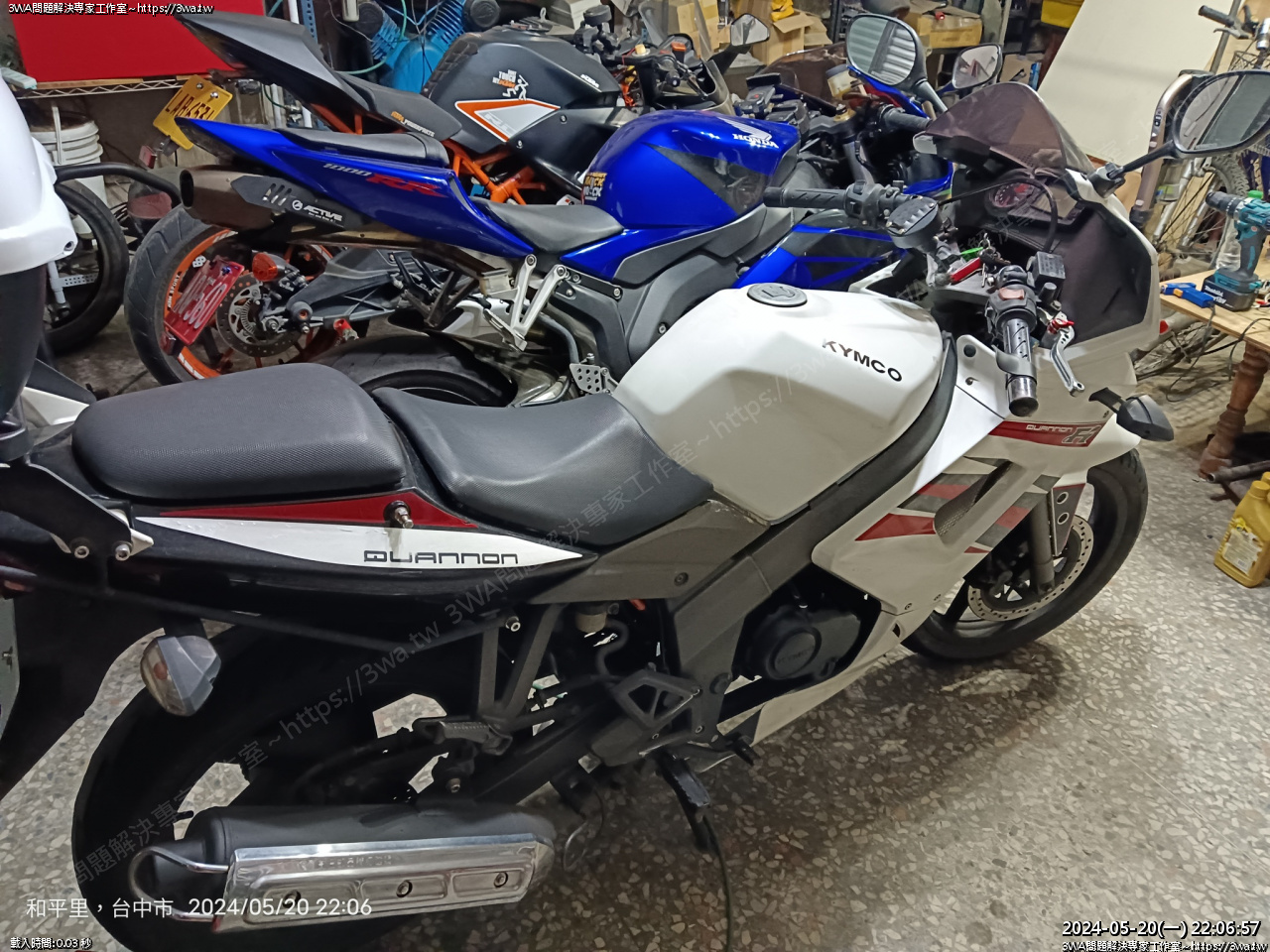

座墊裝回,美好的一天~~

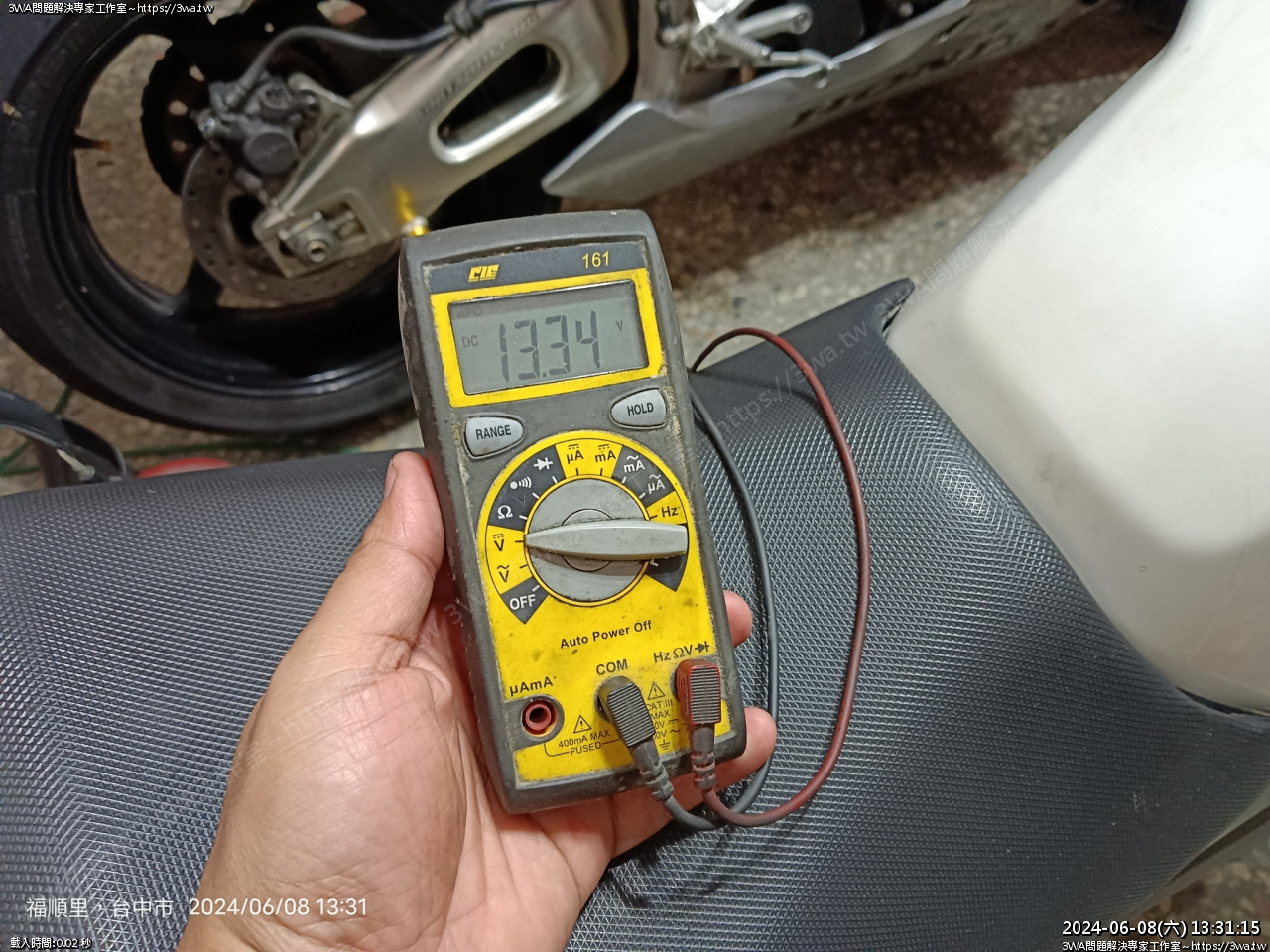

 這條拉出來的綠線,在開電門後

手把 Engine Switch ON 時,量到 13.34 V

手把 Engine Switch OFF 時,量到 0 V



後記:

目前已知在怠速時有時會有個 3000rpm 的雜訊,可能是鱷魚夾沒夾緊,也可能是其他原因

或是輸入的電路還考慮的不夠周詳,找個白天比較有空的時候再用接出來的線頭測試看看 ^^



繼續閱讀:

2024-06-02 酷龍150 - 自製轉速表 - Part2
