標題:NSR150 維修機油燈-Part2
網址:https://3wa.tw/blog/blog.php?id=1972
內容:


 這幾天 NSR 的 CDI 寄去給車友玩,無聊再來修修機油燈

2019年時拆表確認碼表的電路沒問題,今天剛好有空來研究一下

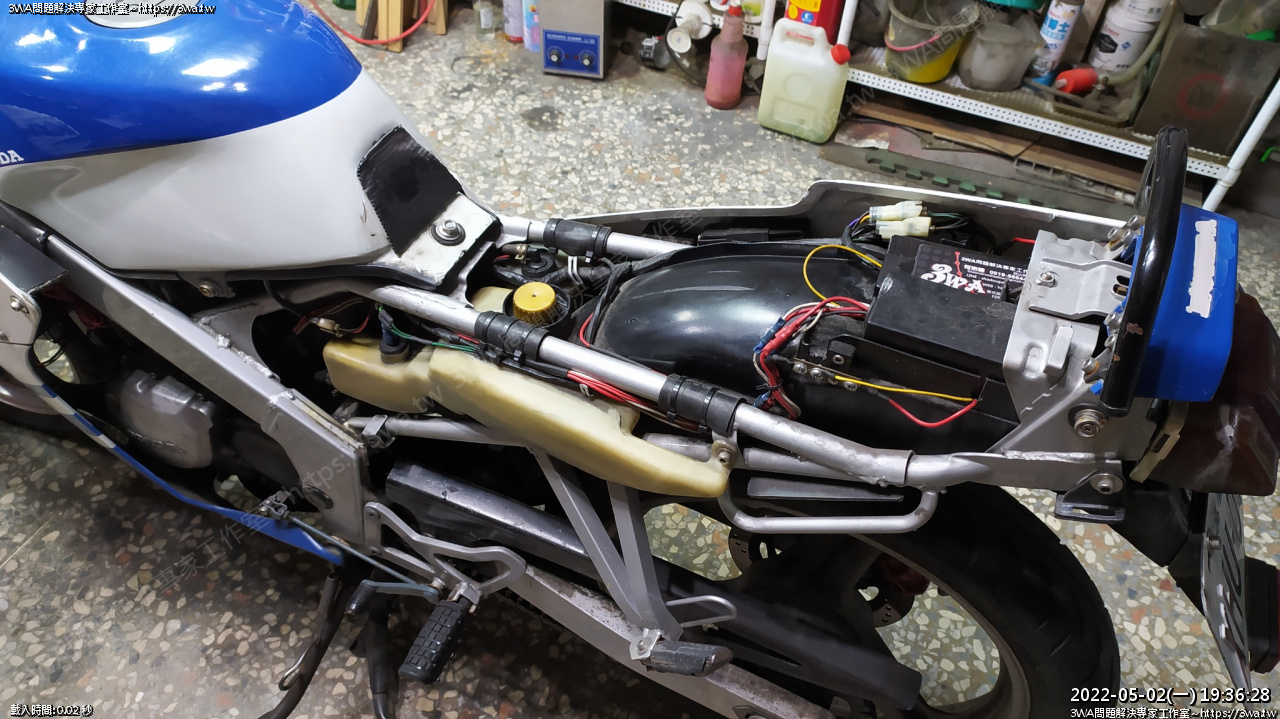

 拆下座墊與左側蓋

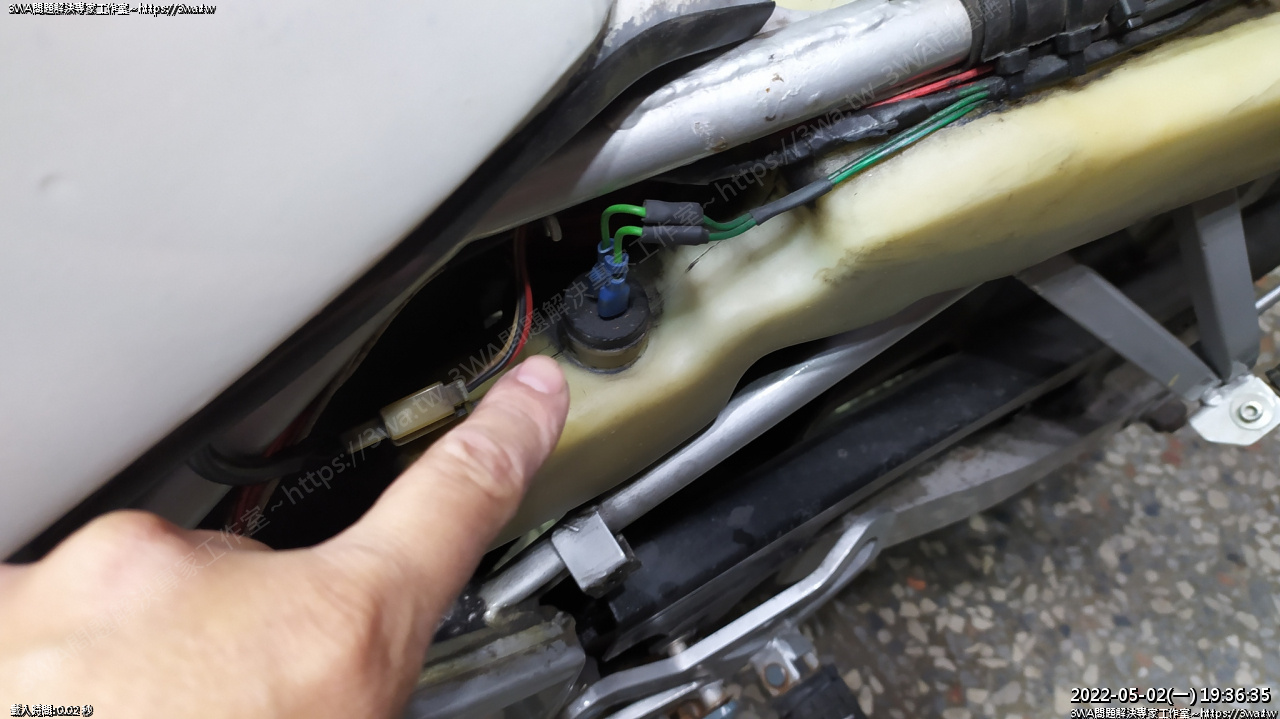

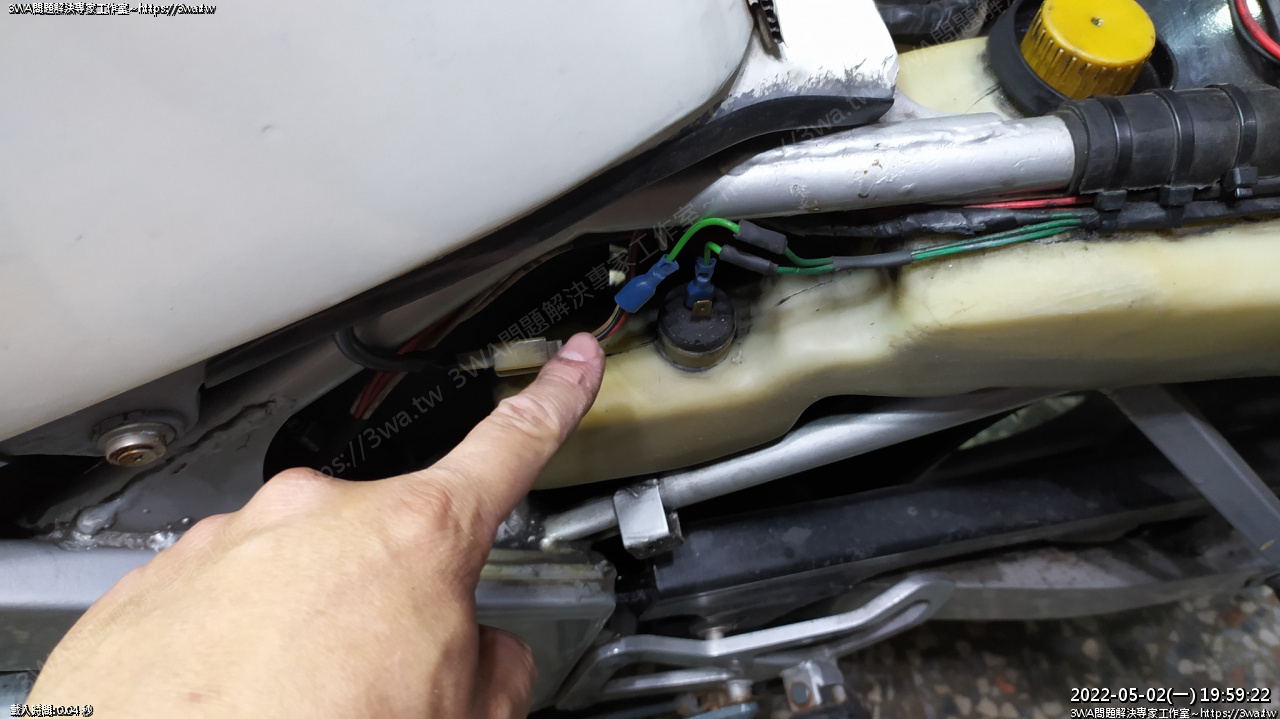

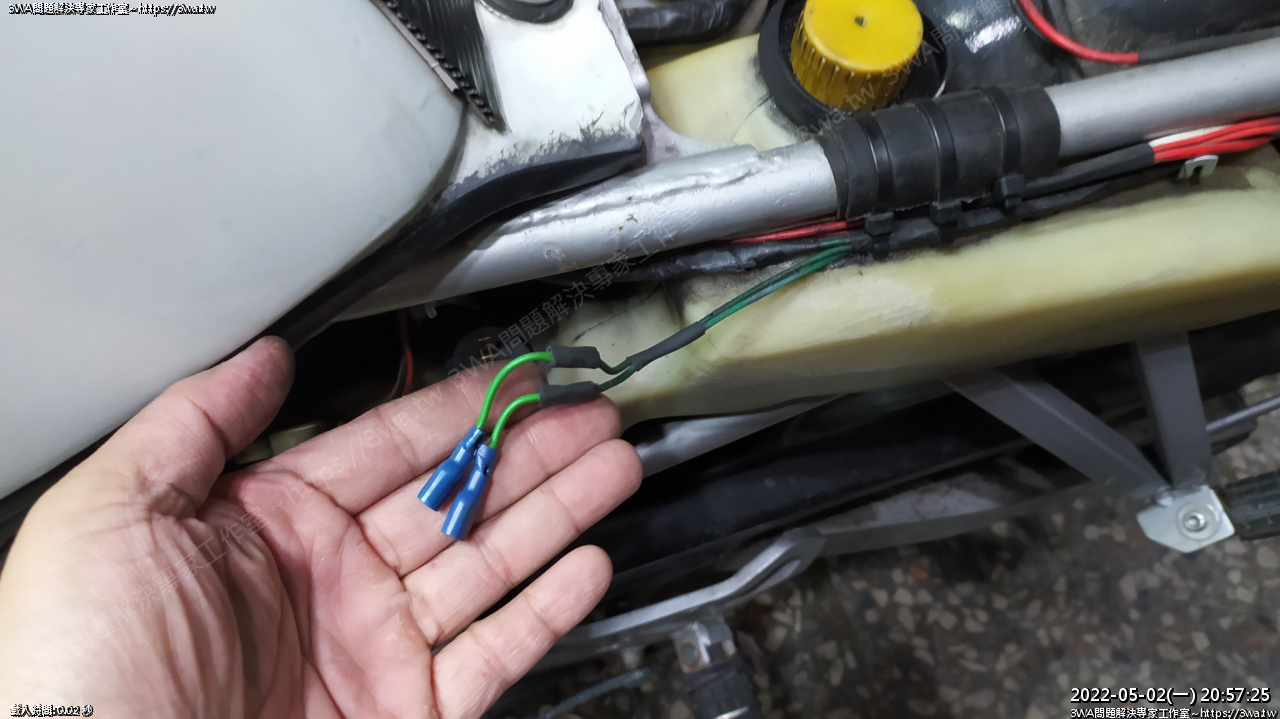

 機油燈感應開關線,這裡就只是個開關

有油的時候會「斷路」

沒油時就「短路」

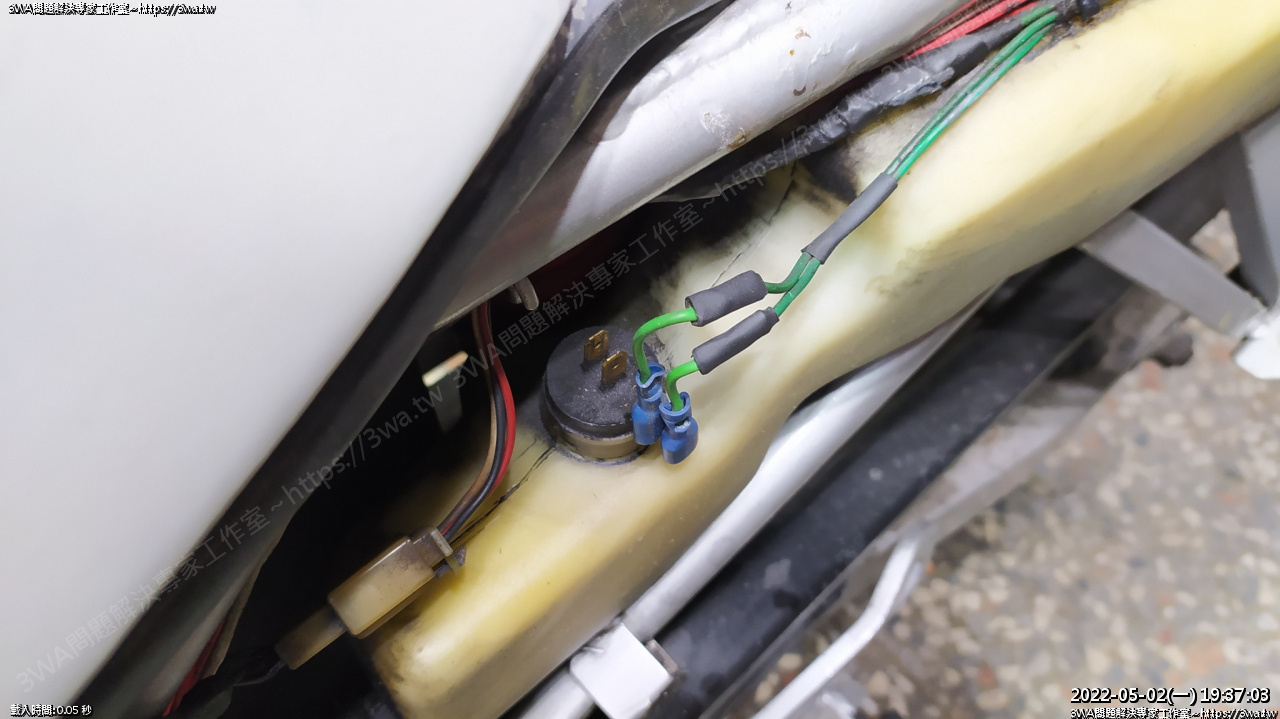

 拆開接頭,目前的機油壺約 1/2 滿

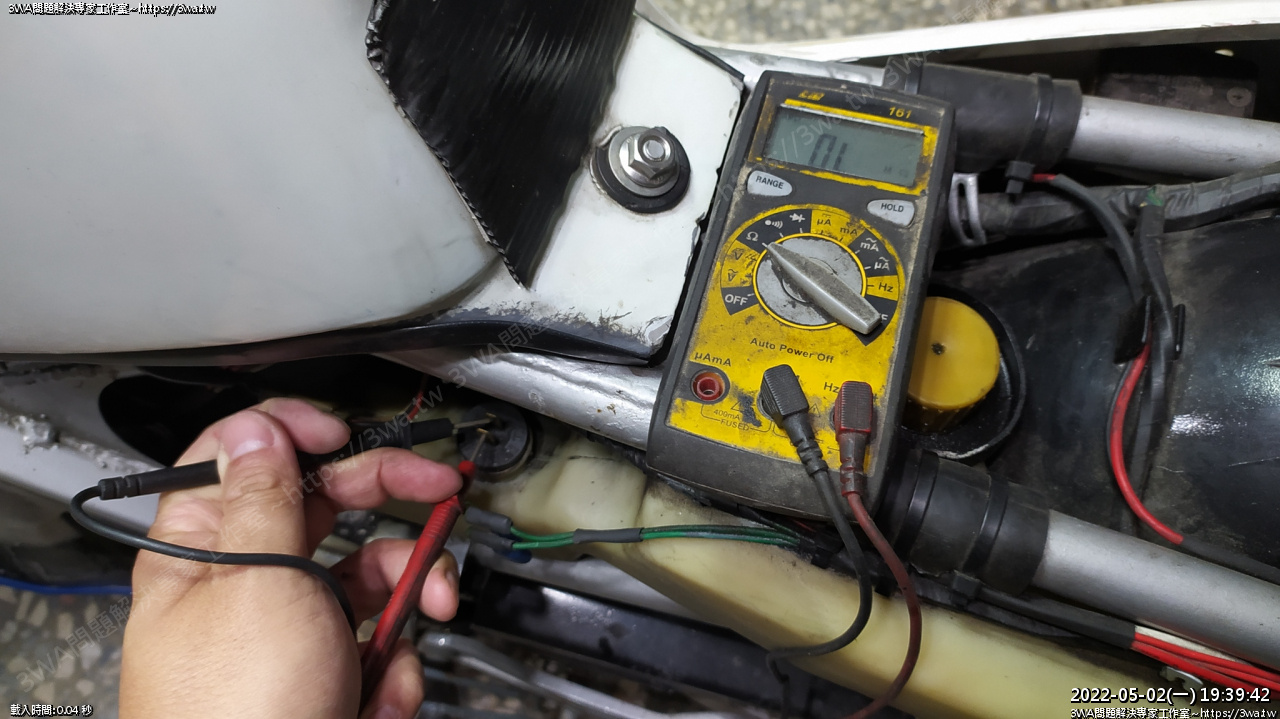

 量開關是斷路的狀況,無限大

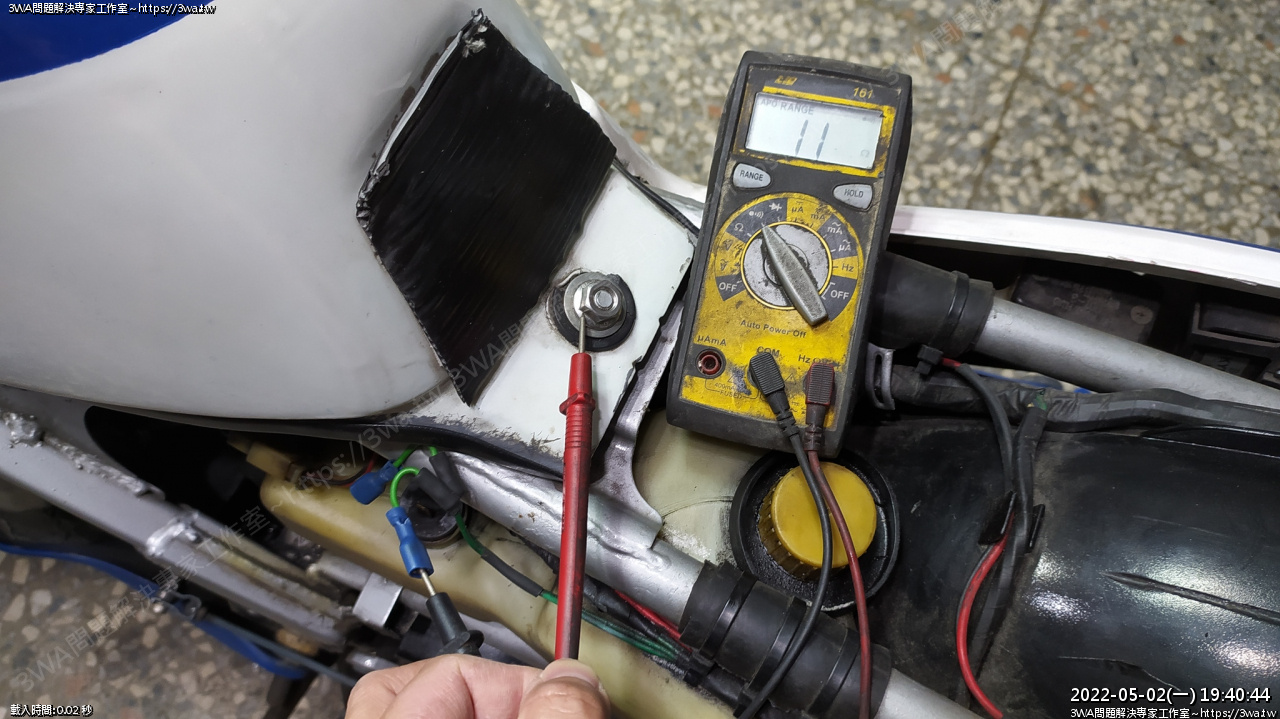

 機油表的其中一條線是接地,對車台的螺絲量起來約 1.1Ω





 接下來準備拆殼

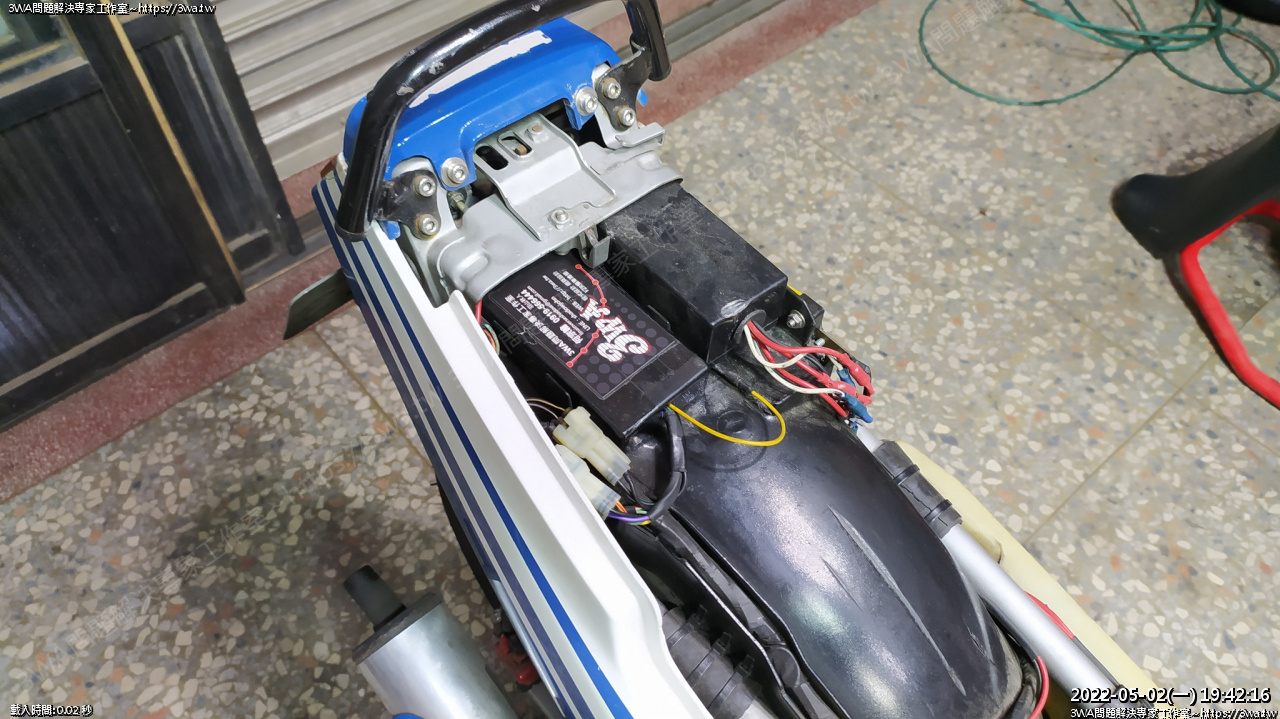

可愛的CDI與風扇控風機





拆下下罩





下罩拆下





接下來拆頭罩





前面左右二邊各一顆M6螺帽,左右二邊各一支M6螺絲

然後黑色翼板的螺絲左右二邊各二顆





拆下時要記得拆開大燈線、方向燈線組

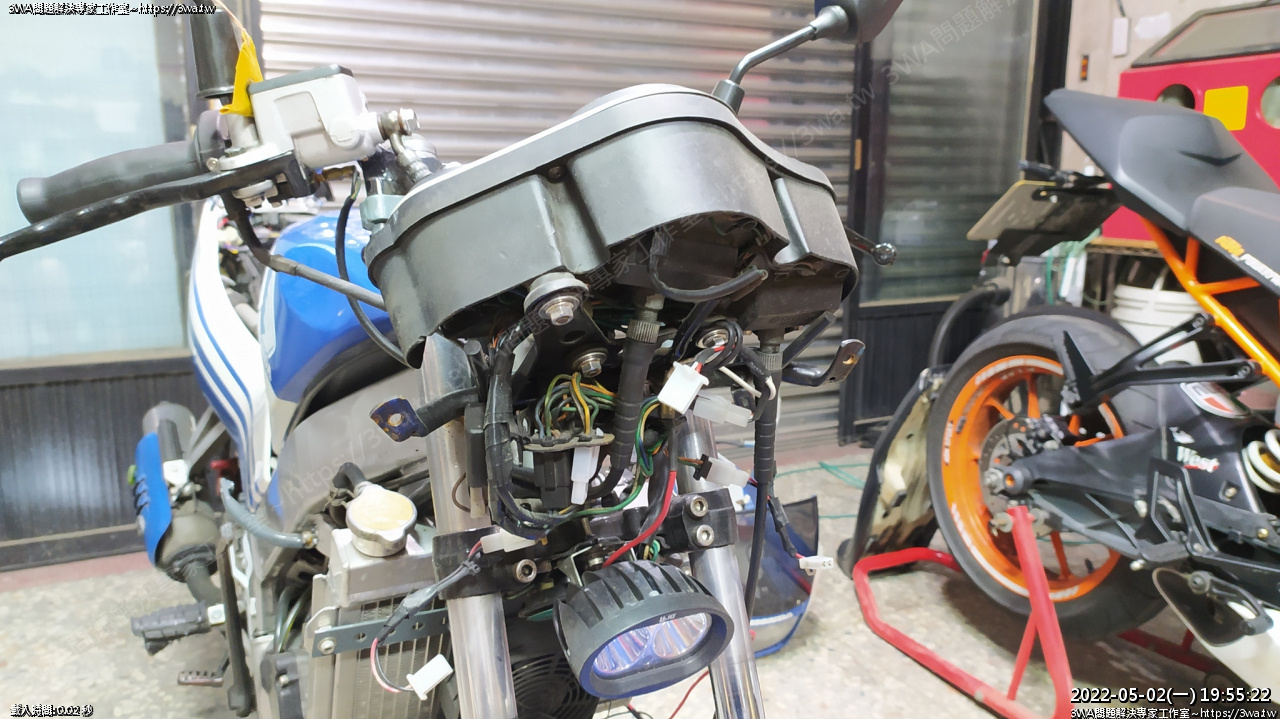

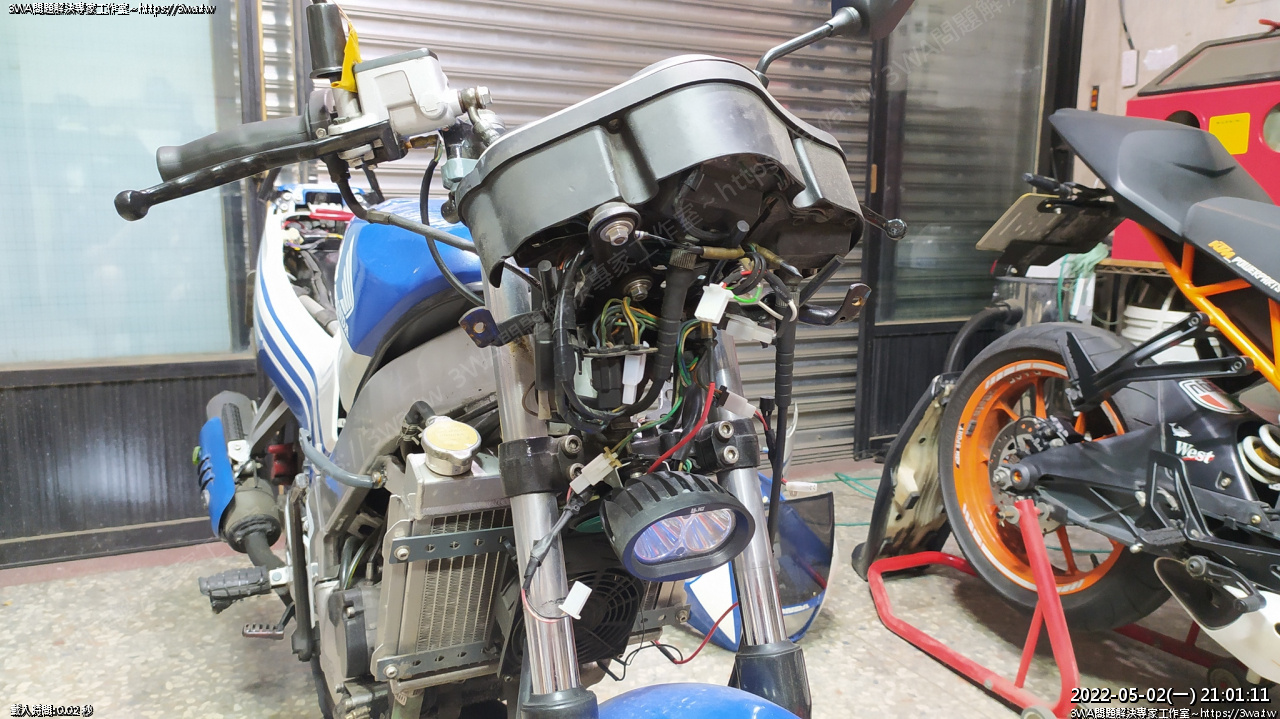

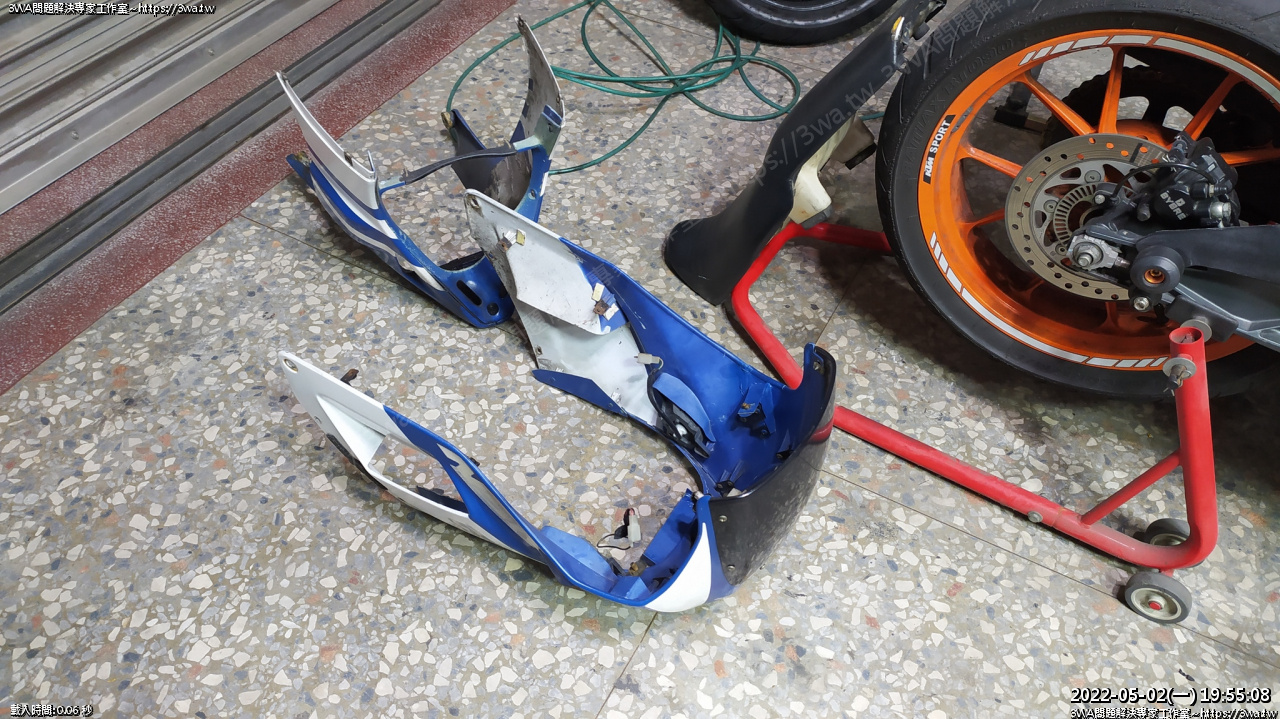

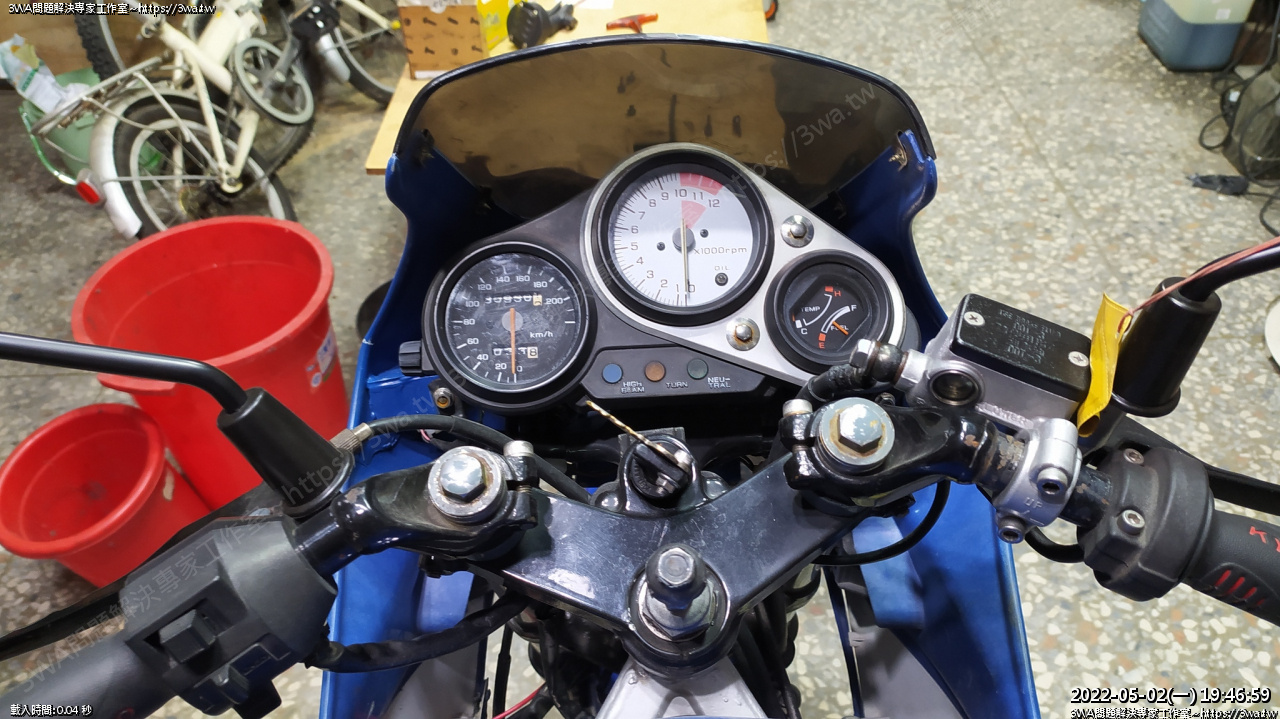

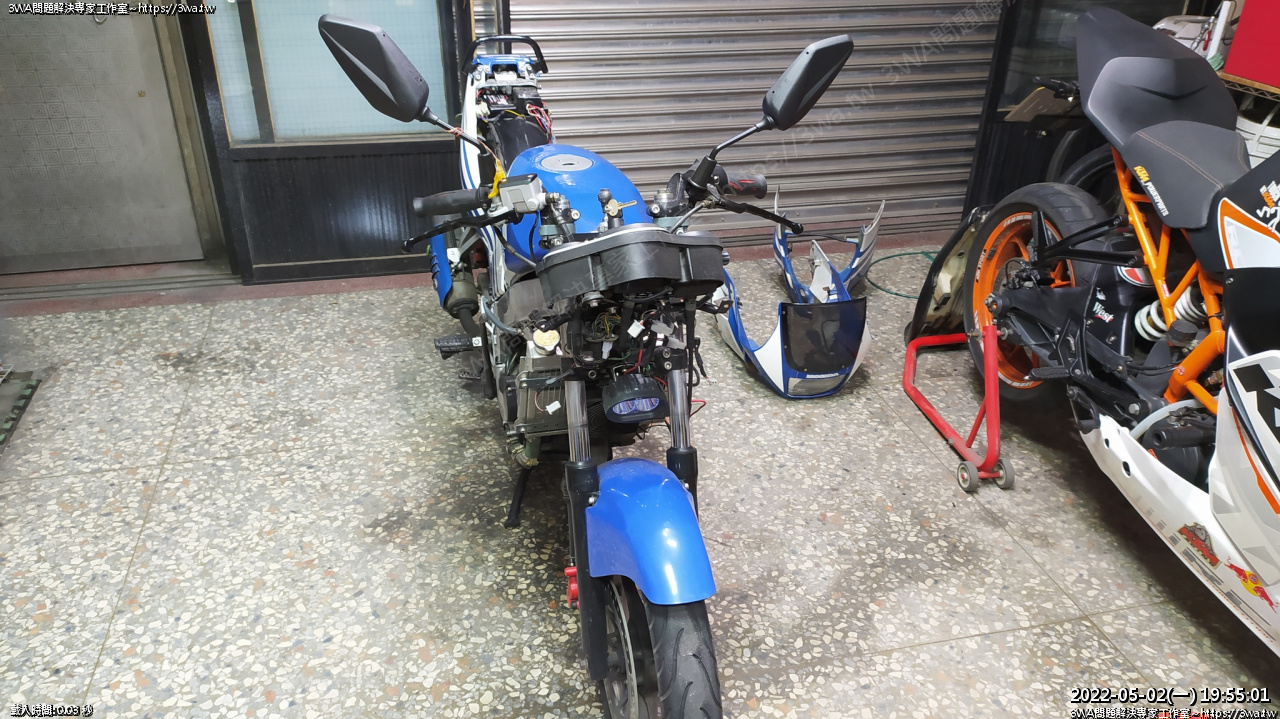

拆下頭罩

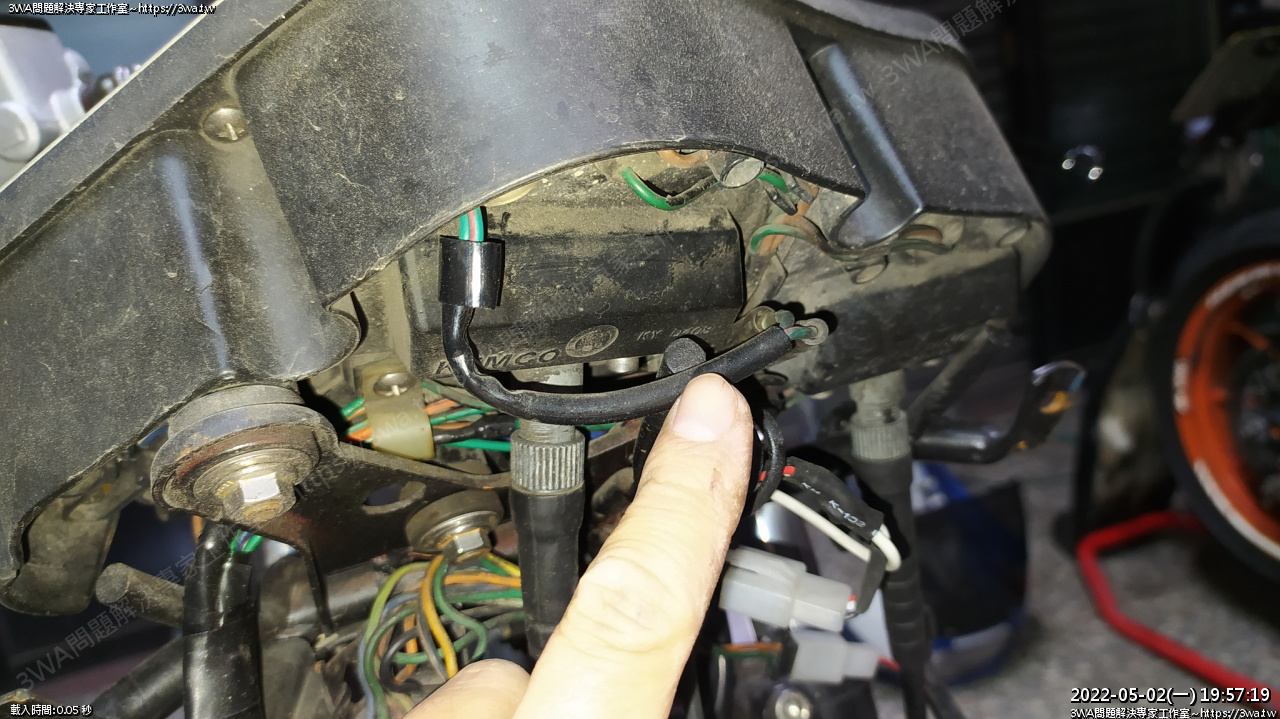

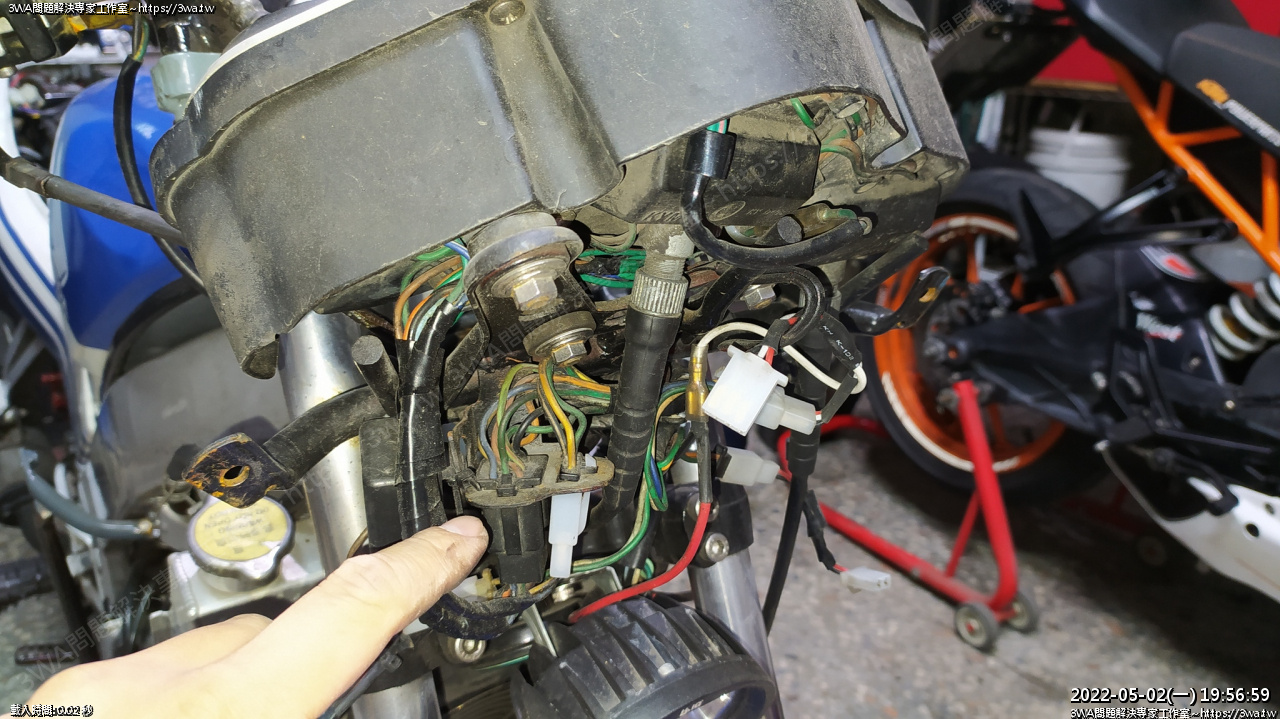

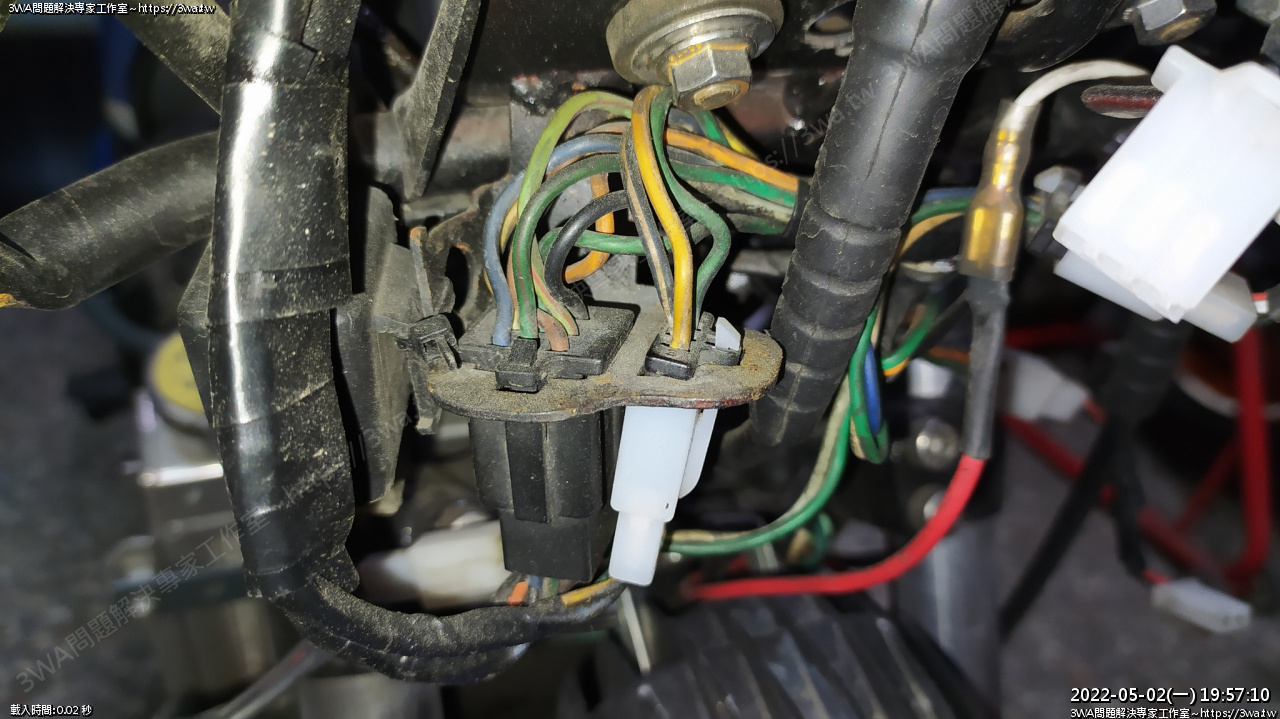

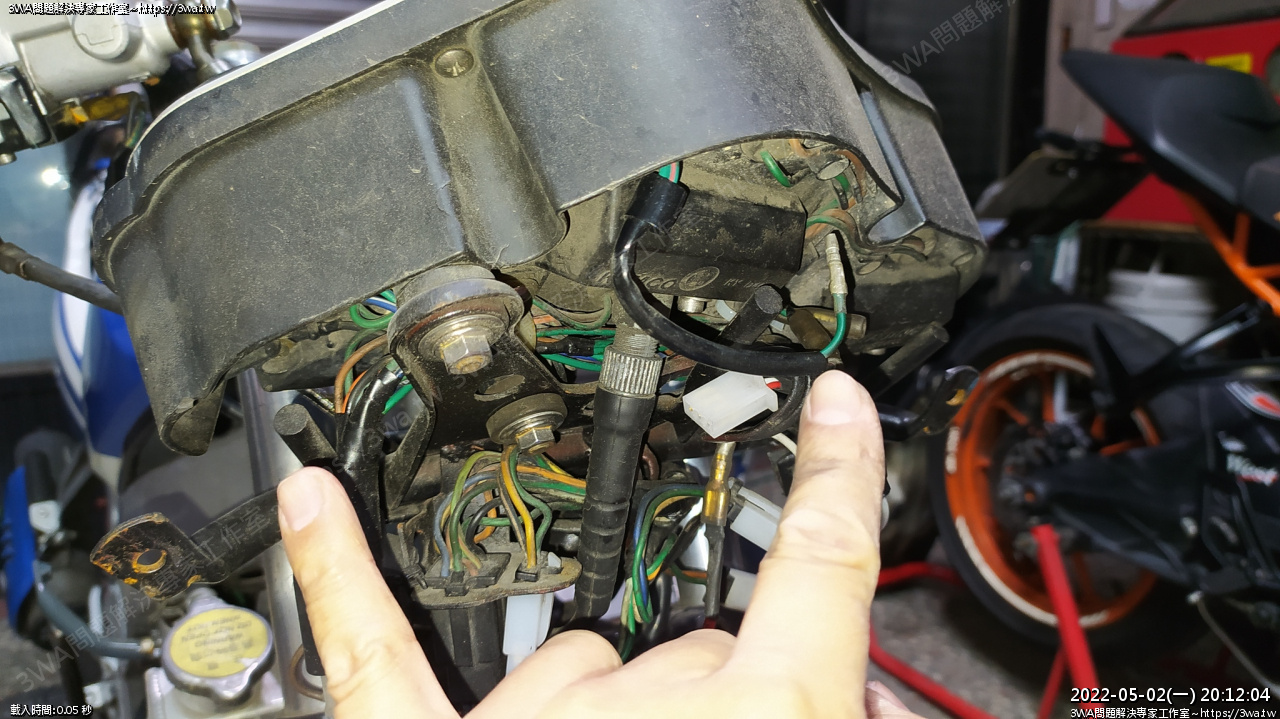

機油燈的線二條,就是碼表最上面那一條粗粗的





回憶 2019 年時拆碼表時,印象9P,中間最上面這支接到機油燈

也就是「綠/紅」的這條線





以前有車友提到一、二期的線組跟機油燈的線不太一樣

最好實際量看看機油燈跟線組電比較實在





以羽山這組的接法

接法是

電門電->機油燈「紅/綠」->機油燈「綠」->車架紅/綠->機油開關->車台

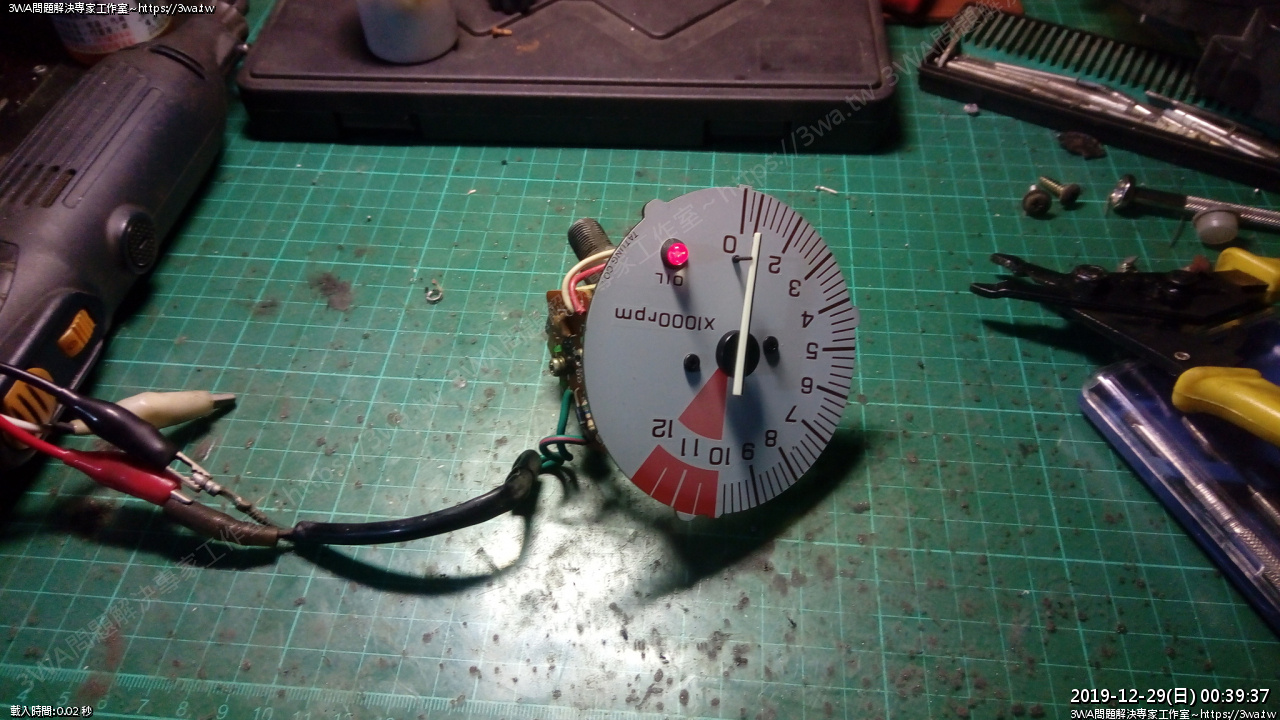

 圖片是 2019 年測試的結果,還好有紀錄下來!

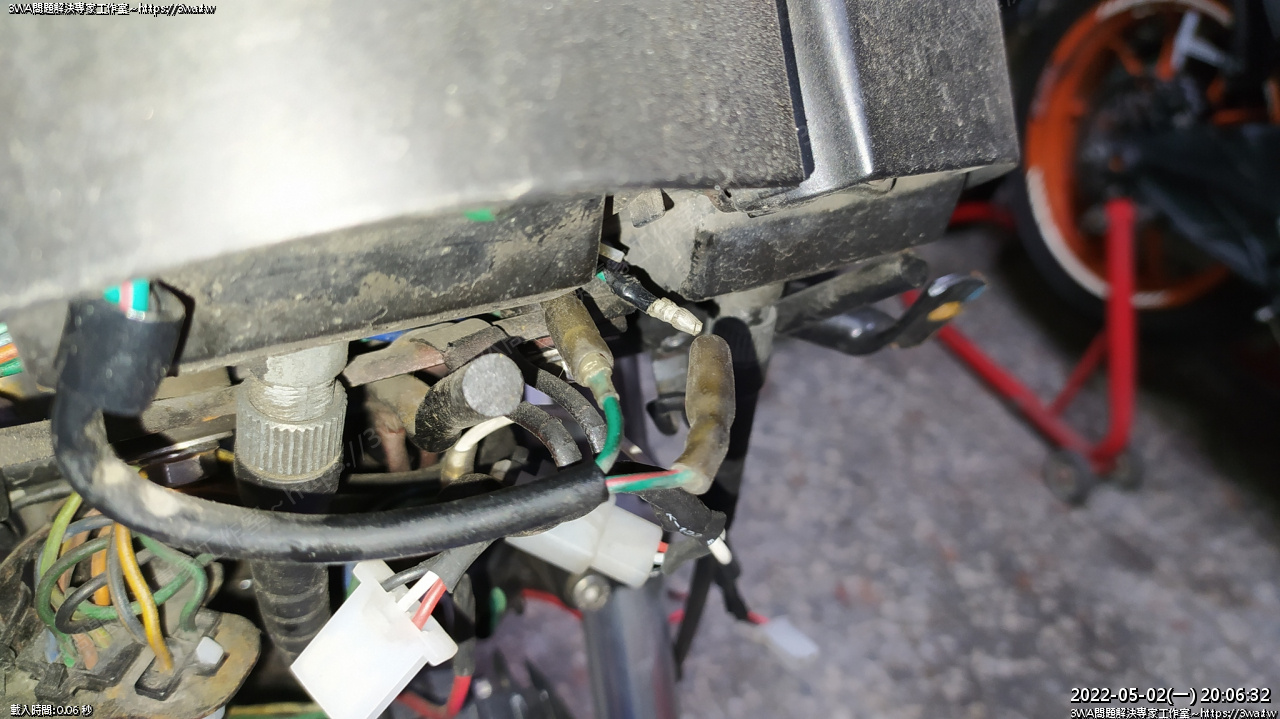

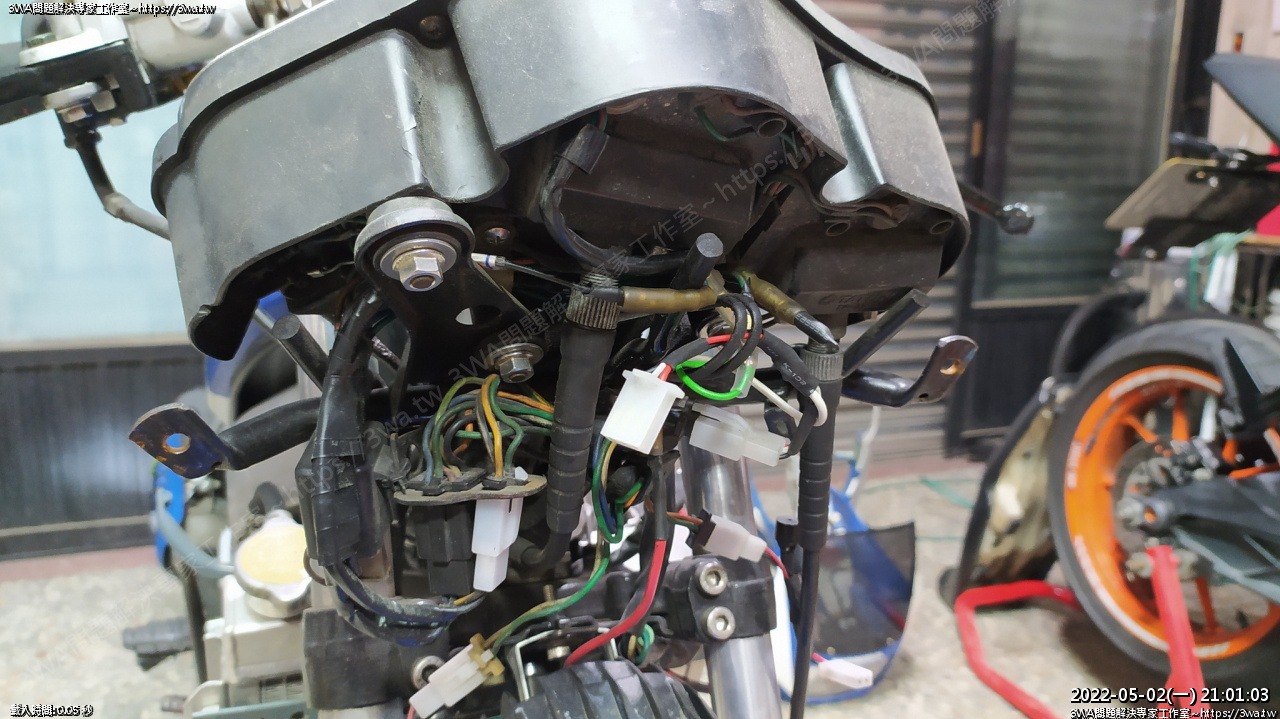

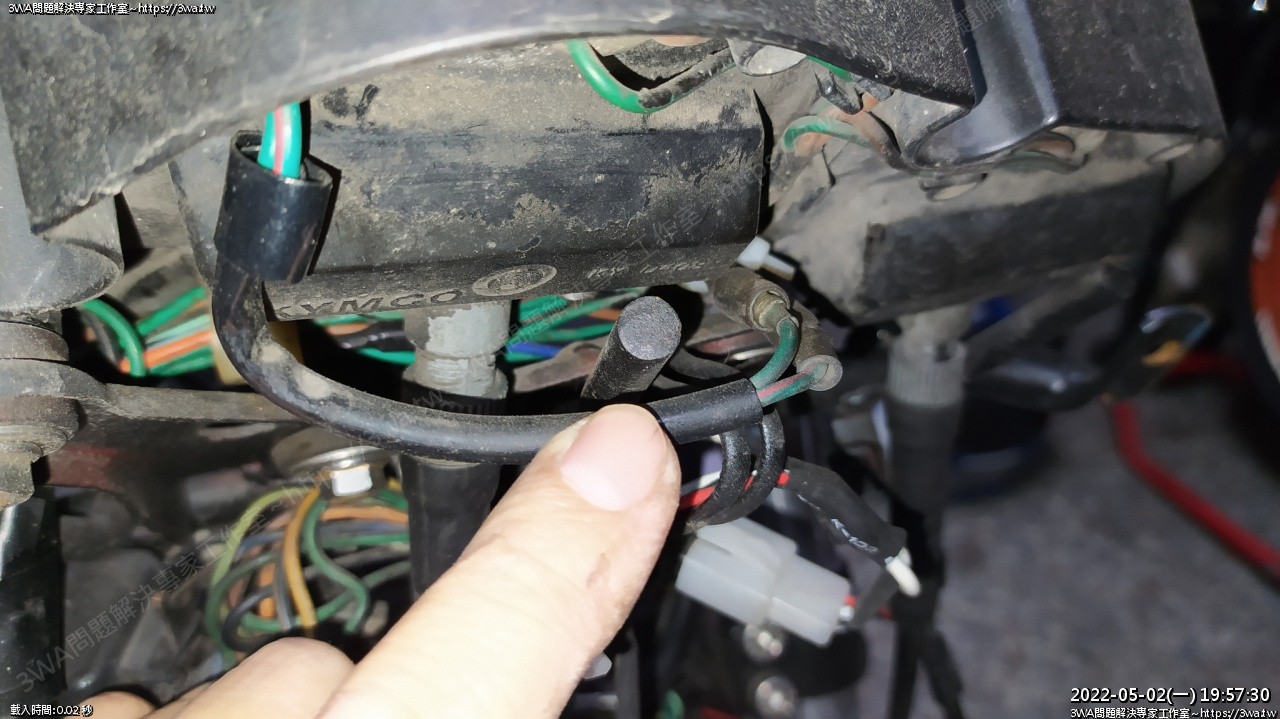

這條線就是機油燈的線(二條,紅綠 與 綠)

照著接頭接是無法運作的

應該就是車友說的1、2期碼表互換或線組的問題

羽山從來沒搞清楚哪個是一期哪個是二期 XD





總之先找出哪條會接到機油燈的另一條

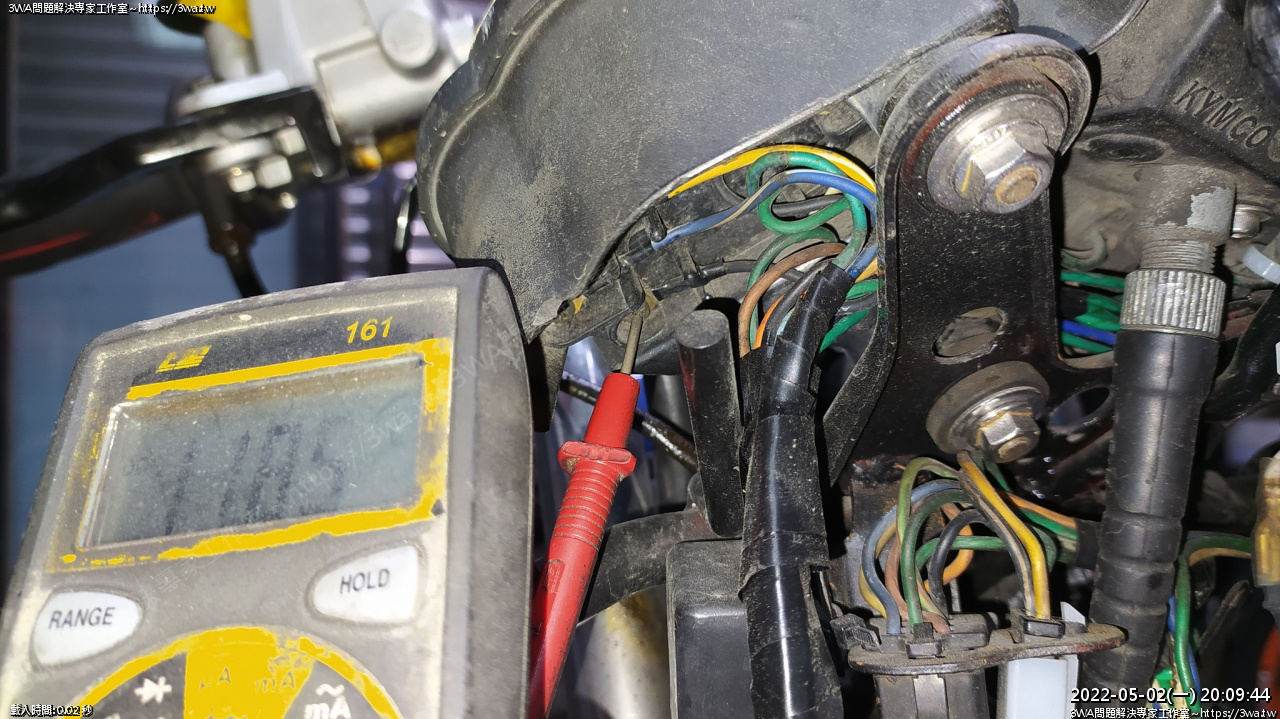

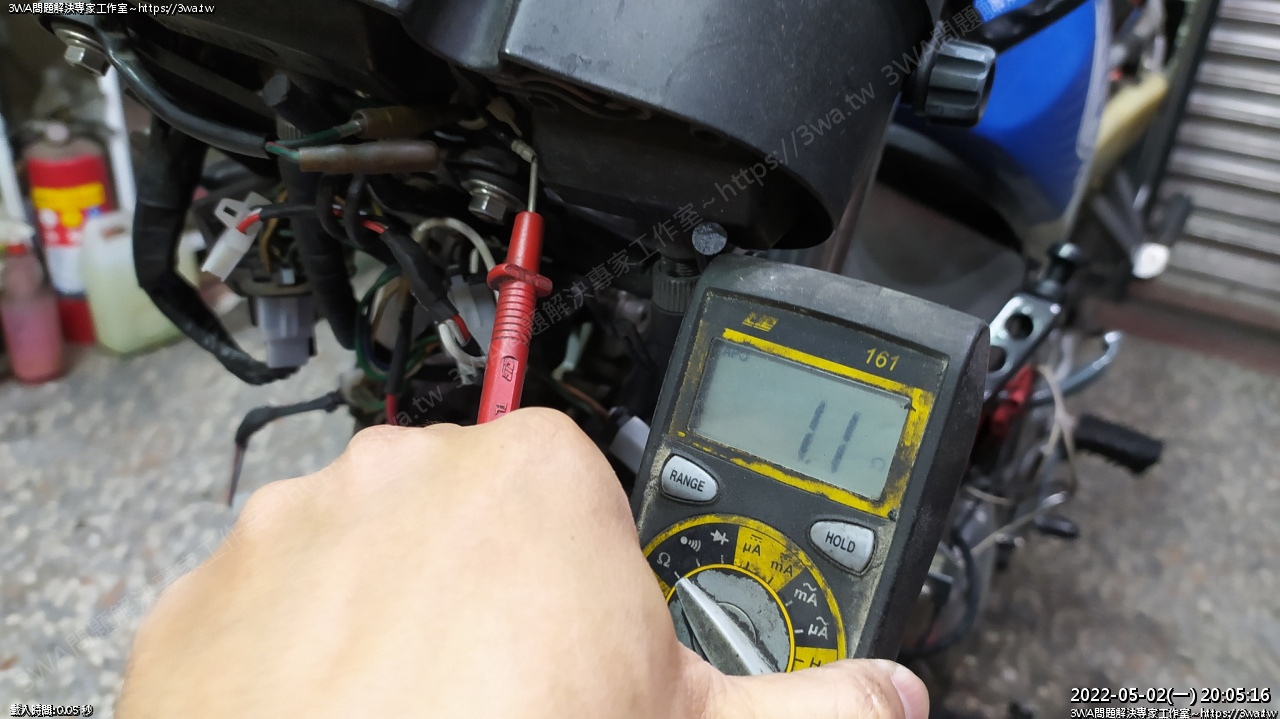

一頭插上三用表





超遠距離感受

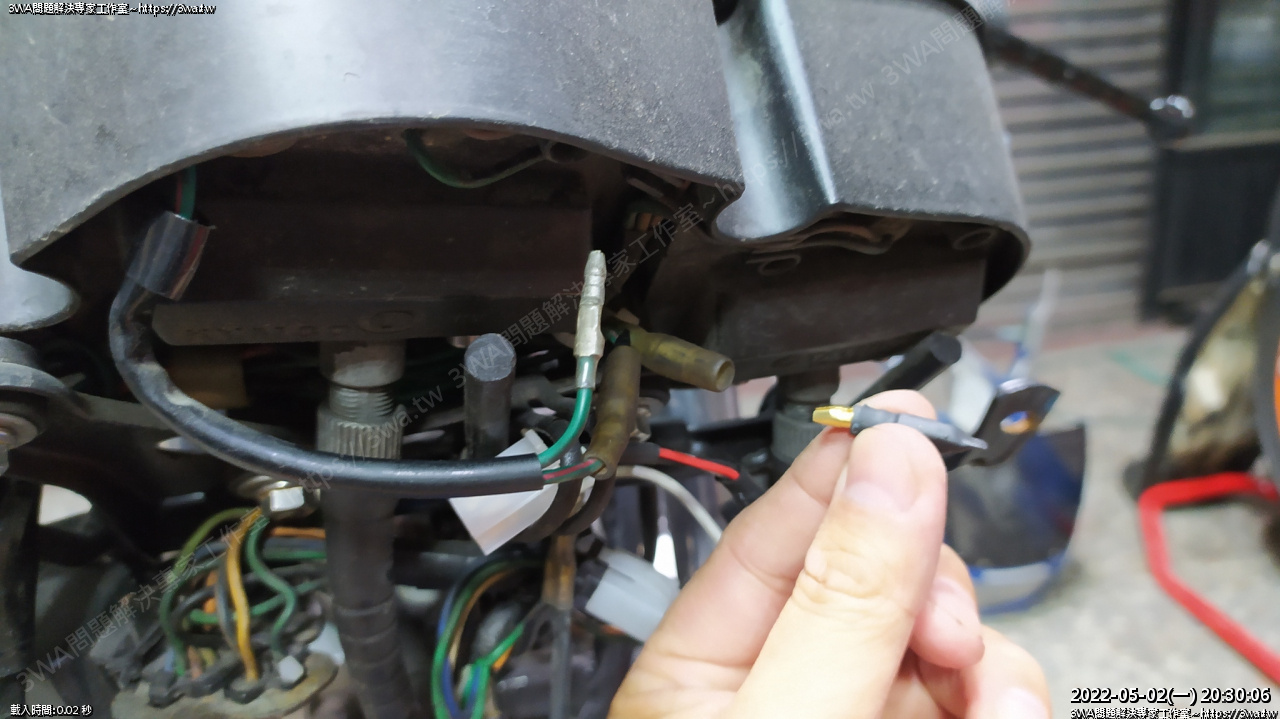

先將「紅/綠」這條拆開

「紅/綠」這條接到機油燈是「母」插頭

接往線組是「公插頭」,這個公插頭,經過9P接頭後,接到「機油開關」





好,再回到

電門電->機油燈「紅/綠」->機油燈「綠」->車架紅/綠->機油開關->車台

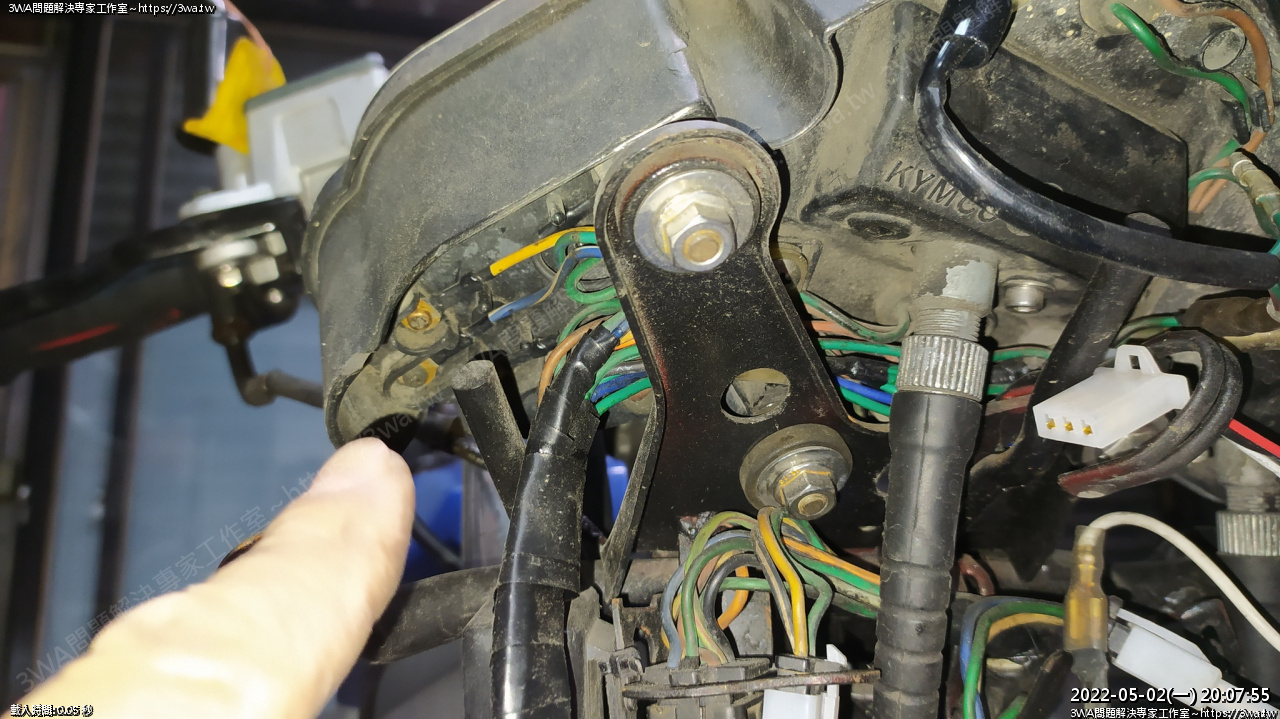

那麼「電門電」要從哪來,羽山是從汽油表的「黑線」,接出來

黑線才是 12V 呦~~~

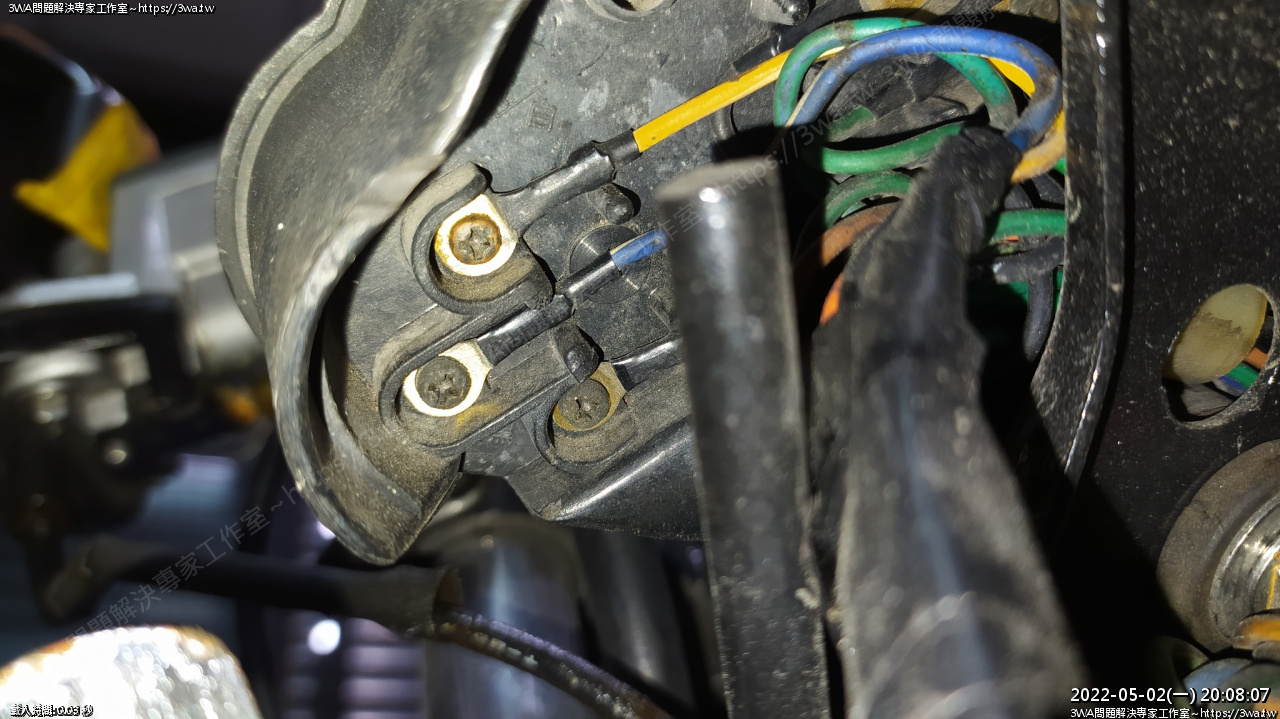

最下面那條是黑線,黑線才是 12V

不要一看到黃的就幹...





一個人拿相機比較不好拍

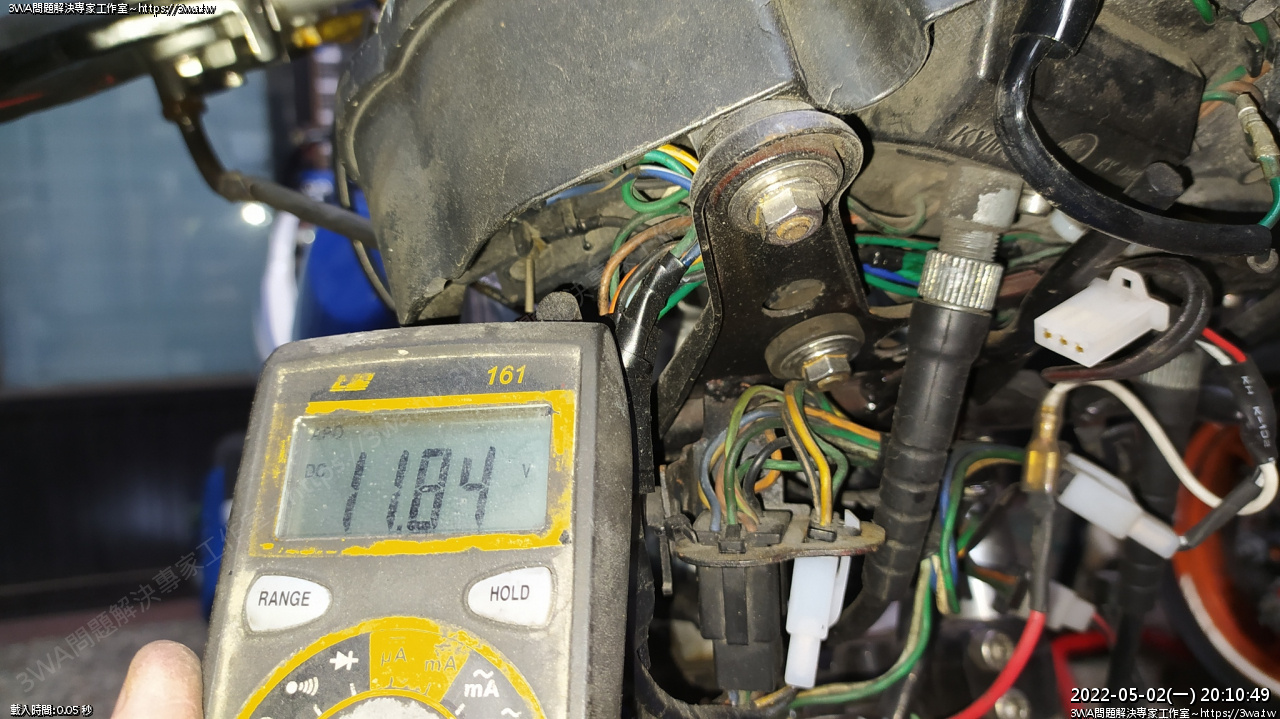

總之黑線 12V

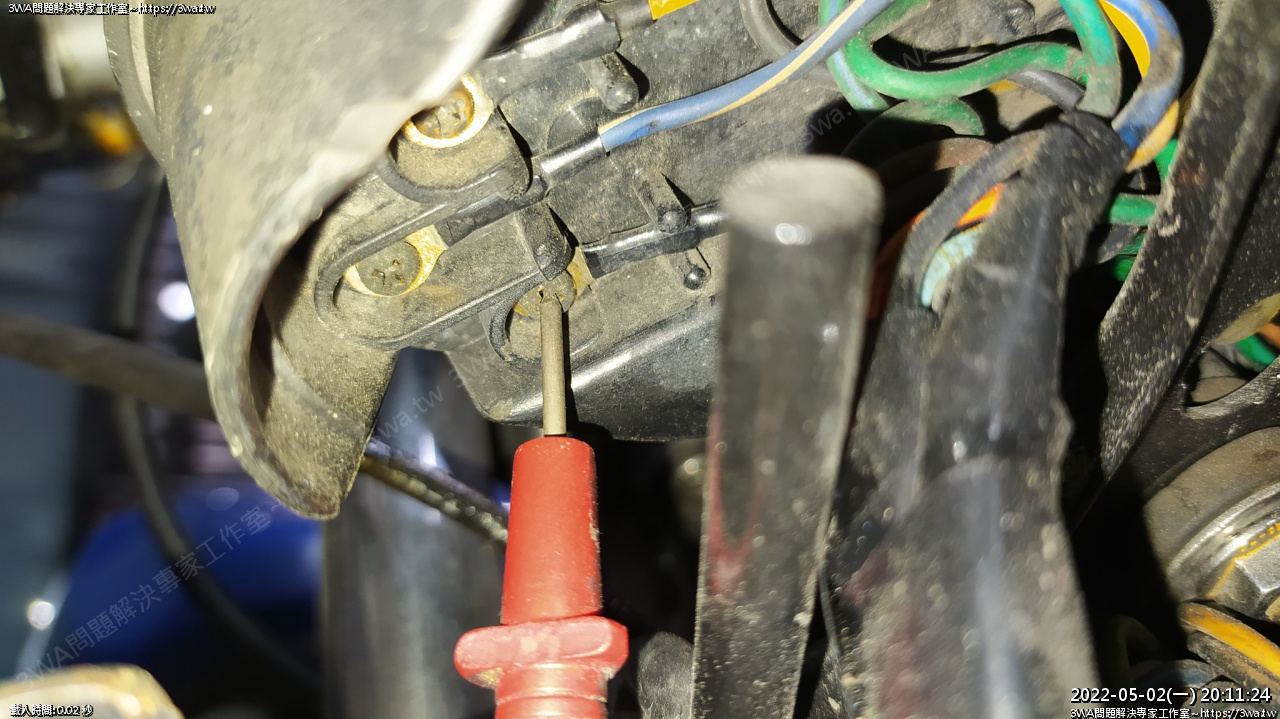

戮黑線啊





電門線,大概需要一個手掌的長度

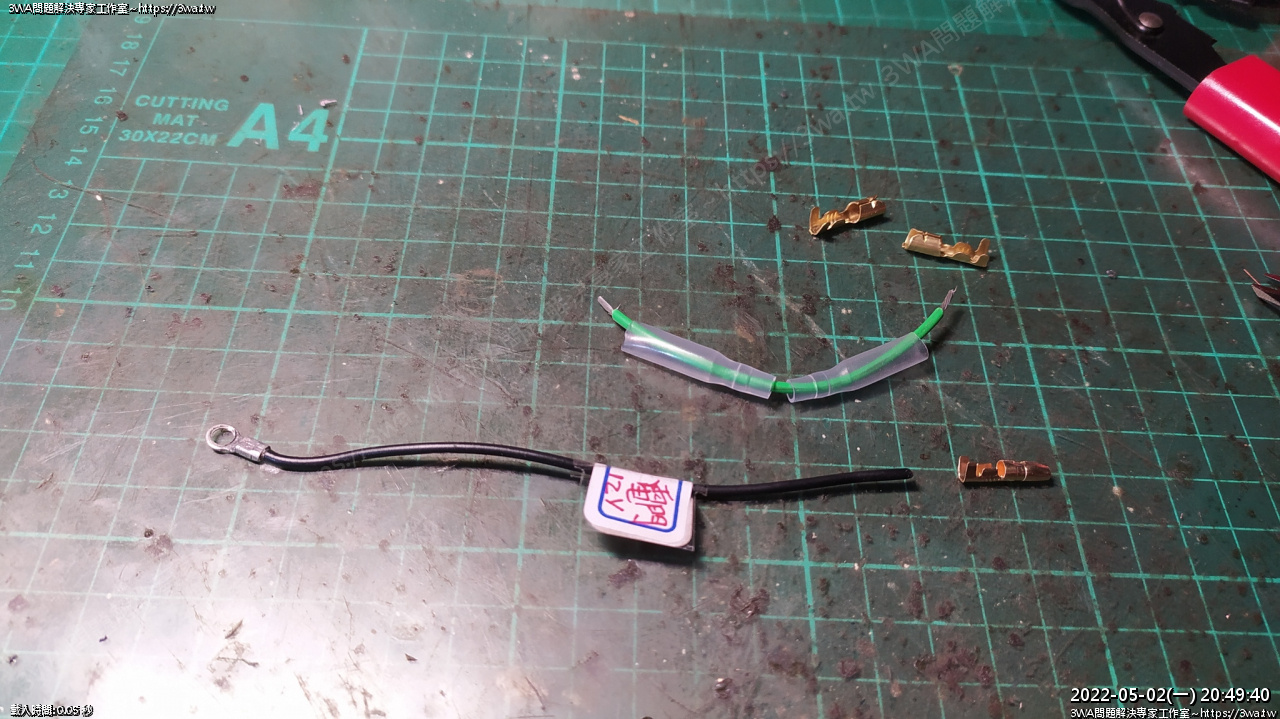

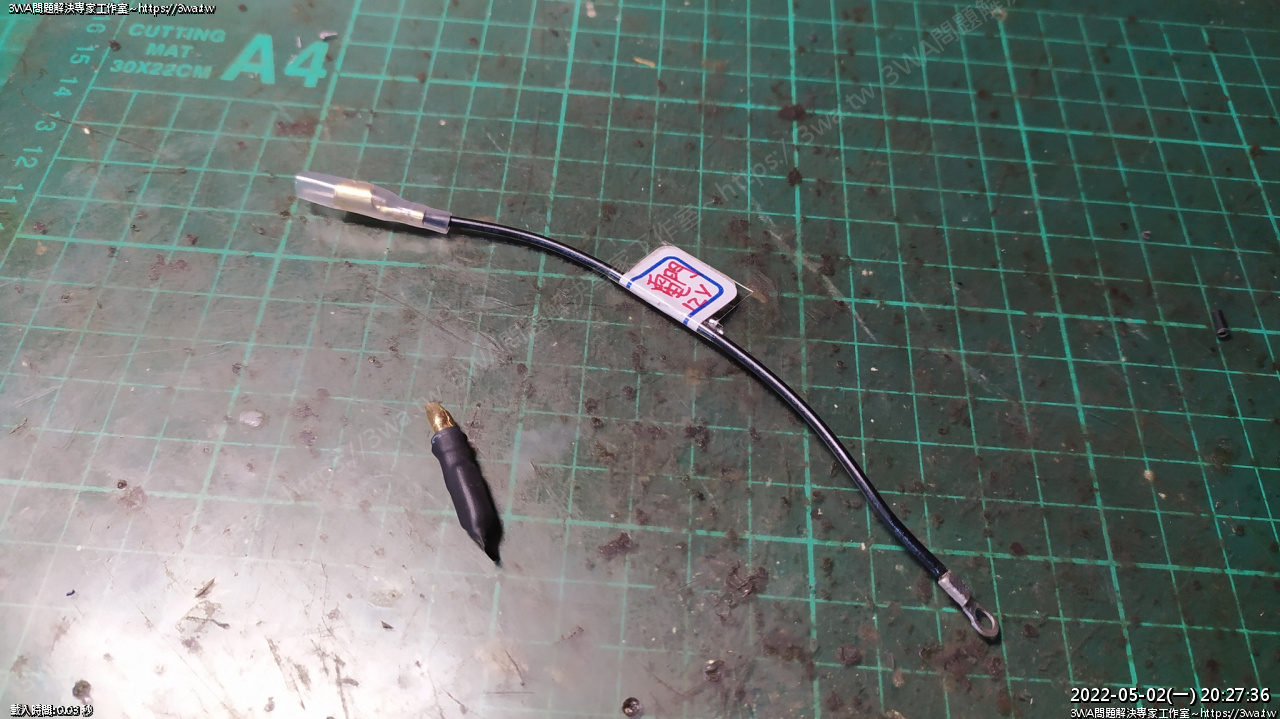

製作線組



線組製作

(電門線黑) 圓 PIN <---> 子彈頭

雙母 綠線



然後還要再作一個塞子的子彈頭,一開始的電門線作錯了,作成母頭XD

塞子可作可不作,不影響



要施工要先把錀匙關成 OFF

可以的話最好 電瓶 也拔掉~

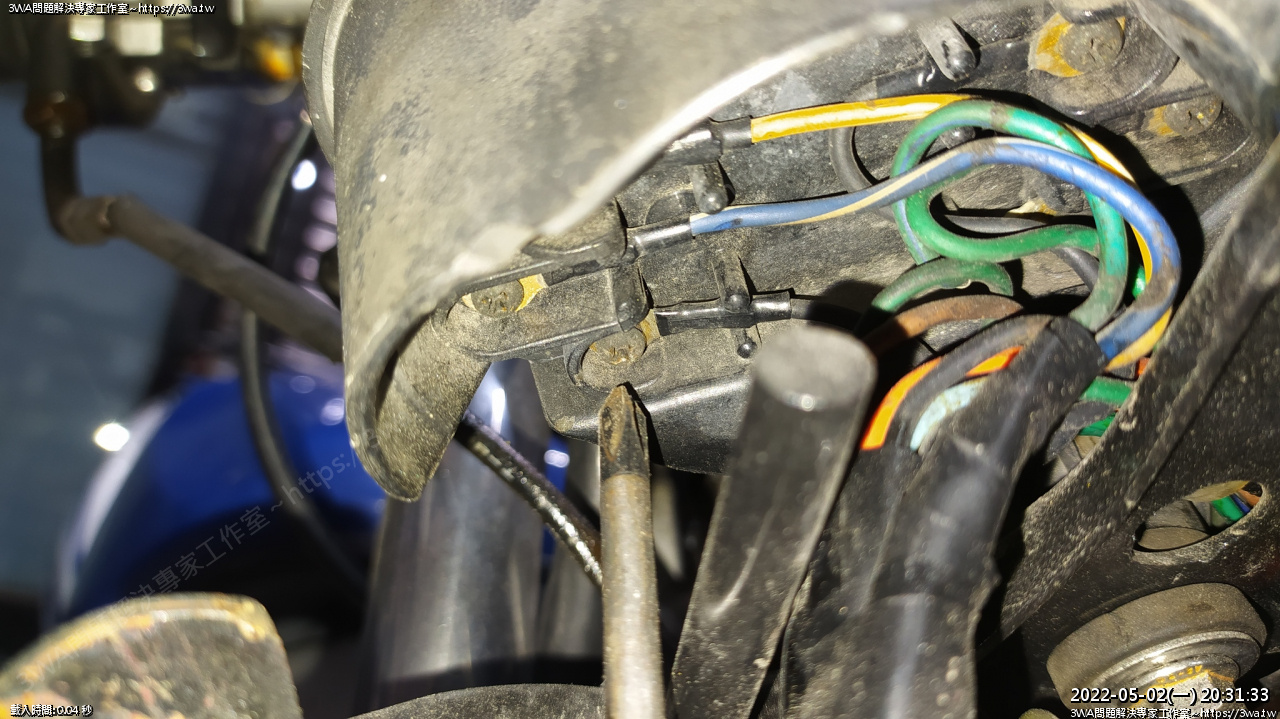

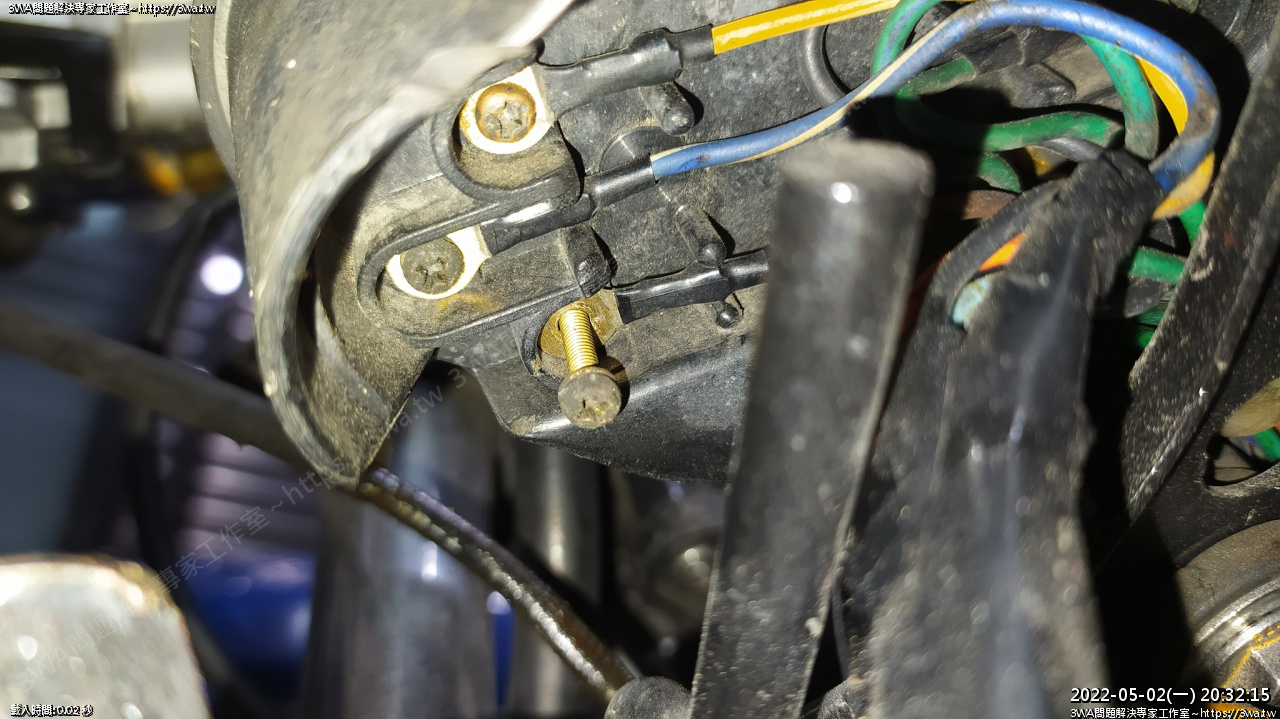

逆時針拆下油表黑線的螺絲

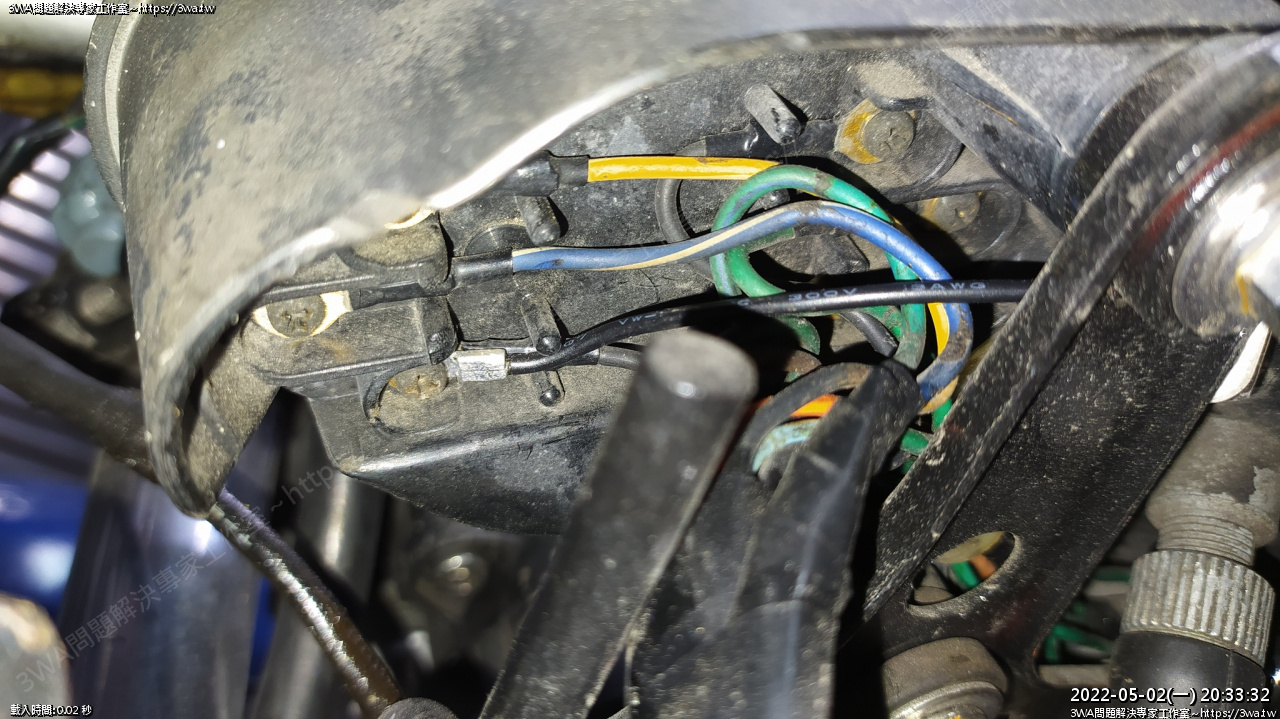

螺絲插上新作的電門線,鎖回剛才的地方





塞子,就把儀表 9Pin 的綠線母頭封掉





封住

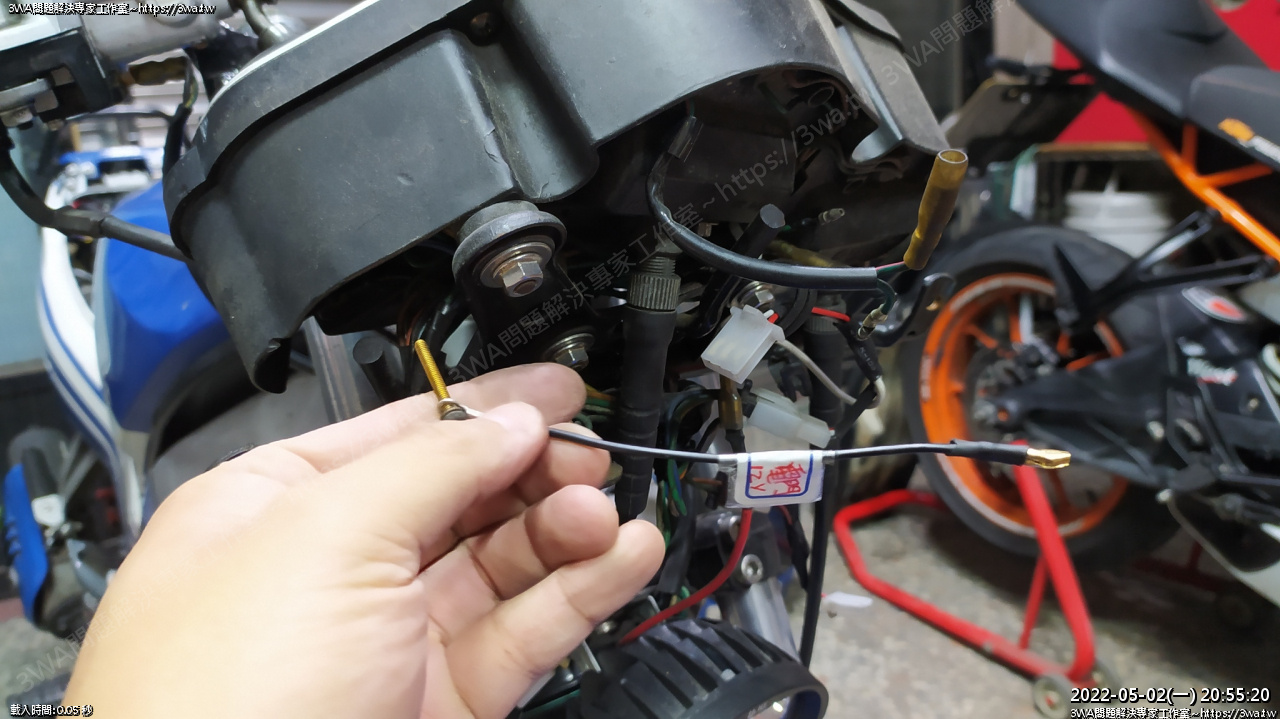

回到剛才鎖上的新電門線(黑線)

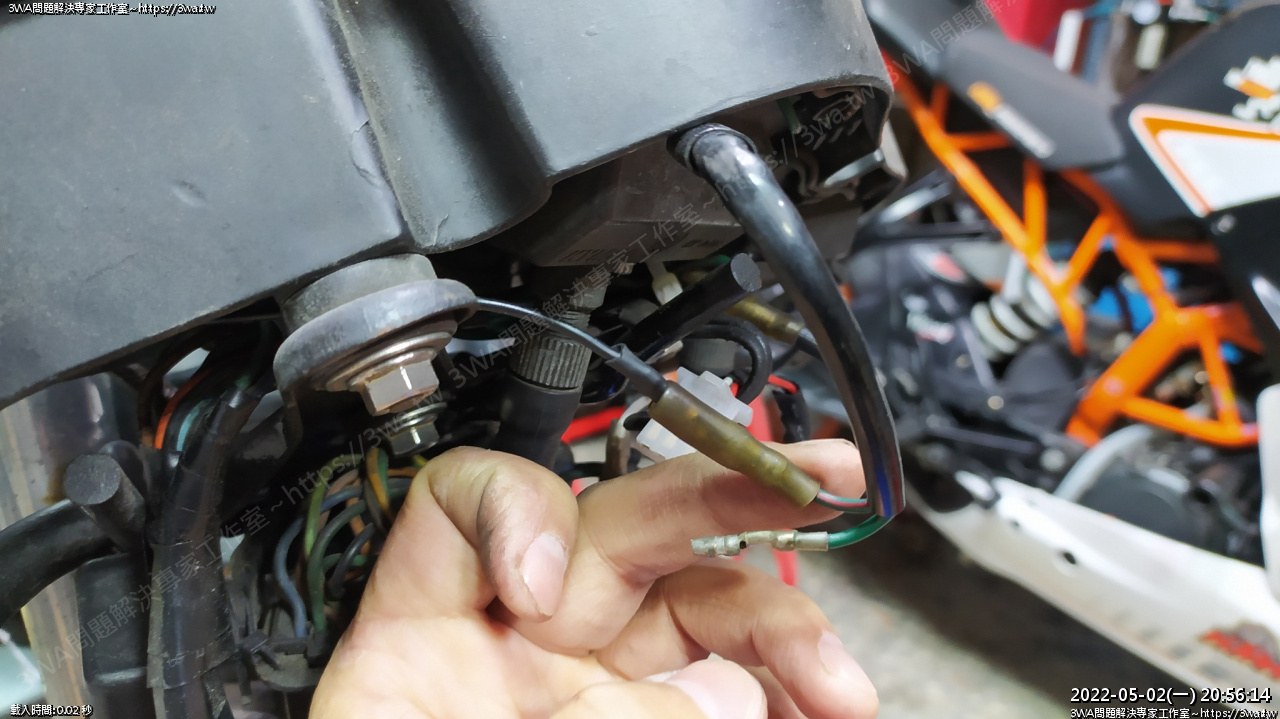

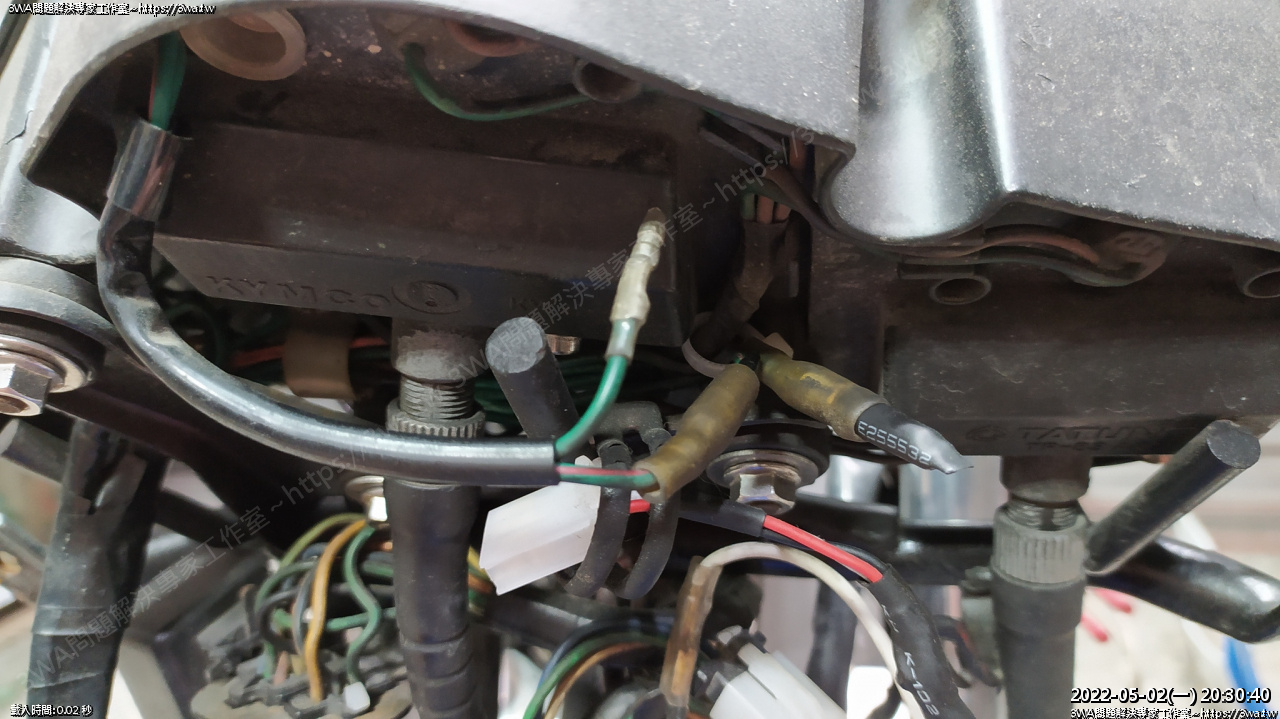

穿過來,穿過來的子彈頭,插入機油燈的「紅/綠」線

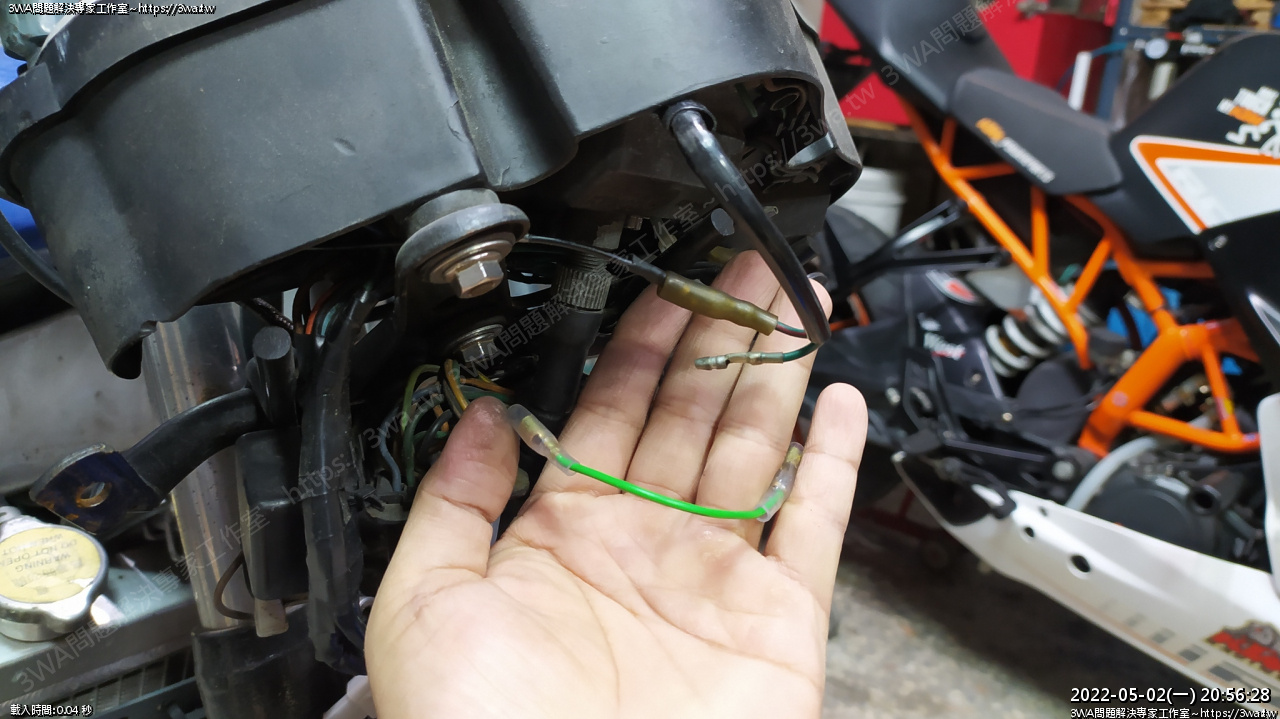

雙頭母接頭的綠線,就把 機油燈的「綠線」 跟儀表線組的「紅/綠」接一起

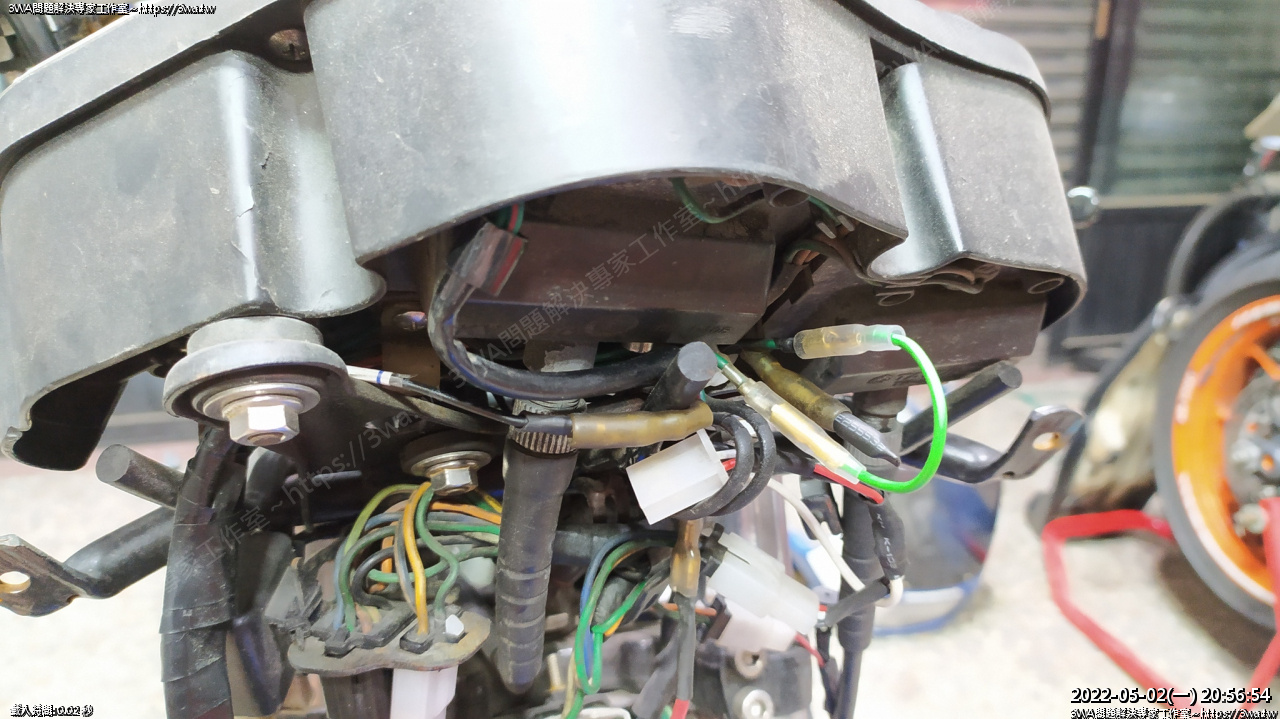

雙頭母接頭的綠線,接好了





接下來準備測試

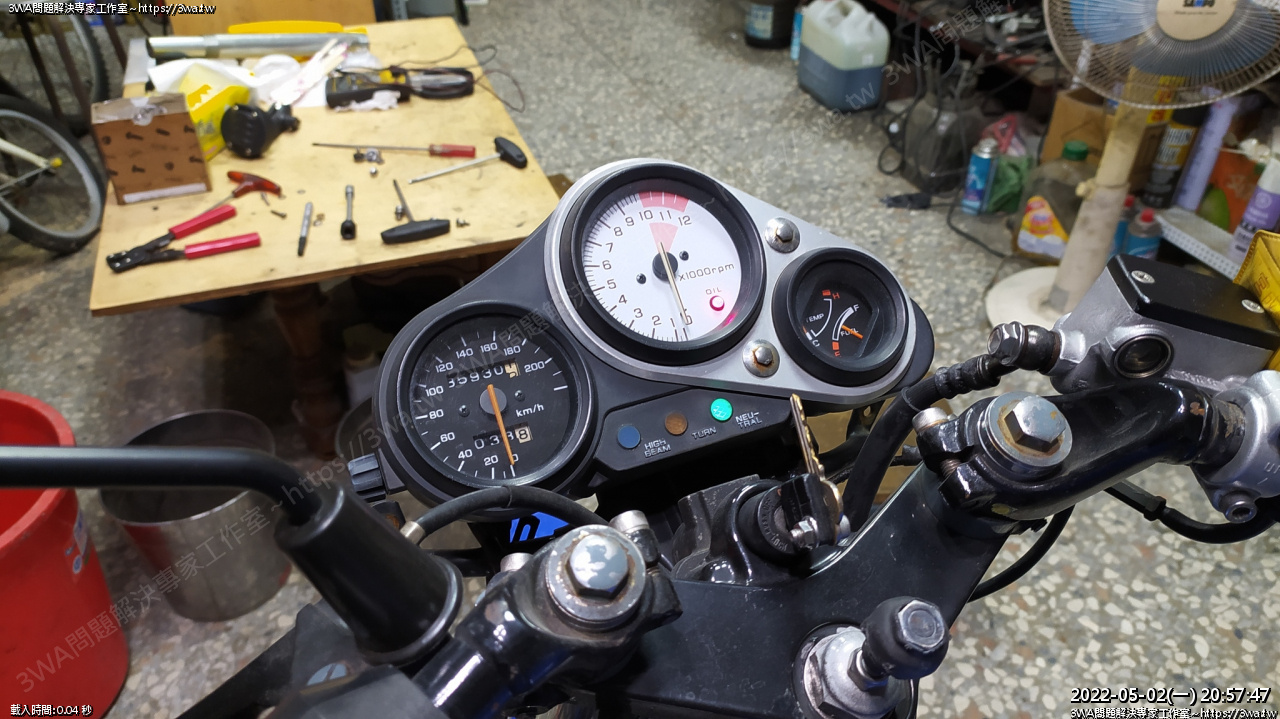

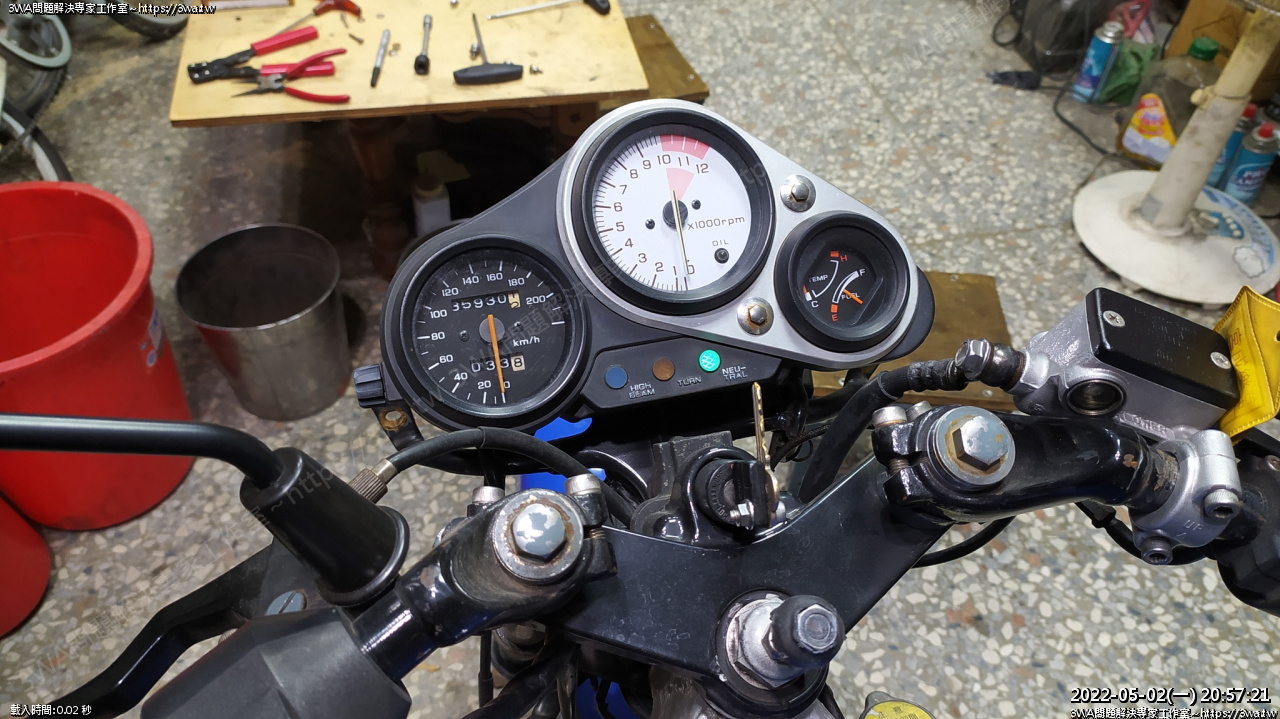

打開電門,正常機油滿滿時,機油燈不亮





拔開機油開關

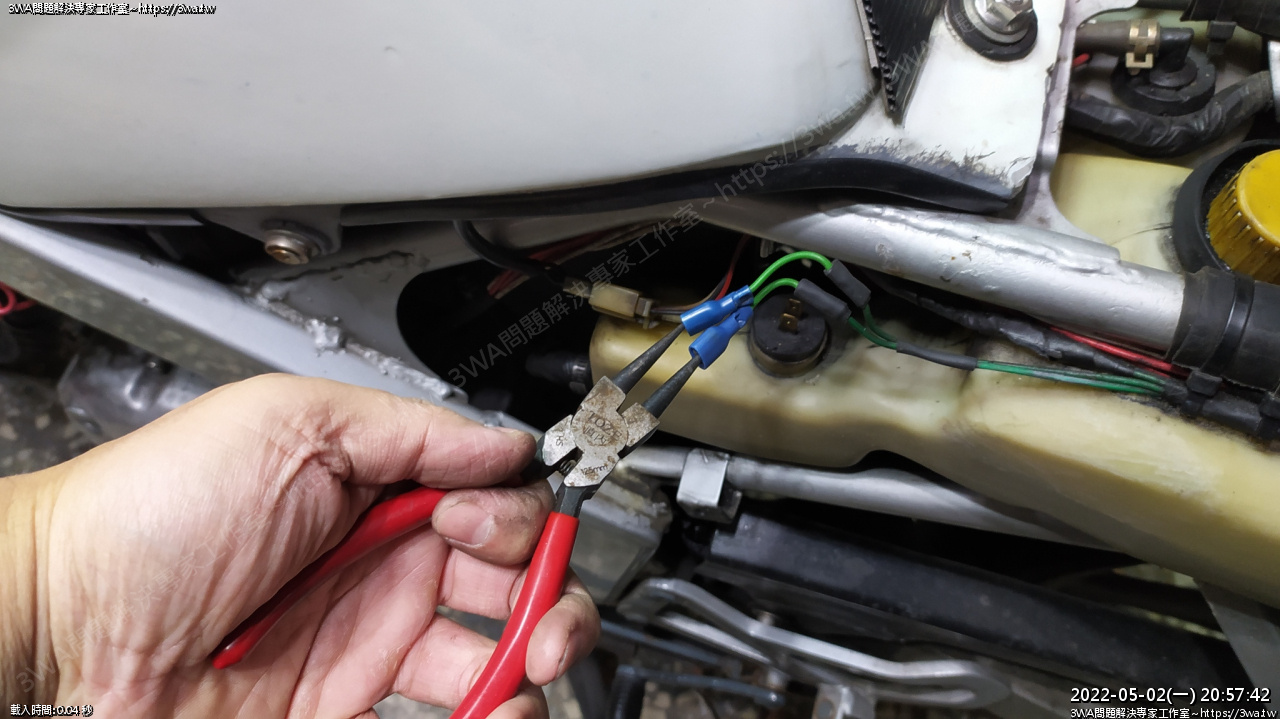

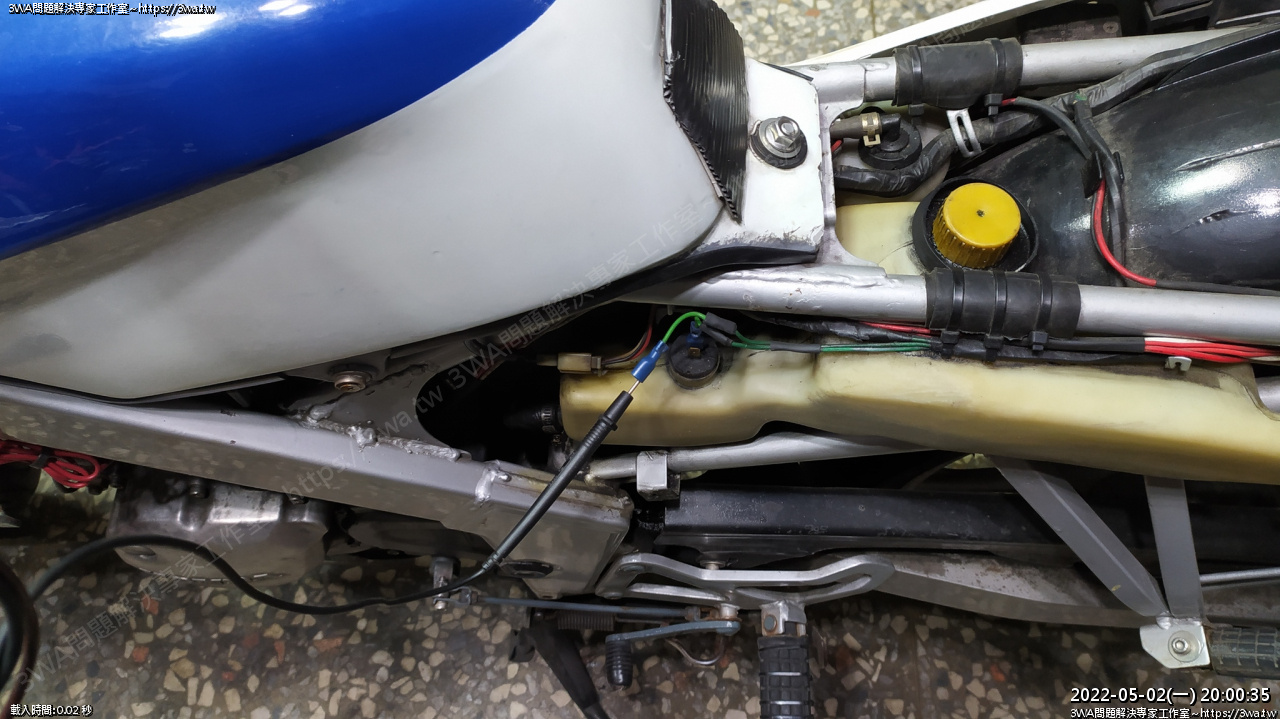

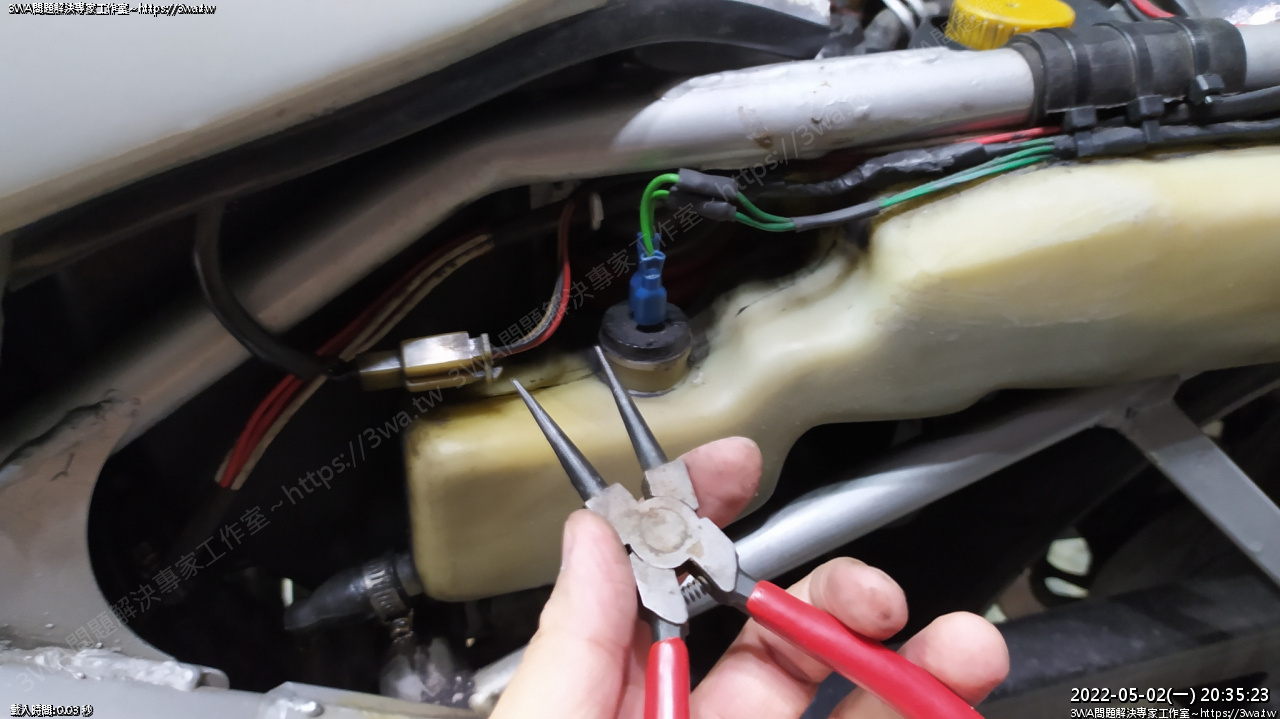

拿尖的鉗子夾著讓開關短路,模擬沒機油的狀況

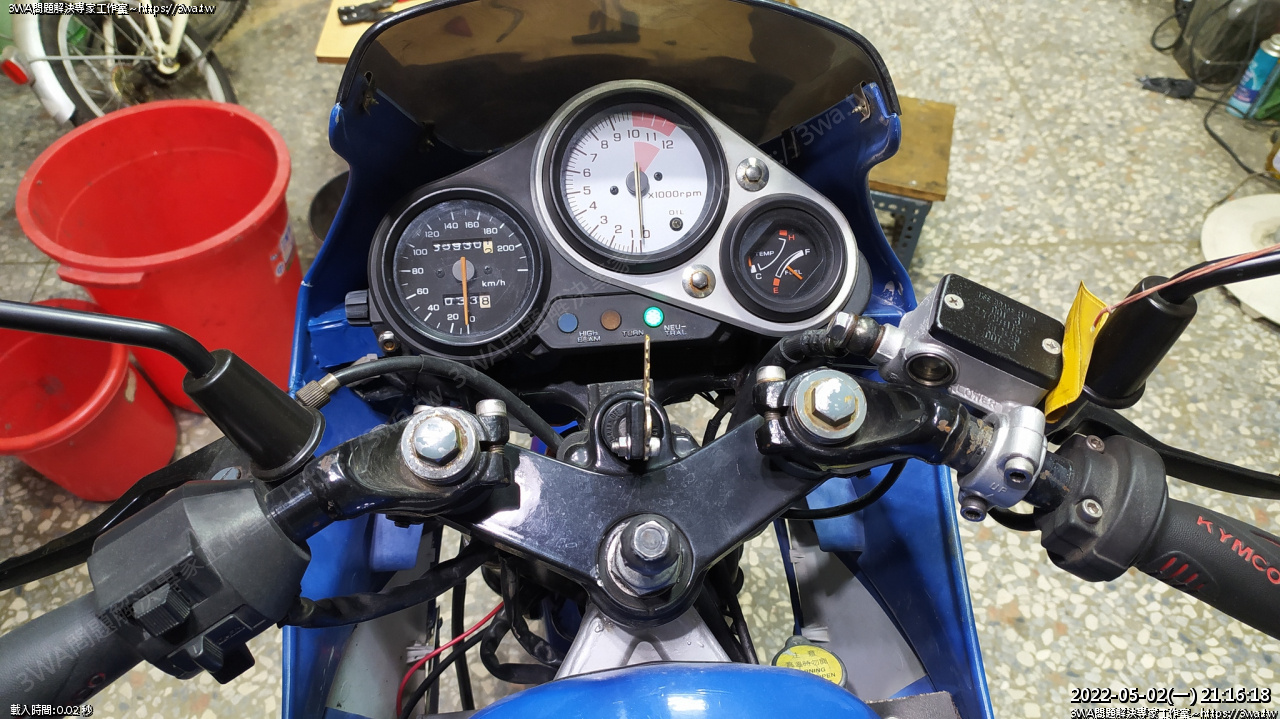

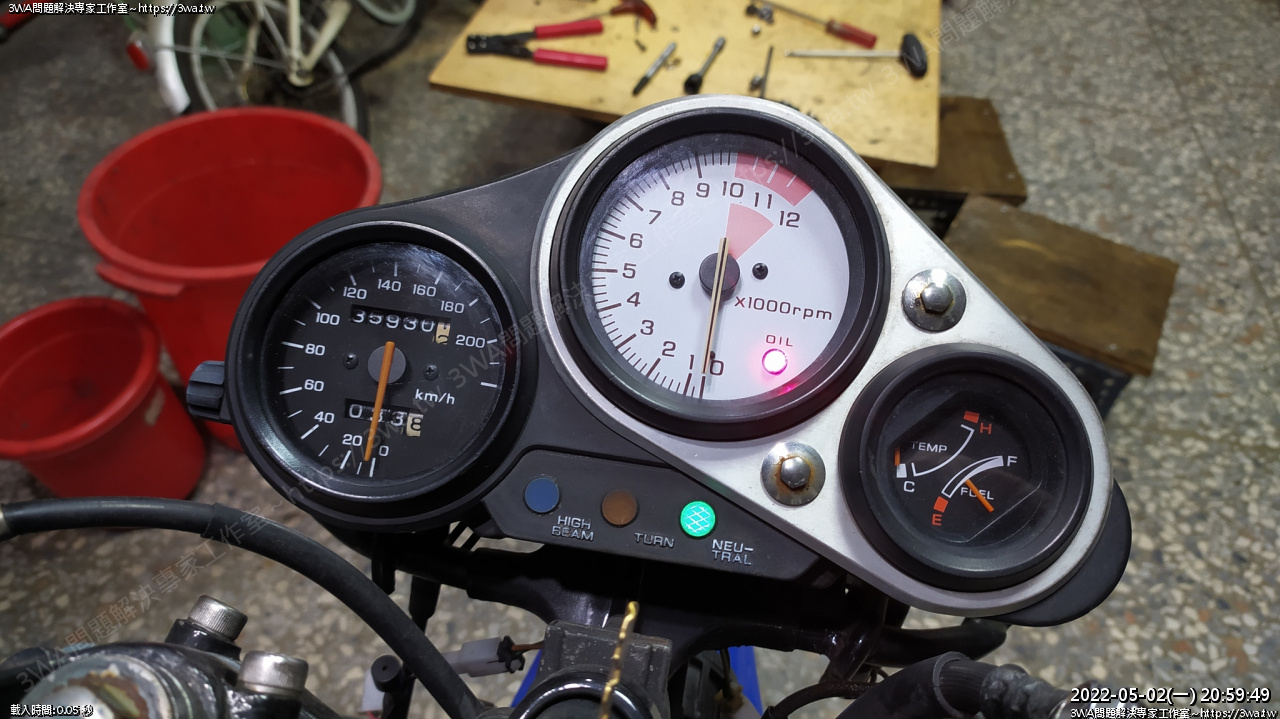

Ya~機油燈亮了





亮的不錯~哈哈





大成功





那就這樣嘍...





準備裝回

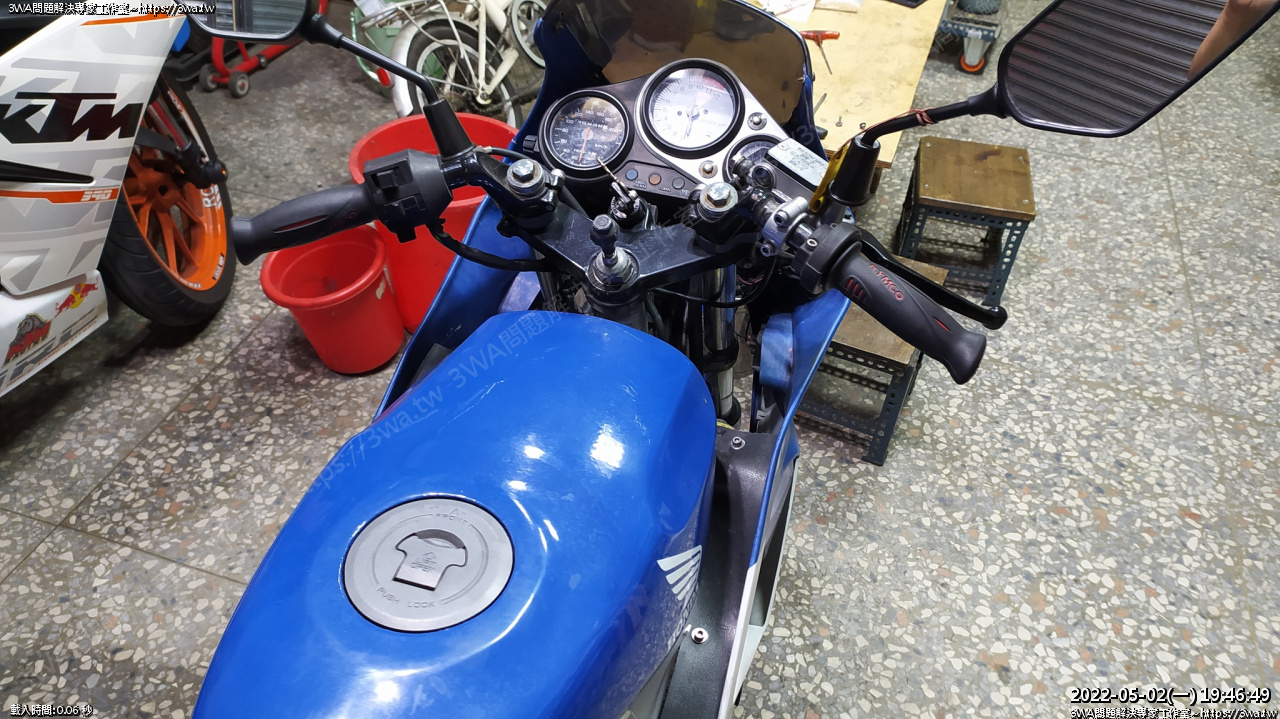

插上大燈開關,壓回頭罩





螺絲鎖一鎖





下罩也鎖一鎖

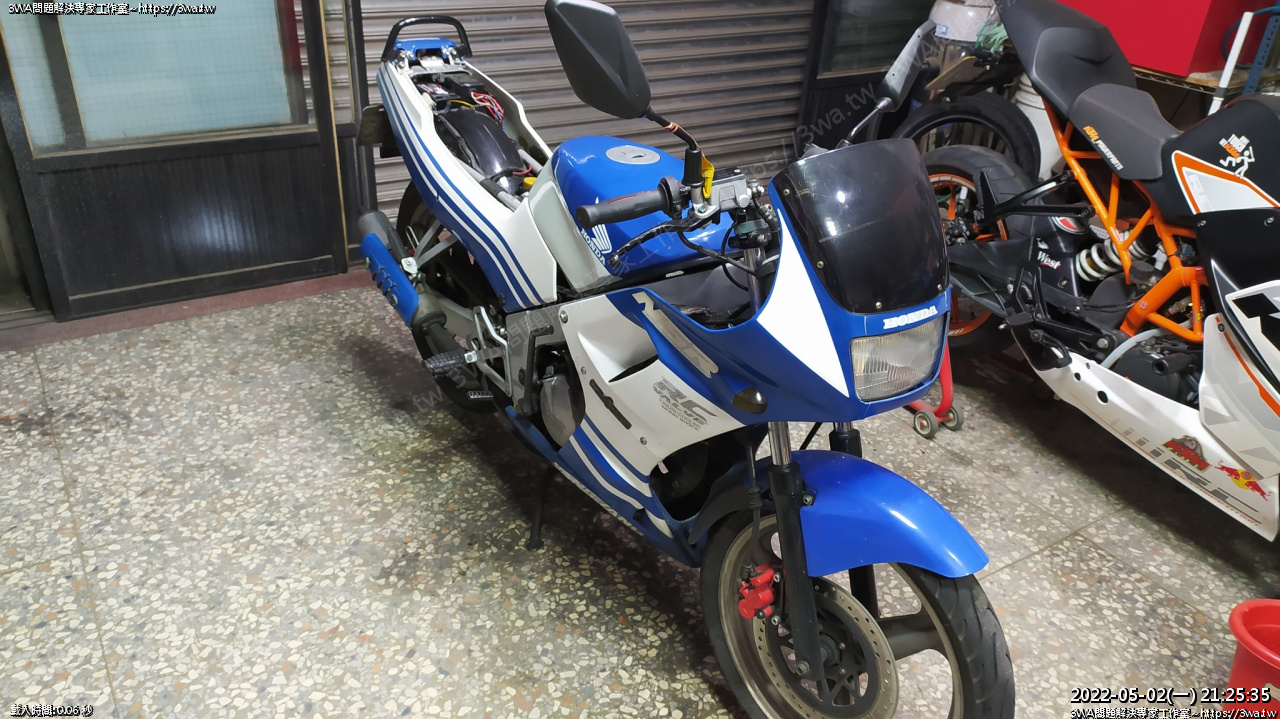

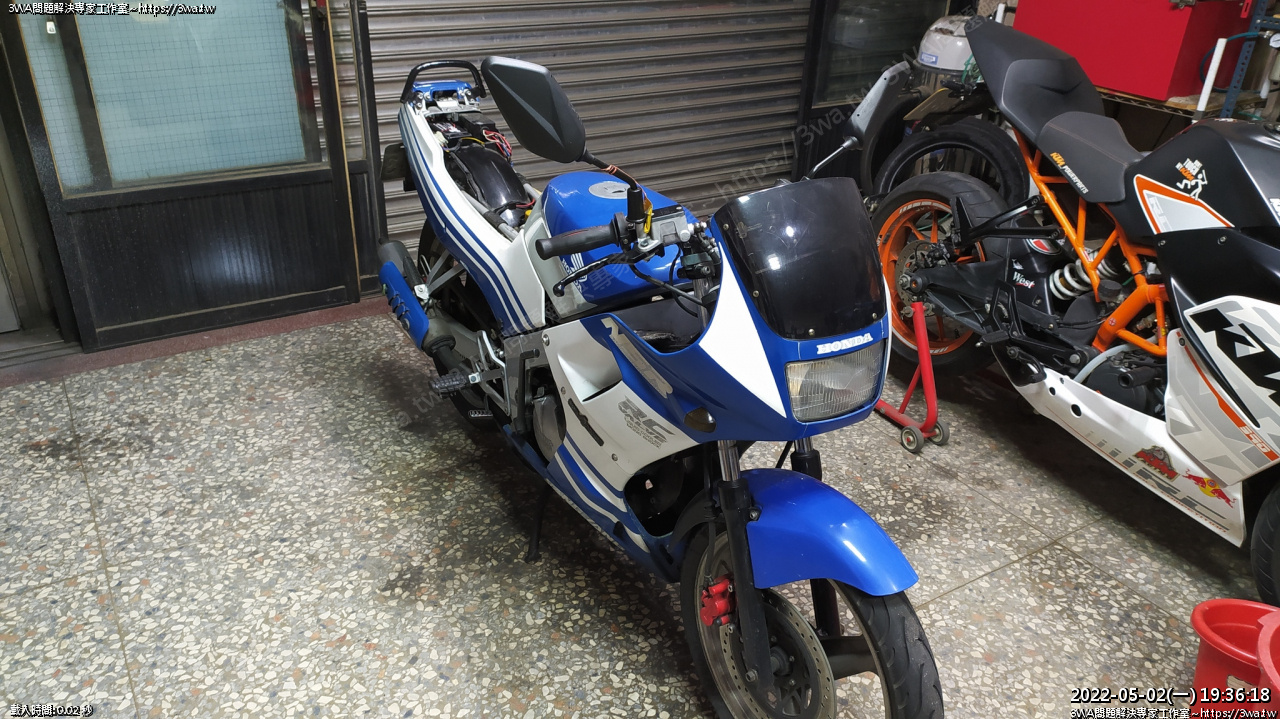

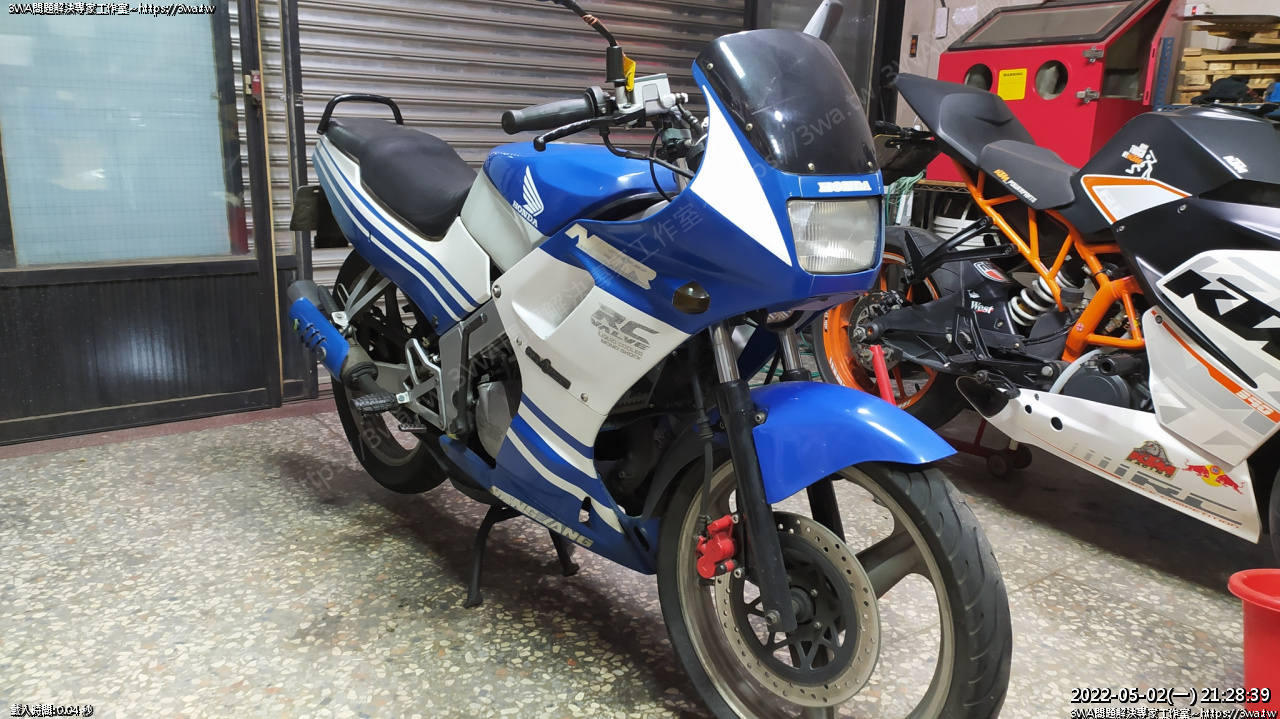

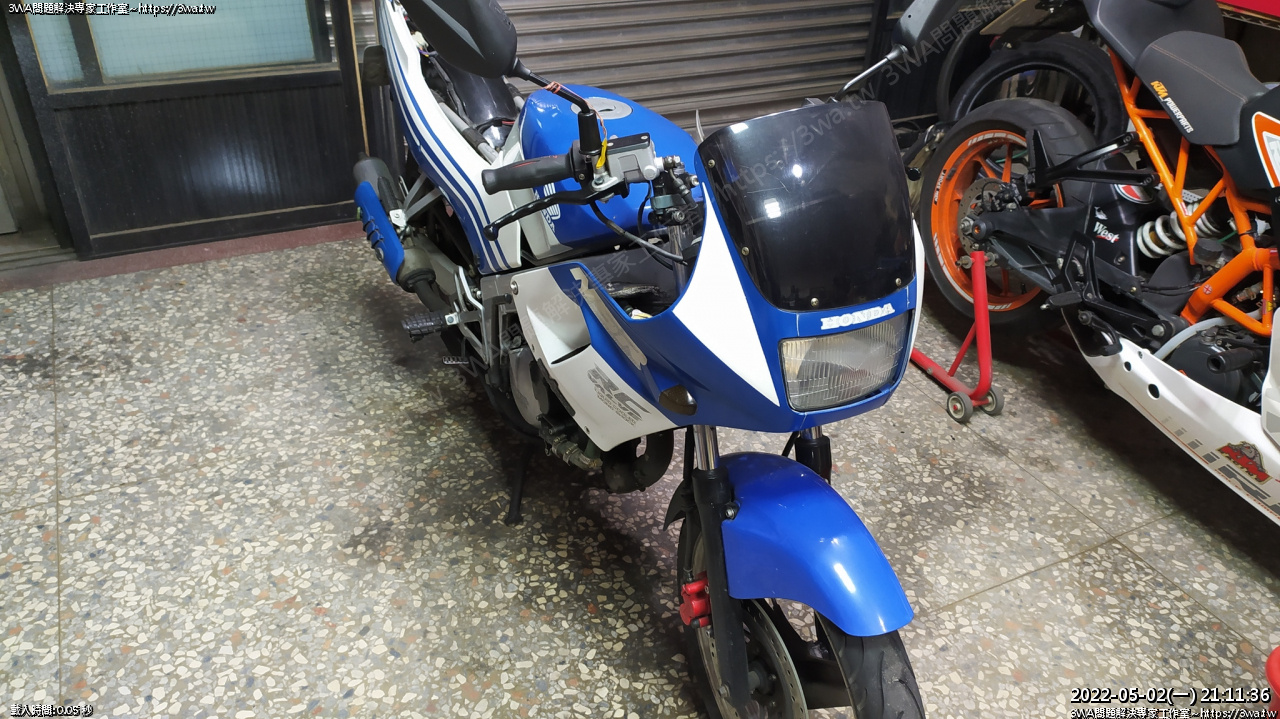

恢復原狀^~^



總結:

不管1、2期,最好還是三用電表確認清楚,不然就不要等機油壺乾才加油,每200、300km固定拆一下座墊看一下比較保險~

另外,電門線如果可以,出來的線最好還是接成母頭,比較不會因為拉掉不小心搭鐵短路,比較安全,下次有再拆的話再改吧~



懷舊文章:

NSR150 維修機油燈 Part1
