訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2022-05-14 19:54

類型:機車綜合相關
作者:羽山
文章時間:2022-05-14 19:54:55
瀏覽人數:280人
標題:順牙工具特工(電動扳手用)
網址:https://3wa.tw/blog/blog.php?id=1974
內容:


最近自製拆胎機,用到了M12xP1.75的牙條

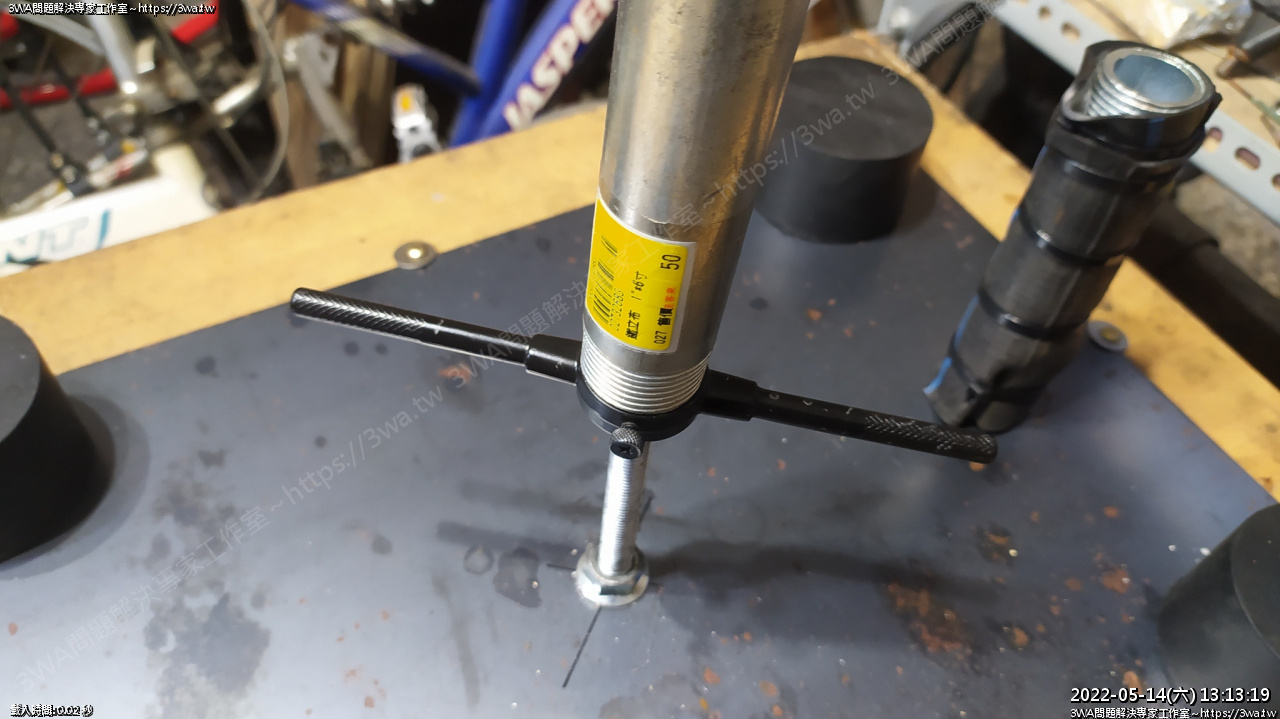

牙條很長,如果要鎖螺帽,要轉的時間相當久,牙條如果牙縫狀況不佳

花很多時間在轉,超累

開發動機:

當你覺得市售的丸駒順牙器都很難用時,那就自己做...



需要的材料:

1、鐵立布 3/4" x 5寸長

2、鐵立布 1" 短的即可

3、絲攻 M4

4、鐵螺絲 M8 x 25mm x 1

5、鐵華司 M8 x 1

6、擴孔鑽、圓磨頭

7、鑽床

8、焊接機

9、M4 白鐵內六角頭螺絲 8mm x 1

10、鑽尾 3mm、8mm

11、中心沖

12、小支銼刀

13、砂輪機、切斷機

14、勇氣

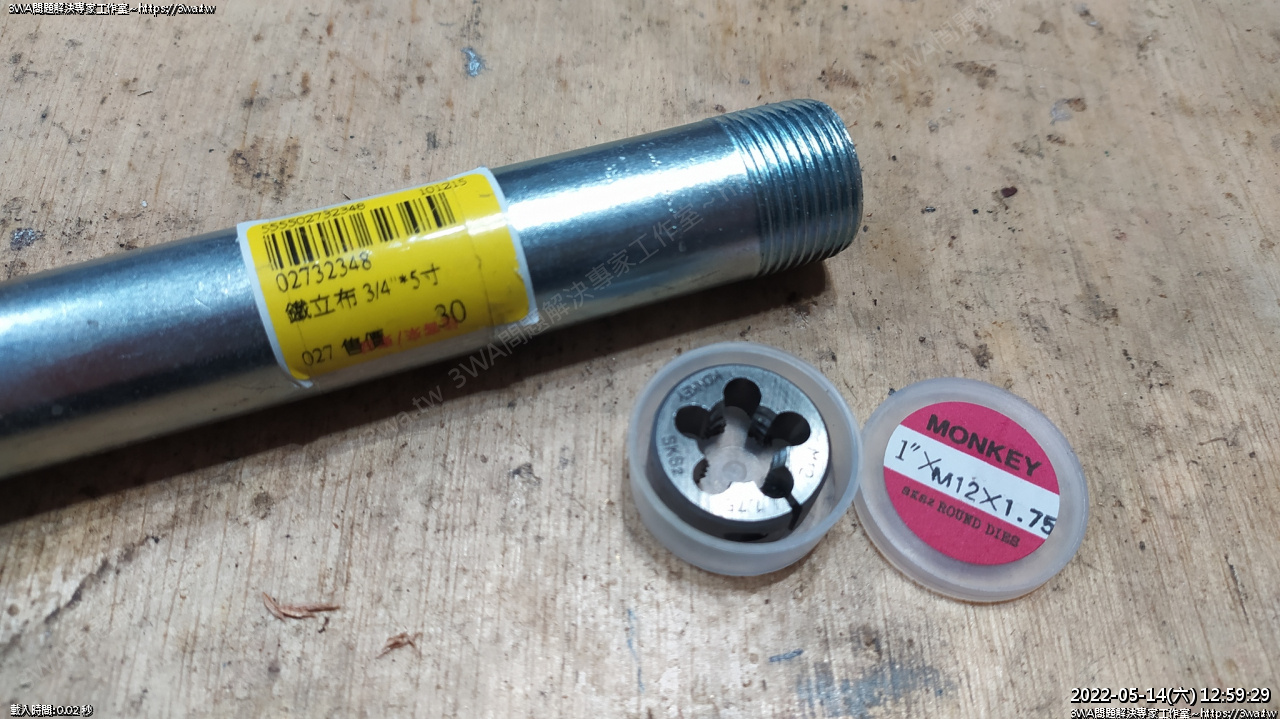

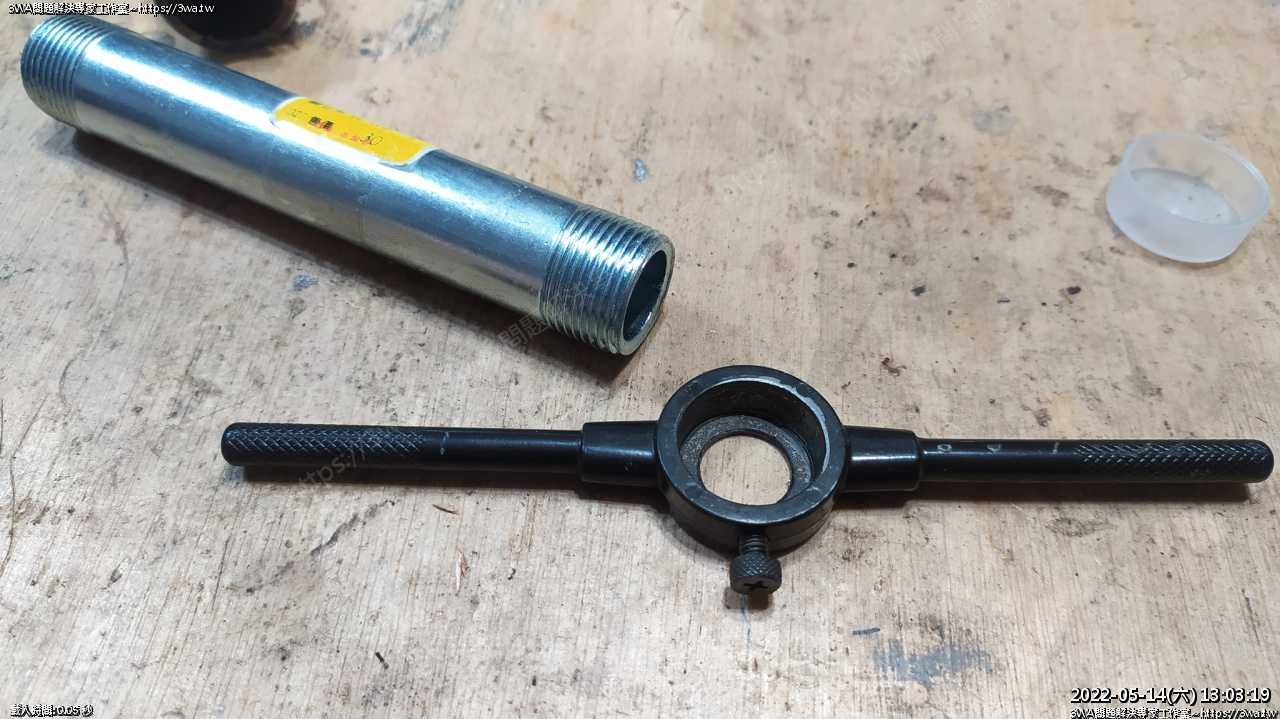

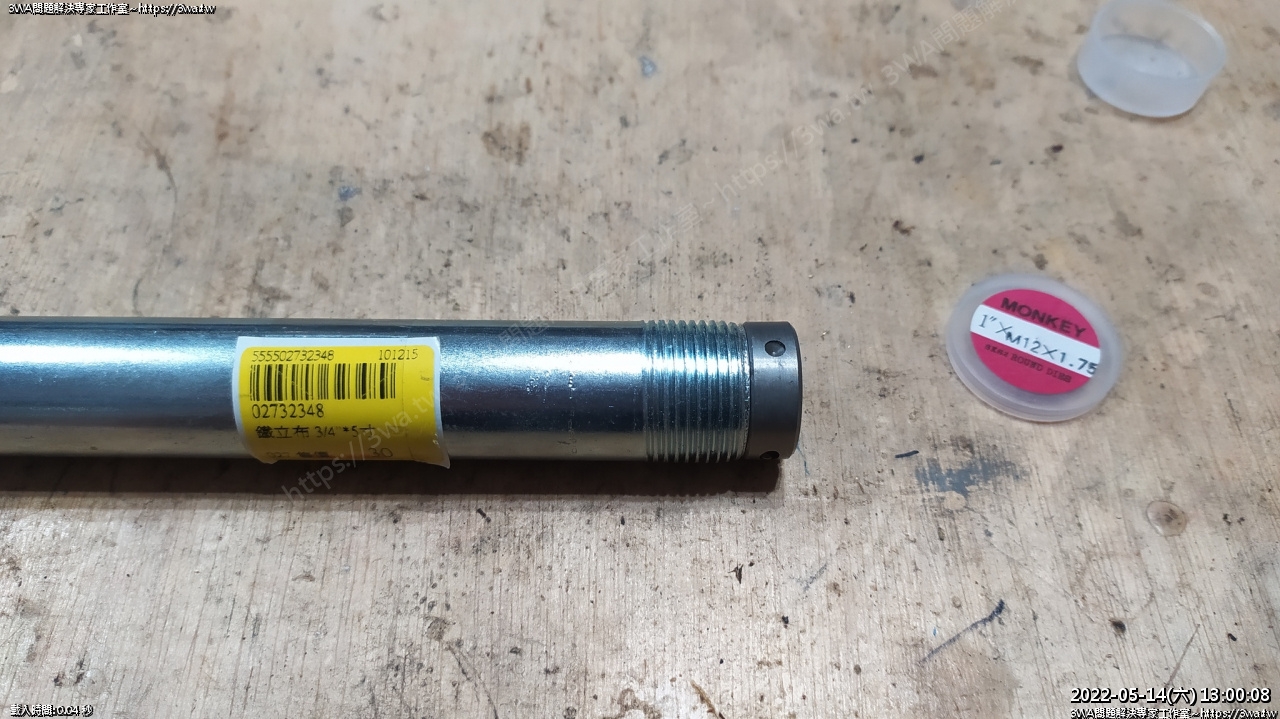

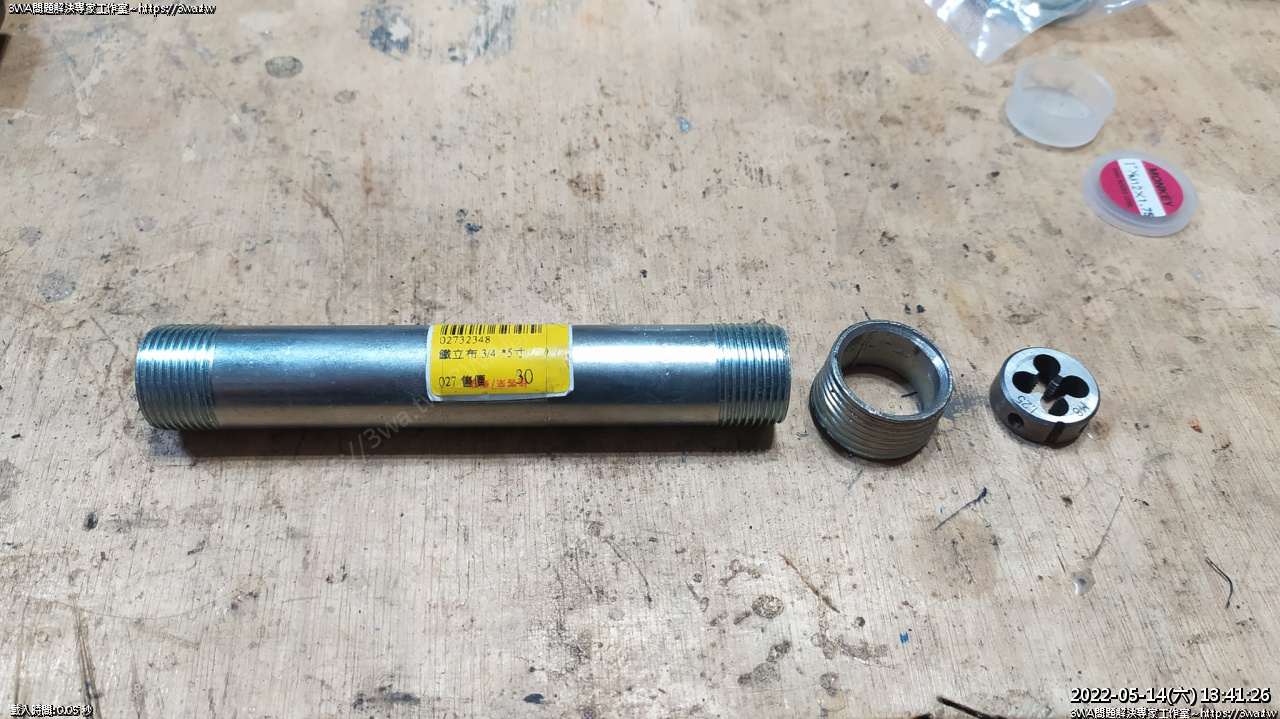

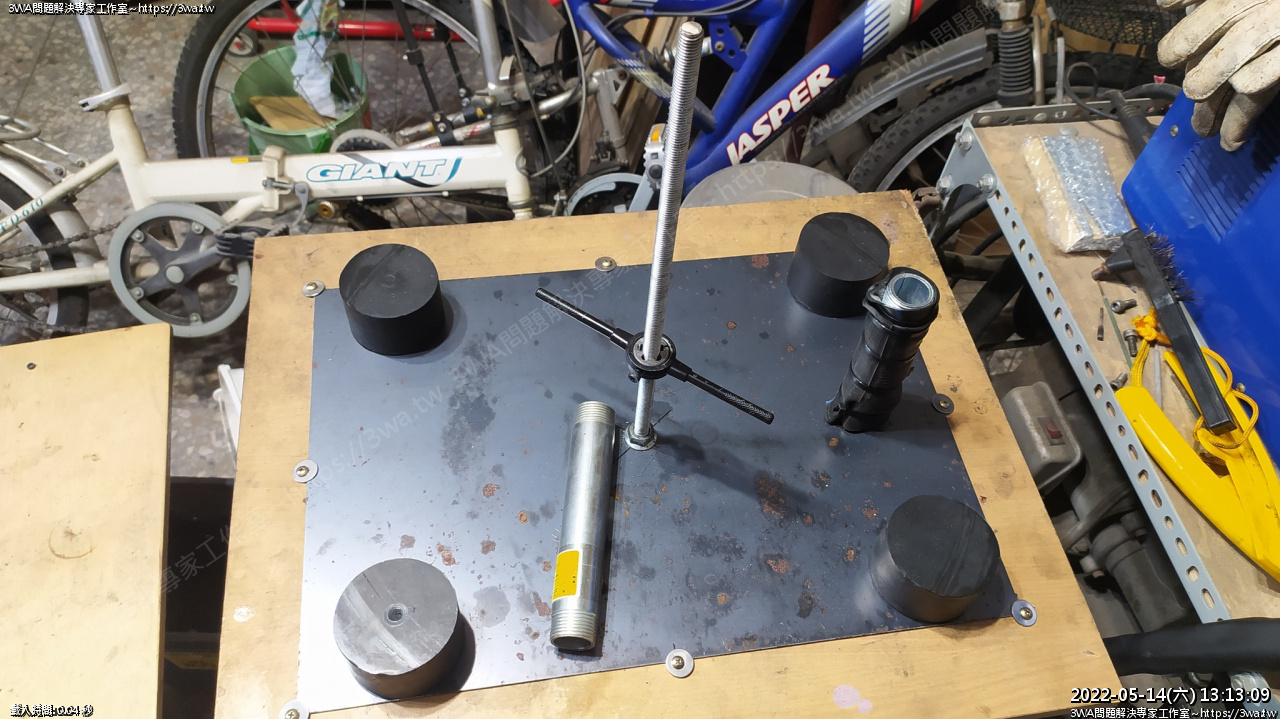

 新買的 M12xP1.75 丸駒,跟手邊剩的一些鐵立布 3/4" 5 寸長





 看起來滿一敗的





 頂著











 思考幾種變化的組合

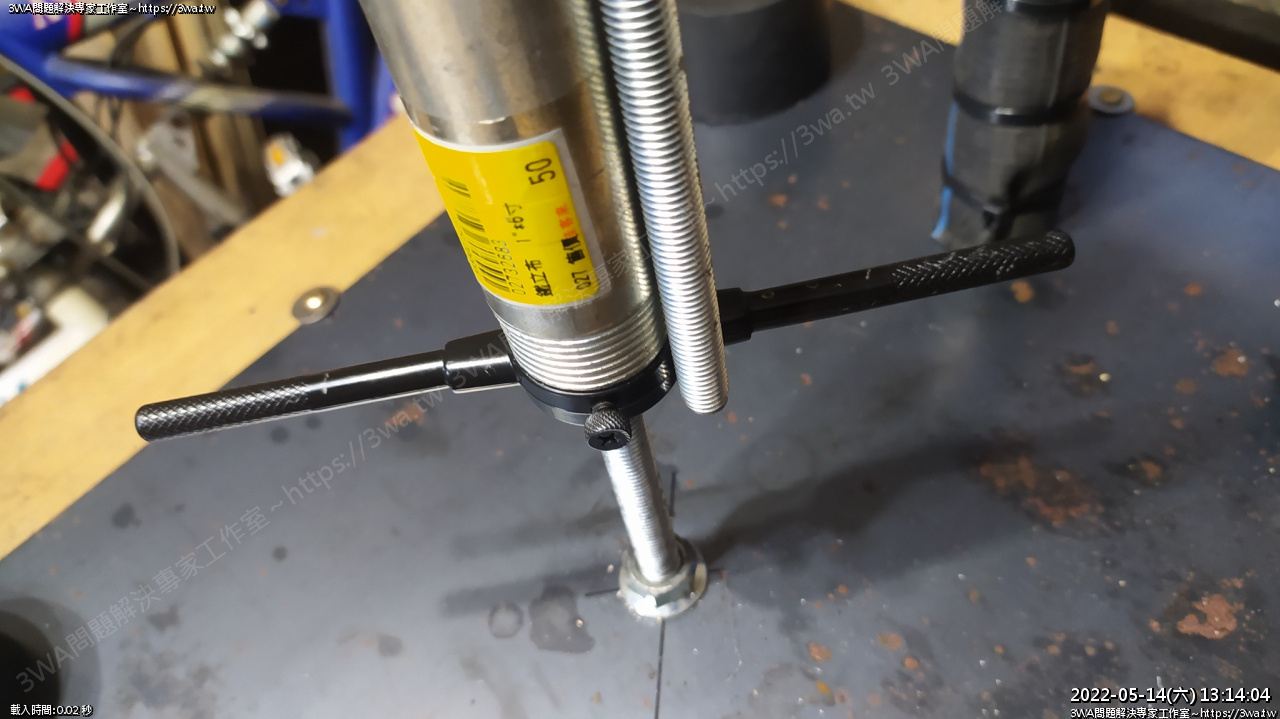

 如果是這樣呢

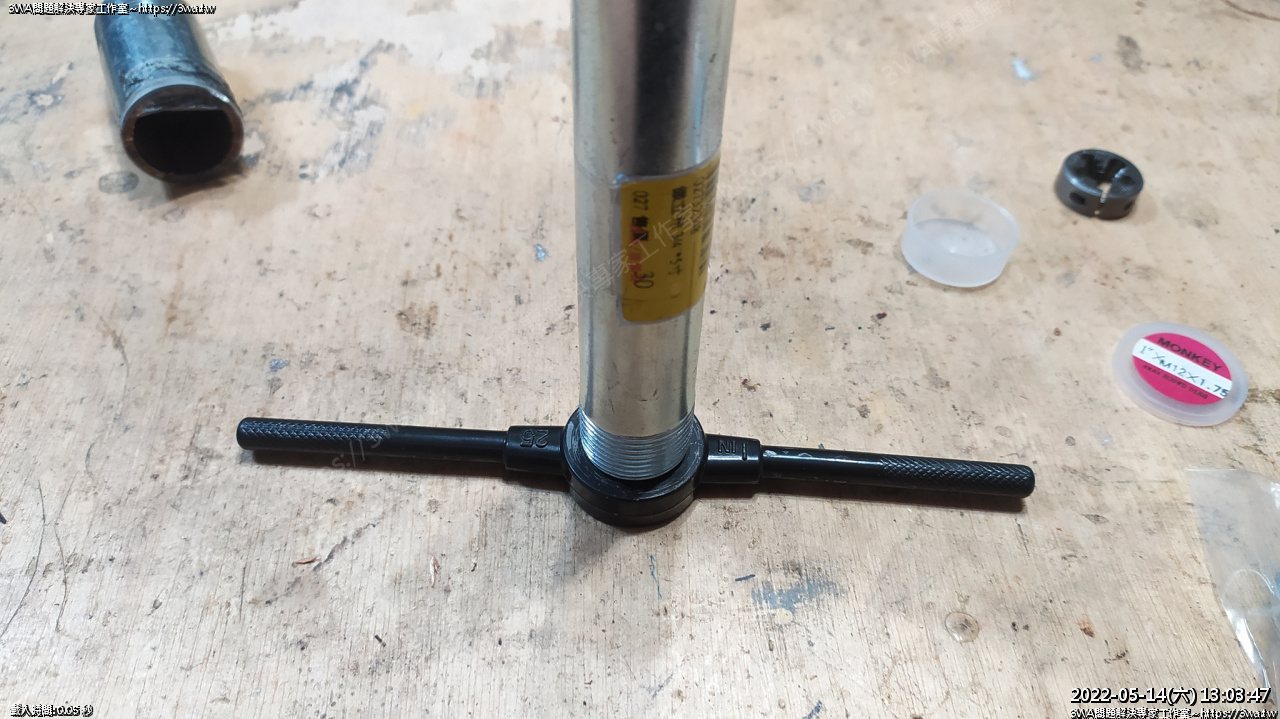

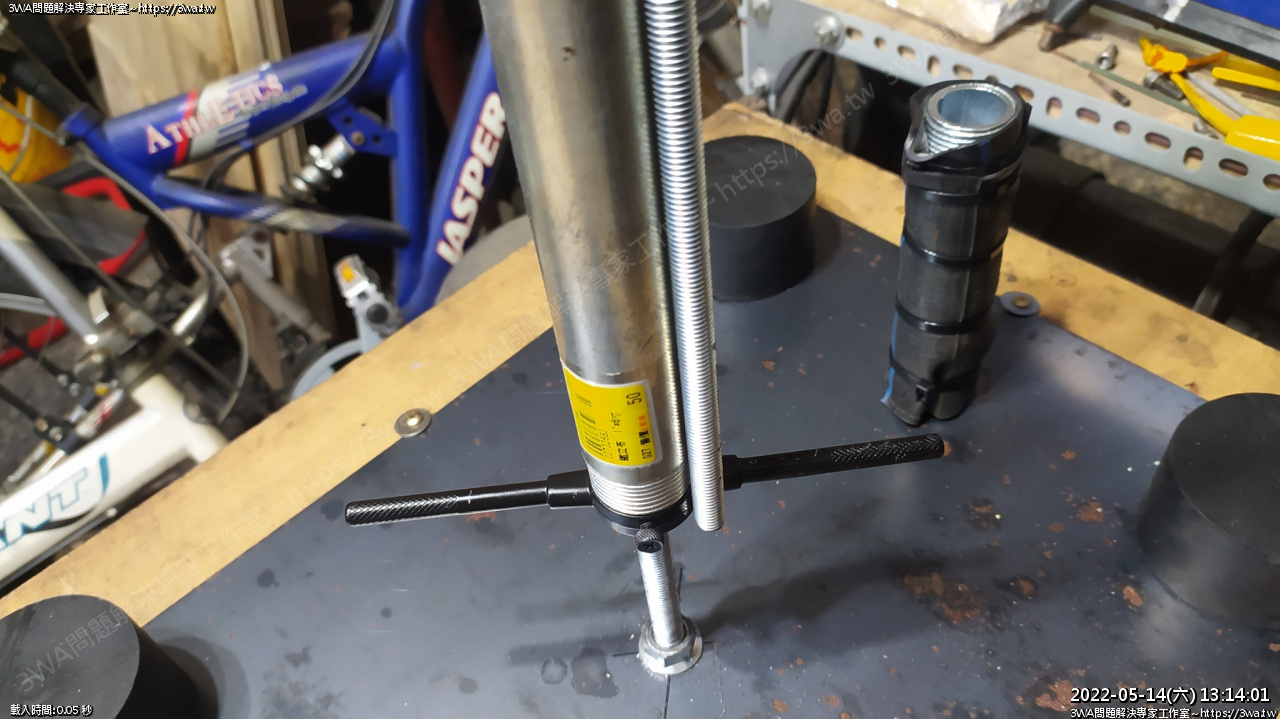

在牙攻的工具,插一個更寬的

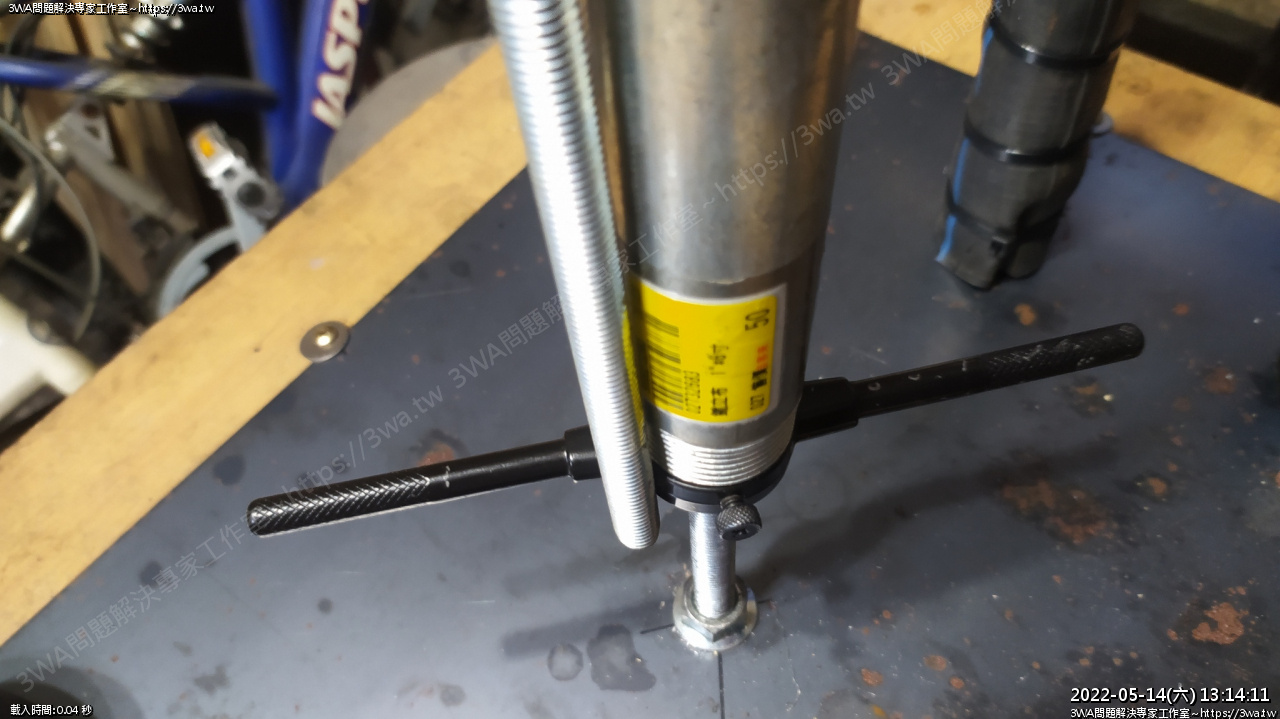

然後用二支凸出的牙條當作播桿





 播桿代替人轉,這樣上面也可以用電動扳手





 桿牙條在二邊?

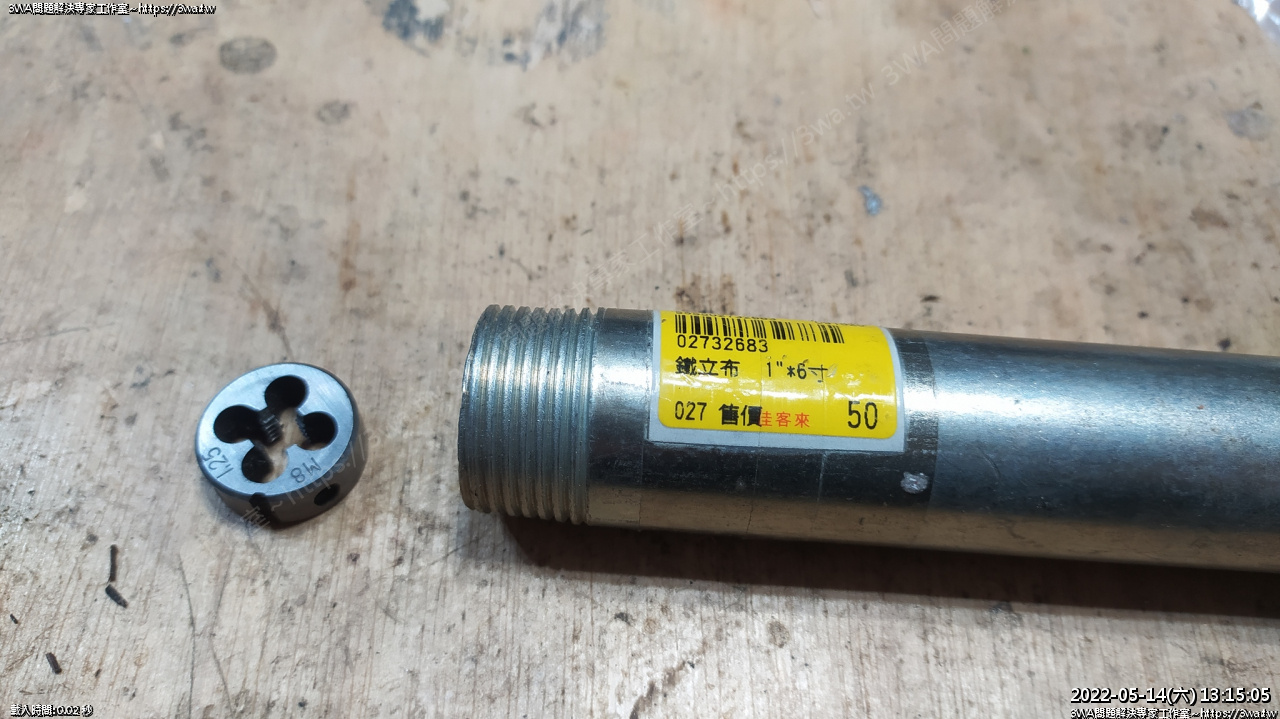

 剛好手邊又有另一支鐵立布,這個跟丸駒更接近了





 這支是 1"x 6寸 長

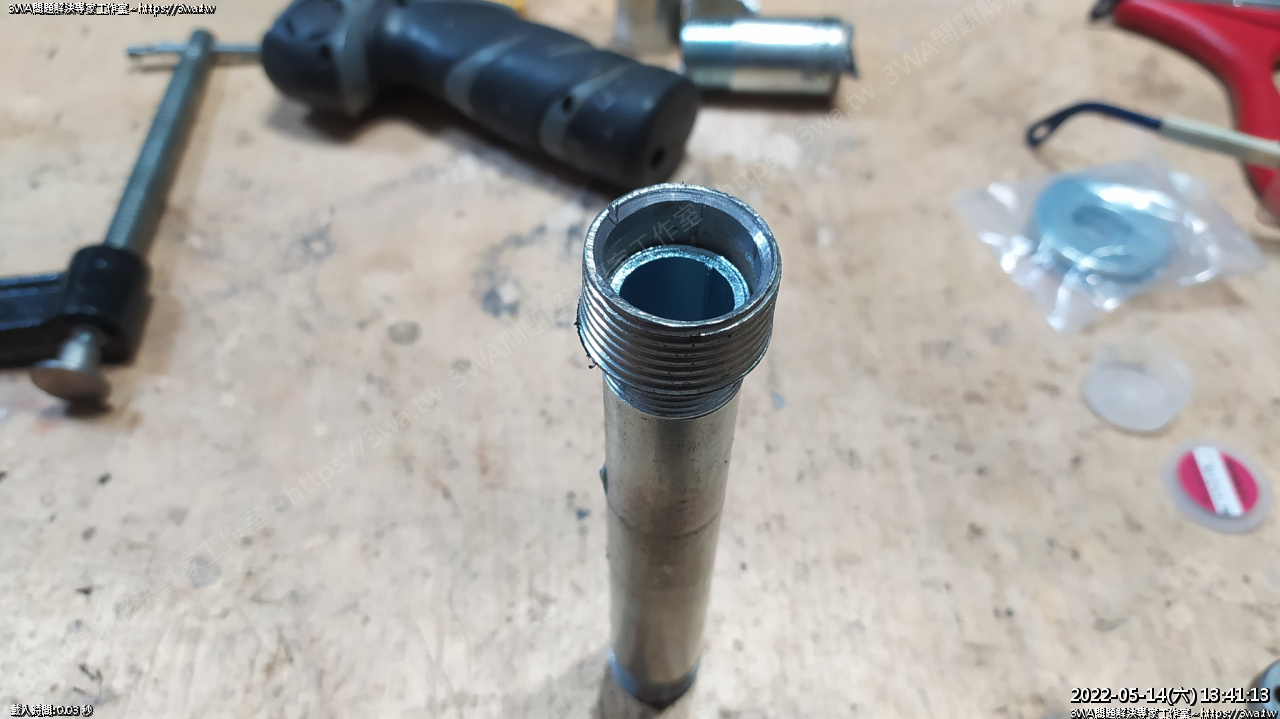

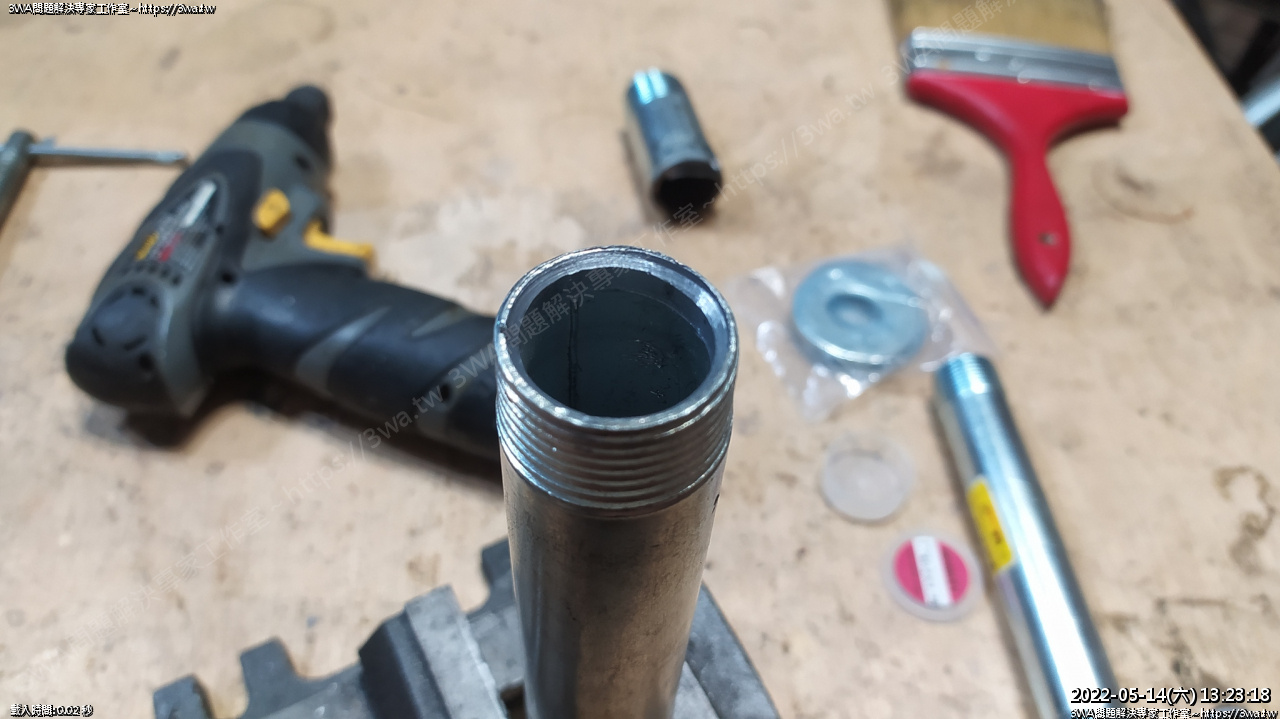

 開口用擴孔鑽開一下

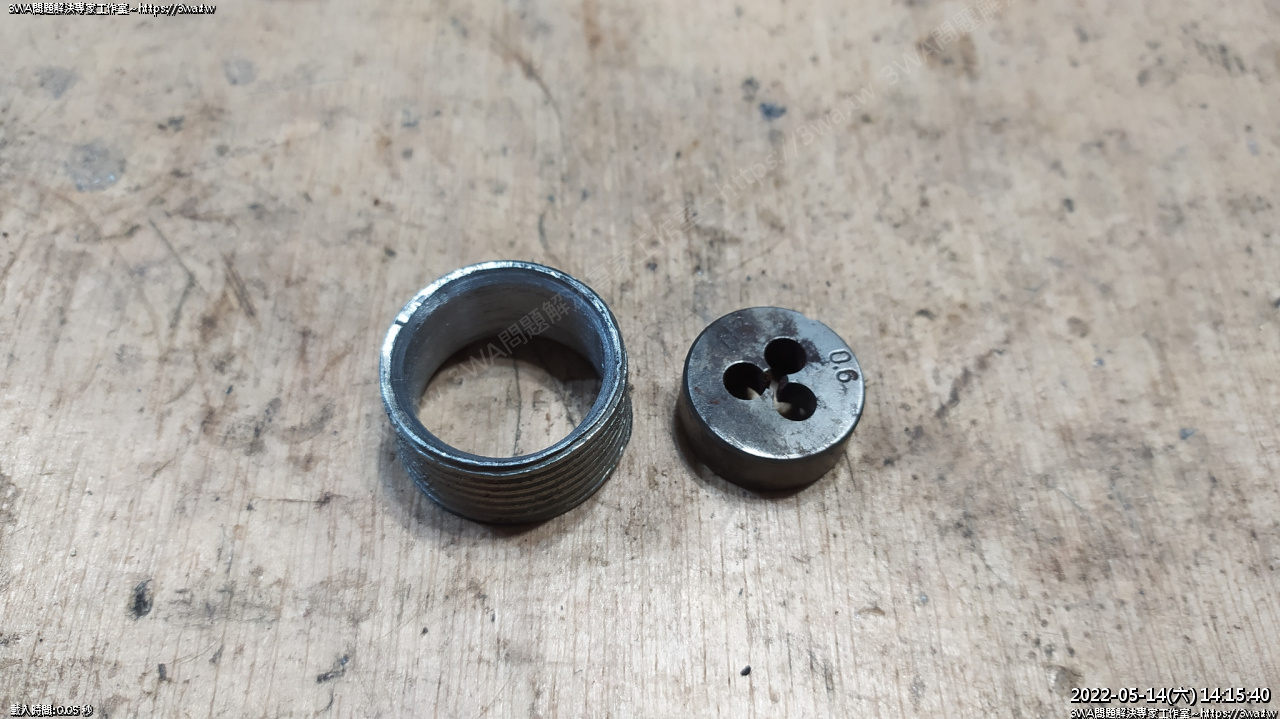

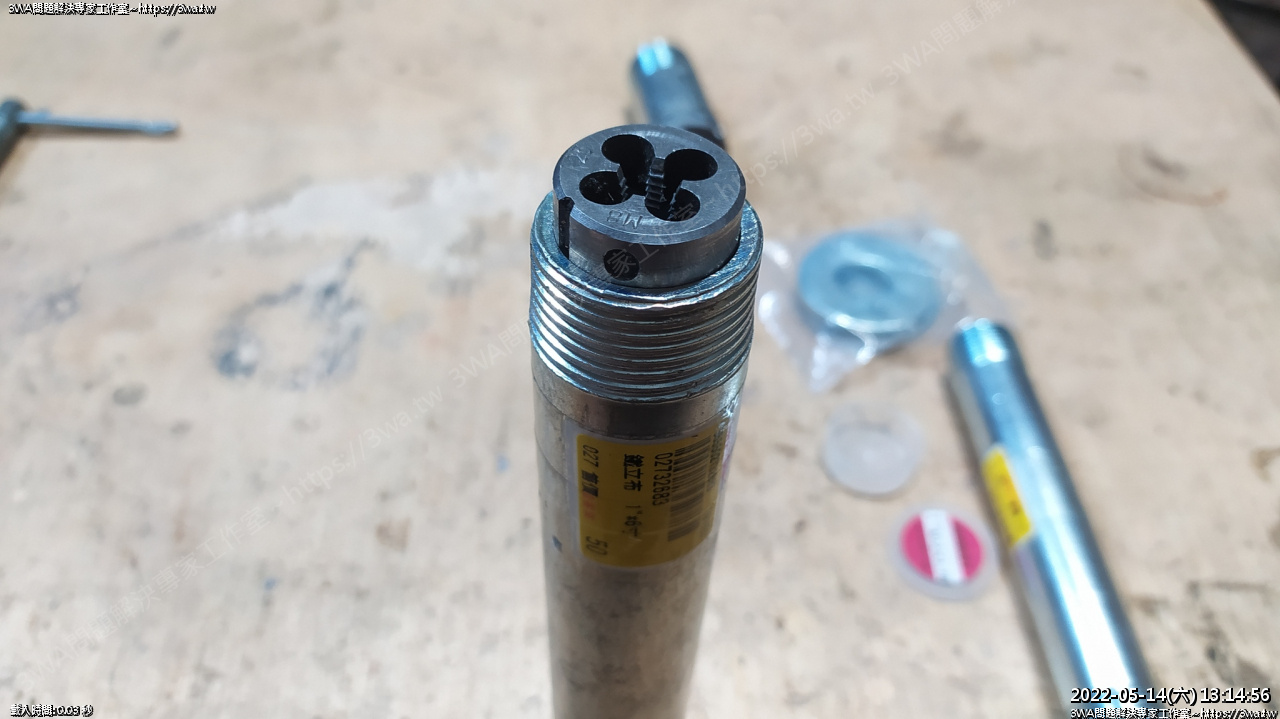

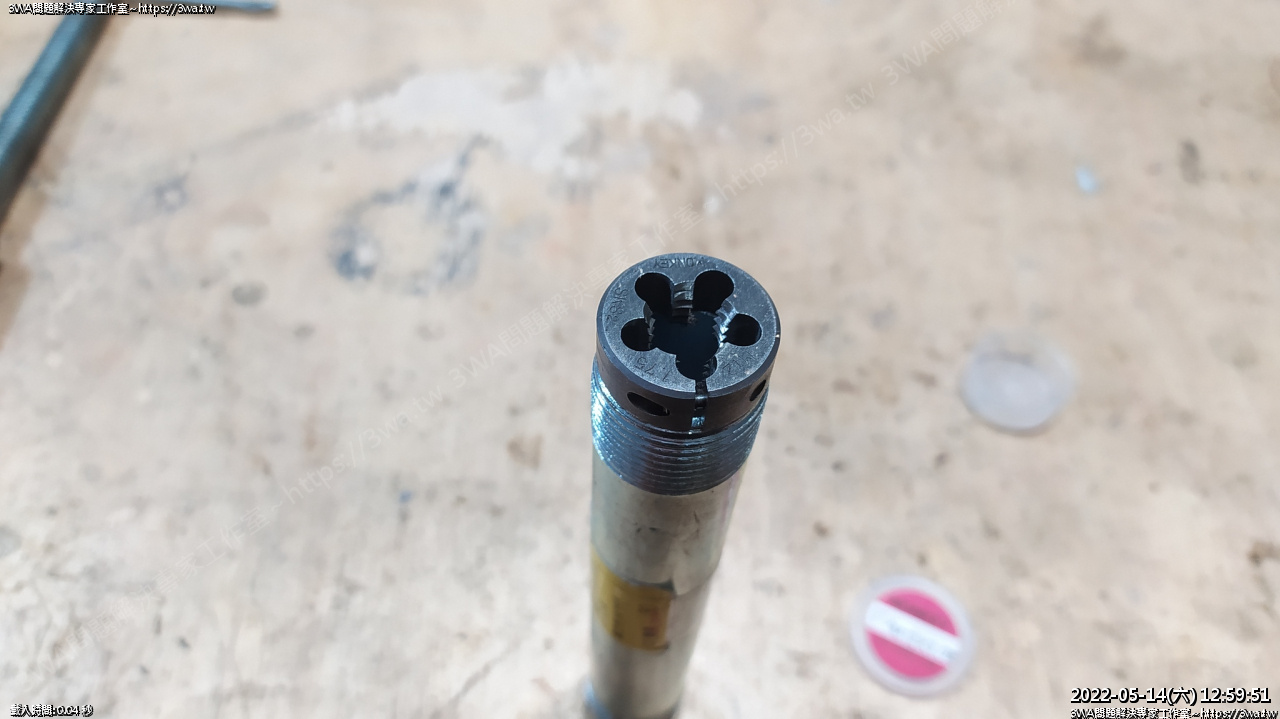

 丸駒可以放進去耶~相當一敗

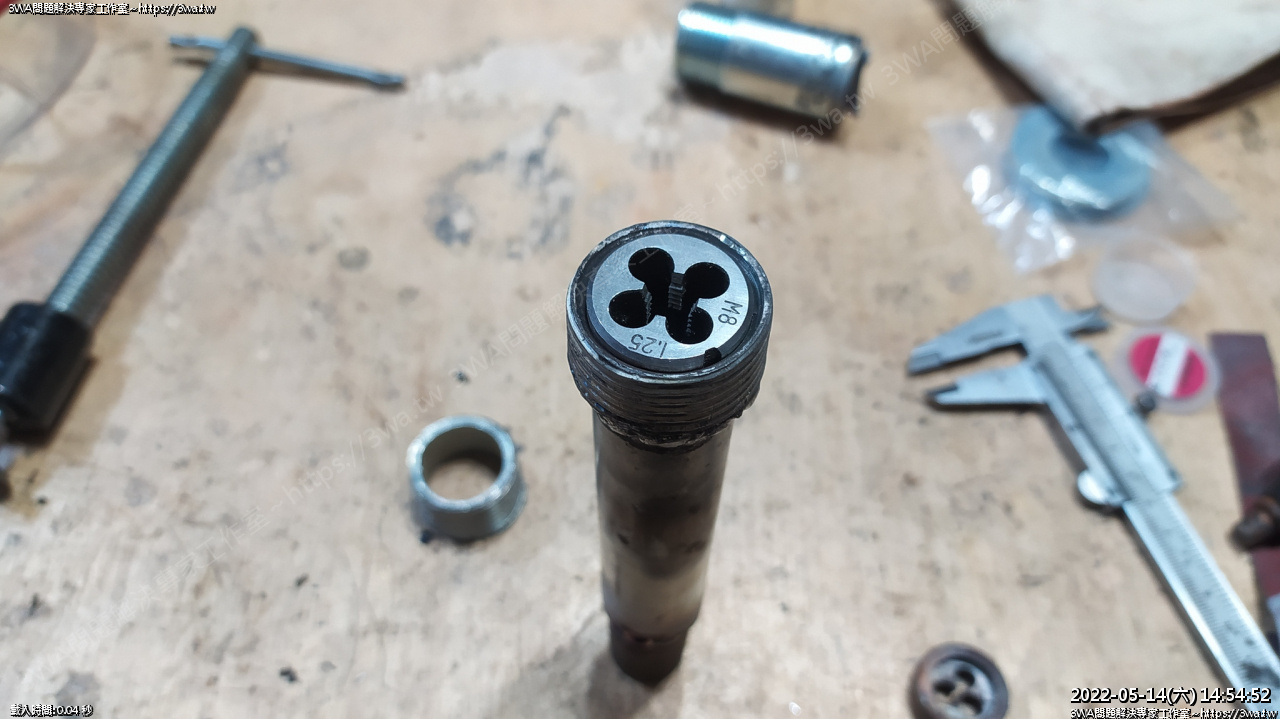

 把頭切下來,套在剛才3/4 那支





 大概是這個感覺

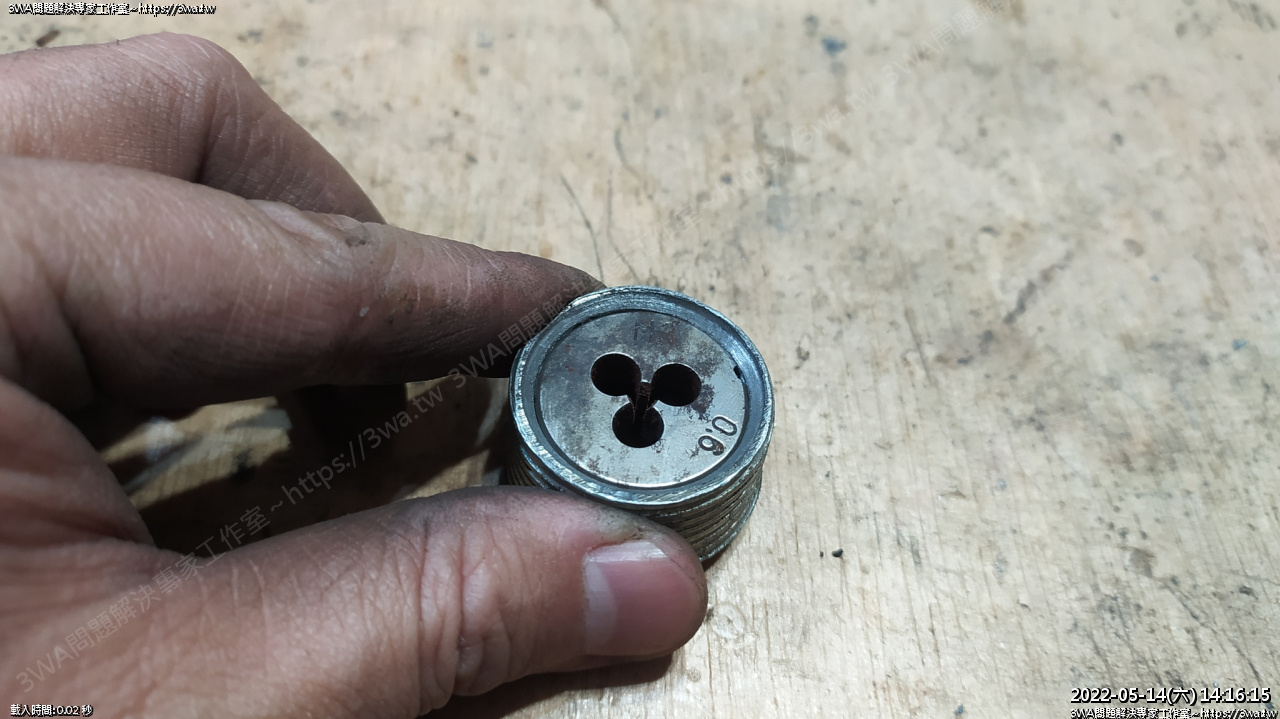

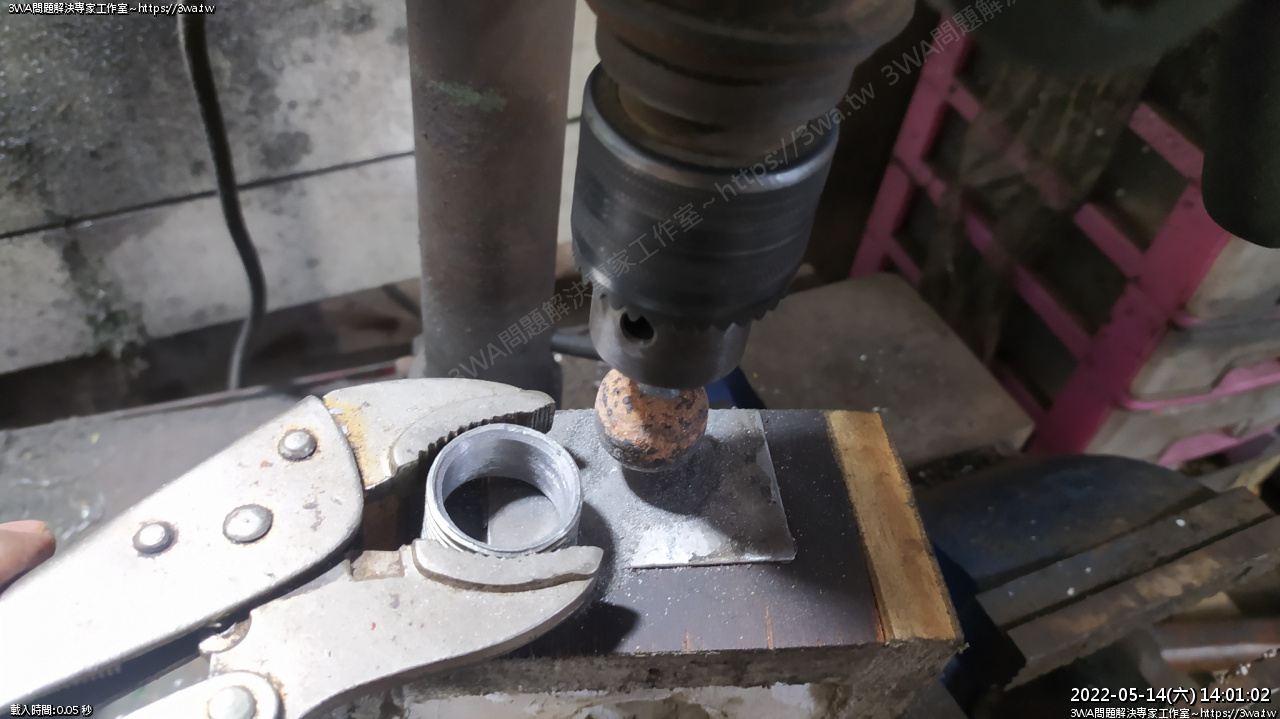

 差一些些的部分,手邊只有這個圓的球丸可以幫忙打磨





 沒想到差這一點點要磨好久

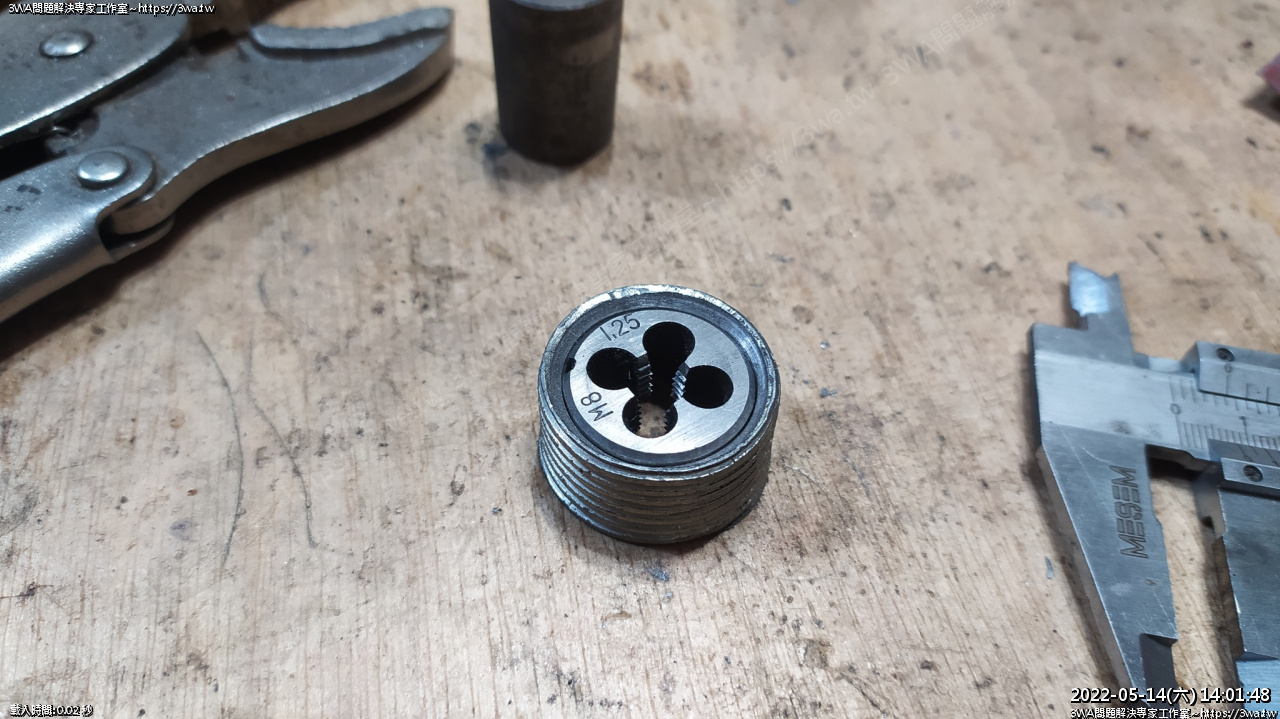

 總算可以順順進出了





接下來準備焊接

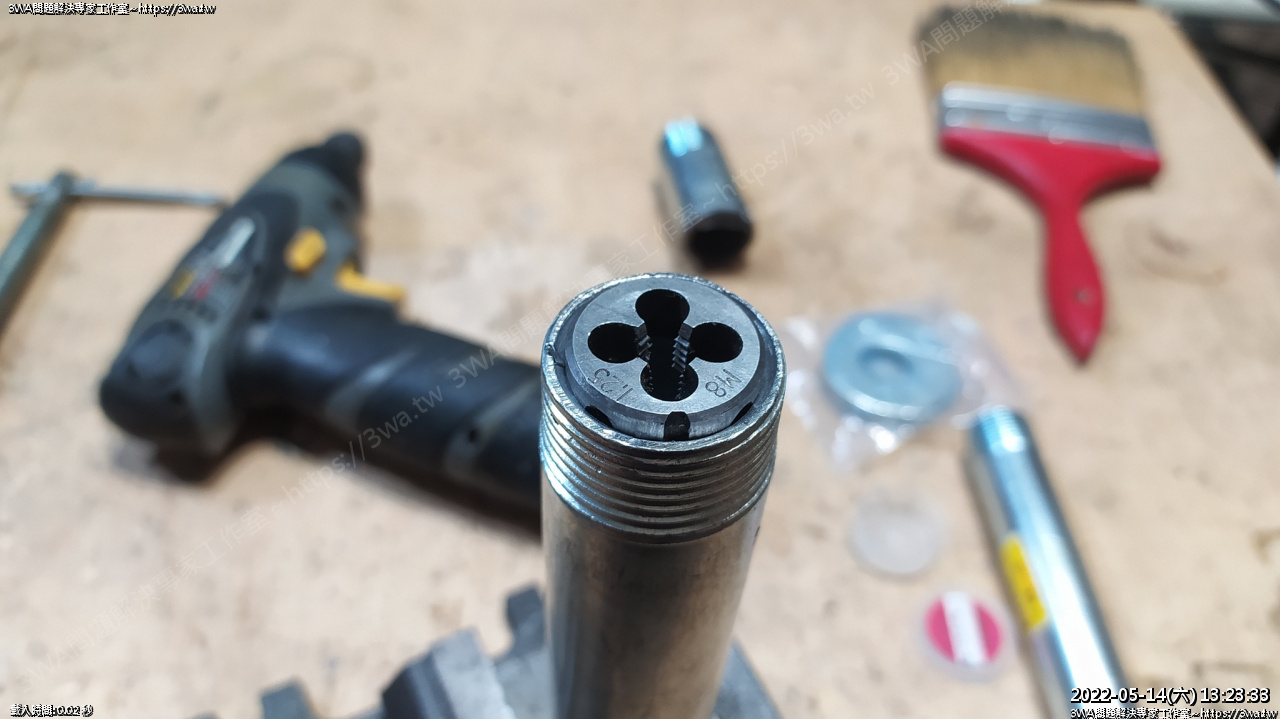

因為要有靠山,拿一顆比較沒機會用的 M3xP0.6 來代替

一般的 M3  的標準牙是 M3xP0.5

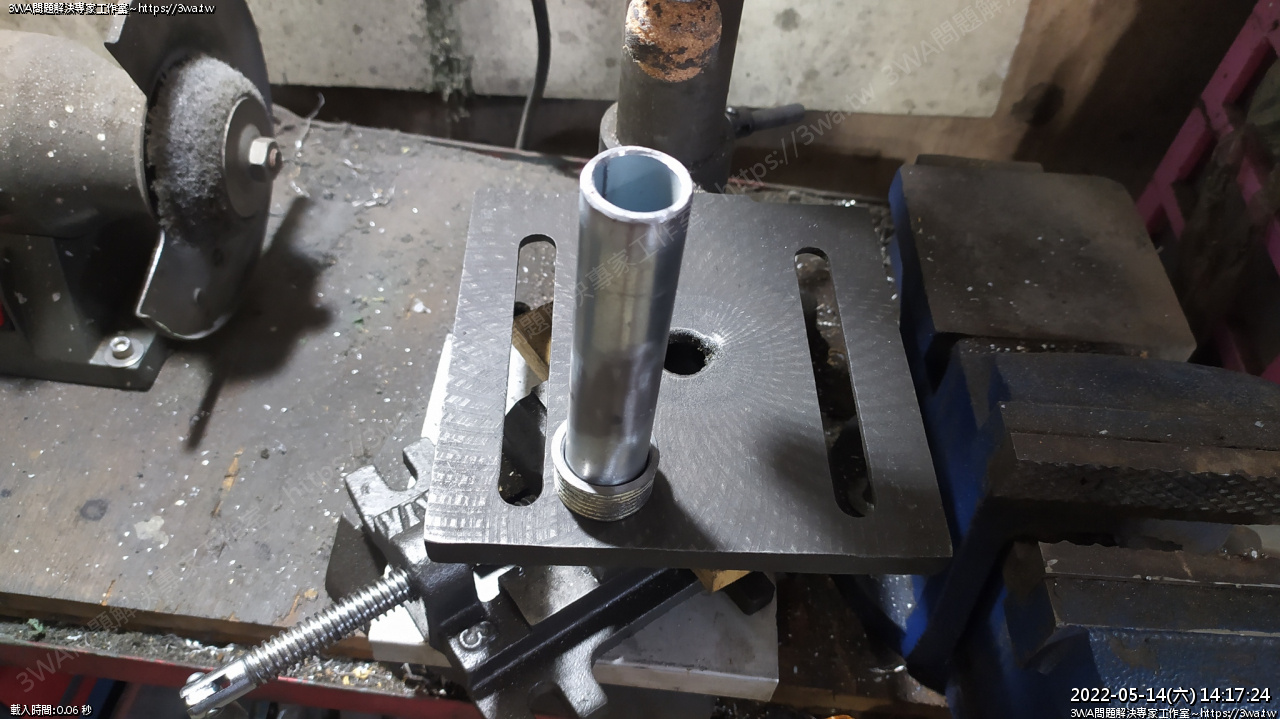

 套入





焊接! 拿這個M3墊在裡面只是為了焊接時,二支管子插入的位置是對的

等會焊完就會把 M3 的丸駒拿出來

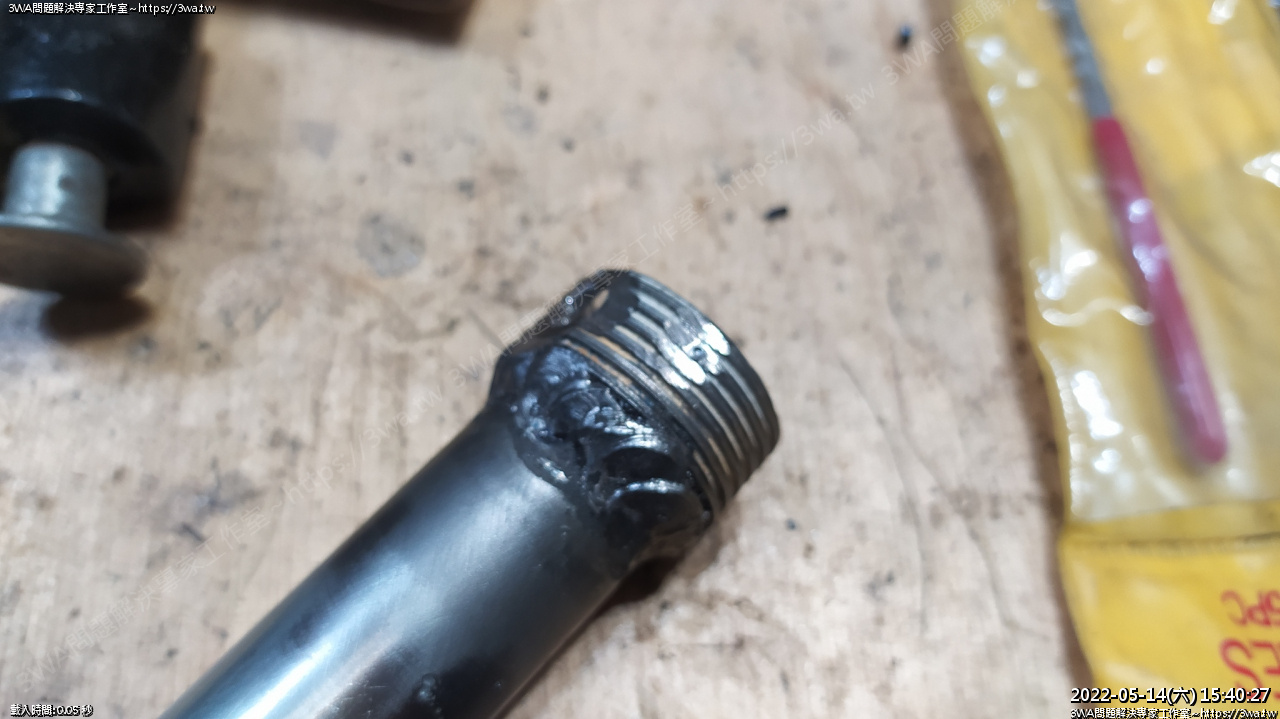

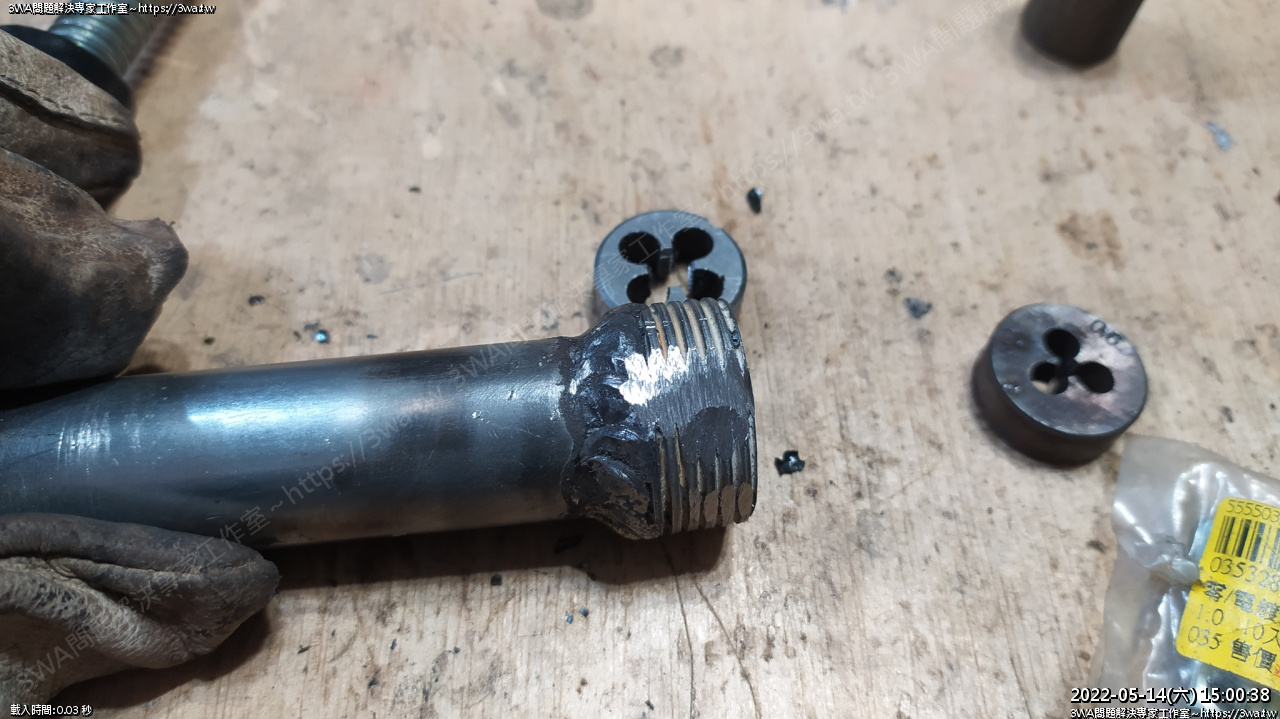

 焊了





 等涼





 等涼的同時在煩惱另一邊要用電動工具的夾頭

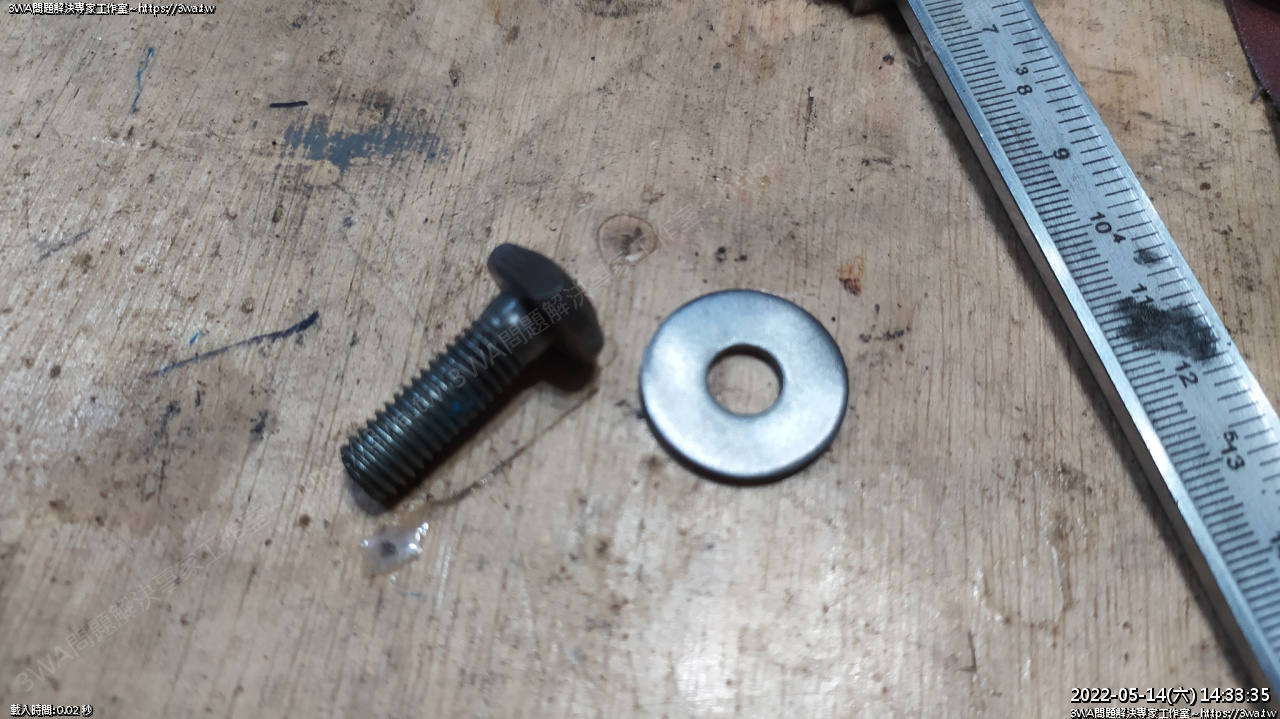

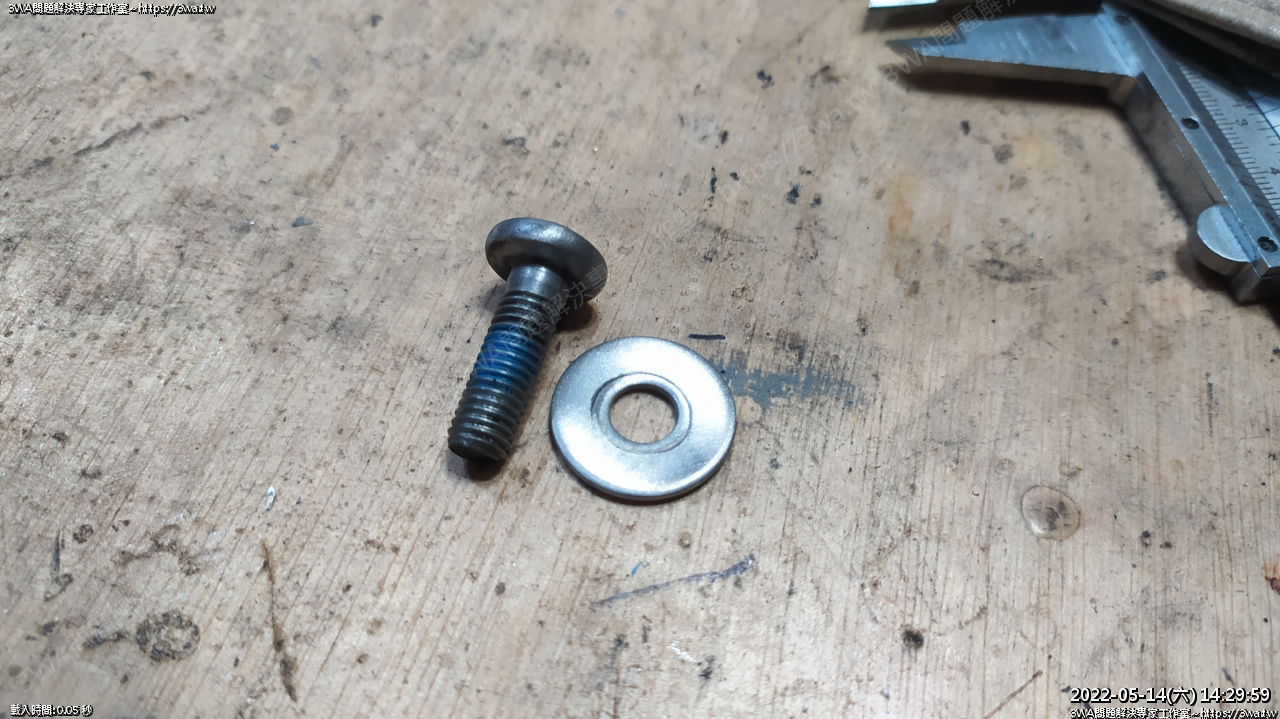

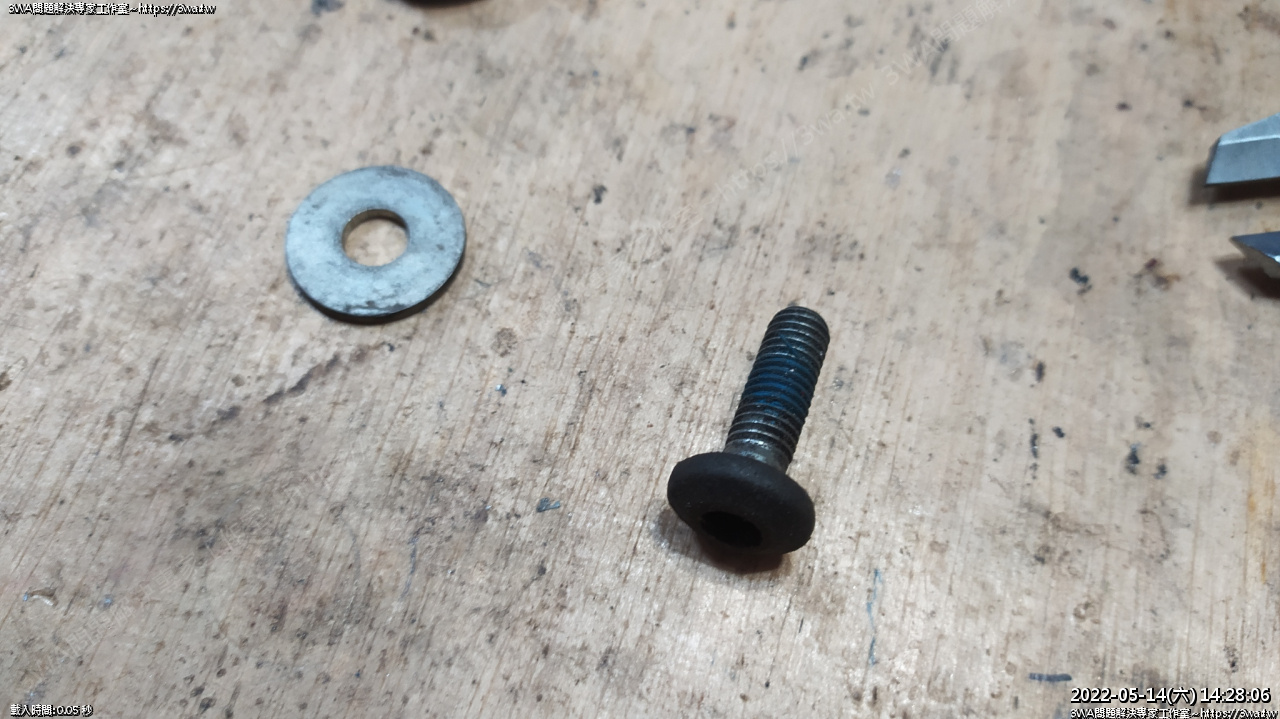

 拿出一顆M8鐵華司跟碟盤螺絲的備料





 這支 FZR 碟盤螺絲內六角頭已開花,丟在廢料堆好幾年了

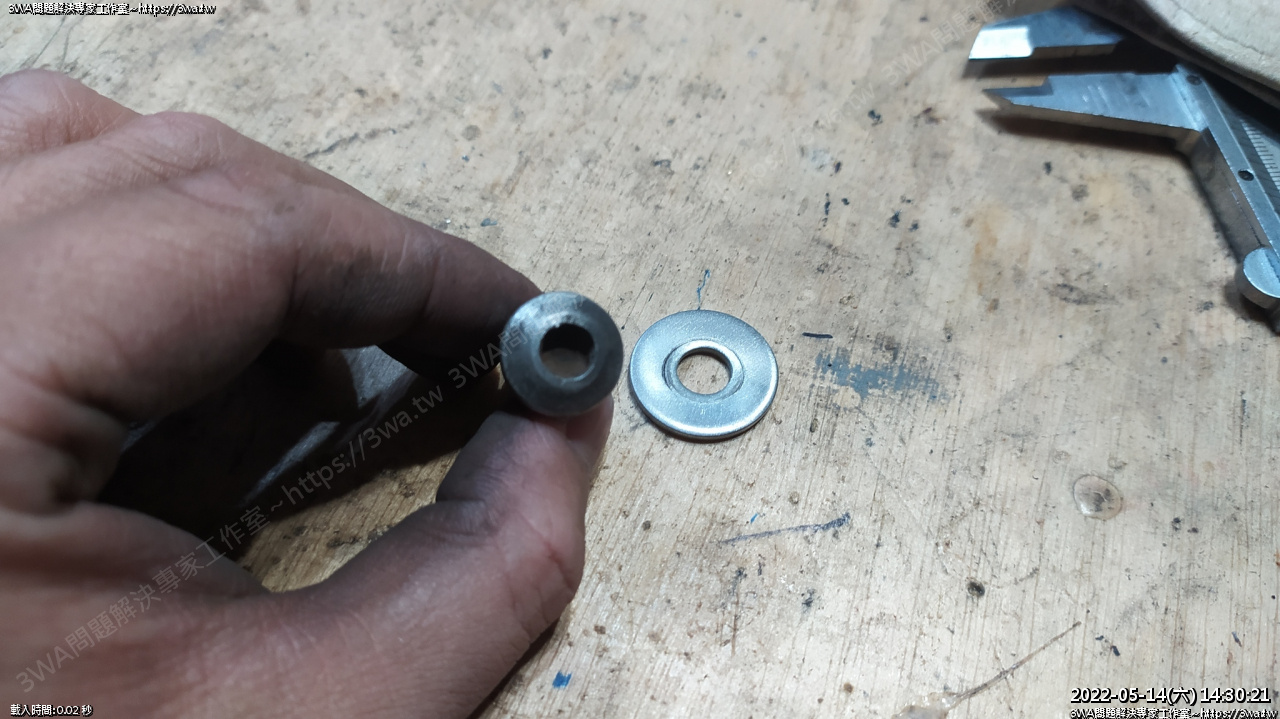

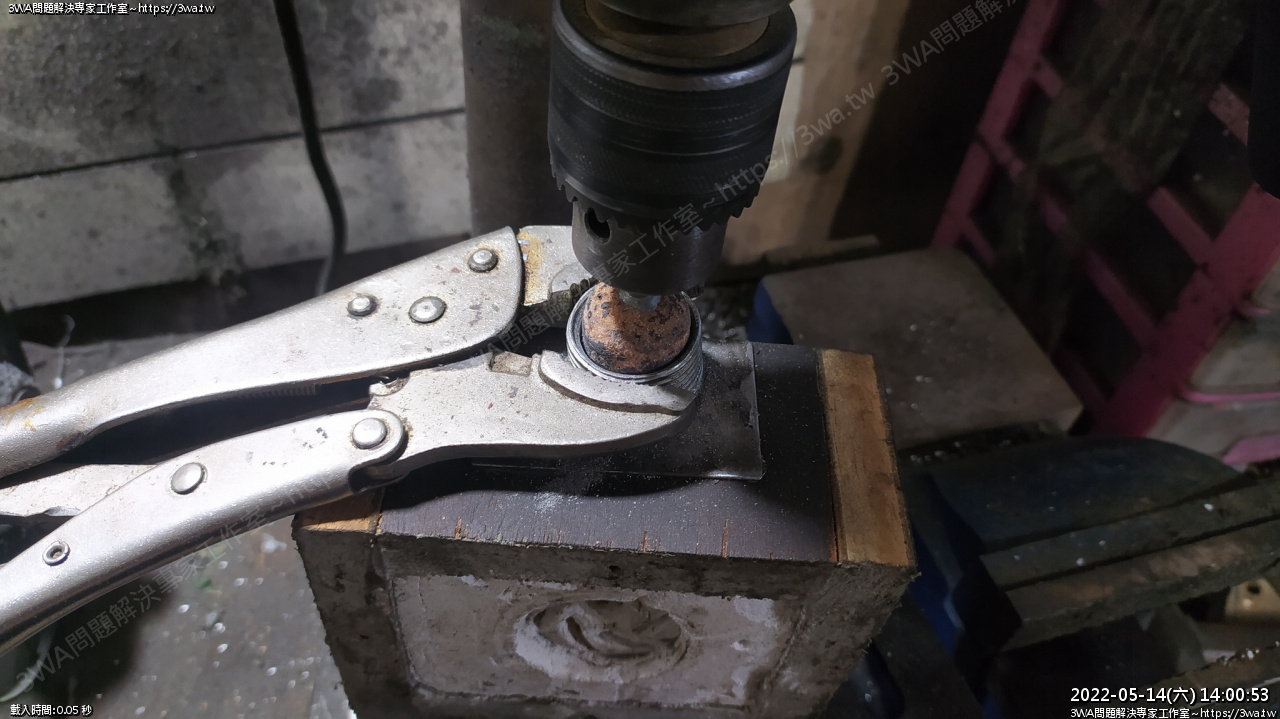

鐵華司拋光

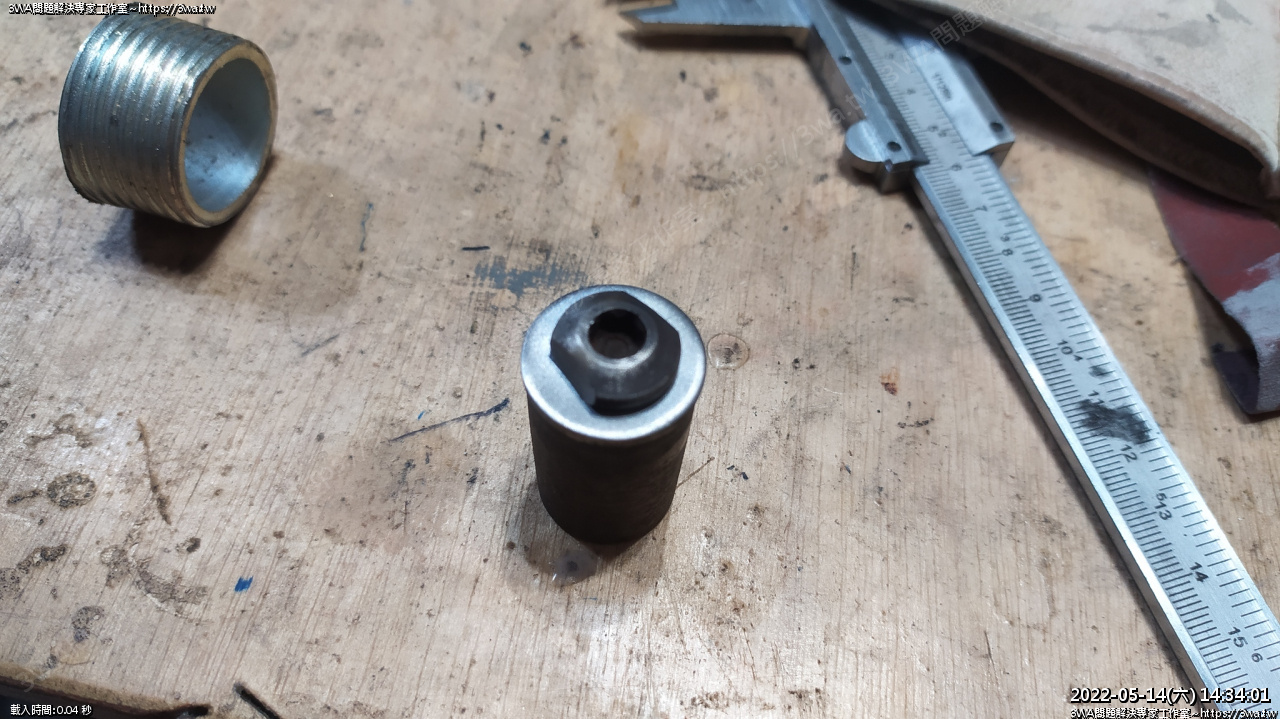

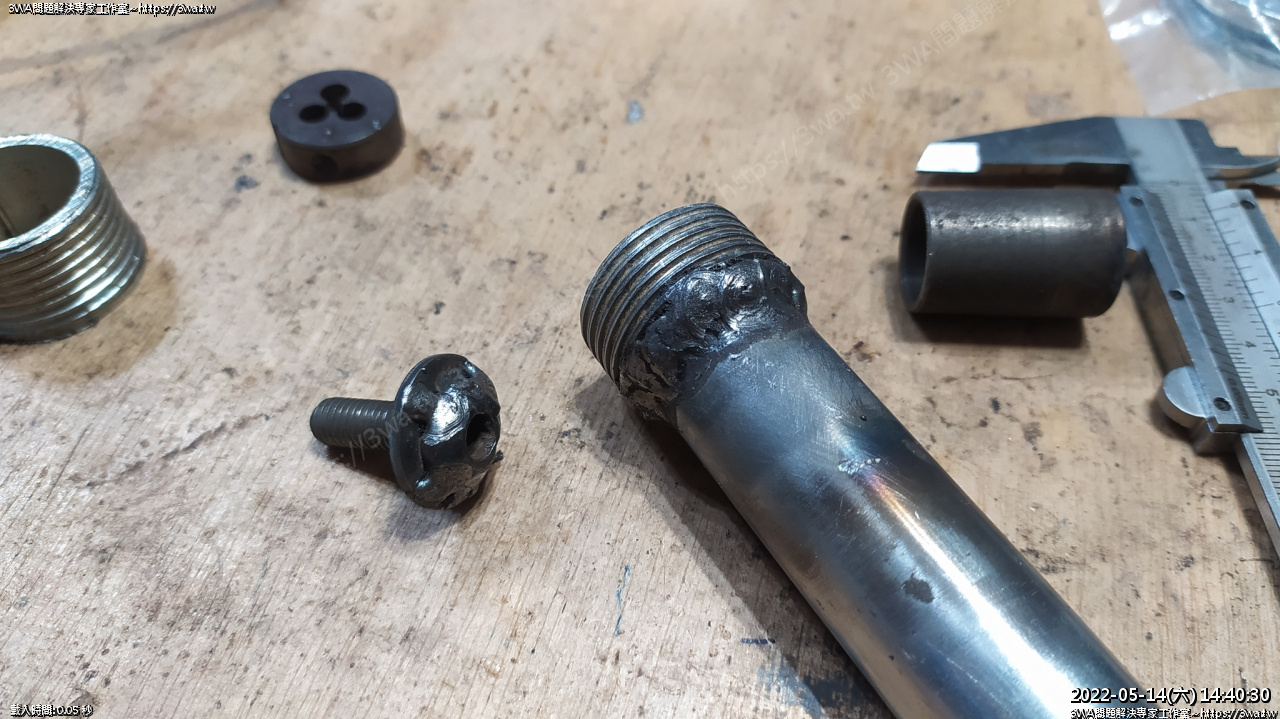

螺絲切一些些角角掉,等會要焊在華司上

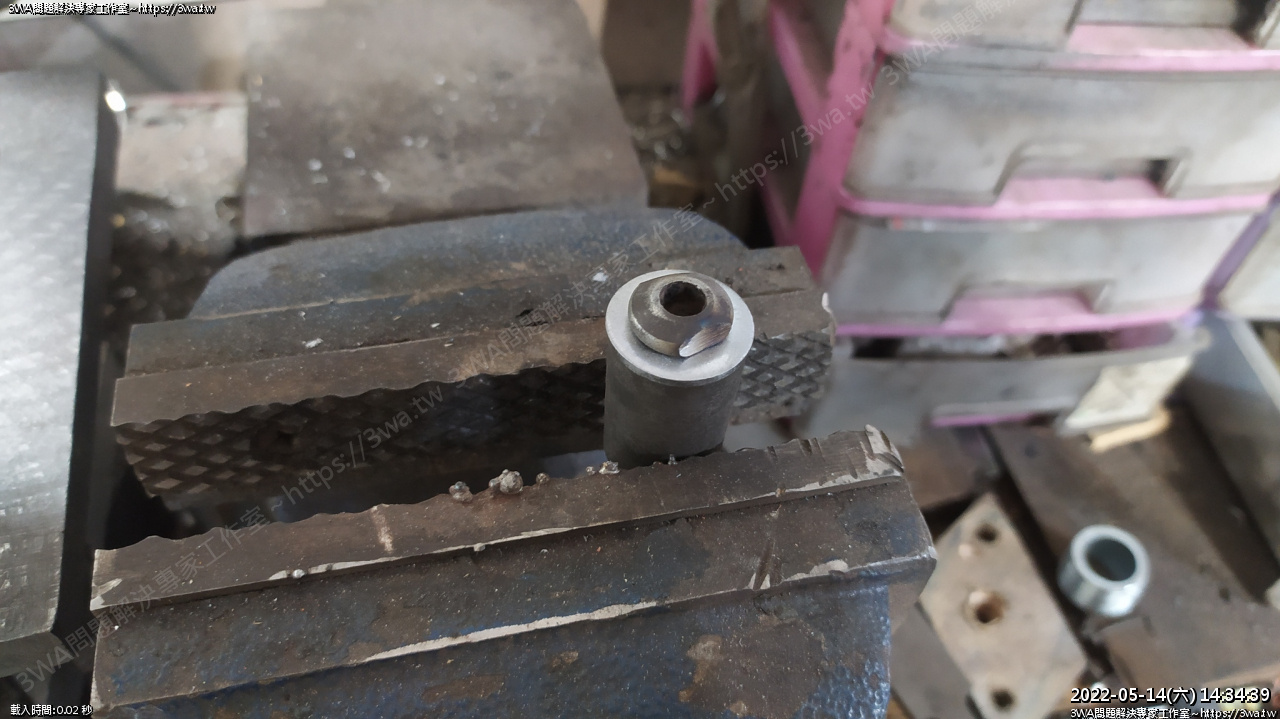

 準備焊接





 焊接





 等涼

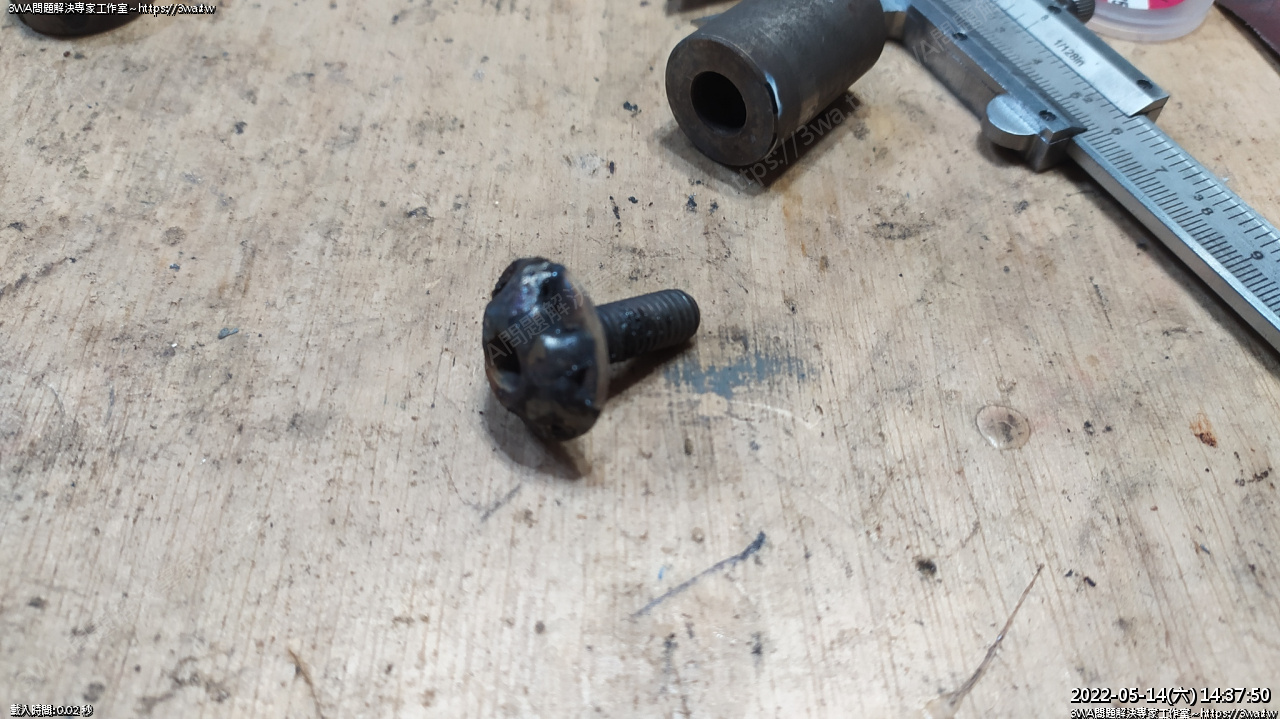

 焊好了





 然後螺絲跟華司要焊在這根棒棒上

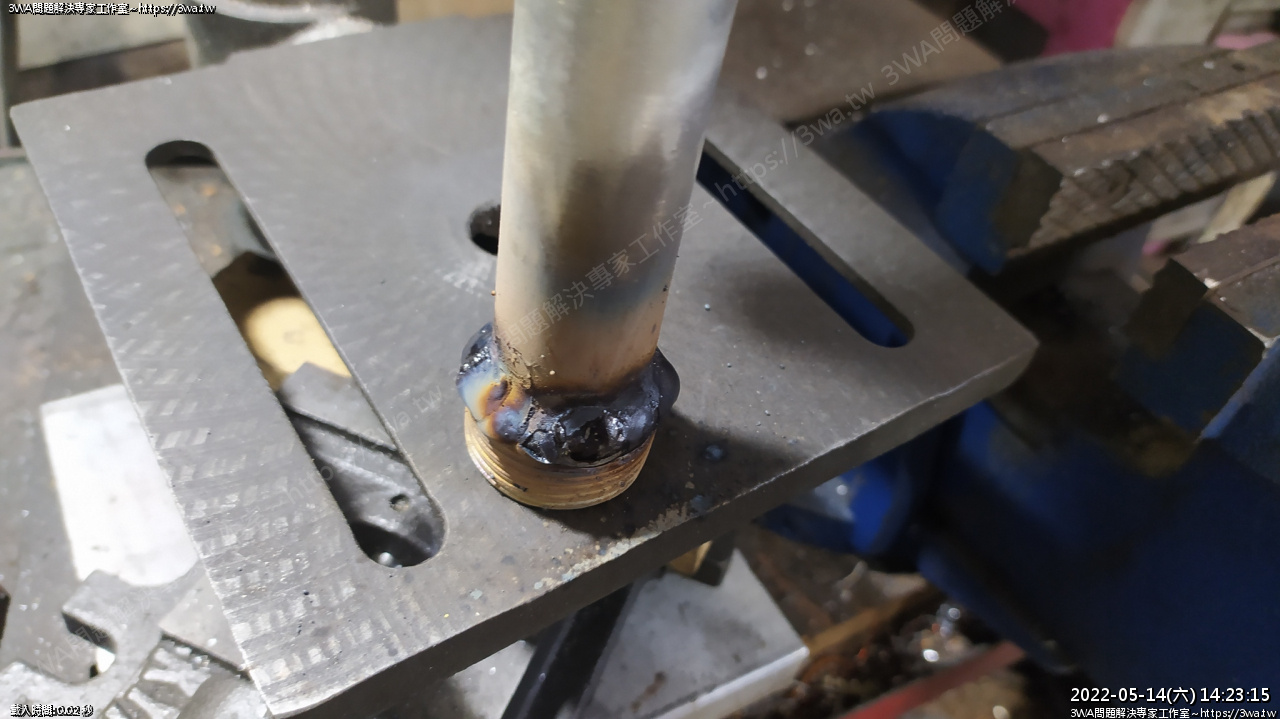

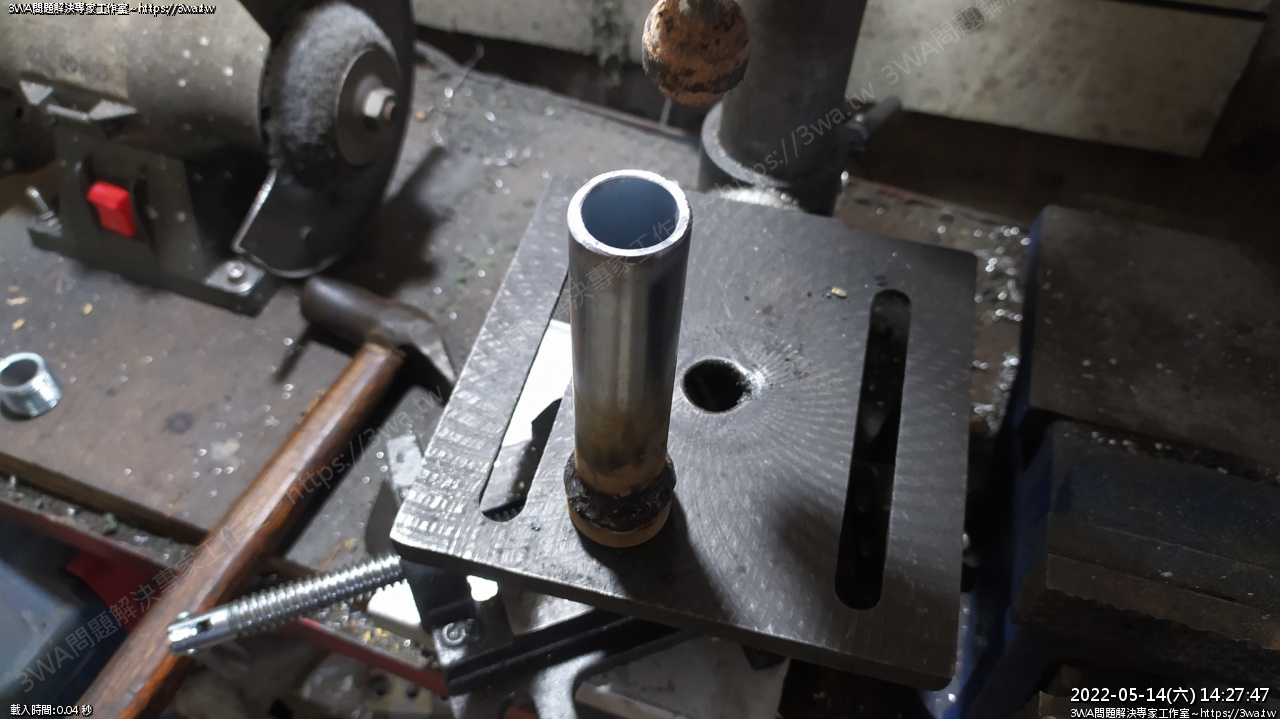

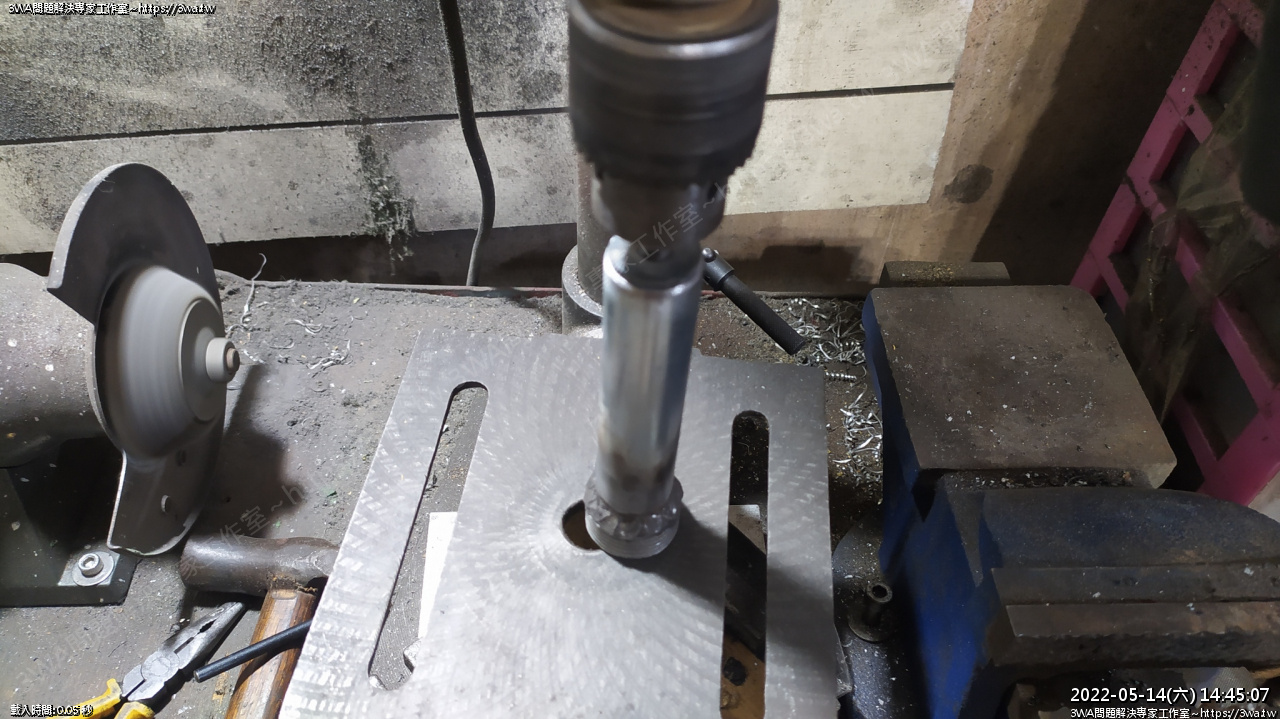

 用鑽床壓住確保整體是一直線

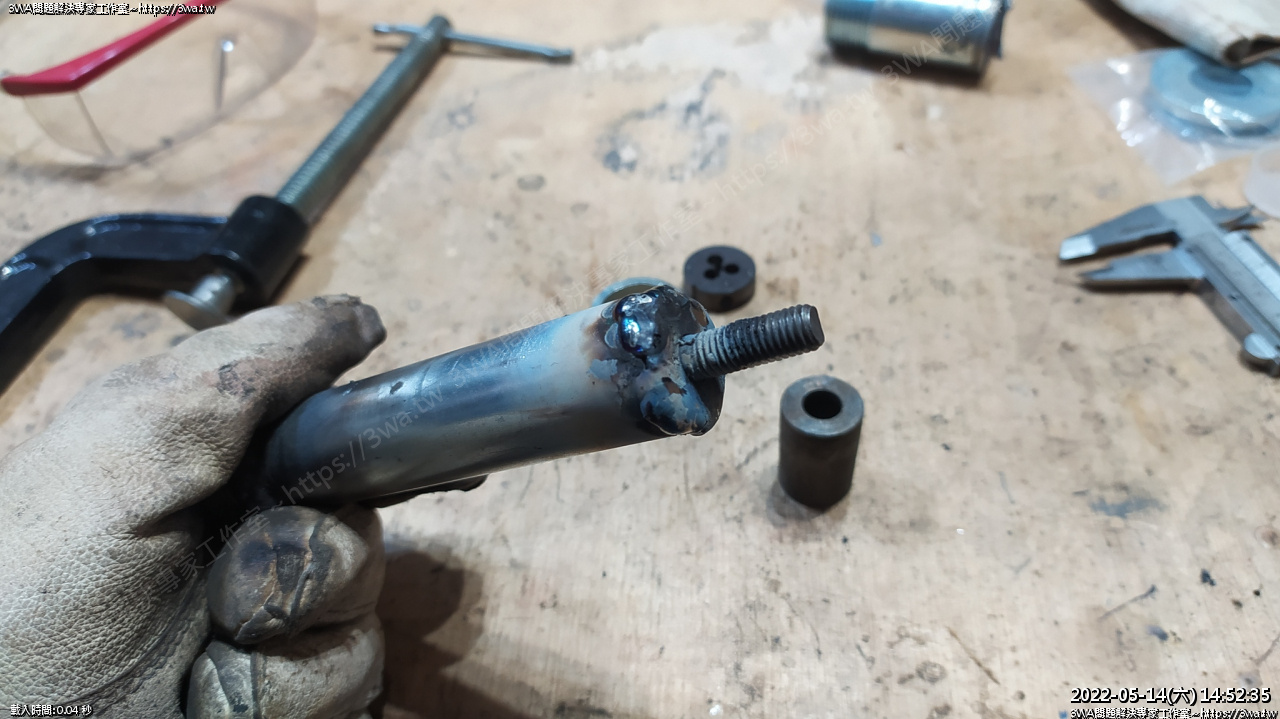

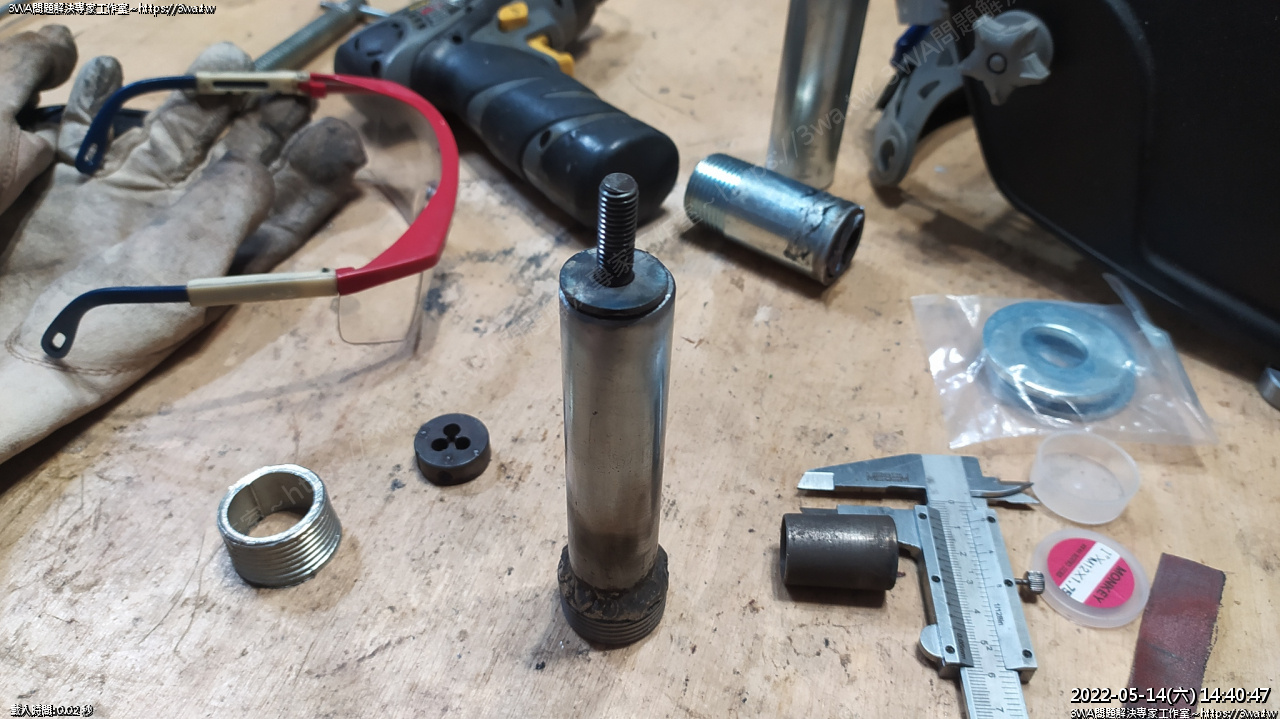

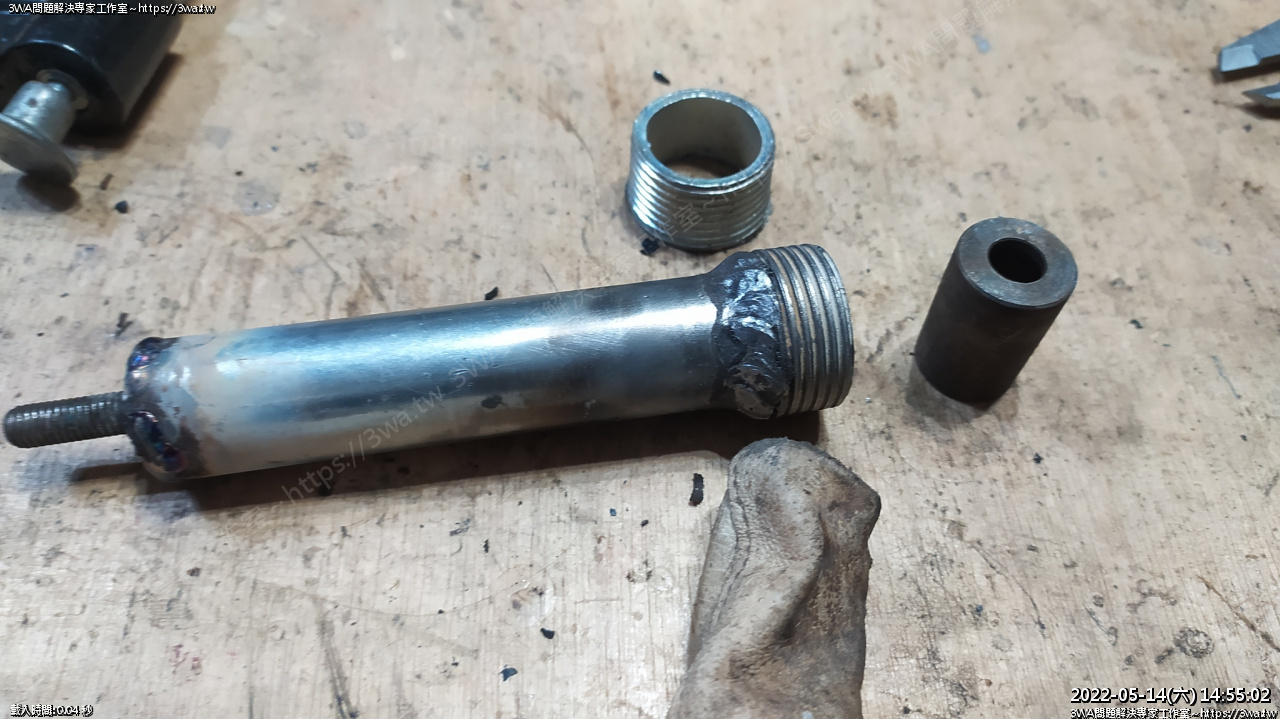

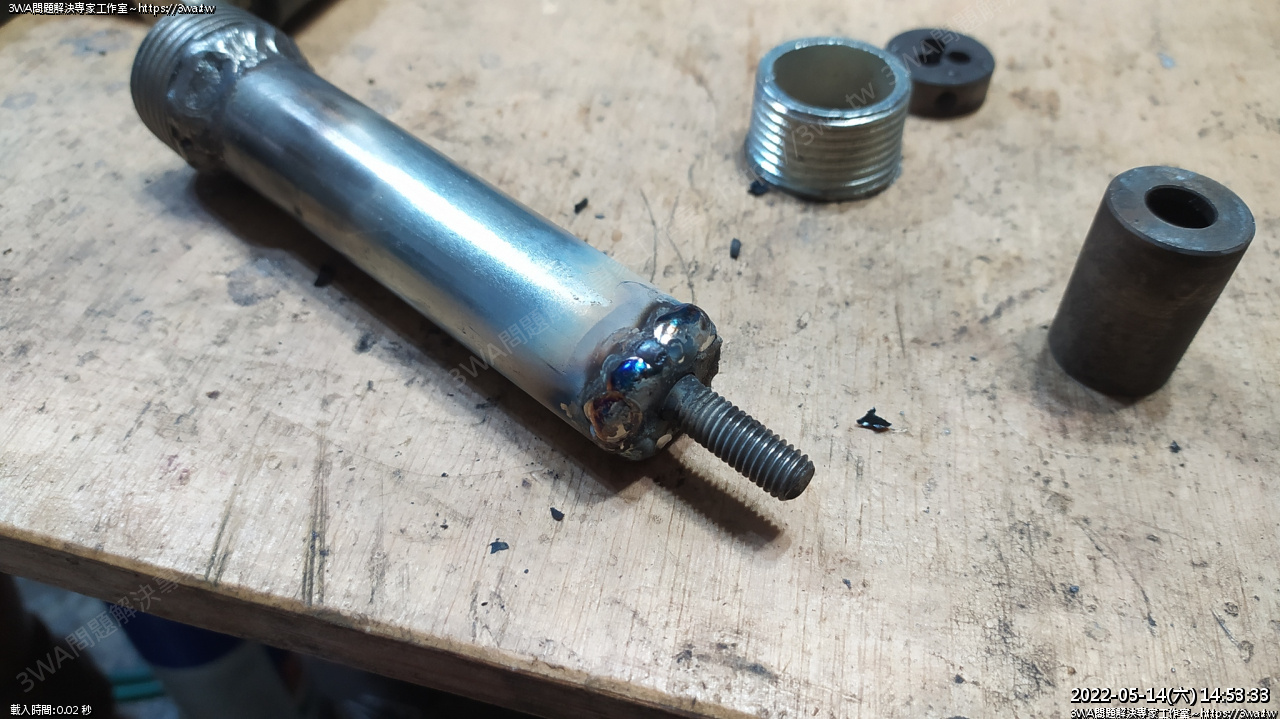

 焊上了





 相當牢固





 看起來很不錯





 等涼

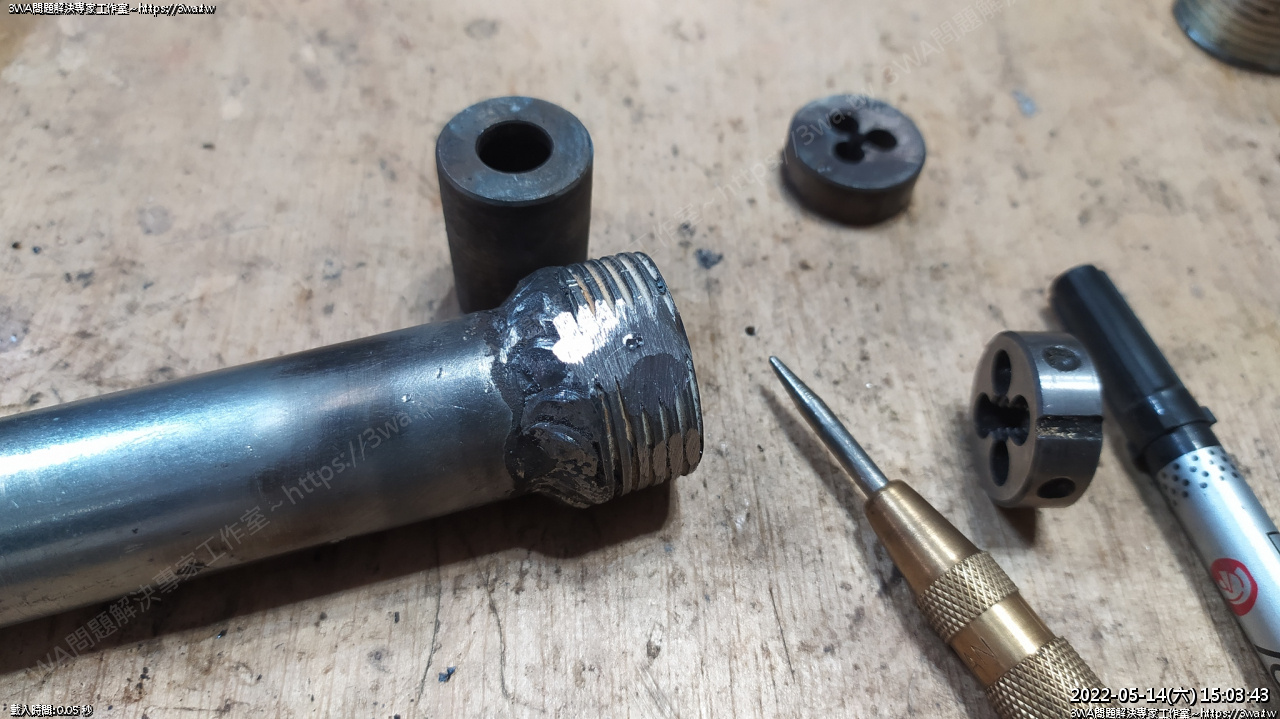

 接下來要考慮丸駒要容易拆除跟固定的問題





 側面先把螺牙磨一些掉





 中心沖點一下

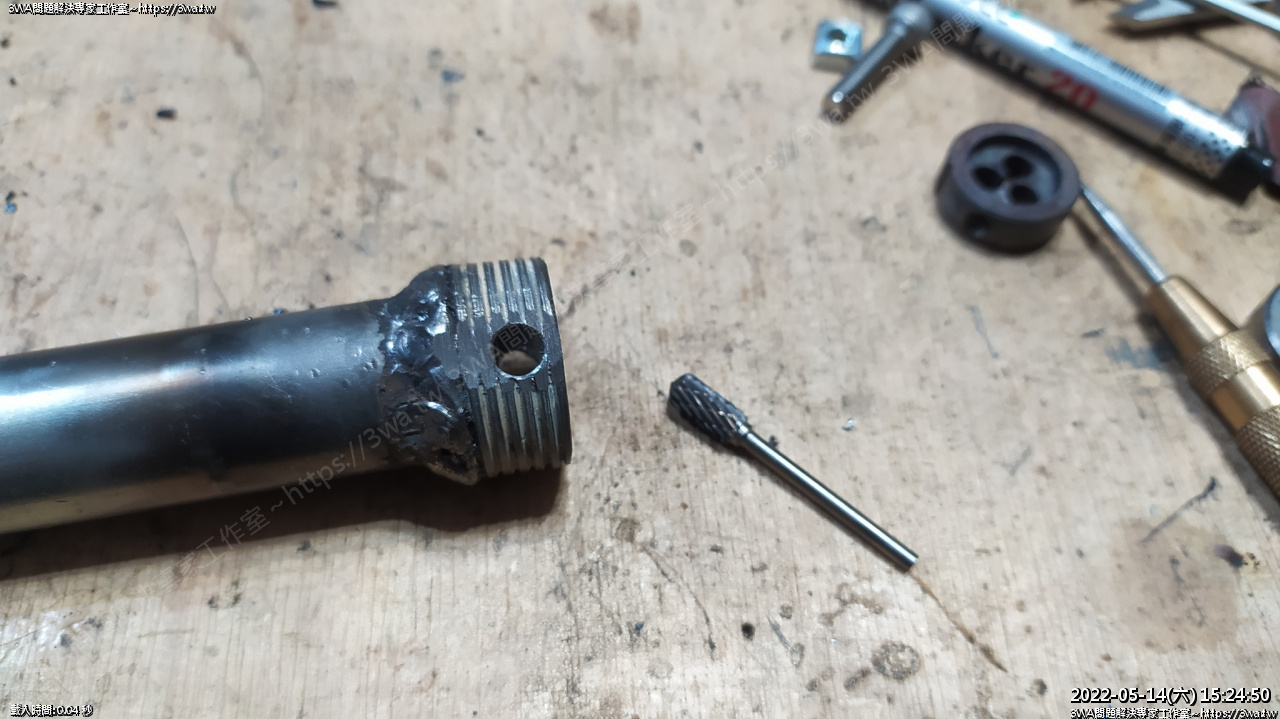

 鑽一個大口子,這裡是用 6.5mm 還是 8mm忘了

主要是這是封閉式的設計,要有地方方便插一字起子進去把丸駒翹出來

所以要作對稱的,二邊可以平均翹

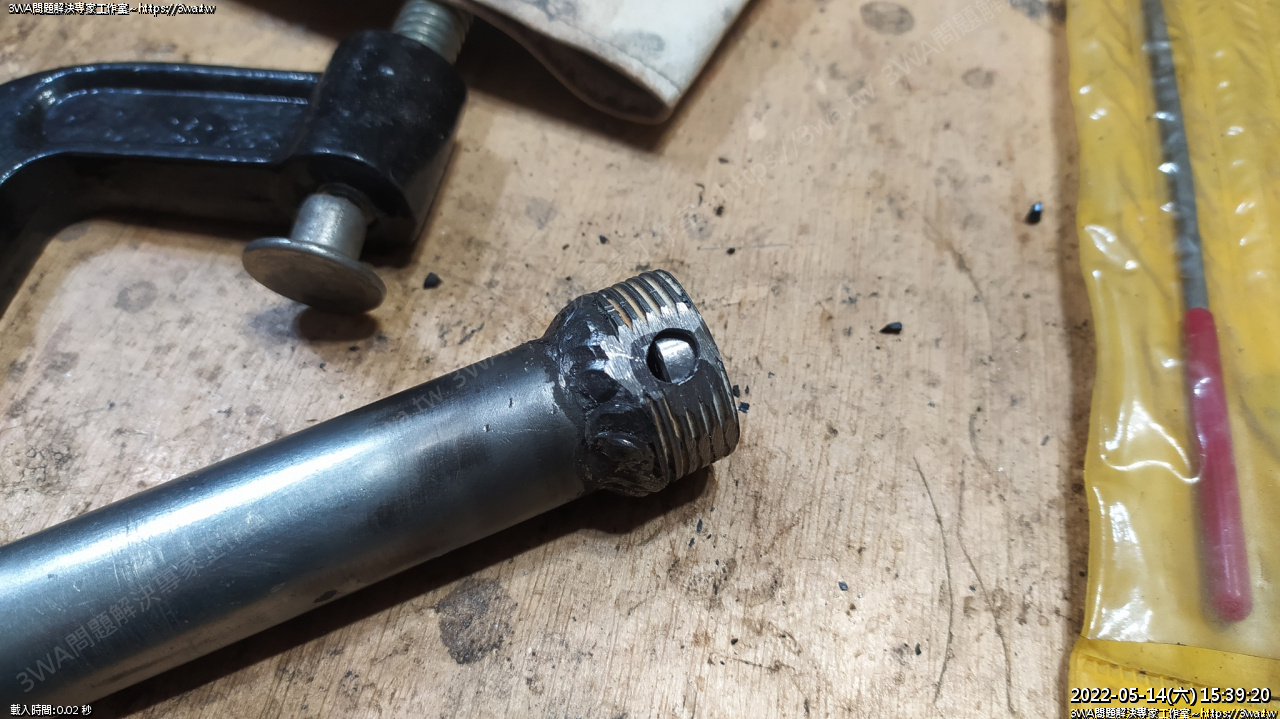

 洞口稍微磨一下

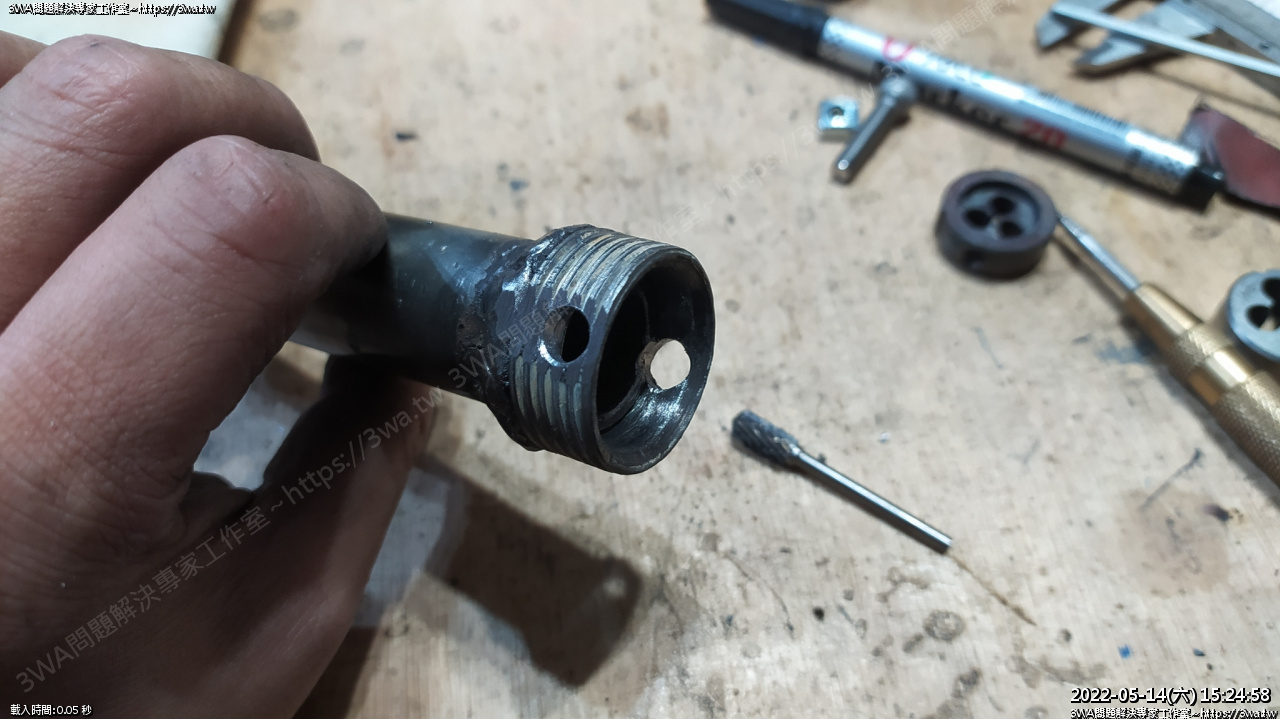

打二孔





 這樣丸駒放進去,就可以用小一字插進去翹出來,才不會卡死在裡面





 快完成了

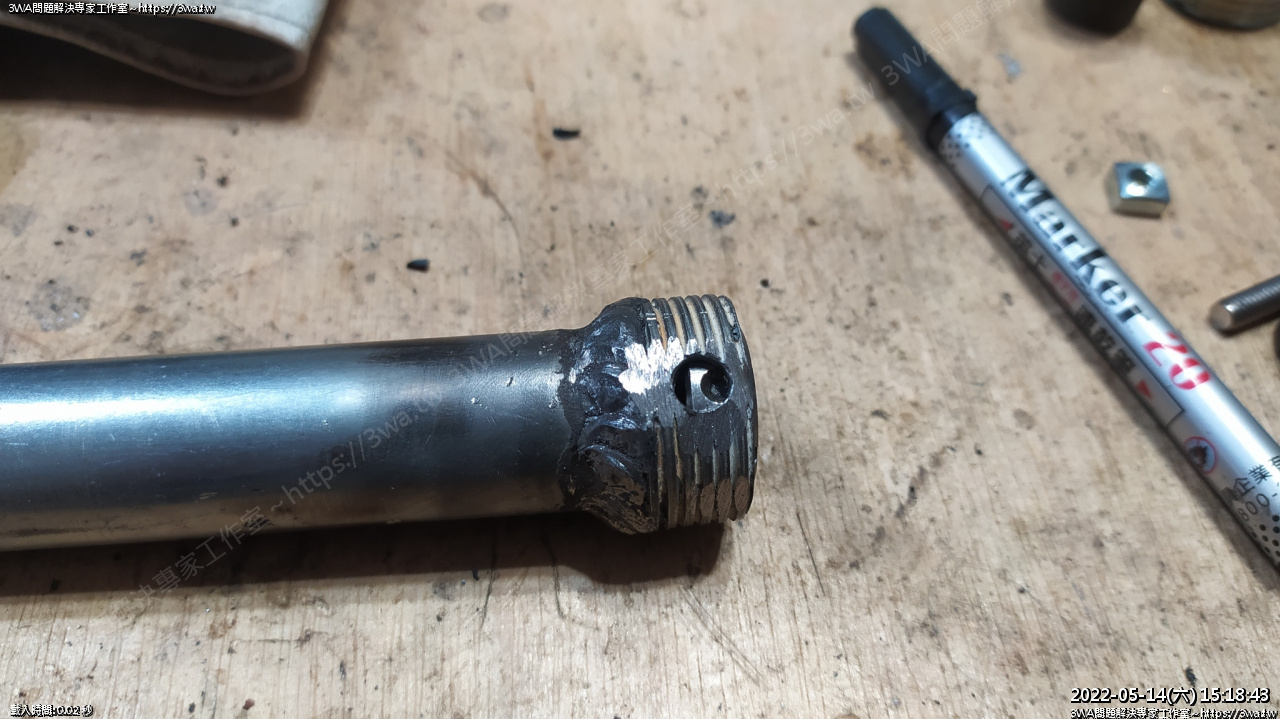

側面再用中心沖,沖一個固定丸駒的螺絲孔

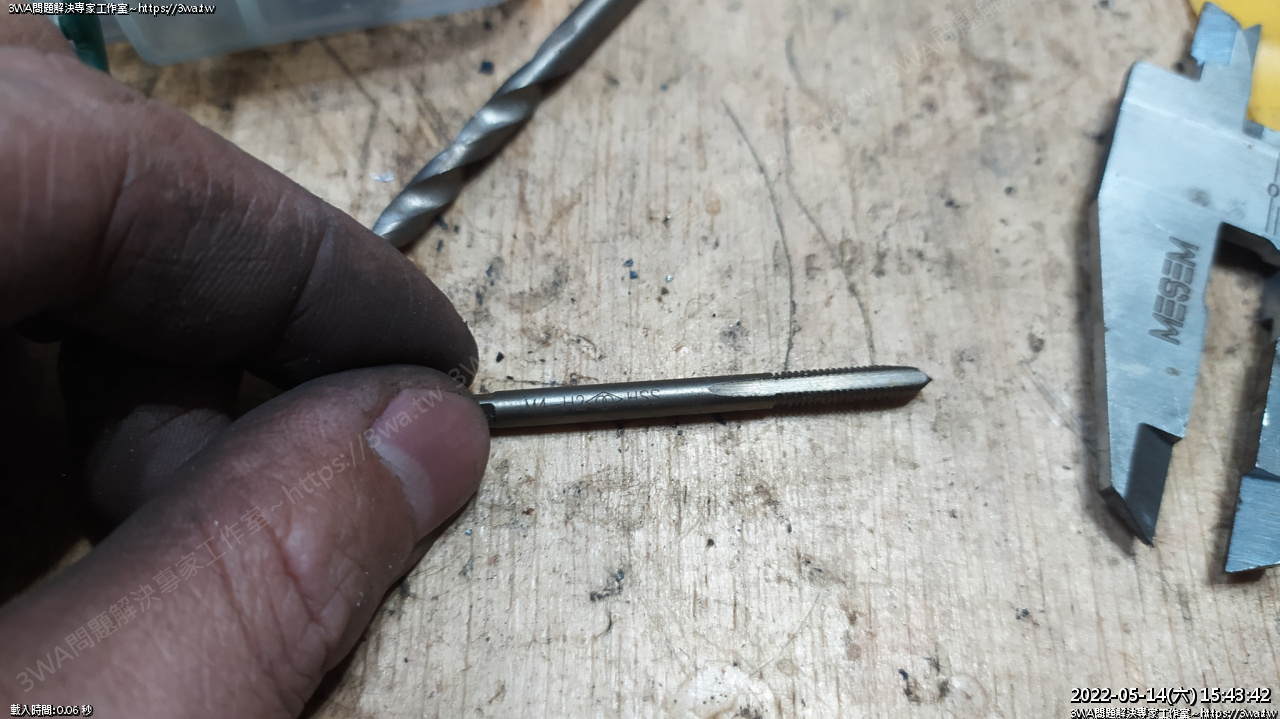

 決定使用 M4 的螺絲跟牙攻

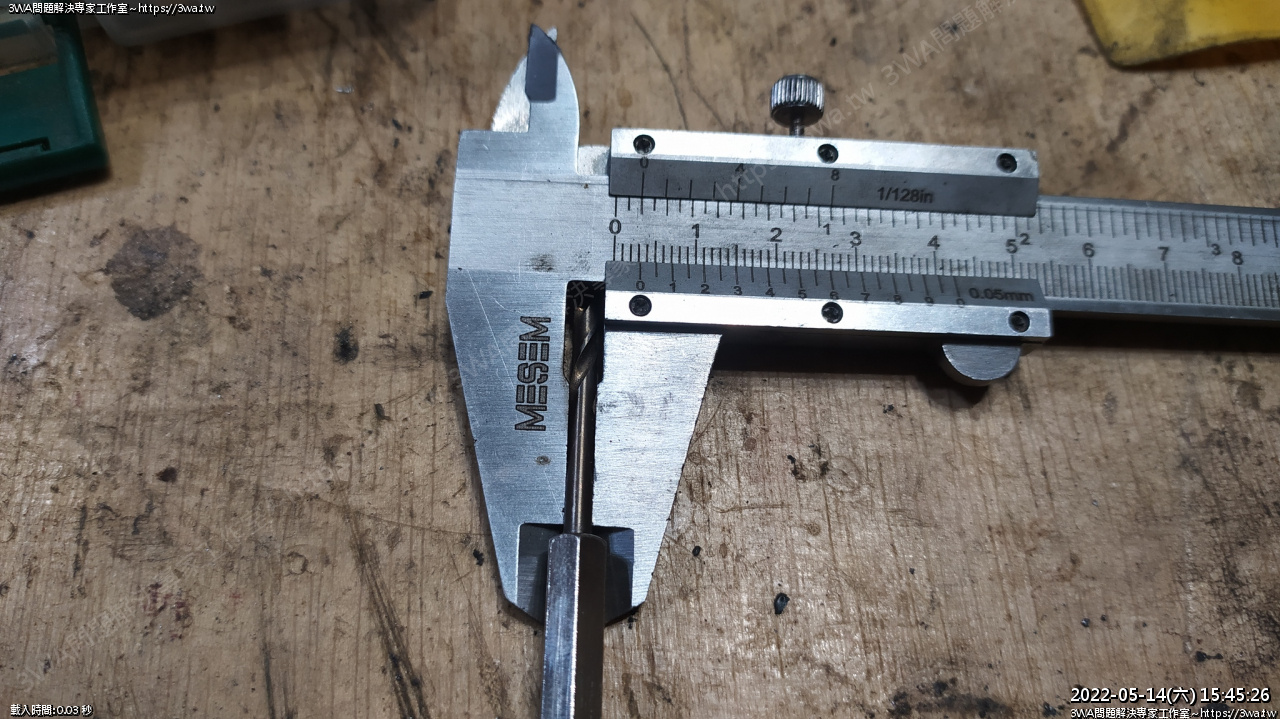

 M4 要用 2.8~3mm 左右的鑽頭





鑽孔

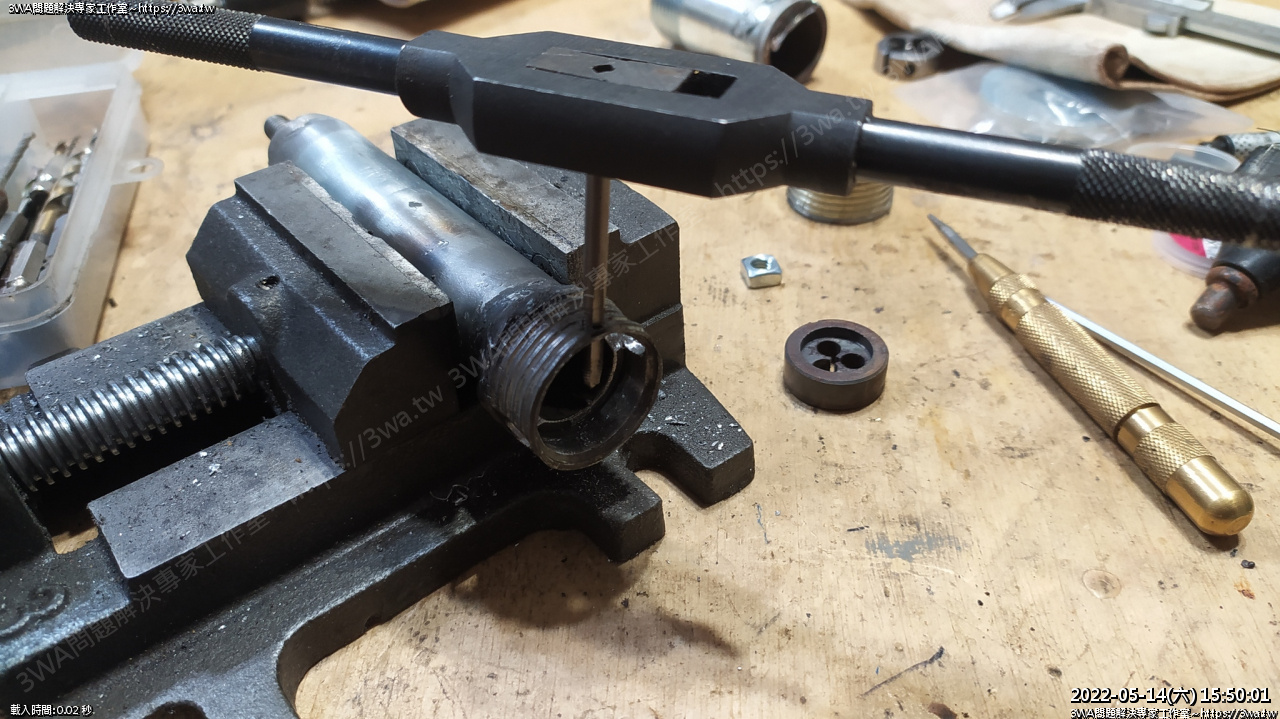

 攻牙

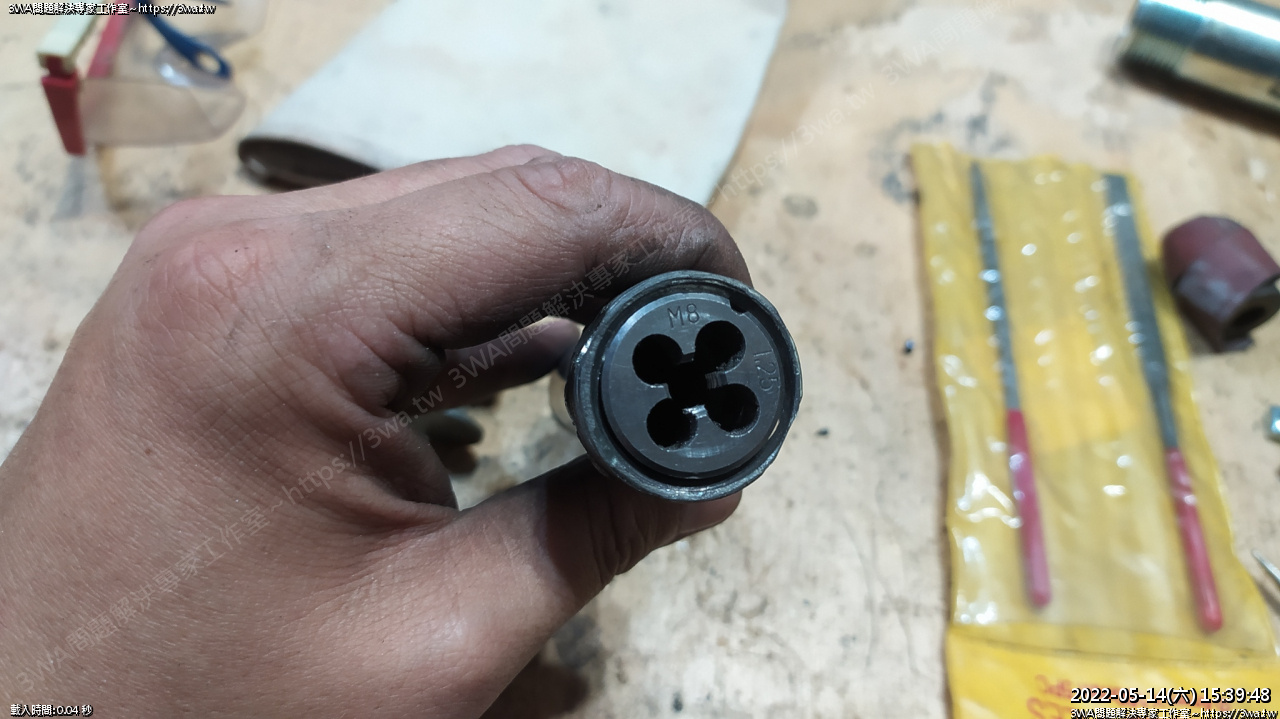

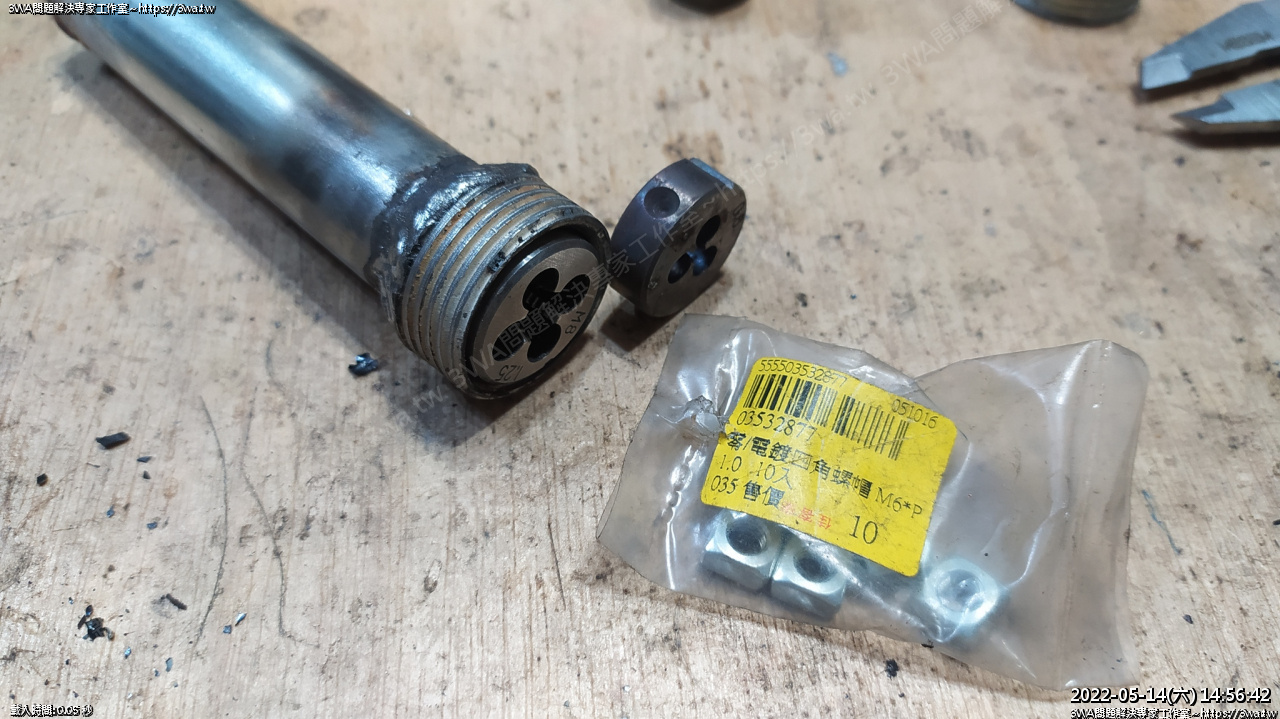

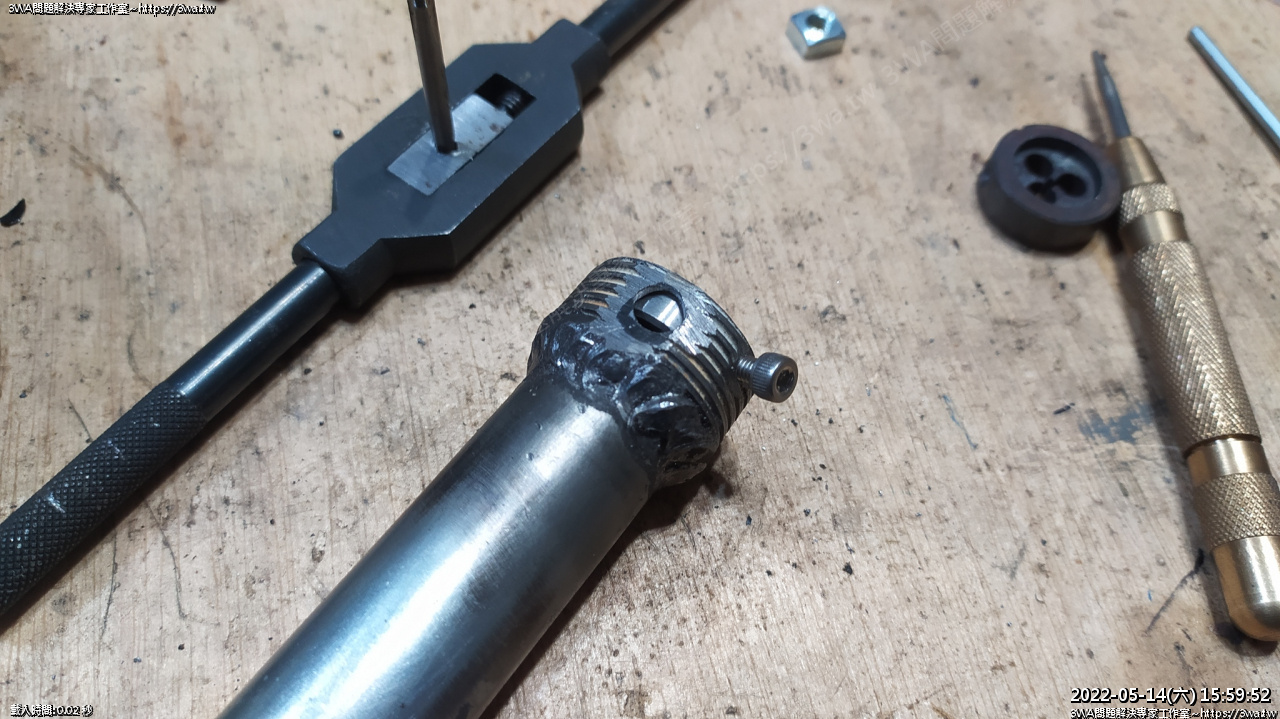

 這樣有螺絲可以鎖住丸駒了

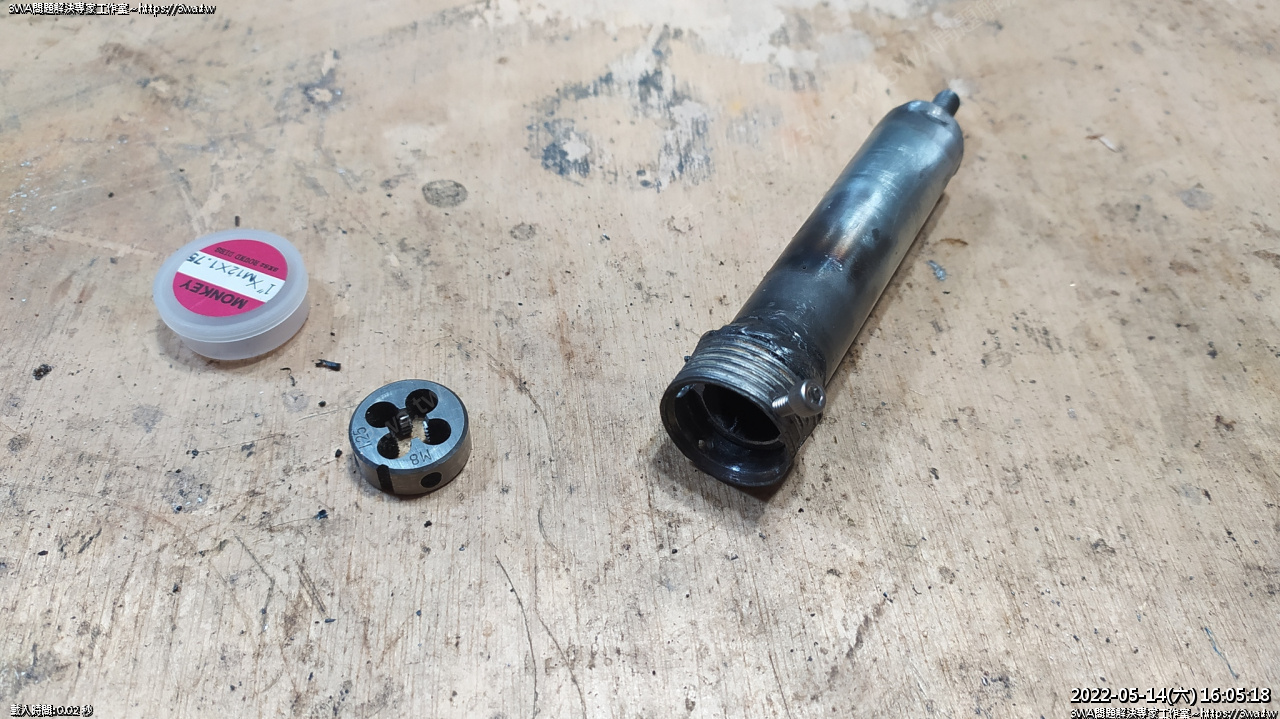

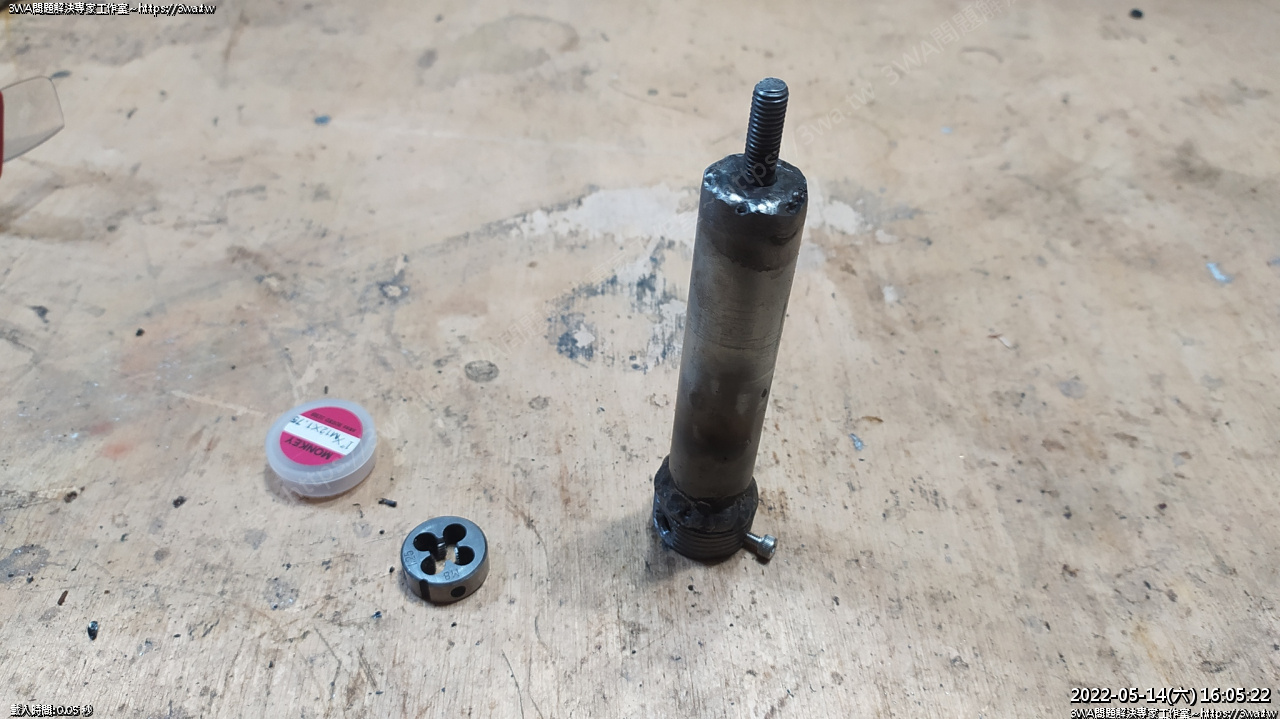

 製作完成了,以後要順排氣管的螺牙應該也會方便不少





 特工





 剛才順到一半跑來作特工

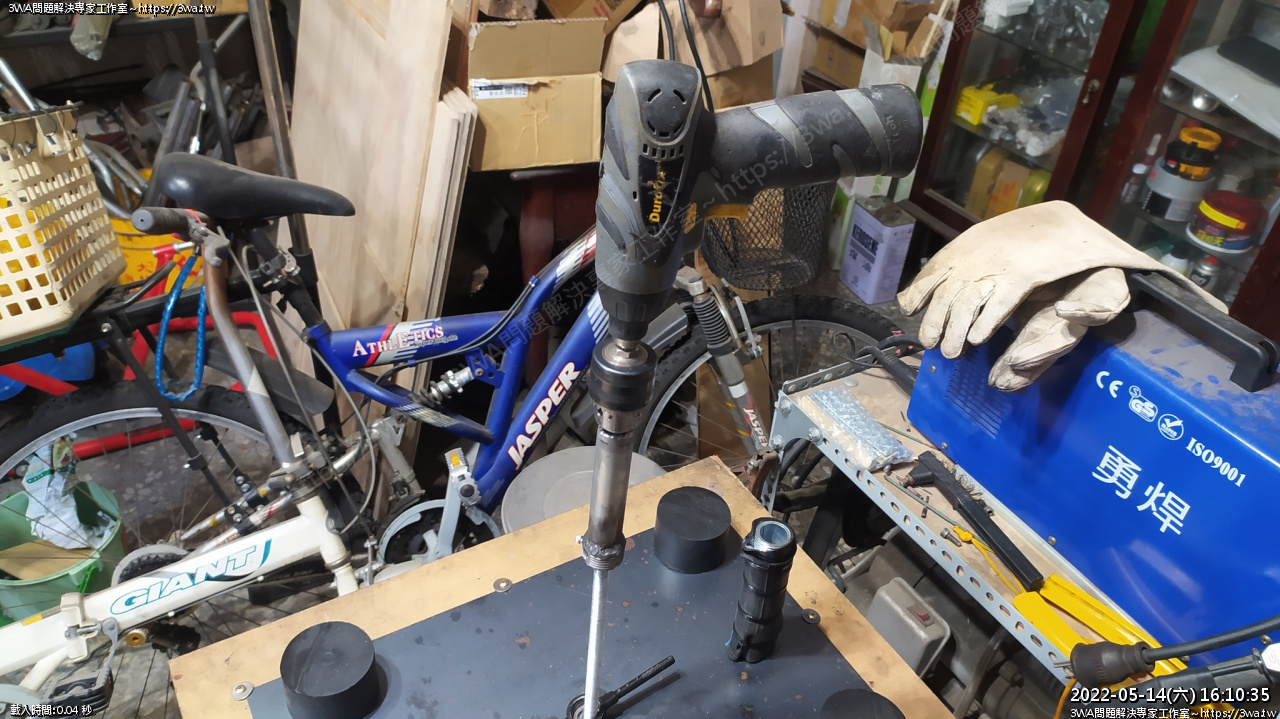

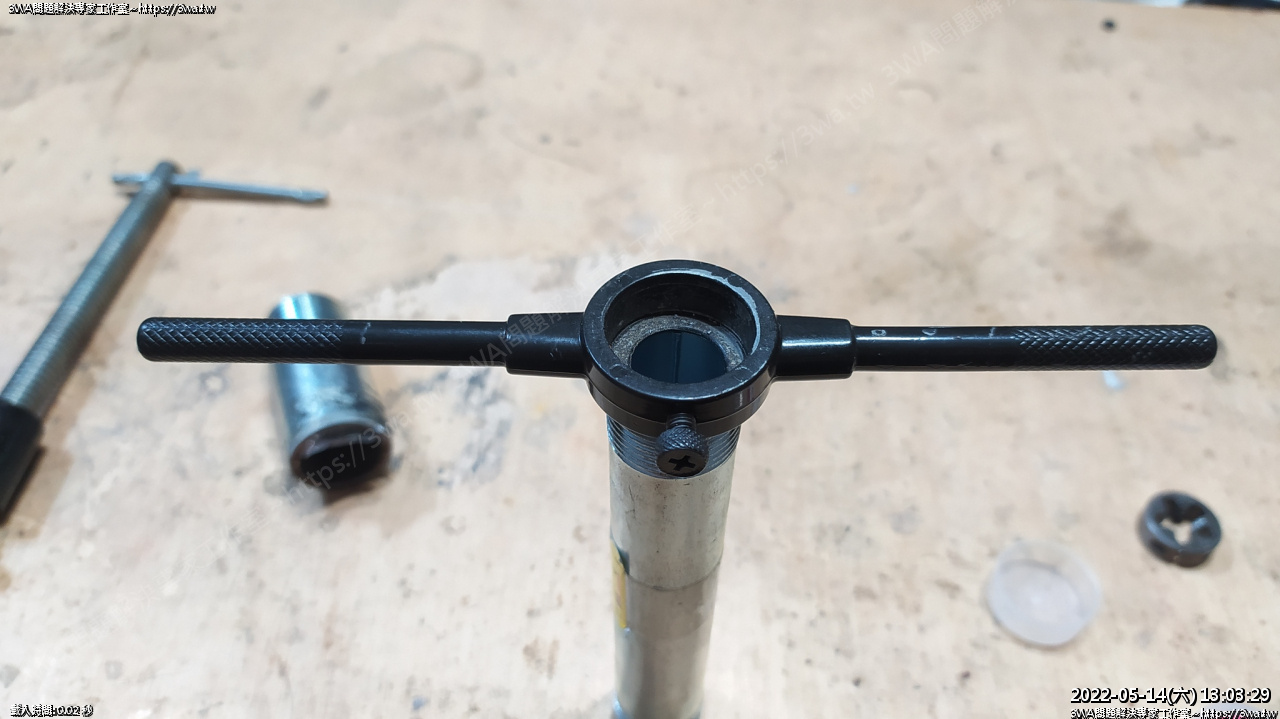

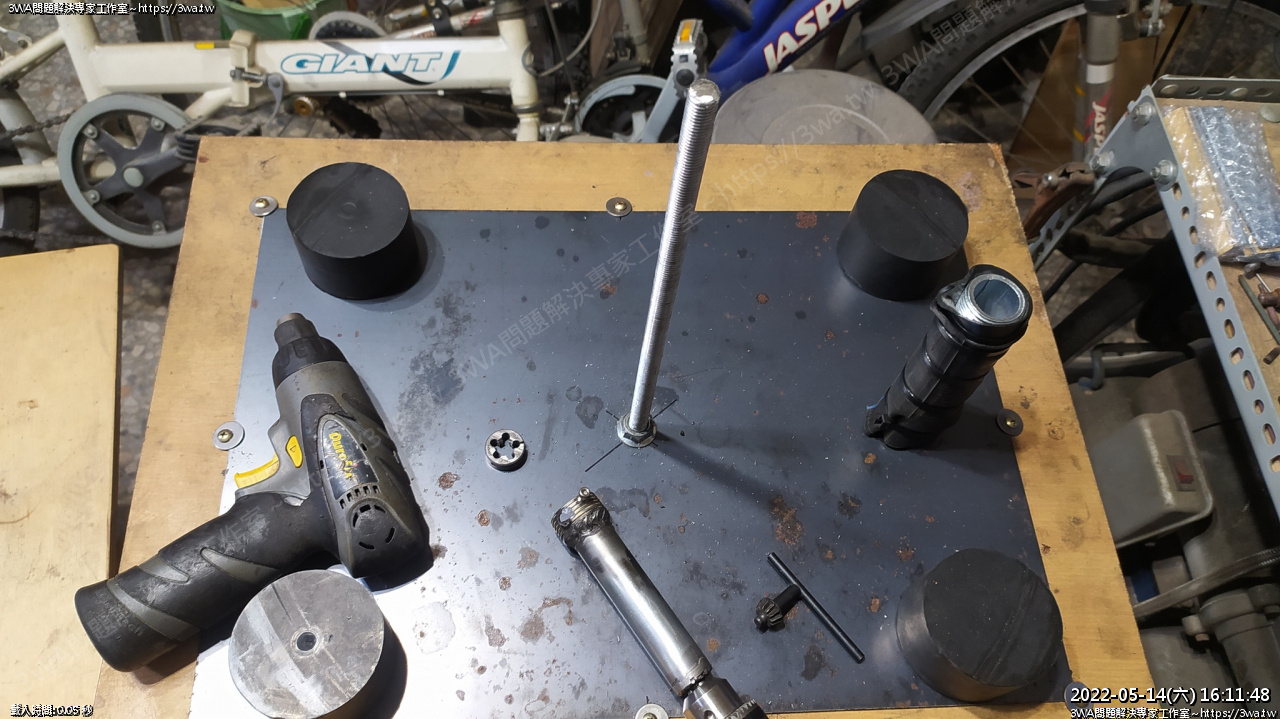

 轉上來,咻一下就出來了





太棒了





 然後接下來作快速固定器





拿牙條折角度





 固定在萬力上





 固定的不錯,M12的長螺帽





 焊接





 然後另一邊





 另一邊用 M8 的長螺帽,之後螺絲就用 M6 的





 固定





焊接完成,等涼



 把焊點磨順不會刮手~然後再拿一支 M6 的螺桿跟二顆螺帽





 螺帽對鎖,這樣就變浮動工具了





轉轉轉



順過牙後的牙條好順~這樣轉螺帽會快的多^^
