訓練家的佈弱格-Patch1.2

The BLOG of trainer



編輯日期:2020-01-04 18:58

類型:NSR 150
作者:羽山
文章時間:2020-01-04 18:58:48
瀏覽人數:679人
標題:NSR150 製作白鐵電瓶架
網址:http://3wa.tw/blog/blog.php?id=1824
內容:


我的NSR一直以來都沒有功能正常的電瓶架,今天心血來潮,嘗試自己做看看

最近在整理 NSR,今天才剛把水箱、機油壺洗乾淨裝上

困難度:★★★☆☆

材料:

白鐵板 ( 印象一片約 A4 大,應該要 180~220$ )

洞洞鐵 L 型 x 1

M6 x 8mm 半圓頭螺絲 x 3

M6 x 10mm 圓頭內六角 x 2

角鋼接合三角片 x 2

M6 防鬆螺帽 x 3

M6 白鐵華司 x 6

M6 白鐵螺帽 x 1

勇氣(難度有點高,特別是鑽孔時...)

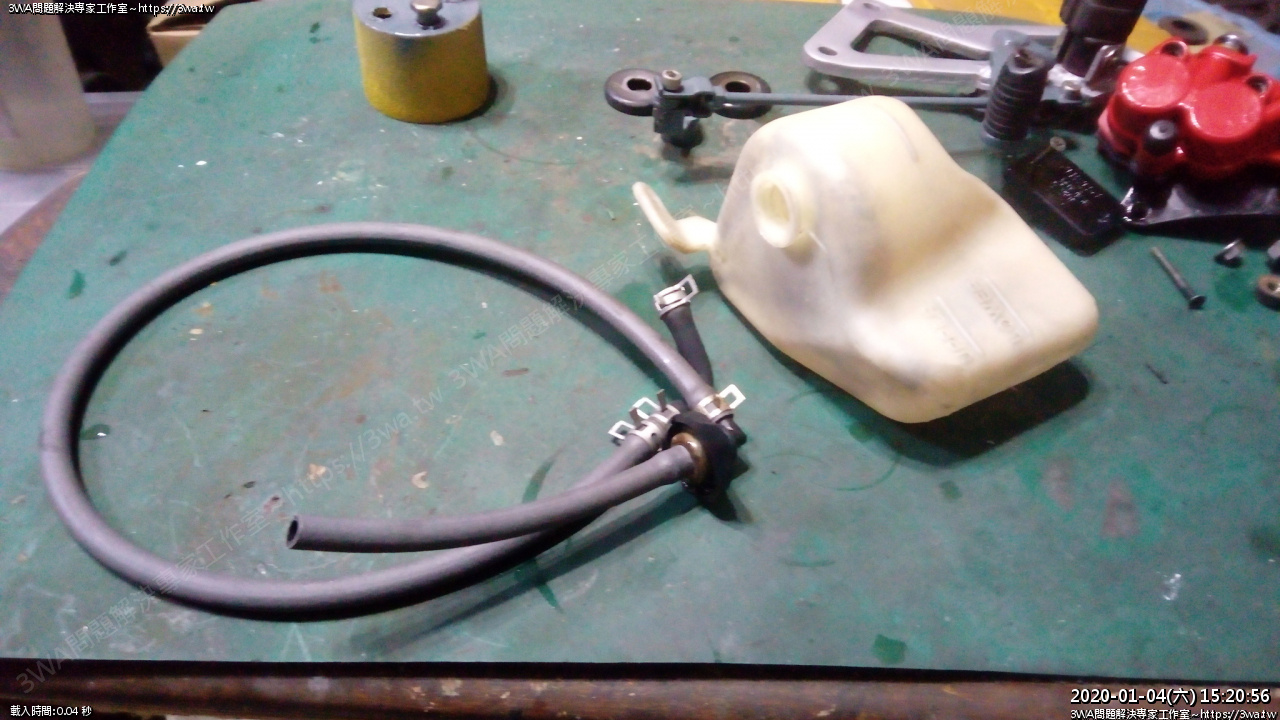

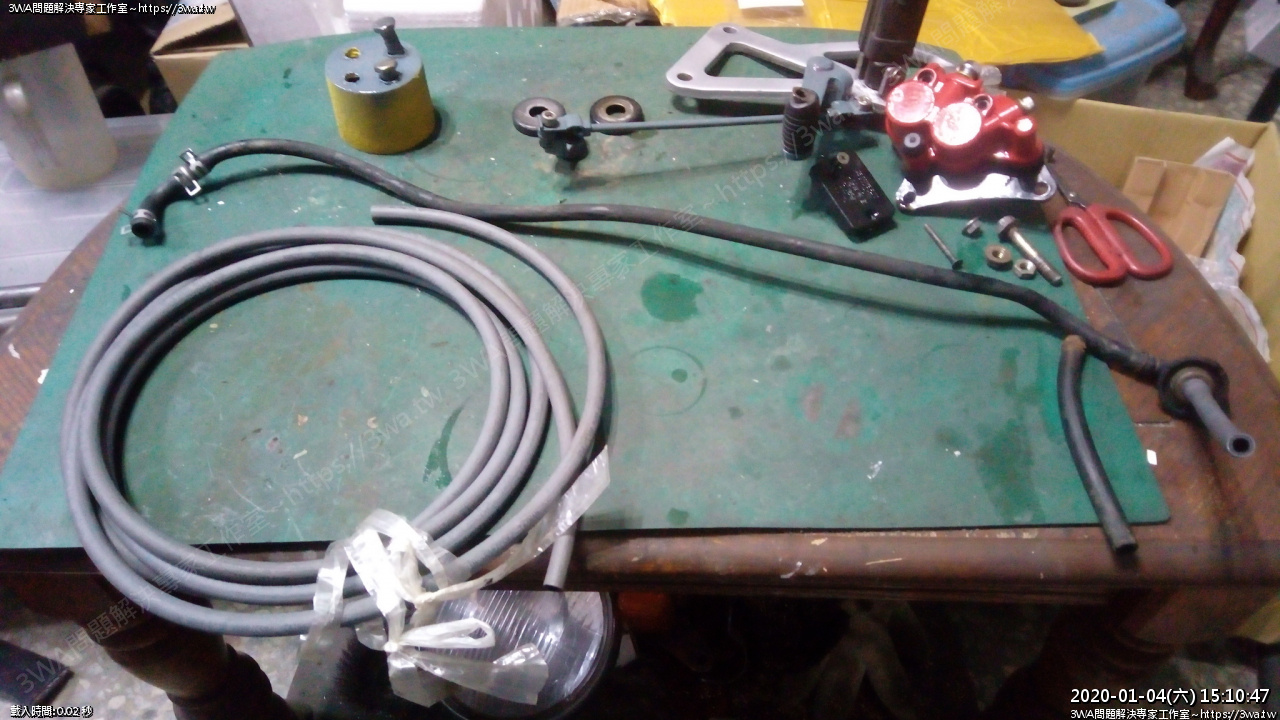

 副水箱的水管,用了N年都沒彈性了,買了一段耐汽油的橡皮管來換上





 沒什麼難度,原本多長就切多長,換上,副水箱裡面超級髒

丟小石頭跟倒汽油進去搖整個下午,就算把裡面的陳年汙垢全搖出來

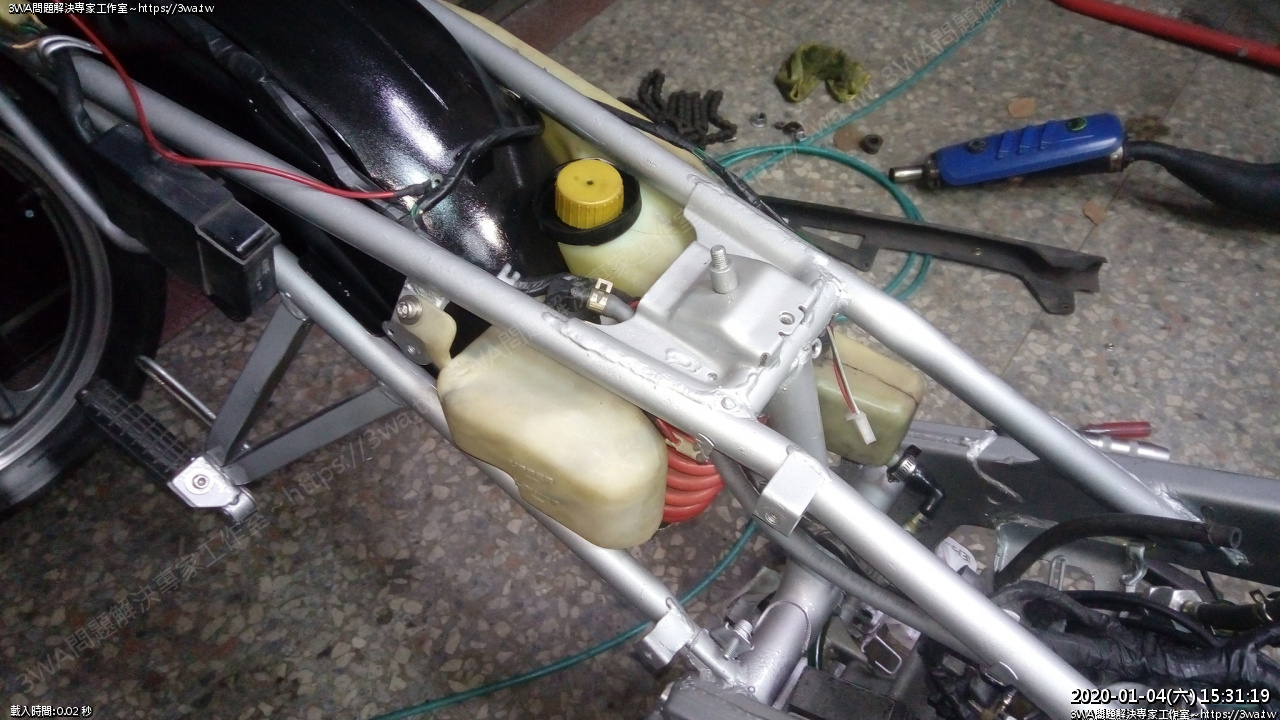

 裝上機油壺、副水箱





 今天研究離合器線、轉速表線的走線,弄好久總算找到一條完美的徒徑

都是走水箱跟車台之間的鎖點

離合器線要繞鎖頭靠近車架內側

轉速表線則是直接穿過往上

車架→離合器線→轉速表線→水箱鎖點→油門把手

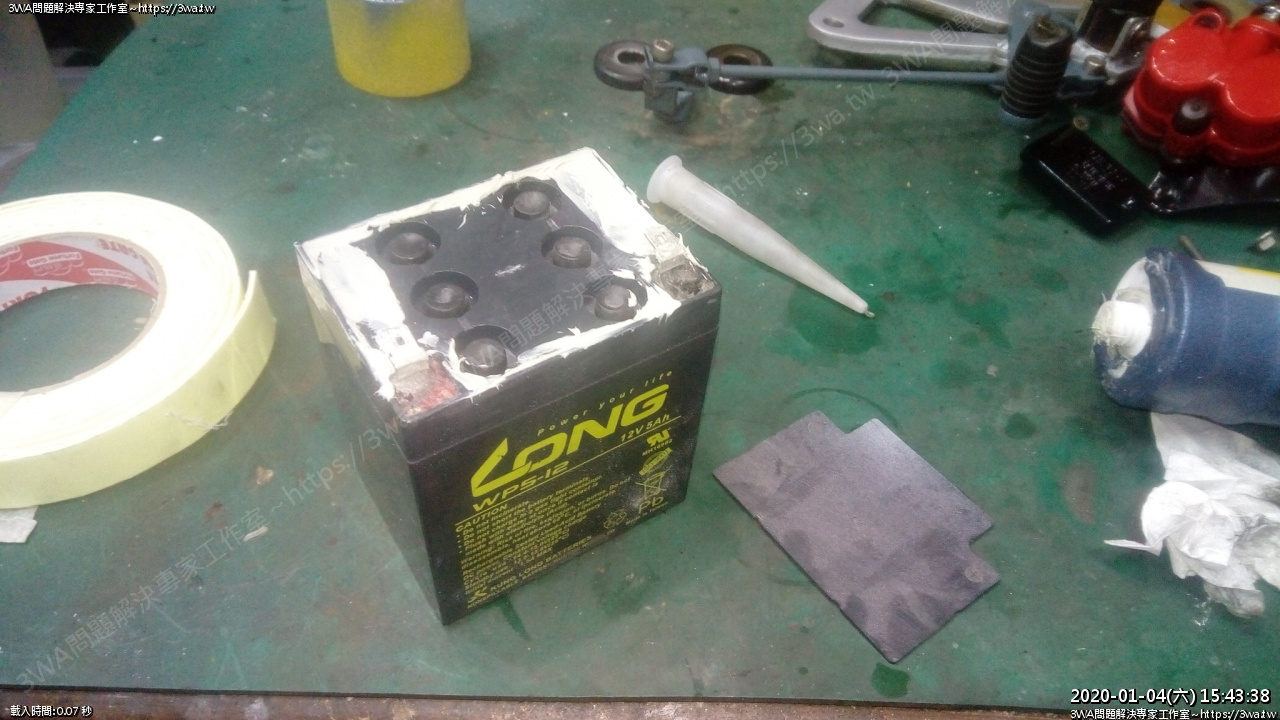

 之前拆開電瓶蓋,上面的蓋子直接壓回騎一騎會鬆脫

抹些矽力康在四週

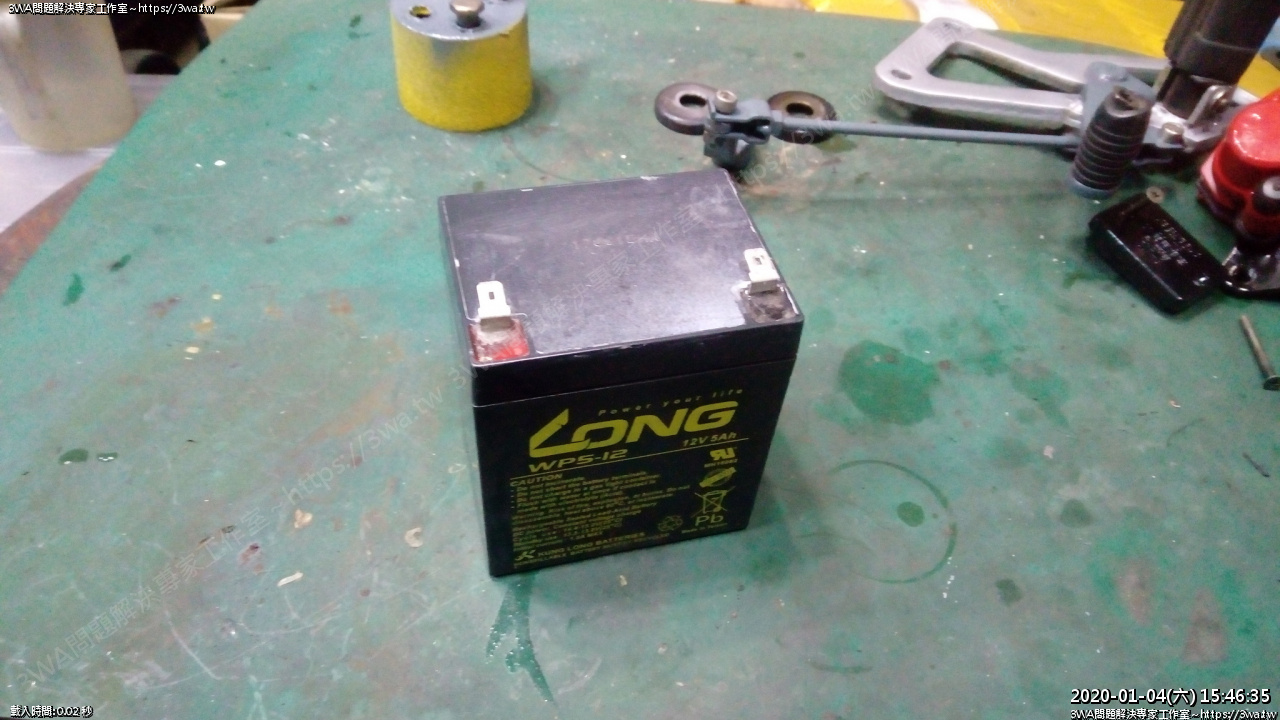

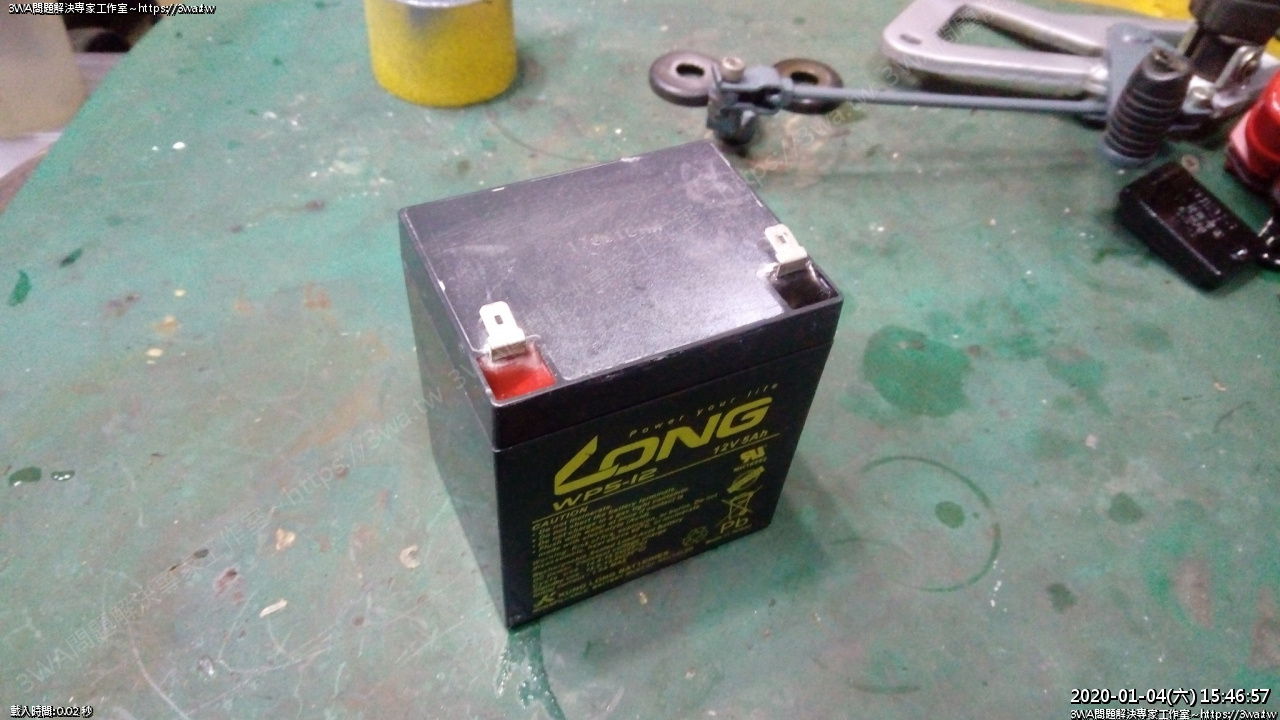

 再度壓上,確保穩定





 蓋上蓋子後,把擠出來的膠抹除





 要裝電瓶的時候,覺得沒有一個電瓶架有點難過





翻找了櫃子,發現了一塊8年前買的白鐵板,厚度好像約1mm左右

當年買這個白鐵板,一直覺得很難加工,所以一放就好幾年去了

如果以後要買,還是買薄鋁板就好

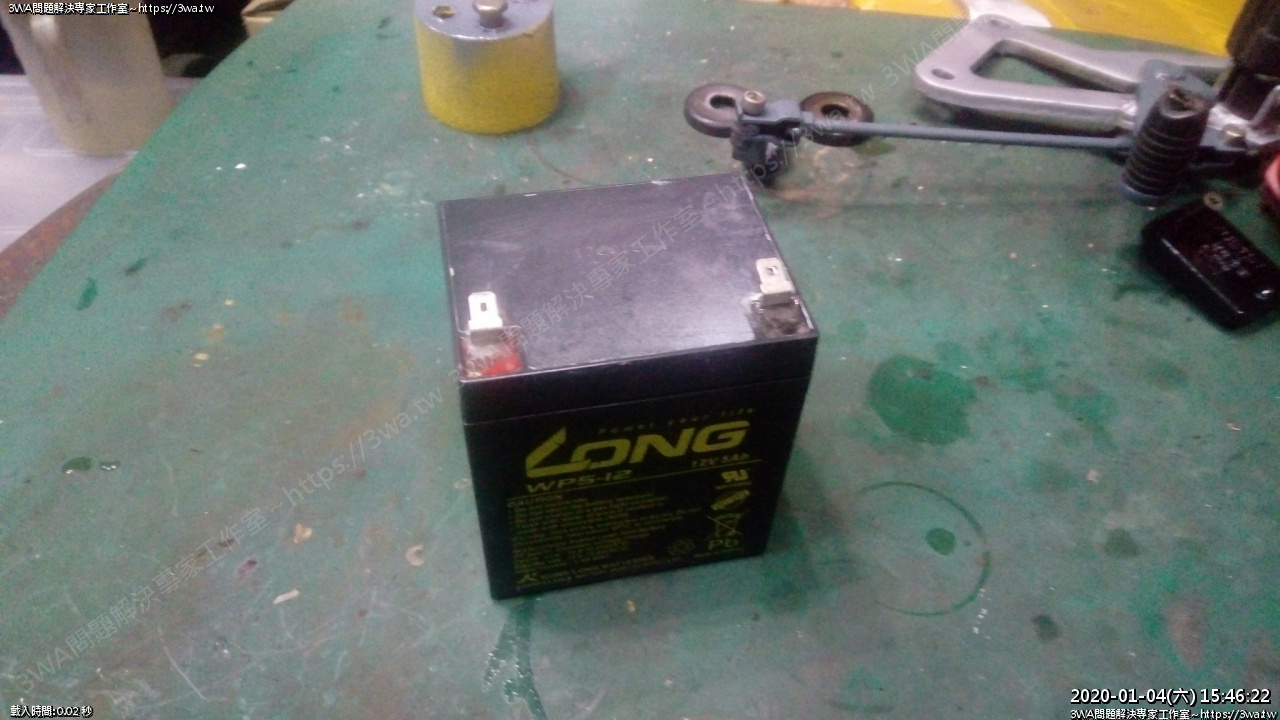

因為羽山的NSR都固定用 Long 的電瓶

所以就抓這電瓶的寬高





放在萬力上用手扳,然後鐵鎚打一打





高度抓多1~1.5cm

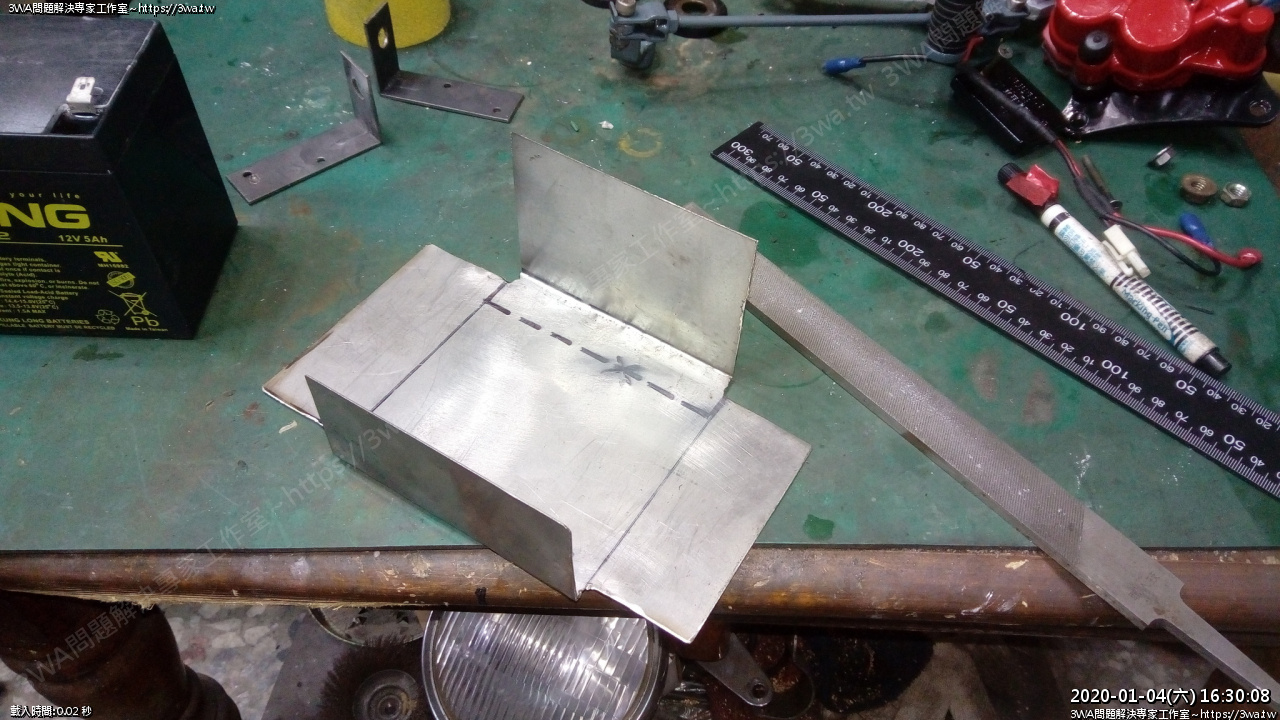

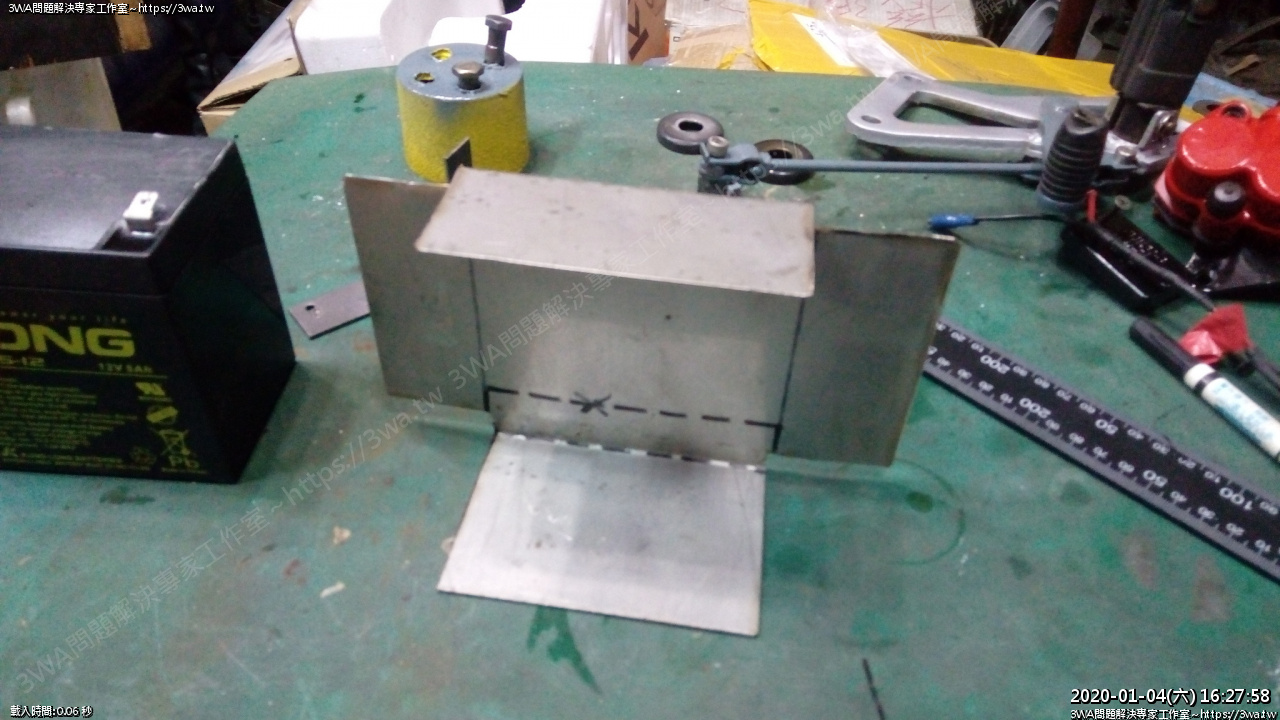

 畫 X 的地方要切掉,中間那個畫錯,原本想預留,發現不用預留那麼多





 墊個木頭比較好夾





切開了





 用銼刀把四週的毛邊刷掉





 感覺很不錯

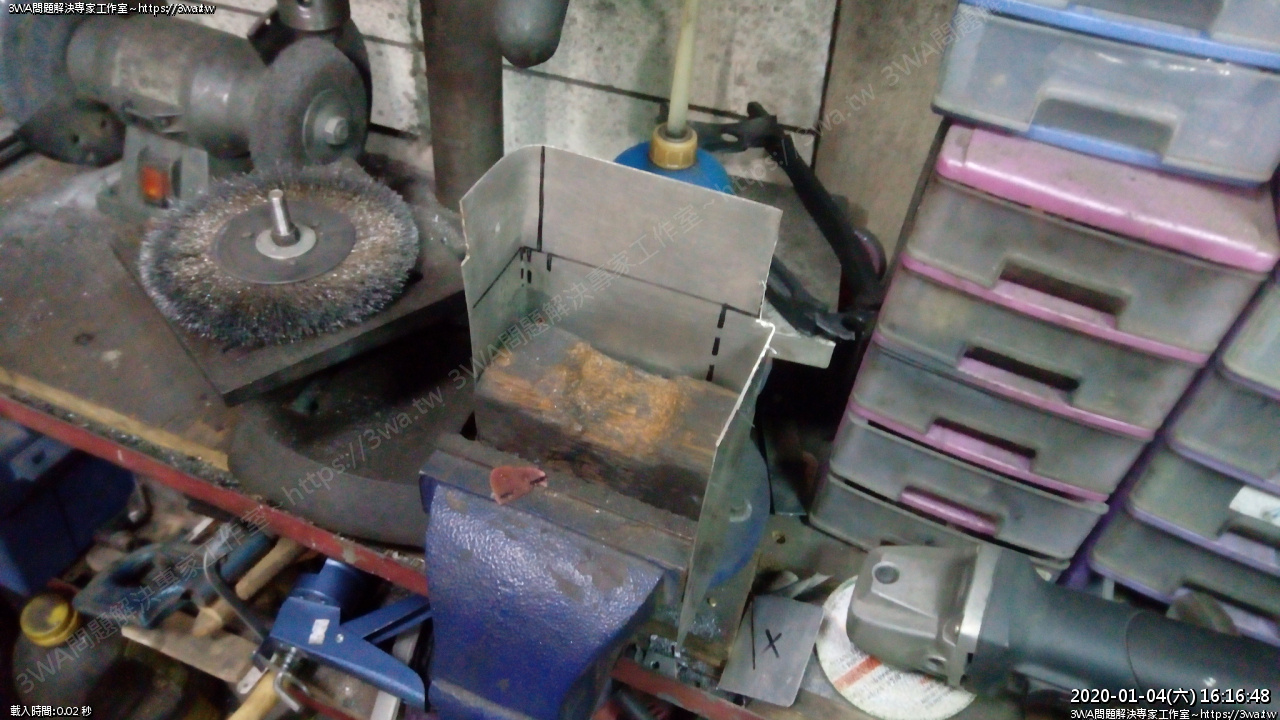

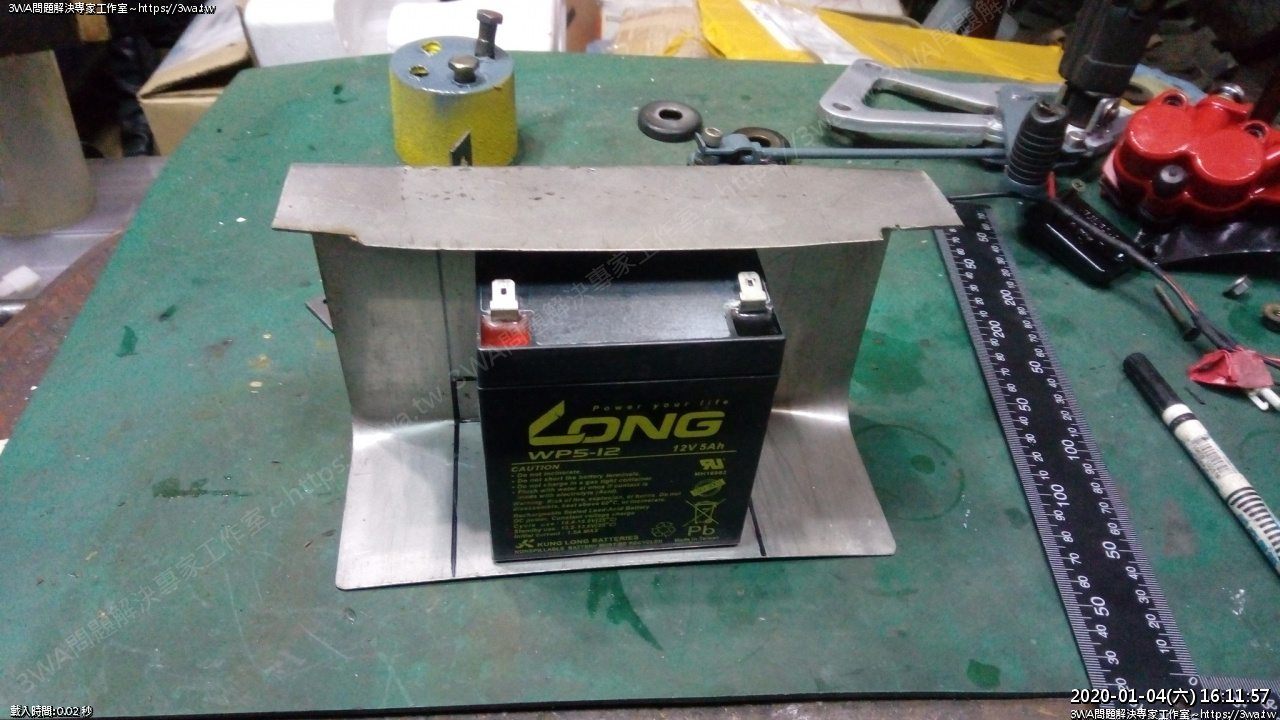

 再把左右二邊夾起來

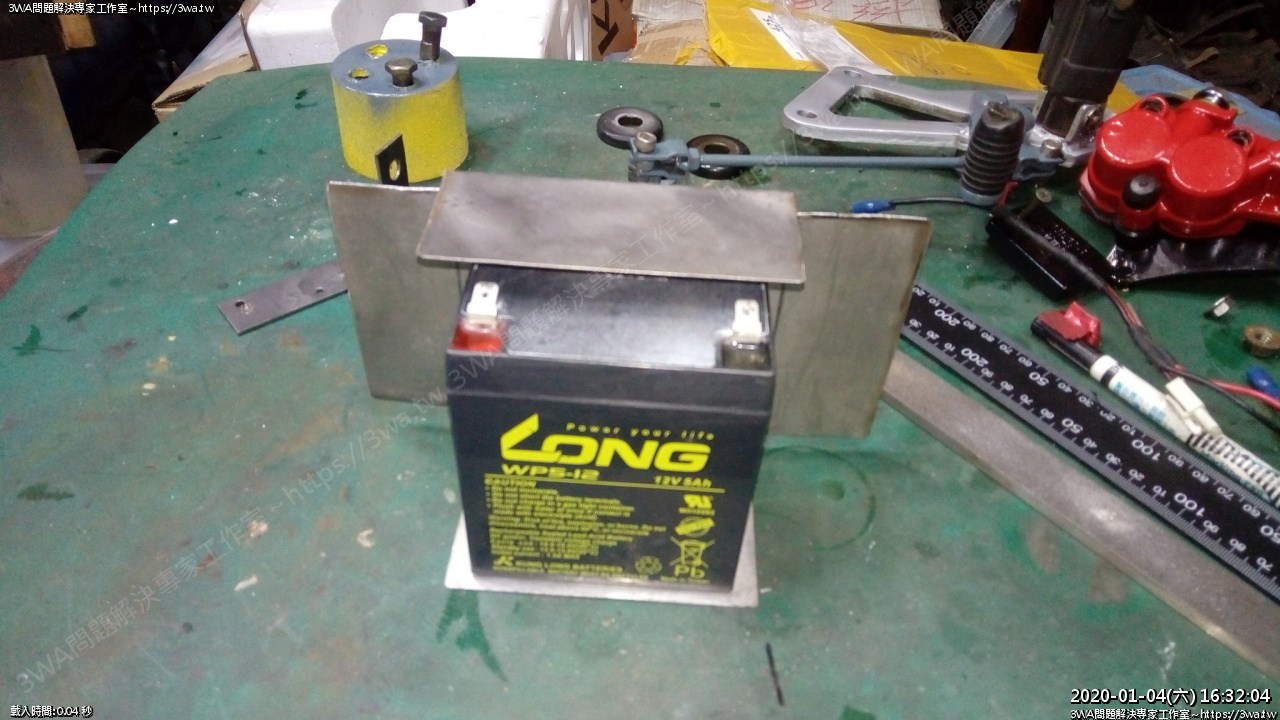

 讚…高度剛剛好





 放到車上的感覺

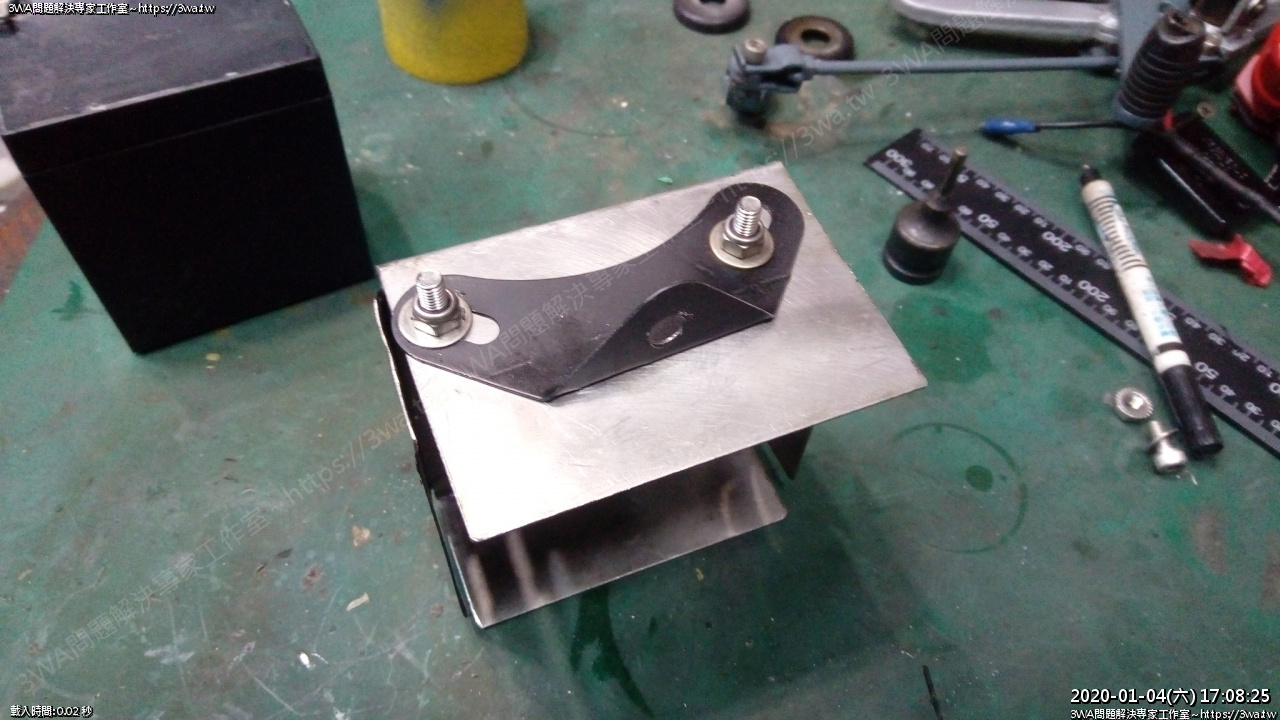

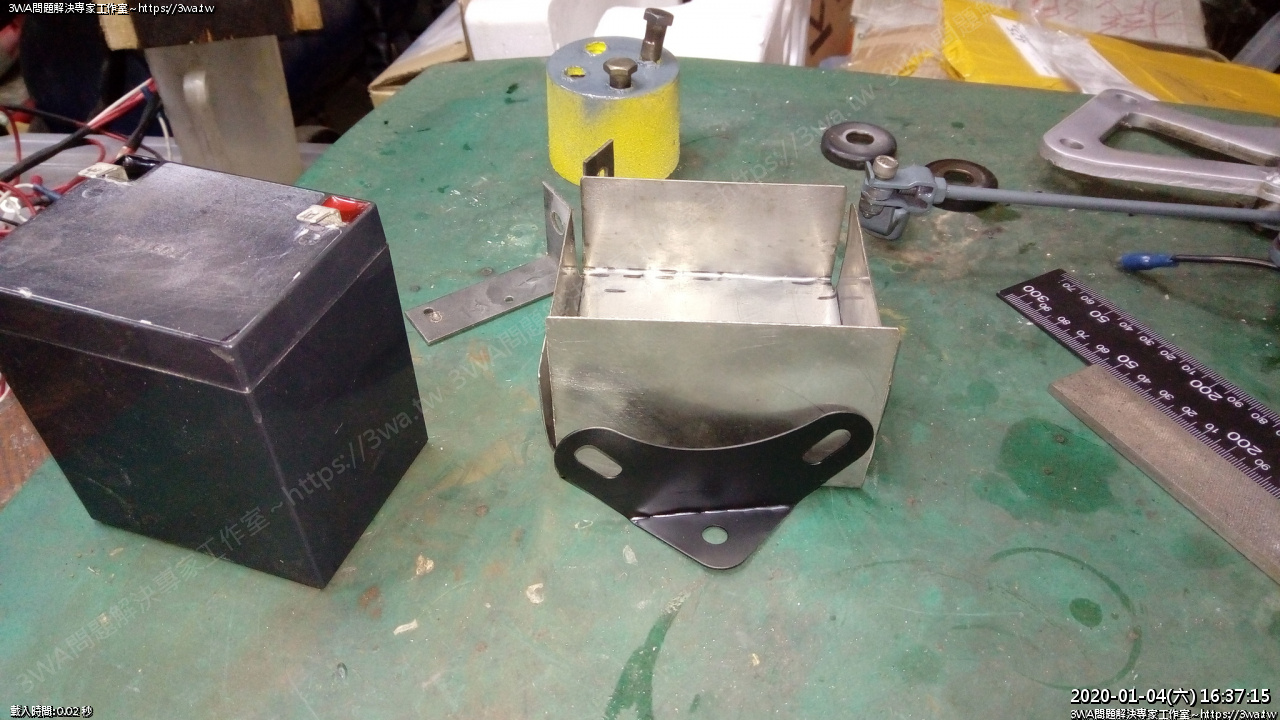

 下面的鎖點也要作一下,拿一個角鋼用的三角固定片

折成 90 度

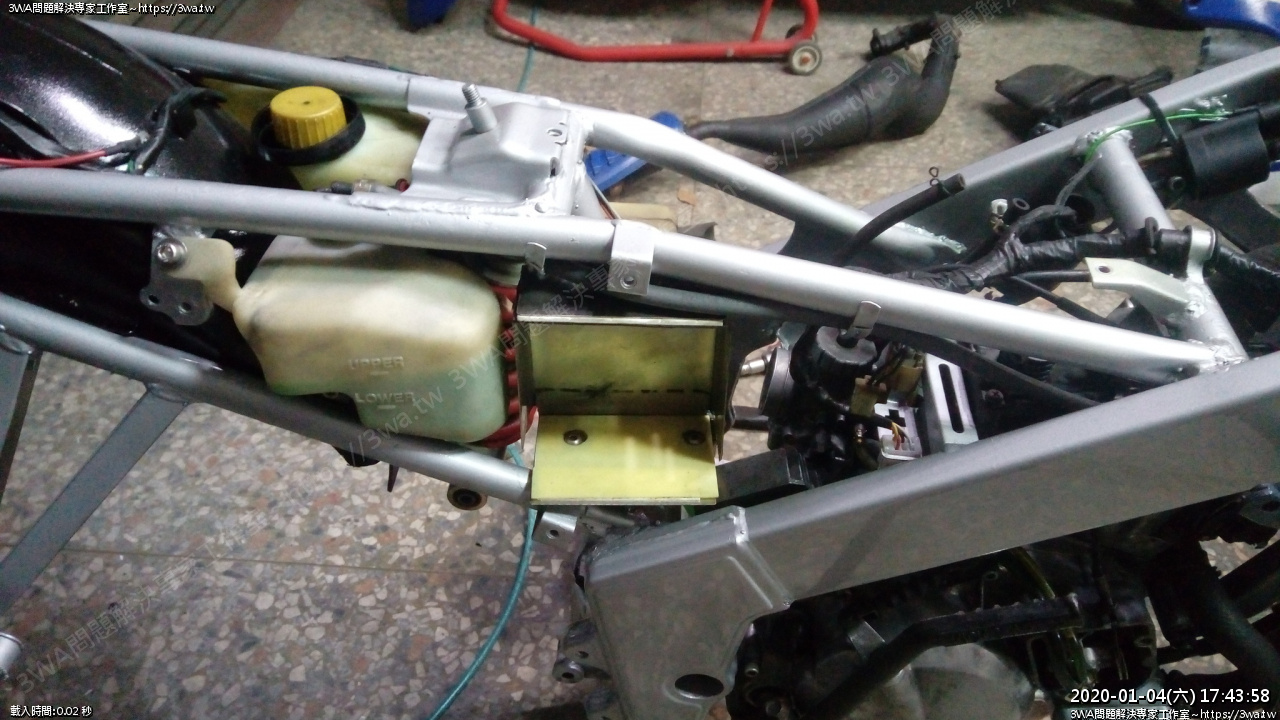

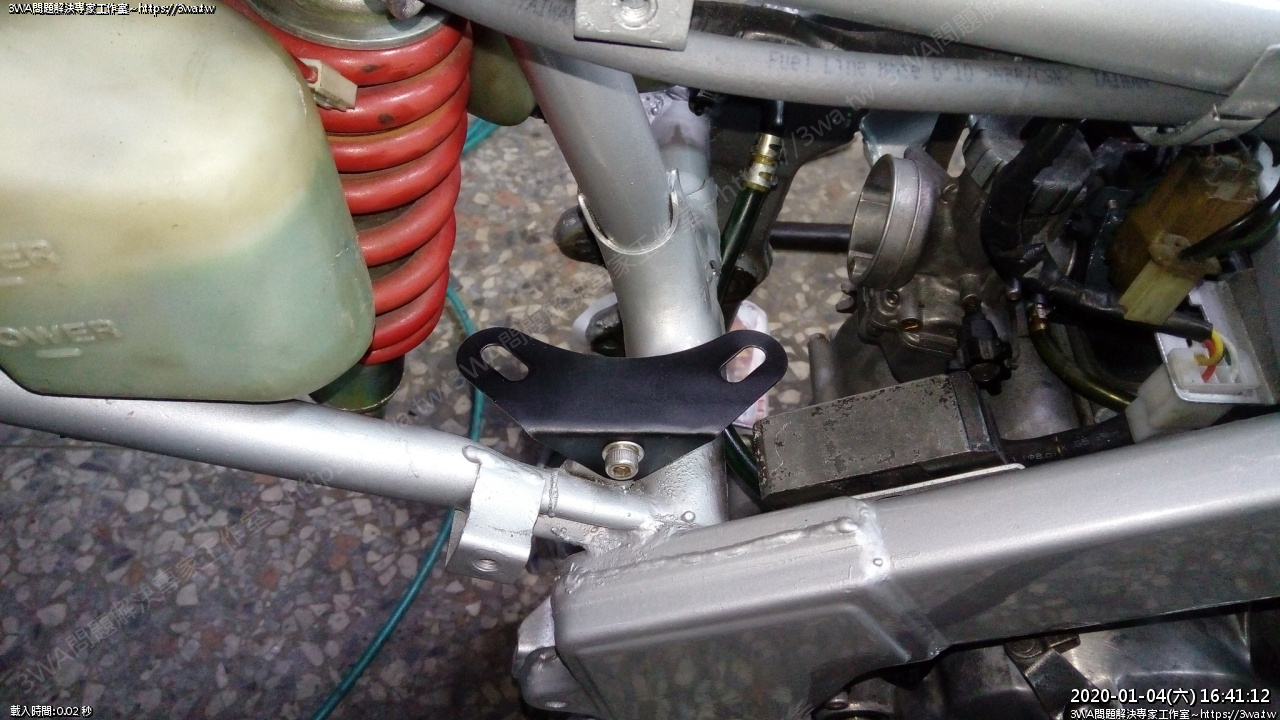

 平台鎖上車

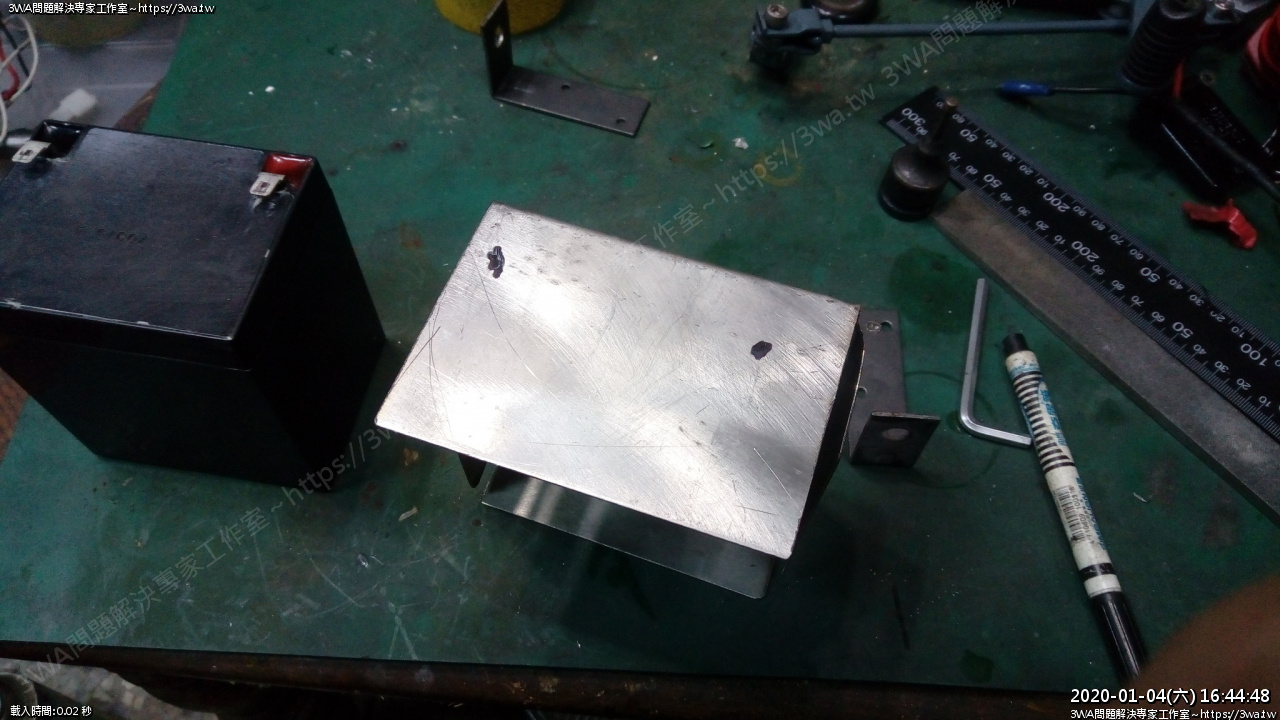

 再把電池架放上去





 彎到車底下,用麥克筆作記號





 這個感覺





 羽山沒信心把鐵片跟不鏽鋼焊在一起,我看還是打孔對鎖吧





 先把鑽床的轉速調到最慢





中心沖打定位孔

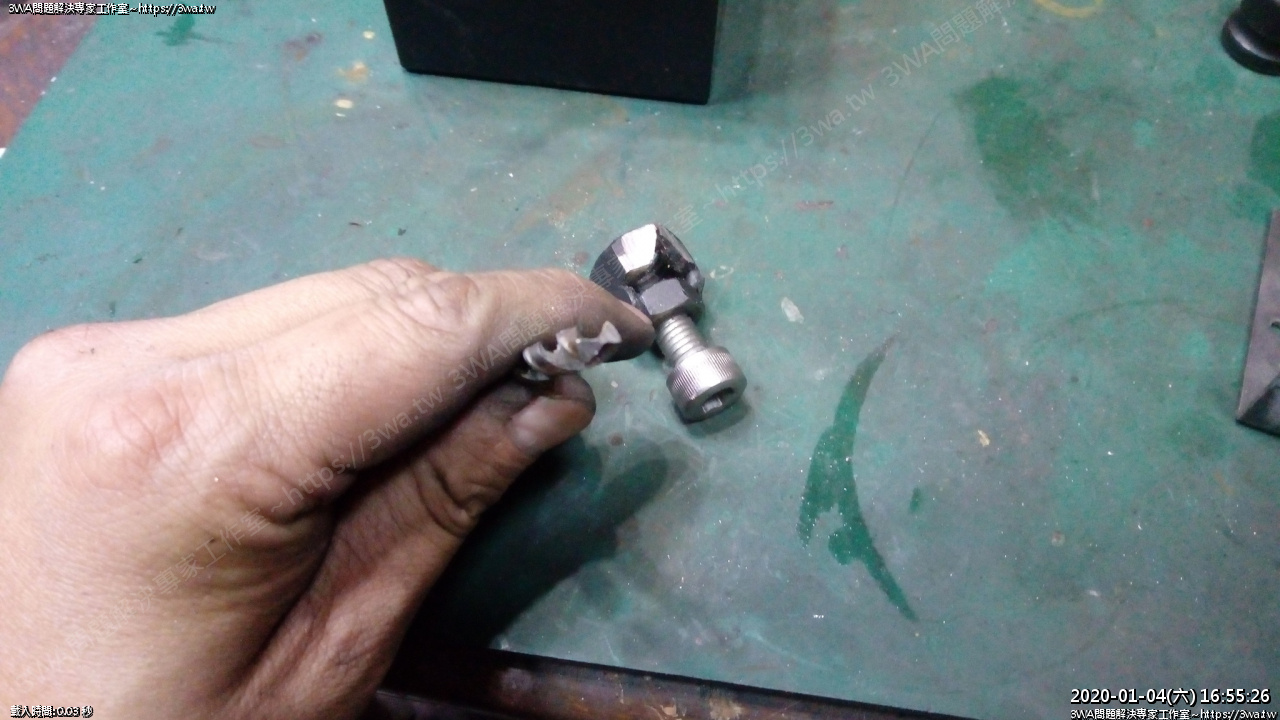

 鑽頭研磨





 有特工磨鑽頭很方便

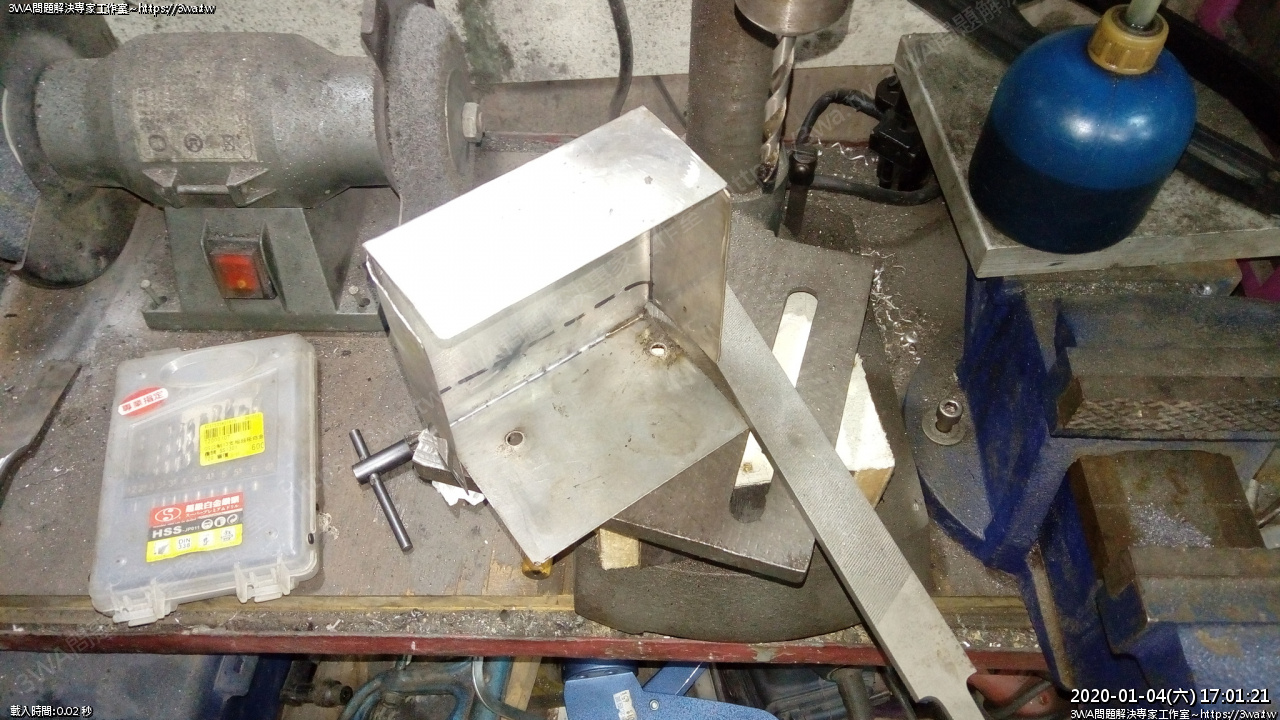

 底下墊個木頭,開始鑽,白鐵非常難鑽...





 鑽了二分鐘才過去...



https://www.youtube.com/watch?v=D4q8UhbpaG0

參考影片:要用專用的鑽頭,鑽孔的速度越慢越好,還要不停的上油

眉角:鑽頭的角度很重要,如果一鈍就馬上磨

連續一直鑽一直升溫,鑽頭的角度很容易變形,稍稍變形就咬不進去了

寧可馬上停下來重新打磨鑽頭,也不要傻傻一直鑽





 總算二個洞都鑽過去了,鑽一個洞要花2、3分鐘~_~

中途還要一直點機油,鑽頭磨了二次才成功

~鑽白鐵真的會鑽到懷疑人生~

別小看這 1mm 的薄板…超級難鑽

用銼刀把洞的毛邊磨掉

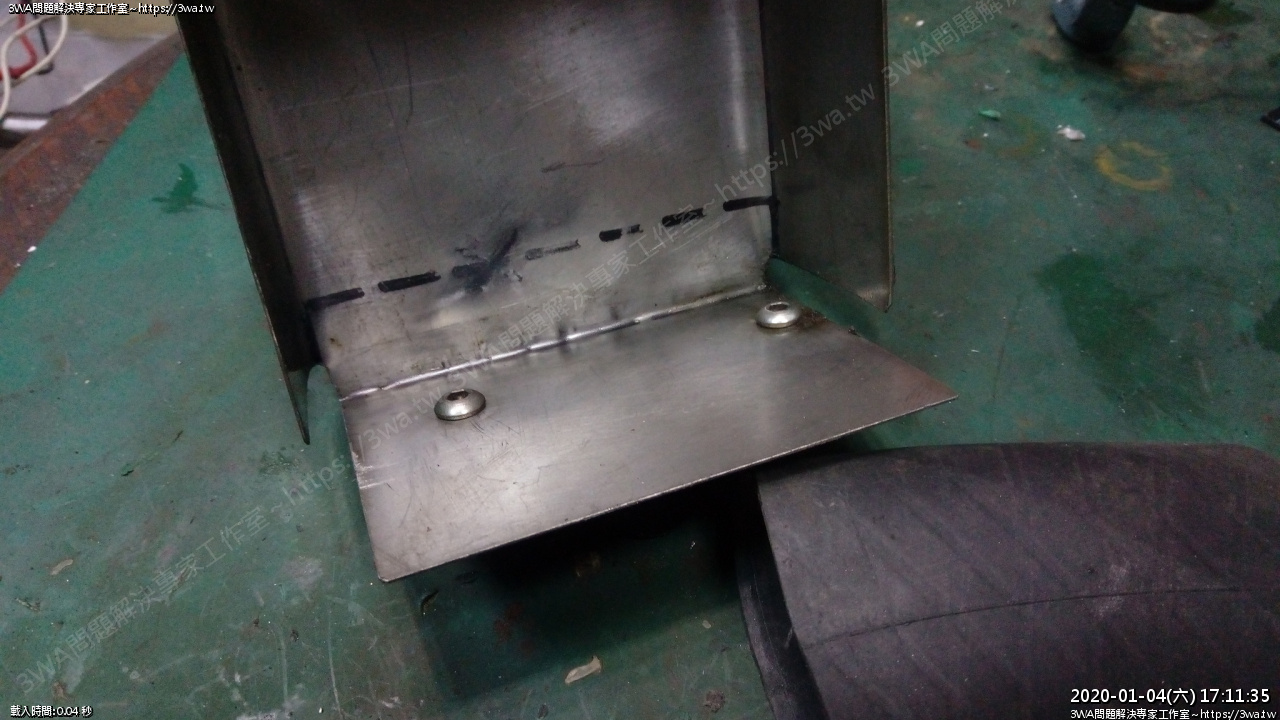

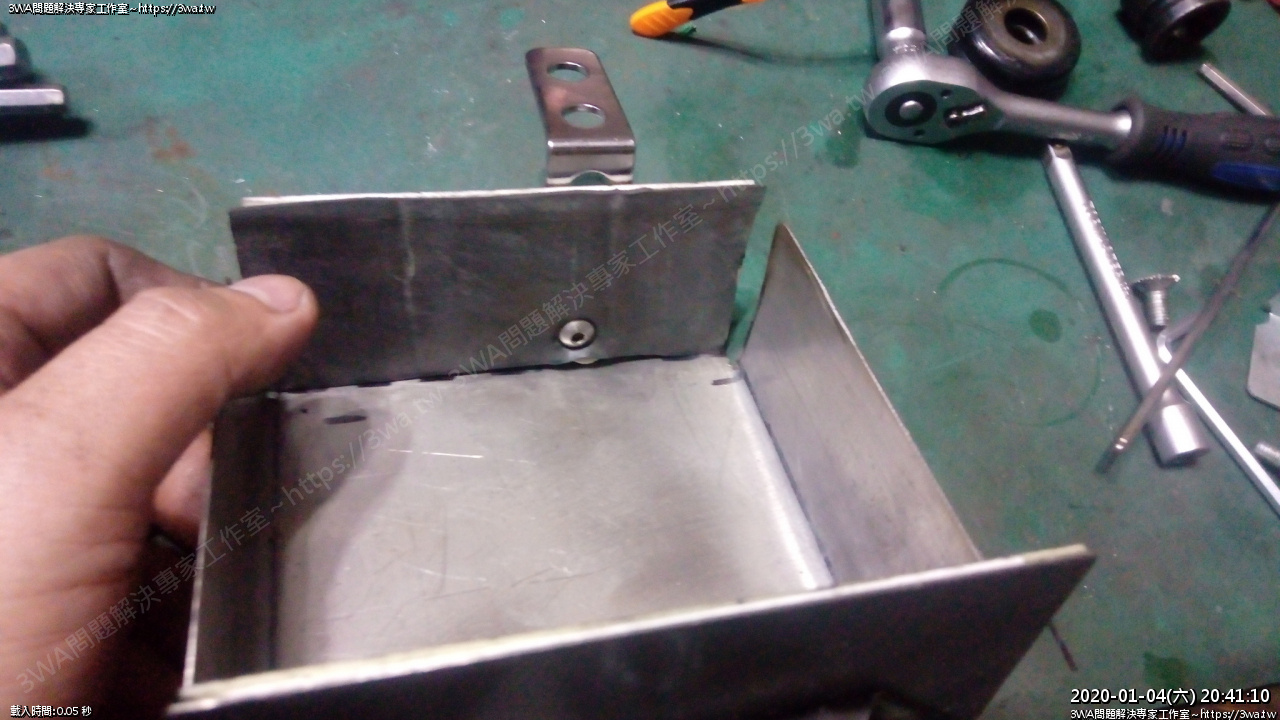

 洞鑽好了,可以鎖了





 鎖上





 手邊只有半圓頭的螺絲,家裡沒有平頭螺絲 :(

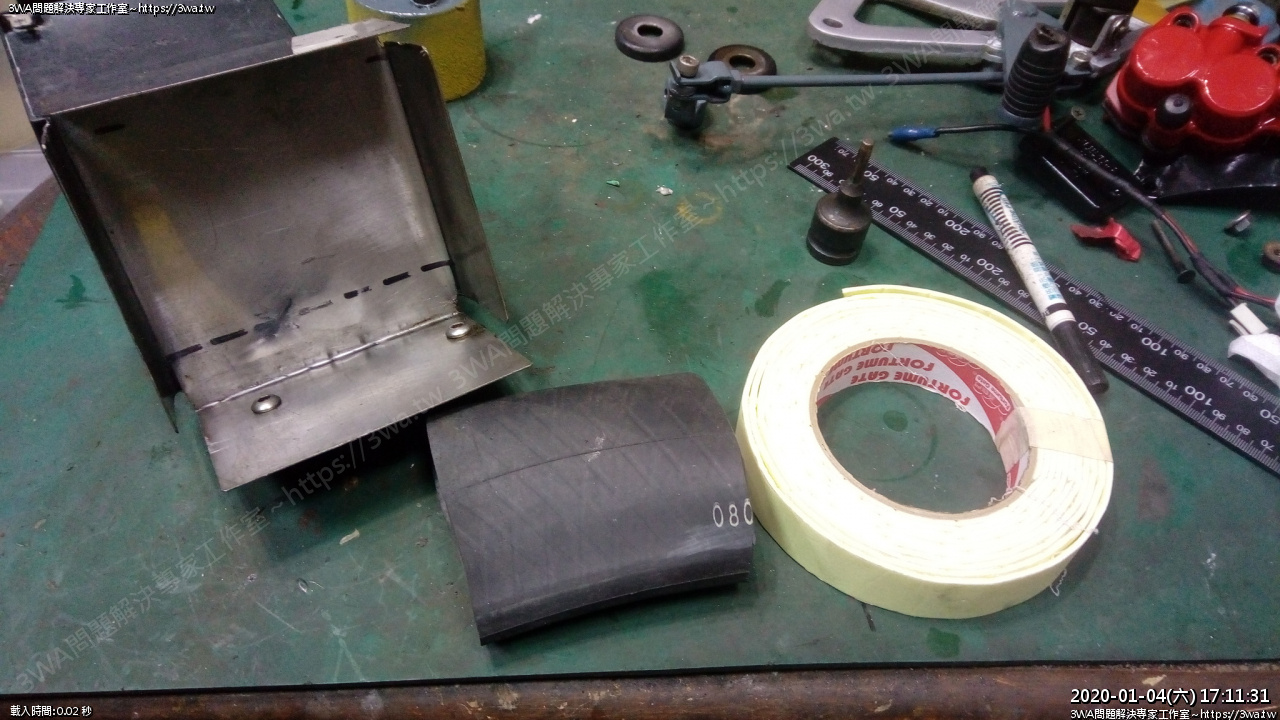

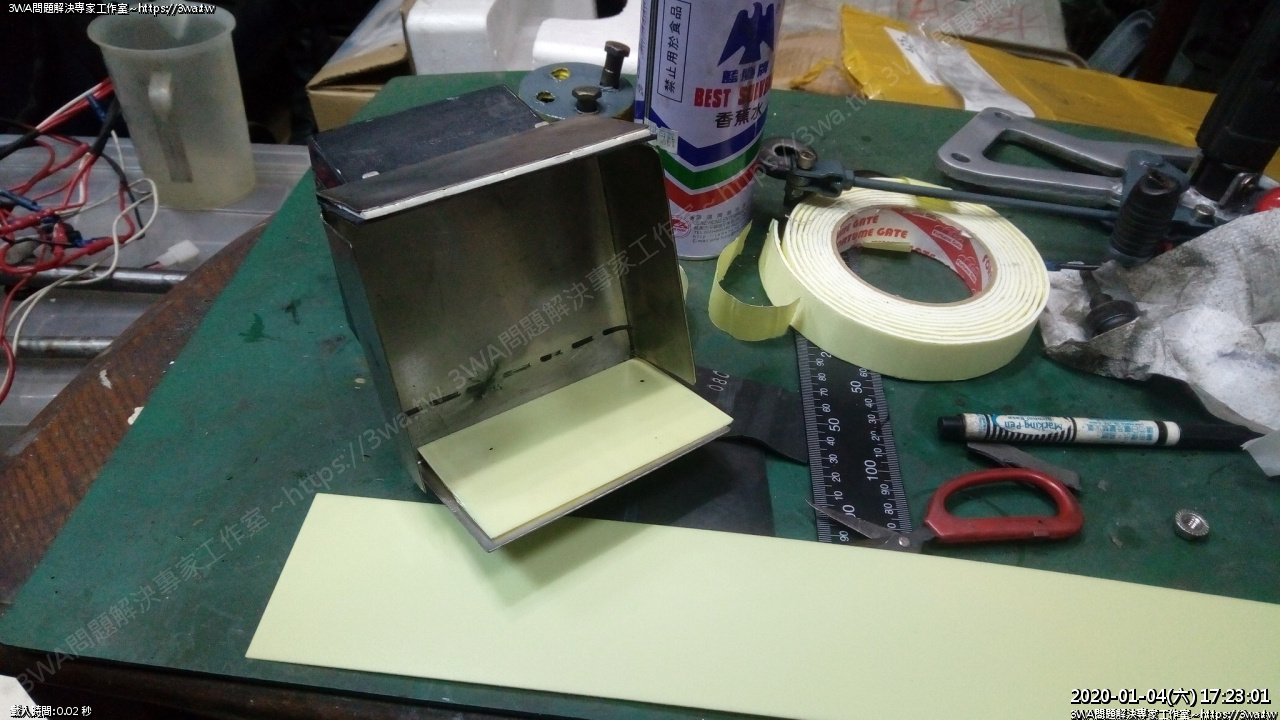

工具箱裡有一個舊的輪胎平,拿來作上、下緩衝材





這個半圓頭也要閃過,不然電瓶壓久了會裂開漏水

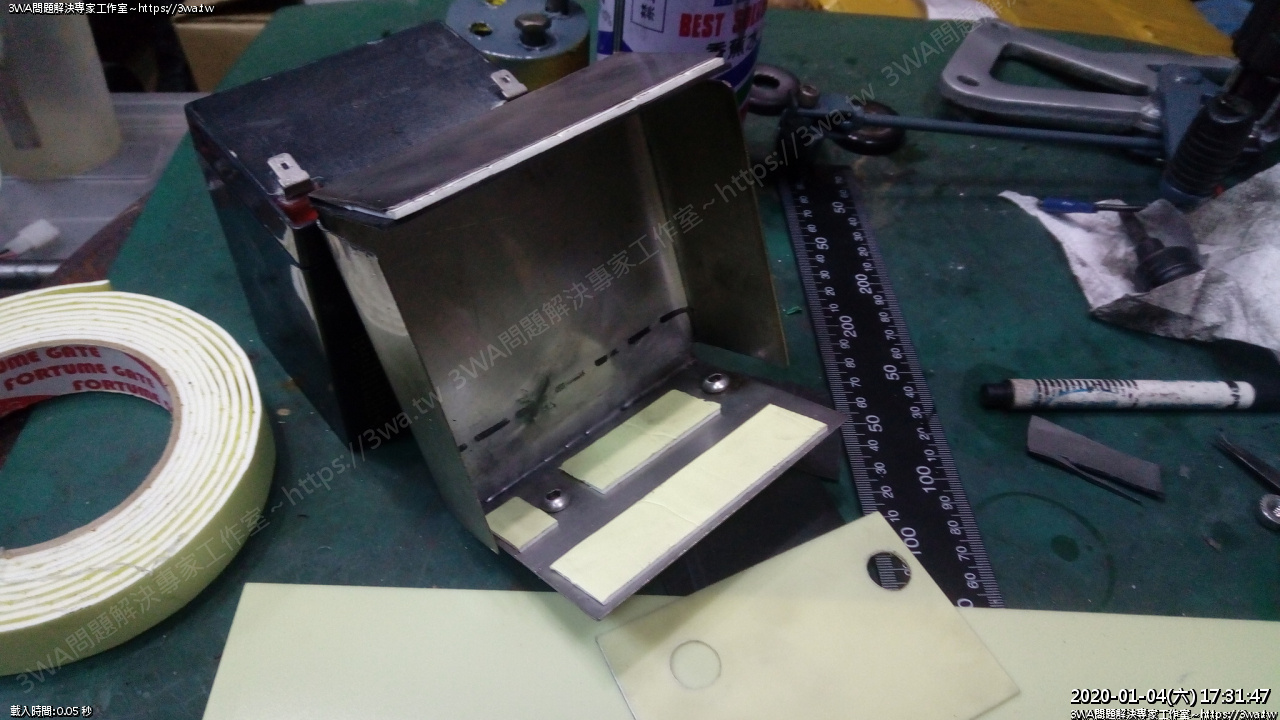

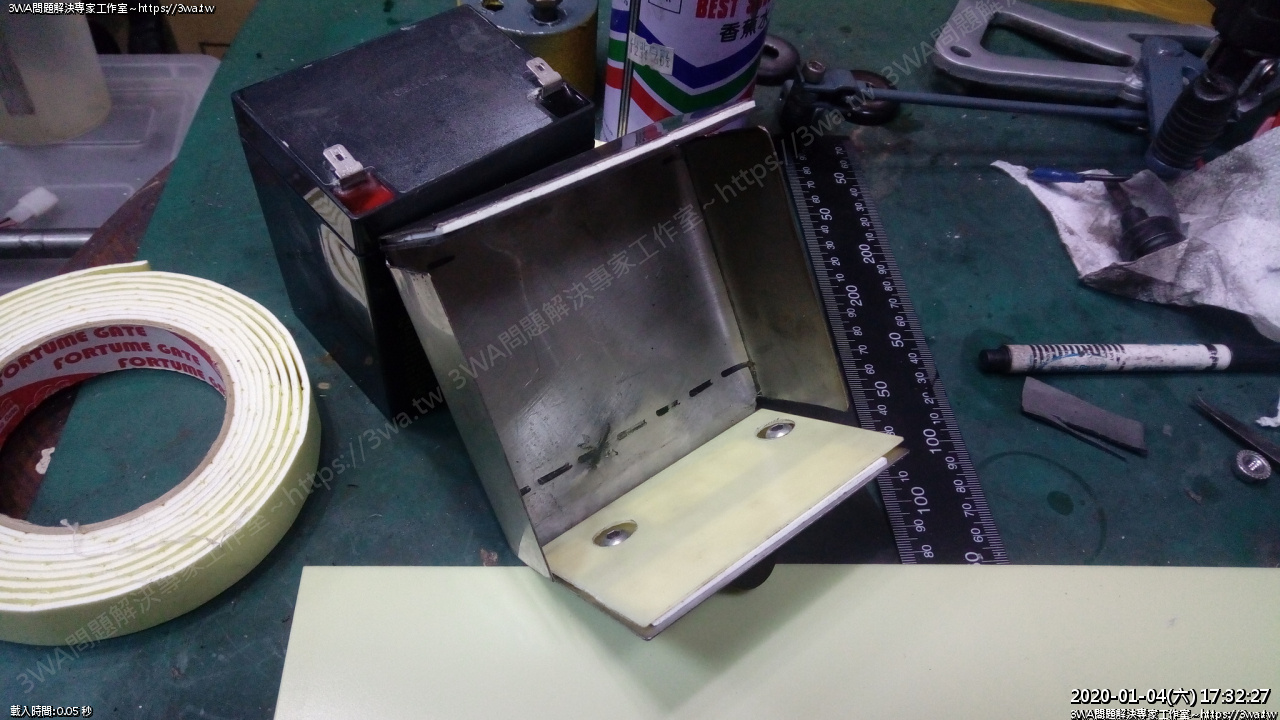

先黏上半部,裁剪

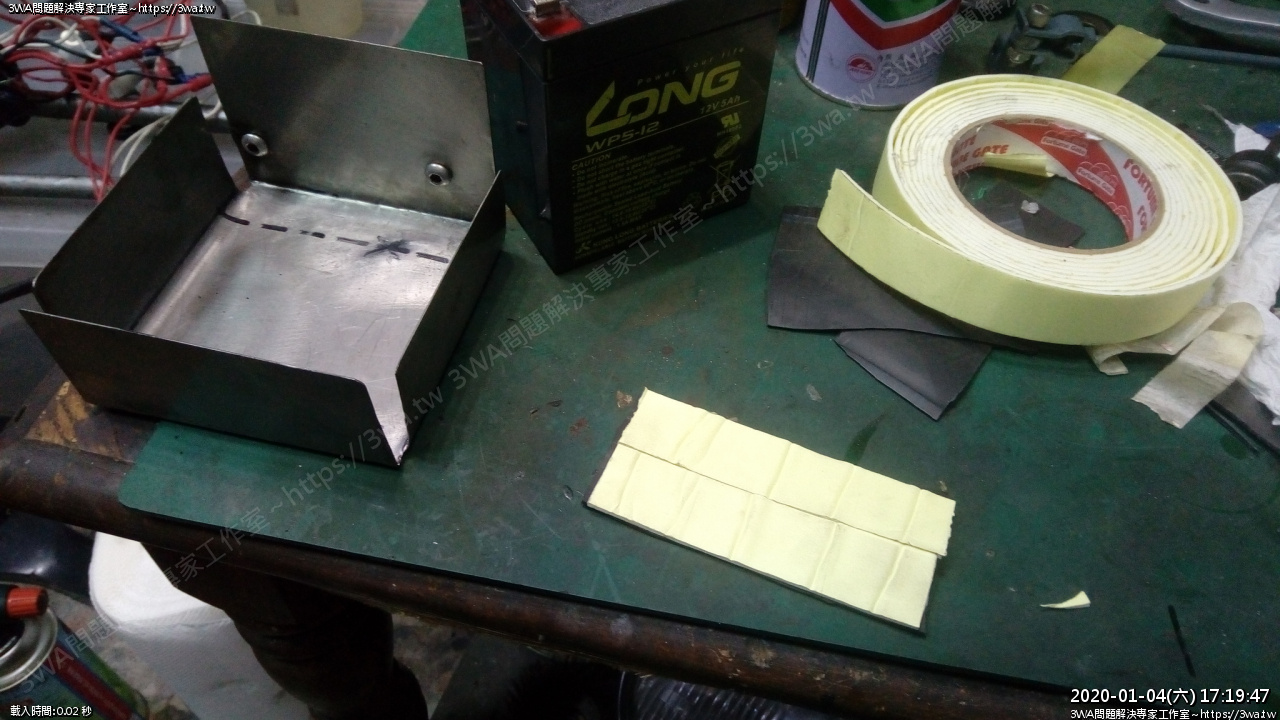

上雙面膠

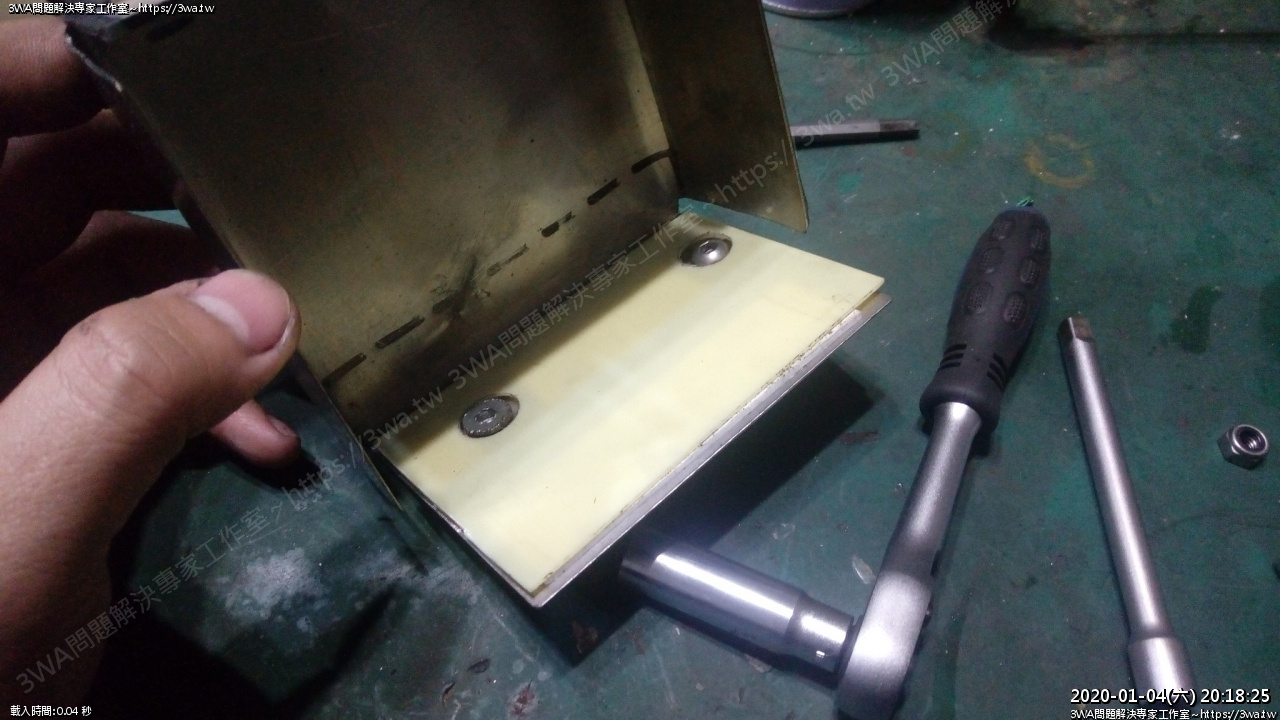

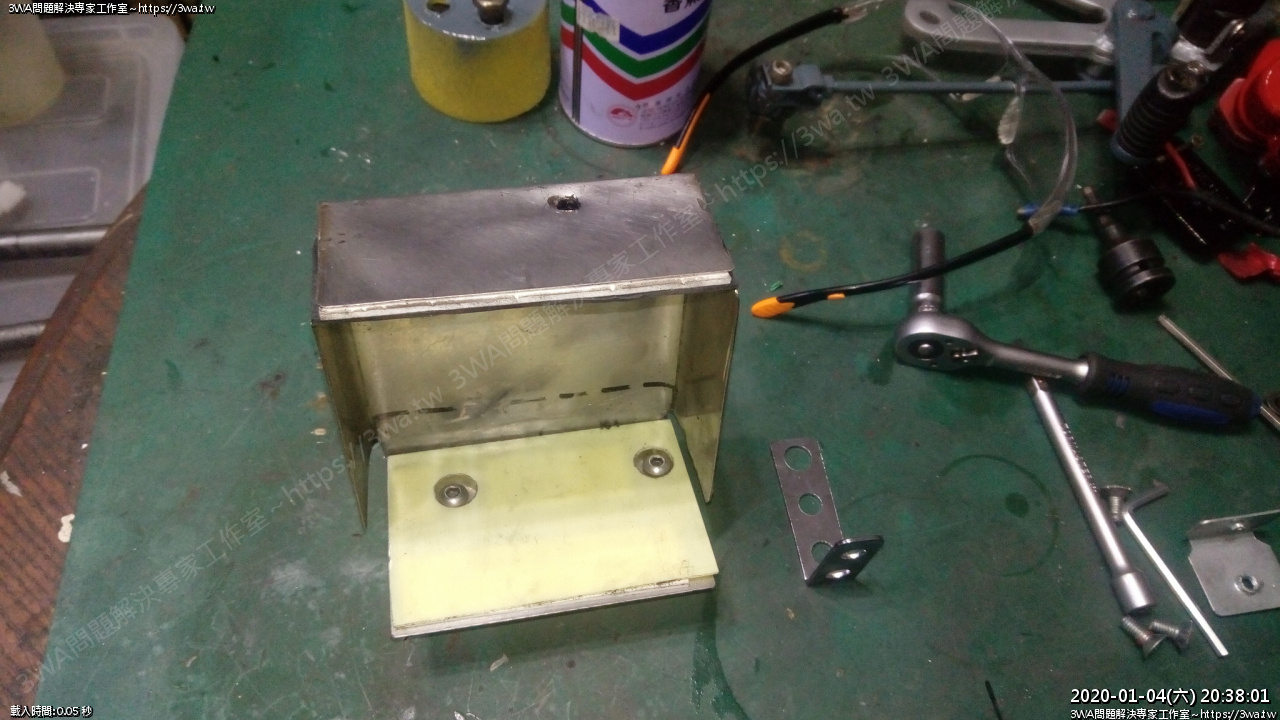

上面黏好了,下面用 ABS 板墊出厚度





ABS 板鑽好螺絲孔了,再用雙面膠黏下面





這樣螺絲就跟ABS板一樣高了

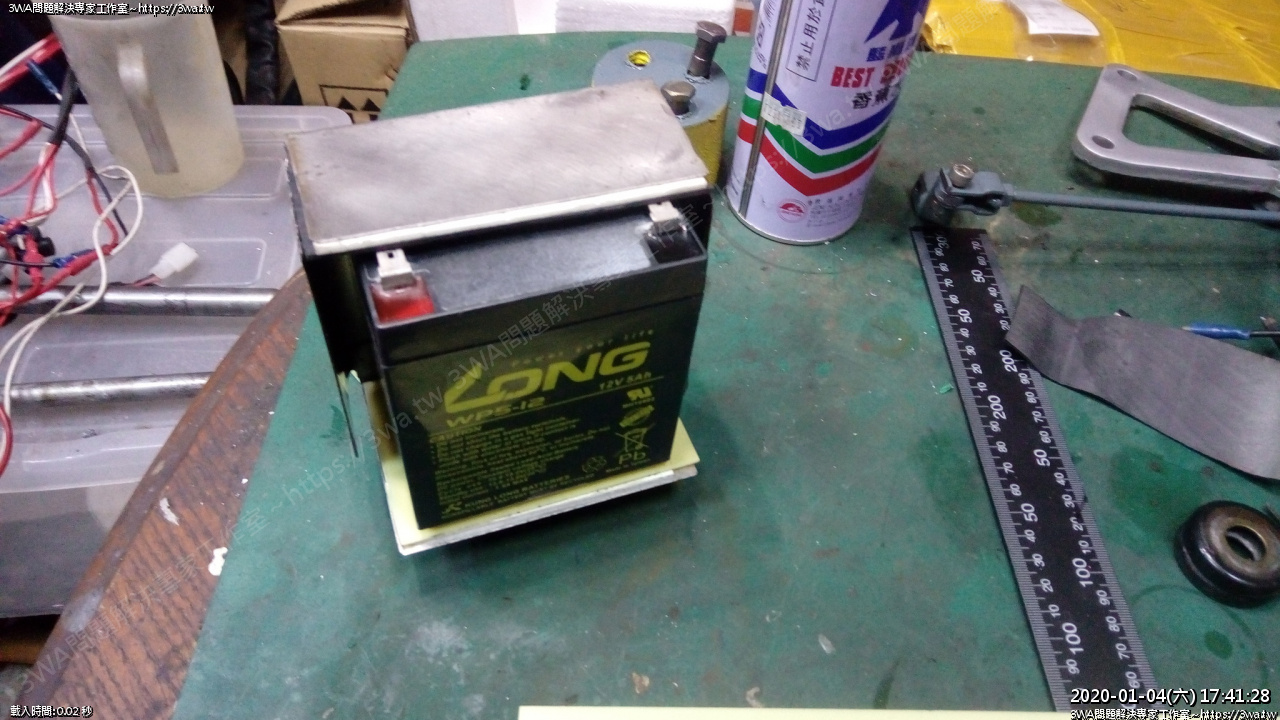

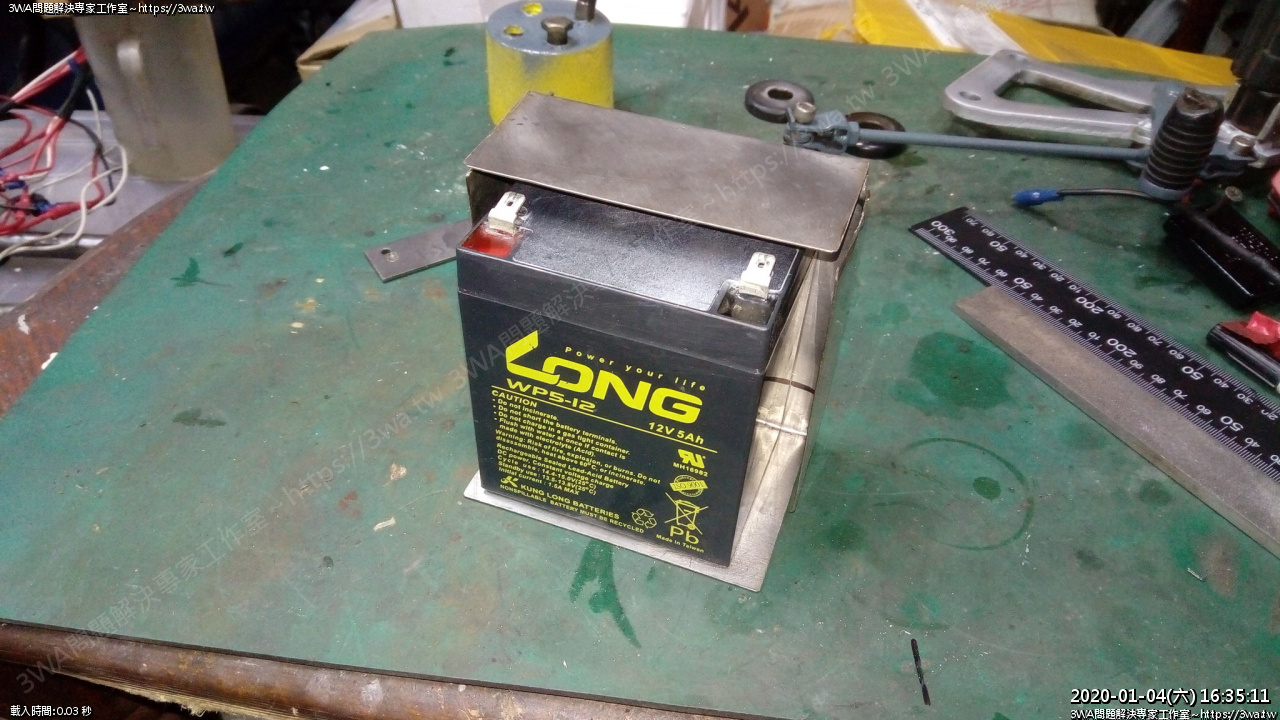

電瓶放上試試

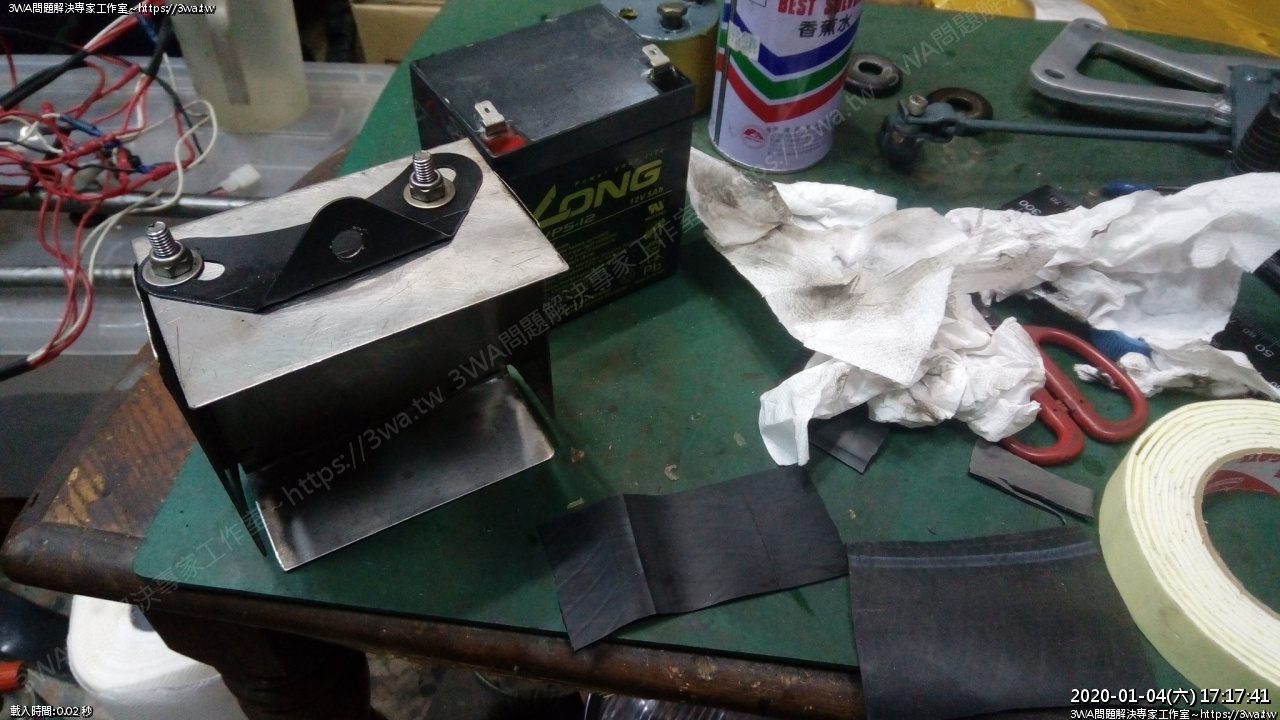

電瓶底部黏輪胎皮





接近一敗,還好還裝的上

什麼!? 接點碰到白鐵盒會不會危險?



其實只要把接點轉 180 度折到外面就好了

折一次還不至於會斷掉,沒什麼好怕的

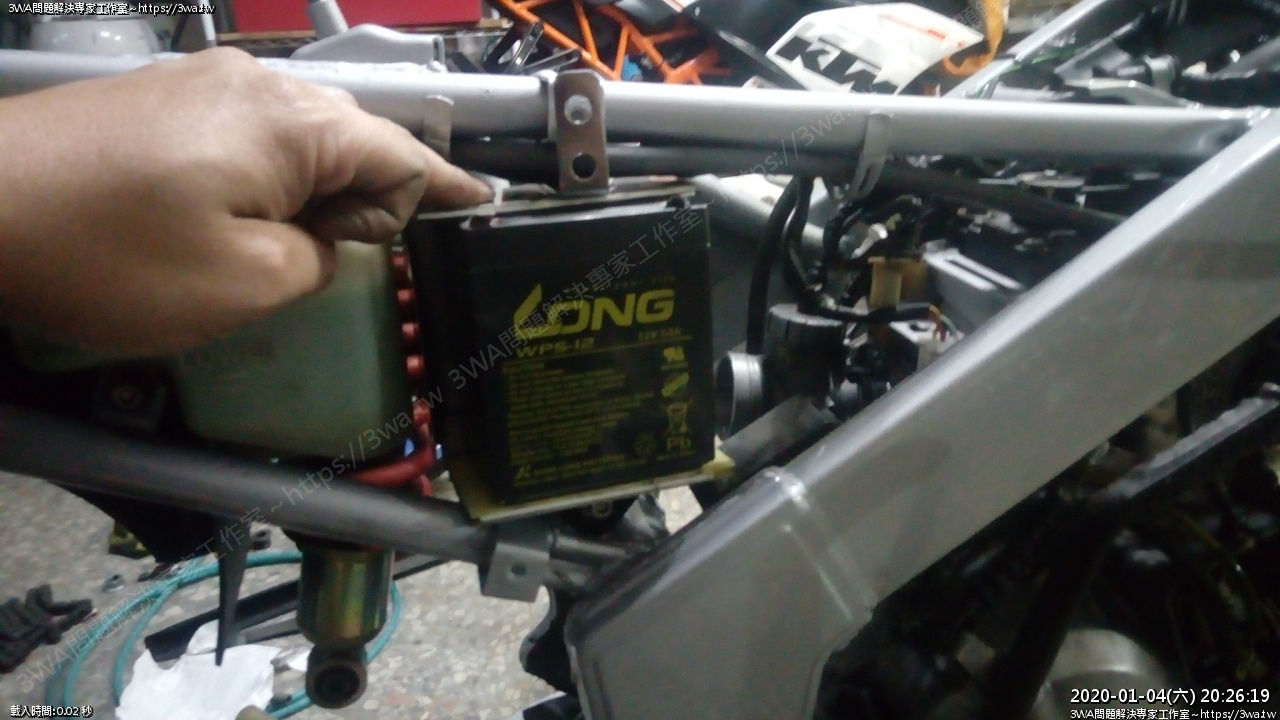

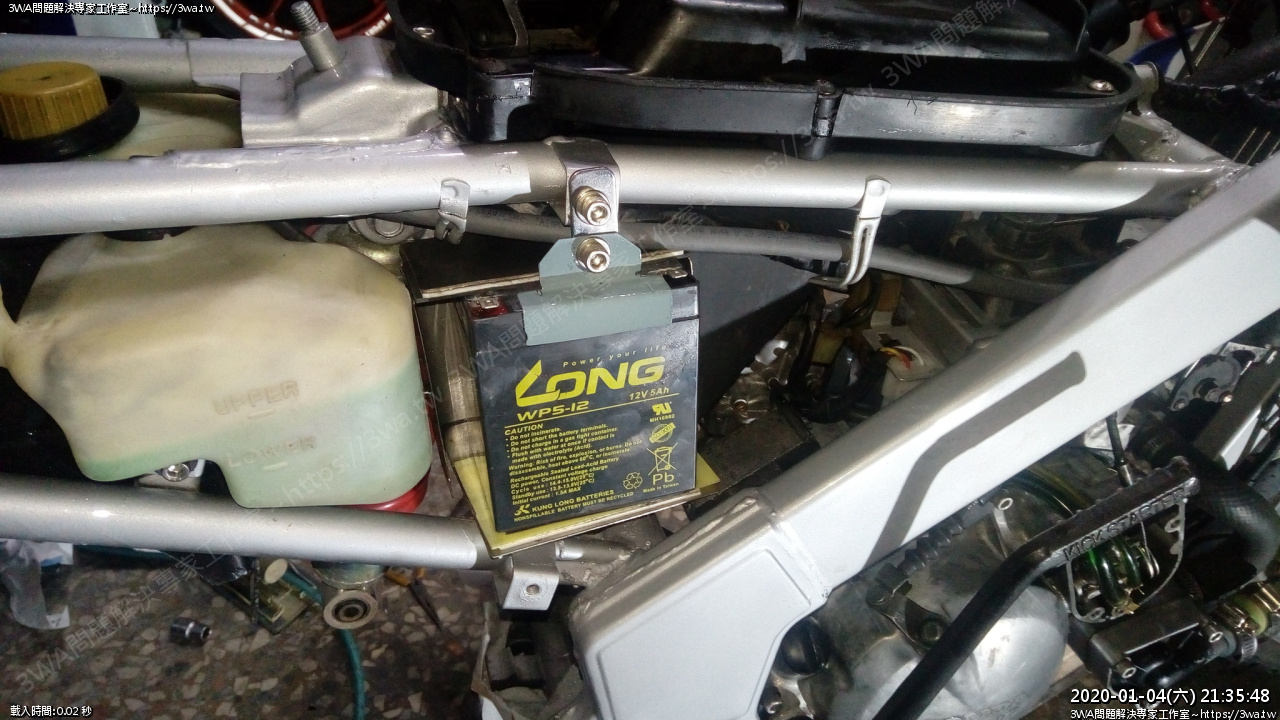

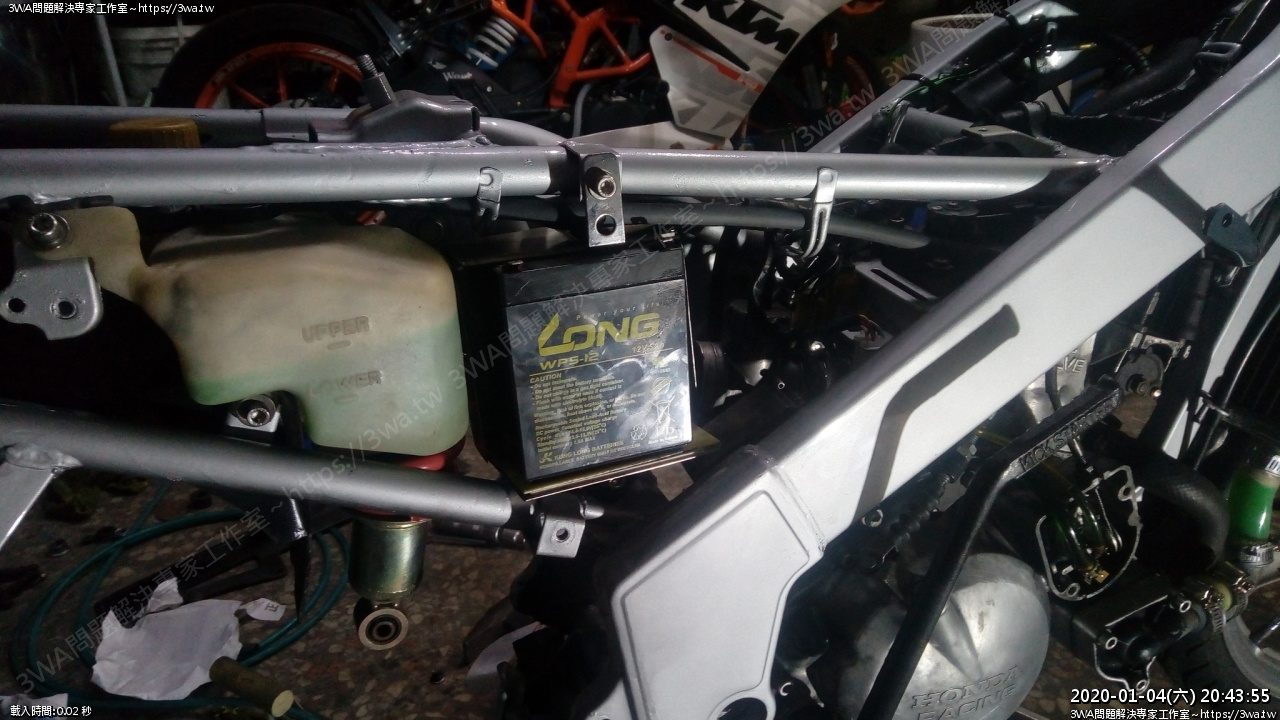

裝上車看看











放入電瓶壓到底





相當不錯

上半部還可以再用一支 L 鐵作一個鎖點,鎖上面的螺絲

然後用魔鬼沾就可以把電瓶繞一圈束緊,就不會掉了





自製電瓶架,我覺得這算是個滿大的挑戰

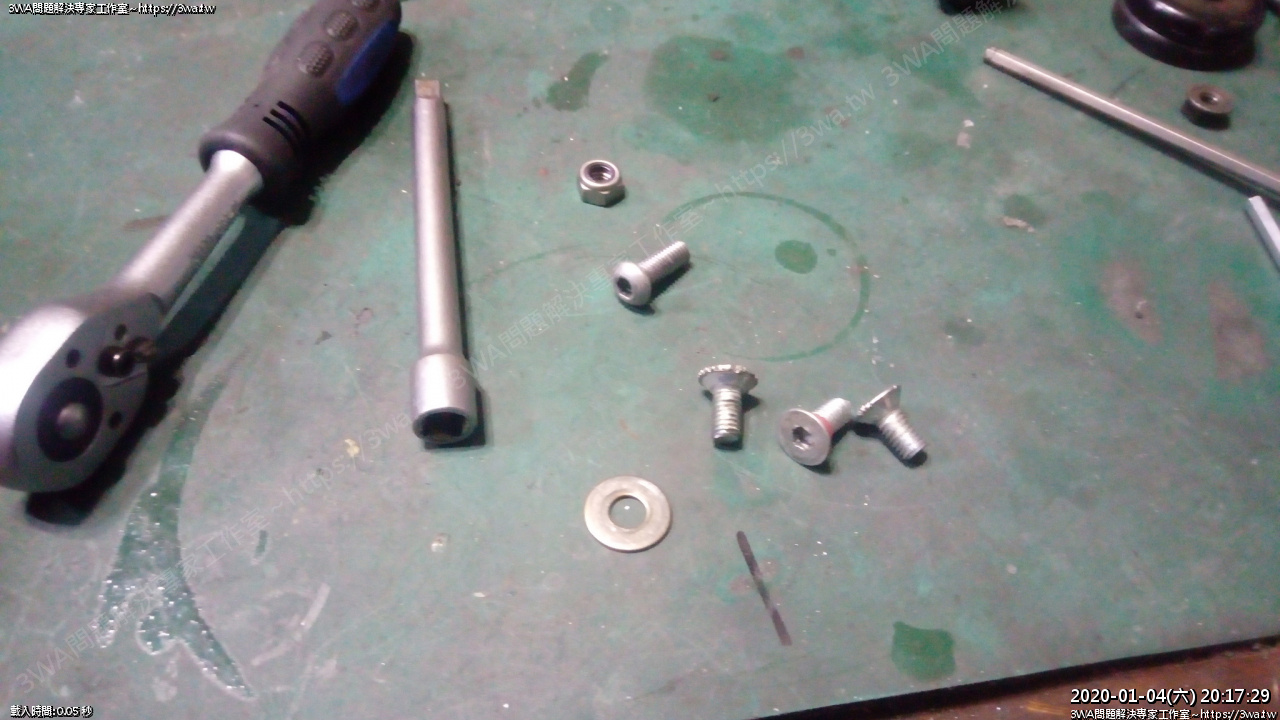

 晚上吃完飯,下樓翻櫃子找到三顆平頭螺絲





 不過合上去後,高度居然還比半圓頭的還高,看來洞打的太小了

那只好繼續用半圓頭螺絲





 上半部嘗試用洞洞鐵固定,發現居然非常的一敗

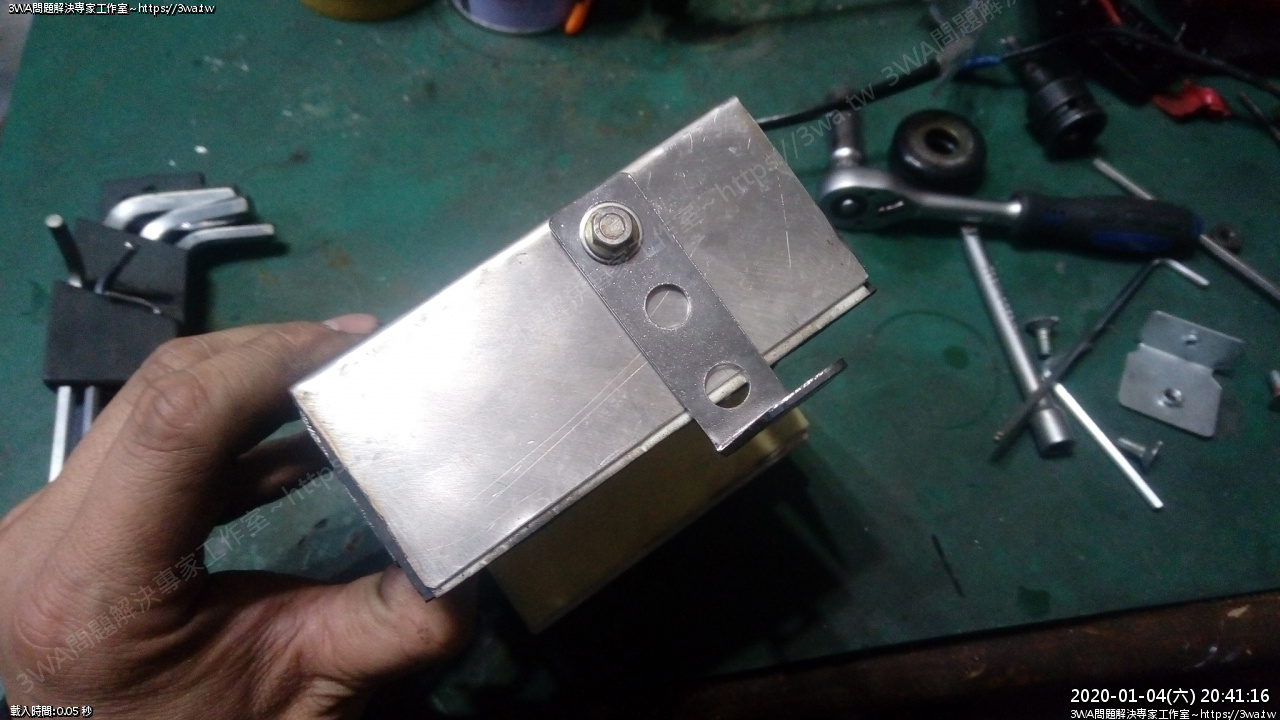

 上視圖,洞洞鐵只需要再打個洞固定





打個洞花了十分鐘…





 鎖孔製作完成





 把洞洞鐵鎖上





 底下一樣是用半圓頭螺絲





 上面一個螺帽

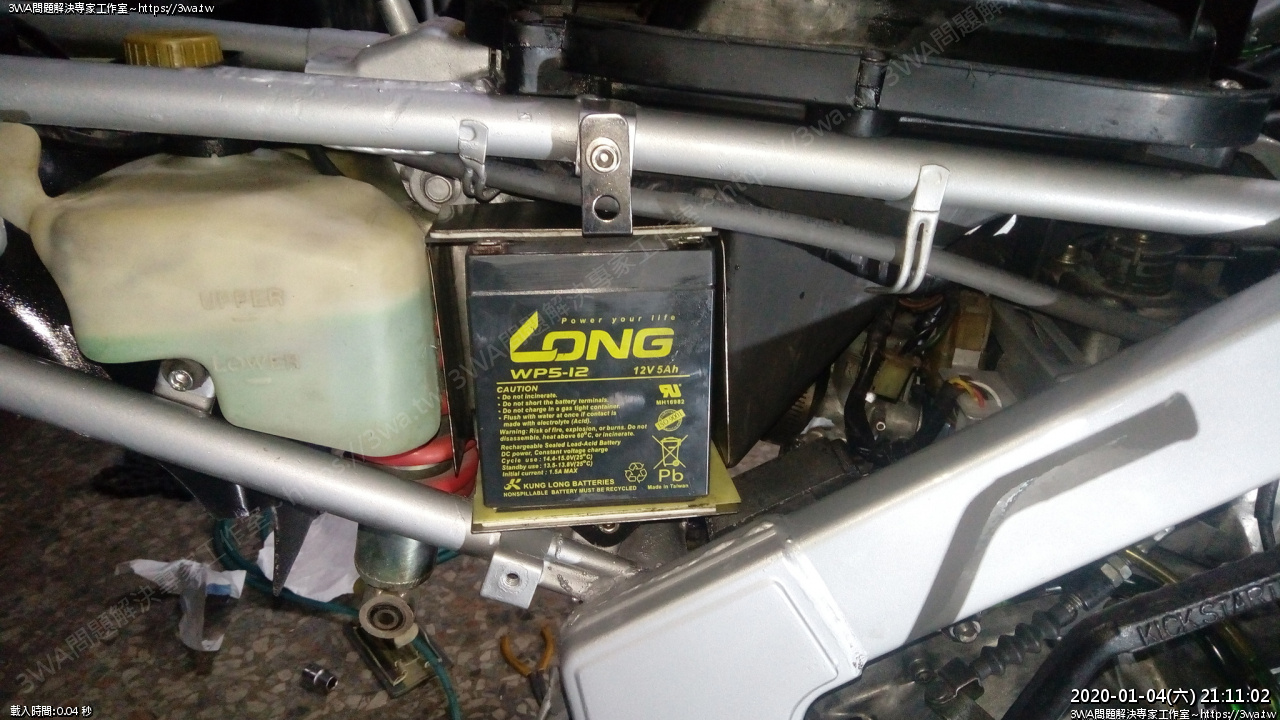

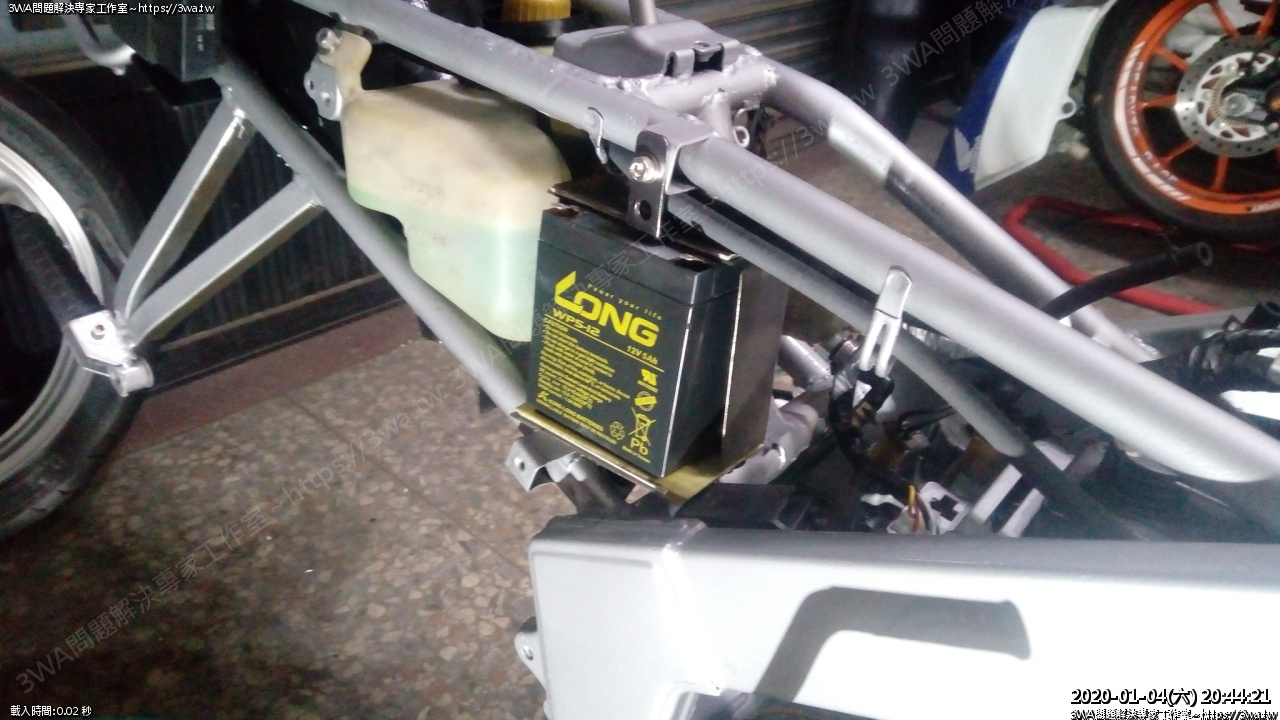

 鎖上了,效果很好





 上視圖





 很美好

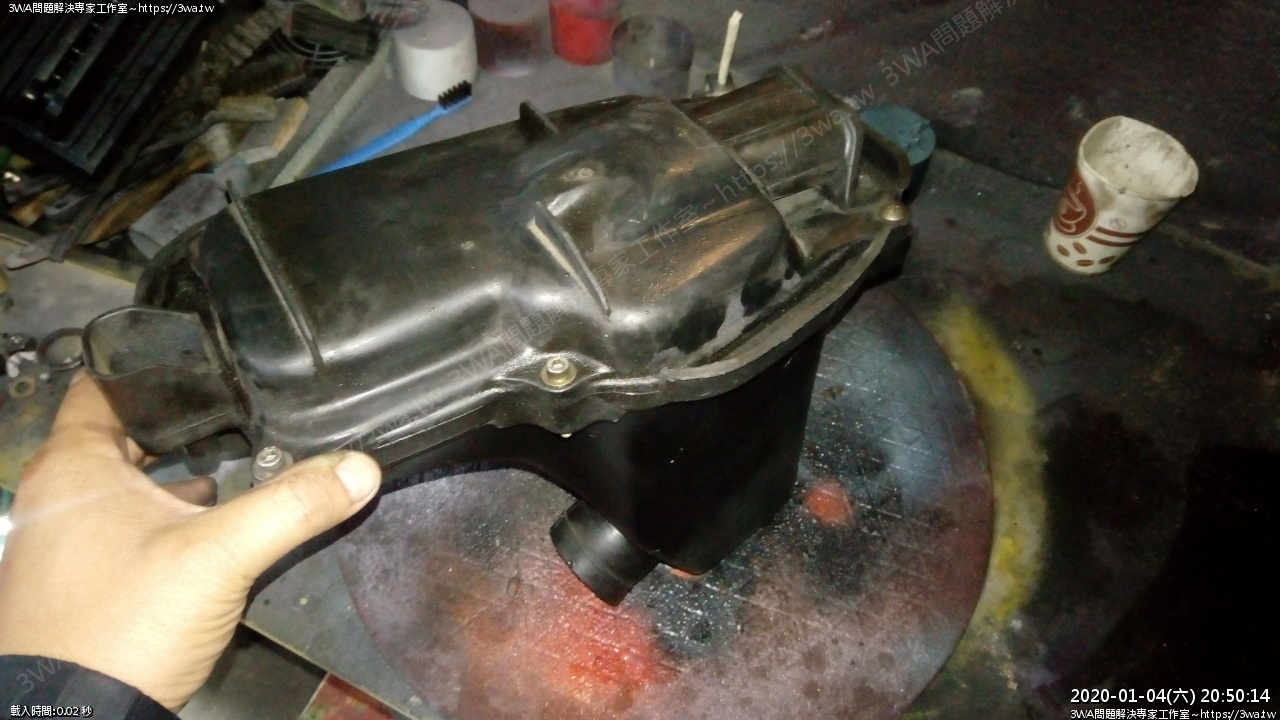

 弄了半天才想到空濾盒,如果裝上電瓶架會不會裝不上空濾盒...

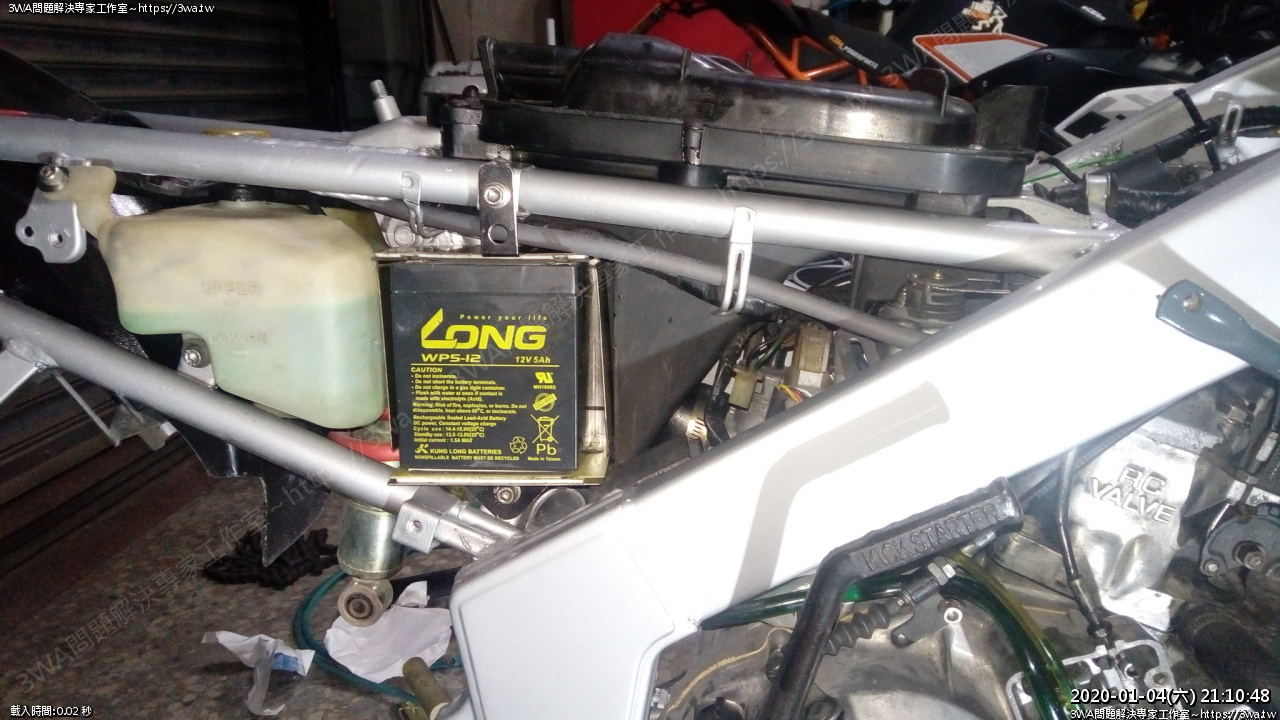

 然後空濾盒就裝上了





 還好空濾盒裝的上,剛剛好,如果再大個3~5mm,應該就卡不進去了





 接下來想固定電瓶,我又不太喜歡用束帶





 作一個鎖點好了,繼續用角鋼片





 量好要彎折的範圍





 固定在萬力上折





 以後要記得先從大面積的開始

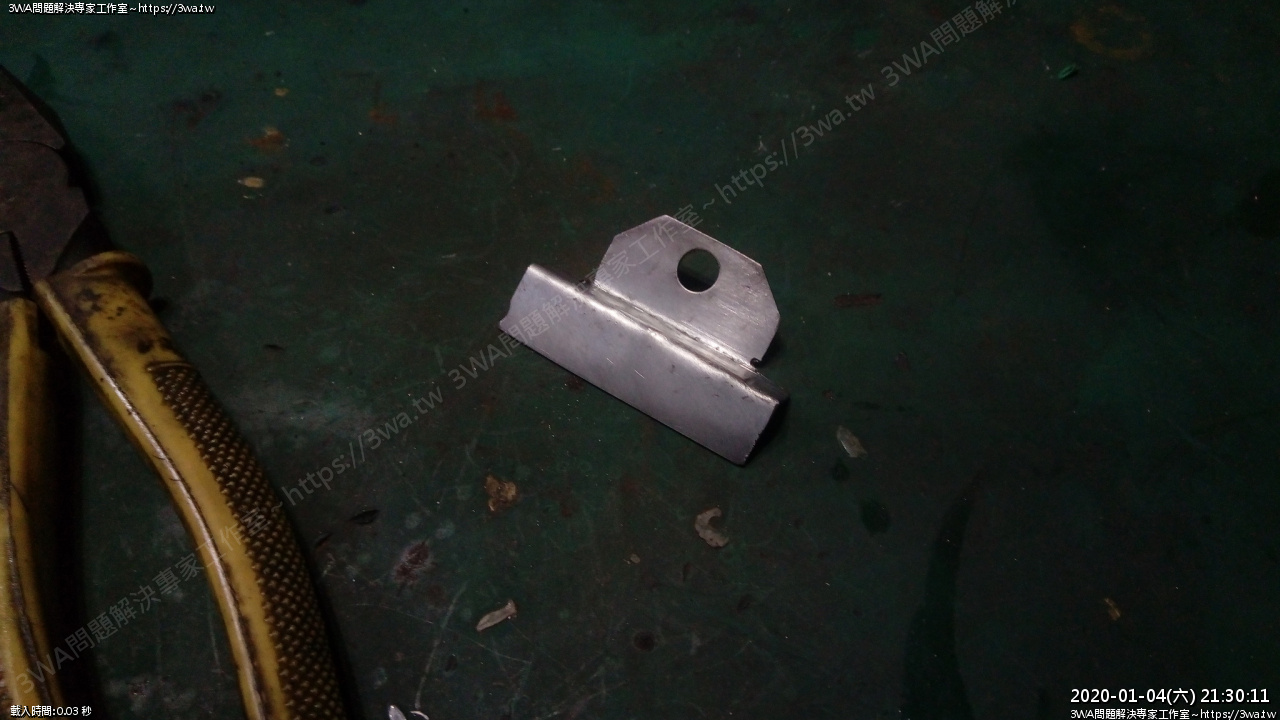

 折好了





 高度一敗...





 折切一下,比較不會那麼兩光





 去除毛邊,拋光





上漆,鎖上

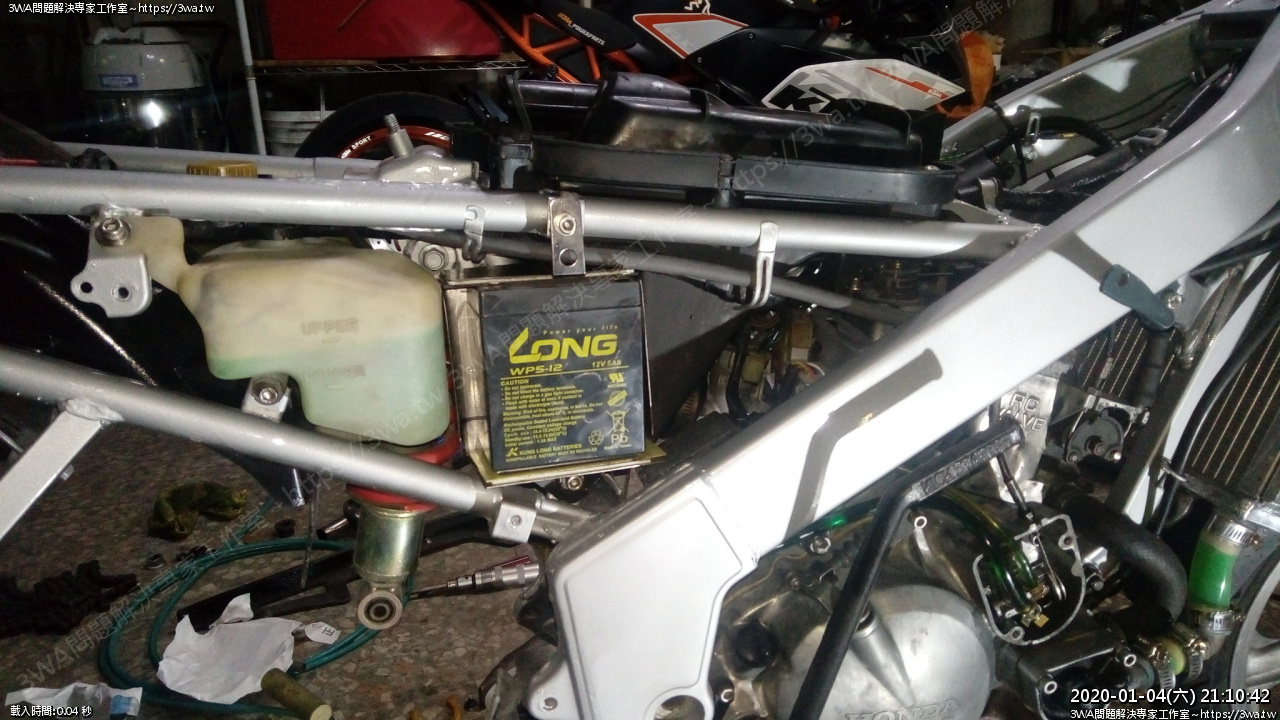

 讚啦…電瓶架製作完成



註:為什麼電瓶架不要作跟電池一樣寬?因為這樣才能把保險絲固定在旁邊❤
