標題: 製作四缸平衡表
網址:https://3wa.tw/blog/blog.php?id=2045
內容:






四缸平衡表,20年前羽山還是大學生時常跑五金行,那時就開始接觸油壓油管行

當時玩 FZR 作了單表、雙表,後來也有車友委託製作四缸表回去調多缸車

十幾年下來大概每年多少也會組個好幾組

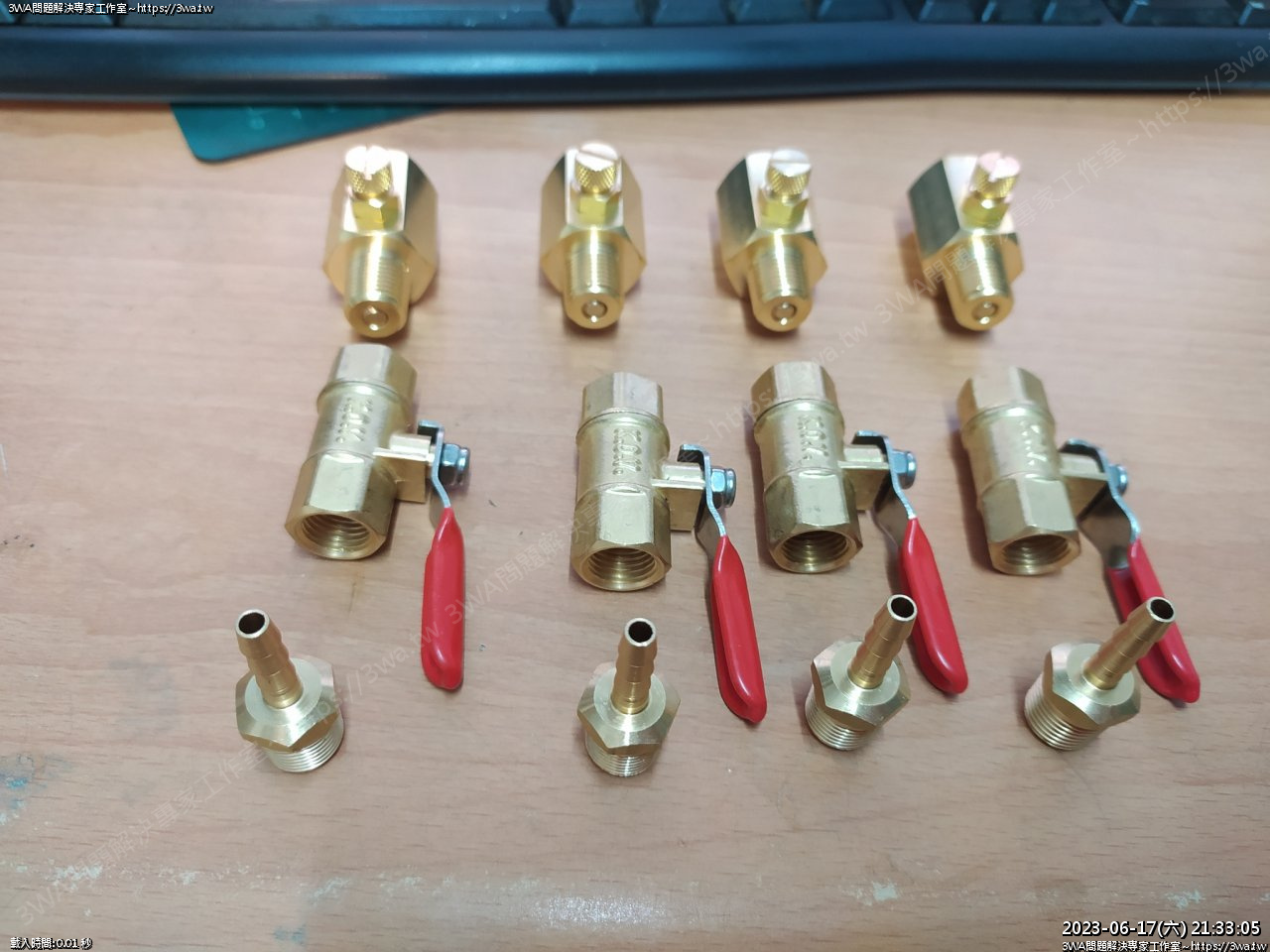

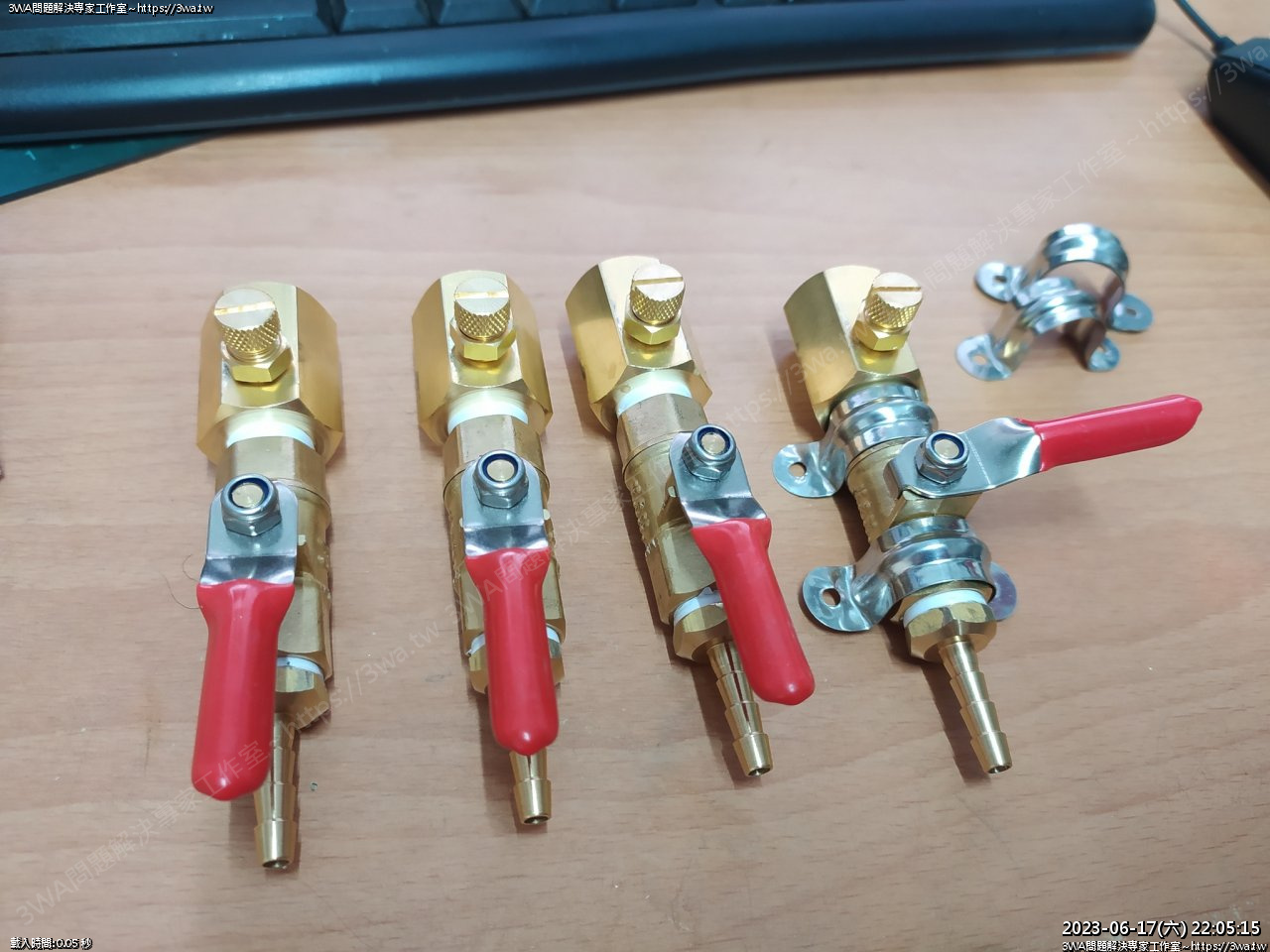

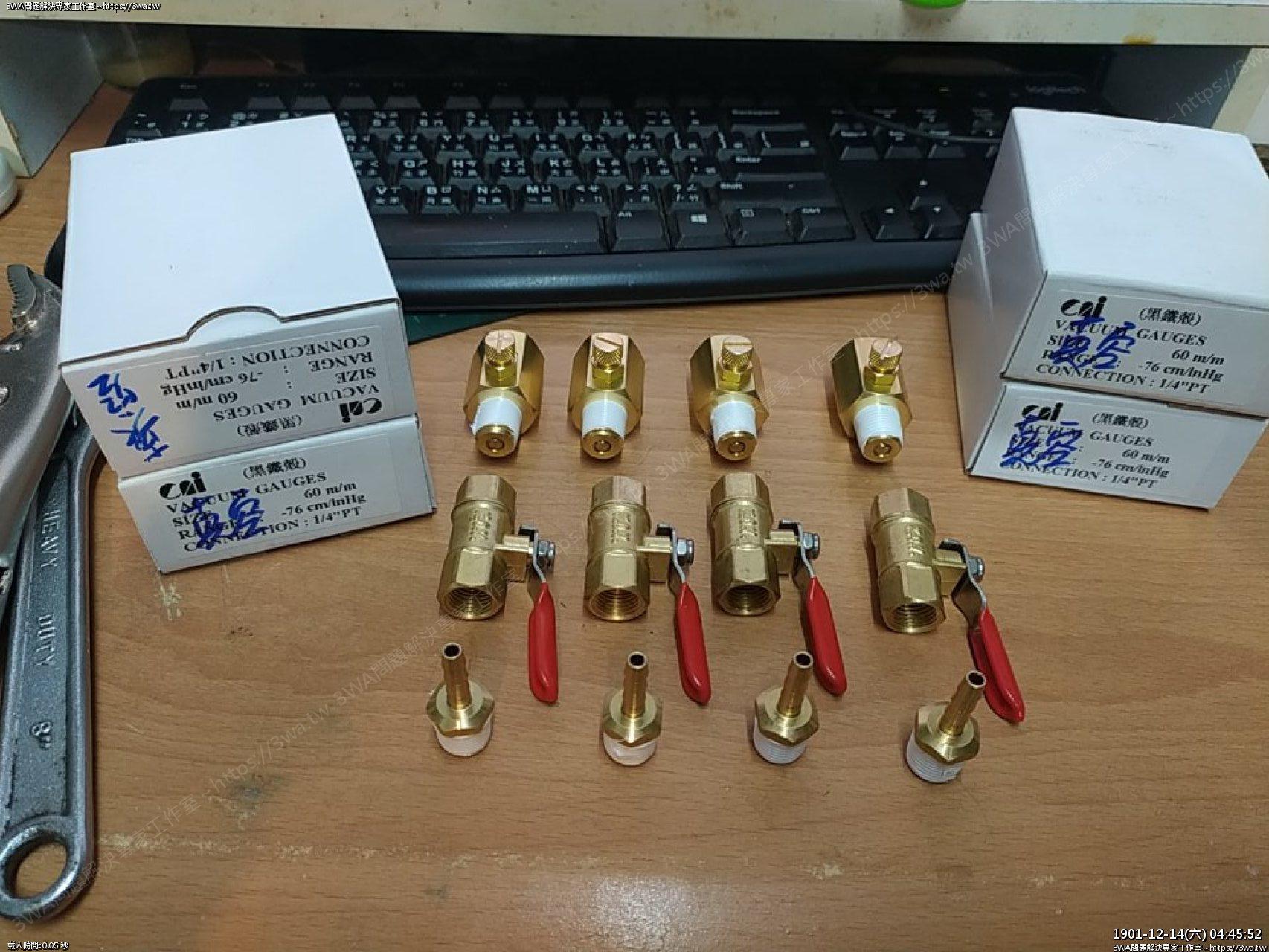

四缸表材料也很簡單,四個二分調整節流閥、四個考克,四支插芯

如果想省錢的話,最上面的節流閥也可以不買,用考克就好了,或是中間的考克不買

只買上面的調整閥,再買內外牙的插芯之類的





當然還要四顆真空表,充油或無油式的都可以

想省一點可以用無充油的

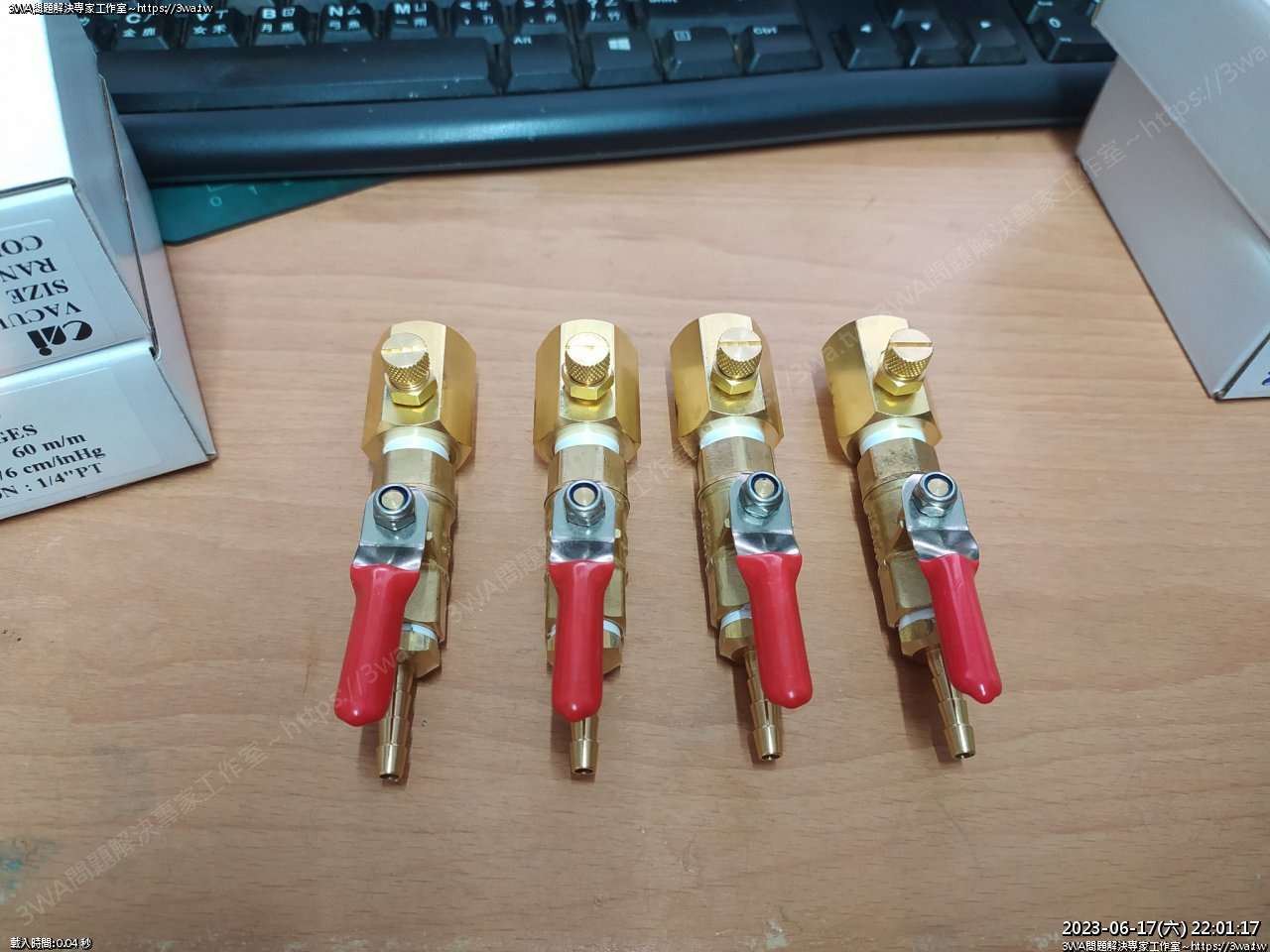

纏好止洩帶,視止洩帶厚度,5~8圈,或8~12圈





鎖上,有緊即可,這個不會鬆,沒漏氣即可

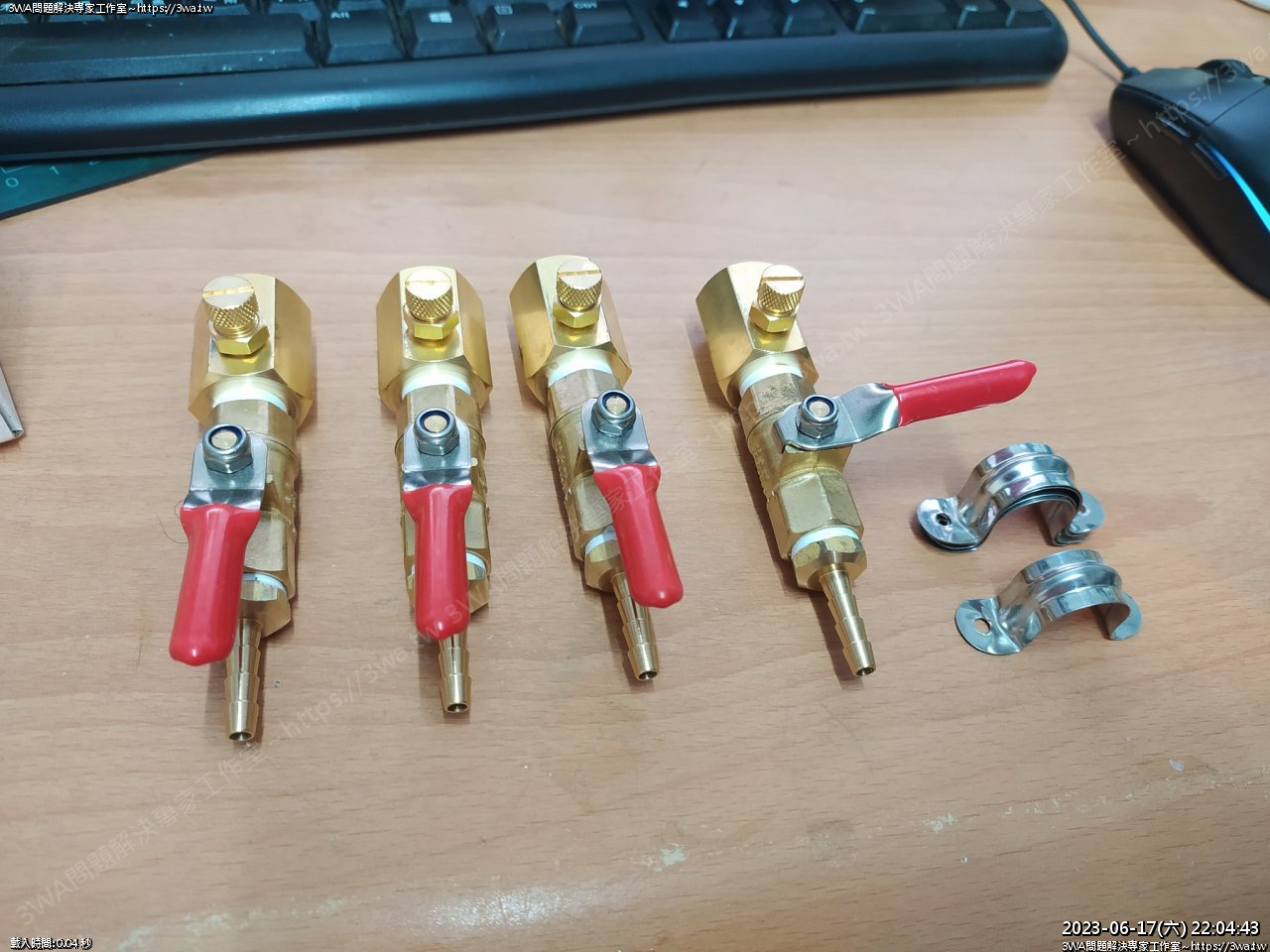

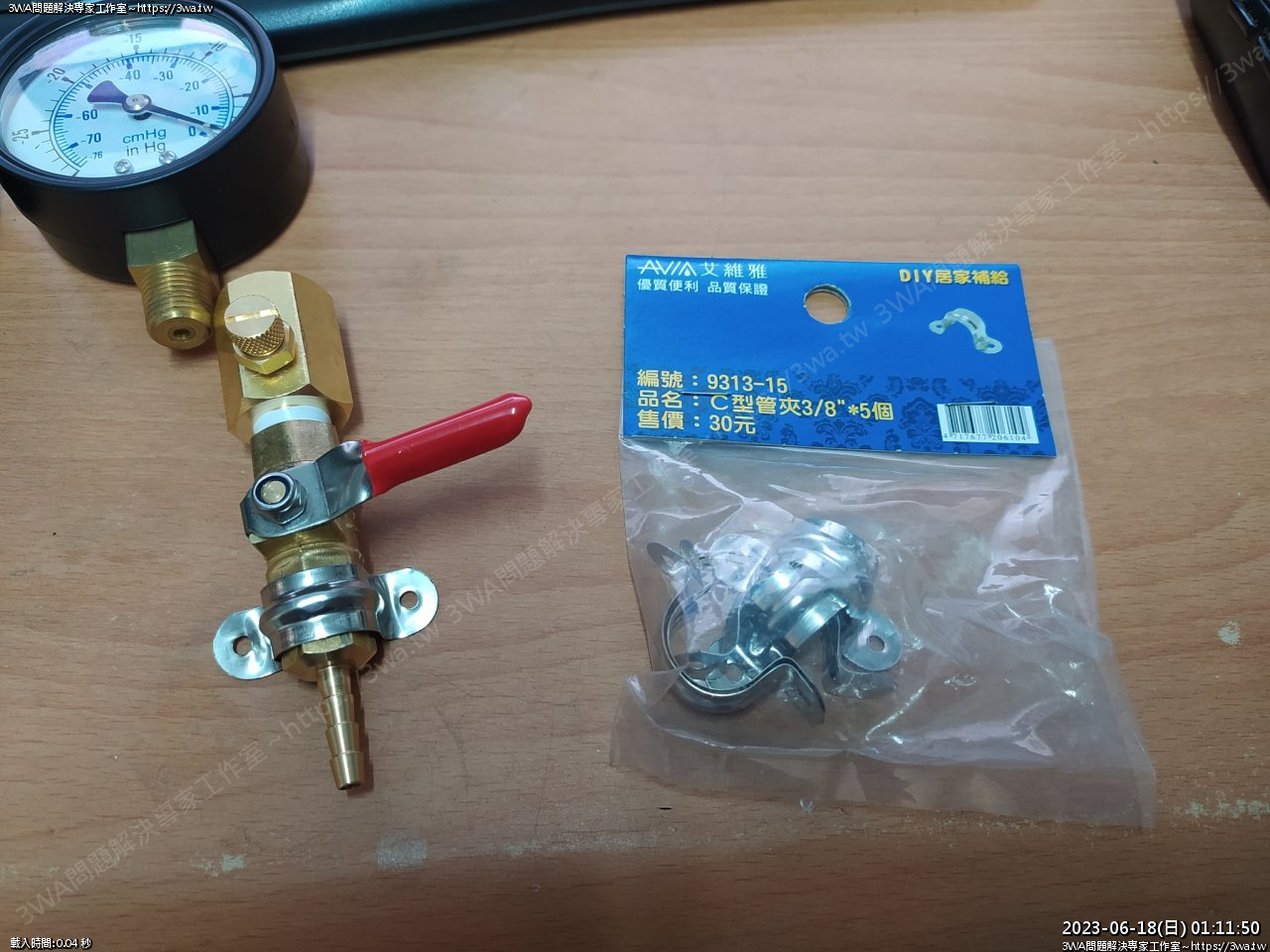

然後還要再買這個 C 型管夾 3/8" 需要 8 顆





管夾





這個用途

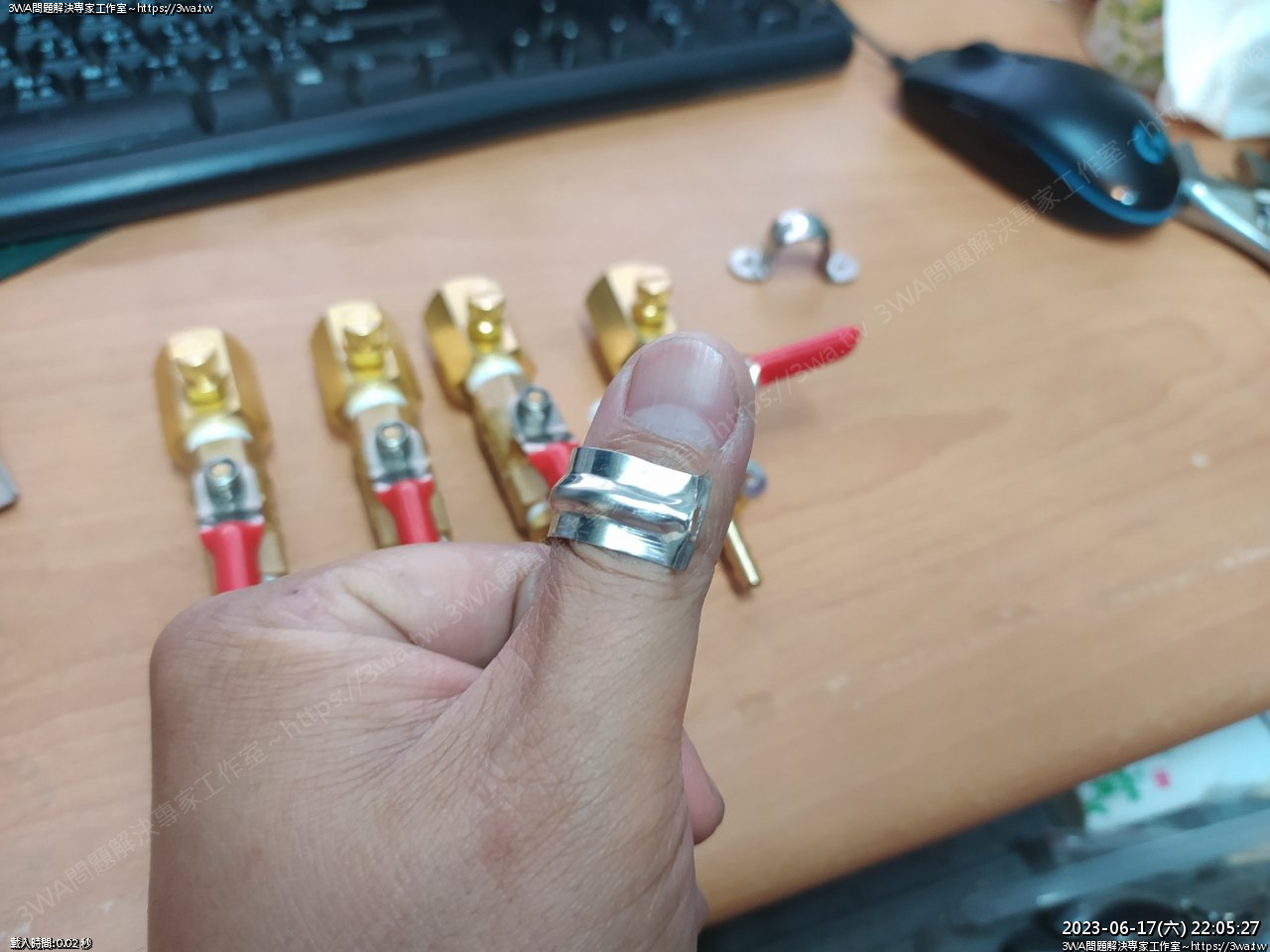

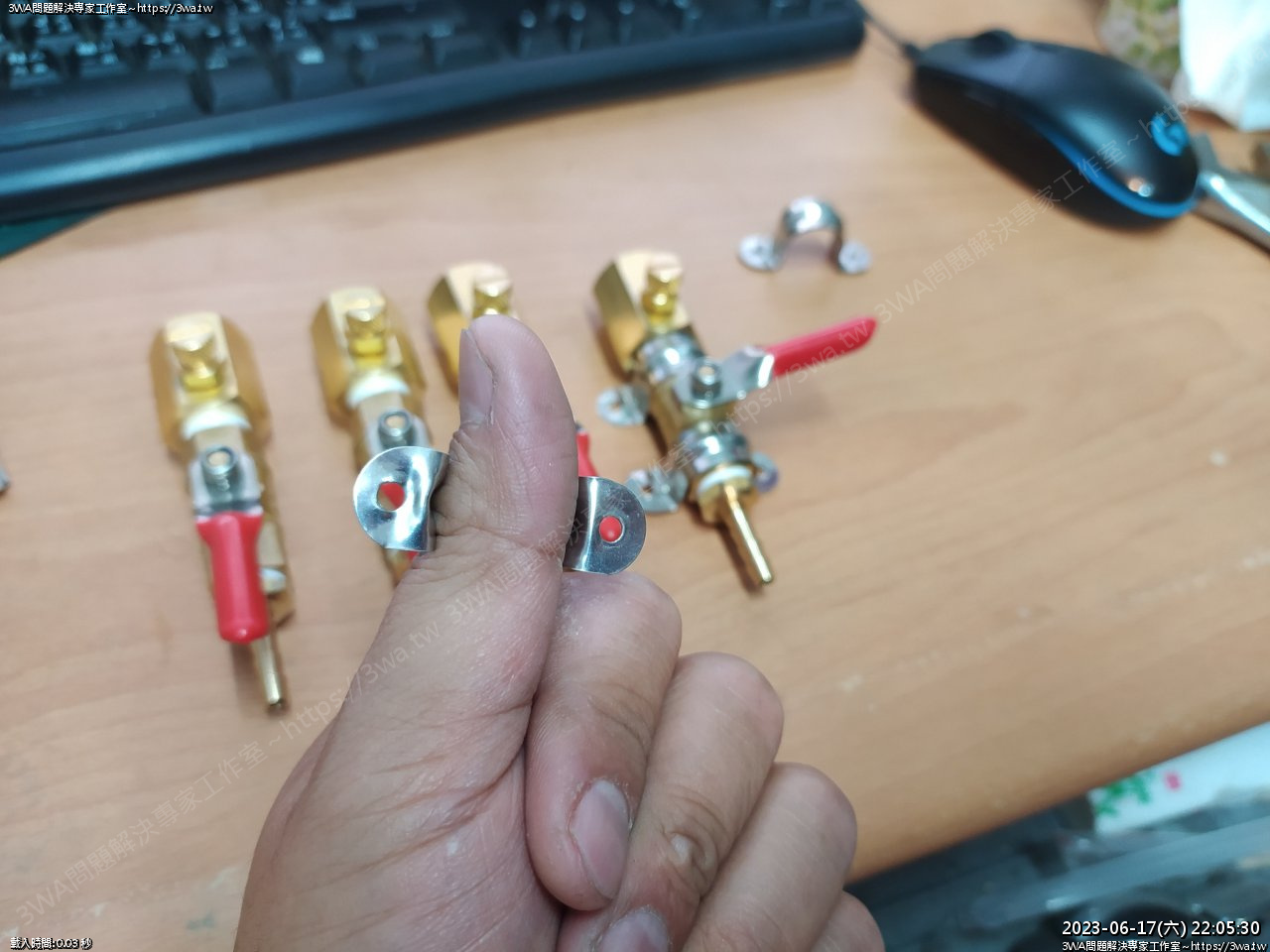

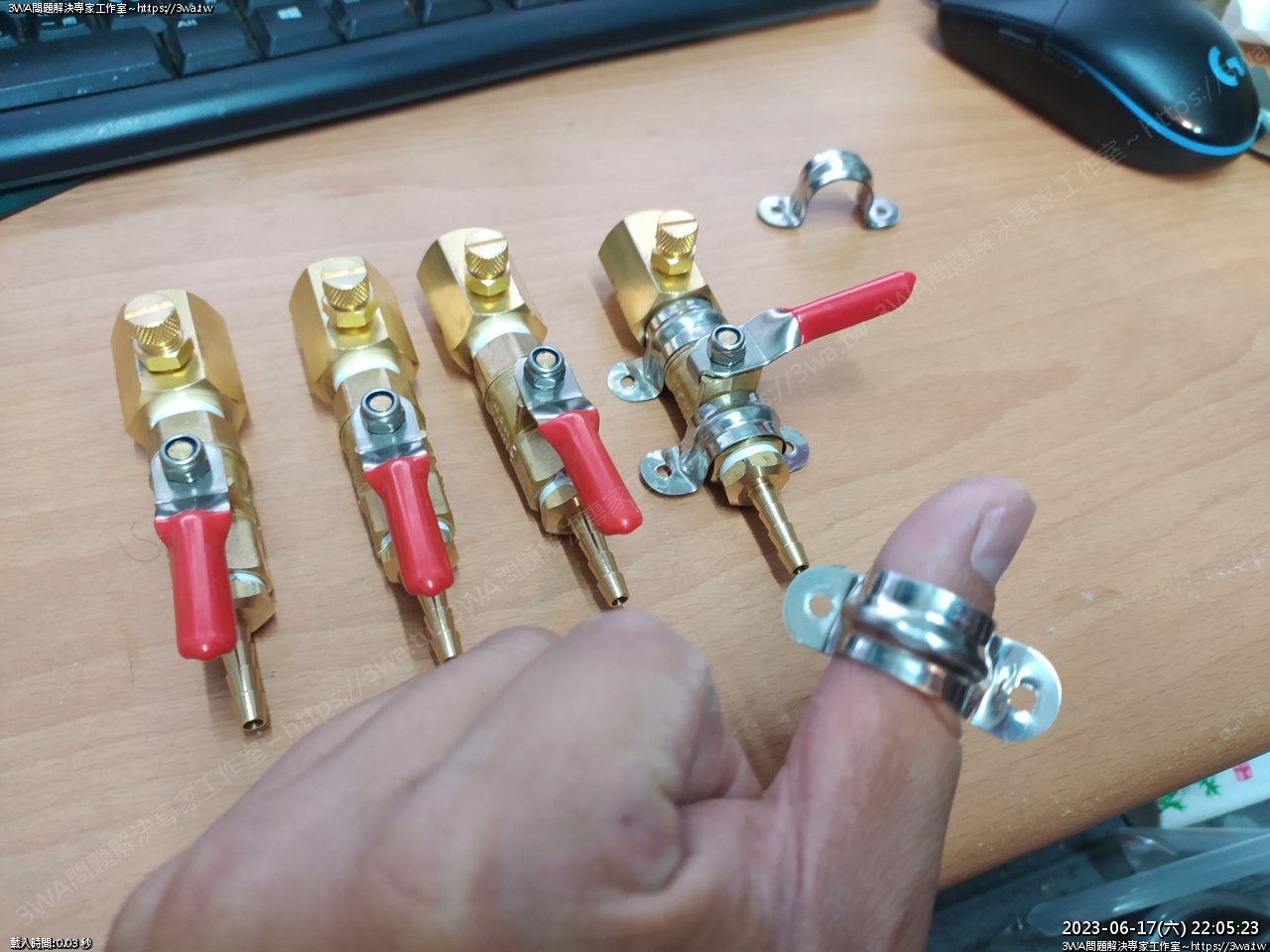

如果不知道大小,大概就是套在姆指上的這個規格





側面看的感覺





大概這個大小

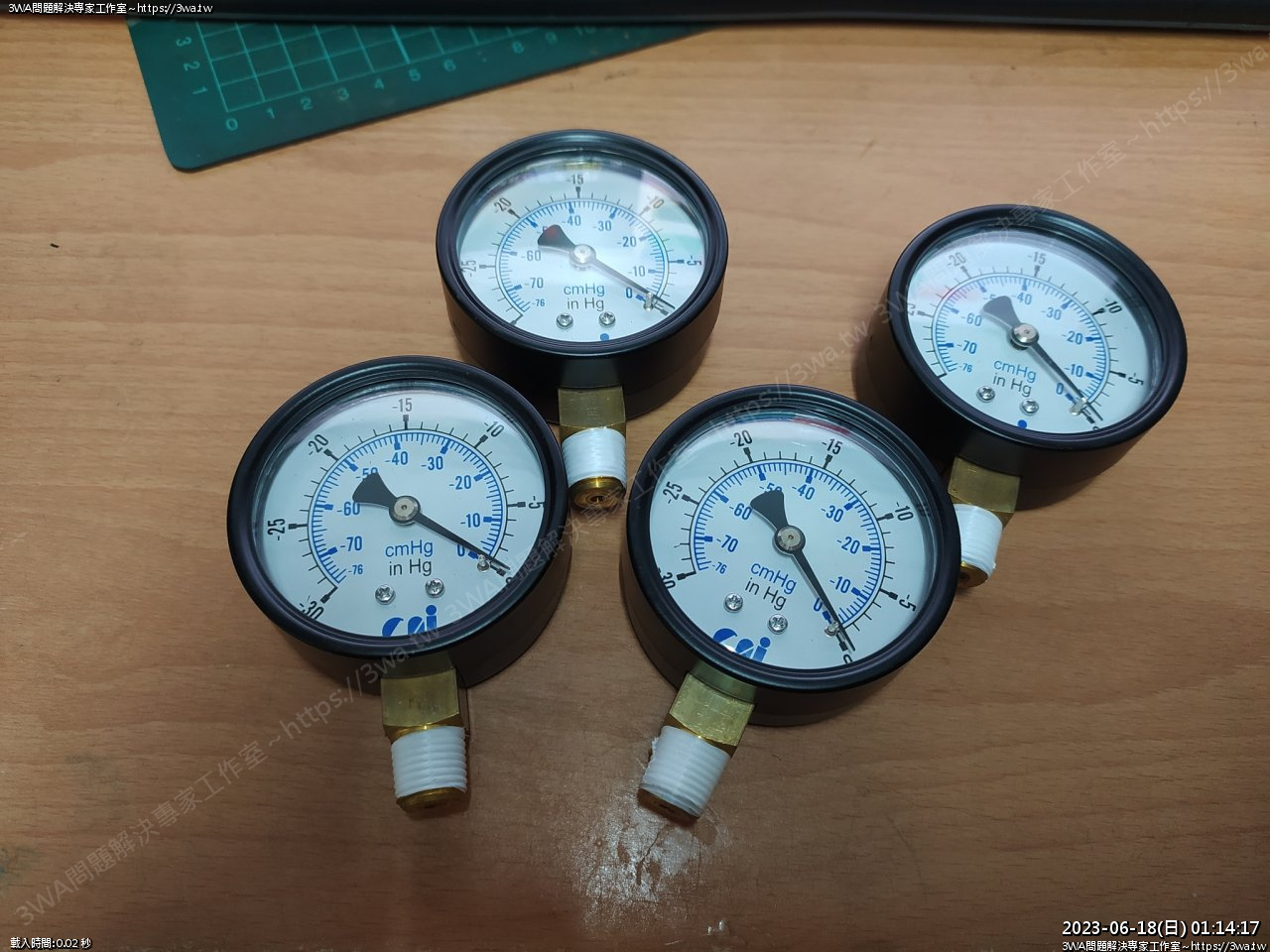

羽山這次組給自己用的使用無油式真空表





真空表也纏上止洩帶





鎖上





接下來繼續製作表身架

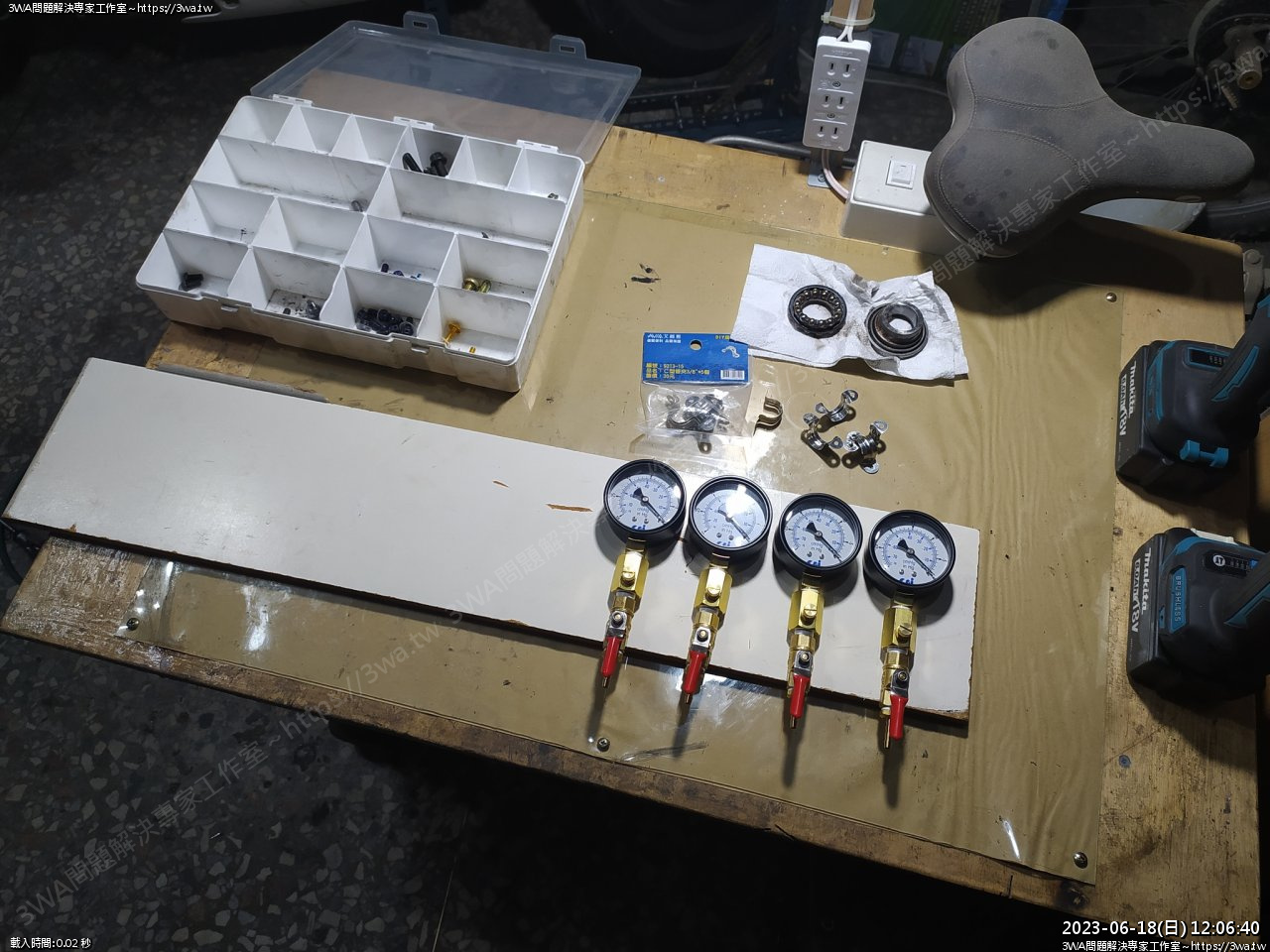

一字排開

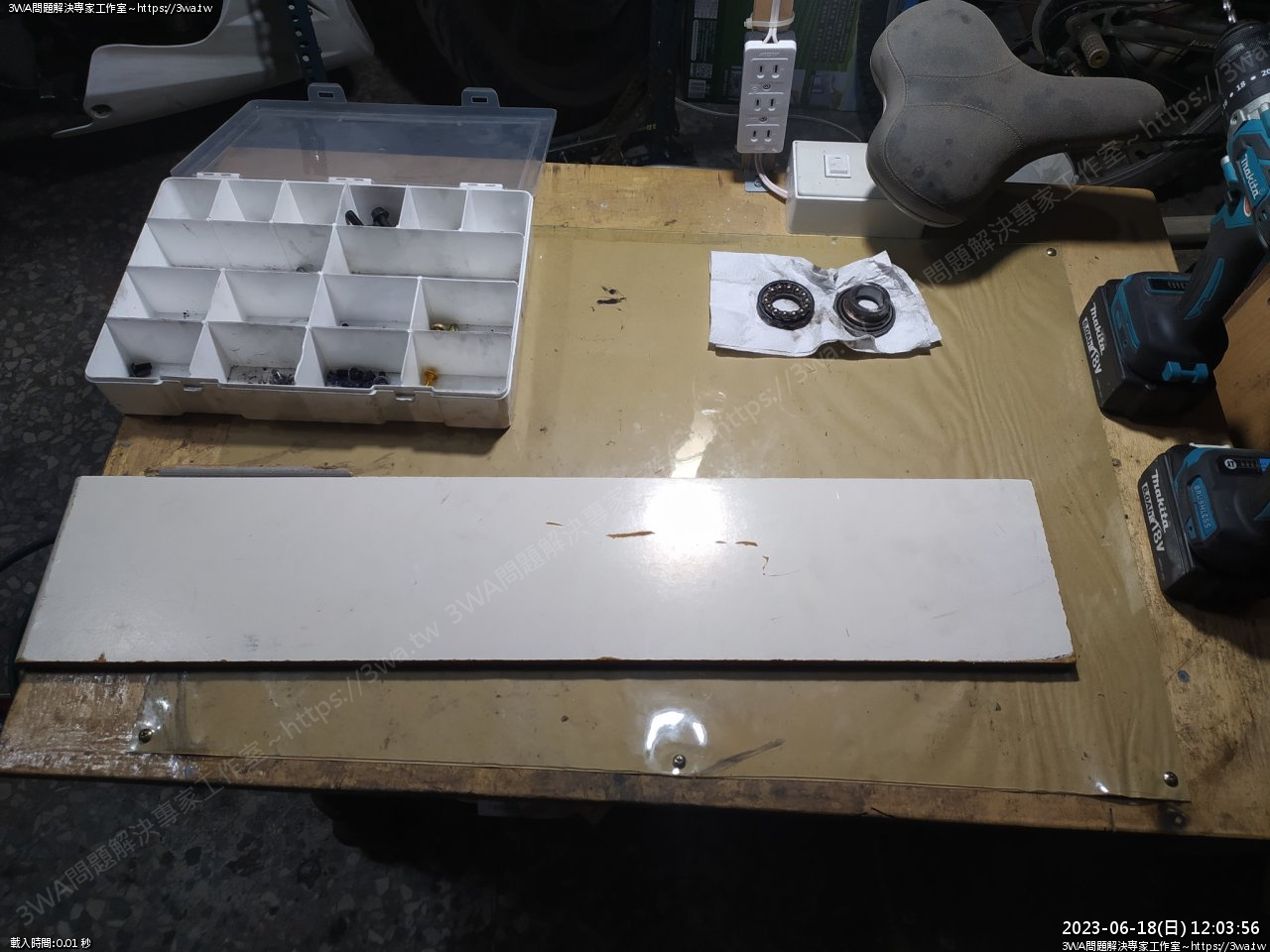

使用合板或木板

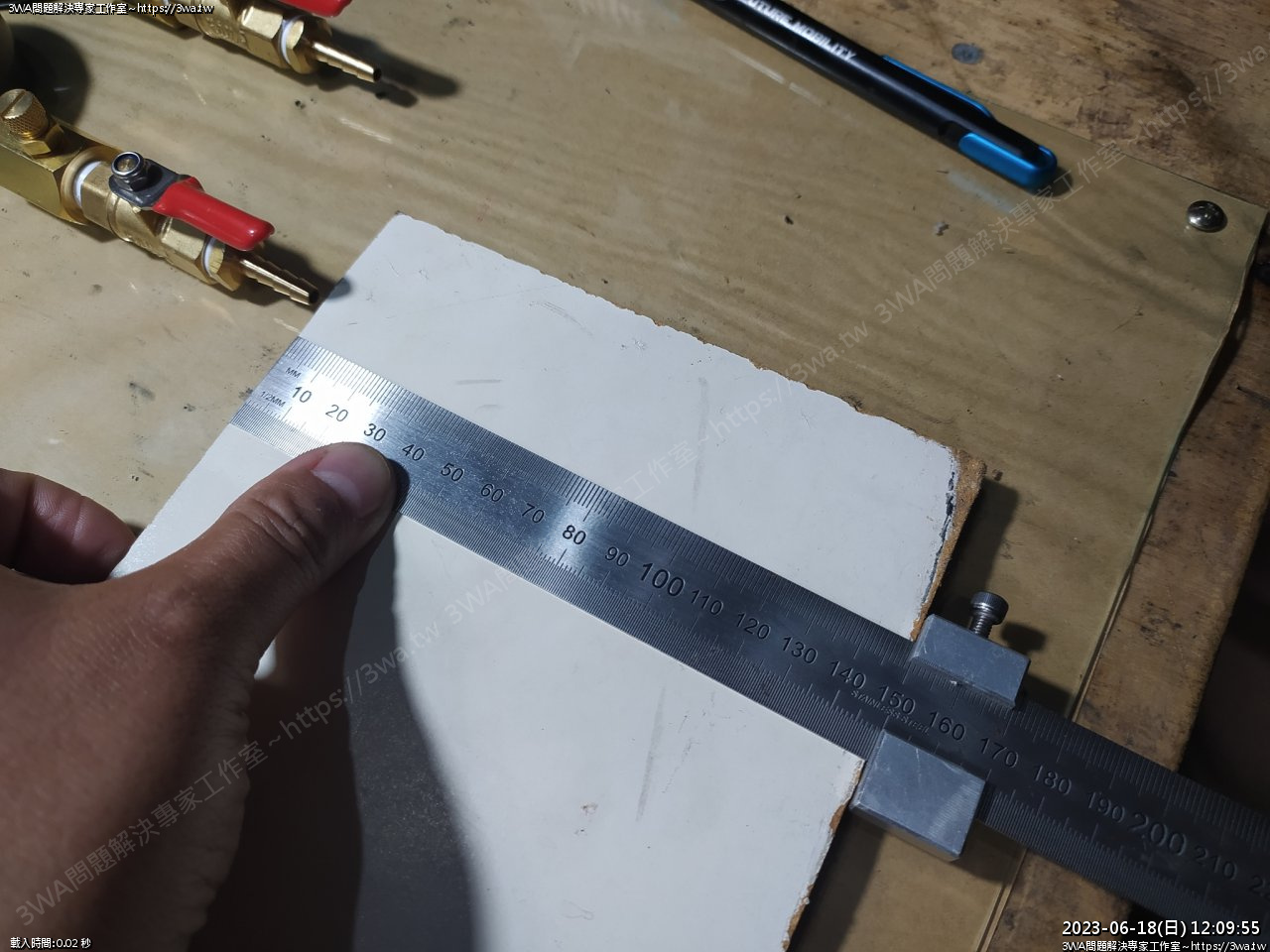

木板取合適的大小

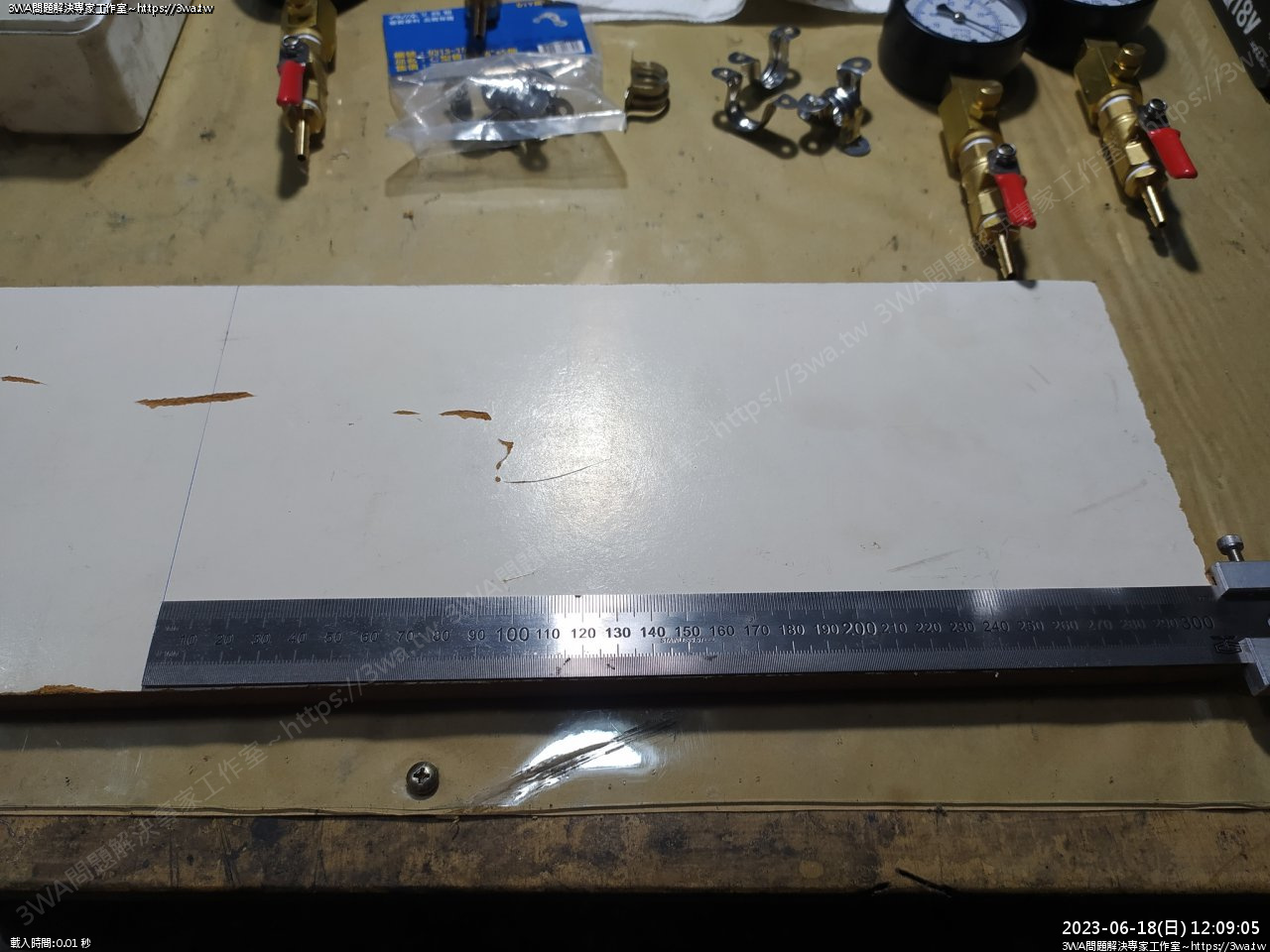

木板長 31cm





31cm





木板寬 15cm





裁好後用銼刀把邊緣磨平比較不會刮手

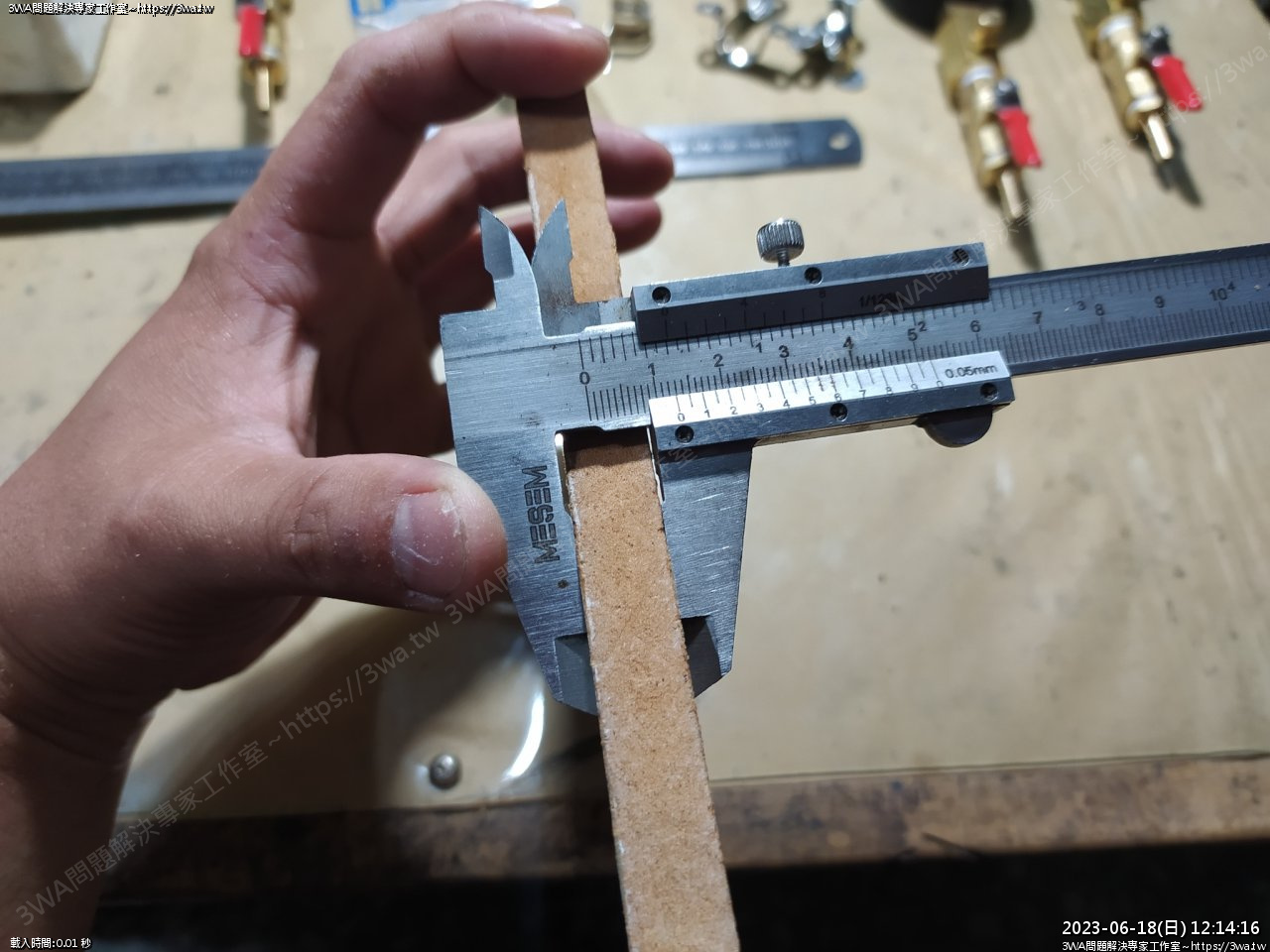

羽山這塊合板是 13mm厚





裁好的板子

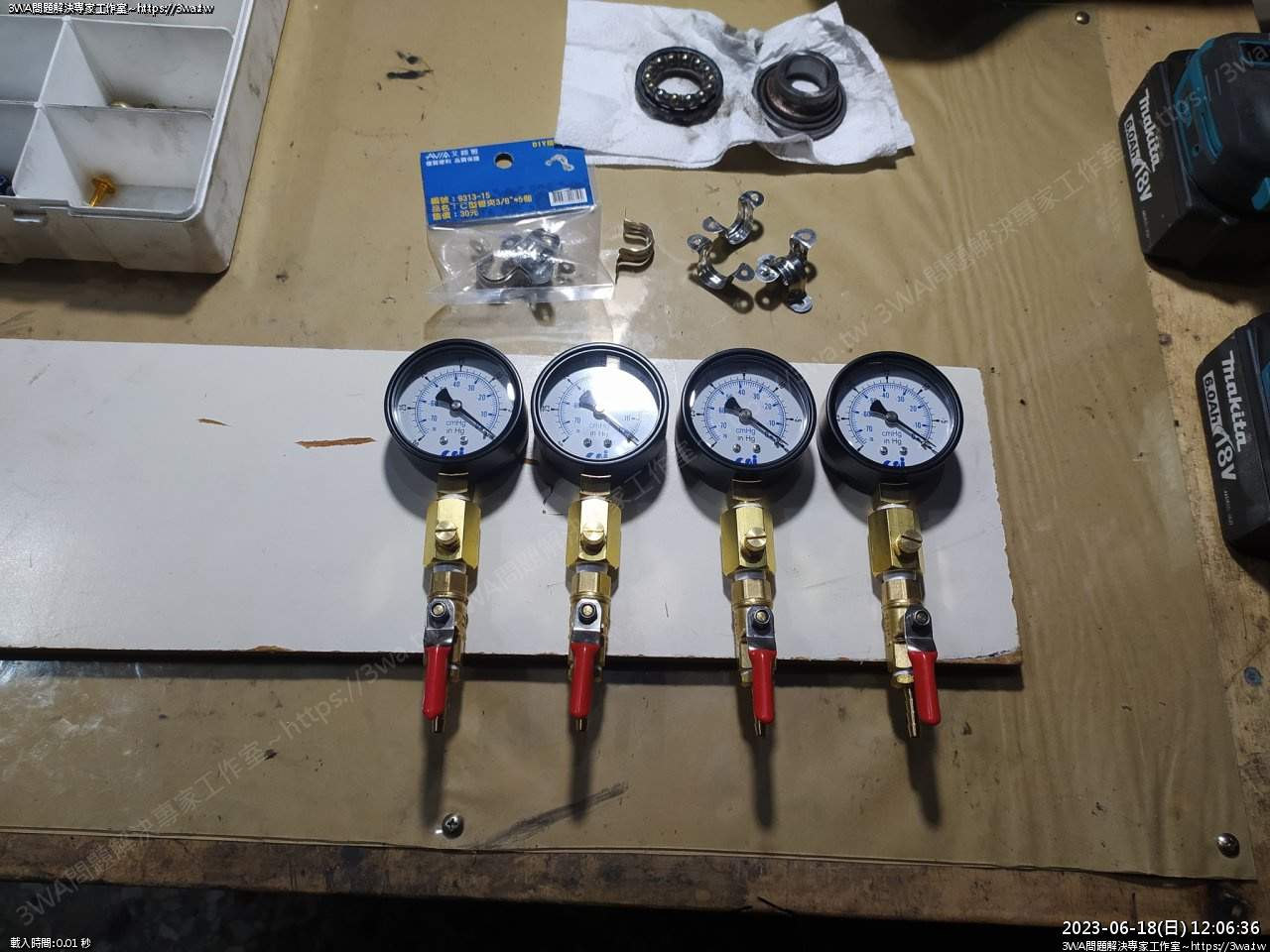

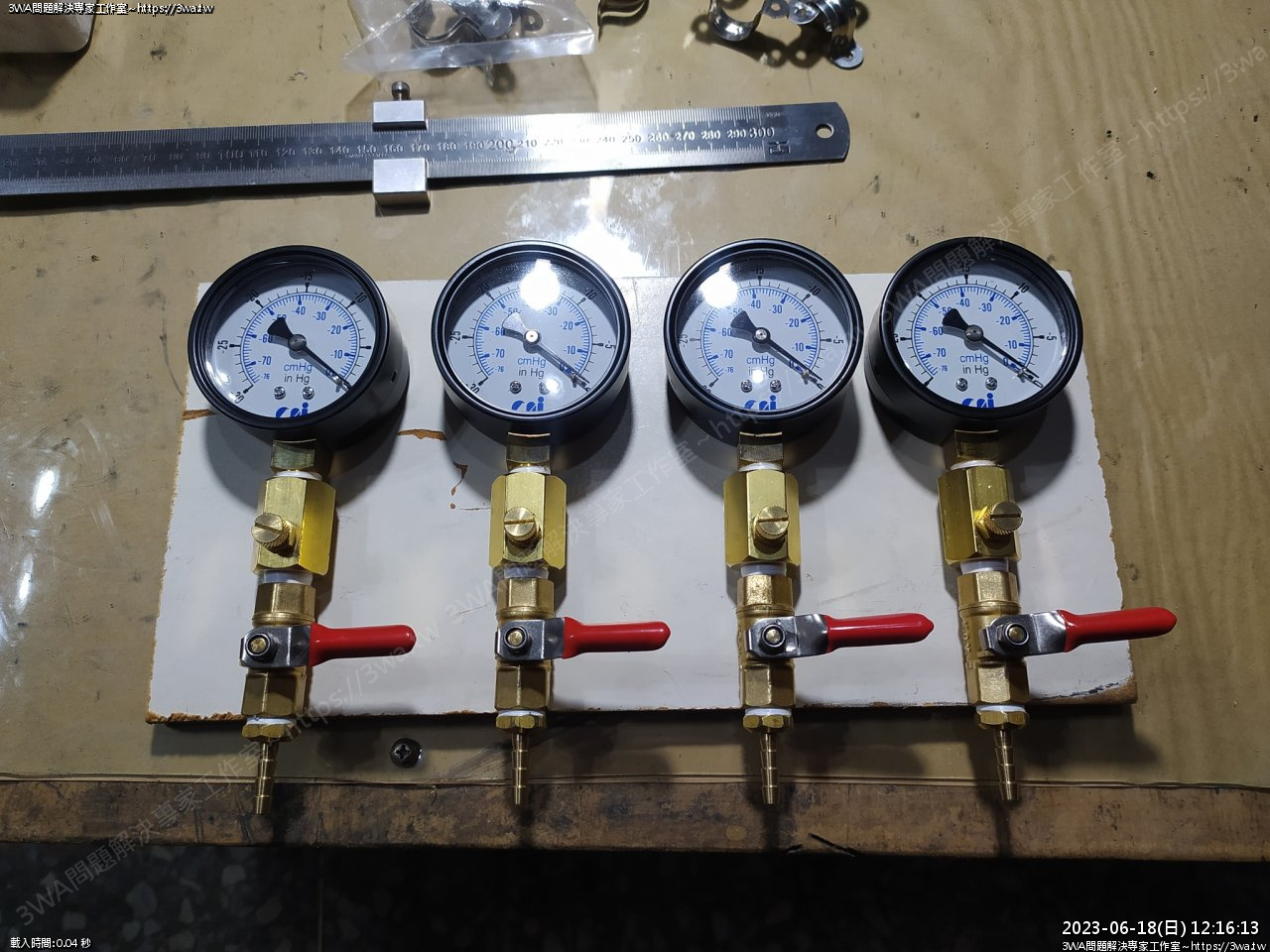

表頭平均放上木板,下面鎖插芯的部分,建議可以凸出木板

因為有可能因為插芯口徑的關係,更換其他口徑的插芯,凸出會比較方便解除更換

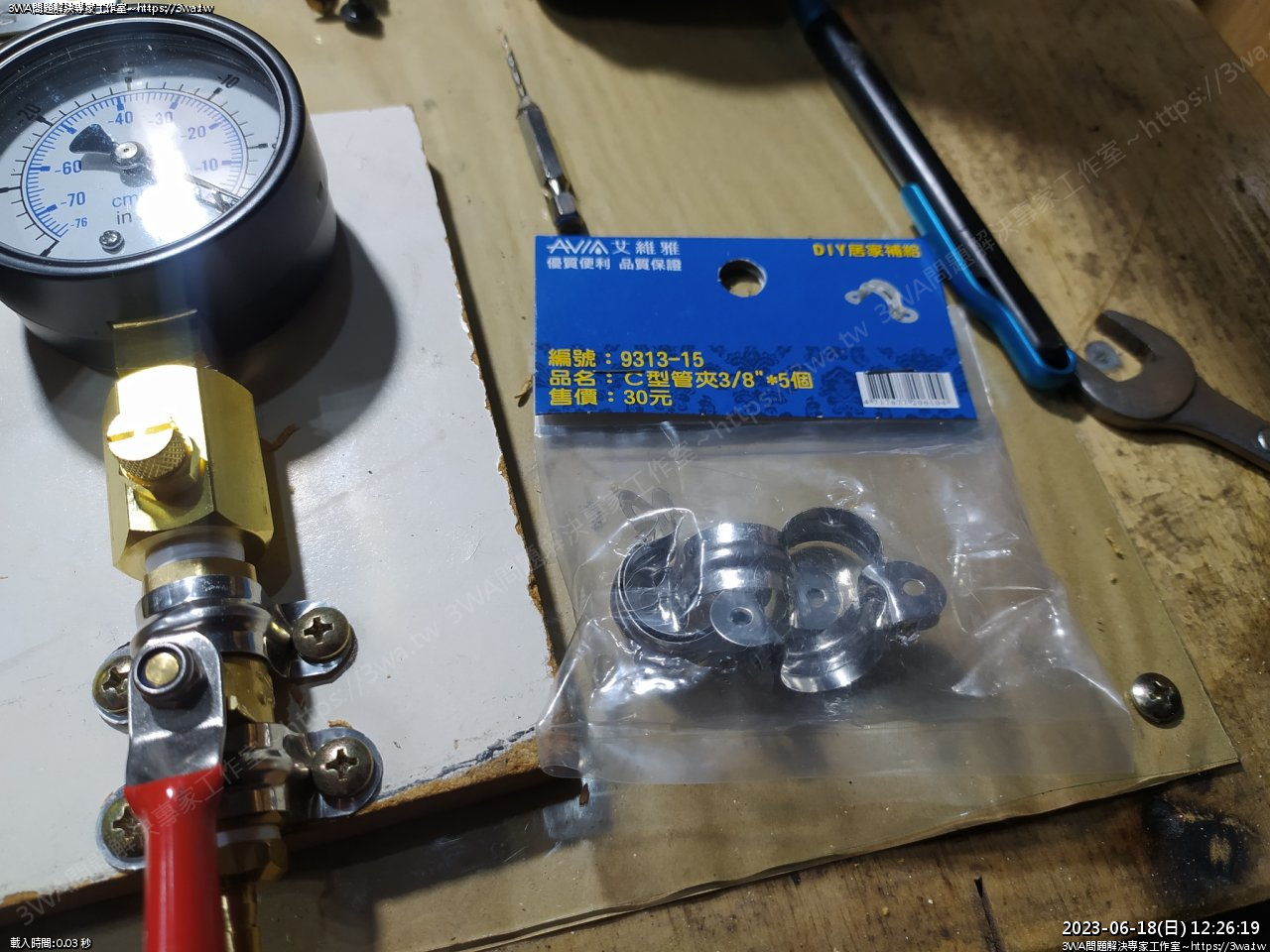

放上 C 型管夾,用麥克筆點一下,然後 1.8mm 鑽頭引孔

再用 十字 15mm 攻牙螺絲鎖入

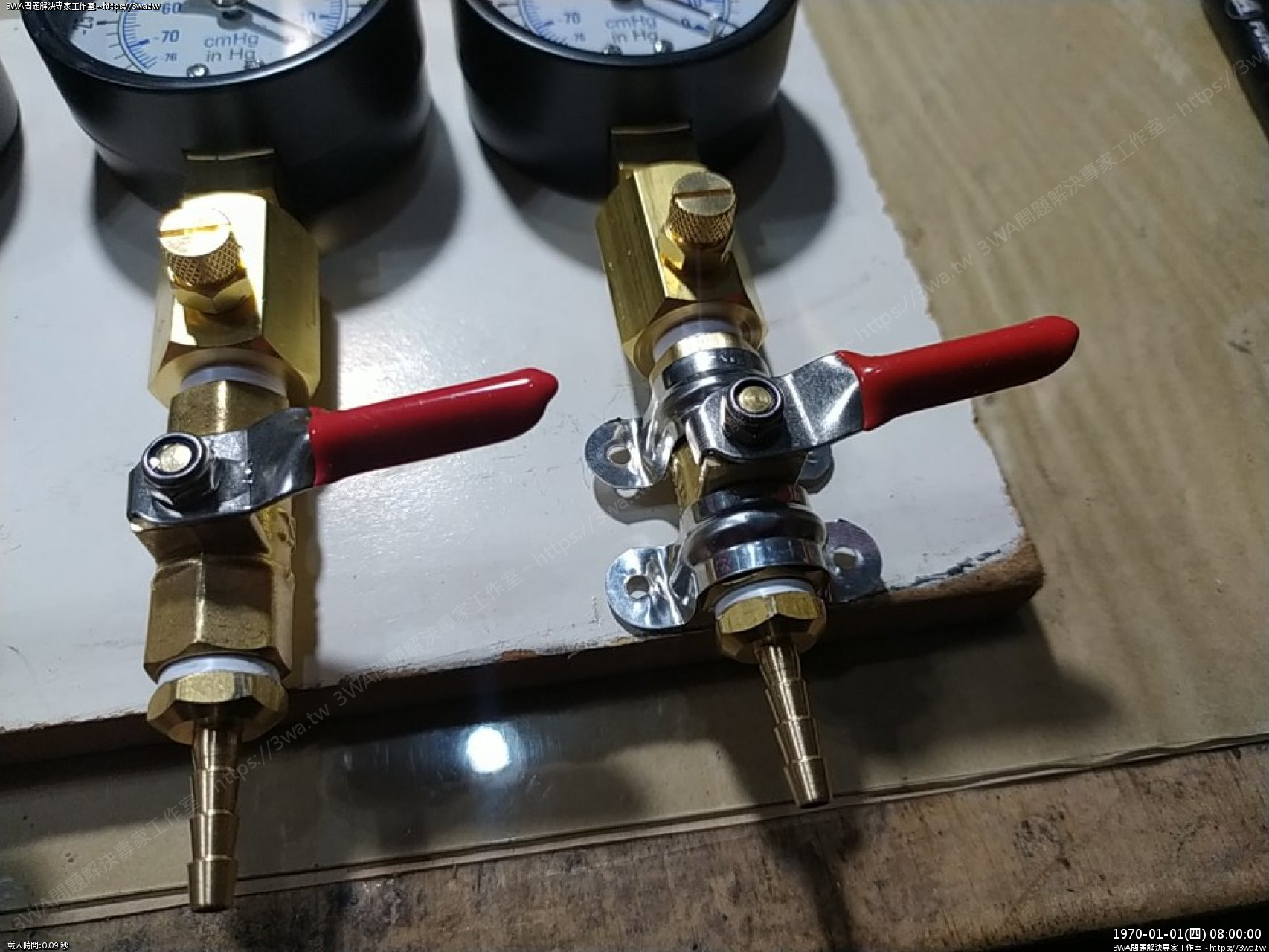

一支表頭鎖二支,剛好鎖在考克頭、尾,如果要更穩固,可以再買大一號的管夾

鎖在節流閥跟表頭之間





鎖上





管夾,3/8"

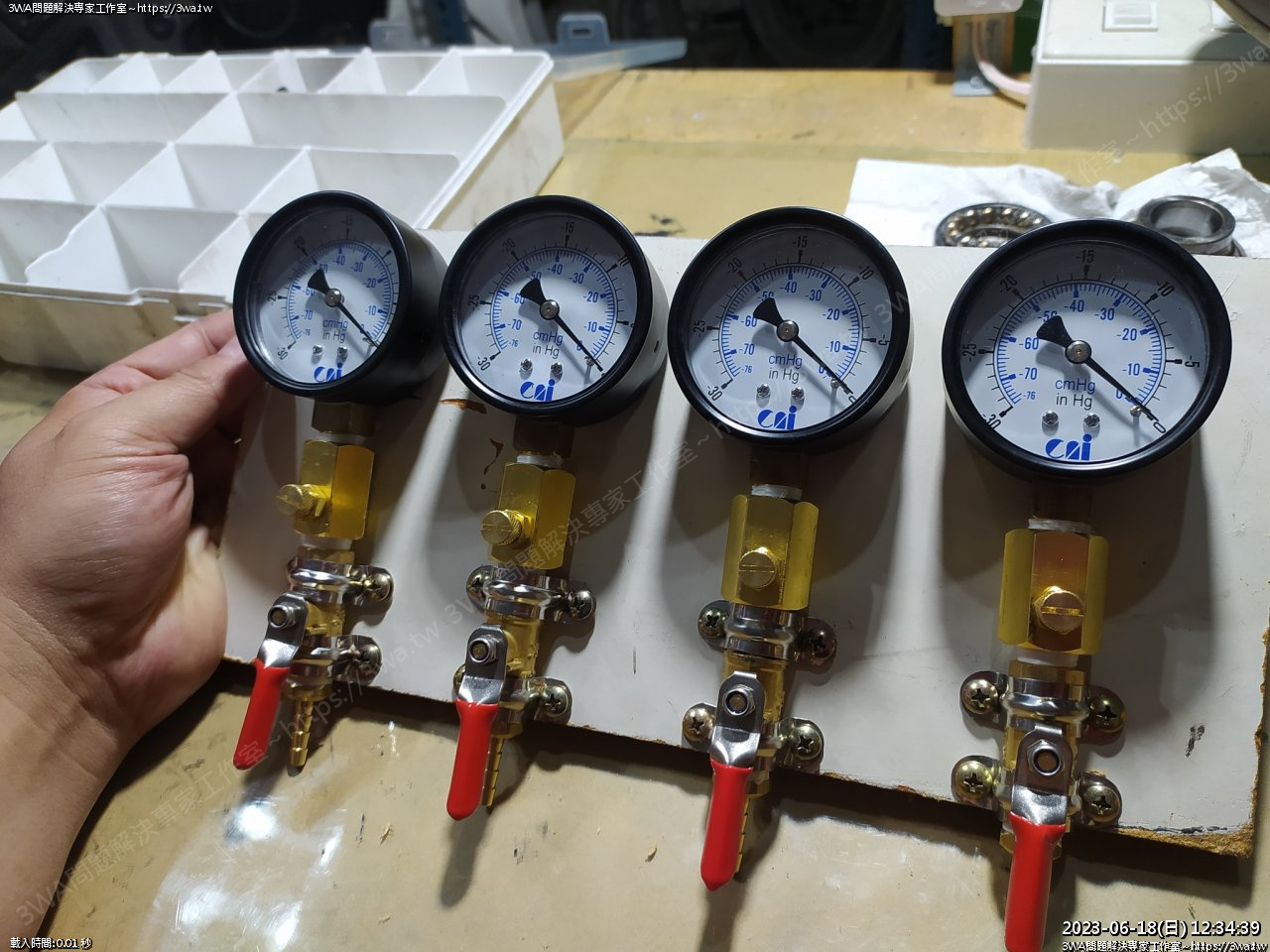

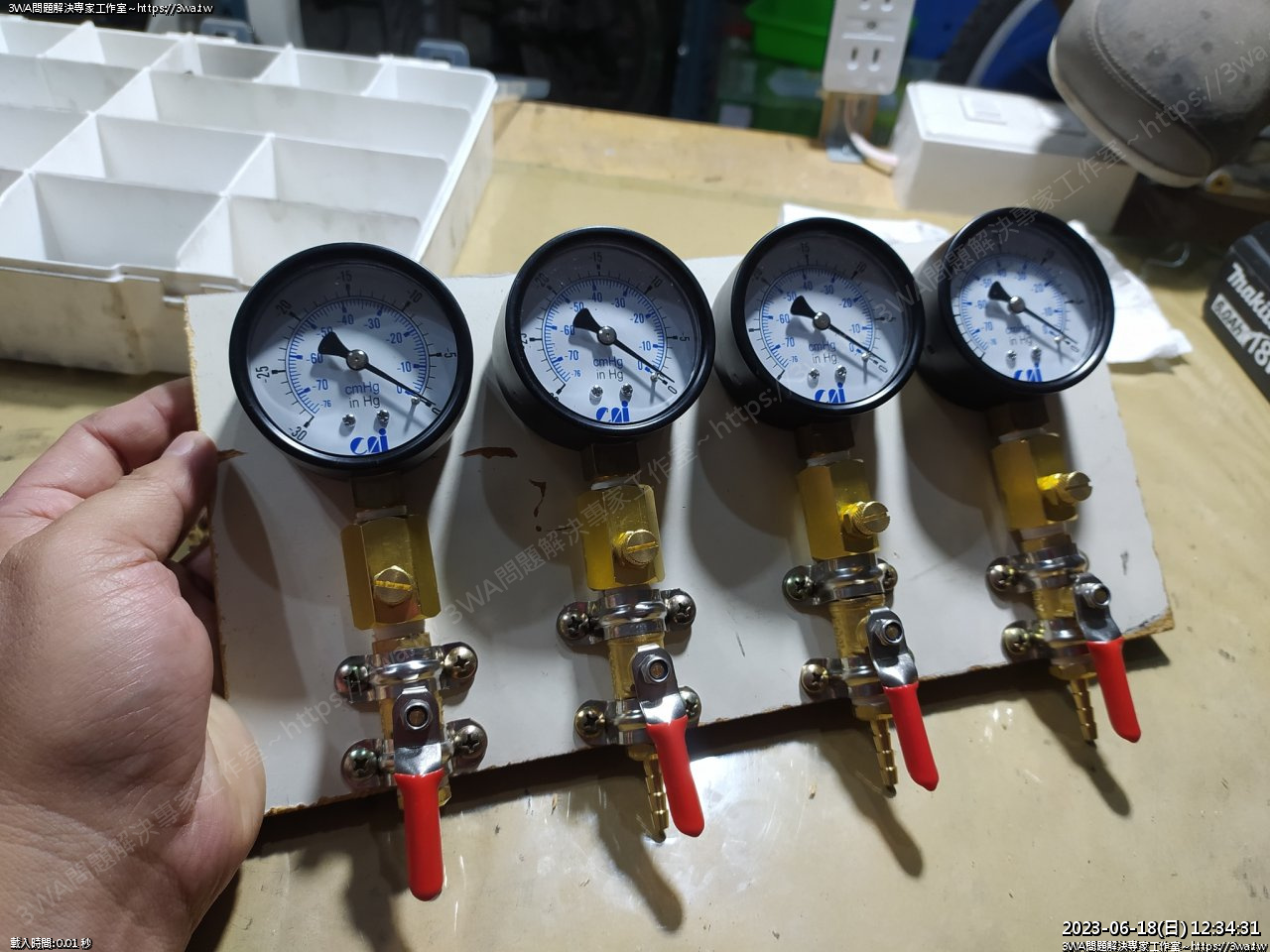

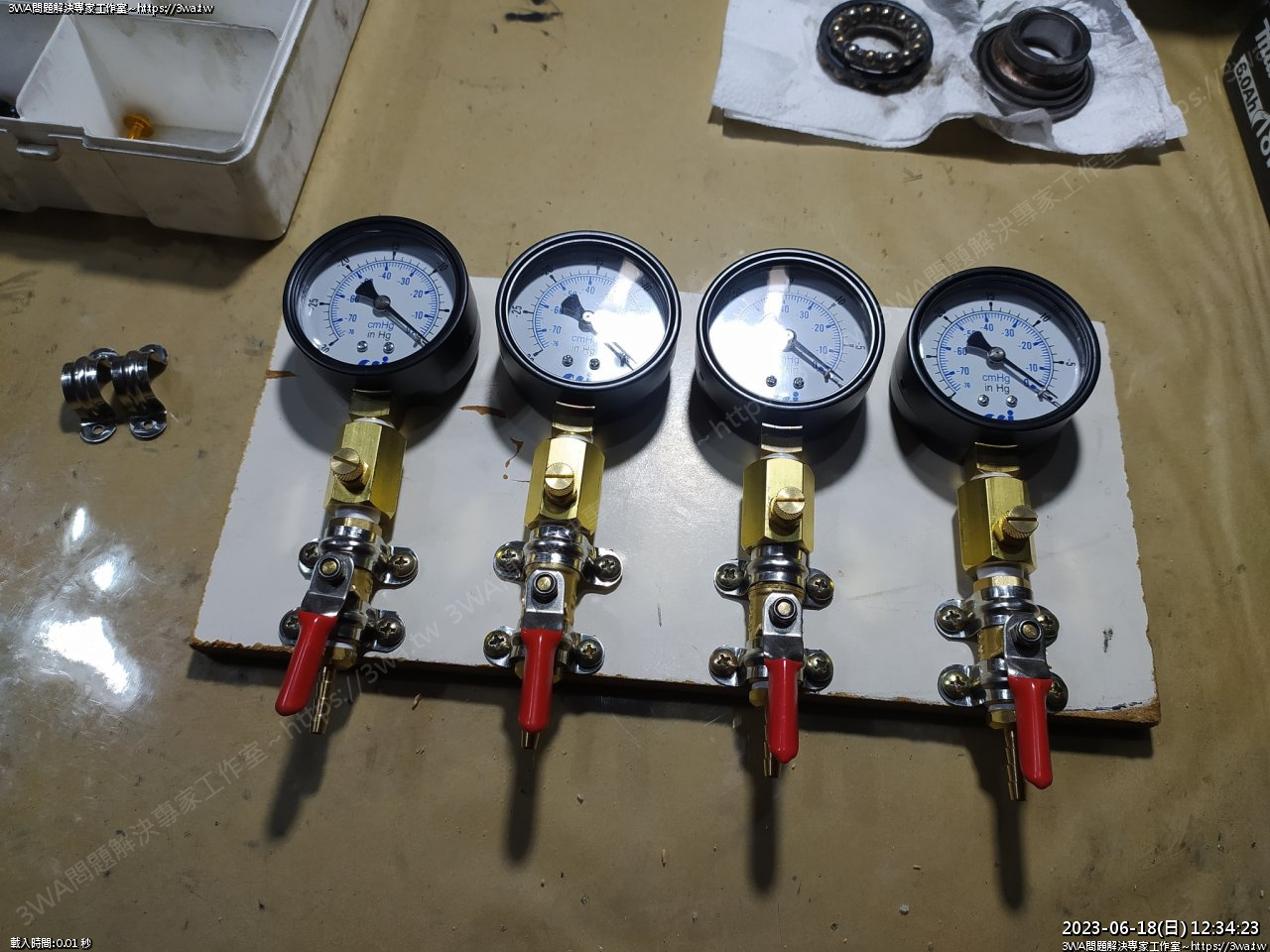

鎖好了





大概這個感覺





上面的木板再鎖孔,用 S 勾或 三角衣架折一折作個掛架,即可掛持使用

找時間來量量 CBR1000RR 的四缸平衡

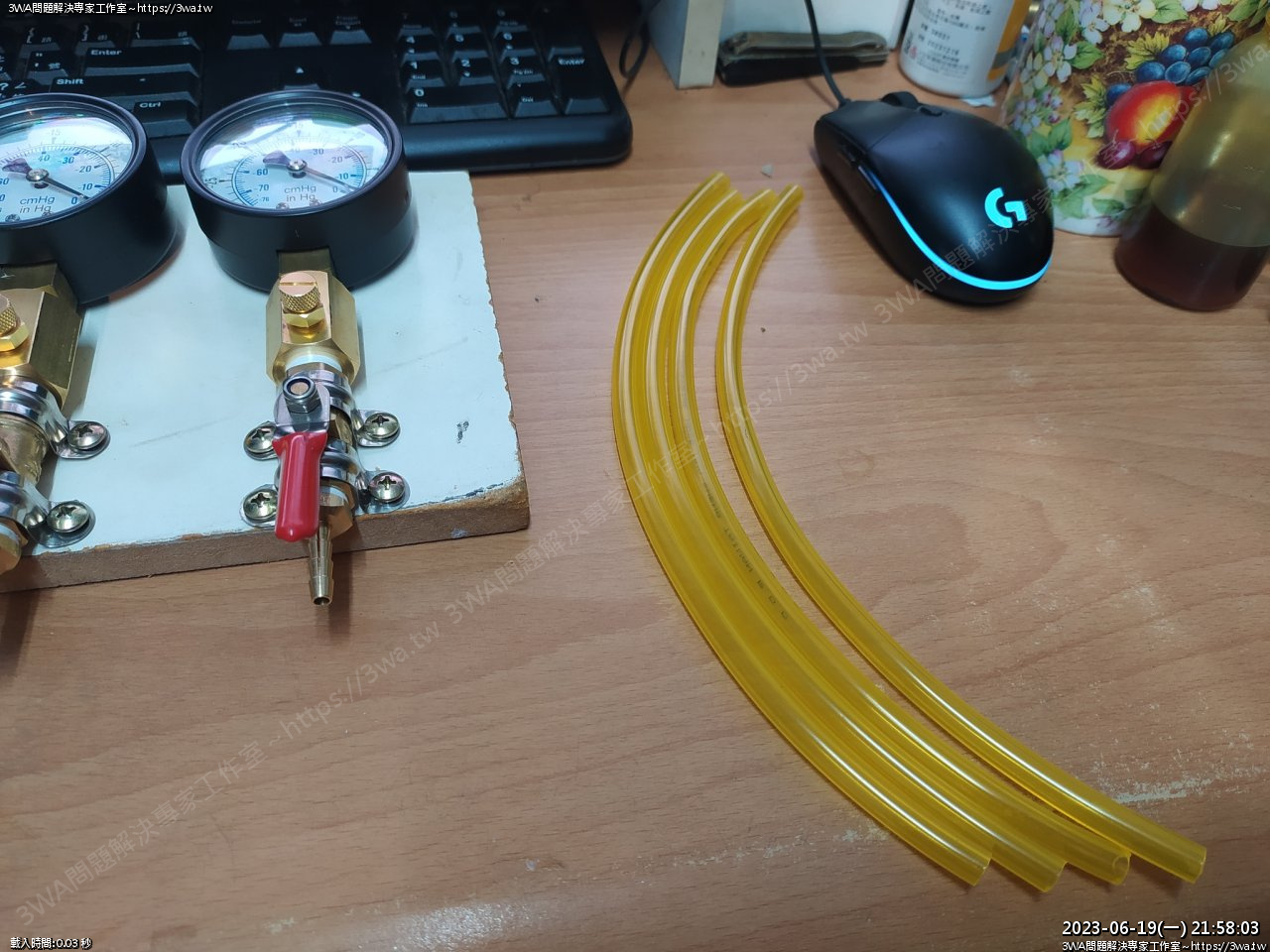

如果要測試表頭有沒有準,可以準備四根一樣長的膠管,膠管短一些沒關係

但一樣長即可



 然後準備一個針筒,針筒不用這麼大支,比這小一號的應該比較剛好

稍微拉開,讓數值在20cm/Hg附近,然後拿個合適的東西夾著,這樣每次量

吸力就都一樣了

當然每一次量,都要注意先把針筒推到底,再插到橡皮管

才不會讓裡面有額外的壓力或負壓

依 FZR 手冊裡提到 190mm/Hg~ 等同 19cm/Hg

然後 CBR1000RR 是 20cm/Hg

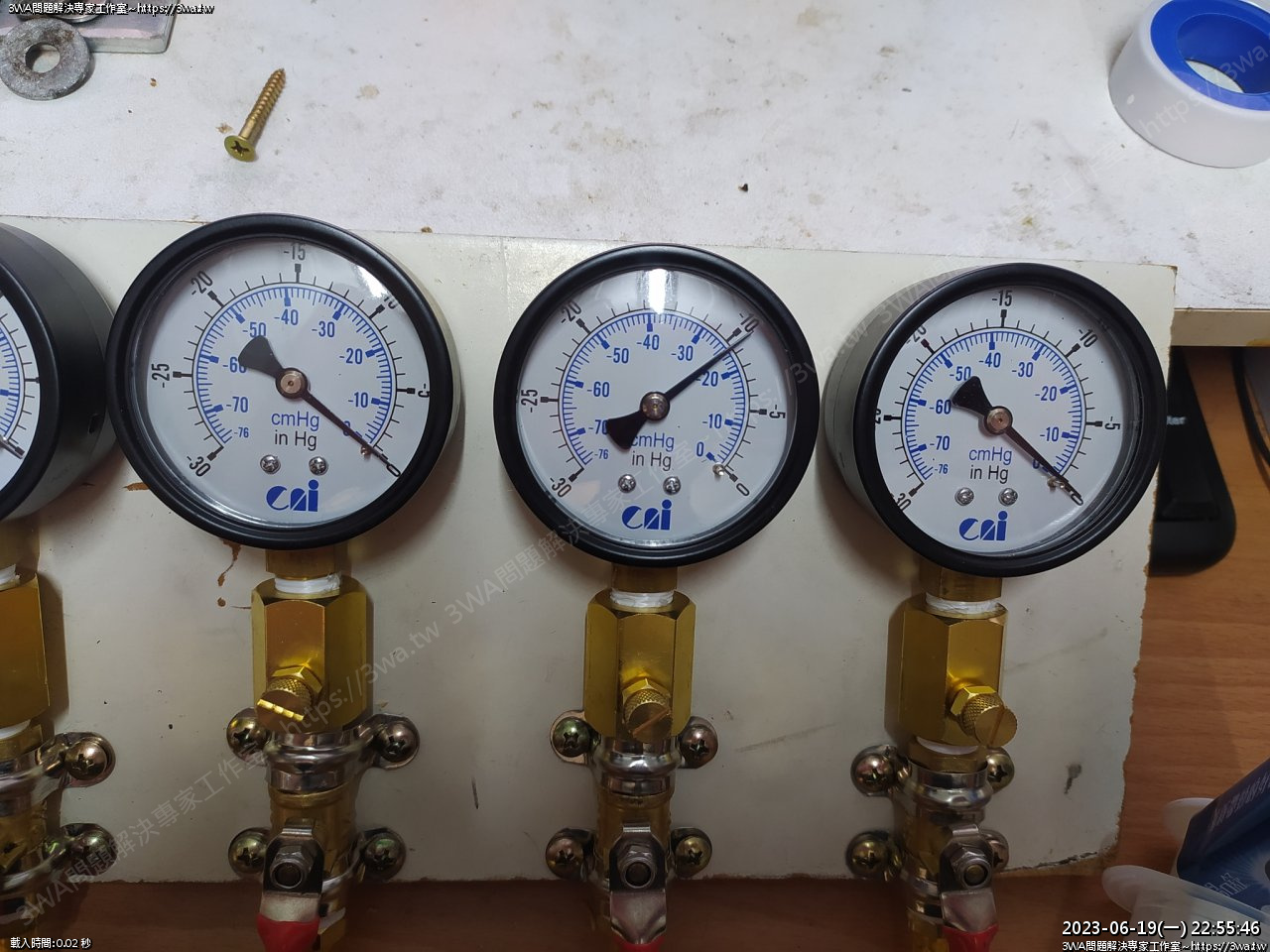

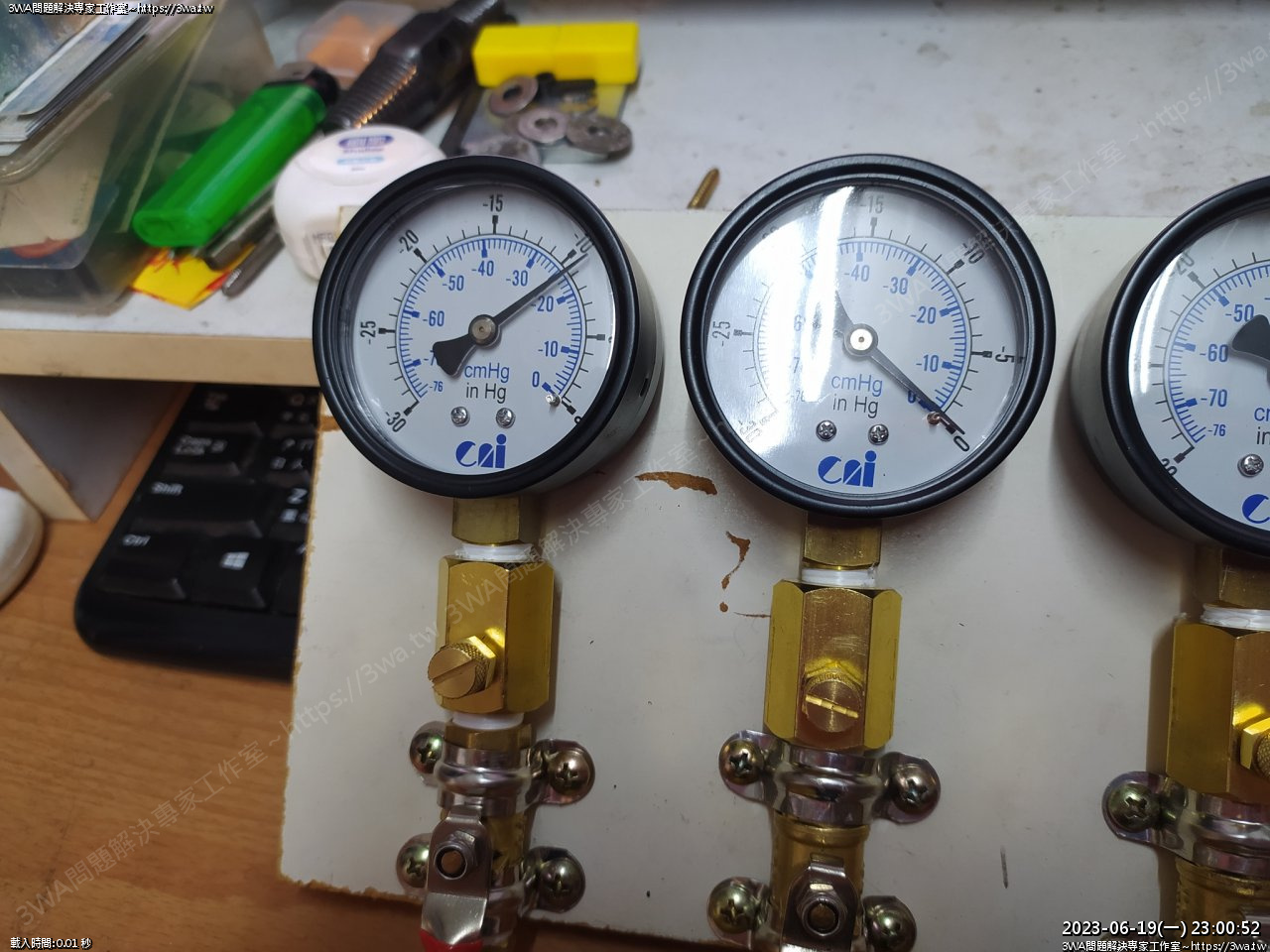

 表頭一 23.5~24mm

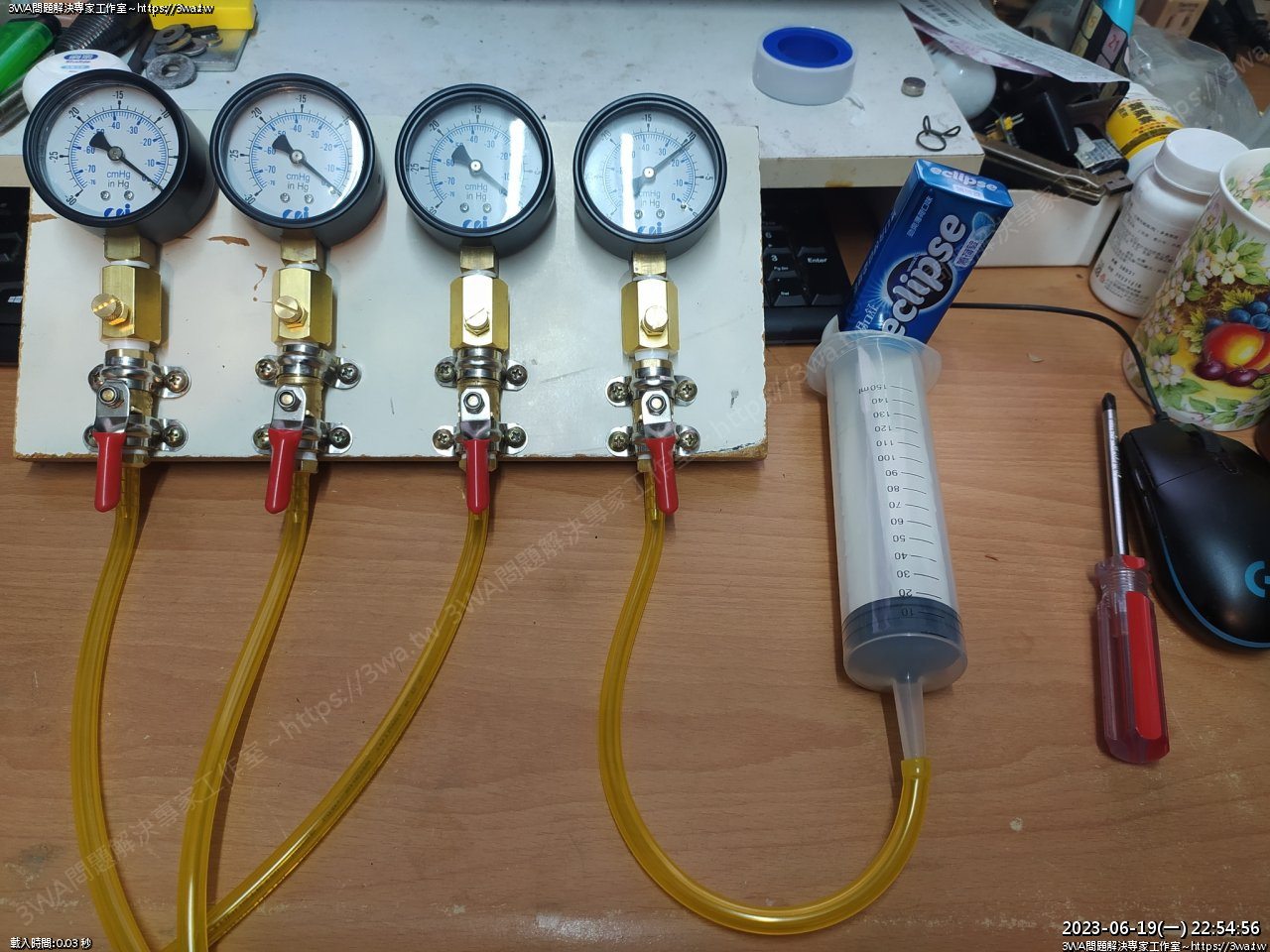

 然後測表頭右2,羽山這個 eclipse 薄荷錠罐剛好夾著,拉開一些些就20幾mm了~

如果小支一些的針銅就會拉的長些





 錶頭2,看起來跟錶頭1一樣





 然後量表量三,有點反光,整理照片時再重拍一次



錶頭三,看來跟 錶頭1、2差不多





 然後錶頭4





看起來也還好,四顆表頭都很接近

第四顆表頭低了約0.5cm~到時上車子量時再補上誤差即可





 如果對自己表頭沒啥信心,可以10cm~30cm 都找個參考物墊一下

這個範圍大概就機車負壓常見的範圍

找出表間的誤差,最後調整的時候再增減這些誤差即可

量好後可以把誤差的數值寫在表的旁邊提醒自己,例如 +0.5

量到的值要記得再+0.5cm 的意思



 當然也可以作一個五通閥

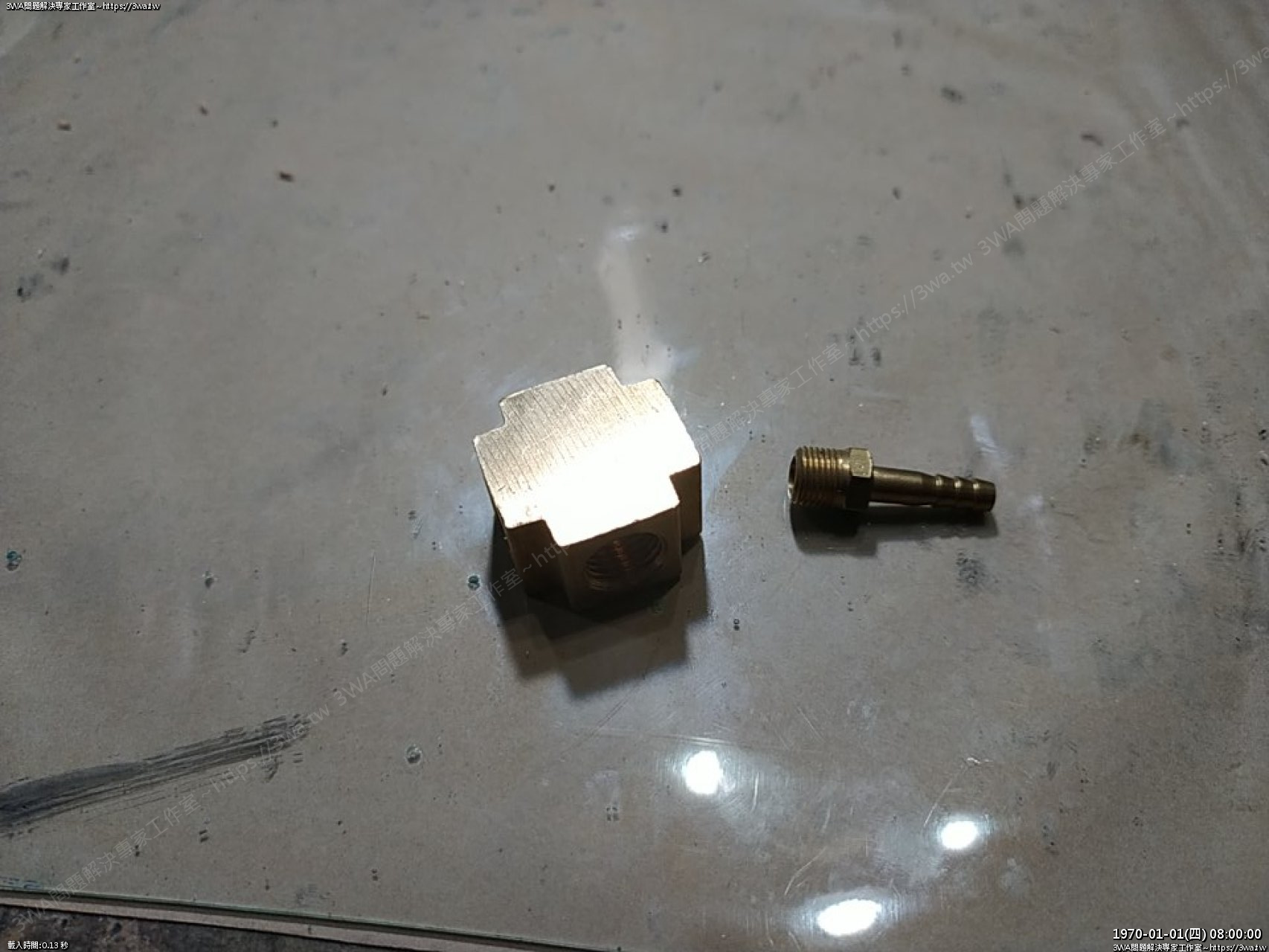

準備一個四通2分內卡,跟一個1分插芯

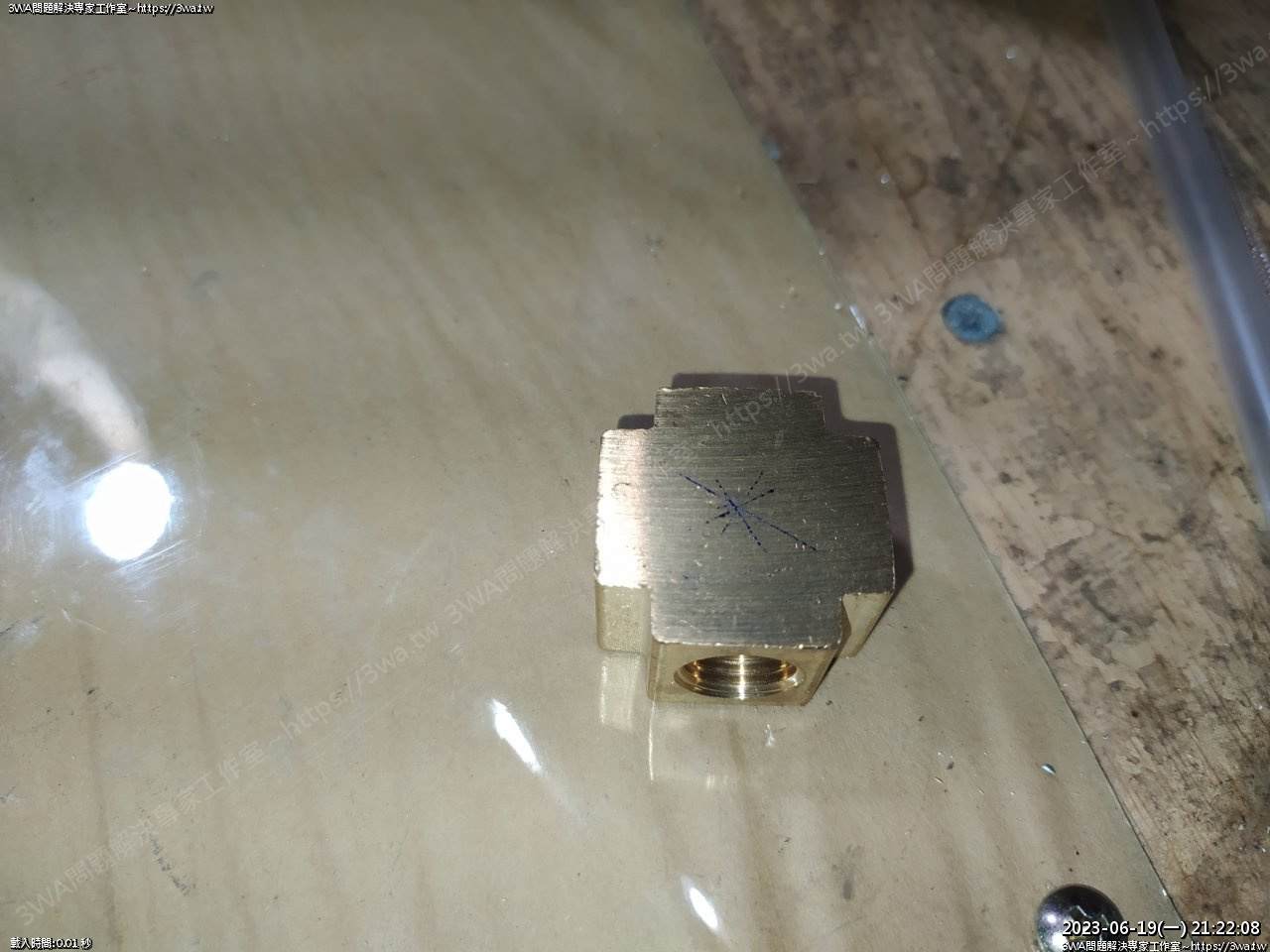

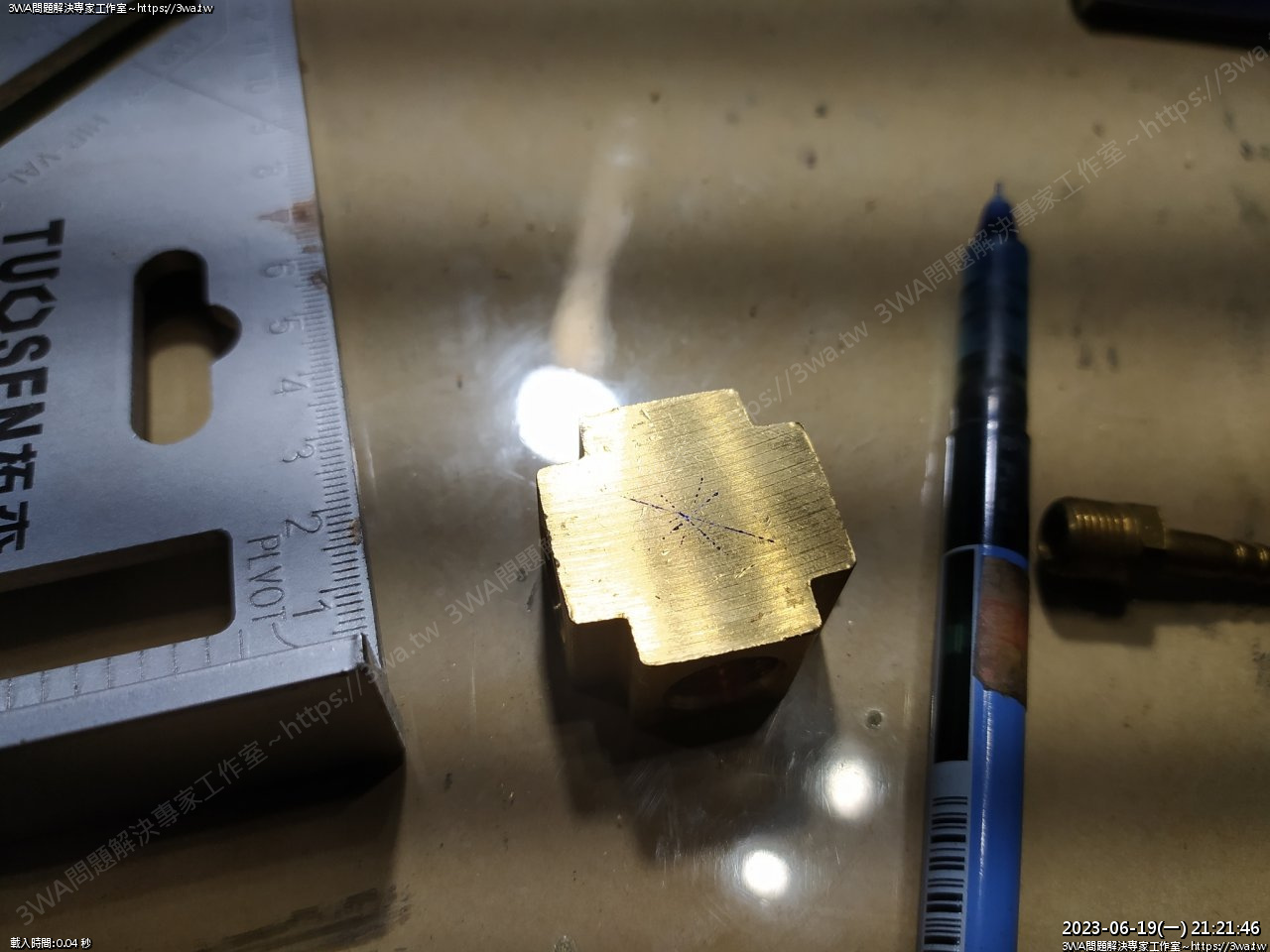

拿尺跟筆畫出中心點





畫好了

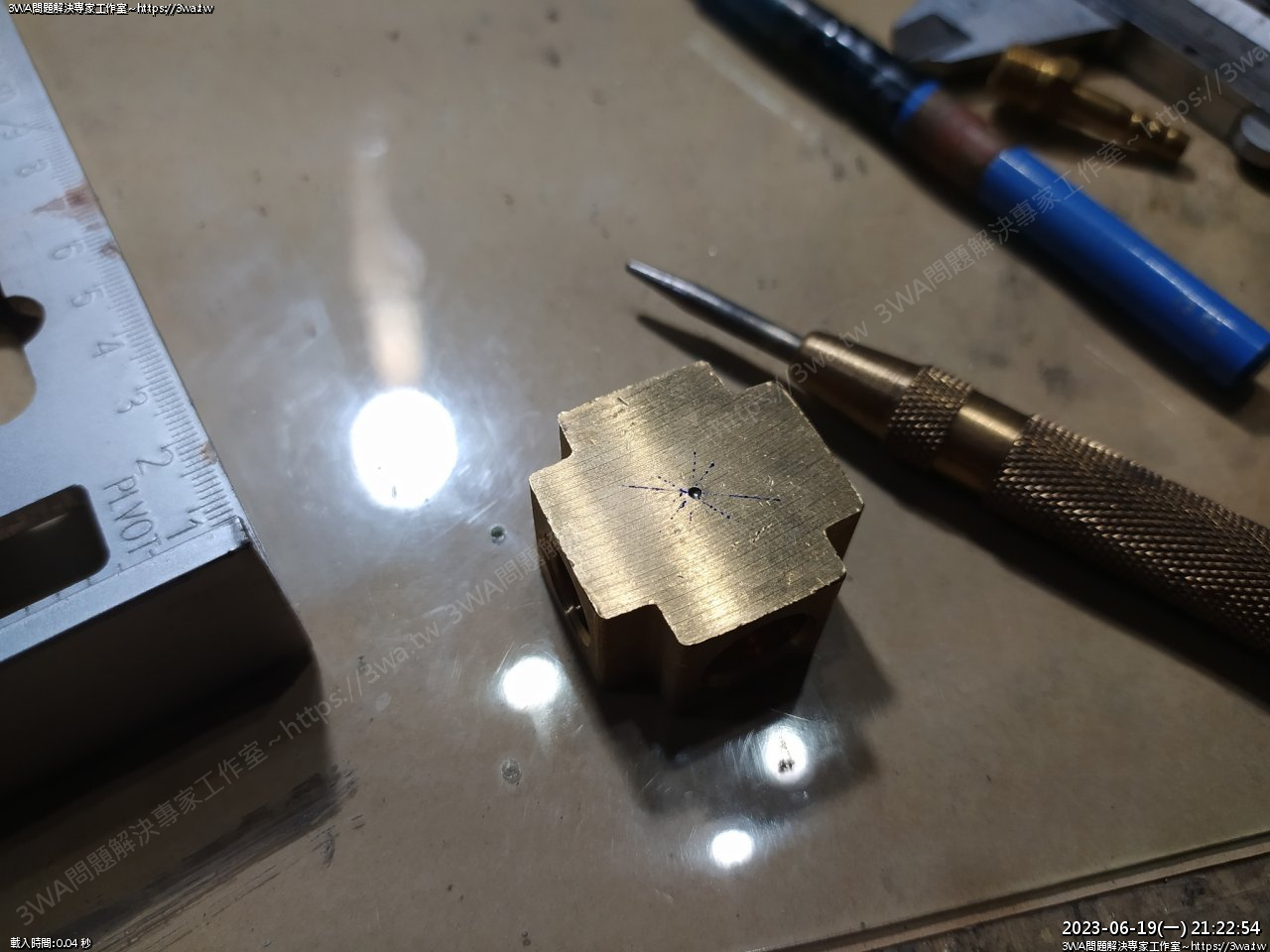

沖孔

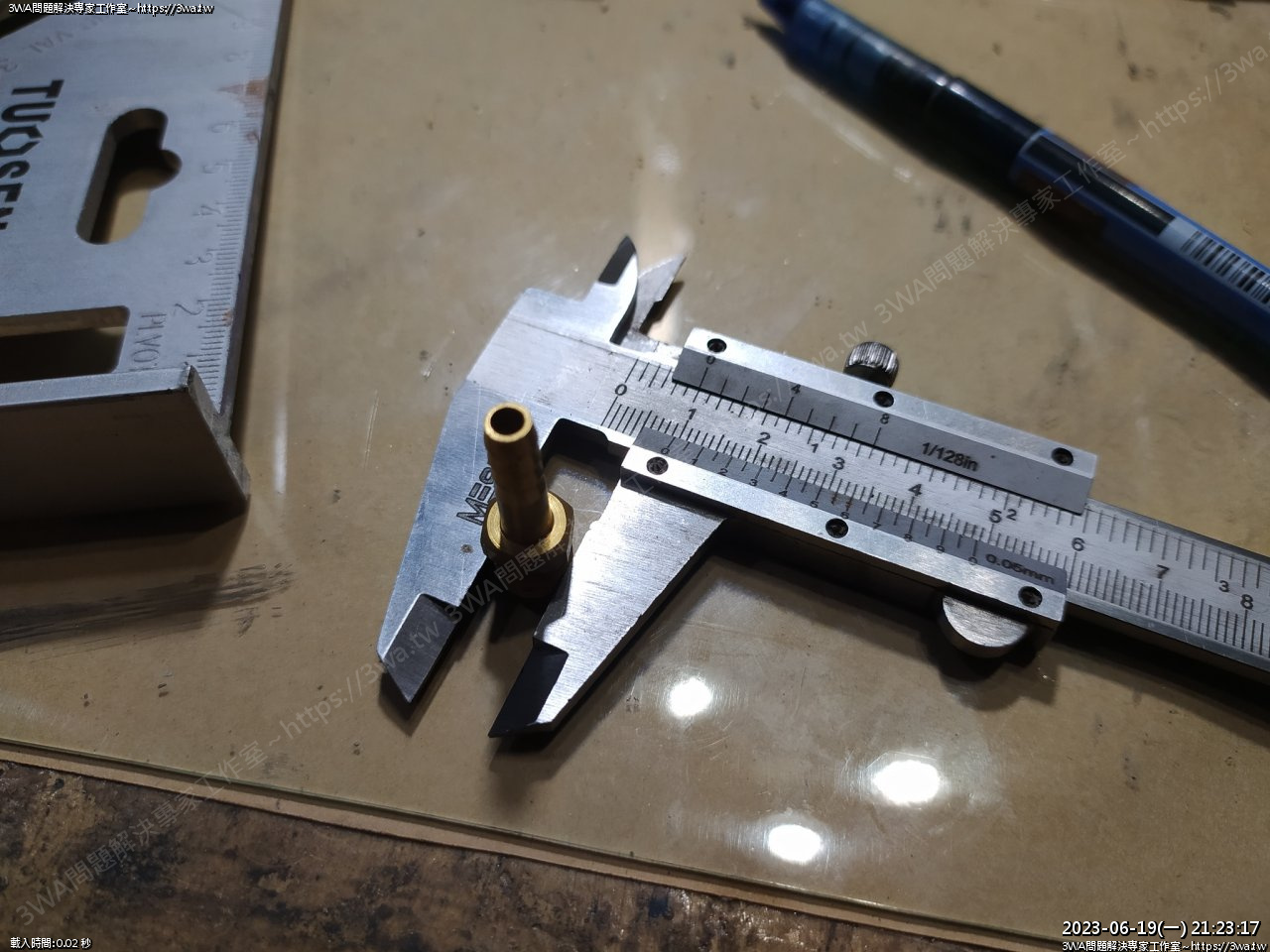

一分插芯,約9.25mm

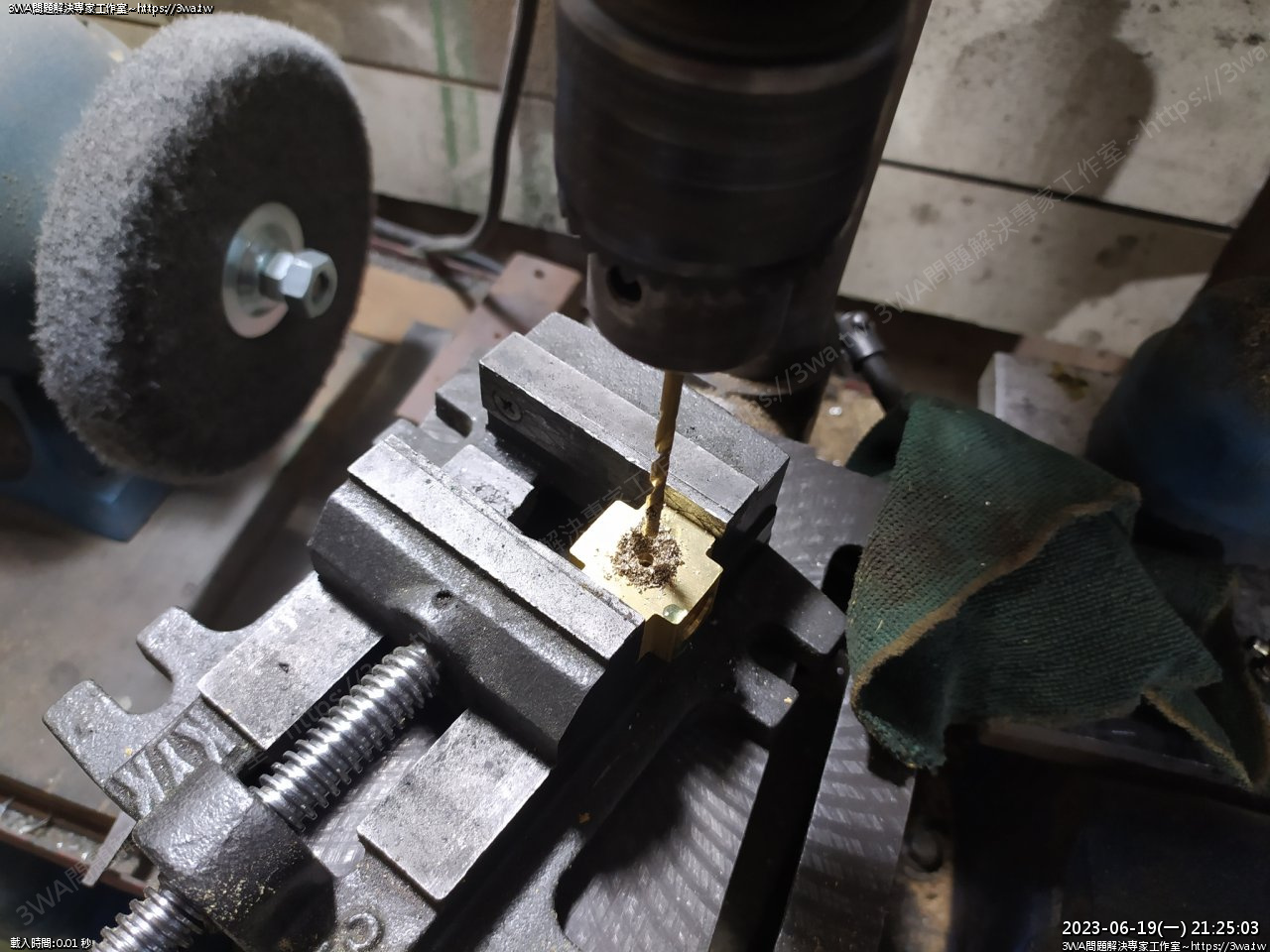

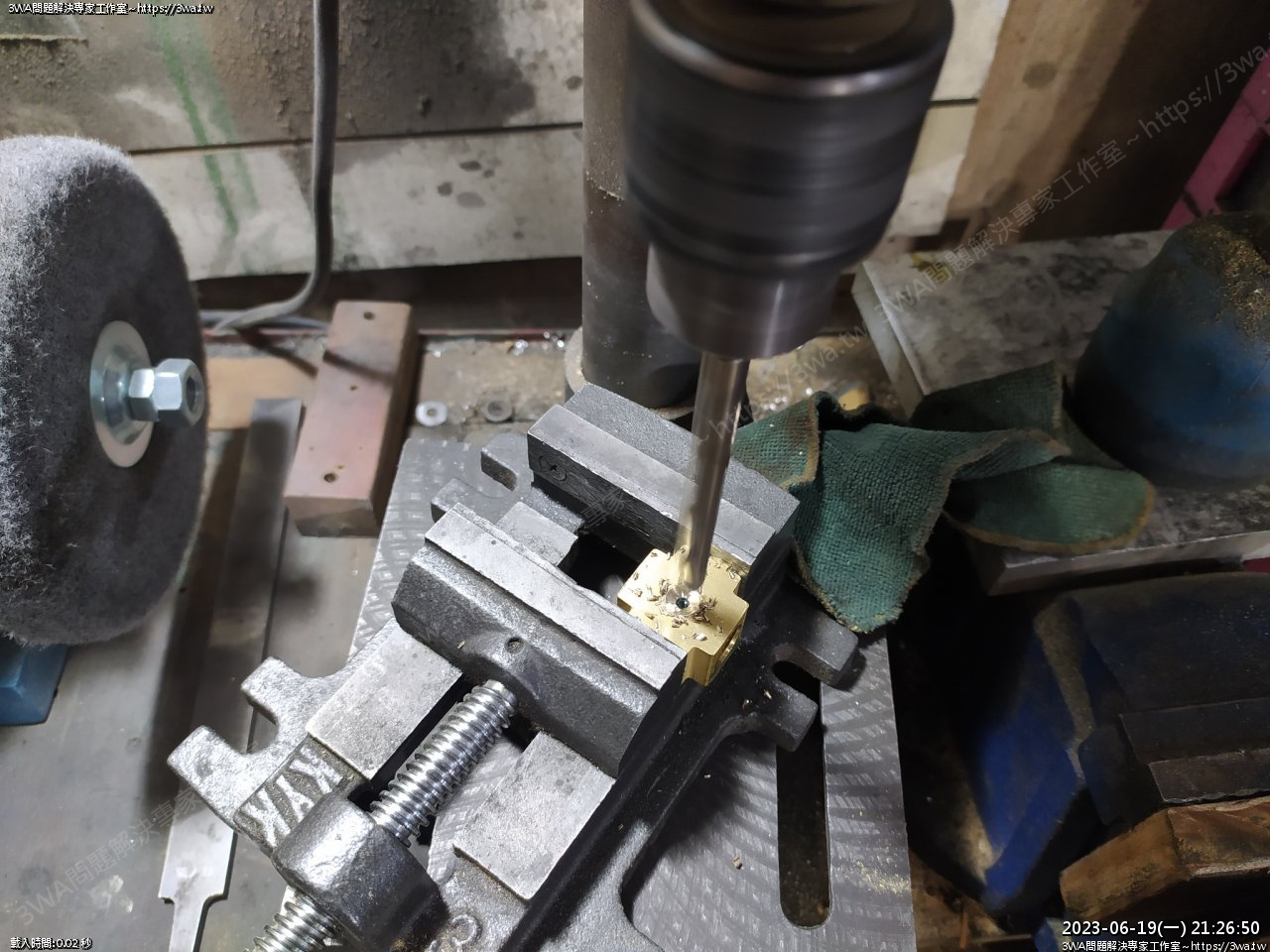

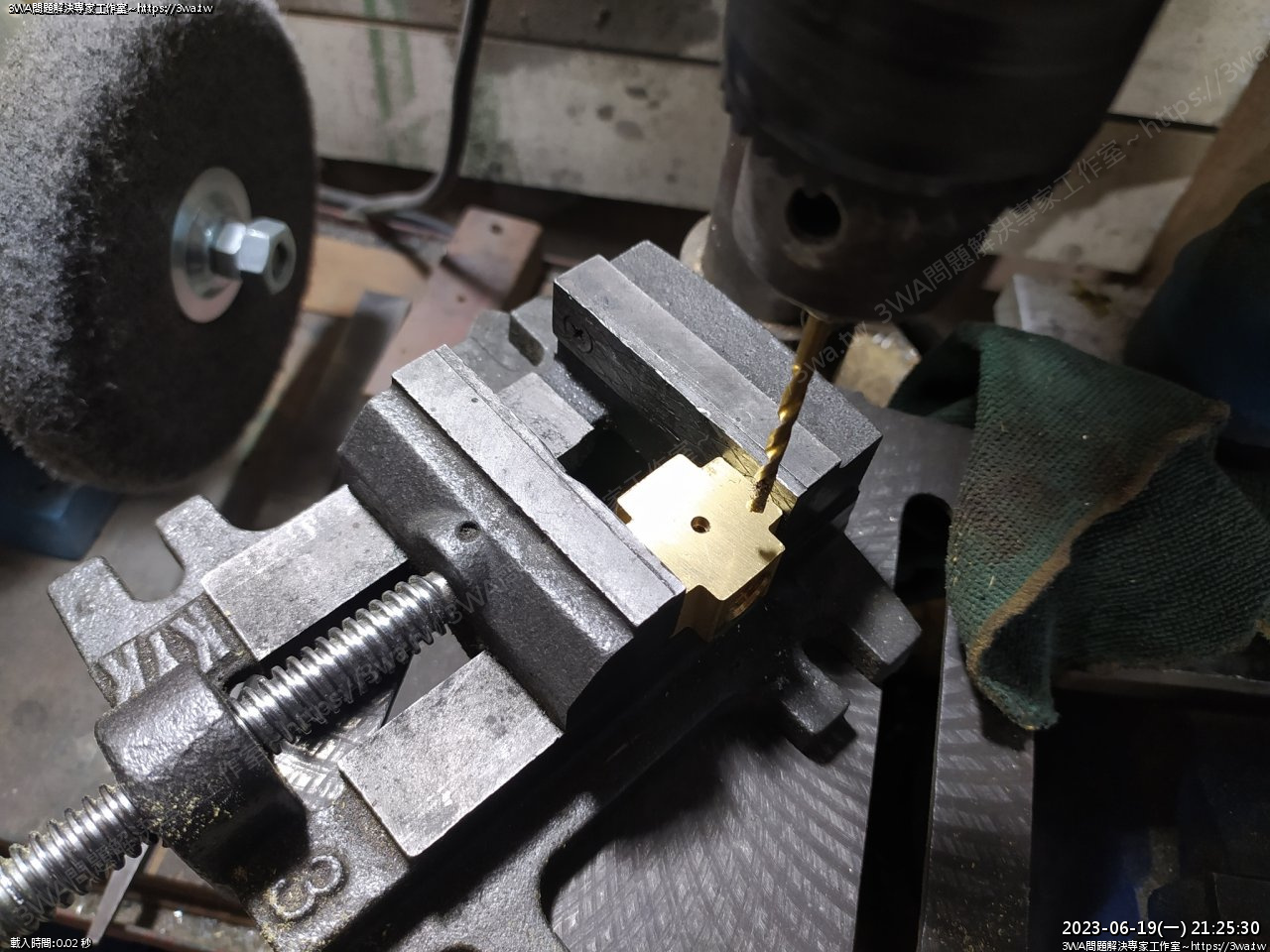

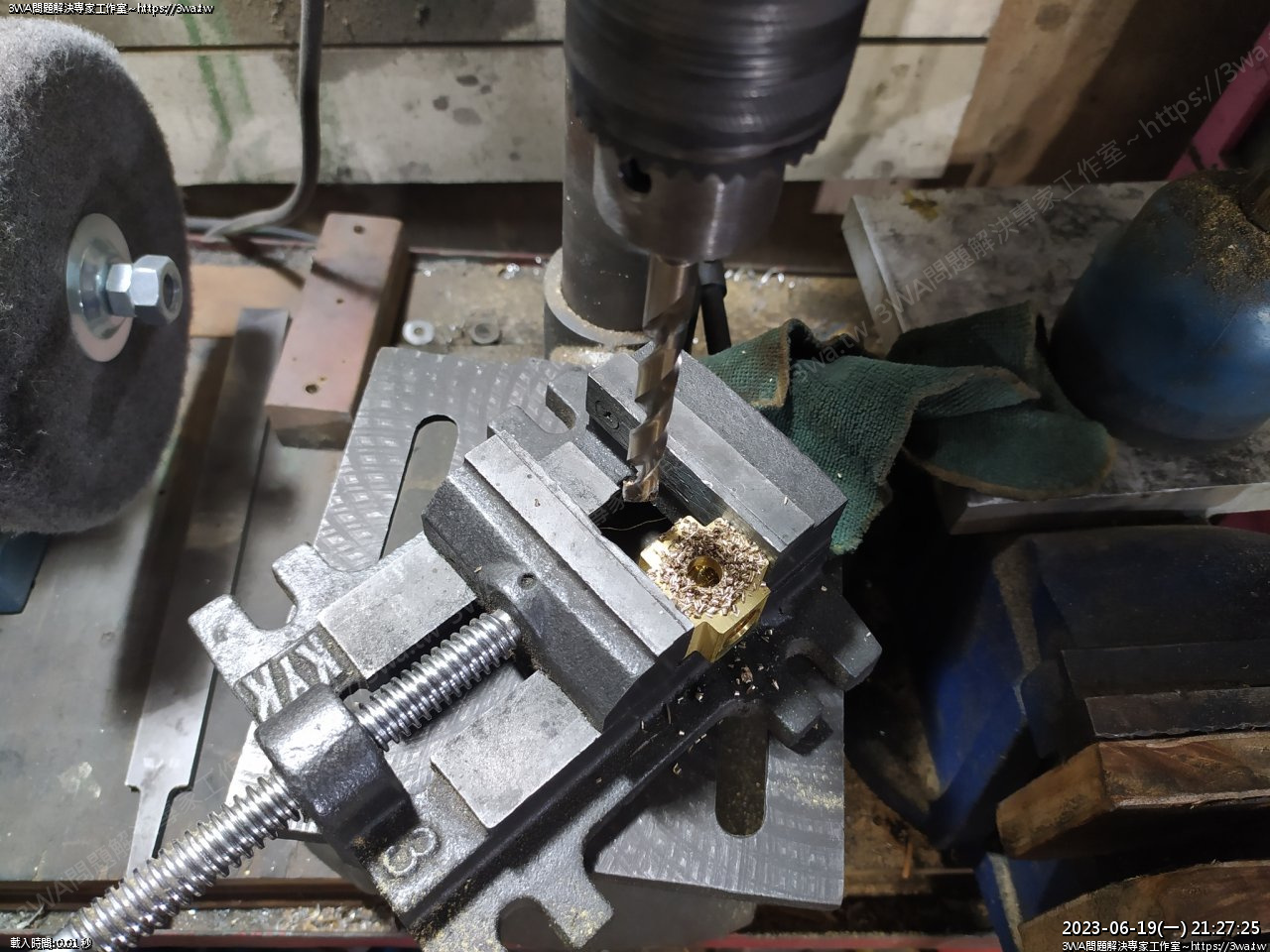

先用小支的鑽頭引孔  3.3mm





好了,只能打穿一面





然後用 8.8mm 的鑽頭





好了,只能打穿一面





大概這樣即可

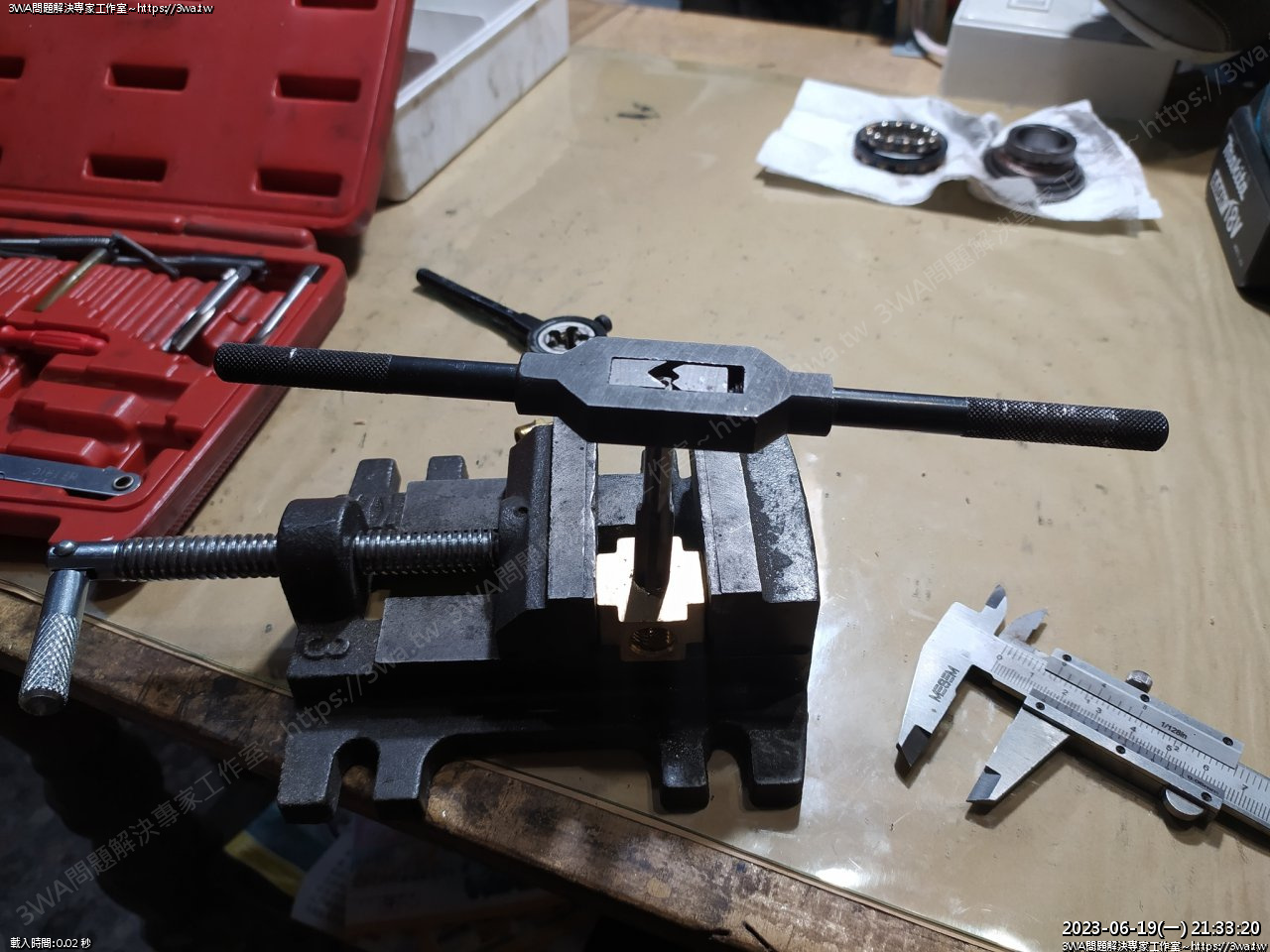

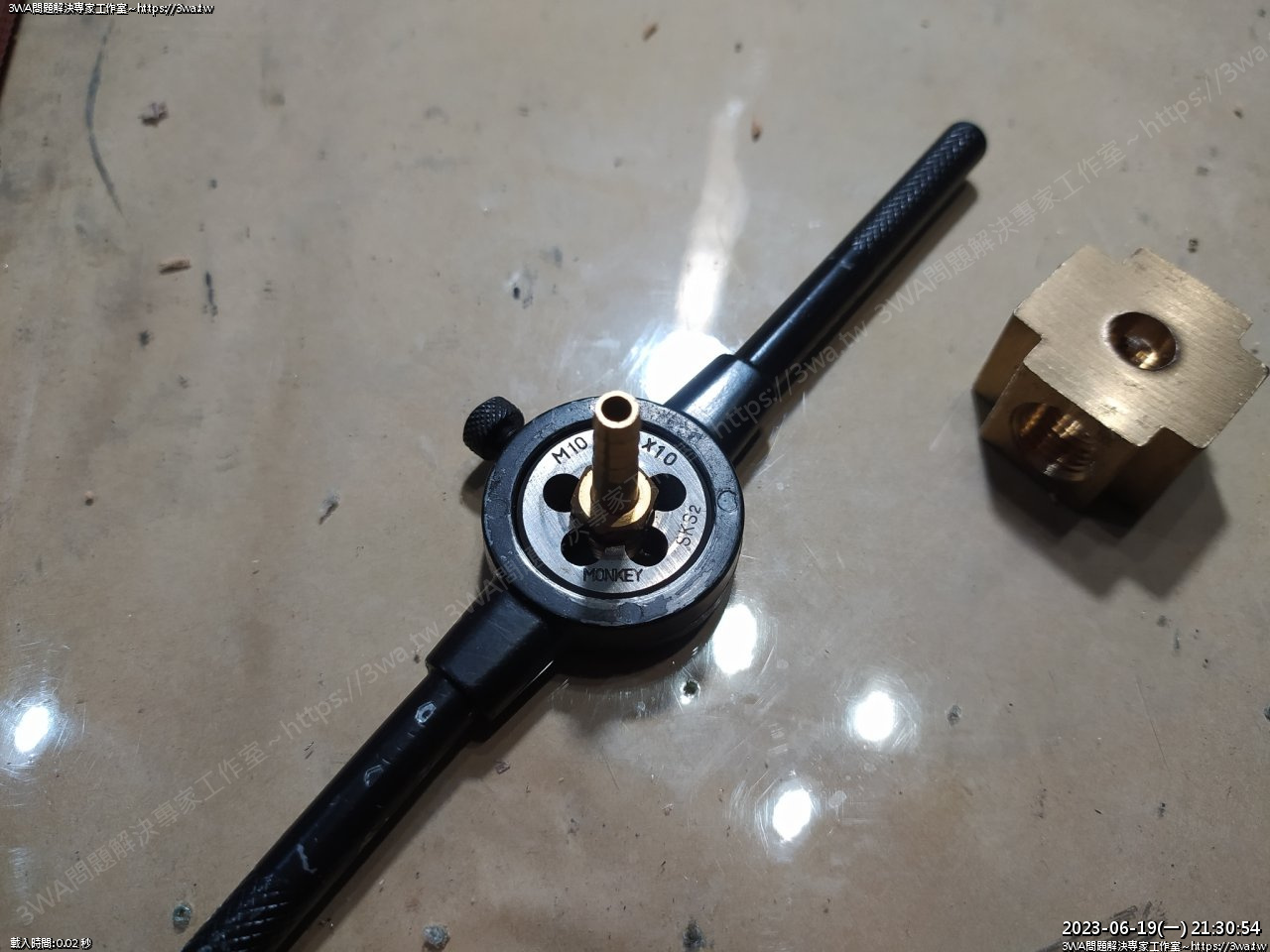

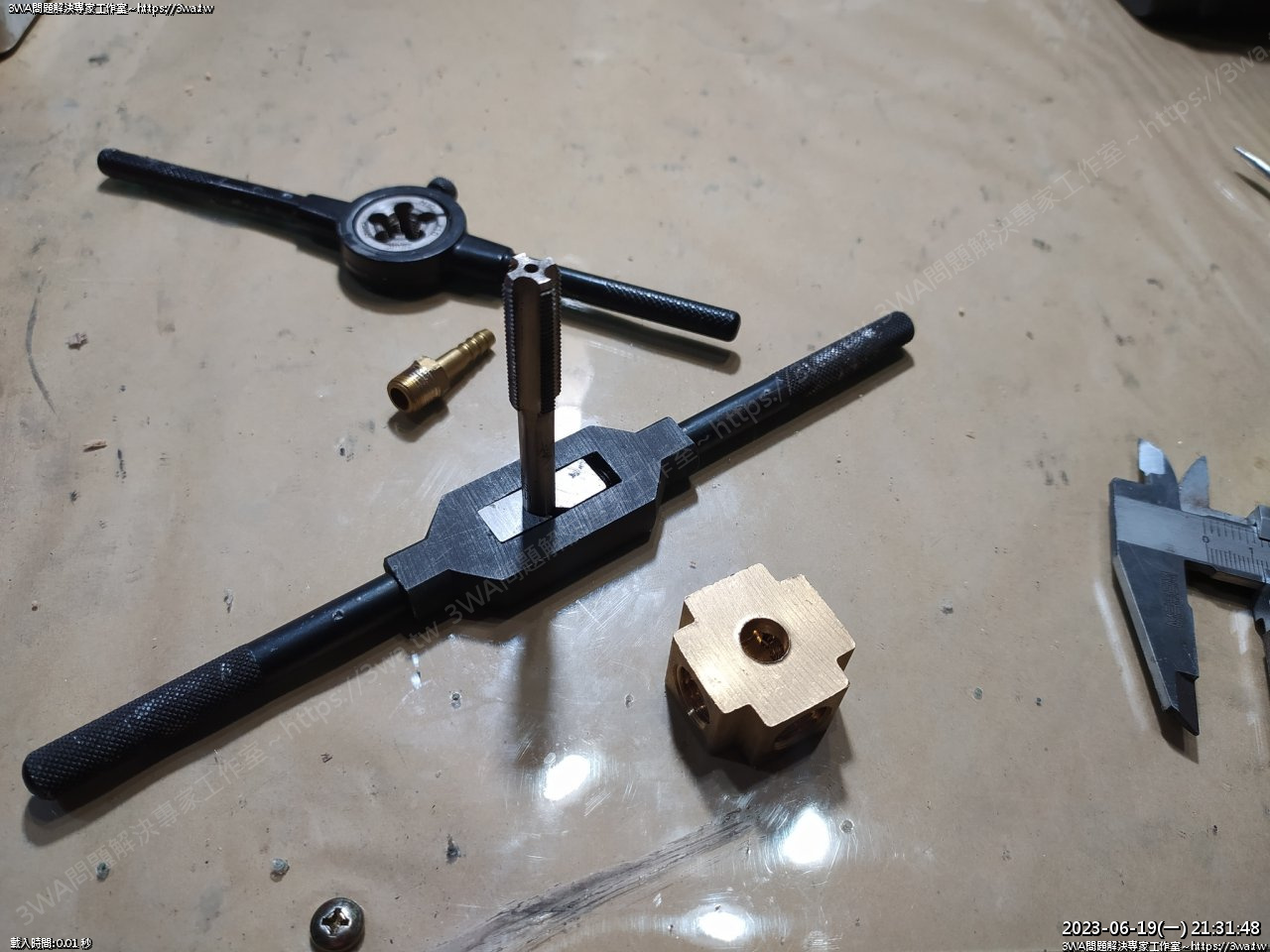

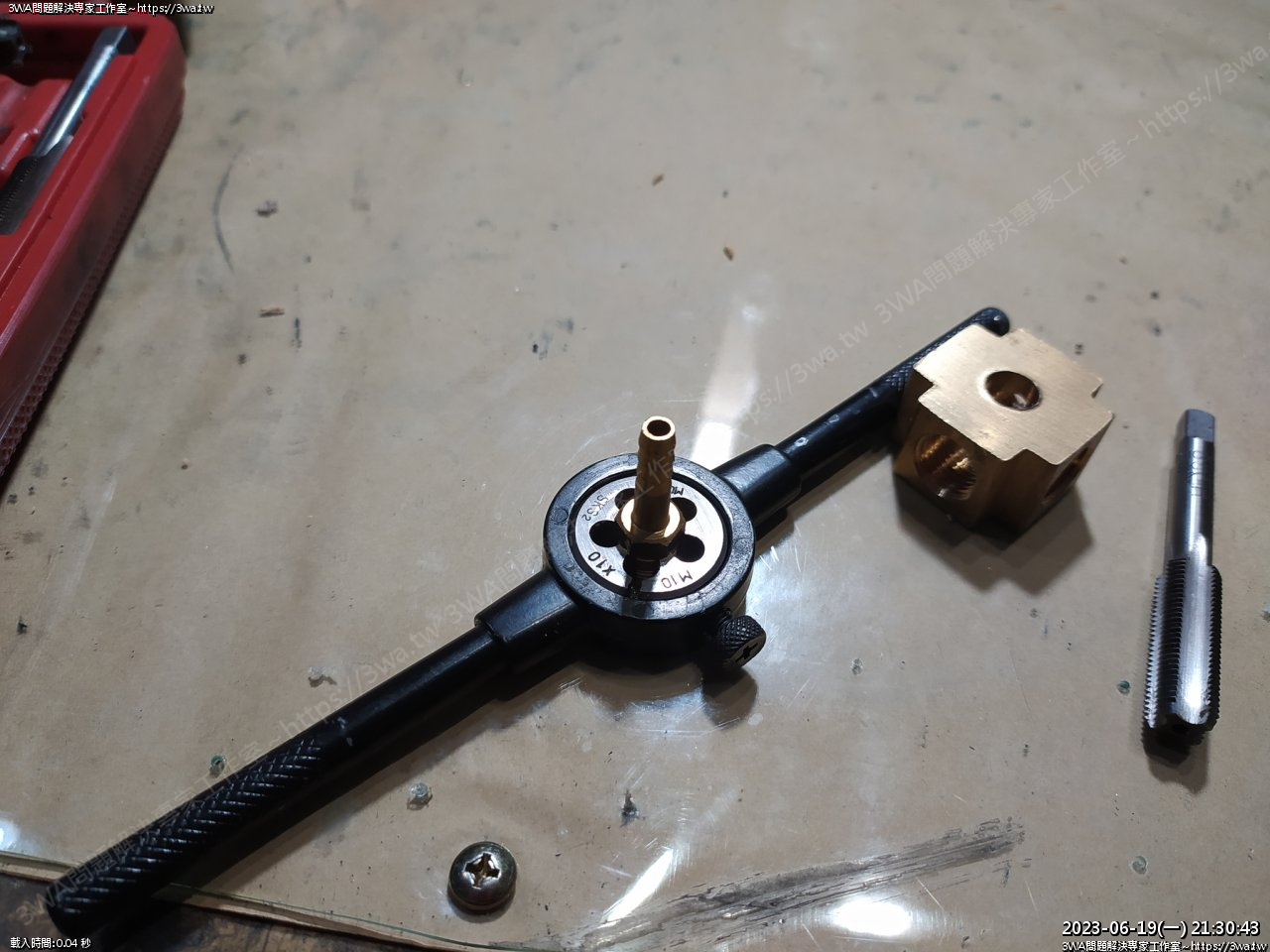

拿出 M10xP1.0 丸駒跟牙攻

常見的管牙一分牙距跟 M10xP1.0 還是有些許差別,得順完牙才能順利使用





用 11mm 長套筒鎖入丸駒





M10xP1.0





丸駒正反二面順完後,可以讓牙吃深一些,順完了~OK

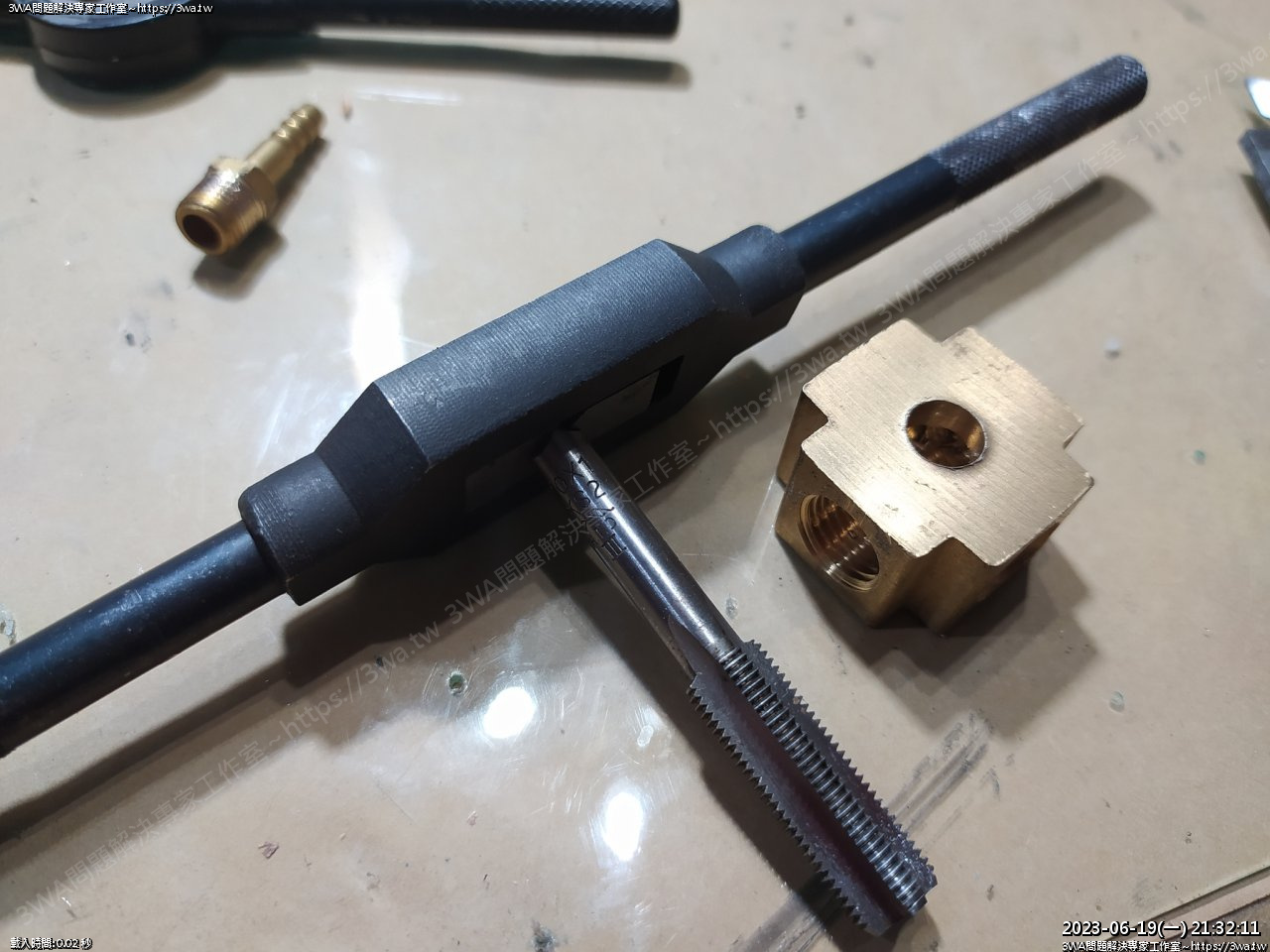

組裝 M10xP1.0





攻牙

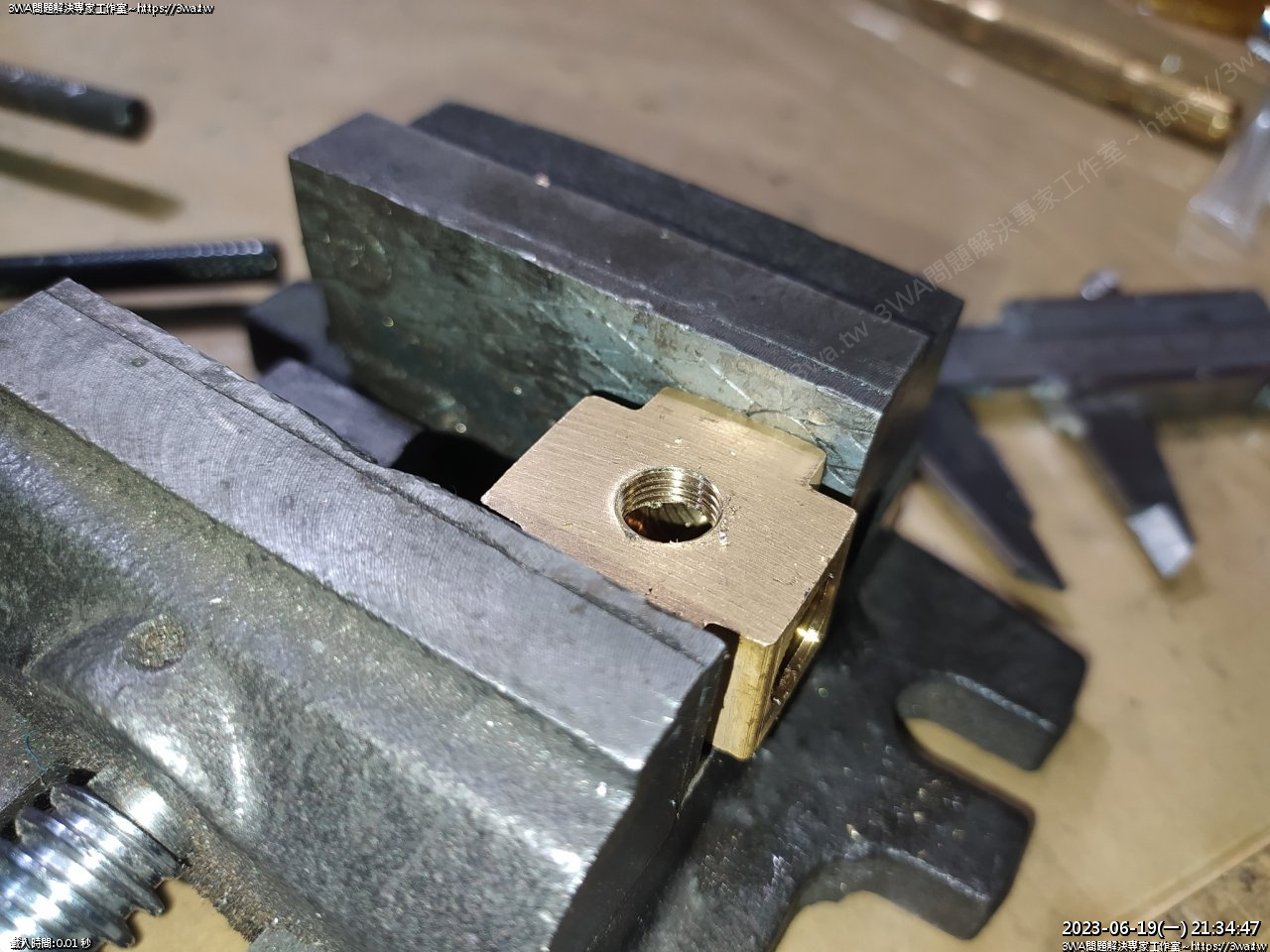

固定好,攻入





攻攻攻





好了,壁肉大概還可以作出四~五牙





通孔刷來回刷,要刷乾淨,風槍吹一吹

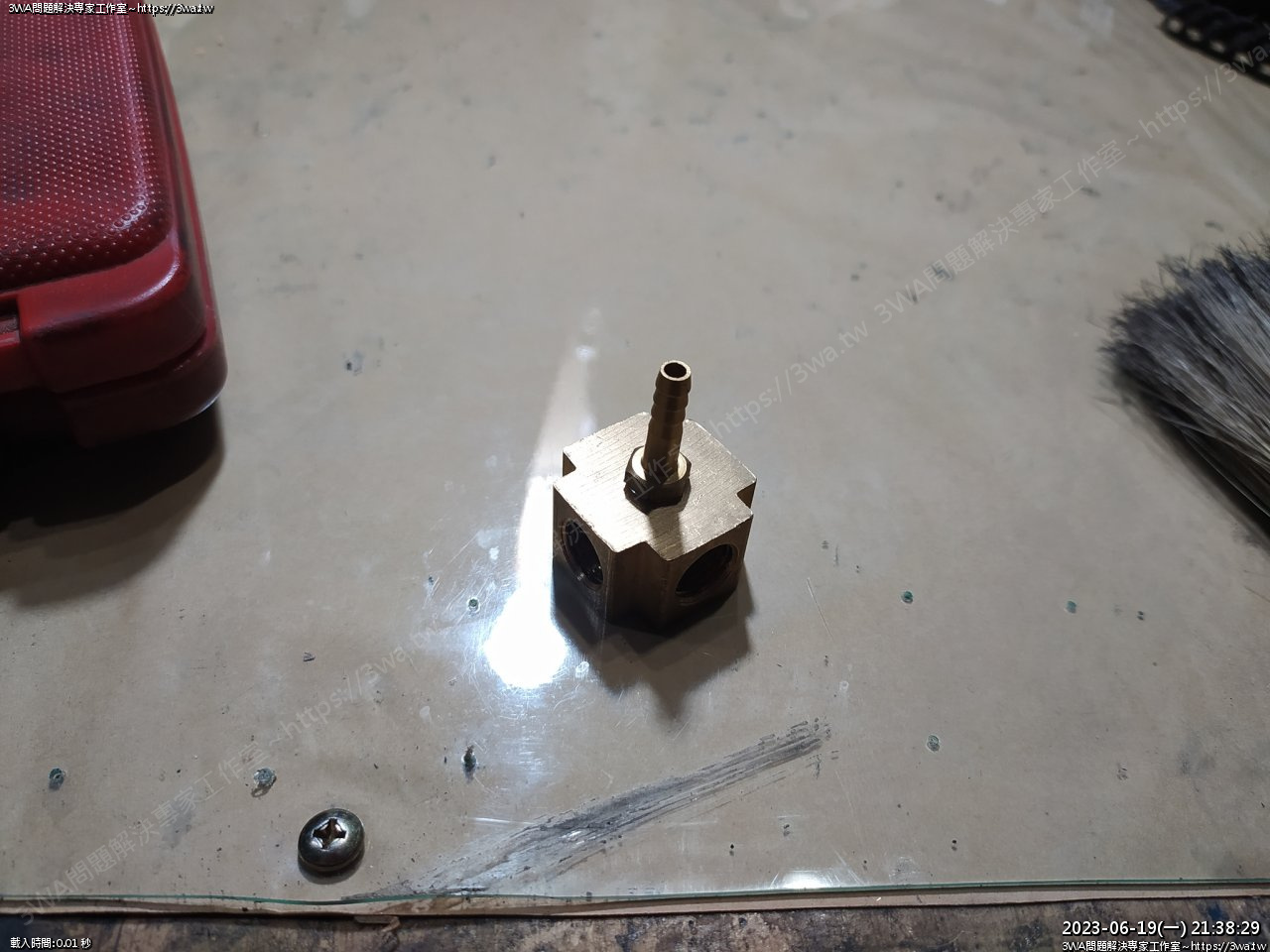

順利製作

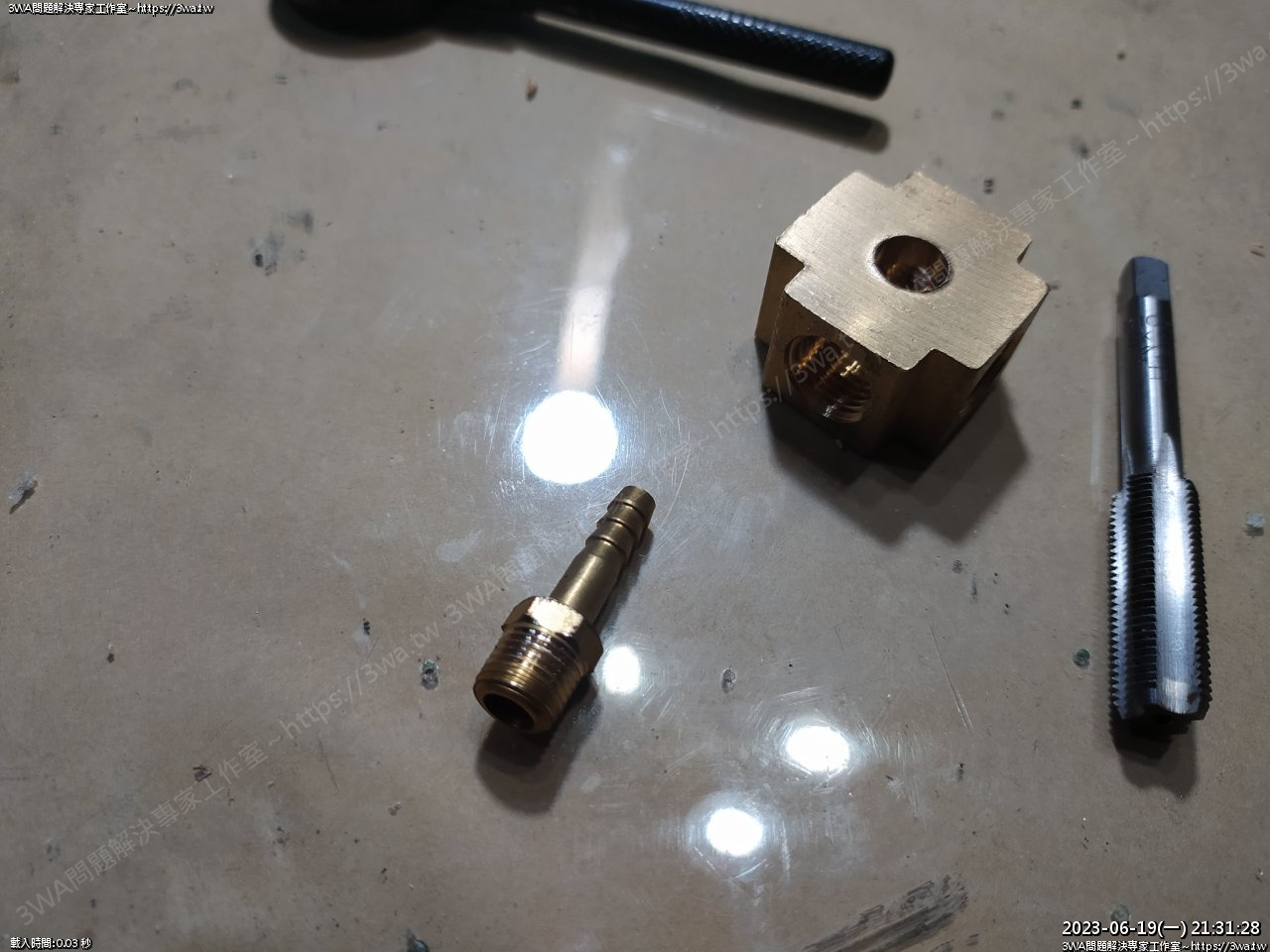

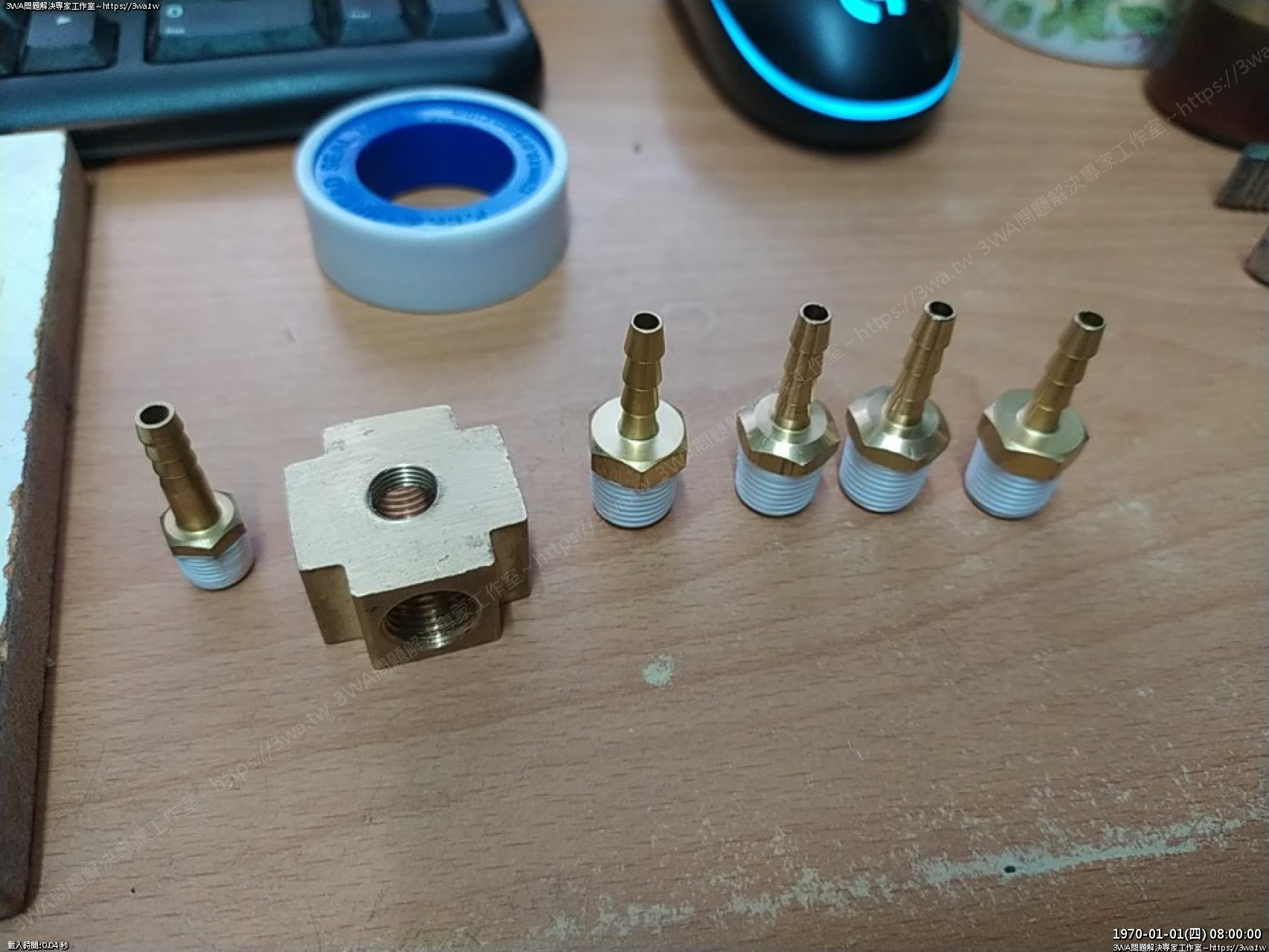

準備這些材料:

二分牙插芯轉插最小 x 4

一分牙(改M10xP1.0)插芯轉插最小 x 1

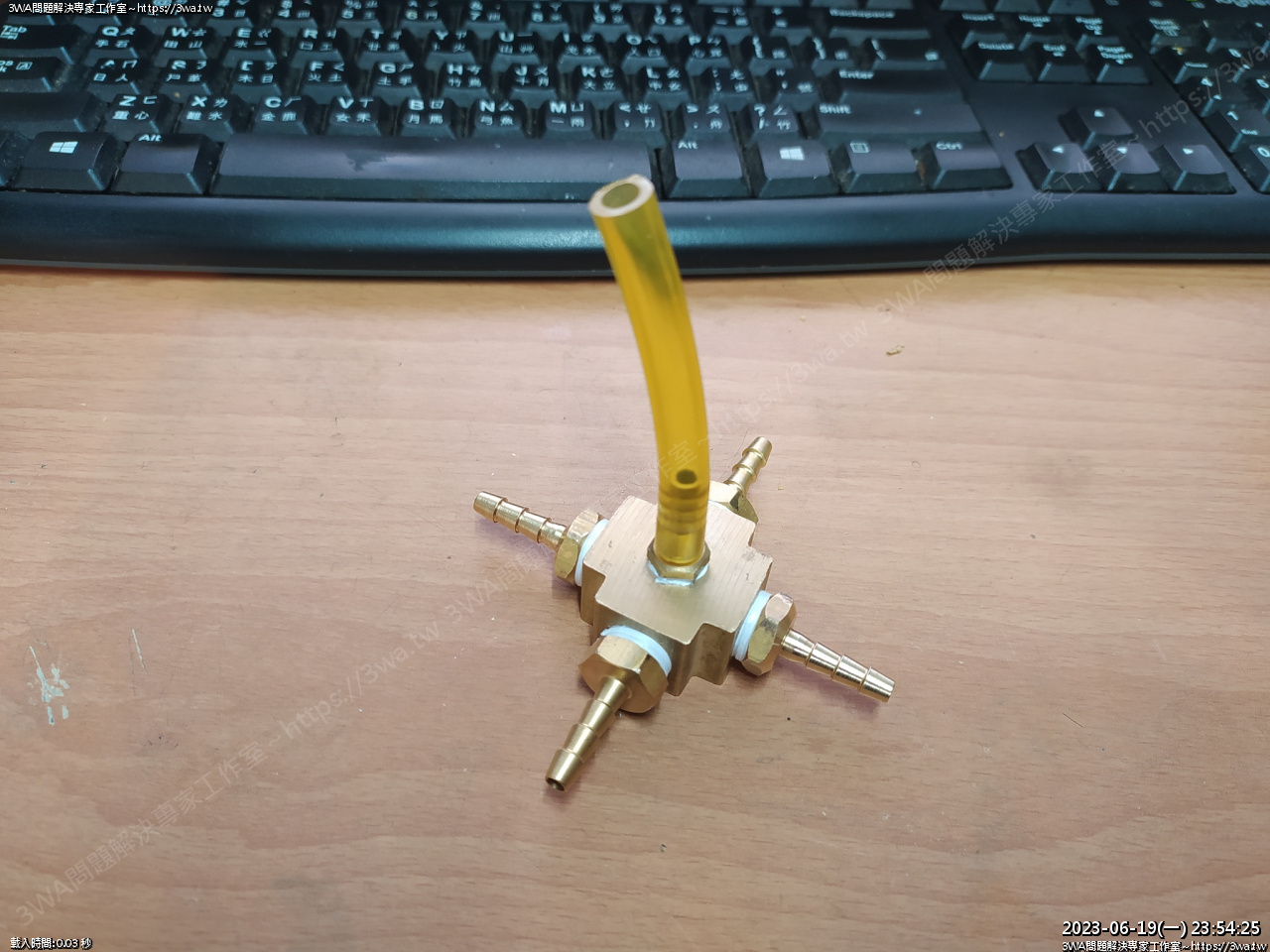

艦隊合體

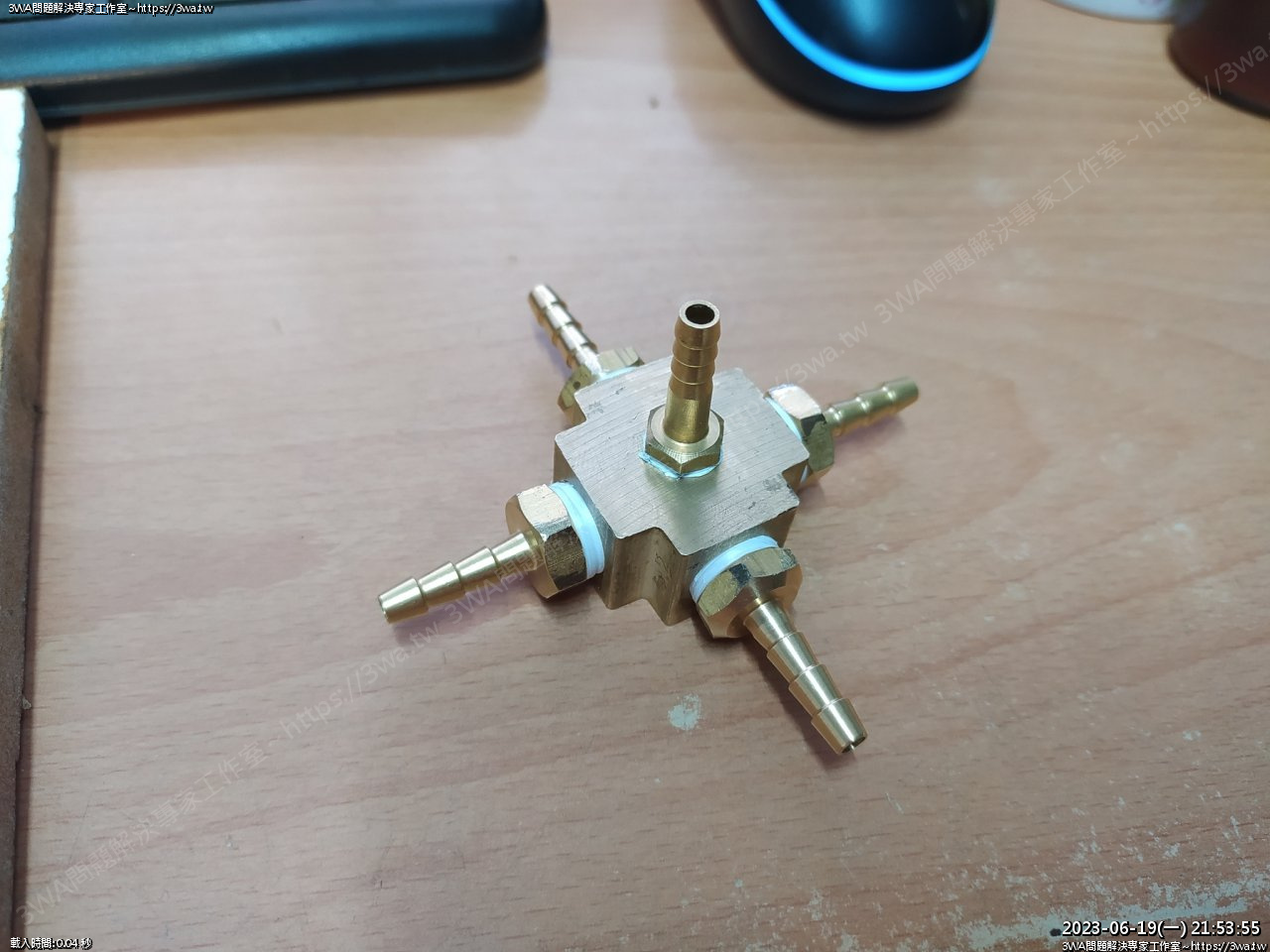

組裝

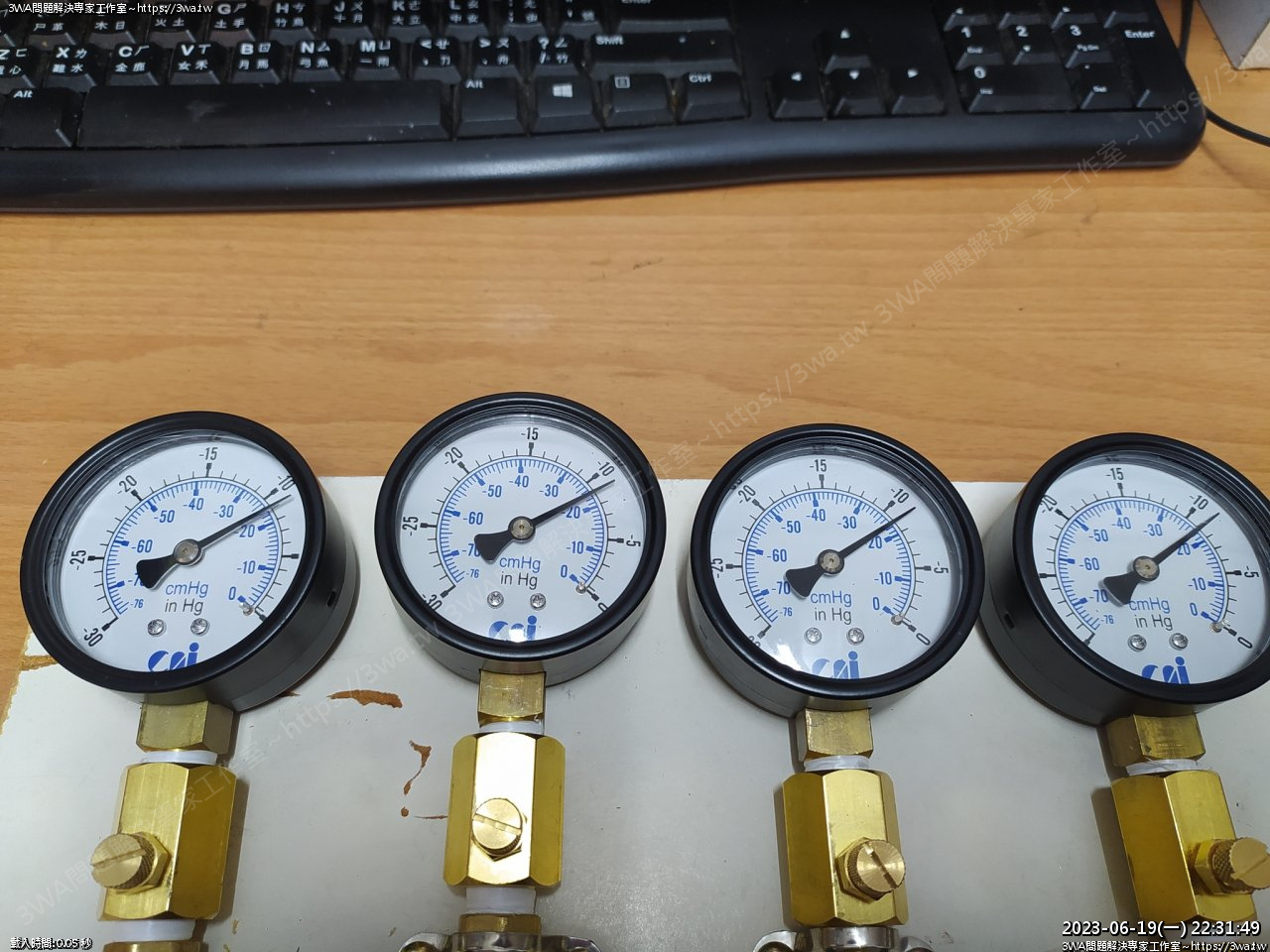

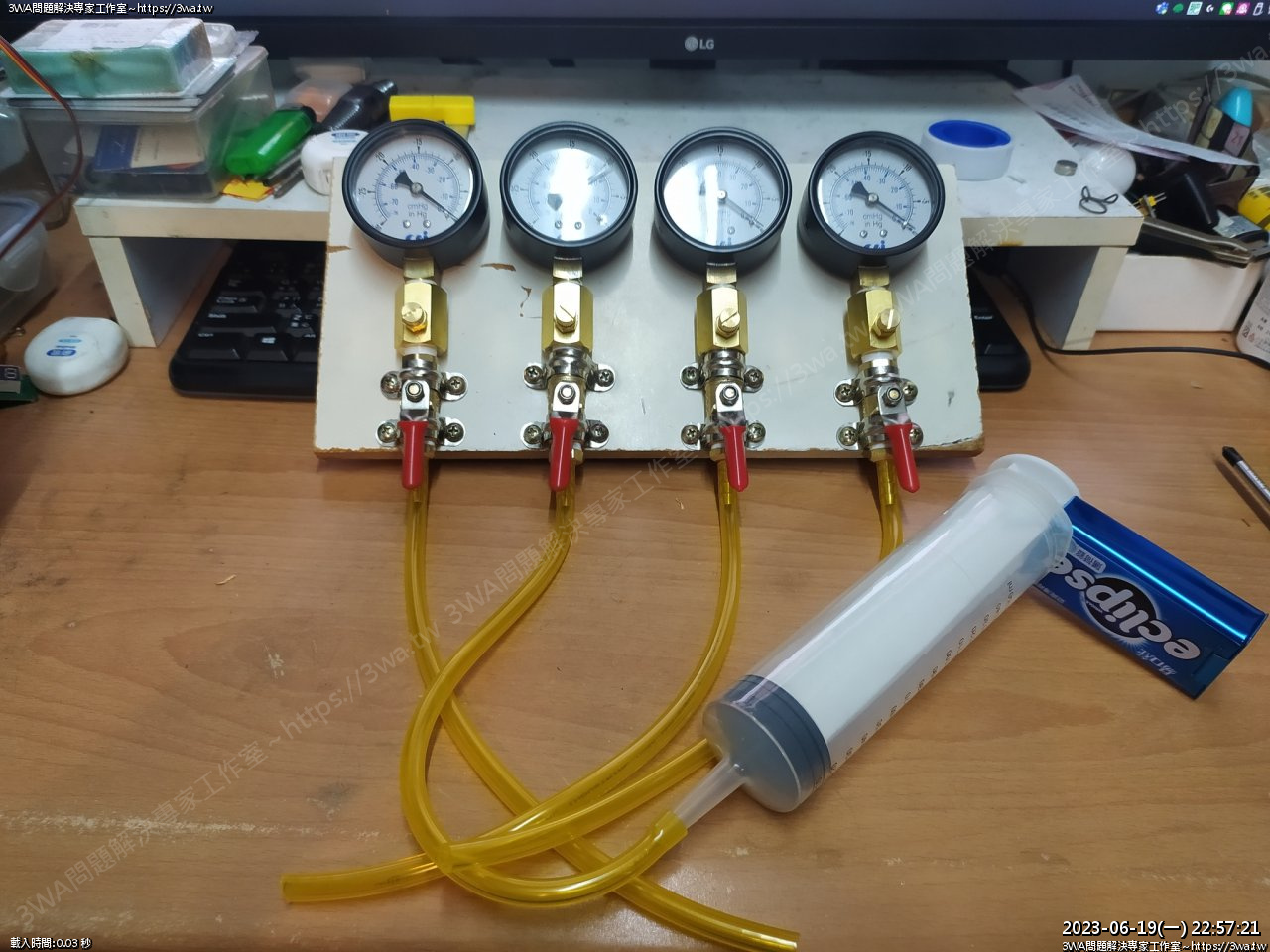

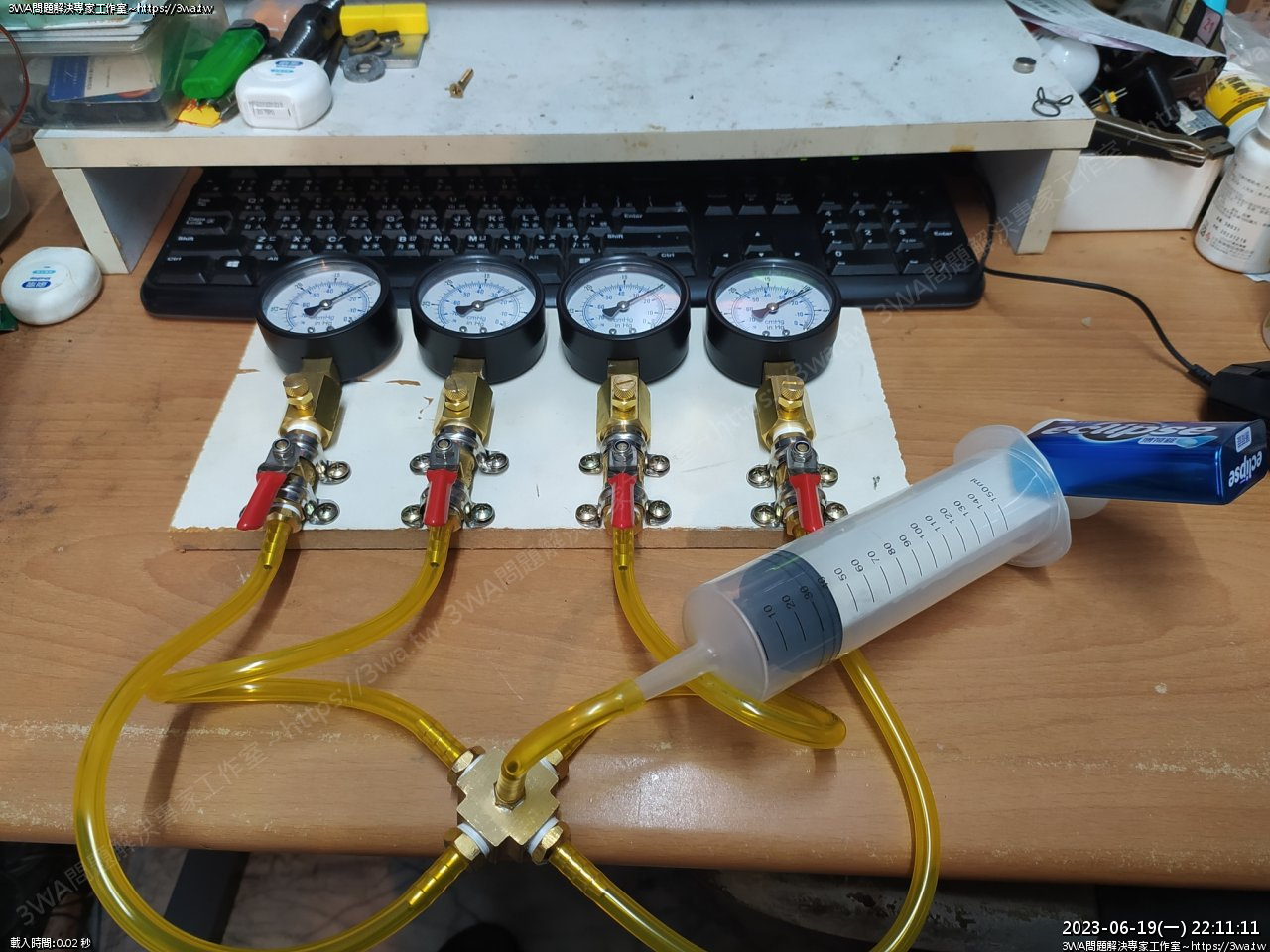

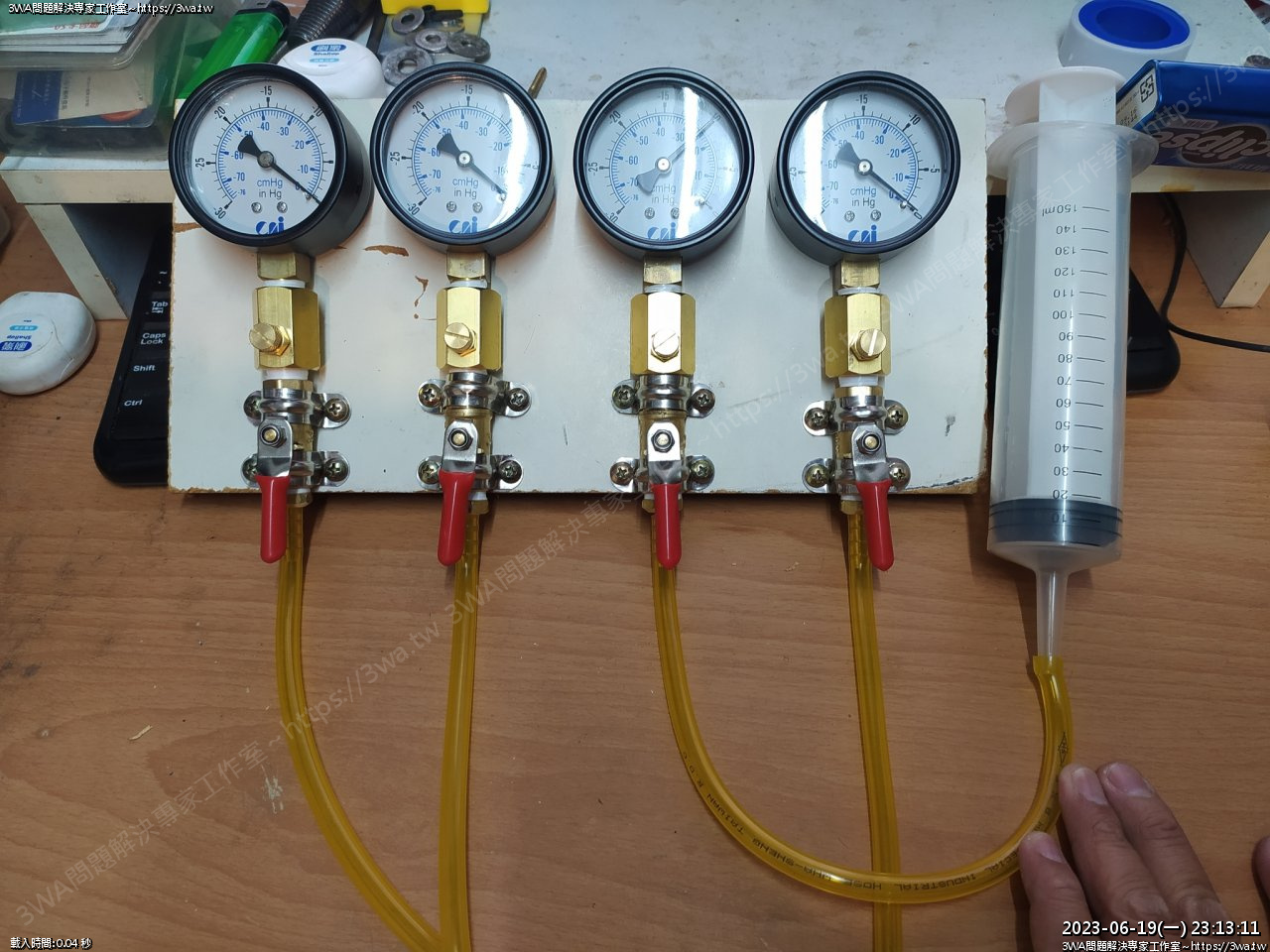

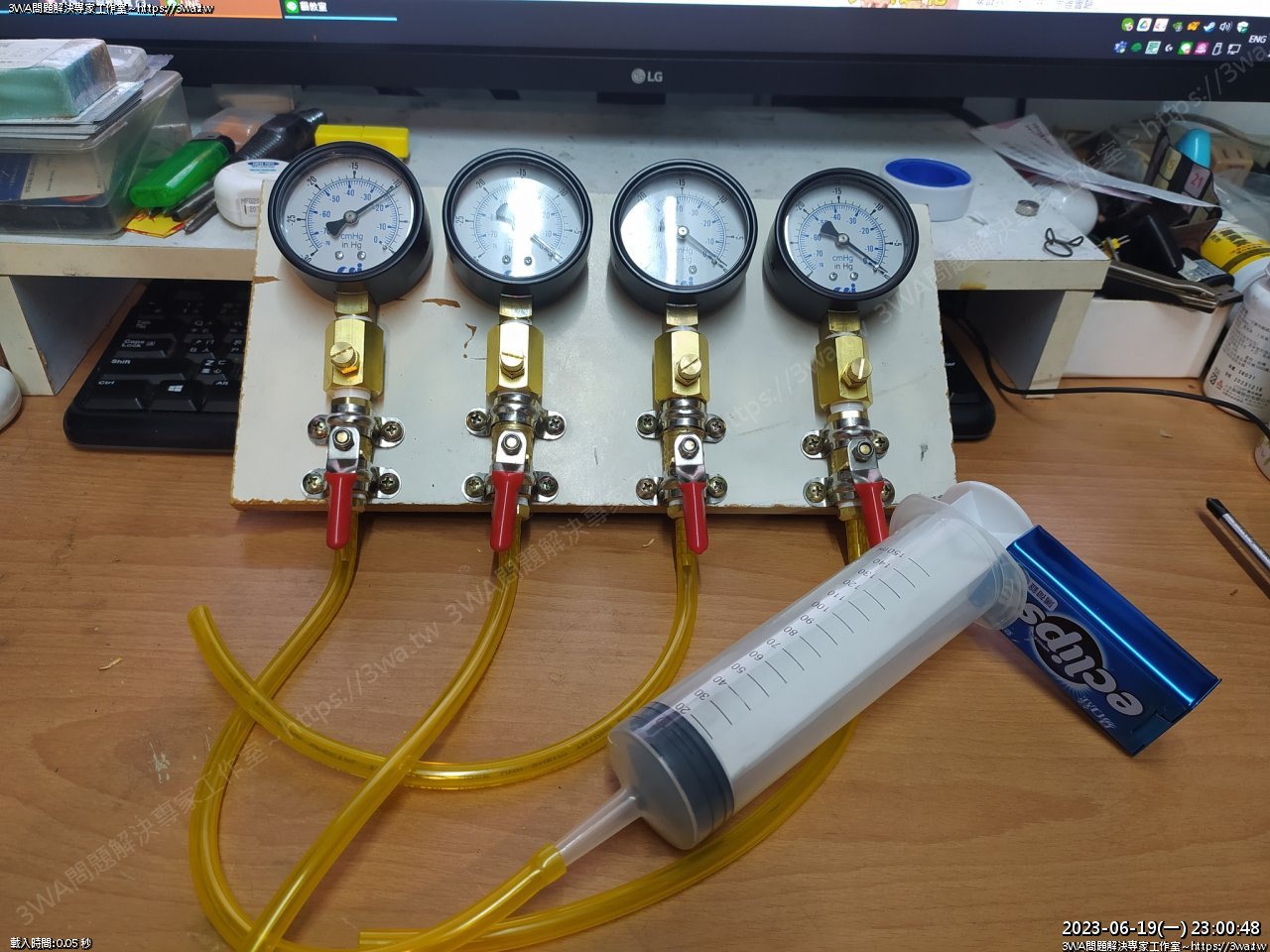

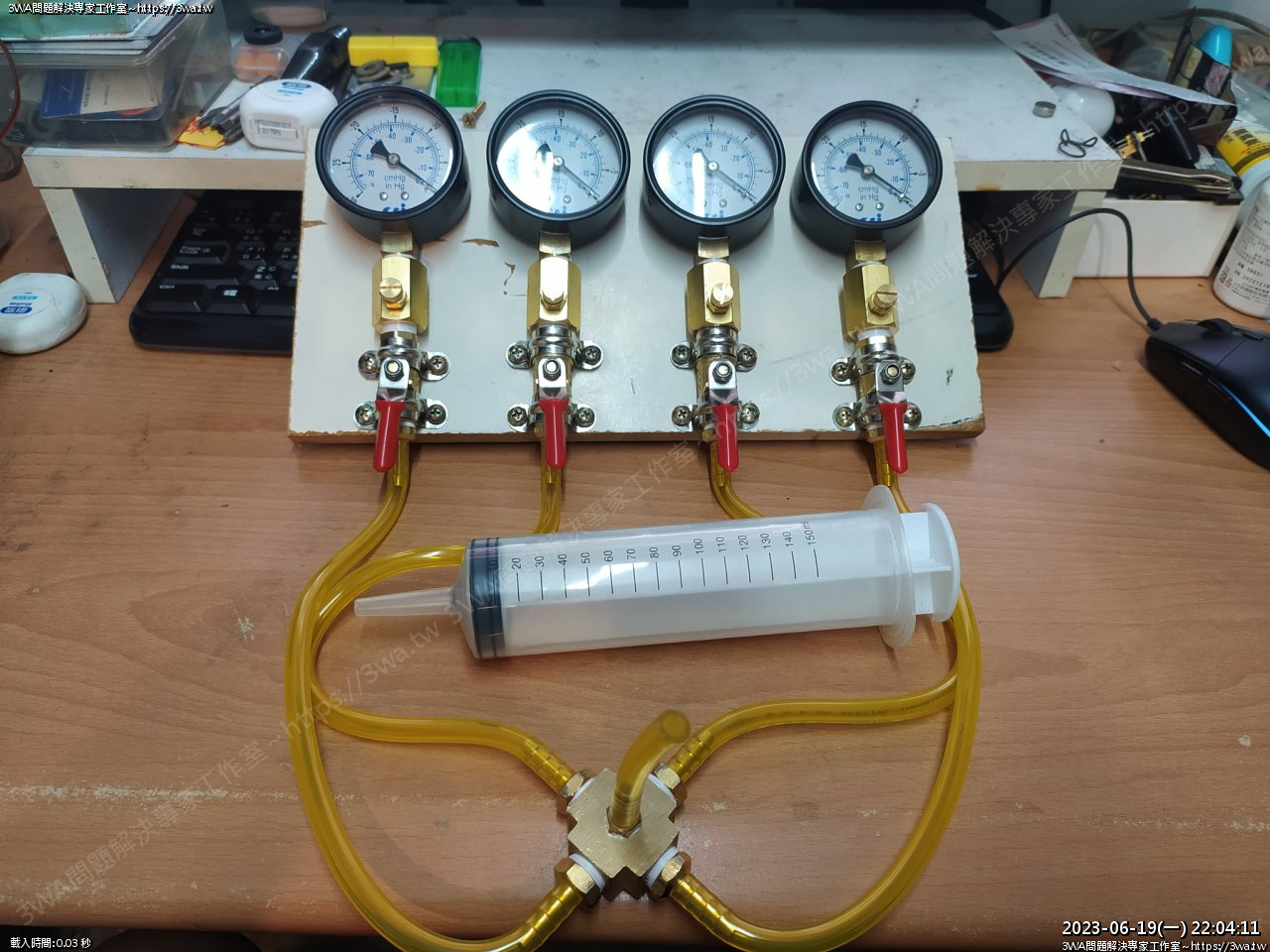

這樣一次就可以測四顆





用力

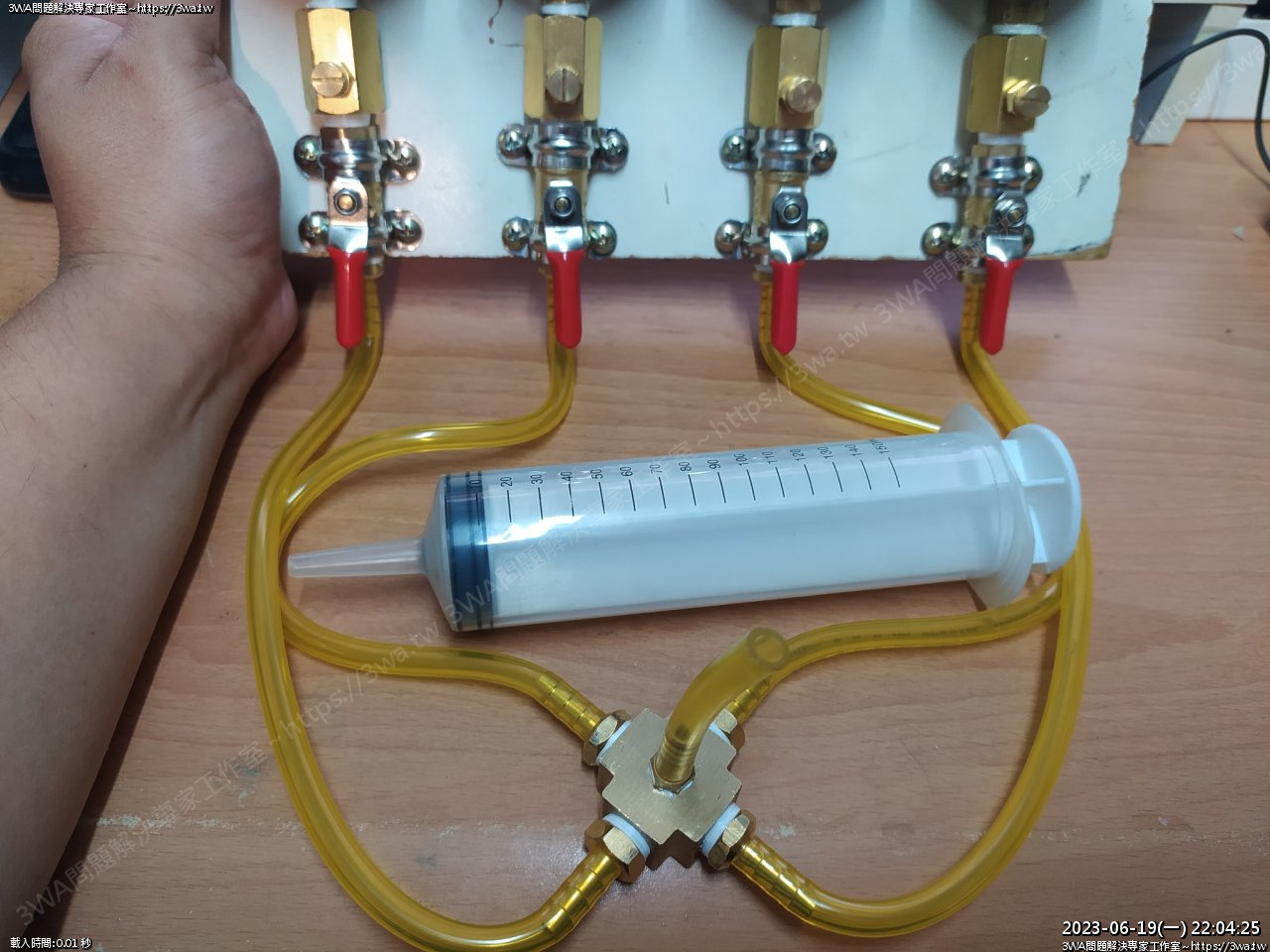

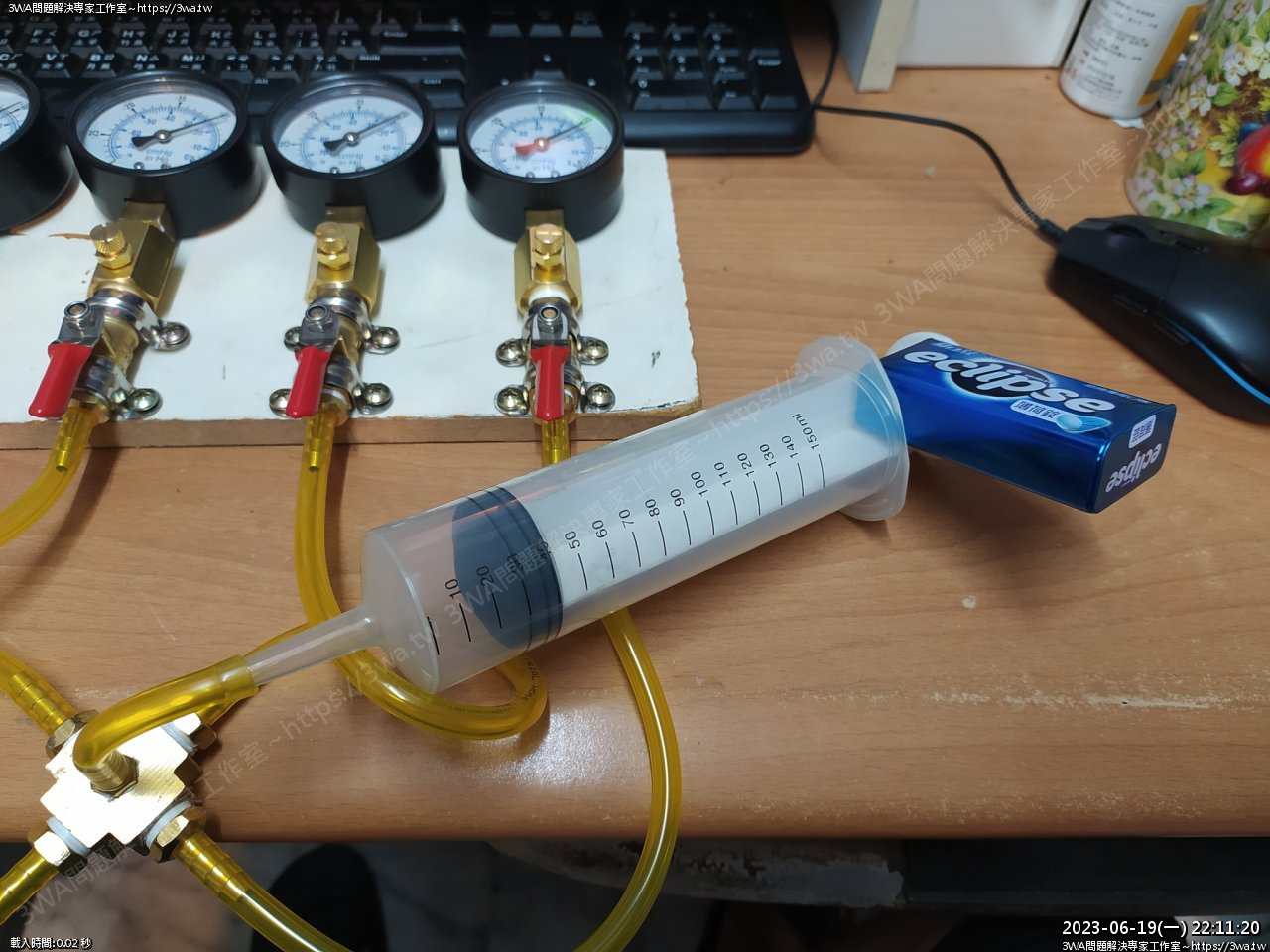

拉開後一樣拿個合適的東西卡著針筒,不然很吃手勁...





大概就是這個感覺

~四缸平衡表製作完成~
