四缸平衡表,20年前羽山還是大學生時常跑五金行,那時就開始接觸油壓油管行
當時玩 FZR 作了單表、雙表,後來也有車友委託製作四缸表回去調多缸車
十幾年下來大概每年多少也會組個好幾組
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022843.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022843.jpg)

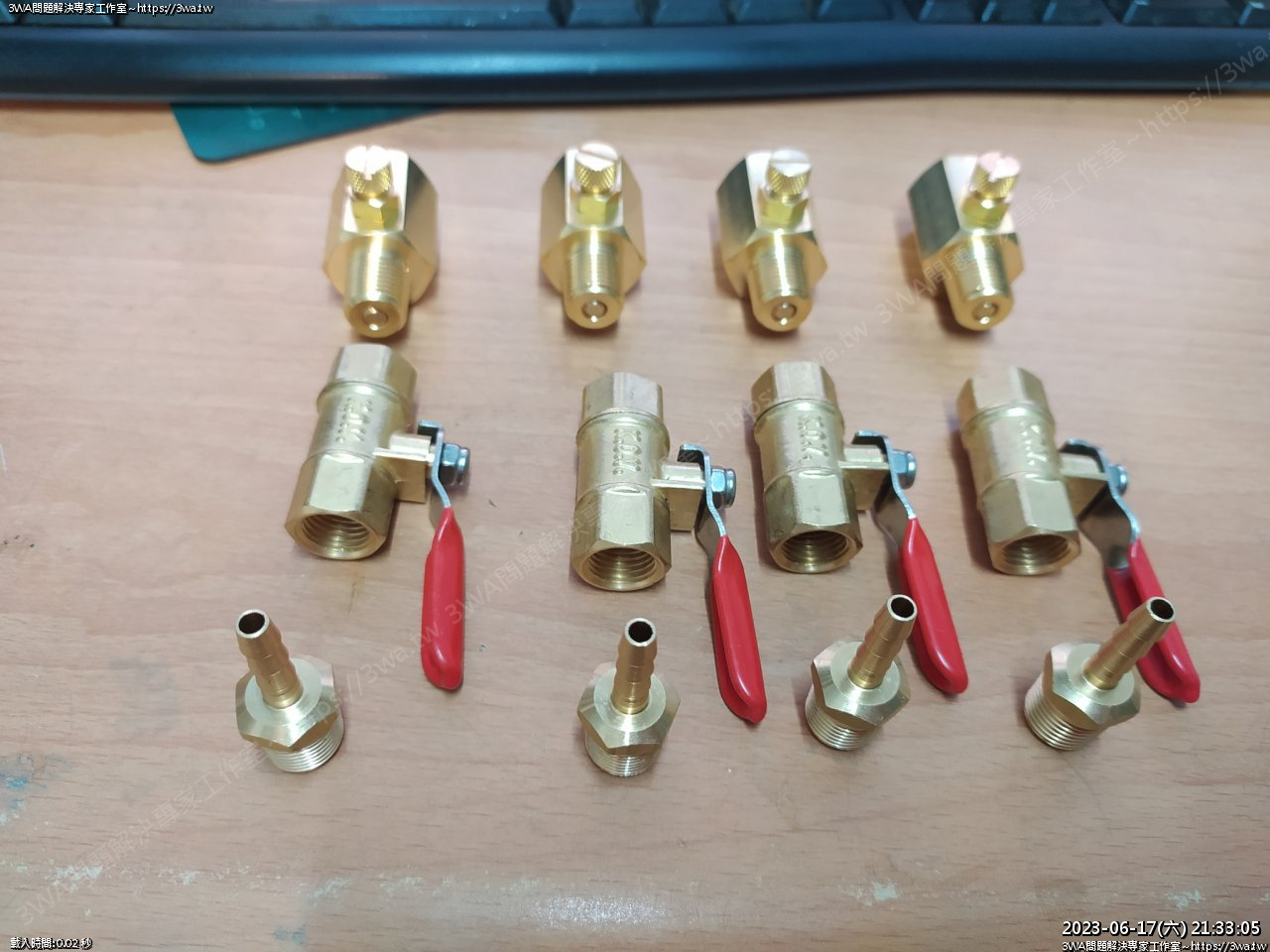

四缸表材料也很簡單,四個二分調整節流閥、四個考克,四支插芯
如果想省錢的話,最上面的節流閥也可以不買,用考克就好了,或是中間的考克不買
只買上面的調整閥,再買內外牙的插芯之類的
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022845.jpg&rotate=90](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022845.jpg&rotate=90)

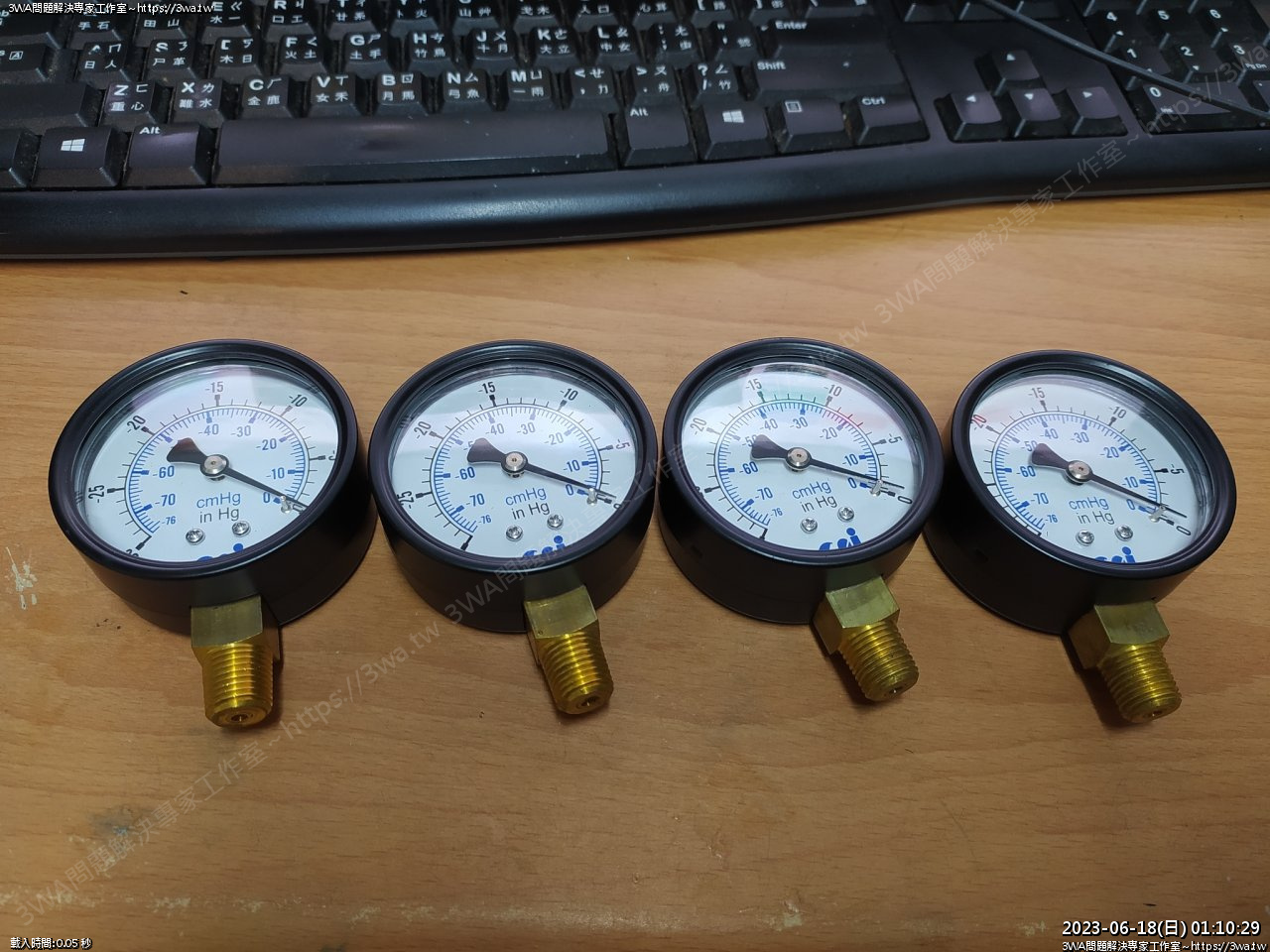

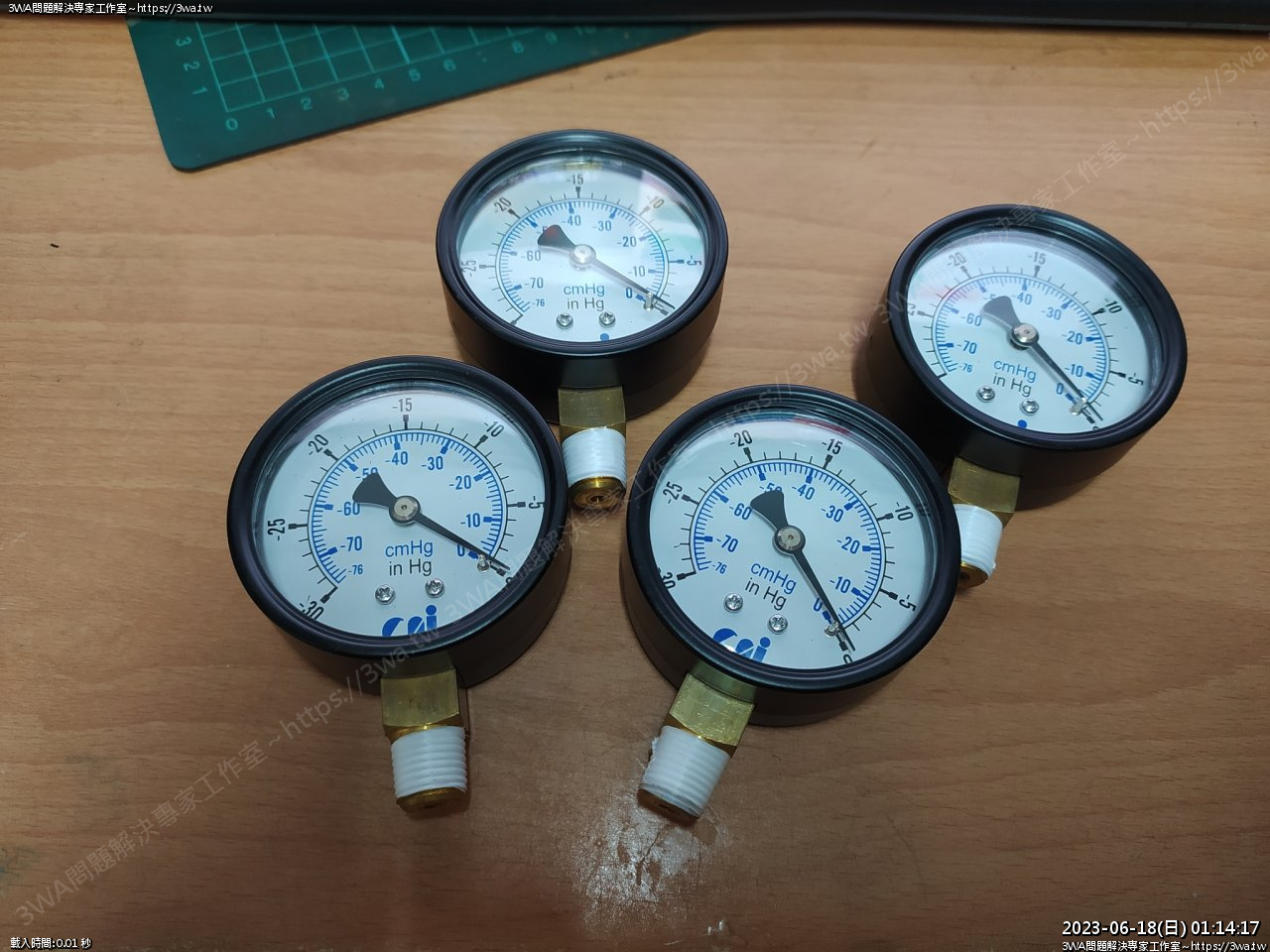

當然還要四顆真空表,充油或無油式的都可以
想省一點可以用無充油的
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022849.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022849.jpg)

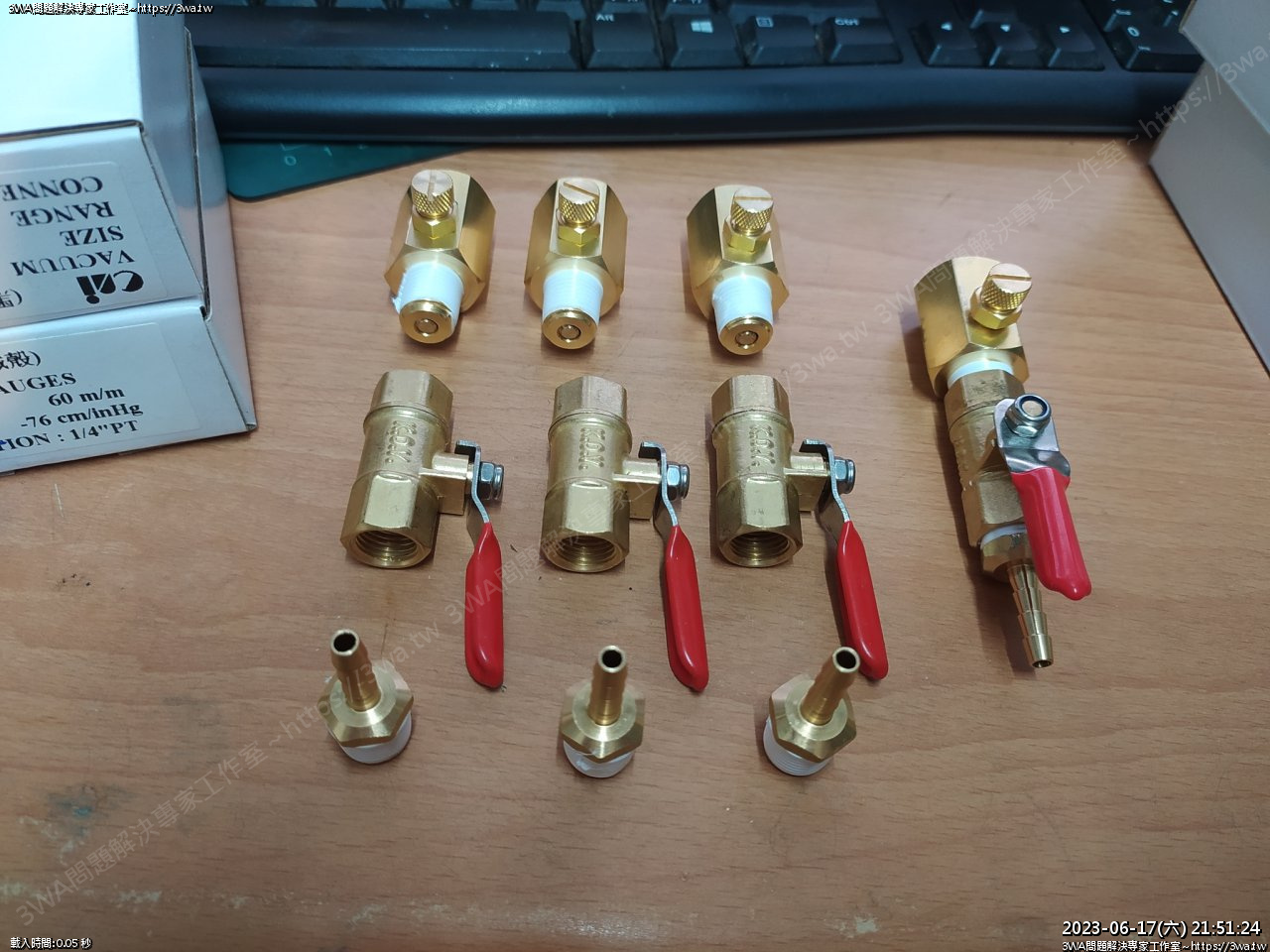

纏好止洩帶,視止洩帶厚度,5~8圈,或8~12圈
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022858.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022858.jpg)
鎖上,有緊即可,這個不會鬆,沒漏氣即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022903.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022903.jpg)

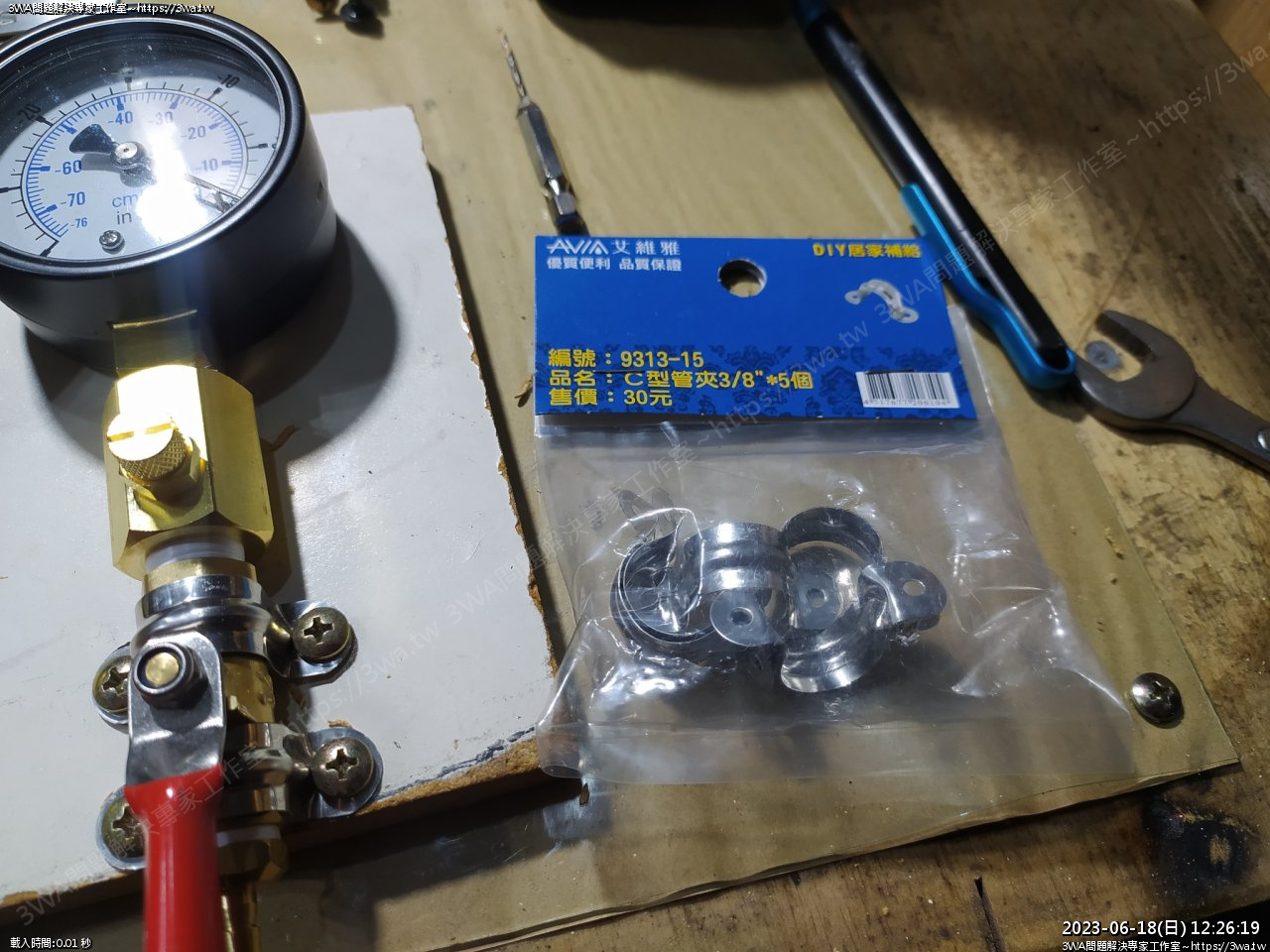

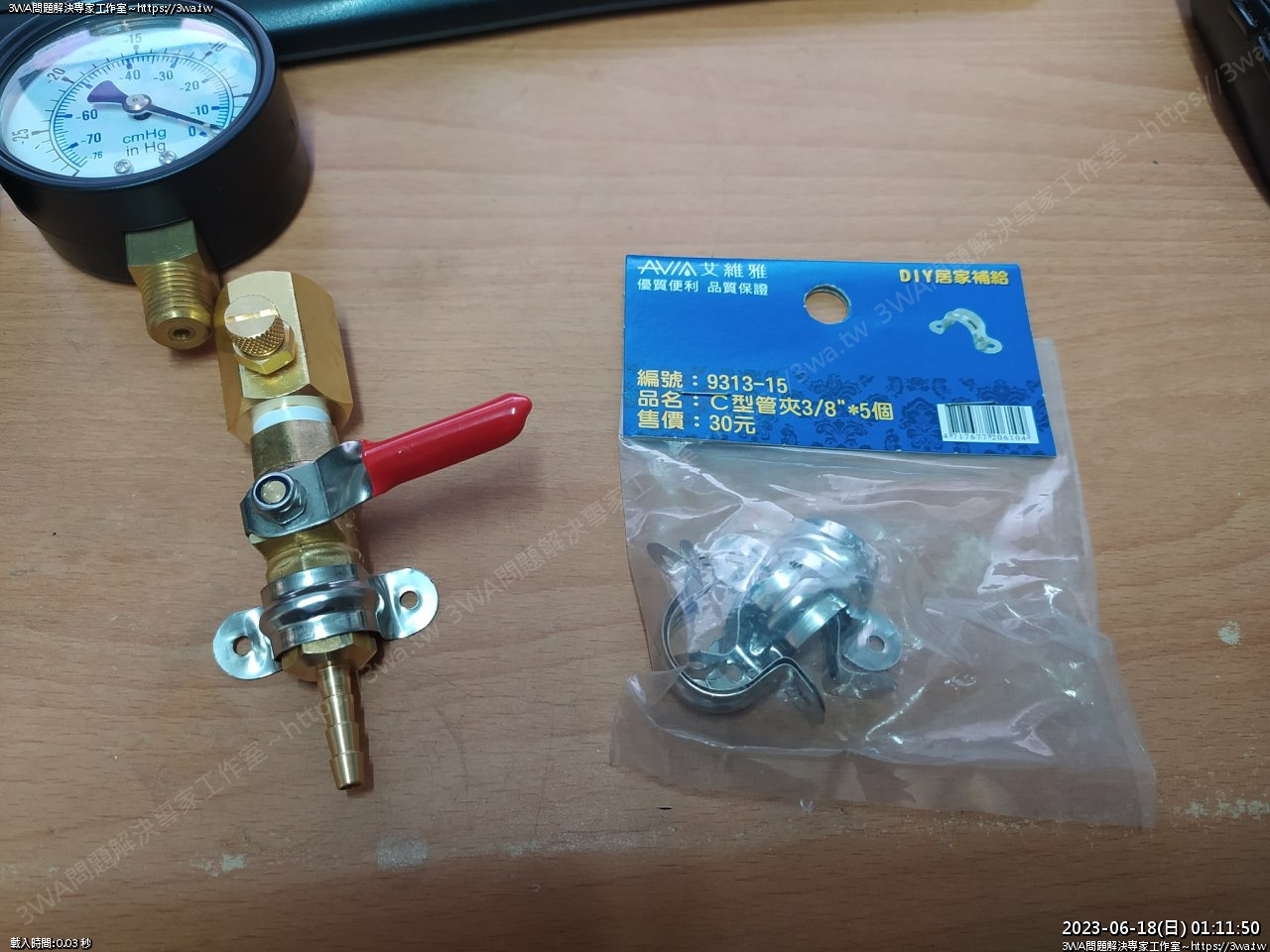

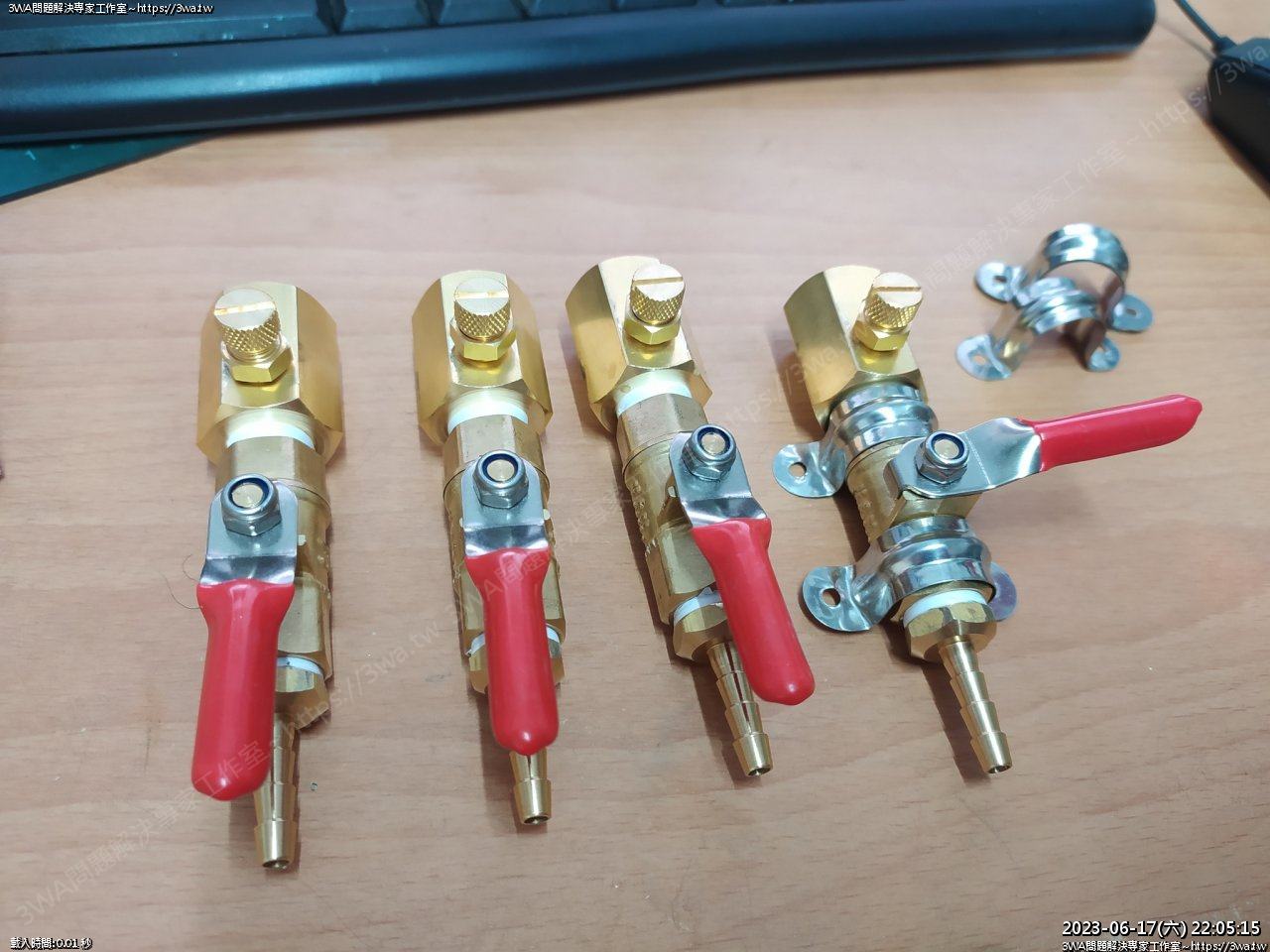

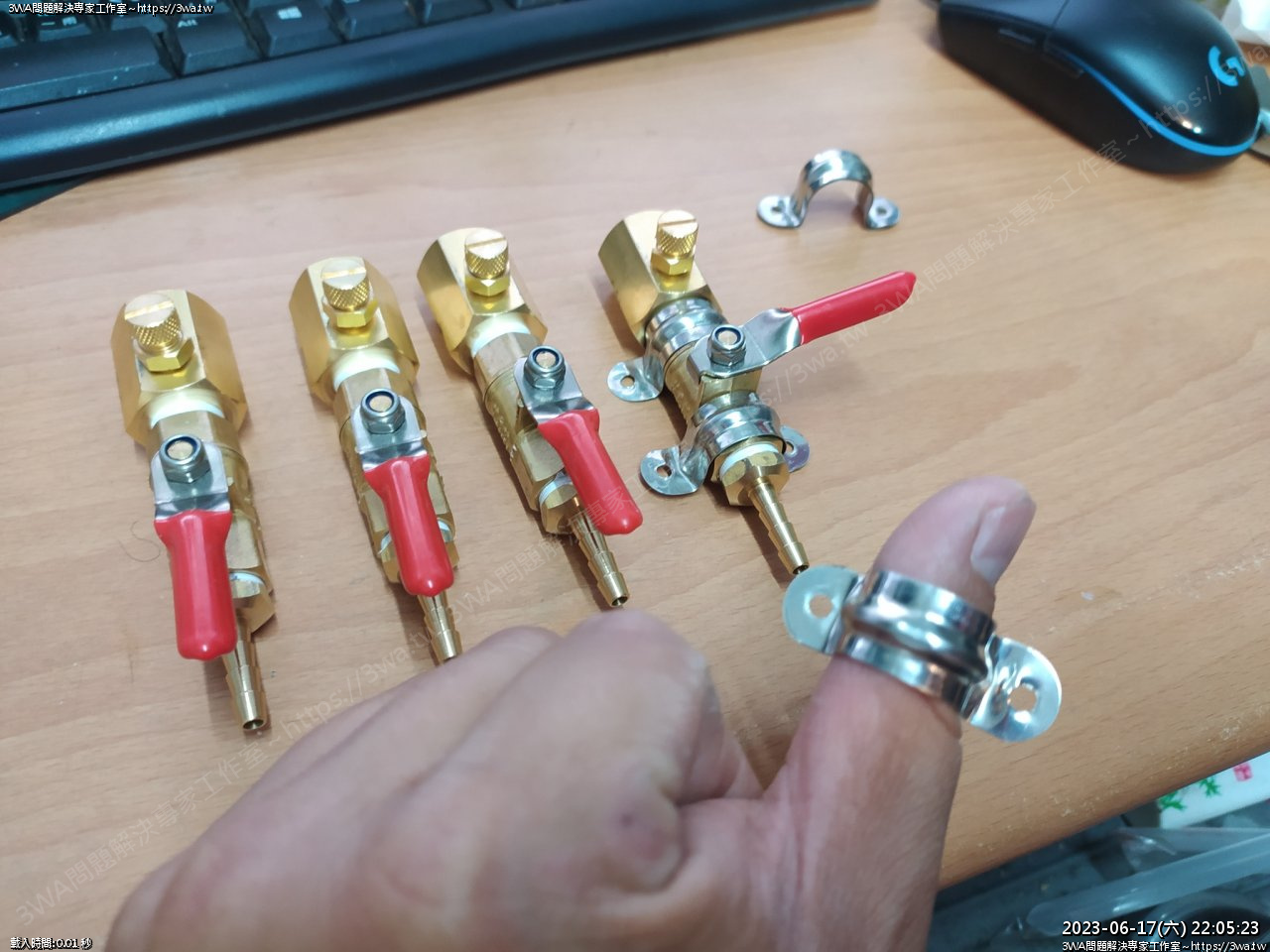

然後還要再買這個 C 型管夾 3/8" 需要 8 顆

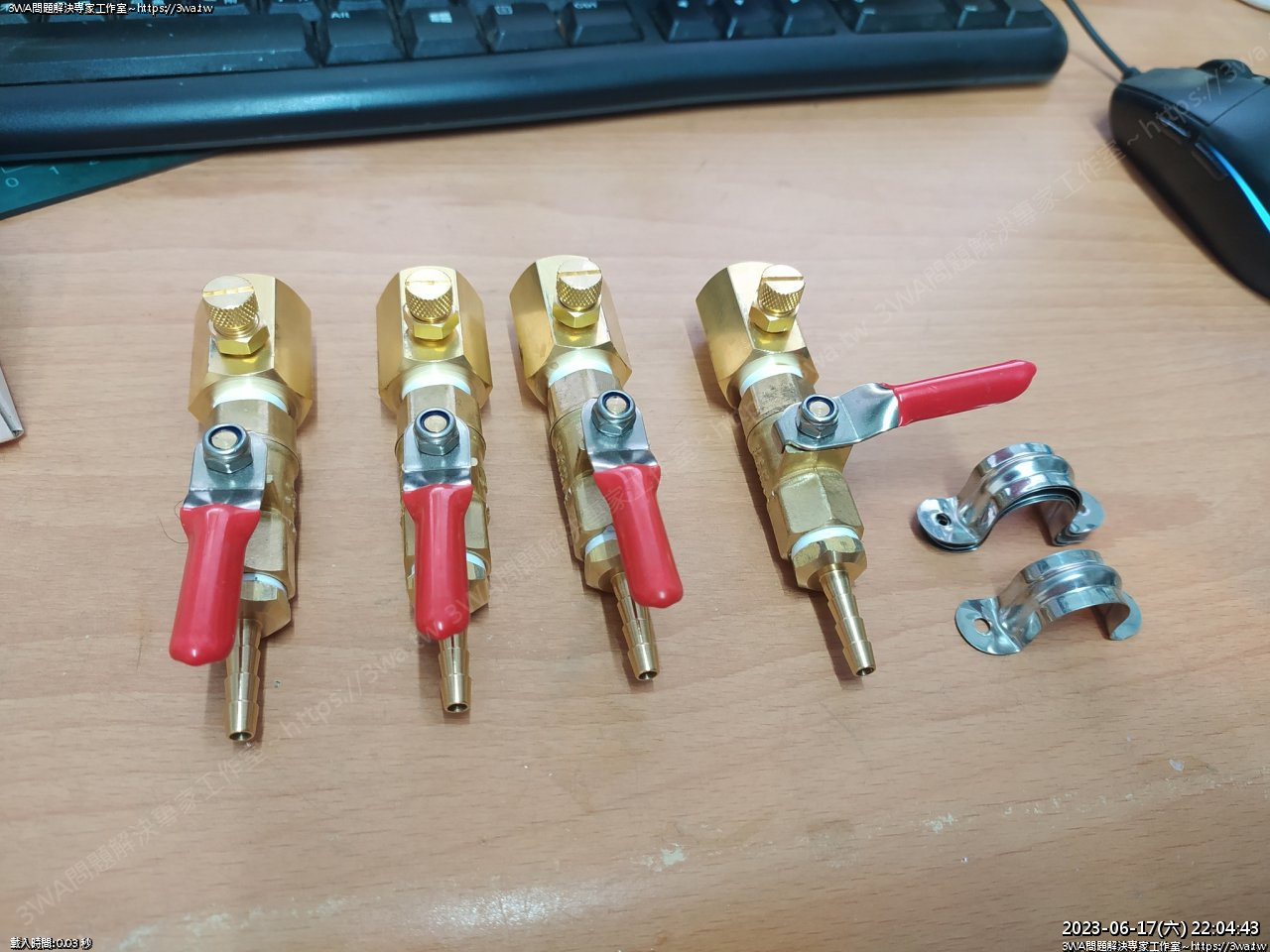

![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022862.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022862.jpg)
管夾
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022867.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022867.jpg)
這個用途
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022872.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022872.jpg)

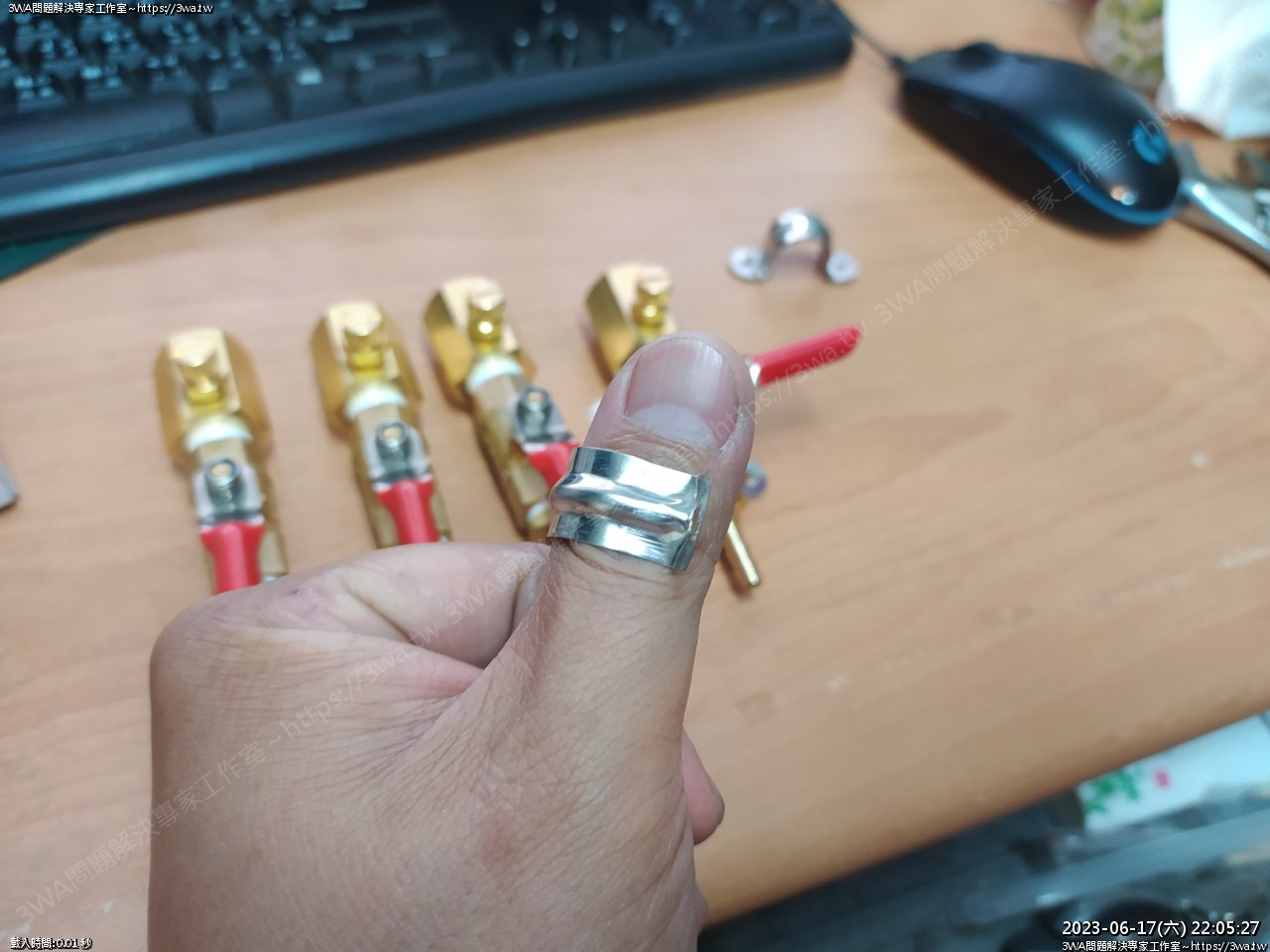

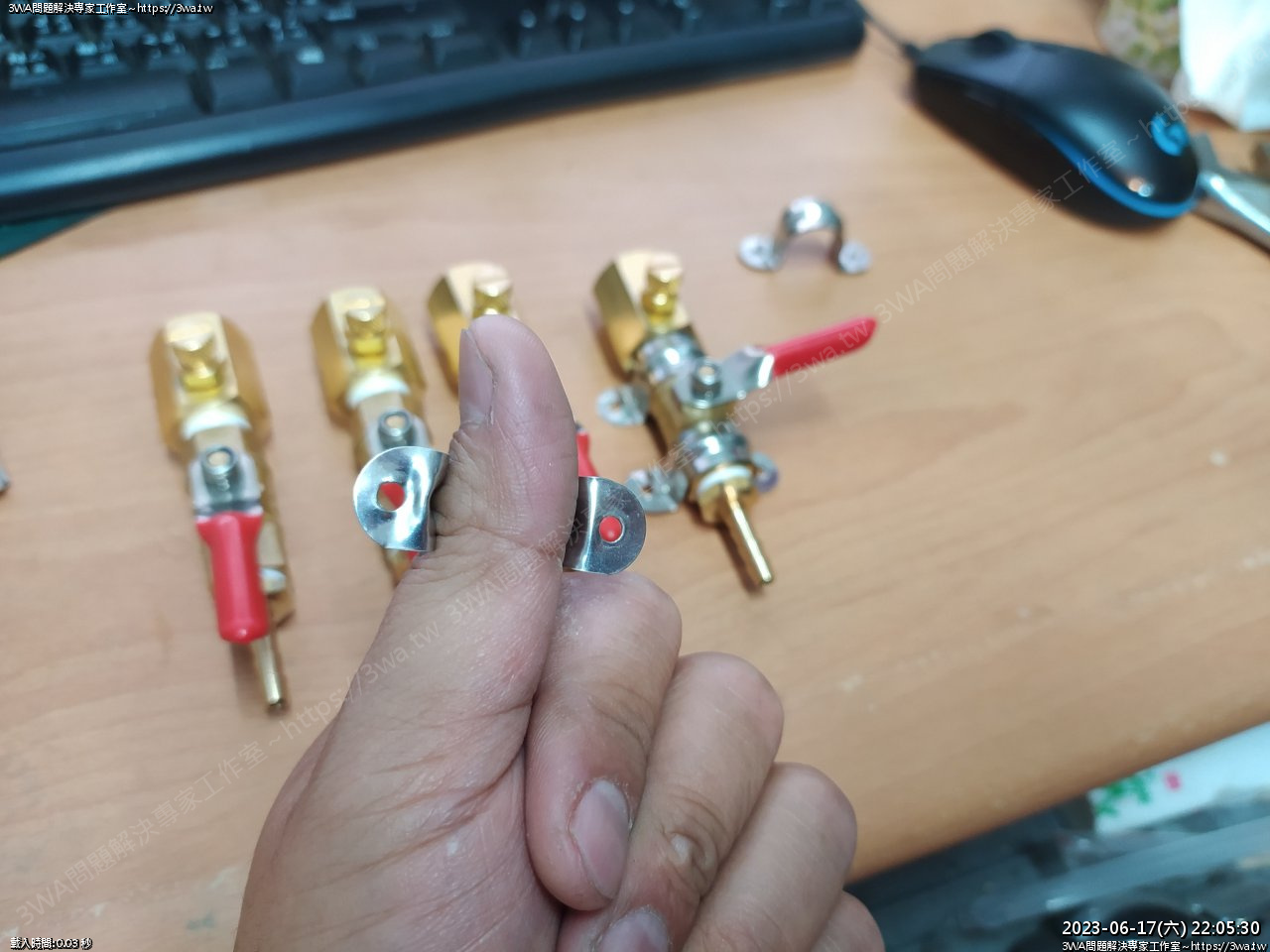

如果不知道大小,大概就是套在姆指上的這個規格
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022877.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022877.jpg)
側面看的感覺
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022882.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022882.jpg)
大概這個大小
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022892.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022892.jpg)

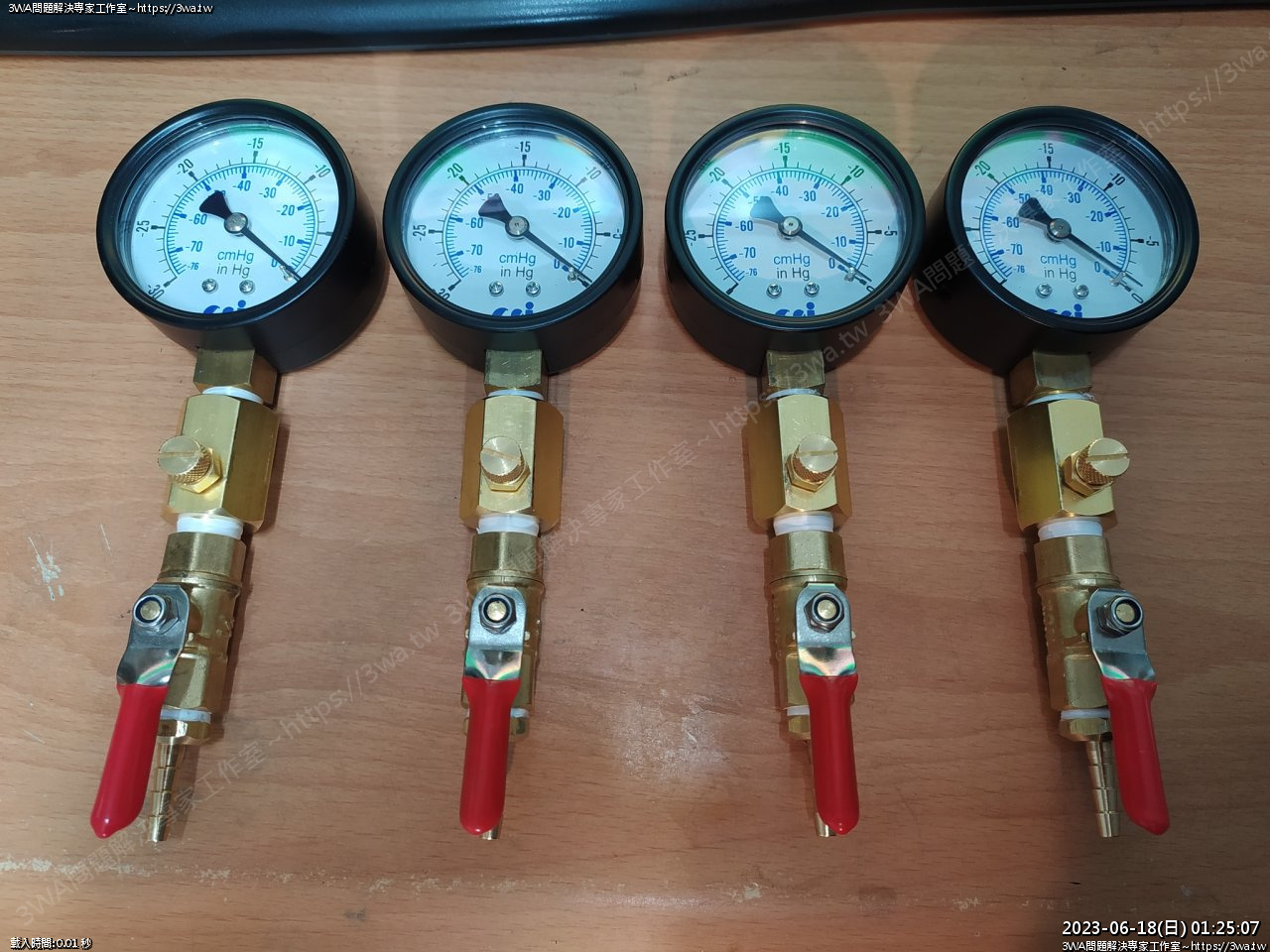

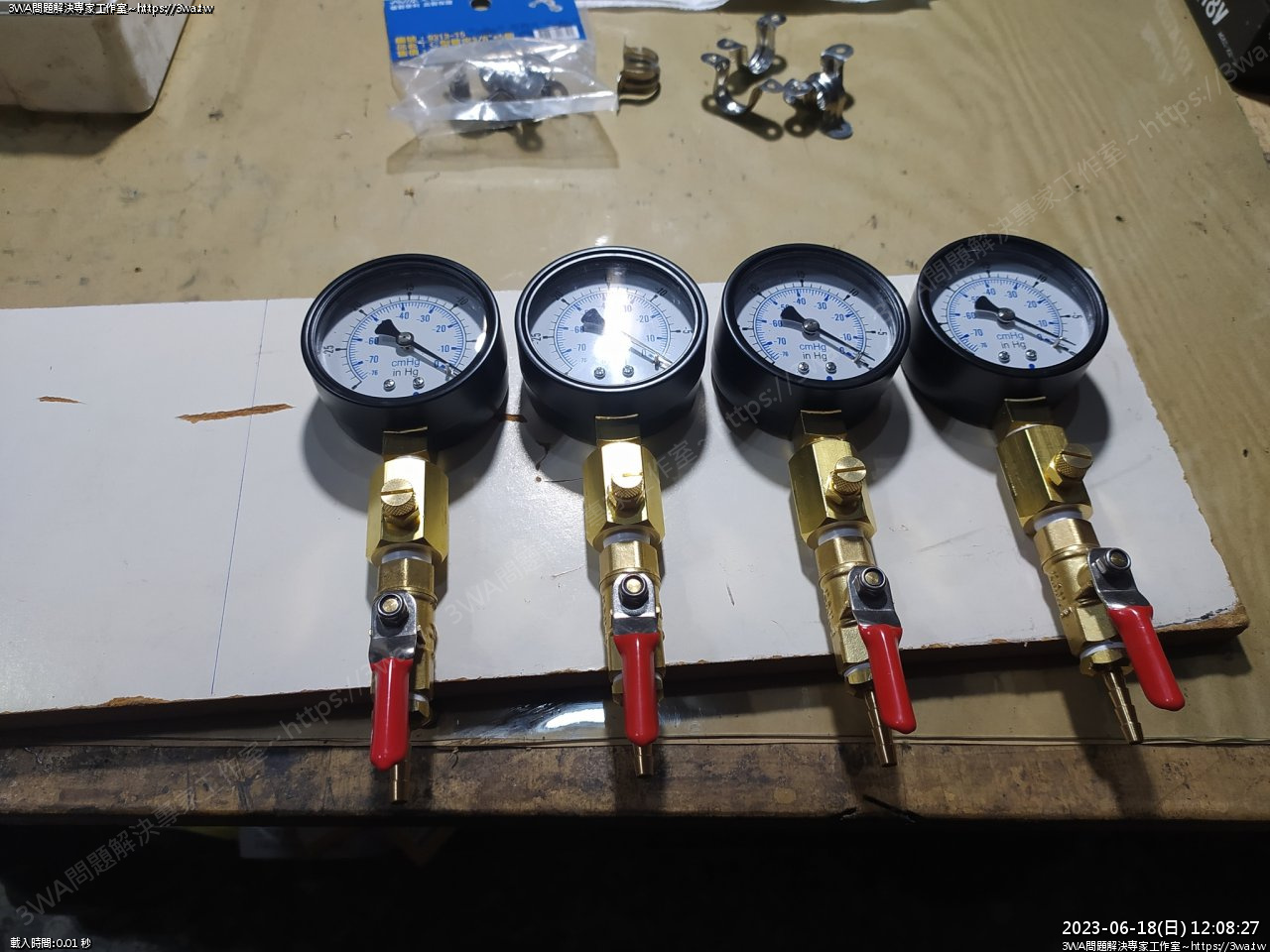

羽山這次組給自己用的使用無油式真空表
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022907.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022907.jpg)
真空表也纏上止洩帶
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022917.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687022917.jpg)
鎖上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063209.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063209.jpg)

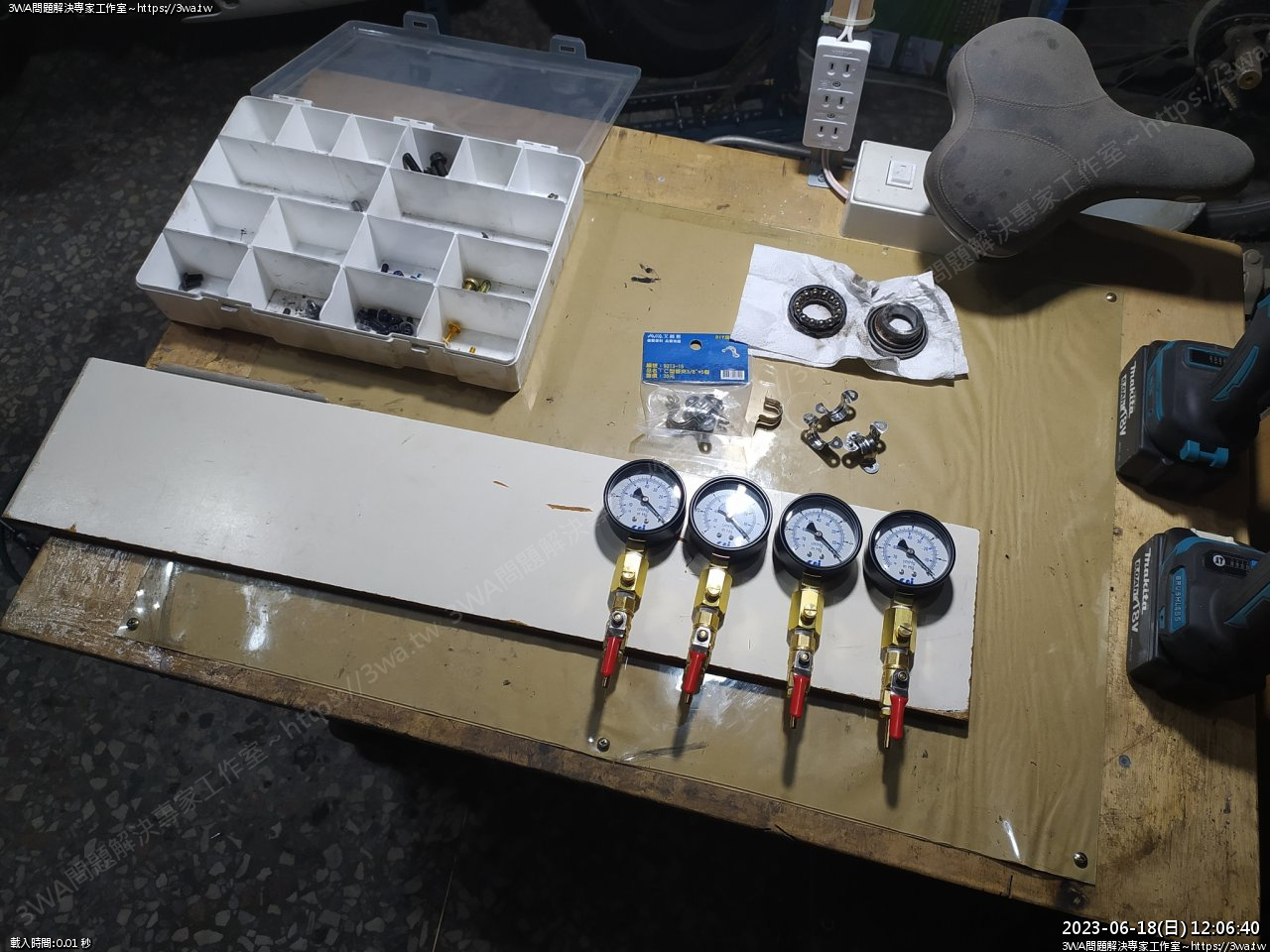

接下來繼續製作表身架
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063215.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063215.jpg)
一字排開
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063219.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063219.jpg)
使用合板或木板
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063225.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063225.jpg)

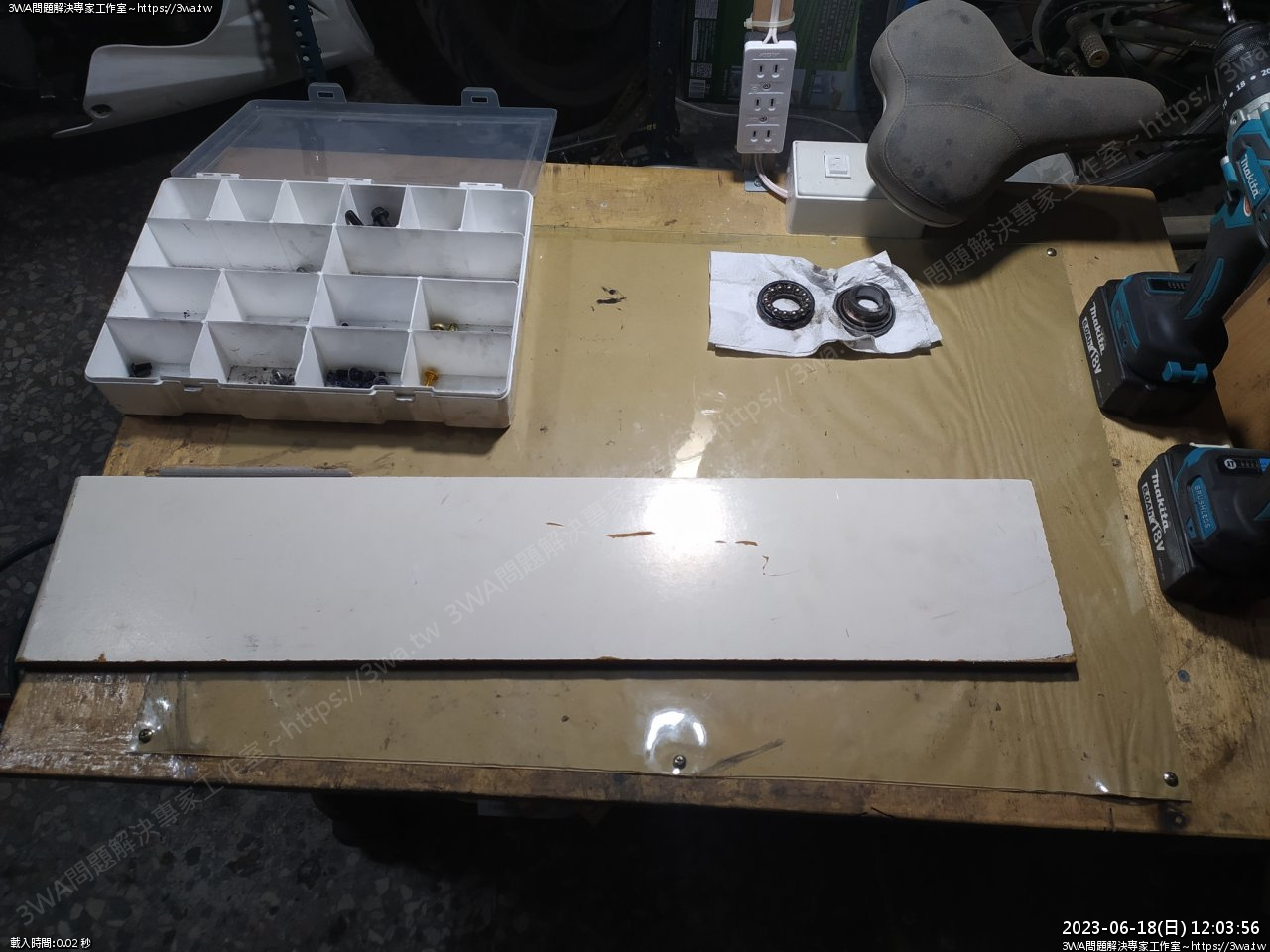

木板取合適的大小
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063231.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063231.jpg)

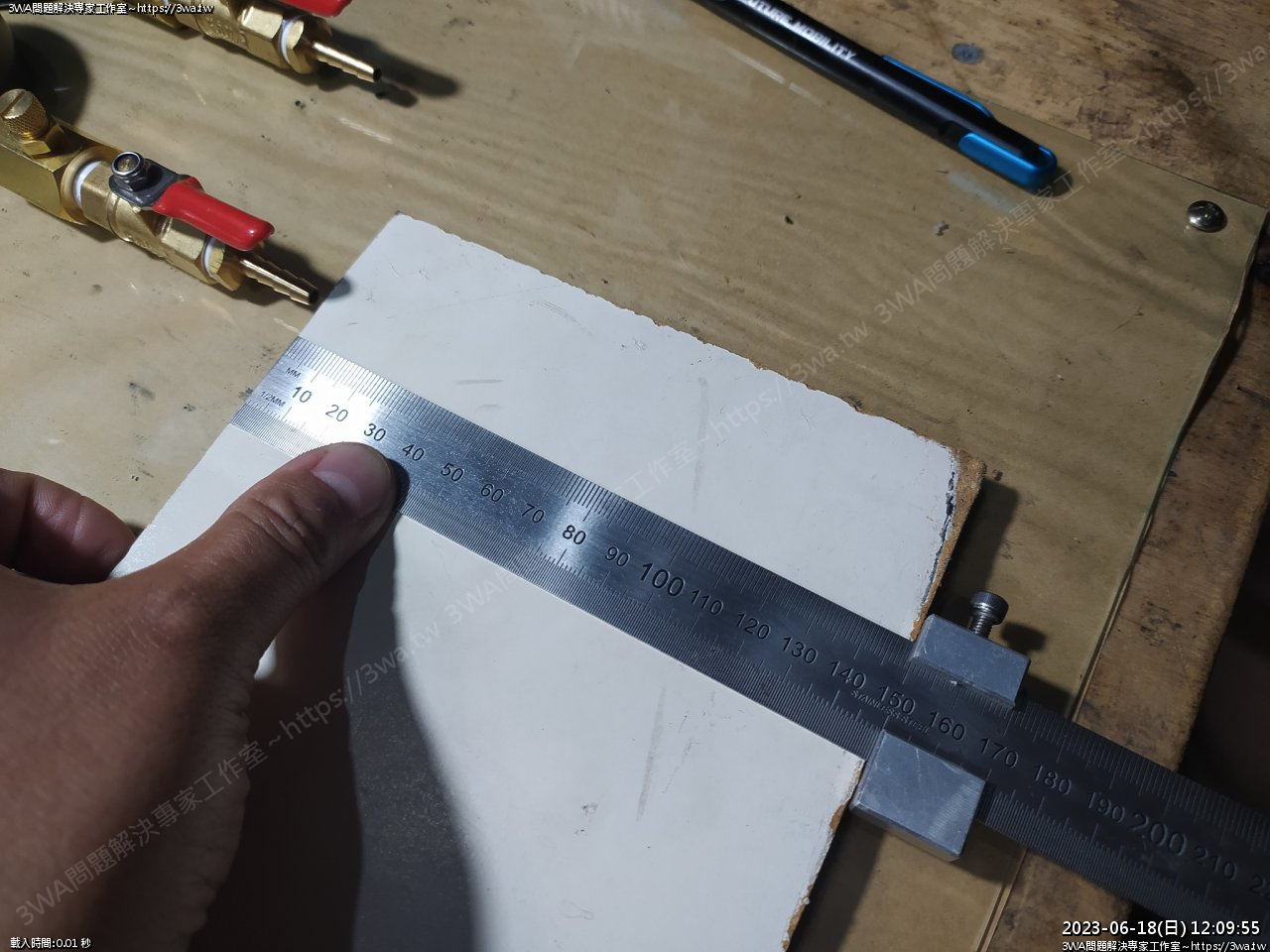

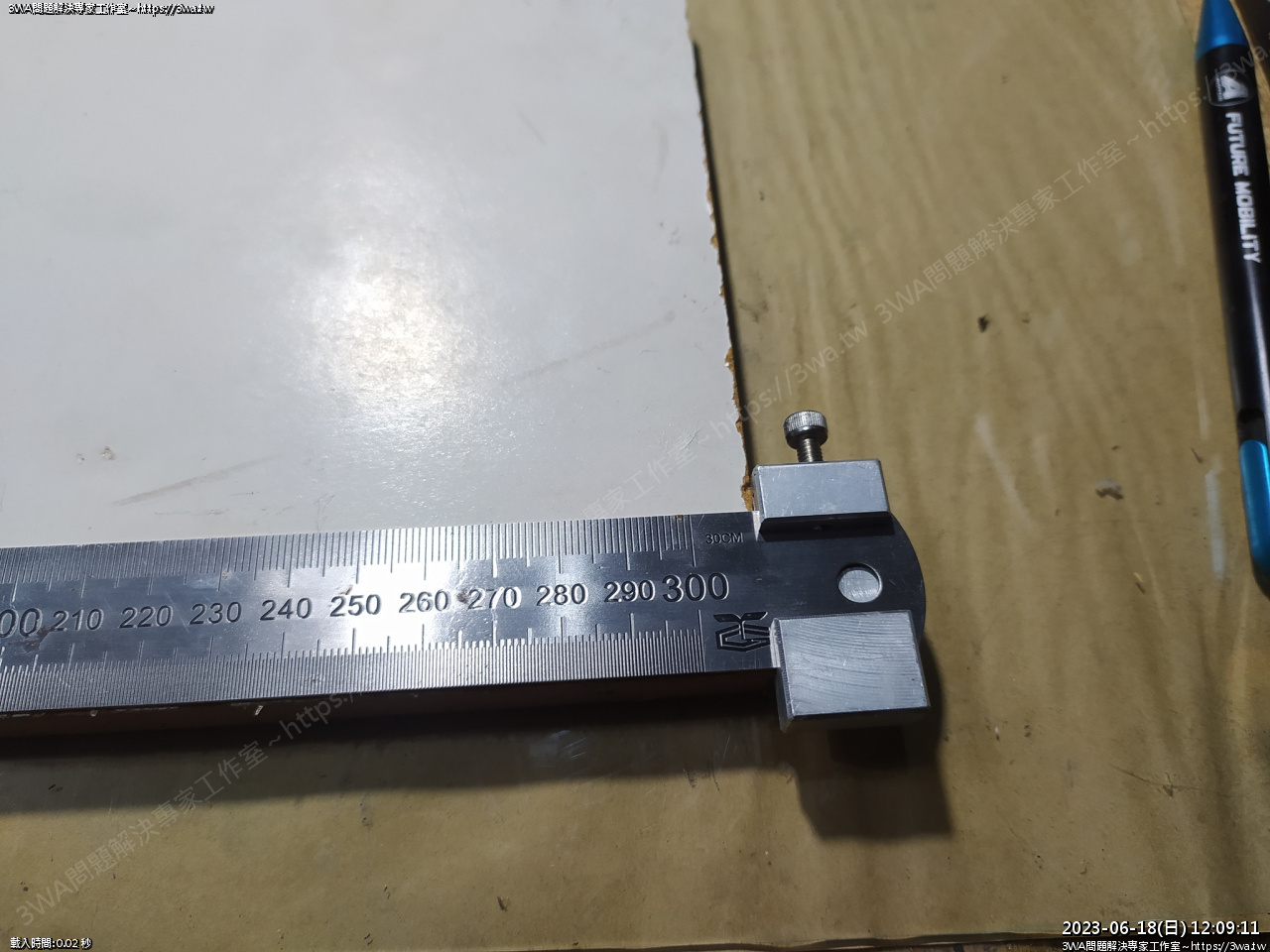

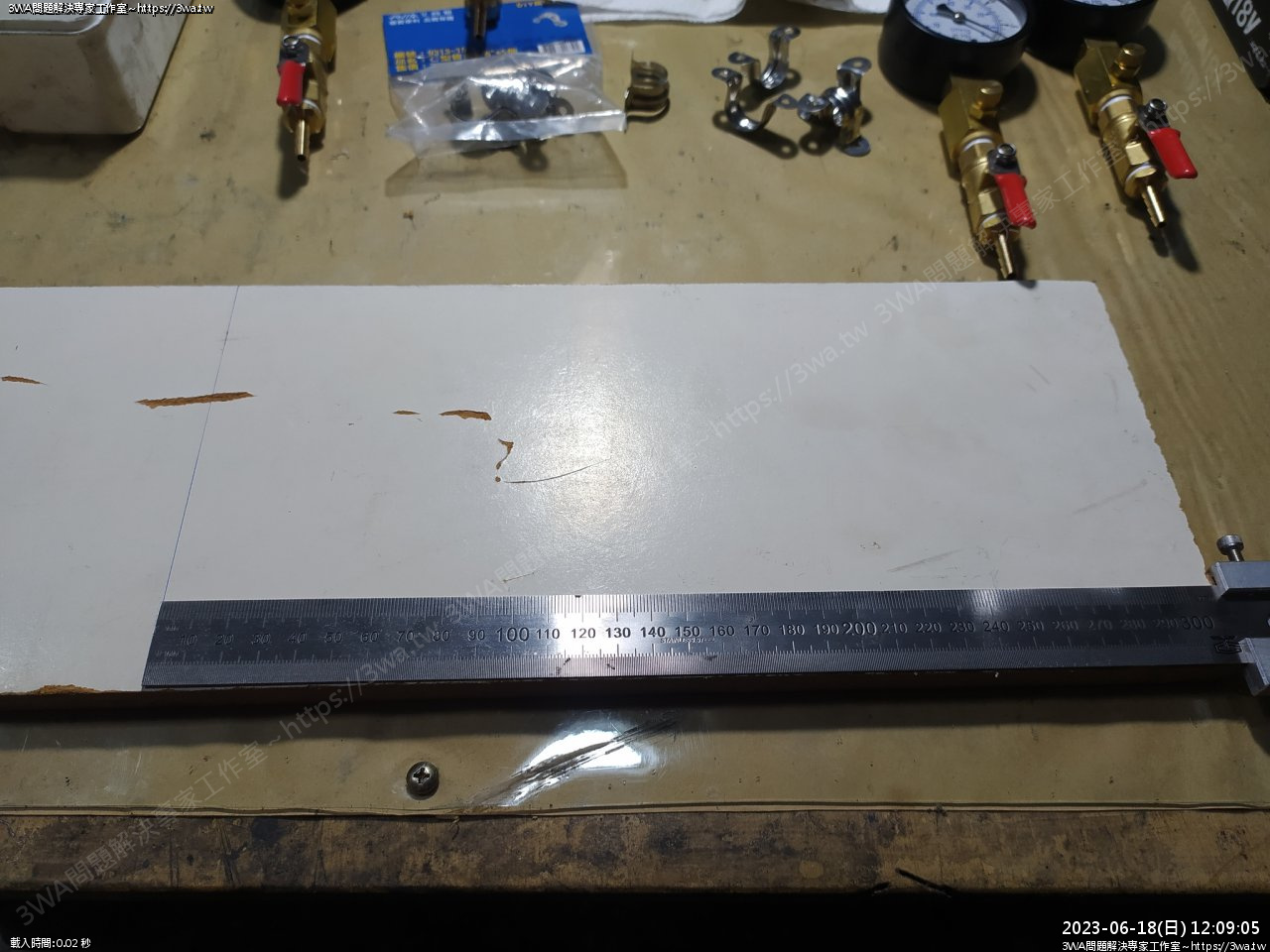

木板長 31cm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063235.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063235.jpg)
31cm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063239.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063239.jpg)
木板寬 15cm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063242.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063242.jpg)

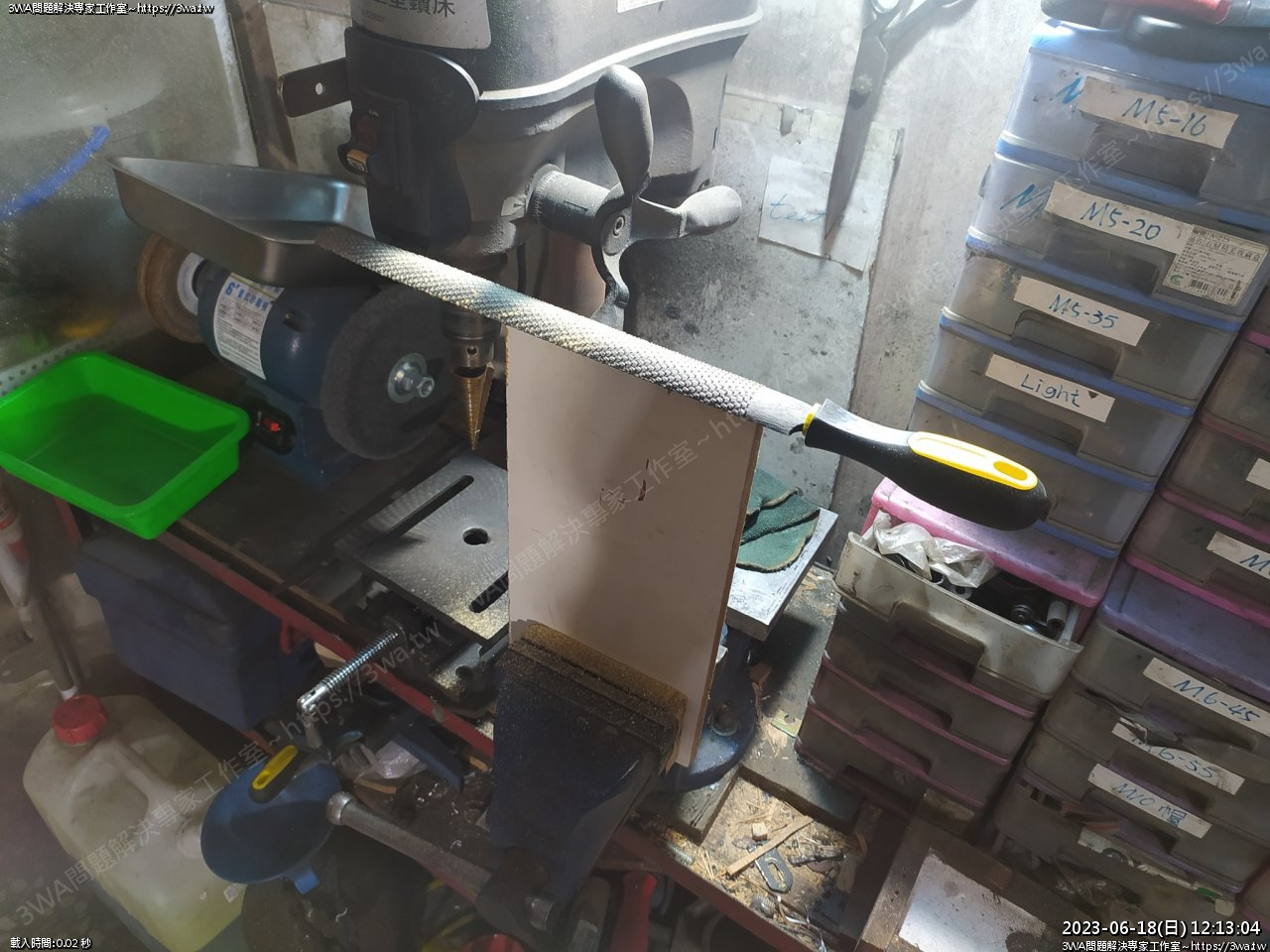

裁好後用銼刀把邊緣磨平比較不會刮手
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063250.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063250.jpg)

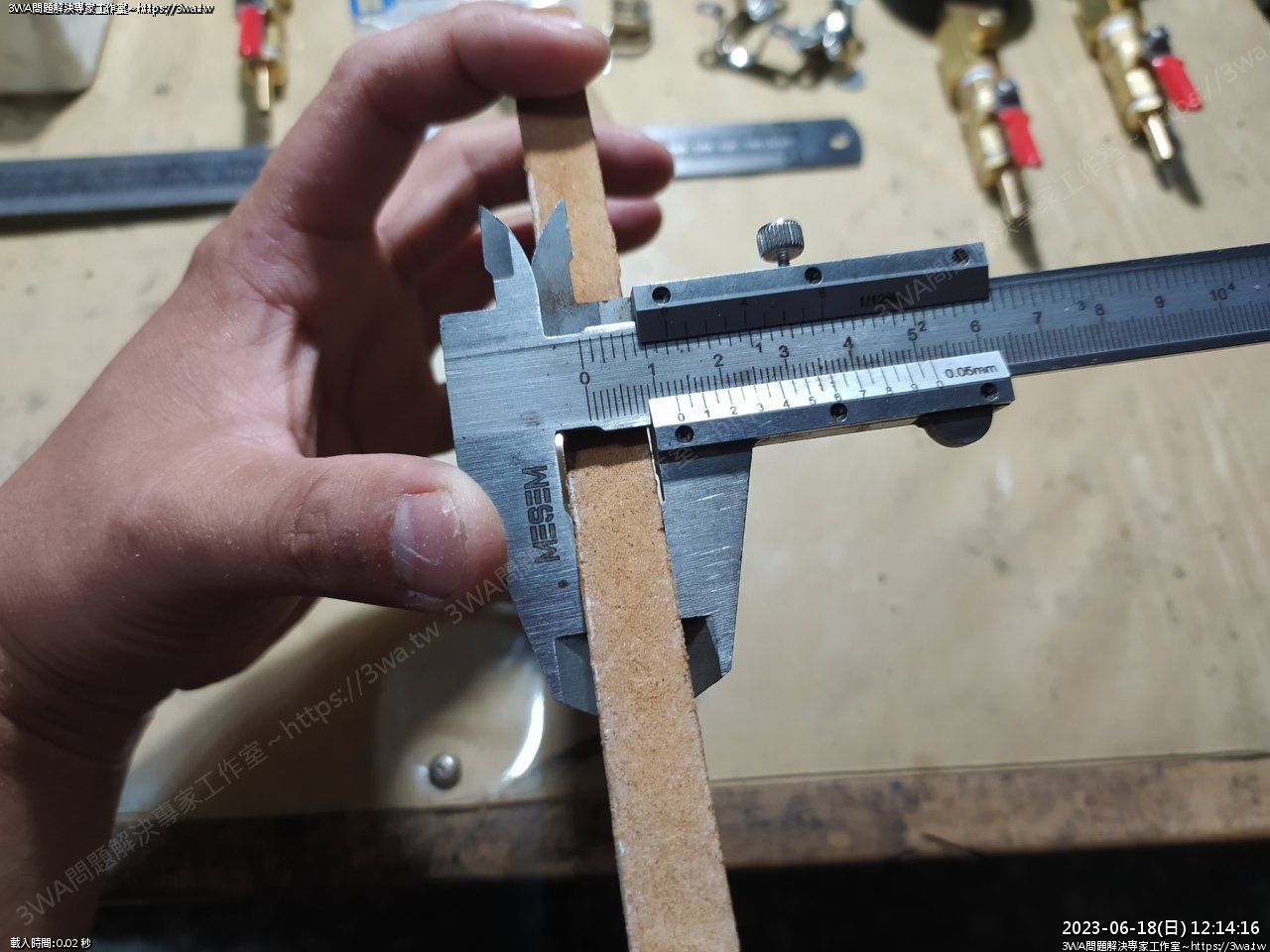

羽山這塊合板是 13mm厚
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063253.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063253.jpg)

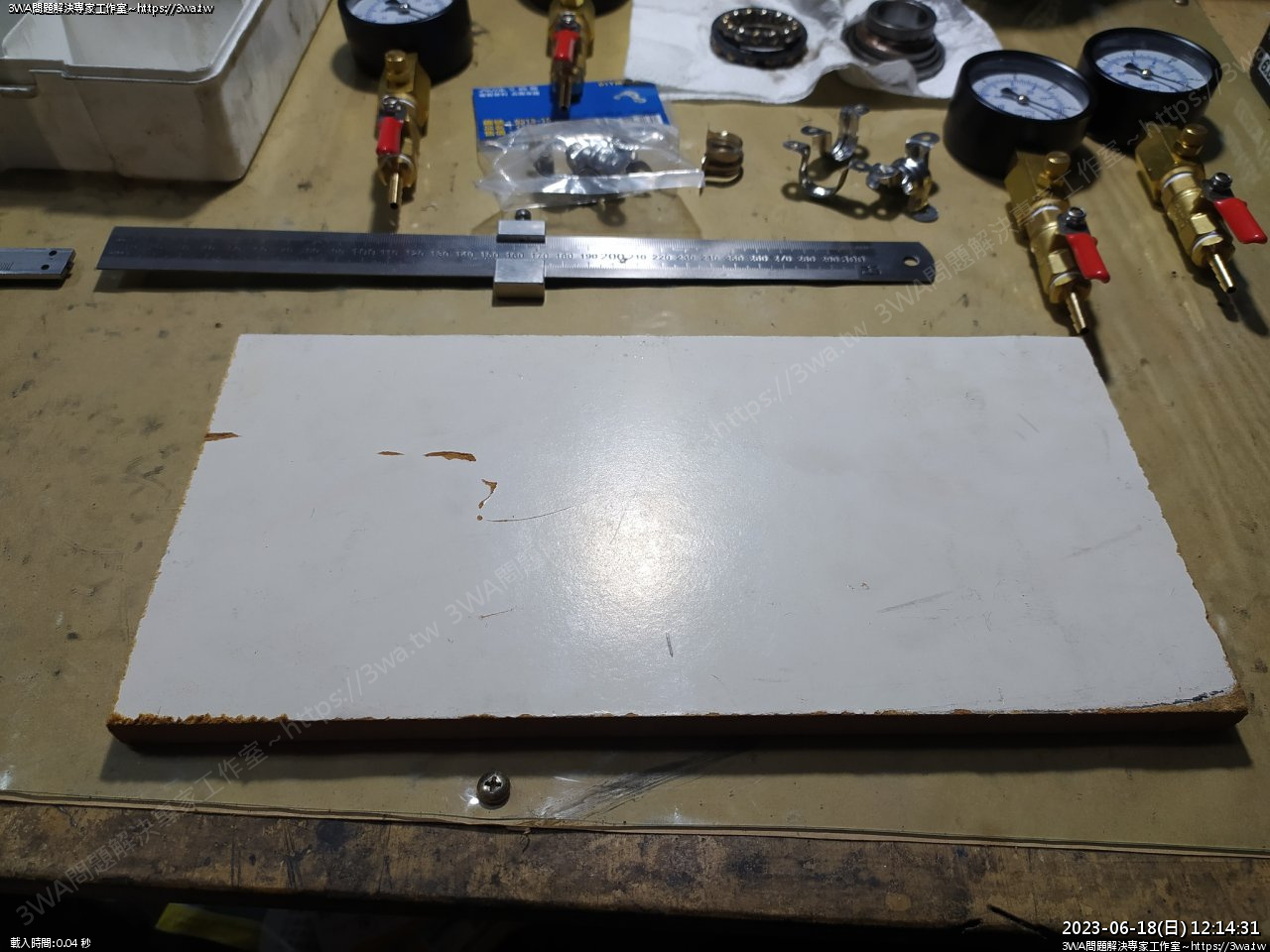

裁好的板子
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063257.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063257.jpg)

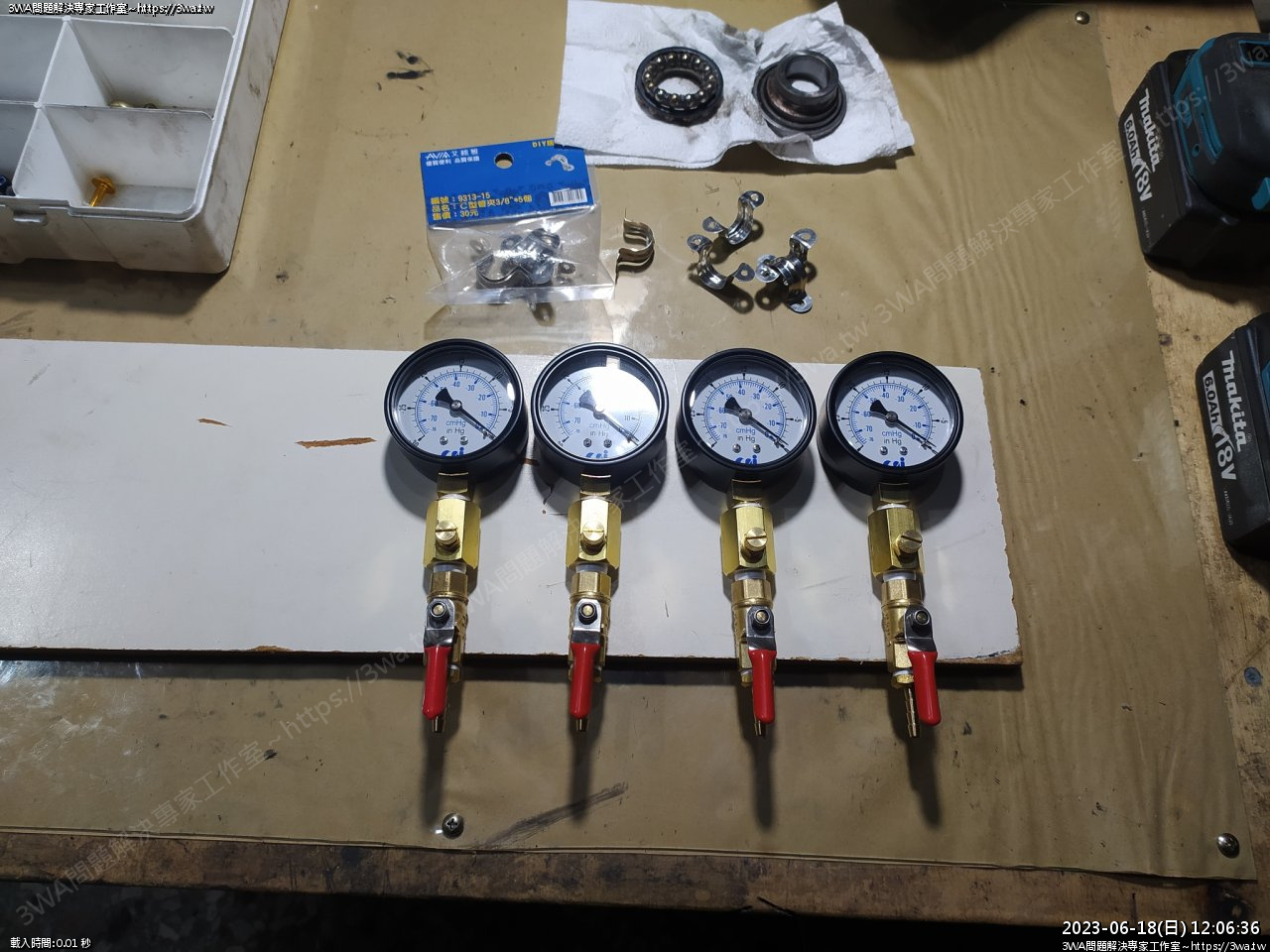

表頭平均放上木板,下面鎖插芯的部分,建議可以凸出木板
因為有可能因為插芯口徑的關係,更換其他口徑的插芯,凸出會比較方便解除更換
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063258.jpg&rotate=90](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063258.jpg&rotate=90)

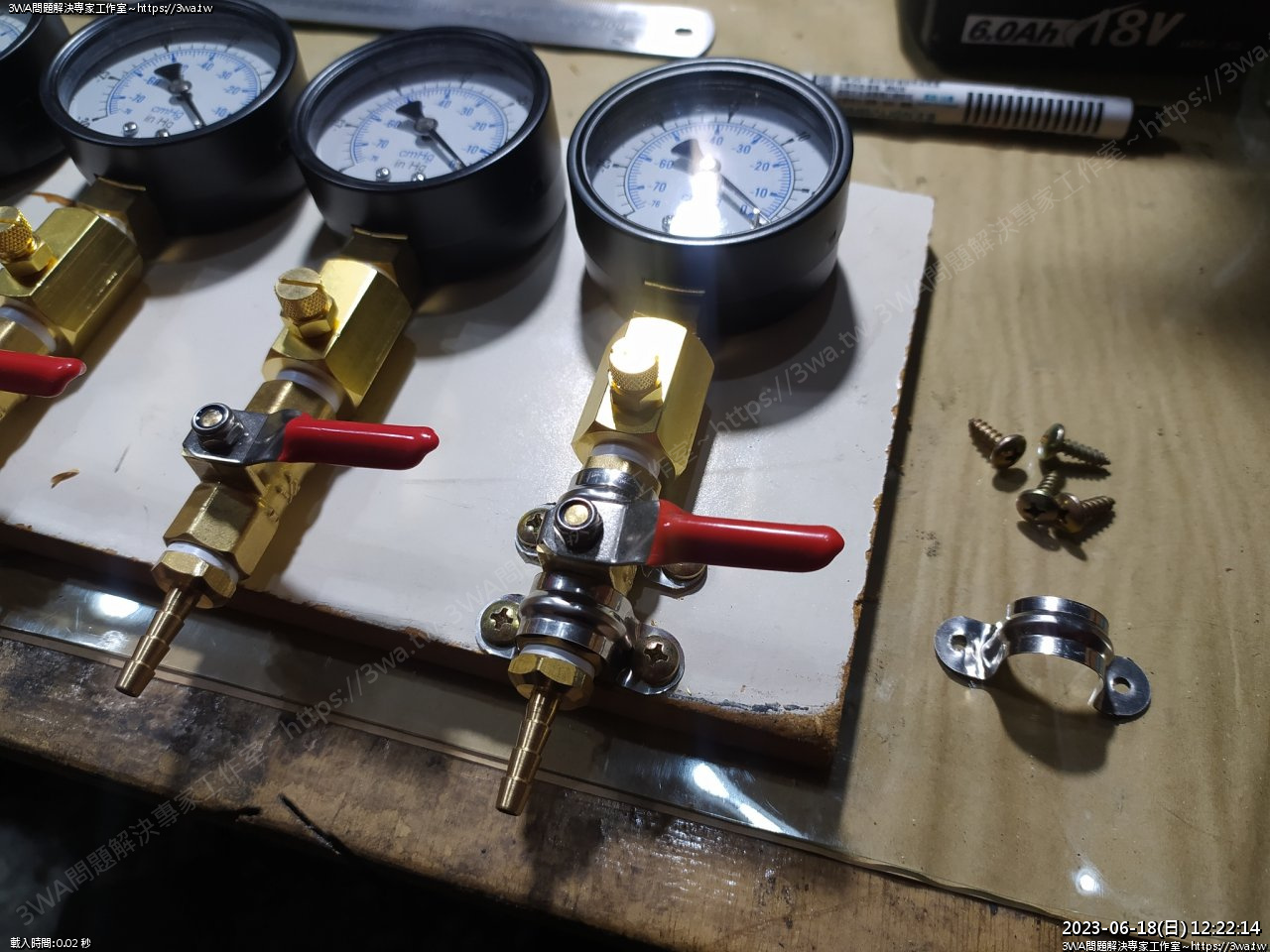

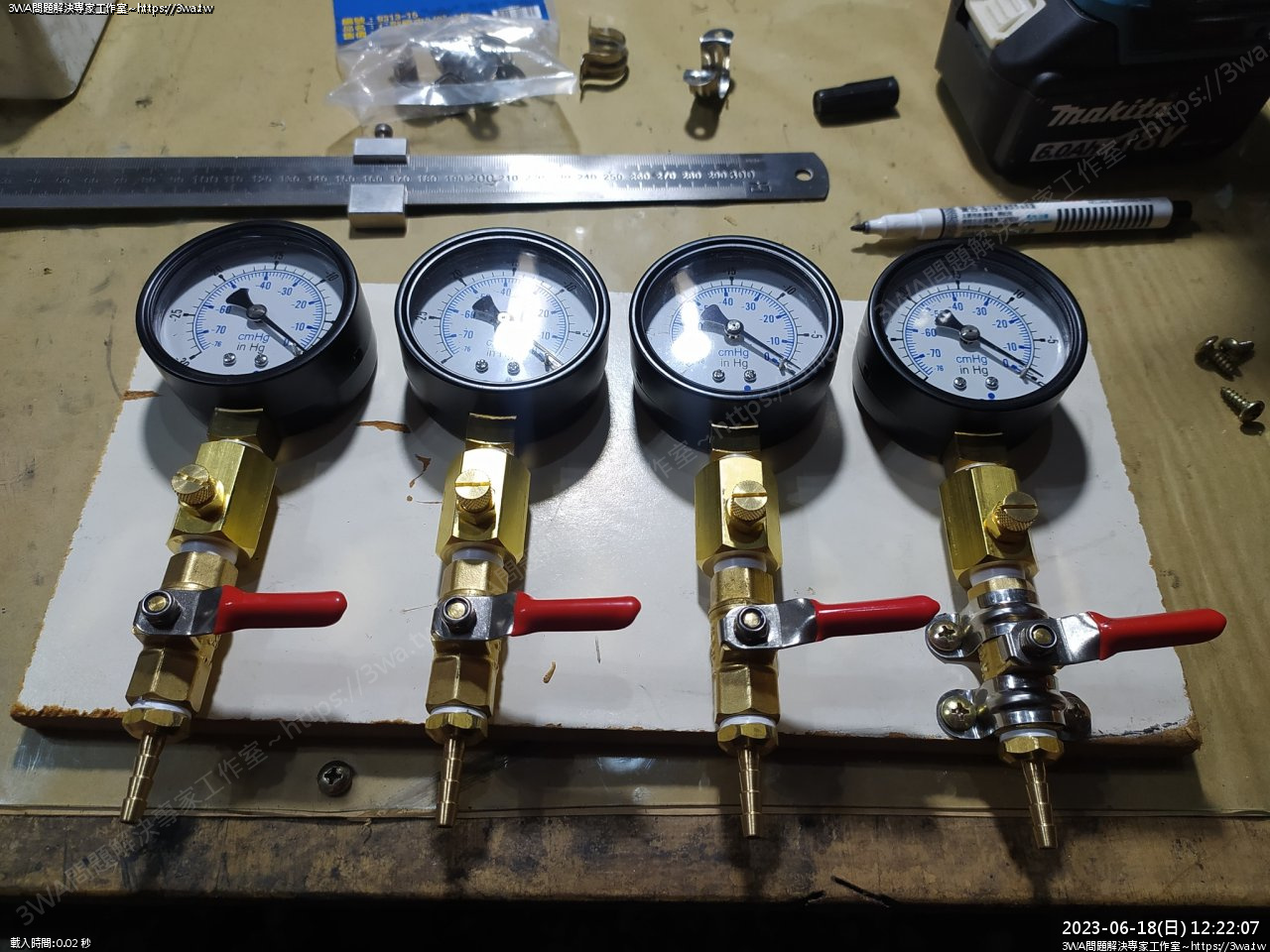

放上 C 型管夾,用麥克筆點一下,然後 1.8mm 鑽頭引孔
再用 十字 15mm 攻牙螺絲鎖入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063264.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063264.jpg)
一支表頭鎖二支,剛好鎖在考克頭、尾,如果要更穩固,可以再買大一號的管夾
鎖在節流閥跟表頭之間
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063268.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063268.jpg)
鎖上
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063271.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063271.jpg)
管夾,3/8"
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063278.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063278.jpg)

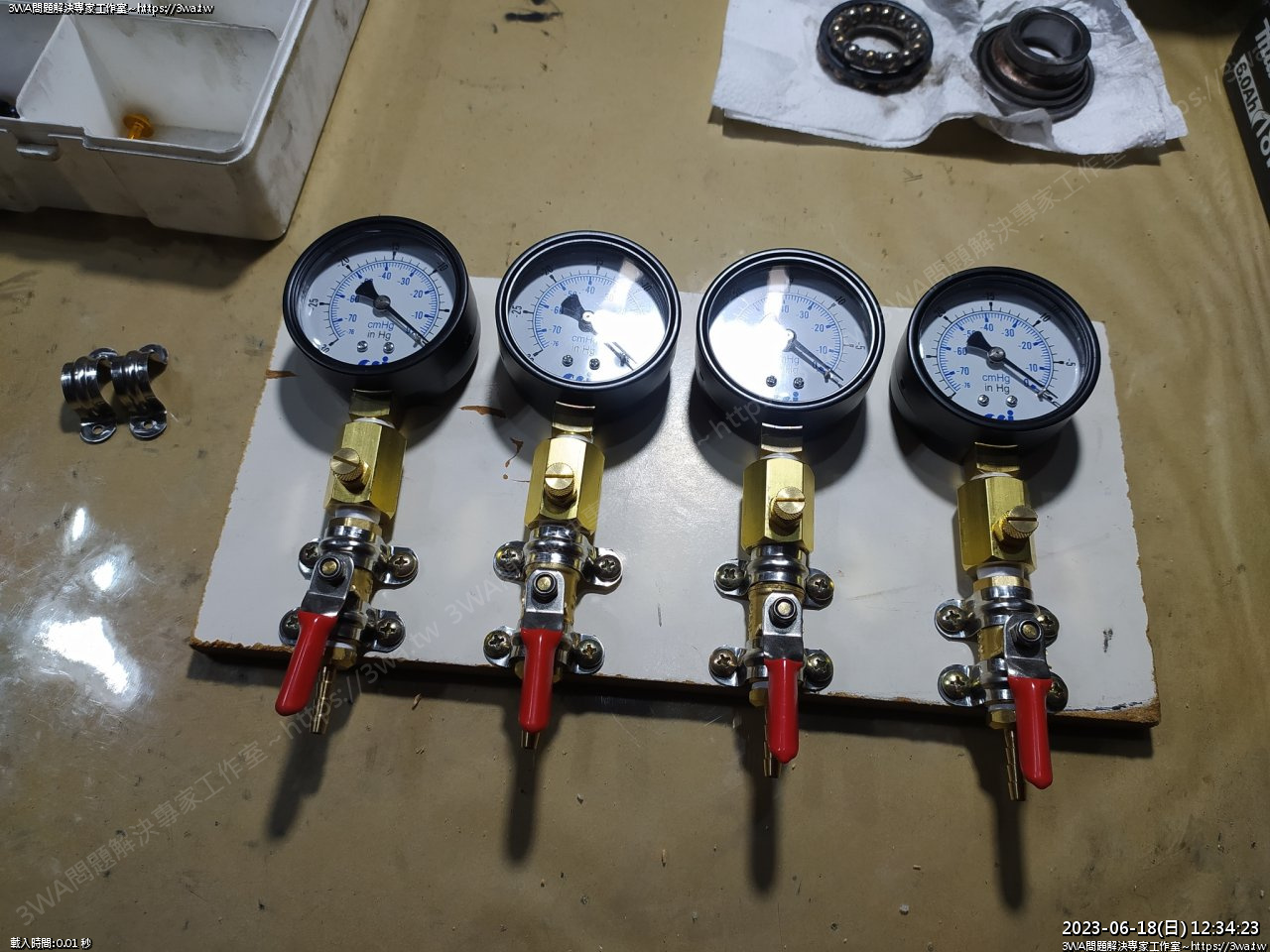

鎖好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063281.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063281.jpg)

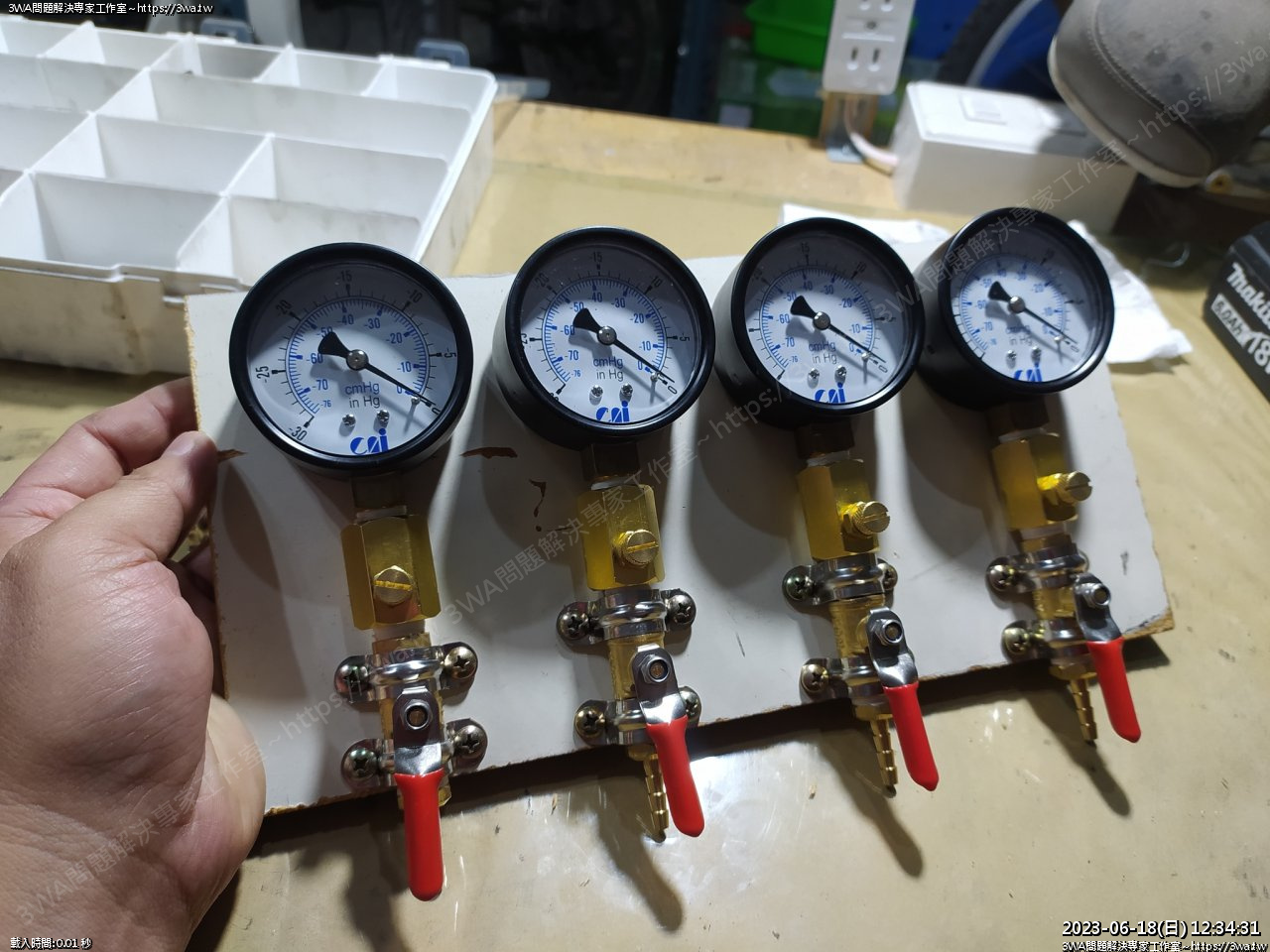

大概這個感覺
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063288.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687063288.jpg)

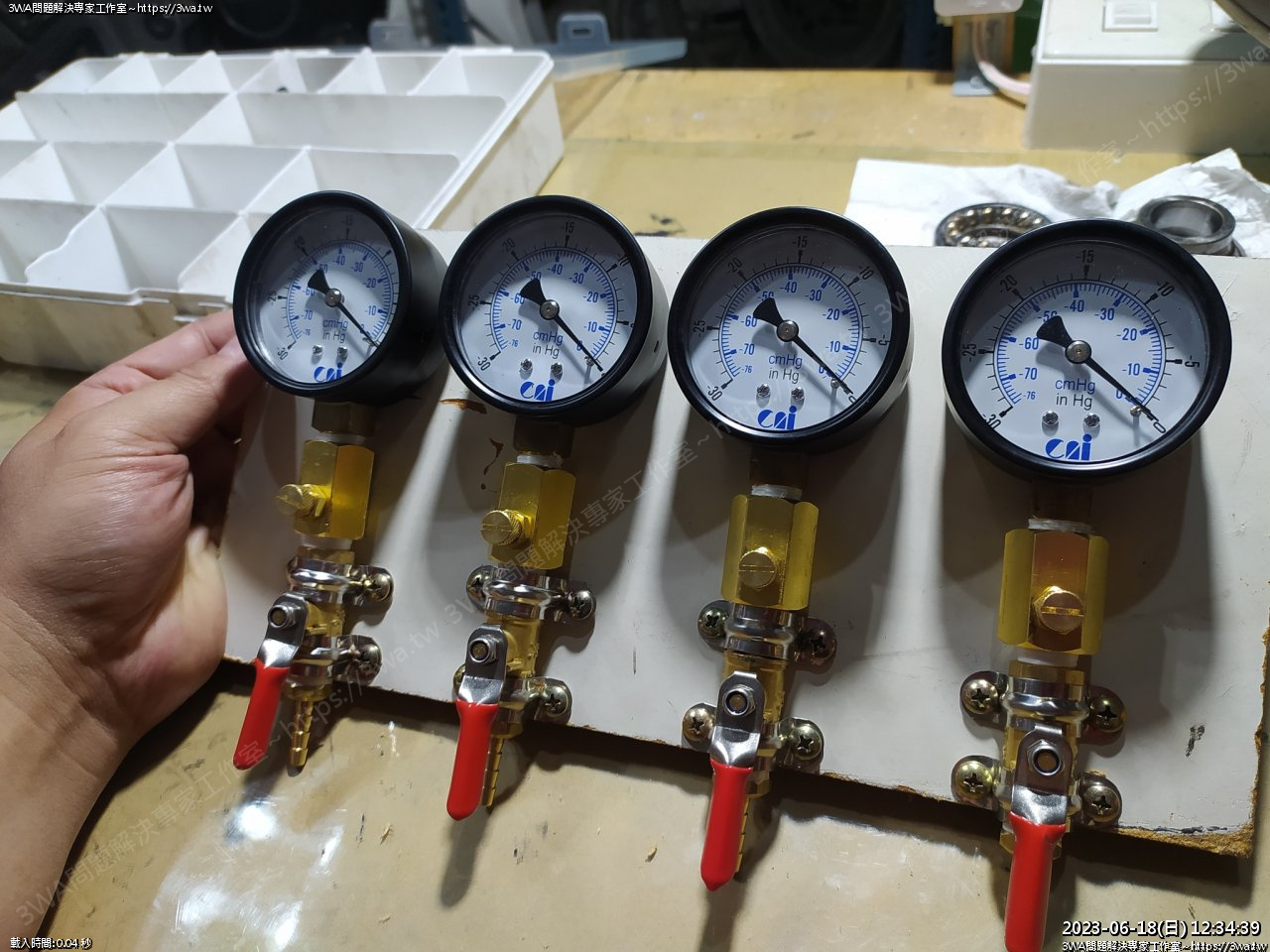

上面的木板再鎖孔,用 S 勾或 三角衣架折一折作個掛架,即可掛持使用
找時間來量量 CBR1000RR 的四缸平衡
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187074.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187074.jpg)

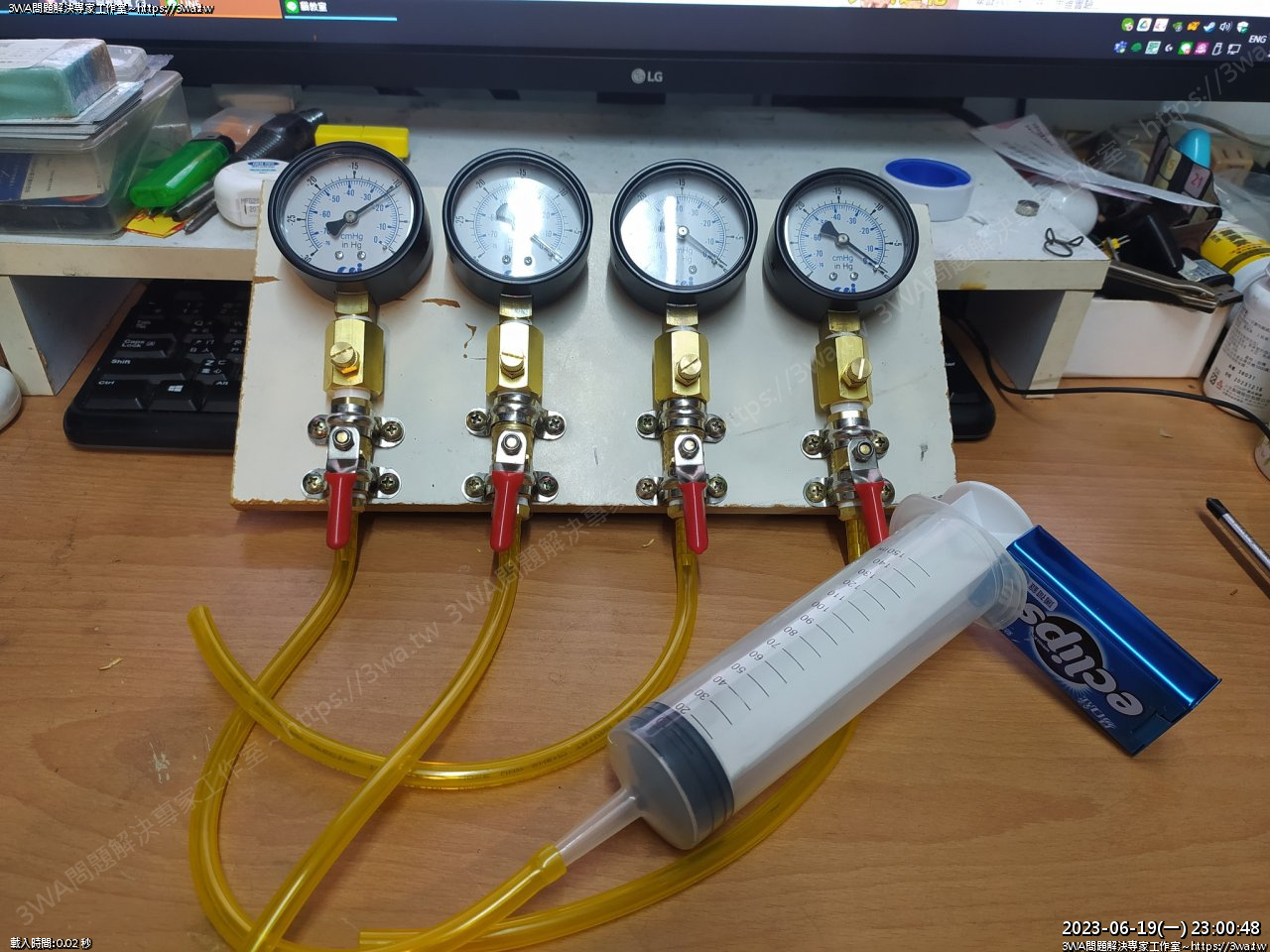

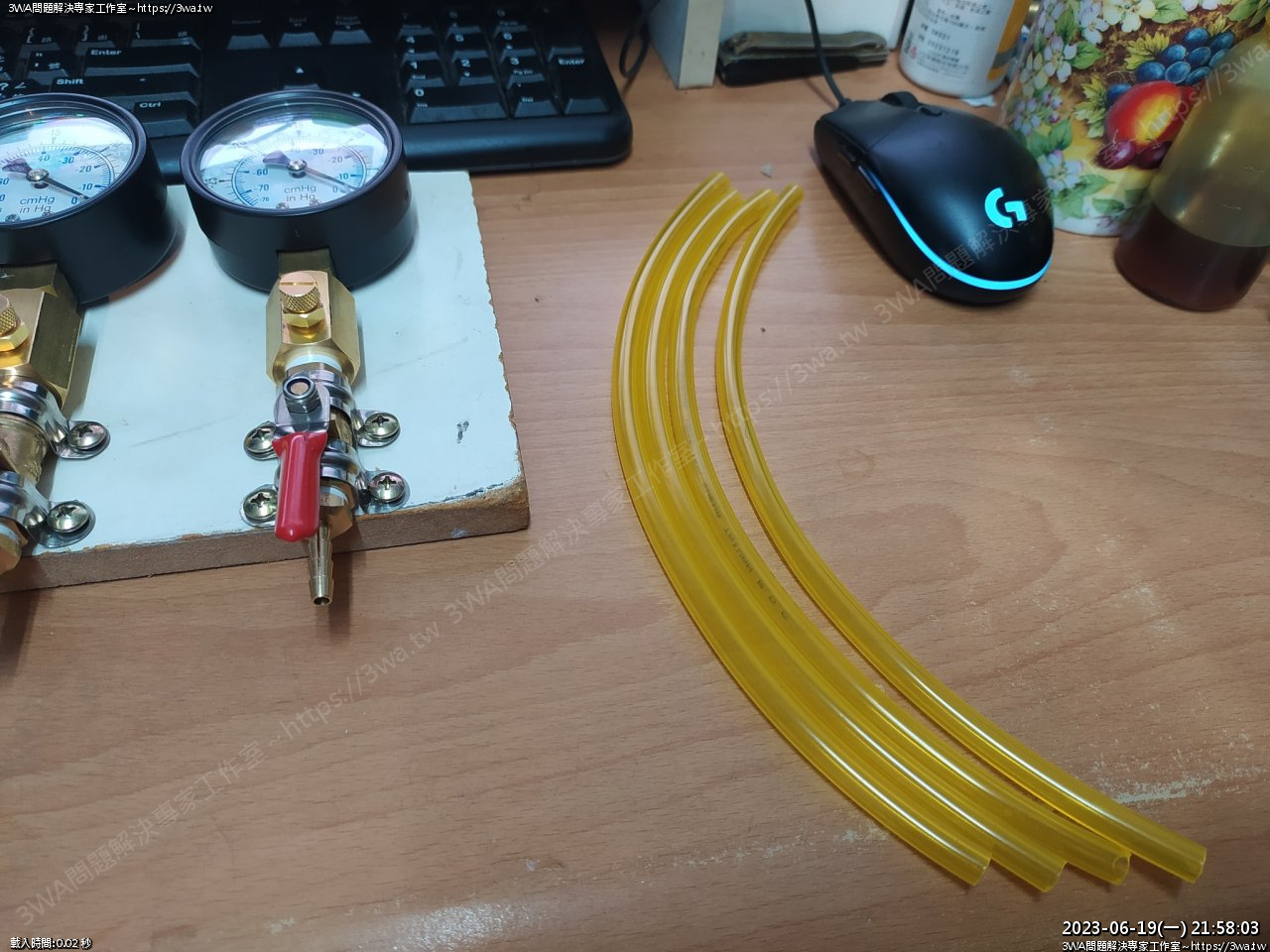

如果要測試表頭有沒有準,可以準備四根一樣長的膠管,膠管短一些沒關係
但一樣長即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187114.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187114.jpg)
然後準備一個針筒,針筒不用這麼大支,比這小一號的應該比較剛好
稍微拉開,讓數值在20cm/Hg附近,然後拿個合適的東西夾著,這樣每次量
吸力就都一樣了
當然每一次量,都要注意先把針筒推到底,再插到橡皮管
才不會讓裡面有額外的壓力或負壓
依 FZR 手冊裡提到 190mm/Hg~ 等同 19cm/Hg
然後 CBR1000RR 是 20cm/Hg
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187117.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187117.jpg)

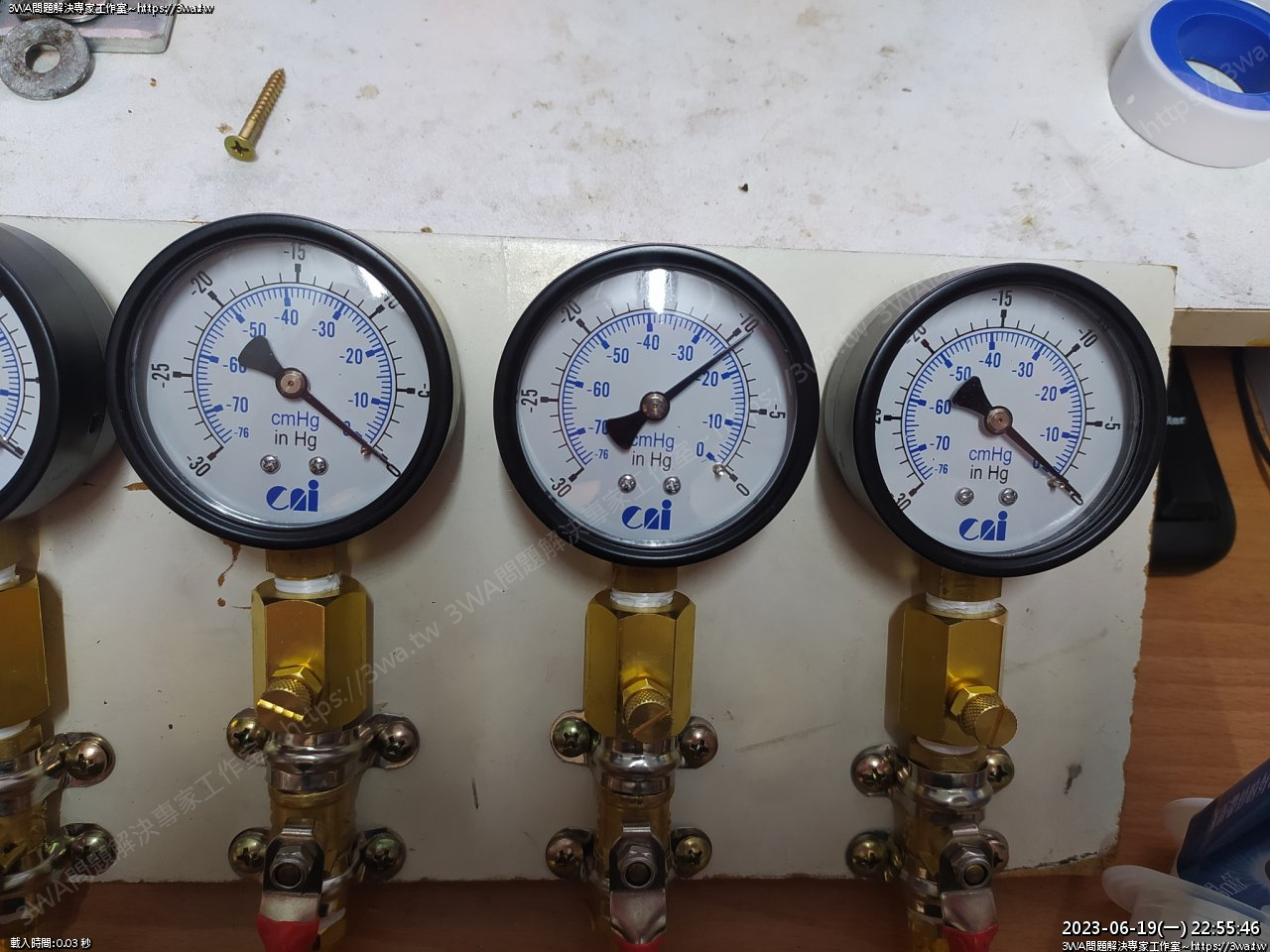

表頭一 23.5~24mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187121.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187121.jpg)

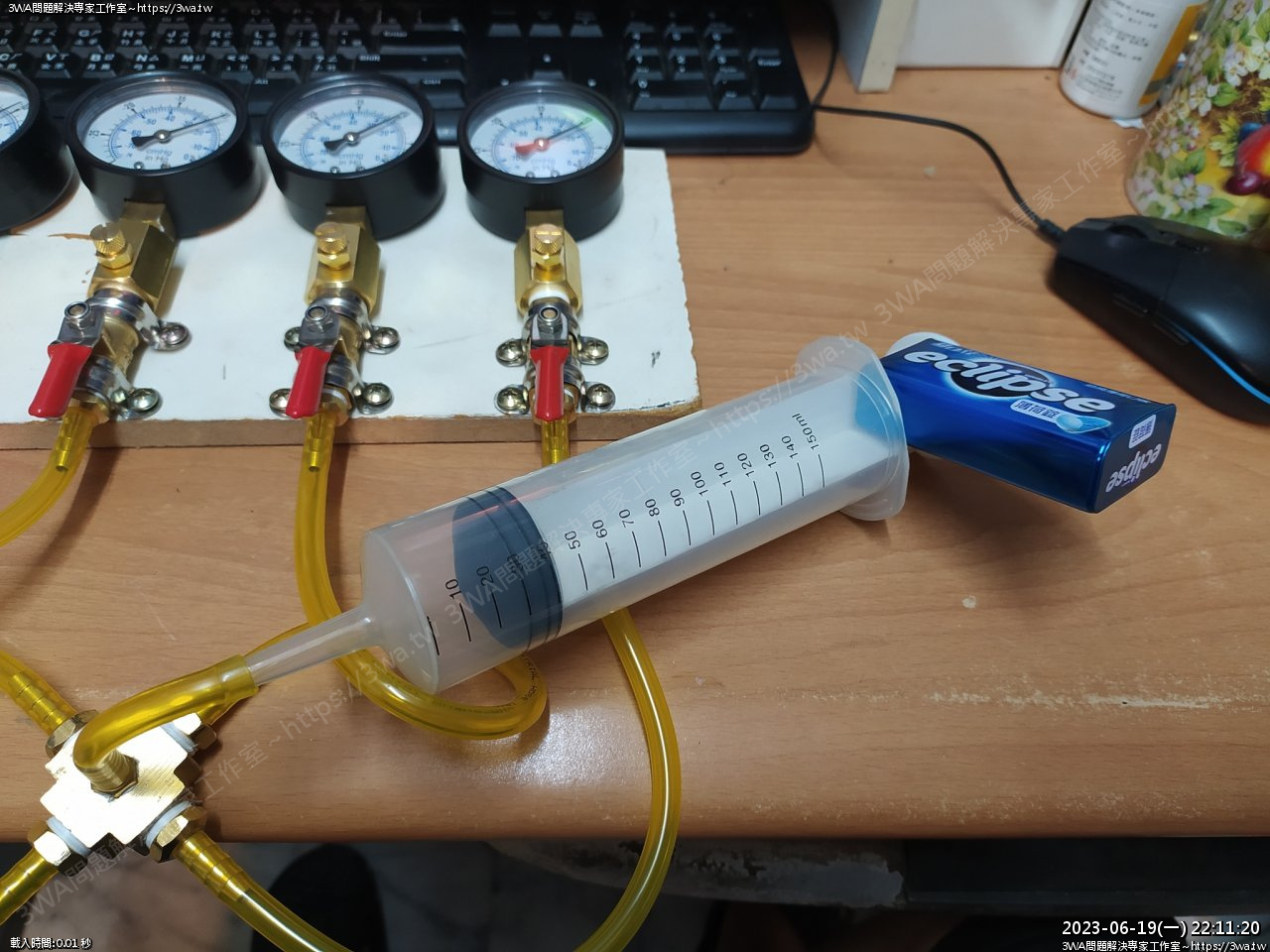

然後測表頭右2,羽山這個 eclipse 薄荷錠罐剛好夾著,拉開一些些就20幾mm了~
如果小支一些的針銅就會拉的長些
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187124.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187124.jpg)

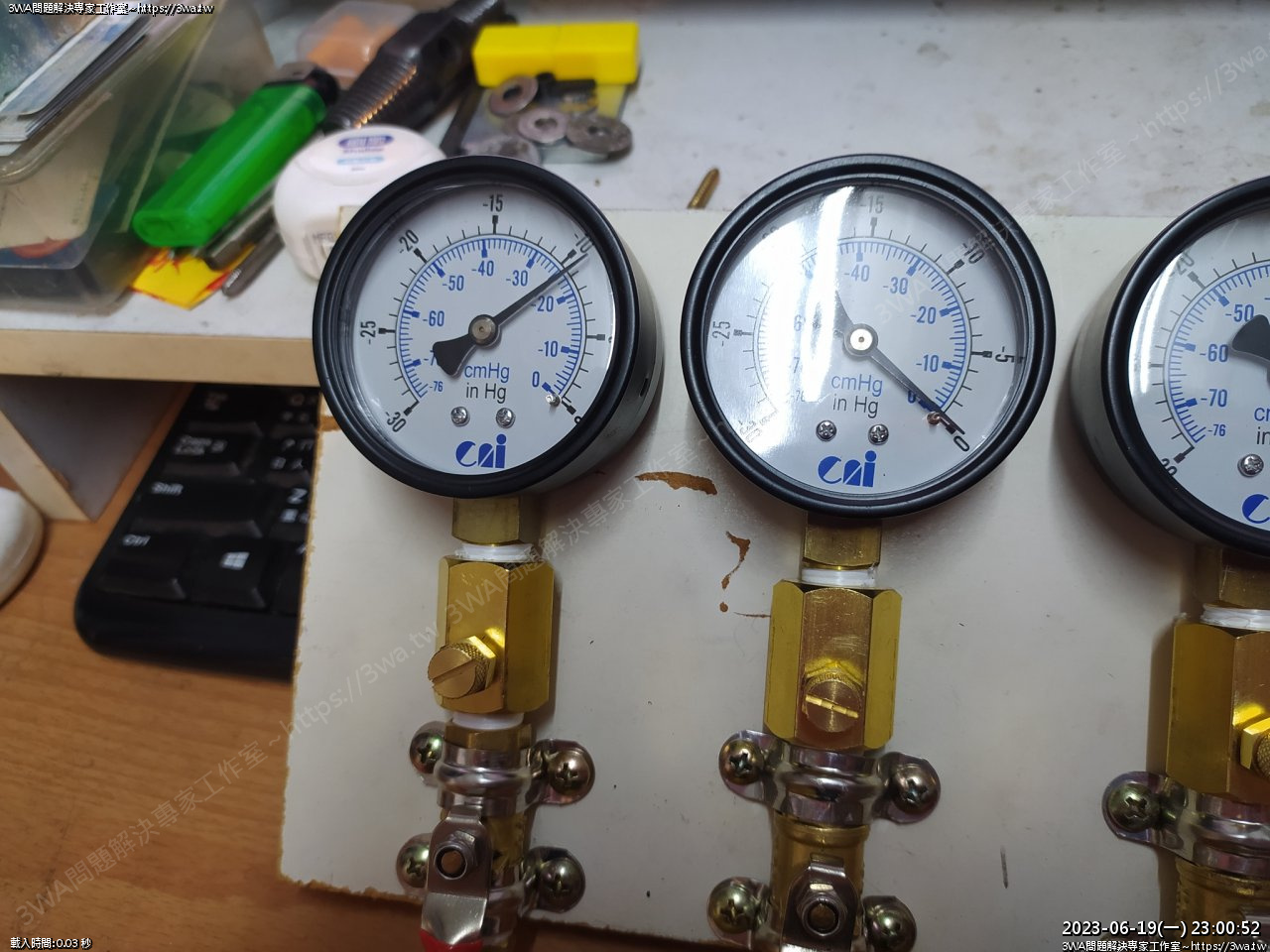

錶頭2,看起來跟錶頭1一樣
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187127.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187127.jpg)
然後量表量三,有點反光,整理照片時再重拍一次
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187825.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187825.jpg)
錶頭三,看來跟 錶頭1、2差不多
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187134.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187134.jpg)

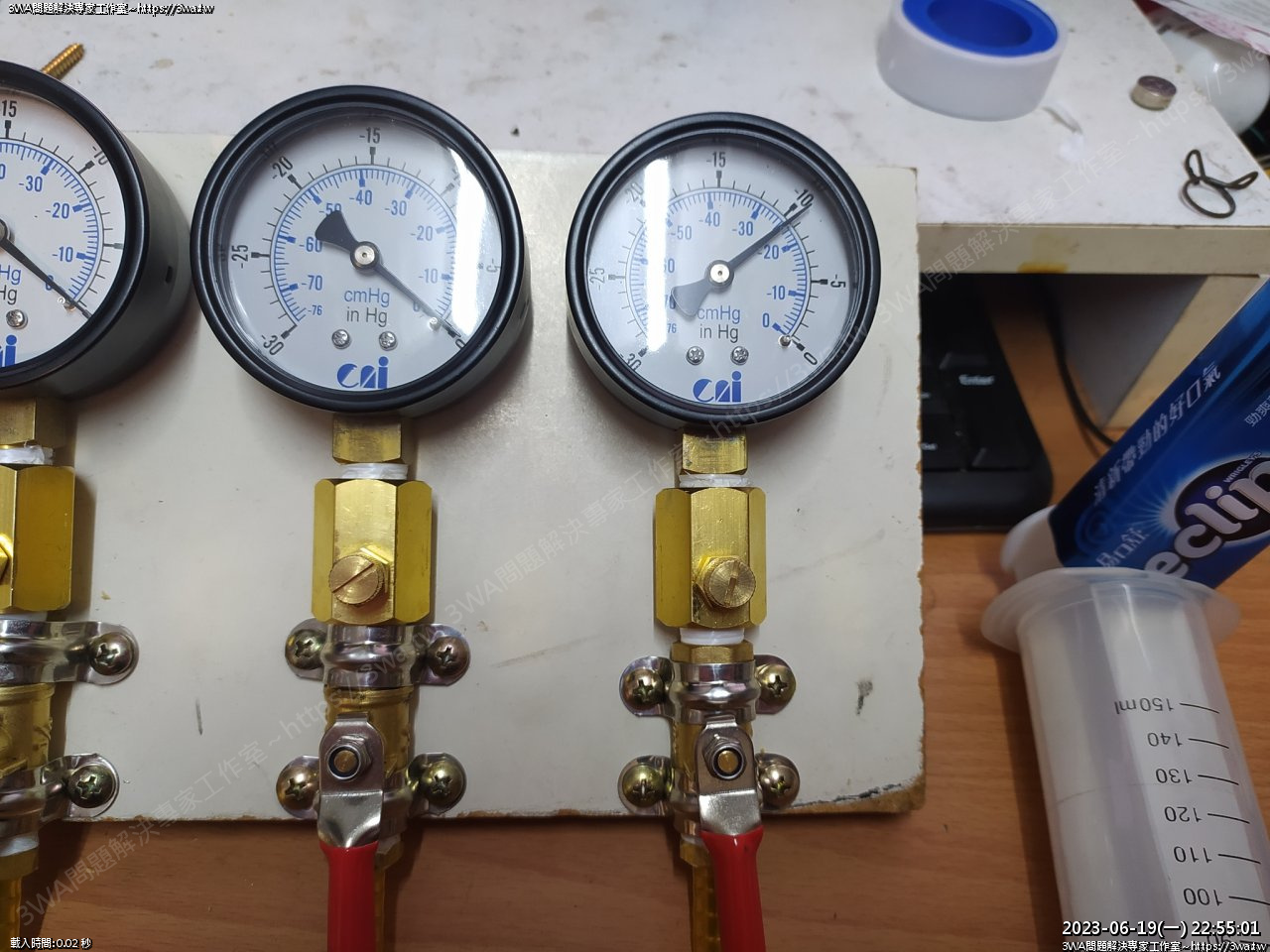

然後錶頭4
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187137.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187137.jpg)

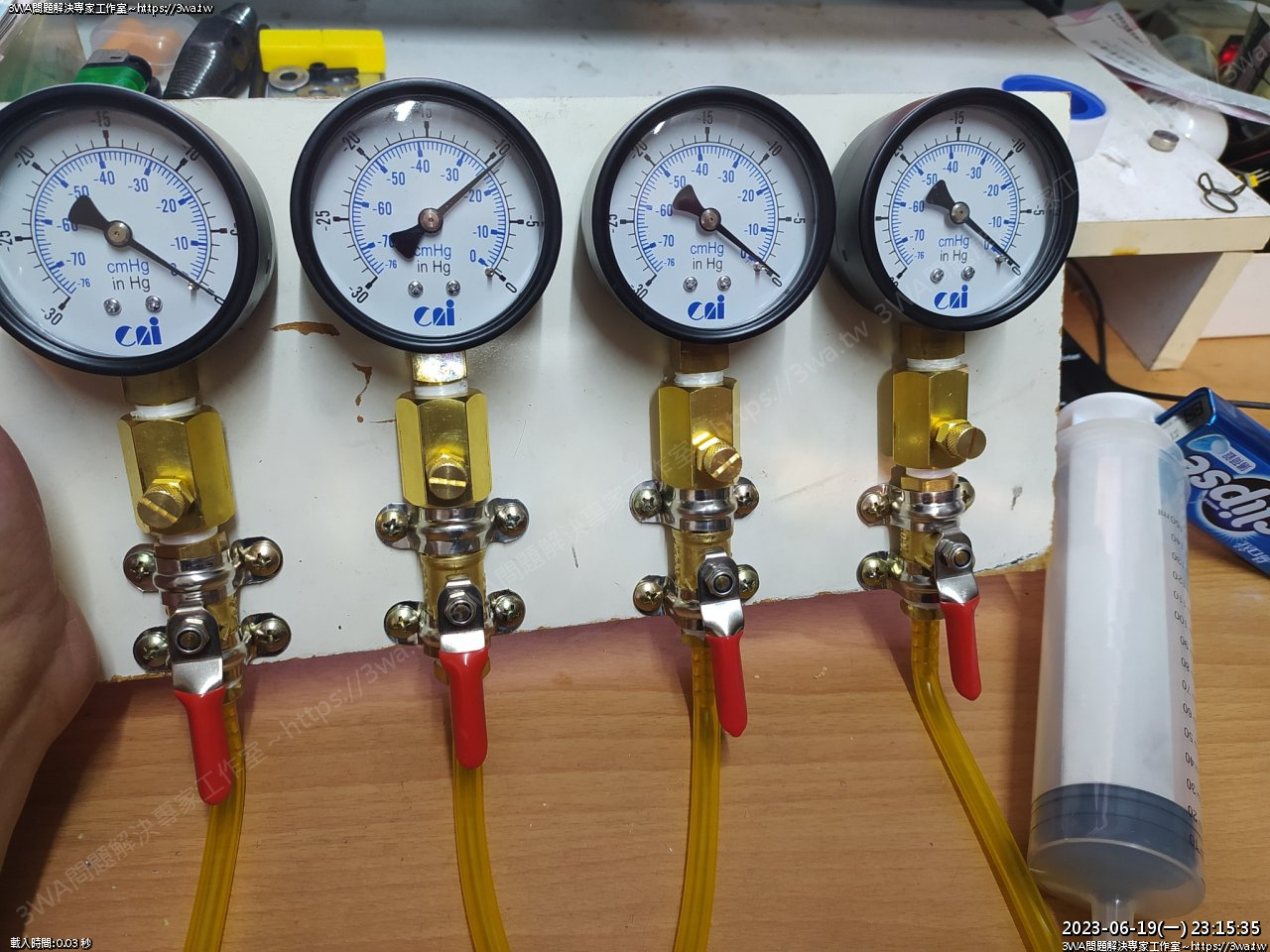

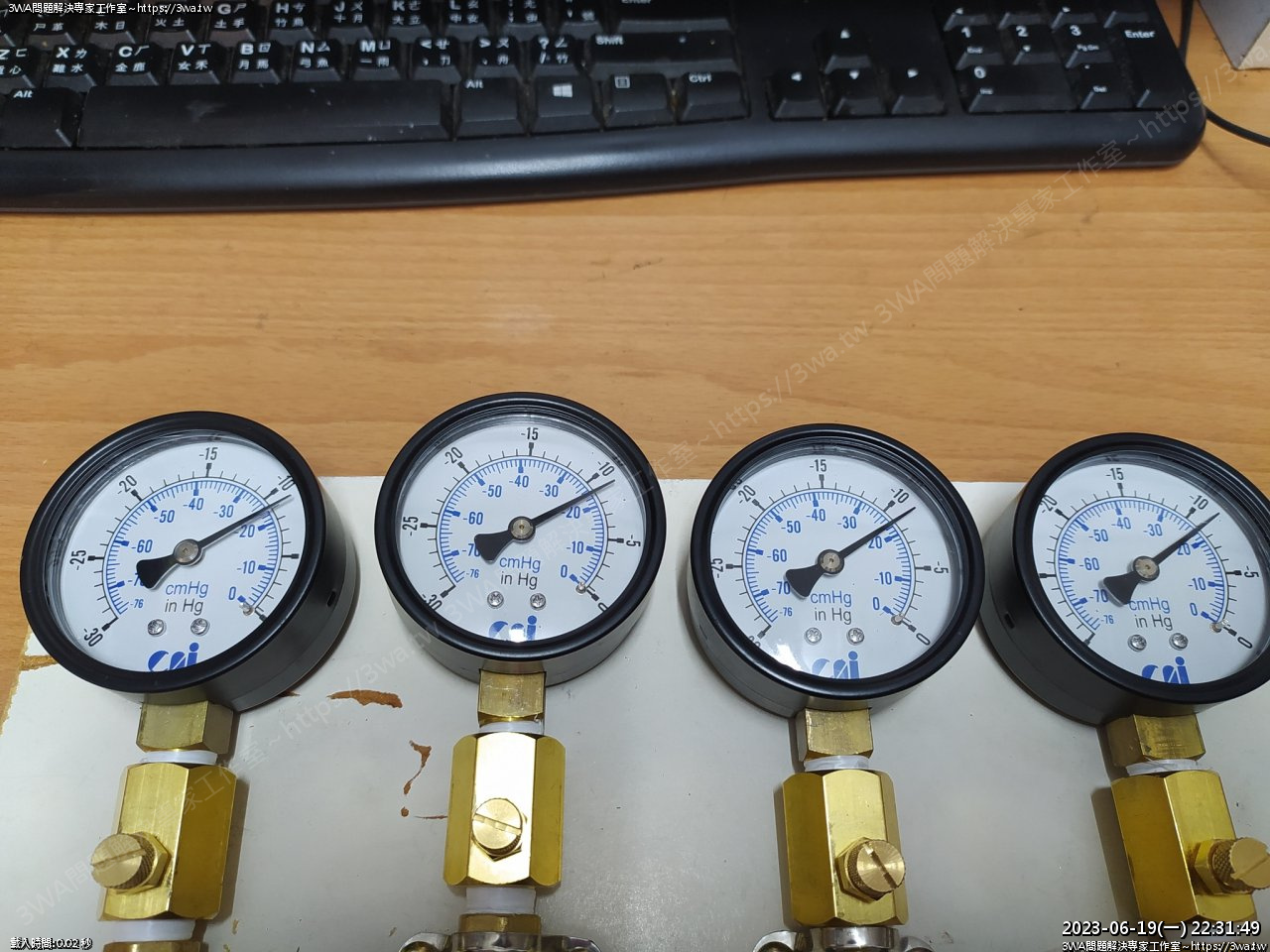

看起來也還好,四顆表頭都很接近
第四顆表頭低了約0.5cm~到時上車子量時再補上誤差即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187820.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187820.jpg)
如果對自己表頭沒啥信心,可以10cm~30cm 都找個參考物墊一下
這個範圍大概就機車負壓常見的範圍
找出表間的誤差,最後調整的時候再增減這些誤差即可
量好後可以把誤差的數值寫在表的旁邊提醒自己,例如 +0.5
量到的值要記得再+0.5cm 的意思
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687190078.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687190078.jpg)
當然也可以作一個五通閥
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187008.jpg&rotate=90](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187008.jpg&rotate=90)
準備一個四通2分內卡,跟一個1分插芯
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187009.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187009.jpg)

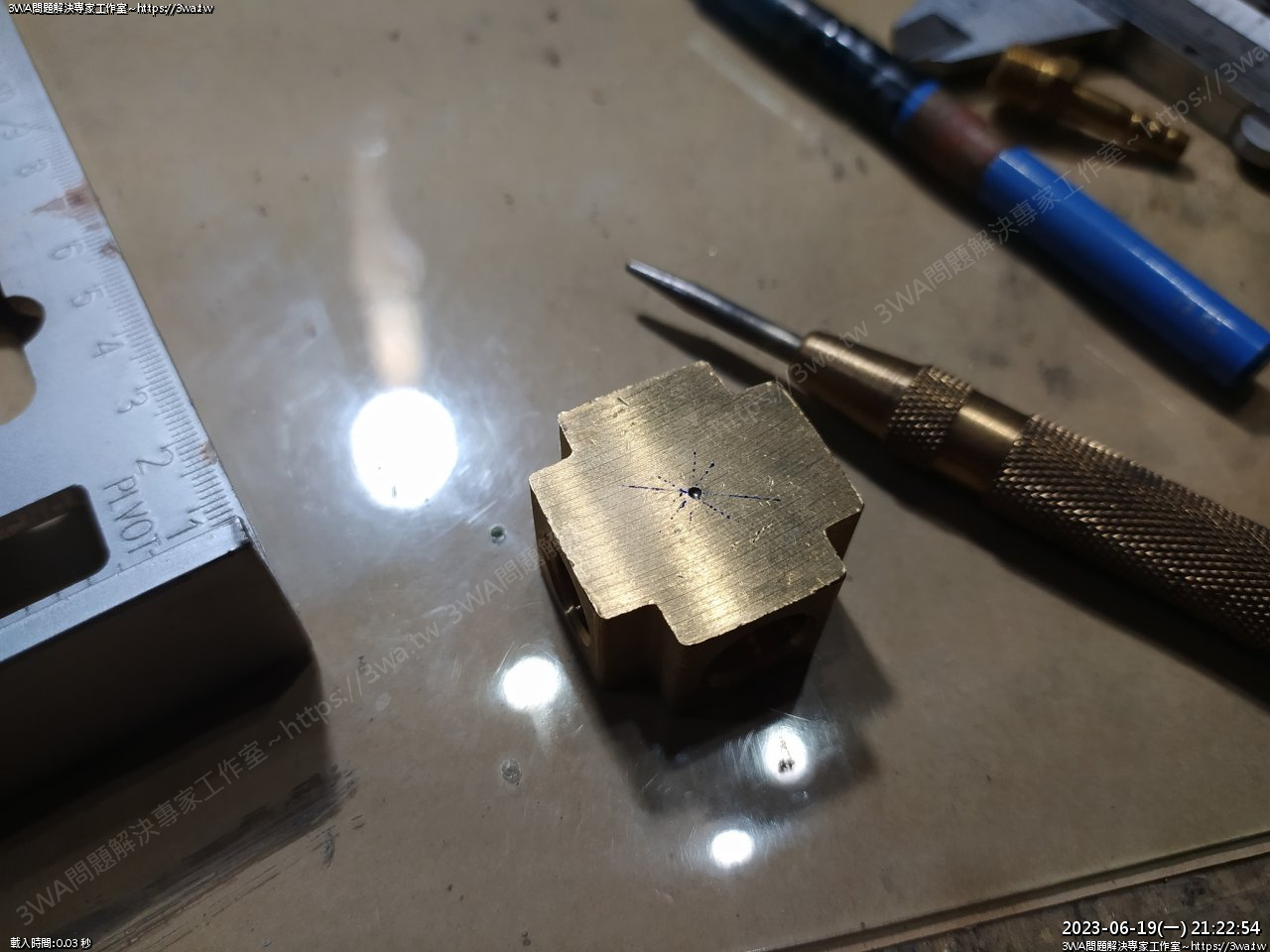

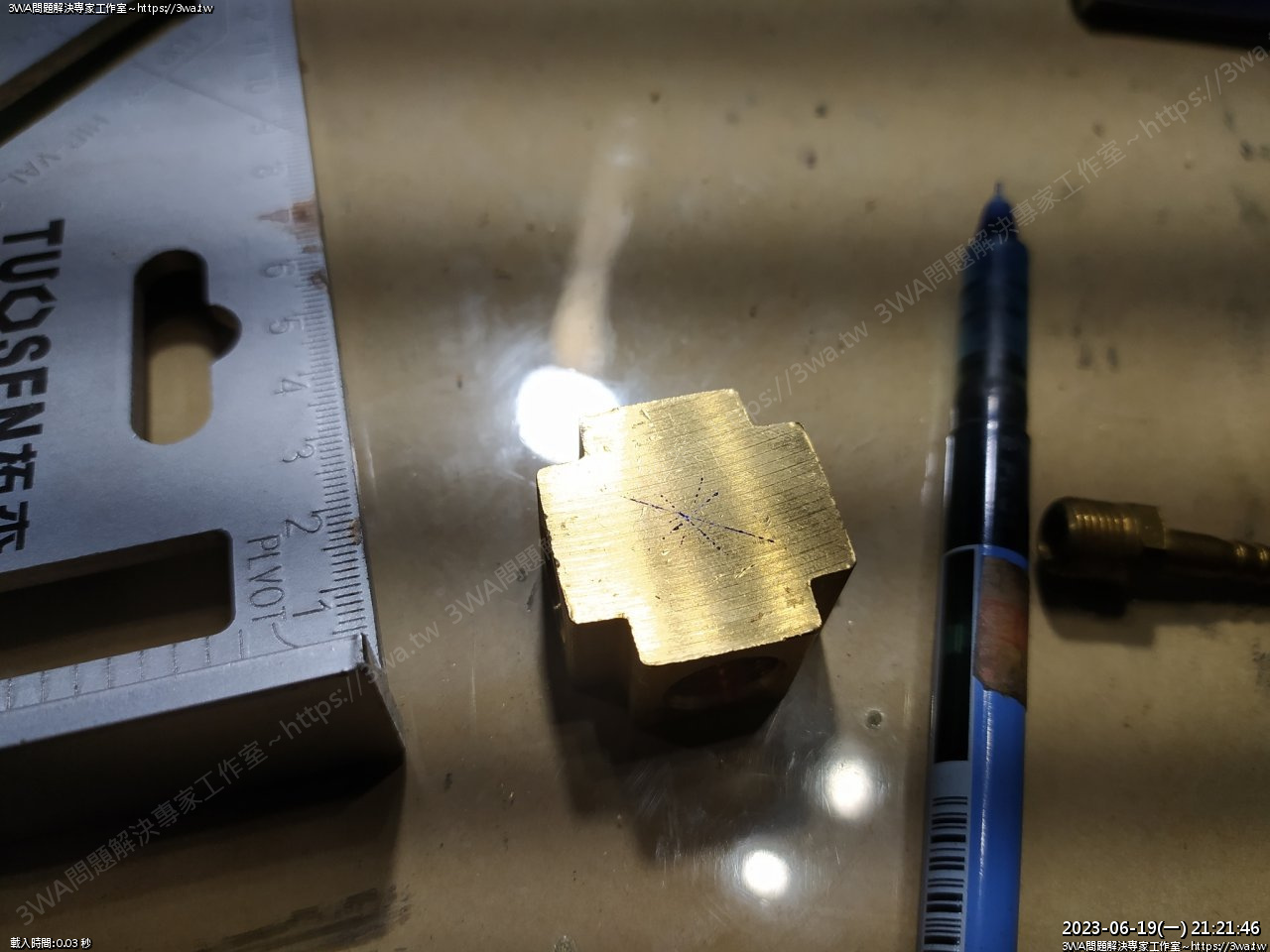

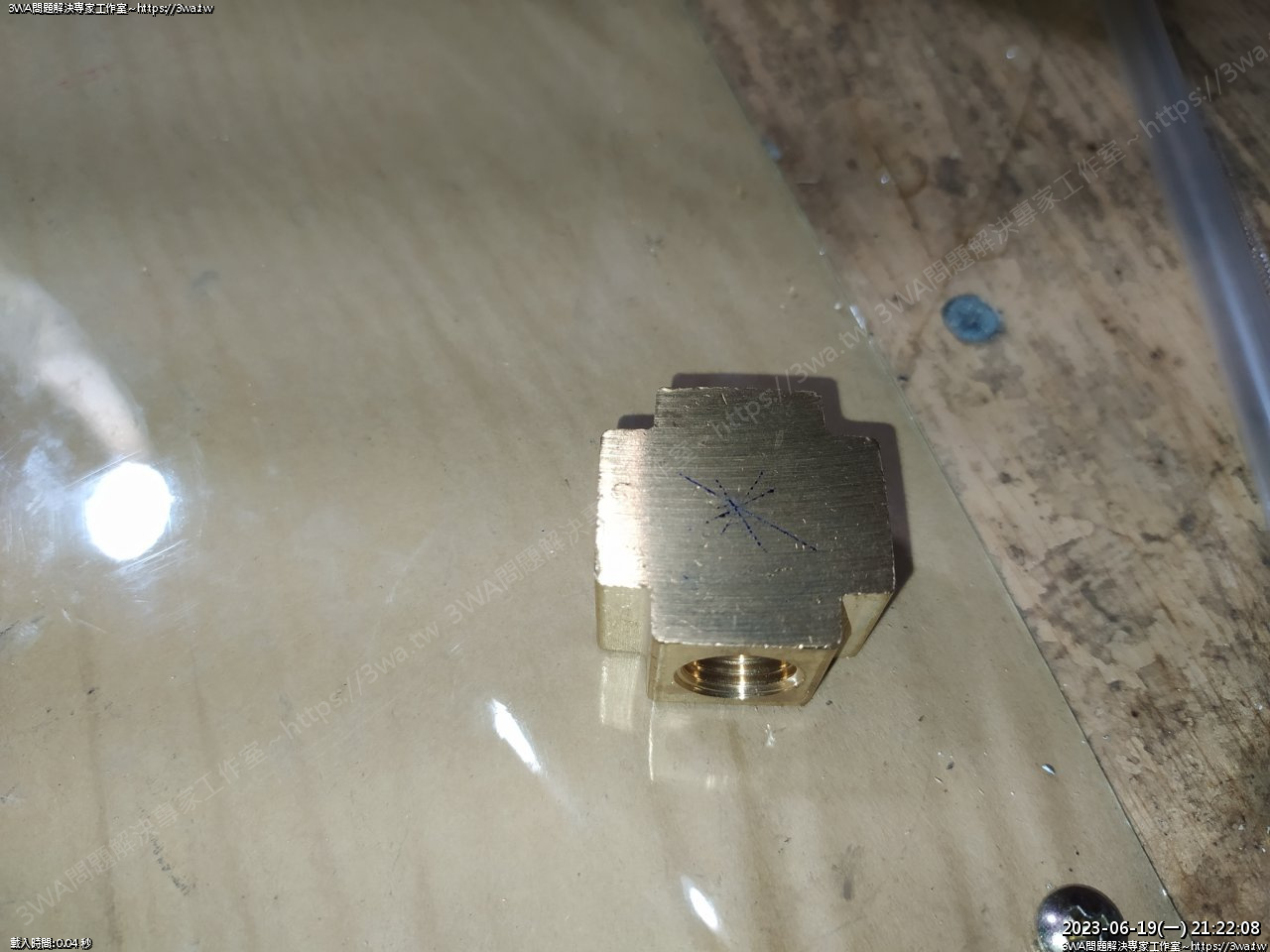

拿尺跟筆畫出中心點
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187013.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187013.jpg)
畫好了
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187017.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187017.jpg)
沖孔
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187020.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187020.jpg)
一分插芯,約9.25mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187023.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187023.jpg)

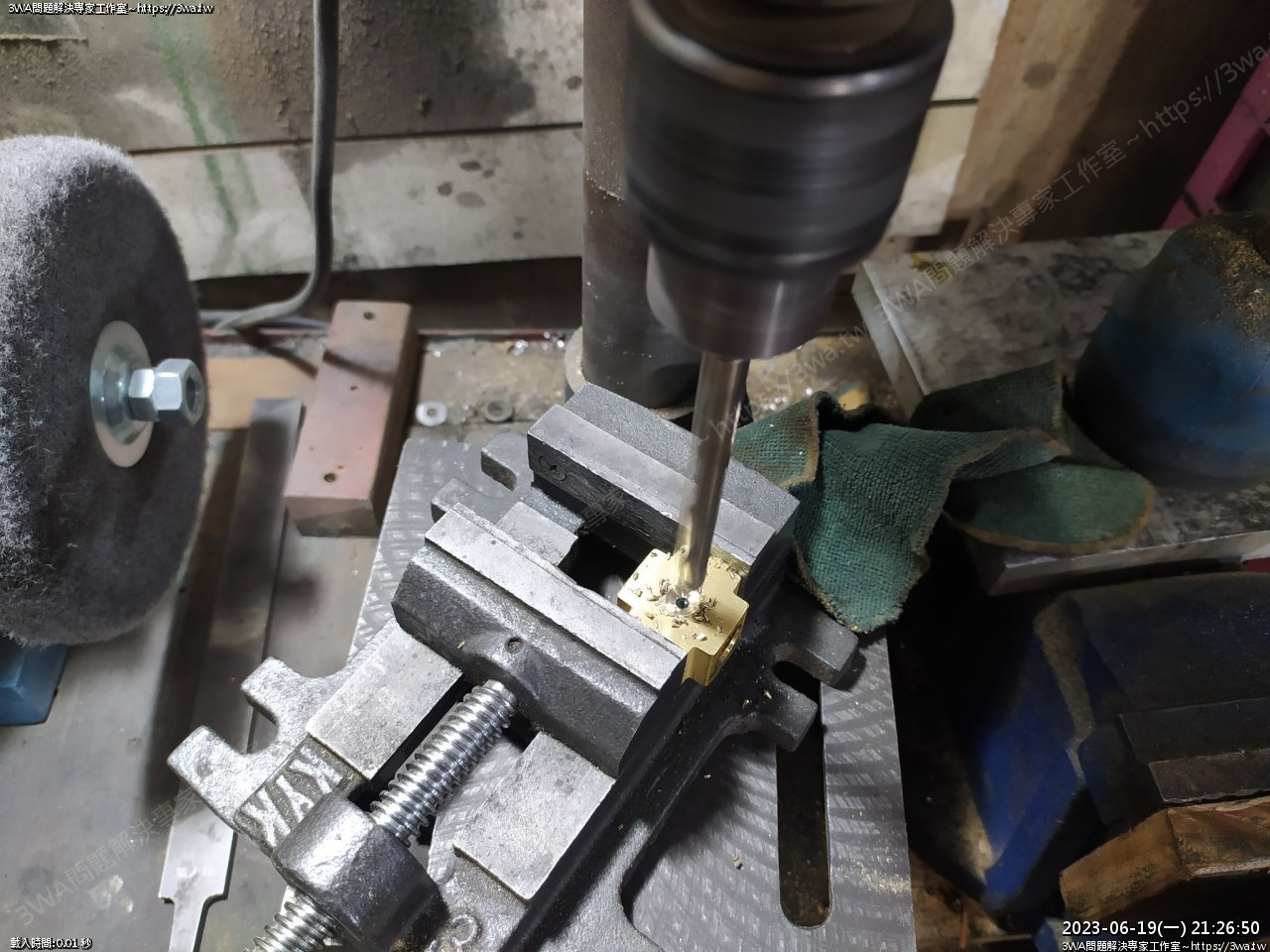

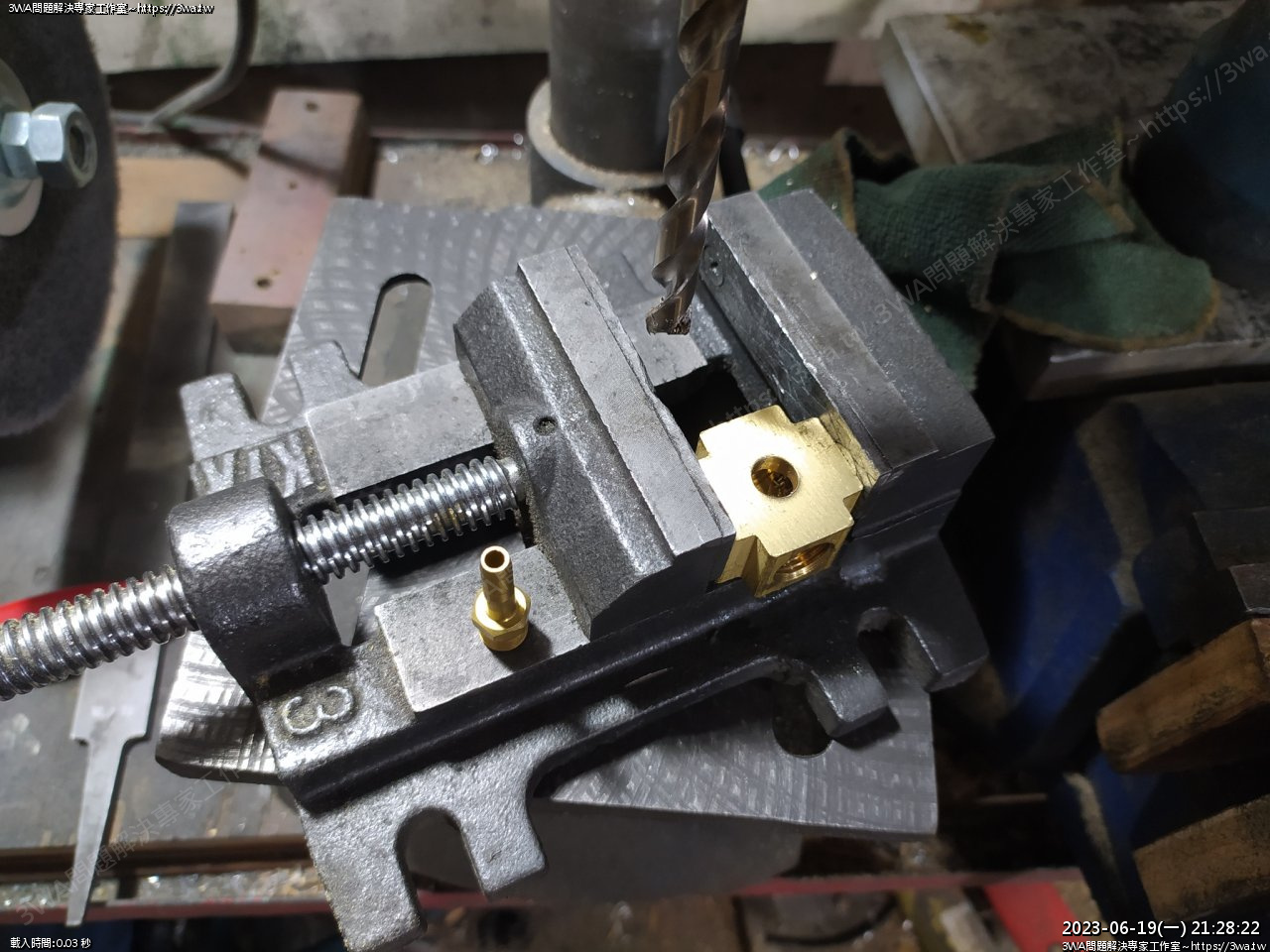

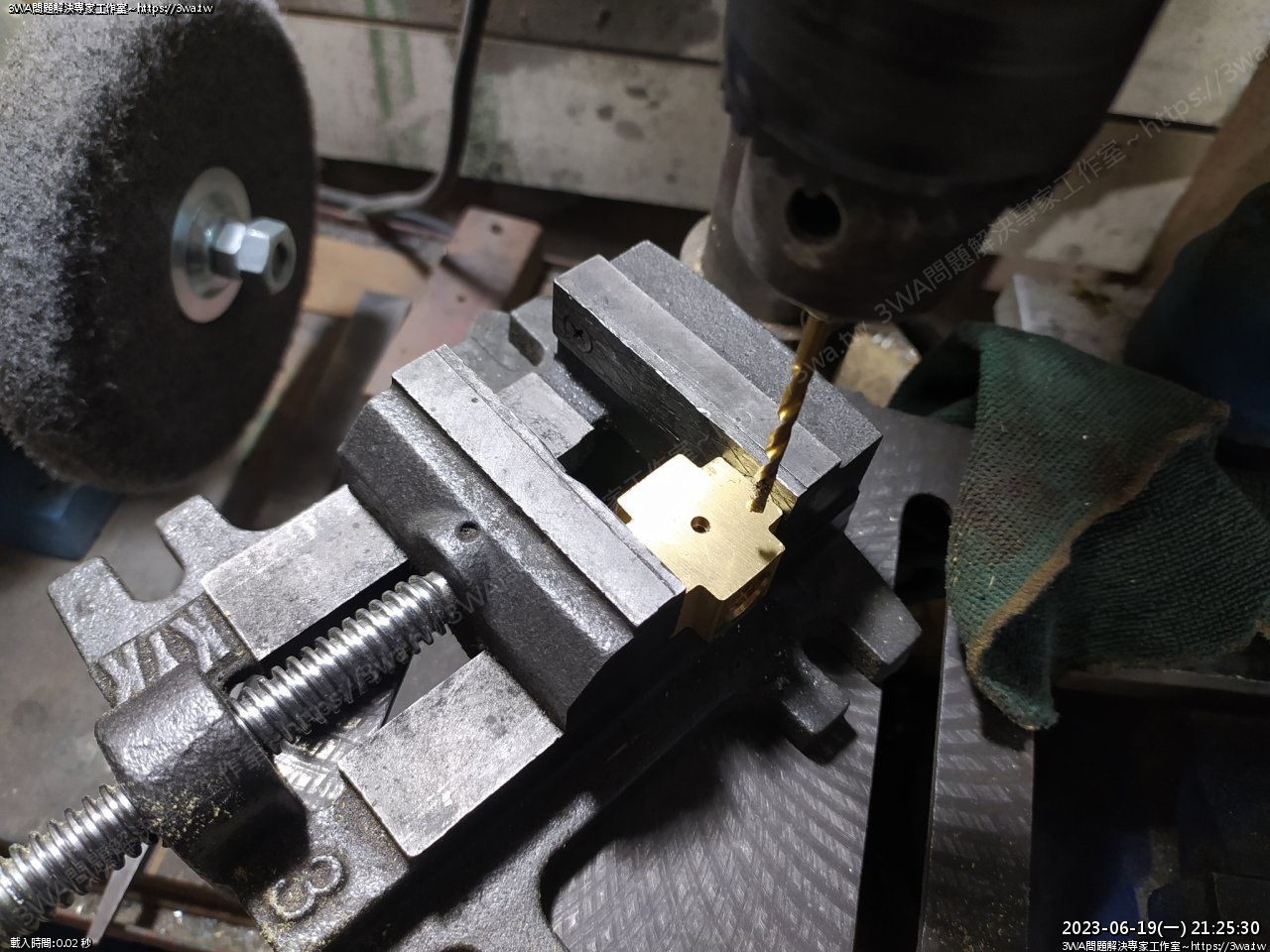

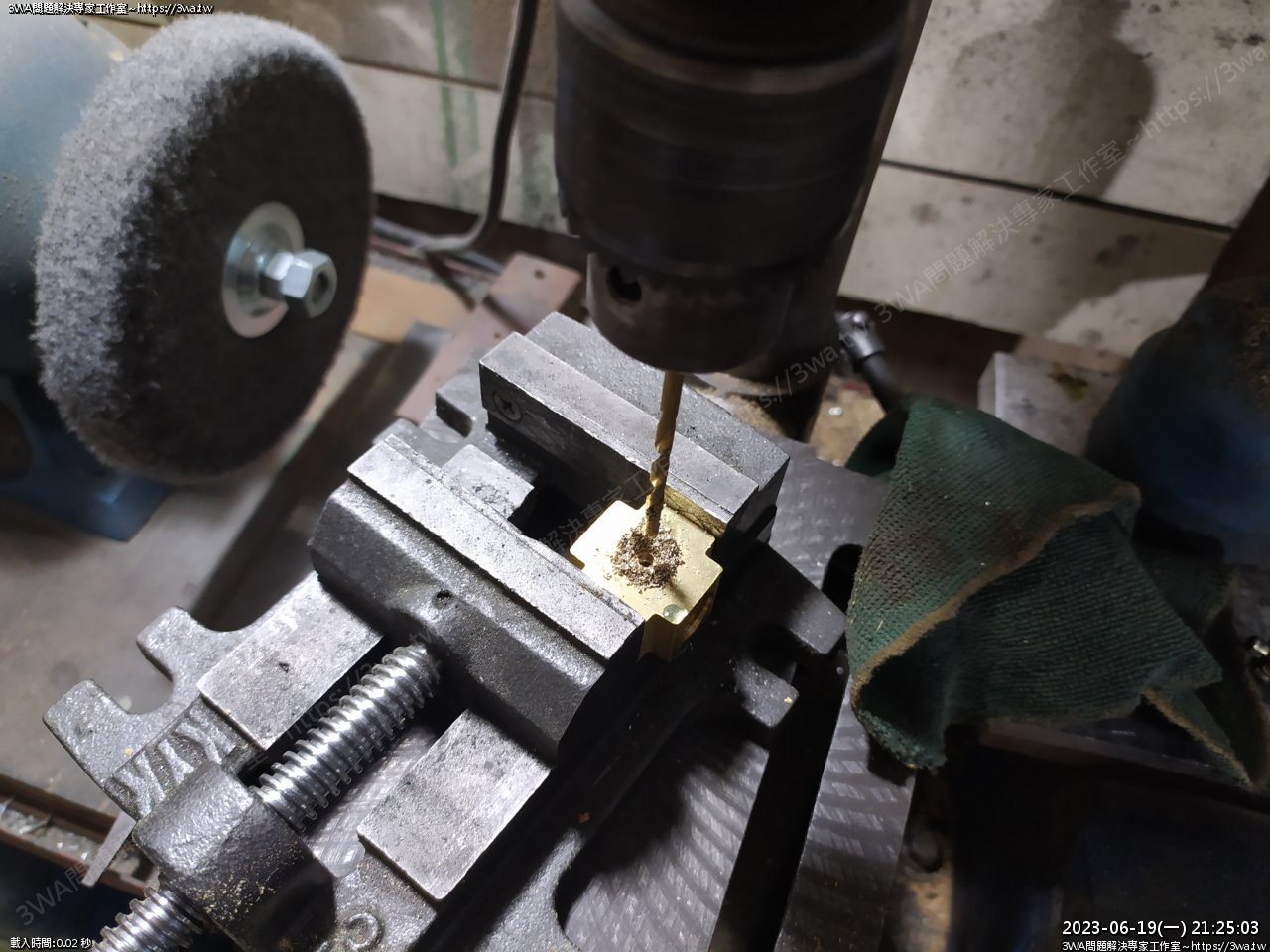

先用小支的鑽頭引孔 3.3mm
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187026.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187026.jpg)
好了,只能打穿一面
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187029.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187029.jpg)

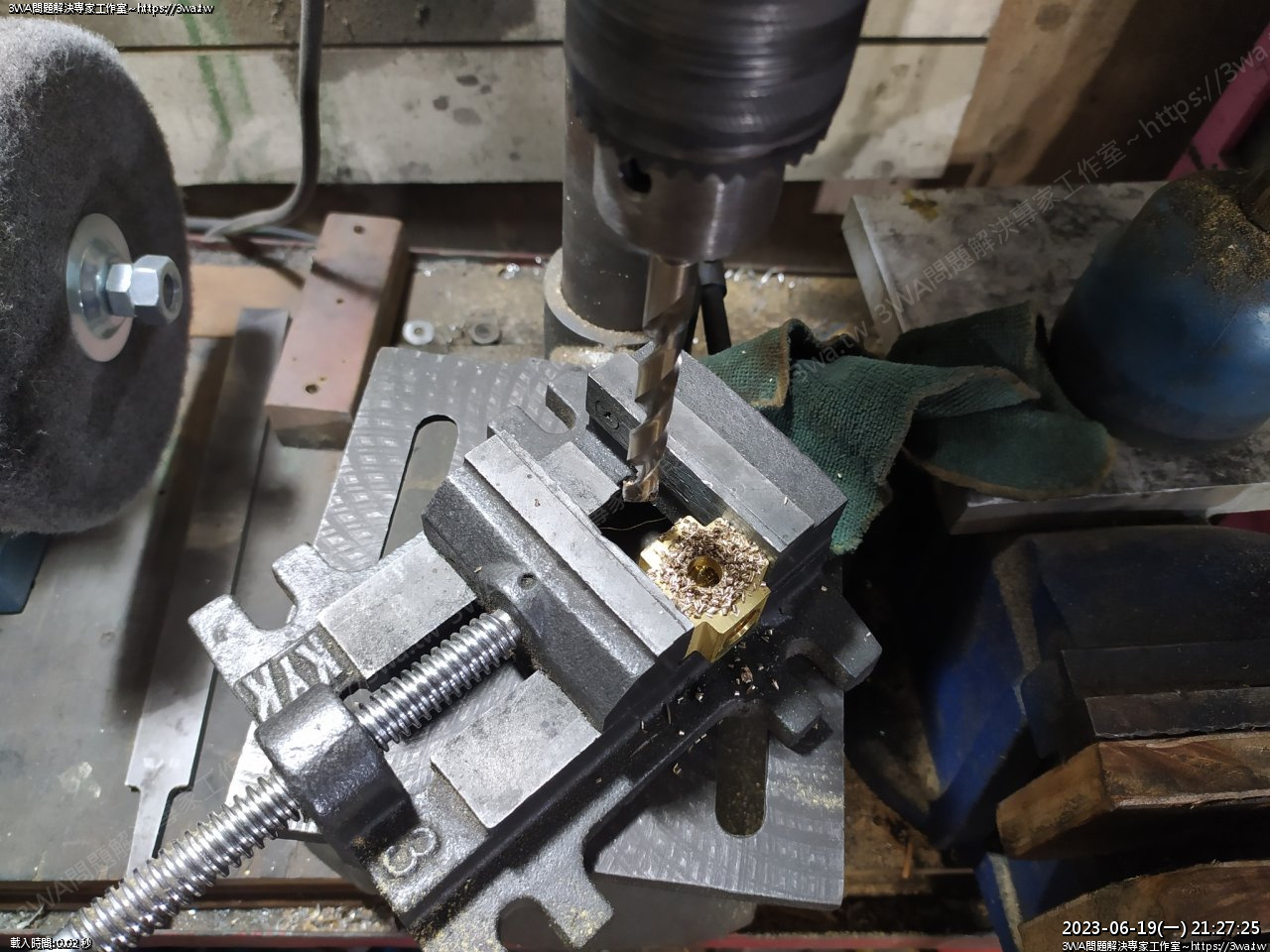

然後用 8.8mm 的鑽頭
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187032.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187032.jpg)
好了,只能打穿一面
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187034.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187034.jpg)
大概這樣即可
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187037.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187037.jpg)

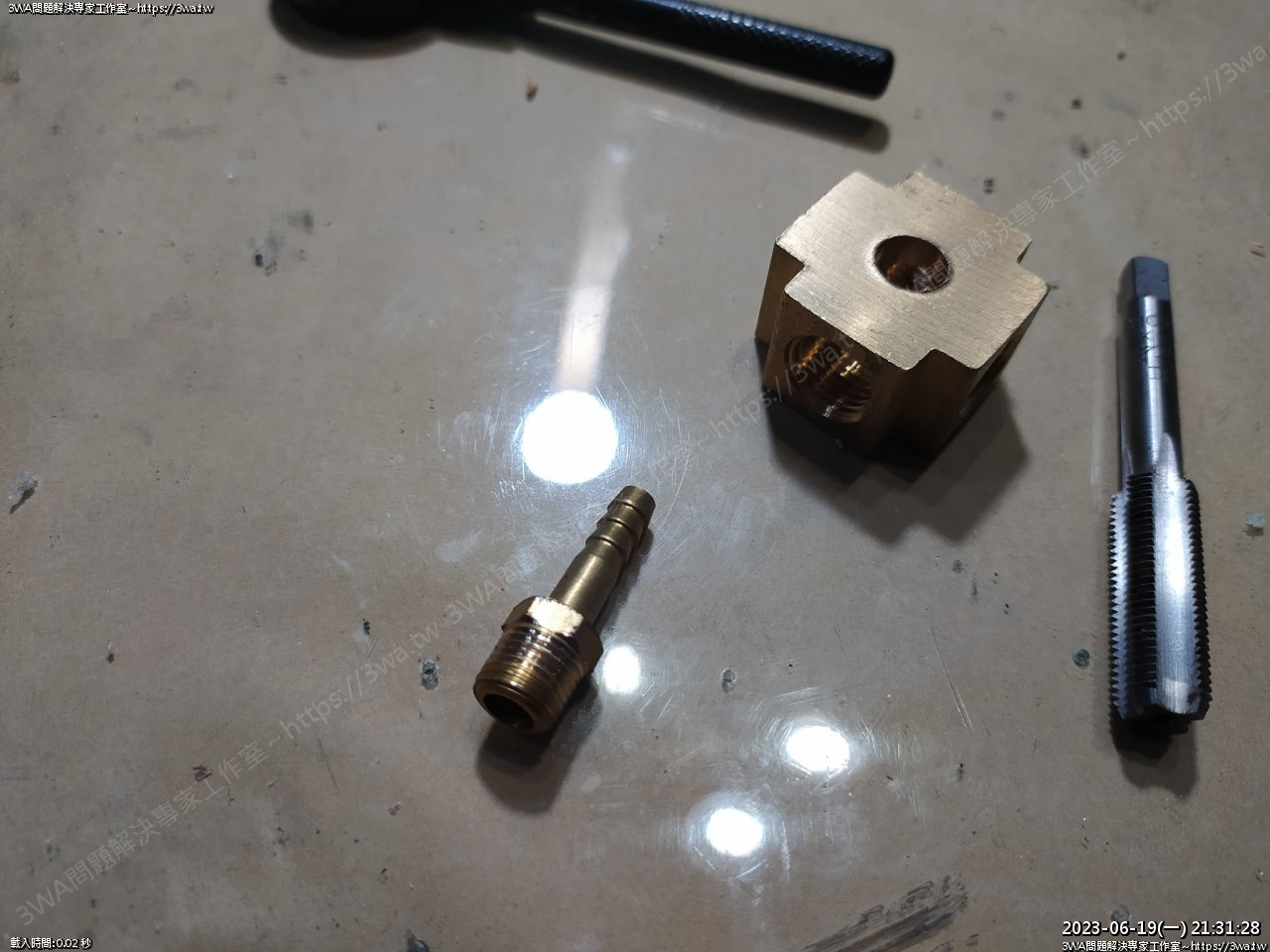

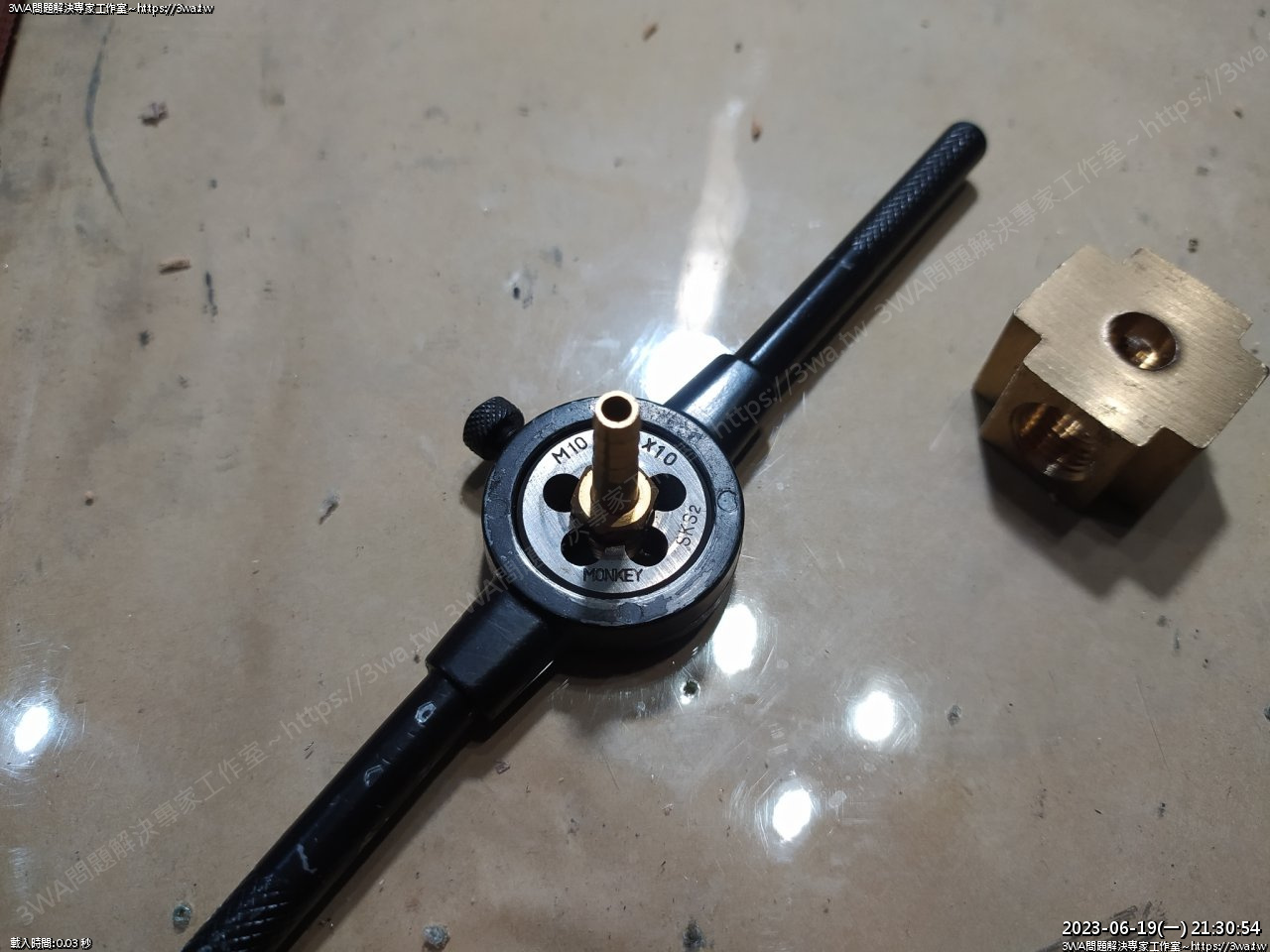

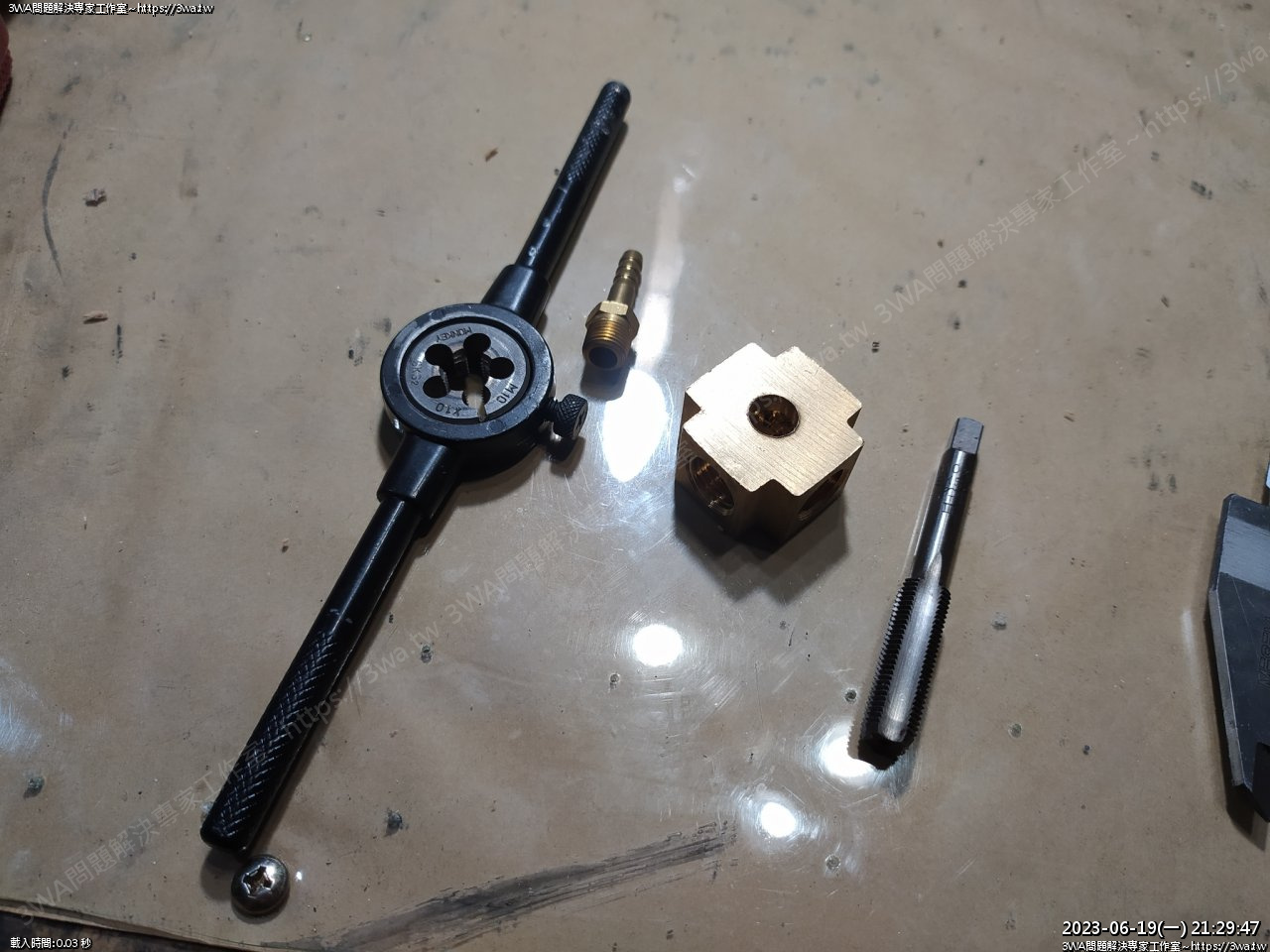

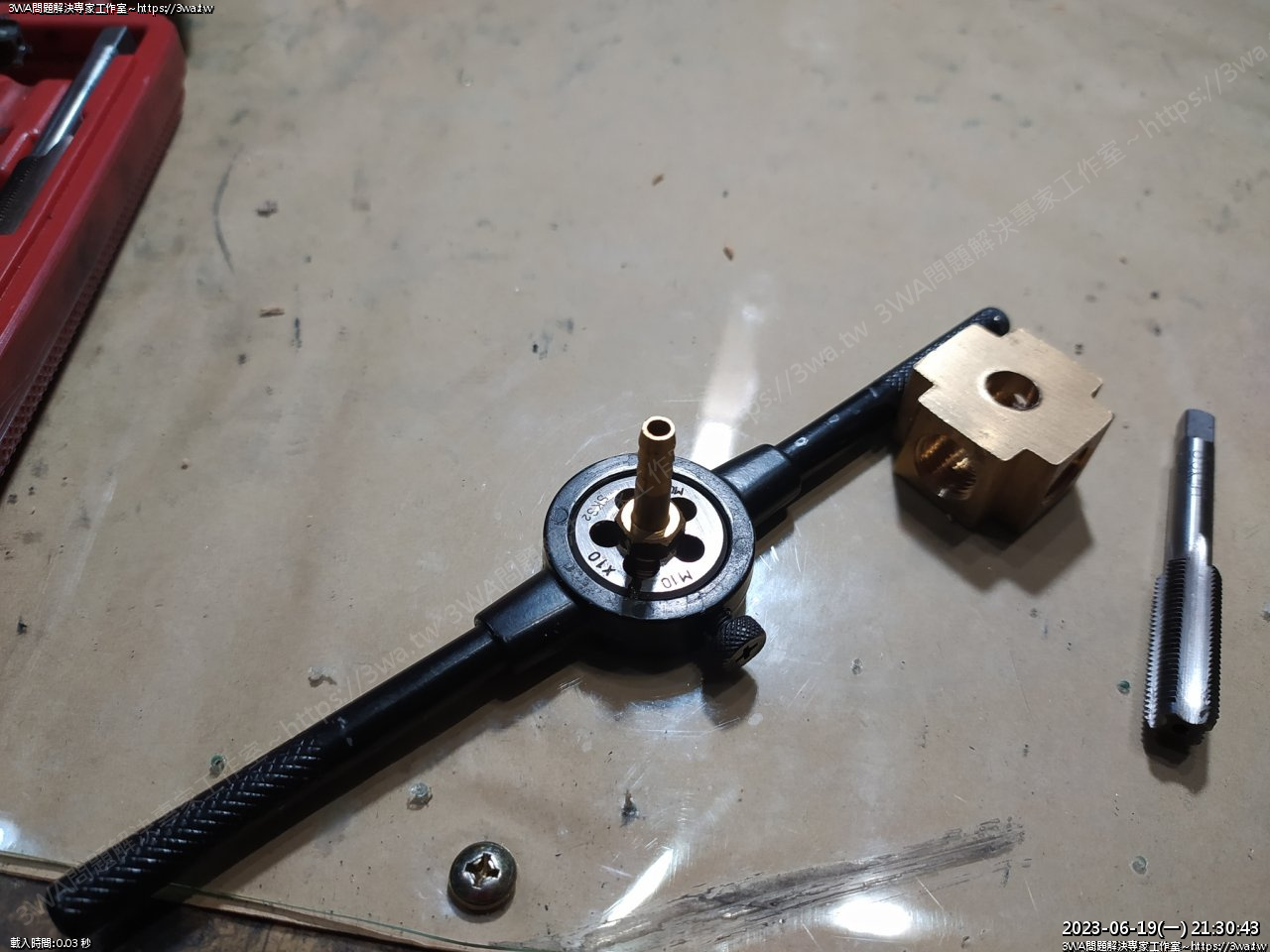

拿出 M10xP1.0 丸駒跟牙攻
常見的管牙一分牙距跟 M10xP1.0 還是有些許差別,得順完牙才能順利使用
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187039.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187039.jpg)
用 11mm 長套筒鎖入丸駒
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187043.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187043.jpg)
M10xP1.0
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187049.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187049.jpg)

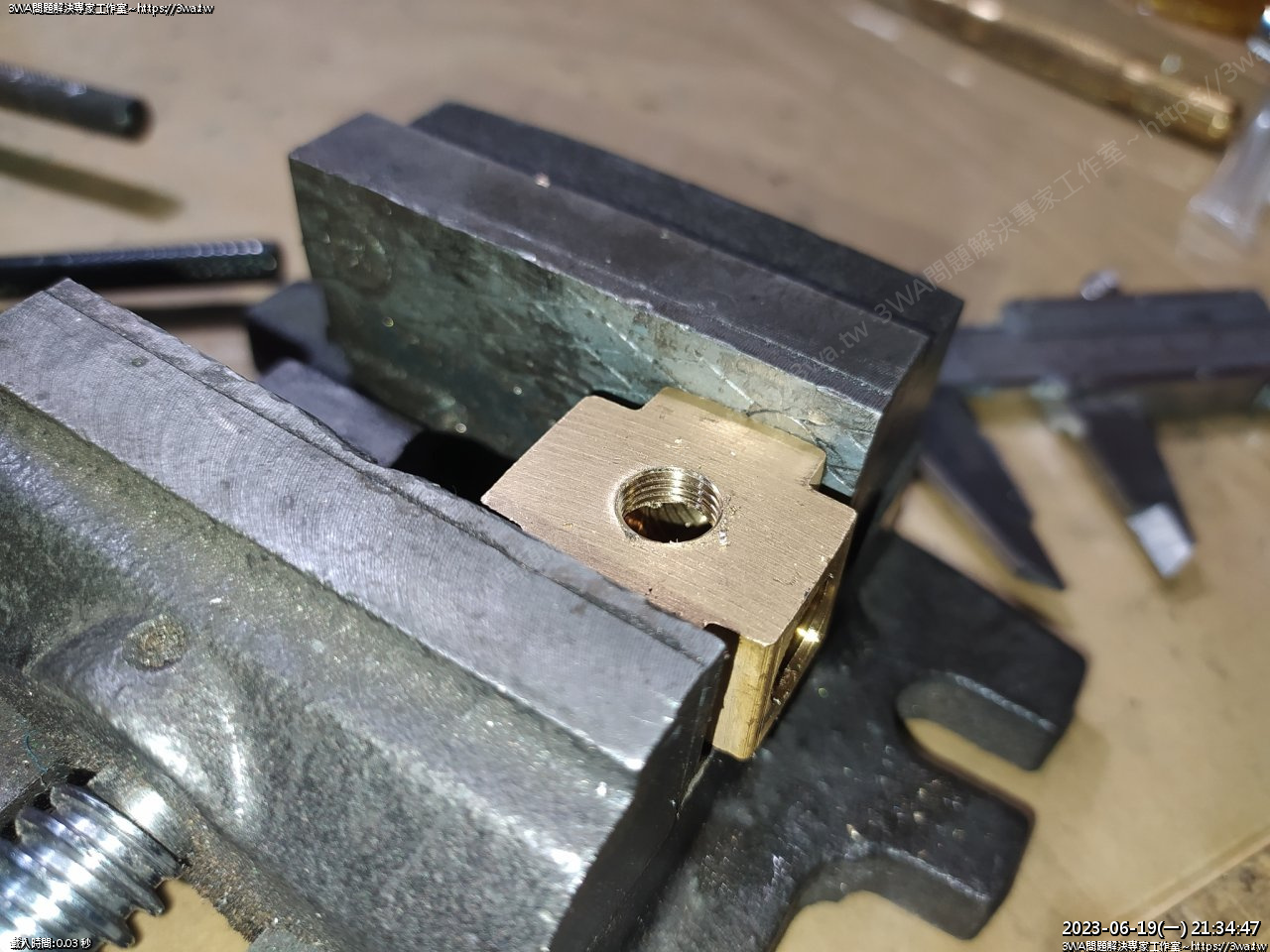

丸駒正反二面順完後,可以讓牙吃深一些,順完了~OK
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187052.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187052.jpg)
組裝 M10xP1.0
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187054.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187054.jpg)

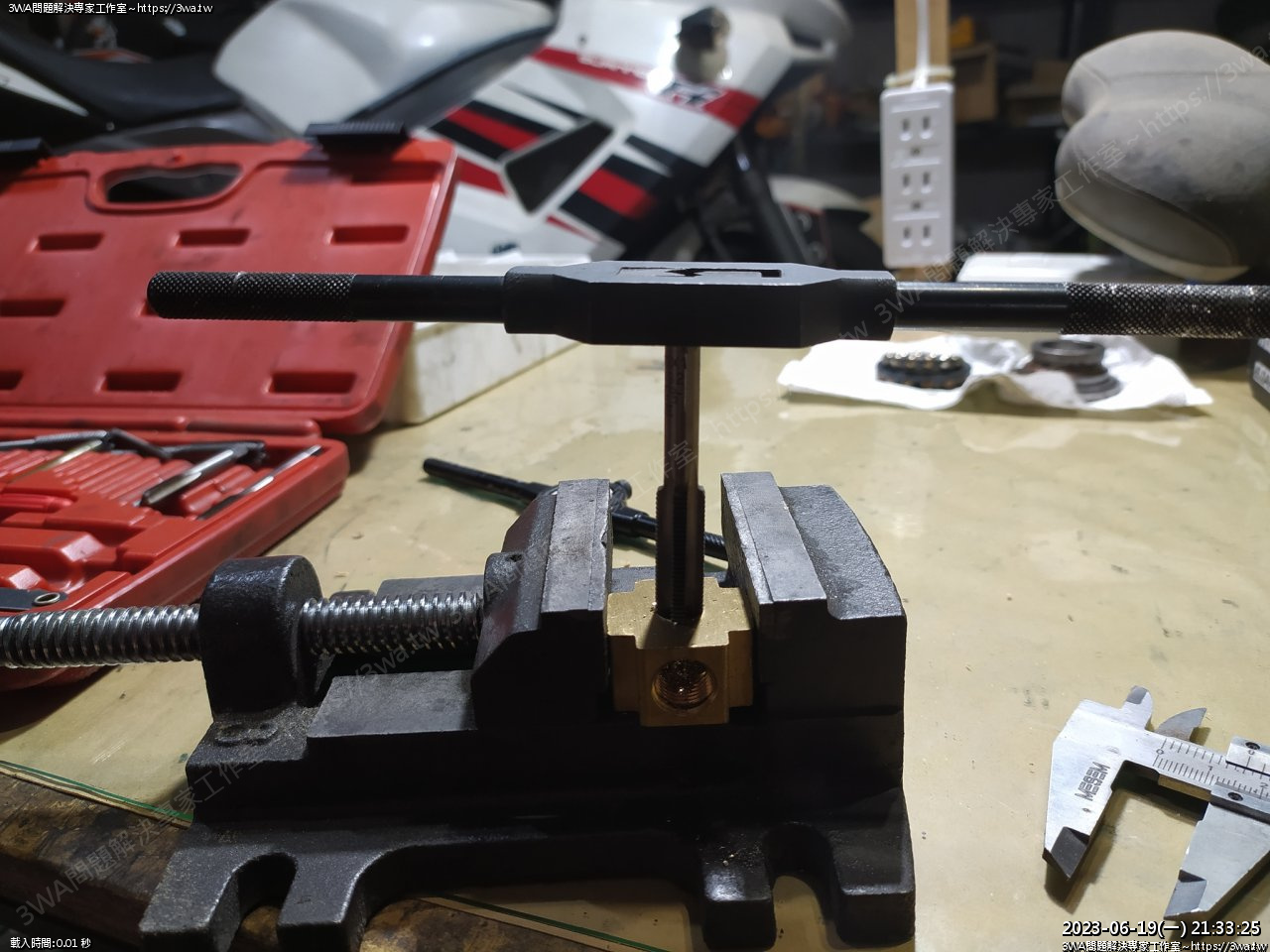

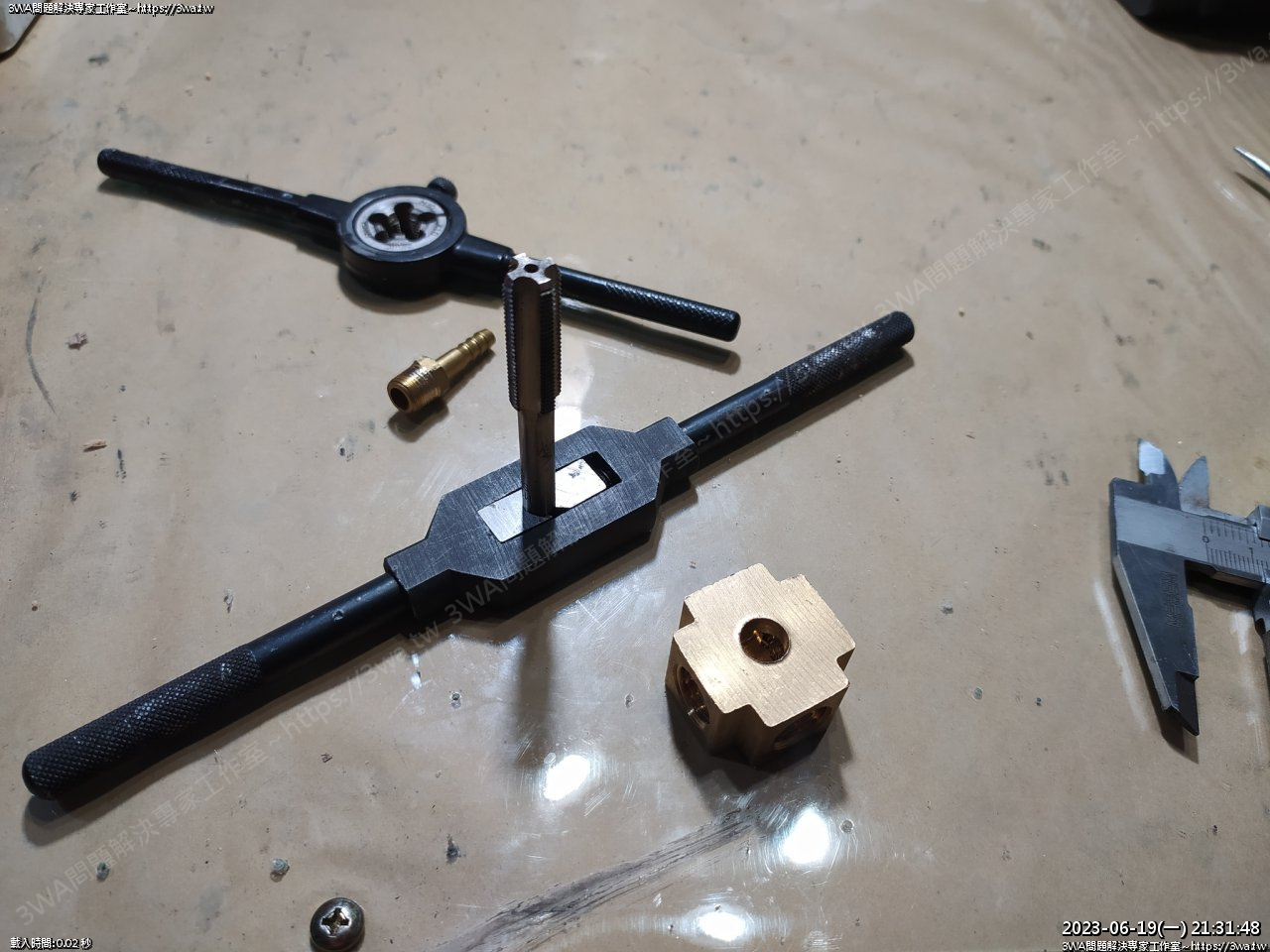

攻牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187057.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187057.jpg)

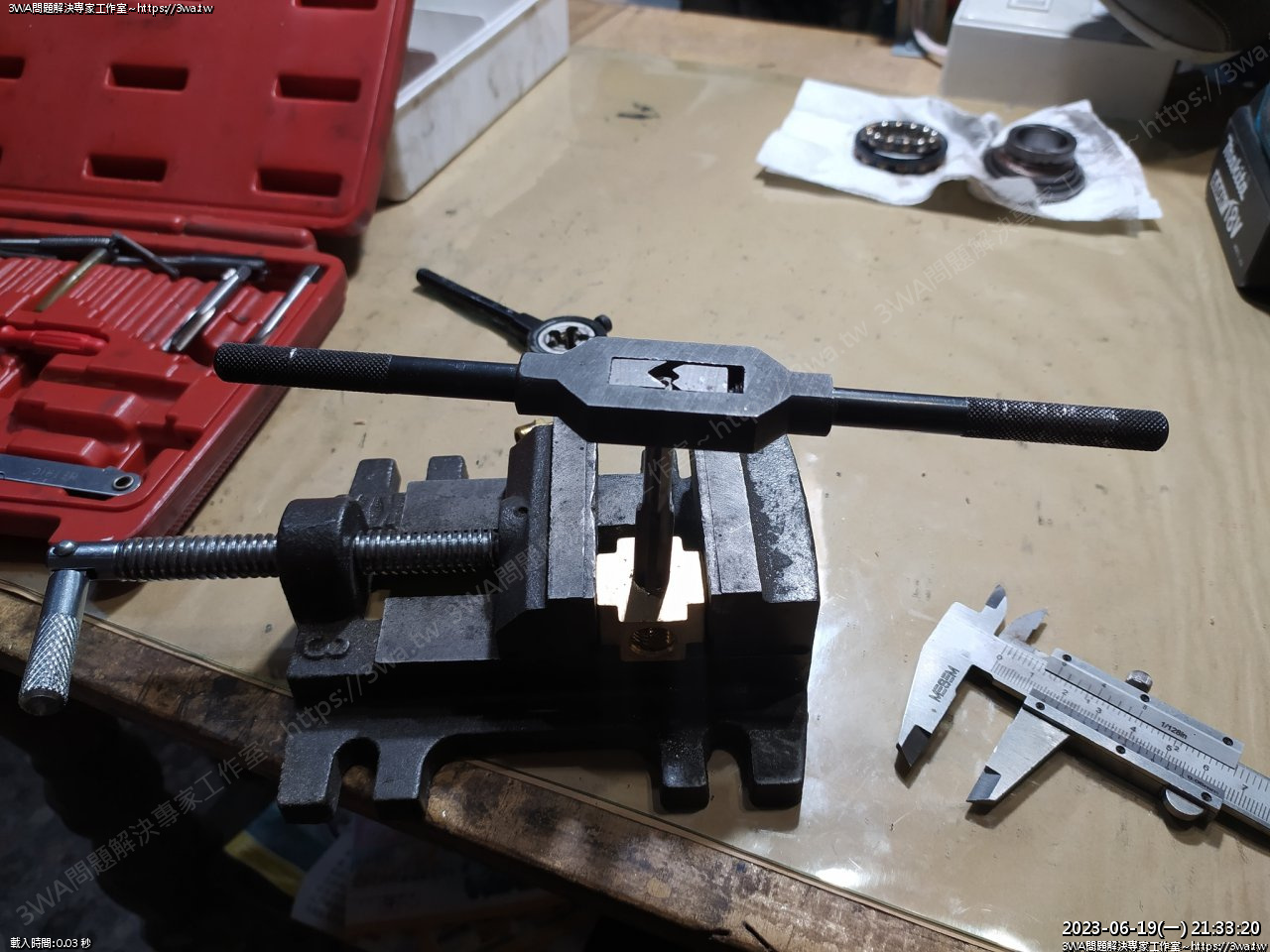

固定好,攻入
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187060.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187060.jpg)
攻攻攻
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187065.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187065.jpg)
好了,壁肉大概還可以作出四~五牙
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187067.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187067.jpg)

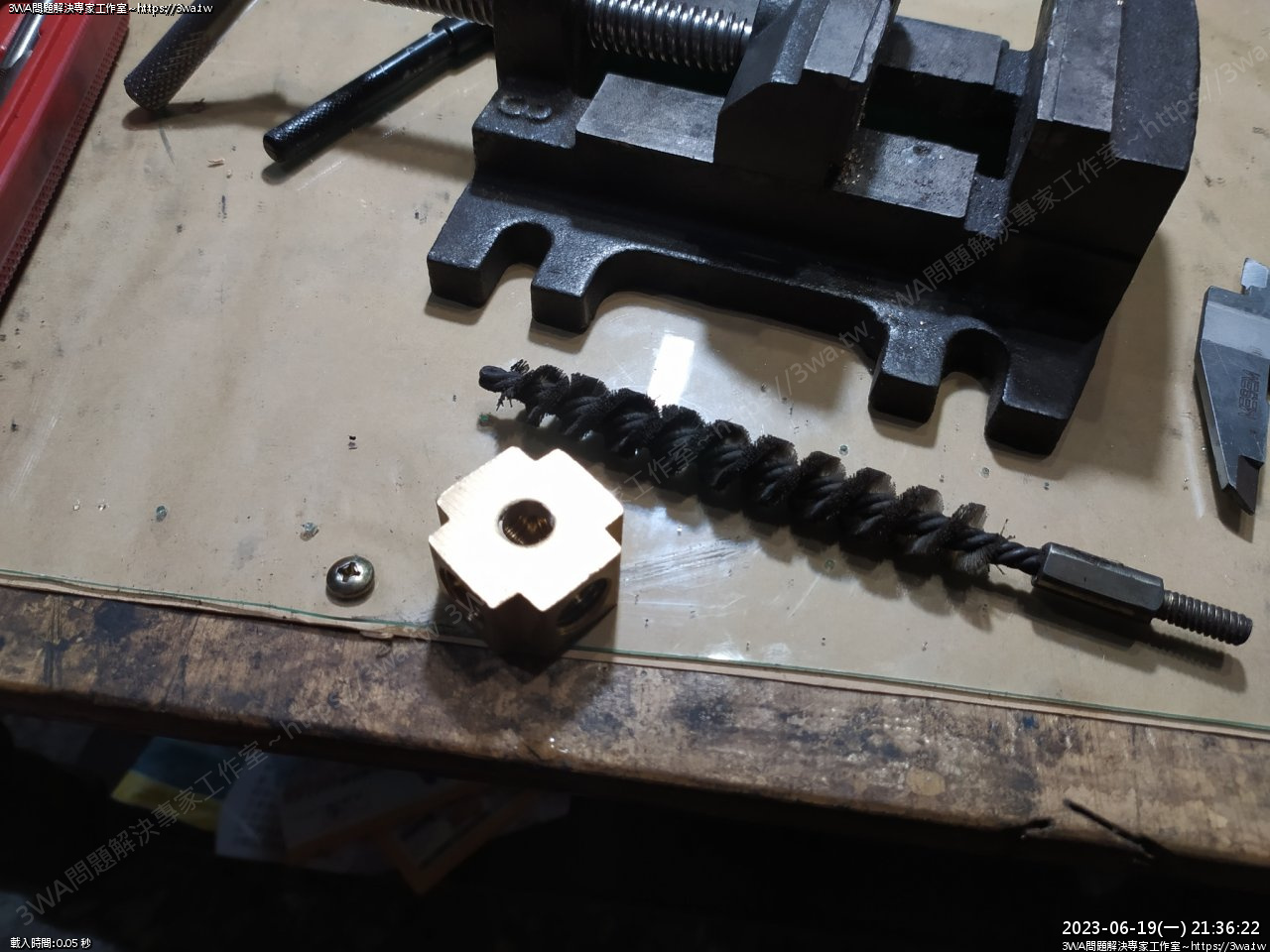

通孔刷來回刷,要刷乾淨,風槍吹一吹
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187069.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187069.jpg)

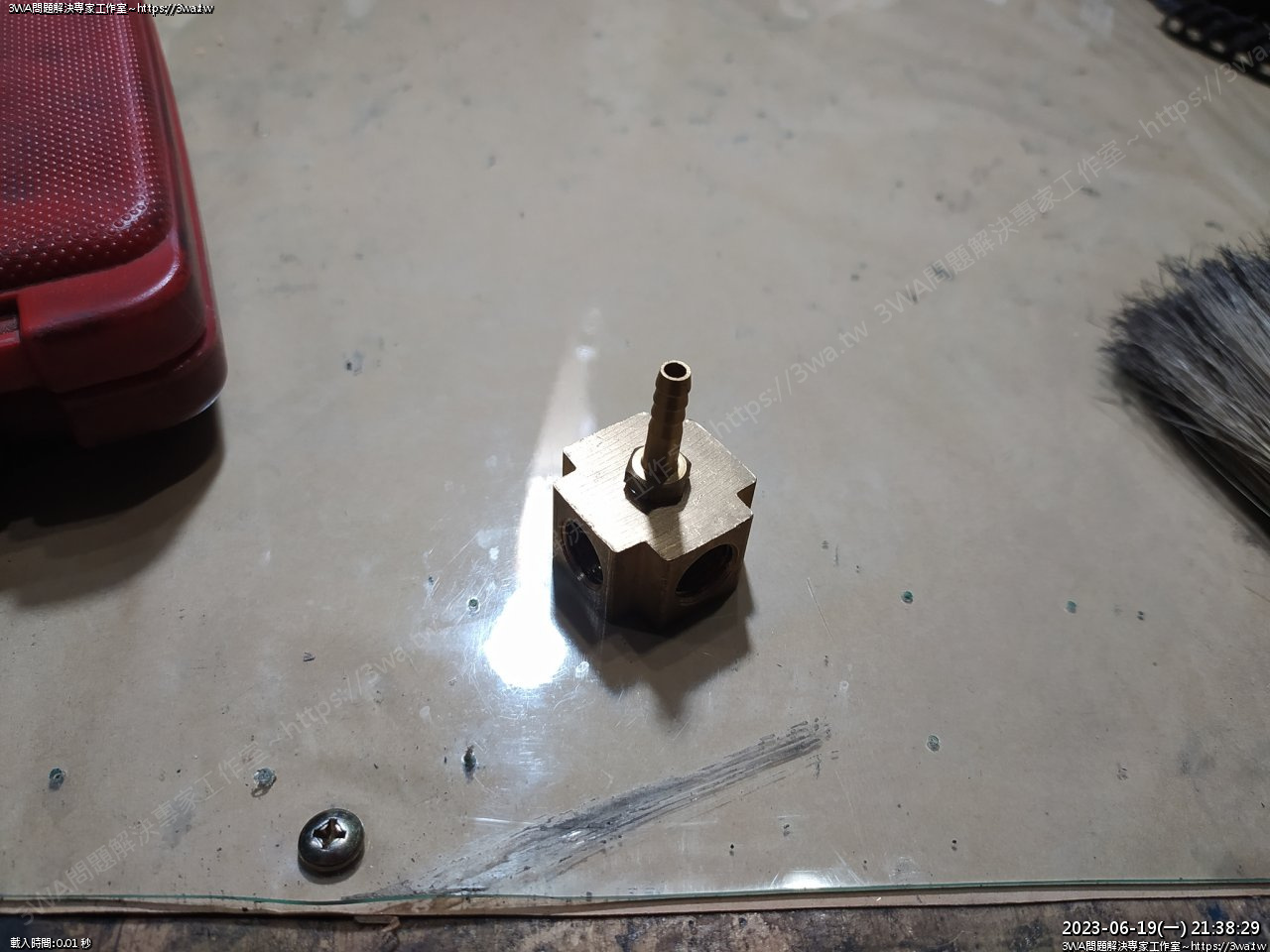

順利製作
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187070.jpg&rotate=90](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187070.jpg&rotate=90)
準備這些材料:
二分牙插芯轉插最小 x 4
一分牙(改M10xP1.0)插芯轉插最小 x 1
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187071.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187071.jpg)

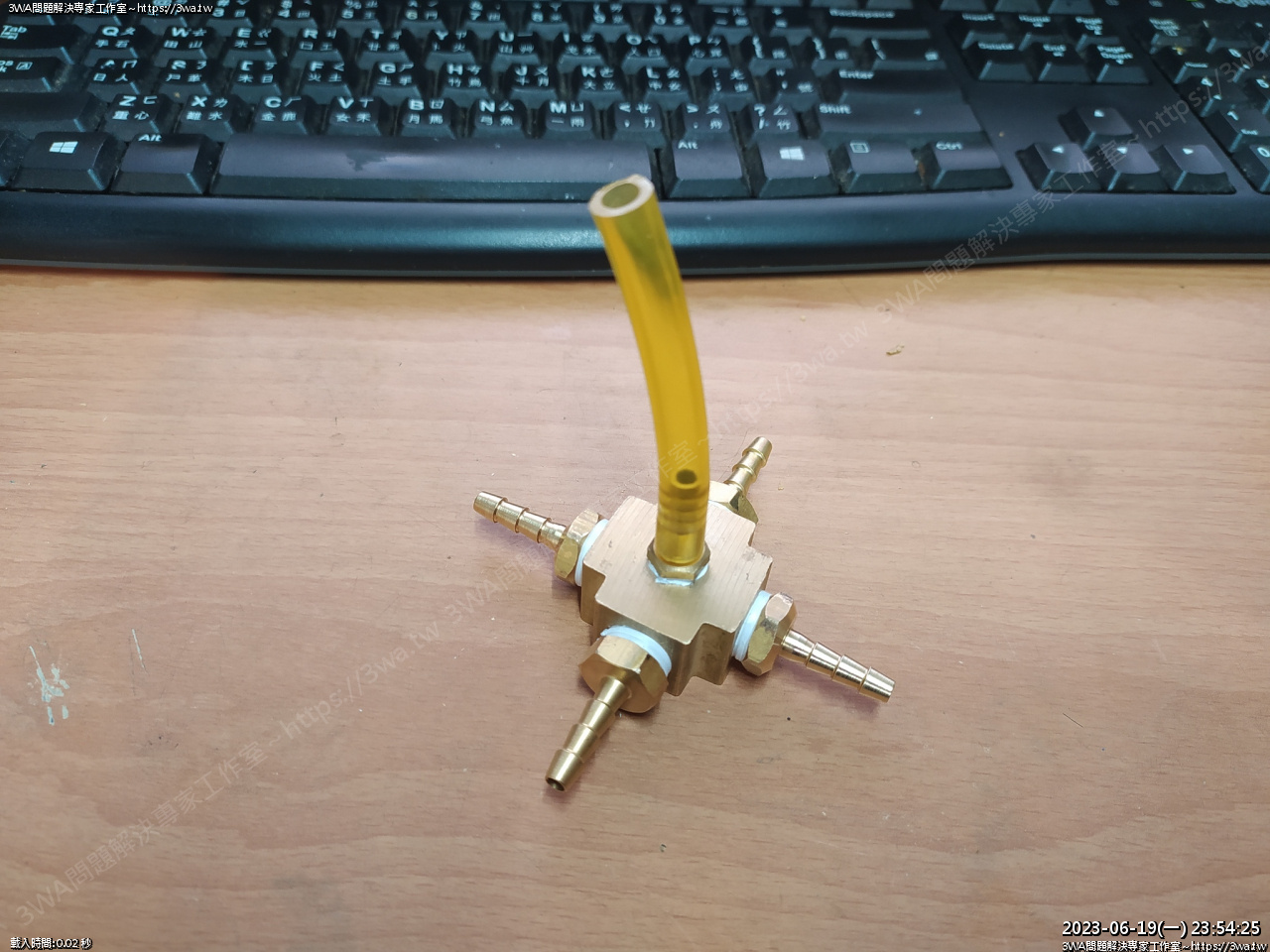

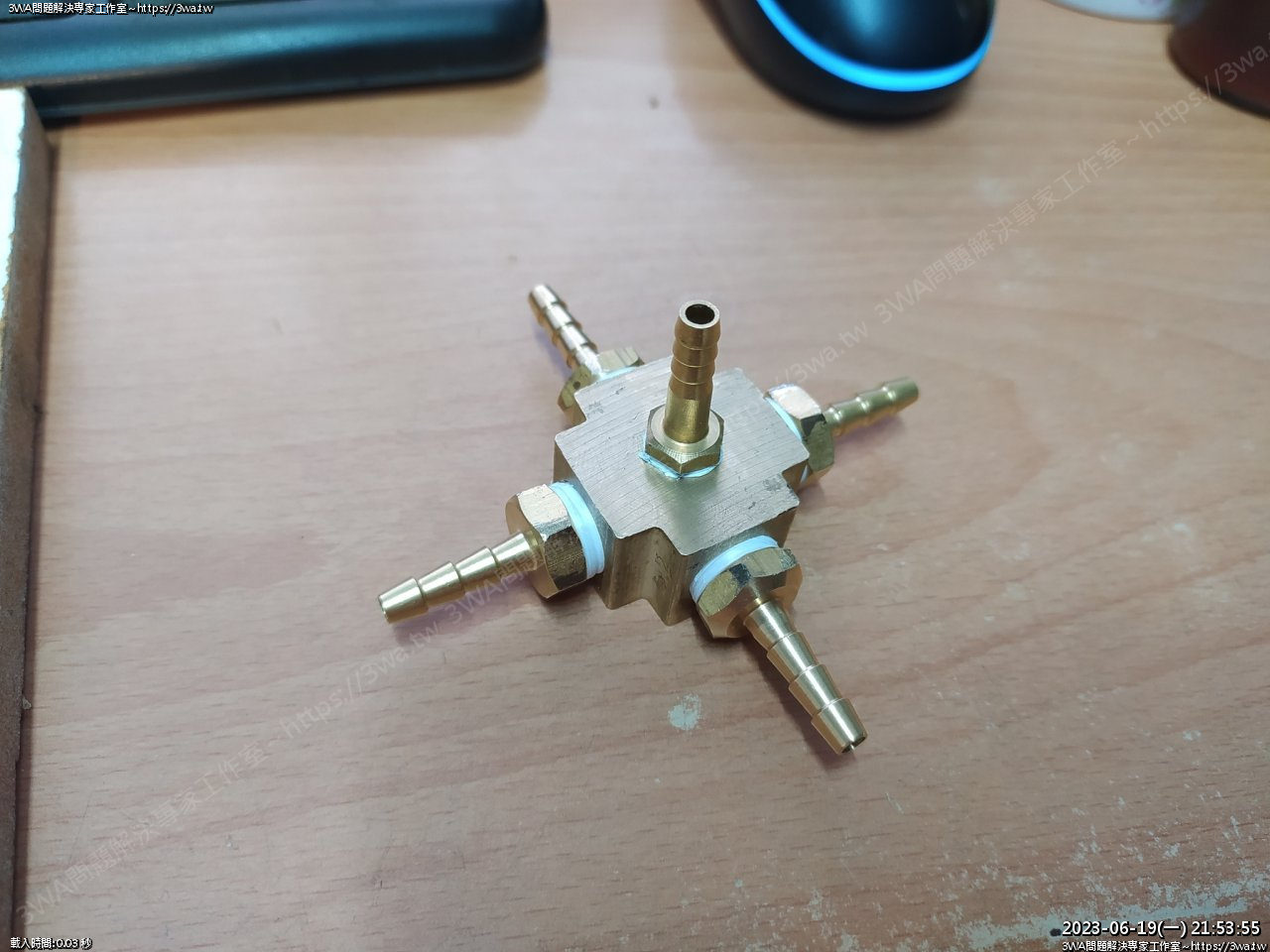

艦隊合體
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187077.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187077.jpg)
組裝
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187083.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187083.jpg)

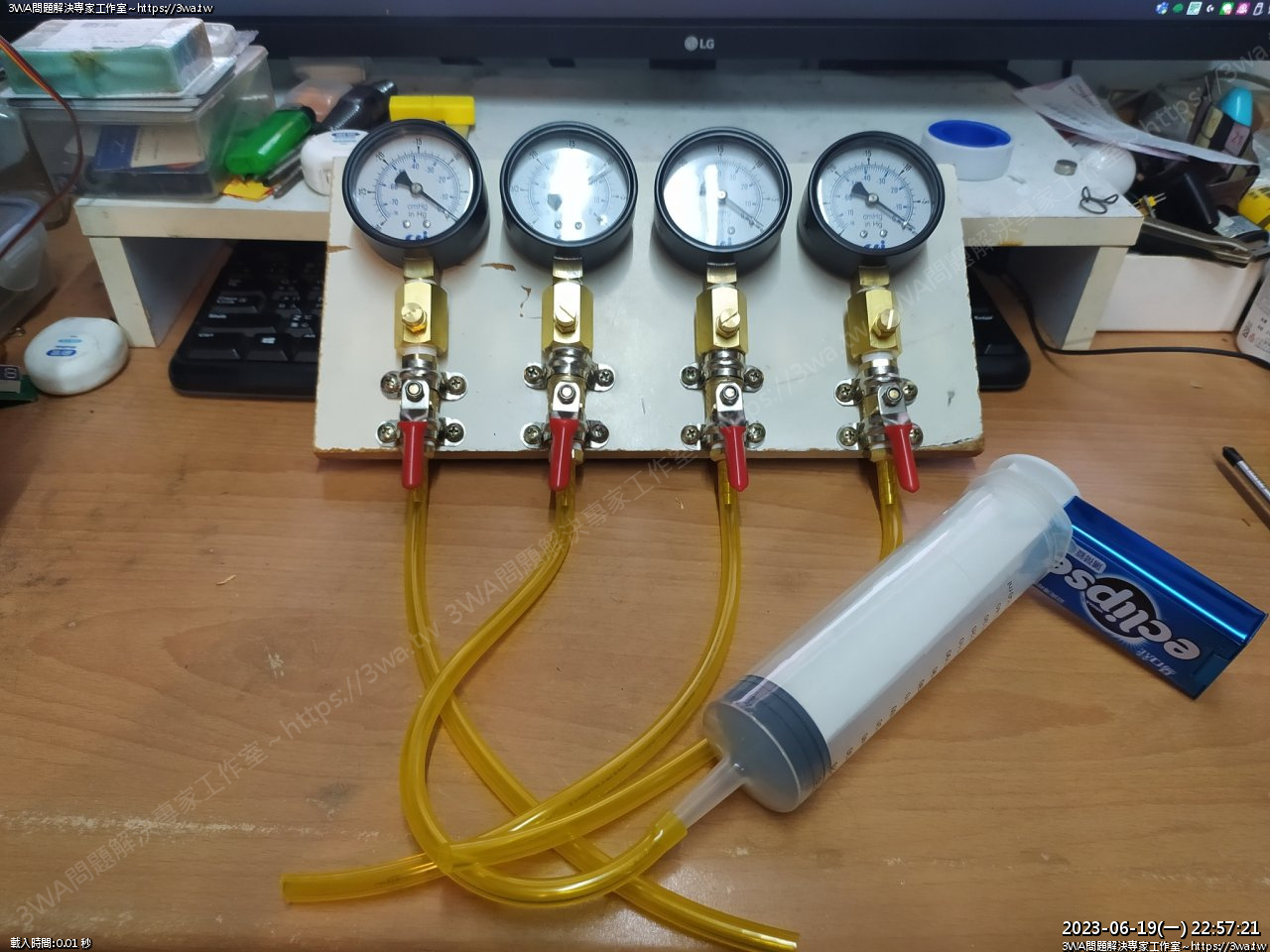

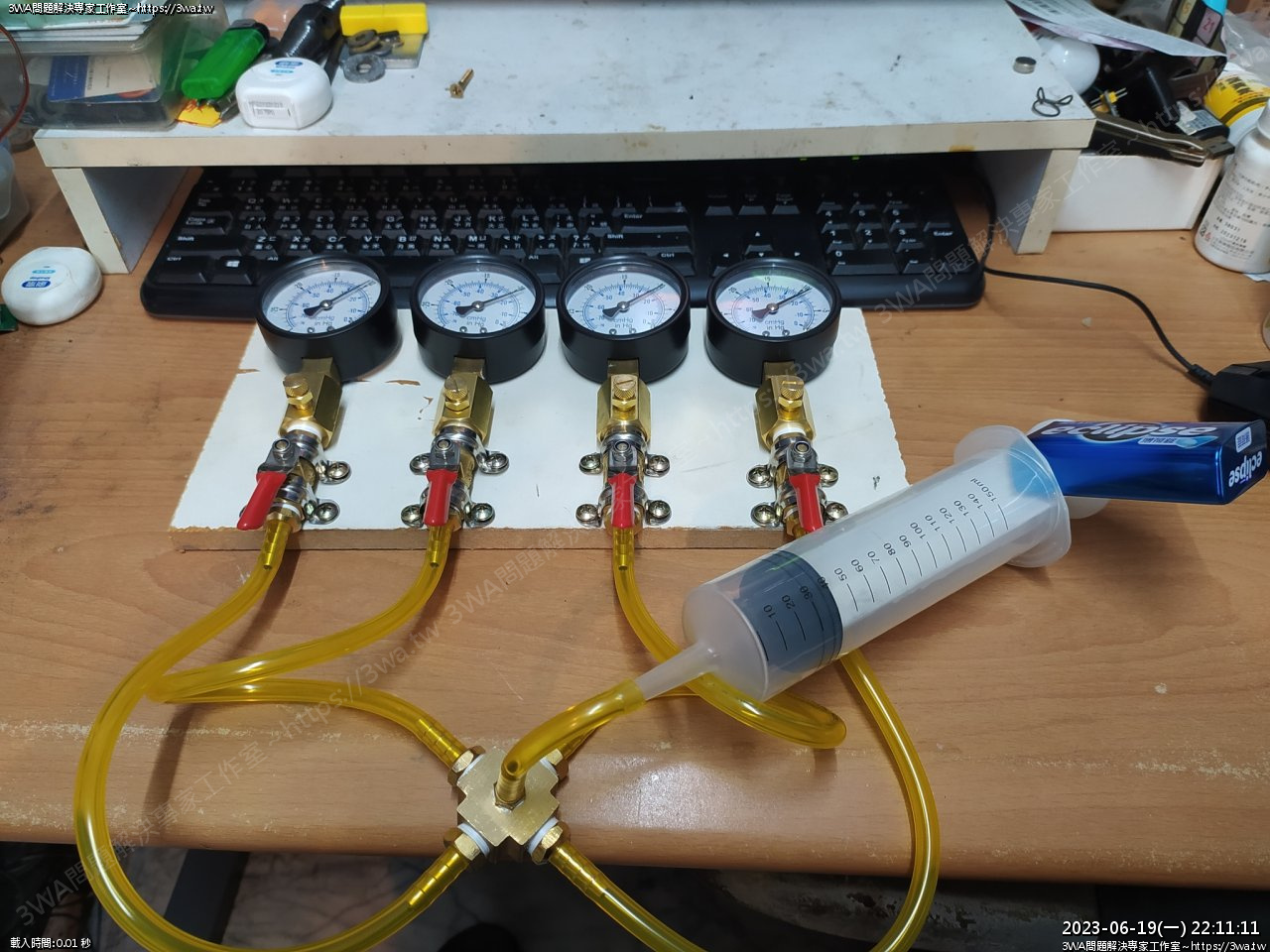

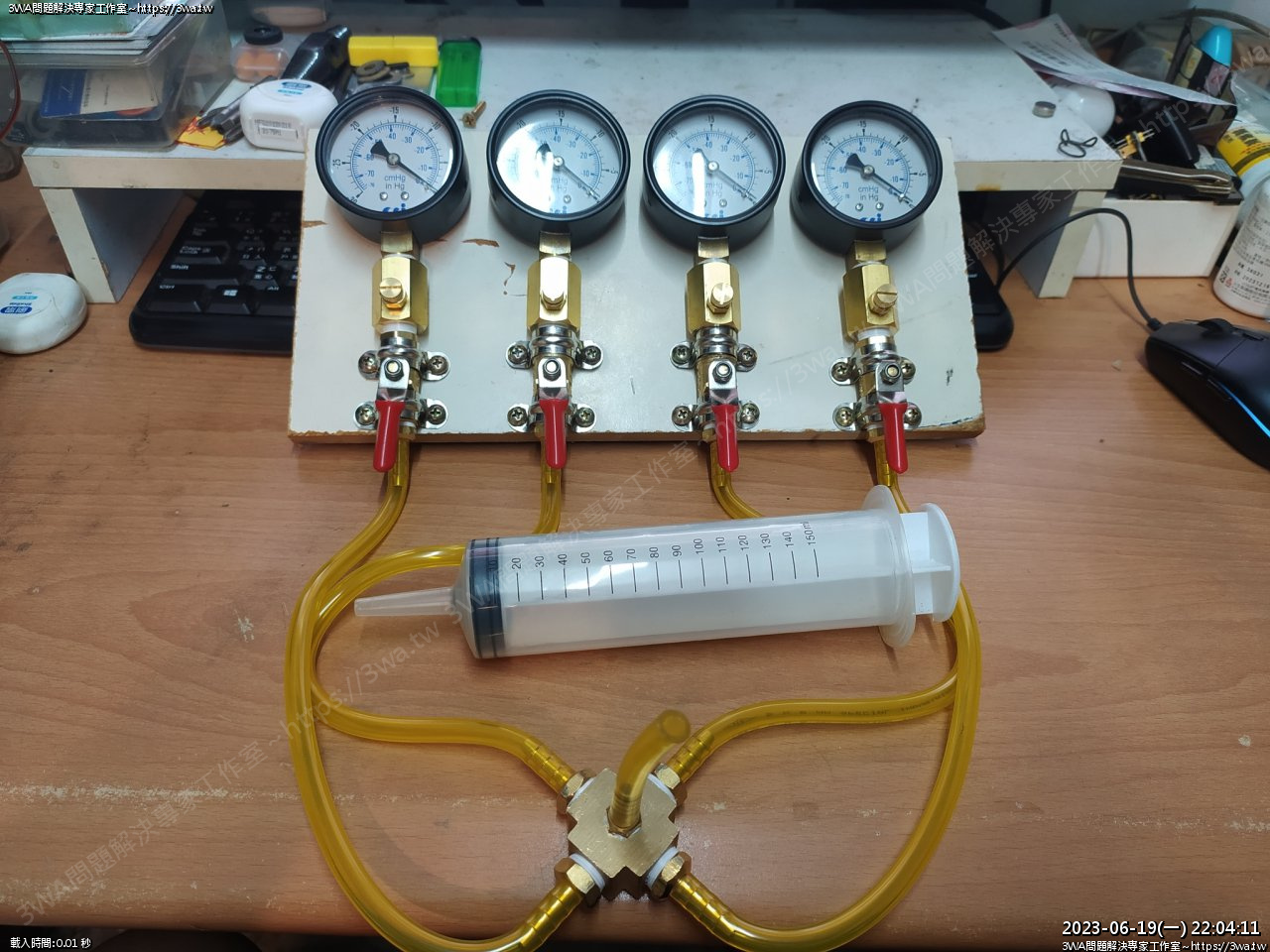

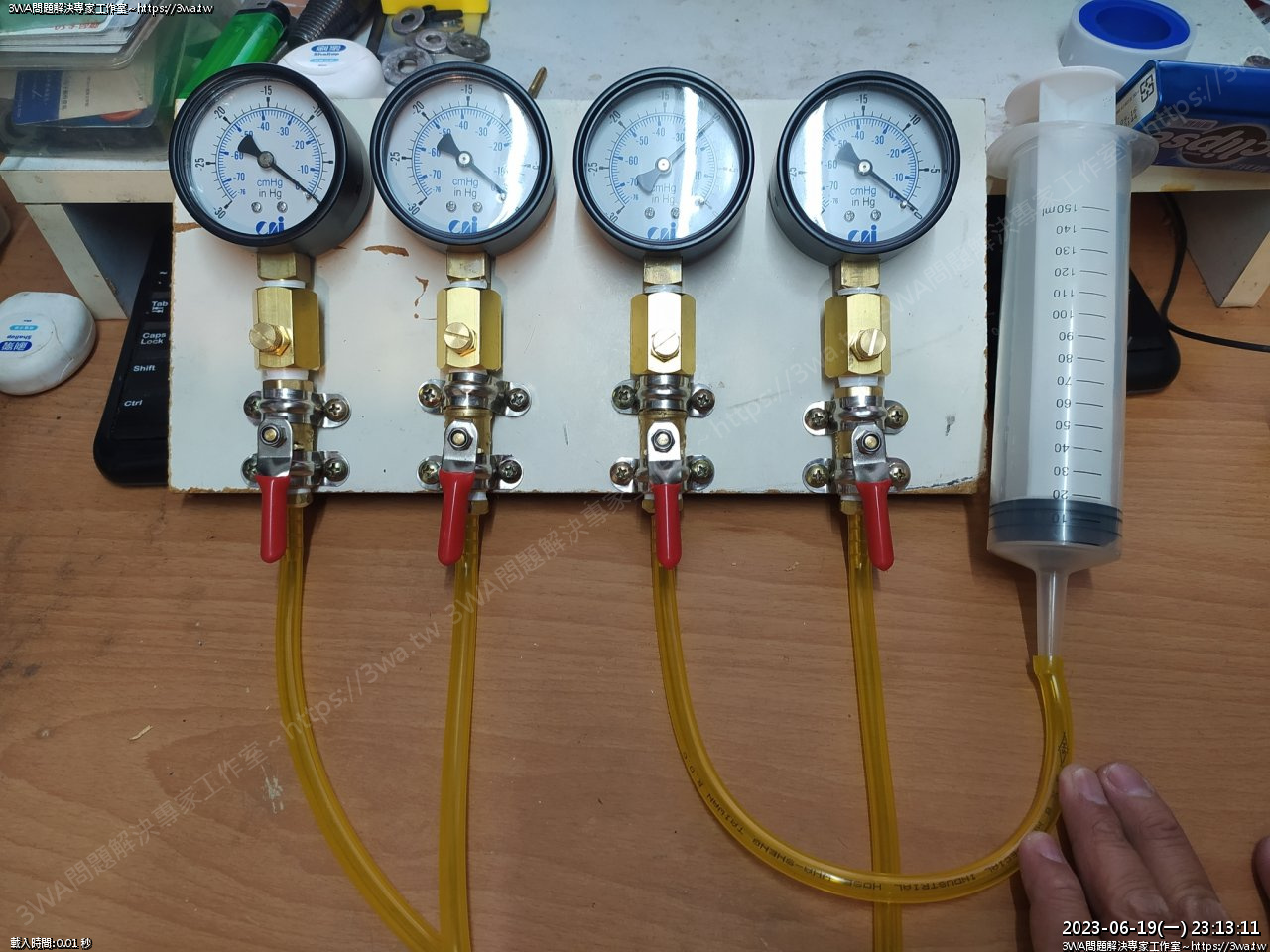

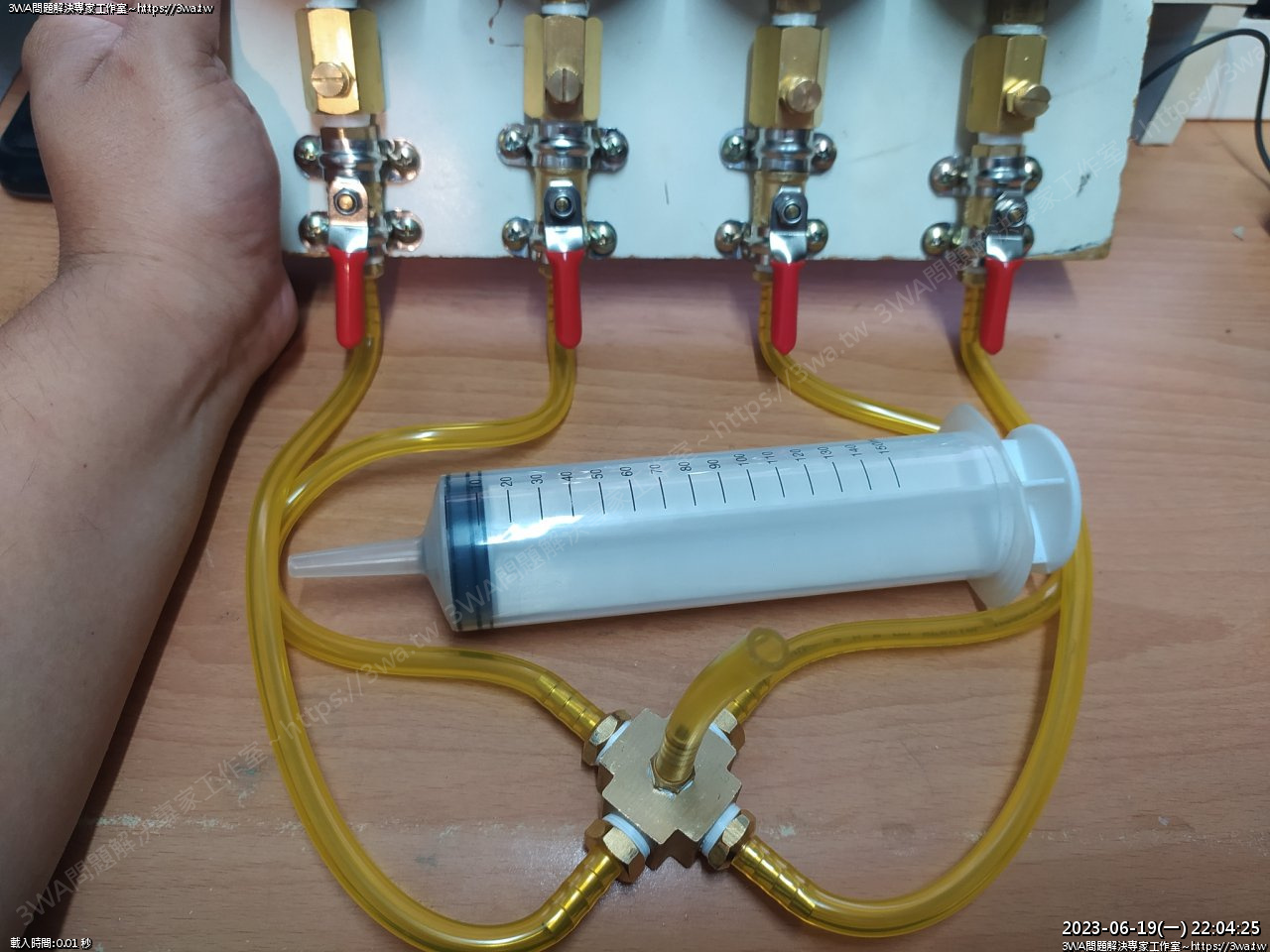

這樣一次就可以測四顆
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187090.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187090.jpg)
用力
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187092.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187092.jpg)
拉開後一樣拿個合適的東西卡著針筒,不然很吃手勁...
![//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187105.jpg](//3wa.tw/photo/small.php?w_size=1280&compassion=95&file_name=users/shadow/1687187105.jpg)

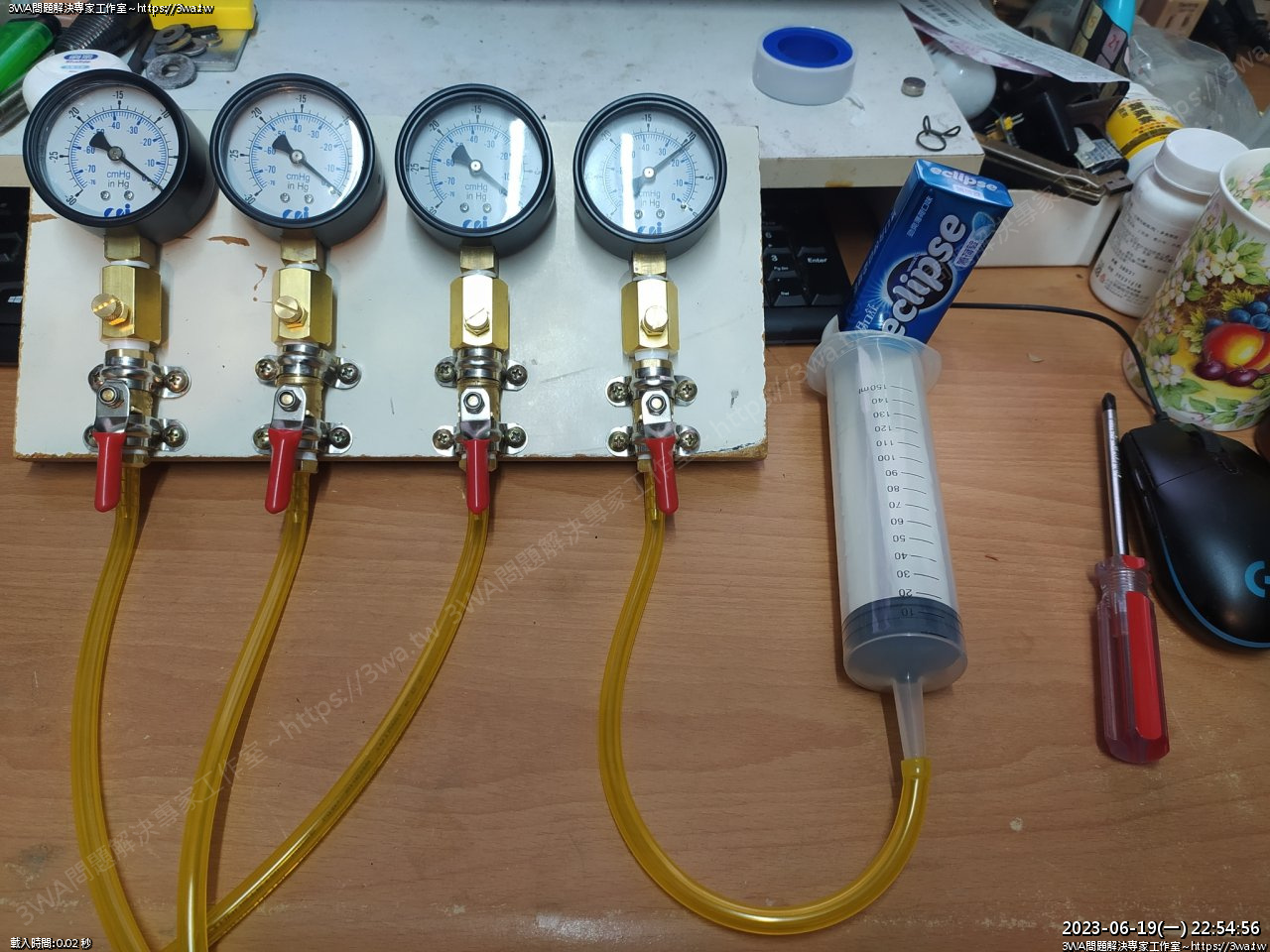

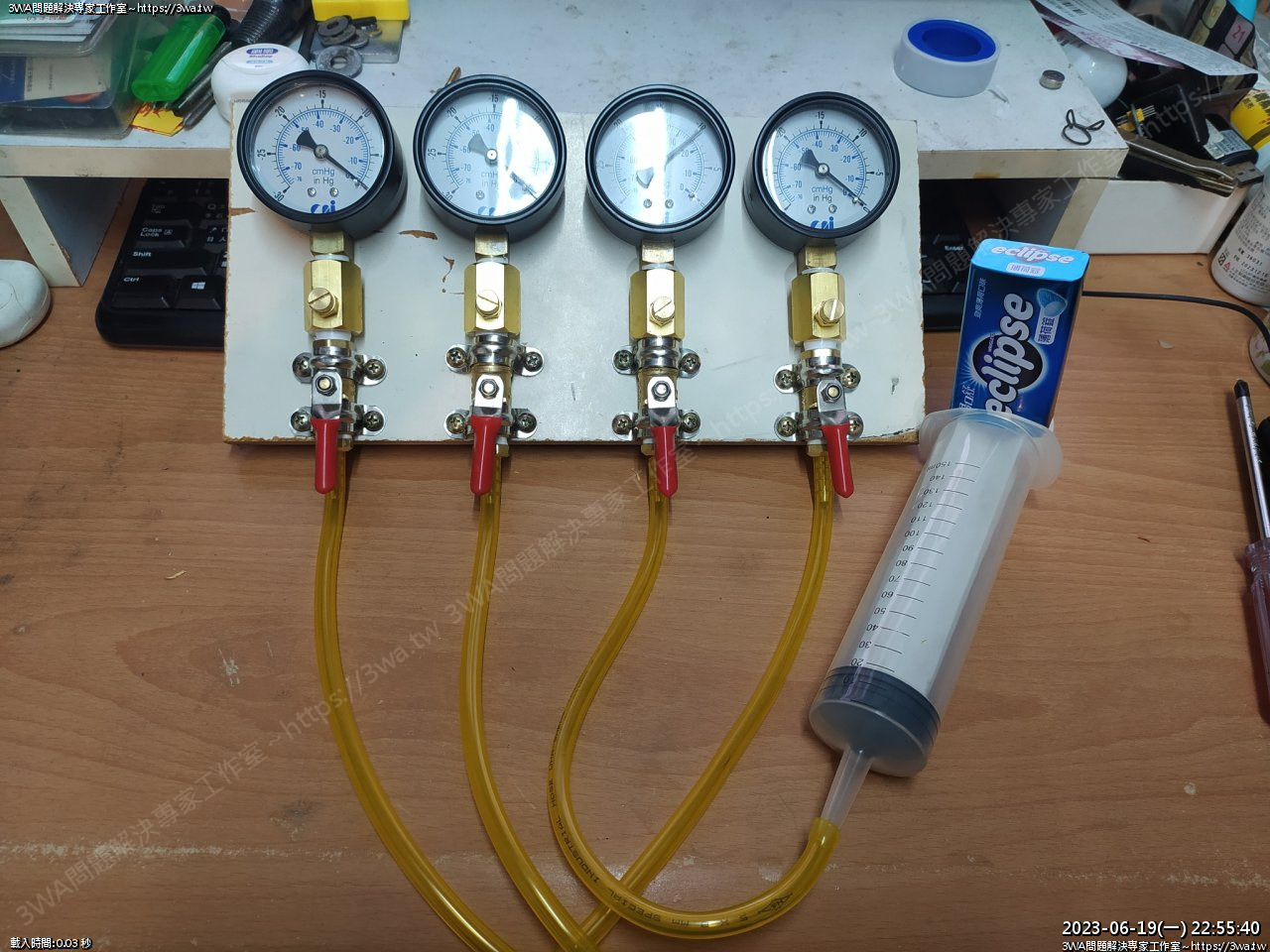

大概就是這個感覺
~四缸平衡表製作完成~
