標題: 追風前叉(江Sir)
網址:https://3wa.tw/blog/blog.php?id=1624
內容:

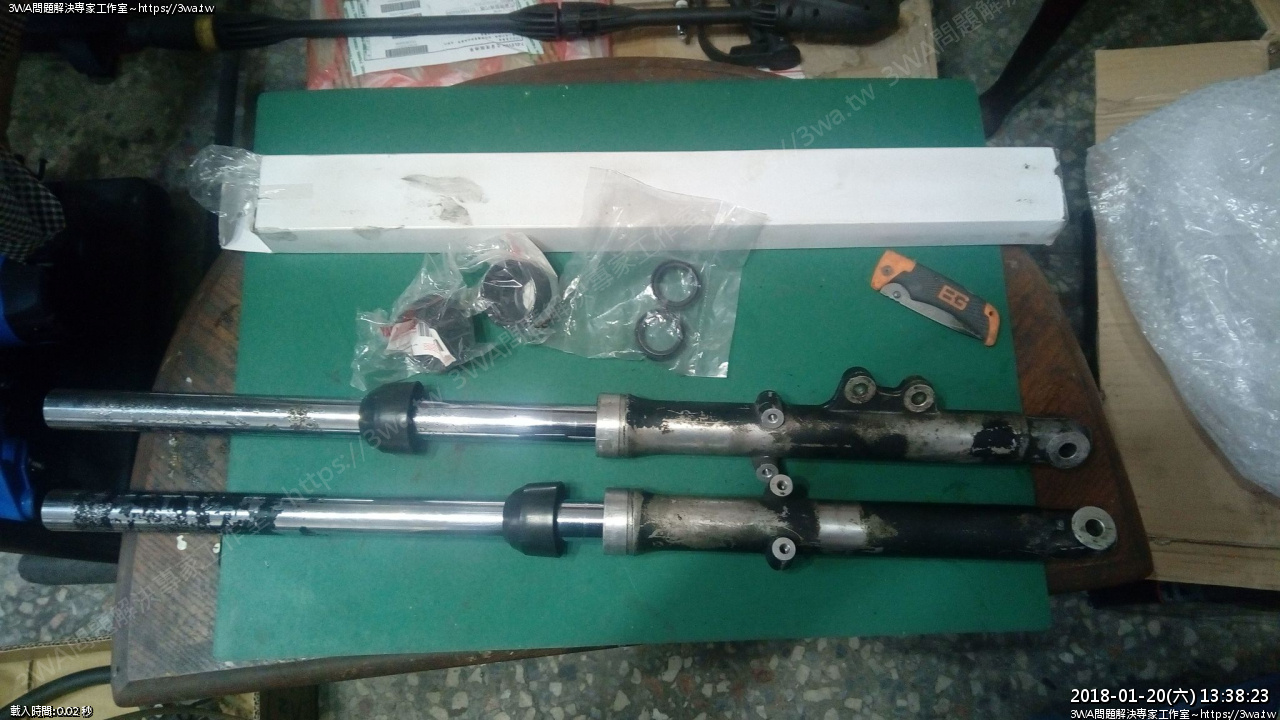

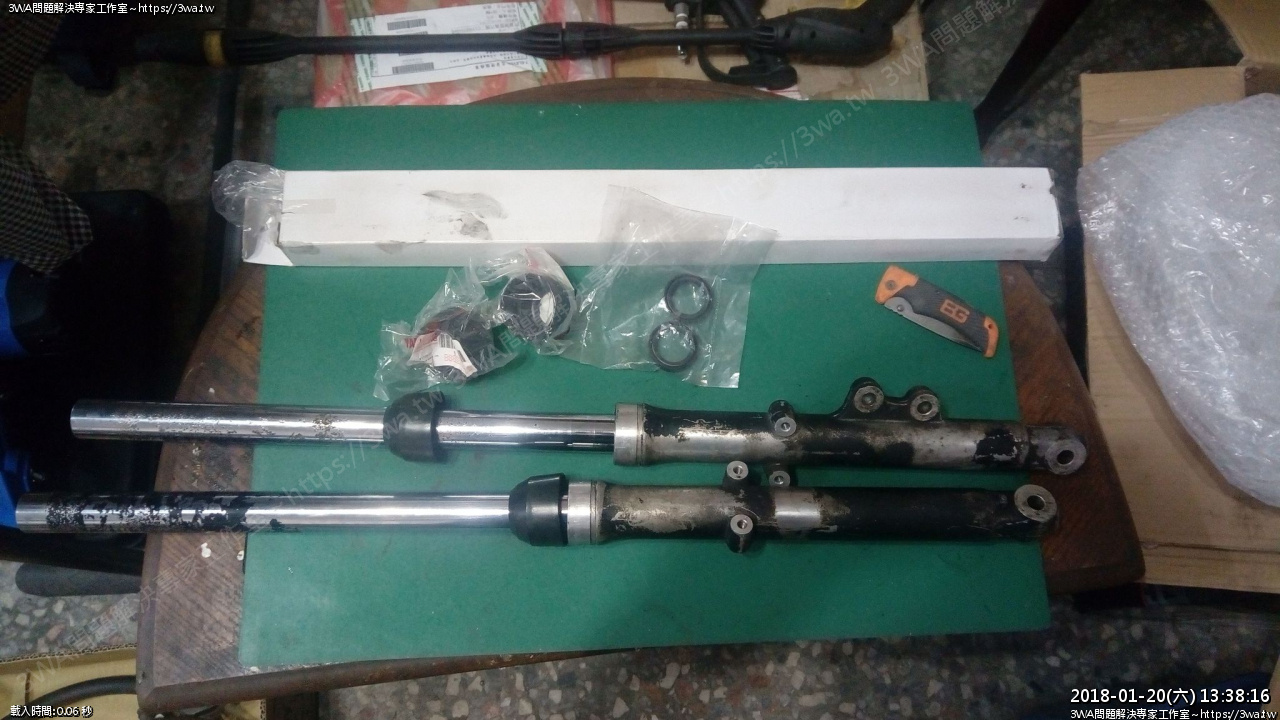

 收到江Sir寄來的追風前叉,江Sir說他拆到一半,但下面的內六角螺絲跟阻尼棒卡住

一直空轉,很痛苦,報完價後,立馬寄來羽山家處理

雖然我也沒處理過空轉拆不下來的前叉,但還是接了A_A





 裡面有附油封跟新的土封呢





 我試了一下,也是空轉,準備了17mm的外六角套桶,確認可以拆下





 剛好可以測試一下組好的清洗機,時間來到下午三點

(其實為了分解前叉,也是花了我1個多小時研究...)

最後再分享怎麼拆的好了,先賣個關子

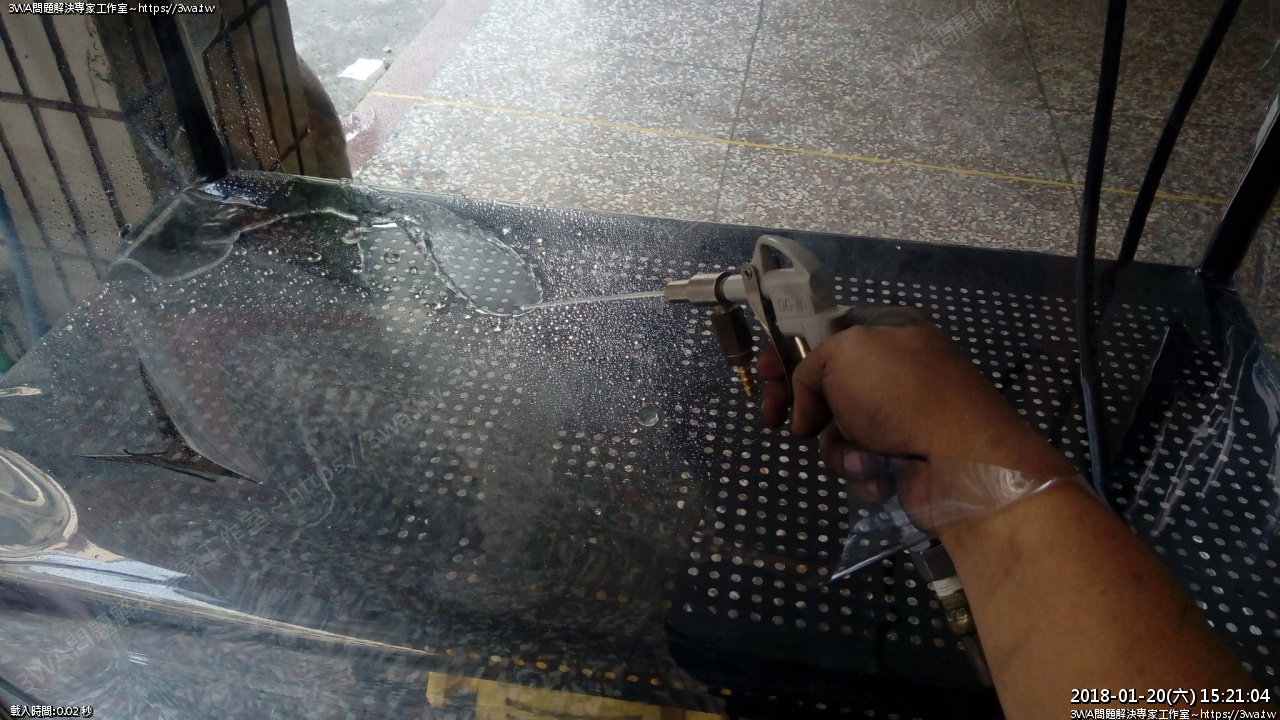

 測試一下未開電源的水

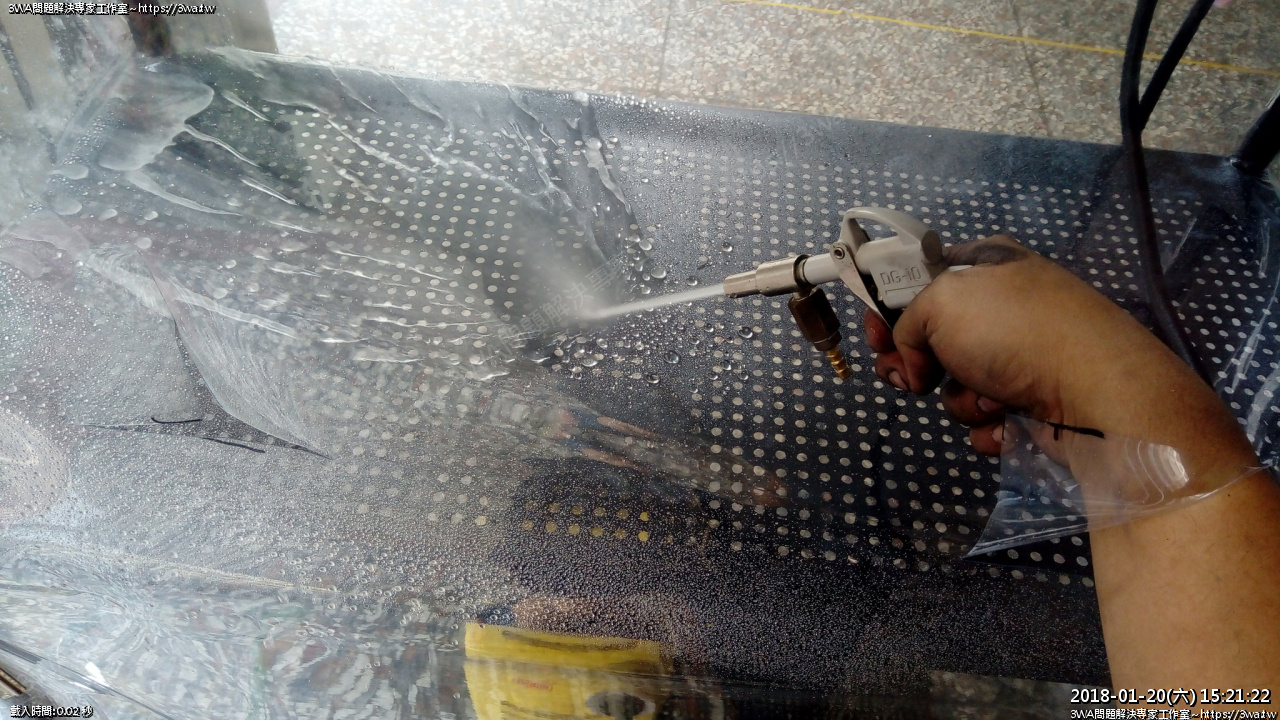

 水開打,激噴!

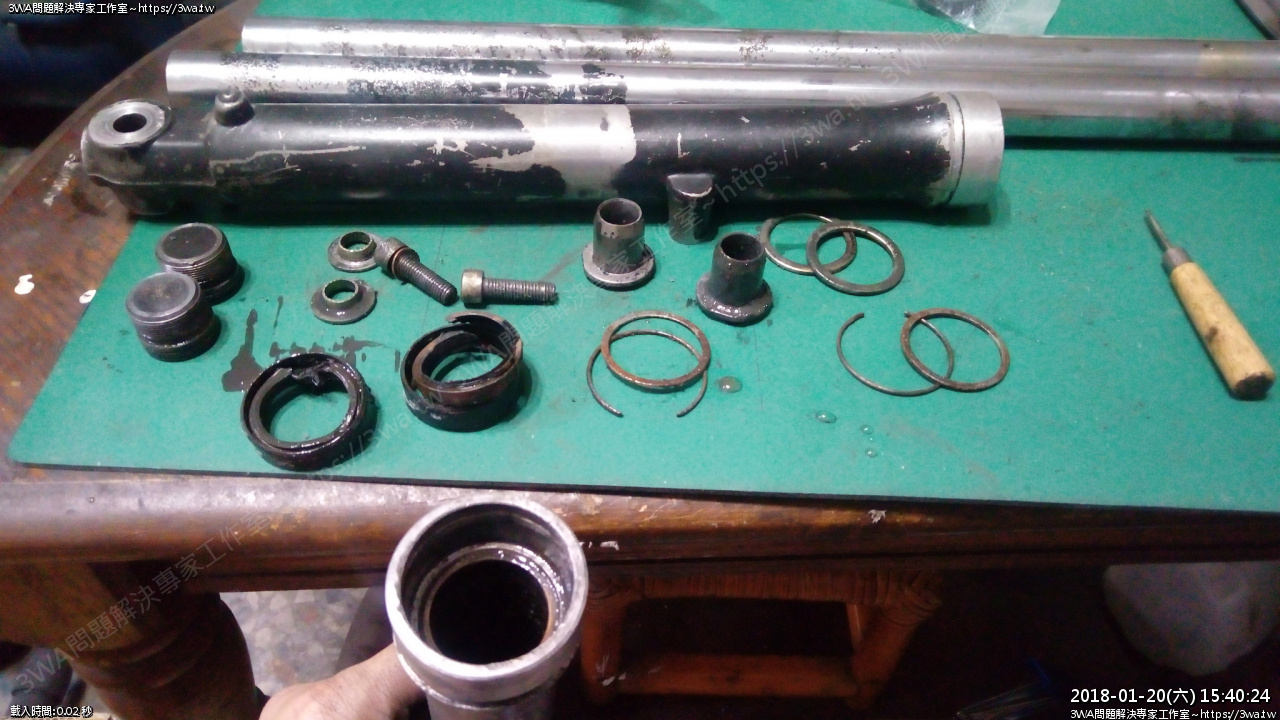

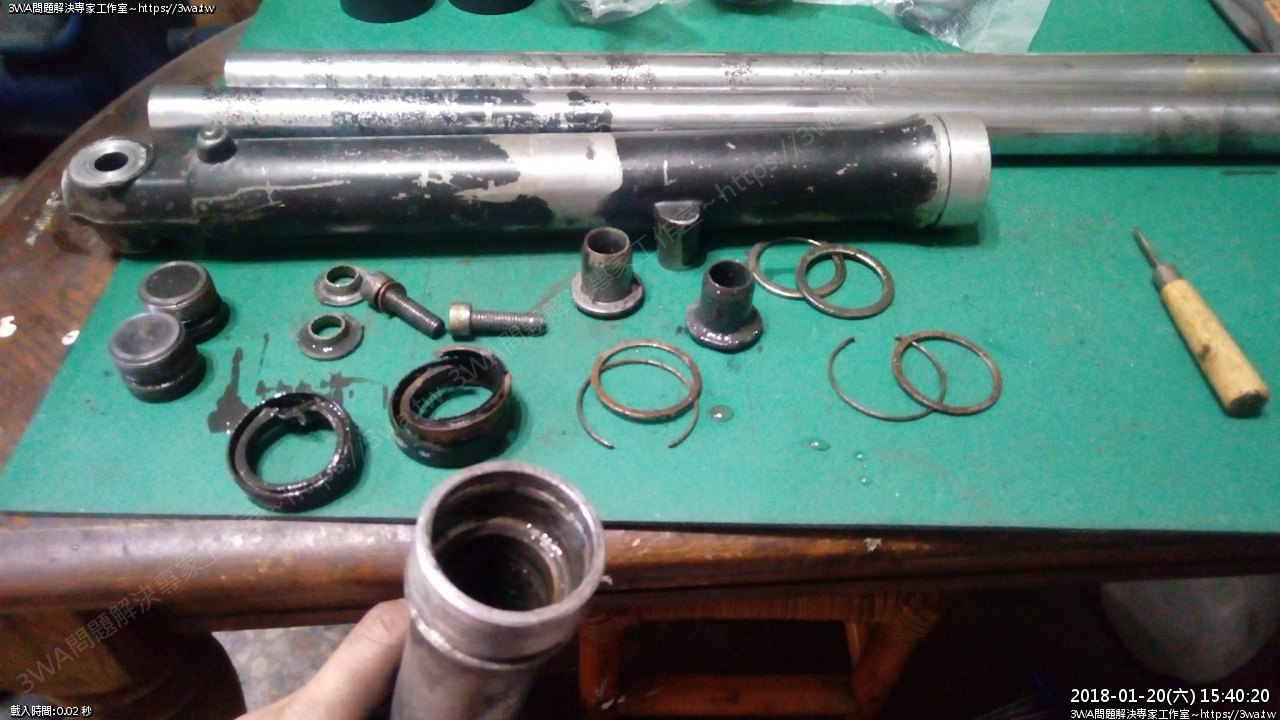

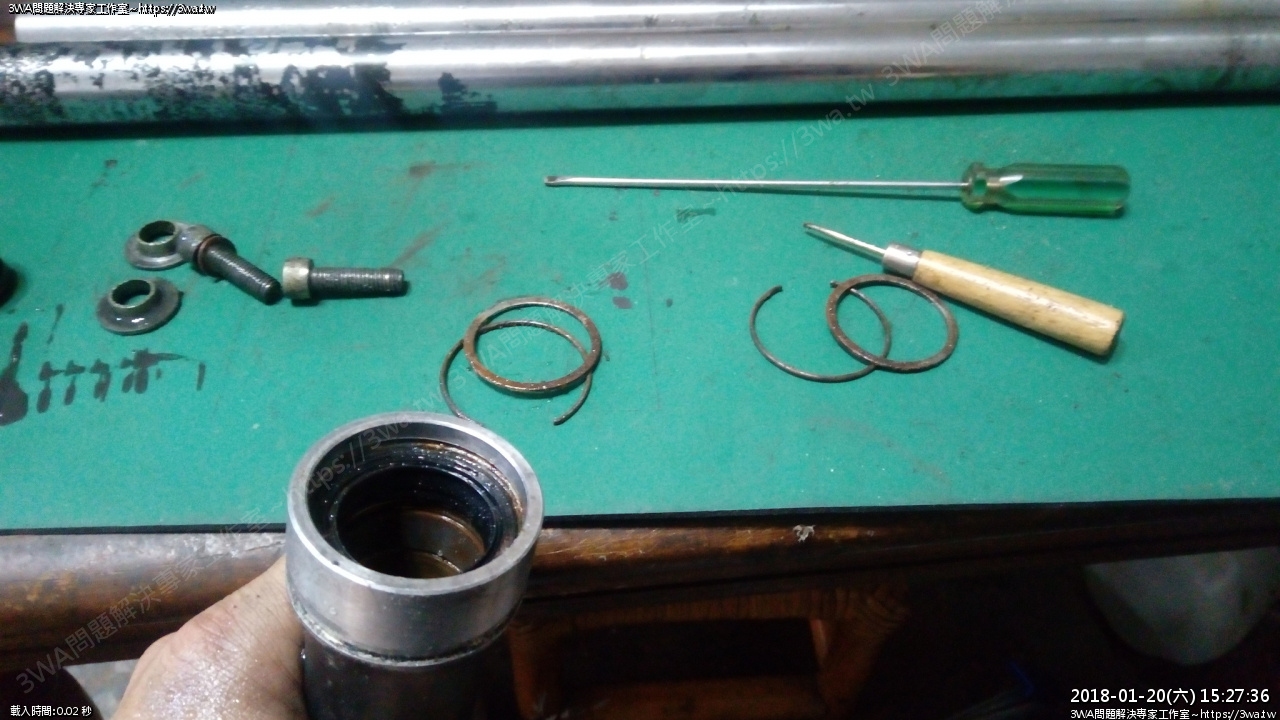

 前叉內管拆下,把C環,墊片取下,看到舊的油封





 然後把舊油封拆下





 還有一個墊片也拆出來

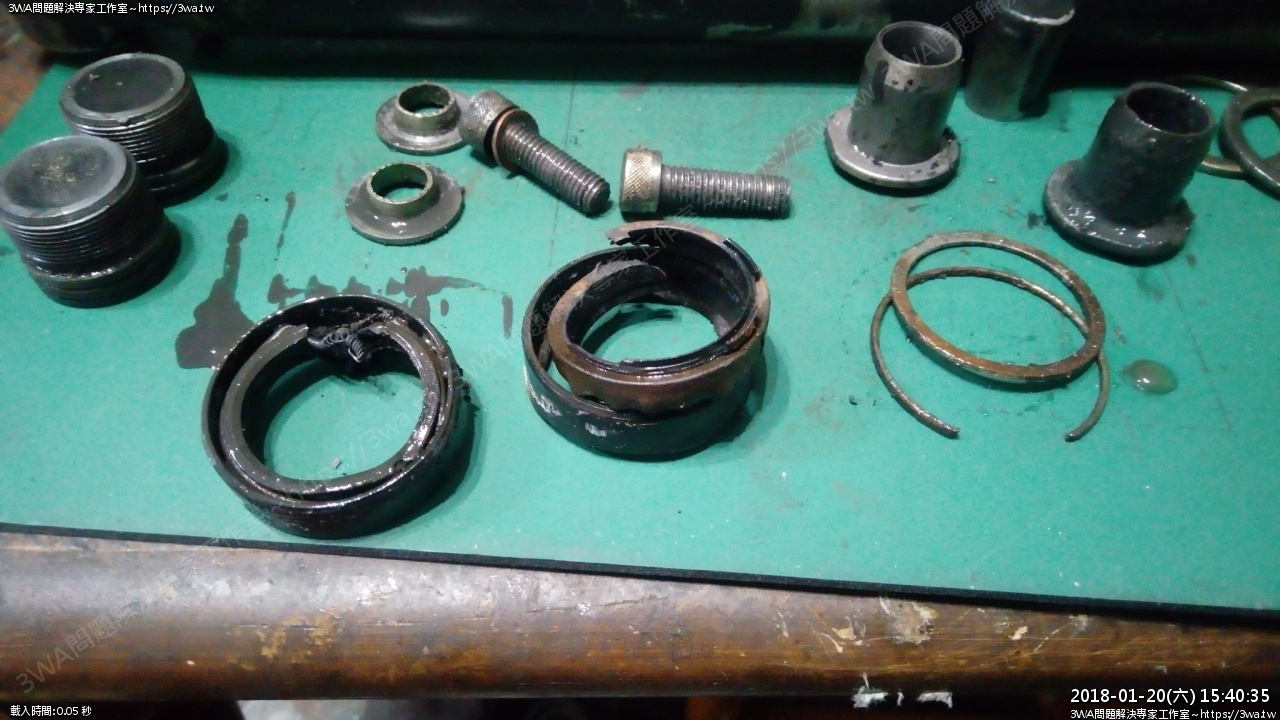

看圖就知道油封有多難拆了...這真不知道幾百年沒換了

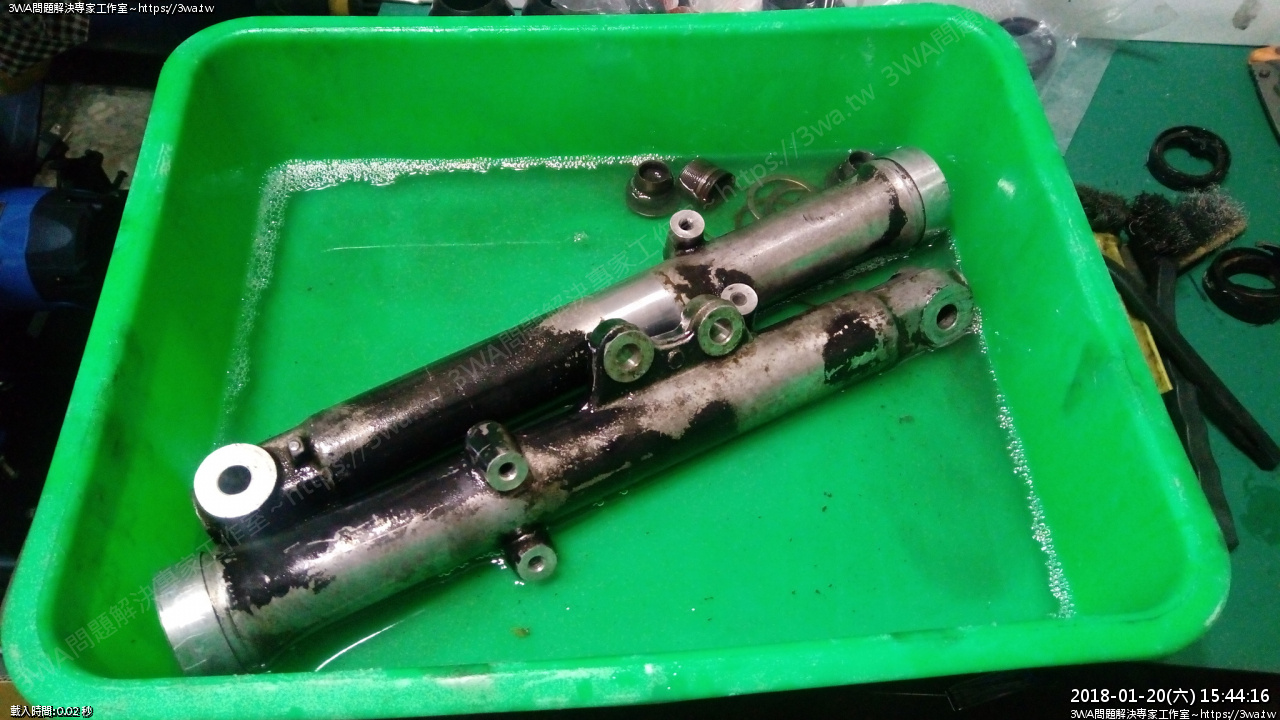

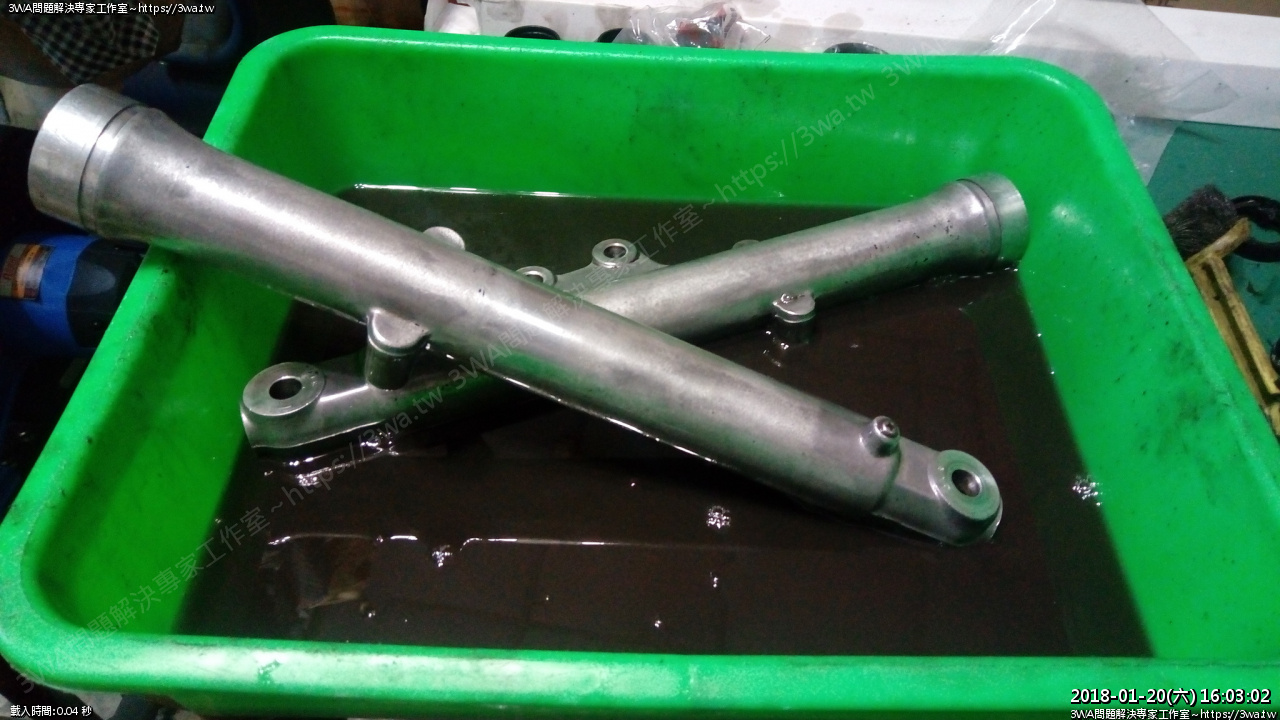

 倒入新鮮的煤油





 外管的表面是鐵樂士的黑漆吧,以前應該有噴過砂,邊刷邊掉

跟車主聊一下就乾脆刷亮亮維持鋁本色吧

日後要維護,絕不會掉漆,用菜瓜布跟煤油刷一刷就像新的一樣





手在摸的時候,發現裡面的銅圈有一個地方刺刺的,可能會刮內管

這部分也用砂紙稍微跑一下,讓銳利的地方不會往內刮

應該是不至於會漏油啦





 曾噴砂過的外管+便宜的噴漆=好客人,相當好處理(淚)

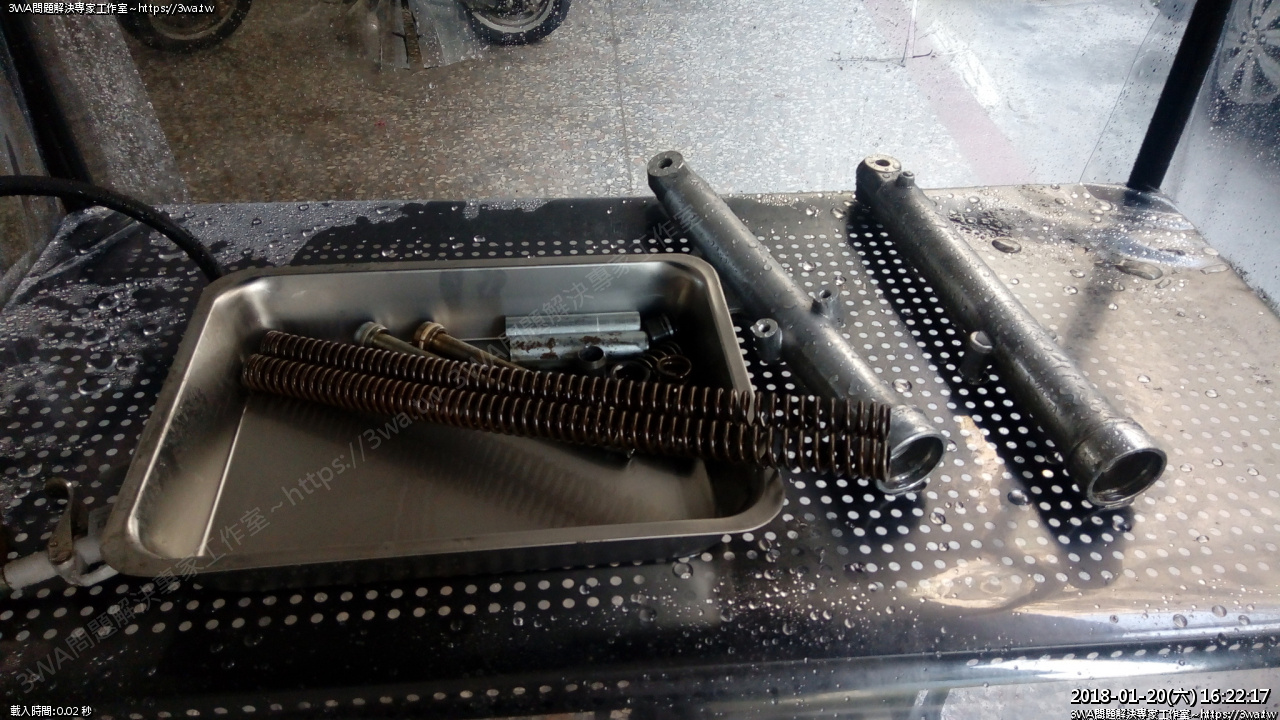

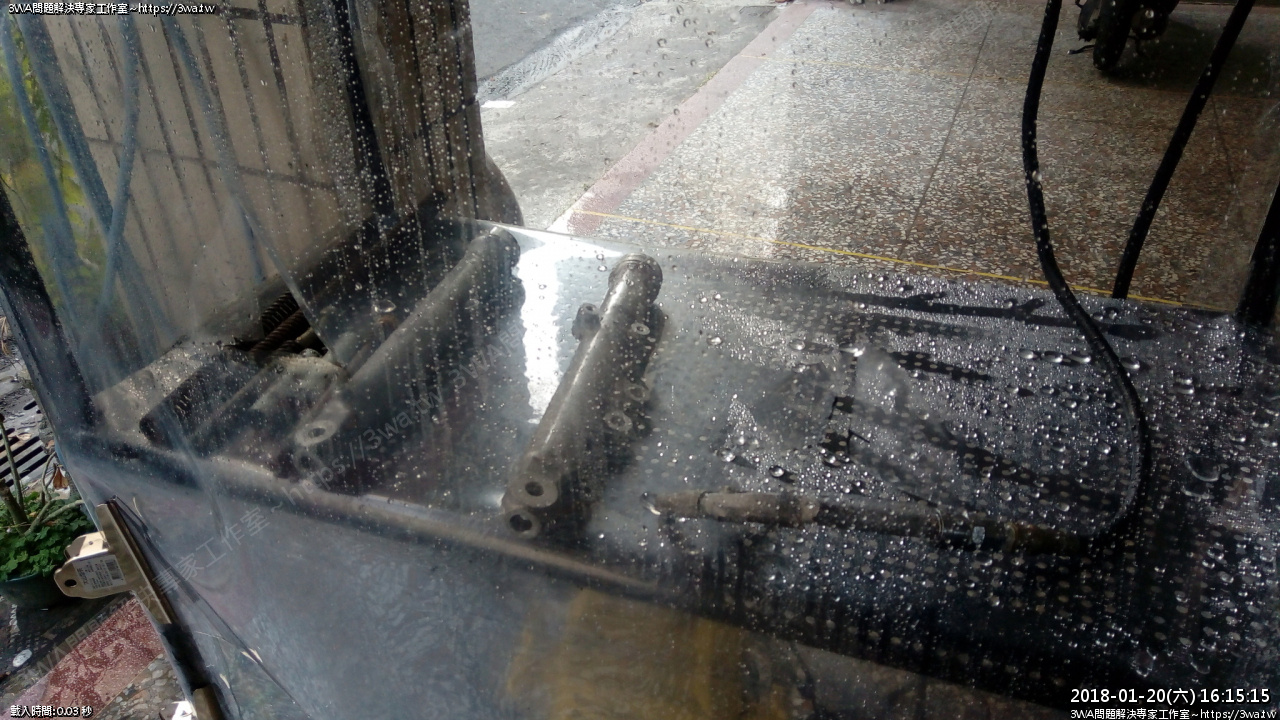

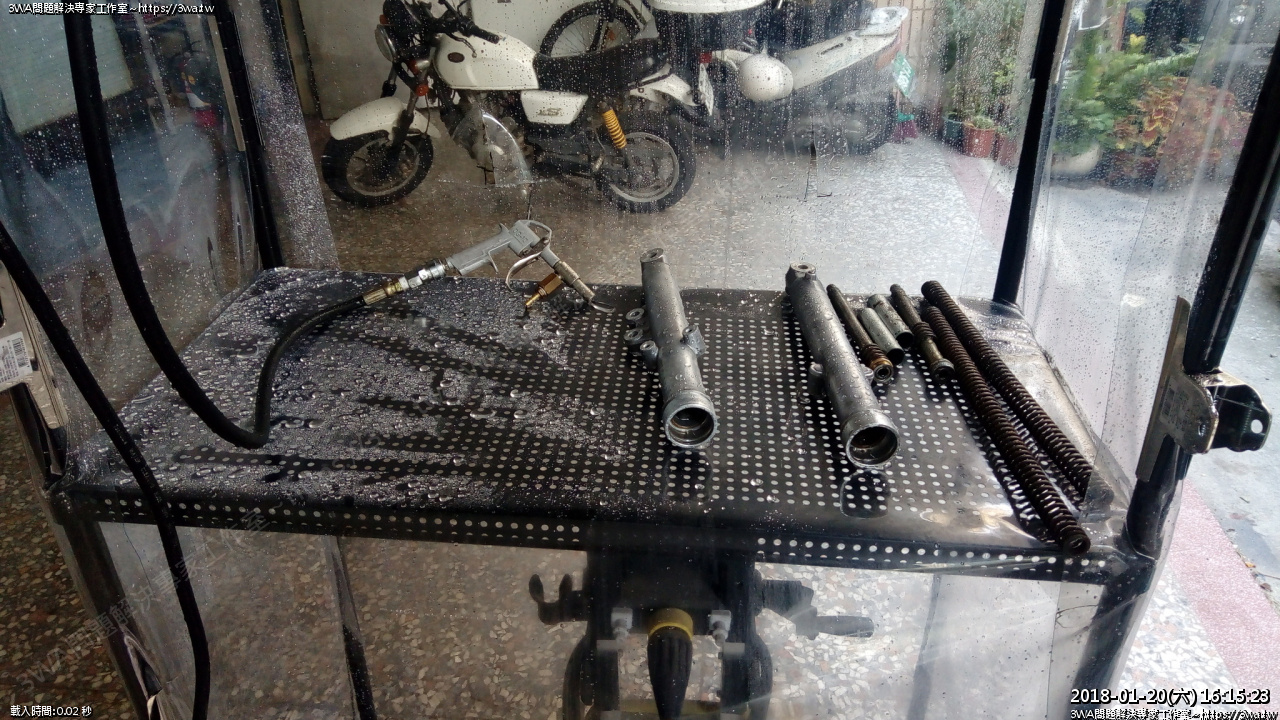

 煤油洗完,拿到外面用強力清洗機沖一沖,把陳年的泥砂都沖出去

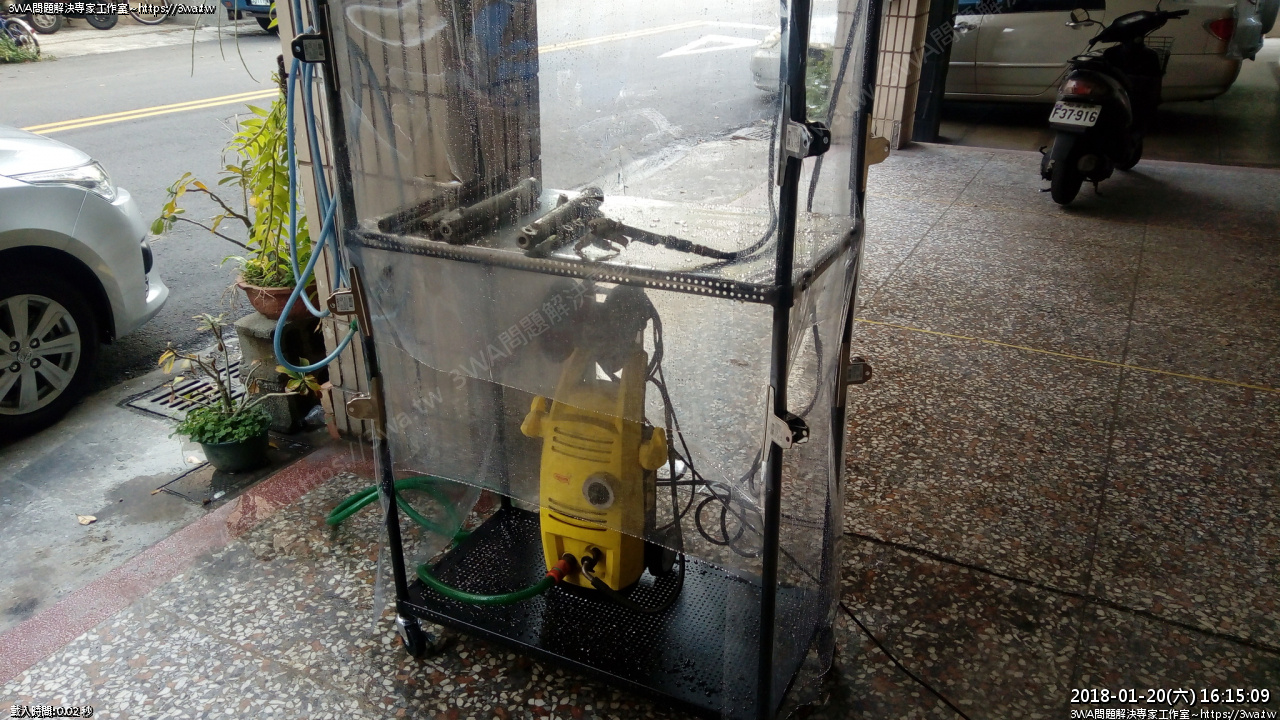

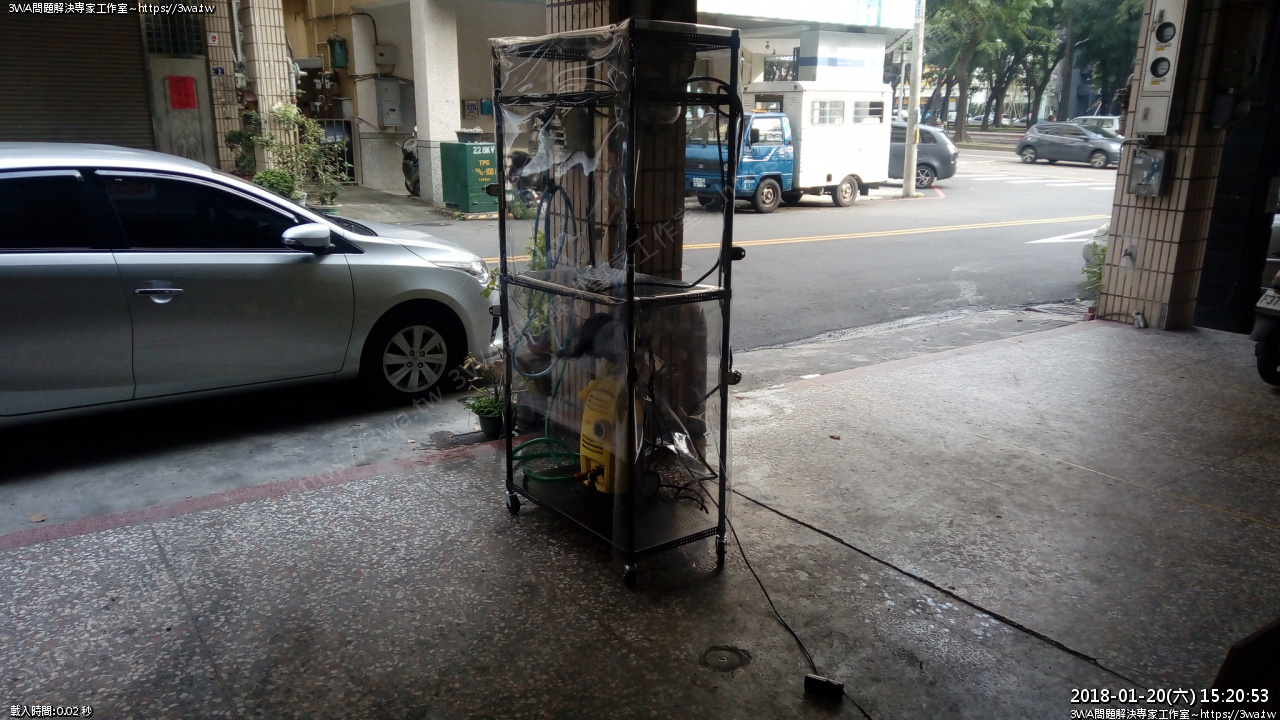

 很好用的噴水台





 另一面可以放材料

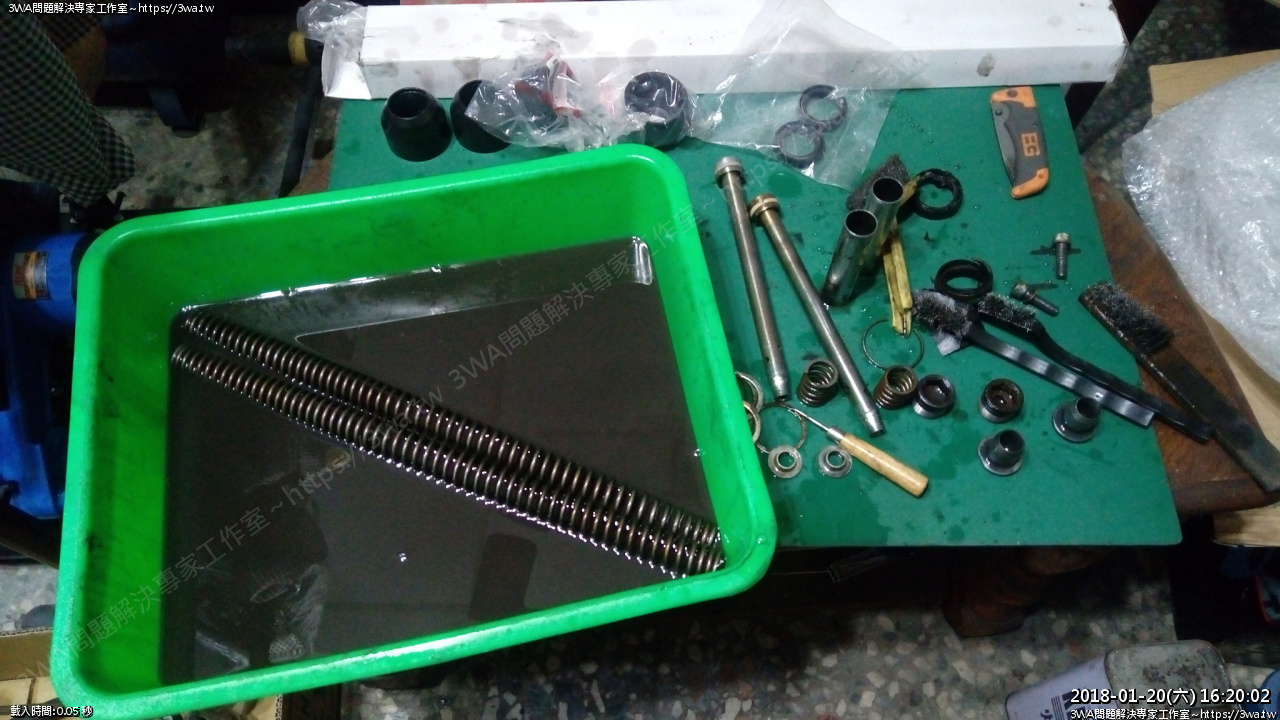

去油的清洗方法,用煤油刷,效果很好

煤油收到舊油桶,之後洗鏈條可以重複一直用

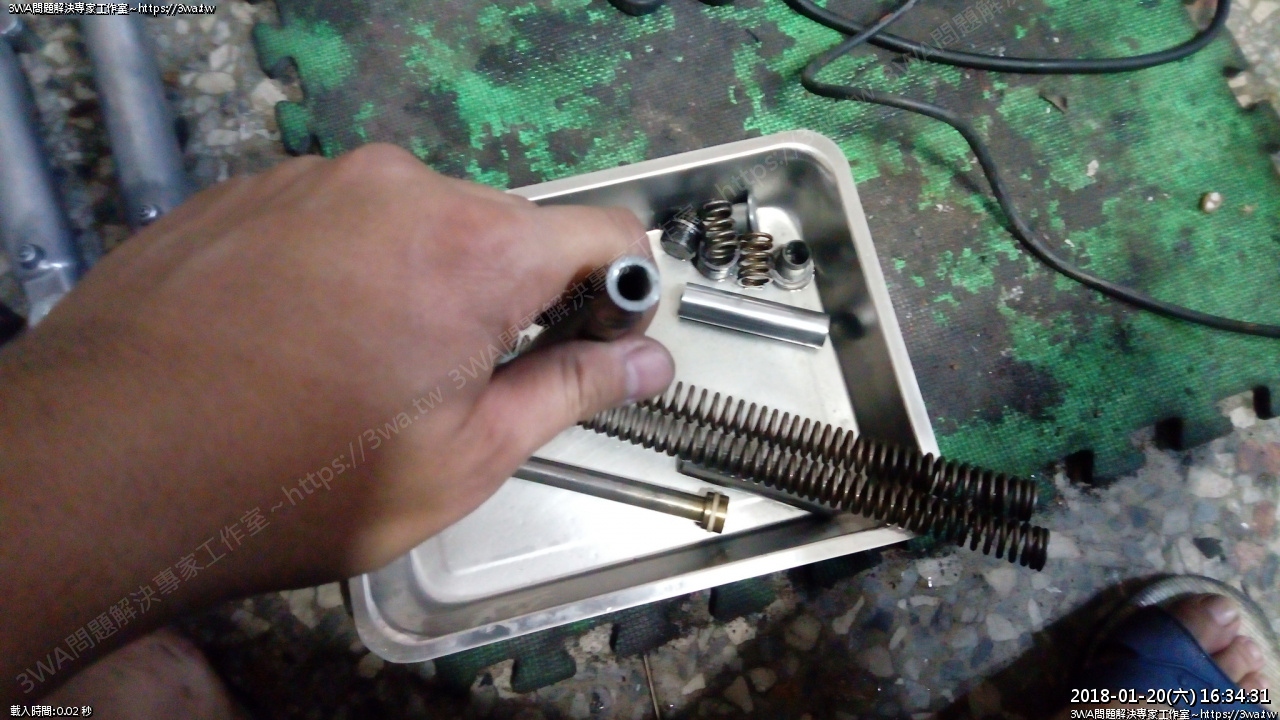

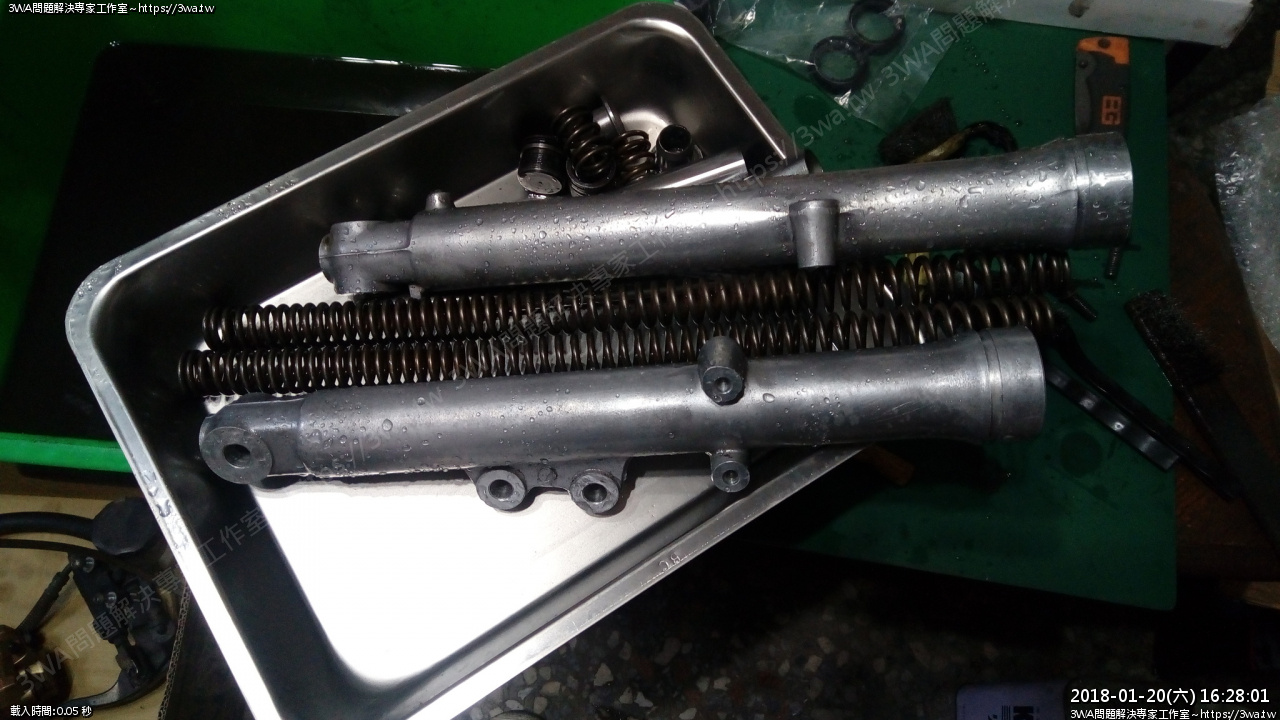

 沖完,彈簧都變色了

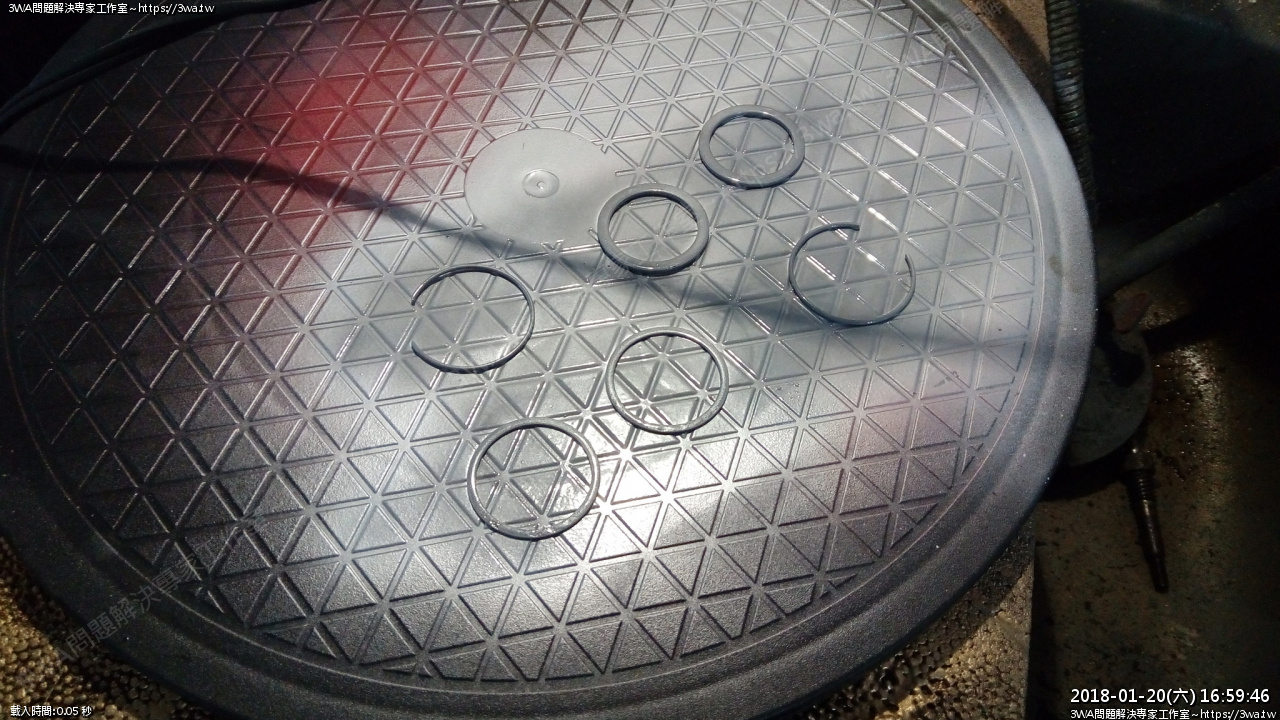

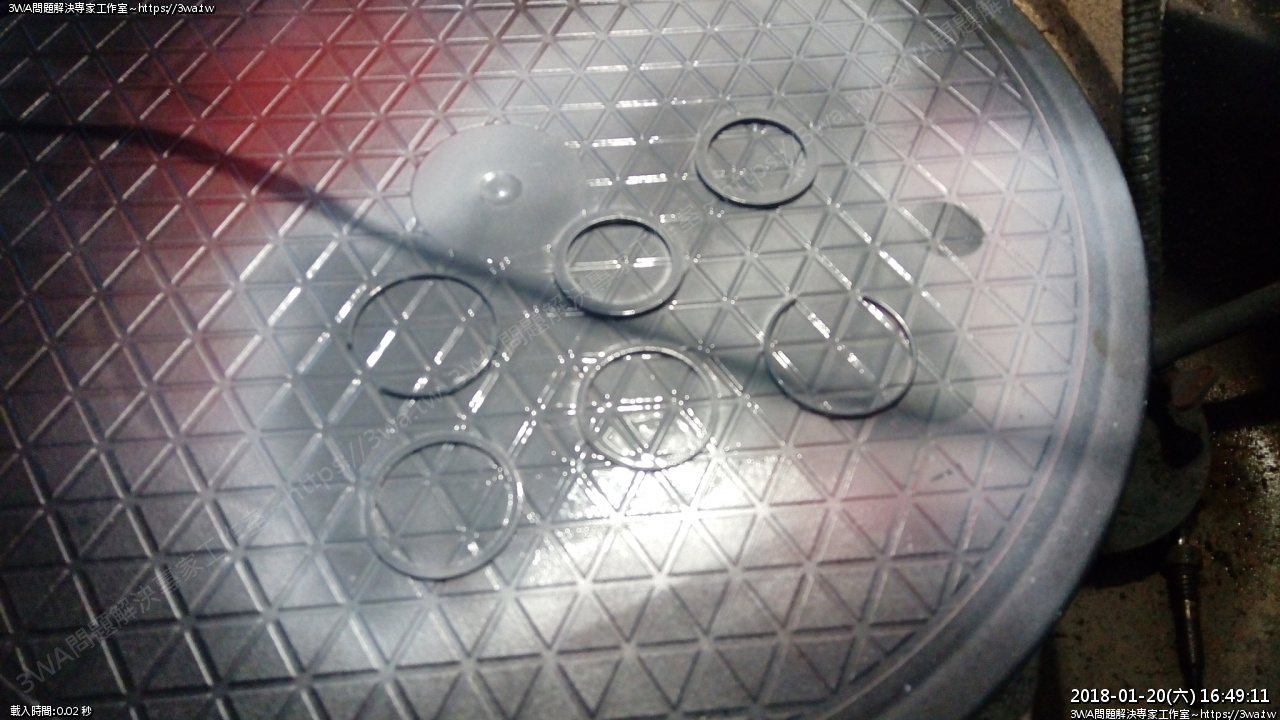

 沖好了,拿到裡面來擦,看了一下,居然連鐵盤子都沖的乾淨~_~





 阻泥棒裡的溝等會要順一下

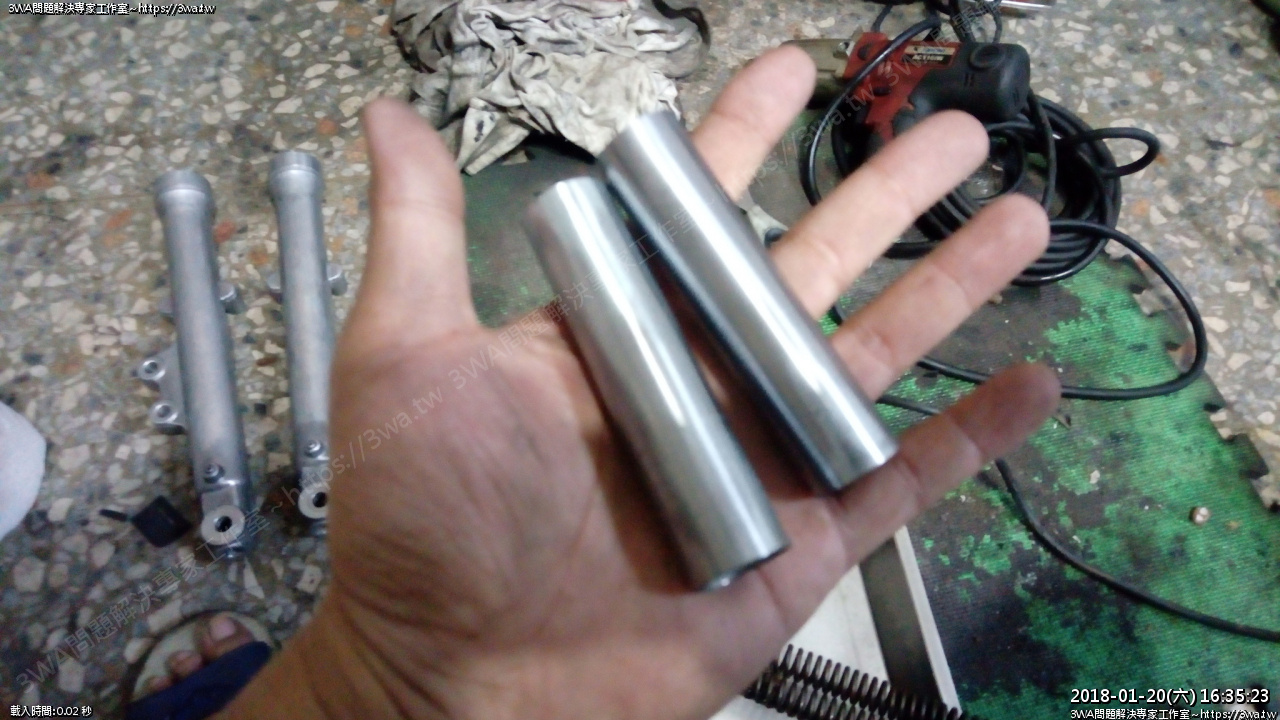

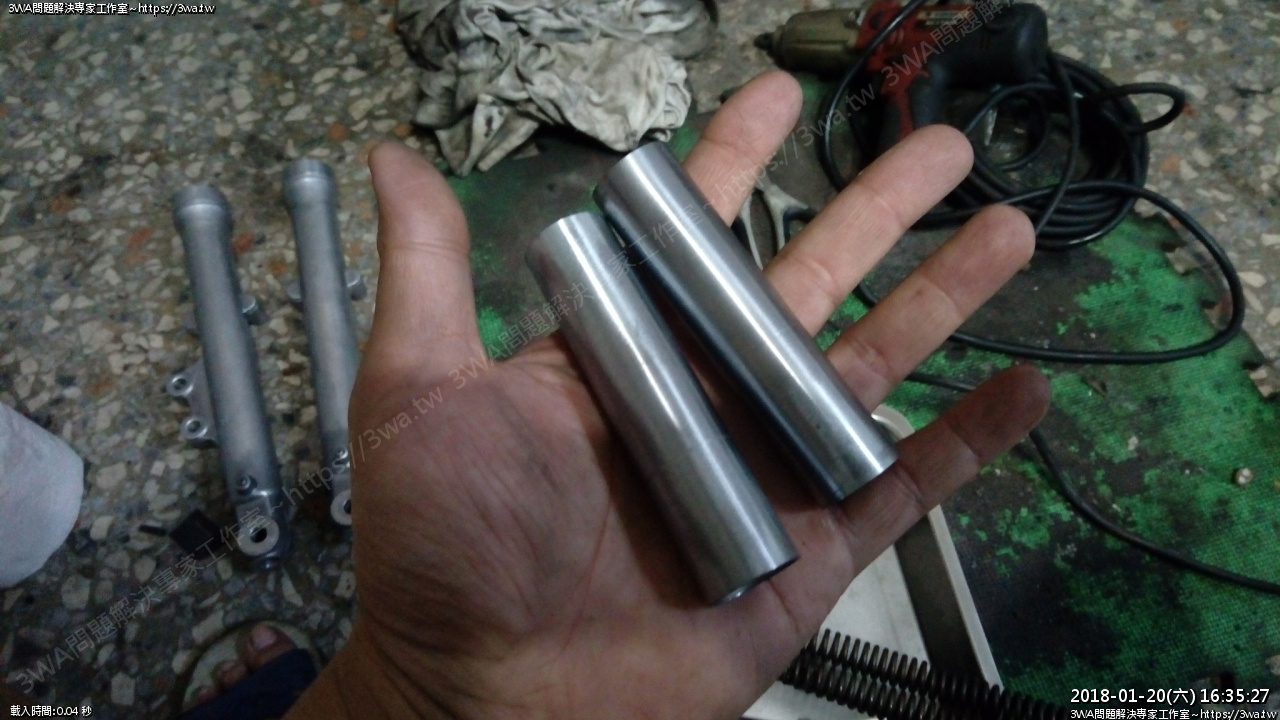

 上面的稱套,把銹去掉





 稱套閃閃發光...

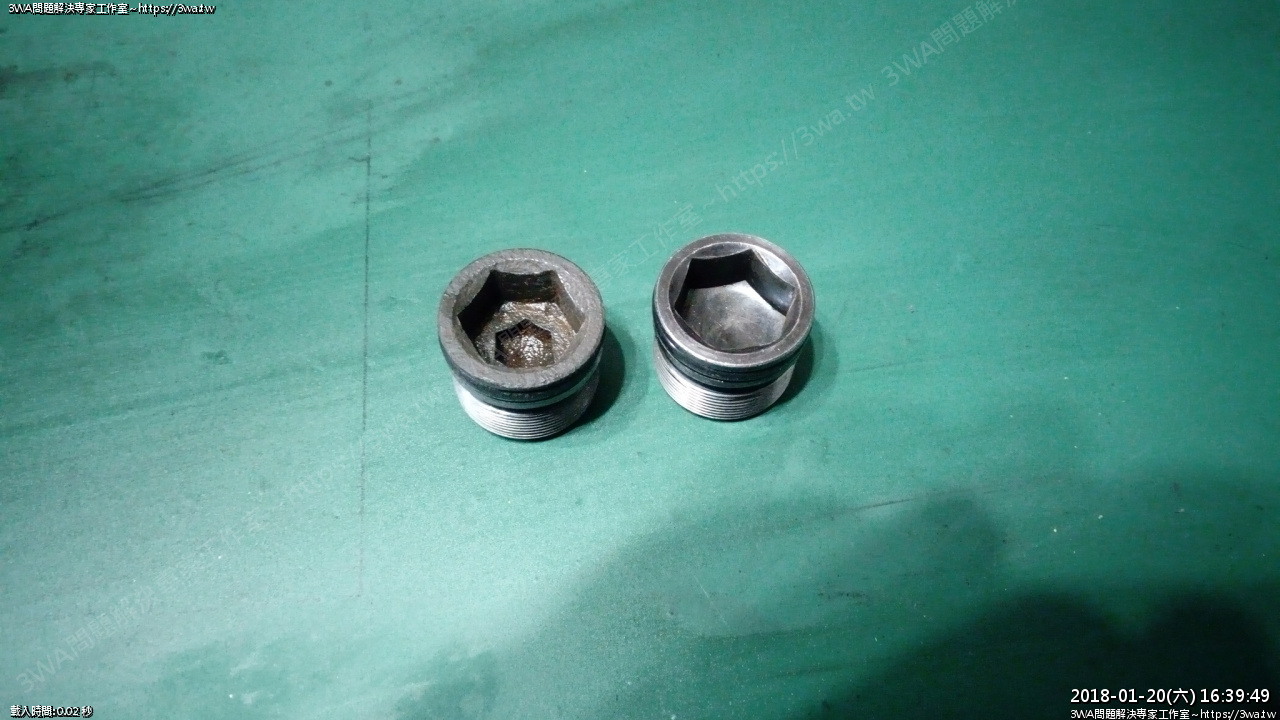

 頂蓋螺絲居然二個不一樣,那就…不一樣吧





 小件,除銹後上漆





 上漆保護

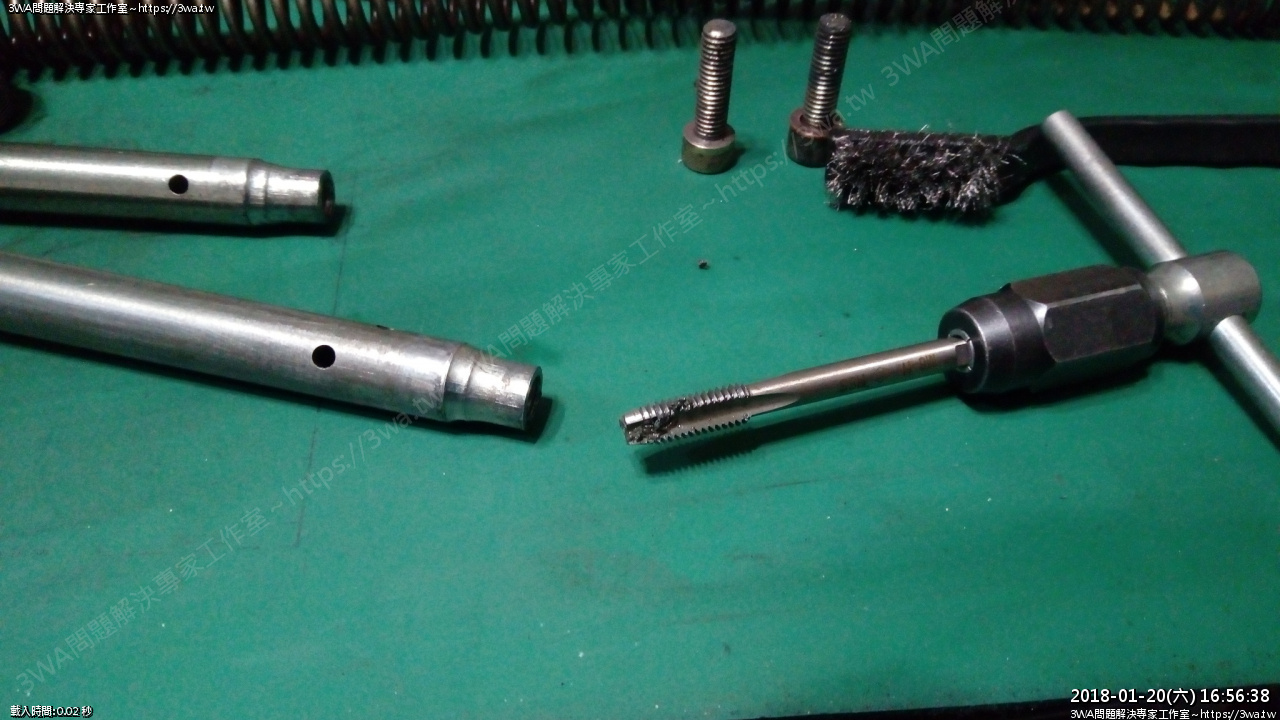

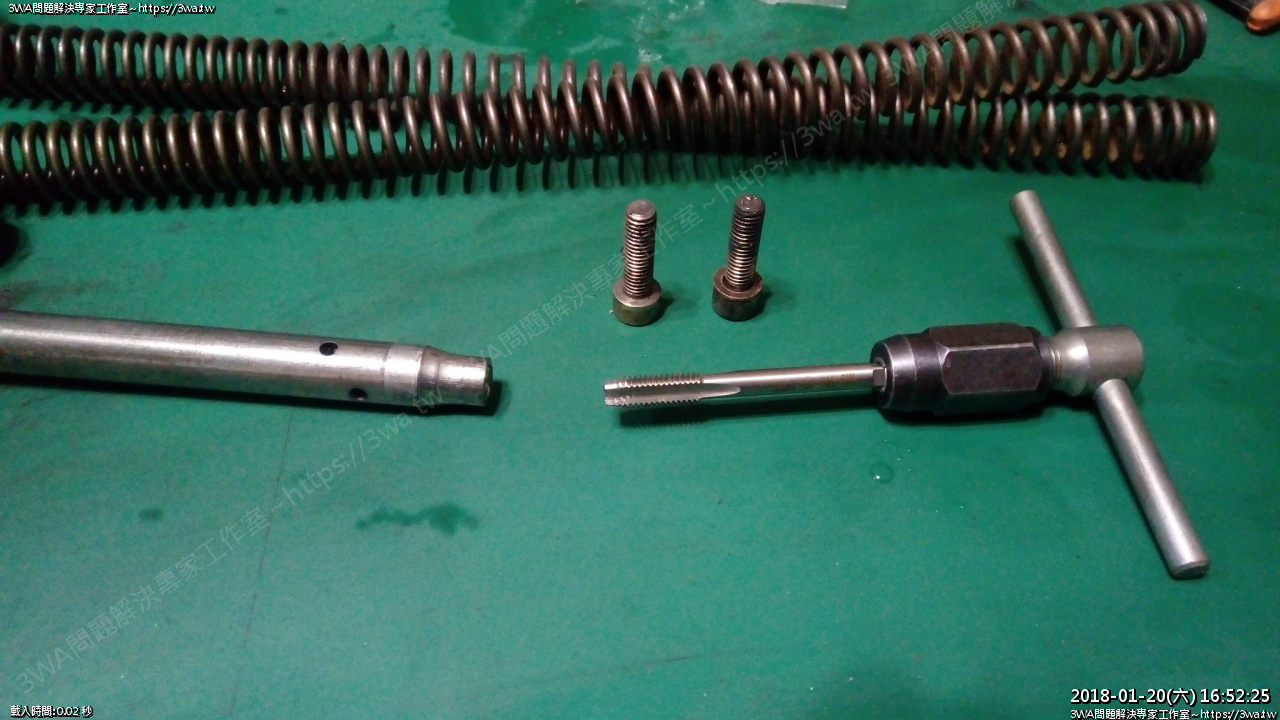

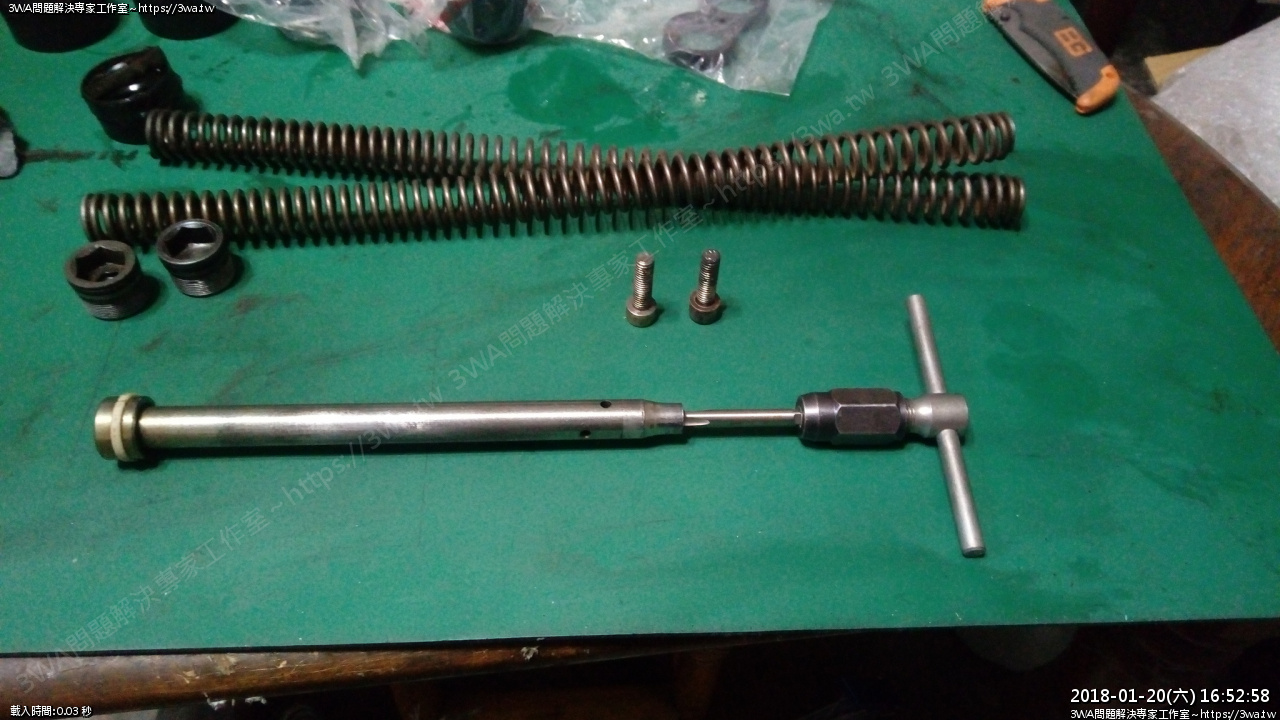

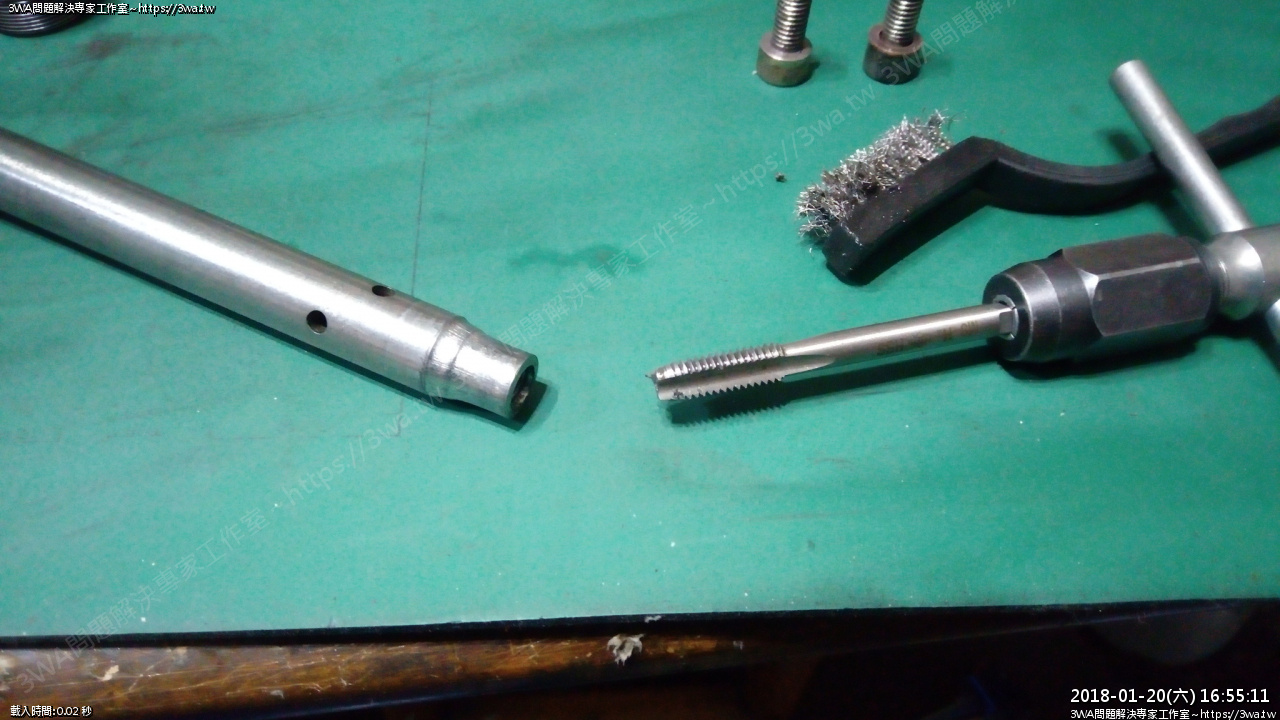

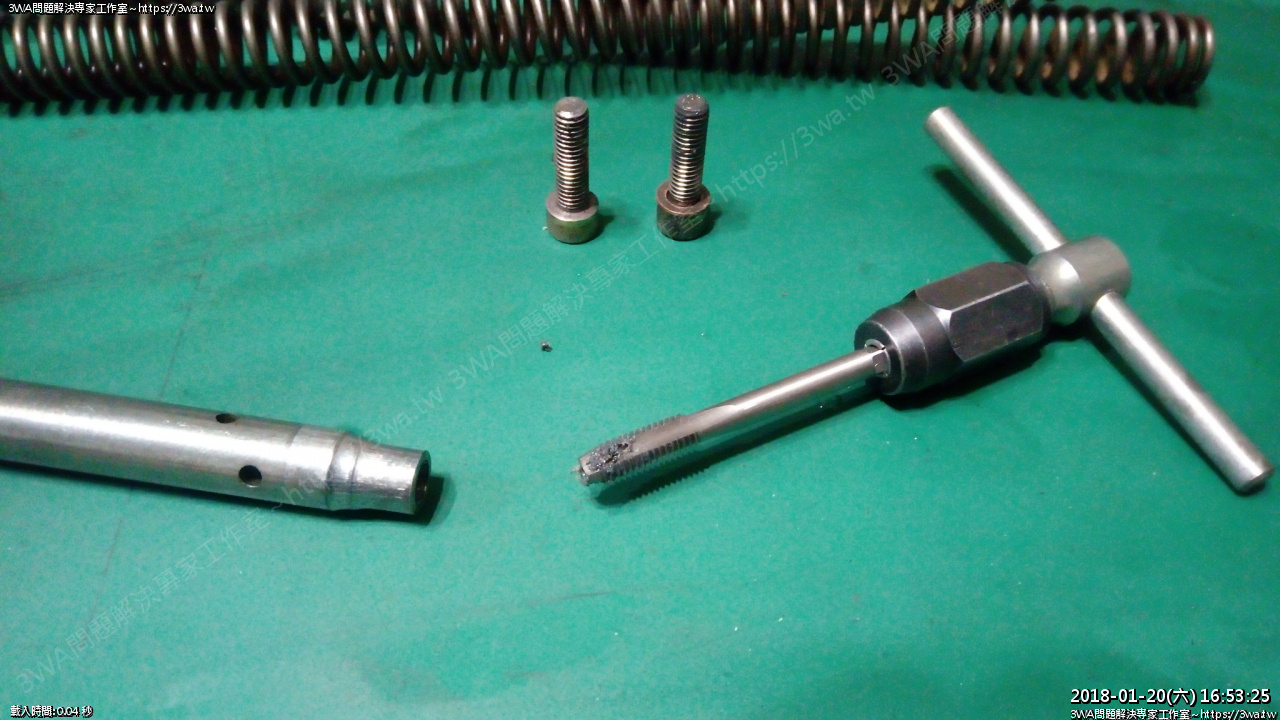

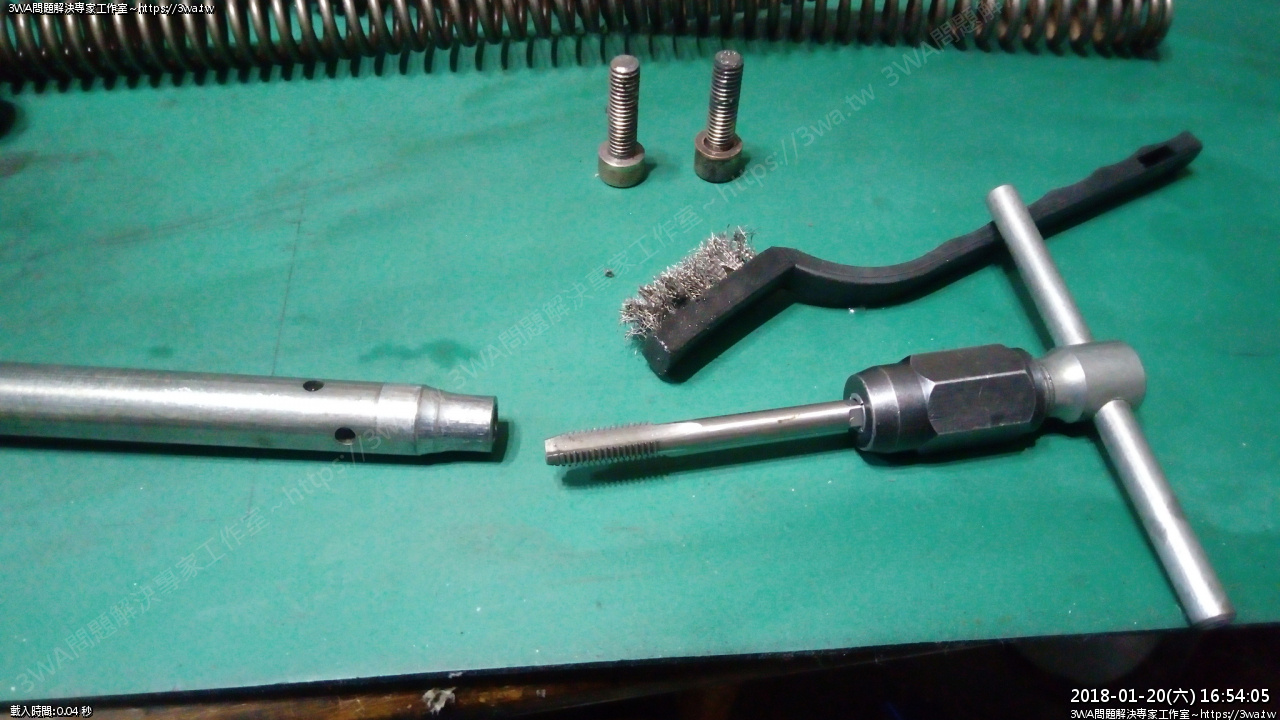

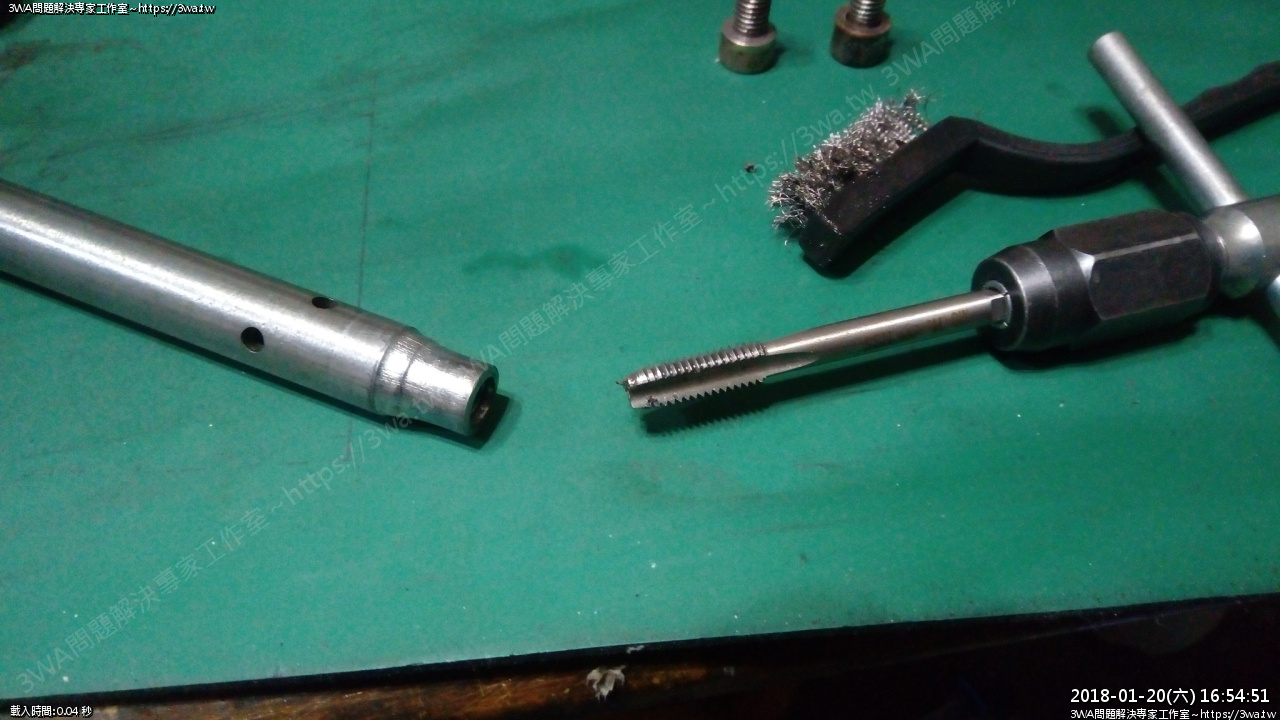

 阻泥棒,用M8順牙





 順

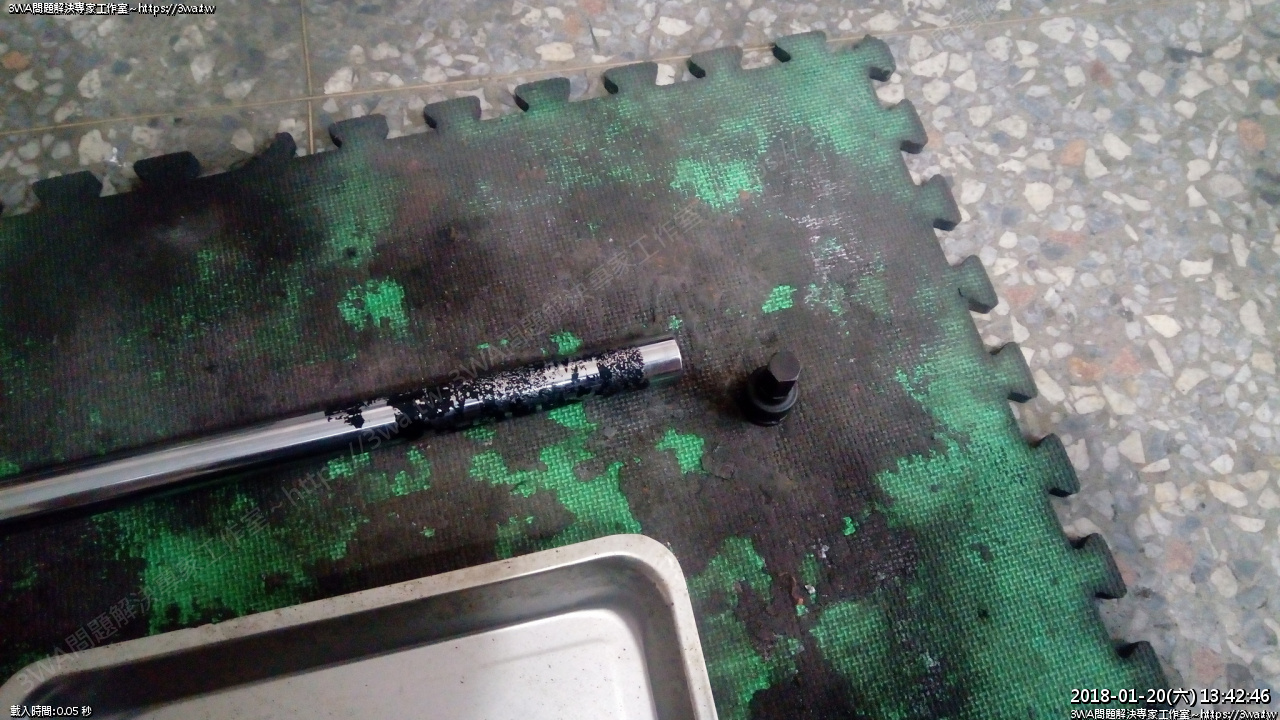

 上油,順入,拿出,屑屑很多





屑屑刷掉,上油,再順入





 第二次乾淨不少





 可以換下一支





 屑屑

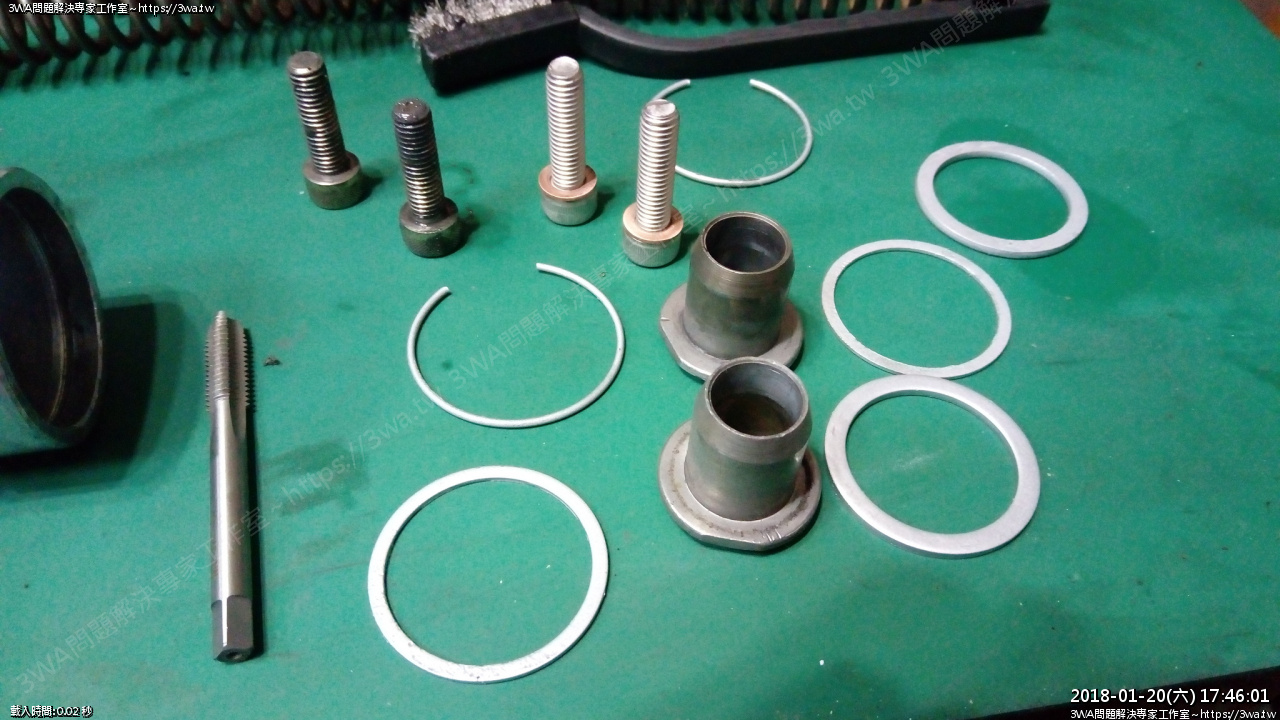

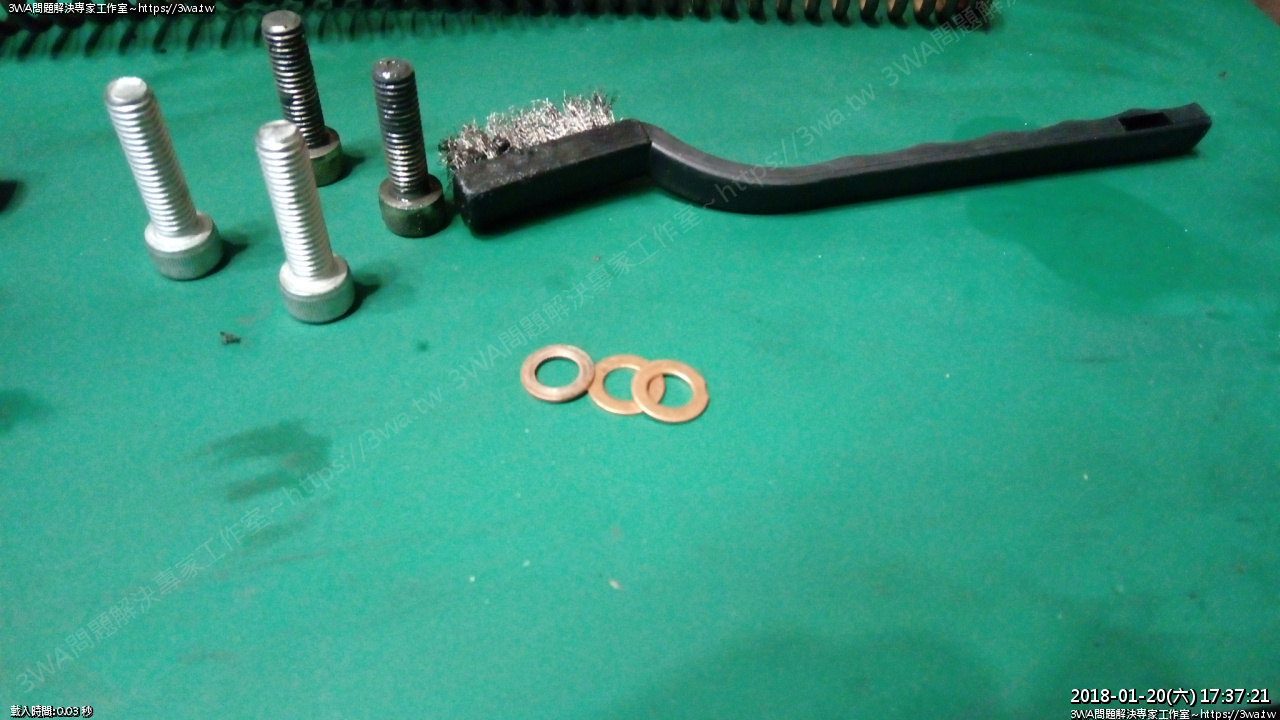

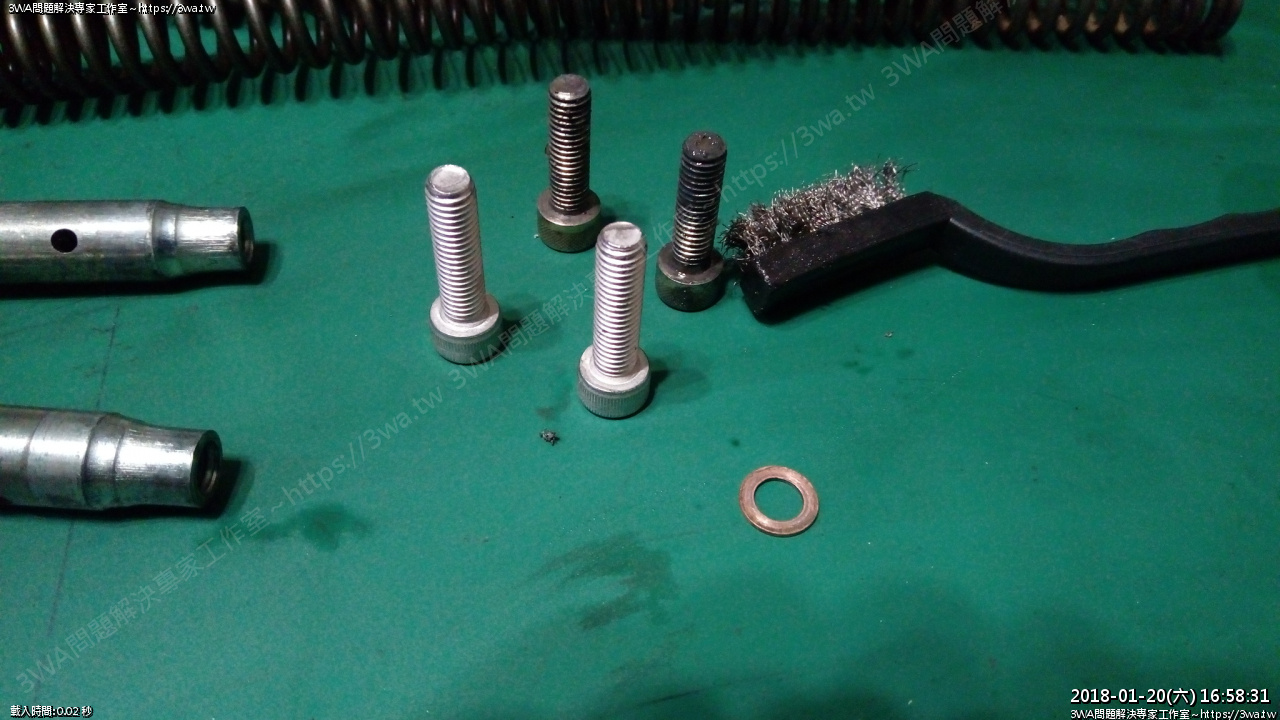

 準備了新的白鐵內六角來換掉舊的,但二支前叉,拆出來只有一顆銅墊片…

看來要去買了





 另一面上漆





 買好了,但外徑好像大了一些些

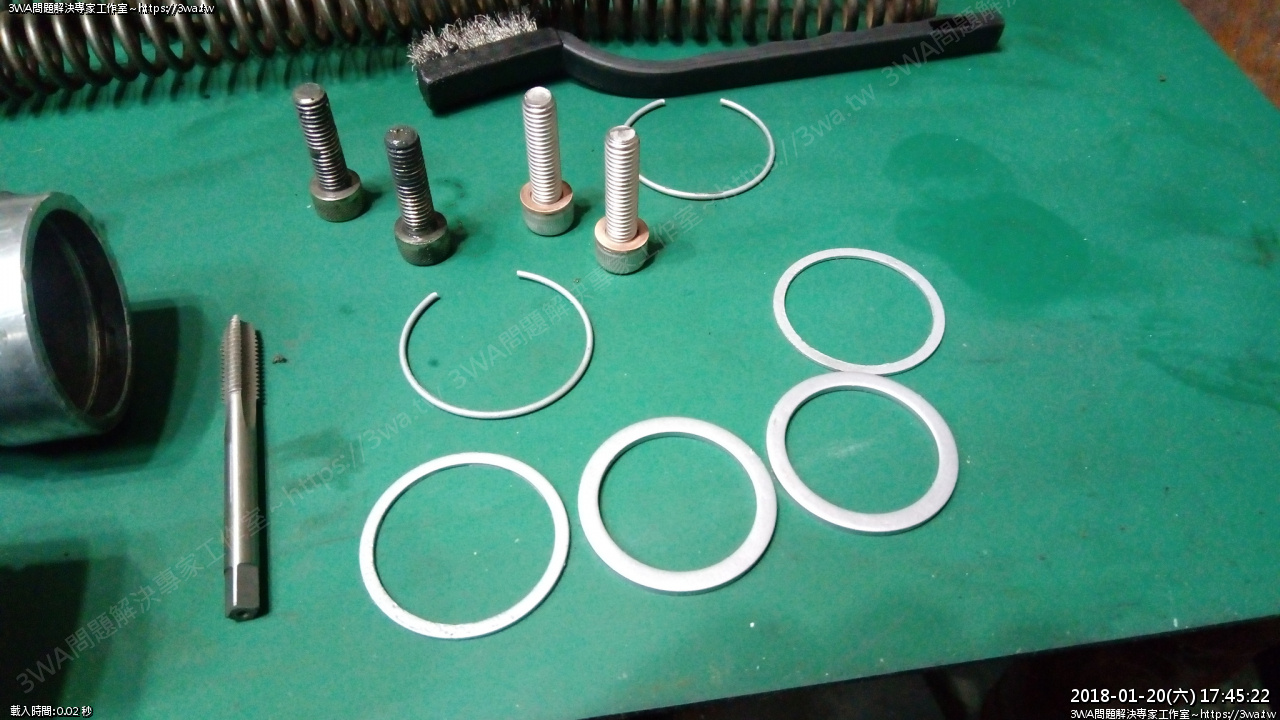

 附近的五金行還滿猛的,連C型環都有得買

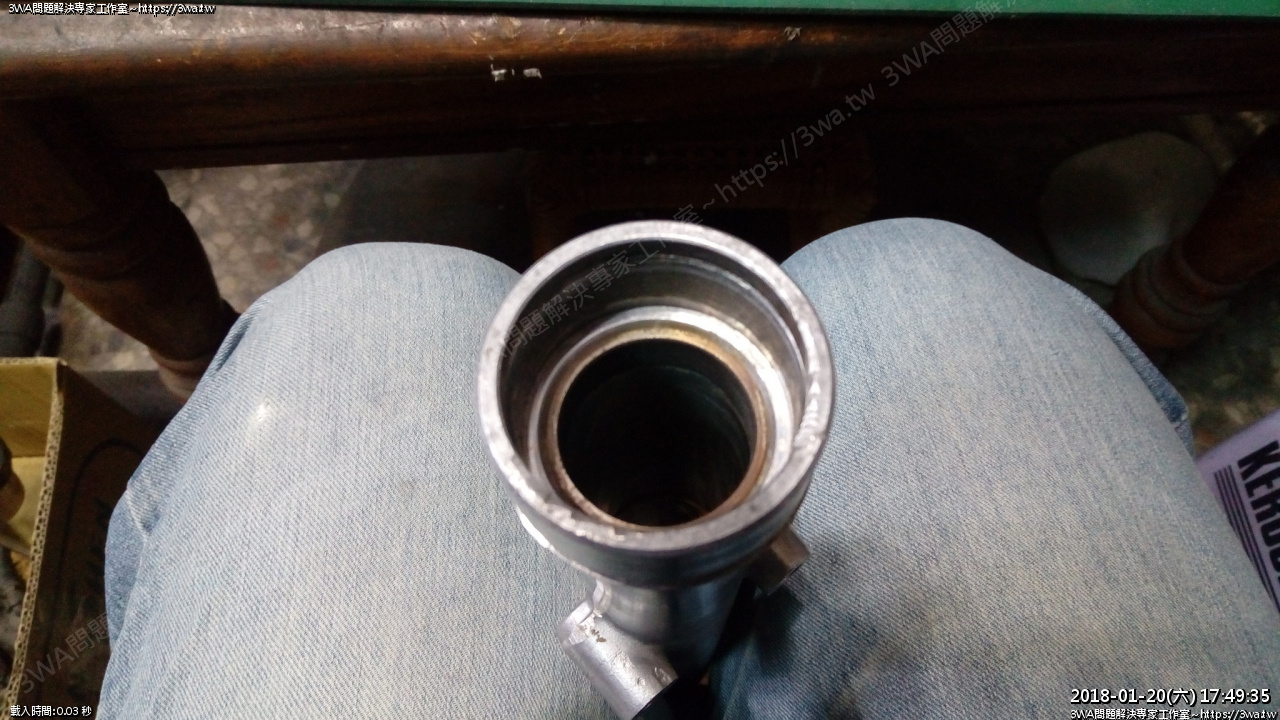

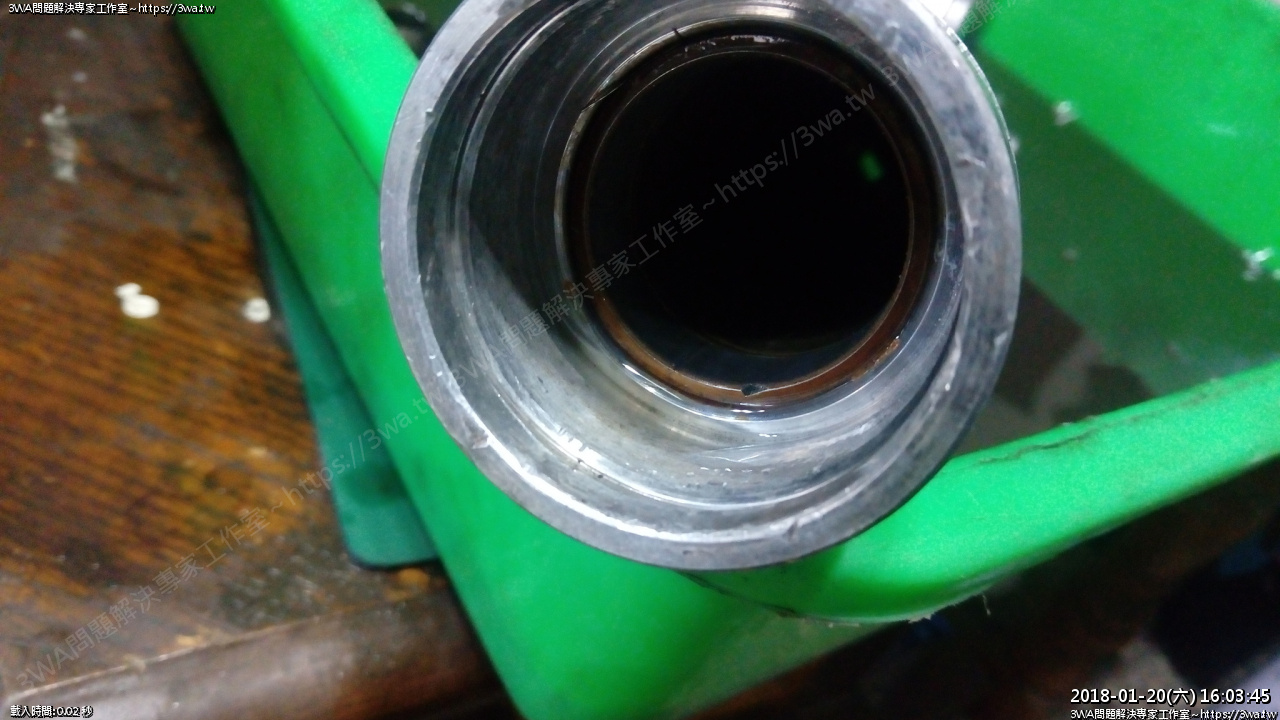

 外管內部清潔,把水、泥再吸出來

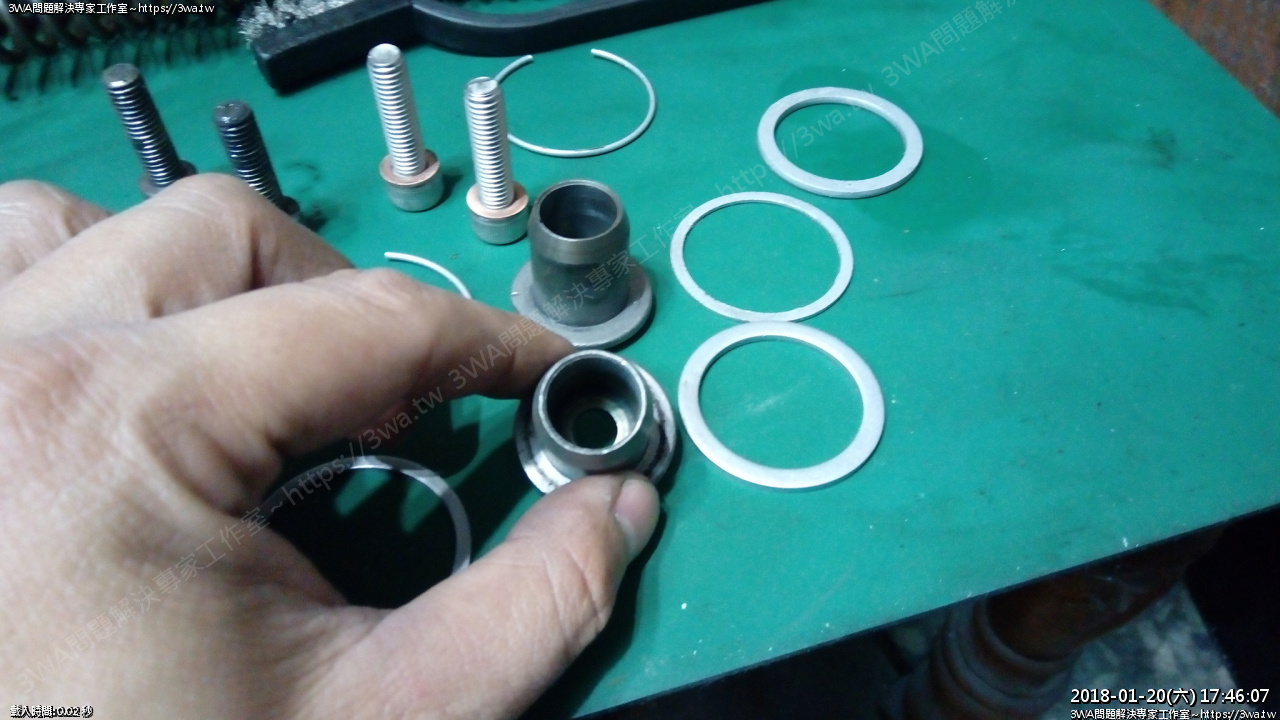

 銅墊片回家了

注意:市售買的到的銅片墊,其實是裝不進追風底下的洞的,加工前千萬別硬塞

外徑比原廠大了1~1.5mm左右

修正方法:

拿一個舊的M8內六角螺絲,裝入銅墊片,再鎖一個舊的螺帽,把銅墊片夾住

然後拿去用砂輪機掃,就可以把銅墊片、螺帽都掃的跟M8內六角螺絲外徑一樣

之後再用鉗子把變圓的螺帽拆下,就可以作出跟原廠一樣大的銅墊片了

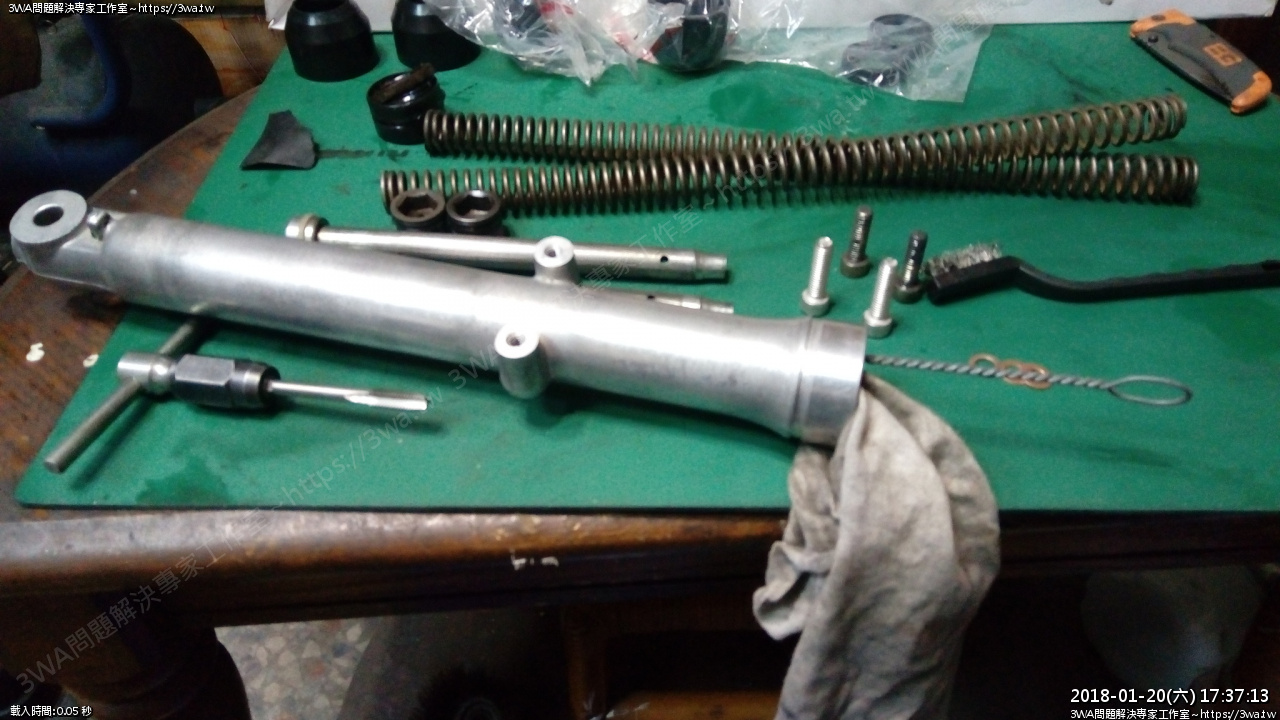

 漆好了

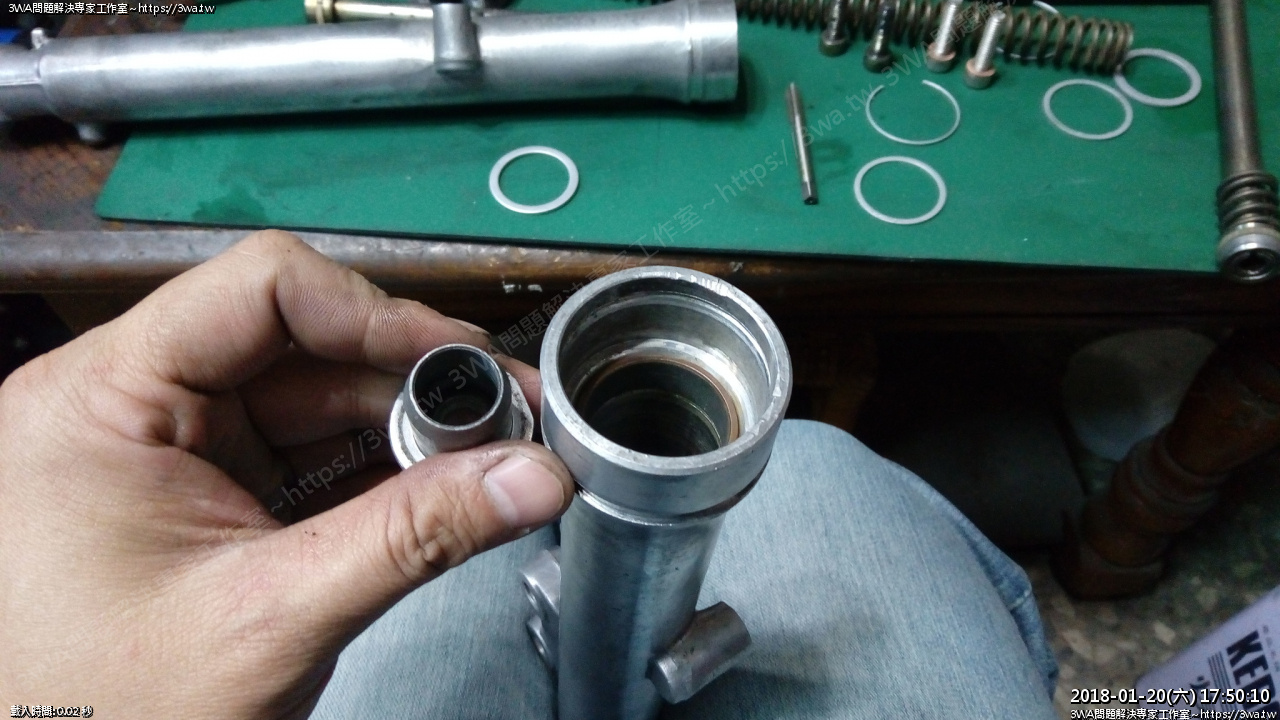

 最底下的稱套





 裡面的油泥也刷乾淨





 準備來安裝





 先放入稱套

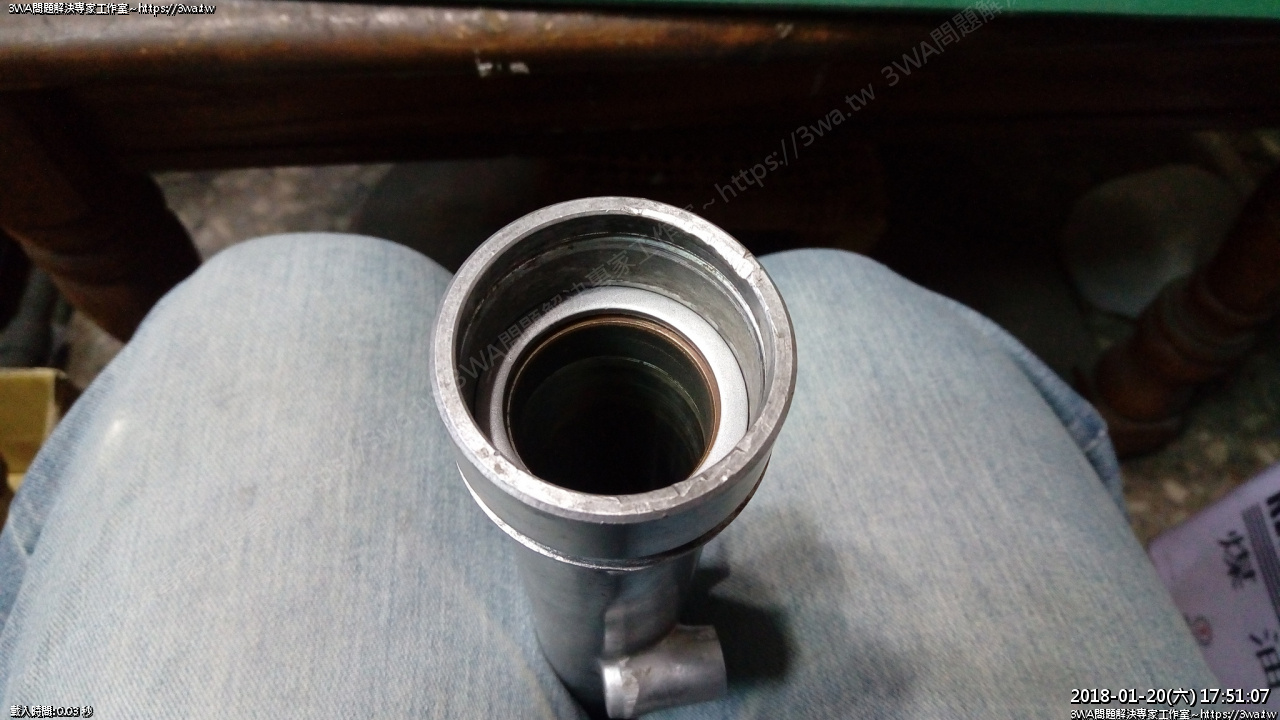

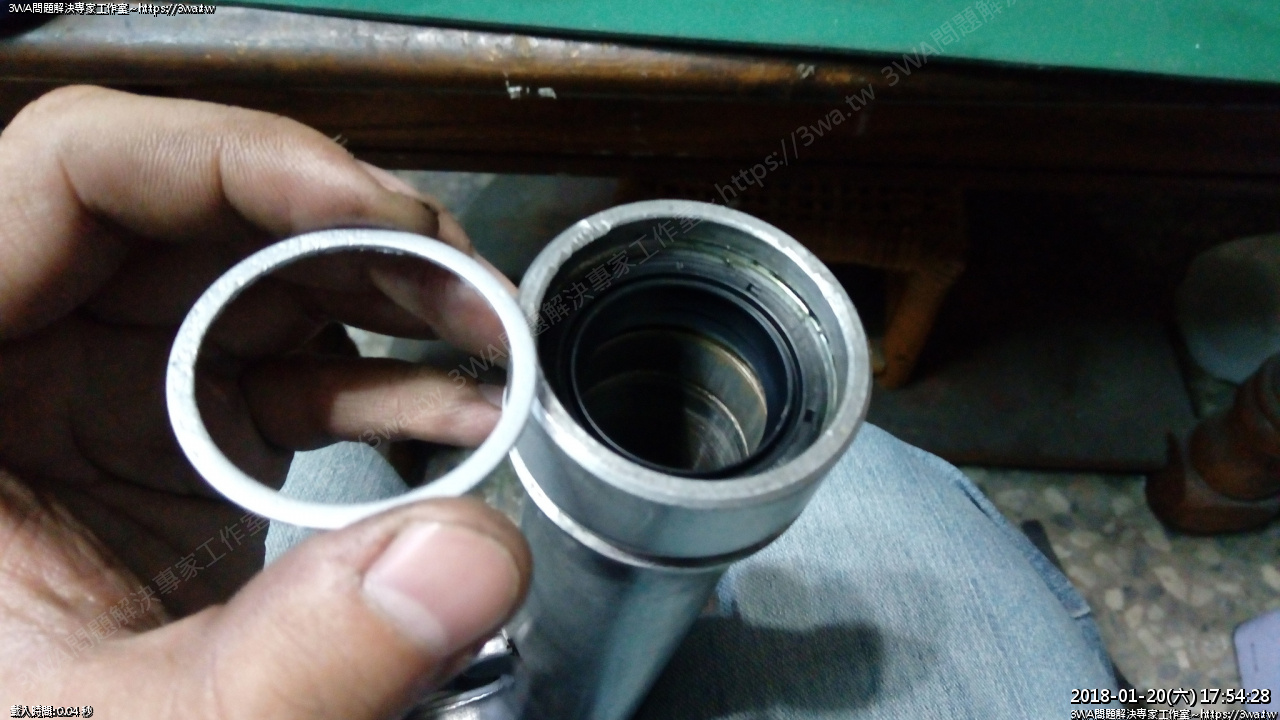

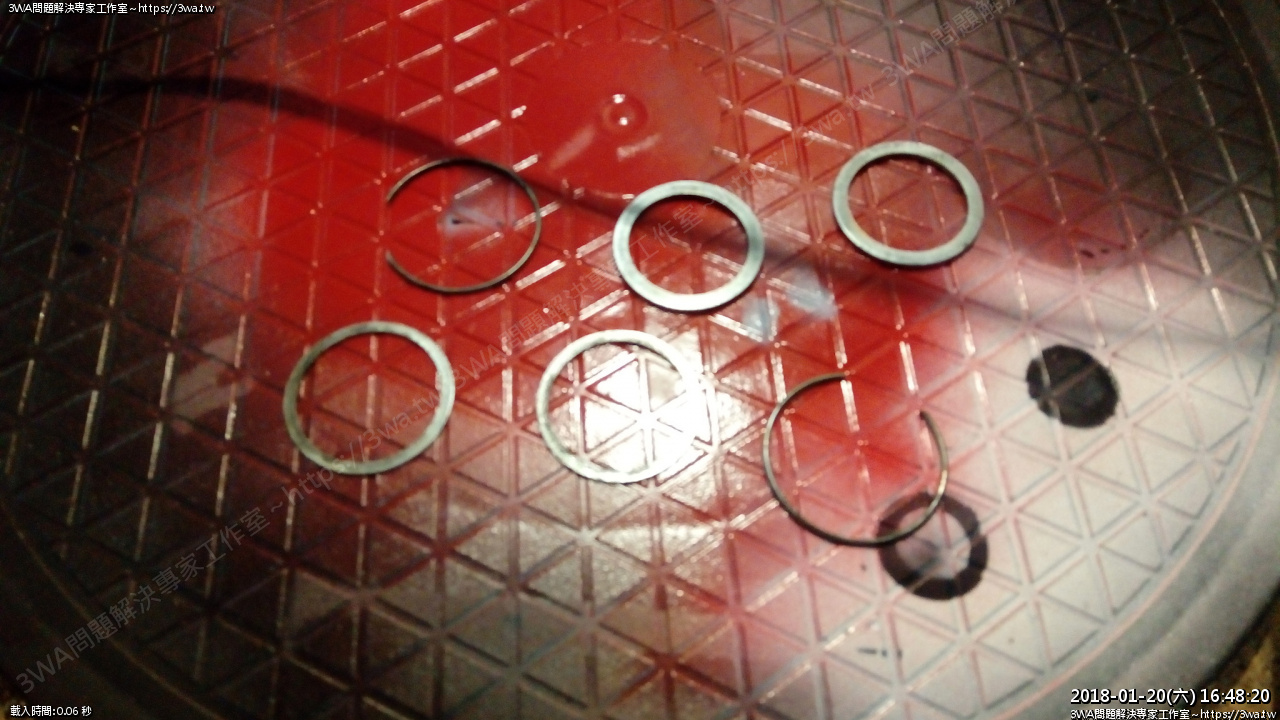

 然後墊片





 墊片放入

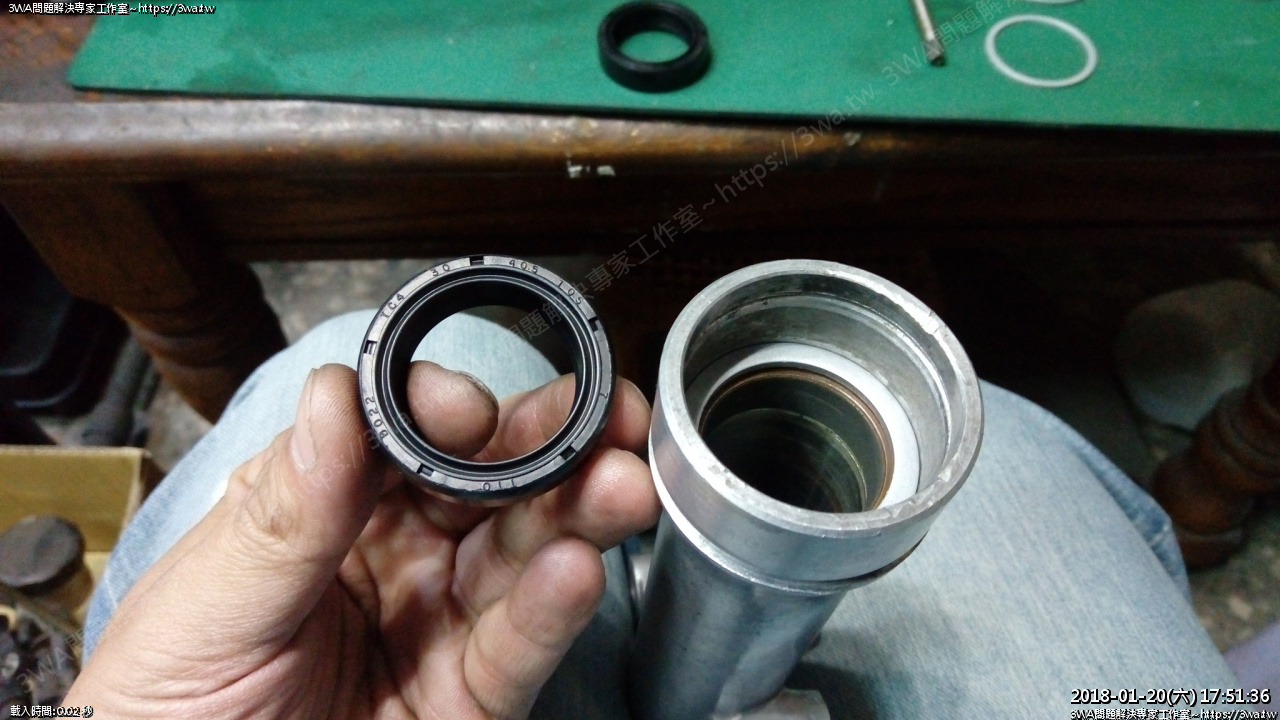

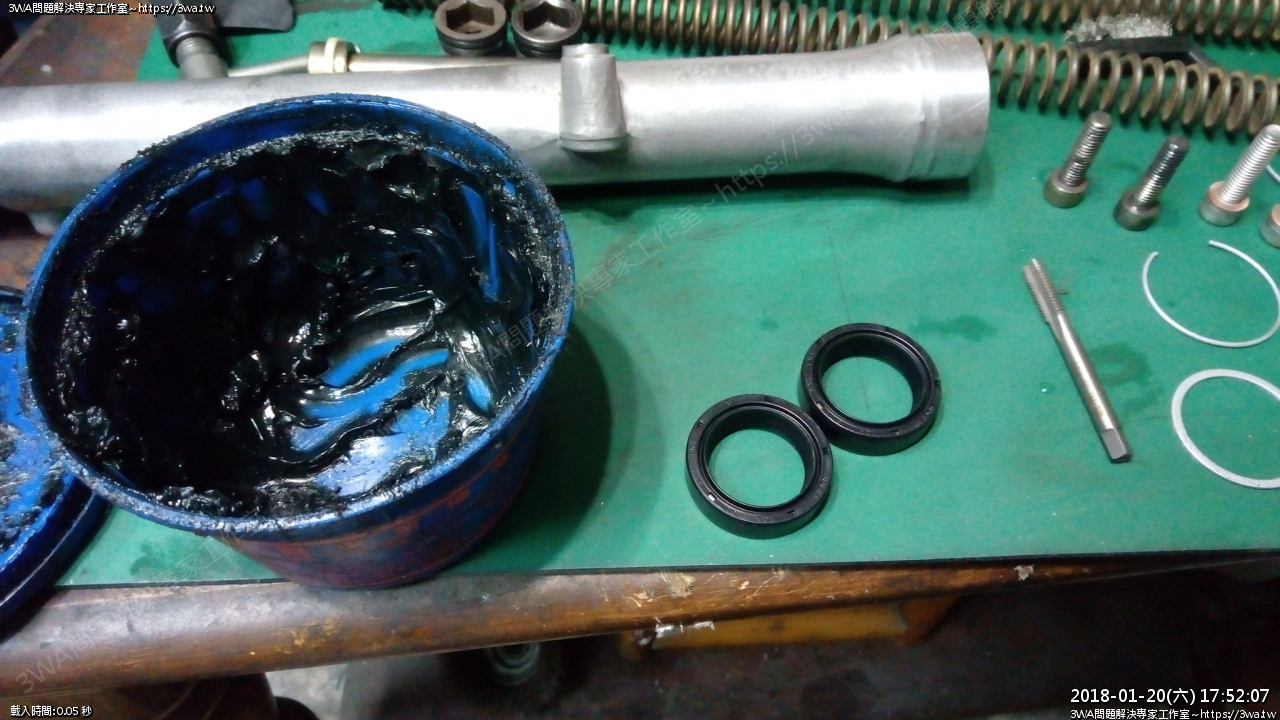

 放入油封





 要先上一些油在油封四週

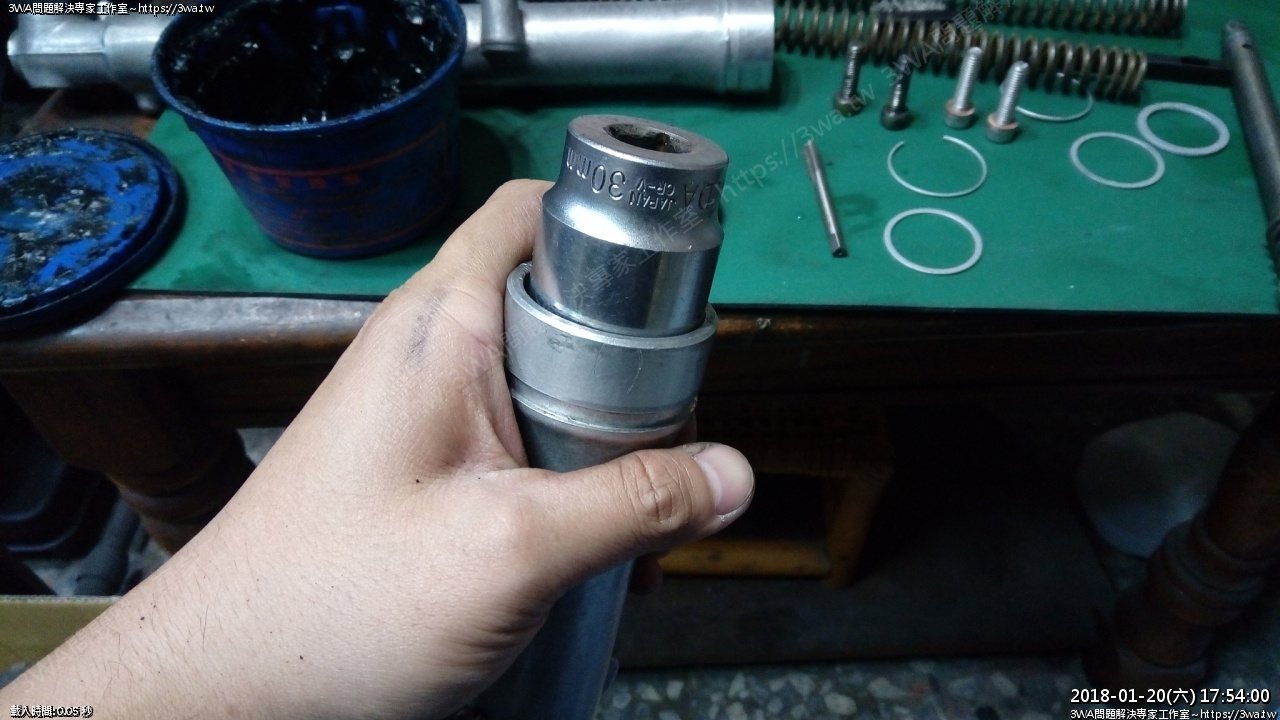

 使用30mm套桶壓入

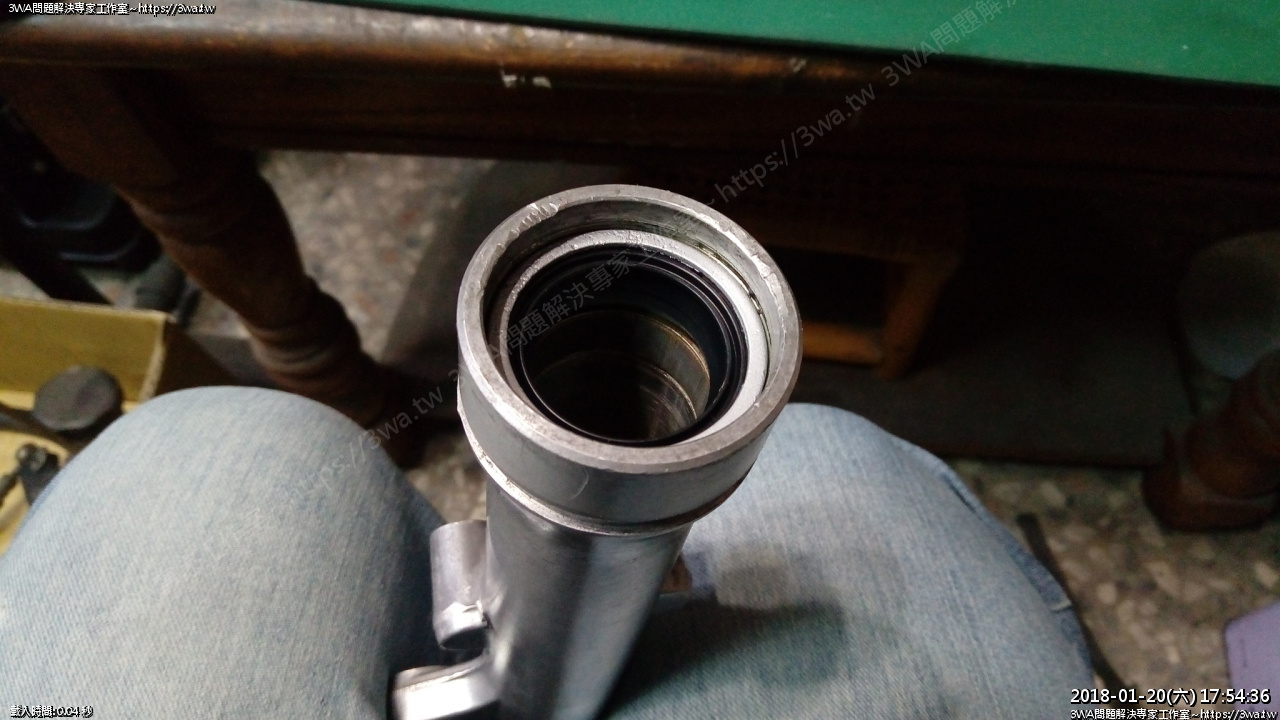

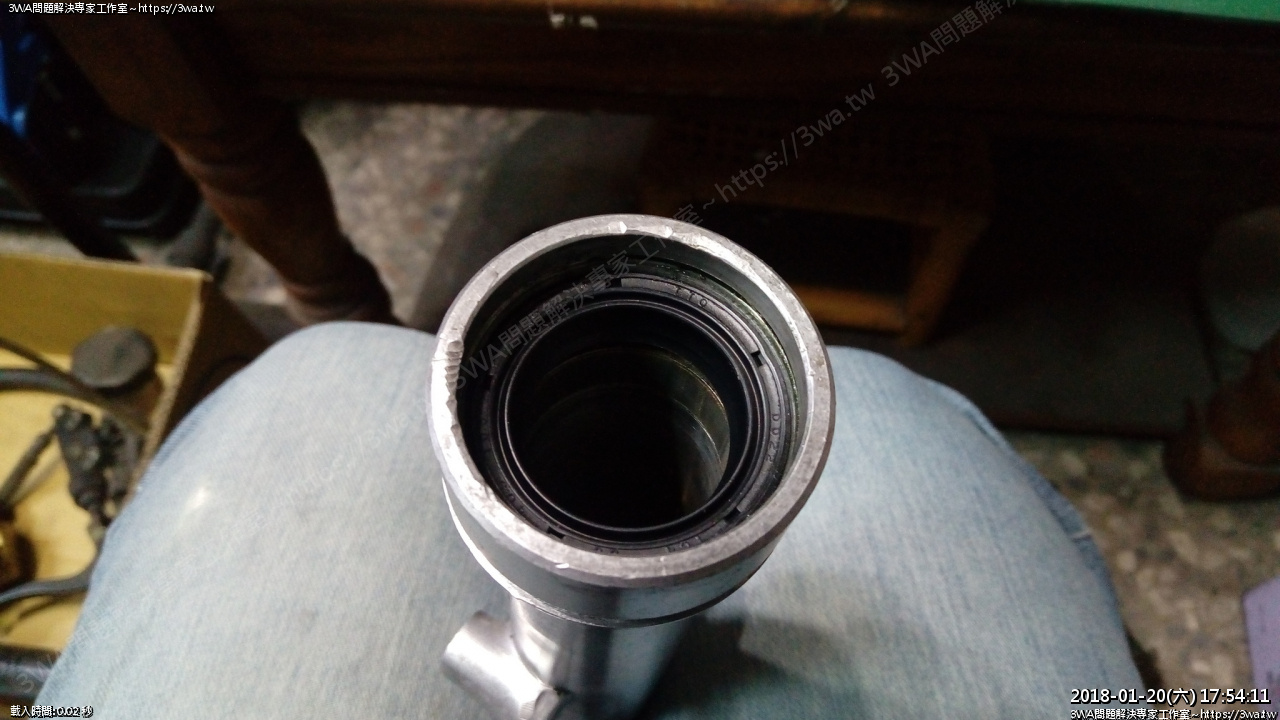

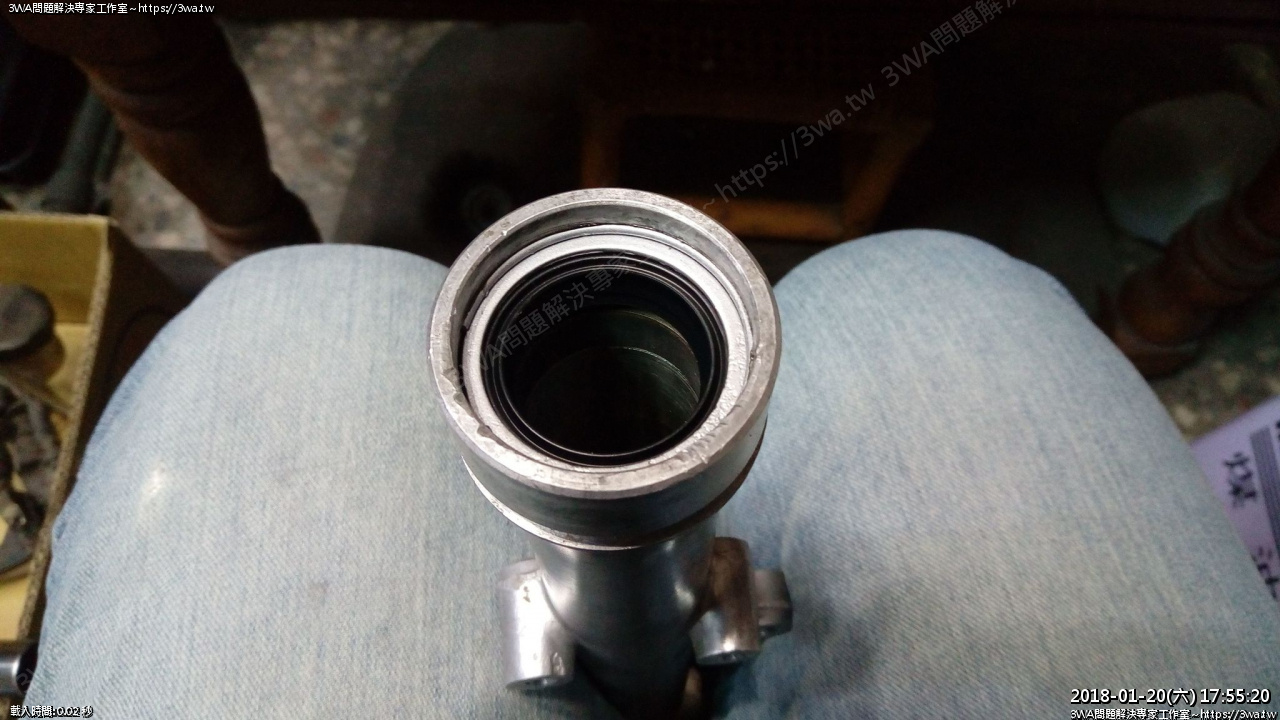

 壓入了,完美

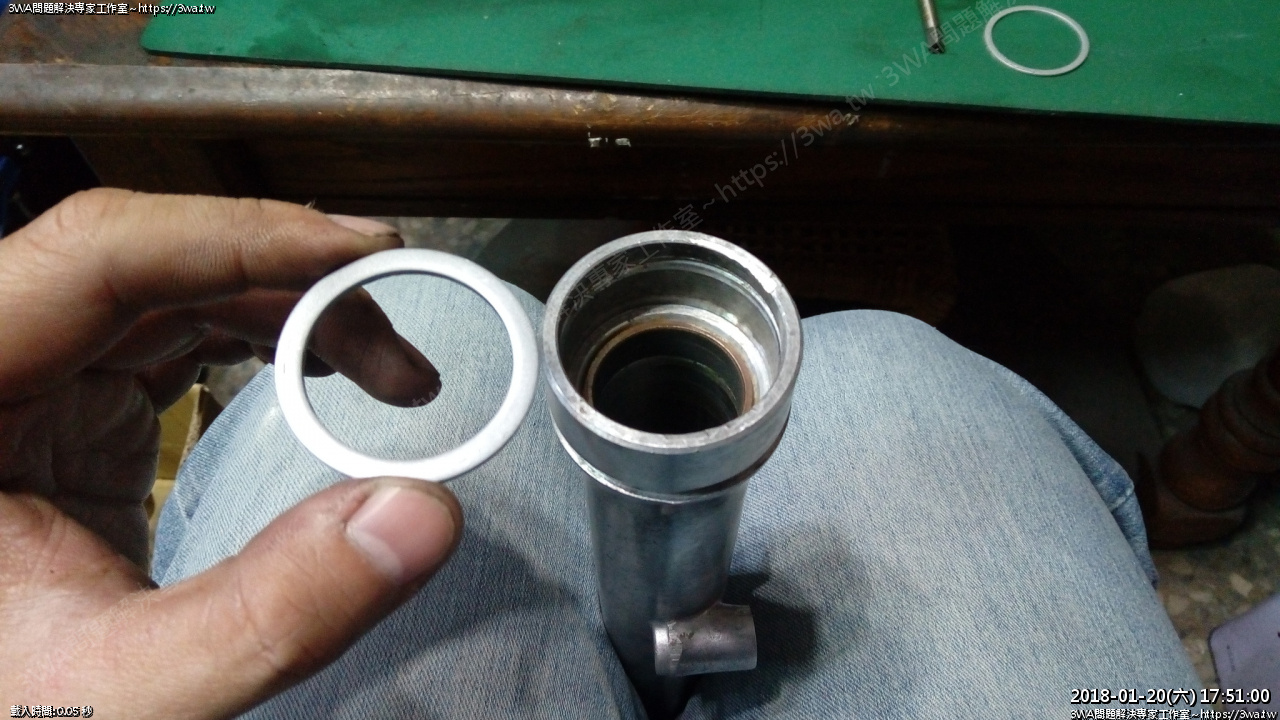

 再放薄的墊片





 好了

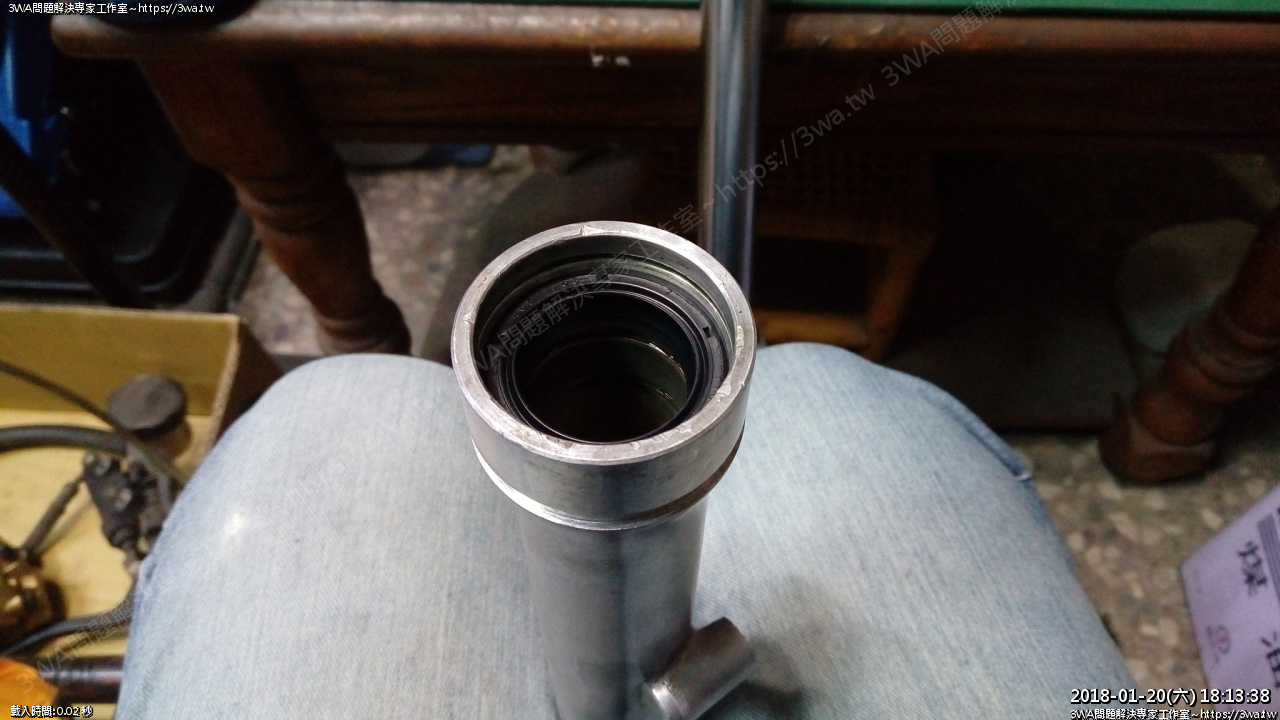

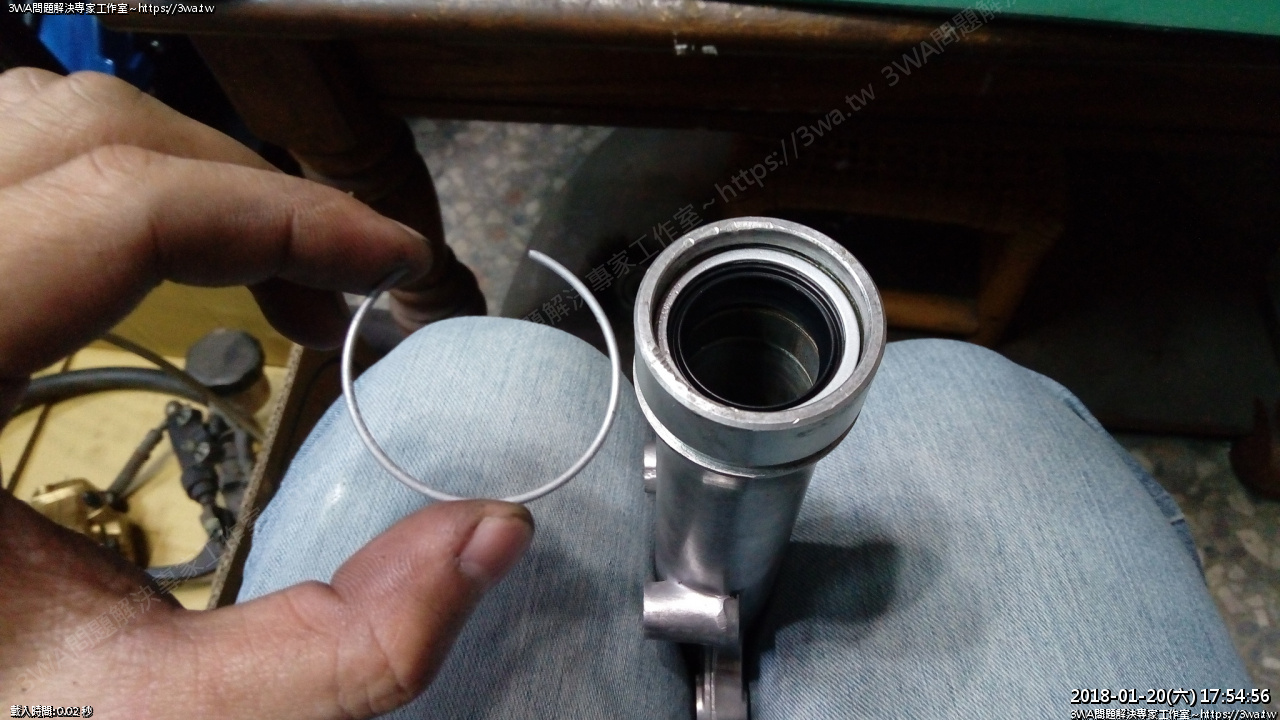

 裝上C環





 好了

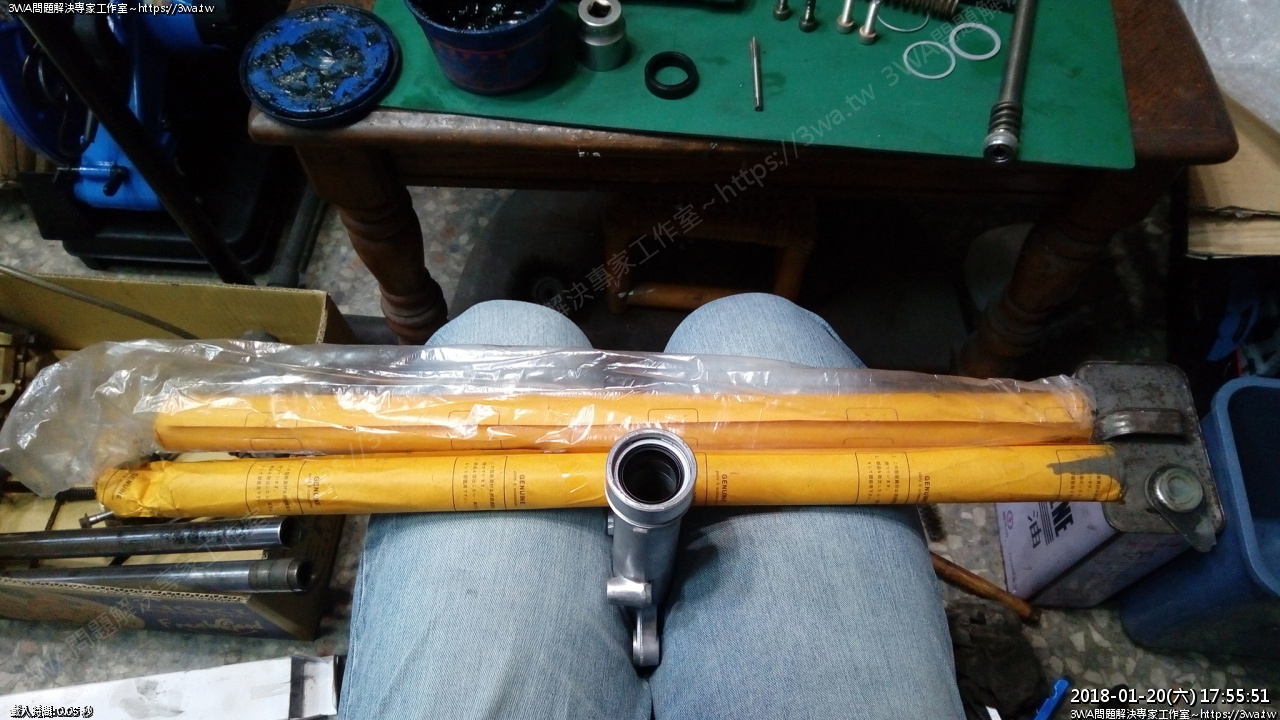

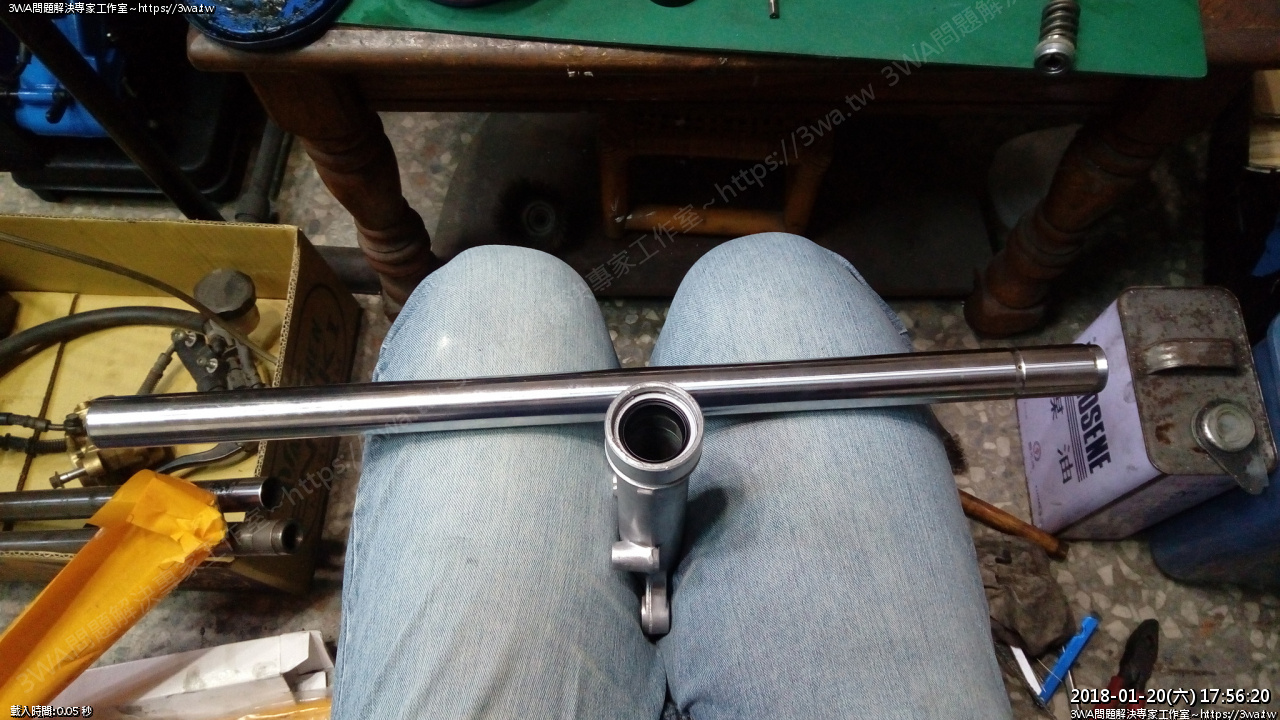

 拿出全新內管





 原來是對岸的內管啊

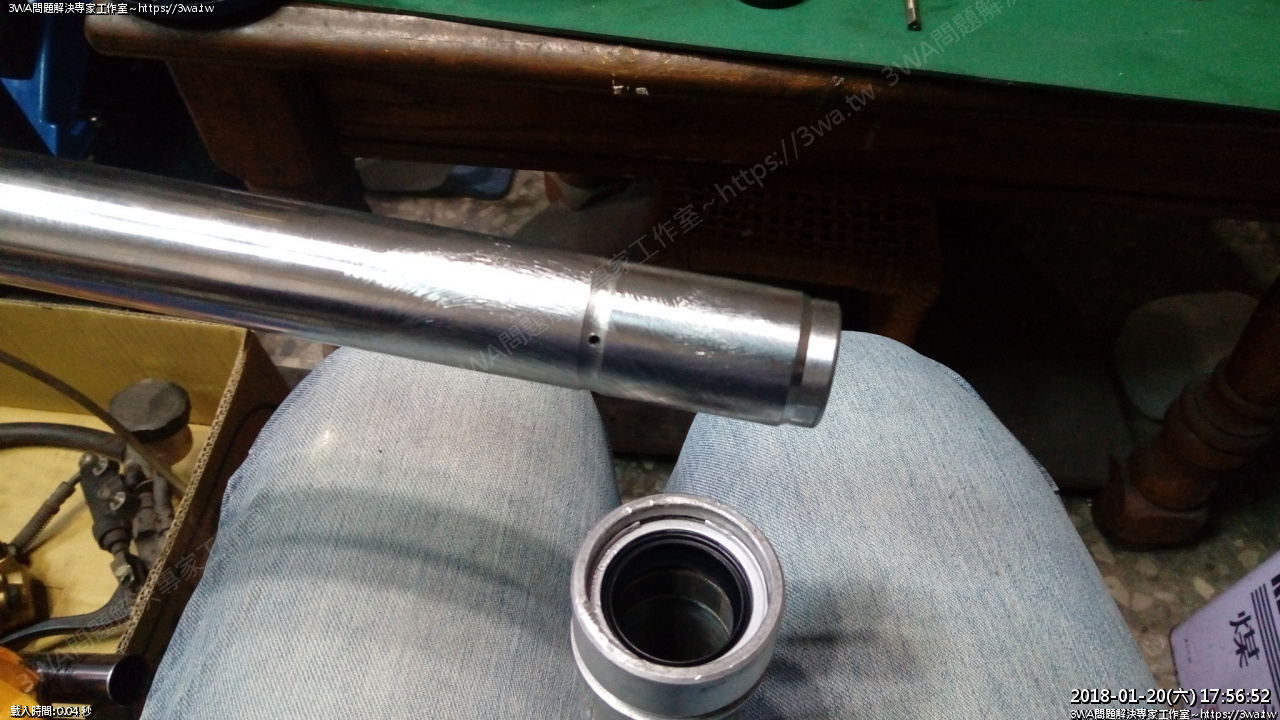

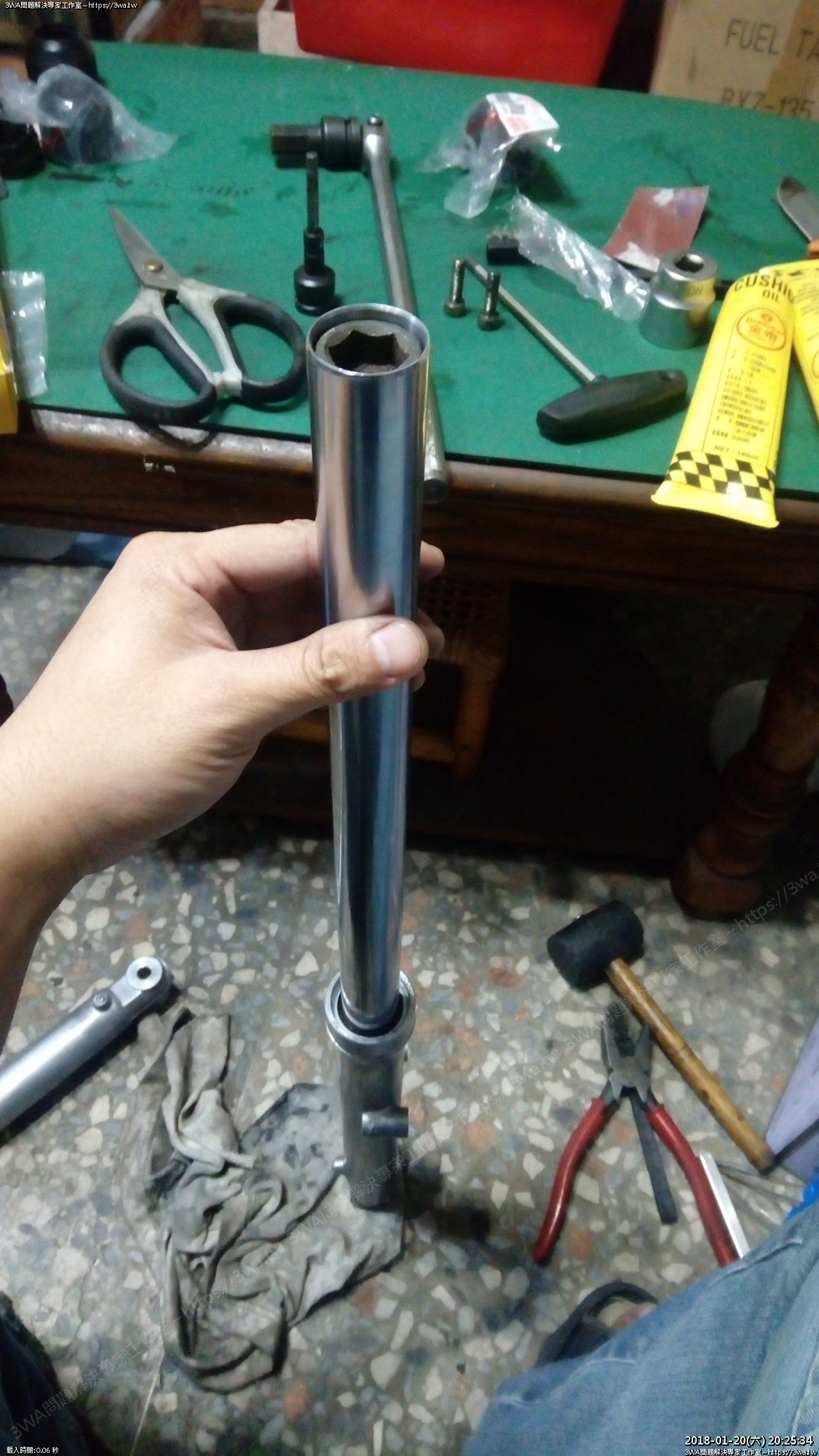

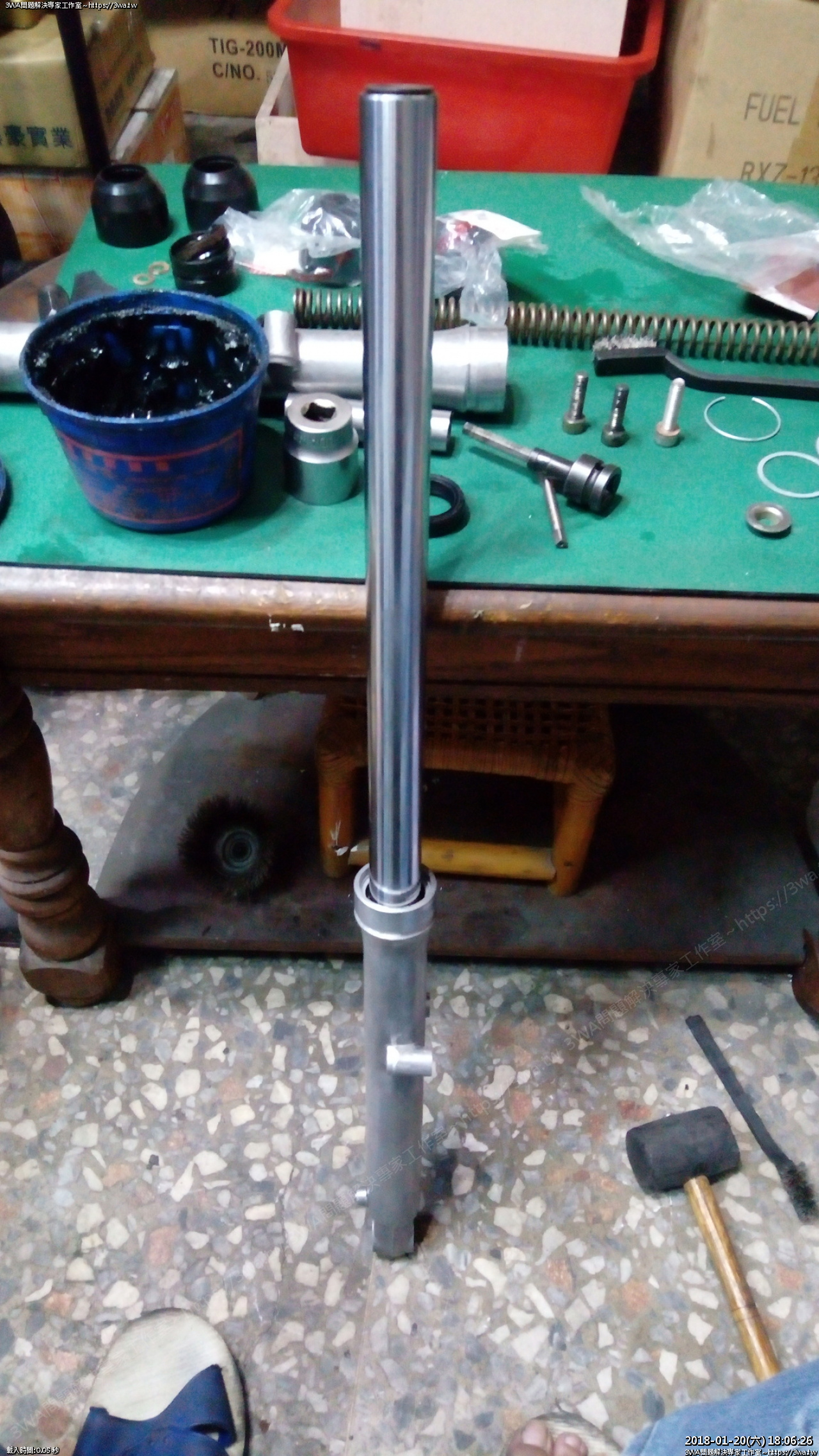

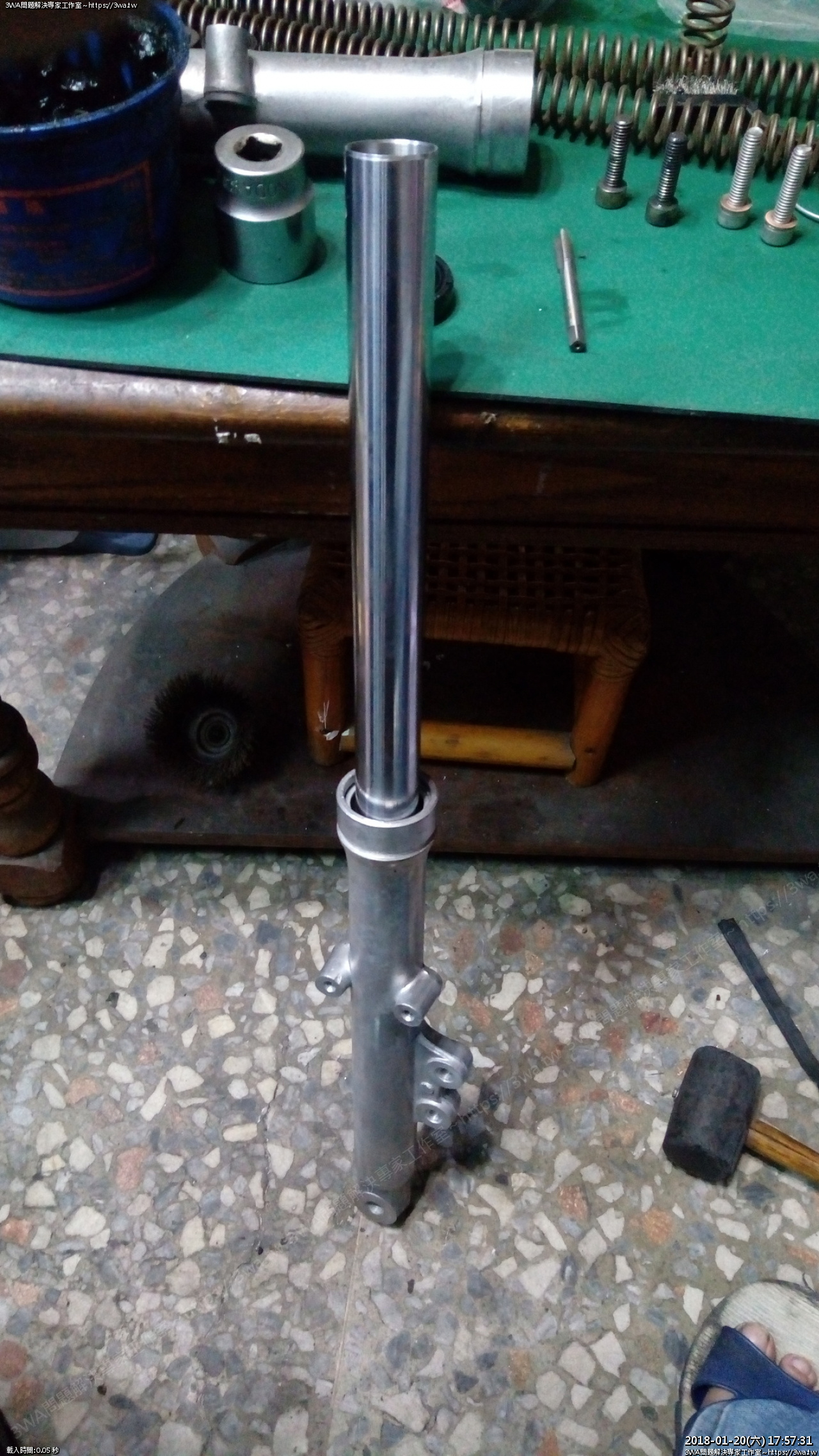

 上一層薄油,要插入前叉嘍





 啊斯~~~

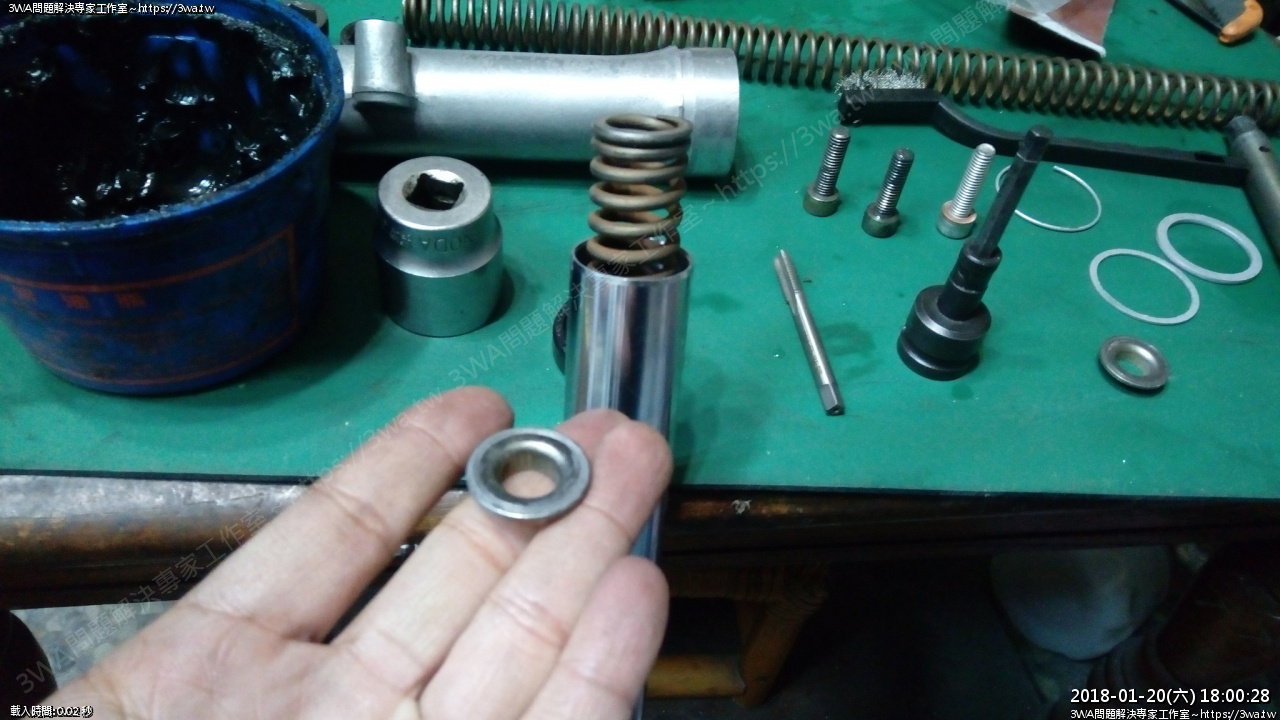

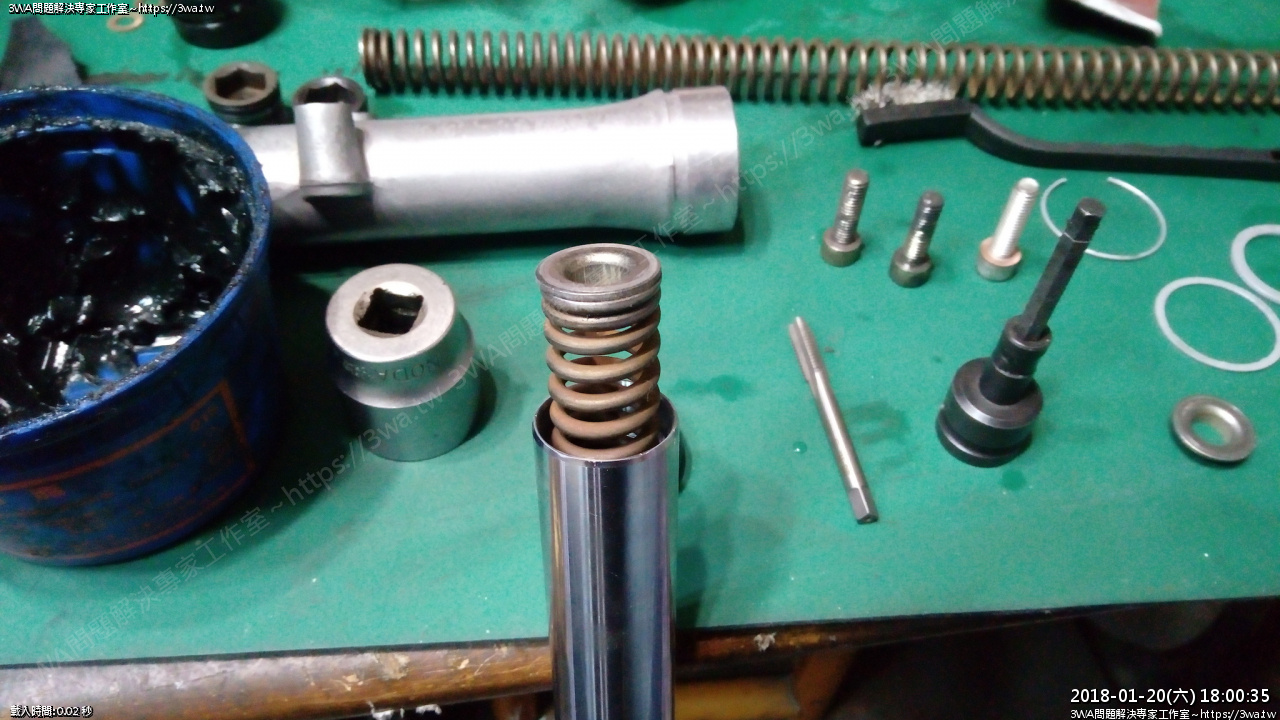

 阻泥棒裝上小彈簧,丟入

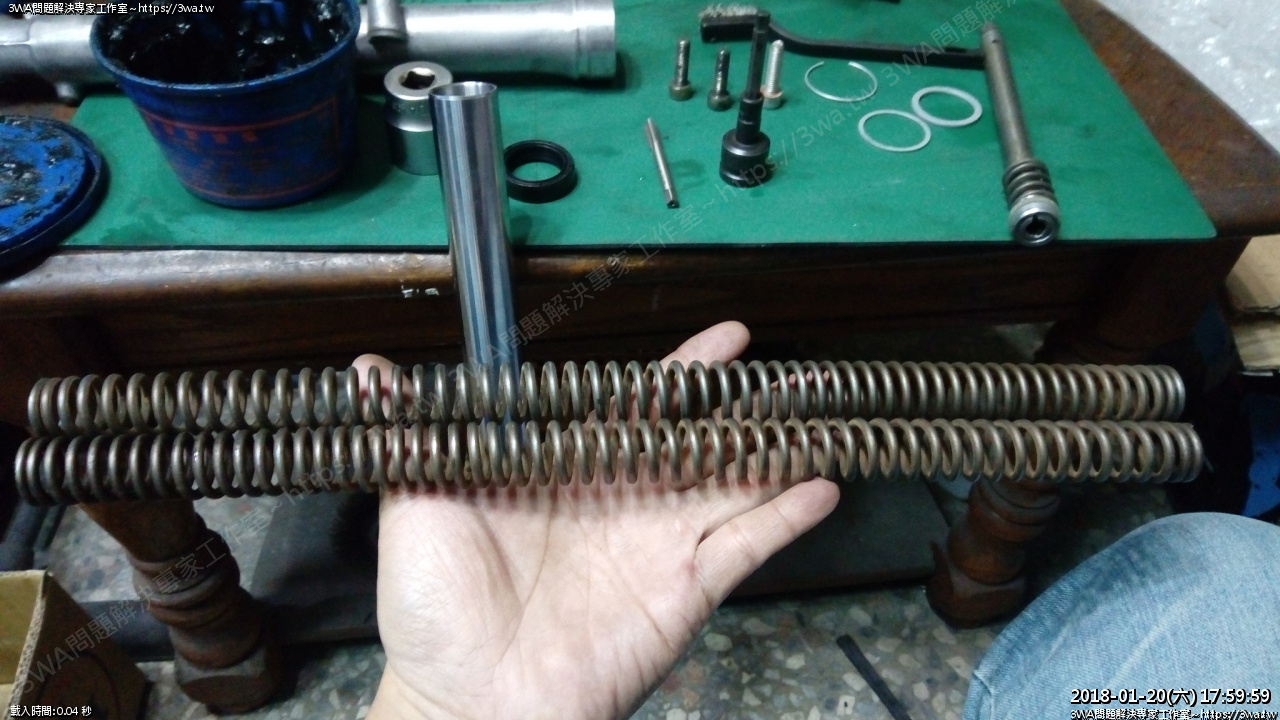

 內彈簧還真看不出來哪頭粗哪頭細

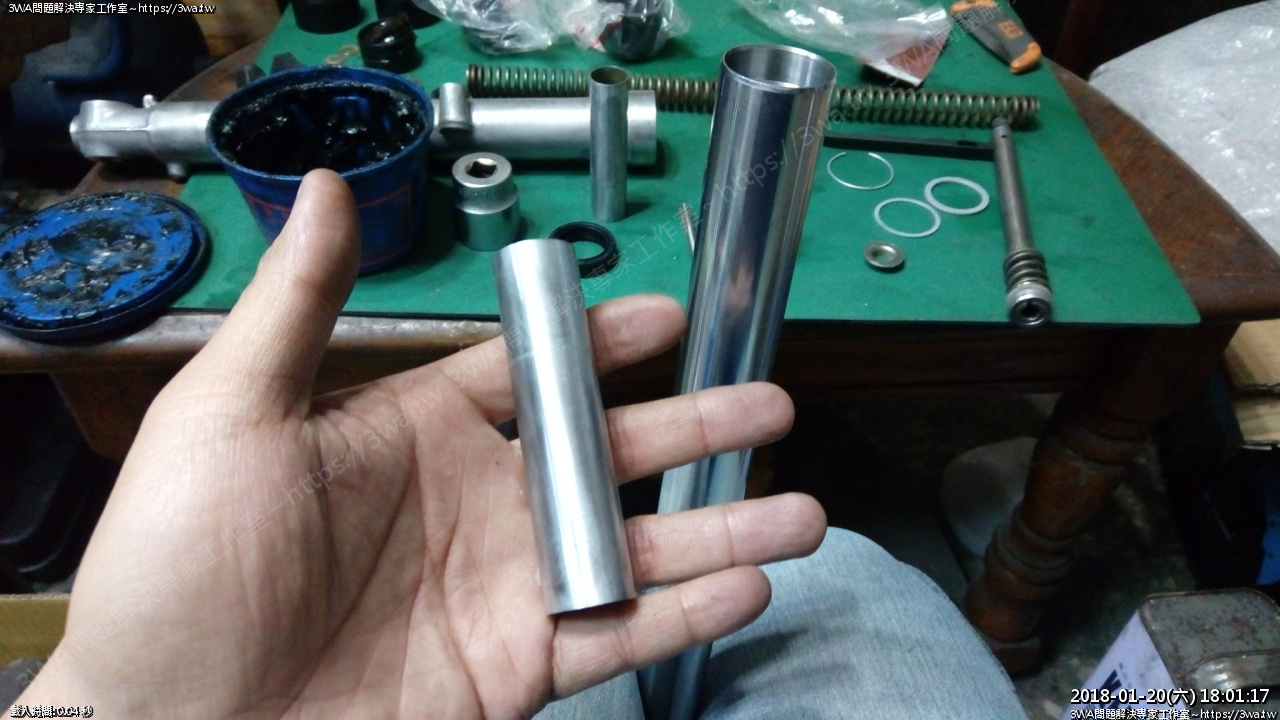

 小稱套





 裝上





 閃亮的稱套

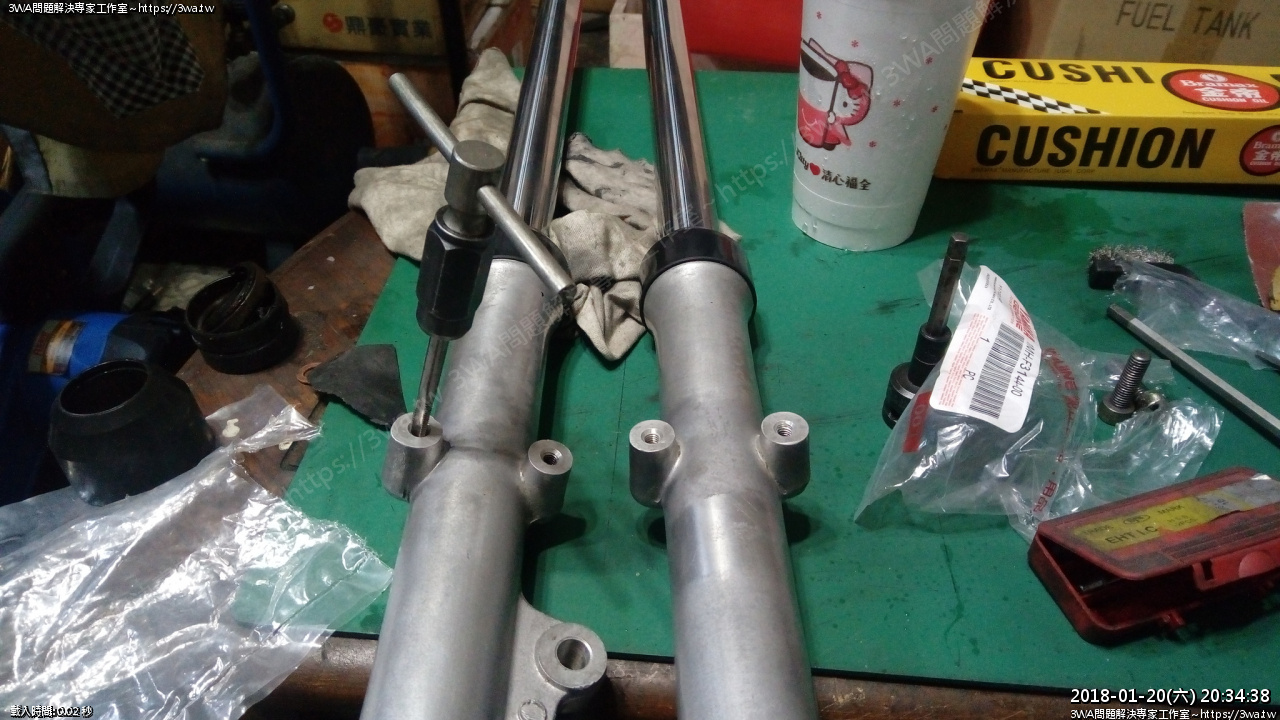

 壓入,然後鎖緊下面的內六角螺絲





 另一支前叉也一樣方法安裝,油封裝的很好,別怕

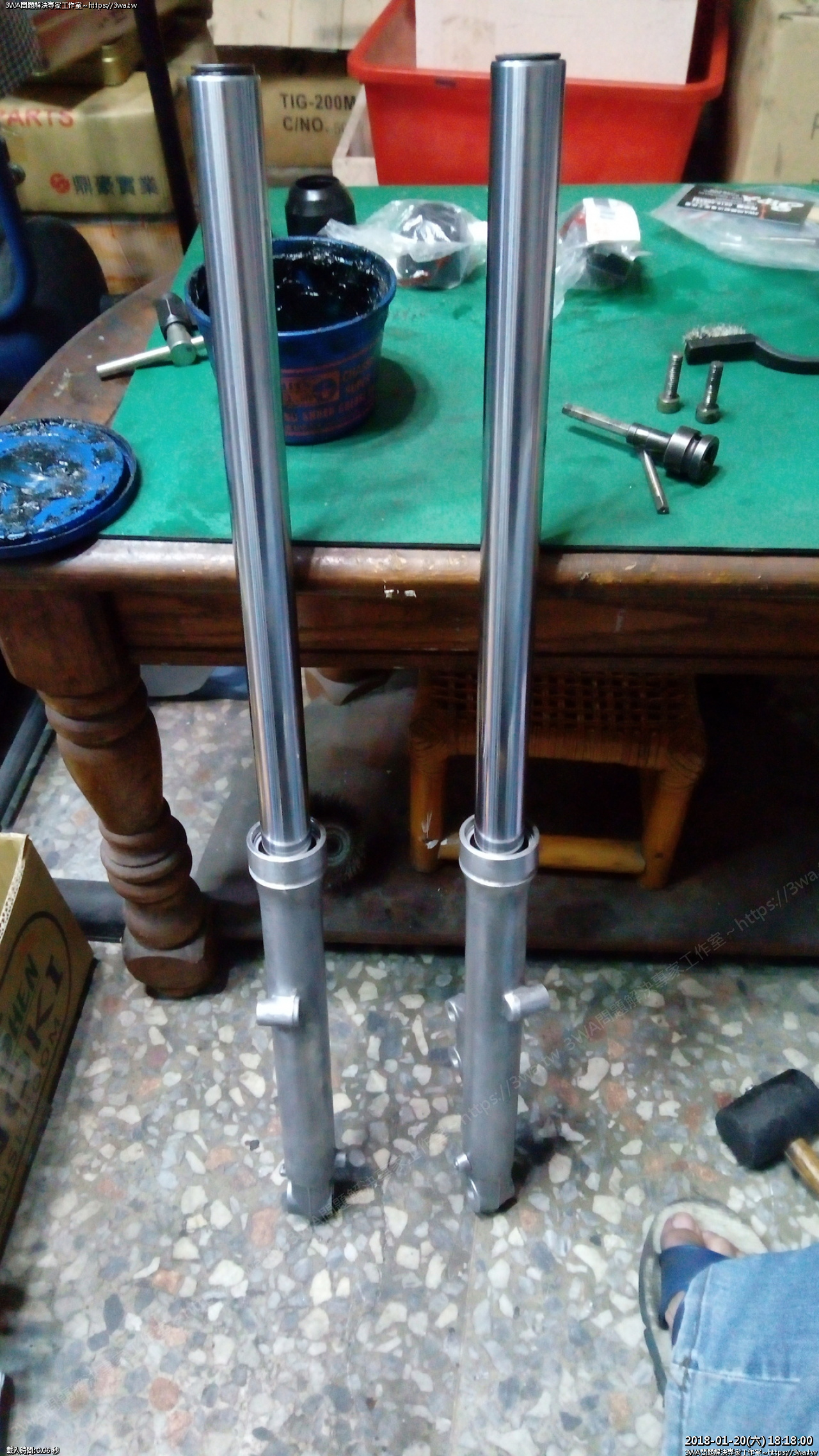

 底下的內六角都鎖好了





很猛

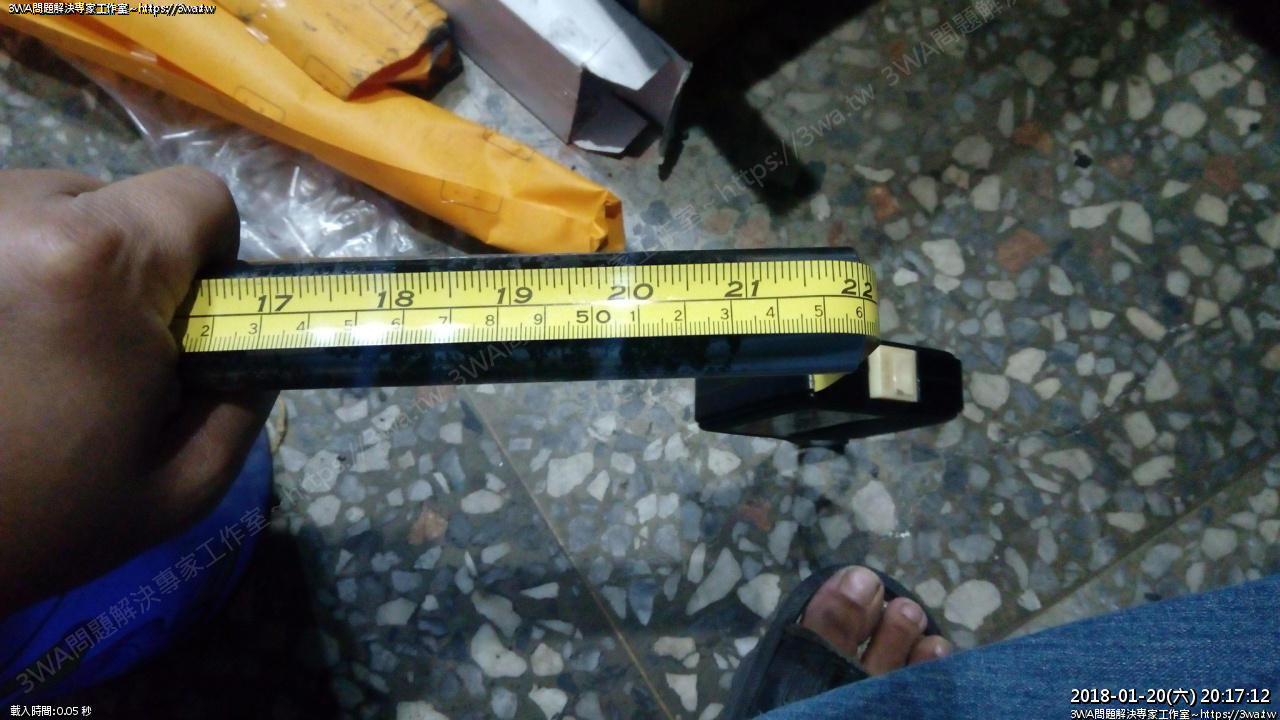

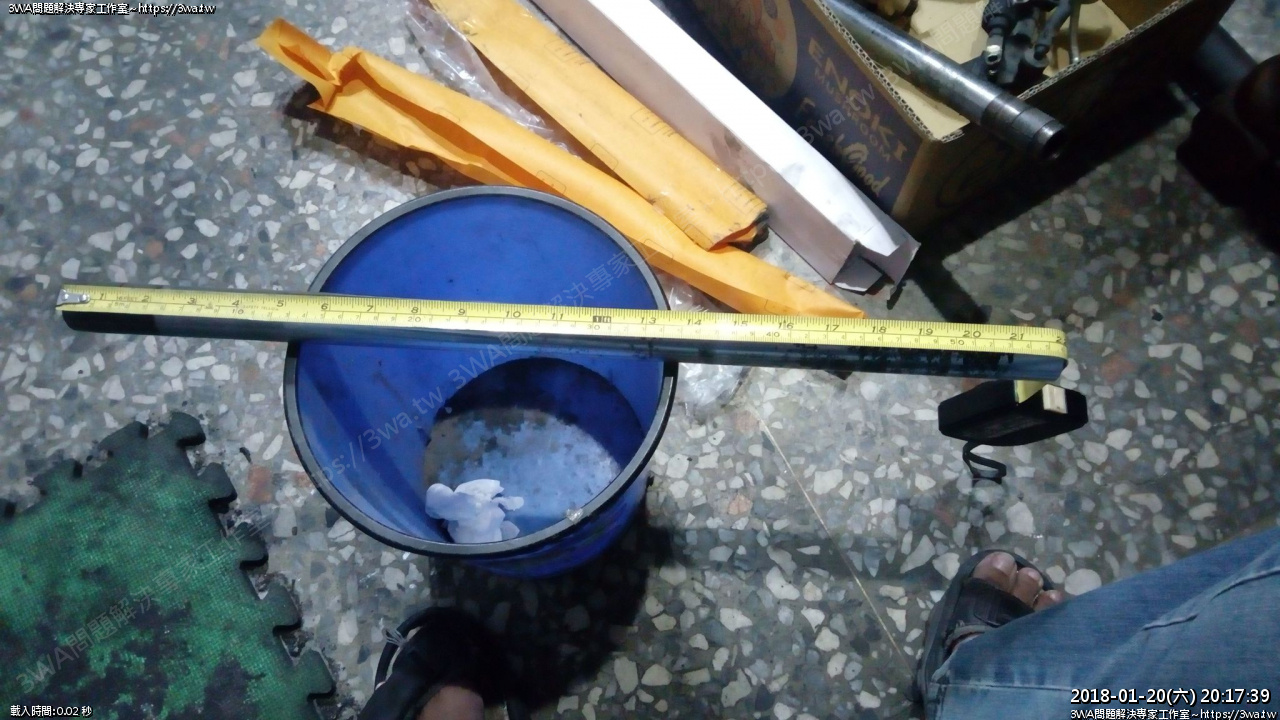

 吃完飯跑去太信買前叉油,回來量一下舊內管的長度,56cm





 舊內管

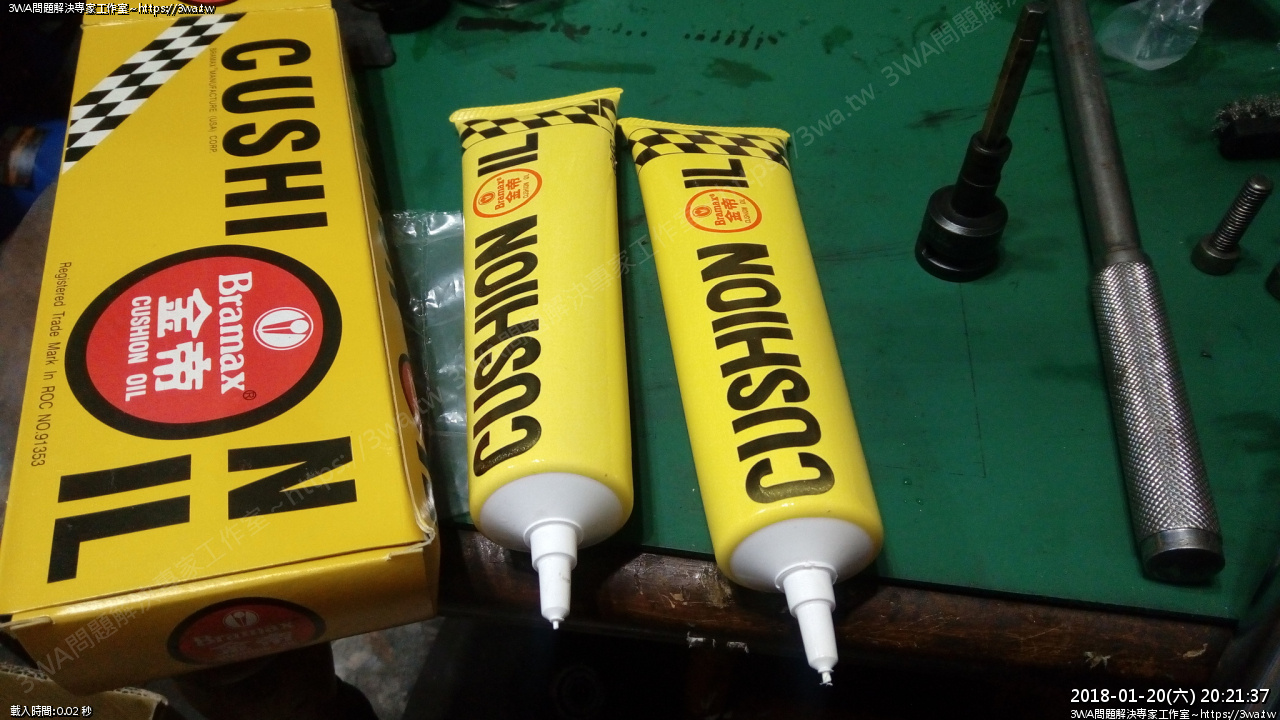

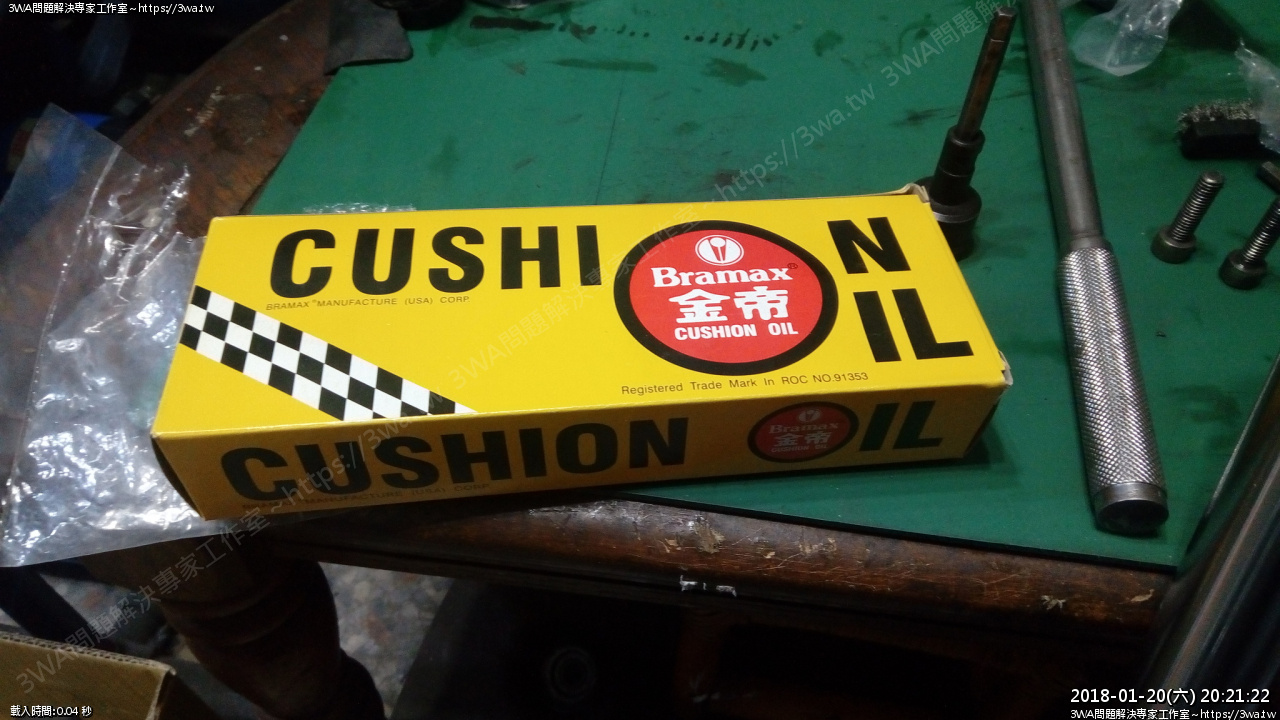

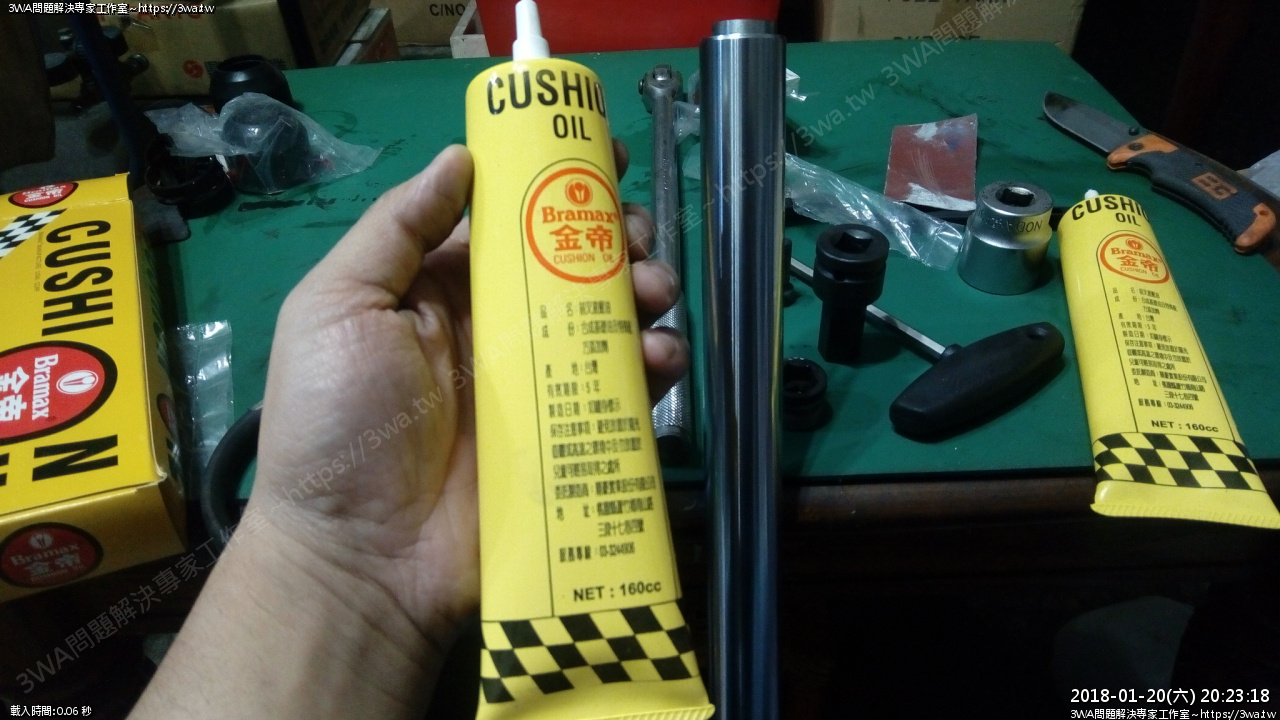

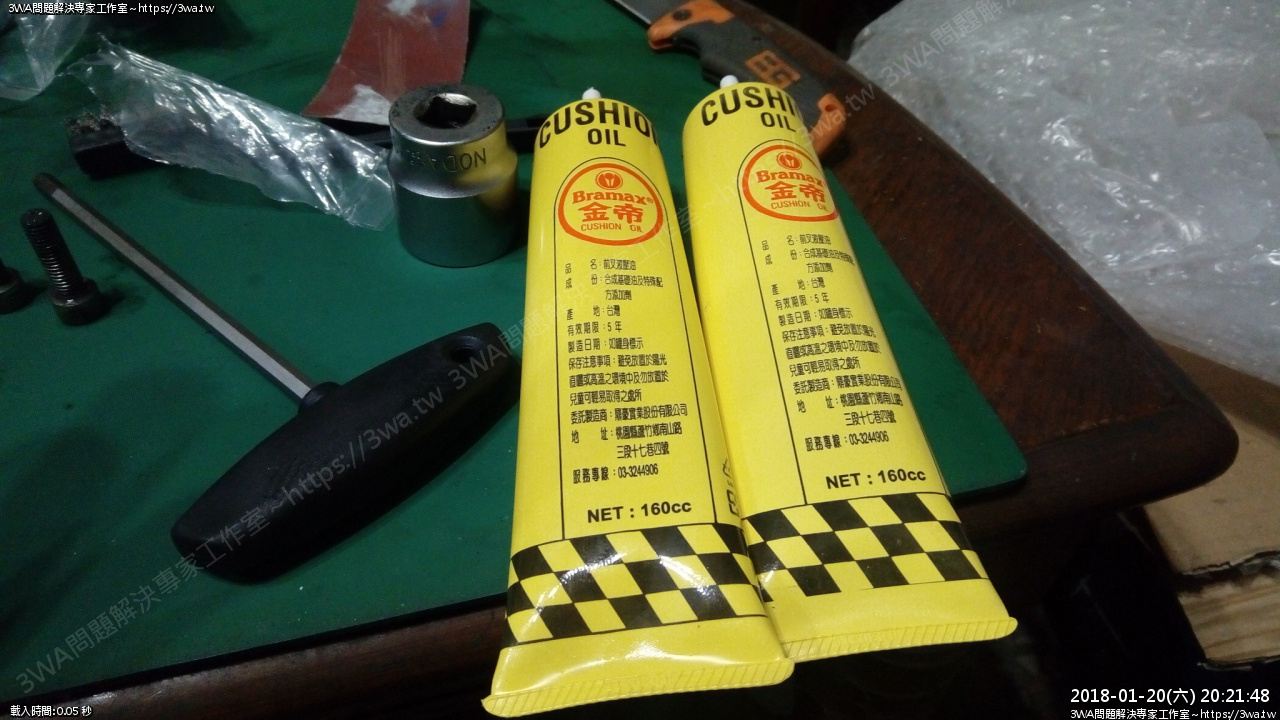

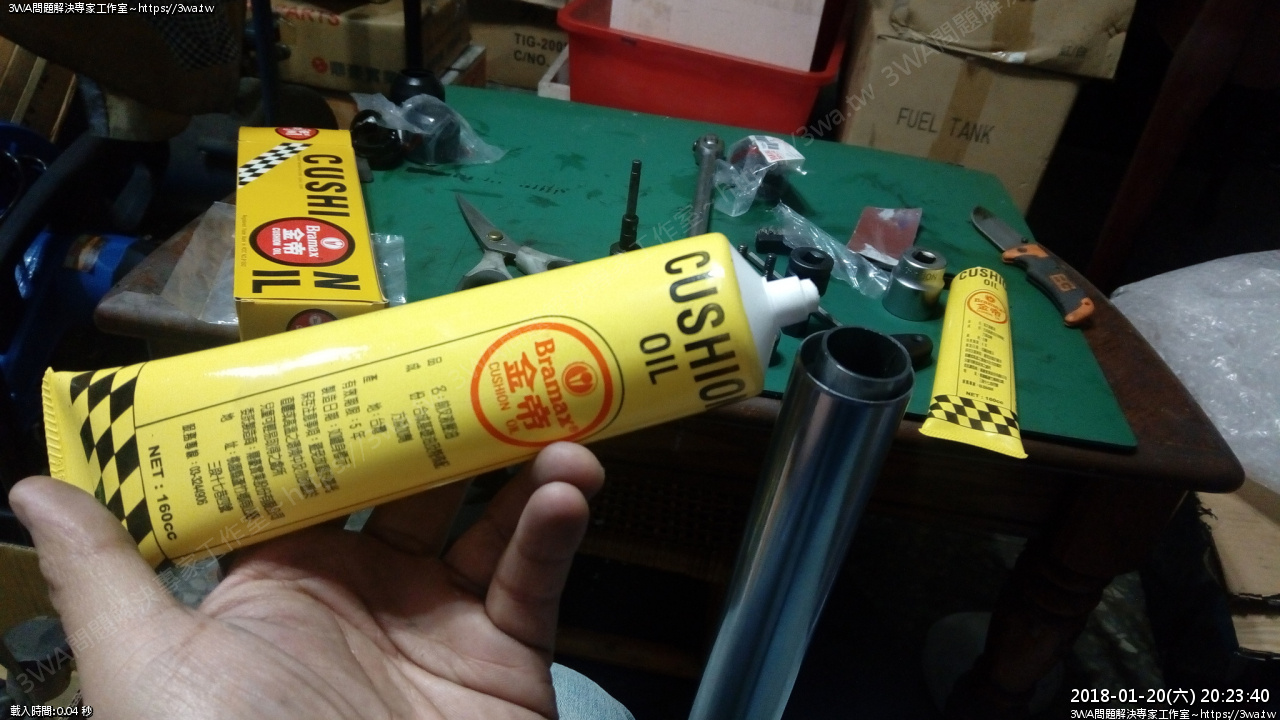

 金帝前叉油





 全新讚





 一支160cc,剛好跟追風一樣





頂蓋螺絲打開

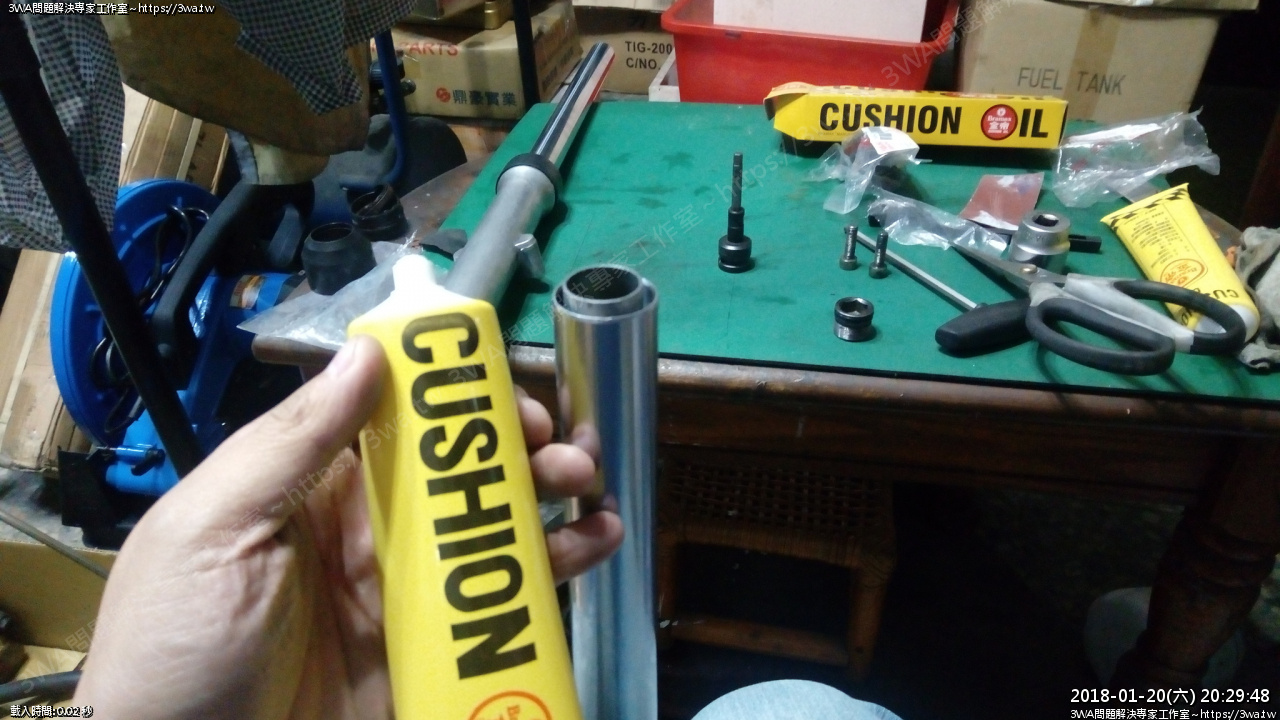

 剪開,倒油





 頂蓋螺絲鑽上





 另一支





 土除螺絲用M6順牙

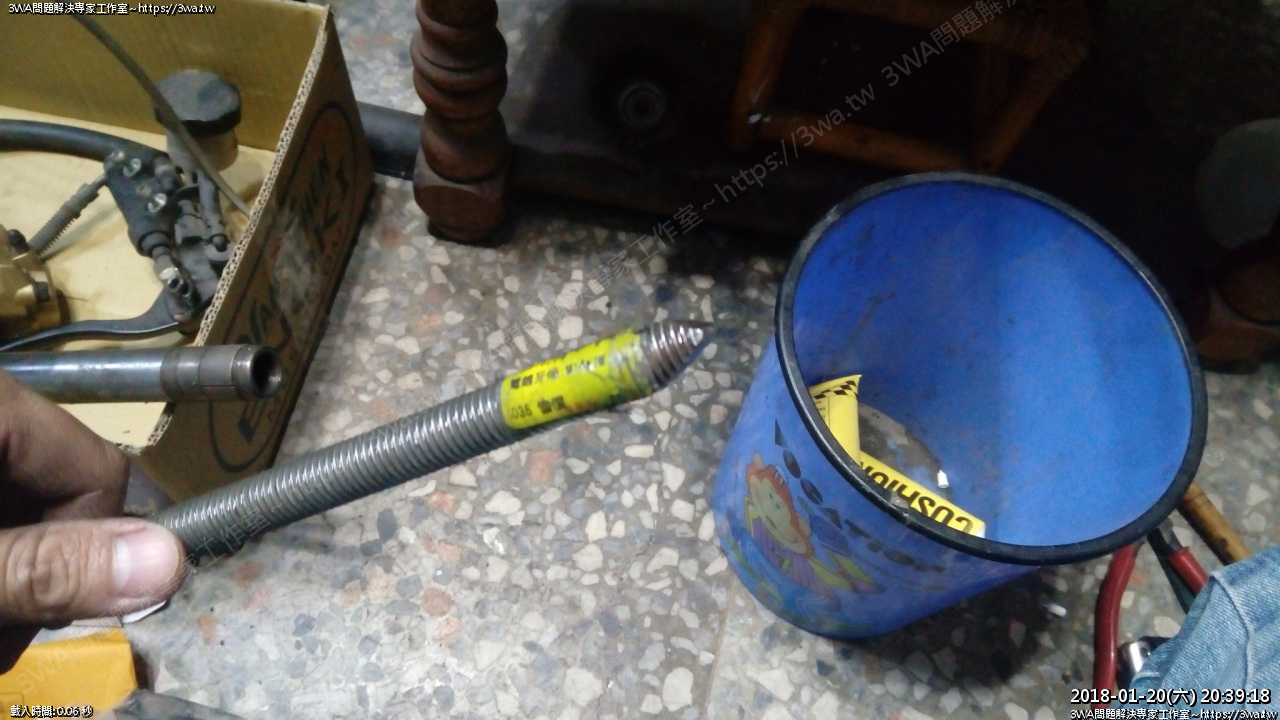

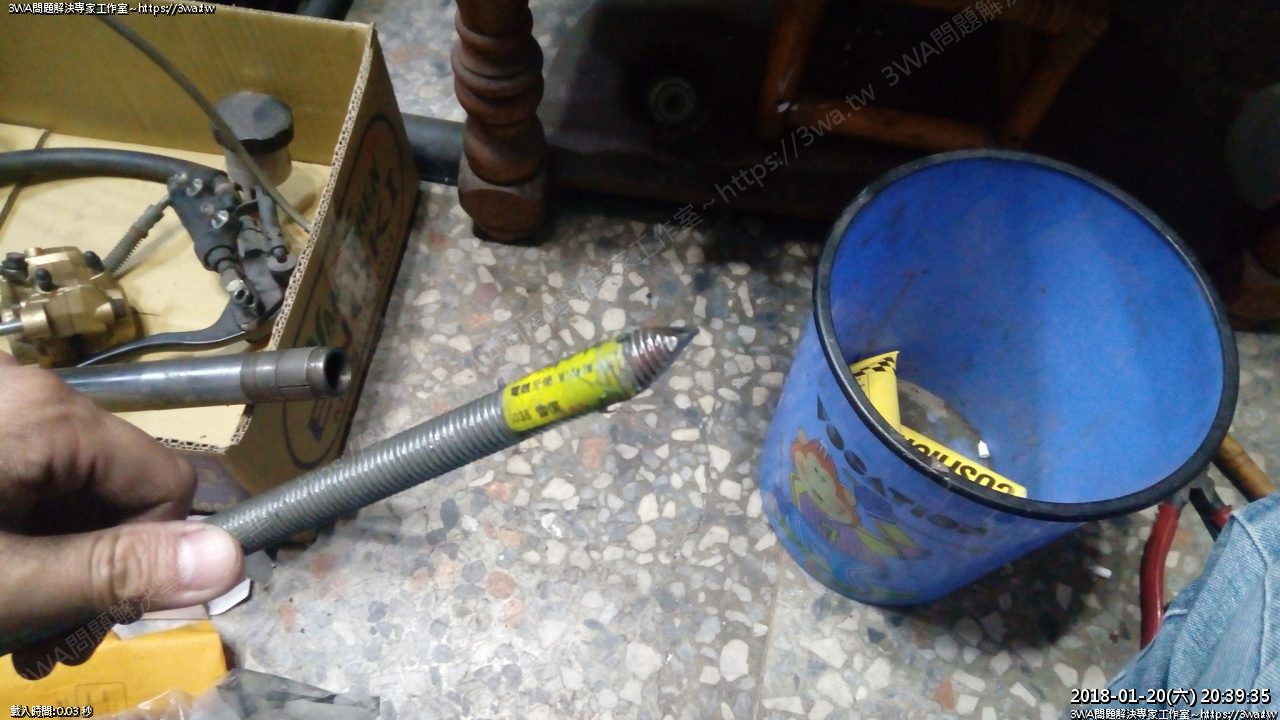

 有閒看到這裡,就知道阻泥棒怎拆的,買一支M12牙條

然後前面削成一字





 非常尖

這樣插裡面阻泥棒,就可以咬著不會空轉了A_A





 新的土封裝上,其實舊的狀況也很好,擦一擦裝回袋子

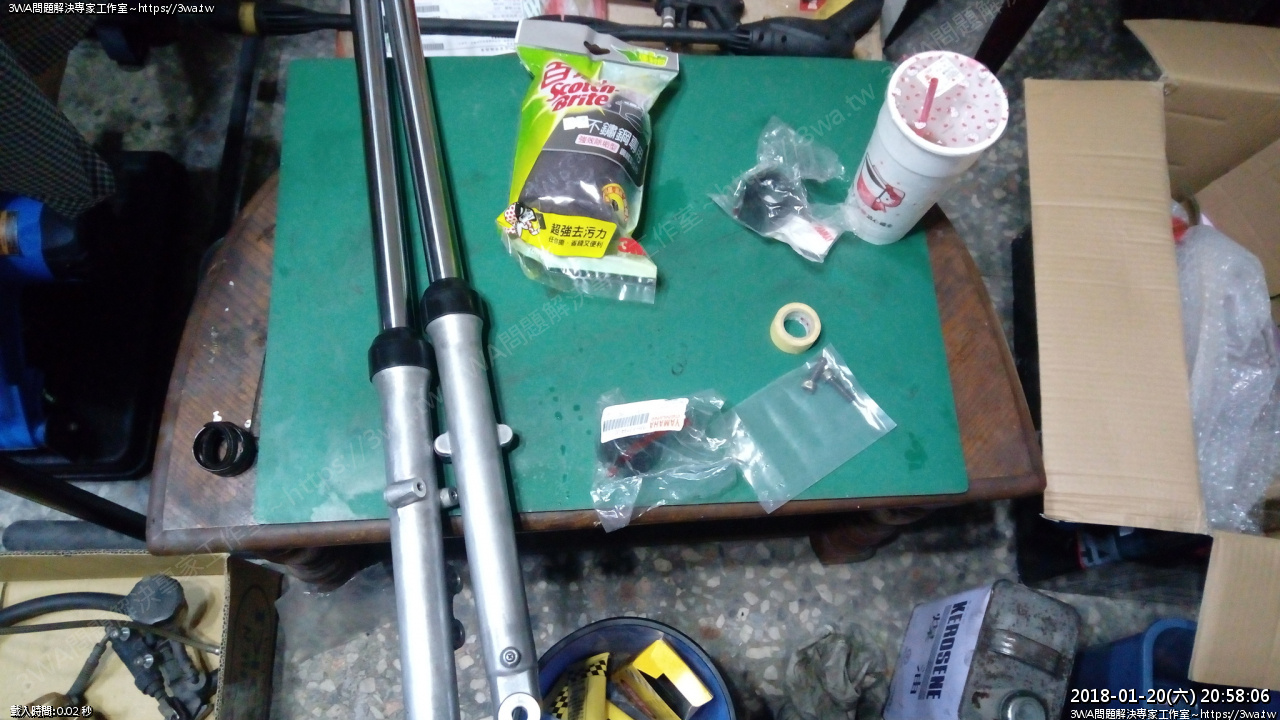

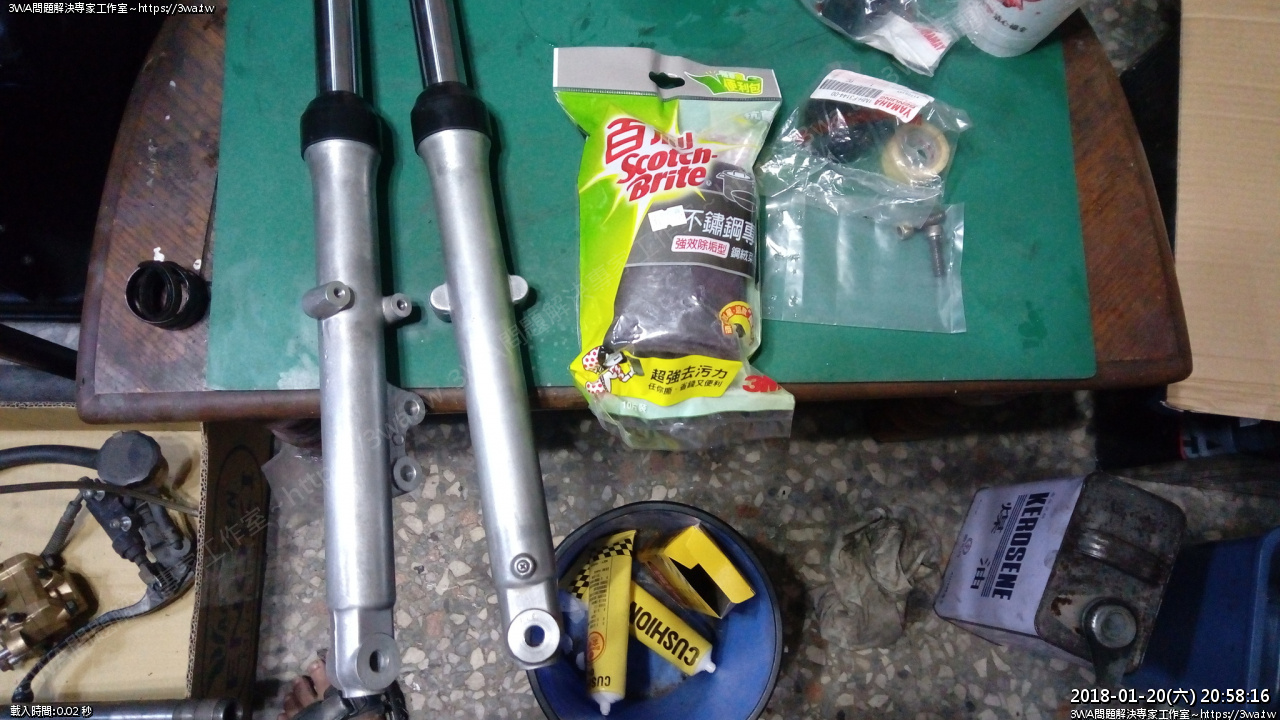

 買了一包鋼絲絨





 準備進攻

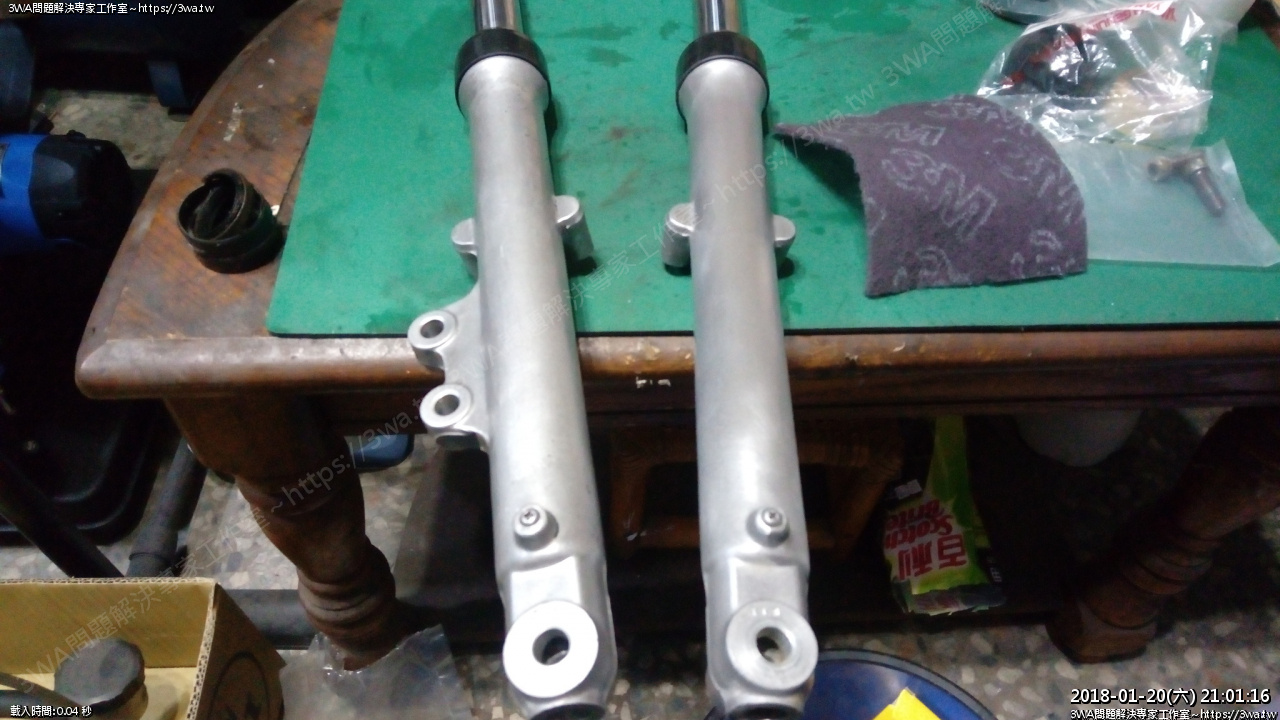

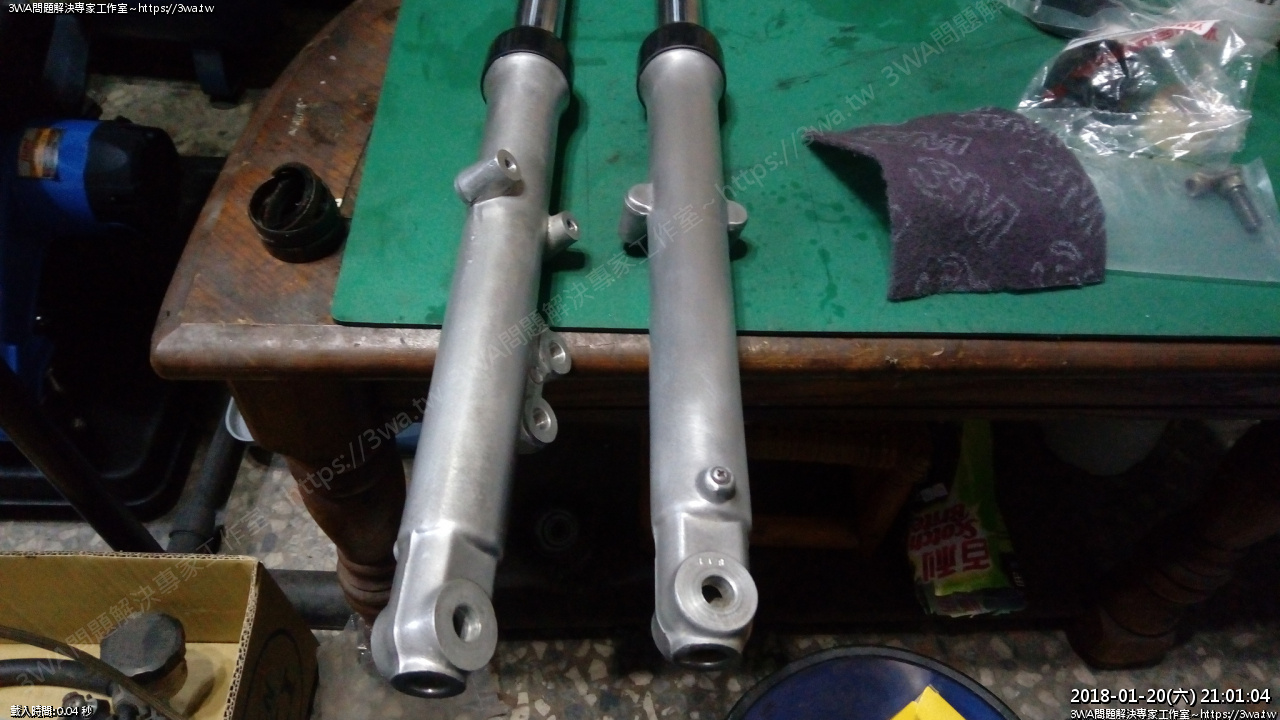

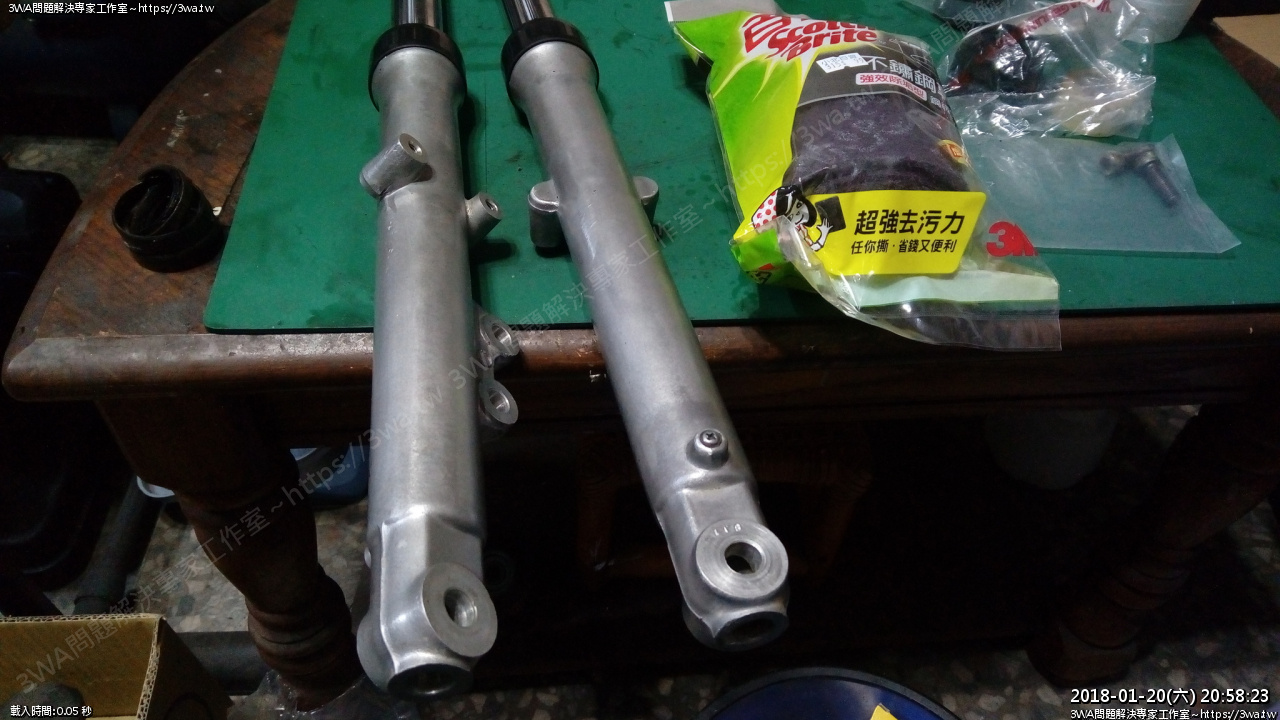

 右邊是推好的,跟左邊的比,右邊看起來相當…柔合

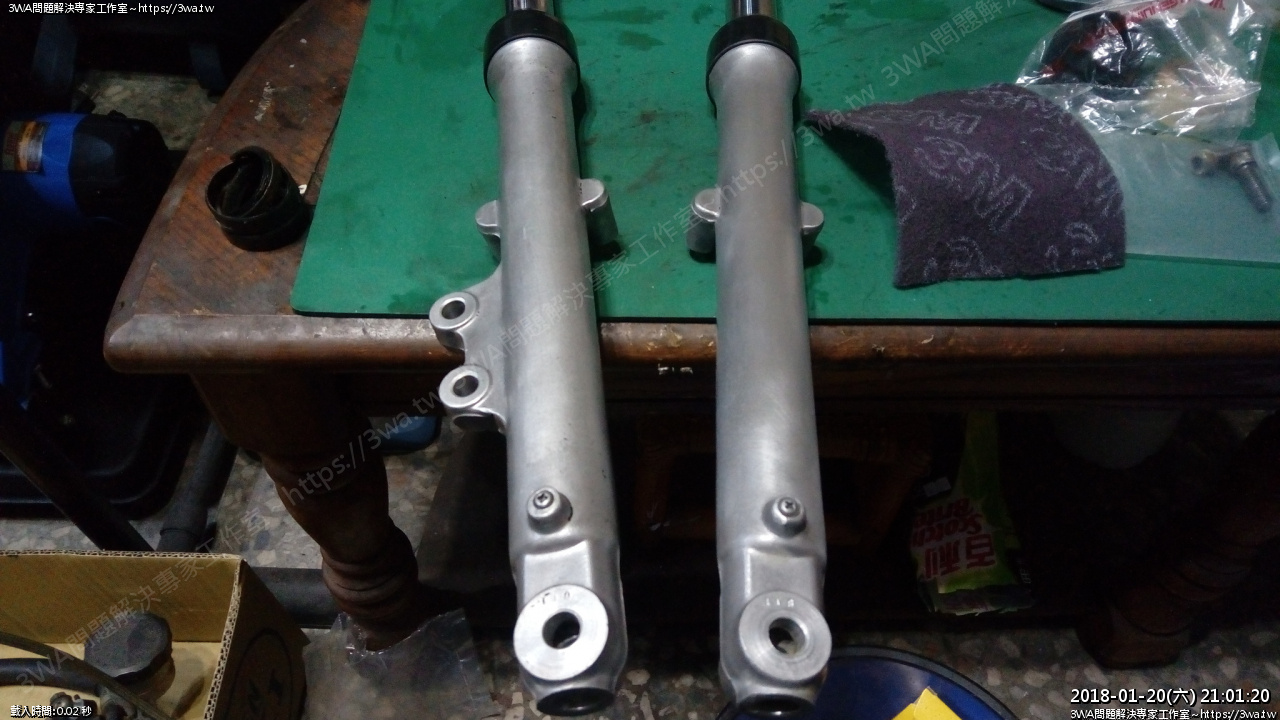

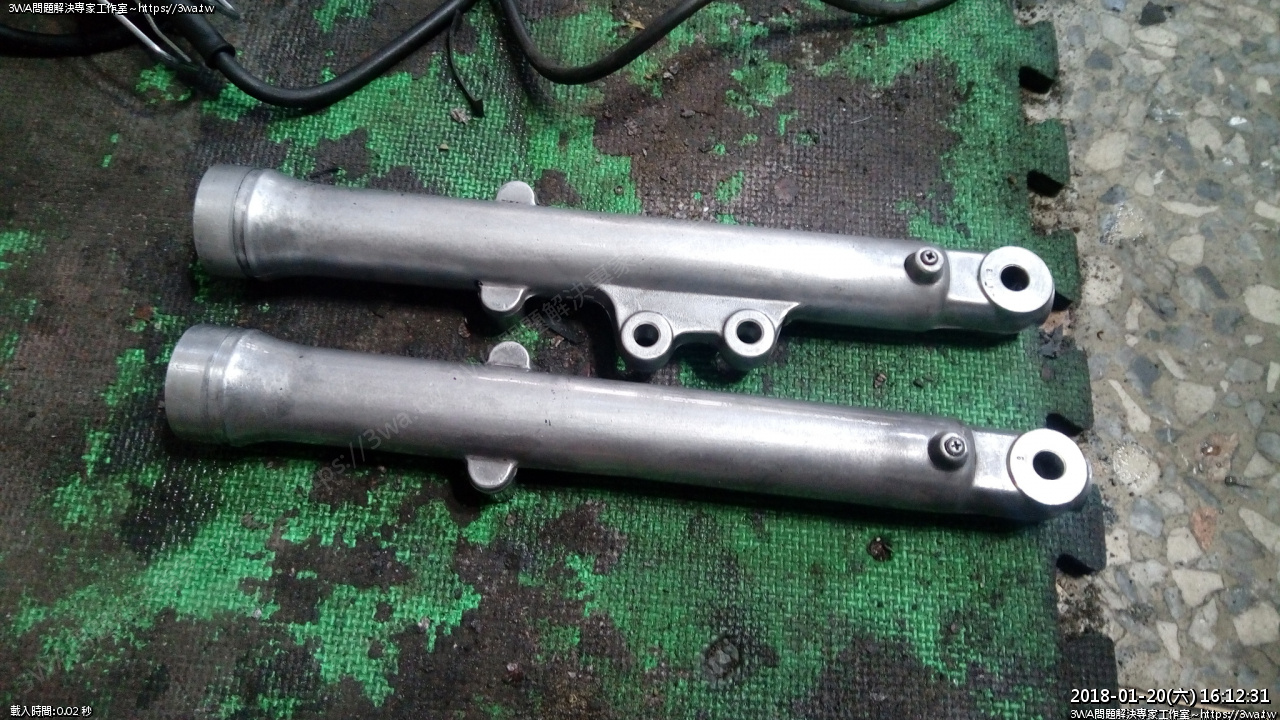

 然後二支都很柔合

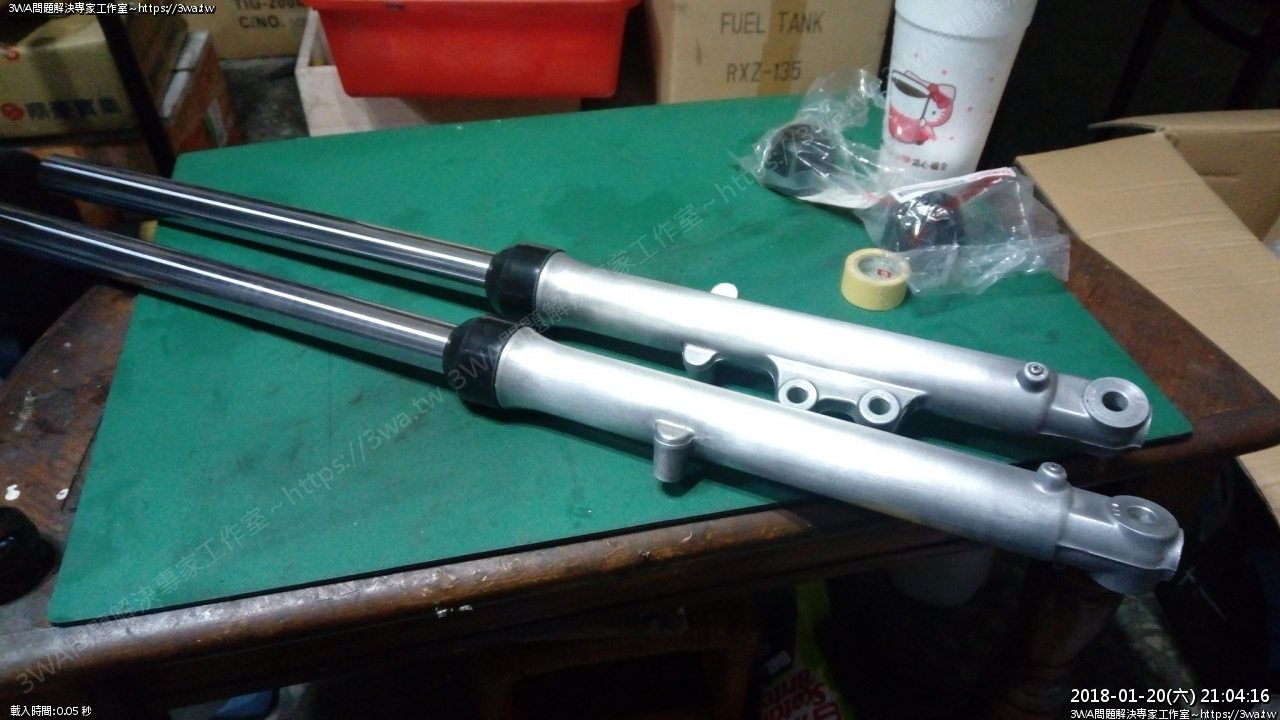

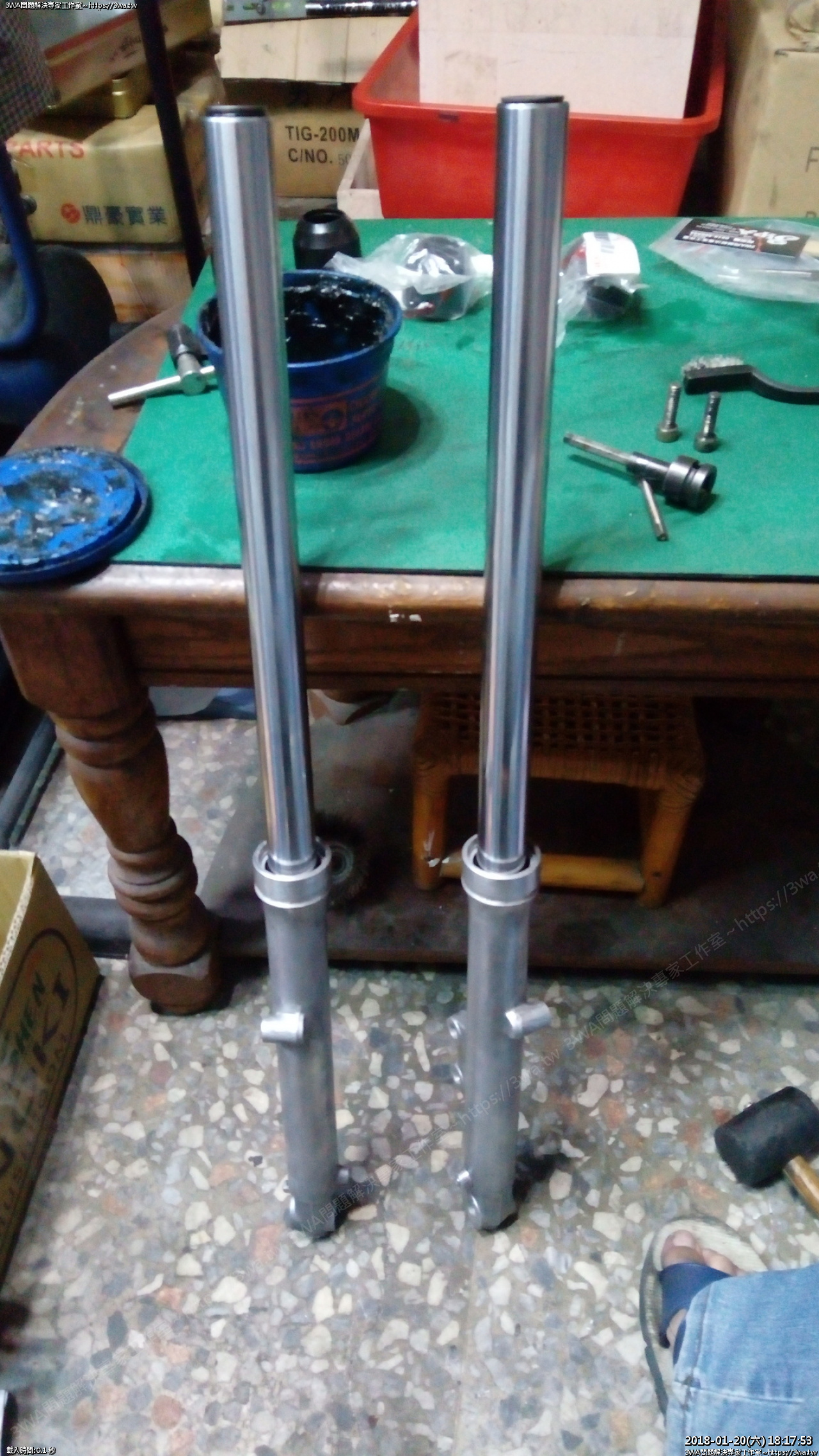

 好了,以後就這樣保養就可以了





 是不是這樣推一推就很美了呢

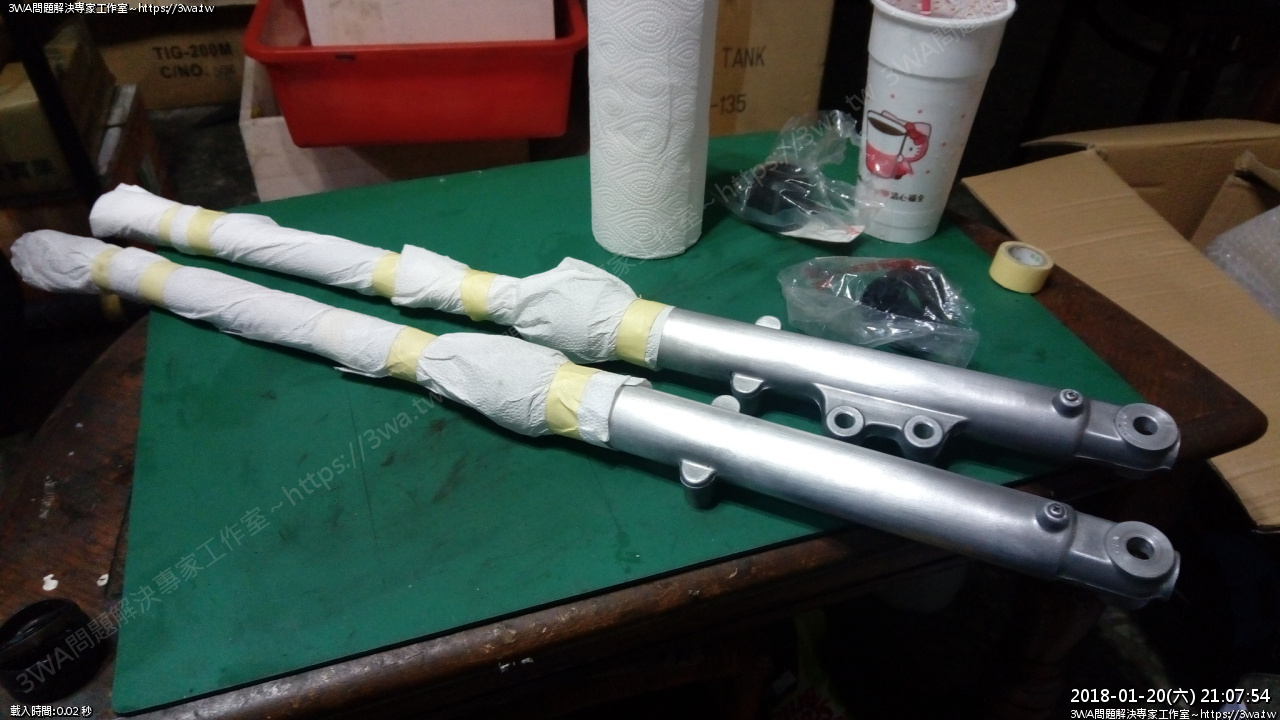

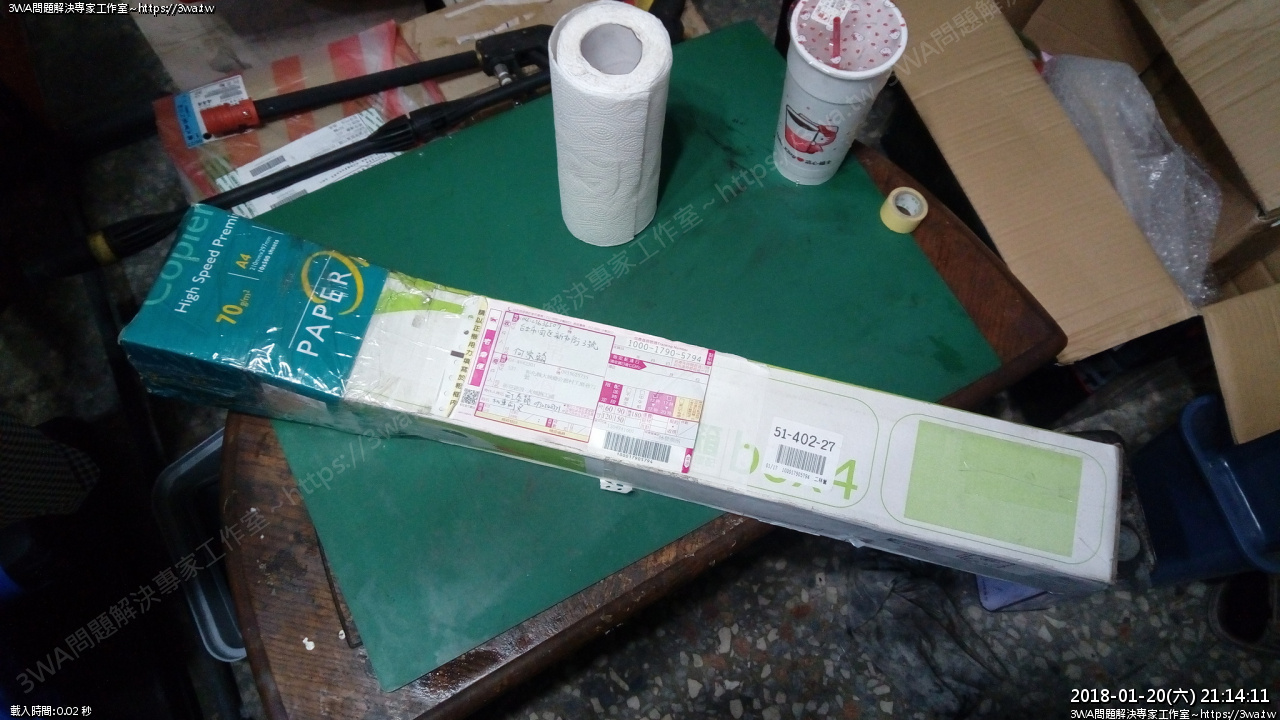

 打包





 裝箱,星期一寄回



 2018-01-24(三) 車主傳訊息來說他裝上了

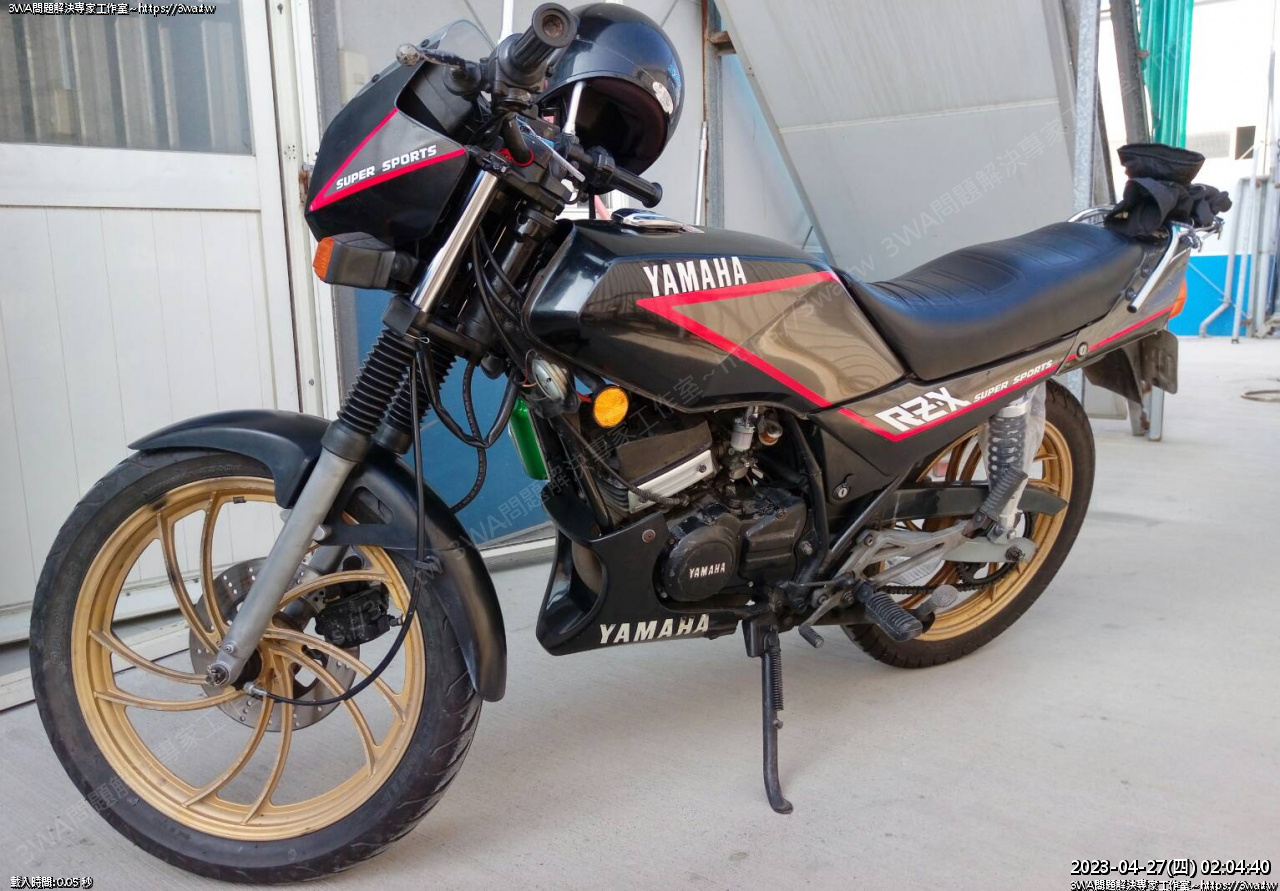

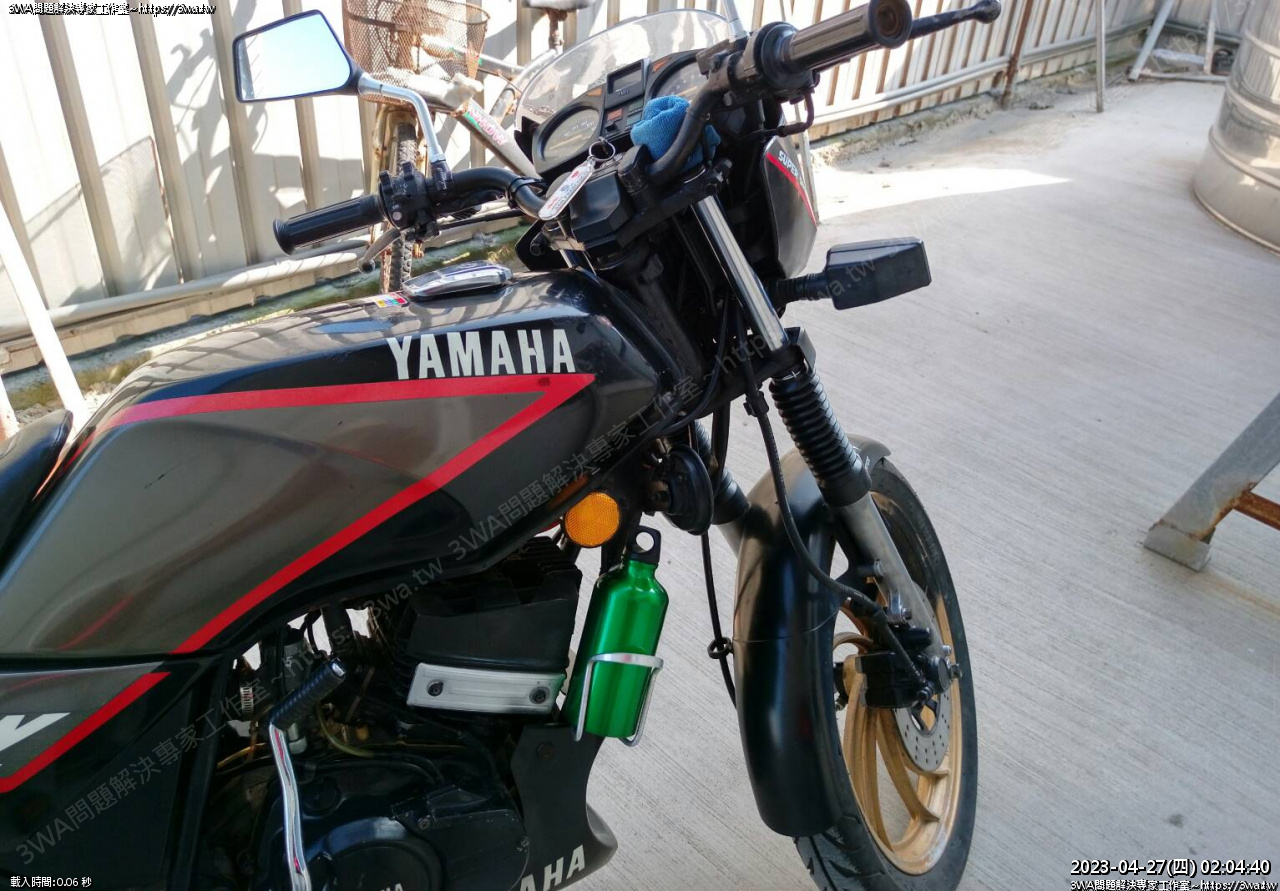

 分享一下美照
